Расстояние от жилого дома до трансформаторной подстанции: нормы ПУЭ КТП И ЦТП – Расстояние от тп до зданий и сооружений

нормы ПУЭ КТП И ЦТП


Электроэнергия вытекает мощным потоком из создающих ее электростанций и растекается реками и ручьями по квартирам и предприятиям, поэтому обойтись без специального оборудования невозможно. Чтобы защитить людей от вредного излучения, разработаны нормы ПУЭ, в которых заложено расстояние от ТП до зданий и сооружений. Их обязаны выдерживать владельцы трансформаторных подстанций при установке оборудования и проведении новых линий.

Расстояние от ТП до зданий и сооружений

ТП рядом с жилым домом

Вред от близкого расположения трансформаторной подстанции

В жилых районах стоят понижающие трансформаторы, преобразующие ток высокого напряжения в бытовой – 220 В с частотой 50 Гц. При этом образуется магнитное поле, которое так же вредно для живых организмов, как радиация.

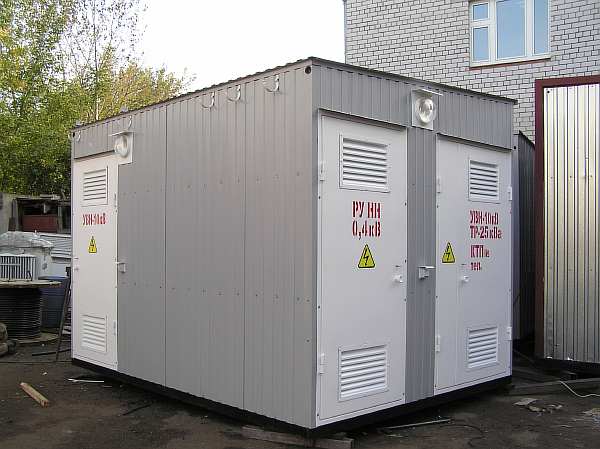

Трансформатор во дворе

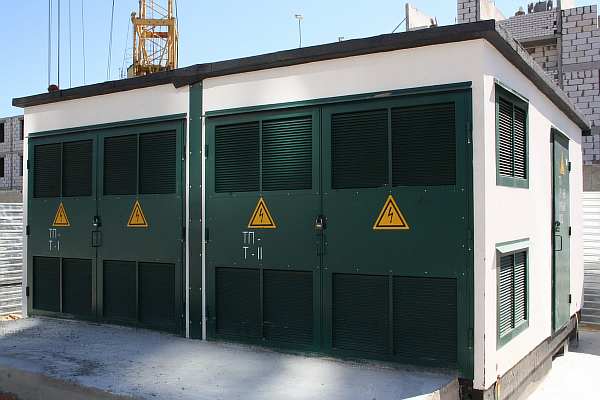

Трансформаторная подстанция на стройке

Доза излучения получается небольшая, но действует она длительное время. При работе маслосодержащего электрического оборудования большой мощности возникают дополнительные эффекты, создающие опасность для человека, отрицательно влияющие на его здоровье.

Рассчитывая безопасное расстояние от трансформаторной подстанции до жилого дома, в нормативных документах учитывают:

  • силу магнитного поля;
  • звуковое излучение;
  • тепловой эффект;
  • максимальный риск воспламенения маслонаполненного оборудования.

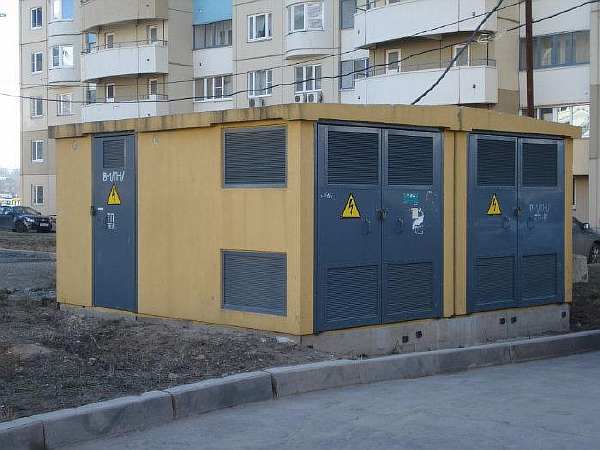

Во дворе

На улице

Организм человека при работе излучает частоту 68–80 МГц. Для работы мозга энергии необходимо больше, до 90 МГц. Близко расположенный источник колебаний постепенно перестраивает организм на свою частоту.

Яркий пример этого – усталость после длительного просмотра телевизора.

Изменение естественной частоты на более высокую приводит к ослаблению организма, возникновению хронических заболеваний. Перестройка на диапазон частот ниже 58 МГц приводит к слабости и смерти.

На участке

Рядом со зданиями и сооружениями

Работа трансформатора, особенно при повышенных нагрузках, например вечером, сопровождается мелкой вибрацией, которая выражается внешне неприятным гулом. Звук раздражает нервную систему человека, вызывает расстройства психики.

Для охлаждения электропреобразующего оборудования используют масло. Это легковоспламеняющийся продукт, способный привести к пожару. При работе ТП выделяется тепло. Малейшая разгерметизация приводит к вспышке огня. Перегретое горящее масло может разбрызгиваться на несколько метров.

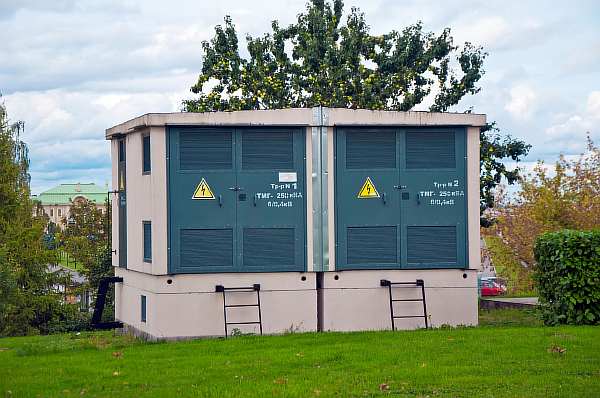

ТП в городе

ТП во дворе

Безопасное расстояние от жилого дома, общественных зданий, учреждений

С учетом всех вредных эффектов от электрического оборудования разработаны нормы и правила устройства электроустановок (ПУЭ). В СНиП указано расстояние от ТП до жилого дома и других строений, в которых длительное время находятся люди. Величина магнитного поля и сила звука не должна превышать допустимую норму в районе окон. СанПиН регулирует возможную силу звука и определяет минимальное расстояние от ЦТП до жилого дома минимум в 7 м.

На даче

Трансформатор в деревне

Трансформаторная подстанция может быть укомплектована электроустановками разного типа и мощности – ИТП, принадлежащими нескольким потребителям и владельцам. Они собираются в едином корпусе КТПН для удобства обслуживания и безопасности проживающих вблизи людей.

У стен промышленных предприятий трансформаторная будка может находиться вплотную, но при условии, что от нее идет питание на данный объект. Помещение напротив трансформатора изнутри:

  1. Отделяется стеной из негорючих материалов.
  2. Имеет защиту от излучений, если вблизи работают люди.
  3. Аварийный выход должен находиться в 5–10 м в стороне от трансформатора.
  4. Рядом должны располагаться пожарный щит и огнетушитель.
Нормы и правила

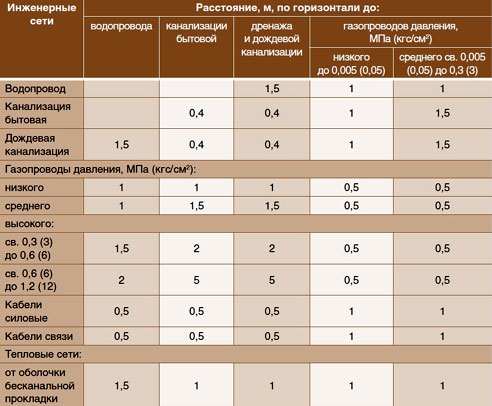

Расстояние между инженерными сетями согласно нормам СНиП и ПУЭ

От электростанции по высоковольтным линиям электрический ток транспортируется до ЦТП, стоящих в непосредственной близости от предприятий и населенных пунктов. Затем подается ток непосредственно в пределах жилых и промышленных кварталов на ТП. Там производится его понижение до промышленного или бытового уровня – 400, 230 и 110 В. Все нормы в данном случае регламентирует ГОСТ.

Центральный кабель, подающий ток на пункт трансформации, часто используется подземный, как наиболее безопасный вариант в районе жилья и интенсивного движения. Технология транспортировки и подачи электроэнергии рассчитана на минимальные потери. При этом максимально точно выдерживаются следующие параметры:

  • сила тока;
  • напряжение;
  • частота.
Нормативы и правила

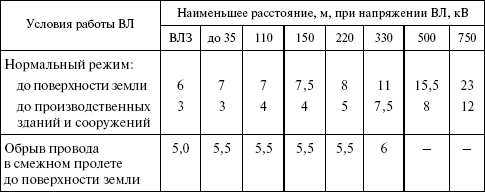

Таблица удаленности от проводов ВЛ согласно СанПиН

Предприятия, укомплектованные различным оборудованием, могут иметь собственные понижающие и повышающие трансформаторы. Для этого используется стандартная готовая постройка КТП.

Котельная, вырабатывающая собственную энергию, должна иметь противопожарный щит, огнетушители. Ее система работает самостоятельно, она не включена в общую сеть. При этом соблюдается норма ПУЭ и удаление от жилья.

Жилые дома

В жилых микрорайонах трансформатор и вся дополнительная аппаратура находятся в стандартном, изготавливаемом на предприятии корпусе – комплектном изделии. Они бывают разных типов.

Таблица нормативов

Нормы расположения ТП от жилых домов и зданий согласно СанПиН и ПУЭ

Установленное внутри оборудование имеет разную мощность и количество рабочих узлов. Мощность снаружи можно определить только по записи на двери. Подробно все перечислено в техническом паспорте на КТП.

В городских микрорайонах в основном располагается электрооборудование для обеспечения окружающих домов. Это свет, которым освещается квартира и питаются бытовые приборы. Мощность оборудования небольшая, в пределах 6–20 кВ.

Расстояние от жилого дома до трансформаторной подстанции определяется СНиП 2.7.01-89. Два трансформатора открытого типа могут устанавливаться на расстоянии 12 м от ближайших окон.

Нормы и правила

Нормы ПУЭ

Нормы размещения ТП от зданий зависят от силы излучений. При мощности в 40 МВА минимальная дистанция от ближайшего спального корпуса составляет 300 м. Оборудование в 60 МВА удаляется от окон квартир на 700 м.

Детские сады, школы, площадки

При проектировании городских и поселковых кварталов учитываются нормы ПУЭ. Они устанавливают, на каком расстоянии вред для здоровья взрослых и детей сведется к допустимым нормам. При этом, кроме силы магнитного поля на определенном расстоянии от ТП, учитывают и другие параметры.

Дистанции от газовой трубы

Дистанции от газопровода до зданий и сооружений согласно СНиП

Дистанция до открытых детских площадок, мест отдыха и спортивных сооружений должна быть минимум 10 м. Детский сад, школа, оздоровительное учреждение и санаторий находятся на расстоянии в 12 м. При расчете норм ПУЭ учитывается продолжительность времени нахождения ребенка в зоне возможного излучения. Суммарная доза воздействия магнитного поля не должна превышать допустимые нормы.

Проектирование учитывает, что на прогулке ребенок находится 2–3 часа, в группе детского сада – примерно 12 часов. Детская площадка используется непродолжительное время для подвижных игр. Расстояние до нее от ТП должно составлять от 10 м.

Для КТПН нормы удаления от детских учреждений – от 300 м. От школ они удаляются более чем на 250 м.

Промышленные предприятия

Технологический процесс некоторых предприятий невозможно провести без токов высокой частоты. Основное промышленное оборудование работает от электричества напряжением в 380 кВт.

Промышленное предприятие

На ТЭЦ

В этом случае на территории предприятия устанавливаются понижающие и повышающие трансформаторы, другие приспособления. Максимальное расстояние от подстанции до здания, потребляющего электроэнергию, определяется условиями допустимых потерь на сопротивление при транспортировке тока конкретного напряжения.

Силовые точки устанавливаются непосредственно возле зданий цехов и даже внутри их. Например, в помещении работает несколько сварочных постов. Каждый метр кабеля – это дополнительные затраты мощности и нагрев кабеля. Трансформаторы устанавливаются вблизи стен, и через электрические кабели рабочий ток высокого напряжения подается внутрь, разводится по рабочим местам.

Удаленность от проводов

Нормы удаленности от СИП

Установка трансформаторов определяется ПУЭ. Там указаны для каждого типа производства допустимые нормы и средства защиты для рабочих в виде свинцовых экранов и стен, защитных устройств, гасящих излучения.

Промышленная установка, работающая с высокочастотными токами, способна создавать помехи в приборах связи на расстоянии в десятки километров. Технология не позволяет удалять трансформатор и вести подземный кабель максимально далеко.

Аналогично поезд идет по рельсам, подающим ему ток. Оборудование установлено непосредственно возле железнодорожного полотна и в туннеле метро.

Трансформаторная подстанция

Подстанция в деревне

Общественные здания

Санитарная норма определяет для общественных зданий безопасное расстояние по степени огнестойкости в 3–5 метров. К таким строениям относятся:

  • торговые центры и магазины;
  • кафе, рестораны;
  • кинотеатры;
  • почтовые отделения;
  • аптеки;
  • коммунально-бытовые предприятия;
  • отделения банков и сберкасс.
Монтаж и установка

Установка

ТП должны располагаться на удалении более 12 м от медицинских учреждений, использующих в своей работе высокочувствительное электронное оборудование и различные устройства наподобие кардиостимулятора. Магнитное поле способно изменить частоту и вывести из строя медицинское оборудование.

Расстояние от больниц со стационарными отделениями определяется по норме жилых домов минимум в 10 м.

Для отелей, гостиниц и других заведений с продолжительным пребыванием и ночевкой людей нормы определяются так же, как для жилых домов и квартир. Минимальная удаленность от электроустановки мощностью 6–20 кВт составляет 12 м и указана в СНиП.

На даче

ТП около города

Пожарная безопасность от масляного оборудования

Расстояние от трансформаторной подстанции до зданий и сооружений определяется «Правилами устройства электроустановок» от 20.06.2003 года п. 4.2.68 и п. 4.2.131. Оно зависит от мощности электрооборудования и степени огнестойкости здания.

В городе

Недалеко от зданий и сооружений

Санитарные нормы рассматривают отдельно жилой дом и здание со спальными местами. Нормы ПУЭ – правила устройства электроустановок, учитывают прежде всего пожаробезопасное расстояние, поскольку проектирование ведется с учетом всех нормативных документов. По каждой позиции выбирается наибольшее удаление электроустановки от многоквартирного дома и предприятия.

Степень огнестойкости зданияМинимальное расстояние по санитарным нормам на шум и силу магнитного поля, в мМинимальная дистанция по ПУЭ, в м
I и II316
III320
IV и V524
Жилой дом1024

Нормы ПУЭ основаны на законе 123-ФЗ от 22.07.2008 года – «Технический регламент и требования пожарной безопасности». Его действия распространяются на следующие объекты:

  • жилые здания;
  • торговые центры;
  • офисы;
  • предприятия бытового обслуживания;
  • производственные объекты;
  • объекты общественного питания;
  • детские учреждения;
  • здания здравоохранения.
На даче

В городе

К объектам, имеющим повышенные требования в статьях 123-ФЗ, относятся газопровод, водопровод, дорога. Они должны располагаться на определенном удалении. Нормативы указаны в документах, регламентирующих строительство этих объектов. Пересечение допускается при воздушном расположении ЛЭП на высоте более 4 м и наземном или подземном положении трубопроводов.

Планирование прокладки трасс производится таким образом, чтобы от АЗС и ГРП электроустановки находились на расстоянии более 20 м. От подземного водопровода безопасно устанавливать электроустановки на расстоянии 3 м.

В деревне

Около промышленных сооружений

Трансформаторы относятся к пожароопасному маслоналивному оборудованию. Это не просто вред для здоровья человека, но и опасность для его жизни в случае пожара. Удаление ТП от жилых зданий и других сооружений значительно больше, чем по санитарным нормам в связи с вредностью излучений.

Открытые трансформаторы мощностью 6–20 кВт, содержащие до 60 л масла, должны быть удалены от жилых домов на 24 м.

Пожарный щит и песок должны находиться возле ближайшего дома. Самостоятельно тушить электрическое устройство нельзя из-за возможности получить поражение током.

Подстанция на даче

Подстанция в городе

Что делать, если трансформаторная подстанция стоит очень близко

Минимальное расстояние от электроподстанций до жилых домов разрабатывалось на протяжении длительного времени. Основные нормативы вступили в действие в 1989 году. Многие трансформаторные будки построены с нарушением нынешних правил. Суд не сможет принять решение о переносе, если электроустановка и дом были построены до этой даты.

В деревне

ТП в поселке

Решить проблему можно на основании СП 42.1330.2011, доказав, что уровни шума и вибрации превышают допустимые. Необходимо пригласить сотрудников санстанции для замера шума и магнитного излучения в квартире. Если они превышают допустимые, суд обяжет владельца перенести ТП.

Расстояние от тп до зданий и сооружений

Здравствуйте.
 Предлагаю ознакомиться с решением одного из судов.
«Богунов (фамилия изменена) обратился в суд с иском к ОАО «КалмЭнергоКом» об устранении препятствий в пользовании собственностью. Он указал, что является собственником жилого дома по ул. Ленина, где и проживает. Приблизительно в двух метрах от его дома расположена трансформаторная подстанция мощностью 10 кВ, принадлежащая на праве собственности ОАО «КЭК». Истец счел, что трансформаторная подстанция установлена в нарушение требований Федерального закона «Технический регламент о требованиях пожарной безопасности», а также положений СНиП 2.07.01-89 «Планировка и застройка городских и сельских поселений», Правил устройства электроустановок, СНиП 11-89-80* «Генеральные планы промышленных предприятий» и других нормативных правовых актов.
Согласно приведенным нормам при размещении отдельно стоящих подстанций напряжением 6-20 кВ при числе трансформаторов не более двух расстояние от них до окон жилых и общественных зданий должно быть не менее 12 метров.
Богунов является инвалидом второй группы в связи с сердечным заболеванием, постоянно использует электрокардиостимулятор.  Нахождение трансформаторной подстанции в непосредственной близости от его дома создает угрозу возникновения пожара, угрозу жизни и здоровью проживающих в доме людей, а также может отрицательно повлиять на работу электрокардиостимулятора.
Просил суд обязать ответчика перенести подстанцию от его жилого дома на расстояние не менее 12 метров.
Решением Элистинского городского суда в удовлетворении исковых требований Богунову было отказано. Он обратился с апелляционной жалобой в Верховный Суд РК.
Проверив материалы дела, обсудив доводы апелляционной жалобы, судебная коллегия по гражданским делам ВС РК отменила решение суда первой инстанции.
Отказывая в удовлетворении исковых требований, суд первой инстанции  исходил из того, что СНиП 2.07.01-89 «Планировка и застройка городских и сельских поселений», разработаны и утверждены после постройки жилого дома, где проживает истец, и возведения подстанции в 1979 году, поэтому Строительные нормы и правила не могут быть применены в данных спорных правоотношениях. Кроме того, истцом не представлены доказательства того, что расположение трансформаторной подстанции в непосредственной близости от жилого дома может повлечь какие-либо неблагоприятные последствия.
Однако эти выводы суда основаны на неправильном применении и толковании норм материального права.
Согласно Федеральному закону «Технический регламент о требовании пожарной безопасности» на существующие здания, запроектированные и построенные в соответствии с ранее действовавшими требованиями пожарной безопасности, положения настоящего закона не распространяются, за исключением случаев, если дальнейшая эксплуатация указанных зданий приводит к угрозе жизни или здоровью людей вследствие возможного возникновения пожара. В таких случаях собственник объекта или лицо, уполномоченные владеть, пользоваться или распоряжаться этим объектом, должны принять меры по приведению системы обеспечения пожарной безопасности объекта защиты в соответствие с требованиями закона.
То есть, строительные нормы и правила, содержащие обязательные для исполнения требования пожарной безопасности и действовавшие в сфере регулирования Федерального закона до его вступления в силу, подлежат применению в отношении объектов защиты, которые были введены в эксплуатацию до дня вступления в силу соответствующих положений этого закона, в части ему не противоречащей.
С учетом этого вывод суда первой инстанции о том, что нормативные документы, содержащие положения технического регулирования в области пожарной безопасности, принятые после введения в эксплуатацию трансформаторной подстанции, не подлежат применению к возникшим отношениях, является ошибочным.
В соответствии со Сводом правил «СП 42.1330.2011» при размещении отдельно стоящих распределительных пунктов и трансформаторных подстанций напряжением 10 (6)-20 кВ при числе трансформаторов не более двух мощностью каждого до 1000 кВА расстояние от них до окон жилых домов и общественных зданий следует принимать с учетом допустимых уровней шума и вибрации, но не менее 10 м.
Согласно Правилам устройства электроустановок по условию пожарной безопасности подстанции должны быть расположены на расстоянии не менее 3 м. от зданий I, II, III степеней огнестойкости и 5 м. от зданий IV и V степеней огнестойкости.
Расстояние от жилых зданий до трансформаторных подстанций следует принимать не менее 10 м. при условии обеспечения допустимых нормальных уровней звукового давления (шума).
Как видно из материалов дела и установлено судом, подстанция,  принадлежащая на праве собственности ответчику, является трансформаторной подстанцией, тип: ГКТПН,  мощность — 250 кВа, напряжение — 10/0,4 кВ, что подтверждается справкой ОАО «КЭК».
Согласно справке ООО «Технопроект» года жилой дом истца относится к IV степени огнестойкости.
Из составленного истцом комиссионного акта следует, что расстояние между подстанцией и жилым домом Богунова составляет 3,02 м.
Таким образом, материалами дела подтверждено, что трансформаторная подстанция установлена с нарушением Свода правил — «СП 42.1330.2011 и Правил устройства электроустановок. Дальнейшая эксплуатация трансформаторной подстанции приводит к угрозе жизни или здоровью истца, проживающих с ними людей, угрозе для его имущества вследствие возможного возникновения пожара.
С учетом изложенного судебная коллегия пришла к выводу, что исковые требования Богунова о возложении обязанности на ответчика перенести трансформаторную подстанцию на расстояние не менее 10 метров от жилого дома, подлежат удовлетворению».

http://vs.kalm.sudrf.ru/module...

Расстояние от трансформаторов до жилого дома: как высчитывается, типы

Устанавливая электрическое оборудование вблизи помещений, в которых проживают или часто находятся люди, учитывают ряд характеристики. В том числе обращают внимание и на расстояние от силового трансформатора до жилого дома. Размещение регулируется на законодательном уровне, если не соблюсти методики, то может грозить разбирательство с властями. Учитывают не только тип трансформатора, но и степень его огнестойкости, разновидность и размер.

Типы трансформаторных подстанций

Есть несколько видов подстанций, опираясь на знания о виде и принципе работы выявляют безопасное расстояние до помещений.

Подстанция представляет собой технологичное оборудование, отвечающее за прием, преобразование и распределение между потребителями полученной электроэнергии от другого источника. Тип установки определяется специалистами перед началом эксплуатации, а опираясь на него и стоят план размещения. Уяснение деталей вопроса позволит не только обеспечить надежность работы этого важного источника питания помещений, но и оградить от вреда людей.

Каждая подстанция работает с различными показателями энергии. Следовательно, в них находится оборудование различной мощности. Если суммировать его, то можно получить трансформаторы небольшой мощности, средние и мощные. Именно эта характеристика определяет тип устройства. Просчитываются данные не только на входе и выходе, а совокупно всех механизмов, не только принимающих и отдающих электрический ток, но и преобразующий их.

Понятно, что трансформаторная будка, в которой много механизмом, будет самой сложной по типу. Также она будет наиболее мощной. Если небольшие могут устанавливаться на расстоянии от 15 метров от помещений и даже меньше, то с вышеописанной такое не пройдет.

Трансформаторные подстанции

Область применения

Подстанции, которые есть в Российской Федерации, разделяют по назначению и по месту установки. Встречаются трансформаторы:

  • центральные или районные — они получают энергетическую составляющую от высоковольтных линий, а потом распределяют ее на понижающие пункты;
  • главные понижающие — получают электрический ток с огромным напряжением, а преобразуют его от 6 до 35 кВт, что делает возможным функционирование в приемники или цехи;
  • цеховые — те подстанции, которые житель России и видит чаще всего, они снижают напряжение, подаваемое районным трансформатором, до 110 или 230 Вольт, после чего происходит расход потребителям по точкам проживания.

Не всегда есть возможность определить тип трансформаторной подстанции самостоятельно. Дело в том, что на них производители не делают специальных пометок, которые сказали бы, с какими токами допустимо работать. Присутствует ограждение, которое защищает саму подстанцию и не дает проникнуть туда посторонним.

Можно ли размещать в жилом доме

Современные тс размещают блоками. Это удобно, так как доставлять ресурсы, в том числе и транзисторы. Трансформаторы можно не в цельном виде, а дробно. Это значительно экономит средства доставки и ее цену. Наименования подобных механизмов — компактный трансформаторный прибор или сокращенно КТП. Оборудование различается по характеристикам:

  • материал изготовления — бетонные, металлические, панели или совмещенные;
  • тип выполняемых работ — в наличии коридор или нет, удобство использования;
  • функционал — тупиковый или проходной путь прохождения напряжения.

Трансформатор во дворе

Дополнительно учитывается степень влияния на окружающую среду. Безопасность для окружающих людей, в том числе и долговременный риск для здоровья. Но в любом случае размещение трансформаторной будки, даже самой незначительной по характеристикам, не разрешается в жилом доме. Отчет расстояния начинается от 10 метров от входа в помещение. Чем массивней и функциональней устройство, тем отдалённей его располагают.

Вред для здоровья окружающих

Трансформаторные подстанции наносят непоправимый вред человеческому здоровью, именно поэтому их не разрешается размещать вблизи жилых помещений. Дело в том, что в результате работы тс образуется мощное электромагнитное поле. Его объем зависит от того, какого типа подстанция и какова суммарная мощность размещенного оборудования.

Медики выявили, что постоянное воздействие электрического поля на ткани организма приводит к развитию патологии клеток, включая и раковые опухоли различного типа.

Высокочастотные колебания поднимают температуру составляющих клеточной структуры организма, что действует неблагоприятно.

На какое расстояние от жилого дома следует размещать трансформатор

Требования к расстоянию установлены на законодательном ровне и идентичные по всей территории страны. Они прописаны в статье восьмой Федерального закона страны под номером 52-ФЗ, который отвечает за соблюдение санитарно-эпидемиологической ситуации в стране. Приняты нормы были в 1999 году и с тех пор не менялись. Согласно правилам, если мощность трансформаторной установки не превышает 40 МВ-А, то ее размещение не ближе, чем (в метрах):

  • 300 к поликлиникам, спальным корпусам детских больниц;
  • 250 к кинотеатрам, общежитиям, гостиницам, школам;
  • 150 к площадкам для отдыха в микрорайонах;
  • 50 к коммунальным и бытовым постройкам, местам торговли и общественного питания.

Трансформаторная подстанция возле дома

Если трансформаторная установка достигает мощности 60 МВ-А, то размещать к поликлиникам его разрешено не более чем в 700 метрах, школам — 500 метров, площадкам — 350 метров, а постройкам — 100 метров. Устройства с мощностью свыше 125 КВ-А имеет показатели в метрах 1000, 800, 600 и 350 соответственно.

Степени огнестойкости сооружений

Степень огнестойкости также прописана на законодательном уровне. Разделяют пять видов оборудования в зависимости от его огнестойкости. При этом рассчитывается возможность размещения только для построек, в которых живут люди на постоянной основе или проводят досуг, время часто (поликлиники и места торговли, кинотеатры и магазины). Так, если класс огнестойкости:

  • 1, 2 или 3, то минимальное расстояние 3 метра;
  • 4 или 5, то от 5 метров.

Это расчет только от 1 показателя мощности. Противопожарный показатель совокупность удаленности и веса. Если конструкция с весом не менее 60 килограмм, то расстояние для 1 и 2 степеней составит 16, 3 — 20, 4 и 5 — 24 м.

Жилые дома

Формирование показателя

Показатель устанавливаются, смотря на начальную точку процесса до его наиболее активного состояния. Степень огнестойкости формируется из знаний о:

  • плотности используемого материала и его прочности относительно воспламенения;
  • потере или сохранению несущих конструкций своего вида;
  • теплоизоляционной способности, то есть как быстро будет распространяться тепло по поверхности.

Лучшими с точки зрения огнестойкости показателями считаются трансформаторные будки из железобетона, а худшими — металлические.

трансформаторные будки из железобетона

Разновидности и их характеристики

Присваиваются зданиям уровни в зависимости от показателей. Так, степень:

  • бетон и железобетон;
  • бетон и железобетон плюс стальные элементы;
  • варианты с камнем и штукатуркой, плитами;
  • с листами металла;
  • произвольные.

Особенности размещения

Прописываются в правительственном постановлении под номером 160. Нюансы:

  • возможно размещение с сокращением 5 м;
  • контур потенциалов водопровода — 1 м;
  • строительное оборудование — норма плюс 5 м.
  • Правильное размещение жилого дома позволит избежать проблем с законом, убережет здоровье.

Расстояние от трансформаторной подстанции до жилого дома — LawsExp.com

Содержание статьи

К размещению отдельно стоящих БКТП в Правилах устройства электроустановок (ПУЭ) сформирован ряд ограничений, описанных в пунктах 4.2.68, 4.2.131, а также 12.26 свода правил СП 42.13330.2011.

Также стоит учитывать охранную зону вокруг трансформаторной подстанции. Охранная зона была определена Постановлением правительства РФ от 24 февраля 2009 г. № 160 пунктом "д" приложения. Данный пункт требует наложение охранной зоны для подстанции, исходя из ее высшего напряжения.

В общем случае расстояние от трансформаторной подстанции напряжением 10 (6)-20 кВ и числе трансформаторов не более двух (мощностью каждого менее 1000 кВА) до окон жилого или общественного здания следует принимать с учетом допустимых уровней шума и вибрации, но не менее 10 м.

Расстояние от БКТП до жилого/общественного здания должно быть не менее 10 м.

Электроэнергия вытекает мощным потоком из создающих ее электростанций и растекается реками и ручьями по квартирам и предприятиям, поэтому обойтись без специального оборудования невозможно. Чтобы защитить людей от вредного излучения, разработаны нормы ПУЭ, в которых заложено расстояние от ТП до зданий и сооружений. Их обязаны выдерживать владельцы трансформаторных подстанций при установке оборудования и проведении новых линий.

Вред от близкого расположения трансформаторной подстанции

В жилых районах стоят понижающие трансформаторы, преобразующие ток высокого напряжения в бытовой – 220 В с частотой 50 Гц. При этом образуется магнитное поле, которое так же вредно для живых организмов, как радиация.

Доза излучения получается небольшая, но действует она длительное время. При работе маслосодержащего электрического оборудования большой мощности возникают дополнительные эффекты, создающие опасность для человека, отрицательно влияющие на его здоровье.

Рассчитывая безопасное расстояние от трансформаторной подстанции до жилого дома, в нормативных документах учитывают:

  • силу магнитного поля;
  • звуковое излучение;
  • тепловой эффект;
  • максимальный риск воспламенения маслонаполненного оборудования.

Организм человека при работе излучает частоту 68–80 МГц. Для работы мозга энергии необходимо больше, до 90 МГц. Близко расположенный источник колебаний постепенно перестраивает организм на свою частоту.

Яркий пример этого – усталость после длительного просмотра телевизора.

Изменение естественной частоты на более высокую приводит к ослаблению организма, возникновению хронических заболеваний. Перестройка на диапазон частот ниже 58 МГц приводит к слабости и смерти.

Работа трансформатора, особенно при повышенных нагрузках, например вечером, сопровождается мелкой вибрацией, которая выражается внешне неприятным гулом. Звук раздражает нервную систему человека, вызывает расстройства психики.

Для охлаждения электропреобразующего оборудования используют масло. Это легковоспламеняющийся продукт, способный привести к пожару. При работе ТП выделяется тепло. Малейшая разгерметизация приводит к вспышке огня. Перегретое горящее масло может разбрызгиваться на несколько метров.

Безопасное расстояние от жилого дома, общественных зданий, учреждений

С учетом всех вредных эффектов от электрического оборудования разработаны нормы и правила устройства электроустановок (ПУЭ). В СНиП указано расстояние от ТП до жилого дома и других строений, в которых длительное время находятся люди. Величина магнитного поля и сила звука не должна превышать допустимую норму в районе окон. СанПиН регулирует возможную силу звука и определяет минимальное расстояние от ЦТП до жилого дома минимум в 7 м.

Трансформаторная подстанция может быть укомплектована электроустановками разного типа и мощности – ИТП, принадлежащими нескольким потребителям и владельцам. Они собираются в едином корпусе КТПН для удобства обслуживания и безопасности проживающих вблизи людей.

У стен промышленных предприятий трансформаторная будка может находиться вплотную, но при условии, что от нее идет питание на данный объект. Помещение напротив трансформатора изнутри:

  1. Отделяется стеной из негорючих материалов.
  2. Имеет защиту от излучений, если вблизи работают люди.
  3. Аварийный выход должен находиться в 5–10 м в стороне от трансформатора.
  4. Рядом должны располагаться пожарный щит и огнетушитель.

От электростанции по высоковольтным линиям электрический ток транспортируется до ЦТП, стоящих в непосредственной близости от предприятий и населенных пунктов. Затем подается ток непосредственно в пределах жилых и промышленных кварталов на ТП. Там производится его понижение до промышленного или бытового уровня – 400, 230 и 110 В. Все нормы в данном случае регламентирует ГОСТ.

Центральный кабель, подающий ток на пункт трансформации, часто используется подземный, как наиболее безопасный вариант в районе жилья и интенсивного движения. Технология транспортировки и подачи электроэнергии рассчитана на минимальные потери. При этом максимально точно выдерживаются следующие параметры:

Предприятия, укомплектованные различным оборудованием, могут иметь собственные понижающие и повышающие трансформаторы. Для этого используется стандартная готовая постройка КТП.

Котельная, вырабатывающая собственную энергию, должна иметь противопожарный щит, огнетушители. Ее система работает самостоятельно, она не включена в общую сеть. При этом соблюдается норма ПУЭ и удаление от жилья.

Жилые дома

В жилых микрорайонах трансформатор и вся дополнительная аппаратура находятся в стандартном, изготавливаемом на предприятии корпусе – комплектном изделии. Они бывают разных типов.

Установленное внутри оборудование имеет разную мощность и количество рабочих узлов. Мощность снаружи можно определить только по записи на двери. Подробно все перечислено в техническом паспорте на КТП.

В городских микрорайонах в основном располагается электрооборудование для обеспечения окружающих домов. Это свет, которым освещается квартира и питаются бытовые приборы. Мощность оборудования небольшая, в пределах 6–20 кВ.

Расстояние от жилого дома до трансформаторной подстанции определяется СНиП 2.7.01-89. Два трансформатора открытого типа могут устанавливаться на расстоянии 12 м от ближайших окон.

Нормы размещения ТП от зданий зависят от силы излучений. При мощности в 40 МВА минимальная дистанция от ближайшего спального корпуса составляет 300 м. Оборудование в 60 МВА удаляется от окон квартир на 700 м.

Детские сады, школы, площадки

При проектировании городских и поселковых кварталов учитываются нормы ПУЭ. Они устанавливают, на каком расстоянии вред для здоровья взрослых и детей сведется к допустимым нормам. При этом, кроме силы магнитного поля на определенном расстоянии от ТП, учитывают и другие параметры.

Дистанция до открытых детских площадок, мест отдыха и спортивных сооружений должна быть минимум 10 м. Детский сад, школа, оздоровительное учреждение и санаторий находятся на расстоянии в 12 м. При расчете норм ПУЭ учитывается продолжительность времени нахождения ребенка в зоне возможного излучения. Суммарная доза воздействия магнитного поля не должна превышать допустимые нормы.

Проектирование учитывает, что на прогулке ребенок находится 2–3 часа, в группе детского сада – примерно 12 часов. Детская площадка используется непродолжительное время для подвижных игр. Расстояние до нее от ТП должно составлять от 10 м.

Для КТПН нормы удаления от детских учреждений – от 300 м. От школ они удаляются более чем на 250 м.

Промышленные предприятия

Технологический процесс некоторых предприятий невозможно провести без токов высокой частоты. Основное промышленное оборудование работает от электричества напряжением в 380 кВт.

В этом случае на территории предприятия устанавливаются понижающие и повышающие трансформаторы, другие приспособления. Максимальное расстояние от подстанции до здания, потребляющего электроэнергию, определяется условиями допустимых потерь на сопротивление при транспортировке тока конкретного напряжения.

Силовые точки устанавливаются непосредственно возле зданий цехов и даже внутри их. Например, в помещении работает несколько сварочных постов. Каждый метр кабеля – это дополнительные затраты мощности и нагрев кабеля. Трансформаторы устанавливаются вблизи стен, и через электрические кабели рабочий ток высокого напряжения подается внутрь, разводится по рабочим местам.

Установка трансформаторов определяется ПУЭ. Там указаны для каждого типа производства допустимые нормы и средства защиты для рабочих в виде свинцовых экранов и стен, защитных устройств, гасящих излучения.

Промышленная установка, работающая с высокочастотными токами, способна создавать помехи в приборах связи на расстоянии в десятки километров. Технология не позволяет удалять трансформатор и вести подземный кабель максимально далеко.

Аналогично поезд идет по рельсам, подающим ему ток. Оборудование установлено непосредственно возле железнодорожного полотна и в туннеле метро.

Общественные здания

Санитарная норма определяет для общественных зданий безопасное расстояние по степени огнестойкости в 3–5 метров. К таким строениям относятся:

  • торговые центры и магазины;
  • кафе, рестораны;
  • кинотеатры;
  • почтовые отделения;
  • аптеки;
  • коммунально-бытовые предприятия;
  • отделения банков и сберкасс.

ТП должны располагаться на удалении более 12 м от медицинских учреждений, использующих в своей работе высокочувствительное электронное оборудование и различные устройства наподобие кардиостимулятора. Магнитное поле способно изменить частоту и вывести из строя медицинское оборудование.

Расстояние от больниц со стационарными отделениями определяется по норме жилых домов минимум в 10 м.

Для отелей, гостиниц и других заведений с продолжительным пребыванием и ночевкой людей нормы определяются так же, как для жилых домов и квартир. Минимальная удаленность от электроустановки мощностью 6–20 кВт составляет 12 м и указана в СНиП.

Пожарная безопасность от масляного оборудования

Расстояние от трансформаторной подстанции до зданий и сооружений определяется «Правилами устройства электроустановок» от 20.06.2003 года п. 4.2.68 и п. 4.2.131. Оно зависит от мощности электрооборудования и степени огнестойкости здания.

Санитарные нормы рассматривают отдельно жилой дом и здание со спальными местами. Нормы ПУЭ – правила устройства электроустановок, учитывают прежде всего пожаробезопасное расстояние, поскольку проектирование ведется с учетом всех нормативных документов. По каждой позиции выбирается наибольшее удаление электроустановки от многоквартирного дома и предприятия.

Степень огнестойкости зданияМинимальное расстояние по санитарным нормам на шум и силу магнитного поля, в мМинимальная дистанция по ПУЭ, в м
I и II316
III320
IV и V524
Жилой дом1024

Нормы ПУЭ основаны на законе 123-ФЗ от 22.07.2008 года – «Технический регламент и требования пожарной безопасности». Его действия распространяются на следующие объекты:

  • жилые здания;
  • торговые центры;
  • офисы;
  • предприятия бытового обслуживания;
  • производственные объекты;
  • объекты общественного питания;
  • детские учреждения;
  • здания здравоохранения.

К объектам, имеющим повышенные требования в статьях 123-ФЗ, относятся газопровод, водопровод, дорога. Они должны располагаться на определенном удалении. Нормативы указаны в документах, регламентирующих строительство этих объектов. Пересечение допускается при воздушном расположении ЛЭП на высоте более 4 м и наземном или подземном положении трубопроводов.

Планирование прокладки трасс производится таким образом, чтобы от АЗС и ГРП электроустановки находились на расстоянии более 20 м. От подземного водопровода безопасно устанавливать электроустановки на расстоянии 3 м.

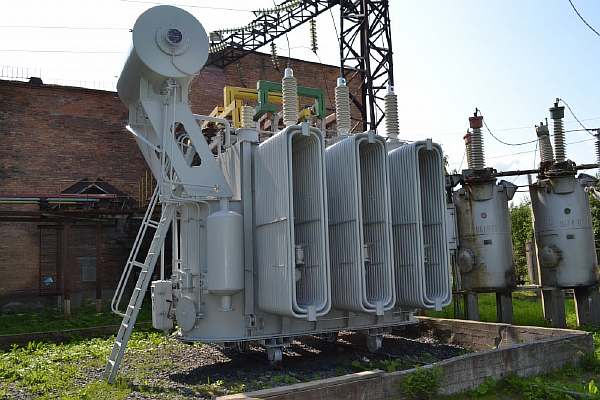

Трансформаторы относятся к пожароопасному маслоналивному оборудованию. Это не просто вред для здоровья человека, но и опасность для его жизни в случае пожара. Удаление ТП от жилых зданий и других сооружений значительно больше, чем по санитарным нормам в связи с вредностью излучений.

Открытые трансформаторы мощностью 6–20 кВт, содержащие до 60 л масла, должны быть удалены от жилых домов на 24 м.

Пожарный щит и песок должны находиться возле ближайшего дома. Самостоятельно тушить электрическое устройство нельзя из-за возможности получить поражение током.

Что делать, если трансформаторная подстанция стоит очень близко

Минимальное расстояние от электроподстанций до жилых домов разрабатывалось на протяжении длительного времени. Основные нормативы вступили в действие в 1989 году. Многие трансформаторные будки построены с нарушением нынешних правил. Суд не сможет принять решение о переносе, если электроустановка и дом были построены до этой даты.

Решить проблему можно на основании СП 42.1330.2011, доказав, что уровни шума и вибрации превышают допустимые. Необходимо пригласить сотрудников санстанции для замера шума и магнитного излучения в квартире. Если они превышают допустимые, суд обяжет владельца перенести ТП.

В общем случае расстояние от ТП до жилого дома должно быть не менее 10-15 метров. Это расстояние регламентируется СНиП Градостроительство. Это расстояние должно соответствовать требованиям СанПиН 2.2.1/2.1.1.1200-03 Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов. Для подстанций размер санитарно-защитной зоны устанавливается в зависимости от типа (открытые, закрытые), мощности на основании расчетов физического воздействия на атмосферный воздух, а также результатов натурных измерений. Также расстояние до ТП должно соответствовать требованиям ПУЭ. Федеральный закон ФЗ-123 регламентирует пожарные разрывы и также должен быть соблюден.

Отвечаем на любые вопросы

С 9:30 до 17:30 (пн.-пт.)
Телефон для консультаций: (495) 638-50-01/02
Наш офис:
117513, Ленинский проспект 121/1 корпус 2

adminlawsexp

Расстояние от тп до жилого дома: размещение трансформаторных подстанций нормы

Охранная зона ЛЭП

Рубрика: Статьи   ‡

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока. Различают воздушные и кабельные линии электропередачи. В этой статье описаны основные требования к расстояниям от объектов строительства, деревьев, дорог до линий электропередач разных напряжений.

Эл. подстанция! Насколько безопасно такое соседство?!

При проектировании линий электроснабжения, линий наружного электроосвещения необходимо знать охранные зоны ЛЭП различных напряжений.

В целях обеспечения сохранности и надежности работы электрических сетей, создания надлежащих условий их эксплуатации, а также предотвращения несчастных случаев от воздействия электрического тока Правилами охраны электрических сетей, утвержденных постановлением Кабинета Украины от 04.03.97. № 209, предусмотрено установление соответствующих охранных зон линий электропередачи (ЛЭП).
При этом пунктом 5 указанных Правил предусмотрено, что охранные зоны электрических сетей устанавливаются:
а) Вдоль воздушных ЛЭП — в виде земельных участков и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние:
2 метров — для линий напряжением до 1 кВ;
10 метров — до 20 кВ;
15 метров — 35 кВ;
20 метров — 110 кВ;
25 метров — 150, 220 кВ;
30 метров — 330, 400, 500, + (-) 400 кВ;
40 метров — 750 кВ.

б) По периметру трансформаторных подстанций, распределительных пунктов и устройств — на расстоянии 3 метров от ограждения или сооружения;

в) Вдоль подземных кабельных ЛЭП — в виде земельного участка, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстояние 1 метра;

г) Вдоль подземных кабельных ЛЭП до 1 кВ, проложенных в городах под тротуарами — в виде земельного участка, ограниченного вертикальными плоскостями от крайних кабелей на расстояние 0,6 метра в направлении зданий и сооружений и на расстояние 1 метра в направлении проезжей части улицы;

д) Вдоль переходов воздушных ЛЭП через водоемы (реки, водохранилища и т.п.) — в виде воздушного пространства над поверхностью водоема, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние, предусмотренную для установления охранных зон вдоль воздушных ЛЭП , проходящих по суше.

Кроме того, с целью предотвращения аварийной и пожарной ситуации вдоль воздушных ЛЭП и по периметру трансформаторных подстанций, распределительных пунктов и устройств, находящихся в лесных и других зеленых массивах, прокладываются просеки:
1. В насаженных низкорослых пород деревьев высотой до 4 метров — шириной не менее расстояния между крайними проводами воздушной ЛЭП плюс 6 метров (по 3 метра с каждой стороны от крайних к ветвям деревьев провода). При этом при условии прохождения воздушных линий над территорией фруктовых садов с насаждениями высотой до 4 метров прокладки просек необязательно;
2. В насаждениях высотой более 4 метров — шириной не менее расстояния между крайними проводами плюс расстояние, равное средней высоте существующих насаждений основного лесного массива с каждой стороны от крайнего провода воздушной ЛЭП.

При этом отдельные деревья или группы деревьев, растущие на краю просеки, подлежащих вырубке, если их высота превышает расстояние по горизонтали от ветвей деревьев до проводов воздушной ЛЭП;
3. В городских и районных парках, скверах, лесопарках и т.п., которые имеют важное значение для защиты окружающей среды, лесах населенных пунктов, лесах зон округов санитарной охраны курортов обеспечивается такая ширина просек, чтобы расстояние от проводов при их наибольшего отклонения до ветвей деревьев по горизонтали была не менее:

2 метров — для ЛЭП напряжением 20 кВ;

3 метров — для ЛЭП напряжением 35-110 кВ;

4 метров — для ЛЭП напряжением 150-220 кВ;

5 метров — напряжением 330-500 кВ;

8 метров — напряжением 750 кВ.

Необходимо отметить, что минимально допустимые расстояния от электрических сетей до зданий, сооружений, деревьев и других зеленых насаждений, а также от проводов до поверхности земли определены в отраслевых руководящих документов 34.20.505-2003 «Руководящие указания по устройству воздушных линий электропередачи 10 (6) кВ «.
Этим документом предусмотрено, что наименьшие значения расстояния от проводов до поверхности земли в населенной местности в нормальном режиме работы должны быть:

Участок, сооружения

Минимальное расстояние, м

До поверхности земли

7

До производственных зданий и сооружений

3

При прохождении воздушной линии вдоль улицы допускается расположение проводов над проезжей частью. В этом случае при пересечении воздушных линий с улицами, проездами и т.п. расстояния по вертикали от проводов до поверхности земли должны быть также не менее приведенных в таблице.
Расстояние по горизонтали от основания опоры воздушной линии до бортового камня проезжей части улицы (проезда) должно быть не менее 1,5 метра. При этом расстояние до тротуаров и пешеходных дорожек не нормируется.
Прохождения воздушной линии над зданиями и сооружениями запрещается. Исключением из этого правила являются лишь производственные здания и сооружения I и II степени огнестойкости в соответствии с правилами пожарной безопасности. В этом случае расстояние по вертикали от проводов до вышеуказанных зданий и сооружений в условиях наибольшей стрелы прогиба должна быть не менее приведенной в таблице. Дополнительным условием для этого является то, что металлические кровли, над которыми проходят воздушные линии, должны быть заземлены.

Расстояния по горизонтали от крайних проводов воздушной линии 10 кВ при наибольшем их отклонения должны быть такими:
1. До ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений — не менее 2 метров;
2. До деревьев, расположенных вдоль улиц, в парках и садах, а также тросов подвески дорожных знаков — не менее 3 метров;
3. До границ земельных участков жилых и общественных зданий, в детских игровых площадок, площадок отдыха и занятий физкультурой, хозяйственных площадок или до ближайших выступающих частей жилых и общественных зданий при отсутствии земельных участков со стороны прохождения воздушной линии, а также к границам приусадебных земельных участков индивидуальных домов и коллективных садовых участков — не менее расстояний для охранных зон воздушных линий, приведенные выше.
Прохождения воздушной линии по территориям стадионов и детских учреждений не допускается.
В стесненных условиях допускается принимать для воздушных линий до 6-10 кВ расстояние по горизонтали от крайних проводов при наибольшем их отклонении до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 2 метров.

Оставить комментарий или два

Пожалуйста, зарегистрируйтесь для комментирования.

Вредно ли жить около трансформаторной будки

Конечно, не стоит недооценивать потенциальной опасности, которую исходит от любых электрических машин и установок, в том числе и от трансформаторных подстанций(КТПН). Но и впадать в панику также не стоит. Чтобы этого не случилось, следует чётко понимать, чем может грозить близкое соседство с трансформаторной будкой и другими подобными объектами.

КТПН-Б

Что из себя представляет трансформаторная будка

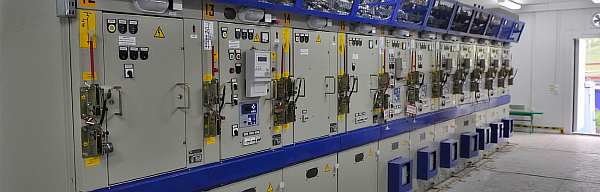

Трансформаторная будка представляет собой отдельно стоящий объект, металлический киоск или кирпичная, железобетонная постройка. Применяют и комплектные подстанции модульного типа из сэндвич-панелей. В комплект оборудования таких объектов входят:

  1. Понижающий трансформатор, уменьшающий напряжение, приходящее с высоковольтных линий, до пределов, необходимых конечным потребителям (220, 380, 630 В).
  2. Устройства для подключения вводов и выводов с высокой и низкой стороны напряжения.
  3. Автоматика защитного отключения при возникновении КЗ и других аварийных ситуаций.
  4. Разъединители и другие устройства управления оборудованием.
  5. Система защитного заземления.

Стандартный набор, характерный для силовых подстанций, распределительного оборудования.

Какое влияние она может оказывать на человека

Рассмотрим только основные опасные факторы, которые могут оказать влияние на здоровье человека или создать угрозу его жизни:

  • Электромагнитное излучение, которое при постоянном длительном воздействии на организм может стать причиной ухудшения самочувствия и возникновения различных заболеваний, в том числе и онкологических.
  • Повышенный уровень шума, создаваемый трансформатором при работе, который к тяжёлым последствиям обычно не приводит, но может стать причиной дискомфортных ощущений.
  • Повышенная пожарная опасность, свойственная любому электрооборудованию, особенно с масляным наполнением. Угрозы, создаваемые пожаром, общеизвестны, поэтому не будем особо останавливаться на них.
  • Применение защитного заземления в аварийных ситуациях при отказе защитных систем может стать причиной появления такого эффекта, как шаговое напряжение. При этом человек, пытающийся бегом покинуть опасную зону, рискует получить ощутимый удар током, в том числе и с летальными последствиями.

От этих факторов и необходимо обезопасить себя при близком расположении трансформаторных киосков к жилым домам. Но реальную опасность эти объекты представляют в исключительных случаях.

ктпн

Как обезопасить себя от вредных последствий

Ещё раз повторимся, что впадать в панику не стоит, потому что трансформаторные подстанции и киоски устанавливаются в соответствии с действующими строительными нормами, санитарными правилами. Владельцы и монтажники не заинтересованы в нарушениях, которые придётся устранять за свой счёт.

В нормативы внесены требования по размещению трансформаторных киосков, перекрывающие безопасные предельно допустимые уровни напряжённости электромагнитного и электрического поля, шума.

Основной способ обезопасить себя от воздействия негативного влияния — увеличение расстояния от жилых объектов до места установки ТП. Действуют следующие нормативы:

  • Минимальное расстояние от трансформаторных киосков до жилых зданий должно быть не менее 10 м. При этом безопасным считается расстояние 3-4 м, то есть, показатель взят с троекратным запасом.
  • По пожарной безопасности это значение увеличивается до 16/20/24 м для зданий 1 и 2/3/4 и 5 степени огнестойкости соответственно.
  • Допустимый уровень шума на придомовой территории не должен превышать 70 и 60 дБ в дневное и вечернее время соответственно. А в квартире этот показатель составляет 55 и 45 дБ.

Если требования соблюдены, то никакой угрозы соседство с трансформаторным киоском не представляет.

Можно за собственный счёт уменьшить уровень шума, если он мешает, улучшив звукоизоляцию помещения.

При наличии отступления требований от норматива можно обращаться к собственнику с требованиями привести объект в соответствие с требованиями СНиП, СанПиН и других нормативных документов. Но для этого потребуется вызвать представителей СЭС для замера уровней шума, напряжённости электрического и магнитного поля. Результаты должны быть задокументированы официально.

Обращаем внимание — допустимая напряжённость электрического поля в жилых помещениях не должна превышать 0,5 кВ/м, а на балконах, верандах, террасах 1 кВ/м. По магнитному полю допустимы показатели 80 А/м. Действуют и нормативы для рабочих мест, участков, на которых не предполагается постоянное нахождение человека. Ведём речь только о жилых объектах.

При отказе собственника от переноса трансформаторного киоска из-за нарушений при выборе места установки электрооборудования, можно смело обращаться в суд, который станет на сторону истца.

нормы ПУЭ, будки КТП, минимальное по СанПиН от игровой зоны


Люди, которые знают, какое расстояние от ТП до детской площадки, особенно если оно по нормам ПУЭ, могут быть спокойны за безопасность своих детей, играющих во дворе. Трансформаторная будка (ТП) является источником повышенной опасности, но если электрическая подстанция находится на определенной дистанции от домов, зон отдыха и других объектов, то не стоит переживать. Расстояние от трансформаторной подстанции до детской площадки регулируется нормами и законами, поэтому в случае нарушения можно будет пожаловаться в соответствующие органы власти.

Расстояние от ТП до детской площадки

Около жилого дома

Регулируется ли законом местоположение ТП

При возведении КТП должны учитываться строгие нормы. Важно, чтобы соблюдалась санитарная норма и по всем аспектам была в порядке противопожарная безопасность.

Около дома

Трансформатор

Расстояние от детской площадки до ТП контролируется законодательным определением, которое подробно описано в приказе под названием: «Правила технической эксплуатации электроустановок потребителей».

Дистанция между этими объектами во дворе по норме безопасности составляет от 10 метров.

Это связано с тем, что детская площадка предназначается для непродолжительного времяпрепровождения и подвижных игр.

Важно, чтобы нормы были соблюдены в той мере, в которой необходимо обеспечить безопасность трансформаторной подстанции и территории вокруг нее. А именно п. 7.1.10 СанПиН 2.2.1/2.1.1.1200-03.

Около магазине

Площадка

Расстояние от трансформаторной подстанции до игровой зоны регулируется основами, описанными в правилах технической безопасности, которые должен знать установщик:

  • дистанция между объектами должна быть достаточной, чтобы дети находились на безопасной местности вдали от трансформатора;
  • допустимое расстояние – от 10 метров и выше. Эти цифры напрямую связаны с тем, что площадка предназначена для короткого активного времяпрепровождения.

Существует санитарная норма, или закон, установленный федеральным законодательством, «О санитарно-эпидемиологическом благополучии населения». Также есть определенные нормы по размещению электроустановок на открытых территориях. В них описывается, какое должно быть расстояние от ТП до детского сада и других объектов, где может находиться ребенок.

Детская площадка

Детская игровая зона

Трансформаторы на подстанции находятся под охраной, и поэтому на территории действуют некоторые правила. Охрана этого места необходима для того, чтобы жизнь людей была в безопасности, а конкретно от воздействия магнитного поля от ТП. Расстояние трансформаторной будки от детской площадки перед возведением заранее оговаривают и подтверждают подписью и печатью.

Основные сведения о расположении ТП

Из вышесказанного стоит отметить, что каждая трансформаторная подстанция находится на санитарно-защитной дистанции по определенной норме, чтобы магнитное поле не оказывало влияния на здоровье людей. Перед возведением будки с трансформаторами специалисты определяют минимальное расстояние от детской площадки до объекта по ПУЭ.

Размещение будки

Площадка с будкой между домами

Расстояние от трансформаторной подстанции до места, где играют дети, по правилам должно быть как минимум от 10 метров. При этом стоит учитывать, что на меньшем расстоянии не соблюдается санитарная норма. Нет шумоизоляции и дополнительной защиты от магнитного излучения. В таком случае объект лучше перенести на более безопасное место.

Типы трансформаторных станций

ТП состоит из защитного каркаса, который ограждает внутренний трансформатор. В его составе чаще всего присутствуют накопительные, распределяющие и преобразующие компоненты. Расстояние от детской площадки до трансформаторной подстанции зависит от мощности этого энергетического объекта.

Расположение трансформаторов

Нормы расположения трансформаторов от опор ВЛ

Область применения ТП обширна, а именно:

  1. Районные или центральные подстанции работают по принципу перенаправления поступающей энергии от более высоковольтных линий передачи.
  2. Главные понижающие пункты выполняют функцию снижения напряжения от поступающих энергетических потоков. Обычно понижение идет до 35, 10 и 6 кВ. Затем электроэнергия поступает на местные или цеховые приемники.
  3. Местные функционалы работают по принципу предыдущих. На этих цехах напряжение снижается до 690, 400, 230 и 110 В. После этого энергия допустима к использованию потребителей и жильцов домов в округе.
Расстояние от площадки

Расстояние от игровой площадки до парковки согласно нормам СНиП и СанПиН

Перед тем как определить, законно ли расположена ТП в соответствии с ПУЭ около детской площадки, нужно узнать, какой тип подстанции на участке. Сделать это бывает затруднительно из-за ограждающих защитных конструкций. Будки подстанций надежно защищены от взломов, так как их специально изготавливают на заводах.

Вред для здоровья от ТП

Там, где расположен трансформатор, обязательно есть фундаментальное физическое поле. Мощность его зависит от величин показателей поступающей электроэнергии на данный объект.

Удаленность по нормам

Удаленность детской игровой зоны от жилых домов согласно нормам СанПиН

Если часто находиться поблизости от трансформаторной подстанции (ТП), а точнее меньше 10 безопасных метров, особенно детям, то на тело будут часто влиять вредные высокочастотные колебания. Влияние излучения электромагнитного поля на организм при частом нахождении около ТП проявляется следующими симптомами:

  • нарушение сна;
  • нервные расстройства;
  • ухудшение зрения;
  • ослабление иммунитета;
  • расстройства сердечно-сосудистой системы;
  • нарушение жизнеобразующих процессов.
Около магазина

В поселке

Чтобы избежать вредных последствий от размещения трансформаторной подстанции около детской площадки, следует отнестись к нахождению данного объекта ответственно. В частности, изучить регламенты и санитарную норму по ПУЭ.

В случае грубого нарушения нахождения ТП меньше положенных 10 метров, на посетителей места отдыха будет действовать влияние электромагнитных полей.

Если ТП (трансформаторная подстанция) находится около детской площадки, то рекомендуется обратиться с жалобой в организацию, разместившую столь опасный объект. В крайнем случае лучше обратиться в суд. Основанием послужит то, что не соблюдена санитарная зона.

Около дома

Около жилого здания

Огнестойкость и пожаробезопасность ТП

Важность этого момента полностью влияет на безопасность нахождения вблизи детской площадки. Характеристика огнестойкости трансформаторной будки зависит от следующих моментов:

  1. Плотность материала защитной будки и самих трансформаторов. Если в материале есть проломы, то автоматически возрастает опасность возгорания ТП.
  2. Если от конструкции утеряны какие-либо детали или есть поломки, нарушение целостности говорит о том, что надежность трансформатора сомнительная.
Около деревьев

В сельской местности

Наиболее надежные ТП, согласно исследованиям, сделаны из железобетона. Чаще склонны к пожарам будки, изготовленные из металла.

Особенности размещения ТП

Для того чтобы поставить трансформаторную будку, нужно учитывать правила охраняемых участков электросетевого хозяйства. Дополнительно следует учитывать условия использования площади, находящейся в месте воздействия электромагнитного поля. Этот закон уже утвердили в правительстве РФ 24 февраля 2009 года.

Нормы СНиП

Дистанции между коммуникациями согласно нормам СНиП и СП

Стоит отметить, что детская площадка, находящаяся рядом с ТП на дистанции менее 10 метров, в силу действия нормативов ПУЭ считается неправильной. Детский объект можно возводить только в безопасной зоне от воздействия электромагнитного поля от трансформатора. Целесообразно соблюдать дистанцию для обеспечения безопасности людей.

Также следует руководствоваться ст. 8 Федерального закона РФ № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения» от 30 марта 1999 года. Там указано, что детские открытые территории, вблизи которых находится трансформаторная подстанция, не должны подвергаться опасному электромагнитному излучению. Если от трансформатора соблюдена слишком малая дистанция, то местоположение данного ТП не соответствует условиям закона.

Будка трансформатора

Монтаж трансформаторной будки

В случае, когда планировка ТП нарушена или не соблюдены правила при возведении нового трансформатора, можно обратиться в суд с жалобой на организацию, которая спонсировала размещение трансформатора около детской площадки.

Иск должен быть направлен на перенос ТП от детской площадки в соответствии с требованиями законодательства.

Перенос подстанции по ПУЭ должен соблюдаться вместе со ст. 3 закона № 52-ФЗ от 30.03.1999 (ред. от 25.06.2012) «О санитарно-эпидемиологическом благополучии населения».

Нормативы удаленности

Удаленность кабелей ЛЭП от земли и зданий согласно нормам ПУЭ

Нет сомнения, что если ТП размещена рядом с детской площадкой, то повышается риск опасных факторов, угрожающих не только здоровью, но и жизни. Если трансформаторная подстанция построена слишком близко к месту отдыха детей или находится в аварийном состоянии, то для решения проблемы рекомендуется обратиться в соответствующие органы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
