Муфтовая сварка нагревательным элементом (раструбная сварка)
Муфтовая сварка нагревательным элементом (в соотв. с DVS 2207, часть 1 для PE-HD, часть 11 для PP и часть 15 для PVDF).
Технология сварки
При муфтовой сварке нагревательным элементом трубы и фитинги соединяются при помощи раструбных фитингов (фасонных частей). Конец трубы и муфта нагреваются до сварочной температуры нагревательным элементом, который имеет форму муфты и втулки, и затем они соединяются. Размеры конца трубы, нагревательного элемента и муфты подобраны так, чтобы при соединении давление соединения увеличивалось (см. схематический эскиз). При этом методе вручную может быть выполнена сварка труб внешнего диаметра до 40 мм. При сварке труб большего диаметра рекомендуется использование сварочного устройства из-за увеличения давления соединения. В течение всего процесса сварки необходимо строго выполнять инструкции DVS.
Сварочные параметры
Муфтовую сварку нагревательным элементом PP и PE-HD труб и фитингов рекомендуется выполнять при температуре окружающей среды приблизительно 20°C и небольшой скорости ветра.
Сварочная температура (T)
| Свариваемый материал труб | Температура (Т), °С |
| PP-H, PP-R (ПП) | 250 ÷ 270 °C |
| PE-HD (ПЭ100) | 250 ÷ 270 °C |
| PVDF | 250 ÷ 270 °C |
Инструкция по выполнению муфтовой сварки нагревательным элементом
Подготовьте сварочное оборудование и необходимый инструмент, проверьте органы управления и контроля сварочных устройств. Обрезать торцы трубы под правильными углами и ножом снять фаску с внутренней стороны. Тщательно очистить сварочную область трубы и фитингов безворсистой бумагой и чистящими средствами (ацетоном или аналогичным). Нанести на поверхность трубы метку глубины (t).
С помощью специального приспособления сдвинуть трубу и муфту в осевом направлении на нагревательный элемент до упора или до отметки глубины.
Выдержать время предварительного нагрева как указано в таблице. После предварительного нагрева, освободить трубу и муфту от нагревательного элемента одним вертикальным движением и немедленно вдвинуть их под давлением друг в друга не допуская их проворачивания, пока оба сварочных валика не соединятся. Необходимо удерживать их под давлением друг в друге в течение, по крайней мере, одной минуты. Выдержать время охлаждения и затем удалить зажимы.
Только после выдержки времени полного охлаждения (см. таблицу), соединенные детали могут быть использованы для дальнейшего монтажа.
Визуальный контроль сварного шва осуществляется контролем валика сварного шва. Он должен наблюдаться по всей окружности трубы. Перед испытанием давлением все сварные соединения должны полностью остыть (как правило, 1 час после последнего сварочного процесса). Испытание давлением должно быть выполнено согласно соответствующим стандартам (например, DVS 2210 Часть 1, DIN 4279). В трубопровод подается максимальное испытательное давление 1,5 x PN, и в течение испытательного периода (по крайней мере 10 минут) падение давления не допускается.
Система трубопровода должна быть защищена против изменений окружающей температуры и УФ-радиации.
Устройства для муфтовой сварки (раструбная сварка) нагревательным элементом используются как в заводских условиях, так и на строительных площадках. Как отдельные машины, они должны обеспечивать максимальную степень механизации сварочного процесса. Риски и царапины на рабочих поверхностях труб, оставляемые специальными зажимными устройствами для компонентов трубы, не должны изменять механические свойства выполненного соединения. Вместе с зажимными устройствами и нагревательным элементом, направляющие элементы должны гарантировать, что свариваемые детали перемещаются соосно к нагревательному элементу и друг к другу. При необходимости должен быть предусмотрен механизм регулировки. В дополнение к вышеупомянутым требованиям, машины, используемые для работы в полях должны иметь облегченную конструкцию. Кроме того, они должны иметь приспособления для транспортировки и опускания в траншею. Если напряжение электропитания больше 42 В, конструкция и эксплуатация машин должна обеспечивать соблюдение установленных местных правил электробезопасности.

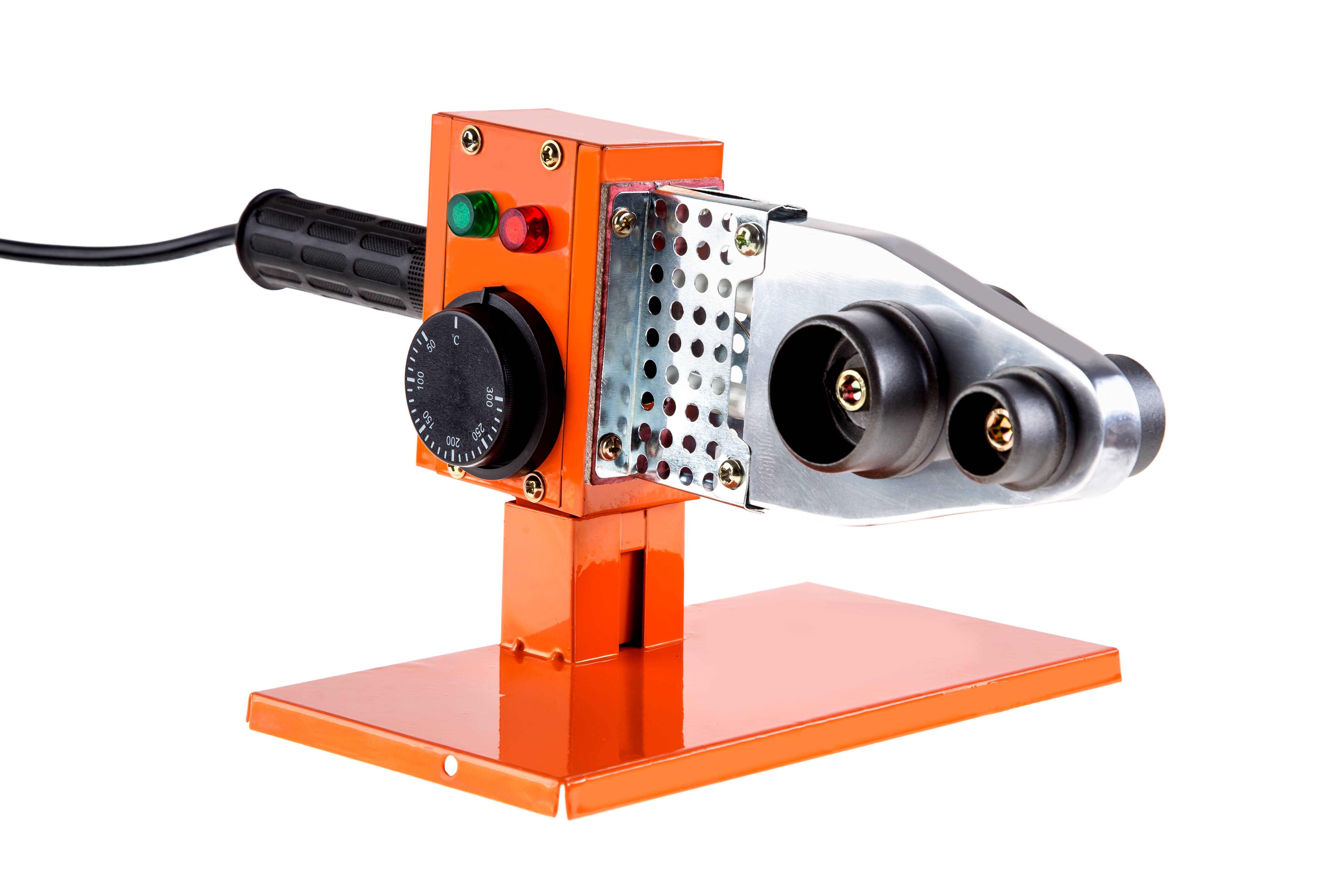

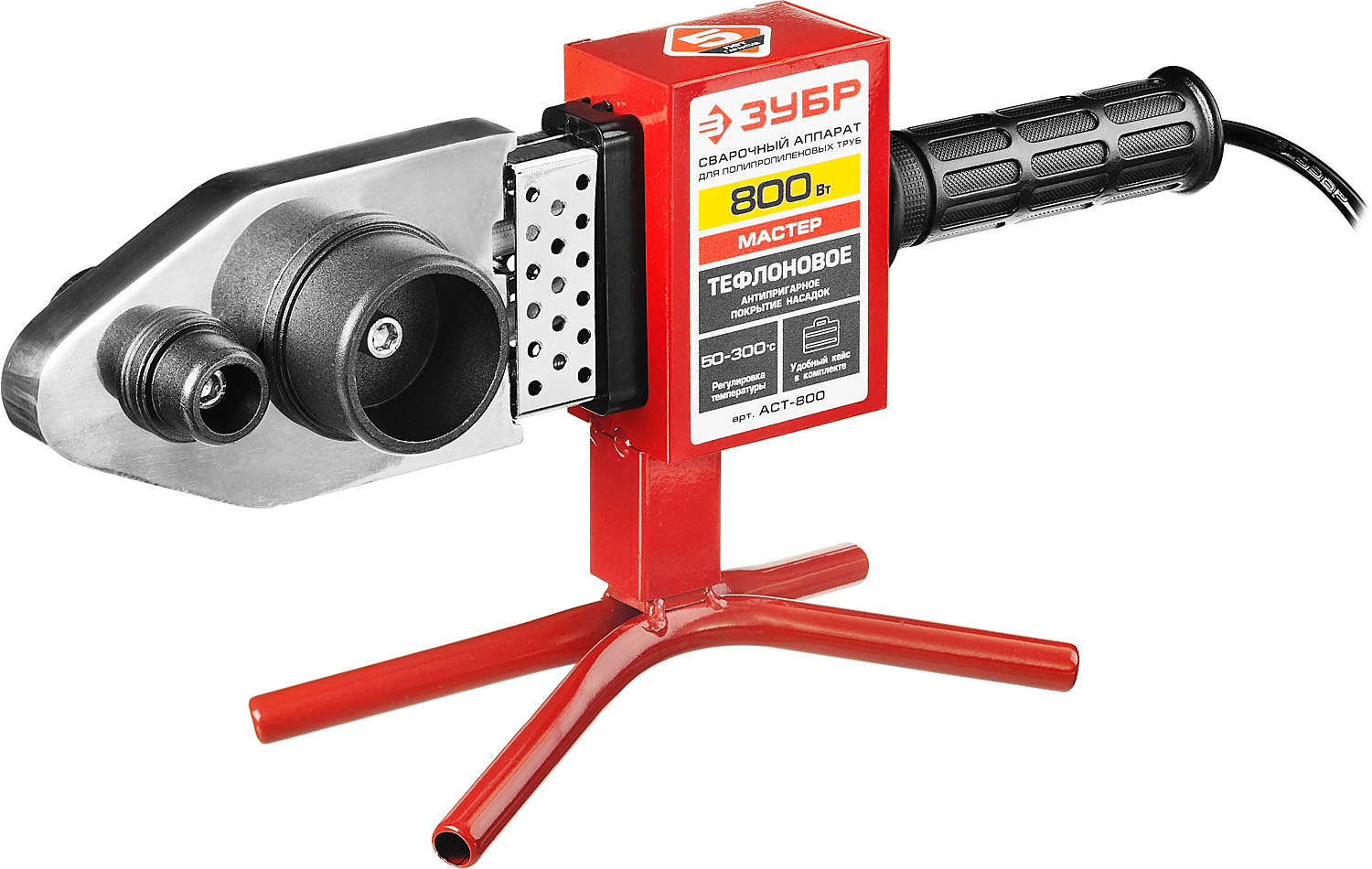

Аппараты для раструбной сварки пластиковых труб
Пластик, из которого изготавливают полипропиленовые трубы – это прочный, надежный и недорогой материал, имеющий, к тому же, высокий ресурс. Именно поэтому ПВХ трубы используют при создании трубопроводов самого разного назначения, включая канализационные и сливные системы.
Сварка полипропиленовых элементов осуществляется с помощью специального аппарата для раструбной сварки (ещё называют муфтовой), позволяющего создавать не только прямые, но и поворотные соединения.
Особенности раструбной сварки
В процессе муфтовой сварки внутренняя и внешняя части труб нагреваются, в результате чего пластмасса плавится. После этого разогретые элементы соединяют, и дают пластику остыть. Таким образом получается прочное и надежное соединение, выдерживающее высокое внутреннее давление. Если купить аппарат для раструбной сварки труб, можно быстро и без лишних усилий монтировать водоснабжение, канализацию, технические трубопроводы и т.
Достоинства технологии
Аппараты для раструбной сварки позволяют соединять трубы диаметром до 110 мм. Если пользоваться данным методом при сварке труб большего размера, соединение может получиться ненадежным, так как для стыковки толстых труб нужно прилагать большое усилие, что сложно сделать вручную.
Несмотря на то, что аппарат может быть использован только для пластиковых труб определенного диаметра, тем не менее, есть несколько существенных преимуществ данного метода, о которых будет справедливо упомянуть:
- При сварке трубы вставляются друг в друга на глубину в 30-50 мм, благодаря чему создается прочное, как на разрыв, так и на излом, соединение.
- В отличие от стыковой, при раструбной сварке внутри трубы не образуется гребня из остывшей после плавления пластмассы, и потому жидкость может циркулировать, не встречая препятствий.
- Для центровки и стыковки труб не требуется прилагать значительных усилий.
Оборудование для раструбной сварки состоит из нагревательного элемента, насадок и подставки. Чтобы пластмасса не пригорала, насадки имеют специальное покрытие.

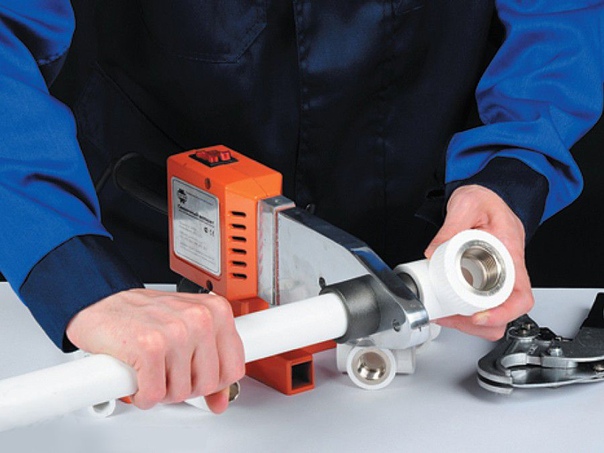

Как происходит сварочный процесс с помощью раструбного аппарата
Данный процесс достаточно несложный. Даже неподготовленный человек после небольшой практики сможет быстро и безошибочно собрать трубопровод.
Раструбная сварка осуществляется следующим образом:
- Трубы подготавливают – осматривают и нарезают в размер.
- В трубы вставляют нагревательный элемент и ждут, пока пластмасса расплавится.
- Расплавленный концы вставляют друг в друга и держат их неподвижно до полного застывания.
Как видите, процесс простой и, не требует особой подготовки. Чтобы самостоятельно провести трубопровод, достаточно всего лишь купить аппарат для раструбной сварки полипропиленовых труб, изучить несложную инструкцию, и подготовить все необходимые расходные материалы.
Компания «Оборудование Профессионалам» предлагает качественное оборудование для раструбной сварки по невысоким ценам с доставкой. У нас в продаже вы найдете аппараты разной мощности и диаметра. Сотрудничая с нами, вы сможете быстро и недорого провести трубопровод любого размера и назначения. Звоните, чтобы подробнее узнать о наших условиях.
Сварка раструбных труб полипропиленовых и пластмассовых ПНД фитингов
При сварке существуют различные типы соединения, выбор варьируется в зависимости от диаметра трубы. Если диаметр меньше 63 мм, то лучше всего выбирать раструбный тип соединения. Иногда опытные мастера предпочитают прибегать к муфтовому методу.
Муфтовый метод сварки труб
В этом способе две трубы соединяются при помощи специальной детали, которую и называют муфтой. Чтобы муфта удачно села на трубу, необходимо сделать резьбу, для этого используется фитинг. Трубы диаметром более 63 мм принято соединять при помощи стыковой сварки, этот метод не требует лишних деталей, тубы соединятся напрямую.
Раструбная сварка
Аппараты для раструбной сварки так же различаются, всё зависит от того же диаметра трубы. Принято использовать ручной сварочный аппарат, если диаметр не превышает 40 мм. С более широкими трубами лучше всего работать, используя специальный центрирующий аппарат. Каждое такое приспособление имеет различную технологию использования. Способ использования зависит от марки производителя, поэтому рекомендуем тщательно изучить инструкцию по эксплуатации. Инструкция поможет понять, как правильно и более результативно применять вещь.
Чтобы соединить полипропиленовые детали, лучше всего найти аппараты, на которые возможна установка дополнительных насадок. Такие аппараты очень часто встречаются на рынке, сложно не найти. Насадки должны состоять из гильзы, задачей которой является оплавление поверхности трубы и дорна, что предназначен для оплавления внутренней поверхности раструба. За подобными насадками необходим тщательный уход, если хотите, чтобы они прослужили больше одного раза.
Очищать насадки необходимо в горячем состоянии брезентовой ветошью, иначе срок службы заметно снизится. Если у вас есть только деревянные скребки, то можно очистить и ими, главное не давайте насадке остыть. При остывании расплавленная пластмасса возьмется, ее нельзя будет легко и бесследно удалить.
Как использовать сварочный аппарат
Для правильной установки потребуется ровная поверхность и закрепление. До нагрева аппарата необходимо снарядить его всем необходимым, включая насадки должного размера. Насадка равномерно прогреется, это не зависит от положения на нагревателе, поэтому мастера располагают ее так, чтобы было наиболее удобно пользоваться. Если вы монтируете трубы на стену, то всю конструкцию рекомендуется собрать отдельно, лишь потом крепить.
Подобная работа должна выполняться не в одиночку, качество зависит от мелочей, поэтому необходимо иметь напарника, который подержит всё это дело, да поможет. Разные трубы требуют различной температуры, пренебрегать этим не стоит.
Полипропиленовые трубы для комфортной сварки требуют температуру в 260°С. Работа с полиэтиленовыми должна проходить при температуре в 220°С. Естественно, время нагрева будет различаться в зависимости от многих факторов, например температура окружающей среды. Если температура в помещении или на улице ниже 0°С, то сварку проводить нельзя.
Это связано с физическими реакциями данных материалов. Если температура наоборот высокая, скажем 40 градусов, то процесс сварки продлится немного меньше. Обратный процесс происходит при низкой температуре. Существует одно важное правило у мастеров, диаметр не разогретого фитинга должен быть немного меньше, чем диметр трубы. Как только сварочный аппарат нагрелся до необходимой температуры, поддерживайте её еще 2-3 минуты, только затем приступайте к первой сварке. Не забывайте чистить насадку после каждого применения, на ней не должно оставаться много налепленной пластмассы.
Раструбная сварка полипропиленовых труб
Раструбная сварка полипропиленовых труб делается довольно просто, если знать как, иметь опыт.
- Хорошо было бы иметь специальный труборез, но если его нет, то воспользуйтесь ножницами. Трубу обрезаем под прямым углом. ·Конец трубы и другие детали, на пример фитинг необходимо обезжирить. Чтобы обезжирить, можно использовать обычный спирт. Так же, нужно очистить от любой грязи и пыли. Если вам довелось иметь дело с трубами типа PN 10, то необходимо иметь шевер.
Этот прибор необходим, чтобы снять слой из алюминия. Если вы используете трубу и детали одной фирмы, то не придется делать дополнительных расчетов. Постарайтесь сделать на трубе пометку так, чтобы она была на расстоянии глубины двух раструбов. Теперь необходимо трубу вставить в гильзу до необходимой отметки, которая и будет показывать глубину будущей сварки. Так же не забываем, что раструб фитинга должен быть на дорне.
Технические параметры сварки
Эти параметры помогут полностью разобраться с дополнительными нюансами во время сварки и после сварки. Стыковая сварка Стыковая сварка осуществляется при толщине стенок труб в 4мм и более.
Если необходимо сделать стыковую сварку деталей трубопровода, убедитесь, что толщина стенок более 45 мм. Процесс очень похож на раструбную сварку, кончики труб необходимо отторцевать, чтобы они были схожи с поверхностью, которая будет соединяться. При такой сварке очень важно, чтобы соединяемые поверхности были сносны между собой. Для таких работ чаще всего используют центрирующие приспособления. Лучше всего работы проводить в помещении, которое имеет хорошую вентиляцию.
Как уже говорилось выше, необходимо изучить документацию и соблюдать технику безопасности. Полипропилен имеет противное свойство гореть. При горении выделяется едкий дым, углекислый газ. Именно по этой причине необходима хорошая вентиляция.
Приваривание седел
Чтобы правильно и быстро приварить седло, необходимо разогреть насадку до 260 °С. Соблюдайте общие правила, труба и другие части должны быть протерты от пыли, затем обезжирены. После процесса сварки, необходимо дать минимум 10 минут для остывания, затем можно эксплуатировать. Самые частые проблемы, это непрочное крепление. Проблема может возникнуть, если не обработать часть трубы и седло спиртом.
Подробно о раструбной сварке пластиковых труб
Раструбная сварка – это процесс, при котором полипропиленовые трубы расплавляются специальным утюгом, а затем соединяются посредством муфт, уголков и сгонов. Учитывая, что ПНД трубы используются для устройства трубопроводов всех типов, оборудование для раструбной сварки пользуется стабильным спросом, т.к. позволяет быстро и с минимальными затратами собирать трассы любой протяженности.
Чтобы работать с пластиком, прежде всего, необходимо приобрести аппарат для раструбной сварки. Существует множество разновидностей подобного оборудования, различающегося по характеристикам, и, соответственно, цене. Далее мы расскажем о различиях сварочных аппаратов, и подскажем, как выбрать подходящий.
Как происходит сварка
Раструбная сварка также называется муфтовой, т.к. при соединении используются переходники, обеспечивающие надежную спайку элементов.
Нагревание осуществляется с помощью электрического прибора. Непосредственный контакт с трубами происходит посредством насадок с тефлоновым покрытием, благодаря чему пластик не пригорает. Насадка включает 2 половины:
- Дорн – часть, к которой присоединяют фитинг.
- Гильза – элемент для крепления трубы.
В процессе сварки муфта нагревается с помощью дорна, а труба – посредством гильзы. Когда пластик расплавляется, труба быстро вставляется в фитинг до упора, и удерживается неподвижно до полного остывания.
Важный момент: трубу нужно вставлять строго до упора. Если это не сделать, внутри сформируется полость со сниженным давлением, из-за чего скорость транспортировки уменьшится. С другой стороны, если при сварке приложить излишнее усилие, внутри трубы образуется валик из пластика, который также будет создавать препятствие для тока жидкости или газа.
Характеристики сварочного оборудования
Для сварки полипропиленовых труб диаметром до 40 мм удобнее использовать ручной паяльник.
При работе с трубами большего диаметра рекомендуется применять механические модели, обеспечивающие высокую надежность соединения.
Характеристики сварочных аппаратов для ПЭ изделий:
- Напряжение в сети – от 110 до 230 В.
- Мощность в зависимости от модели – 650-1800 Вт.
- Частота при сварке – 50/60 Гц.
- Температура нагревания – 200-300 градусов.
- Диаметр соединительных фитингов – от 20 до 160 мм.
Еще один важный фактор, влияющий на производительность оборудования – тип температурного датчика. Самый бюджетный вариант – капиллярный термостат, работающий по принципу утюга – при достижении заданной температуры нагревание прекращается, а затем снова возобновляется по мере остывания.
Современные модели оснащаются электронными датчиками, которые обеспечивают высокую скорость нагревания, а также позволяют поддерживать заданную температуру с точностью до градуса.
В завершении стоит отметить, что применение полипропиленовых труб позволяет снизить затраты на прокладку трубопровода, а раструбная сварка, в свою очередь, обеспечивает высокую скорость монтажа.
Специальные предложения |
ТРУБЫ ДЛЯ АГРЕССИВНЫХ СРЕД:Смотрите также: технология сварки полипропиленовых труб встык Метод, описанный в следующем параграфе, используется только при сварке враструб с применением ручных сварочных аппаратов для труб. Использование автоматических и полуавтоматических устройств, предназначенных прежде всего для сварки деталей диаметром более 63 мм, требует специальных практических знаний работы оборудования, поэтому рекомендуется следовать указаниям производителя. Ручная сварка полипропиленовых труб
Таблица 2. Глубина вставки L1(мм): максимальная глубина вставки нагретой трубы в стакан фитинга.
Таблица 3. Время нагрева, сварки и охлаждения
(*1) Для надлежащего соединения рекомендуется использовать трубы с толщиной стенок более 2 мм, а именно:
| ||||||||
Снятие фаски может выполняться как до, так и после или во время зачистки при помощи специального калиброванного инструмента.
Аппарат для раструбной сварки полипропиленовых труб: разновидности и технология использования
Полипропиленовые трубы постепенно вытесняют металлические при строительстве водопроводных и отопительных систем. Они легче, не ржавеют, просты в монтаже, могут прослужить несколько десятков лет без капитального ремонта. Для соединения полипропиленовых труб чаще всего используется раструбная сварка, которая более надежна, чем другие способы.
Для работы не нужны газовые баллоны с горелкой или инвертор с электродами. Монтаж выполняют недорогим аппаратом для раструбной сварки.
Особенности сварки враструб
В отличие от других методов сварка враструб выполняется с применением фитингов, поэтому ее также называют муфтовой сваркой. Раструбный способ обеспечивает 100% герметичность и прочность стыков. Монолитные соединения создают путем расплавления соприкасающихся поверхностей с последующим введением трубы внутрь муфты. Однако сварить тонкостенные детали не получится из-за высокой скорости нагрева, приводящей к деформации.
Соблюдение технологии раструбной сварки — залог надежного соединения полипропиленовых труб!
Нельзя для быстрого остывания применять принудительное воздушное или водяное охлаждение. При форсировании процесса в местах раструбной сварки полипропиленовых труб возникают внутренние напряжения с образованием дефектов. Если работу проводят на улице при низкой температуре, готовые соединения обертывают теплоизоляционным материалом, чтобы снизить скорость охлаждения.
При соблюдении технологии сварка враструб обеспечивает надежное герметичное соединение
Виды сварочных аппаратов
В зависимости от диаметра трубопровода монтаж выполняют ручными или механизированными сварочными аппаратами для раструбной сварки. Независимо от вида на всех моделях установлены терморегуляторы, а на некоторых дисплеи для контроля температуры. По конструкции нагревательного элемента раструбные аппараты бывают двух типов:

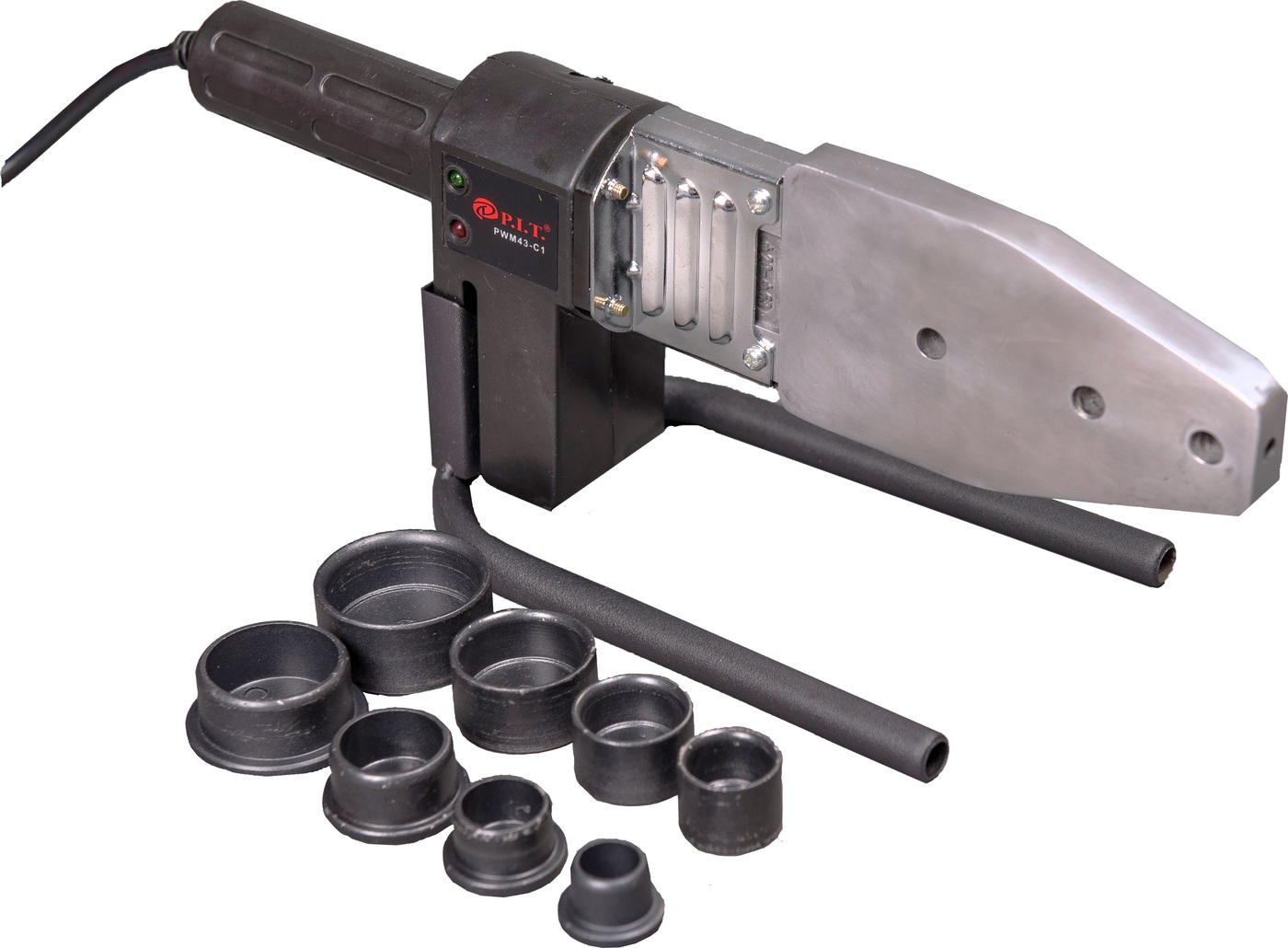

- Мечевидными, названные так за схожесть с лезвием меча. Сменные насадки крепятся с обеих сторон.
- Цилиндрическими с нагревательным элементом в виде цилиндра. Насадки надеваются сверху. Такая конструкция оборудования обеспечивает равномерность нагрева соединяемых деталей и быструю смену насадок. Для стыковки в труднодоступных местах выпускаются модели с цилиндром Г-образной формы.
Для сварки трубопроводов диаметром до 50 мм применяют раструбные ручные аппараты мощностью до 0,7 кВт. Такого оборудования достаточно для монтажа внутридомовых трубопроводов.
Есть модели мощностью до 2,5 кВт для сварки изделий диаметром до 125 мм. Однако к ним необходимы дополнительные устройства, так как вставить трубу диаметром больше 60 мм в муфту у нормального человека не хватит силы.

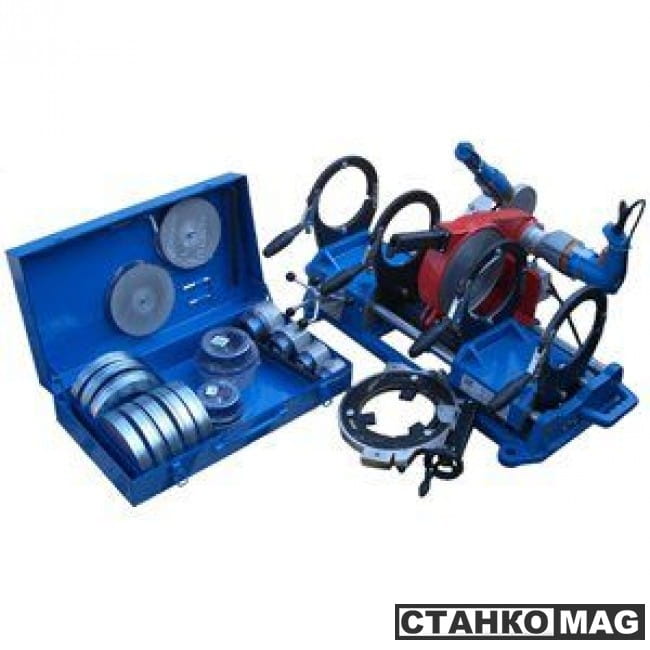

Для монтажа трубопроводов среднего диаметра используют механизированные аппараты. Соединяемые детали крепят в зажимах механического привода. После нагрева до нужной температуры, нагревательный элемент с насадками убирают, детали сдвигают вдоль направляющих. Усилие сдавливания контролируют по динамометру. Трубы большого диаметра соединяют аппаратами с гидравлическим приводом.

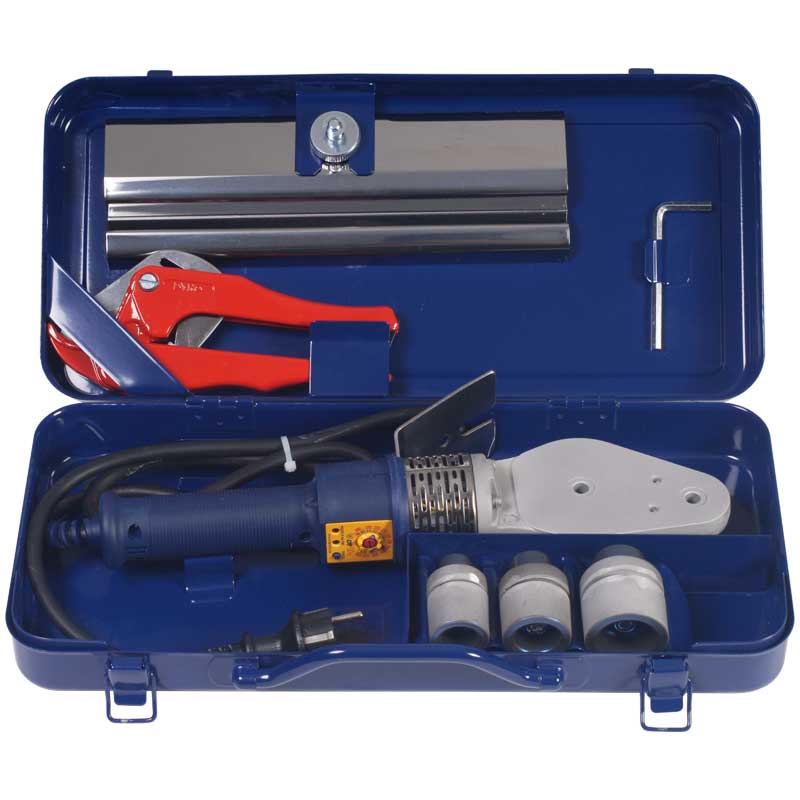

Дополнительные инструменты
Качество соединений зависит не только от характеристик аппарата для раструбной сварки полипропиленовых труб, но и от инструментов для проведения подготовительных работ.

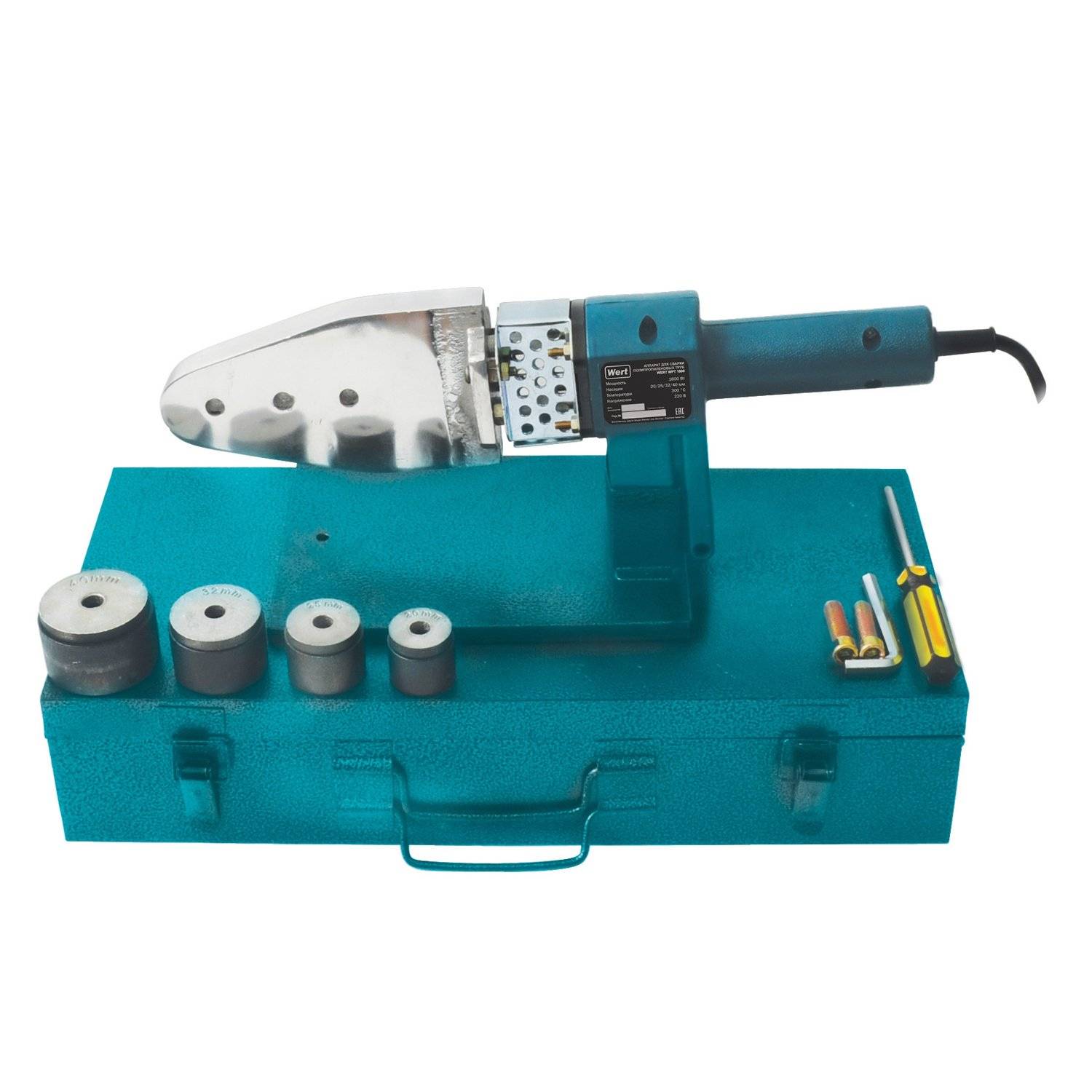

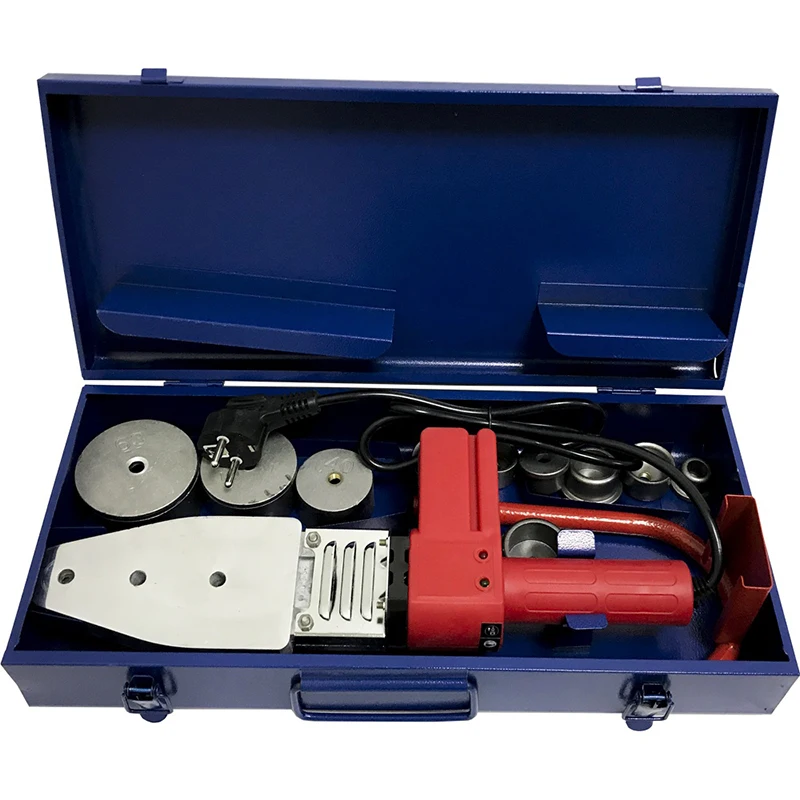

Насадки для нагрева деталей обычно идут в комплекте с аппаратом. Для каждого стандартного диаметра трубы нужна своя пара. Часть, на которую надевают фитинг, называется дорном. Другая, в которую вставляют трубу ― гильзой. Для продления срока службы на поверхности, соприкасающиеся с деталями, наносят тефлоновое покрытие. Однако их приходится периодически менять, поэтому желательно иметь запас часто используемых насадок.
В набор вспомогательных инструментов должны входить:
- фаскосниматель, чтобы облегчить вставку трубы в фитинг;
- торцеватель;
- ножницы для резки пластиковых труб без смятия;
- калиброватель для исправления торцов, если они овальной формы;
- шейвер для удаления армирующего слоя из алюминия.
Комплектность набора может различаться у разных производителей
Технология раструбной сварки
Метод основан на свойстве полипропилена плавиться при нагреве до 170⁰C. Независимо от вида оборудования сварка враструб проводится в следующем порядке:
- Наружную поверхность трубы и внутреннюю муфты очищают от грязи, затем обезжиривают.
Армирующий алюминиевый слой, если он есть, удаляют. Иначе соединение не будет прочным. Армирующий слой из стекловолокна удалять не нужно. - Раструбный аппарат надежно закрепляют на прочном основании. На нагреватель крепят нужную пару (дорн и гильзу), ручку терморегулятора устанавливают на отметку 260⁰C, подключают к электросети. Такая температура необходима для быстрого расплавления поверхностного слоя в течение короткого времени без нагревания стенок деталей по всей толщине.
- Когда индикатор просигналит о достижении заданной температуры, детали одновременно до упора устанавливают на насадки. Если это невозможно первым на дорн надевают фитинг, так как его масса больше. Важно не передержать детали иначе они станут мягкими. Время нагрева, указанное в таблицах производителей, зависит от марки полипропилена, диаметра и толщины стенок деталей.
- После снятия с аппарата необходимо в течение 4 — 6 сек соединить детали. При медленном выполнении операции сборка из-за затвердевания поверхностных слоев станет невозможной.
Во время соединения не допускается проворачивание фитинга. - Охлаждение проводят в течение 4 — 6 минут. Во время остывания соединение не должно подвергаться механическим воздействиям.
Раструбную сварку полипропиленовых труб может выполнять любой новичок. Для этого не нужны большие финансовые затраты и длительное обучение. Достаточно обзавестись ручным аппаратом и потратить полчаса времени на освоение раструбной технологии.
Раструбная сварка
На странице: 363672108 все
Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропи.
.
1046 р.
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропиленовы..
1230 р.
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропи..
1433 р.
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропи..
1598 р.
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропи..
1801 р.
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропи..
2179 р.
Ручной аппарат V-WELD VOLL R040, с двумя отверстиями для крепления парных насадок, Предназначен для ..
2565 р.
Парные сварочные насадки с синим тефлоном DYTRON предназначены для раструбной сварки полипропиленовы..
2635 р.
Ручной аппарат VOLL V-WELD R063, с двумя отверстиями для крепления парных насадок, Предназначен для ..
3079 р.
Бытовой сварочный аппарат MAKINA PLASTIK FORA WELD 1500-2ST предназначен для муфтовой (раструбной) с.
.
3988 р.
Ручной муфтовый сварочный аппарат Welder R40 предназначен для раструбной сварки (муфтовой сварки, св..
8088 р.
Ручной муфтовый сварочный аппарат Welder R63 предназначен для раструбной сварки (муфтовой сварки, св..
10860 р.
Аппарат для сварки полипропиленовых труб DYTRON (Дитрон) P-1b 500W, полупрофессиональная серия ручно..
10939 р.
Ручной муфтовый сварочный аппарат Welder R63 предназначен для раструбной сварки (муфтовой сварки,..
12488 р.
Аппарат для ручной сварки враструб (муфтовая сварка) труб и фитингов в соответствии с действующим..
14537 р.
Серия P-4 — профессиональная серия ручных сварочных аппаратов для раструбной (муфтовой) сварки фирмы..
15688 р.
Аппарат для ручной сварки враструб (муфтовая сварка) труб и фитингов в соответствии с действующим..
16378 р.
Паяльник для сварки полипропиленовых труб DYTRON P-4a 850W TraceWeld. Профессиональный паяльник свар..
17363 р.
Аппарат для сварки пластиковых труб Rothenberger РОВЕЛД (ROWELD) P40 Т легкий, применяется для сварк.
.
17568 р.
Серия P-4 — профессиональная серия ручных сварочных аппаратов для раструбной (муфтовой) сварки фирмы..
18580 р.
Серия P-4 профессиональная серия ручных аппаратов для раструбной (муфтовой ) сварки фирмы DYTRON. Ми..
18740 р.
Паяльник для полипропиленовых труб DYTRON (Дитрон) P-1b 500W, полупрофессиональная серия ручного апп..
19465 р.
Паяльник для сварки полипропиленовых труб DYTRON P-4a 850W TraceWeld. Профессиональный паяльник свар..
20919 р.
Серия P-4 — профессиональная серия ручных сварочных аппаратов для раструбной (муфтовой) сварки фирмы..
25500 р.
Серия P-4 — профессиональная серия ручных сварочных аппаратов для раструбной (муфтовой) сварки фирмы..
27111 р.
Паяльник для сварки полипропиленовых труб DYTRON P-4a 850W TraceWeld. Профессиональный паяльник свар..
29988 р.
Серия P-4 профессиональная серия ручных аппаратов для раструбной (муфтовой ) сварки фирмы DYTRON. Ми..
32336 р.
Серия P-4 профессиональная серия ручных аппаратов для раструбной (муфтовой ) сварки фирмы DYTRON.
Ми..
35712 р.
Серия P-4 профессиональная серия ручных аппаратов для раструбной (муфтовой ) сварки фирмы DYTRON. Ми..
41664 р.
Паяльник для полипропиленовых труб Rothenberger РОВЕЛД P63 E Set — профессиональный ручной муфтовый ..
43452 р.
Сварочный аппарат для полипропиленовых труб REMS МСГ сваривает пластиковые трубы, фасонные загото..
44613 р.
Профессиональный ручной сварочный аппарат (паяльник) ROWELD Р110 Е для раструбной (муфтовой) сварки ..
46637 р.
Аппарат для сварки пластиковых труб Ritmo R 125Q TE (паяльник) предназначены для ручной сварки вр..
62782 р.
Сварочный аппарат для полипропиленовых труб REMS MSG 63 FM / EE (РЕМС МСГ 63 ФМ / ЕЕ) – высокопро..
72733 р.
Аппарат для сварки враструб (муфтовая сварка) труб из ПЭ, ПП, ПВДФ и ПБ диаметром до 125 мм., с встр..
221561 р.
Какие этапы выполнения муфтовой сварки?
Муфтовая сварка , также известная как полифузионная сварка или сварка плавлением, используется для соединения трубы с фитингом диаметром от 20 до 110 миллиметров (мм).
Знание того, какие этапы раструбной сварки необходимы для очень хорошего соединения труб и фитингов, которые могут быть из полиэтилена (PE), полипропилена (PP), полибутадиена (PB) и поливинилиденфторида (PVDF).
Вкратце, мы скажем, что сварка муфтой выполняется путем введения трубы в фитинг , когда оба достигают температуры, достаточной для плавления материала.
В случае трубы нагревается внешняя часть, а в фитинге — внутренняя часть. Оба компонента должны быть изготовлены из одного пластика.
Какой процесс используется при этом типе сварки?
1. Обрежьте оба конца трубы и после очистки снимите с них фаску , чтобы фитинг легко вошел. Хороший ориентир для снятия фаски — 1,5 мм от внешнего края трубы.
2. Убедитесь, что глубина ввода соответствует трубе, с помощью меры . Перед снятием меры совместите холодное кольцо с концом трубы, чтобы скруглить трубу.
3. Подтвердите, что была достигнута необходимая сварка , о которой мы будем знать, потому что мы проверим термо-характеристики материала перед началом сварки. Придется подождать несколько минут, пока формы также не нагреются.
4. Убедитесь, что обе свариваемые трубы, как и внутренняя сторона соединения или фитинга, чистые.
…………… ..
5. Запустить соединение. Термоэлемент следует размещать перпендикулярно соединению и трубе, которая будет соединяться за один раз. Соединение размещается над охватываемой формой, а труба — над охватывающей формой. Не допускайте переворачивания форм или материалов, термоэлемент должен упираться в конец.Как только он получен, он хранится до тех пор, пока не закончится время нагрева сварочного шва
. 6. Удалите элементы форм по истечении времени нагрева. Важно делать это с осторожностью, чтобы не поворачивать их во время или после соединения.
Затем они присоединяются к фитингу, контактирующему с холодным кольцом.
7. Установите постоянное давление до тех пор, пока не пройдет необходимое время охлаждения. Как только эта точка будет достигнута, дайте ему «отдохнуть» в течение примерно десять минут (всегда соблюдая время, указанное в нормативе).
Чтобы убедиться в отсутствии проблем в момент соединения и сварки, важно принять во внимание, что фитинги и соединения, используемые для этого соединения, должны иметь толщину стенки, превышающую процентную долю толщины труба , которую мы хотим ввести во внутреннюю сторону.
Почтовые связи:
Pipe Fusion — ПНД, PP-R Poly Piping Fusion
Обладая более чем 40-летним опытом сварки полиэтиленовых труб, компания Ferguson является лидером в области комплексных решений для сварки труб из полиэтилена высокой плотности и полипропилена.Наши высококвалифицированные сотрудники готовы помочь вам завершить ваши проекты безопасно и эффективно: от услуг по сварке на объекте до сборных систем трубопроводов по индивидуальному заказу.
Откройте для себя наше полное предложение услуг по сварке труб и узнайте, какую выгоду вы получите, сотрудничая с нами в вашем следующем проекте с HDPE.
Сварка труб на стройплощадке
В некоторых местах наша собственная команда опытных технических специалистов может выполнить сварку труб для вас на ваша рабочая площадка.Вы можете расслабиться, зная, что наши выездные техники имеют самые современные навыки обучения сварке. на трубе HDPE и PP-R. Ссылки и квалификация могут быть предоставлены по запросу. Мы также предлагаем регистрацию данных для все сварные швы для подтверждения качества сварки. Наши специалисты на местах предоставляют ряд услуг по сварке, в том числе:
- Стыковая сварка
- Экструзионная сварка
- Socket fusion
- Двойная оболочка
- Сварка боковых стенок
- Электросварка
- Aquatherm сплав
Обучение сварке труб
Ваша бригада может получить квалификацию для сварки труб прямо на работе с помощью экспертов Фергюсона.
Наш
сертифицированные на заводе инструкторы предлагают обучение на местах и образовательные программы, посвященные трубам из полиэтилена высокой плотности и полипропилена.
слияние. Мы будем держать ваших сотрудников в курсе последних процедур присоединения к Fusion. С обучением сварке труб
из Фергюсона, вы можете быть уверены, что ваша команда будет обладать знаниями для безопасного выполнения проектов по сварке труб и
надежно.Подключиться с Фергюсоном, чтобы узнать больше об обучении сварке труб.
Производство труб
Наша стратегически расположенная сеть производственных предприятий предлагает высококачественные полиэтиленовые трубы по индивидуальному заказу.
системы.Для труб PP-R до 24 дюймов и труб HDPE до 65 дюймов мы можем спроектировать и сплавлять трубопроводную систему на основе
ваши необходимые спецификации. Наши объекты сертифицированы по ISO, а наши квалифицированные специалисты обучены новейшим технологиям.
методы сварки труб. Все наши трубные изделия проходят тщательные испытания QA / QC, поэтому вы можете быть уверены, что
Готовая трубопроводная система, которую мы доставляем, будет на 100% герметичной и построена в соответствии с вашими требованиями. Мы также можем предоставить CAD
поддержка чертежей по запросу
Регулируемая роликовая подставка Регулируемые роликовые стойки уменьшают усилие, необходимое для выравнивания труб во время сварки.Они прочные, устойчивые к загрязнениям и легко перемещаются с помощью опорных пластин, как у сварочных аппаратов серии W. Они состоят из двух расположенных под углом роликов, которые образуют впадину для стабильной опоры и легкого перемещения трубопровода. Роликовые подставки имеют большие ручки для легкого перемещения или изменения положения и могут выдерживать до 500 кг / 1100 фунтов. Размер 1 составляет 15/25/90 см и 11,0 кг / 24,3 фунта). | |
Инструмент для снятия фаски с трубы Инструмент для снятия фаски с трубы используется для удаления материала с внешней передней кромки трубы при сварке муфтой.Это пространство позволяет скапливаться некоторому количеству излишков расплавленного пластика, не вызывая ограничения внутреннего диаметра трубы. Он состоит из V-образного держателя и ручки скорости, а также внутреннего ролика Инструмент для снятия фаски доступен для различных диапазонов размеров труб: | |
Инструмент для снятия изоляции с труб Инструмент для снятия изоляции с трубы используется для удаления тонкого внешнего слоя трубы для обеспечения надлежащих сварных швов при электрофузии. | |
Формирователь санитарного фланца Формовщик санитарных фланцев представляет собой настольную формовочную машину для производства санитарных фланцев Tri-Clamp® непосредственно на трубы из ПП или ПВДФ от 3/4 до 2 дюймов в любом месте. Эти фланцы Tri-Clamp® дополняют линейку трубопроводов Smooth Inner Bore® и могут заменить трубопроводы из нержавеющей стали или стекла. Полуавтоматическая функция обеспечивает правильное время и температуру для каждого размера и типа пластиковых труб на стадии плавления, а также правильное давление на стадии формирования фланца, в то время как ручное управление сводится к перемещению между плавильной головкой и формовочной головкой. | |
Циркулярная пила 315 Циркулярная пила с вращением 315 используется для резки труб под прямым углом от OD 110 мм до OD 315 мм с максимальной толщиной стенки 40 мм. Он удерживается на трубе с помощью регулируемой J-образной опоры. Пила поставляется в комплекте с зажимным рычагом для крепления к трубе, регулировочной рукояткой маховика, направляющими рукоятками, J-образной штангой / призмой, крепежным ремнем, крышкой пильного полотна и транспортировочным чемоданом. | |
Внешний DebeaderНаружное устройство для снятия кромок — это сверхлегкое устройство для безопасного и легкого удаления наружных сварочных валиков из полиэтилена, полипропилена и ПВДФ после стыковой сварки. Компактная конструкция устройства позволяет использовать его на трубах, все еще зажатых в сварочном аппарате, т. Е. Во время охлаждения без необходимости длительного снятия зажимных инструментов. Наружное устройство для снятия заусенцев доступно для различных диапазонов размеров труб: | |
Сплит-нагреватель для сварочного аппарата Специально адаптированные раздельные нагреватели Chemline используются для каскадной сварки труб с двойной защитной оболочкой, когда несущая и защитная трубы изготовлены из разных материалов. | |
Инструмент для головок Jig Ручной инструмент для сварки муфт для сварки на месте или в труднодоступных местах. JIG оснащен призматическим рабочим набором основных зажимов, охватывающих диапазон размеров от 63 мм до 170 мм, подвижными установочными пластинами для обеспечения правильной установки в любом положении, монтажным опорным кронштейном для фиксации фитинга на месте во время процесса сварки, быстродействующим винтовым приводом для быстрого , легкое открывание и закрывание в труднодоступных местах. |
Номер детали: 320500KP
Он регулируется для различной толщины трубы и перемещается вниз по трубе, когда она вращается вокруг нее, обеспечивая равномерное удаление материала до необходимой длины, заданной пользователем. Трубочиститель доступен для труб диаметром от 32 до 125 мм.(20/15/15 см, 2,1 кг / 4,6 фунта).
, и управление зажимом для формирования фланца.Формирователь санитарного фланца состоит из основания, панели управления, переключателя включения / выключения, светового индикатора окончания цикла, автоматического таймера, фиксирующей головки плавления со сменными нагревателями, фиксирующей фланцевой формовочной головки со сменными формами, трубореза, глубиномера, инструмент для развальцовки, ручка для переноски и кабель питания. Прочный корпус из термопласта на колесиках служит для транспортировки и защищенного хранения всего сантехнического фланца и принадлежностей. Фланцевый формирователь и транспортировочный кейс 30/46/76 см, 15.9 кг / 35 фунтов).
Опоры для труб должны быть предоставлены отдельно.Пила 315 RC работает от 110 В переменного тока с 1 вилкой. Пила
Внутренняя труба сначала приваривается к стандартной пластине нагревателя, затем разрезная пластина нагревателя может быть размещена вокруг несущей трубы
Легкая и прочная конструкция дает возможность выполнять сварку муфтой в самых сложных местах. Сочетание простоты использования и простоты использования делает этот инструмент незаменимым помощником для подрядчиков и монтажников, собирающих системы трубопроводов, сваренных муфтой. Предназначен для сварки труб и раструбных фитингов с наружным диаметром 63–170 мм, он работает с аккумуляторным сверлом и шестигранным ключом на 6 мм для быстрой и плавной работы во время процесса сварки. Все упаковано в прочный переносной чемодан на колесиках, который легко транспортировать, защищает инструмент и рассчитан на длительный срок службы.Машина для стыковой сварки ПНД с ручным управлением для труб и фитингов из ПЭ, ПП (63-200 мм, двухкольцевое ручное управление для одной трубы) —
- Убедитесь, что это подходит
введя номер вашей модели.
- ★ Аппарат для стыковой сварки ПНД с ручным управлением подходит для труб и фитингов из ПЭ и ПП.
- ★ Высококачественный дизайн и конструкция обеспечивают отличную сварочную машину как на рабочем месте, так и на заводе.
- ★ Использование высококачественного алюминиевого литья позволяет снизить вес без ущерба для прочности и производительности.
- ★ Свариваемые материалы PE PP PB PVDF HDPE PVC
- ★ Адрес доставки и логистика распределения: Компания GDAE10 имеет склады в Калифорнии и Нью-Джерси в США, и мы отправляем ее перевозчиками FED и UPS.Срок доставки 3-5 дней. У нас есть профессиональная команда по обслуживанию клиентов, которая ответит вам в течение 24 часов. Если у вас есть какие-либо вопросы, свяжитесь с нами. Вы заслуживаете лучшего послепродажного обслуживания.
ПОЛИПРОПИЛЕН AGRU
ПОЛИПРОПИЛЕН AGRU Магазин не будет работать корректно, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Уведомление о файлах cookie
Мы используем файлы cookie, чтобы вам было удобнее.Чтобы соответствовать новой директиве о конфиденциальности в Интернете, нам необходимо запросить ваше согласие на установку файлов cookie. Выучить больше.
Разрешить файлы cookie
Трубопроводы из полипропилена (ПП) широко используются в промышленной переработке.
Легкий по весу, но с высокой ударной вязкостью и надежной сваркой плавлением, полипропилен также обладает хорошей стойкостью к истиранию и является хорошим тепловым и электрическим изолятором.
PP подходит для рабочего использования при температурах до 90 ° C и выдерживает кратковременное использование при максимальной температуре 110 ° C.
Отличная химическая стойкость: полипропилен устойчив к водным растворам кислот, щелочей и солей, а также к большому количеству органических растворителей.
Системы из полипропилена собираются методом сварки плавлением с использованием фитингов с раструбом, стыковой сваркой труб и / или фитингов встык, а также электромуфтовых фитингов. Сварочное оборудование можно купить или арендовать.
Загрузки
О полипропилене
Справочник по полипропилену Раздел
Загрузите полный раздел PP из нашего справочника
СкачатьПромышленные трубопроводные системы Agru
Загрузите брошюру Agru Industrial Piping Systems
СкачатьТрубопроводные системы высокой чистоты Agru Purad
Загрузить брошюру о системах трубопроводов высокой чистоты Agru Purad
СкачатьAgru Deals
Загрузите последние предложения по акциям Agru.
При условии наличия.
Praher Deals
Загрузите последние предложения по акциям Praher.При условии наличия.
СкачатьStubbe Предложения
Загрузите последние предложения по акциям Stubbe.
При условии наличия.
Центр CE — Трубопроводы из полипропиленового ряда (PP-R) для различных областей применения
Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время установки
Термоядерный
Соединения PP-R в основном выполняются посредством термической сварки или плавления без использования каких-либо клеев, растворителей, припоя или механических соединений.Два одинаковых пластика одновременно нагревают до состояния «расплава» и дают остыть вместе под давлением. По мере охлаждения молекулы PP-R связываются друг с другом и превращаются в одно целое, как при экструзии или формовании.
Различные стили термической сварки PP-R включают в себя сварку в раструб, сварку на выходе и стыковую сварку. Другой стиль — это электросварка, способ плавления труб и фитингов в ограниченном пространстве. Это в основном для модернизации или случаев, когда другие утюги не подходят. Это дороже и требует меньше места, чем стандартный метод.
В результате получается бесшовное соединение между материалами, которое обладает теми же качествами, что и исходный материал, и требует от нескольких секунд для небольших размеров до нескольких минут для получения большего диаметра, без клея, растворителей, припоя или механических соединений. Сплавленный материал имеет ту же прочность, что и стенка трубы, поэтому нет путей для утечек или выбросов. Это обеспечивает определенный уровень гибкости собранной трубы, что упрощает сборку и транспортировку на месте без риска растрескивания стыков и утечки.Эта гибкость и однородность стыков также позволяют использовать их в более широком диапазоне и защищают трубу от сейсмических нагрузок.
Для установок с ответвлениями сварочные розетки имеют много преимуществ по сравнению с традиционными переходными тройниками. Они создают меньшее трение, тем самым снижая потерю давления во всей системе.
Фотографии предоставлены McElroy Manufacturing
Процесс стыковой сварки требует стрижки поверхностей концов трубы, чтобы они могли быть правильно соединены, введения нагревательного утюга для расплавления трубы, а затем сжатия их вместе, что приводит к прочному соединению.
Фотографии предоставлены Aquatherm
Отводы для сварки ПП-Р соединены с наружным диаметром. трубки, а также через толщину боковины (красные стрелки).
раз сварка труб из ПНД
Вот вопрос к вам, ребята, трубочки. Я должен подать заявку на работу, которая включает связку стыковых швов из углеродистой стали Sch 40, 8 дюймов, 10 дюймов, 12 дюймов и 16 дюймов. Поскольку полиэтиленовые трубопроводные системы выдерживают торцевую нагрузку, необходимо соблюдать осторожность при соединении с трубой из другого материала, чтобы предотвратить выдергивание любых соединений, не несущих концевую нагрузку.
”Подготовка поверхности — стр. 11 Методы соединения труб из ПНД и фитинги для работы под давлением (POP001): 2.1.2 Подготовка поверхности — очистка Кроме того, оператор должен квалифицировать весь персонал, который … охлаждает время цикла (см. Процедуры аттестации). Перед началом сварки поверхность полиэтилена необходимо отшлифовать, чтобы обнажить чистый HDPE. Он работает, сначала вставляя два конца трубы HDPE в аппарат для стыковой сварки плавлением. Проще говоря, стыковая сварка HDPE — это процесс соединения двух частей трубы HDPE вместе для создания сварного шва плавлением.9. Коррозия труб и защита от утечек • Внутренняя> Футеровка: FBE, цемент, HDPE> Неметаллическая труба: Fiberspar • Внешняя> Покрытие: FBE, 3-слойный полиэтилен, 3-слойный полипропилен> Катодная защита: — Жертвенные аноды — Нажимаемый ток > Тестирование Jeep перед засыпкой 3. Перед началом сварки убедитесь, что все материалы и оборудование разложены и хорошо видны. Общее оборудование для типового сварного шва включает .
.. Трубы Geberit HDPE широко используются в сфере общественного питания и упаковки промышленность.Для сварного отсека умножьте стандартные единицы на 80%. Полиэтилен. Материал: черный полиэтилен высокой плотности. Если у вас есть какие-либо вопросы относительно данного руководства или соединения труб из полиэтилена высокой плотности, свяжитесь с нашей горячей линией Fusion по телефону 1-800-345-ISCO (4726), доб. Стыковая сварка плавлением — это так называемая сварка горячим листом термопластичных труб. Сварка труб ПНД может быть соединена механическим способом и методом стыковой сварки. Во всех процессах термической сварки соединение труб в полевых условиях должно выполняться только обученными операторами сварки с использованием надлежащим образом обслуживаемых и откалиброванных сварочных аппаратов.Точная регулировка сварочного аппарата зависит от его механической прочности. ОТ ПРОИЗВОДИТЕЛЯ: Для установщика важно подтвердить, что полиэтиленовая труба соответствует всем требованиям к размерам ASTM 2513 и F714 и что труба не превышает .
.. Меньшая труба из полиэтилена (ПЭ)) — Нажмите здесь! Вообще говоря, труба из ПНД сваривается встык, нагревая подготовленные концы трубы, а затем сдвигая концы трубы вместе с заранее заданным усилием для создания прочного стыкового соединения.Объемы производства и продаж ведущих продуктов — водопроводных труб из полиэтилена и дренажных труб из полиэтилена высокого давления — являются одними из самых высоких в отрасли. Полиэтиленовую трубу необходимо сварить в течение 30 минут после зачистки, так как солнечный свет или ультрафиолетовые лучи быстро повторно окисляют поверхность трубы. Полиматериал не будет сцепляться между фитингом и окисленной поверхностью трубы, что приведет к разрушению сварного шва. 8. 1. Труба из полиэтилена высокой плотности, или HDPE, представляет собой сверхпрочный трубопровод, используемый в физически сложных условиях для транспортировки вещей из воды t… Основанная в 2005 году компания EXLON PIPE занимается производством и продажей новых пластиковых труб и предлагает профессиональные решения для полной системы труб.
1. — Перед каждой операцией соединения очищайте нагревательный элемент безворсовой тканью и подходящим очистителем (см. Инструкции сварочного аппарата). Труба HDPE чрезвычайно прочна и относительно дорога по сравнению с другими трубами, такими как PVC. Рекомендуемые значения для нагревательного инструмента встык — сварка плавлением труб сварка плавлением труб и фасонных частей из полиэтилена высокой плотности при температуре окружающей среды примерно 20 8C и f примерно 20 C и умеренном потоке воздуха (промежуточные значения необходимо интерполировать).полированный). Это один из двух основных методов соединения газовых и водопроводных труб из полиэтилена плавлением. 2. Предупреждения по безопасности Перед началом сварки труб помните, что в этом руководстве будет использоваться потенциально опасное оборудование. Убедитесь, что вы … Несоосность может составлять до 10% толщины стены. Стандарт ASTM F2620-13 напрямую касается толщины стенки, влияющей на скорость охлаждения HDPE, путем указания времени охлаждения исключительно на основе толщины стенки трубы, 11 минут на 1… Компактная конструкция для тесных внутренних рабочих пространств, труба с предохранителями 250 и фитинги от 63 мм до 250 мм (2 «- 10»).
Труба… настоящая труба Благодаря компактной и портативной конструкции она позволит операторам работать в сложных условиях. Установленную трубу из ПНД должен проверить консультант. После получения разрешения на установку проведите гидравлическое испытание системы трубопроводов из ПНД. Оценка рисков при сварке труб из полиэтилена высокой плотности, ИТП и контрольный список вы можете скачать полный пакет по установке бытовых водопроводных труб. 2. Время сварки труб 17.09.2005, 22:51. — Фитинги и / или трубы необходимо выровнять в сварочном аппарате.Метод сварки плавлением ПНД. Человеко-часы для оценки возведения технологических или химических заводов. 9. расценки на сварку труб ….. 46 10. человеко-часы на сварку труб ….. 47 11. расчет работ — человеко-часы на модификацию трубопровода на объекте ….. 48 12. монтаж трубопровода выше — заземление. Полиматериал не будет сцепляться между фитингом и окисленной поверхностью трубы, что приведет к повреждению сварного шва. Вообще говоря, труба из ПНД сваривается встык, нагревая подготовленные концы трубы, а затем сдвигая концы трубы вместе с заранее заданным усилием для создания прочного стыкового соединения.
Единицы рабочего времени предназначены для сварки на месте. 4. Направления слияния1. Поместите одну трубку в McElroy Pit Bull и плотно закрепите. Один оборот после зажатия трубы — это достаточно туго. Изготовить … Единицы рабочего времени включают резку, снятие фаски и сварку. Универсальный станок, предназначенный для стыковой сварки труб и фитингов диаметром от 63 до 180 мм (от 2 «IPS до 6» DIPS). Рекомендуется минимум 4,5 минуты на дюйм стенки трубы в качестве минимального времени выдержки при нагревании. Я должен указать цену за сварку и хотел бы немного помочь в этом, если вы знаете о ресурсе или только что догадывались, это очень поможет.Это можно сделать палкой или gmaw-s, спасибо. Трубы HDPE, наружный диаметр от 20 до 1000 мм: IS 14333: 1996: Трубы из HDPE, наружный диаметр от 63 до 1000 мм: ISO 4427: 1996: трубы из HDPE, наружный диаметр от 32 до 1000 мм: DIN: 8074/75: трубы из HDPE, наружный диаметр от 20 до 630 мм : Сорта сырья: Сорта PE-63, PE-80 и PE-100: Одобрения: Одобрено Махараштра Дживан Прадхикаран (MJP), одобренные CIDCO трубы HDPE обычно используются под землей и с высокой скоростью потока всего транспортируемого материала.
Предлагая компаниям экономичные возможности сварки, машины обеспечивают сварку в соответствии с характеристиками типа трубы, не повреждая трубы.Удаление 0,7 мм от поверхности трубы увеличивает время отказа с 2000 до 3000 часов. 6. · НЕ ДОПУСКАЙТЕ контакта трубы с горячей пластиной более 2 часов. Могут возникнуть дефектные сварные швы, а горячая пластина может быть повреждена. · Если трубы … — Отрежьте трубу и / или фитинг труборезом, чтобы сделать конец квадратным. DELTA 355 TRAILER сваривает трубы и фитинги из ПНД, ПП для транспортировки газа, воды и других жидкостей под давлением от 125 мм до 355 мм или от 4 дюймов IPS до 14 дюймов IPS. Процесс. Труба в бухтах Труба из ПНД доступна в бухтах до 200 м (для диаметров от 20 мм до 63. МАШИНА ДЛЯ СВАРКИ ТРУБ ПНД.Область применения труб и фитингов Geberit HDPE Трубы Geberit HDPE B.360.000 / 001 B.360.000 / 002 5 м Стандартная длина труб Geberit HDPE = 5 метров (5000 мм) * = Номинальное давление относится только к трубе, а не к фитингам ..
. Время разогрева и сварки Время сварки в мин. Экструзионная сварка HDPE — это типичная процедура сварки. Обычно его не используют в небольших системах, таких как… При стыковой сварке прочность соединения выше, чем у самой трубы, и сварка получается однородной.Оставив фитинги в пакете, поместите их рядом с концом трубы и нанесите на трубу контрольную метку на половине длины фитинга плюс около 2 см, чтобы можно было визуально проверить очищенную область после соединения. Он может иметь фланцевое соединение, резьбовое соединение и уменьшаться, как и другие материалы для трубопроводов. Нетоксичные пластмассы хорошо подходят для использования в пищевой промышленности в качестве упаковочного материала, контейнеров, бутылок и т.д. Стыковая сварка. Используется для СОЕДИНЕНИЯ и ПЛАВЛЕНИЯ ТРУБ. 40-160 мм. www.gpsuk.comВ этом видеоролике демонстрируется процедура сварки встык полиэтиленовых (ПЭ) труб.Таблица 8.2 Параметры сварки Дренаж Akatherm HDPE В таблице 8.2 приведены параметры сварки для Akatherm HDPE.
Выучить больше; Acrobat ™ 250. Затем продолжайте цикл выдержки до тех пор, пока минимальный размер валика не станет… Метод стыковой сварки является наиболее распространенным методом сварки, который в настоящее время используется для соединения труб и фитингов из полиэтилена высокой плотности. 247250C 2018-08 Руководство по сварке труб Информацию о продукте, перевод руководства пользователя и многое другое можно найти на сайте www.MillerWelds.com. Материалы, прошедшие предварительную квалификацию для соединения с помощью этой процедуры сварки, находятся в номинальном диапазоне индекса плавления 0.От 05 до 0,25 г / 10 минут (190 ° C / 2,16 кг) или поток расплава при высокой нагрузке от 6 до 17 г / 10 минут (190 ° C / 21,6 кг), а для стыковой сварки полиэтиленовых труб требуется устройство, которое зажимает, выравнивает, выравнивает свариваемые поверхности так, чтобы они были чистыми и квадратными, нагревает калиброванную пластину, прикладывает давление для воздействия на сварной шов, а также часто измеряет и записывает весь процесс.
Socket Fusion соединяет трубу и фитинги вместе, а не просто соединяет трубу с трубой. После получения разрешения на установку проведите гидравлическое испытание системы трубопроводов из ПНД.Введение стандарта ISO 21307 гласит: С ростом использования бимодальных полиэтиленовых (PE) материалов, таких как PE 80 и PE 100, на рынке труб появляется все больше и больше полиэтиленовых компаундов, сопровождаемых предложениями по процедурам стыковой сварки, которые часто отличаются друг от друга. те же материалы. Полиэтиленовую трубу необходимо сварить в течение 30 минут после зачистки, так как солнечный свет или ультрафиолетовые лучи быстро повторно окисляют поверхность трубы. Butt Fusion … условие, при котором будет плавиться полиэтиленовая труба. В этом документе описаны процедуры соединения полиэтиленовых труб и фитингов методом стыковой сварки.Фаза нагрева, иногда называемая «загибом вверх», заключается в том, что концы труб прижимаются к … Экструзионная сварка или сварка горячим воздухом не рекомендуется для применений под давлением.
Сварка внахлест имеет дополнительные преимущества, заключающиеся в том, что для нее требуется меньше оборудования и она более портативна, чем более тяжелое оборудование, необходимое для стыковой сварки. В этом видео рассказывается, как правильно использовать сварочные аппараты большого диаметра и производственное оборудование McElroy для сварки полиэтиленовых труб большого диаметра. КАК ПОЛИЭТИЛЕНОВАЯ ТРУБА СТАНОВИТСЯ НЕКРУГЛЫЙ? хранение полиэтиленовых труб должно осуществляться в соответствии с разделом 3.2 AS / NZS 2033: 2008 «Монтаж систем полиэтиленовых труб». Время сварки труб из полиэтилена высокой плотности намного короче и обеспечивает надежное соединение. Установленную трубу из ПНД должен проверить консультант. 4790 с 8.00 до 19.00 EST с понедельника по пятницу. Метод соединения труб — это процесс, при котором два конца труб, которые должны быть нагреты и свариваться с помощью аппарата для стыковой сварки, прижимаются друг к другу под давлением при определенной температуре. Оценка рисков при сварке труб из полиэтилена высокой плотности, ИТП и контрольный список вы можете скачать полный пакет по установке бытовых водопроводных труб.
Осмотр перед сваркой Время и деньги могут быть потрачены впустую, если сваривается неподходящая труба или поврежденная труба. Таблица 3. Включен в список Института пластиковых труб как имеющий рейтинг PE3608 и гидростатический расчет (HDB) 1600 фунтов на квадратный дюйм при 73 ° F. Эта смола имеет классификацию ячеек PE345464C в соответствии с ASTM D3350. Процедуры соединения полиэтилена Процедура соединения стыковой сваркой для соединения полиэтиленовых труб в полевых условиях. Это очень простой процесс с использованием машины для стыковой сварки, соответствующей размеру соединяемой трубы.Целью стандартизации является поощрение использования аналогичных процедур для аналогичных материалов. Он разработан для работы в соответствии со стандартом сварки ISO 21307 High Pressure. Обрезной или облицовочный станок используется для обрезки и обрезки конца трубы для создания плоской поверхности и удаления окисленного полиуретана. Таблицы, поставляемые с машиной, должны использоваться для регулировки машины.
В канавку можно поместить проволоку для искрового испытания; это будет использоваться позже для проверки качества сварного шва. Прежде чем соскабливать трубу, измерьте глубину вставки фитинга.Срок службы Worldpoly1400 / 54 обеспечивает отличную и быструю платформу для сварки труб и фитингов из полиэтилена высокой плотности от 32 до 54 дюймов или от 800 до 1400 мм. Термическое плавление включает нагревание полиэтиленового материала на стыковых поверхностях, сближение расплавленных поверхностей под строго контролируемым давлением и удержание поверхностей вместе до тех пор, пока стык не остынет. Покраска Работая в соответствии с требованиями единых стандартов высокого давления ASTM F 2620-13, ISO 21307 и AS / NZ POP003, этот аппарат обеспечивает половину времени сварки по сравнению с оборудованием низкого давления.Соскоблите трубы и гладкие концы фитингов до отметки измерения, чтобы полностью исключить температуру сварки для ПНД, равную примерно 230 ° C, что делает сварку более простой и надежной, чем некоторые другие методы соединения.
Установите трубу из ПНД в соответствии с утвержденным заводским чертежом. Неотъемлемой частью любой системы трубопроводов является способ соединения компонентов системы. Acrobat 180. Время разрушения образцов без сварных швов достигает 10 000 часов. Соскабливание поверхности трубы на глубину 0,2 мм не привело к существенному изменению наработки на отказ по сравнению с поверхностью без скребков.5. Некоторые сварные швы, возможно, придется выполнять в полевых условиях. Обычно используются те же процедуры сварки, но с некоторыми изменениями. Сварка в земле I … Чтобы оценить время, затрачиваемое на сварку труб, труба 800 SDR 11 с толщиной стенки около 73 мм обычно занимает около 2 часа для получения высококачественного сварного шва, охватывающего как сварку, так и охлаждение материала, готового к транспортировке на строительной площадке. В случае сварки полиэтиленовых труб не требуются сварочные материалы (например, перед сваркой необходимо определить совместимость материалов полиэтилена с плавлением,… Он требует меньшего давления, чем стыковая сварка, и чаще используется для труб меньшего размера (4 дюйма или меньше).
).Нагревательная пластина с цифровым дисплеем помогает оператору точно и удобно считывать температуру. 1111 2 222 3 333 4 444 5 555 Номинальное Номинальное Присоединение Присоединение Трубопровод настолько хорош, насколько хорош его самое слабое место. Соответственно, важно не только, чтобы в системе трубопроводов использовались качественные трубы и компоненты, но и методология, используемая для соединения труб и других компонентов. Стыковая сварка — наиболее важный и широко используемый способ соединения для труб из ПНД диаметром более 110 мм. ручной сварочный аппарат для стыковой сварки труб диаметром до 160 мм.Компания HDPE, Inc. обладает более чем 30-летним опытом поставки, распределения, изготовления и монтажа труб и фитингов из полиэтилена высокой плотности. Компания HDPE, Inc. является ведущим поставщиком труб из полиэтилена высокой плотности и фитингов из полиэтилена высокой плотности на юго-востоке США. поставлять трубы, фитинги, компоненты, оборудование, а полевые техники не имеют себе равных.
