8.2 Разбивка и закрепление основных осей зданий и сооружений

Весь процесс разбивки сооружения определяется общим геодезическим правилом перехода от общего к частному. Разбивка главных и основных осей определяет положение всего сооружения на местности, то есть его размеры и ориентирование относительно сторон света и существующих контуров местности. Следующая затем детальная разбивка определяет взаимное положение отдельных элементов и конструкций сооружения.

Основным документом, по которому выполняются работы по выносу проекта в натуру, является разбивочный чертеж. Его составляют в масштабах 1:500 – 1:2000, а иногда и крупнее, в зависимости от сложности сооружения. На разбивочном чертеже показывают контуры выносимых зданий и сооружений, их размеры и расположение осей, пункты разбивочной основы, разбивочные элементы.

Геодезические работы следует выполнять после предусмотренной проектной документацией расчистки территории, освобождения ее от строений, подлежащих сносу, и, как правило, после вертикальной планировки.

Выбор способа разбивки зависит от вида сооружения, условий его возведения, схемы построения разбивочной основы, требуемой точности выполнения разбивочных работ и т. д.

Главные или основные оси сооружения выносят с точек закрепления осей внешней разбивочной сети при помощи теодолита. Эту работу выполняют при двух положениях вертикального круга теодолита.

Рассмотрим случай, когда, согласно проекту генерального плана и данным разбивочного чертежа, необходимо произвести вынос в натуру здания прямоугольной формы с размерами в осях 36×90 м. На рисунке 8.2 указаны все разбивочные размеры с привязками к геодезической основе. В данном примере это стороны строительной сетки с закрепленными на местности вершинами № 25, 26, 37 и 38 (аналогично будет выполняться вынос в натуру сооружения с привязкой от красной линии или от существующих зданий и сооружений).

Сначала выносят более длинную сторону. Для этого от ближайших пунктов геодезической основы (в нашем примере это точки № 25 и 26) переносят в натуру контур здания по способу прямоугольных координат.

Для этого разбивают вспомогательные точки M и N в створе линии между пунктами № 25 и 26. Над точками M и N устанавливают теодолит и строят углы в 90о при двух положениях вертикального круга. От инструмента в направлении NB и MA откладывают последовательно расстояния 30 и 36 м и закрепляют точки A, B, C, D металлическими штырями или кольями. После закрепления вынесенных точек устанавливают на каждой из них теодолит и проверяют взаимную перпендикулярность осей.

Кроме того, проверяют соответствие расстояний между осями их проектным значениям, проверяются диагонали здания. Следует иметь в виду, что взаимная перпендикулярность основных осей является одним из главнейших требований, предъявляемых к их разбивке. Расхождения между полученными и заданными размерами не должны превышать 1:2000–1:3000.

Допустимые средние квадратические погрешности измерений при производстве разбивочных работ в процессе строительства принимают в соответствии с таблицей 8.2.

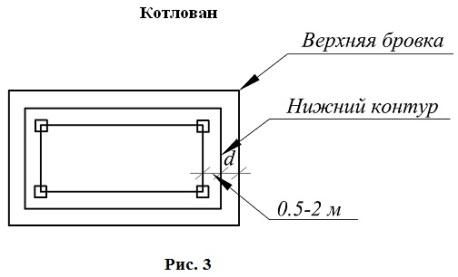

При рытье котлована под строящееся здание вынесенные точки A, B, C, D (см. рисунок 8.2) будут уничтожены. Для сохранения основных осей на весь период строительства каждую из них закрепляют створными точками (2) (рисунок 8.3). Если в створе осей находятся капитальные строения (1) то на их стенах оси маркируют яркой несмываемой краской.

Таблица 8.2Допустимая средняя квадратическая погрешность измерений

Здания, строительные

конструкции

Допустимая средняя квадратическая погрешность

Линейные

измерения

Угловые

измерения

Превышения на станции, мм

Отметки на монтажном горизонте относительно исходного, мм

Передача

точек, осей

по вертикали, мм

Металлические конструкции с фрезерованными контактными поверхностями; сборные железобетонные конструкции, монтируемые методом самофиксации в узлах; сооружения высотой св. 100 до 120 м или с пролетами св. 30 до 36 м

1/15000

5''

1

Числовые значения погрешностей следует назначать в зависимости от высоты монтажного горизонта

Здания св. 15 этажей, сооружения высотой св. 60 до 100 м или пролетами св. 18 до 30 м

1/10000

10''

2

Здания св. 5 до 15 этажей, сооружения высотой св. 15 до 60 м или пролетами св. 6 до 18 м

1/5000

20''

2,5

Здания до 5 этажей, сооружения высотой до 15 м или пролетами до 6 м

1/3000

30''

3

Конструкции из дерева, инженерные сети, дороги, подъездные пути

1/2000

30''

5

Земляные сооружения, в том числе вертикальная планировка

1/1000

45''

10

Примечания

1 При наличии двух и более характеристик величины средних квадратических погрешностей назначаются по той характеристике, которой соответствует более высокая точность.

2 Точность геодезических построений для строительства объектов с повышенной геометрической точностью следует определять с учетом особых требований к допускам, предусматриваемым проектной документацией.

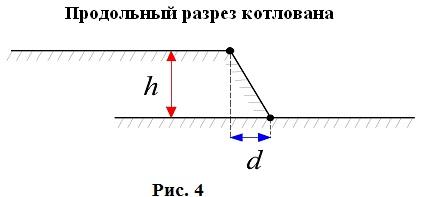

Створные точки закрепляют за пределами разработки котлована, вне призмы обрушения, в местах. свободных от складирования строительных материалов и т. д., руководствуясь стройгенпланом. При монтаже надземной части здания со створных точек основные оси передаются на его этажи. Поэтому при выборе мест размещения створных точек учитывают и этажность здания: чем оно выше, тем дальше от него должны отстоять створные точки. На рисунке 8.3 такими точками будут точки расположенные по осям 1-1, 4- 4, 8-8, А-А, Б-Б, В-В. Оси закрепляют по обе стороны от габаритов сооружения не менее чем двумя знаками. Знаки, которыми точки закреплены, должны быть тем надежнее, чем сложнее и крупнее сооружение.

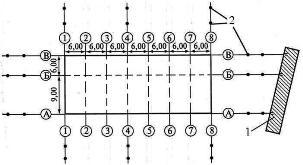

Рисунок 8.3 – Закрепление осей сооружения

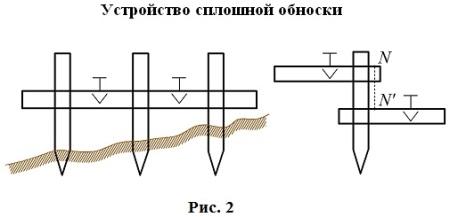

Для выполнения в дальнейшем детальной разбивки параллельно контуру сооружения устраивают строительную обноску. Расстояние от оси рассчитывают таким образом, чтобы обноска не попала в зону обрушения при устройстве котлована. Обноска может быть сплошной, разреженной или створной. Сплошная обноска устанавливается параллельно осям, окаймляя все сооружение. Этот вид обноски обычно применяют при устройстве сборных и монолитных фундаментов с большим объемом опалубочных работ, при сложной конфигурации опалубки, при значительном количестве устанавливаемых закладных деталей, анкерных болтов. Сплошная обноска применяется редко из-за большой величины и сложности устройства, а также из-за создания помех для нормальной работы механизмов на строительной площадке.

Створная и разреженная обноски являются более рациональными, так как их устанавливают только в местах закрепления осей (рисунок 8.4). Обноска представляет собой доску толщиной 40–50 мм, закрепленную горизонтально на столбах диаметром 15–20 см, установленных на расстоянии от 3 до 6 м друг от друга, на высоте 500–700 мм от земли.

Стороны обноски должны быть параллельны соответствующим осям сооружения. Поверхность обноски должна быть горизонтальной. Такие же требования предъявляются и к и н в е н т а р н о й обноске (рисунок 8.5). Инвентарная обноска изготавливается из стальных труб в виде стоек (1), забиваемых в грунт на расстоянии 2–4 м друг от друга. К верхней части стоек крепятся на хомутах (2) трубчатые перекладины.

Другая конструкция инвентарной обноски (рисунок 8.5, б) состоит из стальных стоек (1) и струбцины (2), в гнездо которой укладывается и закрепляется перекладина из обрезной доски. Необходимо, чтобы обноска была неподвижна и сохраняла одно и то же положение во всех своих частях, как в плане, так и по высоте.

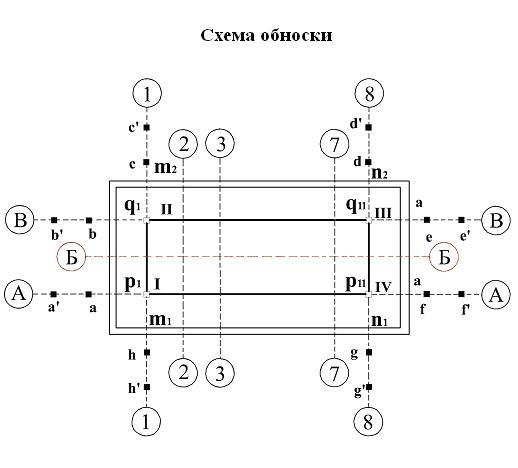

После устройства обноски на нее с помощью теодолита переносят оси здания. Для этого теодолит устанавливают на одной из вершин прямоугольника, например в точку А/1 (см. рисунок 8.3). Теодолит центрируют, приводят в горизонтальное положение. Совмещают нуль алидады с нулем лимба и наводят зрительную трубу на точку А/8. После этого, перемещая трубу в вертикальной плоскости, проектируют ось на обноску. Открепив закрепительный винт алидады, откладывают угол 180о и намечают на обноске вторую точку, фиксирующую положение оси А-А. Для контроля делают то же самое при другом положении вертикального круга. Если намеченные точки на обноске при двух положениях вертикального круга не совпадают, то за окончательный результат принимают среднее. Затем трубу наводят на точку В/1 и намечают точно также ось 1-1. Переставив инструмент в точку В/8 аналогичным образом, наносят оси В-В и 8-8. После выноса осей измеряют расстояние между осевыми метками на обноске (в том случае, если обноска установлена параллельно осям сооружения) и сравнивают их с проектными.

Для строительства здания за пределами контура котлована закрепляют не менее двух внешних рабочих реперов, а для многосекционных зданий – не менее одного рабочего репера на две секции. В качестве рабочих реперов можно использовать знаки внешней разбивочной сети здания. Рабочий репер должен находиться в удобном для пользования месте.

Детальная разбивка осей оформляется исполнительным чертежом разбивки основных осей и составляется акт приемки-передачи пониже приведенной форме.

АКТ

цены, заказать акт разбивки осей зданий и сооружений в ГЕОМЕР ГРУПП

Что такое вынос осей?

Разбивка или вынос осей зданий и сооружений на местность – это специальные геодезические работы, сутью которых является перенос определенных точек из проектной документации на реальную местность с соответствующей привязкой, по результатом которых выдается акт разбивки осей на местности.

Разбивка осей на местности строго регламентирована требованиями СНиП 3.01.03-84 в части того, с какой точностью она производится, какими способами закрепляется, с использованием каких именно (по точности и классу) инструментов она производится и формы актов, которыми заканчиваются разбивочные работы на земельном участке.

Когда делается вынос осей на местности?

Разбивка осей на местности. вынос осейВынос осей зданий на местности производится практически сразу же, после согласования проекта и получения всей разрешительной документации на строительство.

По сути, это самый первый этап начала практического строительства, который помогает максимально точно сконфигурировать проектный объект на местности, обеспечив отсутствие деформаций при строительстве, устойчивость и безопасность здания в целом.

Существует ошибочное мнение, что осуществлять возведение небольших строений можно и без выноса осей. Теоретически – такое возможно, однако при таком подходе вероятность искажений геометрии возводимого сооружения резко повышается и определенные деформации при строительстве практически неизбежны.

Результат можно предсказать заранее – в течение короткого времени вся конструкция «поедет» и здание начнет разрушаться.

Вынос осей здания в натуру – способы закрепления осей

разбивка осей на местности катлованаРазбивка осей на начальной стадии строительства может производиться в следующем порядке:

  • разбивка границ котлована фундамента;
  • разбивка осей непосредственно внутри вырытого котлована с закреплением на обноске;
  • поэтажный вынос осей (для многоэтажных сооружений).

Выносимые оси должны быть закреплены на местности. Делается это разнообразными способами. Главное – точки пересечения основных осей должны быть закреплены на местности капитально, то есть, при проведении работ они не должны смещаться.

закрепление точек на местностиПроще всего закрепить пересечение осей металлической арматурой. Однако этот способ больше подходит для фундаментов свайного типа или в ситуациях, когда предполагается, что разметка еще будет меняться непосредственно при производстве работ.

В большинстве случаев используют закрепление на специальной обноске. Как правило, это деревянная конструкция (бывают и металлические), на которой осевые линии визуализируются любым возможным способом – краской, рядом вбитых гвоздей или другим заметным способом. По соответствующим отметкам натягиваются шнуры (леска), которые и дают возможность четко определить места осевых пересечений.

К примеру в городских условиях плотность застройки серьезно затрудняет осуществление разбивки, помимо геодезической разбивки, иногда производят координирование специальных светоотражающих меток на имеющихся вокруг стройплощадки зданиях. Многие специалисты считают именно такой способ наиболее удобным и надежным. Он позволяет максимально стабильно сохранять марки на протяжении всего строительства.

Различаются главные оси – те, по которым симметрично выстраивается объект, основные оси – те, которые проходят по контурам и промежуточные. Оси закрепляются на весь период постройки, так как вся стройка будет вестись относительно основных осей.

С чего начинается вынос осей на местности?

Все начинается с проекта сооружения, определенные точки с которого и будут переноситься в натуру, согласно плану разбивки осей.

Непосредственно сам вынос осей делается на основании специального разбивочного чертежа, на который наносятся:

  • контуры строений с размерами и расположением осей;
  • точки разбивочной основы;
  • элементы разбивки.

По окончании работ составляется акт разбивки осей здания.

Цена разбивки осей зданий и сооружений

цена стоимость выноса осей разбивкиГеодезические работы должны производиться грамотными специалистами, в противном случае вынос осей в натуру фактически может оказаться бессмысленным. Сотрудники «Геомер групп» гарантируют не только качественную, но и быструю работу, к которой мы готовы приступить уже завтра!

Примерные цены на разбивку осей указаны в нашем прайсе. Окончательная цена на разбивку осей зданий будет зависеть в основном от размеров объекта. Поэтому, точную стоимость разбивке осей уточняйте у консультанов по телефону ☎ +7 (495) 725-16-08 или оставив заявку через форму сайта. По итогам проведения работ будет выдан акт разбивки осей здания.

Разбивка осей на местности объекта капитального строительства



Разбивка осей на местности объекта капитального строительства

Сегодня хотелось бы коснуться такой важной темы, как инженерно – геодезические изыскания перед началом строительства. Общестроительные работы всегда начинаются с процесса разбивки осей будущего здания, сооружения.

Предварительные действия по получению разрешений, экспертизы, согласования проекта, оформления земельного участка под строительство, его огораживание, а также другие подготовительные работы уже должны быть завершены.

Наступает момент для обеспечения выноса в натуре осей будущего объекта капитального строительства, их точек пересечения геодезической службой.

Кто должен делать эту работу? Кто предоставляет оформленные документы?

Этот процесс выполняется заказчиком строительства, который подписывает акт разбивки осей с подрядчиком, передавая все расчёты геодезистов для начала строительства там, где определён проектом участок. Все остальные действия, связанные с геодезией, выполняются подрядной организацией.

Начало инженерно – геодезических работ.

Перед началом геодезических изысканий на строительной площадке должны быть созданы опорные (разбивочные) сети с пунктами хранения координат, высот, соответствующих плану строительства со своей (местной) системой координат, с привязкой к государственной. Именно такие сети служат основой выноса на местность здания по проекту. Бывают внешние и внутренние опорные сети.

Разбивочная сеть включает в себя:

пункты красных линий,

пункты строительной сетки.

При строительстве сложных объектов, с требованиями высочайшей точности геодезических изысканий, выполняются линейно – угловые сети, микротрилатерация, микротриангуляция (в виде систем прямоугольников, радиально – кольцевых или центральных). Для жилых зданий сеть создаётся, как красные линии регулирования, подземные сооружения предполагают постройку разбивочной основы в виде теодолитных ходов.

При проведении разбивки осей и определения точек, необходимо так закрепить их попарно, чтобы последующая выемка грунта под котлован, а также другие работы, не повлияли на окончательный результат, который должен соответствовать проекту, то есть, точки должны быть абсолютно стабильны, находится в неизменном положении. Последующие инженерно – геодезические изыскания будут отталкиваться от первоначальной разбивки, а это — вынос контура фундамента на участок (в натуру), разбивка котлована и промежуточных осей, определение монтажных горизонтов (перенос отметок и осей).

Точность выполнения изысканий, способы выполнения, классность применяемого оборудования, документирование работ через акты разбивки и приёмки — передачи, жёстко регламентируется СНиПами. При выполнении инженерно – геодезических работ в местах плотной застройки, геодезистам необходимо скоординировать отражательные марки на зданиях по соседству (так как отступ должен быть не менее 1,5 высоты строительного объекта). Точки разбивки отмечают разбивочными знаками (столбы, колья). Это могут быть углы будущих зданий, места начала кабельных траншей, углы поворота и т.д.

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.

Дополнительные сведения.

Можно определённо сказать, что от правильного выполнения геодезических изысканий в месте строительства, зависит надёжность, сейсмоустойчивость, долговечность здания, сооружения. Поэтому, задачи, поставленные геодезистам, должны выполняться с полной ответственностью и точностью. Поэтому, профессионально составленный акт – значимый документ, подтверждающий, что инженерно – геодезические работы произведены с надлежащим качеством, соблюдением СНиПов, проектной документации, а также в оговоренные сроки.

Точность выполнения задач должна соответствовать требованиям по данному виду сооружений. Вообще, она составляет не более 7-8 мм отклонений. Опыт, а главное, профессионализм геодезиста, оборудование с высокой точностью – главные составляющие технически выверенной, надёжной, качественной работы.

Заполнение акта.

Для правильного заполнения акта достаточно внимательно читать подстрочный текст, который указывает, что нужно написать в пустых строчках. Раньше акты заполнялись вручную, сейчас это можно сделать на компьютере.

В документе прописываются основные параметры строительного объекта, реквизиты сторон – подписантов, данные технической документации, проекта, соответствие разбивки осей проекту, СНиПам, а также, точности измерений и построений. Акт является основой для начала строительства здания.

Объект капитального строительства ________________________________________

_______________________________________________________________________

(наименование, почтовый или строительный адрес объекта капитального строительства)

Застройщик или заказчик__________________________________________________

(наименование, номер и дата выдачи свидетельства

_______________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс – для юридических лиц

_______________________________________________________________________

фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс – для физических лиц)

Лицо, осуществляющее строительство_____________________________________

(наименование, номер и дата выдачи свидетельства

_______________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс – для юридических лиц;

_______________________________________________________________________

фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс – для физических лиц)

Лицо, осуществляющее подготовку проектной документации___________________

(наименование, номер и дата выдачи свидетельства

_______________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс – для юридических лиц;

_______________________________________________________________________

фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс – для физических лиц)

Лицо, осуществляющее строительство, выполнившего работы по разбивке осей объекта капитального строительства на местности ____________________________

(наименование, номер и дата выдачи свидетельства

_______________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс – для юридических лиц;

_______________________________________________________________________

фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс – для физических лиц)

АКТ

разбивки осей объекта капитального строительства на местности

№_____________________ «___»_______________200__г.

Представитель застройщика или заказчика___________________________________

_______________________________________________________________________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство_________________________

_______________________________________________________________________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля________________________________________________________________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации ____

_______________________________________________________________________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, выполнившего работы по разбивке осей объекта капитального строительства на местности_______________________

_______________________________________________________________________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

составили настоящий акт о том, что произведена в натуре разбивка осей____________________________________________________________________

объекта капитального строительства ________________________________________

(наименование объекта капитального строительства)

При этом установлено:

1. Разбивка произведена по данным _______________________________________________________________________

(номер, другие реквизиты чертежа, наименование проектной документации)

2. Закрепление осей произведено___________________________________________

3. Обозначение осей, нумерация и расположение точек соответствует проектной документации.

Разбивка осей объекта капитального строительства на местности соответствует требованиям проектной документации, а также техническим регламентам (нормам и правилам), иным нормативным правовым актам

_______________________________________________________________________

(номер, другие реквизиты чертежа, наименование проектной документации,

_______________________________________________________________________________________________________

сведения о лицах, осуществляющих подготовку раздела проектной документации,

_______________________________________________________________________________________________________

наименование, статьи (пункты) технического регламента (норм и правил), иных нормативных правовых актов)

и выполнены с соблюдением заданной точности построений и измерений.

Дополнительные сведения ________________________________________________

__________________________________________________________________

Акт составлен в _______ экземплярах.

Приложения: ____________________________________________________________

(схема закрепления осей и др.)

Представитель застройщика или заказчика___________________________________

_______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство_________________________

_______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля _______________________________________________________________

_______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего подготовку проектной документации ____

_______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство, выполнившего работы по разбивке осей объекта капитального строительства на местности _______________

_______________________________________________________________________

(должность, фамилия, инициалы, подпись)







































































https://verrsus.wordpress.com

http://verrsus-35rus.livejournal.com/

http://steel-c.livejournal.com/

Понравилось это:

Нравится Загрузка...

Похожее

Разбивка осей в процессе строения зданий и сооружений

инженерно геодезические работыПрежде, чем начинается строительство любого объекта, составляется целый ряд документации и выполняются различные геодезические работы. Проведение разбивки осей является одним из первых этапов проведения земельных работ. Разбивка предполагает перенос координат с плана на участок для дальнейшего расположения в них различных частей строения. От качества этого этапа зависит надежность, безопасность и долговечность постройки.

Заказчик при возведении строения должен привлечь подрядную организацию, которая имеет лицензию на проведение геодезических работ, для разбивки осей на натуре. Специалисты проводят необходимые работы в соответствии со СНиП 3.01.03-84. Геодезисты располагают реперы на необходимых местах, после чего могут производиться остальные строительные работы.

Что необходимо для проведения разбивки осей

Перед тем, как будут производиться разбивочные работы, необходимо получить соответствующие документы и акты. В состав документации входят такие бумаги:

  • Топографический план. На топоплане указываются все объекты, которые присутствуют на участке, благодаря чему сотрудники геодезических фирм имеют представление о местности.
  • Строительные акты, схемы нулевого этажа и фундаменты. Эти данные необходимы получения информации о строении.
  • Чертежи с красными линиями, которые переносятся на участок.
  • Генеральный план, который имеет привязку к существующим объектам.
  • Проект разбивки построений.
  • Проект производства геодезических работ. В него входят подготовительные геодезические работы, разбивка осей и закрепления сетки сооружений на стройплощадке, материалы для стройки по всем циклам.

Геодезические разбивочные работы

В первую очередь перед геодезистами ставится задача создания сетки для строительства и выполнения работ. Основной целью разбивки выступает вынос проектных решений с чертежей на местность и закрепить в пространстве координатные точки при помощи меток. Разбивочные работы выполняются после того, как проект получил одобрение и прошел необходимые экспертизы.

Процесс выноса основных осей

разбивка осейч зданий и сооруженийРазбивка состоит в определении точек на натуре, соответствующих пересечению осей на проекте зданий. Для проведения инженерно-геодезических работ создается основа, содержащая сети стройплощадки. На основании плановых либо высотных сетей строится разбивочная сетка местности, которая делит участок на квадраты. Квадраты содержат информацию о точках координат, к которым впоследствии привязываются оси постройки. В процессе проведения геодезических разбивочных работ переносят на участок несколько элементов:

  • Проектные точки, привязанные к опорной сетке.
  • Правильно построенные линии.
  • Кривые в горизонтальном и вертикальном направлении.
  • Плоскости и оси, которые на чертежах имеют различные уклоны.

Все обозначения необходимо сохранить до конца возведения строения. Если при проведении земельных работ случайно реперы были повреждены либо смещены, о необходимо в кратчайшие сроки восстановить их на правильное местоположение. При разбивке осей допускается погрешность, показатели которой для главных осей не превышает 3-5 см, а для детальных - 2-3 мм. Во время построения используются нивелиры и электронные тахеометры.

Методы проведения георабот

Специалисты в зависимости от поставленных задач могут выполнять разбивку различными способами. Геодезисты выделяют несколько факторов, которые влияют на выбор метода размещения реперов на территории:

  • Рельеф участка.
  • Тип объекта.
  • Координаты строения.
  • Удаленность точек от месторасположения геоосновы.

Методы разбивки осей могут включать способы полярных либо прямоугольных координат, створных, угловых и линейных засечек. Существует несколько типов строений, разбивочные работы на которых будут сильно отличаться между собой:

  1. Многоквартирные дома, офисные центры либо строения общественного назначения.
  2. Производственные здания.
  3. Торгово-развлекательные и бизнес-центры.
  4. Помещения, находящиеся на припортовой территории, и складские постройки.
  5. Спортивные комплексы и стадионы.

Оптимальный выбор метода разбивки осей зданий и сооружений выбирается геодезистом в индивидуальном порядке. Он ознакамливается с документацией и особенностями расположения участка, после чего выбирать актуальный способ.

Георазбивка - многоэтапный процесс, который требует высокой квалификации работника. На геодезисте лежит огромная ответственность, так как дальнейшие результаты возведения строения сильно зависят от изначальной разбивки. Вся аппаратура, которая используется во время проведения геодезических работ должна соответствовать отечественным и европейским стандартам. От точности и качества оборудования зависит размер погрешности и расположение реперов.

3. Как делается разбивка сооружения? Для чего делается обноска и как на нее выносят оси здания?

Рассмотрев кратко влияние местности на различные стороны деятельности подразделений, можно сделать вывод, что для принятия обоснованного решения, непрерывного управления подразделениями, быстрой и правильной ориентировки в обстановке каждый командир наряду с уяснением полученной служебно-боевой задачи обязан тщательно и всесторонне учитывать условия местности, на которой предстоит действовать. Изучение и оценка местности может проводиться как непосредственным ее осмотром и наблюдением, так и по топографическим картам и аэрофотоснимкам.

Вынесение на местность основных или главных осей сооружения называется основными разбивочными работами.

Разбивку промежуточных осей внутри здания, а также геодезический контроль за установкой элементов строительных конструкций в проектное положение называют детальными разбивочными работами.

1. Разбивка обноски. Вынесение осей на обноску. Закрепление осей

Для удобства линейных измерений при детальной разбивке, а также для закрепления осей сооружения вокруг разбиваемого здания строят обноску.

Обноска может быть сплошной и створной. Расстояние от края котлована до обноски должно быть не менее 3–4 м.

Обноска должна удовлетворять следующим условиям:

• стороны обноски должны быть параллельны продольным и поперечным осям сооружения;

• она должна быть прямолинейной;

• она должна быть горизонтальной, чтобы не вводить поправки за наклон.

Обычно обноска делается деревянной из столбов и струганных досок (толщиной 40–50 мм). Столбы забиваются ≈ через 3 м.

Вставая с теодолитом на точки I, II, III, IV, на обноску сначала выносят основные оси (с помощью теодолита, при двух кругах) (на рис.1, 1-1, 8-8, А-А, В-В – основные) отличают на обноске точки m1, m2,n1, n2, p1, p2, q1, q2.

Вынос точек контролируют путем примеров расстояний m1–n1, m2–n2, p1–q1, p2–q2.

От основных осей (например, 1-1, А-А) откладывают расстояние до промежуточных – 2–2, 3–3 и т.д. Контроль : правильность расстояния 7–8. Если правильно, то забивают гвоздики в обноску, делают маркировку краской и подписывают название осей.

Для сохранения осей на случай поломки обноски наиболее важные оси закрепляют створной обноской. На расстоянии до 20–30 м закладывают от сплошной обноски по два бетонных столбика с вбетонированными в них стержнями с насечками или углублениями.

Если для этих знаков определить координаты (x, y, H) , то их можно использовать в качестве рабочих геодезических пунктов – например, для детальной разбивки.

2. Разбивка котлованов и фундаментов

От основных осей здания закрепленных на обноске на местности выносят проекции нижнего контура котлована и линии верхней бровки котлована.

Расстояние d от основных осей до нижнего контура должно быть указано на разбивочных чертежах (обычно 0,5–2 м).

Расстояние d от проекции нижнего контура до верхней бровки вычисляются в зависимости от глубины котлована и коэффициента откоса К.

Коэффициент откоса К отношение высоты откоса к заложению, то есть:

В зависимости от глубины котлована и характера грунта К может быть от 1:0,25 до 1:2.

Когда К задан d = h * m, линия верхней бровки закрепляется кольями, между которыми натягивают шнур для обозначения границы вскрытия.

Разбивка сооружений

До начала строительства зданий и сооружений производят разбивочные работы, т.е. осуществляют перенос проекта в натуру. Основой для разбивочных работ служит внешняя разбивочная сеть здания.

Комплекс геодезических работ, связанный с разбивкой сооружений, складывается из следующих технологических процессов: определение на местности планового положения отдельных точек, откладывание на местности заданных расстояний, построение заданных углов, вынесение на местность заданных высотных отметок.

При переносе положения точек проекта в натуру применяют способы прямоугольных и полярных координат или засечек.

Способ прямоугольных координат применяют при наличии на строительной площадке строительной сетки или ранее возведенных зданий.

Способ полярных координат используют при наличии достаточно густой опорной сети, сложной ситуации и значительной рассредоточенности проектных точек. Способ угловой засечки целесообразно применять, когда от опорных точек до проектных невозможно измерить расстояние из-за существенных препятствий. Способ створной засечки является разновидностью способа угловой засечки. Он удобен при взаимно перпендикулярном пересечении осей. Способ линейной засечки применяют в тех случаях, когда длины сторон базиса и засечек не превышают длины мерного прибора, а углы а между направлениями на проектные и опорные точки не менее 40 и не более 140°.

В зависимости от взаимного расположения проектных и опорных точек, заданной точности разбивки и степени сложности зданий или сооружений, эти способы целесообразно комбинировать.

Перенос осей с исходного на монтажный горизонт осуществляют методом наклонного или вертикального проектирования соответственно с помощью теодолитов и зенит-приборов.

Способ вертикального проектирования применяют при строительстве зданий высотой более 12 этажей, а также в стесненных условиях строительства. В перекрытиях над проецируемыми точками должны быть оставлены технологические отверстия диаметром 150 - 300 мм. Зенит-прибор устанавливают на исходном горизонте, центрируют над пересечением осей, визирная ось приводится в отвесное положение и проектируется на палетку из оргстекла.

Геодезические работы при возведении нулевого цикла

Для закрепления на местности осей зданий и сооружений на расстоянии 3-4 м от кромки котлована (траншеи) устанавливают сплошную, угловую или створную обноску. Она устраивается на высоте 1- 1,2 м от земли и может быть неинвентарной и инвентарной.

На обноску переносят отметки положения осей и фиксируют их гвоздями. Между забитыми гвоздями натягивают осевую проволоку. Места пересечения проволок соответствуют точкам пересечения осей.

Вынесенные на обноску оси в процессе строительства утрачиваются, поэтому на местности основные оси зданий фиксируют створными знаками (выносками), которые закрепляют в малодоступных местах кольями или металлическими штырями. В стесненных городских условиях обноску могут не устраивать, а оси зданий фиксировать кольями или штырями, заделываемыми в землю или цоколи соседних зданий.

При монтаже ленточных фундаментов от оси отмеряют расстояние, соответствующее проектному положению до наружной грани фундаментной ленты и натягивают причалку, по которой ориентируют укладку фундаментных подушек. Положение осей под колонны фиксируют колышками или инвентарными скобами. Плановое и высотное положение вводов коммуникаций определяют от рисок на верхнем обрезе фундаментов.

Плановый и высотный контроль в процессе установки фундаментов осуществляется следующим образом. Тщательно проверяют установку угловых и маячных фундаментов вдоль продольных осей здания. С помощью теодолита-нивелира (тахеометра) в створе рисок маячных фундаментов контролируют плановое и высотное положение при установке фундаментов продольных осей. Контролируют положение осей и отметок при установке фундаментов в направлении, перпендикулярном продольным осям.

Для придания горизонтальности верхнего обреза фундаментов в незатвердевшую бетонную смесь погружают обрезки арматуры с таким расчетом, чтобы их торцы находились на проектной отметке.

С окончанием работ по устройству фундаментов выполняют контрольную выверку планового и высотного положения. При бетонировании фундаментов с анкерными болтами исполнительную схему составляют дважды: до и после бетонирования.

При разбивке траншей под инженерные сети в натуру выносят характерные точки трассы, привязывая их к опорным геодезическим пунктам и закрепляя обносками и выносками. Исполнительную схему выполняют до засыпки траншей.

генеральная подготовка территории к строительству

После того как выбран участок для новой постройки, спроектирован план, заготовлены материалы, наступает такой процесс, как разбивка осей фундамента, наиболее точно которую проведет опытный геодезист, но если такой возможности не представляется, все работы можно сделать самому. Чтобы не допустить грубейших ошибок, важно не пренебрегать точностью разметок, уметь измерять расстояния, углы, определять расположение всех осей и точек.

Разбивка означает точное перенесение чертежей с плана дома на участок основных осей и линий с закреплением их на месте. Перед тем как приступить к работе, нужно очистить выбранный под застройку участок от старого мусора, растительности и снять на 15-20 см слой плодородного грунта.

Главные оси

Оси основания

Оси основания

Это перпендикулярные линии, в точке пересечения которых будут соприкасаться диагонали будущего дома. Если на практике так получилось, и вы учли основные правила, значит, разбивка произведена правильно. Даже при строительстве небольших объектов для уверенности в прочности здания рекомендуется выполнять разметку. Такие работы проводятся не только для закладки фундамента крупных архитектурных сооружений, но и второстепенных построек, гаража, бани.

Габаритные оси

Это линии обозначения планировочных размеров (в проекте) и конфигурации объекта. Чтобы их определить на местности, требуется найти две точки, указывающие на самую продолжительную продольную ось сооружения. Далее, на бумаге четко и ясно рассчитываются расстояния между осями и привязка к ним фундамента.

Порядок работ по разбивке: к чему приводят ошибки?

В лучшем случае к ослаблению несущей способности здания, в худшем – обрушению. Если плита перекрытия не помещается на цоколе, ее торцы обрубаются вместе с арматурой, которая дает прочность несущей стене и всему дому. Другой вариант, когда еле-еле плита опирается на стену, образуются просветы из-за отклонения осей – это может стать причиной обрушения конструкции.

Разбивка участка

Разбивка участка

Сдвиг осей даёт неправильную нагрузку на фундамент. В итоге получается неравномерная осадка и нарушение гидроизоляции. Чтобы не осложнить себе монтажные работы, построить прочный надежный дом и выполнить разбивку грамотно, нужно быть внимательным и не торопиться в расчетах. Стандартный план работ при самостоятельной разметке:

  1. Фундамент ориентируется относительно чего-нибудь, забора, здания, красной линии, к чему будет привязана одна линия. Рулеткой отмечается от выбранного объекта два одинаковых расстояния, и получается параллельная прямая, относительно, например, забора. Доводится она до длины указанной в чертежах и закрепляется на месте пересечения точек осей с помощью двух колышков или металлических штырей и строительного шнура. Это основная продольная ось дома.
  2. Длина дома проводится от одной оси к другой поперечно ориентиру металлической рулеткой. Все размеры должны соблюдаться четко до 1 см. Для точности первая точка пересечения должна обязательно к чему-либо привязаться.
  3. Для получения поперечных линий придется вспомнить теорему Пифагора или воспользоваться огромным прямым углом, который готовится заранее из листа фанеры или приобретается профессиональный измерительный инструмент. В первом случае по формуле рассчитывается величина гипотенузы, переносится на участок и закрепляется. Третий угол получается таким же способом, только зеркально и четвертый соответственно.

Важно проверить, правильно ли рассчитан прямоугольник. Для этого он повторно измеряется рулеткой, если угол их расположения равняется 90°, то все сделано верно. Диагонали должны равняться друг другу. В период проведения земельных работ вся разбивка осей здания может быть повреждена, поэтому ее нужно усилить. Этот метод называется обноска.

Устройство обноски

Обноска – это два деревянных столба с прибитой между ними дощечкой. При установке конструкции учитываются размеры углов естественного откоса траншеи, котлована на большом расстоянии от стен. На доску переносятся все размеры и данные, касательно местоположения стен. Это будут ориентиры для точного определения толщины стен опоры дома.

Вертикальные доски обноски имеют стандартную длину от 1,2 м до 1,4 м. В верхней части забиваются гвозди и надевается между ними шнур. Верхняя часть горизонтальных досок выравнивается по уровню. Колья обноски устанавливаются от границ будущих стен не менее чем на 1,5 м. Так при рытье траншее конструкция не будет повреждена. Когда предусмотрено рытье глубокого котлована, обноска будет сплошная. Такой способ помогает поместить опору под дом с высокой аккуратностью.

Сплошная обноска применяется редко из-за ее крупногабаритных размеров и сложности установки. Такая конструкция делается прямолинейной, монтируется строго по всему контуру сооружения параллельно основным осям. Поэтому от нее легко отмерять плановые расстояния. Створная обноска может быть установлена на любых расстояниях и частичными фрагментами.

Разметка будущего фундамента

Разметка будущего фундамента

Разметочный строительный шнур натягивается исключительно для разметки, после этого его нужно убрать, иначе он будет только мешать выполнять другие работы. Как только заканчивается возведение фундамента, обноска становится ненужной, но без нее сложно заложить правильную опору для дома. Не стоит делать затянутых перерывов в разбивке осей, особенно на подвижных пучинистых почвах. Если они начнут съезжать, то все замеры собьются, и придется заново проводить разбивку.

Основные правила самостоятельной разбивки

Неважно с чего начать, так как весь процесс закладки фундамента сложный и трудоемкий и если вы готовы, то к делу нужно подойти со всей ответственностью и внимательностью. От грамотного выполнения каждого этапа работ зависит не только эстетичный вид дома, но и безопасная, комфортная для жизни человека эксплуатация.

Геодезическая разбивка выполняется с соблюдением двух основных правил, следование которым обязательно:

  • стены здания должны под углом 90º плотно смыкаться друг с другом, не образовывая просветов;
  • фундамент для перекрытия, для которого используются крупнопустотные панели, должен отвечать габаритам стандартных панелей.
Строительные работы

Строительные работы

По строительным нормам и правилам безопасности заделка плит в стену осуществляется на 1,2 м, не меньше. Для более качественного выполнения работ лучше потратиться на специализированное оборудование и инструменты.

Важно помнить, что обноска выполняет основную роль в закладке прочного фундамента. Главное ее назначение – обозначение и выдержка нулевой отметки сооружения на протяжении всего срока строительства опоры под дом и перекрытий первого этажа. Имеющиеся уклоны на участке выравниваются тотально или в виде террас.

Главный критерий, которого необходимо придерживаться при переносе данных в натуру – это точность. При проведении работ, связанных с закладкой основания своими руками, серьезные требования предъявляются именно к точности первоначальной геодезической сети. Второе условие – это строгая последовательность.

Криволинейный фундамент

Разбивка криволинейного основания начинается с выноса основной оси. Далее, устанавливается центр кривизны и вбивается на это место металлический колышек. Из этого центра будут выставляться очертания уступа и верх неровного места опоры, стен, цоколя. После разметки необходимо все еще раз проверить.

Разметка под фундамент, как и сама траншея, заготовленная под его закладку, должна быть защищена от воздействия погодных условий. Поэтому используются лески и металлические колья из толстой арматуры, забиваются они не менее чем на 40 см в глубину. Чтобы вода не попала в траншею или котлован, делают устройство, отводящее жидкость.

В частном строительстве при желании можно сделать правильную планировку закладки своими руками, чего не терпит разбивка осей фундаментов различных сооружений, архитектурных, промышленных, общественных, сложных технологических объектов. Если геодезист нарушит правила переноса чертежей на местность, то последствий ждать можно только плачевных. В будущем эти здания становятся опасными для эксплуатации, потому как скошенные оси повлекут за собой проблемы в укладке кровли и перекрытий. Спустя время объект начнет деформироваться, трескаться и разрушаться.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
