Разбивка осей здания что это такое: Разбивка основных осей здания и сооружения на местности |

Разбивка осей зданий и сооружений, геодезическая разбивка, вынос осей


Под разбивкой главных осей здания или сооружения понимают геодезические работы, связанные с определением и закреплением объекта на местности в соответствии со строительным проектом. От того, насколько качественно проводится такая разбивка, зависят такие параметры будущих построек, как их устойчивость, долговечность, надежность. В случае неправильного расчета осей здания могут случиться различные очень неприятные ситуации – несовпадения плит перекрытия со стенами, деформации и в конечном итоге, разрушение здания. Поэтому профессиональное выполнение разбивочных работ является обязательным. Речь идет не только о зданиях, но и любых сооружениях. Наземных и подземных, стандартных и специальных, таких как трассы, котлованы и так далее.

Различают главные, основные и промежуточные (детальные) оси.  Главными осями линейных сооружений (дороги, каналы и т.д.) служат продольные оси этих сооружений.

В промышленном и гражданском строительстве в качестве главных осей принимают оси симметрии зданий. Положение этих осей в натуре должно полностью определять положение сооружения на местности. Основные оси определяют форму и габаритные размеры зданий и сооружений. Промежуточные, или детальные, оси – это оси отдельных элементов зданий и сооружений.

Детальная разбивка осей производится значительно точнее, чем разбивка главных осей, поскольку она определяет взаимное расположение элементов сооружения, а разбивка главных осей – лишь общее положение сооружения и его ориентирование. Если главные оси могут быть определены на местности со средней квадратической погрешностью 3-5 см, а иногда и грубее, то детальные оси разбивают со средней квадратической погрешностью 2-3 мм и точнее.

Разбивочные работы осуществляются путем геодезической разбивки осей и последующим их закреплением на период строительства до сдачи здания в эксплуатацию. Если строительство будет длительным, то на объекте необходимо создавать геодезическую разбивочную основу, в виде пунктов и марок, закрепленных на или вблизи стройплощадки, с помощью которых вынос осей будет производиться регулярно.

Для строительства небольших зданий, домов, линейных сооружений, также необходимо проведение качественного расчета осей и выноса их в натуру. Пренебрежение этим важным этапом часто приводит к плачевным последствиям.

Строительство каждого здания начинается с разбивки осей фундамента, пролетов, колонн, и, как правило, ведется относительно основных осей здания. К расчетам осей выдвигаются очень высокие требования по точности, например, для здания размерами 50х50 м вынесенные в натуру оси не должны расходиться больше чем на 7 мм, то есть они должны практически совпадать с проектными. После выноса осей в натуру по периметру будущей постройки выполняют обноску, которая должна выходить за границы контуров здания, и на нее наносятся точки, по которым определяют границы будущего здания.

Компания «Гринвич» предлагает также выполнение разбивочных работ для строительства дорог, тротуаров, инженерных сетей, инженерно-технических сооружений, каналов и пр.

Исходными данными для выноса осей является разбивочный чертеж, который лучше всего предоставлять геодезистам в электронном виде в формате DWG (AUTOCAD).



Геодезическая разбивка осей, участка, трассы, границ

Геодезические разбивочные работы представляют собой перенос характерных точек, например, строительных осей или трасс, с чертежа в натуру. Цель разбивки заключается в точном переносе проекта «с бумаги» на местность. Во время работ углы, расстояния и превышения не измеряют, а откладывают на местности с высокой точностью. В этом заключается принципиальное отличие разбивочных работ от геодезической съемки.

Начальным этапом любой разбивки является создание планово-высотной разбивочной основы – системы пунктов, координаты которых определяются различными геодезическими методами (спутниковые измерения, проложение теодолитных и нивелирных ходов) с точностью, позволяющей обеспечить требуемую точность выноса в натуру. По окончании выполнения работ составляется акт и разбивочный чертеж.

Можно выделить несколько основных видов разбивочных работ:

  • разбивка осей здания;
  • передача основных осей и отметок на монтажный горизонт;
  • детальная разбивка конструктивных элементов на монтажных горизонтах;
  • разбивка трасс, линейных сооружений;
  • вынос в натуру границ участка;
  • разбивка контуров (котлованы, пешеходные дорожки, бассейны и т. п.).

Разбивка осей

Разбивка осей – это работы, которые встречаются преимущественно в строительстве или при реконструкции различных объектов. В зависимости от требований производителя строительно-монтажных работ разбивка осуществляется различными методами, при этом максимальное внимание уделяется последующему удобству использования разбивочных точек. Детальная разбивка конструкций на разных этапах возведения зданий и сооружений позволяет выполнить строительство с минимальными отклонениями от проекта. Поэтому геодезические разбивочные работы – важнейшая составляющая комплекса мер по повышению качества строительства.

Разбивка основных осей здания требует серьезной подготовки. Ведь именно основные оси будут задавать будущее положение и ориентацию здания в пространстве. Разбивка здания в населенном пункте – ответственная задача, перед которой геодезистам необходимо провести аналитическую подготовку, то есть рассчитать все разбивочные элементы и подготовить оборудование к предстоящим работам по выносу осей в натуру.

Разбивка трассы осуществляется геодезическими методами по данным проекта. Данные разбивочные работы могут осуществляться на значительных протяженных участках, поэтому при проведении разбивки трассы часто применяют спутниковые технологии, которые позволяют создавать геодезические сети вдали от населенных пунктов.

Разбивка участка

Разбивка участка на местности позволяет зрительно представить его границы, что важно не только для частных землепользователей, но и в городах. На местности граница участка закрепляется кольями, штырями, а также маркируется специальными красками. Выполняемые работы в данном случае обычно менее точны, чем в строительстве, однако точность их всё же такова, что без применения специальных инструментов не обойтись. Геодезическая разбивка участка осуществляется, как правило, на основе информации из Государственного кадастра недвижимости. В случаях, когда участок расположен в городе – работы проводятся от городской геодезической сети, если участок находится в местности, не охваченной геодезической сетью, то разбивка может быть осуществлена с помощью точных GPS-приемников.

Требования к точности разбивочных работ в строительстве определяются СНИПом 3.01.03-84 «Геодезические работы в строительстве» и могут достигать десятых долей миллиметра, в то время как вынос в натуру границ участка может осуществляться с точностью в несколько сантиметров.

Богатый опыт, а также наличие самого современного оборудования позволяет сотрудникам ООО «ПрофГеоКом» наиболее качественно выполнять любые виды разбивочных работ.

Разбивка осей зданий и сооружений

Первостепенной составляющей геодезических работ является разбивка осей здания на местности, от точности выполнения которой в значительной степени будет зависеть как надежность конструкций отдельных элементов, так и всего здания в целом.

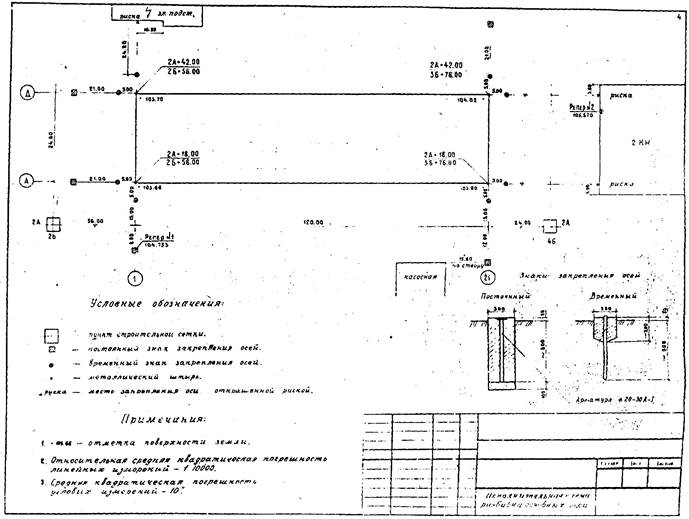

Разбивка осей производится с помощью разбивочного чертежа, на котором указаны размеры и конфигурация объекта строительства.

К процессу разбивки осей приступают сразу после получения всех надлежащих разрешений для выноса осей в натуру и после прохождения рабочим проектом всех необходимых экспертиз. Разбивка осей зданий и сооружений должна выполняться, как для непростого объекта, так и при возведении маленького частного здания.

При постройке частных домов причиной дальнейших возможных ошибок становится не точная разбивка осей стен и фундамента, неумелое определение месторасположения оставшихся осей. В итоге возникают ситуации, грозящие обрушению здания, например, когда торцы плит перекрытия опираются всего на «пару сантиметров», а по причине отклонения осей между стенами и плитами перекрытия могут образоваться просветы.

Рабочий процесс осуществляется с помощью главных, основных и промежуточных осей. По главным осям производится симметричное выстраивание объекта, а основные оси передаются на контуры. Закрепление осей осуществляется на все время работ, т.к. все строительство ведется относительно основных осей (особенно это относится к прямоугольным сооружениям).

Для выноса осей здания в натуру с заданного проекта необходимо определение положения точки пересечения осей, а затем, с помощью последующих измерений, нужно произвести разметку всех оставшихся необходимых точек. Все точки нужно попарно закрепить за границей основных строительных работ, чтобы при осуществлении земельных работ, к примеру, откопка земли – их расположение оставалось неизменным.

После осуществления работ по выносу главных осей здания в натуру приступают к устройству обноски (временное устройство, которое создается из вертикальных и горизонтальных частей). Вертикальные части обноски возводятся с промежутками около двух-трех метров, а горизонтальные части укладываются по нивелиру таким образом, чтобы их верхняя часть и уровень пола 1-го этажа будущего строительного объекта полностью совпали. Обноска может быть сплошной и в форме отдельных «скамеечек», установленных в уголках строения, последняя разновидность обноски применяется при разбивке небольших и простых зданий.

Разбивка осей на объекте » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП «Фотограмметрия»

Разбивка осей (вынос осей) на объекте – это один из основных видов геодезических работ в строительстве, необходимый для соблюдения геометрических нормативов СНиП и ГОСТ. Вынос осей (вынос проекта в натуру) подразумевает под собой закрепление на местности положения объекта, т.е. закреплению отдельных точек, осей и отметок, определяющих проектные положения частей конструктивных элементов сооружения.

Этапы разбивочных работ:

— подготовительный период: на местности строят плановую и высотную геодезическую разбивочную основу;
— геодезическая подготовка проекта для вынесения его в натуру (аналитический расчет) — нахождение основных точек сооружений, элементов планирования и благоустройства. Результаты геодезической подготовки отражают на разбивочных чертежах;
— непосредственно разбивка сооружения.

Разбивку осей начинают с выноса в натуру двух крайних точек, определяющих положение его наиболее длинной продольной оси. Точки выносят от ближайших пунктов геодезической основы способом прямоугольных или полярных координат, угловых или линейных засечек.

После переноса основных осей и характерных точек здания на местность устраивают обноску, которая служит для закрепления осей фундаментов, стен, колонн и других элементов здания. В зависимости от размера и сложности конфигурации разбиваемых зданий обноска бывает сплошная и в виде отдельных инвентарных скамеек, которые устанавливают по углам здания.

Для устройства обноски параллельно внешнему контуру здания на расстоянии 2-3 м от его сторон провешивают линии. В створе этих линий устанавливают на расстоянии 3-3,5 м друг от друга деревянные либо инвентарные металлические стойки. К стойкам с внешней стороны прикрепляют доски толщиной 40-50 мм, верх которых должен находится в одной горизонтальной плоскости.

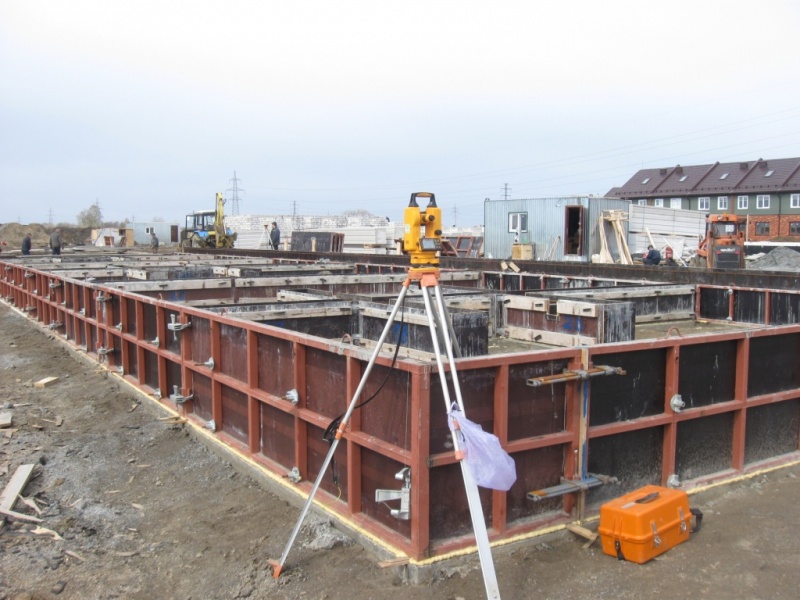

На обноске закрепляют основные оси здания. Для этого устанавливают теодолит над какой-нибудь точкой, расположенной в створе оси, а на линии визирования наносят на обноске направления осей, отмечая их номера краской. Закрепив основные оси, наносят промежуточные осевые линии (фундаментов, стен, и колонн) отмеренные рулеткой на обноске от основных линий (осей).

Вертикальная разбивка.

Высотную (вертикальную) разбивку положения конструкций здания (сооружения), а также перенесение отметок с исходного горизонта на монтажный, как правило, следует выполнять методом геометрического нивелирования или другим методом, обеспечивающим соответствующую точность, от реперов разбивочной сети здания (сооружения). Количество реперов, от которых переносятся отметки, должно быть не менее двух.

Для вертикальной разбивки недалеко от строящегося здания устанавливают рабочий репер, отметку которого определяют от ближайших реперов государственной нивелирной сети. В строительстве часто ведут отсчет высоты от условной нулевой отметки — уровня пола первого этажа, при этом в проекте указывают абсолютную (т.е. от уровня моря) нулевой отметки. При вертикальной разбивке зданий от нулевой отметки ведут все отсчеты вниз и верх. Отметки выше условного уровня имеют знак плюс, ниже — минус. Например, пол второго этажа жилого дома будет находиться на отметке плюс 3,000, а вход в дом — минус 0,850.

Перенесение отметок.

Перенос отметок на вышележащие этажи необходим для определения и разметки положения перемычек, лестничных площадок, перекрытий и т. д. Для этого пользуются рулетками, отмеряя ими от «нулевой отметки» на цоколе здания определенное расстояние, например, 50 см выше пола соответствующего этапа. Отмеченная таким образом риска условного горизонта служит высотной опорой для разметки других отметок па этапе. Пользуясь этой риской, нивелиром наносят на стенах этапа в местах расположения основных осей и лестничных площадок риски условною горизонта, а от них затем делают разметку положения всех конструктивных элементов. Чтобы обеспечить точность положения и горизонтальность перекрытия, пользуясь условным горизонтом, определяют «монтажный горизонт», то есть отметку низа перекрытия. Монтажный горизонт определяют с учетом фактических наивысших отметок опорных поверхностей стен, на которые будут укладывать элементы перекрытия. Все риски переносимых отметок закрепляют окраской.

Точность разбивочных работ.

Разбивочные работы для монтажа технологического оборудования и строительных конструкций необходимо выполнять с точностью, обеспечивающей соблюдение допусков, предусмотренных соответствующими нормами и правилами, государственными стандартами или техническими условиями, а также проектной документацией.

Точность разбивочных работ в процессе строительства следует принимать, руководствуясь данными, приведенными в таблице 1. В случаях строительства по проектной документации, содержащей допуски на изготовление и возведение конструкций зданий (сооружений), не предусмотренные стандартами, нормами и правилами, необходимую точность разбивочных работ следует определять специальными расчетами по условиям, заложенным в проектной документации. Если два или несколько зданий (сооружений) связаны единой технологической линией или конструктивно, расчет точности разбивочных работ следует выполнять как для одного здания (сооружения).

точность разбивочных работ

Правильность выполнения разбивочных работ должна проверяться путем проложения контрольных геодезических ходов (в направлениях, не совпадающих с принятыми при разбивке) с точностью не ниже, чем при разбивке. Предельные (допустимые) отклонения δ следует определять по формуле:

δ = tm,


где t — величина, равная 2; 2,5; 3; определяется при разработке проекта производства работ или проекта производства геодезических работ; m — средняя квадратическая погрешность, принимается по таблице 1.

распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

Вынос (разбивка) осей

Выполнение разбивки осей

Разбивка – одна из ключевых операций, предшествующих строительству. Её смысл – в отображении на местности высотного и планового положений плоскостей и точек возводимого объекта согласно рабочим чертежам проекта, а также точек, координаты которых известны. Разбивочные работы отличаются от геодезических съемок тем, что при их выполнении угол, расстояние и превышение не вымеряются, а откладываются на местности.

Любые разбивочные работы начинаются с создания комплекса пунктов, чьи координаты определяются с помощью  различных геодезических методов (т.е. посредством спутникового измерения, а также с помощью нивелира или теодолита). Этот комплекс называется планово-высотной разбивочной основой.  Точность измерений должна быть допустимой для последующего вынесения в натуру. После того, как основа создана, специалисты составляют акт и выполняют разбивочные чертежи.

В понятие «разбивочные работы» входят следующие операции:

  • Вынос осей строения
  • Перенос ключевых точек и осей на монтажный горизонт
  • Детализация разбивки основных элементов конструкции на монтажном горизонте
  • Разбивки трасс и линейных объектов
  • Вынесение границ в натуру
  • Контурная разбивка (т.е. разбивка котлованов, пешеходных дорожек, бассейнов)

О разбивке осей

Разбивка осей входит в комплекс работ, которые предшествуют строительству или восстановлению различных сооружений (объектов). Конкретные методы разбивки определяются компанией, осуществляющей строительно-монтажные работы. Главное требование, предъявляемое к разбивке – это удобство последующего применения точек разбивки. Благодаря детальной разбивке, проводимой на всех стадиях возведения какого-либо объекта,  данный объект в результате практически не имеет отклонений от проекта. Вот почему разбивка осей считается операцией, позволяющей значительно улучшить качество строительства.

Само собой, разбивке наиболее значимых осей здания предшествует серьезная подготовка, ведь именно данные оси задают расположение и ориентацию возводимого объекта на местности. Перед тем, как заняться разбивкой осей в каком-либо населенном пункте, геодезисты производят расчет всех разбивочных элементов, анализируют результаты и готовят специализированную технику к операции по вынесению осей в натуру.

Разбивку трасс осуществляют исходя из проектных данных посредством геодезических методов. Участки, на которых проводятся разбивочные работы, нередко характеризуются большой протяженностью, что требует от специалистов применения спутниковых технологий. Благодаря этим технологиям специалисты  создают геодезические сети там, где это наиболее удобно, минуя населенные пункты.

Проведение работ по разбивке участка

Данные работы необходимы для фиксации границ участка на местности, что актуально в любом населенном пункте, вне зависимости от его размера. Границы участка принято маркировать специальной краской, закреплять штырями или кольями. Как правило, разбивка участка производится с меньшей точностью, чем разбивка осей при строительстве зданий, но все равно требует наличия специального оборудования. Разбивку участка осуществляют на основании данных, предоставленных Государственным кадастром недвижимости. Если участок располагается в крупном населенном пункте, в котором имеется геодезическая сеть, то от нее и ведутся работы. Если же сеть по каким-либо причинам отсутствует, разбивку выполняют с помощью приёмников GPS высокой точности.

Разбивка осей здания смета


Затраты по разбивке основных осей зданий

В пункте 4.78. «Методики определения стоимости строительной продукции на территории РФ МДС 81-35.2004» сказано, что в главу 1 сводного сметного расчета «Подготовка территории строительства» включаются средства на работы и затраты, связанные с отводом и освоением застраиваемой территории. К ним, в том числе, относится разбивка основных осей зданий и сооружений и закрепление их пунктами и знаками. Стоимость работ определяется по «Справочнику базовых цен на инженерные изыскания для строительства. Инженерно-геодезические изыскания при строительстве и эксплуатации зданий и сооружений».
За счет этих средств Заказчик осуществляет с привлечением, в необходимых случаях, специализированных организаций работы по разбивке основных осей сооружений. Если привлечение специализированных организаций выполняет не Заказчик, а по его поручению подрядная организация, то Заказчик должен возместить подрядной организации указанные расходы.
В состав работы включаются: закрепление с переносом в натуру границ участков, установление межевых знаков, разбивка базисных линий и установка основных реперов, определяющих положение основных сооружений на территории строительства, а также разбивка главных осей основных зданий и сооружений.
О том, что работа по разбивке основных осей сооружений является обязанностью Заказчика, сказано в пункте 3. 1.3. Основных функций заказчика в области контроля и надзора за ходом строительства, изложенных в «Положении о заказчике при строительстве объектов для государственных нужд на территории РФ», согласно которого в основные функции Заказчика входит:
осуществление выноса в натуру границ участка, красных линий и других линий регулирования застройки, высотных отметок, осей зданий и сооружений, трасс инженерных коммуникаций, а также границ стройплощадки; — создание и передача строительной организации геодезической разбивочной основы. Об обязанностях Заказчика по созданию геодезической разбивочной основы для строительства сказано и в пункте 1.2. Общих положений СНиП 3.01.03-84 «Геодезические работы в строительстве».

abk-63.ru

Кто должен оплачивать геодезическую разбивку трассы BЛ-10 кВ

При строительстве воздушной линии 10 кВ, согласно проекту, необходимо произвести геодезическую разбивку трассы. Данные затраты мы расцениваем по укрупненным показателям УПС-17 табл. 2 (письмо РЦЦС СПб от 28.01.2003 г. № 2003-01/П201). Учтены ли данные затраты в накладных расходах (МДС 81-33.2004 раздел 3, п. 7)? Если — да, то кто должен оплачивать выполнение работ по геодезической разбивке трассы BЛ-10 кВ? Закрепленные пункты геодезической сети отсутствуют. Согласно СНиП 3.01.03-84 данные затраты возлагаются на Заказчика.

Ответ

В главу 1 Сводного сметного расчета «Подготовка территории строительства», согласно пункту 4.78. «Методики определения стоимости строительной продукции на территории РФ МДС 81-35.2004», включаются средства на работы и затраты, связанные с отводом и освоением застраиваемой территории. К ним, в том числе, относится разбивка основных осей зданий и сооружений и закрепление их пунктами и знаками. Стоимость работ определяется по «Справочнику базовых цен на инженерные изыскания для строительства. Инженерно-геодезические изыскания при строительстве и эксплуатации зданий и сооружений».

Работы по разбивке основных осей сооружений выполняет Заказчик, привлекая для этих целей, в необходимых случаях, специализированные организации. Если привлечение специализированных организаций выполняет не Заказчик, а по его поручению Подрядчик, то Заказчик должен возместить Подрядчику указанные расходы.

В состав работы включаются: закрепление с переносом в натуру границ участков, установление межевых знаков, разбивка базисных линий и установка основных реперов, определяющих положение основных сооружений на территории строительства, а также разбивка главных осей основных зданий и сооружений.

В соответствии с п. 3.1.3 Основных функций заказчика в области контроля и надзора за ходом строительства, изложенных в «Положении о заказчике при строительстве объектов для государственных нужд на территории РФ», в основные функции Заказчика входит:

  • осуществление выноса в натуру границ участка, красных линий и других линий регулирования застройки, высотных отметок, осей зданий и сооружений, трасс инженерных коммуникаций, а также границ стройплощадки;
  • создание и передача строительной организации геодезической разбивочной основы.

Кроме того, на обязанность Заказчика создавать геодезическую разбивочную основу для строительства прямо указывает п. 1.2 Общих положений СНиП 3.01.03-84 «Геодезические работы в строительстве».

В обязанности Подрядчика, выполняемые за счет накладных расходов, входят производство геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки.

smetnoedelo.ru

Составление смет на изыскательские работы

Изыскательские работы, практически всегда, предшествуют новому строительству, но следуют за проектными, которые определяют их содержание. Они могут производиться и при реконструкции и ремонте объектов капитального строительства, например — обследование здания или отдельных его элементов на предмет несущей способности, обмеры зданий и сооружений.

Изыскательские работы расцениваются по СБЦИ (сборникам базовых цен на изыскательские работы).

Основные виды изысканий:

  • Инженерно-геодезические
  • Инженерно-геологические
  • Инженерно-экологические
  • Инженерно-гидрографические
  • Лесохозяйственные
  • Изыскательские работы по землеустройству
  • Инженерные топографические

Перечисленные виды изысканий расцениваются сборниками с соответствующими наименованиями, например «СБЦИ 5 Инженерно-геодезические изыскания».
Соответственно, для расценки определенных работ вы легко определяете сборник.

Некоторых людей вводит в замешательство или даже отпугивает термин «изыскания» или «изыскательские работы».

Приведем примеры изыскательских работ с которыми вы наверняка сталкивались:

Разбивка участка, уточнение границ, определение площади — с этим имел дело почти каждый, кто занимался своим участком земли или домом.
Вынос осей здания на местность — это тоже изыскательские работы.
Геодезическая, теодолитная, тахеометрическая и нивелирная съемка — это тоже изыскательские работы.

Иногда вы, возможно, видели на улицах своего города человека с оптическим или электронным прибором, на специальном треножнике, может быть и еще одного, на определенном расстоянии от первого, но уже с линейкой — выше своего роста.
Эти люди занимались изыскательскими работами. Если площадка или местность была не освоена строителями, то работы конечно расцениваются.

Производство такой же съемки, но уже на стройплощадке или при прокладке дороги или трубопровода, вероятнее всего, проводится для контроля СМР и отдельной расценке не подлежит, т.к. уже входит в расценку на СМР.
Ведь не проводится же заново вынос в натуру осей здания после возведения каждого следующего этажа. Данные работы являются контролем для придерживания первоначальной разметки и исключения недопустимых отклонений.

Расценки на изыскательские работы в основном состоят из 2 пунктов — полевые и камеральные, т.к. результаты, например съемки, должны быть обработаны. С применением современных геодезических и иных приборов, содержащих вычислительные элементы, результаты некоторых изыскательских работ иогут не требовать дополнительной обработки в камеральных условиях.

При составлении смет на изыскательские работы нужно быть особенно внимательным к общим указаниям сборника(технической части) т.к. там учитывается значительная часть затрат, не входящих в базовую расценку, таких как:

  • расходы на внешний транспорт
  • расходы на внутренний транспорт
  • расходы на организацию экспедиций
  • расходы, связанные с оплатой командировочных и прочие

Для оформления сметы на изыскательские работы применяется та же форма 2П, что и для сметы на проектные работы.

smetny.ru

Вопросы и ответы

Строительство Торгового центра в г. Щербинка, при разработке грунта котлована и забивки свай производились геодезические работы субподрядной организации, по окончанию работ каждого месяца составлялась исполнительная документация и акт выполненных работ. Организация после выполнения земляных и свайных работ составила смету и акт выполненных работ в базе ТЕР-2001, и дополнительно выставляем стоимость геодезических работ которые выставили суб-подрядная организация. Заказчик отказывается оплачивать стоимость геодезических работ, ссыла-ясь на Накладные расходы в стоимости земляных и свайных работ. Как быть в этой ситуации, т.к. накладные расходы едва покрывают наши затраты. Правомерен ли Заказчик в данной ситуации?

В соответствии со СНиП 3.01.03-84 «Геодезические работы в строительстве» и «Положением о Заказчике при строительстве объектов для государственных нужд» Заказчик должен создать и передать подрядной организации разбивочную основу. Затраты по разбивке осей сооружений, созданию геодезической основы для строительства и закреплению их в натуре на строительной площадке (трассе) предусматриваются в главе 1 Сводного сметного расчета стоимости строи-тельства (ССРСС) по соответствующим нормативам. Если работы по разбивке осей и закреплению их на месте выполняет подрядная организация или, по ее поручению, специализированная органи-зация, то Заказчик должен возместить Подрядчику стоимость этих работ и затрат за счет лимита на эти цели, предусмотренного в ССРСС.
     В соответствии со СНиП 3.01.03-84 «Геодезические работы в строительстве» контрольно-исполнительная геодезическая съемка должна выполняться Заказчиком, и затраты на эту съемку возмещаются за счет средств на содержание службы Заказчика (глава 10 ССРСС). В соответствии со СНиП 3.01.03-84 «Геодезические работы в строительстве» производство геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки входят в обязанность подрядчика. Эти работы являются неотъемлемой частью технологического процесса строительного производства. Исполнительная геодезическая съемка инженерных сетей должна выполняться до засыпки траншей. По результа-там этой съемки должны составляться исполнительные чертежи, как правило, в масштабе соответ-ствующих рабочих чертежей с отражением в них планового и высотного положения вновь проло-женных инженерных сетей. Расходы по геодезическим работам, осуществляемым при производст-ве строительных работ, производятся за счет накладных расходов исполнителя работ и учтены нормами накладных расходов.
Не следует ограничиваться суммой накладных расходов, предусмотренной в актах на выполнение земляных и свайных работ. Сумма затрат по накладным расходам на все время строительства включает расходы по геодезическим работам.

Назад к списку

www.lilies72.ru

Вынос основных осей зданий и сооружений на строительную площадку. Методы разбивки основных и главных осей

Основные геодезические методы выноса осей зданий и линейных сооружений на строительной площадке. Какие условия разбивки влияют на выбор измерений и получения точных координат.

На строительной площадке вынос в натуру основных осей выполняют разными методами. Геодезисты Компании «Промтерра» собирают информацию об условиях местности, проводят геодезическую съемку, создают разбивочну сеть и определяют требуемые размеры.

Проведенные измерения и тип инженерного сооружения позволяют выбрать оптимальный способ выноса в натуру проектных точек, основных и главных осей здания. Как правило их выносят на сплошную или створную строительную обноску, а также закрепляют постоянными знаками (геодезическими метками). В процессе проведения работ должна строго соблюдаться последовательность этапов разбивки для получения качественного результата.

Способы разбивки основных осей и вынос в натуру

Первым этапом разбивочных работ является нанесение местоположения координат зданий и сооружений на план, который представляет собой отображение строительной площадки. Именно по сведениям этого документа выполняют разбивку основных осей. А затем создают геодезическую разбивочную основу на участке будущего строительства.

В зависимости от положения участка используют разные способы выноса проектных точек и закрепление основных осей на местности. Все методы имеют отличающиеся диапазоны погрешностей и принципы исполнения разбивочных работ перед началом строительства объекта.

Метод полярных координат

Этот способ используют на открытой местности для выноса осей зданий и сооружений в натуру, а также фундаментов и узловых точек, которые находятся в удаленном положении от строительной сетки. После определения опорных координат по формулам рассчитывают расстояния, простые и дирекционные углы. Согласно этому способу, специалисты выделяют три типа погрешностей: при построении проектного угла, при фиксации точки на местности, а также при определении проектного расстояния для котлована под фундамент.

Метод прямоугольных координат

Он востребован при проведении разбивки основных осей на территории с красными линиями где планируется прямоугольный квартальный способ застройки. Насколько качественно будет сделана разбивка, зависит от точности проведения измерительных процедур по работе с построением углов и выноса проектных координат фундаментов и элементов зданий.

Метод прямой угловой засечки

Причина выноса основных осей этим способом состоит в невозможности измерить длины сторон из-за каких-либо препятствий в виде водоемов, оврагов и других пересечений на местности. Суть метода состоит в вычислении третьей точки по координатам двух уже известных по формуле Юнга. Для перепроверки полученных сведений используют обратную формулу, в которой берут в учет данные полученной точки и одну фактическую. Согласно расчету, еще одна фактическая точка должна получиться с исходным значением.

Метод линейной засечки

Геодезисты используют линейные засечки при выносе в натуру осей зданий в условиях ровной строительной площадки, если от пункта геодезической сети до разбиваемой точки длина не более одной измерительной ленты. Схема использования аналогична методу прямой угловой засечки. Важно соблюдать максимально допустимые значения погрешности в пределах от 1 до 2 см.

Метод створной засечки

Этот способ разбивки основных осей считается самым детальным. Он актуален при выносе в натуру и закрепление основных осей зданий, элементов монтажных конструкций и технологического оборудования. Наиболее оптимальный результат получается при условии пересечения створов под прямым углом. С этой целью специалисты используют высокоточные нивелиры. Только в этом случае можно гарантировать соблюдение точности измерений при выносе главных осей зданий, инженерных сооружений и линейных объектов. В этом методе погрешности возможны относительно центрирования оборудования, визирования и положения исходных точек.

www.prom-terra.ru

Разбивка осей зданий и сооружений в Фирсановке

Вынос осей здания в натуру – способы закрепления осей

Разбивка осей на начальной стадии строительства может производиться в следующем порядке:

  • разбивка границ котлована фундамента;
  • разбивка осей непосредственно внутри вырытого котлована с закреплением на обноске;
  • поэтажный вынос осей (для многоэтажных сооружений).

Выносимые оси должны быть закреплены на местности. Делается это разнообразными способами. Главное – точки пересечения основных осей должны быть закреплены на местности капитально, то есть, при проведении работ они не должны смещаться.

Проще всего закрепить пересечение осей металлической арматурой. Однако этот способ больше подходит для фундаментов свайного типа или в ситуациях, когда предполагается, что разметка еще будет меняться непосредственно при производстве работ.

В большинстве случаев используют закрепление на специальной обноске. Как правило, это деревянная конструкция (бывают и металлические), на которой осевые линии визуализируются любым возможным способом – краской, рядом вбитых гвоздей или другим заметным способом. По соответствующим отметкам натягиваются шнуры (леска), которые и дают возможность четко определить места осевых пересечений.

К примеру в городских условиях плотность застройки серьезно затрудняет осуществление разбивки, помимо геодезической разбивки, иногда производят координирование специальных светоотражающих меток на имеющихся вокруг стройплощадки зданиях. Многие специалисты считают именно такой способ наиболее удобным и надежным. Он позволяет максимально стабильно сохранять марки на протяжении всего строительства.

Различаются главные оси – те, по которым симметрично выстраивается объект, основные оси – те, которые проходят по контурам и промежуточные. Оси закрепляются на весь период постройки, так как вся стройка будет вестись относительно основных осей.

С чего начинается вынос осей на местности?

Все начинается с проекта сооружения, определенные точки с которого и будут переноситься в натуру, согласно плану разбивки осей.

Непосредственно сам вынос осей делается на основании специального разбивочного чертежа, на который наносятся:

  • контуры строений с размерами и расположением осей;
  • точки разбивочной основы;
  • элементы разбивки.

По окончании работ составляется акт разбивки осей здания.

geomergroup.ru

Разбивка осей зданий и сооружений в Некрасовка

Вынос осей здания в натуру – способы закрепления осей

Разбивка осей на начальной стадии строительства может производиться в следующем порядке:

  • разбивка границ котлована фундамента;
  • разбивка осей непосредственно внутри вырытого котлована с закреплением на обноске;
  • поэтажный вынос осей (для многоэтажных сооружений).

Выносимые оси должны быть закреплены на местности. Делается это разнообразными способами. Главное – точки пересечения основных осей должны быть закреплены на местности капитально, то есть, при проведении работ они не должны смещаться.

Проще всего закрепить пересечение осей металлической арматурой. Однако этот способ больше подходит для фундаментов свайного типа или в ситуациях, когда предполагается, что разметка еще будет меняться непосредственно при производстве работ.

В большинстве случаев используют закрепление на специальной обноске. Как правило, это деревянная конструкция (бывают и металлические), на которой осевые линии визуализируются любым возможным способом – краской, рядом вбитых гвоздей или другим заметным способом. По соответствующим отметкам натягиваются шнуры (леска), которые и дают возможность четко определить места осевых пересечений.

К примеру в городских условиях плотность застройки серьезно затрудняет осуществление разбивки, помимо геодезической разбивки, иногда производят координирование специальных светоотражающих меток на имеющихся вокруг стройплощадки зданиях. Многие специалисты считают именно такой способ наиболее удобным и надежным. Он позволяет максимально стабильно сохранять марки на протяжении всего строительства.

Различаются главные оси – те, по которым симметрично выстраивается объект, основные оси – те, которые проходят по контурам и промежуточные. Оси закрепляются на весь период постройки, так как вся стройка будет вестись относительно основных осей.

С чего начинается вынос осей на местности?

Все начинается с проекта сооружения, определенные точки с которого и будут переноситься в натуру, согласно плану разбивки осей.

Непосредственно сам вынос осей делается на основании специального разбивочного чертежа, на который наносятся:

  • контуры строений с размерами и расположением осей;
  • точки разбивочной основы;
  • элементы разбивки.

По окончании работ составляется акт разбивки осей здания.

geomergroup.ru


Геодезические разбивочные работы — заказать в Москве и МО

 Вынос осей здания в натуру

Вынос осей объекта – начальный этап любого строительства. Когда имеются все нужные разрешения и можно приступать к строительным мероприятиям, запускаются геодезические работы. Первое, что необходимо сделать – это создать разбивочную основу (ГРО). Этим может заниматься только лицо, имеющее выданное саморегулируемой организацией свидетельство о допуске к созданию опорных геодезических сетей. Затем необходимо перенести проект на местность. На местности разбиваются основные оси строящегося сооружения, точки их пересечения. Они должны быть надежно закреплены, чтобы во время земляных работ их положение не менялось. При плотной застройке выполнить это требование бывает проблематично. В таких случаях используются специальные отражатели. Пленочные отражатели (марки) крепятся на соседних зданиях. Созданная впоследствии геодезическая разбивочная сеть нужна для сопровождения и контроля всех последующих этапов строительства.



Детальные разбивочные работы в процессе строительства

В процессе строительства может потребоваться детальная разбивка отдельных элементов здания. К таким видам относят: вынос в натуру контуров котлованов,  осей отдельных строительных элементов и частей здания (стены, колонны, пилоны, балки), детальная разбивка плит перекрытия, разбивка при каменной кладке, вынос в натуру осей здания при фасадных работах, разбивочные работы при монтаже оборудования и т.д.



Разбивка линейных сооружений

При строительстве линейных сооружений возникает необходимость выноса в натуру их осей, поворотных точек, а также основных элементов. Также, если линейный объект строится вдали от населённых пунктов, важным этапом является создание геодезической разбивочной основы ГРО.

Наши специалисты используют современные высокоточные геодезические приборы – это электронные тахеометры и комплексы спутникового оборудования от ведущих мировых производителей, регулярно проходящие все необходимые поверки в сертифицированных сервисных центрах. Это гарантирует необходимую высокую точность при проведении разбивки любого вида и сложности.

 Для того, чтобы узнать стоимость разбивочных работ в вашем случае, необходимо выслать нам проектную или иную документацию по объекту. Наши специалисты изучат имеющуюся у вас информацию и сообщат точную стоимость услуги. Если у вас есть вопросы – оставьте на сайте заявку с описанием ситуации. Наш менеджер свяжется с вами в ближайшее время.

Знайте важность оси в архитектуре!

Рича Пармар — архитектор по профессии и блоггер по выбору. Она получила степень B-Arch с 2014 года. Она возглавляет команду Gharpedia. Она старший менеджер — архитектор в SDCPL. Она является старшим редактором, а также одним из основных членов редакционной группы. Помимо общего надзора, она курирует разделы «Архитектура», «Дизайн интерьера», «Пейзаж», «Ваасту» и «Лучший дизайн дома» в Гарпедии. Увлеченная дизайном и творчеством, она любит проводить исследования в своей области и применяет то же самое во всей своей работе.Помимо письма, она любит рисовать, читать и путешествовать. Вы можете связаться с ней в LinkedIn, Facebook, Twitter, Instagram, Pinterest, Quora и Medium.

Axis — это самый распространенный организационный принцип среди всех архитектурных принципов. Это воображаемая линия, которая используется для размещения группы элементов в дизайне. На чертежах и схемах он обычно обозначается пунктирной линией.

Первоначально архитектор думает о своих проектах с точки зрения архитектурных принципов, но они в основном используются как инструмент, позволяющий понять, чего достигает проект.Самый простой способ найти принципы архитектуры — посмотреть на здание, план этажа или карту и увидеть, что бросается в глаза; затем спросите себя: какая часть здания наиболее заметна? Что сделал архитектор, чтобы он выделился?

Ось (важная среди архитектурных принципов) определяется как «Линия, образованная двумя точками в пространстве, вокруг которых формы и пространства могут быть расположены симметрично или сбалансировано».

Ось — это центральная линия, которая изначально помогает организовать дизайн.Часто ось находится в центре здания или над входной дверью.

Обязательно прочтите: 6 принципов оформления заказа на архитектуру!

Ось — один из наиболее распространенных архитектурных принципов, задающий длину, направление, побуждающий движение, а также продвигающий виды вдоль своего пути, и он должен заканчиваться с обоих концов значительной формой и пространством.

Когда архитектор использует ось или фокус в своем дизайне, они действуют как прямая стрелка на знаке, указывая вам в правильном направлении.Например, Тадж-Махал в Агре спроектирован следующим образом: ось должна быть координационной точкой входного дверного проема, так что здание ориентировано на центральную гробницу.

Вот пример дома Courtyard в Китае со схематическим эскизом справа, показывающим, как пространства расположены и спланированы по оси.

Другой пример — гостиница в Париже, где показано, как следует ось при планировании различных пространств, как показано на рисунке.

Используя ось в дизайне, мы можем показать следующих персонажей:

01.Выравнивание

02. Армирование

03. Движение

04. Непрерывное

01. Выравнивание:

Ось используется для выравнивания элементов в конструкции. По осям все в порядке. Нам нравится порядок, потому что он выглядит более стабильным, удобным и доступным.

02. Армирование:

Мы можем сделать ось более заметной, если четко обозначен край окружающих элементов. Лучшим примером этой концепции в архитектуре является улица города.Улицы города представляют собой ось, которая с двух сторон укреплена зданиями. Если часть улицы отсутствует где-то с одной или обеих сторон, ось улицы не будет ощущаться сильной.

03. Движение:

Когда мы видим что-то линейное, мы естественно следуем линии в направлении оси. Если мы подъезжаем к дороге и соприкасаемся с дорожкой у дороги, дорожка даст движение для ходьбы. Направление движения зависит от конечной точки.Четко определенная конечная точка сигнализирует о месте остановки или нового старта.

04. Непрерывный:

Если конечная точка не определена, человек будет следовать за осью, пока не достигнет конечной точки. Концепция неопределенной конечной точки в архитектуре необычна, потому что в архитектурном дизайне сложно что-то продолжаться вечно. Он становится все более популярным в дизайне продуктов.

Архитектурные элементы, соответствующие принципу оси:

Конечные архитектурные элементы оси служат для передачи и приема ее визуальной тяги.Этими кульминационными элементами могут быть любые из следующих:

01. Точки в пространстве, образованные вертикальными, линейными элементами или централизованными формами зданий.

03. Четко определенные пространства, как правило, централизованные или регулярные по форме.

04. Шлюзы, открывающие вид или перспективы за его пределами.

Это важные моменты оси, на которые архитектор или дизайнер должен изначально задуматься при планировании форм и форм любой конструкции или здания.

Рича Пармар — архитектор по профессии и блоггер по выбору. Она получила степень B-Arch с 2014 года. Она возглавляет команду Gharpedia. Она старший менеджер — архитектор в SDCPL. Она является старшим редактором, а также одним из основных членов редакционной группы. Помимо общего надзора, она курирует разделы «Архитектура», «Дизайн интерьера», «Пейзаж», «Ваасту» и «Лучший дизайн дома» в Гарпедии. Увлеченная дизайном и творчеством, она любит проводить исследования в своей области и применяет то же самое во всей своей работе.Помимо письма, она любит рисовать, читать и путешествовать. Вы можете связаться с ней в LinkedIn, Facebook, Twitter, Instagram, Pinterest, Quora и Medium.

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска определенных тем

Как Home Designer ссылается на три оси, X, Y и Z, найденные в 3D-модели?

Информация в этой статье относится к:

ОПИСАНИЕ

При создании любой 3D-модели у вас есть три оси, на которых она построена.Что это за оси и как на них ссылается Home Designer?


РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ

В Home Designer вы можете создавать чертежи как в 2D, так и в 3D.

2D — Двумерный чертеж

Когда вы запускаете Home Designer в первый раз, вам предоставляется то, что обычно называется видом в плане. Этот вид смотрит на план сверху — тот же вид, который вы используете при чтении карты.Из этого вида вы можете создавать стены, добавлять приспособления, создавать ландшафтный дизайн и т. Д.

Когда вы работаете в виде в плане, вы используете двухмерный чертеж. В этом режиме ось X горизонтальна, а ось Y вертикальна. Ось X и Y пересекаются в нижнем левом углу — области, обычно называемой исходной точкой. На графике координаты этой точки называются 0,0. Если мы движемся вверх или вправо по оси X или Y, мы движемся в положительном направлении. Если мы движемся вниз или влево, мы движемся в отрицательном направлении.На следующем рисунке показаны оси X и Y.


3D — трехмерный чертеж:

Создание 3D-вида в Home Designer выполняется быстро и легко. В меню выберите 3D> Создать вид камеры> Полный обзор . Появится трехмерный вид вашего плана. С этой точки зрения можно решить ряд задач.

На этом виде наши оси X и Y не изменились. Однако теперь мы можем видеть ось Z модели.Опять же, ось X горизонтальна, ось Y вертикальна, а ось Z перпендикулярна плоскости XY. Начало координат по-прежнему определяется как точка пересечения осей X, Y и Z.

На следующем рисунке подробно показаны оси X, Y и Z.

Архитектура 101: Что такое чертеж сечения?

Architizer Journal поддерживается читателем. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Мы представили удивительную новую книгу архитекторов LTL « Manual of Section » с чертовски сложной (или невероятно простой?) Викториной.Если вы еще не проверяли свои архитектурные знания, сделайте это сейчас.

Руководство раздела предлагает исчерпывающую галерею орфографических срезов известных зданий, но оно идет дальше этого: на первых страницах сборника этот раздел анализируется как инструмент архитектурного представления и кристаллизируется определение этого элементарного типа чертежа.

В следующем отрывке архитекторы Пол Льюис, Марк Цурумаки и Дэвид Дж. Льюис возвращаются к основам и задают фундаментальный вопрос, который должен оказаться информативным как для студентов-архитекторов, так и для опытных профессионалов: что такое секция? Читайте окончательное определение.

Архитектура 101: Что такое чертеж сечения?

«Мы начинаем с, казалось бы, очевидного вопроса:« Что такое секция? »В отношении архитектурного чертежа термин секция обычно описывает разрез в корпусе здания перпендикулярно линии горизонта. Чертеж разреза — это тот, который показывает вертикальный разрез, обычно вдоль основной оси, объекта или здания.

На разрезе одновременно видны его внутренний и внешний профили, внутреннее пространство и материал, мембрана или стена, отделяющая интерьер от внешнего, обеспечивая вид объекта, который обычно не виден.Эта изобразительная техника принимает различные формы и графические замыслы, каждая из которых разработана для иллюстрации различных форм архитектурных знаний, от строительных секций, в которых используется сплошная заливка или поче, чтобы подчеркнуть профиль формы, до деталей конструкции, которые изображают материалы через линии и графические условные обозначения.

Пантеон, Рим, Италия; через Scribblelive

Comédie-Française, Charles de Wailly, 1770

В ортогональном разрезе интерьер также описывается через внутренние фасады основных архитектурных поверхностей, в то время как комбинация разреза с перспективой подробно описывает интерьер как пространство с использованием методов перспективной проекции.

Поскольку раздел начинается с визуализации того, что нельзя увидеть напрямую, он остается абстрагированным от доминирующего способа понимания архитектуры через фотографии и визуализации. Разделы предоставляют уникальную форму знания, которая по необходимости смещает акцент с изображения на исполнение, с поверхности на пересечение структуры и материальности, составляющее тектоническую логику архитектуры.

Предложение по скоростной автомагистрали Нижнего Манхэттена от Пола Рудольфа , 1972; любезно предоставлено Библиотекой Конгресса США

Барбакан, Лондон, Англия; через mbds

В то же время раздел демонстрирует обмен между множеством аспектов воплощенного опыта и архитектурного пространства, делая явным пересечение масштаба и пропорции, взгляда и обзора, прикосновения и досягаемости, которые визуализируются в вертикальном измерении (в отличие от сверху. вниз).В разрезе показаны внутренние фасады стен и поверхностей, сочетающие — для изучения и исследования — структуру и орнамент, оболочку и интерьер.

Планы и разрезы аналогичны условным обозначениям и служат важной точкой сравнения. Оба изображают отношения, не воспринимаемые человеческим глазом напрямую, между массой здания и пространством. Оба описывают разрезы — один горизонтальный, другой вертикальный. Горизонтальное деление плана в первую очередь прорезает стены, а не полы.С другой стороны, разрезы могут показывать прорези как в стенах, так и в полу и организовывать пространство в соответствии с размером и масштабом стоящей человеческой фигуры.

© Дебора

Слева: Природный город от WORKac, 2012; любезно предоставлено WORKac. Справа: Park Tower от LTL Architects, 2004 г .; любезно предоставлено LTL Architects

Деталь секции Park Tower от LTL Architects; через LTL Architects

Обычно утверждается, что планы являются местом работы дизайнерского агентства, а разделы понимаются как средство для проявления эффектов плана через структуру и ограждение. По сравнению с типами планов, которые различаются своими пространственными последствиями, типы разрезов обычно идентифицируются по масштабу их разреза: разрезы площадки, разрезы здания, разрезы стен, разделы деталей.

Секции стен и деталей передают технические проблемы с использованием графических условных обозначений линий, штриховок и тонов, а также изображают системы материалов и тектонику. Разделы сайта подчеркивают массивность построенной формы и ее взаимосвязь с окружающей средой и уменьшают роль внутреннего пространства.Но именно в строительной части возникает ряд важных вопросов, включая формальные, социальные, организационные, политические, пространственные, структурные, тепловые и технические ».

Хотите узнать больше? Чтобы заказать копию «Руководства по секциям», щелкните здесь .

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения об услуге Bentley Automation

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения об управлении геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Управление эффективностью активов

Справка по AssetWise 4D Analytics

Справка по услугам AssetWise ALIM Linear Referencing Services

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительный проект

Справка проектировщика зданий AECOsim

Ознакомительные сведения о конструкторе зданий AECOsim

AECOsim Building Designer SDK Readme

Генеративные компоненты для справки проектировщика зданий

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

OpenBuildings GenerativeComponents Readme

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Дренаж и коммунальные услуги

Справка OpenRail ConceptStation

Ознакомительные сведения о

OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительное ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Справка по управлению SYNCHRO

SYNCHRO Pro Readme

Энергия

Справка по Bentley Coax

Справка по Bentley Communications PowerView

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка Bentley OpenUtilities Designer

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Promis. e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка рабочего стола Bentley Navigator

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка по Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Проект шахты

Справка по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности

LEGION 3D Руководство пользователя

Справка по подготовке САПР LEGION

Справка по построителю моделей LEGION

Справка API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Pro

Завод Дизайн

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения о диспетчере изометрических данных OpenPlant

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения для менеджера орфографии OpenPlant

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка по PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Декарт Readme

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

OpenCities Map Ultimate для Финляндии Readme

Структурный анализ

Справка OpenTower iQ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Закройте пробел в сотрудничестве (электронная книга)

STAAD. Pro Help

Ознакомительные сведения о STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

Добавить оси для нескольких показателей в представлениях

Есть несколько разных способов сравнить несколько мер в едином представлении.Вы можете:

  • Создание отдельных осей для каждая мера.

  • Смешайте две меры, чтобы получить общую ось.

  • Добавьте двойные оси там, где есть две независимые оси расположены на одной панели.

В любом из этих случаев вы можете настроить метки для каждой оси, чтобы использовать несколько типов меток и добавлять разные уровни детализации.Представления с настраиваемыми метками называются комбинированными или комбинированными. графики.

Примечание : Подробнее о том, как редактировать оси, см. Редактировать оси.

Добавьте отдельные оси для меры

Чтобы добавить отдельные оси для каждой меры, перетащите меры на полки «Ряды» и «Столбцы».

Пример ниже показывает квартальные продажи и прибыль.Оси продаж и прибыли представляют собой отдельные строки в таблице и имеют независимые весы.

Поле «Дата заказа» на полке «Столбцы» представляет собой измерение дискретной даты. Поскольку он дискретный, он создает заголовки, а не ось. Для получения подробной информации о том, как редактировать оси, см. Редактировать оси.

Объединение осей для нескольких измерений в одну ось

Меры могут иметь общую ось, так что все метки отображаются на одной панели.

Чтобы смешать несколько мер, перетащите одну меру или ось и перетащите его на существующую ось.

Вместо добавления строк и столбцов в представление, когда вы смешиваете меры, есть одна строка или столбец и все значения для каждой меры показаны на одной непрерывной ось. Например, в представлении ниже представлены квартальные продажи и прибыль. на общей оси.

Примечание: Если вы перетаскиваете меру на холст и видите только индикатор одной линейки вместо индикатора двойной линейки, показанного ниже, Tableau создает двойные оси вместо смешанной оси.Дополнительные сведения о создании двойных осей см. В разделе Сравнение двух мер с использованием двойных осей.

Меры смешивания используют поля Имена мер и Значения мер, которые являются сгенерированными полями, содержащими все имена мер в источнике данных и во всех значениях меры. Общая ось создается с использованием поля «Значения меры». Поле «Имена мер» добавляется в поле «Цвет» на карточке «Метки», чтобы для каждого показателя была проведена линия. Наконец, поле «Имена мер» фильтруется, чтобы включить только меры, которые вы хотите смешать.

Примечание: Оси смешивания наиболее подходят при сравнении мер имеющие аналогичный масштаб и единицы измерения. Если весы двух мер кардинально разные, тенденции могут быть искажены.

Сравните два измерения, используя двойные оси

Вы можете сравнить несколько мер, используя двойные оси, которые представляют собой две независимые оси, которые накладываются друг на друга.Двойные оси полезны для анализа двух измерений с разными Весы.

Чтобы добавить меру как двойную ось, перетащите поле вправо. представления и отпустите его, когда появится черная пунктирная линия.

Можно также щелкните правой кнопкой мыши (удерживая нажатой клавишу Control на Mac) показатель на полке «Столбцы» или «Строки» и выберите «Двойная ось».

Результатом является представление с двумя осями, где ось прибыли соответствует синей линии, а ось продаж соответствует оранжевой линии.

Вы можете добавить до четырех многослойных осей: две на полке Столбцы и два на полке рядов.

Синхронизируйте оси, чтобы использовать одну шкалу

Чтобы выровнять две оси на диаграмме с двумя осями для использования одного и того же масштаба, щелкните правой кнопкой мыши (удерживая нажатой клавишу Control на Mac) вторичной оси и выберите «Синхронизировать ось». При этом масштаб вторичной оси совмещается с масштабом первичной оси.

В этом примере ось продаж является вторичной осью, а ось прибыли — первичной осью.

Примечание: Для синхронизации осей типы данных для обоих показателей должны быть одинаковыми. Если типы данных для ваших показателей различаются, см. Раздел ниже.

Вы можете синхронизировать две оси для числовых типов данных, которые не совпадают. Например, вы можете синхронизировать ось, которая использует целочисленный тип данных, и ось, которая использует десятичный тип данных.

Если вы хотите изменить, какая ось является основной, а какая — дополнительной, выберите поле на полке Столбцы или Строки, которое является второстепенным, и перетащите его перед основным полем на полке, пока не увидите значок появится оранжевый треугольник.

В этом примере вы можете выбрать поле SUM (Продажи) на полке Rows и перетащить его перед полем SUM (Profit). Ось продаж теперь является первичной, а ось прибыли — вторичной.

Синхронизация осей с измерениями разных типов данных

Параметр Synchronize Axis гарантирует, что вы выполните масштабированное и правильное сравнение на диаграмме с двумя осями. Однако иногда эта опция может быть недоступна (выделена серым цветом). Это связано с тем, что тип данных одной из осей отличается от другой.

Примечание : На диаграмме с двумя осями, начиная с версии 2018. 1, вы можете синхронизировать двойные оси для несоответствующих числовых типов данных. Например, вы можете синхронизировать ось, которая использует целочисленный тип данных, и ось, которая использует десятичный тип данных.

Чтобы решить эту проблему, необходимо изменить тип данных одной из осей. Следуйте приведенному ниже примеру, чтобы изменить тип данных для оси.

  1. Щелкните значок нового рабочего листа, чтобы открыть новый рабочий лист.

  2. Перетащите дату заказа в столбцы, затем щелкните стрелку раскрывающегося списка в поле на полке и выберите «Месяц» в контекстном меню.

  3. Перетащите Продажи в Строки, затем перетащите Количество в правую сторону представления и отпустите его, когда вы увидите черную пунктирную линию, чтобы создать двойную ось.

    Если вы щелкните правой кнопкой мыши по оси количества, вы увидите, что параметр Synchronize Axis неактивен

  4. На панели «Данные» щелкните стрелку раскрывающегося списка в поле «Количество» и выберите «Изменить тип данных»> «Число (десятичное)» в контекстном меню.Это изменяет тип данных для этого поля.

  5. Замените меру количества в представлении.

  6. Щелкните правой кнопкой мыши вспомогательную ось и выберите Синхронизировать ось .

Настроить отметки для меры

  1. Выберите карточку «Метки» для меры, которую вы хотите настроить. Для каждого измерения на полках «Строки» и «Столбцы» есть карточка «Отметки».

  2. Выберите новый тип отметки для меры.

    Любые изменения к типу метки, форме, размеру, цвету, деталям и другим свойствам метки будут применен к выбранной мере.

    Например, в представлении ниже активна карточка Торговые марки. Тип маркировки был изменен на Полоса, и когда Тип продукта помещен в Цвет на карточке Торговые марки, кодировка и уровень деталей применяется только к торговым знакам. Отметка «Бюджетные продажи» не разбивается по типу продукта.

Советы

  • Выберите поле на карточке «Метки», чтобы изменить только его свойства.

  • Выберите карточку «Все отметки», чтобы изменить свойства всех показателей на однажды.

  • Чтобы изменить порядок отметок поля в представлении, щелкните его ось правой кнопкой мыши и выберите Переместить отметки на передний план .

Создайте комбинированную диаграмму (назначьте мерам разные типы меток)

При работе с несколькими мерами в представлении вы можете настроить тип отметки для каждой отдельной меры.Поскольку каждая мера может иметь индивидуальные отметки, вы можете настроить уровень детализации, размер, форма и цветовая кодировка для каждой меры тоже.

Например, вы можете создать представление, в котором используются две меры по двойным осям. Одна мера показывает прибыль с отметкой линии, а другая мера показывает продажи с отметками полос. Вы также можете выбрать отображение мер в виде отдельных осей или смешанные топоры.

Чтобы создать комбинированную диаграмму, как в этом примере

  1. Подключитесь к образцу — источнику данных Superstore.

  2. Перетащите меру «Дата заказа» на полку «Столбцы», а затем щелкните «Дата заказа», чтобы изменить год на месяц.

  3. Перетащите меру «Продажи» на полку «Строки».

  4. Перетащите показатель прибыли вправо. представления и отпустите его, когда появится черная пунктирная линия.

  5. Щелкните карточку Продажи. Измените тип торговой марки на Бар.

    Необязательно : Чтобы настроить цвета, используемые для меток продаж и прибыли:

    1. Щелкните карточку Все , щелкните Цвет, а затем щелкните Изменить цвета.
    2. Щелкните элемент данных «Прибыль», а затем щелкните другой цвет на палитре. Щелкните элемент данных о продажах, а затем щелкните другой цвет на палитре.
    3. Нажмите «Применить», затем нажмите «ОК».

Ориентация здания для оптимальной энергии

Ника Громицко, CMI® и Бена Громицко

Ориентация здания — это практика облицовки здания таким образом, чтобы максимизировать некоторые аспекты его окружения, такие как привлекательность улицы, захватить живописный вид, соображения дренажа и т. Д.С ростом цен на энергию для строителей становится все более важным ориентировать здания на использование бесплатной энергии Солнца. Для девелоперов и строителей ориентация нового дома на солнечное тепло повысит привлекательность и конкурентоспособность дома. Для домовладельцев это повысит комфорт в помещении и сократит счета за электроэнергию.

Таким образом, ориентация здания, наряду с естественным освещением и тепловой массой, являются решающими факторами пассивной солнечной конструкции, которые могут быть включены практически в любой новый дизайн дома.Инспекторы InterNACHI, которые консультируются с новыми домовладельцами, могут передать эту ценную информацию, чтобы помочь своим клиентам получить долгосрочные выгоды и сбережения энергии.

Факты и цифры

  • Дизайн многих старых домов был ориентирован на использование гелиодона, который представляет собой подвижный источник света, имитирующий путь Солнца, который парит над небольшой моделью предполагаемого здания. Сегодня математические компьютерные модели точно рассчитывают солнечное усиление в зависимости от местоположения и сезонные тепловые характеристики, а также имеют дополнительную возможность вращать и анимировать трехмерную цветную графическую модель предлагаемого проекта здания относительно пути Солнца.
  • Домовладельцы теперь могут подключиться к специализированному рынку домов, которые вращаются вокруг своей оси, чтобы следовать по часовой и сезонной траектории Солнца. Эти дома в форме НЛО могут вращаться на 360 градусов за считанные минуты и построены с необычно высокими потолками и окнами для максимальной эффективности питания их солнечной энергетической системы.
  • Хотя некоторые пассивные солнечные элементы являются относительно недавними инновациями, практика ориентирования дома на путь Солнца так же стара, как и сама цивилизация.Примеры многочисленны, от выходящих на юг дверей в домах эпохи неолита и династии Мин до удивительных руин Пуэбло на юго-западе Колорадо.

Истинное положение Солнца

Школьники (и большинство домовладельцев) скажут вам, что Солнце встает на востоке и заходит на западе, и, если бы это было правдой, ориентация здания была бы довольно простым делом. На самом деле солнце восходит и заходит на востоке и западе только в период осеннего и весеннего равноденствия, а в оставшиеся 363 дня в году происходит совсем другое.Наклон Земли заставляет Солнце вставать и садиться немного южнее востока и запада зимой и немного севернее востока и запада летом. Этот небольшой угол зависит от времени года и расстояния наблюдателя от экватора.

В результате зимнее солнце проводит все свое время в южном небе, а летнее солнце проводит большую часть своего времени в северном небе (солнце пересекает южное небо в течение части дня, в зависимости от широты. ). В Южном полушарии все эти направления меняются местами, поэтому зимнее солнце восходит и заходит на северо-востоке и северо-западе соответственно, а летнее солнце восходит и заходит на юго-востоке и юго-западе соответственно.

Как изменение положения Солнца может повлиять на конструкцию здания

Относительное положение Солнца является основным фактором увеличения количества тепла в зданиях, что делает точную ориентацию здания фундаментальным фактором при строительстве пассивных солнечных батарей.

Что наиболее важно, линия гребня прямоугольного дома должна идти с востока на запад, чтобы максимально увеличить длину южной стороны, которая также должна включать в себя несколько окон в своем дизайне. По этой причине меньше окон следует располагать с северной стороны дома, где может быть яркое летнее солнце.Глубокий свес крыши может затенять несколько окон в этой области, как и различные типы деревьев и кустов. Исследования подтверждают наличие хребта восток-запад. Согласно данным Управления энергетики Бонневилля и города Сан-Хосе, Калифорния, дома, переориентированные на Солнце без каких-либо дополнительных солнечных элементов, экономят от 10% до 20%, а некоторые могут сэкономить до 40% на отоплении дома.

Строителям следует учитывать, что эти направления даны относительно Солнца, а не магнитного севера, который может значительно отличаться от фактического положения Солнца.Магнитный север, считываемый с компаса, по-прежнему можно использовать в качестве ориентира, если строитель корректирует фигуру на основе магнитного склонения для конкретного местоположения, которое можно найти на общедоступных картах.

Советы по строительству нового здания

Следующие советы также помогут домовладельцам и строителям максимально увеличить приток тепла за счет ориентации здания:

  • Сориентируйте план этажа, а не только профиль здания, по направлению к Солнцу. Спроектируйте дом так, чтобы часто используемые комнаты, такие как кухня и гостиная, находились на южной стороне.Жильцы по достоинству оценят солнечные лучи зимой и избавление от солнца летом. Внутренние дворики и террасы должны быть построены на южной стороне дома, где прямые солнечные лучи позволят им использовать их больше часов в течение дня и больше дней в течение года. Точно так же гараж, прачечная и другие менее часто используемые помещения должны быть расположены в северной части дома, где они будут действовать как буфер против холодных зимних ветров.

  • Остерегайтесь гор.Разница в солнечном свете между севером и югом преувеличена в холмистых и горных регионах, где на сравнительно небольших территориях можно увидеть значительные климатические различия. Пассивный солнечный дом должен быть построен на южном склоне горы, чтобы избежать чрезмерного затенения, создаваемого там, где низко расположенное солнце блокируется горой с северной стороны. Идеально подходит на полпути вверх по склону, так как вершина горы подвержена сильным ветрам, а холодный ночной воздух попадает в нижележащую долину, которая также является естественной точкой дренажа.

  • План для тени деревьев. Деревья — важный фактор в пассивном солнечном дизайне, потому что они могут как обеспечить необходимую тень в теплый летний день, так и лишить дом естественного света, когда он больше всего необходим. Лиственные деревья, посаженные на южной стороне, будут терять листья зимой и пропускать естественный свет в дом, в то время как вечнозеленые деревья, посаженные на северной стороне, будут обеспечивать тень от летнего солнца. Строители должны тщательно учитывать возраст, виды, скорость роста и зрелый покров существующих деревьев, прежде чем решать, где ориентировать конструкцию на строительной площадке.Деревья также представляют собой уникальные опасности, о которых рассказывается в статье InterNACHI об опасностях, связанных с деревьями.
  • Установите как можно больше окон, но не слишком много! Точное количество необходимых окон разное для каждого дома, потому что оно зависит, помимо прочего, от местного климата. В доме с закалкой на солнце должно быть достаточно остекления, чтобы равняться 5% кондиционированной площади дома в квадратных футах. Однако помните, что окна легче пропускают тепло, чем стены, поэтому слишком много окон действительно могут отводить тепло из дома в холодные зимние месяцы.Прочтите статью InterNACHI о оконных газовых заполнителях и оконных пленках, чтобы узнать, как изолировать остекление дома.
  • При необходимости отклонитесь от правила ориентации восток-запад. Ориентация хребта восток-запад может быть скорректирована с учетом других факторов до 20 градусов с минимальным влиянием на приток тепла.
  • На проезжей части может быть жарко! Подъездные пути и парковки сделаны из гравия и асфальта — материалов, которые нагреваются быстрее и достигают более высоких температур, чем остальная часть двора.Избыточное тепло может распространиться на соседний дом, поэтому размещение проезжей части или парковки к югу или востоку от здания может уменьшить накопление летнего тепла в южном климате. В холодные зимние месяцы в северном климате подъездная дорога, ориентированная на юг или запад, будет быстрее таять снег и обеспечивать больше тепла в доме.
  • Стекло не обязательно должно быть вертикальным. Доступно нестандартное стекло, которое можно наклонять, чтобы соответствовать углу наклона солнца и минимизировать отражение. Однако отклонение стекла от вертикали делает его менее изолирующим, поэтому строители должны уравновешивать потенциальную выгоду от пребывания на солнце с потерей тепла на улицу.
  • Другой фактор окружающей среды, который следует учитывать при уравнении ориентации и расположения здания, — это преобладающие ветры, то есть ветры, дующие преимущественно с одного общего направления над определенной точкой. Данные для этих ветров могут быть использованы для проектирования здания, которое может использовать преимущества летнего бриза для пассивного охлаждения, а также для защиты от неблагоприятных ветров, которые могут еще больше охладить интерьер в уже холодный зимний день или даже предотвратить скопление снега. окна и двери.Подробная информация о преобладающих ветрах в определенных местах отображается в графическом инструменте, называемом розой ветров, который обычно можно получить в аэропортах, в крупных библиотеках, в Интернет-источниках и в районных офисах по распространению сельскохозяйственных знаний. Как правило, холодные зимние ветры обычно дуют с севера и запада, и их можно ограничить, применив изоляционное остекление на этих сторонах дома. Также помните, что в прибрежных районах обычно дуют бризы с берега, а прохладные бризы дуют по долинам с горных склонов.

В конечном итоге такие факторы, как привлекательность улицы и размеры участка, могут ограничивать способность строителя ориентировать здание в строгом соответствии с методами пассивной солнечной энергии. Однако даже работая с этими ограничениями, строитель может создать энергоэффективный дом за счет реализации энергосберегающих функций, таких как окна с низким энергопотреблением, адекватная изоляция, герметизация воздуха и прохладные крыши. Узнайте больше об этих функциях инвестирования в энергию в разделе «Зеленые ресурсы для инспекторов и потребителей» InterNACHI.

Таким образом, дома, ориентированные на путь Солнца, требуют меньше энергии для обогрева и охлаждения, что приводит к более низким счетам за электроэнергию и повышению комфорта в помещении. Домовладельцы, которые рассматривают возможность нового строительства, должны проконсультироваться с инспектором InterNACHI, который может встретиться с ними и их строителем, чтобы обсудить способы максимизировать стратегии использования недорогих и бесплатных источников энергии.

Интерактивные и видеокурсы InterNACHI:

Особая благодарность EcoWho.com за использование двух изображений, приведенных в верхней части этой статьи.

Моделирование определенных форм, объектов и элементов зданий в 3D

Чтобы создать 3D-модель в SketchUp, вы постоянно переключаетесь между инструментами рисования, видами, компонентами и организационными инструментами. В этой статье вы найдете несколько примеров, иллюстрирующих способы совместного использования этих инструментов для моделирования определенной формы или объекта.

Примеры иллюстрируют несколько различных приложений для создания 3D-моделей в SketchUp: деревообработка, моделирование деталей или абстрактных объектов и создание зданий.Примеры упорядочены от простого к сложному.

Рисунок стула

В следующем видео вы видите три способа нарисовать 3D-модель стула. В первых двух примерах вы видите два метода создания одного и того же стула:

  • Subtractive: Выдавите прямоугольник до высоты стула. Затем используйте инструмент «Толкать / тянуть» (), чтобы вырезать форму стула.
  • Добавка: Начните с моделирования сиденья стула. Затем выдавите спинку и ноги с помощью инструмента Push / Pull.

В третьем примере вы видите, как создать более подробную и сложную модель, используя компоненты для упрощения моделирования ножек стула и ступенек на спинке стула.

Совет: Вы можете использовать советы и приемы, продемонстрированные в этих примерах стульев, для создания всевозможных других сложных трехмерных моделей.

Чертеж чаши, купола или сферы

В этом примере вы смотрите на один из способов нарисовать чашу и как применить технику создания чаши к куполу или сфере.

Вкратце, чтобы создать чашу, вы рисуете круг на плоскости земли и профиль формы чаши прямо над кругом. Затем вы используете инструмент Follow Me, чтобы превратить контур в чашу, следуя за исходным кругом на плоскости земли.

Вот как работает процесс, шаг за шагом:

  1. С помощью инструмента Circle () нарисуйте круг на плоскости земли. Эти шаги будут проще, если вы начнете с исходной точки осей рисования. Размер этого круга не имеет значения.
  2. Наведите указатель мыши на начало координат, чтобы он привязался к исходной точке, а затем переместите курсор вверх по синей оси.
  3. Начиная с синей оси, нарисуйте круг, перпендикулярный кругу на плоскости земли (т. Е. Привязанный к красной или зеленой оси). Чтобы облегчить вывод, двигайтесь по орбите так, чтобы зеленая или красная ось проходила примерно слева направо вдоль экрана. Если инструмент «Окружность» не остается в зеленом или красном направлении вывода, нажмите и удерживайте клавишу Shift , чтобы заблокировать вывод.Радиус этого второго круга представляет собой внешний радиус вашей чаши.
  4. С помощью инструмента Смещение () создайте смещение этой второй окружности. Расстояние смещения представляет собой толщину чаши. Посмотрите на следующий рисунок, чтобы увидеть, как ваша модель выглядит в этот момент.
  5. С помощью инструмента Line () нарисуйте две линии: одну, которая делит внешний круг пополам, и другую, разделяющую внутренний круг, созданный с помощью инструмента «Смещение».
  6. С помощью инструмента Eraser () сотрите верхнюю половину второго круга и лицо, представляющее внутреннюю часть чаши.Когда вы закончите, у вас будет профиль чаши.
  7. С помощью инструмента Select () выберите край круга на базовой плоскости. Это путь, по которому инструмент Follow Me завершит чашу.
  8. С помощью инструмента Follow Me () щелкните профиль чаши. Ваша чаша готова, и вы можете удалить круг на плоскости земли. На следующем рисунке показан профиль чаши слева и чаши справа.

Примечание: Почему нужно рисовать две линии, чтобы разделить окружности смещения? Когда вы рисуете круг с помощью инструмента Круг (или кривую с помощью инструмента Дуга, или кривую линию с помощью инструмента От руки), вы фактически рисуете круг (или дугу, или кривую), состоящий из нескольких сегментов, которые действовать как единое целое.Чтобы удалить часть сегмента окружности, дуги или кривой, необходимо нарушить непрерывность. Первая линия, которую вы рисуете, создает конечные точки, которые разрывают сегменты внешнего круга, но не внутреннего круга. Проведение второй линии через внутренний круг разбивает внутренний круг на две непрерывные линии.

Вы можете использовать те же шаги, чтобы создать купол, просто нарисовав свой профиль вверх ногами. Чтобы создать сферу, вам совсем не нужно изменять второй круг для создания профиля.Посмотрите следующее видео, чтобы узнать, как создать сферу.

Создание конуса

В SketchUp можно создать конус, изменив размер грани цилиндра или выдавив треугольник по круговой траектории с помощью инструмента «Следуй за мной».

Чтобы создать конус из цилиндра, выполните следующие действия:

  1. С помощью инструмента Circle нарисуйте окружность.
  2. Используйте инструмент Push / Pull , чтобы выдавить круг в цилиндр.
  3. Выберите инструмент Перемещение ().
  4. Щелкните по стороне света на верхнем крае цилиндра, как показано слева на рисунке. Кардинальная точка выравнивается с красной или зеленой осью и действует как маркер изменения размера. Чтобы найти кардинальную точку, наведите курсор инструмента «Перемещение» на край верхнего цилиндра; когда подсветка края круга исчезает, это указывает на кардинальную точку.
  5. Переместите край к центру, пока он не сузится до конуса.
  6. Щелкните в центре, чтобы завершить конус, как показано слева на рисунке.

Вот шаги для моделирования конуса путем выдавливания треугольника по круговой траектории:

  1. Нарисуйте круг на плоскости земли. Вам будет проще совместить треугольник с центром круга, если вы начнете рисовать круг от начала координат осей.
  2. С помощью инструмента Line () нарисуйте треугольник, перпендикулярный окружности. (См. Изображение слева на следующем рисунке.
  3. С помощью инструмента Select () выберите грань круга.
  4. Выберите инструмент Follow Me () и щелкните треугольную грань, которая создает конус почти мгновенно (если на вашем компьютере достаточно памяти). Вы можете увидеть конус справа на следующем рисунке.

Создание пирамидальной шатровой крыши

В SketchUp вы можете легко нарисовать шатровую крышу, которая представляет собой простую пирамиду. На этом примере вы видите, как добавить крышу и к простому однокомнатному дому.

Чтобы нарисовать пирамиду (поднять пирамидальную шатровую крышу):

  1. С помощью инструмента Прямоугольник () нарисуйте прямоугольник, достаточно большой, чтобы покрыть ваше здание.Чтобы создать настоящую пирамиду, создайте квадрат вместо прямоугольника. Механизм вывода SketchUp подскажет, когда вы прямоугольник, квадрат или золотое сечение.
  2. С помощью инструмента Line () проведите диагональную линию от одного угла к противоположному.
  3. Проведите еще одну диагональную линию от одного угла до другого. На рисунке вы видите, как линии образуют X. В этом примере лица показаны в рентгеновском представлении, поэтому вы можете увидеть, как прямоугольник покрывает план этажа.
  4. Выберите инструмент Move () и наведите указатель мыши на центральную точку, пока не отобразится зеленая точка вывода.
  5. Щелкните по центральной точке.
  6. Переместите курсор в синем направлении (вверх), чтобы поднять крышу или пирамиду, как показано на рисунке. Если вам нужно зафиксировать перемещение в синем направлении, нажмите клавишу со стрелкой вверх при перемещении курсора.
  7. Когда ваша крыша или пирамида достигнет желаемой высоты, щелкните, чтобы завершить перемещение.

Совет: При создании модели дома или многоэтажного здания разделите стены и крышу или каждый этаж здания в отдельные группы.Таким образом, вы можете редактировать их по отдельности или скрыть крышу, чтобы посмотреть на план внутреннего этажа. См. «Организация модели» для получения подробной информации о группах.

В SketchUp самый простой способ создать 3D-модель здания — это использовать его посадочное место. После того, как у вас есть посадочное место, вы можете разделить посадочное место и выдавить каждую секцию до нужной высоты.

Вот несколько советов по поиску следов здания:

  • Если вы моделируете существующее здание, обведите контур здания с помощью инструментов рисования.Если здание не закрыто деревьями, вы можете найти аэрофотоснимок на Google Maps и отследить снимок. В SketchUp вы можете захватывать изображения из Google и загружать их непосредственно в модель, как показано на следующем рисунке.
  • Если у вас нет аэрофотоснимка существующего здания, которое вы хотите смоделировать, возможно, вам придется попробовать старомодный маршрут: измерить внешний вид, чтобы создать отпечаток, и нарисовать его с нуля. Если буквально измерить все здание нецелесообразно, вы можете использовать такие приемы, как измерение одного кирпича для оценки его габаритных размеров или фотографирование объекта или человека, длина которого вам известна.См. Раздел «Измерение углов и расстояний до точной модели» для получения более подробной информации.

Если вы можете начать со снимка своего следа, следующие шаги проведут вас через процесс отслеживания этого следа. Сначала настройте вид снимка:

  1. Выберите Камера> Стандартные виды> Сверху в строке меню.
  2. Выберите Camera> Zoom Extent s, чтобы убедиться, что вы можете видеть все в своем файле.
  3. Используйте инструменты «Панорама» и «Масштаб», чтобы создать хороший вид на верхнюю часть здания, которое вы хотите смоделировать.Вы должны четко видеть здание, чтобы отследить его след. См. Просмотр модели для получения подробной информации об использовании этих инструментов.
  4. Выберите «Просмотр»> «Стиль лица»> «X-Ray » в строке меню. В режиме рентгеновского снимка вы можете увидеть вид сверху здания через грани, которые вы рисуете для создания контура.

После настройки моментального снимка попробуйте следующие шаги, чтобы отследить след здания:

  1. Установите оси рисования в угол здания.Подробности см. В разделе «Регулировка осей рисования».
  2. С помощью инструмента Прямоугольник () нарисуйте прямоугольник, определяющий часть вашего здания. Щелкните угол, а затем щелкните противоположный угол, чтобы нарисовать прямоугольник. Если контур вашего здания включает в себя углы, отличные от 90 градусов, кривые или другие формы, которые вы не можете обвести с помощью инструмента «Прямоугольник», используйте любые другие инструменты рисования, которые вам понадобятся, чтобы обвести след вашего здания.
  3. Продолжайте рисовать прямоугольники (или линии и дуги) до тех пор, пока весь контур здания не будет определен перекрывающимися или смежными прямоугольниками, как показано слева на следующем рисунке.Убедитесь, что нет зазоров и дырок; если есть, заполните их большим количеством прямоугольников.
  4. С помощью инструмента Eraser () удалите все края внутри контура здания. Когда вы закончите, у вас должна получиться одна грань, определяемая периметром прямых краев. Вы можете отключить просмотр рентгеновских лучей, как показано справа на следующем рисунке, чтобы четко видеть ваши лица и окончательный отпечаток.
  5. У некоторых простых зданий высота внешней стены одна, но у большинства их больше одной.После завершения создания контура используйте инструмент Line , чтобы разделить контур здания на несколько граней, каждая из которых соответствует разной высоте внешней стены, как показано на следующем рисунке. Затем вы можете использовать инструмент Push / Pull () для выдавливания каждой области до нужной высоты здания.

Создание многогранника

В этом примере вы видите, как создать многогранник, который повторяет грани, выровненные вокруг оси.

Чтобы проиллюстрировать, как вы можете создать сложную форму с основными повторяющимися элементами, в этом примере показано, как создать многогранник, называемый ромбикосододекаэдром , , который состоит из пятиугольников, квадратов и треугольников, как показано на рисунке.

Следующие шаги объясняют, как создать эту форму, повторяя грани вокруг оси:

  1. Установите правильный угол между первым квадратом и пятиугольником, а также между первым треугольником и квадратом. См. «Точное измерение углов и расстояний до модели» для получения подробной информации об измерении углов с помощью инструмента «Транспортир».
  2. Отметьте точную центральную точку пятиугольника, которая показана здесь на зеленой поверхности, которая была временно добавлена ​​к компоненту пятиугольника.Это ось, вокруг которой будут выровнены копии.
  3. Создайте квадрат и треугольник, а затем сгруппируйте два компонента. Дополнительные сведения о компонентах см. В разделе «Разработка компонентов и динамических компонентов». Чтобы узнать о группах, см. Организация модели.
  4. Предварительно выберите объекты, которые вы хотите скопировать и повернуть (в данном случае, группу, которую вы только что создали).
  5. Выберите инструмент Повернуть ().
  6. Совместите курсор поворота с гранью пятиугольника и щелкните его центральную точку, как показано на следующем рисунке.
  7. Щелкните указателем поворота в точке, где сходятся концы квадрата, треугольника и пятиугольника.
  8. Нажмите клавишу Ctrl , чтобы включить функцию копирования инструмента «Повернуть». Курсор поворота изменится и появится знак плюса (+).
  9. Переместите курсор, чтобы повернуть выделение вокруг оси. Если вы изначально щелкнули по точке, где сошлись концы квадрата, треугольника и пятиугольника, новая группа защелкнется в своем новом положении, как показано на следующем рисунке.
  10. Щелкните, чтобы завершить операцию поворота.
  11. Продолжайте вращать копии вокруг оси, пока форма не будет завершена. При построении ромбикосододекаэдра вам необходимо сгруппировать различные компоненты вместе и повернуть копии этих групп вокруг различных граней компонентов.

Совет: Если компонент, вокруг которого вы вращаете, не находится в красной, зеленой или синей плоскости, убедитесь, что курсор инструмента «Повернуть» выровнен с гранью компонента, прежде чем щелкнуть центральную точку.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
