Размер шва в кирпичной кладке: размер шва между кирпичами на стене по СНиПу и ГОСТу

размер шва между кирпичами на стене по СНиПу и ГОСТу

По вытяжке толщины шва можно визуально определить качество строительства любого сооружения, независимо от того, будет это хозяйственное сооружение или жилое. Если не соблюдать расстояние по уровням между строительными камнями, то это не только ухудшает вид и привлекательность строения, но также становится причиной снижения его надежности. Поэтому каждый каменщик должен на этапе возведения сооружения постоянно контролировать толщину швов. Сделать это можно как при помощи измерения линейкой, так и визуально.

Размеры и виды кирпича

Любой кладочный кирпич производится из глинистого состава по разным технологиям, но на прочность сооружения это не влияет.

На прочность любой кладки оказывает влияние наличие пустот внутри камня. Раствор в таком случае может проникать внутрь кирпича и обеспечивать ему более надежное сцепление с основой. В зависимости от этого он может быть:

пустотелым;
полнотелым.

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм.

Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

подрезка;
односрезный;
пустошовка;
выпуклый;
двухсрезный.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки. Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

Разметка места для стены.
Определение проемов для дверей и окон.
Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича.

Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Сама работа по расшивке кропотливая и требует определенного мастерства от работника. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки.

Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

размер шва между кирпичами на стене по СНиПу и ГОСТу

Размеры и виды кирпича

Любой кладочный кирпич производится из глинистого состава по разным технологиям, но на прочность сооружения это не влияет. На прочность любой кладки оказывает влияние наличие пустот внутри камня. Раствор в таком случае может проникать внутрь кирпича и обеспечивать ему более надежное сцепление с основой. В зависимости от этого он может быть:

пустотелым;
полнотелым.

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Факторы, которые влияют на швы

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

подрезка;
односрезный;
пустошовка;
выпуклый;
двухсрезный.

Требования СНиП

Технологические особенности кладки

Разметка места для стены.
Определение проемов для дверей и окон.
Установка порядовок.

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича. Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки. Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

Толщина шва кирпичной кладки. Статьи компании «СТРОЙ СТРАНА. Строительные материалы оптом»

Ошибочное мнение большинства о том, что класть кирпич легко, может плачевно сказаться на результатах работы. Несоблюдение стандартов и требований кладки приводит к тому, что страдает безопасность возводимых зданий. Человек, не обладающий достаточными навыками, может не знать о многих нюансах, которые в итоге могут негативно повлиять на характеристики конструкции.

Правильный выбор толщины шва – залог долговечности конструкции

Одним из немаловажных нормативов является толщина швов кладки, которая напрямую влияет на надёжность кирпичной конструкции. Неправильно определённая толщина шва может привести к деформации всей кладки. Именно поэтому существуют различные величины для различных видов кладки.

При определении данного параметра необходимо также учитывать климатические условия местности.

Очень важно соблюдать одинаковую величину швов. В противном случае, нагрузка на саму кладку будет неравномерной, что повлечёт за собой избыточное напряжение в материале. Особенно это касается мест срезов и изгибов, и, в конечном итоге, может привести к деформации строения.

Контролировать необходимо, как вертикальные, так и горизонтальные швы.

Как добиться оптимальной толщины?

На практике, даже самый жёсткий контроль не даст идеальных величин толщины швов по всему периметру кладки. В связи с этим разработаны различные допуски, при которых соблюдаются нормативы. В каждом проекте они определяются индивидуально, причём сразу прописываются и допустимые отклонения, с учётом конструкции кладки. На этапе создания проекта принято использовать усреднённые величины швов.

Так, принятое среднее отклонение горизонтального шва – 10-15 мм, вертикального – 8-15 мм.

В процессе возведения стены берётся во внимание множество факторов, таких как время года, метеорологическая обстановка, назначение, материал и формат кладки.

Также немаловажным моментом является эстетический вид готового строения.

К примеру, при отклонении температуры ниже нуля, вода в растворе превращается в лёд, который при повышении температуры тает, и приводит шов к потере прочности.

При таких условиях очень важно строго придерживаться требуемых для данного вида погодных условий нормативов и стандартов. Поэтому в мороз принято брать минимально допустимый размер толщины шва. В некоторых случаях он может быть минимизирован до 5 мм. Также в зимний период используются различные антифризные добавки, которые не позволяют воде замерзать.

О том, что еще нужно учитывать при кладке кирпича в мороз, читайте в статье Особенности кладки кирпича в зимнее время

Сложная кладка из огнеупорных материалов также требует минимизировать толщину шва. Однако следует помнить, что все параметры должны быть рассчитаны индивидуально под определённый проект.

О том, какие допуски применимы при каменной кладке в различных участках кладки читайте в статье Допускаемые отклонения при кладке кирпича

Как же определить усреднённую величину шва?

Определяется данный параметр достаточно просто: путем измерения ширины определённого количества рядов кладки и последующего расчёта.

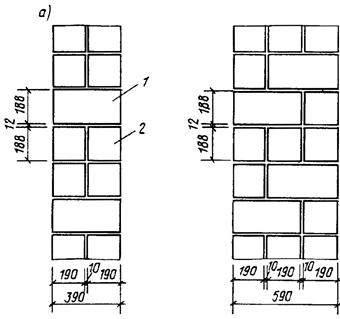

Для замера используют 5-7 рядов кирпичной кладки. Данное число делится на количество рядов кладки, которые участвовали в замере.

Далее из результата необходимо вычесть высоту кирпича и полученный результат поделить на количество кладочных швов.

Итоговое число должно находиться в указанном выше диапазоне.

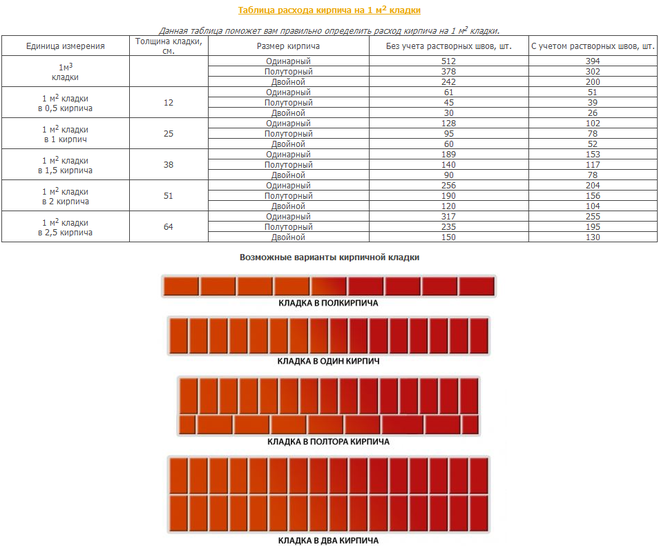

В статье Расход кирпича и раствора при строительстве мы собрали для Вас таблицы по расходу кирпича и раствора на 1 куб.м стены, а также расходу кирпича и раствора на 1 кв.м стены.

Для того чтобы наружная сторона кладки имела чёткий рисунок и раствор в швах был хорошо уплотнён – делается расшивка швов. Расшивка производится как непосредственно в момент кирпичной кладки, так и по завершению укладки кирпича. О выполнение расшивки швов и ее видах читайте в статье Виды расшивки швов кладки из кирпича.

Размеры шва в кирпичной кладке по СНиП — Про дизайн и ремонт частного дома

Размеры шва в кирпичной кладке по СНиП

Размеры и виды кирпича

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Факторы, которые влияют на швы

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

Требования СНиП

Технологические особенности кладки

Разметка места для стены.
Определение проемов для дверей и окон.
Установка порядовок.

Расшивка

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

Толщина шва в кирпичной кладке: виды, классификация, назначение, правила выполнения работ и соответствие строительным нормам

Качество и надежность готовой кирпичной кладки зависит напрямую от того, какой вы выберете раствор и как реализуете толщину шва в кирпичной кладке — продольного и вертикального. Эту величину нужно заложить еще в самом начале, тщательно контролировать каждый ряд и проверять, измеряя высоту участка через каждые 5-6 уровней.

При отклонении от рекомендуемых параметров у вас будет существенный перерасход состава, появятся непрочные связи между блоков, что повлияет на быстрое разрушение постройки в дальнейшем. Уменьшение прочности связано с тем, что возникает дополнительная нагрузка на сжатие, а также изгиб. Более того, происходит неравномерный вывод влаги из соединительных смесей, что не допускается. Так что, толщина шва в кирпичной кладке – это очень важный параметр.

Какие стандартные требования?

В среднем рекомендуемое значение толщина шва кирпичной кладки по СНиП составляет 10 мм. Более точные параметры можно выбрать, основываясь на виде кирпичей, что вы используете, а также на типе конструкций. При существенных отклонениях в меньшую сторону рабочим не получится компенсировать возможные неровности в используемых керамических изделиях, а расчетного количества блоков может быть недостаточно. Если толщина шва в кирпичной кладке будет больше, чем рекомендованные параметры, то в результате постройка будет менее прочная, чем этого нужно.

Указанные в стандарте параметры считаются актуальными, если вы используете рядовые компоненты для постройки несущей системы. В кирпичной кладке толщина горизонтального шва должна быть примерно 12 мм, а вертикального – 10 мм. Допустимым пределом для продольных рядов будет от 10 до 15 мм, а поперечные швы варьируются от 8 до 12 мм. Не допускается отклонение от заявленных параметров проекта. Очень важно тщательно контролировать и проверять качество на всех этапах работы.

Что влияет на толщину и равномерность шва?

Профессиональная подготовка работника. В связи с повышенными требованиями, касающимися надежности конструкции из мелкого штучного блока, работу нужно доверять только квалифицированным узкопрофильным специалистам. Лучше всего нанимать опытные бригады.

Жесткость раствора и выбранный способ приготовления. Если размещать элементы вприжим, то нужно применять густую высокопроцентную смесь на основе цемента и песка. Максимально допустимая толщина шва кирпичной кладки в таком случае будет 12 мм. Если использовать более жидкие и пластичные составы, то укладывать изделия необходимо как можно теснее. Дистанция между соседними элементами не должна превышать 8-10 мм.

Климат сильно влияет

Климатические условия, а также дальнейшая эксплуатация постройки имеет особое значение. Если выполнять работу зимой и использовать растворы со специальными противоморозными добавками или с обогревом, то швы между кирпичами нужно делать минимальными. Это же можно сказать о стенах, что строятся в северных широтах. Это помогает снизить влияние низкой температуры. Ведь кладка будет монолитной.

Точность форм и размеров

В сравнении с газобетонными блоками, которые размещаются на слой строительного клея в 2-3 см, кирпич намного сложнее укладывать, ведь постоянно нужно корректировать отклонение от нормативных значений. Если вы будете использовать дешевые и неодинаковые элементы, то каменщикам придется корректировать толщину растворного шва в кирпичной кладке в отдельных рядах на несколько миллиметров, чтобы подогнать всю стену под проектный план.

Этот фактор является решающим. Бережную корректировку изделия, у которого есть неправильная форма или размеры, может сделать только профессиональная команда. В случае больших отклонений прочность конструкций в результате будет снижена до 25 %.

Армирование вряд ли поможет в такой ситуации. Чтобы уменьшить риски, материал необходимо тщательно проверить еще при покупке. Кроме толщины раствора, на надежность кирпичной кладки сильно влияет и марка прочности кирпичей, доля пустот и устойчивость к сильным морозам. Влияние толщины швов в кирпичной кладке очень высоко. Этот параметр необходимо учитывать вместе с геометрической точностью.

Допустимые отклонения

Указанное правило является актуальными для различных мелкоштучных компонентов, а также для облицовочных и силикатных. Небольшое увеличение толщины кладочного шва кирпичной кладки считается допустимым, если работать с двойными разновидностями, однако в целом во время постройки несущих конструкций и лицевой кладки прослойку нужно поддерживать в переделах 10 мм для вертикального шва и 12 мм для продольного.

Исключением можно называть топку для печей повышенной температуры и подобные конструкции из огнеупоров. В таких случаях необходимо улаживать 5 мм особого раствора.

Отдельной группой является плитка с прямоугольной формой. Ее монтировать необходимо, соблюдая рекомендуемые стандарты расшивки, что в свою очередь зависит от фактуры и типа покроя изделий, а также требований, касающихся защиты от влаги.

Все начинается в углу

Строительство любой конструкции нужно начинать с угла с дальнейшим закреплением порядовки. Это специальная планка, чтобы контролировать уровень. Стены, которые необходимо оштукатурить или утеплять, нужно возводить с постановкой. Вы будете утапливать раствор вглубь на 15 мм с лицевой стороны вашей кладки.

После того как вы проверите уровень и, по необходимости, выполните аккуратную корректировку, элементы уже нельзя двигать до начала схватывания. После того как сделаете несколько рядов рекомендуем сделать небольшой перерыв.

Качество теплоизоляции – решающий фактор

Многорядную теплоизолирующую систему нужно выводить при помощи поризованной керамики, которая обладает достаточно высокой маркой прочности. Общие стандарты для толщины шва в кирпичной кладке и его разности не меняются. Однако в связи с тем, что имеются пустоты, приготовьтесь к тому, что нужно будет увеличить расход раствора.

Изменение также повлияет на его состав, чтобы исключить мостики холода, к стандартной смеси, что смешивается в пропорциях 1 к 3, необходимо добавить компоненты, что уменьшают теплопроводность. Это может быть керамзитная крошка, пеностекло и прочие их аналоги. Схема для многорядных конструкций сильно усложняется, так что, если вы сомневаетесь в своих способностях, лучше всего нанять бригаду специалистов.

Керамический прессованный и силикатный кирпич нужно закладывать по аналогии с прочими — с угла. Внимательно следите за уровнем и за тем, чтобы каждый ряд выставлялся в сухом виде. В связи с повышенными требованиями, касающимися декоративности, изменится и тип шва: он будет вогнутым или выпуклым. Затирку необходимо делать без промедлений. Второй тип чаще всего выбирают во время облицовки фасада. Ведь такая расшивка помогает усилить защиту стен от влаги.

Следите за лицевой плиткой

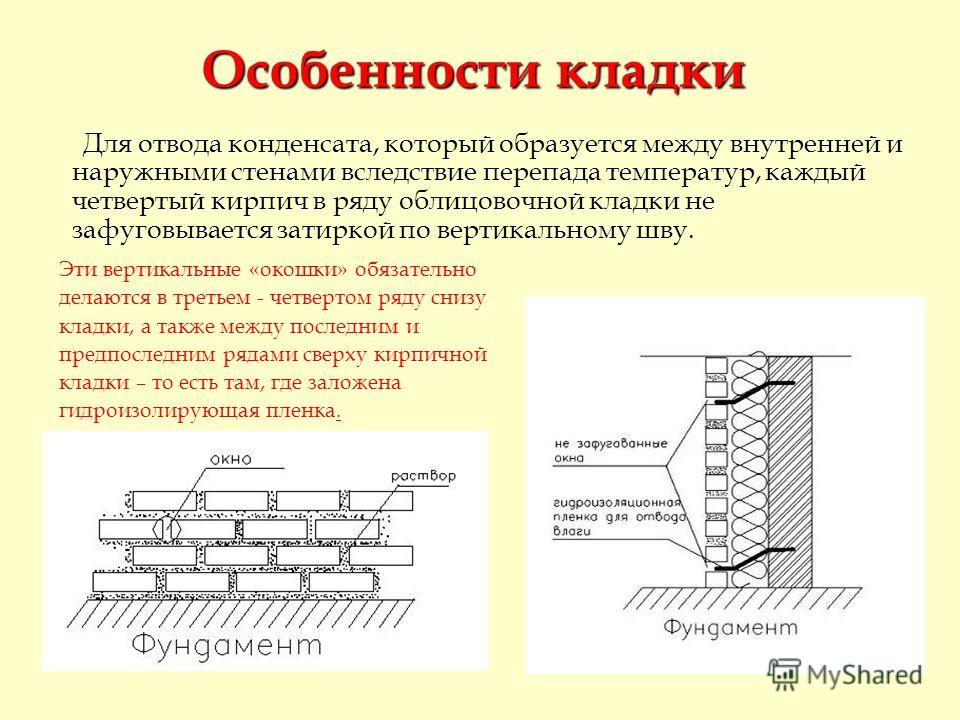

Нюансом является заложение малых отверстий для вентиляции в вертикальные швы. Как правило, это делается на каждом четвертом ряду. Во время работы лицевую поверхность нужно беречь от попадания на нее раствора. Если капли все же случайно попали, то удалите их при помощи сухой тряпки до того, как они схватятся.

Требования к кладочной смеси и смеси для затирки могут изменяться в зависимости от их водонасыщения. Стандартные керамические смеси нужно смочить перед монтажом, клинкерные укладываются сухими, но лишь на особый состав, что содержит минимальное количество веществ, вытягивающих соли.

Размеры шва в кирпичной кладке по СНиП

ПОЭТАПНЫЙ КОНТРОЛЬ И ТРЕБОВАНИЯ К КАЧЕСТВУ КЛАДКИ

Общие требования. Кладку стен и других конструкций из кирпича выполняют в соответствии с Правилами производства и приемки работ СНиП 3.03.01—87, соблюдение которых обеспечивает требуемую прочность возводимых конструкций и высокое качество работ.

Во время работы каменщик следит за тем, чтобы применялись кирпич и раствор, указанные в рабочих чертежах, а горизонтальные и вертикальные швы были хорошо (полностью) заполнены раствором. Нельзя допускать пустошовки в вертикальных швах в теле кладки. Это ослабляет ее, снижает долговечность. По ходу кладки каменщик регулярно проверяет перевязку и швы кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, установку закладных деталей и связей, качество поверхностей кладки (рисунок и расшивку швов, подбор кирпича для наружной версты нештукатуриваемой кладки с ровными кромками и углами).

Для проверки качества кладки каменщик пользуется имеющимися в его распоряжении инструментами и приспособлениями. Правильность закладки углов здания (рис. 74, а) контролируют деревянным угольником, горизонтальность рядов стены — правилом и уровнем (рис. 74, б) не реже двух раз на каждом ярусе кладки. Для этого правило кладут на кладку, ставят на него уровень и, выровняв его по горизонту, определяют отклонение кладки от горизонтали. Если она не превышает установленного допуска, отклонение устраняют при кладке последующих рядов.

Вертикальность поверхностей стен (рис. 74, в) и углов (рис. 74, г) кладки проверяют уровнем и отвесом не реже друх раз на каждом ярусе кладки. Отклонения, не превышающие допускаемые, исправляют при последующей кладке яруса или этажа. Отклонения осей конструкций устраняют в уровнях междуэтажных перекрытий.

Периодически проверяют толщину швов. Для этого измеряют пять-шесть рядов кладки и определяют среднюю толщину шва, например, если при замере пяти рядов кладки стены ее высота оказалась 400 мм, то средняя высота одного ряда кладки будет 400:5 = 80 мм, а средняя толщина шва за вычетом толщины кирпича составит 80 — 65 = 15 мм. Средняя толщина горизонтальных швов кирпичной кладки в пределах высоты этажа должна составлять 12 мм, вертикальных—10 мм. При этом толщина отдельных вертикальных швов должна быть не менее 8 и не более 15 мм, горизонтальных не менее 10 и не более 15 мм. Утолщение швов против предусмотренных script src=правилами можно допускать лишь в случаях, оговоренных проектом; при этом размеры утолщенных швов должны указываться в рабочих чертежах.

Правильность полноты заполнения швов (вертикальных и горизонтальных) раствором проверяют, вынимая в разных местах отдельные кирпичи выложенного ряда (не реже трех раз по высоте этажа).

Во время кладки следует также проверять на соответствие проекту: места опирания прогонов, балок, перемычек, плит перекрытий на стены, столбы и пилястры и их заделки в кладке; закрепление в кладке сборных карнизов, балконов и других консольных конструкций; уложенную в каменные конструкции арматуру; устройства деформационных швов, дымовых и вентиляционных каналов; крепления тонких стен и перегородок к капитальным стенам, к каркасу здания.

После окончания кладки каждого этажа следует проводить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов.

В тех случаях, когда отклонения превышают допускаемые, вопрос о продолжении работ решают совместно с проектной организацией. Если проектная организация разрешает не переделывать кладку, она указывает конкретные способы исправления дефектов.

В сухую, жаркую и ветреную погоду кирпич перед укладкой обильно смачивают водой, а керамический кирпич погружают в воду для того, чтобы происходило лучшее сцепление раствора и нормальное его твердение. Это особенно важно для кладки в сейсмических районах и выполняемой на растворах с цементными вяжущими.

При перерывах в работе верхний ряд кладки должен оставаться не прикрытым раствором. Продолжение кладки после перерыва необходимо начинать с полива водой поверхности ранее выложенной кладки. Такое требование вызвано тем, что сухой кирпич после укладки на раствор быстро отсасывает из него воду и водосодержание раствора оказывается недостаточным для нормальной гидратации цемента. В результате часть вяжущего вещества в растворе без взаимодействия с водой остается неиспользованной, а прочность раствора и сцепление его с кирпичом резко снижаются. Необходимость увлажнения кирпича перед укладкой в конструкцию и степень увлажнения определяет строительная лаборатория.

Правилами производства и приемки работ установлены допускаемые отклонения (табл. 4) в размерах и положении каменных конструкций (рис. 75) относительно разбивочных осей и проектных размеров.

Толщина шва в кирпичной кладке: виды, классификация, назначение, правила выполнения работ и соответствие строительным нормам

Какие стандартные требования?

Что влияет на толщину и равномерность шва?

Климат сильно влияет

Точность форм и размеров

Допустимые отклонения

Все начинается в углу

Качество теплоизоляции – решающий фактор

Следите за лицевой плиткой

размер шва между кирпичами на стене по СНиПу и ГОСТу

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель — для одного ряда. Под тычковый ряд ширина постели 200-220 мм, для ложкового — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

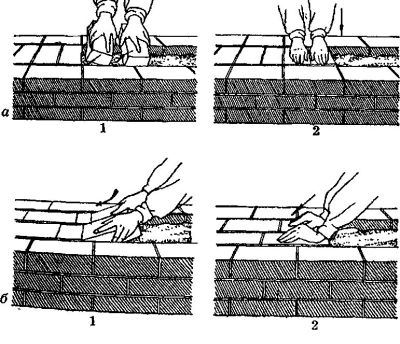

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Техника «впритык»

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов. При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки. Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

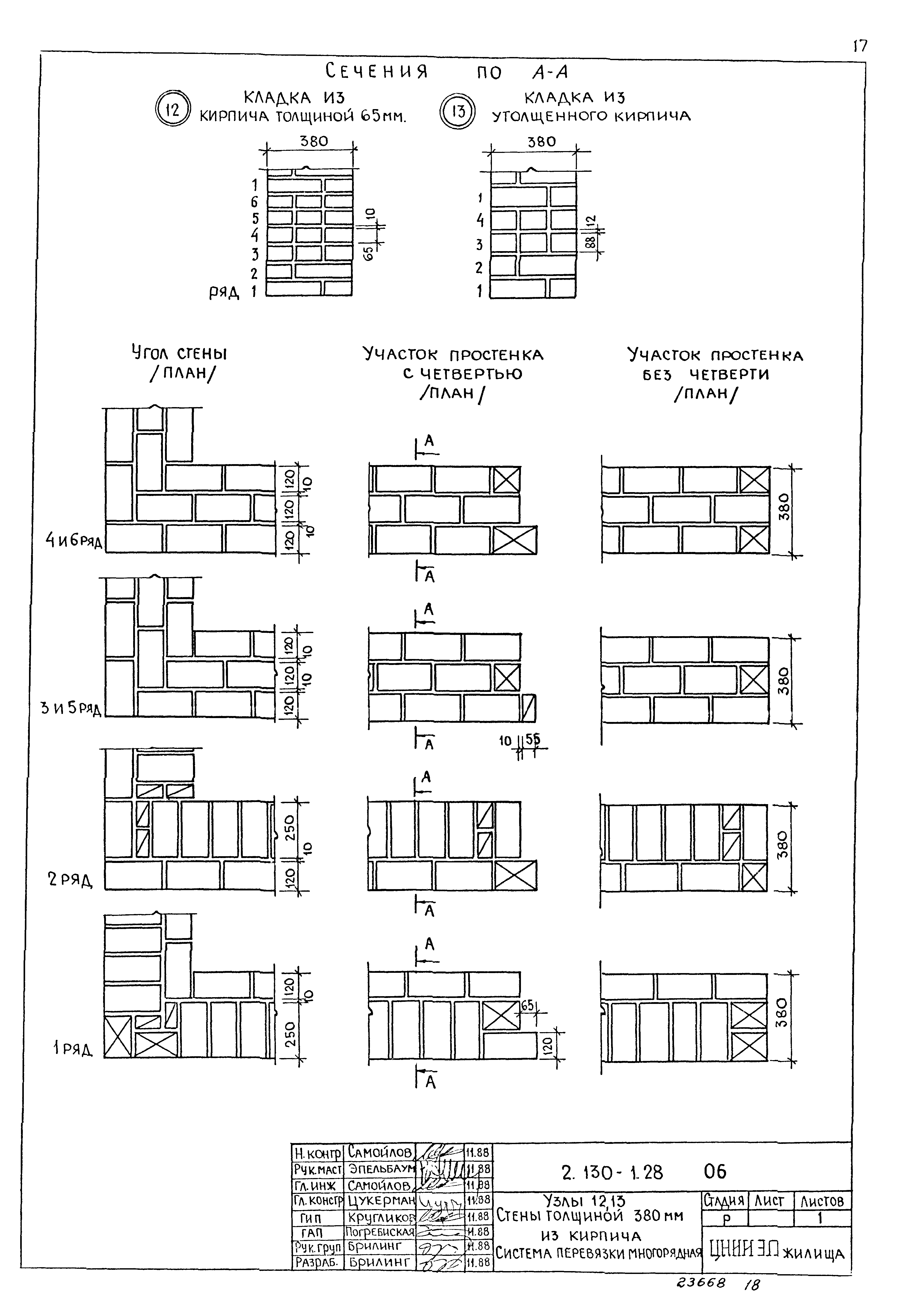

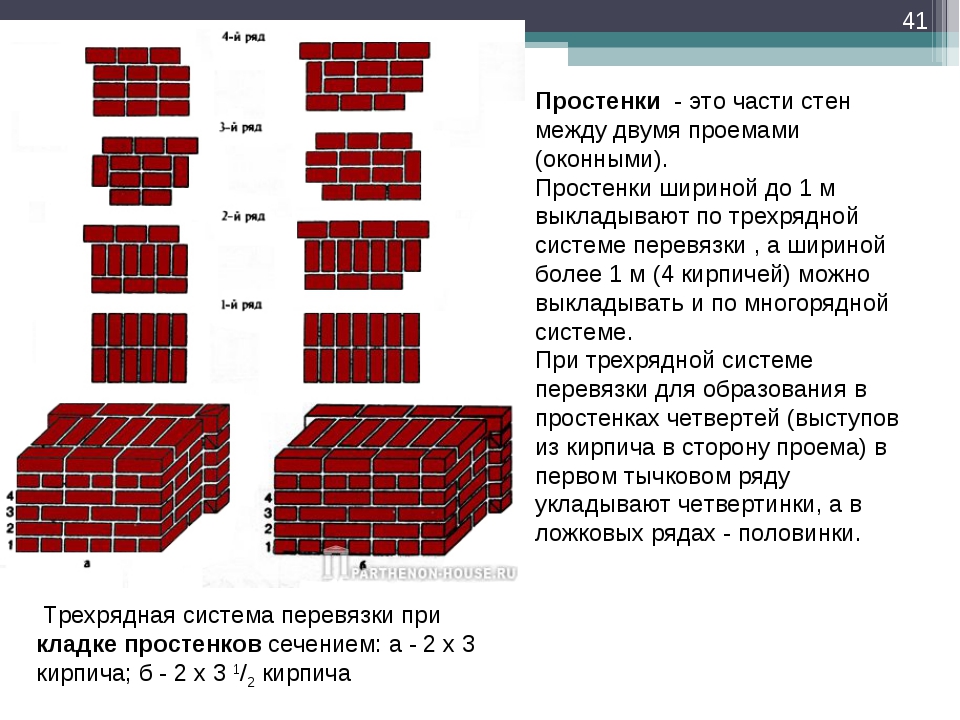

Выполнение кладки в полтора и два кирпича

Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

поперечный шов, препятствующий соединению смещения кирпичей по всей конструкции;
перевязка вертикального шва;
продольный шов, препятствующий расслоению и смещению строительного материала, распределяет равномерную нагрузку.

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия. Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами. Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Строительство в два изделия. Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

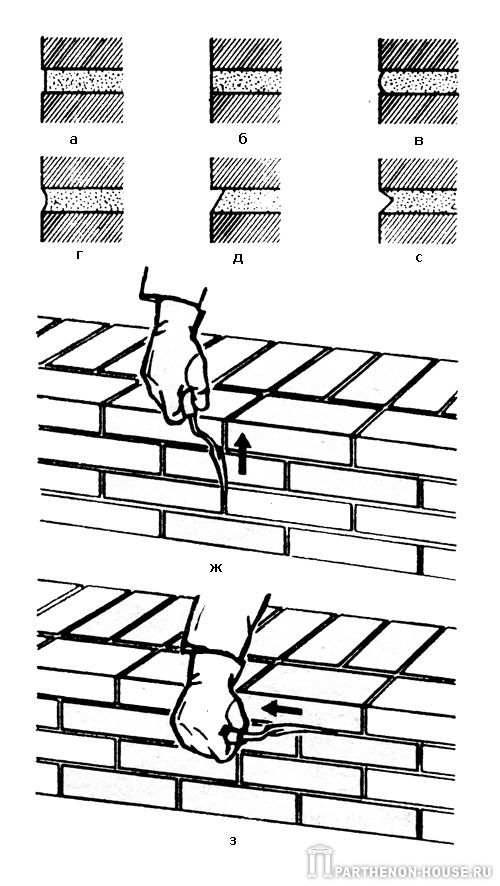

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

Выпуклая и вогнутая
В подрезку
Пустошовка
Односрезная
Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Особенности кирпичных стен

У кирпича, особенно полнотелого, есть всего один недостаток. Это его невысокие теплотехнические показатели, хуже которых только аналогичные характеристики железобетона.

Если стена в полтора кирпича (38 см) и выдерживает большие нагрузки, то большие морозы для неё становятся проблемой. Тем не менее, зимние температуры в -30 градусов, для большинства регионов нашей страны являются нормой. Как же сделать так, чтобы в кирпичном доме было тепло?

Чтобы стены были тёплыми

Учитывая довольно низкий коэффициент теплоизоляции полнотелого кирпича, для достижения тепла, стены из него пришлось бы выкладывать толщиной 64 см. Конечно, это лишние расходы – и не только на стены, но и на фундамент, поэтому возведение сплошной кладки толщиной, превышающей 38 см, считается экономически нецелесообразной.

Кирпич стеновой пустотелый

Итак:

Существует немало способов выйти из положения. Для того и придуман пустотный (щелевой) кирпич, чтобы можно было уменьшить вес кладки, а соответственно, и снизить нагрузку на фундаментную часть здания. Применяются и такие технологии, которые позволяют облегчить кладку и с применением полнотелого кирпича.
Это ведение кладки с уширенными швами, с образованием продольных пустот и колодцев, заполняемых эффективными утеплителями. Кроме того, для устройства кирпичных стен применяют кладочные и штукатурные растворы, которые принято называть тёплыми. Благодаря содержанию перлитового песка, их теплоизоляционный коэффициент в разы ниже, аналогичного показателя обычного раствора.

Тёплый кладочный раствор

Несомненным достоинствам кирпичных домов является тот факт, что температура воздуха в их помещениях колеблется очень незначительно. Всё дело в том, что кладка не только медленно прогревается, но и медленно остывает, и чем толще стена, тем дольше сохранится тепло.
Однако в дачных и загородных домах, в которых постоянно никто не живёт, прогрев стен из кирпича требует гораздо большего расхода топлива, чем просто для поддержания комфортного микроклимата. Перепады температур способствуют образованию конденсата на наружных и внутренних поверхностях стен, что чревато появлению плесени и высолов, приводит к постепенному разрушению кладки.

Обшивка кирпичных стен в непостоянно отапливаемом доме

Лучше всего в таких случаях, когда изнутри стены обшиты деревом. В зависимости от статуса дома, это может быть вагонка, планкен, листы фанеры или OSB, панели из дерева или МДФ.

Отлично подходит и гипсокартон, так как он так же имеет неплохие теплоизоляционные качества. Ну а снаружи их желательно облицевать по системе утепляемых вентилируемых фасадов – примерно так, как это показано на представленном выше фото.

Немного полезной информации

Здания малой этажности могут возводиться из любых видов кирпича. Кроме обыкновенного глиняного, это ещё и силикатные, и гиперпрессованные кирпичи, у которых, однако, есть кое-какие ограничения.

Несмотря на их прочность, которая в принципе, не уступает прочности кирпича керамического, эти изделия не используют для возведения стен подвалов и ленточных фундаментов. В помещениях с высокой влажностью, поверхность такой кладки обязательно должна быть защищена.

Стены, возводимые из силикатного кирпича

Если стена кирпичная внутренняя является несущей, то она никак не может иметь толщину меньше, чем в один кирпич. Она может возводиться как из полнотелого, так и из пустотного кирпича. Для кладки простенков и столбов тоже есть свои нормы. Размер простенка не может быть в сечении меньше, чем 250*610 мм. Сечение столба, выкладываемого из кирпича, должно быть минимум 380*380 мм.

Гостиная с кирпичной стеной

Приступая к строительству, неплохо было бы заранее знать о том, какие варианты внутренней отделки и дизайна помещений в нём будут использоваться. И в этом могут помочь как раз-таки перегородки. Для их возведения можно использовать не рабочий, а лицевой кирпич, что позволит без лишних затрат использовать такой вариант оформления интерьера, как кирпичная стена в гостиной, столовой, или в спальне.
Невероятно красиво так же смотрится декоративная стенка, выполненная со стороны фасада для утепления, или просто в качестве облицовки. Тут, конечно, ничего не может сравниться с клинкерным кирпичом. На внешний вид он хорош и сам по себе, а если учесть ещё и различные вариации его лицевой отделки, то при грамотном подходе к выбору цвета и фактуры, фасад дома будет смотреться ну просто как с картинки.

Клинкерная облицовка на фасаде

Размеры кирпичной кладки

Стандартизация систем перевязки кирпичной кладки и размеров кирпича, способствует стандартизации размеров кирпичной кладки. В случае кладки стен без утеплителя или воздушных прослоек, размеры стен соответствуют модульным размерам граней кирпича и нормированным толщинам кладочных швов. При проектировании размеров кирпичных колонн, простенков и толщин стен, принято считать ширину вертикального кладочного шва равной 10 мм (на практике 8-12 мм). В этом случае, два кирпича уложенных тычком, составляют участок кладки, равный длине кирпича уложенного ложком (120 мм + 10 мм + 120 мм = 250 мм).

Следовательно, размеры кирпичной кладки в плане могут быть — 120, 250, 380, 510, 640, 770, 900, 1030 мм и далее. Есть и исключения. Иногда, кирпичные перегородки выполняют кладкой кирпича на ребро. В этом случае толщина перегородки не 120, а 65 мм. Другим исключением является упомянутая ранее конструкция стен с воздушной прослойкой или утеплителем. В этом случае размеры кирпичной стены зависят от толщины утеплителя или пустоты. Толщина сечения складывается из модульного размера конструктивной части стены, облицовочного слоя толщиной 120 мм и рассчетной толщины утеплителя.

С размерами кирпичной кладки в плане разобрались. Вертикальные размеры кладки подчиняются тем же законам, но с одной оговоркой. В строительстве принято два стандарта кирпича. Обычный кирпич имеет высоту 65 мм. Еще есть утолщенный с высотой 88 мм. При проектировании высоты конструкций принимают размер шва кирпичной кладки между горизонтальными рядами — 12 мм. На практике допускается 10-15 мм. При выполнении армированной кирпичной кладки и при электропрогреве кладки, в горизонтальные швы укладываются сетки или электроды. Поэтому размер швов зимней кирпичной кладки не менее 12 мм. Получаем высоту стен, простенков и колонн из обычного кирпича — 77, 154, 231, 308, 385, 462 и далее через 77 мм. Для утолщенного (полуторного) кирпича — 100, 200, 300, 400, 500 и далее через 100 мм. При этом, 13 рядов стандартного кирпича соответствует 10 рядам полуторного (1000 мм).

Размеры проемов кирпичной кладки устанавливаются в зависимости от устанавливаемых оконных или дверных коробок. Сегодня, массовое строительство ориентировано на индивидуальную планировку. Поэтому перегородки и проемы в них возводятся после продажи квартиры (дома) с учетом пожеланий владельца. Если же, размер коробки известен заранее, проем делается на 20 мм больше. Этим гарантируется качественная установка рамы (коробки) в проем с последующим уплотнением.

При выполнении кладочных планов на основе архитектурных чертежей, приходится приводить эскизные размеры к конструктивным с учетом размеров кирпича. Чтобы каждый раз не высчитывать, проектировщик пользуется таблицей размеров кирпичной кладки .

Ряды (для вертикальных размеров)

Размеры вертикальные для стандартного кирпича, мм

Размеры вертикальные для утолщенного кирпича, мм

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

Главные правила:

При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
Возникшие лучше выровнять следующим рядом.
Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

Для чего нужна расшивка

А теперь давайте более подробно рассмотрим, для чего же нужна эта затирка и подрезка швов в кирпичном доме, ведь многие строения стоят годами и никто ничего с ними не делает.

Как мы уже говорили, это благоприятно сказывается на эстетической стороне дома. К примеру, можно с легкостью спрятать разницу в оттенках, когда раствор замешивается постепенно, в течение несколько дней.
Затирка швов кирпичной кладки сокращает количество влаги, которая попадает на швы, разрушая цементную основу. Это позволяет продлить срок службы всего дома, откладывая в далекое будущее ремонтные работы. Если вы не знаете, то цена восстановления кирпичной стены, при появлении трещин и обвалов, весьма и весьма «неприятна».
Правильная расшивка еще и позволяет увеличить изоляционные свойства кирпичных стен, ведь именно швы являются основным источником потери тепла.

Стена после расшивки – шов однотонный, кирпичи четко выделяются

Где применяется расшивка

Что интересно, для затирки швов подходит как строительный кирпич, так и двойной силикатный кирпич М 150 (подходит и для облицовочного декоративного кирпича ).

Главное – стена не должна быть отштукатуренной, ведь расшивка, это аналог отделочного материала, только наносится на определенную часть поверхности.

Ее можно использовать для уличных стен, что является наиболее распространенным вариантом.
Также она полезна и на внутренних работах, когда требуется придать колорит декоративной поверхности.
Расшивку можно использовать и для стен, которые возводятся из естественного (натурального) камня.
Расшить кладку можно на любом этапе: непосредственно при взведении стен, либо после того, как дом будет построен и даст усадку. Есть одна принципиальная разница – при совместной расшивке и кладке легче удалять лишний раствор, который еще не успевает засохнуть. На готов дом это необходимо делать с усилием, ведь цементный раствор довольно-таки прочный.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

в продольных рядах 10-15 мм;
в вертикальных рядах 8-12 мм.

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

Профессионализма строителей. Работу лучше доверять профильным бригадам каменщиков.
Жесткости раствора. Если применяется цементно-песочный состав густой консистенции, допускается толщина раствора до 12 мм. При использовании пластичных клеевых составов это параметр может составлять 8-10 мм.
Условий проведения работ. Зимой кладку кирпича проводят с применением противоморозных добавок или осуществляют обогрев конструкций. Размер шва лучше делать минимальным, поскольку при низких значениях температуры кладку делают более монолитной.
Формы и размеров материала. Кирпич, как самый распространенный строительный материал, отличается неровностью поверхности и неодинаковыми размерами, особенно при использовании дешевых его видов. При возведении стен опытные каменщики регулируют ширину шва между кирпичами до 2 мм, в зависимости от проектных данных.

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Требования СНиП

Вносятся эти компоненты в зависимости от требований производителя.

Толщина шва кирпичной кладки

Что и говорить, керамический кирпич — это один из наиболее востребованных строительных материалов. Технология производства кирпича, как и различные типы его кладки, известны с незапамятных времен. Как долго простоит здание, построенное из кирпича, зависит не только от его качества, но и от качества раствора, технологии укладки, мастерства каменщика и толщины швов в кирпичной кладке.

Хотя одним из параметров долговечности сооружения является морозостойкость кирпича (способность выдерживать определенное количество полных циклов замораживания и размораживания), с поправкой на климатический коэффициент, неправильная толщина шва может полностью разрушить всю систему расчетов.

Для кирпичных кладок толщина горизонтальных швов должна составлять 12 мм. В некоторых случаях допускается минимальная толщина шва — 10 мм, максимальная ширина шва — 15 мм.

Вертикальный шов должен быть 10 мм. Минимально возможный вертикальный шов — 8 мм. Максимальная ширина вертикального шва — 15 мм. В любом строительном проекте толщина швов обязательно указывается. Без этого показателя весьма сложно сделать правильную смету строительства объекта, так как сложно рассчитать количество цемента, песка и даже количество кирпича. Стоит каменщику уменьшить толщину швов на пару миллиметров, и может увеличиться общее количество кирпича. Стоит каменщику увеличить размер шва, и уменьшается прочность здания.

Чем толщина шва кирпичной кладки больше, тем сложнее достигать равномерной плотности шва между кирпичами. Кирпич из-за неравномерной плотности может испытывать дополнительные нагрузки на изгиб и срез. Толстые швы в кладке способствуют большей деформации. Поэтому для определенного вида кладки, проектировщиками устанавливается определенная толщина шва. Кроме типов кладки, на толщину швов влияют климатические условия, в которых будет эксплуатироваться здание.

Кроме этого, толщина швов может варьировать в зависимости от погодных условий, в которых выполняются работы по укладке кирпича. Особенно важна толщина шва, когда кирпич кладется в условиях мороза. При увеличении толщины шва, до того момента, пока произойдет схватывание раствора, может кристаллизоваться влага, которая находится внутри раствора.

Проще говоря, вода в растворе просто замерзнет. И как только температура повысится, лед опять превратиться в воду, но вместо прочного шва, уже получится некая сыпучая субстанция. Поэтому толщина шва кирпичной кладки при работах в морозную погоду должна быть минимально возможной. Кроме этого в раствор добавляются различные наполнители, которые играют роль антифриза.

Толщину швов, при правильном подходе к технологии, обязательно проверяют. Для этого производят замер ширины нескольких рядов кладки (обычно 5–6 рядов). Полученный размер делят на количество рядов, вычитают размер кирпичей, а оставшуюся цифру делят на количество швов. Полученная средняя цифра не должна выходить за пределы, прописанные в проекте здания.

В некоторых случаях толщина швов может составлять всего лишь 5 миллиметров. Обычно это ответственная кладка из огнеупорного кирпича, которая применяется в печах с огромной температурой.

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон. Все эти наименования относятся к одному и тому же строительному материалу — автоклавному газобетону.

Кладка кирпича под расшивку применяется, когда на поверхность кирпичной кладки не будут наноситься отделочные материалы, но при этом поверхность должна выглядеть визуально законченной.

Характеристики здания напрямую зависят от качества выполнения кирпичной кладки. В том числе, от качества кладки зависит прочность, термоизоляция и долговечность здания в целом.

Владимир Сообщения: 1

Средняя величина шва Ответ #1 дата : 24.10.2013 в 05:53:48

При указанном вами расчёте средней величины толщины шва могут пройти даже ненормативные швы. Пример: между шестью рядами кирпича толщина швов, измеренная у каждого шва состовляет 8,19,23,7 — ни один шов не соответствует СНиП. Считаем по вашей схеме: измеряем 6 рядов от кирпича до кирпича — 465, вычитаем размер кирпича — для примера 65. 465 — 65*6 =75 делим на количество швов — 5, 75/5 = 15, что вполне соответствует СНиП. Т.е. ненормативные швы при таком расчёте оказываются в рамках СНиП.

Поля отмеченные * обязательны. HTML тэги отключены.

Толщина наружной стены дома

В плане несущей части, толщина наружной стены индивидуального дома в 25см справится со своей задачей полностью, но у полнотелого кирпича, кроме его превосходных качеств, есть и свои недостатки. Одним из недостатков является хорошая теплопроводность. Говоря коротко, если вы построите дом с недостаточной толщиной наружных кирпичных и без дополнительного утепления, то при отрицательных температурах зимой начнут мокреть стены в доме .

Что в таком случае делать?

Увеличение толщины стены индивидуального строения

Если попробовать увеличить толщину стены, то получится, что она должна быть 0,64м., т.е. в 2,5 кирпича из расчета максимальной температуры зимой -30оС. Учитывая, что удельный вес кирпичной кладки очень большой, под такую стену необходим массивный фундамент под дом , который бы выдержал такую нагрузку, а это огромные затраты, да и сам кирпич не самый дешевый строительный материал.

Использование пустотелого кирпича для кирпичной стены

В кладке можно использовать, так называемый, пустотелый кирпич, который позволит уменьшить толщину стены индивидуального строения за счет пустот, с помощью которых уменьшится ее теплопроводность.

Использование утеплителя внутри стены индивидуального дома

Использование дополнительного материала для утепления внутри кирпичной стены – идеальный вариант в данном случае, который пользуется огромной популярностью и имеет кучу достоинств. На сегодняшний день, строительство стен дома из кирпича без утеплителя — не целесообразно, и практически в современном строительстве не используется.

Пирог такой стены выглядит следующим образом:

Наружная часть стены толщиной в 0,5 кирпича, т.е. 12см.- утеплитель, толщина и тип которого выбирается с учетом климатических условий.- внутренняя часть стены, для обеспечения несущей способности, из кирпича толщиной в 25см или блоков.

Выбор такого способа возведения кирпичных стен индивидуального дома решит сразу несколько проблем:

Уменьшение затрат на фундамент- уменьшение затрат на кирпич- увеличение площади дома, за счет уменьшения толщины стены

Да и вообще, жить в индивидуальном кирпичном доме – одно удовольствие. Такой дом никогда не потеряют своей популярности, потому как, при правильно заложенном фундаменте, такой дом простоит «вечность».

Приветствую всех читателей! Какой должна быть толщина кирпичных наружных стен – тема сегодняшней статьи. Наиболее часто используемыми стенами из мелких камней выступают кирпичные стены. Это обусловлено тем, что применение кирпича решает вопросы созидания зданий и сооружений практически любой архитектурной формы.

Начиная выполнять проект, проектная фирма производит расчет всех конструктивных элементов – в том числе рассчитывается толщина кирпичных наружных стен.

Стены в здании выполняют различные функции:

Если стены являются только ограждающей конструкцией
– в этом случае они должны соответствовать теплоизоляционным требованиям, чтобы обеспечить постоянный температурный и влажностный микроклимат, а также обладать звукоизолирующими качествами.
Несущие стены
должны отличаться необходимой прочностью и устойчивостью, но и как ограждающие, иметь теплозащитные свойства. Кроме того, исходя из назначения постройки, ее класса, толщина несущих стенок должна соответствовать техническим показателям его долговечности, огнестойкости.

Размер шва меж кирпичами

Правильный выбор метода кирпичной кладки описывает крепкость и качество сооружаемого объекта, расход в, а также стоимость и длительность строй работ.

Важную роль в обеспечении свойства сооружаемой конструкции играет сама кирпичная перевязка.

Дело в том, что таковая кладка подразумевает наличие вертикальных и горизонтальных швов, которые заполняются цементным веществом. Он выступает в качестве связывающего компонента, который связывает отдельные блоки меж собой в единую конструкцию.

Пропорции

Приготовление раствора для кладки кирпича подразумевает соблюдение определенных пропорций в каждом определенном случае.

Такое соотношение начальных компонентов зависит от этажности возводимого строения, типа сооружаемой конструкции, состава и типа грунта, а также неких остальных параметров.

Традиционно соотношение цемента и песка составляет , а в отдельных вариантах это соотношение может достигать , в зависимости от строительных особенностей сооружаемого строения и марки самого цемента.

Вода занимает приблизительно 0,8 частей на одну часть сухого цемента.

2. Твердость раствора и избранная разработка. При размещении вприжим юзаются густые прочные цементно-песочные консистенции, толщина шва выполняется очень вероятной – 12 мм.

При задействовании наиболее водянистых и пластичных составов (впристык и с подрезкой) класть изделия следует как можно теснее. Расстояние меж примыкающими элементами в этом случае не превосходит мм.

Толщина самого нижнего слоя может достигать 20 мм, все следующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится мало состава, опосля что он слегка придавливается к установленным ранее блокам.

После проверки уровня и аккуратной корректировки (при необходимости) элементы нельзя двигать до начала схватывания, опосля пары рядов рекомендуется делать перерыв.

В случае выхода последних рядов кирпича, раздвигают либо сдвигают вертикальный шов на 2 мм в ту либо иную сторону.

При этом, 13 рядов обычного кирпича соответствует 10 рядам полуторного ( мм).

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон.

Все эти наименования относятся к одному и тому же строительному — автоклавному газобетону.

С практической стороны, чем толщина шва меж кирпичом больше, тем сложнее достигается равномерность и плотность раствора меж блоками. Широкие швы могут содействовать появлению ненужной деформации. Каждому определенному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такового показателя, как толщина швов меж отдельными блоками.

Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтоб обеспечить нужную крепкость кладки.

Где прописаны требования к толщине шва кирпичной кладки?

Цены на 2020 г.
Примеры работ
Отзывы о нас

ЗАКАЗАТЬ ЗВОНОК

Контакты
Tel: +7(843)239-39-43
Адрес: ул.Халитова 2, корпус 03, офис 31-12

+7 (843) 239-39-43

ЗАКАЗАТЬ ЗВОНОК

Важна ли при возведении стен толщина шва кладки? Бытует мнение, что укладывать кирпичи просто. На самом деле соблюдение одинаковых параметров строительной смеси при укладке имеет значение для прочности здания. Достижение оптимальных значений означенной толщины содействует долговечности строения.

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

От плотности материала и наличия в нем пустот зависит надежность возводимых стен и размеры шва кирпичной кладке.

По размерам различают:

одинарный, с высотой грани 65 мм;
полуторный, с высотой грани 88 мм;
двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Стандартные требования к толщине шва

Усредненное значение ширины, означенное в СНиП, — 10 мм. Поправки к цифре (+, -) зависят от вида кирпичей и типа конструкции. Если заполнение швов кладки раствором будет проходить со значительным минусом по толщине, то неровности кирпичей нивелировать не удастся. При отклонении от рекомендованного значения в сторону плюса постройка потеряет в прочности.

Предписанные в СНиП параметры подходят при использовании обычных составляющих строительства здания. Стандартная кирпичная кладка требует 12 мм толщины горизонтального (продольного) шва и 10 мм — вертикального (поперечного).

Практика показывает, что самый строгий контроль не гарантирует идеальных показателей ширины цементной прослойки в укладке кирпичей. Такое положение вызвало необходимость разработки допустимых пределов, согласующихся с нормативами. Когда создается проект, в нем используют средние величины, но дополнительно прописывают допуски, связанные, например, с конструкцией кладки.
Разрешенный диапазон толщины для горизонтального ряда — 10–15 мм, для вертикального — 8–12 мм. Отклонения от параметров, заложенных в проекте, не допустимы. Контроль за качеством работы важен на всех ее этапах, включая еще и фундаментные работы.

Если ошибиться в определении ширины шва, то вся кладка может деформироваться. Ошибкой, например, будет игнорирование местного климата при закладке данного параметра в проект.

Причины отклонения от усредненного показателя:

сезон;
климат;
предназначение;
особенности стройматериала и формата кладки.

Так, при понижении температуры до отрицательных значений вода, содержащаяся в растворе, замерзает. При потеплении образовавшийся лед тает, и цементная прокладка теряет прочность. При таких погодных условиях полагается проводить кладочные работы с минимально допустимым в СНиП размером толщины шва. Минимальной должна быть ширина и при кладке огнеупорных кирпичей. Под каждый проект параметры рассчитывают индивидуально.

Типы швов кирпичных кладок

Виды отделок и принцип укладки определяют особенности швов, которые подразделяются на три вида:

пустошовка;
выпуклый;
вогнутый.

Когда стене предстоит штукатурка, то для прочной связи лицевой стороны со штукатурным слоем швы на 15 мм вглубь не заполняют раствором. Это и есть пустошовка. Если смесь под давлением кирпичей выдавливается на лицевую поверхность, ее подрезают мастерком.

Выпуклый вариант выполняют вогнутой расшивкой. В профиль он смотрится полукруглым выступом на стене. Отделка привлекательна, имеет хорошие свойства теплоизоляции.

Вогнутый делают выпуклым инструментом, он полуокружностью углубляется в стену, тем самым украшая ее. Правда, с уменьшением толщины несколько снижается теплоизоляция. Таким способом можно заделать шов кладки даже в стене старой постройки.

Размеры и виды кирпича

пустотелым;
полнотелым.

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Варианты расшивки

Различают несколько типов расшивки:

Выпуклая и вогнутая
В подрезку
Пустошовка
Односрезная
Двухсрезная вогнутая и двухсрезная выпуклая.

Факторы, которые влияют на швы

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.

Толщина шва при кладке кирпича

Параметры перевязки материала в строительном процессе выбирают на стадии проектирования конструкции. Зависит толщина шва кирпичной кладки от размеров рабочего материала. Чтобы получить ровный результат постройки, применяют параметры горизонтального — 12 мм (допустимые отклонения 10—15), вертикального — 10 мм (в исключении 8—15). На качество и прочность конструкции влияет выбор способа кладки, перевязка, тип выбранного раствора. Для каждого вида рабочего материала проектируется отдельная величина шва между кирпичами, которая контролируется при кладке каждого слоя стройматериала.

Значение перевязки при возведении конструкции

При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
Возникшие лучше выровнять следующим рядом.
Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

При несоблюдении установленных параметров конструкция будет недостаточно прочной. Правильная расшивка обеспечивает построению устойчивость от воздействия внешних факторов.

Виды применяемого шва

Во время возведения любого ряда конструкции размеры шва в кирпичной кладке играют важную роль. Визуально определяют качество строительства, благодаря которому конструкция становится единым целым. Стандартные размеры перевязки материала: горизонтальный — 12 мм, вертикальный — 10 мм. Применение большего зазора уменьшает теплоизоляцию и прочность стены. Благодаря параметрам зазора проводится расчет необходимого раствора для конструкции. Отклонения от заданных параметров не должны допускаться.

Тип и размеры

Горизонтальный — средний размер составляет 12 мм. Допускаются отклонения при выборе разного вида стройматериала: толщина шва не менее 10 и не более 15 мм.
Вертикальный — допустимая ширина 10 мм. В отдельных случаях допускаются такие параметры: минимальный шов — 8, максимальный — 15 мм.

выпуклый;
в подрезку;
пустошовка;
односрезный;
двухсрезный вогнутый;
двухсрезный выпуклый.

Если при строительстве перегородочной стены нужно класть кирпичи на ребро, то слой раствора между ними может быть меньше.

Кладочный материал также кладется и на ребро, в таком случае параметры шва сокращаются до 6,5 мм — это обычно перегородочные стены. Шов подбирается под материал при возведении конструкция стен с воздушной прослойкой и утеплителем. В таком случае пользуются таблицей с размерами требуемого стройматериала. При уменьшении параметров перевязки возрастает количество строительного материала, при увеличении — наоборот. Для таких стройматериалов, как силикатный, белый, полнотелый и пустотелый, применяются стандартные размеры.

Укладываем шамотный кирпич правильно

В кладке кирпича необходимо уделять особое внимание качественной и правильной расшивке шва. При кладке шамотным кирпичом используют огнеупорный раствор. В незаделанные или заглубленные зазоры может попадать влага и разрушать конструкцию. Шамотный кирпич используется в строениях при достаточно высоких температурах. От температурного режима зависят и параметры перевязки: чем выше температура, тем тоньше делается шов. Представляют четыре размера перевязки при кладке шамотными кирпичами, в миллиметрах:

Как сделать качественный шов?

Выделяют два вида изделия: полнотелый и пустотелый. Красный кирпич принято выкладывать целыми, а не половинками и кусочками. Тогда не учитывается кладка углов и получается лицевая красивая кладка облицовочного кирпича. Для красивой конструкции красным кирпичом используют шаблон, квадратную конструкцию из металла 10 на 10 мм. Зазор между блоками должен составлять 12 мм — горизонтальный, 10 мм — вертикальный. В случае выхода крайних рядов кирпича, раздвигают или сдвигают вертикальный шов на 2 мм в ту или иную сторону.

После выполненной корректировки перевязки не следует двигать блоки до полного схватывания раствора.

Требования СНиП

Технологические особенности кладки

Разметка места для стены.
Определение проемов для дверей и окон.
Установка порядовок.

Расшивка

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

Таблицы размеров кирпичей

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

2 постели;
2 тычка;
2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:

Габаритные размеры, мм

Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:

Количество кирпичей в кладке (с учетом растворных швов), шт.

Толщина шва в кирпичной кладке облицовочного кирпича Ссылка на основную публикацию

Толщина шва кирпичной кладки: размеры, виды, технологии

Решая вопрос строительство загородного дома, большое количество застройщиков отдает предпочтение кирпичному строению, считая его не только традиционным и надежным способ строительства собственного дома, но и обладающим многими положительными характеристиками.

Неоправданно завышенная величина шва

Но хотелось бы отметить, что не только основные строения сегодня возводятся из кирпича. Этот материал используется для возведения хозяйственных построек, заборов, декоративных элементов ландшафтного дизайна участка, к которым относятся колоны, балюстрады, беседки и так далее.

И, конечно, часто кирпичную кладку не оставляют без отделки, потому что считается, что кирпич под воздействием природных осадков, ветра и солнца начинает со временем терять свои качества. Хотя это относится не ко всем видам кирпича. Но если дизайн-проектом заложена открытая кладка, то здесь придется использовать способ расшивки кирпичной кладки, которая делает кирпичную поверхность более презентабельной.

Газобетон — отличный материал
Строительство домов должно осуществляться в соответствии с новыми технологиями, так как именно дом защищает человека и в нем хранится семейный очаг. Но и без новых материалов возведение нового жилища …

Удаляем обои с потолка
Отделка потолка является одним из основных видов работ при ремонте любого помещения. Начинается она из предварительной подготовки поверхности. Такая процедура требует добросовестного выполнения. Нова…

Хорошо, если дом возводится с «нуля». А если он простоял уже несколько лет, и кирпичная кладка требует обновления в плане замены внешнего состояния. То здесь выбирается метод частичной расшивки швов. Процесс это достаточно кропотливый и нудный, особенно это касается снятия старого твердого раствора, на который укладывался кирпич. Для этого обычно используется такой инструмент, как долото, напильник круглой формы, или специально подготовленный своими руками инструмент в виде лопатки.

Теперь каждый шов необходимо пройтись инструментом, углубив приблизительно его на 2-3 миллиметра. Кто пробовал это делать, может сказать, что данная работа не для слабонервных. Вы сами прекрасно понимаете, что длина общего шва даже на одной кирпичной стене будет составлять не один километр.

Затем подготавливается крутой раствор, которым необходимо будет заполнить каждый шов, заполняя его на всю глубину. Кстати, такой размер, как толщина шва, в данном процессе никакой роли не играет. Все зависит от глубины. После заполнения швов, необходимо дать время на просушку, и только после этого можно покрасить их краской, выделяя цветом каждый шов на фоне кирпичной стены. Иногда в раствор вместо обычного цемента добавляется цемент белого цвета, что позволяет не использовать краску.

Данный процесс, связанный с расшивкой, в основном зависит от такого показателя, как толщина шва кирпичной кладки. И здесь необходимо отметить, что каждый шов имеет свой размер, а то есть толщину. Для многих обывателей это просто заполненное пространство между рядами кирпича, которое создает прочность всей конструкции. Но, практики утверждают, что именно толщина шва определяет качество всей стены, да и экономическая сторона дела здесь присутствует.

Кладка кирпича

Вот, к примеру, стандартная кладка, где по всем строительным канонам используется 53 кирпича, которые помещаются в один квадратный метр поверхности. Что дает это, или как это влияет на данный показатель, здесь имеется в виду толщина шва кирпичной кладки. Да все очень просто. Делая небольшие математические выкладки, можно подсчитать этот показатель. Кстати, он будет равен восьми миллиметрам. Вот вам и усредненная толщина шва.

Кладка из лицевого кирпича разных оттенков

Широкий шов увеличит расход раствора

Лицевой кирпич с поверхностью «под камень»

Насыщенно красный цвет кирпича

Конечно, это не стандарт. Потому что существует три вида кирпичной кладки, где, во-первых, используется различной консистенции раствор, а, во-вторых, технология кладки совершенно различна. А это говорит о том, что толщина шва при разных видах кладки будет различна.

Итак, три вида кирпичной кладки:

Вприжим
Вприсык
Вприсык с подрезкой раствора.

В случае с первым видом кладки кирпича используется крутой раствор на основе песка и цемента. Вот почему толщина шва может быть больше стандартной и варьироваться в пределах двенадцати миллиметров. А вот два последних варианта кладки кирпича устраиваются на более жидком растворе, что позволяет укладывать стеновой материал на раствор толщиною 8-10 миллиметров.

Хотя необходимо отметить, что толщина шва по стандартам строительства зданий и сооружений находится в диапазоне 8-15 миллиметров. Это разговор ведется о горизонтальных швах. Вертикальные швы в диапазоне 8-12 миллиметров. Хотелось бы сразу же обратить внимание на тот факт, что все вышеперечисленные размеры швов кирпичной кладки относятся только к керамическим кирпичам. С блоками, камнями, силикатным кирпичом стандарты совершенно другие.

Швы и кладка блоков

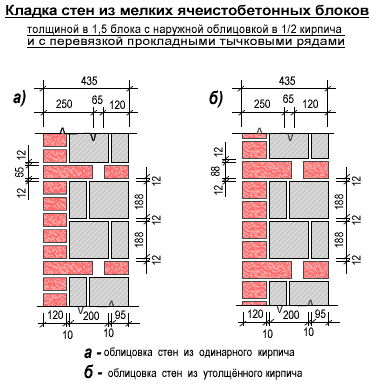

Особенно хотелось бы отметить возведение стен из пеноблоков и газоблоков. В технологии их укладки цементный раствор используется только при укладке первого ряда, который выполняет роль выравнивающего раствора.

И здесь толщина шва будет сильно заметна. А вот все остальные ряды укладываются на специальный клей, который практически не оставляет следов в плане толщины. То есть в домах из газобетона или пенобетона швы практически отсутствуют.

То же самое можно сказать и про дома из железобетонных изделиях. Обычно укладку производят на достаточно жидкий раствор. Конечно, шов здесь есть, но очень незначительной толщины. Обычно для этого используется раствор на основе цемента, песка и известкового молочка.

Швы и кладка кирпича

Итак, как было сказано выше, в кирпичной кладке используются два вида швов: горизонтальный и вертикальный. Каждый из них несет свою определенную функцию и нагрузки. Но цель их использования одна – это сделать кирпичную стену единой целой конструкцией.

Но, какой бы высококвалифицированный каменщик не проводил кладку кирпича, раствор из швов в обязательном порядке будет выступать. Их необходимо удалить, а после этого или швы расшивают, или подготавливают стену под дальнейшую отделку.

Очень важным моментов во всем процессе кладки кирпича является создание вертикального шва. Кстати, именно этот шов выдерживает как горизонтальные, так и вертикальные нагрузки. Обычно мастер на тычковую сторону кирпича наносит немного раствора и прижимает кирпич к уже уложенному предварительно материалу. Раствор укладывается на кирпич толщиною десять миллиметров, он и создает толщину шва.

Как и с другими швами, раствор необходимо удалить кельмой, но только движение удаления производится снизу вверх. В горизонтальной плоскости снимать раствор не рекомендуется, это приводит к тому, что лицевая сторона кирпича измазывается и пачкается, после чего очистить его уже не представляет никакой возможности.

Швы и кладка камня

Каменные стены – это совершенно другая категория, к которой подходить необходимо совершенно с другой стороны. Здесь имеется в виду тот факт, что каменные блоки не имеют ровных поверхностей, как кирпичи или блоки из бетона. К тому же габариты каменных блоков часто не совпадают по размерам, что приводит к проведению дополнительных работ, связанных с выравниванием кладки. Процесс этот сложный и трудоемкий, где часто приходится использовать инструмент всех народов мира – это кувалда.

Но не всегда в каменной кладке присутствуют два вида швов: вертикальный и горизонтальный. Иногда приходиться делать наклонные швы. Но в любой ситуации с каменной кладкой приходится увеличивать размер толщины шва, это связано с тем, что стандартный вес одного каменного блока составляет тридцать килограммов. Конечно, плюс-минус и здесь присутствует. Отсюда и толщина шва, которая составляет 30-40 миллиметров.

Что влияет на размер толщины шва в кирпичной кладке

Всем известно, что кирпич имеет два размера высоты, который влияет на размер шва. Это стандартный размер высоты 65 сантиметров и утолщенный кирпич с высотою 88 сантиметров. Так вот еще при проектировании за основу всех расчетов при стандартном кирпиче берется толщина двенадцать миллиметров.

А вот при планировании укладки утолщенного кирпича берется за основу толщина шва в пятнадцать миллиметров. И это понятно, ведь кирпич большей массы будет создавать большое давление на нижний ряд, но это никоим образом не должно влиять на качество самой кладки, а точнее сказать, на ее прочность и надежность.

Но в настоящее время все больше в загородном строительстве стали использовать кирпичную кладку с армированием. Для этого используют или металлическую сетку, или металлическую арматуру. Иногда кажется, что для такого вида кладки придется использовать более мощный шов, но, как показывает практика, данные вставки не сильно влияют на толщину зазора между кирпичами. Но необходимо отметить, что толщина шва все-таки не должна быть меньше двенадцати сантиметров.

Все то же самое относится и к швам в зимней кирпичной кладке. Что это значит? Существует технология укладки кирпича в зимнее время года, когда весь процесс проводится при низких температурах. Так вот для правильного протекания всего процесса, необходимо устанавливать в швах кирпичной кладки электроды для электропрогрева.

А для этого, как многим кажется, необходим толстый слой раствора, чтобы закрыть и электроды. Но специалисты рекомендуют даже для такой системы не делать слишком толстый шов. Двенадцать миллиметров будет достаточно, но не меньше.

Многие загородные застройщики задают часто один вопрос, по каким критериям выбиралась стандартная толщина шва кирпичной кладки? А все дело в том, что любой кирпич, уложенный в стену, сильно подвергается нагрузкам. Чтобы нагрузки распределить равномерно на всю плоскость кирпича, необходимо уложить его на достаточно ровную поверхность.

Кладка печи из кирпича

Если толщина шва будет большой, то очень трудно будет выставить кирпич по горизонтали. А это говорит о том, что этот стеновой материал будет работать на изгиб и срез, что может привести к его излому.

То есть, толстая кладка ведет к появлению деформации не только отдельного кирпича, но и целого ряда, что часто и приводит к появлению трещин на стеновых поверхностях. Отсюда можно сделать вывод: увеличение толщины шва кирпичной кладки ведет к уменьшению качества самой кладки, а соответственно и к снижению прочности всей конструкции сооружения.

Как было сказано выше, мастер, который кладет кирпич, обязан внимательно следить именно за толщиной шва, но не только горизонтального, а вертикального в том числе. К тому же настоящий профессионал не допустит, чтобы поперечный шов, он же вертикальный, заполнялся не полностью.

Ширина и прочность шва | Журнал Concrete Construction

Главная>
Как сделать>
Ширина и прочность шва раствора

Как это сделать

Опубликовано: 01 февраля 1990 г.

Вопрос: Лицевой кирпич, поставленный для недавнего проекта, имел длину до 1/4 дюйма.Каменщик уложил кирпич так, чтобы швы были размером от 3/16 дюйма до 1/2 дюйма, чтобы преодолеть разницу в размерах. Внешний вид не вызывает возражений (большинство суставов стабильны), но как насчет будущих характеристик?: Ответ: Головные стыки в кладке со сплошным клеевым слоем обычно мало влияют на прочность стен. Но они могут быть причиной чрезмерного проникновения воды. По моему опыту, узкие соединения головки вызывают больше проблем с утечкой, чем широкие соединения.Это связано с тем, что узкие стыки часто не заполняются полностью и их трудно правильно обработать. Широкие стыки обычно усаживаются сильнее, но обычно это не проблема, если стыки не очень широкие. Я рекомендую, чтобы ширина стыков головок была не менее 1/4 дюйма, чтобы можно было использовать подходящие инструменты, и не более 3/4 дюйма, чтобы ограничить растрескивание при усадке. Ширина стыков станины действительно оказывает значительное влияние на прочность стен. Например, стыки раствора шириной 3/4 дюйма дают только половину прочности на изгиб и прочность на сжатие, чем стыки раствора шириной 3/8 дюйма, в соответствии с таблицами 5-6 и 5-12 Рекомендаций для инженерного кирпича. Masonry, № , опубликованный Американским институтом кирпича (BIA).Таким образом, ширина стыков станины должна быть не менее 1/4 дюйма, чтобы обеспечить надлежащую оснастку, и не более 1/2 дюйма для обеспечения необходимой прочности. ASCE 6-88, Технические условия для каменных конструкций, предусматривает ширину стыков головок от 1/8 до 1/4 дюйма и стыки станины толщиной от 1/4 до 1/2 дюйма.

Неточные размеры стыков | Журнал Concrete Construction

Главная>
Как сделать>
Размеры шарниров неточные

Как это сделать

Опубликовано: 01 августа 1993 г.

С появлением автоматизированного проектирования точность размеров в строительной документации стала очень важной.Недавно я обнаружил, что размеры модульного кирпича, указанные в Стандартах архитектурной графики и других местах, неверны. Три кирпича плюс три 3/8-дюймовых шва из раствора — это не ровно 8 дюймов. Фактический размер кирпича должен составлять 2 19/64 дюйма. Почему это?: Стандартные модульные кирпичные стены строятся из трех кирпичей на каждые 8 дюймов. Швы из раствора не имеют толщины точно 3/8 дюйма. Каменщики варьируют размер шва, чтобы учесть размерные вариации блоков.В ASTM C 216, C 62 и C 652 разрешается изменять размер блока. Допустимое отклонение зависит от типа устройства. Тип FBX имеет самые строгие требования к изменчивости размеров, а тип FBA не имеет ограничений. Даже блоки типа FBX могут варьироваться от 5/32 дюйма до 6-8 дюймов. Это связано с тем, что даже если все кирпичи могут быть одного и того же размера, поступающие в печь, размер после обжига будет варьироваться от блока к блоку.

Размеры, формы, типы и сорта кирпича

Производители производят кирпичи в соответствии со своими собственными спецификациями (один и тот же производитель может даже производить кирпичи разных размеров на разных заводах), поэтому важно подтвердить размеры; однако размеры в таблицах ниже получены от Ассоциации производителей кирпича и являются наиболее распространенными размерами.

Общие сведения о номенклатуре размеров кирпича

Существует три разных способа обсуждения размеров кирпича, и важно понимать разные размеры, чтобы не было путаницы — мы начнем с обсуждения различных размеров: заданных, фактических и номинальных.

Указанные размеры кирпича — это размеры, которые архитекторы используют при проектировании стены. Указанные размеры являются предполагаемыми производственными размерами кирпича без учета размера шва раствора.Архитекторы включат указанный размер в свои чертежи и спецификации. В немодульной конструкции указанный размер является единственным используемым размером, как вы увидите в таблицах ниже — немодульная конструкция встречается редко.

Фактические размеры кирпича — это окончательные размеры кирпича, когда он поступает с завода-изготовителя. Фактические размеры кирпича находятся в пределах определенных допусков указанного размера — допуски указаны в Стандартных технических условиях ASTM C216, для облицовочного кирпича и ASTM C652, Стандартные технические условия для пустотелого кирпича .Допуски варьируются в зависимости от типа и размера кирпича, но они минимальны и обычно не влияют на архитектурный дизайн. Если вас интересует дополнительная информация о допусках, начните с Технических примечаний 9A Ассоциации производителей кирпича.

Номинальные размеры кирпича используются в модульном строительстве и являются указанным размером плюс ширина стыка раствора. Большинство кирпичей изготавливаются таким образом, чтобы их номинальные размеры укладывались в сетку размером 4 дюйма, которая совпадает с модулями из других строительных материалов, таких как двери, окна и деревянные детали.

Размеры кирпича: указанные и номинальные

Выбор кирпича для архитекторов

Архитекторов больше всего интересует эстетический вид кирпичной стены, но когда дело доходит до деталей, важно понимать размеры кирпичей. Тем не менее, большинство архитекторов будут выбирать кирпичи в зависимости от их цвета и рисунка склеивания. Размер кирпича привязан к схеме укладки и особенностям производителя.

Размер шва с строительным раствором обычно не имеет значения с эстетической точки зрения (трудно отличить разницу между 3/8 дюйма и 1/2 дюйма), но он важен при детализации — выбор размера раствора будет сделан после кирпич подбирается и производитель предоставляет указанный размер.Однако обычно используется строительный раствор 3/8 дюйма, о котором мы расскажем ниже.

Несколько слов о размерах швов раствора

Преобладающая ширина шва, используемого в строительстве, составляет 3/8 дюйма. Фактически, Международные строительные нормы и правила ссылаются на TMS 602 Specification for Masonry Structures , которая по умолчанию составляет 3/8 дюйма растворного шва, поэтому это должно быть основной отправной точкой для архитекторов и инженеров, но всегда подтверждайте указанный размер выбранного вами кирпича.

Вы заметите, что два разных размера минометов, перечисленные ниже, имеют одинаковые вертикальные размеры курсинга.Это связано с тем, что кирпичи укладываются слоями раствора, которые варьируются в зависимости от перечисленных общих размеров беговой дорожки. Указанные нами размеры швов раствора используются для размеров глубины и длины.

Размеры кирпича: 3/8 «Раствор строительного раствора между кирпичами (наиболее распространенный)

901 11 Королева

Тип кирпича	Указанный размер Д x В x Д (дюймы)	Номинальный размер Д x В x Д	Вертикальный ряд
Стандартный	3 5/8 x 2 1/4 x 8	Не модульный	3 ступени = 8 дюймов
Модульный	3 5/8 x 2 1/4 x 7 5/8	4 x 2 2/3 x 8	3 уровня = 8 дюймов
Norman	3 5/8 x 2 1/4 x 11 5/8	4 x 2 2/3 x 12	3 блюда = 8 дюймов
Roman	3 5/8 x 1 5/8 x 11 5/8	4 x 2 x 12	1 курс = 2 дюйма
Jumbo	3 5 / 8 x 2 3/4 x 8	4 x 3 x 8	1 курс = 3 дюйма
Economy	3 5/8 x 3 5/8 x 7 5/8	4 x 4 x 8	1 курс = 4 дюйма
Инженер	3 5/8 x 2 13/16 x 7 5/8	4 x 3 1/5 x 8	5 блюд = 16 дюймов
King	2 3/4 x 2 5/8 x 9 5/8	Без модульной конструкции	5 ступеней = 16 дюймов
2 3/4 x 2 3/4 x 7 5/8	Не модульная	5 ступеней = 16 дюймов
Универсальная	3 5/8 x 3 5/8 x 11 5/8	4 x 4 x 12	1 курс = 4 дюйма

Размеры кирпича: 1/2 «строительный раствор между кирпичами

Тип кирпича	Указанный размер Д x В x Д (дюймы)	Номинальный размер Д x В x Д	Вертикальный ряд
Стандартный	3 1/2 x 2 1/4 x 8	Не модульный	3 ступени = 8 «
Модульный	3 1/2 x 2 1/4 x 7 1/2	4 x 2 2/3 x 8	3 ступени = 8 дюймов
Norman	3 1/2 x 2 1/4 x 11 1/2	4 x 2 2/3 x 12	3 блюда = 8 дюймов
Roman	3 1/2 x 1 1/2 x 11 1/2	4 x 2 x 12	1 блюдо = 2 дюйма
Jumbo	3 1 / 2 x 2 1/2 x 8	4 x 3 x 8	1 курс = 3 дюйма
Эконом	3 1/2 x 3 1/2 x 7 1/2	4 x 4 x 8	1 курс = 4 «
Инженер	3 1/2 x 2 3/4 x 7 1/2	4 x 3 1/5 x 8	5 блюд = 16″
King	3 x 2 3/4 x 9 3/4	Немодульный	5 ступеней = 16 дюймов
Que en	3 x 2 3/4 x 8	Не модульный	5 уровней = 16 дюймов
Универсальный	3 1/2 x 3 1/2 x 11 1/2	4 x 4 x 12	1 курс = 4 дюйма

Расчет проемов под кирпич

При расчете проемов в кирпичной кладке вы подсчитываете ряды (вертикальные) или длину кирпича (горизонтальные), чтобы получить проем в каменной кладке (M.О.). Однако, чтобы получить фактическое отверстие, вы должны учесть дополнительный раствор, который отсутствует в стандартных номинальных размерах. Обратите внимание, что изображение ниже предназначено для иллюстративных целей и не показывает перемычку (стальной уголок, сборный железобетон и т. Д.), Которую также необходимо учитывать при расчете модульного / чернового раскрытия.

Отверстия в кирпиче: номинальное отверстие в кладке по сравнению с фактическим размером отверстия

. Для получения дополнительной информации о размерах и оценке кирпича ознакомьтесь с Техническими примечаниями 10 Ассоциации производителей кирпича, Определение размеров и оценка кирпичной кладки .

Ориентация кирпича

На схемах ниже представлены ориентации кирпичей при укладке в стены. Красное лицо — это лицо, которое открыто.

Даже несмотря на то, что кирпичи укладываются в любой из шести ориентаций, указанных ниже, размеры кирпичных стен всегда выбираются так, как если бы они были уложены в ориентации подрамника.

Типы кирпича и спецификации на основе приложения

Архитекторы обычно выбирают кирпичи в зависимости от типа приложения.Выбор зависит от многих факторов, включая долговечность (см. «Маркировки» ниже), грузоподъемность и внешний вид. В следующей таблице представлены основные типы кирпича, их критерии спецификации ASTM и общие области применения.

Тип кирпича	Обозначение ASTM	Использование / применение
Строительный кирпич	ASTM C62	Конструкционный и неструктурный кирпич, для которого внешний вид НЕ важен
Кирпич облицовочный	ASTM C216	Конструкционный и неструктурный кирпич, где важен внешний вид
Пустотелый кирпич	ASTM C652	Строительный или облицовочный кирпич, используемый с анкерами (например,грамм. кирпичный шпон) или армирующий
Кирпич из тонкого шпона	ASTM C1088	Виниры прямого наложения
Кирпич для пешеходной тротуарной плитки	ASTM C902	Тротуар для пешеходов или движения очень легких транспортных средств
Кирпич для мощения тяжелых транспортных средств	ASTM C1272	Движение обычных или тяжелых транспортных средств
Керамический глазурованный кирпич	ASTM C126	Кирпич глазурованный стандартный
Кирпич глазурованный одинарный обжиг	ASTM C1405	Кирпич глазурованный, в котором глазурь заплавляется при обжиге основного кирпичного корпуса
Кирпич для топки	ASTM C1261	Камины жилые
Химически стойкий кирпич	ASTM C279	Кирпич, подверженный воздействию химикатов и кислот
Кирпич для канализации и люков	ASTM C32	Сооружения для отвода сточных вод, ливневых вод и промышленных отходов
Кирпич для промышленных полов	ASTM C410	Поверхность промышленных полов

Сорт кирпича

Марки кирпича указывают на долговечность кирпича при воздействии влаги и замерзания.На долговечность кирпича влияют три фактора: прочность на сжатие, водопоглощение и коэффициент насыщения. Дополнительная информация об этих факторах приведена в Технической записке 9A : спецификации и классификация кирпича .

Суровые погодные условия (SW или SX) Кирпич является наиболее прочным и приемлемым для использования при воздействии циклов замораживания-оттаивания во влажном состоянии или когда кирпичи соприкасаются с землей. Большинство производителей производят кирпич, соответствующий стандартам SW или SX.

Умеренное атмосферное воздействие (MW или MX) Кирпич приемлем для использования там, где он не будет подвергаться циклам замораживания-оттаивания во влажном состоянии. Он имеет немного меньшую прочность на сжатие, чем кирпич SW.

Незначительное атмосферное воздействие (NW или NX) допустимо, когда он никогда не будет подвергаться воздействию холода или сырости, например, при использовании в помещении.

Индексы атмосферостойкости кирпича

В дополнение к физическим свойствам, в Соединенных Штатах есть три области индекса выветривания.Каждый регион классифицируется на основе годовых циклов замораживания-оттаивания. На изображении ниже показаны регионы выветривания.

Регионы выветривания кирпича для США

Наконец, кирпичи необходимо выбирать в зависимости от их воздействия. Кирпичи, закопанные в землю или соприкасающиеся с землей, должны быть более прочными, чем те, которые не прочные. Ассоциация кирпичной промышленности рекомендует использовать кирпич следующих марок в зависимости от региона и воздействия:

Выбор марки кирпича для вашего проекта

Марки кирпича выбираются в зависимости от области, указанной выше, а также в зависимости от того, находится ли открытая поверхность кирпича на вертикальной или горизонтальной поверхности, а также от того, находится ли кирпич в контакте с землей.Приведенные ниже описания и таблица содержат те же рекомендации для минимальной марки кирпича, но в разных форматах.

Экспозиция	Индекс выветривания
Экспозиция	Менее 50	50 или больше
Вертикальные поверхности, контактирующие с землей	МВт или MX	SW или SX
Вертикальные поверхности, НЕ контактирующие с землей	МВт или MX	SW или SX
Горизонтальные поверхности, соприкасающиеся с землей	SW или SX	SW или SX
Горизонтальные поверхности, НЕ контактирующие с землей	МВт или MX	SW или SX

Вертикальные поверхности, соприкасающиеся с землей в регионах с незначительной атмосферой: используйте кирпич класса умеренной атмосферостойкости (MW или MX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с незначительными погодными условиями: используйте кирпич класса умеренных атмосферных воздействий (MW или MX).

Вертикальные поверхности, контактирующие с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).

Горизонтальные поверхности, соприкасающиеся с землей в регионах с незначительной атмосферой: используйте кирпич сорта для суровых погодных условий (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с незначительными погодными условиями: используйте кирпич класса умеренных атмосферных воздействий (MW или MX).

Горизонтальные поверхности, соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).

Типы строительных растворов и швы

Раствор — это материал, который склеивает два кирпичных блока и предотвращает попадание воды в стену — это то, что вы видите между кирпичами.Поскольку раствор играет такую важную роль в строительстве кладки, выбор правильного типа раствора имеет жизненно важное значение.

Как обсуждалось в нашей статье Раствор по сравнению с раствором , строительный раствор и заливки. У нас есть отдельная статья, в которой описывается кладочный раствор , который обычно используется для заполнения пустот в бетонном блоке.

Раствор

также используется в строительстве керамической плитки, что мы обсуждаем в Thin-Set Tile Mortar Types .

Ингредиенты, используемые в строительном растворе: вода, цемент, известь и мелкие заполнители, такие как песок.Пропорции ингредиентов варьируются в зависимости от эксплуатационных свойств, требуемых в конечном продукте (прочность сцепления, прочность на сжатие, прочность на изгиб).

Мейсон установка раствора

Типы кладочных растворов

Раствор

классифицирован по стандарту ASTM C 270 Стандартные технические условия на строительный раствор для каменной кладки . Существует четыре основных типа строительного раствора, которые описаны ниже в порядке уменьшения прочности. Кроме того, иногда используется строительный раствор типа K, но он больше не включен в стандарт ASTM C 270.

Строительный раствор должен быть пластиковым, что означает, что он будет приспосабливаться к движению внутри стены без разрывов. Поэтому никогда не следует указывать раствор, который имеет более высокую прочность на сжатие, чем необходимо. Для качественного монтажа необходим баланс прочности на сжатие, прочности на изгиб и адгезии.

Миномет типа M

Раствор

типа M является раствором наивысшей прочности (минимум 2500 фунтов на кв. Дюйм) и должен использоваться только там, где требуется значительная прочность на сжатие.Этот тип раствора обычно используется с твердым камнем. Поскольку он точно имитирует прочность камня, он не выйдет из строя до тех пор, пока не разрушится сам камень.

Раствор

типа M менее работоспособен, чем другие типы, поэтому его следует указывать только при необходимости. Ему также не хватает хорошей адгезии, поэтому он не может плотно прилегать.

Раствор типа M Применяется: Прикладные участки под землей, где присутствуют экстремальные гравитационные или боковые нагрузки, например, в подпорных стенах. В сочетании с твердым камнем или другими каменными блоками, обладающими высокой прочностью на сжатие.

Миномет типа S

Раствор

Тип S — это раствор средней прочности (минимум 1800 фунтов на квадратный дюйм). Поскольку он прочнее, чем тип N, его можно использовать для наружных стен ниже уровня земли и других внешних проектов, таких как патио. Кроме того, он имеет более высокое сцепление и поперечную прочность, чем тип N, что делает его хорошим выбором для противостояния умеренному давлению грунта ниже уровня земли.

Раствор типа S Применение: Подземные работы с нормальной и средней нагрузкой. Места, где кладка соприкасается с землей, например мощение или неглубокие подпорные стены.

Миномет типа N (общего назначения)

Тип N является наиболее распространенным типом строительного раствора и лучшим универсальным выбором, если не требуются особые характеристики. Он средней прочности (минимум 750 фунтов на квадратный дюйм) и предназначен для армированных внутренних и надземных несущих стен. Он отлично подходит для полумягкого камня или кирпичной кладки, поскольку он прогибается больше, чем высокопрочный раствор — это предотвращает растрескивание элементов кладки.

Раствор типа N Применение: Применения общего назначения над уровнем земли, где происходит нормальная нагрузка.

Миномет типа O

Раствор

типа O — это раствор с низкой прочностью (минимум 350 фунтов на квадратный дюйм), который используется в ненесущих внутренних помещениях. С ним легко работать, поэтому его часто используют для ремонта строительного раствора там, где стены структурно прочны. Раствор типа O иногда используется с каменными блоками, имеющими низкую прочность на сжатие (например, песчаником или коричневым камнем), так что раствор допускает большее изгибание, что предотвращает образование трещин в блоках.

Раствор типа O Применение: Внутренние ненесущие применения с очень ограниченным наружным использованием.Повторное определение места, где структурная целостность стены не нарушена.

Миномет типа К

Миномет

типа K больше не включен в спецификацию ASTM C 270; тем не менее, он все еще иногда используется в проектах по сохранению исторических памятников. У него самая низкая прочность на сжатие среди всех строительных растворов, поэтому он не повредит хрупкие камни или кладку.

Раствор типа K Использование: Проекты по сохранению исторических памятников, где требуется очень мягкий раствор, чтобы избежать повреждения хрупкого камня — обратите внимание, что раствор не обеспечивает несущей способности.

Соединения кладки и строительного раствора

Швы из строительного раствора обычно имеют размер 3/8 дюйма, но могут варьироваться от 1/4 дюйма до 1/2 дюйма — мы подробно рассмотрим это в нашей статье о размерах кирпича.

Стыки слоя — это горизонтальные стыки раствора или слой раствора, на который ложится следующий кирпич. Швы под засыпку из сплошного раствора покрывают всю верхнюю часть кирпичной кладки и являются наиболее распространенным типом засыпки. Подсыпка из облицовочного раствора имеет узкий слой раствора на гранях кирпичной кладки и должна использоваться только во внутренних ненесущих конструкциях.

CMU с подстилкой из облицовочного раствора слева и сплошной засыпкой из раствора справа Кирпич с подстилкой из облицовочного раствора слева и сплошной засыпкой из раствора справа

Вертикальные швы между каменными блоками называются головными швами .

Стыки обрабатываются с помощью инструмента или шпателя, но этот инструмент обеспечивает более компактную и чистую отделку. У каждого типа стыков есть свои плюсы и минусы, которые в основном связаны с их эффективностью при отводе воды, что является наиболее важным фактором устойчивости к атмосферным воздействиям.

Вогнутый стык для строительного раствора

Атмосферостойкость: хорошая

Стандартный стык, который повсеместно признан лучшим стыком для предотвращения проникновения воды.

V Минометный стык

Устойчивость к погодным условиям: удовлетворительная

Этот шов менее эффективен в отводе воды из-за точки V, которая может быть точкой входа для воды, если не будет правильно обработана.

Выветрившийся шов строительного раствора

Устойчивость к погодным условиям: удовлетворительная

Из-за наклона строительного раствора этот стык также работает довольно хорошо.Однако вода может стекать по нижней стороне кирпича и попадать внутрь, если раствор плохо держится.

Поврежденный строительный раствор

Атмосферостойкость: очень плохая

Наклон шва втягивает воду в шов и позволяет ей оседать на кирпиче, что дает воде больше времени для проникновения.

Только для внутреннего использования.

Промывочный строительный раствор

Устойчивость к погодным условиям: плохая

Этот шов чувствителен к попаданию воды на верхнюю часть шва, если он немного выступает из кирпича.

Гребенчатый строительный раствор

Атмосферостойкость: очень плохая

Выступ позволяет воде скапливаться поверх кирпича и потенциально втягиваться в стену.

Только для внутреннего использования.

Специфицирующий миномет

Существует два метода указания строительного раствора при оформлении строительной документации. Вы можете указать рабочие характеристики затвердевшего строительного раствора или указать пропорции ингредиентов в строительном растворе.Абсолютно важно, чтобы проектировщик понимал структурные требования, которым должен соответствовать проект, чтобы можно было правильно указать тип раствора и смесь. В случае сомнений обязательно проконсультируйтесь с инженером-строителем.

Спецификация производительности требует, чтобы смесь была создана и протестирована в лаборатории, что делает ее менее распространенной, но гораздо более точной для критически важных приложений. Специалист определяет минимальную прочность на сжатие, разрешенную после 28-дневного периода отверждения, процентное содержание воздуха в затвердевшем растворе, процент воды, удерживаемой в растворе, и соотношение заполнителей смеси.После тестирования смеси в лаборатории рецепт можно использовать в полевых условиях.

Для спецификации пропорции спецификатор определяет точные пропорции ингредиентов для смеси. Это можно сделать с помощью весов или объемов. Это позволяет производить всю подготовку строительного раствора в полевых условиях, что делает его наиболее распространенным подходом, поскольку на создание строительных смесей уходит меньше времени.

МОДУЛЬНАЯ ПЛАНИРОВКА БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

Хотя бетонные конструкции из каменной кладки могут быть построены с использованием практически любого размера компоновки, для максимальной эффективности строительства и экономии бетонные элементы кладки следует проектировать и строить с учетом модульной координации.Модульная координация — это практика компоновки и определения размеров конструкций и элементов до стандартной длины и высоты с учетом строительных материалов модульных размеров. Когда модульная координация не рассматривается на этапе проектирования, решения на строительной площадке должны приниматься — часто в спешке и с большими затратами. Этот TEK содержит рекомендации по планированию строительства кладки, чтобы свести к минимуму обрезку кладки или использование нестандартных размеров.

Когда проект действительно требует немодульной компоновки, необходимо решить дополнительные вопросы проектирования и строительства, в том числе:

Размещение вертикальной арматуры —В конструкции, содержащей вертикальную арматурную сталь, укладка блоков, отличных от текущего (половинного) соединения или соединения штабелей, нарушает вертикальное выравнивание элементарных ячеек.В результате размещение арматуры и надлежащее уплотнение раствора становится затруднительным, а частичная заделка стен практически невозможна.

Прерывание рисунка скрепления — В дополнение к эстетическому воздействию, которое может создать изменение рисунка скрепления, строительные нормы и правила часто содержат различные проектные допущения для кладки, построенной в режиме непрерывного скрепления, по сравнению с другими образцами скрепления. Стены с более чем одинарным узором связи могут представлять собой уникальную дизайнерскую ситуацию.

Расположение управляющих шарниров —При беговом соединении строительство управляющих швов может быть выполнено с использованием только полных и половинных узлов.Точно так же конструкция стыковки стека требует только полноразмерных единиц, когда контрольные стыки правильно разнесены и детализированы. Однако с другими узорами скрепления может потребоваться резка блоков, если блоки со специальными размерами не используются или недоступны.

Модульные фасады стен

Стандартные модули для бетонной кладки обычно имеют размер 8 дюймов (203 мм) по вертикали и горизонтали, но могут также включать модули 4 дюйма (102 мм) для некоторых приложений. Эти модули обеспечивают общую гибкость дизайна и координацию с другими строительными изделиями, такими как окна, двери и другие подобные элементы, как показано на рисунках 1 и 2.

Модульные проемы в стенах

Приблизительные размеры проема, показанные на Рисунке 1, относятся к планировке и конструкции кладки. Однако, чтобы обеспечить возможность крепления окон и дверей к кирпичной кладке, номинальная высота и ширина этих элементов немного меньше.

Для традиционных методов строительства ширина проемов в кирпичной кладке дверей и окон, как правило, должна быть на 4 дюйма (102 мм) больше ширины двери или окна. Это позволяет использовать 2 дюйма (51 мм) с каждой стороны проема для обрамления.Высота проемов в каменной кладке для размещения окон обычно на 8 дюймов (203 мм) больше, чем высота окна. Такой размер проема позволяет установить подоконник в нижней части окна на 2 дюйма (51 мм) сверху и снизу для обрамления и 4 дюйма (102 мм). Проемы в каменной кладке дверей обычно на 2 или 4 дюйма (51 или 102 мм) больше, чем высота двери, что позволяет использовать дверную раму, а также использовать дверь стандартного размера.

Таким образом, ширина двери и окна составляет 28, 36, 44 и 52 дюйма.(711, 914, 1118 и 1321 мм) (и т. Д. С шагом 8 дюймов (203 мм)) не требуют резки кладки. Модульные окна имеют высоту, кратную 8 дюймам (203 мм), при этом оконный проем в каменной кладке на 8 дюймов (203 мм) больше, чем высота окна, если высота оконного проема составляет 4 дюйма. (102 мм) будет использоваться подоконник. Точно так же двери высотой на 2 дюйма (51 мм) меньше любой, кратной восьми, могут быть установлены без необходимости разрезания кладки. Для общедоступных 84-дюймовых. (2134 мм) дверь высотой 4 дюйма Дверной замок (102 мм) можно разместить в верхней части проема.Кроме того, в некоторых областях доступны сборные перемычки с выемкой 2 дюйма (51 мм) для установки 80 дюймов. (2032 мм) двери.

Полые металлические коробки для дверей следует заказывать и поставлять для кладки до того, как запланирована поставка других дверных коробок в проекте. Для экономии каркасы следует устанавливать до возведения стен. Если стены возводятся до установки рам, возникают дополнительные затраты на установку специальных дверных коробок и приставок для разборки.

СТРОИТЕЛЬСТВО БЕТОННОЙ КЛАДКИ — NCMA

ВВЕДЕНИЕ

Бетонная кладка — популярный строительный материал благодаря своей прочности, долговечности, экономичности и устойчивости к огню, шуму и насекомым.Однако для правильного функционирования бетонные здания из кирпича должны быть построены надлежащим образом.

Этот ТЕК представляет собой краткий обзор разнообразных материалов и методов строительства, применяемых в настоящее время для бетонной кладки. Кроме того, подробно описана типовая последовательность строительства.

МАТЕРИАЛЫ

Составляющие кладочные материалы: бетонный блок, раствор, раствор и сталь, каждый вносит свой вклад в характеристики каменной конструкции.Бетонные блоки придают стеновой системе прочность, долговечность, огнестойкость, энергоэффективность и звукопоглощение. Кроме того, блоки из бетонной кладки производятся самых разных размеров, форм, цветов, а архитектурная отделка обеспечивает любое количество внешнего вида и функций. Руководство по формам и размерам бетонной кладки (ссылка 4) иллюстрирует широкий выбор доступных единиц.

Хотя раствор составляет примерно 7% от площади типичной кирпичной стены, его влияние на характеристики стены является значительным.Строительный раствор связывает отдельные блоки кладки вместе, позволяя им действовать как композитный структурный узел. Кроме того, строительный раствор изолирует стыки от влаги и утечки воздуха и сцепляется с арматурой стыков, анкерами и стяжками, чтобы гарантировать, что все элементы работают как единое целое.

Затирка используется для заполнения сердцевин кладки или пустот в стенах с целью улучшения структурных характеристик и / или огнестойкости кладки. Затирка чаще всего используется в армированных конструкциях, чтобы структурно связать стальные арматурные стержни с кладкой, позволяя двум элементам действовать как единое целое при сопротивлении нагрузкам.

Арматура, встроенная в бетонные конструкции каменной кладки, увеличивает прочность и пластичность, обеспечивая повышенную устойчивость к приложенным нагрузкам и, в случае горизонтальной арматуры, к растрескиванию при усадке.

Технические характеристики, регулирующие требования к материалам, перечислены в Таблице 1.

Таблица 1 — Характеристики материалов для кладки
СПОСОБЫ КОНСТРУКЦИИ
Mortared Construction
Большая часть бетонных кладок — это строительство из раствора, т.е.е., агрегаты скрепляются строительным раствором. Изменение склеивания или рисунка стыков бетонной кирпичной стены может создать множество интересных и привлекательных образов. Кроме того, на прочность кладки может влиять рисунок склеивания. Самым традиционным способом соединения для бетонной кладки является непрерывная связь, при которой вертикальные стыки головки смещены на половину единицы длины.
За исключением строительства непрерывного соединения, наиболее популярным способом соединения с бетонными каменными блоками является соединение штабелем.Хотя стековая кладка обычно относится к кладке, построенной таким образом, что стыки головок выровнены по вертикали, она определяется как кладка, уложенная таким образом, что стыки головок в последовательных рядах смещены по горизонтали менее чем на четверть длины единицы (см. 2). В TEK 14-6 «Узоры связывания при бетонной кладке» (ссылка 3) показаны различные узоры сцепления и описаны их характеристики.
Конструкция с сухим штабелированием
Альтернативой строению с цементным раствором является конструкция с укладкой в сухой штабель (также называемая поверхностно-склеенной), при которой блоки размещаются без какого-либо раствора, а затем обе поверхности стены покрываются клеящим материалом.Прокладки или наземные блоки используются для поддержания высоты. Этот метод строительства приводит к более быстрому строительству и в меньшей степени зависит от навыков рабочего, чем строительство из раствора. Кроме того, адгезионное покрытие поверхности обеспечивает отличную стойкость к проникновению дождя. TEK 3-5A, Конструкция из бетонной кладки со склеиванием поверхности (ссылка 9), содержит дополнительную информацию об этом методе строительства.
ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬСТВА
Раствор для смешивания
Чтобы получить однородный раствор от партии к партии, в смеситель следует добавлять одни и те же количества материалов, и они должны добавляться в одном и том же порядке.Время смешивания раствора, методы укладки и инструменты также должны быть одинаковыми, чтобы получить однородный раствор для всей работы.
При строительстве бетонной кладки смешивание раствора на месте в идеале следует выполнять в механической мешалке, чтобы обеспечить однородность всей партии. Строительный раствор следует помещать в смеситель одинаковым образом от партии к партии, чтобы сохранить постоянные свойства строительного раствора. Обычно в смеситель сначала добавляется примерно половина воды для смешивания. Затем добавляется примерно половина песка, а затем известь.Затем добавляют цемент и остаток песка. По мере того, как раствор перемешивается и начинает застывать, добавляется остальная вода. Спецификация для каменных конструкций (ссылка 7) требует, чтобы эти материалы перемешивались в течение 3-5 минут. Если раствор не перемешивается достаточно долго, растворная смесь может не достичь однородности, необходимой для желаемых характеристик. Более длительное время смешивания может повысить удобоукладываемость, удержание воды и срок службы доски.
Раствор должен прилипать к шпателю, когда он поднимается, и легко соскальзывать с шпателя по мере его распределения.Раствор также должен удерживать достаточно воды, чтобы раствор на плите не потерял удобоукладываемость слишком быстро, и чтобы каменщик мог разложить стыки раствора перед кладкой. Раствор также должен быть достаточно жестким, чтобы первоначально выдержать вес бетонных блоков.
Для того, чтобы раствор оставался влажным, раствор следует увлажнять при загрузке свежей партии. Когда раствор на плите начинает высыхать из-за испарения, его следует повторно закалить. Для повторного темперирования раствор смешивают с небольшим количеством дополнительной воды для улучшения удобоукладываемости.После того, как значительное количество цемента гидратировалось, повторный темперирование больше не будет эффективным. По этой причине раствор можно повторно темперировать только в течение от 1 ½ до 2 ½ часов после первоначального смешивания, в зависимости от условий на объекте. Например, сухие, жаркие и ветреные условия сократят срок службы доски, а влажные, прохладные и безветренные условия увеличат срок службы строительного раствора. Строительный раствор следует утилизировать, если он показывает признаки затвердевания или если с момента первоначального смешивания прошло 2 ½ часа.
Установка раствора
Шарниры головки и станины обычно имеют плоскую форму.Толщиной 10 мм, кроме фундамента. Раствор должен полностью проходить через поверхности подстилки полых блоков на толщину лицевой оболочки, чтобы швы были полностью заполнены. Твердые блоки должны быть полностью засыпаны строительным раствором.
Несмотря на то, что важно обеспечить достаточное количество раствора для надлежащего заделывания бетонных блоков каменной кладки, излишки раствора не должны попадать в дренажные полости или ядра, подлежащие заливке. Для кладки с цементным раствором выступы раствора, выступающие более чем на ½ дюйма (13 мм) в ячейки или полости, подлежащие заливке, должны быть удалены (см.7).
Важность прокладки линии
Опытные каменщики утверждают, что при работе с линией каменной кладки они могут уложить примерно в пять раз больше блоков кладки, чем при использовании только своей линейки. Линия каменной кладки дает каменщику руководство по укладке блока ровно, по отвесу, на нужной высоте и уровне. Леска прикреплена так, чтобы давать ориентир при выравнивании вершины трассы.
Если должна быть проложена длинная трасса, в одной или нескольких точках вдоль линии может быть размещен спусковой крючок, чтобы леска не провисала.Перед началом работы каменщик должен убедиться, что леска ровная, тугая и не выдергивается.
Каждый каменщик, работающий на одной и той же линии, должен быть осторожен, чтобы не положить блок так, чтобы он не касался линии. Это приведет к небольшому смещению лески и нарушению выравнивания остальной части трассы. Леску следует время от времени проверять, чтобы убедиться, что она остается на месте.
Укладка бетонных блоков
РАЗМЕЩЕНИЕ УСТАНОВКИ
Фонд
Перед возведением блочной стены фундамент должен быть ровным и чистым, чтобы раствор хорошо держался.Он также должен быть достаточно ровным. В основании не должно быть льда, грязи, масла, грязи и других веществ, которые могут уменьшить сцепление.
Планировка стены
Выполнение измерений с фундамента или плана этажа и перенос этих измерений на фундамент, опору или плиту перекрытия — это первый шаг при укладке стены.
После определения двух точек измерения, угол к углу, на поверхности фундамента наносится меловая линия, определяющая линию, к которой будет положена поверхность блока.Поскольку меловую линию можно смыть дождем, жирным мелком, линейной краской, гвоздем или отверткой можно пометить поверхность для ключевых точек вдоль меловой линии, а меловую линию заново наложить вдоль этих ключевых точек. После того, как вся поверхность размечена для расположения стен, проемов и контрольных швов, следует провести окончательную проверку всех измерений.
Сухой ход — натягивание первого курса
Начиная с углов, каменщик укладывает первый слой без строительного раствора, чтобы можно было визуально проверить размеры пола или плана фундамента и то, насколько первый слой на самом деле соответствует плану.При такой сухой планировке бетонные блоки будут нанизаны по всей ширине и длине фундамента, плиты перекрытия и даже поперек проемов. Это покажет каменщику, как будет сохраняться связь над проемом. Полезно иметь куски дерева шириной дюйма (10 мм) для размещения между блоками при их укладке всухую, чтобы имитировать швы раствора.
На этом пробном прогоне каменщик может проверить, как в блоке будут располагаться отверстия, расположенные выше первого ряда — окна и т. Д., Сняв блок с первого ряда и проверив расстояние между блоками на более высоком уровне.Эти проверки покажут, нужно ли сокращать единицы. Перед началом строительства оконные и дверные проемы должны быть дважды сверены с чертежами оконного магазина.
Когда это будет сделано, каменщик отмечает точное расположение и угол наклона углов. Важно, чтобы угол был построен так, как показано на плане фундамента или этажа, чтобы сохранить модульные размеры.
Укладка угловых элементов
Построение углов — это наиболее точная работа при облицовке каменщика, поскольку углы будут направлять конструкцию остальной части стены.Угловой столб может облегчить эту работу. Угловой столб — это столб любого типа, который можно закрепить в вертикальном положении и который будет удерживать натянутую линию каменщика без изгиба. Угловые опоры для стен из бетонных блоков должны быть отмечены через каждые 4 или 8 дюймов (от 102 до 203 мм), в зависимости от высоты поля, а отметки на обоих полюсах должны быть выровнены таким образом, чтобы линия каменщика была ровной между ними.
После того, как угловые столбы будут правильно выровнены, первый слой кладки укладывается в раствор.Как правило, растворный шов от до ¾ дюйма (от 6,4 до 19 мм) требуется для компенсации неровностей поверхности основания. Первоначальный стык кровати должен быть стыком полноценной постели на фундаменте, опоре или плите. В некоторых районах принято наносить влажный слой кладки непосредственно на еще влажный бетонный фундамент.
В тех случаях, когда арматурные стержни выступают из фундамента или плиты, первый слой не укладывается в сплошную кладку раствора. В этом случае каменщик оставляет пространство вокруг арматурных стержней, так что блок будет помещен в раствор, но раствор не будет покрывать область, прилегающую к дюбелям.Это позволяет цементному раствору приклеиваться непосредственно к фундаменту в этих местах.
После нанесения раствора на отмеченный фундамент осторожно укладывают первый блок угла. Очень важно, чтобы этот первый курс был ровным и ровным.
Как только угловой блок находится на месте, устанавливаются ведущие блоки — три или четыре блока, выходящих с каждой стороны угла. Швы головы заранее смазываются маслом, и каждый блок слегка прижимается к блоку на месте. Этот толчок поможет плотнее прилегать к суставу головы, но он не должен быть настолько сильным, чтобы блокировка уже сместилась на место.Следует соблюдать осторожность, чтобы распределить раствор по всей высоте стыка головы, чтобы не образовались пустоты и зазоры.
Если каменщик не работает с угловой опорой, провода первого ряда проверяются на уровень, отвес и выравнивание по уровню.
Углы и поводки обычно строятся по высоте подмостей, при этом каждое поле отступает на полквартала от курса ниже. Второй слой будет уложен либо в сплошной растворной засыпке, либо с облицовкой облицовкой, как указано.
Укладка стены
Теперь каждый ряд между углами можно легко проложить, протянув линию между ними.Следует отметить, что блок имеет более толстые перемычки и торцевые оболочки сверху, чем снизу. Более толстая часть полотна должна быть уложена вверх. Это обеспечивает каменщику опору для рук и большую площадь поверхности для нанесения раствора. После этого первый ряд блока укладывается от угла к углу, с учетом проемов, с закрывающим блоком для завершения ряда. Важно, чтобы раствор для закрывающего блока был распределен таким образом, чтобы все края проема между блоками и все края закрывающего блока были смазаны маслом, прежде чем закрывающий блок будет аккуратно установлен на место.Кроме того, расположение закрывающего блока следует менять от курса к курсу, чтобы не образовывать слабое место в стене.
Блоки выравниваются и укладываются по вертикали, пока раствор еще мягкий и податливый, чтобы предотвратить потерю сцепления раствора, если блоки необходимо отрегулировать.
При установке каждого блока выдавленный раствор следует срезать краем шпателя и следить за тем, чтобы раствор не упал со шпателя на стену и не размазал блок как есть снимается.Если раствор попадет на стену, лучше всего дать ему высохнуть, прежде чем снимать.
Весь выдавленный раствор, вырезанный из швов раствора, можно либо бросить обратно на плиту, либо использовать для смазки стыков головки блока на месте. Ни в коем случае нельзя повторно использовать раствор, упавший на землю или строительные леса.
На этом этапе каменщик должен:
Используйте линейку, чтобы убедиться, что стена ровная, ровная и выровненная.
Убедитесь, что все стыки раствора прорезаны заподлицо со стеной; при необходимости дождитесь использования инструментов.
Проверьте рисунок склейки, чтобы убедиться, что он правильный и расстояние между соединениями головки правильное. Для непрерывного соединения это делается путем размещения линейки по диагонали поперек стены. Если расстояние между стыками головок правильное, линейка будет касаться всех краев блока.
Убедитесь, что в швах раствора нет отверстий или зазоров. Если есть, и если раствор еще не успел затвердеть, эти дефекты швов следует заделать свежим раствором.Если раствор затвердел, единственный способ их отремонтировать — это выкопать шов раствора, где он нуждается в ремонте, и заправить на его место свежий раствор.
Инструментальные соединения
Когда раствор имеет твердую форму отпечатка пальца, стыки головок обрабатываются, затем горизонтальные стыки обрабатываются салазками, а любые образовавшиеся заусенцы удаляются лезвием шпателя. При отделке стыков важно плотно прижимать, не вкапываясь в стыки. Это сжимает поверхность стыка, увеличивая водонепроницаемость, а также способствует сцеплению раствора с блоком.Если не требуется иное, стыки следует обработать закругленным фугником, чтобы получился вогнутый стык. После обработки стыков стена готова к очистке.
Очистка
Поверхности кладки должны быть очищены от дефектов, которые могут ухудшить окончательный внешний вид конструкции кладки, включая пятна, высолы, растворный помет, цементный помет и общий мусор.
Очистка наиболее эффективна при возведении стен. Такие процедуры, как умелое срезание излишков раствора и чистка стены щеткой перед подъемом строительных лесов, помогают сократить объем необходимой очистки.
Когда строительный раствор все же падает на поверхность блока, его часто можно более эффективно удалить, дав ему высохнуть, а затем сбив его с поверхности. Если на лицевой стороне блока есть пятна, их можно стереть куском сломанного блока или удалить жесткой щеткой.
Каменщики иногда намеренно не тратят дополнительное время на поддержание чистоты поверхности кладки во время строительства, потому что после завершения строительства стены могут потребоваться более агрессивные методы очистки.Это часто имеет место при строительстве кладки с цементным раствором, где могут быть пятна от раствора и может потребоваться полная очистка.
Следует тщательно выбирать метод очистки, так как агрессивные методы очистки могут изменить внешний вид кладки. Метод очистки можно протестировать на панели для образцов или в незаметном месте, чтобы убедиться, что он приемлем.
Спецификация
для каменных конструкций (ссылка 7) гласит, что все незавершенные кладочные работы должны быть закрыты сверху для защиты от погодных условий.
РАЗМЕРНЫЕ ДОПУСКИ
Хотя соблюдение жестких строительных допусков желательно для внешнего вида и, возможно, для структурной целостности здания, необходимо учитывать, что такие факторы, как состояние предыдущего строительства и немодульность проекта, могут потребовать от каменщика незначительного изменения конструкции кладки. из предполагаемых планов или спецификаций. Примером этого является случай, когда каменщик должен варьировать толщину стыка головы или кровати, чтобы поместиться в раму или другую ранее существовавшую конструкцию.Легкость и гибкость, с которыми конструкция кладки приспосабливает к таким изменениям, является одним из преимуществ использования кладки. Однако кладка по-прежнему должна быть возведена с определенными допусками, чтобы гарантировать прочность и внешний вид кладки.
Спецификация
для каменных конструкций (ссылка 7) содержит допуски на строительную площадку для каменных конструкций, которые допускают отклонения в конструкции, которые существенно не изменяют структурную целостность конструкции. В проектной документации могут потребоваться более жесткие допуски для обеспечения приемлемого окончательного внешнего вида кладки.Если допуски площадки не соблюдаются или не могут быть соблюдены из-за предыдущего строительства, следует уведомить архитектора / инженера.
Допуски строительных растворов
Допуски на швы для строительного раствора показаны на рисунке 1. Хотя стыки слоев должны быть выполнены на одном уровне, они могут отличаться на ± ½ дюйма (13 мм) максимум от уровня при условии, что стык не имеет уклона более ± дюйма ( 6,4 мм) на расстоянии 10 футов (3,1 м).
Швы с буртиком, зазоры для раствора и ширина пустот могут изменяться на –¼ дюйма.до + ⅜ дюйма (от 6,4 до 9,5 мм). Положения по ширине полости предназначены для промежутка между слоями некомпозитной кладки. Положения не применяются к ситуациям, когда кладка выходит за плиты перекрытия или перекрытия балок.
Рисунок 1 — Допуски строительных растворов
Размеры элементов кладки
На рис. 2 показаны допуски, применимые к стенам, колоннам и другим элементам каменной кладки.Важно отметить, что указанные размеры бетонных блоков каменной кладки на ⅜ дюйма (9,5 мм) меньше номинальных размеров. Таким образом, стена, предназначенная для строительства из бетонных блоков 8 дюймов (203 мм), не должна отклоняться, поскольку ее толщина составляет 7 ⅝ дюймов (194 мм), что меньше очевидного минимума в 7 ¾ дюймов (197 1 мм). (8 дюймов (203 мм) минус допуск дюйма (6,4 мм)). Вместо этого допуск должен применяться к указанному размеру 7 ⅝ дюймов (194 мм).
Рисунок 2 — Поперечное сечение элемента и допуски по высоте
Отвес, выравнивание и горизонтальность элементов кладки
Допуски по отвесу каменных стен, колонн и других строительных элементов показаны на рисунке 3.Элементы каменной кладки также должны оставаться верными линии с теми же допусками, что и отклонения от отвеса.
Колонны и стены, продолжающиеся от одного этажа к другому, могут отличаться по выравниванию на ± дюйма (19 мм) для ненесущих стен или колонн и на ± ½ дюйма (13 мм) для несущих стен или колонн.
Верхняя поверхность несущих стен должна оставаться ровной с уклоном ± дюйма (6,4 мм) на 10 футов (3,1 м), но не более чем ± ½ дюйма (13 мм).
Рисунок 3 — Допустимые отклонения от вертикали
Расположение элементов
Требования к расположению элементов приведены на рисунках 4 и 5.
Рисунок 4 — Допуски расположения в плане
Рисунок 5 — Допуски расположения в высоте этажа
Список литературы
Стены из строительных блоков, VO 6. Национальная ассоциация бетонщиков, 1988.
Строительные нормы и правила для каменных конструкций, ACI 530-99 / ASCE 5-99 / TMS 402-99. Сообщено Объединенным комитетом по стандартам кладки, 1999 г.
Узоры для склеивания бетонной кладки, TEK 14-6. Национальная ассоциация бетонщиков, 1999.
Руководство по формам и размерам бетонной кладки, CM 260A. Национальная ассоциация бетонщиков, 1997.
Инспекция строительства бетонной кладки, TR 156. Национальная ассоциация бетонных кладок, 1996.
Нолан, К.J. Каменная кладка и бетонное строительство. Книжная компания «Ремесленник», 1982 г.
Технические условия для каменных конструкций, ACI 530.1-99 / ASCE 6-99 / TMS 602-99. Сообщено Объединенным комитетом по стандартам кладки, 1999 г.
Стандартные спецификации для несущих бетонных блоков, ASTM C90-00. Американское общество испытаний и материалов, 2000.
Бетонная кладка со склеиванием поверхности, TEK 3-5A. Национальная ассоциация бетонных каменщиков, 1998.
NCMA TEK Note 03-08A, с изменениями в 2001 г.
NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.
Толщина шва
«Раствор из строительного раствора» — это термин, обозначающий пространство в растворе между кирпичами. Согласно NZS4210: 2001, раздел 2.7.1.3, толщина слоя раствора, поперечного или перпендикулярного шва должна составлять 10 мм +/- 3 мм. На нижнем слое может быть допустима толщина шва до 20 мм, чтобы учесть любые проблемы с уровнем плиты.
В таблице 2.2 стандарта NZS4210: 2001 дополнительно указано, что максимальный допуск по толщине швов раствора должен составлять +/- 3 мм по указанной толщине
Хорошая торговая практика гласит, что толщина шва должна быть как можно ближе к постоянной по всей облицовке кирпича.Этого можно достичь, потратив время на установку мерной (этажной) штанги перед укладкой.
Установочный калибр
Рекомендуется определять среднюю высоту кирпича путем измерения выбранных 10 кирпичей (по крайней мере, с 3 разных поддонов).
Перед тем, как начать, следует измерить расстояние между верхом фундамента и потолком. Рекомендуется проверять это измерение в нескольких местах. Затем полученное значение делится на высоту кирпича плюс 10 мм (чтобы учесть раствор).Это поможет установить необходимое количество слоев и толщину шва.
Например:
Высота основания = 3300 мм
Высота кирпича = 76 мм Высота кирпича + раствора = 86 мм
Высота основания (3300 мм), разделенная на высоту кирпича + строительного раствора (86 мм) = 38,37
Необходимо принять решение, использовать ли ряды 38 или 39 (это должно быть на усмотрение каменщика, поскольку шов немного большего размера может выглядеть лучше с кирпичом чуть большего размера).
В этом примере используется 38 курсов.
Подложка (3300) / количество рядов (38) = калибровочная высота (86,8).

Для изготовления калибровочной рейки необходимо использовать прямой кусок обрешетки с отметкой уровня основания. Набор разделителей должен быть установлен на высоту шкалы, а измерительная штанга должна быть помечена (а курсы пронумерованы).

Размер шва в кирпичной кладке: размер шва между кирпичами на стене по СНиПу и ГОСТу

размер шва между кирпичами на стене по СНиПу и ГОСТу

Размеры и виды кирпича

Факторы, которые влияют на швы

Виды швов

Требования СНиП

Технологические особенности кладки

Расшивка

размер шва между кирпичами на стене по СНиПу и ГОСТу

Размеры и виды кирпича

Факторы, которые влияют на швы

Виды швов

Требования СНиП

Технологические особенности кладки

Расшивка

Толщина шва кирпичной кладки. Статьи компании «СТРОЙ СТРАНА. Строительные материалы оптом»

Правильный выбор толщины шва – залог долговечности конструкции

Как добиться оптимальной толщины?

Как же определить усреднённую величину шва?

Размеры шва в кирпичной кладке по СНиП — Про дизайн и ремонт частного дома

Размеры шва в кирпичной кладке по СНиП

Размеры и виды кирпича

Факторы, которые влияют на швы

Виды швов

Требования СНиП

Технологические особенности кладки

Расшивка

Толщина шва в кирпичной кладке: виды, классификация, назначение, правила выполнения работ и соответствие строительным нормам

Какие стандартные требования?

Что влияет на толщину и равномерность шва?

Климат сильно влияет

Точность форм и размеров

Допустимые отклонения

Рекомендации по укладке различных типов кирпичей

Все начинается в углу

Качество теплоизоляции – решающий фактор

Следите за лицевой плиткой

Размеры шва в кирпичной кладке по СНиП

Толщина шва в кирпичной кладке: виды, классификация, назначение, правила выполнения работ и соответствие строительным нормам

Какие стандартные требования?

Что влияет на толщину и равномерность шва?

Климат сильно влияет

Точность форм и размеров

Допустимые отклонения

Рекомендации по укладке различных типов кирпичей

Все начинается в углу

Качество теплоизоляции – решающий фактор

Следите за лицевой плиткой

размер шва между кирпичами на стене по СНиПу и ГОСТу

Техника кладки кирпича

Техника кирпичной кладки «вприсык»

Техника «вприжим»

Вприсык с подрезкой

Выполнение кладки в полтора и два кирпича

Варианты расшивки

Особенности кирпичных стен

Чтобы стены были тёплыми

Немного полезной информации

Размеры кирпичной кладки

Рекомендации по укладке разных видов кирпича

Значение перевязки при возведении конструкции

Для чего нужна расшивка

Где применяется расшивка

Факторы, влияющие на размер шва

Требования СНиП

Толщина шва кирпичной кладки

Толщина наружной стены дома

Увеличение толщины стены индивидуального строения

Использование пустотелого кирпича для кирпичной стены

Использование утеплителя внутри стены индивидуального дома

Размер шва меж кирпичами

Пропорции

Где прописаны требования к толщине шва кирпичной кладки?

Конструктивные особенности кирпича

Стандартные требования к толщине шва

Типы швов кирпичных кладок

Размеры и виды кирпича

Варианты расшивки

Факторы, которые влияют на швы

Укладка разных типов кирпича
