Размер шва в кирпичной кладке – Толщина швов в кирпичной кладке: типы, технология работ, растворы, методы кладки кирпича и соответствие требованиям СНИПа

Толщина раствора между кирпичами и размер шва

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Содержание статьи

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения.

В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции. Изготавливается такая смесь из следующих материалов:

  • портландцемент;
  • очищенный и просеянный песок;
  • вода;
  • специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Похожие статьи

Шов в кирпичной кладке - Всё о ЛОР-заболеваниях

Толщина шва кирпичной кладки

Что и говорить, керамический кирпич — это один из наиболее востребованных строительных материалов. Технология производства кирпича, как и различные типы его кладки, известны с незапамятных времен. Как долго простоит здание, построенное из кирпича, зависит не только от его качества, но и от качества раствора, технологии укладки, мастерства каменщика и толщины швов в кирпичной кладке.

Хотя одним из параметров долговечности сооружения является морозостойкость кирпича (способность выдерживать определенное количество полных циклов замораживания и размораживания), с поправкой на климатический коэффициент, неправильная толщина шва может полностью разрушить всю систему расчетов.

Для кирпичных кладок толщина горизонтальных швов должна составлять 12 мм. В некоторых случаях допускается минимальная толщина шва — 10 мм, максимальная ширина шва — 15 мм.

Вертикальный шов должен быть 10 мм. Минимально возможный вертикальный шов — 8 мм. Максимальная ширина вертикального шва — 15 мм. В любом строительном проекте толщина швов обязательно указывается. Без этого показателя весьма сложно сделать правильную смету строительства объекта, так как сложно рассчитать количество цемента, песка и даже количество кирпича. Стоит каменщику уменьшить толщину швов на пару миллиметров, и может увеличиться общее количество кирпича. Стоит каменщику увеличить размер шва, и уменьшается прочность здания.

Чем толщина шва кирпичной кладки больше, тем сложнее достигать равномерной плотности шва между кирпичами. Кирпич из-за неравномерной плотности может испытывать дополнительные нагрузки на изгиб и срез. Толстые швы в кладке способствуют большей деформации. Поэтому для определенного вида кладки, проектировщиками устанавливается определенная толщина шва. Кроме типов кладки, на толщину швов влияют климатические условия, в которых будет эксплуатироваться здание.

Кроме этого, толщина швов может варьировать в зависимости от погодных условий, в которых выполняются работы по укладке кирпича. Особенно важна толщина шва, когда кирпич кладется в условиях мороза. При увеличении толщины шва, до того момента, пока произойдет схватывание раствора, может кристаллизоваться влага, которая находится внутри раствора.

Проще говоря, вода в растворе просто замерзнет. И как только температура повысится, лед опять превратиться в воду, но вместо прочного шва, уже получится некая сыпучая субстанция. Поэтому толщина шва кирпичной кладки при работах в морозную погоду должна быть минимально возможной. Кроме этого в раствор добавляются различные наполнители, которые играют роль антифриза.

Толщину швов, при правильном подходе к технологии, обязательно проверяют. Для этого производят замер ширины нескольких рядов кладки (обычно 5–6 рядов). Полученный размер делят на количество рядов, вычитают размер кирпичей, а оставшуюся цифру делят на количество швов. Полученная средняя цифра не должна выходить за пределы, прописанные в проекте здания.

В некоторых случаях толщина швов может составлять всего лишь 5 миллиметров. Обычно это ответственная кладка из огнеупорного кирпича, которая применяется в печах с огромной температурой.

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон. Все эти наименования относятся к одному и тому же строительному материалу — автоклавному газобетону.

Кладка кирпича под расшивку применяется, когда на поверхность кирпичной кладки не будут наноситься отделочные материалы, но при этом поверхность должна выглядеть визуально законченной.

Характеристики здания напрямую зависят от качества выполнения кирпичной кладки. В том числе, от качества кладки зависит прочность, термоизоляция и долговечность здания в целом.

Владимир
Сообщения: 1

Средняя величина шва
Ответ #1 дата : 24.10.2013 в 05:53:48

При указанном вами расчёте средней величины толщины шва могут пройти даже ненормативные швы. Пример: между шестью рядами кирпича толщина швов, измеренная у каждого шва состовляет 8,19,23,7 — ни один шов не соответствует СНиП. Считаем по вашей схеме: измеряем 6 рядов от кирпича до кирпича — 465, вычитаем размер кирпича — для примера 65. 465 — 65*6 =75 делим на количество швов — 5, 75/5 = 15, что вполне соответствует СНиП. Т.е. ненормативные швы при таком расчёте оказываются в рамках СНиП.

Поля отмеченные * обязательны. HTML тэги отключены.

Размер шва между кирпичами

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения.

В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции. Изготавливается такая смесь из следующих материалов:

  • портландцемент;
  • очищенный и просеянный песок;
  • вода;
  • специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Похожие статьи

Толщина кирпича размеры

Как сделать раствор для кладки кирпича

Арочная кладка кирпича

Расшивка швов кирпичной кладки по инструкции

Купили загородный участок, решили построить кирпичный дом – прекрасно! Но не забывайте, что впереди вас ждет множество нюансов, о которых стоит позаботиться заранее. К примеру, знаете ли вы, как осуществляется расшивка швов кирпичной кладки?

Если нет, то стоит всенепременно ознакомиться с данным процессом. Во-первых, это скажется положительно на эстетической составляющей вашего дома. А, во-вторых, позволит изолировать цементный раствор от атмосферных воздействий.

Расшивка кирпичной кладки – прихоть или необходимость для строительного материала

Виды расшивки

Самое первое, с чего начнем, это изучим всевозможные варианты заделки швов, которые можно применять для кирпичной кладки:

На рисунке приведены примеры швов, которые можно сделать своими силами

  • Заподлицо – самый популярный и простой способ. Для этого потребуется кельмой срезать весь раствор со стены, затем, используя щетку с жестким ворсом, обработать шов между кирпичами. Таким образом, он будет выделяться.
  • Вогнутый – в данном случае следует использовать специальный инструмент для расшивки швов кирпичной кладки, он так и называется – расшивка. Первым делом срезается весь раствор заподлицо, как и в случае с «заподлицо», после чего, необходимо пройтись полукруглой расшивкой вдоль всего шва.

На рисунке два вида швов: один делает их вогнутыми, другой — выпуклыми

Примечание! Важно соблюдать последовательность: первоначально обрабатываются вертикальные швы, затем горизонтальные.

  • Прямоугольный – более трудоемкий. Сначала требуется удалить из всех швов раствор, глубиной около 5-6 мм, после чего вновь уплотнить, тщательно разглаживая новый раствор округлым нагелем. К сожалению, такой способ не подходит для уличных стен, так как не отводит воду, но прекрасно вписывается в декоративные межкомнатные перегородки.
  • Скошенный – вариант для регионов с суровыми климатическими условиями. Чтобы его сделать, необходимо хорошенько заточить кельму, после чего, под острым углом, срезать раствор. Не стоит углубляться сильно, достаточно 3-4 мм.

При этом толщина шва кирпичной кладки не столь важна, средние показатели колеблются в районе 10 и 12 мм. Это связано с тем, что толщина швов кирпичной кладки по СНИП регламентирует следующие показатели: горизонтальный от 10 до 15 мм, вертикальный — от 8 до 15 мм.

Но бывает и такое, когда строители использовали тонкие швы (3-4 мм). экономя на цементном растворе.

К сведению! Толщина шва в кирпичной кладке может меняться в зависимости от окружающих условий, экономии на материалах и ответственности, с которой работник подходит к решению проблемы.

Для чего нужна расшивка

А теперь давайте более подробно рассмотрим, для чего же нужна эта затирка и подрезка швов в кирпичном доме, ведь многие строения стоят годами и никто ничего с ними не делает.

  • Как мы уже говорили, это благоприятно сказывается на эстетической стороне дома. К примеру, можно с легкостью спрятать разницу в оттенках, когда раствор замешивается постепенно, в течение несколько дней.
  • Затирка швов кирпичной кладки сокращает количество влаги, которая попадает на швы, разрушая цементную основу. Это позволяет продлить срок службы всего дома, откладывая в далекое будущее ремонтные работы. Если вы не знаете, то цена восстановления кирпичной стены, при появлении трещин и обвалов, весьма и весьма «неприятна».
  • Правильная расшивка еще и позволяет увеличить изоляционные свойства кирпичных стен, ведь именно швы являются основным источником потери тепла.

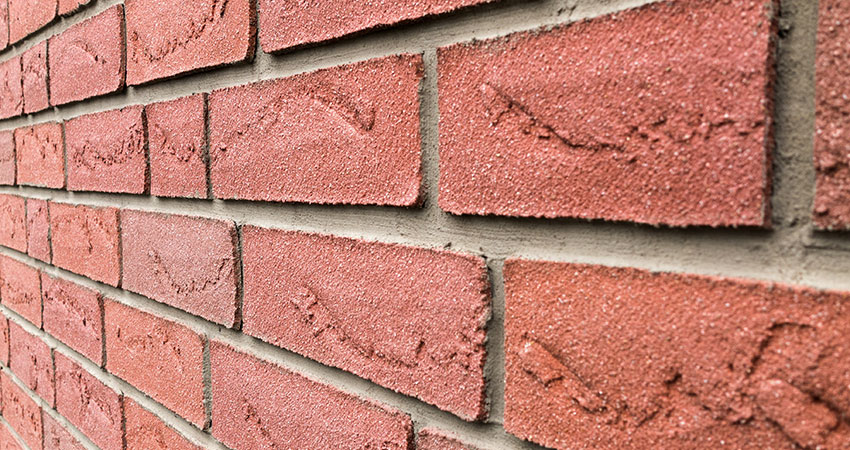

Стена после расшивки – шов однотонный, кирпичи четко выделяются

Где применяется расшивка

Что интересно, для затирки швов подходит как строительный кирпич, так и двойной силикатный кирпич М 150 (подходит и для облицовочного декоративного кирпича ).

Главное – стена не должна быть отштукатуренной, ведь расшивка, это аналог отделочного материала, только наносится на определенную часть поверхности.

  • Ее можно использовать для уличных стен, что является наиболее распространенным вариантом.
  • Также она полезна и на внутренних работах, когда требуется придать колорит декоративной поверхности.
  • Расшивку можно использовать и для стен, которые возводятся из естественного (натурального) камня.
  • Расшить кладку можно на любом этапе: непосредственно при взведении стен, либо после того, как дом будет построен и даст усадку. Есть одна принципиальная разница – при совместной расшивке и кладке легче удалять лишний раствор, который еще не успевает засохнуть. На готов дом это необходимо делать с усилием, ведь цементный раствор довольно-таки прочный.

Особенности расшивочного процесса

Расшивка швов на стадии строительства дома

  • При этом выполняя реставрацию швов на старой кладке, необходимо углубляться на 10-15 мм. избавляясь от старого раствора.
  • Не забывайте о том, чтобы существовала перевязка швов кирпичной кладки. Это означает, что следующий горизонтальный ряд кирпичей, выкладывается не параллельно предыдущим блокам, а с небольшим смещением в сторону.

Примечание! Существуют разные системы перевязки швов, с которыми можно более подробно ознакомиться в наших публикациях на сайте.

  • Используйте наточенные инструменты, к примеру, зубило, которым удаляется затвердевший раствор, должно быть острым и ровным. В противном случае, существует высокая вероятность того, что инструмент соскользнет и повредит строительный материал.

Ну а теперь давайте изучим подробно процесс того, как сделать расшивку швов своими руками. Инструкция — заполнение швов кирпичной кладки приведена в разделе ниже, с описанием каждого шага и фото отчетом.

Первый этап – подготовка кладки

Начинать необходимо именно с подготовительных работ:

  • Первым делом удаляется вся грязь и пыль с поверхности стен.
  • После чего, с помощью щетки с жестким ворсом, швы отчищаются от «грубой» грязи. Можно использовать специальный аппарат, использующий высокое давление, чтобы удалять даже мельчайшие частицы пыли.
  • Когда чистка закончена, возьмите в руки валик и ведро с водой, смочите те швы, с которыми будете работать в ближайшее время.

Можно сразу смочить щетку, так проще будет удаляться затвердевшая грязь с поверхности

Важно! Не рекомендуется расшивать швы в жару, когда раствор слишком быстро сохнет. Также лучше обождать, если вдруг начался дождь, иначе раствор впитает много влаги.

Второй этап – готовим раствор

Смесь для расшивки может продаваться как в готовом виде, так и в сухом (где требуется добавить определенное количество воды). В любом случае, необходимо следовать инструкции приготовления, соблюдая все пропорции, а также придерживаться ограниченного времени использования раствора.

Для смешивания использовать лучше дрель со специальной насадкой миксер, ручной способ менее эффективный, вам придется затратить больше времени и сил (узнайте также как сделать разрез по стене кирпичного дома для окна или двери ).

Совет! Не старайтесь приготовить весь объем раствора на все стены сразу, лучше месить небольшими порциями, для этого используйте электрическую бетономешалку. Нанесение подсохшей смеси (или слишком жидкой) на температурный шов в кирпичной кладке, влечет к появлению трещин при первом же температурном перепаде.

Третий этап – расшивка

  • Первоначально необходимо выбрать немного старого раствора, достаточно 10-15 мм. Если в некоторых местах цементная смесь разрушилась чуть глубже – ничего страшного, просто нанесите больше новой смеси.

Для удаления старого раствора лучше использовать зубило

  • Теперь вновь используйте жесткую щетку, сотрите все следы старого раствора. Неподдающиеся элементы удаляются зубилом или аппаратом, о котором мы упомянули ранее.
  • Подготовьте подмостки для расшивки швов в верхней части стены, можно использовать стремянку, но наиболее эффективным способом считается установка лесов.

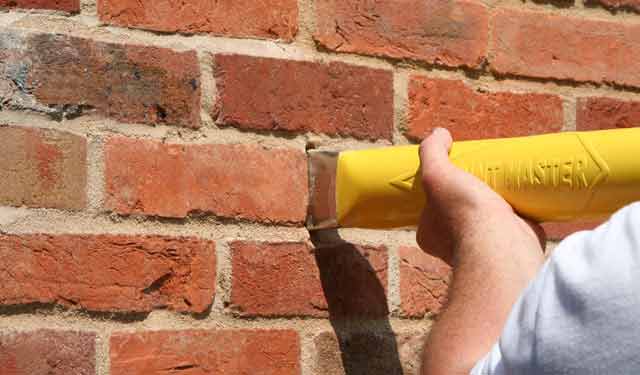

  • Теперь, когда поверхность полностью готова, можно приступать к нанесению раствора.

Примечание! Помните, что смесь должна быть однородной, не допускается в ней присутствие комкообразных элементов.

  • Наносите раствор с небольшим количеством излишек, которые сразу же удаляйте при помощи кельмы.

Следует втирать шов так, чтобы он заполнял собой все пространство между кирпичами

  • Используя узкую расшивку, вдавите раствор в вертикальные швы. Именно вдавите, а не приглаживайте его, это позволяет избавиться от лишнего воздуха, который мог остаться между старым и новым слоем.

Вот таким образом, с помощью расшивки, обрабатываются вертикальные швы

  • Для горизонтальных швов применять лучше длинную расшивку, равномерно распределяя раствор по шву.
  • Теперь осталось придать необходимую форму для нового раствора. Из подручных средств можно использовать обрезок резинового шланга или пластиковой трубки, тогда у вас получится вогнутый шов. Можно также применять и деревянную планку, чтобы сделать скошенный шов, вам надо только «отрегулировать» ее размер.

Заточенный деревянный колышек позволяет нехитрым способом сделать шов углубленным

  • В случае необходимости, если вдруг будет дождь, следует изолировать обработанную поверхность от осадков при помощи обычной полиэтиленовой пленки.

Как видите, ничего сложного в данном процессе нет, все работы могут быть выполнены даже неопытным строителем, то есть – вами. Совсем неважно, сколько вы потратите на это время, главное – сделаете все сами и сэкономите на рабочих.

И не забывайте о том, что при возведении стен, должны быть предусмотрены деформационные швы. В противном случае напряжение от неравномерной усадки, перепадов температур и сейсмических колебаний может повредить ваше сооружение.

К сведению! Температурный шов в кирпичном здании играет немаловажную роль, поэтому расшивку лучше проводить раз в несколько лет, зависит от состояния раствора. В некоторых регионах России он будет портиться гораздо быстрее из-за атмосферных воздействий, в других, пройдет 8-10 лет, прежде чем швы кирпичной кладки ослабнут.

Мы постарались как можно подробнее донести до вас информацию о швах в кирпичном строении, что с ними делать, для чего они «важны». Вам остается – принять и внять советам, осмотреть свой дом, при нахождении треснувших и осыпающихся частей раствора незамедлительно начать расшивку.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как делается кладка перегородок из кирпича ).

Источники: http://gennadiy.info/kakoj-dolzhna-byit-tolshhina-shva-kirpichnoj-kladki.html, http://pluskirpich.ru/kladka/tolshchina-rastvora.html, http://klademkirpich.ru/operacii/osobennosti-kladki/287-rasshivka-shvov-kirpichnoj-kladki

Толщина шва в кирпичной кладке — Твой кирпич

Решая вопрос строительство загородного дома, большое количество застройщиков отдает предпочтение кирпичному строению, считая его не только традиционным и надежным способ строительства собственного дома, но и обладающим многими положительными характеристиками.

Но хотелось бы отметить, что не только основные строения сегодня возводятся из кирпича. Этот материал используется для возведения хозяйственных построек, заборов, декоративных элементов ландшафтного дизайна участка, к которым относятся колоны, балюстрады, беседки и так далее.

И, конечно, часто кирпичную кладку не оставляют без отделки, потому что считается, что кирпич под воздействием природных осадков, ветра и солнца начинает со временем терять свои качества. Хотя это относится не ко всем видам кирпича. Но если дизайн-проектом заложена открытая кладка, то здесь придется использовать способ расшивки кирпичной кладки, которая делает кирпичную поверхность более презентабельной.

Хорошо, если дом возводится с «нуля». А если он простоял уже несколько лет, и кирпичная кладка требует обновления в плане замены внешнего состояния. То здесь выбирается метод частичной расшивки швов. Процесс это достаточно кропотливый и нудный, особенно это касается снятия старого твердого раствора, на который укладывался кирпич. Для этого обычно используется такой инструмент, как долото, напильник круглой формы, или специально подготовленный своими руками инструмент в виде лопатки.

Теперь каждый шов необходимо пройтись инструментом, углубив приблизительно его на 2-3 миллиметра. Кто пробовал это делать, может сказать, что данная работа не для слабонервных. Вы сами прекрасно понимаете, что длина общего шва даже на одной кирпичной стене будет составлять не один километр.

Затем подготавливается крутой раствор, которым необходимо будет заполнить каждый шов, заполняя его на всю глубину. Кстати, такой размер, как толщина шва, в данном процессе никакой роли не играет. Все зависит от глубины. После заполнения швов, необходимо дать время на просушку, и только после этого можно покрасить их краской, выделяя цветом каждый шов на фоне кирпичной стены. Иногда в раствор вместо обычного цемента добавляется цемент белого цвета, что позволяет не использовать краску.

Данный процесс, связанный с расшивкой, в основном зависит от такого показателя, как толщина шва кирпичной кладки. И здесь необходимо отметить, что каждый шов имеет свой размер, а то есть толщину. Для многих обывателей это просто заполненное пространство между рядами кирпича, которое создает прочность всей конструкции. Но, практики утверждают, что именно толщина шва определяет качество всей стены, да и экономическая сторона дела здесь присутствует.

Вот, к примеру, стандартная кладка, где по всем строительным канонам используется 53 кирпича, которые помещаются в один квадратный метр поверхности. Что дает это, или как это влияет на данный показатель, здесь имеется в виду толщина шва кирпичной кладки. Да все очень просто. Делая небольшие математические выкладки, можно подсчитать этот показатель. Кстати, он будет равен восьми миллиметрам. Вот вам и усредненная толщина шва.

Конечно, это не стандарт. Потому что существует три вида кирпичной кладки, где, во-первых, используется различной консистенции раствор, а, во-вторых, технология кладки совершенно различна. А это говорит о том, что толщина шва при разных видах кладки будет различна.

Итак, три вида кирпичной кладки:

  • Вприжим;
  • Вприсык;
  • Вприсык с подрезкой раствора.

В случае с первым видом кладки кирпича используется крутой раствор на основе песка и цемента. Вот почему толщина шва может быть больше стандартной и варьироваться в пределах двенадцати миллиметров. А вот два последних варианта кладки кирпича устраиваются на более жидком растворе, что позволяет укладывать стеновой материал на раствор толщиною 8-10 миллиметров.

Хотя необходимо отметить, что толщина шва по стандартам строительства зданий и сооружений находится в диапазоне 8-15 миллиметров. Это разговор ведется о горизонтальных швах. Вертикальные швы в диапазоне 8-12 миллиметров. Хотелось бы сразу же обратить внимание на тот факт, что все вышеперечисленные размеры швов кирпичной кладки относятся только к керамическим кирпичам. С блоками, камнями, силикатным кирпичом стандарты совершенно другие.

Швы и кладка блоков

Особенно хотелось бы отметить возведение стен из пеноблоков и газоблоков. В технологии их укладки цементный раствор используется только при укладке первого ряда, который выполняет роль выравнивающего раствора.

И здесь толщина шва будет сильно заметна. А вот все остальные ряды укладываются на специальный клей, который практически не оставляет следов в плане толщины. То есть в домах из газобетона или пенобетона швы практически отсутствуют.

То же самое можно сказать и про дома из железобетонных изделиях. Обычно укладку производят на достаточно жидкий раствор. Конечно, шов здесь есть, но очень незначительной толщины. Обычно для этого используется раствор на основе цемента, песка и известкового молочка.

Швы и кладка кирпича

Итак, как было сказано выше, в кирпичной кладке используются два вида швов: горизонтальный и вертикальный. Каждый из них несет свою определенную функцию и нагрузки. Но цель их использования одна – это сделать кирпичную стену единой целой конструкцией.

Но, какой бы высококвалифицированный каменщик не проводил кладку кирпича, раствор из швов в обязательном порядке будет выступать. Их необходимо удалить, а после этого или швы расшивают, или подготавливают стену под дальнейшую отделку.

Очень важным моментов во всем процессе кладки кирпича является создание вертикального шва. Кстати, именно этот шов выдерживает как горизонтальные, так и вертикальные нагрузки. Обычно мастер на тычковую сторону кирпича наносит немного раствора и прижимает кирпич к уже уложенному предварительно материалу. Раствор укладывается на кирпич толщиною десять миллиметров, он и создает толщину шва.

Как и с другими швами, раствор необходимо удалить кельмой, но только движение удаления производится снизу вверх. В горизонтальной плоскости снимать раствор не рекомендуется, это приводит к тому, что лицевая сторона кирпича измазывается и пачкается, после чего очистить его уже не представляет никакой возможности.

Швы и кладка камня

Каменные стены – это совершенно другая категория, к которой подходить необходимо совершенно с другой стороны. Здесь имеется в виду тот факт, что каменные блоки не имеют ровных поверхностей, как кирпичи или блоки из бетона. К тому же габариты каменных блоков часто не совпадают по размерам, что приводит к проведению дополнительных работ, связанных с выравниванием кладки. Процесс этот сложный и трудоемкий, где часто приходится использовать инструмент всех народов мира – это кувалда.


Но не всегда в каменной кладке присутствуют два вида швов: вертикальный и горизонтальный. Иногда приходиться делать наклонные швы. Но в любой ситуации с каменной кладкой приходится увеличивать размер толщины шва, это связано с тем, что стандартный вес одного каменного блока составляет тридцать килограммов. Конечно, плюс-минус и здесь присутствует. Отсюда и толщина шва, которая составляет 30-40 миллиметров.

Что влияет на размер толщины шва в кирпичной кладке

Всем известно, что кирпич имеет два размера высоты, который влияет на размер шва. Это стандартный размер высоты 65 сантиметров и утолщенный кирпич с высотою 88 сантиметров. Так вот еще при проектировании за основу всех расчетов при стандартном кирпиче берется толщина двенадцать миллиметров.

А вот при планировании укладки утолщенного кирпича берется за основу толщина шва в пятнадцать миллиметров. И это понятно, ведь кирпич большей массы будет создавать большое давление на нижний ряд, но это никоим образом не должно влиять на качество самой кладки, а точнее сказать, на ее прочность и надежность.

Но в настоящее время все больше в загородном строительстве стали использовать кирпичную кладку с армированием. Для этого используют или металлическую сетку, или металлическую арматуру. Иногда кажется, что для такого вида кладки придется использовать более мощный шов, но, как показывает практика, данные вставки не сильно влияют на толщину зазора между кирпичами. Но необходимо отметить, что толщина шва все-таки не должна быть меньше двенадцати сантиметров.

Все то же самое относится и к швам в зимней кирпичной кладке. Что это значит? Существует технология укладки кирпича в зимнее время года, когда весь процесс проводится при низких температурах. Так вот для правильного протекания всего процесса, необходимо устанавливать в швах кирпичной кладки электроды для электропрогрева.

А для этого, как многим кажется, необходим толстый слой раствора, чтобы закрыть и электроды. Но специалисты рекомендуют даже для такой системы не делать слишком толстый шов. Двенадцать миллиметров будет достаточно, но не меньше.

Многие загородные застройщики задают часто один вопрос, по каким критериям выбиралась стандартная толщина шва кирпичной кладки? А все дело в том, что любой кирпич, уложенный в стену, сильно подвергается нагрузкам. Чтобы нагрузки распределить равномерно на всю плоскость кирпича, необходимо уложить его на достаточно ровную поверхность.

Если толщина шва будет большой, то очень трудно будет выставить кирпич по горизонтали. А это говорит о том, что этот стеновой материал будет работать на изгиб и срез, что может привести к его излому.

То есть, толстая кладка ведет к появлению деформации не только отдельного кирпича, но и целого ряда, что часто и приводит к появлению трещин на стеновых поверхностях. Отсюда можно сделать вывод: увеличение толщины шва кирпичной кладки ведет к уменьшению качества самой кладки, а соответственно и к снижению прочности всей конструкции сооружения.

Как было сказано выше, мастер, который кладет кирпич, обязан внимательно следить именно за толщиной шва, но не только горизонтального, а вертикального в том числе. К тому же настоящий профессионал не допустит, чтобы поперечный шов, он же вертикальный, заполнялся не полностью.

Это очень важный момент во всем процессе кладки кирпича, который влияет не только на качество кладки, но и на теплоизоляционные характеристики сооружения. Просто в вертикальных швах, которые плохо заполнены раствором, могут образоваться «мостики холода».

Современные технологии строительства все большее берут направления в сторону упрощения. Это в полной мере коснулось и кладки кирпича. Чтобы сегодня не укладывать раствор на глаз, то есть не выкладывать его приблизительной толщины, используют специальные пластмассовые вставки, которые определяют размер шва.

Это приспособление напоминает крестообразный вспомогательный элемент, который применяется для укладки керамической плитки, только для кирпичной кладки они изготавливаются более увеличенных размеров.

Их часто устанавливают между соседними кирпичами, а после завершения возведения стены, просто снимаются. После чего заполнением отверстий от них с помощью все того же раствора производится окончательная расшивка стены.

Виды швов кирпичной кладки

Существует несколько видов швов, которые используются в процессе укладки кирпича. Первая, это пустошовка. Обычно данный вид используется в тех стенах, которые будут в дальнейшем оштукатуриваться. Для этого раствор не выходит за границы кирпича с лицевой стороны, а наоборот, утоплен на глубину 10-15 миллиметров. Так создается лучшая скрепляемость кирпичной стены и штукатурки.

Второй вид – это расшивка. Здесь выдавленный кирпичом раствор убирается мастерком или расшивкой, это инструмент. Кстати, данный вид делится на два подвида: вогнутый и выпуклый шов. Обычно выпуклый вид шва используется для того, чтобы создать своеобразную защиту от попадания дождевой воды внутрь кирпичной кладки. Если дом достаточной высокий и свесы кровли не достаточно хорошо закрывают стены, то данный вид шва будет в самый раз. Он прекрасно справиться с возложенными на него обязанностями.

yegorka.com

Какой должна быть толщина шва кирпичной кладки

Очевидно, что добиться швов идеальной и абсолютно одинаковой толщины практически невозможно, поэтому существуют некоторые допуски в пределах которых толщина шва считается нормальной. В любом серьёзном строительном проекте обязательно указывается средняя толщина швов для разных видов кладки. Однако есть и усреднённые показатели. Для горизонтальных швов это 10-15мм., для вертикальных — 8-15мм.

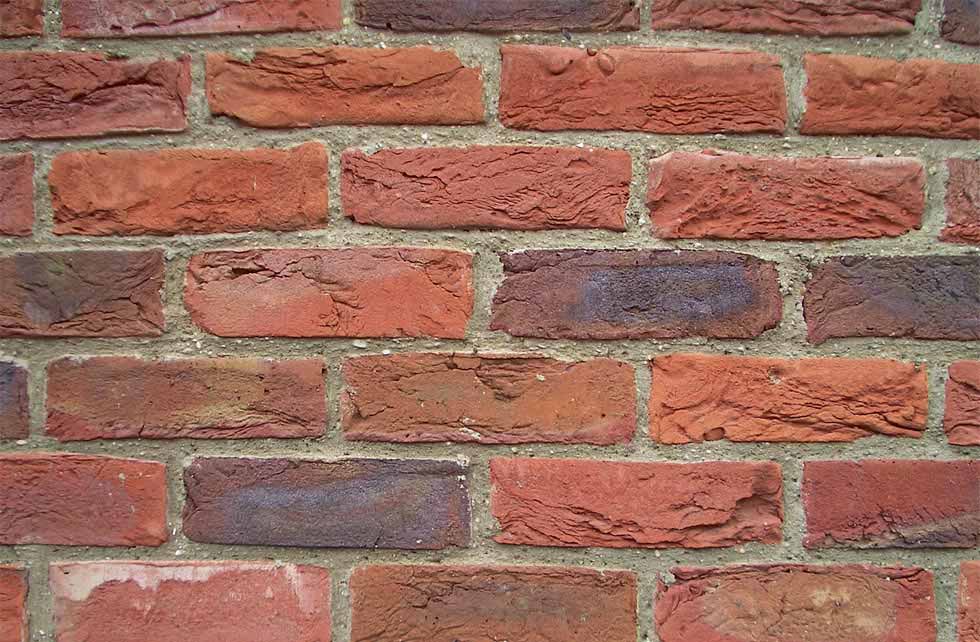

Шов кирпичной кладки

Однако существует множество факторов,  дополнительно влияющих на выбор толщины шва. Например когда кирпич кладется в условиях мороза стараются выполнить толщину минимально возможной. А в некоторых случаях толщина швов и вовсе может составлять 5 миллиметров и меньше. Как правило такая толщина швов характерна для ответственной кладки из огнеупорного кирпича, применяемой в печах с высокой температурой.

Проверка толщины шва кирпичной кладки

Проверяют толщину кирпичной кладки следующим образом: замеряют ширину нескольких рядов кладки (обычно это 5–6 рядов), а затем полученный размер делят на количество рядов, вычитают высоту кирпичей, и делят на количество швов. Получившийся результат не должен выходить за указанные пределы.

Толщина шва кирпичной кладки

Проверяют толщину швов, измеряя несколько этажей и выводя среднюю величину. Средняя толщина горизонтальных швов кирпичной кладки в пределах высоты этажа должна составлять 12 мм, а вертикальных – 10 мм.

www.kirpich.nnov.ru

Посредине проёма кладку замыкают, заклинивая притёсанный кирпич.
Для стен толщиной в один кирпич для кладки ложкового ряда кирпичи располагают стопками по два кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в один кирпич; для кладки тычкового ряда — на середине стены перпендикулярно ее оси с расстоянием между стопками в 1/2 кирпича.
Для заказчика и исполнителя также важно знать, что стоимость работ по укладке облицовочного кирпича камещики, как правило, исчисляют не кубатурой и даже не квадратами, а поштучно.
При подсчете расхода нужно руководствоваться нормами расхода кирпича и цемента на 1 м3 кладки различной толщины.

Работу следует завершать несколькими рядами сплошной кладки, положив под нее арматуру.
Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен.

Но прежде напомним читателям, что представляет собой этот материал и как не ошибиться в выборе при его покупке.

Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены, и чтобы нагрузка в кладке равномерно распределялась по ширине стены. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней – молоток-кулачок массой 2,3 кг, которым скалывают острые углы (рис. Для этого достаточно при нанесении раствора приложить шаблон, который позволит укладывать раствор тонким и ровным слоем. Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в не жилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, облицовки опор мостов, набережных. В практике с укладкой облицовочного кирпича совсем другая ситуация. Иногда для усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда. Основную нагрузку здания несут на себе бетонные конструкции, внутренние кирпичные заполнения стены. Но при любом способе перевязки следует придерживаться единого правила: толщина вертикальных швов (расстояние между кирпичами в рядах) должна быть 10 мм, горизонтальных (расстояние между рядами) – желательно 12-15 мм.

Его особенностью является то, что наряду с традиционными формами, в ассортименте присутствует кирпич со скошенными углами. Однако во время прессования под давлением 60-90 Мпа он, благодаря пластичности, дает возможность получить кирпич идеальной формы с отклонением геометрических размеров не более 0,7 мм и глянцевой поверхностью всех плоскостей. Для получения нужного цвета раствора добавляются цветовые добавки. Пропитка обладает следующими свойствами:   — останавливает капиллярную диффузию;   — не токсична – не содержит органических растворителей;   — обеспечивает высокую сцепляющую способность;   — обладает великолепной адгезией;   — укрепляет слабые основания. Ширина стен при этом виде кладки составляет 51 см. Многие продавцы предоставляют услуги по доставке кирпича непосредственно на стройплощадку. Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.

При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки. Такая же ситуация наблюдается и в ценах «европейского» кирпича, тысяча желтого которого стоит 1600 грн и «американского», который с желтым «лицом» стоит 1450 грн за тысячу. Кирпичная кладка зданий еще со времен своего возникновения имела несколько видов техники каменщицких работ. Если вести разговор о растворе строго для кладки колонн (столбов), необходимо помнить, что он должен быть не ниже марки «25». Равномерное по толщине расстилание раствора является едва ли не самым важным моментом в процессе кирпичной кладки — от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

толщина швов кирпичной кладки облицовочного кирпича

Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича — в основном для кладки наружных стен зданий. Наиболее популярны марки с коммерческими названиями «американский гладкий», «европейский гладкий», «финский кирпич», «мраморный кирпич». Они должны быть нормально обожжены, так как недожженый материал (алого цвета) обладает недостаточной прочностью, пониженный водо- и морозостойкостью, а пережженый (темно-бурого цвета) — повышенной плотностью, теплопроводностью и зачастую имеет искаженую форму. Первое правило разрезки . В свою очередь мастера имели профессиональные секреты. Но учитывая экологию окружающей среды, наличие в атмосфере и воздухе вредных примесей, пыли и т. При этом отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки.

Технология изготовления кирпича, в принципе, одинакова.
Выпускает этот продукт ООО «Фасад» (г.
Цемент должен быть марки ПЦ 500 без добавок.
Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.

При кладке в пустошовку, то есть когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилают с отступом от лица версты на 20-30 мм. В зависимости от её формы получается заглублённая, выпуклая, вогнутая, треугольная двух-срезная или другая форма шва. А если такие проспекты или листовки еще рассказывают и о технике приготовления раствора, особенности кладки отдельных архитектурных элементов, в таком случае подобная полиграфическая продукция становится «настольной книгой» прораба и каменщика. Многорядная перевязка — при ней кладка состоит из отдельных стенок толщиной 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. Всего около 130 наименований продукции В качестве красителей применяются вещества, стойкие к воздействию окружающей среды и разрешенные к применению при производстве строительных материалов. В его составе непременно должен присутствовать пластификатор (известь или глина). При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Все зависит от договоренности. В большинстве случаев продавцы не ограничивают облицовочный ассортимент только кирпичом.

Для пустотелого кирпича нужна смесь с подвижностью не более 7-8 см осадки конуса, а для полнотелого — порядка 12-14 см. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Кирпич выравнивают, а излишки смеси удаляют кельмой. В первую очередь выкладывается постель из раствора толщиной 9 мм.







Для приготовления белого раствора используют декоративный белый цемент и белый кварцевый песок. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. Расчеты выполняются для того чтобы располагать точной информацией относительно того сколько кирпича понадобится для постройки всего дома. Такую кладку называют пятирядной. Забутку во всех рядах выполняют тычками. Чтобы шнур-причалка не провисал между маяками, под него подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур.









Заводская стоимость тысячи штук последней составляет 963 грн, а фигурной – 1228. Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. Перемычки. Кладка велась на извести с добавлением толченной керамики.
Кирпич при кладке держат почти плашмя, на расстоянии 6–8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место.



farbenliebe.ru

Почему важно выдерживать толщину шва по нормативам?

В первую очередь к таким требованиям относят определение толщины швов кладки. Существуют определенные нормативы, из-за несоблюдения которых может пострадать вся кирпичная конструкция. Слишком толстые швы  приводят к риску деформации кладки. По этой причине для каждого вида кладки установлена своя  толщина швов. Есть еще один фактор, определяющий эту величину – климатические условия местности, на которой расположено здание.

Если толщина швов будет «гулять», то давление в кирпичной кладке распределится неравномерно. В результате в материале возникнет избыточное напряжение в местах срезов и изгибов, что, в конечном случае, может стать причиной деформации. Ввиду этого нужно тщательно контролировать толщину шва, как вертикального, так и горизонтального.

Допуски и усредненные величины

Обеспечить идеальное соблюдение всех возможных пропорций невозможно. Есть величины допусков, в которых шов считается нормальным. Данный показатель определяется в каждом проекте индивидуально, с указанием допустимого отклонения толщины шва для различных вариантов кладки. Также разработаны усредненные величины, на которые можно ориентироваться при составлении проекта. Среднее отклонение горизонтального шва – 10-15мм. Этот же показатель для вертикальных швов – 8-15мм.

На практике толщина шва определяется исходя из многих факторов, например, времени года и погодных условий, в которые осуществляется кладка. В ходе кладки кирпича при минусовой температуре особенно важно соблюдать требования строительных стандартов, регламентирующих этот показатель. При чрезмерной ширине шва вода в растворе может замерзнуть до того, как он «схватится».

В дальнейшем, при повышении температуры лед в растворе снова превратится в воду. При этом раствор потеряет прочность. Именно по этой причине при кладке кирпича в мороз ширина шва минимизируется до предела. В отдельных случаях она может доходить до 5мм или менее. Чтобы исключить риск замерзания воды в растворе при зимнем строительстве используются различные добавки, которые выступают в качестве антифриза. Если осуществляется сложная кладка из огнеупорных материалов, толщина шва также делается минимальной.

Как определяется средняя толщина шва?

Эту величину высчитать достаточно легко – она определяется путем замера нескольких рядов и вывода средней цифры. Первый этап расчета — измерение ширины 5-7 рядов кирпичной кладки. После этого итоговый результат делится на количество измеряемых рядов. Из полученной цифры вычитается высота кирпичей, после чего ее делят на количество кладочных швов. Окончательная цифра должна находиться в диапазоне, о котором было сказано выше.

кирпич-москва.рф

Технология швов при кладке кирпича

Оптимальным размером шва при кладке кирпича считается:

— для вертикального – 10 мм. Допустимым минимумом считается 8 мм, максимумом – 15 мм.

— для горизонтального – 12 мм. Допустимый минимум – 10 мм, максимум – 15 мм.

При несоблюдении данных параметров нарушается технология кладки. Если увеличить толщину шва, это может повлиять на деформацию сооружения. Вертикальные швы играют одну из самых важных ролей в кладке, ведь именно на них идет не только вертикальная, но и горизонтальная нагрузка.

Не стоит забывать и про климатические условия, при которых происходит кладка кирпича. Если стройка идет зимой при минимальных температурах, раствор не успеет схватится, если швы будут толще чем положено. Вода в растворе попросту замерзнет.

Исключением является кладка, где швы 5мм. Ее применяют при постройках печей, в работе с огнеупорным кирпичом.

толщина шва



Виды кирпичной кладки

В зависимости от того, какого вида будет кладка, будут использоваться строительные материалы, может варьироваться и толщина шва.

Согласно технологии, известны три вида кладки кирпича: вприжим, вприсык и вприсык с подрезкой раствора. Для каждого из видов готовится разный раствор. Для первого вида подходит крутой цемент, соответственно и швы будут толще. При выполнении двух последних типов кладки используют жидкий раствор.

Вышеперечисленные стандарты целесообразно применять при кирпичной кладке, где используется керамический кирпич. Если строительство выполняется силикатным кирпичом, камнем или блоками, требования к швам другие.

толщина швов кирпича

www.monowai.ru

Какие стандартные требования?

В среднем рекомендуемое значение толщина шва кирпичной кладки по СНиП составляет 10 мм. Более точные параметры можно выбрать, основываясь на виде кирпичей, что вы используете, а также на типе конструкций. При существенных отклонениях в меньшую сторону рабочим не получится компенсировать возможные неровности в используемых керамических изделиях, а расчетного количества блоков может быть недостаточно. Если толщина шва в кирпичной кладке будет больше, чем рекомендованные параметры, то в результате постройка будет менее прочная, чем этого нужно.

Указанные в стандарте параметры считаются актуальными, если вы используете рядовые компоненты для постройки несущей системы. В кирпичной кладке толщина горизонтального шва должна быть примерно 12 мм, а вертикального – 10 мм. Допустимым пределом для продольных рядов будет от 10 до 15 мм, а поперечные швы варьируются от 8 до 12 мм. Не допускается отклонение от заявленных параметров проекта. Очень важно тщательно контролировать и проверять качество на всех этапах работы.

Что влияет на толщину и равномерность шва?

Профессиональная подготовка работника. В связи с повышенными требованиями, касающимися надежности конструкции из мелкого штучного блока, работу нужно доверять только квалифицированным узкопрофильным специалистам. Лучше всего нанимать опытные бригады.

Жесткость раствора и выбранный способ приготовления. Если размещать элементы вприжим, то нужно применять густую высокопроцентную смесь на основе цемента и песка. Максимально допустимая толщина шва кирпичной кладки в таком случае будет 12 мм. Если использовать более жидкие и пластичные составы, то укладывать изделия необходимо как можно теснее. Дистанция между соседними элементами не должна превышать 8-10 мм.

Климат сильно влияет

Климатические условия, а также дальнейшая эксплуатация постройки имеет особое значение. Если выполнять работу зимой и использовать растворы со специальными противоморозными добавками или с обогревом, то швы между кирпичами нужно делать минимальными. Это же можно сказать о стенах, что строятся в северных широтах. Это помогает снизить влияние низкой температуры. Ведь кладка будет монолитной.

Точность форм и размеров

В сравнении с газобетонными блоками, которые размещаются на слой строительного клея в 2-3 см, кирпич намного сложнее укладывать, ведь постоянно нужно корректировать отклонение от нормативных значений. Если вы будете использовать дешевые и неодинаковые элементы, то каменщикам придется корректировать толщину растворного шва в кирпичной кладке в отдельных рядах на несколько миллиметров, чтобы подогнать всю стену под проектный план.

Этот фактор является решающим. Бережную корректировку изделия, у которого есть неправильная форма или размеры, может сделать только профессиональная команда. В случае больших отклонений прочность конструкций в результате будет снижена до 25 %.

Армирование вряд ли поможет в такой ситуации. Чтобы уменьшить риски, материал необходимо тщательно проверить еще при покупке. Кроме толщины раствора, на надежность кирпичной кладки сильно влияет и марка прочности кирпичей, доля пустот и устойчивость к сильным морозам. Влияние толщины швов в кирпичной кладке очень высоко. Этот параметр необходимо учитывать вместе с геометрической точностью.

Допустимые отклонения

Указанное правило является актуальными для различных мелкоштучных компонентов, а также для облицовочных и силикатных. Небольшое увеличение толщины кладочного шва кирпичной кладки считается допустимым, если работать с двойными разновидностями, однако в целом во время постройки несущих конструкций и лицевой кладки прослойку нужно поддерживать в переделах 10 мм для вертикального шва и 12 мм для продольного.

Исключением можно называть топку для печей повышенной температуры и подобные конструкции из огнеупоров. В таких случаях необходимо улаживать 5 мм особого раствора.

Отдельной группой является плитка с прямоугольной формой. Ее монтировать необходимо, соблюдая рекомендуемые стандарты расшивки, что в свою очередь зависит от фактуры и типа покроя изделий, а также требований, касающихся защиты от влаги.

Рекомендации по укладке различных типов кирпичей

Несущие стены и цоколь на участке, что часто подвергается воздействию влаги, нужно возводить из полнотелых керамических кирпичей. Чаще всего они бывают одинарного типа. Эффективной схемой в таком случае будет двухрядная. Ведь она дает возможность равномерно распределить весовую нагрузку. Итоговая толщина будет составлять 25 см. Изделия лучше всего устанавливать после скрупулезной проверки ровности, а также после гидроизоляции основы. Желательно осмотреть их на наличие повреждений, чтобы исключить ошибки. Первый ряд необходимо разместить без использования раствора в сухом виде, а все неформатные блоки нужно удалить.

Толщина вертикального шва в кирпичной кладке нижнего слоя может быть 20 мм, однако все дальнейшие слои необходимо укладывать, учитывая проектные данные. На тычковую сторону кирпича нужно наносить малое количество состава, после чего немного придавливать его к установленным ранее блокам.

Избыток смеси в продольном направлении необходимо убрать при помощи кельмы. Выполняйте плавные движения снизу-вверх. Делая горизонтальные ряды, будьте осторожны, ведь есть риск размазать смесь вдоль поверхности. Это особенно важно, если вы работаете с лицевым кирпичом. Получить равномерную толщину без большого перерасхода вам поможет особый шаблон. Если у вас нет опыта, то использовать шаблон нужно не только в продольных, но и в поперечных направлениях.

Все начинается в углу

Строительство любой конструкции нужно начинать с угла с дальнейшим закреплением порядовки. Это специальная планка, чтобы контролировать уровень. Стены, которые необходимо оштукатурить или утеплять, нужно возводить с постановкой. Вы будете утапливать раствор вглубь на 15 мм с лицевой стороны вашей кладки.

После того как вы проверите уровень и, по необходимости, выполните аккуратную корректировку, элементы уже нельзя двигать до начала схватывания. После того как сделаете несколько рядов рекомендуем сделать небольшой перерыв.

Качество теплоизоляции – решающий фактор

Многорядную теплоизолирующую систему нужно выводить при помощи поризованной керамики, которая обладает достаточно высокой маркой прочности. Общие стандарты для толщины шва в кирпичной кладке и его разности не меняются. Однако в связи с тем, что имеются пустоты, приготовьтесь к тому, что нужно будет увеличить расход раствора.

Изменение также повлияет на его состав, чтобы исключить мостики холода, к стандартной смеси, что смешивается в пропорциях 1 к 3, необходимо добавить компоненты, что уменьшают теплопроводность. Это может быть керамзитная крошка, пеностекло и прочие их аналоги. Схема для многорядных конструкций сильно усложняется, так что, если вы сомневаетесь в своих способностях, лучше всего нанять бригаду специалистов.

Керамический прессованный и силикатный кирпич нужно закладывать по аналогии с прочими — с угла. Внимательно следите за уровнем и за тем, чтобы каждый ряд выставлялся в сухом виде. В связи с повышенными требованиями, касающимися декоративности, изменится и тип шва: он будет вогнутым или выпуклым. Затирку необходимо делать без промедлений. Второй тип чаще всего выбирают во время облицовки фасада. Ведь такая расшивка помогает усилить защиту стен от влаги.

Следите за лицевой плиткой

Нюансом является заложение малых отверстий для вентиляции в вертикальные швы. Как правило, это делается на каждом четвертом ряду. Во время работы лицевую поверхность нужно беречь от попадания на нее раствора. Если капли все же случайно попали, то удалите их при помощи сухой тряпки до того, как они схватятся.

Требования к кладочной смеси и смеси для затирки могут изменяться в зависимости от их водонасыщения. Стандартные керамические смеси нужно смочить перед монтажом, клинкерные укладываются сухими, но лишь на особый состав, что содержит минимальное количество веществ, вытягивающих соли.

fb.ru


виды, классификация, назначение, правила выполнения работ и соответствие строительным нормам

Качество и надежность готовой кирпичной кладки зависит напрямую от того, какой вы выберете раствор и как реализуете толщину шва в кирпичной кладке - продольного и вертикального. Эту величину нужно заложить еще в самом начале, тщательно контролировать каждый ряд и проверять, измеряя высоту участка через каждые 5-6 уровней.

При отклонении от рекомендуемых параметров у вас будет существенный перерасход состава, появятся непрочные связи между блоков, что повлияет на быстрое разрушение постройки в дальнейшем. Уменьшение прочности связано с тем, что возникает дополнительная нагрузка на сжатие, а также изгиб. Более того, происходит неравномерный вывод влаги из соединительных смесей, что не допускается. Так что, толщина шва в кирпичной кладке – это очень важный параметр.

Какие стандартные требования?

В среднем рекомендуемое значение толщина шва кирпичной кладки по СНиП составляет 10 мм. Более точные параметры можно выбрать, основываясь на виде кирпичей, что вы используете, а также на типе конструкций. При существенных отклонениях в меньшую сторону рабочим не получится компенсировать возможные неровности в используемых керамических изделиях, а расчетного количества блоков может быть недостаточно. Если толщина шва в кирпичной кладке будет больше, чем рекомендованные параметры, то в результате постройка будет менее прочная, чем этого нужно.

влияние толщины швов в кирпичной кладке

Указанные в стандарте параметры считаются актуальными, если вы используете рядовые компоненты для постройки несущей системы. В кирпичной кладке толщина горизонтального шва должна быть примерно 12 мм, а вертикального – 10 мм. Допустимым пределом для продольных рядов будет от 10 до 15 мм, а поперечные швы варьируются от 8 до 12 мм. Не допускается отклонение от заявленных параметров проекта. Очень важно тщательно контролировать и проверять качество на всех этапах работы.

Что влияет на толщину и равномерность шва?

Профессиональная подготовка работника. В связи с повышенными требованиями, касающимися надежности конструкции из мелкого штучного блока, работу нужно доверять только квалифицированным узкопрофильным специалистам. Лучше всего нанимать опытные бригады.

толщина растворного шва в кирпичной кладке

Жесткость раствора и выбранный способ приготовления. Если размещать элементы вприжим, то нужно применять густую высокопроцентную смесь на основе цемента и песка. Максимально допустимая толщина шва кирпичной кладки в таком случае будет 12 мм. Если использовать более жидкие и пластичные составы, то укладывать изделия необходимо как можно теснее. Дистанция между соседними элементами не должна превышать 8-10 мм.

Климат сильно влияет

Климатические условия, а также дальнейшая эксплуатация постройки имеет особое значение. Если выполнять работу зимой и использовать растворы со специальными противоморозными добавками или с обогревом, то швы между кирпичами нужно делать минимальными. Это же можно сказать о стенах, что строятся в северных широтах. Это помогает снизить влияние низкой температуры. Ведь кладка будет монолитной.

Точность форм и размеров

В сравнении с газобетонными блоками, которые размещаются на слой строительного клея в 2-3 см, кирпич намного сложнее укладывать, ведь постоянно нужно корректировать отклонение от нормативных значений. Если вы будете использовать дешевые и неодинаковые элементы, то каменщикам придется корректировать толщину растворного шва в кирпичной кладке в отдельных рядах на несколько миллиметров, чтобы подогнать всю стену под проектный план.

допустимая толщина шва кирпичной кладки

Этот фактор является решающим. Бережную корректировку изделия, у которого есть неправильная форма или размеры, может сделать только профессиональная команда. В случае больших отклонений прочность конструкций в результате будет снижена до 25 %.

Армирование вряд ли поможет в такой ситуации. Чтобы уменьшить риски, материал необходимо тщательно проверить еще при покупке. Кроме толщины раствора, на надежность кирпичной кладки сильно влияет и марка прочности кирпичей, доля пустот и устойчивость к сильным морозам. Влияние толщины швов в кирпичной кладке очень высоко. Этот параметр необходимо учитывать вместе с геометрической точностью.

Допустимые отклонения

Указанное правило является актуальными для различных мелкоштучных компонентов, а также для облицовочных и силикатных. Небольшое увеличение толщины кладочного шва кирпичной кладки считается допустимым, если работать с двойными разновидностями, однако в целом во время постройки несущих конструкций и лицевой кладки прослойку нужно поддерживать в переделах 10 мм для вертикального шва и 12 мм для продольного.

толщина шва в кирпичной кладке

Исключением можно называть топку для печей повышенной температуры и подобные конструкции из огнеупоров. В таких случаях необходимо улаживать 5 мм особого раствора.

Отдельной группой является плитка с прямоугольной формой. Ее монтировать необходимо, соблюдая рекомендуемые стандарты расшивки, что в свою очередь зависит от фактуры и типа покроя изделий, а также требований, касающихся защиты от влаги.

Рекомендации по укладке различных типов кирпичей

Несущие стены и цоколь на участке, что часто подвергается воздействию влаги, нужно возводить из полнотелых керамических кирпичей. Чаще всего они бывают одинарного типа. Эффективной схемой в таком случае будет двухрядная. Ведь она дает возможность равномерно распределить весовую нагрузку. Итоговая толщина будет составлять 25 см. Изделия лучше всего устанавливать после скрупулезной проверки ровности, а также после гидроизоляции основы. Желательно осмотреть их на наличие повреждений, чтобы исключить ошибки. Первый ряд необходимо разместить без использования раствора в сухом виде, а все неформатные блоки нужно удалить.

толщина вертикальных швов в кирпичной кладке

Толщина вертикального шва в кирпичной кладке нижнего слоя может быть 20 мм, однако все дальнейшие слои необходимо укладывать, учитывая проектные данные. На тычковую сторону кирпича нужно наносить малое количество состава, после чего немного придавливать его к установленным ранее блокам.

Избыток смеси в продольном направлении необходимо убрать при помощи кельмы. Выполняйте плавные движения снизу-вверх. Делая горизонтальные ряды, будьте осторожны, ведь есть риск размазать смесь вдоль поверхности. Это особенно важно, если вы работаете с лицевым кирпичом. Получить равномерную толщину без большого перерасхода вам поможет особый шаблон. Если у вас нет опыта, то использовать шаблон нужно не только в продольных, но и в поперечных направлениях.

Все начинается в углу

Строительство любой конструкции нужно начинать с угла с дальнейшим закреплением порядовки. Это специальная планка, чтобы контролировать уровень. Стены, которые необходимо оштукатурить или утеплять, нужно возводить с постановкой. Вы будете утапливать раствор вглубь на 15 мм с лицевой стороны вашей кладки.

После того как вы проверите уровень и, по необходимости, выполните аккуратную корректировку, элементы уже нельзя двигать до начала схватывания. После того как сделаете несколько рядов рекомендуем сделать небольшой перерыв.

толщина шва в кирпичной кладке

Качество теплоизоляции – решающий фактор

Многорядную теплоизолирующую систему нужно выводить при помощи поризованной керамики, которая обладает достаточно высокой маркой прочности. Общие стандарты для толщины шва в кирпичной кладке и его разности не меняются. Однако в связи с тем, что имеются пустоты, приготовьтесь к тому, что нужно будет увеличить расход раствора.

Изменение также повлияет на его состав, чтобы исключить мостики холода, к стандартной смеси, что смешивается в пропорциях 1 к 3, необходимо добавить компоненты, что уменьшают теплопроводность. Это может быть керамзитная крошка, пеностекло и прочие их аналоги. Схема для многорядных конструкций сильно усложняется, так что, если вы сомневаетесь в своих способностях, лучше всего нанять бригаду специалистов.

Керамический прессованный и силикатный кирпич нужно закладывать по аналогии с прочими - с угла. Внимательно следите за уровнем и за тем, чтобы каждый ряд выставлялся в сухом виде. В связи с повышенными требованиями, касающимися декоративности, изменится и тип шва: он будет вогнутым или выпуклым. Затирку необходимо делать без промедлений. Второй тип чаще всего выбирают во время облицовки фасада. Ведь такая расшивка помогает усилить защиту стен от влаги.

толщина шва кирпичной кладки снип

Следите за лицевой плиткой

Нюансом является заложение малых отверстий для вентиляции в вертикальные швы. Как правило, это делается на каждом четвертом ряду. Во время работы лицевую поверхность нужно беречь от попадания на нее раствора. Если капли все же случайно попали, то удалите их при помощи сухой тряпки до того, как они схватятся.

Требования к кладочной смеси и смеси для затирки могут изменяться в зависимости от их водонасыщения. Стандартные керамические смеси нужно смочить перед монтажом, клинкерные укладываются сухими, но лишь на особый состав, что содержит минимальное количество веществ, вытягивающих соли.

«Технологическая карта на кладку стен из кирпича с расшивкой швов»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

Расшивка швов кирпичной кладки | Строительный портал

Если вы приобрели загородный участок и решили самостоятельно заняться строительством кирпичного дома, специалисты не рекомендуют забывать о ряде нюансов, связанных с технологией кирпичной кладки. Одним из таких нюансов является расшивка швов кладки из кирпича. Ее важность обусловлена тем, что независимо от окончательного предназначения здания, перед началом эксплуатации его кирпичные стены должны подвергнуться качественному эстетическому оформлению. И одним из способов внешней его отделки является расшивка швов кирпичной кладки. Однако специалисты утверждают, что расшивку швов в кирпичной кладке можно произвести не только в момент возведения стены, но и на старой кладке здания, бывшего уже в эксплуатации долгие годы. Естественно технология расшивки в том и другом случаях будет различаться. Как осуществляется расшивка швов кирпичной кладки, а также в чем различия технологии расшивки швов только что возведенной стены и стены здания, бывшего в эксплуатации – на эти и другие вопросы вы получите ответ в настоящей статье. Но, прежде чем перейти к рассмотрению технологии расшивки швов, мы предлагаем вам ознакомиться с некоторыми теоретическими аспектами кирпичной кладки.

Содержание

  1. Немного теории: системы перевязки швов кладки
  2. Расшивка швов кирпичной кладки: актуальность вопроса
  3. Виды расшивки швов: основные характеристики
  4. В чем заключается предназначение расшивки швов?
  5. Особенности применения расшивки швов кирпичной кладки
  6. Технология расшивки швов: пошаговое руководство
  7. И напоследок



Немного теории: системы перевязки швов кладки

Как известно, основное требование к кирпичной стене – это устойчивость, достигнуть которой позволяет перевязка швов кирпичной кладки. Она выполняется таким образом, чтобы каждый вышележащий кирпич опирался два или три нижележащих кирпича и при этом перекрывал швы между нижними кирпичами. Именно такой способ укладки кирпичей и был назван перевязкой. Он способствует не только повышению устойчивости стены, но и равномерному распределению нагрузок на кирпичную стену в случае неравномерных осадков и температурных деформаций. В строительной практике наибольшее применение нашли следующие виды перевязки:

  • Цепная однорядная перевязка;
  • Трехрядная перевязка;
  • Многорядная перевязка.

Каждая из них характеризуется надежностью, так как прочно объединяет кирпичи в единую систему. Однако есть смысл рассмотреть каждую в отдельности. Опытные мастера знают, что ряды кирпичной кладки в зависимости от расположения кирпичей делятся на ложковые и тычковые.

Технология однорядной перевязки кирпичной кладки предполагает чередование ложковых и тычковых рядов, и чаще всего применяется чаще всего в том случаях, когда отделка стены облицовочным кирпичом не предусмотрена.

Трехрядная перевязка, являющаяся популярной разновидностью многорядной системы, предполагает перевязку каждых трех ложковых рядов тычковыми рядами. В большинстве случаев трехрядная система применяется в тех случаях, когда выкладывают простенки и столбики.

Многорядная перевязка предполагает выкладывание ложковых рядов, которые через каждые 5-6 рядов перевязывается тычковыми рядами. Что касается количества ложковых рядов, то оно зависит от толщины кирпича. Если она составляет 65 мм, необходимо выкладывать 6 ложковых рядов, и в том случае если она равна 88 мм, технология многорядной перевязки предполагает выкладку 5 ложковых рядов.


Расшивка швов кирпичной кладки: актуальность вопроса

Традиционная кирпичная кладка предполагает наличие вертикальных и горизонтальных швов кирпичной кладки. Технология кирпичной кладки предполагает их заполнение раствором, предназначенным для связывания кирпичей в единое целое. После осуществления кирпичной перевязки излишки раствора, которые выступили за пределы швов, удаляют. Осуществив это, производят расшивку швов кирпичной кладки, которая представляет собой процесс затирки швов с целью повышения их герметичности. Благодаря проведению данной процедуры,  стена становится не только привлекательной, но и устойчивой к воздействию внешних неблагоприятных факторов. В связи с этим, приходим к выводу, что расшивка швов кирпичной кладки существенно продлевает эксплуатационные соки здания.

Виды расшивки швов: основные характеристики

Прежде чем ознакомиться с алгоритмом и технологией расшивки швов кирпичной кладки, прежде всего, необходимо ознакомиться с возможными вариантами заделки швов кирпичной кладки, которые чаще всего применяются в строительной практике.

Прямоугольная вподрезку или, так называемая, расшивка заподлицо – является одним из самых простых и, соответственно, популярных способов расшивки швов. Технологически данный способ подразумевает срезание со стены лишнего раствора с использованием кельмы, а затем щеткой с жестким ворсом обрабатывают швы между кирпичами. После такой обработки швы четко выделяются;

Прямоугольная заглубленная используется в качестве декоративной отделки кирпичной кладки. Несмотря на то, что данный способ более трудоемкий, его применение нецелесообразно для обработки кирпичной кладки, подверженной воздействию атмосферным осадкам. Технология выполнения данного способа расшивки подразумевает в первую очередь удаление из всех швов раствора на глубину 5-6 мм, их последующее уплотнение и разглаживание нового раствора с использованием округлого нагеля;

Вогнутая расшивка – популярный способ затирки швов, предполагающий использование специального инструмента для расшивки швов с одноименным названием «расшивка». В первую очередь, данный способ предполагает срезание лишнего раствора с последующей обработкой их полукруглой расшивкой на протяжении всей длины шва;

Скошенная расшивка – способ, применение которого  актуально в условиях с суровым климатом. Перед ее осуществлением производят тщательную заточку кельмы, после чего, направив ее под острым углом, срезают раствор. Оптимальный уровень углубления инструмента при этом 3-4 мм;

Важно! В процессе расшивки швов важно соблюдать последовательность их обработки: вначале обрабатывают вертикальные швы и только потом – горизонтальные.

При этом, по мнению специалистов, толщине швов кирпичной кладки не придается определяющее значение, и она варьируется в течение 10-12 мм. Данное правило обусловлено правилами СНИП, в соответствии с которыми размер швов кирпичной кладки – показатель вариабельный и для горизонтального шва колеблется в пределах 10-15 мм, тогда как для вертикального эти цифры варьируются в пределах 8-15 мм. Кроме того, зачастую возникают ситуации, когда строители отдают предпочтение тонким швам, толщина которых достигает 3-4 мм. Это обусловлено стремлением к экономии цементного раствора.

Важно! Толщина швов кирпичной кладки показатель весьма вариабельный и может претерпевать изменение в зависимости от климатических условий, в которых располагается здание, стремлением к экономии материалов, а также ответственности и педантичности, с которыми мастер подходит к выполнению работы.


В чем заключается предназначение расшивки швов?

В связи с тем, что многие сооружении обходятся без расшивки швов и эксплуатируются при этом в течение длительного времени, мы считаем нужным рассмотреть основное функциональное предназначение расшивки швов кирпичной кладки. Итак, в чем же оно заключается?

Как уже было отмечено ранее, она существенно повышает эстетические характеристики постройки. Воспользовавшись данным способом декорирования сооружения, вы сможете эффективно замаскировать разницу в оттенках, в том случае если замешивание раствора производится постепенно, в течение нескольких дней;

Использование затирки для кирпичных швов позволяет предотвратить разрушение цементной основы, что позволяет не только продлить эксплуатационный срок здания, но и надолго отложить проведение капитального ремонта. Это достигается за счет сокращения влаги, попадающей на швы, так как именно она разрушает кирпичную кладку, а, как вы знаете, цена восстановления кирпичной стены, претерпевшей разрушение вследствие трещинообразования и обвалов стен, оставляет мало приятных впечатлений;

Осуществив расшивку швов кирпичной кладки в соответствии со всеми правилами, вы сможете существенно повысить теплоизоляционные характеристики здания и сохранить тепло в помещении в холодное время года;

Особенности применения расшивки швов кирпичной кладки

  • Мастера должны знать, что расшивка швов актуально не только для домов, возведенных из строительного кирпича, но и для тех, которые возводились из двойного силикатного кирпича М150.

Важно! Главное правило, которое необходимо соблюдать при расшивке швов – стена, подвергаемая отделке, не должна быть ранее оштукатуренной, так как расшивка швов кирпичной кладки является своеобразным аналогом отделочного материала, нанесение которого осуществляется только на отдельно взятую часть поверхности.

  • В наибольшей степени распространено использование расшивки швов для отделки уличных стен;
  • Внутренние работы также зачастую не обходятся без ее применение, которое допустимо в тех случаях, когда отделываемая поверхность нуждается в придании ей определенного колорита;

  • Стены, возводимые из натурального камня, также могут отделываться с помощью расшивки швов кирпичной кладки;
  • Расшивка кладки может осуществляться на любом этапе строительства, будь то непосредственное возведение стен или отделка здания после того, как оно будет определенное время эксплуатироваться и даст усадку. Однако, в случае с первым вариантом, удаление лишнего раствора происходит более «безболезненно», так как будучи свежим, он еще не успевает высохнуть, дойдя до этапа расшивки швов. В случае расшивки швов старого дома, это происходит намного сложнее, так как раствор становится существенно прочнее;
  • Кроме того, если вы решили заняться расшивкой швов на старом здании, в процессе удаления старого раствора необходимо производить более основательного углубление до 10-15 мм;

  • Нельзя забывать о том, что для повышения прочности конструкции на этапе строительства используется перевязка швов кирпичной кладки, подразумевающая выкладывание вышележащего ряда кирпичей не параллельно нижележащему, а с некоторым смещением;
  • В процессе расшивки швов важно использовать только остро заточенные инструменты, например, это может быть зубило, предназначенные для удаления затвердевшего раствора. Только лишь в том случае, если инструмент остро заточен, вы сможете качественно удалить затвердевший раствор, в противном случае возникает риск соскальзывания инструмента и повреждения строительного материала.

Технология расшивки швов: пошаговое руководство

Так как вы тщательно ознакомились с теоретическими аспектами расшивки швов кирпичной кладки, пришло время изучить алгоритм ее осуществления, состоящий из нескольких этапов.

Этап № 1: подготовка кирпичной кладки

Как и любое строительное мероприятие, расшивка швов кирпичной кладки начинается с проведения подготовительных работ. В чем же их заключается их сущность? Рассмотрим далее.

С поверхности стен, подвергшихся обработке, удаляются овсе загрязнения, в том числе и пылевые. После этого, используя щетку с жестким ворсом,  цементные швы необходимо очистить от наиболее «грубых» загрязнений. Также возможно использование аппарата, в основе принципа работы которого лежит использование высокого давления. Именно благодаря ему, вы получаете возможность удалить даже самые мельчайшие частицы, не заметные глазу;

Закончив чистку поверхности, подготовьте валик и ведро с водой, а затем произведите смачивание тех швов, с которыми вы планируете осуществлять работу в ближайшее время.

Важно! Мастера советуют не производить расшивку швов кирпичной кладки в жаркое время года, так как в этом случае раствор чрезвычайно быстро высыхает, что способствует нарушению всей технологии расшивки. Также рекомендуется прекратить выполнение работы в случае начавшегося дождя, так как раствор может впитать избыточное количество влаги, что также противоречит технологии расшивки швов.

Этап № 2: приготовление раствора

Раствор для расшивки швов в кладке реализуется строительными магазинами в виде сухой смеси, компоненты которой строго указываются на упаковке, или в виде готового раствора. Если вы приобретаете сухую смесь, ее необходимо разбавить водой, количество которой указано на упаковке со смесью. Независимо от того, приобретаете ли сухую смесь или раствор, необходимо следовать инструкции, указанной на упаковке, а также четко соблюдать все указанные пропорции. Помимо этого необходимо строго учитывать временные ограничения, в течение которых раствор необходимо полностью использовать.

Для смешивания раствора лучше отдать предпочтение автоматизированному способу и воспользоваться специализированной дрелью, оснащенной насадкой «миксер», так как смешивание раствора ручным способом – процесс намного более трудоемкий и более затратный по времени.

Важно! Специалисты не рекомендуют замешивать раствор для нанесения на все стены сразу. По их мнению, лучше подготавливать его небольшими порциями и использовать для этого преимущественно электрическую бетономешалку. Если на температурный шов в кирпичной кладке вы нанесете слишком жидкий или уже немного подсохший раствор, это чревато нарушением целостности вследствие первого резкого температурного перепада.

Этап № 3: расшивка швов кирпичной кладки

Первоначально произведите удаление небольшого количества старого раствора (достаточным будет 10-15 мм). Если в некоторых местах произошло разрушение кирпичной кладки на более глубоком уровне, нанесите заведомо большее количество свежеприготовленной смеси.

Затем вновь возьмите  щетку с жестким ворсом и тщательно удалите со стены следы раствора. В труднодоступных местах раствор удаляют с использованием специальных аппаратов или зубилом, о котором мы писали выше.

В верхней части стены необходимо подготовить подмостки для расшивки швов. Несмотря на то, что наиболее эффективным способом, по-прежнему, остается установка лесов, вы можете воспользоваться стремянкой.

Полностью подготовив поверхность, вы можете приступать к нанесению раствора.

Важно! В процессе нанесения раствора помните, что залогом качественного конечного результата является однородность наносимой смеси и полное отсутствие комкообразных масс.

Техника нанесения раствора при расшивке швов кирпичной кладки подразумевает его нанесение с некоторым излишком, который сразу же удаляется с помощью кельмы.

Далее возьмите узкую расшивку, и производите интенсивное вдавление раствора в вертикально ориентированные швы.  При этом важно именно вдавливать, а не приглаживать, так как только использование данного приема позволяет избавиться от излишка воздуха, который при несоблюдении техники работы может остаться между старым и новым слоем цементной смеси.

Далее производят обработку горизонтальных швов с помощью длинной расшивки, которой орудуют так, чтобы раствор равномерно распределялся по всему шву.

Далее новому раствору придают желаемую форму, что можно осуществить с использованием подручных средств, например, пластиковой трубки или резинового шланга, используя которые, вы сможете сделать вогнутый шов. Чтобы получился скошенный шов, специалисты рекомендуют воспользоваться деревянной планкой, перед работой с которой необходимо четко определиться с ее размером. А использование заточенного деревянного колышка позволит без труда превратить прямоугольный шов в заглубленный.

Важно! Если в процессе расшивки швов вас настиг дождь, временно прекратите работу и изолируйте обрабатываемую поверхность с помощью обычной полиэтиленовой пленки.

Как видно из выше приведенной инструкции, процесс расшивки швов не представляет собой особых сложностей и может быть осуществлен даже новичком в строительном деле. Конечно, будучи новичком в этой отрасли, скорее всего, вы затратите большее количество времени, чем опытный мастер, однако существенным плюсом при этом является то, что вы сможете сэкономить, отказавшись от услуг рабочих.

Важно! Возводя кирпичные строения своими руками, помните о существовании деформационных швов в кладке,  предусмотрев которые, вы сможете защитить свою постройку от возможных сейсмических колебаний местности, неравномерной усадки строения или резких температурных перепадов.

И напоследок

Мы понимаем, что большая часть наших читателей не является профессионалом в строительной отрасли, поэтому мы постарались максимально подробно разъяснить весь процесс расшивки швов кирпичной кладки. Вам остается лишь ознакомиться с предложенными материалами и последовать нашим советам. Чтобы облегчить процесс понимания всей технологии, ниже будет предложено видео, в которой еще раз подробно рассматривается процесс расшивки швов кирпичной кладки.

МДС 51-1.2000 Основы технологии кирпичной кладки. Методическое пособие

ГОССТРОЙ РОССИИ

ИННОВАЦИОННЫЙ ОБРАЗОВАТЕЛЬНЫЙ ЦЕНТР

ОСНОВЫ ТЕХНОЛОГИИ
КИРПИЧНОЙ КЛАДКИ

Методическое пособие

МДС 51-1.2000

Москва 2005

Методическое пособие составил заместитель

директора по учебной работе

Тверского технологического колледжа                                             В.И. Шмелев

Рецензенты:

- канд. техн. наук, доцент Тверского государственного

технологического университета                                                         В.А. Филин

- преподаватели технологического колледжа

Северо-Западного Кента                                                                      Стюарт Нейс,

Питер Хетер

- заместитель директора по подготовке строителей

Гжельского художественно-промышленного колледжа                  В.А. Неелов

- преподаватель Саратовского строительного колледжа                 Е.М. Кузнецов

Методическое пособие предназначено для преподавателей и студентов средних специальных учебных заведений; обсуждено на заседании цикловой комиссии специальности 2902 «Строительство зданий и сооружений» Тверского технологического колледжа.



СОДЕРЖАНИЕ

1. Ищенко И.И. Технология каменных и монтажных работ. - М.: Высшая школа, 1980. - 368 с.

2. Неелова В.А. Иллюстрированное пособие для подготовки каменщиков. - М.: Стройиздат, 1988. - 270 с.

3. Справочник строителя «Каменные конструкции и их возведение.» (Воробьев С.А., Камейко В.А. и др.). - М.: Стройиздат, 1989. - 224 с.

Развитие малоэтажного и индивидуального строительства, которое составляет около одной трети всех видов жилья в России потребовало большого количества специалистов по кирпичной кладке. Причем производственные отношения сегодняшнего дня требуют не просто каменщиков, а каменщиков высокой профессиональной квалификации.

Решить проблемы, связанные с подготовкой каменщиков поможет данное методическое пособие.

Методическое пособие состоит из 2 частей - теоретической и практической.

В теоретической части даны все необходимые сведения о типах и конструкциях зданий, изложены теоретические основы кирпичной кладки. Рисунки и схемы, размещенные в определенном порядке, способствуют усвоению учебного материала в простой доступной форме.

Практическая часть содержит упражнения для выработки навыков кирпичной кладки. Упражнения расположены по принципу «от простого к сложному», что способствует отработке навыков кладки.

Пособие позволяет освоить курс кирпичной кладки как самостоятельно, так и под руководством преподавателя, который в данном случае выступает в качестве наставника и консультанта.

Практическая часть изучается под руководством преподавателя в специальных классах каменных работ. При изучении практических навыков следует обратить особое внимание обучаемых на отработку навыков кирпич

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
