Размер ступеней лестницы по ГОСТу

Автор Кровельщик На чтение 9 мин Просмотров 322 Обновлено 10.09.2017

Лестница является важным средством вертикальной коммуникации. Существует огромное количество вариантов исполнения. В многоквартирных жилых домах, производственных, общественных и административных зданиях чаще всего монтируются железобетонные марши, так как они лучше всего удовлетворяют требованиям пожарной безопасности.

При проектировании

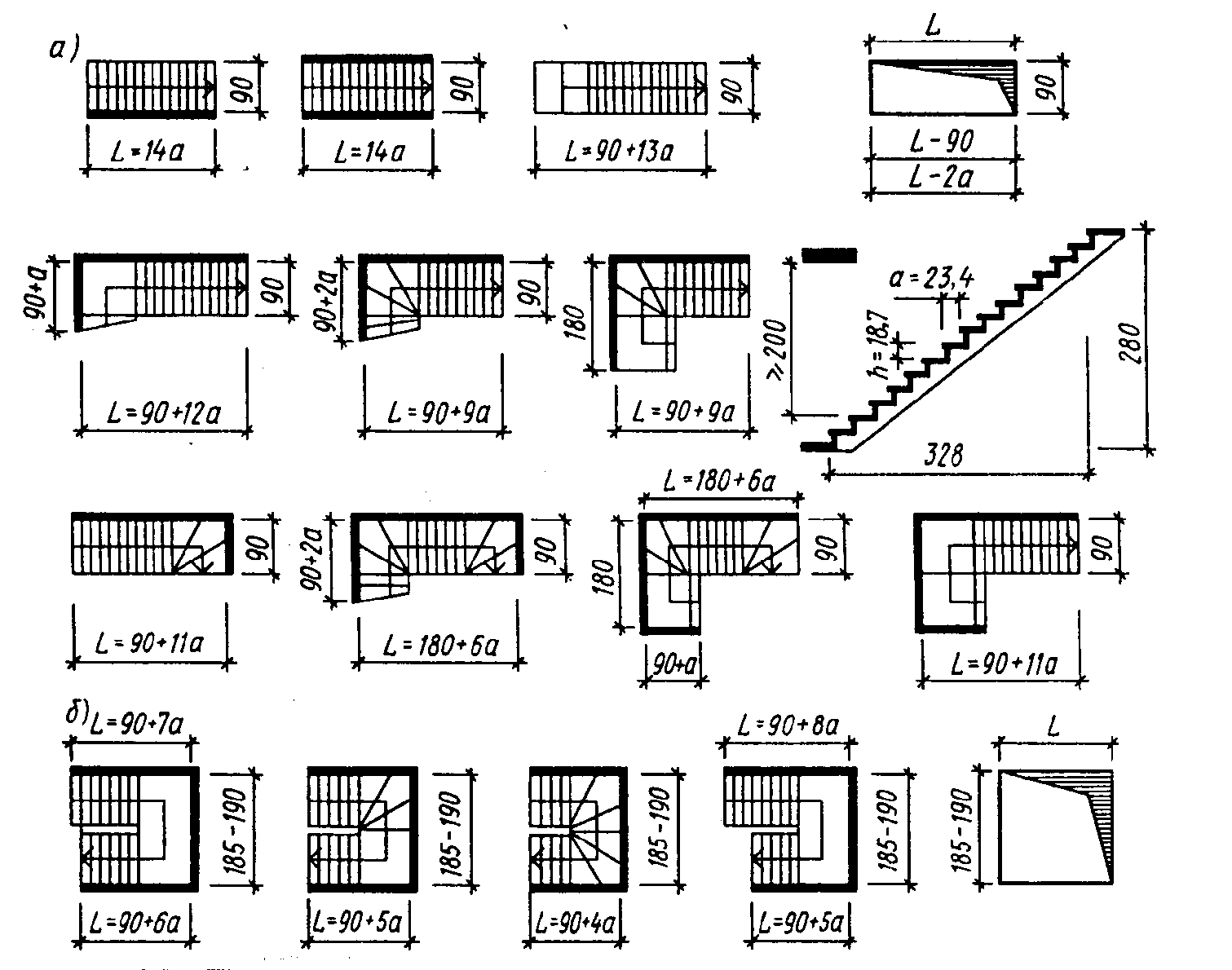

Формы лестниц

Выбранная форма лестницы во многом зависит от назначения, месторасположения, высоты помещения и архитектурных особенностей здания.

Одномаршевая лестница

Самый простой тип. Применяется достаточно редко, так как не подходит для помещений нормальной высоты: по расчёту количество ступеней получается слишком большим. Иногда лестницы такой формы выполняются с промежуточной площадкой;

Двухмаршевая лестница

Самый распространённый вид. Может выполняться как привычной формы, так и Г-образной. Очень удобна, потому что позволяет сократить количество ступеней в одном марше, но занимает большую площадь;

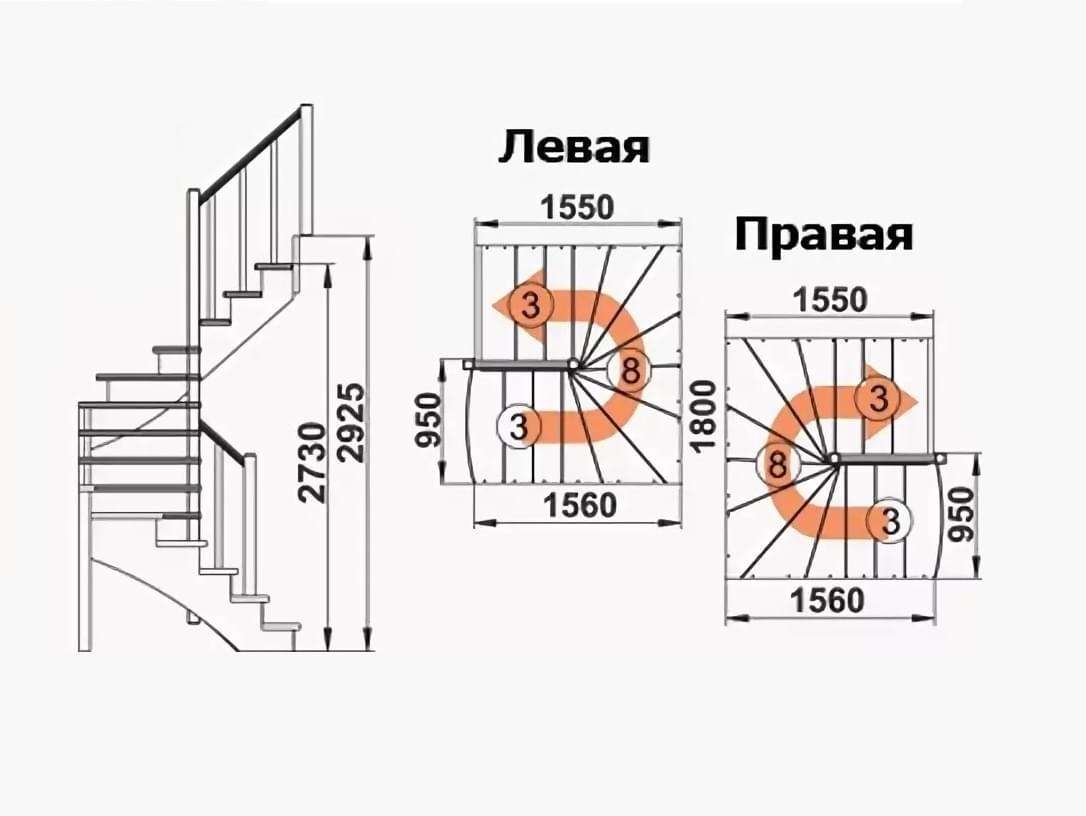

Винтовые и криволинейные, поворотные лестницы

Помогают сэкономить полезную площадь, но могут нести повышенную опасность для детей и пожилых людей;

Комбинированные лестницы

Одновременно имеют как марши, так и изгибы и скругления. Позволяют, сохраняя удобство эксплуатации, создавать уникальные интерьеры.
Нормы и стандарты проектирования лестниц.

Лестница должна удовлетворять выполнять следующие функции:

1. Обеспечивать удобную и безопасную вертикальную коммуникацию;
2. Обеспечивать эвакуацию людей в случае аварийных ситуаций;
3. Удовлетворять эстетическим и экономическим требованиям.

Безопасная эксплуатация лестницы зависит от того, насколько правильно она запроектирована. Все нормы проектирования прописаны в СНИП (Строительные нормы и правила).

Нормативный документ регламентирует следующие параметры лестниц и ступеней:

1. Наименьшая и наибольшая ширина лестничного марша по ГОСТ.
   Если лестница выполняет функцию эвакуационного пути, ведущего с одного этажа жилого здания (двухэтажное строение), её ширина должна составлять не менее 90 см, при большей этажности – 105 см. Для внутриквартирных лестниц ширина марша может быть всего лишь 80 см. Максимальный размер – 140 см. Для общественных и административных зданий ширина лестницы должна быть от 135 до 240 сантиметров.
2. Габариты лестничных площадок.
   Лестницы с большим количеством ступеней должны быть оборудованы промежуточными площадками. Ширина лестничной площадки по требованиям эвакуации должна равняться ширине марша, но не меньше 1. 2 метра. Если площадь здания позволяет, ширина площадки может быть больше ширины марша лестницы.
   Длина лестничной площадки должна быть равна ширине двух маршей при двухмаршевой лестнице плюс просвет 10 см. Просвет необходим, чтобы была возможность протянуть пожарный гидрант. Если лестница одномаршевая, промежуточная площадка не расширяется, а остаётся равной ширине марша.
3. Наименьшая и наибольшая высота ступеней.
   Все ступени должны быть одинаковых размеров. Исключение составляют первая и последняя ступень. При невозможности вписать целое количество, можно сделать их чуть ниже остальных. Наименьшая высота подступенка 12 см, максимальная 20 см для внутриквартирных лестниц и 19 см для многоквартирных зданий.
4. Уклон лестницы.
   Угол наклона лестницы должен быть от 26 до 45 градусов. Основные лестницы жилых многоквартирных и общественных зданий должны иметь уклон 1:2. Вспомогательные и ведущие в подвал лестницы могут располагаться под углом 33 – 36 градусов.
5. Минимальное и максимальное количество ступеней в одном марше.
   Количество ступеней марша должно быть не менее 3 и не более 16. При количестве ступеней меньше трёх целесообразно устраивать пандусы.

Нормы эвакуации

На путях эвакуации в зданиях не следует устанавливать винтовые лестницы и забежные ступени. Такой вариант возможен только при возведении внутриквартирной лестницы или лестницы в частном доме.

Ширина проступи и высота подступенка в пределах марша и лестничной клетки должны быть постоянны, чтобы не сбивать человека с шага и не замедлять эвакуацию.

В жилых и общественных зданиях для безопасной эвакуации в случае аварийной ситуации лестничная клетка должна иметь естественное освещение. В частном доме также не стоит забывать об освещении, но оно может быть и искусственным.

Ширина марша лестницы, находящейся на путях эвакуации, должна быть не менее 1. 2 м для зданий, в которых на одном этаже, кроме первого, находится более 200 человек. В детских и дошкольных учреждениях, домах престарелых и больницах ширина лестницы должна составлять не менее1.35 м.
Для всех остальных случаев минимальная ширина марша – 0,9 м. Лестницы, ведущие к одиночным рабочим местам, могут быть шириной 0.7 м.

В зданиях высотой более 28 метров (примерно 10 этажей) следует предусматривать незадымляемые лестничные клетки.

Эргономические требования

Лестница – конструкция повышенной опасности. Чтобы человек не подвергался излишним рискам, она должна быть максимально удобной.
На лестницах, в которых меньше трёх ступеней, легко оступиться, а при количестве ступеней свыше шестнадцати подъём становится слишком утомительным.

Для вычисления максимально удобного соотношения ширины проступи и высоты подступенка используют среднюю длину шага взрослого человека, которая составляет приблизительно 60 – 64 сантиметра. Отсюда вывели формулу:

2 * высота подступенка + ширина проступи = 64 см

Также существует формула, по которой сумма двух слагаемых должна быть в пределах 43 – 47 сантиметров. Соблюдение этой пропорции гарантирует безопасность, а для удобства стоит придерживаться правила:

ширина проступи – высота подступенка = 12 см

Кроме того, ширина проступи должна быть такой, чтобы взрослый человек без проблем смог опереться на неё ногой.Оптимальным станет размер 30 сантиметров. При меньшей ширине проступи по лестнице будет трудно спускаться, а большая ширина станет сбивать с шага.

Для ширины проступи 30 сантиметров высота подступенка должна быть 15. Это значит, что уклон лестницы равняется 1:2 или 27 градусов.

Удобнее, если количество ступеней в марше будет нечётным, тогда человек будет начинать и заканчивать движение с одной ноги. Лучше, чтобы высота между любой ступенью лестницы и потолком была не менее 2 метров.

Разновидности ступеней

Существует несколько видов классификации ступеней.

По форме в плане ступени подразделяют на:

• рядовые, имеющие в плане прямоугольную форму. Такие ступени используются в маршевых лестницах;
• забежные, сложной формы, позволяют создавать винтовые и криволинейные лестницы.

Сочетания рядовых и забежных ступеней образуют комбинированные лестницы.

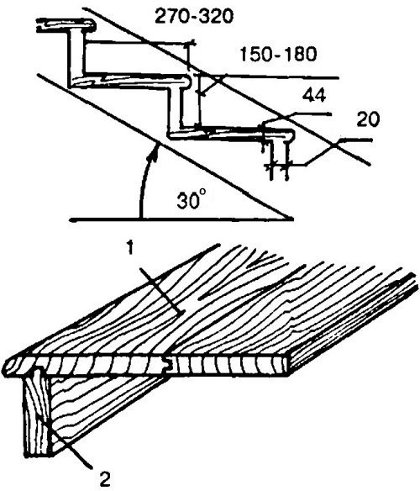

Второй вид классификации – по наличию подступенка. Подступенок – это вертикальная плоскость ступени. Горизонтальную поверхность, на которую опирается нога во время подъёма, называют проступью.

Существуют три типа ступеней:

1. открытые без подступенка. наиболее распространенные лестницы с такой ступенью выполняются из дерева и металла;
2. закрытые с подступенком. Такие ступени можно встретить на любой лестничной клетке многоквартирного дома;
3. полузакрытые. Подступенок такой ступени лишь частично закрывает просвет между проступями.

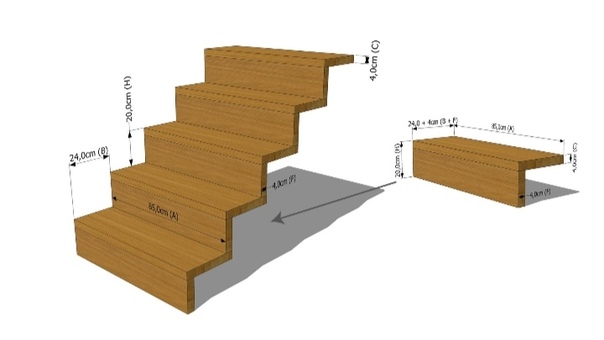

Размеры ступеней

Как уже говорилось, самым лучшим сочетанием будет высота подступенка 15, а ширина проступи 30 сантиметров. Нормативные документы разрешают использование ступеней с другими размерами, удовлетворяющими условию безопасной эксплуатации.

Удобнее всего использовать ступени со стандартными размерами. Это значительно удешевит конструкцию и облегчит монтаж. Нестандартные ступени стоит рассматривать только в тех случаях, когда типовые материалы абсолютно неприменимы.

При выполнении лестницы из железобетона можно выбрать уже известные размеры ступени или ступени с высотой 17, а шириной 26 сантиметров. Среди специалистов такие ступени называются “подвальными”. Они менее удобны из-за большей высоты, но более компактны. Железобетонные ступени производятся по серии и имеют стандартную длину.

Ступени шириной 30 сантиметров выпускаются длиной 0. 9, 1.05, 1.2, 1.35, 1.5, 1.65 и 2.25 метра. Подвальные ступени могут быть длиной 0.9, 1.05 или 1.2 метра.
Заводы ЖБИ могут выпустить изделия по размерам заказчика, но это будет очень дорого стоить.

При выполнении лестницы из дерева или металла, намного проще отойти от гостовских размеров.

Ограничить размеры деревянных ступеней могут только размеры сырья. Большинство производителей могут выполнить ступени длинной от 90 см до 5 м. Ширина изделия может быть в переделах от 20 см до 2 м. Шаг размеров в плане 10 см. Толщина доски предлагается 2, 3 или 4 см.

Лестницы из непопулярных материалов, например, из стекла триплекс, изготавливаются по индивидуальным размерам.

Выполнение замеров и конструирование

Лестница – конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

1. Выполнить обмерные работы;
2. Подобрать размеры проступи и подступенка, ширину лестницы;
3. Сделать эскиз.

Обмерные работы включают в себя:

1. проверить горизонтальность перекрытий с помощью уровня;
2. проверить перпендикулярность стен с помощью угольника;
3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

1. рулетку или дальномер;
2. угольник;
3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа – это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например, принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

• (2.7+0.3):0.15=20 шт. – всего ступеней;
• 20:2=10 шт. – ступеней в одном марше;
• 10*0.3=3 м – длина одного лестничного марша;
• 3+0. 9 = 3.9 м – длина всей лестницы с учётом минимальной ширины площадки;
• 0.9*2=1.8 м – ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

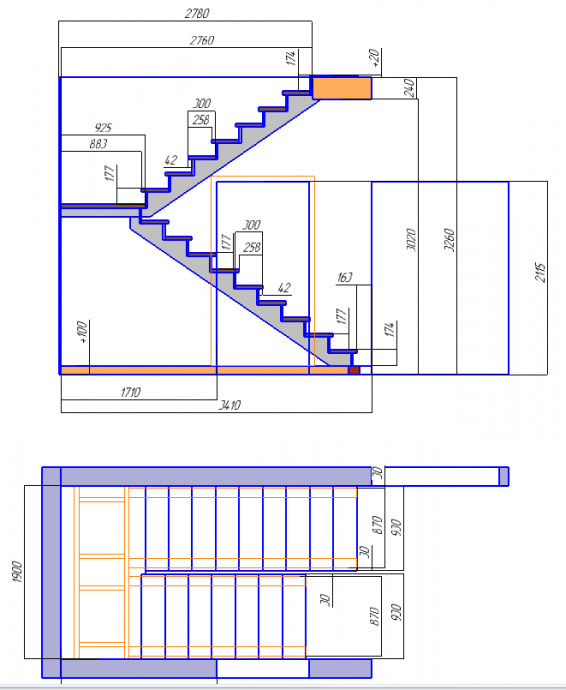

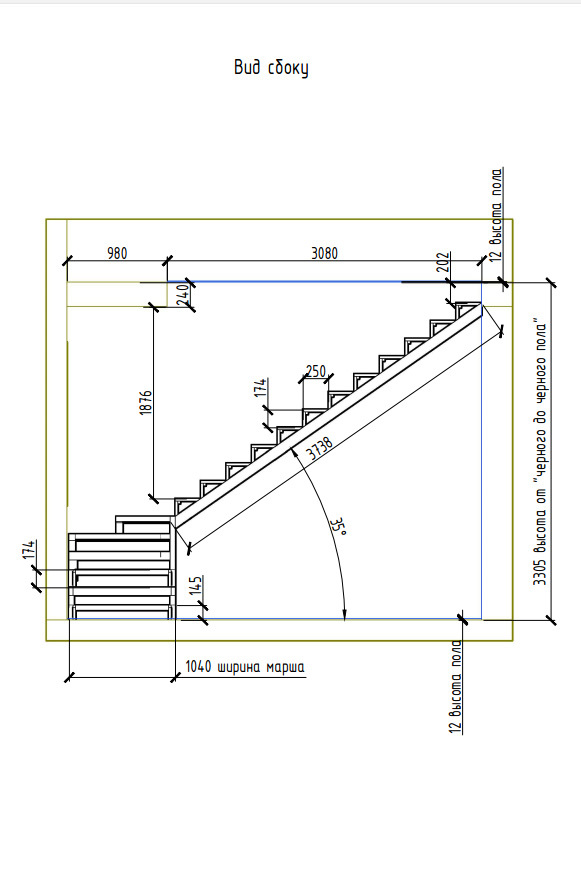

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

1. Определиться с материалом лестницы;
2. Выбрать размеры ступеней;
3. Выполнить необходимые замеры;
4. Рассчитать габариты конструкции;
5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

Расчет размеров ступеней и уклона лестничного марша

Строительство лестницы – один из самых сложных этапов при возведении дома. Именно здесь так важно совместить такие понятия как внешняя привлекательность, удобство и даже функционал.

Рассчитать лестницу бывает очень сложно, особенно если в данном вопросе нет реального опыта, однако есть несколько правил, соблюдая которые процесс существенно упростится.

Итак, рассмотрим основные критерии, которым должна отвечать внутридомовая лестница.

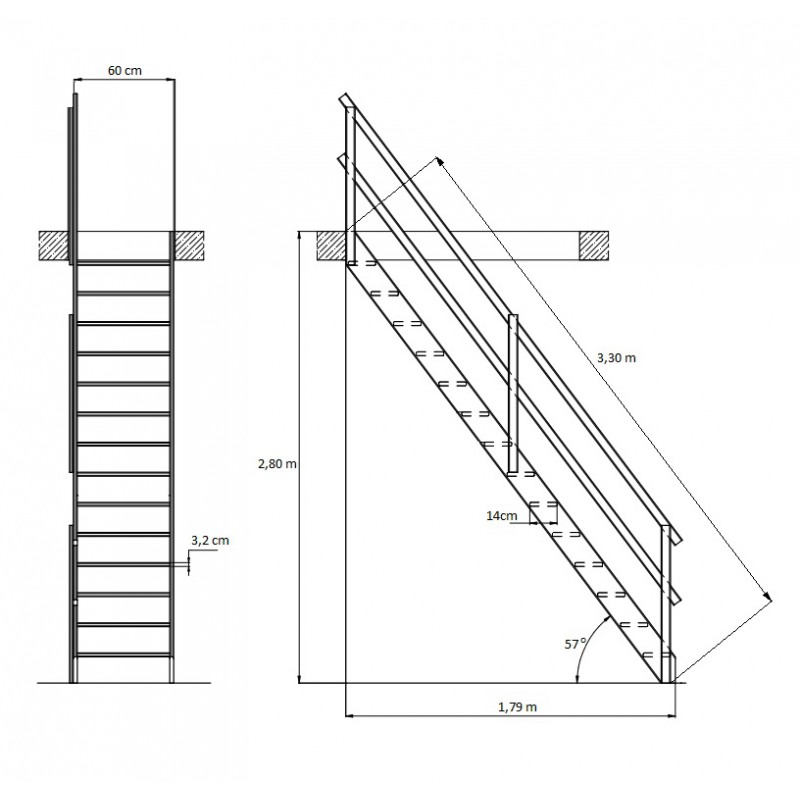

Угол наклона

К сожалению, архитектурные особенности дома не всегда позволяют создать ту конструкцию, которую хотели бы видеть хозяева. Главное, на что нужно обращать внимание – это угол наклона, так как именно от него зависит насколько удобно и, главное, безопасно будет осуществлять подъём и спуск.

Идеальный угол наклона равняется 45 градусам, но допустимо использовать и 40. Лестницы с меньшим углом занимают слишком много места, их ещё называют королевскими, так как ходьба по ним становится медленной, королевской.

На самом деле это не совсем удобно, так как подъём всего на второй этаж может занимать очень много времени, а если в доме три этажа и более?

Наклон более 45 градусов также не приветствуется, так как лестница становится слишком крутой, и ходить по ней может быть просто опасно. Такие конструкции чаще всего устанавливают вне жилых помещений, например в подвалах. Там можно пожертвовать эстетикой и удобством в пользу компактности конструкции.

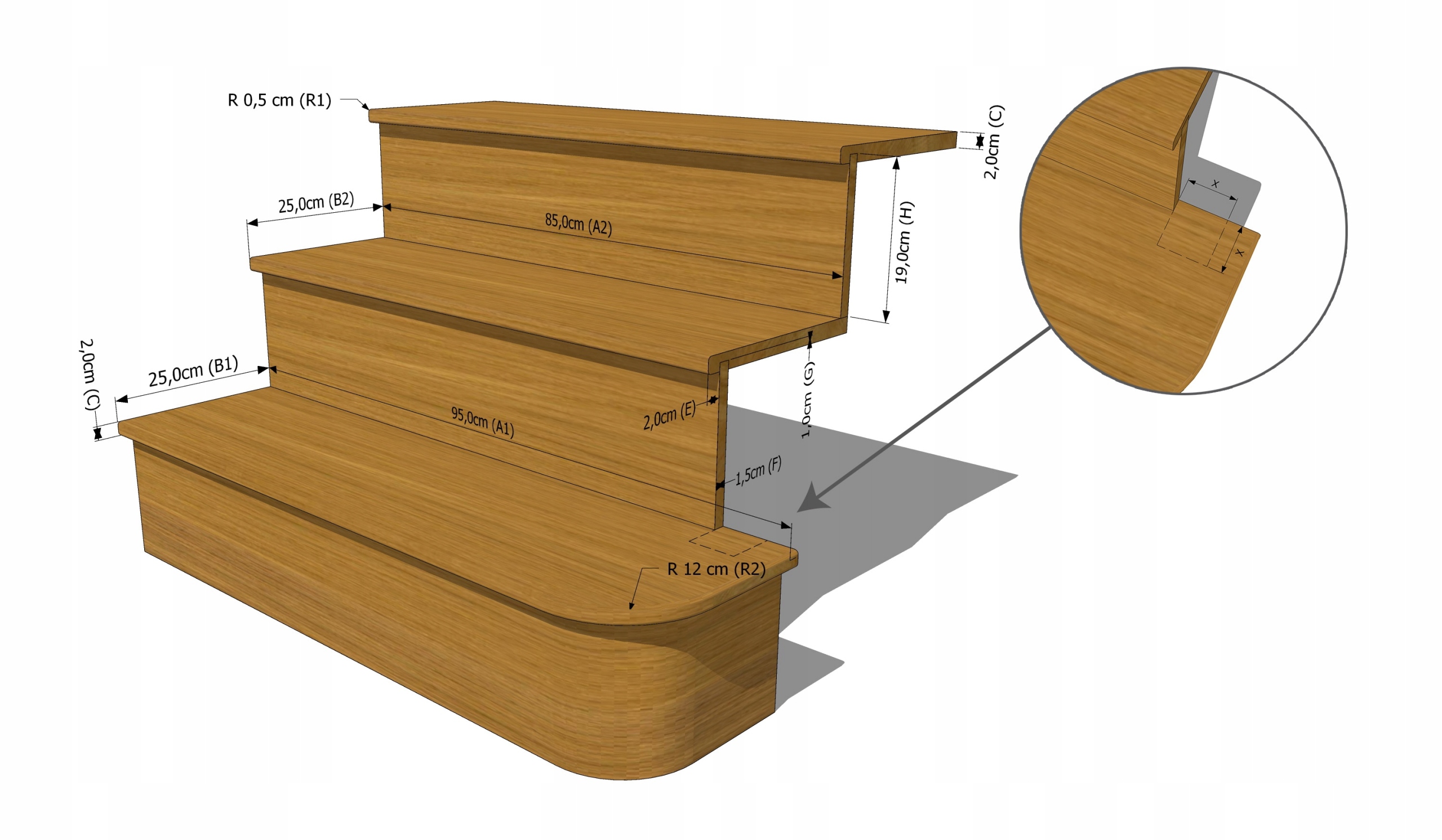

Ширина и высота ступеней

Ещё два очень важных фактора, напрямую влияющих на удобство. Высота ступени может колебаться от 150 до 200 мм. Ходить по такой лестнице очень удобно, но при условии, что соблюдена пропорциональная ширина.

Здесь за основу берётся нога 45 размера. В идеале если ширина ступени составляет от 250 до 300 мм. На такую ступеньку можно встать всей ступнёй, а значит, вы не будите испытывать дискомфорт при подъёме и спуске.

Высоту менее 150 миллиметров делать не рекомендуется, так как при ходьбе придётся «частить», что не очень удобно. Ширина более 300 мм тоже не желательна, так как в этом случае придётся делать очень широкий шаг.

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Нормативная зависимость размеров ступеней от крутизны лестницы

Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Расчёт

Зачастую, расчёт лестницы ограничивается архитектурой и параметрами дома, и других вариантов кроме единственного доступного просто нет.

Для того чтобы узнать параметры конструкции, необходимо взять расстояние от того места, где планируется размещение ступеньки первого этажа и до стены дома.

Второй необходимый размер – это высота от первой ступени до полка, а точнее до того места, где будет верхушка последней ступени лестничного марша.

Теперь, зная эти параметры, и в идеале перенеся их на бумагу с разлиновкой, будет очень легко определить ширину, высоту и количество ступеней в конструкции. Если лестница получается не совсем удобной, единственный способ изменить её габариты – это увеличить горизонтальный размер, то есть сдвинуть первую ступень. Таким образом, конструкция отнимет лишние сантиметры у площади дома, но зато станет более удобной и комфортной.

Графический способ подбора оптимальных размеров ступеней (размеры в мм).

Оптимальный угол лестничного наклона и ширина марша лестницы на второй этаж

Любая лестница — не только дизайнерский элемент частного дома, но и сложное инженерное сооружение, выдерживающее заданные нагрузки и обеспечивающее удобство перемещения между этажами. Чтобы готовая конструкция отвечала данным требованиям, необходимо сделать правильный расчет ее крутизны. Она зависит от параметров и размеров помещения.

Оптимальный угол наклона для лестницы на второй этаж составляет 35°. А оптимальная ширина марша 900-1000 мм. Каталог деревянных лестниц.

Основные требования к лестнице

Лестничные конструкции обладают рядом эксплуатационных свойств:

• Безопасностью;
• Надежностью;
• Долговечностью;
• Огнестойкостью;
• Прочностью;
• Удобством.

Чтобы лестница стала комфортной, дополнительно учитываются:

• Размер проступей, подступенков;
• Размерность шага;
• Наклон пролетов;
• Число шагов, необходимых для подъема или спуска.

Ширина марша и количество ступеней

Размерность ступеней выбирается так, чтобы стопа передвигающегося не спадала, не скользила, прочно стояла на поверхности. Высоты должно хватать для небольшого сгибания ноги. Если неверно рассчитать крутизну, движение по лестнице станет утомительным. Когда идущий достигает высшей точки, оставляется некоторое расстояние до его головы, следя при этом, чтобы туловище оставалось в вертикальном положении.

Ширина лестничного марша подбирается с учетом наличия свободного пространства и возможности подъема крупногабаритных предметов. Эта величина варьируется в пределах 90 — 110 см. Ширина 60 — 80 см не позволит выиграть в площади. Движение станет односторонним, что при большом количестве человек провоцирует заторы. Крупные вещи с первого на второй этаж придется заносить через окна или балкон.

Для среднестатистического человека комфортнее передвигаться по маршам с нечетным числом ступеней. Обычно их число составляет от 7 до 13. Подъем должен заканчиваться с той ноги, которой начинался. Длинный марш разбивают на пару частей, разделяющихся поворотными (забежными) ступенями или площадками.

Угол лестничного уклона влияет на комфортность спуска. Пологие лестницы неудобны для передвижения. Дополнительно придется делать больше ступеней, что увеличит трудоемкость монтажа.

Оптимальный градус уклона лестницы

Комфортнее ходить по менее наклонным конструкциям. По нормам крутизна подъема лежит в пределах 30° — 45°. Самый оптимальный градус считается 35 — 40. Тогда получится добиться наилучшего сочетания удобства и компактности. Лестница не займет много места, будет комфортной и безопасной.

Увеличение крутизны подъема до 50° снизит нагрузку на несущие балки и уменьшит количество ступенек, но лестница станет менее удобной для использования. При этом глубина ступеней не должна быть меньше 270 мм, а высота 180 мм. В противном случае передвигаться по лестничной конструкции станет опасно.

Крутизна подъема от 26° до 30° комфортна для пожилых, детей. Обустраиваются такие конструкции на больших площадях. Если свободное место позволяет, заказывайте лестницу с крутизной подъема 26°. Тогда высота ступеней будет 15 см, а глубина — 30 см. В ограниченном пространстве можно увеличить крутизну подъема, а подлестничное пространство использовать в качестве кладовки и хранить сезонные вещи.

Наша компания «ЭТАЛОН ЛЕСТНИЦ» всегда соблюдает оптимальные параметры лестницы. Благодаря собственному проектному отделу и большому опыту в изготовлении лестниц на заказ (более 1000 проектов), вы получаете качественную и удобную лестницу на долгие года. Официальная гарантия по договору от 2 лет.

Ступени винтовой лестницы: ширина и высота

Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.

Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы». Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться. Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб. Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.

Расчет формы ступеней

Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков. При монтаже они должны располагаться чуть внахлест друг над другом. Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток. Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.

С учетом нахлеста друг на друга эта цифра составит примерно 40 градусов. Следовательно, края таких лепестков должны расходится под углом в 40 градусов, образуя форму клина. Для монтажа можно также использовать и уже готовые ступени, которые можно приобрести в строительных магазинах. На фото показаны эскизы ступеней винтовой лестницы из керамогранита 1300х450.

Расчет ширины ступени

Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см. Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.

Расчет длины

Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.

С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.

Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

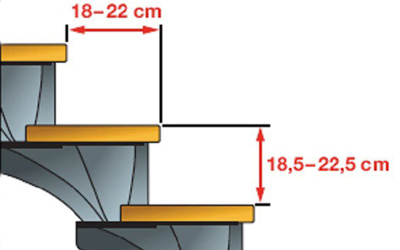

Расчет высоты

Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.

Конструкция с косоурами

В некоторых случаях применяется конструкция с косоурами. Поскольку на местах стыковки прямых пролетов площадки не предусмотрены, вместо них применяются так называемые «забежные ступени». Это особый вид ступеней неправильной формы, ширина которых изменяется от одного края к другому. На фото представлены забежные ступени в конструкции винтовых лестниц, смонтированных с опорами на косоуры.

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
2. Высота — 18 — 20 см.
3. Длина — не менее 80 см, но не более 1 м.
4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

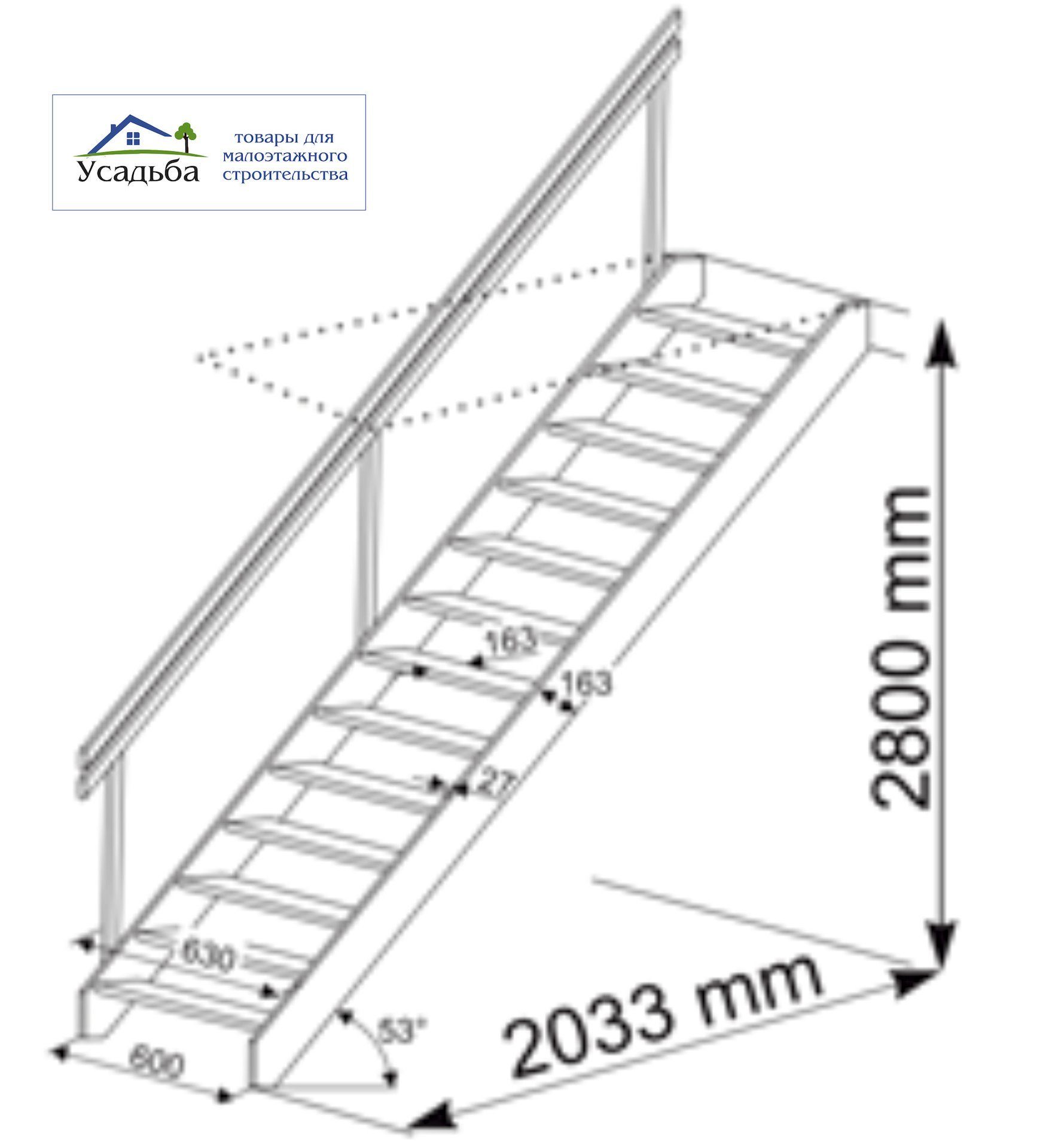

Расчет размеров прямой лестницы на тетивах

data-full-width-responsive=»false»>

Расчет размеров деревянной лестницы с тетивами

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Автор: Бакуменко Валентина

Расчет прямой лестницы

Программа расчета лестницы

Расчет прямой лестницы на тетивах

Параметры расчета и результаты

5 простых шагов для измерения лестничных перил

Независимо от того, покупаете ли вы отдельные компоненты или всю систему перил, необходимо выполнить несколько измерений, чтобы убедиться, что приобретенные перила подходят правильно. Каждая лестница уникальна. Обеспечение правильных размеров — это первый шаг к правильному выбору любой системы перил.

Давайте сначала рассмотрим ключевые компоненты лестницы. Ниже приведены тринадцать часто используемых терминов, когда речь идет о лестницах, которые необходимо понимать при измерении систем перил.

Общеупотребительные термины

1. Поручень — Поручень обеспечивает руководство и безопасность. Они требуются строительными нормами и правилами и должны соответствовать требованиям по нагрузке, высоте и управляемости.
2. Newel Post — Newel Post — это вертикальная стойка, расположенная на верхнем и нижнем концах лестниц, которые поддерживают поручни. Столбы этого типа также часто называют центральной стойкой или опорной стойкой.
3. Балясины или шпиндели — это вертикальные компоненты, используемые для заполнения проема между поручнем и нижним поручнем или ступеньками.Они обеспечивают прочность, безопасность и эстетику.
4. Балюстрада — Этим термином обозначается комбинированный каркас перил и балясин.
5. Протектор — Протектор — это верхний горизонтальный компонент ступени. Здесь вы ставите ногу при подъеме по лестнице.
6. Подступенок — это вертикальный элемент между двумя ступенями или полом и первой ступенью. Обеспечивает поддержку ступеней.
7. Шаг — Ступенька — это комбинация проступи и подступенка.Эта сборка позволяет подниматься или спускаться с одного этажа на другой.
8. Подъем — Не путать с подступенком, подъем — это расстояние по вертикали между поверхностями двух последовательных ступеней.
9. Рейс — Полет представляет собой непрерывную серию шагов без перерывов и приземлений. Отсюда и происходит часто употребляемая фраза «лестничный пролет».
10. Площадка — Площадка — это термин, обозначающий платформу, расположенную между двумя лестничными маршами.
11. Носик — Носик — это внешний, часто выступающий край протектора.
12. Winders — При отсутствии площадки это сужающиеся ступени, используемые для изменения направления лестницы.
13. Стрингеры — Стрингер — это наклонный элемент лестницы, который поддерживает ступени. Это могут быть закрытые или открытые .

Поскольку каждый набор лестниц и перил уникален, необходимые измерения точны.При расчете мерок не торопитесь, измерьте дважды. Выполните пять простых шагов, приведенных ниже, чтобы получить размеры, необходимые для вашей системы поручней.

5 простых шагов для измерения

Шаг 1 — Измерьте общую высоту. Общая высота — это расстояние от пола или площадки наверху лестницы до пола / площадки внизу лестницы.

Шаг 2 — Измерьте общую длину. При определении общей длины измерьте расстояние по горизонтали от края выступа на первой ступени внизу лестницы до края выступа на полу / площадке наверху лестницы.

Шаг 3 — Длина выступа. Чтобы получить длину выступа, измерьте верхний край выступа первой ступени до верхнего края выступа пола / приземления. Не путайте это измерение с общей длиной.

Шаг 4 — Глубина готового рисунка протектора. Чтобы получить это измерение, измерьте длину одного готового протектора (спереди назад).

Шаг 5 — Высота готового протектора. Чтобы получить это измерение, измерьте высоту подступенка от базовой ступени до ступени следующей лестницы над ней.

Также важно отметить, что нам понадобится количество подступенков и ступеней, чтобы определить полную систему поручней для вашего приложения. При подсчете количества подступенков учитывайте подступенок от нижнего этажа или площадки до первой ступени. Затем сосчитайте до последней ступеньки на пол или приземления наверху лестницы. При определении количества ступеней не учитывайте этажи или площадки, а только количество готовых ступеней. Как правило, у вас будет на один подступенок больше, чем проступей.

Информация для подачи предложения

При отправке RQF Вагнеру обязательно предоставьте все указанные выше измерения. Кроме того, нам нужно будет знать материал вашего протектора (дерево, бетон, металл, камень и т. Д.), Желаемый тип стоек и готовое расстояние между вашими стойками. Также укажите, есть ли на лестнице забежные ступени и будут ли стрингеры открываться или закрываться.

Имейте в виду, что если ваша установка должна соответствовать строительным нормам, необходимо соблюдать требования к конструкции и размерам.Высота поручня должна быть от 34 до 38 дюймов. Конструктивно он должен выдерживать сосредоточенную нагрузку в 200 фунтов. или равномерная нагрузка 50 фунтов / фут. Требования к проходимости ограничивают размеры поручня. Вы можете узнать больше об определениях кода для поручня здесь.

Несмотря на то, что для определения правильной системы перил для вашей лестницы требуется несколько измерений, это не должно быть сложным процессом. Самое главное помнить, что каждая лестница уникальна и требует своего набора размеров.При правильных измерениях вы можете быть уверены, что установите правильно подогнанный поручень, соответствующий нормам, обеспечивающий безопасность и красоту для всех, кто его использует. Свяжитесь с нами, чтобы получить больше информации.

Пиломатериалы какого размера лучше всего подходят для стрингеров? 2х10 или 2х12?

Независимо от того, строите ли вы лестницу для интерьера вашего дома или террасу на заднем дворе, очень важно правильно выбрать пиломатериал для основы вашей лестницы: лестничных косоуров.

Стрингер лестницы — это структурный каркас, который создает и поддерживает набор лестниц.Стрингеры обычно изготавливаются из габаритных пиломатериалов, обрезанных по форме лестницы. Они должны быть достаточно прочными, чтобы выдерживать вес ступенек и людей, использующих их. Размер стрингера лестницы должен быть 2 × 10 или 2 × 12 ?

Допустимо и в рамках руководящих принципов строительных норм использовать пиломатериалы размеров 2 × 10 или 2 × 12 для создания лестницы; тем не менее, ширина стрингера не должна быть меньше 3,5 дюймов в самом узком месте, чтобы обеспечить достаточную прочность для нагрузки, которую будет нести лестница.

Что такое лестница?

Думайте о косоурах лестницы как о каркасе для набора лестниц. Их вырезают по форме лестницы. Таким образом, они определяют высоту каждой ступеньки, а также глубину каждой ступени. Обычно это называется нарастанием за пробегом. Подъем — это расстояние от одной ступени до другой, а пробег — это расстояние от подступенка до подступенка.

Стрингер лестницы создается из куска 2 × 10 или 2 × 12 путем измерения и вырезания выемок на доске для создания ступеней.

Почему важна лестница?

Когда лестница все-таки выходит из строя, причиной часто является размер надреза, прорезанного в стрингере. Слишком глубокая выемка для доски создает горловину (пространство между углом выемки и противоположным краем доски), которая слишком узкая, чтобы выдержать адекватную нагрузку.

Если горловина будет слишком узкой, лестница может обрушиться, что приведет к катастрофическим травмам. К сожалению, когда происходит этот тип сбоя, обычно появляется небольшое предупреждение.Лестница рушится без предупреждения. Это делает использование стрингера правильной ширины критически важным при строительстве лестницы.

Лестница 2 × 10 или 2 × 12?

Хотя можно было ожидать, что лестничный каркас будет иметь определенные требования к кодам, на самом деле конкретных кодов немного. Ни в IRC, ни в Международном строительном кодексе нет конкретных требований или руководств по типу пиломатериалов, которые можно использовать для лестниц.

Тем не менее, какие руководящие принципы IRC и IBC сужают круг вопросов, какие размерные пиломатериалы вы можете использовать.

Согласно Международному строительному кодексу, лестница должна выдерживать минимальную сосредоточенную нагрузку около 40 фунтов на квадратный фут в живом состоянии, что относится к временной нагрузке на ступени, когда кто-то их использует, или около 10 фунтов. на квадратный фут мертвой площади, который представляет собой постоянный вес, приложенный к лестнице.

Чтобы горловина была достаточно прочной, чтобы выдерживать эту нагрузку, она должна быть не менее 3,5 дюймов в ширину, такой же, как у 2 × 4.

IRC показывает, какой высоты могут быть подступенки и насколько глубокими могут быть ступени.Согласно IRC, максимальная высота подступенка составляет 7,25 дюйма, а минимальная глубина ступени — 10 дюймов с диапазоном носа ступени от 3/4 дюйма до 1-1 / 2 дюйма за передней частью подъема.

Таким образом, хотя кодекса, определяющего размер пиломатериалов, которые вы можете использовать, может и не быть, требования к высоте груза и подступенка, а также к глубине проступи ограничивают размерные пиломатериалы, которые будут использоваться в качестве стрингера.

Принимая во внимание эти ограничения и правило 3,5 дюйма, вы можете лучше понять, использовать ли стрингер 2 × 10 или 2 × 12.

После того, как вы знаете подъем и ход каждой ступеньки и вычислили длину стрингера, вы можете определить, как это повлияет на ширину горловины каждого стрингера. Нарисуйте первую ступеньку квадратом, чтобы обозначить профиль лестницы.

Затем измерьте ширину горловины, которая является самой короткой точкой между углом ступеньки и внешним краем доски.

Представьте себе, что вы рисуете прямую линию, которая соединяет угол каждой выемки на лестнице.Эта линия не должна приближаться к внешнему краю стрингера более чем на 3,5 дюйма, чтобы обеспечить надлежащую структурную целостность.

Могу ли я использовать 2 × 10 для лестниц?

Хотя использование 2 × 10 допустимо, имейте в виду, что это ограничивает размер лестницы, которую вы можете использовать. Взглянув на стандартную высоту лестницы, мы можем определить, какие размерные пиломатериалы подойдут, а какие — нет.

Например, стандартный подъем по лестнице длиной 9 футов — это 7-дюймовый подъем и 11-дюймовый спуск. Стандартный подъем по лестнице, соединяющей два этажа в доме с 8-футовыми потолками, аналогичен 7.5 дюймов и 10 дюймов.

Для стрингера 2 × 10 максимальная ширина проступи, которую вы можете достичь с подъемом на 7 дюймов и при этом сохранить горловину 3,5 дюйма, составляет около 10 дюймов, если вы используете максимальную длину ступени ступени, разрешенную строительными нормами, равную 1,25 дюйма. (сам стрингер имел бы пробег около 9 дюймов).

Если вам нужен более глубокий протектор, вам придется прорезать доску глубже, создавая большую выемку и уменьшая размер выступа. Доска 2 × 10 может быть недостаточно широкой, чтобы справиться с большей выемкой, при этом сохраняя 3.5-дюймовое горло.

Хотя можно увеличить глубину проступи, уменьшив высоту подступенка, чтобы сделать выемку достаточно малой для сохранения 3,5-дюймового выступа в доске 2 × 10, для достижения второго уровня потребуется больше времени. Более длинная лестница может не поместиться в доступном пространстве.

Могу ли я использовать 2 × 8 для лестниц?

Хотя вы можете найти некоторую информацию о том, что для лестниц можно использовать 2×8, в большинстве случаев это не сработает. Правило 3,5 дюйма в значительной степени делает использование 2×8 затруднительным, а в некоторых случаях неудобным.

Хотя можно достичь минимальной глубины ступени ступени 10 дюймов (опять же, используя максимальную глубину носа ступени 1,25 дюйма) при сохранении минимальной ширины горловины 3,5 дюйма, вам придется пойти с неуклюжим подъемом по лестнице на всего 4 дюйма.

Это может сработать в тех случаях, когда вы используете всего несколько ступенек для одной комнаты с несколькими уровнями, например, в гостиной, находящейся на уровне пола. Нецелесообразно использовать лестницу, соединяющую несколько этажей в доме. Общая длина и количество ступенек должны быть почти вдвое больше, чем у стандартного набора лестниц, чтобы добраться до второго этажа!

Как обрезать лестничные косяки с помощью квадрата каркаса

После того, как вы определите, какими должны быть подъем и спуск, вы можете продолжить и начертить линии разреза на 2 × 10 или 2 × 12.

Во-первых, поместите рамочный квадрат ближе к концу доски, оставив несколько дюймов на конце. Используя измерения, выровняйте размер бега для каждого шага на длинной стороне квадрата. Затем поверните квадрат до тех пор, пока размер подъема не совпадет с числом на короткой стороне квадрата.

После совмещения обоих измерений карандашом нарисуйте выемку на внешнем крае квадрата.

Затем измерьте угол выемки до ближайшей части противоположной стороны платы, чтобы убедиться, что выступ равен не менее 3.5 дюймов шириной.

Затем сдвиньте квадрат вниз по доске и продолжайте обводить форму лестницы, пока не дойдете до другого конца доски.

Важно отметить, что правильная резка имеет решающее значение для поддержания минимальной ширины горловины. При вырезании надреза циркулярной пилой круглая форма лезвий не позволяет сделать полный пропил в конечной точке пропила.

Не допускайте этого, разрезая за пределы своей отметки. Это вызовет структурную слабость стрингера.Перерез может удалить дополнительные 3/4 дюйма материала, что может вызвать значительную слабость конструкции.

Вместо этого отрежьте до линии циркулярной пилой, а затем воспользуйтесь ручной пилой, чтобы закончить пропил. Лучше просверлить отверстие диаметром 1/4 дюйма в углу надреза и прорезать его до отверстия.

Другие факторы, влияющие на размер стрингеров

Такие вещи, как тип древесины, качество, конструкция, пролет, количество стрингеров и стоимость, также являются элементами, которые следует учитывать при выборе пиломатериалов для использования в качестве стрингеров.

В то время как желтая сосна является наиболее распространенной древесиной, используемой для стрингеров, можно использовать лиственные породы, такие как дуб, клен, орех, ясень и гикори, все из которых обладают превосходной прочностью по сравнению со стандартными сосновыми досками.

Они также значительно дороже, в пять и более раз превышая цену стандартной сосны. Стрингеры из твердой древесины имеют смысл только в том случае, если сами стрингеры будут обнажены, и вы хотите воспользоваться эстетической привлекательностью древесины твердых пород.

Некоторые компании также предлагают конструкционную древесину, которую можно использовать для стрингеров, которая также обладает лучшими прочностными качествами.

Пролет также имеет значение при выборе размера пиломатериалов. Стрингеру 2 × 12 с более широким горлом потребуется меньше опор, чем стрингеру 2 × 10 с горловиной 2,5 дюйма. Это может иметь значение, если у вас есть функциональная открытая площадка под лестницей.

Ширина вашего стрингера также может быть предметом рассмотрения в зависимости от того, как стрингеры поддерживаются остальной частью дома. У некоторых лестниц есть две внутренние стены с каждой стороны, что означает, что стрингер будет иметь значительную поддержку со стороны каркаса дома.

Лестница с одним или двумя открытыми стрингерами не будет иметь такой же опоры, что требует большей прочности. В этих случаях имеет смысл использовать для стрингеров доску 2х12.

В некоторых случаях, когда под лестницей есть жилое пространство, может иметь смысл использовать стрингер 1 x10, который даст вам дополнительные несколько дюймов зазора для высоты над головой.

Качество также является важным фактором. Поскольку дерево — это натуральный строительный материал, не стоит ожидать, что все плиты будут иметь одинаковые прочностные характеристики.Выбирая пиломатериалы для стрингера лестницы, ищите доски в хорошем состоянии с небольшим количеством сучков. Узел, который попадает в горло одной из ваших выемок, в конечном итоге высыхает, что потенциально может сделать лестницу несостоятельной.

Также важно отметить, что существует разница в номинальной стоимости при принятии решения о том, использовать ли стрингеры 2X10 или 2X12. 12-футовая доска 2 × 10 будет стоить вам около 20 долларов в Home Depot, в то время как 12-футовая доска 2 × 12 будет стоить вам около 28 долларов. Учитывая, что на большинстве лестниц используются три стрингера, эта разница в стоимости складывается.

Какой размер пиломатериалов для стрингеров палубной лестницы

Самая большая разница между стрингерами настиловой лестницы и стандартными внутренними стрингерами — это древесина. В стрингерах для настилов используется древесина, обработанная под давлением, а не стандартная древесина. Важно понимать, что, хотя такая обработка делает древесину более устойчивой к погодным условиям и вредителям, она не делает пиломатериалы более прочными.

Поскольку древесина палубы подвергается воздействию погодных условий, которые могут вызвать износ, влияющий на структурную целостность пиломатериалов, в большинстве предварительно обработанных под давлением стрингеров палубных лестниц используются пиломатериалы 2 × 12 как для длинных, так и для коротких пролетов.

Кедр, который также используется для настилов лестниц, прочнее и долговечнее, чем пиломатериалы, обработанные под давлением. Таким образом, для предварительно обрезанных стрингеров из кедра часто используются доски 2 × 10.

Заключение

Учитывая, насколько критичной является структурная целостность косоуров лестниц, почти всегда имеет смысл проявить осторожность и использовать пиломатериалы 2 × 12. Хотя стрингеры 2 × 12 немного дороже, чем стрингеры 2 × 10, экономии средств недостаточно, чтобы гарантировать использование пиломатериалов меньших размеров.

Используйте 2×12 для продольных балок лестницы, если это не создает проблемы с зазором в пространстве под лестницей. В случае лестничной клетки, которая поддерживается стенами с обеих сторон, достаточно 2 х 20 стрингеров, поскольку они получают дополнительную поддержку стеновых стоек. Для колод используйте стрингеры 2 × 12, если вы не собираете колоду из кедра.

Пошаговый подход к лестнице на террасе

Построение лестницы — это работа мастера-плотника, но опытный самодельщик обычно может построить простую лестницу для террасы на заднем дворе.Нарезать детали и собрать их относительно просто. Самая сложная часть — это измерение подъема, расчет количества необходимых ступеней и разметка схемы на досках. В этой части может потребоваться метод проб и ошибок, чтобы отрегулировать размеры ступеней, чтобы количество ступеней было одинаковым.

Основными элементами лестницы являются проступь, подступенок и каретки. Ступенька — это плоская горизонтальная доска, на которую вы наступаете, когда поднимаетесь или спускаетесь по лестнице. Подступенок — это вертикальная доска, которая простирается от задней части одной ступени к носу предыдущей.Вместе проступь и подступенок соединяются, образуя ступеньку.

Основные компоненты

Доски каретки, или стрингеры, представляют собой длинные наклонные доски, которые поднимаются от земли к верху палубы. Ступеньки устанавливаются в ряд пазов, напоминающих пилообразный узор, которые необходимо прорезать в досках каретки. Для лестницы со ступеньками шириной менее 32 дюймов (из стороны в сторону) требуется только две доски каретки при условии, что ступенька имеет толщину не менее 1 1/2 дюйма. Для более тонких ступеней, изготовленных из 3/4-дюймового ложа, необходима каретка, расположенная по центру между остальными, если их ширина превышает 24 дюйма.

Идеальная высота подступенка — 7 или 8 дюймов. Оптимальная ширина протектора (спереди назад) — 10 дюймов. Ступени никогда не должны быть меньше 9 дюймов и больше 11 дюймов.

Начните с измерения общего подъема лестницы, то есть расстояния от земли до верха настила. Это легко измерить у подножия деки, но это может быть не очень хорошей идеей, если земля вокруг деки неровная. Ступеньки будут касаться земли в нескольких футах от палубы.Если эта область значительно выше или ниже земли вокруг основания палубы, это может повлиять на угол наклона ступенек, поэтому рекомендуется провести второе измерение вдали от палубы, примерно четыре фута для лестницы с четырьмя или пятью ступенями. шаги и сравните две цифры.

Посчитайте

Разделите общий подъем на 7 (идеальная высота подступенка в дюймах), чтобы получить количество подступенков. Целое число означает, что каждый подступенок будет ровно 7 дюймов в высоту. Если число имеет остаток, игнорируйте остаток и разделите целое число на общий подъем, чтобы определить размеры подступенков.Например, предположим, что общий подъем составляет 45 дюймов. Разделив 7 на 45 дюймов, получим 6,43. Это означает, что в этой выкройке будет 6 подступенков. Разделив 6 на 45 дюймов, мы получим 7 1/2 дюймов — высоту для каждого подступенка.

Затем рассчитайте общий пробег, длину лестницы от первой ступени до настила. Выберите ширину протектора — лучше всего начинать с 10 дюймов, чтобы при необходимости можно было добавить или вычесть дюйм, и умножить на количество ступеней, чтобы найти общий пробег. Помните, что ступени всегда меньше, чем подступенка.

В предыдущем примере имеется 6 подступенков, но будет только 5 ступеней, потому что верхний подступенок будет сопрягаться с поверхностью настила. Умножение 5 на 10 дюймов дает в сумме 50 дюймов — общий пролет лестницы. Вы можете несколько изменить это расстояние, добавив или вычтя один дюйм из ширины протектора.

Зная количество подступенков и ступеней, можно рассчитать необходимое количество пиломатериалов. Умножьте количество ступеней и подступенков на их ширину (из стороны в сторону) в дюймах.Чтобы рассчитать длину вагонов, нужно немного подумать. Поскольку каретка образует гипотенузу в прямоугольном треугольнике, вы можете использовать теорему Пифагора, чтобы найти ее длину. Возведите в квадрат размер общего подъема и прибавьте его к квадрату общего пробега. Квадратный корень из суммы — это длина каретки. Используя предыдущий пример: 45 дюймов в квадрате плюс 50 дюймов в квадрате составляет 4525 дюймов. Квадратный корень из 4525 составляет 67 дюймов.

Если это звучит слишком сложно, вы можете просто провести рулеткой от пола настила до точки, где начинается лестница.Удвойте это число, потому что есть две каретки, затем добавьте примерно 24 дюйма. Дополнительная длина даст некоторую свободу действий в случае, если вы откорректируете расположение каких-либо дефектов в платах.

На этом этапе вы определили размеры лестницы и получили пиломатериалы для проекта. Теперь вы готовы выложить ступеньки, вырезать части и собрать их вместе. Каретки служат опорой для ступенек, поэтому важно вырезать их из прочной древесины, относительно без дефектов.Если возможно, сходите на склад пиломатериалов и сами соберите доски. Приклад не обязательно должен быть идеально чистым (без сучков). Несколько узлов или трещин у края могут быть приемлемыми, если вы сможете срезать их при вырезании рисунка для ступенек.

Борта каретки должны быть широкими; они должны быть как минимум на 3 дюйма шире, чем высота подступенка. Если ваши стояки имеют глубину 7 дюймов, каретки должны быть шириной не менее 10 дюймов.

Чтобы разместить рисунок ступеней на каретке, начните примерно в шести дюймах от конца и отметьте ширину первой ступени, затем проведите линию, перпендикулярную первой, для подступенка.Разметка линий протектора / подступенка является сложной задачей, потому что линии должны быть прямыми, они всегда должны быть одинаковой длины и должны соединяться под идеальным прямым углом, то есть под углом 90 градусов. Это, однако, легко сделать, если вы используете квадрат для обрамления с парой ступенек. Ступеньки — это маленькие винтовые зажимы. Они продаются парами в большинстве домашних центров и хозяйственных магазинов по цене около 5 долларов.

Найдите размер подступенка на коротком плече угольника и зафиксируйте один калибр в этой точке. Переместитесь к соседнему плечу квадрата и зафиксируйте другой калибр на уровне протектора.Чтобы разметить ступеньки, расположите квадрат на доске так, чтобы оба датчика упирались в край. Проведите линии вдоль квадратных рук.

Переместите квадрат для следующего шага и нарисуйте новые линии. Все линии будут согласованными и всегда будут образовывать прямой угол. В конце схемы шага нарисуйте последнюю линию подступенка. Завершите выкройку лестницы, проведя базовую линию. Он будет параллелен последнему подступенку и соединяться с концом последнего подступенка.

Идеальное совпадение

После размещения ступенчатого рисунка убедитесь, что он совпадает на обеих досках каретки.Затем с помощью циркулярной пилы прорежьте линии. Разрежьте по линиям макета, но прекратите резку на пересечении. Завершите надрезы ножовкой или сабельной пилой. Вырезание за пределы линий может ослабить каретки.

Затем разрежьте пиломатериал, чтобы сделать подступенки и ступени. Начните с надрезания досок до нужной ширины. Затем отрежьте их до нужной длины. Например, предположим, что ваша лестница будет шириной 32 дюйма с 6 подступенками и 5 ступенями. Подступенки будут иметь ширину 7 дюймов, а ступени — 10 дюймов.Разрежьте подступенки шириной 7 дюймов, затем отрежьте шесть отрезков длиной 32 дюйма. Разрежьте протектор до ширины 10 дюймов, затем отрежьте пять отрезков длиной 32 дюйма.

На этом этапе вы можете прибить все части вместе, а затем прикрепить собранную лестницу к настилу. Таким образом, вы можете увидеть, как будут выглядеть лестницы до того, как они будут установлены на настил. Проблема с этим методом заключается в том, что лестница может быть тяжелой, и ее сложно поставить на место. Поэтому большинство профессиональных плотников предпочитают прикреплять доски каретки к палубе, а затем прибивать ступени на место.Таким образом, они могут легко отрегулировать каретки, чтобы добиться нужного шага ступенек. Если вы решите установить доски каретки до крепления ступенек, сначала прибейте 2 на 4 шайбы к доскам, чтобы закрепить их на нужной ширине.

Метод, который вы используете для прикрепления лестницы к настилу, будет зависеть от конструкции настила. Наверное, самый простой способ крепления лестницы — лестничные вешалки. Подвески представляют собой просто три длины 2 на 4, которые проходят вертикально от кареток до балки обода на палубе.Для крепления вешалок вам понадобится поверхность для крепления гвоздей к кареткам.

Сделайте это, прибив скобу 2 на 4 к верхней части кареток так, чтобы она была параллельна верхнему подступенку.

Если балки на вашей палубе проходят перпендикулярно ступеням, вы можете установить монтажные блоки для крепления кареток.

Эти блоки можно вырезать размером 2 на 8 и прибить между балками. Прибейте каретки непосредственно к блокам с помощью гвоздей за 10 гвоздей.

Как измерить и рассчитать правильные размеры лестничных маршей для моих ковриков

Купить лестницу в Интернете проще, чем кажется.Компания Rugs Done Right имеет более чем 20-летний опыт продажи и установки направляющих для лестниц, также известных как направляющие для роликов. Лестничные бегунки бывают разной ширины, от 20 до 48 дюймов. Чаще всего ширина стандартной лестницы составляет 27 дюймов.

Также важен выбор правильной длины. Для измерения прямой лестницы необходимо:

• Измерьте как проступь (горизонтальную ступеньку), так и подступенок (вертикальную часть ступеньки).В сумме должно получиться около 18 дюймов.
• Затем посчитайте количество шагов. Обязательно включите последний подступенок, ведущий на верхнюю площадку.
• Умножьте количество ступеней на общее количество дюймов на одну ступеньку.
• Затем разделите на 12, чтобы получить общее количество погонных футов, необходимое для прямой лестницы. Мы рекомендуем добавить один дополнительный фут длины бегуна к вашей общей длине, на всякий случай.

Если у вас есть лестница, которая поворачивается на 90 градусов, но имеет плоскую площадку, вам нужно решить, как положить бегунок.Чаще всего на таких лестницах используются две направляющие. Один бегун поднимается по первой части лестницы и пересекает плоскую площадку, заканчиваясь прямо перед стеной. Второй бегун начинает у основания второго набора ступеней и продолжает прямо под носом приземления наверху. Другой вариант — поставить бегунок на площадку под углом. Это создало единый вид, но бегунок должен быть сшит на площадке профессиональным установщиком, и шов может проявиться через некоторое время из-за напряжения.

Если у вас изогнутая лестница, вам потребуется установить направляющую с помощью профессионального установщика лестничных маршей. Они должны быть в состоянии предоставить бесплатную оценку и сказать вам, сколько погонных футов вам понадобится.

Если вы устанавливаете бегунок самостоятельно или устанавливаете его профессионально, мы в Rugs Done Right будем рады помочь вам на каждом этапе!

Обратите внимание:

Чтобы заказать, просто добавьте в корзину необходимое количество погонных футов.Итоговую сумму можно изменить на странице корзины покупок.

Как обмерить бегунов по лестнице

Лестница состоит из двух частей: подступенка (вертикальная часть) и ступеньки (горизонтальная часть)
Большинство подступенков имеют размер около 8 дюймов, а ступени — около 10 дюймов, поэтому мы предлагаем вам указать около 19 дюймов на одну ступень. больше подступенка, чем ступени, которая ведет к верхней площадке.Если ваша лестница поворачивается на 90 градусов с площадкой посередине, вы добавите два дополнительных подступенка — по одному на каждую площадку.Например 5 ступеней, затем площадка, затем еще 6 ступеней,

1. Как рассчитать линейные ступни бегуна:

Как измерить лестничные марши с поворотом на 90 градусов



1. Плоские площадки:

Если у вас есть поворот на 90 градусов с плоской посадкой, вам нужно будет решить, как вы хотите, чтобы бегун выглядел.
Один из вариантов — скосить полозья. Это означает, что бегунок кажется единым целым, как угол рамы. Несмотря на то, что это очень привлекательный вид, имейте в виду, что давление на шов из-за пешеходного движения со временем приведет к износу бегуна или даже его разрыву.
Еще один более популярный и практичный вариант — запустить бегунок вверх и через площадку, а затем запустить нового бегуна на первом подступенке второй части лестницы. Большинство этих бегунов привязаны к площадке на расстоянии около 3 дюймов от стены, которая должна совпадать с краем бегуна, поднимающегося по второй части лестницы.

2. Лестница в форме пирога:

Если у вас есть поворот на 90 градусов с тремя или более ступеньками в форме пирога, вам нужно будет добавить дополнительные кадры для каждой ступеньки. Это зависит от того, режете ли вы бегунок или сгибаете бегунок непосредственно на протекторе. Лучше всего связаться с местным установщиком для точной оценки.

3. Заглушка:

Некоторые люди предпочитают заканчивать бегунок так, чтобы узор границы продолжался по всему ковру, а не только по бокам.Вам нужно будет очень тщательно измерить этот тип отделочной обработки, так как бегунок должен заканчиваться точно под носом площадки. Вам также необходимо заказать такое же количество дополнительного материала, как и ширина ковра (бегунок шириной 27 дюймов требует 3 фута дополнительного материала для бегунка, закрытого с обоих концов).

4. Что такое бегунки с режущими роликами?

Направляющие для обрезных валков — это направляющие, на которых можно заказать нестандартный размер для отрезания от рулона непрерывного продукта.Это означает, что бегунок не будет иметь границ на концах и не будет закончен на концах. Большинство этих полозьев закончено по бокам. Если вы используете изделие в коридоре, необходимо указать отделку концов. Варианты: окантовка, окантовка и окантовка.

5. Как заказать роликовые направляющие: Цена на направляющие роликов

указана за погонный фут. Просто добавьте одну ногу в тележку.Оказавшись в тележке, увеличьте количество до необходимой вам общей длины. Обязательно округлите до ближайшего фута. В разделе комментариев при оформлении заказа укажите предпочтительную отделку. Заказывая торцевую заглушку, обязательно прочтите все примечания к продукту, так как могут потребоваться дополнительные видеоматериалы.

Проектирование лестницы — Designing Buildings Wiki

Лестницы используются для создания пешеходного маршрута между различными вертикальными уровнями путем разделения высоты между уровнями на управляемые ступеньки.

В общем, слово «лестница» относится к лестнице, тогда как слово «ступенька» относится к отдельным ступеням, составляющим лестницу.

Основные компоненты лестницы показаны ниже:

Лестницы, особенно в жилых помещениях, могут также включать ограждение с одной или обеих сторон в виде перил, то есть набора стоек и перил.

Лестница может быть прямой с площадкой и поворотом, а может быть изогнутой.Непрерывный ряд шагов между посадками называется полетом.

Изогнутые лестницы имеют конические ступени, поэтому пользоваться ими могут быть затруднительно. Винтовая лестница имеет пустоту посередине, а винтовая лестница имеет колонну посередине.

В некоторых случаях лестницы могут иметь чередующиеся ступени, то есть широкая часть ступени находится на разных сторонах последовательных ступеней.

Лестницы могут быть построены с использованием самых разных материалов, в том числе; дерево, кирпич, камень, бетон, металл, стекло и так далее.

Требования к проектированию лестниц изложены в утвержденных документах к СНиП:

Очень общие требования изложены вкратце ниже, но для получения полной информации вы должны обратиться к Утвержденному документу K.

Это дает максимальный угол наклона частной лестницы 42º.

Нормальное соотношение между подъемом и уклонением состоит в том, что удвоение подъема + уклон должно составлять от 550 до 700 мм.

Прочие требования включают:

Строения, кроме жилых

Жилищ

Приземления должны быть не менее ширины и длины минимальной ширины схватки.Для построек, отличных от жилых, каждая площадка должна иметь беспрепятственную длину не менее 1200 м.

NB: При проектировании лестниц, особенно в жилых помещениях, необходимо подумать о доступе для мебели. Например, винтовые лестницы — настоящая проблема для мебели для спальни, а окна могут не иметь достаточно больших отверстий для альтернативного доступа.

Лестницы с более чем 36 подступенками в последовательных пролетах должны иметь как минимум одно изменение направления между пролетами.Для зданий, отличных от жилых, максимальное количество подступенков между площадками должно составлять 16 для служебных лестниц и 12 для лестниц общего доступа. Ни одного шага быть не должно.

Существуют более сложные требования к коническим, спиральным, чередующимся ступеням и винтовой лестнице. См. Утвержденный документ K.

Для получения дополнительной информации см .: Площадки в зданиях и Максимальная длина лестничного марша.

Поручни должны находиться на расстоянии 900–1000 мм от линии поля или пола.Если ширина лестницы составляет 1000 мм или более, с обеих сторон должны быть предусмотрены поручни. Если ширина лестницы превышает 2 м, то их следует разделить на марши не менее 1000 мм.

Поручни должны продолжаться на расстоянии не менее 300 мм от верха и низа лестницы и должны быть отделаны таким образом, чтобы снизить риск защемления одежды.

В зданиях, которые могут использоваться детьми до 5 лет, ограждение должно быть спроектировано таким образом, чтобы через него не могла пройти сфера диаметром 100 мм, она не должна позволять удерживать детей, и по ней должно быть трудно подняться.

К противопожарному разделению лестниц в жилых домах предъявляются особые и сложные требования в зависимости от высоты здания и наличия подвала. Также существуют особые требования к внешней лестнице эвакуации (подробнее см. Утвержденный документ B — Пожарная безопасность: Том 1 — Жилые дома).

В отношении зданий, отличных от жилых, существуют также особые и сложные требования в отношении количества охраняемых лестниц, противопожарных лестниц и ширины лестниц.(Подробнее см. Утвержденный документ B — Пожарная безопасность: Том 2 — Здания, кроме жилых домов).

Основные требования к доступности для лестниц теперь перенесены в Утвержденный документ K, однако в Утвержденном документе M все еще есть указания в отношении внешних лестниц, где они также являются частью основных входов и альтернативой. доступные входы и когда они составляют часть маршрута доступа к зданию от границы участка и автомобильной стоянки (подробности см. в Утвержденном документе M: Доступ к зданиям и их использование).

Утвержденный документ K определяет «служебную лестницу» как «… лестницу, используемую для эвакуации, доступа для обслуживания или других целей, кроме обычного маршрута для повседневного перемещения между уровнями».

Утвержденный документ K определяет «лестницу общего доступа» как «… лестницу, предназначенную для всех пользователей здания на повседневной основе, как обычный маршрут между уровнями».

Утвержденный документ K определяет «частную лестницу» как «… лестницу, предназначенную для использования только в одном жилище».

NB Шотландские строительные стандарты, часть I. Технический справочник — домашнее хозяйство, приложение А, определенные термины, определяют частную лестницу или пандус как «… лестницу или пандус полностью внутри жилища».

Утвержденный документ B определяет «защищенную лестницу» как «… лестницу, спускающуюся через последний выход в безопасное место (включая любой выходной проход между подножием лестницы и последним выходом), которое надлежащим образом ограждено огнестойкой конструкцией» .

См .: Защищенная лестница для получения дополнительной информации.

Утвержденный документ B определяет «противопожарную лестницу» как «… защищенную лестницу, которая соединяется с жилым помещением только через противопожарный вестибюль».

Утвержденный документ B определяет «общую лестницу» как «… аварийную лестницу, которая обслуживает более одной квартиры».

Средняя высота ступени внутренней лестницы

Если у вас двухэтажный дом, велика вероятность, что у вас есть внутренняя лестница. Нам часто задают вопрос: «Какова подходящая высота ступеней для внутренней лестницы?» К счастью, ответ довольно прост.Один из лучших способов определения хорошей высоты ступеньки — найти среднюю высоту ступеньки . Потому что среднее значение проверялось снова и снова, пока не был определен общий размер. Это средняя высота ступеньки.

Почему так важна высота ступеньки?

Посмотреть в галерее

Высота ступеньки имеет значение по нескольким причинам. Хотя одни высоты выглядят лучше, чем другие, нас это меньше всего беспокоит. Есть и другие вещи, такие как экономия денег за счет эффективности и, самое главное, безопасности, которые мы должны учитывать.

Что касается экономии денег, на определенных высотах можно использовать наименьшее количество материалов. То же самое и для определенных глубин. Но что еще важнее, так это безопасность. Нам нужно выяснить, какая высота самая безопасная для большинства людей.

Средняя высота, ширина и глубина ступеньки

Посмотреть в галерее

Теперь пора приступить к делу. Средняя высота ступеньки в Америке — 7,5 дюймов. Глубина обычно составляет около 9 дюймов. Что касается ширины или длины лестницы, это в первую очередь зависит от домовладельца.

Но когда дело доходит до высоты и глубины, важно соблюдать инструкции по предотвращению несчастных случаев. Уровень смертности от падения с лестницы пугающе высок, но большей части этого можно избежать, используя более безопасные габариты.

Средняя высота лестницы

Теперь вы, вероятно, задаетесь вопросом, сколько места будет занимать ваша лестница или какой обычно высоты лестницы. Ну, второе — само собой разумеющееся. Ваша лестница будет такой же высотой, как и ваш первый этаж, и будет проходить от этажа к этажу.

Средняя высота потолка на первом уровне составляет девять футов, хотя она может составлять от семи до двадцати футов. Но ваша лестница будет такой же высоты, как ваш первый этаж. А пролет по горизонтали зависит от размера ступенек.

Термины и части лестницы

Посмотреть в галерее

Каждый набор лестниц состоит из нескольких частей, которые помогают рассчитать их размер и позволяют различать каждую секцию лестницы. Эти части и термины используются архитекторами и подрядчиками по разным причинам.

Маршрут

На лестницах есть два разных «прохода». Это бег шага, который представляет собой длину шага от конца до конца пути, по которому вы ступаете на ступеньку. Это «ширина» самой ступеньки, глубина, а не длина.

Тогда другой тип прогона — это общий прогон. Это длина всей лестницы от стены до начала лестницы. Это длина, на которую вы должны пройти, чтобы добраться от низа до вершины лестницы.

Подъем

Подъем очень похож на разбег, только вертикальный, а не горизонтальный. Подъем ступени — это высота ступеньки. Это еще один термин, используемый архитекторами и подрядчиками для обозначения высоты ступени, поэтому, если вы его слышите, это именно то, что вам нужно.

Затем следует общий подъем, который обычно равен высоте потолка, потому что это высота лестницы сверху вниз. Хотя подъем может быть выше реальной лестницы, потому что это другой термин.

Стрингер

Стрингер — это еще один термин, похожий на высоту.Стрингер относится к размерам лестницы, а не к пространству размеров лестницы. Высота стрингера — это высота конструкции лестницы. Не занимаемое место.

Тогда длина косоура равна длине лестницы под углом. Длина лестницы сверху вниз. Он расположен под углом к ​​доске, на которой поддерживаются ступеньки, которые должны быть прямыми.

Угол

Говоря об углах, угол — это угол самой лестницы.Не по ступенькам, а по длине стрингера и пола. Угол легко вычислить, если использовать квадрат, потому что это очень просто.

Это только нижний угол, а не верхний угол, потому что вам придется размещать каждую ступеньку сверху, а снизу у вас будет прямая линия, с которой можно работать, независимо от того, где вы измеряете угол. Вот почему это так просто.

Протектор

Протектор — это фактический материал, из которого изготовлена ​​ступенька. Обычно это доска, которая создает ступеньки, по которым мы ступаем, поднимаясь по лестнице.Но его можно сделать из любого прочного, твердого материала. Протектор относится только к ступеням.

Высота

Высота — очевидный термин, используемый для описания кратчайшего расстояния от ступенек до потолка. Та область, где у вас будет меньше всего места. Это до того, как откроется пол, но прямо тогда, когда вы пересечете нижний потолок.

Важно, чтобы на высоте было достаточно места, чтобы любой мог без проблем пройти под ним. Чем ниже обрезан потолок, тем больше будет высота над головой.Так что отключение на первом этапе — самый безопасный вариант.

Крепление

Крепление — это место, где заканчивается лестничная клетка. Иногда крепление заканчивается чуть ниже потолка, создавая дополнительную ступеньку с помощью потолка. Это стандартное крепление. Но есть еще один тип крепления.

Другой тип крепления называется скрытым. Крепление заподлицо позволяет установить верх лестницы заподлицо с потолком или верхним этажом. Его сложнее установить, но он может быть более удобным, поскольку у вас будет больше места на последнем этапе.

Как рассчитать размер лестницы

Посмотреть в галерее

Расчет размера вашей лестницы и того, какого размера должна быть каждая ступенька, — это не то, что вы пассивно знаете. Правильные расчеты и формулы необходимы, если вы не делаете опасные оценки.

Самый простой способ рассчитать размер лестницы — использовать калькулятор лестницы. Этот инструмент позволит вам узнать все, что вам нужно знать, и научит сложным формулам, используемым для расчета размера вашей лестницы.

Стоимость добавления лестницы

Возможно, вы ремонтируете старую лестницу или строите новый дом. Но есть вероятность, что вы здесь потому, что устанавливаете новую лестницу. Стоимость добавления лестницы действительно зависит от того, где вы добавляете лестницу.

Средняя стоимость добавления лестницы чуть меньше 2000 долларов. Но это всего лишь средний показатель. Некоторые люди платят всего пару сотен, в то время как другие платят 10 000 долларов за самые красивые лестницы, которые можно купить за деньги.

Связано: Как удалить и установить ковер на лестнице

Но есть много вещей, которые следует принять во внимание.Сюда входит материал, из которого изготовлена ​​лестница, внутренние или внешние, а также высота лестницы. Полная лестница — это не то же самое, что ступеньки на крыльцо.

Деревянная лестница

Стоимость лестницы проще всего рассчитать пошагово. Большинство деревянных лестниц стоят от 100 до 200 долларов за ступеньку. Это если вы нанимаете кого-то для этого, как будто вы делаете это сами, вы платите только за материалы, которые намного дешевле.

Бетонные ступеньки

Бетонные ступени необычны внутри помещений, но довольно распространены снаружи.Обычно они примерно в два раза дороже деревянных лестниц и обходятся примерно в 300 долларов за ступеньку. Вот почему они не так распространены, как деревянные лестницы.

Железные лестницы

Железные лестницы довольно дороги, но обычно их покупают целиком, а не профессионалы на месте. Вы можете рассчитывать на то, что за железную лестницу придется заплатить примерно в пять раз больше, чем за деревянную. Отличная альтернатива — сталь, которая вдвое дешевле железа.

Стеклянная лестница

Стеклянные лестницы очень редко используются в качестве ступеней и чаще используются в качестве перил или акцентов.Тем не менее, вы можете купить стеклянную лестницу примерно в десять раз дороже деревянной из-за опасности ее установки и цены на стекло.

Каменная лестница

Каменная лестница любого типа будет стоить от 100 до 1000 долларов за ступеньку, в зависимости от используемого камня. В среднем они будут стоить значительно дороже, чем древесина, если вы не соберете камень самостоятельно.

Кирпичная лестница

Кирпичная лестница в среднем дешевле каменной, но может стоить примерно в два раза дороже деревянной.Хотя при покупке оптом вы можете получить кирпичную лестницу по довольно выгодной цене, так что будьте начеку, особенно если вам нужны стандартные цвета.

Посмотреть в галерее

Должен ли мой рост быть средним?

Причина, по которой важно знать среднюю высоту ступеньки, заключается в том, что это одна из самых безопасных высот ступени. Но вы всегда можете изменить это в зависимости от вашего помещения и вашей семьи. Детям могут понадобиться более короткие шаги, а высоким людям — более высокие.

Все зависит от ваших потребностей, но оставаться в пределах диапазона — хорошая идея.Для достижения наилучших результатов наймите подрядчика, который поможет вам выяснить, какая высота ступеньки лучше всего подходит для вашей семьи и дома. Вы можете быть удивлены тем, что узнаете!

EZ Stairs Калькулятор бесплатных лестниц

Необходимые крепежные детали

		Винт Тип	Кол-во
Кронштейн	Стрингер
	Подъемник
	Протектор

	Внешний вид
	Одинарный протектор	Винты деки 2 1/2 «# 8
При использовании пиломатериалов, обработанных давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.

	Внешний вид
	Две половинные ступени	Винты деки 2 1/2 «# 8
При использовании пиломатериалов, обработанных давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.

	Интерьер
	Ковровое покрытие	Винты деки 2 1/2 «# 8

Примечание: Заказчик должен выбрать метод, тип и количество винтов для крепления подъема и протектора.
