Размер свеса кровли – как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фото, видео

Свес крыши от стены размер

Вынос крыши от стены

Вынос — это конструктивный элемент крыши, выступающий за пределы наружных стен здания. Имеет названия: карнизные свес, подветренница. Вынос является обязательным элементом при строительстве домов с одно-, двух- или более скатной кровлей. Размерность отличается в зависимости от проектных расчетов и личных предпочтений владельцев.

Назначение карнизного свеса

Назначением карнизного свеса является защита наружных стен и фундамента от излишнего воздействия осадков, в том числе и от скопившихся на кровельных скатах. Идеально выполняют свои функции при наличии отмостки по периметру дома. Также свесы придают зданию завершенный внешний вид и при дизайнерском подходе станут индивидуальным элементом декора.

Защита стен заключается в отводе стекающей воды от стен. Таким образом фасадная отделка защищена от негативного воздействия влаги, которая наносит существенный ущерб и потребует финансовых вложений в ремонт при неправильном монтаже.

Защита фундамента выполняется путем отвода воды с кровли на некоторое расстояние. Благодаря этому, почва у несущей конструкции насыщается водой минимально. При этом положительная сторона заключается и в том, что цоколь практически не загрязняется от падающего потока воды. Однако нюанс решается монтажом водостоков.

Дополнительной функцией карнизного свеса является организация вентиляции чердачного помещения и кровельного пирога. Под выносом монтируются вентиляционные отверстия, которые защищены от попадания влаги и забивания снегом. Таким образом они обеспечивают достаточный уровень вентиляции в любое время года и разных погодных условиях.

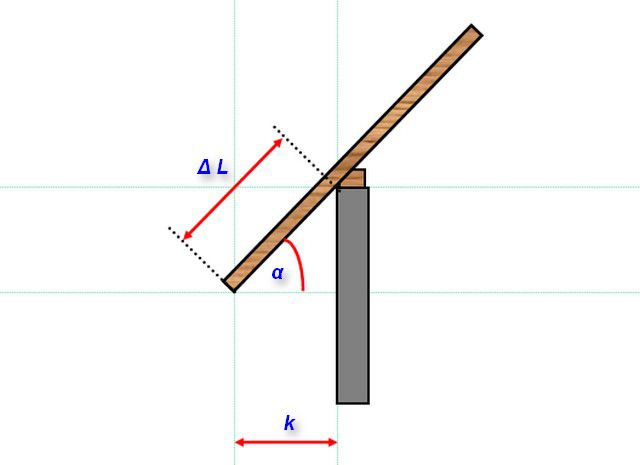

Как выбрать размер кровельного свеса?

Размеры свесов определяются проектом и зависят и множества факторов, в том числе от ветровых и снеговых нагрузок в регионе. Если параметры высокие, то организация больших свесов, как дизайнерских элементов, становится под вопросом и потребует значительного увеличения стоимости из-за усиления. При этом широкий ассортимент строительных материалов позволяет делать свесы с размерами от метра и более. Для этого будут применены специальные усиления и кронштейны. На фронтонных выносах для этого могут быть смонтированы удлиненный конек и другие элементы.

По нормативным требованиям размер свеса составляет не менее 50 см.

Свесы кровли: что это, для чего они нужны и как правильно оформляются?

Ранее показатели характеризовались, как 60 см и 40 для кровли, оборудованной системой водоотвода. Сегодня практически никаких ограничений нет, кроме здравого смысла. Свесы могут достигать одного метра, а могут и вовсе отсутствовать. Однако, последний вариант неприемлем для деревянных домов. Некоторые компании предлагают своим клиентам монтаж выносов размером до 30 см, характеризуя данный шаг экономией финансовых средств. Мы можем с уверенностью Вам заявить, что свес в 50 см увеличит стоимость строительства максимум на 0.1%. Но это будет нормальный свес, который будет выполнять свои функции.

Для отделки свесов применяются пластиковый софит, металлопрофиль или пиломатериалы, которые монтируются с небольшим зазором для обеспечения хорошего уровня вентилирования.

Мы гарантируем, что выносы, рассчитанные и изготовленные нашими специалистами, будут эффективно выполнять свои функции и не повредятся с течением времени. Все расчеты проводятся профессионалами, которые учитывают все нюансы, включая собственный вес конструкции. Свяжитесь с нами, и мы проконсультируем Вас по всем интересующим вопросам.

Другие новости и статьи

15 авг 2018

Какие документы нужны для строительства дома? Инструкция с разъяснениями

Строительство частного дома на загородном участке – это не только хлопоты с выбором проекта, закупкой стройматериалов, обустройством фундамента, стен и крыши. Не менее важным этапом, который предшествует строительным работам, является сбор и согласование целого перечня документов.

статья17 авг 2017

Как выбрать мансардные окна?

Частое использование мансардного этажа в частном домостроении сделало злободневным вопрос, как выбрать мансардные окна правильно.

Свесы кровли — классификация и монтаж

Кровельные свесы и их классификация

  • Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
  • Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
  • Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
  • Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

  1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей»). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

  • Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
  • Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

    Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

  • Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.
  • Обшивка свесов: материалы и монтаж

    • Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

    Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

    • Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
    • Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

    Свес кровли из профлиста: его укрепление и защита

    Вентиляционные отверстия под кровельными свесами

    • Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
    • Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

    Свесы кровли: типы и особенности подшивки

    Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.

    Они являются конструкцией, выступающей за пределы стен здания.

    Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

    Разновидности

    Выделяют два основных типа карнизных свесов:

    Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
    Фронтальный может быть как выступающим, так и выполненным заподлицо.
    Этот момент зависит от дизайнерской задумки.
    При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
    Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
    Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
    Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.

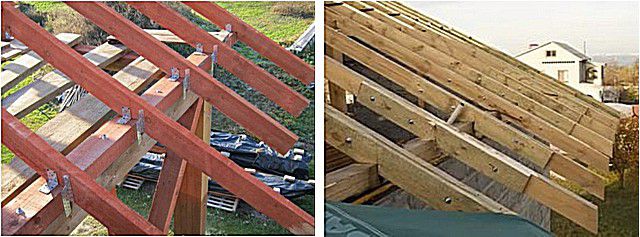

    Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
    В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
    Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
    Рекомендуемый размер боковых свесов – 40 — 60 см.
    Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

    Фотографии

    Разновидности исполнения из различных материалов приведены на фото ниже.


    Карнизы кровли из профнастила

    Материалы для отделки

    Древесина

    Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
    Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

    Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
    Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
    Крепление элементов обшивки выполняется с шагом в 1 м.
    Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
    Такое оформление требует реставрации каждые несколько лет.

    Сталь

    Листы оцинкованной стали также подойдут для обшивки свесов крыши.
    Толщина стали должна быть в пределах 0,6-0,8 мм.
    Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
    Все кромки обрабатываются краской для защиты от коррозии.

    Алюминий

    Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
    Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
    Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

    Способы монтажа

    По стропильной конструкции

    Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
    Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

    По подготовленному каркасу

    В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
    На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

    Монтаж фронтального свеса

    Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

    Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
    О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
    Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

    На стену монтируется брус, который также служит опорой для материала подшивки.

    Вентиляция и защита

    Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
    Обеспечить вентиляцию можно двумя способами:

    • оставить зазор между стеной и материалом обшивки;
    • встроить в элементы обшивки специальные пластиковые решетки.

    Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее.
    Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны.
    Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции.
    Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия.
    Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа.
    И свес, и материал обшивки должны быть объединены со стропильной системой кровли.
    Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса.
    Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса.
    Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом.
    Видео о формировании свесов крыши.

    Оптимальные карнизные свесы

    Назначение

    Главная функция и карнизных, и фронтонных свесов одна – защита стен от воды. В данном случае речь идет и о воде собираемой на кровле, и о косом дожде. Максимальный эффект достигается при максимальном размере свесов. Есть еще и декоративная функция, но основной она не является.

    В отличие от фронтонных свесов, карнизные задействованы еще и в вентиляции кровли.

    Оптимальный размер

    В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.

    Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.

    Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.

    Нормативные требования

    Когда-то в СНиП был такой норматив. Для одно и двухэтажных домов разрешался наружный неорганизованный сток воды с выносом карниза не меньше 60 см.

    О СНиП строители не знали, но размерчик выдержали.

    Там же упоминалось, что с системой водоотвода можно сделать карниз – 40 см.

    Эти нормы сохранились в строительных правилах Белоруссии СНБ 3.02.04-03: «5.15 Крыши в жилых зданиях следует проектировать с организованным водостоком. Допускается предусматривать наружный неорганизованный водосток со скатных крыш одно и двухэтажных зданий при условии выноса карниза не менее чем на 0,6 м».

    Критерий – здравый смысл

    На фотографии — дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.

    Для любой строительной фирмы существует два подхода.

    • Первый. Заказчик принес свой проект и подрядчик его построит.
    • Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.

    Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.

    Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.

    Классификация

    Обычно рассматривают 4 варианта свесов.

    • Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
    • Подшитый. Распространен для двускатных и вальмовых кровель.
    • Коробчатый. Область использования аналогична неподшитому.
    • Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

    Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

    Всегда карнизный стеновой свес основа для крепления отливов.

    Стеновые свесы

    Стеновые свесы делают двумя способами.

    • Первый – свесы являются частью стропильных ног.
    • Второй применяют, когда стропила заканчиваются на уровне стены. К ним крепятся доски, называемые кобылками. По сути, стропильные ноги удлиняют. Иногда кобылки устанавливают не параллельно стропилам, а более горизонтально. В этом месте скат крыши будет казаться изломанным. Получается своего рода трамплин для воды, и она отбрасывается от стен дальше.

    Фронтонные свесы

    Способы монтажа во многом определяются весом кровли.

    • Распространенный и слабый вариант, когда основа свеса – доски обшивки.
    • Хороший вариант мауэрлат, прогоны и коньковый брус, выступающие из стены на величины свеса.
    • Можно ко второму варианту добавить стропила, которые уже будут вне здания. Будет жестче.

    Материалы подшивки

    Можно использовать большинство листовых и деревянных пагонажных материалов. Требования — морозо- и водоустойчивость.

    Традиционные материалы для подшивки свесов – вагонка, сайдинг и софитные панели. Требования к вагонке – хвойные породы, должна быть сухой и обработанной антисептиками.

    Сайдинг может быть виниловым или металлическим. Работа и с тем и сдругим проблем не представляет. Удобство софитных панелей в том, что этот материал предназначен именно для свесов. Продаются панели полностью или частично перфорированные и целые.

    О вентиляции

    И при теплом или холодном чердаке вентиляция понадобится. Приток воздуха происходит на свесах, отток в районе конька. При неправильной постройке именно на подшивке свесов возможно образование наледи изнутри в несколько сантиметров толщиной.

    Частота запросов

    В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» — 75 в месяц, «увеличить свес» — 58 в месяц.

    Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика. Важно другое – есть проблема коротких свесов.

    Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.

    Вас беспокоят какие-то моменты, из-за которых вы не решаетесь начать строительство своего нового загородного дома? Обращайтесь в «Кейль строй»! Мы подробно ответим на все ваши вопросы и разъясним все интересующие вас моменты на бесплатной, ни к чему не обязывающей консультации!

    Карнизный свес кровли: виды, материалы изготовления, размеры

    Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.

    Карнизы: классификация и основные виды

    Существует следующая классификация свесов:

    • Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
    • Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
    • Укороченные. Применяются на каждой из основных кровельных конструкций.
    • Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

    Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

    • Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
    • Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
    • Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
    • Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

    Материалы, используемые при обшивке свесов

    К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

    Свес из доски

    В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

    Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

    Из оцинкованной стали

    Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

    Листы из алюминия

    Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

    Размер карнизного свеса

    Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

    В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

    Варианты подшивки карниза

    Подшивка карнизного свеса может осуществляться по следующим вариантам:

    • Подшивка сайдингом.
    • Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
    • Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

    Особенности проектирования и монтажа карнизных свесов

    При проектировании и монтаже следует учитывать:

    • Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
    • Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
    • Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

    При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

    Монтаж карнизных свесов, видео:

    Монтаж софитов Vox, видео:

    Вынос крыши от стены -

    Свес крыши частного дома

    Постройка крыши – это долгий процесс, который состоит из множества этапов, каждый из которых важен для функциональности и надежности построенной крыши. После того, как завершились основные работы, наступают менее масштабные, но таких же конструктивные: подшивка карнизного свеса крыши.

    Карнизный свес кровли – это конструкция, выступающая за пределы стен здания, предназначенная для защиты фундамента и наружных стен постройки от дождя и других природных осадков. Дополнительная функция этой конструкции – придание крыше законченного вида и превращение ее в элемент декора. По-другому называют «коробочкой».

    Размер карнизного свеса

    В строительных правилах имеются советы о максимальной величине «коробочки», которые зависят от материала и кровельного покрытия. Минимальный свес должен составлять 50 — 60 сантиметров. Например, асбоцементный лист должен свисать с кровли не более чем на 40-50 мм, керамическая черепица на 60-70 мм, а кровельная сталь на 90-100 мм. Обычно, размер карнизного свеса определяется традициями той или иной местности, зависимыми от особенностей климата и представлениями населения о красоте здания.

    Свес крыши изменяет и удлиняет высоту крыши, благодаря чему меняются пропорции дома и архитектурная выразительность. Дома с широкими карнизными свесами образно увеличивают площадь дома и лучше смотрятся на просторных участках, с узкими же свесами, дом становится визуально маленьким и стройным, и больше подходит для городской местности.

    Классификация кровельных свесов

    Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

    • Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
    • Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
    • Коробчатые — строятся при возведении ломаной и односкатной крыши;
    • Укороченные – самый простой способ, применяется везде.

    Выделяют две основные разновидности свесов:

    • Боковой
    • Фронтальный

    Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

    Конструктивные особенности кровельных свесов

    1. Если выступ построен заподлицо, в этом случае стропила не выводятся за фронтальную границу от стен, а потребуется установка сливной доски, которая будет защищать торцы от влаги и обеспечивать надежную систему крепежа водосточных желобов. Недостатком такой системы, считается незащищенность верхней стены от попадания влаги.
    2. При постройке дома часто функционирует система открытого типа, когда главные стропила крыши выступают за пределы стен. В этом случае, система водостока крепится к боковым частям стропил.
    3. При фронтонном свесе, устройство кровли полностью зависит от фантазии дизайнера, может либо выступать за границы стен, либо быть заподлицо.

    При постройке карнизных свесов необходимо использовать много строительных материалов и учесть немало нюансов, практически полный список предоставлен ниже:

    • Кровельный материал
    • Подкладочный ковер
    • Обрешетка сплошная
    • Обрешетка разреженная
    • Стропильная система крыши
    • Вентиляционные зазоры
    • Супердиффузионная мембрана (для защиты от ветра и воды)
    • Кровельный утеплитель
    • Пароизоляция
    • Обрешетка для внутренней отделки
    • Внутренняя отделка
    • Мауэрлат крыши (просушенный брус закрепленный сферу)
    • Гидроизоляционная прокладка
    • Деревянный каркас конструкции и его обшивка
    • Карнизная планка
    • Водосточная система

    Подшивочный материал и монтаж

    При обшивке карнизных свесов, люди используют разные материалы исходя из соображений моды, качества и цены материала. Классифицируем каждый из них:

    • Древесина. Она наиболее часто используется в обшивке свесов, но материал выбирают только из хвойных деревьев: елки, сосны и лиственницы. Но здесь нужно обратить внимание на следующее: влажность древесины и толщина обшивки. Сухое дерево обычно трескается, а очень влажное – может деформировать всю структуру свеса. Поэтому при обшивке вагонкой, необходимо хранить ее на улице в течение 30 дней, только тогда можно будет приступать к монтажным работам, убедившись что материал готов к использованию. Толщина доски в 17-22 миллиметра считается нормой. Перед началом монтажной работы, необходимо нанести на обшивку влагозащитное средство или лак, для создания дополнительной защиты. Вагонку нужно оборудовать вентиляцией. Все отверстия должны быть защищены сетками или решетками от попадания птиц.
    • Оцинкованная сталь. Один из используемых вариантов обшивки кровли. Толщина листа не должна превышать 06-08 мм. Но зачастую это очень тяжелый процесс, и требует определенных средств. Хотя по красоте он не будет уступать софитам.
    • Алюминий. Алюминий используется в качестве обшивки только при наличии защитного слоя. Ширина должна быть от 10 до 30 см, а длина может достигать 6 метров.
    • Виниловые панели, софиты. Самым современным и практичным способом оформления свесов является обшивка из ПВХ. По сравнению с вышеперечисленными материалами, у виниловых софитов очень много преимуществ. Во-первых, к самому важному преимуществу можно отнести низкую стоимость. Во-вторых, у них хорошая прочность. Не создают нагрузку на стропильную систему. В-третьих, софиты не горят, влагоустойчивы и долговечны в эксплуатации. Все эти преимущества говорят за виниловые панели, ведь от качества материала зависит и срок службы вашей крыши. Ко всему прочему можно сказать еще и то, что их достаточно легко монтировать, они удобны, и в большинстве случаев в софитах уже есть вентиляционные отверстия.

    Вентиляционные отверстия под кровельными отверстиями

    Вентиляция – это очень нужный элемент в системе кровельных свесов и от этого во многом зависит срок службы вашей крыши. Вентиляция необходима для того, чтобы влага не накапливалась, и стропила были в благоприятных условиях долгое время. Самый легкий способ вентиляции – зазор между обшивкой и стеной. Важное условие четкой работы вентиляции — соблюдение зазора, который должен быть минимум 20 мм. Другой способ предусматривает использование вентиляционных решеток. Главное, всегда необходимо помнить, что вентиляция должна быть защищена сеткой, на случай если птицы захотят свить там гнездо.

    Подводя итог данной теме, можно с уверенностью сказать, что свесы кровли повысят благоприятный внешний вид вашей кровли и обеспечит защиту крышу и стены от снега, дождя и ветра. При выборе качественного материала, свес превращается в элемент декора. Достаточно подойти к данному вопросу ответственно и с душой, тогда кровельный свес получится надежным и красивым.

    Оптимальные карнизные свесы

    Назначение

    Главная функция и карнизных, и фронтонных свесов одна – защита стен от воды. В данном случае речь идет и о воде собираемой на кровле, и о косом дожде. Максимальный эффект достигается при максимальном размере свесов. Есть еще и декоративная функция, но основной она не является.

    В отличие от фронтонных свесов, карнизные задействованы еще и в вентиляции кровли.

    Оптимальный размер

    В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.

    Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.

    Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.

    Нормативные требования

    Когда-то в СНиП был такой норматив. Для одно и двухэтажных домов разрешался наружный неорганизованный сток воды с выносом карниза не меньше 60 см.

    О СНиП строители не знали, но размерчик выдержали.

    Там же упоминалось, что с системой водоотвода можно сделать карниз – 40 см.

    Эти нормы сохранились в строительных правилах Белоруссии СНБ 3.02.04-03: «5.15 Крыши в жилых зданиях следует проектировать с организованным водостоком. Допускается предусматривать наружный неорганизованный водосток со скатных крыш одно и двухэтажных зданий при условии выноса карниза не менее чем на 0,6 м».

    Критерий – здравый смысл

    На фотографии — дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.

    Для любой строительной фирмы существует два подхода.

    • Первый. Заказчик принес свой проект и подрядчик его построит.
    • Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.

    Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.

    Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.

    Классификация

    Обычно рассматривают 4 варианта свесов.

    • Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
    • Подшитый. Распространен для двускатных и вальмовых кровель.
    • Коробчатый. Область использования аналогична неподшитому.
    • Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

    Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип — создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

    Всегда карнизный стеновой свес основа для крепления отливов.

    Стеновые свесы

    Стеновые свесы делают двумя способами.

    • Первый – свесы являются частью стропильных ног.
    • Второй применяют, когда стропила заканчиваются на уровне стены. К ним крепятся доски, называемые кобылками. По сути, стропильные ноги удлиняют. Иногда кобылки устанавливают не параллельно стропилам, а более горизонтально. В этом месте скат крыши будет казаться изломанным. Получается своего рода трамплин для воды, и она отбрасывается от стен дальше.

    Фронтонные свесы

    Способы монтажа во многом определяются весом кровли.

    • Распространенный и слабый вариант, когда основа свеса – доски обшивки.
    • Хороший вариант мауэрлат, прогоны и коньковый брус, выступающие из стены на величины свеса.
    • Можно ко второму варианту добавить стропила, которые уже будут вне здания. Будет жестче.

    Материалы подшивки

    Можно использовать большинство листовых и деревянных пагонажных материалов. Требования — морозо- и водоустойчивость.

    Традиционные материалы для подшивки свесов – вагонка, сайдинг и софитные панели. Требования к вагонке – хвойные породы, должна быть сухой и обработанной антисептиками.

    Сайдинг может быть виниловым или металлическим. Работа и с тем и сдругим проблем не представляет. Удобство софитных панелей в том, что этот материал предназначен именно для свесов. Продаются панели полностью или частично перфорированные и целые.

    О вентиляции

    И при теплом или холодном чердаке вентиляция понадобится. Приток воздуха происходит на свесах, отток в районе конька. При неправильной постройке именно на подшивке свесов возможно образование наледи изнутри в несколько сантиметров толщиной.

    Частота запросов

    В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» — 75 в месяц, «увеличить свес» — 58 в месяц.

    Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика. Важно другое – есть проблема коротких свесов.

    Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.

    Вас беспокоят какие-то моменты, из-за которых вы не решаетесь начать строительство своего нового загородного дома? Обращайтесь в «Кейль строй»! Мы подробно ответим на все ваши вопросы и разъясним все интересующие вас моменты на бесплатной, ни к чему не обязывающей консультации!

    Карнизный свес крыши частного дома

    Другие статьи на эту тему:

    Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж

    Зачем нужен карнизный свес крыши дома

    Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.

    Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали — на 100 мм.

    Карнизный свес меняет архитектуру дома

    Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.

    Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.

    Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.

    Широкий карнизный свес прикрывает аттиковые (вертикальные) стены под скатами крыши мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.

    Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.

    Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.

    Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.

    Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.

    Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.

    Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.

    Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.

    Карнизный свес экономит энергию

    Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.

    Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.

    Вентиляция в карнизном свесе крыши

    В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.

    Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади крыши. В верхней части крыши для выхода воздуха делают отверстия такого же размера.

    Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.

    В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.

    Устройство подшивки карнизного свеса крыши

    Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».

    Подшивку свеса можно выполнить несколькими способами.

    Горизонтальная подшивка

    Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.

    Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.

    Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.

    Карнизный свес крыши подшит панелями сайдинга для софита

    На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.

    Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.

    Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.

    Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.

    Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см.

    Подшивка карнизного свеса частного дома панелями, вагонкой ПВХ

    Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм., ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.

    Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.

    Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.

    За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.

    Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.

    Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.

    Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.

    Подшивка параллельно скату

    Подшивка параллельно скату Карнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.

    Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.

    Карнизный свес крыши дома без подшивки

    Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.

    Свесы кровли — классификация и монтаж

    Кровельные свесы и их классификация

    • Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
    • Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
    • Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
    • Укороченные свесы кровли – используются на всех основных типах конструкций.

    Свесы и их виды

    1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей»). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

  • Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
  • Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

    Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

  • Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.
  • Обшивка свесов: материалы и монтаж

    • Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

    Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

    • Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
    • Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

    Свес кровли из профлиста: его укрепление и защита

    Вентиляционные отверстия под кровельными свесами

    • Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
    • Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

    Свесы кровли: типы и особенности подшивки

    Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.
    Они являются конструкцией, выступающей за пределы стен здания.

    Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

    Разновидности

    Выделяют два основных типа карнизных свесов:

    Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
    Фронтальный может быть как выступающим, так и выполненным заподлицо.
    Этот момент зависит от дизайнерской задумки.
    При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
    Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
    Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
    Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.
    Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
    В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
    Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
    Рекомендуемый размер боковых свесов – 40 — 60 см.
    Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

    Фотографии

    Разновидности исполнения из различных материалов приведены на фото ниже.


    Карнизы кровли из профнастила

    Материалы для отделки

    Древесина

    Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
    Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

    Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
    Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
    Крепление элементов обшивки выполняется с шагом в 1 м.
    Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
    Такое оформление требует реставрации каждые несколько лет.

    Сталь

    Листы оцинкованной стали также подойдут для обшивки свесов крыши.
    Толщина стали должна быть в пределах 0,6-0,8 мм.
    Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
    Все кромки обрабатываются краской для защиты от коррозии.

    Алюминий

    Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
    Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
    Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

    Способы монтажа

    По стропильной конструкции

    Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
    Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

    По подготовленному каркасу

    В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
    На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

    Монтаж фронтального свеса

    Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

    Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
    О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
    Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

    На стену монтируется брус, который также служит опорой для материала подшивки.

    Вентиляция и защита

    Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
    Обеспечить вентиляцию можно двумя способами:

    • оставить зазор между стеной и материалом обшивки;
    • встроить в элементы обшивки специальные пластиковые решетки.

    Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее.
    Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны.
    Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции.
    Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия.
    Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа.
    И свес, и материал обшивки должны быть объединены со стропильной системой кровли.
    Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса.
    Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса.
    Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом.
    Видео о формировании свесов крыши.

    Свес крыши от стены размер

    Устройство и подшивка свесов крыши

    Свес крыши – это выступающая часть конструкции крыши за пределы стен дома. Свесы кровли выполняют защитную функцию стен помещения от пагубного воздействия погодных условий: осадков, ветров, солнечных лучей. Для хорошей защиты, стропила основания крыши выводятся за ее пределы не менее чем на 500-600 мм. Но бывает такое устройство кровли. когда стропильная система не предусматривает выступов за пределы стен. В таких случаях применяют искусственное удлинение стропил с помощью специальных элементов – кобылок.

    Схема устройства свеса крыши.

    Классификация и виды свесов крыши

    Крыша частной постройки имеет фронтонный свес, расположенный с фронтонной части здания, и карнизный свес, расположенный под скатами крыши.

    Устройство и конструкция кровельных свесов весьма разнообразны. В связи с этим данные элементы делятся на категории:

    • карнизный свес заподлицо;
    • карнизный свес открытого типа;
    • карнизный свес закрытого типа;
    • фронтонный свес: заподлицо или с выступом стропил.

    Первый вид конструкции применяют в том случае, когда стропила не выступают за фронтальную стену. В этом случае необходимо крепление сливной доски по краю стропил для защиты торцов от влаги. Недостатком таких свесов являются незащищенные верхние части стен. Свесы заподлицо должны быть шириной 55-60 см.

    Виды свесов кровли.

    Карниз открытого типа применяют при выступе стропил за границы стен. В этом случае водосток крепится или к боковым сторонам стропил, или к верхним граням. Такое устройство кровли широко применяют для частных домов.

    Третий тип свесов образуется при закрытии выступающих концов стропил, которые имеют специальный внутренний паз. В данный паз вставляется обшивка – софиты. При наличии в доме изолированного чердака закрытый карниз должен иметь вентиляционные отверстия.

    Фронтальная часть здания также нуждается в защите. Фронтонный свес выполняется и заподлицо, и с выступом стропил за границы стен. Устройство данной конструкции зависит от желания заказчика. Однако при выступе стропил необходимо обшить незащищенную область кровли. Ширина фронтонного свеса должна быть не менее 50 см.

    Обшивочные материалы кровельных свесов: применение софитов

    Для обшивки свесов используются такие материалы, как:

    • строганая деревянная доска;
    • деревянная вагонка;
    • оцинкованный стальной лист;
    • алюминиевый лист, покрытый защитным составом;
    • пластиковая вагонка и сайдинг;
    • софиты.

    Виды софитов карнизного свеса.

    Обшивка доской из хвойных пород дерева является экологически чистым и вентиляционно-доступным вариантом. Толщина доски должна быть в пределах от 17 до 22 мм. Минимальный зазор для установки доски составляет 10-15 мм. Каждую доску обрабатывают водонепроницаемым раствором. Однако, несмотря на обработку, в данной технологии существует большой недостаток: при сильной влажности деревянный материал деформируется, и это ведет к порче свеса.

    Деревянную вагонку выбирают из качественного, нетонкого материала. Перед установкой данной вагонки, ее надо месяц хранить на открытом воздухе. Это делают для того, чтобы материал стал такой влажности, как и окружающее пространство. Для вентиляции подкровельного помещения, в случае деревянной вагонки, монтируют вентиляционные решетки.

    Обшивку из стальных листов производят материалом, имеющим толщину 0,6-0,8 мм. Также могут применяться перфорированные листы. После установки металлической обшивки ее покрывают краской для предотвращения коррозии.

    Алюминиевую обшивку используют из листовых материалов толщиной 6 мм. Лист покрывают защитным слоем и крепят специальными защелками.

    Обшивка свеса софитами.

    Наиболее используемым материалом для подшивки свесов является сайдинг. Сайдинг – это разновидность пластиковой вагонки, только из более прочного материала. Сайдинг бывает виниловый и металлический. Металлический сайдинг считается очень прочным материалом, но также и довольно дорогим. Недостатком металлического сайдинга считается его склонность к коррозии. Виниловый сайдинг – более доступный и популярный материал, однако он недостаточно практичен в эксплуатации.

    Вагонка ПВХ – самый недорогой и доступный материал, однако имеет массу недостатков. Вагонка очень быстро теряет привлекательный вид под воздействием солнца и дождей; отсутствие вентиляционных отверстий негативно влияет на проветривание кровли.

    Но создание новых технологий не стоит на месте и у потребителей появилась прекрасная альтернатива вагонке и сайдингу – софиты. По конструктивным особенностям софиты – это разновидность сайдинга, однако они наиболее устойчивы к механическим воздействиям и экологически безопасны. Главное достоинство, отличающее софиты от сайдинга, – наличие перфорированных отверстий. Софиты не несут главных конструктивных функций, они представляют собой панель для декорации и привлекательности дома в целом.

    Монтаж и качественное устройство софитов играет важную роль, так как некачественный карниз может испортить внешний вид любого строения. Софитные панели бывают двух видов: двойные и тройные. Они, в свою очередь, делятся на такие категории:

    1. Сплошные софиты, без перфорации. Применяются в основном для отделки фронтонных свесов.
    2. Полностью перфорированные софиты. Применяются для крыш из битумной черепицы или фальца, то есть из непрофилированных материалов.
    3. Перфорированные софиты по центру – тройные панели. Идеальный вариант для карнизных и фронтонных свесов, так как обеспечивает хорошую вентиляцию, продлевая тем самым долговечность кровли.

    Софиты негорючи, легко режутся и обрабатываются. На сегодняшний день большую популярность получили виниловые софиты, так как они легки, пластичны, долговечны и красиво сочетаются с модным виниловым сайдингом.

    Монтаж софитов достаточно прост и удобен. К карнизным и фронтонным свесам крепятся по две планки. Благодаря специальной конструкции, софиты легко и плотно крепятся к планкам и стене дома. Нарезка софитов выполняется согласно длине и ширине кровельных свесов.

    Вентиляция, установка и защита свесов кровли

    Правильное устройство свесов кровли и их подшивки играет очень важную роль. Эти элементы должны быть связаны со стропильной системой, иначе неправильный монтаж может привести к деформации, отвисанию из-за осадков и ветра. Для этого тщательно крепят «коробочки» и соединители стропил.

    Чтобы предотвратить закупоривание водосточных труб, перед свесами и в самих водосточных системах устанавливают нагревательные элементы. Такое устройство крыши обеспечивает растопку снега и слив растаявшей воды, снижая весовую нагрузку на кровельную конструкцию.

    Для хорошего микроклимата чердака и во избежание порчи стропильного несущего каркаса очень важно наличие вентиляции в подкровельном пространстве. Для этого на карнизном свесе выполняют отверстия. Вентиляционные отверстия бывают двух типов:

    • небольшой зазор между софитом и стеной здания;
    • вмонтированные в подшивку карниза пластиковые вентиляционные решетки.

    Если кровельное покрытие выполнено из черепицы, то применяют специальные черепичные плиты, оснащенные вентиляционными отверстиями.

    В случае укладки утеплителя для крыши, надо обеспечить открытость вентиляционных отверстий, иначе такая «вентиляция» потеряет всякий смысл.

    Кровельные свесы являются важной составляющей конструкции крыши. Кровля прослужит намного дольше и будет иметь привлекательный внешний вид при правильном монтаже свеса и обшивки.

    Поделитесь полезной статьей:

    Свесы кровли — классификация и монтаж

    Свес кровли – это конструкция, выступающая за пределы стен дома. Другое название этого конструктивного элемента – коробочка. Основная цель кровельного свеса – защита стен от атмосферных осадков.

    Чтобы обеспечить наибольшую эффективность защиты – основания стропил кровли выводятся за пределы стен. Отрезок такого вывода составляет 50–60 сантиметров. Это минимальный свес кровли. Однако этот показатель можно увеличить. Стропильная система не всегда предусматривает выступы за стены дома. При таком варианте применяется принудительное удлинение стропил. Для этого используют «кобылки» (подробнее: «Кобылка: кровля своими силами. «)

    Отметим, что необходимо защитить и фронтальную часть стен здания. Особенно это актуально, если дом деревянный. В таких случаях нужно заранее определиться, чем зашить фронтон деревянного дома. Стандартная величина свеса кровли – 500 миллиметров в длину. Кровельный край при этом содержит доску карнизного типа.

    Нижнюю часть кровельных свесов следует обшить. Самый распространенный подшивочный материал – шпунтованная доска. Стоит сказать, что существует отличие конструкции скатного свеса от сооружения фронтального свеса.

    Кровельные свесы и их классификация

    В строительстве, на протяжении многих веков, формировались различные варианты свесов.

    Основные варианты свесов:

    • Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
    • Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
    • Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
    • Укороченные свесы кровли – используются на всех основных типах конструкций.

    Свесы и их виды

    Совет: Свес должен выглядеть так, чтобы он являлся продолжением крыши. В соответствии с особенностями климата региона, выбирается тип свеса и общая конструкция кровли.

    Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:

    1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей «). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

  • Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
  • Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

    Совет . Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

  • Фронтонный свес. выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.
  • Обшивка свесов: материалы и монтаж

    • Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

    Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

    Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

    Еще один важный фактор – система вентиляции свеса. При этом нет разницы, какой тип конструкции используется. Выпускные отверстия должны быть примерного диаметра от 1/600 до 1/400 в зависимости от площади вентилирования.

    Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

    Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

    • Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
    • Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

    Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

    Свес кровли из профлиста: его укрепление и защита

    При неправильном монтаже и подшивке свесов крыши. может произойти их деформация, отвисание и выход из строя. Для того чтобы обезопасить кровлю из профлиста от таких форс-мажоров, следует помнить – что свес и его обшивка должны быть связаны со стропильной системой. Не забывайте о тщательном крепеже «коробочек» и соединительных элементов стропил. Читайте также: «Как обшить дом профлистом «.

    Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.

    Вентиляционные отверстия под кровельными свесами

    Обустроив вентиляцию подкровельного пространства. вы избежите порчи несущего стропильного каркаса. Также это позволит устранить неприятный микроклимат в чердачном помещении.

    Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:

    • Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
    • Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

    Как подшить свес крыши, инструкция на видео:

    При использовании кровельного покрытия из натуральной черепицы, рекомендуется применять черепичные плиты. Они обладают отверстиями для вентиляции. Монтаж таких плит следует осуществлять в пятом ряду от карнизного свеса.

    При дополнительном утеплении карнизного свеса, не забывайте и об устройстве вентиляционных отверстий при монтаже софитов. Их длина определяется, исходя из типа обустраиваемой вентиляции. Устройство свесов кровли при укладке утеплителя подразумевает открытые отверстия. В противном случае качество воздушной вентиляции в помещении будет не очень хорошим. Сама подшивка карниза крыши также должна иметь отверстия для вентиляции. Ни в коем случае не закупоривайте доступ свежему воздуху.

    Если ваш чердак имеет большие габариты, то рекомендуется установить вспомогательное вентиляционное оборудование. Оно обеспечит более качественную вентиляцию помещения.

    Вот и все. Еще раз отметим, что свес кровли по нормам не только повысит благоприятный внешний вид вашего дома, но и обеспечит защиту крыши и стен от атмосферных осадков в виде дождя снега, града или ветра.

    Рекомендуем ознакомиться с фото- и видеоматериалами. Они помогут в правильном подборе свес крыши размер и проведении всех монтажных работ. Если вам не под силу обустроить свес кровли, то обратитесь к профессионалам. При этом предварительно рассчитайте свой бюджет.

    Карнизный свес крыши частного дома

    Зачем нужен карнизный свес крыши дома

    Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.

    Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм. из керамической черепицы — на 70 мм. а из кровельной стали — на 100 мм .

    Карнизный свес меняет архитектуру дома

    Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.

    Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.

    Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.

    Широкий карнизный свес прикрывает аттиковые (вертикальные) стены под скатами крыши мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.

    Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.

    Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.

    Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.

    Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.

    Под широким свесом (минимум 70 см ) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.

    Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.

    Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.

    Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.

    Карнизный свес экономит энергию

    Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.

    Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.

    Вентиляция в карнизном свесе крыши

    В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.

    Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади крыши. В верхней части крыши для выхода воздуха делают отверстия такого же размера.

    Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.

    В широкий карнизный свес встраивают светильники. которые подсвечивают фасад дома и освещают придомовую территорию.

    Устройство подшивки карнизного свеса крыши

    Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».

    Подшивку свеса можно выполнить несколькими способами.

    Горизонтальная подшивка

    Карнизный свес крыши частного дома — горизонтальная подшивка. Панели подшивки крепятся к нижнему поясу стропильных ферм перпендикулярно плоскости стены.

    Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.

    Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.

    Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.

    Карнизный свес крыши подшит панелями сайдинга для софита

    На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.

    Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.

    Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.

    Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.

    Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см .

    Подшивка карнизного свеса частного дома панелями, вагонкой ПВХ

    Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм. ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.

    Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.

    Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.

    За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.

    Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.

    Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.

    Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.

    Подшивка параллельно скату

    Подшивка параллельно скату Карнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.

    Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.

    Карнизный свес крыши дома без подшивки

    Карнизный свес подшивают не всегда. На фото реализована интересная задумка архитектора, когда стропила крыши оставлены открытыми.

    Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.

    Статьи на эту тему:

    Источники: http://kryshikrovli.ru/elementy/raznye/karniz/svesy.html, http://kryshadoma.com/sves-kryshi-karniz/svesy-krovli-klassifikatsiya-i-montazh.html, http://domekonom.su/karniznyj-sves-kryshi-chastnogo-doma.html

    Калькулятор расчета удлинения стропил для формирования карнизного свеса

    При проектировании крыши нельзя забывать о том, что по периметру дома необходимо обеспечить карнизный свес кровли, с тем расчетом, чтобы максимально защитить стены от прямого попадания атмосферных осадков и организовать систему водостока. Один из самых распространённых вариантов – это предусмотреть вынос стропил наружу за мауэрлат на определённую длину.

    Калькулятор расчета удлинения стропил для формирования карнизного свесаКалькулятор расчета удлинения стропил для формирования карнизного свеса

    Так как стропила обычно изготавливаются из качественного бруса достаточно большого сечения, то такое удлинение не всегда бывает оправданным. Значит, напрашивается аналогичный, но более экономный подход – это наращивание длины стропил кобылками, специальными деталями системы, на которые может пойти уже более тонкий и короткий пиломатериал. Ниже расположен калькулятор расчета удлинения стропил для формирования карнизного свеса. Следует правильно понимать, что он подойдет и для определения рабочей длины кобылок, без учета монтажного участка для соединения со стропилами.

    Калькулятор расчета удлинения стропил для формирования карнизного свеса

    Перейти к расчётам

    Краткие пояснения по проведению расчета

    На нашем портале имеются калькуляторы для расчета длины основных (центральных) и накосных стропильных ног, а также для вычисления длины укороченных стропил — нарожников. И в том, и в другом случае расчет проводится только до точки соединения стропила с мауэрлатом. А как найти нужное удлинение для карнизного свеса? Это хорошо показано на схеме ниже:

    Принцип определения удлинения стропила для формирования карнизного свесаПринцип определения удлинения стропила для формирования карнизного свеса

    Исходными данными будут являться планируемая ширина карнизного свеса k (расстояние по горизонтали от стены до края кровли) и угол крутизны ската α. В калькуляторе заложена необходимая тригонометрическая функция для расчета. Полученное значение ΔL в одинаковой степени справедливо для всех стропил односкатной или двускатной крыши, для центральных стропил и всех нарожников вальмовой и шатровой крыши.

    Цены на крепления для стропил

    Шуруповерты крепления для стропил

    Удлинение накосной стропильной ноги будет несколько отличаться размерами, но и это учтено в калькуляторе — пользователь может выбрать любое из направлений расчета.

    2016-08-13_195417Простота расчета и монтажа, минимум материалов – односкатная стропильная система.

    Если возводится гараж, сарай, беседка, хозяйственная постройка, навес для машины, то часто самым удачным решением будет применение самой доступной схемы. Стропильная система односкатной крыши несложна в расчетах и монтаже – читайте о ней в специальной публикации нашего портала.

    узел и подшивка кровельного свеса

    Карнизный свесСвес кровли – конструкция, которая выступает за линии несущих стен дома на определенную длину (некоторые строители называют свесы коробочкой). Основной функцией свесов является их защита несущих конструкций от дождя, снега и талых вод, стекающих по крыше.

    Общепринятыми нормами для длины свесов являются отрезки длиной в 500-600 мм, однако, эту величину, по желанию, можно увеличивать.

    Как правило, кровельный свес устраивается за счет конструкции стропильной системы – но иногда стропила не предполагают устройства подобных выступов. В таких случаях кровельщики применяют так называемое «принудительное» продолжение стропильной конструкции. Элементы, которые образуют удлиненные стропила, называются «кобылками».

    Поскольку фронтон также является незащищенной частью стены дома (или крыши), то его тоже необходимо защитить от негативного воздействия осадков в виде снега и дождя. Фронтальные свесы при этом должны иметь ширину от 500 мм и выше, а устройство подобной конструкции осуществляется с помощью доски карнизного типа.

    Внизу свесы необходимо обшить для того, чтобы они дольше прослужили, а также для придания более эстетичного вида общей архитектуре дома или здания. В качестве обшивки подходит такой материал, как шпунтованная доска.

    Интересно: фронтальные и скатные (кровельные) свесы отличаются друг от друга по своей конструкции.

    Какие виды свесов существуют?

    Подшитые свесыПодшитые. Их используют, в основном, на вальмовой крыше, а также на двускатных кровельных конструкциях.

    Неподшитые. Самый распространенный вариант кровельных свесов, применяется практически в любой кровельной конструкции – и для односкатной, и для двускатной (вальмовой).

    Укороченные. Их применяют так же, как и неподшитые – на каждой из основных кровельных конструкций.

    Коробчатые. Подходят для вальмовых двускатных и односкатных кровель.

    Поскольку карнизный свес кровли является своеобразным продолжением кровельного покрытия, то и тип свеса следует подбирать, учитывая и кровельную конструкцию («пирог»), и климатические особенности местности, в которой находится строительный участок.

    Некоторые конструктивные особенности свесов кровли, выполненных заподлицо

    Такие свесы применяются в тех случаях, когда стропильная конструкция не выводится за фронтальные границы несущих стен. Для «удлинения» стропил используют «кобылки», к которым будет крепиться карнизная доска.

    В данном случае необходимо обязательное крепление «сливной» доски по краю стропильных ног. Это устраивается для того, чтобы предотвратить попадание влаги на торцы, а также для того, чтобы затем закрепить систему водостоков. Единственный недостаток – отсутствие защиты верхней части стены от попадания влаги.

    Длина свесов в деревянном доме принимается от 550 мм, в кирпичных и панельных дома – до 550 мм. Однако, существует и минимальный свес кровли – его длина может быть и 400 мм, а вот в отдельных случаях размер достигает даже 1200 мм (вспомним постройки в Японии и Китае). Этот размер свеса может быть связан как раз с климатическими особенностями регионов.

    Восточный домик с удлиненными свесами

    Восточный домик с удлиненными свесами

    Если же стропильные ноги «выходят» за фронтальные границы несущих стен, то устраиваются такие карнизы, с помощью которых осуществляется защита сооружения от ветра и снега. Подобная конструкция карнизной системы считается открытой, и крепление водосточных систем производится к верхним кромкам либо к боковой части стропил.

    Закрытый же тип карнизного кровельного свеса образуется путем закрывания выступающих концов стропильных ног за фронтонную границу. Стропила имеют пазы с внутренней стороны, в которые вставляются детали обшивки свесов.

    Другой тип свесов — фронтонный свес кровли – можно устраивать как с выступами, так и заподлицо. Тут на первое место выходит внешний вид архитектуры, а функциональная сторона обоих вариантов будет одинаково верной.

    Какие материалы используются при обшивке свесов?

    Самыми популярными материалами для обшивки свесов являются дерево и металл.

    • Доски. Как правило, это материал хвойных пород, имеющий умеренную влажность древесины. Толщина такой обшивки по ГОСТу может приниматься равной 17-22 мм, а вот длина и ширина подбирается индивидуально для каждого конкретного случая.

    Как крепить: с обеих сторон, с шагом до 1 м, предварительно обработав пропиткой из влагостойкого состава. В качестве пропитки можно использовать либо специальный защитный лак, либо влагостойкую краску.

    Помните, что подшив свесов кровли из дерева требует постоянного ухода

    Свес, обшитый деревянной доскойОбрабатывать дерево придется периодически раз в 3-5 лет – в этом случае свесы прослужат вам дольше, и дольше сохранится их первоначальный вид.

    Кроме защитного покрытия, конструкцию необходимо подвергать вентиляции. Для этого устраивают впускные отверстия из расчета 1:400 (1:600) от вентилируемой площади леса. Если правильно организовать вентиляцию, то воздухообмен будет проходить через просверленные отверстия и отверстие конька кровли. В качестве защиты от насекомых и птиц используются защитные сетки.

    • Оцинкованная сталь. Эта подшивка свесов кровли представляет собой стальные листы толщиной до 0,8 мм – плоские либо перфорированные (с высотой «волн» до 20 мм). Края листов покрываются антикоррозийной краской.
    • Алюминиевые листы. Их также покрывают защитным слоем, предотвращающим образование коррозии металла. Размеры листов могут находиться в пределах 6 мм (толщина), 100-300 мм (ширина), 6000 мм (длина). Крепить алюминиевые листы обшивки рекомендуют на специально предназначенные защелки.

    Какая защита нужна свесам?

    При монтаже карнизных свесов первое, что нужно усвоить – что неграмотный монтаж конструкции приведет к сокращению эксплуатационного срока всей кровли под негативным воздействием атмосферных явлений (сильных ветров, снега и дождя). Поэтому обшивку свеса и сам свес следует прочно связывать со стропильной конструкцией кровли.

    Строители рекомендуют закреплять соединительные элементы стропильной конструкции с «коробочками».

    В последнее время широко используются системы антиобледенения водостоков и карнизов крыши. Это позволяет, в первую очередь, избежать обрастания льдом водосточных труб в зимнее время. Греющие кабели прокидываются перед свесом и в водостоках. Благодаря такому «прогреванию», на карнизах никогда не скапливается лед, следовательно, не образуется ледяная корка на кровле, вес которой оказывает значительную нагрузку на свесы.

    Кроме этого, любая кровельная конструкция «проживет» дольше при грамотно обустроенной вентиляции – при этом вентиляционные отверстия выполняют непосредственно в кровельном материале, а также в самой подшивке. К ним относятся вентрешетки, вмонтированные в подшивку карнизов, простые щели и зазоры между несущими стенами и подшивкой.

    Интересно: для кровли из натуральной черепицы производят специальные плиты, в которых уже устроены вентиляционные отверстия.

    Их, как правило, устанавливают в пятом по счету ряду от карнизных свесов.

    Итак, делая вывод из вышеизложенного, следует отметить, что правильно смонтированные свесы на кровле надолго сохранят как внешний вид стен здания и самой кровли, так и их эксплуатационные характеристики.

    Также советуем посмотреть:


    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
