Размер ячейки арматуры для бетонной площадки: подготовка площадки, армирование, установка маяков, приготовление раствора – как правильно забетонировать своими руками

Содержание

подготовка площадки, армирование, установка маяков, приготовление раствора


Бетонная площадка: инструкция по обустройству

Въездная группа, основными элементами которой являются дорога к гаражу, площадка непосредственно перед въездом и бетонная площадка под автомобиль, расположенная на территории участка, являются неотъемлемыми элементами любого участка, будь то загородные владения или придомовая территория городского частного жилья. Обустройство каждого из этих элементов характеризуется своими особенностями, о которых должен знать каждый владелец частной территории. Долговечность бетонных площадок ни у кого не вызывает сомнений, а если в процессе их обустройство задействовать воображение и минимальные дизайнерские навыки, они могут стать удачным дополнением вашего сада и достойной альтернативой кирпичным патио, которые являются одним из востребованных элементов креативного ландшафтного дизайна участка. Как обустроить бетонную площадку своими руками и в чем заключаются основные технологические моменты заливки бетона – ответы на эти и другие вопросы вы получите, прочитав статью, подготовленную нашими специалистами.

Содержание
  1. Элементы въездной группы: краткая характеристика
  2. В чем заключаются основные достоинства бетонной площадки?
  3. Обустройство бетонной площадки: подготовительные мероприятия
  4. Организация опалубки: основные моменты
  5. Обустройство направляющих для заливки бетона: варианты изготовления
  6. Бетонирование площадки: технологические этапы



Элементы въездной группы: краткая характеристика

Бетонная площадка, расположенная перед въездом, зачастую представляет собой пандус, предназначенный не только для более удобного въезда на территорию участка, но и для предотвращения попадания излишней влаги с участков, расположенных по соседству. С точки зрения устройства, пандус представлен в виде монолитной бетонной плиты, предварительно подвергшейся армированию, толщина которой определяется несколькими факторами: размерами предполагаемого пандуса и динамической нагрузкой, которую испытывает пандус во время въезда автомобиля. В большинстве случаев оказывается оптимальным использование монолитной плиты, армированной металлической сеткой, при этом толщина плиты не превышает 15 см. Чтобы предотвратить возможные деформации, при обустройстве пандуса необходимо учитывать ряд физических констант, среди которых основное место отводится  направлению действия нагрузки при движении автомобиля, что связано с уклоном пандуса. В связи с этим, при строительстве пандуса обустраивают деформационный шов, расположенный между горизонтальной плитой на участке и плитой пандуса. Заключительным мероприятием по обустройству деформационного шва является его заделка материалом для гидроизоляции – г

Размер ячейки вязки арматуры. Вязка арматуры. ArmaturaSila.ru

Как вязать арматуру для ленточного фундамента вручную

Ленточный фундамент часто выбирают для возведения различных конструкций на загородных участках. Он отличается замыкающимся контуром, который выполняется в виде ленты из железобетона, проходящей непосредственно под несущими стенами постройки.

Подобная конструкция позволяет распределять по всему периметру основания вес будущей постройки, а это существенно увеличивает сопротивляемость пучению, уменьшает усадку постройки и возможность перекоса самого фундамента. Для обеспечения большой надежности вы должны понимать, как вязать арматуру для ленточного фундамента.

Особенности укладки арматуры

Сооружение ленточного фундамента не обойдется без укладки арматурных коробов. Они нужны, чтобы принимать на себя всю тяжесть конструкции, а также усилия на растяжения и разрыв. Бетонная основа при этом испытывает постоянные нагрузки на сжатие. По этой причине силы противодействия должны распределиться равномерно по всей поверхности основания.

Чтобы соблюсти равновесие и грамотно распределить нагрузки, важно осуществлять правильную вязку арматуры. Узлы армирования должны распределиться равномерно и по нижней, и по верхней поверхностям каркаса.

Средняя зона основания практически не нагружается. При этом нагрузки не будет ни поперечно, ни продольно. По этой причине ее не нужно дополнительно укреплять. А залогом получения прочной конструкции является грамотная вязка арматуры.

Маркировки арматуры

Прежде чем задуматься о том, как вязать арматуру для ленточных фундаментов. ее нужно заказать. Когда вы будете делать заказ, важно ознакомиться с заводскими значениями. Концы изделий, выполненных из низколегированной стали, определенным образом окрашиваются. Так, если сталь имеет класс A-IV, их покрывают краской красного цвета, А-V #8211; зеленого и красного, A-VI #8211; синего и красного.

Что касается классов арматуры, они обозначаются соответствующими буквами. Например, буквой К обозначают повышенную стойкость к коррозийному растрескиванию, которое возникает под статическим напряжением. Буквой С обозначают свариваемые элементы, а буквами СК #8211; свариваемые элементы, имеющие повышенную стойкость к коррозийному растрескиванию.

Обратите внимание! Если на материале нет никаких значений, лучше не покупать его.

Какие способы вязки арматуры существуют?

Не стоит экономить, ведь из-за использования незакаленной арматуры в основании могут появиться трещины. В последствие они могут распространиться и на несущие стены постройки.

Для вязки используют следующее:

  • Арматуру;
  • Крючок, специально предназначенный для этого;
  • Стандартные плоскогубцы, если вы не планируете покупку специального крючка;
  • Мягкую проволоку из стали, диаметр которых составляет 0,8-1,2 мм;
  • Отожженную проволоку из стали, если отсутствует мягкая проволока.

Рассмотрим, как вязать арматуру для ленточного фундамента. Не начинайте работы в одиночку. Вам понадобится один или два помощника, которые установят каркас в правильном расположении.

Для обеспечения надежности конструкции необходимо предварительно подготовить арматурные короба. У них должно быть сечение квадратной или прямоугольной формы. Размер ячейки при этом должен составлять около 300-400 мм.

Длина короба составляет около 3 метро. Каждый короб следует вязать на поверхности, а не в траншее. Это связано с необходимостью достаточного места.

Если планируется довольно много соединений, количество узлов можно уменьшить. Если предполагается довольно глубокий и длинный фундамент, вязку коробов можно осуществлять прямо в траншее. Это позволит не опускать в траншею длинную и тяжелую конструкцию.

Как армируют фундамент при помощи вязки?

В данном случае часто используют пластиковые хомуты или более дешевый вариант #8211; проволоку.

Процесс вязки является трудоемким, ведь короб может иметь десятки соединений. В результате этот процесс займет немало времени. При помощи двух человек вы справитесь гораздо быстрее. А если вы хотите ускорить данный процесс, используйте специализированный вязальный пистолет.

Для вязки выполняют следующие действия:

  • От проволоки необходимо отрезать прутья, длина которых должна составить 30 см. Затем их складывают в два раза;
  • Подведите прут к месту, где он будет пересекаться с прутьями арматуры;
  • В петлю проволоки, предварительно сложенной пополам, вставляют вязальный крючок. Важно, чтобы проволока обогнула арматуру. А ее свободную часть нужно завести на вязальный крючок;
  • Затем крючок начинают закручивать в направлении часовой стрелки. Его нужно закручивать таким образом, чтобы концы проволоки образовали прочное соединение;
  • Отрежьте от проволоки прут длиной 30 см. Его нужно сложить в два раза. Для надежной вязки достаточно 3-х оборотов;
  • Выньте из петли крючок.

Обратите внимание! Не стоит прикладывать слишком много сил при закручивании петель. В противном случае проволока просто порвется.

Процесс укладки коробов

Чтобы поместить короба в траншею, необходимо не менее трех человек. Двое из них будут держать оттяжки во время подъема и укладки коробов, а третий будет ими руководить. Затем соседние короба присоединяют к опорному.

Когда все короба будут в траншее, места их соединений скрепляют при помощи вязальной проволоки. В результате короба соединяют друг с другом. Под низ коробов можно подложить бруски или кирпичи. Это позволит закрыть все пустоты, когда будет залит фундамент бетоном .

О способах вязки в видео:

Используя арматурную вязку, вы обеспечите надежность вашему фундаменту!

Расскажите об этой статье друзьям в соц. сетях!

Расчет арматуры для плитного фундамента

Надежность плитного фундамента доказана и не раз. Чтобы несущее строение было действительно надежным, нужно делать все по технологии и неуклонно следовать ей. Для расчета толщины и глубины фундамента, нужно нанять профессиональных специалистов. А для того чтобы сделать расчет арматуры для плитного фундамента помощь в принципе и не нужна. В этом случае нужно знание математических основ.

Какая арматура нужна для плитного фундамента

Если дом будет легким, то можно обойтись диаметром в 12 мм. Если же дом состоит из тяжелых строительных материалов, то в этом случае диаметр арматуры для плитного фундамента должен быть 16 мм. В обоих случаях материал должен быть ребристым, чтобы сцепление с бетоном было максимально прочным.

Для дома 9х9 метров потребуется 90 арматурных прутье. То есть 9/0,2 = 45 штук. 0,2м это стандартный шаг параллельной укладки арматурных прутьев. Прибавляем еще столько же прутьев для укладки перпендикулярно, и получаем 90 прутьев длиной каждый по 9 м. Именно столько арматуры потребуется для создания одной сетки. А сеток из арматуры, как правило, в плитном фундаменте используют две, располагая параллельно в плоскости относительно друг друга. Между сетками должно быть расстояние 5-15 см в зависимости от планируемой толщины плиты. Для того чтобы арматуру соединить в сетку нужна вязка арматуры для плитного фундамента. Это занятие довольно трудоёмкое, поскольку связать нужно все пересечения арматурных прутьев обеих сеток. А это довольно объемная работа, если учесть, что делается она вручную.

Видео вязки арматуры для плитного фундамента.

Есть, конечно, различные способы вязки арматурных сеток, к примеру, как в этом видео.

довольно оригинально и быстро получается. Можно так же воспользоваться услугами сварщика, или сварить арматурные сетки самостоятельно, при наличии должных навыков.

Укладка арматуры в плитный фундамент

Создается сетка из арматуры, укладкой арматуры горизонтально, а затем перпендикулярно друг на друга, с шагом в 20 см. В итоге образуется сетка с ячейками 20х20. Далее вначале по углам и по периметру делают обвязку, а затем скрепляют внутренние соединения. Нижнюю сетку от утеплителя располагают на высоте в 5 см. Вторую сетку монтируют также и приподнимают над первой на 5 см или больше в зависимости от планируемой толщины плиты. Так проводятся работы по армированию фундамента.

Цена арматуры для плитного фундамента, в среднемварьируетсяв диапазоне от 20 до 25 руб за метр погонный, при диаметре прута 12 мм.При больших площадях плитный фундамент по цене только арматуры будет составлять сумму стоимости, к примеру, винтового фундамента равнозначной площади. Из безусловных плюсов этого дорогостоящего вида фундамента, среди прочих, можно отметить надёжность и долговечность, при правильной его закладке.

Еще публикации по теме

Плитный фундамент становится все популярней в нашей стране и все благодаря хорошей несущей способности. Если на участке грунт пучинистый и есть большая вероятность того, что в каком-нибудь месте.

подробнее

При строительстве частного дома, люди часто задумываются о фундаменте. Как лучше сделать не дорогой, но все же безопасный и надёжный. При строительстве домов из легких материалов в принципе. подробнее

Плитный фундамент не похож на остальные. Его главный элемент – сплошное железобетонное изделие, которое размещается под постройкой единой плитой и берет на себя всю нагрузку. От этого и пошло. подробнее

Точный расчет арматуры плиты перекрытия

  • Важнейшие аспекты при работе по армированию
  • Армирование плитного фундамента

Одним из решающих этапов в строительстве является расчет арматуры плиты перекрытия. При ее расчете следует опираться на данные о масштабах бетонного изделия и его будущем применении. Плита перекрытия по праву считается важнейшим элементом в железобетонных конструкциях современного градостроительства. При помощи такого рода изделий перекрываются уровни зданий как для жилого, так и для нежилого фонда. Чтобы обеспечить прочность конструкции, она обязательно проходит процедуру армирования посредством равномерной и выверенной протяжки металлического каркаса.

Схема сборно-монолитного перекрытия.

Металлопрокат нужно использовать целесообразно, потому что от него зависит прочность перекрывающих блоков. Прутья арматуры могут быть уложены двумя способами: в одном направлении, при этом располагаясь параллельно короткой стороне бетонной панели, либо в двух (перпендикулярно друг к другу под углом в 90°). Второй способ является более предпочтительным, так как он сокращает толщину изготавливаемого строительного перекрытия при условии одинаковой площади поверхностей.

Важнейшие аспекты при работе по армированию

Схема расположения сеток армирования.

Толщина плиты рассчитывается в соотношении 1:30 к размерам пролета. В качестве примера: если расстояние, разделяющее несущие конструкции (стены, колонны) равняется 6 м, то непосредственная толщина монолитного продукта должна будет равняться 200 мм. Расчет арматуры для перекрытия вычисляется непосредственно из показателей нагрузки на плиту перекрытия. Исходя из этих данных, для армирования бетонного перекрытия берется требуемый объем металлического прута сечением 8-14 мм. Также должны быть соблюдены следующие условия:

  1. В случае когда толщина изделия исчисляется 150 мм, то традиционно металлопрокат укладывают в один слой.
  2. При толщине плиты больше 150 мм упрочняющие элементы требуют двухслойной укладки, соответственно, в верхней и нижней ее части.

При выполнении армирования прутья арматуры протягивают в виде решетки. Сечение прутьев металлопроката одинаково, а каждая из сторон ячеек арматурной сетки составляет 150 или же 200 мм. Прутья скрепляют между собой специальной соединительной проволокой.

Схема армирования пустотной плиты.

Для укрепления участков, требующих увеличения прочности (участки с наибольшим давлением, а также с наличием множества отверстий), используется дополнительное армирование. Оно выполняется посредством отдельных металлических прутьев, длина которых 400-1500 мм, исходя из показателей нагрузки, а также протяженности пролетов:

  1. В верхней металлической решетке должна быть расположена на опорах.
  2. В нижней #8211; по центру панели перекрытия .

Главной функцией опорной арматуры является укрепление пристенных участков плиты, во избежание ее деформации. Не менее важная деталь перекрытия #8211; венец. Он должен быть проложен через все несущие блоки возводимого здания, в нем сходятся все прутья армирующего каркаса.

Толщина продукта в итоге должна составлять не менее 60 мм. Арматурная конструкция в монолитном бетонном блоке прочно укреплена и защищена от искривления.

От толщины перекрывающей платформы напрямую зависят показатели прочности и звукоизоляции помещений.

Вернуться к оглавлению

Армирование плитного фундамента

Схема монолитного перекрытия из железобетона.

Для плитного фундамента требуется большое количество бетона и металла. При его возведении используется ребристая арматура. Рассмотрим пример расхода арматуры на фундамент дома размерами 6 х 6 м. Каркас данного фундамента состоит из сетки, имеющей шаг 20 см в длину и ширину. Чтобы ее сформировать, следует уложить в ряд 31 отрезок ребристого армирующего сырья. Сверх того под углом 90° уложить еще один ряд, состоящий из 31 отрезка. Первый пояс готов (62 отрезка). Каркас фундамента имеет в своей основе два пояса: нижний и верхний, соответственно, количество металлических отрезков возрастет до 124 штук.

Имея длину одного отрезка, получаем расчет требуемой арматуры для обоих поясов: 6 х 124 = 744 м металлического сырья. Верхний арматурный пояс, как правило, соединяется с нижним армирующим поясом. Соединительные узлы производятся в районе стыков поперечных и продольных отрезков стального стержня. В итоге получаем следующее количество узлов: 31 х 31 = 961.

Приемы вязки арматуры.

Длина данной перемычки рассчитывается непосредственно исходя из будущей толщины железобетонного изделия.

Если толщина плиты фундамента составляет 20 см, то слой арматуры пролегает в 5 см от верха и низа плиты. Следовательно, расчет длины отрезка будет таким: 20 #8211; 10 = 10 см.

Итоговый объем металлического сырья приблизительно будет исчисляться 96 м, и если на возведение поясов потребовалось 744 м, общая длина всего металлопроката рассчитывается следующим образом: 744 + 96 = 840 м.

Изначально закладывается нижний пояс, далее к нему прикрепляются перемычки, затем монтируются продольные и поперечные отрезы арматуры, составляющие верхний пояс. Узлы сформировавшихся соединений арматуры для плитного фундамента скрепляются посредством проволоки. Каждый пояс состоит из 961 соединения.

Источники: http://sdelai-fundament.ru/kak-vyazat-armaturu-dlya-lentochnogo-fundamenta.html, http://domzagorodniy.ru/armatura-dlya-plitnogo-fundamenta/, http://tolkobeton.ru/perekryitiya/raschet-armatury-plity-perekrytiya.html


Комментариев пока нет!

Бетонирование двора: подготовка площадки, армирование,

Как выполняется бетонирование двора своими руками? Необходимо ли готовить площадку? Какой должна быть подсыпка?

Из чего и в каких пропорциях самостоятельно приготовить бетон? На эти и другие вопросы мы попытаемся ответить.

Цели

Для начала давайте определимся с целями (просматривайте кроме этого статью "Армирование бетонных конструкций: на что обратить внимание").

Для чего нам нужен как раз цементный двор?

  • Залив площадку перед домом, мы всецело избавимся от грязи в сырую погоду.
  • Про лужи также возможно будет забыть: при верной планировке цементной площадки вода не начнёт застаиваться перед домом.

Практическое следствие: плоскость площадки будет ориентирована не по горизонту, а с маленьким уклоном к нему. Уклон в обязательном порядке должен быть в направлении от дома. Инструкция связана не только с тем, что в другом случае во дворе таки будут находиться лужи: фильтрация воды под отмостку непременно приведет к просадке подмытого ей фундамента.

  • Наконец, мы бетонируем двор своими руками еще и чтобы избавиться от надоедливых сорняков.

Средства

Итак, как верно бетонировать двор?

Подготовка площадки

Начнем с подготовки основания.

  1. Рыхлый чернозем вместе с корнями травы снимается на 5-15 сантиметров. Супесчаную землю возможно не снимать и не трамбовать: политый дождями песок и без того уже дал максимально вероятную усадку. Плотная глина также не испытывает недостаток в перемещении.
  2. Формируется подсыпка толщиной 10-20 сантиметров. Она возможно насыпана щебенкой либо песком; в первом случае цена материала будет заметно ниже.

Обратите внимание: на скальных и по большому счету плотных грунтах, не хорошо впитывающих воду, возможно обойтись без подсыпки.

  1. В случае если подсыпка все же потребовалась - трамбуем щебень либо обильно поливаем песок водой. Несложная самодельная трамбовка получается из отрезка бревна с прибитой к его торцу маленькой доской.  Напомним: площадка выравнивается не по горизонту, а с уклоном в ту сторону, куда желателен сток дождевой воды.
  2. Огораживаем площадку опалубкой - досками, подпертыми вбитыми в землю колышками.
  3. Накрываем уплотненную подсыпку плотным полиэтиленом с перехлестом полос и проклеиваем их соединение скотчем. Полиэтилен выполнит сходу пара функций:
Гидроизоляция Он обеспечит гидроизоляцию бетона и предотвратит его ускоренное разрушение.
Затвор Он не позволит цементному молочку уйти в грунт до схватывания бетона, тем самым ослабив его.
Сорняки Пленка не пропустит к солнцу пробивающуюся снизу траву кроме того в том случае, если бетон растрескается.

Армирование

Как бетонировать двор, дабы в будущем бетон не крошился?

Проложив его арматурной сеткой (см.кроме этого статью "Армирование элементов монолитных бетонных зданий: базы").

Для армирования в большинстве случаев употребляется готовая сетка с ячейкой 10-15 сантиметров и толщиной проволоки 5-6 миллиметров. Очевидно, предпочтительна оцинковка: в

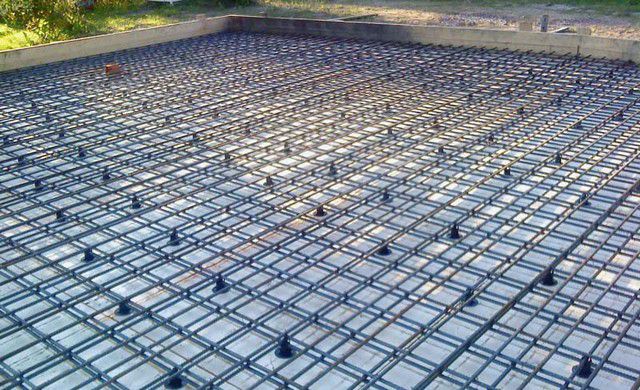

Калькулятор расчета количества основной арматуры для плитного фундамента

При планировании любого фундамента, и плитного – в частности, важно заранее определиться с необходимым количеством материалов для его возведения. Обязательным условием всегда является качественное армирование, которое в данном случае чаще всего представляет собой решетчатую конструкцию из перпендикулярно увязанных прутов с периодическим рельефом, диаметром от 10 мм и выше.

Калькулятор расчета количества основной арматуры для плитного фундаментаКалькулятор расчета количества основной арматуры для плитного фундамента

Армирование при толщине плиты 150 мм и менее выполняется в один ярус, расположенный по центру. Однако чаще приходится сталкиваться с плитами большей толщины, и здесь уже необходимо двухъярусная конструкция. Материала потребуется немало, и в вопросах планирования такого приобретения хорошим помощником станет калькулятор расчета количества основной арматуры для плитного фундамента.

Цены на арматуру

арматура

Несколько необходимых разъяснений по порядку проведения вычислений – приведены ниже.

Калькулятор расчета количества основной арматуры для плитного фундамента

Перейти к расчётам

Пояснения по проведению расчетов

  • Если с шагом установки и диаметром прутьев армирования вопрос решен, то дальнейший расчет сводится к самым обыкновенным геометрическим вычислениям.

кф6Как определиться с оптимальным диаметром прутьев армирования и шагом их укладки?

Для этого на страницах нашего портала размещен специальный калькулятор расчета диаметра арматуры для плитного фундамента – при необходимости, перейдите по указанной ссылке.

  • Предоставляется возможность провести расчет для одноярусной или двухъярусной армирующей конструкции.
  • В программе расчета учтено, что от краев фундаментной плиты до армирующей конструкции соблюдается необходимый просвет в 50 миллиметров.
  • Итоговый результат дается с учетом 10-процентного запаса, который потребуется на создание нахлестов при использовании двух или более прутов в одной линии.
  • Результат дается общий в метрах, а затем еще пересчитывается на количество прутов стандартной длины – 11.7 метров.

кф8Необходимо перевести рассчитанное количество в килограммы и тонны?

Некоторые фирмы, реализующие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в стоимости тонны металла. Ничего страшного – специальный калькулятор поможет быстро пересчитать необходимое количество арматуры в его весовой эквивалент.

Заливка бетона: мастер-класс с пошаговыми фото

Содержание публикации:
Заливка бетона: с чего начать и что понадобится
Бетонная площадка: способы и технология армирования
Как изготовить опалубку: простой способ
Как залить ровную площадку: установка маяков
Бетонировка: приготовление смеси и ее заливка

Заливка бетона своими руками, как и вся технология бетонирования в целом, является достаточно простым процессом, который при желании может осуществить даже ученик старших классов. Здесь все предельно просто и тонкостей практически нет. Условно всю работу можно представить в виде трех этапов: это сборка и установка опалубки, армирование, приготовление и заливка бетона. В этом мастер-классе вместе с сайтом stroisovety.org мы пройдем все три основных этапа бетонировки и разберемся с их тонкостями и особенностями.

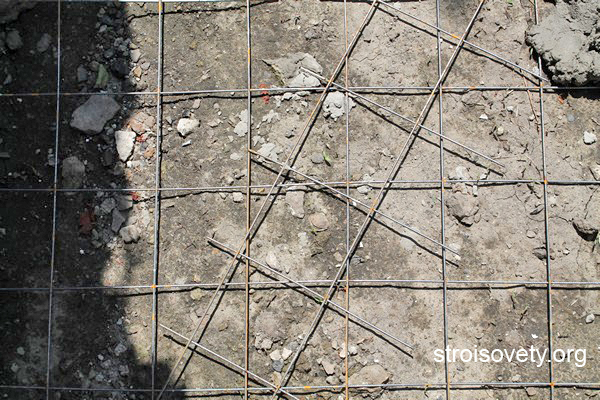

бетонирование площадки фото

Бетонирование площадки фото

Заливка бетона: с чего начать и что понадобится

Начать бетонирование площадки нужно с ее подготовки, если быть совсем точным, то понадобится спланировать заливаемый участок и сделать его как можно ровнее. Следует понимать, что каждая яма – это лишний бетон и трудозатраты на его приготовление, а каждый бугор – это слабое место, которое может дать трещину. Грунт планируется практически в идеальную плоскость, об уровне здесь не говорю, так как в большинстве случаев площадки под тот же автомобиль делаются под наклоном, что обеспечивает свободный сток дождевых и талых вод. Спланированный участок нужно хорошенько утрамбовать.

Что касается материалов, то здесь многого не потребуется – для начала понадобятся ингредиенты для приготовления бетона. Их количество зависит от размеров площадки и толщины заливаемого слоя. Рассчитать необходимое количество песка, цемента, щебня, арматуры и даже готового бетона можно с помощью нашего калькулятора для расчета фундамента (марку бетона устанавливаем М200). Кроме ингредиентов для бетона, потребуется доска для опалубки, профиль для маяков и миксер в лице бетономешалки.

Бетонная площадка: способы и технология армирования

Следующее, что потребует от вас процесс бетонирования, это выполнить качественное армирование будущей бетонной площадки. Подойти к решению этого вопроса можно двумя способами: в первом случае используется арматура, которую придется увязать с помощью проволоки и сделать из нее решетку, а во второй ситуации можно применить уже готовую проволочную сетку с ячейкой 200х200 или 100х100мм. Второй способ армирования проще, но он используется для бетонирования площадок, на которые планируются небольшие и кратковременные нагрузки. Если говорить о площадке под автомобиль, то здесь лучше воспользоваться арматурой толщиной 8-10мм.

технология бетонирования

Технология бетонирования

Связать каркас из арматуры просто. Вам понадобится выложить ее на бетонируемой площадке в виде решетки и связать ее в местах пересечения с помощью мягкой стальной проволоки. Варить не стоит, так как застывший железобетон получится малоподвижным и будет реагировать на мельчайшие подвижки грунта. В результате получатся трещины. Да и вообще все, что касается армирования бетона, производится без сварки.

Как изготовить опалубку: простой способ

Вопрос, как залить площадку бетоном, невозможно осуществить без установки опалубки – ни одни бетонные работы не обходятся без этого этапа работ. Бетону всегда нужно придавать необходимую форму. В случае с нашей бетонной площадкой, опалубку можно назвать элементарно простым изделием – по сути, вам понадобится просто оградить контуры площадки доской или другим подобным и подходящим материалом.

Чтобы бетон не завалил в процессе заливки такие ограждения, их нужно будет немного укрепить – с обратной стороны доски нужно вбить в грунт деревянные или металлические колья. Этого будет вполне достаточно, так как заливаемый слой бетона будет небольшим – максимум 150мм.

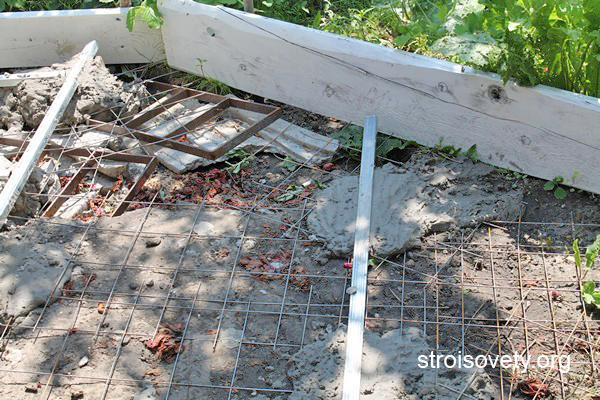

как изготовить опалубку фото

Как изготовить опалубку фото

Как залить ровную площадку: установка маяков

Итак, выше уже упоминалось, что в качестве маяков используются направляющие профили ud для конструкций из гипсокартона. С их помощью можно достаточно просто, а главное недорого заложить ровную плоскость для будущей площадки. Устанавливаются маяки достаточно просто – готовится стандартный раствор в пропорции 1:4 (1 часть цемента и 4 части песка), из него формируются рядки горок, в которые и вдавливается направляющий профиль. Процесс установки нужно контролировать уровнем – именно с его помощью монтируются маяки под площадку любого размера.

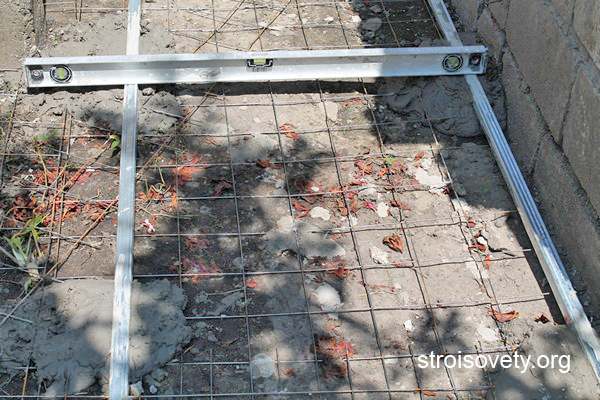

процесс бетонирования фото

Процесс бетонирования фото

Если говорить о том, как забетонировать площадку большого размера, то технология установки маяков выглядит примерно следующим образом. Вдоль будущих маяков натягивается нить – обычно она крепится к штырям из круглого прута. На них с помощью гидравлического уровня делаются специальные отметки, на которые опускаются края нити. В принципе, если речь идет о плоскости, а не об уровне горизонта, то первую нить можно установить произвольно, вторую под стать ей устанавливают с помощью гидравлического уровня (точки на штырях первой нити просто переносят на вторую). После этого между нитями натягивается еще пара поперечных, на касание к которым и устанавливаются маяки – их можно будет передвигать по всей плоскости бетонирования. В более современном варианте маяки устанавливаются с помощью нивелира или лазерного уровня, при этом контролируется каждая точка крепления маяка.

Маяки крепятся через каждые 0,5м. И перед бетонировкой раствор, на который установлены маяки, должен хорошо высохнуть.

Бетонировка: приготовление смеси и ее заливка

Вопрос, как правильно заливать бетон, решается достаточно просто, но для начала несколько слов о технологии его приготовления. Замешивать раствор бетономешалкой нужно в строго определенной последовательности – любые нарушения снижают качество смеси. Для начала в емкость бетономешалки заливается вода. Потом, при уже работающем миксере в грушу засыпается цемент. Следом за ним идет щебень, который не дает цементу «схватиться» грудками или комочками (он действует как дополнительная лопасть бетономешалки). Ну а дальше идет песок. После него контролируем густоту раствора и вымешиваем его в течение 10-15мин.

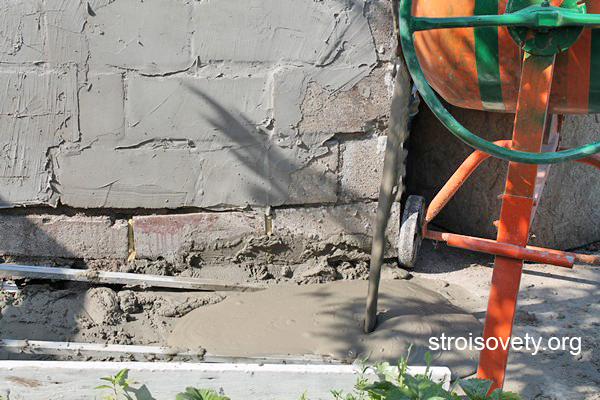

как правильно заливать бетон

Как правильно заливать бетон

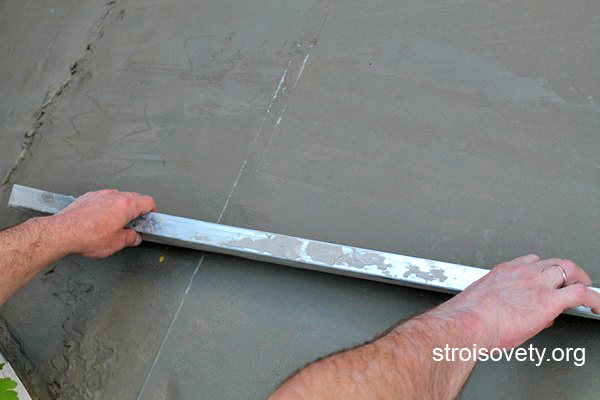

Когда раствор готов, бетон выливается между маяками и тщательно разравнивается с помощью правила или ровной и жесткой рейки. Сложного нет ничего, главное успеть выровнять поверхность, пока вода не впиталась в грунт. Если это все же произошло, то потерявший влагу бетон нужно обильно полить водой.

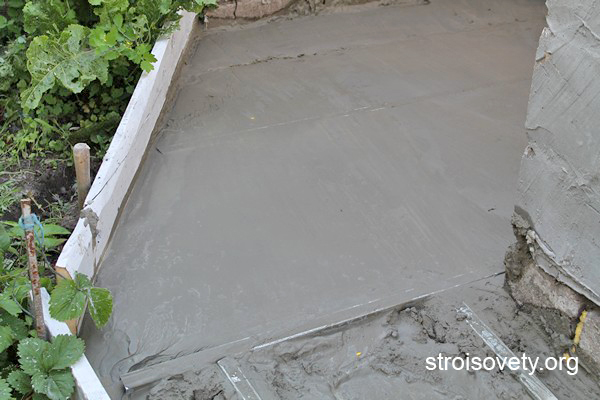

как забетонировать площадку

Как забетонировать площадку

В заключение несколько слов о процессе высыхания бетона. Дело в том, что эта строительная смесь должна терять влагу очень и очень медленно. От этого зависит прочность бетонного основания и его способность воспринимать большие нагрузки. После того как заливка бетона будет закончена, и он немного подстынет (сверху не будет воды), площадка накрывается целлофаном, который препятствует испарению влаги и предотвращает растрескивание бетона от быстрой потери влаги.

Автор статьи Александр Куликов

Арматура плиты перекрытия, армирование: материалы, схема, чертеж

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Виды перекрытий

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

  • Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

плиты перекрытия

заливка монолитной плиты

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

  • Многопустотной – с продольными круглыми полостями
  • Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
  • Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

  • Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
  • Сооружение пола любого размера, конфигурации – ограничений нет
  • Отсутствие стыков и швов
  • Выполнение всех монтажных и других работ на объекте
  • Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
  • Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
  • Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
  • Равномерное распределение больших нагрузок на фундамент
  • Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
  • Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
  • Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

расчет толщины перекрытия

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

сетка для армирования перекрытия

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

опалубка и обвязка

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

схема армирования

Этапы составления чертежа:

  • Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
  • Фиксирование на схеме всех отверстий, которые не планируется заливать
  • Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
  • Определение размера ячеек, мест установки продольного крайнего прута до края заливки
  • Расчет габаритов профлиста для нижней плоскости плиты
  • Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
  • Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
  • Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
  • Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
  • В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

  • Для опалубки – влагостойкая фанера либо доски
  • Для перевязки – отожженная проволока и специальный инструмент
  • Оснастка для гибки заготовок из арматуры
  • Специальные кусачки или болгарка для резки прутьев
  • Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

  • Нарезка заготовок из арматуры, связка первого слоя сетки
  • Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
  • Привязка сетки второго слоя, монтаж на объекте
  • Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

  • Возможность выполнения ровных и прочных поверхностей
  • Длительный срок эксплуатации
  • Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
  • Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
  • Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
  • Прекрасные показатели огнестойкости
  • Цена вопроса – примерно равна стоимости готовой железобетонной плиты

армирование пустотной плиты перекрытия

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

  • Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
  • Элементы укладываются в два слоя.
  • Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
  • Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
  • Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

  • Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
  • Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
  • Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
  • Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
  • Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
  • Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
  • Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
  • В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

технологии, диаметр и расход арматуры

Бетонирование, выполняемое с большой скоростью на значительных площадях, является наиболее экономичным способом выравнивания старого и обустройства нового пола. После застывания гладкая поверхность становится идеальным основанием для любого финишного покрытия. Чтобы увеличить срок службы стяжки, служит армирование бетонного пола. Этот процесс осуществляется с применением различных материалов и конструкций из них.

Оглавление:

  1. Технологический процесс
  2. Расход материала

В каких случаях применяется армирование

По выполняемым функциям и по расположению стяжка делится на такие типы:

  • черновая – опирается на грунт;
  • многослойная — включает тепло- и звукоизоляционные прокладки;
  • выравнивающая — укладывается на черновой слой, служит основой напольного покрытия или трубчатого утепления;
  • строительная – лежит на плите перекрытия.

Целесообразно выполнять армирование наливного бетонного пола при обустройстве черновой и многослойной стяжек (в отсутствие монолитной опоры действие растягивающих и изгибающих нагрузок усиливается), а также для уменьшения расчетного слоя бетона.

Виды армирующих конструкций и материалов

1. Каркас из прутков. Чаще всего его прокладывают в два слоя, изготавливая из стержней диаметром от 6 до 40 мм. Применяют при толщине покрытия более 8 см.

2. Сетка из стальной проволоки. Используется для многослойной стяжки на грунте или для упрочнения покрытия в гараже, прихожей, кухне.

3. Полимерная сетка. Не упрочняет стяжку, а лишь предотвращает растрескивание в процессе застывания бетона. Применяется для наливных полов, сокращая расход цемента. Сетку устанавливают прямо на основание или на теплоизоляционный слой.

4. Армирующая фибра для бетона. Бывает двух видов: металлическая и полипропиленовая. Полимерное волокно придает бетону стойкость к трещинообразованию при усадке, к колебаниям температур, усиливает водоотталкивающие свойства.

Металлическая фибра повышает устойчивость бетона к вибрациям. Заменяя арматурную сетку стальной фиброй, экономят время (элементы вводятся прямо в миксер), уменьшают толщину стяжки. Микротрещины при этом теряют способность к расширению.

5. Комбинированное армирование. В дополнение к каркасу, смонтированному в нижнем участке покрытия, его верхний слой наполняют фиброй – так осуществляется защита бетонной стяжки пола от трещин. Метод применяется для всей поверхности или в местах увеличенных нагрузок (там, где пол примыкает к стенам или колоннам). Дозировать фибру следует согласно инструкциям.

Основные этапы армирования бетонного покрытия

Наиболее трудоемким является возведение пола из бетона с грунтовым основанием. Вначале, по технологии, укладывается гравийно-песчаная смесь, затем фундаментная плита, парабарьерная пленка, термо- и гидроизоляция. Далее монтируют армированный слой бетона.

1. В зависимости от толщины стяжки, в частном строительстве ее укрепляют каркасом из прутков или проволочной сеткой. Диаметр арматуры для армирования берется из интервала от 8 до 20, а проволока – от 4 до 6 мм. Размер ячейки выдерживают от 10 до 20 см.

2. Каркас из цельных прутков вяжут с помощью проволоки диаметром 2 – 3 мм, слои каркаса крепят на ребрах. Если в ход идут обрезки материала, их соединяют внахлест с заходом полметра.

Проволочная сетка приобретается в готовом виде (ячейки 5 – 20 см) или вяжется вручную. Покупные изделия соединяют проволокой с напуском в 1 – 2 ячейки.

3. Готовая конструкция укладывается на фиксаторах («стульчиках») на уровне около 3,5 см от основания. При заливке стальные элементы должны быть в середине бетонного слоя – при этом нагрузки равномерно распределяются по поверхности покрытия, обеспечивается его механическая стойкость, отсутствует коррозия металла.

Расход арматуры на армирование пола

В таблице 1 приведены данные для сеточного варианта арматуры, а в таблице 2 – для одинарного армирования стальными стержнями от 10 до 16 мм.

Материал, на 1 м2 пола

Размер ячейки, см

10 х 10

15 х 15

20 х 20

Сетка Вр (4 – 6 мм), м2

1,1


1,15

1,2

Фиксатор, шт.

5

5

5

Вязочная проволока 0,8 мм, кг

0,036

0,031

0,019



Материал, на 1 м2 пола

Размер ячейки, см

10 х 10

15 х 15

20 х 20

Арматура АIII 10 мм, кг

12,7

8,5

6,4

Арматура АIII 12 мм, кг

18,3

12,2

9,2

Арматура АIII 16 мм, кг

32,6

21,7

16,3

Фиксатор, шт.

5

5

5

Вязочная проволока 0,8 мм, кг

0,065

0,06

0,032

Армирование стяжки улучшает свойства бетона, особенно если выбранный метод соответствует расчетным нагрузкам на пол и его толщине – при этом достигаются оптимальные соотношение прочности, износостойкости и экономичности бетонного покрытия.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
