бойлерная в частном домеКомфортное проживание в частном доме невозможно без таких благ цивилизации, как горячая вода и отопление. Но чтобы их получить, нужно приложить немало усилий. Особенно, если вы планируете сделать свое жилище полностью автономным – в этом случае не обойтись без специальной бойлерной, где будут находиться нагревательные и водонакопительные приборы. Правильное обустройство этого помещения – залог не только грамотно функционирующих инженерных сетей, но и вашей безопасности, так что далее предлагаем разобраться, какие требования выдвигаются к организации бойлерной: размеры, нормы размещения оборудования, схемы подключения – к вашему вниманию теоретический помощник и фото.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

  • Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
  • Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.

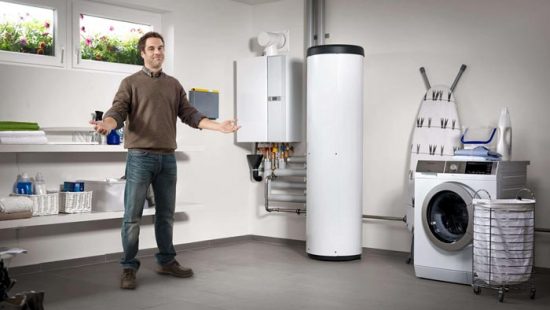

бойлерная в частном доме

Для бойлерной нужно выделить отдельное помещение

  • Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а соответственно и обеспечение дома горячей водой и отоплением, невозможно без целого набора специальных устройств и элементов коммуникаций. К обязательным составляющим системы относятся:

  • Котел – главный теплогенератор. Именно здесь нагревается теплоноситель, который в последующем подается в бойлер и отопительные приборы. Исходя из источника теплоэнергии, котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
  • Бойлер – бак-водонагреватель. Внутри емкости расположена трубка, по которой перемещается горячий теплоноситель – он передает тепло воде в бойлере, тем самым нагревая ее до необходимой температуры.
  • Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
  • Гидроаккумулятор – расширительный бак: компенсирует увеличение давления в процессе нагрева рабочего теплоносителя.
  • Устройства безопасности – воздухоотводчик, предохранительная арматура, манометр: защищают систему от лишнего воздуха и избыточного давления.
бойлерная в частном доме

Оснащение бойлерной

  • Автоматика – разного рода электронные приборы, которые предназначены для слаженного управления всеми компонентами системы отопления и водоснабжения.
  • Дымоход – отводящая труба: выводит во внешнюю среду продукты сгорания рабочего топлива. В дымоходе нет острой необходимости лишь в том случае, если в бойлерном помещении эксплуатируется электрический котел.
  • Набор запорной арматуры, предназначенной для оперативного перекрытия движения теплоносителя в случае аварийных ситуаций.

Основные требования к бойлерной

Все требования, предъявляемые к обустройству бойлерной-котельной, можно разделить на две категории: касающиеся самого помещения и оборудования. Начнем с первых.

Бойлерная должна иметь большую площадь – не меньше 6 кв.м. Минимальный объем помещения – 15 куб.м. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС – важно обеспечить свободный доступ ко всем трубам и приборам.

Стены бойлерной выполняются только из огнестойких материалов – бетона или кирпича. Пол – из бетона. Для финишной облицовки как стен, так и пола рекомендуется использовать рельефную кафельную плитку. Допустимая альтернатива для стен – минеральная штукатурка негорючей группы. Если бойлерная обустраивается непосредственно в доме или в пристройке к нему, она должна отделяться от соседних жилых помещений отражающими стенами из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть огнеупорной. Рекомендуется, чтобы она открывалась наружу.

Важно! К бойлерной необходимо обязательно подвести канализационную трубу – она нужна для беспрепятственного отвода аварийных стоков.

В бойлерной должна быть организована вентиляционная система. Если нет возможности установить специальные вентиляторы, следует позаботиться о естественной вентиляции – сделать в верхней зоне комнаты отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

  • В помещении не должно быть больше двух отопительных котлов.
  • Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.
бойлерная в частном доме

Выдерживайте минимальные расстояния при установке приборов

  • Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
  • Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
  • Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
  • Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Котельная в частном доме: видео

Котельная в частном доме: обязательные требования и нормы

Котельная в частном доме — важный инженерный объект в планировочной структуре загородной усадьбы. Если запроектировать его неправильно, представители газовых служб не дадут разрешение на подключение к магистральному трубопроводу и эксплуатацию оборудования.

Котельная в частном доме – требования, нормы, Снип

С этим сталкиваются те заказчики, которые самостоятельно разрабатывают планировку будущего дома. Как правило, они выделяют помещение под котельную по остаточному принципу. Но без соблюдения норм, прописанных законодательством, получить разрешение от газораспределительной организации будет невозможно.

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. Читайте также полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП 2.04.08-87 п.6.29-48;
  • СП 41-104-2000 глава 4;
  • СП 42-101-2003 пункт 6.17-25;
  • СП 62.13330.2011 пункт 7;
  • СП 60.13330.2012 пункт 6.6;
  • СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котельная в частном доме – требования, нормы, Снип

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Котельная в частном доме – требования, нормы, Снип

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Котельная в частном доме – требования, нормы, Снип

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

Важно. Ограждающие перегородки выполняют из материалов с пределом огнестойкости не ниже 0,75 ч. Не допускается распространение пламени по конструкциям.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Котельная в частном доме – требования, нормы, Снип

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

Котельная в частном доме – требования, нормы, Снип

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Котельная в частном доме – требования, нормы, Снип

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

Котельная в частном доме – требования, нормы, Снип

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Котельная в частном доме – требования, нормы, Снип

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Котельная в частном доме – требования, нормы, Снип
Важно. Ширина наружных дверей — не менее 80 см. Открываться они должны на улицу.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

Котельная в частном доме – требования, нормы, Снип
Важно. Чтобы в дымоходе присутствовала хорошая тяга, верх трубы располагают выше конька крыши на 500 мм при условии, что от парапета до канала не более 1,5 м.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Котельные для котлов на твердом и жидком топливе

Для обогрева жилых домов применяют следующие виды жидкого и твердого топлива:

  • уголь;
  • мазут;
  • газойль, газолин;
  • солярка;
  • отработка;
  • керосин;
  • древесные отходы, пеллеты, дрова;
  • сланец горючий;
  • торф;
  • бензин;
  • растительное или машинное масла.

Как правило, для использования твердого или жидкого топлива предназначены напольные агрегаты. Для загрузки нужны довольно большие камеры, а после сжигания образуются отходы. Поэтому такие котлы менее компактны, чем газовые.

При строительстве котельной в частном доме своими руками необходимо соблюдать те же требования, что и для газовых бойлерных, но с некоторыми дополнениями:

  • твердотопливные и жидкостные котлы нельзя устанавливать в жилых помещениях из-за сильного запаха или пыления, для этого оборудуют пристройку или стоящую отдельно топочную;
  • для монтажа напольного котла устраивают фундамент из бетона толщиной не менее 50 мм.
  • для загрузки, чистки котла, ремонта и замены деталей должен быть удобный доступ;
  • от места закладки топлива до ближайшей стены должно быть не менее 2 м;
  • дымоход желательно располагать ближе к коньку для создания хорошей тяги;
  • дымоотведение устраивают через дымоход в капитальной стене или трубу снаружи дома, при этом она не должна совпадать с оконными проемами;
  • дымоход изготавливают из сэндвич-трубы с утеплением и внутренним жаропрочным слоем из стали или кирпича;
  • над котельной нельзя устраивать чердак или жилую комнату;
  • в помещении, где установлено газовое оборудование, нельзя хранить легковоспламеняющиеся материалы и химические вещества, выделяющие горючие пары.

Чтобы в котельной не накапливалась пыль, неблагоприятно воздействующая на работу оборудования, на высоте 30 см от пола устраивают приточное отверстие, а под потолком — вытяжное. Вентиляция помещения должна быть с естественным побуждением.

Котельную в частном доме своими руками можно быстро построить, если использовать готовые модульные сооружения. При их изготовлении учитываются все нормативы и требования.

Котельная в частном доме – требования, нормы, Снип

Мини-котельная может работать на любом виде топлива и обогревать жилой дом или дачу. Сооружение устанавливают на монолитный или сборный фундамент, подключают к отопительной системе здания. При использовании газа проект нужно согласовать с газораспределительной организацией.

Размеры бойлерной в частном доме по СНиП, объем котельной

Котельная в частном доме.

При строительстве частного дома место для установки котла необходимо выбрать заранее.

Решение этого вопроса связано в первую очередь с производством строительных работ. Если вы затеяли серьезный ремонт или реконструкцию частного дома «без удобств», и планируете превратить его в комфортабельное жилье, решение вопроса с местом установки котла и выбором системы отопления должно быть первоочередным. Ведь о каком комфорте может идти речь без качественной системы отопления?

Бывает так, что старая планировка не позволяет разместить котельную в доме без нарушения действующих требований и норм. А если вы все-таки впишете котельную в небольшое помещение без знаний правил, то получите множество мелких, а порой и крупных неприятностей.

Где размешать котельную в доме или за его пределами — очень важный вопрос. И решать его нужно естественно на первых этапах строительства или реконструкции частного дома.

При реконструкции вы можете поместить котельную в пристроенном помещении, хотя, как правило, подобные архитектурные решения, безнадежно портят внешний вид дома.

Какого размера должна быть котельная или бойлерная?

Оптимальным решением в данном случае будет отдельно стоящая котельная.

При новом строительстве под котельную обычно выделяется отдельное помещение, хотя и в этом случае котел не обязательно устанавливать внутри дома. Вполне возможно установить его в специальном помещении, на отдельном фундаменте и на определенном расстоянии от дома.

Не буду загружать Вас преимуществами и недостатками этих двух вариантов устройства котельной в частном доме, а лишь постараюсь подробно объяснить нормы и требования устройства котельных, и почему эти требования мы обязаны беспрекословно соблюдать.

Котельная в частном доме, требования.

Требования и нормы при устройстве котельных подлежат соблюдению независимо от того, где вы располагаете котел — в пристройке, внутри дома, или в отдельно стоящем здании.

Основные документы, на которые мы будем ориентироваться это – «Инструкция Минстроя России по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» и «Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов».

Читаем выдержки:

Требованиями к размещению тепловых агрегатов предусматривается:

на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;

— в отдельном помещении на любом этаже (в том числе в цокольном или подвальном)

при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;

— в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

высота от пола до потолка должна быть не менее 2,5 м.

объем помещения не менее15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

при установке газового котла на кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3х  кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

— кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение дополнительно должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;

— естественное освещение — из расчета остекления 0,03 м2 на1 м3 объема помещения, но не менее не менее 0,5 м2;

— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа, при этом вентиляционное отверстие должно иметь сечение не менее 150 х200 мм;

— при отсутствии вентиляционного отверстия под всеми дверьми делается щель не менее двух сантиметров;

— на входе в котельное помещение и во все смежные должны быть установлены двери открывающиеся наружу.

— необходима также форточка или фрамуга для экстренного проветривания;

К отдельно стоящей котельной необходимо подвести канализационную трубу для отвода аварийных стоков от котла, а также предусмотреть слива конденсата из дымохода.

Существуют также отдельные нормы и требования пожарной безопасности для газовых котельных, которые считаются взрывоопасными.

Электрооборудование газовых котельных должно быть полностью вынесено за ее пределы, за исключением светильника. Светильник в этом случае должен быть во взрывобезопасном герметическом исполнении. Электропроводка делается скрытой, в стальных трубах.

Котельные, работающие на твердом не пылеобразном топливе — угле, не относятся к взрывоопасным помещениям. Однако и в них электропроводка делается скрытой, в идеале в стальных трубах, а осветительная аппаратура используется с завинчивающимся стеклом и металлической сеткой для защиты от механических повреждений.

Система отопления — самая сложная и дорогостоящая из инженерных решений в строящемся или реконструируемом частном доме, и поспешности и непродуманных решений она не терпит. Словом, подойдите обдуманно к размещению котельного оборудования в частном доме.

Далее — Чем заполнить систему отопления дачного или садового дома? Бытовой антифриз и все о его правильном применении.

На что ориентироваться
Перечень требований
Если котельная находится в отдельном помещении
Пристроенные бойлерные в частном доме
Если газовый котел монтируется на кухне
Отдельная постройка для котельной
Требования к дверям
Требования к вентиляционной системе
Твердотопливные и жидкотопливные агрегаты
Видео

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

  • До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
  • 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
  • 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

  • Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м3 (не путать с площадью).
  • 30-60 кВт — 13,5 м3.
  • 60-200 кВт — 15 м3.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м3, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

  • Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м3 объема должно соответствовать не менее 0,03 м2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
  • Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
  • Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
  • Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

  • Норма объема котельной для газового котла – от 15 м3.
  • Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
  • Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м2/ 1 м3.
  • Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м3 добавить 0,2 м3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

  • Высота потолков должна быть не ниже 2,5 м.
  • Помещение должно иметь объем от 15 м3.
  • Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
  • В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

  • Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
  • Отдельно стоящая котельная должна иметь объем помещения не менее 15 м3. К полученному результату плюсуют по 0,2 м3 на каждый кВт мощности, задействованный в обогреве жилища.
  • Потолки. Высота – от 250 см.
  • Площадь остекления. Ее определяют по формуле 0,03 м2/1 м3 объема постройки.
  • Окно. Обязательно обладает форточкой или фрамугой.
  • Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
  • Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
  • Двери. Допускается использование только неусиленных конструкций на слабых петлях.
  • Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища.

Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м.

требования к газовой котельной в частном доме

Объем высчитывается так: 3х3х2,5=22,5 м3. Так как необходим трехкратный обмен, то 22,5 м3 х 3 = 67,5 м3. К полученному результату добавляют запас в 30%: выходит 87,75 м3. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
  • Дымоходная труба выводится сквозь крышу или стену.

  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Что такое котельная в частном доме

При строительстве или при перепланировке в частном доме, помимо основных комнат, в проект обязательно вносят котельную. Это часть здания, в которой располагается котел отопления и все оборудование, связанное с ним.

Дверь и окно в котельной: как угодить технадзору

Она бывает частью дома и размещается, например, в подвале или на чердаке, а может быть отдельно стоящим неподалеку зданием.

Вне зависимости от места ее нахождения, для того чтобы обустроить эту комнату, существуют специальные требования и нормативы, которые диктуются СНиПом и правилами техники безопасности. Все эти предписания зависят от технических параметров котла и другого оборудования.

На сегодняшний день существует большой выбор отопительных котлов, которые можно установить в частном доме. Их различают не только по компаниям-производителям и ценовой политике, но и по материалам изготовления, способам установки, количеству контуров и по виду используемого топлива.

Читайте также: Как построить столбчатый фундамент из асбестовых труб

Виды топлива для котлов

Здесь можно выделить:

  • газ;
  • дизель;
  • электричество;
  • твердое топливо (уголь, дерево, кокс, торф).

Котельные классифицируются по расположению на:

  1. Встроенные.
  2. Пристроенные.
  3. Отдельно стоящие.

Встроенной котельная будет называться в том случае, если она находится в одной из комнат здания. Некоторые котлы во время своей работы издают шум, поэтому не всех их представителей удобно располагать в доме. Очень часто требования СНиП не позволяют установить котел в помещении и поэтому при перепланировке дома или смене отопительной системы владельцы сталкиваются с ситуацией, когда приходится сооружать либо пристройку, либо отдельно стоящее здание, где создаются все условия для котельной.

Требования к устройству котельной в частном доме

Котельная будет состоять из:

  • котла отопления;
  • бойлера;
  • распределительного коллектора;
  • расширительных баков;
  • группы безопасности котла;
  • системы подпитки и автоматики котла;
  • трубопровода;
  • дымохода;
  • запорной арматуры.

Каждое из этих оборудований несет в себе функциональную значимость.

Котел отопления генерирует тепло для отопительной системы. В процессе того, как сжигается топливо, оно нагревает теплоноситель, и горячая вода подается в радиаторы и бойлер. Бойлер предназначен для нагрева воды и подачи ее для разного рода потребительских нужд.

Читайте также: Как к дому сделать пристройку из пеноблоков

Расширительные баки служат для того, чтобы компенсировать повышенное давление воды в теплоносителе или горячем водоснабжении.

Распределительный коллектор отвечает за циркуляцию и распределение теплоносителя по всей системе и регулирует его температуру.

Дымоход выводит продукты сгорания. Система подпитки котла следит за давлением теплоносителя, а автоматика – электронное устройство, которое отвечает за работу всей системы.

Составляющие любой котельной в принципе одинаковы. Вне зависимости от этого, существуют общие требования к котельной в частном доме, которые также не зависят от типа топлива, необходимого для работы отопительной системы:

  1. Если площадь здания, которое нужно прогреть, достаточно большая, и одна система с этим не справится, то использовать можно не больше двух котлов для одного помещения.
  2. Дымоход и приточно-вытяжная вентиляция должны соответствовать конструкции и отвечать мощности используемого котла.
  3. Согласно требованиям, при строительстве котельной в частном доме желательно использовать кирпич или бетон. При облицовке стен и пола необходимо брать негорючие материалы (такие как, кафельная плитка, минеральная штукатурка, металлические листы).
  4. В целях предотвращения нежелательных возгораний и взрывов, хранить горючие материалы и вещества в помещении котельной запрещено.
  5. Дверь, отделяющая котельную от дома, должна быть пожароустойчивой.
  6. Требования гласят, что ко всему оборудованию в котельной необходим свободный доступ для технического обслуживания, поэтому комнату важно проектировать с учетом свободного пространства.

Требования к газовой котельной

Требования СНиП для газовой котельной четко диктуют, что высота потолков в этой комнате должна быть не ниже 220 см, а ее объем – 15 метров кубических, или 6 квадратов. В котельной следует предусмотреть как минимум одно окно, стеклянная площадь которого составляет не менее 0,5 метра квадратных. Необходима постоянная вентиляция, поэтому важную роль играет наличие специальных отверстий, встроенных в дверь прямо с улицы.

В помещении должна быть подведена канализационная труба для отвода сбросов аварийных стоков, а также для слива конденсата из дымохода. Дымоход периодически необходимо прочищать, поэтому его нужно снабдить дополнительным каналом для очистки, а трубу следует выводить выше конька крыши.

Читайте также: Как на даче сделать лестницу своими руками на 2 этаж

Это общие требования к газовой котельной, но существует много документов с расписанными подробными положениями того, как правильно все должно быть устроено. Поэтому есть два варианта:

  • обратиться в инстанции, занимающиеся контролем, и узнать про вашу котельную конкретную информацию, чтобы установить ее самостоятельно;
  • желательно отдать это дело в руки профессионалов, поскольку установка котельной в частном доме (и не важно, газовой или какой–то другой) – дело очень серьезное и небезопасное.

Окно в газовой котельной. Требования СНиП

Категория:Водяное отопление

Бойлерные

Бойлерами называют теплообменные аппараты, в которых происходит нагрев воды другим теплоносителем— водой с более высокой температурой по сравнению с нагреваемой или паром. В соответствии с этим бойлеры подразделяются на водоводяные и пароводяные. В зависимости от конструкции пароводяные бойлеры в свою очередь подразделяются на емкие и скоростные.

Бойлерные установки применяют для нагрева воды в системах горячего водоснабжения до температуры +65 °С и нагрева воды, циркулирующей в системах водяного отопления, до температуры +95 °С.

Емкие бойлеры применяются в небольших системах горячего водоснабжения с неравномерным потреблением горячей воды. Скоростные бойлеры могут применяться во всех остальных случаях, в том числе в периоды «пик», и тогда при неравномерном водопотреблении в схему включают баки-аккумуляторы, накапливающие горячую воду при малом водопотреблении и отдающие воду при потреблении, превосходящем расчетную производительность бойлерной установки. Схемы, при которых применяются бойлерные установки, приведены в соответствующих разделах книги.

Емкие бойлеры имеют малое гидравлическое сопротивление по ходу нагреваемой воды, поэтому они могут работать под давлением городского водопровода, подключаемого к нижней части корпуса. В скоростных бойлерах, имеющих значительное гидравлическое сопротивление, движение нагреваемой воды осуществляется за счет работы центробежных насосов.

В зависимости от потребной теплопроизводительно-сти обычно устанавливают несколько бойлеров, работающих параллельно на общую сеть.

Основные требования к котельной в частном доме: размеры помещения, организация вентиляции

В мелких неответственных системах горячего водоснабжения допускается установка одного бойлера. В системах центрального отопления устанавливают три бойлера: два рабочих и один — резервный.

Все бойлеры обеспечиваются запорными устройствами, позволяющими отключать их как по греющему, так и по нагреваемому теплоносителю. Для предохранения от разрушения давлением воды или пара бойлеры снабжают предохранительными клапанами, устанавливаемыми непосредственно на его корпусе или на трубопроводе нагреваемой воды между корпусом и задвижкой. Контроль за действием бойлеров осуществляется при помощи термометров и манометров, устанавливаемых на них.

В скоростных пароводяных бойлерах пар подается сверху в межтрубное пространство, а конденсат отводится через нижний штуцер. В емких бойлерах пар подводится в верхний штуцер змеевика, а конденсат отводится через нижний штуцер. У каждого бфйлера устанавливают конденсатоотводчик, обеспечивающий полную конденсацию пара в бойлере. В тех случаях, когда конденсат самотеком стекает в котел, коденсатоотводчик не устанавливают.

Конденсат после отводчиков обычно поступает в общий конденсатопровод, прокладываемый с уклоном к конденсационному баку, куда он и стекает самотеком. Однако возможна работа конденсатоотводчиков и с противодавлением. В этом случае конденсатоотводчик подбирают в зависимости от величины противодавления, т. е. высоты столба воды, на которую она должна подниматься после него. Обычно эта высота не должна превышать 40% величины давления в трубопроводе перед прибором, у которого установлен конденсато-отводчик. Эту величину выражают в метрах водяного столба.

Рис. 1. Установка водоводяного бойлера: а — на стойке; 6 — на стеие

После конденсатоотводчика, работающего с противодавлением, устанавливают обратный клапан, обеспечивающий невозможность выхода конденсата из конден-сатопровода через конденсатоотводчик даже в случае понижения давления в нем.

В водоводяных бойлерах греющая вода при установке их в системах отопления проходит по трубам, а в системах горячего водоснабжения — в межтрубном пространстве.

Общие трубопроводы для группы бойлеров прокладывают по тем же правилам, что и для котельных установок, т. е. также принимают меры по удалению воздуха путем* соблюдения уклонов паропроводов и кон-денсатопроводов, спуска воды и заполнения системы, установки грязевиков, изоляции и т. д.

Бойлеры могут устанавливаться на подставках и различного рода кронштейнах (рис. 1). Между ними должен оставаться зазор, необходимый для монтажа и производства изоляционных работ. При групповой установке бойлеров их размещают попарно, обеспечивая проход не менее 700 мм между каждой парой для работы обслуживающего персонала. Перед каждым бойлером должно быть свободное расстояние, позволяющее при ремонте вынимать из его корпуса змеевик или трубки без снятия бойлера с места.

Водяное отопление — Бойлерные

Похожие статьи

Котельная в частном доме: требования и нормы

Повышенные требования к котельной в частном доме объясняются применением пожароопасного топлива. Они защищают проживающих и обязательны к выполнению.

Котельная в доме

СодержаниеПоказать

Назначение котельной

Основное предназначение теплового узла в частном доме - обогрев комнат и хозяйственных пристроек. С этой функцией справляется отопительный котел, устанавливаемый по существующим нормативам. Кроме того, котельная снабжает дом горячей водой. При соблюдении всех требований можно совместить отдельно расположенный теплоузел с санузлом.

Нормативные документы

Установленные требования регламентируют порядок организации системы отопления для каждого типа котла, его мощности и места размещения.

Чаще всего применяется оборудование, которое работает на природном газе. Это связано с высокой производительностью и дешевизной при использовании. Конструкция и способ работы позволяют использовать его также и в общественных зданиях.

Правила организации теплоузла в РФ прописаны в инструкции МДС 41.2- 2000 Минстроя РФ, введенной в декабре 1996 г. Газопроводы устраивают по СНиП 42-01-2002. Есть также ГОСТ Р 55173 2012 "Общие технические требования" к объектам при установке котельных.

Нормы СНиП II-35-76 определяют условия установки котлов, работающих на твердом топливе. Электрокотлы монтируются согласно нормативам ПУЭ.

Эти документы закрепляют требования к устройству отопительной системы. Кроме них, существует множество других, регламентирующих отдельные моменты при строительстве, теплоузлов.

Правила и нормы установки газового котла в частном доме

Поскольку нужно выполнять большое количество правил, а иногда и согласовывать условия с газовиками, проектировщиками, пожарной инспекцией, принимающей стороной, лучше доверить разработку проекта и устройство теплоузла организации, уполномоченной производить такие работы и сертифицированной должным образом.

Однако знание хозяином основных норм целесообразно. Место установки котла строго регламентируется. В кухне или другом месте дома можно располагать только небольшие устройства мощностью до 60 кВт.

Для остальных вариантов оборудования придется обустраивать отдельное помещение. Причем если котлы производительностью до 150 кВт располагают где угодно, то для более мощных агрегатов нужно возводить обособленное сооружение либо располагать их только на первом или полуподвальном этаже.

Объем котельной существующими правилами тоже установлен.

Напольные

Место определяется следующим образом:

  1. Котел мощностью до 30 кВт можно располагать в любом помещении не менее 7,5 м², кроме кухни.
  2. Если кухня размером 15 м³ и высота потолка составляет 2,5 м, допускается располагать котел до 60 кВт.
  3. Устанавливать оборудование мощностью 30 до 60 кВт можно при объеме помещения не менее 13,5 м³.
  4. Кубатура котельной при оборудовании от 150 до 350 кВт предусматривается в размере 15 м³ и более.

Система отопления может иметь 1 или 2 контура. В первом случае она служит только для обогрева и нуждается в дополнительной установке бойлера, а во втором - выполняет обе функции, т.е. отапливает дом и греет воду. Одноконтурный котел целесообразно устанавливать там, где используется много горячей воды.

В 2019 г. введено новое требование - газовая котельная обязательно оборудуется системой для определения утечки газа. Специальный анализатор остановит работу котла в случае необходимости.

Чем большую площадь отапливает агрегат, тем он должен быть мощнее. Расчет произвести несложно. На каждый 1 м² отапливаемой площади должно приходиться 10 кВт мощности. К полученному значению прибавим 10% для компенсации теплопотерь и 20% для создания менее напряженной работы оборудования.

Котел закрепляют на стене либо устанавливают на полу. В первом случае его мощность должна быть не более 60 кВт, а в кухне или прихожей этот показатель равняется 35 кВт.

Газовые настенные котлы отличаются высокой чувствительностью к жесткости воды. Для ее смягчения на входе агрегата устанавливают фильтр. Напольные варианты отапливают большие площади и более долговечны.

Для обслуживания оборудования рекомендуется проектировать площадь котельной не менее 7-10 м², а если там есть другая техника, лучше увеличить ее до 12 м². Манометры и другие измерительные приборы проверяются аттестованной лабораторией КИП согласно установленному графику.

Навесной

Помещение для котельной

Кроме упомянутых требований, нужно соблюдать ряд условий. Они зависят от типа применяемого отопительного оборудования.

Однако есть общие правила, рекомендованные для всех типов теплоузла:

  1. Все котельные должны освещаться естественным образом. Окно разрешено делать как пластиковым, так и деревянным, причем площадь вычисляется из расчета 0,03 м² стекла на каждый 1 м³ объема или более.
  2. Обязательно устраивают вентиляцию и вывод продуктов горения через дымоход..
  3. К котлу подводят водопровод и канализацию, обеспечивающие питание системы и сток отходов.
  4. Нельзя производить отделку огнеопасными стройматериалами. Пол и стены облицовывают плиткой или оштукатуривают. Отделочные материалы цокольного этажа и подвала должны обладать паро- и гидронепроницаемыми свойствами.
  5. Не допускается устанавливать более 2 агрегатов в одном помещении.
  6. При устройстве котла, который весит более 200 кг, для него нужно установить железобетонную подушку.
  7. Блоки всех проемов должны обладать повышенными противопожарными свойствами, а дверные створки и окна - распахиваться наружу.

Ко всему оборудованию котельной обеспечивается свободный доступ.

Встроенные

Согласно указанным правилам, оборудование до 350 кВт мощности котла можно располагать внутри дома. В большинстве случаев их размещают в северной или восточной части здания.

Для удобства встроенные топочные часто совмещают с другими подсобными помещениями - кухней, санузлом, гаражом. Единственным условием в этом случае является соблюдение перечисленных ранее правил.

Встроенные

Пристроенные помещения

Сооружение пристройки к существующему дому нарушает архитектурный облик здания, но иногда это необходимо. Когда оборудование, установленное внутри дома, мешает комфортному проживанию, к зданию пристраивают дополнительное сооружение для устройства котельной.

Все упомянутые требования при этом должны соблюдаться. Кроме того, нужно учесть, что фундамент пристройки не должен жестко соединяться с основанием дома и составлять с ним одно целое. Двери устанавливаются как в дом, так и на улицу.

Пристроенные

Установка газового котла в кухне

Устанавливать котел в кухне можно в том случае, если она не используется как жилая комната и отделяется дверью от других помещений. При этом необходимо соблюдать все перечисленные условия. Котел можно закамуфлировать декоративной панелью (они есть в продаже) или встроить в кухонный шкаф при небольшой мощности оборудования.

Вентиляционный канал предусматривается отдельно располагающимся и не должен быть совмещен с вытяжкой от плиты.

На кухне

Требования к отдельно стоящим зданиям

Устройство отдельно стоящей котельной имеет много преимуществ. Несмотря на то что сооружение обособленного строения обходится дороже, такая топочная не занимает место в доме, безопасна и может обогревать воду сразу для нескольких зданий - дома, бани, теплицы и т.п. Может использоваться для любых агрегатов, но чаще всего применяют такую постройку тогда, когда мощность котла свыше 200 кВт.

К этой категории можно отнести блочно-модульные котельные (БМК), представляющие собой небольшой передвижной контейнер с агрегатами, расположенными внутри. В комплект входит дымовая труба необходимого типа и размера.

Максимальный объем помещений, обогреваемый такими котельными, составляет 1300 м³. Оборудование можно приобрести в готовом исполнении или спроектировать на заказ. Все, что требуется при установке БМК, - это расположить контейнер возле дома и подвести к нему электричество, заготовив топливо и заполнив систему водой.

Кроме указанных основных требований, предъявляемых ко всем котельным, нужно соблюдать следующие условия:

  • в отдельном здании делают бетонный пол, а стены и потолок - из негорючих материалов;
  • дверь никак не усиливают и не укрепляют, чтобы в случае взрыва она легко выдавливалась наружу;
  • материал постройки - кирпич, блоки, металлические сэндвич-панели с несгораемым изолятором внутри.

Все остальные требования остаются прежними - объем помещения не менее 15 м³, наличие вентиляции и естественного освещения при высоте потолков не менее 2,5 м и т.п.

Отдельно стоящее

Какими должны быть двери

Двери котельной должны обладать противопожарными свойствами. Их ширина составляет 80 см. Согласно правилам, распахиваются наружные двери на улицу.

Правильная вентиляция в котельной

Правильная организация проветривания помещения котельной приобретает особенное значение при использовании газового оборудования, т.к. в процессе горения расходуется кислород из поступающего воздуха и образуются вредные вещества. Вентиляция может быть естественной и искусственной. И в том и в другом случае основное правило заключается в трехразовом воздухообмене на протяжении 1 часа.

Приток воздуха производится через отверстия внизу дверного блока. Выход воздушной массы организуется через решетку, установленную в верхней части стены. Среди недостатков такой системы проветривания - трудный подсчет циркуляции воздушной массы.

Иногда вместо решетки монтируют вентиляторы, создающие искусственную вытяжку. Необходимую мощность устройства легко посчитать. Для этого объем помещения, равный произведению его параметров (высоты, длины и ширины), умножается на 3, поскольку за 1 час воздух котельной должен смениться трижды. Вентиляторы соединяют с котельным оборудованием, чтобы они включались только во время работы отопительной системы.

Входное отверстие для притока воздуха располагают на расстоянии 30 см от пола котельной на противоположной от оборудования стене. Если отопительная система находится в цокольном или подвальном этаже, создают канал для входа воздуха, соблюдая эти условия.

От котла должен отходить дымоход, выводящий наружу продукты горения.

Схема

Требования к котельным для установки котлов на твердом и жидком топливе

Работа твердо- и жидкотопливных агрегатов требует постоянного забрасывания сырья: дров, угля, кокса, торфа, мазута или солярки. Однако при отсутствии возможности подключения к газовой магистрали или установки электрокотла можно использовать такой агрегат. При этом нужно соблюдать все упомянутые условия и, кроме того, учесть повышенную запыленность или загрязненность помещения.

Также необходимо правильно рассчитать площадь сечения дымохода и вентиляции. Для этого пользуются калькуляторами, учитывающими вид применяемого топлива, количество закладок и т.п.

Хотя к таким котельным предъявляются менее жесткие требования, чем к газовым, неправильный расчет приводит к снижению производительности котла или аварийной ситуации. Строительство теплоузла осуществляют по технологической схеме, предусматривающей особенности устройства с учетом правил пожарной безопасности.

Дрова

Требования к обустройству электрокотельной

Электрический котел - самый безопасный и экологичный. Для его монтажа не требуется устройство вентиляции и фундамента.

Для сооружения электрокотельной выполняют следующее:

  • заземляют котел путем вбивания в землю 3 металлических штырей длиной 1,5 м, соединенных вместе;
  • устанавливают реле теплозащиты, отключающее электричество при необходимости;
  • подводят питающий кабель, канализацию и водопровод.

Заключение

Разрешение на строительство и эксплуатацию котельной выдает Ростехнадзор. При наличии погрешностей, неточностей, ошибок и несоблюдении всех установленных правил проект одобрен не будет. Поэтому лучше доверить обустройство котельной специализированной фирме.

Размеры и требования к бойлерной в частном и многоквартирном доме

Чтобы в частном доме жилось комфортно и уютно, невозможно обойтись без отопления. Об этом нужно задуматься еще на стадии проектирования строительства здания. Для отопления многоквартирного дома или частного коттеджа в специальном помещении устанавливают бойлеры. Такая комната получила название бойлерной.

бойлерная в домеГазовый котел и бойлерная в подвале дома

Для того чтобы такое технологическое оборудование нормально функционировало, устанавливается дополнительное оборудование:

  • насос сетевой;
  • приспособление для кондиционирования воздуха;
  • блок управления;
  • запорные узлы;
  • трубопроводы;
  • приборы.

Монтаж самого бойлера делается непосредственно в тепловую электроцентраль. Бойлерной также называют комнату, в которой оборудованы:

  • котел;котел для бойлерной
  • водонагреватель.

Однако подобное название не совсем подходит такому помещению. Самым подходящим будет — котельная. В таком помещении располагаются приборы для разогрева воды с помощью какого-либо теплоносителя. Причем, кроме воды, нагревается и пар.

Вернуться к оглавлению

Содержание материала

Нюансы бойлерной

По проекту многоквартирного дома габариты комнаты, где располагается бойлерная, согласно утвержденным нормам должны быть очень большими.

план дома с бойлернойПланировка коттеджа 9х11 с бойлерной

Это необходимо для свободного доступа к системам отопления из труб, когда необходимо провести ремонтные работы или выполнить профилактические операции. Согласно проектам монтаж бойлеров частных домов делается на специальном возвышении. Это может быть стальная конструкция или несколько приподнятый мелкозаглубленный фундамент. Иногда в многоквартирных домах требуется смонтировать несколько бойлеров. В этом случае монтаж делается попарно, причем соблюдается нормированное расстояние между приборами. Обычно оно делается более 70 см.

В каждом проекте ТЭЦ бойлерная комната отличается большим размером. В помещении монтируются огромные бойлерные емкости, трубопроводы, по которым подается вода, мощные насосы. Для частных домов котельные помещения отопления проектируются не очень больших размеров.

бойлерная в домеПример небольшой бойлерной в частном доме

В них помещаются:

  • котлы;
  • водонагреватели;
  • пластиковые трубы.
Вернуться к оглавлению

Как должна выглядеть бойлерная

В принципе, какого бы размера ни были такие помещения, они подчиняются определенным технологическим правилам:

  1. Каждая комната индивидуальных домов, должна иметь отделку, соответствующую проекту. Для этого применяются специальные материалы, обладающие большой влагостойкостью. Они не должны бояться больших перепадов температуры.
  2. В каждом проекте бойлерной обязательно закладывается мощная система вентиляции.

    схема бойлернойПодробная схема устройства бойлерного помещения

  3. В бойлерной в обязательном порядке монтируется канализационный сток.
  4. Строго должны выполняться противопожарные требования.
  5. Для электрооборудования в проект домов закладывается особый пакетник.

Для многоквартирного дома специально проектируется отдельно стоящее помещение. бойлерная в многоквартирном доме Для частных домов наилучшим расположением для бойлерной будет подвал, подходит также цокольный этаж.

Вернуться к оглавлению

Принцип работы бойлерной

Сам бойлер можно назвать теплообменником. Это агрегат, который нагревает воду с использованием пара или кипятка. Механизм работы такого прибора выглядит достаточно просто. В стальной цилиндр установлен змеевик для прохождения холодной воды. Оставшийся свободным объем цистерны наполняется паром, который направляется наверх емкости: происходит нагрев воды.

Когда бойлер работает, скапливается конденсат. Для его отвода проектируется специальный отводчик. Иногда в частном доме конденсат просто стекает в котел без посторонней помощи. Паровые бойлеры отопления имеют несколько видов:

  • емкостные;
  • проточные.
 паровой бойлерСхема устройства паровой бойлерной

Чтобы управлять операцией нагрева, применяются:

  • запорная арматура;
  • термоманометры;
  • электронасосы.

Чтобы бойлер работал качественно и без поломок, в него должна направляться вода повышенной мягкости и хорошо очищенная. Для этого ставится дополнительный фильтр и смягчитель. Вода нагревается до нужной температуры и подается в трубы отопления.

Вернуться к оглавлению

Где применяется бойлер

Такие агрегаты применяются для обогрева частных домов. Когда строится многоквартирный дом, в проект закладывается отдельная котельная. В этом помещении монтируются приборы учета. Когда позволяют размеры здания, можно поставить оборудование для прачечной.

Сама бойлерная не имеет централизованного отопления, так как, когда котел нагревается, в комнате становится даже жарко. Обслуживающий персонал редко находится в этой комнате длительное время.

Вернуться к оглавлению

Генераторы энергии

Были разработаны новые приборы, которые стали применяться для нагрева жидкости в бойлере. Они подразделяются на несколько групп:

  • газовые;
  • жидкотопливные;
  • электрические;
  • твердотопливные;
  • комбинированные.

Когда проектируется газовая котельная, специально для частных домов закладываются очень жесткие условия. Это связано с высокой взрывоопасностью газового топлива.

Котлы, которые отапливаются жидким топливом, обязательно должны иметь отдельное помещение. При проектировании предусматривается монтаж мощной вентиляции с отдельным каналом, по которому будут уходить отработанные газы. Наиболее простыми в установке являются электрические котлы. Для них не нужна отдельная топочная комната.

 газовый котелБойлерная с установленным газовым котлом

В силу вступают соответствующие нормы монтажа безопасного электрооборудования. Иначе говоря, подбирается нужное сечение проводов, делается хорошее заземление.

Вернуться к оглавлению

Какой должна быть комната для бойлерной

Безусловно, оптимальным вариантом для котельной частных домов считается отдельное здание. Безопасность жильцов в таком случае увеличивается в несколько раз в случае взрыва котла. Кроме того, в отдельном помещении не будет слышен шум от работы оборудования. Одним из вариантов установки в частном доме может стать подвал.

Категорически запрещается устанавливать котел отопления в жилых помещениях.

Для бойлерной частных домов очень важно иметь не только большую площадь. Необходимо также, чтобы высота потолков превышала два метра. Габариты котельной зависят от применяемого оборудования, а также его мощности. Каждая бойлерная частных домов должна обязательно иметь автоматический выключатель, который соответствует параметрам электрической проводки.

комната для бойлерной Вариант планировки и устройства комнаты для бойлерной

Проложенный кабель должен иметь сечение, соответствующее напряжению сети. При выборе кабеля обязательно учитывается мощность смонтированных приборов. В случае установки нескольких котлов отопления к каждому подключаются запорные клапаны.

К бойлеру подводится вода, в результате он работает вместе с отопительной системой как единый узел. Для слива воды подводится система канализации. Установленное оборудование проходит отладку, причем давление газа, а также подаваемой воды, должно отвечать нормам государственного стандарта.

Вернуться к оглавлению

Основные требования, касающиеся бойлерных

Неважно, какого типа помещение используется для установки отопительного оборудования, используемого в индивидуальных домах, необходимо всегда придерживаться определенных нормативов. Надо сказать, что требования к бойлерной зависят от типа применяемого топлива, а также от марки котла. Такие нормативы обычно указываются в сопроводительной документации к котлоагрегату.

Однако существуют также и общие стандартные нормы, которым должна отвечать любые комнаты домов, где размещены котлы, независимо от их типа.

  1. Запрещается устанавливать в одной комнате больше двух котлов.
  2. Нельзя хранить горючие или взрывчатые вещества.
  3. Комната должна иметь бетонные или кирпичные стены. На пол разрешается укладывать стальные листы.

    расположение бойлерной Вариант расположения бойлерной на плане дома

  4. Облицовку стен делают из кафельной плитки. Разрешается использование минеральной штукатурки.
  5. Запрещается касание стен котлом отопления.
  6. Система вентиляции должна соответствовать мощности и характеристикам отопительного котла.
  7. Дверь в бойлерную должна распахиваться наружу. Она должна быть изготовлена из огнеупорного материала.

СНиП для котельной в частном доме

Отопительное оборудование в доме часто монтируют в помещении, называемом котельной. Так как это – технологичное и небезопасное в аварийных ситуациях оборудование, помещение для отопительного оборудования должно быть смонтировано в соответствии с существующими нормами и правилами его эксплуатации. Котельное помещение обычно обустраивается, если дом не подключен к центральному отоплению, а имеет собственную автономную систему отопления, поэтому характеристики каждой котельной будут отличаться, но их необходимо привести к общим требованиям, которые зависят от типа нагревательного прибора и его размещения в помещении. Поэтому перед монтажом отопительного оборудования проектируется его размещение.Помещение котельной на плане дома


Общие положения
Места, где рекомендуется оборудовать помещение котельной в частном доме:
1. Чердак или мансарда;
2. Отдельное хозяйственное строение;
3. Автономный модуль – мини-котельная в отдельном контейнере;
4. Помещение в доме;
5. Пристроенное к дому помещение.
Оптимальное размещение котельного оборудования – чердак или подвал, но при монтаже отопления в старом доме лучше сделать это в отдельном здании или пристроенном помещении к дому. Обустройство котельной в частном доме зависит от типа нагревательного агрегата – он может быть газовый, электрический или твердотопливный, поэтому в большей мере выбор здания или помещения зависит именно от этого. При составлении проекта монтажа оборудования в него должны входить схема местоположения отопительного оборудования и требования к котельным в частном доме снип.Схема котельной и оборудования

Проект обязательно согласовывается с государственными организациями, но более высокие требования при этом предъявляются к газовому оборудованию.
Требования к котельной в частном доме с любым типом котла:
1. В одном помещении разрешено устанавливать до двух котлов;
2. Стены котельного помещения должны быть выложены из негорючих стройматериалов;
3. Пол в котельной должен быть бетонным, или иметь металлическую листовую защиту. Разрешается облицовка керамической плиткой;
4. В котельной нельзя хранить и использовать любые горючие вещества;
5. Дверь в котельную должна иметь противопожарную защиту – металл, асбест или другую негорючую обивку;
6. Все двери в топочной должны открываться наружу;
7. Если топочная устроена в пристройке, то одна дверь должна вести в здание, вторая – наружу;
8. Все отопительные приборы и оборудование должны быть доступны для обслуживания и контроля;
9. Искусственная вентиляция должна быть трехкратной мощности относительно требований СНиП;
10. В топочной должно быть окно с форточкой ≥ 50 х 50 см.

Проект котельной в частном доме

Нормативы и требования

Для каждого типа котла существуют дополнительные требования по размещению, эксплуатации и безопасности, описанные в СНиП 42-01-2002.
Основные общие требования к котельной в частном доме с газовым оборудованием включают в себя: разрешение на установку котла ≤ 30 кВт не в отдельном здании или помещении, а в доме. Помещение должно иметь высоту потолка ≥ 2,5 м, площадь ≥ 6 м2, объем ≥ 15 м3. Обычно для установки газовых котлов используют кухню, при этом необходимо ориентироваться на мощность котла – чем она больше, тем бо́льшую площадь и объем должно иметь помещение. Минимальная площадь окна на кухне – 0,5 м2, ширина двери ≥ 0,8 м.
В любом помещении с газовым оборудованием для отопления дома должна быть естественная и принудительная вентиляция, для обеспечения естественной вентиляции на кухне внизу любой стены или двери проделываются отверстия размером ≥ 30 х 30 см, принудительная вентиляция обеспечивается установкой вытяжки. Если котле имеет мощность ≥ 30 кВт, его необходимо монтировать в отдельном здании или помещении.
При установке котла в доме принимается во внимание выполнение следующих условий:
1. Отдельная дверь на улицу;
2. Искусственное и естественное освещение;
3. Наличие искусственной и естественной вентиляции и/или вытяжки;
4. Пожароустойчивость стен.

Схема вентиляции

Требования к помещению с электрокотлом

Котел на электричестве и сопутствующие приборы являются наиболее безопасными из всех типов отопления, поэтому для электрокотла не нужно выделять отдельное здание или помещение. Также не нужно оборудовать вентиляцию и вытяжку, а монтировать котел можно в любом помещении дома. Недостаток этого оборудования – энергозависимость и высокое энергопотребление.
Требования к топочной с котлом на твердом топливе
1. Площадь топочного помещения – 8 м²;
2. Свободный доступ ко всему оборудованию;
3. Вентиляционный канал рассчитывается, исходя из пропорций 8 см²/1 кВт мощности агрегата;
4. Котел устанавливается на отдельный фундамент, а также на фундаменте – на подиум из негорючих материалов высотой до 10 см;
5. Обустраивается естественная и принудительная вентиляция таким же образом, как и для газового оборудования. Это же касается и освещения – естественного и искусственного;
6. Стройматериалы стен, пола и потолка должны быть негорючие. Перед топкой укладывается стальной лист размером 500 х 500 мм;
7. Дымоход должен иметь высоту ≤ 5 м, с количеством поворотов или изгибов ≤ 3.
При монтаже газового или твердотопливного котла рекомендуется провести параллельный монтаж средств автоматической защиты, пожарозащиты и других предохранительных узлов и элементов: байпасов, запорно-предохранительных клапанов, термодатчиков, датчиков дыма, других защитных приборов и оборудования.

Средства пожаротушения в котельной

Требования к размещению газового оборудования

Для отдельного помещения с газовым котлом существуют следующие нормы:
1. Фундаменты дома и котельной должны быть раздельными;
2. Для напольного газового котла строится отдельный фундамент;
3. Стройматериалы крыши и стен должны быть негорючими;
4. На фундаменте котел поднимается на 20 см на металлическом или бетонном основании;
5. Труба дымохода опирается на свой фундамент.
Монтаж котла на газе разрешен на кухне (в туалете и ванной запрещено) или в отдельном помещении, построенном из негорючих материалов, которое должно иметь высоту потолка ≥ 2,20 м, объем помещения ≥ 15 м3 и/или 6 м2. Окно в котельной должно иметь площадь 0,5 м2, плюс оборудование естественной и искусственной вентиляции и/или вытяжки.
По периметру помещение может быть произвольной формы, но ширина дверных проемов должна быть ≥ 0,8 м, а сами проходы должны располагаться на расстоянии ≥ 1 м от котла и до стены напротив. Газовый котел можно устанавливать на любом этаже дома, а также в подвале и в мансарде.

Котельная с газовым котлом

Монтаж вентиляции в котельной

Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м³.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м³/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.

Вентиляционное оборудование котельной


Для уменьшения энергопотребления всей системы рекомендуется установить систему автоматического контроля вентиляции и загрузки топлива, которая будет срабатывать при включении котла, а при прогорании топлива вентиляторы будут останавливаться.
Труба вентиляции выводится наружу – если это помещение внутри дома, то трубу можно вывести в окно, находящееся рядом с вентилятором. Высота вентиляционной трубы – выше крыши дома на 50-100 см. Такая высота обеспечивает требуемую тягу для вывода накапливающихся в котельной отработанных газов.

Документация для проекта

После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Требования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Размеры бойлерной в частном доме по снип, минимальная площадь котельной

Устройство котельной в частном доме

Содержание:

Котельная в частном доме представляет собой помещение с отопительным оборудованием, обеспечивающим работу систем горячего водоснабжения и отопления.

Котельная необходима при отсутствии центрального отопления.

Однако устройство котельной нельзя назвать простым, ведь к помещению предъявляются определенные требования, которые обязательно нужно соблюдать.

Требования зависят от типа котла, а также от его месторасположения.

Поэтому сначала нужно выполнить проектирование: проект должен содержать все детали устройства и нормативы, предъявляемые к помещению.

Общие нормативы

Котел можно разместить во многих местах:

  • на чердаке;
  • в отдельном здании;
  • в автономном модуле – мини котельная, располагающаяся в контейнере;
  • непосредственно в доме;
  • в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.

Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

  • в одной котельной разрешена установка не более двух котлов;
  • стены выполняются из негорючего материала, например, кирпича или бетона;
  • пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
  • запрещено использование любых горючих материалов;
  • устанавливается только противопожарная дверь;
  • дверь котельной и смежной комнаты должна открываться наружу;
  • в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
  • к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
  • вытяжка должна обеспечивать в час трехкратный воздухообмен;
  • обязательно устанавливается окно, которое должно быть с форточкой.

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам.

Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

Видео:

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

  1. должен быть отдельный выход из котельной на улицу;
  2. хорошее естественное освещение;
  3. качественная вытяжка;
  4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

  • фундамент котельной и фундамент частного дома не должны соединяться;
  • под газовый котел требуется отдельное основание;
  • стены и крыша выполняются из негорючих материалов;
  • котел должен размещаться на подиуме высотой 20 см;
  • дымоходная труба монтируется на отдельном фундаменте.

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки.

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв.

    Обустройство котельной в частном доме: требования СНиП

    После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;

  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.

Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

По материалам сайта: http://stroyremned.ru

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
