Размеры жби лестницы: Лестничные марши бетонные размеры

Бетонные ступени для лестниц

Лестничные ступени железобетонные (ГОСТ 8717.0-84)
Марка изделияДлина
(мм)
Ширина
(мм)
Высота
(мм)
Объем
(м3)
Масса
(тн)
Класс
бетона
Спец. цена
(с НДС) р.
Лестничная ступень ЛС-99003301450,0400,096В35По запросу
Лестничная ступень ЛС-1110503301450,0460,111В35По запросу
Лестничная ступень ЛС-11-Б10503301450,0460,111В35По запросу
Лестничная ступень
ЛС-11-Б-1(3) L=900
9003301450,0400,096В35По запросу
Лестничная ступень ЛС-11,511503301450,0510,123В35По запросу
Лестничная ступень ЛС-1212003301450,0530,128В35По запросу
Лестничная ступень ЛС-12-Б12003301450,0530,128В35По запросу
Лестничная ступень
ЛС-12-Б-1(3) L=1230
12303301450,0540,131В35По запросу
Лестничная ступень
ЛС-12-Б-1(3) L=1260
12603301450,0560,134В35По запросу
Лестничная ступень
ЛС-12-Б-1(6) L=1230
12303301450,0540,131В35По запросу
Лестничная ступень
ЛС-12-Б-1(6) L=1260
12603301450,0560,134В35По запросу
Лестничная ступень ЛС-1313003301450,0570,139В35По запросу
Лестничная ступень ЛС-1410003301450,0450,107В35По запросу
Лестничная ступень ЛС-1413503301450,0600,145В35По запросу
Лестничная ступень ЛС-14-Б13503301450,0600,145В35По запросу
Лестничная ступень
ЛС-14-Б L=1350
13503301450,0600,145В35По запросу
Лестничная ступень
ЛС-14-Б-1(3) L=1380 б/зд
13803301450,0620,148В35По запросу
Лестничная ступень
ЛС-14-Б-1(5) L=1380
13803301450,0620,148В35По запросу
Лестничная ступень
ЛС-14-Б-1(6) L=1330
13303301450,0600,143В35По запросу
Лестничная ступень ЛС-1515003301450,0660,160В35По запросу
Лестничная ступень ЛС-15-Б15003301450,0660,160В35По запросу
Лестничная ступень
ЛС-15-Б-1(3) L=1430
14303301450,0650,155В35По запросу
Лестничная ступень ЛС-1716503301450,0720,174В35По запросу
Лестничная ступень ЛС-1817503301450,0760,185В35По запросу
Лестничная ступень ЛС-1818003301450,0780,190В35По запросу
Лестничная ступень ЛС-1919003301450,0850,204В35По запросу
Лестничная ступень ЛС-2020003301450,0890,215В35По запросу
Лестничная ступень ЛС-2121003301450,0930,226В35По запросу
Лестничная ступень ЛС-2222003301450,0950,240В35По запросу
Лестничная ступень ЛС-2322503301450,1000,242В35По запросу
Лестничная ступень ЛС 9-19003301450,0400,096В35По запросу
Лестничная ступень ЛС 11-110503301450,0460,111В35По запросу
Лестничная ступень
ЛС 11-Б-1(1) L=900
9003301450,0400,096В35По запросу
Лестничная ступень
ЛС 11-Б-1(2) L=900
9003301450,0400,096В35По запросу
Лестничная ступень
ЛС 12-1
12003301450,0530,128В35По запросу
Лестничная ступень
ЛС 12-1-л
12003301450,0530,128В35По запросу
Лестничная ступень
ЛС 12-1-п
12003301450,0530,128В35По запросу
Лестничная ступень
ЛС 12-Б-1
12003301450,0530,128В35По запросу
Лестничная ступень
ЛС 12-Б-1(1) L=1230
12303301450,0540,131В35По запросу
Лестничная ступень
ЛС 12-Б-1(1) L=1260
12603301450,0560,134В35По запросу
Лестничная ступень
ЛС 12-Б-1(2) L=1230
12303301450,0540,131В35По запросу
Лестничная ступень
ЛС 12-Б-1(2) L=1260
12603301450,0560,134В35По запросу
Лестничная ступень
ЛС 12-Б-1(4) L=1230
12303301450,0540,131В35По запросу
Лестничная ступень
ЛС 12-Б-1(4) L=1260
12603301450,0560,134В35По запросу
Лестничная ступень
ЛС 12-Б-1(5) L=1230
12303301450,0540,131В35По запросу
Лестничная ступень
ЛС 12-Б-1(5) L=1260
12603301450,0560,134В35По запросу
Лестничная ступень ЛС 13-113003301450,0570,139В35По запросу
Лестничная ступень ЛС 14-113503301450,0600,145В35По запросу
Лестничная ступень ЛС 14-213503301450,0600,145В35По запросу
Лестничная ступень ЛС 14-Б-113503301450,0600,145В35По запросу
Лестничная ступень
ЛС 14-Б-1(1) L=1350
13503301450,0600,145В35По запросу
Лестничная ступень
ЛС 14-Б-1(1) L=1380
13803301450,0620,148В35По запросу
Лестничная ступень
ЛС 14-Б-1(2) L=1350
13503301450,0600,145В35По запросу
Лестничная ступень
ЛС 14-Б-1(2) L=1380
13803301450,0620,148В35По запросу
Лестничная ступень
ЛС 14-Б-1(3) L=1380 зд
13803301450,0620,148В35По запросу
Лестничная ступень
ЛС 14-Б-1(4) L=1330
13303301450,0600,143В35По запросу
Лестничная ступень
ЛС 14-Б-1(4) L=1380
13803301450,0620,148В35По запросу
Лестничная ступень
ЛС 14-Б-1(5) L=1330
13303301450,0600,143В35По запросу
Лестничная ступень
ЛС 15-1
15003301450,0660,160В35По запросу
Лестничная ступень
ЛС 15-1-л
15003301450,0660,160В35По запросу
Лестничная ступень
ЛС 15-Б-1(1) L=1430
14303301450,0650,155В35По запросу
Лестничная ступень
ЛС 15-Б-1(2) L=1430
14303301450,0650,155В35По запросу
Лестничная ступень ЛС 17-116503301450,0720,174В35По запросу
Лестничная ступень ЛС 23-122503301450,1000,242В35По запросу
Лестничная ступень ЛС-9-179002901680,0400,097В35По запросу
Лестничная ступень
ЛС-11-17
10502901680,0460,111В35По запросу
Лестничная ступень
ЛС-11-17-1
10502901680,0460,111В35По запросу
Лестничная ступень
ЛС-12-17
12002901680,0530,128В35По запросу
Лестничная ступень
ЛС-12-17-1
12002901680,0530,128В35По запросу
Лестничная ступень
ЛС3(10-209/16-КЖ. И1
12002901680,0530,128В35По запросу
Лестничная ступень
ЛС-12-17-Б
12002901680,0530,128В35По запросу
Лестничная ступень верхняя ЛСВ-910102601450,0310,075В35По запросу
Лестничная ступень верхняя ЛСВ-1111602601450,0360,087В35По запросу
Лестничная ступень верхняя ЛСВ-1213102601450,0410,099В35По запросу
Лестничная ступень верхняя ЛСВ-12-113102601450,0410,099В35По запросу
Лестничная ступень верхняя ЛСВ-1212002601450,0380,091В35По запросу
Лестничная ступень верхняя ЛСВ-1314102601450,0440,107В35По запросу
Лестничная ступень верхняя ЛСВ-1414602601450,0460,111В35По запросу
Лестничная ступень верхняя ЛСВ-14-114602601450,0460,111В35По запросу
Лестничная ступень верхняя ЛСВ-1516102601450,0500,121В35По запросу
Лестничная ступень верхняя ЛСВ-15-116102601450,0500,121В35По запросу
Лестничная ступень верхняя ЛСВ-1515002601450,0470,113В35По запросу
Лестничная ступень верхняя ЛСВ-1717602601450,0550,133В35По запросу
Лестничная ступень верхняя ЛСВ-1817502601450,0550,133В35По запросу
Лестничная ступень верхняя ЛСВ-2021102601450,0660,160В35По запросу
Лестничная ступень верхняя ЛСВ-2223102601450,0720,175В35По запросу
Лестничная ступень верхняя ЛСВ-2323602601450,0740,179В35По запросу
Лестничная ступень верхняя ЛСВ-9-1710102601680,0350,085В35По запросу
Лестничная ступень верхняя ЛСВ-11-1711602601680,0400,097В35По запросу
Лестничная ступень верхняя ЛСВ-12-1713102601680,0450,109В35По запросу
Лестничная ступень верхняя ЛСВ-12-17-113102601680,0450,109В35По запросу
Вкладыш для площадки ЛСП-1212002601450,0350,088В35По запросу
Вкладыш для площадки ЛСП-12-112002601450,0350,088В35По запросу
Вкладыш для площадки ЛСП-14-113502601450,0400,100В35По запросу
Вкладыш для площадки ЛСП-1716502601450,0480,119В35По запросу
Лестничная ступень нижняя
ЛСН-11 L=900
9002901250,0200,048В35По запросу
Лестничная ступень нижняя ЛСН-1110502901250,0240,059В35По запросу
Лестничная ступень нижняя ЛСН-11,511502901250,0260,064В35По запросу
Лестничная ступень нижняя
ЛСН-12 L=1200
12002901250,0270,066В35По запросу
Лестничная ступень нижняя
ЛСН-12-1 L=1200
12002901250,0270,066В35По запросу
Лестничная ступень нижняя
ЛСН-12 L=1230
12302901250,0280,067В35По запросу
Лестничная ступень нижняя
ЛСН-12 L=1260
12602901250,0290,070В35По запросу
Лестничная ступень нижняя ЛСН-1413502901250,0310,075В35По запросу
Лестничная ступень нижняя ЛСН-14-113502901250,0310,075В35По запросу
Лестничная ступень нижняя
ЛСН-14 L=1330
13302901250,0300,072В35По запросу
Лестничная ступень нижняя
ЛСН-14 L=1380
13802901250,0310,074В35По запросу
Лестничная ступень нижняя
ЛСН-14 L=1400
14002901250,0320,077В35По запросу
Лестничная ступень нижняя
ЛСН-15
15002901250,0340,083В35По запросу
Лестничная ступень нижняя
ЛСН-17
16502901250,0380,092В35По запросу
Лестничная ступень нижняя
ЛСН-23
22502901250,0510,124В35По запросу
Лестничная ступень нижняя
ЛСН-9-14
9002901430,0220,054В35По запросу
Лестничная ступень нижняя
ЛСН-11-14
10502901430,0250,061В35По запросу
Лестничная ступень нижняя
ЛСН-11-14
12002901430,0290,070В35По запросу

краткое описание, особенности, ГОСТ и размеры

Сегодня всем стали привычными железобетонные ступени, а не так давно они были настоящим новшеством в области строительства. Совмещение бетона и каркаса из металла дали возможность сформировать долговечное и прочное сочетание, обладающее повышенным спросом и сегодня.

Универсальный материал

Для мест, имеющих большую проходимость, оптимально подходят бетонные ступени. На них не появляются боковые сколы, трещины, царапины, полосы от каблуков. Также они не портятся от таких атмосферных явлений, как ветер, дождь и снег. Плоскость не впитывает грязь и воду, легко отмывается. Встречаются ЖБИ практически повсюду, благодаря многообразию размеров, упрощенной установке и долговечности. ГОСТ ступени бетонные регламентирует в зависимости от их основной составляющей. И наиболее распространенными являются ступени ГОСТ 8717.1-84.

Зачастую для производства ЖБИ применяется смесь тяжелого, легкого и силикатного бетона. Создаваемая продукция становятся практически неуязвимой и рассчитанной на использование при температуре до -40°С. Они способны выдержать 300 циклов замораживания, при этом внешний вид и состав практически не меняются. Именно поэтому элементы из бетона приобрели распространение во многих странах для преображения территорий и возведения зданий.

Возможности использования

Ступени бетонные для лестниц могут быть использованы для винтовых и маршевых вариантов, закрепляться на монолитной основе или косоурах. Они имеют сборную конструкцию, благодаря чему есть возможность легкой замены одной либо нескольких ступеней.

Такая лестница будет гармонично смотреться как на выходе из частного дома, так и в здании с множеством этажей. Применяются ступени бетонные для лестниц и в ограниченном пространстве. Сборная конструкция может обладать любым размером, шириной и высотой. Но в одном витке лестницы должно быть не менее 15 элементов.

Типы

На первый взгляд может показаться, что ступени все одинаковые, но они разделяются на несколько типов:

  1. Нижняя фризовая ступень. Она является связующим элементом между нижней ступенью лестницы и полом. От основной отличается лишь наличием специальной консоли, за счет которой и осуществляется закрепление на плите перекрытия.
  2. Фризовая высокая ступень. Она реализует такие же функции, как и нижняя, и располагается между верхней частью лестницы и площадкой.
  3. Основные ступени — применяются на протяжении лестничного марша.
  4. Площадочный вкладыш. Представляет собой специальную ступень, монтируемую после основной. Он предусмотрен для непродолжительной нагрузки.

Виды ЖБИ, перечисленные выше, находят свое применение как в наружных, так и во внутренних работах. Даже на небольшом крыльце спуск должен иметь фризовые ступени, вкладыш и основные. Так конструкция способна перенести все нагрузки.

Материал для изготовления

Чтобы создать ступени бетонные, используют разные виды исходного материала:

  • Силикатный бетон. Он представляет собой современную вариацию строительного искусственного материала. Его производят способом смешения песка кварцевого типа, негашеной молотой извести и кварцевого молотого песка. Материал, в зависимости от используемых наполнителей, может быть ячеистым, среднеплотным и плотным. Он зачастую используется для создания опорных и несущих перекрытий.
  • Легкий тип бетона. Он на срезе схож с пемзой и изготавливается из пористых минеральных и органических заполнителей. Это может быть арболит, вермикулит и другие. Свое название он приобрел за счет пористой внутренней структуры. Состав оказывает влияние как на внешний вид, так и на свойства изделия. Данный вид отличается повышенной прочностью, несмотря на неоднородную структуру.
  • Тяжелый бетон. Он является наиболее популярным. Наполняющая основа разделяет его на области применения и марки. Изготавливается из гравия, песка и кварца. Полученные изделия нашли свое применение в подводных, внутренних и наземных работах. Возможно изготовление как отдельных элементов, так и лестничных монолитных маршей.

Внешний вид

Существуют установленные стандарты и требования к параметрам ступеней и их внешнему виду. Так, сбоку изделия обязательно должно присутствовать специализированное крепление либо петля, для возможности установки перил. Снизу располагается гнездо для фиксации и закрепления ступеней. Закладные приспособления используются для соединения косоура и лестницы. Особое внимание уделяется совпадению осей ступени и косоура.

Разделяются ЖБ-конструкции на правосторонние и левосторонние. Нахождение крепежных частей для перил зависит от данного параметра. Стоит отметить также угол подъема. Лестницы с крутым наклоном применяются для спуска с чердака или крыльца. В данном случае внешний вид не имеет особого значения, а сами ступени бетонные размеры имеют до 17 см в высоту. После установки они обычно оформляются накладками из металла и декоративными элементами. И, благодаря тщательно выбранной облицовке, возможно преображение самой неприглядной лестницы.

Ступени бетонные различаются и по внешним характеристикам. Они бывают стандартными, изготавливаемыми из тяжелого типа материала. Если же взят за основу силикатный или легкий вариант, то тяжелый будет использоваться в качестве верхнего слоя. На поверхности может присутствовать искусственное нестираемое покрытие.

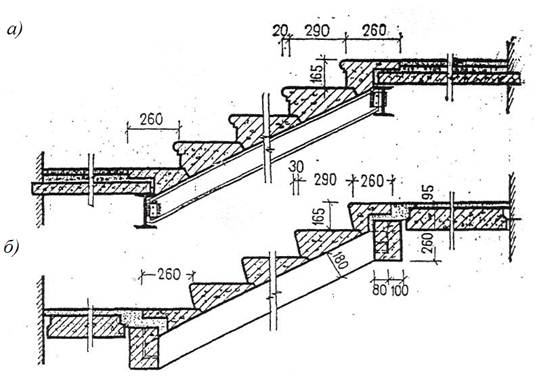

Конструкция на косоурах может находиться как снаружи, так и внутри строения. Внешний вид узкого спуска в подвал или аккуратной небольшой лестницы не испортят железобетонные и бетонные ступени. Размеры изделий могут различными, в зависимости от пожелания заказчика, но в основном выпускаются ступени, высота которых составляет 33 мм, ширина — 150 мм, а длина — 1050 мм.

Дополнение дизайна

Для особого декорирования описываемых конструкций широко используется цветная мозаика. Благодаря этому оказалось возможным сочетание модных тенденций и прочности цемента. Кроме того, ступени делают с поручнями или без них (для придания легкости конструкции). Но от перил все же не стоит отказываться, для повышения безопасности. А при невозможности их установки желательно наличие опорной стены.

Достоинства

Бетонные ступени являются оптимальным выбором. Они практически не имеют недостатков. Нельзя не отметить их главные преимущества:

  1. Практичность. Если лестница непрезентабельного серого вида не подходит, возможна облицовка керамогранитом, клинкером или плиткой.
  2. Прочность. Отсутствие повреждений при усиленных ежедневных нагрузках, также материал выдерживает любые удары и повреждения.
  3. Универсальность. Возможно использование в любых строениях, будь то таунхаус, многоэтажное здание, аэропорт, вокзал, школа или больница.
  4. Долговечность. Бетонные ступени простоят без сколов и трещин не менее десяти лет.

Строительство любой сложности на заказ лестниц из бетона в домах и коттеджах

Закажите у нас проектирование, строительство и расчет монолитных лестниц из бетона.

Если вас интересуют бетонные лестницы — тогда нам по пути!

Бетонная лестница — не что иное, как полноценный объект искусства. Не мудрено — мы работаем с такими заказчиками, фантазия которых изумляет даже нашего дизайнера, а он повидал много эксклюзива!

Если вас смущает стоимость монолитной лестницы — не стоит огорчаться. Скорее всего, вы могли проконсультироваться у недобросовестной компании. Поэтому мы часто предупреждаем клиентов — всегда проверяйте официальность и квалификацию мастеров.

К слову, если говорить о команде профи — вот они, перед вами, сейчас! Мы поможем вам сэкономить — от самых бюджетных конструкций до настоящего эксклюзива. Только у нас готовые проекты на монолитные лестницы, стоимость работы которых минимальна, а качество — премиум-класса!

Мы вынуждены вас предупредить заранее —

бетонная лестница своими руками — опасный вариант. Не стоит быть уверенным, что конструкция без тщательного проектирования и проверки инженера будет безопасной и крепкой — бетонная лестница на второй этаж может запросто рухнуть. Если не хуже — причинить серьезный вред здоровью.

Бетонная лестница в частном доме — самое главное украшение. Такая конструкция придает изысканности и особой сказочности в атмосферу уюта. От структуры, вида, геометрии и отделочной работы монолитных лестниц зависит стоимость работы.

Заинтересовались, но до сих пор пребываете в сомнениях? Мы не будем вас торопить — монолитные лестницы из бетона — конструкция на века, поэтому к вопросу об установке вы должны подойти с особой тщательностью.

А чтобы вам было проще ориентироваться в цене — мы БЕСПЛАТНО разработаем дизайн, рассчитаем проект и проконсультируем. Замерщик уже выезжает — осталось только связаться с нами, дабы превратить вашу мечту в реальность!

Достоинства компании StairStep

Приоритетная задача нашей компании – создание безопасной, удобной в эксплуатации бетонной лестницы, которая будет радовать владельца не одно десятилетие. Работа выполняется по слаженному механизму с обязательным контролем качества на всех этапах производства. При создании конструкции мы используем инновационные технологии и опираемся на многолетний опыт изготовления лестниц в России. К тому же, наша команда создала специальную универсальную систему проектирования, которая является основным нашим преимуществом.

В компании StairStep, которая занимается возведением лестниц в Санкт-Петербурге, работают профессиональные сотрудники, от инженеров-конструкторов и дизайнеров до монтажников. Конструкторы разработают проект лестницы, основываясь на площадь помещения, стилистику дома и ваши пожелания. Поэтому чаще всего выбирают наши услуги — готовый объект, созданный искусными в своей работе мастерами, всегда гармонично вписывается в интерьер и безмерно радует заказчика. Работаем строго по намеченному плану, что позволяет получить конструкцию в точно оговоренный срок. На каждую бетонную лестницу мы предоставляем гарантии — мы абсолютно уверены в качестве готовой конструкции.

Бетонные лестницы в доме – наиболее долговечные, поэтому их успешно используют в частных домах и городских квартирах, на предприятиях промышленного назначения и в общественных зданиях. Столь широкая область применения обусловлена основным преимуществом конструкции – прочностью и безусловной надежностью, которая обеспечивается за счет комбинации арматуры и бетонной смеси. Армирующие детали, стабилизирующие основание лестницы, создают стойкость, оптимальную жесткость и долговечность объекта. Отсутствие соединительных узлов и стыков в бетонном растворе значительно продлевает эксплуатационный срок лестницы — именно поэтому такой тип лестниц всегда имеет огромный спрос. Монолитные лестницы на второй этаж выдерживают огромные нагрузки. Иногда в бетонный раствор добавляют пластификаторы, уменьшающие количество пор. Благодаря длительным эксплуатационным качествам монолитные лестницы монтируют как в интерьере, так и экстерьере.

StairStep – гарантия высокого качества

Итак, для возведения шикарной, а главное — качественной конструкции, необходимо заказать ее в профессиональной компании. Бетонная лестница своими руками не всегда гарантирует превосходный результат, более того — заниматься проектированием самостоятельно не безопасно — вы можете подвергнуть опасности здоровье.

Еще один факт — известно много случаев, когда лестница рушилась на глазах и портила все помещение — из-за плохого смешивания материалов и недостаточно просчитанной конструкции.

Наши специалисты возведут лестницу с учетом технических нюансов, поэтапно:

  • Составление проекта;
  • Сборка опалубки;
  • Монтаж и вязка арматуры;
  • Заливка бетонной смесью;
  • Разборка опалубки.

В итоге вы получите бетонную лестницу, стоимость которой сформирована из следующих факторов: подобранного типа конструкции, наличия сложных деталей, дополнительной отделки. Возводить бетонную лестницу можно в жилом доме, коттедже или даче, даже если здание в стадии постройки.

Воплотите креативные, эксклюзивные дизайнерские решения в жизнь!

Лестница ЖБИ | Лестницы железобетонные

новости и акции

Продажа строительного рядового кирпича в Киевской области. Купить кирпич рядовой с доставкой по низкой цене можно в городах: Киев, Узин, Богуслав, Борисполь, Бородянка, Буча, Бровари, Вишгород, Кагарлык, Боярка, Макаров, Мироновка, Обухов, Яготин, Вишневое, Васильков, Калиновка.

У нас высокое качество и низкая цена.

Купить керамический кирпич рядовой цена в Киеве и Киевской области с доставкой низкая. В продаже на складе в Киеве всегда в наличии: кирпич рядовой полнотелый, кирпич рядовой пустотелый, кирпич рядовой одинарный, кирпич рядовой полуторный, кирпич рядовой двойной 2НФ. Строительный кирпич всех марок прочности: М-75, М-100, М-125, М-150, М-200.

Купить кирпич огнеупорный цена Киев. В продаже кирпич огнеупорный шамотный ША-5, ША-6, ША-8, ША-9, ША-10, ПБ-5. Кирпич огнеупорный клин торцовый, ША-22, ША-25. Огнеупорный кирпич шамотный клин ребровой, ША-44, ША-45, ША-47. Шамотная плита огнеупорная ША-94, ША-95, ША-96. Всегда низкая цена огнеупорного кирпича в Киеве, доставка по Киеву и области.

Большой выбор строительных блоков применяемых в различных областях строительства. Бетонные и керамзитобетонные блоки, стеновые шлакоблоки, газобетонные блоки, пеноблоки, а так же фундаментные блоки ФБС, вентиляционные блоки, строительные стеновые и перегородочные блоки. Купить блоки строительные по низкой цене в Киеве со склада самовывозом, или с доставкой.

На сегодняшний день всем своим клиентам мы можем предложить разные кровельные материалы для всех строительных этапов кровли любой крыши. А именно: металлочерепица, черепица, профнастил, элементы сборной водосточной системы, утеплители для крыши, и многое другое. Заказать и купить кровельные материалы можно с доставкой по Киеву и области — низкая цена.

У нас Вы можете заказать все необходимые материалы утеплители для дома: утеплитель для стен, утеплитель полов, техническая теплоизоляция, плоская кровля, мансарды и скатные кровли, сэндвич-панели, утеплители внутренних стен, утеплители под стяжку, утеплитель террасы, и много другое. Купить утеплитель для дома высокого качества в Киеве.

Продажа тротуарной плитки высокого качества, и только от лучших производителей. Качественная тротуарная плитка сегодня является очень популярным покрытием тротуаров. Преимуществом данной плитки в то, что она выдерживает большие перепады температур, не плавится, не выделяет газы, и имеет привлекательный вид.

Широкий ассортимент сыпучих строительных материалов. У нас Вы можете посмотреть и купить: песок строительный, песок кварцевый, щебень доломитный, щебень гранитный, отсев гранитный, чернозем, глину, гравий, керамзит. Всегда изкая цена гибкая система скидок, доставка по Киеву и области. Осуществляем поставки сыпучих строительных материалов в любых объемах в оговоренные сроки.

Строительные работы это выполнения различного вида и сложности строительных услуг бригадами профильных специалистов. Мы выполняем строительство любой сложности здания начиная с проектирования, а так же общестроительные работы, кровля, монтаж отопления и теплосетей, электромонтаж, отделка стен, и т.д.

На нашем сайте Вы сможете найти, ознакомитса и купить различные сборные «ЖБИ» железобетонные изделия и конструкции: блоки фундаментные ФБС, вентиляционные блоки, железобетонные гаражи, железобетонные заборы и ограждения, железобетонные колодцы, прогоны ПРГ — ПР, изделия для тротуаров и дорог, шахты лифтовые, инженерные сети, перемычки железобетонные, плиты перекрытия , сваи.

Газобетон Стоунлайт

купить газоблоки Стоунлайт с гладкой поверхностью в Киеве. Газоблок — стеновой строительный материал, какой используют для кладки наружных и внутренних стен зданий, лестничных ступеней, перекрытий, перемычек, а так же данные блоки используют для реконструкции различных старых зданий и домов. Низкая цена на газоблоки СТОУНЛАЙТ в Киеве с доставкой по Области.

Плиты перекрытия железобетонные многопустотные

Плиты перекрытий пустотные железобетонные, для перекрытия между этажами и возведения несущей части перекрытий зданий. Плиты перекрытия многопустотные жесткие на изгиб и выдерживают большие нагрузки. Все плиты перекрытия гарантированно высокого качества. Плиты перекрытия купить, цена в Киеве.

Плиты перекрытия (ПБ)

Плиты перекрытия безопалубного формования изготавливаются с бетона тяжелых марок, и армируются напряженной арматурой вне зависимости от их протяженности. Используются для обустройства несущих конструкций перекрытия и покрытия зданий, а так же сооружений различного назначения.

Плиты перекрытия цена купить в Киеве

Плиты перекрытия плоские

Плоские плиты перекрытия используются в качестве несущей части перекрытий в панельных зданиях, где расчетная нагрузка не более 6,0 кПа. Используются для перекрытия общественных, промышленных и жилых построек, очень часто ими перекрывают крыши гаражей. Плиты перекрытия купить цена Киев

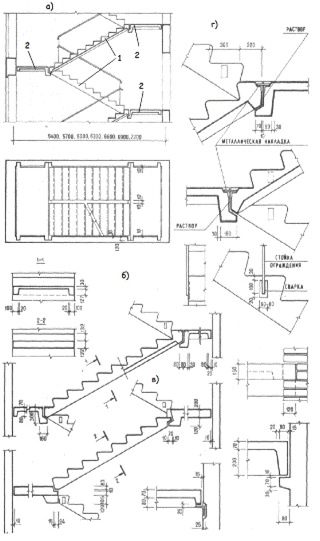

Железобетонные лестничные марши

Лестничные марши железобетонные осногвной элемент сборной железобетонной лестницы. Используются для устройства лестниц в многоэтажном и малоэтажном строительстве зданий любого типа. Представляют собой железобетонные несущие балки и ряд бетонных ступеней. Купить лестничные марши цена в Киеве

Железобетонные лестничные площадки

Горизонтальный участок сборной лестницы, используемый связующим звеном между лестничным маршем на поворотах лестничной площадки на этажах. Изготавливаются из тяжелых бетонов класса не ниже В15 согласно нормам безопасности по техническим требованиям. Купить лестничные площадки цена Киев.

Перемычки балочные

Перемычки железобетонные прямоугольной формы разных размеров из армирующего металлического каркаса и тяжелого бетона. Используются для перекрытия дверных и оконных проемов со стенами с опиранием на полку плит перекрытия, а так же в обычных условиях строительства.Купить перемычки железобетонные в Киеве цена.

Перемычки брусковые

Железобетонные перемычки брусковые используются для создания и укрепления перекрытий над проемами в строительстве со стенами из любого стройматериала там, где нет жестких условий по их использованию. Купить перемычки брусковые можно простые и усиленные обладающие повышенной прочностью. Железобетонные перемычки, купить, цена, Киев

Перемычки плитные (ПП)

Железобетонные перемычки ПП изготавливаются из тяжелого бетона. Предназначены для укрепления и перекрытия проемов стен из кирпича, а так же стен зданий возведенных из любого искусственного и природного камня или стенового стройматериала. Перемычки плитные железобетонные, купить, цена, Киев

Железобетонные изделия и конструкции нестандартных размеров

Изготовление железобетонных изделий разных размеров под заказ. Все виды ЖБИ изделий по низкой цене от завода производителя. Выгодная цена на бетонные конструкции, доставка по Киеву и области, ГОСТ стандарты.

У нас Вы сможете купить облицовочный кирпич Евротон в Киеве, Киевской области, и в любом городе Украины с доставкой в кротчайшие сроки непосредственно на строительный объект. У нас цена на облицовочный кирпич Евротон конкурентная – договорная, гибкая система скидок, индивидуальный подход к каждому клиенту.

Виды керамического рядового кирпича:
— Керамический кирпич рядовой полнотелый одинарный;
— Керамический кирпич рядовой полнотелый полуторный;
— Керамический кирпич рядовой пустотелый одинарный;
— Керамический кирпич рядовой пустотелый полуторный
— Керамический кирпич рядовой пустотелый двойной 2нф.

монолитные марши из бетона и ЖБИ, размеры железобетонных конструкций

В любой лестнице главное – это надежность, безопасность и красота, поэтому чаще всего при изготовлении лестниц используют искусственный материал – бетон.

На сегодняшний день у этого материала нет соперников по прочности и сроку службы.

Особенности

Универсальность бетона вместе с инновационными процессами проектирования и отделки позволяет создавать монолитные строения, которые являются визуально приятными и исключительно устойчивыми в частном доме. Используя ведущие технологии производства Северной Европы, опалубка обеспечивает превосходное качество отделки.

Бетон хорошо известен своими прочными, надежными свойствами. Бетонные строения устойчивы к эрозии и повреждениям от наводнений или пожара, а также поставляются в единицах, которые могут быть установлены быстро и эффективно на любом этапе процесса строительства. Построенные в стену, эти отдельные ступенчатые блоки (весом около 130 кг на шаг) поддерживаются вертикально вдоль переднего края, а стена, на которой строится один конец, обеспечивает торсионное удерживание.

Благодаря тонкой общей толщине дизайн обеспечивает большую эстетику по сравнению с традиционными методами устройства загородного дома.

Условия безопасности

Каждая жилая лестница с четырьмя или более стояками должна быть оборудована перилами для безопасности. Установщики должны устанавливать их согласно ГОСТ на расстоянии 0,9 м над лестницей, а поручни обычно крепятся на расстоянии 5-7 см от стены от стены по обеим сторонам лестничной клетки.

Круглые поручни должны быть не менее 30 мм (поручни для детей) и не более 50 мм (поручни для взрослых) в диаметре, а поручни других форм иметь внешний периметр размером от 25 до 30 мм. Большие поручни должны включать в себя пазы для обеспечения безопасного выхода и входа. Бетонные строения должны быть наклонены для обеспечения надлежащего дренажа, что может помочь предотвратить повреждение от мороза или воды. Конструкции должны надлежащим образом поддерживаться и не иметь трещин, отслаивания или других признаков износа, которые могут способствовать травме.

Условия строительства

Важным шагом при строительстве бетонных лестниц является использование надлежащей опалубки и правильно рассчитанные лестничные марши. Стоит обратить внимание на оптимальные размеры для бетонных лестниц и использовать сплошные деревянные доски. Платы должны иметь толщину не менее 2 см, чтобы поддерживать вес смеси. Вся структура формы должна поддерживаться 4х4 сообщениями. Деревянные доски, создающие ступени, должны крепиться несколькими винтами к боковой конструкции опалубки.

Форма бетонной конструкции на второй этаж должна быть соединена с потолком, если это второй этаж. Рекомендуется заливать бетонный потолок и лестницу в один день, чтобы создать прочную связь между компонентами. Используют длинные винты и гвозди, чтобы закрепить деревянную опалубку. Следует убедиться, что между досками нет зазоров.

Лестнице требуется как минимум 4 недели, чтобы полностью высохнуть.

Плюсы и минусы

Существует много преимуществ выбора сборных железобетонных изделий для архитектурных и строительных изделий всех видов. Железобетонные долговечны, они способны сохранить функциональность и повысить долгосрочную ценность имущества.

К основным преимуществам относятся следующие:

  • способны выдерживать возгорание, не горючие, поэтому безопасны;
  • низкая вибрация и шум;
  • низкое техническое обслуживание;
  • высокое качество;
  • долговечность смеси;
  • круглогодичное производство и монтаж;
  • экономическая эффективность;
  • немедленный безопасный доступ к верхним этажам;
  • использование смеси в качестве упругой, прочной основы допускает применение привлекательной отделки из древесины, камня, плитки.

Если рассматривать недостатки, то стоит выделить следующие:

  • большой вес;
  • необходимость привлечения тяжелой техники во время строительства.

Виды

Лестница представляет собой набор ступеней, ведущих от одного этажа здания к другому, как правило, внутри. Маршевые промежутки зависят от типа перекрытия, универсальное решение зависит от типа строения. Можно воспользоваться зарубежными проектами для центрального входа.

Типы лестниц, используемые в строительстве зданий, в целом основаны на форме. Могут быть прямые железобетонные, с поворотом и непрерывные – это широкие перекрытия. Есть сборные винтовые или П-образная строение. Можно использовать для строительства ЖБИ или изготавливать из газобетона.

Прямая

Этот тип лестниц используется в условиях между двумя этажами. Она может состоять либо из одного полета, либо более одного с посадкой.

Поворотная

Поворотные конструкции подразделяются на следующие:

  • четверть поворотная;
  • половина поворота;
  • три четверти поворота;
  • бифурцированная.

Четверть поворотная – это та, что меняет свое направление либо вправо, либо влево. Она поворачивается на 90 градусов, когда поднимается, чтобы соединить два разных уровня. Она еще называется L-лестницей. Существует такие два типа, как:

  • первый вариант имеет четко видимые позиции в начале полета, а также в конце. На четвертом повороте может быть посадка на четверть площади;
  • в геометрической лестнице стрингер и поручень являются непрерывными.

В случае поворота наполовину направление движения изменяется на 180º. Такие конструкции довольно распространены и представлены в виде таких трех вариантов исполнения, как:

  • в начале и в конце каждого полета новые стойки;
  • имеет пространство или колодец между внешними струнами;
  • стрингеры и ручные рельсы являются непрерывными, без каких-либо промежуточных стоек.

Направление конструкции три четверти изменяется три раза, а верхний пролет пересекает нижний в случае трех ступеней четверти оборота. Лестница этого типа обычно используется, когда вертикальное расстояние между двумя этажами больше, а также длина лестничной клетки ограничена.

Бифурцированные конструкции обычно используются в общественных зданиях, они имеют более широкий полет, который раздваивается, один поворачивается влево и другой – вправо.

Непрерывная

Эта разновидность имеет геометрическую форму, может быть следующих типов:

  • круглая;
  • спиральная.

Сборная конструкция

Такие перекрытия особенно подходят для строительства высокоскоростных лестничных клеток. Высококачественная отделка обеспечивает прочную лестницу для длительного обслуживания. Они идеально подходят для строительства высококачественных частных и жилых строений. Плотный сборный бетон обладает отличными акустическими свойствами, связанными с проблемами передачи звука.

Подготовленные бетонные перекрытия являются очевидным выбором для пожарных лестниц. Техническое обслуживание и отличная долговечность являются неотъемлемыми преимуществами конструкции. Сборные бетонные перекрытия предлагают значительные преимущества на этапе строительства проекта, обеспечивая быструю установку и ранний безопасный доступ к последующим этажам.

Каждый сборный бетонный лестничный пролет разработан в соответствии с нормативами и подходит для применения.

Сборные перекрытия могут быть спроектированы как отдельные агрегаты или могут быть изготовлены как полный сборный лестничный пролет и прикрепленная посадка. Подготовительные посадки могут быть прикреплены к верхней или нижней части лестничной клетки, а также снабжены как верхними, так и нижними приземлениями.

Детали бетонной конструкции обеспечивают быстрое и безопасное соединение между лестницей и посадкой. Детали ступни предназначены для сборных конструкций, сидящих на настиле, сборных плитах перекрытия или соединения с промежуточными сборными площадками.

Расчет

Будь то ремонт площадки или ее строительство необходимо делать четкие чертежи, составлять качественный проект. Монолит отличается высокой устойчивостью к износу, можно сделать ступени стандартного типа или затеять строительство модернизированной конструкции. Каждый шаг состоит из двух основных частей: стояка, который является вертикальной частью шага, и протектора.

Другие важные термины, которые следует знать при построении конструкции, включают такие как:

  • линия тангажа – это воображаемая линия, которая проходит от кромки нижней конструкции к краю самого верхнего шага;
  • шаг конструкции – это угол между основанием конструкции и линией тангажа;
  • рост – это общая высота от основания к верхней ступеньке;
  • бег – это глубина, что измеряется от передней части;
  • стрингеры – это боковые опоры по обе стороны от каждого шага;

Первый этап

Для начала необходимо найти общий подъем перекрытия, измеряя общую высоту от планируемой базы до более высокого уровня или пола. Потом измеряют ход шагов, установив расстояние между самой передней и задней частью конструкции. Находят ширину перекрытия, измеряя расстояние между крайними левыми и правыми границами запланированных шагов.

Второй этап

На втором этапе рассчитывают количество ступеней, которые понадобятся. Это можно сделать, установив подъем конструкции, общую высоту от нижнего уровня до верхнего уровня, и разделив это число на высоту подъема, то есть высоту каждого шага.

Максимальная высота подъема может быть 21 см. Если это число выводится как десятичное, то его необходимо округлить до следующего целого. Если она построена таким образом, что самый верхний протектор – это шаг ниже уровня пола, на котором строите, тогда количество протекторов, которое нужно, будет на 1 меньше, чем количество стояков. В противном случае понадобится равное количество ступеней и стояков.

Важно определить размеры высоты и глубины протектора. Глубина каждого протектора, верхней поверхности ступеньки, является более гибкой, но каждая из них должна быть не менее 27,9 см. Чтобы найти высоту стояков, следует разделить общий подъем всей конструкции на количество стояков.

Стэнеры перекрытия образуют угловые боковые части формы по обе стороны от перекрытия. Чтобы найти длину стрингеров, нужно умножить общий рост на это же значение, затем общий пробег – на его значение. После этого нужно добавить увеличение, умноженное на себя, и пробег, умноженный на себя, а затем взять квадратный корень из этого числа. Чтобы найти угол стрингеров, нужно взять обратный синус (sin -1) роста, разделенный на длину стрингеров.

Третий этап

На следующем этапе стоит выделить основу шагов. Теперь, когда известны общие параметры шага, необходимо разделить область, где будут установлены ступени. Измеряют от угла к углу, чтобы убедиться, что макет правильно вставлен в квадрат, а размеры правильные. Нужно раскопать область, где будут выливаться ступени. Следует использовать лопату, чтобы выкопать углубления 10,2–20,3 см ниже уровня земли в основании перекрытия.

Используя размеры, необходимо сколотить доски для подъема на каждом шагу и две доски для стрингеров (по одной для каждой стороны лестничной площадки).

Ориентированная на землю сторона форм стрингера должна быть разрезана так, чтобы соответствовать высоте (углу) конструкции, а верхняя часть должна быть выполнена зигзагообразно. Если выливаются бетонные ступени, которые образуют правильный угол (L-образная форма), то формы стрингера не должны быть разрезаны под углом. Стоит использовать винты и сверло, чтобы прикрепить каждую доску. Пространство стрингеров должно быть равно примерно запланированной ширине конструкции.

Затем можно укладывать доски ригелей вдоль зигзагов стрингера, которые соответствуют восходящему подъему каждого шага. Ступени будут лежать на суббазе гранулированного наполнителя, который защитит их от сдвигов в земле или износа. Понадобится 10,2–20,3 см заполнения.

Строительные нормы

Строительные нормы обеспечивают безопасность лестниц с соблюдением правил, которые применяются к высоте и глубине каждого шага, опоры и поручней. Во время строительства необходимо серьезно подходить к нормам, поскольку небольшая ошибка может привести к серьезным травмам.

Международный строительный кодекс предусматривает правила шага. Шаг, который другой высоты, ширины или глубины, чем остальные на лестнице, может нарушить баланс человека во время использования конструкции, что приведет к падению. Шаговые строительные нормы основаны на том факте, что люди, использующие перекрытия, ожидают, что каждый шаг будет одинаковой высоты. Строительные нормы обеспечивают безопасность.

Протекторы поддерживают вес пользователя. Глубина всех ступеней на лестнице должна быть одинаковой спереди и сзади. Если ориентироваться на «золотой шаг» с его более комфортными размерами ступеней лестницы, то величина шага составляет 63-64 см, а выбранный угол наклона – 30 градусов. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см. Глубина измеряется от переднего и заднего краев соседних ступеней.

Шаг вверх – это расстояние от вершины одного шага до вершины следующего, измеренное вертикально. Ширина проступи должны быть около 25 см, но не меньше, а высота элемента – около 15-20 см. Дома и таунхаусы имеют максимальную высоту подъема.

Способы производства

Перед тем как опалубка будет залита, необходимо сравнить размеры с теми, что указаны в проекте. При выявлении неточностей придется пересчитывать величины. Ступеньки обязаны быть четко выверенными, а иначе прочность перекрытия ставится под вопрос. Заливать межэтажный переход необходимо монолитом, поскольку переход примет часть несущей нагрузки. Армирование засверливается в стену – это одна из причин, почему так важно соблюдать положенное расстояние.

Можно произвести изготовление конструкции по косоуре. Материал для опалубки обязан быть влагостойким. Прекрасно подходит фанера толщиной 2 сантиметра. Если лестница будет примыкать к стене, высверливается брус сечением 8х8 сантиметров, он необходим для формирования угла наклона.

Можно залить лестницу из забежных ступеней. Строение должно выдерживать вес бетонной смеси. Боковые части и нижний край следует скреплять без зазоров. Сборка каркаса осуществляется при помощи саморезов. Внутренняя часть обрабатывается маслом или выкладывается пленкой. Заливка начинается с верхней ступени, одна порция раствора кратна одной ступени. Через 10 минут выравнивают поверхность и укладывают полиэтилен. Боковая опалубка демонтируется не ранее, чем через 21 день.

Нижние щиты снимают через месяц.

Соединение

Бетонные перекрытия, которые отлиты на месте, требуют много армирования, поэтому, когда система лестниц имеет соединение, оно должно поддерживать нагрузку элементов между ними так, чтобы она была перенесена в опорную точку, такую как стена, луч или колонна. Стены, как правило, представляют собой элементы, несущие основную нагрузку для лестничных клеток.

Если строение окружено бетонным блоком или бетонными стенами, то перекрытия могут поддерживаться непрерывно на двух сторонах с дюбелями или арматурой, проложенными в стены. Автономные системы являются более структурно прочными, если холодные соединения не создаются с одной поддерживаемой посадки на другую.

Дополнительные дюбели могут быть добавлены, если глубина и ширина достаточны для их использования.

Бетонные перекрытия должны иметь достаточное крепление под опалубкой для поддержки смеси и арматуры. Хороший коэффициент безопасности должен учитываться, поскольку бетон может накапливаться на лестнице во время заливки, что приводит к тому, что вес подшипника превышает фактический.

Монтаж

Пошаговая инструкция помогает своими руками произвести строительство перекрытия. Сборка занимает не один день. Установка проходит быстрее, если привлечь к работе помощников. Если не планируется строить одноэтажное здание, которое находится на том же уровне, что и земля, то перекрытия имеют жизненное значение для того, чтобы жильцы здания могли перемещаться с одного уровня пола на другой, вот почему узел должен быть прочным.

Бетонные перекрытия особенно популярны, поскольку они более прочные по сравнению с деревянными, и дешевле, чем установка лестниц, изготовленных из металла. При правильном проектировании бетонная лестница не только функциональна, но также может добавить эстетическую ценность в общий дизайн здания. Чтобы не сделать лестницу, состоящую из неровных шагов, нужно сначала рассчитать размеры каждого шага исходя из разницы в высоте пола, длины перекрытия и количества стояков, которые хотелось бы иметь.

После того как различия между обоими этажами измерены, нужно разделить значение высоты, найденное количеством стояков, которые хотелось бы иметь на лестнице.

Затем нужно определить ширину – чем шире, тем удобнее ходить. Если планируется создать посадку, стоит обратить внимание, что окончательная посадка должна выходить из дома с минимальной шириной, эквивалентной ширине двери.

Создание каркаса

Теперь, когда есть общее представление о том, как будет выглядеть лестница, необходимо подготовить фундамент, чтобы предотвратить неровные шаги. Общая идея наземной подготовки – это просто убедиться, что земля, на которой будет строиться лестница, является компактной, чтобы предотвратить погружение во время заливки цемента. Точно так же, как было бы плохой идеей построить целый дом на неровной, рыхлой поверхности, также опасно строить тяжелую бетонную лестницу на плохом фундаменте. Лучший способ – это просто взять в аренду механический уплотнитель.

Теперь можно приступить к строительству деревянных панелей, которые представляют собой две панели, выполненные из дерева. Они будут составлять каркас. Очень важно, чтобы панель финализированной формы была очень прочной, поскольку она удерживает форму цементной конструкции по мере ее формирования. Для начала нужно убедиться, что основание обшивки полностью плоское на земле. Далее, проверить наличие пробелов между основанием или крыльцом. Если есть видимые промежутки, то нужно заполнить отверстия. К концу четвертого этапа необходимо иметь наклонную деревянную обшивку, которая перпендикулярна остальной части плоского пола.

Армирование

Большинство видят важность укрепления бетонной конструкции армированием, поскольку перекрытия часто рассматриваются как простые, легкие проекты по сравнению с остальной частью дома.

Специалисты рекомендуют потратить время на укладку стальных стержней в бетонную основу, которые продлят срок службы перекрытия.

Сначала следует произвести бурение отверстий в бетонном фундаменте, а затем забивание арматур. Каждый стояк должен быть вырезан и прикреплен к панелям формы с помощью гвоздей.

Фиксация панелей означает использование структуры для обеспечения того, чтобы бетон не вытекал и не терял свою форму, прежде чем он успеет полностью застыть. Общее правило для бетона заключается в том, что его нельзя использовать повторно. После потери формы он является уже ненужным. Точно так же, как смазывается форма для выпечки перед тем, как заливать смесь теста, необходимо смазать внутреннюю поверхность панели маслом или дизельным топливом.

Заливка

Бетонирование перекрытия займет меньше времени, если заказать готовый раствор цементной смеси. Заливные работы всегда лучше выполнять вдвоем, поскольку цемент довольно сложный и тяжелый строительный материал. Выравнивание нужно производить пока цемент не затвердел, потом ничего не поможет.

Можно замешивать раствор и самостоятельно в миксере, но для этого понадобится больше времени и сил.

Самым важным шагом в процессе заливки является определение ингредиентов, которые будут составлять бетон и их пропорции. Есть много переменных, которые следует учитывать, включая тип цемента, размер и тип заполнителя, количество воды, минеральные и химические примеси. Хотя хороший состав смеси может по-прежнему приводить к неадекватному или плохому качеству бетона, если он выполнен неправильно. Плохой дизайн всегда будет давать плохие результаты.

Чтобы найти наиболее экономичный состав следует учитывать несколько важных моментов.

  • Нагрузки. Бетон может быть изготовлен с широким диапазоном прочности, поэтому это часто является отправной точкой. Если смесь будет поддерживать только относительно небольшие нагрузки, использовать ее для создания перекрытия нельзя. Качество бетона определяется такими факторами, как устойчивость к замораживанию или износостойкость.
  • Работоспособность. Требуемая обрабатываемость зависит, прежде всего, оттого как следует размещать бетон. Его можно заливать, накачивать и даже распылять на место, и это скажется на работоспособности, которая необходима. А также необходимо учитывать другие факторы, такие как форма пресс-форм, расстояние между арматурными стержнями и оборудование, доступное на месте для консолидации свежего бетона после его размещения. Работоспособность обычно определяется спадом, который является тенденцией к тому, что свежий бетон может распространяться под собственным весом при размещении на плоской поверхности.
  • Условия окружающей среды. Если бетон будет подвергаться воздействию суровых условий, то это вполне может определить необходимое качество, а не приложенные нагрузки. В местах с холодной погодой он должен быть способен противостоять замерзанию.
  • Поверхностный износ. Для некоторых применений физические нагрузки, как правило, изнашивают бетон, а не разрушают его. Износостойкость верхнего слоя определит, как долго сохранится структура.

Готовая смесь

Большинство смесей выгружают и смешивают в одном месте, а затем транспортируют. В результате качество бетона является высоким. Бетоносмесители могут использоваться для перевозки уже смешанного бетона, или смешение может фактически выполняться грузовиком при его перемещении на участок. Одним из потенциальных недостатков готового бетона является то, что время, необходимое для транспортировки бетона на участок, может занять большую часть раннего периода хорошей обрабатываемости.

Смешивание

Смешивание бетона – это очень важный шаг для достижения хороших конечных свойств, но это может быть довольно сложно без правильного оборудования. Поэтому многие отдают предпочтение использованию готового бетона.

Смешивание распределяет агрегат равномерно по всей цементной пасте, гарантирует, что весь цемент полностью насыщен в воде, и удалит большие воздушные пустоты. Кроме того, смешивание разрушает агломерированные кластеры частиц цемента и позволяет воздухововлекающим примесям создавать правильную систему воздушных пустот. Подмешивание оставляет большие недостатки и, следовательно, приводит к низшей прочности, в то время как избыточное смешивание отходов может разрушить захваченные воздушные пустоты.

Размещение

После того как бетон был надлежащим образом перемешан, его необходимо поместить в опалубку, которая определяет его окончательное положение и форму. Если бетон должен быть усилен, арматура укладывается заранее, чтобы смесь могла обтекать ее.

Если бетономешалка расположена вблизи участка, то смесь можно вылить непосредственно в формы.

В тех случаях, когда это невозможно, ее перевозят в ведрах или тачкой. Если это нецелесообразно из-за требуемого расстояния или размера задания, свежий бетон может закачиваться через систему труб или шлангов на место специальными бетонными насосами.

К смеси, которая должна закачиваться, предъявляют более строгие требования к обрабатываемости. Если она слишком сухая, не будет хорошо накачиваться, а если слишком влажная, то будет стремиться к разделению. Сегрегация может также возникать, если бетон попадает в опалубку слишком быстро, поскольку более крупные частицы заполнителя стремятся вниз.

Консолидация

После того как бетон будет залит, стоит удалить большие воздушные пустоты и убедиться, что смесь вливается во все уголки опалубки. Этот процесс также называется уплотнением. Чрезмерное уплотнение может привести к сегрегации, но более низкая концентрация приводит к менее оптимальным свойствам. Двумя наиболее распространенными методами консолидации являются уплотнение роликами и вибраций. Уплотнение роликами – это более простой и экономичный метод, который подходит для очень крупных конструкций.

Уплотнение вибраций – это механический процесс, который передает импульсы энергии сдвига в бетон обычно с помощью зонда, который вставляется на несколько миллиметров. Каждый импульс сдвиговой энергии мгновенно разжижает смесь, позволяя ей течь очень свободно. Это стандартный метод консолидации для общих строительных проектов, за исключением дорог. Энергия сдвига будет проходить только через ограниченную толщину, поэтому, когда размещаются толстые перекрытия, свежий состав выливается в слои.

Каждый слой уплотняется до того, как на него заливается следующий. Вибрация представляет собой шумный и трудоемкий шаг, требующий дорогостоящего и специализированного оборудования. По этой причине растет использование самоконфигурируемого бетона, который протекает так свободно (с помощью химических примесей), что механическая консолидация не нужна.

Работы по отделке

Для бетонных полов и покрытий особенно важны внешний вид, гладкость и долговечность поверхности. Отделка относится к любой конечной обработке уплотнения для достижения желаемых свойств. Затирка – это процесс уплотнения и сглаживания поверхности, которая выполняется, когда бетон начинает затвердевать. Это стандартная процедура для лестниц.

После того как раствор затвердеет, механическую отделку можно использовать для шероховатости поверхности, чтобы сделать ее менее скользкой или отполировать поверхность в качестве декоративного шага, чтобы выявить красоту специального заполнителя, такого как мраморная стружка.

Недавно разработанный процесс, который растет в популярности, включает использование бетонных красителей и поверхностных форм для имитации облика кирпичей. Когда раствор затвердевает и набирает силу, он становится все менее уязвимым, поэтому критический период – это первые часы и дни после заполнения форм. Правильное отверждение обычно сводится к двум факторам: необходимо сохранять его влажным и накрыть пленкой.

Гидратация

Гидратация цемента, как предполагает само слово, включает реакцию с водой. Чтобы правильно уложить раствор, цементная паста должна быть полностью насыщена водой. Если уровень относительной влажности внутри упадет до 90%, реакция гидратации будет замедляться, а на 80% полностью прекратится. Это не только не позволит раствору получить полную силу, но также создаст внутренние напряжения, которые могут вызвать растрескивание.

Чтобы сохранить поверхность, его можно покрывать пластиковой или влажной тканью, ведь это позволит предотвратить испарение, или периодически распылять воду.

Опрыскивание особенно полезно, когда плотность низкая, ведь исходной воды для смеси недостаточно для полного увлажнения цемента. Дополнительная жидкость не будет проникать сквозь толстую конструкцию, но это поможет создать более сильный поверхностный слой.

Обычно возникает желание как можно быстрее удалить опалубку, чтобы продолжить процесс строительства. Однако, если это будет сделано слишком рано, строение будет деформироваться под собственным весом. Это приведет к потере размеров, появлению трещин или даже краху. Подобные проблемы возникают, если нагрузки воздействуют на поверхность пола или плиты слишком рано.

Погода играет важную роль в процессе отверждения. Горячая ветреная погода приводит к быстрому испарению, поэтому особое внимание должно быть уделено тому, чтобы содержание раствора было влажным. Холодная погода заставляет смесь затвердевать намного медленнее. Это задерживает процесс строительства, но в итоге ведет к лучшему качеству, поскольку продукты гидратации развиваются по-разному при разных температурах.

В форму смесь заливают лопатой, тачкой или воронкой. Важно, чтобы не образовалось пустот. Шпатель помогает выровнять поверхность, можно использовать длинную доску. Важно произвести прессование поверхности, чтобы вода вышла наружу. Для этого стоит использовать специальный строительный инструмент, который ускорит процесс.

Только после полного засыхания смеси можно обрабатывать поверхность.

Для улучшения сцепления стоит почистить поверхность. Необходимо взять жесткую щетку и пройтись ею по поверхности бетона, чтобы создать тонкие канавки на поверхности. Гладкий бетон может быть очень скользким, что может быть особенно опасно.

Существует несколько методов отделки, которые можно использовать для достижения гладкой поверхности. Можно установить плиту для разравнивания и использовать ее спереди и сзади бок о бок, чтобы перетащить лишнюю смесь из протектора. Или можно использовать деревянный поплавок, чтобы получить ровную поверхность.

Отделка

При вводе или моделировании перекрытия нельзя забывать о перилах. Их можно облагородить, сделать привлекательными и главным украшением перекрытия. Они обязаны выполнять основную функцию – безопасность. Они обеспечивают ручку, чтобы удержаться от падения, а также служат привлекательным акцентом. Перила должны быть определенной высоты. Расстояние от поверхности пола до верха поручня должно составлять 0,9 м — такие требования предъявляются к высоте перил на лестнице по ГОСТ 25772-83. Кроме того, они должны выдерживать нагрузку на них равную 0,3 кН/м, что составляет 30 кгс/м по СНиП 2.01.07-85 п. 3.11.

Существуют также правила, касающиеся размеров перил и расстояния от стены или любой другой структуры.

Цель правил – это обеспечить достаточный захват при восхождении или спуске. Наконец, балясины (вертикальные столбы, которые поднимаются вдоль открытой стороны перекрытия) должны быть расположены достаточно близко друг к другу, чтобы предотвратить несчастный случай с маленьким ребенком.  Как правило, это расстояние не должно превышать 10 см.

Хотя безопасность является основной задачей ручных ограждений, они не должны выглядеть скучными и утилитарными. Многие дизайнеры создали перила, которые варьируются от ультрасовременного до деревенского причудливого стиля. Перила должны сочетаться с архитектурным стилем дома. Они могут быть изготовлены из множества различных материалов. Большинство людей предпочитают древесину, но кованое железо и другие металлы также популярны. Некоторые выбирают красивые металлические элементы с балясинами из стекла для гладкого, современного облика.

Деревянные перила на сегодняшний день являются наиболее распространенными, они нескучные. Дерево можно поворачивать на токарном станке и превращать в различные формы и профили. Является ли это классическим викторианским обликом, взглядом в деревенском стиле или чистыми, современными линиями, его можно окрасить или разукрасить, чтобы перила соответствовали любому интерьеру.

Металлические перила обычно имеют классический, достойный вид. Поскольку металлу легко придавать любую форму, это популярный выбор для тех, кто хочет особый дизайн, например, виноградные лозы или даже музыкальный мотив (стоит подумать о перилах, которые выглядят как ноты). Металл также является обычным выбором для спиральных или винтовых лестниц. Металлические и стеклянные перила идеально подойдут для воплощения современного облика.

Большие листы толстого стекла, покрытые щеткой из алюминиевых поручней, представляют современный дизайн и новые направления.

О том, как сделать монолитную лестницу своими руками, смотрите в следующем видео.

Как построить бетонную лестницу?

🕑 Время прочтения: 1 минута

Строительство бетонных лестниц включает в себя такие этапы, как проектирование, подготовка фундамента, возведение опалубки, размещение арматурных стальных стержней, бетонирование, отделка и отверждение. Строительство бетонной лестницы — сложная задача, требующая от инженера изучения всех аспектов и проектирования, а также квалифицированного труда для ее строительства. В этой статье мы подробно объясним вам, как построить бетонную лестницу от начала до конца.

Рис. 1: Бетонная лестница

Ступени для строительства бетонных лестниц Ниже приведены этапы строительства бетонной лестницы.

1. Проектирование бетонных лестниц

Проектирование лестниц требует знаний об аспектах проектирования и изучения места. Факторами, влияющими на конструкцию лестницы, являются высота этажа, ширина лестницы, глубина подступенка, ширина резьбы, толщина лестницы, угол наклона лестницы, нагрузка на лестницу и многие другие аспекты, которые требуют квалифицированного инженера. спроектировать идеальную лестницу.Стандартные размеры компонентов лестницы:
Компонент Стандартный размер
Резьба 9–9,25 дюйма
Подставка 7,5–8,25 дюйма
Ширина 3 фута
Угол полета 30–45 градусов

2. Фундамент и опора для бетонных лестниц Фундамент, на который опирается бетонная лестница, должен быть сконструирован таким образом, чтобы нагрузки от лестницы успешно передавались на землю и противостояли движению лестницы.Если в начале лестницы присутствует цокольная балка здания, то к ним можно присоединить арматурные стержни, которые будут передавать нагрузки. Если цокольная балка не найдена, то сооружается бетонный фундамент небольшого размера или каменная кладка по размерам. Для поддержки лестницы вверху, которая ограничивает движение лестницы, обычно делается балка крыши или плита.

3. Изготовление опалубки для бетонных лестниц Самым важным шагом при строительстве бетонной лестницы является использование правильной опалубки.Угол подъема, размеры резьбы и стояка должны быть надлежащим образом проверены. Обычно при сооружении лестницы, прикрепленной к стене, на стене отмечают линию марша, резьбу и подступенки для правильного крепления опалубки или опалубки.

Рис. 2: Опалубка для лестницы.

Доски должны быть толщиной не менее 2 дюймов, чтобы выдержать вес бетона. Вся структура формы должна поддерживаться стойками 4×4. Деревянные доски используются для создания ступеней и крепятся несколькими шурупами к боковой конструкции опалубки.

Используйте спиртовой уровень, чтобы убедиться, что форма ровная и вертикальная, если вы хотите получить аккуратный вид. Форма бетонной лестницы должна быть связана с потолком.

4. Стальная арматура для бетонных лестниц Бетонные ступени должны быть усилены стальными стержнями, чтобы они выдерживали нагрузки, приходящиеся на лестницу, и передавали их на землю. Количество стальных стержней и размер стержней должны быть рассчитаны инженером-строителем в зависимости от нагрузок, приходящихся на лестницу.

Рис. 3: Стальная арматура для лестниц

Эти стальные арматурные стержни размещаются в опалубке с интервалом не менее 25 мм и связываются друг с другом.

5. Заливка бетона для бетонных лестниц Заливку бетона в опалубку начинают снизу вверх. Бетонная смесь играет важную роль в прочности и долговечности лестницы. Стандартная смесь, используемая для лестниц, состоит из 3 частей цемента, 2 частей песка, 4 частей гравия и воды. При заливке бетона рекомендуется использовать бетонный вибратор, чтобы полностью заполнить зазоры лестницы и избежать образования сот.

Рис. 4: Бетонная заливка лестницы

Эту работу следует выполнять с большой осторожностью и терпением, так как любые резкие движения могут нарушить выравнивание опалубки или даже разрушить опалубку. Всегда рекомендуется заливать бетоном потолок и лестницу в один день, чтобы создать прочную связь между этими компонентами.

6. Снятие опалубки Для полного высыхания лестницы требуется не менее 21 дня, поэтому снятие опалубки производить только через 21 день.В течение этих 21 дней необходимо провести надлежащее отверждение, чтобы предотвратить появление трещин в лестнице из-за теплового расширения.

Рис. 5: Бетонная лестница после снятия опалубки

Через 21 день опалубку снимают с помощью молотка и лома. Работайте с терпением, чтобы не повредить бетон или края лестницы.

7. Отделка бетонных лестниц После того, как опалубка удалена, лестница может быть отделана разными способами в соответствии с требованиями использования. Его можно просто закончить с помощью шпателя или терки, чтобы придать бетонный вид, цементную плитку, гранит можно установить для лучшего внешнего вида.Для отделки лестницы также можно использовать даже ковер или дерево.

Рис. 6: Отделка лестницы затиркой.

Подробнее : Различные компоненты лестницы и их детали

Калькулятор бетона для лестниц — Imperial

Мы включили три калькулятора объема бетона для простых прямых бетонных лестниц, чтобы помочь вам оценить количество бетона, необходимое для вашего проекта.

  1. Первый калькулятор рассчитает объем лестницы на склоне между двумя уровнями.
  2. Калькулятор два можно использовать для отдельно стоящих лестниц, для которых требуется верхняя площадка и боковые стороны из бетона.
  3. Этот калькулятор можно использовать для отдельно стоящих пустотелых бетонных лестниц, для которых требуется, чтобы одна или две стороны были выполнены из монолитного бетона в дополнение к верхней площадке.

Калькулятор бетона для лестниц

Чтобы рассчитать необходимое количество бетона с помощью этого калькулятора для лестниц, вам необходимо знать подъем, длину пролета, глубину горловины и ширину лестницы.

Глубина горловины лестницы измеряется от точки, где вырезы подъема и прогона встречаются на внутреннем вырезе, до уплотненного гравия или внутренней формы внизу. Стандартно минимальная толщина горловины должна быть не менее 6 дюймов.



Калькулятор бетона для лестниц с площадкой (сплошной) — Imperial

Это не очень эффективный способ строительства лестницы из бетона. Я вижу, как кто-то строит таким образом лестницу с двумя ступенями, но для большего количества ступеней вам лучше построить внутреннюю коробку, чтобы ограничить количество необходимого бетона.

Чтобы использовать этот калькулятор, вам нужно ввести количество ступеней и включить площадку в качестве одной из ступеней. Введите подъем и пробег в дюймах, ширину лестницы и желаемую длину приземления в футах и ​​дюймах.


Калькулятор бетона для лестниц с площадкой и стеной — Imperial

Более эффективный способ возведения бетонных ступеней.

Чтобы использовать этот калькулятор, вам нужно ввести количество ступеней и включить площадку в качестве одной из ступеней.Введите подъем и пробег в дюймах, ширину лестницы и желаемую длину приземления в футах и ​​дюймах.


При заказе бетона

Калькулятор бетона поможет вам рассчитать количество бетона, необходимого для вашего проекта. Сумма, указанная по мере необходимости, не включает отходы. Рекомендуется, в зависимости от выполняемой вами работы, добавлять от 4% до 10% к вашему конкретному заказу, чтобы убедиться, что у вас достаточно бетона для завершения работы.Спрашивайте при заказе бетона. Они смогут дать вам хорошее представление о том, что необходимо.

Формы с использованием имперских и метрических измерений

Модернизация бетонной лестницы | Pro Remodeler

Этот проект возник из-за того, что перед электросчетчиком наверху внешней бетонной лестницы не было необходимого 3 фута пространства для стояния. Наше решение состояло в том, чтобы расширить верхнюю площадку на 18 дюймов и сформировать новые ступени и подступенки прямо над существующей лестницей, которая была зажата между оштукатуренной стеной дома и каменной подпорной стеной.Общая ширина лестницы составляла чуть более 4 футов, глубина ступеней — 12 дюймов, высота — 7¼ дюймов. Для формы мы разорвали 2x8s до 7 дюймов, что обеспечило бы пологий уклон на ступенях для положительного дренажа.

Макет



Я начал компоновку в верхней части лестницы, используя уровень, чтобы провести горизонтальную линию на оштукатуренной стене, чтобы отметить новое место расширенной лестничной площадки  [1] . Отметив точку в 18 дюймах от существующей площадки, я провел отвесом, чтобы отметить местоположение первого подступенка, затем отмерил 7¼ дюймов вниз и провел ровную горизонтальную линию, чтобы отметить верхнюю часть ступени.На этой линии я отметил глубину проступи в 12 дюймов и провел еще одну отвесную линию для второго подступенка, [2] , а затем повторил процесс для каждой проступи и подступенка до самого низа лестницы.

Затем мы отметили места для арматуры примерно на четверти расстояния от каждого конца ступеней. Мой сын Тайлер просверлил пилотные отверстия диаметром ⅜ дюйма, а затем вбил в существующие ступени стальные дюбели длиной 8 дюймов примерно на 4 дюйма. В конечном итоге они будут использоваться для связывания арматуры в обоих направлениях.

Пока Тайлер работал над штырями арматуры, мне помог мой другой сын, Тим, который перенес макет каждой ступени на противоположную стену. После выравнивания каждой ступени я измерил и разметил расположение, используя тот же процесс, что и раньше. [3]

Установка форм

Не имея возможности использовать колья для удержания стояков на месте, мы вырезали фанерные кронштейны размером 7×7 дюймов и прикрепили их к концам каждого 2-х ступенчатого стояка. Они будут прикреплены к стенам с обеих сторон с помощью Tapcons диаметром 5 / 16 , чтобы удерживать формы на месте.На оштукатуренной стене мы старались использовать шурупы, проникающие не более чем на ¾ дюйма — достаточно длинные, чтобы удерживать опалубку на месте, но достаточно короткие, чтобы не повредить дренажную бумагу за штукатуркой.

Кронштейны из фанеры толщиной ¾ дюйма также позволили сэкономить на пиломатериалах: при ширине лестницы около 49½ дюймов мы смогли разрезать 12-футовые 2×8 на три 48-дюймовых куска, а фанера, прикрепленная к каждому концу, составляла остальные 1½ дюйма.

Мы прикрепили кронштейны к обоим концам каждой формы подступенка 2×8, затем разрезали подступенок на две части. Это решает две проблемы, вызванные тем, что лестница зажата между стенами с обеих сторон. Во-первых, при установке форм упрощается их установка в положение [4] . Как только мы получим их там, где нам нужно, мы скрепим их косынкой, сделанной из деревянных кольев, привинченных к стыку снаружи формы [5] .

Другая проблема, которую решает эта разъемная опалубка, возникает после заливки бетона, когда мы можем снять косынки и снять опалубку, не повреждая еще влажный бетон.

Чтобы не менять насадки, мы использовали три дрели: перфоратор для предварительного сверления блочной стены, аккумуляторную дрель для предварительного сверления штукатурки и вторую беспроводную дрель для забивки Tapcons.

2-х полозья посередине опалубки обеспечивают как распорки, так и место для стояния при заливке бетона  [6] . Последним шагом перед заливкой является привязывание арматуры к стальным дюбелям в обоих направлениях и использование тряпки, чтобы втереть разделительное масло в формы (отработанное моторное масло, которое я храню в своем грузовике, хорошо подходит для этой цели).

Размещение и отделка

Утром перед заливкой я использовал недорогой насосный распылитель, чтобы нанести клей QuickCrete Concrete Bonding Adhesive на существующую бетонную лестницу и арматуру, стараясь не распылять его на опалубку. Для этой лестницы мы использовали насос для подачи бетона с давлением 3000 фунтов на квадратный дюйм с осадкой около 4 дюймов в опалубку. Я добавил в смесь волокнистую сетку, и, поскольку лестница расположена на той стороне дома, где много ветра и нет солнца, я также добавил 1% полярного набора, чтобы ускорить отверждение при более низких температурах.

Я плавал по каждой ступени, начиная снизу и продвигаясь вверх по лестнице [7] . Когда бетон начал затвердевать, я снова начал с нижней части, удаляя излишки бетона и используя 12-дюймовый квадратный шпатель, чтобы сгладить и придать форму поверхности ступени, убедившись, что он просунул шпатель под каждый подступенок   [8] . Я также использовал ручную кромкообрезную машину, чтобы определить выступ, где протектор встречается с формой.

Когда бетон был готов к финишной отделке, Тайлер выкрутил винты из косынок и кронштейнов, начиная сверху и спускаясь вниз.Я последовал за ним, сняв формы и работая с коленных досок по одной ступени за раз, используя ½-дюймовый инструмент для обработки внутреннего угла и ½-дюймовый обрезной станок, чтобы закончить выступ [9] .

Последним шагом был второй проход метлой для создания нескользкой поверхности [10] .

Получите больше ноу-хау на рабочей площадке здесь


Эта статья адаптирована из видео «Как построить и залить бетонную лестницу»; ранняя версия Дэвида Фрейна впервые появилась на Protradecraft.ком.

Как рассчитать объем бетонной лестницы

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

Размеры указаны в миллиметрах (толщина потолка, единица подъема и единица прогона).

Расчет стандартной ширины (глубины) лестницы

Объект градиента (подъема) (единица измерения) = 173.9/2

Добавьте к ширине (толщине) горловины = 173,9/2 + 200 = 286,95 = 287 мм = 0,287 м

Стандартная ширина или глубина

Размер лестницы (длина) = √(0,1739) 2 + (0,2920) 2 = 0,340 x 11 (количество подступенков) = 3,74 м

Вычисление величины лестницы (объема)

Объем = стандартная ширина (глубина) x размер лестницы (длина) x ширина лестницы = 0.287 x 3,74 x 1300 м = 1395 м 3

Вычислить однородную область в верхней части лестничной клетки по величине (объему)

Однородная зона в верхней части лестницы размер (длина) = 1,892 м

1,892 – 1 уклон (подъем) объекта (ед.) = 1,892 м – 0,292 м = 1,6 м

Однородная зона наверху лестницы шириной = 0,270 м

Однородная область в верхней части лестницы, величина (объем) = Однородная область в верхней части лестницы, размер (Длина) x Однородная область в верхней части лестницы, ширина x Ширина лестницы = 1. 6 м x 0,270 м x 1,300 м = 0,562 м 3

1,395 м 3 + 0,562 м 3 = 1,957 м3 = 2 м 3 бетон.

Чтобы изучить весь процесс, просмотрите следующий видеоурок.

Преподаватель: ИНЖЕНЕРНАЯ ТАКТИКА

Эмпирические правила расчета конструкции лестницы

Сегодня в этой статье мы поговорим о правилах большого пальца для лестницы | Лестница Формула 2R T | Калькулятор стоимости лестницы | Пример расчета конструкции лестницы | Лестница Стандартная высота ступени  | Как рассчитать бетон для лестниц | Бетонные лестницы Дизайн | Стандартные размеры лестницы | Стандартная толщина ступени лестницы

Что такое лестница?

Лестницы используются для перемещения с этажа на этаж. Лестницы обеспечивают доступ и связь между этажами в многоэтажных зданиях . Комната или пространство, между которыми находится лестница, называется лестницей.

Поэтому стены, полы, крыши и двери должны быть покрыты огнеупорными материалами. Он должен быть рассчитан на определенные нагрузки, используемые для конструкции полов. Различные материалы, такие как дерево, кирпич, камень, сталь или армированный цемент , бетон , могут использоваться для изготовления лестницы конструкции . Правила большого пальца для лестницы

Основные правила для расчета конструкции лестницы | Расчет бетона лестницы

Практические правила расчета конструкции лестницы:

Важные моменты, которые следует учитывать при планировании расчета конструкции лестницы | Настольные правила для Stircase
  1. Ширина лестницы: Не менее 1 м.
  2. Длина марша: Количество шагов в одном марше не должно быть больше 12.
  3. Шаг лестницы: Должен быть от 25 до 40
  4. Ширина площадки: Должна быть на 150 мм больше ширины лестницы.
  5. Длина ступени: Длина ступени должна быть не менее 600 мм.
  6. Забежные устройства или ступени для воздушных змеев: Следует избегать ступеней необычной формы, если они необходимы. Они должны быть предусмотрены в начале лестницы.
  7. Поручни: Должны быть на высоте от 750 до 850 мм от вершины соответствующей ступени или площадки.
  8. Пропорции ступеней: Размер подъема и проступи в лестнице должен быть одинаковым по всей лестнице.
  9. Высота над уровнем моря: Требуется не менее 2000 мм свободного пространства над линией поля
  10. Рекомендуются следующие пропорции:
    • Обычно: Подступенок (от 150 мм до 200 мм), ступени (от 250 мм до 300 мм)
    • Жилые дома: Шаг = 250 мм, Подступенок = 160 мм
    • Общественные здания: Шаг = 300 мм, Подступенок = 150 мм
    • Промышленные здания, железнодорожные станции и т. п.: Проступь = не менее 250 мм (от 250 до 300 мм), Подступенок = не менее 150 мм (от 150 до 190 мм)
  11. В противном случае определите размеры подъема и проступи, используя любую из следующих пропорций: Формула лестницы 2R T
    • (2 x подъем) + (вход), в мм = от 550 до 600 мм
    • Высота х ступени, обе в см = от 400 до 410 см2.
    • При базовой пропорции подъема 300 мм и подъема 150 мм прибавьте 10 мм к подъему на каждые 20 мм вычета от прохода, например Для хода 280 мм подъем составит 160 мм.

Приведенные выше правила действуют в качестве ориентира, но фактические размеры зависят от наличия места при планировании лестницы в практических условиях. Калькулятор стоимости лестницы


Как рассчитать количество подступенков и проступей для ступеней лестницы | Формулы расчета лестницы:

В этом примере мы возьмем уровень от пола до пола 2800 мм / 2. 80 м (общий подъем). Калькулятор стоимости лестницы

1. Учитывайте размер подступенка:

Размер подступенка = 8 дюймов (дюйм) (диапазон подступенка = от 6 до 8 дюймов)

                   = 200 мм (диапазон подступенка = от 150 до 200 мм, как правило) Калькулятор стоимости лестницы

2. Учитывайте размер протектора:

Размер протектора = 11 дюймов (дюйм) (диапазон подступенка = от 10 дюймов до 1 фута)

                   = 275 мм (диапазон подступенка = от 250 до 300 мм, как правило)

Формула для размера проступи, если длина проступи (ширина) задана: Таким образом, размер проступи = общий прогон (ширина) ступени / №.резьбы Пример расчета конструкции лестницы

3. Расчет количества стояков:

Количество подступенков  = Расстояние в свету между двумя этажами / Размер подступенка

                           = (2800 / 200)

                           = 14 шт.

Теперь рассчитаем размер проступи, Пример расчета конструкции лестницы

4. Расчет количества ступеней:

Мы знаем, что для любой лестницы количество проступей для любого одного марша на один меньше, чем несколько подъемов.)

Количество витков  на одном витке = Количество подъемов на одном витке – 1

                                              = 14 – 1

                                               = 13 шт. Стандартная высота ступени лестницы

5. Расчет ширины прогона:

Таким образом, общий пробег лестницы = размер проступи x (количество витков + 1)

                                    = 275 x 14

                        Общая длина = 3850 мм Стандартная высота ступени лестницы

6.Рассчитать угол лестницы:

Насколько нам известно,

Tan Ɵ = Угол подъема/спуска лестницы =

Ɵ = tan -1 (общий подъем / общий ход)

    = коричневый -1 (2800 / 3850)

    = рыжевато-коричневый -1 (0,72)

    = 36 градусов

Таким образом, требуемый Угол лестницы равен 36 градусов   Как рассчитать бетон для лестниц

7. Расчет длины шага | Лестница Формула 2R+t:

Николя Франсуа Блондель (1675–1683) был первым известным человеком, установившим эргономическое соотношение размеров проступи и подступенка в последнем томе своего «Курса архитектуры». Как рассчитать бетон для лестниц

Он указал, что 2 x подступенок + проступь = длина ступени.

Длина шага = 2R + T

а здесь считаем сразу длину ступени = 1,2м Как рассчитать бетон для лестницы

Окончательные данные: правила большого пальца для лестницы
  1. Размер подступенка = 200 мм
  2. Размер протектора = 275 мм
  3. Общее количество стояков = 14 №
  4. Общее количество ступеней = 13 №
  5. Общая ширина = 3850 мм
  6. Угол лестницы = 36 градусов

Бетонный расчет лестницы

Секция 1: Посадка
  • В этом примере мы не показываем лендинг, поэтому мы учитываем размер лендинга i. e L=1,2 м, B=2 м и H=0,150 м
  • Бетон площадки приземления = Д x Ш x В
  • Бетон площадки приземления = 1,2 м. х 2,0 м. х 0,150 м .
  • Бетон посадочной площадки = 0,36 куб.м. ——— (1)

Секция 2: поясная плита
  • Талия Перекрытие Длина =  (a 2 +b 2 )= c 2
  • C = длина поясной плиты =
  • A = Высота посадочной плиты = 2.800
  • B = Ширина плиты Wasit = 3,850
  • Длина поясной плиты = (2,800 2 +3,850 2 )= c 2
  • Длина поясной плиты = c = √(22,6625)
  • Талия Плита Длина = c = 4,760 м
  • Площадь бетонной плиты Wasit = Д x Ш x В x Н
  • Площадь бетонной плиты Wasit = 4,760 м. х 1,2 м. х 0,150 м. х 1 №
  • Площадь бетонной плиты Wasit = 0.857 куб.м . ——– (2)

Раздел 3: Этапы
  • Бетонная площадь ступеней = л x объем треугольной площади x количество площадок x Q
  • Площадь ступеней бетон = 1,2 м. x (0,200 м x 0,275 м x (1/2)) X 1 X 13 Кол-во
  • Бетон площади ступеней = 0,429 куб.м.  ——– (3)
  • Всего бетона лестницы =  (1) + (2) + (3)
  • Всего бетона лестницы = 0,36 куб.м. + 0,857 куб.м. + 0,429 куб.м.
  • Общий бетон лестницы = 1,646 куб.м.

После этой статьи вы должны прочитать: Как рассчитать количество опалубки для лестницы


Часто задаваемые вопросы:

В. Какова максимальная/минимальная ширина лестницы?



Для зданий, кроме жилых:

  • Минимальная ширина лестницы 1200 мм допустима, если лестница находится между ограждающими стенами, колоннами или верхними стойками.
  • Минимальная ширина между поручнями 1000 мм.
  • Если ширина лестницы более 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилых помещений:

  • 900 мм – допустимая ширина для лестницы. Стандартная толщина ступени лестницы

В. Сколько ступеней требуется для приземления?

Для лестниц общего доступа требуется максимум 12 ступенек перед площадкой.Для служебных лестниц допускается не более 16 ступеней перед площадкой. Ни при каких обстоятельствах не должно быть одной ступеньки, поэтому лучше сбалансировать положение приземления так, чтобы по обе стороны от приземления было как минимум две или более ступенек.

В. Какова минимальная высота между лестницей и потолком?

Строительными нормами предусмотрено, что высота над головой на лестничных площадках и лестничных маршах должна быть не менее 2 м.

Минимальная высота при переоборудовании чердака может быть уменьшена до 1. 8 м в самой нижней точке, но 1,9 м в центральной точке лестницы. Стандартная толщина ступени лестницы

В. Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных маршах, между маршами должно быть предусмотрено как минимум одно изменение направления – это относится как к жилым помещениям, так и к зданиям, не являющимся жилыми. Стандартные размеры лестниц

Для полетов между посадками максимальное количество свободных концов должно быть:

  • Техническая лестница – 16 подступенков
  • Лестницы общего доступа – 12 подступенков Стандартные размеры лестниц

В.Должен ли быть предусмотрен поручень?

Да, во всех зданиях должны быть предусмотрены перила, расположенные на расстоянии от 900 до 1100 мм от линии поля или пола. Стандартные размеры лестниц

Если лестница шире 1000 мм, с обеих сторон должны быть предусмотрены поручни.


ДРУГИЕ ПОЧТЫ:

Расчет нагрузки на колонну, балку, стену и перекрытие

Основные правила проектирования колонны | Основные правила проектирования колонн

Расчет земляных работ для дорожных работ | Оценка дороги в Excel

Основные компоненты дорожной конструкции и метод строительства

Общие примечания по гражданскому строительству | Стандартные данные для инженеров-строителей


Заключение:

Полная статья о правилах большого пальца для лестниц | Лестница Формула 2R T | Калькулятор стоимости лестницы | Пример расчета конструкции лестницы | Лестница Стандартная высота ступени  | Как рассчитать бетон для лестниц | Бетонные лестницы Дизайн | Стандартные размеры лестницы | Стандартная толщина ступени лестницы .  Благодарим вас за полное прочтение этой статьи на платформе « Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если какая-либо формула BBS отсутствует в этой статье, сообщите мне об этом в комментариях. Бетонные лестницы Design

Проектирование железобетонной (ЖБ) лестницы | Еврокод 2

В многоэтажных зданиях пандусы, лифты, эскалаторы и лестницы часто используются для облегчения вертикальной циркуляции.Циркуляция относится к перемещению людей и товаров между внутренними помещениями зданий, а также к входам и выходам. Лестницы являются важными элементами здания, которые используются для обеспечения вертикальной циркуляции и доступа на разные уровни этажа в здании. Также рекомендуется, чтобы при высоте доступа более 600 мм была предусмотрена лестница. Лестница может быть изготовлена ​​из железобетона, стали, дерева и других композитных строительных материалов.

В современной архитектуре лестницы спроектированы так, чтобы они были эстетически привлекательными, и они вносят огромный вклад в внутреннюю красоту здания.Существуют разные типы лестниц с разной конфигурацией. Для лестниц в здании рекомендуемый угол наклона для удобства составляет 27°, но в практических целях его иногда можно увеличить до 35°.

Типы лестниц

Обычно лестницы бывают следующих типов:

  • прямая маршевая лестница
  • круговая лестница
  • винтовая лестница
  • винтовая лестница или
  • комбинация вышеуказанных типов.

Прямые лестницы — это лестницы, вдоль которых нет кривизны или изменения направления на любом марше между двумя последовательными этажами или уровнями. Существует несколько возможных вариантов расположения прямых лестниц. Например, они могут располагаться по прямой линии с одним пролетом между этажами или серией пролетов без изменения направления.

Кроме того, прямая лестница может позволить изменить направление на непосредственной площадке. Когда лестницы требуют полного изменения направления, их называют параллельными лестницами или лестницами с полуплощадкой (поворот на 180°).Когда последовательные марши находятся под углом друг к другу (обычно 90 °), их называют угловыми лестницами или лестницами на четверть оборота. Кроме того, прямые лестницы могут быть классифицированы как лестницы-ножницы, если они состоят из пары прямых участков в противоположных направлениях и размещены на противоположных сторонах стены.

Прямая лестница с половинной площадкой

Круглые лестницы, если смотреть сверху, кажутся повторяющими окружность с одним центром кривизны и большим радиусом.

Изогнутые лестницы, если смотреть сверху, кажутся повторяющими кривую с двумя или более центрами кривизны, такой как эллипс.

На рисунке ниже показана винтовая лестница.

Винтовая лестница

Винтовые лестницы аналогичны круговым лестницам, за исключением того, что радиус кривизны мал и лестница может поддерживаться колонной.

Терминология на лестнице дизайн Функциональные части лестницы.

Рейс : ряд ступеней, идущих от этажа к этажу или от пола к промежуточной площадке или платформе.

Ограждение : Защитный вертикальный барьер по краям лестниц, балконов и проемов в полу.

Площадки (платформы) : Используется там, где необходимы повороты или для преодоления длинных подъемов. Площадки должны быть ровными, шириной с лестницу и длиной не менее 1000 мм в направлении движения.

Ступенька : Комбинация подступенка и проступи непосредственно над ней.

Подъем : Расстояние от этажа до этажа.

Пробег : Общая длина лестницы в горизонтальной плоскости, включая площадки.

Подступенок : Вертикальная поверхность ступени.Его высота обычно принимается за вертикальное расстояние между ступенями.

Проступь : Горизонтальная поверхность ступени. Его ширину обычно принимают за горизонтальное расстояние между стояками.

Выступ : Выступ ступени за нижний подступенок.

Софит : Нижняя часть лестницы.

Перила : Каркас или ограждение, поддерживающие перила и служащие защитным ограждением.

Балясина : Вертикальный элемент, поддерживающий перила в перилах.

Балюстрада : Перила, состоящие из балясин, увенчанных перилами.

Поручень : Защитная перекладина, расположенная на удобном расстоянии над лестницей для поручня.

Идеи по выбору размеров лестницы

Высота над головой
Достаточная высота над головой должна быть обеспечена не только для того, чтобы высокие люди не травмировали голову, но и для создания ощущения простора. Человек среднего роста должен иметь возможность вытягивать руку вперед и вверх, не касаясь потолка над лестницей.Минимальное расстояние по вертикали от выступа ступени до подвесной конструкции не должно быть менее 2100 мм.

Ширина лестницы
Ширина лестницы зависит от ее назначения и количества людей, которые должны быть размещены в часы пик или в чрезвычайных ситуациях. Также существуют строительные нормы, регламентирующие геометрическое оформление лестниц. Следующее может быть использовано в качестве руководства;

  • Для жилых квартир от двух до четырех этажей используйте минимальную ширину 900 мм, для квартир более 4 этажей используйте ширину 1000 мм.
  • Для общественных зданий до 200 человек на этаж используйте ширину 1000 мм, для зданий от 200 до 400 человек на этаж используйте ширину 1500 мм. Для более 400 человек используйте ширину от 1500 до 3000 мм. Однако при ширине лестничного марша более 1800 мм необходимо разделить его перилами.

Размеры ступеней
Подступенки и ступени, как правило, имеют пропорции, обеспечивающие комфорт и соответствие стандартам доступности для людей с ограниченными физическими возможностями, хотя иногда ограничения пространства или желание достичь монументального эффекта, особенно для наружных лестниц общественных зданий.Проступи должны быть не менее 250 мм, не считая выступа.

Оптимальная высота подступенка 175 мм. Не следует использовать подступенки высотой менее 100 мм и более 200 мм. Чем круче уклон лестницы, тем больше отношение подступенка к проступи. При проектировании лестниц следует учитывать, что на лестничный пролет всегда приходится на одну ступеньку меньше, чем подступенка. Ни один лестничный марш не должен содержать менее трех подступенков.

Конструктивный проект лестницы

Теоретические процедуры, используемые при структурном анализе лестницы, представляют собой концепцию идеализированной линейной конструкции, и при детализации армирования получающейся лестницы следует включать дополнительные стержни, чтобы ограничить образование трещин в точках концентрации высоких напряжений, которые неизбежно происходить.Типичная детализация углов (края между маршем и площадкой) лестницы показана ниже;

Детализация торцевой опоры лестницы с площадкой Детализация торцевой опоры лестницы с площадкой

«Трехмерный» характер фактической конструкции и эффект жесткости треугольных областей протектора, которые обычно игнорируются при анализе конструкции, приведут к фактическому распределению напряжений, отличающемуся от расчетного, и это необходимо помнить. при детализации (Reynolds et al, 2008).Типичный характер внутренних напряжений, возникающих в свободно опертой прямолинейной лестнице и схеме армирования, показан на рисунке ниже.

Поведение на изгиб одномаршевой лестницы

Простые прямые лестничные марши могут располагаться как в поперечном (т. е. поперек марша), так и в продольном направлении (т. е. вдоль марша). При поперечном пролете опоры должны быть обеспечены с обеих сторон пролета либо стенами, либо стрингерными балками. В этом случае перетяжка или самая тонкая часть лестничной конструкции должна иметь толщину не более 60 мм, а эффективное плечо рычага для сопротивления изгибающему моменту составляет около половины максимальной толщины от носа до софита, измеренной под прямым углом. к софиту.Когда лестница проходит в продольном направлении, толщина талии может определяться соображениями прогиба.

В принципе, требования к конструкции балок и перекрытий применимы также и к лестницам, но нельзя ожидать, что проектировщики определят прогибы, которые могут возникнуть в более сложных типах лестниц. BS 8110 имеет дело только с простыми типами и позволяет использовать модифицированное соотношение пролета/эффективной глубины. Изгибающие моменты следует рассчитывать исходя из предельной нагрузки от общего веса лестницы и приложенной нагрузки, измеренной в плане, в сочетании с горизонтальным пролетом.Напряжения, создаваемые продольной тягой, малы, и ими обычно пренебрегают при проектировании простых систем.

Образец проекта железобетонной лестницы

Фрагмент лестницы показан выше. Ширина лестницы 1160мм. Ожидается, что мы проведем полный структурный анализ и проектирование лестницы в соответствии с EC2, используя следующие данные; Плотность бетона = 25 кН/м 3 ; Прочность бетона на сжатие (f ck ) = 30 Н/мм 2 ; Предел текучести стали (f yk ) = 460 Н/мм 2 ; Бетонное покрытие = 25 мм; Прикладываемая нагрузка на лестницу (q k ) = 4 кН/м 2 (категория C3).

Структурная идеализация лестницы показана ниже;

Загрузка лестницы

Толщина пояса и площадки = 200 мм
Глубина подступенка = 150 мм
Воздействия нагрузок на лестницу
Собственный вес бетона (площадь пояса) = 0,2 × 25 = 5 кН/м 2 (по нормали к наклону)
Ступенчатая зона = 0,5 × 0,15 × 25 = 1,875 кН/м 2 (глобальное вертикальное направление)
Отделки (скажем) = 1,2 кН/м 2

Мы намерены прикладывать все гравитационные нагрузки только в глобальном направлении y, поэтому мы преобразуем нагрузку в поясе лестницы из локального в глобальное направление, учитывая угол наклона области полета к горизонтали;

𝛼 = загар −1 (1.2/1,75) = 34,438989°

Следовательно, UDL от талии лестницы в глобальном направлении определяется как = (5 × cos 34,438989) = 4,124 кН/м 2

Суммарная статическая нагрузка на лестничную клетку (g k ) = 4,124 + 1,875 + 1,2 = 7,199 кН/м
Переменная нагрузка на лестничную клетку (q k ) = 4 кН/м в предельном состоянии = 1,35 г k + 1,5q k
E d = 1,35(7,199) + 1,5(4) = 15,719 кН/м 2

На лестничной площадке;
г к = 5 + 1.2 = 6,2 кН/м 2 ; q k = 4 кН/м 2

Нагрузка на площадку в предельном состоянии = 1,35 г k + 1,5q k
n = 1,35(6,2) + 1,5(4) = 14,370 кН/м 2

Нагружение конструкции постоянными и временными нагрузками в предельном состоянии по несущей способности показано ниже;

Ниже показана диаграмма предельного изгибающего изгибающего момента под действием предельных нагрузок;

Диаграмма предельной поперечной силы показана ниже;

Расчет на изгиб пролета лестничного марша

Небольшое рассмотрение покажет, что лучше всего использовать расчетный момент M Ed = 41.119 кНм для проектирования всей лестницы.

M Ed = 41,119 кНм
d = h – Cc – ϕ/2
Предполагая, что для конструкции будут использоваться стержни ϕ12 мм
d = 200 – 25 – 6 = 169 мм; b = 1000 мм (расчет на единицу ширины)

k = M Ed /(f ck bd 2 ) = (41,119 × 10 6 )/(30 × 1000 × 169 2 ) = 0,04039

Так как k < 0,167 Армирование на сжатие не требуется
z = d[0,5+ √((0,25 – 0,882k)] = z = d[0,5+ √(0.25 – 0,882 × 0,0479)] = 0,95d

A s1 = M Ed /(0,87f yk z) = (41,119 × 10 6 )/(0,87 × 460 × 0,95 × 169) = 639,95 мм 2

Обеспечьте Y12 мм @ 150 мм c/c BOT (A s,prov = 753 мм 2 /м)

Для расчета минимальной необходимой площади стали;
fctm = 0,3 × f ck (2/3) = 0,3 × 30 2/3 = 2,896 Н/мм 2 (таблица 3.1 EC2)

А с, мин = 0.26 × f ctm /f yk × b × d = 0,26 × 2,896/460 × 1000 × 169 = 276,631 мм 2 /m
Проверить, если мм 2 /м)
Так как, A s,min = 276,631 мм 2 , предусмотренная арматура достаточна.

Проверка на прогиб

k = 1,0 для свободно опертых балок и плит
ρ = As/bd = 753/(1000 × 169) = 0,004455 < 10 -3 √30

Поскольку ρ < ρ 0
L/d = k [11 + 1.5√(f ск ) ρ 0 /ρ + 3,2√(f ск ) (ρ 0 /ρ – 1) 1,5 ]

√ 5002 L/d1 = 1,0 [1,0 × (0,005477/0,004455) + 3,2√30 (0,005477/0,004455 – 1) 1,5 ] = 1,0 (21,1 + 1,9258) = 23,0258

Фактор модификации β S = 310 / Σ S
Σ S = (310 FYK A S, REQ ) / (500A S, POV ) = (310 × 460 × 639,96 )/(500 × 753) = 242,358 Н/мм 2

β с = 310/242.358 = 1,2789
Принимая расстояние между опорами за эффективный пролет, L = 4,35 м
Допустимое отношение пролет/высота = β с × 23,0258 = 1,2789 × 23,0358 = 29,460
Фактический прогиб L/d = 9 = 25,739
Поскольку 25,739 < 29,460, прогиб в порядке.

Конструкция на сдвиг

Предельная сила сдвига V Ed = 35,358 кН
v = V Ed /bd = (35,358 × 1000)/(1000 × 169) = 0,209 Н/мм 2
V Rd,c,c Rd,c k(100ρ 1 f ck ) 1/3 ] ≥ ( Vmin )

С Rd,c = 0.18/γ с = 0,18/1,5 = 0,12

k = 1 + √(200/d) = 1 + √(200/169) = 2,087 > 2,0, следовательно, k = 2 В мин = 0,035 × 2 1,5 × 30 0,5 = 0,5422 Н/мм 2

ρ 1 = As/bd = 753/(1000 × 169) = 0,0044556 < 0,02

V Rd,c = [0,12 × 2(100 × 0,0044556 × 30) 1/3 ] = 0,569 Н·мм 2
требуется для.Сдвиг в порядке

Лестница Детали усиления

Чтобы загрузить полную статью в формате PDF, нажмите ЗДЕСЬ

Калькулятор

бетонных ступеней для Maryland Concrete




ПРИМЕЧАНИЕ. Этот калькулятор следует использовать ТОЛЬКО в качестве инструмента оценки. Chaney Enterprises не несет ответственности за какие-либо расхождения в материалах, основанных на расчетах, сделанных с помощью этого приложения.

Чтобы заказать бетон, позвоните по номеру 301-932-5000 и выберите опцию 1.



Советы по заказу бетона

  • Количество – Размеры часто могут немного отличаться, поэтому мы настоятельно рекомендуем заказывать немного больше, потому что нехватка товара может стать катастрофой. Хорошее эмпирическое правило состоит в том, чтобы взять ваш расчет и добавить от 4% до 10% к общей сумме, чтобы учесть потери, утечки, чрезмерные земляные работы, оседание, распространение форм, потерю вовлеченного воздуха или любые другие изменения в объеме.Бетон можно заказать с шагом в ½ ярда.
  • Осадка – Осадка является мерой консистенции бетона. 4-дюймовый осадок (мера расстояния, на которое упадет влажный бетонный конус) является типичным. Если вы хотите больше осадки, для бетона всегда безопаснее отрегулировать осадку на заводе. Регулировка осадки на рабочей площадке повредит бетон. Добавление всего 1 галлона воды на кубический ярд может снизить прочность на сжатие от 150 до 200 фунтов на квадратный дюйм, отходы цемента и увеличить усадку на 10%.Это особенно проблема для бетона, который может подвергаться воздействию условий замерзания и оттаивания.
  • Прочность . Прочность чаще всего измеряется расчетной прочностью на сжатие в фунтах на квадратный дюйм (psi) затвердевшего бетонного цилиндра. Любая плита, подвергающаяся воздействию условий замораживания-оттаивания, должна выдерживать давление не менее 4000 фунтов на квадратный дюйм.
  • Захваченный воздух – Захваченный воздух представляет собой маленькие пузырьки воздуха, предназначенные главным образом для повышения стойкости затвердевшего бетона к условиям замораживания-оттаивания.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
