разметка и распил накосных стропил

Ларри Хон

Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.

Лекало для разметки накосных стропил в вальмовой крыше

Разметка линий распила маленьким   угольником для стропил

Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки "птичий клюв".

Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,

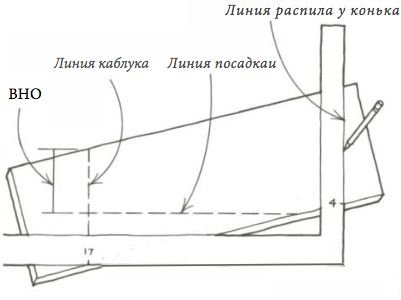

Разметка линий распила стропильным уголиником

Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону ("язык") на метке 4 и длинную сторону ("бритву") на метке 17 на одном из ребер доски и проведите линию вдоль "языка" для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки "птичий клюв".


Готовое лекало для разметки накосных стропил вальмовой крыши

Высота над обвязкой (ВНО) у врубки "птичий клюв" для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки "птичьего клюва". Перенесите это расстояние на вертикальную линию каблука врубки "птичий клюв" на лекале. В этой точке, положите один конец маленького стропильного треугольника (или "язык" большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.

Ниже "птичьего клюва", отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.

Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку "птичьего" клюва видимой сверху.

Распил накосного стропила у линии конька вальмовой крыши

Концы накосных стропил, которые нужно отпиливать

Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.


Разметка накосного стропила у линии примыкания к коньковой балке

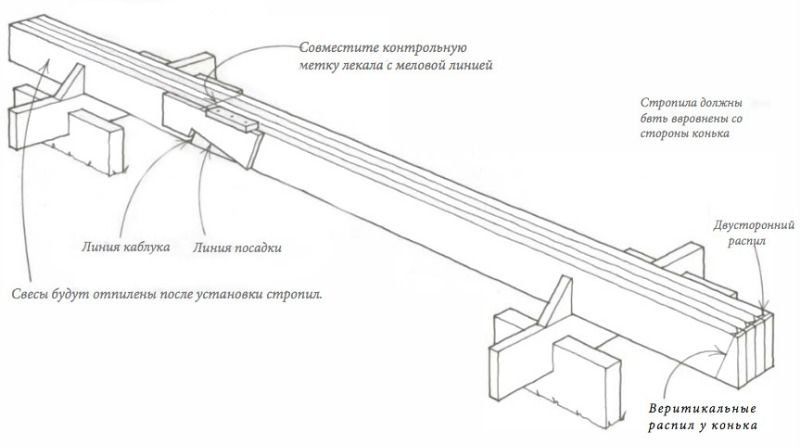

Козлы для распила стропил крыши

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила. Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже). Если шаг стропил 60 см, то общая разница составит 63 см.

Распил нарожников вальмовой крыши

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

Распил накосных стропил вальмовой крыши

  • Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила "каблука". Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
  • Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
  • Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
  • проведите линию через верхние ребра нарожников в этом комплекте.
  • Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
  • Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий - с птичьим клювом на нижнем ребре, как показано на рисунке выше.

РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Праильная установка стропил - гарантия надежности крышиПраильная установка стропил - гарантия надежности крыши

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Варианты основания для установки мауэрлата
Варианты основания для установки мауэрлата

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

  • Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
  • Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Как выполнить установку висячих и наслонных стропилКак выполнить установку висячих и наслонных стропил

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Как сделать и установить висячие стропила своими рукамиКак сделать и установить висячие стропила своими руками

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Схемы для укладки наслонных стропил своими рукамиСхемы для укладки наслонных стропил своими руками

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Как правильно сделать наслонные стропила для крышиКак правильно сделать наслонные стропила для крыши

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Схемы для монтажа стропил по наслонной технологииСхемы для монтажа стропил по наслонной технологии

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Схема для изготовления висячих стропил своими рукамиСхема для изготовления висячих стропил своими руками

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

Как подготовить сруб к установке стропил своими рукамиКак подготовить сруб к установке стропил своими руками

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Народные хитрости в монтаже стропилНародные хитрости в монтаже стропил

Дальше приступаем к изготовлению шаблона стропильных ферм:

  • Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
  • На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
  • Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
  • Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
  • От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
  • Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
  • После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Как изготовить ферму из висячих стропил своими рукамиКак изготовить ферму из висячих стропил своими руками

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Как правильно сделать висячие стропила своими рукамиКак правильно сделать висячие стропила своими руками

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

  • Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
  • Выдолбим в бревнах гнезда согласно разметке.
  • Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
  • Изготовим стойку и две накладки для ее крепления к стропилине.
  • Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

Монтаж под стропила опорных стоекМонтаж под стропила опорных стоек

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

  • Отмечаем по факту ширину кобылки на перепуске.
  • Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
  • Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Как провести монтаж кобылок на стропилаКак провести монтаж кобылок на стропила

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Как провести разметку стропил для установки на крышуКак провести разметку стропил для установки на крышу

Вариант разметки строительным угольником:

  • На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
  • Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
  • К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
  • Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
  • От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
  • Переносим угольник в эту точку. Проводим линию, параллельную первой.
  • Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
  • Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Как для укладки разметить стропила своими рукамиКак для укладки разметить стропила своими руками

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

Размеры для разметки стропил перед установкойРазмеры для разметки стропил перед установкой

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Схема стропил для изготовления и укладки на крышу своими рукамиСхема стропил для изготовления и укладки на крышу своими руками

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Как правильно сделать стропила с упором в мауэрлат своими рукамиКак правильно сделать стропила с упором в мауэрлат своими руками

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

Разметка и установка накосных стропил

Размер накосного стропила

На виде сверху квадрат вальмы диагонально разрезается накосным стропилом. В нашем примере длина диагонали рассчитанная по теореме Пифагора составляет 1,414×2337 = 3305 мм.

Длины гипотенузы стропильного треугольника под накосным стропилом рассчитывается по графе 7 к 16,97 таблицы уклонов. Для треугольника с основанием 3,305 м она составит 3305×1,082 = 3576 мм (3,576 м).

Высота стропильного треугольника под накосным стропилом должна быть равной высотам треугольников, образованных центральным вальмовым и пограничными вальмовыми стропилами 3305×0,412 = 1362 мм.

Сечения накосных стропил

В чердачных крышах под укладку обрешетки выравнивается только верхняя часть накосных стропил. В мансардах обшивается внутренняя часть крыши, поэтому в плоскость с низом рядовых стропил выравнивается также нижняя часть накосных стропил.

Высота накосного стропила

В этом примере накосные стропила делаются спариванием двух досок 50×300 мм со скашиванием низа до плоскости низа рядовых стропил ската и вальмы.

Измерьте длину верхнего вертикального среза рядового стропила (289 мм). Шаблоном 7 к 16,97 разметьте верхнюю линию отреза на доске накосного стропила. Отложите на этой линии отрезок равный 289 мм. От конца отрезка постройте и измерьте перпендикуляр к кромке доски (267 мм). Этот размер выравнивает высоту накосного стропила с рядовыми.

Тот же результат получают математическим путем — умножением длины вертикального разреза на косинус угла наклона накосного стропила 289×cos22,42° = 267 мм.

Опорные скосы

Установите циркулярную пилу на величину опорного угла, округленно равному 21° и отрежьте скос вдоль верхней части доски. От нижней кромки полученного скоса отмерьте высоту стропила 267 мм, перенесите ее на обратную сторону доски. Отчеркните линию вдоль доски и срежьте второй скос под углом 21° параллельный первому. Получится заготовка с ромбовидным сечением с противоположно-параллельными плоскостями высотой 267 мм.

Верхний скос стропил

Разметку верхнего среза каждой половины спаренного накосного стропила делают фанерным шаблоном 7 к 16,97.

Отметьте линию вертикального отреза. Эта сторона окажется внутри при спаривании досок в стропило. Установите дисковую пилу на угол 45° и обрежьте доску по линии. Сделайте тоже со второй доской. При спаривании досок здесь получится двухсторонний скос плотно прилегающий в угол вальмы.

Опорный вырез (птичий клюв)

От нижней части скоса вертикального разреза измерьте и отметьте 3,576 м. Используя шаблон 7 к 16,97 от полученной точки отчеркните горизонтальную линию. Отмерьте на ней толщину обвязки стены 150 мм плюс зазор 5–10 мм на неровность стены. Отчеркните шаблоном вертикальную черту. Получилась разметка опорного выреза. Разрежьте доску по горизонтальной линии установив пилу на 0°. Установите пилу на 45° и сделайте вертикальный скошенный разрез заканчивая пиление ручной пилой.

Сборка и установка накосного стропила

Сбейте гвоздями две половины стропила и установите его. Если всё сделано правильно, то верх стропила плотно войдет в угол схождения вальмы, а «клюв» совпадет с углом наружных стен.



Изготовление стропил: шаблон и сборка

Среди основных этапов возведения крыши особо ответственным считается устройство ее каркаса – стропильной системы. Это связано с тем, что в процессе эксплуатации кровля находится под воздействием весьма серьезных постоянных и периодических нагрузок – снеговых, ветровых и других.

Изготовление стропил и последующее устройство несущей конструкции – краеугольный камень строительства крыши. Фактически это несущий «скелет», воспринимающий на себя все нагрузки, которые испытывает крыша. Таким образом, именно стропильная системы во многом определяет уровень защищенности здания от всевозможных воздействий.

Виды стропил ↑

Чрезвычайная важность несущей конструкции диктует особый подход к выбору ее вида, материала изготовления и других важных деталей. Все их определяют еще на стадии проектирования конструкции.

Стропильные фермы, как правило, изготавливают из древесины либо металла. В редких случаях их выполняют из железобетона.

Металлические фермы поступают на стройплощадку уже готовыми, изготовленными в заводских условиях. Их подымают с помощью крана, после чего закрепляют сваркой.

деревянные стропила

Изготовление стропил из дерева по способу выполнения более разнообразно:

  • они поступают уже готовыми, выполненными в заводских условиях;
  • конструкция может собираться также на строительной площадке из отдельных элементов, изготовленных в заводских условиях;
  • изготовление стропильной системы прямо на строящемся объекте из элементов, раскроенных на месте.
Использование заготовок, изготовленных на заводе, требует предельного соответствия проекту, так как переделать готовые фермы либо изменить размеры деталей будет очень сложно, а в некоторых случаях – просто невозможно.

На заметку

Тем не менее такое решение имеет несомненный плюс – при правильно возведенных стенах, установить каркас не сложнее, чем собрать детский конструктор.

Готовые заводские изделия преимущественно используют в процессе строительства сложных кровель. К примеру, так собирают каркас над эркером. Что же касается быстровозводимых зданий, то при их строительстве фермы поставляют в комплекте.

Если вы решили следовать последнему варианту, изготовить и собрать стропила самостоятельно, прежде нужно изучить всю терминологию, связанную с крышей, чтобы путаница ненароком не привела к непредсказуемым негативным последствиям.

Основные компоненты системы стропил ↑

составляющие стропил

Главной составляющей стропильной конструкции считается ферма. Она представляет собой плоскую конструкцию в форме треугольника. Из каких элементов она состоит и количество составляющих в конструкции каркаса зависит от особенностей крыши, скажем, типа или габаритов.

Отметим некоторые из основных составляющих:

  • Стропильные ноги (стропилины) – на них набивают обрешетку, на которую укладывают кровельное покрытие. Ферму образуют две балки. Соединившись в коньке, они формируют треугольник. Их уклон совпадает с уклоном скатов кровли.
  • Затяжка – эта перекладина, которая скрепляет стропила по горизонтали, что не дает разъехаться стропильным ногам в стороны при нагрузках. Затяжка необходима в конструкции висячих стропил.

затяжка стропил

  • Схватку используют в наклонных стропилах. Она соединяет стропилины по горизонтали, повышая устойчивость фермы.
  • Ригель напоминает затяжку, однако работает он по другому принципу – вместо того чтобы растягиваться, он сжимается. Ригель скрепляет стропила в верхнем разделе.
  • Стойка дополнительно фиксирует стропилины по горизонтали.
  • Подкос обеспечивает системе дополнительную устойчивость. Этот элемент устанавливают под углом.
  • Кобылки используют для удлинения стропил при создании свесов.

Последовательность действий при монтаже стропильной системы ↑

фермы, собранные из заготовок на земле

Работа на высоте не очень располагает к многочисленным примеркам, поэтому конструкцию крыши необходимо тщательно продумать заранее и просчитать ее. Это значительно облегчит монтаж крыши.

Стропила по своей конструкции однотипные, поэтому чтобы получить из деревянного бруса стропила целесообразно использовать шаблон. Зная все необходимые размеры, сделать его несложно. Это должна быть точная горизонтальная копия фермы, которая образуется стропилами в вертикальной плоскости. Его можно выполнить несколькими способами.

Шаблон для стропил можно сделать под такие параметры крыши, как ее уклон и габариты строения.

шаблон стропила

С помощью подобного приспособления и карандаша на заготовке в следующей последовательности размечают типовые запилы:

  • Коньковая часть стропильной ноги. Шаблон прикладывают к заготовке и проводят линию среза.
  • Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладывают расстояние, равное L (длина ската), и отмечают точку С. Затем прикладывают шаблон и проводят по горизонтали линию полки стропильного зуба.

разметка заготовки

  • Разметка зуба. По полученной линии откладывают отрезок СA, который равен по длине толщине балки, формирующей верхнюю обвязку в конструкции стены. Затем согласно шаблону проводят линию АD, которая должна быть параллельной «коньковому» запилу. Очевидно, что точка D расположится на нижней стороне будущего стопила. Таким образом получают треугольник ACD, который фактически и будет зубом стропилины.
  • Разметка свеса.

Разметив одно стропило, остальные изготавливают при помощи технологической рейки, на которую перенесены контрольные точки.

Можно воспользоваться и другим вариантом.

  • Для изготовления шаблона используют доски-дюймовки. Они должны быть длиннее запроектированной длины стропила на 100 – 150 мм. Это дает возможность корректировать при необходимости места соединения с обвязкой.
  • Две доски сшивают в вершине при помощи гвоздя или болта. Такое соединение не будет препятствовать их свободному вращению вокруг точки соединения. Полученная конструкция будет напоминать ножницы.
  • Посередине будущего щипца устанавливают рейку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, то есть длину вертикали, которая соединяет основание зуба и его вершину.
  • Теперь можно определить угол наклона ската. Для этого «ножницы» выставляют свободными краями таким образом, чтобы каждая доска упиралась углом в гнездо будущего зуба.
  • Точку соединения и верхнюю метку на рейке, которая определяет общую длину стропильной ноги и зуба, совмещают.

определение высоты фермы

  • Высоту зуба откладывают от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши  вниз, затем выпиливают зуб согласно разметке.
  • Далее,  заготовку возвращают вновь на крышу, затем заводят зубья в соответствующие гнезда. Нельзя исключать, что вершина шаблона и метка на рейке при этом не совпадут. В подобных случаях нужно вырвать фиксирующий гвоздь и исправить положение вершины. Отметку нужно сделать заново.
  • После того как завершена подгонка вершины, на досках прочерчивают линию их будущего стыка по вертикали.
  • Замеряют длину ригеля.
  • Форму накладок, которые впоследствии монтируют в месте верхнего стыка стропил, размечают на куске доски.
  • После того как все выверено, шаблон можно считать готовым.
  • Шаблон возвращают вниз. Заготовку разбирают, по нанесенным линиям выполняют запилы, после чего переходят к сборке фермы.

Стропила раскраивают как на земле, так и на перекрытии дома. Оба варианта имеют свои плюсы и минусы: на земле, безусловно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и в случае необходимости – подправлять погрешности.

Рекомендуем

Стропильные конструкции сложной конфигурации, к примеру, эркера рекомендуется собирать на месте, так как ее элементы в этом случае будет намного проще разметить сразу, нежели заниматься подготовкой отдельных шаблонов.

Порядок сборки ферм ↑

установка крайних стропил

Торцевые фермы рекомендуется предварительно собирать, не соединяя их капитально. Дело в том, что именно они обеспечивают правильную геометрию крыши, следовательно к их установке нужно относиться особенно тщательно: пару нужно многократно вымерять, а в случае необходимости корректировать.

Правильность установки проверяют следующим образом. Нижний угол каждой из временно закрепленных ферм соединяют бечевкой с вершиной противоположного угла. Таким образом, на плоскости ската образуются диагонали. Теперь можно проверять геометрию ската.

На угловых, ломаных или имеющих другую сложную форму крыш промеры производят на всех имеющихся на ней ровных плоскостях.

Если вы получили следующие результаты,

  1. Бечевки в точке пересечения лишь слегка касаются.
  2. Точка пересечения приходится на половину длины противолежащих стропилин.
  3. Пересекаться бечевки должны по центру длины крыши.

то это означает, что полученный скат имеет правильную геометрию.

При нарушении любого из условий «некорректную» ферму соответствующим образом подправляют. После того  как все проблемы будут устранены, фермы крепят уже капитально, используя скобы или скрутки.

Последующие стропила выравнивают по бечевке, которая натянута по коньку.

Установка стропил шале имеет свои особенности, обусловленные фронтонными стенами «под конек». В крышах этого типа опорой для крайних ферм служат стены, поэтому вышеуказанные операции выполняют еще до их установки для самих фронтонных стен. При выявлении несоответствий в данном случае их корректируют, используя выравнивающую стяжку.

© 2020 stylekrov.ru

Последовательность работ на крыше с наслонными стропилами

Скаты двускатных крыш должны иметь форму правильного прямоугольника, скаты вальмовых крыш — форму равнобедренных треугольников или трапеций. Это требование вызвано тем, что практически все штучные элементы кровельных покрытий имеют прямоугольную форму. При настилании их на не прямоугольный скат, например, имеющий ромбо- или трапециевидные очертания при разных высотных отметках конька либо неправильных размерах периметра стен, неизбежно получится незакрытый клин. Закрыть его можно только подгонкой штучных кровельных материалов, что создает дополнительные трудности, увеличивает расход материалов, снижает скорость строительства и, наконец, просто портит внешний вид здания, но самое главное — многократно повышает возможность протечки кровли.

Равнобедренные скаты вальмовых крыш дают возможность резать кровельные материалы по одному-двум шаблонам, а половинки некоторых кровельных материалов использовать на противоположных сторонах ската. Например, лист ондулина, разрезанный наискосок, можно использовать с двух сторон ската. Если по проекту или в результате небрежности скаты кровли имеют различные углы наклона, резку штучных элементов ведут индивидуально. В итоге — значительно снижается скорость работ, ни о какой экономии стройматериалов не возникает и речи.

Для получения правильных форм скатов нужно произвести промер длины, ширины, диагоналей и высот отстроенного остова здания. Здесь может открыться масса неожиданных сюрпризов. Перепады по высоте на противоположных стенах могут достигать нескольких сантиметров, а периметр стен иметь углы, отличные от прямых. Проверку начинают с промера диагоналей по верхнему обрезу стен на каждом из прямоугольных участков здания. Если длина диагоналей не совпадает, то это означает, что стены либо имеют различные высотные отметки, либо в здании нет прямых углов и оно имеет ромбо- или трапециевидные очертания. В зданиях с фронтонами из материала стен нужно с помощью длинной палки проверить высоту противоположных фронтонов.

После проведения промеров устраняют выявленные дефекты стен. Выравнивают стены в горизонт и по возможности делают углы прямоугольными. На зданиях с фронтонами из-за неправильной разбивки фундамента, а затем и строительства стен, перепады высотных отметок по верху фронтонов порой могут достигать 20 см. Исправить такой дефект можно только перекладкой фронтона, либо нужно смириться с мыслью, что конек не будет горизонтальным, а следовательно и уклоны фронтонов будут разными. В принципе, такой высотный перепад не очень заметен на крыше, но каждую стропилину и каждый элемент кровельного материала нужно будет подгонять индивидуально.

Высотные перепады по периметру стен, несущих крышу, устраняются цементно-песчанной стяжкой. Стены по всему периметру проверяются водяным уровнем и поверх них выполняется выравнивающая стяжка. Используется раствор марки не ниже М150. Большие перепады устраняются кладкой с подколом либо стены не выравниваются, а под мауэрлатные балки, что значительно хуже, вставляются деревянные подкладки, так часто, насколько возможно. Стены под лежень или установку стоек подстропильной конструкции, выравниваются в горизонт, но их не обязательно согласовывать с высотными отметками наружных стен. Внутренние стены под укладку лежня могут быть выше или ниже наружных, но обязательно горизонтальными. При укладке лежня на кирпичные столбики в горизонт выравнивается верх столбиков.

Все деревянные конструкции перед монтажом должны быть обработаны антисептиками и выдержаны время, определенное изготовителем химического состава.

После схватывания выравнивающей стяжки по внешним стенам раскатывают гидроизол, рубероид или другой рулонный гидроизоляционный материал и складывают его пополам по продольной оси. Полученная ширина гидроизоляции должна обеспечить его загибание на боковую поверхность мауэрлата, поскольку в кирпичных домах там еще укладывается кирпич для устройства карниза. В общем, гидроизоляция должна защитить деревянный мауэрлат от всех возможных соприкосновений с материалом стены. Если мауэрлат будет крепиться к стене анкерами, то гидроизоляцию накалывают на штыри. Если он будет крепиться скобами, то гидроизоляцию просто укладывают насухо. Иногда гидроизоляцию приклеивают к выравнивающей стяжке битумным праймером, не запрещено, но и особой надобности в том нет.

Существует масса способов разметки стропил и подстропильных балок, в том числе такие экзотические, как использование стропильных угольников Свенсона и Стенлея. Мы же опишем, как это чаще всего происходит в строительной практике, когда крышу делают обычные плотники, имеющие весьма смутное представление о геометрии как о науке. Однако они редко ошибаются и крыши у них получаются отменные.

Укладкой мауэрлата стараются исправить непрямоугольность периметра стен. Балки раскладываются на стену и проверяются диагонали здания, измеряя уже по углам мауэрлатной рамы (рис. 52). Сдвигая балки по стене добиваются равенства диагоналей, карандашом отмечается его окончательное положение. Балки мауэрлата распиливаются для устройства замков, собираются на стене и окончательно на ней закрепляются.

рис. 52. Разметка места установки мауэрлата и лежня

При установке мауэрлатной рамы есть один тонкий момент. Высоту мауэрлата нужно подобрать заранее, то есть должен быть вычерчен хотя бы эскизный проект. Иначе кобылки, прибиваемые к стропильной ноге, могут не пройти поверх обреза стены и стены придется подрубать. Поэтому, задаваясь высотой конька, стен и стропил, лучше заранее вычертить в масштабе разрез крыши и подобрать высоту мауэрлата и место его установки. Часто приходится наблюдать картину, когда при строительстве крыш без проекта мастера сдвигают мауэрлат к самому обрезу стены по наружной поверхности, а иначе у них не получается выпустить кобылку. В общем-то, ничего страшного в том, что мауэрлат устанавливается по наружной кромке стены нет, но только если это безраспорная стропильная система и это кромка стены, а ведь часто это кирпичный карниз, в котором кирпич уже выпущен за стену. Грамотнее было бы увеличить высоту мауэрлатной балки и оставить ее по центру стены или ближе к внутренней поверхности стены. Если увеличить высоту мауэрлата не удается, то нужно просто выше поднять парапет с внутренней или разобрать часть стены с внешней стороны парапета. И все. Тогда и мауэрлат останется там, где должен быть и кобылка не упрется в стену.

Далее размечаем положение лежня. Отмеряя от мауэрлата, располагаем его строго посредине, тогда у нас получится крыша с равными скатами. Для устройства вальмовых крыш сдвигаем лежень на то же расстояние, от его торца до мауэрлата, вглубь дома, тогда угол наклона вальмы будет равен углу наклона основных скатов. Впрочем, если задумано изменение угла наклона вальмы относительно скатов, то сдвигаем лежень на то расстояние, которое нужно. Укладываем лежень на два слоя гидроизоляции и скрепляем его скобами или проволочными скрутками с внутренней стеной. Скрутки либо заранее должны были быть заложены в стену при ее строительстве, либо они крепятся к самозаклинивающимся анкерам (ершам), установленным в стену. Если лежень укладывается на вновь выложенные кирпичные столбики, то крепим его к стене, а не к столбикам. В зданиях с железобетонными перекрытиями скрутки можно привязать к монтажным петлям плит перекрытия. В зданиях с газосиликатными, пенобетонными и другими легкими стенами нужно предварительно сделать монолитный пояс и выпустить анкера. Лежень крепится анкерами. В общем, каким-либо из способов прикрепляем лежень к стене в проектное положение, верх лежня должен быть выверен в горизонт. Если крыша будет делаться без лежня, то аналогичным способом размечаются места установки стоек, а низ стоек впоследствии закрепляется между собой схватками.

После укладки и закрепления лежня приступают к устройству лесов. Самая неприятная часть работы, тратится время и пиломатериал на непроизводительную работу. Тем не менее, леса должны быть сделаны надежно, по ним не только придется ходить но и работать на них с грузом поднимаемых стропил и прогонов. Леса обязательно должны быть подперты подкосами и раскреплены перекрестными схватками, иначе они потеряют устойчивость и упадут.

Далее, выпиливаются стойки на подстропильную конструкцию. Поскольку лежень был установлен в горизонт, то все стойки делаются одной проектной длины. В зданиях с фронтонами, сделанными с браком (разновысокими), между верхом фронтонов натягивается шнур и каждая стойка выпиливается той длины, которая необходима с учетом высоты прогона и стропил. При установке стоек на лежень их проверяют на вертикальность в двух плоскостях (по двум граням): поперечной и продольной. Вертикальность проверяют отвесом или уровнем, приставляя его к боковой поверхности стоек. После чего стойки закрепляют в проектном положении. Проще всего раскрепить их досками к лесам.

Что делать раньше: устанавливать леса или стойки? Кому как удобнее. Можно сначала установить стойки и временно раскрепить их подкосами, а уже к ним пристраивать леса, можно, наоборот, сначала надежно поставить леса и к ним раскрепить стойки. Иногда пытаются работать с лестниц-стремянок. Стойки выставляют и раскрепляют, а для укладки прогона и стропил на стойки опирают лестницу. Это опасно. Во-первых, под тяжестью человека и груза, который он держит, например, при укладке прогона, ступеньки лестницы могут подломиться. Во-вторых, плохо раскрепленная стойка может потерять устойчивость и упадет вместе с лестницей к ней прислоненной. И наконец, в-третьих. Попробуй-ка нормально работать, когда у тебя под ногами 60-сантиметровая жердочка ступеньки лестницы, а тебе нужно ворочать тяжелый прогон или стропило, чтобы его правильно установить.

На стойки укладывается прогон. Если все сделано правильно, верх лежня горизонтальный, стойки одной высоты и установлены вертикально в двух плоскостях, то прогон просто ляжет на свое место. В зданиях с разновысокими фронтонами, верх прогона должен быть параллелен натянутому шнуру. Для вальмовых крыш не забываем выпустить прогон за стойки, образуя консоли для опирания накосных стропил.

Еще раз проверяем подстропильную конструкцию на вертикальность и прогон на горизонтальность, поправляем, если что нужно и раскрепляем все узлы до проектного положения: прибиваем деревянные накладки, ставим скобы или металлические пластины, но оставляем всю подстропильную раму временно раскрепленной к лесам или к подкосам.

Далее, устанавливаем пробную доску стропильной ноги. Есть несколько способов распиловки и подгонки стропила. Мы остановимся на наиболее простых и чаще всего используемых, для которых не требуется никаких приспособлений, кроме головы и рук.

1. Стропила размечаются на ползун и на узел с опорным бруском.

Внизу расположен ползун либо шарнирно неподвижная опора с опорным бруском, верх стропила просто укладывается на прогон и сшивается с другой стропильной ногой нахлестом либо упирается в другую стропильную ногу.

Доска укладывается верхним концом на верхнее ребро прогона, нижней на внутреннее верхнее ребро мауэрлата (рис. 53.1). На мауэрлат кладется один или два обрезка стропила и очерчивается линия параллельная мауэрлату. При резке на ползун стропило не меняет уклона оно просто опускается ниже и упирается в мауэрлат, при необходимости его можно дополнить опорным бруском. Если стропило разметить и разрезать на зуб, то после обрезки врубка становится неверной.

рис. 53.1. Разметка и разрезка стропил.
Низ с Опорой на мауэрлат, верх — с Упором друг в друга либо рядом

После обрезки и установки первой стропильной ноги также устанавливается и обрезается противоположное стропило. Верх стропильных ног оставляют как есть до полной установки всех стропил. Затем их либо обрезают по грани другого стропила и сбалчивают или сшивают гвоздевым боем либо размечают на них вертикаль и отпиливают лишнее, стыкуя стропила друг в друга. Распиливать одновременно два верха стропил не рекомендуется, так как толщина зубьев пилы оставит большой зазор и стропила плотно не состыкуются. Лучше раздвинуть стропила и отпилить им верхушки по отдельности, у одного слева от черты, у другого справа. При хорошем качестве работ стропила состыкуются без зазора.

2.Внизу и вверху шарнирно неподвижные опоры.

Внизу стропильной ноги делается врубка для зацепления с мауэрлатом зубом, вверху врубка треугольником. Если верхнюю врубку сделать точно по профилю прогона, то узел будет работать как шарнирно неподвижная опора, если вертикальную щеку врубки сделать со скосом, то узел превратится в шарнирно подвижный.

Стропильная доска укладывается ребром на прогон и мауэрлат (рис 53.2). Нижняя часть доски углом упирается в мауэрлат в любой точке его поверхности. Сбоку на мауэрлат укладывается шаблон, например, это может быть обрезок стропила с хорошо отторцованными (торцы отпиливаются под прямым углом) краями. Шаблон сдвигается к внутреннему углу мауэрлата и совмещается с его вертикальной поверхностью. Низ стропильной ноги начинают двигать по мауэрлату, добиваясь того, чтобы на стропилине получилась врубка с зубом. Это довольно просто, уложив доску-шаблон и двигая стропило, визуально видно какой получится врубка. Добившись нужного размера врубки, очерчивают линии, по которым будет произведена распиловка стропила. Шаблон переносят на верхнюю врубку, а чаще, вверху на лесах стоит другой человек и у него есть свой шаблон (вырезали из одной доски, поэтому они одинаковые), по команде первого он устанавливает шаблон на прогон, ровняя его торец с вертикальной плоскостью прогона, и очерчивает вторую врубку. Стропило не снимая с прогона и мауэрлата, переворачивают и выпиливают врубки. Затем устанавливают его в проектное положение.

рис. 53.2. Разметка и разрезка стропил.
Низ с Упором в мауэрлат, верх — горизонтальной врубкой с Упором в прогон

Почему в качестве шаблона используется отторцованный обрезок доски, ведь можно же применить уровень и рулетку? Можно, но обрезок доски дает визуальное представление о будущем профиле врубки, а уровень в этом случае лучше вообще не использовать. Деревянные балки, вследствие высыхания, далеки от правильной прямоугольной геометрии, чаще всего, при кажущейся ровности, они на самом деле горбатые и скрученные. Поэтому лучше на их плоскости класть другую доску и по ней очерчивать врубки. Плотники используют для этой цели ножовку, например, очерчивая врубку для посадки на прогон, они прикладывают ножовку ребром без зубьев к вертикальной грани прогона и наносят карандашом черту на стропиле. Как бы не закрутилась балка прогона, черта повторит ее профиль, а вот уровень, показывающий вертикаль, дал бы ошибку. Так что лучше воспользоваться вековой мудростью: обрезать доску, отторцовать ее и использовать в качестве шаблона. Толщина доски выбирается в зависимости от глубины врубок и для каждого проекта своя, чаще всего, шаблон делается из той же доски, что и стропила.

3. Внизу шарнирно подвижная опора (ползун), вверху — шарнирно неподвижная.

Внизу стропильной ноги делается опора на ползун, который при необходимости, установкой опорных брусков, может быть превращен в шарнирно неподвижную опору. Вверху делается врубка на треугольник, который, в свою очередь, подрубкой боковой щеки может перевести узел из шарнирно неподвижного в шарнирно подвижный (рис. 53.3).

рис. 53.3. Разметка и разрезка стропил.
Низ с Опорой на мауэрлат, верх — горизонтальной врубкой с Упором в прогон

Делается все то же самое, что и во втором варианте, описанном выше, с единственной разницей, когда нижний конец стропильной ноги двигают по стропилу, то добиваются, чтобы стропило было обрезано в одной плоскости, то есть без зубчатого зацепления.

4. Внизу и вверху стропильной ноги шарнирно неподвижные опоры.

Внизу стропильной ноги делается врубка на зуб, вверху конец стропильной ноги упирается в прогон или накосное (диагональное) стропило.

Стропильная доска ребром укладывается на прогон и мауэрлат. Нижний угол доски совмещают с внешним ребром мауэрлата. Вверху шаблон или ножовка прикладывается к вертикальной поверхности прогона и на стропилине очерчивается линия распила. Для устройства примыкания к накосным стропильным ногам очерчиваются две линии с обеих сторон обрабатываемой доски. Измеряется длина линии распила (х): рулеткой или на шаблоне делаются карандашные метки. Шаблон переносится на нижний узел опирания, его приставляют к внутренней вертикальной плоскости мауэрлата и от его ребра откладывают размер (х) на стропильную доску. Затем любым способом, чаще всего, прикладыванием доски, проводят линию параллельную верхней плоскости мауэрлата (рис. 53.4).

рис. 53.4. Разметка и разрезка стропил.
Низ с Упором в мауэрлат, верх — с Упором в прогон

Сдвиганием низа стропильной ноги по мауэрлату добиваются увеличения или уменьшения глубины врубки зуба. На крышах с крутыми скатами зуб может вообще не получиться, не страшно, поможет установка опорного бруска. Изменением размера (х) при перенесении его на нижний узел можно изменять характер опирания в верхнем узле, то есть ровнять стропило по верхней или нижней грани прогона. Если уменьшить (х), стропило вверху поднимется, увеличить — опустится.

Доску переворачивают, распиливают ее по меткам и устанавливают в проектное положение. В стропилинах, опирающихся на черепные бруски накосной стропильной ноги делают разметку врубки, доску еще раз переворачивают, делают врубку и ставят на место. Врубка для посадки на черепной брусок делается аналогично, нужно только приподнять низ стропила на высоту черепного бруска: подложить под него обрезок черепного бруска или просто поддержать конец доски на весу, пока помощник размечает врубку.

5.Разметка стропильной ноги, выпущенной за стену, то есть стропило устанавливается без кобылок.

Вверху шарнирно неподвижная опора, внизу — ползун (рис. 53.5).

рис. 53.5. Разметка и разрезка стропил.
Низ с Опорой на мауэрлат и выносом стропила за стену, верх — горизонтальной врубкой с Упором в прогон

Стропильная доска укладывается ребром на прогон и мауэрлат. Низ доски выносится за пределы стены и удерживается на весу. На мауэрлат и прогон устанавливаются шаблоны с выравниванием торцов по наружной вертикальной поверхности балок. Очерчивается линия распила, доска переворачивается и вырезаются врубки. Стропило устанавливается в проектное положение.

6. Разметка только нижнего узла опирания, внизу и вверху шарнирно подвижные опоры — ползуны. Устойчивость конструкции обеспечивается коньковым узлом при связывании верха стропильных ног.

Делается все то же самое, что и в предыдущем случае, но на прогон укладывается шаблон, который сохраняет угол наклона ската. После того как будет выпилена нижняя врубка, а шаблон снят с прогона, стропило задвигается в проектное положение (рис. 53.6).

рис.53.6. Разметка и разрезка стропил.
Низ с Опорой на мауэрлат и выносом стропила за стену, верх — с Опорой на прогон

Все перечисленные варианты подрезки стропил работают по одному принципу: стропильная доска устанавливается в требуемое положение, из которого она после устройства врубок, задвигается на посадочные места сверху или сбоку, без изменения угла наклона.

Если мауэрлатную раму удалось расположить в горизонт и выровнять диагонали, а прогон установить горизонтально, то достаточно изготовить одну стропильную ногу, а все другие делать по ней, используя первую как шаблон. Если стены дома настолько кривые, что диагонали на мауэрлатной раме не удалось выровнять либо на домах с фронтонами разновысокие фронтоны, то устанавливают по паре стропильных ног с обеих торцов здания. Между ними натягивается шнуры и все остальные стропила изготавливаются индивидуально, поскольку каждая из них будет отличаться от предыдущей. При установке постоянно проверяется плоскостность скатов. Это делается либо натягиванием шнуров между крайними стропилами, либо на стропила сверху кладется длинная ровная доска, которую двигают по ребрам стропильных ног и проверяют их на просвет.

Стропила устанавливаются на определенном расстоянии друг от друга, это расстояние называется шагом. При проектировании крыши шаг установки стропил задается по продольным осям стропильных ног, это не очень удобно при монтаже. Поэтому для измерения шага изготавливают 2–3 рейки длиной равной шагу стропил за минусом толщины стропилины, то есть длина рейки будет равна расстоянию между кромками стропил — расстоянию в просвете. Установив одну стропильную ногу, место нахождения другой определяют приставляя к первому рейку.

После того как все стропила будут установлены, еще раз проверяют расстояние между ними и узлы опирания закрепляют в проектное положение: крепят скобами, специальными металлическими пластинами, деревянными бобышками, гвоздевым боем, болтами.

Затем приступают к установке кобылок. Кобылка (рис. 11) — это выпуск стропила за стену, обеспечивающий свес крыши. Обычно их изготавливают из доски половинной высоты и толщины от сечения стропильной ноги. Крепятся кобылки к стропилине гвоздевым боем. Длина крепежной части составляет около 60–80 см, а свободного свеса над стеной — 40–50 см. Если кобылки соприкасаются с материалом стены, а чаще всего, они соприкасаются, то в этих местах их нужно обернуть рулонным гидроизоляционным материалом.

Свес карниза выбирается, как бы странно это не звучало, от длины рук. Карнизный свес впоследствии часто подшивается погонажными материалами, следовательно нужно как-то дотянуться, например, с доской вагонки до конца свеса, удержать доску в проектном положении и прибить ее. Если свес короткий, то стена здания может намокать от косого дождя, длинный — не хватит рук для устройства подшивки и нужно устанавливать леса, а на высотах до 10 м для самодеятельного строителя это весьма проблематично. В кирпичных домах стены выкладывают с выпуском кирпича и устройством карниза из материала стены, тем самым увеличивая свес. В домах из легкобетонных материалов свес делается либо 40–50 см, либо придумываем леса. Если карниз ничем не будет подшиваться, то свес можно сделать длиннее, но не более 60 см. Более длинные свесы должны подпираться выпущенными (или закрепленными другим способом) из стены консолями, которые могут выполнять еще и декоративную функцию.



Как правильно крепить стропила: разметка, крепление к мауэрлату, срубу и балкам, к коньку в мансардной крыше

Устройство кровли для скатной формы крыши, уклон которой превышает 5%, требует устойчивой несущей системы. Основой такой системы служат стропила. К вопросу о том, как крепить стропила, нужно подойти серьезно. Ошибки могут привести к последующему ослаблению, а затем и разрушению крыши.

На фото сложнейшая стропильная система для группы строений

Содержание статьи

Как правильно крепить стропила

Прежде чем приступить к самой установке, нужно разметить стропила на земле, чтобы избежать дальнейших несоответствий плану. Далее идет сборка стропильных ног, и сделать это можно двумя способами:

  1. Собрать стропильную конструкцию прямо на земле.
  2. Собрать стропила на крыше.

Важно! Первый способ очень удобен, но им не всегда можно воспользоваться: в процессе подъема конструкция может повредиться, если ее масса и тип не выдерживают подобной нагрузки без опоры, в воздухе.

Разметка стропил

Важно! Если стропила имеют сложную структуру с опорами, подкосами и бабками, то при разметке можно временно зафиксировать конструкцию гвоздями с помощью трех тонких реек. Желательно при распилке стропил оставить запас по длине, чтобы при необходимости ее можно было подогнать.

Установка стропильной системы

Смонтированная стропильная система для загородной постройки

  1. Устанавливаются крайние стропильные ноги с двух сторон кровли. Окончательно крепить их еще не желательно, так как сначала нужно убедиться в симметричности. Но для удобства можно воспользоваться временным креплением к мауэрлату.
  2. По обеим сторонам с помощью бечевки поочередно соединяются вершины каждого стропила с нижним концом противоположного.
  3. Вершины крайних стропил соединяются бечевкой по линии будущего прохода конькового бруса.
  4. По этой же линии выставляются оставшиеся стропила.
  5. Их окончательно крепят к стенам или мауэрлату и связывают коньком.
  6. С внешней стороны набивается обрешетка.

Крепление стропил к мауэрлату + видео

Все методы крепления стропил к мауэрлату делится на два вида:

  1. Жесткое крепление. Данный метод выбирается при использовании наслонных стропил. На каждом стропиле делается врубка по шаблону, затем каждая стропильная нога упирается в мауэрлат и закрепляется гвоздями.

  2. Процесс крепления стропильной системы к мауэрлату на видео

  3. Скользящее крепление. Скользящего крепления можно добиться с помощью запила и укладки стропильной ноги на мауэрлат. Можно устанавливать с помощью двух гвоздей, вбитых по направлению друг к другу, а можно одним гвоздем, забитым вертикально вниз, в мауэрлат, через стропило.

Как крепить стропила к срубу и балкам перекрытия

  1. Идет разметка расположения стропил.
  2. Стропила внахлест крепятся болтами или специальными монтажными пластинами из металла.
  3. Нижний конец стропила крепится в паз, который заранее подготовлен в верхнем стенном венце. Если есть необходимость, можно стропильную ногу нижней частью установить на бревно без паза.

Стропильная система, укрепленная на срубе и балках

Важно! Фронтоны из бревен или брусьев в процессе работы могут уменьшиться в высоте на 10-15 см. Конечно, это приведет к деформации формы крыши. Чтобы этого не произошло, в монтаже стропил следует применять специальные скользящие крепежи.

Крепление стропил к стене

Крепление стропильных ног напрямую к стене совершается следующими способами:

  1. Установкой мауэрлата по стандартной схеме.
  2. Креплением балок.
  3. С помощью подстропильных брусков и затяжек.
  4. Обвязкой каркасного дома.
  5. Креплением к верхнему краю бревенчатых стен.

Крепление стропил к коньку

Простейший вариант закрепления стропил в коньке


Самый распространенный способ крепления стропильных ног к коньку – соединение стропил встык.
  1. У каждого стропила обрезается верхний край под углом, равным углу наклона скатов.
  2. Противоположные стропильные ноги скрепляются двумя гвоздями длиной от 150 мм в местах среза.
  3. Гвозди забиваются под углом так, чтобы части, проникающие в следующую стропилину, были достаточно длинными для надежности крепежа.
  4. Стропила укрепляются металлическими и деревянными накладками, которые крепятся гвоздями или болтами.

Как крепить стропила в мансардной крыше

На фото классический вариант стропильной системы для мансардного этажа загородного дома

  • 1) Сначала устанавливается верхний брус при помощи металлических скоб, гвоздей или саморезов.
  • 2) Далее идет установка мауэрлата при помощи досок и брусьев. Они крепятся также с помощью скоб или саморезов или толстой проволоки, если ее предварительно вмонтировать в стену перед установкой мауэрлата.
  • 3) Последний шаг – установка самих стропил. Их расположение нужно заранее отметить на мауэрлате строительным карандашом. Сначала укладываются крайние стропила к фронту. Между ними протягивается уровень, и возводятся остальные стропильные ноги.

Видео

Бесстрашный мужик Слава Храмцов устанавливает стропильную систему для своего дома в одиночку!

Внимательно изучив план будущей крыши, следует выбрать подходящий метод ее укрепления стропилами и выполнить его согласно инструкции. В современном строительстве именно этот способ сооружения крыши пользуется наибольшей популярностью, поскольку ее практичность, надежность и экономическая выгодность очевидны.

Установка стропил двухскатной крыши своими руками

Итак, после возведения фронтонов и всех внутренних перегородок мансардного этажа с их обвязкой поперечными связями пришел черед той работы, которую мы для себя считали самой опасной и сложной. Кровельные работы. И начальный их этап – установка стропил двухскатной крыши своими руками.

Подготовительные работы по установке стропил двухскатной крыши

Успех кровельных работ в большей степени обеспечивают именно подготовительные работы. Ведь устройство кровли выполняется на высоте и, в отличие от сборки каркаса стен, монтажникам часто приходится оказываться в неудобных местах, например, на лесах или лестницах. Поэтому подготовке стоит уделять особое внимание.

В первую очередь проверяется геометрия внутренних несущих стен, мауэрлатов. В случае необходимости делаются некоторые корректировки. Каркасный дом еще не обшит листовым материалом и не имеет необходимой пространственной жесткости, поэтому с помощью раскосов и распорок можно сгладить некоторые отклонения от геометрии.

Разметка перед установкой стропил

Быстрая установка стропил двухскатной крыши своими руками во многом зависит от качества и точности разметки.

Наиболее целесообразно выполнять разметку на поперечных связях еще до их установки, в таком случае не приходится заниматься этим, стоя на лесах или лестницах.

Разметка стропил

Одновременно с проведением разметки на поперечные связи и мауэрлаты можно смонтировать металлические уголки, а на коньковую балку до ее подъема – балочные башмаки.

Установка коньковой балки

По проекту коньковый прогон представлял из себя две соединенные доски 200х50 длиной почти 9 метров. Разделена эта балка была на две части и, как показали последующие события, делить нужно было минимум на три. Вес одной такой части составлял почти 70 кг, и, если поднять ее на высоту еще было возможно, то закрепить на стойках-подвесках с первого раза не получилось. В конечном счете, пребывая на высоте, мы оказались перед выбором: бросать коньковую балку вниз на черновые перекрытия с высоты 5 метров или сильно рисковать улететь туда самим.

установка коньковой балки

Этот случай был единичным и сразу помог более внимательно взглянуть на технику безопасности на собственной стройке. Далее любая работа на высоте сопровождалась предварительным возведением лесов, настилов и страховочных перил.

страховочный настил из досок

Вернемся в кровельным работам. В конечном итоге коньковая балка была установлена и закреплена к стойкам-подвесам металлическими уголками.

Установка стропил своими руками

Длина ската крыши оказалась чуть больше 6 метров, но благодаря тому, что был избыток досок нужного сечения (из-за отказа от пола по лагам на первом этаже), мы смогли выбрать наиболее длинные из них и тем самым обойтись без сращивания стропил.

Подготовив первую пару стропил с помощью шаблона, бригада решила устанавливать их, начиная не с крайних, а с середины. Во-первых, коньковый прогон выходил за периметр стен почти на 60 сантиметров. Во-вторых, его крепления к стойкам-подвесам казались ненадежными. В-третьих, высота до пола (поверхности земли) составляла уже не 6 метров, а почти 9.

Расчет был на то, что после установки в середине прогона и фиксации пары стропил с помощью деревянных затяжек вся конструкция станет более устойчивой.

После установки первой пары мы убедились, что шаблоны верны, и по этим лекалам подготовили все остальные пары стропил.

установка стропил двухскатной крыши

Установка стропил двухскатной крыши своими руками

Сама работа по подъему на высоту и установке 15 пар стропил оказалась изнурительной и выматывающей. Крепления каждой стропильной балки производились согласно проекту: по 2 уголка к мауэрлату и по 2 – к коньковому прогону.

установка стропил двухскатной крыши уголком

Соединение стропильных балок

Каждая пара стропил соединялась между собой верхними и нижними затяжками (ригелями). Для затяжек использовалась та же доска, что и для стропил. Такие соединения выполнялись по четыре гвоздя, нижние же затяжки дополнительно усиливались шуруп-болтом 10х100 мм.

установка стропил своими руками

Установка стропил своими руками

После установки необходимо было проверить геометрию и качество соединений. Естественно, установка стропил двухскатной крыши своими руками – дело серьезное и без достаточного опыта некоторых ошибок избежать не удалось. Так, некоторые балки получились неправильно состыкованными, между некоторыми стойками-подвесами и коньковым прогоном из-за отклонения стоек от вертикали появился «воздух», горизонтальный уровень части нижних балок-затяжек, которые являются основанием для чернового потолка мансарды, чуть нарушился.

ошибки установки стропил своими руками

Однако все эти ошибки не столь критичны. Часть из них исправили, часть нивелировали последующими кровельными работами. С третьей частью пришлось смириться и просто учесть на будущее. Впоследствии некоторые неисправленные ошибки все-таки всплыли на этапе черновой отделки, и нам пришлось приложить дополнительные усилия для их устранения.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
