Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

• На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).

• Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.

• Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
• Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).

• Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
• Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий).

Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

• Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
• Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
• В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

• Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
• Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
• Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

Сколько стоит разводка электричества по дому — цена в Москве проводки в доме

Если вам необходим качественный монтаж проводки в коттедже и на улице, закажите услуги специалистов на Юду – стоимость разводки электричества в частном доме будет доступной. Сертифицированные электрики быстро выедут к вам, составят правильный проект прокладки электрокабеля и рассчитают, сколько стоит разводка электрики в доме за этаж.

Специалисты предоставят полный спектр электромонтажных услуг, выбрав индивидуально способ прокладки кабеля внутри и снаружи деревянного загородного дома, учтя не только площадь помещений, но и количество осветительных приборов, находящихся в эксплуатации.

Планировка проекта электропроводки

Чтобы в доме были все удобства, необходимо обеспечить эффективное электроснабжение помещений, однако, делать это самостоятельно не рекомендуется. Электрики учтут не только технологические аспекты разводки в доме, но и ваши пожелания.

Электричество является значимой составляющей комфортного проживания в загородном доме, поэтому, составляя схему подключения приборов от распределительной коробки (от автоматов или от счетчика), исполнители Юду грамотно и профессионально подойдут к вопросу.

Сертифицированные мастера выделят отдельные линии для таких групп потребителей электроснабжения:

• электроснабжение и освещение на кухне, в коридоре, в комнатах
• подводка электроснабжения к туалету, ванной комнате
• электропитание бытовой техники с повышенной нагрузкой (плита, кондиционер, индивидуальная отопительная система)

Опытные электрики выделят несколько линий для различных по площади и назначению помещений, чтобы в случае возникновения проблем с электроснабжением на одном из участков остальная система функционировала отлажено.

Виды электромонтажных работ

Заказав услуги электриков, вы получите пакет технической документации, в который будет включена схема электропроводки, расположение розеток и выключателей (по комнатам), ламп и других приборов освещения.

Специалисты предоставят вам полный перечень электромонтажных услуг, в том числе:

• штробление стен под электропроводку
• укладка кабеля в гофре для обеспечения большей безопасности
• установка распределительной коробки
• подключение автоматических защитных устройств
• сверление отверстий в стенах для обустройства точек питания
• монтаж розеток и выключателей
• установка счетчика электроэнергии
• подключение осветительных и электрических приборов к общей сети электропитания

Качественная разводка проводки в доме обеспечивается отдельными устройствами для защиты электропроводки от перепадов напряжения и перегрузок.

Требования к монтажу электропроводки

Квалифицированные специалисты при прокладке электрического кабеля и установке розеток, выключателей, осветительных приборов учтут требования безопасности, на основании которых выполнят монтаж точек потребления в каждой части дома и рассчитают необходимую для них мощность.

Правильная разводка электрокабеля исполнителями YouDo планируется исходя из таких нюансов:

• в комнатах с повышенной влажностью возможна установка розеток, но только через устройство защитного отключения
• в ванных комнатах и туалетах розетки можно располагать не ближе 60 см от элементов с заземлением
• контакты электропроводки подключаются только к кабелю защитного заземления
• кабели прокладываются на определенных расстояниях от коммуникаций, но только в вертикальном или горизонтальном положении, чтобы при замене отделки помещения не повредить проводку

Опытные специалисты учтут все нюансы и требования, после чего составят электрическую схему жилья с подробной спецификацией расходных материалов.

От чего зависят цены на электромонтажные работы

Сертифицированные электрики выполнят замену электропроводки в доме любой площади, учитывая основные принципы проведения электромонтажных работ. Цена на прокладку электрокабеля будет невысока.

Закажите такую услугу, как разводка электричества в частном доме, стоимость будет зависеть от следующих факторов:

• площадь дома и количество этажей
• необходим ли демонтаж старой проводки
• сложность и объем электромонтажных работ
• сроки прокладки кабеля
• цены на расходные материалы

Исполнители Юду составят оптимальную схему электропроводки, чтобы недорого обеспечить ваше жилье электричеством и дать возможность использовать необходимые бытовые приборы. Даже если прокладка электропроводов требует сложной реализации, квалифицированные специалисты выполнят работы на высоком профессиональном уровне, учтя требования строительных норм и безопасности.

Как выбрать квалифицированного специалиста

Независимо от сложности проекта электропроводки подойдите основательно к выбору специалиста. Исполнители Юду проведут электромонтажные работы по частному дому или в квартире, разработав и согласовав с вами все нюансы.

Выбирая мастера, обратите внимание на такие аспекты:

• квалификация специалиста
• рейтинг мастера и отзывы о качестве предоставляемых услуг (в профиле исполнителя)
• сроки, а также стоимость услуг специалиста
• возможность заказать проведение электромонтажных работ под ключ
• готовность специалиста заключить договор

Опытные электрики, зарегистрированные на сайте youdo. com, предоставят гарантию на выполненные работы по электромонтажу системы. Так как все специалисты прошли проверку личных данных, в случае необходимости, вы быстро сможете связаться с исполнителем, который ранее предоставлял вам свои услуги.

Преимущества заказа электромонтажных работ на Юду

Заказать на Юду услуги квалифицированного специалиста для проведения электромонтажных работ очень легко. Достаточно заполнить форму-заявку и указать в ней необходимый перечень услуг, а также стоимость, которая будет соответствовать вашим финансовым возможностям.

Опытные мастера, заинтересовавшиеся вашим предложением, оперативно ответят на заказ и выедут к вам для оценки объема работ и согласования всех нюансов. Чтобы узнать, сколько стоит разводка электричества по дому, посмотрите прайс-листы исполнителей YouDo. В прайсах указаны усредненные цены, по которым готовы сотрудничать специалисты. Услуги исполнителей Юду стоят относительно недорого.

Заказать услуги квалифицированного электрика на Юду выгодно по таким причинам:

• оперативные ответы и выезд специалиста в любое время
• доступная стоимость профессиональных услуг по электромонтажу
• прокладка электропроводки в соответствии с требованиями и нормативами
• рейтинговая система и достоверные отзывы о предоставляемых услугах

Воспользуйтесь услугами профессиональных мастеров при помощи Юду, и стоимость разводки электричества в частном доме будет невысока.

как сделать своими руками распределительные коробки в доме

Электрика в газобетонном доме, пожалуй, единственный тип коммуникаций, устройством которого можно заниматься уже после возведения коробки — и даже после выполнения отделочных работ. Монтаж должен производиться в соответствии с требованиями ПУЭ, которые обязательно будут учтены в сегодняшнем материале.

Разводка электрики в доме из газобетона мало чем отличается от аналогичных работ в прочих строениях, но некоторые особенности все же имеются. Поговорим об этом подробнее.

Как своими руками провести проводку в доме из газобетона

Очень часто в целях экономии частные застройщики ищут информацию, как выполнить те или иные работы самостоятельно. С одной стороны такой подход выливается в неплохую экономию на найме рабочей силы и профильных специалистов, но с другой — всегда есть риск, что будут допущены технические ошибки, из-за которых могут появиться очень неприятные последствия. В частности ошибки, допущенные при монтаже электрической проводки, чреваты возникновением пожаров и поражения человека током, поэтому к данному делу следует отнестись ответственно.

Виталий Кудряшов

Не экономьте на своей безопасности и безопасности близких – привлекайте, по возможности, к монтажу профессиональных электриков.

Задать вопрос

В техническом плане разведение проводов по комнатам, их фиксация и соединение в одну цепь не является сверхсложной задачей. Для реализации достаточно обладать минимальными знаниями в электрике, чтобы понимать, в какой последовательности выполнять подключение. Применение современных клеммников и прочих приспособлений облегчает эту задачу и добавляет безопасности.

Подобрать провода нужного типа тоже не сложно – информация по сечению проводов, подбираемому по уровню нагрузки, есть в открытом доступе.

Если уверены в своих знаниях и силах, можете браться за работу самостоятельно, изучив рекомендации из этой публикации. Предлагаем ее для прочтения всем, кто нанимает электриков, чтобы быть уверенными в их компетенции.

Устройство электропроводки в частном доме из газобетона

Начнем с основ, дающих понимание общего вида будущей схемы электропроводки. В нашей стране по высоковольтным линиям электропередач (таковые тянутся между населенными пунктами и частично в их пределах) передается напряжение в 10000В.

Далее электричество проходит через понижающий трансформатор и передается в городскую сеть, где используется трехфазная система электроснабжения, напряжение в которой составляет 380В. К домам и квартирам подводится лишь одна из этих трех фаз, напряжение в которой уже равняется 220В. Данным способом можно передавать большое количество электроэнергии, избегая чрезмерной нагрузки на систему при интенсивном энергопотреблении.

• Фазный провод от общей линии электропередач подключается к распределительному щитку, от которого и начинается внутридомовая электрическая сеть. Данный узел содержит в себе набор различных устройств, осуществляющих контроль над расходом электроэнергии, за напряжением в сети, УЗО и многое другое. Набор этот может отличаться в зависимости от требований безопасности и пожеланий владельца. Например, всю внутреннюю сеть можно сделать последовательной, подключенной через один УЗО, или разделить сеть на составные части, используя несколько автоматов, чтобы иметь возможность отключать от питания розетки не во всем доме разом, а по комнатам.
• К вводному щитку подается два провода, один из которых фазный, а второй нулевой. От щитка выводится еще один провод, который должен быть соединен с заземляющим контуром. Это дополнительная мера безопасности, требующаяся для отведения напряжения от металлических корпусов электроприборов, чтобы избежать поражения электрическим током при контакте с ними. Согласно нормам ПУЭ (7 издание, п. 1.7.51.) в обязательном порядке должны применяться по отдельности или в сочетании набор мер защиты, уберегающих от поражения электрическим током в случае нарушения изоляции. Защитное заземление электрических приборов является первым в этом списке, поэтому сегодня ни одна современная электрическая система немыслима без данного элемента.
• От электрического щитка в дом проводится один или несколько фазных проводов – зависит от разработанной схемы подключения, и один нулевой провод, который будет соединен со всеми точками электропотребления в помещениях. Данные провода протягиваются до распределительных коробок, к которым также подходят провода от всех розеток и выключателей.

Стандартную внутридомовую электрическую сеть проще всего представить, как ветвящуюся линию, в которой количество ответвлений зависит от количества точек энергопотребления.

Подбор схемы

Какая схема электропроводки в доме из газобетона наиболее актуальна? Кто-то скажет, что нужно ориентироваться на безопасность и удобство, но вопрос не столь однозначный, так как не стоит забывать и про экономическую целесообразность. Тут следует проявить рациональность мышления, чтобы не переплачивать и обезопасить себя.

При разработке схемы следует учитывать основные правила монтажа электрической проводки:

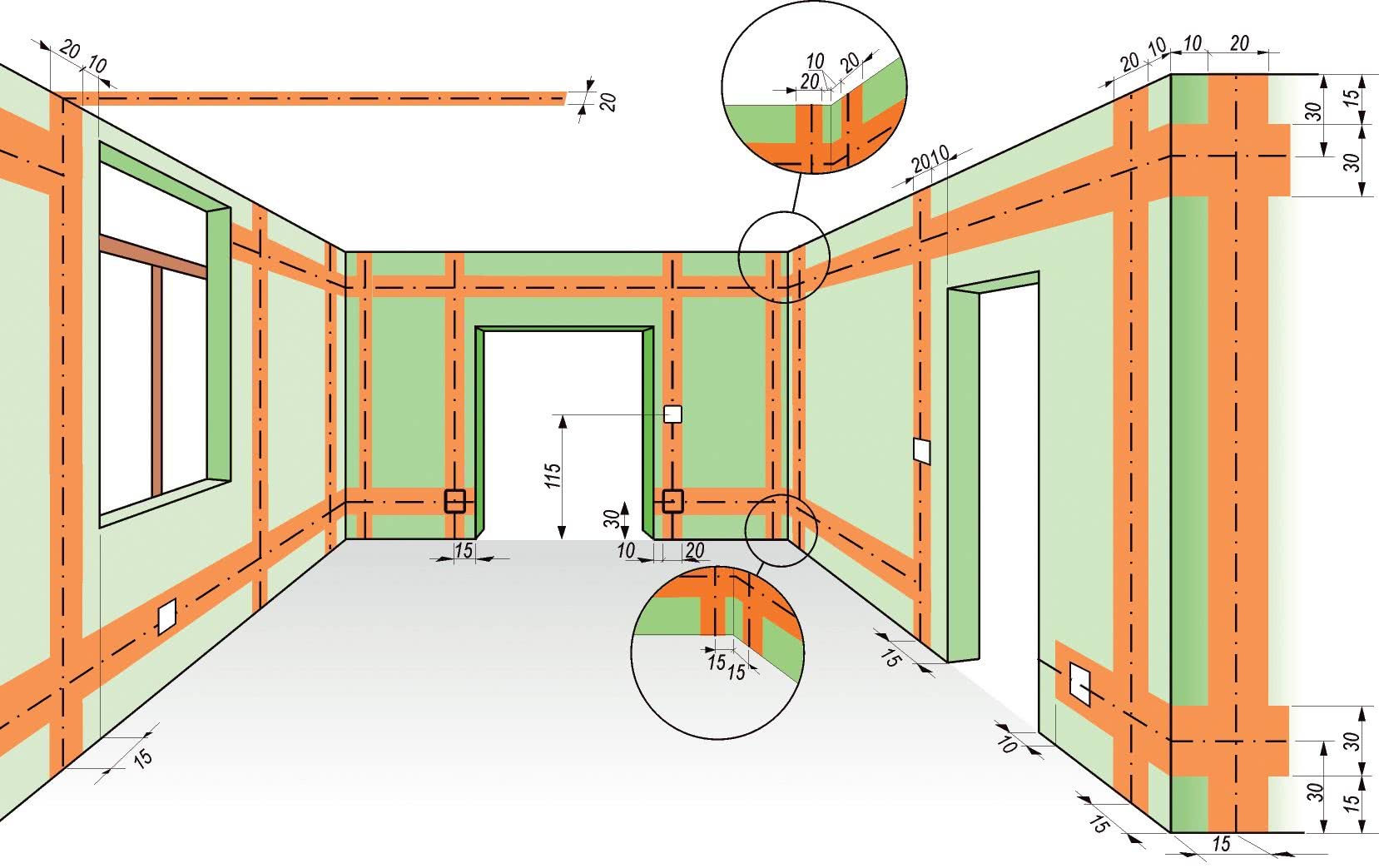

• Провода и кабели разрешается располагать только в вертикальном и горизонтальном направлении. Данное требование связано с тем, чтобы любой монтер, придя в дом и начав работать с проводкой без дополнительных приборов, мог представлять, где именно располагаются проводники внутри стены. Тем самым исключается возможность случайного повреждения токоведущих элементов при выполнении ремонтных и монтажных работ.
• Минимальное расстояние проводов, розеток и выключателей от дверных проемов составляет 20 см. От газовых труб – 50 см. От внутренних и внешних углов минимальное расстояние до вертикальных участков проводки должно составлять 15 см.
• Следует избегать последовательного подключения нескольких электрических приборов, обладающих высокой мощностью потребления.

Полностью последовательная схема уже давно ушла в прошлое, так как раньше в жилых помещениях не было такого количества электроприборов, как сегодня. При разработке схемы необходимо в обязательном порядке разделить помещения на участки, подключаемые через разные УЗО. Такой метод позволит эффективно управлять электропитанием и применять для прокладки провода и кабели меньшего сечения, что выливается в неплохую экономию. При этом безопасность системы только увеличивается.

Деление на участки производится по разным принципам. Например, к одной ветке можно подключить помещения, находящиеся в одной части строения, а к другим – в противоположной. Также можно разделить помещения по назначению – жилые, подсобные и так далее.

Вне зависимости от выбранной схемы, отдельные автоматы защиты следует установить на мощные электрические приборы — такие как электрический бойлер, духовой шкаф или стиральная машина. Это позволит разгрузить сеть и не остаться, скажем, без отопления и горячей воды, если требуется отключить свет для проведения монтажных или ремонтных работ.

Чем больше веток вы планируете сделать, тем больше для этого потребуется проводов. Чтобы не переплачивать за удобство, рекомендуем остановиться на отделении 2-3 зон для одноэтажного дома, и отдельного подключения отопительного оборудования.

Для удобства использования рекомендуем подписать в щитке все УЗО, чтобы сразу видеть, что к нему подключено.

Если применение схемы параллельного подключения крайне актуально при делении пространства жилого дома на зоны, следует ли его применять в пределах одной зоны, комнаты, стены? Да, такой подход оправдан, но не всегда и везде, и не для обеспечения безопасности.

• Несомненный плюс, который вы получаете при параллельном подключении розеток – это их независимость. При перегорании и обрыве одного провода остальные остаются работоспособными.
• При параллельном подключении все провода от розеток и выключателей, так или иначе, соединяются с общим фазным проводом, и нагрузка суммируется на нем. То есть, с точки зрения безопасности такой подход оправдан только в случае, если фазный провод имеет большее сечение.
• Минусов значительно больше, и главный из них – высокий расход проводов, так как к каждой электроточке от распределительной коробки тянется отдельная линия.

Также потребуется много штробить, чтобы все аккуратно спрятать, а это больше пыли, времени и экономических затрат.
Учтя все вышеперечисленное, делаем вывод, что основные ветки на розетки и выключатели лучше подключить параллельно. Ближайшие друг к другу розетки можно соединить последовательно. Так же следует поступить, если розетки находятся с двух сторон одной стены.

Виталий Кудряшов

Внутри ванных комнат не допускается установка распределительных коробок и выключателей – данные элементы монтируются снаружи, на внешней стене, обычно возле дверного проема для удобного доступа. Розетки внутри ванной должны быть недоступны для прямого попадания жидкостей. Рекомендуется использовать приборы с дополнительной защитой в виде откидываемой крышки.

Задать вопрос

Некоторое оборудование для дома и домашних мастерских требует запитки от трехфазной сети. Принцип подключения приборов мало чем отличается от однофазной, если не считать, что вилка прибора будет иметь 5 контактов. Подключение к такой сети без разрешения поставщика электроэнергии недопустимо. Работы должен выполнять только высококвалифицированный персонал.

Дом из бруса

24.64%

Дом из кирпича

18.54%

Бревенчатый дом

14.51%

Дом из газобетонных блоков

16.3%

Дом по канадской технологии

11.56%

Дом из оцилиндрованного бревна

3.79%

Монолитный дом

4.07%

Дом из пеноблоков

3.28%

Дом из сип-панелей

3.31%

Проголосовало: 3295

Выбор приборов, инструментов и материалов

Упомянутые УЗО (устройства защитного отключения) далеко не все активные приборы, устанавливаемые в электрическом щитке. Что еще можно здесь встретить, и что из этого является обязательным, а что нет?

• DIN рейка. Металлический профиль с отверстиями, являющийся основанием, на которое устанавливаются электрические приборы. Подбирается под размер щитка и крепится к его задней стенке.
• Диффавтомат. Устройство, сочетающее в себе функции классического УЗО — а именно, отключение питания при обнаружении токов утечки, и выключателя, следящего за перегрузками по току.
• Распределительные шины – специальные перемычки, позволяющие с удобством подключать несколько автоматов. Также их называют гребенками.
• Соединительные шины – применяются для соединения проводов заземления и общих нулей.
• Реле напряжения – устройство, следящее за перепадами напряжения в сети, и осуществляющее отключение питания при нарушении заданных пределов. Требуется, если вы используете чувствительные к перепадам приборы.
• Электрический счетчик – его назначение известно каждому.
• Есть и другие узконаправленные устройства, применение которых обусловлено определенными нуждами, например: модульные ограничители перенапряжений, УЗМ (многофункциональные устройства защиты), выключатели разъединители, модульные контакторы и так далее.

Стандартный набор щитка выглядит так (сохранен порядок подключения устройств):

1. вводной общий автомат;
2. электросчетчик;
3. УЗО; линейные автоматы для подключения отдельных зон.

Виталий Кудряшов

Обратите внимание, что деление сети на зоны можно выполнить за счет УЗО или автоматов. Лучше всего на каждую линию установить по диффавтомату, что позволит увеличить безопасность и сэкономить место внутри электрического щитка.

Задать вопрос

Какого типа и сечения должна быть проводка в газобетонном доме? С типом все просто – всегда применяются провода ВВГнГ или ШВВПнГ, а вот сечение нужно правильно рассчитать. Согласно ПУЭ, минимально возможное сечение провода во внутридомовой проводке составляет 2,5 мм2, но по факту устанавливают проводники сечением 3,5-4 мм.

Чтобы не ошибиться, нужно выполнить нехитрый расчет. Берется максимальная мощность всех электрических приборов, которые будут присоединены к определенной ветке проводки. Данные суммируются и переводятся из ватт в силу тока – амперы, для чего полученная сумма делится на 220. Затем прибавляется 10% запас на возможные дополнительные подключения, и делается расчет сечения провода по сводной таблице 1.3.4. из ПУЭ.

Сейчас во внутридомовых сетях допускается применение только проводов с медными жилами.

Инструменты для монтажа

Для быстрого и качественного монтажа вам потребуется следующий набор:

• Штроборез двухдисковый для нарезания штроб – этот инструмент обладает наивысшей производительностью, но есть далеко не у всех. В качестве альтернативы можно применить циркулярную пилу, УШМ или ручной штроборез – напомним, что газоблок обладает пониженной плотностью, поэтому легко поддается обработке ручными инструментами.
• Перфоратор – пригодится для зачистки штроб от остатков бетона или штукатурки, а также для создания отверстий под ПВХ клипсы.
• Стриппер – приспособления для снятия внешней изоляции с проводов. Не рекомендуем пользоваться ножами, так как они могут повредить токопроводящую жилу.
• Тестер для прозвонки линий на случай замыкания.
• Отвертки для работы с розетками, выключателями и клеммами.
• Современные клеммы с ПВХ изоляцией – их существует много разновидностей, но все они позволяют получить безопасное технологичное соединение проводников. Особенно важно применять клеммы в местах соединения проводов разного сечения.
• Пластиковые клипсы – нужны для временной фиксации проводов внутри штроб, до заделки их штукатурными смесями.

Скрытый электромонтаж

Внутренняя электропроводка бывает двух видов – скрытая и наружная. Первый вариант наиболее технологичный, так как подразумевает сокрытие проводов внутри стен, перегородок, в полу или потолке.

Сегодня наибольшую популярность получили способы прокладки по полу и потолочным конструкциям. Причина в том, что застройщик почти не выполняет работы по штроблению и последующей штукатурке. При этом проводники находятся в безопасном месте и надежно защищены. По стенам пропускаются лишь короткие участки проводов, нужные для подключения розеток, выключателей и светильников.

При потолочной и напольной разводке из схемы часто убираются распределительные коробки, либо же они оказываются замурованными в слоях бетона или под отделочными материалами. Такой подход плох тем, что застройщик убирает доступ к важному техническому узлу на случай ремонта, а значит, подход оправдан лишь тогда, когда работы выполняют профессионалы, дающие гарантии и выполняющие комплексную проверку системы до ее ввода в эксплуатацию.

Открытый монтаж

При наружной прокладке провода проходят по внешней поверхности стен. Для защиты провода помещаются в специальные кабель-каналы. Применяется открытая проводка в нескольких случаях:

1. Материал строительства сооружения не позволяет поместить провода внутри;
2. В помещении меняется проводка, и нет возможности или экономической целесообразности повторно штробить стены;
3. Дизайнерская задумка – сегодня вновь популярны винтажные электрические приборы. Провода при этом натягиваются между керамическими опорами.

Делать такую проводку в новом доме из газобетона нет никакого смысла.

Порядок монтажа скрытой проводки

Давайте вкратце разберем, как сделать проводку в доме из газобетона. Весь процесс можно разделить на три этапа.
Разметка

Итак, мы имеем точку ввода фазного провода от электрического щитка в помещение и нам нужно все правильно развести. Чтобы упростить задачу, необходимо разработать простой чертеж, на котором заранее отмечаются места прохождения каждого кабеля, а также точки установки распределительных коробок, розеток и выключателей.

Затем необходимо перенести все отметки на настоящие стены.

• Для начала определяем высоту расположения горизонтальных частей проводки – обычно она идет в 30 см от потолка. На этой высоте отмечаем положение всех распределительных коробок – возьмите данный элемент и обведите его контур карандашом.
• Далее обозначаются точки установки розеток и выключателей.
• Горизонтальными и вертикальными линиями обозначаются границы всех штроб, соединяющих распределительные коробки с выключателями и розетками. Рисовать нужно точно, поэтому удобнее всего использовать длинный строительный уровень и рейки нужной ширины под штробу.

Такая разметка позволит быстрее и точнее нарезать дорожки и распределить их по стенам.

Штробы под кабель в газобетоне

Для дальнейших работ потребуются перфоратор с коронками для сверления бетона и болгарка с диском по бетону.

• Первыми вырезаются отверстия под розетки и выключатели – под них потребуется коронка диаметром 73 мм. Коронка погружается в стену на глубину 5-6 см – необходимо, чтобы отверстие было глубже коробки на 1-2 см, чтобы хватило места для штукатурной смеси.
• После сверления внутренняя часть основания сбивается долбежным инструментом – отлично подойдет тот же перфоратор с лопаткой или пикой в качестве наконечника. Внутреннюю часть отверстия необходимо хорошо выровнять.
• Аналогично делаются отверстия под распределительные коробки. Но так как они имеют зачастую прямоугольную форму, стену придется по контуру резать болгаркой, после чего выбивать лишнее перфоратором.
• Затем по намеченным линиям делаются прорези – помните, что минимальная глубина штробы составляет 20 мм. Во время резки используйте пылесос, который можно приладить к инструменту – это позволит создать в помещении меньше пыли и грязи.
• Внутренняя часть штроб так же выбивается. Основание ровняется, после чего можно приступать к монтажу проводки.

Монтаж проводов, распределительных коробок и розеток

Переходим к монтажной части. Тут потребуются перфоратор с буром по бетону на 6 мм, тара для затворения штукатурной смеси, шпатели, ПВХ клипсы, грунтовка, малярная кисть и пылесос.

Проводка в доме из газобетона выполняется в следующем порядке:

1. Первым делом необходимо насверлить отверстия под клипсы, которые будут удерживать провода до замазки. Шаг между отверстиями делаем 50-60 см.
2. Далее нужно очистить штробы и отверстия от грязи и пыли, для чего используется кисть и пылесос.
3. Внутренняя поверхность штробы грунтуется. Благодаря этому газобетон уменьшает свою впитывающую способность, связываются остатки пыли, возрастает общий уровень адгезии.
4. Производится прокладка проводов, концы которых заводятся в отверстия розеток, выключателей и распределительных коробок с некоторым запасом для удобства соединения. Пластиковые клипсы вставляются в подготовленные отверстия, захватывая петлей провод. Избегайте переломов провода в местах поворота – делайте изгиб максимально плавным.
5. Затем устанавливаются пластиковые коробки. Для этого необходимо затворить гипс или любую удобную штукатурную смесь. Раствор помещается внутрь углублений небольшим сплошным слоем, после чего коробки вдавливаются сверху. Провод при этом необходимо продеть в выломанное заранее в коробке технологическое отверстие.

Виталий Кудряшов

Обратите внимание на точки расположения саморезов в коробке – они нужны для фиксации некоторых видов электрооборудования. Если купленная вами розетка не предусматривает этого, разместите саморезы вертикально или диагонально, иначе они будут мешать работе расклинивающего механизма.

Задать вопрос

• Выдавленные внутрь коробки части смеси аккуратно извлекаются. Далее необходимо приложить шпатель лезвием перпендикулярно плоскости стены, чтобы понять, не выпирает ли коробка за ее пределы. Осуществив регулировку, коробку лучше зафиксировать.
• В завершение замазываются все штробы. Потребуется минимум два прохода, так как после первого слоя смесь даст усадку, и будет заметная впадина.

После полного высыхания штукатурки можно приступать к установке самих розеток. Сделать это несложно, следуя инструкции производителя.

Техника безопасности

Монтаж электропроводки в газобетонном доме требует соблюдения техники безопасности. Правила просты и позволяют сохранить не только здоровье, но и жизнь:

• Все внутренние соединения проводки необходимо производить при отсутствии напряжения в проводах. Только после завершения монтажа и полной проверки правильности соединения вводные провода запитываются в щитке.
• Используйте только качественные провода без поврежденной изоляции.
• При работе с электроинструментами во время штробления защищайте себя перчатками, очками, головным убором, одеждой с длинными рукавами, закрытой обувью, респиратором или маской и наушниками. Работайте в проветриваемом помещении.

Заключение

Лучше, если в газобетонном доме будет скрытая электропроводка, так как этот материал не горюч и легко штробится. Описанная техника монтажа позволит произвести работы даже без большого опыта. Дополнительно посоветуем применять только качественные клеммы и внимательно проверять качество соединений. Если случилось так, что отрезок провода поврежден (жила или изоляция), не скупитесь и замените его новым.

Однако помните, что электропроводка в доме из газобетона, своими руками сделанная, несет не только блага цивилизации, но и потенциальную опасность. Более того, провода находятся в закрытом виде, и добраться до них потом не получится, поэтому сразу делайте все по уму. А еще лучше — наймите для работы профессионалов.

Калькулятор дома из газобетона

Итого по проекту

• Приблизительная стоимость строительства
• Общая площадь дома

В указанную стоимость входят следующие виды работ:

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Разводка электрики в квартире

На сегодняшний день, наверное, не найдется ни одного цивилизованного человека в мире, который способен обходиться без электричества дома и на работе. Посудите сами,какое современное устройство, которым мы пользуемся в повседневной жизни, способно работать автономно долгое время без подзарядки? Или долго ли вы протянете без того самого холодильника, который без подключения к току никак не будет работать? А как же электрика доходит до наших с вами розеток из столбов, кто-нибудь когда-нибудь задумывался? Чтобы в вашем доме работали все электроприборы, вам необходима разводка электрики в квартире.

Как же осуществлялась разводка электрики раньше

В начале эпохи электричества, только когда люди начинали пользоваться всеми преимуществами данной разработки и проводка тока в каждый дом стала доступной широкой аудитории, было много случаев коротких замыканий или перегрузок системы. Это было объяснено тем, что тогдашние мастера проводили в дом два провода, после чего скручивали их в одной коробке с проводами от розеток. Такой способ подачи электричества широкой публике был весьма ненадежным и возник вопрос об усовершенствовании данного процесса путем разработки системы разводки электропроводки в квартире и в доме.

В советские годы шла полномасштабная застройка, когда в год на рынок поступало около 110 млн квадратных метров жилья, разводка электрики в квартире была весьма простой и удобной. Ввод тока в жилье осуществлялся через алюминиевый провод с одним шаром изоляции, который входил на вводной пакетник. В случаях, когда в квартире должна была быть в дальнейшем электроплита, вводные провода имели сечение 4 кв. мм. Но если плита предусматривалась газовая, то в большинстве довольствовались 2,5 кв. мм. На сегодняшний день это довольно-таки мало.

Видео о том, как сделать разводку электрики дома

Следующими после пакетика ввода на пути фазного провода стояли входные зажимы автоматических выключателей, а нулевой провод подключался к рабочей нулевой шине. Входы автоматов соединялись между собой перемычками и из них выходили фазные групповые провода, которые совместно с соответствующими нулевыми проводами были распределены по отдельным группам. То есть на те комнаты, где используется ток, подводимый данными проводами. Такая схема разводки электрики и в наше время встречается достаточно часто, хоть и не является безопасной согласно современным стандартам электропроводки. Сечение алюминиевых проводов менее 16 кв. мм по стандартам запрещается, как и их один шар изоляции. В современных домах цепи делятся по потребителям электроэнергии, то есть по разным сетям.

Разводка электрики в современной квартире

Современные штепсельные розетки предназначены для подключения и зарядки переносных устройств, для работы которых необходимо электричество. Многие из них большую часть времени не используются, а предназначены для крайних случаев, когда в доме появляется что-то новенькое из бытовой техники. По этой причине зачастую штепсельные однофазные розетки, как правило,объединяются в маленькие группы, по три—пять штук, которые запитываются при помощи кабеля ВВГнг 3*2,5 из меди. В большинстве случаев розетки одной группы расположены в одной комнате, но это не является нормой. От общей площади помещения, в котором проводится разводка, зависит количество групп и групповых автоматов в щитке. Преимущество распределения нагрузки в таких системах отдается равномерному распределению между фазами, чтобы сберечь симметрию фазных напряжений.

Но зачастую для освещения квартир и функциональности всех приборов в ней не нужно большого номинала ампер автомата группы.

Какую же электропроводку стоит провести у себя

Несмотря на стандарты по проведению электричества в доме, многие мастера по старинке пользуются покомнатной схемой разводки. Ведь она позволяет сэкономить время и объемы работы, ну и, естественно, сократить расходы на разнообразные кабеля.

При этом не стоит забывать, что при таком типе разводки электропроводки никак невозможно обеспечить абсолютную защиту от перегрузки для каждого отдельного электроприемника. Плюс ко всему, когда сработает защита, комната будет обесточена полностью, что особенно неприятно ночью, ведь вы уже никак не включите свет. Современная схема проведения электропроводки с категориями цепей лишена этого неудобства

Схема разводки электрики

Процесс разводки в каждом доме или квартире начинается с составления схемы разводки. Без этого момента работы никак не обойтись, так как он будет путеводителем в процессе установки разводки. Ведь редко какой монтажник запомнит все разъемы, да и еще в целой квартире, где много помещений и разное количество необходимых розеток и выключателей. Не стоит не обращать внимание на то, что разные провода выдерживают разное напряжение. От этого аспекта зависит долговечность вашей разводки.

Стоит обратить внимание на каждую комнату по отдельности и нарисовать в масштабе до сантиметра где и как будут расположены будущие розетки и выключатели. После этого рисуем целую квартиру, ну или дом. Желательно большого размера, чтобы лучше было видно схему начерченной нами проводки.

Каждая система проводки берет начало с распределительного щитка. С помощью разноцветных карандашей рисуются два вида проводов – основной несущий и внутренний несущий. Первый из них, как правило, изображается красным цветом и проходит от щитка до распределительной коробки каждой комнаты. Их может быть несколько. Второй обычно зеленый и являет собой провод исходящий с распределительной коробки и ведущий до каждой отдельной розетки и выключателя, то есть до их распределительных коробок.

Распределительная коробка в комнате обычно размещается над дверями или немного в стороне от них. Другие распределительные коробки размещаются прямо вертикально над тем разъемом, за который отвечают. Также не стоит создавать соединение между распределительными коробками одним кабелем, создавая, таким образом, очень запутанную и неудобную конструкцию. Лучше поделить работу на правую и левую ветви. Профессионалы чертят данную схему одним цветом, но новички в ней вряд ли смогут разобраться.

Разводка электрики своими руками

Каждый из нас имеет у себя дома множество бытовых приборов, которые облегчают нашу жизнь. Это и стиральная машина, и холодильник, и микроволновая печь, и та самая вытяжка. И все они работают от электричества. То есть для того, чтобы жизнь современного человека была более уютной и комфортной, в наших квартирах не обойтись без качественно сделанной разводки электрики. Она должна быть надежной и способной выдержать большие нагрузки.

Самостоятельно выполнить эту задачу возможно, хоть и немного затруднительно для начинающих ремонтников. Если проводится замена в проводке старых проводов на новые, то, естественно, что вводить кабель электричества уже не надо.

Полная разводка подразумевает под собой то, что вся электросеть будет подведена к одному автомату, но это не экономно, потому что расход кабель будет намного больше, чем когда вы сделаете покомнатное разветвление электропроводки у себя дома. Поэтому чаще выбирают именно последний вариант. После этого стоит определиться с размещением розеток и выключателей: оставить их на месте или же перенести куда-то. Но стоит запомнить, что розетки должны стоять на удобном для проживающих уровне и в тех местах, где со временем должна появиться бытовая техника. Распределительный щиток стоит разместить в труднодоступном и малозаметном месте и сделать его открытым, а не маскировать обоями. К нему должен быть быстрый доступ. После того, как мы определились со всем, сразу же стоит составить схему электроразводки. По ней можно будет определить количество материала, необходимого для данной работы.

Разводка электрики достаточно важная вещь в квартире или доме. От того, правильно она будет установлена или нет, зависит работа всех домашних электроприборов. Хорошо, если ее будет делать профессионал, тогда вы сможете быть спокойны.

(1 голос, среднее: 5 из 5)

Электропроводка в частном доме — монтаж проводки и разводка электрики в Санкт-Петербурге

Электропроводка загородного частного дома под ключ в Красном Селе, Красносельский район Санкт-Петербурга. Специалисты компании «Домашний электрик» выполнили расчет предполагаемой нагрузки на электрическую сеть дома с учетом подключения необходимого мощного оборудования. Произвели разметку кабельных трасс и выполнили разводку электрики в соответствии с техзаданием заказчика. Проложили слаботочку по всему дому для подключения спутникового и цифрового телевидения и проводного интернета для СМАРТ ТВ. После окончания строительства дома чистовую установку розеток, выключателей, светильников и подключение мощного электрооборудования.

Электромонтажные работы в доме

Электромонтажные работы в частном доме сложный технологический процесс. Если вы начинаете строить дом доверьте монтаж электропроводки одному электромонтажнику или компании. Электрику в доме должен делать один человек или бригада на всей стадии строительства и отделки.

Стадии электромонтажа в доме

Строительство и чистовая отделка частного дома занимает не меньше года. Не стоит на каждый этап приглашать разных специалистов, до хорошего это не доведет…. Да и спрашивать в итоге будет не с кого. Выбор за вами. Ниже представлены фотографии основных стадий электромонтажа в процессе строительства дома.

Фотографии электромонтажа в доме

Электромонтажная организация «Домашний электрик» имеет многолетний опыт монтажа электропроводки в частных загородных домах и коттеджах в Санкт-Петербурге и Ленинградской области. Убедитесь в этом самостоятельно, посмотрите фотографии электромонтажных работ в частном доме общей площадью 240 квадратных метров.

Проводка в частном доме

Выполнена черновая проводка в прихожей частного дома. После машинной штукатурки требовалось просверлить отверстия для подрозетников.

Электропроводка в доме

В подсобном помещении котельной требовалось проложить электропроводку и установить розетки для подключения газового котла, насосов, резервного электрического котла, бойлера, стиральной машины и системы очистки воды. Собрали и установили накладной электрический щит на 36 модулей. В процессе монтажа проводки заказчик решил добавить резервный электрический котел и УЗМ-3-63К (Устройство защиты многофункциональное) при аварийных ситуациях отключает все три фазы. Потребовалось установить дополнительный щиток на 12 модулей.

Электрика в частном доме

В коридоре первого этажа требовалось проложить проводку под светильники и выполнить разводку под переключатели из трех мест. После чистовой отделки установили розетки и выключатели.

Прокладка электропроводки в доме

В санузле первого этажа выполнена прокладка электропроводки на туалет, душ и сауну. В конце внутренней отделки установлены розетки и выключатели. В потолок из гипрока установлены точечные светильники.

Монтаж электропроводки в доме

Черновой монтаж электропроводки на кухне выполнялся в соответствии с проектом кухонной мебели. Проложены отдельные линии на розетки и освещение, духовой шкаф и холодильник. После машинной штукатурки требовалось просверлить отверстия для подрозетников. По окончании отделки дома установили розетки и выключатели, проложили светодиодную ленту для закарнизной подсветки и повесили светильники.

Электропроводка в частном доме

Черновая электропроводка в гостиной выполнена до штукатурки стен, после оштукатуривания высверлили отверстия под розетки. Чистовая установка розеток и светильников выполнена после чистовой отделки дома.

Разводка электропроводки

Черновая разводка электропроводки в спальне включала в себя прокладку кабеля на розетки, прикроватные светильники, переключатели для включения верхнего света из трех мест. По окончании ремонта дома выполнили установку розеток, выключателей, переключателей и повесили прикроватные светильники.

Проводка в деревянном доме

Строительство второго этажа выполнено из бруса. Наша задача заключалась в монтаже скрытой проводки в стенах и перекрытиях деревянной части дома. Сделать разводку переключателей из трех мест для отключения освещения в коридоре второго этажа. Проложить кабель, просверлить подрозетники и установить внутренние розетки, выключатели и переключатели для включения света из двух мест для лестницы. Повесить люстры и светильники в спальнях, санузле и балконе.

Разводка электрики в доме

В итоге разводки электрики по дому установлено более 119 розеток, выключателей и переключателей. Сделано более 70 выводов для осветительных приборов. Проложено 1100 метров электрического кабеля, 120 метров антенного кабеля для спутникового и цифрового телевидения, 120 метров витой пары для проводного подключения к интернету шести телевизоров с функцией Смарт ТВ.

Проводка в доме своими руками

В интернете многого разных статей как сделать проводку в частном доме своими руками. Но не стоит переоценивать свои силы, лучше доверить монтаж электрики профессионалам. Стоит ли рисковать новым домом и жизнью, ради сомнительной выгоды сделать электропроводку своими руками.

Шеф монтаж электрики в доме

Если вы все-таки решили сэкономить… самостоятельно развести проводку или доверить рабочим, строящим ваш дом, компания «Домашний электрик предлагает услугу шеф монтаж. Шеф монтаж включает консультацию специалиста по любым вопросам монтажа проводки в доме, при необходимости разметка трасс для прокладки кабеля. Помощь в подборе необходимого материала и оборудованию.

По окончании чернового электромонтажа выполним расключение соединительных коробок, сборку и установку электрического щита. При необходимости установим розетки, выключатели и светильники.

Бесплатная консультация

Для консультации специалиста по электропроводки в доме и услуге шеф монтаж проводки в Санкт-Петербурге и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в форму обратной связи, WhatsApp, Viber (красная кнопка внизу экрана) и получите ответы на интересующие вопросы.

Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Разводка электропроводки в квартире | ehto.ru

Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

1. «Европейский» вариант,
2. вариант шлейфования,
3. вариант  разветвления,
4. смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

• Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
• Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2.5 мм² и  защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.

Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер  — по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Статьи по теме

Разводка электрики в квартире и доме: цена, стоимость в Москве

Круглосуточно Ежедневно

• в квартире
• в доме
• в офисе
• в производственных помещениях
