Кобылка кровли – устройство, размеры и монтаж (видео, фото)

Крыша жилого дома имеет технически сложное устройство, в котором каждый элемент конструкции выполняет ему отведенную роль и функцию. От соблюдения технологии монтажа кровли зависит ее надежность, срок службы и несущая способность. Даже такие незначительные по размеру элементы как карниз оказывают влияние на функциональность конструкции.

В нашей местности, которая славится высокой снеговой нагрузкой зимний период, широкий карниз крыши – насущная необходимость, обеспечивающая безопасную эксплуатацию дома. Однако, длина стропил не всегда позволяет сформировать широкий свес, поэтому для его устройства используют кобылки. В этой статье мы расскажем о конструкции и функциях этих элементов.

Содержание статьи

Карниз кровли и его функции

Карнизом крыши называют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения. Он формируется за счет увеличения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и остальная поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом или досками. Карниз в конструкции крыши выполняет следующие функции:

  1. Защищает наружную поверхность стен и их отделку от попадания атмосферной влаги во время сильных ливней, снегопадов и обильного таяния снега весной. Благодаря этому внешний вид и целостность облицовки сохраняется намного дольше.
  2. Предотвращает попадание воды внутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши во время косых дождей, но при этом не затрудняют вентилирование подкровельного пространства.
  3. Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
  4. Защищает окна от проникновения от проникновения прямых солнечных лучей, что часто является неприятностью в жаркие летние дни.

Обратите внимание, что в средней полосе России опытные строители рекомендуют возводить крыши с карнизами шириной не менее 40-50 см, чтобы защитить отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Оптимальный размер свеса

Как формируется карниз?

Широкий карниз крыши – залог безопасной эксплуатации и более удобного обслуживания здания. Он формируется за счет увеличения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

  • За счет использования стропил большей длины. Самый простой способ сформировать широкий карнизный свес – использовать для монтажа стропильного каркаса стропильные ноги, длина которых на 40-50 см превышает длину ската. Однако, у этого варианта есть один минус – каркас получается довольно массивным и дорогим. Кроме того, если скат крыши имеют длину больше 6 метров, то становится достаточно проблематично найти пиломатериалы, размеры которых позволяют сформировать более или менее приличный карниз.
  • За счет монтажа кобылок. Чтобы сформировать свес необходимой длины модно использовать кобылки. Кобылка кровли нужна, чтобы увеличить длину стропил, при этом излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для увеличения длины ската. Кобылки могут удлинить карниз на любую длину, при этом эта технология дешевле, так как используются доски меньшего сечения, которые стоят недорого.
Что такое кобылки для стропильных ног?

Что такое кобылки для стропильных ног?

Важно! Профессиональные кровельные мастера рекомендуют использовать для формирования карниза кобылки, так как зачастую это дешевле. Кроме того, это удобнее в плане монтажа, так как не приходится поднимать и перемещать по крыше стропила большого веса и длины.

Устройство

Кобылки – бруски или доски с сечением 50х100 мм, которые используются для удлинения стропильных ног каркаса крыши, необходимого для формирования карнизного свеса. Они дешевле, легче и удобнее в монтаже, чем удлиненные стропильные ноги, для изготовления которых используются доски большей толщины. Достоинствами такого конструктивного решения считают:

  • Низкий вес. Кобылка кровли имеет меньшее сечение, так как на карниз крыши ложиться меньшая нагрузка. За счет этого общий вес стропильного каркаса крыши снижается, разгружается фундамент и несущие стены сооружения.
  • Выгодная стоимость. Надставить стропила до необходимой длины с помощью кобылок обходится намного дешевле, чем использовать стропильные ноги большей длины, так как цена пиломатериалов напрямую зависит от их длины. А доски длиной свыше 6 метров вообще считаются нестандартными, а потому встречаются редко и стоят очень дорого.
  • Удобство монтажа. Подъем на высоту крыши стропильных ног и так представляет собой некоторую трудность, передвижения же элементов каркаса большого размера и веса вообще может вылиться в глобальную проблему, которую не решить без специальной строительной техники. Поэтому намного удобнее увеличить длину стропил кобылками.
  • Эстетичность. Кобылки для кровли могут выступать не только в качестве функционального элемента, но и как декор. Резные кобылки, характерные для традиционной русской архитектуры, помогают сформировать достаточно широкий карниз, в то же время являясь украшением деревянного дома.

Учтите, что аккуратно врезать в мауэрлат, а затем точно выровнять по длине стропильные ноги, намного выходящие за пределы наружные стен достаточно сложно. Опытные мастера считают, что с точки зрения технологии монтажа, кобылки – более простой, но функциональный вариант.

Кобылки для стропил

Кобылки для стропил

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

  1. После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
  2. Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
  3. Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
  4. Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
  5. После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
  6. После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.
Технология крепления кобылок

Технология крепления кобылок

Стропильная система крови с кобылками

Стропильная система крови с кобылками

Методы зашивки карниза

Методы зашивки карниза

Для подшивки карниза снизу существует два метода – диагональный и прямой. При диагональной технологии монтажа обшивка приколачивается снизу прямо ко кобылкам. Для прямой зашивки с помощью брусков монтируется короб, который пол прямым углом соединяется с наружной стеной дома.

Видео-инструкция

Стропила резные — Про стройку и не только

18 Дек by admin



Содержание статьи:

Как сделать и закрепить кобылку в стропильной системе

Строительство дома завершается обустройством скатной кровли. Чтобы крыша прослужила долго, важно установить качественную несущую составляющую, добротный каркас. Новички в строительном деле склонны придавать значение трудоемким этапам, а простой пускают на самотек. В итоге состояние крыши дома оставляет желать лучшего уже через пару лет эксплуатации.

К простому этапу, в том числе, относят кобылку, устанавливаемую в стропильной системе. Для чего предусмотрена кобылка и как ее правильно сделать своими руками, подсказывают опытные строители.

Функции кобылки в стропильном каркасе

Кобылка – отрезок бруса, с помощью которого увеличивают длину балок, обустраивая карнизный свес. Вот какие задачи решает правильно монтированная деталь:

  • отводит воду от дома, помогая избежать намокания стен и фундамента, чреватого разрушением бетона и других материалов, появлением плесени и грибка;
  • увеличивает срок использования ограждающих изделий;
  • деталь видна невооруженным глазом, большой выбор детали делает ее незаменимым декоративным элементом, который придает дому завершенный вид.

Владельцы частных домов уверены, что карниз нужно строить всегда, вот только устройство с кобылкой некоторые обходят стороной. Еще один способ возвести эффективную в функционале конструкцию – задействовать в работе стропила длины, достаточной для установки подвесного приспособления. Именно возможность монтировать брус большей длины решает дальнейший этап монтажа. Исчерпывающим аргументом в споре, какое стропило лучше – сборное или единое, цельное, становится мнение профессионалов. Установленная деталь в стропильной конструкции упрощает врубку бруса в мауэрлат.

Преимущества использования кобылок

Послушав специалистов, некоторые склоняются к применению кобылок, которые не заменят при обустройстве свесов крыши никакие другие компоненты. И все благодаря следующим плюсам:

  1. Дерево под балки закупается точной длины, которая измеряется путем наложения рулетки от конька до мауэрлата. Производство кобылок, в свою очередь, предусматривает применение удешевленного варианта доски, сечение которой составляет от 5 до 10 см.
  2. Меньшая длина балки в разы упрощает транспортировку и подъем детали на крышу для последующей установки.
  3. С помощью коротких изделий не составляет особого труда зафиксировать ровную границу свеса.
  4. Если и появляются проблемы, то от них можно избавиться или скорректировать дефект уже во время эксплуатации дома. При порче функционального элемента изделие заменяют новой, полный демонтаж крыши не требуется.
  5. Роскошно и сказочно смотрятся резные приспособления.
  6. Когда на крыше обустраивают деталь, линия, проходящая от стропила, преломляется, что придает строению изысканный, необычный внешний вид.

Как правильно сделать и монтировать кобылку

Чтобы установить кобылку в стропильном каркасе своими руками, следуйте пошаговой инструкции, составленной опытными кровельщиками:

  1. Измерьте расстояние между границей кобылки и стеной, если следовать к настенной конструкции по перпендикуляру. Единого рекомендуемого показателя не существует, ведь материал, используемый для каркаса крыши и всего дома, может значительно отличаться. Если здание сделано из камня, расстояние не может составлять меньше 45 см, а если задействовано дерево, этот параметр достигает 60 см.
  2. Чтобы закрепить деталь к «ноге» для стропила, понадобятся 4 гвоздя, два из которых фиксируют насквозь в обратном направлении, а после дополнительно загибают. Если халатно отнестись к этому требованию, описанному в технологии установки кобылки, конструкции получаются слабыми на разрыв. Деталь никогда не фиксируют непосредственно к стропильной «ноге», обязательно нужно предусмотреть вставку в виде доски. Когда крепеж осуществляется при помощи толстых гвоздей, чтобы не повредить балки, для них заранее предусматривают углубления и только потом забивают гвозди.
  3. Для определения нижних концов изделия относительно одной линии особое внимание стоит уделить закреплению первых изделий и последних. Именно этот шнур становится ориентиром для последующего подгона и установки оставшихся консолей.

Как придать кобылке завершенный вид

Чтобы кобылка, предусмотренная в стропильной системе, вписывалась в единый ансамбль отделки дома, покупайте в магазине декоративные кобылки. Но даже если их не оказалось в наличии, украсить и шикарно оформить можно самое обыкновенное изделие, достаточно приобрести специальную пропитку под древесину.

Если этот вариант кажется слишком простым, впору обустроить карнизный короб. Закрывая каркас коробом, помните, что конструкция должна дышать, ведь дерево портится, если присутствует парниковый эффект. Запланируйте естественную вентиляцию.

Чтобы надежно закрепить кровельный короб, к каждой кобылке зафиксируйте по подшивной доске. Такой подход поможет добиться замкнутого контура, после чего приступайте к подшивке карниза. Полная герметичность и соединение одной детали с другой заподлицо – не самый хороший способ формирования короба, откажитесь от монтажной пены или силиконового герметика.

Как сделать и закрепить кобылку в стропильной системе: пошаговая видеоинструкция

Как правильно сделать и закрепить кобылку в стропильной системе? Читатели могут ознакомиться с пошаговой инструкцией в представленной статье, над которой работали опытные специалисты.

Источник: krovlyamoya.ru



Делаем кобылку в стропильной системе правильно

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Пару слов об устройстве крыши

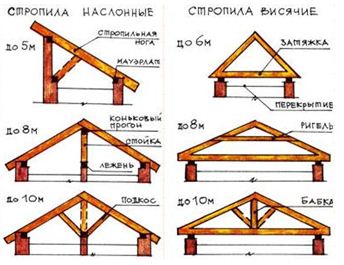

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

  • Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
  • Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
  • Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
  • Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
  • Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
  • Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
  • Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

  1. материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
  2. переувлажнение способствует быстрому разрушению материала стен.
  3. аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнилей.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Кобылка в стропильной системе: размеры, ГОСТ, фото

Для защиты стен строения от стекающей по кровле воды применяется кобылка в стропильной системе. Именно о ней и пойдет речь в дальнейшем.

Источник: besedkibest.ru



Кобылка в конструкции крыши

Одним из самых ответственных этапов в строительстве дома является возведение скатной крыши. При этом недостаточно быть уверенным только в надежности несущей части и в добротности пирога кровли. Зачастую в процессе работы серьезные вопросы вызывает именно тот элемент, монтаж которого казался предельно простым и не стоящим особого внимания. Это в полной мере относится к карнизным вылетам крыши и к такому элементу их конструкции, как кобылка.

Кобылка – это необходимый элемент, увеличивающих длину карнизного свеса.

Что это такое и для чего необходимо?

Кобылка – это отрезок доски, с помощью которого удлиняют стропила для устройства карнизного свеса.

Он, в свою очередь, служит для отвода воды от стен дома, предотвращая их намокание. Это не только продлевает срок службы ограждающих конструкций, но и не ухудшает их теплотехнические показатели, что имеет особое значение для большинства климатических районов нашей страны. Кроме того, каждый видимый элемент крыши влияет на эстетическое восприятие здания в целом, и кобылки могут стать еще и яркими декоративными деталями.

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции – использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Так или иначе, многие люди решают организовывать свесы кровли именно с применением кобылок. И не зря, ведь данный элемент конструкции дает нам несколько плюсов:

  1. Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
  2. За счет меньшей длины стропила упрощается их подъем и монтаж.
  3. Короткими кобылками просто и легко вывести точную линию свеса.
  4. В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли.
  5. Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент – резные кобылки.
  6. Использование кобылки позволяет “переломить” идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

Как это правильно сделать?

Если решение об использовании кобылок в конструкции свеса уже принято, то появляются вопросы по поводу монтажа узлов кобылка – мауэрлат – стропила. Рассмотрим этот узел подробнее.

Сначала необходимо определиться с длиной свеса – расстоянием от конца кобылки до стены по перпендикуляру к последней. Следует заметить, что рекомендуемое значение зависит от материала, из которого выполнено здание. Для каменного дома этот параметр не должен быть меньше 45 см, для деревянного – не менее 60 см.

Виды карнизных свесов скобылкой.

Далее следует внимательно отнестись к выбору древесины: любые дефекты (сучки, кора, свилеватость) нежелательны. Перед началом монтажа необходимо обработать все деревянные элементы грунтовкой, антипиренами, антисептиками и подвергнуть любой другой обработке, направленной на продление срока службы. Все процессы должны происходить в соответствии с существующими строительными нормами и правилами. Таким образом, перед началом работ должны быть готовы: строительные леса, калиброванные доски, гвозди, саморезы по дереву, защитные растворы, пропитки и покрытия, материалы для отделки карнизного короба. Из инструментов понадобятся: лестницы, шуруповерты, киянки, молотки.

Кобылка стандартно крепится к стропильной ноге на 4 гвоздя. Причем 2 из них должны быть забиты насквозь в обратных направлениях и загнуты. Если пренебречь этими деталями, то можно получить слабые на разрыв конструкции. Также кобылка не крепится непосредственно к стропильной ноге. Для лучшего закрепления между ними прокладывается вставка – небольшой отрезок доски. Если крепеж производится толстыми гвоздями, то сначала под них следует просверлить небольшие отверстия, чтобы не расколоть стропила вдоль при забивании.

Чтобы выставить нижние концы всех кобылок конструкции по одной прямой, можно воспользоваться следующим способом. Сначала с особым вниманием прибиваются первые и последние кобылки на линии. По их окончаниям натягивается шнур. Дальнейший подгон и монтаж остальных консолей происходит по этому шнуру.

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз – важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

Кобылка — элемент конструкции кровли: материалы, детали

Кобылка – элемент конструкции кровли, необходимость которого часто вызывает вопросы.

Источник: kryshikrovli.ru



Кобылка крыши — устройство конструкции своими руками

Схема крыши с кобылкой

Когда речь идет о таком понятии, как кобылка, кровля с ней монтируется с использованием карнизных свесов, закрытых коробами. С помощью кобылок производится их удлинение. Данная статья расскажет об этом важном кровельном элементе и о том, как осуществляется закрытие карнизов.

Кобылка представляет собой отрезок доски, с помощью которого производится удлинение стропильной ноги, используемой при устройстве свесов крыши. Необходимость в ней возникает, когда длина доски, используемой для изготовления стропил, оказывается меньше, чем необходимо для устройства свеса. Без него, практически, невозможно отвести от стен стекающую с кровли воду. Если этого не сделать, то она в виде дождя или талого снега будет стекать непосредственно по стенам, которые будут постоянно мокрыми. Для предотвращения такой неприятной ситуации от стен делают отступ величиной не меньше 40 сантиметров.

Доска, из которой делаются кобылки, по своей ширине обычно меньше ширины стропильной доски. Например, если стропила изготовлены из досок размером 150х50 мм, то для изготовления кобылок можно использовать доску с сечением 100х50 мм.

Использование кобылок в процессе монтажных работ по сооружению крыши и ее стропильной системы дает возможность:

  • при их изготовлении применять пиломатериалы с меньшей длиной доски;
  • облегчить подъем и установку на мауэрлат стропил, поскольку они будут иметь меньший вес;
  • с меньшими усилиями вывести линию свеса карниза, используя при этом более легкие по сравнению со стропильными ногами кобылки;
  • в случае, когда кобылка повредится или она подвергнется гниению, ее можно безболезненно заменить, не разбирая конструкцию крыши.

В наше время, как и в прошлом, есть мастера, которые могут делать резные кобылки, кровля с которыми приобретает по-настоящему привлекательный вид. Дом с таким декоративным элементом отличается неповторимостью и оригинальностью.

Устройство карнизных свесов без кобылок

Если под карнизом сделать короба или изготовить деревянный каркас, то это будет прекрасной возможностью для облагораживания внешнего вида постройки. Все это позволит закрыть всевозможные выступающие элементы кровельной конструкции, к которым можно причислить обрешетку и стропила. Каким способом будут подшиваться различные элементы карниза, будет зависеть от типа изготовленного карнизного короба.

К наиболее эффективному и простому методу изготовления такого короба относится монтаж каркаса с помощью лобовой или ветровой планки и подшивных реек. Они размещаются на нижней (внутренней) части стропил.

При использовании такого метода могут быть учтены вкусы хозяина постройки, поскольку существует два варианта обрезания концов стропил. Они могут быть обрезаны по отвесу так, что торец будет располагаться параллельно по отношению к стене. В другом случае, концы стропил могут быть обрезаны перпендикулярно стропильной оси.

Остановимся более подробно на варианте с параллельным обрезанием стропильных концов (при таком способе кобылка — элемент конструкции кровли, не предусмотрен):

  1. Выполнение работ потребует использования стропильных лесов, а также выдвижной лестницы. Для крепления кровельных элементов понадобится шуруповерт и саморезы по дереву;
  2. В первую очередь, необходимо прикрепить ветровую доску, затем последовательно крепится внешняя подшивная и внутренняя (стеновая) доски. Все доски имеют одинаковое сечение 150х20 мм;
  3. При изготовлении короба используются отобранные не витые и ровные доски. Они должны быть очищены от коры и не иметь в большом количестве сучков. Когда изготовление короба планируется сделать в качестве «подшивы», без использования отделочных материалов, то работу выполняют с использованием калиброванных сухих досок, имеющих сечение 50х20 мм.
  4. После того, как были закрыты фронтальная обрешетка и стропила, с целью защиты, производится обработка короба специальными растворами. Если есть желание, то короб можно обработать морилкой или покрыть лаком. В этом случает «подшива» будет служить дольше и наиболее эффективно.

Добиться наиболее качественного покрытия можно, используя достаточно дорогой, но по-настоящему эффективный корабельный лак.

  • В качестве закрывающего короб материала пользуются профнастилом марки С10, имеющим белый или светло-серый цвет. Может также использоваться виниловый сайдинг, который легок в монтаже и имеет небольшой вес.
  • Некоторые части карниза можно подшивать с использованием специального материала – софитов. Он представляет собой перфорированные пластины, изготовленные из алюминия или пластика. Хотя их стоимость считается довольно высокой, она оправдана за счет привлекательного внешнего вида материала и его высокой функциональности.
  • Независимо от материала, который был использован для подшивки карнизных планок, закрывать лобовые (ветровые) стороны короба придется с использованием внешних уголков, цвет которых должен совпадать с цветом самого короба. По размеру уголки должны быть 50 мм, их обортовка по размеру должна соответствовать ширине ветровой части.
  • С целью облагородить боковые стороны короба вырезаются крышки. Делается это вручную, а материалом служат гладкие листы, форма которых будет зависеть от формы торцевой части коробов.
  • Выполнить фронтальную «подшиву» намного проще. Делается это с помощью двух досок с сечением 150х20 мм, которые крепят к выступающей обрешетке. В дальнейшем их зашивают наиболее подходящим материалом.

Устройство карнизных свесов с применением кобылок

Когда для подшивания карнизов используется горизонтальная кобылка, кровля, особенности проведения работ которой могут отличаться друг от друга, монтируется с некоторыми дополнительными сложностями и требует больших трудовых затрат.

Как конструктивный элемент, кобылка представляют собой не что иное, как доску с сечением 100х30 или 150х30 мм. В этом качестве могут выступать обрезки стропильных брусьев. Их крепление к стропилам осуществляется таким образом, чтобы расположение широких плоскостей было перпендикулярно по отношению к стене.

Осуществляя монтаж кобылок, было бы правильно взять за ориентир кирпичную кладку или же делать работы с использованием уровня.

После установки кобылок приступают к процессу крепления подшивных досок. Как результат, получается короб с нижней плоскостью, расположенной горизонтально. В дальнейшем короб можно оформить или украсить в зависимости от общей архитектуры подстройки и личных вкусов домовладельцев.

Приступая к монтажу карниза, не следует забывать о таком важном моменте, как способность кровли «дышать». Под этим подразумевается, что в подкарнизную часть должен попадать теплый воздух. Проходя через такие элементы кровли, как стропила, обрешетка и кровельное покрытие, он устремляется наружу. Благодаря воздушному потоку происходит эффективная вентиляция, которая создает условия для сухого состояния крыши и продлевает срок ее службы.

Стропила с кобылкой

Исходя из вышеописанного, очень важно не допустить, чтобы какой-либо коньковый элемент или элемент карниза стал герметичным. По этой причине при выполнении монтажных работ нельзя применять монтажную пенку и силикон. Исключением являются только трубы. В противном случае, уже через несколько лет эксплуатации могут начаться нежелательные процессы, связанные с гниением конструкции крыши.

В настоящее время карнизы подшивают разными способами. Когда есть кобылка, крыша может быть отделана обычным треугольным карнизом. Он отличается простотой монтажа и по сравнению с другими выносными карнизами исключает такой нежелательный момент, как неприятное гудение во время зимних вьюжных ветров.

Остановимся на основных правилах устройства треугольного карниза:

  1. Обрезание стропил необходимо делать заподлицо с внешними стенами. При этом не допускается, чтобы карниз свешивался над стеной. Если он все-таки свешивается, в местах стыка стропил и стены прибивают карнизную доску, снабженную водостоком.
  2. Образование карнизного выноса происходит в результате увеличения длины стропил с помощью кобылок. Они прибиваются непосредственно к стропильным ногам. То, что такой способ приобрел большую популярность, объясняется преимуществами, которые он имеет. Например, он гарантированно защищает подкарнизное пространство от дождевых капель, которые может задуть туда сильный ветер. Все это достигается при помощи несложного устройства под названием « кобылка». Кровля, размеры зазора с которой образовывают кобылки, должна быть обеспечена хорошей вентиляцией пространства, находящегося под крышей.
  3. Вынос карниза, там, где расположены кобылки, снизу остается открытым. Его можно закрыть, используя оструганные и прифугованные подшивные доски равной ширины. Их толщина должна быть в пределах 25 миллиметров (подшивной карниз). Подкровельное пространство следует закрывать досками перпендикулярно стене и снизу. Стена и доски для вентиляции кровли также имеют между собою зазор.
  4. Карнизный вынос укрепляют при помощи консолей, снабженных металлическими или железобетонными анкерами. Их заделывают в стену. В таких местах кобылка заделывается с консолью заподлицо. Использование данного способа оправдано, когда подшивной карниз выносится на расстояние, которое является выше допустимого для кобылки из дерева.
  5. Кирпичный свес делается на каменных стенах домов, верхняя часть которых выложена из кирпичей. При этом соблюдается постепенный припуск рядов на величину, которая не превышает третью часть длины кирпича(80 мм). Карнизный кирпичный свес не должен быть больше половины толщины стены.

Долговременная эксплуатация кровли во многом определяется качеством выполнения карнизных свесов. Во время их монтажа существенная роль отводится такому конструктивному элементу, как кобылка. Кровля, особенности проведения работ которой требуют грамотного выполнения карниза, может, в противном случае, промокнуть или потерять свои свойства из-за намокания теплоизоляции.

Для обеспечения долговечности и экономичности эксплуатации фасада и кровли разрабатывается комплекс мероприятий, которые выходят за рамки монтажа и поставки материалов. К вопросу создания качественной кровли необходимо подходить комплексно.

Карнизный свес

Карнизный свес представляет собой визуальную границу, которая отделяет кровлю от внешнего фасада. Он берет не себя архитектурный акцент и является явным и очевидным элементом здания. По этой причине, к процессу оформления карниза следует подходить с особым вниманием, поскольку он является одним из наиболее ответственных элементов постройки. Вследствие естественных теплопотерь на карнизном свесе может образовываться наледь. В результате, карниз может разрушиться или может произойти закупорка подкровельной вентиляции карнизного свеса. Последствия могут быть самыми печальными – образуется конденсат, появится плесень, конструкция кровли начнет гнить и т.п.

Когда речь идет о подшивке карниза, то имеются в виду работы, связанные с монтажом декоративных элементов на нижней плоскости карнизных свесов. Декоративная отделка с использованием сайдинга, дерева, меди и других материалов не относится к наиболее важному этапу в процессе оформления карнизного свеса.

До ее формирования проводится проектирование и монтажные работы несущей конструкции карниза и составляющих кровельного пирога.

Проектные и монтажные работы по устройству карнизного свеса учитывают следующее:

  • Величину вылета карнизного свеса от опоры в виде несущей стены. Она является проектной величиной, зависящей от несущей способности конструкции и других факторов, которые учитываются при разработке проекта.
  • Обеспечивает ли карнизный свес достаточное поступление воздуха в подкровельное пространство.
  • Способы крепления декоративных элементов в виде панелей должны быть такими, чтобы они обеспечивали их надежное функционирование при любой погоде.

Кобылка кровля: размеры, особенности проведения работ

Так ли необходима кобылка при устройстве кровли? И можно ли обойтись без нее? А также ответ на вопрос “Кобылка кровля: особенности проведения работ”, ищите в нашей статье.

Источник: roof-tops.ru





Source: krovlyaikrysha.ru

Стропила резные фото — Строим дом

Стропильная системаОснова большинства крыш, мы не ведем речь о промышленных плоских кровлях — это стропильная система. Не смотря на то, что сборка и монтаж подобной конструкции является довольно непростым делом,  при наборе определенных знаний и умений вполне возможна установка стропил своими руками.

Только сразу предостерегаем, не берите на себя проектирование подобных несущих конструкций, особенно, если это касается сложных крыш, это дело специалиста проектировщика.

Содержание статьи:

Основные элементы крыши

Немного теории по данному вопросу, ведь не имея теоретических знаний, будет трудно разобраться даже в строительных терминах.

Крыша является строительной конструкцией, предназначенной для защиты внутренних помещений, а также фасадов от воздействия различных природных факторов, таких как атмосферные осадки, ветер и другие.

Состоит она из скатов, которые могут иметь различные углы наклона, определяющиеся, в основном, климатическими условиями и замыслом архитектора. Формируются скаты:

  • стропильной системой,
  • обрешеткой,
  • кровельным покрытием.

Сопряжения скатов образуют так называемые ребра, которые могут быть горизонтальными или наклонными. Горизонтальное ребро — это конек, верхняя точка крыши, к диагональным ребрам относятся внутренние сопряжения — ендовы, разжелобки.

На практике можно встретить крыши различной формы, от этого зависит конструкция и технология установки стропил.

Виды крыш

  • Односкатная крыша. Представляет собой конструкцию, опирающуюся на две несущие стены. Разница в высоте этих стен и создает необходимый для стока воды уклон.
  • Двускатные крыши. Более сложная конструкция, которая распространена повсеместно. Монтаж такой конструкции тоже обычно не составляет труда. Скаты такой крыши опираются на противоположные стены, с других сторон здания получаются треугольные стены, именующиеся фронтонами.
  • Вальмовые, четырехскатные крыши. Основу такой конструкции составляют два обычных ската, как и в предыдущем случае, а фронтоны заменены скатами треугольной формы, которые называют вальмами.

Вариантом такой крыши, установленной на здании, имеющим квадратный периметр, является шатровая крыша, она состоит из четырех одинаковых треугольных скатов, сходящихся вверху в одну точку.

  • Мансардные крыши. Являются разновидностью двухскатных крыш, их еще называют ломаными кровлями. Скат такой конструкции имеет несколько, чаще всего два, участка с различными углами наклона. Это влияет на порядок установки стропил на крыше.

Существует еще множество конструкций, но монтаж большинства из них — это уже удел специалистов.

Виды стропильных систем и их особенности

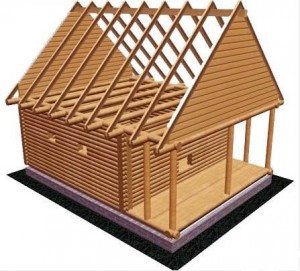

Стропильные системы предназначены для устройства кровельных конструкций над помещениями, имеющими различные габаритные размеры. В их состав входят:

Стропильная система



  • Стропильные ноги, которые непосредственно формируют скат.
  • Стойки, вертикальные опоры, передающие часть нагрузки на внутренние опорные стены или колонны.
  • Подкосы (раскосы), наклонные элементы, служащие для тех же целей, что и стойки.
  • Затяжка. Элемент, соединяющий между собой стропильные ноги, чаще всего их роль выполняют балки перекрытия, но применяют и более высокую установку затяжки. Предназначены для уменьшения усилия распора, которое передается стропильными ногами на стены.

Наиболее приемлемой для стропильной фермы считается треугольная форма, так как она обладает максимальной жесткостью.

Поэтому такой вариант установки стропил на крыше более предпочтителен.

Несмотря на разнообразие форм, в основном, применяются два вида стропил:

Виды стропил

  • Наслонные стропила. Применяются при наличии в строящемся здании внутренних несущих стен или колонн. Стропильные ноги, в этом случае, опираются не только на наружные стены, но и на эти внутренние опоры. При этом нагрузка на них чаще всего передается при помощи стоек.
  • Висячие стропила опираются только на наружные несущие стены и друг на друга (в коньковой части). Такие системы применяются на зданиях, не имеющих  промежуточных опор, и имеющих ширину пролета до 12 метров. Отличием такой конструкции является наличие высокой распорной нагрузки, для снижения которой обязательно применение затяжки. Стропильные ноги таких систем необходимо укреплять подкосами, это также способствует снижению нагрузки на стены.

Крепление стропильных ног к стенам

Для того чтобы выполнить монтаж стропильной системы своими руками, необходимо знать правила ее крепления к стенам. В зависимости от материала, из которого возведены стены, существует несколько технологических способов.

На рубленых стенах стропильные ноги крепятся на верхний венец непосредственно.

Особенность монтажа определяет значительная усадка таких стен в первые годы после возведения, иногда она достигает 10 и более процентов и зависит от качества материала и профессионализма строителей.

В связи с этим, жесткое крепление стропил к стене может привести к возникновению значительных деформационных нагрузок, которые могут вызвать даже выдавливание верхних венцов стены.

Скользящие опорыЧтобы предотвратить этот процесс, для крепления применяют специальные скользящие опоры для стропил.

Конструктивно, они представляют собой два металлических элемента, один из них крепиться на стену, другой на стропильную ногу. Такой крепеж позволяет ноге смещаться при усадке бревен и не допускает разрушения стены.

На каркасных стенах опорой будет служить верхняя обвязка. В этом случае усадка будет минимальной, поэтому стропила следует крепить таким образом, чтобы предотвратить смещение.

Для этой цели применяется врезка стропил зубом.

В этом случае заруб в затяжке не должен превышать трети ее высоты, это способно уменьшить ее несущую способность.

Применяют также соединение при помощи шипа или комбинируют оба этих способа.

Каменные и кирпичные стены предполагают укладку мауэрлата — специального бруса, который необходим для перераспределения точечных нагрузок на всю стену. Мауэрлат представляет собой деревянный брус, сечением 150х150 мм, который крепится на стене при помощи вмурованных в кладку или верхний пояс шпилек. Под брус в обязательном порядке необходимо уложить слой гидроизоляции.

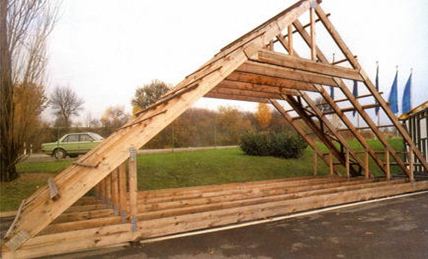

Сборка и установка стропил

В зависимости от вида стропил существуют различные способы сборки.

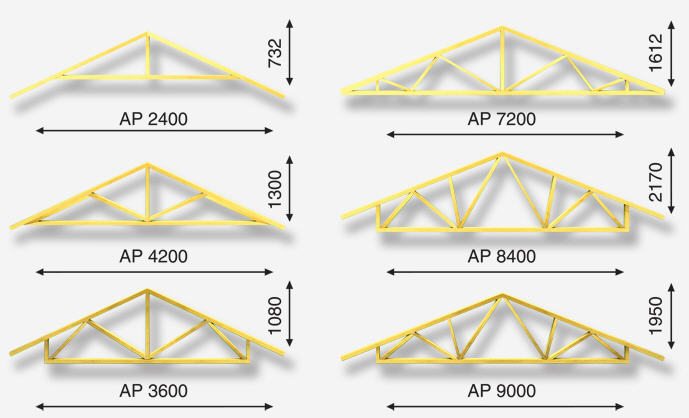

Готовые стропильные фермыВисячие стропила необходимо монтировать уже готовыми фермами.

Прежде чем собрать стропила, рекомендуем сделать чердачное перекрытие.

Дело в том, что при сборке на земле, такую громоздкую конструкцию будет трудно поднять на крышу. Изготавливают стропила по специально подготовленному шаблону, изготовленному из более легких материалов, он подгоняется под существующие условия. С его помощью можно быстро собрать отдельные стропильные фермы, которые будут практически идентичными, что значительно упростит процесс монтажа и позволит сделать крышу ровной и привлекательной.

Наслонные стропила более просты в изготовлении. Дело в том, что их монтаж производится отдельными элементами. Перед тем как построить стропила такой конструкции, тоже следует побеспокоиться о создании шаблона, по которому более просто будет изготовить следующие элементы.

Монтаж стропильных конструкций лучше всего вести в следующей последовательности:

  • Сначала устанавливаются крайние элементы, со стороны фронтонов. Они должны быть выставлены по уровню, отвесу во всех плоскостях.
  • После этого между ними натягиваются шпагат, при этом его крепость должна обеспечить значительную натяжку, от этого будет зависеть качество монтажа.

Шпагат натягивается по коньку и средней части стропил по обоим скатам. Мауэрлат тоже должен быть выставлен по уровню, это даже не обсуждается.

  • После, по этим ориентирам устанавливают остальные фермы или элементы.
  • В процессе их установки производится необходимое усиление подкосами или стойками, монтируются затяжки. Не будет лишним и связать между собой стропильные элементы до установки обрешетки.

Укладка стропил и обрешетки является основным этапом монтажа всей кровельной конструкции, поэтому и подход к процессу должен быть соответствующим. Именно от него будет зависеть механическая прочность и надежность крыши, а также и внешний вид. Согласитесь, получить вместо двухскатной крыши китайскую пагоду из-за несоблюдения уровней или недостаточного усиления конструкции не хотелось бы никому.

Также советуем посмотреть:




Source: novakrovlya.ru

Стропильная система (85 фото) - пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

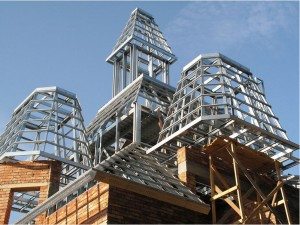

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.


Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

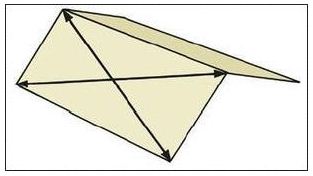

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.


Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

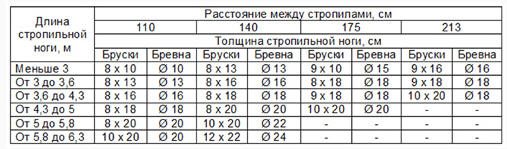

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.


Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.


Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

  • обеспечение передачи нагрузки в нужном направлении
  • выдерживают физические нагрузки
  • обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Сохраните статью себе на страницу:

Пост опубликован: 29.11

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 minecraft-files.ru

Деревянные резные украшения для фасада и крыши дома

Естественная привлекательность и легкая обработка натуральной древесины позволяет создавать из нее прекрасные деревянные украшения для интерьера и дома. Этот созданный природой, экологичный материал проверен веками и продолжает пользоваться большим спросом в строительстве и быту.

резная шкатулка Оригинальная резная шкатулка из дерева Вернуться к оглавлению

Содержание материала

Резные узоры на фасаде дома

Все чаще даже состоятельные граждане предпочитают более дорогим кирпичным строениям дом из бруса или бревна. И это не только дань моде, дерево — уникальный материал с живой энергетикой. Древесина прекрасно удерживает тепло и создает благоприятный микроклимат в помещении. Вместе с деревянными домами постепенно возвращается и интерес к домовой резьбе.

В старину дома украшались резными элементами не только ради эстетики – каждый узор и орнамент имел свой смысл и служил защитой жилища и семьи от бед, нечисти и дурных людей.

Резьба наносилась на элементы фасада дома: карнизы, декоративные балясины, ставни, наличники, полотенца, столбы и опоры. Сегодня мало кто задумывается о символике резных украшений для домов.

резные украшения домов Различные резные украшения на фасадах домов

Однако красивые узоры, придуманные старинными мастерами, продолжают жить, обрастая новыми деталями. На помощь современным резчикам по дереву приходят новые технологии и высокоточное оборудование, благодаря которым можно создавать сложные и оригинальные изделия из дерева.

Резной декор для кровли

Верхняя треугольная часть крыши (фронтон) в старину назывался очельем. Именно его украшали декоративной резьбой особенно богато:

  1. Конек кровли. На самом верху деревянные дома часто украшаются деревянными элементами в виде скульптур коня, петуха или птицы.
  2. Причелины. Резные карнизные доски, расположенные на торцах бревен, которые удерживают крышу. Такие доски также называют ветровыми, они не только являются декоративным украшением фронтона, но и закрывают торцы бревен от осадков. Резьба для причелин может быть ажурной или рельефной по дереву. резные причелины Также нередко используются многослойные элементы, состоящие из нескольких рядов резных досок. Сверху, на месте пересечения причелин, располагается центральный декор, часто это символы солнца, сложные витиеватые узоры или резные розетки и накладки.
  3. Фриз. Резная доска, установленная на карнизе, обычно покрывается симметричным повторяющимся узором, который идентичен или перекликается с рисунком причелин.
  4. Полотенца. Другие названия – сережки, подкрылки. Представляют собой деревянные свесы по бокам карниза. Обычно опускаются ниже основной резной доски фриза и по виду действительно напоминают старинные праздничные полотенца.

Резьба на окнах

Не менее важным элементом украшения домов считаются деревянные резные наличники. С из помощью не только достигается декоративный эффект, но и закрывается щель между оконной коробкой и стеной, а дом лучше защищен от шума и сквозняка.

резьба на окнах Пример оригинальной резьбы на окнах

Резное оформление окон в старину также имело огромное защитное значение, ведь именно через окна и двери нечистая сила можно проникнуть в дом. Резные обереги со временем превращались в красивейшие орнаменты, которые дошли и до нас.

Резной наличник мог иметь достаточно простую конструкцию и состоять из трех, реже четырех досок, на которые наносился несложный повторяющийся узор или орнамент. Более сложное и декоративное обрамление окна включало различные элементы, многослойные резные накладки и детали:

Техника выполнения домовой резьбы

Стили и техники домовой резьбы соединили в себе множество школ, направлений и способов наносить резной орнамент. Деревянные украшения домов могут быть выполнены следующими способами:

  1. Глухая рельефная. Рисунки и узоры данной техники имеют высокий рельеф и сплошной фон. Это могут быть простые геометрические орнаменты, растительные мотивы или целые картины и композиции. Глухой рельефный узор чаще всего можно увидеть на створках окон и наличниках, его наносят на торцевые и карнизные доски.
  2. Прорезная ажурная. Также имеет другие названия — кружевная, пропильная или сквозная. Очень эффектная и распространенная техника резьбы. Она требует минимум инструментов, знаний и времени. Нанесенный на доски узор выпиливается насквозь лобзиком, пилой, резьба ручным фрезером. эскизы узоровЭскизы для выпиливания резных узоров на окна

    Кружевные узоры можно увидеть в качестве украшения окон, фронтонов, карнизов, над дверями и крыльцом. Резные элементы использовались как накладные украшения на глухие стены фасада или доски наличников. Еще один подвид пропильной техники – многослойная резьба. Доски со сквозными узорами накладываются друг на друга, при этом получается имитации глухой резьбы.

  3. Объемная скульптурная резьба. Самый сложный тип резьбы в виде различных объемных фигур. Декоративными скульптурными деталями украшался конек крыши. Объемные фигуры вырезались над дверью и окнами, на столбах подпирающих крыльцо или перила.

Какую древесину использовать для домовой резьбы

Самой распространенной, а в северо-западных регионах лучшей, считается сосна. Достаточно прочная и удобная в обработке она хорошо подходит для изготовления резных украшений для фасада дома.

резные элементы Украшение резными элементами фасада дома

Неокрашенная сосна со временем становится светло-желтой, почти медовой. Осина со стародавних времен ценилась как хороший поделочный материал. Она имеет мягкую податливую структуру, слабо усыхает, устойчива к растрескиванию. С возрастом осиновые деревянные украшения приобретают серый стальной блеск, который можно принять за металл.

Пластична, мягка и очень удобна для резьбы липа. Ровная светлая древесина липы однородна и хорошо подходит для рельефной резьбы. Однако мягкость и пористость волокон делают липу недолговечной и требовательной к уходу.

Дуб очень прочный и долговечный материал, но он очень дорог и труден обработке из-за жесткой и плотной древесины. Лиственница также прочный и твердый сорт древесины, но для изготовления резных украшений использует редко, так как липа легко раскалывается.
Резной кокошник

Вернуться к оглавлению

Резной декор в современном интерьере

Богатые художественные традиции резьбы по дереву нашли воплощение в современном дизайне и оформлении интерьера. Украшения из резного дерева наиболее востребованы в классических стилях (барокко, ампир). Также деревянные элементы декора характерны для этно стиля (африканского, восточного, японского или марокканского).

Древесина будет уместно смотреться в любом месте дома, а благодаря безопасности и натуральному происхождению деревянные украшения и мебель можно использовать в спальнях и детских комнатах.

Резные элементы интерьера

Деревянные украшения используются в следующей отделке интерьера:

  1. Лестницы. Резные балясины и перила из дерева сделают интерьер утонченным и роскошным. резная лестница
  2. Деревянные консоли. Опорно-декоративный элемент для украшения колонн, стен, потолка, каминов, мебельных полок.
  3. Частный дом с колоннами и пилястрами. Поддерживающие элементы из дерева на сегодняшний день имеют декоративное значение и используются для украшения интерьера и для придания помещению визуальной высоты. На колоннах часто можно увидеть элементы скульптурной или рельефной резьбы.
  4. Розетки. Деревянные розетки используются для резного декора мебели, декорирования потолков и многого другого. Розетка представляет собой симметричную деталь круглой, квадратной, многоугольной формы с выраженным центром. С их помощью маскируют стыки наличников, украшают камины, стены, рамы и панно.

    резные розетки Различные узоры резных деревянных розеток

  5. Наличники – резные наличники для окон и дверей используют для оформления интерьера внутри помещения. Также рамами из дерева окантовываются зеркала, картины, настенные панно.
  6. Багеты, карнизы, уголки, плинтус. Эти декоративные детали сделают интерьер эксклюзивным и богатым, придают стилистическую законченность помещению.
  7. Фризы. Резные орнаменты используются для обрамления стен, потолков, для украшения мебели.

Выбор древесины

Каждый сорт дерева имеет свои неповторимые качества: цвет, текстуру, рисунок, особенности обработки.

  1. Липа. Самая востребованная древесина для резьбы – мягкая и податливая. На липе можно вырезать самый тонкий выразительный узор, изготовить небольшие украшения тонкой работы.
  2. Дуб. Очень долговечный и прочный. Обработка такой древесины сложна и полученные изделия дороги. Массивная добротная мебель из дуба – предмет роскоши и незыблемости.
  3. Береза. Хороший материал для резных изделий, используется для создания накладных деталей, статуэток и сувениров.
  4. Орех. Твердая древесина с универсальным применением – от мелких поделок до мебели. Орех хорошо полируется и достаточно хорошо поддается обработке.

    резные ложки Резные ложки из ореха

  5. Груша. Дерево ценно тем, что практически не склонно к появлению трещин и деформаций.
  6. Ольха. Привлекательна благородным темным цветом древесины от красноватого до черного.
  7. Древесина хвойных пород (тис, сосна, ель, или кедр). Хороший материал для создания массивных элементов интерьера, а также накладных деталей и погонажных изделий: наличников, плинтусов, карнизов.

Древесина живой материал и деревянные украшения как внутри, так и снаружи дома нуждаются в уходе.

резные изделия Различные резные изделия из дерева

Необходимо деревянный дом и резные детали обработать антисептиками от влаги и насекомых. Внутри помещения важно следить за влажностью. Очень сухой воздух может привести к растрескиванию деревянных изделий. Также использование различных декоративных средств – лаков, морилок не только защитят поверхность древесины от внешних воздействий, но и подчеркнут ее природную красоту и неповторимость.

видео-инструкция по монтажу своими руками, как изготовить стропильную систему Эркера, Шале, аттиковую, фото

Стропильная конструкция – основа для любой скатной крыши, ее «скелет». Она воспринимает на себя весьма серьезные нагрузки, особенно в зимнее время, и является несущей для кровли. Это значит, что защита дома от осадков и ветрового воздействия в значительной степени зависит от нее.

Поэтому в индивидуальном строительстве изготовление стропил на завершающем этапе – важная операция, которой уделяется особое внимание. Какова последовательность действий при устройстве стропильной системы, какие особенности имеют различные виды стропил – далее в статье.

изготовление стропилНачальный этап монтажа висячих стропил

Учитывая исключительную важность стропильной системы, ее тип, материал для изготовления и прочие важные детали определяются на этапе проектирования. Стропильные фермы обычно выполняются из дерева или металла (в уникальных случаях в частном домостроении – из железобетона).

Металлические фермы обычно изготавливаются заводским способом, доставляются в готовом виде на стройку и устанавливаются при помощи крана, закрепляются сваркой.

Деревянные стропила могут:

  • Также изготавливаться заводским способом (висячие стропила)
  • Заводским способом могут изготавливаться отдельные элементы конструкции и собираться на стройке
  • Вся стропильная система раскраивается и монтируется непосредственно на объекте

Использование заводских полуфабрикатов предполагает предельную точность в соблюдении проекта при производстве строительных работ, поскольку переделка готовых ферм или изменение размеров их деталей связаны с большими сложностями, а иногда – просто невозможны.

Но плюсом такого решения является то, что если стены выведены правильно, то установка стропильной системы равносильна сборке детского конструктора.

как изготовить стропилаЭлементы стропильных систем

Часто заводские изделия используют при возведении сложных кровель, например, если требуется стропильная система над эркером, и в обязательном порядке – при строительстве быстровозводимых зданий, поставляемых в комплекте.

Совет!!
Перед самостоятельным изготовлением и сборкой стропил следует изучить все термины, связанные с крышей. Путаница в понятиях может в ходе работ привести к непредсказуемым последствиям

В процессе устройства стропильной конструкции можно выделить следующие этапы:

Изготовление шаблонов, раскрой, изготовление ферм

Лекала и распиловка

Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.

Оно может быть выполнено следующими способами:

  • Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил).
    Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания.
    Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры.
    Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.

Совет!
Когда шаблон отмерен по длине, на него лучше сразу нанести все врубки, врезки, места крепления соединительных элементов.
Можно изготовить для всего этого отдельные шаблоны, и наносить их на раскроенные стропила самостоятельной операцией, однако при этом растет риск погрешностей

стропильная система эркераСтропильные фермы раскроены и собраны на земле
  • Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине.
    Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же.
    Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
  • Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами.
    Этот способ хотя и весьма прост, но считается наименее надежным.

Совет!
В шаблонах с вертикальной планкой последняя может быть сама использована в качестве шаблона для опорных элементов, если таковые предусмотрены конструкцией стропильной системы (например, стоек или бабок)

Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.

А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.

Сборка ферм

Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.

Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.

В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.

стропильная система над эркеромСхема промера ферм

В результате, если геометрия ската правильная, должны получиться следующие результаты:

  1. В месте пересечения бечевки должны слегка касаться друг друга
  2. Место их пересечения должно приходиться на середину длины крыши
  3. Пересекаться они должны на половине длины противоположных стропильных ног

Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.

После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.

В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.

Технические подробности

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Совет!
В большинстве случаев при установке наслонных стропил стоит устроить шарнирное соединение хотя бы в одном из узлов: крепление к мауэрлату (специальная скользящая металлическая конструкция), связь с коньковым брусом, стык стропил (если коньковый брус отсутствует)

Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами.

Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.

изготовление и ремонт наслонных стропил

стропильные конструкцииДля любой скатной крыши необходима система несущих элементов. В противном случае кровля либо не будет держаться вообще, либо рухнет в самом ближайшем будущем. Тот «корсет», который принимает на себя нагрузку от самого материала покрытия, и воздействующих на него нагрузок, называется стропильные конструкции.  О том, для чего они нужны, и как рассчитываются – далее в статье.

Можно выбрать для своего дома очень качественный и красивый кровельный материал, но без должного каркаса установить его не получится. Этот каркас называют стропильной системой, и возводится он для любого типа скатной крыши.

Даже если кровля имеет всего один скат – покрытие крепится к несущей конструкции, которая, как правило, в этом случае представлена горизонтальными наслонными стропилами, опирающимися непосредственно на стены фасада.

Важная информация! Стропильная система – это совокупность силовых элементов крыши, воспринимающих вес кровельного материала и атмосферных нагрузок на него, и передающая эти усилия несущим конструкциям здания. Состоит из стропил, соединительных и усиливающих элементов, подстропильных конструкций и обрешеток.

Поскольку стропильная конструкция будет воспринимать на себя не только вес кровельного материала, но и ветровые нагрузки, а в зимнее время – массу лежащего снега, эти воздействия сразу закладываются в расчет необходимой мощности несущих элементов.

Вообще, из факторов, определяющих структуру стропильной системы, можно выделить:

  • Кровельный материал
  • Нормативную снеговую нагрузку для данной местности
  • Соблюдение требований по огнестойкости
  • Угол наклона кровли
  • Длину пролетов
  • Соображения долговечности
  • Особенности архитектурного решения
  • Материал, выбранный для устройства системы
  • Наличие чердака

Материал, используемый для несущих конструкций кровли, очень важен. Ведь каждый материал для крыши имеет свои прочностные характеристики, вес, коррозионную стойкость, что не может не отразиться на расчетных параметрах.

Изготовление стропильной системы производят из:

  • Дерева
  • Металла
  • Железобетона
  • Сочетания дерева и металла
деревянные стропильные конструкцииПростейшая стропильная система

Железобетонные конструкции не нашли особого распространения в жилищном строительстве ввиду большого собственного веса, сложностей монтажа и отсутствия гибкости архитектурных решений.

Как правило, конструкции стропильных систем из железобетона используют при возведении производственных и общественных зданий большой площади, и в качестве покрытия используют железобетонные же плиты.

Металлические системы находят все более широкое применение, особенно для кровель со сложной конфигурацией. Им легче придать практически любую форму, они долговечны и обладают большой прочностью.

К их недостаткам можно отнести:

  • Необходимость применения специального оборудования на месте, или изготовления в заводских условиях
  • Большой вес
  • Относительно высокую стоимость

Наиболее распространенным материалом для изготовления несущих конструкций кровли по-прежнему остается дерево. Оно позволяет выполнить все требования к крыше, и проблемы возникают лишь в случае особо ломаной формы, либо чрезмерного веса материала покрытия.

Поскольку стропила изготавливаются из пиломатериалов уже столетия, свойства этой системы хорошо изучены и предсказуемы, а технология изготовления отработана до мелочей.

В частном домостроении стропильные деревянные конструкции применяются в подавляющем большинстве случаев.

Смешанные металлодеревянные конструкции – также редкость в возведении индивидуального жилья в связи со сложностями в изготовлении и монтаже.

Как правило, из дерева выполняют верхнюю часть таких конструкций, работающую на сжатие, а нижняя часть, подверженная растягивающим усилиям, производится из металла.

Как правило, этот тип систем используют при строительстве больших сооружений со значительной длиной пролета (15-20 м) – бассейнов, промышленных и сельскохозяйственных предприятий.

Термины, обозначающие различные элементы стропильной системы:

  1. Стропильная нога – основной элемент, крыши, воспринимающий нагрузку от кровельного материала, и передающий ее несущим конструкциям здания – стенам или колоннам. Служит для крепления обрешетки, на которую устанавливается покрытие
  2. Мауэрлат (подстропильный брус) – деревянная обвязка, проходящая по верху стен здания, на которую опираются стропила
  3. Подкос – распорка между верхним и нижним поясами стропильной системы, работающая на сжатие
  4. Стойка (опора) – силовой элемент, через который конструкция стропильная передает давление от стропильных ног на внутренние несущие конструкции (стены или колонны)
  5. Прогон – брус, прокладываемый по стойкам, на который опираются стропильные ноги, в том числе – и в тех местах, где стоек нет
  6. Лежень – брус, проложенный по несущим внутренним стенам или колоннам, воспринимающий нагрузку от стоек, в том числе – на тех участках, где нет капитальной конструкции (в случае с колоннами)
  7. Распорка – элемент, работающий на сжатие, и препятствующий схлопыванию и сдвигу внутрь подкосов и стоек
  8. Затяжка (ригель) – элемент, воспринимающий нагрузку стропильных ног в горизонтальной плоскости
конструкции стропильныеСложная стропильная система из металла

В случае висячих стропил в конструкцию добавляются еще два элемента: стяжка 2, которая препятствует «разбеганию» стропильных ног в стороны под весом кровли, и бабка 4, которая похожа на стойку, но работает по другому принципу.

Подкосы 5 под действием веса кровли растягивают бабке, а она, в свою очередь, передает это усилие стяжке, одновременно компенсируя растяжение последней.

Наслонные стропила

Существуют две общепринятых схемы организации стропильной системы скатной кровли. Первая из них – это наслонная стропильная конструкция.

Она применяется при организации кровель для сравнительно небольших зданий, с размерами пролета (расстоянием между несущими конструкциями):

  • до 6 м– без установки внутренних опор (стоек)
  • до 12 м– с установкой одной стойки на несущие конструкции (причем стойка не обязательно устанавливается точно по центру стропильной системы – она может быть смещена ассиметрично к одной из стен)
  • до 15 м– с установкой двух опор

Наслонными этот вид стропил называют, поскольку они накладываются сверху на мауэрлат, а также, если есть коньковый брус (прогон) – продольный элемент, связывающий между собой вершины всех стропильных ферм.

Ферма – единичный элемент системы, состоящий из пары стропил и опорных/связующих элементов между ними. Эта система монтируется в зданиях малой ширины, либо имеющих несущие конструкции внутри.

Характерная особенность наслонных стропил – малый вес конструкции и небольшой расход пиломатериалов.

Также они (особенно при отсутствии стоек) удобны для организации мансардного этажа, так как не имеют элементов, идущих параллельно перекрытию на небольшой высоте.

СОВЕТ! Не стоит использовать наслонные стропила (во всяком случае, в «чистом» виде) для устройства кровель из тяжелых материалов покрытия, в частности – минеральных (черепица, асбестоцементный лист, сланец). Это вызовет необходимость применения бруса и доски большого сечения, а также – установки мощных откосов, стоек, ригелей.

Висячие стропила

конструкция стропильнаяЭлементы висячих стропил

Второй тип — висячая конструкция стропил. Она названа так, поскольку концы стропил опираются только на внешние несущие стены, без промежуточных опор внутри здания.

Поскольку под действием веса крыши на стропильные ноги возникают распирающие нагрузки на стены здания, стропила снабжают стяжкой, которая компенсирует возникающее усилие.

При необходимости, используются вспомогательные элементы – подкосы, бабки и стойки. С помощью висячих стропил можно создавать пролеты длиной до 20 м и даже более.

Комбинированные варианты

В случаях особо сложной формы кровли, или использования тяжелых материалов покрытия, применяют конструкции стропильные комбинированные – специальные  фермы.

Они могут быть выполнены в виде конструкции одного вида (наслонного или висячего), а могут – включать в себя комбинацию обоих на разных участках фермы.

Также встречаются кровли, где «чистые» висячие и наслонные фермы чередуются: наслонные используются в тех местах, где под кровлю выходит несущая конструкция, а висячие – в тех точках, где ее нет.

Это позволяет равномерно распределить нагрузку и создать скаты необходимой величины и длины, при этом не выходя за пределы выбранной формы кровли.

Важная информация! При организации двускатной кровли в обязательном порядке фермы любой конструкции связываются вдоль крыши прогонами по каждому ряду стропил, либо – диагональными перевязками соседних ферм.

стропильная конструкцияОбразцы комбинированных ферм

Возможно изготовление стропильных конструкций по месту, непосредственно при монтаже стропильной системы, сборка на земле, с последующим подъемом на крышу, либо в условиях заводского производства.

Два последних варианта привлекательны достижением геометрической точности всех блоков, зато монтаж по месту позволяет учесть все нюансы данной конкретной кровли.

Существенное значение имеет шаг стропил – расстояние между соседними фермами. Она варьируется в пределах между 0, 8 –2 м, и зависит от типа фермы, сечения стропил и материала кровельного покрытия, определяется расчетным путем.

Помочь в определении шага может следующая таблица:

изготовление стропильной системыОпределение шага стропил

Дереву нужна защита

Поскольку пиломатериалы имеют сравнительно низкую биологическую стойкость, гигроскопичны и склонны к загниванию и повреждению вредителями, а также легкогорючи, им необходима защита.

При соблюдении несложных правил можно быть уверенным, что ремонт стропильной конструкции не потребуется на весь период ее эксплуатации (по нормативу – 50 лет).

Предохранение крыши от преждевременного старения заключается в следующих мероприятиях:

  • обработка антисептиками, гидро- и огнезащитными пропитками
  • устройство гидроизолирующих прокладок в местах соприкосновения дерева с металлом или стеновыми материалами
  • предупреждение протечек кровли
  • поддержание сохранности гидро- и пароизолирующих слоев крыши
  • обеспечение надлежащей вентиляции подкровельного пространства

Несущий каркас крыши – важнейший элемент здания. От его надежности зависит в значительной мере и атмосфера внутренних помещений, и срок жизни самого сооружения.

Поэтому, выбраны ли для дома классические деревянные стропильные конструкции, или более экзотический металл – крыша требует тщательного расчета и не менее качественной установки.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
