главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Главные составляющие откатных ворот

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

  1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
  2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
  3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

Как осуществляется движение конструкции?

Как устроены сдвижные ворота

Как устроены сдвижные воротаПолотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

  • Как изготовить сдвижные воротаКак изготовить сдвижные воротарулетка;
  • строительный уровень;
  • топор;
  • болгарка;
  • сварочный аппарат;
  • лопата;
  • молоток;
  • шуруповерт;
  • емкость для приготовления бетона;
  • гаечные ключи;
  • резиновый молоток для регулировки;
  • углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

  1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
  2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
  3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

Строительство бетонного фундамента своими руками

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Выбор фурнитуры для самодельных ворот

Выбор фурнитуры для самодельных воротФурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:
  • направляющий рельс;
  • концевой и верхние ролики;
  • захваты;
  • пару роликовых кареток;
  • заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

Как установить ворота

Как установить воротаМонтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая – к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

  1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
  2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

Автоматика для выдвижных ворот

Инструменты для создания ворот раздвижного типа

Инструменты для создания ворот раздвижного типаЧтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:
  • дрель;
  • сварочный аппарат;
  • сверла для металла.

В комплект автоматики входит:

  • зубчатая рейка;
  • сигнальные лампочки;
  • электропривод;
  • фотоэлементы;
  • пульт д/у.

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

  1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
  2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
  3. С помощью сварки рейка приваривается к швеллеру.
  4. К рейке прикручиваются механические или магнитные включатели.
  5. Согласно инструкции производителя подсоединяется электропривод.
  6. Снимается перемычка, и устанавливаются фотоэлементы.
  7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

Откатные ворота своими руками: фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

Содержание статьи

По типу откатные (сдвижные, раздвижные) ворота бывают:

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

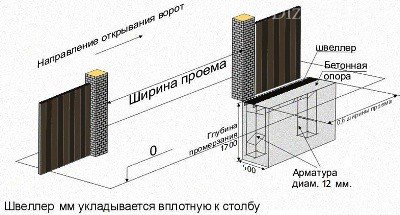

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

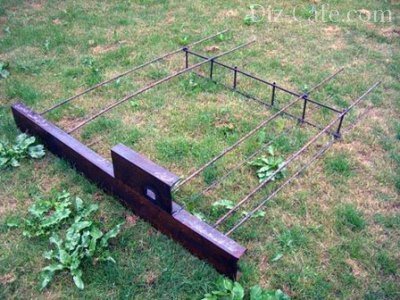

Подготовленное армирование и закладной швеллер

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монитировали

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска —  3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.
Схема откатных ворот с размерами

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

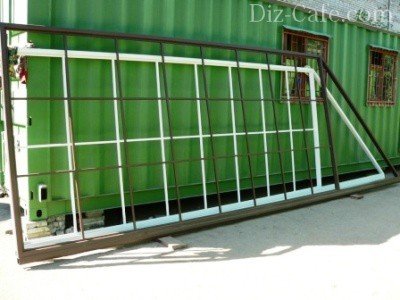

Как варилалсь рама

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Установленные на приемном столбе упоры

Верхний и нижний уловители

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядит все снаружи

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Пришла беда — сдвигай ворота… Болельщики и эксперты продолжают спорить о решающем эпизоде матча Россия – США…

Субботняя встреча сборных России и США во дворце спорта «Большой», напомним, завершилась со счетом 3:2. За первый период зрители увидели силовые приемы, дриблинг, броски и яркие спасения, но только не заброшенные шайбы. После перерыва положение исправил капитан сборной России Дацюк. В середине матча он ворвался в чужую зону и после своевременной передачи Андрея Маркова и отправил шайбу точно в правый угол ворот Джонатана Куика, открыв счет 1:0. Американец Кэм Фаулер за три минуты до окончания второго периода сравнял счет. В третьем периоде вратарь Сергей Бобровский пропустил шайбу Джо Павелски, счет составил 1:2 в пользу сборной США, однако Дацюк смог забить второй гол…

В овертайме забивать должны были американцы, но Кейн не смог переиграть Бобровского во время выхода «один на один». Дополнительное время также не выявило победителя, а в серии послематчевых бросков удача улыбнулась американцам.

Решающим в матче стал эпизод с незасчитанным голом Федора Тютина, который выводил сборную России вперед в конце третьего периода. При равном счете 2:2 судьи отменили гол.

Решение судей вызвало такие бурные споры, что они продолжаются до сих пор.

«Сильнейшей в этом матче была сборная России»…

Так, вице-спикер Госдумы Игорь Лебедев (ЛДПР) считает, что в олимпийском хоккейном матче между сборными России и США был применен метод «двойных стандартов». «По правилам НХЛ эта шайба была абсолютно правильная и должна была быть засчитана. Во-вторых, если ворота в этот момент были сдвинуты, то это ошибка судьи. Нужно было остановить матч, для того чтобы поставить ворота. Если ворота были сдвинуты умышленно, то тот, кто это сделал, должен быть наказан», — сказал Лебедев.

Лебедев добавил, что в любом случае шайба была забита абсолютно по правилам «и должна была быть засчитана». «Совершенно непонятно, почему матч сборной США судил представитель с этого же континента. Непростые отношения между Россией и США, безусловно, внесли свою лепту и в этот хоккейный матч. Конечно, как сказал наш президент, спорт есть спорт и побеждает сильнейший. Но, на мой взгляд, сильнейшей в этом матче была сборная России. Если бы не эта, на мой взгляд, специальная ошибка судьи, то расклад был бы абсолютно другим», — уверен вице-спикер.

С Лебедевым согласен первый зампредседателя думского комитета по конституционному законодательству и госстроительству Александр Агеев («Справедливая Россия»). «Я сам в прошлом спортсмен, добившийся очень многого в жизни. Нечестное судейство отталкивает от самого спорта и демобилизует команду. Многие теряют драйв и стремление», — сказал Агеев.

Саму ситуацию он считает возмутительной. «Раз международное сообщество привлекает судей из НХЛ, и нас пытаются убедить, что судейство не имеет национальностей, мы как раз с этим соглашаемся. Но когда происходит такая ситуация – это уже масса возмущения. Если ворота сдвинуты, а игра продолжается, то в этой ситуации вина судьи. Сколько хоккеисты должны были играть, пока это заметят? У вратарей есть приемы, когда специально сдвигают ворота. Поэтому, конечно, больше всего расстраивает то, что судьи были их НХЛ», — считает политик.

По его словам, главный судья матча должен был применить дисциплинарные меры в отношении своих помощников, которые не заметили сдвинутых ворот. «Это была решающая шайба. Я понимаю, если бы она была забита в первом периоде, а это конец третьего при равном счете», — отметил он.

IIXF оправдывается…

Заметим, что судейство на Олимпиаде происходит по правилам Международной федерации хоккея, а не НХЛ. Кроме того, в хоккее, в отличие от футбола, нет принципа, согласно которому судья не может судить матч, в котором участвует команда из его страны. Как заявляет Международная федерация хоккея (IIHF), профессиональные судьи должны быть беспристрастны в любом случае.

IIXF разъяснила и решение арбитра.

«В соответствии с правилом 330-б, пункт 2 Кодекса IIHF – шайба, попадающая в рамку ворот, которые были сдвинуты, подвергается повторному просмотру судьей по видео. После просмотра видеозаписи гола было установлено, что ворота были сдвинуты до того, как шайба попала в ворота. В соответствии статьи 471-а, пункт 5 – если ворота были сдвинуты со своей позиции или рамка ворот не полностью стоит на льду, гол не засчитывается. Судейский инспектор IIHF Константин Комиссаров подтвердил, что решение, принятое судьями Брэдом Мейером и Маркусом Виннерборгом после просмотра видеозаписи, было справедливым», — говорится в пресс-релизе федерации.

В нем не сказано, почему не были применены санкции к вратарю сборной США Джонатану Куику, который сдвинул ворота непосредственно перед голом Тютина – удаление и буллит. Главный вопрос, по сути, в том, намеренно или нет были сдвинуты ворота.

Журналист американского телеканала ESPN Пьер ЛеБран обратился за комментарием к представителю судейского корпуса НХЛ. Тот сообщил, что согласно правилам в Национальной хоккейной лиги американский рефери Брэдли Майер допустил ошибку, отменив взятие ворот. Все дело в том, что втулка стойки ворот, хоть и была погнута, но все же оставалась в посадочном гнезде. Об этом, в частности, говорится в правиле № 63.6 сборника правил НХЛ. Таким образом, в НХЛ шайба Федора Тютина была бы засчитана, но правила IIHF не дают судьям подобного пространства для интерпретации.

«В Америке и на Олимпиаде существуют двойные стандарты»…

Первый зампред думского комитета по информационной политике Леонид Левин тоже считает, что судейство было необъективным и россияне должны использовать все законные способы, чтобы опротестовать отказ арбитров засчитать третью шайбу. По его словам, причина в том, что на Олимпийским играх и в НХЛ судейство идет по разным правилам.

«В качестве примера могу привести ситуацию с незасчитанной шайбой россиян. Когда речь идет о правилах на Олимпиаде, то шайба не засчитывается по решению судьи. Такой же эпизод происходит в НХЛ – штраф понесет вратарь, и гол может быть засчитан. То есть получается, что в Америке и на Олимпиаде существуют двойные стандарты», — сказал депутат РИА «Новости».

Кроме того, по его мнению, вратарь американской команды самостоятельно сдвигал ворота, используя этот прием, чтобы игра была остановлена.

«Это был чистый гол»…

Мнения игроков и тренеров двух сборных также разделись. «Не знаю, что там произошло, но это был чистый гол. Никто из нашей команды ворот не касался, их сдвинул сам вратарь. Судья должен был это увидеть и дать ему за это две минуты», — заявил Александр Овечкин.

А защитник сборной России Вячеслав Войнов, выступающий в НХЛ в одном клубе с Куиком не исключает, что тот мог специально сдвинуть ворота. «Почему ворота были сдвинуты? Почему раньше этого никто не заметил? Я могу сам вам сказать о том, что Куик специально сдвинул ворота. Мы играем вместе, это его фишка», — рассказал Войнов.

Но Куик утверждает, что неумышленно задел ворота. «Никто не видел, что ворота сдвинуты. Вы сами могли заметить, что в момент броска я смотрел на шайбу и не знал, что задел ворота», — заявил Куик.

Президент КХЛ Александр Медведев признался, что «не понимает» причины отмены шайбы Тютина. «Если были сдвинуты ворота, почему не удалили игрока, который их сдвинул? То есть вратаря американской сборной. А с тем, что шайба была в сетке, вообще никто не спорит, — сказал он sports.ru. – К сожалению, решения судьи видеогола отменить невозможно. Но у нас же есть представители в судейском комитете и в спортивно-дисциплинарном комитете. Я думаю, что это должно быть предметом специального разбирательства».

После матча главный тренер российской команды Зинэтула Билялетдинов ответил на вопрос, справедливо ли было отменено взятие ворот после броска Тютина. «Говорят, что ворота были сдвинуты. Мне с моего места не было видно. Судьи посмотрели видео, а потом приняли такое решение – значит, оно верное. Жалко, конечно, что взятие ворот не было засчитано», — сказал он.

Говоря об американском судье, он отметил, что «было бы объективнее, если бы нашу встречу обслуживал европейский арбитр». «Но, на мой взгляд, нареканий работа рефери не вызвала… Да, конечно, они могли и не видеть, что Квик намерено сдвинул ворота. Это, пожалуй, одна из немногих их ошибок», — считает он.

В свою очередь главный тренер сборной США Дэн Байлсма признал, что его команде повезло в моменте с незасчитанной шайбой. «У меня нет объяснения, я в принципе не уверен в причине, почему судьи не засчитали шайбу, — сказал Байлсма. — Но нам, конечно, повезло. Этот момент мог быть решающим».

Однако заслуженный мастер спорта СССР, автор программы на радио «Цена победы» Виталий Качановский уверен, что по правилам нужно было засчитать гол. «Нас немного прижимают. Шайбу следовало засчитать. А сдвинуты ли были ворота, нет – раньше играли. Судейство не очень мне нравится», — сказал он.

Ситуацию также прокомментировал президент ФХР Владислав Третьяк. «После матча мы потратили полчаса на то, чтобы определить: справедливо отменили гол Тютина или нет. Я связывался с функционерами, курирующими работу судей на нашей Олимпиаде. Момент разбирался буквально покадрово. Вывод однозначен. Как бы нам с вами, всем поклонникам России, не хотелось обратного, вердикт был вынесен в полном соответствии с правилами. Ворота действительно оказались сдвинуты до того, как в них влетела шайба. А в этом случае гол неизбежно отменяется», — приводит слова Третьяка «Спорт-экспресс».

«Для меня это очень двойственное впечатление»…

Член общественной палаты Георгий Федоров удивлен, почему Третьяк так быстро пришел к выводу, что правы были судьи. «С точки зрения многих экспертов – это не так. Мне очень жалко и обидно, что Владислав Третьяк так быстро принял решение. Он один из самых символичных наших спортсменов. Я радовался, когда он вместе с Родниной зажигал олимпийский огонь. Для меня это очень двойственное впечатление», — сказал Федоров.

Он убежден, что шайба была забита честно. «Очень настораживает, что один судья был американцем, а другой – канадцем. Очень странно, почему на такой принципиальный матч поставили именно двух этих судей. В нашей новейшей истории мы много раз видели, когда под давлением американцев в олимпийских соревнованиях принимались неоднозначные решения. Для меня лично такое поспешное решение не засчитать шайбу – политически мотивированное. Моя субъективная точка зрения – наша команда была сильнее и у нас украли победу», — считает Федоров.

С ним согласна коллега Вероника Крашенинникова, которая указывает, что главный вопрос в том, что судьей был американец. «Было необходимо назначить судьей на такой матч человека из третьей страны. И есть технический вопрос – почему, если судья заметил, что ворота были сдвинуты, не было восстановлено их должное положение. Только после незасчитанного гола обнаружился тот факт, что они были сдвинуты. Поэтому остаются технические и организационные вопросы. Для того чтобы утверждать наличие политического контекста, нужно разобраться, почему такие технические моменты случились», — сказала Крашенинникова.

К слову, решение американских судей вызвало возмущение и обычных пользователей интернета. В частности, хештег #AmericanCheaters вышел в мировые тренды Twitter. Cheater (читер) — нечестный игрок, который пользуется недозволенными или неодобряемыми средствами в компьютерных и азартных играх…

Андрей Резчиков

www.vz.ru/sport

Читайте также:

Сборная России в восьмой день Олимпиады выиграла столько же золотых медалей, сколько за всю прошлую неделю. Вслед за Виктором Аном четвертое золото россиянам принес Александр Третьяков, триумфально выигравший соревнования в некогда диковинном для нашей страны скелетоне — спуске на ледяному желобу на санях вперед головой… Его преимущество над латвийцем Мартинсом Дукурсом составило 0,81 секунды – для скелетона это очень солидный разрыв. Третье место занял американец Мэтью Антуан. Первые два заезда скелетонистов состоялись накануне, и по их итогам Третьяков захватил преимущество — Дукурс отставал от россиянина на 0,56. Третьим шел американец Джон Дэйли, кототор… Читать дальше »

установка и монтаж самодельных ворот

Финальным этапом установки дачной ограды является монтаж калитки и въезда. Существует два основных типа ворот – распашные, состоящие из двух створок, и сдвижные (откатные, раздвижные), которые вручную или с помощью автоматики сдвигаются вдоль забора. Второй тип считают оптимальным, так как он экономит место и не создает дополнительных помех при открывании. Рассмотрим, как можно сделать сдвижные ворота своими руками, чтобы убедиться, что их конструкция достаточно проста, а монтаж не занимает много времени.

Для того чтобы ворота двигались плавно и без усилий, необходимо продумать установку фундамента и каждый шаг монтажа основной конструкцию. Не нужно пренебрегать устройством фундамента: на нем держится движущийся элемент и крепится роликовый механизм. Направляющая балка, по которой двигаются ролики, фиксируется на двух стабильных опорах. Чтобы исключить малейший сбой полотна, используют сварку. Подставки-тележки роликами вставляются в балку, а верхней частью закрепляются на нижней части ворот. В результате ворота легко сдвигаются по направляющей в одну из сторон. Сейчас на рынке можно найти устройства автоматического открывания с пультом управления, поэтому при желании весь механизм можно модернизировать и сделать дистанционно управляемым.

Схема сдвижных ворот

Схема сдвижных ворот: 1 – направляющая; 2 – роликовый механизм; 3 – съемный ролик; 4-5 – два ловителя; 6 – верхний фиксирующий кронштейн; 7 – платформа регулировки

Перед началом работ по устройству фундамента необходимо подготовить проем для ворот – место, на котором планируется расположить самодельные сдвижные ворота. Чем уже проем, тем меньше понадобится материала для устройства движущегося полотна. Большое значение имеет и вес конструкции, так как для установки тяжелых металлических ворот потребуется более прочный крепеж, чем, предположим, для полотна из резного дерева.

Место для фундамента

Сдвижные ворота могут откатываться как в левую сторону, так и в правую. Выбор стороны зависит от наличия свободного места вдоль конструкции

Как правило, к моменту обустройства ворот ограда уже установлена, а значит, готовы пограничные элементы – металлические трубы, кирпичные или деревянные столбы. Гарантом надежности ворот и опор будут служить закладные детали, расположение которых можно рассмотреть на прилагаемой ниже схеме. Закладными называют плоские металлические отрезки, закрепленные вдоль опорных столбов и усиленные арматурными прутьями. Дополнительные элементы арматуры фиксируются в грунте и придают конструкции необходимую стабильность.

Заливка бетонного основания

Первый этап – устройство ямы под фундамент. Ее размеры зависят от ширины проема и глубины промерзания почвы. В средней полосе России грунт промерзает примерно на полтора метра, поэтому глубина ямы составит 170-180 см, ширина – 50 см, а длина – 2 м при условии, что проем равен 4 м.

В яму необходимо установить закладную деталь. Для ее изготовления необходим швеллер длиной 2 м и шириной 15-16 см, а также прутья арматуры любого диаметра. Длина прутьев равна полутора метрам – именно на такую глубину они погрузятся в яму. Арматуру следует прикрепить к швеллеру с помощью сварки. Зафиксировав продольные прутья, скрепляем их между собой поперечными перекладинами так, чтобы получилась прочная решетка.

Закладная

Для установки элементов автоматики необходимо подготовить место для труб, а в центре металлической площадки оборудовать отверстие, в которое выводится кабель электропривода

Готовую металлическую конструкцию помещаем в яму так, чтобы швеллер располагался вдоль линии движения ворот. Один его конец должен тесно примыкать к опорному столбу. Строго горизонтально расположить балку поможет строительный уровень.

Схема установки закладной

Конструкция закладной устанавливается со стороны, в которую будет отъезжать полотно ворот. При монтаже следует обратить внимание на точность расположения всех элементов

Одновременно с закладкой металлического элемента прокладываем электрические кабеля для устройства автоматической системы. Для защиты электрики подойдут трубы диаметром 25-30 мм. Вместо металлических изделий можно использовать аналоги из пластика или гофры. Особое внимание следует обратить на герметичность труб и соединений.

Проводка

Система автоматического открывания ворот: 1 – кнопка включения; 2 – встроенные фотоэлементы; 3 – электрический привод; 4 – сигнальный фонарь с антенной

Завершающий этап – заливка ямы с установленной закладной. Для заливки используем раствор, приготовленный из бетонной смеси М200 или М250. Поверхность закладной – швеллер – должен оставаться полностью открытым. На созревание бетона отводится 1-2 недели.

Обработка полотна ворот

Перед установкой сдвижных ворот их необходимо собрать из комплектующих, количество которых зависит от трех показателей:

  • размеров полотна;
  • ширины проема;
  • общего веса конструкции.

Основной вес ворот падает на направляющую, поэтому следует серьезно отнестись к ее выбору. Специалисты рекомендуют использовать продукцию компании Ролтэк из Санкт-Петербурга. Рассмотрим несколько вариантов оборудования:

  • Микро – для конструкции из профлиста весом до 350 кг;
  • Эко – для деревянных и кованых ворот весом до 500 кг и проемом не более 5 м;
  • Евро – для полотна весом 800 кг, ширина проема – до 7 м;
  • Макс – для конструкций весом до 2000 кг и шириной проема до 12 м.

Рама движущейся части состоит из профильной трубы 40х60 мм с толщиной стенки 2 мм, для обрешетки берем более тонкие трубы, диаметром до 20 мм. Чем тоньше профильные трубы, тем меньше вес конструкции. Для наглядности – несколько чертежей сдвижных ворот.

Чертеж ворот

Рама для ворот может выглядеть по-разному, в зависимости от размеров проема, высоты и используемых комплектующих. На схеме – образец рамы для 4-метрового проема

Рама

После сварки раму необходимо защитить от влажности: для этого ее сначала грунтуют средством по металлу, затем наносят краску для внешних отделочных работ

Непосредственно монтаж полотна

Работы по монтажу сдвижных ворот следует начинать только после того, как окончательно застыл бетон. Для соблюдения горизонтали движения полотна натягиваем шнур на высоте 15-20 см от поверхности закладной. Затем переходим к установке роликового механизма. Опоры необходимо расставить как можно шире, желательно на всю ширину полотна.  Расстояние от крайней опоры до столба – 25 см (небольшой запас оставлен для концевого ролика). Немного сложнее рассчитать расстояние до второй роликовой опоры. Обычно пользуются специальными формулами, но можно обойтись и без них. Примерная схема с размерами показана на следующем рисунке.

Схема ворот

При монтаже роликового механизма и площадок следует обязательно предусмотреть все технологические отступы, без которых правильное движение полотна ворот невозможно

Для страховки от неправильной установки используем подставки для регулировки. Их необходимо установить на швеллер и закрепить сваркой. Затем следует закатить полотно ворот и сделать финальную регулировку строго горизонтального положения конструкции. Для этого снимаем ворота и роликовые опоры, а площадки для регулировки привариваем к закладной.  Затем на площадках закрепляем роликовые опоры, возвращаем на них полотно и полностью закрываем ворота. С помощью уровня и регулировки проверяем горизонталь конструкции.

Отрегулировав все детали механизма, устанавливаем концевой ролик. Для этого его необходимо вставить в несущий профиль и зафиксировать при помощи крепежных болтов. Для уверенности можно использовать сварку, закрепив крышку ролика на профиле. Ролик играет роль концевого упора, поэтому одного болтового соединения будет недостаточно. Также устанавливаем и заглушку профиля, чтобы защитить его паз от попадания снега и мусора.

Комплект роликов

Комплект роликов для сдвижной конструкции ворот можно приобрести в строительном супермаркете. Он включает в себя элементы роликового механизма, заглушку, кронштейн

Одна из важных деталей, которую устанавливаем вслед за роликом,  – верхний кронштейн. Он защищает механизм ворот от боковых движений. Кронштейн закрепляем на верхней части полотна, повернув отверстия для болтов в сторону опоры. Затем фиксируем его на опорном столбе и проверяем регулировку.

Следующий этап – обшивка полотна профлистом или вагонкой. Любой материал начинаем крепить о передней части ворот. Отдельные листы или доски прикладываются к обрешетке и фиксируются саморезами или клепанием. Каждый второй элемент профлиста накладывается на предыдущий на одну волну. Последний лист может не поместиться, тогда его следует обрезать.

Кованые ворота

Хозяева, для которых важен престиж, не скупятся на внешнее оформление ворот. Одним из наиболее дорогих способов декорирования является художественная ковка

В последнюю очередь устанавливаются два уловителя – верхний и нижний.  Нижний помогает облегчить нагрузку на роликовые опоры. Его монтируем при закрытых воротах. Верхний фиксируем напротив защитных уголков полотна, чтобы при закрытых воротах они соприкасались друг с другом.

Деревянные ворота

Недорогие деревянные ворота из вагонки можно облагородить при помощи дополнительного оформления, например, украсить полотно петлями или окантовкой из металла

Автоматику оставляем напоследок. Вместе с приводом для сдвижных ворот приобретаем зубчатую рейку, которая служит для движения полотна. Обычно она входит в комплект крепежа и продается элементами длиной 1 м.

Установив окончательно  конструкцию ворот, поверяем работу роликового механизма: своевременное исправление мелких недостатков оградит от последующего сложного ремонта.

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:


  • консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги


Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления — служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.


На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

ХОККЕЙ, РОССИЯ — США, ВИНОВАТЫ СДВИНУТЫЕ ВОРОТА

Нет, не говорили, правда… Но говорили (цитирую): «Наглость амерская налицо.». Да и не только вы., только другими словами. В чём ,позвольте спросить, она выражается эта «наглость»? В том, что правила Олимпийского хоккея не трактуются так, как хотелось бы российским болельщикам?

Тогда давайте вернёмся к правилам, но в другом эпизоде, хорошо?

В третьем периоде матча с финнами, Ковальчук клюшкой в кровь разбил губу финнскому игроку. По правилам НХЛ , за такое нарушение предусмотрены следующие наказания:
1.Удаление игрока до конца игры . Штрафное время команде — 10 минут
2.Удаление игрока до конца игры. Штрафное время команде -5 минут

всё зависит от «степени кровопролития»

Но есть и оговорка , т.н. «на усмотрение судей». Они могут засчитать подобное, как «неумышленную травму, произошедшую во время столкновения игроков»

Наказание — две минуты штрафного времени.

Посмотрите и убедитесь, что в Олимпийских правилах всё точно так же. А потом, если получится, взгляните на видеоролик этого «столкновения». Ковальчук сыграл грязно и умышленно травмировал финнского игрока. Но, судьи дали ему всего две минуты. Так они решили. Не захотели дать явное преимущество (5 или 10 минут штрафного времени, плюс, удаление игрока) команде Финляндии, да еще в 3-м периоде, когда финны вели 3:1.
А финны? Разве они начали спорить с судьями, обвинять в том , что «российская наглость налицо», что подкуплены судьи, что «преднамеренно сдвинуты ворота», что продажен весь ОК , что опять во всём виноваты амеры и прочая, и прочая, именно то, что вы пытаетесь написать.

Нет, они просто «утёрли губу» и продолжали игру.

Так ведут себя в настоящем спорте, а не пытаются найти»стрелочника» , который во всём должен быть виноват.

Я просто люблю хоккей. Кто бы не играл, лишь бы была хорошая, интересная игра. И даже, если проиграет моя команда, то не буду искать «мальчика для битья» на стороне. Особенно , если его нет.

Да и «кулаками после драки не машут», не так ли?

Сдвижные ворота — 80 фото примеров готовых решений для откатных ворот

Обустройство ограды вокруг дома или дачи завершается установкой ворот. Различают два основных их вида: распашные и сдвижные.

В конструкции откатного типа створки ворот сдвигаются вдоль забора, что очень удобно для пользователя.

Дополнительным преимуществом сдвижных ворот является возможность самостоятельного монтажа, без привлечения специалистов.

Конструктивные особенности сдвижных ворот

Плавное движение ворот обеспечивается за счет грамотной установки фундамента и аккуратного монтажа каждого элемента конструкции.

Особое внимание следует уделить фундаменту, ведь именно на нем крепится движущаяся часть и монтируется роликовый механизм.

Балку для движения роликов следует зафиксировать на двух надежных опорах. Лучше всего при проведении данной операции использовать сварочный аппарат.

В балку монтируются специальные тележки, верхняя часть которых крепится к воротам. В итоге конструкция без особых усилий может сдвигаться по направляющей. Причем можно модернизировать механизм, сделав его полностью автоматическим. Тогда ворота будут работать от пульта управления.

Пошаговая инструкция по монтажу

Прежде всего, необходимо определиться с величиной проема. Чем уже пространство, тем меньше потребуется материала для изготовления ворот. Установка тяжелой конструкции требует применения достаточно прочных крепежных элементов.

Удобство этих ворот заключается в том, что их можно сдвигать как в правую, так и в левую сторону.

Гарантом их надежности служат так называемые закладные детали, то есть отрезки из металла, которые крепятся на опорные столбы. Также крепость конструкции обеспечивает арматура.

Обустройство фундамента

Для начала нужно подготовить яму. Ее параметры напрямую зависят от ширины проема. В нее устанавливается закладная деталь из двухметрового швеллера и прутьев арматуры.

Они погружаются в яму на полтора метра, а затем к прутьям при помощи сварочного аппарата крепится арматура. Причем сначала устанавливаются продольные прутья, а затем поперек крепятся дополнительные перекладины.

В итоге получается надежная решетка. Если планируется обустройство автоматической системы, то дополнительно нужно предусмотреть место для труб и отверстие для кабеля.

Готовая решетка опускается в яму, при этом швеллер необходимо установить горизонтально, вдоль линии движения. Его конец должен прилегать к опорному столбу. Очень важно правильно расположить все элементы.

После установки решетки нужно проложить кабеля, причем для защиты они помещаются в 30-мм трубы из пластика.

Затем яма заливается бетонной смесью. При этом верхнюю часть швеллера необходимо оставить открытой. В таком положении конструкция остается минимум неделю, до полного засыхания бетона.

Сборка ворот

Чтобы устанавливать ворота следует предварительно их собрать из различных элементов. Количество составляющих определяется:

  • Параметрами ворот.
  • Их весом.
  • Шириной проема.

Основная нагрузка приходится на направляющий элемент, поэтому к его выбору необходимо подойти очень ответственно.

Существует несколько вариантов для конструкций разного веса, поэтому каждый может подобрать себе подходящее оборудование.

Что касается непосредственно рамы, то она состоит из профильной трубы. Чем тоньше последняя, тем легче конструкция в целом. Внешний вид рамы зависит от параметров проема. Рекомендуется защитить ее от влажности, нанеся грунтовку для металла, а поверх краску для финальной отделки.

Последовательность монтажных работ

Установка полотна проводится только после полного застывания бетона. Прежде всего, монтируется роликовый механизм. Опоры рекомендуется расставлять по возможности шире. Но между столбом и опорой не должно быть меньше 25 см.

Чтобы застраховаться от неправильного монтажа полотна нужно установить специальные регулировочные подставки. Они крепятся сваркой непосредственно к швеллеру. Затем полотно закатывается и происходит его финальная наладка строго по горизонтали.

В ходе этой процедуры полотно и опоры для роликов снимаются, а регулировочные площадки привариваются к решетке. Далее на них монтируются ворота, и конструкция закрывается. Правильность ее расположения проверяется при помощи уровня.

Когда механизм отрегулирован, приходит очередь концевого ролика. Он помещается в несущий профиль и крепится специальными болтами. Для максимальной надежности конструкции рекомендуется использовать сварочный аппарат.

На профиль желательно установить заглушку, которая защитит механизм от попадания в него мусора. Затем можно заняться кронштейном, который крепится на верхней части конструкции. Причем отверстия для болтов следует повернуть к опоре.

Завершением этапа станет фиксация кронштейна на столбе и проверка его регулировки.

Финальным аккордом является обшивка ворот. Наиболее бюджетным вариантом станет вагонка или профнастил. Отдельные элементы отделки крепятся к обрешетке при помощи саморезов.

Причем начинать нужно с передней части ворот. Затем монтируются нижний и верхний уловители.

Первый — при закрытых воротах, а второй крепится напротив уголков полотка, предотвращая их соприкосновение. Теперь остается очередь только за автоматикой. На этом установка сдвижных ворот считается завершенной.

Фото откатных ворот





About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
