Сечение балок деревянного перекрытия в зависимости от пролета: Деревянные балки перекрытия: размеры и расчет – Дом и деревянные балки перекрытий

Перекрытие по деревянным балкам. Расчет балок. Двутавровые балки перекрытия

Содержание статьи:

1
Какой длины нужны балки?
2
Как определить нагрузку?
3
Балки перекрытия: сечение и шаг
4
Экономичный вариант перекрытия
5
Звукоизоляция перекрытий
6
Защита балок от влаги и прочих внешних воздействий
7
Защита деревянных перекрытий от огня
8
Несущая способность балок: способы повышения
9
Двутавровые балки перекрытия

Для обустройства перекрытий при строительства дома потребуются балки. В частном строительстве чаще всего используют деревянные варианты. Для выбора конкретных размеров требуется произвести расчет деревянных балок перекрытия.

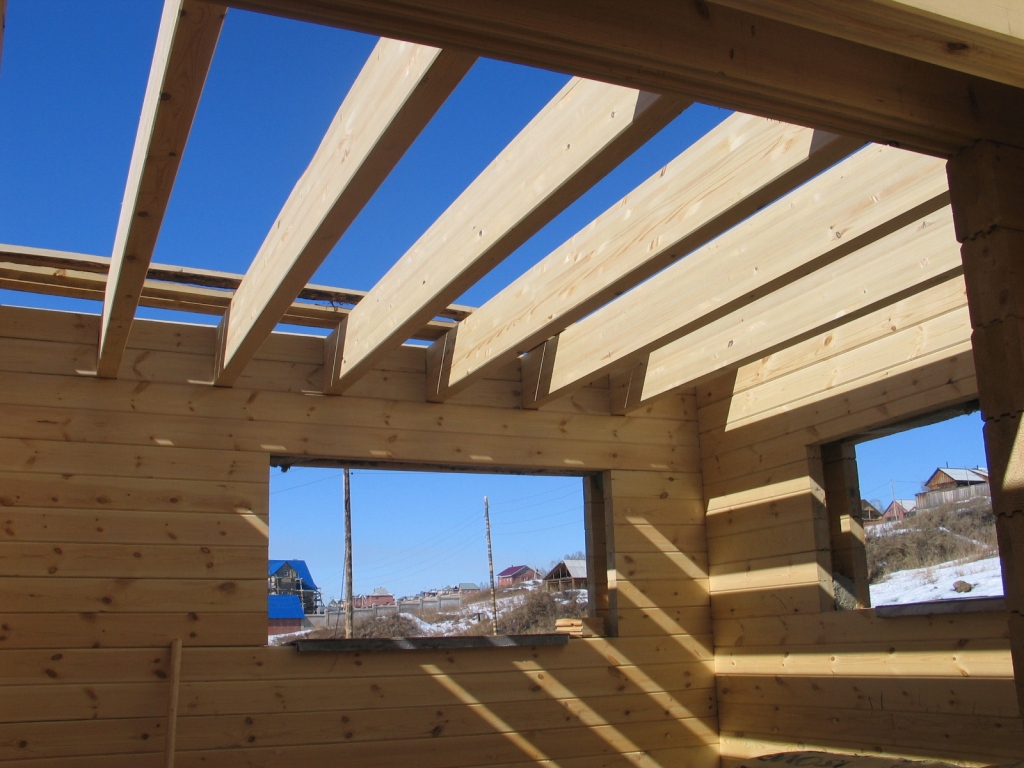

Перекрытие по деревянным балкам. Фото

Какой длины нужны балки?

Необходимая длина деревянных балок перекрытия определяется несколькими моментами. Балки должны перекрывать пролет и иметь некоторый запас, чтобы можно было заделать их в стены. Если стены сделаны из кирпича или бетонных блоков, то углубление балок выполняется на 10 – 15 см. Нижняя граница для досок, верхняя для бруса. В стенах из дерева углубление делают на семь сантиметров.

В некоторых вариантах балки крепятся уголки, хомуты и другие приспособления. В таком случае длина деревянных балок перекрытия равна расстоянию от одной стены до другой. Иногда балки выводят на 30-50 см наружу и они участвуют в создании ската крыши.

Оптимальны балки из дерева для перекрытия расстояний от двух с половиной метров до четырех. Максимальная длина, которую может перекрыть такой элемент из дерева – 6 м. Далее прочность оказывается недостаточной. Для более длинных пролетов используют варианты из клееного бруса или ставят дополнительные опоры, например, колонны.

Как определить нагрузку?

На деревянные балки перекрытия постоянно воздействует нагрузка, складывающаяся из нескольких составляющих. Первым слагаемым является собственный вес всех деталей, составляющих перекрытие. Второе слагаемое – эксплуатационная нагрузка. Она бывает временной или постоянной. Точный расчет достаточно сложный, но вполне возможно применять упрощенный вариант формулы.

Если рассчитывается нагрузка для перекрытия чердака, в котором не будут что-либо хранить, то постоянная нагрузка принимается за 50 кг/м2.

Эксплуатационная нагрузка в таком варианте будет: 70*1,3=90 кг/м2. 70 – нормативное значение для данного чердака, 1,3 – коэффициент запаса.

Общая расчетная нагрузка – сумма из двух названных, т.е. 50+90=130 кг/м2. Округляем и получаем 150 кг/м2.

Данные расчеты предполагают, что будет использоваться легкий утеплитель. Если же будут применяться материалы с большим весом или чердак будет активно использоваться для разных целей, то нормативная нагрузка, действующая на перекрытие повышается до 150 кг/м2. В этом случае 150*1,3+50=245 кг/м2. Данное значение можно округлить до 250 кг/м2.

При создании мансарды учитывается вес напольного покрытия и основы пола, мебели, людей. В результате нагрузка получается от 350 до 400 кг/м2.

Балки перекрытия: сечение и шаг

Когда значение длины балок известно и проведены расчеты общей нагрузки, то можно определить требуемое сечение этой детали и шаг монтажа, который должен использоваться.

При расчете деревянных балок перекрытия учитывается, что оптимальным вариантом сечения является прямоугольное. Высота и ширина должны иметь соотношение 1,4:1.

Ширина балок варьируется от 4 см до 20, а высота от 10см до 30. Высоту стараются выбрать такую, чтобы было удобно укладывать утеплитель.

На сечение балок деревянного перекрытия влияет и такой показатель, как шаг, с которым они укладываются. Обычно шаг балок деревянного перекрытия находится в диапазоне от 60 см до 1м. но может изменяться в меньшую сторону до 30 см и в большую до 1,2 м. Иногда шаг подбирают по ширине плиты теплоизоляционного материала. В каркасных постройках его привязывают к шагу каркасных стоек для обеспечения максимальной жесткости.

Для проверки и расчетов подходят онлайн-калькуляторы, которые широко представлены в интернете.

Экономичный вариант перекрытия

Экономичным называется перекрытие, состоящее из деревянных щитов. Эти детали бывают с обшивкой с одной или с двух сторон. Они соединены с каркасом, что помогает им хорошо выдерживать все нагрузки вертикального характера. Щиты являются несущими только тогда, когда они надежно соединяются с каркасными досками. Доски повернуты ребрами к щитам и соединяются именно этими поверхностями. Поскольку ребра из досок и обшивка прочно соединены в единую конструкцию, они имеют несущую способность не меньше, чем деревянные балки перекрытия.

Отличным материалом для обшивки являются строительная фанера и плиты ДСП. Применяются и обычные доски, но они не создают перекрытие, обладающее высокими несущими характеристиками. При их применении получается значительное количество швов, имеющих одно направление.

Не могут быть дополнительными несущими элементами и гипсокартонные плиты, а также столярные и цементостружечные плиты. Рациональность их использования невелика еще и потому, что они стоят дороже, чем ДСП и фанера.

Звукоизоляция перекрытий

Обычно производится утепление перекрытий по деревянным балкам, но межэтажные перекрытия не требуют высокого уровня теплоизоляции. Уровень звукоизоляции является более важным показателем в данном случае. Высокая прочность перекрытий не всегда сочетается с необходимыми показателями шумозащиты. Нередко балки перекрытия в деревянном доме приходится дополнительно изолировать, чтобы избавиться от проникающих звуков. Особенно сложно приходится проектировщикам сборных домов. Им необходимо совместить два направления. Необходимо создать конструкцию, которая будет отличаться высокой прочностью и выдерживать значительные нагрузки. При этом в ней должны быть «мягкие» элементы, поглощающие звуковые волны. Именно они создают наилучшую звукоизоляцию.

Балки, заполненные шлаком или керамзитом, не соответствуют современным нормам. Они не подходят ни по уровню гидроизоляции, ни по технологическим особенностям создания.

Современные нормы содержат требования по сокращению количества ударных шумов, которые могут пропускаться перекрытием. При этом шумозащита должна повышаться даже в ущерб несущей способности конструкции. В результате были созданы новые варианты, объединяющие показатели.

Стали использоваться пружинные скобы. Они разъединяют нижнюю обшивку и балки, благодаря чему ударные шумы передаются меньше и быстрее гасятся.

Улучшить звукоизоляцию помогают и специальные утяжелители внутри конструкции. Для этой цели используют песок и прочие материалы, уменьшающие звукопередачу.

Поскольку песок материал сыпучий, то с этим связан его основной недостаток. При свободной отсыпке в пространство перекрытия он может просыпаться вниз через щели между плитами. Чтобы этого избежать, пространство застилают пленкой или используют специальные маты, состоящие из двух слоев пленки и песка между ними.

Вместо песка могут быть использованы плиты на цементной основе. Основной их недостаток – высокий вес. В результате необходимо увеличивать прочность балок, что делает конструкции менее экономичными.

Невозможно обеспечить высокую звукоизоляцию для открытого снизу перекрытия. Если балки снизу не обшиваются, а внутрь не закладываются изолирующие материалы, то уровень проникновения шумов будет достаточно высокий.

Защита балок от влаги и прочих внешних воздействий

Специальная защита от влаги и климатических воздействий балкам перекрытия в деревянном доме не требуется. Все конструкции мансарды, чердачное перекрытие по деревянным балкам, деревянные элементы наружной стены надежно защищены в том случае, если кровля выполнена правильно и не протекает.

Защищать древесину перекрытий специальными средствами требуется только в том случае, если перекрытие располагается над влажной зоной. Это может быть ванная комната, баня, прачечная и любое другое помещение с высокой влажностью. Вентиляция для перекрытий не требуется.

Для защиты любых конструкций достаточно стандартной обработки. Открытые балки или другие виды невентилируемых перекрытий можно обработать лакокрасочными материалами. Специальные химические средства для обработки не нужны.

Защита деревянных перекрытий от огня

Строительные материалы должны отвечать нормам пожарной защиты. Все материалы разделяют на две группы: горючие и негорючие. Конструкции бывают полуогнестойкие и огнестойкие. Первые только задерживают распространение огня, снижают скорость возгорания. Вторые же не горят, поэтому не дают огню распространяться.

В жилом строительстве эти нормы должны соблюдаться максимально полно. Чтобы обеспечивать

максимальную безопасность. В частности перекрытия, которые расположены в семи метрах над землей должны противостоять огню не менее, чем полчаса.

Поскольку для перекрытий часто используется дерево, то рекомендуется использовать цельную древесину. Если же применяются другие древесные материалы, то они должны обладать определенным уровнем плотности. Нередко дерево обрабатывают специальными веществами, придающими огнестойкость горючему материалу.

Когда проектируется конструкции с открытыми балками, то следует учитывать воздействие огня с нескольких сторон.

Для выявления устойчивости конструкции к огню используют специальные значения. Например, для хвойной древесины скорость выгорания принята за 0,8мм в секунду.

Рассчитывая конструкции с открытыми балками, учитывают необходимый уровень огнестойкости. Когда высота задается параметрами утеплителя, повышают ширину балок для увеличения времени задержки огня.

Вопросы к пожарной безопасности, также как и к шумозащите, еще имеются. Их продолжат решать в ближайшее время все заинтересованные стороны.

Несущая способность балок: способы повышения

Чтобы повысить несущие характеристики балок, используется несколько способов. Во-первых, крепятся накладки из досок, увеличивающие сечение.

Во-вторых, на балке можно закрепить П-образный профиль из металла. Это также увеличивает ее жесткость и прочность.

В-третьих, сокращается шаг между балками, т.е. они укладываются гораздо чаще, чем требуется. Это дает определенный запас прочности и дает свободу действий без беспокойства о надежности конструкции.

Периодически состояние перекрытий надо проверять. Поврежденные балки заменяют или ремонтируют с помощью накладок. Разрушают их вредители. Влага совместно с гниением.

Двутавровые балки перекрытия

Современные двутавровые балки перекрытия деревянные изготавливаются из нескольких материалов. Для их производства используют брус, плиты OSB и хвойные породы дерева. Эти балки обладают множеством положительных характеристик. Они экологичны, поскольку производятся исключительно из материалов, не выделяющих вредных веществ. Служат двутавровые балки долго, а благодаря особой форме и надежно.

Они отличаются уникальным сочетанием небольшого веса и высокой прочности. Эти балки не изменяют свои геометрические параметры и не деформируются. Их легко применять, поскольку все поверхности тщательно выверены, а все элементы имеют одинаковые параметры.

Двутавровые балки перекрытия деревянные. Фото

Цены на двутавровые балки зависят по большей части от двух характеристик. Первая – площадь сечения, а конкретно, высота балки. Вторая – материалы, из которых изготовлены полки.

Использование двутавровых изделий позволяет ускорить строительные работы, т.к. балки удобны в применении. Они обезопасят дом от возникновения перекосов перекрытий и появления на них трещин, т.к. не усаживаются.

Используя двутавровые балки, можно существенно облегчить конструкцию перекрытия. Такая балка состоит из частей, которые имеют совсем небольшую толщину и массу. Однако благодаря особой конструкции они обеспечивают необходимый для конкретного перекрытия уровень прочности.

Такие балки могут изготавливаться на заказ, нужного размера. Это избавит от необходимости подгонки, на которую тратится дополнительное время.

Для работы с двутавровыми балками не требуется специальный инструмент. Вполне достаточно обычного плотницкого. В балках легко сделать отверстия, ели требуется проложить элементы коммуникаций.

Используют двутавровые балки не только для перекрытий. Они применяются и для создания стропильной системы.

Деревянные перекрытия. Расчет деревянных балок перекрытия :: SYL.ru

Несмотря на разнообразие материалов, применяемых для изготовления перекрытий в домах, дерево остается самым востребованным для небольших жилых сооружений с двумя или тремя этажами. Это связано с их особенными свойствами:

деревянные перекрытия имеют небольшой вес по сравнению с аналогами из железобетона и тем более монолитными, и сохраняют при этом хорошие эксплуатационные показатели;
его просто обрабатывать, поэтому монтажные работы по установке осуществляются без использования специальной техники, что невозможно для других материалов;
особенность конструкции перекрытий из дерева позволяет использование любых изоляционных материалов;
готовые деревянные перекрытия являются лучшей основой для проведения финишной отделки потолка или пола;
дерево до сих пор является самым экологически чистым и безопасным материалом.

Единственным недостатком его использования можно считать ограничение в допустимой нагрузке, что сокращает сферу их применения.

Виды перекрытий в доме

В зависимости от планировки, наличия подвального помещения, проведенного отопления и количества этажей могут использоваться следующие деревянные перекрытия в доме:

цокольные или подвальные;
межэтажные или мансардные;
чердачные.

Каждое перекрытие в зависимости от типа помещения, планируемого температурного режима и уровня влажности выполняет свою функцию. Для этого во время монтажа происходит укладка необходимой изоляции, которая препятствует прохождению звука, влаги и тепла и позволяет надёжно разделить помещения в доме.

Структура перекрытия

Устройство деревянных перекрытий зависит от их функционального назначения, но все они имеют очень похожую структуру. Их главной составляющей, которая служит основой для других элементов, являются деревянные балки, закрепляемые к несущим конструкциям дома, то есть к стенам. Вся будущая нагрузка во время эксплуатации дома будет ложиться именно на них. Поэтому расчет деревянных балок перекрытия занимает важное место на подготовительном этапе.

Для изготовления балок используется деревянный брус из хвойных пород деревьев, почти не прогибающихся с течением времени, в отличие от лиственных.

На установленные балки закрепляется черновой или вспомогательный пол. Для этого используется фанера, листы ОСП или ДСП, поверх которых после завершения работ крепится финишное покрытие, напольное или потолочное. Образованное между черновым полом и потолком пространство заполняется разными изоляторами в зависимости от параметров помещения.

Варианты перекрытия для разных помещений

В зависимости от типа помещения деревянные перекрытия могут иметь разное строение. Всего возможно три варианта:

для цокольных перекрытий, где характерна разность температур и повышенная влажность, требуется применение пароизоляции, повышенного слоя теплоизоляции и специальной отражающей плёнки или фольги;
для межэтажных перекрытий, которым свойственна более простая структура, в связи с равномерным температурным режимом и стабильным уровнем влажности обязательно необходима шумоизоляция;
для чердачных перекрытий, если они не отапливаются, используется такое же наполнение, как и для цокольных, с тем отличием, что расположение изоляторов происходит в обратном порядке из-за направления действия холода.

Более подробно о строении разных перекрытий будет написано ниже.

Виды конструкций

Деревянные перекрытия в доме в зависимости от размера проема могут иметь разную конструкцию, которая должна выдерживать заданные нагрузки и предусматривать размещение технологических элементов, в том числе придающих жёсткость, а также различную крепёжную фурнитуру.

Сегодня деревянные перекрытия сооружаются с помощью трёх основных видов конструкций:

с помощью балок, самый старый из всех вид, в котором надёжность конструкции обеспечивается балками из массива квадратной или прямоугольной формы, уложенными с шагом от 60 см до 1,0 м;
с помощью рёбер, в котором жёсткость создаётся доской толщиной до 7 см и шириной не менее 20 см, уложенной на ребро с шагом не более 60 см;
балочно-ребристый, использующийся для пролётов до 15 м и состоящий из балок и перпендикулярно установленных, закреплённых к ним рёбер.

Ниже приводятся показатели каждого вида конструкций.

№ п.п.	Вид перекрытия	Пролёт перекрытия
№ п.п.	Вид перекрытия	стандарт, м	максимум, м
1	Балочные	6	15
2	Ребристые	5	12
3	Балочно-ребристые	15

Таким образом, вид конструкции перекрытия определяется для каждого проёма индивидуально.

Способы крепления балки к стене

Для создания надёжной конструкции все балки должны быть прочно закреплены в несущих стенах. Это можно сделать несколькими способами. Одни используются, как и сами деревянные перекрытия, несколько столетий, другие стали возможны относительно недавно.

Первый способ — традиционный. Применяется для кирпичных домов или построенных из бруса. Балки помещают внутрь стены в специально сделанную нишу на глубину от 10 до 15 см с соблюдением нескольких правил:

рекомендуемая глубина составляет 2/3 толщины несущей стены;
часть балки, соприкасающаяся со стенками ниши, закрывается рубероидом в два слоя;
торцевые части обрезаются под углом примерно 60° для доступа воздуха к дереву;
расстояние между балкой и стенками ниши составляет не менее 5,5 см;
балка ложится на обработанную антисептиком деревянную подложку;
пустое пространство заделывается утеплителем;
боковые стороны замазываются цементным раствором;
каждая пятая (можно чаще) балка дополнительно закрепляется к стене анкером.

Если этот способ крепления применяется для деревянных домов, глубина ниши составляет не более 7 см с обязательной укладкой изоляции между стеной и балкой. Это снижает вероятность появления скрипа.

Второй способ состоит в использовании специальных металлических крепежей:

уголков;
хомутов;
кронштейнов.

Выбранный крепеж фиксируется к стене и к балке с помощью саморезов или дюбелей. Иногда металлическое крепление может использоваться для усиления конструкции.

Этот способ позволяет устанавливать деревянные балки быстрее и проще. При этом традиционный вариант до сих пор остаётся самым надёжным.

Произведение расчётов

Определившись с видом конструкции, необходимо подготовить расчёт деревянного перекрытия, в первую очередь необходимого количества балок, с учётом нужного сечения и порядка расположения. Точно произведённые расчёты позволят избежать неприятных сюрпризов в процессе эксплуатации.

Длина балки рассчитывается, исходя из размеров проёма и выбранного способа крепления. Для традиционного способа общая длина включает ширину проёма и длину частей, помещаемых в нишу. Если используются крепежи, длина балки равна ширине проёма.

Расстояние между балками, или шаг, обычно больше 60 см и меньше 1 м, но можно размещать чаще. Количество рассчитывается путём деления длины проёма на выбранный шаг с обязательным смещением крайних балок от стены минимум на 5 см.

Особенности расчёта

Сечение балки зависит от трех параметров:

ширины проёма;
расстояния между балками;
планируемой нагрузки.

Средняя нагрузка обычно считается равной примерно 400 кг на квадратный метр (свой вес около 200 кг и допустимая нагрузка 200 кг). Для нежилых помещений эта величина может быть в два раза меньше.

Сечение прямо связано с шириной проёма. Чем он шире, тем больше должно быть значение. Здесь используется правило соотношения величины проёма и высоты балки, равное 1/25. Например, для проёма шириной 5 м нужна балка высотой 200 см. Чаще всего используется сечение 5-16 см в ширину и 14-24 см в длину прямоугольной формы.

Сегодня произвести расчёт деревянных балок перекрытия можно, используя калькуляторы, находящиеся в бесплатном доступе в сети или готовые таблицы.

**Таблица расчёта сечений в сантиметрах для нагрузки 400 кг на метр квадратный**
Проём, м/шаг, м	2,0	2,5	3,0	3,5	4,0	4,5	5,0
0,6	75 х 100	75 х 100	75 х 200	100 х 200	100 х 200	125 х 200	150 х 225
1,0	75 х 150	100 х 150	100 х 175	125 х 200	150 х 2001	150 х 225	175 х 250

После завершения расчётов можно начинать устанавливать деревянные перекрытия.

Особенности установки цокольного перекрытия

Установка цокольного перекрытия может быть сделана с применением любого из трёх описанных видов конструкций.

При установке по балкам используется дополнительный элемент — черепной брусок — размером 50 х 50 см. Он закрепляется снизу к балке на одном уровне, и вспомогательное покрытие крепится на него. Далее укладывается слой теплоизоляции (пенопласт, пенополистирол, вата) толщиной не менее 10 см, который накрывается пароизоляцией, желательно в рулонах.

При расстоянии между балками более 60 см сначала устанавливаются лаги, к которым крепится второе черновое покрытие (фанера, ОСП или ДСП). Сверху можно укладывать финишное напольное покрытие.

Для установки по рёбрам черепные бруски не используются. Черновой потолок (фанера или ОСП) нашивается непосредственно к рёбрам с шагом не более 15 см. Теплоизоляция плотно укладывается между рёбрами. Далее укладывается пароизоляция и черновой пол.

Установка балочно-ребристого перекрытия производится аналогично.

Особенности установки межэтажного перекрытия

Когда устанавливается деревянное перекрытие между этажами, главная задача — обеспечение хорошей звукоизоляции. Одинаковый температурный режим и отсутствие влаги позволяют не использовать пароизоляцию. Другими словами, если бюджет жёстко ограничен, можно отступить от некоторых обязательных правил.

Устанавливая перекрытие второго этажа на балках, как правило, всегда дополнительно применяются лаги, к которым крепится черновой пол из фанеры или ДСП. Кроме этого, рекомендуется использование черепного бруса.

Деревянное перекрытие между этажами отличается от всех остальных использованием резиновой или пробковой подложки толщиной до 5 мм, размещаемой дважды:

между балками и лагами;
между вспомогательным полом и финишным покрытием.

Для монтажа перекрытия на ребрах обрешётка не применяется. Ещё одной особенностью является выполнение обрешётки для потолка первого этажа из дерева, так как металлический профиль может издавать в процессе эксплуатации шум.

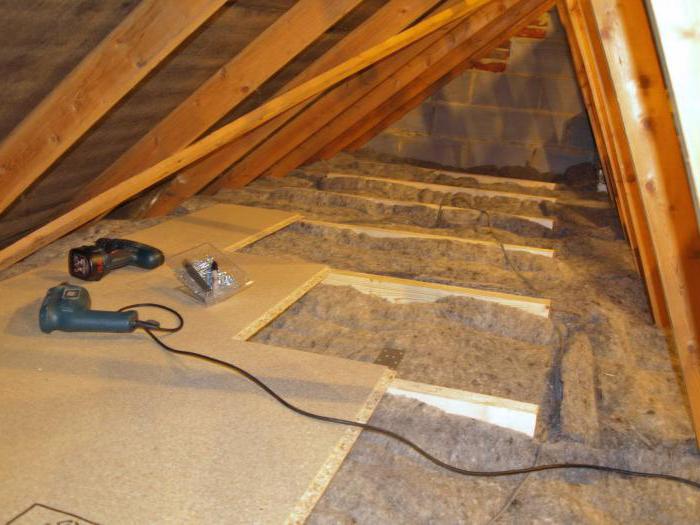

Особенности установки чердачного перекрытия

Как было указано ранее, деревянное чердачное перекрытие очень схоже с цокольным. Отличие состоит в движении холодного воздуха, которое на чердаке движется сверху вниз, а в подвале — наоборот.

Именно поэтому чаще всего допускается одна серьёзная ошибка. Вместо размещения пароизоляции под утеплителем его размещают сверху, как на цокольном этаже.

Для дополнительной безопасности на теплоизоляцию можно положить гидроизоляцию в рулонах, предохраняющую от прямого попадания влаги через крышу.

Эксплуатация и профилактика

Правильно выбранные, хорошо обработанные и грамотно уложенные балки могут служить достаточно долго. Но это не исключает необходимости периодической профилактики и проверки. Если возникает подозрение в повреждении любого элемента конструкции, рекомендуется своевременно произвести его замену или усиление.

Дача и Дом — Расчет балок перекрытия

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 274

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 110

Strict Standards: call_user_func_array() expects parameter 1 to be a valid callback, non-static method modIceMegamenuHelper::buildXML() should not be called statically in /home/content/79/5851379/html/dacha/libraries/joomla/cache/controller/callback.php on line 159

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/libs/menucore.php on line 72

Strict Standards: Non-static method JSite::getMenu() should not be called statically in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 47

Strict Standards: Non-static method JApplication::getMenu() should not be called statically in /home/content/79/5851379/html/dacha/includes/application.php on line 536

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 47

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 68

Strict Standards: Declaration of JParameter::loadSetupFile() should be compatible with JRegistry::loadSetupFile() in /home/content/79/5851379/html/dacha/libraries/joomla/html/parameter.php on line 512

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/libs/menucore.php on line 277

Deprecated: Non-static method JSite::getMenu() should not be called statically, assuming $this from incompatible context in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 120

Deprecated: Non-static method JApplication::getMenu() should not be called statically, assuming $this from incompatible context in /home/content/79/5851379/html/dacha/includes/application.php on line 536

Strict Standards: Only variables should be assigned by reference in /home/content/79/5851379/html/dacha/modules/mod_icemegamenu/helper.php on line 120

Деревянные балки между первым и вторым этажами

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка

Одним из элементов, который выдерживает всю нагрузку перекрытия, является балка. От того, насколько правильно выполнен ее монтаж и произведен расчет несущей возможности, будет зависеть целостность и долговечность перекрытия между этажами.

Балки из дерева. Преимущества и недостатки

Изготовленная из дерева балка, остается популярной при оборудовании перекрытия между этажами. Но они так же, как всякий строительный материал, наделены своими положительными и отрицательными качествами. Рассмотрим характеристики деревянных балок для перекрытия пролета.

К положительным характеристикам деревянных балок можно отнести следующее:

Выполненные из дерева балки перекрытия просты при использовании. Легко и быстро устанавливаются.
Они имеют сравнительно небольшой вес, что влечет за собой снижение общей нагрузки на основание здания.
Имеют меньшую стоимость по сравнению с другими материалами.
Материал для изготовления находится в достаточном количестве.
Могут, при необходимости, быть быстро заменены.
Хорошо подходят для строительства небольших частных и коттеджей, которые имеют небольшие пролеты.
Дерево является экологически чистым материалом.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом

К недостаткам этого строительного изделия можно отнести следующее:

Требуют обработки специальными жидкостями, которые имеют противопожарные характеристики и не допускают гниение материала.
Имеют ограниченную нагрузку.
Отсутствие возможности их монтажа в помещениях с большими пролетами.

Требования к перекрытиям из деревянных балок

При установке балок из дерева необходимо обязательно выполнить ряд требований. Нарушение или невыполнение этих требований может привести к негативным последствиям. Требования определяют, что:

запрещается использовать для изготовления балок лиственные породы деревьев. Изготовление должно проводиться только из хвойных пород. Такая древесина имеет значительный запас прочности;
древесина, из которой предстоит изготовление балок, должна иметь влажность не больше 14 процентов. В случае превышения указанной величины, балочный пролет может иметь значительный прогиб;
древесина должна быть очищена от коры, обработана огнестойкой жидкостью, раствором против вредителей и грибковых заболеваний. Запрещено использовать древесный материал, который имеет заболевания или дефекты;
перед изготовлением балок необходимо предусмотреть строительный подъем. В процессе эксплуатации он выровняется, пол и потолок останутся ровными;
выравнивание балок необходимо проводить путем установки под их концы пропитанных в смоле обрезков пиломатериалов. Подрубывать окончания конструкций не рекомендуется;
кроме прямоугольных балок с рассчитанным сечением, можно применять цельное бревно. Оно должно быть обтесано и иметь определенный диаметр. Это намного дешевле, чем использование пиломатериалов. Но, такие бревна перед монтажом должны храниться в сухом месте не меньше года.

Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

знать расстояние между стенами, на которые они будут монтироваться;
вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
зная указанные величины, рассчитать величину сечения и шаг их установки.

Монтаж деревянных балок перекрытия

Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

расстояние между стенами;
длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

Деревянные балки являются конструкционными элементами с несущими функциями

Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!
Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

Установка балок перекрытия – важный и ответственный этап стройки

Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

Конструкция деревянного перекрытия

Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Что такое лаги и преимущества их применения

Независимо от материала, из которого будет выполнено напольное покрытие, в межбалочное пространство необходимо установить лаги. Что это такое и для чего они нужны? Их можно назвать поперечными балками. Лаги устанавливаются перпендикулярно основным балочным перекрытиям. Служат для увеличения жесткости перекрытия между этажами и снижения нагрузки. К ним крепится потолочное и напольное покрытие.

Преимущества применения лаг очевидны:

простота и быстрота монтажа;
экономия строительных материалов;
готовая конструкция сразу эксплуатируется;
имеют отличные теплоизоляционные и звукопонижающие характеристики;
позволяют регулировать высоту напольного покрытия;
подходят для монтажа коммуникационных линий;
служат хорошим вентиляционным элементом;
распределяют нагрузку по всей поверхности среди балок;
относительно небольшая стоимость;
возможность быстрого и качественного ремонта или замены отдельных частей.

Лаги – это поперечные балки пола, по которым укладывается покрытие пола

Лаги своими руками

Производство лаг проводиться их брусьев дерева с прямоугольным сечением. Сечение лаг находится в соотношении ширины и высоты, как 2 к 3 или же 1 к 2. Иными словами, высота лага должна превышать его ширину в 1,5-2 раза. Для производства лаг зачастую применяют древесину дешевых хвойных пород. Например, сосна или елка. Брусок режется на необходимую длину и получается лаг.

Важно!
Древесина для лаг должна быть высушена, без дефектов, обработана специальным огнеупорным раствором, жидкостью от вредителей и грибковых заболеваний.

Материал для лаг

Укладываем лаги правильно

Монтаж лаг необходимо проводить в направлении, перпендикулярном направлению, в котором будет укладываться напольное покрытие. Важно правильно рассчитать шаг монтажа лаг. Если шаг выбран верно, то прочность напольного покрытия будет достаточно высокая. Но, при меньшем шаге выполнение работ и стоимость материала будет дороже. Если шаг укладки будет большой, то пол будет прогибаться и скрипеть. Чтобы выбрать правильный вариант, необходимо, прежде всего, учесть какой толщины будет напольное покрытие. Чем тоньше покрытие, тем ближе друг к другу должен проводиться монтаж лаг. Если толщина напольного покрытия (досок) около 2-2,5 см, то шаг монтажа лаг должен быть в пределах 30-40 см. С увеличением толщины покрытия до 5 см шаг можно увеличить до 1 м.

Совет!
Рекомендуется в жилых комнатах напольное покрытие монтировать вдоль направления падения естественного света. В коридорах такое покрытие лучше монтировать по линии перемещение от двери к двери.

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок

Крепление лаг

Крепятся лаги непосредственно на балку, к ее боковой стороне. Это дает возможность провести их регулировку, не применяя дополнительных подкладок. Их уклон проверяется специальным уровнем. Добившись необходимого положения, лаги крепятся с балками гвоздями или шурупами.

Кроме этого, крепление лаг и балок друг с другом может проводиться при помощи железных уголков. Одна часть уголка саморезами монтируется на балку, ко вторым частям уголков крепятся лаги. Помимо уголков, для монтажа лаг могут использоваться кронштейны в виде буквы П, которые есть в свободной продаже.

Укладка деревянного пола на лаги имеет массу преимуществ: простота процесса, легкость замены отдельных элементов

Вывод

При строительстве своего дома или коттеджа перекрытия из деревянных балок будут хорошей заменой перекрытиям из бетона. Работы по их установке можно выполнить самостоятельно, без привлечения специальной техники. Наличие лаг в межэтажном перекрытии увеличит жесткость перекрытия. Их наличие придаст надежность всей конструкции. Если все рассчитать и выполнить верно, то межэтажное перекрытие на деревянных балках будет служить долго.

Межэтажное перекрытие в доме из газобетона

Деревянные перекрытия в доме из бруса: как не надо делать

Вы можете почитать статью о деревянных перекрытиях в доме из газобетона.

МансардыПреображение чердачного помещения: обустройство жилого пространства

МансардыДом с мансардой: планировка, проект, дизайн и строительство

Сечение балок деревянного перекрытия в зависимости от пролета: Деревянные балки перекрытия: размеры и расчет – Дом и деревянные балки перекрытий

Перекрытие по деревянным балкам. Расчет балок. Двутавровые балки перекрытия

Какой длины нужны балки?

Как определить нагрузку?

Балки перекрытия: сечение и шаг

Экономичный вариант перекрытия

Звукоизоляция перекрытий

Защита балок от влаги и прочих внешних воздействий

Защита деревянных перекрытий от огня

Несущая способность балок: способы повышения

Двутавровые балки перекрытия

Деревянные перекрытия. Расчет деревянных балок перекрытия :: SYL.ru

Виды перекрытий в доме

Структура перекрытия

Варианты перекрытия для разных помещений

Виды конструкций

Способы крепления балки к стене

Произведение расчётов

Особенности расчёта

Особенности установки цокольного перекрытия

Особенности установки межэтажного перекрытия

Особенности установки чердачного перекрытия

Эксплуатация и профилактика

Дача и Дом — Расчет балок перекрытия

Деревянные балки между первым и вторым этажами

Балки из дерева. Преимущества и недостатки

Требования к перекрытиям из деревянных балок

Расчет балок, выполненных из дерева

Определение величины балок

Расчет нагрузки на деревянную балку

Расчет величины сечения и шага монтажа балок

Что такое лаги и преимущества их применения

Лаги своими руками

Укладываем лаги правильно

Крепление лаг

Вывод

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики

Сечение балок деревянного перекрытия в зависимости от пролета: Деревянные балки перекрытия: размеры и расчет – Дом и деревянные балки перекрытий

Перекрытие по деревянным балкам. Расчет балок. Двутавровые балки перекрытия

Какой длины нужны балки?

Как определить нагрузку?

Балки перекрытия: сечение и шаг

Экономичный вариант перекрытия

Звукоизоляция перекрытий

Защита балок от влаги и прочих внешних воздействий

Защита деревянных перекрытий от огня

Несущая способность балок: способы повышения

Двутавровые балки перекрытия

Деревянные перекрытия. Расчет деревянных балок перекрытия :: SYL.ru

<img decoding="async" src="/800/600/https/www.syl.ru/misc/i/ai/206853/933468.jpg" alt="Деревянные перекрытия" />

Виды перекрытий в доме

Структура перекрытия

Варианты перекрытия для разных помещений

Виды конструкций

Способы крепления балки к стене

Произведение расчётов

Особенности расчёта

Особенности установки цокольного перекрытия

Особенности установки межэтажного перекрытия

Особенности установки чердачного перекрытия

Эксплуатация и профилактика

Дача и Дом — Расчет балок перекрытия

Деревянные балки между первым и вторым этажами

Балки из дерева. Преимущества и недостатки

Требования к перекрытиям из деревянных балок

Расчет балок, выполненных из дерева

Определение величины балок

Расчет нагрузки на деревянную балку

Расчет величины сечения и шага монтажа балок

Что такое лаги и преимущества их применения

Лаги своими руками

Укладываем лаги правильно

Крепление лаг

Вывод

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики
