Сейсмопояс при строительстве дома | DEPSTROI.RU

Услышав такое пугающее название, человек подозревает, что речь идёт об укреплении домов в сейсмически неустойчивых районах. В какой-то степени так и есть, только не обязательно ждать землетрясения, чтобы это проверить.

Сейсмопояс или армирующий пояс (армпояс) – это два названия одного и того же сооружения, которое предназначено для защиты здания от растрескивания. А уже трещины могут появляться по разным причинам.

Естественных ход грунта

Ещё школьный курс географии гласит, что грунт движется со скоростью примерно 5 сантиметров в год. Конечно, мы не можем ощутить такого колебания, но можем заметить его последствия. Сейсмопояс при строительстве дома укрепляет верхнюю, самую наименее защищённую часть стен и не даёт им расходиться в стороны. Фундамент может колебаться и двигаться, а стены при таких колебаниях не будут спокойно стоять. Но если по периметру стен присутствует армпояс, то последствия в виде трещин могут обойти здание стороной. Могут – потому что многое зависит от качества выполнения армпояса.

Хрупкость строительных материалов

Пеноблок, ракушечник и им подобные материалы для возведения стен не всегда могут выдерживать точечную нагрузку. Например, если поверх стен укладываются П-образные плиты перекрытия, которые в определённых местах могут просто продавить верхний ряд стены. Или же, если говорить о конструкции кровли, то балки перекрытия могут сделать то же самое – продавить стену. Хрупкость пено- или газоблоков нельзя ставить им в укор, так как это можно расценивать необходимостью, если при производстве хотели получить теплый материал. Но спасение есть – это армпояс.

На фото хороша видна полоска между плитой перекрытия и ракушечником — это и есть армпояс или сейсмопояс.

Как сделать сейсмопояс

Строительные правила и нормы предписывают, что армпояс должен быть высотой не менее 15 сантиметров и шириной на всю ширину стены. Однако, если ширина стены превышает полметра, то армпояс можно сделать несколько уже.

  1. Укладка арматуры. Потому и такое название – армированный пояс – что там присутствует армирование. Из арматуры делается каркас, который напоминает такое же сооружение для изготовления фундамента. Все операции традиционные: арматуру лучше вязать, а не варить, укладка должна происходить таким образом, чтобы арматура не доходила до поверхности будущего сейсмопояса на 3-6 см. Некоторые мастера, планируя армпояс заранее, делают укладку арматуры за 2-3 ряда до окончания возведения стен. то есть выводят концы арматуры, чтобы потом их можно было скрепить с общим каркасом.
  2. Монтаж опалубки. В качестве материала применяют фанеру, ОСБ, металлические листы или щиты из досок. Важным моментом можно считать установку опалубки так, чтобы жидкий бетон не вытекал между опалубкой и стеной. Для закрепления опалубки в стены вбивают стальные пруты, на них ставят щиты, а их верхние края скрепляют. Сбоку щиты подпирают балками. Некоторые стараются сделать максимально плотное прилегание нижнего края опалубки к стене и прикручивают опалубку дюбелями. Только если материал хрупкий, то сделать это сложно – стена не сможет удержать такой вес.
  3. Заливка бетоном. Самой оптимальной будет пропорция цемента, песка и наполнителя (щебня) по формуле 1 : 3 : 5. Щебень лучше применять мелкой и средней фракции, а готовый бетон не просто выливать внутрь опалубки, а трамбовать. Вручную или с помощью строительного вибратора – это уже как получится. Но только пренебрегать трамбовкой не стоит, ведь сейсмопояс только тогда будет эффективен, когда он прочный.

Несколько советов

  • Арматуру лучше подбирать не менее 14 мм в диаметре.
  • Если для опалубки применяется фанера или ОСБ, то сторону, которая будет граничить с бетоном, лучше обработать. В противном случае материал быстро впитает влагу, что не очень хорошо для армпояса.
  • Сейсмопояс делается там, где планируется перекрытие дома. Если дом двухэтажный, то и сейсмопоясов тоже будет два.
  • Если речь идёт о строительстве своими руками, то заливку бетоном в идеале проводить в течении одного дня.

Вместо заключения

Сейсмопояс при строительстве дома играет важную роль. Он помогает равномерно распределить нагрузку от кровли и перекрытия, а также способствует укреплению стен. Только не стоит полагаться на него полностью и считать его панацеей от трещин – трещины в кирпичной стене «лечатся» другими способами и об этом мы уже писали.

Назначение и виды армопояса (сейсмопояса)

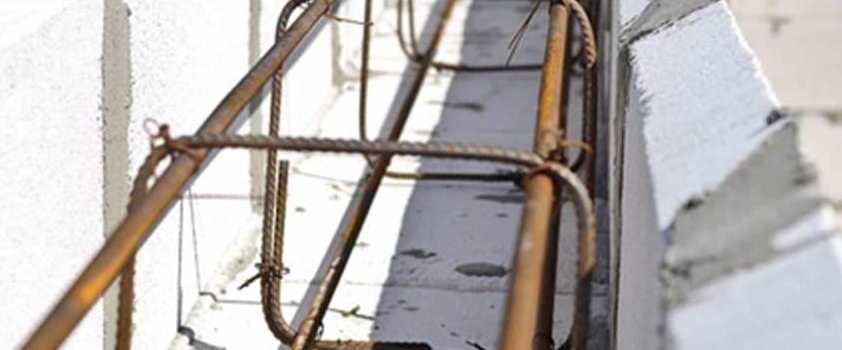

армопояс виды

Практически любой дом строится с применением армопояса, который представляет собой железобетонную ленту. Устраивается армопояс по всему периметру стены после каждого этажа здания. Это делается для защиты от воздействиям всевозможных природных сил, так как осадка, вспучивание почвы и другие подвижки грунта, даже сильные ветра и ливни могут негативно сказаться на целостности строения. В данной статье подробно изучим технологию изготовления армопояса и определимся с его назначением.

Функции армопояса

Армопояс  позволяет увеличить прочностные характеристики здания и выполняет следующие основные функции:

  • Придание дополнительной прочности стенам, предотвращение их рассыпания.
  • Обеспечение равномерной передачи вертикальных нагрузок от вышележащих конструкций к нижележащим.
  • Равномерное распределение не застывшего бетона, формирование ровной кладки.
  • Дополнительные нагрузки на места перекоса (ошибки строительных работ).

Виды армированных поясов

Выделяют четыре основных вида армопоясов:

Ростверк – это ленточная конструкция, связывающая сваи при возведении свайно-ростверкового фундамента. Она представляет собой плиты или балки, уложенные на сваи на небольшом расстоянии от поверхности грунта. Ростверк фундамента может быть выполнен из бревен, металлического профиля, бетонных балок или монолитного бетона. Если рассматривать фундаменты, то ленточный армированный фундамент так же является армопоясом. ростверк (армопояс)
Цокольный армопояс обычно монтируется после устройства ленточного фундамента из  железобетонных блоков или кирпича. Также, следует учесть, что под данный фундамент из блочных материалов необходимо выполнить монолитное ленточное основание. То есть, в данном случае применяется два армопояса — под фундаментом и над ним. цокольный армопояс
Межэтажный разгрузочный пояс применяется, если здание имеет более одного этажа. Его заливают по периметру несущих стен на уровне опирания перекрытий. Данная конструкция между этажами нужна для надежности и для равномерного распределения нагрузки. Армированная конструкция надежно фиксирует стены, не давая им разъехаться. Также происходит выравнивание плоскости венца. межэтажный разгрузочный пояс
Армопояс под мауэрлат — еще один немаловажный узел, который располагается под стропильной системой крыши. В его функции входит распределение нагрузки от системы стропил, фронтонных элементов и крыши. Он фиксирует мауэрлат и корректирует плоскость под крышей. армопояс под мауэрлат
подписка на дзен

Похожие записи по метке:

ПОПУЛЯРНЫЕ ПУБЛИКАЦИИ:

Сейсмопояс что это такое — Строительный портал №1

Армопояс своими рукамиПри строительстве дома на определенном этапе возникают вопросы: нужно ли делать армированный пояс, сколько таких поясов должна иметь конструкция, как правильно его сделать и какие материалы лучше при этом использовать? Об этом и не только и пойдет речь далее.

Содержание статьи:

Зачем нужен армопояс и где он устраивается?

Для начала нужно разобраться, что же такое армированный пояс и для чего он нужен. Армированным поясом называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру. Его задача – повысить прочность несущих внешних стен и сохранить их целостность при проседании грунта. В процессе строительства используются несколько таких поясов.

Первый армированный пояс еще называют ростверком. При его изготовлении бетон заливается в выкопанную под ленточный фундамент траншею на высоту 0,3-0,4 м. Ширина ростверка принимается в пределах 0,7-1,2 м. В отличие от остальных поясов, ростверк делается не только под внешними стенами, но и под капитальными внутренними. Первый пояс является основным залогом прочности будущего дома, поэтому его изготовление обязательно.

Второй армированный пояс укладывается по периметру постройки поверх фундаментных блоков высотой 0,2-0,4 м. Он распределяет нагрузку на фундамент от всего дома. При условии, что первый пояс выполнен правильно, второй можно особо не укреплять. Для его армирования будет достаточно сетки из прутьев диаметром 10-12 мм. Второй пояс желательно использовать при любом строительстве, но есть случаи, когда можно обойтись и без него.

Третий армированный пояс укладывается поверх кирпичной кладки под плиты перекрытия между этажами. Этот пояс выполняет несколько функций. Во-первых, он стягивает стены, не давая им разойтись а защищая от появления трещин. Во-вторых, распределяет нагрузку от плит перекрытия на стены. В-третьих, воспринимает и распределяет нагрузку над оконными и дверными проемами, давая возможность использовать простые перемычки, а не усиленные балки.

Четвертый армированный пояс делается под плитами перекрытия на втором этаже. Он выполняет те же функции, что и третий, да и по параметрам не отличается от него.

Как сделать армопояс своими руками?

Как сделать армопояс своими руками?

Теперь рассмотрим технологию изготовления каждого пояса отдельно. Начнем с ростверка. Для начала нужно определиться с глубиной заложения фундамента. Она зависит от типа грунта на стройплощадке, глубины его промерзания в зимний период и глубины залегания грунтовых вод. На выбранную глубину выкапывается траншея по периметру дома. Обычно для этого используется экскаватор, вручную копать довольно трудно и долго. Но и при использовании спецтехники придется потрудиться, ровняя дно и стенки траншеи до уровня твердого грунта. При этом на дне не должны оставаться следы от зубцов ковша экскаватора – поверхность должна быть максимально ровной и твердой.

В выкопанную траншею засыпается песок, который формирует песчаную подушку. Высота песчаного слоя должна быть порядка 50-100 мм, более толстым слой делать нежелательно. Если же есть необходимость засыпать песок выше 100 мм, его нужно смешать с щебнем. Обычно такая потребность возникает, если траншея имеет неровное дно. Выровнять его можно не только за счет песка, но и заливкой бетона. Такой способ хоть и дороже, зато надежнее, а экономия на основании дома все равно себя не оправдает.

После засыпки песка он тщательно выравнивается и утрамбовывается. Для лучшего результата песок можно полить водой, что способствует трамбовке.

Далее нужно уложить арматуру. При строительстве в нормальных условиях в качестве арматуры используется сетка из прутьев диаметром 10-12 мм, состоящая из 4-5 жил. При заливке бетоном арматура не должна касаться основания – она должна полностью утапливаться в бетоне, который защитит металл от коррозии. Для этого сетка при заливке должна опираться на половинки кирпича, приподнимаясь над поверхностью песчаной подушки.

Если строительство ведется на пучинистых грунтах или уровень грунтовых вод достаточно высокий, ростверк должен быть более прочным. Для его усиления вместо арматурной сетки используется арматурный каркас. По сути, это две сетки из четырех жил с диаметром 12 мм, расположенные снизу и сверху армированного пояса. Для изготовления основания под ростверк лучше использовать граншлак вместо песка, который через некоторое время превратиться в бетонное основание.

Для изготовления сетки и фиксации прутьев нужно использовать вязальную проволоку, но ни в коем случае не соединять прутья сваркой. Ниже будет более подробно описана технология изготовления арматурной сетки.

Для заливки ростверка используется бетон марки 200. Чтобы высота заливки соответствовала заданной величине, в траншее можно установить своеобразный маячок – вертикально установленный металлический колышек равный по длине высоте ростверка. По нему будет легко ориентироваться, заливая бетон.

Армопояс своими руками под стены

 Армопояс своими руками под стены

Второй армированный пояс заливается на бетонные блоки фундамента перед началом возведения стен. Они применяется практически всегда и укладывается по периметру постройки вдоль внешних стен, под внутренними несущими стенами его не устанавливают. Поскольку этот пояс дополнительно укрепляет конструкцию, то при правильной заливке ростверка его можно сделать менее прочным. Его высота принимается в диапазоне 0,2-0,4 м, бетон для него используется марки 200 или выше. В качестве арматуры для второго пояса используются двухжильные прутья ребристой арматуры диаметром 10-12 мм, арматурная сетка укладывается в один слой. При необходимости усилить пояс можно использовать арматуру большего диаметра, использовать больше жил или же уложить сетку в два слоя, образуя каркас.

Обычно толщина цокольной стены и внешней стены дома совпадают по толщине, которая составляет 510-610 мм. В этом случае для заливки пояса не обязательно монтировать деревянную опалубку – ее можно заменить кирпичной кладкой. Для этого с двух краев стены делаются кладки в полкирпича. Между этими кладками образуется пустота, в которую укладывается арматура и заливается бетонный раствор.

Учтите, что при отсутствии первого пояса – ростверка – второй делать бесполезно. Некоторые строители, не сделав ростверка, максимально усиливают второй пояс, используя арматуру большого диаметра с большей несущей способностью. Это именно тот случай, когда средства, потраченные на усиление конструкции, выброшены на ветер. Именно первый пояс является основным, а второй – только дополнительным, хотя и обязательным. Их совместная работа по защите фундамента сверху и снизу является гарантией надежного фундамента даже на проблемных грунтах.

Армопояс под плиты перекрытия

Армопояс под плиты перекрытия

Третий армированный пояс, прокладываемый между стенами и плитами перекрытия, тоже является обязательным. Он делается вдоль внешних стен и имеет высоту 0,2-0,4 м. При использовании третьего пояса появляется возможность сэкономить на дверных и оконных перемычках, которые в этом случае могут иметь наименьшие размеры и минимум арматуры – все нагрузки воспринимаются поясом и равномерно распределяются.

Бывают случаи, когда на строительный материал, из которого возводятся стены, нельзя опирать плиты. К таким материалам можно отнести, например, ракушечник, который плохо воспринимает нагрузки. Если же сделать армированный пояс, на него плиты будут опираться без проблем, а сам пояс равномерно распределит нагрузку от них по всей длине стен.

Армирование третьего пояса проводится сеткой, выполненной из ребристых прутьев арматуры диаметром 10-12 мм в две жилы. Если предыдущие пояса недостаточно прочные или отсутствуют, можно провести армирование не сеткой, а каркасом, разместив два слоя арматуры внизу и вверху.

Если с двумя предыдущими поясами было все более-менее понятно, здесь могут возникнуть вопросы. При толщине стен 510-610 мм в качестве опалубки можно использовать кирпичную кладку по обе стороны стены, как при изготовлении второго пояса. Для наружной кладки используется лицевой кирпич, для внутренней – забутовочный. При этом ширина армированного пояса будет составлять 260 мм. Если толщина стен, а значит и ширина пояса меньше, забутовочный кирпич укладывается на ребро или используется деревянная опалубка.

Как сделать арматурную сетку и арматурный каркас своими руками?

Как сделать арматурную сетку и арматурный каркас своими руками?

Рассмотрим более подробно процесс изготовление арматурной сетки и арматурного каркаса.

Как было сказано выше, прутья арматуры скрепляются между собой не сваркой, а вязальной проволокой. Почему? При сварке место около полученного шва перегревается и теряет свою прочность, а это недопустимо. И все же совсем без сварки не обойтись, хотя она и сводится к минимуму. Обычно между собой свариваются концы и середина каркаса, а остальные места соединений вяжутся.

Скреплять прутья нужно для того, чтобы они зафиксировались в нужном положении при укладке в опалубку и при заливке бетонным раствором, поэтому для их вязания можно использовать проволоку минимальной толщины. От толщины проволоки не зависит прочность сетки или каркаса, поэтому, применяя более прочную проволоку, Вы только выбросите лишние деньги, а потом еще и намучаетесь при вязании.

Нельзя применять в качестве арматуры гладкие прутья – только ребристые. За ребра цепляется бетонный раствор, который при этом увеличивает свою несущую способность и может работать на растяжение.

Для изготовления каркаса берутся две жилы диаметром 12 мм и длиной 6 м, для поперечной арматуры используются прутья диаметром 10 мм. Поперечная арматура приваривается по краям и по центру сетки, остальные поперечные прутья вяжутся проволокой.

Когда две сетки готовы, они подвешиваются так, чтобы между ними был зазор, и свариваются с краев и по центру. В результате получается каркас. При укладке каркасов при изготовлении пояса между собой их сваривать не нужно. Обычно достаточно сделать нахлест порядка 0,2-0,3 м между соседними каркасами.

Как сделать опалубку для армопояса?

Как сделать опалубку для армопояса?

Установить и закрепить опалубку можно несколькими способами. Первый – с использованием электросварки. Для этого нужно пропустить анкера через деревянные стенки опалубки и установить на них заглушки путем сварки. Фиксировать опалубку нужно так, чтобы она не выдавливалась под тяжестью бетона.

Есть более простой и быстрый способ закрепить опалубку, не прибегая к сварке. При этом нижняя часть опалубки закрепляется при помощи быстрого монтажа диаметром 6 мм и длиной 100 мм. Расстояние между отверстиями под крепления берется приблизительно 700 мм. Последовательность монтажа следующая. Деревянный щит прикладывается к стене дома, сквозь него в стене высверливается отверстие, в которое вставляется грибок и забивается шуруп.

Обратите внимание, что в деревянном щите отверстие для монтажа должно быть немного больше 6 мм. Если просверлить его 6-миллиметровым сверлом, в отверстии останутся древесные волокна, которые будут мешать установке пластмассового грибка. При сверлении кирпича этого не будет. Чтобы не менять сверла, выбирается сверло диаметром 6 мм, им просверливается отверстие сквозь щит в стене, а когда оно будет выниматься, нужно его слегка пошевелить в разные стороны, расширяя отверстие. Этого должно хватить, чтобы грибок свободно прошел.

Еще один нюанс при использовании монтажа – он плохо держится в пористых и пустотных стройматериалах. Если Ваш дом строится из шлакоблока, лучше несколько верхних рядов под поясом выложить из кирпича, который будет прекрасной основой под крепеж.

Верхняя часть деревянного щита тоже крепится к стене быстрым монтажом. При этом в верхнюю часть ребра щита вкручивается саморез. В кирпиче лицевой кладки проделывается отверстие, в него вбивается арматура или гвоздь. Если кирпич стены не дырчатый, можно просто вбить гвоздь в вертикальный шов. Саморез и гвоздь (арматура) стягиваются вязальной проволокой. Такое крепление является достаточно надежным, чтобы противостоять нагрузкам от залитого в опалубку бетонного раствора. Расстояние между крепежами принимается 1-1,2 м.

Бетон для третьего пояса выбирается марки 200. Он должен быть более прочным в сравнение с предыдущими, поскольку воспринимает нагрузку от плит перекрытия.

После высыхания бетона опалубка без особых усилий снимается с помощью гвоздодера или небольшого ломика. При теплой погоде бетон высыхает на протяжении суток, так что опалубку можно снимать на следующий после заливки день. В холодное время года лучше подождать несколько дней.

Поскольку третий армированный пояс является частью стены дома, он не должен нарушать ее утепления. В принципе, пояс не затрагивает лицевую кладку, полностью опираясь на забутовочную, а слой утеплителя находится как раз между этими кладками, так что пояс не должен нарушать целостности утеплителя. В противном случае, когда пояс не утепляется, возможны значительные потери тепла в помещении.

Подведя итоги, можно сделать следующие выводы:

  • при использовании ленточного фундамента в конструкции дома должны предусматриваться все три (четыре, если дом двухэтажный) армированных пояса;
  • при использовании плитного фундамента можно обойтись без первых двух поясов;
  • армированные пояса – залог прочности и целостности стен дома.



Source: postroy-sam.com

Сейсмопояс что это такое. Назначение и виды армопояса в строительстве

Чем хорош сейсмопояс? В первую очередь — своей универсальностью. Проще говоря, это тот же фундамент, только находится он не снизу, а между этажами и под кровлей. Сейсмопояс защитит здание не только во время землетрясения, но и при других природных и техногенных катастрофах.

О целесообразности усиления

В том числе и при банальном проседании грунта. Вдобавок ко всему, сейсмопояс — отличная стяжка для строения, которая не допустит его деформации с годами.

сейсмопояс что это такое

Из всего сказанного следует один вывод: рассматриваемую конструкцию можно и нужно применять не только в сейсмоопасных регионах — она сослужит добрую службу везде. Наша компания разработала и внедрила специальный лоток для оборудования сейсмопояса.

Армированные пояса: виды и назначение

По сути, это несъемная опалубка для заливки сейсмопояса. Ноу-хау позволяет равномерно распределить точечную нагрузку на стены, которую дают плиты и балки перекрытия, а армирование сейсмопояса треугольной фермой снижает эту в несколько раз. Вдобавок ко всему, лоток для сейсмопояса позволяет отрезать зону промерзания сейсмопояс идет по наружной стене , что не допустит появления сырости и конденсата в области потолочных перекрытий. Для этого необходимо сделать с двух сторон стены кладку в полкирпича.

Сeйсмопояс

Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру. При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома.

На самом деле — такое решение неразумно. Ростверк — это основа дома, а цокольный пояс — дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Когда армопояс не нужен

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно. Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках. Опалубка для межэтажного армопояса.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10—12 мм в 2 жилы. Если толщина стен варьируется в пределах — мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса.

Строительство дома — это многосложный процесс, требующий знаний, применения навыков и времени. Без советов профессионалов просто не обойтись в этом деле. Поэтому часто даже при строительстве сарая, дачи возникают сотни вопросов, требующих точных и грамотных ответов.

Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Что такое армопояс и зачем он нужен?

Технология, по которой кладетс

Делаем армопояс (сейсмопояс) своими руками - фото и видео

12 октября, 2014. Прочитано 16380 раз(а)

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки, по причине недостаточно крепкого фундамента, различных погодных катаклизмов и т.д. Рассмотрим процесс изготовления армопояса на примере двухъярусного дома из ракушняка.

image002 image-3472

Как делается армопояс своими руками?

Этап 1. Подготовка опалубки

Для создания каркаса под армопояс необходимо приготовить деревянные доски для опалубки. Толщина доски 40 мм, а ширина 200 мм. После это при помощи направляющих, как показано на фото выполняем скрепление опалубки. Для этого используем гвозди 90-120 мм, выступающие части которых аккуратно загибаем. Направляющие также необходимо будет прикрепить к несущей стене для жесткости конструкции.

Важно. Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра.

image004 image-3473

Этап 2. Фиксируем опалубку

По ширине стены изготавливаются направляющие элементы из доски или бруска. Для фиксации к доске 40 мм используем гвозди. Это делается для того, чтобы в процессе заливки бетона, наша опалубка не разошлась.

image006 image-3474

Этап 3. Заделываем стыки

Выполняем небольшой замес, который используем для замазывания торцевых щелей по всему периметру опалубки. Для этого лучше всего использовать густой раствор, который не будет стекать в эти щели, а будет их закупоривать.

image008 image-3475

Этап 4. Армирование

Для этого нам понадобиться рифленая арматура, которая будет укладываться вдоль всей стену по периметру опалубки. Укладывать рифленую арматуру необходимо в два ряда, один ряд будет укладываться ближе к внешней стене, а другой ближе к внутренней. В обязательном порядке, весь армопояс необходимо проварить сваркой, все стыки и соединения, как показано на фото. Выступающие углы армопояса необходимо загнуть, по периметру в углах арматуру выгибаем по направлению опалубки. В итоге у нас должен получиться два цельных армированных кольца по периметру всего здания.

Рекомендация. Армировать перегородки не обязательно, их достаточно просто залить бетонным раствором по общему уровню.

image010 image-3476

Этап 5. Сетка

Сверху арматуры устанавливаем сетку квадратами, как показано на фото. Для фиксации сетки к арматуре используем специальную вязальную проволоку. Связывать сетку необходимо по всему периметру здания без пропусков. Высота армопояса должна составлять как минимум 15 сантиметров.

Этап 6. Фиксация опалубки

Для того чтобы в процессе заливки бетона, у нас не разошлась опалубка в верхней части, мы используем доски для скрепления с промежутком, как показано красной линией на фото внизу. Фиксируем доску, скрепляющую к опалубке при помощи гвоздей.

image012 image-3477

Этап 7. Заготовка бетонного раствора

Раствор не обязательно делать как для кладки кирпича, можно использовать из песчано-гравийной смеси. То есть можно использовать песок и гравий более крупных фракций, можно добавить немного щебня. Используем марку цемента 400 или 300, при использовании 400 марки на 1-ну часть цемента добавляем 4 части песчано-гравийной смеси, если 300 марка цемента, то на 1-ну часть цемента добавляем 3 части песчано-гравийной смеси. Для того, чтобы отмерять уровень заливки раствора необходим с внутренней стороны прибить гвозди на высоту 15 сантиметров, которые соединить строительной ниткой. Таким образом, у нас получиться уровень, по которому мы и будем заливать наш раствор. После того как раствор по всему периметру здания будет залит по верхней точке уровня, ему необходимо настояться в течение 2-3 недель.  В зависимости от погодных условий его необходимо будет периодически смачивать водой, чтобы бетонная стяжка набрала крепость и не трескалась. Это особенно важно в жаркое время года.

image014 image-3478

Когда армирование закончено и бетонная стяжка готова, можно переходить к установке крыши или укладке плит перекрытия. Как Мы видим — сделать своими руками сейсмопояс  достаточно просто, используя вышеописанные рекомендации.

Также рекомендуем ознакомиться с видео по укладке армпояса:


Рекомендуем вам еще:

Армопояс: назначение и принцип монтажа

Содержание статьи:
Армопояс: назначение и конструкция
Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Любой дом без исключения, построенный из блочных материалов, постоянно подвергается воздействиям всевозможных природных сил – его осадка, вспучивание почвы и другие подвижки грунта, даже сильные ветра и ливни могут негативно сказаться на целостности строения. Именно по этой причине сверху стен делается бетонный армопояс. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы подробно изучим технологию изготовления армопояса и определимся с его назначением.

армопояс для дома фото

Армопояс для дома фото

Армопояс: назначение и конструкция

Армирующий пояс (или, как его еще называют, сейсмопояс) позволяет увеличить прочностные характеристики дома и предотвратить его растрескивание в результате подвижек грунта и воздействия на него стихийных сил природы. Кроме того, этот элемент строения способствует равномерному распределению нагрузок от находящихся над ним тяжелых конструкций. К примеру, если речь идет о бетонных перекрытиях, то они укладываются именно на армопояс. Не стоит заблуждаться в том, что если в доме устраиваются перекрытия из дерева, надобность в армопоясе отпадает – он должен замыкать стены любого дома вне зависимости от типа его перекрытия. Мы же строим на века и хотим, чтобы дом достался детям в нормальном состоянии, не правда ли?

сейсмопояс при строительстве дома фото

Сейсмопояс при строительстве дома фото

С назначением разобрались, теперь перейдем к его конструкции. Стандартный армопояс имеет два элемента – это жестко сваренный объемный каркас из арматуры и тяжелый бетон, в который помещается арматура. Вещь достаточно простая, но в изготовлении отличается обилием тонкостей и сложностей.

армированный пояс для дома фото

Армированный пояс для дома фото

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.

  1. Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче. К вертикально стоящей арматуре снова прикручиваются длинные продольные пруты, которые впоследствии соединяются короткими отрезками арматуры – здесь все точно так же, как и с нижней частью каркаса. как сделать армированный пояс каркас из арматуры

    Как сделать армированный пояс: каркас из арматуры

  2. Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя. С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса. армопояс перекрытия опалубка

    Армопояс перекрытия: опалубка

  3. Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку. Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона. бетонирование армопояса фото

    Бетонирование армопояса фото

  4. Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает. как сделать армопояс фото

    Как сделать армопояс фото

На этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции. Таким способом вы защитите каркас крыши от влаги, поступающей из стен.

Автор статьи Александр Куликов

Армопояс Сейсмопояс Армопояс своими руками

Тема сегодняшней статьи — создание армопояса. Армопояс, армированный пояс, железобетонный  армирующий пояс, разгрузочный армированный пояс, сейсмопояс — это монолитная кольцевая железобетонная конструкция, которая  повторяет контур стен.

Железобетонный пояс обязательно!! должен быть замкнутым и ни в коем случае не прерываться по длине. Необходимость строительства армопояса при кладке стен из газосиликатных блоков — достаточно спорный вопрос. В интернете на сайтах производителей газосиликатных блоков (пеноблоков, газоблоков) можно найти противоречивую информацию. Но все же большинство категорически утверждают, что армопояс необходим! Попробуем разобраться…

 Приложенные к этой статье фото помогут вам в этом. Чтобы увеличить изображение — кликните (нажмите) по нему «мышкой».



Какова роль армопояса в конструкции строения?

  • Так ли он необходим?
  • Можно ли обойтись без армопояса?

Причины для изготовления армопояса

Армопояс предназначен для повышения сопротивления конструкции от постоянных деформирующих нагрузок: ветровых нагрузок, неравномерной усадки конструкции, неравномерной осадки почвы под конструкцией, сезонных и суточных температурных перепадов.

Газосиликатные блоки  не обладают большой устойчивостью к деформациям изгибающего типа. Армопояс же берет на себя  всю нагрузку, возникающую при деформации конструкции.

  • При устройстве крыши возникает необходимость в креплении бруса к стенам. Крепить брус анкерными болтами к газосиликатным блокам категорически запрещается — газобетон не приветствует точечную нагрузку. Многочисленные крепления на анкерные болты приведут к многочисленным точечным нагрузкам, что опять же, не приветствуется.
  • Стены из газосиликатных блоков  под давлением крыши будут испытывать вертикальную нагрузку, стены при этом будут «пытаться раcползаться». Чтобы это не произошло, необходимо не только  придать жесткость всей конструкции строения, но и равномерно распределить нагрузку на каркас. Недаром, армопояс имеет еще одно название — разгрузочный пояс.
  • Малейшее отклонение уровня при строительстве крыши может привести к усилению неравномерной (точечной) нагрузке на стены. О точечной нагрузке на газосиликат мы писали выше.

 Т.е., независимо от того, что вы планируете разместить выше первого этажа — второй этаж, легкую мансарду или крышу — при стенах из газосиликатных блоков армопояс  НЕОБХОДИМ!

Надеюсь, мы убедили и Вас, уважаемые читатели, в необходимости его строительства. Итак, приступим.

  Для начала предлагаем вам прослушать аудиозапись в формате .mp3. После прослушивания рекомендуем прочитать эту статью до конца — Вы сможете найти еще много полезного.

Аудиозапись «Строительство армопояса своими руками для дома из газосиликатных блоков.mp3

 Если дом двухэтажный, то армопояс необходимо делать после окончания кладки стен первого этажа перед кладкой плит перекрытия и после окончания кладки второго этажа перед сооружением крыши. В первом случае плиты перекрытия кладутся не на газосиликатные блоки первого этажа, а на монолитную железобетонную конструкцию, во втором случае брус крышной конструкции также будет крепиться не к блокам, а к железобетонному армопоясу.

Изготовление опалубки под армированный пояс

Устройство опалубки под армопояс подробно рассказано в статье «Опалубка. Как сделать опалубку под армопояс, перемычки или фундамент» . Обычно высота армопояся составляет 30 см, а ширина равна ширине стены. По ширине стены мы и изготовили съемную опалубку из  20мм доски. Нижняя часть досок  высотой около 3-5 см крепится саморезами с внутренней и внешней стороны стены. Доски скрепляются между собой по длине с наружной стороны с помощью обрезка доски. В результате получается желоб из досок по всему каркасу конструкции.

Чтобы при заливке бетонной смеси желоб сохранил форму,  необходимо  по всей длине с шагом 80-100см скрепить боковые стенки поперечинами. Некоторые строители рекомендуют  при установке опалубки отступить около 3 см внутрь. После заливки армопояса образовавшуюся «нишу» заполнить теплоизоляционным материалом, например пенополистиролом. Таким образом можно уменьшить потерю тепла через железобетонный армопояс.

Изготовление арматурного каркаса для армопояса

Т.к. в нашем доме не предусмотрены тяжелые плиты перекрытия, т.е. нагрузка на стены не велика, для арматурных каркасов мы использовали только две нитки 12мм арматурных прутьев. Арматурный каркас готовится непосредственно на стене в желобе из съемной опалубки, т.к. готовый каркас очень тяжелый.

Из арматурных прутьев изготавливается «лесенка» с шагом около 50 — 70 см. Поперечные прутья крепятся при помощи сварки или проволоки для вязки арматуры. Для вязки проволоки используется специальный ключ с трещеткой. По всей длине каркаса  мы крепили  поперечины  с помощью проволоки, но в местах стыков и пересечений стен — сваркой. Также можно провести дополнительное укрепление уголком с помощью сварки.

Полученный арматурный каркас должен быть «утоплен» в бетонной смеси минимум по 5 см с каждой стороны. Иначе говоря, арматурные стержни готового каркаса должны отступать от боковых стен опалубки и от газосиликатных блоков основания  минимум на 50 мм. Для возведения стен мы использовали газосиликатные блоки шириной 300 мм. Поэтому ширина арматурного каркаса не должна превышать 200мм.

Чтобы каркас снизу не прилегал к блокам, под него по всей длине мы подложили куски кирпича и блоков. Таким образом мы «приподняли» каркас на необходимую высоту.

Если предполагаемая нагрузка на стены достаточно высока, для армирования используют не «лесенку», как у нас, а объемную конструкцию из четырех продольных арматур, соединенных в форме параллелепипеда.  И хотя представленное слева изображение взято из статьи по подготовке конструкции для армирования фундамента и размеры конструкции действительны только для изготовления фундамента -  достаточно понятно, как создается трехмерная конструкция для армопояса. Изготавливайте ее в соответствии с вашим армопоясом, учитывая необходимые отступы арматурной конструкции от всех сторон готового армопояся (см. выше).

После того, как арматурный каркас изготовлен и уложен в опалубку в соответствии с требованиями, описанными выше, необходимо «выставить» его, как обычно — используя уровень.  После выставления каркаса по уровню можно приступать к заливке армопояса. Некоторые строители рекомендуют дополнительно, перед заливкой бетонной смеси,  в верхний ряд газосиликатных блоков забить  »ежом» гвозди или куски проволоки для связи  блоков верхнего ряда с армопоясом.

Заливка армопояса

Для заливки армопояса мы использовали цементно — песчаный раствор с добавлением щебенки. О том, как готовить такой раствор, мы рассказывали вам в статье «Раствор для кладки блоков»  и  «Оконные и дверные перемычки» . Бетонную смесь мы заливали в желоб ведрами.

После заливки бетонной смеси необходимо с помощью  обрезка арматуры или специального инструмента, предназначенного для таких целей, методом штыкования  уплотнить  смесь для ликвидации пустот.

ВАЖНО! Заливать армопояс нужно за один раз, без перерыва. В этом случае ранее уложенная порция раствора не должна застыть  до заливки новой порции. Иными словами: если у вас недостаток бетонной смеси для заливки всего армопояса за один раз или не хватает времени для заливки всего армопояся за один раз, следует производить «отсечку» бетонной смеси ТОЛЬКО вертикально! Для этой цели удобно использовать временную перемычку, например, кирпичи или обрезок блока.

Затем, при следующей заливке бетоном, перемычку удалить, обильно смочить место будущего примыкания свежего бетона к уже затвердевшему (вылить, например, половину ведра воды) и продолжить заливку оставшейся части армированного пояса.

Дня через 3-4 в случае теплой погоды можно разбирать опалубку. Ваш армопояс готов. О том, как к полученному армопоясу мы крепили мауэрлат, вы сможете прочитать в статье «Крыша своими руками. Мауэрлат — основание крыши. Крепление мауэрлата» , рубрика «Крыша».

О том, каким образом изготавливать армопояс над проемами ( в помещениях, где отсутствует стена или часть стены), мы расскажем в следующей статье об армопоясе.

Это точно Вас заинтересует:

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
