Сэндвич панели своими руками: монтаж и изготовление

На нашем строительном рынке такой материал, как сэндвич панель появился сравнительно недавно, около 10-15 лет назад.

Если раньше привозили из-за границы, то сейчас и отечественные производители выпускают качественные и надежные стройматериалы. Благодаря тому, что как импортные, так и отечественные производители для изготовления сэндвич панелей используют современное оборудование, разницы в их качестве практически нет.

В качестве наполнителя наши производители чаще всего используют минеральную вату, это объясняется тем, что она имеет высокие показатели тепло и звукоизоляции, не горит, имеет большой срок службы.

Сэндвич панели могут быть использованы как при строительстве новых зданий, так и для проведения ремонта. Они имеют небольшой вес, поэтому их установка может быть выполнена своими руками, и они не создают большой нагрузки на фундамент здания.

Если задумываетесь, о том, на каком виде фундамента построить деревянный коттедж, рекомендуем ознакомиться со стаей про возведения фундамента под дом своими руками.

Схема сэндвич панель в разрезе

Еще одним преимуществом указанного строительного материала является то, что он имеет низкую теплопроводность, и дополнительно утеплять здание не требуется. Невысокая стоимость позволяет широко использовать указанные элемнты при проведении ремонта или строительства, а простой монтаж еще больше увеличивает популярность данного строительного материала.

Сэндвич панели могут быть использованы как самостоятельный стройматериал, так и для утепления зданий, очень часто они используются и как основа крыши дома. Очень удобно то, что монтаж можно выполнить своими руками к тому же, такая конструкция будет иметь привлекательный внешний вид.

Установка проводится просто и быстро, при этом не надо выполнять грязные и мокрые работы.

Потребность в таком простом и доступном строительном материала постоянно возрастает, это и понятно, так как его установка может быть выполнена своими руками, для этого не надо использовать тяжелую технику. При сооружении здания из сэндвич панелей, возведение мощного фундамента не требуется, что значительно уменьшает расходы на строительство.

Для таких построек можно сделать мелкозаглубленный ленточный фундамент, о его заливке читайте на этой странице.

Можно ли самостоятельно сделать?

Если посмотреть на конструкцию этого стройматериала, то может показаться, что очень просто сделать сэндвич панели своими руками. Действительно, можно взять две OSB плиты толщиной 9 мм, положить между ними теплоизоляцию, пароизоляцию и все это склеить. Но не все так просто, как кажется.

Перед тем как начать делать самостоятельно сэндвич панели, необходимо провести расчет размеров утеплителя, выбрать его тип, при этом надо учитывать среднегодовую температуру местности, в которой предполагается проводить строительство.

Но сооружать своими руками сэндвич панели неудобно и долго. Если вы решили построить каркасный дом, то все это можно выполнять в процессе строительства прямо на готовый каркас.

Изготовление таких конструкций самостоятельно для продажи будет невыгодным, так как без использования специального оборудования, производительность работ будет очень низкой.

Если вы все-таки решил своими руками изготовлять сэндвич панелей, то вам необходимо знать, что к клею предъявляются особые требования. В данном случае, нельзя использовать обычный клей, он должен сохранять свои свойства на протяжении нескольких десятилетий, не бояться перепадов температур, влажности.

Еще одним условие, которое надо соблюдать при выборе клея, это то, что он должен быть безвредным для человека. Можно использовать продукцию таких производителей, как Kleiberit и Henkel, они выпускают полимерные составы, что используются для создания сэндвич панелей не только в Европе, но и в Канаде, США и других странах.

Видео подборка по технологии производства:

Почему необходимо использовать специальное оборудование?

Для того чтобы сэндвич панели получились качественными, надежными и прочными, необходимо четко придерживаться технологического процесса и времени его протекания.

После того как будет распакован клей, он должен быть использован на протяжении 5 минут, после этого начинается его полимеризация. Если клей затвердеет, то его практически нельзя удалить, он не смывается растворителями. Снять клей с инструментов или с оборудования можно только механическим путем или его надо нагреть до 400-500 градусов.

Во время полимеризации клея выделяется много пены, и он увеличивается в объеме в несколько раз. Когда это происходит, детали необходимо сильно прижать друг к другу, а для этого только физической силы будет мало, поэтому нужен мощный пресс, он должен создавать давление в пределах 15-20 тонн.

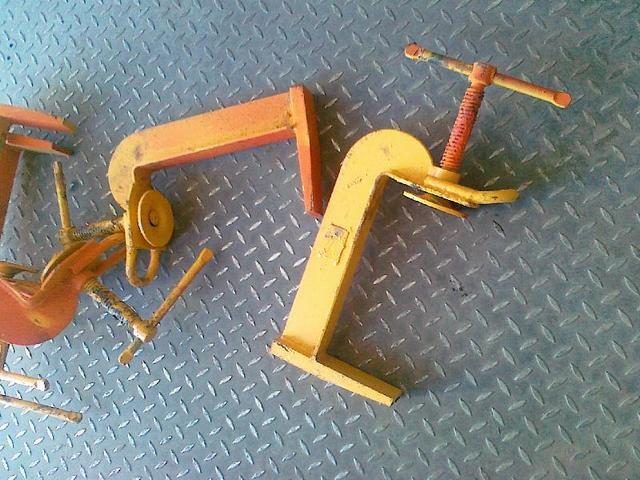

Если вы не обеспечите достаточное сжатие заготовок, то они просто не склеятся. Производить такие панели своими руками можно, но для этого придется приобретать специальное оборудование.

Если говорить о стоимости такого оборудования, то она окупится уже после изготовления и продажи 500-600 панелей. Обслуживать его могут всего 2 человека. Для изготовления одной панели понадобится 10-15 минут. Используя современное оборудование, вы сможете выпускать стеновые сэндвич панели не только с OSB, но и из фибролитовых плит.

Как проводить установку собственными силами?

Перед тем как начать монтаж указанного материала, надо определиться с тем, будет он выполняться вертикально или горизонтально. При горизонтальной установке, рекомендуется проложить еще один дополнительный слой утеплителя, это может быть пенопласт или минеральная вата. Рекомендуем посмотреть наш анализ сравнения минеральной ваты и пенопласта.

Первый ряд укладывают пазом вниз, для этого надо использовать специальные саморезы, то, сколько их необходимо для крепления одной панели, указано в инструкции. Монтаж следующей панели проводится пазом в самый низ, а уплотнение вертикальных стыков выполняется при помощи минеральной ваты или монтажной пены.

Если проводится вертикальный монтаж, то начинать его надо с угла дома и двигаться от цоколя к крыше, остальные элементы крепятся снизу вверх. Между ярусами, необходимо оставлять компенсационный шов. Для проведения герметизации стыков обычно используют герметик.

Кроме того, что материал используются для возведения стен, также может быть использованы и для покрытия крыши. Вот здесь читайте больше про то чем лучше всего покрыть кровлю.

Надо внимательно контролировать, чтобы все уплотнительные элементы были правильно установлены и прижаты, стыки промазывают гидроизоляцией.

Преимущества здания из сэндвич панелей:

  • не требуется возведение мощного капитального фундамента;
  • монтаж можно выполнять в любое время года;
  • нет необходимости использовать тяжелую технику;
  • все работы можно выполнить своими руками;
  • не требуется дополнительная отделка как внутри, так и снаружи, особенно если вы строите не дом а, например, гараж;
  • экологически чистый и безопасный материал;
  • большой срок службы;
  • при необходимости, конструкцию можно разобрать и перенести в другое место.

Недостатки строительства здания из сэндвич панелей:

  • если в качестве утеплителя используется минеральная вата, то надо обеспечить хорошую вентиляцию, так как она боится влаги. Если же вентиляцию сделать нельзя, то надо использовать панели, в которых в качестве утеплителя используется пенополистирол;
  • на стыках, если они плохо утеплены, панели могут промерзать;

Если у гаража или небольшого дачного домика из панелей сделан мощный металлический каркас, то его можно перевести в другое место и в собранном виде.

Полезные советы и рекомендации

Если при строительстве используются панели, в которых в качестве утеплителя служит минеральная вата, то проводить работы в дождь или сырую погоду не рекомендуется. Это объясняется тем, что минеральная вата не любит влагу, от ее действия она начинает терять свои свойства, а если влага попадет внутрь, то уже там и останется.

Чтобы не поцарапать поверхность, к панелям не рекомендуется прикреплять какие-то предметы или оборудование. Если в процессе монтажа вы все-таки поцарапали поверхность, то это место надо покрыть масляной краской, иначе начнется коррозия и панель не прослужит вам долго.

Как сделать сэндвич панель чтобы она прослужила много лет?


Для того, чтобы начать строительство дома, необходимо обладать знаниями. Если нет опыта работы, нужно проконсультироваться со специалистом в этой сфере работ. Самым простым способом постройки дома, является использование сэндвич панелей.

Использование сэндвич панелей в строительстве жилого помещения

Использование сэндвич панелей в строительстве любого помещения является одним из самых распространенных. Каждый тип материала имеет как положительные, так и отрицательные качества.

Сэндвич панели для строительства дома

Дерево — это экологичный материал, но оно не долговечно и может воспламениться. Такой материал, как оцинкованная сталь, является наиболее прочным. Теперь рассмотрим, как сделать сэндвич панель.

Для производства сэндвич панелей можно использовать такой материал, как пенополиуретан (и некоторые другие).

Делая сэндвич панели, необходимо сделать теплоизоляцию.

Для производства таких панелей понадобятся некоторые инструменты и материалы:

  1. Материал для теплоизоляции;
  2. Специальный пресс для панелей;
  3. Строительный нож.

Самым важным фактором является утепление одного из таких видов панелей. В первую очередь, необходимо определиться с выбором ширины утеплителя.

Виды сэндвич панелей

Все больше и больше людей предпочитает в строительстве загородного дома, дачи использовать сэндвич панели. Такой вид панелей напоминает бутерброд: и начинка бутерброда должна быть очень теплой.


Строительство дома из сэндвич панелей OSB

Как сделать сэндвич панель, чтобы она отвечала всем требованиям и прослужила много лет? Панели этого типа бывают на основе OSB плит: они достаточно прочные и легко переносят механические нагрузки.

Хотя на вид такие панели выглядят очень хрупкими, они не только долговечны, но и хорошо защищают от влаги.

Еще один вид сэндвич панелей производят из минеральной ваты, которая является не только более качественной, но и намного лучше удерживает тепло. Самым главным плюсом этого вида материала является то, что он не горюч. Единственный минус минеральной ваты — она боится воды.

Преимущества сэндвич панелей

Ни для кого не секрет, что панели такого вида очень популярны. Они легки в использовании, со всеми этапами работы справится даже новичок.

Монтаж сэндвич панелей на крыше здания

Помимо всего этого, они обладают рядом других преимуществ:

  • простой монтаж;
  • выдерживают большие нагрузки;
  • безопасны;
  • защищают от плесени, грибков.

Благодаря множеству плюсов использования сэндвич панелей, они являются лидером на строительном рынке.

Очень важно при изготовлении сэндвич панелей правильно рассчитать вес, ширину и плотность всех применяемых материалов.

Такие панели используются практически во всех видах строительства: они очень практичны. Также необходимо при изготовлении сэндвич панелей следовать всем правилам по их производству, и выполнять все рекомендации. Такие панели очень ломкие, но обладают высокой прочностью, защищают жилое помещение от проникновения влаги.

Монтаж сэндвич панелей

От правильного монтажа сэндвич панелей в дальнейшем зависит качество построенного помещения. Поэтому именно монтажу таких панелей стоит уделить особое внимание. Для этого этапа работ необходимо заранее подготовить весь набор инструментов, который будет нужен.

Инструменты для монтажа сэндвич панелей

Также важно запастись специальными креплениями, без которых монтаж сэндвич панелей просто невозможен. Существует два вида монтажа таких панелей. Они имеют две плоскости: горизонтальную и вертикальную.

Важно помнить несколько правил, при выполнении которых все работы по изготовлению сэндвич панелей дадут положительный результат: необходимо выполнить точный расчет нужного материала, выбрать качественную теплоизоляцию и произвести правильный монтаж.

Обратите внимание!

Сэндвич панели своими руками, что для этого нужно?

Оглавление:

  1. Метод кустарного производства: возможно ли?
  2. Требования, предъявляемые к клею
  3. Почему для производства необходимо специальное оборудование
  4. Преимущества, которые дает оборудование

Потребность в СИП-панелях растет прямо пропорционально все увеличивающейся популярности этого материала: сегодня из него все больше возводится строений. Сэндвич панели – легкий материал, не требующий при монтаже применения мощной грузоподъемной техники. В составе готовой конструкции они хорошо справляются с теплозащитными и звукоизоляционными функциями.

Здание, построенное с их помощью, не требует сооружения мощного фундамента, что существенно уменьшает расходы.

Учитывая это, можно наладить выгодный бизнес, связанный с производством сэндвич панелей. Окупаемость вложений должна быть высокой: во время экономического кризиса застройщики стараются использовать методы, позволяющие меньше тратить средств на стройматериалы. СИП-панели, в данном случае, это то, что нужно.

Метод кустарного производства: возможно ли?

Изготовление сэндвич панелей своими руками, на первый взгляд, кажется делом простым. Достаточно взять плиты OSB толщиной 9 мм, поместить между ними теплоизоляционный материал, пароизоляционную пленку, склеить все это – и готово. Но необходимо помнить, что выбор утеплителя и его толщина – важный этап, требующий теплотехнических расчетов и учета среднегодовой температуры конкретной местности.

Кроме того, такой способ производства не удобен. Для личных нужд это не имеет смысла: можно сразу на площадке монтировать ограждающие конструкции в процессе строительства каркасного дома. Ручное производство с целью реализации самодельных сэндвич панелей не будет успешным по причине низкой производительности при отсутствии специального оборудования. Есть и другие нюансы, о которых будет рассказано далее.

Требования, предъявляемые к клею

Особые требования при изготовлении сэндвич панелей должны предъявляться к клею. Нельзя использовать любой, пусть даже очень хороший: важно, чтобы он не терял своих свойств в течение нескольких десятков лет (срок службы постройки) в условиях атмосферной влажности и при широком диапазоне температур воздуха. Кроме того, он должен быть абсолютно безвредным для человека после полимеризации. Этим требованиям соответствуют клеи от европейских производителей Kleiberit и Henkel: это полимерные составы Kleiberit 502.8, Macroplast UR 7228 и Macroplast UR 7229. С их помощью производятся СИП-панели не только в Европе, но также в США и Канаде.

Почему для производства необходимо специальное оборудование

Причина первая. Процесс изготовления СИП-панели требует точного соблюдения времени протекания техпроцесса: распакованный клей должен быть использован в течение максимум 5 минут. После этого происходит его быстро протекающая полимеризация. Отвердевший клей не смывается ни одним из существующих растворителей. Очистка оборудования и инструмента в таком случае выполняется методом механическим либо путем нагрева до 400… 500 °С.

Причина вторая. Полимеризация клея происходит с обильным выделением пены и многократным увеличением его объема. В этот момент необходимо сильно сжать склеиваемые детали, что выполняется с помощью специального мощного пресса, способного создать усилие около 18 тонн. В противном случае склеивания не произойдет. Таким образом, становится очевидно, что производство сэндвич-панелей кустарным способом, без спецоборудования, невозможно в принципе.

Преимущества, которые дает оборудование

При использовании спецоборудования, которое стоит сравнительно недорого и окупается полностью после реализации около 500… 550 панелей, произведенных с его помощью, необходимо применение ручного труда не более двух человек. При этом линия способна производить одну готовую панель максимум за 10 минут. Клеи при этом используются как 5-ти, так и 10-ти минутные. Кроме того, специальное оборудование позволяет наладить производство мебельных сэндвич панелей и из фибролитовых плит — Green Board GB3.

Видео для наглядности.

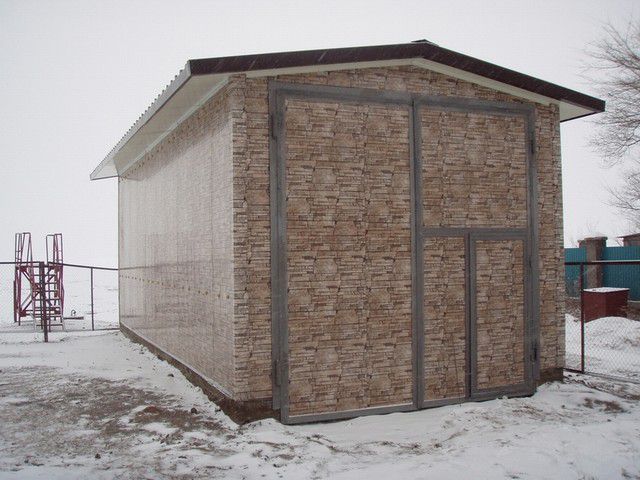

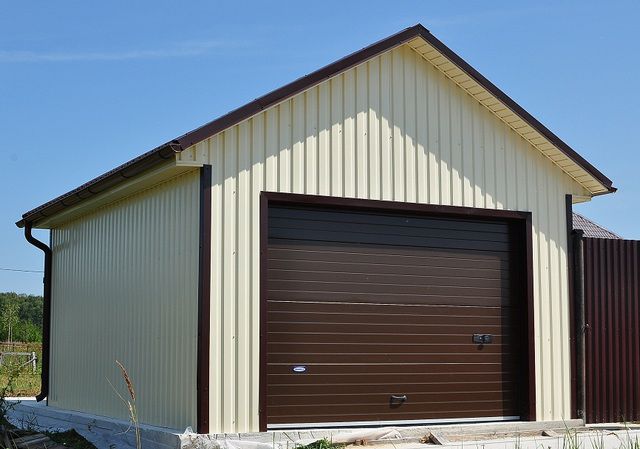

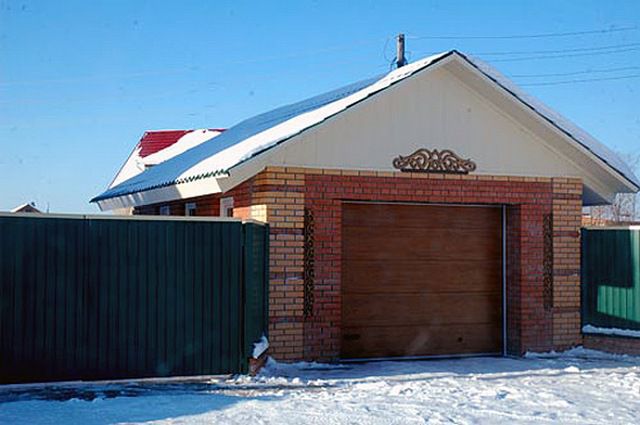

Как сделать гараж из сэндвич панелей самостоятельно

Хороший автовладелец, действительно любящий свою машину и заботящийся о ней, предпримет все возможное, чтобы обеспечить ее «жильем». Длительное пребывание автомобиля исключительно в уличных условиях обязательно скажется негативным образом на состоянии деталей корпуса, резиновых уплотнений, пластиковых и тканевых элементах отделки. Кроме этого, машина на улице в гораздо большей степени подвержена актам вандализма, взлома, меньше защищена от попыток ее угона.

Как сделать гараж из сэндвич панелейКак сделать гараж из сэндвич панелей

Если хозяин авто стал счастливым обладателем небольшого участка, которого достаточно для возведения гаража, то и думать нечего – нужно строить. И в этом случае очень часто складывается так, что не будет ничего более простого, быстрого и недорогого, кроме как сделать гараж из сэндвич панелей.

В чем преимущества гаража из сэндвич панелей?

Владельцы автомобилей прибегают к самым разнообразным способам защиты своих «любимцев» от внешнего воздействия.

Чехол - тент спасает только от осадковЧехол или тент спасают только от осадков

Самое простое, но отнюдь не самое лучшее решение — непромокаемые тенты, которые защищают машину только от осадков. Часто такие «укрытия», наоборот, стимулируют активизацию коррозийных процессов. Значит, этот подход можно рассматривать лишь как временную меру, например, при выездах за город.

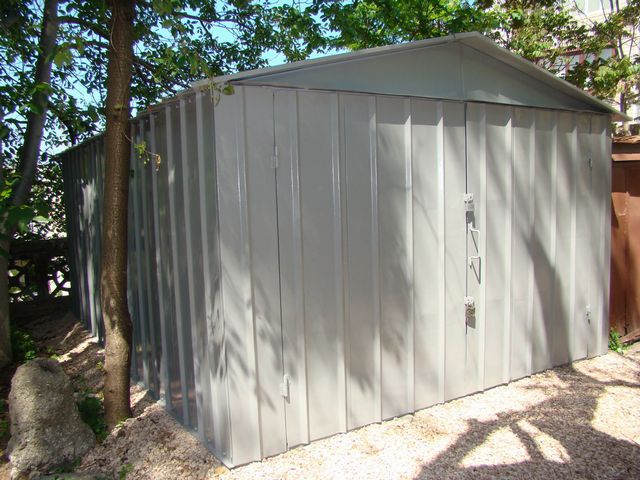

Металлический сборный гараж - потребует объемных утеплительных работМеталлический сборный гараж — потребует объемных утеплительных работ

Металлические сборные или самодельные гаражи очень долгое время являлись чуть ли не единственным вариантом для большинства автовладельцев. Однако, температура внутри такого бокса зимой мало отличается от наружной, и даже установка каких-либо отопительных приборов (печки, электрообогревателей) проблемы не решает – тепло моментально улетучивается через холодные металлические стенки. Летом же в солнечные дни в таком гараже будет нестерпимо жарко из-за нагревающихся металлических плоскостей крыши и стен. Значит, так или, иначе, придется думать о надежной термоизоляции такого строения.

Капитальный гараж возможен не всегда и доступен не каждомуКапитальный гараж возможен не всегда и доступен не каждому

Капитальный гараж, возведенный из кирпича или иных строительных блоков, при условии добротного утепления, конечно, будет отличным вариантом. Однако, это далеко не всем доступно, из-за сложности и дороговизны реализации проекта. Кроме того, нередки ситуации, когда на отведенной территории просто будет запрещено возведение капитальных строений.

Практически всех упомянутых выше недостатков лишены гаражи из сэндвич-панелей.

Сами по себе эти панели представляют собой «пирог», состоящий из двух листов металла, между которыми находится слой утеплителя – минеральной ваты, пенополиуретана или пенополистирола. Как правило, внешний металлический лист имеет профилирование, для повышения прочности панели, а внутренний может быть профилированным или гладким, для удобства ее крепления на каркасную основу.

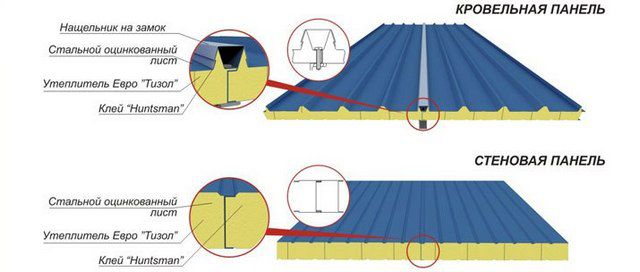

Стеновые и кровельные сэндвич-панелиСтеновые и кровельные сэндвич-панели

В строительстве активно применяются сэндвич-панели и с внешними оболочками из древесных композитных материалов или полимеров, но в случае возведения гаража все же лучше отдать предпочтение металлическим.

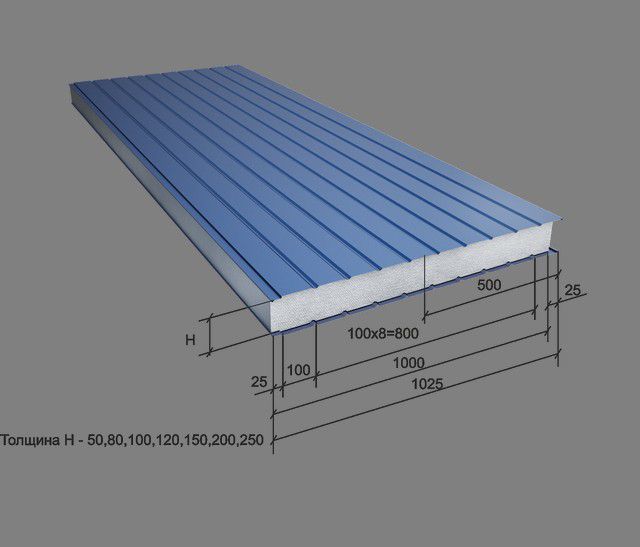

Размеры металлических сэндвич-панелейРазмеры металлических сэндвич-панелей

Размеры панелей могут быть различны. Та, в длину они могут достигать от 2 и даже до 12 метров. Ширина обычно – около одного метра. Толщина определяется слоем утеплителя, который подбирается исходя из конкретных климатических условий региона.

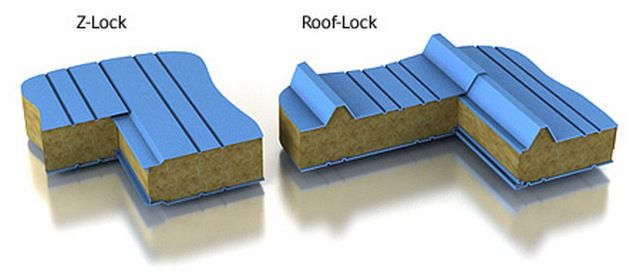

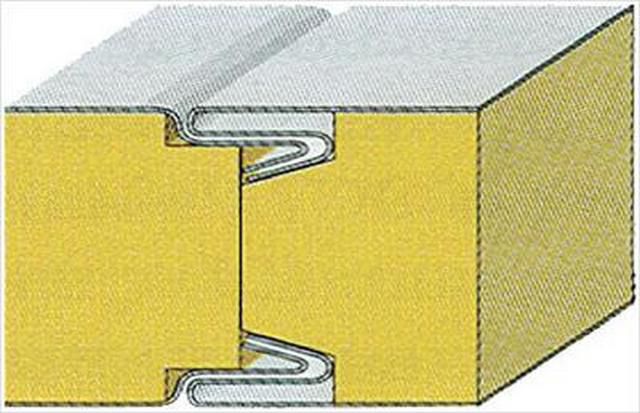

Один из видов замковых соединений панелейОдин из видов замковых соединений панелей

Панели имеют замковую часть, позволяющую обеспечивать их надежное соединение между собой в одну плоскость.

Использование слоя пористого материала придает панелям отличные термоизоляционные качества – такой гараж не будет нуждаться в дополнительных утеплительных работах.

Видео: основные характеристики сэндвич-панелей

Итак, какими преимуществами будет обладать гараж из сэндвич-панелей:

  • Даже в сильные морозы из помещений не выветривается тепло. И наоборот, в летний период в гараже будет поддерживаться прохлада.
  • Слой термоизоляционного материала дает еще и шумопоглощающий эффект – звуки от работающего двигателя или от проводимых в гараже работ не будут тревожить домочадцев или соседей.
  • Несмотря на солидные размеры, панели отличаются сравнительной легкостью, и для возведения гаража не потребуется специальной подъемной техники. На фундамент не оказывается значительной нагрузки – то есть появляется возможность сэкономить на этом этапе строительства.
  • Строительство гаража можно проводить в любое время года, оно не должно занять много времени (без учета фундаментных работ).
  • Панели безопасны в противопожарном отношении, безвредны с экологической точки зрения, защитное многослойное полимерное покрытие металла надежно предохраняет его от коррозии.
  • Разнообразие оттенков сэндвич панелей позволит подобрать оптимальный вариант, гармонирующий с жилым домом и остальными постройками подворья. Сам гараж уже не нуждается ни в какой дополнительной отделке.
  • Строительство такого гаража – намного экономичнее, нежели капитального, и в плане стоимости стройматериалов, и в вопросах общих трудозатрат.

Какой гараж выбрать для строительства

Понятно, что размеры будущего гаража будут ограничены имеющейся под его застройку площадки. Тем не менее, если он возводится для легкового автомобиля среднего класса, то минимальными размерами в длину и ширину обычно принимают 6 и 4 метра соответственно. Это позволит без помех проводить заезд и выезд и дает еще пространство для проведения профилактических или мелких ремонтных работ под крышей.

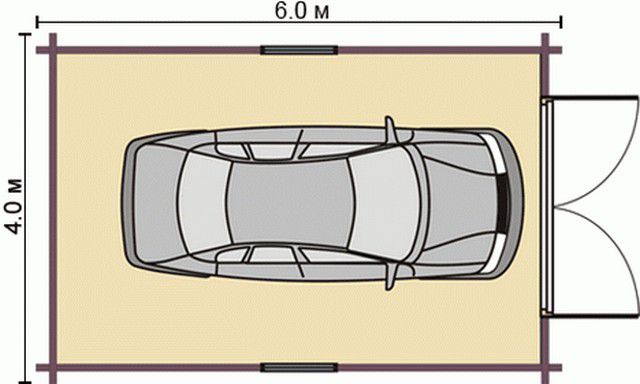

Типичный размер гаража для легковой машины среднего классаТипичный размер гаража для легковой машины среднего класса

Многие автовладельцы предусматривают, помимо въездных ворот, еще и дополнительную дверь для входа в гараж. Нелишним будет обустройство одного или даже двух окошек – и для проникновения дневного света, и для обеспечения качественной вентиляции.

Безусловно, конкретные размеры гаража подбираются по габаритам имеющегося автомобиля. Так, если он строится, к примеру, для микроавтобуса, придется и линейные размеры, и высоту сделать соответствующими.

Для микроавтобуса или грузовика потребуется гараж солидных размеровДля микроавтобуса или грузовика потребуется гараж солидных размеров

Ворота могут быть обычными, на петлях, но в подобных гаражах часто применяют и роллетную их схему. Такие ворота надежно закрываются изнутри, что уменьшает возможность их несанкционированного взлома.

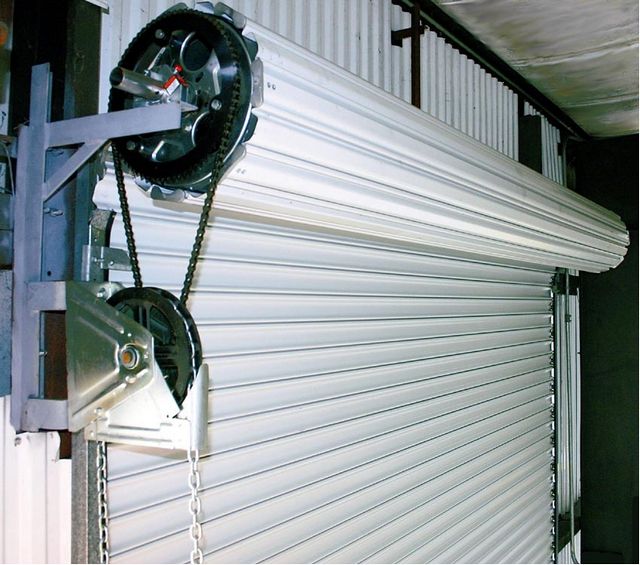

Ворота роллетного типа - самое современное решениеВорота роллетного типа — самое современное решение

Кроме того, они будут оптимальными в условиях недостаточности места для открытия обычных створчатых ворот. Роллеты можно оснастить электроприводом (при этом остается возможность их открытия и вручную), подключить к системе дистанционного управления.

Крышу можно планировать двускатной или односкатной. В первом случае она несколько сложнее по устройству, но позволяет обеспечить достаточный уклон скатов для эффективного схода снега. Односкатная крыша проще в монтаже, но ее рекомендуют применять лишь там, где не предполагается значительной снеговой нагрузки.

И зарубежные, и отечественные производители освоили выпуск готовых гаражных комплектов из сэндвич-панелей, которые имеют в своем составе все необходимые для монтажа элементы – сами панели, металлические профили для каркаса, крепеж, уплотнители, дополнительные профилированные детали для защиты стыков и т.п. Это предельно упрощает самостоятельное строительство, тем более, что такие комплекты обязательно сопровождаются подробными сборочными чертежами. Существует возможность и индивидуального заказа на подобный комплект нестандартного типа – в зависимости от конкретных условий его установки и пожеланий владельца.

Начало работы – подготовка фундамента

Каким бы легким гараж их сэндвич-панелей ни был, для его возведения потребуется надежное основание, особенно, если его установка планируется на много лет. В качестве основы обычно используется ленточный фундамент – залитый из раствора либо уложенный из бетонных блоков.

1. Если фундамент будет заливаться из бетонного раствора, то под него роется траншея глубиной порядка 500 мм, шириной – 400 мм. На «сложных» неустойчивых почвах можно углубиться и до 700 – 800 мм.

  • На дно траншеи укладывается и утрамбовывается песчаная подушка толщиной не менее 100 мм – она поможет компенсировать колебания грунта при его промерзании.
  • Затем следует насыпать и трамбовать такой же высоты слой гравия (щебенки).
  • Устанавливается опалубка, так, чтобы ширина получаемого пояса составила 300 мм. Простилается слой гидроизоляции, например, плотной полиэтиленовой пленки, так, чтобы она выходила поверх опалубки и закреплялась на ней. Высота опалубки может быть равна высоте будущего фундамента – тогда разравнивание бетона будет проводиться по обрезу верхних досок. В этом случае опалубка сразу же выравнивается строго по горизонтали.

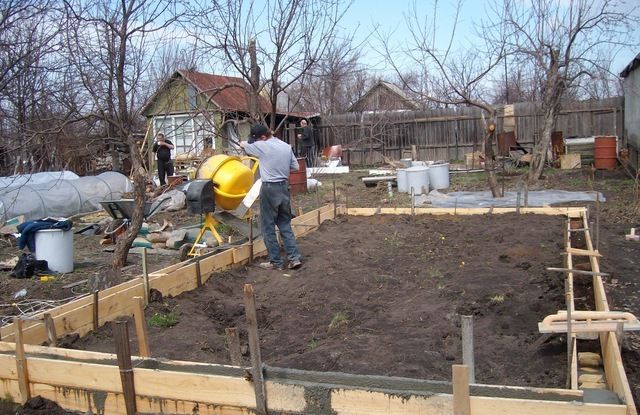

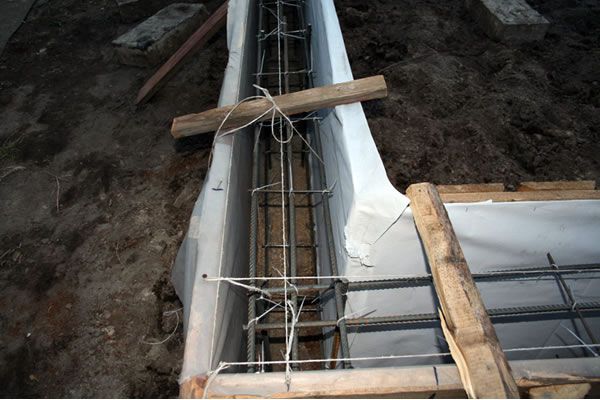

Опалубка и армирование под ленточный фундаментОпалубка и армирование под ленточный фундамент
  • Высота бетонного пояса над уровнем грунта может быть разной, но не менее 10 мм.
  • Устанавливается арматурная сетка. В данном случае будет достаточно двух поясов из прута Ø 12 – 16 мм – по два-три снизу и сверху, соединенные перемычками.
  • Опалубка заливается бетоном, который тщательно разравнивается по ее верхнему срезу либо по нанесенным меткам (установленным маячкам). Принимаются меры к обязательному выходу воздушных пузырей («штыкование» лопатой) – они могут существенно нарушить прочность создаваемой основы гаража.
Заливка фундаментаЗаливка фундамента
  • Через сутки залитый пояс целесообразно прикрыть полиэтиленовой пленкой, и на первых порах следует проводить его ежедневное увлажнение, для наиболее полного созревания бетона и набора им требуемой прочности.
  • Полностью фундамент будет готов к дальнейшим работам только через  3 – 4 недели. Перед монтажом каркасных деталей бетонный пояс простилается слоем гидроизоляции, чаще всего — рубероидом.

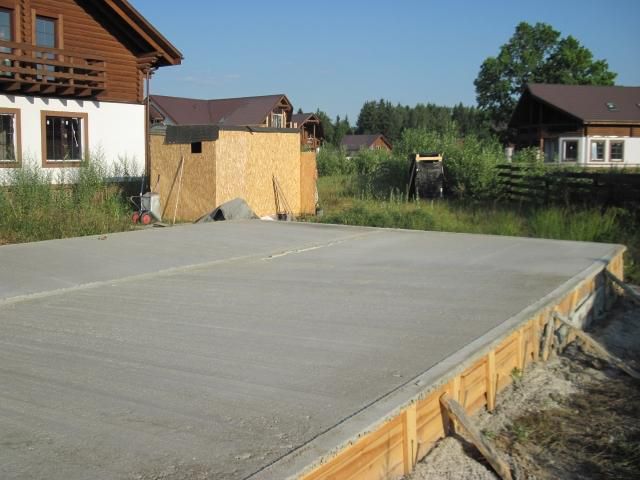

Можно при желании сразу залить и стяжку пола гаражаМожно при желании сразу залить и стяжку пола гаража

При желании, можно сразу залить и стяжку для пола будущего гаража. Впрочем, многие хозяева оставляют это на потом, переходя к обустройству пола после возведения крыши – это дает возможность проводить работы без спешки, в защищенном от осадков и ветра пространстве, тем более, что часто одновременно с этим оборудуется и смотровая яма.

2. Ускорить устройство фундамента можно, если гараж возводится на плотном, устойчивом грунте. В этом случае можно его выложить из готовых бетонных плит, также уложенных в неглубокую траншею на песчано-гравийную подушку.

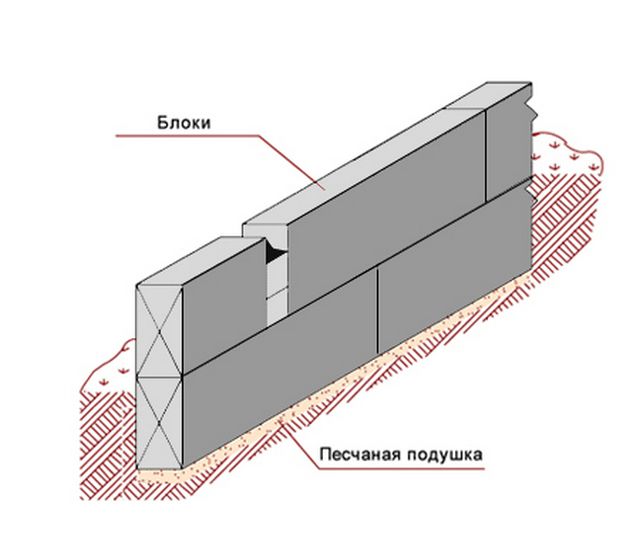

Для гаража из сэндвич-панелей иногда достаточно и блочного фундаментаДля гаража из сэндвич-панелей иногда достаточно и блочного фундамента

Готовый сборный блочный фундамент точно так же закрывается сверху слоем гидроизоляционного материала.

Монтаж каркаса гаража

Каркас гаража из сэндвич-панелей может быть исполнен из металла или дерева.

  • В случае, когда используется древесина, сечение бруса должно быть не менее 100 × 100 мм. Бруски крепятся друг с другом с помощью металлических уголков и накладок.  Примерная схема деревянного каркаса приведена на рисунке:

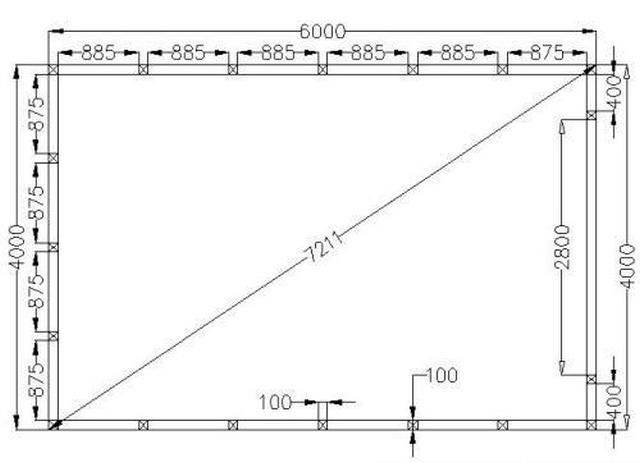

Деревянный каркас гаража в планеДеревянный каркас гаража в плане
  • Металлический каркас изготавливается из стального профиля (уголка или прямоугольной трубы) сваркой или болтовыми соединениями, но очень часто применяют оцинкованные стальные П-образные профили, которые скрепляются саморезами. Именно такие детали часто идут в готовых комплектах сборных гаражей.

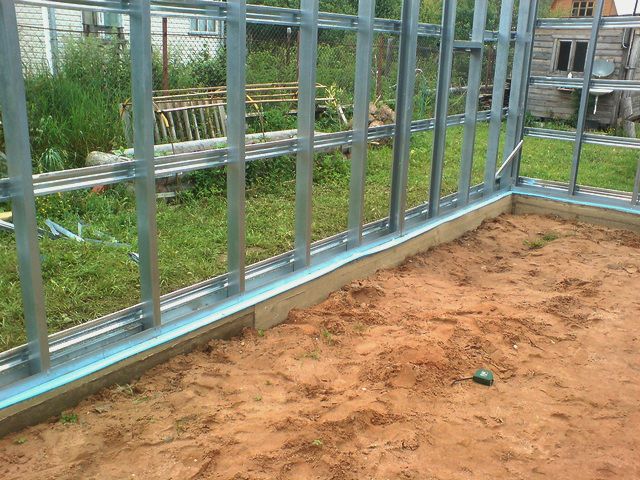

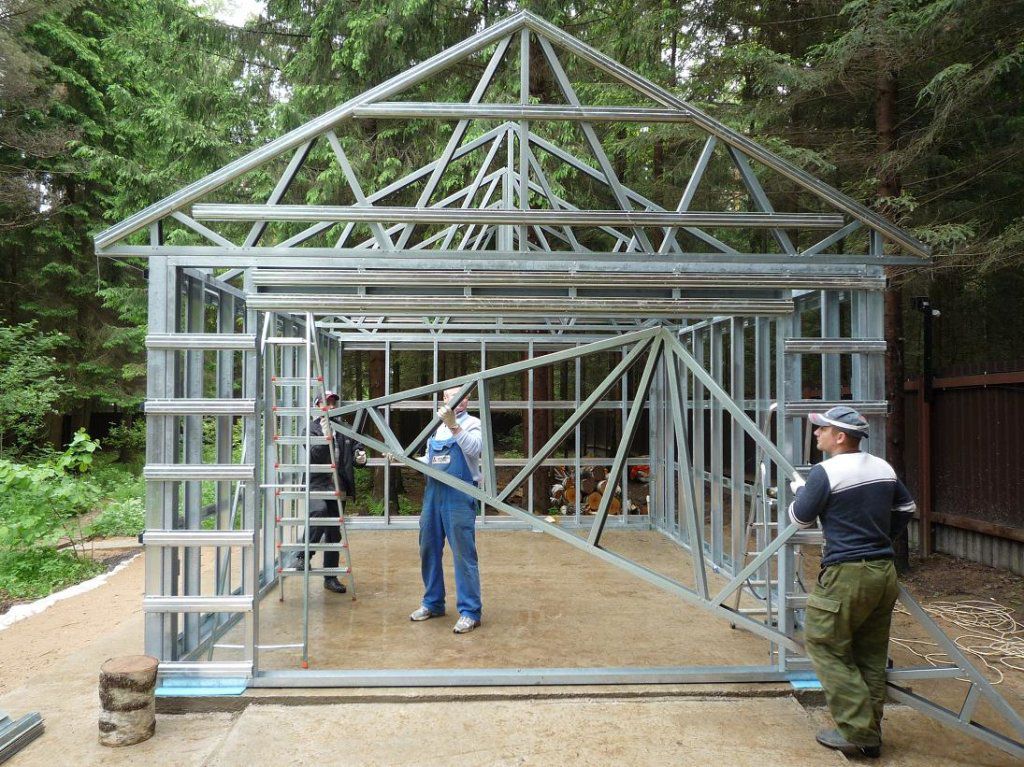

Сборка каркаса из оцинкованных профилейСборка каркаса из оцинкованных профилей

По всему периметру фундамента надежно крепится цокольный ригель – для этого применяют анкера или специальные дюбеля для бетона. Установка этих конструктивных элементов должна быть точно выверена по горизонтали – возможно, потребуется небольшая корректировка установкой подкладок.

Примерная схема каркаса гаражаПримерная схема каркаса гаража

Сам стеновой каркас по своей сути представляет из себя жесткий прямоугольник, который имеет дополнительные вертикальные стойки и горизонтальные перемычки между ними. Несущие, усиленные стойки должны быть расположены на углах, на обводе гаражных ворот. Промежуточные располагают между ними равномерно, выдерживая шаг при использовании оцинкованных профилей примерно в 500 – 800 мм.  Если конструкция возводится из стального проката, то расстояние может быть и большим, но не превышающим 3000 мм.

Вертикальные стойки каркаса, связанные перемычкамиВертикальные стойки каркаса, связанные перемычками

Сборку каждой отдельной стенки каркаса рекомендовано проводить отдельно, в горизонтальном положении, тщательно выверяя перпендикулярность соединений. После подготовки всех сборок, они монтируются в общую «коробку», закрепляясь к цокольному ригелю и между собой на углах.

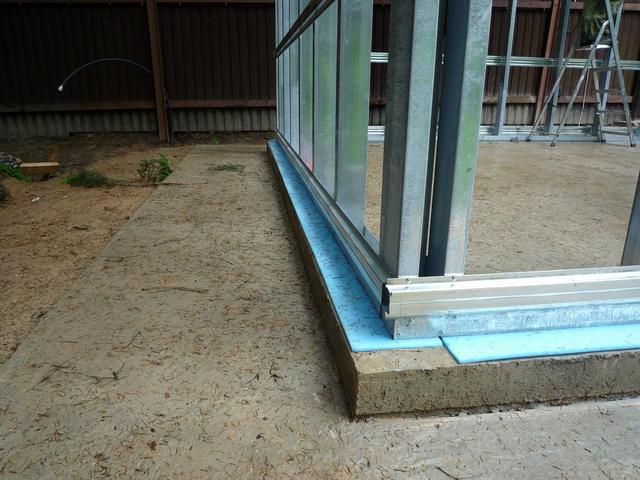

Слой изоляционного материала между цоколем и каркасом. оставлен припуск для установки панелейСлой изоляционного материала между цоколем и каркасом. Оставлен припуск для установки панелей

Аналогичным образом и с тем же шагом готовятся и монтируются элементы крыши – прямые поперечины в случае одного ската, или же усиленные по типу фермы треугольные конструкции – для двускатной.

После полной сборки каркаса и его проверки на прочность переходят к монтажу сэндвич-панелей.

Видео: монтаж каркаса из металлических профилей

Цены на профильную трубу

Труба профильная

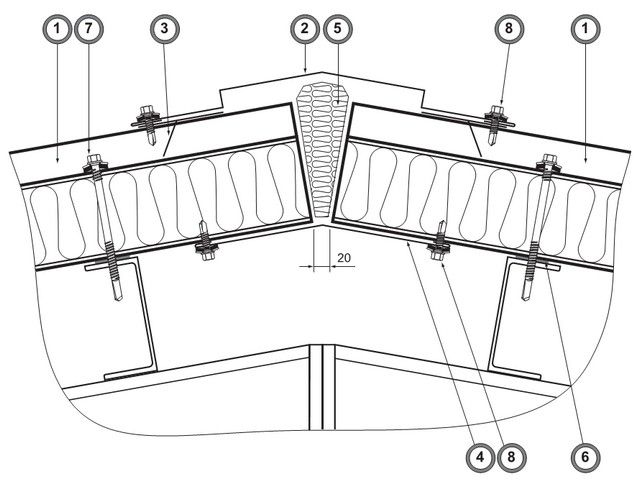

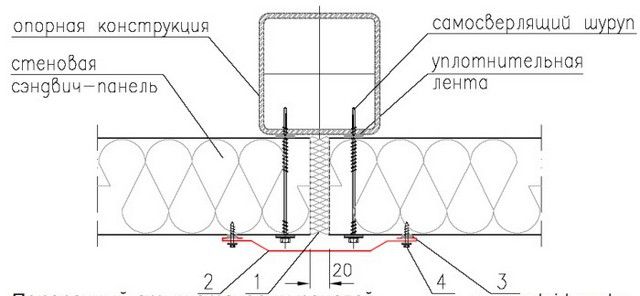

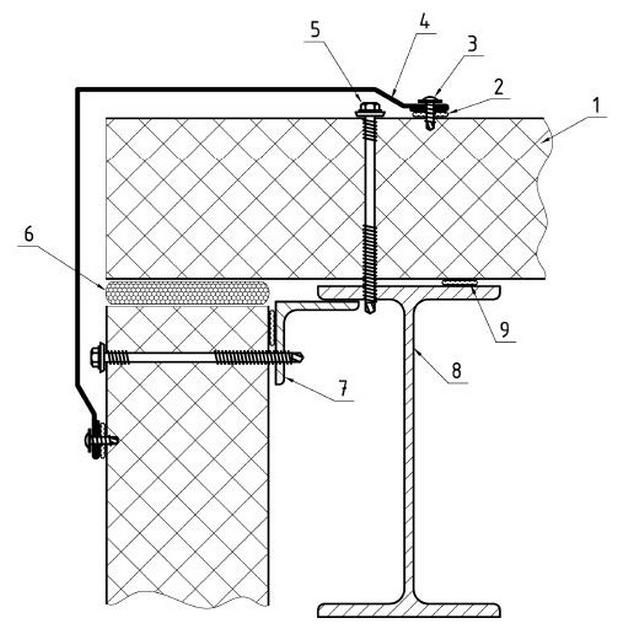

Монтаж стеновых и кровельных сэндвич-панелей

Монтаж стеновых панелей может вестись как горизонтально, так и вертикально. Однако в рассматриваемом случае, при строительстве гаража, обычно панели располагают вертикально (горизонтальный способ обычно применяют, если высота постройки превышает 6 метров).

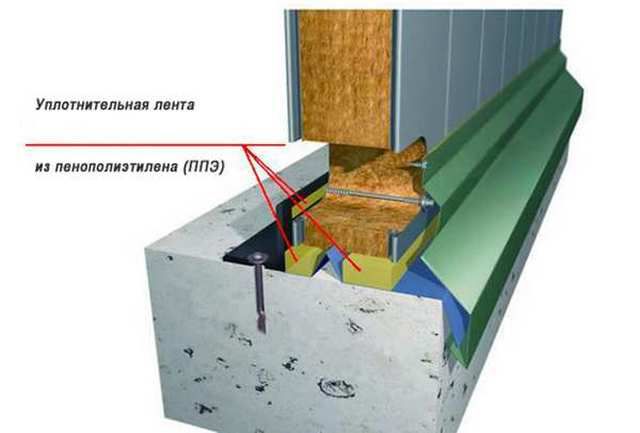

При монтаже учитывают, что панели не должны иметь непосредственного контакта с фундаментом – обязательно простилается слой из пластичного изоляционного материала.

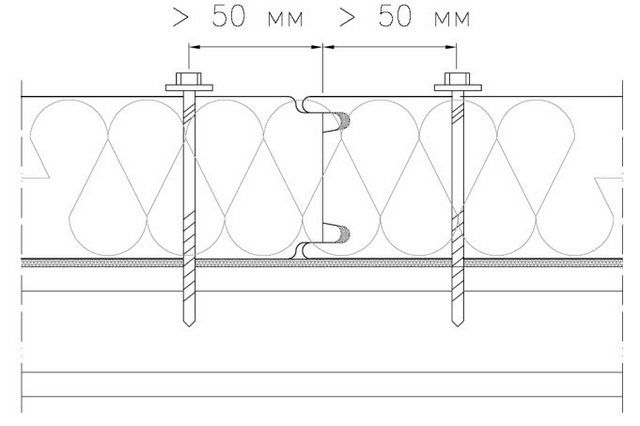

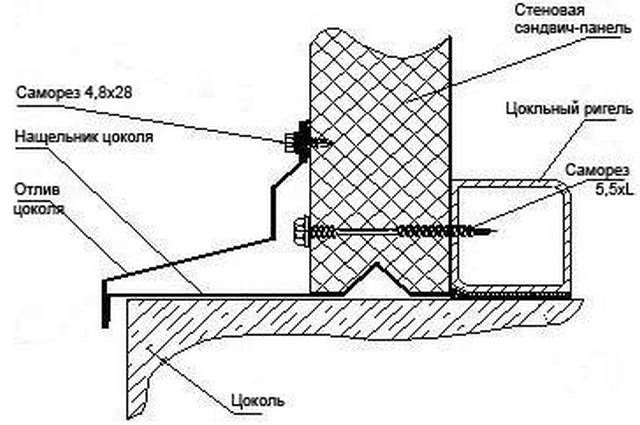

Крепление панели к цокольному ригелюКрепление панели к цокольному ригелю

При вертикальной установке панели крепятся саморезами к верхнему и нижнему профилю, а также при необходимости соединяются между собой с помощью металлических накладок.

Для фиксации панелей применяются только специальные саморезы. Они имеют два резьбовых участка – в начале, для крепления в металлическом профиле, и в конце, около пресс-шайбы с прокладкой – для надежного удержания и поджима в стенке самой панели.

Конструкция самореза для крепления сэндвич-панелей

Подбор конкретного типа и длины саморезов зависит от материала каркасной основы. Для монтажа фасонных стальных деталей применяются особый вид крепежа – более короткие саморезы или же заклепки.

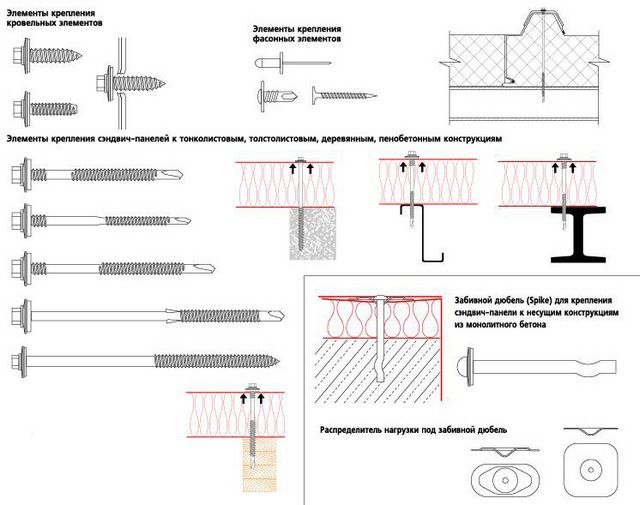

Крепежные детали, используемые при монтажеКрепежные детали, используемые при монтаже

Особое внимание уделяют ровности высверливания отверстий и вкручивания крепежа – они должно проводиться исключительно под прямым углом. Следует заранее правильно отрегулировать момент затяжки на используемом шуруповерте. Недостаточное усилие не обеспечит надежного крепления панели к направляющим каркаса. Перетяжка же, с обратным прогибом пресс-шайбы, может деформировать панель или нарушить надежную герметизацию отверстия.

Монтаж всегда начинают от угла. Выставленную стартовую панель тщательно выверяют по вертикали и горизонтали – она во многом задаст правильность направления остальных элементов. Для временной фиксации панелей на каркасе при их выставлении лучше всего воспользоваться струбцинами.

При выставлении панелей на каркасе их можно временно фиксировать струбцинамиПри выставлении панелей на каркасе их можно временно фиксировать струбцинами

При разметке отверстий под саморезы учитывают, что они не должны располагаться ближе 50 мм от края панели. Расстояние между соседними саморезами на одной детали – порядка 500 мм.

Правильное расположение саморезовПравильное расположение саморезов

После того, как первая панель укреплена на вертикальной стойке, на горизонтальных направляющих сверху и снизу, переходят к стыковке следующей. Чтобы обеспечить надежную герметизацию стыков, пазы замковой части зафиксированной панели промазываются силиконовым герметиком. При сопряжении панелей следует добиться максимальной плотности соединения, чтобы в этом месте не образовался «мостик холода».

Замковая часть у панелей бывает разных типов. Для стеновых применяется обычно Z-замок, для кровельных – roof-соединение со свободной металлической волной, которая перекрывает волну на установленной предыдущей панели.

Два основных типа замков - для стены и для кровлиДва основных типа замков — для стены и для кровли

Особое внимание – угловым швам. Панели устанавливаются встык, оставшаяся щель плотно заполняется утеплительным материалом (на рисунке – позиция 6). Если применяются панели с минватным наполнением, то и для уплотнения стыка используют минеральную вату, в остальных случаях лучше заполнить полость монтажной полиуретановой пеной.

Схема правильного углового стыка панелейСхема правильного углового стыка панелей

Затем угол закрывается специальным фасонным стальным элементом (поз. 4) который крепится к панелям короткими саморезами (3).

После того, как все стены смонтированы, по периметру в месте соединения панелей и цоколя, проводятся такие же утеплительно-изоляционные работы, как и на углах – заполнение полостей пеной или минватой, крепление нащельника и цокольного отлива.

Схема узла крепления панели на цоколеСхема узла крепления панели на цоколе

Если монтируется двускатная крыша (схема ниже), то противоположные панели в коньковой части устанавливаются с зазором 20 мм. Снизу этот промежуток подшивается специальным стальным профилем (поз. 4). Образовавшийся трапециевидный зазор заполняется утеплителем (поз. 5), а затем закрывается коньковым наличником (поз. 2), который фиксируется саморезами.

Конек двускатной крыши из кровельных сэндвич-панелейКонек двускатной крыши из кровельных сэндвич-панелей

В ходе монтажа может случиться ситуация, когда потребуется состыковать торцевые части панелей, не имеющие замкового соединения. В этом случае стык должен приходиться обязательно на несущую деталь каркаса. Панели устанавливаются с зазором 20 мм, щель заполняется утеплителем, так же, как и в других описанных случаях, а затем стык закрывается нащельником (на нижнем рисунке – поз. 2).

Стык торцов панелей без замкового соединенияСтык торцов панелей без замкового соединения

При монтаже кровельных панелей обязательно делается свес 250—300 мм , на который затем необходимо будет установить водосборные желоба – это предохранит стены от попадания осадков.

После того как стены и кровля смонтированы, следует прикрыть все швы, через которые могут проникать холод и влага, профильными стальными элементами. Обычно необходимый ассортимент этих изделий присутствует в комплекте или же его несложно приобрести отдельно.

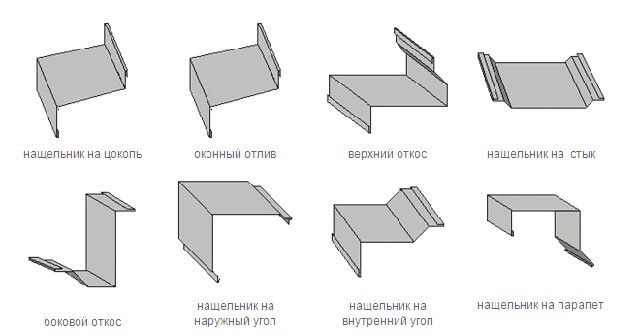

Доборные фасонные деталиДоборные фасонные детали
Цены на модельный ряд стеновых панелей

Стеновые панели

Видео: примеры монтажа сэндвич-панелей

Несколько нюансов при работе с сэндвич-панелями
  • Поступающие с завода сэндвич-панели имеют защитную полиэтиленовую пленку. Ее следует удалять только после полного завершения монтажных работ. В ходе работы открываются только те участки, на которых производятся какие-либо действия.
  • Следует проявлять осторожность, чтобы не допустить повреждения защитного лакокрасочного покрытия панелей. Если все же царапин избежать не удалось, то эти места следует закрасить в 2 слоя соответствующей краской.
  • В ходе монтажа стен и крыши запрещено прислонять к панелям лестницы или мостки. Опорой может служить только каркас. К панелям запрещается крепить какое бы то ни было строительное оборудование или приспособления.
  • При необходимости резки панелей нельзя применять углошлифовальную машинку –«болгарку». Повышенная температура при работе с ней повредит и слой утеплителя, и защитное покрытие металлического листа. Для реза используют ручную ножовку, электролобзик на малой частоте колебания пилки, ручную циркулярку, а в ряде случает можно обойтись и ножницами по металлу.

После того, как стены и кровля смонтированы, можно переходить к установке ворот выбранной конструкции. Однако, эта тема требует подробного рассмотрения в отдельной публикации.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
