Монтаж стеновых сэндвич панелей | Строительный портал

При обустройстве быстровозводимых зданий, незаменимым строительным материалом выступают сэндвич панели. Благодаря их универсальному составу, они не нагружают фундамент, легко транспортируются и имеют доступную стоимость. Об особенностях монтажа и применении стеновых сэндвич панелей рассмотрим далее.

Оглавление:

1. Общее понятие о стеновых сэндвич панелях и их преимущества
2. Сэндвич панели стеновые: сфера использования и разновидности
3. Крепление и монтаж стеновых сэндвич панелей

Общее понятие о стеновых сэндвич панелях и их преимущества

Сэндвич панель является строительным материалом, который состоит из трех основных слоев, внешние слои — жесткий материал в виде металла, поливинилхлорида, ДВП и т.д., внутренний слой — в виде утеплителя. Склеивание всех компонентов происходит двумя способами:

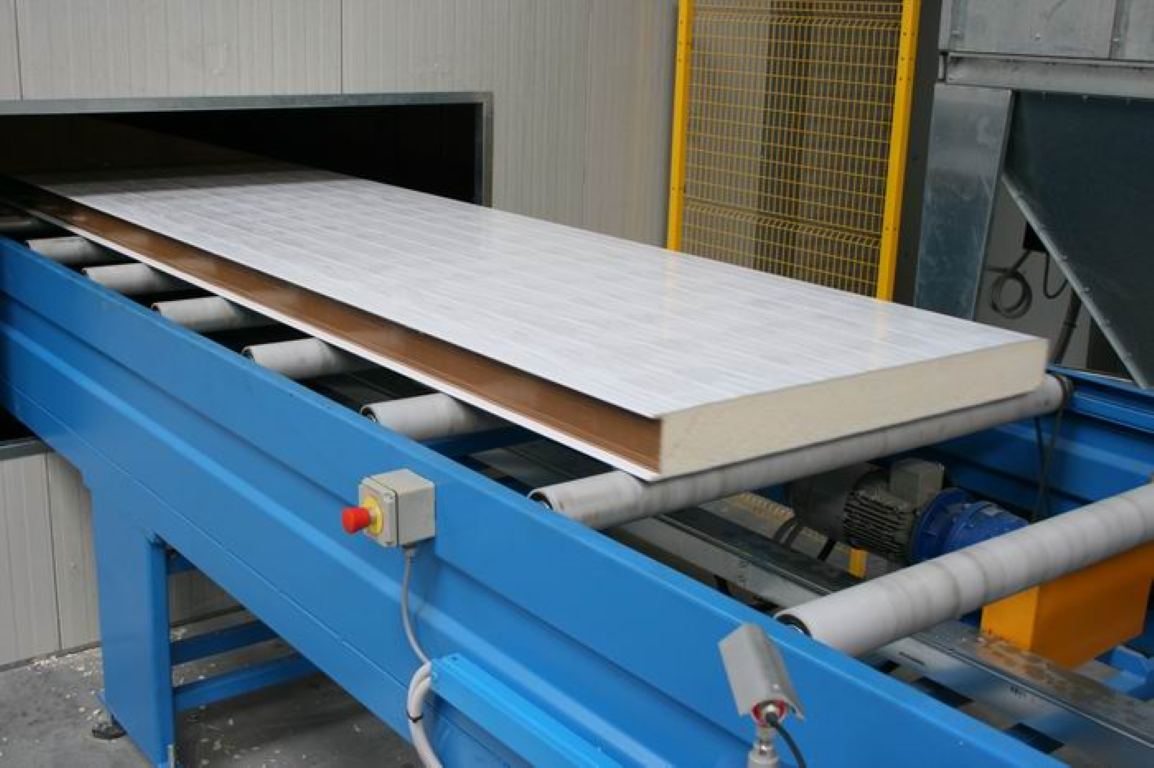

• горячим прессованием,
• холодным прессованием.

Существует два вида сэндвич панелей:

• стеновые,
• кровельные.

Их различие состоит в способе крепления. С помощью стеновых сэндвич панелей создают наклонные участки горизонтального, вертикального или наклонного характера, а кровельные сэндвич панели используются при сооружении зданий любого типа.Также сэндвич панели отличаются типом наполнителя, от которого зависит их стоимость. Чем выше теплопроводные свойства панелей, тем они дороже.

Предлагаем ознакомиться с преимуществами использования стеновых сэндвич панелей:

1. Данный материал позволяет быстро возвести или отремонтировать здание, вне зависимости от погодных условий или времени года.

2. Сэндвич панели обладают высокими теплоизолционным свойствами, так как внутренний слой состоит из утеплителя.

3. Еще одним преимуществом в использовании сэндвич панелей выступает их экологическая безопасность, безвредность для здоровья и гигиеничность.

4. Благодаря небольшому весу, сэндвич панели практически не дают никакой нагрузки на фундаментальные части здания, а, значит, повышают длительность его эксплуатации.

5. Легкий вес позволяет легко транспортировать материал, к месту строительства и упрощает его установку.

6. Благодаря цветовому разнообразию сэндвич панели не нуждаются в дополнительном уходе и отделке.

7. Высокие звукоизоляционные характеристики делают пребывание в здании, сооруженном из сэндвич панелей более комфортным.

8. Сэндвич панели характеризуются широкой сферой использования, и даже рекомендованы к применению в зданиях курортного, санаторного, детского и медицинского назначения.

9. Сэндвич панели не вступают в реакцию с химическими веществами, а также не подвергаются образованию плесени или грибков.

10. Если сравнивать стоимость сэндвич панелей с аналогичными строительными материалами такими как кирпич, бетон или дерево, то они гораздо дешевле.

Среди большого количества достоинств сэндвич панелей, имеется несколько их недостатков, среди которых:

• отсутствие способности в выдерживании больших нагрузок;
• склонность к появлению косметических царапин и механических повреждений;
• в месте соединения двух сэндвич панелей, образовываются щели, которые требуют обработки при помощи монтажной пены;
• так как в местах соединения сэндвич панелей утеплитель отсутствует, то там присутствует промерзание, вследствие этого образовывается конденсат, снижающий качественные характеристики материала;
• некоторые сэндвич панели облицовывают формальдегидом, который очень токсичен, при влиянии высоких температур.

Сэндвич панели стеновые: сфера использования и разновидности

Сэндвич панели являются особенным строительным материалом, который используют как в конструировании так и в отделке. Благодаря универсальному строению, сэндвич панели имеют широкую сферу применения.

Их используют при возведении временных зданий в виде киосков, павильйонов, бытовок, кинотеатров, а также применяют для сохранения энергоэффективности уже возведенных зданий или складских помещений. Также сэндвич панели используют как отличный звукоизолятор или как перегородку в конструкции ограждающего назначения.

Широко распространено применение сэндвич панелей при возведении торговых центров, супермаркетов, помещений сельскохозяйственного назначения, а также при строительстве коттеджей и любых одно- или двухэтажных домов. Еще одним аспектом использования сэндвич панелей выступает сфера сооружения оконных и дверных систем. Они помогают улучшить звукоизоляционные характеристики и энергоэффективность окон и дверей.

В качестве утеплителя в сэндвич панелей возможно использование:

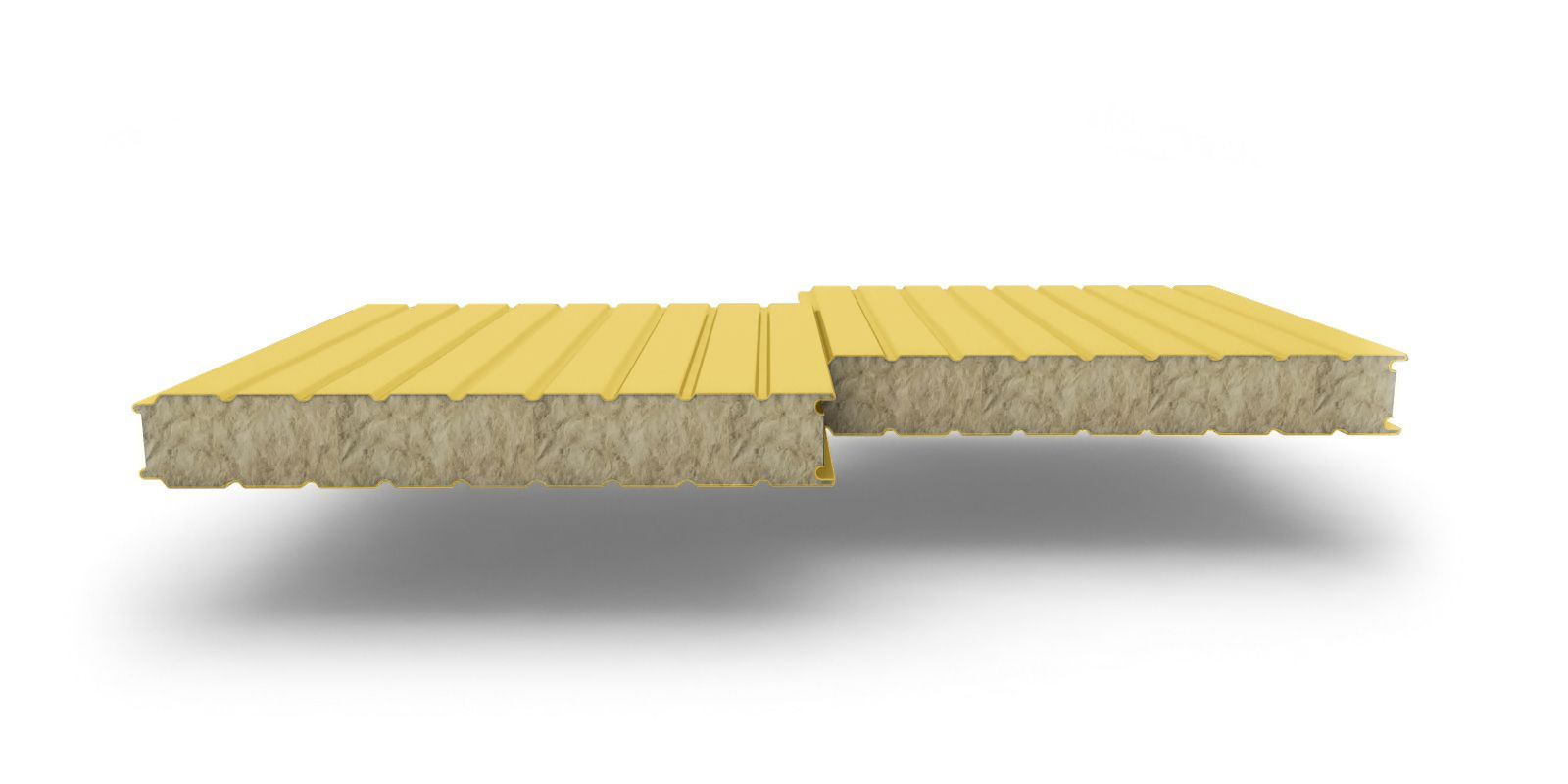

• минеральной ваты;

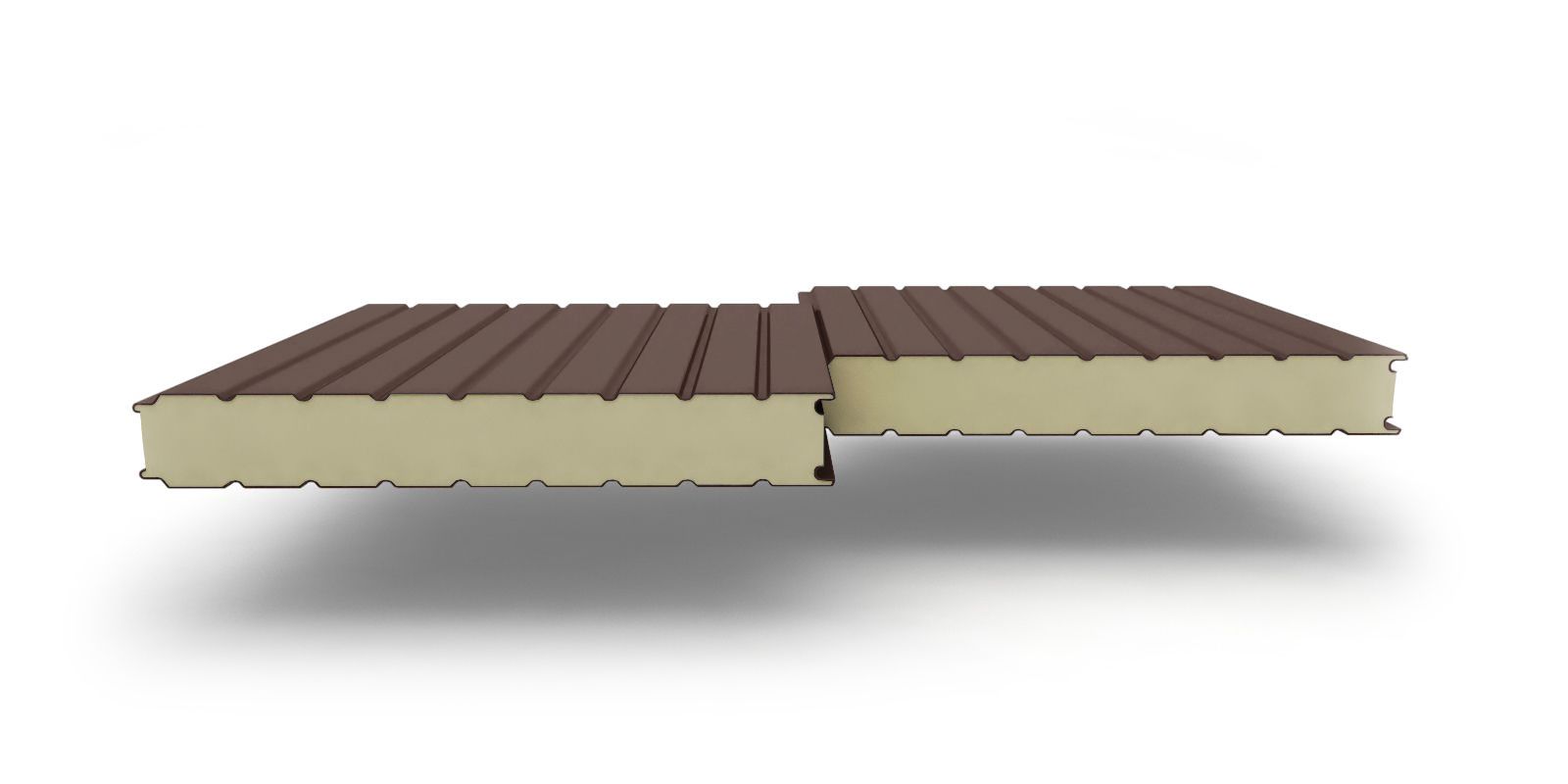

• пенополиуретана;
• стекловолокна;
• пенополистирола;
• комбинации нескольких утеплительных материалов.

Основными особенностями панелей стеновых трехслойных сэндвич, в качестве утеплителя для которых применяется минеральная вата выступает:

• пожаробезопасность;
• высокий уровень звуко- и теплоизоляции;
• устойчивость перед химическим и биологическим влиянием;
• термостойкость;
• безвредность для здоровья;
• легкий монтаж;
• отсутствие усадки.

Среди недостатков такого типа панелей выделяют необходимость в использовании респиратора при работе, высокая паропроницаемость и тяжесть веса.

Сэндвич панели на основе пенополиуретана или пенополистирола имеют высокие звуко- и теплоизоляционные характеристики, устойчивость перед деформацией, экологическую безопасность и длительность эксплуатации. Главное отличие этих сэндвич панелей от предыдущих состоит в легкости их веса, там самым обеспечивается простота их установки. С помощью таких сэндвич панелей сооружение дома в зимнее время года не проблема. Среди недостатков — низкие пожаробезопасные характеристики и высокая стоимость.

Сэндвич панели, в качестве центрального слоя которых используется стекловолокно, имеют высокую устойчивость перед вибрацией, негорючесть, стойкость перед влиянием химических веществ, легкий вес. Они сочетают в себе все положительные характеристики предыдущих видов, но в то же время имеют собственные недостатки, среди которых:

• неустойчивость перед резкими перепадами температуры;
• возможность деформации и усадки.

Сэндвич панели с наличием комбинированного утеплителя сочетают в себе минеральную вату и пенополистирол. Такой материал является негорючим, но в то же время прочным и звукоустойчивым.

В качестве облицовочного слоя используют гипсокартонные, металлические, деревянные плиты, поливинилхлорид или бумагу.

Еще одним вариантом сэндвич панелей являются панели поэтапного сооружения, которые отличаются от обыкновенных сэндвич панелей сбором и монтажом именно на строительном участке, где они будут устанавливаться. В качестве основных составляющих таких панелей выступает:

• самонесущий кассетный профиль;
• утеплитель;
• внешний слой в виде профнастила.

Стоимость панелей такого типа намного ниже, но технология монтажа сложнее.

Основой наружнего слоя сэндвич панели выступает оцинкованный металл, который покрывают дополнительными материалами. Существует покрытие из алюцинка, пластизола, полидифторионада, пурала, полиэстера.

Основным преимуществом в использовании оцинкованной стали выступает защита панели от образования коррозии. Длительность эксплуатации панели полностью зависит от толщины цинкового покрытия.

Внешний слой сэндвич панели из алюцинка кроме перечисленного преимущества, является устойчивым перед ультрафиолетом. Такие панели изготавливаются исключительно американской компанией Steel.

Если сэндвич панели планируется использовать в качестве отделки помещений жилого назначения, то рекомендуется использовать материал, верхний слой которого покрыт гипсокартоном. Такие панели отличаются легкостью и простотой монтажа.

Вещество пластизола, которым также покрывают внешнюю часть сэндвич панели, является модифицированным поливинилхлоридом, имеющим высокую плотность. Такие панели рекомендованы к использованию в суровых неблагоприятных условиях, кроме этого, они очень устойчивы перед механическими воздействиями.

Сэндвич панели в основе которых лежит полистирол или полипропилен используют для производства окон и их откосов.

Слой полидифторионада, которым покрывают сэндвич панели содержит в себе восемьдесят процентов пластика и двадцать процентов акрила. Такой материал хорошо противостоит ультрафиолету, перепаду температур и образованию ржавчины.

Волокнистая структура полиэстера, которым также покрывают внешнюю часть сэндвич панелей позволяет их хорошо переносить постоянное влияние высокой температуры, не теряют цвет и устойчивы перед механическими повреждениями.

Пураловое покрытие имеет антикоррозийные свойства, устойчиво перед воздействием ультрафиолета и перепаду температур. Рекомендуется для применения как внутри, так и снаружи помещения.

Цвет сэндвич панели зависит от предпочтений и индивидуальных особенностей здания. Существует международная палитра оттенков, в которую входит около 250 разнообразных цветов. Выбирая цвет сэндвич панели нужно исходить из их способности перед светопоглащением и выгоранием, так как именно этот фактор влияет на длительность возведенного здания.

Толщина сэндвич панелей стеновых составляет 5-6 мм внешнего слоя и 5-25 см внутреннего утеплителя.

Крепление и монтаж стеновых сэндвич панелей

Перед тем как приступить к установке стеновых сэндвич панелей, следует проверить правильность сборки стальной каркасной конструкции и цокольных участков. Подготовительный этап монтажа состоит из:

1. Проверки наличия на строительном участке необходимого количества сэндвич панелей, материалов, инструментов для работы.

2. Когда цокольная часть уже возведена и к ней подведена гидроизоляция нужно определить точный порядок крепления стеновых сэндвич панелей.

3. Установка панелей всегда начинается снизу и постепенно переходит наверх. Чтобы снизить вибрацию стеновых сэндвич панелей с колоннами следует использовать специальную самоклеющуюся ленту.

4. Перед началом установочных работ необходимо провести монтаж фасонного или опорного компонента.

5. Возможен вариант установки сэндвич панелей на фасадные деревянные, бетонные, металлические конструкции.

6. Сэндвич панели, которые используют при обустройстве цоколя должны обладать самыми высокими теплоизоляционными характеристиками. Возможен вариант сооружения цоколя из бетона или кирпича.

7. Следите за тем, чтобы панели располагались таким образом, чтобы вода с легкостью по ним стекала.

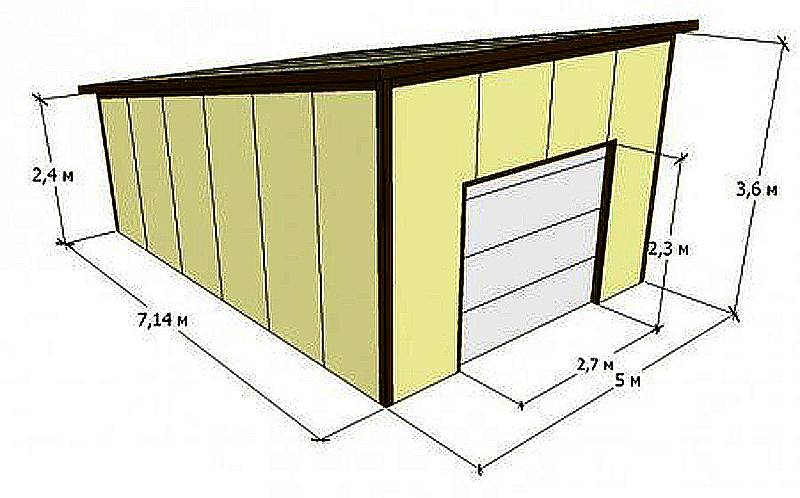

Размеры сэндвич панелей стеновых зависят от индивидуальных особенностей возводимого здания.

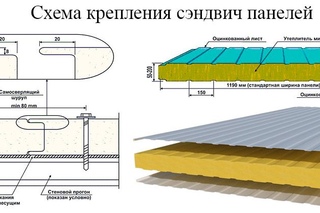

Чтобы закрепить стеновые сэндвич панели на каркасе необходимо наличие специальных шурупов самосверлящего типа, для изготовления которых используется углеродная или нержавеющая сталь. Уплотнители к шурупам изготавливают материалов в основе которых лежит синтетический каучук. Горизонтальная фиксация сэндвич панелей предполагает их фиксацию на колонных зонах или стойках Фахверка, а вертикальная фиксация осуществляется на металлическом элементе цоколя или ригелях Фахверка.

Для укрепления зазоров между панелей и торцевыми или цокольными участками применяют минеральную вату в полиэтилене и закрытие металлическими листами, на которые нанесено полимерное покрытие.

Стеновые сэндвич панели опорного типа характеризуются наличием минимальной ширины в 600 мм. При желании покупателя, на внутреннюю и наружную стороны панелей наносят специальную пленку, которая защищает панель от повреждения в процессе транспортировки и выполнении монтажных работ.

Пленку снаружи нужно снять на завершающем этапе монтажа каждой из панелей, а пленка внутри помещения, снимается после установки всех панелей, но не позже 90 дней, с даты изготовления панели.

Чтобы резать сэндвич панели используйте инструменты, которые не позволяют им нагреваться, такие как электроножницы, электролобзики. Удаление стружки происходит при помощи щетки.

Особенности резки сэндвич панелей:

1. Все работы следует проводить только на горизонтальной поверхности земли. Ни в коем случае не разрезайте панели в воздухе.

2. Монтажный зазор между стеновой сэндвич панелью и оконным или дверным блоком составляет от одного до трех миллиметров.

3. С помощью строительного уровня проконтролируйте ровность предварительно нанесенной разметки с двух сторон.

4. Сначала надрежьте одну, а затем вторую стороны, посте удалите ненужный кусок панели.

Торцевая ось каждого фасада является начальной точной установки сэндвич панели. Панели, которые подвергаются стыковке с окнами, дверью или другими проемами, следует внимательно отмерить и вырезать в соответствии с предварительно нанесенной разметкой.

Возможен вариант использования дверей и окон изготовленных как из пластика, так и из металла или дерева. Самыми лучшими теплоизоляционными свойствами при установке в здание из сэндвич панелей имеют двери, изготовленные из пластика.

Установка перегородок осуществляется по такому же принципу как и крепление сэндвич панелей на стены. В процессе фиксации сэндвич панелей, которые прикрепляются к несущим стенам, следите за правильным распределением нагрузки.

Следует обратить внимание на усилия, прикладываемые во время затягивания крепежных элементов. В этом вопросе нужно найти что-то среднее, между сильным и слабым затягиванием. Слишком сильно затянутые шурупы существенно снизят длительность эксплуатации сэндвич панелей, а слабо затянутые крепежи приведут к их разрушению, в следствии неправильно распределенной нагрузки.

Для того, чтобы правильно определить требуемое количество шурупов, которые потребуются для монтажа сэндвич панелей, учтите:

• ветровую нагрузку, на которую влияет общая высота и условия размещения конструкции;
• вид объекта: закрытый или открытый;
• условную фасадную зону, на которой размещается панель, в дополнительном креплении нуждаются панели, которые располагаются на крайних участках;
• крепежи и их несущую нагрузку.

Чтобы определить количество шурупов, для фиксации сэндвич панелей, лучше обратиться к проектировщикам, которые рассчитают этот параметр в соотношении с климатическими условиями региона.

В процессе установки следует сосредоточиться на продольных соединениях сэндвич панелей. Ни в коем случае не допускайте появления щелей на данных участках, так как они существенно отразятся на эксплуатационных характеристиках здания, способствуя образованию конденсатных масс и мостиков холода.

Если климатические условия эксплуатации являются хорошими, то дополнительное уплотнение сэндвич панелей не требуется. В суровых условиях, следует использовать герметик с обеих сторон продольного соединения.

Использование уплотнительной ленты позволяет устранить проблему воздушной циркуляции и уплотняет крепежные соединения. Перед тем, как приступать к установке элементов фасонного типа, следует с помощью утеплителя или монтажной пены заполнить все щели. Крепление фасонных компонентов осуществляется с минимальным нахлестом в 5 см и шагом крепления в 50 см. Обратите внимание на щели между фасонным материалом и сэндвич панелью, они должны отсутствовать, в противном случае, влага попадет на поверхность сэндвич панели и снизит ее качественные характеристики, а, соответственно и срок службы.

Монтаж кровли из сэндвич-панелей | Строительный портал

Кровельные сэндвич-панели являются очередной находкой инженеров. Их применение при возведении домов значительно сокращает сроки реализации проекта и позволяет обустроить кровлю с идеальными характеристиками. Особенностью этого материала является слоистая структура. Если слои в других разновидностях кровли предназначаются для формирования листа, то кровля из сэндвич панелей представляет из себя законченный кровельный пирог, не требующий при монтаже дополнительной установки изоляции.

Содержание:

1. Особенности кровли из сэндвич-панелей
2. Монтаж кровли из сэндвич-панелей своими руками

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет из себя многослойную конструкцию, как правило, трехслойную. Два внешних слоя выполняются из разных ограждающих материалов, между ними запрессован утеплитель. В качестве внешнего слоя, чаще всего, используют OSB-плиты, но одна сторона в случае кровельных панелей может изготовляться из профилированного стального листа. Тем не менее, можно использовать для кровель и панели, две стороны которых состоят из OSB-плит.

В качестве утеплителя укладывается пенополиуретан, пенополистирол, базальтовое и стеклянное волокно. Чаще всего, это пенополиуретан или пенополистирол, так как они совсем не впитывают влагу. Пенополиуретан — более предпочтительный, за счет высоких огнеупорных качеств. Гребни на внешней стороне панелей, которые имеют высоту около 40 миллиметров, отвечают за повышенную жесткость конструкции. Они также выступают желобами для сточной воды.

Наружный слой стального профиля имеет полимерное покрытие, защищающее кровлю от истирания, кислотных дождей и выгорания. Производители предлагают разные цветовые решения сэндвич-панелей, но обычно применяются кирпичные, белые и синие изделия. Считается, что светлые панели менее подтверждены разрушительному действию солнца.

Размеры кровельных сэндвич-панелей отличаются от прочих подобных материалов. Выпуск изделий осуществляется по двум направлениям: сэндвич-панели стандартных размеров и под заказ. В первом случае кровельные панели выпускаются в следующей линейке параметров: длина – 16000 миллиметров, ширина – 1000 миллиметров, толщина – 40 – 160 миллиметров. При индивидуальном производстве изделий может быть увеличена толщина сэндвич-панелей до 200 миллиметров для холодных регионов, или изменяются линейные размеры материала.

Сэндвич-панели имеют массу достоинств, главные из них:

1. Значительная теплоизоляция благодаря наличию утеплителя, особенно при использовании панелей с утеплителем из базальтового волокна;
2. Высокая скорость установки, простота монтажа и демонтажа при любой погоде и в любой климатической зоне;
3. Невысокая масса составных деталей, что предоставляет возможность использования более легкой несущей конструкции крыши;
4. Быстрая замена любого элемента в случае его порчи благодаря модульной сборке;
5. Способность выдерживать значительные ветровые нагрузки, резкие перепады температуры и давление снега;
6. Высокая прочность и долговечность: срок полезной службы панелей составляет не меньше 25 лет;
7. Демократичная цена сэндвич панелей для кровли, так как «сэндвичи» – это полностью готовая кровля, которая не требует отделки, что позволяет уменьшить стоимость объекта.

При всех преимуществах стоит помнить и о некоторых недостатках конструкций из сэндвич-панелей. Самый главный недостаток этого материала – он не пропускает воздух. Однако если вы хорошо продумаете и правильно обустроите принудительную приточно-вытяжную вентиляцию, то этот недостаток получится минимизировать. Также пенопласт и пенополистирол выделяют в воздух стирол и формальдегид, особенно в летнюю жару. Но данный недостаток вполне устраним при использовании утеплителя из минеральной ваты или пенополиуретана.

Монтаж кровли из сэндвич-панелей своими руками

При проведении монтажных работ рекомендуется учитывать базовые рабочие условия:

• Отсутствие сильного ветра: если порывы более 9 м/с, лучше не производить укладку панелей, так как возникает нежелательная парусность вследствие того, что изделия отличаются крупными габаритами и небольшим весом.
• Влажность, осадки и туман также относят к неблагоприятным факторам для работы на крыше.
• Температура воздуха должна быть не меньше 4 градусов выше нуля, иначе не получится правильно провести уплотнение и соединение стыков.

1. Подготовительные работы

Перед началом работы по креплению кровельных панелей необходимо обязательно ознакомиться с проектной и монтажной документацией, так как в ней имеется вся необходимая информация о предназначении кровельных сэндвич-панелей и способах их раскладки. Там содержаться данные о виде панелей, их размерах и количестве, типе профиля и производителе.

В документации указывается расположение, количество и разновидности соединительных элементов, узлов кровли из сэндвич панелей и мест примыканий. Также прилагается спецификация отделочных, архитектурных и фасонных элементов, обозначается количество гидроизоляционных и теплоизоляционных материалов.

Затем стоит проверить соответствие уклона кровли проектным параметрам. Помните, что минимальный уклон крыши, изготовленной из сэндвич-панелей, должна составлять не меньше 5 градусов для скатов без люков, зенитных фонарей и слуховых окон или из одной панели; и не меньше 7 градусов для скатов со световыми люками или состоящих из нескольких элементов.

После этого следует поверить соответствие проектным показателям опорных конструкций, а именно вертикальность и горизонтальность стропил, прогонов и стоек. Если в процессе проверки вы обнаружили отклонения в геометрии главных несущих конструкций, их следует немедленно исправить. Если крепление кровельных панелей будет производиться на металлические системы, вам стоит убедиться в отсутствии коррозионного процесса на металле. Если вы обнаружили его, то удалите, как можно скорее.

Не забудьте побеспокоиться о работоспособности измерительных приспособлений и необходимого инструмента для монтажа панелей. К инструкции прилагается подробная схема и технологическая карта монтажа сэндвич-панелей, а также сведения по технике безопасной работы.

Перед монтажом сэндвич-панелей выровняйте площадку, очистите ее от строительного мусора и грязи. При очистке сэндвич-панелей от различных загрязнений нельзя использовать кислоты, щелочи и абразивные моющие средства. Не стоит класть на поверхность панелей различные предметы, чтобы избежать повреждения полимерного покрытия. Для нахождения на крыше лучше отдать предпочтение мягкой обуви.

2. Материалы и инструменты

Для закрепления на крыше сэндвич-панелей принято использовать электродрель и шуруповерт с большими оборотами. Опорные конструкции могут изготовляться из разных материалов, поэтому и тип крепления стоит выбирать в соответствии с видом и толщиной конструкции. Обычно для такой цели применяются саморезы. Чтобы правильно подобрать их длину, следует сложить длину бура самореза, толщину каркаса, толщину панели и компенсацию шайбы (5 миллиметров).

Кровельные саморезы, что подходят для сэндвич-панелей, обязательно должны иметь специальные уплотнительные шайбы, изготовленные из эластичного материала. Подобные шайбы предохраняют поверхность от повреждений металлической головкой при вкручивании и обеспечивают герметичность места крепления.

С целью крепления доборных элементов применяются короткие саморезы или специальные заклепки. Как правило, чтобы закрепить панель, которая имеет длину больше 6 метров, применяется 8 саморезов; для крепления 6-метровой панели потребуется 6 саморезов, а для изделия длиной меньше 4 метров используются 4 самореза.

Выбирайте для монтажа кровли из сэндвич-панелей изделия, что соответствуют друг другу по цвету. Помните, что панели в разных пачках могут иметь разный оттенок, поэтому необходимо проверять номер оттенка на каждой пачке. Соответствие прикрепленных панелей проверяется по цвету визуально с расстояния приблизительно 50-60 метров от дома.

3. Резка сэндвич-панелей

Если возникла необходимость резки сэндвич-панели, то помните, что необходимо контролировать горизонтальность черты будущего разреза с обеих сторон изделия. Это делается посредством использования строительного уровня. Если вы убедились, что линии располагаются правильно, можно производить разрезание металла, а затем и слоя утеплителя.

Покрытие сэндвич-панелей является весьма чувствительным к повышенной температуре, так как металлический лист становится при перегреве неустойчивым к коррозии. Поэтому для этих целей не подходит плазменная резка и шлифовальная машинка. Если объем работы незначителен, то можете использовать электроножницы. Распиливать обшивку из металла с помощью электрических ножниц следует по отдельности, бережно удаляя металлическую стружку после каждой резки или каждого сверления и очищая от стружки замки панелей.

4. Подъем панелей на крышу

Процесс подъема сэндвич-панелей на высоту производят с помощью грузоподъемных механизмов и специальных механических захватов с вакуумными присосками. При данном способе подъема панелей удалите в местах присосок полиэтиленовую пленку. Если нет подобных захватов, то вы можете их заменить струбциной с войлочными или резиновыми прокладками, чтобы покрытие панелей не повредилось.

Поднимать следует по одной панели, чтобы на кровле они не складировались. Нельзя панель ставить на ту плоскость, в которой находятся замки, чтобы избежать деформации. Панели, что имеют длину больше 8 метров, нужно подвешивать к балке или струбцине дополнительно через каждые три-четыре метра на текстильные стропы, страхующие панель от перегибов и падения.

Стропы снимаются после того, как сэндвич-панель уже располагается на крыше, непосредственно перед самим устройством кровли из сэндвич панелей. В это время поддерживают изделие только механическими захватами. Помните, что при подъеме панелей нужно брать во внимание угол ската крыши, чтобы не испортился край панели.

5. Выбор конструкции крыши

Крыша из сэндвич-панелей при строительстве небольших построек не требует обустройства стропильной системы. Конструкция крыши в этом случае будет такова: между фронтонами крыши установлен коньковый прогон, а на стенах сбоку — балка наподобие мауэрлата. Кровельные панели при этом укладывают на мауэрлат и коньковую балку.

Если пролеты между мауэрлатом и коньком большие, а размеры сэндвич-панелей недостаточные, чтобы эти расстояния перекрыть, принято устанавливать дополнительные прогоны. Обычно такие прогоны требуются, когда длина пролета больше 4 метров. Кровельные панели нередко крепят на стропильную систему, но это не обязательная мера, а скорее перестраховочная.

6. Крепление сэндвич-панелей

Технология кровли из сэндвич панелей отличается от традиционной процедуры крепления строительных конструкций. Минимальная ширина промежуточных опор для кровельных панелей достигает 80 миллиметров, а крайней опоры – близко 60 миллиметров. С обеих сторон на панели нанесена специальная пленка, что необходима для защиты панелей при перевозке и монтаже.

Перед началом укладки каждой панели следует проверить, чтобы были полностью очищены все стыкуемые трапеции профилированного листа. Для начала снимите защитную полиэтиленовую пленку снизу. Пленку снимать нельзя при очень высокой и очень низкой температуре. Оберегайте её от воздействия растворителей и прямых солнечных лучей.

Процесс крепления сэндвич-панелей начинается с размещения первой панели и прогону её вблизи конька или закрепления ее к стропилу. После этого всю панель крепят к остальным прогонам. При вкручивании саморезов с помощью шуруповерта следует откорректировать показатель крутящего момента затяжки. Это делают, чтобы не деформировалась шайба. Саморезы необходимо вкручивать на расстоянии от начала панели не меньше, чем на 50 миллиметров.

Обязательно следите, чтобы саморез входил в поверхность под прямым углом, не раздавливал шайбу и прижимал её при этом достаточно плотно к металлу. Особое внимание уделяйте усилию затягивания шурупов. Помните, что их следует затягивать не слишком слабо и не очень сильно, так как это снижает время службы панели.

Все остальные панели крепят к прогонам. При стыковании панелей рекомендуется пользоваться двумя захватами с целью избегания перекоса кровельных панелей и деформации замков. В замок панели, имеющий вид выемки, помещают уплотнитель. При расположении крайних элементов крепление к прогонам панелей производят посредством ввинчивания саморезов в ребро жесткости — выступающую часть панели.

При монтаже кровли сэндвич конек представляет из себя целую конструкцию, которая кардинально отличается от конька традиционных крыш. После укладки всех панелей на скаты кровли нужно прикрепить внутреннюю коньковую планку, после чего следует побеспокоиться о продольном соединении панелей.

7. Уплотнение продольных соединений

Продольное соединение сэндвич панелей следует дополнительно укрепить шурупами, расстояние между которыми должно быть не больше полметра. Чтобы правильно определить количество шурупов, которые необходимы для крепления, нужно учитывать такие факторы: ветровую нагрузку, что зависит от места размещения объекта, тип объекта и размещение панели. Помните, что на продольном соединении между сэндвич-панелями нельзя допускать зазоров.

Уплотнение продольного соединения производят всегда, независимо от уклона кровли из сэндич панелей. Между панелями все свободные пространства заполняются монтажной пеной, если используются панели с теплоизоляционным материалом из минеральной ваты, то это можно делать самой ватой. Также вы можете использовать специальный силиконовый герметик. В любом случае его реакция не должна быть кислой.

После застывания монтажной пены её излишки срезают и укладывают полиуретановые прокладки, которые имеют профиль. На прокладки прикрепляют к гребням сэндвич-панелей приконьковую планку, затем укладывают полиуретановую прокладку и финишную часть конька – специальную коньковую планку.

Таким образом, кровельные сэндвич-панели являются великолепным материалом нового поколения, предназначенным для оформления крыш. В инструкции к кровельным панелям вы найдете всю необходимую вам информацию для обустройства кровли сэндвич. Испортить этот кровельный материал могут только неграмотные манипуляции и неумелые руки. Чтобы этого избежать, внимательно выполняйте все наши рекомендации и соблюдайте базовые рабочие условия.


Монтаж сэндвич-панелей в Перми, заказать работы по монтажу сэндвич-панелей по приемлемым ценам

Компания «На все руки мастер» готова предложить своим клиентам качественный монтаж сэндвич-панелей по предельно доступным ценам. Использование сэндвич-панелей прекрасно зарекомендовало себя в деле создания красивого  защищенного от большого числа вариантов постороннего воздействия фасада. Мы предлагаем вам качественные и оригинальные варианты монтажа, который непременно окажется подходящим по своей цене и другим значимым характеристикам. Обратитесь в компанию «На все руки мастер» и вы непременно получите интересное предложение относительно монтажа.

Технология монтажа сэндвич-панелей

Сэндвич-панели крепятся на специальные металлические кронштейны, которые закрепляются по всей площади фасада. Между панелью и стеной может помещаться слой утеплителя и материала, который предотвращает пагубное воздействие влажности. Сами сэндвич-панели изготавливаются по современным технологиям специально для того, чтобы гарантировать максимально высокий уровень защиты от посторонних угроз. Обратите внимание на то, что монтаж сэндвич-панелей силами работников компании «На все руки мастер» проводится быстро и качественно, так что вы можете не беспокоиться о том, что через некоторое время панели начнут отваливаться от стены сами по себе. Все наши работы – это сочетание оперативности и профессионального подхода.

Достоинства защиты фасада при помощи качественных сэндвич-панелей

Монтаж сэндвич-панелей зарекомендовал себя с лучей стороны, благодаря нескольким факторам:

• Он позволяет защитить фасад от влажности и негативного постороннего воздействия;
• Сэндвич-панели служат для декорирования фасада и придания ему особого лица;
• Правильный монтаж сэндвич-панелей позволяет сочетать в себе доступную цену и хороший эффект, делает ваш дом намного более защищенным от ударов стихии и потери тепла.

Компания «На все руки мастер» готова предложить вам большое количество интересных решений по части монтажа сэндвич-панелей. Наши работники справляются с поставленной задачей быстро и качественно. Обратившись к нам, вы всегда можете быть уверены в том, что специалисты помогут вам выбрать оптимальный вариант панелей, рассчитают стоимость работ и помогут вписаться в установленный бюджет. Монтаж сэндвич-панелей с компанией «На все руки мастер» – это верное решение именно для вас. Обратитесь к нам, и вы лично убедитесь в этом.

Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Поначалу, еще такой уникальный и непривычный, монтаж кровельных сэндвич панелей очень быстро стал незаменимым в современном строительстве. Панели позволяют возвести крышу легко и за короткие сроки, как конструктор. Сэндвич панель – это готовый кровельный пирог, его установка не требует сложной стропильной системы и дополнительных материалов, которые необходимы при строительстве обычной крыши.

Содержание

1. Что представляет собой сэндвич панель

2. Особенности монтажа сэндвич панели

3. Преимущество технологии

4. Общие характеристики кровельных сэндвич панелей

5. Видео

Что представляет собой сэндвич панель

Если с виду панель выглядит немного хрупкой и больше похожей на элемент декора, чем на добротный строительный материал, то это абсолютно не верно. Да, сэндвич панель имеет множество вариантов расцветки и дает возможность экспериментировать с дизайном, но это очень крепкий материал, способный выдержать любые нагрузки.

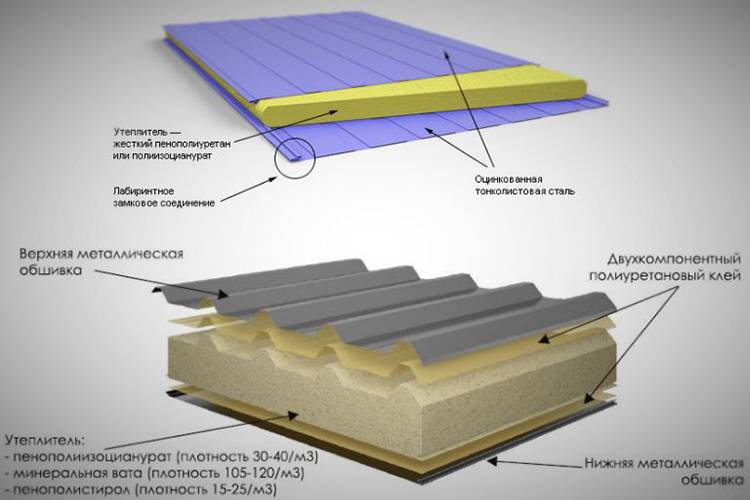

Из чего состоит сэндвич панель:

• Два стальных листа с ребрами жесткости – отлично защищены от коррозии, благодаря полимерному покрытию и оцинковке. Им совершенно нестрашны воздействия окружающей среды.

• Утеплитель – он расположен между стальными листами. Это может быть минвата, пенополиуретан или пенополистирол.

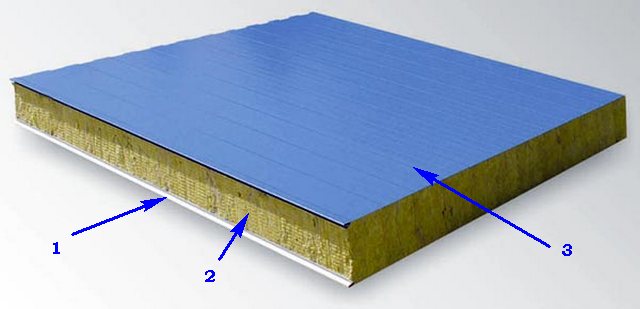

Получается такая трехслойная панель – тонкий лист стали, на нем слой утеплителя, укрывает это все еще один стальной лист. Это касается кровельных сэндвич панелей. Есть еще панели, в которых вместо стали используют плиту OSB. Такая панель интересна тем, что потом к ней можно прикрепить металлочерепицу из битума либо какой-нибудь рулонный материал для кровли. Но чаще такие плиты, все же, применяют для возведения стен, а не крыши.

Важно: если между коньком и мауэрлатом нет перекрытий, то уклон крыши из сэндвич-панелей может быть 5 градусов. Если же есть, нужно увеличить уклон до 7 градусов. Когда планируются окна в кровле, градус уклона так же необходимо увеличить.

Преимущества сэндвич панелей

Появление каркасных домов и сэндвич панелей создали переворот в строительном мире. Они показали, что необязательно ждать годами, пока построится дом – это можно сделать за несколько недель. Какое удивление вызвало то, что монтаж кровельных сэндвич панелей не требует обязательного наличия стропильной системы. А если она и предусматривается, то нет надобности в каких-то мероприятиях по ее дополнительному усилению – кровля из сэндвич панелей не нагружает ее.

Область применения панелей довольно широка. Их используют в строительстве как жилых домов, так и медицинских комплексов, автозаправочных станций, построек промышленного назначения, спортивных центров, в аэропортах и т.д.

Особенности монтажа сэндвич панели

Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

• Между фронтонами следует поставить прогон конька.

• Затем, на боковые стены установите балку, как мауэрлат.

• Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.

• Сначала закрепите панель на нижней балке, используя саморезы.

• Вверху панель крепится к коньковому прогону (не к самому коньку).

• Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.

• С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.

• После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

• В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.

• Затем, обработайте это место полиуретановой пеной.

• Когда пена засохнет, удалите лишние подтеки.

• С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Монтаж сэндвич панелей представляется легкими и быстрым по сравнению с другими видами кровельного укрытия. Но это действительно так лишь в том случае, если изначально подойти правильно к проекту монтажа. Все замеры должен проводить человек, который хорошо в этом разбирается. Например, если одна из панелей уложена неровно или имеет неточный размер и это вовремя не исправить, то «эффект» будет заметен на всей конструкции.

Выше уже говорилось о том, что крепление сэндвич панелей не требуют стропильной системы и обрешетки. В отдельных случаях ее возводят, хотя это больше привычка и в некотором роде недоверие к современным технологиям строительства, чем надобность. Но даже если устанавливать панель на стропильную конструкцию, то это гораздо быстрее и удобней, чем использование традиционного кровельного материала. Вы значительно упрощаете работы по организации гидроизоляции, вентиляции и защиты от ветра.

Общие характеристики кровельных сэндвич панелей

• Огнеупорность.

• Хорошо сохраняют тепло.

• Стойкость к деформации полотна.

• Качественная шумоизоляция.

• Панель не перегружает стропильную систему.

• Долгий срок эксплуатации.

• Красивый внешний вид и разнообразие цветовых вариантов профиля.

• Минимизация протечек кровли.

• Быстрый монтаж.

Важно: на кровельных панелях есть заводская пленка, которая защищает плиты от царапин и других мелких повреждений – ее следует снять, перед работами.

Если запастись необходимым инструментом, чертежами с замерами и узлами крепления, силовой техникой для поднятия кровельных панелей на высоту, то с помощью работящих рук мастера – монтаж пройдет быстро, качественно и без проблем.

ВИДЕО

Добавить комментарий

80 мм, 100 мм, 120 мм, 150 мм, 200 мм, 500 мм – фото подборка

Дом из сэндвич панелей

Сколько весит сэндвич панель? Этот вопрос часто задают себе те, кто решил применить подобный материал впервые и без помощи квалифицированных строителей. А между тем, это крайне важный параметр, который обязательно нужно учитывать при монтаже материала подобного пода. По этой причине поговорим подробнее в этой статье о том, каков вес сэндвич панели и на что влияет.



Установка сип панели

Историческая справка

Прогресс в сфере производства строительных материалов позволяет сооружать действительно красивые постройки с различным предназначением. Сегодня становится возможность придать эстетическую привлекательность не только высотным зданиями загородным коттеджам, но и гаражам, ангарам и складам. Посмотрите на следующее фото, чтобы убедиться в этом самому.



Дом из сэндвич панелей

Подобные конструкции раньше строились исключительно с применением профилированных листов. И красота таких сооружений оставляла желать лучшего. В последние годы многое в технологии строительства подобных конструкций изменилось. Были изобретены новые строительные материалы с прекрасными эксплуатационными характеристиками.

Таким материалов являются сэндвич панели. Это трехслойные фасады, которые состоят из двух листов высокой прочности и утеплительного материала между ними. Конструкция весит от 16 до 40 кг.

Это действительно универсальный материал, способный значительно облегчить труд строителей при монтаже фасада подобного рода. Наличие множества ощутимых достоинств таких изделий с толщиной 80 мм, 100 мм, 120 мм, 150 мм, 200 мм позволили им стать невероятно популярными на отечественном рынке строительных материалов. Посмотрите на следующее фото и оцените красоту фасадов, оформленных при помощи такого материала.

Особенно хочется отметить низкий вес стеновой сэндвич панели, что влечет за собой дополнительные преимущества в виде легкой транспортировки и легкого монтажа.

Характеристики

Давайте поговорим подробнее о технических характеристиках такого универсального и очень практичного фасада, как изделия по типу сэндвич. Посмотрите на следующую фото-подборку, чтобы увидеть их воочию.

Продукция подобного характера имеет довольно странное название. А все дело в том, что плиты состоят из трех слоев: два внешних из них – это профилированные листы стали, а третий средний слой – это утеплитель в виде минеральной ваты и других материалов подобного рода. Толщина фасада может составлять 80 мм, 100 мм, 120 мм, 150 мм, 200 мм и 500 мм

Такие панели демонстрируют высокую звукоизоляционную способность, влагостойкость и паронепроницаемость. Они прекрасно сохраняют тепло в помещения и обеспечивают фасаду дома надежную защиту от воздействия факторов окружающей среды.

Помимо этого, такие плиты с толщиной 150 мм применяются для оформления крыш зданий, внутренних перегородок в офисных помещениях, при создании холодильных камер и даже при обустройстве внутренних интерьеров помещений различного назначения.

Вес

• Достоинства подобной облицовки с толщиной 100 мм, 120 мм, 150 мм можно перечислять довольно долгое время. Давайте поговорим об одном из них, который имеет большое значение при монтаже изделий. Это вес кровельных сэндвич панелей, а также трехслойных плит стенового типа;

• Наличие высоких теплоизоляционных характеристик подобного фасада и легкий вес обеспечивают возможность получить долговечные стены небольшой толщины, которые смогут надежно сохранять тепло. При использовании сэндвич панелей толщиной 50 мм помимо комфорта, вы получаете существенную экономию на оплате коммунальных платежей за отопление вашего дома. Но не все представляют себе довольно отчетливо, каков вес сэндвич панели 150 мм;
• Обычно сэндвич панели вес 1м2 в среднем может достигать 44,4 кг. При этом толщина плиты, как на фото, может быть разной. На следующем фото изображено подобное изделие;

• Например, вес сэндвич панели 100 мм составляет 20,6 кг. Это относительно низкий вес, что позволяет перевозить материалы на место строительства без особых затруднений;
• А вес сэндвич панели 120 мм может составлять 20,8 кг, что упрощает подъем фасадных изделий на нужную высоту при их креплении к конструкции из железобетона или металла.

И если вы приняли решение строить дом своими руками из сэндвич панелей и без помощи квалифицированных и опытных строителей, вам непременно нужно ориентироваться в таком важном параметре этих изделий, как вес. Тогда оценить преимущества облицовки подобного рода, которая весит всего ничего, для вас не составит особого труда. А убедиться в ее внешней красоте можно, посмотрев на следующее фото.

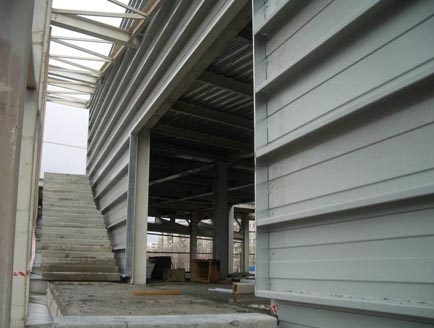

Мы помещаем в статью фото-подборку изображений, чтобы вы представили себе, как может выглядеть здания с фасадом из сэндвич панелей.

Подведем итоги

Практика показывает, что сэндвич панели сегодня стали одним самых распространенных и уважаемых материалов. Они обладают очень широкой сферой применения и демонстрируют высокие эксплуатационные характеристики, но весят при этом совсем немного. Чего только стоит их легкий вес! Поэтому специалисты рекомендуют осуществлять строительство быстровозводимых зданий именно при помощи такого материала.

Сэндвич панели для строительства дома

Очень популярным сейчас стало строительство каркасных домов из панелей. Подобный метод получил распространение, чуть ли не во всех странах мира и зарекомендовал себя очень даже положительно, по многим параметрам. Но иногда задаешься вопросом, что на самом деле представляют собой сэндвич панели для строительства дома и в чем их настоящие преимущества? Поэтому, постараемся как можно детальнее разобраться именно в этих моментах. Технология панельного строительства считается очень удачной, так как использует исключительно современные утеплители, которые обладают проверенным качеством и прекрасным потенциалом. Сэндвич панель (или sip-панель) – это многослойная конструкция, которая состоит из трех прочных, монолитных слоев. Два наружных слоя – это плиты, а третий, внутренний слой – вклеенный плотный пенополистерол.

Сайт одного из производителей сип-панелей — http://thesip.ru.

структура сендвич-панели

Стены, обшитые подобными панелями, с легкостью могут выдержать больше 10 тонн на метр, по вертикальной продольной линии давления, и больше тонны поперечного давления на метр квадратный. Такие свойства обусловливаются тем, что более 80% панелей составляет утеплитель. В свою очередь, плиты – это качественно переработанная древесина, которая спрессовывается из щеп под очень высоким давлением и температурой, которые склеиваются при этом с помощью смолы. Плиты обрабатываются водостойкими и огнестойкими материалами, что значительно повышает их защиту и безопасность.

Что касается утеплителя между панелей – пенополистерола, то он является одним из самых безвредных для здоровья материалов. При горении он не выделяет никаких токсических веществ, а специальная добавка в его составе, заставляет материал самозатухать, в случае возгорания. Благодаря своей легкости и воздушности, этот материал становится одним из самых качественных и оправданных утеплителей. Кроме того, дома построенные из сэндвич панелей, обладают еще нескольким рядом положительных факторов. Они доступны не только в финансовом плане, но и в строительном вопросе, так как для возведения подобного здания нет необходимости вызывать бригаду специалистов. Такой дом можно сделать по-настоящему индивидуальным, воплотив в жизнь любой дизайнерский проект своей мечты.

сендвич панель

Дома из сэндвич панелей выглядят красиво и комфортно, отвечают всем нормам долговечности, надежности и теплоизоляции, а также многим другим параметрам. Сэндвич панели для строительства дома, это не только экономия и скорость постройки, это на самом деле прочный и проверенный материал, для возведения любых конструкций.

расценки за работу, сколько стоит услуги мастеров на YouDo

Обратитесь к исполнителям Юду, если интересует монтаж сэндвич-панелей, цена м2 облицовки будет приемлемой. На сайте YouDo вы найдете физических и юридических лиц, которые готовы взяться за работу уже сегодня.

Расценки на установку стеновых панелей, предлагаемые исполнителями Юду, примерно на 20-30% ниже, чем цены, указанные в прейскурантах строительных организаций Казани. Узнайте, сколько стоят услуги наших специалистов, по телефону или посредством внутреннего чата на youdo. com.

От чего зависят цены, предлагаемые мастерами Юду?

Наши специалисты быстро выполнят монтаж сэндвич-панелей, цена м2 облицовки будет доступной для заказчиков с различным уровнем дохода. Примерные расценки (из расчета за квадратный метр) указаны в прайсе на сайте youdo.com. Стоимость установки облицовочных материалов зависит от различных факторов. Среди них:

• толщина материала
• особенности сэндвич-панели (трехслойная, на основе OSB плиты или металла)
• объем выполняемого задания
• специфика монтажа
• место расположения объекта

Мастера, зарегистрированные на сайте Юду, в кратчайшие сроки возведут здания и сооружения из панелей с высокими теплоизоляционными свойствами. При необходимости наши специалисты осуществят доставку стенового материала по указанному адресу.

Как производится установка?

Специалист из Казани, которого вы найдете на сайте Юду, поможет выбрать подходящие сэндвич-панели. Установка облицовочных материалов производится поэтапно. Последовательность действий мастера Юду такова:

• подготовка к монтажу (выбор мест примыкания основания и панелей)
• установка материала (закрепление саморезами, начиная с нахлестного гофра)
• уплотнение стыков
• монтирование отливов и их герметизация

Опытные исполнители YouDo используют современные технологии. Они оперативно производят монтаж сэндвич-панелей, цена м2 облицовки в индивидуальном порядке обговаривается с выбранным на сайте Юду мастером.

Огнестойкие и изолированные бывшие в употреблении сэндвич-панели Inspiring Collections

О продуктах и ​​поставщиках:

 Получите доступ к высококачественным, прочным и мощным.  использовала сэндвич-панель  на Alibaba.com для всех типов строительства, как жилых, так и коммерческих. Эти крепкие. Б / у сэндвич-панель   изготовлена ​​из прочных материалов, которые обеспечивают долговечность и производительность при выполнении ваших задач. Файл.   бывшие в употреблении сэндвич-панели , которые вы найдете здесь, сертифицированы и протестированы на максимальную устойчивость к внешним воздействиям и на надежность.Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.
 Оптимальный стандарт.  бывшие в употреблении сэндвич-панели , доступные здесь, изготовлены из качественных прочных материалов, таких как стеклопластик, металл, сталь и т. Д., Которые долговечны и защищают вашу собственность, создавая прочные стены и потолки. Эти крепкие.  бывшие в употреблении сэндвич-панели  - это быстрые строительные материалы, которые могут сэкономить время и имеют улучшенную обработку поверхности, такую ​​как PE, PVDF и т. Д. Они.Б / у сэндвич-панели   имеют более длительный срок службы и имеют гарантийный срок более 5 лет.

 Alibaba.com предлагает широкий выбор.  использовали сэндвич-панели  разных размеров, цветов, качества материала и толщины.  Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и легкие. Эти. Б / у сэндвич-панели   идеально подходят для жилых домов, офисов, заводов и другой коммерческой недвижимости. Эти.Б / у сэндвич-панель   идеально подходит для теплоизоляции, защиты окружающей среды и не выделяет никаких коррозионных веществ.

 Alibaba.com предлагает разнообразные.  бывшие в употреблении сэндвич-панели серии , которые помогут вам сэкономить деньги и купить качественную продукцию по самым доступным ценам. Эти продукты доступны как OEM-заказы вместе с индивидуальной упаковкой для размещения оптовых заказов. Они имеют сертификаты CE, ISO, SGS для гарантии качества.


Специальные предложения: Б / у изолированные панели площадью 1500 кв.м между 3.5 — 5,5 м длиной 100 мм и 150 мм

Б / у изолированные панели, доступные на площади более 1500 кв.м, длиной от 3,5 до 5,5 м. Толщина от 100 до 150 мм

ПРОДАНО — ВЫПУСК

Продажа б / у утепленных стеновых панелей площадью более 1500 кв.м !!!

В настоящее время у нас есть бывшие в употреблении панели длиной от 3,5 до 5,5 м и толщиной от 100 до 150 мм

Спецификация:

• Полиуретановая изоляция
• Цвет: 1-я сторона: белая, 2-я сторона: белая или серая
• Длина: в настоящее время 3.5 и 5,5 м детали
• Ширина: 1150 мм
• Толщина: в настоящее время 100 мм и 150 мм
• Состояние: б / у — могут быть отверстия от креплений, в противном случае можно использовать

В наличии: Двор: Gravesend.

Панель Продам ООО

PIR

0303

Толщина сердцевины [мм]	Значение U [Вт / м² К]
30	0.71
40	0,54
50	0,44
60	0,37
80	0,28
100
100
0,29
150	0,15
180	0,12
200	0,11
220	0,1
240	0.09

Rockwool

90.21

Толщина сердцевины [мм]	Значение U [Вт / м² К]
50	0,69
60	0,59
80	0,45
100	0,37
120	0,31
140	0,27
160	0,24
180
200	0,19

PIR

Толщина сердечника [мм]	Значение U [Вт / м² К]
30	0,64
40	0,49
60	0,34
80	0,26
100	0,21
120	0,18
150	150	150.15

Rockwool

Толщина сердцевины [мм]	Значение U [Вт / м² К]
50	0,76
60	0,63
80	0,47
100	0,38
120	0,32
150	0,25
180	0,21
200 0.19

PIR

Толщина сердечника [мм]	Значение U [Вт / м² К]
60	0,37
80	0,26
100	0,21
120	0,18
150	0,14
180	0,12
200	0,11

PIR

900

Толщина сердечника [мм]	Вес [кг]
40	7.9 — 9,6
60	8,7 — 10,8
80	9,5 — 11,6
100	10,3 — 12,4
120	11,1 — 13,2	11,1 — 13,2
Толщина сердечника [мм]	Вес [кг]
50	14,6
60	15,6
80	17,6
100	19.6
120	21,6
140	23,6
160	25,6
180	27,6
200	29,6
200	29,6 полнота и правильность. Информация включает в себя различия в толщине листа, изоляционных материалах и типах крепления. Возможны технические изменения. PIR Толщина сердечника [мм] Вес [кг] 30 11.5 40 11,9 50 — 60 12,7 80 13,4 100 14,2 100 14,2 Rockwool Толщина сердцевины [мм] Вес [кг] 30 — 40 — 50 13.9 60 14,9 80 16,9 100 18,9 120 20,9 Вся информация без гарантии полноты и полноты. Информация включает в себя различия в толщине листа, изоляционных материалах и типах крепления. Возможны технические изменения. PIR 16.2 — 17.9 Толщина сердечника [мм] Вес [кг] 80 11.4 — 13,1 100 12,2 — 13,9 120 13 — 14,7 150 14,2 — 15,9 180 15,4 — 17,1 Вся информация без гарантии на полноту и правильность. Информация включает в себя различия в толщине листа, изоляционных материалах и типах крепления. Возможны технические изменения. Подержанная стеновая панель из полиуретана Epack, толщина: 20 мм, размер: 8 х 3 фута, 110 рупий за квадратный фут | ID: 23064798662 Спецификация продукта 9010 Материал PUF Марка Epack Толщина 20 мм Использование / применение Холодное хранение Форма Прямоугольник Обработка поверхности Матовый Страна происхождения Сделано в Индии Заинтересовал этот товар? Получите последнюю цену у продавца Связаться с продавцом Изображение продукта О компании Год основания 2012 Юридический статус Фирмы Физическое лицо — Собственник Характер бизнеса Производитель Количество сотрудников До 10 человек Участник IndiaMART с февраля 2018 г. GST07BRKPR5741P1ZX Основанная как владелец фирма в год 2012, мы «Velocity Cooltech Solution And Services» — ведущий производитель , поставщик услуг и Trader широкого ассортимента релейных плат , настенных панелей , Воздуховод, и т. Д.В дополнение к этому, мы также предлагаем лучшие в своем классе воздуховоды , услуги по гражданским работам, стеллажи, и т. Д. Нашим уважаемым клиентам. Видео компании Вернуться к началу 1 Есть потребность? Получите лучшую цену 1 Есть потребность? Получите лучшую цену Различия между панелями для чистых помещений, изготовленными вручную и машинными Различия между сэндвич-панелями, изготовленными вручную, и сэндвич-панелями, изготовленными вручную в чистых помещениях? Что касается панелей для чистых помещений, используемых в Китае, все инсайдеры знают, что это сэндвич-панель, панель может служить стеновой перегородкой и подвесным потолком в чистом помещении, но знаете ли вы, как она выглядит и сколько типов у нее есть? По типу конструкции бывают двух типов: сэндвич-панель машинного производства и сэндвич-панель ручной работы.Некоторые клиенты, которых мы встречали, часто задавали нам один и тот же вопрос? «Почему вы указываете более высокую цену, чем другие поставщики?» Каждый раз я объясняю причины этого. Вот почему я хочу поделиться с вами этим постом сегодня. Перед этой публикацией я хотел бы прояснить один факт: хотя сэндвич-панели ручной работы более широко используются в чистых помещениях, и я также настоятельно рекомендую их использовать нашим клиентам, некоторые клиенты все еще используют панели машинного производства. В этом посте я также расскажу, почему преобладает панно ручной работы. ПРОГНОЗ Во-первых, позвольте мне показать вам готовую продукцию из панелей машинного производства и панелей ручной работы Все сэндвич-панели, независимо от типа машинного или ручного производства, состоят из двух основных частей : одна представляет собой две стальные пластины с предварительно нанесенным покрытием толщиной 0,5 мм в виде двойных обшивок, другая — заполняющий материал (см. Выше фото, показывающее минеральную вату в качестве заполнения) Как вы можете видеть на фотографии выше, большая разница в том, что кромка , другая разница в том, что вы можете видеть, что заполнено из сэндвич-панели машинного изготовления, и при этом никакие пластины не покрывают верхнюю и нижнюю стороны, однако, нельзя из панно ручной работы, оно полностью закрытое.Почему? Это связано со следующим вопросом: как делается панель для чистых помещений? В нашем предыдущем блоге я собственно познакомил вас с тем, как делается панно своими руками. Производственный процесс Ниже представлена ​​фотография линии машинного производства сэндвич-панелей из минеральной ваты . Объясню, как изготавливают сэндвич-панель машинным способом. Как следует из названия, панель машинного производства изготавливается автоматически в течение всего процесса. Двухсторонние стальные пластины с предварительно нанесенным покрытием, двухсторонняя кромочная пластина (высотой около 5 см) и блок из минеральной ваты движутся вперед внутри машины с одинаковой скоростью. В процессе работы двусторонняя стальная пластина также изгибается как двусторонняя кромочная пластина.Поскольку некоторая часть двух пластин перекрывается, и они сгибаются, контактируют и, наконец, соединяются друг с другом, тем временем клей наносится как на внутреннюю поверхность стальной пластины, так и на поверхность из минеральной ваты и внутреннюю двустенную стальную пластину склеивают с друг с другом. Если вы видели мой предыдущий блог (как делается панель для чистых помещений), вы можете увидеть, как рабочий вручную наносит клей на двухслойную стальную пластину и как он кладет блоки из минеральной ваты на стальные пластины, на которые нанесен клей.Однако для панелей, изготовленных машинным способом, нанесение клея выполняется автоматически, поэтому сравнительно говоря, панель, изготовленная вручную, лучше, чем панель, изготовленная на станке, с точки зрения адгезионной способности. По нашему опыту, расход клея для панно ручной работы больше, чем для панели, изготовленной на станке. Чем больше клея наносится, тем больше адгезионная способность. Двухпанельное соединение Позвольте показать вам одно фото Как вы можете видеть на фотографии выше, две левые панели, изготовленные машинным способом, соединены сами по себе, без участия других элементов.Однако две правые панели ручной работы соединены между собой профилированным алюминием. Поскольку он выглядит как китайский иероглиф «中» (буквально означает ЦЕНТР или СРЕДНИЙ), мы, китайцы, называем его «中» 字 铝 （«+» типа алюминия) Возможно, вы не думаете, что тип подключения слишком много значит. На самом деле это слишком много для современного чистого помещения, чистое помещение может на 100% соответствовать требованиям GMP, ВОЗ и связанных с ними норм. Как мы все знаем, независимо от правил GMP, ВОЗ или других соответствующих норм для чистых помещений, панель для чистых помещений должна быть гладкой, гладкой, с хорошей отделкой, без пылеулавливания и т. Д.На самом деле упомянутый выше профилированный алюминий играет большую роль при сборке чистых помещений, так как соединяет не только две панели, но также панель и окно, панель и стеклопакет. Он может обеспечить соединение панели с панелью, панели с дверью, окна с окном и панели с окном на 100% заподлицо (толщина 50 мм). Для этого я покажу вам несколько фотографий. Что мы находим на фотографиях выше? Стеклопакет на 100% заподлицо с сэндвич-панелью ручной работы Соединение окна с панелью и окна с окном с помощью алюминиевого профилированного типа «+» Ширина окна такая же, как у стеновой панели Окна и панели предварительно собираются на заводе и собираются на стройплощадке. Итак, теперь вы можете себе представить, как соединить машинную панель с окном и дверью? Давайте посмотрим на фото ниже. Что мы находим на фото выше? Стеклопакет в стеновой сэндвич-панели машинного изготовления Ширина окна не равна ширине стеновой панели Недостатки машинной сэндвич-панели Так как окно не имеет двойного остекления, поэтому невозможно держать стеновую панель и окно заподлицо, пыль может собираться на оконной раме. Процесс установки стеновой панели и окна выглядит следующим образом: Установить стеновую панель Вырезать отверстие в стеновой панели для установки оконной рамы Установить оконную раму. Оконная рама с двойным зажимом, установите окно, вставив оконную раму в вырез и закрепив винтами . Из введения выше мы знаем, что с помощью сэндвич-панели машинного производства невозможно удерживать стеновую панель и окно или дверь на 100% заподлицо, поскольку нет соединителя, такого как профилированный алюминий типа «+», чтобы скрепить их вместе как одну деталь и держите их на одном уровне, вместо этого вырезав отверстия в стеновой панели на рабочем месте и закрепив дверные или оконные рамы с двойным зажимом, так чтобы дверная рама выступала из стеновой панели.Это дает возможность дверной или оконной раме собирать частицы или пыль. Тем не менее, с помощью сэндвич-панели ручной работы можно предотвратить такую ​​плохую ситуацию, кроме того, еще одним преимуществом является то, что панель собирается на заводе, поэтому на рабочем месте не происходит резки и потери рабочей силы, что повышает эффективность строительства, защищает рабочую среду и сократить сроки строительства. Если вы хотите узнать больше о наших сэндвич-панелях ручной работы, нажмите здесь секунд сэндвич — Журнал Я вырос на концерте Джорджа К.Версия Скотта Рождественская песнь , отныне это изображение Марли запечатлелось в моем молодом мозгу (и до сих пор пугает меня). Если это слишком много, пожалуйста, сосредоточьтесь на Гуфи в роли Марли. Марли с его железными замками; его громоздкий мяч и цепи. Я также вырос, слушая несколько избранных виниловых пластинок. У нас был саундтрек Рокки , Вилли Нельсон, Рой Орбисон, Плотники, Улица Сезам Лихорадка, Ромео и Джульетта Чайковского и несколько рождественских альбомов Мормонского Табернакального хора.«O Holy Night» долгое время была моей любимой рождественской песней. На разных этапах моей жизни выскакивали разные строки и значили для меня больше, но это последняя линия: Цепи порвать для раба это брат наш, и во имя Его прекратится всякое угнетение. Хотя это рождественская песня, это пасхальная строчка. Я только что снова закончил читать Книгу Мормона. Как я люблю эту книгу; это как утяжеленное одеяло для нервов.На этот раз меня больше всего поразило то, как люди находятся в рабстве, без сомнения, из года, который мы все пережили на коротком поводке. Помимо обычных оков — вредных привычек или зависимости, последствий греха или неправильного выбора, ложных идеалов и тирании — многие из нас находятся в рабстве печали. Если и была пара, которую можно было бы «по-марли» окутать цепями печали, то это были мои родители. Чуть более 49 лет назад, рано утром 14 декабря 1971 года, мои родители потеряли первую беременность: однояйцевые мальчики-близнецы, мертворожденные в возрасте 6 месяцев.Тогда были другие времена — и я даже представить себе не могу, — но моя мама никогда не видела своих детей. Мой отец пошел в лабораторию и спросил, может ли он их увидеть. Он столкнулся с сопротивлением за это (его даже не пустили в родильную палату), но в конечном итоге его желание было исполнено. По словам моего отца: «Они были идеальной формы, маленькие и с волосами». В тот вечер из больницы моих родителей отправили домой, «чтобы мама не слышала криков новорожденных всю ночь». Чтобы добавить обиду к травме, мой папа был в самом разгаре финала.Неизменные, нелепые выпускные экзамены в колледже. Кажется бессмысленным, если не невозможным, что папе пришлось оставить маму, чтобы заполнить пробелы тем, что, должно быть, было очень усталой головой и еще более измученным сердцем. Почему требования жизни иногда смехотворны с их расчетами? Я спросил его, как он это сделал. Типичный для моего отца, который никогда не сожалел о прошлом, он просто пожал плечами и сказал, что у жизни есть способ развиваться, и у вас действительно нет выбора. Тетя моей мамы пришла на помощь, пока папа заканчивал семестр.Она связала маму грудь и уложила ее под теплый душ, когда пришло ее молоко. Мама свернулась калачиком на диване с белой дворнягой Сникерсом, и они вместе смотрели на рождественскую елку Чарли Брауна до конца декабря. Причина, по которой я люблю эту историю, не в том, что мои родители были переполнены горем; это потому, что они вырвались из его рабства. Перед выпиской из больницы — без младенца и с кровотечением — они вместе помолились в своей крошечной комнатке. Обнимая друг друга, они воззвали к Богу своими глазами и сердцами, и Он послал быстрого голубя мира.Позже той же ночью, вернувшись в свою квартиру, они снова помолились и через мимолетный священный взгляд на будущее почувствовали повторение мирной уверенности. Это было все, что им было нужно. Печальные, но не уничтоженные, они избежали удушья горя и двинулись вперед. И мир Божий, превосходящий всякое разумение, сохранит ваши сердца и умы через Христа Иисуса. (Филиппийцам 4: 7) У меня есть примечание, что «хранить» означает «охранять». Естественно хотеть понимания — почему случаются плохие вещи, к давно задаваемым вопросам, к путанице, лежачим полицейским и инструкциям, которые не имеют смысла — и Бог действительно дает ответы, но когда Он этого не делает, Его покой превосходит возможность иметь понимание ответов.Мир во Христе превосходит все остальное. Я всегда буду выбирать мир вместо понимания. Я не могу жить без покоя. Я могу нормально функционировать, не понимая. Я никогда не сталкивался с таким испытанием, как мои родители. Тем не менее, в испытании есть равенство *, и вы меня не знаете — вы не носите мои цепи **. Я знаю, каково это сидеть, ошеломленный, когда жизнь разворачивается в реальном времени, искры летят, когда тяжесть приливает к моим конечностям. Это действительно происходит? Что мне делать? Я делаю то, что делал всегда.Я обращаюсь к Богу. Выбор веры во Христа не заставил меня волшебным образом забыть о жизненных невзгодах; это дало мне перспективу, которая их выдержит. Опора на Христа никогда не закрывала меня от реальности; это помогло мне увидеть сквозь каждый туннель все освещенные концы. Подружиться с моим Спасителем не освободило мою жизнь от цепей; но благодаря Ему я могу засвидетельствовать, что Он разрывает цепи. Изображения Фрэнка Финли и Гуфи из Интернета. Изображение цепи куплено на istockphoto.com. Моя мама истекала кровью еще три месяца, в конечном итоге перенесла D&C после того, как была обнаружена новая доля, и больше двух лет не зачала. Это классическое фото моей мамы, наконец, беременной Сюзетт. Меня всегда будет раздражать то, почему я унаследовал больные колени отца, а не его подколенные сухожилия или икры. К счастью, у моих родителей родилось пятеро здоровых малышей, и они продолжали владеть маленькими собачками, с которыми можно было обниматься рядом с рождественскими елками в течение следующих 46 лет. RIP Snickers, Jingles, Dustmop и Scampers! * « Некоторых проверяет плохое здоровье, других — деформированное или невзрачное тело.Другие проверены красивыми и здоровыми телами; некоторые страстью юности; другие — возрастными эрозиями. Некоторые терпят разочарование в браке, семейные проблемы; другие живут в бедности и безвестности. Некоторые (пожалуй, это самое тяжелое испытание) находят легкость и роскошь. Все являются частью теста, и показывает большее равенство в этом тесте, чем мы иногда подозреваем ». — Элдер Бойд К. Пакер,« Выбор », 1980. ** текст из «Бостона» Августаны Цельнометаллические по сравнению с сэндвич-панелями Сравнение цельнометаллических панелей и сэндвич-панелей В этом посте мы обсудим преимущества твердого металла по сравнению с сэндвич-панелями в соотношении прочности и веса. Щелкните здесь, чтобы получить доступ к pdf-версиям последних сообщений блога… Исторически сложилось так, что твердые алюминиевые сплавы использовались в аэрокосмической промышленности на протяжении многих десятилетий. У них солидный проверенный налет часов, они довольно прочные, прочные и довольно легкие. Тем не менее, существует множество приложений, в которых использование цельного алюминия слишком велико для предлагаемого соотношения веса и жесткости, что приводит к изучению твердого металла по сравнению с сэндвич-панелями. Примеры хороших примеров применения сэндвич-панелей: Внутренние конструкции кабины Панели пола кабины Детали гондолы двигателя Панели передней кромки крыла Грузовые панели Балансные панели элеронов и т. Д. Получите бесплатную электронную книгу и правила 14 CFR, часть 25 Мы ценим вашу конфиденциальность и никогда не будем спамить вам Итак, каковы недостатки цельного металла по сравнению с сэндвич-панелями и почему эти новые материалы стали такими популярными? Как указано в этом документе FAA о конструкции самолетов : В 1960-х годах для перевозки пассажиров требовались и разрабатывались самолеты все большего размера.По мере совершенствования технологии двигателей был спроектирован и построен гигантский реактивный самолет. Все еще в первую очередь алюминий с полумонококовым фюзеляжем, огромные размеры авиалайнеров того времени инициировали поиск более легких и прочных материалов, из которых можно было бы их строить, таким образом исследуя твердый металл по сравнению с сэндвич-панелями. Использование сотовых панелей в линейке самолетов Boeing позволило сэкономить вес, но не ухудшить прочность. Первоначально алюминиевый сердечник с алюминиевыми или стекловолоконными сэндвич-панелями использовался в панелях крыла, поверхностях управления полетом, досках пола кабины и других приложениях. Постоянный рост использования сэндвич-компонентов с сотовым заполнением и пенопластом, а также широкого спектра композитных материалов характеризует состояние авиационных конструкций с 1970-х годов по настоящее время. Передовые методы и комбинации материалов привели к постепенному переходу от цельного металла к сэндвич-панелям и алюминию к углеродному волокну и другим прочным и легким материалам. Эти новые материалы разработаны с учетом особых требований к характеристикам различных компонентов самолета.Многие конструкции планера в настоящее время состоят более чем на 50 процентов из современных композитов, а некоторые планеры — на 100 процентов. Термин «очень легкий реактивный самолет» (VLJ) пришел для описания нового поколения реактивных самолетов, почти полностью сделанных из современных композитных материалов. Преимущества сотовой многослойной конструкции: Все сводится к эффективности конкретного применения твердого металла по сравнению с сэндвич-панелями. Наименее эффективный в списке, очевидно, твердый металл.Затем будет форма металла, отделенная перегородкой, примером может быть двутавровая балка. Двутавровая балка представляет собой значительное улучшение по сравнению с цельным металлом для того же применения и обеспечивает гораздо более высокую эффективность с точки зрения отношения прочности к весу элемента. Рисунок 1: Цельный металл и сэндвич-панели Но что, если мы сможем заменить цельнометаллический двутавровый профиль сэндвич-панелями? Конструкция сэндвич-панелей включает пористую (в основном сотовую) сердцевину и облицовочные материалы, структурно скрепленные между собой с помощью прочного адгезионного материала.Это высокоэффективная конструкция, пчелы знают, что делают (все ульи — это соты). Глядя на структуру твердого металла по сравнению с сэндвич-панелями, фланцы металлической двутавровой балки можно сравнить с облицовкой сэндвич-панели. А сотовую сердцевину можно сравнить с полотном двутавровой балки. Обшивки сэндвич-панели, как и фланцы двутавровой балки, несут напряжения изгиба, при этом одна оболочка находится в состоянии растяжения, а другая — при сжатии. Сердцевина сэндвич-панели, аналогичная вертикальной стенке двутавровой балки, выдерживает нагрузки сдвига вне плоскости и разделяет оболочки панели.Это обеспечивает высокий момент инерции и, следовательно, высокую жесткость. Сердцевина сэндвич-панели даже лучше, чем двутавровая балка, обеспечивает непрерывную поддержку облицовки, в отличие от центральной стенки двутавровой балки. Получите бесплатную электронную книгу и правила 14 CFR, часть 25 Мы ценим вашу конфиденциальность и никогда не будем спамить вам В то же время сэндвич-панель намного легче и жестче, что придает ей высокое соотношение прочности и веса.На рисунке 2 ниже показано преимущество твердого металла в соотношении прочности и веса по сравнению с сэндвич-панелями. Рисунок 2: Относительное отношение прочности к весу Сравнение жесткости на изгиб: Твердый металл: Проще говоря, жесткость на изгиб или изгиб сплошной прямоугольной алюминиевой пластины шириной «b», толщиной «t» и модулем Юнга E материала составляет: Жесткость E_solid = —————————> (1) Алюминиевая сэндвич-панель: Как показано на Рисунке 2 выше, предполагается, что сэндвич-панель имеет тот же материал обшивки, что и твердое тело, такую ​​же ширину и модуль Юнга.Таким образом, жесткость сэндвич-панели при изгибе рассчитывается следующим образом: Жесткость E2_sandwich = ——————————> (2) Допущения: Сердечник способен выдерживать сдвигающую нагрузку без разрушения. Модуль Юнга = 1,05 E7 psi Общая толщина твердого металла t = 1,0 дюйма Толщина обшивки сэндвич-панели tf = t / 2 = 0,5 дюйма Толщина сердцевины сэндвич-панели tc = t = 1,0 дюйма Общая номинальная толщина сэндвич-панели = 2.0 из Ширина b = 1,0 дюйм Сэндвич-панель h = Расстояние между средними плоскостями лицевых листов = Подставляя все значения в (1) и (2) и принимая соотношение (2) / (1): Приблизительный коэффициент жесткости с округлением до ближайшего целого числа E2 / E1 = 7,0 Онлайн-курс по конечно-элементному анализу Преимущества: Из рисунка 2 ясно видно, что увеличение веса действительно невелико, в то время как жесткость и предел прочности значительно увеличиваются. У сэндвич-панелей есть некоторые ограничения, например: Обычно они обладают двумерными ортотропными механическими свойствами, которые не позволяют использовать их во всех приложениях. Они также не лучший выбор там, где требуется много отверстий Они должны быть сертифицированы на предмет их огнестойкости из-за материалов, используемых в конструкции, таких как кожа, сердцевина и клеи. Но этот аспект сейчас достаточно зрел и сильно развит в сегодняшних структурах. Даже при всех своих ограничениях сэндвич-панели, особенно неметаллические, предлагают огромную экономию веса при гораздо более высокой жесткости по сравнению с полностью металлическими вариантами.Неметаллические панели также очень прочны, почти не подвержены усталости и устойчивы к коррозии, в отличие от своих цельнометаллических аналогов. Это делает их очень привлекательными материалами для многих структурных применений, особенно в аэрокосмической промышленности. Хотите получать мгновенные обновления о последних сообщениях, подобных этой? Нажмите ниже и подпишитесь. Microsoft Word — Анализ волокнистых композитных сэндвич-панелей.docx % PDF-1.5 % 1 0 объект > эндобдж 5 0 obj > эндобдж 2 0 obj > транслировать application / pdf w0066300 Microsoft Word — Анализ волокнистых композитных сэндвич-панелей.docx 2009-10-09T12: 18: 14 + 10: 00PScript5.dll Версия 5.2.22009-10-09T12: 18: 14 + 10: 00 Acrobat Distiller 9.0.0 (Windows) uuid: e01a1c3b-9c46-48f5-baa0-02f0f639501buuid: 376accbf-7190-4705-bc95-bd04da06e10f конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > транслировать HU] s:} ϯGi և% K`b (6n; ұvja. About Author alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
