Сэндвич труба для дымохода установка: Как собрать сэндвич дымоход своими руками

Стоимость монтажа дымохода в СПб

Установить дымоход, подобрать надежный и недорогой вариант с учетом бюджета и характеристик отопительного оборудования – задача, которую успешно решают специалисты компании «Дымоход Мастер».

Желающим установить печи, камины, дымоходы в СПб и области, стоить учесть такие моменты:

  • Возводят конструкцию в соответствии со СНиП, ГОСТами. Только в таком случае можно говорить о безопасности и надлежащей эксплуатации отопительной системы.
  • Дымоход не входит в комплектацию котла, печи, камина и монтируется отдельно. Заказчикам мы предлагаем, как универсальные варианты, подходящие к любому виду отопительного оборудования, так и решения под конкретную модель.
  • Монтаж дымохода предполагает тщательный выбор материалов: это может быть оцинкованная или нержавеющая сталь, керамика. В некоторых случаях оправданно использование «сэндвич-труб» со слоем изолятора внутри, стальных труб, вмонтированных в кирпичные.
  • Прокладывают дымоходы с учетом особенностей строений, снаружи и внутри, через перекрытия, крышу, стены.

Материалы дымоходов и изоляции

Мы часто получаем вопросы касательно материалов, из которых выполняются дымоходы и изоляция. Ниже вы можете ознакомиться с этой информацией:

  • Внутренняя сталь марки AISI 430, 304 и 321 толщиной 0,5; 0,8 и 1мм.
  • Наружная сталь марки AISI 430, 304 и оцинкованная сталь толщиной 0,55мм.
  • Изоляция Rockwool Wired Mat c армирующей сеткой, предотвращающей осыпание изоляции после долгой эксплуатации трубы.
  • Варианты изоляции: 35мм, 50мм, 70мм и 100мм. Стандартной универсальной изоляцией является 50мм.
  • Максимальная длина трубы-сэндвич: 1000 мм

Если у вас остались вопросы, пожалуйста, свяжитесь с нами по телефонам +7 (812) 965-11-26,+7 (931) 541-88-72

Сколько стоит дымоход

Стоимость дымохода зависит от множества условий – площади помещений, высоты потолка, физических и технических свойств трубных материалов.

Воспользуйтесь нашим онлайн калькулятором для быстрого расчета стоимости монтажа дымохода. Вы сможете составить представление о примерных расходах. На интересующие вопросы ответят менеджеры и консультанты.



Гарантия на установку и дымоходы от 5 лет
Гарантия на гидроизоляцию проходов кровли — 2 года

В прайсе, размещенном ниже, — подробная информация о расценках по каждому виду работ.

Установка дымоходов в СПб в компании «Дымоход Мастер»

  • Монтаж дымоходов специалистами компании «Дымоход Мастер» — гарантия безопасной эксплуатации отопительных систем, отсутствие внеплановых ремонтов, доступные цены.
  • Работы ведутся на основании СНиП, ГОСТов и договоров с заказчиками, выдаются гарантии.
  • Для реализации проектов загородного жилья, проведения ремонта имеющегося отопительного оборудования специалисты находят лучшие решения: от классических до нестандартных.
  • Помимо монтажа дымоходов, компания предлагает недорого купить и установить печи, камины для загородных домов, дач, бань, приобрести печные и каминные аксессуары.
  • Заказчики могут выбрать вариант услуг «под ключ», заказать отдельные виды работ, заключить договор на постгарантийное обслуживание в Санкт-Петербурге и Ленинградской области.







Долговечные дымоходные конструкции из керамики или сэндвич-труб, сварные дешевые дымоходы из металла — «Дымоход Мастер» выполнит любой заказ.

Подарите дому тепло. Связывайтесь с нашими сотрудниками любым удобным способом. Ждем ваших вопросов и заявок.

Установка сэндвич трубы дымохода своими руками

Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке.

Сэндвич труба для дымохода

На данный момент «сэндвичи» —  это самое популярное и доступное решение для оборудования системы отведения дыма.

Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы,  между которыми находится слой утеплителя.

Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию.

Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

Тройник с керамической трубой внутри

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом.

На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.

Каолиновая вата

Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории.

Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал.

При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента.

Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.

Техническая базальтовая вата

Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева.

В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию.

Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой).

Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.

Вспученный вермикулит

Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов

Трубы дымохода сэндвич из нержавейки

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

  • Оцинкованная сталь — самое бюджетное решение с самым коротким сроком службы. Оцинковка может «прогореть» за 2 отопительных сезона и потом ее придется полностью менять.
  • Ферритная нержавеющая сталь AISI 430 или AISI 439 — применима для котлов с «сухим» режимом работы, то есть без конденсата. А для этого отходящие газы должны иметь достаточно высокую температуру.  Это условие хорошо выполняется на банных печах и котлах старой конструкции, где нет длинных теплообменников и дым не успевает сильно остыть. Максимальная температура отходящих газов не должна превышать 600 градусов. Последнее означает, что перегревать их тоже не стоит. Тут нужна золотая середина.
  • Аустенитная «нержавейка» AISI 304 или AISI 316 — используется для современных твердотопливных и газовых котлов с высоким КПД. При высоком коэффициенте полезного действия, выхлоп будет попадать в дымоход уже остывшим. Это приведет к образованию большого количества конденсата, который является слабой кислотой. Данные сорта стали отлично подходят для работы в таких условиях.
  • Эмалированные дымоходы — на данный момент это экзотика, но данное решение имеет право на жизнь. Эмаль позволяет сделать относительно недорогой дымоход устойчивый к воздействию кислотного конденсата и высокой температуры (до 800° С). Недостатком тут является высокий риск повредить эмаль во время монтажа и перевозки. А каждый такой скол уменьшает срок службы.
Эмалированная сэндвич труба для дымохода

Монтаж сэндвич трубы дымохода

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

  • Через перекрытия и кровлю (на рисунке слева).
  • По наружной стене (на рисунке справа).
Правильный дымоход из сэндвич трубы

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле.

Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил.

Если про это забыть, то первая же топка котла может закончиться пожаром.

Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок.

В результате чего деревянный брус или доски, из которых он сделан начинают тлеть.

Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит).

Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя.

Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

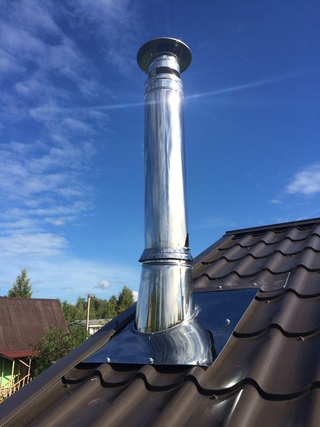

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона.

Крышная разделка

Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома.

Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ).

С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Монтаж дымохода из сэндвич труб через стену

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой.

Она крепится к стене при помощи консолей (специальных угловых креплений).

Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

В самой нижней точке дымохода устанавливается заглушка с  резьбовым штуцером для отвода конденсата.

Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма.

Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.

В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич.

Они отличаются только отсутствием или наличием раструба на одностенной половине.

Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич».

При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму).

Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату).

Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

В определенный момент вам придется обходить трубой козырек крыши.

Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич».

Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше.

Дымоход через стену сэндвич трубой

После этого необходимо правильно выбрать его высоту над кровлей.

Здесь пользуются правилом, изображенным ниже на рисунке:

Размеры сэндвич трубы для дымохода

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра.

Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

Вот и все! На словах все просто и гладко, а в жизни к сожалению не так.

Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Сборка дымохода из сэндвич трубы: видео инструкция

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам.

Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

Как изолировать сэндвич трубы для дымохода

Называются эти трубы так потому из-за специфики трубной конструкции. Сэндвич труба включает в себя внутреннюю и внешнюю трубы, а между ними прокладывается теплоизоляционный слой.

Решая задачу того, как изолировать трубу дымохода, многими производителями при утеплении сэндвич труб применяется волокно из базальта (минеральная вата), которое по своему назначению и свойствам очень похоже на асбестовое волокно. Основные преимущества минеральной ваты – стойкое выдерживание воздействий органических веществ и самых высоких температур, это важно понимать. прежде чем утеплить трубу дымохода. Материал прекрасно подходит не только для теплоизоляции, его звукоизоляционные характеристики также весьма неплохи. Стандартная толщина утеплителя из базальтового волокна – 25 – 60 миллиметров. Внутри сэндвичные трубы для дымохода оснащены нержавеющей сталью, а внешний слой может состоять из разного рода материалов. Наиболее частые образцы внешних труб – трубы нержавеющие для дымохода, но есть и модели, в производстве которых применяется латунь, медь и другие материалы.

Соединение сэндвич трубы, которое бывает фланцевым, в виде «мостика холода», байонетным, должно быть выполнено герметично. Утепленный дымоход из сэндвич трубы имеет неоспоримые достоинства, особенно если сравнивать его с односменным дымоходом.

Среди этих плюсов выделяются следующие:

  1. Конденсата в дымоходах с таким устройством практически нет.
  2. Утепленные дымоходы гораздо меньше обычных накапливают сажу.
  3. Такой не нуждающийся в регулярном обслуживании дымоход является гарантией долгого эксплуатационного срока и надежной работы (читайте также: «Утепление дымохода — этапы роботы»).

Не секрет, что наиболее пожароопасными домами являются дома из дерева, поэтому установка сэндвич труб для дымохода в деревянных домах является делом первостепенным.

Отличие сэндвич дымохода от дымохода из кирпича:

  • дымоход из нержавейки выглядит гораздо более эстетично;
  • вес сэндвич дымохода существенно меньше, чем кирпичного;
  • в состав сэндвич дымохода входит огнеупорный материал.

Возводить специальный фундамент для такой конструкции совсем не нужно, соответственно, такой способ является более экономным. Более того, коррозии такие трубы не подвержены, а также они характеризуются хорошей газо- и паропроницаемостью.

Основные нормы установки сэндвич труб

  1. Устанавливая такую трубу для дымохода, строго запрещено применять ее как первую трубу, то есть ту, которая находится прямо над отопительным агрегатом.
  2. Для того чтобы исключить любую вероятность возгорания, нужно сделать следующее: пожароопасные сегменты сэндвич трубы (кровля, перекрытия, деревянные стены и балки) необходимо оснастить дополнительным теплоизоляционным слоем.
  3. Для монтажа подобного рода характерны два принципа:
    -первый принцип, именуемый «по дыму», предусматривает наличие в системе тройника для отвода конденсата;
    -второй принцип, именуемый «по конденсату», означает, что тройник не нужен. Здесь имеется определенный порядок сборки: после тройника – «по конденсату», до тройника — «по дыму».

Процесс подготовки к монтажным работам

Дымоход должен проходить через этажи максимально безопасно, а порядок работ по установке должен быть строго регламентирован. Для того чтобы провести дымоход через перекрытия, нужно применять специальный патрубок.

  1. Перед установкой патрубка нужно его правильно подготовить. Маты изоляционного слоя, выполненные из минеральной ваты (базальтовое волокно), укладываются на стены патрубка, решая, таким образом, вопрос о том, чем обмотать трубу дымохода.
  2. Далее нужно изолировать внутреннее пространство патрубка, а также все те места, которые вплотную прилегают к перекрытию.
  3. После этого патрубок готовится к монтажу. При этом нужно определиться с тем местом в потолке, где будет располагаться труба. Затем после выполнения необходимой разметки в перекрытии делается специальный проем. Там, где патрубок будет соприкасаться с потолком, прокладывается слой теплоизоляции, а затем монтируется непосредственно сам патрубок.
  4. По завершении вышеописанных мероприятий перекрытие потолка уже можно использовать для установки дымохода, элементы которого будет проходить через потолок. Конструкция должна быть рассчитана так, чтобы сэндвич трубы не имели никаких точек соприкосновения с перекрытием потолка, так как соединение элементов в подобных местах решительно запрещено (прочитайте: «Дымоход сэндвич своими руками»).
  5. Воздушное пространство, которое нужно оставить между трубой и деталями патрубка, призвано выполнять функции дополнительного снятия тепла. После того, как труба проведена через перекрытие, нужно утраивать защитные детали патрубка. Также рекомендуется выполнить проверку вертикали ствола дымохода.

Алгоритм действий при монтаже дымохода

  1. Оптимальным примером по монтажу дымохода выступает двухконтурная система. Устройство дымохода должно начинаться снизу, то есть от агрегата отопления, и продвигаться вверх. Внутренняя труба дымохода при этом входит в предыдущую, внешняя – также в предыдущую, таким образом, слой термоизоляции дымохода гарантированно защищен от проникновения влаги.
  2. Устанавливаемые «по конденсату» внутренние части дымохода не дают стекающему конденсату проникать, например, в трубные швы или дымоход переходник трубы, следовательно, защищают конструкцию от затеканий.
  3. Герметик даст возможность осуществить качественную и долговечную герметизацию, но важно, чтобы его рабочая температура не была ниже 100 градусов.
  4. Хомуты используются для скрепления таких элементов трубы, как колени, тройники, трубные стыки. Кронштейны применяются для крепления тройников, причем расстояние, на котором они должны находиться друг от друга, должно быть рано 200 сантиметрам.
  5. Важно помнить о том, что ни один из горизонтальных участков дымохода не должен быть длиннее одного метра.
  6. Система дымохода ни при каких обстоятельствах не должна вплотную прилегать к таким объектам коммуникации дома, как газовый трубопровод, электропроводка и т.п.
  7. Обязательным условием является изолирование патрубков при помощи минеральной ваты в тех местах, где дымоход пересекает любое из перекрытий – стена, крыша, потолок. Важно при этом соблюдать все нормы пожарной безопасности.
  8. Не стоит забывать о таком важном мероприятии, как чистка дымохода. Для этого должна быть смонтирована ревизия, представляющая собой проем с дверцей, или стакан, являющийся съемной частью. К процессу чистки нужно подходить очень ответственно и выполнять ее в соответствующие сроки.

Дымоход из сэндвич труб — его монтаж и преимущества, подробно на видео:

Подробную информацию с наличием фото и видео по монтажу сэндвич труб для дымохода при желании можно найти в Интернете на специализированных сайтах.


Таким образом, можно смело сделать вывод, что устройство сэндвич трубы для дымохода собственноручно вполне осуществимо, нужно лишь иметь для этого необходимые инструменты и материалы. Кроме того, применение таких труб дает хозяевам полноценную гарантию того, что вся конструкция дымохода будет долговечной, надежной и, что не менее важно, безопасной. Читайте также: «Монтаж кровельных сэндвич панелей — технология».

особенности и преимущества конструкции, правила установки и монтаж своими руками

Владельцам загородных домов и дач приходится заботиться об отоплении помещения самостоятельно. Любой генератор тепловой энергии, кроме электрического котла, должен быть снабжен системой для отвода продуктов сгорания в атмосферу. Поэтому при организации отопления немало внимания придется уделить дымоходу.

Сегодня самым популярным является практичный, функциональный и эстетичный дымоход в виде сэндвич-трубы. Его монтаж своими руками – это довольно простая и совершенно безопасная затея. Только заранее необходимо позаботиться о приобретении качественных материалов, и посмотреть видео инструкцию по установке сэндвич-дымохода.

Особенности конструкции сэндвич-трубы

Дымоходы в виде сэндвич трубы изготавливаются по новой технологии. Конструкция слоями собирается из различных материалов, и напоминает обычный сэндвич. Ее основанием являются две разные по диаметру трубы, которые вкладываются друг в друга. Между ними размещается теплоизолирующая прокладка из базальтового волокна или минеральной ваты. Такие материалы устойчивы к высоким температурам и невосприимчивы к активным химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Соединяться двухконтурные трубы могут несколькими способами: фланцевым, байонетным или «холодовым мостом». Дымоходы могут иметь различный диаметр и толщину теплоизолирующего слоя. Вид конструкции зависит от температурных условий среды, где она будет эксплуатироваться и от ее назначения.

Сэндвич-трубы имеют не только прямую форму. Поскольку дымоход должен проходить через перекрытия и кровлю, а на его пути могут встречаться различные элементы здания, конструкция содержит в себе секционные фрагменты и дополнительные элементы для их соединения.

В комплект вместе с сэндвич-трубой входят:

  • тройник;
  • флюгер – защищает конструкцию от ветра и предотвращает обратную тягу;
  • колена с углом в 45 и 90 градусов;
  • конус для свободного обтекания;
  • ревизия для проверки состояния дымохода;
  • защитный грибок.

Если отопительная печь работает на газе, то флюгер и грибок не используются.

Преимущества и недостатки дымоходов из сэндвич-трубы

К положительным сторонам конструкции относится:

  1. Возможность совмещения с различными моделями печей и котлов.
  2. Небольшой объем, который не загромождает пространство.
  3. Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.
  4. Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.
  5. Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.
  6. Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.
  7. Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.
  8. Высокий уровень теплоизоляции предотвращает появление конденсата. Это особенно важно для оборудования с прямой вытяжкой.
  9. Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Материалы для изготовления сэндвич-труб

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы.

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

  1. AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.
  2. AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.
  3. AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.
  4. AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.
  5. AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.
  6. AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

  1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
  2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
  3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
  4. Над плоской кровлей труба должна возвышаться на 0,5 м.
  5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
  6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
  7. Идущий от печи участок конструкции не изолируется.
  8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
  9. Для тройника устанавливается опорная площадка или консоль.
  10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию соединять последовательно и правильно.

Этапы монтажа:

  1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
  2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
  3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
  4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
  5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
  6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
  7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

  1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
  2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
  3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
  4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
  5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
  6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
  7. К последнему элементу дымоходной системы крепится оголовок.

Советы по эксплуатации дымохода

При установке и во время эксплуатации сэндвич-трубы запрещается:

  • монтировать дымоход к агрегатам, работающим на угле;
  • устанавливать оцинкованную конструкцию в помещениях с повышенным уровнем влажности воздуха;
  • использовать в качестве топлива предметы с лакокрасочным покрытием и строительный мусор;
  • размещать участки дымохода вблизи с легковоспламеняющимися материалами;
  • использовать конструкцию для сушки обуви, одежды и различных предметов быта.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко можно своими руками. Могут понадобиться лишь дополнительные инструменты, при необходимости проделывать технические отверстия, и лестница или кран для работ на крыше. Чтобы ускорить процесс монтажа на разных уровнях, можно найти помощника.

способы монтажа через крышу или стену

Конструкция дымохода из сэндвич-труб в жилых домах и банях одна из самых востребованных и практичных. Это объясняется ее безопасностью, надежностью и эффективностью.

Кроме того, монтаж дымохода из сэндвич-труб через крышу можно выполнить собственноручно из качественных и безопасных материалов с учетом основных требований, которые предъявляются к современным дымоотводным системам.

Содержание статьи

Достоинства и недостатки сэндвич-дымоходов

Сэндвич-дымоход – функциональная конструкция, оснащенная двумя контурами, соединенными между собой теплоизоляционным материалом толщиной до 65 мм.

Подобное устройство обладает не только высокими эксплуатационными характеристиками, но и рядом существенных преимуществ:

  • Теплоизоляция стенок конструкции. Использование надежного утеплителя предотвращает снижение дымовой тяги в системе и способствует быстрому выведению продуктов сгорания топливного материала без образования конденсата.
  • Простота и доступность монтажа. Правильно установить дымоход сможет любой домовладелец, поскольку сам процесс схож с работой по сборке технического конструктора.
  • Широкий выбор модификаций и типов конструкций. В продаже имеются конструкции прямоугольной и угловой формы, предназначенные для монтажа через кровлю или на стену, оснащенные дополнительными архитектурными элементами.
  • Незначительное образование отложений на стенках. Гладкая поверхность труб предотвращает скопление пепла и копоти в процессе сгорания топливного материала.
  • Небольшой вес. Дымоход из сэндвич-труб в собранном виде обладает незначительной массой, поэтому для него не требуется обустраивать фундамент.

Однако использование нержавеющих труб при изготовлении сэндвич-дымоходов не устранило имеющихся проблем, которые свойственны металлическим изделиям:

  • Возможность разгерметизации конструкции при чрезмерном нагревании и охлаждении системы.
  • Высокая стоимость расходных материалов для сборки и установки дымохода.
  • Непродолжительный срок службы готовой системы, не превышающий 17 лет, в то время как кирпичные дымоходы могут эксплуатироваться до 25 лет.

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

  • Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
  • Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
  • Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

  • до 4 кВт – до 13 см;
  • от 4 до 5,5 кВт – до 19 см;
  • от 6 до 8 кВт – до 26 см.

Важно! Не рекомендуется намеренно сужать дымоход, а вот расширять до требуемого размера, наоборот, можно.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

  • минимальной высоты, необходимой для создания тяги, – 5 метров;
  • размера конька крыши – возвышение трубы над коньком на 0,5 метра;
  • материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Как выполнить сборку сэндвич-дымохода

Собрать дымоход своими руками технически несложно. Конструктивно устройство состоит из отдельных элементов – металлических труб меньшего и большего диаметра с внутренним теплоизоляционным слоем.

Сборка конструкции выполняется следующим образом:

  • Размер одного сегмента стандартен – 100 см в длину. Один элемент меньшего диаметра вставляют в другой элемент большего диаметра. Подсоединение выполняют снизу от отопительного оборудования, перемещаясь вверх.
  • На отопительный прибор устанавливают адаптер или переходную стальную трубу длиной до 50 см. Если дымоотвод будет выведен через стену, тогда дополнительно в горизонтальном положении устанавливают отвод под уклоном в 3 градуса.
  • Первый элемент дымоотводной трубы соединяют с адаптером или переходником на печке. После выполняется установка труб одна в другую.

Важно! При монтаже следует обращать внимание на то, что один конец элемента сужен, чтобы обеспечить удобную вставку в следующий. Все элементы собирают так, чтобы конденсат, образованный при эксплуатации дымоотвода, стекал в нижнюю часть конструкции.

  • Выполняют стыковку двух элементов для обеспечения полной герметизации устройства.
  • Все стыки тщательно уплотняют соединительными муфтами, параллельно устанавливают хомуты, которые обеспечивают надежное крепление готовой системы к стеновой поверхности. Чтобы предотвратить возможные сдвиги конструкции, устанавливают опорные кронштейны на каждые 1,5 метра трубы.

Существует два варианта монтажа дымоходной системы для бани: внутри строения с выводом через крышу или снаружи с фиксацией к стене.

Особенности вывода сэндвич-дымохода через стену

Проход дымохода через стену требует соблюдения важных правил и требований по безопасности при обустройстве дымовых каналов.

Существует два варианта монтажа стеновой конструкции дымохода: с поднятием канала до потолочной поверхности и последующим выводом наружу либо обустройством выходного отверстия на уровне отопительного прибора.

Соединяются сэндвич-трубы по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату».

«По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

Монтаж сэндвич-трубы через стену выполняется следующим образом:

  1. Проделывают выходное отверстие в стене. Размеры отверстия должны соответствовать требованиям СНиП: расстояние от трубы до стены – до 50 см. При сокращении расстояния до 40 см отверстие обшивают металлическим листом или внутрь вставляют защитный короб.
  2. В отверстие монтируют трубу так, чтобы соединительные стыки не были расположены в проходном узле. Дымоотвод плотно фиксируют, а расстояние вокруг него заполняют теплоизолирующим материалом.
  3. Отверстие закрывают декоративными решетками, которые поставляются в стандартной комплектации к устройству.
  4. Снаружи к поверхности стены монтируют кронштейн крепления и узел поворотного типа для выводящего канала.
  5. Выполняют установку вертикального участка трубы.

Прохождение дымоходной системы через чердачное перекрытие

Если баня имеет небольшое чердачное помещение и вывод дымохода выполняется через него, тогда для этого можно использовать специальный разделительный патрубок из оцинкованного металла подходящего размера, соответствующего диаметру трубы и толщине перекрытия.

Установка сэндвич-трубы в бане через перекрытие выполняется следующим образом:

  1. Патрубок обшивают утеплителем на фольгированной основе для защиты перекрытия от возгорания.
  2. На потолке проделывают отверстие соответствующего размера, в которое укладывают утеплитель из базальтовой или минеральной ваты.
  3. В потолочно–проходной узел устанавливают утепленный патрубок. К потолку фиксируют металлическую панель с проделанной по центру окружностью под вывод трубы.
  4. В подготовленное отверстие в потолке устанавливают трубу.

Более сложным вариантом является соединение кирпичной трубы с сэндвичем, которое предусматривает использование специальных переходников: квадратных насадок и одноконтурных элементов. Переходники обеспечивают полную герметизацию конструкции в местах соединительных стыков.

Вывод сэндвич-дымоотводной системы на кровлю

При установке проходного канала для вывода дымоходной трубы необходимо определить положение перекрывающих балок и элементов стропильной системы.

Монтаж дымохода из сэндвич-труб на кровлю выполняется по схеме:

  • В потолочной поверхности проделывают входное отверстие под вывод трубы.
  • Торцевые части отверстия обшивают теплоизоляционным материалом, предотвращающим нагрев поверхности.
  • В канал вводят трубу и фиксируют так, чтобы обеспечить свободное перемещение ее по вертикальной линии при нагреве металлического корпуса.
  • Расстояние вокруг трубы уплотняют базальтовой ватой, закрыв входное отверстие металлической пластиной.
  • Для вывода дымохода наружу в кровле проделывают крестообразное отверстие, края которого раздвигают и фиксируют металлическими скобами.
  • После завершения монтажа входное отверстие уплотняют плитами из фиброцемента. Верхнюю часть трубы оснащают конусообразным оголовком или дефлектором.

Самостоятельный монтаж дымоотводной сэндвич-системы требует тщательной подготовки, освоения технических тонкостей и соблюдения требований пожарной безопасности.

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

  1. Изделия необходимых размеров.
  2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
  3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
  6. Ревизионные элементы с дверцами для очистки дымохода.
  7. Устье – верхний концовик дымоотвода.
  8. Опорная консоль – элемент, необходимый для установки дымохода.
  9. Стеновой кронштейн для крепления дымоотвода к стене.
  10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

  • данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
  • выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
  • благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
  • образование и оседание конденсата сводится к минимуму;
  • благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
  • дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
  • при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
  • дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
  • благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

  • как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
  • длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
  • Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
  • если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
  • если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
  • в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

  • сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
  • далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
  • для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
  • в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;
Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа
  • чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
  • монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
  • каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
  • заканчиваем монтаж установкой зонта;
  • при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

  • Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
  • Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
  • Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

  1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
  2. Работа по устройству дымового канала может выполняться в любой сезон года.
  3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
  4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
  5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
  6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
  7. Внутренняя часть канала не подвергается действию наружных природных условий.
  8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
  9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

  • Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
  • Длина отрезков сэндвичей в продаже полметра и один метр.
  • Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
  • Внешний диаметр выпускают от 200 мм до 430 мм.
  • Уголки для поворота продают на 90º. Тройники на 90º и 135º.
  • Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

  1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
  2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
  3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
  4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
  5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
  6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
  7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
  8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.

из сэндвича и металла через крышу и стену

Дымоход — это обязательный атрибут современного частного дома. При неправильном проектировании возникает множество проблем, требующих привлечения дорогостоящих специалистов. Поэтому, приступая к монтажу или осмотру дымохода, следует знать особенности и варианты этой процедуры, а также ознакомиться со списком необходимых инструментов. Обо всем этом и пойдет речь далее в статье.

Дизайн современного дымохода

Любой дымоход выполняет свою единственную роль — выводит вредные для человеческого организма пары окиси углерода.Но помимо этого современные системы отличаются следующими особенностями:

  • Облегченная конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только вредит дому. В категорию «тихих» идеально попадают сэндвич-трубы, которые выполнены из тонкостенного металлического элемента. Дополнительная изоляция способствует сохранению тепла, поэтому легкие конструкции неизменно остаются популярными. При необходимости такую ​​конструкцию несложно разобрать.
  • Конструкция на основе компактных элементов.Для таких дымоходов используют керамические блоки. Главное достоинство таких блоков — низкий уровень теплопроводности. Блоки изготавливаются со специальными замками по краям, что значительно упрощает укладку.
  • Экономичный вариант исполнения. Идеально подходит на первое время, пока не появятся средства на установку солидных систем. В кладке использован стандартный красный кирпич, из которого проложена прямоточная шахта. Вал изделий завода из нержавеющей стали и усиления. Его кладка не требует особого решения или работы определенных мастеров — все получается дешево, быстро, качественно.

Завершив это введение в конструкции дымоходов, вы должны перейти к их основным разновидностям.

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов сгорания:

  • Высокая герметичность. Система не должна пропускать дым в помещение, а в полном объеме выводить его наружу.
  • Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных стен, балок и кровли.
  • Теплопроводность. Отапливаемый дымоход становится источником тепла в помещении, что особенно ценится в холодное время года.

Все перечисленные системы дымоудаления в определенной степени соответствуют этим требованиям.

  1. Кирпич. Монтируемый в систему красный кирпич имел высокую функциональность при использовании газового или жидкого топлива. Дрова, брикеты выделяют дым более низкой температуры, поэтому дымоходы из кирпича постепенно теряли свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреться.
  2. Керамика. Универсальный материал, разработанный специально для использования при повышенных температурах. Несколько слоев гладкой керамики обеспечивают качественное сцепление. Керамика также выдерживает высокие механические нагрузки, а срок ее службы составляет в среднем 100 лет.
  3. Системы из нержавеющей стали. Долговечны и не допускают отложения смол и копоти на внутренних стенах. Нержавеющая сталь часто используется при установке дымохода емкости для быстрого обогрева. Соответственно меньший расход топлива необходим на отопление.
  4. Сэндвич-трубка. Он уникален своей конструкцией, которая уменьшает количество дымоходов, например, для котла или бани. Сэндвич-труба состоит из трех основных элементов: внутреннего, внешнего и нагревателя. Все соединения этих элементов выполняются только с применением дорогостоящей аргонной сварки. В качестве металла при изготовлении многослойных труб используется как оцинкованный лист, так и листы из нержавеющей стали.
  5. Чугун. В современном строительстве железо используется нечасто из-за его недостатков, таких как медленный нагрев, склонность к быстрому накоплению сажи и смолы.Чугунную конструкцию необходимо часто чистить, иначе система быстро теряет свою эффективность.

Какие инструменты необходимы для работы

Для ручной настройки дымохода требуется не только терпение, но и некоторые инструменты. Если делать все «на коленях», то в дальнейшем это приведет только к большему расходованию средств. На конструкции экономить не стоит.

Краткая инструкция и основной список инструментов, необходимых для установки:

  • Болгарский.Основной инструмент тех, кто хочет сделать систему продуктов сгорания плавной и упорядоченной. Не пытайтесь заменить болгарку даже самой простой ножовкой. Ни к чему хорошему это не приведет.
Болгарка
  • Дрель-отвертка. Чтобы не тратить лишние деньги, можно приобрести комбинированный вариант, поскольку для сверления тонкого металла не требуется дрель большой мощности.
Комбинированный вариант — шуруповерт-дрель
  • Лобзик. Пригоден только в частном доме с деревянными балками.С помощью лобзика можно быстро и точно проделать отверстие нужного диаметра.
лобзик
  • Мастерок-шпатель. Когда нужно обработать очень большие стыки, эти инструменты незаменимы. Также подходит для использования с огнеупорным герметиком.

Важно! Никакую работу по покупке защиты начинать не могу. Простые строительные очки с прозрачными очками и защитными перчатками всегда должны быть под рукой. Особенно когда электроинструмент.

Основные этапы сборки сэндвич-дымохода

Как быстро установить дымоход? Ответ прост: купите сэндвич-трубу.Этот материал идеален для частных домов, особенно если большого опыта в строительстве нет. Для монтажа этого материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Собираем все элементы конструкции

Сэндвич-труба имеет конструктивную особенность — ребристое покрытие с двух сторон. Это устройство позволяет соединять элементы друг с другом, просто вставляя различные части друг в друга. Для конденсата, который будет образовываться при эксплуатации, установите дополнительные тройники.

Последовательное подключение дымохода

Все стыки необходимо эффективно и надежно тянуть стальными хомутами. Для подключения к пуску котла, камина или других отопительных приборов необходимо приобрести соответствующий переходник двух разных диаметров.

Для соединения внутреннего продукта использован простой метод. Контрольная одна внутренняя труба на расстоянии 10 см соединяется со второй (с помощью стального хомута меньшего диаметра) и вставляется во внешнюю трубу. Для большей герметичности недостаточно использовать только хомуты, также требуется специальный герметик, рассчитанный на работу при высоких температурах.

защита полов

При прокладке дымохода из сэндвича или другого материала через стену следует учитывать правила пожарной безопасности. Если это бетон или кирпич, достаточно будет места стыка просто заделать. Гораздо сложнее в деревянных домах, где контакт дымохода с деревянной стеной приведет к возгоранию.

Встраиваемое пространство трубчатого прохода

Как защитить систему отвода стыка от перекрытия:

  • Используйте оцинкованный лист, который следует закрепить на потолке.Посередине прорезают отверстие в листе и в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передает излишнего тепла деревянной поверхности.
  • Расстояние от труб до ближайшей деревянной поверхности, обработанной с помощью утеплителя. Практически все современные термостойкие утеплители — не воспламеняются при высоких температурах.

Вместо оцинкованной стали многие строители используют асбест. Также он обладает высокой устойчивостью к высоким температурам.

Вывод трубы на крышу

Монтаж дымохода из многослойных труб и укладка его над участком крыши — наиболее кропотливая работа.Здесь нужно не только применить физическую силу, но и все точно и правильно рассчитать.

Защитная конструкция для дымохода

Порядок вывода дымохода на крышу:

  1. Проделайте дыру в крыше. То, что получилось аккуратное место, следует заранее обозначить с помощью строительного маркера. Не нужно торопиться, ведь криволинейное отверстие не добавит эстетики всей конструкции. Подрезать крышу удобнее всего с внутренней ее части.
  2. Внутри установлен подкровельный лист, надежно закрепленный, а снаружи — кровельный.
  3. Осталось только вывести наружную часть через проем и надежно заклеить край.

Теперь вы можете перепроверить как дизайн, так и как завершающий этап — удалить любую защитную пленку. Можно смело разжечь котел или камин и проследить за герметиком все стыки и отверстия.

Тонкости внешнего монтажа дымохода

При установке внешней конструкции следует помнить о некоторых правилах, так как она отличается от внутренней настройки.Но провести наружный отвод продуктов сгорания, а также демонтаж (удаление) дымоходов можно самостоятельно, без посторонней помощи.

Монтаж наружного дымохода своими руками

Последовательность монтажа наружного дымохода:

  1. Сделайте отверстие в стене напротив выхода обогревателя. Намного проще, если стена деревянная, тогда понадобится только лобзик или ножовка по дереву. Если стена бетонная или кирпичная, без помощи пистолета не обойтись.
  2. Закрепите всю внешнюю стену специальными скобами. Для крепления лучше использовать анкерные болты. Кронштейны необходимо ставить на расстоянии полуметра друг от друга.
  3. Распечатайте колено наружу. Для этого сначала к отопительному прибору монтируется труба, которая затем проходит через стену и крепится к металлическому колену. Место примыкания трубы к перекрытию следует качественно и надежно отремонтировать герметиком.
Колено — это внешняя часть стенки.
  1. Далее идет ко всей внешней части трубки, прикрепленной к скобам и к колену.Всю конструкцию можно собрать по частям, это не займет много времени и сил.
  2. Сборка дымохода должна выполняться по правилам строительного искусства, следовательно, в верхней части трубы установить перемычку.

Внешний монтаж конструкции не занимает много времени, он менее проблематичен, чем внутренний. Достаточно сделать одно отверстие и вывести трубку, а не проводить систему через весь дом.

Комплект дымохода

Выхлопная система продуктов сгорания имеет свои достоинства и недостатки.Главное достоинство — невысокая цена, минус — сейчас такие системы практически не применяются, найти железные трубы проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он пристально видит частые перепады температур, но очень чувствителен к механическим повреждениям.

Этапы установки чугунной системы:

  1. Подготовительный этап, на котором необходимо качественно смонтировать все трубы вместе, чтобы собрать конструкцию целиком. Важный! Подгонять пробирки нужно очень аккуратно, так как железо — хрупкий материал.Малейшее сотрясение может привести к появлению сколов или трещин. Для подключения компонентов системы необходимо использовать специальные зажимы или металлические стримеры.
  2. Закрепить трубу в яме, выходящей на крышу. Лучше всего делать прямоточной системой, без ответвлений и рукавов. Тогда меньше вероятность того, что дымоход скоро забьется.
  3. Соединить трубку с нагревателем. Для этого требуется специальный чугунный переходник.
  4. шов эффективно обрабатывает огнеупорный герметик.
  5. После высыхания герметика можно начинать покрытие дымохода изоляционным слоем.
  6. В верхней части устанавливают и фиксируют устье колодца.

После завершения установки системы ее следует проверить. Достаточно потом растопить утеплитель — осмотреть все стыки. При малейшем прохождении дыма стык следует снова загерметизировать.

Монтаж сэндвич-дымохода своими руками очень просто!

Монтаж сэндвич-дымохода из нержавеющей стали своими руками не доставляет особых проблем домашним мастерам.Выполнить монтаж такой конструкции может любой желающий, просто внимательно изучив технологию выполнения работ.

1 Нержавеющие трубы — отличный материал для дымоходов.

Установка котла, камина или любого другого отопительного сооружения в обязательном порядке требует установки эффективной системы, которая будет эффективно удалять продукты сгорания. Еще пару десятилетий назад такую ​​систему можно было сделать исключительно из асбоцементных труб или из кирпича. Минусов у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные трубы и аксессуары для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, соответствующие всем существующим нормам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

  • Простота конструкции, которая дает возможность осуществить монтаж дымоходов в кратчайшие сроки.
  • Возможность прокладки труб снаружи и внутри зданий.
  • Отсутствие необходимости строительства отдельного фундамента под систему отвода продуктов сгорания (как следствие значительное снижение стоимости и простота монтажных работ).
  • Низкая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
  • Высокая стойкость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды.Трубы из нержавеющих сплавов при эксплуатации слегка повреждаются.
  • Компактность многослойных конструкций. Для их установки внутри дома требуется минимум места (традиционные кирпичные или асбоцементные трубы более громоздкие по сравнению с изделиями из нержавеющей стали).
  • Отличная пожаробезопасность дымоходов.

Кроме того, стропила, балки, кровля и другие конструктивные элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта в строительстве подобных конструкций, это имеет большое значение.

2 Сэндвич-труба — действительно изысканная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготовлены из цельных листов высоколегированной нержавеющей стали с использованием технологии аргоноплазменной сварки. Этот метод позволяет качественно стыковать швы труб по структуре и эксплуатационным характеристикам, аналогичным свойствам самой стали.

Между двумя трубными изделиями дымохода монтируется теплоизоляционный материал.Чаще всего для этих целей используют негорючее базальтовое волокно со специальными вяжущими компонентами. Утеплитель может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечений трубных изделий.

Для производства многослойных труб используются следующие марки стали:

  • 321 — сплав для получения высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
  • 430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
  • 310С — самый жаропрочный сплав. Изделия из него выдерживают температуру до 1000 градусов. Такие трубы считаются самыми прочными и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
  • 316 — сталь для труб отвода продуктов сгорания от отопительного оборудования, работающего на жидком топливе.Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
  • 409 — это сплав для производства многослойных труб, используемых при строительстве дымоходов, каминов и печей.

Конструкция сэндвич-изделий проста. В его состав входят кронштейн, настенный и обжимной зажим, колено, фартук, стекло, тройники, ревизии. Размер и количество этих элементов может отличаться.Они зависят от высоты и мощности конструкции, которую вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, необходимо учесть ряд важных особенностей. Это следующие:

  1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
  2. Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
  3. Над плоской крышей дома срез трубы должен быть более 50 см.
  4. В обязательном порядке выполнять теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
  5. Стыковка труб в толщине перекрытий здания и его стен запрещена.
  6. При прокладке дымохода через крышу из огнеопасных материалов следует установить специальный искрогаситель.
  7. Зазор между кровельным покрытием и нержавеющими трубами должен быть не менее 13 см. Это условие необходимо соблюдать даже в том случае, если кровля сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет сделать три витка конструкции по всей ее длине. Запрещается переворачивать трубы больше раз.

Вертикальные секции систем дымоудаления устанавливаются «над конденсатом». Это означает, что каждая последующая часть трубы всегда устанавливается на выходе. Такая схема гарантирует, что влага никогда не просочится внутрь утеплителя.

А вот установку наклонных и горизонтальных секций необходимо устанавливать «по дыму» — следующая труба натягивается поверх той, которая идет от отопительного прибора.Благодаря этому продукты сгорания беспрепятственно перемещаются по каналу дымохода.

Внутри здания может быть размещена конструкция из нержавеющей стали для отвода дыма. В этом случае дымоход закрывается кирпичной кладкой. Трубы для него можно использовать исключительно с теплоизоляцией. Более безопасной считается схема, при которой дымоход размещается на внешней стене. В этом случае функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода — пошаговая инструкция

Для начала нужно сделать разметку с помощью отвеса места, где конструкция будет выходить из потолка. В отмеченном месте мы установим розетку. Проем под ним следует утеплить термостойким утеплителем. После этого можно приступать к установке фурнитуры для дымохода. Учтите, что труба не должна иметь стыков на участке прохода через потолок.

Проверяем вертикальность конструкции дымохода и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) На установленную сверху трубу. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо правильно выбрать глубину крепления изделий. Оно должно составлять не менее половины поперечного сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных секций конструкции должны быть скреплены хомутами.Чаще всего идут в комплекте с трубками-сэндвичем. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) трубное изделие крепится к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для крепления кранов и тройников на дымоход используется отдельный кронштейн. Его установка увеличивает прочность конструкции. Отводной кронштейн можно устанавливать через каждые 4–5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом монтажа отдельных его элементов.Внизу системы всегда предусмотрена съемная часть (можно также дымоход сделать неразъемным, но снабдить дверцей внизу). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш сэндвич с дымоходом из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Элементы сэндвич-трубы.Что такое сэндвич-трубка. Металлические эмалированные трубы черного цвета.

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любой конструкции, отапливаемой камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов горения, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и дымохода. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить производительность. характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе монтажа. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.


Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.


Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.


В состав сэндвич-дымоходной системы входят следующие основные элементы:

  • Сэндвич-трубки;
  • Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
  • Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
  • Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
  • Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
  • Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
  • Горловина — конструктивный элемент, необходимый для устройства верхнего края дымохода;
  • Консоль несущая — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
  • Настенный зажим — приспособление, предназначенное для надежного крепления дымохода к стене.


Преимущества и недостатки многослойных дымоходов

  • Высокие эстетические характеристики и эффектный внешний вид;
  • Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно сочетаются с топками и котлами различных моделей;
  • Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
  • В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
  • Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
  • В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
  • Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для прямой вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
  • Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
  • Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
  • Благодаря удобству конструкции, при монтаже которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
  • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.


Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

  • Возможность потери целостности конструкции в случае ее длительной эксплуатации;
  • Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
  • Высокая стоимость строительства;


Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет рассказано позже.


Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, устойчивую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.


Дымоходы керамические многослойные

Конструкция керамических дымоходов представляет собой трубу из жаропрочной керамики. Снаружи он обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения многослойных труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не проникнет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.


Что нужно соблюдать при установке дымохода из сэндвич-труб?

  • Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
  • Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
  • В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;


  • В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для отвода конденсата, который предназначен для отвода конденсата и ревизии дымохода;
  • При устройстве кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
  • При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
  • Длина горизонтальных участков дымохода не должна превышать 1 м;
  • Элементы дымохода необходимо устанавливать таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
  • Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.


Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

  • Размер сечения дымоходной трубы;
  • Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

  • Если тепловая мощность не превышает 3,5 кВт, расчеты следующие: 0,14 м x 0,14 м;
  • Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
  • При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.


Важно! Как видно из предыдущих расчетов, размеры сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

  • СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
  • Дымоходы следует размещать выше конька дома не менее чем на 50 см;
  • Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1: 1.5 м;


Нюансы, которые необходимо учитывать при установке

Возведение дымохода необходимо начинать от отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

  • Дымовые трубы должны отличаться отсутствием выступов;
  • Температура газов, проходящих по отводному патрубку, не должна быть выше 500 градусов;
  • Максимальный угол подъема труб не должен превышать 30 градусов;
  • Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
  • Не лишним будет установить дефлектор, зонт или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;


Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первой секции дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;


Трубы вставляются одна в другую. Для выполнения этой манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов отличается меньшим диаметром.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология установки сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув соединение, стянуть зажим с помощью болтов, гаек или проволоки;

Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;


Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.


Монтаж дымохода в местах соприкосновения с домом

Как перекрывать

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный отрезок дымохода, представляющий собой сквозную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.


Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходят через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.


В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется. Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных резаков. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.


Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Если вы думаете, что заботятся только счастливые обладатели каминов, то, скорее всего, вы просто планируете приобрести частный дом. Домовладельцы со стажем на собственном опыте знают, что этот элемент системы отопления нужен и для газовых котлов, с помощью которых отапливается дом и организация горячего водоснабжения, для печей в бане.

А какой русский не любит хорошую баню? Каждое теплогенерирующее устройство требует трубопровода для отвода газовой смеси, состоящей из воздуха и продуктов сгорания топлива, из помещения в атмосферу.Для проведения этой работы опытные печи рекомендуют сэндвич-дымоходы, а какие они бывают, как производится монтаж и текущий проход через крышу расскажет текущая статья.


Труба с теплоизоляцией

Строительство сэндвич-труб

Все, что связано с отопительным оборудованием, связано с опасностью возгорания, особенно в деревянных домах. Статистика утверждает, что более половины случаев возгорания происходят из-за того, что домовладельцы неправильно установили установку.Чтобы облегчить эту задачу и защитить дом от пожара, используйте для дымохода многослойную трубу. На первый взгляд они выглядят как обычные изделия из нержавеющей стали, но на самом деле имеют трехслойную структуру:


Конструкция многослойной трубы

  1. Внутренний контур. Круглый цилиндр из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутренняя труба изготовлена ​​из металлического листа, сваркой с получением герметичного шва.Благодаря высокой коррозионной стойкости легированная сталь не нарушает взаимодействия с водой.
  2. Изоляционный слой. Между внутренним и внешним контурами находится изолирующий слой, который выполняет две важные функции: «блокирует» тепло внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяя дыму остыть при прохождении через трубу, так что на его стенках не оседает сажа. В качестве теплоизоляции используются волокнистые материалы с высшим показателем огнестойкости с температурой эксплуатации до 700 градусов, например, минеральная вата на базальтовой основе.Слой утеплителя между контурами составляет 40-60 мм, а плотность утеплителя — 12 кг на кубический метр.
  3. Обшивка наружная. Наружная оболочка многослойной трубы из нержавеющей стали или другого металла. Герметизация корпуса осуществляется с помощью лазерной сварки, которая не повреждает гальванический слой нержавеющей стали, что защищает его от коррозии. Стоимость труб из латуни и меди значительно увеличивает стоимость прокладки дымохода, а установка оправдывается эффектным внешним видом.

Сэндвич-трубы состоят из дополнительных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все детали дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества многослойных труб

Дымоходы типа «сэндвич» дороже обычных из нержавеющей стали, но их стоимость увеличивается за счет большей безопасности и надежности такой системы, особенно если монтаж производится своими руками.К их достоинствам можно отнести:

Для расчета дымохода своими руками требуется инструкция к ТЭНу с указанием мощности и размера входной трубы, на основе этих данных определяют диаметр трубы, необходимый для обеспечения тяги.

Принципы устройства многослойных дымоходов

Чтобы пользоваться каменкой, не опасаясь пожара, отравления угарным газом, необходимо соорудить дымоход, руководствуясь правилами пожарной безопасности и СНиП:



  1. В местах, где дымоход проходит через перекрытия, стены или кровлю, требуется дополнительная теплоизоляция с помощью проходной коробки из стали или патрубка.
  2. Не подключайте многослойную трубку непосредственно ко входу нагревателя. Рекомендуется использовать многослойную трубу на внешних участках дымохода, когда уже сделан проход через стену или крышу.
  3. Места прохождения дымохода в непосредственной близости от стен ограждаются листами огнеупорного материала, например, асбеста.
  4. Если установка выполняется вручную, убедитесь, что длина горизонтальных участков, отрицательно влияющих на тяговое усилие, не превышает 100 см.
  5. Диаметр трехслойной стальной трубы не должен быть меньше входного патрубка водонагревателя.
  6. Дымоход из стали нужно собирать своими руками, чтобы стыки не упали.
  7. Для пропуска попавших в зазор между элементами стропильной системы кровли используют отводы. Сэндвич-трубы имеют отрывные части под углом 45 градусов, если требуется поворот на 90 градусов, требуются два изгиба.
  8. Диаметр всех элементов дымохода должен совпадать, чтобы стыки не образовывали зазоров.Для герметизации стыка используйте стальные хомуты и огнезащитный герметик.
  9. Внизу дымохода выполняется установка ревизии, двери или стекла, через которые контролируется состояние дымохода.

Монтаж внутреннего контура трубы осуществляется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух подключается «конденсатом», наоборот, накладывая верхний сегмент на нижний.

Последовательность установки

Монтаж дымохода можно произвести своими руками, если запастись необходимыми инструментами и материалами, соблюдая несложную технологию. Перед установкой подготовьте места, где будет выполняться сквозное перекрытие и кровля. Для этого вырезаем отверстие, размер которого позволяет беспрепятственно вывести трубу. Проход защищен от перегрева от контакта с трубой с помощью проходной коробки из металла или асбеста.Первый одноконтурный сегмент подключается к патрубку ТЭНа, вытягивая кожух. Затем установите следующие элементы дымохода.

Монтаж тройников, отводов и отводов осуществляется с помощью кронштейнов, закрепленных на стенах через каждые 2 м. Обращаем ваше внимание, что нельзя прокладывать дымоход рядом с электропроводкой или газопроводом, во избежание взрыва, пожара. На крыше дымоход снимается на расстоянии 50-150 см от наивысшей точки, а его высота должна превышать конек минимум на 0.5 мес. №
Установка дымохода с использованием многослойных труб делает работу отопительных приборов более безопасной и снижает теплопотери, что снижает затраты на отопление дома на 10% за сезон.

Видеоинструкция

Сегодня сложно представить загородный дом или загородный дом без бани. Он может быть довольно маленьким и скромным, но будет построен в соответствии со вкусом и потребностями хозяина. И, конечно же, хозяева домов стараются устроить в жилище камин, ведь он не только согревает холодными вечерами, но и создает атмосферу уюта и покоя.

Если в доме есть камин, а на участке баня, то устройство дымохода становится обязательным. Современные производители предлагают потребителю самые разные варианты устройства систем отопления и дымоходов, и каждый домовладелец выбирает оптимальный вариант. Одним из самых популярных материалов для возведения дымоходов являются сэндвич-трубы для дымохода. Этот материал доступен в ассортименте, то есть имеет разные размеры. Преимущество — удобство и долгий срок службы.

Дымоход сэндвич

Название сэндвич-труба для дымохода получено из-за характерных особенностей конструкции трубы, которая является основным элементом данного устройства.Сэндвич для дымохода состоит из внутренней и внешней трубы разного диаметра. Между трубами укладывается слой теплоизоляции.

Технические характеристики сэндвич-трубы

Большинство производителей используют базальтовое волокно (минеральную вату) в качестве теплоизоляционного материала. По своим свойствам он похож на асбестовое волокно. Минеральная вата устойчива к различным химическим веществам и высоким температурам. Также базальтовое волокно отличается прекрасными звукоизоляционными и теплоизоляционными свойствами.Толщина теплоизоляционного слоя из базальтового волокна 25-60 мм .

Внутренняя труба многослойной конструкции меньшего диаметра изготовлена ​​из нержавеющей стали. Наружная труба, диаметр которой больше на 50-120 мм, может быть из разных материалов. Наиболее распространены наружные трубы из нержавеющей стали, но они также производятся из меди, латуни и других материалов.


Выпускаются сэндвичи разных типов, разница в размерах (диаметре) и толщине теплоизоляционного слоя.Трубы разных типов предназначены для использования в разных температурных режимах. Главное требование, которому должно соответствовать соединение труб — наличие герметичности. Подключение может производиться разными способами: фланцевое, «мост холода», байонетное соединение.

Дымоходы из сэндвич-труб, то есть изолированные, имеют существенные преимущества перед однотрубными дымоходами:

  1. В таких дымоходах практически не образуется конденсат, а это увеличивает срок службы дымоходной системы.
  2. В обогреваемых дымоходах накапливается гораздо меньшее количество сажи, поэтому их нужно реже обслуживать.

Сэндвич-трубу для дымохода специалисты рекомендуют устанавливать на все типы деревянных домов, так как такие трубы являются наиболее пожаробезопасными. Благоприятны дымоходы типа «сэндвич» от своих кирпичных аналогов:

  1. Дымоходы из нержавеющей стали имеют более эстетичный вид.
  2. Изготовлены из огнеупорного материала и при этом имеют меньший вес, чем кирпичные дымоходы.

Таким образом, несмотря на внушительные размеры сэндвича дымохода, возведение специального фундамента не требуется, поэтому этот способ более выгоден и экономичен. Кроме того, установка сэндвича с дымоходом — гарантия того, что трубы не будут корродированы, а значит, срок эксплуатации дымоходной системы увеличится.

Три основных правила установки многослойных труб

Совет: Если вы используете твердое топливо, необходимо обязательно использовать многослойную трубку из нержавеющей жаропрочной стали, иначе срок службы дымохода сократится.

Подготовка к монтажным работам

Монтаж дымохода: порядок действий

При установке дымохода сэндвич необходимо придерживаться такой схемы размещения дымоходов над уровнем кровли. При наличии подробной инструкции, необходимых инструментов и материалов для монтажа строительство сэндвич-трубы для дымохода можно сделать своими руками. Использование сэндвич-труб гарантирует, что дымоход прослужит долго и надежно.

Сегодня наиболее популярны дымоходы типа «сэндвич».Практично, эстетично, функционально … А главное — установка сэндвич-дымохода своими руками — довольно простое и безопасное мероприятие, если ранее вы приобрели действительно качественные и сертифицированные материалы. Дымоходы этого типа имеют множество преимуществ: отсутствие конденсата, незначительное образование сажи, высокая пожаробезопасность, простота обслуживания, относительно легкий дымоход, эстетичный вид. И, наконец, сэндвич-трубы просто идеальны для деревянных построек, которыми традиционно являются бани.А что делать, как и в какой последовательности — вы узнаете из этой статьи.

Как самому сделать и собрать трубку для сэндвича?

Готовый дымоход «сэндвич» представляет собой отрезок, каждый из которых имеет длину один метр и при установке вставляется в другой. А как собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвича дымохода следующая: это внутренняя и внешняя труба, между которыми находится слой теплоизоляции.Внутренняя трубка изготовлена ​​из нержавеющей стали, а внешняя трубка может быть из самых разных материалов, даже из меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме отопление-охлаждение он изменит свой диаметр, тогда как нержавейки почти нет.

Важно! Если печь в бане отапливается твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве теплоизоляционного материала используется базальтовое волокно или минеральная вата с хорошими теплоизоляционными свойствами.Опытные печи, например, советуют в качестве теплоизоляции взять базальтовую вату Rockwool WIRED MAT 80. Его толщина может варьироваться от 25 до 60 мм.

Использование в качестве внутренней изоляции таких труб также керамзита и полиуретана. Единственная проблема при прокладке теплоизоляции между наружной и внутренней трубами заключается в том, что материал необходимо нахлестывать с нахлестом на половину толщины и нахлестом 10 см. Или вообще набить все вручную, если получится аккуратно.

Сэндвич-трубки также соединяются по-разному: фланцевое, байонетное и «мост холода», а также «дымовое» и «конденсатное».«По дыму» дымоход собирается, чтобы полностью гарантировать, что угарный газ не попадет внутрь дома или бани. А «конденсат» — чтобы конденсат, образовавшийся из-за разницы температур, беспрепятственно стекал по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит, но конденсат может попасть внутрь сэндвича при неаккуратной герметизации стыков. Почему пострадает и внутренняя изоляция.Но при втором способе внутренняя трубка сэндвича входит в раструб нижнего, и влага никак не может попасть в трубу. Вот только дым, если найдешь хоть малейшую щель, то отдушину найдешь. Что выбрать? Газ вредит здоровью человека, а конденсат — долговечности дымохода. Единственный выход — как бы то ни было тщательно заделать все щели и стыки, и все.

Для внутренних труб. Мы рекомендуем многослойную дымовую трубу в качестве «конденсатной» установки, чтобы она не попадала на швы трубы и не протекала.И, несмотря на двойной слой, сэндвич-трубы по-прежнему нуждаются в качественной изоляции от наиболее пожаробезопасных участков — от балок, крыш и потолков. А в качестве первой трубы, которая присоединяется непосредственно к духовке, бутерброд использовать нельзя.

Итак, зная технологию, вы вполне можете сделать качественный дымоход-сэндвич — из лично закупленных материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в баню поэтапно

Сама установка сэндвич-трубы для дымохода несложная.Так как сэндвич-трубы максимально пожаробезопасны, их может соединить и правильно закрепить даже человек, очень далекий от строительства.

Монтируется дымоход «бутерброд» снизу вверх — от печи до крыши, причем наружную трубу следует «надеть» изнутри. Вообще, для установки бутерброда есть несколько важных пунктов. Давайте посмотрим поближе.

I этап. Соединяем элементы дымохода

При установке сэндвич-дымохода обращайте внимание на то, чтобы один из концов трубы всегда был с немного меньшим радиусом — сужался.Его просто нужно вставить в предыдущую трубу. В связи с тем, что в таком дымоходе практически нет скопления сажи, удалить из него конденсат несложно — а для этого лучше добавить специальные тройники.

Этап II. Вариант 1. Ведем дымоход через стену

.

Если дымоход будет выходить через стену, его придется демонтировать и укрепить посадочные места под кронштейн. Далее собираем внешний кронштейн и прикрепляем к нему два уголка в виде полозьев — чтобы можно было легко сдвинуть тройник при установке дымохода из сэндвич-трубок, и ничего не застряло.

Сама стена может быть покрыта фанерой толщиной в один сантиметр, а лист асбеста еще придется закрепить шурупами. Дополнительно — цельный лист оцинкованного металла 2х1,20 см. В самом листе вырезаем квадратное отверстие для туннеля и фиксируем саморезами. Наконец, мы покрываем кронштейн металлическим лаком для защиты от коррозии. Далее просверливаем в переходнике отверстие и кладем в него бутерброд.

Использование при строительстве дымохода и такое понятие, как уступка, — это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитайте первый соединительный элемент дымохода так, чтобы первая многослойная труба соединялась со следующей секцией потолка. Ведь важен визуальный контроль наиболее пожароопасных частей!

Этап II. Вариант 2. Ведем дымоход через крышу

При прокладке сэндвич-труб через крышу необходимо сначала взять оцинкованный стальной лист, прикрепить его изнутри к отверстию и снять трубу. Только после этого лист крепится к крыше.При необходимости — можно добавить под край крыши.

Внимание! Если крыша бани плоская, то дымоход над ней должен возвышаться минимум на один метр. Если высота дымохода от крыши до дефлектора больше 1,2 метра, то необходимо поставить растяжки с обжимными скобами.

Если крыша сделана из горючих материалов, ее необходимо защитить от огня. А для этого на дымоходе, который возвышается над деревянной плиткой или битумом, устанавливаем дефлектор с сетко-искрогасителем с мелкими ячейками.

III этап. Крепим дымоход

Все тройники, колена и другие элементы крепятся хомутами, а тройник фиксируется опорным кронштейном. Если верхняя часть дымохода остается неплотной — лучше застраховать. По крайней мере, такие же растяжки на 120 градусов. Вот как дополнительно прикрепить стыковочные соединения: сэндвич-трубки между собой — обжимные зажимы, трубы с другими элементами, например переходниками и тройниками — одинаковыми зажимами, но с двух сторон.

Кстати, опорный кронштейн для дымохода можно сделать самому: для этого нужно взять два уголка 30 и 50 мм, и с помощью болгара, сверла и болтов М10 и М8 все собрать.


IV этап. Конец установки

После окончания сборки снимаем защитную пленку с труб. Оптимальная длина дымохода — 5-6 м от колосниковой решетки до изголовья — обратите на это внимание. И заделываем все швы и щели.

Для этого вам понадобится термостойкий герметик для дымоходов, который рассчитан на температуру не менее 1000 ° С. Наносите его следующим образом:

  • Для внутренних труб — на внешней поверхности верхней внутренней трубы.
  • Для наружных труб — по наружной поверхности.

Название сэндвич-дымоходов — это достаточно новая технология, по которой слои разных материалов собираются в конструкцию, напоминающую обычный сэндвич. Корпус дымохода состоит из двух труб разного диаметра, вставленных одна в другую. Между ними кладется теплоизоляционная прокладка, часто используется минеральная вата или базальтовое волокно. Они используются из-за высокой устойчивости к высоким температурам, открытому пламени и стойкости к активным химическим веществам в этих материалах на высоте.Еще они способны гасить звуковые волны и отлично сохранять тепло.

Видео — проектирование и монтаж многослойных дымоходов

Тип сэндвич-трубки зависит от ее назначения и температурных условий окружающей среды, в которой она предназначена. Они разные по диаметру и толщине слоя теплоизоляции. Соединение двухконтурных труб может осуществляться разными способами: байонетным, фланцевым или «мостиком холода».

Комплектующие дымоходной системы

Естественно, что систему отвода дыма нельзя делать только из прямых труб.Он должен огибать элементы здания, которые встречаются на своем пути, проходят сквозь крышу и перекрытия. Он собран из секционных фрагментов, которые соединяются дополнительными элементами. Дымоход состоит из таких основных элементов: сэндвич-трубы, тройники для соединения конструкции дымохода с топкой или каминным камином, модели 15, 30, 45 и 90 градусов используются для выполнения изгиба дымового тракта, коллектор конденсата для отвод влаги, скапливающейся на канале стен дымохода из-за перепадов температур, элементы кровли для преодоления конструкций кровли с организацией качественной тепло- и гидроизоляции, ревизионный тройник с дверцей для контроля чистоты канала дымоудаления и очистки от сажи,

Дымоходная система состоит из следующих основных элементов:

  • сэндвич-трубы
  • тройники — элементы для соединения дымоходной конструкции с топочными печами и каминами, для разветвления дымоходного канала
  • колено — для реализации изгиба дымоходного канала используются разные модели на 15, 30, 45 и 90 градусов
  • Коллектор конденсата
  • — для отвода влаги, скапливающейся на стенках дымоходного канала в результате перепада температур
  • элементов кровли — для преодоления конструкции кровли с организацией качественной тепло- и гидроизоляции
  • Тройник ревизионный
  • с дверцей — для контроля чистоты дымового канала и его очистки от копоти
  • устье — для оборудования верхней кромки дымохода конструкции
  • опорная консоль — для обеспечения дна дымохода на полу или стене
  • струбцина — для надежной фиксации дымохода к стене;


Дымоходы двухконтурные — достоинства и недостатки


Положительными сторонами данной конструкции являются:

  • хороший внешний вид;
  • прекрасно сочетается с различными моделями котлов и печей;
  • возможно как для внешнего, так и для внутреннего использования, что связано с простотой и универсальностью конструкции;
  • не загромождают пространство изнутри, как, например, кирпичные дымоходы за счет гораздо меньшего объема;
  • из нержавеющей стали сэндвич-трубы не подвержены разрушению от химического и термического воздействия, то есть от факторов, образующихся при сгорании топлива;
  • при длительном использовании не оставляет следов на поверхности и не повреждает внутренний слой, позволяя конструкции надежно выполнять свою функцию;
  • гарантированно защищает от образования конденсата высокий уровень теплоизоляции, что особенно актуально при использовании оборудования с прямым отводом;
  • гладкая поверхность внутренней трубы предотвращает оседание сажи и дает возможность редко прочищать дымоход;
  • высокая пожаробезопасность обеспечивается отличной теплоизоляцией, не позволяющей внешнему контуру нагреваться до критических температур, которые могут воспламенить горючие элементы здания;
  • удобная конструкция, позволяющая делать повороты и изгибы дымохода, дает возможность обходить любые препятствия на пути его монтажа, не прибегая к демонтажу или снятию частей крыши или перекрытий;
  • можно возвести всю конструкцию без дополнительного фундамента, что значительно снижает стоимость и упрощает ее монтаж.

Из недостатков, характерных для элементов сэндвич-дымохода, стоит упомянуть их достаточно высокую стоимость, а также возможность потери герметичности при длительной эксплуатации. из-за постоянных перепадов температур нарушается целостность конструкции. Однако и с гарантированным сроком службы 10-15 лет на практике они обычно работают намного дольше.

Подготовка к установке

Для обеспечения максимальной безопасности прохода дымохода через толщу перекрытий необходимо соблюдать правильную последовательность его монтажа.Для проведения дымохода через потолок перед монтажом используется специально подготовленная труба. Его стены кладут изоляционным материалом (минеральной ватой), после чего изолируют внутреннюю часть, стыки и примыкания к стенам. Для того, чтобы патрубок входил в потолок на определенном участке, делается разметка, по которой в потолке делается проем. На примыкания патрубка к элементам потолка в качестве утеплителя укладывается слой минеральной ваты, после чего можно устанавливать многослойную трубу дымохода.Важный! Сэндвич-труба, проходящая через пожароопасные зоны, такие как элементы пола или стены из дерева и балок, требует укладки дополнительного слоя теплоизоляции.


Рассчитывая параметры трубы, необходимо обращать особое внимание на их свободный проход через подготовленные отверстия, они не должны касаться перекрытия потолка. Стыки в таких местах недопустимы. Чтобы обеспечить вентиляцию и охлаждение, оставьте свободное пространство между соплом и самой трубой.После завершения монтажа дымохода устанавливаются элементы защиты патрубка, проверяется вертикальная ориентация дымохода. Важный! Категорически запрещается использование сэндвич-трубы для организации самого первого элемента дымохода, сразу после топки.


Правила монтажа труб

Монтаж системы дымохода начинается снизу вверх, то есть от самого теплового оборудования в помещении.Необходимо вставить верхнюю внутреннюю трубу в предыдущую, а ту, что снаружи — надеть поверх предыдущей. Этот метод позволяет защитить теплоизоляционный слой от сырости. Монтаж внутренних труб осуществляется «на конденсат», то есть так, чтобы влага со стен не проникала в швы. Эффективную герметизацию на длительное время обеспечивает использование герметизирующего состава, с диапазоном рабочих температур от 100 градусов. Для дополнительной фиксации поворотов и стыков, швов, тройников, колен используются специальные опрессовочные зажимы.Закрепите дымоход на стене через каждые 2 метра. помните, что максимальная длина одного горизонтального участка не должна быть больше метра. Все места перехода перекрытия дымоходной системой располагаются патрубками, изолируются минеральной ватой, согласно основным нормам пожарной безопасности. Регулярная чистка канала производится путем установки съемной детали или совмещения отверстий с дверцей.

Важно! При установке дымохода необходимо избегать касания дымоходом линий электропроводки, газопроводов и других коммуникаций.

Допуск на монтажные расстояния

Учет расстояний при установке дымохода При монтаже дымохода необходимо замерить расстояние: плоская крыша должна находиться под трубой не менее 50 см, если выход дымохода расположен на 1,5 метра от конька, он должен выступать за конек на 50 см, если выход 1,5 — 3 метра, его высшая точка равна высоте конька, если выход находится более чем в 3 метрах от конька, его высокий край должен находиться на уровне линии, соединяющей конек крыши с уклоном 10 градусов, если крыша пожарная — требуется поднять края конструкции системы дымоудаления на полтора метра над уровнем конька;


Имея все необходимые материалы и элементы, а также подробную инструкцию, можно осуществить самостоятельный монтаж сэндвич-дымохода.Однако гарантированное качество монтажа и надежная и долгая работа обеспечат обращение к профессионалам. Вы используете дымоходы для сэндвичей? Напишите в комментариях.

Советы по предотвращению пожара


Мы хотели бы напомнить жителям, что пожары случаются и могут случиться, часто с серьезными последствиями как для молодых, так и для старых. Ниже приведены некоторые распространенные причины пожаров и общие советы по пожарной безопасности.

Брошюра «Предотвращение лесных пожаров»

Контрольный список для ландшафтного дизайна Firewise

Контрольный список строительства Firewise

Сушилка для одежды

При установке вентиляционной трубы следуйте инструкциям производителя.
Держите все горючие материалы подальше от сушилки для белья.
Используйте минимальную возможную температуру, чтобы сушить одежду.
Очищайте сетку от ворса перед каждым использованием.
Если сушилка для белья не сушит белье эффективно, проверьте, не забито ли вентиляционное отверстие.

Общая безопасность

  • Установите дымовую сигнализацию на каждом этаже вашего дома. Проверяйте батареи один раз в месяц и меняйте батареи не реже двух раз в год.
  • Держите огнетушители там, где они могут понадобиться, и храните спички в недоступном для детей месте.
  • Всегда держите обогреватели подальше от занавесок и других легковоспламеняющихся материалов.
  • Установить ограждения вокруг каминов, радиаторов отопления, труб и дровяных печей.
  • Спланируйте и отработайте маршрут эвакуации при пожаре вместе с семьей или соседями по комнате.
  • Никогда не используйте бензин для розжига огня при розжиге костра или кустарникового огня. Бензин горюч и может «взорваться, вызывая ожог кожи, если подойти к нему слишком близко.
  • Убедитесь, что номер вашего дома или квартиры читается с улицы. Это позволяет аварийным бригадам быстро добраться до вас.
  • Установите детекторы дыма на каждом уровне вашего дома и в каждой спальне и проверяйте каждый детектор дыма каждый месяц.
  • Установите огнетушители на кухне и в гараже для быстрого и легкого доступа.
  • Определите два четких пути эвакуации из каждой комнаты вашего дома с семьей и регулярно отрабатывайте их.
  • Покупка пожарных лестниц для каждой спальни может спасти жизни и позволяет всем быстро выбраться в экстренной ситуации.
  • Убедитесь, что свечи находятся в прочных держателях и вне досягаемости детей и домашних животных. Никогда не оставляйте свечи зажженными, когда вы ложитесь спать.
  • Убедитесь, что к электрическим розеткам подключено не более одного теплогенератора.
  • Зажигалки и спички недоступны для детей?
  • Держать все легковоспламеняющиеся материалы на расстоянии не менее трех футов от источников тепла?
  • Убедитесь, что грили для барбекю находятся подальше от вашего дома, деревьев, кустарников и других горючих материалов.
  • Никогда не храните легковоспламеняющиеся жидкости вблизи источников тепла, искр или огня.
  • Ежегодно проводите профессиональную проверку котлов, топок и дымоходов.

В случае пожара:

Помните и соблюдайте следующие рекомендации, чтобы избежать пожара:

  • Если присутствует дым, ползите низко, чтобы спастись.Поскольку при пожаре поднимается дым, пригодный для дыхания воздух часто находится близко к полу.
  • Убедитесь, что дети могут открывать окна, спускаться по лестнице или спасательной лестнице и спускаться на землю.
  • Практикуйтесь с ними. Всегда опускайте детей на землю перед тем, как выйти из окна.
  • Убирайтесь быстро и никогда, ни при каких обстоятельствах, не возвращайтесь в горящее здание.
  • Если вы не можете сбежать, оставайтесь в комнате и заткните дверные щели и вентиляционные отверстия мокрыми полотенцами, тряпками или одеждой.
  • Если есть телефон, позвоните в пожарную часть — даже если спасатели уже находятся на улице — и сообщите оператору вызова ваше местоположение и количество людей внутри.

Все, что вам нужно знать (эксперты)

Попытка выяснить, какой тип трубопровода вам понадобится для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, ближе познакомиться с дымоходной трубой. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected] Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымоходной трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Однако важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или является устаревшей, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

  • Дымоход со сплошной набивкой — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов) с некоторой изоляцией, либо двустенной (например, трубы Simpson DuraVent DuraTech), либо тройной стенкой (например, трубы Simpson DuraVent DuraPlus ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

  • Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стенку, а также должны поддерживать зазор в 1 или 2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба прямого сброса?

Трубка прямого отвода воздуха изготовлена ​​специально для устройств с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

  • Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

  • коаксиальный вентиляционный трубопровод
  • Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.
Линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специализированные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может оканчиваться либо по горизонтали, либо по вертикали, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства с прямой вентиляцией за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «верхние вентиляционные отверстия», «задние вентиляционные отверстия» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального выпуска воздуха с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, не то же самое, что дымоходная труба класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он рассчитан на самые высокие температуры выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоходную трубу для надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, которые будут использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет подключаться к основанию, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, дымовая труба класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не считая самой муфты дымохода или каких-либо колен), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что хомут дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двухстенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Основной причиной сокращения использования вентиляционных труб типа B для подовых изделий является их низкая эффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора в 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете вставку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс A
Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо поверх трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытовых приборов или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше самой высокой точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет
  • Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от производителя трубы, которую вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезмерно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого сброса воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

  • Заглушки для горизонтального заделывания : Одно существенное отличие от систем с прямым отводом — это возможность горизонтального заделывания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

  • Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B
Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Другие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

  • Адаптер для дымохода / анкера : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.

  • Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Поэтому вам нужно проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются отводы на 90 градусов и 45 градусов, системы дымоходов класса A не допускают отводов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

  • Угловой ремень / настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

  • Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете воздух вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымовой трубы к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

  • Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака требуется при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

  • Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

  • Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

  • Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

  • Удлиненный кронштейн на крышу : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям применения очаговой техники — древесине, газу и пеллетам.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Pittappillil Интернет-магазины — Специальные предложения и Рождественские предложения в Керале

Обработка заказа
Мы подтверждаем получение заказа в течение 8 часов, связываясь с клиентом и обновляя его детали заказа.

Отмена заказа
В случае, если вы передумали после размещения заказа, вы можете снова войти в систему и отменить то же самое, если товар еще не отправлен.

Доставка
Мы стремимся доставить товары в желаемое место доставки как можно раньше, и наше обычное время доставки составляет от 12 до 48 часов с даты поступления заказа в нашу систему. Время доставки может варьироваться в зависимости от пин-кода вашего адреса доставки и будет обновляться.Однако в свете недавних правительственных ограничений на операции, доставка и послепродажное обслуживание могут быть затронуты и отложены в дальнейшем. Наш руководитель свяжется с вами по телефону, чтобы проинформировать о точной позиции заказа, ориентировочной дате доставки, времени и стоимости, если это применимо.

Стоимость доставки
Доставка в пределах 10 км от нашего выставочного зала осуществляется бесплатно, а на большее расстояние может взиматься дополнительная плата за доставку. Наш руководитель проинформирует вас о стоимости доставки до отправки продукции.

Установка продукта и демонстрация
Продукты, где требуется демонстрация или установка, мы инициируем то же самое с нашей стороны и все необходимые условия для установки, которые будут организованы заказчиком, такие как подключение к электрической розетке на месте, вход и выход воды где применимо. Демонстрация функций продукта (только в рабочем состоянии) будет проводиться выездным техническим специалистом по кондиционерам, холодильникам, автоматическим стиральным машинам и телевизорам с фронтальной загрузкой и полностью автоматическим стиральным машинам. Некоторые продукты, которые относятся к категории plug and play, такие как холодильники постоянного тока, полуавтоматические стиральные машины и небольшая кухонная техника, не подлежат демонстрации и установке, о которых будет сообщено при доставке продуктов.Все дополнительные расходы во время установки должны быть оплачены заказчиком по факту, например, дополнительная длина медных труб, резка сердечника, подставка для наружного блока, блок для настенного монтажа и т. Д., Где это применимо.

Обмен продукта
Все продукты, подлежащие обмену, должны быть удалены, очищены и упакованы для возврата в магазин при доставке новых продуктов. Второе посещение для забора старого товара может повлечь дополнительные фактические расходы на транспортировку.

Расширенная гарантия
Помимо гарантии, предоставляемой производителями, Pittappillil предоставляет расширенную гарантию с номинальной надбавкой на продукты, продаваемые нами, Wecare, наша схема расширенной гарантии применима для большинства продуктов и вступает в действие сразу после истечения срока гарантии производителя с теми же условиями гарантии производителя.Расширенная гарантия может быть продлена еще на один или два года. Мы отремонтируем или заменим изделие в соответствии с рекомендациями обученных специалистов компании. Все ремонтные работы выполняются в соответствии с условиями схемы расширенной гарантии и покрывают только нормальный износ при фактическом использовании, а не любые повреждения, вызванные иным образом. См. Дополнительные условия гарантии и условия для получения полной информации.

Политика возврата и возврата
Возврат продукта будет производиться в соответствии с условиями возврата продукта из-за производственных дефектов и будет осуществляться в соответствии с их политикой.Возврат или замена на новый продукт будут инициированы с одобрения производителя, а не со стороны продавца. Возврат на указанный счет после выполнения всех формальностей по возврату продукта.

Как установить дымоход из многослойной трубы. Виды, установка и установка дымоходных труб из нержавеющей стали. Конструкция дымохода

Если читатель выбрал сэндвич с дымоходом для отвода продуктов сгорания, то ему не стоит рассказывать ему обо всех его преимуществах — вероятно, он уже ознакомился (до принятия окончательного решения) с плюсами и некоторыми ограничениями в использовании продуктов. .Несмотря на то, что установка сэндвича дымохода не представляет особой сложности, есть некоторые специфические моменты, которые следует знать.

Теперь наливаем воду в кастрюлю на раковине и ставим в очаг. Духовка открыта, и все записи вставлены. С помощью сварочной горелки из инвентаря записываем заметки, закрываем духовку и кладем сначала моющее средство, а потом носки в кастрюлю. С вилкой, наконец, достаем из горшка несколько зеленых носков и получаем пару носков.Теперь используем пустой стакан из-под масла с диваном и собираем в него орехи. У нас есть три предмета, которые нам нужны, и мы кладем их в чемодан на кровать Руфуса: бокорез, стакан с орехами и носки.

С прудом открываем камеру в нижнем жилом массиве и добираемся до мышки, которая спрятана за досками. Руфус показывает мышеловку, наполненную орехами васаби в инвентаре, а затем прикрепленную к темному углу, в котором спрятана зубная щетка. Теперь мы также кладем в чемодан зубную щетку, которая больше не работает.Кому нужен бокорез?

Учитывая, что типовая инструкция по вполне понятной причине не может отразить все нюансы сборки и установки дымохода своими руками в конкретном здании, а некоторые моменты изложены довольно скупо, разберемся с процессом более подробно, поэтому что у хозяина дома нет вопросов.

общая информация

* Полезно будет познакомиться не только тем, кто все-таки собирается приобрести дымоход типа сэндвич.Если он уже куплен, то перед его установкой стоит проверить, подходит ли образец по своим параметрам к той или иной системе отопления.

Руфус идет к дому, где стоит его спасательная капсула. Разговариваем с Венцелем и забираем ключ. Поэтому заходим в капсулу, открываем и откручиваем. Стауфах в капсуле открывается, аккумулятор вынимается, в него помещается чемодан. Руфусу теперь нет места для батареи. Идем по дому и разговариваем там со строителем Ханнеком.Затем откручиваем почтовый ящик гаечным ключом и возвращаемся к капсуле. Почтовый ящик перемещается туда, где было место, а аккумулятор помещается в почтовый ящик.

Руфус теперь должен откалибровать гарпун. Вы можете пропустить ярлык, но его также можно быстро решить, используя следующую комбинацию: верх, левый, нижний правый, верх, левый, левый, верхний, левый, верхний. Теперь поговорим с Тони и воспользуемся ручным сварочным аппаратом с предохранителем.

Секция багажника

Ориентируйтесь на модель котла.Вот примерные соотношения «см» — «кВт» (согласно действующим СНиП) между диаметром трубы (внутренней) и мощностью агрегата (тепловой!):

  • 14 x 14 — до 3,5;
  • 14 x 20 — до 5,2;
  • 14 x 27 — до 7.
  • Дымоход должен быть удален (и изолирован) от всех инженерных сетей, особо опасных (газопроводы и электрические кабели).
  • Верхний участок трубы обязательно защищают от проникновения влаги и посторонних предметов с помощью насадок (дефлекторов, зонтов и т.п.).
  • Если общая длина канала меньше 5 м, то для искусственного увеличения тяги монтируется принудительный выхлоп (дымоудаление).

На рисунке показаны все особенности монтажа трубы, в том числе и применительно к соседним постройкам — это легко понять.

Виды металлических дымоходов

Потом идет вверх по шахте. Там находим чемодан, берем провизию и носки. Смотрим на люки и коробку передач и пытаемся пройти через левую решетку.Насколько полезен бокорез! Опускаем гайку в коробку передач, после чего появляется небольшое обслуживание. Теперь должно быть быстро: пока рука ждет передачи, протягиваем носок через заслонку, которая потом уже не закрывается полностью. Поэтому мы можем открыть его и взять с собой руку помощи. Таким образом, мы можем, наконец, перерезать провод у левой заслонки и пройти через люк в диспетчерскую.

Какой должен быть результат? Вот несколько типичных вариантов.


Порядок монтажа дымохода

Сборка осуществляется путем сочленения отдельных секций.Конфигурация у них разная, поэтому подобрать элементы для прокладки конкретной трассы не составит труда. Пример некоторых моделей показан на рисунке.

Здесь нажимаем средний рычаг и снова приземляемся на поверхность планеты. Смотрим все и едем через центр села к ратуше. Некоторые жители Кувака уже хотят стать мэрами. Говорим с ними и обнаруживаем, что они хотят забрать с собой «неизвестную женщину, упавшую с неба». В конце концов, это нужно предотвратить; Руфус не только виновен в падении Голи, но и влюблен в нее.Поэтому мы пытаемся приехать к мэру и поговорить с Лотти. Она говорит нам, что нам нужен номер. Ходят слухи: Руфус достает номер из машины, а мы одновременно кладем магниты на доску объявлений.

Особенности монтажа

  • Ведется от котла, то есть снизу вверх.
  • Максимальная длина горизонтального колена 1 м. Исходя из этого, следует спроектировать маршрут.
  • Каждые 1,2 — 1,5 п.м. трубы (в зависимости от наружного диаметра) жестко крепятся к поверхности с помощью кронштейнов.
  • В местах прохождения через потолки и стены дымоход нельзя ни к чему присоединять. Другими словами, на целостность его конструкции не должны влиять внешние факторы. Например, усадка конструкции.

Подготовительные работы

Разрабатывается план прокладки дороги. Соответственно, на этой линии стены освобождены от всего лишнего. В них, как и в потолках, готовятся проемы в соответствии с проектом.

Мы снова поговорим с Лотти и узнаем, кто будет следующим другом Руфуса Венцеля.Однако, прежде чем мы подойдем к нему, мы еще раз посмотрим на зал заседаний. Там мы восхищаемся Целями, разговариваем с доктором Гизмо, который говорит нам, что Руфус сфальсифицирован в глубокой коме и теперь должен быть разбужен. Конечно, мы хотим помочь и организовать часовщика. Перед тем, как покинуть конференц-зал, мы открываем небольшую кладовку с дверной ручкой справа перед сценой и берем воздушные шары, которые находим в ней.

Способы подключения труб

Теперь идем в центр села, а оттуда в переулок, где все осматриваем и разговариваем с Ханнеком.Его вопросы касаются ключа, на который мы до сих пор не можем ответить, но у нас есть магниты, которые ему нужны для плана взрыва. Поэтому используем магниты и смотрим на это более внимательно. Яркие крыши напоминают шляпы людей, ожидающих в ратуше. Могут ли люди быть дома? Мы попробуем, разместим магниты, как показано на графике, и оставим его крупным планом. Звонит звонок, и бластермейстер делает свое дело.

1-е колено

Подключается к выходному патрубку котла отопления.Если установлен отопительный бак, то к трубе после него. Если диаметры не совпадают, используется переходное устройство, которое фиксируется хомутом.

Дымоход в сборе

Особенность в том, что каждое колено имеет сужающуюся форму. То есть поперечное сечение на одном конце изделия немного меньше, чем на другом. Теперь вопрос — где монтируется система дымоудаления?

Вернемся к ратуше, линия исчезла: честолюбивые горожане ищут свои дома.Один даже покинул свою комнату ожидания, которую Руфус немедленно забирает с собой. Но теперь, наконец, нужно разбудить цель. Мы поговорим с ним обо всех проблемах и узнаем, что он воссоздал эспрессо-машину. К сожалению, ингредиенты для напитка слип не доступны.

Итак, Руфус получает список ингредиентов, которые ему следует достать. Сначала смотрим на Венцеля, с которым говорим обо всем. Поэтому он взял ящик отца Руфуса и открыл его. Это был легендарный стержень, в котором отец Руфуса однажды нашел чистую воду, что будет важно позже.А пока мы берем губку из ванной нашего друга и идем в дом Тони, где кладем губку в кастрюлю, которая все еще готовится на плите. За домом Тони собираем все предметы. Теперь он снова идет в переулок, а оттуда — на станцию ​​неотложной помощи, которая должна открыться.

Баня. В этом случае с учетом специфики эксплуатации образование конденсата минимально (печь интенсивно прогревается для обеспечения высокой температуры в парилке).Но в процессе его возгорания наблюдается (на начальном этапе) повышенное дымообразование. Исходя из этого стыковка элементов производится «дымовым» методом. Что это означает? Следующее, соответственно, обратным концом, «зауженным», вставляется в нижнее колено большего диаметра.

Здесь вы можете переключаться между функциями больницы, полиции или пожарной части. Однако, прежде чем мы продолжим, Руфус берет дантиста и скальпель и заполняет один из воздушных шаров из своего инвентаря закисью азота из газового баллона, который мы также немедленно используем со скальпелем.Итак, возвращаемся на станцию ​​неотложной помощи и пробуем действие газа на попугая. Теперь мы можем взять с собой птицу и вернуться на станцию ​​неотложной помощи, где баллон снова заполнен закисью азота. Теперь Руфус надолго играет врача и переключается на полицию.

Любое другое здание. Здесь все наоборот — подключение конденсата.

Сначала соединяются внутренние трубы (они подвижные), затем внешние.

Проход

Особенности монтажа понятны из чертежа:

Комната поворачивается, и мы снимаем наручники с полицейского кресла.Снова поворачиваем и попадаем в пожарную часть. Вынимаем из отсека огнетушитель и вытаскиваем наручники. Кроме того, мы собираем лучших из лучших. Снова комната переключается на полицейский участок. Ноги поднимаются вверх и опускаются на весы, а это значит, что Руфус может взять наручники. Еще раз переключим комнату на пожарную команду и зафиксируем пол в этом положении, надев наручники с правой стороны рисунка.

Схемы наружных и внутренних дымоходов

После перехода в полицейскую операцию пожарная часть стоит на месте, а помещение внизу остается открытым.Мы можем проникнуть в камеру. Руфус идет по деревенской площади перед городом, где он поднимается к столбу, который принимает Дитрих и тем самым открывает замок камеры. Возвращаемся в кабинет врача и поправляем кабинет врача с Дитрихом.

Труба выглядит так:

На чертеже обозначен деревянный пол, но это не означает, что к железобетонным плитам предъявляются другие требования. Не забываем про полы. Каким бы методом они ни были оборудованы, всегда присутствует древесина — бревна, половые доски или другие элементы конструкции.В жилых домах одной стяжкой никто не ограничивается.

Правильная установка дымохода

Конечно, мы тоже здесь все собираем. Мы продолжаем дом Тони, где мы можем выбрать Chillishot с лучшими из лучших. Теперь идем в магазин Тони, где поговорим с ней обо всем, а затем перейдем к кофемолке. Вошли перец чилисот и стимулятор. С помощью скальпеля открываем манекен и засыпаем черный порошок в мельницу. Руфус использует рукоятку, и мы получаем кофейный порошок.

Что такое бутерброд: сборка дымохода

Вернемся перед городом и покажем механику бычьего номерного знака. Затем он поворачивается и смотрит на доску объявлений, на которую мы накидываем красную занавеску, которая доводит быка до 180. Мы используем шприц с быком и получаем первый ингредиент для воды. Теперь переходим к машине. Руфус щелкает губкой по грязному диску и рассматривает все детали. Обладая этими знаниями, идем к Ханнеку в переулок и поворачиваемся к ним.Мы представляемся Шнуципу, любимый цвет — розовый, любим балет.

Внутреннюю обработку трубы следует производить с помощью специального инструмента. Например, состав мастика + базальтовое волокно. В продаже есть разные материалы, которых нет в дефиците. После этого его внутренняя полость заполняется изоляционным материалом.

На заметку!

При подготовке проема необходимо учитывать, что его размеры должны немного превышать аналогичные параметры форсунки.В зазор также входит теплоизолятор.

Это приносит нам ключ от машины. Сейчас он возвращается в магазин Тони, и мы пытаемся забрать ваучер, который приведет Тони к разлуке. Чтобы успокоиться, она начинает медитировать. Мы используем эту возможность, чтобы поймать несколько крючков. Поскольку Руфус был ранен в бою, мы также получаем ключ от домашнего аптекаря. Итак, возвращаемся в дом Тони и получаем успокаивающее из маленькой тарелки. Теперь мы снова навестим нашего друга Венцеля. Если он не хочет отдавать нам нашу реликвию, мы помогаем ему найти воду.

В подвале своего дома держим трубку с дантистом и идем в ванную. Здесь мы прикрепляем крючок к воздушному шарику, открываем духовку и вставляем шарик. Теперь он взлетает в небо и попадает в заслонку, которую Венцель установил на дымоходе — дымоход горит. Вацлавский дом выходит и идет к водонапорной башне, где мы придаем трубе значительный удар. Он останавливается прямо над дымоходом Вацлава. Теперь мы открываем кран водонапорной башни и ждем в Вацлаве нового источника сточных вод.

Труба не должна касаться трубы, чтобы она не нагревалась от нее.

Проход через крышу

Еще раз приводим схему вывода трубы в зависимости от уклона кровли:

На уровне кровельного пирога стык колен не должен быть расположены. Или чуть ниже или выше. При необходимости одно изделие следует укоротить.

Мы вернемся в Вацлав, чтобы насладиться им. Или так в пути, потому что Венцель действительно нашел пресную воду и больше не нуждался в ловушке.Поэтому забираем их к себе и следуем за ним до ратуши. Наконец-то мы можем пойти к мэру, но кабинет кажется пустым. Звоним один раз и обсуждаем с мэром все проблемы. Но он не хочет нам ничего давать. Поэтому заканчиваем разговор и до встречи в офисе. Открываем глобус и берем стакан. Трепещущим стержнем открываем водную эмблему на столе и вынимаем ключ из секретного отсека, который соответствует замку в глобусе.

  • Все коленные суставы тщательно фиксируются специальными фиксаторами.При работе под высоким давлением (повышенная тяга) рекомендуется использовать уплотнительные муфты.
  • Трубы крепятся скобами только к неподвижным элементам конструкции.
  • По окончании монтажа с изделий снимается защитная пленка, и они подвергаются поверхностной обработке. Рекомендуется использовать герметик, рассчитанный на использование при температуре не ниже 110 ºС. На выходе из котла (в месте крепления 1-го колена) герметизация осуществляется составом категории «жаростойкие».
  • Желательно спроектировать проект так, чтобы основная часть трассы проходила внутри здания. Это немного снизит теплопотери.
  • При установке импровизированной перегородки нужно продумать, как ее правильно починить.
  • Если часть трубы возвышается над крышей более чем на 1,5 м, необходимо установить пристройки.

Когда мы его открываем, открывается Шнапшранк отца Руфуса. Экзамен по головоломке предоставляет информацию, а также у нас есть второй ингредиент для нашей кофейной воды.Затем он снова появляется перед городом, где Руфус с ключом от Шнуципу открывает машину и тянет за рычаг. Это открывает капот, и мы получаем доступ к батарее. Поскольку мы не можем взять их с собой, мы пробуем их у стоматолога. Аккумуляторная кислота, которую мы улавливаем стеклом, добавляет еще бычью кровь и ликер в наш инвентарь. Наш кофе готов.

Мы быстро доберемся до Лонсо и наполним его эспрессо-машиной. Спустя короткое время мы получили небольшую чашку эспрессо. Включаем и пробуем разбудить попугая.Итак, мы можем наконец проснуться. Мы идем в зал заседаний ратуши, где Венцель, мэр и доктор пытаются дать «Цель эспрессо», но Док не позволяет нам это сделать. Здесь нужен маневр отклонения! Руфус возвращается в маленькую камеру с воздушными шарами и зажигает картонную коробку своим сварочным аппаратом.

Отмечены основные нюансы работы. Отдельные подробности, касающиеся особенностей элементов конструкции, можно найти в инструкции производителя.

Нержавеющая сталь — достаточно востребованный товар на современном строительном рынке.Раньше материалом для их производства был кирпич. И сегодня дымоходы по-прежнему востребованы. Они нужны там, где есть индивидуальные отопительные котлы и камины.

Примечание: Самыми популярными и востребованными являются дымоходы из нержавеющей стали и керамики.

Вторые, по отзывам пользователей, отличаются чрезмерно высокой стоимостью. Поэтому пока они не слишком распространены. Но дымоходы из нержавеющей стали — прекрасная и недорогая альтернатива.Они соответствуют современным требованиям по эффективности, эстетике, экологичности, компактности и простоте ухода. Конструкции из такой стали отличаются устойчивостью к перепадам температур, привлекательной стоимостью, простотой монтажа.

Дымоходы из стали наделены существенными преимуществами перед аналогами. Это:

  • прочность и долговечность;
  • устойчивость к коррозии и конденсату;
  • можно использовать как для камина, так и для любых других печей и котлов;
  • материал отличается повышенной гладкостью, поэтому копоть практически не оседает на стенах;
  • малая теплоемкость;
  • модульная конструкция, позволяющая построить систему любой конфигурации из элементов дымохода из нержавеющей стали;
  • перед растопкой сжигать не нужно.

Дымоходы из нержавеющей стали станут лучшим решением для тех, кто ищет недорогой, быстрый, простой и универсальный способ обеспечить эффективный отвод продуктов сгорания в окружающую среду. Изделия из нержавеющей стали, устанавливаемые на камины, твердотопливные и газовые котлы, практически не отличаются друг от друга. А вот дымоход для газового оборудования нельзя подбирать так тщательно, потому что в нем нет видимых продуктов сгорания. Но при эксплуатации каминов и твердотопливных котлов образуется сажа, забивающая отверстие стальной трубы.

Конструкция дымохода

По конструктивному решению дымоходы из нержавеющей стали делятся на одностенные и двустенные. Последний часто называют бутербродом. Одностенные изделия используются как дополнение к существующим кирпичным каналам. Они защитят дымоход от агрессивного воздействия конденсата, который является побочным продуктом работы отопительного оборудования. Такие изделия используются при устройстве канала внутри отапливаемого помещения, а также в качестве вставки в имеющийся кирпичный дымоход газовой или каминной печи.

Для оборудования выхлопной системы широко используются двустенные или многослойные конструкции. Эти элементы дымохода из нержавеющей стали изолированы, поэтому их можно устанавливать на открытом воздухе. Их основа — изолированные трубы: внутренняя и внешняя, выполняющие роль кожуха. Между ними укладывается 30-35 см слой базальтовой минеральной ваты, которая имеет низкий коэффициент теплопроводности и способна выдерживать высокотемпературные воздействия до 1000 0 С. Такие свойства сводят к минимуму вероятность агрессивной конденсации.Благодаря наличию теплоизоляционного слоя температура выхлопных газов остается очень высокой вплоть до самой высокой точки сети, что является залогом эффективной тяги зимой.

Элементы дымохода из нержавеющей стали могут быть выполнены в виде сегментных колец, что придает системе повышенную прочность и жесткость. И он центрирует стальные трубы вместе и практически не проводит тепло. Укладка минерального утеплителя осуществляется на этапе изготовления дымоходов из нержавеющей стали, поэтому человеку, купившему сэндвич-конструкцию, останется только завершить ее монтаж.По отзывам потребителей, такие стальные устройства отличаются прочностью и пожаробезопасностью.

Сэндвич-установка дымоходов из стали

своими руками

Примечание: Дымоходы из нержавеющей стали для отопительных котлов и каминов легко монтируются своими руками.

Но для этого необходимо иметь соответствующие материалы и инструменты. Но сначала с особой осторожностью следует подойти к выбору стальных труб, ведь от их качества будет зависеть эффективность и долговечность конструкции.Прочтите отзывы, ознакомьтесь с материалами, использованными при изготовлении дымохода из нержавеющей стали. Такая информация позволит вам сделать правильный выбор сэндвич-конструкции.

Сейчас мы обеспечиваем себя необходимыми материалами и инструментами:

  1. Все соответствующие элементы дымохода из нержавеющей стали (зажимы, переходники, крылышки, розетки, колена, заглушки, окапники, тройники, заглушки и другие материалы).
  2. Кронштейны настенные.
  3. Маркер.
  4. Герметик огнестойкий.
  5. Лист стальной оцинкованный.
  6. Герметичные муфты (при желании для систем высокого давления).
  7. Крепеж.

Все элементы дымохода из нержавеющей стали приобретаются в комплекте, что гарантирует идеальную совместимость материалов и компонентов.

Чтобы максимально ускорить монтаж многослойной стальной системы, тщательно подготовьтесь. Сборка дымохода из нержавейки предполагает установку специальной трубы, с помощью которой трубы будут проходить через потолок.Изначально этот стальной элемент покрывают слоем базальтового волокна и специальной огнестойкой мастики и кладут изоляцию внутри трубы, возле стен.

Отметьте область потолка, где он будет монтироваться из нержавеющей стали. Учтите, что труба покрыта слоем утеплителя, поэтому оставьте небольшой запас, в том числе и на воздушный зазор. Последней в домашних подготовительных работах будет установка защиты форсунок.

Проход дымохода в потолке

Дымоход в потолке

Теперь при монтаже дымохода из нержавейки самое время перейти на крышу, где установлена ​​специальная вырезка.Для этого измеряют внутреннюю и внешнюю стороны с учетом угла наклона крыши, и вырезают отверстие. Это действие лучше всего производить изнутри. Возьмите лист оцинкованной стали, вырежьте в нем отверстие для трубы и закрепите на крыше. При работе следите за тем, чтобы на сэндвич-трубе не было швов на уровне отрыва.

Монтажные работы

Теперь можно установить сэндвич дымоход из нержавеющей стали. Эта установка чем-то похожа на сборку конструктора.Продвигаться надо от нижнего узла, то есть от отопительного котла или камина вверх:

  1. С помощью гофры соединяем выходную трубу котла и трубу дымохода из нержавеющей стали. Оставьте место возле отопительного оборудования неизолированным. Каким бы ни был хороший материал труб, следует понимать, что территория возле самой печи будет нагреваться до очень высоких температур. То есть со временем он просто выгорает.
  2. Все внутренние трубы вставляются последовательно друг в друга более узкими концами.Благодаря этому конденсат, образующийся в дымоходе для камина или котла, не будет попадать в швы, а просто стекает вниз.
  3. Когда все секции труб собраны, тройники следует закрепить скобами. Все имеющиеся стыки герметизируются хомутами, которые стягиваются болтами и гайками.
  4. Вверху конструкции устанавливается, защищая дымоходы и систему отопления из нержавеющей стали от влаги извне. И он поспособствует эффективному отводу выхлопных газов даже при сильных порывах ветра.
  5. Снимите защитную пленку со всех труб и закройте их.

Выполнив все работы и опробовав систему, можете с чистой совестью сесть и написать свой отзыв о том, насколько легко и просто установить выхлопную систему своими руками.

Схемы наружного и внутреннего дымохода

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
