Сетка для армирования кладки кирпичной – Расчёт массы сетки в кг для армирования кирпичных стен по заданной длине и высоте стены, при выбранной толщине стены и типа сетки в Excel

какую лучше выбрать для кирпича размером 50х50

Используемая в сфере строительства кладочная сетка является важным дополнением в работе профессионального каменщика. С её помощью выполняется процесс армирования конструкции. Что собой представляет данный строительный материал, какой лучше выбрать? Этот вопрос задают многие строители, предпочитающие формировать кладку самостоятельно. Об этом статья.

Выбираем кладочную сетку для кирпича

Применение сетки оптимально в тех случаях, когда нужно обеспечить проведение работ с текучими растворами или соединить разнородные материалы. Для кладки из кирпича размер 50х50 мм для ячеек считается оптимальным. Выбор материала для её изготовления может быть довольно разнообразным.

Какая бывает кладочная сетка для кирпича?

Широко применяемая при возведении фундаментов, зданий и сооружений сетка кладочная для кирпича может производиться в различных вариантах исполнения. Существует ряд наиболее популярных вариантов и их разновидности.

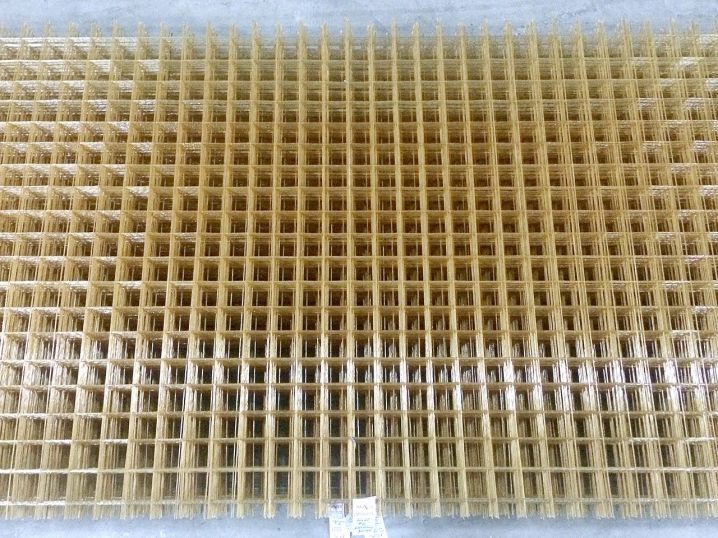

  • Есть сетки металлические. В этом случае при изготовлении применяется проволока стальная с маркировкой ВР, и диапазоном толщины от трёх до пяти миллиметров. Соединение отдельных армирующих элементов в сетку производится путём сварки в промышленных условиях, с применением полуавтоматических аппаратов. Готовые металлические элементы могут дополнительно оцинковываться. Производится нанесение антикоррозионного покрытия после сварки.
  • Базальтовые. Изготовленная из каменного волокна проволока соединяется при помощи хомутных стяжек из прочного полиэтилена. Для повышения адгезии допускается формирование дополнительного покрытия снаружи из смеси песка и клея. Прочностные характеристики сетки соответствуют металлическому аналогу. При этом она более безопасна в использовании, долговечна, не подвержена коррозионному воздействию.

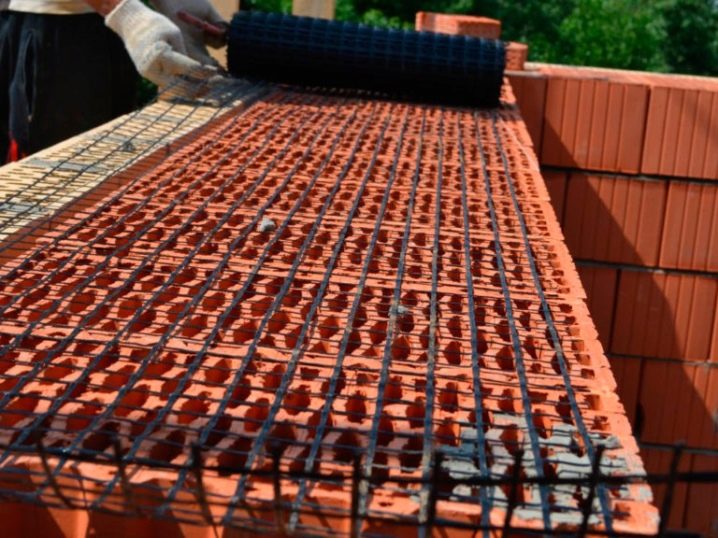

  • Стеклопластиковые. Современное композитное решение для конструкций, не имеющих значительных нагрузок на их основание. Изготавливаются в виде полос заданной длины и ширины, поставляются в рулонах. Сетка весьма прочная, но имеет ряд эксплуатационных ограничений, не дающих производить работы на объектах с высокой интенсивностью эксплуатационных нагрузок.

Какой вариант кладочной сетки 50х50 лучше выбрать?

Какие виды сетки для кладки самые прочные? В первую очередь, нужно уделить внимание сечению, и размеру ячеек. При использовании в сочетании с крупноформатными строительными блоками применяют крупноячеистые варианты 100х100 мм. Помимо квадратного сечения, встречается и ромбовидная сетка. Такой кладочный материал имеет размеры 50х100 мм. Длина рулона составляет от 2 до 5 м. Ширина полосы от 0,5 до 2 м.

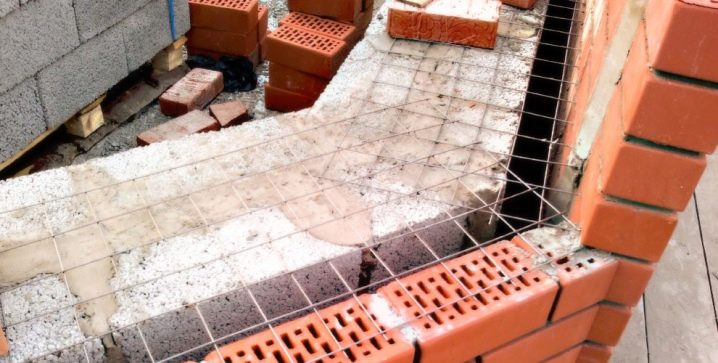

Применение кладочных сеток позволяет производить армирование горизонтальных и вертикальных конструкций, формирование арок и монолитно-бетонных решений. Подходит такой вариант армирования и для возведения кирпичных ограждений. При выборе подходящего решения стоит обратить внимание на то, что по своему применению сетчатые изделия этого типа имеют довольно широкий диапазон.

Например, при армировании кирпичной кладки используется преимущественно металлическая сетка, с толщиной проволоки 3-4 мм. В облицовке, и в несущих стенах укладывается такое дополнение через каждые три ряда. Лёгкий облицовочный кирпич рекомендуется прокладывать базальтовой сеткой. Она имеет более толстые жилы, свыше 5 мм, не годится для полнотелых керамических изделий.

Если возводятся элементы кирпичных зданий и сооружений, не несущих значительной нагрузки, можно использовать при армировании полимерную сетку. Она закладывается через 5 рядов. Такое дополнение будет уместно при создании межкомнатных перегородок, стен в санузлах.

Особенности технологии кладки с сеткой

Необходимость укладывать в конструкцию стены дополнительный армирующий компонент, требует соблюдения определённого порядка действий. Закладывается она непосредственно в раствор. Её можно фиксировать по горизонтали и по вертикали. В частности, второй вариант актуален для формирования простенков и колонн, нуждающихся в усилении. Полосы под желаемый размер выкраиваются из цельных листов и рулонов.

Угловые элементы армируются проволочными отрезками из металла, согнутыми в соответствии с геометрическими характеристиками здания. Использование армирующих элементов даёт возможность для обеспечения более равномерного распределения нагрузок на несущие элементы. Кроме того, кладочная сетка обязательна для использования в зонах повышенной сейсмической опасности.

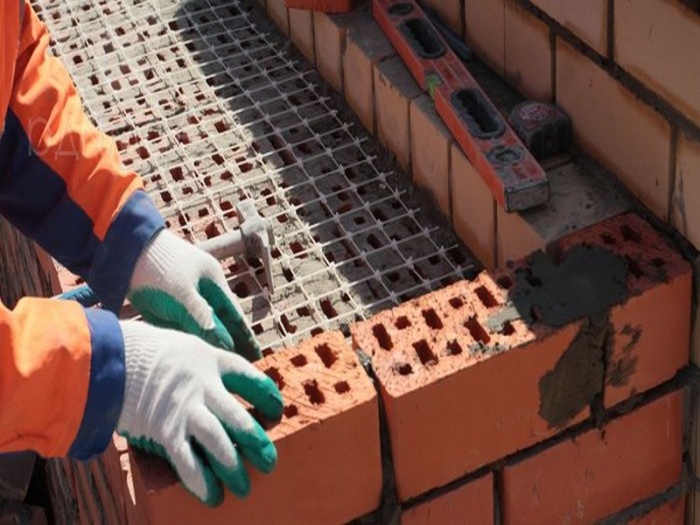

Применение кладочной сетки позволяет добиваться существенного упрочнения конструкции кладки, даёт возможность гарантировать превосходный уровень качества и надёжности готовой кирпичной стены, забора или фундамента. Этот вспомогательный элемент обеспечивает большую прочность фиксации, даёт возможность соединять в конструкции одной стены материалы с разной структурой и плотностью.

Использование сетки в составе кладки рекомендовано в профессиональной сфере, при самостоятельно ведении строительных работ. С её помощью можно гарантировать превосходные прочностные характеристики готовой конструкции здания или сооружения.

Из видео вы узнаете про армирование кирпичной кладки сеткой "СТРЭН С5".

Армирование, укрепление кирпичной кладки сварной сеткой и арматурой

Армирование кирпичной кладки

Издавна дома из кирпича считались одними из самых надежных и долговечных. Если здание спроектировано и построено правильно, то оно может прослужить десятки лет. К сожалению, одним из главных рисков при возведении кирпичных домов можно назвать появление трещин в стенах. Это происходит по нескольким причинам: просадка почвы, ошибки в расчетах и нарушение технологий возведения.

Для того, чтобы минимизировать риск подобных проблем, необходимо делать армирование кирпичной кладки. Это довольно простой и быстрый процесс, который не требует глубоких знаний в области строительства. Тем не менее арматура способна серьезно укрепить всю конструкцию и снизить затраты на последующий ремонт. Закупку материалов для армирования лучше производить у проверенных продавцов, которые смогут квалифицированно проконсультировать вас по возникшим вопросам.

Когда необходимо армировать кирпичную кладку?

Когда необходимо армировать кирпичную кладку?

Существует ряд ситуаций, когда армирование нужно делать обязательно. Если проигнорировать этот шаг, то есть большой шанс того, что со временем стена обвалится.

Когда армирование необходимо

  • Когда грунт может дать усадку. Во многих случаях дома возводятся на почве, которая со временем оседает. Из-за этого в стенах могут возникнуть трещины. Во избежание этого нужно сделать армирующий каркас всего здания.
  • Большая нагрузка на стены. Когда возводится здание с несколькими этажами, на стены оказывается очень серьезное давление. В него входят плиты перекрытия, мебель, лестницы, крыша. Без дополнительного армирования стены просто не смогут долго выдерживать такой вес.
  • Нехватка раствора или материала. Иногда возникают ситуации, когда не хватает стройматериала. В таком случае строители используют более дешевые растворы и битые кирпичные остатки. Для того, чтобы конструкция оставалась прочной, ее в обязательном порядке необходимо армировать.
  • Сейсмическая активность в регионе. Если в месте, где возводится дом, есть риск колебаний земли, то может потребоваться серьезное укрепление всей кладки. Как правило, для этого выполняют продольное армирование. Благодаря этой технологии стены могут выдержать серьезные колебания без повреждений.
  • Возведение столбов и колонн. Армирование нужно выполнять тогда, когда столбы имеют маленькую толщину. Металлические прутья усиливают колонны и делают их прочнее.
  • Области дверей и оконных проемов. Как известно, эти места наиболее уязвимы, поэтому окна и двери армируют над проемами. Благодаря арматуре кладка может успешно выдержать серьезную нагрузку.
  • Присоединение нового строения к старому. На стыках, где соединяются две постройки, могут появиться трещины. Специальный армопояс объединяет оба здания и усиливает общую конструкцию. Как правило, для этого используют армирующую сварную сетку, середина которой должна располагаться на стыке стен.
  • Если не осуществляется перевязка швов. Для усиления эстетического эффекта кладку могут делать без перевязочных швов. Это плохо сказывается на прочности стен, поэтому в нее закладывают арматуру. Делают этого в каждом третьем ряду.

Прочитать обо всех нормативах, которые касаются армирования кладки можно в СТБ 2087-2010. Если вы строите небольшой дом для себя, то армирование можно произвести самим. Если же вы живете в районе, где происходят землетрясения, или возводите большое здание, этот процесс лучше поручить специалистам. Инженеры проделают все расчеты и подсчитают, сколько арматуры вам понадобится для качественного армирования.

Какие бывают виды армирования кладки?

В современном строительстве выделяют продольное, поперечное и вертикальное армирование. Чтобы осуществить любое из них, вам будут нужны металлические прутки либо сварная сетка.

  1. Поперечное армирование. Как правило, при данном типе армирования специалисты используют кладочную сетку. Вы можете приобрести уже готовую сварную сетку или сделать ее самостоятельно из отдельных прутьев, связанных между собой проволокой. Для стандартных стен специалисты советуют прутки диаметром от 5 до 8 мм. Если взять более толстую арматуру, то кладка может стать толще, что негативно влияет на ее прочность.

Поперечное армирование следует выполнять через каждые 2-5 рядов. Если вы выбрали для своего дома толстые кирпичи, то сетка закладывается в каждом 4 ряду. Иногда для армирования выбирают зигзагообразную сетку: ее следует укладывать в двух соседних рядах так, чтобы стержни располагались перпендикулярно друг другу.

Занимаясь армированием, следите, чтобы концы арматуры торчали из стены не менее, чем на 3-5 мм. Так вы сможете контролировать ее местонахождение и не запутаетесь. Чтобы дополнительно усилить кладку, рекомендуется брать раствор марки 50. После того, как процесс армирования завершен, выступающие части арматуры замазывают этим раствором для предупреждения появления ржавчины.

Чаще всего такой тип армирования применяют при строительстве различных наклонных конструкций и арочных проемов. Лучше всего использовать уже готовую сварную сетку, так как это существенно сэкономит ваше время.

Поперечное армирование

  1. Продольное армирование. Этот тип армирования чаще всего используется в том случае, когда необходимо усилить стены на возможные изгибы и нагрузки с боковых сторон. При продольном армировании сварная сетка укладывается вдоль кладки. Это позволяет укрепить продольные швы и повысить прочность всей конструкции. Для продольного армирования отлично подходят отдельные пруты.

Те, кто хочет воспользоваться сварной сеткой для кладки, могут купить готовые сетки диаметром от 3 до 8 мм. Профессионалы советуют оставлять около 40 см между сетками. Сама арматура размещается в горизонтальных швах. Обязательно проследите, чтобы толщина швов была больше диаметра арматуры как минимум на несколько миллиметров. Что касается раствора, то его марка должна быть не менее 25. Если вы хотите быть уверены, что кладка будет надежной, то выбирайте раствор 50.

В некоторых случаях продольное армирование делают снаружи кладки. Это делается тогда, когда часть стены уже готова. Чаще всего к такой технологии прибегают, если не хватает арматуры.

Продольное армирование

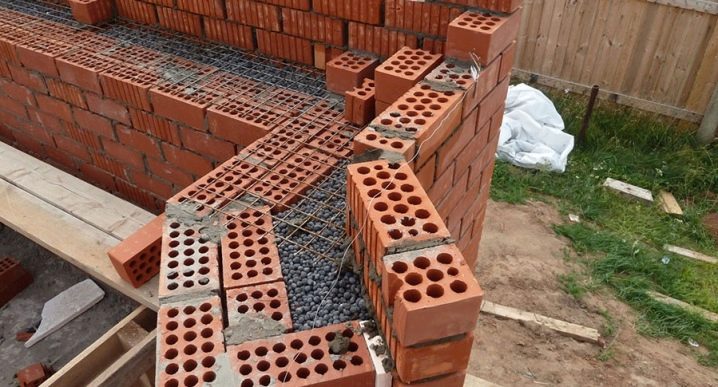

  1. Вертикальное армирование. Такой тип армирования идеально подходит для кирпичных колонн. В этом случае вам нужно приобрести арматуру разной длины. Что касается диаметра прутков, то она должна составлять 10-15 мм. Но если вы строите большое здание, то могут понадобиться прутья 30 мм в диаметре.

Главным отличием кладки при вертикальном армировании является укладка кирпичей с учетом размещения арматуры. Во время работы вам нужно оставлять пустоты, куда позже помещаются пруты. Затем их необходимо залить раствором. Обратите внимание, что пустоты нужно делать через равное количество рядов. Если вы соблюдете все эти правила, то столбы и колонны из кирпича будут прочными.

Вертикальное армирование бывает внешним и внутренним. В первом варианте арматуру устанавливают по внешним сторонам столба. После этого она заливаются бетонным раствором. При внешнем армировании удобнее использовать сварную сетку.

При выполнении внутреннего армирования прутья вставляются внутрь колонны. Затем их также заливают бетоном. Для еще большего упрочнения столба по его углам устанавливают армирующие уголки. Между собой они должны соединяться специальными перемычками.

Вертикальное армирование

Какую арматуру используют для усиления кирпичной кладки?

Традиционным видом арматуры являются металлические прутья диаметром от 3 до 8 мм. В настоящее время, кроме металла, для изготовления арматуры также используют ПВХ или другие подобные материалы. Наиболее удобным видом арматуры можно назвать сетку. Ее чаще всего используют для строительства малоэтажных зданий с небольшими нагрузками.

Если вам понадобилась арматура диаметром от 6 до 8 мм, то в таком случае лучше всего покупать отдельные пруты. Готовые сетки будут слишком толстыми, из-за чего увеличится шов. Отдельные пруты укладывают зигзагом на расстоянии 50-100 мм.

Те, кто не хочет платить деньги за готовую сетку, могут сделать ее самостоятельно на стройплощадке. Вам нужно соединить прутья на примерно одинаковом расстоянии друг от друга. Для связки лучше использовать проволоку, а не сварку, поскольку из-за этого металл может начать ржаветь.

Если вы закупили арматуру из черного металла, ее нужно в обязательном порядке покрасить. Это поможет избежать появления преждевременной коррозии, которая может значительно снизить прочность кладки.

Почему строители предпочитают кладочную сетку из металла?

Почему строители предпочитают кладочную сетку из металла?

Бесспорным лидером в области армирования по-прежнему остается металлическая сварная сетка. У нее есть свои плюсы:

  • Сетка отлично выдерживает даже значительные нагрузки. Это важно, если вы планируете возвести несколько этажей. Несмотря на большой вес стены, сетка не деформируется и не теряет своих качеств.
  • Устойчивость к ржавлению. Это касается той арматуры, которая была правильно обработана от коррозии. Специальные составы защищают прутья от появления ржавчины.
  • Металлические сетки для армирования имеют приемлемую цену. Еще выгоднее закупать ее оптовыми партиями, когда за большой объем могут дать скидку.
  • Хороший выбор размеров ячеек. Благодаря большому разнообразию сеток, вы сможете выбрать именно тот вариант, который подойдет для вашего дома. Чаще всего люди покупают сетки с небольшими ячейками.

Техника соединения фасадного кирпича и основной стены

Техника соединения фасадного кирпича и основной стены

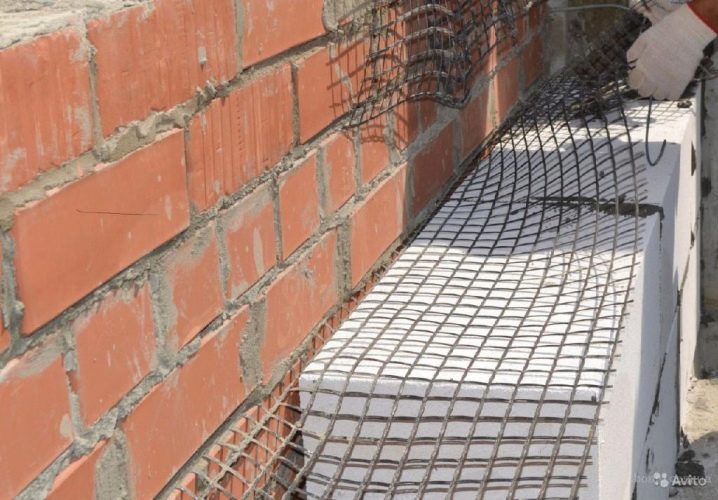

Иногда люди строят дом из одного материала, а в качестве облицовочного материала выбирают кирпич. Как правило, сначала выстраивают фасадную часть, а затем возводят основные стены. Многие думают, что в этом случае укрепление кладки производить не нужно. Это ошибочное мнение, так как любую стену необходимо армировать, если вы хотите, чтобы она простояла долго.

Для армирования облицовочной стены используют сетку 4 мм диаметром. Она более практична в использовании, чем отдельные металлические прутья. С помощью сварной сетки вы сможете быстрее закончить работу и соединить фасадную и основную стену без особых сложностей. В качестве альтернативы можете использовать обычную проволоку либо ленту из стали.

Тем, кто все-таки воспользуется проволокой, необходимо будет нарезать ее на куски нужной длины. Чаще всего это делают с помощью болтореза или подручного лобзика. Если таких инструментов у вас нет, то можно воспользоваться обычными пассатижами.

Когда арматура нарезана, можно приступать к ее укладке. Для этого ее нужно положить на кирпич и придавить другим кирпичом. После этого сетку или проволоку необходимо соединить с забутовочной кладкой. Возведение основной и облицовочной кладки лучше выполнять одновременно, тогда вы сможете подогнать высоту подоконников под один уровень. Также это поможет упростить укладку перемычек над дверными и оконными проемами. Во время укладки нужно быть предельно внимательными, чтобы на облицовочный кирпич не попала грязь.

Даже если вы уверены, что ваш дом стоит в надежном месте и не подвергнется никаким разрушительным силам, потратьте время на армирование стен. На эту часть дома приходятся наибольшие нагрузки, поэтому их просто необходимо укрепить. Это станет гарантией того, что ваш дом простоит долгое время и не потребует незапланированного ремонта.

Видеоурок: армирование кладки



Читайте также:

Сетка для армирования кирпичной кладки: особенности применения

Такая работа, как армирование кирпичной кладки, является самым важным процессом в строительстве, для правильного проведения такой работы необходимо:

• рассчитать нагрузку здания;
• правильный диаметр стержней;
• определить шаг для укладки стержней.

Правильный расчет и выбор материала позволит выполнить качественно работу.

В каких случаях проводиться армирование кирпичной кладки:

1. При строительстве многоэтажных домов, когда вся нагрузка верхних этажей ложится на нижнюю часть дома (лестничные пролеты, плиты перекрытия, крыша и т. д.).
2. При строительстве здания на земле, которая подвергается сейсмическим нагрузкам. В этом случае обычно проводится сразу несколько армированных приемов для укрепления здания.
3. При строительстве здания, которое возводится на оседающих грунтах. Когда земля будет оседать, большая вероятность, что здание начнет давать трещины в стене, и оно может быть разрушено.
4. В случае некачественного строительного материала (кирпича, раствора, плит и т. д.).
5. При проведении капитального ремонта, в случае, когда стены с большими неровностями, или в помещение обнаружены трещины, толстый слой штукатурки будет просто отпадать. Закрепить сетку и проделать работу со штукатуркой по кладочной сетке.

Сетка для армирования кирпичной кладки: правильный выбор

За подбором сетки для строительства лучше обратиться к специалистам, которые смогут вам помочь сделать правильный выбор. Существуют несколько видов таких изделий:

• для армирования кладки используют сетку с ячейками 50-50 мм;
• для кирпичной кладки в два с половиной кирпича 0,63 м;
• для укладки в два кирпича применяется сетка 0,5 м.

Какие виды армирования используются в строительстве

Всего применяется три основных вида:

• поперечный;
• продольный;
• вертикальный.

Теперь рассмотрим каждый в отдельности

Поперечный способ

Когда проводится поперечное армирование кладочной сеткой, ее укладывают между рядами (из расчета каждый 2-5 ряд). Если при укладке используется сетка с прямоугольными ячейками, то ее кладут через каждый 5-й ряд.

При использовании толстого кирпича кладка происходит на каждый 4-й ряд. Обязательно надо следить за тем, чтобы при работе концы сетки выглядывали по краям на 5 мм за уровнем стены. Это позволит следить за сеткой и ее нахождением в стене.

Продольный способ

Продольное армирование кирпичной кладки кирпича проводят на изгибах, чтобы усилить стены. Для такого вида армирования сетку размещают вдоль кладки и используют в большинстве случаев прутья арматуры. Армирование проводят на расстоянии 40 см. Также этот способ имеет хорошую возможность в том, что его можно сделать и с внешней стороны кладки.

Вертикальный способ

Название, как видите, говорит само за себя, такое вертикальное армирование применяется в следующих случаях:

• при возведении колон;
• в дверные и оконные проемы;
• для достраивания нового здания к старому;
• для возведения большого высокого здания нижние этажи укрепляются, и стены усиливаются.

Читайте также: Пошаговая кладка в полкирпича

Надо отметить, что можно воспользоваться одним из двух видов армирования:

1. Внешнее проводится таким образом, что кладочный материал ставится с внешней стороны и затем заливается раствором. Тем самым он укрепляет ее.
2. Внутреннее заключается в том, чтобы арматура была помещена внутрь и залилась раствором, при этом по углам фиксируются перемычками.

Нормы и стандарты

Такой вид строительных работ обязывает выполнение армирование кирпичной кладки по обязательным технологичным правилам использования сетки (других определенных строительных материалов), указанным в ГОСТ №10884-94.

Разновидность кладочной сетки

Основные параметры:

• диаметр арматуры (прутков) варьируется от 3-8 мм;
• ячейки имеют размер 3-25 см;
• форма прямоугольная либо квадратная;
• размер сплошного листа – 380-1500 мм.

Способы изготовления сетки:

• сборная;
• плетеная;
• крученая;
• сварная.

Разновидность строительных материалов позволяет их использовать в разных направлениях:

• для создания стяжки;
• в сооружении бетонных блоков и кирпичей;
• при отделке стен штукатуркой;
• как декоративные отделочные работы.

Ознакомившись со всеми характеристиками кладочной сетки и ее применением, у каждого появляется выбор, как именно построить новое, пристроить уже к старому, просто сделать дома качественный ремонт. Главное – это безопасность, не следует самому выполнять такую роботу, лучше доверится мастерам, которые уже имеют опыт в проведении данных мероприятий. Или же в целях экономии денежных средств внимательно ознакомьтесь со всеми правилами и рекомендациями.


Кладочная сетка для кирпича

Возведение стен из кирпича и камня до сих пор остается наиболее сложным и трудоемким видом работ в строительстве зданий. От каменщика и мастера требуется не только обеспечить правильную геометрию кладки, но и обеспечить правильное усиление стен с помощью различных вспомогательных технологических приемов. Одним из таких приемов является использование кладочных сеток для кирпичной кладки.

Что представляет собой кладочная сетка для кирпича

В зависимости от используемых марок кирпича и кладочного раствора, для усиления стены, перевязки и предотвращения ползучести раствора могут применяться кладочные сетки в виде полотнищ и лент, отличающиеся материалом и исполнением:

  • Стальные кладочные сетки из холоднокатаной низколегированной или углеродистой арматурной стали Ст3Кп и ее аналогов, ГОСТ5781-82, классом А1(А240)-А3(А400), для особых видов армирования используют сетки из стали 30Х2Г2Т, 22Х2Г2АЮ;
  • Термоупрочненные сеточные материалы, из проволоки и арматуры класса с полимерным и цинковым покрытием. Особо прочные сетчатые листы и полотна из углеродистой стали выполняются с накаткой на поверхности проволоки особого рельефа, усиливающего сцепление с кладочным раствором;
  • Композитные сетки на основе стекловолокна и эпоксидного или полиэфирного связующего. Такие сетки широко используют для усиления кладочных растворов и рядов из газобетона, пеноблока.

За счет более высокого модуля упругости и прочности сетка из стекловолокна получается намного тоньше и легче, при этом высокая коррозионная стойкость композитного материала позволяет работать с практически любыми марками кладочного раствора.

Важно! В отличие от стальной прутковой арматуры, качество армирования рядов кладочной сеткой в значительной степени зависит от квалификации каменщика, его умения связывать отдельные сегменты и ленты в одно полотно, и способ, которым он клал сетку в раствор.

Диаметр проволоки, используемой для изготовления кладочных сеток, колеблется от 3 до 6 мм, размер окна может составлять от 25 до 75 мм.

Что дает использование кладочной сетки

Использование кладочной сетки для усиления стен зачастую является вынужденной мерой, направленной на усиление механической прочности и жесткости кладки в тех случаях, когда увеличить прочность другими способами невозможно. Главным препятствием широкого использования кладочных сеток является увеличение стоимости возведения здания и зависимость получаемого эффекта усиления от квалификации каменщика.

Случаи обязательного использования кладочной сетки

Кладочную сетку при возведении построек из кирпича обязательно используют в следующих ситуациях:

  1. При возведении двух стен из кирпича или камня с различными механическими характеристиками, усадкой и ползучестью кладочного раствора. Например, выкладываемые стены из шлакоблока параллельно и одновременно облицовывают клинкерным или керамическим кирпичом;
  2. В условиях использования кирпича или камня с относительно слабыми характеристиками жесткости и прочности. Например, при выкладке зданий из газобетона или арболита использование кладочной сетки является единственным способом, позволяющим сохранить правильную геометрию коробки;
  3. При возведении тяжелых и широких стен высотных зданий, толщиной кладочного ряда в два и более кирпича. В таких условиях из-за огромного давления раствор может выдавливаться в вертикальные и горизонтальные пустоты, что существенно снижает прочность стены и может привести к искажению геометрии поверхности;
  4. Если строительство выполняется из облегченного блока с большим количеством пустот. В этом случае проволока позволяет предупредить уход бетонного раствора в толщу кирпича;
  5. При возведении зданий из кирпича в условиях низких температур, когда скорость схватывания и набора прочности раствором крайне низкая, а темпы возведения стен достаточно высокие.

В каждом конкретном случае решение об использовании армирования, его размеры, и через сколько рядов кирпича требуется класть кладочную сетку, принимается мастером участка. В своде правил № 15.13330.2012 оговорено кладочную сетку рекомендуется использовать не реже чем через каждые пять рядов. Для малоэтажного строительства чаще всего армирование выполняется через три ряда кирпичей.

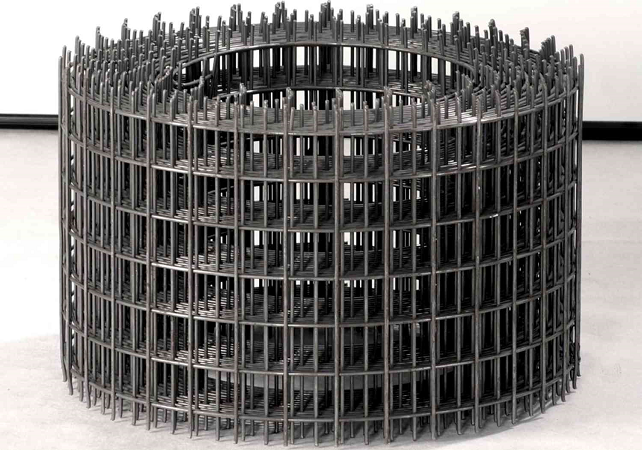

Поставляется армирующий сеточный материал в бухтах или в виде готовых лент или листов, нарезанных под размер толщины стены. Полоски сетки из арматурного прутка до 6 мм предварительно выкатывают на ровной площадке, чтобы снять изгибающие деформации и получить ровный горизонтальный лист. Полотно из более толстой арматуры, толщиной 6-8 мм, нарезают листами и полотнищами еще на участке подготовки производства и привозят к месту использования в готовом виде.

Чтобы облегчить работу с сеточным полотном и исключить пересортицу, разные по прочности и толщине арматуры маркируют красками специальных расцветок.

Способы укладки сетки

Особенно часто используется армирование цокольной части стен здания и верхних рядов коробки. При обустройстве армирующего пояса уложенную сетку между рядами кирпича можно связывать с сеточным полотном, уложенным на вертикальной поверхности. Для армирования кладки небольших зданий, домашних построек применяют армирующую сетку с размером ячейки в 25-30 мм и толщиной арматуры до 4 мм. Лучше всего подходит мягкая низкоуглеродистая сталь с оцинкованной поверхностью.

Толщина выкладываемого на кирпичный ряд раствора редко превышает 15 мм, поэтому до укладки сеточного армирующего полотна или ленты материал предварительно раскладывают на стенке, для того чтобы определить степень прилегания к камню, при необходимости подгибают и выравнивают. Если этого не сделать, после выкладки раствора проволока может «вынырнуть» из цементного связующего, и часть арматуры окажется несвязанной бетоном.

При выборе сетки важно правильно учесть размер ячейки полотна, чтобы по бокам не получались обрезки поперечных проволок длиннее 5-7 мм. При обрезании армирующего материала ширину ленты принимают меньше толщины стены на 5-10 мм. Делается это для того, чтобы металл полностью закрывался кладочным раствором и был защищен от дождевой воды.

Заключение

Кроме армирования кирпичных кладок, материал с успехом используется для армирования бетонных стяжек и полов, площадок и многих других бетонных поверхностей небольшой толщины. Зачастую мелкоячеистые полотна используются вместо штукатурных для укрепления и выравнивания бетонных панелей. В отдельных случаях сетчатое полотно применяется для изготовления тонких бетонных и кирпичных заборов.

виды и размеры материала- как применять +Видео

Сетка на кирпичеНи один строительный материал из керамики или на основе бетона не может обеспечить 100% гарантию прочности построенному из него сооружению без дополнительного элемента. Таким элементом является кладочная сетка. По техническим характеристикам она имеет несколько различий.

В статье рассказывается о одном из самых важных материалов в строительстве, кладочной сетки. Области применения её разнообразны как по прямому предназначению, так и для сопутствующих целей, но от этого её роль не становится меньше.

Все обозначенные факторы говорят об важности применения кладочной сетки для прочного здания. Недорого, прочно, выгодно, быстро и надёжно!

Кладочная сетка для кирпича. Общие сведения

Материал исполнения

Металлическая кладочная сетка

Она состоит из стальной проволоки класса ВР толщиной от 3 мм до 5 мм.

Отрезки арматуры необходимой длинны, свариваются на станках точечным полуавтоматическим аппаратом в местах перекрещивания.

При дополнительных требованиях готовые карты, для уменьшения риска коррозии, покрываются цинком.

Сетка из базальтового волокна

При изготовлении жилы соединяются между собой вязкой с помощью стяжных хомутов из полиэтилена. В отдельных случаях поверхность проволоки покрывается песком с помощью клеевого состава для лучшей сцепки с раствором. Материал по прочности не уступает стальной сетке, не подвержен коррозии.

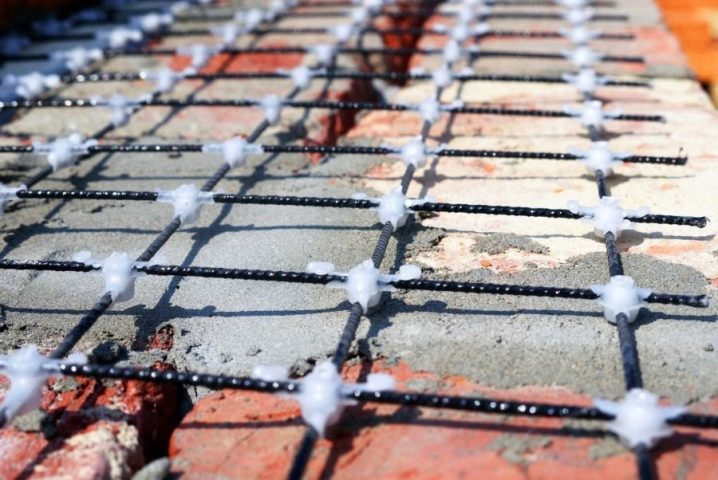

Стеклопластиковая армировочная сетка с полимерным покрытием

Рулон сетки для кладкиИзготавливается монолитным способом на станках. Применяется только в конструкциях не несущих большой весовой нагрузки.

Технические размеры

  • Стандартная толщина жил 2,5 мм, 3 мм, 4 мм, 5 мм. применяется редко.
  • Размер ячеек равен 50х50 мм, 50х100 мм, 100х100 мм.
  • По форме ячейки делают квадратными, ромбовидными, зигзагообразными.
  • По длине готовый лист кладочной сетки равен 200 см, 300 см, 500см,
  • Ширина листа 50 см,100 см, 200 см.

Область применения

Основной функцией кладочных сеток из любого материала является усиление конструктивного материала посредством армирования.

Существуют места непрямого назначения по использованию такого материала:

  • устройство оград,
  • изготовление временных клеток для животных,
  • укрепление мест хранения сыпучих материалов на строительной площадке.

Использование сетки

Стальная кладочная сетка по своим техническим характеристикам является самой востребованной при монтажных работах в строительстве зданий, в основном её используют в нижеописанных случаях.

Стальная кладочная сетка при армировании кладки стен из кирпича

Пластина сетки для кладкиКак основной несущей конструкции, так и облицовке стен. Она прокладывается через каждые 3 ряда кирпичной кладки в раствор.

Применяется сетка из проволоки толщиной 3 мм или 4 мм, ячейки размером 50х50 мм или 50х100.

Используют два основных способа армирования: горизонтальное укрепление и вертикальное устройство сетки. Последний способ применяется для усиления колонн и простенков, как самых слабых звеньев здания.

Полосы необходимых размеров вырезаются из цельных листов в соответствии с шириной стены, но допускается выход прожилин из кладки внутрь помещения.

Это действие подразумевает два результата; визуальное подтверждение применения сетки при заключении акта скрытых работ, и в дальнейшем отрезки участвуют в армировании слоя штукатурки.

Для армирования углов стеновой кладки используют отрезки проволоки не связанные между собой, но их сгибают под необходимым углом.

Армирование кладочной сеткой не только усиливает прочность стены, но и производится равномерное перераспределение весовой нагрузки на фундамент здания. Тем самым опосредственно увеличивается срок эксплуатации сооружения.

В сейсмоопасных районах уменьшается риск фатальной деформации постройки.

Кладочная сетка применяется при выполнении монолитных работ и изготовлении стяжки для предотвращения растрескивания большого массива бетона перед укладкой плитки.

Для кладки керамических блоков можно применить базальтовую сетку

Она легче по весу, а по остальным параметрам не уступает стальному армированию.

Нюанс в том, что прочность базальтового волокна зависит от диаметра жилы, равный параметр со стальной сеткой с проволокой в 3 мм достигается большим диаметром базальтовых жил, 6 мм.

Толщина шва при кладке одинарного полнотелого кирпича не должна превышать 5 мм. во избежание образования мостика холода, поэтому используется стальная кладочная сетка с меньшей толщиной жил.

А при постройке стен из керамических блоков максимальная толщина шва разрешается до 8 мм. Сам блок является пустотелым и лёгким по весу, поэтому можно использовать базальтовую кладочную сетку с большей толщиной прожилин. Она в несколько раз легче и поддаётся коррозии.

При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку

Полимерной сетки для кладки рулонОна прокладывается в кирпичной кладке через каждые 5 рядов, обеспечивая необходимую прочность стене. Её применяют для возведения межкомнатных перегородок и стен санузлов.

Заключение

Такой небольшой элемент как кладочная сетка является одним из самых важных материалов при строительстве любых зданий и сооружений.

Она недорогая, производится в короткие сроки, с длительным сроком службы. Польза её не оспоримая для надёжности и долговечности объекта.



Кладочная сетка для кирпича, цена сетки для армирования кирпичной кладки

Чтобы продлить кирпичной конструкции сроки эксплуатации и сократить расход сырья, каменщики при работах с этим материалом используют специальную кладочную сетку. На полки строительных магазинов она поставляется производителями в рулонах или картах (в виде плоской продукции). Кладочная сетка для кирпича сегодня очень востребована, особенно при кладке пустотелого кирпича. Что она из себя представляет? Какой ее вид лучше выбрать?

Кладочная сетка: что это?

Кладочная сетка для кирпича

Кладочная сетка – сварная сетка, где проволочные прутки различного диаметра перпендикулярно сварены между собой. Основное ее отличие от прочих сеток из металла заключается в виде используемой проволоки – для производства здесь берется арматурная проволока класса ВР-1, имеющая рифленую поверхность. Благодаря такой структуре и обеспечивается столь прочное сцепление сетки, кирпича и цементного раствора.

Кладочная сетка для кирпича изготавливается из высокоуглеродистой, хорошо гнущейся стали. Прутья затем покрываются для большей прочности цинком или ПВХ. Многие строители отдают чаще предпочтение именно оцинкованной сетке. И очень зря, поскольку стеклопластик, используемый в качестве покрытия изделия, придает ему намного лучшие свойства. Сетка будет куда легче по массе, более прочной, защищенной от коррозии, да и прослужит дольше.

Для того, чтобы обеспечить кирпичной кладке дополнительную прочность и продлить сроки эксплуатации здания, для армирования лучше использовать композитные кладочные сетки.

Популярные публикации:

Строительство бани из кирпича своими руками.

Выбираем облицовочный евро кирпич.

Сетка для кладки кирпича может быть разных размеров. Точные ее технические характеристики зависят от того, какой документ брался за основу при производстве – ГОСТ или ТУ. Основные параметры сетки таковы:

  • Диаметр прутков – 2,5-8 мм.
  • Размер отверстий – 30-250 мм.
  • Форма отверстий – прямоугольная или квадратная.
  • Стандартный размер цельного листа — 380*1500 мм.

Самая востребованная среди потребителей сетка – та, которая имеет размеры ячеек 100*100 мм и 50*50 мм. Что касается диаметра проволоки, то профессионалы чаще используют продукцию с толщиной прутков 4-5 мм. Многие производители, чтобы снизилась итоговая цена сетки для кладки кирпича, намеренно изготавливают продукцию с большим размером ячеек, чем это допущено стандартами. Вес же материала зависит от габаритных размеров прутьев, самого листа и используемого сырья.

Приобретая в магазине изделие, обязательно обратите внимание на реальный размер ячеек – он должен соответствовать заявленным производителем параметрам.

Также сетка различается по методу изготовления. Она бывает:

  • сборная,
  • крученая,
  • плетеная,
  • сварная.

Сферы применения кладочной сетки

Сетка для армирования кирпичной кладки

Сетка для кирпичной кладки повсеместно используется специалистами буквально на каждом этапе возведения конструкции – от фундаментных работ до отделочных. Главная причина этому – ползучесть цементной смеси, что неминуемо приводит к увеличению пластических деформаций конструкции под влиянием внешних факторов (повышенной влажности и температуры, механических нагрузок).

Каменщик, используя изделие, может производить несколько видов армирования: поперечное, продольное и вертикальное. Но именно для поперечного укрепления кирпичной стены чаще и используется сетка. Цена кладочной сетки для кирпича невелика (от 150 руб/м2), а потому даже в частном строительстве она применяется очень часто.
Если для армирования использовать вместо сетки обычные стальные прутья, то значительно увеличивается не только цена сооружения, но и трудозатраты.
Но сетка используется не только для укрепления кирпичных стен. Благодаря своей универсальности, она востребована и в некоторых других сферах:

  • Армирование железобетона, дорожных покрытий, стекла, полов, арок и гипсокартона,
  • Штукатурные работы.
  • Монтаж трубопроводов, систем теплого пола, кафельной плитки.
  • Ограждение частных территорий.
  • Дренаж террас.
  • Производство теплиц, клеток для пушных животных, парников.
  • Укрепление шахт и горных выработок.

Возможно, заинтересует:

Кирпичные камины для дома.

Как сделать цементную смесь для кладки кирпича?

Технические характеристики кладочной сетки

Сложно представить себе современную стройку без использования кладочной сетки. Процедура армирования кирпичной стены особенно важна, если в сооружении, согласно СНИП, предусмотрены вентиляционные отверстия между облицовочным кирпичом и самой стеной. Монтаж сетки проводится на каждом 4-5 слое кирпича. Впрочем, частота укладки и расход материала может и варьироваться – все зависит от установленных стандартов и назначения здания. Для защиты стального изделия от коррозии, оно покрывается слоем цементного раствора. Получается, что вся нагрузка распределена по конструкции равномерно, что в итоге препятствует механическому разрушению кирпича при изгибе или растяжении.
Наличие сетки в кладке определяется стержнями того или иного диаметра, которые выступают над поверхностью кладки на 2-3 мм.


Благодаря своим свойствам, сетка для армирования кирпичной кладки и получила такое распространение в строительстве и в некоторых других сферах. Перечислим важные достоинства этого изделия:

  • Материал значительно увеличивает прочность сооружения, что сказывается и на сроке эксплуатации здания.
  • По сравнению с другими методами армирования, укладка сетки потребует от строителей намного меньше временных затрат. Листы материала сразу покрывают достаточно обширную площадь обрабатываемой поверхности. А за счет небольшого диаметра проволоки, становится возможным утапливать сетки в цементном растворе.
  • Невысокая цена сетки позволяет купить ее даже при возведении частного дома.
  • Сетка, особенно та, что покрыта композитными материалами, стойка к неблагоприятным воздействиям влаги и химических веществ.
  • При производстве материала не используется никаких химикатов, а значит изделие полностью безопасно для человека и может без опаски применятся для возведения жилых зданий.

Способы армирования кирпичной кладки


Кирпич является наиболее востребованным материалов в частном и муниципальном строительстве. Его используют при возведении коммерческих объектов, общественных зданий. Вес стен из этого материала значительный, несмотря на то, что прочность кирпича способна выдерживать нагрузки рекомендуется производить армирование кладки в уязвимых местах. Это позволяет увеличить несущую способность конструкций, равномерно распределить нагрузку, избежать такого процесса, как расслоение кладки. Осуществляется армирование кирпичной кладки с помощью кладочной сетки или специальных арматурных штанг, хомутов. Укладываются они непосредственно в раствор, защищающий сталь от воздействий окружающей среды. Это замедляет процессы коррозии и позволяет рассчитывать на надежность конструкции на протяжении всего срока эксплуатации.

Современные системы армирования кирпичной кладки

Наиболее популярный арматурный крепеж последних десятилетий – кладочная сетка. Выполненная из стали она использовалась при строительстве многоэтажных зданий из кирпича. Ее габариты позволяли перераспределить нагрузку по ширине кладки. Сегодня все чаще армирование используется при обустройстве фасадов, поэтому стали востребованы такие системы, как арматура Murfor. Она представляет собой параллельные трехметровые прутья из качественной стали, соединенные между собой изогнутым прутом. Укладывается такая арматурная штанга в шов кирпичной кладки, обеспечивая равномерность нагрузки. Благодаря ее использованию можно отказаться от железобетонного пояса под крышей, обеспечить надежность оконных и дверных перемычек.

Не меньшей популярностью у строителей пользуется арматура Baut, изготавливаемая из оцинкованной проволоки толщиной в 3 мм. Хомуты различной формы, среди которых можно подобрать арматуру для горизонтальной и вертикальной кладки, обеспечивают надежное усиление прочности таких элементов, как оконные перемычки и другие сложные конструкции.

Основные виды армирования кирпичной кладки

Строители практикуют продольное, поперечное и вертикальное армирование кладки. При поперечном армировании используют пруток арматурный или стальную армирующую сетку. В результате дополнительного сжатия во время кладки ее прочность увеличивается. Продольное и вертикальное армирование применяется при возведении тонких конструкций из кирпича, столбов. Если раньше стержни арматуры связывались при этом виде армирования с помощью вязальной проволоки, а иногда и при помощи сварки, то сегодня для этого существуют крепежные системы. Их использование не требует дополнительного инструмента и выполнения сложных операций. Специальный крепеж для арматуры делает процесс вертикального и продольного армирования менее трудоемким процессом.

Преимущества армирования кирпичной кладки

Благодаря армированию можно строить из кирпича здания, способные выдержать высокую сейсмическую нагрузку. Устоит стена из кирпича и перед подвижкой или проседанием грунта. Это явление часто служит причиной появления в стенах трещин, которые переводят недавно построенное здание в разряд аварийного жилья, в котором не рекомендуется находиться людям. Современные армирующие системы, предназначены для вертикальной кладки, существенно расширяют ее применение. Это позволяет создавать фасады домов, имеющие индивидуальный, неповторимый экстерьер. Стоимость крепежа и арматуры значительно дешевле затрат на капитальный ремонт, что и служит причиной повсеместного применения этих материалов.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
