Шаг несущих стен: Расстояние между несущими стенами в частном доме

Несущие стены и перегородки дома из газобетона. Практические советы.

Сегодня для возведения надежных, но в то же время недорогих стен для своих домов, их будущие обладатели выбирают газобетон – как основу несущих стен и межкомнатных перегородок. Если соблюдать все строительные условия и нюансы, выбрать и использовать качественный материал, то вполне реально достичь желаемого результата.

Почему газобетон?

Характеристики, которыми обладает газобетон, оправдывают его выбор во время строительства домов и других частных строений. Газобетонные блоки имеют низкую плотность и теплопроводность, первая — снижает нагрузку стен на фундамент дома, а вторая позволяет не делать дополнительную теплоизоляцию дома. Правда про теплопроводность актуально только в том случае, если правильно подобрана толщина блока для определенного региона. Для умеренного климата подойдут блоки плотностью D400 и толщиной 375-400 мм. Блоки укладываются друг на друга при помощи специального клея с толщиной шва от 1 до 55 мм.

С этим строительным материалом работать довольно просто: он легко укладывается, пилится и его легко штробить для коммуникаций.

Как выбрать материалы

Качественный материал для строительства – это заводской продукт, а не тот который был сделан в кустарных условиях. Будь то блоки или клей для блоков, купленные у производителя и имеющие сертификаты – гарант того, что материалы правильно хранили и они пригодны для строительства, а заявленные характеристики соответсвуют реальности.

При покупке блоков выбираем самые ровные (1 категории), с отклонениями по высоте ±1мм, для минимизации мостиков холода, экономии на инструменте и времени при их шлифовке. Также важно учесть не только плотность самих блоков, но и на класс прочности блока при данной плотности. При одном классе плотности блок может иметь разные классы прочности, например: блок D400 – B2.0 блок D400 – B2,5. Лучше брать максимально доступный класс прочности к требуемой плотности.

Ну и для долговечности дома выбирать блоки с маркой по морозостойкости F100.

При выборе тонкошовного клеевого состава необходимо обращать внимание на следующие характеристики: max. фракция зерен заполнителя — не более 0,63 мм., прочность сцепления с основанием ≥0,5 МПа, прочность на сжатие ≥10 МПа — для обеспечения максимальной несущей способности стен, показатель морозостойкости – 100 циклов. Всеми вышеупомянутыми параметрами обладает специальный клей для блоков Expert из линейки продуктов производителя Holcim. Расход качественного клея составляет 16-17 кг на 1м3 блоков при толщине клеевого шва в 2 мм.

Начинаем строительство! Пошаговый алгоритм действий.

Шаг 1. Защита материала от осадков.

Обычно газобетонные блоки продаются запечатанными в термоусадочую пленку. Лучше распаковывать то количество блоков, которое будет задействовано в день строительства. А остальные блоки и/или незаконченные стены накрыть пленкой.

Шаг 2. Гидроизоляция фундамента. Для фундамента подойдет как рулонная гидроизоляция, так и обмазочная. При рулонной гидроизоляции делаем нахлест – 15 сантиметров.

Шаг 3. Первый ряд блоков. Приступаем к кладке блоков. Кладем блоки по углам строения и натягиваем между ними шнур. Если расстояние от блока до другого больше 10 метров, то нужно положить блок между ними и закрепить на нем шнур, чтобы не провисал, и кладка получилась ровная. В последующих рядах также лучше применять шнур. Зачастую фундамент имеет неровное основание, поэтому первый ряд блоков укладывается на пескобетон, например Holcim М300 – отлично подходит для этих целей. Для минимизации мостиков холода, вертикальные швы газобетонных блоков делаются с помощью тонкослойного клеевого состава.

Шаг 4. Клей для блоков. Второй и последующие ряды блоков из газобетона укладываются на специальный клей, благодаря этому швы получается не толстыми, что в свою очередь положительно влияет на сокращение теплопотерь будущего строения. К кладке второго ряда следует приступать после схватывания раствора для первого ряда, это занимает, как правило, 2-4 часа.

Для начала очищаем блоки от загрязнений и пыли, и если на блоках есть неровности убираем их рубанком или теркой. При помощи шпателя, кельмы или каретки наносим клей на блоки: на горизонтальную и вертикальную поверхности. Чтобы ускорить процесс кладки допустимо наносить клей сразу на 3 блока по горизонтали. Прижимаем блок после укладки на клей, чтобы толщина шва составила около 2 мм. Излишки клея не затираются, а подрезаются после схватывания.

Кладка блоков осуществляется с перевязкой. Место, где газобетон стыкуется между собой должно быть смещено от стыка нижнего ряда не меньше чем на 10 см, а у крайних блоков и на краях дверных/оконных проемов – не меньше 11,5 см.

Шаг 5. Армирование. Оконные проемы обязательно нужно армировать. Длина арматуры дожна быть на пол сантиметра длиннее самого оконного проема с каждой стороны по низу.

Штроборезом делается паз, как правило 40 х 40мм. Перед тем как заложить арматуру в паз, его необходимо очистить щеткой и увлажнить водой. После этого паз заполняется наполовину клеевым раствором и в него закладывается арматура, диаметром не меньше 6 мм (диаметр арматуры устанавливается в проекте), после погружения арматуры в паз, заполняем оставшееся пространство раствором. После проведения армирования блоков можно сразу продолжать процесс кладки.

Шаг 6. Перегородки. На несущих стенах, в месте где намечена перегородка, изначально закладывается гибкая связь из нержавеющей стали, которая дополнительно фиксируется на горизонтальной поверхности блока гвоздем. Другой конец гибкой связи фиксируются в горизонтальном шве перегородки. Если это момент был упущен и гибкие связи не заложили в шов несущей стены, то их можно зафиксировать в несущей стене и клеевом шве перегородки при помощи клеевого состава и гвоздя. Для перегородок в ванной под первый ряд блоков нужна гидроизоляция. Пустоты между последним рядом блоков и перекрытием заполняются монтажной пеной.

Шаг 7. Монолитный пояс. Для перекрытия железобетонными плитами, во избежание трещин в кладке, нужно обеспечить армопояс. Монолитный пояс является связующим элементом для несущих стен по всему периметру здания. Для создания монолитного пояса применяют специальные U-образные или П-образные блоки, в пространство которых закладывается арматурный каркас, а после бетонируется. Бетонирование лучше проводить при температуре свыше +5 С.

Шаг 8. Отделка стен. Для внутренней отделки газобетонных стен используют штукатурку, которая подходит для основания из газобетонных блоков. Для облицовки фасадов домов строений из газобетона можно использовать различные варианты отделки: штукатурка, кирпич, и многие другие.

Понравилась статья?

Поделиться в соцсетях:

С продольными и поперечными несущими.

Определение несущей стены в доме, ее толщина, отличие от перегородки

Приступать к разработке планировки квартиры нужно с точного определения несущих стен. Они, как известно, не подлежат демонтажу: если убрать главные стены, тогда здание может разрушиться. Также учтите, что при перепланировке основных стен вам понадобится заказывать новый проект в соответствующей инстанции и согласовывать его с проектировщиком данного строения. Однако в последнее время на просторах интернета появляются множество вариантов перепланированных помещений, где авторы проекта достаточно легко демонтируют несущие стены, не обращая внимания на противозаконность таких решений и обрушение здания. Мы предлагаем вам ознакомиться с описанием, которое поможет правильно определить несущие стены в доме или квартире.

Проще всего определение несущей стены – это измерение ее толщины.

1. Главные стены в доме из панелей

Вначале через интернет или сайт строительной компании следует найти характеристику серии вашего дома, из которой вы узнаете толщину, как несущих стен, так и внутренних перегородок.

Как правило, в домах из панелей толщина перегородок составляет 80-100 мм, основных стен – 140-200 мм. Во многих панельных зданиях перегородки выполнены из гипсобетона, толщина которых 80 мм. Несущие стены из железобетона имеют толщину 140 мм или 180, а то и 200 мм. В отдельных старых панельных домах несущие стены бывают по 120 мм. Итак, измерьте толщину стены: если она менее 120 мм, то это внутренняя перегородка, если больше – тогда несущая стена, с которой исключены. Имейте в виду, что отделка стены обоями или штукатуркой может изменить ее толщину, но в зданиях из панелей, как правило, отделка составляет не больше 50 мм. Но, если вы хотите сделать точный замер стены, тогда слой штукатурки потребуется убрать.

2. Несущие стены в зданиях из кирпича

Толщина стены в кирпичном здании определяется исходя из толщины кирпича, то есть 120 мм и плюс 10 мм на раствор. Поэтому стены из кирпича бывают толщиной в 120 и 250 мм, 380 мм, 510 и 640 мм с прибавкой отделочного слоя.

В зданиях из кирпича главные стены соответствуют толщине 380 мм. В большинстве жилых кирпичных домов перегородки между комнатами сделаны из кирпича толщиной 120 мм либо панелей из гипсокартона, толщина которых 80 мм. Между квартирами стены из кирпича должны быть толщиной 250 мм, двойные панели с зазором – 200 мм, а несущие стены выполняются из кирпича толщиной 380 или 510 мм, а также 640 мм. Итак, если толщина вашей стены менее 380 мм, то это перегородка.

Зданий из кирпича, которые сооружаются серийно, гораздо меньше, чем домов из панелей, по этой причине нелегко отыскать их описание. Но многие кирпичные дома в больших городах – это, так называемые «хрущевки», а также «сталинки», у них похожие планировки.

Основные стены в «хрущевках» и «сталинках»

Конструкция типичных «хрущевок» состоит из трех продольных несущих и поперечных стен с особыми диафрагмами жесткости, они создают прочность продольных несущих стен (не позволяют им переворачиваться). Поперечные стены на лестничных площадках предназначены для обеспечения надежности продольных несущих стен, а также создают опору для лестничных маршей, по сути, тоже оказываются несущими.

Опорой для перекрытий из плит между этажами служат продольные несущие стены, также это могут быть поперечные их виды из железобетона и прямоугольные балки (с сечением, как правило, 200х600 мм). Такие балки стоят на продольных несущих стенах.

Следует отметить, что последний вариант использовался гораздо чаще. В этом случае поперечные конструкции служат для обеспечения жесткости, а также в качестве несущих стен, поскольку они являются опорой для междуэтажных перекрытий. В каком направлении укладывали плиты, можно определить по их стыкам (рустам). Как правило, под балки из железобетона, чтобы они не были слишком заметны, ставят перегородки, как межквартирные, так и межкомнатные.

Квартирная планировка, число комнат, расстояние между балками и тому подобное могут отличаться, но схема сооружения все же остается неизменной.

Все, о чем было упомянуто ранее касательно «хрущевок», можно отнести и к «сталинкам». В них также следует выделить конструкцию с тремя продольно расположенными несущими стенами, но более сложного архитектурного подхода, поэтому схемы конструкций лестниц и лифтовых пролетов, поворот стен также отличаются сложностью выполнения.

Зачастую в «сталинках» частично на внутренних стенах ставят колонны из кирпича, на них устанавливают балки из железобетона.

3. Здания-монолиты

Дома-монолиты самые разнообразные в плане как архитектурного, так и конструктивного решения. В монолитных зданиях, предназначенных для жилья, в основном используются колонны и пилоны (колонны с прямоугольным сечением), балки и несущие стены-монолиты. Зачастую пилоны делают встроенными в наружные стены и внутренние перегородки. Монолитные внутренние главные стены и пилоны выполнялись толщиной 200 мм, 250 и 300 мм. Толщина колонн была еще больше. Итак, если вы сделали замеры толщины стены, и она составляет меньше, чем 200 мм, то это будет перегородка. Но, если вы измерили стену, а ее толщина равняется 200 мм, это еще не говорит о том, что она является несущей, поскольку в монолитных зданиях толщина перегородок может быть и большее 200 мм (к примеру, из пеноблока).

Если вы живете в новом монолитном доме, то проще всего получить данные о несущих стенах вашего жилья через управляющую компанию, либо найти план вашего этажа в архитектурном проекте дома. Как правило, это не составляет особого труда. На плане вы легко сможете определить внутренние несущие стены, а также перегородки и узнать их размеры.

Конечно, имеются и прочие определяющие показатели несущих стен, но для этого уже нужны профессиональные навыки, знания и опыт в строительной сфере, поэтому мы их здесь не предлагаем рассматривать. Хочется надеяться, что данная статья была вам полезна.

Эффективная эксплуатация зданий, т. е. постоянный квалифицированный уход за ними, периодическая оценка их технического состояния (диагностика повреждений) и предупреждение начала развития повреждений, своевременное проведение профилактического и восстановительного ремонтов возможны только при знании конструкций сооружения, особенностей его устройства и работы, эксплуатационных требований и степени их фактического удовлетворения, умении выявить уязвимые места, с которых возможно начало развития повреждений, и др. Именно поэтому работники эксплуатационной службы должны тщательно изучать проект здания; если же оно строится, то в ходе строительства они контролируют качество выполнения всех работ, изучают полученные от строителей исполнительные чертежи и инструкцию по эксплуатации здания, ведут на каждом сооружении паспорт, журнал учета технического состояния (ЖТС) и другие документы, необходимые в процессе эксплуатации зданий и сооружений.

Несмотря на большие отличия зданий различного назначения, обусловленные происходящими в них процессами, все они состоят из ограниченного числа конструктивных элементов, выполняющих в любых сооружениях одни и те же функции. Это основания, фундаменты, стены или каркас, крыша или покрытие, перекрытия, перегородки, лестницы, а также наружные элементы — входные площадки, балконы, световые галереи или приямки у окон подвалов и др. Конструктивные схемы зданий различного назначения также являются общими: одно-, двух-, трех- и многопролетные. Однако их конкретное конструктивное осуществление может быть отличным в гражданских и производственных зданиях, что вызывается их размерами в плане и по высоте, нагрузками и др.

Сочетание основных несущих элементов фундаментов, стен, опор, ригелей, перекрытий и покрытий можно свести в четыре основных конструктивных схемы (рис. 1.2):

с продольными несущими стенами;

с поперечными несущими стенами или смешанная- с продольными и поперечными стенами; с полным каркасом- каркасная; с неполным каркасом.

Рис. 1.2. Конструктивные схемы зданий
а — с продольными несущими стенами; б — с поперечными несущими стенами; и — с общим каркасом; г — с внутренним несущим каркасом

В конструктивной схеме с продольным несущими стенами нагрузки от крыши и перекрытий на фундаменты и основания передают продольные стены. Они являются определяющими конструктивными элементами в обеспечении устойчивости здания, которая дополняется жесткостью и надежной связью с их перекрытиями, при заанкеривании перекрытий в стены, а также связью продольных стен с лестничными клетками, с внутренними связевыми стенами. Толщина и свободная длина стен определяются расчетом прочности, устойчивости и теплозащитных качеств. Число продольных стен может быть от двух до четырех и более в зависимости от назначения и планировки здания. Стены могут быть кирпичными, блочными, крупнопанельными, причем высота зданий с таким остовом не должна превышать девяти этажей.

При конструктивной схеме здания с поперечными несущими стенами пространственную жесткость и нагрузки от вышележащих частей на фундамент и основание передают поперечные внутренние стены, усиленные в случае необходимости увеличения жесткости и устойчивости перекрытиями, лестничными клетками, наружными продольными стенами. Главное преимущество такой схемы в том, что внутренние несущие стены, в отличие от наружных, не должны обладать теплозащитными качествами и поэтому могут быть возведены из высокопрочного материала, например железобетона, при малом его расходе. При этом продольные наружные стены как ненесущие могут быть выполнены только для обеспечения теплозащиты, т. е. из малопрочного теплоизоляционного материала, что также весьма целесообразно. При такой схеме лишь торцевые стены выполняют несущие и ограждающие функции. Схема с поперечными несущими стенами принимается при проектировании как малоэтажных, так и зданий повышенной этажности. Чем больше этажность, тем меньше должен быть шаг поперечных стен, придающих устойчивость всему зданию.

На практике часто осуществляется смешанная конструктивная схема, в которой несущими являются как продольные, так и поперечные стены.

Каркасная схема (рис. 1.2, в) представляет собой систему, состоящую из фундаментов, колонн, горизонтальных элементов — ригелей, балок, перекрытий и связей жесткости. Пространственная жесткость здания с такой схемой определяется либо жесткой связью вертикальных и горизонтальных элементов, либо установкой специальных элементов связи, воспринимающих горизонтальные нагрузки, действующие на здание.

Главное преимущество каркасной схемы состоит в том, что каркас воспринимает все виды нагрузок, а стены выполняют лишь функции ограждения, что позволяет рационально использовать для них наиболее эффективные строительные материалы: для каркаса — металл или железобетон, для стен — материалы с высокими теплозащитными качествами, например легкий бетон, слоистые конструкции.

Каркасная схема широко применяется в производственных зданиях с большими пролетами и значительными крановыми нагрузками. Здания повышенной этажности жилого и служебного назначения также возводятся каркасными; их конструктивные элементы могут быть полностью унифицированы, что обеспечивает высокую индустриальность их возведения.
В зданиях с каркасной схемой можно легко менять внутреннюю планировку путем перестановки перегородок, что намного продлевает моральную долговечность таких зданий.

Широко применяется также схема с неполным, или внутренним каркасом (рис. 1.2,г), который представляет собой систему, состоящую из фундаментов, продольных наружных стен, одного или нескольких продольных рядов внутренних колонн, связанных ригелями, перекрытиями и покрытием. Пространственная жесткость и устойчивость такой схемы обеспечивается жесткой связью колонн с фундаментами, поперечными стенами связи, лестничными клетками, перекрытиями и покрытием.
В зданиях с неполным или внутренним каркасом планировка в значительной мере может быть достигнута посредством легких перегородок, которые при необходимости могут быть переставлены соответственно новому назначению здания, т. е. здания с такой схемой модернизируются с меньшими затратами, чем здания с несущими продольными и поперечными стенами.
Конструктивные схемы и типы несущих конструкций заглубленных сооружений приведены на рис. 1.3.


Рис 1.3. Конструктивные схемы заглубленных сооружений (а) и их конструкции: сборные (6), сборно-монолитные (в) и монолитные (г) 1 — наружная гидроизоляция

При проектировании зданий, в частности при выборе их несущей конструктивной схемы, исследуют все факторы, характеризующие строительство объекта: назначение и размеры здания в плане и по высоте, возможности производственной базы, климатические, гидрогеологические и другие (в том числе и долговечность) факторы, а также возможности модернизации при изменении технологического процесса.

Общим требованием к упомянутым трем типам зданий и сооружений при использовании любой из указанных выше несущих конструктивных схем является максимальное внедрение заводских методов домостроения. Каждая из таких схем допускает высокую степень индустриальности и может быть полностью реализована при строительстве любого из трех типов сооружений. Строительство по индивидуальным проектам ведется только в порядке исключения.

В верхних этажах здания создается возможность заменить некоторые поперечные стены поперечными ригелями и образовать большие пространства для операционной и других помещений. Поперечные стены хорошо обеспечивают устойчивость здания.  

Одноквартирные дома такой конструкции имеют две короткие фасадные стены. Поперечные стены являются внутренними и смежными с соседними.  

Продольные и поперечные стены здания вместе с перекрытиями образуют пространственную коробку, работающую на восприятие всех нагрузок, действующих на здание. Для обеспечения совместной работы горизонтальных частей здания (перекрытия) со стенами и столбами их связывают друг с другом при помощи анкеров.

Деревянные перекрытия состоят из деревянных балок, наката и засыпки. Балки укладываются на продольные или поперечные стены. Кроме обычных деревянных балок применяют клееные балки двутаврового сечения, как более экономичные.  

Оконные и дверные коробки устанавливают в процессе бетонирования, перемычки над проемами армируют или делают сборными. Для обеспечения поперечной жесткости одновременно с продольными устраивают поперечные стены или тамбуры. В стенах длиной более 30 м оставляют температурные швы. Такие стены возводят из крупнопористого бетона, шлакобетона, известково-песчаного бетона и грунтобетона в зависимости от наличия того или иного местного заполнителя. Толщину стен определяют теплотехническим расчетом. Такие здания дешевы, но строительство их трудоемко и предусматривает ручной труд, хотя высококвалифицированной рабочей силы не требуется.  

Перекрытия состоят из несущей конструкции, воспринимающей нагрузки от находящихся в здании людей, оборудования и пола. Кроме того, перекрытия являются горизонтальными диафрагмами, воспринимающими ветровую нагрузку, действующую на здание, и передающими ее на поперечные стены.  

Поперечная жесткость жилого дома обычно достигается путем передачи горизонтальных нагрузок на стены лестничных клеток и на поперечные торцовые стены. Горизонтальная нагрузка, возникающая от действия ветра, воспринимается наружными стенами с помощью горизонтальных дисков междуэтажных перекрытий и передается на поперечные стены дома. Чтобы обеспечить передачу нагрузки указанным способом, необходимо конструировать междуэтажные перекрытия так, чтобы отдельные плиты перекрытия были хорошо соединены между собой в швах.  

Из плоскости стен на всю высоту здания выступают навесные лоджии. В первом этаже поперечные стены заменены колоннами, что дает возможность свободного размещения помещений общественного обслуживания. Наружное ограждение первого этажа имеет сплошное остекление.  

Бескаркасная схема принята при проектировании жилых и гражданских зданий высотой не более 16 этажей. Пространственная жесткость таких зданий обеспечивается совместной работой стен, перегородок и перекрытий, соединяемых между собой при помощи сварки закладных деталей и замоноличива-ния швов. В основу конструктивного решения положен принцип передачи нагрузки от перекрытий на продольные или поперечные стены.  

Взаимодействие поперечных и продольных стен и междуэтажных перекрытий, образующих пространственную систему здания, при воздействии горизонтальной нагрузки происходит следующим образом. Горизонтальная нагрузка, возникающая от действия ветра и прикладываемая непосредственно к наружным стенам, передается через горизонтальные диафрагмы междуэтажных перекрытий на поперечные стены. Благодаря большой жесткости междуэтажных перекрытий в своей плоскости на изгиб, можно считать эти перекрытия неподвижными опорами, на которые опираются наружные стены. Поперечные стены, являющиеся в этом случае связевыми диафрагмами, должны рассматриваться как элементы балочного типа, воспринимающие нагрузки от междуэтажных перекрытий. Если между поперечными и продольными стенами имеются достаточные связи в виде перевязанных швов кирпичной кладки стен или сварных закладных деталей панельных стен, то в работу вовлекается часть продольных стен, и поперечное сечение такой консольной балки может быть принято в виде двутавра.  

Основные несущие элементы (фундаменты, стены и т. д.) в совокупности образуют несущий остов здания, который воспринимает все нагрузки, воздействующие на здание, и передает их на основание, а также обеспечивает пространственную неизменяемость (жесткость) и устойчивость здания. Конструкционная схема несущего остова здания подразделяется: бескаркасные, каркасные и с неполным каркасом.

Жилые и общественные здания, как правило, строят из кирпича, керамических или бетонных камней и мелких блоков, а также из крупноразмерных деталей и элементов: крупноблочные, крупнопанельные и объемно-блочные.

Бескаркасные здания из кирпича и мелких камней и блоков возводят обычно с продольными несущими (рис. 2, а) наружными и внутренними стенами. Поперечные стены в таких зданиях устраивают преимущественно в лестничных клетках, в местах, где проходят дымовые и вентиляционные каналы, а также в промежутках между ними для придания большей устойчивости продольным стенам и зданиям в целом. В зданиях с поперечными несущими стенами (рис. 2, б) продольные наружные стены — самонесущие, а перекрытия опираются на поперечные стены. Возводятся также бескаркасные здания, у которых несущими являются как поперечные, так и продольные стены. В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.

Рис. 2. Конструктивные схемы бескаркасных зданий с несущими стенами :
а — продольными, б — поперечными

Бескаркасные крупноблочные здания со стенами из бетонных и других блоков имеют конструктивные схемы с поперечными и продольными несущими стенами (рис. 3). Общественные многоэтажные здания чаще возводят с продольными несущими стенами. При этом в зависимости от ширины здания может быть не одна, а две внутренние продольные стены.


Рис. 3. Конструктивная схема крупноблочного здания с поперечными и продольными несущими стенами :
1 — угловой блок, 2 — простеночный, 3 — подоконный, 4 — перемычечный, 5 — блок внутренней стены, 6 — панели перекрытия

Бескаркасные крупнопанельные здания бывают: с тремя продольными несущими стенами: с поперечными несущими стенами-перегородками, устанавливаемыми с малым или большим шагом (расстоянием) друг от друга.

В домах с поперечными несущими стенами-перегородками (рис. 4) все основные элементы несущие: поперечные стены-перегородки, внутренняя продольная и наружные стены. Панели перекрытий имеют опоры по четырем сторонам. При этом наружные стеновые панели 1, которые мало отличаются от наружных панелей в домах с продольными несущими стенами, считают также несущими. Перегородочные панели 4 и панели внутренней продольной стены в таких домах изготовляют из тяжелого (конструктивного) бетона. Панели наружных стен изготовляют из легких бетонов. Они бывают трехслойными: из тяжелого бетона с теплоизолирующими вкладышами.


Рис. 4. Конструктивная схема крупнопанельного дома с несущими стенами-перегородками :
1 — наружные стеновые панели, 2 — санитарно-технические кабины, 3 — несущие перегородки, 4 — внутренние несущие поперечные стены (перегородки), 5 — панели перекрытия, 6 — цокольные панели, 7 — блоки фундаментов

Имеет свои особенности и решение наружных стен. Они навесные, увели­ченной длины — до 7 … 11м. Лоджии выполняются навесными. Остов перво­го этажа выполнен каркасным. Анало­гичная конструктивная система попе­речных стен принята при строительст­ве 16-этажных жилых домов, постро­енных в Северном Чертанове и других районах Москвы. Шаг поперечных стен принят 7,2 м, что дополнительно расширило планировочные возможно­сти.

Основными недостатками конструк­тивной системы с широким шагом по­перечных несущих стен по сравнению с конструктивной схемой с узким ша­гом, являются повышенная на 25… 30 % трудоемкость строительства, уве­личенный на 15… 20 % расход стали и цемента; это ограничивает использо­вание широкого шага в строительстве.

Конструктивная система с продоль­ными несущими стенами. Попытки ос­вободить внутренние пространства от несущих конструкций привели к ис­пользованию системы с тремя продоль­ными несущими стенами. Пространст­венная жесткость таких зданий обес­печивается совместной работой про­дольных и поперечных межсекционных стен, а также перекрытий. Перекрытия из многопустотных настилов с замо – ноличенными стыками представляют собой горизонтальные диски жестко­сти, передающие ветровые нагрузки на стены лестничных клеток.

Принципиально такое расположе­ние несущих конструкций с пролетами 5,4 …6м в наибольшей мере освобож­дают площадь дома от внутренних стен. Однако это решение вступает в противоречие с конструктивной целе­сообразностью: при однослойных кон­струкциях ограждений, выполненных из керамзитобетона, предельная высо­та дома, определяемая прочностью ма­териала и технико-экономическими по­казателями, ограничивается девятью этажами.

Наружные керамзитобетонные сте­ны выполняются в этом случае толщи-, ной 40 см, из керамзитобетона клас – 4-J-J-

Рис. XV.4. Крупнопанельный 17-этажный жи­лой дом с широким шагом поперечных стен. Конструктивная схема:

/ — поперечные несущие панели; 2-продольная стеновая панель; 3 — наружные ленточные стено­вые панели: 4 — торцовые железобетонные трех­слойные панели

са В 5 плотностью 1200 кг/м3. Продоль­ная внутренняя стена из бетонных па­нелей толщиной 27 см. При строитель­стве кирпичных и блочных жилых до­мов эта же конструктивная система применяется высотой до 12 этажей.

Конструктивная система с перекре­стными несущими стенами в зданиях повышенной этажности нашла ограни­ченное применение и это не случайно. При наличии поперечных несущих стен нецелесообразно устраивать и фасад­ные панели несущими ради опирания на них плит перекрытий. Такое реше­ние имеет смысл только для неболь­ших зданий до 6 … 9 этажей. Для бо­лее высоких зданий логично стремле­ние к всемерному облегчению наруж­ных стен, используя полностью для за – гружения плитами только внутренние (с опиранием по трем сторонам, вклю­чая внутреннюю продольную). При вы­соте зданий более 10… 12″ этажей ре­шение с навесными наружными стена­ми является оптимальным.

Несущий остов каменных зданий. Дома с несущими каменными стенами пока еще составляют значительную до­лю в жилищно-гражданском строи­тельстве городов, хотя и постепенно вытесняются индустриальными и преж­де всего крупнопанельными системами.

Несмотря на трудоемкость ручной кладки, каменные конструкции будут применяться в строительстве различ­ных зданий и сооружений, в том числе жилых и общественных, благодаря ар­хитектурным преимуществам и экс­плуатационным достоинствам.

Каменные стены здания возводят из глиняного и силикатного кирпича, керамических пустотелых блоков, из искусственных и естественных камней правильной формы на известково-пес – чано-цементном или песчано-цемент – ном растворах. Различают камни для «одноручной» кладки: кирпич (глиня­ный и силикатный, полнотелый и пус­тотелый) массой до 4,5 кг и камни для «двухручной» кладки — керамические пустотелые камни плотностью до 1200 кг/м3, из автоклавного ячеистого бетона плотностью до 800 кг/м3. Камни для двухручной кладки имеют массу 8… 16 кг. Приемы кладки стен см. разд. II.

Для улучшения технико-экономиче­ских и теплотехнических показателей кирпичные стены выполняют из эффек­тивных облегченных кладок, также рассмотренных в разд. II. В облегчен­ной кладке возводят верхние 3 … 5 эта­жей.

Системы несущих остовов много­этажных каменных зданий не отлича­ются от рассмотренных выше для па­нельных зданий: употребляются несу­щие остовы с продольными или попе­речными несущими стенами, смешан­ные системы с опиранием перекрытий на продольные и поперечные стены, комбинированные системы с несущими наружными стенами и внутренним каркасом — неполный каркас, а так­же каркасные схемы с самонесущими каменными наружными стенами.

При поперечных несущих стенах продольные каменные стены — само – несущие-выполняют только функции ограждающей конструкции. Кроме то­го, продольные наружные стены в этом случае являются элементами жестко­сти, обеспечивая вместе с лестничны­ми клетками продольную устойчивость несущего остова. Пространственная жесткость здания обеспечивается на­дежным соединением продольных и по­перечных стен в местах их пересечения и связью стен с перекрытиями.

Свободная длина продольных стен в пределах между поперечными связя­ми по нормам СНиПа при сборных же – лезобетонных перекрытиях может до­ходить до 48 м.

Устойчивость зданий при продоль­ных несущих стенах обеспечивается поперечными стенами — торцовыми, межквартирными, а в некоторых слу­чаях — специальными поперечными стенами жесткости.

Неполный каркас применяется в целях экономии стеновых материалов. Неполный каркас используют также при наличии в нижних этажах магази­нов и других предприятий обслужива­ния населения, планировка которых не допускает устройства часто располо­женных стен. При неполном каркасе панели перекрытий опираются на риге­ли, уложенные по колоннам каркаса.

Каменные материалы, обладающие большой плотностью, имеют высокую теплопроводность, а поэтому наружные стены по теплотехническим соображе­ниям приходится устраивать значи­тельной толщины — от 38 до 77 см.

Толщина стен в нижних этажах до­мов выше 6 этажей увеличивается для обеспечения необходимой несущей спо­собности, а в некоторых случаях для этой цели в нижних этажах устраива­ются специальные местные утолщения стен (пилястры) или их усиливают железобетоном, работающим совмест­но с каменной кладкой (так называе­мая «комплексная кладка»).

Повышение несущей способности каменных стен и столбов может быть также достигнуто путем применения в нижних этажах материалов повышен­ной прочности и армированием швов кладки горизонтальными сетками из проволоки диаметром 4 … 5 мм.

Толщина несущих внутренних стен принимается в нижних этажах 640 мм (2,5 кирпича) и 770 мм (3 кирпича), а в верхних этажах — 380 мм. (1,5 кир­пича). Толщина наружных несущих стен в нижних этажах 640… 770 мм, в верхних этажах для климатических ус­ловий средней полосы, например, Мо­сквы,’- из пустотелого кирпича или керамических камней толщиной 510 мм.

Декоративные свойства кирпичным стенам придают устройством фасадно­го ряда из лицевых кирпичей или кера­мических камней с расшивкой швов либо облицовкой закладными керами­ческими или бетонными плитами, ко­торые устанавливают по ходу кладки. Для уникальных зданий применяют облицовку плитами естественного кам­ня.

Венчающую часть каменной сте­ны — карниз или парапет — решают в соответствии с принятой в проекте конструкцией крыши и системой водо­отвода (наружного или внутреннего).

Междуэтажные перекрытия много­этажных зданий с каменными стенами выполняют из сборных железобетон­ных многопустотных плит. Остовы ка­менных зданий высотой 10 … 14 этажей обычно решаются по принципу стено­вого остова с неполным каркасом, с плитами перекрытий, опирающимися на наружные кирпичные стены и на продольные ригели каркаса.

Определенное достоинство такого конструктивного решения состоит в ис­ключении сильно нагруженной внут­ренней кирпичной стены, что снижает трудоемкость строительства и создает возможности более гибких планировоч­ных решений. Такие решения прини­мались в ряде случаев для домов вы­сотой до 14 этажей. Дальнейшее повы­шение этажности экономически неце­лесообразно, так как требует увеличе­ния толщины наружных кирпичных стен для повышения их несущей спо­собности. Поэтому пределом целесооб­разности применения конструктивной схемы с несущими (обычно продольны­ми) кирпичными стенами следует счи­тать 14 этажей.


Рис. XV.6. Детали стыков крупноблочных стен:

а, 6 — примыкания перекрытий к наружным стенам: в — сопряжение с блоком внутренней стены; г — вертикальный стык; / — перемычечный блок; 2 — настил перекрытия; 3 — подъемная петля стенового блока; 4 — то же, настила пере­крытия; 5 — стальной анкер; 6 — стальной уголок; / — герметизирующая масти­ка по гернитовому жгуту; 8 — обклейка рулонным гидроизоляционным матери­алом; 9 – легкий бетон; Ш — цементный раствор; // — блок внутренней стены

XV. Несущие остовы гражданских мног оэтаж

Многоэтажные крупноблочные зда­ния повторяют конструктивные схемы кирпичных домов (рис. XV.5, XV.6).

Наружные стены выполняют из легкобетонных блоков с двухрядной разрезкой, в системе которой основны­ми являются простеночные блоки и блоки-перемычки. На глухих (безокон­ных) участках стен вместо перемычек применяются поясные блоки. Толщину легкобетонных блоков наружных стен принимают 400, 500, 600 мм в зависи­мости от климатических условий стро­ительства. Внутренние стеновые блоки выполняют из тяжелого бетона с вер­тикальными круглыми пустотами тол­щиной 400 и 500 мм в зависимости от высоты дома, т. е. от величины дейст­вующих усилий.

В местах пересечений внутренних и наружных стен обеспечивается пере­вязка поясных блоков и свариваются закладные стальные детали блоков. Для обеспечения надежной простран­ственной работы здания выполняют анкеровку перекрытий в стенах.

По уровню индустриальности круп­ноблочные системы занимают проме­жуточное положение и являются как бы переходными между кирпичными и крупнопанельными. В перспективе по мере развития базы крупнопанельного домостроения блочные конструкции уступят место более индустриальным и совершенным — крупнопанельным си­стемам.

Выбор конструктивных систем жи­лых домов повышенной этажности.

Сложность экономического сопостав­ления рассмотренных зданий, выпол­ненных по различным конструктивным системам, определяется влиянием це­лого ряда факторов — различием объ­емно-планировочных решений, выбо­ром материалов и конструкций для от­дельных элементов, индивидуальным подходом того или иного проектиров­щика к конструированию элементов. Влияние на стоимость только плани­ровочных факторов может достигать 20 %. Для зданий высотой до 16… 17 этажей среди строительных систем — крупноблочной, каркасно-панельной и крупнопанельной — преимуществами по основным показателям обладает крупнопанельная. Наиболее решитель­но в пользу панельных домов говорят показатели трудоемкости, которая ока­зывается для панельных домов в 2,5 … 3 раза ниже, чем для каркасных.

Приведенные показатели обуслов­ливают целесообразность для 16 … 25- этажных жилых домов бескаркасных несущих остовов.

Исследования показывают, что наиболее экономичными типами зда­ний по расходу стали, цемента и бето­на, по затратам труда и стоимости яв­ляются крупнопанельные дома с кон­структивной системой в виде попереч­ных несущих стен, расположенных с узким шагом. Именно поэтому такая система получила наибольшее распро­странение в строительстве.

Повышение этажности крупнопа­нельных домов от 5 до 9, затем до 12 и, наконец, до 17 и 25 этажей в пределах единой конструктивной системы не приводит к резкому увеличению расхо­да материалов и повышению трудоем­кости.

Новые направления развития мно­гоэтажного индустриального домо­строения. Как показывает практика строительства панельных домов повы­шенной этажности, обычные панельные конструкции могут применяться в до­мах не выше 25 этажей. Уже при такой высоте в конструкциях панельных до­мов возникают дополнительные и до­вольно значительные усложнения, свя­занные с трудностями обеспечения пространственной жесткости.

Наиболее целесообразный метод повышения жесткости зданий — ком­поновка плана панельного дома с раз­витыми на всю его ширину поперечны­ми стенами, которые в этом случае бу­дут обладать достаточно высокой же­сткостью и в зданиях высотой до 16… 17 этажей относительно легко воспринимать горизонтальные на­грузки.

Другое направление в поисках но­вых конструктивных решений панель­ных зданий большой этажности также связано с применением монолитного железобетона. Одна из возможных конструктивных схем представляет со­бой монолитный железобетонный ствол, из которого «выпущены» на не­скольких уровнях мощные железобе­тонные консольные полые плиты, явля­ющиеся как бы платформами для опи – рания домов-блоков любой панельной конструкции (рис. XV.7).

Разновидность этой системы — сборно-монолитная железобетонная конструкция, в которой пространствен­ная система диафрагм в виде ядра жесткости выполняется в монолитном железобетоне (например, в той же под­вижной опалубке) и к этому ядру «привязывается» сборная панельная конструкция, работающая здесь толь­ко на вертикальные нагрузки (рис. XV.8). Панельные дома такой конст­рукции могут возводиться высотой до 30… 35 этажей.

Методы типизации в крупнопанель­ном домостроении. На первом этапе крупнопанельного домостроения объ­ектом типизации был типовой жилой дом. Это привело к монотонности, к невозможности достичь разнообразия в архитектуре застройки. Следующим методом стал блок-секционный, в ко­тором законченным объектом типиза­ции являлись блок-секции, из набора которых создавалась объемно-прост­ранственная композиция застройки. Для разнообразия композиционных ре­шений разработаны блок-секции ши­ротные и меридиональные, прямые и угловые, со сдвижкой в плане, пово­ротные вставки и т. п. Этот метод по­лучил наибольшее распространение в массовом строительстве в нашей стра­не.

Поиски разнообразия в индивиду­альном строительстве привели к разра­ботке блок-квартирного метода, в ко­тором объектом типизации являлась квартира. Однако он не нашел прак­тического применения в связи с неста­бильностью заводского производства деталей и необходимостью в каждом случае разрабатывать, по существу,

индивидуальные проекты панельных домов.

Новым методом явился разработан­ный в Моспроекте № 1 метод компо­новочных объемно-планировочных эле­ментов (КОПЭ), в котором объектом типизации стали фрагменты (конст­руктивно-планировочные ячейки) жи­лой секции высотой от фундамента до крыши, способные по определенным правилам блокироваться с другими аналогичными фрагментами системы, создавая тем самым различные по композиционным, демографическим и другим условиям объемно-планиро-

вочные решения жилых домов высотой 18… 22 этажа (рис. XV.9).

Достоинством метода является вы­сокая степень повторяемости типовых индустриальных изделий благодаря жесткой унификации планировочных параметров в различных фрагментах и в таких элементах здания, как лестнич – но-лифтовые узлы, конструкции нуле­вых циклов, чердака и т. п.

Метод предполагает открытую си­стему типизации фасадных панелей, создавая тем самым дополнительные средства для разнообразия архитекту­ры застройки.

Конструкции несущих стен и узлы опирания перекрытий. Наиболее ра­

циональными конструкциями несущих стен с позиций всего комплекса требований — прочностных, технологи­ческих, экономических — являются поперечные стены из плоских несущих железобетонных панелей. Это решение стало, по существу, единственным и для зданий повышенной этажности. В настоящее время плоские панели для зданий высотой 9 … 12 этажей вы­полняются толщиной 16 см. Такая тол­щина продиктована не только услови­ями прочности, но и требованиями зву­коизоляции от воздушного шума.

Можно рекомендовать увеличение толщины панелей межквартирных стен до 18 см. При повышении этажности домов с узким шагом, например до 16… 17 этажей, переход на толщину стен 18 см определяется не только ус­ловиями звукоизоляции, но и прочно­сти, а также противопожарными тре­бованиями. При больших нагрузках, например в системах с широким шагом несущих стен, в домах высотой 16 эта­жей и более целесообразно увеличить толщину поперечных стен до 20 см.

За рубежом в большинстве случа­ев внутренние стены также применя­ются в виде плоских панелей размером на комнату из бетона класса В20 тол­щиной 15 … 20 см.

Крупнопанельные системы с узким шагом несущих стен. » ArBuild.Ru


Панельной конструктивной системой (бескаркасной конструктивной системой) называют несущую систему, в которой вертикальными элементами являются стены, собираемые из панелей.

Крупнопанельными называют здания, выполненные в основном из панелей размером не менее чем на комнату. Крупнопанельные здания относят к плоскостеновым системам и подразделяют на поперечно-стеновые, продольно-стеновые и перекрестно-стеновые. В последней все стены, продольные и поперечные, объединяются между собой. Системы, содержащие в своих частях плоскостеновую и перекрестно-стеновую системы, называют смешанно-стеновыми системами.

В зависимости от расстояния между несущими стенами крупнопанельные здания подразделяют на здания с узким шагом несущих стен и здания с широким шагом несущих стен. При этом под шагом несущих стен понимают расстояние в осях между несущими стенами.

Иногда понятие шага несущих стен заменяют пролетом перекрытий, и тогда крупнопанельные системы подразделяют на малопролетные (соответствуют узкому шагу несущих стен), среднепролетные и большепролетные. Малопролетными называют перекрытия, в которых в зданиях с несущими поперечными стенами вдоль фасада располагается одна комната, среднепролетными и большепролетными— соответственно две и три (или более) комнаты.

Шаг поперечных стен обычно принимают от 2,4 до 4,8 м для малопролетных систем, от 5,4 до 7,2 — для среднепролетных систем и от 9,0 до 15,0 — для большепролетных систем.

В зданиях с поперечно- и перекрестно-стеновыми системами чаще всего применяют мало- и среднепролетные перекрытия, в зданиях с продольно-стеновой системой — среднепролетные.

Крупнопанельные системы с узким шагом несущих стен включают следующие конструктивные элементы: несущие (и не несущие) панели внутренних стен, панели перекрытий и фундаменты, являющиеся элементами несущей системы, панели наружных ограждений, которые могут быть элементами несущей системы или входить в состав несущих конструктивных элементов, и ненесущие элементы системы, в число которых входят изделия для лестниц, тюбинги лифтов, перегородки, изделия для внутреннего обустройства и инженерного оборудования зданий и др.

Крупнопанельные системы с узким шагом, позволяющие создавать здания с мелкоячеистой внутренней структурой, предопределяют области использования систем: жилищное строительство, здания гостиничного типа, административные здания без зальных помещений, общежития, некоторые типы бытовых и других корпусов с еысотой этажа (от пола до пола) 2,8 м.

Основной областью использования крупнопанельных систем с поперечным узким шагом несущих стен является жилищное строительство. Эти системы с точки зрения экономичности, высокой степени индустриальности, технологичности производства изделий и монтажа зданий являются для данного вида строительства наиболее оптимальными и распространенными.

Как определить несущая стена или нет?

5. Можно ли трогать несущие стены?

1. Несущие стены в панельном доме.

В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились. Для начала определите с помощью этой статьи серию Вашего дома по адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т.д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.

Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов. Там приведены планировки квартир каждой серии с выделением цветом несущих стен.

Второй способ узнать какие стены несущие в панельном доме- это померить их толщину.В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм., толщина несущих стен- от 140 до 200 мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80 мм., внутренние стены- железобетонные несущие панели толщиной 140,180 или 200 мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120 мм.

Таким образом, если толщина померенной стены без отделочных слоев окажется меньше 120 мм., то это значит, что она является перегородкой, а если больше- то несущей.

Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50 мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:

Толщина стены: s= c-a-b;

Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.

2. Как узнать несущая стена или нет в кирпичном доме?

Толщина кирпичной стены кратна размеру кирпича (120 мм.): 120 мм.+10 мм.(толщина вертикального шва раствора)+120 мм. и так далее.. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640 мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80 мм. соответственно, межквартирные- 250 мм. из кирпича и 200 мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм.

Таким образом, если толщина померенной стены в квартире оказалась меньше 380 мм., то она является перегородкой, и наоборот.

Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.

Несущие стены в хрущевке и сталинке.

Итак, какие стены несущие в хрущевке? Какие стены можно затрагивать при перепланировке хрущевки? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым ) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.

Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:

Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h) мм.), которые в свою очередь опираются на продольные несущие стены:

В последнем варианте, а он встречается чаще чем первый, поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия.Направление укладки плит бывает видно по рустам (стыкам плит).Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.

Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.

Всё что было сказано выше о хрущёвках, относится и к сталинкам. В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.

Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций:
1.

2.

3.

4.

Иногда вместо части внутренней стены (чаще в сталинках) устанавливают кирпичные столбы (колонны), на которые опираются железобетонные балки:

5.

6.

Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для перепланировки и полёта дизайнерской мысли.

3. Несущие стены в монолитных домах.

Как определить несущую стену в квартире в монолитном доме? Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному оформлению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения) , и балки и т.д. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина несущих стен в монолитном доме обычно составляет 200,250 и 300 мм. Размеры колонн бывают ещё больше.

Таким образом, если вы померили толщину стены и она оказалась менее 200 мм., то это перегородка. Обратное к сожалению не верно. Если вы померили стену и её толщина составила к примеру 200 мм., то это ещё не значит что она несущая, потому что в монолитных домах перегородки могут достигать толщины 200 мм. и более (например, из пеноблоков).

Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры- это попросить в управляющей компании или отделе продаж план вашего этажа из архитектурного раздела проекта здания (“рабочку”):

Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры. Несущие стены обычно выделяются отдельной штриховкой.

Если квартира находится в новостройке и её отделка ещё не выполнена, то какие стены являются несущими можно определить при визуальном осмотре. Несущие стены в таких зданиях выполняются из монолитного железобетона, который внешне легко отличим от кирпича, пеноблоков и других материалов, из которых выполняются перегородки и не несущие стены. Также на несущих стенах в таких домах отчетливо видны зачеканенные раствором отверстия, которые остались от стяжек опалубки при возведении стены.

4. Как обозначаются несущие стены на плане?

Многие, задают нам вопрос: «Как определить несущие стены на плане?». К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда. Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.

Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.


5. Можно ли трогать несущие стены?

Ниже мы вкратце рассмотрим те работы, которые можно и нельзя проводить с несущими стенами при перепланировке.

5.1. Можно ли снести несущую стену в квартире?

Демонтировать целиком несущую стену в доме любого типа категорически запрещается в соответствии с пунктом 10.3 Приложения № 1 Постановления Правительства Москвы №508. Во-первых, такой демонтаж приведет к существенному нарушению прочности, устойчивости и безопасности использования всего здания целиком. Во-вторых, такую перепланировку невозможно согласовать, и в случае её выявления придется потратить очень много денег на разработку проектной документации по восстановлению несущей способности такой стены.

5.2. Можно ли перенести несущую стену?

Осуществлять перенос несущей стены запрещено по тем же причинам, что описаны в предыдущем пункте.

5.3. Можно ли сделать проход в несущей стене?

Проём в несущей стене выполнить возможно во многих случаях. Однако при этом необходимо соблюсти множество требований. Возможность такой перепланировки и требования, предъявляемые к ней, мы подробно рассмотрели в отдельной статье.

5.4. Штробление несущей стены.

Выполнять горизонтальные или вертикальные штробы в несущих стенах под электропроводку или трубы водоснабжения запрещено согласно пункту 10.11 Приложения 1 к Постановлению Правительства Москвы №508. О штроблении стен можно почитать здесь.

5.5. Сверление несущей стены.

Сверлить несущие стены под установку дюбелей или других элементов крепежа допускается. Допускается даже устройство небольших сквозных отверстий для проводки через стену вентиляции, канализационных труб и труб водоснабжения.

Надеемся, что наша статья ответила на вопрос: «Как узнать несущие стены в квартире?».

какое расстояние должно быть между частными домами

ГлавнаяСтенРасстояние между несущими стенами в частном доме

Устройство перекрытий в частном доме

Устройство перекрытий в доме

Разделение дома на этажи осуществляется с помощью перекрытий. Выбирая вид перекрытий, учитывают величину пролетов между стенами, материал наружных и внутренних несущих стен, величину нагрузки на пол. Перекрытия должны быть не менее долговечны, чем стены дома.





Требования

Перекрытия должны иметь необходимую несущую способность, высокую степень огнестойкости, быть жесткими, с минимальным прогибом, обладать достаточными звукоизоляционными и теплозащитными свойствами.

Нагрузки

При расчете нагрузок на перекрытия учитывают вес устанавливаемого оборудования — котлов, ванных, джакузи, бильярдных столов, мебели и других тяжелых предметов.

Технологические нюансы

Перекрытия подвальных и цокольных этажей, а также чердачные надо утеплять, так как они разделяют помещения с разной температурой. По междуэтажным перекрытиям желательно уложить звукоизоляцию.

Инновации

Часторебристые и легкобетонные перекрытия позволяют уменьшить вес здания, исключить мостики холода, обойтись без звуко- и теплоизоляции пола. Их ровная поверхность облегчает монтаж напольных покрытий.



Виды перекрытий

Перекрытия дома опирают на стены или колонны. Основные конструкции перекрытий — безбалочные и по балкам.

В безбалочных перекрытиях несущей конструкцией служат железобетонные плиты. По технологии возведения их делят на сборные, монолитные и сборно-монолитные. Сборные собирают из плит заводского изготовления. Монолитные выполняют на месте по опалубке, используя монолитный бетон. В сборно-монолитных перекрытиях пролеты, которые имеют прямоугольную конфигурацию, перекрывают плитами, а нестандартные пролеты — монолитным железобетоном.

Из сборных плит наиболее распространены многопустотные плиты высотой 220 мм, длиной 2-7,2 м, шириной 1,2 или 1,5 м. Производят также сплошные железобетонные плиты перекрытии высотой 140— 160 мм, а также из армированного легкого бетона. Последние имеют высокие теплоизоляционные и звукоизоляционные качества.

В перекрытиях по балкам несущей конструкцией служат балки — металлические или деревянные. По ним укладывают настил. В строительстве частных домов применяют два типа таких перекрытий. Изделия первого типа — часторебристые перекрытия, состоящие из металлических балок и уложенных по ним мелкоштучных элементов настила из легкого бетона или керамики. Второй тип — перекрытие по деревянным балкам. По ним обычно укладывают деревянный настил.

Основные характеристики различных типов перекрытий

Ошибка! Если железобетонную плиту перекрытия консольно вывести за пределы наружной стены для создания балкона, то образуется мостик холода. Для создания консоли балкона подойдут плиты только из теплого бетона.





Монтаж безбалочных монолитных перекрытий

На стойки монтируют опалубку из водостойкой фанеры и других материалов

Опалубку следует обработать специальной смазкой против прилипания

На опалубку укладывают пространственную арматурную сетку

Использование бетононасоса позволит работать быстрее и качественнее

Заливают бетон целыми пролетами, от стены к стене

После снятия опалубки несколько стоек оставляют до полного схватывания



Сборные безбалочные перекрытия

При укладке плиты выравнивают, контролируя горизонтальность поверхности по нижней плоскости, которая служит потолком. Если наружные стены сделаны из легких бетонов, то по периметру стен в местах опирания железобетонных перекрытий устраивают монолитный армированный пояс. При монтаже плит не обойтись без панелевоза и крана. Если стены подготовлены, то раскладку плит по этажу можно выполнить за один день. Перекрытия можно нагружать сразу после установки.

Внимание!

  • Длина опирания плиты на кирпичную стену должна быть 12—15 см, на бетонную — не менее 7 см;
  • надо следить за тем, чтобы плиты были уложены строго горизонтально;
  • после раскладки плит необходимо приварить анкеры;
  • пространство между плитами следует залить цементнопесчаным раствором марки не ниже М100;
  • щели между перекрытиями недопустимы, они нарушат жесткость конструкции дома.

Монтаж безбалочных сборных перекрытий

При разгрузке плит следует пользоваться монтажными ремнями

На поверхность стены, туда, где будут уложены плиты, наносят раствор

Проследите, чтобы первая панель была уложена правильно

После укладки очередной плиты ее следует прижать к предыдущей

После бетонирования поверхность тщательно выравнивают

Швы между плитами необходимо заармировать и забетонировать







Безбалочные перекрытия из монолитного железобетона

Монолитную плиту перекрытия изготавливают на месте, опирая ее по периметру или по нескольким сторонам. Для устройства перекрытия необходимы материалы для изготовления опалубки (доски или шиты), арматура, монолитный бетон. Под опалубку подводят временные опоры с нижнего этажа. Схему армирования и толщину плиты (в зависимости от пролета — 80-200 мм) определяет конструктор.

Внимание!

  • Ширина поверхности опирания плиты должна быть не менее 12—15 см;
  • арматура должна отстоять от края плиты на 4—5 см, чтобы это пространство можно было заполнить защитным слоем бетона;
  • для замоноличивания перекрытия следует использовать бетон марки не ниже той, которая указана в проекте, и только заводского изготовления;
  • не забудьте оградить места проемов в перекрытии специальными блоками или деревянной опалубкой;
  • не снимайте опалубку преждевременно. Подождите хотя бы неделю, бетон должен набрать 70% прочности. Несколько стоек оставьте до его полного затвердения (28 дней).



Балочные часторебристые перекрытия

Система состоит из стальных несущих ферм, закрепленных на бетонном основании, и пустотных блоков (наиболее распространены блоки из керамзитобетона). Вес блока составляет 14—15 кг, монтаж производят вручную. Можно перекрывать пролеты шириной до 8 м. Использование часторебристых систем перекрытий с настилом из керамзитобетонных блоков позволяет уменьшить трудозатраты на 25-40 % по сравнению с безбалочными перекрытиями из железобетонных плит за счет уменьшения объемов опалубочных, арматурных и бетонных работ, а также благодаря отсутствию грузоподъемных механизмов.

Внимание!

  • Опирание балки на стену должно быть 8-12 см в зависимости от величины пролета;
  • запрещена укладка блоков на стены;
  • разделительные ребра, которые устраивают между рядами балок при пролетах более 4,5 м, должны иметь ширину 70-100 мм. Под ребра устанавливают технологиские опоры, армируют их и заливают бетоном;
  • не перегружайте часторебристые перекрытия. Если на этаже будет стоять тяжелое оборудование (джакузи, бильярдный стол), то перекрытие дополнительно армируют.



Монтаж балочных часторебристых перекрытий

На несущие стены дома укладывают несущие балки. Шаг балок — 60 см

Укладку блоков ведут от стен к центру на предварительно подпертые балки

Если надо усилить перекрытие, его локально армируют

Необходимо армировать периметр здания и разделительные ребра

Бетон равномерно распределяют, процесс должен быть непрерывным

Бетонируют поверхность перекрытия. Толщина слоя — не менее 30 мм



Перекрытие по деревянным балкам

Балки делают из бревна, опиленного на четыре ката, или бруса с сечением 100-150 х 200-250 мм. Можно также использовать доски толщиной 60-80 мм (или спаренные доски толщиной 50 мм, сшитые между собой гвоздями или скобами из металла). Расстояние между балками — 0,5-1,0 м, оптимальный пролет — 3-4 м. При больших пролетах их среднюю часть опирают на стойки. Балки одновременно служат лагами пола. Потолок подшивают вагонкой, ГКЛ или другими плитами, также можно оставить балки открытыми.

Перекрытие по деревянным балкам

Внимание!

  • При прямоугольном пролете лучше укладывать балки по направлению вдоль короткой стены, чтобы минимизировать прогиб перекрытия;
  • в местах опирания деревянных балок на стены из каменных материалов необходимо гидроизолировать дерево;
  • надо обработать все несущие балки огнезащитными и биозащитными составами;
  • крайние балки должны иметь зазор от продольных стен шириной 50-100 мм;
  • толщина доски пола должна быть не меньше 1/20 расстояния между балками перекрытий;
  • если перекрытие по деревянным балкам снизу оштукатурить, а сверху покрыть воздухонепроницаемым гидроизоляционным слоем, то дерево лишится вентиляции и начнет загнивать. Вентиляция всех слоев деревянных перекрытий обязательна!

Опирание деревянных балок



Как подготовить пол

Ровная поверхность часторебристых и монолитных железобетонных перекрытий, а также дощатый настил пригодны для устройства полов в соответствии с требованиями их укладки. По сборным железобетонным плитам делают цементную стяжку толщиной 20-30 мм. Междуэтажные перекрытия из сборных железобетонных плит и часторебристые перекрытия не нуждаются в звукоизоляции. На монолитные железобетонные плиты укладывают слой звукоизоляционного материала с гидрозащитной пленкой и закрепляют его цементной армированной стяжкой толщиной не менее 40 мм. При перекрытиях по деревянным балкам звукоизоляцию укладывают между балками или досками настила и чернового пола.

Внимание!

Если уложить теплый пол без теплоизоляции перекрытия, то он будет греть плиту. Теплоизоляция необходима, в два слоя со смещением стыков.



Устройство стяжки пола

Перекрытие, сделанное по грунту, необходимо гидроизолировать и утеплить

Слой армированной стяжки должен быть не менее 4 см

Свежую стяжку необходимо выровнять

Готовая поверхность должна быть абсолютно горизонтальной











Что бы еще почитать?

remstd.ru

Расстояние между балками перекрытия: расчет

Начнем с того, что такое перекрытие?

Перекрытие — это такая конструкция, которая разделяет по высоте смежные помещения.

Говоря простым языком, перекрытие — это конструкция для образование этажей, как для отделения жилого помещения от чердачного и подвального, так и для отделения жилых помещений. Отличают между собой междуэтажное, цокольное, подвальное и чердачное перекрытие величина выдерживаемой нагрузки (ее определяет тип балок и расстояние между балками перекрытия), а также обшивка балок.

Арматурный каркас под монолитное междуэтажное перекрытие

Требования к перекрытиям

Конструкция должна обладать необходимой прочностью для того, чтобы выдерживать не только нагрузку своего веса, а и дополнительную — такую как вес людей, мебели, оборудования. Величина предполагаемой нагрузки на один квадратный м перекрытия определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот какие могут быть нагрузки:

  • для чердачного перекрытия нагрузка может быть не больше 105 кг;
  • для цокольного перекрытия и междуэтажного — не менее 210 кг нагрузки на кв. м площади перекрытия.

Исходя из этого, определяется, какой использовать брус, и как его укладывать.

Нагрузка на один квадратный метр цокольного перекрытия должна быть не менее 210 кг.

Перекрытия должны быть достаточно жесткими для того, чтобы не образовывались прогибы. Брус деревянных перекрытий можно использовать как лаги для пола следующего этажа. Чтобы определить, какой использовать брус, необходимо немного соприкоснуться с сопроматом. Выполняют такой расчет лаг, обычно, архитекторы, а те, кто хочет строить своими руками — пользуются таблицами.

При реконструкции или строительстве нового элемента разделения помещений необходимо позаботится о звукоизоляции. Как это сделать и какие к звукоизоляции требования — это определяют нормативные строительные документы. Для этого требуется тщательно закрывать имеющиеся щели на стыках элементов конструкции и применять соответствующие материалы, чтобы заполнить расстояние между балками.

Перекрытия, которые разделяют помещение, имеющие, при этом, разницу в температуре, должны соответствовать теплозащитным требованиям нормативных документов. Для этого используем утеплители, которые укладываются между балками. Их количество определяет расчет. Чтобы лаги не стали мостиками холода, к выбору материала лаг необходимо подходить с соответствующими знаниями.

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция перекрытия должна противостоять длительному огненному воздействию. Предел огнестойкости у различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия, в этом смысле — самые стойкие, деревянные — самые слабые. Поэтому, прежде чем использовать деревянный брус, необходимо осуществить пропитку древесины бруса соответствующим огнестойким материалом или использовать оштукатуривание готовой конструкции.

Вернуться к оглавлению

Виды перекрытий

По типу конструкции выделяют два типа перекрытия. Первый тип — это балочное. Оно состоит из балок и внутреннего заполнения. Второй тип — безбалочная конструкция. Безбалочное выполняется из однородных элементов, таких как плиты-настилы или панели-настилы.

Вернуться к оглавлению

Балочные деревянные перекрытия

Каркасом такого перекрытия являются деревянные балки (лаги), которые следует крепить на равномерном расстоянии друг от друга. Расчет этого расстояния производится в зависимости от сечения балки и ширины пролета между опорными стенами.

Специалисты уже давно произвели такой расчет. Расстояние между балками перекрытия подскажет таблица:

Сечение (для деревянной балки)см х смШирина пролета перекрытия3 мШирина пролета перекрытия3,5 мШирина пролета перекрытия4 мШирина пролета перекрытия4, 5 мШирина пролета перекрытия5 м
Брус 5 х 160,8 м0,6 м0,45 м
Брус 6 х 201,25 м0,80 м0,70 м0,55 м0,45 м
Брус 10 х100,60 м0,45 м0,35 м
Брус 14 х 181,81,48
Брус 15 х 202,42,0
Брус 16 х 222,5

Конструкции балочных деревянных перекрытий прекрасно подойдут для постройки частного загородного дома.

Этот расчет справедлив для междуэтажного перекрытия из деревянных балок. Для чердачного перекрытия крепить брусы можно на расстоянии, превышающем этот расчет на 35%.

Если нет цельного бруса требуемого сечения, лаги можно изготовить из кругляка или досок. Для таких лаг кругляк обтесывается из двух сторон, а доски — скрепляются.

Если балки используются как лаги для пола следующего этажа, то, при толщине доски не более 28 мм, расстояние между лагами не должно превышать 50 см.

Если вы хотите строить коттеджный дом или частный дом своими руками, то нужно использовать именно балочную конструкцию из деревянных брусов. Такая конструкция очень легкая в монтаже, а также недорогая. Помимо этого, вам будет обеспечена отличная теплоизоляция и достаточно высокая прочность.

Изготавливаться эти лаги должны только из хорошей древесины и, желательно, чтобы это была хвойная порода. Брусы должны быть маслянистыми. Сечение лаг покажет расчет. У древесины лаг не должно быть дефектов.

Наиболее важным этапом при изготовлении брусов считается просушка материала и на это может уйти около 3 дней. Если вы плохо проведете просушку, то спустя какое-то время лаги очень сильно просядут или покоробятся.

В последнее время, огромной популярностью у застройщиков пользуются деревометаллические лаги и двутавровые балки, сделанные на основе клееного бруса. У этих материалов значительно снижены недостатки балок и лаг из обычной древесины — низкая механическая прочность, пожароопасность и подверженность разрушению микроорганизмами и термитами. Расчет сечения, длины и расстояния между такими балками необходимо смотреть в соответствующих таблицах.

Вернуться к оглавлению

Технология монтажа своими руками

Чтобы уложить своими руками балки на опорные стены, в них, через интервал, который дал расчет, оставляют гнезда. Балка должна опираться на стену (входить в гнездо) не менее чем на 12 см, но не упираться в заднюю стенку. Конец лаги, который заходит в гнездо, должен быть в два слоя обмотан рубероидом для гидроизоляции. Торец лаг не изолируется. Лаги можно изготовить из обрезных досок, скрепив их между собой.

Деревянные балки очень удобны в таких перекрытиях, так как на них сверху стелется напольное покрытие, а снизу монтируется чистовой потолок.

Для дальнейшего монтажа своими руками, к боковой части лаг прибивают черепные брусы 40 х40 или 50 х 50, к которым, в дальнейшем, необходимо крепить накат из досок. К несущим брусам перекрытия крепится потолок нижнего помещения. Для удобства и быстроты монтажа, накат выполняют (предварительно) в виде щитов, которые, затем, крепят к черепным брусам саморезами (плотно прижимая друг к другу).

На этот накат, в дальнейшем, своими руками нужно крепить изоляцию (звуко- или тепло-) на слой пароизолирующего материала. Пароизолирующим материалом может быть пергамин, толь или специальная пленка. Ею выстилается накат с захватом части бруса (на высоту изоляции). В качестве звуко- или теплоизоляции может использоваться минеральная вата, шлак, пенопласт, керамзит, перлит, В отдельных случаях, для засыпки между лаг может использоваться сухой песок, стружка, опилки, древесная листва, солома.

На лаги снизу своими руками подбивается чистовой потолок, а сверху своими руками настилается пол. Деревянный брус, в этом случае, очень удобен, так как используется в качестве лаг для пола. На него легко крепить любой листовой материал. В такие лаги можно забить гвоздь, ввернуть саморез или забить скобу.

Вернуться к оглавлению

Балочные металлические и железобетонные перекрытия

В качестве балок в таких конструкциях применяются:

  • двутавр;
  • швеллер;
  • уголок.

Швеллер и уголок для этих целей необходимо, предварительно, сварить определенным образом. Естественно, этому предшествует небольшой расчет.

К неоспоримым преимуществам таких металлических балок относятся:

В железобетонных перекрытиях в качестве балок могут использоваться двутавр, швеллер, а также уголок.

  1. Высокая надежность и долговечность.
  2. Пожаробезопасность и стойкость к биологическим врагам.
  3. Возможность безопасного перекрывания пролетов в 4 -6 метров.

Расстояние между такими балками перекрытия может быть вдвое больше, чем между деревянными и регламентируется, чаще, размерами плит настила (расчет должен подтвердить, что плиты вынесут определенную нагрузку). Такие балки, напрямую, нельзя использовать в виде лаг для настила пола. К ним непросто (но возможно) подшивать потолок.

К сожалению, это не все недостатки перекрытия, использующего металлические конструкционные материалы. Еще к недостаткам такого перекрытия следует отнести:

  1. Образование ржавчины во влажных помещениях.
  2. Необходимость в грузоподъемных механизмах при монтаже.
  3. Хорошая звуко- и теплопроводность (с этими недостатками борются путем обертывания торцов металлических конструкций войлоком).

Накат на таких балках бывает не только из досок, но и из плит. Это могут быть облегченные железобетонные плиты или плиты из других легких и прочных строительных материалов — их применение регламентирует расчет.

Чтобы избежать коррозии несущих балок, используют железобетонные балки перекрытия. Такие балки укладывают на расстоянии 0,6 -1,0 м. Заполняют пространство между балками легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делают стяжку под пол, а потолок штукатурят под побелку, покраску или обои.

Вернуться к оглавлению

Безбалочные перекрытия

Схема безбалочного перекрытия дома

Безбалочные перекрытия выполняют, одновременно, и несущую, и ограждающую (разделяющую) функции. В их конструкции нет балочных ригелей, и состоят они из монолитной плиты или нескольких плит или панелей. Существует три разновидности безбалочных перекрытий:

  1. Сборные.
  2. Монолитные.
  3. Сборно-монолитные.

Сборные перекрытия нельзя смонтировать своими руками, так как для этого требуется грузоподъемный механизм и стропальщики. Зато такое перекрытие быстро собирается и выдерживает большие нагрузки. Собирается оно из пустотелых или П-образных железобетонных плит. Для монтажа покрытий могут использоваться лаги из дерева.

Своими руками, чаще всего, изготавливают монолитное железобетонное перекрытие. Его можно выполнять постепенно и неспеша. Самым трудоемким и ответственным этапом в его выполнении является монтаж подвесной опалубки и армирование. Заливка слоя бетона в 8 — 12 см, по сравнению с этими кропотливыми работами, кажется отдыхом. Заливают бетон марки М200 своими руками, арматуру используют любую.

Для настилания пола на такую конструкцию, желательно, уложить деревянные лаги. Для настила линолеума или плитки лаги укладывать не надо.

Вернуться к оглавлению

Технология сборно-монолитных перекрытий

В настоящее время более эффективными и долговечными являются сборно-монолитные перекрытия, выполненные с использованием новых современных технологий. Они являются альтернативой перекрытиям из плит пустотного настила, монолитным и деревянным перекрытиям. Поэтому остановимся на них немного подробнее.

Вернуться к оглавлению

Конструкция и характеристики

В таких конструкциях деревянный брус или стальная балка заменены железобетонной балкой, а вместо щитов зашивки используются легкие, но прочные, цементные блоки. Элементы конструкции сборно-монолитных перекрытий производятся промышленным способом из жестких бетонных смесей и состоят из железобетонных балок и пустотных блоков-вкладышей, изготовленных из керамзитобетона. Железобетонные балки выполняют несущую роль в перекрытии и чаще всего бывают продольными, реже — П-образной формы, имеющими длину до 7,2 м. Но существует технология, при которой эти элементы изготавливаются непосредственно на стройплощадке.

Балки имеют сравнительно небольшую массу (1 погонный м весит не более 19 кг) и потому удобны при монтаже. При этом нет необходимости делать опалубку, достаточно установить монтажные опоры. Расстояние между баками соответствует размеру керамзитных панелей. В качестве лаг такие балки использовать нельзя.

Вернуться к оглавлению

Используемые материалы

В качестве арматуры используются стальные стержни, которые соединяются хомутами на расстоянии 25 см. Затем вручную выполняется укладка пустотелых блоков. Выполняя работу, следует так устанавливать крайние блоки, чтобы они слегка касались стен, служащих опорой балкам, не оставляя щелей для вытока бетона. Блоки-вкладыши должны иметь размеры 530х200х200, а их вес — не выше 14 кг.

После сбора на эту конструкцию укладывается арматурная сетка с шагом 100х100 мм, затем производится заливка бетона или керамзитобетона и выполняется его уплотнение. Получилась ребристая монолитная плита,1 кв. м которой весит около 360 кг при несущей способности 1300 кг/кв. м.

И так, сборное междуэтажное перекрытие состоит из 8 слоев:

  • бетонная заливка;
  • арматурная сетка;
  • арматура балки;
  • железобетонная балка;
  • пустотелый блок;
  • усиленная железобетонная балка;
  •  распределительный пояс;
  • металлическая сетка.

В местах, где запланированы большие проемы, например, лестничные, перпендикулярно балкам перекрытия нужно положить дополнительный брус, который, опираясь на стены, создает большую жесткость. Для этого нужны деревянные брусы, какие будут не менее жесткими, чем основные балки. Небольшие проемы выполняют на месте, просто просверливая или вырубая бетон.

Для укладки на такую конструкцию пола из листовых материалов необходимы лаги, которые монтируются своими руками отдельно. Материалом лаг, обычно, является сосна.

1popotolku.ru

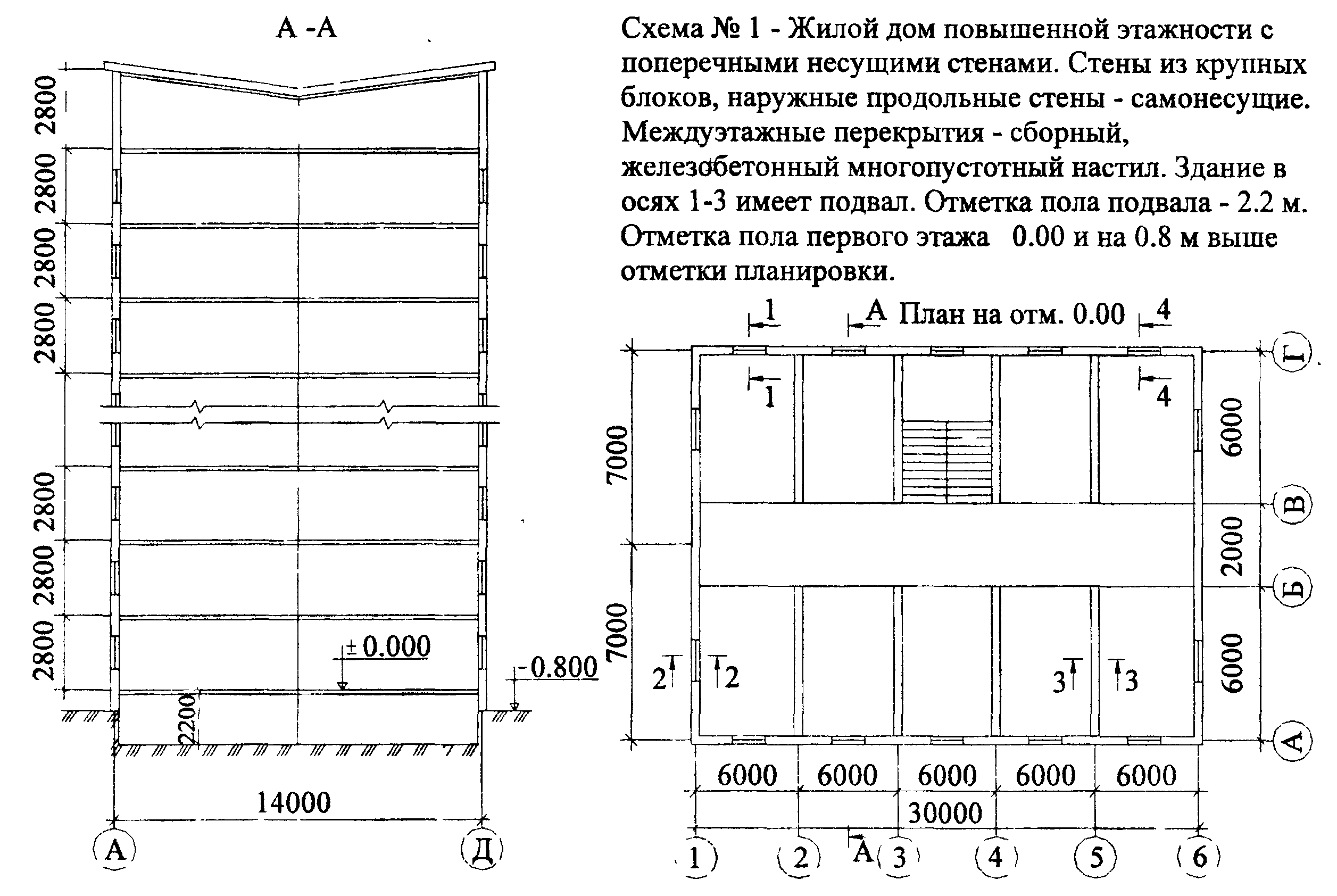

Кон­структивные схемы зданий | Бесплатные курсовые, рефераты и дипломные работы

Остов определяет так называемую кон­структивную схему здания. В зависимо­сти от характера опирания горизон­тальных несущих элементов (перекрытий) на вертикальные несущие элементы (стены, отдельные опоры и балки между ними) различают следующие конструк­тивные схемы гражданских зданий (рис. 1):

■ с несущими продольными сте­нами;

■ с несущими поперечными стенами;

■ с неполным каркасом;

■ с полным каркасом.

Кроме того, существуют здания, от­дельные части которых состоят из раз­личных конструктивных схем.



Рис. … 1. Конструктивные схемы зданий:

1 — внутренняя продольная стена, 2 — внутренние поперечные стены, 3 — панели перекрытий,

4 — столбы и прогоны, 5 — прогоны (или распорки), 6 — стойки каркаса, 7 — ненесущие наружные стены

а — здания с несущими продольными стенами

б — здания с поперечными несущими стенами

в, г — здания с неполным каркасом

д — здания с полным каркасом

Здания с несущими продольными стенами (рис. 1, а) устраи­вают из тяжелых материалов, имеющих надлежащую прочность. Кроме того, на­ружные стены также должны удовлетво­рять теплозащитным требованиям. По такой конструктивной схеме строят чаще кирпичные и крупноблочные дома.

Устойчивость такой конструктивной схемы в поперечном направлении обеспе­чивается специально устраиваемыми по­перечными стенами, которые не несут на­грузки от перекрытия. Такие поперечные стены возводятся лишь для ограждения лестничных клеток, образуя ядра жёсткости, и в местах, где они нужны для придания устойчивости на­ружным стенам. Применение указанной конструктивной схемы дает большие воз­можности для решения планировки поме­щений, т. е. имеется большая свобода в решении планировочных вопросов. При данной конструктивной схеме требуется меньшее число типоразмеров сборных из­делий.

Здания с поперечными несущими стенами (рис. 1,б) обеспечивает боль­шую жесткость системы, однако увеличи­вается общая протяженность несущих внутренних стен. Тем не менее, такое ре­шение в ряде случаев является рацио­нальным, так как при этом к конструк­циям наружных продольных стен предъя­вляются только теплозащитные требова­ния и для их устройства можно использо­вать легкие эффективные материалы. Иногда применяют смешанный вариант, при котором опорами для перекрытий служат продольные и поперечные стены.

Здания с неполным каркасом* в данной конструктивной схеме вместо внутренних продольных или поперечных стен устраивают систему столбов с опирающимися на них гори­зонтальными балками (прогонами), на которые, в свою очередь, опираются перекрытия (рис. 1, в, г).

* Каркас (франц.) — скелет.

Здания с полным каркасом в данной конструктивной схеме вместо несущих на­ружных стен применены столбы, обра­зующие вместе с внутренними столбами и балками (прогонами) как бы скелет здания (рис. 1, д).

Необходимо отметить, что применение каркасной конструктивной схемы наибо­лее рационально.

Материалом для конструкций каркаса является железобетон, сталь, а для мало­этажных зданий столбы нередко вы­кладывают из кирпича. Для деревянных зданий каркас также выполняют из де­рева.

В этом случае наружные стены выполняют только ограждающие функции и могут быть:

■ самонесущими или

■ навесными.

Самонесущие стены опираются на фундаменты или фунда­ментные балки и не воспринимают ника­ких нагрузок, кроме собственной массы.

Навесные стены опираются на горизон­тальные элементы на уровне каждого этажа.

По характеру работы каркасы бывают:

■ рамные,

■ связевые и

■ рамно-связевые.





Рис. 2. Схемы каркасов здания:

1 — элементы каркаса, 2 — жесткие узлы, 3 — горизонтальные диафрагмы,

4 — вертикальные поперечные и продольные диафрагмы

а – рамный каркас

б – связевый каркас



В зданиях с рамным каркасом (рис. 2, а) столбы и балки соединяются между собой жесткими узлами, образуя поперечные и продольные рамы, воспринимающие все действующие вертикальные и гори­зонтальные нагрузки.

В зданиях со связевым каркасом (рис. 2,б) узлы между столбами и балками нежесткие, поэтому для восприятия горизонтальных нагрузок необходимы дополнительные связи. Роль этих связей выполняют чаще всего пере­крытия, образующие диафрагмы и пере­дающие горизонтальные нагрузки на жесткие вертикальные диафрагмы (стены лестничных клеток, железобетонные пере­городки, шахты лифтов и др.).

Рамно-связевый каркас это комбинированный тип каркаса так же применяемый в практи­ке строительства. В нем в одном направлении ставят рамы, а в другом — связи.

В гражданском строительстве наибольшее распростране­ние получили здания со связевыми карка­сами.

Зда­ния из объемных элементов (блок-коро­бок) получили широкое распространение в 70-х годах 20 века. В этих зданиях остов здания образуется коробчатыми элементами заводского из­готовления.

Рис. 3. Схема расположения координацион­ных осей в плане здания:

В — шаг,

L — пролет



Шагом (рис. 3 — В) при проектировании плана здания является расстояние между координационными осями, которые рас­членяют здание на планировочные эле­менты и определяют расположение вер­тикальных несущих конструкций здания (стен, колонн, столбов). В зависимости от направления в плане здания шаг может быть

■ поперечный или

■ продольный.

Пролетом (рис. 3 — L) в плане называют расстояние между координационными осями несущих стен или отдельных опор в направлении, соответствующем длине основной несущей конструкции перекры­тия или покрытия.

В большинстве случаев шаг предста­вляет собой меньшее расстояние между осями, а пролет — большее.

Координа­ционные оси здания для удобства приме­нения маркируют, т. е. обозначают в одном направлении (более протяжен­ном) цифрами, а в другом — заглавными буквами русского алфавита.

Высотой этажа является расстояние по вертикали от уровня пола нижераспо­ложенного этажа до уровня пола вышеле­жащего этажа, а в верхних этажах и одноэтажных зданиях — до верха от­метки чердачного перекрытия.



refac.ru

Строительные нормы и правила (СНиП) и расположение частных построек

Юридическая консультация > Административное право > Строительство дома: какое расстояние должно быть между частными домами

Постройка частного дома – очень серьезное дело, за которое следует браться с умом. Учитывать нужно множество факторов, технические и правовые аспекты. В последнюю категорию входит расстояние между домами.

Отдаленность строений друг от друга имеет огромное значение, т. к. из-за не соблюденных правил часто возникают разногласия и споры с соседями, и прочие проблемы. Учитывая нормы расстояния, вы оберегаете себя от лишних неприятностей, а свой дом от возможности возгорания при пожаре у соседей. Далее будут рассмотрены основные правила размещения частных домов и установленные в законе нормы.

Как располагаются частные дома по нормативам

Расстояние между постройками — для пожаробезопасности

Осведомленность о нормативах расположения дает возможность перепланировки в перспективе, а также обеспечивает пожаробезопасность. Данные нормативы содержат информацию об условиях строительства на частном секторе.

По закону, все здания такого рода делятся на однорядные и двурядные. Однорядные подразумевают застройку в 2 участка, двурядные, соответственно, — в 4. Согласно нормативам, расчет расстояния следует производить, отталкиваясь от того, из какого материала будет построен дом.

  • Невоспламеняемый материал. В этом случае дом должен стоять минимум в 6 м от соседского.
  • Бетонно-кирпичные постройки с элементами из дерева, не защищенного от пожара – в 8 м
  • В случае, если один из домов деревянный, а второй из невоспламеняемого материала или трудновоспламеняемого, то стоять они должны по меньшей мере на расстоянии в 15 м
  • Между главной и второстепенной постройками должно быть 8 м. К второстепенным относятся гаражи, летние кухни на открытом воздухе и прочее.
  • От частного дома до сарая или курятника расстояние должно быть не меньше 10 м
  • Между второстепенными и вспомогательными (сарай, курятник) постройками – 10 м

Существуют также нормативы, относящиеся к категории дополнительных:

  1. От дома до проезжей части
  2. От дома до объектов в соседнем дворе
  3. Между инженерными сетями
  4. От здания до прочих объектов

Точные цифры дополнительных нормативов подробно прописаны в законе. Перейдем к теме расчета расстояния между частными домами.

Как правильно рассчитать расстояние

От хозяйственных построек до соседей — не меньше 1 метра!

Если на вашем участке есть хозяйственные строения, то от них до участка соседей должно быть не меньше метра. Хозяйственные постройки, содержащие скот или птицу, нужно располагать в 4 м от границы участков.

Высокие растения запрещается сажать менее чем в 4 м от соседней территории. Низкие же деревья могут расти в 2 м от соседей. Относительно инженерии, учитывайте следующие правила:

  • От водопровода до дома требуется 5 м расстояния
  • Отступ до газопровода — от 1 до 10 м
  • Кабельные сети – 0,6 м
  • Сети коммуникации – 2 м

Что касается отдаленности от забора и входа на участок, то построив дом близко к калитке, вы сможете быстро оказаться под крышей в плохую погоду, а разместив здание дальше, вы будете наслаждаться тишиной и спокойствием без шума дороги, пыли и взглядов прохожих.

Задумав возвести дом в несколько этажей, обязательно осведомитесь о мнении соседей. Некоторые из них могут возмутиться впоследствии, что ваш дом затемняет их территорию, поэтому лучше сразу обсудить этот вопрос и прийти к компромиссу.

Обустройство дома по СНиП

К постройке нового дома следует отнестись максимально ответственно

СНиП необходимо читать очень внимательно, так как в нем прописаны правила не только внешнего расположения объектов на территории и самого дома, но и внутреннего устройства помещения.

Планировка этажа должна строго подчиняться правилам. В противном случае Бюро технической инвентаризации будет иметь полное право отказать вам в регистрации, если размер помещения меньше минимума.

  • Общая комната или гостиная должна иметь площадь не менее 12 квадратов, спальня – 8, кухня – 6, ванная комната – 1,8, отдельный туалет – 0,96. Данные нормативы не взяты из воздуха, а разработаны исходя из размеров стандартной мебели и сантехники, а также санитарных норм.
  • В случае мансардных этажей, приемлемы спальни 7 кв. м. Стоит отметить, что максимальная высота комнат не указана, следовательно, она зависит от предпочтений владельца.
  • В СНиП прописаны также нормы дверных проемов и подъемов.
  • Лестница, ведущая на верхние этажи, должна быть 0,9 м в ширину.
  • Коридоры – также 0,9 м, передняя – 1,8.
  • Сами этажи следует строить не менее 2,5 м в высоту (в мансардном доме – 2,3).
  • Цокольный этаж может считаться надземным, если он возвышается над поверхностью земли на 2 м, а все возможные надземные этажи могут использоваться для жилья.
  • Подземное помещение хозяйственного предназначения должны быть не ниже 2 м.
  • Разрешается отводить помещение цокольного и первого этажей для гаража. Здесь нужно лишь учесть, что материалы, из которых будет построено помещение, следует выбирать негорючие.
  • В случае, если над гаражом есть окна других комнат дома, то необходим козырек в 0,6 м.

Чаще всего самостоятельный расчет общей площади дома выполняется неточно. При неоправданном превышении норм владельцу частной постройки придется платить налог в большем размере. Коммунальные услуги тоже будут дороже, чем обычно.

Чтобы правильно рассчитать площадь, не забудьте про наличие балконов, лоджий, лестничных клеток и других мелких помещений, которые порой не учитываются застройщиками. Не входят в площадь дома только чердаки, хозяйственные помещения без отопления в подвале и кладовки. Рассчитывая размер помещения, не нужно учитывать плинтуса – они не имеют значения.

Важно знать: нельзя размещать комнаты для жилья в подземных этажах, если вы решите строить цокольный этаж дома.

Разрешение на строительство

Придется собрать пакет документации

Чтобы построить дом, необходимо собрать массу документов. Рассмотрим поэтапно получение разрешения на возведение частного дома. В отделении администрации, к которой относится ваша территория земли, составляют ходатайство о начале застройки в двух экземплярах.

Для этого вам потребуется паспорт, свидетельство на земельный участок, заявление на имя главы сельского совета с просьбой одобрения начала стройки.

Теперь необходимо создать проект вашего будущего дома. Это дело можно поручить специальной организации (важно чтобы она имела лицензию), или же делать все самостоятельно. Если вы решили довериться третьему лицу, то есть компании, создающей проекты, нужно взять у нее копию лицензии и самого проекта здания.

Если же вы все-таки хотите самостоятельно разработать план, то первым делом специальная служба должна определить, пригодна ли территория земли под строительство дома. Вам должны будут выдать акт. Потом оформляют план топосъемки. Пренебрегать им нельзя, так как он потребуется при получении кадастрового паспорта.

Далее подают заявку на вынос осей участка и дома. После всего этого в специальных государственных органах необходимо оформить заказ на строительный паспорт. Вам потребуется паспорт, заявление на разрешение, план территории и документ о том, что это ваша собственность, проект будущего дома, топосъемка или документ об исследовании территории, лицензия на создание проектов.

Забор как граница между соседями

Теперь нужно определить местоположение дома на участке по согласованию с пожарной и санитарной инспекциями. В завершении весь пакет документов подвергается государственной экспертизе.

Разрешение на строительство действует в течении 3-х лет со дня регистрации документа. Последним этапом является оплата пошлин в местной администрации. После этого администрация одобряет либо отказывает в строительстве дома. Второй вариант возможен лишь при отсутствии каких-либо документов или неправильном их оформлении, но такое случается редко.

Согласование строительства с соседями. Порой с соседями возникают разногласия даже прежде, чем вы начнете жить рядом с ними. Вполне возможно, что они будут против того, чтобы вы строили рядом с ними дом. Тогда у многих возникает вопрос, нужно ли разрешение на строительство от соседей?

Если так случилось, что сосед не просто возмущается, но и захватил часть вашей территории, чтобы, к примеру, не позволить вам провести водопровод, то вы можете смело жаловаться на него в органы суда. Конечно, только тогда, когда на личном уровне решить проблему не удается.

При соблюдении вами всех правил СНиП и нормы расстояния, мнение соседей не имеет никакой юридической силы, следовательно, и разрешение от них не требуется.

Однако, если все-таки выполнить требования СНиП не получается, то для оформления разрешения на строительство от местной администрации, нужно сначала получить письменное согласие соседей.

Так, разобравшись во всех юридических тонкостях строительства частного дома, можно уверенно начинать возведение жилища. Ни в коем случае не пренебрегайте законом и соблюдайте все формальности, чтобы избежать лишних проблем в будущем.

Каким должно быть расстояние между постройками? Ответы в телеконсультации:

Поделиться

ВКонтакте

Класс

WhatsApp

Telegram



juristpomog.com

Допустимые отношения высот стен и столбов к их толщинам

Главная > Допустимые отношения высот стен и столбов к их толщинам 6.16. Отношение высоты стены или столба к толщине независимо от результатов расчета не должно превышать указанных в пп. 6.17 — 6.20. 6.17. Отношение β= H/h (где H — высота этажа, h — толщина стены или меньшая сторона прямоугольного сечения столба) для стен без проемов, несущих нагрузки от перекрытий или покрытий, при свободной длине стены l ≤ 2,5 Н не должно превышать величин, приведенных в табл. 28 (для кладки из каменных материалов правильной формы).

Таблица 28

Марка раствораОтношения β при группе кладки (см. табл. 26)

I

II

III

IV
50 и выше

25

10

4

25

22

20



22

20

17

15



17

15

14





14

13

Для стен с пилястрами и столбов сложного сечения вместо h принимается условная толщина hred = 3,5 i, гдеДля столбов круглого и многоугольного сечений, вписанных в окружность, hred = 0,85d, где d — диаметр сечения столба.Примечание. При высоте этажа H большей свободной длины стены l отношение l/h не должно превышать значения 1,2 β по табл. 28.6.18. Отношения β для стен и перегородок при условиях, отличающихся от указанных в п. 6.17, следует принимать с поправочным коэффициентом k, приведенным в табл. 29.

Таблица 29

Характеристика стен и перегородокКоэффициент k
1.Стены и перегородки, не несущие нагрузки от перекрытий или покрытий при толщине, см:
25 и более1,2
10 и менее1,8
2. Стены с проемами
3. Перегородки с проемами0,9
4. Стены и перегородки при свободной их длине между примыкающими поперечными стенами или колоннами от 2,5 до 3,5 Н0,9
5. То же, при l > 3,5Н0,8
6. Стены из бутовых кладок и бутобетона0,8
Примечания: 1. Общий коэффициент снижения отношений β, определяемый путем умножения отдельного коэффициента снижения k (табл. 29), принимается не ниже коэффициента снижения kp, указанного в табл. 30 для столбов.

2. При толщине ненесущих стен и перегородок более 10 и менее 25 см величина поправочного коэффициента k определяется по интерполяции.

3. Значения Аn — площадь нетто и Ab — площадь брутто определяются по горизонтальному сечению стены.

Предельные отношения β для столбов принимаются по табл. 28 с коэффициентами, приведенными в табл. 30.

Таблица 30

Коэффициент k для столбов
Меньший размер поперечного сечения столба, смиз кирпича и камней правильной формыиз бутовой кладки и бутобетона
90 и более0,750,6
70 — 890,70,55
50 — 690,650,5
Менее 500,60,45
Примечание. Предельные отношения β несущих узких простенков, имеющих ширину менее толщины стены, должны приниматься как для столбов с высотой, равной высоте проемов.

6.19. Отношения β, приведенные в табл. 28 и умноженные на коэффициент k по табл. 29 для стен и перегородок, могут быть увеличены: при конструктивном продольном армировании кладки (при μ = 0,05 %) в одном направлении (в горизонтальных швах кладки) — на 20%.При расстояниях между связанными со стенами поперечными устойчивыми конструкциями l ≤ kβh высота стен H не ограничивается и определяется расчетом на прочность. При свободной длине l, равной или большей Н, но не более 2Н (где Н — высота этажа) должно соблюдаться условие

H + l ≤ 3kβh.(49)

6.20. Для стен, перегородок и столбов, не закрепленных в верхнем сечении, значения отношений β должны быть на 30 % менее установленных в пп.6.17 — 6.19.

snip1.ru

Нормы расстояния между жилыми строениями

Нормы расстояния между жилыми строениями

Подробности Создано 24.08.2015 05:38

При проектировании и строительстве дома необходимо учитывать, что есть ряд строительных норм, утверждённых государством, соблюдение которых является главным условием строительства.

Необходимое расстояние между жилыми сооружениями по государственным нормам рассчитывается исходя из строительного материала, который применяется для изготовления несущих конструкций.

  • В том случае, если оба соседних строения возведены из материалов не подверженных горению, например бетон, камень, а так же железобетон, то разрешённым расстоянием между ними является 6 и более метров;
  • Если же сооружения изготовлены из таких же негорючих материалов, но в совокупности с деревянными перекрытиями, то тогда минимально разрешённое расстояние между жилыми постройками составляет не меньше 8 метров;
  • Для соседних деревянных домов, изготовленных из горючих, а так же трудно горючих и негорючих материалов, нормативами предполагается минимальное расстояние не меньше 15 метров;

При проектировании частного дома все необходимые расстояния нужно рассчитывать по выступающим точкам будущей постройки, которыми обычно являются эркер и крыльцо.

В том случае, если все строительные замеры будут осуществлены ещё до начала непосредственной застройки с предельной точностью, то возможная перепланировка дома по ходу строительства не доставит вам никаких хлопот и неприятных сюрпризов, так как не потребует дополнительных материальных затрат на исправление проектных недочётов.





Нормы расположения жилого здания по отношению к хозяйственным сооружениям

Жилое строение рекомендуется возводить на расстоянии, превышающем 5 метров от красной линии дороги и на расстоянии не менее трёх метров от жилых улиц и проездов. Красной линией в сфере градостроительства принято считать условную границу, которая предположительно отделяет проезжую часть улицы, непосредственно от территории жилой застройки.

В целях соблюдения пожарной безопасности допустимое расстояние между жилыми частными сооружениями на соседствующих участках земли должно быть в пределах от 6 до 15 метров, в зависимости от уровня и степени огнеупорности построек. В нормативных актах рекомендуется для более удобного осуществления ремонта помещения размещать жилое здание со смещением постройки к левой или правой боковой границе земельного участка, но, тем не менее, разрешённое расстояние от забора участка до стены жилого дома составляет от 1-1,5 метров.

Хозяйственные объекты необходимо сооружать в глубине земельного участка с соблюдением таких же требований к их удаленности от границ, которые применяются и по отношению к жилым зданиям. Хозяйственные блоки рекомендуют выстраивать отдельно от основного жилого дома. Ограждение участка со стороны жилой улицы должно быть прописано в проектных документах.



Нормативы минимальных расстояний между постройками

Норматив минимального расстояния от постройки до улицы или же проезда выглядит следующим образом:

  • От жилого строения и хозяйственных построек по отношению к красной линии жилой улицы составляет не менее 5 метров;
  • От жилого строения до красной линии проезда разрешается не меньше 3 метров;
  • От хозяйственных строений до красной линии проезда должно быть не менее 5 метров;
  • Возведённый на участке навес или же автомобильный гараж может примыкать к ограде земельного участка со стороны жилой улицы или проезда. Помимо этого, размещение гаражей допускается как отдельно стоящими, встроенными или же пристроенными к жилому строению и хозяйственным подсобным сооружениям.

Минимальное расстояние расположения границы на соседнем земельном участке согласно санитарно-бытовым характеристикам:

  • От жилого дома – не меньше 3 метров;
  • От хозяйственной постройки для содержания домашних животных – не меньше четырёх метров. Кроме этого, данные сооружения разрешено пристраивать лишь к малогабаритным жилым домам при обязательном разделении их от жилых помещений не менее чем тремя рабочими подсобными комнатами;
  • При наличии примыкания хозяйственных блоков непосредственно к жилому дому расстояние необходимо измерять отдельно по отношению к каждому объекту:
    • Жилой дом – автомобильный гараж – от дома не менее 3 метров, от автомобильного гаража не менее 1 метра;
    • Жилой дом-постройка для домашних животных – от жилого дома не менее чем 3 метра, от вспомогательной постройки для содержания животных не менее 4 метров.

При сооружении хозяйственных построек, на садовом или же дачном земельном участке , размещаемых на расстоянии от одного метра от границы соседнего садового или дачного земельного участка, скат крыши постройки необходимо расположить таким образом, чтобы сток природных осадков не попадал на соседний земельный участок и не подтоплял его.

Норматив минимального расстояния между сооружениями, расположенными на смежных участках земли:

  • От жилого здания или же жилого частного дома до дворового душа, банной постройки и уборной – не менее 8 метров;
  • От природного колодца до уличной уборной и компостного сооружения – 8 метров.
  • Минимальное расстояние от фундамента жилого здания до инженерных коммуникационных сетей:
  • Силовые кабели всех типов напряжений, а так же кабели телефонной связи располагаются на расстоянии не менее 60 см;
  • Каналы и коммуникационные тоннели размещаются на расстоянии, превышающем 2 и более метра;
  • Для водопровода, а так же напорной канализации предусмотрено расстояние более 5 метров.

Приведённые в статье нормативы расстояний между объектами частного строительства помогут правильно спроектировать как сам жилой дом, так и предполагающиеся коммуникационные развязки. Соблюдение данных норм поможет без проблем ввести построенный дом в эксплуатацию.

Видео — Расстояние до забора от построек по ГОСТ-у

Добавить комментарий

e-brus.ru

Ремонт и перепланировка квартир. План и последовательность ремонта квартиры

Несущие стены потому и называются несущими, что несут нагрузку от межэтажных перекрытий, других стен и крыши. Снос или ослабление (устройство или расширение проемов) таких перегородок может повлиять на устойчивость всего здания, ведь все несущие стены связаны между собой.

Прежде чем взяться за перепланировку жилья, следует определиться с последовательностью ремонта квартиры. Правильная последовательность ремонта квартиры избавит вас от возможных ошибок и ненужных сложностей при ремонте. Проекты ремонта квартир, как правило, не обходятся без отдельных чертежей, посвященных каждому этапу перепланировки. Начинаем с чертежа сохраняемых перегородок – это первый план ремонта квартиры.



Как определить не несущие перегородки?

По плану, по типу дома. На поэтажном плане БТИ, как правило, несущие стены нарисованы толстыми, а не несущие перегородки – тонкими (но не всегда). В современных панельных домах почти все внутренние перегородки – несущие. В хрущевках – наоборот. Это связано с изменением технологии строительства. Раньше остов дома строили из отдельных плит, а комнаты внутри квартиры разделяли возводимыми перегородками. Позже, в результате развития технологий, панельные дома стали собирать из уже готовых блоков, и почти все внутренние перегородки стали несущими. В кирпичном доме – все иначе. В качестве несущих стен выступают наружные стены дома и стены, разделяющие квартиры.

На практике. Статус стены можно определить с помощью простых измерений. В кирпичном доме несущая стена должна быть шириной не менее 250 мм, чтобы на нее могла опереться плита перекрытия. Все, что меньше, можно отнести к не несущим перегородкам. Еще один признак ненесущей стены – ее неоднородность, кирпич в ней перемежается с позагребнем. Другой вариант – посмотреть стену у самого потолка: ненесущие перегородки не доходят до него на 2 см (это пространство обычно запенивают и заделывают паклей), чтобы перекрытия под своей нагрузкой не «сломали» и не изогнули хрупкие перегородки.





В представленной квартире – все внутренние перегородки не несущие (шириной 10 см), поэтому владелица квартиры может сносить их без зазрения совести. Так на свет появился еще один план –
с планируемыми перегородками.

Последовательность ремонта квартиры диктует свои законы: для начала следует найти место для всех необходимых функциональных зон – коридора, санузла, кухни, спальни, гардеробной, гостиной. На основе плана сохраняемых стен и перегородок можно бесконечно создавать разные варианты, возводя новые перегородки. В условиях дефицита жилой площади хозяйка квартиры предпочла совмещение кухни и гостиной, санузла и ванной комнаты.



Делим пространство на зоны

Как запланировать островную кухню? Островная кухня, как правило, оснащается каким-либо кухонным оборудованием (плита, раковина, духовка) или встроенными тумбами для кухонной утвари. Со всех сторон кухни-острова нужно оставить свободное место для прохода – не менее 90 см. Если вы планируете использовать такой остров как место для приема пищи, не забудьте запланировать под ним пространство для ног.

На фото: Марина Янкевич


архитектор-консультант

В типовом жилье важно грамотно использовать каждый сантиметр площади. Есть определенные правила при формировании необходимого пространства для помещений разного назначения.

Коридор. Удобная ширина коридора – не меньше 140 см, в хрущевках он уже – примерно 110 см. Сейчас это мало кого устраивает, поэтому прихожую чаще всего расширяют.

Кухня. При линейном расположении кухни нужно высчитать фронт кухонного оборудования (мебели). Ширина кухонных тумб бывает
15-20 см (бутылочница), 40, 60 и 80 см. Владелица этой квартиры готовит редко, поэтому ее вполне устроит минимальное количество напольных тумб. Итак, считаем: холодильник, мойка, плита, посудомоечная машина плюс тумба для хранения (60 см). Получается – 300 см. Значит, при необходимости «обрезать» помещение кухни, нужно помнить о необходимой ширине этого помещения.

Ванная. Площадь ванной комнаты определяют в зависимости от размеров ванны. Например, владелица квартиры запланировала установку ванны с размерами 75 на 170, длина ванны и определила ширину этой комнаты.

Санузел. Правила установки унитаза одни и для отдельного санузла, и для совмещенного. Он должен отстоять на определенном расстоянии от стен (от ванны или другого оборудования). Если прочертить посередине унитаза условную ось, это расстояние будет равняться минимум 35 см в каждую сторону. Перед ним тоже нужно предусмотреть пространство – не меньше 40 см, иначе колени будут упираться в дверь.

Спальня. В однушках спальное место часто устраивают в гостиной комнате. Но нашу хозяйку это абсолютно не устраивало. Она хотела, чтобы оставшиеся на ночь гости не мешали ей отдыхать. Поэтому спальня заняла единственную комнату, а гостиная «переехала» в кухню. Для сведения: минимальные размеры спальни высчитываются так – ширина постели плюс по 70 см с каждой стороны для прохода. Лучше, конечно, больше, чтобы могла вместиться и прикроватная тумбочка.

Рабочий уголок. Его размеры определяет размер стола и пространство для удобного подхода к компьютерному креслу.

Гардеробная. Чтобы оптимально использовать ее пространство, посчитайте количество нужных секций, умножьте эту цифру на ширину секции (как правило, это 60 см) и вы получите длину основной стены, где будут стоять эти шкафы

Как начертить финальный дизайн-проект будущей квартиры?
Читайте далее: ШАГ 3

Конструктивные схемы зданий — Строительство зданий

Конструктивные схемы зданий

Основными несущими элементами зданий являются фундаменты, стены, отдельные опоры, элементы перекрытий и покрытий, составляющие несущий остов здания. Совокупность элементе несущего остова должна обеспечивать восприятие всех нагрузок, воздействующих на здание, и передачу их на основание, а также пространственную неизменяемость (жесткость) и устойчивость зданий.

По конструктивной схеме несущего остова здания подразделяются на бескаркасные, каркасные и с неполным каркасом. В бескаркасных зданиях основными вертикальными несущими элементами являются стены, в каркасных — отдельные опоры (колонны, столбы), в зданиях с неполным каркасом — и стены и отдельные опоры.

Бескаркасные здания получили широкое распространение в гражданском .одноэтажном, малоэтажном и многоэтажном строительстве. Имеются примеры возведения бескаркасных жилых зданий высотой в 25 этажей. Бескаркасные здания встречаются также в одноэтажном и малоэтажном промышленном строительстве.

Несущий остов таких зданий, состоящий из несущих стен и перекрытий, представляет собой как бы коробку, пространственная жесткость которой создается совместной работой стен и дисков перекрытий.

Рис. 1. Конструктивные схемы бескаркасных зданий: а — с продольными несущими стенами, б — с поперечными несущими стенами, в — с поперечными и продольными несущими стенами

Бескаркасные здания могут возводиться с продольными несущими стенами. Поперечные стены в таких зданиях устраивают только в лестничных клетках, а также в промежутках между ними для придания большей устойчивости продольным стенам и, в тех местах, где должны; проходить дымовые и вентиляционные каналы. Ширина гражданских зданий обычно не превышает целесообразные величины пролетов констструкций перекрытий. В таких зданиях, помимо наружных несущих продольных стен, приходится возводить внутренние несущие продольные, стены.

Гражданские бескаркасные здания часто возводят и с поперечными несущими стенами. В таких зданиях продольные наружные стены являются самонесущими. При возведении таких зданий из сборных железобетонных конструкций (панельных) поперечные несущие стены выполняются из железобетонных панелей, а ограждающие наружные стены — из легких панелей.

Возводятся также бескаркасные здания, где несущими являются как поперечные, так и продольные стены. В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.

Здания с неполным каркасом вместо внутренних продольных и внутренних поперечных стен, на которые должны опираться конструкции перекрытий, имеют отдельные опоры в виде столбов или колонн. На колонны в продольном или поперечном направлении укладывают прогоны, служащие опорами для плит перекрытий.

Каркасными в большинстве случаев строят одноэтажные, малоэтажные и многоэтажные промышленные здания, а также многоэтажные гражданские здания. Ряд малоэтажных гражданских зданий возводят также в каркасных конструкциях.

Рис. 2. Конструктивные схемы зданий с неполным каркасом: а — с продольными прогонами, б — с поперечными прогонами; 1 — прогон, 2 — колонна

Несущий остов таких зданий состоит из колонн и горизонтальных ригелей, выполняемых в виде балок или ферм. Колонны и жестко или шарнирно скрепленные с ними ригели образуют рамы. В многоэтажных зданиях ригели иногда располагают в продольном направлении. При применении в многоэтажных зданиях безбалочных перекрытий ригелем рамы является безбалочная плита, жестко связанная с капителями колонн.

Рис. 3. Конструктивные схемы каркасных здачий: а — с самонесущими стенами, б — с несущими навесными стенами

Наружные стены каркасных зданий, выполняющие ограждающие функции, являются самонесущими или ненесущими, навесными. Самонесущие стены в этом случае опираются на фундаменты или фундаментные балки, ненесущие стены в каждом этаже — на бортовые балки или ригели рам (при продольном расположении ригелей), а навесные стены навешиваются на наружные колонны каркаса.

Несущие элементы здания в совокупности образуют пространственную систему, называемую его несущим остовом. Несущий остов должен иметь достаточную прочность и обеспечивать пространственную жесткость и устойчивость здания, тогда как ограждающие конструкции должны обладать стойкостью против атмосферных и других физико-химических воздействий, а также достаточными тепло- и звукоизоляционными свойствами.

В зависимости от вида несущего остова различают две основные конструктивные схемы зданий — бескаркасную (с несущими стенами) икаркасную.

Остов бескаркасных одноэтажных и многоэтажных зданий с несущими наружными и внутренними (продольными или поперечными) стенами представляет собой коробку, пространственная жесткость которой обеспечивается перекрытиями и стенами, образующими жесткие горизонтальные и вертикальные диафрагмы. Устойчивость такого несущего остова зависит от надежности связи между стенами и перекрытиями, их жесткости и устойчивости.

В каркасных зданиях все нагрузки воспринимаются системой стоек (колонн), которые вместе с горизонтальными элементами (прогонами, ригелями) образуют каркас. Каркасные схемы зданий бывают с полным и неполным каркасами. Каркас называют полным, если его вертикальные элементы расположены как по периметру наружных стен, так и внутри здания.

Возможна схема с несущими наружными стенами и внутренним каркасом, колонны которого заменяют внутренние несущие стены. Такие каркасы называют неполными. Устойчивость наружных стен в зданиях с неполным каркасом обеспечивают в основном элементы каркаса и перекрытия. Такую конструктивную схему применяют в многоэтажных гражданских и промышленных зданиях при отсутствии значительных динамических нагрузок.

Одноэтажные каркасные здания. Каркас одноэтажного промышленного здания состоит из железобетонных или стальных колонн, образующих вместе с несущими конструкциями покрытия поперечные рамы, и разного рода продольных элементов — фундаментных, обвязочных и подкрановых балок, подстропильных ферм, а также различного рода связей, которые придают каркасу в целом и отдельным элементам пространственную жесткость и устойчивость. Расстояние между колоннами каркаса в продольном направлении (вдоль оси здания) называется шагом колонн, в поперечном — пролетом. Размеры пролетов и шага колонн принято называть сеткой колонн. Одноэтажные каркасные здания широко применяют в промышленном и сельскохозяйственном строительстве. Такие здания состоят из железобетонного (стального) каркаса, стен и покрытия. Каркас состоит из вертикальных элементов — колонн и горизонтальных — ригелей, балок й ферм. По балкам или фермам укладывают плиты покрытия, выполняют кровлю, а в необходимых случаях устраивают световые или аэрациониые фонари.

Рис. 4. Одноэтажные промышленные и сельскохозяйственные здания
а — промышленное здание с мостовыми кранами: б — сельскохозяйственное здание с несущими стенами; 1 — колонна; 2 — ригель; 3 — покрытие; 4— подкрановая балка

Каркас воспринимает все внешние нагрузки от покрытия и массы конструкций каркаса, вертикальные и горизонтальные крановые нагрузки’, а также горизонтальные нагрузки от ветра, воздействующего на стены.

В зданиях сельскохозяйственного назначения используют в основном каркасы из железобетонных конструкций.

В промышленных зданиях при пролетах 30 м и более каркас делают смешанным: колонны железобетонные, а фермы стальные.

Многоэтажные промышленные здания каркасного типа широко распространены в легкой, пищевой, химической, приборостроительной, электротехнической промышленности и аналогичных производствах.

Каркас зданий состоит из колонн и ригелей, образующих многоярусные рамы с жесткими узлами. Рамы располагают поперек здания, а в продольном направлении устойчивость здания обеспечивают стальными связями, которые устанавливают по каждому продольному ряду колонн в середине температурных отсеков. Число пролетов в каркасах бывает различным — от одного до трех-четырех, а иногда и больше. Размеры пролетов 6, 9 и 12 м. Верхние этажи шириной 12 и 18 м перекрывают стропильными балками или фермами и плитами аналогично покрытиям одноэтажных зданий. Этажи могут иметь высоту 3,6—7,2 м с градацией размеров через 0,6 м. Стены выполняют из панелей или кирпичной кладки.

Рис. 5. Схема многоэтажного промышленного здания каркасного типа
1 — фундамент; 2 — колонна; 3 — ригель; 4 — связь; 5 — балка покрытия; 6 — плита покрытия; 7 — стеновая панель

Многоэтажные гражданские здания сооружают трех типов: кар-касно-панельными, бескаркасно-панельными и с несущими кирпичными стенами. Каркасно-панельные здания состоят из каркаса, плит перекрытий и покрытий, перегородок и панелей стен (рис. 22). Пролеты каркасов зданий приняты 5,6 и 6 м. Шаг колонн вдоль здания 3,2 и 3,6 м. Высота этажа в гражданских зданиях зависит от назначения зданий и принимают ее равной (м): 2,8 — для жилых домов и гостиниц; 3,3 — для административных зданий, учебных заведений, торговых предприятий; 3,6 и 4,2 — для зданий специального назначения (конструкторские бюро, лаборатории).

Широкое распространение, особенно в жилищном строительстве, получили бескаркасные крупнопанельные здания.

Пятиэтажные жилые дома и здания гостиничного типа строят с несущими наружными и внутренними поперечными и продольными перегородками, с самонесущими наружными стенами и несущими поперечными перегородками (рис. 23, б), а также с несущими наружными и внутренними стенами. Последнее решение допускает более свободную внутреннюю планировку зданий.

Панели несущих наружных стен изготовляют сплошными из бетонов на легких заполнителях, а при самонесущих стенах — также из двух- и трехслойных железобетонных панелей с утеплителем из минераловатных плит. Длина панелей наружных стен равна шагу поперечных панельных стен-перегородок и для различных зданий в зависимости от их типа бывает 2,5; 2,8; 3,2; 3,6 и 6 м, а длина панелей поперечных стен для различных типов зданий — 5,2; 5,6 и 6 м. Панели внутренних поперечных и продольных стен имеют толщину 14 и 16 см.

Междуэтажные перекрытия панельных зданий выполняют из панелей с различным опиранием в зависимости от расположения несущих стен (перегородок).

В настоящее время интенсивно развивается строительство панельных бескаркасных зданий высотой 12, 16 этажей и более. Конструктивное решение таких зданий имеет свою специфику и отличается от решения бескаркасных пятиэтажных зданий. Несущими элементами этих зданий являются поперечные стены, а наружные стены навесные. Толщина железобетонных панелей поперечных стен 16 см, внутренних продольных 14 см, наружных (сплошных керамзитобетонных) 30 см.

Рис. 6. Схемы многоэтажных гражданских зданий
а — с поперечными рамами каркаса; б — с пространственными рамами; в — с продольными рамами; г — с неполным каркасом (продольные рамы и несущие наружные панельные или кирпичные стены)

Рис. 7. Конируюивные схемы панельных бескаркасных зданий

Дальнейшим развитием крупнопанельного домостроения явились разработка и внедрение в практику жилищного строительства объемных железобетонных элементов, которые могут быть собраны из отдельных плоских панелей в порядке укрупнительной заводской сборки или изготовлены на заводе в виде цельного объемного элемента.

Читать далее:
Полы в здании
Каркасы многоэтажных зданий
Естественные и искусственные основания
Классификация зданий
Конструкции лестниц
Общие сведения о лестницах и лифтах
Ворота производственных и складских зданий
Двери гражданских и промышленных зданий
Окна гражданских и промышленных зданий
Заполнение оконных, дверных и воротных проемов


Общие сведения о несущих стенах

Прежде чем вносить какие-либо изменения в стену в вашем доме, важно иметь базовое представление о том, как это изменение может повлиять на его структурные честность. Вот краткое, но по существу сочинение на эту тяжелую тему!

В доме есть два типа стен … несущая и ненесущая. Или, может быть, три, если считать «вроде как несущий »!

Дома перепроектированы не без оснований. Вам действительно нужны стеновые стойки 2х4? каждые 16 дюймов (от центра к центру), чтобы ваш дом не рухнул? в большинстве случаев честный ответ — нет.Тогда почему это принято стандарт строительства? Почему не 18 дюймов? Или 24 дюйма?

Инженеры проектируют конструкции, чтобы они могли выдерживать большие нагрузки и силы. чем то, с чем они могут когда-либо справиться в реальных условиях. Основываясь на текущих размерах пиломатериалов и современной строительной практике, 16 дюймов было определено как правильное расстояние между стойками стены для бытовые условия нагрузки. (Есть, конечно, исключения, строительные материалы допускают разные спецификации.)

Это «инженерное решение» позволяет разместить в вашем доме большой шкаф или водяную кровать. спальня наверху или рояль в гостиной, и вам не о чем беспокоиться о том, что твой дом рушится на тебя! Этот запас прочности, заложенный в структур через соблюдение строительных норм и правил, это то, для чего мы должны благодарен.

Тем не менее, мы не можем волей-неволей мыслить в терминах резания стеновых гвоздей! Если мы занимаемся проектом, который требует резки каркасов стен, мы должны постараться понять что-то о том, как вес конструкции над стеной или нагрузки распределены.Только тогда мы сможем двигаться безопасно и с уверенностью, которая приходит с подготовкой!

Как определить, несущая ли стена?

В простых домах взгляд на конструкцию может быть ключом к разгадке. Для Например, на рисунке слева вы можете видеть, что показанная стена поддерживает пересечение балок, поддерживающих верхний этаж. Это будет считаться несущая стена.

Однако часто даже опытный плотник почесает затылок! Анализировать нагрузку на стены в больших и сложных домах гораздо труднее. чем простой двухэтажный колониальный.Когда были ремонтные работы, это определение может стать почти невозможным, потому что изменение одной стены может сделать другую стену несущая нагрузка.

Что делать? Даже инспекторы строительства полагаются на сомнения «принцип …

Если есть сомнения, предположите, что стена несущая, и действуйте соответственно!

Легко понять, как ремонт может вызвать перенос веса на ранее ненесущие перегородки. Например, добавление вытяжные вентиляторы и чердачные лестницы часто требуют резки потолочных балок, что также может переносить нагрузки от исходных стен… главный (центр дом) балка и внешняя стена на ненесущие стены, находящиеся в между ними. Добавление комнаты на чердак может изменить всю несущую способность состояние стен ниже.

Чтобы еще больше запутать ситуацию, некоторые типы конструкций, такие как столб и балка или стальная балка, не может вообще иметь несущих стен, кроме внешней стены. Что делать маме ??

Посмотрите на структуру дома и задайте следующие вопросы:

  1. Есть ли наверху значительная нагрузка, такая сборная (многоплатная) несущая балка или другая стена? Есть ли над ним полный этаж или просто пустой? чердак?
  2. Если вы видите балки на чердаке, параллельна ли стена или перпендикулярно им? Обычно несущие стены перпендикулярны балки, которые они поддерживают.Если две отдельные балки пола или потолка пересекаются над стеной, эта стена должна считаться несущей.
  3. Это внешняя стена? Следует учитывать, что все внешние стены выдерживают нагрузку. Если дом был реконструирован, бывшая внешняя стена теперь может быть внутренняя стена. Исследуйте фундамент, чтобы найти эти «стелсы». внешние стены.
  4. Посмотрите на балки и столбы в подвале. В многоэтажных домах, столбы и балки в подвале обозначают несущие стены над ними, даже наверху два этажа.Имейте в виду, что эти многоэтажные несущие стены не могут быть непосредственно друг над другом.
  5. В сложных, больших домах цоколь может быть джунглями несущих балок. и столбы, перекрещенные и переплетенные. Тщательный осмотр необходим, чтобы определить, как этот лабиринт балок поддерживает дом, и его влияние на стены выше.

Если есть сомнения в прочности или состояние загрузки стены, ПОЛУЧИТЬ ПРОФЕССИОНАЛЬНУЮ ПОМОЩЬ! Вы даже можете быть возможность заставить вашего местного инспектора по строительству города зайти и посмотреть около!

Несущие стены Обзор конструкции, уравнения, таблица расстояний между стойками

Связанные ресурсы: гражданское строительство

Несущие стены Обзор конструкции, уравнения, таблица расстояний между стойками стенок

Обзор несущих стенок, уравнение и таблица расчета расстояния между стойками

Несущая стена (или несущая стена) — это стена, которая принимает на себя нагрузку, передавая свой вес на фундаментную конструкцию.Материалы, которые чаще всего используются для возведения несущих стен в больших зданиях, — это бетон, блок или кирпич.

Напротив, навесная стена не обеспечивает значительной структурной поддержки, кроме той, которая необходима для того, чтобы выдерживать ее собственные материалы или передавать такие нагрузки на несущую стену.

В зависимости от типа здания и этажности несущие стены имеют соответствующую толщину, чтобы выдерживать вес над ними. В противном случае внешняя стена может стать нестабильной, если нагрузка превышает прочность используемого материала, что может привести к обрушению конструкции.

В жилых домах несущие стены являются наиболее распространенными в методе легкой конструкции, известной как «платформенный каркас», и каждая несущая стена устанавливается на стеновой подоконник, который сопрягается с самой нижней плитой основания. Подоконники прикручиваются к кладке или бетонному фундаменту.

Верхняя плита или потолочная плита — это верх стены, которая находится чуть ниже платформы следующего этажа (у потолка). Опорная плита или напольная плита является нижней точкой крепления стеновых стоек.Используя верхнюю пластину и нижнюю пластину, можно построить стену, лежащую на боку, с учетом торцевого прибивания стоек между двумя пластинами, а затем готовую стену можно наклонить вертикально вверх, чтобы поставить на подоконник; это не только повышает точность и сокращает время строительства, но и делает стену более прочной.

Супервысокие небоскребы — из-за огромного веса небоскребов основание и стены нижних этажей должны быть невероятно прочными. Сваи используются для того, чтобы закрепить здание на коренной породе под землей.Например, в Бурдж-Халифе, самом высоком здании в мире и самом высоком сооружении в мире, используется специально обработанный и смешанный железобетон. Более 45000 кубических метров (59000 кубических ярдов) бетона весом более 110 000 т (120 000 коротких тонн) было использовано для строительства бетонно-стального фундамента, состоящего из 192 свай, каждая из которых имеет диаметр 1,5 м и длину 43 м (4,9 м). футов x 141 фут) и погребены на глубине более 50 м (160 футов).

Они подвергаются осевым сжимающим нагрузкам в дополнение к их собственному весу и, в случае эксцентриситета нагрузки или поперечных нагрузок, изгибаются.Несущие стены могут быть спроектированы аналогично колоннам, но с учетом требований к конструкции ненесущих стен.

В качестве альтернативы несущие стены могут быть спроектированы с помощью эмпирической процедуры, приведенной в ACI

.

Код , когда эксцентриситет результирующей сжимающей нагрузки равен или меньше одной шестой толщины стены. Несущие стены, спроектированные любым методом, должны соответствовать минимальным требованиям к армированию ненесущих стен.В эмпирическом методе осевая нагрузка, тыс. Фунтов (кН), стены составляет:

Для стены, поддерживающей сосредоточенную нагрузку, длину стены, эффективную для поддержки этой сосредоточенной нагрузки, следует принимать как меньшее из расстояния от центра до центра между нагрузками и ширины опоры плюс 4h.

Рекомендуемая максимально допустимая длина деревянных каркасов стен, подверженных воздействию ветра со скоростью 100 миль в час или меньше в сейсмоопасной категории проектирования.

Высота

На центральной проставке (дюймы)

24

16

12

8

Поддерживает только крышу

> 10

2×4

2×4

2×4

2×4

12

2×6

2×4

2×4

2×4

14

2×6

2×6

2×6

2×4

16

2×6

2×6

2×6

2×4

18

NA a

2×6

2×6

2×6

20

NA a

NA a

2×6

2×6

24

NA a

NA a

NA a

2×6

Опора одного этажа и крыши

> 10

2×6

2×4

2×4

2×4

12

2×6

2×6

2×6

2×4

14

2×6

2×6

2×6

2×6

16

NA a

2×6

2×6

2×6

18

NA a

NA a

2×6

2×6

20

NA a

NA a

2×6

2×6

24

NA a

NA a

NA a

2×6

Опоры двух этажей и крыши

> 10

2×6

2×6

2×4

2×4

12

2×6

2×6

2×6

2×6

14

2×6

2×6

2×6

2×6

16

NA a

NA a

2×6

2×6

18

NA a

NA a

NA a

2×6

20

NA a

NA a

NA a

NA a

24

NA a

NA a

NA a

NA a

Примечания:

а.Для этого приложения необходим технический анализ проекта
б. Применение этой таблицы предполагает, что снеговая нагрузка не превышает 25 фунтов на квадратный дюйм, f b 1 не менее 1310 фунтов на квадратный дюйм, определяемого умножением табличного базового расчетного значения AF&PA NDS на коэффициент многократного использования и на размерный коэффициент для пород, кроме южной сосны. E не менее 1,6 x 10 6 и размеры впадин для полов и крыш не более 6 футов, максимальный пролет для полов и крыш более 12 футов, карнизы не более 2 футов.по габаритам и обшивке.
c. Неразрешенные пиломатериалы служебные, стандартные, шпильки и №3 любых пород
d. Сверьтесь с местными нормативами — так как вышеуказанный критерий проектирования не имеет преимущественной силы.

Связанный:

© Copyright 2000-2021, Engineers Edge, LLC www.engineersedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Рекомендации по размещению несущей стены

Рекомендации по размещению несущей стены можно найти в строительных нормах и правилах для вашего сообщества.Эти коды позволят вам узнать, какие требования предъявляются к несущим стенам, их размещению, конструкции и другим требованиям, необходимым для их строительства. Для большинства индивидуальных мастеров возведение несущей стены — задача, которая может возникнуть только во время ремонта вашего дома или увеличения площади. Очень редко вы будете участвовать в строительстве несущей стены на начальном этапе строительства, если только вы не строите дом.

Понимание этих рекомендаций может быть важно для домовладельца, который хочет участвовать в проекте ремонта и строительства.Строительство, расстояние и конструкция несущей стены объясняются в различных нормах и правилах, установленных отраслью и сообществом, в котором вы живете.

Что делает несущая стена

Несущая стена — это стена, которая несет основная тяжесть веса с верхнего уровня дома. Это позволяет дому поддерживать равномерное распределение веса и предотвращает опускание верхнего уровня в нижнюю часть дома. Несущая стена по большей части — это основная строительная задача, которую знает каждый плотник или домостроитель.Этот тип проекта не очень сложно выполнить самому мастеру, если он понимает основные принципы возведения стены.

Несущая стена построена из досок 2×4 дюйма и обрамлена двумя досками, служащими верхней пластиной, и одной доской, служащей нижней пластиной. Доски соединяются с помощью вертикальных досок 2х4 дюйма, которые сверху и снизу прикрепляются гвоздями.

Проверка местных строительных норм и правил

Прежде чем приступить к процессу строительства, вам необходимо ознакомиться со строительными нормами вашего сообщества.Эти коды позволят вам узнать, что допустимо, а что неприемлемо в отношении конструкции несущей стены. Перед началом строительства несущей стены необходимо получить копию строительного кодекса. Код можно легко получить в офисе строительной инспекции.

Код указывает вес и материалы, которые подходят для вашей несущей стены. Кодекс будет описывать стандарты для сообщества, связанные с несущими стенами

Дополнительные рекомендации для несущих стен

Дополнительные рекомендации по возведению несущих стен можно найти в стандарте, установленном отраслью жилищного строительства и строительства.Сюда входят такие организации, как Национальная ассоциация жилищных строителей и другие, которые заинтересованы в продвижении безопасных и эффективных методов строительства несущих стен. Эти стандарты построены на строительных нормах и правилах каждого сообщества.

Стандарты для несущих стен устанавливают правила, используемые в этом типе строительного проекта.

Изготовление корпуса для 24-дюймового расстояния между стойками стены

Уважаемый инженер-строитель,

С зеленым обрамлением в пике популярности у меня возникло соблазн начать использовать шпильки с шагом 24 дюйма, а не 16, как я всегда делал.Сколько я реально сэкономлю, сделав это, и безопасно ли это? Особенно меня беспокоят волнистые гипсокартоны и сайдинг.

Bob M., Хьюстон, Техас

Дорогой Боб,

Экономия может быть получена несколькими способами. Во-первых, вы будете использовать гораздо меньше шпилек. Вот простой способ приблизительно определить, сколько вы сэкономите: количество сохраненных стоек = линейный фут стены * 0,25. В качестве примера предположим, что вы строите одноэтажный дом размером 50 на 50 футов. Общая длина внешней стены составляет 50 * 4 = 200 линейных футов.Предположим, что внутренняя стена составляет 100 метров по прямой. Таким образом, общая длина стены составляет 200 + 100 = 300 линейных футов. Если все это обрамлено шипами на 24 дюйма, а не 16, количество сохраненных шипов будет примерно 300 * 0,25 = 75 . Это приблизительно, поскольку не учитываются двери и окна, но вы можете вычесть линейные кадры для большей точности. Если бы это был двухэтажный дом, количество сэкономленных гвоздиков увеличилось бы вдвое: 75 * 2 этажа = 150 .

Вторая форма сбережений более косвенная. Оставшаяся древесина создает в стенах дополнительное пространство для утепления. В нашем примере дома ширина 1,5 дюйма, умноженная на 75, получается 112 дюймов, или около 9,3 линейных фута стены, которая будет заполнена изоляцией, а не деревом. Со временем это приведет к экономии энергии.

Вот третья форма сбережений: рабочая сила. Меньшее количество шпилек будет означать меньше трудозатрат на перетяжку, раскладку и установку гвоздей на место; меньше трудозатрат на прибивание обшивки и гипсокартона к шпилькам; меньше грязи и пескоструйной обработки для сухогрузов; и меньше труда для электриков, прокладывающих провод через отверстия, которые они просверливают в шпильках.Ни один элемент здесь не является препятствием, но все это складывается.

А теперь обратная сторона медали. А как насчет силы? Шпильки — это скелет любого дома с деревянным каркасом, поэтому само собой разумеется, что удаление нескольких костей может ослабить структуру. Несомненно, это правда. Но лучший вопрос: достаточно ли сил то, что осталось? Нога с двумя бедрами будет сильнее, чем нога с одним, но что лучше? Возможно нет. Давайте пробежимся по цифрам.

По моему мнению, почти все внешние стойки имеют размер 2×6.Какова вместимость шпильки 2×6 длиной 10 футов при расстоянии 24 дюйма? Там, где снеговые и ветровые нагрузки умеренные — большая часть США — № 2 или лучше, шпилька Подол, Сосна Ель или Дугская ель на первом этаже двухэтажного дома рассчитывается с большим запасом; он составляет около 21%.

Если рассчитывается гвоздь длиной 10 футов, более короткий с такими же параметрами тоже подойдет, и на самом деле будет иметь больший запас. (Те из вас, кто интересуется простым объяснением теории, лежащей в основе этого, должны проверить мою ранее опубликованную статью о тесте на спагетти.)

А как насчет шпилек 2х4? Шпилька 2×4 с такой же нагрузкой, как указано выше, но с шагом 16 дюймов, не рассчитывается. Укорочите этот стержень до 8 футов в длину, и он сделает это, но с трудом. Чтобы сделать расчет 2х4 с интервалом 24 дюйма, он не должен быть длиннее 9 футов и выдерживать только нагрузку на крышу. Основная проблема шипов 2х4 заключается в их слабой сопротивляемости ветровой нагрузке. Но в интерьере нет ветра, поэтому использование 2х4 на 24-дюймовом экране имеет смысл. Уберите ветровую нагрузку и 9 футов длиной 2×4 на 24 дюйма рассчитывают отлично, поддерживающие пол и крышу; составляет 19%.

Если повторить выводы о прочности, то шпильки 2×6 великолепны при расстоянии 24 дюймов, достаточно прочные даже до 10 футов в длину, выдерживая несколько этажей. Тем не менее, вы должны быть осторожны с 2×4 — они могут сделать это на 24 дюйма, но с ограничениями. Идеальной ситуацией может быть 2×6 на первом этаже и 2×4 на верхнем этаже, при этом внутренние стойки обоих полов будут 2×4.

А как насчет волнистого сайдинга? В наши дни большая часть сайдинга с гвоздями изготавливается с расстоянием между стойками 24 дюйма. Вероятно, существуют военные истории, хотя я не слышал ни одной из них, относительно правильно установленного сайдинга, показывающего волны исключительно из-за шпилек на 24-дюймовом расстоянии.Если вам известно о таком случае, сообщите мне об этом в моем блоге.

То же самое и с волнистым гипсокартоном. Если стойки хорошего качества и гипсокартон установлен правильно, я не слышал о проблемах из-за расстояния между стойками 24 дюйма. И это касается ½-дюймового гипсокартона, а не только 5/8-дюймового. Опять же, дайте мне знать, если вы испытали другое. Вы можете задаться вопросом, допускает ли код вообще ½-дюймовый гипсокартон на стойках на 24 дюйма. Вы держите пари, что это так. Фактически, таблица IBC 2306.7 включает сейсмостойкие стены, устойчивые к сдвигу, сделанные из гипсокартона толщиной ½ дюйма над стойками на 24 дюйма.

Подводя итог, можно сказать, что шпильки с шагом 24 дюйма позволяют сэкономить деньги и ресурсы, а также являются безопасными. С 2x6s, это несложно для большинства жилых зданий — они достаточно сильны практически в любой конфигурации. С стойками 2×4 вы также можете обойтись с интервалом в 24 дюйма, но стены должны быть 9 футов высотой или меньше, а нагрузки — скромными.

Как определить, несет ли стена нагрузку

Вот несколько советов, как сделать ваш онлайн-курс максимально комфортным.

Как инженер-строитель, я, кажется, всегда обращаюсь к своим друзьям и родственникам, когда кто-то хочет узнать, несущая ли стена в их доме или нет.Когда я получаю этот телефонный звонок, я часто думаю про себя: «А они вообще знают, что такое несущая стена?». Итак, во-первых, я думаю, что мне следует объяснить, что классифицируется как несущая стена и как они работают, а затем я могу перейти к объяснению некоторых способов, которыми я определяю, является ли стена несущей, когда я помогаю своим друзьям и семье. .

Некоторые из причин, по которым кто-то вообще может задать этот вопрос, — это одна из нескольких причин. Одна из причин — любопытство. Если вы похожи на меня, у вас может быть ген любопытства, который просто хочет узнать, как все устроено и устроено.Основная причина может заключаться в том, что они проводят ремонт в своем доме или офисе, который требует удаления или модификации стены, чтобы иметь новые дверные / оконные проемы, поскольку они опасаются, что конструкция рухнет. В настоящее время становится все более модным иметь концепцию открытого пола. Это означает, что люди хотят избавиться от своих уродливых стен, которые мало что делают для их пространства.

Несущая стена — это любая стена, которая выдерживает вес вышележащей конструкции и людей / мебели, поддерживаемых этой конструкцией.Полы наверху, конструкция крыши, люди и мебель — это «нагрузки», которые стена должна выдерживать. Несущая стена полностью передает нагрузку на фундамент здания. В многоэтажном доме несущие стены обычно выстраиваются друг с другом от этажа к этажу, но это не всегда так. В доме, например, планы этажей от этажа до этажа часто не совпадают, поэтому там, где есть несущая стена на верхнем этаже, может быть открытое пространство на этаже ниже.Вы можете спросить: «А куда уйдет груз, если стена просто исчезнет?». Что ж, я могу вам сказать, что груз не исчезает просто волшебным образом, он должен каким-то образом добраться до фундамента здания. В этих случаях под несущей стеной устанавливается передаточная балка или перемычка для переноса нагрузки на каждую сторону проема на нижнем этаже. Также могут быть ситуации, когда несущая стена опирается на балки перекрытия, которые переносят нагрузку на соседние стены и балки.

Помимо передачи нагрузки, роль стены в здании включает:

  • На отдельные комнаты и помещения
  • Для акустического разделения и предотвращения распространения звука
  • Для предотвращения распространения огня из одного помещения в другое
  • Для эстетики помещения
  • Обеспечить приютом
  • Для ограждения трубопроводов и водопровода
  • Для обеспечения безопасности (разве мы не можем просто ладить ?!)

Итак, теперь, когда вы знаете, что такое несущая стена, пришло время дать несколько советов о том, как определить, является ли стена несущей или это просто перегородка, которую можно перемещать или изменять с такими серьезными структурными последствиями. .Не всегда легко определить, является ли стена несущей, не имея доступа к потолку или чердачному пространству для визуального осмотра каркаса.

Если вы видите каркас пола или каркас крыши, сначала нужно найти балки перекрытия или фермы крыши. Если рассматриваемая стена параллельна балкам / балкам, она, скорее всего, не будет несущей.Пример ненесущей перегородки можно увидеть слева.

Когда балки / фермы перпендикулярны стене и опираются на верхнюю часть стены, эта стена является несущей стеной. Пример вызова несущей стены можно увидеть справа.

Балки редко бывают сплошными поверх стены, вместо этого они часто соединяются поверх стены, поскольку габаритные пиломатериалы доступны только определенной длины. Чтобы получить представление о стандартной длине габаритных пиломатериалов, нажмите здесь.

Если у вас нет доступа, можно с уверенностью сказать, что все внешние стены несущие. Наружные стены выдерживают ветровые нагрузки, а также нагрузки на крышу и пол. Если внутренняя стена является непрерывной и находится на одной линии со стеной сверху или снизу, существует больше шансов, что это несущая стена, по сравнению с секцией коротких стен, которые изгибаются внутрь и наружу. Если у вас есть доступ только к каркасу стены, а не к потолку / чердачному пространству, чтобы увидеть направление балки / фермы, то плотно расположенные или более глубокие стенные шпильки могут быть признаком того, что они несущие, поскольку для сильно нагруженной стены потребуется больше шпилек. и большая площадь стойки, чтобы выдерживать приложенные нагрузки.

Балки перекрытия, обрамляющие внешнюю стену, должны поддерживаться на противоположном конце несущей стеной или балкой. Ширина балки зависит от породы / сорта древесины, приложенной нагрузки и глубины / расстояния между балками, но хорошее практическое правило состоит в том, что балка будет иметь длину от 10 до 20 футов (от 3 до 6 м). Таким образом, если стена находится на некотором расстоянии от внешней стены, которая находится в этом диапазоне, то вероятность того, что она несущая, выше, чем у стены, которая находится всего в нескольких футах от внешней стены.Фермы крыши могут охватывать гораздо большие расстояния, чем балки, поэтому, если у вас двускатная крыша, есть большая вероятность, что она может проходить между внешними стенами и не потребует внутренней несущей стены для поддержки. Это означает, что на верхнем этаже дома внутренние стены могут не выдерживать вес конструкции крыши и вес снега. Чтобы получить представление о стандартных пролетах для ферм крыши с учетом снеговой нагрузки, шага, размера и расстояния между элементами фермы, щелкните здесь.

Как снять несущую стенку?

Теперь, когда вы знаете, как определить, является ли стена несущей, вам может быть интересно, что требуется, если вы хотите ее удалить.

При снятии несущей стены в жилом доме требуется балка или перемычка, чтобы заменить стену и перенести нагрузку на каждую сторону проема. Балку можно опустить и расположить на ней балки перекрытия, либо балка может находиться в той же плоскости, что и балки, при этом балка балок находится сбоку от балки.

Установка балок заподлицо сбоку от балки является более дорогим вариантом, так как может потребоваться обрезка балок и установка подвесов для балок на концах балок.Этот вариант, однако, может устранить необходимость в переборке, которая потребовалась бы, если бы балка упала, что приводит к более чистому виду. Размер балки и требуемых стоек зависит от веса, который балка выдержит, и ширины проема. Иногда установка балки и столбов может оказаться не всем, что требуется при снятии несущей стены. Необходимо также рассмотреть конструкцию под несущей стеной. Если внизу есть несущая стена, потребуется добавить столб, чтобы продолжить нагрузку на фундамент.Если внизу есть балка, ее, возможно, потребуется усилить в зависимости от того, где расположена стойка вдоль пролета балки.

Но подождите, это еще не все … Необходимо оценить фундамент, чтобы убедиться, что он может выдержать любую дополнительную нагрузку, которая может возникнуть, поскольку добавление отверстия в несущей стене изменяет путь нагрузки. Если фундамент не может выдержать повышенную нагрузку, потребуется усиление / или добавление к фундаменту, что может быть очень грязным и дорогостоящим.

Очень важно укрепить балки пола перед снятием стены.Опора в этом случае включает временную поддержку веса конструкции пола, которая изначально должна была поддерживаться удаляемой стеной. Это можно сделать, установив временные балки и стойки (показаны слева) или возведя временную стену с карнизами.

Если несущая стена снимается без предварительной установки опоры, это может привести к обрушению конструкции и создать угрозу безопасности.

В большинстве юрисдикций требуется разрешение на снятие несущей стены, поэтому, если вы хотите удалить стену в своем доме, настоятельно рекомендуется проконсультироваться с профессиональным инженером-строителем.Но теперь, когда вы знаете, какие стены могут быть несущими и что необходимо для их снятия, мы надеемся, что это поможет вам на этапе планирования и составления бюджета вашего следующего проекта ремонта дома. Если у вас есть какие-либо вопросы или комментарии по содержанию, не стесняйтесь оставлять сообщение в разделе комментариев ниже!

Чтобы узнать больше об основах проектирования конструкций, воспользуйтесь нашим БЕСПЛАТНЫМ руководством здесь.

Ноа — профессиональный инженер, работающий в Crosier Kilgour & Partners Ltd, консалтинговой фирме по проектированию конструкций в Виннипеге, Манитоба, Канада, и имеет более чем 8-летний опыт работы в инженерной профессии в качестве проектировщика конструкций и менеджера проектов.Он работал над множеством уникальных проектов на протяжении всего своего времени в инженерной области, включая оценку состояния существующих структур, реконструкцию существующих зданий, дополнения к существующим зданиям и проектирование новых структур, которые он получает привилегию видеть, как они строятся с нуля. в городе, в котором он вырос.

Последние сообщения Ноя Московича (посмотреть все)

Есть ли способы определить, является ли стена несущей?

Есть ли способы определить, является ли стена несущей? — Обмен стеками товаров для дома
Сеть обмена стеком

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 34k раз

Есть ли способы, кроме просмотра чертежей, которых у многих домовладельцев нет, определить, выдерживает ли стена нагрузку?

Методы, которые я могу придумать, могут включать:

  • Подняться на чердак, чтобы проверить, проходят ли потолочные фермы перпендикулярно стене
  • Если стена является внешней стеной

Любые другие?

Аарти

1,12377 золотых знаков1919 серебряных знаков2929 бронзовых знаков

Создан 21 июл.

Доресум

15.4k2727 золотых знаков7474 серебряных знака116116 бронзовых знаков

1

Не глядя на чертежи, все, что вы можете сделать, — это сделать обоснованное предположение. Возможные методы включают:

  • Если это внешняя стена, она почти всегда несущая.
  • Если балки перекрытия стены не сплошные (они обрезаются и заходят наверху стены), они определенно являются несущими.
  • Если есть несущая стена или балка прямо над или под этой стеной, скорее всего, она несущая.
  • Проверьте направление балок (как вы упомянули). Если балка проходит перпендикулярно стене или падает прямо над / под стеной, она может быть несущей.
  • Если есть одна верхняя пластина, стена, скорее всего, не несущая, , если в стене не используются более глубокие стойки, чем 2×4 (например, 2×6).
  • Открывает стену над дверным проемом или проходом.Если это цельная плита размером 2×6 или более, повернутая вертикально, идущая от стержня домкрата с одной стороны к другой, велика вероятность, что стена несущая.
  • Если на плоском 2х4 есть только сломанные шпильки, чтобы дать вам что-то для крепления гипсокартона, скорее всего, он не несущий.
  • Обратите внимание на признаки того, что стена была добавлена ​​после постройки дома, новые деревянные материалы, гипсокартон или готовый пол, выступающий над / под стеной и т. Д. Если стена была добавлена, значит, она не несущая.
  • Рассчитайте пролет из известных несущих стен по обе стороны от стены, которую вы удаляете, посмотрите на тип, размер и расстояние между балками над стеной и вычислите, могут ли балки выдерживать нагрузку над стеной без стены. находясь на месте. Если балки не могут выдержать нагрузку без стены, то они по определению несущие.
  • При снятии стены обрежьте стойки пилом. Если лезвие начинает заедать в середине стойки, значит, через эту стену с потолка идет нагрузка, и есть большая вероятность, что она несла нагрузку.Прекратите то, что вы делали, и назначьте шпильку тому, что вы стригли.
  • Если после снятия стены ваш дом рухнет, значит, он несущий.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
