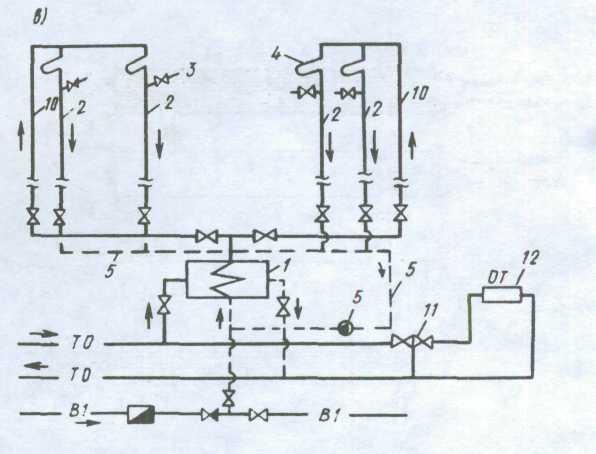

Схема подачи горячей воды в 5 этажном доме подача и обратка: Схема подачи отопления в 5 этажном доме. Подача от городских сетей

Почему в хрущевках приходится долго ждать, пока пойдет горячая вода и как это исправить? | ДНЕВНИК АРХИТЕКТОРА

Это проблема присутствует практически во всех пятиэтажках, и вопрос волнует жителей.

Включая воду на верхнем этаже в типовой пятиэтажке приходится долго ждать пока вода станет горячей. Это очень неудобно и отражается на коммунальных платежах — ведь счетчик считает холодную (остывшую) воду горячей.

Жителям приходится терпеть неудобства и переплачивать за коммунальные услуги. Давайте разберемся в вопросе и попробуем найти решение.

Почему так?

При строительстве пятиэтажек-хрущевок стояла задача создать экономичное жилье и расселить людей. Инженеры и проектировщики придумывали как удешевить и ускорить строительство, поэтому от многих (не)важных элементов отказывались.

Например в большинстве хрущевок тупиковая система подачи воды, что означает следующее: вода подается снизу вверх и не возвращается к нагревательному элементу (котельной).

Именно поэтому жители верхних этажей и вынуждены прогонять воду, чтобы пошла горячая.

Циркуляция воды в магистралях в тупиковой системе происходит только при потреблении.

Если сказать проще, то вода остывает в трубе между этажами. Если на пятом этаже долго не включали горячую воду, то вода остынет и на третьем и четвертом этажах.

Это общая проблема и решить ее сложно, а в некоторых случаях невозможно.

Варианты решения

В современных условиях можно произвести замену водяной системы в рамках капитального ремонта здания.

Для этого потребуется демонтировать старую тупиковую систему и установить новую — кольцевую. В панельных пятиэтажках, где магистрали воды не спрятаны в стены, это решаемая задача.

Намного сложнее если коммуникации спрятаны в стены.

Естественно замена водяной системы целого дома потребует больших вложений и участия каждого собственника: нужно обеспечить доступ и придется переподключать внутриквартирную разводку воды.

Автономное решение

Частое решение, которое позволяет ликвидировать проблему автономно — это установить водонагреватель при входе воды в квартиру (не на общей магистрали).

В этом случае потребуется электрический водонагреватель, который будет поддерживать заданную температуру воды.

Но важно знать, что в таком случае вы будете нагревать «горячую» воду и дополнительно оплачивать счета за электричество.

Моя рекомендация

Если в доме тупиковая система и не хочется мириться с необходимостью долго ждать когда пойдет горячая вода, то я бы рекомендовал установить проточный нагреватель на одну точку (например на раковину в ванной) и включать его при необходимости.

Или использовать специальный смеситель, который нагревает воду, но их сложно найти в продаже в России.

Это позволит умыться и не ждать когда из смесителя пойдет горячая вода.

Такое решение хорошо тем, что не потребуются дорогостоящие работы и не придется добиваться от управляющей компании замены тупиковой системы водоснабжения.

Во многих пятиэтажках-хрущевках в Восточной Европе уже давно заменили водяную систему и нет этой проблемы, но у нас все как всегда.

Статьи по теме:

УНЕСЕННЫЙ РЕМОНТОМ: как я сделал ремонт в своей новой квартире

О ЧЕМ ЖАЛЕЮТ ПОСЛЕ РЕМОНТА: 5 фатальных ошибок

Какие цвета подойдут для спальни

автор: Руслан Кирничанский

Я очень хочу, чтобы мои советы были полезны вам, а для того, чтобы быстрее всех получать новые статьи можно подписаться на мой канал «Дневник архитектора»

Вконтакте Facebook Youtube Instagram Telegram

Система отопления многоквартирного дома

Системы централизованного отопления многоквартирных домов создавались в соответствии с проектами. Поэтому об отоплении квартиры и всего дома можно узнать буквально все, если отыскать проект и и разобраться в нем до последнего винтика.

Далее рассмотрим, какие обычно применяются решения по отоплению в многоквартирных домах, и как они влияют на качество отопления в квартирах. А также, как на практике решаются вопросы, связанные с ремонтом и эксплуатацией труб, батарей и всей системы централизованного отопления высотного многоквартирного дома

Почему интересует схема отопления многоэтажки

Система отопления многоэтажного дома может озаботить в нескольких случаях, например:

  • При замене радиатора в квартире возникает вопрос, — как отключить стояк, какой радиатор можно поставить и как лучше…
  • Если менять стояк, то какие трубы можно применить?
  • Когда отопление работает плохо, закономерно спросить – почему? — может можно подрегулирвать, даже самостоятельно…
  • Если есть желание вместе с другими жильцами организовать свою котельную, то как это сделать…
  • При установке теплосчетчика, — в каком месте системы его врезать?

Но без санкции ЖЭКа никаких действий с централизованным отоплением. А совершаются такие действия, обычно только специалистами той же обслуживающей организации.

Какие схемы встречаются в многоквартирных домах

Проекты отоплений целых районов от центральной теплостанции всегда индивидуальны, и зависят от жилого фонда. Обычно на 1 микрорайон обустраивали одну котельную, но это не правило, строили и очень крупные ТЭС, и маленькие котельные.

Но разводки отопления по многоэтажкам, построенных в советское время, как правило, типовые. Применялись однотрубные схемы подключения радиаторов, где одной трубой являлся вертикальный стояк. Стояки, коих было на один дом много, подключались параллельно к запитывающей тепло-магистрали, и таким образом оказывались примерно в одинаковых гидравлических условиях.

Примерная схема вертикальной однотрубки приведена на рисунке.
Нужно обратить внимание, что на одной трубе – до 18 радиаторов.

Правильные схемы подключения радиаторов – с использованием паралельного байпаса.

Схема подключения радиатора в квартире при однотрубной разводке по дому.

Отключение одного радиатора (потек!) не затронет обогрев в других квартирах из-за наличия байпаса. Кроме того, балансировочный вентиль позволяет приглушать радиатор по желанию.

Но однотрубкам присущь известный недостаток — последние радиаторы в кольце прохладнее. Как с этим боролись?

Особенности отопления в многоквартирных домах

Чтобы радиаторы на последних этажах не оказались бы слишком холодными, должна быть задана по стояку высокая скорость теплоносителя, что выравнивает температуры на подаче и обратке. В централизованных системах отопления умели делать так, что температура по стояку оказывалась без существенной разницы для пользователей. И повышением площади радиаторов с выравниванием теплоотдачи никто не боролся.

  • Для централизованной системы отопления характерна большая скорость теплоносителя, — до предела возникновения шума в трубах. Отсюда и большая мощность насосов и большой перепад давления.
  • Вторая особенность – большое общее давление в системе. Заполнение велось с нижней точки, и чтобы поднять теплоноситель на 9-й этаж приходилось создавать соответствующее давление, вплоть до 12 атм.
  • Следующая особенность – большая температура теплоносителя – плохая теплоизоляция, утечки тепла, бесхозность энергоресурса, зачастую позволяла решать коммунальщикам поставленные задачи «тепло в домах» путем просто накручивания расхода и взвинчивания температуры выше нормы, даже выше 100 град С при повышенном давлении.

Все это предъявляет свои требования к радиаторам и трубам.

Какие трубы и радиаторы применять в многоэтажном доме

Все многоэтажки в советское время оборудовались стальными трубами и чугунными радиаторами. Сейчас появился выбор. Другие виды труб и радиаторов практичней, дешевле, долговечней.

Но самостоятельно делать выбор, при замене радиатора в квартире, без соглосования с ЖЭКом недопустимо. Тем более разбирать стояк и менять трубы – это сделают только специалисты.

В основном Жэковские спецы впаивают пенопропилен РN30 25 мм (наружный диаметр) с алюминиевой армировкой, несмотря на то, что его предельная температура все равно +95 град, а в централи может быть и больше… Сейчас уже появились и PN25 c аналогичными характеристиками.

Возможно и применение металлопластиковых труб для подключения радиаторов в многоэтажном доме – по решению службы обслуживающей сеть. Применяемый диаметр – в основном 20 мм (наружный).

При замене радиатора, работники жека обязательно обяжут создать схему с отключением двумя кранами и байпасом параллельным радиатору.

При замене радиатора в квартире

  • Модель, размеры (теплоотдача) радиатора согласовываются со специалистами обслуживающей организации.
  • Отключается стояк, сливается жидкость.
  • Обычно старые стальные трубы обрезаются, так как раскрутить резьбовые соединения не представляется возможным. Чаще радиаторы меняют вместе с трубами, типы применяемых труб также согласовываются с ЖЭКом.
  • Радиатор навешивается на штатное крепление, снабжается заглушками, шаровыми кранами, краном Маевского.
  • Радиатор подключается к стояку трубами по схеме с байпасом.

Почему на верхних этажах холодно

Если скорость теплоносителя поубавить, температуру также поубавить, то в домах будет холодно, особенно это скажется на верхних этажах, где радиаторы зачастую последние в кольце.

Подобное происходит как по техническим причинами, вследствие зарастания труб, износа оборудования, так и по организационным.

Топливо нынче дорого, и не известно на каком уровне командования, его выделенное количество ополовинилось, но результат впечатляющий, – в топку попадает половина от положенного угля, мазута, газа. А специалистам теплосети предложено «выкручиваться» и перераспределять тепло, «изыскать методы». В результате часть насосов отключается, заменяется, котел приглушается, вентильки подзакручиваются, — создается искусственный «износ оборудования».

Еще вариант плохой работы отопления в многоэтажном доме — радиаторы не греют. В любом подвале многоэтажного дома возможны варианты регулировки, когда какой либо стояк будет греть плохо – схема весьма сложная. Проблема может заключаться в отсутствии достойных кадров в организации, в результате чего сеть просто не налажена.

Но выход из ситуации можно найти только в мытарствах по местным организациям. Или создания для небольшого дома своей котельной по согласованию с властями. Или переход на индивидуальное отопление в квартире.

Особенности в новостройках

В настоящее время все больше переходят на современные проекты отопления. Применяются двухтрубки в разводке, вследствие чего уменьшаются энергопотери на движении теплоносителя. Схема подключения радиатора в квартире с двухтрубной системой отопления.

Такие проекты сейчас предусматривают и другие материалы, вместо стали применяется PEX, в том числе и армированный алюминием. Радиаторы с минимальным давлением 16 атм, с нижней (сокрытой) подводкой.

Новейшее достижение – индивидуальная разводка по отдельной квартире. Стояки из двух труб предназначен для целой квартиры. По квартире разводка может быть выполнено как угодно, но обычно по проектам расположение стояков такое, что удобно сделать лучевую схему от центральных коллекторов, при этом трубы прокладываются под фальшивым полом.

Это дает возможность также под балконными блоками установить внутрипольные конвектора.
Также – индивидуальный теплосчетчик на квартиру.

Но в массивах старых застроек, при централизованной системе отопления многоквартирного дома сие не достижимо. Пользуются теми благами, которые наладил ЖЭК.

Вариант монтажа отопления в современной квартире многоэтажного дома

  • Подключение к стояку центрального отопления (индивидуального котла) отопительной сети всей квартиры выполняется в одной точке, от которой идет разводка к радиаторам.
  • Трубы размещаются в полу, конструкция которого позволяет это сделать. Применяются радиаторы с нижним подключением и внутрипольные конвекторы.
  • Предпочтительнее лучевая схема включения радиаторов, при которой под полом размещаются только цельные отрезки труб, — от центрального коллектора к каждому отопительному прибору.
  • В случае применения попутной, тупиковой схемы, все скрытые разветвления труб могут выполняться только обжимными несъемными фитингами, с помощью фирменного инструмента.
  • Допускаются к скрытому монтажу фитинги и трубы только от одного производителя. Паянные трубы к скрытому монтажу не допускаются.

Отопление в многоквартирном доме нормы

Основной жилищный фонд городов бывшего СССР, и РФ в том числе, – это многоэтажные многоквартирные дома, от двух-трехэтажек до шестнадцатиэтажных зданий, тогда считавшихся высотными. Плюс к этому современное строительство давно запускает в эксплуатацию дома в несколько десятков этажей, и во всех этих многоквартирных домах функционирует не только центральное отопление, но и автономное.  Стандартная схема отопления многоквартирного дома показана ниже: Стандартная схема центрального отопления многоэтажки

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование – элеваторный узел, регулирующий раздачу тепла по дому. Элеваторный узел

[ads-pc-2]
[ads-mob-2]

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.



В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме. Общедомовой узел учета тепловой энергии



  1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
  2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.
Схема отопления с нижним разливом

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.



Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире. Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Температурный график



Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Об автономном отоплении

Автономная система отопления многоквартирного дома – мечта многих владельцев квартир, но процесс перехода на независимое отопление непрост и дорог. Это и длительные юридические хлопоты, и техническое решение вопроса – правильный подбор оборудования, монтаж и пуско-наладочные работы. И проблемы, связанные с технической реализацией проекта, намного проще. Автономная котельная многоквартирного дома

Рынок бытовой техники, в том числе и отопительной, предлагает широчайший ассортимент котлов, радиаторов, труб и всевозможных фитингов, и в каждом городе есть несколько десяткой специализированных компаний, работающих в этом направлении. Организация не только проделает всю монтажную и настроечную работу, но и оформит все необходимые акты и разрешения. Но дешевле всего, конечно, установить отопительный котел и развести трубы своими руками.

Основные документы, необходимые для того, чтобы подключить автономное отопление многоквартирного дома самостоятельно:

  1. Справка с обоснованием от эксплуатационной компании о том, что вы можете обогреть свою квартиру своими силами, и причиной отказа от централизованной системы отопления;
  2. Проект с техническими условиями по подключению автономной системы:
    1. Технические расчеты о целесообразности вашего автономного отопления и расчеты о том, что изменение общей схемы ЦСО не повредит отоплению дома в целом;
    2. Расчеты потребления тепла от остальных стояков в ЦОС по остаточному принципу;
    3. Заключение от эксплуатационной компании о том, что после монтажа вашей автономной отопительной системы теплогидравлический режим ЦОС не будет нарушен;
  3. Акт от пожарной инспекции;
  4. Разрешение от службы газа и от СЭС на отопление квартиры природным газом;
  5. Копии лицензий от компании, устанавливающей газовое оборудование – самостоятельное подключение газового котла запрещено. Своими силами вы можете только развести трубы и подключить радиаторы. Если котел электрический, то все работы можно проводить своими руками;
  6. После установки котла, подключения отопления труб и радиаторов необходимо присутствие представителя местной службы газа для подключения котла и опломбирования счетчика и системы. Одновременно составляется договор на гарантийное и постгарантийное обслуживание котла.

  Схема нарушений в работе ЦОС

Оформив все справки и акты, можно начинать практическое воплощение мечты в жизнь, и срезать радиаторы и трубы домовой или квартирной разводки ЦОС. И не забудьте перекрыть ввод теплопровода и опломбировать его. В домах, к которым подключена система центрального обогрева, сделать это проще, чем в многоэтажках – в многоквартирных домах стояки труб прокладывались по помещениям, и для их демонтажа придется заручиться согласием соседей сверху и снизу, а продолжение обрезанных труб – закольцевать.

Важно: Стояки, которые не подключены к вашим радиаторам, но проходят через квартиру, считаются источником тепла. Чтобы не платить за их тепловую энергию в ЖЭК, трубы следует хорошенько теплоизолировать – так вы сможете доказать, что не пользуетесь центральным отоплением.

Замена радиаторов



Радиаторы и батареи для отопления квартиры или дома

Если индивидуальное отопление решено устанавливать, то работать без подвода газа оно двумя способами: включать электрические конвекторы, и смонтировать систему отопления с электрическим котлом и жидкостным теплоносителем. Локальный обогрев квартиры конвекторами эффективен только для небольших помещений. Если в квартире две и больше комнат, то оптимальным решением будет монтаж газового или электрического котла, особенно в высотный дом – для частного дома предпочтительнее твердотопливное оборудование.

Отопление посредством газа – самое выгодное во всех отношениях, и для его реализации рекомендуется приобрести двухконтурный котел для дома схема подключения которого такая же, как и котла с одним контуром, чтобы сразу обеспечить дом или квартиру и теплом, и горячей водой. Схема отопления газом

На втором месте по эффективности использования энергоносителей стоят электрические котлы – их мощность примерно равна мощности газового оборудования. Электрические агрегаты также производятся с одним или двумя контурами, но их стоимость ниже стоимости газовых котлов. Но в этом есть и элемент подвоха – дальнейшая их эксплуатация показывает, что за энергоносители приходится платить больше.

Отдельным списком стоят котлы электродного типа. Их размеры позволяют размещать агрегат в квартире, стоимость сопоставима с ценами на газовое оборудование, но экономичность выше, чем у электрических котлов. Единственный, но существенный недостаток – в них нет второго контура, а значит, нельзя организовать ГВС.

Объяснение концепции контура водопровода с горячей водой

Автор: Бенджамин Клоуз 21 февраля 2009 г. в рубрике «Загородная жизнь» |

Пример водопровода дома с/без контура горячей воды

Одна вещь, которую многие люди не до конца понимают, — это концепция контура водопровода горячей воды (также известного как возврат горячей воды или кольцевая магистраль). Причина этого не так уж и удивительна. Любой, у кого в доме есть водопровод, вероятно, даже не будет заботиться об этой концепции.Большинство строителей не будут предлагать его в качестве опции, большинство сантехников не знают об этом, но преимущества от него огромны. Особенно в Австралии с засушливыми условиями и ограничениями на воду, даже при наличии водопроводной системы с горячей водой имеет смысл.

Что это?

Проще говоря, водопроводная петля горячей воды означает, что труба горячей воды от одного крана до другого продолжается по петле обратно в какое-то место (обычно вход холодной воды в систему горячего водоснабжения). Картинка помогает объяснить концепцию.

В обычном сантехническом оборудовании имеется один главный трубопровод горячей воды. Эта линия распадается на ответвления. Затем эти ответвления могут разделиться, но в конечном итоге они окажутся у разных кранов с горячей водой.

В контуре водопровода с горячей водой, также известном как замкнутый контур или иногда самотечный контур, линия от системы горячего водоснабжения продолжается от одного крана к другому. Ответвлений нет, так как линия продолжается до тех пор, пока не петлей вернется к системе горячего водоснабжения.

Как это работает?

Теперь, когда вы знаете, что это такое, вам, вероятно, интересно, зачем это кому-то нужно.Все упирается в экономию воды. Я уверен, что в какой-то момент вы включили душ, почувствовали, как из него выходит ледяная вода, и вам пришлось ждать, пока она нагреется. Или вы открыли кран на кухне, пока вода не стала горячей. Контур горячей воды устраняет эти потери воды. Вместо того, чтобы холодная вода спускалась в канализацию, она возвращается обратно к холодному входу бака для горячей воды. Затем вода нагревается и используется повторно.

Существует несколько различных способов реализации контура горячей воды.Вы можете использовать насос с кнопкой рядом с каждым краном, чтобы запустить цикл горячей воды в контуре. Вы также можете настроить систему с гравитационной подачей, которая постоянно рециркулирует. Или вы можете использовать постоянный насос для рециркуляции воды. Таким образом, как только вы включаете кран, вода становится горячей!

В самотечной системе горячая вода циркулирует от верхней части бака для горячей воды до нижней части бака для горячей воды. Система с гравитационным питанием требует гораздо большего планирования, поскольку она требует, чтобы ни одна труба с горячей водой не проходила выше, чем система горячего водоснабжения.

Какой тип экономии достижим?

Стоимость установки системы самотечной подачи составляет от 300 до 500 долларов США и зависит от дома, количества кранов, расстояния до системы горячего водоснабжения, используемого насоса и того, управляется ли он автоматически или вручную (например, с ручным нажатием кнопки). для запуска цикла). Это основная причина, по которой строители не предлагают его — это неконкурентоспособно для строителей. Это также нерентабельно для среднего владельца дома по причинам, указанным ниже.

Экономия воды может быть ошеломляющей. Примите обычный душ с водосберегающей насадкой для душа. Они обычно используют в диапазоне 9 литров воды в минуту. Теперь, если требуется 2 минуты, чтобы вода стала достаточно горячей, чтобы можно было принять душ, это 18 литров, которые обычно сливаются в канализацию. Теперь умножьте это на год:   18 * 365 =  6570 литров идут прямо в канализацию! Если у вас есть 2 ванные комнаты, это удваивается! Затем есть кухня, прачечная и т. д., это очень быстро складывается.

Это также причина того, что людям, у которых в доме есть водопроводная вода под давлением, часто все равно.Что такое 6570 литров воды в год? Просто оплатите счет за воду (около 5 австралийских долларов по курсу 71 цент / Kl) и покончите с этим. Однако, когда у вас нет водопроводной воды под давлением, это имеет большое значение. Наш дом в Гулд-Крик — один из таких примеров. Наша общая вместимость резервуаров составляет 2×23500 резервуаров. Следовательно, 6570 — это почти 14% всей нашей емкости хранилища!

В связи с тем, что засуха в Австралии начала очень сильно сказываться на Южной Австралии и Виктории, мнение о том, что это всего лишь вода, я куплю еще, должно измениться. Водопроводная петля с горячей водой меняет представление о том, каким оно должно быть — меньше о деньгах и больше о сохранении нашей драгоценной окружающей среды!



Пожертвования поддерживают этот сайт

Allegheny County, PA Водоснабжение и распределение

Проект системы распределения горячей и холодной воды в здании должен соответствовать надлежащей инженерной практике. Методы, используемые для определения размеров труб, должны быть приемлемы для Административного органа. (Руководство по проектированию систем водоснабжения зданий дано в статье XVI.) A.

Размер поставки приспособления. Минимальные размеры светильника подводящая труба должна быть указана в таблице 860-177А «Минимальные размеры Трубы подачи воды.» Труба подачи арматуры должна быть продлена до в пределах не менее 30 дюймов от точки подключения к приспособлению.

Стол 860-177А

Минимальные размеры арматуры подачи воды Линии

Тип приспособления или устройств

Номинальный размер трубы

(дюймы)

Ванны

1/2

Комбинация мойки и поддона

1/2

Питьевой фонтанчик

3/8

Посудомоечная машина (бытовая)

1/2

Мойка кухонная (бытовая)

1/2

Кухонная мойка (коммерческая)

1/2

Туалет

3/8

Лоток для белья, 1, 2 или 3 комп.

1/2

Душ (одинарный)

1/2

Раковины (служебные, отстойные)

1/2

Раковины, смывной обод

3/4

Писсуар (смывной бачок)

1/2

Писсуар (клапан прямого смыва)

3/4

Туалет (баковый)

3/8

Туалет (сливной клапан)

1

Нагрудники для шлангов

1/2

Настенный гидрант

1/2

Б.

Магистраль магистральных давлений. Где техническая вода давление в здании превышает 80 фунтов на квадратный дюйм, утвержденное давление воды Регулятор с сетчатым фильтром должен быть установлен для снижения давления к зданию. Подоконные краны и наружные гидранты и подвод пожарной линии может быть оставлен на полное основное давление по выбору владельца. То редукционный клапан должен быть настроен на снижение давления воды до 80 фунтов на квадратный дюйм или ниже, в зависимости от требований здания. Калибр должен быть установлен со стороны дома указанного регулятора давления в доступное место для осмотра и ремонта.

C.

Гидравлический удар. Все системы водоснабжения зданий в г. какие быстродействующие клапаны устанавливаются, должны быть снабжены устройствами для поглощения высоких давлений, возникающих в результате быстрого закрытия этих клапаны. Механические устройства: если используются механические устройства, должны соблюдаться спецификации изготовителя в отношении расположения и способ установки.

D. Недостаточное давление воды. Всякий раз, когда давление воды из уличной магистрали или другого источника водоснабжения недостаточно для обеспечения давления потока на выходе из арматуры, как требуется в подразделе G, в системе водоснабжения здания должны быть установлены подкачивающий насос и напорный бак или другие утвержденные средства.E.

Переменное уличное давление. Где уличный водопровод давление колеблется, система водоснабжения здания должна быть рассчитаны на минимально доступное давление.

F. Спрос на предложение. Потребность в подаче в галлонах в минуту в системе распределения воды в здании должна определяться на основе нагрузки с точки зрения единиц арматуры подачи и соотношения между нагрузкой и потребностью в подаче. (См. статью XVI, § 860-183, предлагаемую процедуру). G.

Минимальное давление, необходимое в системе распределения воды.В зависимости от доступного минимального статического давления воды размеры труб должны выбираться таким образом, чтобы в условиях пикового спроса минимальный расход давление в точке нагнетания должно быть не менее указанного в Таблица 860-177G, «Минимальное давление потока и скорость потока».

Стол 860-177G

Минимальное давление потока и скорость потока

Местоположение

Давление потока

(пси)

Ставка

(гал/мин)

Обычный смеситель для раковины

8

2.0

Смеситель для раковины самозакрывающийся

8

2,5

Смеситель для раковины, 3/8 дюйма

8

4,5

Смеситель для раковины, 1/2 дюйма

8

4,5

Смеситель для ванны

8

6.0

Кран бака для белья, 1/2 дюйма

8

5,0

Душ

8

5,0

Шаровой кран для шкафа

8

3,0

Смывной клапан для унитаза

15

15.35

Клапан расходомера для писсуара

15

*15,0

Питьевые фонтанчики

15

0,75

Пороговый кран-настенный гидрант

10

5,0

ПРИМЕЧАНИЕ:

*

Широкий ассортимент благодаря разнообразию конструкции и типа промывочных клапанов.

В жилых домах и зданиях, предназначенных для постоянного проживания, горячая вода должна быть подведена ко всем сантехническим приборам и оборудование, используемое для купания, стирки, кулинарии, чистки, прачечная или техническое обслуживание зданий, с достаточной мощностью, чтобы застраховать минимум 110°F.

А.

Возвратная циркуляция — при необходимости. Горячая вода системы водоснабжения в четырехэтажных домах или зданиях, где развита длина трубопровода горячей воды от источника горячего водоснабжения до самое дальнее поставленное приспособление, превышающее 100 футов, должно быть обратным тип циркуляции.(Система Raychem Hwat является приемлемой альтернативой.)

B.

Клапаны сброса давления воды и предохранительные клапаны температуры требуются клапаны.

(1)

Устройства безопасности.

(а)

Оборудование, используемое для нагрева воды или хранения горячая вода должна быть защищена утвержденными предохранительными устройствами в соответствии с одним из следующих способов:

[1]

Отдельный предохранительный клапан и отдельный клапан сброса температуры; или

[2]

Комбинация сброса давления и температуры клапан;

[3]

За исключением безбаковых водонагревателей, установленных на низких Напорные паровые или водогрейные котлы должны иметь давление установлен предохранительный клапан, а также клапан смешивания или подогрева воды ограничить температуру воды для бытовых приборов не более 140° Ф.

(б)

Все устройства безопасности должны соответствовать действующим требованиям. Института стандартов Соединенных Штатов Америки, Американское общество инженеров-механиков или лабораторий андеррайтеров. Листинг Лабораториями страховщиков, Американской газовой ассоциацией или Национальным Совет инспекторов по котлам и сосудам под давлением является доказательством соответствия этим стандартам. Где устройства нет в списке любым из них, он должен иметь сертификацию в утвержденной лаборатории. как отвечающий этим требованиям.

(2)

Клапаны сброса давления. Клапаны сброса давления должны соответствовать требованиям действующих стандартов USAFI и, при необходимости, Инспекционными органами также требования кода ASME. То клапаны должны иметь официальный рейтинг не ниже рейтинга нагреватель или нагреватели, на которых они установлены. Они должны быть установлены на давление, не превышающее указанное рабочее давление резервуара или судно. Клапаны сброса давления должны быть установлены непосредственно на бак или нагреватель на выходе горячей воды.

(3)

Предохранительные клапаны температуры. Предохранительные клапаны температуры иметь служебную и паспортную мощность не менее входной номинал обогревателя или обогревателей, на которых они установлены. Они должен быть установлен так, чтобы чувствительный элемент температуры был погружен в самой горячей воде в пределах верхних шести дюймов резервуара. Клапан должен быть настроен на открытие, когда хранимая температура составляет 210 ° F. (или меньше).

(4)

Комбинированные клапаны давления и температуры. Комбинированное давление — температурные предохранительные клапаны должны соответствовать с требованиями как для предохранительных клапанов давления, так и для температурных предохранительных клапанов.

(5)

Установка предохранительных клапанов. Нет обратного клапана или отключения Клапан должен быть установлен между любым устройством безопасности и горячей водой. используемого оборудования, а также не должно быть запорного клапана на выходе трубка от редукционного клапана. Выпускной патрубок не должен быть меньше в любой точке, кроме размера нагнетательной трубы, соединение сброса давления клапан и должен наклоняться вниз до его окончания без водяных карманов допускается на всей его длине. Разгрузочные розетки при подключении к дренажной системе здания должны быть подключены косвенно.

C.

Маркировка давления резервуара для хранения горячей воды. Горячая вода резервуары для хранения должны иметь постоянную маркировку в доступном месте с максимально допустимое рабочее давление.

D.

Сливные краны или клапаны для баков-аккумуляторов горячей воды. Сливные краны или клапаны для опорожнения должны быть установлены в самой нижней точке. точки каждого резервуара для хранения воды.

E.

Клапаны для ванны и душа с защитой от ожогов. Все новое или замененное совмещения душ и ванна-душ должны быть оборудованы индивидуальными регулирующие клапаны балансировочного или термостатического смесительного типа или другое одобренное устройство.Такие клапаны должны быть оснащены ограничители отрегулированы на максимальную настройку температуры горячей воды 120°F. Множественные или групповые души могут управляться главным термостатом. смесительный клапан, настроенный на ограничение температуры горячей воды до максимума 120°F.

F.

Контроль теплового расширения. Установлен закрытый внутренний системы трубопроводов горячей воды должны быть оборудованы одобренными средствами для контролировать тепловое расширение.

Как отели это делают?

Гостиницы все чаще отказываются от ванн в душевые.

Это означает, что в отелях есть люди, которые следят за тем, чтобы каждый гость получил горячий душ за считанные секунды. Они все нанесли на карту.

Отель Hyatt Regency Chicago ожидает, что его гости будут принимать восьмиминутный душ со скоростью 2,5 галлона в минуту.

Hilton знает, что с 6:30 до 8:30 утра в таких отелях, как New York Hilton Midtown, будет очень много времени, когда многие деловые путешественники собираются на работу.

«Принятие душа должно быть безупречным, и гости не должны ждать более 30 секунд, чтобы достичь оптимальной температуры воды», — говорит Рэнди Гейнс, старший вице-президент по операциям и новым вакансиям в Hilton.

Так что же делают отели, чтобы их гости не остались в стороне?

Марк Кукульски, президент управляемых отелей Wyndham, говорит, что технология работает на пользу гостиничным операторам.

Раньше в отелях было несколько котлов и надеялись на лучшее.

Теперь есть теплообменники для облегчения движения воды. Они работают как автомобильные радиаторы, передавая тепло.

В отелях есть несколько отелей, и многие из них избыточны, чтобы гарантировать, что ни у кого не закончится горячая вода.В некоторых крупных отелях их может быть до 10.

«Если вы посмотрите на довольно сложное механическое помещение сегодня, вы увидите, что оно совсем другое. Это больше похоже на сгенерированную компьютером комнату», — говорит он. «Нет особой необходимости в том, чтобы кто-то сидел в одной из холодильных и механических комнат».

Билл Мичелл, технический директор отеля Marriott Marquis New York, должен обеспечить горячей водой 1996 номеров.

«Это как машина, — говорит он. «Мы постоянно обслуживаем нашу машину.

Мичелл говорит, что может организовать душ с горячей водой в своих 1996 комнатах, даже если душ идет одновременно.

У него три котла размером с тягач и около дюжины теплообменников. Они берут городскую воду и пропускают ее через систему. Вода проходит через один конец и фильтруется в пар.

Найлс Харрис, генеральный менеджер InterContinental Hotel Los Angeles Downtown, говорит, что каждый из этажей номеров разбит на разные зоны, в которых горячая вода циркулирует от бойлеров отеля по замкнутой системе.В отеле 889 номеров.

«Это позволяет нам лучше контролировать систему, поэтому, если когда-либо возникнет проблема, мы не потеряем горячую воду во всех номерах сразу, – говорит Харрис. «Также важно отметить, что мы обслуживаем несколько резервных котлов для резервного копирования, учитывая размеры здания».

Траян Чобану, технический директор отеля InterContinental Chicago Magnificent Mile, говорит, что 9 утра — пиковый период для принятия душа в отеле. В отеле на 700 с лишним номеров более 55.000 литров воды во все комнаты.

«Мы всегда планируем на случай непредвиденных обстоятельств, и у нас есть резервные системы, и мы можем перераспределять поток воды в зависимости от потребностей и местонахождения наших гостей», — говорит он.

Майкл Дин, старший технический директор Hilton в Северной и Южной Америке, говорит, что старые котлы были заменены на те, которые потребляют меньше газа, но при этом производят такое же количество тепла. Чтобы удовлетворить пиковый спрос, некоторые отели были спроектированы с более чем 20 000 галлонами хранения горячей воды.

Тем не менее, он говорит , в обычный день для удовлетворения спроса требуется лишь небольшая часть запаса горячей воды. Обычно это только в течение одного или двух часов в день.

Проточные водонагреватели обеспечивают достаточное количество горячей воды по запросу, чтобы удовлетворить пиковый спрос, говорит он.

И «Это значительно снижает потребление энергии, экономит деньги и уменьшает наш углеродный след», — говорит он.

У Hilton есть оборудование для горячего водоснабжения, системы хранения и распределения. По словам Дина, он предназначен для доставки горячей воды в отели, даже если они полностью забронированы.По его словам, иногда для этого требуются большие котлы и тысячи галлонов горячей воды.

В крупных гостиницах за номерами закреплены стояки или трубы, обеспечивающие их горячей водой. Через стояк проходит до двух галлонов в минуту.

«Поддерживая постоянное движение воды по каждому стояку, мы никогда не позволяем воде остывать и остывать», — говорит он.

Ванны или душевые находятся всего в нескольких футах от горячей воды.

Раэд Шувейхат, технический директор Fairmont Austin в Техасе, говорит, что температура горячей воды считается 120 градусов по Фаренгейту.Это поддерживается насосами с регулируемой скоростью, регулируемыми по давлению и температуре, как для систем горячего, так и для холодного водоснабжения. В отеле 1048 номеров на почти 30 этажах.

«Когда потребность в горячей воде увеличивается, система предназначена для того, чтобы основные водяные насосы в техническом помещении в подвале увеличивали скорость и выталкивали дополнительную горячую воду из резервуаров для хранения горячей воды, а насосы уменьшали бы обороты, когда горячая вода потребность в воде и потребление воды уменьшаются», — говорит он.

Но оборудование улучшилось благодаря технологиям, говорит Кукульский.

«Вся эта часть конструкции гостиничного номера изменилась по сравнению с тем, что было раньше», — говорит он.



[PDF] СИСТЕМА ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ ВВЕДЕНИЕ

1 СИСТЕМА ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ ВВЕДЕНИЕ Системы горячего и холодного водоснабжения в зданиях используются для стирки, приготовления пищи,…

СИСТЕМА ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ

ВВЕДЕНИЕ

Системы горячего и холодного водоснабжения в зданиях используются для стирки, приготовления пищи, уборки и других специализированных функций.Холодная вода для зданий также известна как питьевая вода. Непитьевые поставляются в некоторые страны; это не для питья или приготовления пищи. Водоснабжение должно быть спроектировано и установлено в соответствии с рекомендациями BS 6700, водными правилами, соответствующими законодательными актами, подзаконными актами, другими соответствующими британскими стандартами и рекомендациями производителей. Водные правила интерпретируются в Руководстве по водным правилам Консультативной схемы по водным правилам, которое помогает в применении правил.Уставы по водным ресурсам были заменены после создания отдельных компаний по водоснабжению в Великобритании. Правила водоснабжения (водопроводная арматура) 1999 года вступили в силу в июле 2000 года. Правила применяются только в Англии и Уэльсе. Шотландия ввела новые Постановления, которые налагают аналогичные требования в Шотландии. Северная Ирландия будет иметь аналогичные правила. Информацию о медицинских помещениях можно найти в Техническом меморандуме о здравоохранении HTM 2027. Ответственность за соблюдение Водных правил изначально лежит на владельцах или арендаторах имущества.

ИСТОЧНИКИ ВОДОСНАБЖЕНИЯ Большинство зданий могут получать воду из водопроводной сети Управления водоснабжения (Водная служба Министерства энергетики в штате Нью-Йорк), но в сельской местности иногда необходимо получать воду из частных источников, таких как:    

колодцы родники реки озера. 1

Общественное водоснабжение в Северной Ирландии поступает из озера Лох-Ней и различных водохранилищ по всей стране. Лох-Ней — большое внутреннее пресноводное озеро, в которое впадает и из которого впадает несколько рек.В некоторых частях Великобритании вода подается из скважин, но в одном или двух случаях они были загрязнены. Для потребления человеком вода наилучшего качества обычно поступает прямо из-под земли, а не из ручья или пруда, которые подвержены вероятному загрязнению воздуха. В случае Лох-Ней стоки с сельскохозяйственных угодий приносят фосфаты из удобрений в Лох. Это означает, что часть процесса очистки воды должна снизить уровень фосфатов до приемлемого предела.Вырытый колодец обычно имеет достаточно большой диаметр, чтобы в него мог поместиться человек с лопатой, а глубина от 3 до 6 метров обычная для Северной Ирландии. В некоторых странах скважина делается намного глубже, чтобы получить доступ к водоносным породам. В таких обстоятельствах может оказаться более экономичным «пробурить» скважину. Скважина имеет небольшой диаметр и делается с помощью буровой установки — достаточно большая, чтобы в нее можно было вставить механический насос и нагнетательную трубу. В типичной скважине используется многоступенчатый центробежный насос, доставляющий достаточное количество воды с глубины от 30 до 60 метров.Большинство современных колодцев футерованы сборными железобетонными хвостовиками, а скважины – стальными трубами. В Северной Ирландии выпадает много осадков, а геология недр не позволяет широко использовать артезианские скважины. Таким образом, поверхностные воды, будь то природные или искусственные водоемы, являются нашим основным источником питьевой воды. В более засушливых регионах мира инженер должен изучить наиболее экономичный метод получения подходящего источника воды для бытового и промышленного использования.

МАГИСТРАЛЬНЫЙ ВОДОСНАБЖЕНИЕ ЗДАНИЙ Водопровод можно разделить на три категории: (1) Магистральные водопроводы: по ним поступает вода от источника водоснабжения (водохранилище, насосная станция и т. д.).) в район без снабжения потребителей в пути. (2) Вторичная сеть: распределительная сеть, питаемая от магистральной сети и питающая присоединения потребителей в районе. (3) Коммунальные трубы: ответвление питается от вторичной магистрали, обслуживающей отдельные помещения. Важно, чтобы система снабжения питьевой водой не подвергалась загрязнению. Не должно быть никаких взаимосвязей или перекрестных соединений подачи с любым другим водоснабжением. 2

Обратные клапаны или запорные клапаны не считаются подходящими для предотвращения перекрестного загрязнения.Конструкция водопроводных коммуникаций должна исключать возможность обратного подтока или обратного сифонирования в систему водоснабжения из любого выхода. Подключение к сети Подключение к магистральной или вторичной магистрали обычно осуществляется только водопроводной компанией. Подсоединение сервисной трубы к магистральной магистрали не является обычной практикой. Подключения к вторичной магистрали могут быть выполнены под давлением для соединения труб диаметром 50 мм и меньше, тогда как для более крупных труб требуется отключение магистрали.Канализационные трубы прокладываются водопроводной организацией от магистрали до границы (хряща) подводимого помещения. На этом этапе предусмотрен запорный клапан, позволяющий изолировать систему водоснабжения помещения от сети. На приведенном ниже рисунке показано типовое подключение водопроводной сети к бытовому или промышленному потребителю. Часто бывает нормальным установить счетчик, чтобы поставщики воды могли взимать плату со всех клиентов в зависимости от того, сколько воды используется.

3

Подводящая труба к зданию должна находиться на минимальной глубине около 760 мм, чтобы избежать повреждений от мороза и повреждений от тяжелых транспортных средств.Яма для клапана может представлять собой специально изготовленную пластиковую камеру с крышкой, открываемой ключом. Иногда его располагают на пешеходной дорожке для облегчения доступа, если требуется аварийная изоляция.

На приведенной выше схеме показана подача водопроводной воды в здание. На трубу надевается рукав, чтобы можно было перемещать трубу или оседать здание.

КАЧЕСТВО ВОДЫ Очень важно иметь хорошее качество воды для питья и мытья. Это достигается вблизи источника за счет содержания резервуаров в чистоте и на очистных сооружениях по всей распределительной сети.В Северной Ирландии частные источники воды могут иметь проблемы с жесткостью или быть кислыми, если они получены из торфяных нагорий. Обычная жесткая вода не представляет опасности для здоровья, но может вызвать образование накипи в котлах и системах горячего водоснабжения, также жесткая вода плохо пенит мыло. 4

ПРОСТАЯ ХИМИЯ ВОДЫ Вода представляет собой химическое соединение. Это жидкость, которая кипит при 100°С и замерзает при 0°С и состоит из молекул воды. Каждая молекула содержит два атома водорода, соединенных с одним атомом кислорода. Он имеет химическую формулу h30.Это отличный растворитель, и в результате обычная питьевая вода содержит растворенные вещества, такие как железо (Fe), марганец (Mn), кальций (Ca), магний (Mg), сульфат (SO4) и фторид (F). Он также будет содержать растворенные газы, включая кислород (02), азот (N) и двуокись углерода (C02). Многие из вышеперечисленных минералов необходимы для здоровья и правильного роста нашего организма, но их содержание необходимо тщательно контролировать, как и возможное содержание вредных бактерий. Присутствие этих минералов обычно придает воде гораздо более приятный вкус, чем в случае с «чистым» соединением.Способность дождя растворять газы, присутствующие в атмосфере, приводит к образованию слабых кислот, т.е. —

h30 + C02 h30 + S02 h30 + C03

h3C03, угольная кислота h3SO3, сернистая кислота h3C04, серная кислота

В проникающих слоях почвы вода растворяет карбонаты, хлориды и сульфаты кальция и магния. Он также может растворять аммиак, кремнезем и оксиды железа. Количество каждого из растворенных материалов зависит от толщины и типа слоев, через которые проходит вода, а также от растворимости материала.Наличие кислот в дождевой воде увеличивает ее способность растворять многие материалы. В дополнение к химическим веществам вода может также содержать микроорганизмы, например бактерии, паразиты, вирусы и водоросли. pH природной воды колеблется примерно от 6,0 до 8,0 и зависит от типа породы, через которую проходит вода. В некоторых районах он может опускаться до 4,0, например, из-за кислотных дождей. Шкала рН, которая колеблется от 0 до 14, измеряет кислотность и щелочность. Чем ниже значение, тем более кислая вода.

рН менее 7 рН более 7

5

раствор кислый раствор щелочной

ЖЕСТКАЯ И МЯГКАЯ ВОДА Мягкая вода содержит мало или совсем не содержит растворенных твердых веществ. Часто имеет коричневатый или желтоватый цвет. Жесткая вода, с другой стороны, будет иметь высокое содержание солей кальция или магния. Мягкая дождевая вода, которая просачивается через определенные типы горных пород, например, мел или известняк, таким образом становится «затвердевшей». Жесткая вода не образует легко пены, которая взбалтывается с мыльным раствором, тогда как мягкая вода легко пенится.В приведенной ниже таблице жесткая и мягкая вода подразделяется на несколько классов в зависимости от жесткости.

Жесткая вода может быть дополнительно подразделена на два типа — ВРЕМЕННАЯ и ПОСТОЯННАЯ. Временную жесткость можно устранить нагреванием до температуры выше 60°С, а постоянную жесткость необходимо удалить химическими методами. Временная жесткость может привести к образованию накипи на трубах отопления, котлах, чайниках и т. д.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ Физические свойства воды относительно легко измерить, а некоторые легко наблюдать.1. ТЕМПЕРАТУРА — это важно, так как может оказывать заметное влияние на другие свойства — скорость химических реакций, растворимость, вкус и др. 2.

ЦВЕТ — чистая вода в больших объемах имеет бледный зелено-голубой оттенок. Однако вещество, взвешенное в воде, может изменить видимый цвет. Использование хлорирования при очистке воды обычно удаляет все следы первоначального исходного цвета.

3. СОДЕРЖАНИЕ ТВЕРДЫХ ВЕЩЕСТВ — твердые вещества могут присутствовать в виде суспензии или раствора, или того и другого. Более крупные взвешенные вещества обычно довольно быстро оседают, тогда как для более мелкого твердого материала может потребоваться добавление химикатов для облегчения их удаления.Мутность воды — это мутный вид из-за присутствия очень мелких твердых частиц, например, при наличии глины и/или водорослей. 6

4.

ВКУС — чистая вода не имеет особенно приятного вкуса, как и водопроводная вода из-за использования дезинфицирующего средства на основе хлора. С другой стороны, вода, содержащая большое количество растворенных в природе солей, может быть весьма приятной и сладкой на вкус. С другой стороны, присутствие соединений органического происхождения (водоросли, торф) может привести к неприятному вкусу.

ДЕЗИНФЕКЦИЯ Этот процесс уничтожает вредные организмы в воде, чтобы предотвратить заражение болезнями, когда вода используется для бытовых целей. Обычно это достигается хлорированием, то есть добавлением хлора в воду. Организмы в воде, которые необходимо уничтожить путем дезинфекции, включают бактерии, вирусы и простейшие. Устойчивость этих организмов к воздействию дезинфекции варьируется в зависимости от типа присутствующего организма. Сам хлор, который является очень сильным окислителем, и уровень его дозировки должен строго контролироваться, иначе потребитель будет испытывать проблемы со вкусом и запахом при поставке.Альтернативным методом дезинфекции является использование озона (O3). Однако это очень дорогой метод, если его применять в больших масштабах. Озон необходимо производить на месте обработки, и его производство связано с использованием большого количества электроэнергии, а его стерилизующий эффект не такой стойкий, как у хлора. Дезинфекция, как правило, является последним этапом в процессе лечения.

ДРУГИЕ ФОРМЫ ОБРАБОТКИ ВОДЫ Вышеупомянутые методы обработки воды являются общим руководством к шагам, которые могут быть применены для получения питьевой воды.Качество воды и, следовательно, требования к ее очистке могут сильно различаться в зависимости, например, от природы источника. Поэтому не существует единой стандартной системы очистки воды. У каждой воды свои требования. Несколько других возможных видов лечения кратко упомянуты ниже.

(A)

СМЯГЧЕНИЕ ВОДЫ

Жесткая вода производится из источника, содержащего мел или известняк. Жесткая вода затрудняет получение мыльной пены и приводит к образованию отложений в чайниках или трубах с горячей водой.Жесткую воду можно смягчить добавлением извести или карбоната натрия, что приведет к образованию осадка, который можно удалить фильтрованием. В качестве альтернативы жесткая вода может быть пропущена через ионообменные смолы, которые эффективно удалят соединения, изначально вызывающие жесткость. 7

(B)

УДАЛЕНИЕ ЖЕЛЕЗА И МАРГАНЕЦА

Следы железа и марганца можно найти во многих водах. Железо, хотя и не является вредным в небольших количествах, может придавать воде горький вкус и вызывать образование коричневых пятен на белье.Присутствие марганца также может вызвать проблемы со вкусом, и он может вступать в реакцию с хлором с образованием нежелательной черной слизи. Комбинация хлора и извести с последующей фильтрацией в настоящее время является обычной обработкой для удаления марганца.

(C)

ДОБАВЛЕНИЕ ФТОРА

Добавление фтора в воду стало предметом многочисленных общественных дебатов. В настоящее время общепризнано, что добавление фтора в небольших количествах в воду эффективно уменьшает кариес.Фторид в виде кремнефтористоводородной кислоты можно добавлять в воду после завершения всех других форм обработки.

(D)

УДАЛЕНИЕ ВКУСА, ЗАПАХА И ОРГАНИЧЕСКИХ СОЕДИНЕНИЙ

Активированный (т.е. термообработанный) уголь в порошкообразной (PAC) или гранулированной (GAC) форме все чаще используется при очистке воды для удаления вкуса, запаха и органических веществ . Его можно добавлять (в виде ПАУ) на различных стадиях обработки, но чаще всего его применяют в качестве фильтров, содержащих ГАУ, перед этапом дезинфекции.

(E)

КОРРЕКЦИЯ PH

При необходимости, например, в районах с мягкой водой, pH воды регулируется добавлением щелочи. Можно использовать известь и калистическую соду. Цель регулировки pH – сделать воду неагрессивной к металлическим трубам как в распределительной сети, так и в доме.

(F)

НОВЫЕ РАЗРАБОТКИ

В водном хозяйстве разрабатываются новые процессы, например, сирофлок, мембранная фильтрация. В процессе Sirofloc используется мелкодисперсный магнетит для притяжения твердых частиц (включая коллодиальный цвет).Сам магнетит удаляется с помощью магнитного процесса.

8

РЕЗЮМЕ Воду можно смягчить несколькими альтернативными способами; Метод основного обмена, добавление извести-соды и использование ингибиторов. В бытовых установках используется метод щелочного обмена, и вода пропускается через среду, называемую «цеолит», которая преобразует соли кальция в воде в соли натрия. Для промышленных установок вода может быть смягчена добавлением извести или известково-содовой. В этом процессе необходимо удалить большие объемы шлама.Добавки, такие как «Калгон», могут использоваться для предотвращения «накипи» в котлах, и их можно рассматривать как ингибиторы, а не как настоящие умягчители. Вода содержит растворенные и взвешенные вещества, представляющие собой мелкие частицы растительных и животных остатков. Вода из мела или из соленосных пластов может содержать более 1000 частей на миллион. (частей на миллион) твердых веществ, тогда как вода из горных источников может содержать менее 50 частей на миллион. (частей на миллион). Вода на очистных сооружениях фильтруется и стерилизуется хлором, чтобы уменьшить вредное воздействие бактерий в воде.Следует учитывать значение рН воды, то есть ее кислотность или щелочность. Мягкие кислые воды получают из твердых нерастворимых горных пород или торфяных нагорий, они имеют pH менее 7,0 и могут вызывать коррозию труб и резервуаров, если их не пропустить через цилиндр, заполненный известняком для нейтрализации кислотности. Воды с рН более 7,0 являются щелочными и вряд ли будут разъедать металлы.

ХРАНИЛИЩЕ ХОЛОДНОЙ ВОДЫ

Хранилище воды в жилых помещениях обычно требуется для удовлетворения 24-часовой потребности, то есть, если подача будет отключена, будет подача холодной воды в течение 24 часов.Расход холодной воды в любом здании зависит от;  

Назначение воды Количество обслуживаемых потребителей.

На приведенной ниже схеме показан типичный резервуар для хранения воды.

9

Для бытового использования, в отличие от промышленного, требования к хранению на душу населения изложены в Своде правил (Великобритания) CP310 и перечислены в прилагаемой таблице A8 на следующей странице. Практика выделения места для хранения на арматуру или прибор используется реже, поскольку потребление воды больше зависит от количества жильцов, чем от количества приборов.

МАТЕРИАЛЫ Резервуары из пластика и стеклопластика (GRP) используются для небольших установок, например, в домах. Они изготавливаются как единое целое, что снижает риск утечек. GRP (пластмасса, армированная стекловолокном) и резервуары из секционных панелей из оцинкованной стали используются для более крупных установок. Они собираются на месте с прокладками между панелями и мембранами внутри, чтобы сделать их водонепроницаемыми. Резервуары из стеклопластика (GRP) должны соответствовать требованиям BS7491, части 1, 2 и 3.

10

УСТАНОВКИ В РЕЗЕРВУАРАХ Типовой резервуар показан ниже.

11

Важно, чтобы в резервуарах не было застойных зон, а впускные и выпускные отверстия должны располагаться на противоположных концах, чтобы обеспечить сквозной поток воды, как показано ниже.

Рекомендуется сбалансированный поток воды в резервуары и из них, что достигается путем установки входов и выходов на одном уровне и с одинаковой длиной трубопровода. Это гарантирует, что из шарового крана в каждый бак поступает одинаковое количество воды. Показанные выше резервуары соединены общей выпускной трубой или коллектором.Каждый резервуар должен иметь отдельный шаровой кран и поплавковое устройство, а также отдельную сливную трубу для перелива. Резервуары следует периодически очищать от скопившейся пыли и грязи, и для этой цели используется дренажный клапан. Также можно рассмотреть возможность использования поплавкового клапана замедленного действия для обеспечения большего оборота воды.

12

Правила водоснабжения (качества воды) разрешают подавать холодную воду с температурой до 25°C, хотя в нормальных условиях она будет значительно ниже 18°C, но целью должно быть поддержание температуры ниже 20 °C, насколько это практически возможно для ограничения микробиологического роста.Это достигается за счет изоляции всех резервуаров, трубопроводов, фитингов и клапанов. Резервуары и трубопроводы также изолированы для уменьшения образования конденсата. Кроме того, все трубопроводы должны располагаться вдали от теплых помещений, таких как технические помещения и теплые чердачные помещения. Трубопроводы не должны проходить через горячие каналы или рядом с источниками тепла, такими как радиаторы и бойлеры.

РАСЧЕТ ТРЕБОВАНИЙ В ХРАНЕНИИ ХОЛОДНОЙ ВОДЫ Инженерия общественного здравоохранения предоставляет данные для расчета требований в хранении холодной воды для различных зданий.В таблице 2.2 приведены требования к хранению в течение 24 часов в зависимости от различных приспособлений, например Душ 140-230 литров, Ванна 900 литров, Туалет 180 литров, Раковина 90 литров, Раковина 90-180 литров, Писсуар 110 литров. Если водохранилище должно быть расположено в каждом жилом доме, оно должно быть обеспечено цистерной для хранения холодной воды, установленной в подкровельном пространстве или аналогичном месте с водоводом не менее 227-300 литров. Цистерна должна быть защищена от мороза и спроектирована таким образом, чтобы поддерживать качество воды. Таблица 2.3 дает рекомендуемый минимальный запас холодной воды для горячего и холодного водоснабжения, как показано ниже.

13

BS6700 (2006) также дает Рекомендуемый минимальный запас холодной воды для бытовых нужд (горячие и холодные выходы) в Таблице 1.

Пример 1 В доме с 1 номером. Банная, 1комн. Раковина, 1 шт., умывальник, 1 шт. Душ и 1№ туалета. Хранилище холодной воды может быть рассчитано с использованием Таблицы 2.2, как указано выше. Использование минимальных требований к хранению для 24-часовой подачи холодной воды дает; Ванна = 900 литров, Раковина = 90 литров, Раковина = 90 литров, Душ = 140 литров, Туалет = 180 литров.Всего = 1400 литров Эти 1400 литров слишком много для дома. В более старой (1986 г.) Таблице B4.2 указано хранение 90 литров на человека в доме в течение 24 часов. Требуемое хранилище = 90 x 5 человек = 450 литров. Согласно таблице A11 Руководства Института сантехники, ближайший размер резервуара — SCM 680, который имеет фактическую емкость 491 литр по отношению к водопроводу, 680 литров — номинальная емкость резервуара. Размеры этого прямоугольного резервуара составляют 1092 мм x 864 мм x 736 мм в высоту. В таблице A12 показан эквивалент резервуара в виде круглой полиэтиленовой или полипропиленовой цистерны.14

Бачком в этом случае будет PC 100 с фактическим объемом 455 литров и высотой 760 мм. Утверждение в разделе 2.4.3.1 Руководства G (2004 г.) указывает, что внутреннее хранилище составляет 227–300 литров. Типичный круглый резервуар для хранения показан ниже.

На приведенной выше схеме показан воздушный сосуд на водопроводной трубе, ведущей к резервуару. Это используется для уменьшения гидравлического удара, как показано ниже.

15

Потребление холодной воды в зданиях зависит от количества людей.Для большинства жилых помещений достаточно емкости для хранения холодной воды объемом 227 литров.

ПРИМЕР 2 Для определения размера резервуара(ов) хранения холодной воды для коммерческого/промышленного здания обычно используется метод, основанный на Таблице 2.3 руководства CIBSE G (2004), как показано выше. Например, для отеля с максимум 50 постояльцами запас воды составит: 135 x 50 = 6750 литров. Самая большая вместимость бака из оцинкованной стали в таблице A11 Института сантехники составляет 3364 литра. Поэтому: 2Нет. Можно использовать стальные баки емкостью 3364 литра каждый, что дает общий объем воды: 2 x 3364 = 6728 литров Размеры каждого бака (A11): 2438 мм в длину x 1524 мм в ширину x 1219 мм в высоту.

16

ПРИМЕЧАНИЕ: В здании можно иметь систему без хранения холодной воды, но при этом не будет гарантированного снабжения холодной водой. Это означает, что в здании нет резервуара для хранения холодной воды. Не было бы возможности круглосуточного хранения, так что, если бы водопровод был отключен, туалеты не могли смываться, а другие предметы санитарии не работали. Это возможно только в небольшом здании, где система водопровода надежна и не отключается регулярно, а вода не требуется по важным причинам.Система без хранения не рекомендуется для коммерческих зданий, но была опробована в некоторых домашних системах. Есть некоторые преимущества в том, чтобы не хранить воду в здании, во-первых, нет риска повреждения от мороза, а во-вторых, меньше риск роста бактерий, переносимых водой.

ПРОИЗВОДСТВО И ХРАНЕНИЕ ГОРЯЧЕЙ ВОДЫ Горячая вода используется для стирки и приготовления пищи. Требуемая температура составляет около 45oC. Вода обычно образуется при более высокой температуре (от 55°C до 65°C) в сосуде и смешивается с холодной водой в смесительных кранах или смесительных клапанах.Лучше хранить воду при температуре, намного превышающей температуру тела (37oC), чтобы снизить риск роста бактерий и других заболеваний, передающихся через воду.

Системы горячего водоснабжения могут быть разделены на два основных типа: 1. Локальные системы 2. Центральные системы Местные системы горячего водоснабжения могут быть далее подразделены на проточные нагреватели и накопительные нагреватели:

 Проточные — электрического типа мощностью от 0,02 л /с и 0,05 л/с, электрическая нагрузка от 3кВт до 12кВт.

 Накопительные баки — для горячей воды — вместимостью от 7 до 70 литров, с электрическими нагревательными элементами мощностью 3 кВт.

17

ЦЕНТРАЛЬНЫЕ СИСТЕМЫ Обычно состоят из котла или водонагревателя, соединенного циркуляционным трубопроводом с большим резервуаром для хранения. Комбинация этих двух компонентов будет подобрана таким образом, чтобы обеспечить адекватное обслуживание точек водоразбора в соответствии с заранее определенной схемой использования. Например, в больнице может быть постоянный спрос на горячую воду в течение всего дня, и в этом случае, вероятно, уместна небольшая емкость накопителя с быстрым периодом восстановления (большая мощность котла).И наоборот, для спортивного павильона, где после игры может возникнуть один внезапный спрос, может быть достаточно большой емкости для хранения и длительного периода восстановления (небольшая мощность котла). В большинстве центральных систем используются бойлеры горячей воды непрямого действия, поскольку прямые системы могут требовать частой очистки, так как внутри котлов накапливаются отложения накипи. При использовании непрямой системы первичная и вторичная вода должны удаляться отдельно — первичная вода через. Бак подачи и расширения (F & E) и вторичная горячая вода через.Резервуар для хранения холодной воды. Типичная ОТЕЧЕСТВЕННАЯ система показана ниже.

ТРАДИЦИОННАЯ ИЛИ БЕЗ НАПОРНАЯ СИСТЕМА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ДЛЯ ДОМА 18

На приведенной выше схеме показан непрямой водонагреватель, известный как непрямой, потому что горячая вода из котла (первичная циркуляция) не вступает в непосредственный контакт с горячей водой в баке (вторичная циркуляция) — эта вода используется для стирки и приготовления пищи. Бойлер с горячей водой, змеевик косвенного нагрева и трубопровод изготовлены из меди.Для этого целесообразно использовать «пластиковые» трубы, а полибутилен чаще устанавливается, особенно в скрытых местах. На выпускной трубе горячей воды в верхней части цилиндра требуется вентиляционное отверстие, чтобы обеспечить расширение воды и предотвратить повышение давления в цилиндре при нагревании. Температура воды в баллоне должна контролироваться в соответствии со строительными нормами. См. раздел УПРАВЛЕНИЕ. Это достигается с помощью погружного термостата в цилиндре или накладного термостата, который включает и выключает насос или регулирующий клапан.Альтернативным методом контроля является использование клапана с термостатическим управлением, сенсорная головка которого находится на цилиндре.

СИСТЕМА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ БЕЗ НАПРЯЖЕНИЯ С ДУШЕВЫМ НАСОСОМ 19

Поскольку поток воды из насадки для душа зависит от напора воды между уровнем воды в резервуаре и выходом душа, то в первом случае будет недостаточный поток напольный душ. В бытовых установках используются два метода преодоления плохого потока воды в душе; 

Создайте давление во всей системе горячего водоснабжения (см. Системы горячего и холодного водоснабжения под давлением).

Установка душевого насоса; он устанавливается на линии подачи горячей воды (HWS) и системы подачи холодной воды (CWS) к смесительному клапану душа. В подкровельном пространстве может быть установлен отдельный душевой насос или горячий пресс, либо в душевой зоне может быть установлен комбинированный блок со смесительным клапаном. Обычно это более дешевый вариант, поскольку баллоны под давлением стоят в 6 раз дороже, чем баллоны без давления.

БАЛЛОНЫ ДЛЯ ГОРЯЧЕЙ ВОДЫ Горячая вода хранится в медных емкостях в бытовых помещениях.В более крупных установках можно использовать медные цилиндры с толстыми стенками или стальные цилиндры с медным покрытием. Тонкостенные медные цилиндры не могут выдержать большого давления, поэтому для систем с водой под давлением используются сосуды из нержавеющей стали. На фотографиях ниже показаны некоторые альтернативные варианты емкостей для хранения горячей воды для бытовых нужд.

Еще один способ разделить системы горячего водоснабжения на накопительные и неаккумулирующие. Системы хранения; Бойлер косвенного нагрева, как показано выше. Резервуар для хранения газа или жидкого топлива прямого действия.Емкость для хранения с электрообогревом

Системы, не предназначенные для хранения; Центральное отопление Комбинированные котлы, которые обеспечивают мгновенную горячую воду по требованию. Пластинчатые теплообменники, которые используются для больших потребностей в горячей воде. Проточные водонагреватели; газ или электричество. Кожухотрубные теплообменники хранят некоторое количество горячей воды, но используются в основном для быстрого нагрева.

20

РАСЧЕТ ТРЕБОВАНИЙ К НАКОПЛЕНИЮ ГОРЯЧЕЙ ВОДЫ Емкость накопителя горячей воды для бытового потребления следует рассчитывать в соответствии с BS 6700.Температура воды при хранении не должна превышать 65oC. В жилых домах аккумулирующая способность обычно должна составлять 45 литров на человека и 200 литров для электроустановок вне пиковой нагрузки. Количество горячей воды, которое должно храниться в емкостном водонагревателе, указано в Руководстве G Раздел 2 (2004 г.), Таблицы 2.7 и 2.8. Для бытовых установок обычно достаточно баллона емкостью около 120 литров. Также в BS6700 (2006 г.) приведены данные о требованиях к хранению горячей воды в разделе 5.3 — Горячее водоснабжение. В следующей таблице содержится информация от BS6700.

21

РАСЧЕТ МОЩНОСТИ КОТЛА, НЕОБХОДИМОЙ ДЛЯ НАГРЕВА БАЛЛОНА ГОРЯЧЕЙ ВОДЫ Количество тепла, требуемое от котельной:

Где;

H = Требуемое тепло или мощность котла (кВт) m = Масса воды в цилиндре (кг). 1 кг воды = 1 литр Cp = удельная теплоемкость воды (4,187 кДж/кг °C) t горячая = температура горячей воды (около 60°C) t холодная = температура холодной питательной воды обычно принимается равной 10°C Часы нагрева = Разрешить 1.Стандартный баллон

нагревается от 5 до 3 часов. КПД

=

обычно принимается равным 0,9, поскольку цистерны с горячей водой равны

3600

=

. Чтобы перевести часы в секунды.

изолированный.

ПРИМЕР 1 Рассчитайте мощность котла, необходимую для нагрева 120-литрового водонагревателя за 1,5 часа. Температура горячей воды составляет 60°C, а температура холодного сырья – 10°C. H

=

м x Cp x (t горяч. — t холод.) / Часы нагрева x КПД x 3600

H

=

120 кг x 4.187 x (60 — 10) / 1,5 x 0,9 x 3600

H

=

5,17 кВт

22

Пример 2 Рассчитайте мощность котла, необходимую для нагрева 120-литрового бака горячей воды за 1,5 часа. Температура горячей воды составляет 55°C, а температура подачи холодной воды – 10°C. H

=

mx Cp x (t горяч. — t холод.) / Часы нагрева x Эффективность x 3600

H

=

120 кг x 4,187 x (55 — 10) / 120 кг x 4,187 x (55 — 10) / 120 кг x 4,187 x (55 — 10) / 1,5 x 0,09 0,9 0,9 Н

=

4.65 кВт

Пример 3 Рассчитайте мощность котла, необходимую для нагрева 500-литрового водонагревателя для дома престарелых за 2,0 часа. Температура горячей воды составляет 65°C, а температура подачи холодной воды составляет 10°C. H

=

mx Cp x (t горяч. — t холод.) / Часы нагрева x КПД x 3600

H

=

500 кг x 4,187 x (65 — 10) / 2,0 x 020 0,9 x 0,9 H

=

17,77 кВт

23

БЫТОВЫЕ СИСТЕМЫ ГОРЯЧЕЙ И ХОЛОДИЛЬНОЙ ГОРЯЧЕЙ НАПОРНОЙ ПОД ДАВЛЕНИЕМ

Для обеспечения надлежащего давления горячей и холодной воды в сантехнических приборах (в частности, душевых) используется невентилируемая система.

ГОРЯЧАЯ СИСТЕМА ПОД ДАВЛЕНИЕМ Для подачи горячей воды под давлением это может быть комбинированный бойлер (см. раздел «Отопление») или баллон под давлением, как показано ниже. Иногда это называют невентилируемой системой горячего водоснабжения.

24

Напорный водонагреватель имеет внутри обычный змеевик косвенного нагрева для нагрева воды для стирки и приготовления пищи из бойлера. Цилиндр должен выдерживать увеличение давления воды по сравнению с системой без давления.Это означает, что баллон действительно представляет собой сосуд высокого давления из нержавеющей стали, испытанный на двойное нормальное рабочее давление. Также требуется расширительный бак для размещения расширительного объема, когда вода нагревается с 10°C до примерно 65°C. Этот расширительный бак иногда встроен в кожух, который включает в себя цилиндр и изоляцию. Типичный цилиндр под давлением показан ниже.

25

НАПОРНАЯ СИСТЕМА ХОЛОДИЛЬНОЙ СИСТЕМЫ Обеспечить в доме напорную холодную воду несложно, так как можно использовать водопроводную систему и провести ее по трубопроводу.Редукционный клапан (PRV) для раковины, ванны, умывальника, душа и туалета. Это показано выше на диаграмме; Напорная или невентилируемая система водопровода горячей и холодной воды для дома. Редукционный клапан (PRV) необходим для снижения давления примерно с 3 бар до 1,5 бар. Этого давления достаточно для работы бытовых санитарно-технических приборов. Если давление слишком высокое, повышается вероятность утечек, расходуется больше воды, и вода может разбрызгиваться обратно из бассейнов.

ИЗОЛЯЦИЯ Хорошей практикой всегда является установка запорных клапанов на каждом сантехническом приборе как для горячего, так и для холодного водоснабжения.Это означает, что локальное техническое обслуживание может быть выполнено легко. Можно использовать недорогие четвертьоборотные шаровые краны.

ХОЛОДНАЯ ВОДА ДЛЯ ВЫСОТНЫХ ЗДАНИЙ Если напора воды в магистрали недостаточно для подачи воды на верхние этажи высотных зданий, то, вероятно, потребуется перекачка воды на верх здания. Напор воды в водопроводе можно легко рассчитать по следующей формуле:

p

=

xgxh

h

=

p / (  xg)

3

2

 gh

= = =

Давление воды (Н/м2 или Па) Чтобы преобразовать давление в барах – 1 бар = 100 000 Н/м2 или Па.Плотность воды (1000 кг/м3) Ускорение свободного падения (9,81 м/с2) Напор (м)

Перестановка дает;

Где;

26

ПРИМЕР 1 Для давления воды 3,4 бар эквивалентный напор будет равен; h

=

p / (xg)

H

=

3,4 x 100 000 / (1000 x 9,8)

h

=

34,66 метров

Это означает, что основной водный материал способен подача воды на высоту 34,66 метра. На такой высоте не будет потока воды из трубы, и мы не приняли во внимание сопротивление трубы и фитинга.Для преодоления этих трудностей необходима система повышения давления воды. Для приблизительного преобразования давления в барах в напор умножьте на 10.

Пример 2 Рассчитайте приблизительно напор воды в резервуаре, если давление равно 4 бар. Ответ:

4 бар x 10

=

Напор примерно 40 метров.

Это можно сравнить с точным ответом: 40,775 метра.

ПОВЫШЕНИЕ ДАВЛЕНИЯ Оборудование для повышения давления можно разделить на три категории: 1.Пневматическая система, как показано на следующей странице, в основном управляется давлением. 2. Система насосов периодического действия, управляемая поплавковым выключателем. 3. Непрерывно работающая насосная система, которая является полезным приложением для небольших систем и зависит от ее управления при тщательном выборе характеристик насоса и небольшом сбросе давления от подачи до всасывания.

27

ХОЛОДНАЯ ВОДА В ВЫСОТНЫЕ ЗДАНИЯ

ПНЕВМАТИЧЕСКАЯ НАСТРОЙКА Типичная пневматическая система нагнетания холодной воды показана ниже.В системе пневматического наддува в верхней части сосуда высокого давления поддерживается подушка воздуха под давлением. Когда кран открыт, воздух может расширяться, вытесняя воду из цилиндра и через трубопровод. Этот процесс может продолжаться до тех пор, пока уровень воды не упадет до заданной отметки, после чего включатся насосы, чтобы снова поднять уровень. Питьевая вода забирается из напорного резервуара, хотя питьевая вода может подаваться непосредственно на нижние этажи, где имеется достаточное давление в сети.В системе повышения давления принимаются меры предосторожности для обеспечения чистоты воды. Закачиваемый воздух фильтруется, чтобы предотвратить попадание пыли и насекомых, а вместимость сосуда поддерживается достаточно небольшой, чтобы предотвратить застой — вирусные заболевания могут распространяться, когда бактериям позволяют размножаться во влажных, застойных и теплых условиях. Для жилых помещений объем воды между верхним и нижним уровнями обычно не превышает 4,5 литров на жилище. Для квартир высотой около 15 этажей возможна упрощенная система, как показано ниже.Представленная ниже система отличается от предыдущей конструкции, главным образом, тем, что второстепенная питьевая вода подается по увеличенному участку трубы выше уровня самой высокой квартиры. Эта увеличенная секция позволяет воде поступать в краны с питьевой водой без включения насоса до тех пор, пока секция не опустеет.

28

Для зданий выше 10 этажей необходимо предусмотреть выравнивание давления на отдельных водозаборных устройствах с помощью дроссельных шайб или путем размещения системы трубопроводов в вертикальных зонах с редукционными клапанами.Для очень высоких зданий может потребоваться промежуточное водохранилище и дополнительное насосное оборудование. На приведенном ниже рисунке показана типичная усиленная система холодного водоснабжения для высотного здания, такого как многоквартирный дом или многоквартирный дом.

29

СИСТЕМА ХОЛОДНОЙ ВОДЫ ПОД ДАВЛЕНИЕМ ДЛЯ ВЫСОТНЫХ ЗДАНИЙ

30

СИСТЕМА ГОРЯЧЕЙ ВОДЫ ПОД ДАВЛЕНИЕМ Следующие системы могут использоваться для производства горячей воды под давлением в коммерческих зданиях. 

Используйте баллон с горячей водой под давлением, аналогичный бытовой системе под давлением, как показано ниже.

Используйте насосную или усиленную систему, как показано ниже.

Используйте пластинчатый теплообменник (см. раздел «Теплообменники в примечаниях к теплоносителям»).

На приведенной ниже схеме показана напорная система горячего водоснабжения с использованием душей, напор которых поступает из водопроводной воды.

31

Ниже показана альтернативная система с бустерными насосами.

ПРИМЕЧАНИЯ ПО ПРОЕКТИРОВАНИЮ СИСТЕМЫ           

Строительный нормативный акт. G3 (английский) требует, чтобы упакованные устройства были сертифицированы BBA.Предохранительный клапан давления настраивается на заводе. Установите обратный клапан (NRV) на линии подачи водопроводной воды (MWS), чтобы избежать обратного потока. Увеличение объема составляет около 4% при нагревании воды. Предохранительный клапан и предохранительные клапаны температуры должны иметь дренаж. Сброс расширения не должен открываться в нормальных условиях. Устройство отключения при высокой температуре автоматически отключает основной источник тепла. Установите на 95 oC Температура и сброс давления установлены на 95 oC. Слив из предохранительных клапанов должен быть на видном месте, предпочтительно за пределами здания, с непрерывным падением, макс.Длина 9 метров. Рекомендуется встроенный антивакуумный клапан. Системные выключатели высокого и низкого давления необходимы и должны быть подключены к системе управления котлом для отключения котла.

32

РАЗМЕРЫ КОММЕРЧЕСКИХ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ Большие системы горячего и холодного водоснабжения всегда будут подвергаться давлению с помощью одного из методов, ранее описанных в разделе примечаний, посвященном коммерческому холодному водоснабжению. Размеры труб могут быть рассчитаны с использованием стандартных параметров трубопровода.

ПРИМЕР 1 Размер и конструкция трубопровода ГВС и оборудования в системе, показанной ниже.Данные по зданию: Здание – Спортзал – территория – Душевой блок. Предоставленная информация:

1. Каталог калориферов: Albion 2. Каталог мембранных сосудов: Brefco 3. Руководство по герметичным системам: SEVA (Ассоциация герметичных расширительных сосудов) 4. 4. Каталог душевых: Mira 415

ПРЕДЛАГАЕМЫЙ ПРОЦЕСС ПРОЕКТИРОВАНИЯ 1. Выберите рабочее давление системы из каталога баллонов и каталога душа. 2. Выберите тип цилиндра. 3. Размер водонагревателя (калорифера). 4. Размер первичных труб LTHW F и R.5. Размер трубопровода системы горячего водоснабжения (ГВС). 6. Укажите все давления на чертеже. 7. Определите максимальное рабочее давление или настройку клапана сброса давления. 8. Рассчитайте содержание воды в системе. 9. Размер расширительного бака 10. Полный чертеж.

33

ДАВЛЕНИЕ В БАЛЛОНЕ ГОРЯЧЕЙ ВОДЫ Согласно каталогу для душа (MIRA 415) расход от смесительных клапанов должен составлять: 9 литров в минуту при давлении 1,0 бар. Выберите класс Albion, рабочий напор =

метра = давление бар

Допустим, рабочее давление внутри цилиндра равно бар.

Размер баллона с горячей водой Согласно каталогу для душа (MIRA 415) скорость потока от смесительных клапанов должна быть: 9 литров в минуту при давлении 1,0 бар. Предполагается, что все душевые будут работать одновременно. Предположим, что время восстановления цилиндра равно 1 часу. Каждый сеанс душа длится 10 минут. Также между сеансами душа будет 20 минут. Общий расход ГВС из баллона: 9 л/мин. х 6 шт. = 54 л/мин. Если средний сеанс душа длится 10 минут, то: 54 л/мин x 10 минут=540 литров В час будет два сеанса душа.Общий требуемый объем хранения = 540 литров x 2 = 1080 литров. Эта вода будет производиться при температуре 60-65°C, а для душа может потребоваться вода с температурой около 45°C, таким образом, 70% воды при 60°C можно смешать с 30% холодной воды при 10°C.

60

45

=

15

=

15

45

10

=

35

15

35

/

50

/

50

0.3

=

30%

35

/

50

=

0.7

=

70%

Таким образом, вместимость бойлера с горячей водой составляет: 1080 литров x 70% = 756 литров Стоит отметить, что если время восстановления можно сократить вдвое, то и размер бойлера с горячей водой также уменьшится вдвое. Время восстановления зависит от выходной мощности первичной обмотки. В каталоге Albion указаны:

Ссылочный номер

Объем, литры,

34

Размеры:

Первичная тепловая мощность и расход:

Следовательно, размер трубы для первичной подачи и обратки: (на основе макс.падение давления 300 Па/м.) Из Таблицы размеров труб C4.14 подходящим будет размер трубы .

РАЗМЕР РАСШИРИТЕЛЬНОГО СОСУДА Содержание воды в системе: Используйте приведенную ниже таблицу для определения общего содержания воды в системе. Трубопровод:

35

Объем баллона

=

литра

Общее содержание воды в системе

=

литра

давление Фактор приемки = рабочее / максимальное рабочее давление – Минимальное рабочее давление Размер сосуда = (содержание воды в системе – коэффициент расширения) / приемочный коэффициент.Размер сосуда

=

литра

ПРЕДОТВРАЩЕНИЕ ЗАСТРЕВАНИЯ В СИСТЕМАХ ГОРЯЧЕЙ ВОДЫ Застой воды возникает в системах горячего водоснабжения, где вода не движется в течение определенного периода времени. Наиболее частое время возникновения мертвых ног – ночь, когда горячая вода не используется, а содержимое труб и приборов остывает. Когда на следующее утро включаются выпуски горячей воды, холодная вода отводится до того, как горячая вода достигает выхода. Это может занять некоторое время, если речь идет о длинных участках трубопровода.Еще одна трудность с мертвыми ногами заключается в том, что когда вода охлаждается до 20–45 °C, она становится более восприимчивой к росту бактерий, а в течение ночи у бактерий достаточно времени для размножения. Это происходит, даже если трубопровод изолирован. Чтобы избежать мертвых ветвей в водопроводных системах, есть два распространенных подхода; 1. Установите вторичную возвратную трубу. 2. Постоянно поддерживать температуру воды с помощью электронагревателя.

ПРЕДОТВРАЩЕНИЕ РАЗВИТИЯ БАКТЕРИЙ Бактерии можно найти повсюду, и их размножение может причинить вред.Следующие факторы могут привести к значительной колонизации, и их следует избегать:  Грязь, накипь, ржавчина, водоросли, органические частицы и шлам в цистернах и калориферах  Температура хранения и/или распределения в диапазоне 20-45oC.  Большие объемы статической воды или малые отношения потребления воды к объему системы.

ЛЕГИОНЕЛЛОЗ 

Legionella вызывает инфекции дыхательных путей у людей. Болезнь называется легионеллез.

36

Тяжесть заболевания варьируется от болезни легионеров, острой тяжелой пневмонии, до лихорадки Понтиак, легкой нелегочной, гриппоподобной инфекции.Legionella pneurnophila серогруппы 1 является наиболее частой причиной инфекции человека.

МЕСТОПОЛОЖЕНИЕ LEGIONELLA Лаборатория общественного здравоохранения провела исследование присутствия Legionella в системах водоснабжения и обнаружила Legionella в 60% всех искусственных систем водоснабжения. Это поразительный результат, который показывает, что инженеры не должны успокаиваться при проектировании систем водоснабжения. Места риска; градирни, системы горячего водоснабжения, гидромассажные ванны и клинические увлажнители в дыхательном оборудовании, спреи для овощей в супермаркетах, природные спа-ванны, фонтаны и горшечный компост.В Великобритании почти все крупные вспышки легионеллеза были связаны с градирнями и крупными системами бытового водоснабжения.

УСЛОВИЯ ДЛЯ ВЫЖИВАНИЯ И РОСТА Температура является наиболее важным фактором выживания и роста Legionella. Микроорганизмы могут расти при температуре от 20 до 45°С, оптимальная температура для роста и вирулентности составляет 36°С. Легионелла может выжить при температуре ниже 20°С, но не может расти, а при температуре выше 60°С легионелла быстро погибает.Влажность также является важным фактором, учитывая способность легионелл выживать в аэрозолях. По мере увеличения влажности способность Legionella к выживанию увеличивается. Питательные вещества, содержащиеся в водопроводных системах или органическом веществе, также могут способствовать росту Legionella. Биопленочные образования в водных системах обеспечивают защиту от неблагоприятных условий, таких как концентрация биоцидов и силы сдвига воды. Кроме того, присутствие других микроорганизмов, в зависимости от присутствующего типа, увеличивает способность Legionella к выживанию.

СИСТЕМЫ ХРАНЕНИЯ ХОЛОДНОЙ ВОДЫ И РЕЗЕРВУАРЫ Резервуары и трубы для хранения холодной воды должны хранить воду при температуре ниже 20°C. Системы и резервуары для хранения холодной воды должны быть промыты, проверены и при необходимости продезинфицированы перед вводом в эксплуатацию в соответствии с «Правилами водоснабжения (водопроводной арматуры) 1999 года». Все системы хранения холодной воды и все резервуары для хранения должны тщательно очищаться не реже одного раза в год.

37

Если используется непрерывная дезинфекция, необходимо вести официальный журнал и ежедневно фиксировать показания эффективности дезинфекции в системе хранения холодной воды.Не реже одного раза в неделю группа технического обслуживания должна проверять и подписывать журнал и в случае снижения уровня дезинфекции ниже минимального эффективного уровня принимать соответствующие меры. Система планово-предупредительного технического обслуживания ежедневных проверок хлораторного завода

.

ПРОВЕРКА ВЫПУСКНЫХ ОТВОДОВ Ежегодно в течение одной недели следует проводить тщательную проверку выпускных отверстий очень горячей и холодной воды, включая все термостатические смесительные клапаны и т. д., и вести соответствующий журнал. В случае выпусков холодной воды они должны показывать концентрацию хлора в пределах 1-2 мг/л в течение одной минуты после слива отходов.В случае выхода горячей воды на них должна быть указана температура 50-60°C в течение одной минуты после слива воды. При подключении к дозирующему насосу концентрация хлора должна составлять 1-2 мг/л. Все термостатические смесительные клапаны, насадки для душа, краны-распылители и т. д. должны быть проверены путем пропускания сначала горячей воды в сток без регистрации температуры в течение как минимум одной минуты, а затем пропускания холодной воды в сток, когда концентрация хлора составляет 1-2 мг/л. сила должна быть достигнута.

УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА Мокрые градирни должны быть заменены конденсаторами с воздушным охлаждением или водяным охлаждением.Увлажнители должны быть парового типа, а не водяного распыления.

РЕЗЮМЕ Чтобы свести к минимуму риск заражения легионеллой: избегайте разбрызгивания воды, избегайте температуры воды, которая может способствовать росту легионеллы и других микроорганизмов, избегайте застоя воды, не используйте материалы, которые могут содержать бактерии или обеспечивать питательные вещества для роста , поддерживать чистоту во всех системах, использовать методы очистки воды и обеспечивать правильную и безопасную эксплуатацию и техническое обслуживание системы удаления отходов и установки.

38

РАЗМЕР ТРУБ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ

Ниже приведена таблица для достижения единиц загрузки приборов.

S.NO

жилищ и квартиры

загрузки и квартиры

загрузочные единицы

1

WC промывая цистерна (бак)

2

2

умывальник

3

3

10

баня

4

раковина

5

5

5

Душ (со ссадкой)

3

6

общественная ванна

22

офисы 1

WC промывая цистерна

2

2

умывальник

3

школы и промышленные здания 1

WC промывка цистерна

2

2

2

2

умывальник

2

умывальник

3

3

лабораторная гистограмма

1

для расчета расхода воды водный литр в секунду см. диаграмму, приведенную на следующей странице.

39

Загрузочное устройство 40

Приведенная ниже таблица предназначена для выбора размера трубы.

41

ОПРЕДЕЛЕНИЕ ТРУБ ХОЛОДНОЙ ВОДЫ БЕЗ НАПРЯЖЕНИЯ Метод аналогичен L.T.H.W. размер трубы, за исключением того, что доступное давление не от насоса, а от напора, доступного из резервуара. Чем выше резервуар находится над выпускными отверстиями, тем больший напор будет доступен для подачи воды через выпускные отверстия и преодоления сопротивления трубопровода.

НАПОР ДОСТУПНЫЙ Напор развивает давление воды, которое расходуется на преодоление сопротивления трения трубы и на создание скоростного напора для потока воды на выходе.p1 — ​​p2 = сопротивление трению + скоростной напор Или, h2 — h3 = потеря напора в трубе из-за трения + скоростной напор Где

p= h=

давление (Н/м2) напор (м)

На практике Чтобы избежать дополнительных расчетов скорости и давления, обычно рассчитывают доступное давление, учитывая разницу уровней между дном резервуара-накопителя и высотой точек водоразбора. Потери давления в системе представляют собой потери на трение в трубах и потери скорости на сантехническую арматуру, такую ​​как краны, шаровые краны цистерн и насадки для душа.Потери напора через арматуру следующие: Краны на колонне 1 м Насадка для душа 1,5 м Шаровой кран 1 м

РАСХОД ВОДЫ Расход холодной воды для сантехнических приборов для небольших установок можно найти в таблице ниже.

42

В более крупных и сложных зданиях, где установлено много санитарно-технических приборов, одновременный спрос следует учитывать из таблиц Руководства B (1986) B4.20 и B4.21

Размер трубы Процедура 1.

Разделите систему на секции.

2.

Рассчитать единицы потребления, если одновременный спрос эффективен.

3.

Оцените скорость потока в каждой секции.

4.

Расчетный диаметр трубы.

5.

Измерьте длину участка трубы.

6.

Рассчитать длину трубы, равную сопротивлению фитингов.

7.

Рассчитать эффективную длину трубы.

8.

Определить потери давления на трение для трубы

9.

Рассчитать давление, потребляемое трением.

10.

Рассчитать потребляемое суммарное давление.

43

ПРИМЕР 1 Определите подходящий размер трубы для показанной ниже системы. DATA Фитинги включают следующее; выход из резервуара или большого судна, 3№. Изгибы, 1 шт. Задвижка, 1No. Отвод 15 мм, длина участка трубы 8 метров, необходимо использовать медную трубу. Расход для смесителя для раковины диаметром 15 мм, указанный в таблице выше, составляет 0,2 л/с. Давление, необходимое для проталкивания воды через трубопровод и кран, исходит от напора воды над краном.Приведенная ниже формула дает взаимосвязь между давлением и напором.

Р Где; P = r = g = м/с2) h =

=

xgxh

давление (Н/м2) плотность (1000 кг/м3 для воды) ускорение свободного падения (9,81 напора (м)

Следовательно: P = 19 620 Н/м2

1000 x 9,81 x 2,0

Сопротивление потоку определяется фитингами и трубопроводом

44

=

ПРИМЕР 2 Определите подходящие размеры труб для показанной ниже системы.Здание представляет собой трехэтажный дом престарелых.

ДАННЫЕ Необходимо использовать медную трубу. Расходы должны быть получены из приведенной выше таблицы.

ОТВЕТ: Из приведенной выше таблицы расход для частной бани составляет 0,3 л/с. Размеры труб, расход и давление указаны на рисунке ниже.

45

46

47

48

ПРИМЕР 3 Определите подходящие размеры труб для показанной ниже системы. Здание представляет собой трехэтажную гостиницу.

ДАННЫЕ Необходимо использовать медную трубу.Данные о расходе и одновременном потреблении должны быть получены из руководства.

49

50

РАЗМЕР СЕТЕВОЙ ВОДЯНОЙ ТРУБЫ

ПРОЦЕДУРА ОПРЕДЕЛЕНИЯ РАЗМЕРА ТРУБ 1. Ссылка на сечение трубы.

2. Рассчитайте расход по таблице ниже. 3. Оцените скорость потока в каждой секции. 4. Оцените диаметр трубы по таблицам размеров труб.

5. Измерьте участок трубы по чертежам. 6. Рассчитайте длину трубы равной сопротивлению фитингов. Общая эквивалентная длина фитинга = эквивалентная длина x коэффициент потери давления z (дзета).7. Рассчитайте эффективную длину трубы.

8. Определить потери давления на трение по таблицам.

9. Рассчитайте потребляемое давление на трение (Па) = эффективная длина трубы (м) x потеря давления на трение (Па/м)

10. Рассчитайте общее потребляемое давление = потери на трение + потери статического давления 11. Определите давление в начале раздела. 12. Рассчитайте доступное давление в конце секции = Давление в начале секции — Общее потребляемое давление. Если доступное давление в конце секции меньше максимально допустимого перепада давления, мы можем принять этот размер трубы.

51

13. Определите давление, необходимое в конце секции, это может быть минимальное давление, необходимое для терминального оборудования.

14. Если давление в конце секции больше или равно давлению, требуемому в конце секции, то размер трубы правильный.

РАСХОД ВОДЫ Расход холодной воды для сантехнического оборудования для небольших установок можно найти в таблице ниже. В более крупных и сложных зданиях, где установлено много санитарно-технических приборов, одновременный спрос следует рассматривать по таблицам Руководства B (1986) B4.20 и В4.21.

52

53

РАСЧЕТ ПЕРЕКАЧИВАЮЩЕГО НАСОСА Для определения размера насоса необходимы два элемента; 

РАСХОД ЖИДКОСТИ

РАЗРАБОТАННОЕ ДАВЛЕНИЕ

РАСХОД ЖИДКОСТИ Рассчитайте емкость верхнего водяного бака. Например, размер танка Leanth-5 метров, ширина 3 метра и высота 3 метра. Кубический метр = Д x Ш x В Выньте пространство для обслуживания воздушного зазора на 30 см от высоты. CM = 5 X 3 X 2,7 CM = 40,5 Следовательно, 1 кубический метр = 1000 литров 40500 литров. Требуемое время наполнения резервуара водой составляет 1 час.1 час = 60 минут 1 минута = 60 секунд F = литры/минуты F = 40500 / 60

F = 675

F = литры / секунды F = 675 / 60 F = 11,25 л/с По приведенным выше расчетам мы получили 11,25 л /с — скорость потока.

ПРИМЕЧАНИЕ. Для преобразования литров в имп. Галлон литров разделить на 4,5. Для перевода литров в нас. Галлон-литров разделить на 3,78.

54

РАЗРАБАТЫВАЕМОЕ ДАВЛЕНИЕ

Давление, которое должно создаваться насосом, должно быть равно перепаду давления в системе.Обычно это можно найти в таблицах размеров труб. Расход жидкости также находится из таблиц размеров труб или приводится в других данных. Добавьте 20% запаса к давлению насоса, чтобы учесть будущие расширения и снизить эффективность системы. Проектировщик должен быть осторожен при добавлении запаса к давлению насоса, поскольку слишком большое давление может привести к «перекачиванию» в открытых системах и другим проблемам. В некоторых каталогах насосов вместо давления указаны единицы измерения напора.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДЛЯ ПЕРЕКАЧИВАЮЩЕГО НАСОСА Общий внутренний резервуар для хранения _______ галлонов, исходя из __ часов времени наполнения Требуемый расход составляет ____ галлонов в минуту через диаметр ___ дюймов.(____ мм в диаметре) Труба с потерями на трение ____ /1 м прямого участка трубы. 1

Потеря напора по линейной длине трубы Общая длина трубы

2

= = =

____м ____м x ____ / 1м ____м

= =

____ ном. ____м прямого участка трубы

Потеря напора через отводы Всего шт. кол-во отводов Каждое колено эквивалентно

Следовательно, потеря напора через отводы = =

55

____ x____м ____м

3

4

5

Потеря напора через тройники Всего кол.тройников

=

____ шт.

Каждый тройник эквивалентен

=

____м прямого участка трубы

Следовательно, потери напора через тройники

= =

____ x____м ____м

Всего шт. клапанов

=

____ шт.

Каждый клапан эквивалентен

=

____M =

____m от прямой трубы

, следовательно, голова, потерянная через клапан

= =

____ X____M ____M

, потерянная через клапаны

Статическая головка требуется

=

____м

Разность высот между уровнем насоса в приемной емкости на уровне земли и самой высокой накопительной емкостью.6

7

Общая головка, требуемая головой насоса, потерянная через линейную длину трубы

=

____M

=

____M

голова, потерянная через локты

=

____m

, потерянная через Tees

=

____M

голова Потерянные благодаря клапанам

=

____M

статическая головка требуется

=

____m

Общая головка требуется

=

____M

=

____M

емкость расхода

=

____ GPM @ ____ L / S

Напор

=

____ бар

Производительность выбранного рабочего и резервного насоса

@ ____ м

ПРИМЕЧАНИЕ. Потери на трение в фитингах указаны на следующей странице.Потери на трение по линейной длине трубы можно получить из приведенной выше таблицы размеров труб. Статический напор может быть достигнут с высоты здания. 56

Приблизительные потери на трение для фитингов из НПВХ и ХПВХ в эквивалентной длине прямой трубы для воды в метрах можно найти в таблице ниже: Эквивалентная потеря на трение в метрах прямой трубы Номинальный размер трубы Фитинг 15 мм 20 мм 25 мм 32 мм 40 мм 50 мм 63 мм 90 мм 100 мм 150 мм 200 мм 250 мм 300 мм Колено 90o, длинная стрела 0,457 0,609 0,762 1.158 1,219 1,737 2,103 2,407 3,657 Радиус

5,486

6,705

7,924

9,753

2,438

3,230

4,114

4,72

тройник 0,3048 0,426 0,518 0,701 0,822 1,310 1,554 1,889 2,529 Пробег

3,81

5,029

5.334

5.334

6.096

6.096

Tee Tee 1.219 1.524 1.828 2.133 2.438 3.657 4.572 4.876 6.657 4,572 4,876 6.705 Филиал

9.966 14.935 17.373 20.421

90o Локоть, стандартный 1.097 1,371 1,615 2,042 2,286 2,621 острым радиусом внутри 45o Elbow клапаны

3,383

3,992

0,243 0,335 0,426 0,548 0,640 0,792 0,944 1,219 1,554 0,10 0,121 0,182 0,243 0,3048 0,457 0,609 0,914

Мужчины / женщины 0,3048 0,457 0,609 0,853 1,066 1,371 1,676 1,981 2,743 Адаптер

57

4.267

РАСЧЕТ РАСХОДА БУСТЕРНОГО НАСОСА: рассчитайте расход, используя таблицу единиц нагрузки и график расхода, приведенные ниже. S.NO 1 2 3 4 5 6

Жилинговые и квартиры WC промывая цистерна (бак) умывальник бассейна для ванны Душ (с соплом) Общественная ванна

Загрузка 2 1½ 10 5 3 22

Офисы 1 2

WC Промывка Cistern Wash Basin

2 3

Школы и промышленные здания 1 2 30002 Школы и промышленные здания 1 2 3

WC промывка цистерна умывальник бассейна лаборатории

58

2 3 1

Пример в мультиэтажном здании, три этаже для подаваемого с повышенной водой в котором будет находиться вся техника.УБОРНАЯ —— 24 NOS УМЫВАЛ ———- 30 NOS ВАННА ————— 24 NOS КУХОННАЯ РАКОВИНА ——- — 10 NOS

Используя приведенные выше график и таблицу s.no.

бытовая техника

No. 1/2 10 5

Всего единиц загрузки 48 45 240 50 383 SAY 400

Из приведенного выше графика требуемый расход составляет 3,9 л/сек.

ДАВЛЕНИЕ: для подкачивающих насосов немного отличается от перекачивающих насосов, диаграмма ниже приведена в качестве примера.

59

ОБХОД

На приведенном выше рисунке общая высота здания составляет 31,5 метра, включая уровень резервуара. Как было замечено, 1 бар = 10,2 метра, в соответствии с этим общее конечное давление системы составляет 31,5, деленное на 10,2. Следовательно, ответ будет 3,08 бар на конце трубы, который находится на уровне земли. А на четвертом этаже будет 1,71 бара. ВНИМАНИЕ: удовлетворительное давление при использовании приборов 1,5 бар является минимальным удовлетворительным давлением. Как мы заметили, минимальное удовлетворительное давление равно 1.5 бар. А на четвертом этаже оно достигает 1,71 бар, то есть с четвертого этажа до первого этажа может быть обеспечена самотечная линия для удовлетворительного давления. Но от нижней крыши до пятого этажа не будет напора удовлетворения. Чтобы получить удовлетворительное давление, используйте бустерные насосы, чтобы поднять воду до удовлетворительного уровня. Для расчета напора бустерного насоса используйте те же формулы, что и для перекачивающих насосов, за исключением статического напора, поскольку бустерный насос на крыше будет иметь положительный статический напор.

60

Заголовок заголовка

фиксированного зажима

фиксированного зажима

Hot Water Colled Tipe труба

холодная вода в связи с монтажом

типичный монтаж для согласования Conceh Tiping и подключения

61

метр Комната

Типичная установка главных труб ПРИБОРНАЯ

62

%PDF-1.4 % 1175 0 объект > эндообъект внешняя ссылка 1175 210 0000000016 00000 н 0000005670 00000 н 0000005821 00000 н 0000007447 00000 н 0000007498 00000 н 0000007549 00000 н 0000007600 00000 н 0000007651 00000 н 0000007702 00000 н 0000007753 00000 н 0000007804 00000 н 0000007855 00000 н 0000007906 00000 н 0000007957 00000 н 0000008008 00000 н 0000008058 00000 н 0000008108 00000 н 0000008158 00000 н 0000008209 00000 н 0000008260 00000 н 0000008311 00000 н 0000008362 00000 н 0000008413 00000 н 0000008464 00000 н 0000008514 00000 н 0000008565 00000 н 0000008616 00000 н 0000008667 00000 н 0000008717 00000 н 0000008767 00000 н 0000008818 00000 н 0000008869 00000 н 0000008920 00000 н 0000008970 00000 н 0000009021 00000 н 0000009072 00000 н 0000009187 00000 н 0000009369 00000 н 0000009551 00000 н 0000009733 00000 н 0000009915 00000 н 0000011676 00000 н 0000011858 00000 н 0000011888 00000 н 0000012070 00000 н 0000013829 00000 н 0000016117 00000 н 0000018180 00000 н 0000018372 00000 н 0000020742 00000 н 0000022649 00000 н 0000023055 00000 н 0000023403 00000 н 0000023800 00000 н 0000024151 00000 н 0000024554 00000 н 0000024897 00000 н 0000026628 00000 н 0000028818 00000 н 0000030219 00000 н 0000030433 00000 н 0000030640 00000 н 0000030847 00000 н 0000031044 00000 н 0000032674 00000 н 0000032886 00000 н 0000033106 00000 н 0000033341 00000 н 0000033538 00000 н 0000033840 00000 н 0000034049 00000 н 0000034246 00000 н 0000034443 00000 н 0000034640 00000 н 0000034942 00000 н 0000035177 00000 н 0000035382 00000 н 0000035587 00000 н 0000035784 00000 н 0000035983 00000 н 0000036194 00000 н 0000036387 00000 н 0000036584 00000 н 0000036781 00000 н 0000036997 00000 н 0000037315 00000 н 0000037548 00000 н 0000037672 00000 н 0000037831 00000 н 0000038010 00000 н 0000038116 00000 н 0000038216 00000 н 0000038361 00000 н 0000038452 00000 н 0000038516 00000 н 0000038576 00000 н 0000038649 00000 н 0000038870 00000 н 0000039003 00000 н 0000039112 00000 н 0000039257 00000 н 0000039354 00000 н 0000039454 00000 н 0000039536 00000 н 0000039685 00000 н 0000039794 00000 н 0000039909 00000 н 0000040015 00000 н 0000040250 00000 н 0000040317 00000 н 0000040384 00000 н 0000040588 00000 н 0000040676 00000 н 0000040918 00000 н 0000040988 00000 н 0000041079 00000 н 0000041197 00000 н 0000041408 00000 н 0000041603 00000 н 0000041800 00000 н 0000041997 00000 н 0000042179 00000 н 0000042384 00000 н 0000042577 00000 н 0000042776 00000 н 0000042958 00000 н 0000043148 00000 н 0000043338 00000 н 0000043535 00000 н 0000043734 00000 н 0000043916 00000 н 0000044121 00000 н 0000044309 00000 н 0000044506 00000 н 0000044707 00000 н 0000044889 00000 н 0000045077 00000 н 0000045265 00000 н 0000045466 00000 н 0000045648 00000 н 0000045831 00000 н 0000046014 00000 н 0000046197 00000 н 0000046380 00000 н 0000046562 00000 н 0000046753 00000 н 0000046944 00000 н 0000047141 00000 н 0000047340 00000 н 0000047522 00000 н 0000047727 00000 н 0000047914 00000 н 0000048111 00000 н 0000048311 00000 н 0000048493 00000 н 0000048702 00000 н 0000048936 00000 н 0000049170 00000 н 0000049367 00000 н 0000049549 00000 н 0000049762 00000 н 0000049962 00000 н 0000050162 00000 н 0000050359 00000 н 0000050541 00000 н 0000050756 00000 н 0000050959 00000 н 0000051162 00000 н 0000051359 00000 н 0000051541 00000 н 0000051750 00000 н 0000051944 00000 н 0000052141 00000 н 0000052338 00000 н 0000052520 00000 н 0000052983 00000 н 0000053449 00000 н 0000054340 00000 н 0000054642 00000 н 0000055106 00000 н 0000055419 00000 н 0000055783 00000 н 0000056690 00000 н 0000056980 00000 н 0000057216 00000 н 0000057449 00000 н 0000057708 00000 н 0000058121 00000 н 0000058402 00000 н 0000059207 00000 н 0000059541 00000 н 0000059940 00000 н 0000060266 00000 н 0000061072 00000 н 0000061455 00000 н 0000061785 00000 н 0000062132 00000 н 0000062515 00000 н 0000063913 00000 н 0000064321 00000 н 0000064671 00000 н 0000064947 00000 н 0000065202 00000 н 0000065915 00000 н 0000066190 00000 н 0000066925 00000 н 0000067165 00000 н 0000067738 00000 н 0000005464 00000 н 0000004592 00000 н трейлер ]/Предыдущая 2376788/XRefStm 5464>> startxref 0 %%EOF 1384 0 объект >поток hspokeS]HSa~Ϸ~D6LҰN?q35sz$’bPgdR!TC!»$̴9uΩsR.6.z}y=

Планирование системы водоснабжения: оценка потребности в воде

Независимо от того, строите ли вы новый дом в сельской местности или увеличиваете молочное стадо, достаточное водоснабжение из частного колодца или родника имеет решающее значение для вашего планы. Планирование должно быть выполнено до бурения скважины или разработки родника, чтобы обеспечить достаточный запас воды.

Оценка потребности в воде для дома

Обычно мы используем от 50 до 100 галлонов на человека в день в наших домах (от 200 до 400 галлонов в день на семью из четырех человек).Оценки потребления воды домохозяйствами, приведенные в Таблице 1, можно использовать для расчета более конкретных показателей суточного потребления воды для вашего дома.

Таблица 1. Типичное использование воды для различных бытовых приборов и приспособлений.
Прибор Вода
Одежда для одежды (Top-loading) 43 до 51 галлонов за нагрузку
Одежда для одежды (фронтальная нагрузка) 27 галлонов нагрузки
Посудомоечная машина (стандартная) От 7 до 14 галлонов на загрузку
Посудомоечная машина (эффективная) 4.5 галлонов за нагрузку
Утилизация мусора 4 галлона в день
кухонная раковина 3 галлона в минуту использования
Раковина для ванной 2 галлона в минуту использования
Ванна 5 галлонов в минуту использования
Туалет (низкий промывка) 1,6 галлонов на Flush
Туалет (стандарт) 5 галлонов на флеш
Внешний шланг (½ дюйма) 5 галлонов в минуту использования
Регенерация умягчителя воды 50–100 галлонов за цикл

При планировании системы водоснабжения общее ежедневное потребление воды менее важно, чем пиковое ежедневное потребление воды использование или пиковый спрос .На самом деле большая часть воды, используемой в доме, используется в течение очень короткого периода времени, обычно утром или вечером. В результате, для целей планирования рекомендуется, чтобы система водоснабжения была в состоянии обеспечивать все дни прогнозируемого потребления воды в течение 2-часового периода пикового спроса. Если вы подсчитали, что потребление воды в вашем доме будет составлять 400 галлонов в день, система водоснабжения должна быть рассчитана на обеспечение такого количества воды за 2 часа.

Итак, сколько воды можно доставить из вашего колодца или родника за заданный период времени? Это называется скважиной или пружиной с выходом .Выход из родника можно легко измерить, определив, сколько галлонов воды вытекает из выпускной трубы каждую минуту. Этот расход, вероятно, будет значительно варьироваться в зависимости от погодных условий, но в целях планирования лучше всего измерять расход в засушливый период. Для скважины производительность считается максимальной скоростью в галлонах в минуту (галлонов в минуту), которую можно прокачать из скважины без снижения уровня воды в стволе скважины ниже входа насоса.

Для большинства домов на одну семью рекомендуется минимальный поток 6 галлонов в минуту из колодца или родника.Этот поток будет обеспечивать 360 галлонов воды в час, что будет достаточно для удовлетворения большинства пиковых потребностей в воде. Более высокие скорости потока могут быть необходимы для больших домов с большим количеством приборов, приборов и жильцов, которые могут использовать воду одновременно. Значения в таблице ниже дают рекомендуемые минимальные скорости потока для различного количества спален и ванных комнат в доме.

В идеале дебит скважины или родника должен превышать рекомендуемый минимальный расход, указанный в Таблице 2.Если нет, вам, возможно, придется полагаться на запасы воды для удовлетворения периодов пикового спроса. Для пробуренной скважины скважина может обеспечить значительный объем хранения воды. Типичная скважина диаметром 6 дюймов будет хранить около 1,5 галлонов воды на каждый фут стоячей воды в скважине, а скважина диаметром 10 дюймов хранит около 4 галлонов воды на фут. Таким образом, колодец диаметром 6 дюймов с около 100 футов стоячей воды в скважине будет содержать около 150 галлонов запасенной воды. В случае родника можно построить большую коробку для родника в месте выхода из нее или добавить резервуар для хранения воды после коробки для родника, чтобы обеспечить дополнительное хранилище воды для удовлетворения пикового спроса.Вода, хранящаяся в скважине, родниковой коробке или резервуаре для хранения, может быть полезной, когда потребление воды в доме превышает количество воды, вытекающей из колодца или родника. Вместимость колодца и родниковый сток могут сильно различаться в зависимости от естественного уровня грунтовых вод: самые высокие уровни обычно наблюдаются весной, а самые низкие — осенью. Эти естественные вариации могут усиливаться засушливыми условиями. Таким образом, хотя запасы воды позволяют использовать колодцы и родники с более низким расходом воды, чем показано в Таблице 2, во время сильных засух они могут оказаться ненадежными.Приблизительная оценка количества воды, необходимой для разработки колодца или родника, может позволить профессиональному подрядчику использовать сочетание местных знаний, производительности и хранения для удовлетворения потребности в воде. Для колодцев, дающих очень мало воды, может быть добавлена ​​промежуточная система хранения (см. Факты о воде №3 — Использование малодебитных колодцев ).

Таблица 2. Минимальные расходы воды (GPM) для домов в зависимости от количества спален и ванных комнат. (Из Справочника по частным системам водоснабжения, 1992 г.)
# из спален в доме Количество ванных комнат в доме
1
1 1.5 2 3
2 6 GPM 8 GPM 10 GPM
3 8 галлонов в минуту 10 галлонов в минуту 12 галлонов в минуту
4 10 галлонов в минуту 12 галлонов в минуту 14 галлонов в минуту 16 GPM
5 13 GPM 15 GPM 17 GPM 17 GPM
6 16 GPM 18 GPM
18 GPM

Оценка сельскохозяйственных водных ресурсов потребности

Планирование потребностей в водоснабжении, как правило, гораздо важнее для ферм, потому что намного больше часто требуется большое количество воды, особенно для молочных ферм или ферм с большими площадями орошения.Руководящие принципы Midwest Plan Service предполагают, что фермам, использующим 2000 галлонов в день (GPD), потребуется скорость потока источника воды 16 галлонов в минуту, фермам, использующим 6000 галлонов в сутки, потребуется 36 галлонов в минуту, а фермам, использующим 10000 галлонов в день, потребуется 48 галлонов в минуту. Планирование более крупных операций начинается с оценки общего ежедневного потребления воды из Таблицы 3.

Таблица 3. Расчетное ежедневное потребление воды в галлонах для различных сельскохозяйственных животных, оборудования, процессов и орошения в Пенсильвании.
*Количество воды, используемой для орошения, является сезонным и сильно варьируется в зависимости от естественной доступности воды от осадков.
Животные Вода
Доильные коровы 35 галлонов на животное в день
Спринклерное охлаждение для животных 20
сухой корова, говяжий скот, или стр. 12
Телята
— 1 месяц 1.5
— 2 месяца — 2 месяца 2.0
— 3 месяца 2.5
— 4 месяца — 4 месяца 3.5
— от 5 до 14 месяцев 45
Teifers
— от 15 до 18 месяцев 7,0
18-200 месяцев 9.0 9.0
Swine 1.5
12
Овцы или козы 2
2
цыплята (за 100 голов) 9
Turkeys (на 100 голов) 15
Milkhouse и Parlor Использование воды Вода
Автоматический наливной бак от 50 до 60 галлонов на промывку
ручной масштабный бак от 30 до 40 галлонов за промывку
Трубопроводы от 70 до 120 галлонов за промывку
Ведерные доильные аппараты от 30 до 40 галлонов за промывку
Доильная система чистота (салон) от 12 до 20 галлонов на единицу
Разное оборудование 30 галлонов в день
30063
— автоматический от 1 до 4.5 галлонов на корова
— Руководство 0,25 до 0,5 галлонов на корова
— Wash Pen 3 до 5 галлонов на корова
Milkhouse Ploe от 10 до 20 галлонов в день
Пальлорный пол салон только от 20 до 30 галлонов на корова
салон и проведение площадью 25 до 40 галлонов на корова
Холдинг Холдинг только от 10 до 20 галлонов на корова
автоматическая промывка От 1000 до 2000 галлонов за промывку
Ирригация Использование воды
Разбрызгиватель* 4000 га литров на акр в день
Капельное орошение* 1000 галлонов на акр в день

Используя оценки из Таблицы 3, можно оценить текущие и будущие ежедневные потребности в воде на ферме.Систему водоснабжения фермы необходимо будет спроектировать таким образом, чтобы она включала устойчивый выход и хранение воды из одного или нескольких колодцев или родников. Там, где требуется большое количество воды из скважины, может быть целесообразно нанять профессионального гидрогеолога, чтобы определить местонахождение скважины с высоким дебитом с помощью картирования следов трещин. Для получения более подробной информации об этом методе обратитесь к Water Facts # 5— Location Water Well Location Mapping Trace Trace . Следует также отметить, что фермы, использующие более 10 000 галлонов в день, должны сообщать о годовом использовании воды в Департамент охраны окружающей среды Пенсильвании, как того требует Закон о планировании водных ресурсов.

Требуемый расход источника воды не обязательно должен равняться расходу колодца или родника. Если прогнозируется, что доступность воды будет недостаточной для расчетного пикового водопотребления, необходимо разработать дополнительные источники или использовать дополнительное хранилище (см. Факты о воде № 3 — Использование малодебитных скважин ).

Источники оценки водопользования

  1. Руководство по планированию водопотребления . 1981. Информационный бюллетень по сельскохозяйственной и биологической инженерии SW-1.Расширение штата Пенсильвания.
  2. Справочник по частным системам водоснабжения . 1992. Служба планирования Среднего Запада. МВПС-14.
  3. Справочник по использованию и охране водных ресурсов . 2001. Водяной пресс. Амхерст, Массачусетс.
  4. Ограничения на безвозвратное использование воды в бассейне реки Делавэр . 2002. Информационный бюллетень по сельскохозяйственной и биологической инженерии F-199, Penn State Extension.
  5. Руководство по очистке сточных вод доильного центра . 1998. Природные ресурсы, сельское хозяйство и инженерная служба.НРАЭС-115.

Mustbe0 — Многоэтажное здание E=0 реконструкция

Резюме проекта

Mustbe0: доступное, желательное, долгосрочное и гарантированно эффективное переоснащение жилых домов с нулевым потреблением энергии (NZE) для многоквартирных домов в Северо-Западной Европе

Только в Великобритании, Франции, Германии и Нидерландах насчитывается 43 миллиона квартир, которые не рассчитаны на будущее, потому что для этих зданий пока нет убедительного решения по модернизации с использованием глубокой энергии.Это является ключевым моментом для всех стран в достижении цели ЕС по выбросам CO2. Energiesprong предлагает решение. В рамках проекта Mustbe0 группы по развитию рынка Energiesprong во Франции, Великобритании, Германии и Нидерландах запустят рынок доступной, желательной, долгосрочной модернизации с гарантированным чистым нулевым потреблением энергии (NZE) для многоквартирных домов в Северо-Западной Европе.

Комфортабельные дома, в которых любят жить

Удостоенный наград стандарт чистого нулевого энергопотребления Energiesprong и подход к финансированию обеспечивают современные и удобные дома, в которых люди любят жить.После ремонта чистая нулевая квартира вырабатывает достаточно энергии для своего отопления, горячего водоснабжения и электроприборов. Деньги, которые были бы потрачены на счета за электроэнергию и техническое обслуживание, финансируют улучшение. Цель состоит в том, чтобы стоимость жизни не увеличивалась, поскольку реальные показатели использования энергии и комфорта в помещении гарантируются на срок до 30 лет.

После успешного начала реализации этого голландского подхода Energiesprong в Европе для домов на одну семью (E = 0) Mustbe0 занимается развитием рынка многоквартирных домов в Северо-Западной Европе

Выход на рынок

В рамках проекта Mustbe0 9 поставщиков жилья в Великобритании, Франции, Германии и Нидерландах уже обязались сотрудничать в модернизации как минимум 9 демонстрационных зданий (415 квартир).Это запустит рынок.

Поставщики и поставщики решений сосредоточатся на разработке и улучшении пакетов модернизации (массовые индивидуальные фасады и крыши с полностью интегрированными энергетическими и климатическими системами). Это позволяет сократить затраты и время установки с нескольких месяцев до нескольких недель.

Объединение дополнительного спроса, совершенствование регулирования и финансирования структурно создает больший объем рынка и побуждает цепочку поставок к промышленному производству более дешевой и качественной модернизации, что запускает самоподдерживающийся рынок.

Результат?

Недорогие, удобные, перспективные дома, в которых людям нравится жить. Кроме того, к концу проекта модернизация обеспечивает экономию первичной энергии на 7,9 ГВтч/год (и 1505 тонн CO2/год), а средние инвестиционные затраты снижаются на 15 % от сегодняшней ±1100 евро/м2. Способность жилищных организаций инвестировать значительно возрастает благодаря этой новой бизнес-модели.

Растущее движение

Mustbe0 основывается на знаниях и опыте, полученных в рамках проекта Interreg NWE E = 0 , который был в основном сосредоточен на домах на одну семью.E=0, с другой стороны, основан на Energiesprong – отмеченном наградами, революционном подходе к ремонту всего дома и новому стандарту строительства и финансированию, который был инициирован в Нидерландах. Energiesprong поддерживается независимыми группами по развитию рынка, которые вмешиваются в рынок, создавая спрос на этот стандарт, увеличивая и улучшая возможности поставок, а также настраивая политику, регулирование и финансы, чтобы обеспечить жизнеспособный путь к масштабированию.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
