Определение размеров лестниц и лестничной клетки

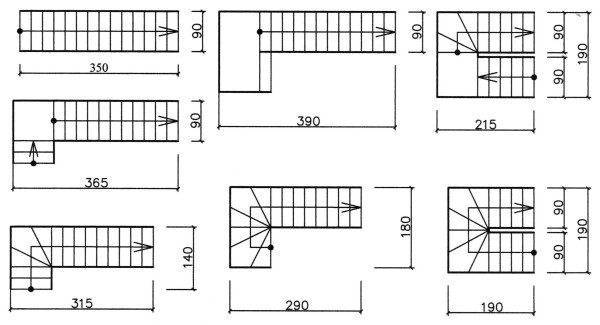

Большинство гражданских зданий имеет двухмаршевые лестницы с уклоном 1:20 и числом ступеней 8-10. Проступи и подступенки таких лестниц имеют размер 300*150 мм. Ширина междуэтажных лестничных площадок не менее 1000 мм, этажных 1200—2200 мм. Для определения размеров лестницы необходимо знать вы­соту этажа, ширину лестничных площадок и размеры ступеней.

Пример. Определить размеры двухмаршевой лестницы жилого дома, если высота этажа равна 3,3 м, ширина марша 1,05 м, уклон лестницы 1 :2.

Принимаем ступень размерами 150 х 300 мм.

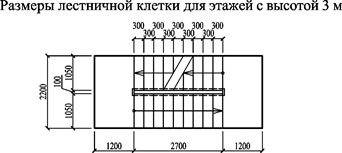

Ширина лестничной клетки

В =21 Л- 100 = 2 * 1050 + 100 = 2200 мм.

Высота одного марша

Н/2 = 3300/2 = 1650 мм.

Число подступенков в одном марше

n= 1650/150 = 11

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:

n-1= 11-1 = 10.

Длина горизонтальной проекции марша, называемая его заложением, будет равна

а = 300(n - 1) = 300 *10= 3000 мм.

Принимаем ширину промежуточной площадки с1 = 1300 мм, этажной с2 = 1300 мм, получим, что полная длина лестничной клетки (в чистоте) составит

А = а + с, + с2 = 3000 + 1300 + 1300 =5600 мм.

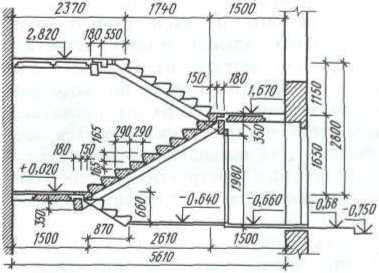

На Рис. 12 дано графическое построе­ние лестницы, которое выполняют сле­дующим образом. Высоту этажа делят на части, равные числу подступенков в эта­же, и через полученные точки проводят горизонтальные прямые. Затем горизон­тальную проекцию (заложение марша) делят на число проступей без одной и че­рез полученные точки проводят верти­кальные прямые. По полученной сетке вычерчивают профиль лестницы.



Пандусы и область их применения

В общественных зданиях, когда необхо­димо обеспечить высокую пропускную способность коммуникационных путей между этажами, применяют пандусы.

Пандусом называют гладкий на­клонный эвакуационный путь, обеспечи­вающий сообщение помещений, находя­щихся на разных уровнях. Пандусам придают уклон от 5 до 12° (1/12... 1/5). Пандусы состоят из наклонных гладких элементов и площадок. Они могут быть одномаршевыми (Рис. 13, а), двухмаршевыми (Рис. 13,6), прямо- и криволи­нейными (Рис. 13, в) в плане. Одномаршевые прямолинейные пандусы образуются наклонными плоскостями, опи­рающимися на площадки или конструк­ции перекрытий. При этом можно выде­лить следующие конструкции: прогоны, балки, настилы. Двухмаршевые пандусы имеют косоурные и площадочные балки, по которым укладывают сборные железо­бетонные плиты или монолитный железо­бетон. Криволинейные пандусы обычно выполняют из монолитного железобе­тона.

Чистый пол пандусов должен иметь не­скользкую поверхность (асфальт, цемент, релин, ковровая дорожка и др.). Огра­ждения пандусов выполняют так же, как для лестниц.

При определении целесообразности устройства пандусов необходимо также иметь в виду, что в связи с малыми по сравнению с лестницами уклонами возни­кают значительные потери полезной пло­щади здания.

НАРУЖНЫЕ ВХОДЫ И ЛЕСТНИЦЫ. СРЕДСТВА СООБЩЕНИЯ МЕЖДУ ЭТАЖАМИ

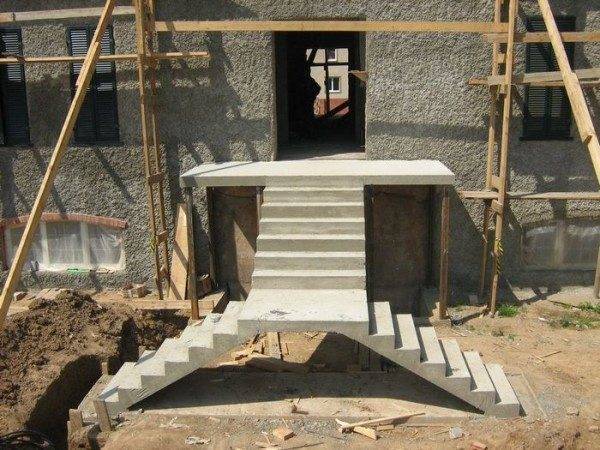

Наружный вход в жилых домах (Рис. 14) включает входную площадку, защитный козырек, парадную дверь н декоративные элементы (панели, решетки, цветочни­цы и т.д.). В общественных зданиях ступени парадного крыльца, ведущие на первый этаж, выносят наружу.

К наружным лестницам относят:

аварийные (Рис. 15,а), предназначенные для эва­куации из здания. Их выполняют из решетчатых сталь­ных площадок и маршей, огражденных перилами. Та­кие лестницы размещают на торцевых стенах зданий;

пожарные (Рис. 15,6), изготовленные из стальных толков и прутков; их закрепляют на наружных стенах здания. Такие лестницы начинаются выше отмостки и имеют выход на крышу.

Для сообщения между этажами здания в зависимо­сти от назначения и этажности оснащают: лифтами — вертикальными подъемниками периодического дейст­вия. Они бывают пассажирскими, грузовыми и больнич­ными; эскалаторами — непрерывно движущимися лест­ницами. Их устанавливают в универмагах, вокзалах и других общественных зданиях со значительными люд­скими потоками.



Дата добавления: 2016-08-23; просмотров: 7196;


Похожие статьи:

Требования к эвакуации по лестницам по пожарным нормам

Классификация лестницы и лестничных клеток (согласно главе 11 статье 38 и 39 ФЗ-123);

Статья 39. Классификация лестниц

1. Лестницы, предназначенные для эвакуации людей из зданий и
сооружений при пожаре, подразделяются на следующие типы: (В
редакции Федерального закона от 10.07.2012 г. N 117-ФЗ)

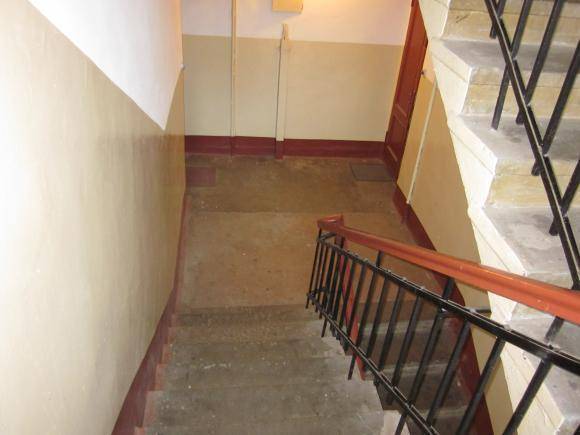

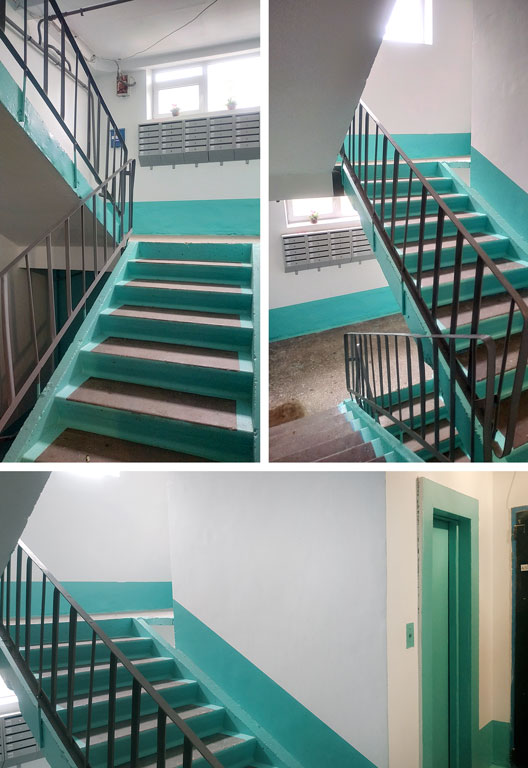

1) внутренние лестницы, размещаемые на лестничных клетках;

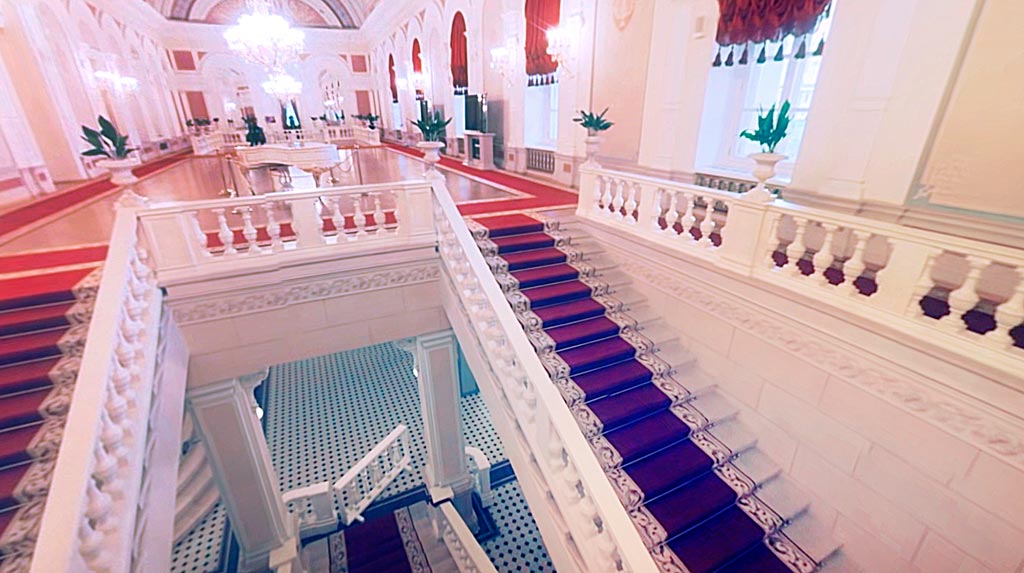

2) внутренние открытые лестницы;

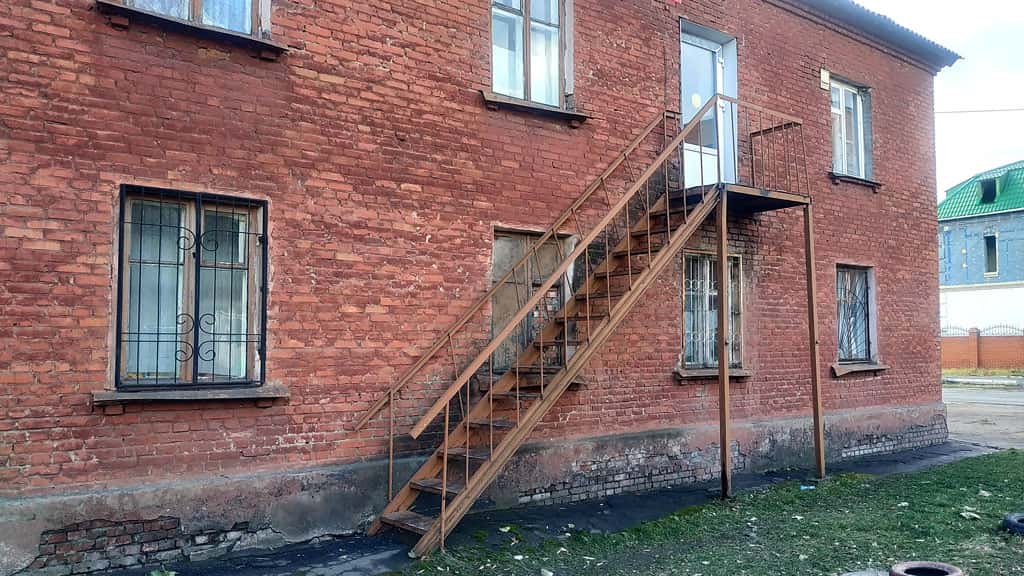

3) наружные открытые лестницы.

2. Пожарные лестницы, предназначенные для обеспечения тушения
пожара и проведения аварийно-спасательных работ, подразделяются на
следующие типы:

1) П1 — вертикальные лестницы;

2) П2 — маршевые лестницы с уклоном не более 6:1.

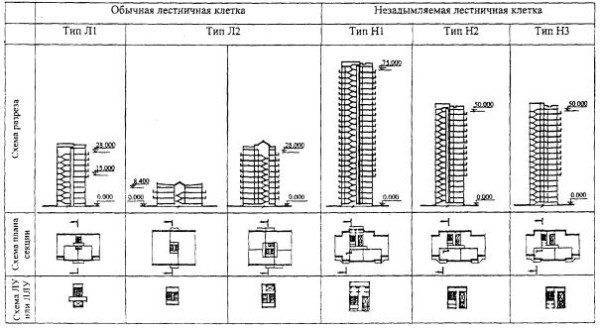

Статья 40. Классификация лестничных клеток

1. Лестничные клетки в зависимости от степени их защиты от
задымления при пожаре подразделяются на следующие типы:

1) обычные лестничные клетки;

2) незадымляемые лестничные клетки.

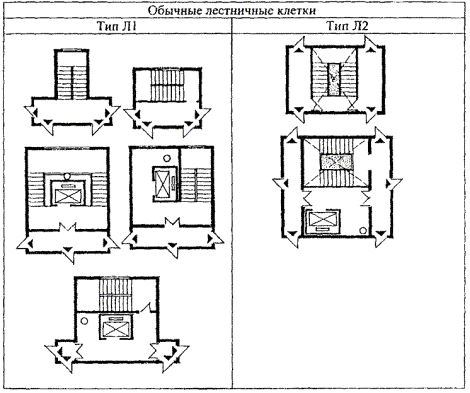

2. Обычные лестничные клетки в зависимости от способа
освещения подразделяются на следующие типы:

1) Л1-лестничные клетки с естественным освещением через

остекленные или открытые проемы в наружных стенах на каждом этаже;

2) Л2 — лестничные клетки с естественным освещением через
остекленные или открытые проемы в покрытии.

3. Незадымляемые лестничные клетки в зависимости от способа
защиты от задымления при пожаре подразделяются на следующие типы:

1) h2 — лестничные клетки с входом на лестничную клетку с
этажа через незадымляемую наружную воздушную зону по открытым
переходам;

2) Н2 — лестничные клетки с подпором воздуха на лестничную
клетку при пожаре;

3) Н3 — лестничные клетки с входом на них на каждом этаже
через тамбур-шлюз, в котором постоянно или во время пожара
обеспечивается подпор воздуха.

Основные противопожарные нормативные документы

Противопожарные требования к лестницам и лестничным  приведены в следующих нормативных документах действующих в 2019 году:

Выделим наиболее важные общие требования (по пунктам), которые необходимо соблюсти при проектировании, строительстве и эксплуатации лестниц и лестничных клеток:

Согласно ФЗ-123 «Технический регламент о требованиях пожарной безопасности»:

Статья 87. Требования к огнестойкости и пожарной опасности зданий, сооружений и пожарных отсеков

4. На незадымляемых лестничных клетках типа h2 допускается предусматривать лестничные площадки и марши с пределом огнестойкости R15 класса пожарной опасности К0.

Статья 88. Требования к ограничению распространения пожара в зданиях, сооружениях, пожарных отсеках

10. В противопожарных преградах, отделяющих помещения категорий А и Б от помещений других категорий, коридоров, лестничных клеток и лифтовых холлов, должны быть предусмотрены тамбур-шлюзы с постоянным подпором воздуха. Устройство общих тамбур-шлюзов для двух и более смежных помещений категорий А и Б не допускается.

19. Объемно-планировочные решения и конструктивное исполнение лестниц и лестничных клеток должны обеспечивать безопасную эвакуацию людей из зданий, сооружений при пожаре и препятствовать распространению пожара между этажами.

Согласно СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы:

4.4 Эвакуация по лестницам и лестничным клеткам

4.4.1 Ширина марша лестницы, предназначенной для эвакуации людей, в том числе расположенной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуационного выхода (двери) на нее, но не менее:

      • а) 1,35 м — для зданий класса Ф1.1;
      • б) 1,2 м — для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.;
      • в) 0,7 м — для лестниц, ведущих к одиночным рабочим местам;
      • г) 0,9 м — для всех остальных случаев.

4.4.2 Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1; ширина проступи — как правило, не менее 25 см, а высота ступени — не более 22 см.

Уклон открытых лестниц для прохода к одиночным рабочим местам допускается увеличивать до 2:1.

Допускается уменьшать ширину проступи криволинейных парадных лестниц в узкой части до 22 см; ширину проступи лестниц, ведущих только к помещениям (кроме помещений класса Ф5 категорий А и Б) с общим числом рабочих мест не более 15 чел., — до 12 см.

Лестницы 3-го типа следует выполнять из негорючих материалов и размещать у глухих (без световых проемов) частей стен класса пожарной опасности не ниже К1 с пределом огнестойкости не ниже REI(EI)30. Эти лестницы должны иметь площадки на уровне эвакуационных выходов, ограждения высотой не менее 1,2 м и располагаться на расстоянии не менее 1 м от плоскости оконных проемов.

Лестницы 2-го типа должны соответствовать требованиям, установленным для маршей и площадок лестниц в лестничных клетках.

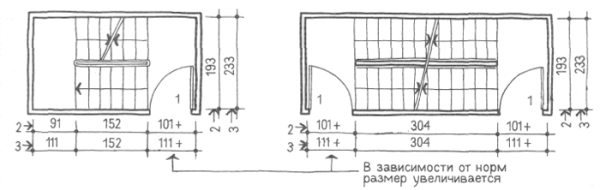

4.4.3 Ширина лестничных площадок должна быть не менее ширины марша, а перед входами в лифты с распашными дверями — не менее суммы ширины марша и половины ширины двери лифта, но не менее 1,6 м.

Промежуточные площадки в прямом марше лестницы должны иметь длину не менее 1 м.

Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать требуемую ширину лестничных площадок и маршей.

4.4.4 В лестничных клетках не допускается размещать трубопроводы с горючими газами и жидкостями, встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов, открыто проложенные электрические кабели и провода (за исключением электропроводки для слаботочных устройств) для освещения коридоров и лестничных клеток, предусматривать выходы из грузовых лифтов и грузовых подъемников, а также размещать оборудование, выступающее из плоскости стен на высоте до 2,2 м от поверхности проступей и площадок лестниц.

В зданиях высотой до 28 м включительно в обычных лестничных клетках допускается предусматривать мусоропроводы и скрытую электропроводку для освещения помещений.

В объеме обычных лестничных клеток не допускается встраивать помещения любого назначения, кроме помещения охраны.

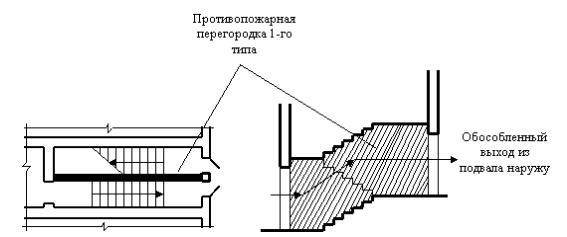

Под маршами первого, цокольного или подвального этажа допускается размещение узлов управления отоплением, водомерных узлов и электрических вводно-распределительных устройств.

Внутри незадымляемых лестничных клеток допускается предусматривать только приборы отопления, трубопроводы (стояки) (из негорючих материалов) систем водоснабжения, канализации, водяного отопления, размещенные во встроенных шкафах из негорючих материалов. Пустоты при пересечении трубопроводами строительных конструкций лестничных клеток должны быть заполнены негорючими материалами, не снижающими пожарно-технических характеристик конструкций.

4.4.2-4.4.4 — утратил силу

4.4.5 В объеме лестничных клеток, кроме незадымляемых, допускается размещать не более двух пассажирских лифтов, опускающихся не ниже первого этажа, с ограждающими конструкциями лифтовых шахт из негорючих материалов с ненормируемыми пределами огнестойкости.

Лифтовые шахты, размещаемые вне зданий, допускается ограждать конструкциями из негорючих материалов с ненормируемыми пределами огнестойкости.

4.4.6 Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями, за исключением случаев, специально оговоренных в нормативных документах по пожарной безопасности. При устройстве эвакуационных выходов из двух лестничных клеток через общий вестибюль одна из них, кроме выхода в вестибюль, должна иметь выход непосредственно наружу.

Лестничные клетки типа Н1 должны иметь выход только непосредственно наружу.

4.4.7 Лестничные клетки, за исключением типа Л2 и лестничных клеток подвалов, должны иметь световые проемы площадью не менее 1,2 м2 в наружных стенах на каждом этаже.

Допускается предусматривать не более 50% внутренних лестничных клеток, предназначенных для эвакуации, без световых проемов в зданиях:

          • классов Ф2, Ф3 и Ф4 — типа Н2 или Н3 с подпором воздуха при пожаре;
          • класса Ф5 категории В высотой до 28 м, а категорий Г и Д независимо от высоты здания — типа Н3 с подпором воздуха при пожаре.

Лестничные клетки типа Л2 должны иметь в покрытии световые проемы площадью не менее 4 м2 с просветом между маршами шириной не менее 0,7 м или световую шахту на всю высоту лестничной клетки с площадью горизонтального сечения не менее 2 м2

4.4.8 Противодымная защита лестничных клеток типов Н2 и Н3 должна предусматриваться в соответствии с [СП 7.13130.2009]. При необходимости лестничные клетки типа Н2 следует разделять по высоте на отсеки глухими противопожарными перегородками 1-го типа с переходом между отсеками вне объема лестничной клетки.

Стены лестничных клеток с подпором воздуха не должны иметь иных проемов, кроме оконных в наружных стенах и дверных, ведущих в поэтажные коридоры, вестибюли или наружу, а также отверстий для подачи воздуха с целью создания избыточного давления.

4.4.6-4.4.8 — утратил силу

4.4.9 Незадымляемость переходов через наружную воздушную зону, ведущих к незадымляемым лестничным клеткам типа Н1, должна быть обеспечена их конструктивными и объемно-планировочными решениями. Эти переходы должны быть открытыми и, как правило, не должны располагаться во внутренних углах здания.

При примыкании одной части наружной стены здания к другой под углом менее 135° необходимо, чтобы расстояние по горизонтали до ближайшего дверного проема в наружной воздушной зоне до вершины внутреннего угла наружной стены было не менее 4 м; это расстояние может быть уменьшено до величины выступа наружной стены; данное требование не распространяется на переходы, расположенные во внутренних углах 135° и более, а также на выступ стены величиной не более 1,2 м.

Между дверными проемами воздушной зоны и ближайшим окном помещения ширина простенка должна быть не менее 2 м.

Переходы должны иметь ширину не менее 1,2 м с высотой ограждения 1,2 м, ширина простенка между дверными проемами в наружной воздушной зоне должна быть не менее 1,2 м.

4.4.10 Лестничные клетки типа Л1 могут предусматриваться в зданиях всех классов функциональной пожарной опасности высотой до 28 м.

4.4.11 Лестничные клетки типа Л2 допускается предусматривать в зданиях I, II и III степеней огнестойкости, классов конструктивной пожарной опасности С0 и С1 и функциональной пожарной опасности Ф1, Ф2, Ф3 и Ф4, высотой, как правило, не более 9 м. Допускается увеличивать высоту зданий до 12 м при автоматическом открывании верхнего светового проема при пожаре и при устройстве в зданиях класса Ф1.3 автоматической пожарной сигнализации или автономных пожарных извещателей. При этом:

      • в зданиях классов Ф2, Ф3 и Ф4 таких лестниц должно быть не более 50%, остальные должны иметь световые проемы в наружных стенах на каждом этаже;
      • в зданиях класса Ф1.3 секционного типа в каждой квартире, расположенной выше 4 м, следует предусматривать аварийный выход.

4.4.12 В зданиях высотой более 28 м, а также в зданиях класса Ф5 категорий А и Б следует предусматривать незадымляемые лестничные клетки, как правило, типа Н1. Допускается:

      • в зданиях класса Ф1.3 коридорного типа предусматривать не более 50% лестничных клеток типа Н2;
      • в зданиях классов Ф1.1, Ф1.2, Ф2, Ф3 и Ф4 предусматривать не более 50% лестничных клеток типа Н2 или Н3 с подпором воздуха при пожаре;
      • в зданиях класса Ф5 категорий А и Б предусматривать лестничные клетки типов Н2 и Н3 с естественным освещением и постоянным подпором воздуха;
      • в зданиях класса Ф5 категории В предусматривать лестничные клетки типа Н2 или Н3 с подпором воздуха при пожаре;
      • в зданиях класса Ф5 категорий Г и Д предусматривать лестничные клетки типа Н2 или Н3 с подпором воздуха при пожаре, а также лестничные клетки типа Л1 с разделением их глухой противопожарной перегородкой через каждые 20 м по высоте и с переходом из одной части лестничной клетки в другую вне объема лестничной клетки.

4.4.13 — утратил силу

4.4.14 В зданиях I и II степеней огнестойкости, класса С0 допускается предусматривать лестницы 2-го типа из вестибюля до второго этажа при условии отделения вестибюля от коридоров и смежных помещений противопожарными перегородками 1-го типа.

4.4.15 Эскалаторы следует предусматривать в соответствии с требованиями, установленными для лестниц 2-го типа.

4.4.16 При переходе нескольких маршей эвакуационной лестничной клетки в общий лестничный марш его ширина должна быть не менее суммарной ширины объединяемых маршей.

4.4.17 При наличии в здании двух и более подземных этажей эвакуацию с них следует предусматривать по незадымляемым лестничным клеткам типа НЗ.

4.4.16, 4.4.17 — утратил силу

Согласно Постановлению Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме»:

24. Руководитель организации обеспечивает содержание наружных пожарных лестниц и ограждений на крышах (покрытиях) зданий и сооружений в исправном состоянии, их очистку от снега и наледи в зимнее время, организует не реже 1 раза в 5 лет проведение эксплуатационных испытаний пожарных лестниц и ограждений на крышах с составлением соответствующего протокола испытаний, а также периодического освидетельствования состояния средств спасения с высоты в соответствии с технической документацией или паспортом на такое изделие.

36. При эксплуатации эвакуационных путей, эвакуационных и аварийных выходов запрещается:

б) размещать (устанавливать) на путях эвакуации и эвакуационных выходах (в том числе в проходах, коридорах, тамбурах, на галереях, в лифтовых холлах, на лестничных площадках, маршах лестниц, в дверных проемах, эвакуационных люках) различные материалы, изделия, оборудование, производственные отходы, мусор и другие предметы, а также блокировать двери эвакуационных выходов

Требования к эвакуационным путям по действующим нормам

Требования к эвакуационным выходам по действующим нормам

Опасные факторы пожара

Изменение N 1 СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы, СП (Свод правил) от 25 марта 2009 года №1.13130.2009, Изменение от 09 декабря 2010 года №1


ОКС 13.220.01

Дата введения 2011-02-01



УТВЕРЖДЕНО И ВВЕДЕНО В ДЕЙСТВИЕ приказом МЧС России от 09 декабря 2010 г. N 639


1) Пункт 1.1 изложить в следующей редакции:

"1.1 Настоящий свод правил разработан в соответствии со статьей 89 Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (далее - Технический регламент), является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования к эвакуационным путям и выходам из зданий, сооружений и строений (далее - здания).

При отсутствии в сводах правил требований пожарной безопасности к объекту защиты или если для достижения необходимого уровня его пожарной безопасности применяются технические решения, отличные от решений, предусмотренных сводами правил, на основе положений Технического регламента должны быть разработаны специальные технические условия, предусматривающие выполнение комплекса мероприятий по обеспечению необходимого уровня пожарной безопасности объекта защиты.".

2) Абзац первый раздела 2 изложить в следующей редакции:

"ГОСТ Р 53296-2009 Установка лифтов для пожарных в зданиях и сооружениях. Требования пожарной безопасности".


3) Раздел 3 изложить в следующей редакции:

"3 Термины и определения

В настоящем своде правил, за исключением специально оговоренных случаев, приняты термины и определения, приведенные в Техническом регламенте.

Кроме того, в настоящем своде правил (далее - СП) применены следующие термины с соответствующими определениями:

3.1 высота здания: Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене. При отсутствии открывающихся окон (проемов) высота расположения этажа определяется полусуммой отметок пола и потолка этажа. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проездов для пожарных машин и верхней границы ограждений покрытия.".

4) Пункты 4.1.1-4.1.4 изложить в следующей редакции:

"4.1.1 Требования настоящего СП направлены на:

обеспечение возможности своевременной и беспрепятственной эвакуации людей;

обеспечение возможности спасения людей, которые могут подвергнуться воздействию опасных факторов пожара;

защиту людей на путях эвакуации от воздействия опасных факторов пожара.

4.1.2 Спасение представляет собой вынужденное перемещение людей наружу при воздействии на них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия. Спасение осуществляется самостоятельно, с помощью пожарных подразделений или специально обученного персонала, в том числе с использованием спасательных средств, через эвакуационные и аварийные выходы.

Спасение людей при пожаре должны обеспечивать конструктивные, объемно-планировочные, инженерно-технические и организационные мероприятия. К ним относятся:

устройство пожарных проездов и подъездных путей для пожарной техники, совмещенных с функциональными проездами и подъездами или специальных;

устройство наружных пожарных лестниц и других способов подъема персонала пожарных подразделений и пожарной техники на этажи и на кровлю зданий, в том числе устройство лифтов, имеющих режим "перевозки пожарных подразделений";

противодымная защита путей следования пожарных подразделений внутри здания, зон безопасности;

оборудование здания в необходимых случаях индивидуальными и коллективными средствами спасения людей;

размещение на территории поселения или объекта подразделений пожарной охраны с необходимой численностью личного состава и оснащенных пожарной техникой, соответствующей условиям тушения пожаров на объектах, расположенных в радиусе их действия.

Реализация перечисленных мероприятий зависит от степени огнестойкости, класса конструктивной и функциональной пожарной опасности здания.

4.1.3 Защита людей на путях эвакуации обеспечивается комплексом объемно-планировочных, эргономических, конструктивных, инженерно-технических и организационных мероприятий. Эвакуационные пути в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты.

Эвакуационные пути в пределах помещения должны обеспечивать возможность безопасного движения людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и индивидуальных средств защиты от опасных факторов пожара.

Пожарная опасность строительных материалов поверхностных слоев конструкций (отделок и облицовок) в помещениях и на путях эвакуации за пределами помещений должна ограничиваться в зависимости от функциональной пожарной опасности помещения и здания с учетом других мероприятий по защите путей эвакуации, а также функционирования систем противопожарной защиты.

4.1.4 Мероприятия и средства, предназначенные для спасения людей, а также выходы, не соответствующие требованиям, предъявляемым к эвакуационным выходам, при проектировании путей эвакуации из помещений и зданий не учитываются.".


5) Пункт 4.1.5 исключить.


6) Главу 4.1 дополнить пунктом 4.1.7 следующего содержания:

"4.1.7 Размеры эвакуационных путей и выходов (ширина и высота), приведенные в настоящем СП, за исключением специально оговоренных случаев, указываются в свету.".


7) В абзаце втором пункта 4.2.1 слова "и не выше 5 метров" исключить.


8) В пункте 4.2.4 слова "(за исключением выходов из коридоров в незадымляемые лестничные клетки)" исключить.


9) Пункт 4.2.5 изложить в следующей редакции:

"4.2.5 Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина выходов в свету - не менее 0,8 м, за исключением специально оговоренных случаев.

Ширина выходов из лестничных клеток наружу, а также выходов из лестничных клеток в вестибюль должна быть не менее требуемой или ширины марша лестницы, за исключением специально оговоренных случаев.

Во всех случаях ширина эвакуационного выхода должна быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с лежащим на них человеком.".


10) В пункте 4.2.6:

подпункт б) изложить в следующей редакции:

"б) помещений с одновременным пребыванием не более 15 чел. (кроме помещений категорий А и Б) и путей эвакуации, предназначенных не более чем для 15 чел.;";

дополнить подпунктом ж) следующего содержания:

"ж) дверей, установленных в противопожарных перегородках, разделяющих коридоры здания длиной более 60 м.".

11) Пункт 4.2.7 дополнить абзацем следующего содержания:

"Характеристики устройств самозакрывания дверей, расположенных на путях эвакуации, должны соответствовать усилию для беспрепятственного открывания дверей человеком, относящимся к основному контингенту, находящемуся в здании (ребенок, инвалид и т.п.).".


12) Абзац второй пункта 4.2.9 изложить в следующей редакции:

"Из технических этажей, предназначенных только для прокладки инженерных сетей без размещения инженерного оборудования, допускается предусматривать аварийные выходы через двери размерами не менее 0,75x1,5 м, а также через люки размерами не менее 0,6x0,8 м без устройства эвакуационных выходов.".


13) Пункт 4.3.1 изложить в следующей редакции:

"4.3.1 В зданиях и сооружениях на путях эвакуации следует предусматривать аварийное освещение в соответствии с требованиями [1].".


14) Абзац шестой пункта 4.3.4 изложить в следующей редакции:

"При высоте лестниц более 45 см следует предусматривать ограждения высотой не менее 1,2 м с перилами.".


15) Главу 4.3 дополнить пунктом 4.3.5 следующего содержания:

"4.3.5 При устройстве прохода к лестничным клеткам или наружным лестницам через плоские кровли (в том числе и неэксплуатируемые) или наружные открытые галереи несущие конструкции покрытий и галерей следует проектировать с пределом огнестойкости не менее R(EI) 30 и классом пожарной опасности К0. Проходы должны быть предусмотрены по участкам, выполненным из негорючих материалов. Ширина проходов должна быть увеличена вдвое по отношению к нормативной.".


16) В пункте 4.4.1 слова "как правило" исключить.


17) Абзац четвертый пункта 4.4.2 изложить в следующей редакции:

"Лестницы 3-го типа следует выполнять из негорючих материалов и размещать у глухих (без световых проемов) частей стен класса пожарной опасности не ниже К1 с пределом огнестойкости не ниже REI(EI)30. Эти лестницы должны иметь площадки на уровне эвакуационных выходов, ограждения высотой не менее 1,2 м и располагаться на расстоянии не менее 1 м от плоскости оконных проемов.".


18) В пункте 4.4.3 слово "расчетную" заменить словом "требуемую".

19) В пункте 4.4.4:

в абзаце первом после закрывающей скобки исключить запятую;

абзац пятый изложить в следующей редакции:

"Внутри незадымляемых лестничных клеток допускается предусматривать только приборы отопления, трубопроводы (стояки) (из негорючих материалов) систем водоснабжения, канализации, водяного отопления, размещенные во встроенных шкафах из негорючих материалов. Пустоты при пересечении трубопроводами строительных конструкций лестничных клеток должны быть заполнены негорючими материалами, не снижающими пожарно-технических характеристик конструкций.".

20) Абзац первый пункта 4.4.6 изложить в следующей редакции:

"4.4.6 Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями, за исключением случаев, специально оговоренных в нормативных документах по пожарной безопасности. При устройстве эвакуационных выходов из двух лестничных клеток через общий вестибюль одна из них, кроме выхода в вестибюль, должна иметь выход непосредственно наружу.".


21) Абзац первый пункта 4.4.7 изложить в следующей редакции:

"4.4.7 Лестничные клетки, за исключением типа Л2 и лестничных клеток подвалов, должны иметь световые проемы площадью не менее 1,2 м в наружных стенах на каждом этаже.".


22) Абзац второй пункта 4.4.8 изложить в следующей редакции:

"Стены лестничных клеток с подпором воздуха не должны иметь иных проемов, кроме оконных в наружных стенах и дверных, ведущих в поэтажные коридоры, вестибюли или наружу, а также отверстий для подачи воздуха с целью создания избыточного давления.".

23) Пункт 4.4.13 исключить.


24) Главу 4.4 дополнить пунктами 4.4.16, 4.4.17 следующего содержания:

"4.4.16 При переходе нескольких маршей эвакуационной лестничной клетки в общий лестничный марш его ширина должна быть не менее суммарной ширины объединяемых маршей.

4.4.17 При наличии в здании двух и более подземных этажей эвакуацию с них следует предусматривать по незадымляемым лестничным клеткам типа НЗ.".


25) Пункт 5.2.6 изложить в следующей редакции:

"5.2.6 В зданиях лечебных учреждений допускается предусматривать лестничные марши, ведущие на этаж (в помещения), не предназначенный для пребывания или посещения больных, шириной не менее 1,2 м. При этом, если данный этаж (помещения) не рассчитан для одновременного пребывания более 5 чел., лестничный марш допускается выполнять шириной не менее 0,9 м.".


26) Пункт 5.2.12 дополнить абзацем следующего содержания:

"При проектировании эвакуационных выходов из помещений в зданиях детских дошкольных учреждений групповую ячейку допускается считать единым помещением.".


27) Пункт 5.2.14 изложить в следующей редакции:

"5.2.14 Ширина эвакуационных выходов из помещений должна быть не менее 1,2 м при числе эвакуирующихся более 15 чел.".


28) В пунктах 5.2.16, 5.3.17, 6.1.16, 7.1.18 и 8.1.14 слова "В качестве второго эвакуационного выхода" заменить словами "В качестве второго, третьего и последующих эвакуационных выходов".


29) В пунктах 5.2.16, 5.3.17, 6.1.16, 7.1.18 и 8.1.14 последние абзацы исключить.


30) Пункт 5.2.17 изложить в следующей редакции:

"5.2.17 В не более чем 50% лестничных клеток 2-этажных зданий I и II степеней огнестойкости, а также 3-этажных зданий при устройстве просвета между маршами лестниц, равного не менее 1,5 м, может быть предусмотрено только верхнее освещение.

При этом в зданиях стационаров лечебных учреждений должно быть предусмотрено автоматическое открывание фонарей лестничных клеток при пожаре.".


31) В пунктах 5.2.20, 5.3.18, 6.1.17, 7.1.19 и 8.1.18 второе предложение исключить.


32) Пункты 5.2.29, 5.2.31 исключить.


33) Главу 5.2 дополнить пунктом 5.2.34 следующего содержания:

"5.2.34 Трехэтажные здания детских дошкольных учреждений допускается проектировать в городах и других поселениях, обслуживаемых пожарной охраной, при соблюдении следующих требований:

степень огнестойкости здания должна быть не ниже II;

на третьем этаже допускается размещать только помещения для старших групп, залы для музыкальных и физкультурных занятий, а также служебно-бытовые помещения и прогулочные веранды;

из помещений второго и третьего этажа, предназначенных для одновременного пребывания более 10 чел., должны быть предусмотрены рассредоточенные выходы на две лестничные клетки;

коридоры, соединяющие лестничные клетки, необходимо разделять противопожарными перегородками не ниже 2-го типа из условия обеспечения выхода из каждой групповой ячейки в разные отсеки коридора;

входные двери групповых ячеек должны быть выполнены с уплотнением в притворах.".


34) В главе 5.3 пункт 4.1.35 исключить.


35) Пункт 5.3.12 изложить в следующей редакции:

"5.3.12 При высоте расположения этажа не более 15 м допускается предусматривать один эвакуационный выход с этажа (или с части этажа, отделенной от других частей этажа противопожарными стенами не ниже 2-го типа или противопожарными перегородками 1-го типа) площадью не более 300 м с численностью не более 20 чел. и при оборудовании выхода на лестничную клетку дверями 2-го типа.".


36) В пунктах 5.3.13, 6.1.11, 7.1.13, 8.1.12, 9.1.3 слова "в свету" заменить словами "из помещений и зданий".


37) Пункты 5.3.29, 5.3.33 и 5.3.34 исключить.

38) Абзац второй пункта 5.3.31 исключить.


39) Абзац четвертый пункта 5.3.32 изложить в следующей редакции:

"Остальные лестничные клетки следует проектировать незадымляемыми типа Н2 или Н3.".


40) Пункт 5.3.36 изложить в следующей редакции:

"5.3.36 В зданиях высотой 28 м и более внутренние стены и перегородки (в том числе из светопрозрачных материалов), отделяющие пути эвакуации, следует предусматривать из негорючих материалов с пределом огнестойкости не менее (R)EI 45.".


41) Главу 5.4 дополнить пунктами 5.4.18, 5.4.19, 5.4.20 следующего содержания соответственно:

"5.4.18 При наличии в здании только одного эвакуационного выхода с каждого этажа допускается устройство одного эвакуационного выхода с технического этажа, размещенного в надземной части здания.

5.4.19 Минимальную ширину и максимальный уклон лестничных маршей следует принимать согласно таблице 8.1


Таблица 8.1

Наименование лестничных маршей

Минимальная ширина, м

Максимальный уклон

Марши лестниц, ведущие на жилые этажи зданий:

а) секционных:

- двухэтажных

1,05

1:1,5

- трехэтажных и более

1,05

1:1,75

б) коридорных

1,2

1:1,75

Марши лестниц, ведущие в подвальные и цокольные этажи, а также марши внутриквартирных лестниц

0,9

1:1,25


Примечание - Ширину марша следует определять расстоянием между ограждениями или между стеной и ограждением.


Перепады в уровне пола разных помещений и пространств в здании должны быть безопасной высоты. В необходимых случаях должны быть предусмотрены поручни и пандусы. Число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18. Применение лестниц с разной высотой и глубиной ступеней не допускается. В двухуровневых квартирах допускается использовать внутриквартирные лестницы винтовые или с забежными ступенями, при этом ширина проступи в середине должна быть не менее 18 см.

5.4.20 Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.

Ограждения должны быть непрерывными, оборудоваться поручнями и быть рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.".

42) Пункт 6.1.18 после слов "пожарной опасности" дополнить словами "(кроме зданий кинотеатров, клубов, театров и спортивных сооружений)".


43) В абзаце седьмом пункта 6.1.31 слова "2 м " заменить словами "2 м".

44) Пункты 6.1.35, 6.1.39, 6.1.40, 6.1.41 исключить.

45) Абзац второй пункта 6.1.37 исключить.

46) Абзац четвертый пункта 6.1.38 изложить в следующей редакции:

"Остальные лестничные клетки следует проектировать незадымляемыми типа Н2 или Н3.".


47) Пункт 6.1.42 изложить в следующей редакции:

"6.1.42 В зданиях высотой 28 м и более внутренние стены и перегородки (в том числе из светопрозрачных материалов), отделяющие пути эвакуации, следует предусматривать из негорючих материалов с пределом огнестойкости не менее (R)EI 45.".


48) Главу 6.3 дополнить пунктом 6.3.3 следующего содержания:

"6.3.3 Для расчета путей эвакуации и определения показателей пожарной опасности декоративно-отделочных, облицовочных материалов и покрытий полов в залах дискотек вместимость залов следует принимать из расчета 1,35 м площади зала на 1 чел.".


49) Название раздела 7 изложить в следующей редакции:

"7 Здания организаций по обслуживанию населения (класс Ф3)".

50) Пункт 7.1.12 изложить в следующей редакции:

"7.1.12 При высоте расположения этажа не более 15 м допускается предусматривать один эвакуационный выход с этажа (или с части этажа, отделенной от других частей этажа противопожарными стенами не ниже 2-го типа или противопожарными перегородками 1-го типа) площадью не более 300 м с численностью не более 20 чел. и при оборудовании выхода на лестничную клетку дверями 2-го типа.".


51) Пункты 7.1.28, 7.1.31, 7.1.32, 7.1.33 исключить.

52) Абзац второй пункта 7.1.29 исключить.

53) Абзац четвертый пункта 7.1.30 изложить в следующей редакции:

"Остальные лестничные клетки следует проектировать незадымляемыми типа Н2 или Н3.".

54) Пункт 7.1.34 изложить в следующей редакции:

"7.1.34 В зданиях высотой 28 м и более внутренние стены и перегородки (в том числе из светопрозрачных материалов), отделяющие пути эвакуации, следует предусматривать из негорючих материалов с пределом огнестойкости не менее (R)EI 45.".

55) Название главы 7.2 изложить в следующей редакции:

"7.2 Здания организаций торговли (Ф3.1)".


56) Название главы 7.3 изложить в следующей редакции:

"7.3 Здания организаций общественного питания (Ф3.2)".


57) Абзац первый пункта 7.3.4 изложить в следующей редакции:

"При расчете параметров эвакуационных выходов в зданиях организаций общественного питания допускается учитывать служебные лестничные клетки и выходы из здания, связанные с залом непосредственно или прямым проходом (коридором), при условии, что расстояние от наиболее удаленной точки зала до ближайшей служебной лестницы или выхода из здания не более указанного в таблице 21 и вместимость зала составляет не более 100 мест.".


58) Главу 7.3 дополнить пунктом 7.3.5 следующего содержания:

"7.3.5 Для определения параметров путей эвакуации и показателей пожарной опасности декоративно-отделочных, облицовочных материалов и покрытий полов в зальных помещениях зданий организаций общественного питания вместимость данных помещений следует принимать из расчета количества посадочных мест, а при организации внутри указанных помещений танцевальных площадок - из расчета на одного человека 2 м площади зала, включая площадь, занятую оборудованием.".


59) Название главы 7.6 изложить в следующей редакции:

"7.6 Помещения для посетителей организаций бытового и коммунального обслуживания (почт, сберегательных касс, транспортных агентств, юридических консультаций, нотариальных контор, прачечных, ателье по пошиву и ремонту обуви и одежды, химической чистки, похоронных бюро, парикмахерских и других подобных учреждений)".

60) Пункт 7.6.1 изложить в следующей редакции:

"7.6.1 Для определения параметров путей эвакуации число посетителей предприятий бытового обслуживания, одновременно находящихся в помещении для посетителей, следует принимать из расчета на одного человека 1,35 м площади помещения для посетителей, включая площадь, занятую оборудованием.".


61) Пункты 8.1.27, 8.1.31, 8.1.32, 8.1.33 исключить.

62) Абзац второй пункта 8.1.29 исключить.

63) Абзац четвертый пункта 8.1.30 изложить в следующей редакции:

"Остальные лестничные клетки следует проектировать незадымляемыми типа Н2 или Н3.".

64) Пункт 8.1.34 изложить в следующей редакции:

"8.1.34 В зданиях высотой 28 м и более внутренние стены и перегородки (в том числе из светопрозрачных материалов), отделяющие пути эвакуации, следует предусматривать из негорючих материалов с пределом огнестойкости не менее (R)EI 45.".

65) Пункты 8.3.1, 8.3.6 исключить.

66) Главу 8.3 дополнить пунктами 8.3.7, 8.3.8 следующего содержания соответственно:

"8.3.7 Для определения параметров путей эвакуации число людей, одновременно находящихся в помещениях учреждений, следует принимать из расчета 6 м площади на одного человека.

8.3.8 При высоте расположения этажа не более 15 м допускается предусматривать один эвакуационный выход с этажа (или с части этажа, отделенной от других частей этажа противопожарными стенами не ниже 2-го типа или противопожарными перегородками 1-го типа) площадью не более 300 м с численностью не более 20 чел. и при оборудовании выхода на лестничную клетку дверями 2-го типа.".

67) Главу 9.1 дополнить пунктами 9.1.7, 9.1.8 следующего содержания соответственно:

"9.1.7 Пути эвакуации должны проходить вне зоны опасного воздействия при раскрытии легкосбрасываемых конструкций и срабатывании иных устройств сброса давления, предназначенных для взрывозащиты помещений категорий А и Б и наружных установок категорий АН и БН.

9.1.8 При примыкании наружной установки категории АН или БН к зданию выходы, предусматриваемые в стене здания, обращенной в сторону указанной наружной установки, не допускается рассматривать как эвакуационные.

Выход из производственного здания, к которому примыкает наружная установка, следует считать эвакуационным, если расстояние от выхода до оборудования наружных установок категорий АН, БН и ВН (кроме эстакад для технологических трубопроводов) составляет не менее 10 м.".


68) В абзаце первом пункта 9.2.2 слово "здания" заменить словом "зданиях", после слов "степеней огнестойкости" исключить запятую.

69) В пункте 9.2.3 слова "не более четырех этажей" заменить словами "не более 11 м.".

70) В пункте 9.2.5 слова "25 м" заменить словами "28 м".

71) В абзаце втором пункта 9.2.7 слово "захода" заменить словом "выхода".

72) Пункт 9.2.15 исключить.

73) Абзац второй пункта 9.4.2 исключить.

74) Абзац первый пункта 9.4.3 изложить в следующей редакции:

"9.4.3 С каждого этажа пожарного отсека автостоянок (кроме механизированных) должно быть предусмотрено не менее двух рассредоточенных эвакуационных выходов непосредственно наружу, на лестничные клетки или на лестницу 3-го типа. Допускается один из эвакуационных выходов предусматривать на изолированную рампу с уклоном не более 1:6. Проход по тротуарам в пандусах на полуэтаж лестничной клетки допускается считать эвакуационным. Изолированные рампы, используемые для эвакуации, не должны включать участки прохода через помещения для хранения автомобилей.".


75) Главу 9.4 дополнить пунктом 9.4.7 следующего содержания:

"9.4.7 Для определения параметров путей эвакуации число людей, одновременно находящихся в помещениях для хранения автомобилей (за исключением механизированных автостоянок), следует принимать из расчета 1 чел. на каждое машиноместо.".


76) Раздел 9 дополнить главой 9.6 следующего содержания:

"9.6 Наружные установки

9.6.1 Ширина путей эвакуации на этажерках и площадках наружных установок должна быть не менее 1,2 м, высота - не менее 2,2 м.

Допускается ширину прохода для обслуживания оборудования принимать не менее 1 м.

9.6.2 Этажерки и площадки наружных установок, предназначенные для размещения оборудования с горючими газами, легковоспламеняющимися и горючими жидкостями, а также площадки обслуживания, в том числе прикрепляемые к указанному технологическому оборудованию, должны иметь открытые лестницы с каждого яруса:

при длине этажерки или площадки до 18 м и площади до 108 м - одну лестницу;

при длине этажерки или площадки свыше 18 м, но не более 80 м, - не менее двух лестниц, расположенных на противоположных сторонах этажерки или площадки;

при длине этажерки или площадки свыше 80 м число лестниц определяется из расчета расположения их на расстоянии не более 80 м одна от другой независимо от числа ярусов этажерки.

Число открытых лестниц с перекрытий этажерок и площадок наружных установок, предназначенных для размещения оборудования, в котором обращаются негорючие вещества, должно быть:

при длине этажерки или площадки до 180 м - одна лестница;

при длине этажерки или площадки свыше 180 м число лестниц определяется из расчета расположения их на расстоянии одна от другой не более 180 м независимо от числа ярусов этажерки.

9.6.3 Открытые лестницы этажерок и площадок наружных установок, предназначенные для эвакуации людей, следует располагать по наружному периметру этажерок и площадок. Допускается для группы аппаратов колонного типа располагать лестницы между аппаратами.

Лестницы следует проектировать из негорючих материалов с уклоном, как правило, не более 1:1.

9.6.4 Для аппаратов колонного типа, не требующих ежедневного обслуживания, при длине площадок, объединяющих аппараты, до 24 м допускается устройство одной маршевой и одной вертикальной лестниц. Уклон маршевых лестниц в этом случае следует принимать не более 2:1.

9.6.5 При размещении на этажерках и площадках оборудования с горючими газами, легковоспламеняющимися и горючими жидкостями открытые лестницы должны иметь огнезащитные экраны из негорючих материалов с пределом огнестойкости не менее Е 15, выступающие не менее чем на 1 м в каждую сторону за грань лестницы (со стороны технологического оборудования).

Выход с лестницы на прилегающую территорию, а также огнезащитный экран должны быть за пределами зоны возможного скопления проливов сжиженных газов, легковоспламеняющихся и горючих жидкостей.

Огнезащитный экран следует предусматривать в тех случаях, если лестница является эвакуационной. При этом к эвакуационным лестницам допускается не относить лестницы, по которым предполагается перемещение персонала реже одного раза в смену.

9.6.6 Для единичного оборудования с наличием взрывопожароопасных и пожароопасных продуктов и высотой площадки обслуживания не более 2 м лестницы для спуска с площадки допускается выполнять вертикальными без устройства огнезащитных экранов.

9.6.7 По наружному периметру этажерок и площадок наружных установок, открытых проемов в перекрытиях, лестниц и площадок лестниц (в том числе площадок на колонных аппаратах) необходимо предусматривать ограждения высотой не менее 1 м.

9.6.8 При устройстве открытых приямков на территории наружных установок категорий АН, БН или ВН площадью более 50 м или протяженностью более 30 м приямки должны быть оборудованы не менее чем двумя лестницами.

9.6.9 Стационарные лестницы, площадки и переходы, предусматриваемые для обслуживания оборудования резервуаров (дыхательной аппаратуры, приборов и прочих устройств), должны иметь ширину не менее 0,7 м и ограждение по всему периметру высотой не менее 1 м.".


77) В разделе "Библиография" позицию [4] исключить, в позиции [5] слова "СНиП II-91-77" заменить словами "СНиП 2.09.03-85".

Руководитель организации-разработчика
ФГУ ВНИИПО МЧС России

Врио начальника
ФГУ ВНИИПО МЧС России


И.Р.Хасанов

Руководитель разработки

Зам. начальника отдела 3.4
ФГУ ВНИИПО МЧС России


С.В.Муслакова

Исполнители

Старший научный сотрудник

А.С.Барановский



_____________________________________________________________________________________
УДК 614.841.33:006.354 ОКС 13.220.01

Ключевые слова: эвакуация людей, эвакуационные пути, эвакуационные выходы, лестницы, лестничные клетки
_____________________________________________________________________________________



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальный сайт ФГУ ВНИИПО МЧС России
http://ww.vniipo.ru (по состоянию на 25.01.2011)

Пожарная безопасность лестничных клеток — ОРБИТА-СОЮЗ

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9970

Лестницы служат для сообщения между этажами. Расположение, число лестниц в здании и их размеры за­висят от архитектурно-планировочного решения и этаж­ности, интенсивности людскогб потока, требований по­жарной безопасности. По назначению различают лест­ницы: основные, или главные — для повседневной экс­плуатации; вспомогательные — запасные, пожарные, ава­рийные, служебные, служащие для аварийной эвакуации, сообщения с чердаком и подвалом, для подхода к раз­личному оборудованию, и др.

По расположению лестницы бывают: внутренние и наружные (пожарные). Лестницы могут быть открыты­ми и закрытыми.

В зависимости от степени их защиты от задымления при пожаре лестничные клетки подразделяются на следующие типы:

    1) обычные лестничные клетки;
    2) незадымляемые лестничные клетки.

2. Обычные лестничные клетки в зависимости от способа освещения подразделяются на следующие типы:

    1) Л1 — лестничные клетки с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже;
    2) Л2 — лестничные клетки с естественным освещением через остекленные или открытые проемы в покрытии.

3. Незадымляемые лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на следующие типы:

    1) h2 — лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам;
    2) Н2 — лестничные клетки с подпором воздуха на лестничную клетку при пожаре;
    3) Н3 — лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха.

Лестницы состоят из наклонных элементов — лестнич­ных маршей со ступенями у горизонтальных площадок 2 и ограждений 3 (рис. 1), которым ступени примыкают сбоку. Лестничные пло­щадки, устраиваемые на. уровне этажей, называются этажными, а между этажами — междуэтажными, или промежуточными. Лестничные марши и площадки, ог­ражденные со всех сторон стенами, образуют закрытую лестничную клетку. Если лестничные марши и площадки не имеют ограждений со всех сторон, лестничная клетка будет считаться открытой. В зависимости от количества маршей в пределах этажа лестницы подразделяют на одно-, двух-, трех- и четырехмаршевые (рис. 2). При­меняются лестницы с перекрещивающимися маршами, с забежными ступенями. Наибольшее распространение в современном строительстве получили одно- и двухмаршевые лестницы. Применение трех- и четырехмаршевых лестниц обусловлено главным образом повышенной этажностью зданий.

(Винтовые лестницы применяют в промышленных и общественных зданиях в качестве вспомогательных. Вин­товые лестницы выполняют в большинстве случаев с кли­нообразными сборными ступенями, которые своими кон­цами опираются на стены лестничной клетки и на внут­ренний опорный столб.

Уклон лестничного марша и его ширину устанавли­вают в зависимости от назначения лестницы, этажности здания и условий эксплуатации лестниц. Шириной мар­ша считают расстояние от стены до ограждения лестни­цы или расстояние между двумя ограждениями.

Деревянные лестницы применяют только в деревянных зданиях высотой в два этажа. Площадки деревянных лестниц устраивают из досок, уложенных по деревянным балкам, врубленным в стены лестничных клеток. Тетивы опирают на площадочные балки. В тети­вах вырезают пазы, в которые закладывают проступи и подступенки из досок. Деревянные перила прикрепляют к тетиве. Для защиты деревянных лестниц от возгора­ния марши и площадки обшивают снизу досками и ош­тукатуривают.

Несгораемые лестницы состоят из сборных железобетонных лестничных маршей и площадок или из маршей, совмещенных с площадками.

Устройство лестниц

Мелкоэлементные лестницы собирают из наборных ступеней, которые укладывают на косоуры. Ступени 1, площадочные балки 4, косоуры 5 (см. рис. 1) в боль­шинстве случаев выполняют из железобетона.

Несущими конструкциями лестниц с применением ме­таллических элементов являются площадочные балки и косоуры из стальных двутавров или швеллеров.

Металлические лестницы используют как служебные в (производственных зданиях и как наружные — пожар­ные.

Площадки устраивают из сборных железобетонных плит, укладываемых на две площадочные балки, распо­ложенные одна у стены лестничной клетки, а другая — под концами косоуров; балку у стены можно и не укла­дывать, а концы плит заделать в борозду стены лестнич­ной клетки. Косоуры присоединяют к площадочным бал­кам при помощи сварки стальных уголков. Ступени укла­дывают непосредственно на косоуры, а швы ступеней заполняют цементным раствором. Проступи и подсту­пенки лестниц отделывают мозаичным слоем или цемент­ным раствором с железнением. Полы на лестничных площадках жилых и общественных зданий устраивают из мелкой ковровой плитки, керамических плиток или мозаичные.

Сборные железобетонные лестницы из крупноразмер­ных элементов являются наиболее индустриальными.

Марш представляет со­бой конструкцию, состоя­щую из ряда ступеней, под­держивающих их балок — косоуров, располагаемых под ступенями, или тетив.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91681

Рис. 1. Элементы лестниц

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91682

Рис. 2. Схемы лестниц
а — одномаршевая;
б — двухмаршевая;
в — трехмаршевая;
г — двухмаршевая с парадным средним маршем;
д — четырехмаршевая;
е — двухмаршевая незадымляемая для зданий повышенной этажности;
ж — одномаршевая с перекрещивающимися маршами

Основные требования к устройству лестниц и лестничных клеток

Лестничные клетки, используемые для эвакуации, как правило, должны быть закрытыми и освещаться естест­венным светом через окна в наружных стенах, за исключением случаев, указанных в соответствующих главах СНиП. Пределы огнестойкости и группы возгораемости стен лестничных клеток должны быть такими же, как у основных несущих стен здания (СНиП И-А.б-70). До­пускается устройство открытых лестниц в общественных зданиях из вестибюля до второго этажа, если стены и перекрытия вестибюля выполнены из несгораемого ма­териала, имеющего предел огнестойкости не менее 1 ч, а помещения вестибюля отделены от коридоров пере­городками с дверями. В общественных зданиях главные лестничные клетки могут быть открытыми на всю высо­ту здания при условии устройства остальных лестниц здания в закрытых лестничных клетках. В производст­венных зданиях допускается устраивать открытые лест­ницы для обслуживания антресолей, галерей и т. д., од­нако в этом случае должно быть учтено предельное уда­ление от рабочих мест до наружного эвакуационного вы­хода.

Внутренние лестницы для соединения отдельных эта­жей, в перекрытиях которых имеются технологические проемы, допускается устраивать открытыми.

Не допускается устройство проемов во внутренних лестничных клешах, за исключением дверных.

В лестничных клетках не допускается размещать трубопроводы с горючими газами и жидкостями, встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов, открыто проложенные электрические кабели и провода (за исключением электропроводки для слаботочных устройств), для освещения коридоров и лестничных клеток, предусматривать выходы из грузовых лифтов и грузовых подъемников, а также размещать оборудование, выступающее из плоскости стен на высоте до 2,2 м от поверхности поступей и площадок лестниц.

В зданиях высотой до 28 м включительно в обычных лестничных клетках допускается предусматривать мусоропроводы и электропроводку для освещения помещений. В объеме обычных лестничных клеток не допускается встраивать помещения любого назначения, кроме помещения охраны.
Под маршами первого, цокольного или подвального этажа допускается размещение узлов управления отоплением, водомерных узлов и электрических водно-распределительных устройств. В незадымляемых лестничных клетках допускается предусматривать только приборы отопления.
Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями.

При устройстве эвакуационных выходов из двух лестничных клеток через общий вестибюль одна из них, кроме выхода в вестибюль, должна иметь выход непосредственно наружу.

Лестничные клетки типа Н l должны иметь выход только непосредственно наружу. Лестничные клетки, за исключением лестничных клеток типа Л2, как правило, должны иметь световые проемы площадью не менее 1,2 м в наружных стенах на каждом этаже.

Допускается предусматривать не более 50 % внутренних лестничных клеток, предназначенных для эвакуации, без световых проемов в зданиях:
— классов Ф2, ФЗ и Ф4 — типа Н2 или НЗ с подпором воздуха при пожаре;
— класса Ф5 категории В высотой до 28м, а категорий Г и Д независимо от высоты здания — типа НЗ с подпором воздуха при пожаре.

Лестничные клетки типа Е2 должны иметь в покрытии световые проемы площадью не менее 4 м2 с просветом между маршами шириной не менее 0,7 м или световую шахту на всю высоту лестничной клетки с площадью горизонтального сечения не менее 2 м2.

Допускается устройство в лестничных клетках под маршами, цокольного, подвального или первою этажа (помещений для узлов управления центральным отопле­нием, для водомерных узлов и электрощитовых, ограж­даемых несгораемыми стенами или перегородками.

Несущие элементы лестниц (косоуры, марши, пло­щадки) в зданиях любого назначения должны быть несго­раемыми и иметь предел огнестойкости не менее 1 ч, за исключением случаев, указанных в соответствующих гла­вах СНиП. В деревянных и кирпичных (двухэтажных) зданиях внутриквартирные лестницы могут быть сгорае­мыми. Устройство в каменных зданиях деревянных лест­ничных. маршей и площадок (за исключением внутриквартирных) не допускается.

Ширина марша определяется прежде всего требова­ниями пожарной безопасности, а также габаритами пе­реносимых по лестнице предметов. Минимальная шири­на марша 0,8 м, максимальная — 2,4 мМероприятия против задымления лестничных клеток

Незадымляемой следует считать такую лестницу, ко­торая в условиях пожара не может быть задымлена. К числу таких лестниц следует отнести наружную лест­ницу, имеющую несгораемое ограждение (с целью обес­печения безопасного движения по ней). Такие лестницы должны быть с железобетонными маршами, имеющими уклон не более 1 : 1,5.

Незадымляемость лестницы может быть обеспечена созданием поэтажных входов через наружную воздуш­ную зону по лоджиям или балконам. Такие лестницы обеспечивают необходимую надежность и безопасность эвакуации людей при пожаре. Как правило, выходы из незадымляемых лестниц устраивают непосредственно на­ружу, минуя вестибюли (холлы) первого этажа. В тех случаях, когда изоляция незадымляемой лестницы от ве­стибюлей практически невозможна, вход в нее преду­сматривают через тамбур с подпором воздуха. Двери тамбура должны быть самозакрывающимися и иметь плотные притворы. Подпор воздуха обеспечивается вентиляционной установкой, включающейся автоматически от специальных датчиков, реагирующих на дым.

Для выпуска дыма из лестничной клетки в жилых секционных домах (10—16 этажей) при естественном освещении лестничных клеток через окна в наружных стенах предусматривают дымовые люки, располагаемые в стене или покрытии лестничной клетки. В этих домах в качестве второго эвакуационного выхода из квартир должны быть предусмотрены переходы по балконам и лоджиям на эвакуационную лестницу смежной секции не более чем через одну смежную квартиру. В торцовых секциях этих домов должны быть дополнительные эва­куационные наружные пожарные лестницы.

(Во всех случаях лестницы, ведущие в подвал, заклю­чают в лестничные клетки. При наличии в подвале сго­раемых материалов входы в них устраивают самостоя­тельными (рис. 3, а) или обособленными от общих лест­ничных клеток (рис. 3, б.).

При устройстве обособленного выхода из подвала наружу его отделяют от остальной части лестничной клетки глухими несгораемыми ограждающими конструк­циями (перегородка, площадка, лестничный марш), име­ющими предел огнестойкости не менее 1 ч.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91683

В зданиях с незадымляемыми лестничными клетками следует предусматривать противодымную защиту общих коридоров, вестибюлей, холлов и фойе.

Стационарные пожарные и эвакуационные наружные лестницы

При строительстве зданий и сооружений предусмат­ривают меры, обеспечивающие успешное действие по­жарных команд по тушению пожара. Помимо обычных (внутренних) проектируют наружные лестницы, которые в ряде случаев служат для эвакуации людей. Устройст­во наружной пожарной лестницы зависит от ее назначе­ния и высоты здания.

Если лестница предназначена для тушения пожара, она может быть вертикальной, а для эвакуации лестница должна быть соответствующей ши­рины с определенным уклоном маршей, а также с уст­ройством промежуточных площадок.

Для обеспечения тушения пожара и спасательных работ предусматриваются пожарные лестницы типов:

    • П1 – вертикальные для подъема на высоту от 10 до 20 м и в местах перепада высот кровель от 1 до 20м,
    • П2 – маршевые, с уклоном не более 6:1 для подъема на высоту более 20 м и в местах перепада высот более 20м.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9552
Пример вертикальной лестницы типа П1

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9553
Пример маршевой лестницы типа П2 с уклоном не более 6:1.

Для зданий высотой от 10 до 30 м устраивают на­ружные металлические вертикальные лестницы (рис. 4а). Если высота здания более 30 м лестницу устраи­вают наклонной под углом не более 80° с промежуточ­ными площадками, расположенными не реже чем через 8м по высоте. У эвакуационных лестниц (рис. 4,6) ук­лон не должен превышать 45°, а площадки следует рас­полагать на уровне каждого этажа.

Пожарные лестницы должны выполняться из негорючих материалов, располагаться не ближе 1 м от окон и должны быть рассчитаны на их использование пожарными подразделениями.
­Ширина вертикальных пожарных лестниц должна быть не менее 0,6 м, а лестниц, предназначенных для эвакуации, — 0,7 м с ограждением высотой 0,8 м. Количе­ство пожарных лестниц определяют в зависимости от их назначения. Расстояние между. ними принимают не более 200 м по периметру зда­ний. Наружные пожар­ные лестницы в жилых и общественных зданиях .не устраивают, если выход на чердак или покрытие обеспечивается через ле­стничные клетки в коли­честве не менее двух. Располагать лестницы нужно у глухих простенков или противопожарных зон так, чтобы они не задымлялись и не подвергались действию пламени, а также чтобы обеспечить подачу воды и удобный доступ по­жарных в эту зону. При устройстве любых пожарных лестниц тетивы выполняют из труб, к концам которых приваривают полугайки, служащие для присоединения пожарных рукавов.

В зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12 % и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

Конструкции лестниц и ограждений должны быть огрунтованы и окрашены по VII классу в соответствии с ГОСТ 9.032. Элементы конструкций лестниц и ограждений должны быть надежно присоединены друг к другу, а конструкция в целом надежно прикреплена к стене и крыше здания. Наличие трещин в заделе балок в стене, разрывов металла и деформаций конструкции не допускается
Сварные швы металлических лестниц и ограждений должны отвечать ГОСТ 5264.
Ступени лестницы, балки крепления вертикальной лестницы к стене здания, лестничные марши, площадки и ограждения лестниц должны выдерживать расчетную испытательную нагрузку без образования трещин, разрывов и остаточной деформации.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91684

Рис. 4. Пожарные лестницы промышленных зданий

Испытание пожарных лестниц и ограждений на крышах зданий

Проверка лестниц пожарного типа производится как при приемке их в эксплуатацию, так и в ходе использования каждые пять лет в соответствии с НПБ 245-2001 «Лестницы пожарные наружные стационарные и ограждения крыш. Общие технические требования. Методы испытаний, утверждеными приказом ГУГПС МВД России от 28 декабря 2001 г. № 90 и ввдедеными в действие 1 апреля 2002 г. Кроме того, их должны проверять на внешнюю целостность каждый год. При проведении испытаний конструкций производится визуальный осмотр качества антикоррозионного покрытия, целостности и качества сварных соединений. Также, в рамках испытаний, производится статические испытания под нагрузкой. Элементы конструкций, указанные в нормах, подвергаются статической нагрузке, величина которой также определяется в соответствии с нормами. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующей проверкой на прочность.

Испытания должны проводить организации, имеющие соответствующую лицензию, испытательное оборудование и измерительный инструмент с аттестатами и результатами их поверок. Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений крыш зданий представлен в таблице 1. При испытаниях составляется протокол испытаний. Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания. Информация о неисправных наружных лестницах (не прошедших испытаний) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект, а также обозначена на самой конструкции лестницы (сведения об ее неисправности). По результатам испытаний составляется заключение о соответствии лестницы или ограждения крыши здания требованиям действующих норм.

Таблица 1


п/п
Номенклатура испытаний и проверокНеобходимость проведения испытаний
на стадии
приемки
эксплуатационных
(не реже одного раза в пять лет)
1Проверка основных размеров+
2Проверка предельных отклонений размеров и форм++
3Визуальная проверка целостности конструкций и их креплений++
4Проверка качества сварных швов++
5Проверка качества защитных покрытий++
6Проверка требований к размещению лестниц+
7Испытания ступени лестницы на прочность++
8Испытания балок крепления лестницы на прочность++
9Испытания площадок и маршей лестниц на прочность++
10Испытания ограждения лестниц на прочность++
11Испытания ограждения крыш зданий на прочность++

Примечание: “+” испытания проводятся, “-” испытания не проводятся.

Пути эвакуации по лестницам и пандусам

Лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре, подразделяются на следующие типы:

    1) внутренние лестницы, размещаемые на лестничных клетках;
    2) внутренние открытые лестницы;
    3) наружные открытые лестницы.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки (по п. 6.28* [1]).

Нормируется ширина и уклон лестничных клеток и пандусов.

Ширина марша лестницы, предназначенной для эвакуации людей, в том числе, расположенной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуационного выхода (двери) на нее, но, как правило, не менее:

    а) 1,35 м — для зданий класса Ф l.l;
    б) 1,2 м- для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.;
    в) 0,7 м- для лестниц, ведущих к одиночным рабочим местам;http://os-info.ru/wp-admin/post.php?action=edit&post=7054
    г) 0,9 м — для всех остальных случаев.

Уклон лестниц на путях эвакуации должен быть, как правило, не более 1: 1; ширина проступи — как правило, не менее 25 см, а высота ступени — не более 22 см.
Уклон открытых лестниц для прохода к одиночным рабочим местам допускается увеличивать до 2: 1. Допускается уменьшать ширину проступи криволинейных парадных лестниц в узкой части до 22 см; ширину проступи лестниц, ведущих только к помещениям (кроме помещений класса Ф5 категорий А и Б) с общим числом рабочих мест не более 15 чел.- до 12 см.
Лестницы 3-го типа следует выполнять из негорючих материалов и размещать, как правило, у глухих (без световых проемов) частей стен класса не ниже K l с пределом огнестойкости не ниже РЕ! 30.
Эти лестницы должны иметь площадки на уровне эвакуационных выходов, ограждения высотой 1, 2 м и располагаться на расстоянии не менее 1 м от оконных проемов. Лестницы 2- го типа должны соответствовать требованиям, установленным для маршей и площадок лестниц в лестничных клетках.

Ширина лестничных площадок должна быть не менее ширины марша, а перед входами в лифты с распашными дверями — не менее суммы ширины марша и половины ширины двери лифта, но не менее 1,6 м. Промежуточные площадки в прямом марше лестницы должны иметь длину не менее 1 м.
Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать расчетную ширину лестничных площадок и маршей.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91685

Рис. 5. Иллюстрация к определению уклона вертикальных путей эвакуации:

Уклон определяется соотношением H / L , например, если H =1,5м, L=3м, уклон лестницы составляет 1:2

Ширина проступи на лестнице должна быть как правило, не менее 25 см, а высота ступени — не более 22 см (по п. 6.30*[1]), рис. 4.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91686

Рис. 6. Нормируемые значения габаритов ступеней

Нормируется число подъемов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более 16 подъемов. В одномаршевых лестницах, а также в одном марше двух — и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (по п. 1.90 [2]).

Действующие нормы требуют, что бы ширина площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 7): b л.п. b л.м., а b л.м b вх. лк. (по п. 1.96* [1]), т.к. в противном случае вероятны нарушения условий беспрепятственности движения.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91687

Рис. 7. Ширина лестничного марша b л.м, ширина лестничной площадки b л.м и ширина входа в лестничную клетку b вх. лк.

Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями, рис. 8 (по п. 6.34* [1]).

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91688

Рис. 8. Выход из лестничной клетки в вестибюль, отделенный от примыкающих коридоров перегородками с дверями

Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, рис. 9.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91689

Рис. 9. Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной перегородкой 1-го типа.

Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе и в III Б климатическом подрайоне (кроме стационарных лечебных учреждений) (по п. 1.99 [1]). В остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий (кроме зданий школ и школ-интернатов, детских дошкольных учреждений и т.п.), и должны быть рассчитаны на число эвакуируемых в пределах от 30 до 70 чел (по п.1.100 [2]).

Внутренние открытые лестницы широко используются, например, в общественных зданиях. Однако, ввиду их повышенной пожарной опасности их применение ограничено и поставлено в зависимость от степени огнестойкости, назначения здания (в стационарах лечебных учреждений открытые лестницы в расчет эвакуации людей при пожаре не включаются). При использовании в здании внутренних открытых лестниц, нормами вводятся дополнительные требования к объемно-планировочным решениям здания: отделение помещений с такой лестницей от примыкающих к ней коридоров и других помещений противопожарными перегородками, устройстве автоматического пожаротушения во всем здании, ограничение численности внутренних открытых лестниц, дополнительные закрытые лестничные клетки, выход из которых предусмотрен непосредственно наружу.

Противодымная защита лестничных клеток типов Н2 и НЗ должна предусматриваться в соответствии со СНиП 2.04.05. При необходимости лестничные клетки типа Н2 следует разделять по высоте на отсеки глухими противопожарными перегородками 1-го типа с переходом между отсеками вне объема лестничной клетки. Окна в лестничных клетках типа Н 2 должны быть неоткрывающимися. Незадымляемость переходов через наружную воздушную зону, ведущих к незадымляемым лестничным клеткам типа Н1, должна быть обеспечена их конструктивными- и объемно-планировочными решениями.
Эти переходы должны быть открытыми и, как правило, не должны располагаться в6 внутренних углах здания.

При примыкании одной части наружной стены здания к другой под углом менее 1350 необходимо, чтобы расстояние по горизонтали до ближайшего дверного проема в наружной воздушной зоне до вершины внутреннего угла наружной стены не менее 4 м; это расстояние может быть уменьшено до величины выступа наружной стены; данное требование не распространяется на переходы, расположенные во внутренних углах 1350 и более, а также на выступ стены величиной не более 1,2 м.

Между дверными проемами воздушной зоны и ближайшим окном помещения ширина простенка должна быть не менее 2м..

Переходы должны иметь ширину не менее 1,2 м с высотой ограждения’ 1,2 м, ширина простенка между дверными проемами в наружной воздушной зоне должна быть не менее 1,2 м) Лестничные клетки: типа Л1 могут предусматриваться в зданиях всех классов функциональной пожарной опасности высотой до 28 м; при этом в зданиях класса Ф5 категорий А и Б выходы в поэтажный коридор из помещений категорий А и Б должны предусматриваться через тамбур-шлюзы с постоянным подпором воздуха.

Лестничные клетки типа Л2 допускается предусматривать в зданиях 1, II и III степеней огнестойкости классов конструктивной пожарной опасности СО и С 1 и функциональной пожарной опасности Ф1, Ф2, ФЗ и Ф4 высотой, как правило, не более 9 м. Допускается увеличивать высоту зданий до 12 м при автоматическом открывании верхнего светового проема при пожаре и при устройстве в зданиях класса Ф 1.З автоматической пожарной сигнализации или автономных пожарных извещателей.

При этом: в зданиях классов Ф2, ФЗ и Ф4 таких лестниц должно быть не более 50%, остальные должны иметь световые проемы в наружных стенах на каждом этаже; в зданиях класса Ф1 секционного типа в каждой квартире, расположенной выше 4 м, следует предусматривать аварийный выход по 6.20.

В зданиях высотой более 28 м, а также в зданиях класса Ф5 категорий А и Б следует предусматривать незадымляемые лестничные клетки, как правило, типа Н1.

Допускается:

    в зданиях класса Ф З коридорного типа предусматривать не более 50 % лестничных клеток типа Н2;
    в зданиях классов Ф 1.1, Ф 1.2, Ф2, ФЗ и Ф4 предусматривать не более 50 % лестничных клеток типа Н2 или НЗ с подпором воздуха при пожаре;
    в зданиях класса Ф5 категорий А и Б предусматривать лестничные клетки типов Н2 и НЗ с естественным освещение и постоянным подпором воздуха;
    в зданиях класса Ф5 категории В предусматривать лестничные клетки типа Н2 или НЗ с подпором воздуха при пожаре;
    в зданиях класса Ф5 категорий Г и Д предусматривать лестничные клетки типа Н 2 или НЗ с подпором воздуха при пожаре, а также лестничные клетки типа Л 1 с разделением глухой противопожарной перегородкой через каждые 20 м по высоте и с переходом из одной части лестничной клетки в другую вне объема лестничной клетки.

Нормативная литература

1. СНиП 21-01-97* Пожарная безопасность зданий и сооружений.
2. СНиП 2.08.02-89* Общественные зданий и сооружения.
3. ГОСТ Р 53254-2009 Лестницы пожарные наружные стационарные. Ограждения кровли.
4. НПБ 245-2001 Лестницы пожарные наружные стационарные и ограждения крыш.

Скачать:
СП 1.13130.2009. Свод правил. Системы противопожарной защиты. Эвакуационные пути и выходы — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту Скачать

Н1, Н2, Л1, Л2 и требования к ним (фото и видео)

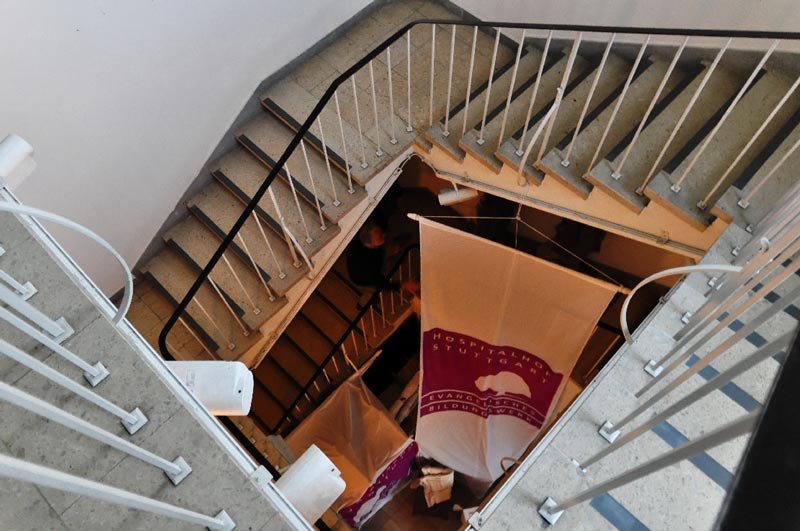

Лестничная клетка  – это сама лестница с маршами, площадками и ограждениями плюс стены  с проемами в них (оконными и дверными), а также перекрытие и полы ограждающие ее. Всем понятно, что лестницы служат нам для перемещения на разные уровни здания.

Но не каждый обыватель задумывается, глядя на лестничную клетку, что в случае пожара она может стать или  не стать спасительным коридором к свежему воздуху и безопасности. В данном случае, можно сказать, решается здоровье человека, а возможно и жизнь.

Лестничные клетки возводят не по решению застройщика, а с соблюдением СНиПовЛестничные клетки возводят не по решению застройщика, а с соблюдением СНиПов

Полезная информация

Настоятельно рекомендуем всем застройщикам не упускать из виду этот важнейший аспект строительства, в особенности тех, кто проектирует и строит своими руками. Возможно, далее статья будет выглядеть как скучная инструкция, но вчитавшись внимательно, вы легко разберетесь и почерпнете нужное именно для вашего случая.

Однако не следует забывать, что нередко теория с практикой разнятся, поэтому прежде, чем приступать к каким-либо видам работ, следует убедиться в точности полученных данных, замеров и сведений. Мы не будем описывать подробную инструкцию к монтажу каждого вида клетки, далее будет предоставлена полная информация о назначении и классификации конструкций.

Доступные размеры, которые применяются на определенных конструкциях, в зависимости от назначенияДоступные размеры, которые применяются на определенных конструкциях, в зависимости от назначения

Классификация лестничных клеток

Основой различия является пожарная безопасность и беспрепятственная эвакуация людей при возгорании и дымообразовании в здании, вследствие чего образуются следующие типы лестниц и лестничных клеток:

  1. Лестницы.
  • Внутренние – тип 1.
  • Внутренние открытые – тип2.
  • Наружные открытые – тип 3.
  1. Обычные типы:
На рисунке изображены типы клеток, которые чаще всего используются в многоквартирных жилых домахНа рисунке изображены типы клеток, которые чаще всего используются в многоквартирных жилых домах
  • Лестничная клетка типа Л1 – должна иметь остекленные или неостекленные (открытые) проемы на каждом этаже в наружных стенах.
  • Лестничные клетки типа Л2 – имеющие естественное освещение посредством остекленных или открытых проемов в покрытии.

Незадымляемые конструкции:

  • Лестничная клетка типа Н1 –  имеющая вход в нее с этажей здания через уличную часть сооружения по открытому переходу, обеспеченному незадымляемостью. Обычно используется в административных и учебных заведениях, для безопасной эвакуации людей.
  • Лестничная клетка типа Н2 –  обладающая подпором (подачей) воздуха при возможном пожаре, что позволяет людям получать кислород.
  • Лестничная клетка типа Н3 –  оборудованная входом с этажа через тамбур с воздушным подпором во время пожара или постоянной подачей.

Так классифицируется тип лестничных клеток согласно СНиП на пожарную безопасность зданий и сооружений. Как видно, основным фактором разбивки на типы конструкций является степень задымляемости конструкций при возникновении пожара.

Более вместительная таблица с примерами всех типов лестничных клетокБолее вместительная таблица с примерами всех типов лестничных клеток

Примечание! Это не относится к домашним лестницам, установленным в загородных домах, для перехода между двумя-тремя уровнями.

Требования к лестницам и лестничным клеткам

Так как лестничные конструкции служат при пожаре эакуационным выходом, СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» регламентирует пожарно–технические параметры лестниц, маршей и площадок:

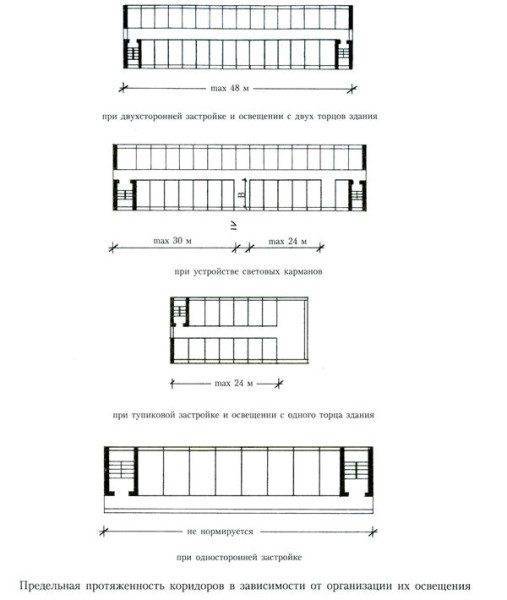

Коридоры, примыкающие к лестницам, также должны быть оборудованы согласна СНиПуКоридоры, примыкающие к лестницам, также должны быть оборудованы согласна СНиПу
  1. Ширина лестничного марша, по которому планируется эвакуация людей, должна быть не меньше расчетной, либо равна и более, ширины любого выхода (двери) на нее, предназначенного для эвакуации. При этом соответствовать допустимым размерам:
  • Здания класса Ф 1.1 – размер должен быть 1350 мм.
  • Для зданий с количеством людей, одновременно пребывающим на каждом следующем этаже, кроме первого, превышающим 200 человек – ширина около 1200 мм.
  • Для лестниц, предусмотренных для выхода на одиночное рабочее место – не менее 700 мм.
  • В других случаях – в среднем 900 мм.
  1. Допустимый уклон лестниц для эвакуации – 1:1; глубина проступи – не меньше 250 мм,  высота подступенника – не выше 220 мм.

Важно! Нарушая стандартные размеры, вы допускаете возможность спускающихся или поднимающихся людей сбивать шаг, спотыкаться и падать.

  1. Уклон для открытых лестниц может достигать соотношения 2:1.

К сведению! Уклон это соотношение глубины проступи и высоты ступеньки (подступенника).

  1. Лестницы открытого типа следует изготавливать из негорючих материалов и монтировать около глухих (без световых проемов) стен, класса не ниже К1, с высоким пределом огнестойкости. Такие лестницы должны быть оборудованы площадками на уровне эвакуационных выходов, ограждены на высоту не менее 1200 мм. Расстояние до ближайшего оконного проема не должно быть менее 1000 мм.
  2. По ширине лестничные площадки должны соответствовать ширине марша.
Необходимая ширина лестничного маршаНеобходимая ширина лестничного марша
  1. Двери на лестничную клетку не должны, при открытии, заужать имеющуюся ширину маршей и площадок, на которые выходят. К тому же все двери следует оборудовать доводчиками, позволяющими фиксировать полотно в нужном положении.
  2. Не допускается загромождение  лестничных клеток:
  • Встроенными шкафами. Исключение – шкафы с коммуникациями.
  • Оборудованием, выступающим на высоте 2200 мм от проступей и площадок из плоскости стен.
  • Бытовыми предметами (ящики, детские коляски и многое другое).
  • Прокладывать газопроводы, электрокабели. Исключение составляет проводка для освещения непосредственно лестничной клетки.
  1. Допускается:
  • Располагать приборы системы отопления исключительно в незадымляемых помещениях – лестничные клетки типа Н2 и Н1.

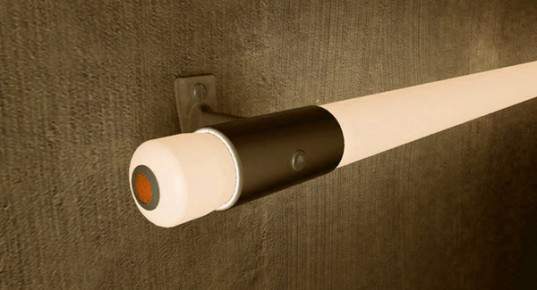

Использование светящихся перил – позволяет эксплуатировать лестницу в любое время, так как оборудование имеет подключение к запасному питаниюИспользование светящихся перил – позволяет эксплуатировать лестницу в любое время, так как оборудование имеет подключение к запасному питанию
  • Расположение мусоропровода и электропроводки для освещения жилых помещений в обычных лестничных клетках сооружений до 28 м.
  1. Лестничные клетки следует оборудовать  выходом наружу непосредственно, либо через вестибюль. Примыкающие к вестибюлю коридоры требуется отгородить стеной (перегородкой) с дверным проемом. Если эвакуационный выход осуществляется по двум лестница через общую площадку, то одна, как минимум, должна быть оборудована выходом непосредственно на территорию, прилегающую к зданию. Лестничные клетки типа Н1 обязаны иметь выход исключительно непосредственно наружу.
  2. Лестничные клетки типа Л1, Н1 и Н2 следует освещать естественным путем, через специальные отверстия  в фасадных стенах на каждом этаже. Рекомендованная площадь световых проемов – 1,2 м2 и более. Количество неосвещенных, таким образом, конструкций не должно превышать 50% от общего количества. Это правило работает для зданий:
  • Класса Ф2, Ф3 и Ф4 — клетки типа Н2, Н3 устроенные с доступом воздуха при пожаре.
  • Класса Ф5 категории В (высота до 28м), — клетки типа Н3 с возможность попадания воздуха при пожаре. Что касается категорий Г и Д, то в них не имеет значение высота сооружения.
На рисунке пример правильной лестницы для жилых помещенийНа рисунке пример правильной лестницы для жилых помещений
  1. Лестничные клетки типа Л2 необходимо оборудовать световыми проемами в покрытии площадью около 4 м2, при условии наличии просвета между проемами шириной не менее 700 мм. Либо световой шахты по всей высоте лестничной клетки, горизонтальным сечением не меньше 2 м2.
  2. Защита лестничных клеток ( для типов Н2 и Н3) от задымления предусматривается в соответствии со СНиПом 2.04.05. В случае необходимости лестницы типа Н2 делят по высоте на отдельные пространства с помощью глухих противопожарных перегородок. Переход из отсека в отсек осуществляется вне лестницы.
  3. Лестничные клетки типа Н2 оборудуются глухими (не открывающимися) окнами.
  4. Открытые переходы  к конструкциям типа Н1 устраиваются шириной от 1200 мм, высотой ограждения 1200 мм. Расстояние между дверными проемами  в уличной воздушной зоне 1200 мм и между дверными проемами и окном более 2000 мм. Это обеспечивает незадымляемость лестничной клетки.
  5. В зданиях с допустимой высотой до 28 м практически любой классности функциональной пожарной опасности могут предусматриваться лестничные клетки типа Л1. Для зданий класса Ф5 (с категориями А и Б) выход в коридор на этажах должен быть предусмотрен посредством  тамбура-шлюза с постоянным доступом воздуха.
  6. Для зданий выше 28 м рекомендованы незадымляемые лестничные клетки типа Н1.
  7. Лестничные клетки типа Л2 допустимо предусматривать в зданиях с классом пожарной опасности Ф1, Ф2, Ф3 и Ф4 высотой не более 9 м.
  8. В зданиях с оборудованными незадымляемыми лестничными клетками устанавливают системы дымоудаления с датчиками дыма во всех общих помещениях (холлы, коридоры, фойе,  вестибюли).

Примечание! Датчики дыма следует устанавливать в любых местах, где существует вероятность возгорания, они обеспечивают практически полную безопасность людей, находящихся в помещении.

Немаловажный момент – сооружения правильной лестницы на выходе из подвалаНемаловажный момент – сооружения правильной лестницы на выходе из подвала

Классификация зданий и помещений

Еще несколько понятий, которые мелькали в тексте и, возможно, вызвали вопросы. Речь идет о возможной пожарной опасности, по которой разбиваются на классы сооружения, здания и их части – помещения в зависимости от меры безопасности для людей находящихся в них в случае пожара.

При классификации учитываются многие факторы:

  • Возраст.
  • Физическое состояние.
  • Возможность пребывать в состоянии сна.
  • Количество постоянно присутствующих.

Станет понятнее, если приведем несколько классов ФПО (функциональной пожарной опасности):

  1. Ф 1 – помещения для постоянного и временного проживания.
  • Ф 1.1 – учреждения для детей дошкольного возраста, специальные инвалидов и престарелых граждан, больницы, корпуса для сна школ – интернатов.
  • Ф 1.2 – гостиницы, общежития, дома отдыха, пансионаты, санатории.
  • Ф 1.3 – жилые многоквартирные дома.
  1. Ф 2 – культурно – просветительные и зрелищные заведения.
  • Ф 2. 1 – цирки, театры, концертные залы, спортивные сооружения, клубы и другие направления в закрытых помещениях.
  • Ф 2.3 – подобные заведения вышеописанным на открытых площадках.
  • Ф 2.2 – выставки, музеи, танцевальные залы в закрытых помещениях.
  • Ф 2.4 – то же на открытом воздухе и так далее до Ф 5 (читайте первоисточник – СниП).
То, что вы видите на фото – также называется лестничным маршем, все правила по эксплуатации применяются к ней в полной мереТо, что вы видите на фото – также называется лестничным маршем, все правила по эксплуатации применяются к ней в полной мере

Вышеизложенное является частью дополнительной информации о пожарной безопасности строящихся и готовых сооружений в отношении конструкций лестничных клеток. Мы постарались дать как можно больше полезных сведений на данную тематику, чтобы у вас не осталось вопросов, и были найдены все ответы.

Также в статье имеются полезные рисунки и фотографии, которые позволяют ознакомиться с данной темой наглядно.

Наглядный пример того, как выглядит лестничная клетка в разрезеНаглядный пример того, как выглядит лестничная клетка в разрезе

Вывод

Обустройство лестничных клеток, как вы уже поняли, требует особого подхода, безусловно, это не касается тех конструкций, что возводят в загородных домах (читайте также статью Высота перил лестницы: от размера до готового изделия).

Хотя и для них есть некоторые требования по технике безопасности:

  • Не допускается монтаж лестниц с узкими ступенями и без установки перил, особенно это касается винтовых сооружений, когда люди пытаются сэкономить как можно больше пространства. На таких конструкциях ограждения должны быть расположены с внешней стороны, с соблюдением норм и правил по установке балясин.
Высота перил лестницы: от размера до готового изделияВысота перил лестницы: от размера до готового изделия
  • Все лестницы должны иметь возможность не только по ним подниматься, но и переносить, в случае чего, различные предметы: коляски с детьми, кресло для инвалидов и многое другое.
  • Для деревянных конструкций есть одно важное требование – материал следует должным образом обработать, чтобы исключить возможность возгорания. Запомните, нельзя использовать слишком сухую древесину, так как именно она становится зачастую источником пожара в доме. Цена, в данном случае, не показатель.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Высота перил лестницы: от размера до готового изделия

Подписка на дзен канал

Эвакуационные лестницы: типы (виды), требования, испытания

Важнейшим показателем пожарной безопасности на объектах любого назначения служит обеспечение эвакуации посетителей и работников предприятий (организаций). Чтобы все прошло быстро и безопасно, должны быть свободными (открытыми) эвакуационные пути, выходы из зданий, сооружений, состоящие из коридоров, лестниц, фойе, холлов и тамбуров.

Лестница в лестничной клеткеЛестница в лестничной клетке Лестница в лестничной клетке

Эвакуационными лестницами являются те из них, которые подпадают под определение статьи 39 Федерального закона РФ № 123-ФЗ, т.е. предназначенные для эвакуации людей из зданий и сооружений при пожаре и подразделяющиеся на типы:

  • внутренняя лестница, размещенная в лестничной клетке.
  • внутренняя открытая лестница.
  • наружная открытая лестница.

Каждая пожарно-эвакуационная лестница должна обеспечить свободное движение потока людей, спускающихся с этажей строения, выводя их туда, где находится ближайший эвакуационный выход.

Кроме того, для тушения пожара, обеспечения спасательных работ на зданиях устанавливают еще два типа пожарных лестниц: вертикальные и маршевые; а также в составе пожарно-технического вооружения подразделений МЧС России имеются ручные пожарные лестницы – штурмовые, лестницы-палки, 3-х коленные.

Довольно часто, наружную открытую эвакуационную лестницу путают с лестницами аварийного выхода, которые устанавливают на балконе (лоджии) квартиры (комнаты) многоэтажного жилого дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.

 Подробнее о пожарных лестницах и аварийных выходах читайте в материалах:

Пожарные лестницы: типы, требования, испытание

Аварийные пути и выходы

Типы (виды)

Цель пожарно-технического классифицирования эвакуационных, пожарных лестниц и лестничных клеток указана в статье 39 123-ФЗ – это определение требований к их объемным, планировочным и конструктивным исполнительным решениям; а также для установки требований к их использованию на эвакуационных путях зданий и сооружений.

Согласно классификации пункта 5.15* СНиП 21-01-97* существует три типа эвакуационных лестниц, соответствующие тем, которые указаны в статье 39 «Технического регламента о требованиях ПБ»:

  • Эвакуационная лестница 1 типа – внутренняя, которая размещена в лестничной клетке.
  • Эвакуационная лестница 2 типа – открытая, внутри строения.
  • Эвакуационная лестница 3 типа – открытая, которая размещается снаружи строения.

В этом же СНиП в таблице 4* приведены минимально требуемые пределы огнестойкости строительных конструкций маршей и площадок внутренних эвакуационных лестниц, в зависимости от степени огнестойкости зданий:

  • I, II – R;
  • III – R;
  • VI – R;
  • V – Не нормируется.

При пределе R 15 огнестойкости строительных конструкций, допустимо в зданиях использовать стальные эвакуационные лестницы, без проведения огнезащиты металлических конструкций.

При возведении незадымляемых лестничных клеток типа Н1 допустимо применять лестничные марши, площадки с пределом стойкости к огню R 15 с классом пожарной опасности К0.

Существует также классификация стен лестничных клеток, противопожарных преград, а также площадок, маршей эвакуационных лестниц в лестничных клетках в зависимости от класса конструктивной пожарной опасности здания, сооружения, в которых они размещены, указанная в таблице 5* пункта 5.19*:

  • При классе С0 конструктивной пожарной опасности строения классы пожарной опасности строительных конструкций стен лестничных клеток, противопожарных преград, а также площадок и маршей эвакуационных лестниц должны соответствовать К0 (не пожароопасные).
  • С1 – К0.
  • С2 – К1 (мало пожароопасные).
  • При С3 строения – стены лестничных клеток, противопожарные преграды – К1, а площадки, марши эвакуационных лестниц – К3 (пожароопасные).

Внутренние лестницы в лестничных клетках

Статья 40 123-ФЗ устанавливает следующую классификацию лестничных клеток эвакуационных лестниц, по нескольким параметрам строительной конструкции, технического исполнения, в зависимости от степени их защищенности от задымления в ходе развития пожара:

  • обычные;
  • незадымляемые.

В свою очередь обычные лестничные клетки классифицируют на типы, которые зависят от способа их естественного освещения:

  • Л1 – через открытые, остекленные, в том числе противопожарным (огнестойким) стеклом, строительные проемы в наружных стенах, в том числе противопожарных, на каждом этаже здания.
  • Л2 – через открытые, остекленные проемы в покрытиях / крышах зданий, сооружений.
Внутренняя лестница в лестничной клеткеВнутренняя лестница в лестничной клетке Внутренняя лестница в обычной лестничной клетке типа Л1

А незадымляемая эвакуационная маршевая лестница в зависимости от способа защищенности от проникновения дымовых потоков подразделяется на следующие типы:

  • Н1 – с лестничными клетками, где выход на лестничную клетку с этажа осуществляется по открытым переходам в наружные зоны, являющиеся незадымляемыми.
  • Н2 – с лестничными клетками, в которые при возникновении очага возгорания в одном из помещений здания, после срабатывания пожарных извещателей, начинает осуществляться подпор воздуха установками из состава систем дымоудаления, принудительной подачи свежего воздуха.
  • Н3 – с лестничными клетками, вход в которые на каждом этаже здания осуществляется через тамбур-шлюз, внутри которого постоянно или только на время возникновения, ликвидации пожара создается избыточное давление воздуха, не позволяющее проникать в него ядовитым дымовым газам.
Внутренняя лестница в незадымляемой лестничной клеткеВнутренняя лестница в незадымляемой лестничной клетке Внутренняя лестница в незадымляемой лестничной клетке типа Н1

Допустимо устраивать выход из подвала через общую лестничную клетку внутренней эвакуационной лестницы, имеющей обособленный выход наружу, при отделении ее противопожарной перегородкой 1 типа.

Внутренние открытые

Внутренняя открытая лестницаВнутренняя открытая лестница Внутренняя открытая лестница (Государственный академический Большой театр России)

В СНиП 21-01-97* указано, что эвакуационный выход из фойе, гардероба, курительных и санитарных комнат, находящихся в цокольных или подвальных этажах строений классов Ф2–Ф4 (общественные здания, объекты торговли, образования – в детских садах, школе, ТЦ, магазине) может по отдельной внутренней открытой лестнице выходить в вестибюль первого этажа.

Внутренние открытые лестницы, используемые для эвакуации людей со второго этажа до вестибюля строений, допустимо размещать в зданиях I, II степеней стойкости к огню класса С0. При этом вестибюль обязательно отделяется от всех смежных помещений, коридоров огнестойкими перегородками 2 типа.

Внутри строений высотой больше 28 м функциональной пожарной опасности Ф1.2, Ф2–Ф4 I, II степеней стойкости к огню класса С0 допустимо проектировать, возводить открытые эвакуационные лестницы для соединения больше двух этажей, при наличии нормативно требуемых наличии лестничных клеток для эвакуации; а также при отделении помещения, где находится открытая лестница, от примыкающих помещений, коридоров перегородками 1 типа.

Допустимо не отделять такое помещение при выполнении следующих условий:

Общую длину эвакуации по внутренней открытой эвакуационной лестнице принимают равной ее утроенной высоте.

При устройстве эскалаторов в зданиях любого функционального назначения их проектируют в соответствии с требованиями пожарной безопасности для внутренних открытых эвакуационных лестниц.

Наружные открытые

Наружная открытая лестницаНаружная открытая лестница Наружная открытая лестница

Проектирование, установка наружных лестниц для эвакуации, также, как и пожарных лифтов, внутренних лестниц относятся к конструктивным, инженерно-техническим мероприятиям по проведению спасательных работ и ликвидации пожара.

Такие лестницы для эвакуации людей с этажей зданий выполняют из негорючих материалов, чаще всего это металлическая лестница; и устанавливают, как правило, у глухих, не имеющих строительных проемов, частей стен класса К1 (не ниже) с пределом огнестойкости от REI 30 и выше.

Они проектируются и монтируются не ближе 1 м от имеющихся в здании оконных проемов, имеют площадки с ограждением высотой 1,2 м, расположенные на уровне эвакуационных выходов с этажей / отметок.

Требования

Пожарные лестницы, установленные на зданиях, маршевая, а особенно вертикальная, ведущие на крышу (кровлю) или покрытие строений, не предназначены для эвакуации людей; а служат для подъема сотрудников пожарной охраны для действий по разведке места возникновения очага возгорания и ликвидации пожара.

Проектирование всех типов эвакуационных лестниц ведется на основании нормативно-технической документации. Определения, общие требования, конкретные нормы размещения, конструирования, перечни допустимых размеров элементов изложены в следующих документах:

  • СНиП 21-01-97* – о пожарной безопасности строений.
  • СП 118.13330.2012*, СП 54.13330.2016, СП 160.1325800.2014 – об общественных зданиях; жилых многоквартирных домах; многофункциональных комплексах соответственно.
  • СП 1.13130.2009 – об эвакуационных путях, выходах.
  • ГОСТ 25772-83 – об условиях изготовления, установки ограждений лестниц из стали.

Основные параметры внутренних, наружных эвакуационных лестниц:

  • Число эвакуационных выходов, количество эвакуационных лестниц из зданий должно быть не меньше двух с этажа, если на нем расположено помещение, в котором должно иметься два выхода для эвакуации людей; а также из цокольных, подвальных этажей зданий, если их площадь больше 300 м2, или они предназначены для одномоментного нахождения в них больше 15 человек.
  • Расстояние между эвакуационными лестницами, при наличии в здании двух и больше эвакуационных выходов, лестниц определяется по формуле, приведенной в п. 4.2.4 СП 1.13130-2009.
  • Максимальное количество ступеней в марше эвакуационных лестниц в общественных зданиях между площадками должно не превышать 16, но в лестницах с одним маршем, или в одном марше 2–3 маршевых лестниц первого этажа здания может быть увеличено до 18 ступеней.
  • Максимальная высота ступени эвакуационной лестницы должна быть не больше 0,22 м, а ширина ступени не меньше 0,25 м, которую допустимо уменьшить до 0,22 м в узкой части криволинейных парадных открытых лестниц; а ширину ступени лестницы, ведущей к помещению с числом работников не больше 15 человек – до 0,12 м.
  • Высота ограждения/высота перил должна быть 1,2 м.
  • Освещение эвакуационных лестниц должно проектироваться, выполняться в соответствии с требованиями СП 52.13330.2011 (СНиП 23-05-95*) о естественном/искусственном освещении зданий.

Устройство эвакуационных лестниц при их проектировании, конструировании должно иметь по требованиям противопожарных норм следующие типовые размеры, их определенное соотношение между собой:

  • Уклон эвакуационных лестниц проектируется, как правило, не больше, чем 1:1. Допускается увеличивать угол наклона до 2:1 для открытых лестниц, ведущих к рабочим местам, рассчитанным на одного человека.
  • Ширина марша эвакуационной лестницы, в том числе размещенной в лестничной клетке, обязана быть не меньше проектной, определяемой расчетом в зависимости от количества людей, находящихся на этажах здания. Или быть не меньше ширины любого выхода для эвакуации; двери, ведущей на нее из помещения, коридора, и быть, как правило, не меньше 1,35 м в зданиях детских дошкольных учреждений, больниц, спальных корпусах интернатов, социальных учреждений для инвалидов, престарелых граждан; 1,2 м в зданиях с числом людей, которые могут находиться на любом этаже, больше 200; 0,7 м у лестниц, ведущих рабочим местам, рассчитанным на одного человека; 0,9 м – ширина лестницы эвакуационного выхода во всех остальных случаях.
  • Соответственно, минимальная ширина эвакуационной лестницы составляет 0,9 м. В основном лестницы с такой шириной являются наружными, предназначенными для эвакуации с этажей зданий, отметок общественных, производственных сооружений.
  • Ширина площадки эвакуационной лестницы проектируется не меньше ширины ее марша, а перед входом в лифты, оснащенные распашными дверями, не меньше суммы ширины марша и половины ширины дверного полотна лифта, но не меньше 1,6 м; а все промежуточные площадки в прямых маршах эвакуационных лестниц должны быть длиной не меньше 1 м.
  • Все двери, выходящие на лестницы, предназначенные для эвакуации, будучи полностью открыты, не должны уменьшать ширину как лестничных площадок, так и маршей.
  • Ширина тамбура должна быть не меньше ширины эвакуационного выхода из здания.
  • Ограждения эвакуационных лестниц зданий выполняются из стальных конструкций.
  • Дверь на эвакуационную лестницу по высоте в свету должна быть не менее 1,9 м, а ширина дверей клеток эвакуационных лестниц быть равной ширине марша такой лестницы; или в общественных зданиях, с большим количеством посетителей, определяться расчетом на стадии проектирования.
  • Во всех конкретных ситуациях ширина двери, ведущей на эвакуационную лестницу, должна позволять без препятствий проносить через нее носилки с человеком, лежащим на них.

Существуют требования противопожарных норм, превышающие в отдельных случаях параметры, размеры, определенные СНиП 21-01-97*. Так, ширину маршей эвакуационных лестниц в учебных, лекционных, лабораторных корпусах высших образовательных учреждений, где на каждом этаже присутствует не меньше 200 студентов, принимают не меньше 1,5 м.

Этот пример ясно показывает, что нельзя считать общие параметры требований противопожарных норм к внутренним, наружным эвакуационным лестницам за незыблемый канон; а следует при проектировании каждого конкретного здания ориентироваться как на них, так и на нормативные установки для того типа, высоты, степени стойкости к огню, функциональному назначению зданий, к которому оно относится.

Испытания

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

  • во время сдачи зданий, сооружений в эксплуатацию;
  • не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
  • не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.

Часто задаваемые вопросы

Нужна ли лестница аварийного выхода на балконе?

— Да, если они уже существуют.

Можно ли убрать (срезать, спилить, произвести демонтаж) лестницу аварийного выхода с балкона (лоджии), и какой предусмотрен штраф за это?

— В вопросе уже есть ответ – нельзя. Смогут ли оштрафовать собственника за это вопрос на практике сложный. Но, управляющая компания по собственной инициативе, а скорее по предписанию инспектора федерального пожарного надзора, наверняка найдет рычаги давления, чтобы заставить владельца квартиры восстановить этот аварийный выход, который нужен не только ему и членам его семьи, но и соседям снизу и сверху. В сложных случаях сделать это заставят по решению суда.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0,6 м, а для эвакуационной – 1:2 и 0,9 м.

Можно ли остеклить балкон с лестницей аварийного выхода?

— Нет. Остекление балконов и без этого запрещено, т.к. меняет архитектурный облик здания.

НП 9.1-80 Лестнично-лифтовые узлы жилых и общественных зданий с незадымляемыми лестничными клетками

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
