Ширина лестничных маршей и площадок

Строительные нормы гласят, что между площадками одного марша лестницы должно быть от трех до 16 ступеней (исключение составляют лестницы криволинейного типа).

На одномаршевой лестнице или на марше 2-х и 3-хмаршевой конструкции, количество ступеней не должно превышать 18. Вместе с тем, при крайней надобности сэкономить пространство, эти требования игнорируются, и застройщики делают марши с большим числом ступенек и без поворотных площадок.

Длина марша и число ступеней варьируется в зависимости от типа опоры марша на площадку и расположения верхних и нижних фризовых ступенек относительно площадок:

  • Наибольшую длину пролета (а, соответственно, и наибольшее число ступенек) имеют лестницы, в которых фризовые ступеньки вровень с площадкой. По ширине они могут отличаться от рядовых ступенек. Чаще всего, ширина их проступи составляет 50% или 100% ширины проступи ступени;
  • Среднюю длину имеют лестницы, нижние фризовые ступени которых делаются выше площадки примерно на высоту подступенка, а верхние находятся вровень с площадкой;
  • Наименьшее значение длины у лестниц, в которых верхние и нижние фризовые ступеньки на высоту подступенка выше и ниже площадок.

Вместе с тем, уклон и число ступеней у всех этих лестниц остается таким же, разница лишь в том, каким способом марши опираются на площадку и форме самой лестничной площадки.

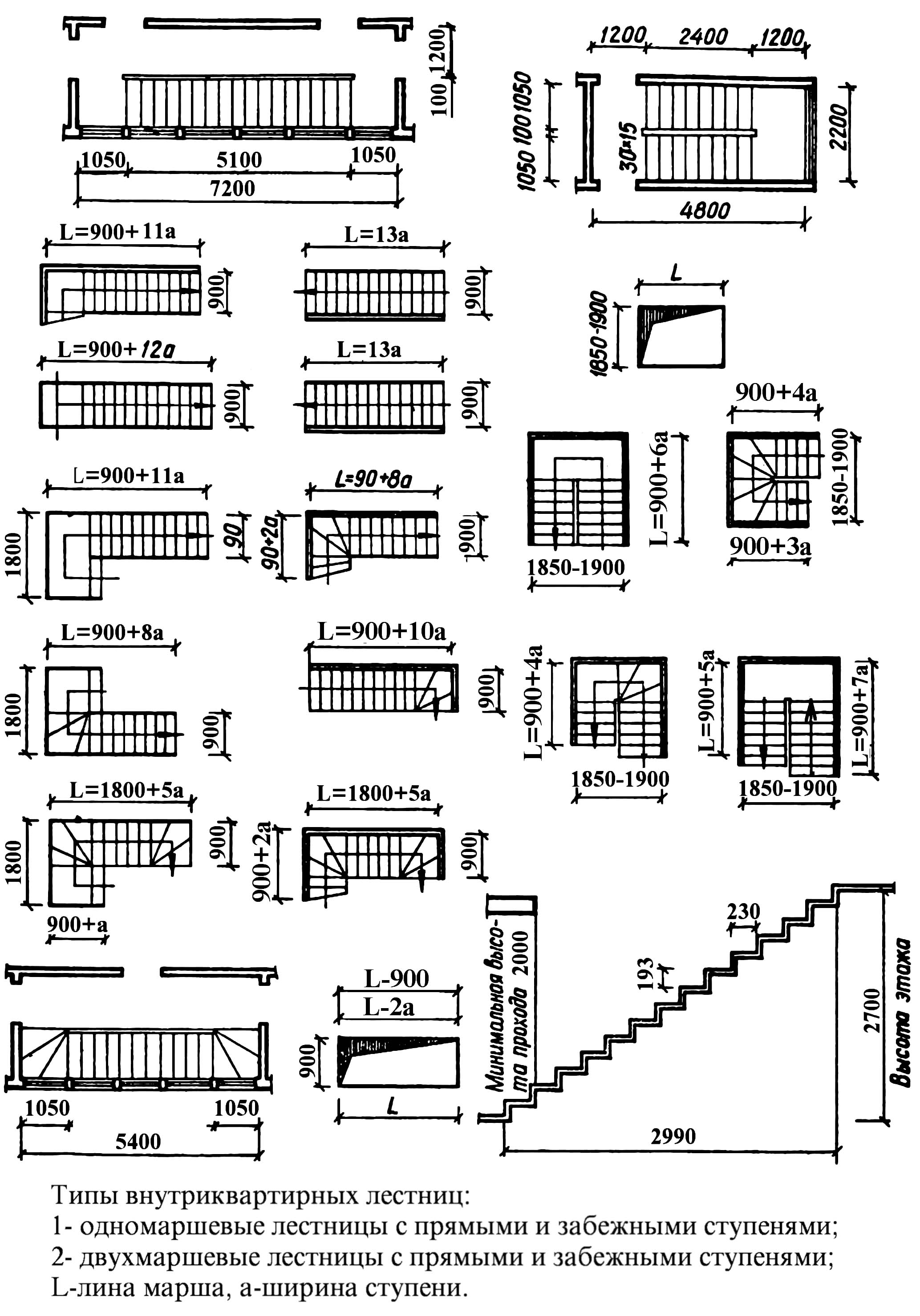

Существует несколько схем лестничных площадок, применяя которые, можно увеличивать или уменьшать пролет, «вписывая» лестничную конструкцию в отведенное для нее место:

  • Г-образные площадки;
  • П-образные площадки;
  • Прямоугольные площадки.

Если в 2-х или 2-хмаршевой лестнице имеются двухуровневые площадки, ширина между этими уровнями должна равняться высоте одной ступени.

Размер лестничной площадки между однонаправленными маршами должен составлять 60-65 см или стандартную длину человеческого шага.

Среднее значение этого размера необходимо соблюдать и для лестничной площадки, лучеобразно разделенной на две половины, и для винтовых и для криволинейных лестниц.

Исключение из данного правила – марши, расположенные под углом в 135-180 градусов относительно друг друга.

Ширина площадки не может быть меньше ширины связанного с ней марша. Площадки между маршами, находящимися под углом 90 градусов относительно друг друга, как минимум на 10 см шире марша.

Кроме того, ширина марша не может быть меньше ширины прохода на лестничной клетке.

Главный параметр, определяющий оптимальную ширину лестничного марша – пропускная способность конструкции, или иначе: необходимое число человек, которое сможет пройти по ней:

  • 0,8 м – лестницы в маленьких дачных домиках и малозначимые лестницы, например, подвальные или чердачные;
  • 0,9-1 м – лестницы внутри квартир;
  • 1,25 и 1,5 м – максимально удобная ширина прохода.

Ширина лестницы вычисляется в просвете: т.е. рассчитывается не конкретная ширина ступеней, а расстояние между поручнями и стеной клетки или расстояние между поручнями.

Между маршами, расположенными встречно, должно оставаться расстояние не менее 10 см.

Ширина лестничного марша согласно ГОСТ и СНиП

Очередной этап проектирования на пути создания идеальной лестницы для ваших нужд. В данной статье мы рассмотрим нормы и стандарты, которых необходимо придерживаться при определении ширины лестничного марша.

Ширина марша, как и любой другой параметр лестницы, зависит от ее назначения и местоположения.

Нормы и требования к лестничным маршам

Основными нормами и стандартами являются следующие документы, опираясь на которые, разрабатывают проект и определяют ширину марша:

  • СНиП 21-01-97 – Пожарная безопасность зданий и сооружений.
  • ГОСТ 23120-78 – Лестницы маршевые, площадки и ограждения стальные. Технические условия.
  • ГОСТ 8556-72 – Лестницы пожарные ручные деревянные. Технические условия.
  • ГОСТ 53254-2009 – Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний.

Данные документы регулируют минимальную ширину лестничного марша для разных типов лестниц. Максимальная ширина марша не ограничивается, при условии соблюдения всех норм безопасности, таких как:

  • наличие поручней;
  • обустройство пандусов;
  • соответствие размеров ступеней общепринятым стандартам;
  • соблюдение правильного угла наклона лестницы в зависимости от места установки.

Размеры марша

Ширина лестничных маршей является одной из определяющих составляющих пропускной способности лестницы, ее параметры в первую очередь ограничены нормами пожарной безопасности.

Общие параметры лестничного марша в зависимости от назначения:

  • Минимальное значение ширины марша от 80 до 135 см.
  • Ширина должна быть одинаковой на всем протяжении марша.
  • Ширина поворотных лестниц, которые соединяют больше двух этажей, должна быть не менее 100 см.
  • Минимальное расстояние между лестничными маршами 50 мм.
  • Длина лестничного марша может включать от 3 до 18 ступеней.

Количество ступеней в марше определено таким образом, чтобы исключить длинные подъемы, преодолевая которые, человек испытывает большие физические нагрузки.

Рассмотрим подробно, какова оптимальная ширина лестничного марша в разных условиях эксплуатации и установки лестницы.

   Прямая лестница

Меньше всего требований к прямым маршевым лестницам ввиду отсутствия поворотных площадок  и забежных ступеней. Основной показатель регулирования таких лестниц это ширина лестничного марша.

Ширина определяется в зависимости от величины потока людей, регулярно пользующихся лестницей.

В местах с интенсивным движением рекомендуемая ширина не менее 150 см, чтобы могли разойтись люди во встречном направлении.

В случае менее интенсивного движения, но с необходимостью подъема крупногабаритных вещей рекомендуемая ширина 125 см.

В частных домах и коттеджах многие строят лестницы по своим убеждениям и потребностям, но все же не желательно делать лестничный марш менее 80 см.

   Поворотная

Поворотная лестница возможна в двух вариациях: с поворотной площадкой или забежными ступенями. Такие лестницы чаще используются в больших зданиях.

Ширина лестничного марша в общественных зданиях, а также в общественных местах многоквартирных домов должна быть не менее 125 см.

Для поворотных лестниц в частных домах желательно увеличить минимальную ширину марша до 100 см, особенно на лестницах с забежными ступенями из-за дополнительной нагрузки при подъеме.

Сложность подъема по забежной лестнице увеличивает тот факт, что оптимальное количество ступеней в одном марше не заканчивается лестничной площадкой, а продолжается с плавным переходом на следующий марш.

Ширина марша должна сохраняться на всем протяжении лестницы.

   Винтовая

Винтовая лестница может быть самой компактной стационарной лестницей, но чтобы соответствовать такому названию, она должна отвечать ряду параметров безопасности.

Минимальная ширина лестничного марша винтовой лестницы не должна быть меньше 60 см, такая конструкция должна быть оборудована перилами и иметь достаточную ширину ступеней.

Лестничный марш, размеры которого 100 см, будет намного удобней для перемещения по спирали.

   Вспомогательные лестницы

К этой категории отнесем стационарные лестницы, которые используются не регулярно, такие как чердачная лестница или лестница в подвал.

Для таких лестниц допустимая шина марша составляет 60 см. Исключением может быть лестница со ступенями «гусиный шаг», в таком случае допускается ширина 50 см.

Для приставных лестниц и стремянок минимальная допустимая ширина составляет 40-45 см.

По стандартам пожарной безопасности пожарные лестницы должны обеспечивать возможность захвата руками и опоры одной ногой, для таких условий минимальная ширина составляет 25 см.

Нормативы и правила расчета ширины лестничного марша и площадки

Ширина лестничного марша считается одним из основных показателей, которые рассчитываются на этапе создания проекта будущей конструкции. От неё зависят удобство использования подъема, нормативы относительно установки ограждений и поручней, проходимость и в первую очередь безопасность.

Особенности разных проектов

Для каждого типа конструкции согласно СНиП устанавливается разная ширина лестничных маршей. Различают такие виды лестниц:

  • прямые;
  • двухмаршевые;
  • винтовые;
  • Г-образные;
  • П-образные;
  • с забежными ступенями или площадками.

Перечень можно расширить, если взять во внимание способы крепления элементов и область назначения конструкции. Также стоит брать во внимание высоту марша, а именно количество ступеней. Если их больше трех обязательно нужно установить поручни, что также сказывается на ширине лестницы.

Если ограждения установлены только с одной стороны, то есть с противоположной от стены, лестница считается открытой.

Для площадки выделяют особые требования, которые зависят от нюансов проекта в целом.

Классическое решение – двухмаршевая лестница

Правила расчета

Определение ширины марша и площадки производится практически в самом начале разработки проекта. Для того чтобы узнать искомую величину нужно обратить внимание на стандарты СНиП. Некоторые данные можно брать только в установленных нормами пределах.

Ширина марша для большинства лестниц рассчитывается таким образом:

  • За основу берется минимально допустимая ширина ступеней.
  • К этой цифре прибавляется расстояние, требуемое для установки ограждений и перил.
  • Если предполагается наличие пандуса, нужно приплюсовать еще расстояние.
  • Соотнесите полученный результат с интенсивностью потока людей, пользующихся лестницей.

Обязательно сверьте полученные данные с общепринятыми стандартами. Удостоверьтесь в том, что выделенной площади под застройку будет достаточно для сооружения именно такой лестницы.

Нормативы

Если рассматривать стандарты СНиП более подробно, стоит обратить внимание в первую очередь на общие положения. Они определяют какой должна быть минимально допустимая ширина лестничного марша и площадки при возведении того или иного типа конструкции.

Нормы относительно ширины лестничного марша:

  • минимально допустимая – 60-70 см;
  • стандартная – 90 см;
  • рекомендуемая – 125 см;
  • комфортная – 150 см;
  • при наличии пандуса – 200 см.

Максимальная величина не установлена, но при этом стоит учитывать вопросы безопасности, а именно наличие дополнительных поручней, если ширина лестницы более 250 см. Для частного дома можно использовать минимальные значения, так как проходимость таких конструкций сравнительно невысокая.

Важно учитывать, что для прохождения одного человека требуется не менее 70 см. На лестнице шириной менее 1 метра разминуться двум людям никак не получится. Расчет величины осуществляется с учетом вспомогательных конструкций, то есть поручней и ограждений. То место, которое отводится для их монтажа не учитывается в общую сумму ширины проходимого участка.

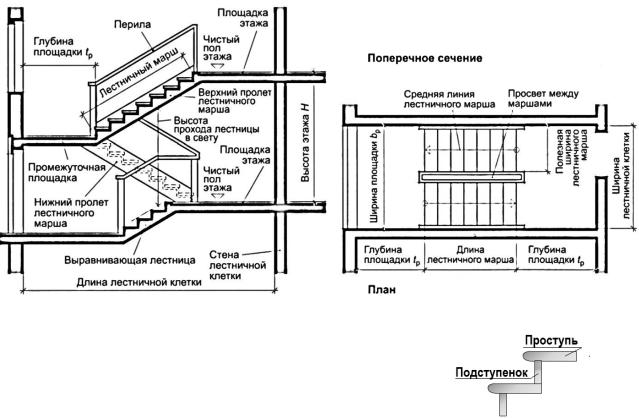

Ширина лестничных пролетов и площадок выполняется согласно требованиям СНиП

Одно из главных условий для основных лестничных маршей – их ширина должна позволять переносить грузы, не ограничивая при этом безопасность идущего. То есть для простых лестниц нельзя делать ступени шириной менее 80 см.

Площадка

В сложных конструкциях, особенно если их общая высота превышает 12-16 ступеней, требуется установка дополнительной площадки. Она позволяет передохнуть после длительного подъема, а также обеспечивает комфорт при передвижении. Благодаря ей можно разминуться с идущим навстречу человеком на узкой лестнице или сменить направление в противоположную сторону.

Ширина промежуточной лестничной площадки не может быть меньше ступеней лестницы. Для двойных конструкций нужно учитывать выход на площадку с первого марша и подходы к двум следующим. В угловых зонах минимальная её площадь должна равняться произведению ширины первого и второго марша.

Если на площадку выходят двери, они не должны уменьшать её ширину до предельных значений.

Если требуется возведение двухуровневой площадки, высота ступени должна совпадать с таким же показателем на самом марше.

Прямой марш

Самые щадящие требования СНиП выдвигает относительно простых конструкций, а именно прямых одномаршевых лестниц. Они не содержат вспомогательной площадки, забежных ступеней и поворотов. Беря во внимание меньшую вероятность травмирования при использовании такого подъема, для них допустимы отклонения от стандартов в меньшую сторону.

Самая простая прямая одномаршевая лестница

Для мест с интенсивным потоком людей не рекомендуется делать ширину марша меньше, чем 125 см без учета поручней. Если речь идет о жилых домах, можно сократить этот показатель до 90-100 см.

Особое внимание уделяется домам коттеджного типа и загородным хозяйствам. В таком случае требования в большей мере определяют особенности частного строения и сами хозяева. Тем не менее не рекомендуется делать лестницу уже 70-80 см.

Сложные конструкции

Если лестница содержит дополнительные площадки или забежные ступени, её можно отнести к категории сложных конструкций. В таком случае передвижение по ней становится более сложным и небезопасным без соблюдения особых норм.

Лестница с забежными ступенями относится к сложным конструкциям

Для одинарных маршей с закруглением следует увеличить ширину до комфортного показателя. В жилых домах таковым считается расстояние между ограждениями в 1 метр. В некоторых случаях можно сделать и 90 см проход, это уже зависит от самого проекта.

Если строить двух- или трехмаршевые пролеты, необходимо обязательно прибавить к ширине расстояние для установки поручней. Чтобы не сбиться относительно уровня, рекомендуется просчитывать положение следующего марша с учетом установки будущих ограждений.

Винтовая лестница

Особые требования СНиП касаются именно винтовых лестниц. Такие конструкции не содержат площадки и могут иметь как плавное закругление, так и довольно резкие повороты. Такое сооружение позволяет в определенном плане сэкономить место. Но, что касается параметров ширины ступеней, они должны быть больше, чем у прямых маршей.

Эффектная винтовая лестничная конструкция

Так как передвижение по винтовой лестнице более затруднительно, нежели по обычной, её обязательно нужно укомплектовать ограждениями и поручнями. Дополнительно берется в учет тот фактор, что часть самой ступени будет, скорее всего, заужена, а значит непригодной для использования. Полезная площадь проступи сокращается, что отражается на требованиях к параметрам конструкции.

Ориентируясь на эти особенности, для винтовых лестниц устанавливается минимальная ширина в 100 см. Если ступень полноценно задействуется при передвижении и поворот достаточно плавный, этот показатель можно снизить до 60 см без учета перил.

Вспомогательные лестницы

Вспомогательными считаются лестничные конструкции, ведущие в хозяйственные помещения, на чердак или мансарду. Они, в отличие от парадных и размещенных в жилых помещениях, используются реже и для особых целей.

В связи с этим допускается изменять оптимальные параметры для такого рода сооружений. Для прямых маршей можно уменьшить ширину до 60 см. Для винтовых лестниц действует такое же ограничение. А вот в случае с лестницей «гусиный шаг» минимальное расстояние между поручнями составляет 50 см. Ширину площадки рекомендуется увеличить для удобства выхода на неё при подъеме или спуске.

Пожарные и приставные лестницы

Приставными считаются такие лестницы, которые можно переносить с места на место. В первую очередь это относится к простым моделям, а также стремянкам. Они обеспечивают выход на площадки чердака, крыши, хозяйственных построек и т. д. Так как пользуются ими только в особых случаях, минимальная ширина их может составлять 40-45 см.

Пожарная лестница производится в строгом соответствии с правилами пожарной безопасности

Согласно СНиП пожарные лестницы могут иметь проступи шириной не менее 25 см. Они представляют собой запасной выход в случае пожара или другой чрезвычайной ситуации. Вертикальное расположение позволяет передвигаться только спиной, поэтому должен обеспечиваться захват руками и опора одной ногой на каждую перекладину.

При проектировании конструкции марша обязательно учитывайте рекомендации ГОСТ и СНиП для того, чтобы не рисковать безопасностью пользователей лестницы.

Словарь лестничных терминов

Балясины — элементы ограждающих конструкций лестниц, балконов, террас, поддерживающие перила и поручни. Могут быть выполнены из различных пород древесины, камня, бетона, металла и украшены декоративными элементами (резной декор). Стандартное сечение балясин из дерева 45×45 мм, 50×50 мм и 60×60 мм. Средняя высота балясин около 900 мм.

Балюстрада — обобщающий термин для различного типа ограждений, состоящих из перил, балясин и опорных стоек, а также опорного бруса. Оптимальное расстояние между балясинами 120-150 мм.

Больц — это стальные крепёжные элементы (болты), вмонтированные в стену, на которые крепятся лестничные ступени. Лестница на больцах не имеет каркаса как такового. Глядя на такую лестницу создаётся впечатление, что лестница висит в воздухе.

Высота поручня — расстояние по вертикали от середины верхней плоскости проступи (ступени) до верха поручня. Стандартная высота для ограждений на маршах в жилых помещениях составляет 900-950 мм.

Высота ступени (подступенка) — расстояние по вертикали от проступи одной ступени до проступи следующей (между верхними плоскостями двух соседних ступеней). Оптимальная высота 150-180 мм.

Габарит — свободное пространство, расположенное выше по вертикали от воображаемой линии, соединяющей выступающие края ступеней.

Глубина шага лестницы — соотношение высоты и ширины ступени, примерно равное размеру стопы взрослого человека (чем меньше глубина шага и чем выше ступеньки, тем круче получается лестница).

Длина (заложение) лестничного марша — это расстояние от передней кромки нижней фризовой ступени до передней кромки верхней фризовой ступени, измеряемое по горизонтали (в плане) вдоль средней линии лестничного марша.

Забежные ступени — это ступени, у которых нормальная ширина соблюдается только в средней линии марша (по линии хода). Внутренний край у них уже, а наружный шире. Применяются при изменении направления лестницы, тем самым заменяя промежуточную площадку. Как разновидность забежных ступеней — ступени винтовой лестницы.

Заглушка

— декоративный элемент, скрывающий монтажные отверстия, выполненные в процессе сборки (монтажа) лестницы.

Комбинированные лестницы — наиболее сложные и дорогие конструкции, иногда объединяющие в себе несколько параметров и свойств. Например, косоуры у такой лестницы могут быть металлическими или даже бетонными, а ступени — деревянными. Комбинировать можно не только разные виды строительных материалов, но и способы крепления ступеней. Например, до площадки второго этажа устроена лестница на косоурах, а выше, в мансарду, ведёт винтовая.

Косоур — несущий элемент лестницы в виде наклонной балки, служащий для крепления ступеней и поддерживающий их снизу (то есть, ступени укладываются и опираются сверху). Косоуры бывают металлическими, деревянными, железобетонными. При этом ступени совершенно не обязательно выполняются из того же материала. Балкам можно придавать разнообразную форму, поэтому косоуры бывают прямыми, округлыми, резными или зубчатыми. Косоурные конструкции отличаются особенной красотой и разнообразием дизайна.

Лестница «гусиный шаг» — лестница компактной конструкции с так называемым «переменным» шагом» и нестандартной формой ступеней — с косыми или овальными вырезами — на них полноценно может уместиться лишь ступня одной ноги. У всех лестниц гусиный шаг большой угол наклона (45°-70°). Её устанавливают только в том случае, если нет места для размещения полноценной лестницы.

Лестница винтовая — одномаршевая круговая лестница с поворотом на 180° и более. Обычно винтовую лестницу ставят там, где размеры проёма очень малы для других типов лестниц.

Лестница Г-образная — лестница с поворотом на 90°.

Лестница П-образная — лестница с поворотом на 180°.

Лестница открытого типа — это лестница без подступенков, поэтому марши открыты на просвет. К ней также можно отнести лестницу с полузакрытыми подступенками.

Лестница закрытого типа — это лестница, где применяются подступенки. Соответственно, марши закрыты на просвет. За счёт связки ступень + подступенок увеличивается жёсткость конструкции маршей (в частности самих ступеней), увеличивается срок службы лестницы и исключает по максимуму расшатывания всех несущих элементов. Особенно это актуально для широких маршей (1100-1500 мм), где ступень защемлена в тетивах или поддерживается по краям косоурами.

Лестница изогнутая — лестница с поворотом по дуге на угол до 180° на всем протяжении марша .

Лестница монолитная — несущая конструкция лестницы, изготовленная из монолитного бетона, для которого, в свою очередь, создают опалубку из досок, металлических или асбестоцементных листов.

Лестница на больцах — лестница без подступенков и без каркаса как такового. Ступени крепятся прямо к стене с помощью больцев.

Лестница на косоурах — лестница, ступени которой поддерживаются снизу косоурами с двух сторон.

Лестница на центральном косоуре — лестница, ступени которой поддерживаются снизу косоуром по центральной оси марша.

Лестница на тетивах — лестница, ступени которой поддерживаются одновременно снизу и с торцов тетивой.

Лестница прямая — лестница без забежных ступеней.

Лестница с площадкой — лестница, имеющая разделительные конструктивные элементы между маршами, располагающимися горизонтально в начале или в конце марша (или и в начале и в конце), и служащими для входа на марш или выхода с него.

Лестничное ограждение — декоративное ограждение, которое обеспечивает безопасность передвижения людей по лестничному маршу. Расстояние между вертикальными стойками перил не должно превышать 150 мм, а если передвигаются дети, то 120 мм.

Лестничный марш — наклонная часть лестницы, состоящая из несущих балок (тетив или косоур) и ряда ступеней. В начале и конце марша должны быть площадки, независимо от того, сколько маршей в лестнице. В качестве площадки может служить часть пола, примыкающего к лестничному маршу.

Лестничный пролёт — свободное пространство, ограниченное лестничными маршами и лестничными площадками.

Линия хода — проекция условной линии (на виде сверху — план ступеней), проходящей по рабочим рёбрам ступеней на расстоянии 300-500мм от оси основного поручня (внутреннего края лестницы). Не всегда совпадает со средней линией марша. При ширине маршей 600-1000 мм она располагается по центру маршей, а при ширине 1000-1500 мм смещается в сторону основного поручня. Это связано с тем, что при ходьбе по лестнице человек всё время держится за поручень на одинаковом расстоянии, которое попадает в диапазон 300-500 мм. Для прямых лестниц это размер не играет важной роли, поскольку грани ступеней параллельны, а для лестниц с забежными ступенями он очень важен! Ширина проступи по линии хода на всех ступенях лестницы (прямых, радиусных, забежных) должна быть одинаковой! За исключением парадных ступеней (пригласительных). Для удобства и улучшения внешнего вида их можно делать более широкими и более низкими.

Металлокаркас — несущая конструкция лестницы, изготовленная из металлопроката. Металлокаркас может быть самых разных конфигураций.

Облицовка лестницы — обшивка существующего металлокаркаса / монолитной лестницы / только ступени / ступени и подступенка.

Опорный столб — главный элемент ограждения, несущий всю нагрузку вместе с поручнем. Поэтому требует надёжного крепления к основанию и последующего стягивания с поручнем.

Основание лестницы — конструкция, которая удерживает лестницу в стационарном положении. Самые распространенные типы оснований — косоур, больцы, обсадная труба.

Перила — это предохранительное ограждение лестничных маршей и площадок с нормируемой высотой. Как правило, вертикальное. Расстояние между стойками перил не должно превышать 150 мм.

Пандус — пологий подъём, соединяющий два разновысотных уровня без использования ступеней. Пандус используется для въезда автомобилей, экипажей, колясок: на верхнюю площадку крыльца, террасы, гаражей и так далее. В отдельных случаях пандус устраивается вместо лестницы внутри или снаружи здания.

Подбалясенник — используются в конструкции ограждения деревянной лестницы в качестве направляющей – устанавливается на тетиву или на пол, под балясины.

Подступенок — вертикальный или слегка скошенный элемент лестницы, располагающийся под ступенью (определяет высоту ступени). Служит дополнительной опорой для ступени, выполняет защитную функцию. Бывают глухие и полузакрытые. Глухие полностью закрываю пространство между ступенями, полузакрытые — частично и служат для дополнительной жёсткости ступени.

Подшивка лестницы — облицовка лестничных маршей и площадок с нижней стороны. Может быть сформирована из вагонки, гипсокартона, плоских панелей, плоских панелей с декоративными накладками или резьбой, панелями с филенками. Часто применяется для лестниц с бетонными и металлическими каркасами.

Полезная ширина лестничного марша — расстояние между поверхностью стены (оштукатуренной, облицованной) или центральной стойкой (для винтовой лестницы) и внутренней поверхностью поручня, либо расстояние между внутренними поверхностями двух поручней лестницы. Измеряется на высоте поручней готовой лестницы.

Поручень — это верхняя часть заграждения, за которое держатся во время ходьбы по лестнице. Поручень устанавливается на перилах, а также на стене или на стойке (например, винтовой лестницы). Такой «пристенный поручень» крепится на такой же высоте, как и основной — применяется на широких лестницах, где часто ходят люди друг напротив друга. Поручни должны плотно примыкать к столбу, соответствовать по ширине расположенной под ними балясины и быть удобными. Классифицируются по форме: круглые, квадратные, прямоугольные, с закруглёнными концами.

Проём в междуэтажном перекрытии — отверстие в перекрытии для установки лестницы. Его размеры рассчитывают исходя из того, что высота прохода (расстояние по вертикали от верхней поверхности любой проступи лестницы до нижней поверхности перекрытия) должна составлять не менее 2000 мм.

Промежуток (зазор) между лестницей и стеной — это расстояние в свету от лестничного марша или площадки до поверхности стены или примыкающих конструктивных элементов.

Промежуточная лестничная площадка — площадка, расположенная между этажами.

Проступь — горизонтальный элемент (часть) ступени.

Размер выступа — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над проступью другой, расположенной ниже ступени, то есть разница между реальной и расчетной шириной проступи.

Расстояние между ступенями в свету — это расстояние между верхней поверхностью одной ступени и нижней поверхностью проступи другой, вышележащей ступени.

Сапожок (отбойная доска) — монтируется вдоль стены на лестницах на косоуре с целью облегчить уборку и защитить стену. Может заменяться плинтусом.

Свес ступени — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над другой, расположенной ниже ступени, или разница между шириной ступени и шириной проступи.

Средняя линия лестничного марша — воображаемая линия пути, по которому обычно передвигаются по лестнице. Она указывает на схеме направление лестничного марша: точкой обозначают переднюю кромку нижней фризовой ступени, стрелкой — переднюю кромку верхней фризовой ступени.

Стойка винтовой лестницы — центральный стержень винтовой лестницы.

Тетива — боковая несущая балка или доска лестничного марша, служащая для крепления ступеней методом врезания в боковые грани.

Угол подъёма лестницы — это угол между горизонталью и линией хода лестницы. Напрямую зависит от ширины и высоты проступи. Удобство пользования лестницей, в первую очередь, зависит от угла её подъема. Наиболее удобные углы подъема / спуска находятся в диапазоне от 30 до 40 градусов.

Уклон — отношение высоты подступенка к ширине проступи, которое позволяет судить о крутизне лестницы, например 17.2 / 28 (высота и ширина в сантиметрах).

Чердачные лестницы — особый вид лестниц, появившийся в последнее время в нашей стране. В собранном состоянии чердачная лестница убирается в отверстие чердачного люка и не занимает места в помещении. Легко приводится в рабочее состояние вручную или с помощью мотора (такие лестницы оборудуются пультом дистанционного управления). Конструктивно может быть выполнена из различных материалов.

Шаг лестницы — высота одной ступени, включая её толщину.

Ширина лестничного марша — зависит от конструктивных возможностей, например ширины лестничной клетки. При врезке лестницы с боковых сторон в стены ограничителем служат поверхности неоштукатуренных стен.

Ширина лестничной площадки — расстояние, измеряемое в плане между передней кромкой фризовой ступени и ограничивающими площадку строительными элементами.

Ширина ступени — ширина проступи плюс свес ступени. (физическая ширина ступени)

Ширина ступени (проступи) — расстояние по горизонтали (вдоль средней линии лестничного марша) от передней кромки одной ступени до передней кромки следующей ступени. Это расчетная величина.

Этажная лестничная площадка — площадка в начале или в конце лестничного марша, которая расположена на уровне пола любого этажа.

Глоссарий по деревянным лестницам

  1. Главная страница
  2. Статьи
  3. Полезно
  4. Лестничный глоссарий

Б  |  В  |  Г  |  Д  |  З  |  К  |  Л  |  М  |  О  |  П  |  Р  |  С  |  Т  |  У  |  Ч  |  Ш  |  Э






Б

Балюстрада — обобщающий термин для различного типа ограждений, состоящих из перил, балясин и опорных стоек, а также опорного бруса. Ограждает лестничные площадки (высота 900-950 мм), перекрытия, балконы и террасы (1000-1200 мм). Оптимальное расстояние между балясинами балюстрады 120-150 мм. Для всех этих параметров существуют строительные нормы.

Балясина – фигурные опорные стойки в виде столбчатой фигуры, опирающиеся на ступени и предназначенные для крепления поручней и перил лестниц, балконов и так далее. Различают верхнюю и нижнюю (более массивные) и промежуточные балясины. Изготавливается методом точения или фрезерования. Могут быть выполнены из различных пород древесины, камня, бетона, металла и украшены декоративными элементами (резной декор). Стандартное сечение балясин из дерева 45×45 мм, 50×50 мм и 60×60 мм. Средняя высота балясин около 900 мм.

Больц — это стальные крепёжные элементы (болты), вмонтированные в стену, на которые крепятся лестничные ступени. Лестница на больцах не имеет каркаса как такового. Глядя на такую лестницу создаётся впечатление, что лестница висит в воздухе.

Брус — пиломатериал в сечении (высота и ширина) 100 мм и более.

Брусок — пиломатериал высотой менее 100 мм и шириной менее двойной толщины.






В

Вагонка — это высококачественный пиломатериал, представляет собой доску с пазово-гребневым соединением для сцепления между собой. Обладает прекрасными звукоизоляционными свойствами. Используется для обивки помещений, чаще всего дачных.

Высота поручня — расстояние по вертикали от середины верхней плоскости проступи (ступени) до верха поручня. Стандартная высота для ограждений на маршах в жилых помещениях составляет 900-950 мм.

Высота ступени (подступенка) — расстояние по вертикали от проступи одной ступени до проступи следующей (между верхними плоскостями двух соседних ступеней). Оптимальная высота 150-180 мм.






Г

Габарит — свободное пространство, расположенное выше по вертикали от воображаемой линии, соединяющей выступающие края ступеней.

Гигроскопичность — свойство строительных материалов поглощать и удерживать влагу из окружающего воздуха.

Глубина шага лестницы — соотношение высоты и ширины ступени, примерно равное размеру стопы взрослого человека (чем меньше глубина шага и чем выше ступеньки, тем круче получается лестница).






Д

Длина (заложение) лестничного марша — это расстояние от передней кромки нижней фризовой ступени до передней кромки верхней фризовой ступени, измеряемое по горизонтали (в плане) вдоль средней линии лестничного марша.






З

Забежные ступени — это ступени, у которых нормальная ширина соблюдается только в средней линии марша (по линии хода). Внутренний край у них уже, а наружный шире. Применяются при изменении направления лестницы, тем самым заменяя промежуточную площадку. Как разновидность забежных ступеней — ступени винтовой лестницы.

Заглушка — декоративный элемент, скрывающий монтажные отверстия, выполненные в процессе сборки (монтажа) лестницы.






К

Комбинированные лестницы — наиболее сложные и дорогие конструкции, иногда объединяющие в себе несколько параметров и свойств. Например, косоуры у такой лестницы могут быть металлическими или даже бетонными, а ступени — деревянными. Комбинировать можно не только разные виды строительных материалов, но и способы крепления ступеней. Например, до площадки второго этажа устроена лестница на косоурах, а выше, в мансарду, ведёт винтовая.

Косоур — несущий элемент лестницы в виде наклонной балки, служащий для крепления ступеней и поддерживающий их снизу (то есть, ступени укладываются и опираются сверху). Косоуры бывают металлическими, деревянными, железобетонными. При этом ступени совершенно не обязательно выполняются из того же материала. Балкам можно придавать разнообразную форму, поэтому косоуры бывают прямыми, округлыми, резными или зубчатыми. Косоурные конструкции отличаются особенной красотой и разнообразием дизайна.






Л

Лестница «гусиный шаг» — лестница компактной конструкции с так называемым «переменным» шагом» и нестандартной формой ступеней — с косыми или овальными вырезами — на них полноценно может уместиться лишь ступня одной ноги. У всех лестниц гусиный шаг большой угол наклона (45°-70°). Её устанавливают только в том случае, если нет места для размещения полноценной лестницы. Другие названия данной лестницы: «Утиный шаг», «Самба», «Бабочка», «Мотыльковая», «Чёртова лестница» и даже «Лестница мельника», так как ещё в древние времена такие лестницы ставились в мельницах.

Лестница винтовая — одномаршевая круговая лестница с поворотом на 180° и более. Обычно винтовую лестницу ставят там, где размеры проёма очень малы для других типов лестниц.

Лестница Г-образная — лестница с поворотом на 90°.

Лестница П-образная — лестница с поворотом на 180°.

Лестница открытого типа — это лестница без подступенков, поэтому марши открыты на просвет. К ней также можно отнести лестницу с полузакрытыми подступенками.

Лестница закрытого типа — это лестница, где применяются подступенки. Соответственно, марши закрыты на просвет. За счёт связки ступень + подступенок увеличивается жёсткость конструкции маршей (в частности самих ступеней), увеличивается срок службы лестницы и исключает по максимуму расшатывания всех несущих элементов. Особенно это актуально для широких маршей (1100-1500 мм), где ступень защемлена в тетивах или поддерживается по краям косоурами.

Лестница изогнутая — лестница с поворотом по дуге на угол до 180° на всем протяжении марша . Еще такие лестницы называются DeLux ,смотрятся они очень богато. Цены на такие лестницы на порядок выше от других типов лестниц за счёт применения гнуто-клеенных элементов.

Лестница монолитная — несущая конструкция лестницы, изготовленная из монолитного бетона, для которого, в свою очередь, создают опалубку из досок, металлических или асбестоцементных листов.

Лестница на больцах — лестница без подступенков и без каркаса как такового. Ступени крепятся прямо к стене с помощью больцев.

Лестница на косоурах — лестница, ступени которой поддерживаются снизу косоурами с двух сторон.

Лестница на центральном косоуре — лестница, ступени которой поддерживаются снизу косоуром по центральной оси марша.

Лестница на тетивах — лестница, ступени которой поддерживаются одновременно снизу и с торцов тетивой.

Лестница прямая — лестница без забежных ступеней.

Лестница с площадкой — лестница, имеющая разделительные конструктивные элементы между маршами, располагающимися горизонтально в начале или в конце марша (или и в начале и в конце), и служащими для входа на марш или выхода с него.

Лестничное ограждение — декоративное ограждение, которое обеспечивает безопасность передвижения людей по лестничному маршу. Расстояние между вертикальными стойками перил не должно превышать 150 мм, а если передвигаются дети, то 120 мм.

Лестничный марш — наклонная часть лестницы, состоящая из несущих балок (тетив или косоур) и ряда ступеней. В начале и конце марша должны быть площадки, независимо от того, сколько маршей в лестнице. В качестве площадки может служить часть пола, примыкающего к лестничному маршу.

Лестничный пролёт — свободное пространство, ограниченное лестничными маршами и лестничными площадками.

Линия хода — проекция условной линии (на виде сверху — план ступеней), проходящей по рабочим рёбрам ступеней на расстоянии 300-500мм от оси основного поручня (внутреннего края лестницы). Не всегда совпадает со средней линией марша. При ширине маршей 600-1000 мм она располагается по центру маршей, а при ширине 1000-1500 мм смещается в сторону основного поручня. Это связано с тем, что при ходьбе по лестнице человек всё время держится за поручень на одинаковом расстоянии, которое попадает в диапазон 300-500 мм. Для прямых лестниц это размер не играет важной роли, поскольку грани ступеней параллельны, а для лестниц с забежными ступенями он очень важен! Ширина проступи по линии хода на всех ступенях лестницы (прямых, радиусных, забежных) должна быть одинаковой! За исключением парадных ступеней (пригласительных). Для удобства и улучшения внешнего вида их можно делать более широкими и более низкими.






М

Металлокаркас — несущая конструкция лестницы, изготовленная из металлопроката. Металлокаркас может быть самых разных конфигураций. Классический вариант — это швеллер и уголок. Из швеллера основание косоуров и площадок, из уголка опора для ступеней.






О

Облицовка лестницы — обшивка существующего металлокаркаса / монолитной лестницы / только ступени / ступени и подступенка.

Огнестойкость строительных конструкций — способность противостоять действию огня без потери требуемых эксплуатационных качеств за определённый период времени.

Опора — часть строительной конструкции, воспринимающая нагрузку от одних элементов и передающая ее на другие элементы.

Опорный столб (он же угловой, стартовый, поворотный) — главный элемент ограждения, несущий всю нагрузку вместе с поручнем. Поэтому требует надёжного крепления к основанию и последующего стягивания с поручнем.

Основание лестницы — конструкция, которая удерживает лестницу в стационарном положении. Самые распространенные типы оснований — косоур, больцы, обсадная труба.






П

Перила — это предохранительное ограждение лестничных маршей и площадок с нормируемой высотой. Как правило, вертикальное. Расстояние между стойками перил не должно превышать 150 мм.

Пандус — пологий подъём, соединяющий два разновысотных уровня без использования ступеней. Пандус используется для въезда автомобилей, экипажей, колясок: на верхнюю площадку крыльца, террасы, гаражей и так далее. В отдельных случаях пандус устраивается вместо лестницы внутри или снаружи здания.

Подбалясенник — используются в конструкции ограждения деревянной лестницы в качестве направляющей – устанавливается на тетиву или на пол, под балясины.

Подступенок — вертикальный или слегка скошенный элемент лестницы, располагающийся под ступенью (определяет высоту ступени). Служит дополнительной опорой для ступени, выполняет защитную функцию. Бывают глухие и полузакрытые. Глухие полностью закрываю пространство между ступенями, полузакрытые — частично и служат для дополнительной жёсткости ступени.

Подшивка лестницы — облицовка лестничных маршей и площадок с нижней стороны. Может быть сформирована из вагонки, гипсокартона, плоских панелей, плоских панелей с декоративными накладками или резьбой, панелями с филенками. Часто применяется для лестниц с бетонными и металлическими каркасами.

Полезная ширина лестничного марша — расстояние между поверхностью стены (оштукатуренной, облицованной) или центральной стойкой (для винтовой лестницы) и внутренней поверхностью поручня, либо расстояние между внутренними поверхностями двух поручней лестницы. Измеряется на высоте поручней готовой лестницы.

Поручень — это верхняя часть заграждения, за которое держатся во время ходьбы по лестнице. Поручень устанавливается на перилах, а также на стене или на стойке (например, винтовой лестницы). Такой «пристенный поручень» крепится на такой же высоте, как и основной — применяется на широких лестницах, где часто ходят люди друг напротив друга. Поручни должны плотно примыкать к столбу, соответствовать по ширине расположенной под ними балясины и быть удобными. Классифицируются по форме: круглые, квадратные, прямоугольные, с закруглёнными концами.

Проём в междуэтажном перекрытии — отверстие в перекрытии для установки лестницы. Его размеры рассчитывают исходя из того, что высота прохода (расстояние по вертикали от верхней поверхности любой проступи лестницы до нижней поверхности перекрытия) должна составлять не менее 2000 мм.

Промежуток (зазор) между лестницей и стеной — это расстояние в свету от лестничного марша или площадки до поверхности стены или примыкающих конструктивных элементов.

Промежуточная лестничная площадка — площадка, расположенная между этажами.

Проступь — горизонтальный элемент (часть) ступени.






Р

Размер выступа — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над проступью другой, расположенной ниже ступени, то есть разница между реальной и расчетной шириной проступи.

Расстояние между ступенями в свету — это расстояние между верхней поверхностью одной ступени и нижней поверхностью проступи другой, вышележащей ступени.






С

Сапожок (отбойная доска) — монтируется вдоль стены на лестницах на косоуре с целью облегчить уборку и защитить стену. Может заменяться плинтусом.

Свес ступени — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над другой, расположенной ниже ступени, или разница между шириной ступени и шириной проступи.

Средняя линия лестничного марша — воображаемая линия пути, по которому обычно передвигаются по лестнице. Она указывает на схеме направление лестничного марша: точкой обозначают переднюю кромку нижней фризовой ступени, стрелкой — переднюю кромку верхней фризовой ступени.

Стойка винтовой лестницы — центральный стержень винтовой лестницы.






Т

Тетива — боковая несущая балка или доска лестничного марша, служащая для крепления ступеней методом врезания в боковые грани.






У

Угол подъёма лестницы — это угол между горизонталью и линией хода лестницы. Напрямую зависит от ширины и высоты проступи. Удобство пользования лестницей, в первую очередь, зависит от угла её подъема. Наиболее удобные углы подъема / спуска находятся в диапазоне от 30 до 40 градусов.

Уклон — отношение высоты подступенка к ширине проступи, которое позволяет судить о крутизне лестницы, например 17.2 / 28 (высота и ширина в сантиметрах).






Ч

Чердачные лестницы — особый вид лестниц, появившийся в последнее время в нашей стране. В собранном состоянии чердачная лестница убирается в отверстие чердачного люка и не занимает места в помещении. Легко приводится в рабочее состояние вручную или с помощью мотора (такие лестницы оборудуются пультом дистанционного управления). Конструктивно может быть выполнена из различных материалов.






Ш

Шкант — круглый вставной шип.

Шаг лестницы — высота одной ступени, включая её толщину.

Ширина лестничного марша — зависит от конструктивных возможностей, например ширины лестничной клетки. При врезке лестницы с боковых сторон в стены ограничителем служат поверхности неоштукатуренных стен.

Ширина лестничной площадки — расстояние, измеряемое в плане между передней кромкой фризовой ступени и ограничивающими площадку строительными элементами.

Ширина ступени — ширина проступи плюс свес ступени. (физическая ширина ступени)

Ширина ступени (проступи) — расстояние по горизонтали (вдоль средней линии лестничного марша) от передней кромки одной ступени до передней кромки следующей ступени. Это расчетная величина.






Э

Этажная лестничная площадка — площадка в начале или в конце лестничного марша, которая расположена на уровне пола любого этажа.






ЗАКАЗАТЬ ЛЕСТНИЦУ

Ширина лестничного марша в многоэтажном жилом доме. Надежность и соответствие правилам установки лестницы – залог безопасности


СНиП лестницы в жилых домах – нормы безопасности

Для того, чтобы лестничная конструкция была безопасной и удобной в эксплуатации, необходимо, при ее проектировании, придерживаться требований нормативных документов. Расчеты производятся, согласно СНиП — лестницы в жилых домах, ступени и ограждения должны иметь соответствующие размеры. Необходимо учитывать все факторы, влияющие на лестничную конструкцию, ее функциональность, а также надежность. Немаловажным моментом является и ее внешний вид, определение стиля и конструктивной нагрузки. Кроме этого, стоит учесть возраст людей, которые будут проживать в доме и обратить внимание на безопасность передвижения детей.

Основные требования

Планировать лестничную конструкцию начинают на стадии проектирования и подготовки документации. Для этого определяют место ее нахождения, высоту помещения, доступную площадь, максимальные нагрузки, затем выбирают возможные конструкции и материалы, далее – производят необходимые расчеты. Все это делается до начала работ по возведению дома – на чертежах и в пояснительных записках, называемых технической документацией. Монтаж конструкций, в том числе и лестничных, производят только после окончательного утверждения проекта заказчиком. Расчеты лестницы должны быть произведены таким образом, чтобы исключалась возможность:

  • разрушения и повреждения, которые могут привести к прекращению эксплуатации;
  • появления трещин и деформаций, влияющих на безопасность;
  • несоблюдения нормативных размеров конструктивных элементов.

По требованиям соответствующих СНиП, лестницы в жилых домах, расположенных между этажами двухуровневых квартир, не могут иметь ширину марша менее 0,9 метра, а уклон наклона – менее 1:1,25. Такие же нормы предусматриваются и для подвальных, и для цокольных этажей. Марши, установленные на лестничных клетках секционных зданий, имеют несколько другие параметры. Их ширина должна быть не менее, чем 1,05 метра, а уклон – не более 1:1,5 для двухэтажных или 1:1,75 для трех- и более этажных сооружений. В СНиП указано, что минимальная ширина марша коридорной лестницы должна составлять1,2 метра и более при уклоне 1:1,75. Стоит отметить, что шириной марша считается расстояние между перилами, либо ограждающей конструкцией и стеной.

Нормами также устанавливается, что при перепаде уровней основания пола, лестница может иметь не менее трех ступеней, а междуэтажный марш, за исключением винтовых лестниц, – не более 18 подъемов. При большем количестве проступей необходимо устанавливать промежуточные площадки.

Очень важным показателем, который также определяется нормативными документами, является минимальная высота от ступени до потолка. Она должна быть не менее 1,90-2,00 метра. Меньшее расстояние вызовет неудобство при передвижении людей, имеющих рост выше среднего.

Размеры ступеней и особенности ограждений

Требования к лестницам изложены в двух основных документах:

  • СНиП 2.08.01-89* «Жилые здания»;
  • СНиП 2.08.02-89* «Общественные здания и сооружения».

В нормативах оговаривается, что размеры ступеней в пределах одного марша не должны отличаться друг от друга. Это необходимое требование безопасности передвижения людей. Спускаясь или поднимаясь, человек непроизвольно ставит ногу на то расстояние, которое предшествовало его последующему шагу. Поэтому при разной высоте или ширине ступени он может споткнуться и получить травму.

Наиболее оптимальной высотой подступенка для внутриквартирных лестниц проектировщики считают 150 мм при ширине проступи –300 мм. По нормам разрешается увеличивать подступенок до 200 мм, но нельзя делать его ниже 120 мм. Ширину проступей можно уменьшать до 250 мм, хотя для мансардных и подвальных лестниц разрешается делать глубину ступени 200 мм. Клиновидные, или забежные, проступи с узкой стороны должны иметь ширину не менее 100 мм, а посередине – не менее 250 мм. Все эти размеры предусмотрены в действующей нормативной документации.

Лестничные ограждения в обязательном порядке устанавливают при перепаде высот 0,45 метров и более, причем поручни должны находиться на высоте 0,9 метра от поверхности степеней или 1,20 метра (в домах, где проживают семьи с малышами). Перила рассчитывают на боковую нагрузку не менее 100 кг. Немаловажным является расстояние между балясинами. При отсутствии заграждающих экранов, запрещается делать его более 0,15 метра, а там, где могут быть дети –0,10 метра. Данные нормы прописаны в ГОСТ 25772-83.

В каждом конкретном случае лестничная конструкция рассчитывается индивидуально. При этом должны строго соблюдаться все нормативные требования, изложенные в СНиП и других соответствующих документах.

semidelov.ru

Лестница в многоквартирном многоэтажном жилом доме

Лестничные пролёты , оборудованные в многоквартирном м ногоэтажном доме, должны отвечать двум основным требованиям: во-первых, быть удобными, а во-вторых, безопасными. Требования по проектированию и возведению лестниц в многоэтажных домах с большим количеством квартир регламентируются основным строительным документом СНиП 31_01_2003 «Здания жилые многоквартирные».

Классическая современная лестница в многоквартирном домеВернуться к оглавлению

Содержание материала

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

  1. Наклон и ширина лестничных пролётов , параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
  2. Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
  3. Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

    Чертеж лестницы в многоквартирном доме
  4. Такие параметры ступеней, как высота и ширина, по всей протяжённости лестничного пролёта должны быть одинаковыми во избежание травм и ушибов при спешной ходьбе по лестнице. Эта особенность объясняется тем, что человек при ходьбе настраивается на определённый ритм и динамику движения, а при разности высот или ширины ступеней данный баланс сбивается, и ходьба по таким ступеням требует от человека дополнительного внимания и концентрации.
  5. Единственным исключением, касающимся разности ширины ступеней, являются винтовые лестницы и лестницы с забежными ступенями. В данном случае по объективным техническим причинам ширина ступени на всей её протяжённости не может быть одинаковой. Но здесь действует другой норматив – ширина ступени в центральной её части должна быть не меньше 18 см.
  6. Ограждения лестниц в многоквартирных должны быть непрерывными и быть оборудованными перилами.Пример устройства перил в многоквартирном доме

    По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

Вернуться к оглавлению

Основные параметры лестниц

К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам , маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

Ступени

Когда производили расчёты параметров при проектировании лестницы и ступеней , то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:

2m+sz=62 см

Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

Схема устройства ступеней лестницы в многоэтажке

Например, зная высоту ступеней (которая, к слову , также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.

Все ступени должны обладать специальной нескользкой поверхностью, т.е . они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.

Монтаж специальных шероховатых панелей на ступеньки
Лестничные пролёты

Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх , одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта , а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

Чаще всего лестничные пролёты состоят из 7–12 ступеней . Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями.

При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

Лестничные марши

Проектирование внутренних лестничных маршей в доме требует соблюдения следующих условий:

  1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
  2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик , пожарные щиты и т. д .
Ограждения, поручни и барьеры

Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой , высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта . Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

Устройство и декор современных поручней в многоквартирном доме

Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

proekt-sam.ru

лестницы, их проектирование, размеры и типы

Требования СНиП для лестниц не следует относить к обязательным для выполнения документам, несмотря на то, что в них описываются размеры, условия установки, устройство и прочие немаловажные моменты. Напротив, требования ГОСТ Р 53254-2009, регламентирующий изготовление, установку как пожарных конструкций, так и ограждений, устраиваемых на крышах, нужно неукоснительно соблюдать.

Официальное издание

Основные положения

Пожарные конструкции осуществляются в маршевом и вертикальном исполнении. На эти типы лестниц, СНиП были разработаны еще в прошлом веке. У маршевых подразумевается установка ограждений в любом случае, в то время как вертикальные только начиная с высоты их в 6 м. При превышении высоты здания либо перепада в уровнях кровли величины 20 м, то необходима установка только маршевых пролетов.

Требования к нормам устройства и размерам маршевых пожарных лестниц по СНиП следующие:

  • Стационарный ее вариант необходимо изготавливать только из металла – использование любых иных материалов запрещено. Переносные могут быть изготовлены из алюминия;
  • Ступени должны выдерживать приложение вертикальной нагрузки более 180 кгс, заграждающая конструкция – приложение горизонтальной нагрузки не меньше 54 кгс;
  • Поверхность должна быть полностью очищена от окалин, трещин, заусенцев, ржавчины;
  • Проведение испытаний прочности осуществляется каждые 5 лет, проверка проводится каждый год.
  • Марши должны быть ограждены металлической конструкцией не менее 1 м, а заграждения на кровле – 60 см.

Требования по ширине ступеней лестниц СНиП устанавливает следующие:

  • Не менее 0,8 м для вертикальных лестниц при наличии заграждения, з не менее 0,6 м при его отсутствии;
  • Для маршевых – не менее 0,6 м.

Рекомендованные нормативом значения

Стальные лестницы

Еще в далеком 1981 году был утвержден СНиП II-23-81, требования которого касаются всех конструкций, изготовленных из стали. Несмотря на свою ветхость документ до сих пор не утратил актуальности.

При проектировании лестниц СНиПом устанавливаются два варианта соединения их элементов – посредством болтового соединения либо дуговой сваркой.

Также допускается возможность изготовления опорных частей не только из сталей, но и из чугуна, так как ударных воздействий при эксплуатации не оказывается. При разработке проекта нужно учитывать, что каждый элемент должен быть окрашен либо оцинкован.

Помимо требований к самой конструкции, СНиП дает и методические указания относительно расчета прочности, применения сталей различных марок соответственно климатическим районам.

Общая схема

Железобетонные лестницы

Согласно СНиП, лестницы в общественных зданиях, их размеры проектируются исходя из таких требований:

  • Минимальная ширина – не менее 1,35 м. Если на этаже допускается одновременное наличие более 200 работников, то ширина не должна быть менее 1,2. Возле обособленного рабочего места, она не должна быть уже 0,7 м. Для всех прочих частных случаев марш не должен быть уже 0,7 м;
  • Установка маршей производится с наибольшим уклоном не круче 45 градусов, наклон марша, ведущего к обособленной рабочей площадке допустимый угол увеличивается до 60 градусов;
  • Ширина проступей устанавливается от 25 см, высота ступеней — 22 см.

Важно! Если в цеху, к которому ведет лестничный марш, трудится до 15 рабочих, ширина проступи может быть уменьшена до 12 см.

  • Промежуточная площадка устраивается шириной не менее 1 метра;
  • Для эвакуационных лестниц СНиП предусматривает недопущение перекрывания путей открытыми створками дверей;
  • Запрещено размещение на лестничных площадках труб, транспортирующих горючие жидкости и газы.
  • Запрещается расположение на лестничных клетках шкафов и ящиков, не имеющих отношения к подводке различных коммуникаций, а также пожарных кранов;
  • Электрокабель не допускается размещать в открытом виде. Исключение составляют только провода, непосредственно предназначенные для освещения лестничной клетки;
  • Радиаторы отопления можно размещать только в нишах стен, при этом планировка лестничной клетки не допускает ее задымления.
Ограждения

Согласно СНиП, лестницы в жилых домах также регламентируются по основным размерам и правилам размещения ограждений:

  • Перила на лестничных пролетах многоквартирных домов монтируются с высотой не менее 1,2 м.

Важно! Ограждения обязательно должны быть непрерывными, они должны выдерживать приложение горизонтальной нагрузки в размере более 30 кгс на каждый мер погонный.

  • Для индивидуальных жилых домов нормами устанавливается высота перил от 0,9 м, при этом остаются неизменными остальные требования к прочности;

Важно! В любом случае, если размер лестницы превышает 6 м, ограждения ставится ровно 1 м.

  • Ограждения кровли производственных зданий должны иметь минимальную высоту 0,6 м, при наличии на крыше парапета принимается общая высота ограждения с парапетом 0,6 м.

Рекомендованные значения ограждений

Деревянные лестницы

Два варианта документов, содержат требования СНиП для деревянных лестниц:

  • Возведение деревянных конструкций регламентируется СНиП II-25-80;
  • Общие требования к возведения жилых домов освещаются в Санитарных нормах 2.08.01-89.

Как таковое сочетание слов «деревянная лестница» в обозначениях этих документов не присутствует.

К деревянным лестницам, которые большей частью устраиваются индивидуальных домах, оговариваются такие требования:

  • Площадки между этажами должны освещаться естественным светом;
  • Марш должны составлять от 3 до 18 ступеней;
  • Обязательно должны присутствовать ограждения и поручни;
  • Установка маршей производится с наибольшим уклоном не круче 40 градусов;
  • Возведение деревянных лестниц ограничивается применением лишь хвойной древесины, лиственные сорта могут использоваться только для ступеней, нагелей и других элементов, на которые приходится основная нагрузка.

Важно! Лиственница, отличающаяся своей относительной дешевизной, не поддается гниению даже при высокой влажности и не требует нанесения на нее защитного слоя. Но по причине излишней смолистости древесины не рекомендуется для устройства перил – оставляет занозы.

Пандусы для инвалидов

Основной документ, которым регламентируется устройство лестниц и пандусов – СНиП 35-01 2001. Они устанавливаются для тех, чья способность передвигаться без посторонней помощи ограничена – главным образом для пожилых людей и людей с инвалидностью.

Какие нужно выдерживать размеры

Основные цели, которые достигаются введением этого документа:

  • Предоставление беспрепятственного доступа в здания для людей, чьи возможности к движению ограничены;
  • Повышение уровня безопасности людей при перемещении в стандартных условиях и во время проведений эвакуационных мероприятий.

Установлены следующие требования:

  • Для людей с ограниченной способностью к передвижению ширина пандусов и лестниц устанавливается не менее 1,35 м. Если ширина таких устройств более 2,5, то посередине устанавливаются поручни;
  • Максимально допустимый уклон пандуса – не более 8 градусов при наибольшем возвышении до 0,8 м;
  • Проступи устраиваются не уже 30 см, ступени – не выше 15 см;
  • На одном марще все ступени должны иметь одинаковую геометрическую форму и размеры;
  • Ребрам ступеней придается округлая форма, наружный край проступи обустраивается бортиком размером 2 см.

Важно! Пандус ниже 0,2 м можно сооружать с уклоном до 10 градусов.

  • Пандус можно соорудить шириной до 1 м, если передвижение по нему преимущественно одностороннее;
  • С обоих сторон конструкции оборудуются двойными поручнями – на высоте 0,7 и 0,9 м;
  • Края пандуса обустраиваются бортиками. Размер их до 5 см.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

лестницы в общественных зданиях, на производствах по ГОСТ

В дизайне помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, предъявляются достаточно серьезные требования при разработке проекта. Ввиду того, что в таких местах на лестничную конструкцию оказывается колоссальная нагрузка (торговые павильоны, выставочные залы, жилые здания, здания корпусов высших учебных заведений, больницы, рестораны и т.д.), требования к лестницам и площадкам должны быть рассчитаны с учетом предполагаемых максимальных нагрузок. Их устройство, материалы, которые используются для своей среды (снаружи или внутри общественных зданий), различные другие параметры к каждому типу зданий и лестниц нужно уметь различать.

Причудливо сделанная винтовая лестница

Стандартные требования к возведению лестниц в общественных зданиях

Лестницы в зданиях всегда являются зоной риска ввиду самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если лестницей будут пользоваться дети. Здесь следует продумывать и лестничные проемы, и степень освещенности от естественных и искусственных источников. Задача проектировщика – выявить максимально приближенные к комфорту и задумке заказчика форму, уклон, размер ступеней с учетом материала, из которого планируется изготовить лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживаться СНиП и ГОСТов для выбранного типа.

Если в возведении зданий по личным проектам для частных домов небольшие отклонения от норм допускаются в силу сравнительно небольшой нагрузки, то для проектирования и возведения лестниц в общественных зданиях соблюдение нормативов, ГОСТов и СНиП обязательны, иначе такое сооружение просто недопустимо к использованию.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее  ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

Обычная лестница вокруг лифтовой шахты

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

Правильно сделанная аварийная лестница

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами.Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям.Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Красивая лестница с удобными перилами

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение.Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов.Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

  • Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
  • Ступени лестничного марша строго одинакового размера,
  • Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
  • Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Широкий пандус с перилами

Требования к лестницам разного типа

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Надо отметить, что следование ГОСТам является неукоснительным требованием для конструкций общественных зданий, а СНиП – лишь рекомендации, которых следует придерживаться.

Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей.

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Красивая лестница с широким лестничным маршем

Лестничные перила

Ограждения представляют собой перила, а максимальная боковая нагрузка на них составляет не менее 100 кг. Боковые перила должны выдерживать такой вес, а стойки (балясины) должны быть расположены на расстоянии 12-15 см (причем сокращать их нельзя). Как их заполнять, тоже оговаривается в стандартах ГОСТ. Можно сделать расстояние между стойками заполненными металлическим, стеклянным, пластиковым экраном в общественных местах (зданиях общего назначения). Для зданий же, где находятся дети (школы, детсады) использовать можно только вертикальные элементы, то есть не устанавливая экран. Техника безопасности в этом случае заключается в хорошей просматриваемости такого варианта.

Лестница оборудуется перилами с обеих сторон, высота каждого поручня составляет 0,85 м. Если речь идет о спортивных трибунах, высота перил увеличивается до 1 м. Можно расположить лестницу так, чтобы она с одной стороны прилегала к стене, но и в этом случае поручень потребуется, он устанавливается вдоль стены. На лестницах в детсадах, театрах, зданиях начальной школы устанавливаются дополнительные поручни, с узкими перилами на высоте 0,6-0,65 м. Если лестничный марш широкий (если его ширина свыше 2,5 м), по центру устанавливаются центральные перила.

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

Защитное покрытие ступенек повышает безопасность

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Интересно сделанная подсветка ступеней лестницы

Виды лестничных маршей, допускаемые СНиП

СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:

  • П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
  • П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т.е. с использованием забежных ступеней для сглаживания и скругления угла),
  • Г-образные марши, соединенные квадратной межэтажной площадкой,
  • прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.
Размеры лестничных маршей согласно СНиП

СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.

Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.

Пожарная лестница жилого дома

Требования к оборудованию аварийных лестниц

Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки. Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно.

Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.

Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.

В заключение

Следует помнить, что лестничные марши, установленные в общественных зданиях, не должны включать элементы винтовых лестниц, забежные ступени, декоративные элементы в форме ковки или других выпирающих частей, если использовать эту лестницу планируется и в качестве эвакуационной.

Выполнив все требования СНиП и ГОСТы по обеспечению безопасности в помещении или вне его, можно уверенно начинать возведение здания с проектированными лестницами без опасений, что здание не пройдет ввод в эксплуатацию или когда-либо послужит причиной бедствий.

Имея уверенность в том, что ваша лестница не нарушает требований, уделите внимание дизайнерской части, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурным компонентом снаружи — и хотя бы те же алюминиевые перила существенно улучшат внешний вид.

Каковы варианты обустройства лестницей дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.

Загрузка…

makeladder.com

СНиП лестницы в жилых домах – нормы

СНиП лестницы в жилых домах – нормы безопасности

Для того, чтобы лестничная конструкция была безопасной и удобной в эксплуатации, необходимо, при ее проектировании, придерживаться требований нормативных документов. Расчеты производятся, согласно СНиП — лестницы в жилых домах, ступени и ограждения должны иметь соответствующие размеры. Необходимо учитывать все факторы, влияющие на лестничную конструкцию, ее функциональность, а также надежность. Немаловажным моментом является и ее внешний вид, определение стиля и конструктивной нагрузки. Кроме этого, стоит учесть возраст людей, которые будут проживать в доме и обратить внимание на безопасность передвижения детей.

Основные требования Планировать лестничную конструкцию начинают на стадии проектирования и подготовки документации. Для этого определяют место ее нахождения, высоту помещения, доступную площадь, максимальные нагрузки, затем выбирают возможные конструкции и материалы, далее – производят необходимые расчеты. Все это делается до начала работ по возведению дома – на чертежах и в пояснительных записках, называемых технической документацией. Монтаж конструкций, в том числе и лестничных, производят только после окончательного утверждения проекта заказчиком. Расчеты лестницы должны быть произведены таким образом, чтобы исключалась возможность: разрушения и повреждения, которые могут привести к прекращению эксплуатации; появления трещин и деформаций, влияющих на безопасность; несоблюдения нормативных размеров конструктивных элементов. По требованиям соответствующих СНиП, лестницы в жилых домах, расположенных между этажами двухуровневых квартир, не могут иметь ширину марша менее 0,9 метра, а уклон наклона – менее 1:1,25. Такие же нормы предусматриваются и для подвальных, и для цокольных этажей. Марши, установленные на лестничных клетках секционных зданий, имеют несколько другие параметры. Их ширина должна быть не менее, чем 1,05 метра, а уклон – не более 1:1,5 для двухэтажных или 1:1,75 для трех- и более этажных сооружений. В СНиП указано, что минимальная ширина марша коридорной лестницы должна составлять1,2 метра и более при уклоне 1:1,75. Стоит отметить, что шириной марша считается расстояние между перилами, либо ограждающей конструкцией и стеной. Нормами также устанавливается, что при перепаде уровней основания пола, лестница может иметь не менее трех ступеней, а междуэтажный марш, за исключением винтовых лестниц, – не более 18 подъемов. При большем количестве проступей необходимо устанавливать промежуточные площадки.Очень важным показателем, который также определяется нормативными документами, является минимальная высота от ступени до потолка. Она должна быть не менее 1,90-2,00 метра. Меньшее расстояние вызовет неудобство при передвижении людей, имеющих рост выше среднего.

Размеры ступеней и особенности ограждений лестницы на второй этажТребования к лестницам изложены в двух основных документах: СНиП 2.08.01-89* «Жилые здания»; СНиП 2.08.02-89* «Общественные здания и сооружения».

В нормативах оговаривается, что размеры ступеней в пределах одного марша не должны отличаться друг от друга. Это необходимое требование безопасности передвижения людей. Спускаясь или поднимаясь, человек непроизвольно ставит ногу на то расстояние, которое предшествовало его последующему шагу. Поэтому при разной высоте или ширине ступени он может споткнуться и получить травму. Наиболее оптимальной высотой подступенка для внутриквартирных лестниц проектировщики считают 150 мм при ширине проступи –300 мм. По нормам разрешается увеличивать подступенок до 200 мм, но нельзя делать его ниже 120 мм. Ширину проступей можно уменьшать до 250 мм, хотя для мансардных и подвальных лестниц разрешается делать глубину ступени 200 мм. Клиновидные, или забежные, проступи с узкой стороны должны иметь ширину не менее 100 мм, а посередине – не менее 250 мм. Все эти размеры предусмотрены в действующей нормативной документации. Лестничные ограждения в обязательном порядке устанавливают при перепаде высот

__________________________________________________

Почитать еще:

to-info.ru

Лестницы жилых зданий | Проектирование жилых зданий

Требования к лестницам как средству эвакуации в случае пожара определяются нормами. В трехэтажных жилых домах (иногда четырехэтажных), где лестницы служат единственным средством вертикальных коммуникаций, от их решения зависит, насколько легко по ним подниматься. Кроме того, в безлифтовых домах лестница является важным архитектурным элементом. С другой стороны, в зданиях с лифтами основной функцией лестниц становится обеспечение эвакуации, и выходить за рамки требований норм здесь нет никакой необходимости, да это и экономически нецелесообразно.

В большинстве случаев нормы предписывают наличие двух выходов. Здания определенной высоты (трех-или четырехэтажные) с ограниченной общей площадью, небольшим количеством квартир на этаже часто имеют только одну лестницу, и есть возможность «набирания» числа этажей путем заглубления пола нижнего этажа ниже уровня земли. И тогда этот этаж не входит в учитываемое число этажей, конечно, если это не противоречит нормам. Если строительные нормы разрешают устройство одного выхода в зданиях до трех этажей, второй выход может быть предусмотрен с верхнего этажа на крышу, по которой можно дойти до другой лестничной клетки. Прежде чем применить тот или иной прием, необходимо тщательно изучить нормы. В малоэтажных домах, строящихся в районах с повышенной преступностью, устройство одной лестницы благоприятно для обеспечения безопасности.



Размещение лестниц регламентируется местными нормами. Максимальное расстояние от входа в квартиру до дверей удаленной лестничной клетки составляет 23—30 м. Оно может быть увеличено на 50%, если дверь оборудована спринклерами, что, однако, редко встречается в жилых зданиях. Максимальное расстояние от входной двери до наиболее удаленного места в квартире обычно принимается равным 15 м. Когда квартира очень большая, может быть предусмотрено два входа. Имеются серьезные расхождения между местными нормами относительно тупиковых коридоров. В некоторых нормах они совершенно запрещены, в других их длина допускается в пределах 50% от максимального расстояния от входа в квартиру до удаленной лестницы, иногда их длина точно лимитируется: 6 или 7,5 м, а департамент жилищного строительства и градостроительства предусматривает 10,5 м. Очевидно, что, если не предусматривается третья лестница, допустимое расстояние от входа в квартиру до удаленной лестницы определяет максимальную длину коридора и соответственно длину здания.





а — обычная лестница; б — две лестницы в одной клетке (палладианская лестница): 1 — максимальная длина тупикового коридора; 2 — максимальное расстояние от входа в квартиру до лестницы



Ширина выходной двери также определяется нормами и зависит от числа жителей на этаже, которое устанавливается либо из расчета двух человек на спальню или из расчета 11,5—18,5 м2 площади этажа на человека. Двери обычно принимают шириной 91 см, с двухчасовой степенью огнестойкости, с автоматическим закрыванием. Минимальная ширина лестницы — 91 см при нагрузке на этаж около 45 человек, максимальная — 111,3 см. Промежуточные площади лестничной клетки должны иметь ту же ширину, что и лестница. Ширина площадки на уровне пола этажа рассчитывается по-разному, как показано на рисунках. В том случае, когда площадка больше, чем это требуется по расчету, ее можно уменьшить, увеличив объем с другой стороны лестничной клетки или использовав излишнее пространство для размещения каналов дымоудаления или для каких-либо других целей.





1 — уменьшение длины;  2 — увеличение ширины



Проемы в пожарных лестницах запрещены. Минимальное число ступеней между площадками 3; максимальный размер по вертикали между площадками 3,65 м; максимальная высота ступени 19—20 см, минимальная ширина ступени 22,8 см с нависанием в 2,5 см. В том случае, когда ширина марша не более 111,5 см, поручни требуются только с одной стороны и необходимость устройства поручня вдоль стены исключается. Поручни могут выступать на 10,2 см в пределы требуемой ширины лифта. Минимальная высота от ступени до верхнего марша 2,1 м.





а — бетонные стены; б — стены из гипсовых трехслойных панелей: 1 — гипсовая плита толщиной 1,26 см; 2 — утеплитель 1,8 см; 3 — бетонная панель 10,1 см; 4 — два ряда гипсовых плит 1,5 см; 5 — теплоизоляционная и звукоизоляционная прокладки 2,5 см; 6 — гипсовая стеновая панель; 7 — металлические стойки 6,3 см; раскладка 6,3 см; 8 — прокладка; 9 — лестничная клетка; 10 — бетонные стены; 11 — стены из гипсовых трехслойных панелей



Конструкции лестниц обычно предусматриваются несгораемыми, за исключением лестниц в малоэтажных зданиях. В многоэтажных зданиях они обычно делаются железобетонными. Ограждения лестничной клетки должны обеспечивать двухчасовую огнезащиту, что достигается применением бетонных блоков толщиной 10,2 см с утепленной гипсовой облицовкой со стороны квартиры или коридора или сборных гипсовых элементов, которые имеют толщину всего 9,5 см. Такие стены не только тоньше и более экономичны по сравнению с кирпичными или бетонными стенами. Для них часто не требуется устройство столбов, которые необходимо использовать при кирпичных или бетонных стенах вокруг пролета.



Наружные открытые лестницы разрешены только до определенной высоты здания; как правило, лишь 50% лестниц, используемых в качестве путей эвакуации, могут быть открытыми. Наружные лестницы используются также как важные элементы архитектурного решения здания.



Нормами предусматриваются варианты выхода с лестницы на уровне земли непосредственно на улицу или через закрытый коридор, конструкция которого имеет двухчасовую огнестойкость. Иногда в нормах предусматривается вестибюль, который может иметь остекленные стены.



Чтобы обеспечить два независимых выхода, занимающих минимальную площадь, при коротких коридорах используют палладианские лестницы, т. е. в одной и той же шахте лестничной клетки размещают две совершенно разделенные лестницы, которые крутятся одна вокруг другой как двойной винт. Промежуточные площадки исключаются. Каждый лестничный марш идет от уровня одного этажа до другого без перерыва. Длина такой лестничной клетки больше, чем при обычной лестнице, но она занимает меньше места, чем две обычные лестничные клетки. Длина марша, очевидно, зависит от высоты этажа.





1 — дверь 91 см; 2 — при ширине марша 91 см; 3 — при ширине  марша  111 см



В высоких зданиях одна из лестниц (или обе) должна иметь шахту дымоудаления для предохранения лестницы от проникания дыма. Это осуществляется путем устройства шлюза перед дверью лестничной клетки. Когда дверь этого шлюза открыта, а дверь лестничной клетки еще не открывалась, дым может быть удален из шлюза. Причем дым удаляется либо непосредственно в наружную среду (шлюз — лоджия), либо в вертикальную шахту. Сечение шахты зависит от того, применяется ли механическая вытяжка или используется естественная тяга.





Площадь сечения шахты — даётся в зависимости от норм



Особое внимание должно быть уделено решению лестницы на уровне первого этажа. В большинстве жилых домов этот этаж делается выше, чем типовые этажи, не только из-за эстетических соображений, но и потому, что необходимо пространство для размещения трубопроводов, воздуховодов и т. д. С увеличением высоты требуется удлинить лестничный марш на первом этаже, что не всегда может быть сделано (например, когда лестница ограничена несущими стенами). В этом случае предусматривают дополнительную лестничную площадку. Если высота типового этажа 2,58 м, высота первого этажа должна составлять полторы высоты типового этажа, т. е. 3,88 м. Так же решается вопрос и в тех случаях, когда высота других этажей несколько больше обычной.





Если функциональное решение нижних этажей не позволяет продолжать лестничную клетку в том же месте плана, лестницу следует перенести. Можно несколько сдвинуть лестничную клетку или продолжить ее в совершенно новом месте, при этом переходной коридор на этаже, где место лестничной клетки изменилось, должен иметь ограждения со степенью огнестойкости 2 ч.





Автор: John Macsai / Джон Максаи. Источник: «Housing». John Wiley & Sons. New York. 1976 / «Проектирование жилых зданий». Стройиздат. Москва. 1979

housing.totalarch.com

Лестницы жилых зданий | Архитектура и Проектирование

Требования к лестницам как средству эвакуации в случае пожара определяются нормами. В трехэтажных жилых домах (иногда четырехэтажных), где лестницы служат единственным средством вертикальных коммуникаций, от их решения зависит, насколько легко по ним подниматься. Кроме того, в безлифтовых домах лестница является важным архитектурным элементом. С другой стороны, в зданиях с лифтами основной функцией лестниц становится обеспечение эвакуации, и выходить за рамки требований норм здесь нет никакой необходимости, да это и экономически нецелесообразно.



В большинстве случаев нормы предписывают наличие двух выходов. Здания определенной высоты (трех-или четырехэтажные) с ограниченной общей площадью, небольшим количеством квартир на этаже часто имеют только одну лестницу, и есть возможность «набирания» числа этажей путем заглубления пола нижнего этажа ниже уровня земли. И тогда этот этаж не входит в учитываемое число этажей, конечно, если это не противоречит нормам. Если строительные нормы разрешают устройство одного выхода в зданиях до трех этажей, второй выход может быть предусмотрен с верхнего этажа на крышу, по которой можно дойти до другой лестничной клетки. Прежде чем применить тот или иной прием, необходимо тщательно изучить нормы. В малоэтажных домах, строящихся в районах с повышенной преступностью, устройство одной лестницы благоприятно для обеспечения безопасности.



Размещение лестниц регламентируется местными нормами. Максимальное расстояние от входа в квартиру до дверей удаленной лестничной клетки составляет 23—30 м. Оно может быть увеличено на 50%, если дверь оборудована спринклерами, что, однако, редко встречается в жилых зданиях. Максимальное расстояние от входной двери до наиболее удаленного места в квартире обычно принимается равным 15 м. Когда квартира очень большая, может быть предусмотрено два входа. Имеются серьезные расхождения между местными нормами относительно тупиковых коридоров. В некоторых нормах они совершенно запрещены, в других их длина допускается в пределах 50% от максимального расстояния от входа в квартиру до удаленной лестницы, иногда их длина точно лимитируется: 6 или 7,5 м, а департамент жилищного строительства и градостроительства предусматривает 10,5 м. Очевидно, что, если не предусматривается третья лестница, допустимое расстояние от входа в квартиру до удаленной лестницы определяет максимальную длину коридора и соответственно длину здания.





а — обычная лестница; б — две лестницы в одной клетке (палладианская лестница): 1 — максимальная длина тупикового коридора; 2 — максимальное расстояние от входа в квартиру до лестницы



Ширина выходной двери также определяется нормами и зависит от числа жителей на этаже, которое устанавливается либо из расчета двух человек на спальню или из расчета 11,5—18,5 м2 площади этажа на человека. Двери обычно принимают шириной 91 см, с двухчасовой степенью огнестойкости, с автоматическим закрыванием. Минимальная ширина лестницы — 91 см при нагрузке на этаж около 45 человек, максимальная — 111,3 см. Промежуточные площади лестничной клетки должны иметь ту же ширину, что и лестница. Ширина площадки на уровне пола этажа рассчитывается по-разному, как показано на рисунках. В том случае, когда площадка больше, чем это требуется по расчету, ее можно уменьшить, увеличив объем с другой стороны лестничной клетки или использовав излишнее пространство для размещения каналов дымоудаления или для каких-либо других целей.





1 — уменьшение длины;  2 — увеличение ширины



Проемы в пожарных лестницах запрещены. Минимальное число ступеней между площадками 3; максимальный размер по вертикали между площадками 3,65 м; максимальная высота ступени 19—20 см, минимальная ширина ступени 22,8 см с нависанием в 2,5 см. В том случае, когда ширина марша не более 111,5 см, поручни требуются только с одной стороны и необходимость устройства поручня вдоль стены исключается. Поручни могут выступать на 10,2 см в пределы требуемой ширины лифта. Минимальная высота от ступени до верхнего марша 2,1 м.





а — бетонные стены; б — стены из гипсовых трехслойных панелей: 1 — гипсовая плита толщиной 1,26 см; 2 — утеплитель 1,8 см; 3 — бетонная панель 10,1 см; 4 — два ряда гипсовых плит 1,5 см; 5 — теплоизоляционная и звукоизоляционная прокладки 2,5 см; 6 — гипсовая стеновая панель; 7 — металлические стойки 6,3 см; раскладка 6,3 см; 8 — прокладка; 9 — лестничная клетка; 10 — бетонные стены; 11 — стены из гипсовых трехслойных панелей



Конструкции лестниц обычно предусматриваются несгораемыми, за исключением лестниц в малоэтажных зданиях. В многоэтажных зданиях они обычно делаются железобетонными. Ограждения лестничной клетки должны обеспечивать двухчасовую огнезащиту, что достигается применением бетонных блоков толщиной 10,2 см с утепленной гипсовой облицовкой со стороны квартиры или коридора или сборных гипсовых элементов, которые имеют толщину всего 9,5 см. Такие стены не только тоньше и более экономичны по сравнению с кирпичными или бетонными стенами. Для них часто не требуется устройство столбов, которые необходимо использовать при кирпичных или бетонных стенах вокруг пролета.



Наружные открытые лестницы разрешены только до определенной высоты здания; как правило, лишь 50% лестниц, используемых в качестве путей эвакуации, могут быть открытыми. Наружные лестницы используются также как важные элементы архитектурного решения здания.



Нормами предусматриваются варианты выхода с лестницы на уровне земли непосредственно на улицу или через закрытый коридор, конструкция которого имеет двухчасовую огнестойкость. Иногда в нормах предусматривается вестибюль, который может иметь остекленные стены.



Чтобы обеспечить два независимых выхода, занимающих минимальную площадь, при коротких коридорах используют палладианские лестницы, т. е. в одной и той же шахте лестничной клетки размещают две совершенно разделенные лестницы, которые крутятся одна вокруг другой как двойной винт. Промежуточные площадки исключаются. Каждый лестничный марш идет от уровня одного этажа до другого без перерыва. Длина такой лестничной клетки больше, чем при обычной лестнице, но она занимает меньше места, чем две обычные лестничные клетки. Длина марша, очевидно, зависит от высоты этажа.





1 — дверь 91 см; 2 — при ширине марша 91 см; 3 — при ширине  марша  111 см



В высоких зданиях одна из лестниц (или обе) должна иметь шахту дымоудаления для предохранения лестницы от проникания дыма. Это осуществляется путем устройства шлюза перед дверью лестничной клетки. Когда дверь этого шлюза открыта, а дверь лестничной клетки еще не открывалась, дым может быть удален из шлюза. Причем дым удаляется либо непосредственно в наружную среду (шлюз — лоджия), либо в вертикальную шахту. Сечение шахты зависит от того, применяется ли механическая вытяжка или используется естественная тяга.





Площадь сечения шахты — даётся в зависимости от норм



Особое внимание должно быть уделено решению лестницы на уровне первого этажа. В большинстве жилых домов этот этаж делается выше, чем типовые этажи, не только из-за эстетических соображений, но и потому, что необходимо пространство для размещения трубопроводов, воздуховодов и т. д. С увеличением высоты требуется удлинить лестничный марш на первом этаже, что не всегда может быть сделано (например, когда лестница ограничена несущими стенами). В этом случае предусматривают дополнительную лестничную площадку. Если высота типового этажа 2,58 м, высота первого этажа должна составлять полторы высоты типового этажа, т. е. 3,88 м. Так же решается вопрос и в тех случаях, когда высота других этажей несколько больше обычной.





Если функциональное решение нижних этажей не позволяет продолжать лестничную клетку в том же месте плана, лестницу следует перенести. Можно несколько сдвинуть лестничную клетку или продолжить ее в совершенно новом месте, при этом переходной коридор на этаже, где место лестничной клетки изменилось, должен иметь ограждения со степенью огнестойкости 2 ч.







arx.novosibdom.ru

Дизайн дома: какой ширины должна быть лестница? | Stair Nation

При реконструкции или замене лестницы вы неизбежно столкнетесь с вопросом, какой ширины должна быть ваша лестница.

Ваша лестница подлежит строительным нормам.

Важно отметить, что высота, ширина, глубина ступени и высота подступенка вашей лестницы регулируются строительными нормами, и всегда рекомендуется проверять их перед тем, как продолжить.

Ширина лестницы.

Строительные нормы и правила гласят, что ширина вашей индивидуальной лестницы должна быть не менее 3 футов или больше. Если ширина составляет 3 фута, вы можете расширяться сколько угодно.

Вся ширина вашей лестницы должна составлять не менее 36 дюймов. Это измерение относится к расстоянию между обеими сторонами лестницы и не включает поручни.

Это важный фактор для правильного выбора, поскольку слишком узкие лестницы могут представлять опасность для тех, кто пользуется лестницей при переноске груза, поскольку это может привести к падению.Если в вашем доме случился пожар, лестница должна быть достаточно широкой, чтобы в ней могли пройти люди, пытающиеся покинуть здание.

У разных типов лестниц разные требования .

В зависимости от стиля лестницы, который вы выберете, к ней будут применяться разные требования кодов.

Высота подъема.

Подступенки лестницы (задняя и вертикальная часть вашей ступеньки) должны быть высотой не более 7 3/4 дюйма.Это правило предназначено для предотвращения того, чтобы ваша лестница была слишком высокой для подъема или слишком глубокой при спуске.

Если на вашей лестнице есть открытые подступенки (зазоры), расстояние между ступенями должно быть немного меньше 4 дюймов в высоту.

Глубина протектора.

Глубина рисунка протектора должна составлять от 10 до 11 дюймов. Если ваши ступени состоят из выступов, которые перекрывают подступенки под ними, минимальный размер составляет 10 дюймов. Однако, если у вас нет выступов и на лестнице есть твердые подступенки, минимальный размер составляет 11 дюймов.

Высота помещения.

Лестницы также должны соответствовать определенным правилам в отношении высоты над головой. Это означает, что в любой точке вашей лестницы должно быть расстояние по вертикали не менее 6 футов 8 дюймов, которое измеряется от верха ступени до низа вашего потолка. Несоблюдение этих измерений может привести к тому, что у пользователей лестниц не будет достаточно вертикального пространства для подъема по лестнице, что подвергнет их риску травм головы.

Посадки.

По закону каждая лестница должна иметь верхнюю и нижнюю площадку. Ширина лестничной площадки должна быть не шире, чем фактическая лестница, а минимальная глубина должна быть не менее 36 дюймов.

Наконец, соблюдение Закона об американцах с ограниченными возможностями всегда является настоятельной рекомендацией при строительстве новой лестницы или изменении существующей. Это обеспечивает доступ к лестнице для людей с сенсорными или двигательными нарушениями и наличие как минимум 2 поручней.Рекомендуется иметь ширину между направляющими и протектором не менее 27 дюймов.

Как это:

Нравится Загрузка …

Сопутствующие

Насколько широкой должна быть лестница [по типу лестницы]?

При добавлении или реконструкции лестницы важно убедиться, что она достаточно широкая. Но какой ширины должна быть лестница и как ее измерить? Мы провели исследование и получили ответы, которые вы ищете.

Местные строительные нормы и правила определяют минимальную ширину лестницы, большинство норм соответствует Международному жилищному кодексу.Стандартная лестница имеет минимальную ширину 36 дюймов, измеренную над поручнем. Если имеется одиночный поручень, лестница должна иметь ширину не менее 31,5 дюйма во всех местах ниже верхней части поручня. Для лестниц с двойными поручнями минимальная ширина составляет 27 дюймов ниже верхней части поручня. Есть исключения для некоторых стилей лестниц.

Ниже мы подробно обсуждаем требования к ширине для каждого типа лестницы, с какими типами компоновок они лучше всего подходят, какой ширины должна быть лестничная площадка и многое другое.Итак, продолжайте читать.

Ширина лестницы по стилю

Когда дело доходит до лестницы, IRC устанавливает подробные требования. Все регионы США, кроме Висконсина, округа Колумбия, Гуама, Виргинских островов США и Пуэрто-Рико, следуют IRC. Имея это в виду, мы будем использовать требования IRC в качестве ориентира при обсуждении минимальной ширины для различных типов лестниц.

Прямая лестница

Прямая лестница имеет минимальную ширину 36 дюймов.Это требование распространяется на все места выше высоты поручня, которая должна находиться в диапазоне 34–38 дюймов над лестницей. Эта минимальная ширина простирается как минимум на 6 футов 8 дюймов над линией передней части ступеней лестницы.

Требуемая ширина у поручня и ниже зависит от количества поручней. На лестнице должен быть хотя бы один поручень, и он может выступать не более чем на 4,5 дюйма. Это составляет минимальные требования к поручню и ниже 31,5 дюйма, если есть один поручень, и 27 дюймов, если есть два поручня.

Прямые лестницы легче всего построить и по ним, как правило, легче всего подниматься, но они не самые привлекательные визуально в каждом помещении. Если у вас возникли проблемы с выделением такого большого пространства по прямой линии, или если вы предпочитаете дизайн с немного большим изяществом, вы можете рассмотреть другой стиль лестницы.

Винтовая лестница

Винтовые лестницы имеют некоторые исключения из требований IRC к лестницам, для которых предусмотрен собственный набор минимумов.Они должны быть не менее 26 дюймов в ширину ниже поручня.

Этот тип лестницы является одним из лучших с эстетической точки зрения, но может быть трудным для переноски вещей вверх и вниз. Учтите это при выборе стиля лестницы.

Винтовые лестницы занимают минимум места по сравнению с любой конструкцией лестниц, часто вращаясь вокруг единственного центрального столба. Это делает их хорошим выбором, если у вас ограниченное пространство. Некоторые дома используют их для доступа к чердакам.

Квартальная лестничная клетка

Квартальные лестницы, также известные как L-образные лестницы, имеют те же требования к ширине, что и прямые лестницы.Они должны быть не менее 36 дюймов в ширину над поручнем и не менее 27 или 31,5 дюйма над поручнем и ниже, в зависимости от того, выберете ли вы двойной или одинарный поручень.

Эти типы лестниц хорошо подходят для мест, где вы хотите получить немного больше визуальной привлекательности, чем прямая лестница. Они также помогают добавить перерыв в прямой видимости между этажами, обеспечивая некоторое разделение и уединение.

Лестницы на четверть лестничной площадки отлично подходят, когда для прямой лестницы недостаточно места, так как они могут загибаться за угол.В некоторых случаях они более безопасны, так как при приземлении лестничный пролет разбивается на два, что означает меньшее количество ступенек, если вы упадете.

Но у них действительно есть проблемы, если они находятся в районе, куда вы могли бы возить вещи. Большие или тяжелые предметы могут плохо поворачиваться, или их нужно поднимать выше высоты поручня, чтобы завернуть за угол.

Полу лестницы

Полу-лестничные лестницы часто называют полуповоротными, U-образными или поворотными лестницами. У них такие же минимумы, как у прямых и четверть лестничных площадок.Их минимальная ширина составляет 36 дюймов. Минимальные требования к поручню и ниже 31,5 дюйма при наличии одного поручня и 27 дюймов при наличии двух поручней.

Этот тип лестницы представляет собой две половинные лестничные пролеты, идущие параллельно друг другу, с промежуточной площадкой для их соединения. Их просто вписать в дизайн, поскольку они занимают меньше линейного пространства. Однако они занимают больше места по ширине. Их также несколько сложнее построить, и они могут страдать от некоторых из тех же проблем, что и у лестничных площадок с четвертью при подъеме и опускании больших предметов.

Эти лестницы визуально занимают меньше места. Если они расположены так, чтобы площадка была напротив дома, в этом месте будет окно хорошего размера. Это обеспечивает дополнительное освещение и обзор, а также хорошее место для ниши с сиденьем у окна.

Раздвоенная лестница

Некоторые люди называют раздвоенную лестницу раздельной лестницей. У них такие же требования к ширине, как и у прямой лестницы. У них минимальная ширина 36 дюймов, минимальные требования у поручня и ниже 31.5 дюймов, если есть один поручень, и 27 дюймов, если есть два поручня.

Этот тип лестницы обычно встречается в просторных подъездах. Они хорошо работают как визуальный элемент и центральный элемент комнаты. У них обычно более широкий вылет в нижней части.

Эти лестницы привлекают много внимания. Таким образом, они могут не подходить к вашему стилю дизайна. Они также требуют много места, а это означает, что они хорошо работают только на очень большой площади, и должно быть место для расширения верхних частей.

Кривая лестница

Люди часто называют это арочной лестницей. Они похожи на винтовые лестницы, но имеют более широкий изгиб, не огибающий центральный столб. У изогнутых лестниц такие же требования к ширине, как и у прямых лестниц.

Изогнутые лестницы привлекают внимание. Им нужно много места, чтобы воспользоваться преимуществом длинной кривой, и им нужно визуальное пространство, чтобы максимизировать эстетическую привлекательность. По этой причине они появляются в основном в больших подъездах.

Но их очень сложно построить. Каждая деталь имеет какую-то изогнутую или клиновидную форму, даже поручень. Они тоже дороже других лестниц. Если у вас нет очень большого дома и парадного входа, у вас, вероятно, не будет места для одного из них, и вы, возможно, не захотите тратить столько, сколько требуется, если вы не собираетесь получить полный эффект.

Устройства с переменным протектором

Это несколько отличается от предыдущих типов лестниц.Устройство чередующейся ступени должно быть не менее 20 дюймов в ширину ниже поручней. Их часто используют в крошечных домах и других ограниченных пространствах.

Устройства с переменным протектором состоят из ступенек, чередующихся слева направо. Это позволяет им сэкономить как можно больше места в чрезвычайно ограниченном пространстве, поскольку они не должны быть почти такими же глубокими, как стандартные лестницы. В устройствах с чередованием ступеней, подобных этому, ступени более вертикальные, чем у стандартных лестниц; вам нужно только ставить каждую ступню на каждую вторую ступеньку.Они чем-то похожи на смесь лестницы и лестницы, и для них требуются поручни с обеих сторон.

Какой ширины должна быть лестничная площадка?

Согласно IRC, ширина площадки должна быть не меньше ширины лестницы, ведущей к ней или от нее. Во всех случаях это должно быть не менее 36 дюймов. Это также должно быть это расстояние по линии, перпендикулярной верхней ступеньке, за исключением верхней части внутренней лестницы, где дверь не переходит через ступеньки. В таких случаях не существует минимального расстояния, на котором площадка должна проходить перпендикулярно лестнице.

Включает ли ширина лестницы перила?

Ширина лестницы не включает поручень, но есть указанные размеры, которые учитывают. Для большинства лестниц минимальная ширина составляет 36 дюймов чуть выше перил и не менее 6 футов 8 дюймов от ступенек. Лестница также должна иметь ширину не менее 31,5 дюйма у поручня и ниже, если есть один поручень, и 27 дюймов, если есть два. Некоторыми исключениями из этих требований являются винтовые лестницы и устройства с чередованием ступеней.

Можно ли установить лестничный подъемник на любую лестницу?

Лестничные подъемники можно добавить практически к любой лестнице. Однако в некоторых случаях требуется индивидуальный подъемник. Например, изогнутые лестницы требуют, чтобы направляющая была изогнута в точном соответствии с размерами лестницы.

В некоторых случаях устанавливают двухкресельный подъемник. Это происходит, когда есть площадка между лестницами, меняющими направление, например, четверть лестничной площадки или половинной лестницы. Причина использования двух стульев в этих случаях заключается в том, что гораздо дешевле иметь два коротких прямых подъемника, чем создавать собственный подъемник, который идет за углом и пересекает площадку.

При закрытии

Несмотря на то, что существует множество типов компоновки лестниц, некоторые из них лучше работают в помещениях, чем другие. В большинстве случаев ширина лестницы должна быть не менее 36 дюймов над поручнем. Ширина на высоте поручня и ниже должна быть минимум 31,5 дюйма для одинарного поручня и 27 дюймов для двойного поручня. Есть некоторые исключения из минимума 36 дюймов, такие как винтовая лестница, но почти все конструкции соответствуют этому требованию.

Перед тем, как отправиться в путь, обязательно ознакомьтесь с другими руководствами, относящимися к лестницам:

Сколько места на полу обычно занимает лестница?

Где в доме должны быть лестницы (и можно ли их перенести)?

Должна ли лестница совпадать с полом наверху или внизу?

Какая максимальная ширина лестницы в общественных зданиях?

Ширина лестницы будет относиться к расстоянию из стороны в сторону, если вы поднимаетесь или спускаетесь по лестнице.Это расстояние должно быть не менее 36 дюймов и не включает поручни.

В Индии мы используем следующие термины и общие правила:

(a) Проступь: Горизонтальная верхняя часть ступеньки, где подножки известны как ступенька. Размер варьируется от 270 мм для жилых домов и заводов до 300 мм для общественных зданий, где лестницей пользуется большое количество людей.

(b) Носик: в некоторых случаях протектор выступает наружу, чтобы увеличить пространство.Этот выступ обозначается как носовой.

(c) Подступенок: вертикальное расстояние между двумя последовательными ступенями называется подступенком. Размер подступенка составляет от 150 мм для общественных зданий до 190 мм для жилых домов и заводов.

(d) Талия: Толщина талии, на которой сделаны ступеньки, называется талией. Глубина (толщина) талии — это минимальная толщина перпендикулярно потолку лестницы (п. 33.3 IS 456). Ступени лестницы, опирающиеся на поясную плиту, могут быть кирпичными или бетонными.

(e) Идти: Идти — это горизонтальная проекция между первым и последним подступенками наклонного марша. Шаг должен быть не менее 250 мм.

Общие правила:

  • Соответствующие размеры проступи и подступенка для всех параллельных ступеней должны быть одинаковыми на последовательном этаже здания.
  • Минимальная высота над любой ступенькой по вертикали должна составлять 2 м.
  • Обычно количество стояков в марше должно быть ограничено до двенадцати.
  • Минимальная ширина лестницы должна быть 850 мм, хотя желательно иметь ширину от 1,1 до 1,6 м. В общественных зданиях, кинозалах и т. Д. Следует предусмотреть большую ширину лестницы.
  • Также угол наклона не более 40 градусов к горизонтали.

Также ниже прилагается общее правило большого пальца:


См. Коды для получения подробной информации о конкретных нагрузках.
Обычно в общественных местах не менее 44 дюймов (112 см) — с достаточным пространством для одного человека и возможностью тесного прохода двух человек.Комфортные для двоих, ширина лестницы от 49 дюймов (125 см) до 60 дюймов (152 см). Для трех пользователей рекомендуется не менее 74 дюймов (188 см). Поручни необходимо размещать через каждые 60 дюймов (152 см).

Правильно ли вы измеряете ширину выхода?

Как измерить ширину выходных компонентов, таких как двери и лестницы, — один из тех вопросов, которые консультанты по кодам получают еженедельно. Во многих случаях кажется, что существует путаница в отношении минимальных размеров определенных компонентов и того, как правильно измерить их ширину.Измерения выхода по лестнице часто понимают неправильно. Следует ли измерять ступеньки между поручнями, поскольку по ним могут ходить пассажиры? Или они рассчитаны на всю ширину ступеней? А что насчет стрингеров? Включены ли они в измерение? Эта статья предназначена для ответа на общие вопросы, связанные с шириной выхода.

Размеры выходных отверстий

Насколько широки должны быть мои компоненты выходных путей?

Раздел 1005 Международного строительного кодекса (IBC) 2015 года посвящен требованиям, связанным со средствами определения размеров выхода.Раздел требует использования двух отдельных методов для определения минимальной требуемой выходной ширины, которая должна быть большей из следующих:

  • «Ширина компонента», которая представляет собой минимальную ширину, указанную в главе 10 для определенных компонентов выхода, таких как лестницы, двери, коридоры и т. Д., И
  • «Расчетная ширина», которая основана на загруженности пассажиров, обслуживаемой компонентом, с использованием коэффициентов ширины выхода, обсуждаемых ниже.

Большую ширину, определенную двумя способами, описанными выше, необходимо использовать для определения минимальной ширины для каждого выходного компонента.Во многих случаях минимальная ширина выхода, обслуживающего здания с менее концентрированной нагрузкой от людей, будет определяться шириной компонентов, а не расчетной шириной.

Таблица слева иллюстрирует несколько примеров этой методологии для здания без дождя.

Коэффициенты выходной ширины

Какой коэффициент я использую для определения моей «расчетной ширины»?

IBC Раздел 1005.3.1 требует, чтобы « вместимость в дюймах выходных лестниц рассчитывалась путем умножения количества людей, обслуживаемых такой лестницей, на коэффициент выходной мощности, равный 0.3 дюйма на человека ”. Раздел 1005.3.2 касается других компонентов выхода (таких как двери, коридоры, проходы и т. Д.), Язык которых аналогичен, но использует коэффициент пропускной способности выхода 0,2 дюйма на человека, поскольку скорость выхода на горизонтальных компонентах выше, чем при спуске по лестнице. Существуют исключения для лестниц и других компонентов выхода, которые используют 0,2 и 0,15 дюйма на человека, соответственно, если здание орошено и оборудовано системой аварийного голосового / аварийного оповещения для всех людей, кроме группы H (высокая опасность) и I-2 ( Здравоохранение).

Обратите внимание, что более ранние версии IBC, а также NFPA 101 различаются с точки зрения возможности использования уменьшенных факторов выходной ширины 0,2 / 0,15 дюйма на человека, а также того, какие защитные функции необходимы для этого (например, только спринклеры). по сравнению с спринклерной системой и системой аварийного / голосового оповещения), поэтому важно изучить применимые местные нормы и правила штата, чтобы определить, какие факторы являются подходящими.

Измерение выходной ширины — Общее

Как измерить ширину выхода?

Измерения на выходе основаны на чистой, беспрепятственной ширине, доступной пассажирам на пути выхода в соответствии с разделом 1003 IBC.6. Выступы не будут разрешены в пределах этой ширины, если это специально не разрешено кодексом, например, аварийная фурнитура для дверей и поручни для лестниц.

Измерение ширины выходной двери

Как измерить выходную ширину двери?

Для дверей измерение выходной ширины основывается на чистой ширине проема, которая не совпадает с «номинальной» шириной двери. Обычно это расстояние измеряется от лицевой стороны двери, когда дверь открыта на 90 градусов, до упора двери на ударной стороне рамы.Для пар дверей это будет измеряться между лицевыми сторонами дверей, обе открыты на 90 градусов, при условии, что между ними нет центральных стоек или других препятствий. Поскольку это точное измерение ширины, важно учитывать дверную фурнитуру. Конфигурация петель, шарниров и т. Д. Может повлиять на точное измерение открытия. Обратите внимание, что оборудование для аварийного выхода или пожарного выхода представляет собой допустимый выступ до 4 дюймов в ширину в свету, где он расположен на высоте 34-80 дюймов над готовым полом, и поэтому не учитывается при этом измерении (IBC 1010.1.1.1).

При оценке существующего здания это измерение можно просто провести на месте, но для тех зданий, которые еще проектируются, обычно делаются консервативные допущения. Как правило, уменьшение ширины в свету на 3 дюйма обычно учитывает толщину двери 1,75 дюйма, а также любые сокращения из-за дверной фурнитуры. Например, предполагается, что дверное полотно диаметром 36 дюймов обеспечивает ширину в свету 33 дюйма. Эта дверь обеспечивает выход на 220 человек (33 дюйма / 0,15 дюйма на человека) и 165 человек (33 дюйма / 0).20 дюймов на жителя), соответственно, для обрызганных зданий с системой аварийного оповещения и аварийной сигнализации и зданий без такой системы (систем).

Измерение ширины выхода на лестницу

Как измерить «выходную» ширину лестницы?

IBC Раздел 1014.8 позволяет поручням выступать на 4½ дюйма в проходы, лестницы и пандусы на требуемую ширину с каждой стороны. Следовательно, ширина выхода на лестницу измеряется как ширина в свету над поручнями (между препятствиями, такими как стена, ограждение и т. Д.), кроме случаев, когда поручни выступают в лестницу более чем на 4 ½ дюйма, и в этом случае ширина лестницы равна измерению между внутренней поверхностью поручней плюс 4 ½ дюйма с каждой стороны.

Это измерение обычно приводит к измерению ширины выхода на лестницу от внешнего стрингера до стрингера, поскольку он совпадает с соседними стенами и ограждениями, но это может варьироваться в зависимости от стены или смещения ограждения от лестницы. Во многих случаях между внешней частью стрингера и прилегающей стенкой или ограждениями имеется зазор, который можно посчитать по ширине выхода.В качестве альтернативы, ограждение иногда располагается сверху стрингера, и в этом случае ширина стрингера не будет учитываться при расчете вашей выходной ширины. На рисунках ниже показано несколько примеров того, как правильно рассчитать ширину лестничного выхода.

Поручни выступают на 3 дюйма с каждой стороны лестницы. Ширина выхода измеряется над высотой перил от стены до стены, поэтому эффективная ширина в свету составляет 7–4 дюймов.

На этой строящейся лестнице поручни выступают на 4 дюйма от прилегающей стены и ограждения с обеих сторон.Стража также находится на внутренней части жала. Ширина выхода измеряется над высотой поручня от стены до ограждения, поэтому эффективная ширина в свету составляет 4–4 дюйма.

На этой станции метро ширина лестницы между поручнями составляет 8-5 дюймов. Поручни также выступают на 9 дюймов с каждой стороны за соседние ограждения. Поскольку поручни могут выступать только на 4½ дюйма с обеих сторон, эффективная выходная ширина составляет 9–2 дюймов (8–5 дюймов + 4½ + 4½ дюйма). Обратите внимание, что выход из станций метро обычно рассчитывается по разным стандартам, однако это предназначено только для иллюстрации в рамках IBC.

В этой статье не могут быть рассмотрены все уникальные конфигурации, которые можно найти при оценке выходной ширины дверей и лестниц, но, надеюсь, она проливает некоторый свет на эту часто неправильно понимаемую проблему.

Стандартная ширина лестницы в Америке

Стандартная ширина лестницы зависит от вашего региона и типа здания, о котором вы говорите. В жилых домах лестницы более узкие, чем в общественных местах, которым нужно немного больше места.

Хотя цифры разные, легко определить, какой размер лестницы вам нужен.Во-первых, вы находите стандартную ширину и следуете всем кодам в вашем регионе. Отсюда вы можете создать идеальную лестницу для своего дома.

Примечание. — это средняя ширина лестницы в Америке, хотя она распространена и в других странах. Тем не менее, некоторые страны следуют другим правилам и, следовательно, имеют в своих домах более узкие или более широкие лестницы.

Какая стандартная ширина лестницы?

Средняя ширина лестницы составляет около 36 дюймов, что на самом деле является минимумом в соответствии с большинством строительных норм.Хотя все 36 дюймов не используются, этого достаточно, чтобы учесть поручни, которые могут занимать несколько дюймов.

Перила могут занимать от 2 до 5 дюймов каждое. Если у вас есть перила с обеих сторон, это до 10 дюймов. Таким образом, пространство, используемое для ступеньки, составляет минимум 26 дюймов. Итак, вы можете понять, почему для начала нужен минимум 3 фута.

Этот минимум не всегда является обязательным, но даже если это не так, он настоятельно рекомендуется. Вы будете удивлены, увидев, насколько узкой является лестница с 10-дюймовым расстоянием от нее, поэтому заранее подготовьтесь к этой разнице.

Средняя высота лестницы

Раньше мы превышали среднюю высоту лестницы. Подходящая высота ступеньки для вашего дома действительно зависит от вашей семьи и ваших общих гостей. Но хорошая стандартная высота ступеньки составляет 7,5 дюймов при глубине 9 дюймов.

Это хорошая высота для большинства людей. Гораздо выше и ниже люди будут бороться, а все ниже, а вы просто напрасно тратите пространство и материалы. В общем, это хороший размер для высоты лестницы.

Что касается всей высоты лестницы, то она зависит исключительно от высоты пола или потолка.Высота большинства этажей составляет около 8 футов, так что это высота большинства лестниц в жилых домах. Хотя они всегда будут соответствовать высоте первого этажа.

Винтовая лестница

Посмотреть в галерее

Это немного сложно. Винтовая лестница должна иметь ступеньки шириной не менее 36 дюймов, как и любая другая лестница. Но от диаметра лестницы зависит, насколько велики будут ступени.

Винтовые лестницы должны иметь диаметр не менее 5 футов, хотя рекомендуется 6 футов.Таким образом, каждая ступенька имеет высоту 36 дюймов с центральной опорой и внешним поручнем. Это стандартный безопасный размер.

Ширина большинства винтовых лестниц не превышает 6 футов. Хотя бывают случаи, когда они уже, чем 5 футов, например, в квартирах-студиях. Однако это не рекомендуется, так как 5 футов и так уже довольно узкие.

Указания по перилам

Посмотреть в галерее

Когда дело доходит до лестниц, независимо от формы, ширина каждой ступеньки должна быть не менее 36 дюймов.Такое же правило можно применить и к перилам. Из соображений безопасности, особенно для детей, на перилах есть код.

Шпиндели перил

Каждый шпиндель должен находиться на расстоянии не более 4 дюймов от следующего. Расстояние между ними должно быть не более 4 дюймов, чтобы крошечные ручки и ножки не могли легко пройти через них и привести к несчастным случаям.

Что касается нижней части ступенек, вам необходимо, чтобы расстояние между нижней частью перил и полом или ступенькой не превышало 6 дюймов.Он установлен по той же причине, хотя, опять же, рекомендуется 4 дюйма.

Высота перил

Средняя высота перил 36 дюймов. Диапазон может составлять от 34 дюймов до 38 дюймов, хотя это зависит от ваших предпочтений. Важно, чтобы он был достаточно низким, чтобы вы могли за него держаться при спуске по лестнице.

Но еще важнее, чтобы вы не упали. Особенно дети, которые склонны раздвигать границы. Поэтому убедитесь, что вы как можно точнее следуете этим рекомендациям, чтобы получить самую безопасную лестницу, которую вы можете построить.

Части лестницы

Изучение частей лестницы может помочь вам спроектировать свою собственную лестницу и убедиться, что она структурно прочная. Хотя вам не нужно запоминать имена, важно помнить, что делает каждая часть.

После этого викторины не будет, так что не волнуйтесь, вы не проиграете. Это все для личных образовательных целей. Итак, вот части лестницы, которые важно изучить, если вы строите свой собственный дом.

Маршрут

На лестницах есть два разных «прохода».Первый прогон — это прохождение ступеньки, которая равна ширине самой ступеньки. Не длина, а то, что мы обычно считаем глубиной. Где твоя нога приземлится.

Другой тип прохода — это то, что составляет всю лестницу. Это длина всей лестницы, и это нижнее число, которое вы будете использовать, чтобы вычислить, сколько места займет ваша лестница, когда вы закончите.

Подъем

Подъем противоположен бегу с точки зрения измерения. Это вертикальное пространство, а не горизонтальное, как бег.Подъем — это то, насколько высока каждая ступенька, а также насколько высокой будет вся лестница после завершения.

Общий подъем будет вторым числом, которое вы будете использовать, чтобы узнать, сколько места займет лестница. Вы берете общее количество проходов и умножаете его на общее количество подъемов, чтобы вычислить площадь, которую займет лестница.

Стрингер

Стрингер — это еще один термин, похожий на высоту. Стрингер относится к диагональной длине лестницы. Вы можете легко измерить это, начав с пола и поднеся измерительную ленту прямо к отверстию наверху.

Просто убедитесь, что вы измеряете нижнюю часть лестницы, а не верх. Представьте себе балку, на которую будет опираться лестница, и это длина стрингера. Это важное измерение для определения правильной длины доски.

Обрезка

Обрезка — это выступ, который находится над каждой ступенькой. Не на всех ступенях есть нюансы, но у многих есть эстетика. Это также облегчает просмотр следующего шага, что безопаснее, особенно если цвет носа отличается от цвета шага.

Чтобы создать выступ, просто убедитесь, что доска, используемая для протектора (подробнее об этом позже), на сантиметр или дюйм глубже, чем длина ступеньки.Это даст естественный свес без лишних усилий.

Угол

Угол не требует пояснений. Это угол лестницы. Это относительно пола от нижней части лестницы. вы можете использовать угольник или другой подобный инструмент, чтобы найти угол лестницы.

Вам не нужно находить верхний угол, нужно только нижний угол. Поэтому после измерения стрингера найдите угол, измерив угол стрингера, поскольку он относительно пола внизу, а не к вершине ступенек.

Протектор

Протектор — это не то, что вам нужно знать перед тем, как строить ступеньки. Это просто материал, из которого покрыты ступеньки. Это могут быть доски, ковролин или что-то еще. Но перед тем, как покрыть его, вам понадобится прочная ступенька.

Большинство ступеней изготавливаются с размером 2×8, но их можно сделать с 2×6 или 2×10. Это основа протектора, которую затем можно покрыть. Использование однодюймовых досок обычно не так хорошо, как двухдюймовых досок.

Высота помещения

Высота помещения — термин, используемый для описания кратчайшего расстояния от ступенек до потолка.Это очень важно, потому что высота помещения должна быть не менее 80 дюймов, чтобы вместить всех, кто может вас посетить.

В общественных местах это пространство еще больше, как и ширина лестницы. Но вы можете обойтись и с 80-дюймовым экраном. Меньше, если ваша семья ниже среднего, хотя это в любом случае хороший рост.

Крепление

Крепление — это место, где заканчивается лестничная клетка. Крепление может заканчиваться чуть ниже потолка, быть заподлицо с потолком или немного подниматься, чтобы создать платформу наверху.Все зависит от вас и от того, как все получится.

Тип используемого крепления не имеет значения, хотя скрытое крепление является самым простым в использовании и с меньшей вероятностью споткнет кого-нибудь. Поэтому из соображений безопасности это наиболее распространенный тип крепления, применяемый на лестницах в жилых помещениях.

Посмотреть в галерее

Могу ли я использовать узкий шаг?

Все зависит от кодов в вашем районе. В большинстве случаев вы можете построить в своем доме лестницу любого типа. Но бывают исключения. Например, если вы живете в кондоминиуме, вам придется поговорить с ТСЖ.

Если вы живете в дуплексе, вам придется поговорить с домовладельцем или другой семьей, проживающей там. Потому что в большинстве городов и округов США соответствующая ширина лестницы рекомендуется, но не является обязательной.

Чтобы узнать больше, позвоните в местный отдел строительных норм. Возможно, вам все равно придется получить разрешение на строительство, поэтому рекомендуется проконсультироваться с ними, прежде чем начинать что-либо строить, даже собственный дом.

Какой должна быть нормальная ширина ступеней лестницы |

При строительстве лестницы помните, что все параметры должны соответствовать требованиям безопасности. Проектируя наш будущий дом, в самом начале мы сталкиваемся с множеством очень разных вопросов.Одна из них заключается в том, что без необходимых знаний мы не можем точно сказать, какими должны быть строительные нормы для нашего дома. Но нам явно нужно знать, что такие нормы существуют. Они разработаны специалистами для того, чтобы возводимые здания были безопасными, прочными, надежными, долговечными и удобными в эксплуатации.

От чего зависят размеры ступеней лестницы

Ступенька лестницы — это прочное основание, на которое человек становится, поднимаясь вверх. Несколько ступенек, расположенных одна над другой, называют лестницей.

Размеры ступеней лестницы зависят от типа сооружения, его социальной принадлежности и контингента обслуживаемых им людей.

От правильного расчета ступеней во многом зависит удобство лестницы

Ступени — это нижний фриз — те, что следуют сразу за площадкой, верхний фриз — рядом с платформами наверху, и ряд — следующие друг за другом в промежутке между нижним фризом и верхним фризом.Количество ступенек зависит от длины лестницы и высоты здания. Ширина ступеней зависит от типа конструкции.

Типы домов с лестницей:

  • Общественные здания — магазины, учебные заведения, административные здания, общежития, больницы и т.д .;
  • Производственные корпуса — цеха предприятий, склады, корпуса ИТР, хозяйственные помещения, котельные, гаражи и т.д .;
  • Жилые помещения — частные дома, квартиры, многоквартирные дома, гостиницы, гостиницы.

Для каждого из этих типов построек существуют разные стандарты размеров ступеней лестницы.

Размер ступеней лестницы по ГОСТу: какие параметры

Идя каждый день по лестнице, редко кто из нас задумывается о том, что конструкция, по которой мы идем, включает в себя множество расчетов, формул, параметров и стандартов. Да, чтобы нам было так комфортно ехать, чтобы мы не падали и не ломали носы, не скатывались головой вниз, инженеры приложили немало усилий, отмерили все удобные размеры, собрали все это в единой арке и было одобрено на самом высоком уровне.Этот код называется «Госстандарт» — ГОСТ.

Размер ступеней лестницы по ГОСТу в наше время так же актуален, как и в те времена, когда качество тех или иных продуктов или предметов тщательно проверялось.

Установив все параметры по ГОСТу, вы сможете рассчитать наиболее удобную и безопасную лестницу для вашего дома

Приступая к возведению дома или иного архитектурного сооружения, обязательно ознакомьтесь с нормами ГОСТа.Это поможет вам избежать множества опасных для жизни ошибок. Учтите, что чертеж лестницы имеет множество различных параметров, расчетов и формул.

Типы параметров лестницы по ГОСТ:

  • Тип лестницы;
  • Высота межэтажного сообщения дома;
  • Длина лестничного марша;
  • Ширина пролета;
  • Глубина проступи;
  • Ширина ступеньки лестницы;
  • Высота ступени;
  • Ширина проступи;
  • Высота подступенка.

СНиП: размеры лестничных ступеней общественных зданий и сооружений

Помимо ГОСТов еще существуют строительные нормы и правила, по которым должны выполняться все проекты возводимых конструкций и, соответственно, ведется строительство всех построек.

Размеры лестничных ступеней по СНиП определяются исходя из двух важнейших критериев для лестницы: безопасность при эксплуатации и удобство при перемещении по лестнице.

Размеры лестничных клеток должны соответствовать ширине ступеней лестницы. Согласно СНиПа ступени бывают обычные, кулисные, ступени — площадки, ступени открытые, закрытые и навесные. Для каждого из этих видов существуют строительные нормы. Но на ширину ступеней существуют общепринятые строительные нормы. Они зависят от типа проектируемого здания.

Минимальная ширина ступеней лестничной клетки многоквартирного дома не должна быть больше 1.5 метров

Требования СНиП, допустимые для лестниц в общественных зданиях и сооружениях:

  • В общественных зданиях допускается возведение только П-образных двухмаршевых лестниц, соединенных одной площадкой;
  • Оптимальная ширина ступеней коридорной лестницы общественного здания должна быть не менее 120 см;
  • Лестница, ведущая в подвал общественного здания, должна быть шириной не менее 90 см;
  • Пожарная лестница или аварийный выход не может быть уже 70 см.

Такие нормы созданы не только для комфортного передвижения по лестнице, но и для исключения давки на лестничные конструкции во время паники. Кроме того, в каждом государственном учреждении должен быть вывешен этаж и общий план эвакуации, в котором четко обозначена схема передвижения людей по лестнице.

Норма размеров лестницы в доме: сделать правильный расчет и схему

Те, кто хочет построить красивый двухэтажный особняк, часто не понимают, что бы они хотели видеть в своей домашней лестнице на второй этаж.Как правило, у клиентов много вариантов, и только один-два из них могут правильно подойти к решению проблемы. Комфортный и комфортный особняк должен быть удобен во всем, включая лестницу, это да. Но, кроме того, существует правило, по которому должна быть возведена ваша лестница.

Размер ступеней лестницы в доме лучше всего делать нормативными. Лестница с очень широкими ступенями неудобна — при спуске с вертикальной поверхности человек должен держаться за перила, а очень широкие ступени ни в чем не нуждаются.

Кроме того, для удобства передвижения по лестнице, рекомендуется делать не менее двух маршей, соединенных лестничной площадкой. Минимальный размер площадки, на которой вы можете свободно, не падая развернуться, 600х1000х1200 см.

Максимальная ширина ступеней лестницы, которую предлагает Госстандарт, составляет 120 см.

Нормы размеров лестниц частных домов:

  • Минимальная ширина ступеней лестницы для частных домов 90 см.Ширина ступеней менее 90 см. недопустимо для передвижения человека.
  • Стандартной и наиболее часто применяемой в частных домах можно назвать ширину ступеней 100 см. Такой размер лестницы позволяет легко передвигаться одному и свободно разойтись двум членам семьи.
  • Максимальная ширина ступеней в стандартных частных домах 120 — 130см. Такие размеры можно использовать, когда балясины перил выходят на ступеньки.

Важным критерием также является шаг шага, а точнее ширина эго.Чтобы рассчитать ширину ступеньки, необходимую для вашей лестницы, обратитесь к СНиП, где четко описаны параметры расчета для каждого типа лестницы.

Стандартные нормы ширины лестничной ступеньки (видео)

Проектируя свой дом, не забудьте уделить достаточно внимания лестнице на второй этаж. Такой дизайн требует грамотного, скрупулезного подхода. Она может, как украсить ваш дом, стать в нем помощницей, и навредить членам вашей семьи. С особой осторожностью возводите лестницу, если в доме есть маленькие дети.Обратитесь к специалисту, который поможет произвести правильные расчеты.

Стандарты для жилых, институциональных и промышленных лестниц

Фактически, лестницы можно разделить на один из следующих трех типов:

  • Частный — Предназначен для использования только на одно жилище (внутренняя лестница)
  • Организационная и монтажная лестница — Обслуживает место, где соберется значительное количество
    человек (этот тип лестницы используется в больницах, школах, магазинах и т. Д.)
  • Другая лестница — Для всех других зданий (Используется в квартирах и других зданиях)

Для обеспечения благополучия пользователей строительные власти установили минимальные стандарты для различных размеров лестниц. Коды лестниц разработаны для обеспечения безопасности потребителя и различаются от штата к штату, от округа к округу и от города к городу. Желательно заранее знать, каковы ваши ограничения и ограничения. Одна из основных проблем большинства кодексов заключается в создании минимальной ширины для каждой лестницы.

1 — Международный жилищный кодекс (IRC)

Международный жилищный кодекс (IRC) — это всеобъемлющий автономный жилищный кодекс, который устанавливает минимальные правила для одно- и двухквартирных домов в три этажа или меньше. Он объединяет все строительные, сантехнические, механические, топливные, газовые, энергетические и электрические условия для одно- и двухквартирных домов.

Кодовых наборов:

  • a) Минимальная ширина лестницы на 36 дюймов выше высоты перил
  • b) Минимальная ширина, включая поручни, составляет 27 дюймов для лестниц с двумя поручнями
  • c) Минимальная ширина 31.5 дюймов для лестниц с одним поручнем
  • d) Кодекс делает исключение для винтовых лестниц, минимальная ширина которых составляет 26 дюймов.

2 — Международный строительный кодекс (IBC)

Международные строительные нормы и правила (IBC) — это типовые строительные нормы и правила, разработанные Советом по международным кодексам (ICC) и принятые на большей части территории Соединенных Штатов.

Международный Строительный Кодекс применяется к зданиям, кроме тех, которые охватываются Кодексом IRC.

У IBC есть два стандарта минимальной ширины, в зависимости от того, сколько человек может обслуживать лестница одновременно. Это рассчитывается по сложной формуле, называемой нагрузкой на пассажиров.

Итак, ширина лестницы должна быть не менее 44 дюймов (1118 мм).

Исключения: Лестницы, обслуживающие 50 пассажиров или менее, должны иметь ширину не менее 36 дюймов (914 мм).

3 — Управление по охране труда (OSHA)

Управление по безопасности и гигиене труда США (OSHA) является агентством Министерства труда США.Федеральные правила OSHA распространяются на большинство рабочих мест в частном секторе.

Один из этих правил касается фиксированных лестниц в промышленных зданиях. OSHA установила минимальную ширину такой лестницы в 22 дюйма.

4 — инвалиды

Конгресс принял Закон об американцах с ограниченными возможностями 1990 года, чтобы обеспечить инвалидам надлежащий доступ в здания. Одним из требований является создание специальной зоны, часто на выходных лестничных клетках, называемой зоной спасательной помощи, для людей в инвалидных колясках, которым нелегко выбраться из многоэтажного здания в чрезвычайной ситуации.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
