Правила, требования,нормы проектирования и строительства лестниц

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

• Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
• Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
• Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
• Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
• Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
• Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
• Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
• Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

• Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
• Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
• Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
• Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
• Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
• Максимальная высота ступеней лестниц: в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
• Минимальная высота ступеней – 12 см.
• Максимальная ширина ступеней лестниц: в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
• Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
• Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
• При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
• Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
• Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
• Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

• Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
• Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
• Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
• Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
• Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
• Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
• Перила лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и её составляющие

Рекомендуемое применение различных пород древесины для строительства лестниц

Статьи по теме “Дизайн лестниц”

Поделиться ссылкой:

лестничные марши, площадки, ширина и размеры

План лестницы

Лестничные марши разрабатываются и выполняются в строгом соответствии с текущими нормами, стандартами и ГОСТ. Для каждого материала и типа конструкции существуют собственные СНиП, соблюдение которых обеспечивает высокий уровень безопасности при эксплуатации конструкции.

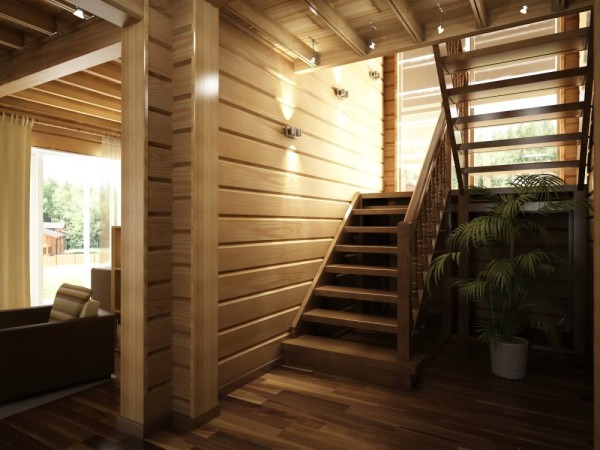

Зачастую 3D-рендер – действенный способ проверить верность расчетов

Проектирование маршей

Виды лестниц

Заказ лестницы с площадкой в профилирующийся на составлении индивидуальных дизайн-проектов компании сопряжен со значительными финансовыми затратами. Постоянные консультации, замеры и расчеты в итоге выльются в копеечку, зато будут полностью соответствовать ГОСТ и иметь грамотную документацию с указанием точных размеров, ширины и стоимости.

Полотно и детали можно изготовить и собрать самостоятельно – и никто не потребует соблюдения всевозможных ГОСТов; за безопасность и функциональность конструкции также никто не поручится.

Проектирование конструкции, монтаж полотна и площадок руками специалистов обеспечат правильность установки, удобство эксплуатации и соответствие лестничной конструкции и ее отдельных элементов интерьеру помещения и общей стилистике пространства.

Каждый готовый марш имеет определенную маркировку; буквы и цифры указывают на материал, тип лестничного элемента и характер поверхности. При доставке и установке маркировка, нанесенная согласно ГОСТ, имеет первостепенное значение.

Популярные варианты конструкций

Городские квартиры и загородные дома с двумя и более этажами нуждаются в устойчивых лестницах. Полотна различных видов и конструкции обеспечивают доступ к жилым и нежилым помещениям и одновременно являются декоративными элементами зоны.

Среди самых популярных и сбалансированных по стоимости покупки и установки вариантов выделяются железобетонные конструкции. Проектирование и разработка эскизов моделей ведется в строгом соответствии с ГОСТ, что обеспечивает надежность и устойчивость полотна.

Железобетонные марши могут иметь как стандартные размеры (ширину, длину) так и разработанные по индивидуальному проекту, а конструкция может быть традиционной или облегченной. Материал для полотен подбирается исходя из потребностей клиента и функционала помещения, поскольку общественные заведения и обычная квартира требуют разных решений по проходимости и стойкости маршей к нагрузкам.

Армирование маршей необходимо для придания прочности; нагрузка на такие конструкции может быть увеличена на 30% по сравнению с обычными.

Готовые бетонные пролеты

Марши и площадки

В строительстве многоэтажных зданий марши с площадками использовались преимущественно для общественных заведений, но все изменилось за несколько последних десятилетий.

Сегодня элементы выполняются из любых материалов, конструкция может иметь произвольную форму, конфигурацию, размеры и цвет.

Неброские конструкции из железобетона обладают огромными декоративными возможностями – интерьер квартиры и дома преобразится моментально, если декорировать лестницу с помощью современных покрытий, материалов и технологий.

Преимуществом конструкций из бетона также считается строгое соответствие ГОСТ, которое обязывает производителей придерживаться установленных норм при изготовлении каждого отдельного элемента – ступеней и площадок.

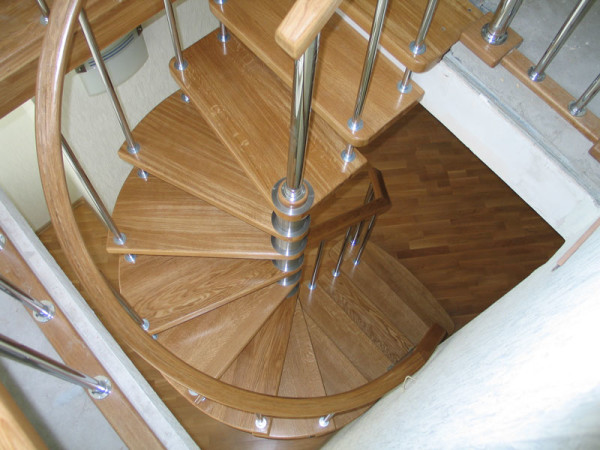

Будущая красивая винтовая конструкция

Нормативы при проектировании лестничных конструкций

Расчет параметров и габаритов маршей и площадок производится в соответствии с существующей проектной документацией, методическими предписаниями и нормами.

Исполнение указанных требований дает возможность обеспечить должный уровень безопасности при эксплуатации. ГОСТы и СНиПы учитывают также санитарно-гигиенические условия, противопожарную и эксплуатационную безопасность.

Всю современную нормативную документацию, регламентирующую обустройство лестничных маршей, можно разделить на несколько категорий:

1. По типу зданий. Существуют отдельные нормы для жилых и промышленных строений (СНиП 2.08.01-89 и СНиП 2.08.02-89 соответственно).
2. По материалам. Для стальных и железобетонных полотен габариты нормируются согласно ГОСТ-ам 23120-78 и 9818-85. Некоторые облицовочные материалы, например, керамическая плитка, должны также соответствовать установленным стандартам. Если же для какого-то из материалов нет четких предписаний, следует придерживаться общих строительных правил.

Составные части лестницы

Основные правила и нормы при проектировании лестниц

При составлении проекта именно функциональности должна быть отведена главная роль, а эстетичностью иногда можно пренебречь, оформив полотно после монтажа. Размеры и особенности конструкций были рассчитаны для обеспечения должного уровня эксплуатационной безопасности, их соблюдение значительно снижает риск возникновения непредвиденных ситуаций.

При сборке лестничных маршей важно придерживаться следующих правил:

1. В любых зданиях с 2 и более этажами основные конструкции должны иметь общий пролет.
2. Трансформируемые полотна по ГОСТу не могут исполнять основную роль, рекомендуется использовать их только для доступа в малопосещаемые помещения.
3. Ширина марша не должна быть меньше габаритов прохода (дверей или арки). При этом существуют отдельные нормы для прямых и поворотных конструкций и площадок. Ширина может выбираться исходя из особенностей будущее эксплуатации марша – не меньше 80 см для прохода одного человека, и не менее 100 см – для двоих. Для двухмаршевых и многомаршевых конструкций также существуют отдельные требования, при этом ширина должна быть одинаковой на всей протяженности полотна.
4. Согласно СНиП-ам, рекомендуется выбирать нечетное количество ступеней (от 3 до 18 для одного пролета).
5. Высота ступеней для марша по ГОСТу не может различаться более чем на 0,5 см для обеспечения оптимального уклона. Ширина контактной поверхности зависит от назначения конструкции и колеблется в пределах 12-50 см (ширина рассчитывается без учета выступа).
6. При проектировании забежных (клиновидных) ступеней, должны иметь ширину не менее 10 см и 26 см (внутреннюю и внешнюю).
7. Габариты площадок должны быть согласованы с размерами основной конструкции. Ширина площадки не должна быть меньше ширины марша, а длина лежать в пределах 120-150 см. Предусмотрены также отдельные указания по размерам площадок, расположенных возле дверей и других выходов.
8. Межэтажные лестницы должны быть оборудованы перилами на высоте от 90 см, но для семей с детьми эти показатели могут сокращаться.
9. Освещенность первой и последней ступени – обязательные условия при проектировании.

Ваши рекомендации и советы по проектированию лестничных полотен и площадок согласно текущим нормативам помогут желающим обзавестись функциональной и практичной лестницей, а отзывы о эксплуатации сделают статью более интересной и полезной. Если вас интересует тема расчетов для изготовления маршей, обязательно почитайте статью о чертежах балясин, и вы сможете сами сделать лестничные ограждения.

Загрузка…

Ширина лестничного марша пожарные требования

Требования к пожарным лестницам

У многих зданий и сооружений имеются пожарные лестницы. При этом, в подавляющем большинстве они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. В данной статье рассмотрим подробно, в каких случаях требуется монтаж лестниц, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Основным нормативным документом, устанавливающим требования является ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» .

Пожарные лестницы бывают двух видов — вертикальные и маршевые.

Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а м аршевые лестницы к тому же могут использоваться как эвакуационные пути.

Необходимость устройства пожарных лестниц:

Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.

Число выходов на кровлю следует выполнять не менее, чем один выход:

• на каждые полные и неполные 100 м длины здания с чердачным покрытием;
• один выход на каждые полные и неполные 1000 м 2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
• по пожарным лестницам через 200 м по периметру производственных зданий;
• на каждые полные и неполные 40000 м 2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).

Допускается не предусматривать пожарные лестницы:

• на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;
• для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м 2

Вертикальная лестница — это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

В каких случаях используют вертикальные пожарные лестницы:

• для подъема пожарных на высоту не более 20 метров;
• в местах перепада высот кровли зданий более 1 м, но не более 20 м;

Пожарные лестницы должны выполняться из негорючих материалов.

При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.

Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.

Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.

Размеры элементов вертикальных лестниц

Маршевая лестница — это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.

Маршевые наружные лестницы бывают эвакуационными (3-го типа — наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5 º ).

Необходимость устройства маршевых пожарных лестниц:

М аршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.

Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.

Размещение маршевых лестниц:

Наружные эвакуационные лестницы должны располагаться не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.

Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.

Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.

Для маршевых лестниц должны соблюдаться следующие размеры:

• ширина сту пени — не менее 0,25 м;
• высота ступени — не более 0,22 м;
• высота ограждений маршей и площадок — не менее 1,2 м;
• ширина лест ниц — не менее 0,9 м.

Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

Между маршами лестниц и между поручнями ограждений лестничных маршей следует пред усматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов ).

Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

Размеры элементов лестничных маршей в зависимости от угла наклона маршей:

Пожарная безопасность лестничных клеток

Лестницы служат для сообщения между этажами. Расположение, число лестниц в здании и их размеры за­висят от архитектурно-планировочного решения и этаж­ности, интенсивности людскогб потока, требований по­жарной безопасности. По назначению различают лест­ницы: основные, или главные — для повседневной экс­плуатации; вспомогательные — запасные, пожарные, ава­рийные, служебные, служащие для аварийной эвакуации, сообщения с чердаком и подвалом, для подхода к раз­личному оборудованию, и др.

По расположению лестницы бывают: внутренние и наружные (пожарные). Лестницы могут быть открыты­ми и закрытыми.

В зависимости от степени их защиты от задымления при пожаре лестничные клетки подразделяются на следующие типы:

1) обычные лестничные клетки;
2) незадымляемые лестничные клетки.

2. Обычные лестничные клетки в зависимости от способа освещения подразделяются на следующие типы:

1) Л1 — лестничные клетки с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже;
2) Л2 — лестничные клетки с естественным освещением через остекленные или открытые проемы в покрытии.

3. Незадымляемые лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на следующие типы:

1) h2 — лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам;
2) Н2 — лестничные клетки с подпором воздуха на лестничную клетку при пожаре;
3) Н3 — лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха.

Лестницы состоят из наклонных элементов — лестнич­ных маршей со ступенями у горизонтальных площадок 2 и ограждений 3 (рис. 1), которым ступени примыкают сбоку. Лестничные пло­щадки, устраиваемые на. уровне этажей, называются этажными, а между этажами — междуэтажными, или промежуточными. Лестничные марши и площадки, ог­ражденные со всех сторон стенами, образуют закрытую лестничную клетку. Если лестничные марши и площадки не имеют ограждений со всех сторон, лестничная клетка будет считаться открытой. В зависимости от количества маршей в пределах этажа лестницы подразделяют на одно-, двух-, трех- и четырехмаршевые (рис. 2). При­меняются лестницы с перекрещивающимися маршами, с забежными ступенями. Наибольшее распространение в современном строительстве получили одно- и двухмаршевые лестницы. Применение трех- и четырехмаршевых лестниц обусловлено главным образом повышенной этажностью зданий.

(Винтовые лестницы применяют в промышленных и общественных зданиях в качестве вспомогательных. Вин­товые лестницы выполняют в большинстве случаев с кли­нообразными сборными ступенями, которые своими кон­цами опираются на стены лестничной клетки и на внут­ренний опорный столб.

Уклон лестничного марша и его ширину устанавли­вают в зависимости от назначения лестницы, этажности здания и условий эксплуатации лестниц. Шириной мар­ша считают расстояние от стены до ограждения лестни­цы или расстояние между двумя ограждениями.

Деревянные лестницы применяют только в деревянных зданиях высотой в два этажа. Площадки деревянных лестниц устраивают из досок, уложенных по деревянным балкам, врубленным в стены лестничных клеток. Тетивы опирают на площадочные балки. В тети­вах вырезают пазы, в которые закладывают проступи и подступенки из досок. Деревянные перила прикрепляют к тетиве. Для защиты деревянных лестниц от возгора­ния марши и площадки обшивают снизу досками и ош­тукатуривают.

Несгораемые лестницы состоят из сборных железобетонных лестничных маршей и площадок или из маршей, совмещенных с площадками.

Мелкоэлементные лестницы собирают из наборных ступеней, которые укладывают на косоуры. Ступени 1, площадочные балки 4, косоуры 5 (см. рис. 1) в боль­шинстве случаев выполняют из железобетона.

Несущими конструкциями лестниц с применением ме­таллических элементов являются площадочные балки и косоуры из стальных двутавров или швеллеров.

Металлические лестницы используют как служебные в (производственных зданиях и как наружные — пожар­ные.

Площадки устраивают из сборных железобетонных плит, укладываемых на две площадочные балки, распо­ложенные одна у стены лестничной клетки, а другая — под концами косоуров; балку у стены можно и не укла­дывать, а концы плит заделать в борозду стены лестнич­ной клетки. Косоуры присоединяют к площадочным бал­кам при помощи сварки стальных уголков. Ступени укла­дывают непосредственно на косоуры, а швы ступеней заполняют цементным раствором. Проступи и подсту­пенки лестниц отделывают мозаичным слоем или цемент­ным раствором с железнением. Полы на лестничных площадках жилых и общественных зданий устраивают из мелкой ковровой плитки, керамических плиток или мозаичные.

Сборные железобетонные лестницы из крупноразмер­ных элементов являются наиболее индустриальными.

Марш представляет со­бой конструкцию, состоя­щую из ряда ступеней, под­держивающих их балок — косоуров, располагаемых под ступенями, или тетив.

Рис. 1. Элементы лестниц

Рис. 2. Схемы лестниц
а — одномаршевая;
б — двухмаршевая;
в — трехмаршевая;
г — двухмаршевая с парадным средним маршем;
д — четырехмаршевая;
е — двухмаршевая незадымляемая для зданий повышенной этажности;
ж — одномаршевая с перекрещивающимися маршами

Основные требования к устройству лестниц и лестничных клеток

Лестничные клетки, используемые для эвакуации, как правило, должны быть закрытыми и освещаться естест­венным светом через окна в наружных стенах, за исключением случаев, указанных в соответствующих главах СНиП. Пределы огнестойкости и группы возгораемости стен лестничных клеток должны быть такими же, как у основных несущих стен здания (СНиП И-А.б-70). До­пускается устройство открытых лестниц в общественных зданиях из вестибюля до второго этажа, если стены и перекрытия вестибюля выполнены из несгораемого ма­териала, имеющего предел огнестойкости не менее 1 ч, а помещения вестибюля отделены от коридоров пере­городками с дверями. В общественных зданиях главные лестничные клетки могут быть открытыми на всю высо­ту здания при условии устройства остальных лестниц здания в закрытых лестничных клетках. В производст­венных зданиях допускается устраивать открытые лест­ницы для обслуживания антресолей, галерей и т. д. од­нако в этом случае должно быть учтено предельное уда­ление от рабочих мест до наружного эвакуационного вы­хода.

Внутренние лестницы для соединения отдельных эта­жей, в перекрытиях которых имеются технологические проемы, допускается устраивать открытыми.

Не допускается устройство проемов во внутренних лестничных клешах, за исключением дверных.

В лестничных клетках не допускается размещать трубопроводы с горючими газами и жидкостями, встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов, открыто проложенные электрические кабели и провода (за исключением электропроводки для слаботочных устройств), для освещения коридоров и лестничных клеток, предусматривать выходы из грузовых лифтов и грузовых подъемников, а также размещать оборудование, выступающее из плоскости стен на высоте до 2,2 м от поверхности поступей и площадок лестниц.

В зданиях высотой до 28 м включительно в обычных лестничных клетках допускается предусматривать мусоропроводы и электропроводку для освещения помещений. В объеме обычных лестничных клеток не допускается встраивать помещения любого назначения, кроме помещения охраны.
Под маршами первого, цокольного или подвального этажа допускается размещение узлов управления отоплением, водомерных узлов и электрических водно-распределительных устройств. В незадымляемых лестничных клетках допускается предусматривать только приборы отопления.
Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями.

При устройстве эвакуационных выходов из двух лестничных клеток через общий вестибюль одна из них, кроме выхода в вестибюль, должна иметь выход непосредственно наружу.

Лестничные клетки типа Н l должны иметь выход только непосредственно наружу. Лестничные клетки, за исключением лестничных клеток типа Л2, как правило, должны иметь световые проемы площадью не менее 1,2 м в наружных стенах на каждом этаже.

Допускается предусматривать не более 50 % внутренних лестничных клеток, предназначенных для эвакуации, без световых проемов в зданиях:
— классов Ф2, ФЗ и Ф4 — типа Н2 или НЗ с подпором воздуха при пожаре;
— класса Ф5 категории В высотой до 28м, а категорий Г и Д независимо от высоты здания — типа НЗ с подпором воздуха при пожаре.

Лестничные клетки типа Е2 должны иметь в покрытии световые проемы площадью не менее 4 м2 с просветом между маршами шириной не менее 0,7 м или световую шахту на всю высоту лестничной клетки с площадью горизонтального сечения не менее 2 м2.

Допускается устройство в лестничных клетках под маршами, цокольного, подвального или первою этажа (помещений для узлов управления центральным отопле­нием, для водомерных узлов и электрощитовых, ограж­даемых несгораемыми стенами или перегородками.

Несущие элементы лестниц (косоуры, марши, пло­щадки) в зданиях любого назначения должны быть несго­раемыми и иметь предел огнестойкости не менее 1 ч, за исключением случаев, указанных в соответствующих гла­вах СНиП. В деревянных и кирпичных (двухэтажных) зданиях внутриквартирные лестницы могут быть сгорае­мыми. Устройство в каменных зданиях деревянных лест­ничных. маршей и площадок (за исключением внутриквартирных) не допускается.

Ширина марша определяется прежде всего требова­ниями пожарной безопасности, а также габаритами пе­реносимых по лестнице предметов. Минимальная шири­на марша 0,8 м, максимальная — 2,4 м

• Следующая статья Применение GSM-канала в системах охраны
• Предыдущая статья Выбор кожуха для видеокамеры

Похожие статьи.

СП 1.13130.2009 Общие требования

4.1.1 Требования настоящего СП направлены на:

своевременную и беспрепятственную эвакуацию людей;

спасение людей, которые могут подвергнуться воздействию опасных факторов пожара; защиту людей на путях эвакуации от воздействия опасных факторов пожара.

4.1.2 Спасение представляет собой вынужденное перемещение людей наружу при воздействии на них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия. Спасение осуществляется самостоятельно, с помощью пожарных подразделений или специально обученного персонала, в том числе с использованием спасательных средств, через эвакуационные и аварийные выходы.

4.1.3 Защита людей на путях эвакуации обеспечивается комплексом объемно-планировочных, эргономических, конструктивных, инженерно-технических и организационных мероприятий.

Эвакуационные пути в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаро­тушения и противодымной защиты.

За пределами помещений защиту путей эвакуации следует предусматривать из условия обе­спечения безопасной эвакуации людей с учетом функциональной пожарной опасности помещений, выходящих на эвакуационный путь, численности эвакуируемых, степени огнестойкости и класса конструктивной пожарной опасности здания, количества эвакуационных выходов с этажа и из здания в целом.

Пожарная опасность строительных материалов поверхностных слоев конструкций (отделок и облицовок) в помещениях и на путях эвакуации за пределами помещений должна ограничиваться в зависимости от функциональной пожарной опасности помещения и здания с учетом других меропри­ятий по защите путей эвакуации.

4.1.4 Мероприятия и средства, предназначенные для спасения людей, а также выходы, не соот­ветствующие требованиям, предъявляемым к эвакуационным выходам, при организации и проекти­ровании процесса эвакуации из всех помещений и зданий не учитываются.

4.1.5 Эффективность мероприятий по обеспечению безопасности людей при пожаре может оцениваться расчетным путем.

4.1.6 В случаях, когда предполагается возможность отступления от какого-либо требования на­стоящего СП, оно излагается с оговоркой «как правило» и с условиями, при которых допускаются отступления.

4.2.1 Не менее двух эвакуационных выходов должны иметь:

помещения подвальных и цокольных этажей, предназначенные для одновременного пребывания более 15 чел.; в помещениях подвальных и цокольных этажей, предназначенных для одновременного пребывания от 6 до 15 чел. один из двух выходов допускается предусматривать непосредственно наружу из помещений с отметкой чистого пола не ниже 4,5 метра и не выше 5 метров через окно или дверь размером не менее 0,75×1,5 метра, а также через люк размером не менее 0,6×0,8 метра. При этом выход через приямок должен быть оборудован лестницей в приямке, а выход через люк — лест­ницей в помещении. Уклон этих лестниц не нормируется;

помещения, предназначенные для одновременного пребывания более 50 чел.

4.2.2 Не менее двух эвакуационных выходов должны иметь подвальные и цокольные этажи при площади более 300 м 2 или предназначенные для одновременного пребывания более 15 человек.

4.2.3 Число эвакуационных выходов с этажа должно быть не менее двух, если на нем распола­гается помещение, которое должно иметь не менее двух эвакуационных выходов.

4.2.4 При наличии двух эвакуационных выходов и более они должны быть расположены рас-средоточенно (за исключением выходов из коридоров в незадымляемые лестничные клетки). Мини­мальное расстояние L. м, между наиболее удаленными один от другого эвакуационными выходами следует определять по формулам:

где Р — периметр помещения, м;

n — число эвакуационных выходов;

D — длина коридора, м.

При наличии двух эвакуационных выходов и более общая пропускная способность всех выходов, кроме каждого одного из них, должна обеспечить безопасную эвакуацию всех людей, находящихся в помещении, на этаже или в здании.

4.2.5 Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее 0,8 м. Ширина наружных дверей лестничных клеток и дверей из лестничных клеток в вестибюль должна быть не менее расчетной или ширины марша лестницы.

Во всех случаях ширина эвакуационного выхода должна быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с ле­жащим на них человеком.

4.2.6 Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

Не нормируется направление открывания дверей для:

а) помещений классов Ф1.3 и Ф1.4;

б) помещений с одновременным пребыванием не более 15 чел. кроме помещений категорий А и Б;

в) кладовых площадью не более 200 м 2 без постоянных рабочих мест;

г) санитарных узлов;

д) выхода на площадки лестниц 3-го типа;

е) наружных дверей зданий, расположенных в северной строительной климатической зоне.

4.2.7 Двери эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей и лест­ ничных клеток не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа. В зданиях высотой более 15 м указанные двери, кроме квартирных, должны быть глухими или с армированным стеклом.

Лестничные клетки, как правило, должны иметь двери с приспособлением для самозакрывания и с уплотнением в притворах.

В лестничных клетках допускается не предусматривать приспособления для самозакрывания и уплотнение в притворах для дверей, ведущих в квартиры, а также для дверей, ведущих непосред­ственно наружу.

Двери эвакуационных выходов из помещений с принудительной противодымной защитой, в том числе из коридоров, должны быть оборудованы приспособлениями для самозакрывания и уплотнением в притворах. Двери этих помещений, которые могут эксплуатироваться в открытом положении, должны быть оборудованы устройствами, обеспечивающими их автоматическое закрывание при пожаре.

4.2.8 Выходы, не отвечающие требованиям, предъявляемым к эвакуационным выходам, могут рассматриваться как аварийные и предусматриваться для повышения безопасности людей при по­жаре. Аварийные выходы не учитываются при эвакуации в случае пожара.

4.2.9 В технических этажах допускается предусматривать эвакуационные выходы высотой не менее 1,8 м.

Из технических этажей, предназначенных только для прокладки инженерных сетей, допускается предусматривать аварийные выходы через двери с размерами не менее 0,75×1,5 м, а также через люки с размерами не менее 0,6×0,8 м без устройства эвакуационных выходов.

При площади технического этажа до 300 м 2 допускается предусматривать один выход, а на каждые последующие полные и неполные 2000 м 2 площади следует предусматривать еще не менее одного выхода.

В технических подпольях эти выходы должны быть обособлены от выходов из здания и вести непосредственно наружу.

4.3.1 Пути эвакуации должны быть освещены в соответствии с требованиями [1].

4.3.2 В зданиях всех степеней огнестойкости и классов конструктивной пожарной опасности, кроме зданий V степени огнестойкости и зданий класса С3, на путях эвакуации не допускается при­менять материалы с более высокой пожарной опасностью, чем:

Г1, В1, Д2, Т2 — для отделки стен, потолков и заполнения подвесных потолков в вестибюлях, лестничных клетках, лифтовых холлах;

Г2, В2, Д3, Т3 или Г2, В3, Д2, Т2 — для отделки стен, потолков и заполнения подвесных потолков в общих коридорах, холлах и фойе;

Г2, РП2, Д2, Т2 — для покрытий пола в вестибюлях, лестничных клетках, лифтовых холлах;

В2, РП2, Д3, Т2 — для покрытий пола в общих коридорах, холлах и фойе.

Каркасы подвесных потолков в помещениях и на путях эвакуации следует выполнять из негорю­чих материалов.

4.3.3 В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов.

Коридоры длиной более 60 м следует разделять противопожарными перегородками 2-го типа на участки, длина которых определяется по [2], но не должна превышать 60 м. При дверях, открывающихся из помещений в коридоры, за ширину эвакуационного пути по ко­ридору следует принимать ширину коридора, уменьшенную:

на половину ширины дверного полотна — при одностороннем расположении дверей;

на ширину дверного полотна — при двустороннем расположении дверей; это требование не рас­пространяется на поэтажные коридоры (холлы), устраиваемые в секциях зданий класса Ф1.3 между выходом из квартиры и выходом в лестничную клетку.

4.3.4 Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

0,7 м — для проходов к одиночным рабочим местам;

1,0 м — во всех остальных случаях.

В любом случае эвакуационные пути должны быть такой ширины, чтобы с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исклю­чением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

При высоте лестниц более 45 см следует предусматривать ограждения с перилами.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или ча­стично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

4.4.1 Ширина марша лестницы, предназначенной для эвакуации людей, в том числе располо­ женной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуа­ционного выхода (двери) на нее, но, как правило, не менее:

а) 1,35 м — для зданий класса Ф1.1;

б) 1,2 м — для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.;

в) 0,7 м — для лестниц, ведущих к одиночным рабочим местам;

г) 0,9 м — для всех остальных случаев.

4.4.2 Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1; ширина прос­тупи — как правило, не менее 25 см, а высота ступени — не более 22 см.

Уклон открытых лестниц для прохода к одиночным рабочим местам допускается увеличивать до 2:1.

Допускается уменьшать ширину проступи криволинейных парадных лестниц в узкой части до 22 см; ширину проступи лестниц, ведущих только к помещениям (кроме помещений класса Ф5 кате­горий А и Б) с общим числом рабочих мест не более 15 чел. — до 12 см.

Лестницы 3-го типа следует выполнять из негорючих материалов и размещать, как правило, у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30. Эти лестницы должны иметь площадки на уровне эвакуационных выходов, ограждения высо­той 1,2 м и располагаться на расстоянии не менее 1 м от оконных проемов.

Лестницы 2-го типа должны соответствовать требованиям, установленным для маршей и пло­щадок лестниц в лестничных клетках.

4.4.3 Ширина лестничных площадок должна быть не менее ширины марша, а перед входами в лифты с распашными дверями — не менее суммы ширины марша и половины ширины двери лифта, но не менее 1,6 м.

Промежуточные площадки в прямом марше лестницы должны иметь длину не менее 1 м. Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать расчетную ширину лестничных площадок и маршей.

4.4.4 В лестничных клетках не допускается размещать трубопроводы с горючими газами и жидкостями, встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов, открыто проложенные электрические кабели и провода (за исключением электропроводки для слаботочных устройств), для освещения коридоров и лестничных клеток, предусматривать выходы из грузовых лифтов и грузовых подъемников, а также размещать оборудование, выступающее из плоскости стен на высоте до 2,2 м от поверхности проступей и площадок лестниц.

В зданиях высотой до 28 м включительно в обычных лестничных клетках допускается предусма­тривать мусоропроводы и скрытую электропроводку для освещения помещений.

В объеме обычных лестничных клеток не допускается встраивать помещения любого назначения, кроме помещения охраны.

Под маршами первого, цокольного или подвального этажа допускается размещение узлов управ­ления отоплением, водомерных узлов и электрических вводно-распределительных устройств.

В незадымляемых лестничных клетках допускается предусматривать только приборы отопления.

4.4.5 В объеме лестничных клеток, кроме незадымляемых, допускается размещать не более двух пассажирских лифтов, опускающихся не ниже первого этажа, с ограждающими конструкциями лифтовых шахт из негорючих материалов с ненормируемыми пределами огнестойкости.

Лифтовые шахты, размещаемые вне зданий, допускается ограждать конструкциями из негорючих материалов с ненормируемыми пределами огнестойкости.

4.4.6 Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями. При устройстве эвакуационных выходов из двух лестничных клеток через общий вестибюль одна из них, кроме выхода в вестибюль, должна иметь выход непосредственно наружу.

Лестничные клетки типа Н1 должны иметь выход только непосредственно наружу.

4.4.7 Лестничные клетки, за исключением лестничных клеток типа Л2, как правило, должны иметь световые проемы площадью не менее 1,2 м 2 в наружных стенах на каждом этаже.

Допускается предусматривать не более 50 % внутренних лестничных клеток, предназначенных для эвакуации, без световых проемов в зданиях:

классов Ф2, Ф3 и Ф4 — типа Н2 или Н3 с подпором воздуха при пожаре;

класса Ф5 категории В высотой до 28 м, а категорий Г и Д независимо от высоты здания — типа Н3 с подпором воздуха при пожаре.

Лестничные клетки типа Л2 должны иметь в покрытии световые проемы площадью не менее 4 м 2 с просветом между маршами шириной не менее 0,7 м или световую шахту на всю высоту лестничной клетки с площадью горизонтального сечения не менее 2 м 2 .

4.4.8 Противодымная защита лестничных клеток типов Н2 и Н3 должна предусматриваться в соответствии с [2]. При необходимости лестничные клетки типа Н2 следует разделять по высоте на отсеки глухими противопожарными перегородками 1-го типа с переходом между отсеками вне объема лестничной клетки.

Окна в лестничных клетках типа Н2 должны быть неоткрывающимися.

4.4.9 Незадымляемость переходов через наружную воздушную зону, ведущих к незадымляемым лестничным клеткам типа Н1, должна быть обеспечена их конструктивными и объемно-планировоч­ ными решениями. Эти переходы должны быть открытыми и, как правило, не должны располагаться во внутренних углах здания.

При примыкании одной части наружной стены здания к другой под углом менее 135 о необходимо, чтобы расстояние по горизонтали до ближайшего дверного проема в наружной воздушной зоне до вершины внутреннего угла наружной стены было не менее 4 м; это расстояние может быть уменьшено до величины выступа наружной стены; данное требование не распространяется на переходы, рас­положенные во внутренних углах 135 о и более, а также на выступ стены величиной не более 1,2 м.

Между дверными проемами воздушной зоны и ближайшим окном помещения ширина простенка должна быть не менее 2 м.

Переходы должны иметь ширину не менее 1,2 м с высотой ограждения 1,2 м, ширина простенка между дверными проемами в наружной воздушной зоне должна быть не менее 1,2 м.

4.4.10 Лестничные клетки типа Л1 могут предусматриваться в зданиях всех классов функцио­нальной пожарной опасности высотой до 28 м.

4.4.11 Лестничные клетки типа Л2 допускается предусматривать в зданиях I, II и III степеней ог­нестойкости, классов конструктивной пожарной опасности С0 и С1 и функциональной пожарной опас­ности Ф1, Ф2, Ф3 и Ф4, высотой, как правило, не более 9 м. Допускается увеличивать высоту зданий до 12 м при автоматическом открывании верхнего светового проема при пожаре и при устройстве в зданиях класса Ф1.3 автоматической пожарной сигнализации или автономных пожарных извещателей. При этом:

в зданиях классов Ф2, Ф3 и Ф4 таких лестниц должно быть не более 50 %, остальные должны иметь световые проемы в наружных стенах на каждом этаже;

в зданиях класса Ф1.3 секционного типа в каждой квартире, расположенной выше 4 м, следует предусматривать аварийный выход.

4.4.12 В зданиях высотой более 28 м, а также в зданиях класса Ф5 категорий А и Б следует пред­усматривать незадымляемые лестничные клетки, как правило, типа Н1. Допускается:

в зданиях класса Ф1.3 коридорного типа предусматривать не более 50 % лестничных клеток типа Н2;

в зданиях классов Ф1.1, Ф1.2, Ф2, Ф3 и Ф4 предусматривать не более 50 % лестничных клеток типа Н2 или Н3 с подпором воздуха при пожаре;

в зданиях класса Ф5 категорий А и Б предусматривать лестничные клетки типов Н2 и Н3 с есте­ственным освещением и постоянным подпором воздуха;

в зданиях класса Ф5 категории В предусматривать лестничные клетки типа Н2 или Н3 с подпо­ром воздуха при пожаре;

в зданиях класса Ф5 категорий Г и Д предусматривать лестничные клетки типа Н2 или Н3 с под­пором воздуха при пожаре, а также лестничные клетки типа Л1 с разделением их глухой противопо­жарной перегородкой через каждые 20 м по высоте и с переходом из одной части лестничной клетки в другую вне объема лестничной клетки.

4.4.13 В зданиях с незадымляемыми лестничными клетками следует предусматривать противо-дымную защиту общих коридоров, вестибюлей, холлов и фойе.

4.4.14 В зданиях I и II степеней огнестойкости, класса С0 допускается предусматривать лестницы 2-го типа из вестибюля до второго этажа при условии отделения вестибюля от коридоров и смежных помещений противопожарными перегородками 1-го типа.

4.4.15 Эскалаторы следует предусматривать в соответствии с требованиями, установленными для лестниц 2-го типа.

Источники: http://ogneborec.su/poleznoe/trebovaniya-k-pozharnym-lestnicam/, http://os-info.ru/pozharnaya-bezopasnost/pozharnaya-bezopasnost-na-lestnichnoj-kletke.html, http://www.pogaranet.ru/qa/729.html

Ширина лестничного марша и площадки: нормативы

Ширина лестничного марша считается одним из основных показателей, которые рассчитываются на этапе создания проекта будущей конструкции. От неё зависят удобство использования подъема, нормативы относительно установки ограждений и поручней, проходимость и в первую очередь безопасность.

Особенности разных проектов

Для каждого типа конструкции согласно СНиП устанавливается разная ширина лестничных маршей. Различают такие виды лестниц:

• прямые;
• двухмаршевые;
• винтовые;
• Г-образные;
• П-образные;
• с забежными ступенями или площадками.

Перечень можно расширить, если взять во внимание способы крепления элементов и область назначения конструкции. Также стоит брать во внимание высоту марша, а именно количество ступеней. Если их больше трех обязательно нужно установить поручни, что также сказывается на ширине лестницы.

Если ограждения установлены только с одной стороны, то есть с противоположной от стены, лестница считается открытой.

Для площадки выделяют особые требования, которые зависят от нюансов проекта в целом.

Классическое решение – двухмаршевая лестница

Правила расчета

Определение ширины марша и площадки производится практически в самом начале разработки проекта. Для того чтобы узнать искомую величину нужно обратить внимание на стандарты СНиП. Некоторые данные можно брать только в установленных нормами пределах.

Ширина марша для большинства лестниц рассчитывается таким образом:

• За основу берется минимально допустимая ширина ступеней.
• К этой цифре прибавляется расстояние, требуемое для установки ограждений и перил.
• Если предполагается наличие пандуса, нужно приплюсовать еще расстояние.
• Соотнесите полученный результат с интенсивностью потока людей, пользующихся лестницей.

Обязательно сверьте полученные данные с общепринятыми стандартами. Удостоверьтесь в том, что выделенной площади под застройку будет достаточно для сооружения именно такой лестницы.

Нормативы

Если рассматривать стандарты СНиП более подробно, стоит обратить внимание в первую очередь на общие положения. Они определяют какой должна быть минимально допустимая ширина лестничного марша и площадки при возведении того или иного типа конструкции.

Нормы относительно ширины лестничного марша:

• минимально допустимая – 60-70 см;
• стандартная – 90 см;
• рекомендуемая – 125 см;
• комфортная – 150 см;
• при наличии пандуса – 200 см.

Максимальная величина не установлена, но при этом стоит учитывать вопросы безопасности, а именно наличие дополнительных поручней, если ширина лестницы более 250 см. Для частного дома можно использовать минимальные значения, так как проходимость таких конструкций сравнительно невысокая.

Важно учитывать, что для прохождения одного человека требуется не менее 70 см. На лестнице шириной менее 1 метра разминуться двум людям никак не получится. Расчет величины осуществляется с учетом вспомогательных конструкций, то есть поручней и ограждений. То место, которое отводится для их монтажа не учитывается в общую сумму ширины проходимого участка.

Ширина лестничных пролетов и площадок выполняется согласно требованиям СНиП

Одно из главных условий для основных лестничных маршей – их ширина должна позволять переносить грузы, не ограничивая при этом безопасность идущего. То есть для простых лестниц нельзя делать ступени шириной менее 80 см.

Площадка

В сложных конструкциях, особенно если их общая высота превышает 12-16 ступеней, требуется установка дополнительной площадки. Она позволяет передохнуть после длительного подъема, а также обеспечивает комфорт при передвижении. Благодаря ей можно разминуться с идущим навстречу человеком на узкой лестнице или сменить направление в противоположную сторону.

Ширина промежуточной лестничной площадки не может быть меньше ступеней лестницы. Для двойных конструкций нужно учитывать выход на площадку с первого марша и подходы к двум следующим. В угловых зонах минимальная её площадь должна равняться произведению ширины первого и второго марша.

Если на площадку выходят двери, они не должны уменьшать её ширину до предельных значений.

Если требуется возведение двухуровневой площадки, высота ступени должна совпадать с таким же показателем на самом марше.

Прямой марш

Самые щадящие требования СНиП выдвигает относительно простых конструкций, а именно прямых одномаршевых лестниц. Они не содержат вспомогательной площадки, забежных ступеней и поворотов. Беря во внимание меньшую вероятность травмирования при использовании такого подъема, для них допустимы отклонения от стандартов в меньшую сторону.

Самая простая прямая одномаршевая лестница

Для мест с интенсивным потоком людей не рекомендуется делать ширину марша меньше, чем 125 см без учета поручней. Если речь идет о жилых домах, можно сократить этот показатель до 90-100 см.

Особое внимание уделяется домам коттеджного типа и загородным хозяйствам. В таком случае требования в большей мере определяют особенности частного строения и сами хозяева. Тем не менее не рекомендуется делать лестницу уже 70-80 см.

Сложные конструкции

Если лестница содержит дополнительные площадки или забежные ступени, её можно отнести к категории сложных конструкций. В таком случае передвижение по ней становится более сложным и небезопасным без соблюдения особых норм.

Лестница с забежными ступенями относится к сложным конструкциям

Для одинарных маршей с закруглением следует увеличить ширину до комфортного показателя. В жилых домах таковым считается расстояние между ограждениями в 1 метр. В некоторых случаях можно сделать и 90 см проход, это уже зависит от самого проекта.

Если строить двух- или трехмаршевые пролеты, необходимо обязательно прибавить к ширине расстояние для установки поручней. Чтобы не сбиться относительно уровня, рекомендуется просчитывать положение следующего марша с учетом установки будущих ограждений.

Винтовая лестница

Особые требования СНиП касаются именно винтовых лестниц. Такие конструкции не содержат площадки и могут иметь как плавное закругление, так и довольно резкие повороты. Такое сооружение позволяет в определенном плане сэкономить место. Но, что касается параметров ширины ступеней, они должны быть больше, чем у прямых маршей.

Эффектная винтовая лестничная конструкция

Так как передвижение по винтовой лестнице более затруднительно, нежели по обычной, её обязательно нужно укомплектовать ограждениями и поручнями. Дополнительно берется в учет тот фактор, что часть самой ступени будет, скорее всего, заужена, а значит непригодной для использования. Полезная площадь проступи сокращается, что отражается на требованиях к параметрам конструкции.

Ориентируясь на эти особенности, для винтовых лестниц устанавливается минимальная ширина в 100 см. Если ступень полноценно задействуется при передвижении и поворот достаточно плавный, этот показатель можно снизить до 60 см без учета перил.

Вспомогательные лестницы

Вспомогательными считаются лестничные конструкции, ведущие в хозяйственные помещения, на чердак или мансарду. Они, в отличие от парадных и размещенных в жилых помещениях, используются реже и для особых целей.

В связи с этим допускается изменять оптимальные параметры для такого рода сооружений. Для прямых маршей можно уменьшить ширину до 60 см. Для винтовых лестниц действует такое же ограничение. А вот в случае с лестницей «гусиный шаг» минимальное расстояние между поручнями составляет 50 см. Ширину площадки рекомендуется увеличить для удобства выхода на неё при подъеме или спуске.

Пожарные и приставные лестницы

Приставными считаются такие лестницы, которые можно переносить с места на место. В первую очередь это относится к простым моделям, а также стремянкам. Они обеспечивают выход на площадки чердака, крыши, хозяйственных построек и т. д. Так как пользуются ими только в особых случаях, минимальная ширина их может составлять 40-45 см.

Пожарная лестница производится в строгом соответствии с правилами пожарной безопасности

Согласно СНиП пожарные лестницы могут иметь проступи шириной не менее 25 см. Они представляют собой запасной выход в случае пожара или другой чрезвычайной ситуации. Вертикальное расположение позволяет передвигаться только спиной, поэтому должен обеспечиваться захват руками и опора одной ногой на каждую перекладину.

При проектировании конструкции марша обязательно учитывайте рекомендации ГОСТ и СНиП для того, чтобы не рисковать безопасностью пользователей лестницы.

СНиП и таблицы (фото и видео)

В настоящее время строительные организации в первую очередь уделяют внимание удобствам заказчика (квартиросъёмщика) и пользователя вообще, поэтому ширина лестничного марша в общественных зданиях и жилых домах строго регламентирована. Это вовсе не говорит о едином размере, но подразумевает определённые стандарты относительно высоты и назначения постройки. Именно об этом и пойдёт речь ниже, а также будет продемонстрировано видео в этой статье на эту же тему.

Стандартные лестничные марши

Площадки и марши

На ЗЖБИ

Железобетонная конструкция, состоящая из ряда ступеней и несущих балок, называется лестничным маршем и для их изготовления используются бетонные смеси не ниже B15 класса.  Применяются подобные изделия в промышленных и гражданских общественных сооружениях, помещениях складского и производственного типа, а также входят в проектную комплектацию жилых домов. СНиП на ширину лестничных маршей 2.01.02-85* регулируется противопожарными нормами по эвакуации людей из помещений и зданий.

Таблицы

Маркировка продукции	Соответствие технической документации (ГОСТ)	Параметры в мм	Масса в кг	Объём в м3
ЛМ (Лестничный марш) 19.12.09-5-д	9818	1860x1200x900	1440	0?576
ЛМ  19.13.5.09-5-д	9818	1860x1350x900	1620	0,648
ЛМ 19.13.09-5-д	9818	1860x1300x900	1560	0,624
ЛМ  22.09.10.5-5-д	9818	2160x900x1050	1250	0,5
ЛМ  22.10.10.5-5-д	9818	2160x1000x1050	1390	0,556
ЛМ  28.10.13.5-5-д	9818	2760x1000x1350	1760	0,704
ЛМ 28.12.5.13.5-5-д	9818	2760x1250x1350	2200	0,88
ЛМ  19.12.5.09-5-д	9818	1860x1250x900	1500	0,6
ЛМ 22.10.5.10.5-5-д	9818	2160x1050x1050	1460	0,584
ЛМ  22.11.5.10.5-5-д	9818	2160x1150x1050	1595	0,638
ЛМ  22.1110.5-5-д	9818	2160x1100x1050	1525	0,61
ЛМ  22.12.5.10.5-5-д	9818	2160x1250x1050	1735	0,6928
ЛМ 22.12.10.5.-5-д	9818	2160x1200x1050	1655	0,666
ЛМ  22.13.10.5-5-д	9818	2160x1350x1050	1875	0?75
ЛМ 22.13.10.5-5-д	9818	2160x1300x1050	11805	0,722
ЛМ22.09.12-5-д	9818	2460x900x1200	1415	0,566
ЛМ 25.10.5.12-5-д	9818	2460x1050x1200	1685	0,674
ЛМ 25.10.12-5-д	9818	2460x1000x1200	1575	0,63
ЛМ 25.11.5.12-5-д	9818	2460ч1150ч1200	1845	0,738
ЛМ 25.11.12-5-д	9818	2460x1100x1200	1730	0,692
ЛМ 25.12.5.12-5-д	9818	2460x1250x1200	1965	0?786
ЛМ 25.12.12-5-д	9818	2460x1200x1200	1925	0,77
ЛМ 25.13.5.12-5-д	9818	2460x1350x1200	2125	0?85
ЛМ 25.13.12-5-д	9818	2460x1300x1200	2045	0,818
ЛМ 20.09.13.5-5-д	9818	2760x900x1350	1585	0,634
ЛМ 28.10.5.13.5-5-д	9818	2760x1050x1350	1850	0?74
ЛМ 28.11.5.13.5-5-д	9818	2760x1150x1350	2025	0,81
ЛМ 28.11.13.5-5-д	9818	2760x1100x1350	1935	0,774
ЛМ 28.12.13.5-5-д	9818	2760x1200x1350	2110	0,844
ЛМ 28.13.5.13.5-5-д	9818	2760x1350x1350	2375	0,95
ЛМ 28.13.13.5-5-д	9818	2760x1300x1350	2290	0,916
ЛМ 30.10.5.14-5-д	9818	2760x1050x1400	1850	0,74
ЛМ 10.10.14-5-д-2	9818	2760x1950x1400	1710	0,684
ЛМ 30.11.5.14-5-д-2	9818	2760x1150x1400	2025	0,81
ЛМ 30.11.14-5-д-2	9818	2760x1100x1400	1880	0,752
ЛМ 30.12.14-5-д-2	9818	2760x1200x1400	2115	0,846
ЛМ 30.09.15-5-д	9818	3060x900x1500	1750	0,7
ЛМ 31.10.5.15-5-д	9818	3060x1050x1500	2050	0,82
ЛМ 31.10.15-5-д	9818	3060x1000x1500	1945	0,778
ЛМ 31.11.5.15-5-д	9818	3060x1150x1500	2225	0,89
ЛМ 31.11-15-5-д	9818	3060x1100x1500	2150	0,86
ЛМ 31.12.5.15-5-д	9818	3060x1250x1500	2430	0,972
ЛМ 31.12.15-5-д	9818	3060x1200x1500	2325	0,93
ЛМ 31.13.5.15-5-д	9818	3060x1350x1500	2575	1,03
ЛМ 31.13.15-5-д	9818	3060x1300x1500	2530	1,012
ЛМ 34.10.5.17-5-д	9818	3360x1050x1650	2235	0,894
ЛМ 34.11.5.17-5-д	9818	3360x1150x1650	2445	0,978
ЛМ 34.12.17-5-д	9818	3360x1200x1650	2550	1,02
ЛМ 34.13.5.17-5-д	9818	3360x1350x1650	2825	1,13
ЛМ 37.09.18-5-д	9818	3660x900x1800	2085	0,834
ЛМ 37.10.5.18-5-д	9818	3660x1050x1800	2425	0,97
ЛМ 37.10.18-5-д	9818	3660x1000x1800	2320	0,928
ЛМ 31.11.5.18-5-д	9818	3660x1150x1800	2655	1,062
ЛМ 37.11.18-5-д	9818	3660x1100x1800	2550	1,02
ЛМ 37.12.5.18-5-д	9818	3660x1250x1800	2900	1,16
ЛМ 37.12.18-5-д	9818	3660x1200x1800	2775	1,11
ЛМ 37.13.5.18-5-д	9818	3660x1350x1800	3125	1,25
ЛМ 37.13.18-5-д	9818	3660x1300x1800	3015	1,206
ЛМ 19.09.09.-5-д	9818	1860x900x900	1080	0?432
ЛМ 19.10.09-5-д	9818	1860x1000x900	1200	0,48
ЛМ 19.10.5.09-5-д	9818	1860x1050x900	1260	0,506
ЛМ 19.11.09-5-д	9818	1860x11100x900	1320	0?528
ЛМ 19.11.5.09-5-д	9818	1860x1150x900	1380	0,552

Лестничные марши

Маркировка продукции	Соответствие технической документации	Параметры в мм	Масса в кг	Объём в м3
Лестничный марш с площадкой ЛМП 43.11.15-4-1	ГОСТ 9818-85	44250x1050x1500	2500	1,0
ЛМП43.11.15-4-2	ГОСТ 9818	4250x1050x1500	2475	0,99
ЛМП 57.11.15-5р	ГОСТ 9818	5650x1050x1500	2330	0,032
ЛМП57-11-14-5	Серия 1.050.1.2.в.1.2	5650x1150x1400	2200	0,9
ЛМП 60-11-17-5	ИИ-04-7	5980x1150x150	2600	1,04
ЛМП 60-11-17-5-3	ИИ-04-7	4790x1150x150	2,1	0,84
ЛМП 62-11-15	ГОСТ 9818	6200x1150x240	2450	0,98

Лестничные марши с площадкой

Маркировка продукции	Соответствие технической документации. Серия	Параметры в мм	Масса в кг	Объём в м3
Лестничный марш с фризеровкой 2ЛМФ 39-12-17-5	1.251.1-4	3913x1200x295	1290	0,52
2ЛМФ 39-14-17-5	1.251.1-4	3913x1350x1650	1420	0,568
2ЛМФ 3914-17-5y	1.251.1-4	3913x1350x1650	1243	0,5
2ЛМФ 42-14-18-5	1.251.1-4	4249x1800x1200	1530	0,612

Лестничные марши с фризовой ступенькой

Пояснения к сокращениям: ЛМ – лестничный марш; 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.

Ширина площадок и маршей

Железобетонные лестничные марши: основные факты и области использования

• Количество ступенек на один прямой марш регулирует инструкция, и оно может составлять не менее 3-х, но не более 16-ти, а в случае многомаршевых конструкций на первом этаже допускается до 18-ти ступенек. Хотя практика показывает, что этим правилом довольно часто пренебрегают, когда появляется необходимость и увеличивают число по принципу guantum satis (столько, сколько надо, в достаточном количестве).
• Если фризовые ступени врезаются в площадку заподлицо с полом, то такие лестницы получаются самыми длинными и имеют самые большие пролёты, а значит – наивысшее число ступеней. В таких ситуациях фризовая ступень может быть частью пола и минимальная ширина их проступи может отличаться от ширины остальных проступей, то есть, быть меньше за счёт врезки, хотя это не обязательно.
• В тех случаях, когда фризовые ступени делаются выше и ниже площадки  на размер подступенка, то такая конструкция получается наиболее короткой, так как у неё меньше всего ступеней.

Рекомендуемые параметры площадок

• Лестничная площадка, как в жилом доме, так и на производстве, никак не может быть уже марша. На двухуровневых площадках (при наличии двух-трёх маршей) разница по уровню должна быть не более высоты ступени. Когда площадки находятся на одной линии (прямая лестница), то их ширина должна соответствовать длине среднего шага человека – 600-640 мм.
• Самым популярным можно назвать тот вариант, когда марши соединяют перпендикулярно расположенные площадки и при монтаже ограждения может произойти сбой на один уровень. Этого можно избежать, если нижняя проступь будет продолжаться прямо на площадке, тогда поручень будет всегда параллелен ходовой полосе (см.также статью Двухмаршевая лестница, конструкция и применяемые материалы).

Двухмаршевая лестница, конструкция и применяемые материалы

• Ширина марша, будь-то в частном доме или на производстве, ни в коем случае не может оказаться меньше, нежели выход на лестничную клетку. Также этот параметр определяется пропускной способностью или тем количеством людей, которые могут пройти по лестнице или разминуться на ней. Если в подсобных помещениях и домиках загородного типа допускается ширина марша 0,7-0,8м, то нормальной пропускной способностью считается не менее 0,9-1,0м, что практикуется в обычных жилых многоэтажных зданиях, а вот 1,25-1,5м уже считается комфортной лестницей, где можно без проблем передвигаться парами.

Винтовая (спиральная) лестница

<ulЖелезобетонные лестницы – красивый и практичный архитектурный элемент” href=”https://sdelai-lestnicu.ru/betonnye/40-zhelezobetonnye-lestnicy”>Железобетонные лестницы – красивый и практичный архитектурный элемент).

Понравилась статья? Поделиться с друзьями:

Ширина лестничного марша — gbi-kzn.ru

Ширина лестничного марша – это достаточно важный показатель, который необходимо в обязательном порядке учитывать в период конструирования лестницы. Нормы проектирования данных конструкций определяются СНиП.

Особенности проектирования лестничного марша

С помощью ширины лестничного марша осуществляется определение пропускной способности лестниц. На ее определение напрямую влияют требования пожарной безопасности. Если лестница устанавливается в квартире, то лестничный марш, размеры которого могут варьироваться, должен составлять не менее 80 сантиметров. При строительстве двухэтажных зданий его размеры должны быть не менее 0,9 метров. Общественные здания должны иметь ширину в 135 сантиметров.

Лестничный марш гост должен быть везде одинаковым, на всем протяжении лестницы. Если они располагаются по встречным направлениям друг к другу, то необходимо следить за тем, чтобы между маршами был зазор не менее 50 сантиметров. В период разработки дизайна лестницы необходимо следить за тем, чтобы ширина лестничной площадки была не меньше ширины лестничного марша.

Определение ширины марша лестницы

Определение ширины марша лестницы должно проводиться на стадии ее разработки. С этой целью специалисту необходимо руководствоваться определенными государственными стандартами. В период определения размеров марша основой является минимально допустимая ширина ступеней. Также необходимо учитывать расстояние, которое необходимо для того, чтобы установить ограждения и перила. Если в конструкции лестницы будет пандус, то в обязательном порядке проводится учет и этого расстояния. В период расчета ширины лестничного марша обязательно необходимо учитывать поток людей, которые будут по ней передвигаться.

Ширину лестничного марша часто рассчитать самостоятельно достаточно сложно. Именно поэтому в данном случае рекомендуется обратиться за помощью к специалистам, которые работают в компании «ЖБК-1». Они досконально знают все государственные стандарты и требования, что позволяет им правильно провести данную процедуру и обеспечить максимально комфортное использование лестницы в дальнейшем. Компания занимается изготовлением высококачественных лестниц по индивидуальному заказу, что значительно упрощает процесс их установки для клиентов. При  возникновении необходимости в возведении лестницы обращайтесь в компанию «ЖБК-1».

Читатайте также:

Лестничные марши и площадки: размеры по ГОСТу

Для того чтобы построить надежный и удобный лестничный марш, необходимо сверить его плановые размеры со стандартами ГОСТ. При наличии серьезных отклонений такую конструкцию вообще нельзя принимать в эксплуатацию, так как это может грозить её устойчивости, а значит, и безопасности людей.

Виды лестничных маршей

В современном строительстве, несмотря на то что с каждым годом разрабатываются новые проекты и технологии, по-прежнему принято считать за основу стандарты ГОСТ и СНиП. Они определяют оптимальное соотношение параметров для удобного и безопасного использования конструкции среднестатистическим человеком.

Если говорить конкретно о размерах лестничных маршей и площадок, следует выделить основные их виды:

• прямой марш;
• поворотный с забежными ступенями;
• поворотный с площадкой.

Расстояние между лестничными маршами должно оставаться на уровне 10–15 см, чтобы образовывался некий зазор. Сложные последовательные конструкции разделяются площадками.

Разновидности лестничных маршей: прямой, поворотный с площадкой и забежными ступенями

Угол уклона

В стандартах ГОСТ прописаны практически все доступные варианты комбинирования различных элементов лестниц. Соотношений настолько много, что описать их все довольно затруднительно. Поэтому следует выделить граничные размеры стандартного лестничного марша. За основу берется лестничный пролет с прямыми ступенями.

Первое, что необходимо определить,— это угол наклона конструкции. Наиболее удобным считается уклон в 35–40 градусов. Передвигаться по ней комфортно и безопасно как вверх, так и вниз. Возможно изменение до 30 градусов, если площадь позволяет. При необходимости сделать лестницу более компактной уклон смещают вплоть до 50 градусов.

На основании этого показателя может быть рассчитана высота марша. Для этого используется теорема Пифагора.

Схема определения комфортного угла наклона для лестницы

Высота

Следующий параметр — это высота стандартного лестничного марша. По сути, высота лестницы определяется на основании двух расчетов. В первую очередь нужно узнать расстояние от потолка до пола, то есть сколько сантиметров разделяет верхний и нижний ярусы.

Затем вычисляется длина марша. Для того чтобы определить точную величину, вам необходимо определить место расположения первой ступени относительно входа на верхний этаж. Также возьмите расстояние от этой точки до первой на нижнем этаже. На основании суммы катетов рассчитайте значение гипотенузы, которая и является лестницей.

Не рекомендуется возводить марши высотой более 3 метров. Точный размер зависит от уклона и количества ступеней. Если нужно оборудовать подъем на большую высоту, используют промежуточные площадки.

Основные параметры, влияющие на высоту лестничного марша

Ширина

Один из важнейших показателей, характеризующий размеры идеального лестничного марша,— это его ширина. Ширина марша — это длина ступеней, то есть расстояние от одного края до другого. При этом в учет не берется то пространство, которое занимает ограждение.

Согласно ГОСТ лестница должна быть удобной и безопасной для передвижения. Минимальным расстоянием по ширине для стандартного марша считается 80 см. Этого будет достаточно для того, чтобы один человек мог свободно пройти по ступеням. Если же поток людей предполагается более значительный, нужно обеспечить им свободное прохождение при пересечении на ступенях. В таком случае ширину увеличивают до 100–120 см. Этот же параметр остается актуальным и для винтовых сооружений.

В общественных местах, а также на улице можно построить лестницу шириной более 200 см. В таком случае нужно позаботиться о разделении направлений движения для оптимизации её пользования.

Минимальная ширина лестничного марша должна быть достаточной для свободного передвижения одного человека

Количество ступеней

Один из показателей, с которым непосредственно связана длина каждого лестничного марша, — это количество ступеней. При расчете этой характеристики проекта следует принимать во внимание целый ряд факторов. В первую очередь учитывается общая высота конструкции. Также нужно обратить внимание на уклон, ведь именно он во многом связан с размерами и количеством этих элементов. Ширина шага определяет соотношение характеристик ступеней и также во многом влияет на их итоговое количество.

Пример оптимального количества ступеней для комфортного передвижения по лестнице с учетом высоты пола

Согласно ГОСТ оптимальным количеством ступеней является 15. Конструкция, в которой соблюдаются подобные рекомендации, позволяет оптимизировать передвижение по лестнице. При таком раскладе человек успевает подняться наверх без значительных затрат сил и энергии.

Минимальным считается количество ступеней в размере трех. Обычно так оборудуют уличные конструкции, например, для крыльца, при подъеме на подиум или же на поворотных лестницах с площадками. Максимальное количество ступеней ограничивается 16–18, в зависимости от соотношения их габаритов.

Лестничные площадки

Не менее важный элемент марша, чем ступени,— лестничная площадка. Она служит связующим звеном между двумя уровнями. Лестничный марш может иметь такое строение:

• без площадок;
• с одной верхней или нижней площадкой;
• с двумя площадками;
• с промежуточной площадкой.

Варианты лестничного марша: без площадки, с одной, двумя, и промежуточной площадкой

Что касается размеров лестничных площадок, при их расположении между двумя последовательными прямыми маршами их длина должна составлять не менее 62 см. Если предусматривается поворот, тогда её площадь не должна быть менее 1 квадратного метра. Ширина, согласно ГОСТ, должна соответствовать ширине самого марша, не меньше. Высота в идеальном варианте соответствует высоте подступенка. Это делает передвижение более комфортным.

Размер шага

Для того чтобы лестница была удобной, очень важно определить оптимальное значение таких показателей, как ширина проступи и высота подступенка. Эти два элемента и образуют собой непосредственно саму ступень. Именно поэтому эта характеристика так тесно связана с такими понятиями, как количество ступеней и высота марша.

Чтобы правильно выставить эти показатели, необходимо обратиться к такой характеристике, как размер шага, а точнее, его ширина. Она представляет собой сумму двух подступенков и ширины проступи между ними. Оптимальным значением является сумма в промежутке 60–65 см.

Оптимальное значение шага лестницы

Размер проступи должен позволять человеку полноценно разместить стопу на её поверхности. Обычно её устанавливают на отметке в 22–25 см. А вот высота ступеньки должна быть около 14–17 см. Точные значения можно определить только конкретным соотношением величин для того или иного типа лестниц.

Для определения индекса удобства следует вычесть из ширины проступи высоту подступенка. Результат должен быть равен 12. Если же сложить эти цифры, в идеале должно получиться число 46. Этот показатель обозначает индекс безопасности лестницы.

Наличие ограждений

Завершает перечень важных параметров такой элемент, как защитное ограждение. Оно состоит из опорных столбов, промежуточных балясин и перил.

Для маршей, находящихся вдоль стены, достаточно установить такую конструкцию лишь с одной стороны, а вторую оборудовать поручнями.

В идеале поручни и ограждения должны располагаться с обеих сторон марша при их ширине свыше 90 см. Если предусмотрено строительство широких лестниц более 2–2,5 м, рекомендуется установить дополнительный поручень по центру.

Для безопасного передвижения детей на лестнице устанавливаются дополнительные поручни на уровне их роста

Высота ограждения должна приходиться на уровне 90–100 см. Это позволяет пользоваться ими с максимальным удобством и предохраняет людей от падения со ступеней. Длина перил должна быть на 15–20 см больше и доходить до следующей площадки. Если предусмотрен поворот на 90 градусов, разрывать перила нежелательно.

Что касается качества поверхности, перила должны быть идеально гладкими и цельными. При соблюдении подобных требований лестничный марш будет не только удобным, но и максимально безопасным.
