Ширина ступенек лестницы на второй этаж: Оптимальные габариты лестниц в доме

Оптимальные габариты лестниц в доме

Марши в частных домах обеспечивают безопасный, удобный доступ в комнаты на втором этаже, во вспомогательные помещения в подвале, на чердаке. Ходьба по ступеням не вызывает затруднения у взрослых и детей, когда при проектировании произведен правильный расчет и размеры лестницы в частном доме отвечают строительным нормам и ГОСТам.

Виды конструкций — характеристики и особенности

Лестничные марши условно классифицируют по месту установки (внутренние, уличные), назначению (основные, вспомогательные). Их форма зависит от площади, выделенной под строительство, и геометрии помещения.

В маршевых системах подъем идет по прямой или с поворотом на 90, 180 градусов. Могут быть одно-, двух или многомаршевыми. В одном марше обычно от 3 до 18 ступеней, которые разделяют площадками или, в целях экономии пространства, — забежными ступеньками. Плюс маршевых систем — простота расчетов. Основной недостаток — большие габариты.

Лестница, удобная для спуска и подъема на второй этаж, займет минимум 3 м2, что не всегда возможно в домах небольшой площади.

Винтовые подъемы, в которых забежные ступени расположены по спирали, — менее габаритные. Минимальный диаметр окружности — около 2 метров. Из-за меняющейся ширины проступи ходить нужно осторожно, чтобы не оступиться. По спирали трудно подниматься и спускаться, особенно детям и пожилым людям. Рекомендуем проектирование винтовой конструкции заказать специалистам, которые подберут максимально безопасные размеры, или купить модульную лестницу с регулируемой высотой шага.

Если в доме совсем мало места, а нужно устроить доступ в мансарду, в подвальные этажи, устанавливают лестницу «гусиный шаг», которая состоит из одного прямого марша и проступей ассиметричной формы. Как правило, такие марши достаточно крутые. При подъеме ноги поочередно ставят на широкую часть горизонтальной поверхности, отчего походка напоминает утиную или гусиную.

По «гусиному шагу» неудобно ходить, но она выручает в условиях ограниченной площади в малогабаритной двухуровневой квартире, небольшом частном доме.

Подступенки — вертикальная часть ступени, усиливает жесткость конструкции, закрывает от пыли, мусора подлестничное пространство. Закрытые системы выглядят громоздко. Лестница без подступенков (открытая) — облегченный вариант. При небольшой ширине проступи остается больше места для опоры стопы, что повышает безопасность ходьбы.

Каркас — несущая часть, влияющая на размеры марша. Косоуры и тетивы — основание прямых и поворотных лестниц. Тетивы — парный элемент. Количество косоуров — один, два или три, в зависимости от ширины пролета.

В винтовых системах функцию опоры выполняет вертикальный столб. В бескаркасных конструкциях нет несущих балок, за счет чего они выглядят легко и невесомо при оптимальных размерах проступей.

Как правильно рассчитать лестницу

Использование строительных норм и стандартов при проектировании поможет избежать многих неприятностей — от разрушения элементов лестницы до травматизма. Основные параметры:

  • ширина марша — от 0,8 м. Ширина лестницы на второй этаж для одновременного прохода 2 человек — не менее 1,0, для инвалидов — минимум 1,5;
  • оптимальный уклон — от 26 до 45 градусов. По слишком крутому или пологому подъему опасно подниматься и спускаться;
  • высота шага — 12-20 см;
  • ширина проступи — оптимально 25-27 см (по среднему размеру ноги взрослого человека), для вспомогательных маршей допускается 20. В забежных проступях — по внутренней стороне минимально 10, на средней линии — не меньше 20;
  • высота ограждения — от 0,8 м, в доме с детьми — не меньше 1,5. Балясины закрепляют через каждые 10-15 см;
  • ширина промежуточных площадок равна ширине пролета. Оптимальная длина — 2 длины шага взрослого среднего роста (1,3-1,4 м), у двери — + ширина дверного полотна + 50-60 см.

Габариты лестницы не должны выходить за пределы параметров, рекомендуемых СНиПами и ГОСТами. Чтобы вычислить ее оптимальные размеры:

  1. Измерьте высоту между первым и вторым этажом (от пола до пола). Если идет строительство дома и отделочные работы не завершены, добавьте толщину стяжки, напольного покрытия. Посчитайте условное количество ступеней — высота между этажами / шаг (оптимально — 15-19 см). Округлите дробное число до целого.
  2. Измерьте площадь, отведенную под лестницу, и посчитайте, все ли ступени поместятся на этом пространстве.
  3. Определите глубину проступи — длина проема/количество ступеней. Если выходим за нормы, уменьшаем число ступенек за счет увеличения высоты шага или глубины проступи, пока не впишемся в рекомендуемые СНИПом параметры.

Для точных расчетов пользуйтесь онлайн калькуляторами и специальными программами, которые посчитают оптимальные размеры конструкции на основании сделанных вами замеров. Сложные проекты лучше доверить производителям лестниц, которые изготовят надежный, безопасный, красивый марш под размеры и геометрию помещений вашего дома.

Как посчитать размер лестницы на второй этаж?

От размеров лестниц зависит удобство, безопасность спуска-подъема. Когда марш встраивают во время ремонта или пристройки второго этажа, вычислить удобный уклон, оптимальные размеры элементов бывает сложно, поскольку проектирование приходится подгонять под имеющееся пространство. Строители рекомендуют продумывать расположение лестничной конструкции еще на стадии разработки проекта частного дома, чтобы была возможность оставить под нее разумную площадь. Специалист просчитывает правильное месторасположение, конфигурацию марша, в расчетах соблюдает строительные нормы и правила, разработанные для создания безопасного сообщения между этажами.

Характеристики параметров лестницы для дома

Подъем на второй этаж зависит от геометрии помещений частного дома. Он может быть прямым, поворотным или винтовым. Прямая форма — самая удобная для передвижения людей, переноса габаритных предметов, несложная в расчетах и монтаже. Но при стандартных 3 метрах между этажами и ширине пролета 1 м под нее нужно минимум 10 м2 площади на первом этаже, что найдется не в каждом помещении.

Длина проема для Г-, П-образных конструкций за счет поворотов получается меньше, чем в прямых, хотя оба вида занимают почти одинаковую площадь. На поворотных участках устанавливают площадки или забежные ступени.

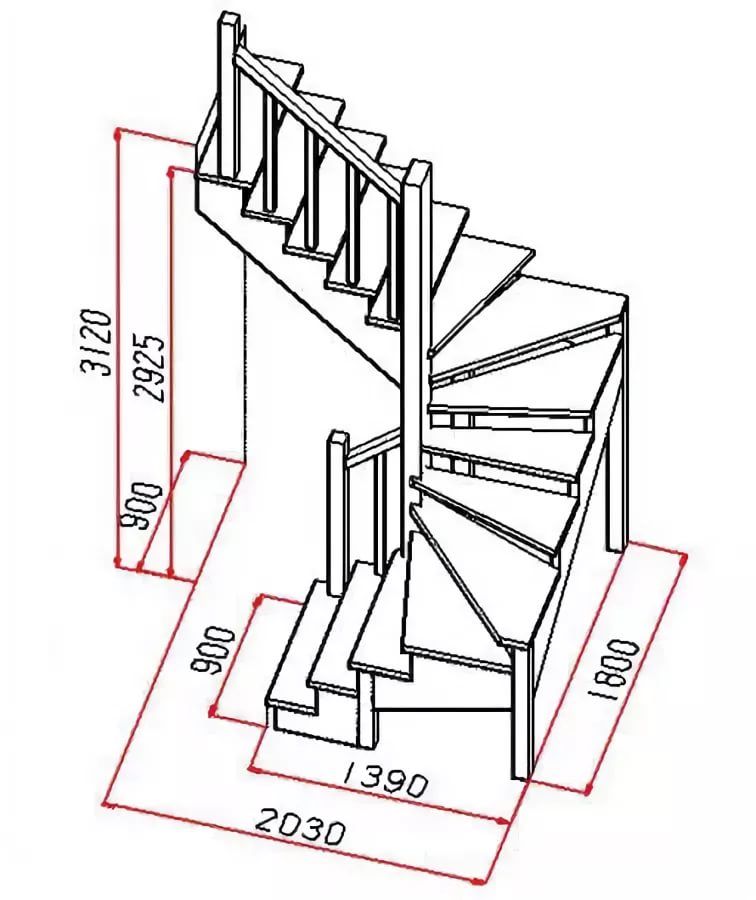

Ступеньки делают поворот на 90, 180 градусов более плавным, уменьшают крутизну, размеры лестницы, но забежные ступени менее удобны, чем площадки. Марши Г-, П-образных форм размещают вдоль стен, в углах, а подлестничное пространство используют для хранения вещей или как место отдыха.

Винтовые системы — самые компактные (помещаются на 1м2). Чем меньше места занимает такой марш, тем больше крутизна подъема. Спиралевидные конструкции можно поставить в центре комнаты, в углу, на любой площади, где есть проем. Минус — круговое движение не слишком комфортно пожилым, детям. В узких проемах (60-80 см) сложно развернуться тучным людям, переносить тяжести. Чтобы построить удобный винтовой подъем, необходимо правильно вычислить размеры основных элементов. При самостоятельных расчетах рекомендуем пользоваться калькулятором (программа построена на параметрах строительных норм) или заказать расчеты размеров специалистам.

Чтобы рассчитать удобную лестницу на второй этаж, при строительстве нужно соблюдать основные нормы проектирования:

  • ширина конструкции — минимум 0,8 м. Для поворотной — оптимально один метр. При наличии инвалидов в доме — не менее 1,5м;
  • ступени — в одном марше от 3 до 18. Нечетное число позволяет начинать и заканчивать шаг с одной ноги, что удобно с точки зрения биомеханики движения. Оптимальная глубина проступи = размер ноги взрослого человека (в основных лестницах; от 25, в нежилые помещения на втором этаже — от 20 см). В забежных ступенях узкая часть — минимум 10, на средней линии — от 14 см;
  • оптимальный уклон — 37-45̊ . При наклоне больше 45 градусов лестница будет крутой, меньше — слишком пологой, что одинаково неудобно для перемещения. Высота шага в пределах одного марша одинакова по всей длине (допустимое различие в размерах — не более 5 мм), иначе повышается риск травматизма;
  • размер площадки между маршами — ширина равна ширине пролета, длина — не меньше 1,3-1,4 м, у входных дверей с открыванием на площадку — размер дверного полотна + 0,5-0,6 м;
  • ограждения — для лестницы между этажами оптимально 0,9м. Если есть дети — 1,5. На входе из трех и более ступеней — минимум 0,8 м.

Частые вопросы по проектированию лестниц

Какой марш легче сделать своими руками?

Чем проще конструкция, тем легче расчеты и больше вероятность, что у вас получится построить удачное сооружение. В этом отношении идеальное решение — прямая одномаршевая лестница. Нужно знать размеры потолочного проема, рассчитать длину пролета (высота между этажами плюс толщина балки перекрытия, напольного покрытия), вычислить уклон и глубину проступи. В качестве материала рекомендуем дерево. При неточностях в расчетах деревянные детали проще подогнать под нужные размеры (в отличие от бетона или металла).

Удачное решение для сообщения между этажами в частном доме — модульные системы, которые собирают в любую конфигурацию, под любой размер проема (от 0,8 м шириной), с регулировкой удобного наклона, нужного угла поворота. Преимущества модульных лестниц — не скрипят, монтаж за 3-6 часов Их легко ремонтировать, видоизменить. Можно быстро демонтировать, при необходимости переставить.

Как сделать лестницу на 2 этаж, если мало места?

Удобный, безопасный марш — всегда крупногабаритный. Хорошо, если его заложили при проектировании частного дома. Но как быть, если плана не было или хозяин в процессе строительства решил переместить конструкцию в другое место? Лестница получится опасной для пользователей, если не найти компромисс. Например, чтобы уместить сооружение на второй этаж в проем шириной 1 м можно построить винтовой подъем. Если спиралевидная форма не устраивает, сделайте поворотную лестницу. Она будет более компактной, если:

  1. Уменьшить ширину прохода до 80 см. Габариты марша уменьшатся на треть.
  2. Уменьшить количество ступенек, а высоту шага увеличить. Чем больше высота шага, тем компактней марш. Оптимальный подъем ноги при ходьбе; 15-16 см, допустимо увеличивать до 18-19 см.
  3. Уменьшить глубину проступи (не более, чем до 22 см). Для вычислений параметров определим должный угол уклона, длину марша, рассчитаем количество ступеней, которые помещаются в эти габариты. Примерный размер проступи = длина пролета/количество ступеней.
  4. Вместо поворотной площадки поставить 2-3 забежных ступени.

Используя такие приемы, можно уменьшить габариты лестницы почти в два раза. Для расчетов пользуйтесь онлайн калькулятором. Вычисления будут максимально приближены к строительным нормам.

Опора лестницы — косоуры, тетивы. Различия — в способах крепления ступеней. На косоурном каркасе проступи укладывают поверх несущих балок, на тетивном — устанавливают между двумя балками. Тетив всегда две, косоуров — один (по центру), два (по бокам), реже — три (по центру, по бокам). При одинаковых параметрах конструкция на косоурах занимает меньше места, чем система на тетивах. Марш на монокосоуре визуально не загромождает пространство, что важно в маленьких помешениях.

Альтернатива каркасным конструкциям — лестницы на больцах, в которых отсутствуют несущие балки. Ступени, закрепленные в стене на металлические болты, не требуют большой площади, вписываются в помещение любой геометрии, выглядят необычно и стильно. При кажущейся хрупкости, больцевые модели удобны, надежны, безопасны. Одна ступенька выдерживает нагрузку до 200 кг. Такие модели делают на заказ, просчитывая допустимую нагрузку и другие важные характеристики.

Для малопосещаемых помещений на второй этаж, вместо маршевой или винтовой конструкции, в небольшой проем можно поставить лестницу «гусиный шаг» (самба, мотылек). Особенность марша — проступи типа забежных крепят асимметрично (над узкой частью планки закреплена широкая). При ходьбе ногу ставят попеременно на широкие части, шагая вразвалку (отсюда название «гусиный шаг»). Такой подъем экономит до 30-70% полезной площади и выглядит весьма необычно. Недостатки:

  • неудобно ходить из-за большого угла наклона и расположения проступей;
  • нельзя переносить крупные предметы из-за узкого прохода;
  • если нарушить высоту шага, можно оступиться, поэтому для безопасности передвижения нужны точные расчеты уклона, размеров всех элементов.

В условиях ограниченного пространства рекомендуем ставить модульные, которые производитель разработал для частных домов, коттеджей небольшой площади, двухуровневых квартир. Модульные лестницы — устойчивые, удобные, удачно вписываются в интерьер разных стилей, от классики до хайтек.

Оптимальная ширина лестницы в частном доме?

Оптимальная — значит, наиболее благоприятная, комфортная для пользователя. Ширина считается удобной, когда на прямой или поворотной конструкции могут свободно разминуться 2 взрослых человека (90-150 см).

Оптимальная ширина маршевых моделей на второй этаж — 100 см (при безопасном уклоне 32-38 градусов). Для винтовых межэтажных, подвальных, чердачных лестниц эта норма не действует. В подвал, на чердак норма ширины пролета — от 0,6 м. Винтовой подъем часто делают из-за нехватки места, поэтому оптимальным будет верхний предел из возможных вариантов ширины, но не менее 0,8 м.

Ширина лестницы в частном доме

Какой ширины должна быть лестница в доме? Каковы оптимальные размеры ступеней? Какой высоты должно быть ограждение?

В статье мы постараемся ответить на эти вопросы с позиций действующих нормативных документов и практического опыта владельцев жилья.

Лестница таких размеров в небольшом коттедже будет явно избыточной. В статье мы постараемся найти разумный минимум.

Классификация

Сразу оговорим: каких-то общих норм, одинаковых для всех лестниц, нет. Просто потому, что различная функциональность означает и различные требования. Согласитесь, глупо требовать одинаковой степени комфорта от парадной лестницы на второй этаж в большом особняке и небольшой лесенки, ведущей в подпол и служащей для обслуживания коммуникаций.

Итак, на какие категории могут делиться лестницы?

По назначению:

  • Рабочие;
  • Проходные;
  • Входные;
  • Межэтажные.

По расположению:

  • Наружные;
  • Внутренние.

По форме:

  • Прямые;
  • Поворотные.

По способу использования:

  • Стационарные;
  • Временные.

Полезно: стоит уточнить термин. В категорию временных попадают раздвижные и переносные лестницы, ведущие, как правило, на чердак или в подвал.

По количеству маршей:

  • Одномаршевые лестницы;
  • Двухмаршевые лестницы;
  • Трехмаршевые;
Одномаршевая лестница: простое решение
  • Многомаршевые.

Основные элементы

Для нас важны всего несколько размеров и углов, от которых, собственно, зависит удобство и безопасность использования лестницы.

Чтобы не путаться в них, давайте определимся с терминологией: в этой области она довольно специфична.

  • Проступь — это горизонтальная поверхность ступени. Она может, в зависимости от формы лестницы, иметь вид прямоугольника, трапеции или треугольника.
  • Подступенок — соответственно, вертикальная ее часть. Заметьте, наличие сплошной вертикальной поверхности вовсе не является обязательным.
  • Балясины — вертикальные стойки перил и ограждений, выполняющие, как правило, не только функциональные, но и декоративные функции.

Размеры

Итак, мы собираемся строить лестницу своими руками. Каковы ее оптимальные размеры? Все зависит от критериев оценки.

Безопасность

Любая лестница должна быть прежде всего безопасной. При проектировании стоит учитывать ограниченные возможности пожилых людей и детей; кроме того, свои нормы диктует пожарная безопасность.

Будем реалистами: в случае детей определенного возраста основные проблемы создают не их физические возможности (любой родитель со стажем подтвердит, что называть их ограниченными по меньшей мере наивно), а их неуемные подвижность и любознательность.

Расстояние между балясинами не должно превышать 15 сантиметров. При таком зазоре человек, даже поскользнувшись, не сможет выпасть за пределы лестницы или серьезно травмироваться.

Если в доме есть маленькие дети, требования еще жестче: рекомендуется устанавливать две балясины на ступеньку. В этом случае ребенок не сможет просунуть между ними голову. Есть, впрочем, альтернативное решение: редкие стойки могут соединяться частыми горизонтальными перемычками.

Несмотря на сравнительно большое расстояние между балясинами, лестница на фото вполне безопасна для любопытного ребенка.

Рекомендованные основные  размеры самой лестницы для одноквартирного дома исчерпывающе описываются в СНиП 31-02.

Изложенная в нормативном документе инструкция не является обязательной к исполнению; однако как минимум прислушаться к ней стоит.

  • Минимальная ширина хотя бы одной межэтажной лестницы в доме — 90 сантиметров. Требование связано, прежде всего, с пожарной безопасностью: при срочной эвакуации марш не должен стать узким местом.
  • Уклон внутренних лестниц не должен быть больше, чем 1:1,25 (что соответствует 40 градусам). При большем уклоне вероятность падения (в том числе в задымленном при пожаре помещении) сильно увеличится.
  • Ступеньки в каждом марше должны иметь одинаковые ширину и высоту. В этом случае при перемещении по лестнице вслепую вам будет труднее оступиться.
  • Количество ступеней в одном марше не должно превышать 18-ти. На практике строители обычно ограничиваются десятью — двенадцатью. Подразумевается, что при падении с более длинного марша легче получить тяжелые травмы.
  • Для внутренних лестниц оптимальная высота ступени (подступенка) — от 125 до 200 миллиметров, ширина проступи — от 210 до 355 мм. При этом проступь должна выступать над подступенком не более, чем на 5 сантиметров: в этом случае вы не запнетесь о выступ, поднимаясь по лестнице.
Из тех же соображений лестница должна быть хорошо освещена. В первую очередь — ее первая и последняя ступени.
  • И длина, и ширина горизонтальных площадок между лестничными маршами не должны быть меньше ширины лестницы. Требование к ширине объяснимо: площадка не должна стать узким местом при эвакуации, но почему регламентируется длина? Все просто: при падении слишком короткая площадка не даст вам возможности остановиться.
  • Если наружная лестница завершается площадкой, распашную дверь лучше делать открывающейся внутрь. Если в силу каких-либо причин это невозможно, площадка должна быть шире двери: ограждения не должны препятствовать ее полному открытию.
  • Для криволинейной лестницы действует еще одно ограничение: ширина ступени по центру не должна быть меньше 20 сантиметров. Для узкой части трапециевидной ступени минимальный размер ограничен 15-ю сантиметрами.
  • Высота перил в общем случае не должна быть менее 90 сантиметров; при этом они должны быть рассчитаны на горизонтальную нагрузку не менее 100 килограммов.

Эргономика

Безопасность диктует минимальные требования; однако удобство при пользовании лестницами не менее важно.

Каких размеров стоит придерживаться, лестница была удобной?

Важно: стоит уточнить, что все приводимые размеры актуальны для человека среднего роста. Участнику баскетбольных чемпионатов или пятилетнему малышу придется смириться с некоторыми неудобствами.

  • Стандартная ширина лестницы в доме, позволяющая без особых неудобств разминуться на ней двум людям — 120 — 150 сантиметров. Разумеется, речь идет о маршевых лестницах: для винтовых неписаным стандартом являются 100 см.
  • Минимальная ширина, позволяющая комфортно подняться или спуститься одному человеку — 60 см. Разумеется, об удобном перемещении мебели или других габаритных грузов в этом случае можно забыть.
  • Наиболее удобен угол возвышения лестницы в 30-35 градусов. Разумеется, чем меньше уклон — тем больше при фиксированной высоте длина марша и, соответственно, общая цена конструкции.

Для чердаков и подполов допустим угол до 75 градусов: эти помещения не относятся к повседневно используемым. Ради экономии места временные неудобства раз в несколько дней можно и перетерпеть.

  • Проем в перекрытии шириной обычно равен прямому маршу; разумным минимумом его длины считается 3,7 метра. Чем меньше уклон, тем больше необходимая длина проема. Для L-образной лестницы типичный размер проема — 1,3х3,1 метра; для П-образной — 2х2,5; для основной винтовой лестницы — 2,2х2,2.
L-образная лестница.
  • Оптимальные размеры отдельной ступеньки для своего роста вы можете определить самостоятельно. Наиболее удобной кажется ступенька, у которой сумма удвоенной высоты и ширины (два подступенка и проступь) равны обычному шагу при ходьбе со средней скоростью.

Средняя длина шага взрослого человека — 60 — 64 см. С учетом рекомендованной ширины ступени в 30 сантиметров (при проступи меньшей ширины нога крупного мужчины может не помещаться на ступеньке) несложный подсчет даст оптимальную высоту в 15-17 см.

Оптимальные размеры ступеньки.

<h3Необходимая ширина лестничного марша» href=»https://sdelai-lestnicu.ru/osobennosty/51-shirina-lestnichnogo-marsha»>Необходимая ширина лестничного марша). В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Успехов в строительстве!

Оптимальные размеры лестницы в частном доме: ширина и уклон

Такая характеристика, как ширина лестницы для расположения в частном доме, имеет целый ряд нюансов. Для того чтобы определить соответствие проекта нормам СНиП, необходимо знать, какие требования предъявляются для тех или иных видов конструкций. От этого в первую очередь зависят безопасность и удобство использования.

Особенности лестничных конструкций

При проектировании лестницы в доме важно учитывать её конкретное назначение. Так, например, для подъема на верхний этаж необходимо обустроить такой проход, чтобы можно было без затруднения подняться одному человеку вместе с грузом. При этом для высоты на этаж более 4 ступеней необходимо установить поручни, которые могут сократить ширину прохода.

Устройство безопасной лестницы в частном доме может быть связано не только с обустройством подъема на этаж, дополнительно может требоваться устройство конструкции для хозяйственных помещений и бытовых пристроек, выхода на чердак или мансарду, спуска в подвал. Не стоит забывать и о вспомогательных пожарных сооружениях.

Различают следующие виды лестниц для частных домов:

  • внутренние и наружные,
  • межэтажные и уличные,
  • пожарные и эвакуационные,
  • мансардные,
  • чердачные,
  • подвальные.

Для каждого типа сооружения предъявляются различные требования.

Разновидность лестничных конструкций для частных домов

Параметры для частных домов

Если рассматривать именно ширину лестницы на второй этаж, для неё существуют выведенные идеальные пропорции. В эту характеристику следует включать не только длину ступенек, то есть ширину самой конструкции, но также глубину проступи и высоту подступенков. Если соотношение этих показателей будет нарушено, получится неправильный уклон, и лестница станет небезопасной и неудобной, независимо от прочих параметров.

Приближенными к идеалу считаются такие характеристики:

  • ширина ступени — 120 см;
  • проступь — 28–30 см;
  • подступенок — 15–18 см.

Для того чтобы соблюсти нормативы в условиях ограниченного пространства, в основу расчетов закладывают ширину человеческого шага в 60–65 см. Сумма размеров двух соседних подступенков и ширины проступи ступени должна равняться этой цифре.

Основные параметры лестницы

Чтобы минимизировать трудности при проектировании лестничной конструкции внутри дома, следует заранее рассмотреть её расположение и конфигурацию, еще во время строительства здания. В готовое помещение встроить её с нуля будет гораздо сложнее.

Маршевая лестница

Самый распространенный вариант — маршевая лестница на второй этаж. Существует множество вариаций таких проектов. Если рассматривать простейшее устройство прямой одномаршевой модели, оптимальная ширина для такой лестницы в частном доме в среднем составляет 100 см. Так у вас создается достаточно просторный подъем с возможностью обустройства поручней. При этом он не занимает много места, является достаточно устойчивым и удобным.

Маршевая лестница в частном доме может иметь множество вариаций

Уклон для такой лестницы обычно устанавливается в пределах 32–38 градусов. Это позволяет выставить идеальное соотношение к ширине ступеней и их высоте. Для жилых помещений такие параметры должны создавать пропорцию 1,5:1 или 2:1. Для уличных маршей можно использовать проекты с незначительными отклонениями при условии, что количество ступеней не будет превышать 12–15.

Схема определения комфортного угла наклона для лестницы

Минимальную ширину лестницы можно сократить на размер, до 70 см. В таком случае рекомендуется установить ограждение за пределами проступи, то есть в торце ступеней. Для обустройства забежных ступеней или площадок этот показатель может увеличиваться. Важно обеспечить такую конфигурацию, при которой можно будет свободно передвигаться вверх и вниз, не беспокоясь о риске получить травму.

Винтовая конструкция

Более компактной является винтовая лестница на второй этаж. Для неё можно увеличить ширину, но при этом сохранить больше свободного пространства вокруг сооружения. Минимальная ширина винтовой лестницы в частном доме составляет 80 см для межэтажных конструкций и может быть сведена до 60 см при условии, что она будет использоваться только для редких хозяйственных нужд.

Графическая схема расчета винтовой лестницы для загородного дома

Увеличение ширины по сравнению с маршевыми проектами связано с тем, что для винтовых лестниц значительно сокращается полезная площадь для передвижения. В этом случае распределение ширины проступи ступеней осуществляется неравномерно. В части, приближенной к осевому креплению, её размер может уменьшаться в среднем до 15 см. В таком случае наступать на неё может быть не только неудобно, но и небезопасно. Важно обеспечить оптимальную ширину проступи примерно посередине ступеньки. Следовательно, к дальнему краю она достигнет своего максимума.

Для того чтобы по спирали было удобно подниматься и не так страшно спускаться, по внешнему краю крепят ограждения. Они тоже займут некоторое место, но их наличие является обязательным.

Винтовая – компактное и оригинальное решения лестницы

Раскладные компактные модели

Для чердаков и мансард можно обустроить еще более компактный подъем. Для таких помещений обычно используют раскладные лестницы, их суть состоит в том, что при необходимости конструкция спускается сверху и отдельные её секции соединяются между собой. В итоге у вас получается нечто среднее между приставной и маршевой лестницей.

Так как уклон увеличивается, передвижение осуществляется исключительно лицом к ступеням. Это позволяет уменьшить их как ширину, так и длину конструкции. Оптимальные размеры равняются 15 см и 60 см соответственно, без учета поручней.

Важно обустроить раскладную конструкцию на второй этаж таким образом, чтобы её можно было закрепить на крышке люка без препятствий для смены положения. Таким образом, площадь люка должна составлять не менее 1 квадратного метра, с расширением в сторону открывания.

Раскладные модели чаще всего используют для подъема на чердак или мансарду

Нестандартные решения

Если ширина обычной лестницы в доме не проходит в доступное пространство, есть еще один выход из ситуации. Зачастую подобные конструкции устраивают для хозяйственных помещений и чердаков, но если нет выбора, можно оформить подобным образом и подъем на жилой этаж. Речь идет о необычной лестнице «гусиный шаг».

Благодаря тому, что её ступени имеют неодинаковую глубину и чередуются последовательно, удается сократить размеры ширины лестницы вплоть до 50–60 см. Тем не менее сохраняется безопасность передвижения на второй этаж и видимость следующего уровня. Можно увеличить угол наклона до 50 градусов, но при этом обязательно следует обустроить поручни.

Нестандартное решение лестницы с ограниченными размерами

Пожарные и эвакуационные лестницы

Что касается пожарной и эвакуационной лестниц в частном доме, их размеры имеют свои нормативные показатели. Специфика назначения таких конструкций влияет практически на все аспекты. В первую очередь следует учитывать, что они могут быть разного вида:

  • наружные с площадками,
  • винтовые,
  • настенные,
  • внутренние.

Следует обратить внимание на самые ходовые модели. Для эвакуационных лестниц важно обеспечить достаточную ширину прохода для всех жителей дома в случае возникновения чрезвычайной ситуации. Поэтому обычно для таких сооружений устанавливают размеры минимум в 70–80 см.

Что касается пожарных лестниц, для подвесных настенных моделей можно снизить размеры ширины до 40 см. Однако такие меры лучше оставить для крайних случаев и не делать изделие менее 60 см. Если речь идет об ограждении поручнями, увеличение ширины является обязательным условием.

Для многоэтажных частных домов желательно обустроить маршевые лестницы с площадками. Можно сделать и винтовую конструкцию, но ею не так удобно пользоваться. Маршевые ступени обычно располагают на балконе или снаружи в торце здания. На каждом этаже предусмотрен выход на площадку, ширина которой не может быть менее 90 см. Сама же лестница может сужаться до 60 см. Располагать её следует на метровой дистанции от стены.

Важно обеспечить доступ спасателям и пожарным к зданию. Они должны свободно проходить по ступеням вместе с костюмами и снаряжением.

Разновидности пожарных и эвакуационных лестниц

Правила проведения расчетов

Для того чтобы определить оптимальные размеры лестниц в частном доме, необходимо соотнести доступную площадь, уклон и шаг человека. В первую очередь определяется примерная конфигурация проекта. В зависимости от того, какой тип конструкции вы намереваетесь возвести, нужно определить начало первой ступени.

Высота лестницы на второй этаж определяется длиной линии от пола первого этажа до верха. Чтобы соблюсти оптимальный уклон в 30–40 градусов, нужно рационально расположить ступени вдоль опор. Для маршевых изделий возможно создание поворота. Винтовые конструкции ориентируются на увеличение закругления. Именно здесь важно учесть оптимальную ширину для прохождения человека.

Графическая схема для определения оптимальных размеров лестницы

Если вы делаете забежные ступени, обращайте основное внимание на центральную линию, ведь именно в этой зоне и будет сконцентрировано основное движение людей. В этой части размер ширины ступени должен быть не менее 22–25 см. Учтите, что ближе к опоре этот показатель снижается. Для создания гармоничного закругления подъема ширина края проступи увеличивается до 30–40 см.

Что касается ширины самой лестницы, её следует определять посредством сложения минимальной величины для конкретного вида строения, пространства, отведенного под установку поручней, а также предусмотренных креплений. В итоге может получиться размер со значением от 80 до 120 см.

Если вы строите лестницу исключительно для собственных нужд, небольшие отклонения от стандартов допускаются. В конце концов, вы создаете удобство для себя, поэтому можете ориентироваться на собственные предпочтения и физические возможности.

Как рассчитать лестницу | Градиус

До того как приобрести и установить лестницу вы должны найти для себя оптимальное соотношение между габаритами лестницы и комфортом подъема. Чем больше места вы отведете под лестницу, тем удобнее по ней будет спускаться и подниматься. Но в комнате останется меньше свободного места. Вы можете определить желаемый размер ступени, но позволит ли размер междуэтажного проема использовать такую ступень?

Вы можете воспользоваться онлайн формой расчета лестницы или рассчитать ее самостоятельно с помощью информации ниже.

Давайте разберемся в простых лестничных азах:

Один из важных размеров – высота пола второго этажа. Это размер, с которого начинаются все расчеты лестниц. (см рис ) Не забудьте при замере учесть возможное увеличение этого размера на высоту стяжки и покрытия пола, если его еще нет. Так же этот размер нужно учесть для нижней ступени, но там он не так критичен. Вообще для лестниц есть правило что первая и последняя ступень могут быть ниже всех остальных, на то есть технические и эргономические причины и об этом ниже.

Пример:

Итак, допустим, высота пола в нашем помещении 3 метра. Мы хотим, что бы высота ступени не превышала 19 см. тогда по формуле

«Количество подъемов» = «Высота пола» / «высоту ступени»

Расчет количества ступеней

3000 / 190 = 15. 8 шт.

Округлив до 16 подъемов и пересчитав в обратную сторону получим высоту ступени 187.5 мм. При этом помним что 16 подьемов = 15 ступеней.
Но, поскольку высота перекрытия в 300 мм минус высота ступени 187,5 мм. не позволяет монтировать надежное крепление каркаса лестницы к перекрытию необходимо первую ступень уменьшить до технологического минимума.

300-(100+40) = 160 мм.

Тогда все остальные ступени так же уменьшаться по высоте. Считаем

3000 -160 = 2840 мм

2840 / 15 = 18.934 мм.

Что же, мы помещаемся в заданные параметры!

Расчет длины пролета лестницы

Расчитаем длину пролета лестницы – минимальная комфортная для спуска, а значит и для подъема, ширина ступени 270 мм. То есть для расчета длины пролета лестницы необходимо произведение ширины ступени на их количество:

270 * 15 = 4050 мм

Длина пролета лестницы состави 4050 мм.

Расчет высоты прохода

Для проверки того какова будет висота прохода лестницы (точка для удара головой), рассчитаем.
Для этого проверим на какую ступень попадает окончание пролета проема в перекрытии второго этажа

4050 – 3500 = 550 мм

Тепер посмотрим какая это будет по счету ступень.

550/270 = 3 шт.

То есть 3 –я ступень будет местом прохода под перекрытием после которого начнется проем. Эта критическая высота прохода лестницы и она важна для правильного расчета и проектирования. Вычислим ее.

Высота третьей ступени:

3*189,34 = 568 мм.

Высота до потолка

3000-300-568 = 2132 мм.

Более двух метров. – вполне приемлемый проход.

Итоги

Подведем итоги: Комфортная лестница на второй этаж должна иметь длину марша по полу около 4 метра при высоте пола второго этажа в 3 метра. При этом проем должен быть не менее 3,5 метра. Добавим, что если лестница имеет Г-образную или П-образную форму длина марша по полу считается по центру лестницы. Но для таких лестниц существуют свои нюансы в расчетах связанные с установкой забежных ступеней или площадок.

Потому мы рекомендуем по возможности обращаться к специалистам для расчета и проектирования лестниц. На сколько они профессиональны вы можете судить по тщательности и детальности их проектов.

Как рассчитать лестницу на второй этаж, правильно спроектировать деревянную на 2 этаж в доме, посчитать межэтажную

09.08.2019

Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.

Основные элементы, виды лестниц из дерева

  1. Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
  2. Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.
  3. Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.

Основные виды лестниц:

  • винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
  • поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
  • маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.

Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.



Нормы проектирования лестниц: СНиП

  1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
  2. Высота от ступени до перекрытия — 2 м по всему пролету.
  3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
  4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
  5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
  6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
  7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

  • высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
  • длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
  • ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

  • 2x + y, где
  • X — высота подступенка;
  • Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

  • 30/ 28/16
  • 33/ 26/17
  • 37/ 24/18
  • 41/ 22/19
  • 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

  • горизонтальный катет — горизонтальная проекция основания будущей лестницы;
  • вертикальный — высота от пола до пола между этажами;
  • гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

  • 2A + B=60-64 см, где
  • A — высота подступенка;
  • B — ширина проступи;
  • 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

  • 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

  • 280/15 =18, 6
  • 280/16= 17,5
  • 280/17=16,4
  • 280/18=15,5
  • 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.


При проведении расчета обратите внимание:

  1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
  2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
  3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
  4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
  5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
  6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
  7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
  8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.


Лестница на второй этаж: нормативные размеры и требования эргономичности

При частном строительстве размеры лестниц в домах должны устраивать владельцев, но они не могут браться «с потолка». Есть оптимальные, эргономически обоснованные параметры, которых лучше придерживаться, чтобы обеспечить безопасность и комфортность. При расчетах учитывают не только назначение помещения, его площадь и высоту, но также количество жильцов и их возраст, материал, из которого сооружают лестничную конструкцию, вид ее облицовки. Поскольку изготовление и отделка лестниц из железобетона – специализация компании MONOLITHICSTAIRS, наши мастера знают все о требованиях к их размерам. В этой статье они поделятся своими знаниями с вами.

Лестница – сооружение травмоопасное. Неправильные расчеты делают ее крайне неудобной или просто небезопасной. Могут доставить массу проблем выход из двери на ступеньку, крутой подъем, недостаточное расстояние до потолка, очень высокие ступени (слева направо)

Нормативные документы о размерах прямых маршей лестницы Возведение разных видов монолитных лестничных конструкций выполняют, опираясь на положения нескольких ГОСТов и СНиПов. Главные технические требования, основные параметры подъемных сооружений, гарантирующие их безопасность и комфорт, изложены в ГОСТ 9818-85 и ГОСТ 26887-86. В СНиПах тоже находятся рекомендации, на которые обращают внимание при проектировании лестниц, расчете и конструировании их. Согласно этим документам:
  • Ширина марша может быть 0,9-1,5 м (минимальное значение без учета места, занимаемого ограждением – 0,8 м). Для конкретной лестничной конфигурации ее рассчитывают, учитывая минимальную величину, а также необходимое пространство для поручней и креплений.
  • Физиологически приемлемый уклон – 30-400 (в нормативных документах указывается допустимый диапазон от 20 до 500). Для его обеспечения рационально располагают ступени, создавая повороты. При выборе этого параметра нужно помнить, что при одинаковой высоте на пологую лестницу уходит больше материала, чем на крутую.
  • Удобными для подъема/спуска являются следующие размеры ступеней: ширина проступи находится в пределах 26-32 см, чтобы поместилась стопа человека, а высота подступенка – в пределах 14-20 см. Сумма ширины проступи и высоты двух подступенков должна равняться размеру шага – 60-64 см.
  • Количество ступеней в одном марше по стандартам может быть 3-18.
  • Оптимальным следует быть и расстоянию между ступенькой и потолком (так называемый просвет). Это 2 м (минимум 1,9 м).
  • В двухмаршевых лестницах очень важны размеры промежуточной площадки. Ее длина не может быть меньше 2-х шагов человека (1,3-1,4 м), а ширина – меньше ширины примыкающих маршей.
  • Высота расположения поручня в 90-100 см считается подходящей для комфортного перемещения.

Следовать нормативным требованиям необходимо при расчете всех лестничных габаритов: ширины марша, высоты ступени, глубины (ширины) проступи, размеров поворотной площадки и пр.

Угол наклона лестницы и размеры ее ступеней – важнейшие параметры, влияющие на комфорт эксплуатации

Конечно, если конструкция будет использоваться только для собственных нужд, то при ее сооружении можно несколько отклониться от стандартов. Обычно ориентируются на предпочтения и физические возможности заказчика.

Стандартные размеры винтовой лестницы Все расчеты по определению размеров лестницы выполняются после изучения площадки, отведенной под ее монтаж. Если площадь не превышает 3 кв.м, лучше всего обустраивать спиралевидную лестничную конструкцию. Ее сооружение заказывают в компании MONOLITHICSTAIRS также часто, как и лестницу двухмаршевую с площадкой – купить «спиральку» хотят многие. На плане проекция таких подъемов, как и форма отверстия в перекрытии, может быть круглой (овальной), квадратной (прямоугольной) и даже многоугольной. Минимальные габариты квадратно-винтовой модели – 120х120 см. Размеры винтовой лестницы на второй этаж частного дома вычисляют на основе следующих исходных данных:
  • Высота (расстояние между этажами).
  • Ее наружный и внутренний диаметр.
  • Количество и толщина ступеней.
  • Угол поворота конструкции.
Для этой модели остаются актуальными требования, предъявляемые к прямым маршам, но особая форма требует определенных корректировок. Так:
  • Если интенсивность движения будет невысокой, диаметр монолита может быть 140-150 см, а проем должен быть больше него сантиметров на 20 (по 10 см с обеих сторон).
  • В спиральных моделях очень важна правильная ширина прохода (марша).
  • Высота одного витка конструкции (высота подъема) должна быть безопасной для человека высокого роста (190-200 см).
  • Ширина проступи (глубина) забежных ступеней по средней линии – не меньше 20 см, а в 15 см от узкого края – не менее 10 см, нависание проступи – не более 5 см. Если в конструкции есть и прямые, и поворотные ступеньки, то их глубина обязана быть одинаковой по средней линии марша.
  • Высота подступенка у «спиралек» может быть больше, чем у маршевых лестниц – до 18 см. Количество ступеней определяется методом подбора: расстояние между этажами делят на число подъемов и смотрят, соответствует ли размер поступенка нормам.
  • Физиологически приемлемый уклон винтовой лестницы в 30-400 достигается изменением закругления.

Существуют подробные описания, позволяющие правильно рассчитать размеры винтовой лестницы (слева), и онлайн-калькуляторы для такого расчета (справа)

Несмотря на то, что информация из нормативных документов и примеры расчетов размеров лестниц, выкладываемых в сеть, доступны каждому, составление проекта лучше доверить профессионалам. Специальные знания мастеров MONOLITHICSTAIRS позволяют им рассчитать размеры лестницы на второй этаж таким образом, чтобы она вышла не только красивой, но и комфортной. Желая получить качественные и, благодаря неукоснительному соблюдению требований ГОСТ и СНиП, безопасные и надежные железобетонные лестничные конструкции, заказывайте их у нас, позвонив по т. 8(495)998-95-64.

Как спланировать лестницу | Home Guides

Джозеф Уэст Обновлено 17 декабря 2018 г.

Как один из наиболее сложных аспектов жилищного строительства, проектирование лестницы требует математических навыков, терпения и времени. Неправильно спроектированные лестницы вызывают неудобства или ненужную усталость, особенно у людей с ограниченной подвижностью. Слишком крутая лестница может не соответствовать местным строительным нормам. Включив стандартные конструктивные ограничения и соблюдая местные строительные нормы и правила, вы можете спланировать функциональную, удобную и безопасную лестницу.

Как найти правильное место

Лестница занимает много места как на нижнем, так и на верхнем этажах, поэтому необходимо тщательно продумать ее расположение. Спланируйте типичную лестницу для дома с потолком высотой 8 футов и шириной 3 фута и площадью от 9 до 10 футов по горизонтали. Выделите 30 квадратных футов над и под лестницей для доступа между этажами. Вы можете ограждать пространство под лестницей на первом этаже для дополнительного хранения вещей, так как большая часть его имеет ограниченную высоту над головой.В домах со вторым этажом со стеной по колено убедитесь, что лестница не входит на верхний этаж в зоне с низким потолком.

По номерам

Требования кодов различаются в зависимости от строительной юрисдикции города и округа в отношении глубины ступени и высоты лестницы, поэтому для получения точных спецификаций обратитесь к местным строительным нормам. Учитывайте требования безопасности при проектировании лестницы, чтобы убедиться, что она соответствует нормам. В Калифорнии, например, для каждой ступеньки требуется минимальный запас высоты в 6 футов 6 дюймов.Для выполнения этого требования может потребоваться удлинить проем в полу или лестничный пролет. Нормы Калифорнии также требуют минимальной ширины 30 дюймов для каждой ступеньки, высоты подступенка не менее 4 дюймов, не более 8 дюймов и минимальной глубины ступени 9 дюймов.

Подсчет ступеней

Чтобы определить количество ступенек, необходимых для перехода от одного этажа к другому, начните с определения общего подъема — вертикального расстояния, пройденного лестницей — путем измерения от финишного этажа нижнего уровня. до чистового этажа верхнего уровня.Разделите это значение на типичную высоту подступенка, например 8 дюймов, чтобы получить представление о разумном количестве ступенек. Например, общий подъем 102 дюйма, разделенный на 8 дюймов, равняется 12,75 ступеням. Все ступени должны иметь одинаковые размеры, поэтому округлите их до ближайшего целого числа. В примере лестницы требуется 13 подступенков и 12 ступеней. Не считайте последний подступенок, потому что он находится на уровне второго этажа.

Подъем и спуск

Последние детали, необходимые для проектирования лестницы, включают расчет подъема каждой ступеньки и горизонтального перемещения всей лестницы, известного как пробег.Получив эти цифры, вы можете рассчитать угол, под которым вам нужно разрезать стрингеры, и найти высоту или подъем каждой ступеньки. Для примера лестницы возьмите общий подъем 102 дюйма, разделенный на 13 подступенков, чтобы получить 7,85 дюйма, округлив до 7 7/8 дюйма для каждого подступенка. Затем рассчитайте длину пролета лестницы, чтобы определить длину стрингера. Умножьте 12 ступеней на минимальную глубину ступени 9 дюймов, чтобы получить 108 дюймов для пролета лестницы. Добавьте толщину выступа и подступенка 2 1/4 дюйма, чтобы получить общий пробег 110 1/4 дюйма.Расчеты для примера лестницы приводят к подступенку 7 7/8 дюйма с 13 подступенками, 12 ступенями, глубиной ступени 9 дюймов и длиной лестницы 110 1/4 дюйма.

Размеры лестницы

Мэг Эскотт

Размеры лестницы — важная часть безопасности лестницы. На этой странице описаны все важные размеры лестницы и одна ошибка, на которую следует обратить внимание!

Для получения более подробной информации, пожалуйста, обратитесь к строительным нормам, относящимся к вашей местности.Всегда полезно узнать у местного строительного инспектора, какой кодекс вам следует соблюдать. Быстро погуглите, если регистры для вашей страны не указаны ниже.

Эта страница является частью серии о дизайне лестниц.

Ступени и подступенки


Протектор Размер (мин. 10 дюймов / 25,4 см) продиктован средним размером ступни взрослого человека, хотя необязательно, чтобы ваша ступня была полностью установлена ​​на ступеньке, чтобы подниматься по лестнице было удобно и безопасно.

Подставка Высота (макс. 7 дюймов / 19,7 см) ограничена тем, как мы спускаемся по лестнице. Если подумать, вы можете очень легко подняться на высоту более 7 дюймов и очень легко спуститься вниз более чем на 7 дюймов, если вы будете смотреть назад. Ступеньки лестницы расположены на расстоянии более 12 дюймов / 30 см друг от друга. Но мы спускаемся по лестнице лицом вперед, и это ограничивает размер подступенка намного меньше.

Размеры лестницы

Максимальное расстояние между балясинами — 4 дюйма / 10 см.Движущей силой этого максимального размера является защита ползающих младенцев от прохождения через балясины. Если ступени длинные, может потребоваться три балясины на ступеньку.

Расчет лестницы


Чтобы рассчитать длину лестницы, просто умножьте размер ступени (убедитесь, что он не включает нос — см. Ниже) на количество ступенек.

Чтобы рассчитать высоту лестницы, умножьте ее размер на количество ступенек.

Или, чтобы определить, сколько шагов вам нужно, возьмите высоту потолка и разделите ее на, скажем, 16 для начала.Если вы выбрали подступенок разумного размера и меньше максимального размера, указанного выше, вам потребуется 16 ступенек. Попробуйте разделить высоту потолка на другие числа, пока не получите подходящий размер подступенка.

Носик протектора


Носовая часть делает протектор более комфортным для лазания в носках или медвежьих лапах. Он не должен зависать слишком долго, иначе он может споткнуться. Нос не является важной частью протектора. Есть много лестниц, особенно более современных конструкций, которые построены без носа.

Размеры носа протектора

Высота потолка


На схеме ниже показана минимальная необходимая высота потолка. Это минимум, и более идеальной является высота потолка, близкая к обычной высоте потолка.

Размеры лестницы — высота потолка

Минимальная ширина лестницы равна минимальной ширине зоны циркуляции 3 фута / 0,91 м.

Ошибка размеров под лестницей


Я встречал несколько домов, в которых была допущена эта ошибка при проектировании лестницы.

При определении того, где поставить дверь, которая подходит под лестницу, очевидная вещь, которую нужно сделать, — это взять высоту двери и определить, сколько ступенек нужно пройти, прежде чем дверь сможет поместиться под ней. Но это будет ошибкой, потому что, если вокруг двери будет лестничная юбка или плинтус, то плинтус и плинтус будут перекрываться.

Не забудьте учесть юбку лестницы и любой дверной молдинг, когда решите, где разместить дверь под лестницей.

Вот изображение, чтобы помочь пояснить.

Ошибка размеров лестницы, когда положение двери не учитывает дверной проем и юбку лестницы.

Больше дизайна лестницы для вас …


Больше дизайна комнаты для вас …


Лестница — следующий уровень

Скип Томсен

Эксклюзивный веб-сайт • Август 2004 г.

Любой хороший плотник может построить лестницу.Здесь мы говорим о том, чтобы поднять эту лестницу на следующий уровень: это не просто средство перехода с одного этажа здания на другой.


Фото 1

(Доступно множество книг, которые уже отлично объясняют технические аспекты и механику проектирования и строительства лестниц. Некоторые предложения приведены в конце этой статьи.)

Здесь мы собираемся обсудить эстетику и эргономику конструкции лестницы, а также ценность лестницы, которая выходит далеко за рамки функции обеспечения возможности перехода с одного этажа на другой.Это информация, которая не вошла в технические книги, и именно эта информация отличает технически правильную лестницу с соблюдением норм и правил и лестницу, которая является произведением искусства, манит и доставляет удовольствие.

Внутренняя лестница может быть центром комнаты; внешняя лестница может осветить лицо всего здания. Но чаще всего кажется, что лестницы проектируются так, чтобы их можно было быстро, дешево и легко построить; чтобы занять как можно меньше места или убрать их из поля зрения или с дороги.Часто кажется, что они были спроектированы как второстепенная мысль: «Теперь, когда у нас есть второй этаж, где мы собираемся поставить лестницу?»


Фото 2

Лестница может быть настолько привлекательной визуально, что манит попробовать — посмотреть, куда она ведет. По правильно сделанной лестнице удобно ходить и визуально интересно. Лестница может быть спроектирована так, чтобы иметь площадку, с которой открывается уникальный вид на комнату внизу или из специального окна.Но слишком часто лестницы в основном утомительны, по многим неудобно или утомительно ходить, а некоторые даже просто опасны. Многие совершенно законные и конструктивно правильные лестницы пугают тем, что слишком крутые, темные или узкие. Может даже все вышеперечисленное.

Итак, каковы составляющие идеального дизайна лестницы? Основными составляющими являются безопасность, комфорт, привлекательность, а также визуальная и функциональная интеграция в дизайн комнаты или здания. Часто эти элементы просто применить на практике.Иногда они тщательно обдумывают и даже проявляют немного творчества.


Фото 3

Есть только несколько основных правил, соблюдение которых приведет к созданию безопасной, удобной и удобной лестницы. Визуальный аспект, по общему признанию, немного более субъективен, но здесь также есть несколько основных рекомендаций.

Все примеры, которые мы будем использовать в этой статье, представляют собой довольно простые и недорогие конструкции.Мы знаем, как тяжело читать статью «Как спроектировать лестницу» и обнаруживаем, что каждый из примеров, вероятно, стоит дороже, чем весь наш дом!

Начало работы

В новом строительстве обычно довольно легко спроектировать лестницу, отвечающую всем нашим требованиям. Создание хорошего дизайна при добавлении второго этажа к существующему зданию или планировании дополнительной лестницы для существующего верхнего этажа может стать более сложной задачей.


Фото 4

Даже в новом строительстве я постоянно удивляюсь, когда хороший дизайнер или архитектор делает красивый дом, но затем включает в себя длинную, узкую, устрашающую лестницу с одним пролетом.Я живу на Гавайях, и эта проблема распространена здесь, где во многих наших домах основная жилая площадь находится на втором этаже.

Немного техно-штучки

Хорошо, я знаю, что технические вещи делают довольно неинтересное чтение, но я боюсь, что мы должны начать с одного технического правила в качестве основы для проектирования всех лестниц. Введите фундаментальное правило проектирования любой лестницы, «Правило 25». Происходит это так: лестница будет безопасной и легко проходимой, если высота двух подступенков плюс ширина одной ступени равняется 25.Звучит слишком просто, не правда ли? Это действительно работает! (И это описано в большинстве технических книг.)

Во-первых, давайте убедимся, что все мы говорим здесь на одном языке. Пожалуйста, взгляните на Dwg. 1 для некоторых определений лестницы. Подъем — это высота от пола до верха первой ступени или высота от верха любой ступени до верха следующей. Пробег — это ширина каждой ступени или расстояние от лицевой стороны одного подступенка до лицевой стороны следующего.


Фото 5

Единичный подъем описывает этот размер только для одной ступеньки лестницы, а единичный пролет — это размер только для одной ступени.

Общий подъем — это высота от поверхности пола до следующей поверхности пола, обслуживаемой лестницей. Общий пробег — это длина всей лестницы или суммарная длина всех ступеней.

Минимальная высота единицы для обычной лестницы обычно составляет 4 дюйма, а максимальная, за исключением служебных лестниц (лестницы, которые не используются часто), составляет 7 дюймов. Служебная лестница может достигать 8 дюймов, но это считается действительно крутой лестницей. Наиболее комфортный диапазон для средней лестницы и среднего человека составляет от 6 до 6–6 ½ дюймов.

Вы обнаружите, что большинство лестниц, особенно внутренних, круче, чем они должны быть оптимально. Причин такой тенденции несколько. Распространенным является то, что дизайнер дома работал с ограниченным бюджетом и всегда сводился к тому, чтобы все было как можно меньше для экономии материалов.


Фото 6

Другая причина, и одна из самых распространенных, заключается в том, что дизайнер никогда не считал важности хорошего дизайна лестницы.Возможно, он / она просто чувствовал (как и многие), что, если структурные требования соблюдены, это все, что нужно. В конце концов, это всего лишь лестница!

Хорошо, хватит философии! Логика «правила 25» проста: для того, чтобы по лестнице было удобно ходить в естественном темпе, чем шире становится ступенька, тем ниже должен быть подступенок. И наоборот, чем выше подступенок, тем уже ступенька. Например, чтобы определить оптимальную ширину ступеней лестницы, которая будет иметь высоту 7 дюймов, используйте Правило 25: 7 + 7 = 14, затем 25-14 = 11.Для лестницы с подъемом на 7 дюймов потребуется единичный пролет размером 11 дюймов (или ступени шириной 11 дюймов), чтобы по ней было удобно и безопасно ходить обычному человеку.

Другой пример. Допустим, вы хотите, чтобы на входной лестнице оставались ступеньки 12 дюймов (единичный проход). 25-12 = 13. 13, разделенное на 2, равно 6-1 / 2. Подъем блока или высота каждой ступеньки будет тогда 6-1 / 2 дюйма.


Фото 7

Это удивительное правило — это не просто чье-то мнение или «сказка старой жены».Попробуйте пройтись по разным лестницам и обратите внимание на те, которые удобны и кажутся естественными для ваших ног и походки. Затем измерьте подъем и бегите. Теперь попробуйте измерить те, которые кажутся неудобными. Вы обнаружите, что правило 25 применяется каждый раз.

Еще одна деталь, которая рассматривается в каждом строительном кодексе (по уважительной причине), заключается в том, что каждый подъем юнита и каждый ход юнита должны быть одинаковыми. Разные строительные отделы указывают здесь разные пределы, но обычно они указывают максимальное отклонение 1/4 дюйма или 3/8 дюйма.Ограничение подъема агрегата имеет важное значение.

Лично я держу свои в пределах 1/8 дюйма. Удивительно, что такое небольшое изменение высоты ступеньки может так сильно повлиять на проходимость, но это действительно так. Когда вы поднимаетесь или спускаетесь по лестнице, ваше тело автоматически настраивает вашу походку на высоту ступенек. Если вы доберетесь до одного, не такого, как остальные, вы почти наверняка споткнетесь. Поднимаясь вверх, вы зацепитесь за палец на высокой ступеньке или потеряете походку или ритм на низкой. Спуск по неровной лестнице стал причиной серьезных падений многих людей.

Одной из худших из тех, что я когда-либо видел, была длинная прямая лестница с подступенком около 7 дюймов. Нижний стояк был всего около 5 дюймов. Хотя я несколько раз пользовался этой лестницей, она почти всегда вызывала спотыкание внизу.

Хорошо, это касается технических вопросов. Отсюда мы выходим за рамки технических вопросов и углубляемся в человеческий фактор: эстетические и психологические аспекты проектирования лестниц.

Стадия планирования

На этапе проектирования нового здания следует учитывать лестницу как архитектурный элемент здания.При правильном выполнении привлекательная лестница может превратить обычное в остальном здание в настоящий экспонат! Внешняя или входная лестница должны быть привлекательными. С первого момента, когда они попадают в поле зрения приближающегося к зданию человека, лестница должна приветствовать посетителя. С точки зрения дизайна это означает, что лестница должна быть не только плавной и легко поднимаемой, но и должна быть приятным приглашением.


Фото 8

Самый простой способ проявить милосердие в большинстве областей строительного дизайна — сделать конкретный элемент немного более щедрым, чем это абсолютно необходимо.Звучит просто, но это работает. Если входная лестница должна быть шириной четыре фута для удовлетворения требований норм, сделайте ее шириной шесть футов. Или шире.

Еще одна маленькая деталь, которая почти всегда улучшает любую лестницу, — это сделать нижнюю или две ступеньки немного шире, чем следующие. Фото 1 иллюстрирует оба этих момента. Во-первых, эта простая лестница, которая могла быть шириной три или четыре фута и при этом удовлетворять требованиям законодательства и безопасности, на самом деле имеет ширину чуть более шести футов. Посмотрите на картинку и представьте, что она всего три или четыре фута в ширину.Увидеть разницу? Что ж, как оказалось, это было бы еще более привлекательное лицо шириной в восемь футов.

Обратите внимание, что нижняя деревянная ступенька огибает стойки, а бетонная ступенька немного шире деревянной. Кажется, что лестница «льется» на землю, как распахнутые объятия ожидающих и долгожданных объятий. Опять же, это выглядело бы даже лучше, если бы бетонная ступенька была на целый фут шире, чем первая деревянная ступенька.

Добавление чувства изящности к лестнице, сделав первые несколько ступенек шире, чем последующие, в большинстве случаев хорошо работает, но здесь нужно проявлять осторожность, чтобы лестница не выглядела «сужающейся», что явно пугает.Цель состоит в том, чтобы открыть первые несколько ступенек уже привлекательной лестницы.

Когда ограничение длины лестницы (общий пролет), кажется, диктует слишком узкую ширину проступи, подумайте о том, чтобы вырезать верхнюю ступеньку на верхнем этаже, как на фото 2. В этом случае лестница не должна выступать наружу. на лужайку дальше, чем необходимо, но дизайн по-прежнему требовал 12-дюймовых ступеней для достижения желаемого внешнего вида и проходимости. Здесь верхняя лестница была прорезана в настиле, создавая как визуально интересную точку с настила, так и поддерживая желаемую ширину ступени, при этом лестница не отходила от здания дальше, чем это необходимо.У такого обращения есть ограничения: если выемка в верхнем этаже глубже одной ступеньки, необходимо принять меры, чтобы никто не ступил в выемку при приближении сбоку. Этой цели послужило бы продление поручня на верхний этаж.

Другая обработка ступеней крыльца (фото 3), они проходят по всей ширине крыльца. Цель состояла в том, чтобы избежать ощущения тесноты, которое могла бы дать узкая лестница этому маленькому крыльцу.Конечно, художественное выражение, интерпретация и восприятие различаются у разных людей, но основы остаются неизменными: тесные, узкие и / или крутые лестницы не привлекают большинство людей.

Внутренняя лестница

Те же принципы расширения основания лестницы применимы и к внутренней лестнице. Этого тоже можно добиться несколькими способами. Один из наиболее эффективных способов, особенно если лестница спускается вдоль стены, — это повернуть ее на девяносто градусов в комнату через площадку, которая на фут или два шире, чем ширина самой лестницы.Тогда первые один или два шага до этой площадки будут на всю ширину (или шире), чем площадка. (См. Рис. 2.)

Поворот на девяносто градусов у основания лестницы, идущей параллельно стене, имеет еще одно преимущество. Лестница всегда привлекательнее, если она ведет в пространство, откуда прибывают люди. Другими словами, нижняя лестница должна выходить в комнату, обслуживаемую лестницей.

Пройдите лишнюю милю

Даже если кажется необходимым сохранить все в здании в соответствии с минимальными кодами, чтобы сократить расходы (угадайте, почему все дома в урочище выглядят одинаково?), Небольшие дополнительные затраты на изготовление лестницы немного шире, чем требуется строительным кодексом, скоро будут Забытый, но удобство, ощущение и атмосфера, которые он обеспечивает, постоянны.


Фото 9

Лучше избегать узких лестниц в любом месте, где они будут часто использоваться. Также рассмотрите потенциальные (и вероятные) варианты использования лестницы. Придется ли переносить мебель вверх и вниз? Бытовая техника? Будет ли вероятность встречного движения?

То же самое и с крутыми лестницами. Большинство лестниц круче, чем они должны быть, и большинство из них таковы только потому, что либо проектировщик не хотел прилагать дополнительных усилий, чтобы сделать лестницу более удобной, чтобы поместиться в том же пространстве, либо строитель (или владелец) хотел «чтобы вещи были простыми и дешевыми.«Часто требуется дополнительное время и усилия, чтобы спланировать идеальную лестницу. И почти всегда требуется немного дополнительных трудозатрат и затрат на его строительство. Но по моему опыту проектирования и строительства (и продажи) домов на заказ, это всегда было стоящим. Я считаю, что мои лестницы сыграли важную роль в продаже моих домов, и это не значит, что кто-то воскликнет: «Вау! Эта лестница! Мне нужно это место! » Происходит так, что людей привлекает общая атмосфера этого места, и даже если они этого не осознают, лестница имеет к этому отношение.

Длинные лестницы внутренние или внешние

Отношение ширины к длине всей лестницы — одна из наиболее важных деталей, которую следует учитывать при проектировании любой лестницы. В большинстве случаев длинная узкая лестница выглядит устрашающе сверху или снизу. Если требуется много лестниц из-за большого перепада высот, разделите лестницу площадками. Делайте каждый подъем по лестнице достаточно коротким, максимум восемь ступенек, если это вообще возможно.

Пример этой техники показан на фото 4. Эта лестница приближается к дому под углом, поднимается на большую площадку, оттуда всего несколько ступенек до второй площадки, а затем до основного этажа дома. На первой площадке (фото 5) лестница выпрямляется, чтобы подойти к зданию под прямым углом.


Фото 10

Юридически эта лестница могла быть шириной три фута.Его ширина 54 дюйма смягчила визуальное впечатление от того, что на самом деле является довольно длинным подъемом. Всего здесь семнадцать ступенек, пугающее зрелище для многих людей, которые не особенно довольны или не способны подниматься по множеству лестниц. Разделение на несколько более коротких не только дает некоторые места для отдыха, но и делает лестницу гораздо более привлекательной. На фото 6 показан вид на лестницу сверху.

Интегрировать опорные конструкции лестницы в визуальный дизайн внешней лестницы довольно просто.На лестнице на Фото 7 центральная опора несет центр марша, центральную стойку перил, а также предлагает некоторый визуальный интерес. Диагональная распорка переносит нагрузку от трассы до фундамента здания. Он привязывается к шпильке прямо над напольной плитой стены. На фото 8 лестница показана под другим углом.

Различные стили

Лестницы могут быть открытыми, закрытыми, деревянными, с ковровым покрытием или их комбинациями. Пример комбинированного подхода изображен на фото 9.Нижняя часть этой лестницы представляет собой площадку с тремя ступенями (на фото не видно; см. Рис. 2), на фут шире лестницы. Оттуда открытая деревянная лестница ведет ко второй площадке, где остальные ступени огорожены и покрыты ковром, чтобы соответствовать второму этажу. С лестницы открывается несколько интересных видов на комнату внизу (Фото 10.)

Большая часть визуального интереса к этой конкретной лестнице связана с техникой сборки, используемой в открытых лестницах (фото 11). Материалы, использованные при строительстве этого участка, были тщательно отобраны из грубой древесины, использованной при строительстве дома.В процессе строительства эти красивые прозрачные детали были убраны из-за непогоды. Древесина ели почти без сучков, за исключением торцевых крышек ступеней, которые выполнены из темного кедра. Лестницу покрыли несколькими слоями высококачественного лонжерона. По общему признанию, такая лестница трудозатратна, и гораздо проще было бы полностью закрыть ее и покрыть ковром. Но эта лестница была спроектирована не только для того, чтобы быть центральным элементом комнаты, но и ее открытость визуально вычитала меньше места из довольно маленькой гостиной.


Фото 11

Пример полностью закрытой лестницы с ковровым покрытием и визуальный интерес, который она создавала в небольшом здании, показаны на фотографии 12.

В этой лестнице три ступеньки, поэтому вся единица занимает очень мало фактической площади пола, но высота ступеней составляет 6-1 / 2 дюйма. Также использован каждый кубический фут пространства под лестницей.Вид с верхней площадки (фото 13) показывает часть сцены ниже. Этот относительно небольшой (1400 кв. Футов) дом имеет такие же обширные виды, что создает ощущение гораздо большего и открытого пространства. Лестницы — идеальная среда, чтобы сделать эти виды возможными.

Обратите внимание на лестничное освещение на некоторых из этих лестниц. Они недорогие и позволяют освещать лестницу лампами очень малой мощности. Фонарь помещается около края каждой площадки и в середине бега длиной более трех или четырех шагов.

Лестница также может быть простой U-образной формы с половиной пробега в каждом направлении (см. Рис. 3.) В этом доме из двух маленьких окон на лестничной площадке открывается интересный вид на сад снаружи. Лестница также смотрит вниз на кухню и столовую, что делает его интересным местом для разговоров. Перегородка между лестницей и кухней имеет высоту семи футов и находится на одном уровне с верхними поверхностями кухонных шкафов, что делает ее немного выше, чем высота перил на лестничной площадке.Вершина этой стены украшена законченной кепкой из красного дерева, ее ширина составляет 16 дюймов, и это прекрасное место, чтобы посидеть и поболтать с поваром. Это также отличное место для выращивания красивых растений. Пространство под лестничной площадкой используется для хранения вещей и доступно через дверь под верхней лестницей.

Часто внутренняя лестница может быть построена за пределами здания. Этот метод работает в новом строительстве, но особенно хорошо подходит для надстройки наверху, так как не требуется существующей площади.(См. Чертежи 4a, 4b). Несущая конструкция лестницы может быть консольной из-под здания, опираться на землю или может быть подвешена к существующей конструкции стены.


Фото 12

Интересный момент, который следует иметь в виду для помещений второго этажа, таких как квартиры или офисы, заключается в том, что внешний доступ к этим пространствам не только удобен, но и дает любому, кто живет или использует это пространство, чувство автономии и независимости. .Такая лестница может иметь как внешний, так и внутренний доступ с нижнего этажа. Часто бывает неудобно проходить через чужое пространство, чтобы добраться до своего. Намного приятнее иметь свою запись. Здесь мы вернулись к милосердию.

Поручни

Еще одним важным элементом любой лестницы являются перила. Пределы размеров перил прописаны в технических книгах по проектированию лестниц, а также строго соблюдаются строительными нормами и правилами, но, опять же, есть и другие соображения, выходящие за рамки требований.К ним относятся не только эстетика, но и продуманные мелкие детали, которые могут сделать поручень чем-то большим, чем просто предметом, за который можно держаться.

Поручни должны быть спроектированы так, чтобы дополнять саму лестницу и любую прилегающую отделку. Создавая поручень, представьте, что вы держитесь за него и скользите рукой по всей длине. Отсутствие сколов очевидна, но не настолько очевидна, что можно провести рукой по перилам, не задев крепежные детали или кронштейны, или не натолкнувшись на узкие места, недостаточно большие для комфортного и безопасного проведения большой руки.Поручни также должны вмещать маленькие руки, поэтому плоская укладка 2 × 4 не годится. Строительные нормы и правила определяют размер поручня и ограничения по высоте, поэтому проверьте нормы в вашем районе, чтобы убедиться в этом. Поручни также должны начинаться и заканчиваться так, чтобы они естественным образом падали в руку при приближении к лестнице и выходе из нее.

Еще один очень важный и часто упускаемый из виду аспект проектирования и изготовления поручней — это то, что они должны быть жесткими и хорошо закрепленными. Поручни, особенно те, которые находятся на расстоянии более нескольких футов от земли, могут показаться очень страшными, если они даже слегка сдвинутся, если на них опереться.Правильно выполненные перила или поручни не должны поддаваться никакому давлению, которое можно было бы считать нормальным. И уж точно лучше не потерпеть неудачу, если кто-то в нее упадет! (Как всегда в кино!)


Фото 13

Хорошо, остальное зависит от вас! Я дал вам основы изящного дизайна лестниц и несколько примеров лестниц, которые я построил, ни одна из которых не была особенно дорогой в изготовлении.(Меня очень раздражают некоторые домашние и строительные издания, в которых публикуются эти статьи о строительстве вещей, которые могут себе позволить только богатые и знаменитые! Например, лестница, которая будет стоить больше, чем весь мой дом.)

Я предлагаю, если вы собираетесь спроектировать лестницу, обращайте пристальное внимание на каждую ступеньку, с которой вы сталкиваетесь, и действительно ее прочувствуйте. Спросите себя, как это можно было сделать лучше. Станьте конструктивным критиком лестниц, и вы станете лучшим дизайнером лестниц. Это не так уж и сложно; это просто требует творчества и видения!

Краткая библиография:

В «Графическом руководстве по конструкции каркаса» Роба Таллона есть потрясающий раздел, посвященный аспектам технического проектирования всех возможных лестниц.(ISBN: 1-56158-040-6, Taunton Press.) Я строил дома больше лет, чем могу вспомнить, и эта книга до сих пор остается моим самым ценным справочником. Вы можете построить каркасный дом с нуля, руководствуясь только этой книгой. Текст четкий, он подкреплен прекрасными иллюстрациями, а индекс — супер.

Дедушка всех книг по жилому дизайну — это язык шаблонов (ISBN: 0-19-501919-9, Oxford University Press). Это определенно НЕ техно-публикация, и я рекомендую вам найти ее в своей библиотеке, потому что она очень дорогая.Он стоит 65 долларов и доступен на Amazon по цене около 44 долларов.

Скип Томсен (в некотором роде вышедший на пенсию) проектировщик и строитель единственных в своем роде домов, которые спроектированы индивидуально, чтобы чувствовать себя комфортно в непосредственной близости от них. Он является автором нескольких книг по хомстедингу и отправил множество статей в BHM. Он живет в сельской местности на Гавайях со своей невестой и тремя кошками. Все фотографии, рисунки и лестницы принадлежат автору.

Сколько места на полу обычно занимает лестница?

Планируя новую лестницу, подумайте, сколько места вам следует выделить.Мы исследовали типичное распределение площади и потребности в площади для разных стилей лестниц.

Стандартная лестница занимает 30 квадратных футов пространства над и под лестницей. Это наиболее распространенный размер, учитывая 8-футовый потолок, где ширина лестницы составляет 3 фута (36 дюймов), а занимаемая горизонтальная площадь пола составляет от 9 до 10 футов .

Читайте дальше, чтобы узнать больше о строительном коде для лестниц, различных стилях лестниц и необходимых для проектирования площадок.Мы объясним, как точно рассчитать размеры лестницы, и предложим компактные варианты лестницы для вашего дома.

Строительный кодекс для лестницы

Лестницы подпадают под действие строительных норм и правил, так как они могут быть очень опасными. Перепроверьте местные строительные нормы и правила, чтобы убедиться, что ваша лестница соответствует нормам. Вот несколько стандартных кодов, которые помогут вам рассчитать размер лестницы и построить безопасную лестницу.

Подъем (высота лестницы)

Высота лестницы по вертикали называется подъемом.Подъем используется для определения места для приземления. Стандартные правила пожарной безопасности требуют, чтобы площадка располагалась через каждые 12 футов вертикальной высоты. Нет требований к длине лестничной площадки, так как каждая лестница индивидуальна.

Забег (длина лестницы)

Длина лестницы считается длиной пролета лестницы. Он используется вместе с подъемом, чтобы определить, сколько будет ступенек. Стандартизированные коды с требованиями к высоте подъема и спуска помогают при проектировании лестницы.Это определит, сколько посадок вам понадобится.

Подъем агрегата и ход агрегата

Единица подъема — это вертикальное измерение между двумя ступенями. Стандартный подъем устройства составляет 7,5 дюймов. Горизонтальное измерение от передней части до задней части одиночной лестницы (ступени) — это единичный пробег. В стандартном коде размер каждой ступени составляет от 10 до 11 дюймов, чтобы обеспечить безопасный подъем и спуск по лестнице.

Добавьте безопасности благодаря нескользким ступенькам, чтобы обезопасить малышей на лестнице.

Щелкните здесь, чтобы увидеть эту защитную ступеньку с ковровым покрытием на Amazon.

Ширина лестницы

В соответствии со стандартными правилами, ширина ступеней лестницы должна быть не менее 36 дюймов. Это позволяет безопасно перемещаться при переноске предметов и проходить через него более чем одному человеку. Это также поддерживает аварийные выходы.

Количество ступеней

Рассчитайте общее количество ступенек для перехода от одного этажа к другому, определив общий подъем (расстояние между уровнями по вертикали).Измерьте расстояние от готового пола на нижнем уровне до готового пола на верхнем уровне. Разделите расстояние по вертикали на типичную высоту подступенка, обычно 8 дюймов или желаемую высоту подступенка.

Например, общий подъем в 8 футов 5 дюймов (102 дюйма), деленный на 8 дюймов, даст 12,75 ступенек. Все ступени должны иметь одинаковые размеры, поэтому округлите их до ближайшего целого числа, которое в данном случае равно 13. В этом примере потребуется 13 подступенков с 12 ступенями. Последний подступенок не учитывается, так как он находится на уровне второго этажа.

Подъем лестницы на высоту потолка

Математика для определения подъема рассчитывается на основе подступенков и размеров проступи. Разделите необходимую высоту на 7 дюймов. Если расстояние от пола до пола составляет 8 футов 10 дюймов (106 дюймов), вам понадобится 15 ступеней.

Подъем по лестнице для 8-футовых потолков

Для 8-футового потолка потребуется 14 ступеней. Разделите 96 дюймов (8 футов) на 7 дюймов, чтобы получить ступеньки 13,71, и округлите до 14. В этом случае вы не округлите в меньшую сторону, так как у вас будет одна ступенька слишком высокой.

Подъем для лестницы для 10-футовых потолков

На расстоянии 120 дюймов между полом и потолком вам понадобится 17,14 ступеней, что позволит округлить до 18 ступенек.

Подъем для лестницы для 12-футовых потолков

Двенадцатифутовые потолки (144 дюйма) потребуют 21 ступеньки. Это округлено от 20,57 ступеней.

Каков максимальный подъем на ступеньку?

Сохраняйте высоту ниже 12 футов 3 дюймов для вертикальной высоты лестничного марша. Высота каждой ступеньки не должна превышать 7-3 / 4 дюйма.

Добавление наклеек может создать естественное произведение искусства на подступенках.

Щелкните здесь, чтобы просмотреть эту наклейку на Amazon.

Какое минимальное пространство над лестницей требуется?

Высота потолка — это пространство между потолком и ступенью лестницы. Должно быть достаточно места, чтобы человек мог стоять прямо во время подъема по лестнице. Строительные нормы и правила требуют, чтобы для лестниц было не менее 6 футов 8 дюймов по высоте. Измеряйте вертикально от выступа платформы или ступеньки до потолка, двигаясь по лестнице.

Посадочные площадки

Теперь вы задаетесь вопросом: «Сколько места мне нужно наверху и внизу лестницы?» Площадки должны быть включены в лестницу, и им потребуется минимум места с обоих концов. Они должны иметь минимальную глубину в направлении движения 36 дюймов. Площадки должны быть такой же ширины, как ступеньки. Добавьте площадку через каждые 12 футов вертикальной высоты. Посадки на открытом воздухе такие же, как и в помещении, с дополнительным дренажем для предотвращения мокрых скользких поверхностей.

Используйте проходные ворота на лестничных площадках, чтобы защитить детей и домашних животных от доступа к лестнице.

Щелкните здесь, чтобы просмотреть эти ворота на Amazon.

Какая лестница занимает меньше всего места?

L-образный

Г-образная лестница занимает минимум места и очень привлекательна. Это прямая лестница с поворотом. Их можно использовать в углу комнаты, чтобы они занимали меньше квадратных метров, чем прямая лестница. По нему также легче пройти, так как он имеет площадку, на которую можно опереться для тех, кто борется с лестницей.

Winder

Винтовые ступени имитируют L-образную лестницу без площадки.Лестницы непрерывные, плавно переходящие в клиновидные формы при повороте. Винтовые лестницы снова становятся популярными по мере того, как дома становятся меньше и экологичнее.

П-образный

Два лестничных пролета, идущих в противоположных направлениях с поворотной площадкой, считаются U-образной лестницей. Главный недостаток — обратная посадка затрудняет перемещение больших предметов мебели наверх. Подобно L-образной лестнице, U-образная форма занимает меньше линейной площади на полу и хорошо сочетается с угловой конструкцией.

Спираль

Винтовая лестница занимает меньше всего места, так как имеет одну центральную стойку, к которой прикреплены ступеньки. Однако из-за того, что ориентироваться нелегко, большинство строительных норм и правил требуют, чтобы винтовая лестница была второстепенным маршрутом, а не основным маршрутом.

Строительный кодекс требует, чтобы винтовая лестница имела диаметр 5 футов. Проем наверху лестницы должен быть 62 на 62 дюйма, чтобы обеспечить проход на верхний этаж.

изогнутый

Изогнутая лестница — прекрасное промежуточное звено между прямой и винтовой лестницей.Он идет с коническими ступенями того же дизайна, что и спираль, но более расслабленным, и по ступеням легко ориентироваться. Используйте этот стиль лестницы, чтобы создать эстетический фокус. Эти шаги занимают больше места на полу и требуют более высоких затрат на строительство.

Лестница

Лестничная лестница — это самый компактный вид лестниц. Уточните свои местные строительные нормы и правила, так как обычно лестничные лестницы не допускаются в качестве главной лестницы. По ним также трудно пройти, поскольку они очень крутые и имеют более высокие ступени.Обычно вы найдете их как входы на чердаки и чердаки.

Комплект для лестницы с чередующимися ступенями может отлично работать в пространстве, предназначенном для лестницы.

Щелкните здесь, чтобы просмотреть эту лестницу на Амазонке.

Размер лестницы Завершение

Планируйте традиционную лестницу площадью 30 квадратных футов. С каждым стилем вы можете уменьшить необходимую площадь в квадратных футах или увеличить, если хотите. Помните о строительных нормах и правилах и помните о том, как вы планируете их использовать, и у вас будет стильная лестница, которая обеспечит легкость передвижения и станет началом разговора для ваших гостей.Дополнительную информацию о лестницах можно найти в наших публикациях «Сколько стоят плавающие лестницы?» вместе с «Где должна быть лестница в доме?»

Как рассчитать общую длину лестницы? ФУ!

Длина деревянной лестницы | Это лестница, ведущая на второй этаж в новом доме моей дочери. Чтобы рассчитать длину пространства, необходимого для размещения лестницы, вам нужно провести небольшую математику.

Длина лестницы — все дело в расстоянии между этажами

УВАЖАЕМЫЙ ТИМ: Я строю примерные планы нового дома.Каков размер обычной лестницы с первого этажа на второй этаж дома? Уильям Уортингтон, Перл-Сити, HI

ДОРОГОЙ УИЛЬЯМ: К сожалению, точного ответа нет. Вы можете обвинить математиков, которые утверждают, что на прямой бесконечное количество точек. Но если не считать шуток, я могу подобраться к вам довольно близко.

Что такое обычная лестница?

Вы не дали мне достаточно информации, чтобы дать вам очень точный ответ. Сначала я предполагаю, что нормальный для вас означает прямую лестницу.Первое, что нужно знать плотнику, — это точное расстояние между двумя уровнями готового пола. Может быть много других переменных, включая, помимо прочего, высоту стен первого этажа и толщину фактической конструкции второго этажа.

Можно ли отрегулировать высоту подступенка и глубину ступени лестницы?

На самом деле это сложнее, так как вы можете регулировать высоту подступенка лестницы, а также длину ступени. Они должны соответствовать определенным ограничениям строительных норм, но для моего примера ниже я использовал наиболее удобную комбинацию протектора и подступенка, известную человеку: 7.5-дюймовые подступенки и 10-дюймовые ступени.

От чего зависит длина лестницы?

Длина лестницы определяется расстоянием между двумя этажами, которые соединяются лестницей.

Высота стены первого этажа может быть любого размера, но обычно это стандартная стена восьми футов высотой или, возможно, стена девяти футов. Балки перекрытия второго этажа могут быть 2х8, 2х10, 2х12 и даже более глубокими перекрытиями или деревянными двутавровыми балками.

Для этой колонки я сделал для вас два быстрых вычисления.Я предположил, что у вас будет стандартная стена в восемь футов высотой, и сделал расчет для системы стен в девять футов. В обоих примерах я рассчитал материал перекрытия пола размером 2х10.

Какова общая высота лестницы в доме с 8-футовыми стенами?

В восьмифутовой системе стен общий подъем составляет 108 и 5/8 дюйма. Вот как я пришел к этому числу:

  • 9 и 1/4 дюйма для балки пола 2×10
  • 3/4 дюйма для черного пола второго этажа толщиной
  • 92 и 5/8 дюйма для высоты стойки для интерьера высота несущей стенки
  • 4 и 1/2 дюйма для верхней и нижней пластин несущей стены

Это число не делится на 7 без остатка.5 дюймов, но это близко. Получается лестница с 14 подступенками.

Почему у лестницы на одну ступеньку больше, чем количество ступеней?

У всех лестниц на один подступенок больше, чем на ступеньках, потому что вам нужно подняться, чтобы добраться до первой ступени.

В моем примере выше для дома со стеной 8 футов это означает, что у вас будет 13 ступеней общей длиной 130 дюймов или 10 футов 10 дюймов. Если лестница заканчивается у стены, вы также должны иметь площадку не менее трех футов или свободную площадку для пола у подножия ступенек.Для высоты стены в восемь футов изобразите след в 14 футов длиной для прямой лестницы.

Какова высота 9-футового дома с внутренней стеной?

Если у вас на первом этаже стены в девять футов высотой, ваша общая высота составляет 120 и 5/8 дюйма. Опять же, это не делится на 7,5, но дает 16 подступенков. Умножьте 15 необходимых ступеней на 10 дюймов, и вы получите 150 дюймов или 12 футов 6 дюймов. Добавьте к этому трехфутовую чистую площадь, и вы получите 15 футов 6 дюймов для прямой лестницы в доме с внутренними стенами девяти футов высотой.

Как уменьшить площадь лестницы?

Вы можете уменьшить занимаемую площадь, установив при необходимости L-образную лестницу. Абсолютно минимальная площадь для лестницы — это круговая лестница.

Колонна EM0024

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы о лестницах — что говорится в Строительных нормах и правилах?

Какая максимальная / минимальная ширина лестницы?

Для строений, кроме жилых:

Минимальная ширина лестницы 1200 мм приемлема, если лестница находится между ограждающими стенами, перемычками или стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы превышает 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилищ:

900 мм — приемлемая ширина для лестниц.

Сколько ступенек требуется для приземления?

Для лестниц общего доступа требуется максимум 12 ступенек перед площадкой. При использовании служебных лестниц перед площадкой можно сделать не более 16 ступенек.Ни при каких обстоятельствах не должно быть единственной ступеньки, поэтому лучше сбалансировать положение приземления так, чтобы было по крайней мере два или более ступенек с каждой стороны приземления.

Какая минимальная высота между лестницей и потолком?

Строительные нормы и правила предусматривают, что высота над площадками и лестничными маршами должна быть не менее 2 метров.

Минимальная высота надстройки для переоборудования чердака может быть уменьшена до 1,8 м в самой нижней точке, но до 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. Согласно строительным нормам вы можете иметь открытые стояки как в жилых, так и в иных зданиях, кроме жилых. Стоит отметить определенные ограничения:

Жилые помещения

Ступени должны перекрываться минимум на 16 мм.

Ступени должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый стояк.

Строения, кроме жилых

То же, что и выше, но предпочтительнее закрытый стояк.

Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных пролетах. Между пролетами должно быть предусмотрено как минимум одно изменение направления — это относится как к жилым помещениям, так и к зданиям, кроме жилых.

Для полетов между посадками максимальное количество подступенков должно быть:

Лестница служебная — 16 подступенков

Лестница общего доступа — 12 подступенков

Должны ли быть предусмотрены поручни?

Да, во всех зданиях должны быть предусмотрены поручни, расположенные на расстоянии от 900 мм до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.

Обязательно ознакомьтесь с документами, утвержденными строительными нормами, при проектировании лестницы с различными требованиями, предъявляемыми в зависимости от того, является ли лестница лестницей для эвакуации в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

Как построить лестницу — Руководство своими руками

Как построить лестницу — пошаговое руководство по созданию лестницы своими руками

Есть два разных класса лестниц.Первый класс — это изготовленная на заводе лестница, которая обычно изготавливается в заводском цехе и доставляется на строительную площадку в виде комплекта, готового к сборке и установке. Второй класс, лестница, построенная плотником, и есть лестница, построенная на месте плотником. Этот вид изготовления дешевле и позволяет покрыть лестницу ковром.

Лестницу, построенную плотником, можно украсить деревянной или окрашенной доской для юбки. А простые настенные перила — популярный вариант завершения любого типа лестницы.

При строительстве лестницы функциональность является наиболее важным фактором. Для безопасного проектирования необходимо использовать высочайшую точность. Перед началом строительства вы должны ознакомиться не только с национальными строительными нормами, но и с местными строительными нормами. В некоторых муниципалитетах действуют более строгие правила, чем в других, и предварительная проверка устранит необходимость в последующем восстановлении.

После определения правильных требований к кодам для вашей лестницы, рассмотрите аспекты дизайна лестницы.Помните, что строительные материалы, которые вы используете, будут определять результат вашего готового продукта, а качественные материалы обеспечат качественную работу. Не стоит ошибочно думать, что поскольку материал будет покрыт ковролином и его никто не увидит, качество стройматериалов не имеет значения; оно делает. При использовании материала более низкого сорта, содержащего сучки и пустоты, в дальнейшем на лестнице могут появиться трещины. На большинстве лесных складов имеется инвентарь, используемый специально для строительства лестниц.

Схемы и расчеты

После того, как вы определили правильные коды для вашего муниципалитета, вы готовы приступить к планированию и расчету вашей лестницы. Возьмите карандаш и запишите свои планы на бумагу, набросав черновой план вашей лестницы.

В данном примере проект представляет собой прямую лестницу. Строительный кодекс, который мы применяем для этого проекта, — BOCA 96 для жилых помещений. В этом коде указано, что максимальная высота подступенка может составлять 7 3/4 дюйма, а длина протектора — не менее 10 дюймов.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

Сначала определите размер вашей лестничной клетки, убедившись, что у вас есть необходимая высота для лестницы. Запас очень важен; вы должны иметь возможность безопасно подниматься и спускаться по лестнице. Многие лестницы были вырваны из-за неправильного расчета этого элемента перед построением и установкой лестницы. Нет ничего хуже, чем вбить в вас какое-то обычное чувство лестницы, ударившись головой.В этом примере выступ будет стандартным 1 1/4 дюйма, протектор будет 10 дюймов каждый, а высота над головой будет 6 футов 8 дюймов .

Предполагая, что расстояние от одного готового пола до другого (общий подъем) составляет 118 дюймов, найдите необходимое количество подступенков, разделив общий подъем отделки на 7,5. Полученное количество равно количеству подступенков. Затем разделите это число на общий финишный подъем.

Пример : Общий подъем 118 дюймов / 7.5 = 15,73 — округлить общее количество стояков до 16

Общий подъем 118 дюймов / 16 подступенков = 7 3/8 дюйма каждый подъем

Зная количество подступенков, вы получите количество ступеней — 15 (шестнадцатый подступенок будет располагаться по направлению к верхнему этажу без ступеней наверху). Тогда длина лестницы составит 15 ступеней по 10 дюймов на ступень, или 150 дюймов общей длины. Чтобы определить фактическую общую длину лестницы, необходимо сложить выступ нижней ступеньки и толщину верхнего подступенка.

Пример: Общий пробег ступени 150 дюймов + выступ 1 1/4 дюйма + верхний подступенок 3/4 дюйма = общая длина лестницы 152 дюйма

Затем рассчитайте длину лестничной клетки или ширину вертикальной шахты верхнего этажа, в которой расположена лестница. Это двухэтапный расчет.

Во-первых, необходимо учесть необходимую высоту помещения и конструкцию верхнего этажа, включая высоту балок перекрытия, толщину пола и толщину гипсокартона. В нашем примере мы рассчитаем, что конструкция верхнего этажа будет иметь общую толщину 12 1/2 дюймов.Это число (12 1/2 дюймов), добавленное к желаемой высоте перемычки в 80 дюймов, составит 92 1/2 дюйма. Возьмите этот размер и разделите его на высоту подступенка.

Пример: 92 1/2 дюйма / 7 3/8 дюйма = 12,542

Ответ, который вы получите (12,542), — это количество ступеней, необходимое в открытом проеме, чтобы создать высоту. Это будет означать, что у вас теперь есть протекторы 2,45, расположенные под заголовком. Умножив 12,542 (количество ступеней в чистом проеме) на 10 дюймов (размер глубины проступи) и прибавив 1 1/4 дюйма для выступа и 3/4 дюйма для верхнего подступенка, вы получите длину лестничного проема, необходимую для правильной перемычки. .Результат для нашего примера составляет 127 7/16 дюйма для длины лестничной клетки. Большинство лестниц, расположенных между двумя стенами, имеют готовую ширину 36 дюймов. Чтобы приспособиться к этой готовой ширине, вам нужно сделать приблизительное отверстие в 37 дюймов.

Конечный результат нашей процедуры компоновки: пробег 10 дюймов, подъем 7 3/8 дюйма, длина лестничного колодца 127 7/16 дюймов, ширина лестничного колодца 37 дюймов, ширина отделки лестницы 36 дюймов.

Резка лестницы

Теперь, когда у нас есть указания на бумаге, как построить нашу лестницу, пора приступить к резке.Плотники всегда измеряют дважды и отрезают один раз — хорошее правило, которому следует следовать при стрижке лестниц. Строительство лестницы может быть дорогостоящим; вы хотите приобрести материалы только один раз, поэтому приобретайте и раскройтесь с умом.

Когда вы начинаете проект, убедитесь, что ваше рабочее место чистое и хорошо освещено. Работа в комфортной обстановке немного облегчает выполнение сложной задачи.

Разложите стрингеры, чтобы начать собственно проект лестницы. Сделайте это, установив подъем и спуск лестницы на квадратной рамке.Квадратные зажимы обрамления должны быть отрегулированы до 7 3/8 дюйма на 10 дюймов. Затем отметьте количество ступеней и подступенков, необходимых для этой лестницы. Всегда начинайте с первого подступенка и заканчивайте верхним подступенком и проводите линию второго этажа. На этом этапе полезно подсчитать количество подступенков, чтобы не было ошибки макета. Повторите эту процедуру для всех трех стрингеров.

После того, как вы разметили ступеньки и подступенки, пора окончательно отрегулировать косоур лестницы.Как и в случае с любым хорошо спланированным произведением искусства, может потребоваться доработка дизайна. Чтобы все стояки соответствовали нормам, может потребоваться регулировка верхнего и нижнего стояков. В нашем примере, когда к нижнему прорезу проступи будет добавлен протектор толщиной 1 дюйм, наш нижний подступенок будет на 1 дюйм выше. Обратное верно в верхней части. Когда мы добавляем верхнюю ступеньку, ее толщина вычитается на 1 дюйм из открытой высоты подступенка. Чтобы исправить эту ситуацию, мы вычтем 1 дюйм из разреза нижнего подступенка на уровне пола стрингера.

После того, как вы положили стрингеры, отрежьте треугольные части. Электропила — лучший инструмент для этой задачи, но будьте осторожны, чтобы не порезаться за обозначенные вами линии разметки, что ослабит ваши стрингеры. Окончательный вырез из треугольников можно вырезать ножовкой. После того, как все три стрингера вырезаны, соедините их вместе, чтобы убедиться, что все они совпадают. Три идеальных совпадения — это то, чего вы хотите достичь. Что-нибудь меньше, чем три идеальных стрингера, и вы можете подумать о том, чтобы вернуться к чертежной доске.

С тремя симпатичными стрингерами на скамейке теперь вы можете взять левый и правый стрингеры и расположить их поверх досок юбки размером 1 на 12 дюймов. На каждой доске юбки нарисуйте разрез в месте соединения стрингера с полом и верхним подступенком. Вырежьте эти линии, а также сделайте вертикальный разрез в нижней части доски на высоте плинтуса. Присоедините доски юбки к двум стрингерам. Эти два стрингера готовы, и их можно прибивать к гипсокартону.Если гипсокартона нет, заполните стрингеры на толщину гипсокартона. Всегда, всегда прибивайте гвоздями или винтами к шпилькам. Теперь центральный стрингер готов к установке на верхний коллектор и прикреплен к блокировке на полу.

Теперь, когда ваши стрингеры на месте, пора еще раз проверить все ваши разрезы. Проверьте порезы протектора на уровень и отвес. Проверяйте свои измерения во всех направлениях, слева направо и спереди назад. Проверьте верхний и нижний подступенки — учитывается ли конечная высота проступи? Верхний подступенок должен иметь толщину протектора более 7 3/8 дюйма, а нижний подступенок должен иметь меньшую толщину протектора.

Если после того, как вы дважды проверили все свои разрезы и убедились, что находитесь на правильном пути, пора вырвать подступенки на нужную высоту и прибить их на место. Не забудьте приклеить их и прибить гвоздями, чтобы они сохранили долговечность. Ваши ступени должны быть 11-1 / 4 дюйма, чтобы их не нужно было рвать, просто отрежьте их до нужной длины, приклейте и прибейте гвоздями.

Прибейте проступи и подступенки к стрингерам. Установите, забив гвоздями заднюю часть подступенков в ступени, всегда используя крепежные детали с цементным покрытием.

Ваша лестница завершена, за исключением стены или перил. Поскольку в нашем примере лестница расположена между двумя стенами, нам потребуется установить настенный поручень, чтобы обеспечить соответствие нормам. Установите поручень на высоте 34 дюйма над передней кромкой протектора. Он должен быть 198 дюймов в длину и содержать настенный кронштейн, ввинчиваемый в стойку или основу, каждые 4 фута. В случае открытой секции рельса сбоку от лестницы проще всего установить балясины на угловой заглушке.

Теперь вы готовы к осмотру!

Вверху: Расклад юбки.

Лестничный дом — это искусство. Не ждите, что сможете узнать все из одной статьи. Многие опытные плотники испытывают трудности со строительством лестницы. Так что, если вы немного растрепали волосы, пытаясь создать качественный проект лестницы, вы попали в хорошую компанию. Наберитесь терпения и немного попрактиковавшись, вы продвинетесь в мире по только что построенным ступеням.

Боковое примечание 1:

ЛЕСТНИЧНЫЕ НАКОНЕЧНИКИ

1.Чтобы создать более мягкий край, где ковер выходит за край протектора, протрите край с круглым заусенцем на 1/2 дюйма перед установкой протекторов в стрингеры.

2. Если материал рассыпается, просверлите отверстия. Это также поможет предотвратить скрип в будущем.

3. Клейкие блоки могут быть размещены на нижней стороне между пересечением ступени и подступенка.

4. Еще одна очень важная вещь, о которой иногда забывают, — это герметизация нижней части лестницы. Это предотвратит скрип и коробление лестницы.

Боковое примечание 2:

СТРОИТЕЛЬНАЯ ТЕРМИНОЛОГИЯ

Лестничное здание — это искусство со своей терминологией. Вот некоторые термины, с которыми вы можете столкнуться при исследовании конструкции лестницы:

Ступени: Горизонтальная прогулочная поверхность лестницы.

Подступенок: Вертикальная поверхность между двумя ступенями.

Стрингер каретки: Опора ступеней и подступенков; обычно разрезают так, чтобы ступени располагались в горизонтальной плоскости, а подступенки прибивали к вертикальному разрезу.

Доска для швабры / юбка для швабры : Кусок пиломатериала, помещаемый рядом с косоурами каретки и используемый для обшивки стены.

Настенный поручень: Поручень вдоль шага лестницы; обычно устанавливается на расстоянии 34 дюймов от передней кромки протектора. Настенная направляющая должна иметь диаметр от 1 1/4 до 1 1/2 дюйма для облегчения захвата.

Кронштейн для перил : Металлический элемент оборудования, который используется для крепления настенной направляющей к стене.

Поручень: Фасонный деревянный элемент, используемый в сочетании со стойками и балясинами для создания защитного барьера на открытом балконе или открытой секции лестницы. Эти перила также можно закрепить на стене.

Стойка (новинка): Вертикальный деревянный или опорный элемент на площадке или в начале лестницы. Столбик может быть квадратным или поворотным. Стандартный диаметр столба составляет 3½ дюйма.

Настенная крышка: Доска для украшения полустены или для крепления балясин.

Балясины: Вертикальная опора поручня, которая не позволяет предметам или людям переходить через край балкона или открытую сторону лестницы. Балясины также называют веретенами, пикетами или точками.

Высота над головой: Расстояние от передней кромки протектора до жатки прямо над ней. Шесть футов 8 дюймов — это минимальный ориентир, которому нужно следовать.

Общий рост: Размер от одного чистого этажа до чистого этажа выше.

Носик: Выступающая кромка протектора. Стандартный размер носика — 1 1/4 дюйма.

Глубина протектора: Размер среза стрингера; глубина горизонтальной прогулочной поверхности за вычетом размера носа. Стандартная глубина протектора — 10 дюймов.

Высота подступенка: Расстояние по вертикали между двумя ступенями; этот размер должен быть одинаковым на протяжении всего полета. Стандартная высота подъема составляет 7 5/8 дюйма и не должна превышать 7 3/4 дюйма.

Общий пробег: Длина всех ступеней вместе взятых.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
