Шпренгель в стропильной системе: Что значит шпренгельная конструкция крыши? – специфика устройства, Шпренгель в стропильной системе – Стропильная система вальмовой крыши: схема

Шпренгель в стропильной системе. Стропильные системы вальмовых крыш – инструкция по монтажу

Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Устройство стропильной системы

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса. Содержание Характерные особенности вальмовых крыш Диагональные стропильные ноги Опоры для диагональных стропилин Нюансы опирания накосных стропилин Нарожники и способы их устройства Элементарная вальмовая стропильная система Этап 1: Моделирование и проектирование Этап 2: Устройство основной части вальмовой крыши Этап 3: Сооружение вальмовых скатов Строительство сложных вальмовых крыш.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши. Экономический эффект от уменьшения объема — вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется. По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы.

В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

шпренгель в стропильной системе

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, так как примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками. Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции.

Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали. Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, так как устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование — нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:. Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши.

Разновидности вальмовой крыши

Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками. Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног.

К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги. Независимо от масштабов строительства любая схема стропильной системы вальмовой к

Шпренгель в стропильной. Вальмовая стропильная система крыши

Вальмовая кровля своими руками Расчёт основного эскиза Примечание. Монтаж потребует развитых навыков плотника. Внедрение вальмы в двускатную крышу подразумевает устройство дополнительных коньков для этого ската.

Их называют рёбрами или накосными стропилами. Остальные стропила вальмы называются нарожниками. Самый важный момент при создании эскиза и переносе его на местность — точка проекции сочленения рёбер и конька далее — точка проекции.

Порядок работы 1. Установить мауэрлат на армопояс при помощи анкеров на глубину не менее 1,5 толщины мауэрлата. Врубка углов — в полдерева. Установить лежни и подготовить затяжки.

Разновидности вальмовой крыши

Обозначить точки проекции и установить на них опорные стойки с запасом по высоте строго вертикально на прочных временных подкосах. Определить высоту конька относительно неподвижной горизонтальной плоскости — перекрытия или армопояса, разметить и подрезать стойки по высоте. Установить стропильные ноги двух параллельных скатов в соответствии с проектом.

Раскрепить временной обрешёткой и установить подстропильные затяжки ригели. Если расстояние между опорами накосной стропилы более 2,2 метра, под неё устраивается промежуточный упор, который называется шпренгель.

Это вертикальная стойка, установленная на горизонтальную балку, закреплённую к мауэрлату.

Существует множество вариантов крыш: двухскатная, четырехскатная и т. Самой распространенной по монтажу и дизайну является вальмовая крыша, она относится к четырехскатной системе. Монтаж такой крыши своими руками возможен, но лучше это делать под четким руководством мастера, так как во время работы может возникнуть много вопросов, ведь в проектировании вальмовой системы крыши есть свои сложности. Самой главной ее функцией является защита от различных природных явлений, таких как дождь, ветер, снег.

Подрезать по месту, установить и раскрепить рёбра вальмы. Подразумевается, что устройство свеса крыши утверждено.

Конструкции с висячими стропилами востребованы при возведении крыши с опорой только на наружные стены дома. Данный принцип строительства применим как для двухскатных, так и для вальмовых крыш.

Смонтировать к рёбрам вальмы накосные стропила основных параллельных скатов. Установить нарожники вальмы, надёжно скрепляя все узлы доступными способами — саморезы, турбовинты, резьбовые затяжки. Под каждую стропильную ногу необходимо делать врубки в мауэрлат.

шпренгель в стропильной

Если проекция рабочей части стропил имеет длину более 1,5 м, необходимо установить промежуточные стойки. Вальмовая кровля имеет два распространённых частных случая. Обе разновидности некоторым образом влияют на конструкцию узла сочленения конькового прогона и накосных стропил. Случай первый. Шатровая крыша Это разновидность кровли, состоящей из четырёх вальм, т.

Все скаты абсолютно одинаковы.

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций. Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства.

В основном такие крыши применяют на беседках или башнях. Ход рабо

Схема стропильной системы вальмовой крыши. Двухскатная крыша с опиранием стропил на балки перекрытия Шпренгель в стропильной системе

Тип вальмовой крыши чаще всего используется для частных домов или коттеджей. Комплекс устроен в виде четырехскатной крыши с двумя скатами трапециевидной формы. В ее основе включены сложные элементы, состоящие из стропил и балок. В этой статье мы расскажем, как выполнить монтаж вальмовой крыши, а также разберем устройство стропильного комплекса.

Элементы стропильной системы бывают наслонными и висячими. Наслонная стропильная система считается наиболее выгодной. Такой комплекс используют для опорных сооружений или конструкций со средней несущей стеной. Висячая система применяется на стенах с внешними проемами. Недостаток виясчего комплекса является его сложность монтажа.

Для информации! За счет наличия дополнительной опорной конструкции можно значительно увеличить область пролета. Чаще всего такое устройство применяется в четырёхскатной крыше с углом наклона в 35 градусов.

Вальмовая крыша имеет следующее устройство стропильной системы:

  • стойки, подкосы;
  • трапециевидные элементы ската;
  • нарожники;
  • шпренгели;
  • ригели;
  • накосные элементы, крепящиеся по диагонали либо по направлению углов проема.

Диагональный накосный элемент фиксируется краем в нижнюю опору всей стропильной системы либо в балку. Такая конструкция имеет большие линейные размеры и способна вынести высокую силовую нагрузку. Нарожники представляют собой стропильные элементы, имеющие небольшую длину. Они крепятся на накосную систему в одной точке опоры, а вторая фиксируется по нижней точке опоры. Для уменьшения линейного размера используют стойки и подкосы. Такое соединение позволяет выполнить монтаж вальмовой крыши без дополнительных распорок. Стоит отметить, в коньковом элементе вальмовой крыши возможно применение распорок для поддержания всей конструкции. Исключить образование распора поможет установка горизонтального уровня, который используют вместе с нижней опорой:

  • фксацией на балку, которую врезают в дополнительный брус и располагают на нижней опоре;
  • фиксация на нижней балке с обязательной обвязкой верховых венцов.

Специалисты не рекомендуют выполнять фиксацию в нижнюю опору, т.к. такое действие значительно снижает прочность и надежность конструкции. Независимо от выбранной конструкции крыши и стропильной системы должное внимание следует уделить гидроизоляции. Например, при укладке леженя на кирпичный слой сечение рулонной гидроизоляции должно быть 100х150 мм, а вот при укладке леженя на стеновые проемы либо перекрытия его высота может составлять на 10 см меньше.

Для информации! Лежень может отсутствовать у стропил вальмовой крыши только в случае отсутствия подкосов на крыше.

Прогоны выполняют функцию дополнительного усиления всей конструкции. Их располагают, как подпору на расстоянии 4,5 м. Монтаж шпренгелей выполняется с учетом линейной величины пролетов, а его изготовление выполняется из бруса либо бревна. Накосные стропила увеличивают нагрузку и переходят в шпренгель.

Процесс монтажа стропильного комплекса

Устройство стропильной системы для вальмовой крыши состоит из действий:

  • Возведение мауэрлата по всему периметру стен. Фиксируют его при помощи шпилек с резьбой, которые установлены в кладке и прочно затягивают их гайками. В местах стыковки мауэрлата находят посадочную плоскость и подрезают половину балки;
  • Следующий э

Стропильная система для вальмовой крыши

Вальмовая кровля (стропила)

Содержание:

Иногда богатство фантазии и смелость застройщиков вызывают восхищение и попросту поражают.

Обратите внимание на архитектурное разнообразие и вычурность крыш коттеджей и частных домов. Очень много инновационных решений.

Но всё ещё самая надёжная герметичная конструкция для защиты дома – это стропильный механизм вальмовой крыши – особый вид 4-хкаркасной кровли.

Типы вальмовых крыш:

  • Шатровая – когда дом имеет в основании квадрат
  • Датская либо полувальмовая – когда вальмы усечены сверху, а не монтируются на полную высоту
  • Крыша, у которой сочетаются каты разной крутизны, называется ломаной
  • Мансардная полувальмовая – с треугольными маленькими вальмами, которые устанавливаются над фронтами.

Крыша данного вида складывается из 2-х скатов в виде трапеции и 2-х скатов треугольной формы. 2 трапеции соединяются друг с другом верхней гранью, а треугольные конструкции скатов закрывают боковые стороны.

Если 2 какие-то грани кровли делаются ломанными, то такой вид крыши называется датским. Вальмовая крыши, как и все остальные, предполагает в своём основании наличие особого каркаса из стропил, на котором вся конструкция и держится.

Ввиду этого необходимо очень тщательно подойти к приготовлению стропильной системы крыши. До того, как начинать строительство, нужно нарисовать схему всей стропильной системы, для того, чтобы проще выполнить установку и высчитать необходимое количество стройматериалов.

Чтобы выполнить расчёт и чертежи сперва необходимо выбрать желаемый уклон скатов крыши. Точный расчёт – это гарантия долгого срока эксплуатации крыши, её прочности и внешнего вида.

Неспроста вальмовые скатные крыши популярны: они характеризуются наиболее экономным расходом материалов и очень эстетичны.

Но в данном случае работы по установке обычно более сложные, в особенности работы по установке кровельного материала.

Из чего состоит?

Внутреннее устройство

Прежде, чем возводить стропильную систему, нужно положить брус, на который потом будут опираться стропила.

До того, как укладывать мауэрлат, нужно оборудовать армопояс из железобетона, усиливающий несущую функцию стены и в то же время являющийся горизонтальной ровной поверхностью для укладки мауэрлата. По верху стенки из кирпича выставляют опалубку, куда заливают бетон и устанавливают арматурный каркас.

При заливке бетона немаловажно строго соблюдать горизонтальность по всему периметру здания. В ходе монтажа арматурного каркаса к нему прикрепляются шпильки из цинкованного металла диаметром десять миллиметров.

Они должны быть настолько длинными, чтобы их верх выступал из бруса на три сантиметра.

Когда бетон станет прочным, его верхнюю часть мажут горячим битумом и наклеивают рубероид, чтобы защитить древесину мауэрлата от загнивания.

На выступающие шпильки насаживают брус, в котором преждевременно просверлили отверстия, и затягивают гайки.

Как мауэрлат для каркаса вальмовой крыши применяется деревянный брус сечением сто на сто пятьдесят миллиметров либо сто пятьдесят на пятьдесят миллиметров. Деревянный брус необходимо обработать антисептиком.

На мауэрлат кладут центральную балку, параллельно будущему коньку, на которую потом установят стойки, которые поддерживают конёк.

Весь каркас складывается из стропил вальмовой кровли, которые в свою очередь делятся на:

  • Диагональные,
  • Нарожники,
  • Затяжки,
  • Накосные,
  • Рядовые стропила,
  • Подкосы.

Порой используются такие конструктивные детали, как шпренгель увеличения накосных стропил.

Все детали стропильной системы делаются их дерева хвойных пород, которое высушено до состояния влажности двадцать процентов.

Иногда при больших пролётах стропильные ноги удлиняют с помощью спаривания 2-х досок. Это не просто удлиняет стропильные ноги, однако и делает их прочнее.

Все деревянные детали стропильной системы должны быть обязательно обработаны антисептирующими средствами. В результате эта операция увеличит период эксплуатации всей конструкции.

Монтаж и укладка по шагам

Крепление нарожников

Строение стропильной системы вальмовой крыши начинается с монтажа вертикальных стоек, которые поддерживают коньковый брус.

Стойки, которые держат конёк, прикрепляются к основной балке системой укосов. Потом начинается монтаж диагональных стропил. В качестве стропил можно применять обрезную доску сечением пятьдесят на сто пятьдесят миллиметров.

Диагональные либо накосные стропила – это главные детали в стропильной системе. Они несут главную нагрузку, и правильностью их монтажа определяется вся надёжность и геометрия крыши:

  • Диагональные стропила должны быть одинаковой длины. Как раз эти детали регулируют кровельный свес.
  • Обычно, кровельные свесы изготавливаются в рамках пятидесяти-шестидесяти сантиметров, однако в областях с сильным ветром свес может достигать одного метра.
  • Основная сложность состоит в верном стыковании диагональных стропил, центрального стропила и конькового бруса со стороны торцевой части дома

Строение стропильной системы подразумевает в первую очередь монтаж накосных стропил, после чего устанавливаются рядовые стропила с конкретным шагом. Расстояние между ними высчитывается, учитывая ширину теплоизоляционных плит.

Обычно, шаг обычных стропил выдерживается в рамках шестидесяти сантиметров. Рядовые стропила прикрепляются к мауэрлату и коньковому брусу методом врубки.

Плюс ко всему их установка дополнительно закрепляется постановкой верхних стяжек и ригелей.

Важно: Не забывайте про шпильки, на которых закреплён мауэрлат. Обычные стропила не должны опираться на данные места, чтобы не было лишних проблем с креплением и врубкой.

К диагональным стропилам прикрепляется по одному нарожнику с каждого бока, связывающие мауэрлат с накосными стропилами. Они не должны в одном месте стыковаться накосным стропилом.

Нарожники и рядовые стропила монтируются параллельно один одному и под прямым углом по отношению к коньковому брусу.

Повышение прочности стропильной системы

Схема монтажа углов

Если угол наклона вальмовой кровли маленький, что подразумевает увеличенную нагрузку снегом, нужно усилить стропильную систему. Для этого применяются шпренгельные фермы либо шпренгели.

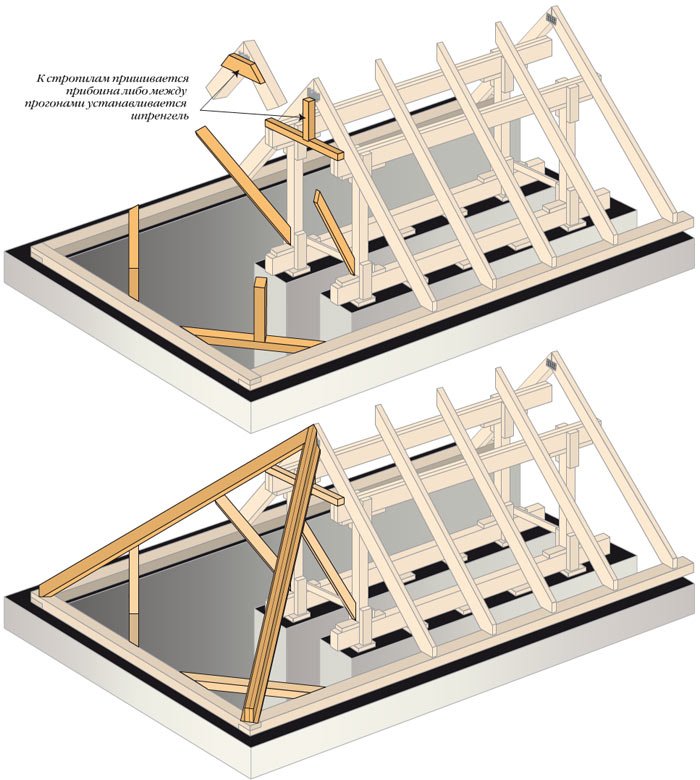

Шпренгель является брусом, укладываемым на 2 стены, которые сходятся углом. На данный брус монтируется вертикальная стойка, поддерживающая диагональное стропило. Это можно выполнить внизу накосного стропила.

Если нужно выполнить усиление верхней части, то тут уже нужна шпренгельная ферма. В данном случае вертикальная стойка монтируется с помощью 2-х подкосов. На этом главная часть работы по устройству стропильной системы завершена.

Осталось установить обрешётку, которая делается из бруска сечением пятьдесят на пятьдесят либо из доски двадцать на двадцать пять миллиметров. Обрешётка может быть в виде сплошного настила либо с зазорами.

Шаг решётки определяется, основываясь на виде и размере материала кровли.

Стропильная система вальмовой крыши: конструктивные особенности, проектирование, расчет

каркас вальмовой крышиВ классическом исполнении вальмовая кровля использовалась в основном при строительстве многоэтажных зданий. Но в последние годы наметилась стойкая тенденция к устройству данного типа крыш в загородном домостроительстве.

Сложная конфигурация вальмовых конструкций дает возможность подчеркивать индивидуальность постройки и воплощать оригинальные дизайнерские решения.

Вальмовая конструкция является одним из видов четырехскатных крыш.

Ее составными элементами являются два трапециевидных ската, являющиеся основном частью, и два треугольных ската, напоминающие наклонные фронтоны. Трапеции верхними гранями соединены по одной прямой, а треугольники как бы заполняют образующиеся пустые пространства.

подшивка карнизов крыши софитомА вы знаете, как выполняется подшивка карнизов крыши софитом?

Практические советы, как сделать красивый флюгер на крышу своими руками читайте здесь.

Исключительно оригинальный вид имеют полувальмовые, или датские кровли с переменным углом наклона, придающими зданию выразительных вид. Минусом данной разновидности является большое количество стыковой и значительное усложнение системы стропил.

Стопильная система

Система стропил надежно защищает здание от нежелательного влияния факторов окружающей среды.

Ее возведение– дело очень ответственное.

До начала работ необходимо подготовить чертеж и составить план системы стропил. Для этого требуется сделать все требуемые расчеты – прежде всего определить угол уклона.

Величина угла прямо пропорциональна количеству используемого кровельного материала.

Устройство стропильной системы

  • До начала укладки стропил надо уложить мауэрлат, который будет служить опорой для всей системы. До начала укладки мауэрлата следует оборудовать армированный пояс для усиления несущей способности стен и обеспечения подходящей ровной поверхности. Для этого используют конструкции из железобетона.
  • Если постройка каменная или кирпичная, по верхней части стен выставляется опалубка, в которую затем вставляют каркас на основе арматуры, после чего заливают бетоном.
  • Во время установки каракаса к нему прикрепляют оцинкованные шпильки из металла. Их диаметр должен быть как минимум 1 см. Длина подбирается с таким расчетом, чтобы верхние части выступали на 3-5 см из мауэрлата.
  • После затвердения бетона его верхняя часть промазывается битумом, а сверху клеится рубероид, который защищает дерево от гниения. На выступающие шпильки насаживают бруски (в них предварительно должны быть высверлены отверстия). Для закрепления конструкции используют гайки.
  • Мауэрлат изготавливают из деревянного бруса сечением 15 х 15 или 10 х 15 см.
  • Материал должен быть тщательно просушен и пропитан антикоррозийными средствами.
  • После этого параллельно коньку (к нему крепят стойки, которые поддерживают определенную часть системы стропил) устанавливают центральную балку.

Элементы каркаса и стропильной системы

элементы системы
Основными составляющими каркаса и системы стропил являются:

  • прогон;
  • мауэрлат;
  • опорная доска;
  • затяжки;
  • обрешетка;
  • нарожники;
  • подкосы;
  • рядовые стропила;
  • накосныестропила;
  • стропила диагональные.

Итак, из кровельных элементов создается стропильная ферма с несколькими треугольниками в основании. Поскольку эта геометрическая фигура является самой устойчивой, ферма также отличается значительным уровнем жесткости.

Стропильные ноги – основная несущая деталь всей конструкции. Их устанавливают под предварительно вычисленным углом наклона скатов.

Основной функцией мауэрлата является равномерное распределение веса всей конструкции (стропил, дополнительных элементов и т.д.) на стены.

Опорой для нижних торцов стропильных ног являются наружные стены, а для верхних торцов – промежуточные прогоны или подконьковый брус. Назначением этих двух элементов является передача нагрузки на поверхность несущих стен посредством системы стоек.

Расстояние между стропильными ногами может быть до 2 метров. Конкретная величина зависит от материала для кровли и сечения стропильных брусов.

Виды стропил

Стропила для вальмовой кровли делятся на два типа:

  • Висячие – держатся на двух опорах, без дополнительной поддержки. В роли опор выступают стены.

Подобная стропильная система работает на изгиб и сжатие. При ее использовании возникают передающиеся на стены распорные силы горизонтальной направленности. Их можно сократить посредством применения затяжки из металла или дерева для соединения стропильных ног. Затяжка устанавливается у основания стропил и выполняет роль балки перекрытия. Такой вариант чаще всего применяется при строительстве чердачной или мансардной кровли.

технология утепления мансардной крышиОсновная технология утепления мансардной крыши: материалы и последовательность действий.

Статья для тех, кто выбирает мягкую кровлю катепал.

Если вам нужно покрыть крышу металлочерепицей, читайте https://rooffs.ru/metallicheskaya/metallocherepica/kak-krepit-na-kryshu.html советы профессионалов.

При более высоком расположении затяжка выполняет только закрепляющую роль.

По мере продвижения затяжки наверх система креплений и балки стропильной конструкции должны все более усиливаться.

  • Применение наслонных стропил целесообразно в постройках с промежуточной несущей стеной или колоннами. Опорой для торцов являются наружные стены. Средняя часть соответственно опирается на опоры или расположенную внутри несущую стену.

стропилаДетали этой стропильной системы также работают на изгиб. В случае соответствия ширины системы стропил периметру здания кровля получается легкой и гораздо более экономичной с точки зрения требуемых пиломатериалов.

Во время монтажа можно чередовать два типа стропил: на участках с внутренними стенами (или опорами) использовать наслонные, а в тех местах, где их нет, применять висячие.

Монтаж наслонных стропил уместен при расстоянии между опорами до 6 метров. В случае, когда есть промежуточная опора, ширина перекрытия увеличивается посредством применения наслонных стропил до 12 метров. При двух дополнительных опорах она может достигать 15 метров.

Для повышения прочности соединения его закрепляют при помощи болтов, саморезов, скобы и нагеля.

Для соединения составляющих затяжек применяются накладки, болты, зуб.

В стропильной системе в очень многих случаях применяется шпренгель. Его функция заключается в повышении устойчивости накосных стропил.

В качестве материала для изготовления стропил используют хвойные сорта дерева. Они заранее тщательно просушиваются и обрабатываются особыми составами для предотвращения гниения и защиты от огня.

Последовательность работ по укладке стропил

  • В первую очередь должны быть установлены вертикальные стойки, которые будут поддерживать брус конька. Крепление стоек к центральной балке осуществляется при помощи особой системы укосин.

Завершив этот процесс, можно переходить к диагональным стропилам. Материалом для них служит обрезная доска сечением 5 х 15 см.

  • Накосные (диагональные) стропила являются основным элементом системы. Они несут основную ответственность за поддержку веса всей кровли.

От их корректной установки во многом зависит устойчивость конструкции.

Правила при возведении вальмовой кровли сводятся к следующему:

  • диагональные стропила должны быть равны по длине – свес крыши зависит от этих деталей;
  • расстояние между кровельными свесами должно составлять 50-60 см; при строительстве дома в областях с сильными и частыми ветрами длину увеличивают до 1 метра;
  • с особой тщательностью должна осуществляться стыковка центрального стропила (со стороны торца постройки), накосных стропил, бруса конька.
  • После установки диагональных стропил переходят к обычным. При расчете длины шага между ними необходимо учесть параметры плит для теплоизоляции. В основном шаг составляет 60 см. Крепление к мауэрлату и брусу конка производится посредством саморезов и способом врубки. Для дополнительной фиксации (при ее необходимости) используют ригели и верхние стяжки.
  • Рядовые стропила не должны упираться в те участки, где производилось крепление мауэрлата при помощи шпилек.
  • С каждой стороны к накосным стропилам прикрепляют нарожник. Стропила и мауэрлат связываются при помощи укороченных стропильных ног. Следует избегать их соединения в одном месте с диагональными стропилами.
  • Установка обычных стропил и нарожников производится под прямым углом и параллельно относительно друг друга.
  • Укрепить конструкцию можно посредством монтажа подкоса под стропила, а также врезания в балки перекрытия стоек.
  • Скаты получаются значительно круче при расчете нижних стропил на сжатие. В подобном случае основную часть нагрузки составляют давление ветра и вес верхних скатов.

Для дополнительного укрепления крыши и повышения ее устойчивости по отношению к сильным порывам ветра применяют анкерные соединения.

  • Если устанавливать стойки в точках пересечения подкосов и стропильных ног, можно заметно сократить количество распределяемой на балки нагрузки. Низ стоек должен соединяться с балкой перекрытия (над наружной стеной).
  • Прочность кровли можно увеличить при помощи схваток, которые используются для скрепления наслонного типа стропил в нижней части кровельных скатов. Опорные брусья устанавливаются в нижней части затяжек.

Когда необходимо усиление стропильной конструкции?

план раскладки стропилПри небольшом уклоне повышается снеговая нагрузка. В подобном случае надо увеличить прочность стропильной системы.

С этой целью используют шпренгели и шпренгельные фермы.

Шпренгель представляет собой брус, укладываемый по двум сторонам с таким расчетом, чтобы они сошлись углом. На этот брус устанавливают вертикальные стойки для поддержки диагонального стропила – как в верхней, так и в нижней части.

При необходимости усиления верхней части применяется шпренгельная ферма. При этом стойку усиливают при помощи пары подкосов.

Обрешетка

После завершения работ по установке стропильной системы надо установить обрешетку.

Для ее устройства используют доски толщиной от 20 до 25 см или бруски сечением 5 х 5 см.

Обрешетка может быть с зазорами или сплошной.

Размер шага определяется в зависимости от типа материала для кровли.

Расчеты

Прочность кровли можно обеспечить только правильно составленным проектом, точными расчетами и разметкой.

Расчеты крайне важны для определения соотношения длины скатов и вальм.
расчет стропильной системы

  1. В первую очередь обозначают ось с торца здания по верхней обвязке.
  2. Рассчитав половину толщины конькового бруса, находят местоположение первой детали системы стропил.
  3. После этого замерную рейку одним краем прикладывают к отмеченной линии, в то время как другой ее конец находится по линии боковой стены. Здесь должно быть установлено промежуточное стропило.
  4. Длина свеса стропила определяется следующим образом: одним концом брус располагается на наружном углу стены, а другим – на кровельном свесе. Следующий элемент центральных стропил рассчитывают посредством передвижения замерной рейки к краю боковой стены, после чего на ней отмечают место расположения стропила.
  5. Аналогичное действие производится на 3 других углах. Таким способом определяется дислокация промежуточных стропил и коньковых торцов.

Замерная рейка и таблица коэффициентов

Для облегчения работ строители рекомендуют использовать замерную рейку. На нее наносятся все необходимые параметры. Так можно избежать ошибок и не пользоваться рулеткой при отмеривании одинаковых отрезков.

Рейку делают из широкой фанеры (примерно до 5 см), чтобы была возможность просматривать ее с большого расстояния. Для точного расчета используется специальная таблица, в которой указаны соотношения длины и расположения стропил.

Длина стропильной ноги будет равняться произведению коэффициента проекции (ноги стропила). Таблица обеспечивает абсолютную точность при расчетах.

Полученная величина умножается на поправочный коэффициент, в итоге получается длина углового стропила.

ВЫВОДЫ:

  • Вальмовая кровля сложна в исполнении, но отличается высоким уровнем прочности.
  • Стропильная система – основа кровельной конструкции.
  • До начала работ необходимо подготовить чертеж и сделать точные расчеты.
  • Сначала укладывают мауэрлат, который будет опорой для системы стропил.
  • Стропильные ноги являются главной несущей деталью конструкции.
  • Стропила вальмовой кровли бывают висячими и наслонными.
  • Для повышения прочности наслонных стропил используют шпренгель.
  • Диагональные стропила ответственны за удержание веса всей кровли.
  • При небольшом угле наклона кровли стропильная система требует укрепления.
  • Последним штрихом является установка обрешетки.
  • Использование замерной рейки значительно упрощает проведение работ.

Подробный видеообзор стропильной системы вальмовой крыши.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
