Система отопления с открытым расширительным баком и насосом: Открытая система отопления с циркуляционным насосом – открытая система отопления с циркуляционным насосом и расширительным баком, схема

Открытая система отопления - схема работы системы открытого типа

Благодаря простоте установки и обслуживания, а также невысокой цене до сих пор пользуется популярностью открытая система отопления. С годами она претерпела некоторые изменения и уже в обновленном виде успешно применяется в селах, деревнях, коттеджных поселках, которые обеспечены газоснабжением. Она является отличным вариантом для отопления помещения небольшой площади, например, одноэтажного дачного домика. Недорогое обслуживание плюс достаточная эффективность – по этим критериям многие дачники выбирают данную схему.

Принцип действия открытой системы

Для полноценной работы система отопления открытого типа не нуждается в дополнительном использовании насоса. Теплоноситель циркулирует по трубам благодаря разности в плотности – речь идет о холодной и горячей воде.

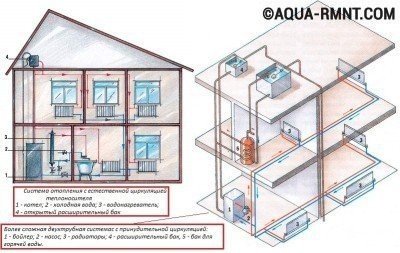

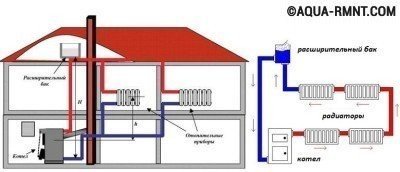

Схема расположения открытой системы отопления

На схеме хорошо видны основные части открытой системы отопления: котел, расширительный бак, радиаторы и трубы

Конструкция системы элементарна и состоит из нескольких основных частей:

  • твердотопливный, газовый, дизельный котел отопления – следует выбрать оптимальный вариант;
  • чугунные или стальные радиаторы;
  • стальной расширительный бачок;
  • трубы.

В основе принципа действия – общеизвестные законы физики. Вода нагревается в котле и под действием высокого давления устремляется по трубам, в зону более низкого давления. Пройдя через все радиаторы и остыв, она возвращается обратно в котел. Не секрет, что при нагревании вещества расширяются, это происходит и с водой. По этой причине обязательная часть системы открытого типа – расширительный бак, который компенсирует излишки теплоносителя. Он не должен быть герметичным. Насос не требуется, но существуют варианты его использования. Врезной кран необходим для удаления воздуха.

Условно всю схему можно разделить на 2 части. Первая – «подача»: нагревание теплоносителя и движение его по трубам и радиаторам; вторая – «обратка»: охлаждение и возвращение ее в котел.

Особенности открытой схемы:

  • расширительный бак должен находиться выше остальных частей системы;
  • чем больше диаметр труб, тем лучше циркуляция;
  • вода более желательный теплоноситель, чем антифриз;
  • вода испаряется, поэтому следует наблюдать за ее уровнем.

Чтобы такая система отопления правильно функционировала, важно соблюдать рекомендованное давление. Для этого устанавливается специальный узел, называемый подпидкой. Более подробно об этом вы можете прочитать в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/podpitka-sistemy-otopleniya.html.

Будет ли по зубам самостоятельный монтаж?

Для того чтобы справиться с монтажом отопительной системы открытого типа, не нужно обладать особыми знаниями или большим опытом. В первую очередь устанавливают котел, который может быть или навесным, или напольным. Вид котла зависит от удобства размещения, а его мощность – от площади отапливаемого помещения.

Схема дома с установленной системой отопления

Мощность и размеры составных частей системы отопления зависят от общей площади дома

Далее рассчитывают и устанавливают радиаторы. Их можно заменить совсем простым вариантом – трубой диаметром 8-10 см, которая проходит по периметру всего дома и возвращается к котлу. Небольшой наклон трубы увеличит циркуляцию теплоносителя. При элементарной схеме бак устанавливают на обратке, рядом с котлом, но обязательно выше остального оборудования.

Другой вариант – однотрубная схема вертикального расположения, требующая монтажа расширительного бака на чердаке. Соответственно, чердак предварительно следует утеплить, чтобы бак не замерз в зимнее время.

Важно! Следует обратить внимание на правильный расчет величины расширительного бака. Недостаточный объем не выдержит высокого давления, в результате трубы просто разорвет.

Обратите также внимание на материал о том, как правильно сделать расчёт количества секций радиаторов отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html

Подбор составных частей

    Котел. Идеальное место для установки котла – отдельное помещение, достаточно просторное (для удобства обслуживания) и имеющее доступ к свежему воздуху. Напольное покрытие должно быть сделано из противопожарного материала, например, бетона. Высчитав площадь дома, можно определить необходимую мощность котла. Он может работать на угле, газе, дровах, дизельном топливе.
Расположение котла

Котел должен располагаться в отдельном просторном помещении

  • Радиаторы. Виды радиаторов: стальные, биметаллические, чугунные, алюминиевые. Наиболее популярными являются стальные. Их следует монтировать на расстоянии 3-5 см от стены, не меньше. Традиционное место установки – под окном, чтобы они служили барьером для холодного воздуха с улицы. Наиболее удобная высота – 40-60 см, чтобы оставались зазоры: сверху – до окна, снизу – до пола. Длина может быть любой, в зависимости от площади комнаты. Например, для спальни 15м² достаточно радиатора длиной 100 см.
  • Трубы. Медные трубы относительно дороги, стальные со времен покрываются ржавчиной, поэтому практически все выбирают пластиковые. Диаметр – 25 мм, 32 мм. Количество труб зависит от типа системы – однотрубной или двухтрубной. Как правило, их не встраивают в стену, а проводят открытым способом – прямо над полом. Трубы нарезают на удобные для монтажа отрезки и с помощью отводов соединяют с котлом, расширительным баком и радиаторами.
  • Расширительный бак. Его место расположения – на чердаке или возле котла. Следует запомнить, как соотносится объем бака с размерами системы в целом: он не должен быть менее 5% от объема всей системы. Для одноэтажного частного дома необходим бак не менее 8 литров, но лучше приобрести с запасом – 15 л.

О выборе труб для монтажа системы отопления, их видах и характеристиках вы можете прочитать в нашей следующей статье: https://aqua-rmnt.com/uchebnik/truby/kakie-truby-dlya-otopleniya-luchshe-vybrat.html.

Достоинства и недостатки системы

Для начала рассмотрим положительные стороны – не зря данную систему до сих пор активно используют.

  1. Простота схемы. Давно известно: чем проще устройство, тем безотказнее оно действует и тем быстрее можно справиться с поломкой.
  2. Функционирование оборудования, несмотря на отсутствие электроснабжения. Тепло в доме зависит только от наличия газа.
  3. Простота установки. Подготовленные части можно собрать в течение одного дня.
  4. Быстрое вхождение в рабочий режим, не менее быстрая остановка. Начало и конец работы системы зависят от включения/выключения котла.
  5. Невысокая стоимость составных частей.

Безусловно, схема открытой системы отопления обладает своими недостатками. Всегда найдется пользователь, которому не понравятся те или другие свойства оборудования или эксплуатации.

Например, многих не устраивают большие размеры деталей и всей системы в целом. Если строение не очень большое, бывает сложно расположить оборудование так, чтобы оно не мешало комфортному проживанию.

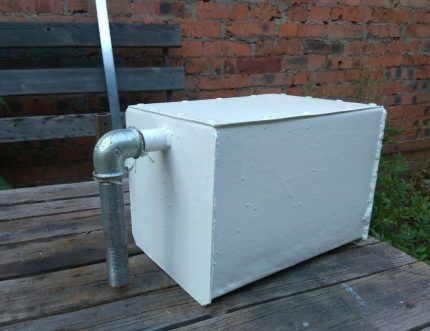

Расширительный бак открытого типа

Объем открытого расширительного бака зависит от объема отопительной системы в целом

В некоторых случаях открытый расширительный бак отрицательно влияет на радиаторы и трубы: они подвержены коррозии.

 Важно! Особое внимание следует уделить испарению жидкости в баке. Воздух, попадая в трубы, вызывает их перегрев. Один из способов решения данной проблемы – слой масла на воде толщиной 1-2 см.

Приверженцы закрытой системы утверждают, что открытый тип менее эффективен, его КПД намного ниже.

Открытая система отопления частного дома. Отличия от закрытой

Система отопления открытого типа довольно широко применяется для создания комфортных условий проживания в частных домовладениях. Простой для самостоятельного монтажа и обладающий достойной эффективностью вариант теплоснабжения зданий обладает большим количеством достоинств, среди которых не только приемлемая стоимость обустройства, но и простота монтажа.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

  • энергонезависимость;
  • естественную циркуляцию теплового носителя;
  • простоту обслуживания;
  • бесшумную работу;
  • минимум оборудования;
  • высокий уровень надёжности;
  • лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры

Открытая

Закрытая

Соединение с атмосферой

Постоянное

Отсутствует

Резервуар

Вместительный круглый или прямоугольный бак со сливной трубой

Двухкамерный с мембраной, рассчитанный на максимальное давление

Место монтажа

В самой высокой точке монтируемой системы

Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия

Естественная циркуляция

Принудительная циркуляция

– нет механизма для передвижения теплового носителя

– есть «разгонный» стояк высотой 330 см или более

– возможно дополнение конструкции бойлером

– максимальная протяжённость контура не более 30 м.

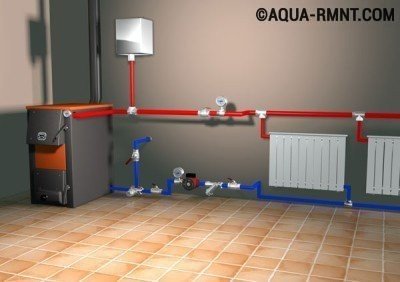

– наличие в схеме организации насосного оборудования

– максимально высокий уровень тепловой отдачи

– равномерный прогрев всех магистральных ветвей

– наличие в схеме специальных отсекающих кранов

Оптимальный вариант для малогабаритных помещений с высокими потолками

Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения. Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы.

Однотрубная

однотрубная система отопления

однотрубная система отопления

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

  • минимальное количество расходных материалов;
  • лёгкость самостоятельного монтажа;
  • незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

двухтрубная система отопления дома

двухтрубная система отопления дома

Популярную двухтрубную схему подключения отличает соединение отопительных батарей трубопроводом подающего типа и «обраткой». Наличие локальных колец обогрева между радиаторами и котлом обуславливает достоинства системы:

  • равномерный разогрев всех радиаторных батарей;
  • индивидуальная регулировка всех радиаторов;
  • долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

  • свободная циркуляция теплоносителя;
  • наличие источника нагрева;
  • монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

Конструктивная особенность открытой системы отопления «паук» представлена не только самотёчным подъёмом нагретой при помощи котла воды внутрь утеплённого расширительного резервуара. Важно отметить, что бак располагается в чердачном помещении, строго по центру дома. Достоинства системы:

  • оптимальный способ гидравлического распределения теплового носителя;
  • сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
  • отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.

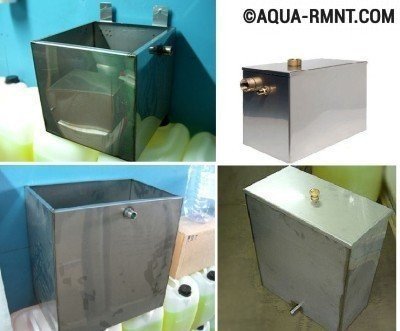

Расширительный бак для открытой системы

расширительный бак открытого типа

расширительный бак открытого типа

Незаменимый элемент, обеспечивающий перемещение теплового носителя, отвечающий за предупреждение его утечек и разрыва трубной системы в результате быстрого роста давления, представлен расширительным баком. В открытой системе отопления отсутствует герметичность, а основными требованиями, предъявляемыми к таким резервуарам, является их достаточный объём и наличие патрубка-подводки.

Самая главная функция — это конечно компенсация теплового расширения теплоносителя вашей системы отопления открытого типа. Тепловое расширение происходит при нагреве теплоносителя. Объем увеличивается и его надо куда-то девать.  Вот в расширительном баке есть для этого место.

Если даже бак оказался полный, то в него врезают сливную трубку для того, чтобы теплоноситель при расширении не полился через верх и не залил ваш потолок. В этом случае излишки теплоносителя сливаются через аварийную сливную трубку.

Так же расширительный бак в открытой системе отопления дома служит для отвода воздуха при заполнении и работе системы отопления.

Для защиты воды от попадания мусора устанавливается специальная решётка. К форме такого расширительного бака не предъявляются какие-либо повышенные требования, но чаще всего используются круглые, цилиндрические и прямоугольные резервуары. В качестве материала изготовления целесообразно отдавать предпочтение максимально устойчивым к коррозийным изменениям металлам (нержавейка и листовая сталь) или термостойким прочным пластикам.

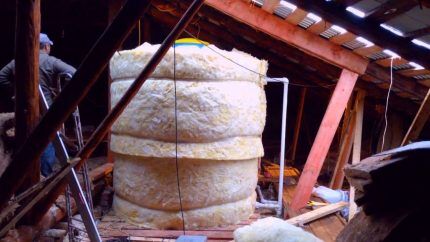

Монтировать расширительный бачок нужно в самой высокой точке отопительной системы. При выборе способа установки выбирается оптимальный вариант:

  • на подаче – резервуар располагается над котлом;
  • на «обратке» – предупреждает закипание воды;
  • комбинированный способ – установка пары резервуаров (на подаче и «обратке»).

В процессе монтажа следует врезать аварийную сливную трубу, утеплять корпус резервуара и патрубки, что позволит предотвратить замерзание системы отопления и выход её из строя.

Применение насоса в открытой системе

циркуляционный насос

циркуляционный насос

Установка насосного оборудования обеспечивает равномерное распределение тепла по всем радиаторам, минимизирует проблемы при недостаточном диаметре труб и несоблюдении уклонов. Особенно востребовано дополнение насосом в условиях чрезмерной протяжённости трубопроводов. Монтировать циркуляционный насос желательно между водонагревательным котлом и расширительным резервуаром.

Можно ли делать открытые системы из полипропилена?

пайка полипропиленновых труб

пайка полипропиленновых труб

Самотёчная отопительная система отопления из полипропиленовых труб – один из доступных по цене и простых для самостоятельного монтажа вариантов. Армированные трубы из полипропилена имеют рабочую температуру в пределах 70оС и пиковые показатели на уровне 95оС. Аналог стальных и чугунных конструкций отличается возможностью выдерживать давление 20 Бар и выше, а также обладает высокой термоизоляцией, антикоррозийной стойкостью и гигиеничностью. При соблюдении правил монтажа система способна прослужить 50 лет.

Как вы поняли, ппр трубами можно делать открытые системы отопления, но с эстетической точки зрения стальные трубы будут смотреться в доме лучше. Их всегда можно привести в цивильный вид, в то время как полипропиленовые трубы с годами будут становиться менее презентабельными.

Открытая система с теплоаккумулятором

Схема многоконтурного отопления с теплоаккумуляторами включает в себя специальные ёмкости квадратной или цилиндрической формы, которые оснащены разными по уровню расположения патрубками. Объём такого резервуара чаще всего варьирует в пределах 0,3-2,0 м³. Монтировать любой аккумулятор тепла нужно с учётом гидростатического давления теплоносителя на стенки. При расчётах следует прибавлять высоту водяного столба от резервуара до расширительного бака, установленного в самой высокой точке схемы.

Открытая или закрытая система. Что лучше?

Закрытый и открытый тип обогрева отличаются параметрами и функционалом, а также другими характеристиками. В каждом конкретном случае схема выбирается строго индивидуально. Открытый вариант системы больше подходит для организации отопления в небольших зданиях, включая загородные дачи или частные домовладения. При простоте схемы такая система имеет высокий уровень надёжности и не требует постоянного использования дорогостоящей электроэнергии.

Схему системы обогрева закрытого типа характеризует сложность монтажа, а также особенности эксплуатации, включая необходимость обеспечить электрическое питание. Тем не менее, именно этот вариант становится самым оптимальным для организации круглогодичного и максимально надёжного отопления в многоэтажных зданиях или загородных коттеджах большой площади с высокомощной выделенной линией электропитания.

Важно видеть следующее: открытые системы отопления не способны грамотно регулировать температуру в помещениях в виду своей ограниченности. С закрытыми насосными системами все это можно реализовать.

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

  • демонтаж и замена открытого расширительного бака;
  • установка группы безопасности;
  • монтаж экспанзомата.

Стандартная группа безопасности представлена манометром, предохранительной арматурой, а также автоматическим воздухоотводчиком. После переделки появляется возможность увеличить протяжённость магистрали и изменить схему подключения, повысить теплоотдачу и регулировать уровень нагрева радиаторных батарей в индивидуальном режиме.

Как можно модернизировать открытую систему отопления?

Мы с коллегами часто модернизируем открытые системы отопления. И первое, что мы делаем — это срезаем расширительный бак на крыше. Вместо него на кусочке трубы нарезаем резьбу и монтируем автомат воздухосброса и хорошенько его утепляем.

Возле котла в обратный трубопровод врезаем циркуляционный насос через байпас и мембранный расширительный бак закрытого типа с группой безопасности.

циркуляционный насос

циркуляционный насос

Таким образом, мы убираем лишний объем теплоносителя. А это от 50-ти до 200-от литров.  Мы исключаем теплопотери из-за бака и мы исключаем замерзание соединительных трубок бака, и исключаем разрыв системы и выход ее из строя.

Здесь надо понимать, что если система у вас старая, то она может не выдержать давление. Вот почему предохранительный клапан на группе безопасности должен быть на 1,5 бара. Иначе при поднятии давления в системе она может дать течь. И чтобы подлатать, ее надо будет сливать, вызывать сварщика и так далее.

Открытая система отопления дома часто монтируется, как самотечная система, для того, чтобы не зависеть от электричества для работы насоса. В открытую систему отопления можно врезать энергонезависимые напольные газовые котлы. Есть так же специальные электрические котлы с увеличенными выводами подачи и обратки.

Если у вас смонтирована такая система отопления  и нет перебоя с подачей электричества, то можно врезать любые энергозависимые котлы. При этом необходимо помнить, что часто открытые системы отопления сделаны стальными трубами. Поэтому при врезке в них новых котлов пред котлами необходимо врезать сетчатые фильтры. Дабы исключить попадание в них окалины и ржавчины.

Читайте так же:

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак в котельнойМембранный бак в котельной

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Устройство мембранного бакаУстройство мембранного бака

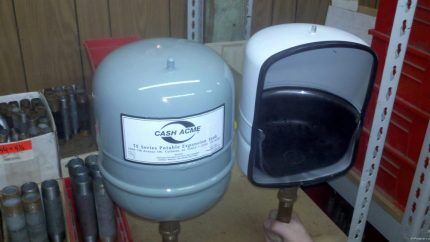

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Установка мембранного бакаУстановка мембранного бака

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

Схема подключения мембранного бакаСхема подключения мембранного бака

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

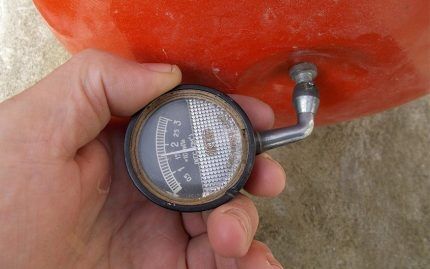

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Настройка мембранного бакаНастройка мембранного бака

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Схема подключения расширительного бакаСхема подключения расширительного бака

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Утепление расширительного бакаУтепление расширительного бака

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Расширительный бакРасширительный бак

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Установка расширительного бака 🌡 в системе отопления закрытого типа

Одно из преимуществ автономной системы отопления — это возможность поддерживать комфортную температуру в доме, вне зависимости от сроков начала и завершения отопительного сезона, и экономить на оплате счетов за коммунальные услуги. Схематично она состоит из нагревательного котла и контура, по которому циркулирует горячий теплоноситель. В качестве теплоносителя обычно используется вода. Важную роль в отопительном оборудовании играет система оборота горячей воды, которая состоит из нескольких частей. Правильность ее работы во многом зависит от такого элемента конструкции, как расширительный бачок.

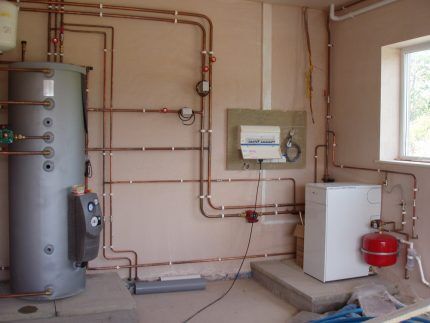

Отопление с расширительным бакомОтопление с расширительным баком Пример обустройства отопления с расширительным баком

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

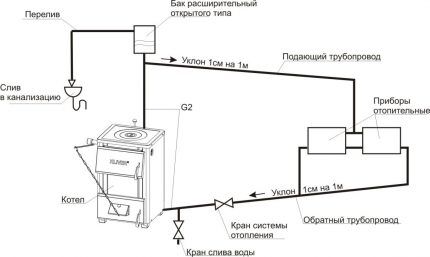

Отопление открытого типаОтопление открытого типа Схема отопления открытого типа

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

  • независимость от источников электрической энергии;
  • отсутствие шума;
  • простоту обслуживания;
  • быстрый запуск и остановку.

Подобрать радиаторы для системы отопления любого виды Вы сможете на основе рекомендаций статьи «Какие радиаторы лучше выбрать для отопления частного дома: фото, размеры и технические характеристики».

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

  • отсутствие необходимости постоянного контроля уровня теплоносителя;
  • возможность использования антифриза;
  • регулировка внутреннего давления;
  • возможность подключения дополнительных приборов.
Отопление закрытого типаОтопление закрытого типа Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

  • В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
  • Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
  • Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
  • Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Устройство и функции расширительного бака в отопительном контуре

Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.

Бак открытого типаБак открытого типа Расширительный бак открытого типа

К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.

В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.

Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.

Бак открытого типаБак открытого типа

Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.

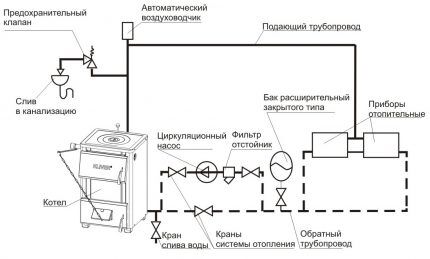

Бак закрытого типаБак закрытого типа Устройство расширительного бака закрытого типа

Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.

К чему приводит недостаточный объем встроенного бака котла

Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.

Давление в системеДавление в системе Давление в системе при недостаточном объеме расширительного бака

В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.

Бак открытого типаБак открытого типа

Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.

Расчет необходимого объема мембранного бака

Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.

Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.

Иллюстрация изменения объема в баке при колебаниях давления в системе

Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Группа защитыГруппа защиты Группа защиты контролирует давление в системе

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

Бак открытого типаБак открытого типа

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

При резком изменении внутреннего давления и температуры в отопительной сети существует риск повреждения мембраны, и в таком случае потребуется ее замена. Для этого необходимо выполнить следующие манипуляции:
  • расширительный бак отсоединить от магистрали;
  • стравить в нем давление, нажав на шток золотника;
  • снять поврежденную мембрану, слить излишки воды и установить новую;
  • установив оптимальное давление, прикрепить емкость на место.

Выбираем место установки расширительной емкости

Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.

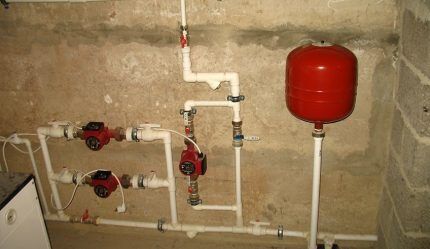

Размещение расширительного бакаРазмещение расширительного бака Варианты размещения и монтажа расширительного бака

При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.

Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

Бак11Бак11

  1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
  2. На штуцер заворачивается переходник для установки крана.
  3. На резьбовую часть переходника наматывается уплотнительная нить.
  4. На переходник устанавливается запорный кран.
  5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
  6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
  7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
  8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

Бак12Бак12

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Бак12Бак12

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и поможет разрешить оставшиеся вопросы.

Поделитесь с друьями!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
