Системы отопления модернизация – Модернизация системы отопления частного дома. Современные решения для реконструкции старых систем отопления. Экономим тепло. Для этого полезно знать, что

Модернизация систем отопления жилого дома: суть энегроэффективных мероприятий

Стоимость тарифов на тепло и горячее водоснабжение является «неподъемной» для большинства наших соотечественников. И дело не только в желании коммунальщиков получать как можно больше прибыли. Причины данного явления банальны: удорожание углеводородов и жилой фонд, большая часть которого построена еще в середине прошлого века, когда при строительстве не обращали особого внимания на энергоэффективность. В данной публикации будут рассмотрены меры по модернизации систем отопления жилых домов, которые уже длительное время применяются в ряде европейских стран.

Что значит термомодернизация здания?

Специалисты определяют данное понятие, как комплекс мер по приведению многоквартирного дома в соответствии с современными стандартами энергоэффективности. Сюда входят мероприятия, связанные с уменьшением теплопотерь постройки через стены, перекрытия, крышу, подвалы и пр. Большие потери тепла происходят по причине низких теплотехнических характеристик и плохой герметичности старых окон и дверей. Кроме этого, термомодернизация затрагивает вопросы переоснащения инженерных систем (вентиляция, отопление, ГВС), переход на комбинированные (геотермальные солнечные) источники теплоснабжения.

Важно! Утепление наружных ограждений, без переоборудования систем отопления и вентиляции дома – не эффективно и не дает положительного результата(что и зачастую происходит), а чаще всего, приводит к увеличению энергетических затрат потребителем коммунальных ресурсов.

Будет рассмотрен комплекс мер, направленных на сокращение теплопотребления и улучшения энергоэффективности зданий.

к оглавлению ↑

Утепление ограждающих конструкций

Данное мероприятие можно разделить на несколько важных видов работ.

  1. Утепление наружных стен с внешней стороны дома.

    Термоизоляция ограждающих конструкций представляет собой нанесение на стены дополнительного слоя материала с низким коэффициентом теплопроводности. Данные мероприятия позволяют устранить «мостики холода», повышают теплоизоляционные свойства стен, эффективно решают проблему «пористости материала». Могут быть применены следующие технологии утепления стен: бесшовная система утепления; создание утепляющей стены; обустройство вентилируемого фасада.

  2. Утепление крыши, чердачных перекрытий.

    Если чердак дома не отапливаемый, то проводятся работы по утеплению перекрытия под чердаком с защитой изоляционного слоя от механических повреждений.

  3. Термоизоляция перекрытий над подвалом.

Данный вид работ осуществляется со стороны подвала путем приклеивания теплоизоляционных плит к перекрытию.

Совет! Если невозможно провести мероприятия по термоизоляции стен снаружи (памятник архитектуры, сложный рельеф фасада и пр.), то необходимо утеплить наружные стены изнутри здания, посредством укладки пенополистирольных плит под штукатурку или гипсокартон.

к оглавлению ↑

Уменьшение теплопотерь через окна

По заявлению специалистов, через окна «уходит» до 30% тепла из отапливаемых помещений. Радикальный способ решение данной проблемы – это замена старых деревянных окон на энергосберегающие. Достаточно уменьшить их размер, особенно если вопрос касается окон на лестничных клетках. В большинстве планировок многоквартирных домов предусмотрена избыточная для освещения лестниц площадь оконных проемов, которая является причиной больших теплопотерь.

к оглавлению ↑

Модернизация вентиляционной системы

Как известно, наиболее распространенным способом организации циркуляции воздуха в помещениях многоквартирных домов является естественная вентиляция. Удаление воздуха производится по вытяжным каналам, расположенным в кухнях и санузлах. Приток свежего воздуха с улицы организован через естественные неплотности в окнах и дверях.

При замене старых окон на энергоэффективные и герметичные решается проблема теплопотерь, но при этом появляется новая: резкое уменьшение поступления приточного воздуха. Решается данная проблема модернизацией системы вентиляции, а именно, обустройством вентиляции с контролируемым притоком воздуха. На практике это решается установкой приточных клапанов, окон со встроенными гигрозависимыми вентиляторами или установок принудительной подачи приточного воздуха в помещения.

к оглавлению ↑

Реконструкция отопительной системы

Особенное внимание специалисты уделяют высокому теплопотреблению, которое происходит из-за низкой эффективности морально и технически устаревших систем отопления дома, е изначально спроектированные с избыточным теплопотреблением. Основные проблемы старых систем отопления (СО) можно сформулировать в следующем:

  • Плохая или неправильная гидравлическая балансировка. Данная проблема часто связана с несанкционированным вмешательством жильцов в конструкцию отопительной системы (установка дополнительных секций на радиаторы, замена батарей, трубопровода и пр.)
  • Плохая теплоизоляция труб теплоснабжения или ее полное отсутствие.
  • Конструктивно устаревшие тепловые и распределительные пункты.

Далее кратко описаны работы, проводимые в рамках модернизации отопительной системы многоквартирных домов.

к оглавлению ↑

Переоснащение тепловых узлов

Модернизация данных объектов – это довольно сложный и дорогостоящий процесс. Который включает в себя следующие изменения:

  1. Замена элеваторного узла системы отопления на автоматизированный. В случае подключения дома к тепловой магистрали по независимой схеме, устанавливается автоматизированный индивидуальный теплопункт; при использовании зависимой, применяется схема с насосным подмесом. На зависимо от применяемой схемы, все оборудование должно быть погодозависимым и в автоматическом режиме стабилизировать давление в СО путем регулирования подачи теплоносителя.

Важно! Замена устаревшего элеваторного узла экономайзером не даст возможности применения терморегуляторов для радиаторов отопления и балансировочных клапанов. Элеватор просто «не потянет» дополнительное гидравлическое сопротивление, которое неизбежно увеличится при использовании данных устройств.

  1. Замена старых теплообменников на энергоэффективные.
  2. Устранение утечек в СО и замена запорной арматуры.
к оглавлению ↑

Балансировка отопительной системы

К счастью, эффективность данного мероприятия уже не вызывает никакого сомнения. Установка балансировочных клапанов для системы отопления на обратных стояках с ограничением температуры теплоносителя – это обязательное условие грамотной модернизации СО, особенно в домах с большим процентом автономного отопления газовыми котлами.

к оглавлению ↑

Установка приборов индивидуального регулирования

Установка терморегуляторов с датчиком температуры воздуха на каждой батарее, помимо дополнительного комфорта для жителей данного строения, позволит значительно снизить потребление тепловой энергии. Повысилась температура воздуха через оконные проемы (солнышко пригрело) терморегулятор снизил количество теплоносителя на конкретный отопительный прибор.

Среди обязательных мер по реконструкции отопительной системы, проводимой в рамках термомодернизации всего дома, можно выделить монтаж общедомового узла учета теплоснабжения и переход к поквартирному учету тепла. Именно такие меры более всего стимулируют жильцов к экономии.

Термомодернизация многоквартирного дома требует больших финансовых затрат. Но для достижения значимой экономии конечным потребителем (а значит возврат денег и получения прибыли инвесторами энергосервиса), необходимо проведение комплексных мер по уменьшению количества потребляемой тепловой энергии или термомодернизации.

Модернизация радиаторной системы отопления частного дома

Задача просто обогреть дом, в общем-то, особых проблем не вызывает. С этим способна более-менее справиться обыкновенная печь или даже незамысловатая «буржуйка». Вопрос в том, как это сделать наиболее эффективным и экономичным способом.

Свежий взгляд на тепло

Домашний уют, особенно в холодное время года, во многом зависит от температуры основных жилых помещений. Однако задача системы отопления дома не ограничивается одной лишь функцией обогрева. Куда важнее её способность поддерживать наиболее комфортный и естественный для нашего организма микроклимат.

Вопрос правильной организации системы отопления актуален не только для застройщиков. Доставшийся «в наследство» от советских времён уровень газификации существующих посёлков традиционно достаточно велик, однако огромное количество индивидуального жилья до сих пор обогревается малоэффективным и неэкономичным способом.

Пути улучшения качества отопления

Наиболее распространённая ещё не так давно схема отопления предусматривала естественную циркуляцию теплоносителя в системе. Движение воды по трубам обеспечивалось работой простейшего физического закона: горячая вода обладает меньшей плотностью и меньшим весом, чем холодная. В таких системах выходящая из котла нагретая вода поднимается по подающему стояку вверх и, пройдя самую верхнюю точку, стекает вниз по трубам к отопительным приборам. Отдавая своё тепло, вода остывает (при этом «тяжелея») и по обратному трубопроводу возвращается назад к котлу.

Недостаток способа в сложности поднять горячую воду на достаточную, чтобы обеспечить требуемый напор, высоту. Для улучшения циркуляции приходится разогревать воду практически до температуры кипения, что приводит к перегреву всех компонентов системы, большим бесполезным потерям тепла и перерасходу газа. Иногда приходится отказываться от радиаторов, применяя стальные трубы большого диаметра, причём прокладывать их под определённым углом. Что абсолютно не украшает интерьер комнат. Такая система обладает огромной тепловой инерцией, поэтому регулировать микроклимат в комнатах можно только «форточным» методом.

Принудительный способ циркуляции воды полностью лишён указанных недостатков. Применение в системе отопления специальных насосов позволяет решить и проблему экономичности, и задачу обеспечения комфортного обогрева. Преимущества принудительной циркуляции: Можно использовать трубы небольшого диаметра, стыкующиеся при помощи фитингов, без применения сварочных работ. Это существенно облегчает как монтаж, так и ремонт системы отопления.

Располагать трубы и отопительные приборы можно в любом порядке, в том числе пряча их в пол и стены. На подогрев быстро циркулирующего теплоносителя требуется гораздо меньше газа, а это существенная экономия. Кроме того, интенсивность отопления можно регулировать с помощью переключателя скорости насоса. Конечно, в этом случае работоспособность системы отопления дома зависит от надёжности электроснабжения. Однако этот вопрос вполне решаем.

Насос обычно устанавливается на «обратку», поскольку здесь температура воды ниже. Для бытовых нужд подойдут циркуляционные насосы для систем отопления, работают совершенно бесшумно и потребляют очень мало электроэнергии, примерно 80-100 Вт. Ось насоса должна располагаться горизонтально, а стрелка на корпусе соответствовать направлению движения теплоносителя. Многие модели имеют ступенчатые переключатели, позволяющие регулировать частоту вращения ротора и, соответственно, скорость циркуляции воды в системе.

Основные параметры насоса подача и напор. От подачи (Q, м3/час) зависит скорость циркуляции теплоносителя в системе. Если она слишком велика, происходит перегрев системы даже на малых оборотах двигателя (вода не успевает остывать, доме становится жарко, воздух пересушивается), что может привести к выходу из строя котла и самого насоса. При слишком большом напоре (Н, м. водного столба) из-за избыточного давления увеличивается нагрузка на арматуру и отопительные приборы. При недостаточном напоре насос не может преодолеть гидравлическое сопротивление контуров.

Многие модели современных отопительных котлов уже имеют встроенные насосы для циркуляции теплоносителя. Однотрубная горизонтальная система обычно позволяет обойтись таким встроенным насосом настенного котла. В ней обеспечивается минимальная длина трубопровода. После протекания через приборы отопления теплоноситель обратно возвращается в систему подачи. При этом температура воды снижается, а значит площадь поверхности радиаторов по мере удаления от котла должна возрастать. Существенный недостаток горизонтальной однотрубной системы в невозможности регулировки потока тепла. Частичное регулирование выполняется при помощи вспомогательных устройств. Но это экономически не всегда оправдано.

Двухтрубная система водяного отопления более прогрессивна. В случае её применения, каждый отопительный прибор имеет две подходящих к нему трубы: для подачи и отвода теплоносителя. Монтируют систему в виде звезды или в виде шлейфа. В первом случае обратная и прямая трубы от общего трубопровода идут к каждому прибору отопления. В шлейфе и прямая, и обратная трубы обходят последовательно каскад отопительных приборов. Недостаток двухтрубной системы в потере гидравлического давления в каждом контуре (то есть в каждом радиаторе).

Для котлов с естественной циркуляцией был очень важен диаметр труб, ведь при его сужении тепло до дальних точек системы просто не доходит, да и КПД существенно снижается. Появление насосов позволило использовать трубы с меньшим диаметром. Сегодня особенно распространены металлопластиковые и полипропиленовые трубы, меньше нержавеющие и медные.

Окончание: Немного об отопительных газовых котлах

Что нам стоит дом построитьАзбука тепла



Модернизация системы отопления. |Строительство и ремонт своими руками

В домах с централизованным отоплением микроклимат в разных комнатах может отличаться: в одних происходит перегрев, в других, особенно в угловых помещениях —ощущается прохлада и сырость. Чтобы решить эту проблему необходимо заняться модернизацией отопления. У многих жильцов в квартирах до сих пор еще стоят старые чугунные батареи, так что в большинстве случаев говорить о комфорте, эстетики, а также надежности систем даже не приходится. Чугунные батареи временами могут дать течь, особенно в местах соединений. Но главным недостатком такого вида отопления является невозможность производить регулировку температуры в комнате. Таким образом в жилом помещении то холодно, то жарко.

Сегодня вопрос модернизации устаревшей системы отопления можно решить при помощи современных устройств, с помощью которых вы сможете полностью отключить радиатор отопления в случае его ремонта, замены или обслуживания. Также можно будет установить комфортный вам микроклимат в помещении, а также экономить на коммунальных платежах.

                   Как произвести модернизацию системы отопления.

Для того, чтобы приступить к модернизации системы отопления у себя в квартире давайте рассмотрим, что вообще представляет из себя коллективное отопление. Из котельной горячая вода (теплоноситель) по магистральной трубе поступает в дом, где попадая в стояки отопления, поступает на радиаторы отопления, расположенные в вашей квартире, пройдя через радиатор, теплоноситель нагревает его, а затем по отводящей трубе возвращается обратно в систему. Таким образом происходит отопление всего дома.

При такой системе регулировать температуру в помещении невозможно. В то же время перекрывать стояк у себя в квартире даже частично категорически нельзя, так как вы оставите других жильцов без тепла. Но как сделать так, чтобы и у себя в квартире температуру можно было регулировать и чтобы соседи не имели к вам претензий?

Сначала потребуется заменить ваши старые батареи на новые, затем байпасом соединить подводящую и отводящую трубу, после которого установить запорные краны. Байпасом называется труба более меньшего диаметра, чем стояк. По ней теплоноситель будет продолжать циркулировать в системе отопления, даже в том случае, если вы сократите либо полностью перекроете подачу теплоносителя к своему радиатору. При организации такой схемы отопления регулировка температуры производится простым закручиванием или откручиванием запорного крана на подающей магистрали.

При установке системы автоматического управления микроклиматом необходимо будет дополнить систему термостатическим вентилем с термоголовкой. Такой термостатический вентиль сможет контролировать температуру в комнате и после достижения заданной температуры отключит радиатор (перекроет доступ к нему тепла), после того как температура понизится до нижнего порога термодатчик откроется и система опять будет функционировать. Таким образом он не допустит излишнего перегрева или охлаждения помещения. Очень часто регулируемую систему отопления комбинируют с электрическими теплыми полами. Такая система самостоятельно подстроиться под их работу и будет поддерживать удобный микроклимат в жилом помещении или доме.

В первое время, как только принялись устанавливать в квартирах термостатические вентили, довольно часто приходилось бороться с их засорами. Их забивало грязью из городской сети, которая обычно свободно проходила по стояку, но в небольшом элементе застревала. Сейчас эту проблему можно решить установив латунный фильтр. Его монтируют после запорного крана и перед термостатическим вентилем. В процессе эксплуатации мусор скапливается в нем и система исправно функционирует. В целях профилактики фильтр необходимо будет иногда чистить. Сделайте это после окончания отопительного сезона. Сделать это можно и самому. Для этого перекройте запорный кран, разводным ключом открутите крышку фильтра, вытащите изнутри сеточку и промойте ее, а также прочистите фильтр внутри, после чего заверните крышку на место.

              Какие требования стоит предъявить к комплектующим.

При модернизации системы отопления следует знать особенности функционирования городских отопительных сетей. В основном одна котельная обслуживает много домов, и при наступлении холодов ей приходится увеличить давление в магистральной трубе, чтобы одинаковое количество тепла получили и пятиэтажные дома и многоэтажки. К тому же, после проведения ремонтных или пусконаладочных работ в городских сетях может образоваться гидравлический удар. В том случае,если вентили старые или некачественные, то их просто срывает. Чтобы этого не произошло требуется грамотно и ответственно подойти к выбору комплектующих и труб: они должны выдерживать сильную нагрузку, быть надежными, и могли нормально работать при экстремальном повышении давления.

С перепадами давления лучше всего справляются стальные, металлопластиковые трубы и биметаллические батареи. При выборе фильтра обращайте внимание на то из какого материала он изготовлен. Выбирать следует изделия из латуни ,так же как и вентиля — в этом случае обратите внимание на надежный внутренний механизм. Если грамотно и правильно установить все устройства, а также учесть иx совместимость, то ваша квартира будет защищена и от аварий и затопления и в ней всегда будет комфортно и тепло.

Надеемся, то наш материал помог вам и вы больше никогда не будете испытывать проблем с отоплением!

Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

Апгрейд старой системы отопления дома. Модернизация системы отопления коттеджа При модернизации системы водяного отопления

Размещено 28.09.2011 (актуально до 28.09.2012)

Энергоэффективность новых зданий рассчитывается уже на стадии проектирования. Решения и меры, которые принимаются, нацелены на достижение минимального потребления энергии в здании. Как правило, эти меры изложены в национальных правилах строительства в каждой стране.

Необходимость реконструкции систем ОВК

Энергоэффективность новых зданий рассчитывается уже на стадии проектирования. Решения и меры, которые принимаются, нацелены на достижение минимального потребления энергии в здании. Как правило, эти меры изложены в национальных правилах строительства в каждой стране. Конечно, много информации о энергосберегающих решениях и технологиях могут быть найдены в многих доступных источниках или технических семинарах, которые проводят компании работающие в области ОВК.

Но ситуация, которая происходит в старых и не реконструированных зданиях, гораздо хуже. Эти здания используют огромное количество энергии, потому что при строительстве их использовались старые технологии, не позволяющие обеспечить соответствующую теплоизоляцию. Как следствие, большие потери тепла и повышенное потребление энергии. Системы ОВК этих зданий устарели, несбалансированны и не отлажены, поэтому не в состоянии обеспечить комфортный микроклимат и потребляют избыточное количество электрической и тепловой энергии.

Исследования подтвердили, что системы ОВК используют более 60% всей потребляемой энергии зданием. В жилом секторе затраты на энергию, используемую для отопления составляют приблизительно 80% от общих затрат. Поэтому, при реконструкции надо учитывать не только работы по улучшению теплоизоляции фасадов, замене старых окон на новые, остеклению балконов и лоджий, а также полный ремонт систем отопления и вентиляции.

Фазы реконструкции систем отопления

Если есть финансовые и технические возможности, старые системы отопления рекомендуется реконструировать полностью, при этом заменить оборудование на всех стадиях: производства (тепловые пункты, котельные), распределения (трубопроводы, регулирующая арматура) и потребления тепла (радиаторы, калориферы, газовые конвекторы , теплые полы и т.д.). Таким образом, мы сможем достичь наилучших показаний по энергосбережению. Не всегда возможно провести реконструкцию в полном объеме, но даже при минимальных улучшениях в системе можно увеличить ее эффективность работы и при этом обеспечить требуемые условия комфорта в каждом помещении. В обоих случаях, для достижения результата без гидравлической балансировки систем отопления не обойтись.

Реконструкция тепловых пунктов

Наиболее распространенным теплогенератором для системы отопления здания является тепловой пункт. Его цель заключается в обеспечении необходимого количества тепла, которое зависит от окружающих климатических условий и температурного графика системы, на индивидуальные потребности здания от централизованной системы теплоснабжения. Существует два типа тепловых пунктов, которые нашли широкое применение, это: тепловые узлы без автоматического контроля температуры теплоносителя на подаче с помощью элеватора или зависимые подстанции с автоматическим регулированием температуры (рисунок).

Основные недостатки таких систем:

*Поддержание микроклимата помещений зависит от тепловых сетей.

*Качество теплоносителя в системе отопления зависит от централизованного теплоснабжения.

*Нет возможности уменьшить потребление энергии - указанные системы не является нергоэффективными.

*Здание имеет гидравлическую зависимость.

*Отсутствуют установки поддержания давления - при этом статическое давление в системе зависит от давления в теплосети.

Лучшая энергоэффективность достигается при полной реконструкции тепловых пунктов, когда элеваторный зависимый узел заменяют на независимый с автоматическим контролем температуры (рисунок ниже).


Он состоит из теплообменника, который разделяет систему отопления здания и тепловую сеть, обеспечивая при этом ее независимое функционирование.

Для того, чтобы контролировать и регулировать тепловую энергию здания согласно реальным потребностям, требуется установка автоматической системы управления температурой теплоносителя на подаче. Она состоит из регулирующего клапана, который управляется электрическим приводом (рисунок слева) по сигналу от электронного контроллера с датчиками температуры. Система погодозависимого регулирования определяет, изменения внешней температуры, а также теплопот

Модернизация систем отопления

Компании «Теплорасчет-проект» и «ПСК «Прометей» оказывают услуги по расчету, проектированию, монтажу, реконструкции и модернизации систем отопления и теплоснабжения. Специалистами выполняется газификация объектов, включая подготовку проекта, монтаж, пусконаладочные работы и сервисное обслуживание.

Модернизация систем отопления представляет собой комплекс мероприятий по замене устаревшего или износившегося оборудования систем автономного и централизованного теплоснабжения.

Модернизированная система теплоснабжения соответствует следующим требованиям:

  • Экологичность. Производится на 20-40% меньше выбросов вредных веществ (СО2, СО, NOx, SO2, PbO2).
  • Энергоэффективность. Коэффициент полезного действия выше 80-90%.
  • Экономичность. Энергозатраты в системе снижаются до 30-40%.

В зависимости от состояния имеющегося оборудования, данные показатели достигаются как за счет частичной замены отдельных деталей и узлов, так и за счет полной модернизации систем отопления.

Модернизация источников отопления

В процессе модернизации источников отопления (котельных и ТЭЦ) выполняются следующие работы:

Модернизация тепловых сетей

В тепловых сетях (подающие и возвратные трубы, транспортирующие тепловую энергию от источника отопления в пункт потребления) модернизация систем отопления выполняется в несколько этапов:

1. Производится детальное обследование на всех участках сети от источника тепла до входа в здание. Осуществляется для определения проблем и причин их появления.

2. Выполняются тепловые и гидравлические расчеты в нескольких вариантах. На основании полученных данных составляются схемы сетей и подбирается оборудование, осуществляющее регулировку (дроссели, клапаны балансировки, автоматические системы регулирования).

3. Проектируется тепловая сеть и способ регулирования нагрузки на основе максимально экономичного и эффективного варианта.

4. Разрабатываются и выполняются пусконаладочные мероприятия.

Модернизация систем теплопотребления

Система теплопотребления (радиаторы, конвекторы, газовые тепловентиляторы, калориферы и другое оборудование, передающее потребителю тепловую энергию) приводится в соответствие с характеристиками тепловой сети и источником отопления по тепловым и гидравлическим показателям. Модернизация систем отопления обеспечивается в случае, если устанавливаются следующие агрегаты:

  • Устройства регулирования объема приточного воздуха. Устанавливаются дополнительно на агрегаты отопления и вентиляции. Позволяют учитывать потребность в нагретом воздухе и контролировать объем подаваемого в помещение тепла в зависимости от времени года и суток;
  • Узлы смешения и регулирования температуры воды. Устанавливаются дополнительно на агрегаты отопления и вентиляции. Температура выдерживается за счет подачи остывшей воды из возвратного трубопровода в радиатор;
  • Газовое инфракрасное отопление. Устанавливается как альтернатива или дополнительно к системам водяного и воздушного отопления. Газификация коттеджа, многоквартирного здания или коммерческого объекта с помощью данного оборудования предполагает расположение нагревателей под потолком для направления теплового излучения на все поверхности в помещении.

Вышеперечисленные агрегаты снабжаются системами автоматического контроля для эффективного управления тепловым режимом отапливаемых помещений.

Чтобы модернизировать систему теплоснабжения, определить перечень работ, рассчитать стоимость или подготовить проект газификации, можно позвонить специалистам ООО «Теплорасчет-проект» и ООО «ПСК «Прометей» по телефонам, размещенным в разделе «Контакты».

Модернизация системы отопления коттеджа | Danfoss

На телефон технической поддержки Danfoss +7 (495) 258-07-08 обратился владелец загородного жилого дома площадью более 500 кв.м с проблемой эксплуатации системы отопления. Затруднение владельца заключалось в отсутствии возможности управления температурой в помещениях, что приводило к дискомфорту для всех членов семьи.

Ситуацию, в которой оказался владелец, можно сравнить с эксплуатацией дорогого автомобиля класса люкс, в котором печка есть, а регулятора температуры нет, не говоря уже о климат-контроле.

Единственным найденным способом регулировки служила отвертка, с помощью которой прикрывался клапан, подключенный снизу к радиатору. И, конечно же, таким ручным способом увеличения и уменьшения мощности, нужной температуры в помещении всё равно никогда не удавалось достичь.

Инженеры компании Danfoss, изучив пожелания владельца, предложили решение автоматического регулирования температуры с помощью беспроводных комнатных термостатов RET2000B и порекомендовали сертифицированную монтажную организацию для выезда на объект и последующего монтажа.

По результатам обследования объекта выяснилось, что при монтаже системы отопления дома не было предусмотрено никакого зонального управление радиаторами и конвекторами в полу. При этом при разводке трубопроводов была применена коллекторная система. Всего в доме 5 шкафов с распределительными коллекторами системы радиаторного отопления.

Установка термостатических элементов на радиаторы не представлялась возможным по причине того, что они были скрыты экранами, и их установка привела бы к некорректному режиму работы. А учитывая то, что в доме проведен высококачественный ремонт с использованием дорогих материалов, единственным возможным решением стал монтаж беспроводных комнатных термостатов во всех помещения, где требовалось регулировать температуру. Единственной дополнительной работой, которую необходимо было провести, стало подведение электропитания к каждому шкафу для подключения коммутационного устройства и приёмников сигнала от комнатных термостатов.

Монтаж оборудования для автоматизации системы отопления занял не больше 5 часов и проходил в следующей последовательности:

  1. Определить контур отопления и подключенный к нему отопительный прибор;
  2. На клапаны распределительного коллектора соответствующих контуров установить электроприводы, которые по сигналу открывают или закрывают клапан.
  3. Установить в коллекторный шкаф клеммную панель, и скоммутировать приёмники сигналов и электроприводы.
  4. Связать между собой комнатные термостаты и ресиверы;
  5. Смонтировать термостат на стене комнаты на высоте 1.5 метра от пола и выставить необходимую температуру.

Так как проект внутренних инженерных систем отсутствовал, специалисты вынуждены были опытным путем отслеживать все магистрали от коллекторного шкафа до отопительного прибора. Выяснилось, что в самой большой комнате не все 12 радиаторов были подключены к одному распределительному коллектору. Но и здесь решение было быстро найдено. Один комнатный термостат связали с двумя приёмниками беспроводного сигнала, находящимися в разных шкафах, но при этом регулирующие температуру приборов в одной комнате.

Принцип работы комнатных термостатов очень прост: как только в комнате достигается установленная на термостате температура, например 21°С, термостат соответственно подаёт сигнал на ресивер, установленный в шкафу. А ресивер в свою очередь даёт команду подключенным к нему электроприводам закрыть клапан. Таким образом, прекращается подача теплоносителя в соответствующие контуры отопления, и теплоотдача радиаторов не увеличивается до тех пор, пока комнатный термостат не зафиксирует понижение температуры в помещении.

Инженерам и партнёрам компании Danfoss часто приходится сталкиваться с случаями, когда при монтаже системы отопления не была продумана автоматизация системы отопления. Причиной могут быть, как желание сэкономить на системе отопления, так и отсутствие нужной квалификации у инженеров монтажной организации.

Безусловным преимуществом беспроводных решений от Danfoss является возможность модернизировать практически любую систему радиаторного отопления и систему водяных теплых полов.

Энергоэффективные системы отопления

Экология потребления.Наука и техника: При внедрении энергосберегающих мероприятий, половинчатые меры, несмотря на одномоментное сокращение капитальных затрат, окупаются долго и трудно, а комплексные мероприятия позволяют вернуть деньги и получить прибыль гораздо быстрее

Модернизация отопительных систем многоквартирных жилых зданий и объектов социальной инфраструктуры — на сегодня одна из наиболее актуальных тем для профессионалов коммунальной отрасли. Главный вопрос дня звучит так: «Каковы необходимые и достаточные условия получения экономического результата, адекватного ожиданиям потребителей коммунальных ресурсов и потенциальных инвесторов энергосервиса?» Практика доказывает: половинчатые меры, несмотря на одномоментное сокращение капитальных затрат, окупаются долго и трудно, а комплексные мероприятия позволяют вернуть деньги и получить прибыль гораздо быстрее.

Итак, рассмотрим последовательно комплекс реализуемых сегодня на объектах ЖКХ мероприятий, направленных на сокращение теплопотребления объектов коммунальной сферы (включая МКД) и их результативность.

Энергоэффективные мероприятия и их суть

Средняя экономия

1

Монтаж узла учета тепла

Без учета говорить об экономии и окупаемости бессмысленно.

      *

2

Ликвидация теплопотерь

Утепление ограждающих конструкций, подъездов и подвалов, теплоизоляция коммуникаций.

     **

3

Модернизация теплового узла

Замена элеваторных узлов на АИТП или АУУ, в зависимости от схемы присоединения объекта к тепловой сети. Настройка контроллера АИТП на пониженный график отопления в ночное время, выходные и праздники (особенно актуально для административных зданий, образовательных учреждений).

15-25%

4

Балансировка системы по стоякам

Установка автоматических балансировочных клапанов с целью выравнивания расхода теплоносителя по разноудаленным от теплового ввода стоякам.

5-10%

5

Оснащение отопительных приборов средствами индивидуального регулирования

Установка на всех отопительных приборах автоматических радиаторных терморегуляторов, либо замена отопительных приборов на новые со встроенными терморегуляторами.

10-15%

6

Переход к поквартирному учету тепла(для МКД)

Для зданий с горизонтальной поквартирной разводкой системы отопления — установка теплосчетчика на вводе в квартиру. Для домов с вертикальной разводкой — внедрение альтернативных систем учета, например,INDIV AMR.

ИТОГО:

30-50%

Теперь оценим наиболее распространенные ошибки, которые допускаются на местах в ходе планирования и реализации мер по теплосбережению.

1.                    Монтаж узла учета тепла

К счастью, необходимость этого шага сегодня уже не вызывает ни у кого сомнений, да и закон не дает иной альтернативы. Поэтому данный этап реализуется всегда.

Однако все еще встречаются ничем не оправданные ожидания экономии в результате простой установки теплосчетчика. Гипотетически эти ожидания могут оправдаться: иногда оказывается, что здание потребляет меньше тепла, чем предусмотрено нормативом, и тогда после установки теплосчетчика размер платежей за отопление снижается. Но это лотерея, делать из этого правило – большая ошибка. Нужно хорошо понимать: счетчик – это всего лишь измерительный инструмент, который сам по себе ничего не экономит.

2.                    Ликвидация теплопотерь

Производится по необходимости, которая, по идее, должна определяться в ходе энергетического обследования. К сожалению, обследование проводится далеко не всегда, в результате на некоторых объектах либо вообще не производится необходимый капремонт, либо остаются тепловые бреши, способные подчас свести на нет эффект от последующих мероприятий. Цена подобной ошибки высока: примерно в 10-15% случаев вместо экономии получается прямой убыток. Это неудивительно, ведь если в доме с дырявыми стенами установить автоматику, которая безуспешно будет пытаться его протопить, и теплосчетчик, то показания последнего, конечно, будут зашкаливать. И называть в качестве причины такого результата якобы низкую эффективность энергосберегающих мероприятий в корне неверно.

Другая распространенная ошибка — ожидание экономии от утепления здания без модернизации отопительной системы. Если у вас в подвале элеватор, то расход тепла будет всегда одинаков, невзирая на то, держат стены тепло или промерзают насквозь, т.к. расход этот зависит только от коэффициента смешения элеватора, который является величиной постоянной. Да, в здании будет тепло, зачастую (и как правило) — слишком тепло, т.к. возможности снизить расход не будет. У его обитателей останется единственный выход: открывать форточки и выпускать излишки тепла наружу, все равно оплачивая его в полном объеме. Именно те излишки, которые автоматика позволяет отсечь на входе, до теплосчетчика.

В 2011 году завершился масштабный эксперимент: натурные испытания различных энергоэффективных решений, которые проводились в течение нескольких лет компанией «Данфосс», Правительством Москвы и МНИИТЭП на базе трех реальных жилых домов №№ 51, 53 и 59 по улице Обручева в Москве. Начиная с 2008 года во всех трех зданиях в рамках городской программы капитального ремонта была проведена реконструкция, включающая монтаж навесных вентилируемых фасадов и установку пластиковых окон. Таким образом, все они полностью соответствовали современным стандартам по теплоизоляции. При этом в доме № 51 никаких работ по модернизации системы отопления не проводилось. В результате на этом объекте потребление тепла так и не снизилось. Более того, зимой 2010-2011 гг. оно оказалось на 1,9% выше, чем в 2008-2009 гг. При этом в доме № 59, где была проведена комплексная реконструкция системы отопления, теплопотребление сократилось на 44,6%.

3.                    Модернизация теплового узла

Из сказанного выше следует простой вывод: элеваторные схемы и энергосбережение — вещи несовместимые. Поэтому, если вы хотите получить экономию, а также обеспечить обитателям здания возможность поддерживать в помещениях комфортный микроклимат, то элеваторный тепловой узел необходимо менять на автоматизированный. В случае присоединения объекта к теплосети по независимой схеме — это автоматизированный индивидуальный тепловой пункт (АИТП) с теплообменником. Если присоединение зависимое — то автоматизированный узел управления (АУУ), т.е. схема с насосным подмесом. В принципе, тот же тепловой пункт, но без теплообменника. Обе схемы предусматривают погодозависимое регулирование подачи теплоносителя в систему, а также автоматическое поддержание температурного графика, т.е. регулирование в зависимости от внутреннего потребления тепла. Обе схемы обеспечивают принудительную циркуляцию теплоносителя в системе.

В последние годы многие коммунальщики пытаются пропагандировать идею применения т.н. экономайзеров — регулируемых электронных гидроэлеваторов. Устройство их немногим сложнее, чем у обычных: электронный блок, соединенный с датчиком температуры наружного воздуха, управляет нехитрым электромагнитным приводом, который вдвигает в сопло струйного насоса иглу, тем самым снижая напор горячей сетевой воды. Нужно отдавать себе отчет в том, что регулируемый элеватор имеет все те же недостатки, что и нерегулируемый, потому что на деле это — практически одно и то же устройство. Поэтому:

  •                  Вы не сможете использовать в системе радиаторные терморегуляторы и балансировочные клапаны, т.к. любой элеватор — устройство маломощное и дополнительное гидравлическое сопротивление ему не по силам;
  •                 Для нормальной работы гидроэлеватора напор перед ним должен быть не менее 15 м водяного столба (см. «Правила технической эксплуатации тепловых энергоустановок»), тогда как в реальности, в условиях российских теплосетей, такие показатели обеспечиваются далеко не всегда и не на всех участках сети, а порой бывают в три-четыре раза меньше требуемого значения;
  •                 Если по какой-либо причине теплосеть не выдерживает температурный график, то на объекте возникает либо перетоп, либо недотоп, т.к. расход в системе постоянен, а гидроэлеватор — устройство пассивное. Если же вследствие «зарастания» старых труб отложениями увеличивается гидравлическое сопротивление системы, то в доме становится холодно;
  •                 Сетевая вода должна не только доставлять в дома тепло, но и подогревать воду для горячего водоснабжения (ГВС), поэтому ее температура никогда не опускается ниже 70°C. Т.е. с определенного момента, независимо от того, какая температура воздуха на улице, отопительные батареи продолжают оставаться горячими. Последствия известны: духота, форточки настежь, «лишнее» тепло идет на обогрев улицы, но деньги за него все равно платить надо. Какая уж тут экономия!

Есть и еще одна «ложка дегтя». Даже восьмикласснику понятно, что при уменьшении площади сопла регулируемого элеватора вследствие введения в него иглы струя на выходе из этого сопла становится менее мощной, а потому уменьшается и сила всасывания воды из обратного трубопровода системы отопления. Т.е. чем больше игла вдвигается в сопло, тем меньше становится расход теплоносителя в системе, другими словами — циркуляция воды в отопительном контуре замедляется. И в какой-то момент этого расхода начинает хватать только на то, чтобы «прокачать» ближайший к элеватору стояк, в остальные же горячая вода не поступает, и они начинают стремительно остывать.

4. Балансировка системы

Рис. 1. AB-QT (автоматический балансировочный клапан AB-QM с термоэлементом QT) – устройство "2 в 1", выполняющее одновременно автоматическую балансировку и термостатирование стояка

Почему-то зачастую модернизация отопительной системы завершается на этапе замены теплового узла. Между тем этого явно недостаточно. Гидравлическое сопротивление системы растет по мере удаления от теплового ввода, в результате по одним стоякам идет перегрев, а по другим в то же самое время – недогрев. В МКД это, как правило, угловые квартиры, последние в цепочке. Если регулировать по ним, то в промежуточных будет перетоп и постоянно открытые форточки. То есть получим то, от чего хотели избавиться. Поэтому установка на стояках автоматических балансировочных клапанов — обязательное условие полноценной модернизации отопительной системы.

Нужно заметить, что в последние годы это решение было дополнительно усовершенствовано. Специалисты компании Danfoss разработали термоэлементы QT, благодаря использованию которых автоматические балансировочные клапаны AB-QM начинают регулировать расход теплоносителя по стоякам в зависимости от изменения температуры обратного теплоносителя. Эта технология позволила приблизить однотрубные системы отопления к двухтрубным по показателям энергоэффективности.

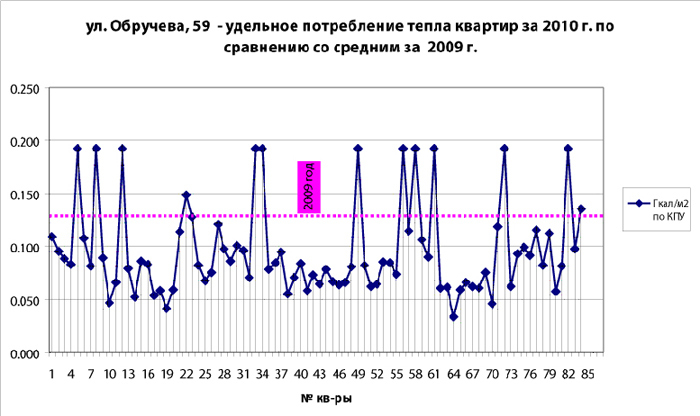

В 2009 году, в ходе эксперимента на улице Обручева в Москве, в домах №№ 53 и 59 элеваторные тепловые узлы заменены на автоматизированные узлы управления (АУУ) Danfoss с погодозависимым регулированием (реализованным с использованием универсальных контроллеров ECLComfort) и смонтированы автоматические радиаторные терморегуляторы на всех отопительных приборах в квартирах. При этом балансировка отопительной системы была проведена только в доме № 59: здесь на каждом из 25 стояков установили автоматический балансировочный клапан AB-QM. В 2010 году балансировка системы в доме № 59 была доведена до логического завершения путем оснащения клапанов AB-QM термоэлементами QT.

В результате по дому № 53 (без балансировки) было зафиксировано снижение потребления тепла на 33,8%, в то время как по дому № 59 (с балансировкой) — на 44,6%, о чем уже говорилось выше. То есть даже в одноподъездном здании балансировка дает вполне ощутимый экономический эффект. Причем зимой 2010-2011 гг., после установки термостатических элементов QT, потребление снизилось по отношению к уровню 2009-2010 гг. почти на 12% (или на 7,5% по отношению к уровню 2008-2009 гг.), что доказывает оправданность применения данной технологии.

5.                    Оснащение отопительных приборов средствами индивидуального регулирования


Очень часто приходится слышать, что это мера не является обязательной и создает лишь дополнительный комфорт для обитателей здания, не обеспечивая при этом никакой экономии. Во-первых, даже и в этом случае ее стоило бы реализовать, т.к. именно в обеспечении максимального уровня комфортности жилых и иных зданий и заключается основная задача коммунальных служб. Если, конечно, немного отойти от советской модели работы. Во-вторых, именно уровень регулирования потребления тепла непосредственно на отопительных приборах является замыкающим звеном в цепочке энергосбережения. Ведь если какой-либо конечный потребитель снизил свое теплопотребление, оно автоматически должно сократиться по зданию в целом, по району ЦТП и так далее, по цепочке.

К тому же, нужно понимать, что у каждого человека свои представления о комфортной температуре воздуха. И для многих она не превышает 18-21°C. Если в помещении будет теплее, а терморегулятора на отопительном приборе не окажется, то потребитель неизбежно откроет форточку. Т.е. идея энергосбережения снова выхолащивается.

Нужно ли говорить, что никакой вентиль или шаровой кран просто физически не способен выполнять тех функций, которые берет на себя терморегулятор, и не позволяет получить такой же энергосберегающий эффект. Неудивительно, что в последние годы некоторые производители, например, московский завод «Сантехпром», начали выпускать отопительные радиаторы с уже встроенными терморегуляторами.

6.                    Переход к поквартирному учету тепла(для МКД)

В нашей таблице экономические результаты от применения автоматических радиаторных терморегуляторов и индивидуальных приборов учета тепла объединены в один показатель. Сделано это не напрасно, ведь именно внедрение поквартирного учета тепла в МКД в наибольшей стимулирует жителей к экономии. Если вашему соседу наплевать и он предпочитает держать отопительные приборы постоянно разогретыми до предела, а температуру в квартире регулировать открыванием форточек, то почему вы должны оплачивать за него эту блажь?




Проблема в том, что до недавнего времени реализовать поквартирный учет тепла в большинстве российских МКД, где, как известно, применяется в основном вертикальная разводка отопления, было проблематично: устанавливать классический теплосчетчик накаждом отопительном приборе слишком дорого, а сами они не обладают необходимой точностью для работы в контуре со столь малым перепадом температур. Однако предложенное компанией «Данфосс» решение — система поквартирного учета тепла INDIV AMR с автоматизированным дистанционным беспроводным считыванием показаний, основанная на использовании радиаторных распределителей — этот вопрос полностью снимает.

Суть метода заключается в следующем. На каждом отопительном приборе в квартирах без врезки в систему жестко крепится радиаторный распределитель INDIV-3R со встроенным радиомодулем, измеряющий температуру поверхности отопительного прибора. Вычислить теплоотдачу таким образом нельзя, но, установив датчики на всех отопительных приборах, можно зафиксировать динамику изменения температуры. А поскольку паспортные данные (мощность, КПД) каждого отопительного прибора известны, можно с высокой степенью точности вычислить долю каждого из них в общем объеме потребления. Затем общедомовое потребление делится на 2 части в соответствии с проектными нормами: 35% относится на отопление общих помещений и распределяется между собственниками пропорционально площади их квартир, 65% делится между ними в соответствии с долями, определенными с помощью распределителей INDIV-3R. Распределители автоматически передают показания по радиоканалу на этажные приемники, те — на домовой концентратор, и далее, посредством Ethernet или GSM — на удаленный компьютер диспетчера.

В России тестирование системы INDIVAMR проводилось на целом ряде объектов, в т.ч. — в доме № 59 по улице Обручева в Москве. Результат ее внедрения наглядно представлен на диаграмме. Если не считать 11 квартир, где система индивидуального учета не была установлена и потребление для которых рассчитывалось по стандартной схеме (на диаграмме эти квартиры отчетливо выделяются), то подавляющее большинство собственников в 2010 году значительно снизили свое потребление по сравнению со средним уровнем 2009 года, причем некоторые — на 60-70%!

Кстати, система INDIV AMR сертифицирована в системе ГОСТ Р и внесена в Реестр средств измерений.

Элементарная логика и результаты испытаний говорят об одном и том же — о необходимости реализации комплексных энергосберегающих мер. Любые половинчатые решения дадут и половинчатый результат, т.е. размажут экономический эффект во времени, сделав инвестиции в энегосбережение малоинтересными.

    *   Потенциал уменьшения платы за потребленные теплоресурсы путем установки теплосчетчика обычно лежит в пределах 5-10% от платежей по договору. Однако следует отметить, что нередки случае, когда установка узла учета приводила к увеличению совокупной стоимости тепловой энергии в виду некорректной работы теплоснабжающей организации, неправильного определения проектных тепловых нагрузок, недостаточной теплоизоляции здания и т.д.

   * *       Проведение мероприятий по утеплению здания и теплоизоляции коммуникаций само по себе не дает экономию тепловой энергии, а позволяет достичь эффекта лишь в совокупности с автоматизацией теплового пункта и модернизацией внутренней системы отопления здания.опубликовано econet.ru

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
