Стальная арматура высокого качества — дорогостоящий конструктивный материал. Чтобы он не остался на строительстве после завершения армокаркаса (напрасно потраченные деньги), или чтобы не пришлось завозить его второй раз (дополнительные затраты на транспорт), необходимо:

  • уметь его правильно рассчитывать по проектной документации или без неё;
  • переводить объём в массу, массу в длину для каждого диаметра стержня.

Продавцы арматуры устанавливают цены на неё за тонну, погонный метр, единицу изделия (один стержень определённой длины) или одну бухту.

В этой связи важно научиться соотносить между собой все виды используемых мер. Это поможет выбрать наименее дорогой вариант и сэкономить.

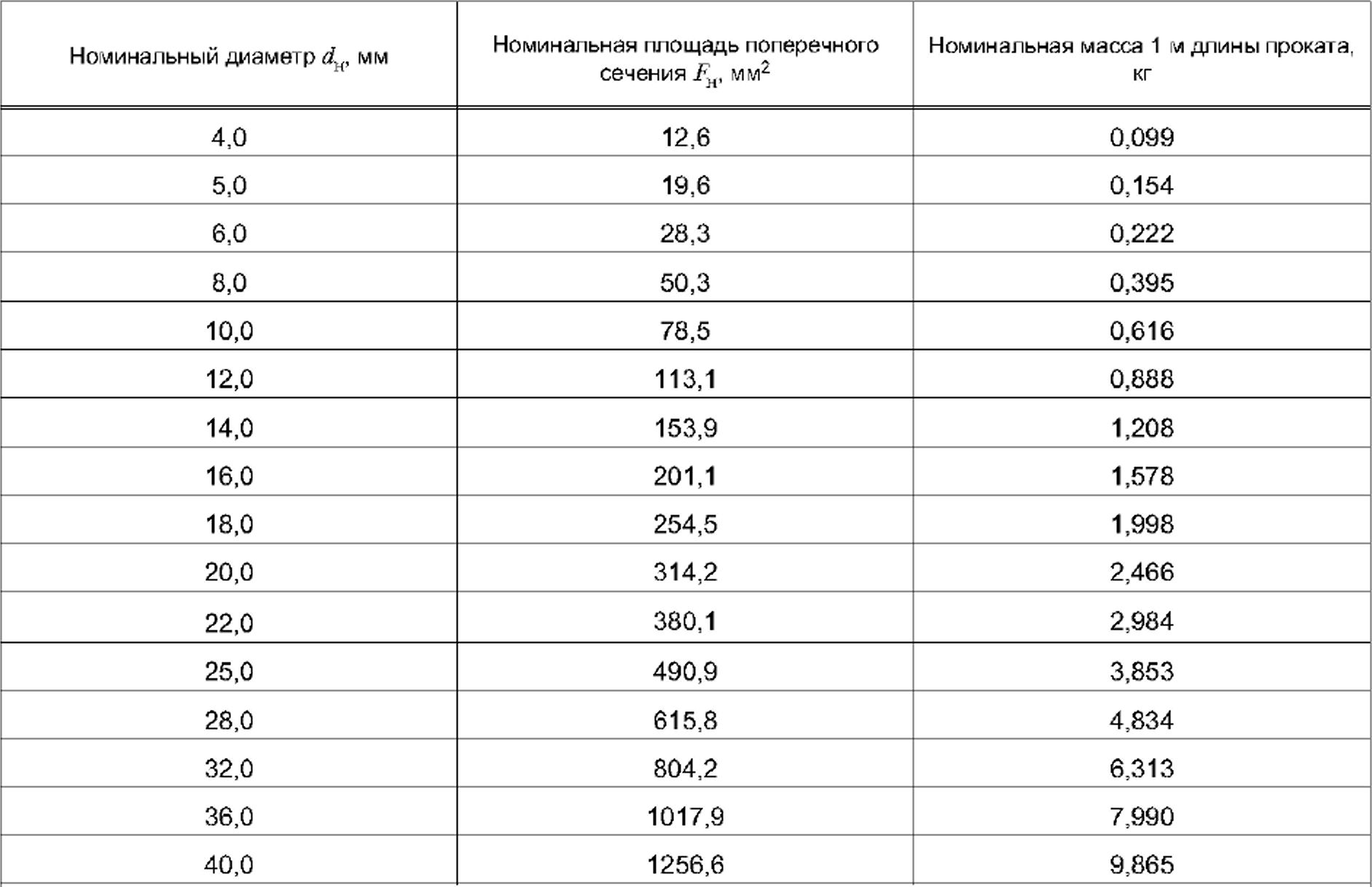

Таблица весов арматуры

Диаметр в мм (d)

Вес 1 метра арматуры в кг

Кол-во погонных метров в тонне

6

0,222

4504,5

8

0,395

2531,65

10

0,617

1620,75

12

0,888

1126,13

14

1,21

826,45

16

1,58

632,91

18

2

500

20

2,47

404,86

22

2,98

335,57

25

3,85

259,74

28

4,83

207,04

32

6,31

158,48

36

7,99

125,16

40

9,87

101,32

45

12,48

80,13

50

15,41

64,89

55

18,65

53,62

60

22,19

45,07

70

30,21

33,1

80

39,46

25,34

Расчёт арматуры

Ориентировочный расчёт арматуры можно выполнять до выпуска готовой проектной документации. Для этого нужно знать сечение ленты фундамента или монолитной плиты. От его (сечения) величины вычисляют 0,001 часть. Это соответствует 0,1 % — минимальному коэффициенту армирования, установленному нормативными документами. Вычисленное таким образом значение — это общая площадь сечения всех стержней арматуры.

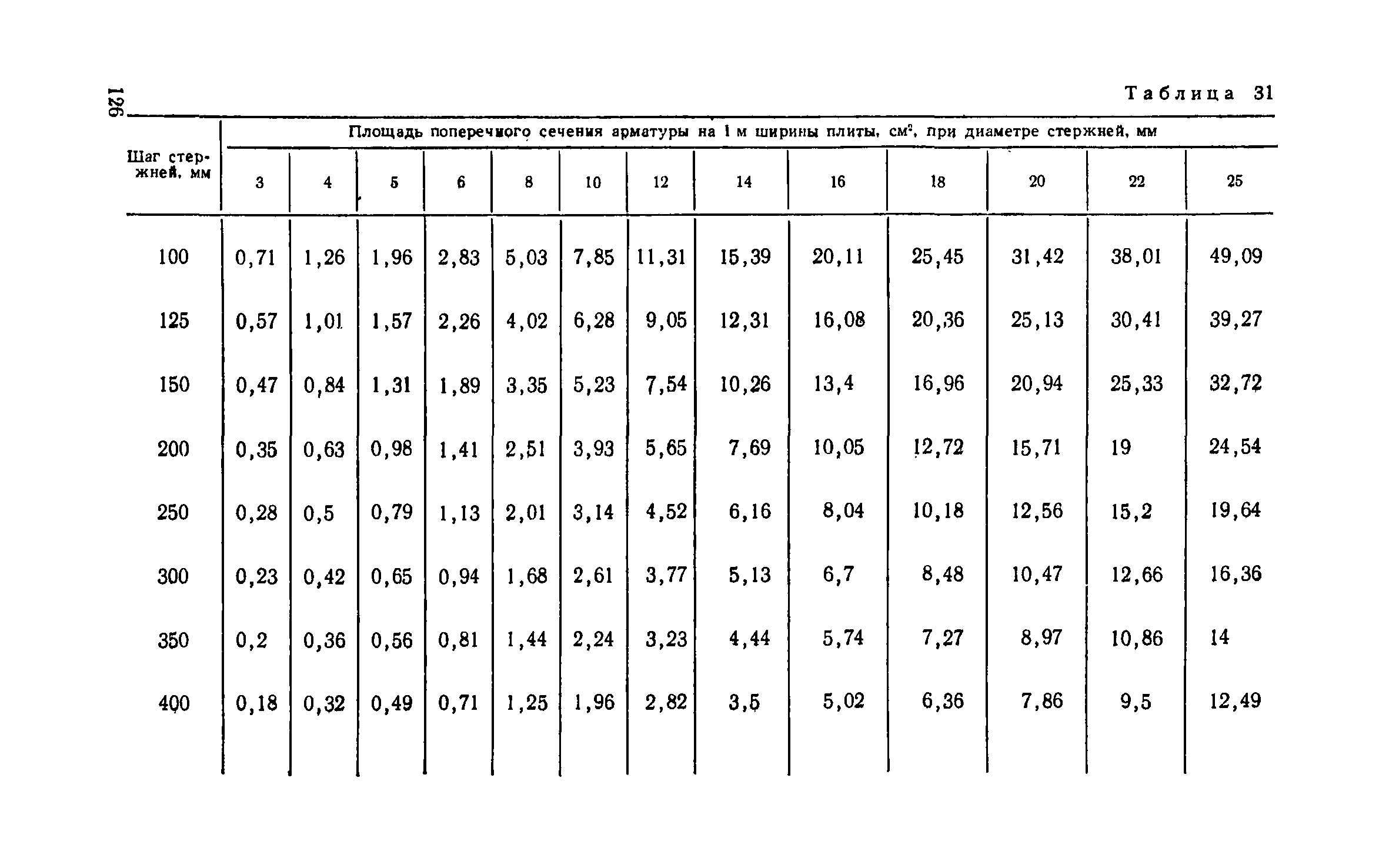

Полученное значение делят на количество рабочих стержней в двух слоях (стержней может быть 4, 6 или больше, если конструкция представляет не ленту, а плиту). В результате получают площадь сечения одного стержня. Далее из формулы S = π·d²/4, находим диаметр стержня.

По площади сечения стержня нетрудно найти вес одного погонного метра

M = S·ρ

Где М-вес одного погонного метра, S-площадь сечения, ρ-удельный вес стали 7,85 г/см³. Определив общую длину рабочей арматуры, узнаём её массу. Подобным расчётом вычисляем массу монтажной арматуры, при этом задаёмся диаметром без расчёта, он равен 8 или 10 мм (гладкая арматура АI (A240)).

При наличии проектной документации расчёт арматуры упрощается. Определяем по чертежу длину арматуры каждого вида, вычисляем по формуле или находим по таблице массу погонного метра через диаметр стержней, перемножаем, получаем массу всей длины арматуры. Добавляем несколько процентов (используем опыт грамотного строителя) на нахлёст (применяется при продольном соединении стержней), раскрой и на запас. Расчёт готов. С данными о массе или длине каждого вида арматуры можно производить заказ.

Сколько метров арматуры в тонне

Такие переводы проще производить, руководствуясь данными из таблиц. Смотрим таблицу выше. Если в какой-то момент это сделать невозможно, вычисление производят с помощью калькулятора.

Например, нужно определить, сколько метров арматуры диаметром 12 мм содержит одна тонна продукции. Сначала по формуле M = S·ρ находим вес погонного метра. Вместо S (площадь сечения) подставляем формулу S = π·d²/4, где d- диаметр арматуры (12 мм или 0,012 м). Удельный вес стали ρ нам известен – 7,85 г/см³ (7850кг/м³). Перемножая, получаем: М=3,14·0,012²/4·7850 кг/м³ = 0,8874 кг. Теперь одну тонну (1000 кг) делим на 0,8874, получаем ответ: одна тонна содержит 1126 метров арматуры диаметром 12 мм.

Учитывая предыдущий расчёт, определим, какое количество 12-мм стержней длиной 11,7 м содержится в одной тонне металла. Зная массу одного погонного метра (0,8874 кг), вычисляем сразу количество стержней в тонне: К=1000/(0,8874·11,7) = 96,3 шт.

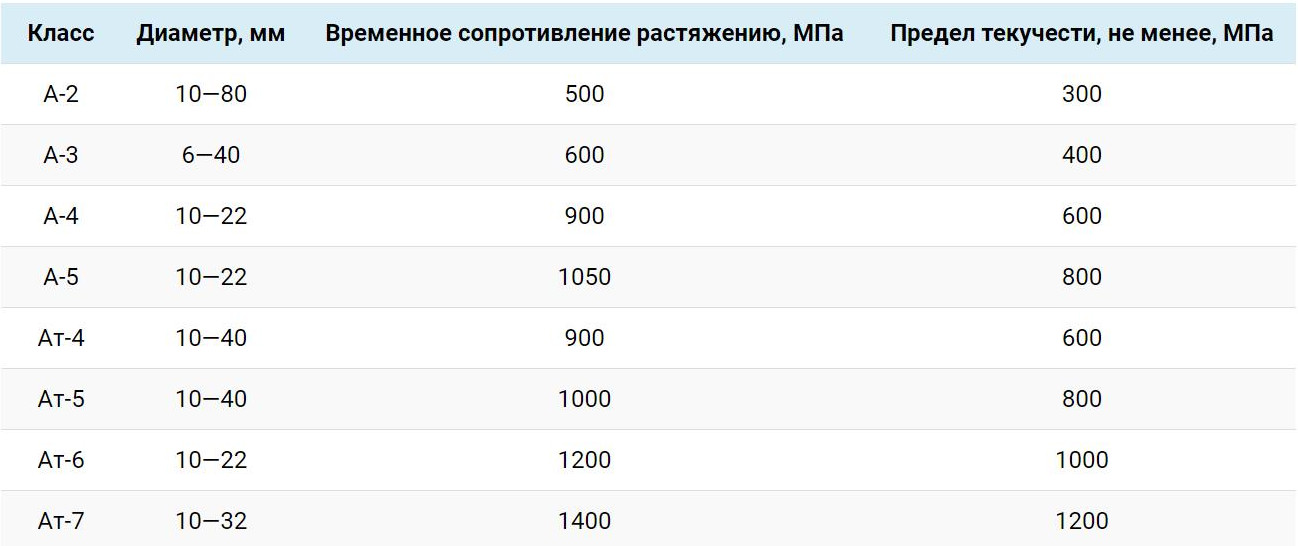

Для каких марок стали можно применять описываемые расчёты?

Приведенная выше методика расчёта является универсальной, её можно использовать для всех марок стали — от класса AI (A240) до AVI (A1000). Несмотря на то, что в шесть классов арматурных сталей входят три десятка марок, расчёт с одинаковой степенью точности можно использовать для любой из них. Дело в том, что массы легирующих элементов для каждой марки столь незначительны по сравнению с массой железа, что плотность сплавов можно считать неизменной — 7,85 кг/дм³ (7850 кг/м³).

Наша продукция

удельный вес арматуры и вес метра арматуры 12 мм, что такое погонный метр, формулы

Железобетон, благодаря его исключительным качествам, успешно применяют в строительстве. Материал представляет собой бетон с наличием в нем арматуры. Из этой статьи вы узнаете, для чего она используется в бетоне, а также, как рассчитать удельный вес арматуры 12 мм в конструкциях. Информация пригодится всем, кто занимается строительством и хочет получить качественный и крепкий строительный материал.

Для чего используется арматура в бетоне?

Ее используют для усиления бетона, она придает ему еще большую прочность. Именно благодаря укреплению фундамента при помощи армированных бетонных блоков построено множество зданий, разнообразных сооружений и мостов. Есть несколько вариантов, которые помогут повысить крепость бетона, используя строительную арматуру. Помещать в тело бетона можно как арматуру без предварительного напряжения, так и уже напряженную.

Железобетон является симбиозом двух разных материалов, которые представлены: бетоном разных марок, характеризующимся особой прочностью в процессе сжатия, но обладающий низкой прочностью на растяжение, и арматурой из стали.

Арматура встраивается в тело бетона для обеспечения изготавливаемому изделию требуемой прочности при растяжении. Чтобы понять, для чего все это, необходимо разобраться, как работает конструкция.

Перед самим процессом заполнения бетоном изготовляемого изделия, конструкцию из металла натягивают при помощи механического способа, этим повышают напряжение армированной конструкции. Когда материал полностью затвердеет, сила металлической конструкции передастся бетону, после чего он будет сжатым силой натяжения. Существующее сжатие в самом бетоне при последующей эксплуатации устранит напряжение, которое растягивает конструкцию из железобетона.

Прочность каждой конструкции, изготовленной из железобетона, в основном зависит от правильного выбора арматуры, а также ее характеристик. Вот почему следует обращать особое внимание на ее качество.

Почему необходим точный расчёт массы арматуры?

Армирование, а также заливка плит часто используется для перекрытия частных домов. Материал является новшеством, но, тем не менее активно используется в индивидуальном строительстве.

Плита перекрытия — распространенное железобетонное изделие, применяемое в строительстве.

Армирование монолитных плит проводят, строго придерживаясь технологии, потому что нижняя часть арматуры является носителем основной нагрузки. Плиты не смогут выдержать ее, если армирование проведено неверно.

Рабочая нагрузка, которая воздействует на саму плиту для перекрытия, будет направлена вниз. От самой точки приложения нагрузки она распределится по всей монолитной плите равномерно. Если армирование выполнено неверно, то плита не выдержит нагрузки. Основная нагрузка будет приходиться именно на нижнюю часть арматуры, что работает на процесс растяжения, вот почему необходима особая прочность. Верхний слой плиты будет испытывать сжатие. Этот процесс бетон и без дополнительного армирования перенесет довольно хорошо.

Армирование монолитных бетонных перекрытий можно осуществить и собственноручно, но для этого потребуются большие затраты времени и сил.

Перед тем как приступить к работе, следует сделать расчет производства такого перекрытия. Для этого потребуется специальное программное обеспечение, а, возможно, и помощь специалистов.

Верный расчет армирования монолитной плиты имеет несколько преимуществ:

  • монолитное перекрытие будет иметь высокую несущую способность;
  • точные расчеты помогут найти оптимальный вариант при выборе арматуры, а также ширины плиты и необходимого количества и марки бетона. Такой расчет позволит сэкономить денежные средства, и даже время;
  • использование профессионального расчета позволит использовать в качестве опоры для монолитного покрытия стены и колонны, что располагаются в середине помещения;
  • используя расчеты, можно определить не только объем работ, но и стоимость;
  • возможен расчет плиты перекрытия, которая имеет нестандартную геометрическую форму;
  • время эксплуатации перекрытия, что сооружено по расчетам армирования, можно считать практически неограниченным.

От чего зависит вес погонного метра арматуры?

Расчет требуемого количества арматуры для армирования фундамента производят в погонных метрах. В результате проведенных расчетов можно узнать, сколько требуется приобрести погонных метров арматуры для того, чтобы построить дачу или дом. В магазине цена указана за 1 тонну, следовательно, нужно произвести перевод погонных метров в тонны.

Количество погонных метров в 1 тонне будет зависеть от самого диаметра прутьев арматуры. Чем больше их диаметр, тем меньше будет в 1 тонне метров. Для того чтобы осуществить перевод метров в тонны, а также определить количество килограммов в 1 м, необходимо воспользоваться специальной таблицей, в которой указано соответствие диаметра арматуры и веса. Использовать ее довольно просто: нужно найти строчку с необходимым диаметром, а затем посмотреть, сколько килограммов в 1 м и количество метров в 1 тонне.

Способ расчёта веса арматуры

Какие существуют способы для расчета веса арматуры? Рассчитать вес можно несколькими способами, но для этого необходимо, прежде всего, знать погонный метраж, а также удельный вес арматуры 12 мм, чтобы примерно обозначить стоимость самого строительства дома или другого сооружения. При помощи приведенных ниже способов вы легко сможете рассчитать вес арматуры с диаметром 16 мм.

Существуют три способа определения веса стержня с диаметром 16 мм:

Способ № 1

Этот метод является довольно действенным, а также простым. Для этого необходимо воспользоваться онлайн-калькулятором металлопроката. Для проведения необходимых расчетов нужно лишь знать диаметр металлического прута (по нашим данным — это 16 мм), а также длину прута в погонных метрах. Нужно вписать данные в соответствующие колонки в специальной программе, и можно сразу узнать результат.

Способ № 2

Этот вариант расчета при помощи таблицы. Таким способом расчета можно воспользоваться, если нет возможности провести расчеты на онлайн-калькуляторе, но известна маркировка арматуры. Чтобы узнать ее массу, нужно воспользоваться 1 и 2 столбцами таблицы по ее расчету. Эту таблицу можно найти в справочной литературе или на этой странице — чуть ниже. В первом столбце нужно найти диаметр интересующего вас прута арматуры, а в той же строчке в третьем столбце указана его масса в погонных метрах.

Способ № 3

Такой метод расчета является наиболее трудоемким, и применять его стоит только в том случае, если вы не можете воспользоваться предыдущими двумя способами. Для начала необходимо записать объемную массу материала — 7856. Далее расчеты следует произвести по приведенной схеме:

  • необходимо посмотреть поперечное сечение и рассчитать площадь (в нашем случае требуется найти площадь круга). Площадь круга находится по следующей формуле — П*R*R, в которой R является радиусом круга самого металлопроката; значение П = 3,14. Для прута диаметром 16 мм расчеты будут следующими: R=16/2/1000=0,008 м. Площадь круга — 3,14*0,008*0,008=0,0002;
  • затем следует определить объем арматуры, для этого необходимо знать длину прута в метрах (например, 16 м). Объем — 16*0,0002=0,0032;
  • далее необходимо использовать полученные ранее данные и умножить их на объемную массу материала: 0,0032*7856= 25,3 кг.

Рассчитать массу арматуры, используя эти способы, совсем несложно. Все методы расчета покажут один и тот же результат.

Вес арматуры играет большую роль в строительстве, поэтому правильный расчет поможет построить прочный фундамент дачи или дома, который прослужит вам длительное время и выдержит большие нагрузки. Выбирая материал для армирования, необходимо обращать внимание на его качество, так как от этого зависит прочность залитого фундамента, а дешевый металлопрокат может негативно повлиять на весь фундамент вашей постройки.

Арматура 12 мм вес 1 метра


Сферой применения арматуры является строительная индустрия. Данный вид металлоизделий производится в форме прутьев, используемых в качестве основной детали, служащей усилению железобетонных конструкций. Металл принимает на себя основную нагрузку на растяжение и изгиб, позволяя придавать сооружению из железобетона прочность, надёжность и долговечность.

Характеристики металлических стержней А12

Наибольшей востребованностью обладает арматура сечением 12 мм, благодаря удобству и лёгкости. А при вязке каркасов проявляется необходимая жесткость изделия. При строительстве загородных кирпичных домов применяется ленточный фундамент, технология возведения которого требует использования арматуры с малым диаметром. В подобных случаях наиболее пригодны двенадцатимиллиметровые стержни.

Характеристика арматуры 12 мм

В процессе производства арматурных стержней с маркировкой «А12» выполняется ГОСТ 5781-82. Характеристики арматуры А12 по назначению подразделяются на напрягаемые и не подлежащие напряжению. В зависимости от специфики технологического процесса, изделия классифицируются на следующие виды:

Виды арматуры в зависимости от технологии изготовления

  • холоднотянутый – арматурная проволока, предназначенная для изготовления армированной сетки;
  • горячекатанный – стальные стержни с округлым сечением, применяемые для армирования конструкций.

Такая продукция изготавливается из разных видов стали, выбор которых зависит от требований и области применения будущего изделия. Арматура с диаметром 12 мм встречается с гладким профилем, что соответствует классу А1 и с рифлёной поверхностью, соответствующей маркировке А3. Металлопрокат поставляется производителями в прутах или бухтах.

Сфера применения арматурных стержней

Двенадцатимиллиметровая арматура широко используется в следующих областях:

Применение арматуры 12 мм в строительстве

  • каркасно-монолитное строительство;
  • монтаж опорных каркасов;
  • армирование бетонных конструкций;
  • устройство навесов и лестниц.

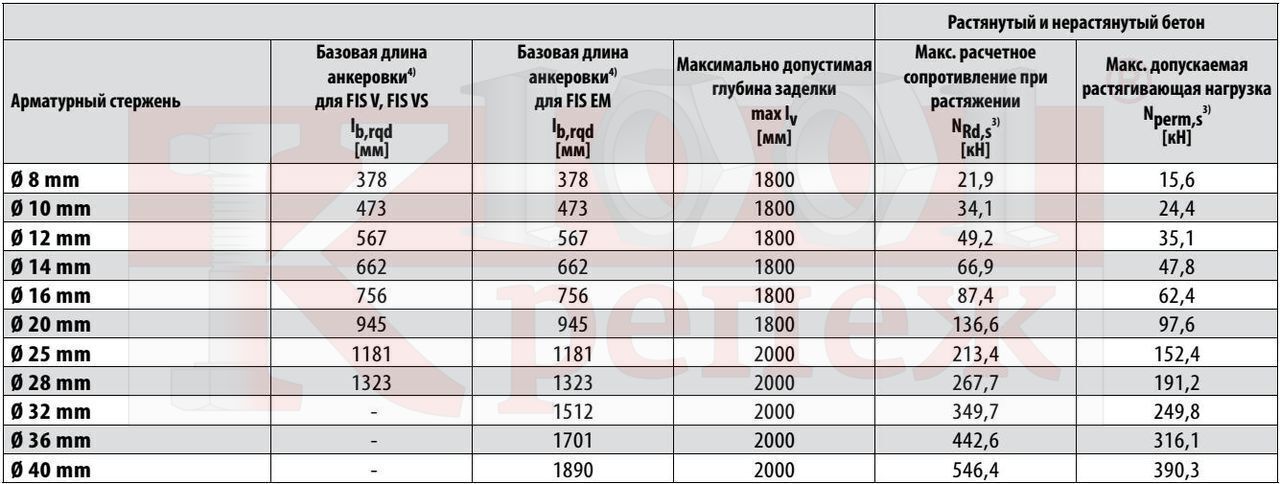

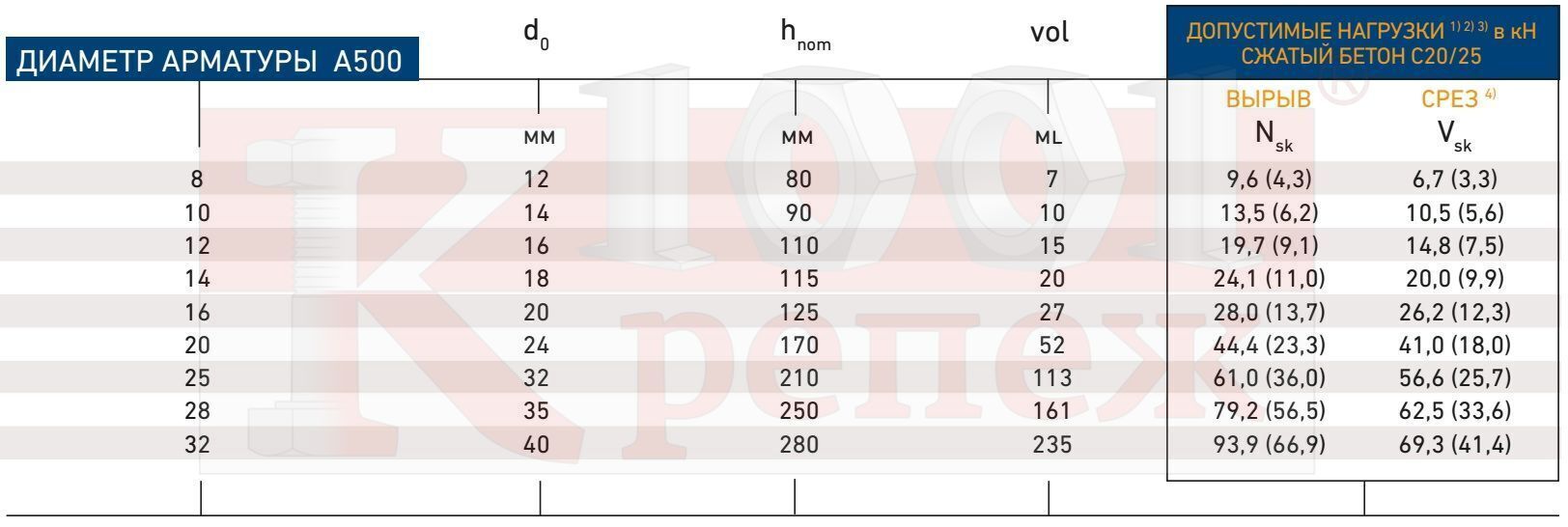

Также металлические прутья могут использоваться в качестве анкера при заливке фундамента столбчатого типа. Металлопрокат 12 мм применяют с целью преодоления деформации, формирования основы каркаса, связки отдельных элементов, в том числе и с поперечным расположением.

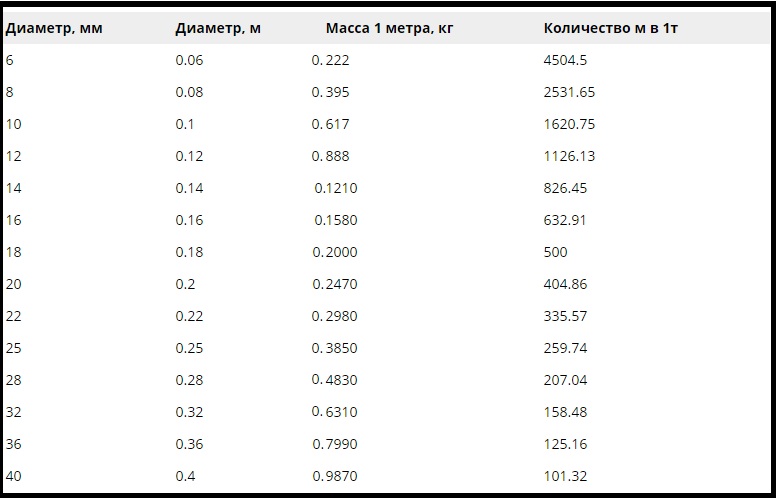

Вес и количество метров арматуры в тонне

Вес и количество метров арматуры в тонне

Веса, количество метров арматуры в тонне:

Металлическая арматура
класса А-III (А400С)
Стеклопластиковая композитная
арматура (АСП)
Диаметр,
мм
Сколько кг
в метре
арматуры
Количество
метров
арматуры
в тонне, м
Диаметр,
мм
Сколько кг
в метре
арматуры
Количество
метров
арматуры
в тонне, м
6 0,222 4504,5 4 0,022 45 640
8 0,395 2531,65 6 0,049 16 667
10 0,617 1620,75 7 0,07 14 300
12 0,888 1126,13 8 0,088 11 897
14 1,21 826,45 10 0,12 7 142
16 1,58 632,91 12 0,22 4 997
18 2,00 500,00 14 0,26 3 674
20 2,47 404,86 16 0,36 2 815
22 2,98 335,57 18 0,45 2 173

Заявка на обратный
звонок

Заполните форму ниже, наш
менеджер перезвонит вам.

Мы не рассылаем смс-спам и не передаем
ваш номер третьим лицам

Заполните форму ниже, наш
менеджер перезвонит вам.

Мы не рассылаем смс-спам и не передаем
ваш номер третьим лицам

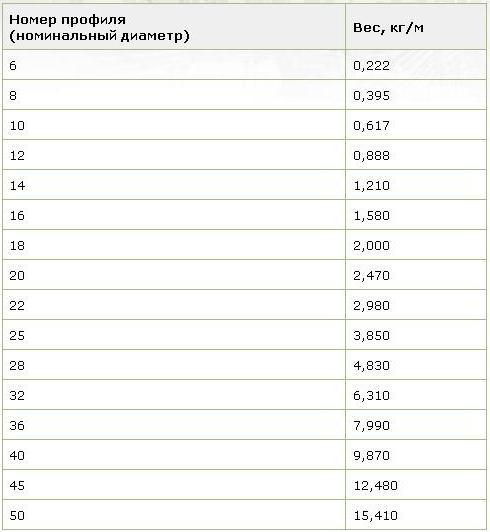

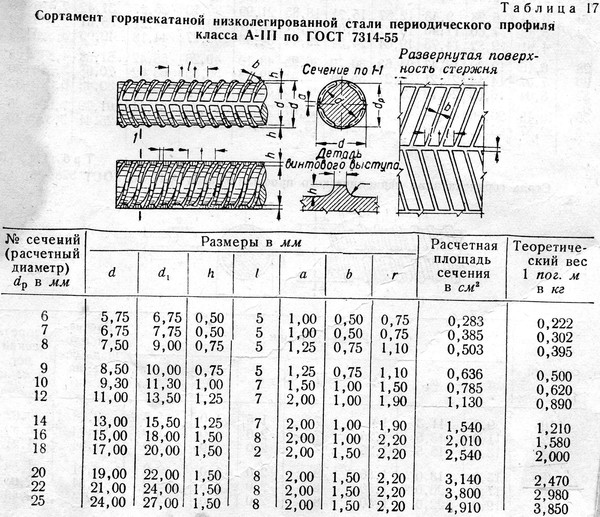

Вес 1 метра арматуры А400

📝 Арматура — совокупность соединенных между собой элементов, которые при совместной работе с бетоном в железобетонных сооружениях воспринимают растягивающие напряжения (хотя также могут использоваться для усиления бетона в сжатой зоне).

Основное применение: используется в строительстве фундаментов, стен, зданий и сооружений из монолитного бетона. При производстве бетонных работ значительных затрат времени и средств требует устройство армокаркаса для армирования конструкции изготовленных из АР-х сеток. Для расчета объема заказа нужно знать сколько кг в метре и количество погонных м. арматурной стали.

Сколько весит 1 метр стальной арматуры А400?

Масса 1 погонного метра арматуры класса А400 разного диаметра:

  • 6 (мм) – 0. 222 (кг),
  • 8 (мм) – 0.395 (кг),
  • 10 (мм) – 0.617 (кг),
  • 12 (мм) – 0.888 (кг),
  • 14 (мм) – 1.21 (кг),
  • 16 (мм) – 1.58 (кг),
  • 18 (мм) – 2 (кг),
  • 20 (мм) – 2.47 (кг),
  • 22 (мм) – 2.98 (кг).

Таблица:

Таблица массы арматуры А400
d (мм) — Диаметр в (мм)m (кг) — Предел массы в (кг)В тонне (м) погонных метров
6 (мм)0.222 (кг)4504.5 (м)
8 (мм)0.395 (кг)2531.65 (м)
10 (мм)0.617 (кг)1620.75 (м)
12 (мм)0.888 (кг)1126.13 (м)
14 (мм)1.21 (кг)826. 45 (м)
16 (мм)1.58 (кг)632.91 (м)
18 (мм)2 (кг)500 (м)
20 (мм)2.47 (кг)404.86 (м)
22 (мм)2.98 (кг)335.57 (м)
25 (мм)3.85 (кг)259.74 (м)
28 (мм)4.83 (кг)207.04 (м)
32 (мм)6.31 (кг)158.48 (м)
36 (мм)7.99 (кг)125.16 (м)
40 (мм)9.87 (кг)101.32 (м)
45 (мм)12.48 (кг)80.13 (м)
50 (мм)15.41 (кг)64.89 (м)
55 (мм)18.65 (кг)53.62 (м)
60 (мм)22. 19 (кг)45.07 (м)
70 (мм)30.21 (кг)33.1 (м)
80 (мм)39.46 (кг)25.34 (м)

Мотки (диаметр проволоки до 10 (мм)) и стержни подобной рифлёной АР выполняют из низколегированных конструкционных сталей (ГОСТ 5058-65) следующих марок: 35ГС, 25Г2С, 32Г2Рпс.

По техническим нормам ГОСТ 5781-82 в стали марок 35ГС, 25Г2С возможно добавление титана из расчета его массовой доли в готовом прокате от 0.01 до 0.03%.

Самостоятельный расчет.

Для того чтобы вычислить массу 1 м. арматуры необязательно пользоваться таблицей, так как ее попросту может не оказаться в нужный момент под рукой.

Масса равна теоретическому весу круга того же диаметра, и рассчитывается по простой формуле:

m = D х D х Pi/4 х ro

где ro — плотность материала.

В данном случае 7850 кг/м3, D — диаметр.

Рассчитанный по этой формуле вес арматуры для фундамента совпадает с номинальными значениями ГОСТ. Для расчета фундамента вы можете воспользоваться калькулятором фундамента, который доступен на многих сайтах в бесплатном доступе.

Заключение.

В процессе выполнения строительных работ необходим точный расчет и количество метров в тонне. Эти данные помогут вам при расчете стоимости строительства.

Вес 1 м арматуры 12 мм

Вес 1 м арматуры 12 мм – это важный параметр, от которого зависит простота транспортирования материала и его установки. Он, в свою очередь, зависит от диаметра материала, то есть, находится в конкретном диапазоне значений. Каждый вид изделия имеет свою массу и эксплуатационные характеристики. Выбор производится на основании поставленных задач и финансовых возможностей частного лица или организации.

Какие массы представлены на рынке?

Прежде чем изучать вес 1 м арматуры 12 мм, необходимо отметить, что материал представлен в нескольких разновидностях в плане диаметра, который равен от 6 до 40 мм. В соответствии с этим масса находится в диапазоне от 0,222 до 9,864 килограмм в одном метре. Что касается изделия именно 12 мм, оно весит 0,888 кг за метр, при этом допустимы незначительные отклонения.

Важность рассматриваемого параметра

Изучая вес 1 м арматуры 12 мм, следует отметить, что данный вид металлопроката получил широкое распространение и в настоящее время используется для организации работ с бетоном при строительстве. Конструкция из металла является максимально удобной и предназначена для укрепления построек.

Для повышения качества ремонтных работ данный вид сырья массово применяют компании в сфере строительства и монтажа. Для организации строительных работ, как показывает практика, чаще всего используется материал, относящийся к марке А1 и А3. Оборудование принято производить из прочной стали повышенной гладкости. В итоге оно имеет максимально высокую отметку качества.

Что еще нужно учесть?

Изучая такой параметр, как вес 1 м арматуры диаметром 12 мм, следует отметить, что материал А3 характеризуется рифленой поверхностью с высоким уровнем твердости и гибкости. Количество килограмм в ее метре зависит от диаметра, есть даже соотношение между длиной и массой погонного метра. Для этого можно использовать специальные таблицы с детализацией данных.

В нашем интернет- магазине на просторах сети можно приобрести товар по низкой цене, выбрав из широкого ассортимента типов и размеров. Все, что требуется от клиента – это выбор необходимого материала и его добавление в корзину. При желании и необходимости можно получить персональную консультацию у менеджера, готового ответить на любые вопросы. Мы регулярно проводим акции и скидки, что позволяет клиентам экономить дополнительно, причем немалые суммы денег.

Навигация по записям

расчет массы проволоки для вязки арматуры

К категории вязальной относится проволока с гладкой поверхностью, изготовленная из низкоуглеродистых сталей в соответствии с ГОСТом 3282. Стандартизированные диаметры длинномерного проката без покрытия – 0,16-10,0 мм, с защитным цинковым или цинк+полимерным слоем – 0,2-6,0 мм.

Какая проволока используется для связывания арматурных каркасов?

Вязальная проволока диаметрами 0,8, 1, 1,2, 1,4, 1,6, 1,8, 2 мм применяется для соединения арматурных прутов в плоские и объемные каркасы, вес 1 погонного метра находится в диапазоне 0,004-0,025 кг.

При проведении арматурных работ используется проволока после отжига, повышающего пластичность металлопродукции. В зависимости от способа проведения термообработки различают продукцию со светлой или черной поверхностью.

  • Светлый отжиг.Его осуществляют в среде инертных газов без присутствия кислорода. Поверхность такой продукции чистая, не загрязненная окалиной.
  • Черный отжиг. Происходит в воздушной среде, поэтому на поверхности присутствуют оксиды. Такая проволока сильно пачкает руки, но ее технические параметры не отличаются от свойств проката после светлого отжига.

Проволока без термической обработки обладает низкой пластичностью, легко ломается при вязке, поэтому при ее использовании образуется большое количество брака.

Для применения в условиях агрессивных сред используют прокат с цинковым покрытием. Различают продукцию с покрытием классов Ц1 и Ц2. Вес 1 м вязальной проволоки с покрытием и без него принимается одинаковым. Для повышения срока службы на металлоизделия, помимо цинкового слоя, наносят полимерные покрытия разных цветов.

Сколько весит бухта вязальной проволоки?

Для определения веса бухты длинномерного проката необходимо знать метраж и диаметр проволоки. По диаметру определяют массу 1 м изделия одним из способов: с помощью онлайн-калькуляторов, по таблице или по формуле. Умножив вес 1 м металлоизделия на количество метров, получают общий вес бухты.

Таблица весов вязальной проволоки различных диаметров

Диаметр, мм Масса 1 м, кг Диаметр, мм Масса 1 м, кг Диаметр, мм Масса 1 м, кг
0,6 0,0022 2,0 0,0247 4,0 0,0986
0,8 0,00395 2,2 0,030 4,5 0,1249
1,0 0,00617 2,5 0,039 5,0 0,1541
1,2 0,00888 2,8 0,048 5,5 0,1865
1,4 0,0121 3,0 0,0555 6,0 0,222
1,6 0,0153 3,2 0,0631 6,3 0,2447
1,8 0,02 3,5 0,0755 7,0 0,3021

Для определения массы 1 метра длинномерного проката можно воспользоваться формулой M = ρ*π*(d2/4), в которой:

  • ρ – плотность стали, 7500 кг/м3;
  • π – 3,14;
  • d – диаметр, м.

В стандартах указывают минимальный вес бухты для вязальной проволоки разных диаметров. Так, для продукции диаметрами 0,6-1 мм без покрытия он составляет 5 кг, 1,1-2 мм – 8 кг, 2,2-3,6 мм – 12 кг, 4-6 мм – 30 кг. Максимальный вес бухты, определенный нормативами, составляет 1500 кг. Однако в каждом отдельном случае масса мотков, бухт и катушек может устанавливаться заказчиком. В одном мотке присутствует только один отрезок проката, в бухте – не больше трех.

Помимо проведения арматурных работ, длинномерный прокат из низкоуглеродистых сталей используется для изготовления кладочных и штукатурных сеток, клеток и вольеров для животных, связывания товаров, утепления теплотрасс, при строительстве ограждений.

Вес в килограммах на метр труб из стали и нержавеющей стали -NPS 1/2 до NPS 2- ASME B36.10 и ASME B36.19

Другие размеры

NPS 1/2 3/4 1 2
OD 21,3 26,7 33. 4 42,2 48,3 60,3
Вес в килограммах на метр
Sch 5 0,80 1.03 1,29 1,65 1,90 2,39
Sch 10 1,00 1,28 2,09 2,69 3,11 3,93
Sch 20
Sch 30 1.12 1,44 2,18 2,87 3,53 4,48
СТАНДАРТ 1,27 1,69 2,50 3,39 4,05 5,44
Sch 40 1,27 1,69 2,50 3,39 4,05 5,44
Sch 60
XS 1. 62 2,20 3,24 4,47 5,41 7,48
Sch 80 1,62 2,20 3,24 4,47 5,41 7,48
Sch 100
Sch 120
Sch 140
XXS 2.55 3,64 5,45 7,77 9,55 13,44
Sch 160 1,95 2,90 4,24 5,61 7,25 11,11

Вес в килограммах на метр и дан приблизительно.

Вес в килограммах на метр труб из стали и нержавеющей стали — от NPS 6 до NPS 12 — ASME B36.10 и ASME B36.19

Другие размеры

NPS 6 8 10 12
OD 168. 3 219 273 323,9
Вес в килограммах на метр
Sch 5 11,31 14,78 22,61 31,24
Sch 5S 11,31 14,78 22,61 31,24
Sch 10 13,83 29,97 27.79 35.98
Sch 10S 13,83 29,97 27,79 35.98
Sch 20 33,32 41,76 49,71
Sch 30 36,82 51.01 65,19
СТАНДАРТ 28,26 42,55 60,29 73,86
Sch 40 28.26 42,55 60,29 79,71
Sch 40S 28,26 42,55 60,29 73,86
Sch 60 53. 09 81,53 108,93
XS 42,56 64,64 81,53 97,44
Sch 80 42,56 64,64 95.98 132.05
Sch 80S 43,56 64,64 81,53 97,44
Sch 100 75,92 114,71 159,87
Sch 120 54,21 90,44 133.01 186,92
Sch 140 100,93 155,10 208,08
XXS 79.22 107,93 155,10 186,92
Sch 160 67,57 111,27 172,27 238,69

Вес в килограммах на метр и дан приблизительно.

Расчет веса трубы

Вес пустой трубы

Вес пустой трубы на единицу длины можно рассчитать как

w p = ρ м A м
2

2 = ρ м π (d o 2 — d i

2

( π /4) 905 905 905 905 905 905 905 905 905 905 905 2 — d i 2 ) (1)

9000 2 где

w p = вес пустой трубы на единицу длины (кг / м, фунт / дюйм)

ρ м = плотность материала трубы ( кг / м 3 , фунт / дюйм 3 )

A м = площадь поперечного сечения стенки трубы (м 2 , дюйм 2 )

d o = внешний диаметр (м, дюйм)

d i = d o — 2 t = внутренний диаметр (м, дюйм)

905 t = толщина стенки (м, дюйм)

Вес жидкости в трубе

Вес жидкости в трубах на единицу длины можно рассчитать как

w l = ρ l A i

= ρ l π (d i /2) 2

ρ л d i 2 (2)

, где

вес трубы = w единичная длина трубы (кг, фунт)

A i = внутреннее поперечное сечение трубы (м 2 , дюйм 2 )

ρ л = плотность жидкости (кг / м 3 , фунт / дюйм 3 )

Вес трубы с жидкостью

Вес трубы с жидкостью можно рассчитать как

w = w p + w i

= ρ м A м + ρ l A i 2

2 = (Ρ м π (d o 2 — d i 2 ) / 4) + (ρ l π d i 2 /4)

= (π / 4) [ρ м (d o 2 — d i 2 ) + ρ l d i 2 ] (3)

Масса of Pipe Calculator

Этот калькулятор можно использовать для расчета веса трубы с жидкостью или без нее. Калькулятор является универсальным и может использоваться как для единиц СИ, так и для британских единиц, если единицы используются согласованно.

d o — внешний диаметр (м, дюйм)

d i — внутренний диаметр (м, дюйм)

ρ м — плотность материала трубопровода (кг / м 3 , фунт / дюйм 3 )

ρ л плотность жидкости (кг / м 3, фунт / дюйм 3 ) (ноль для пустой трубы)

  • 1 м = 10 3 мм
  • 1 м 2 = 10 6 мм 2
  • 1 дюйм = 1/12 фута
  • 1 дюйм
  • 2 = 1/144 фута 2
  • 1 фунт / дюйм 3 = 1728 фунт / фут 2

Пример — Вес 4-дюймовой стальной трубы Schedule 40 с водой — Единицы СИ (по умолчанию значения в калькуляторе выше)

Внешний диаметр 4-дюймовой стальной трубы Schedule 40 равен 114. 3 мм. Внутренний диаметр 102,3 мм . Плотность стали 7 850 кг / м 3 . Плотность воды 1000 кг / м 3 .

Вес пустой трубы на единицу длины можно рассчитать с помощью (1) как:

w p = ( π π /4) (7850 кг / м 3 ) ((0.1143 м) 2 — (0,1023 м) 2 )

= 16 кг / м 000 вес жидкости 9 трубы на единицу длины можно рассчитать с помощью (2) как:

w l = ( π (1000 кг / м 3 ) (0. 1023 м) 2

= 8,2 кг / м

. как

w = (π / 4) [(7 850 кг / м 3 ) ((0,1143 м) 2 — (0,1023 м) 2 ) + ( 1000 кг / м 3 ) ( 0.1023 м ) 2 ]

= 24,2 кг / м

Пример — Вес 4-дюймовой стальной трубы Schedule 40

Наружный диаметр 4-дюймовой трубы Scheme Стальная труба 4.500 дюймов. Толщина стенки 0,237 дюйма , а внутренний диаметр 4,026 дюйма . Плотность стали составляет 490 фунтов / фут 3 (0,28 фунта / дюйм 3 ) .Вес пустой трубы на единицу длины можно рассчитать как

w = ( π /4) (0,28 фунт / дюйм 3 (4,500 дюйма) 2 (4,026 дюйма) 2 )

= 0,89 фунта / дюйм

= 10,7 фунта / фут

Стандартная масса стали Труба с водой / без воды

0009 9000 111 9000
Номинальный размер трубы Вес трубы Вес трубы, заполненной водой
(дюйм) (мм) (фунт / фут) (кг / м) (фунт / фут) (кг / м)
3/8 10 0. 6 0,9 0,7 1,0
1/2 15 0,8 1,2 0,9 1,2
3/4 20 1,1 1,3 2,0
1 25 1,7 2,5 2,1 3,0
1 1/4 32 2,3 3.4 2,9 4,3
1 1/2 40 2,7 4,0 3,6 5,3
2 50 3,6 5,0 50 3,6 5,0
2 1/2 65 5,8 8,6 7,9 11,7
3 80 7,6 11,2 10.8 15.9
3 1/2 90 9.1 13.5 13.4 19.8
4 100 10.8 16. 0 10.8 16.0 5 125 14,6 21,7 23,2 34,6
6 150 19,0 28,2 31,5 46.8
8 200 28,5 42,5 50,1 74,6
10 250 40,5 60.2 74,6 51,1 75,9 102 152
14 350 63,0 93,7 122 181
16 4000 124 160 237
18 450 105 156 202 301
20 500 500
24 600 171 255 345 514

Вес изоляции на трубе

Вес изоляционного мата из каменной ваты на трубе.

(мм) () ½0006 ½3 12 9000009000 150009000000 900 29000
Номинальный диаметр Внешний диаметр
(мм)
Вес изоляции (кг / м трубы)
Толщина изоляции (мм)
(дюйм) 30 40 50 60 80 100 120 140
15 9000 4 5 6 8 11 15 19 24
25 1 33.7 4 15 20 25
50 2 60,3 5 7 8 10 13 17 17 76.1 6 7 9 10 14 18 23 28
80 3 88. 9 7 19 24 29
100 4 114,3 8 9 11 12 16 21 21 8 219.1 12 14 16 18 23 28 33 39
300 12 323.9 19 19 35 41 47
500 20 508.0 25 28 31 34 40 47 28 711.0 34 37 41 44 52 60 69 78

Калькулятор объема трубы

Этот калькулятор объема трубы оценивает как объем трубы, так и массу жидкости, которая течет через него. Этот калькулятор — полезный инструмент для всех, кому нужно знать точный объем воды в трубе. Вам будет полезно, например, если вы проектируете систему полива для своего сада.Продолжайте читать, чтобы узнать, что такое цилиндр, найдите формулу объема трубы и проверьте «руководство пользователя» для правильных расчетов в калькуляторе объема трубы.

Калькулятор объема трубы

Знание объема трубы может быть полезно по многим причинам. Это будет выгодно как владельцам частных домов, так и инженерам-строителям. Например, вы можете узнать водоемкость вашей системы отопления дома или поинтересоваться, хватит ли выбранного вами диаметра трубы для наполнения садового пруда.

Именно поэтому мы создали калькулятор объема трубы. Этот инструмент позволяет узнать объем конкретной трубы и вес воды (или другой жидкости) внутри нее. Он прост в использовании и эффективен. Все, что вам нужно сделать, это ввести размер трубы — ее внутренний диаметр и длину . Неважно, используете ли вы метрическую или имперскую систему единиц, потому что вы можете свободно переключаться между ними с помощью раскрывающегося списка.

По умолчанию расчет веса жидкости производится для воды (ее плотность равна 997 кг / м³).Если вам нужно выполнить расчеты для другой жидкости, введите плотность вашей конкретной жидкости.

Ниже мы подготовили объяснение формулы объема трубы и пошаговый пример расчетов, чтобы показать вам, как правильно использовать калькулятор объема трубы.

Объем трубы — формула

По форме труба представляет собой полый цилиндр. Но что такое цилиндр? Мы можем видеть их вокруг себя каждый день. Это твердое тело с двумя основаниями, обычно круглыми, всегда конгруэнтными и параллельными друг другу.Развернутая сторона цилиндра образует прямоугольник. Высота цилиндра — это расстояние между основаниями (в случае трубы — это ее длина). Радиус цилиндра — это радиус его основания. Имейте в виду, что когда у вас есть цилиндр, диаметр равен удвоенному радиусу. Итак, для расчетов нужно диаметр уменьшить вдвое.

Круглый полый цилиндр, где R — радиус, r — внутренний радиус, h — высота.

Объем трехмерного твердого тела — это размер пространства, которое оно занимает.Для трубы это внутренний объем (вместо внешнего нужно брать внутренний диаметр). Чтобы выразить объем, мы используем кубические единицы (для метрических см³, дм³, м³ и для британских дюймов³ и ft³). Чтобы получить правильные результаты, последовательно используйте одну единицу на протяжении всего вычисления.

Формула объема цилиндра: объем цилиндра = π * радиус² * высота .

Для трубы используйте ее длину вместо высоты: объем трубы = π * радиус² * длина , где радиус = внутренний диаметр / 2 .Объем трубы равен объему жидкости внутри (если труба полностью заполнена ею). Масса жидкости берется из формулы преобразованной плотности. Итак, соответственно: масса жидкости = объем * плотность жидкости .

Объем воды в трубе — пример расчета

Давайте посмотрим, как правильно пользоваться калькулятором объема трубы. Для примера расчета нам понадобится несколько предположений. Рассчитаем объем трубы длиной 6 метров, внутренним диаметром 15 сантиметров.Труба используется для транспортировки воды. Поместим эти данные в калькулятор, чтобы найти объем воды в трубе, а также ее массу.

  1. Сначала введите диаметр трубы: внутренний диаметр = 15 см .
  2. Затем введите его длину: длина = 6 м .
  3. Нажмите кнопку расширенного режима и проверьте плотность жидкости. Значение по умолчанию установлено для воды, поэтому в нашем случае оно верное. Плотность жидкости = 997 кг / м³ .
  4. Теперь вам доступны результаты расчета: объем = 0.106 м³ и масса жидкости = 105,71 кг .

Трубы и калибровка труб | Спиракс Сарко

Бернулли связывает изменения общей энергии текущей жидкости с рассеиваемой энергией, выраженной либо в терминах потери напора hf (м), либо в виде удельных потерь энергии g hf (Дж / кг). Само по себе это не очень полезно, если не будет возможности предсказать потери давления, которые возникнут в определенных обстоятельствах.

Здесь вводится один из наиболее важных механизмов диссипации энергии в текущей жидкости, то есть потеря общей механической энергии из-за трения о стенку однородной трубы, по которой проходит устойчивый поток жидкости.

Потери общей энергии жидкости, протекающей по круглой трубе, должны зависеть от:

L = Длина трубы (м)

D = Диаметр трубы (м)

u = Средняя скорость потока жидкости (м / с)

μ = динамическая вязкость жидкости (кг / м · с = Па · с)

курсивом p — body text.jpg = Плотность жидкости (кг / м³)

kS = Шероховатость стенки трубы * (м)

* Поскольку рассеяние энергии связано с напряжением сдвига на стенке трубы, природа поверхности стенки будет иметь значение, поскольку гладкая поверхность будет взаимодействовать с жидкостью иначе, чем шероховатая поверхность.

Все эти переменные собраны вместе в уравнении Д’Арси-Вейсбаха (часто называемом уравнением Д’Арси) и показаны как уравнение 10. 2.1. Это уравнение также вводит безразмерный термин, называемый коэффициентом трения, который связывает абсолютную шероховатость трубы с плотностью, скоростью и вязкостью жидкости, а также диаметром трубы.

Термин, который связывает плотность, скорость и вязкость жидкости, а также диаметр трубы, называется числом Рейнольдса в честь Осборна Рейнольдса (1842-1912, из колледжа Оуэнс, Манчестер, Соединенное Королевство), который первым применил этот технический подход к потерям энергии при протекании. жидкости около 1883 года.

Уравнение Д’Арси (Уравнение 10.2.1):

Читатели в некоторых частях мира могут узнать уравнение Д’Арси в несколько иной форме, как показано в уравнении 10.2.2. Уравнение 10.2.2 аналогично уравнению 10.2.1, но не содержит константы 4.

Отводы из жесткой оцинкованной стали для трубопроводов (GRC) | Труба и трубопровод Allied

Allied Tube & Conduit предлагает оцинкованные жесткие стальные трубопроводы (GRC). Отводы взаимозаменяемы с IMC и жесткими (GRC) стальными трубопроводами и трубопроводами Kwik-Couple. Отводы перечислены в соответствии со стандартом безопасности 6 UL и изготовлены в соответствии с ANSI C80.1.

Отводы из жесткой оцинкованной стали (GRC):

  • Колено для кабелепровода из оцинкованной жесткой стали 45 °
  • Колено для кабелепровода из оцинкованной жесткой стали 90 °
  • Колено для кабелепровода из оцинкованной жесткой стали с большим радиусом 90 °
  • Доступны для заказа Отводы Kwik-Couple, торговые размеры от 2 -1/2 до 5
  • Подходит для трубопроводов, муфт и ниппелей IMC и GRC

Внесен в список стандартов безопасности Underwriters Laboratories UL 6
Изготовлено в соответствии с ANSI C80.1

Колено 90 ° из оцинкованной жесткой трубы (GRC)

Торговый размер Метрическая система Радиус (A) * Смещение (B) ** Прямой (D) * Приблизительный вес
на 100 штук
Стандартная упаковка
дюймов мм дюймов мм дюймов мм фунтов кг
1/2 16 4 102 5 7/8 149 1 1/2 38 68 30. 8 50
3/4 21 4 1/2 114 7 178 1 1/2 38 109 49,4 50
1 27 5 3/4 146 8 3/4 222 1 7/8 48 201 91.2 25
1 1/4 35 7 1/4 184 10 3/4 273 2 51 336 152.4 20
1 1/2 41 8 1/4210 12 1/4 311 2 51 460 208,7 15
2 53 9 1/2 241 14 1/2 368 2 51 729 330,7 10
2 1/2 63 10 1/2 267 17 432 3 76 1374 623. 2 1
3 78 13 330 19 5/8 498 3 1/8 79 2045 927,6 1
3 1/2 91 15 381 22 3/4 578 3 1/4 83 2860 1297.3 1
4103 16 406 23 7/8 606 3 3/8 86 3519 1596.2 1
5 129 24 610 34 7/8 886 3 5/8 92 6942 3148.9 1
6 155 30 762 45 1/2 1156 3 3/4 95 11960 5425.1 1
* Минимальные требования согласно стандарту UL
** Только для информации, не требование согласно стандарту UL
Размеры 2 1/2 (63) и более, отправляемые в картонных коробках на поддонах или навалом.
Также доступны в следующих градусах (60 °, 45 °, 30 °, 22-1 / 2 °, 15 ° и 11-1 / 4 °)

Жесткий оцинкованный трубопровод (GRC) Колено 45 °

680006.2 34426,8
Торговый размер Метрическая система Радиус (A) * Смещение (B) ** Смещение (C) ** Прямое (D) * Приблизительный вес
на 100 штук
Std Упаковка
дюймов мм дюймов мм дюймов мм дюймов мм фунтов кг
1/2 16 4 102 7 178 2 7/8 73 1 1/2 38 55 24.9 50
3/4 21 4 1/2 114 7 7/8 200 3 1/4 83 1 1/2 38 82 37,2 50
1 27 5 3/4 146 9 5/8 244 4 102 1 7/8 48 148
1 1/4 35 7 1/4 184 11 1/8 283 4 5/8 117 2 51 2321052 20
1 1/2 41 8 1/4210 13 1/8 333 5 3/8 137 2 51 329 149 15
2 53 9 1/2 241 15 3/4 400 6 1/2 165 2 51 525 238,1 238,1
2 1/2 63 10 1/2 267 17 1/2 445 7 1/4 184 3 76 932 422. 8 1
3 78 13 330 21 7/8 556 9 229 3 1/8 79 1515
3 1/2 91 15 381 26 1/8 664 10 7/8 276 3 1/4 83 2200 997. 1
4103 16 406 26 1/4 667 10 7/8 276 3 3/8 86 2575 116890 1
5 129 24 610 35 7/8 911 14 7/8 378 3 5/8 92 4783000 9696000
6 155 30 762 43 3/8 1102 18 457 3 3/4 95 7590
* Минимальные требования согласно стандарту UL
** Только для информации, не требование согласно стандарту UL
Размеры 2 1/2 (63) и более, отправляемые в картонных коробках на поддонах или навалом.
Также доступны в следующих градусах (60 °, 45 °, 30 °, 22-1 / 2 °, 15 ° и 11-1 / 4 °)

Жесткий оцинкованный трубопровод (GRC) Колено 90 ° с большим радиусом

Торговый размер Метрическая система Радиус (A) Смещение (B) ** Прямой (D) * Приблизительный вес
на 100 шт.
дюймов мм дюймов мм дюймов мм фунтов кг
1 27 18 457 27 7/8708 9 7/8 251 644 292.1
1 27 24 610 34 5/8879 10 5/8 270792 359,3
1 27 30 762 41 1041 11 279 926 420
1 27 36 914 46 3/4 1187 10 3/4 273 1047 474. 9
1 27 48 1219 61 1/4 1556 13 1/4337 1369 621
1 1/4 35 18 457 27 7/8 708 9 7/8 251 872 395,5
1 1/4 35 2410 34 5/8 879 10 5/8 270 1072 486.3
1 1/4 35 30 762 41 1041 11 279 1254 568,8
1 1/4 35 36 914 46 3/4 1187 10 3/4 273 1417 642,8
1 1/4 35 48 1219 61 1/4 1556 13 1/4 337 1853 840. 5
1 1/2 41 18 457 27 7/8 708 9 7/8 251 1052 477,2
1 1/2 41 24 610 34 5/8879 10 5/8 270 1293 586,5
1 1/2 41 30 762 41 1041 11 279 1512 685.8
1 1/2 41 36 914 46 3/4 1187 10 3/4 273 1710 775,7
1 1/2 41 48 1219 61 1/4 1556 13 1/4 337 2236 1014.2
2 53 18 457 27 7/8708 9 7/8 251 1400 635
2 53 24 610 30 3/8 772 6 3/8 162 1473 668. 2
2 53 30 762 41 1041 11 279 2013 913,1
2 53 36 914 46 3/4 1187 10 3/4 273 2275 1031.9
2 53 48 1219 61 1/4 1556 13 1/4337 2975 1349.5
2 1/2 63 18 457 24 3/8 619 6 3/8 162 1910 866,4
2 1/2 63 24 610 31 1/8 791 7 1/8 181 2422 1098,6
2 1/2 63 30 762 37 1/2 953 7 1/2 191 2888 1310
2 1/2 63 36 914 44 3/4 1137 8 3/4 222 3447 1563. 6
2 1/2 63 48 1219 61 1/4 1556 13 1/4 337 4752 2155,5
3 78 18 457 24 3/8 619 6 3/8 162 2484 1126,7
3 78 24 610 33 1/8 841 9 1/8 232 3393 1539.1
3 78 30 762 38 5/8 981 8 5/8219 3892 1765,4
3 78 36 914 46 7/8 1191 10 7/8 276 4741 2150,5
3 78 48 1219 60 1/4 1530 12 1/4311 6058 2747. 9
3 78 60 1524 75 7/8 1927 15 7/8 403 7634 3462,8
3 1/2 91 24 610 35 1/8 892 11 1/8 283 4400 1995,8
3 1/2 91 30 762 38 1/2 978 8 1/2216 4693 2128.7
3 1/2 91 36 914 47 1194 11 279 5757 2611,4
3 1/2 91 48 1219 60 1/4 1530 12 1/4311 7333 3326,2
4103 2410 35 1/8 892 11 1/8 283 5150 2336
4103 30 762 39 3/8 1000 9 3/8 238 5644 2560. 1
4103 36 914 47 1194 11279 6738 3056,4
4103 48 1219 60 1/4 1530 12 1/4311 8583 3893.2
4103 60 1524 75 7/8 1927 15 7/8 403 10815 4905.7
5 129 36 914 50 3/4 1289 14 3/4 375 10033 4551
5 129 48 1219 65 1/4 1657 17 1/4 438 12833 5821
5 129 60 1524 75 7/8 1927 15 7/8 403 14700 6667. 9
6 155 36 914 50 3/4 1289 14 3/4 375 13187 5981,6
6 155 48 1219 65 1/4 1657 17 1/4 438 16867 7650.9
6 155 60 1524 75 7/8 1927 15 7/8 403 19320 8763.6
** Только для информации, не является требованием стандарта UL
. Поставляется в картонных коробках на поддонах или оптом.
Также доступны в следующих градусах (60 °, 30 °, 22-1 / 2 °, 15 ° и 11-1 / 4 °)

Жесткий оцинкованный трубопровод (GRC) Колено 45 ° с большим радиусом

Торговый размер Метрическая система Радиус (A) * Смещение (B) ** Смещение (C) ** Прямое (D) * Приблизительный вес
на 100 штук
дюймов мм дюймов мм дюймов мм дюймов мм фунтов кг
1 27 18 457 30708 12 1/2 318 11 279 420 189
1 27 24 610 36879 15 381 11 279 640 288
1 27 30 762 40 1041 17 432 11 279 700315
1 27 36 914 44 1187 18 1/2 470 11 279 620 279
1 27 48 1219 54 1/2 1556 22 1/2 572 12 305 830 374
1 1/4 35 18 457 30 708 12 1/2 318 11 279 610 275
1 1/4 35 2410 36 879 15 381 11 279 800 360
1 1/4 35 30 762 40 1041 17 432 11 279 900 405
1 1/4 35 36 914 44 1187 18 1/2470 11 279 900 405
1 1/4 35 48 1219 54 1/2 1556 22 1/2 572 12 305 1130 509
1 1/2 41 18 457 30 708 12 1/2 318 11 279 800 360
1 1/2 41 24 610 36879 15 381 11 279 920 414
1 1/2 41 30 762 40 1041 17 432 11 279 960 432
1 1/2 41 36 914 44 1187 18 1/2470 11 279 1100 495
1 1/2 41 48 1219 54 1/2 1556 22 1/2 572 12 305 1360 612
2 53 18 457 30708 12 1/2 318 11 279 1000 450
2 53 24 610 36 772 15 381 11 279 1200 540
2 53 30 762 40 1041 17 432 11 279 1400 630
2 53 36 914 44 1187 18 1/2 470 11 279 1400 630
2 53 48 1219 54 1/2 1556 22 1/2 572 12 305 1810 815
2 1/2 63 18 457 3019 12 1/2 318 11 279 1500 675
2 1/2 63 24 610 36 791 15 381 11 279 1500 675
2 1/2 63 30 762 40 953 17 432 11 279 2200 990
2 1/2 63 36 914 44 1137 18 1/2 470 11 279 2200 990 9000
2 1/2 63 48 1219 54 1/2 1556 22 1/2 572 12 305 2890 1301
3 78 18 457 30762 12 1/2 318 11 279 2000 900
3 78 24 610 36 914 15 381 11 279 2500 1125
3 78 30 762 40 1016 17 432 11 279 2700 1215
3 78 36 914 44 1118 18 1/2470 11 279 2900 1305
3 78 48 1219 54 1/2 1384 22 1/2 572 12 305 3880 1746
3 1/2 91 24 610 36 914 15 381 11 279 2860 1287
3 1/2 91 30 762 40 1016 17 432 11 279 2930 1319
3 1/2 91 36 914 44 1118 18 1/2 470 11 279 3500 1575
3 1/2 91 48 1219 54 1/2 1384 22 1/2572 12 305 4550 2048
4103 24 610 36 914 15 381 11 279 3400 1530
4103 30 762 40 1016 17 432 11 279 4100 1845
4103 36 914 44 1118 18 1/2470 11 279 4200 1890
4103 48 1219 54 1/2 1384 22 1/2 572 12 305 5320 2394
4103 60 1524 62 914 26 660 12 305 6090 2741
5 129 36 914 44 1118 18 1/2470 11 279 6000 2700
5 129 48 1219 54 1/2 1384 22 1/2 572 12 305 7230 3254
5 129 60 1524 62 914 26 660 12 305 8280 3726
6 155 36 914 44 1118 18 1/2470 12 305 8100 3645
6155 48 1219 54 1/2 1384 22 1/2 572 12 305 9300 4185
6 155 60 1524 62 914 26 660 12 305 10650 4793
* Минимальные требования согласно стандарту UL.
** Только для информации, не является требованием стандарта UL.
Размеры 2 1/2 (63) и больше отправляются в картонных коробках на поддонах или оптом.
Также доступны в следующих градусах (90 °, 60 °, 30 °, 22-1 / 2 °, 15 ° и 11-1 / 4 °)

Гальванизированный жесткий кабелепровод GRC 90 ° Пара отводов Super Kwik

Торговый размер (дюймы) Торговый размер (мм) Radisu A * (дюймы) Radisu A * (мм) Смещение B ** (дюймы) Смещение B ** (мм) Прямой D * (дюйм) Прямой D * (мм) Приблизительный вес на 100 шт. (Фунтов) Приблизительный вес на 100 шт. (Кг) Стандартная упаковка
1/2 16 4 102 5 7/8 149 1 1/2 38 68 30.8 1
3/4 21 4 1/2 114 7 178 1 1/2 38 109 49,4 1
1 27 5 3/4 146 8 3/4 222 1 7/8 48 201 91.2 1
1 1/4 35 7 1/4 184 10 3/4 273 2 51 336 152.4 1
1 1/2 41 8 1/4210 12 1/4 311 2 51 460 208,7 1
2 53 9 1/2 241 14 1/2 368 2 51 729 330,7 1
2 1/2 63 10 1/2 267 17 432 3 76 1374 623.2 1
3 78 13 330 19 5/8 498 3 1/8 79 2045 927,6 1
3 1/2 91 15 381 22 3/4 578 3 1/4 83 2860 1297.3 1
4103 16 406 23 7/8 606 3 3/8 86 3519 1596.2 1
5 129 24 610 34 7/8 886 3 5/8 92 6942 3148.9 1
* Минимальные требования согласно стандарту UL.
** Только для информации, не является требованием стандарта UL.
Размеры 2 1/2 (63) и больше отправляются в картонных коробках на поддонах или оптом.
Также доступны в градусах (60, 30, 22 1/2, 16 и 11 1/4)

Ассоциация пластиковых труб и фитингов

Загрузить PPFA «Руководство по установке: трубопроводы горячей и холодной воды из CPVC»

О CPVC

Хлорированный поли (винилхлорид) (ХПВХ) представляет собой термопластичный материал для труб и фитингов, изготовленный из композиций ХПВХ, отвечающих требованиям класса 23447 ASTM, как определено в спецификации ASTM D1784.ХПВХ применяются для распределения питьевой воды, работы с агрессивными жидкостями в промышленности и систем пожаротушения.

Системы трубопроводов из CPVC:

  • Экологичность
  • Обеспечивают длительный срок службы
  • Простота установки и использования
  • Коррозионностойкий
  • Рентабельность
  • Широко принятые коды

Промышленные трубы из ХПВХ изготавливаются методом экструзии диаметром от ¼ «до 12» до размеров Sch 40, Sch 80 и SDR (стандартное соотношение размеров).

Труба из ХПВХ для водопроводных систем изготавливается методом экструзии размером от ¼ «до 2» размером медной трубки (CTS). Сантехнические изделия CTS изготавливаются по внешнему диаметру медных труб в соответствии со спецификациями ASTM D2846, и имеют толщину стенки SDR 11. Номинальное давление систем CTS SDR 11 составляет 400 фунтов на квадратный дюйм (фунт на квадратный дюйм) при 73 F и 100 фунтов на квадратный дюйм при 180 ° F. Сантехнические трубы из ХПВХ продаются как прямолинейными, так и (небольшого диаметра) в бухтах.

Использование и приложения

Трубопровод из ХПВХ , который подходит для распределения горячей и холодной воды. имеет номинальное давление 400 фунтов на квадратный дюйм при комнатной температуре и номинальное давление 100 фунтов на квадратный дюйм при 180 ° F.

Материалы CPVC устойчивы ко многим бытовым химическим веществам.

Поскольку материалы из ХПВХ не поддерживают горение, они не могут гореть без внешнего источника топлива. Это свойство делает трубы из ХПВХ привлекательной альтернативой стальным и медным трубам для спринклерных систем пожаротушения.ХПВХ огонь спринклерные системы трубопроводов одобрены для применения в условиях легкой опасности и для использования в одноквартирных и многоквартирных домах. Установка должна производиться в соответствии с разделами 13, 13D и 13R NFPA.

Код Статус

Трубопровод из ХПВХ для систем распределения питьевой горячей и холодной воды — это , признанный во всех моделях сантехнических кодов.

Также водопроводная труба из ХПВХ безопасна для установки в приточных коллекторах возвратного воздуха; , однако установка должна быть одобрена местным законодательством.Несмотря на то, что ХПВХ считается горючим материалом, он не будет гореть без значительный внешний источник пламени. После удаления источника пламени ХПВХ не будет поддерживать горение. Испытания показывают, что заполненный водой ХПВХ диаметром 3 дюйма или меньше соответствует требованиям, разработанным для неметаллических материалов в соотношении 25/50. материал в камерах возвратного воздуха.

Противопожарная спринклерная труба

из ХПВХ протестирована и внесена в список в соответствии со стандартом UL 1887 «Огнестойкость пластиковых спринклерных труб на предмет наличия пламени и дыма», соответствует требованиям NFPA 90A для установки в камерах возвратного воздуха.

Наличие

Трубы и фитинги из ХПВХ

производятся многими производителями и доступны в размерах Schedule 40 и Schedule 80, а также трубы из CPVC, которые подходят для распределения питьевой горячей и холодной воды. Трубка сделана на основе медной трубки. размеры (OD) и трубы IPS (OD) с толщиной стенки SDR 11.

Артикул

Труба из ХПВХ должна быть маркирована с интервалом не более 1,5 метра (5 футов) следующим образом:

  1. Название или торговая марка производителя
  2. Стандарт, которому он соответствует
  3. Размер трубы
  4. Тип смолы или класс ячеек согласно ASTM D1784, e.г. ХПВК 23447
  5. Номинальное давление
  6. Номер SDR или номер приложения
  7. Если труба предназначена для питьевой воды, лабораторная печать или отметка, подтверждающая пригодность для питьевой воды

Что можно и чего нельзя делать при установке

Что можно делать в строительстве
  • Прочтите инструкции производителя по установке.
  • Убедитесь, что все герметики для резьбовых соединений, смазки для прокладок и противопожарные материалы совместимы с ХПВХ.
  • Храните трубы и фитинги в оригинальной упаковке до тех пор, пока они не понадобятся.
  • Используйте инструменты, специально предназначенные для пластиковых труб и фитингов.
  • Обрежьте концы трубы под прямым углом.
  • Очистите концы трубы от заусенцев и снимите фаску с помощью инструмента для снятия фаски.
  • Используйте подходящий цементный раствор и следуйте инструкциям по нанесению.
  • Поверните трубу не менее чем на оборота при установке трубы в муфту фитинга.
  • Избегайте образования луж цемента в фитингах и трубах.
  • Перед испытанием под давлением соблюдайте рекомендованное производителем цемента время отверждения.
  • Позвольте трубке из ХПВХ небольшое движение для теплового расширения.
  • Используйте пластиковые хомуты, полностью облегающие трубу.
  • Просверлите отверстия на ¼ дюйма больше, чем внешний диаметр трубы, если вставите деревянные шпильки.
  • Используйте изоляторы для защитных труб при прокалывании стальных шпилек.
  • При подвешивании трубки к стержню с полной резьбой используйте металлическую скобу или отрывные крючки.
Что можно делать при строительстве перекрытий
  • Используйте совместимый материал для изготовления рукавов и ленту.
  • Надежно прикрепите верх муфты к трубе.
  • Вытяните трубную муфту на 12 дюймов выше и ниже плиты.
  • Засыпьте и закройте подземные трубопроводы перед нанесением термитицида при подготовке к заливке бетона.
Не делайте для всего строительства
  • Не используйте герметики, смазки или огнезащитные материалы на основе нефти или растворителей.
  • Не используйте пищевые масла, такие как Crisco, в качестве смазки.
  • Не используйте цемент на основе растворителей, срок годности которого истек, обесцвечивание или желирование.
  • Не проводите испытания под давлением, пока не будет достигнуто рекомендованное время отверждения шва.
  • Не нарезайте резьбу, не протыкайте и не сверлите трубы из ХПВХ.
  • Не перетягивайте и не блокируйте систему.
  • Не устанавливайте в холодную погоду, не допуская теплового расширения.
  • Не используйте хомуты для трубок, которые могут ограничивать расширение / сжатие.
  • Не используйте деревянные или пластиковые клинья, которые деформируют трубку, когда она проходит через деревянные шпильки.
  • Не используйте изоляторы для труб, так как труба проходит через деревянные шпильки
  • Не сгибайте трубку из ХПВХ вокруг штабелей DWV, вызывая сцепление двух материалов друг с другом.
  • Не прекращайте движение трубы по неподвижному объекту (например, балке перекрытия).
Не делайте для конструкции Underslab
  • Не позволяйте термитицидам в высоких концентрациях вступать в прямой и продолжительный контакт с трубой из ХПВХ.
  • Не вводите термитициды в кольцевое пространство между стенкой трубы и материалом оболочки.
  • Не распыляйте термитицид при подготовке плиты без предварительной засыпки подземных трубопроводов.
  • Не обрезайте рукава слишком коротко. Материал рукава должен выступать на 12 дюймов выше и ниже плиты.

Члены КПВК

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
