Умный ремонт — Smart Repair: Как запустить трёхфазный двигатель от 220 вольт
Основным применением трёхфазных электродвигателей считается промышленное производство.Но иногда возникает необходимость использовать такой двигатель в подсобном хозяйстве. Для этого нужно произвести простой расчёт и выполнить несложный электромонтаж.
Как правило, для подключения трёхфазного
электродвигателя используют три провода и напряжение питания 380 вольт. В сети
220 вольт только два провода, поэтому, чтобы двигатель заработал, на третий
провод тоже нужно подать напряжение. Для этого используют конденсатор, который
называют рабочим конденсатором.
C=66*P, где С – ёмкость конденсатора, мкФ, P – мощность электродвигателя, кВт.
То есть, на каждые 100 Вт мощности двигателя необходимо подобрать около 7 мкФ
ёмкости. Таким образом, для двигателя мощностью 500 ватт нужен конденсатор
ёмкостью 35 мкФ.

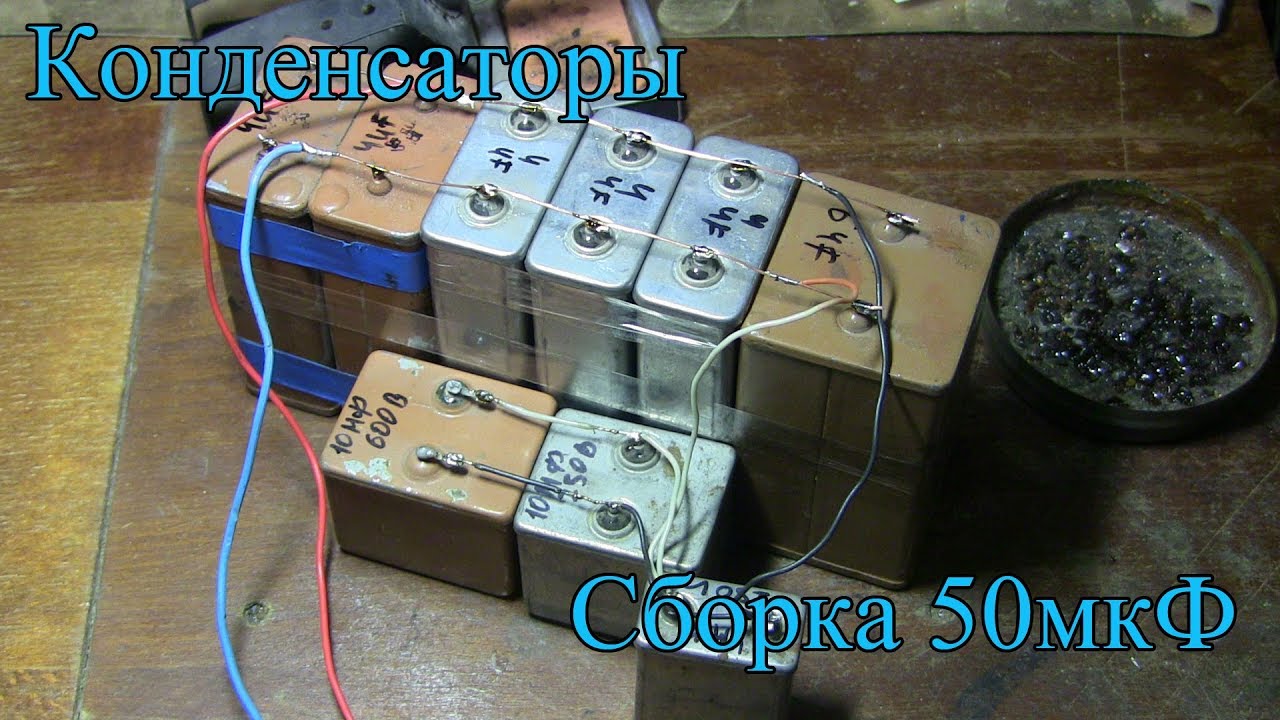

Необходимую ёмкость можно собрать из нескольких конденсаторов меньшей ёмкости,
соединив их параллельно. Тогда общую ёмкость считают по формуле:
Cобщ = C1+C2+C3+…..+Cn
Важно помнить о том, что рабочее напряжение конденсатора должно быть в 1,5 раза больше питания электродвигателя. Следовательно, при напряжении питания 220 вольт конденсатор должен быть на 400 вольт. Конденсаторы можно использовать следующего типа КБГ, МБГЧ, БГТ.

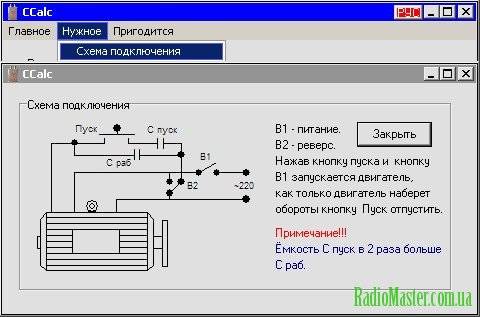

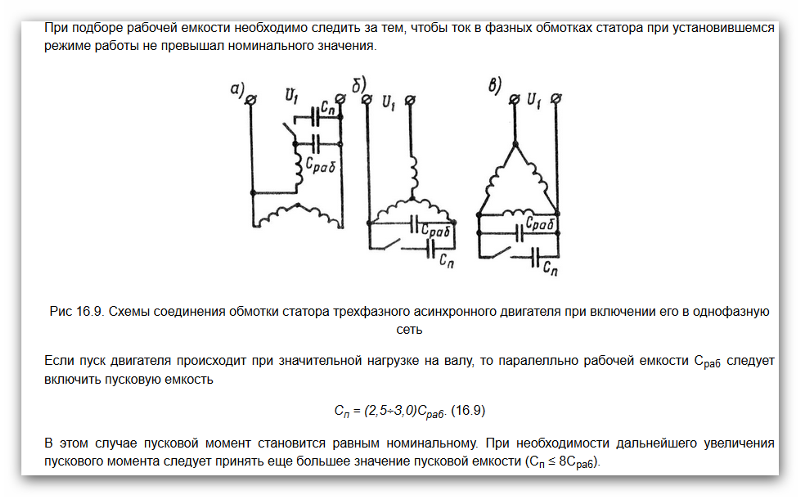

Для подключения двигателя используют две схемы подключения – это «треугольник» и «звезда».
Если в трёхфазной сети двигатель был подключен по схеме «треугольник», тогда и к однофазной сети подключаем по этой же схеме с добавлением конденсатора.
Подключение двигателя «звездой» выполняют по следующей схеме.
Для работы электродвигателей мощность до 1,5 кВт

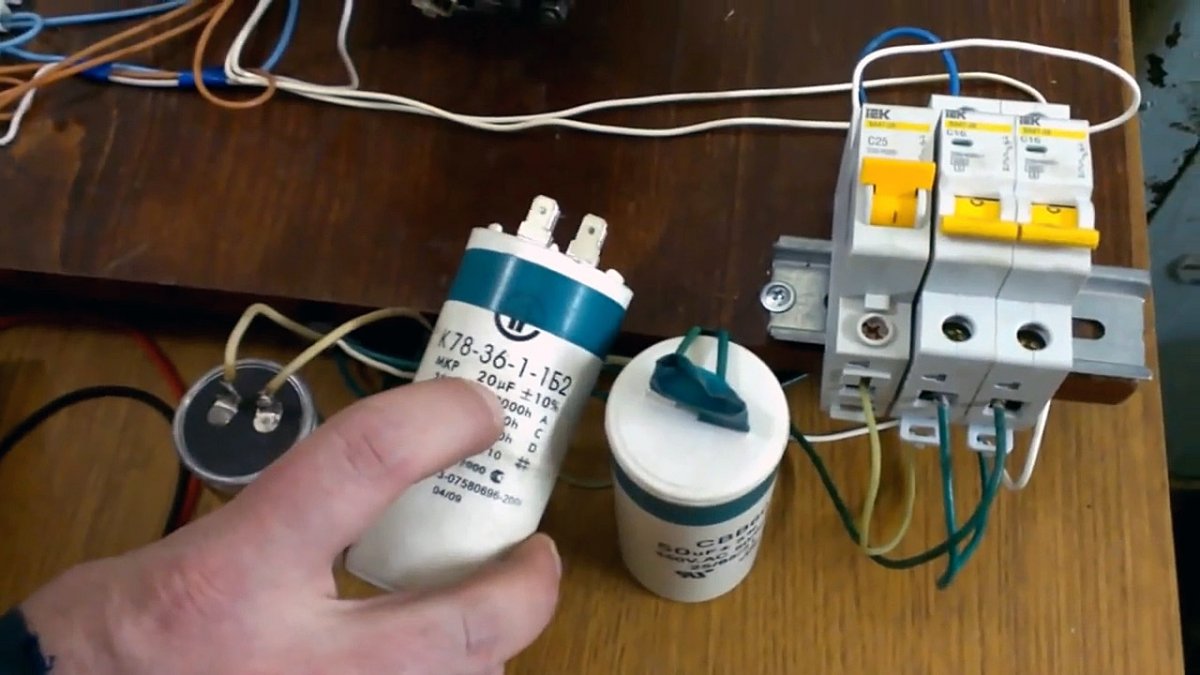

достаточно ёмкости рабочего конденсатора. Если подключить двигатель большей
мощности, то такой двигатель будет очень медленно разгоняться. Поэтому
необходимо использовать пусковой конденсатор.
После запуска двигателя определите направление вращения. Обычно необходимо, чтобы двигатель вращался по часовой стрелке. Если вращение происходит в нужном направлении ничего делать не нужно. Чтобы сменить направление, необходимо сделать перемонтаж двигателя. Отключите два любых провода, поменяйте их местами и снова подключите. Направление вращения сменится на противоположное.
При
выполнении электромонтажных работ соблюдайте правила техники безопасности и
используйте индивидуальные средства защиты от поражения электрическим током.
Интересные статьи.
Как надёжно спрятать деньги
Как сохранить деньги в 2014 году
Рубль падает, что делать?
Как получать много денег и не работать
Как начать копить деньги с нуля
Как получить максимальный доход от вклада
5 лучших советов начинающему инвестору
Как избежать обмана в автосалонах
Подбор и подключение пускозащитного устройства (ПЗУ) к насосу
Интернет-магазин «Водомастер.
ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.
Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.
1. ОСНОВНЫЕ ПОНЯТИЯ
Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru
Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.
Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.
Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.
2. ОБЩИЕ ПОЛОЖЕНИЯ
2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.
2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.
2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт.
Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.
2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.
3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ
3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.
3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.
3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.
3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).
3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.
3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.
4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА
4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.
4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.
4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.
4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:
- Обработка информации осуществляется на законной и справедливой основе;
- Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
- Определение конкретных законных целей до начала обработки (в т.
ч. сбора) информации; - Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
- Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;
4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.
4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.
4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:
для физического лица:
- номер основного документа, удостоверяющего личность Пользователя или его представителя;
- сведения о дате выдачи указанного документа и выдавшем его органе;
- дату регистрации через Форму обратной связи;
- текст обращения в свободной форме;
- подпись Пользователя или его представителя.
для юридического лица:
- запрос в свободной форме на фирменном бланке;
- дата регистрации через Форму обратной связи;
- запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.
4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.
4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:
- предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
- предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
- защита от вредоносных программ;
- обнаружение вторжений и компьютерных атак.
5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ
5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.
5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:
- в целях удовлетворения требований, запросов или распоряжения суда;
- в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
- в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;
5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам.
Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.
6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ
6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.
7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ
7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.
Работа и энергия |
||
| 1 кв × ч | киловатт-час | 1 кв × ч = 10 гвт × ч |
| 1 гвт × ч | гектоватт-час | 1 гвт × ч = 100 вт × ч |
| 1 вт × ч | ватт-час | 1 вт × ч = 3 600 вт × сек ( ватт-секунд ) |
| 1 дж | джоуль | 1 дж = 1 вт × сек |
| 1 эрг | эрг | 1 эрг = 10-7 вт × сек |
| 1 кГ/м | килограммометр | 1 кГ/м = 9,81 вт × сек |
| 1 ккал | килокалория | 1 ккал = 1,16 вт × ч |
Ёмкость |
||
| 1 ф | фарада | 1 ф =106 мкф |
| 1 мкф | микрофарада | 1 мкф =106 пф = 10-6 ф |
| 1 пф | пикофарада | 1 пф =10-6 мкф = 10-12 ф = 0,9 см |
| 1 см | сантиметр | |
Индуктивность |
||
| 1 гн | генри | 1 гн = 1000 мгн |
| 1 мгн | миллигенри | 1 мгн =1 000 мкгн=10-3 гн |
| 1 мкгн | микрогенри | 1 мкгн =10-3 мгн=10-6 гн = 1 000 см |
| 1 см | сантиметр | 1 см =10-3 мкгн = 10-6 мгн = 10-9 гн |
Частота |
||
| 1 Мгц | мегагерц | 1 Мгц = 1 000 кгц = 106 гц |
| 1 кгц | килогерц | 1 кгц = 1 000 гц = 103 гц |
| 1 гц | гepц | 1 гц = 10-3 кгц = 10-6 Мгц |
Трехфазный асинхронный двигатель
Электричество стало самым популярным видом энергии только за счет электрического двигателя.
Двигатель, с одной стороны, — вырабатывает электрическую энергию, если его вал принудительно крутить, а с другой — способен преобразовать электрическую энергию в энергию вращения. До великого Тесла все сети были постоянного тока, а двигатели соответственно только постоянными. Тесла применил переменный ток и построил двигатель переменного тока. Переход на переменные двигатель был необходим чтобы избавиться от щеток — подвижного контакта. С развитием электроники трехфазным двигателям было дано новое качество — регулирование скорости тиристорными приводами. Именно в плане регулирования скоростью переменные проигрывали постоянным. Конечно, в болгарках есть щетки и коллектор, но здесь так было проще, а вот в холодильниках двигатель без щеток. Щетки достаточно неудобная штука и все производители дорогой техники стараются этот момент обойти.
Трехфазные двигатели самые распространенные в промышленности. Принято считать, по аналогии с постоянными двигателя, что у переменника также есть полюса.
Пара полюсов — это одна катушка обмотки, намотанная на станке в виде овала и вставленная в пазы статора. Чем больше пар полюсов, тем меньше двигатель развивает оборотов и тем выше крутящий момент на валу ротора. У каждой фазы несколько пар полюсов. К примеру, если на статоре 18 пазов для обмотки, то на каждую фазу приходится 6 пазов и значит у каждой фазы 3 пары полюсов. Концы обмоток выводятся на клеммник на котором можно скоммутировать фазы либо в звезду, либо в треугольник. На двигателе приклепана бирка с данными, обычно «звезда / треугольник 380 / 220 В.» Это означает, что при линейном напряжении сети в 380 В нужно включать двигатель по схеме звезда, а при линейном 220 В — треугольник. Наиболее распространена схема «звезда» и эту сборку проводов прячут внутрь двигателя, выводя на обмотки лишь три конца фаз.
Все двигатели крепятся к станкам и приспособам при помощи лап или фланца. Фланец — для крепления двигателя со стороны вала ротора в подвешенном состоянии. Лапы нужны для фиксации двигателя на плоской поверхности. Для того чтобы закрепить двигатель, нужно взять лист бумаги, поставить лапами на этот лист и точно разметить отверстия. После этого, приложить лист к поверхности крепежа и перенести размеры. Если двигатель плотно стыкуется с другой частью, то нужно выставить его относительно крепежа и вала, а только затем размечать крепление.
Двигатели бывают самых разных размеров. Чем больше размеры и масса, тем мощнее двигатель. Какие бы они ни были по размеры, изнутри все одинаковые. С передней стороны выглядывает вал со шпонкой, с другой стороны зад прикрыт накладной пластиной-кожухом.
Обычно клеммные колодки вставляются в коробки на двигателе. Это позволяет удобно производить монтаж, но в силу многих факторов такие колодки отсутствуют. Поэтому все делается надежной скруткой.

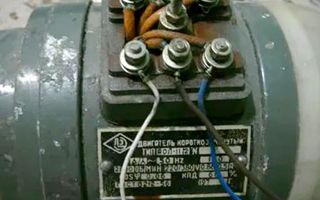

Бирка с паспортными данными говорит про мощность двигателя (0,75 кВт), скорость (1350 оборотов в минуту), частоту тока сети (50 Гц), напряжение треугольник — звезда (220/380), коэффициент полезного действия (72%), коэффициент мощности (0,75).
Здесь не указаны сопротивление обмоток и ток двигателя. Сопротивление достаточно мало, если измерять омметром. Омметр измеряет активную составляющую, но не касается реактивной, т.е индуктивности. При включении двигателя в сеть, ротор стоит на месте и вся энергия обмоток замыкается на нем. Ток в этом случае превышает номинальный в 3 — 7 раз. Затем ротор начинает разгоняться под действием вращающегося магнитного поля, индуктивность растет, растет реактивное сопротивление и ток падает. Чем меньше двигатель, тем выше его активное сопротивление (200 — 300 Ом) и тем больше ему не страшен обрыв фазы. Большие двигатели обладают малым активным сопротивлением (2 — 10 Ом) и для них смертелен обрыв фазы.
Формула для расчета тока двигателя следующая.
Если подставить значения для разбираемого двигателя, то получится следующее значение тока. Нужно учесть, что получившийся ток одинаковый по всем трем фазам. Здесь мощность выражается в кВт (0,75), напряжение в кВ (0,38 В), КПД и коэффициент мощности — в долях от удиницы.
Получившийся ток — в амперах.
Разбору двигателя начинают с откручивая кожуха крыльчатки. Кожух нужен для безопасности персонала — чтобы руки не совали в крыльчатку. Был случай, инженер по охране труда, показывая студентам токарный цех, со словами «а вот так делать нельзя», сунул палец в дыру в кожухе и наткнулся на вращающуюся крыльчатку. Палец отрубило, студента хорошо запомнили урок. Все крыльчатки снабжаются кожухами. На предприятиях с малым уровнем доходности, вместе с кожухом снимают и крыльчатку.
Крыльчатка на валу фиксируется крепежной пластиной. В больших двигателях крыльчатка металлическая, в малых двигателях — пластиковая. Для съема нужно отогнуть усик пластинки и осторожно подтянув с двух сторон отвертками стягивать с вала. Если крыльчатка сломалась, то обязательно нужно поставить другую, ведь без нее нарушится охлаждение двигателя, что будет вызывать перегрев и в итоге станет причиной пробоя изоляции двигателя. Делается крыльчатка из двух полосок жести.
Жесть изгибается полукольцами вокруг ротора, стягивается двумя болтами с гайками, чтобы плотно сидела на валу, а свободные концы жести отгибаются. Получится крыльчатка на четыре лопасти — дешево и сердито.
Важным элементом является шпонка на валу двигателя. Шпонка случит для виксации ротора в посадочной втулке или шестерне. Шпонка препятствует проворачиваю ротора относительно посадочного элемента. Набивать шпонку — тонкое дело. Лично я вначале немного насаживаю шестерню на ротор, набиваю ее на 1/3 и только затем вставляю шпонку и немного забиваю ее. После насаживаю всю шестерню вместе со шпонкой. При таком способе шпонка не вылезет в другой стороны. Здесь все дело в проточке канавки под шпонку. Со стороны ближней к корпусу двигателя канавка для шпонки имеет вид горки по которой очень плавно и легко шпонка выезжает. Бывают и другие виды канавок — закрытые с овальной шпонкой, но более распространены шпонки квадратного сечения.
Со стороны обоих крышек есть болты.
Для дальнейшей разборки двигателя их нужно выкрутить и сложить в баночку — чтобы не потерять. Эти болты крепят крышки в статору. В крышках плотно сидят подшипники. После выкручивая всех болтов крышки должны сойти, но они укоревают и сидят очень плотно. Нельзя ломами или отвертками, цепляя за уши для крепления кожуха сдирать крышки. Крышки хоть и сделаны из дюраля или чугуна, но очень ломкие. Проще всего ударить по валу через бронзовую надставку, или поднять двигатель и валом сильно ударить по твердой поверхности. Съеник также может сломать крышки.
Если крышки подались — все отлично. Одна сойдет хорошо, вторую через двигатель нужно выбить палкой. Подшипники нужно выбивать палкой с обратной стороны крышки. Если же подшипник не сидит в крышке, а болтается, то нужно взять керн и накернить всю поверхность посадки подшипника. Затем набить подшипник. Подшипник не должен давать биение и скрип. При ремонте неплохо ножом вскрыть закрытые подшипники ножом, удалить старую смазку и заложить на 1/3 объема новую смазку.
Статор асинхронного двигателя переменного тока изнутри покрыт обмотками. Со стороны шпонки на роторе эти обмотки считаются лобовыми и это перед двигателя. На лобовые обмотки приходят все концы катушек и здесь катушки собираются в группы. Для сборки обмоток нужно намотать катушки, вставить в пазы статора изоляционные прокладки, которые отделят стальной статор от покрытой изоляцией медной проволоки обмотки, заложить обмотки и сверху накрыть вторым слоем изоляции и зафиксировать обмотки изоляционными палочками, сварить концы обмоток, натянуть на них изоляцию, вывести концы для подключения напряжения, пропитать весь статор в ванне с лаком и высушить статор в печи.
Ротор асинхронного двигателя переменного тока короткозамкнут — нет обмоток. Вместо них набор трансформаторной стали круглого сечения с несимметричной формой. Видно, что канавки идут по спирали.

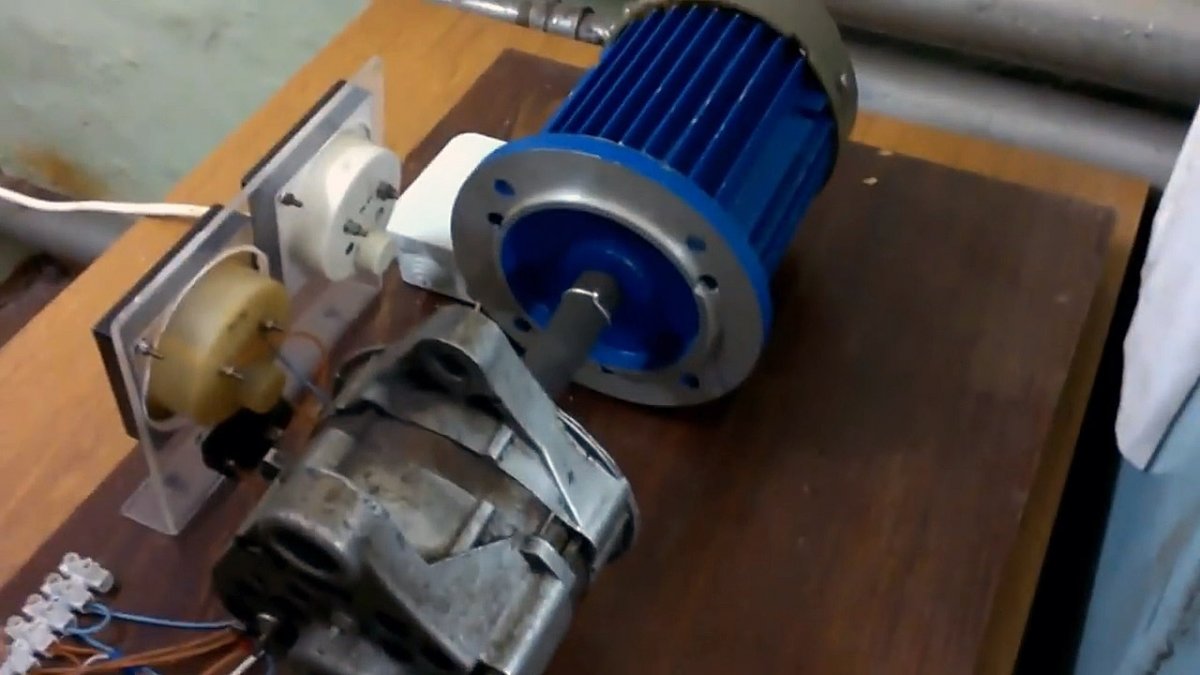

Одним из методов запуска трехфазного двигателя линейного напряжения от двухпроводной сети фазного напряжения является включение между двумя фазами рабочего конденсатора.
К сожалению, рабочий конденсатор не может запустить двигатель, нужно двигатель крутануть за вал, но это опасно, но можно параллельно рабочему конденсатору включить дополнительный пусковой конденсатор. При таком подходе двигатель будет запускаться. Однако, при достижении номинальных оборотов, пусковой конденсатор нужно отключить, оставив только рабочий.

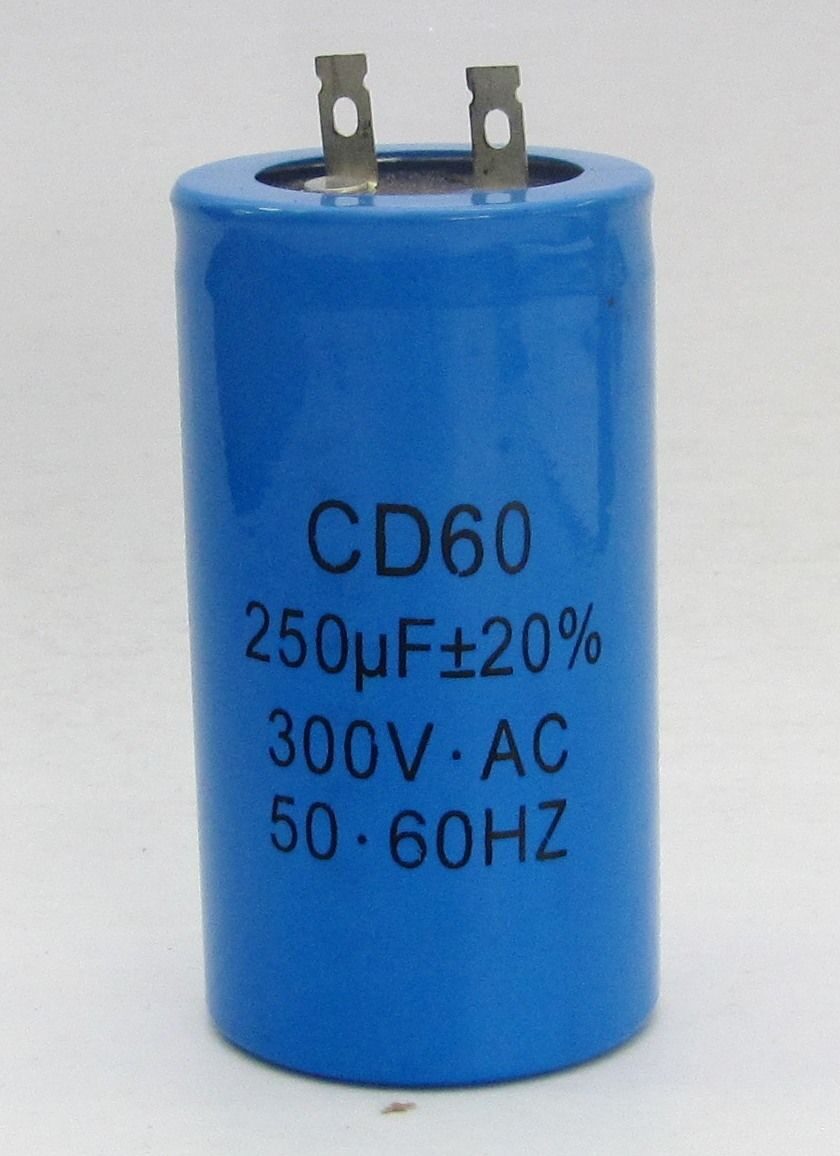

Рабочий конденсатор выбирается из расчета 22 мкФ на 1 кВт двигателя. Пусковой конденсатор выбирается из расчета в 3 раза больше рабочего конденсаторы. Если есть двигатель на 1,5 кВт, то Ср = 1,5*22 = 33 мкФ; Сп = 3*33 = 99 мкФ. Конденсатор нужен только бумажный с напряжением минимум 160 В при включении обмоток в звезду и 250 В при включении обмоток в треугольник. Стоит отметить, что лучше использовать включение обмоток в звезду — больше мощности.
Китайцы не сталкиваются с проблемой сертификации или регистрации, поэтому все нововведения из журналов «Радио» и «Моделист кструктор» делаются моментально. Например, вот такой трехфазный двигатель, который возможно включать на 220 В причем в автоматичесаком режиме.
Для этого рядом с лобовыми обмотками расположена подковообразная пластина с нормальнозамкнутым контактом.
В распределительной коробке вместо клеммника вставлены конденсаторы. Один на 16 мкФ 450 В — рабочий, второй на 50 мкФ 250 В — пусковой. Почему такая разница в напряжении непонятно, видимо пихали то, что было.
На роторе двигателя расположена подпружиненная пластмассина, которая под действием центробежной силы давит на подковообразный контакт и размыкает цепь пускового конденсатора.
Получается, что включении двигателя оба конденсаторы подключены. Ротор раскручивается до определенных оборотов, при которых китайцы считают, что запуск завершен, пластина на роторе смещается, надавливая на контакт и отключая пусковой конденсатор. Если оставить пусквой конденсатор подключенным, то двигатель будет перегреваться.
Для запуска двигателя от системы 380 В нужно отключить конденсаторы, вызвонить обмотки и подключить напряжение трехфазной сети к ним.
Всем удачного разбора.
Как преобразовать конденсаторные мкФарады в кВАр и наоборот?
Как преобразовать кВАр конденсатора в мкФарады и наоборот для улучшения коэффициента мощности?
Преобразование кВАр в мкФарад и мк-фарад в кВАрВ следующем простом учебном пособии по расчетам показано, как рассчитать и преобразовать требуемую емкость батареи конденсаторов в микрофарадах, а затем преобразовать в кВАр и наоборот . Мы будем использовать три простых метода для преобразования кВАр конденсатора в мкФарад с и преобразования мкФ в кВАр.
Давайте посмотрим на следующие примеры, которые показывают, как найти и преобразовать значение требуемой батареи конденсаторов как в кВАр, так и в микрофарады, которые применимы при расчете повышения коэффициента мощности и выборе размера батареи конденсаторов.
Похожие сообщения:
Пример 1:
A Однофазный 400 В, 50 Гц, двигатель потребляет ток питания 50 А при коэффициенте мощности 0,6. Коэффициент мощности двигателя необходимо повысить до 0,9, подключив параллельно ему конденсатор.Рассчитайте требуемую емкость конденсатора как в кВАр, так и в фарадах.
Решение:
Вычислить и преобразовать кВАр в микрофарадах
(1) Чтобы найти требуемую емкость в кВАр и преобразовать ее в микрофарады , чтобы улучшить коэффициент мощности с 0,6 до 0,9 (три метода)
Решение № 1 (простой метод с использованием таблицы)
Вход двигателя = P = V x I x Cosθ
= 400 В x 50 A x 0.6
= 12 кВт
Из таблицы, множитель для улучшения коэффициента мощности с 0,60 до 0,90 равен 0,849
Требуемый конденсатор, кВАр для повышения коэффициента мощности с 0,60 до 0,90
Требуемый конденсатор, кВАр = кВт x множитель таблицы 0,60 и 0,90
= 12 кВт x 0,849
= 10,188 кВАр
Решение № 2 (классический метод расчета)
Вход двигателя = P = V x I x Cosθ
= 400 В x 50 A x 0,6
= 12 кВт
Фактическое значение P.F = Cosθ 1 = 0..6
Требуемый коэффициент P.F = Cosθ 2 = 0,90
θ 1 = Cos -1 = (0,60) = 53 ° .13; Tan θ 1 = Tan (53 ° 0,13) = 1,3333
θ 2 = Cos -1 = (0,90) = 25 ° 0,84; Tan θ 2 = Tan (25 ° .50) = 0,4843
Требуемый конденсатор, кВАр для улучшения коэффициента мощности с 0,60 до 0,90
Требуемый конденсатор, кВАр = P в кВт (Tan θ 1 — Tan θ 2 )
= 12 кВт (1.3333–0,4843)
= 10,188 кВАр
Решение № 3 (использование калькулятора мкФарад в кВАр)
Вы можете напрямую использовать калькулятор преобразования Фарад и микрофарад в кВАр.
Связанные сообщения:
(2) Чтобы найти требуемую емкость емкости в микрофарадах и преобразовать μ-фарады конденсатора в кВАр, чтобы улучшить коэффициент мощности с 0,6 до 0,9 (три метода)
Решение # 1 (простой метод с использованием таблицы)
Мы уже рассчитали требуемую емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады, используя эту простую формулу
Требуемая емкость конденсатора в фарадах / микрофарадах
C = кВАр / (2 π f В 2 ) в микрофарадах
Подставляя значения в формулу выше
= (10.188 кВАр) / (2π x 50 Гц x 400 2 В)
= 2,0268 x 10 -4
= 202,7 x 10 -6
= 202,7 мкФ
Решение № 2 (классический расчет Метод)
кВАр = 10,188… (i)
Мы это знаем;
I C = V / X C
Тогда как X C = 1 / 2π x f x C
I C = V / (1 / 2π x f x C)
I C = V x 2π x f x C
= (400 В) x 2π x (50 Гц) x C
I C = 125663.7 x C
And,
кВАр = (V x I C ) / 1000… [кВАр = (V x I) / 1000]
= 400 x 125663,7 x C
I C = 50265,48 x C… (ii)
Приравнивая уравнения (i) и (ii), мы получаем
50265,48 x C = 10,188C
C = 10,188 / 50265,48
C = 2,0268 x 10 -4
C = 202,7 x 10 -6
C = 202,7 мкФ
Решение № 3 (Использование калькулятора кВАр в мкФарад)
Вы можете использовать калькулятор преобразования кВАр в Фарады и микрофарады.
Конденсатор Конденсатор мкФарад в кВАр и кВАр в мкФарад Формула преобразования
Следующие формулы используются для расчета и преобразования конденсатора кВАр в фарад и наоборот
Требуемая емкость конденсатора в фарадах / микрофарадах.
Конденсатор преобразователя, кВАр в фарадах и микрофарадах
- C = кВАр x 10 3 / 2π x f x В 2 … в фарадах
- .155 x Q в кВАр / f x В 2 … в Фарадах
- C = кВАр x 10 9 / (2π x f x V 2 ) … в микрофарадах
- C = 159,155 x 10 6 x Q в кВАр / f x В 2 … в микрофарадах
Требуемая емкость конденсатора kVAR
Преобразовать конденсаторные фарады и микрофарады в VAR, kVAR и MVAR.
- VAR = C x 2π x f x V 2 x 10 -6 … VAR
- VAR = C в мкФ x f x f x f В 2 / (159,155 x 10 3 )… в VAR
- кВАр = C x 2π x f x В 2 x 10 -9 … в кВАр
- кВАр = C в мкФ x f x В 2 ÷ (159.155 x 10 6 )… в кВАр
- MVAR = C x 2π x f x V 2 x 10 -12 … в MVAR
- MVAR = C в мкФ x f x V 2 ÷ (159,155 x 10 9 )… в MVAR
Где:
Связанные сообщения:
Калькулятор коэффициента мощности
Калькулятор коэффициента мощности.Вычислить коэффициент мощности, полную мощность, реактивную мощность и емкость корректирующего конденсатора.
Калькулятор предназначен для образовательных целей.
Конденсатор коррекции коэффициента мощности должен быть подключен параллельно каждой фазной нагрузке.
При вычислении коэффициента мощности не различаются опережающие и запаздывающие коэффициенты мощности.
Расчет коррекции коэффициента мощности предполагает индуктивную нагрузку.
Расчет однофазной цепи
Расчет коэффициента мощности:
PF = | cos φ | = 1000 × P (кВт) / ( V (V) × I (А) )
Расчет полной мощности:
| S (кВА) | = В (В) × I (А) /1000
Расчет реактивной мощности:
Q (кВАр) = √ ( | S (кВА) | 2 — P (кВт) 2 )
Расчет емкости конденсатора коррекции коэффициента мощности:
S с поправкой (кВА) = P (кВт) / PF с поправкой
Q с поправкой (кВАр) = √ ( S с поправкой (кВА) 2 — P (кВт) 2 )
Q c (кВАр) = Q (кВАр) — Q с поправкой (кВАр)
C (F) = 1000 × Q c (кВАр) / (2π f (Гц) × В (В) 2 )
Расчет трехфазной цепи
Для трех фаз со сбалансированной нагрузкой:
Расчет при межфазном напряжении
Расчет коэффициента мощности:
PF = | cos φ | = 1000 × P (кВт) / ( √ 3 × В Л-Л (В) × Я (А) )
Расчет полной мощности:
| S (кВА) | = √ 3 × В L-L (В) × I (A) /1000
Расчет реактивной мощности:
Q (кВАр) = √ ( | S (кВА) | 2 — P (кВт) 2 )
Расчет емкости конденсатора коррекции коэффициента мощности:
Q c (кВАр) = Q (кВАр) — Q с поправкой (кВАр)
C (F) = 1000 × Q c (кВАр) / (2π f (Гц) × В L-L (В) 2 )
Расчет с линейным напряжением
Расчет коэффициента мощности:
PF = | cos φ | = 1000 × P (кВт) / (3 × V L-N (V) × I (A) )
Расчет полной мощности:
| S (кВА) | = 3 × В L-N (В) × I (A) /1000
Расчет реактивной мощности:
Q (кВАр) = √ ( | S (кВА) | 2 — P (кВт) 2 )
Расчет емкости конденсатора коррекции коэффициента мощности:
Q c (кВАр) = Q (кВАр) — Q с поправкой (кВАр)
C (F) = 1000 × Q c (кВАр) / (3 × 2π f (Гц) × В LN (В) 2 )
Калькулятор мощности ►
См. Также
Сколько солнечных панелей мне нужно для дома?
Время чтения: 8 минутНет смысла устанавливать только одну солнечную панель — вам понадобится больше, чтобы получить финансовую выгоду от системы солнечных батарей.Хотя ответ не всегда так прост, мы собрали несколько примеров, чтобы помочь вам понять на высоком уровне, сколько солнечных панелей вам нужно, чтобы установить эффективную солнечную батарею.
Сколько солнечных панелей питают дом? Ключевые выводы
- В среднем в доме требуется от 20 до 25 солнечных панелей , чтобы полностью компенсировать счета за коммунальные услуги за счет солнечной энергии
- Это число зависит от нескольких ключевых факторов, включая географическое положение и характеристики отдельных панелей
- Сравните цены на солнечные батареи на торговой площадке EnergySage, адаптированной к вашей собственности и потребностям в энергии
Сколько солнечных панелей мне нужно для питания моего дома?
По нашим оценкам, типичный дом требует от 20 до 25 солнечных панелей , чтобы покрыть 100 процентов потребления электроэнергии.Фактическое количество, которое вам нужно будет установить, зависит от таких факторов, как , географическое положение , эффективность панели , номинальная мощность панели и ваши личные привычки энергопотребления . Важно отметить, что количество солнечных панелей, необходимых для вашего дома, напрямую влияет на цену, которую вы платите за солнечную энергию.
Как рассчитать, сколько солнечных панелей вам нужно
Формула, которую мы использовали для оценки количества солнечных панелей, необходимых для питания вашего дома, зависит от трех ключевых факторов: годовое потребление энергии , мощность панели и производство отношения .Что это означает? Вот предположения, которые мы сделали, и то, как мы вычислили:
Годовое потребление электроэнергии : Ваше годовое потребление электроэнергии — это количество энергии и электричества, которое вы используете в своем доме в течение полного года. Это число, измеряемое в киловатт-часах (кВтч), зависит от того, какие бытовые приборы в вашем доме используют электричество, и от того, как часто вы ими пользуетесь. Холодильники, кондиционеры, мелкие кухонные приборы, фонари, зарядные устройства и многое другое используют электричество.По данным Управления энергетической информации США (EIA), среднее американское домохозяйство использует 10649 кВтч электроэнергии в год , поэтому мы будем использовать это число в качестве идеальной системы солнечных панелей или размера солнечной батареи, что означает, что вы можете компенсировать 100 процент вашего использования электроэнергии и счета за коммунальные услуги с солнечными батареями (на практике, это не так аккуратно, но терпите нас здесь). Если вы хотите получить более точное число на основе вашего личного потребления энергии, проверьте прошлогодние счета за коммунальные услуги, чтобы узнать, сколько электроэнергии вы использовали.Как только у вас будет это число, не стесняйтесь подставлять его в приведенные ниже уравнения.
Мощность солнечной панели : Также известная как мощность солнечной панели , мощность панели — это электрическая мощность определенной солнечной панели в идеальных условиях. Мощность измеряется в ваттах (Вт), и большинство солнечных панелей находятся в диапазоне от 250 до 400 Вт. В этих расчетах мы будем использовать 320 Вт в качестве средней панели.
Коэффициенты производства : Коэффициент производительности системы солнечных панелей — это отношение расчетной выработки энергии системой за определенный период времени (в кВтч) к фактическому размеру системы (в Вт).Эти числа почти никогда не равны 1: 1 — в зависимости от того, сколько солнечного света получит ваша система (что в первую очередь зависит от вашего географического положения), ваш коэффициент производства будет соответственно меняться. Например, система мощностью 10 кВт, которая производит 14 кВтч электроэнергии в год, имеет коэффициент производства 1,4 (14/10 = 1,4) — это вполне реалистичный коэффициент производства, который можно увидеть в реальном мире. В США коэффициенты производства обычно составляют от 1,3 до 1,6 , поэтому мы будем использовать эти два числа в качестве верхней и нижней оценок для наших расчетов.
И, наконец, давайте подумаем.
У нас есть три основных предположения (потребление энергии, мощность солнечных панелей и производственные коэффициенты) — теперь как эти числа перевести на приблизительное количество солнечных панелей для вашего дома? Формула выглядит так:
Количество панелей = размер системы / производственный коэффициент / мощность панели
Вставляя наши числа сверху, мы получаем:
Количество панелей = 10649 кВт / 1,3 или 1,6 / 320 Вт
… что дает нам от 20 до 25 панелей в солнечной батарее, в зависимости от того, какой коэффициент производства мы используем (20 для 1.6 и 25 для коэффициента 1,3). 25 панелей по 320 Вт каждая дают общий размер системы 8 кВт, что примерно соответствует среднему показателю для покупателей EnergySage, которым нужен установщик солнечных батарей. Тада!
Сколько кВтч могут производить ваши солнечные панели? Сложность производственных коэффициентов
Количество энергии (кВтч), которое может производить ваша солнечная энергетическая система, зависит от того, сколько солнечного света получает ваша крыша, что, в свою очередь, определяет ваш коэффициент производства. Количество солнечного света, которое вы получаете в год, зависит как от того, где вы находитесь в стране, так и от того, какое время года.Например, в Калифорнии больше солнечных дней в году, чем в Новой Англии. Но в любом месте вы сможете производить достаточно энергии, чтобы покрыть свои потребности в энергии и попрощаться со своими счетами за коммунальные услуги — если вы живете в районе, где меньше часов пиковой нагрузки солнечного света, вам просто нужно иметь большую солнечную батарею. массивная система, установленная у вас дома. Таким образом, коэффициенты производства различаются в зависимости от географического положения, а более низкий коэффициент производства (из-за меньшего количества солнечного света) означает, что вам потребуется больше солнечных панелей, чтобы получить необходимое количество энергии.
Вот пример: два домохозяйства сопоставимого размера в Калифорнии и Массачусетсе потребляют среднее количество электроэнергии для американского домохозяйства, которое, как упоминалось выше, составляет 10 649 кВтч в год. Домохозяйства в Калифорнии нуждаются в системе мощностью около семи киловатт, чтобы покрыть 100 процентов своих потребностей в энергии. Для сравнения, сопоставимое домашнее хозяйство в Массачусетсе нуждается в системе мощностью около 9 кВт для удовлетворения своих потребностей в энергии. Системы солнечных батарей в Калифорнии меньше, чем системы солнечных батарей в Массачусетсе, но способны производить такое же количество энергии, потому что они ежегодно подвергаются большему количеству часов пиковой нагрузки.Домовладельцы в менее солнечных районах, таких как Массачусетс, могут компенсировать это несоответствие, просто используя более эффективные панели или увеличивая размер своей солнечной энергетической системы, в результате чего на их крышах будет немного больше солнечных панелей.
Сколько солнечных панелей вам нужно для систем определенного размера?
В нашем длинном примере в начале этой статьи мы определили, что система мощностью 8 кВт, вероятно, покроет среднее потребление энергии американским домохозяйством, если вы живете в районе с коэффициентом производства 1.6, что может быть реалистичным числом для домов в большинстве районов Калифорнии. Давайте расширим это немного дальше и рассмотрим еще несколько примеров. В таблице ниже мы собрали некоторые оценки солнечных панелей для обычных размеров систем, представленных на EnergySage Marketplace. Опять же, большое предостережение заключается в том, что мы используем 1,6 в качестве предпочтительного коэффициента добычи. Для покупателей из Калифорнии это может быть реально, но для жителей Северо-Востока или регионов с меньшим количеством солнечного света эти оценки могут быть немного завышены для производственной части и мало для количества необходимых панелей.
Сколько солнечных панелей мне нужно для дома? Сравнение размеров системы
| Размер системы | Количество необходимых панелей | Расчетное годовое производство | |
|---|---|---|---|
| 4 кВт | 13 | 6400 кВтч | |
| 6,400 кВтч | |||
| 6 кВт | |||
| 8 кВт | 25 | 12,800 кВтч | |
| 10 кВт | 32 | 16,000 кВтч | |
| 12 кВт | 38 | 19,200 кВтч 92908 | 8 кВтч |
В приведенной выше таблице предполагается, что вы снова используете солнечную панель 320.Однако количество панелей, необходимых для питания вашего дома, и количество места, которое ваша система будет занимать на крыше, изменится, если вы используете панели с более низкой эффективностью или панели с высокой эффективностью (что обычно коррелирует с низким и высоким номинальная мощность соответственно). Ниже приведена таблица, которая даст вам представление о том, сколько места ваша система займет на вашей крыше, в зависимости от выходной мощности выбранных вами солнечных панелей.
Сколько солнечных панелей я могу разместить на крыше? Размер системы по сравнению с площадью| Размер системы | Панели малой мощности (кв.футов) | Панели средней мощности (кв. футы) | Панели высокой мощности (кв. футы) |
|---|---|---|---|
| 4 кВт | 240 | 203 | 179 |
| 6 кВт | 367 305 | 269 | |
| 8 кВт | 490 | 406 | 358 |
| 10 кВт | 612 | 508 | 448 |
| 14 кВт | 857 | 711 | 627 |
Возможно, одним из самых сложных аспектов определения размера массива солнечных панелей является оценка годового количества энергии, потребляемой вашим домом.Ряд более крупных потребительских товаров или надстроек могут значительно изменить ваши годовые потребности в кВтч и значительно повлиять на то, сколько панелей вам понадобится. Например, если вы используете центральное кондиционирование воздуха или питаете бассейн с подогревом на заднем дворе, размер вашей солнечной панели может резко измениться. Чтобы понять, какой размер вам понадобится, вам следует оценить энергетическое воздействие различных продуктов, которыми вы владеете или планируете использовать в своем доме.
Если ваш дом небольшой или с крышей необычной формы, очень важно учитывать размер реальной солнечной панели.В то время как те, у кого большая крыша, могут пожертвовать некоторой эффективностью и купить панели большего размера для достижения идеального выхода энергии, домовладельцы с меньшей крышей должны иметь возможность использовать меньше небольших высокоэффективных панелей для получения оптимальной мощности.
Сегодня средние размеры солнечных панелей для жилого дома составляют примерно 65 на 39 дюймов или 5,4 на 3,25 фута.
Как размер моего дома влияет на количество необходимых мне солнечных панелей?
В то время как размеры солнечных панелей более или менее оставались неизменными в течение последних нескольких лет, выходная мощность при той же площади резко возросла.Фактически, многие производители, такие как SunPower, уменьшили размер зазоров между панелями и используют невидимое обрамление и монтажное оборудование, чтобы панели оставались плотными, эффективными и эстетически привлекательными. Ознакомьтесь с таблицей ниже, чтобы получить приблизительную оценку того, сколько солнечных панелей потребуется вашему дому, исходя из его площади в квадратных футах.
Сколько солнечных панелей я могу разместить на крыше, исходя из площади моего дома?
| Размер дома | Расчетная потребность в электроэнергии в год | Расчетное количество необходимых солнечных панелей | |||
|---|---|---|---|---|---|
| 1000 кв.футов | 4710 кВтч / год | 15 панелей | |||
| 2000 кв. футов | 9420 кВтч / год | 29 панелей | |||
| 2500 кв. футов | 11,775 кВтч / год | 8панелей | 3000 кв. Футов | 14 130 кВтч / год | 44 панели |
Сколько солнечных панелей мне нужно для обычных бытовых приборов?
Изучив различные требования к кВтч для повседневной бытовой техники и продуктов, становится ясно одно: некоторые надстройки резко изменят ежемесячное энергопотребление и могут существенно повлиять на размер системы солнечных панелей, которую вы должны установить.Например, сочетание вашего электромобиля с солнечными батареями — отличный способ снизить выбросы углерода и повысить энергоэффективность; тем не менее, это следует планировать соответствующим образом, учитывая, что это потенциально может удвоить размер вашей фотоэлектрической системы. Хотя, безусловно, можно установить солнечную систему, а затем установщик солнечной энергии позже добавит дополнительные панели для удовлетворения возросших потребностей в энергии, наиболее прагматичный вариант — как можно точнее определить размер вашей системы на основе ваших ожидаемых покупок, например электромобиля. , бассейн или центральная система вентиляции.Спросите себя: «Сколько солнечных панелей мне понадобится для моего холодильника, гидромассажной ванны и т. Д.» — отличная привычка для любого нового домовладельца, использующего солнечные батареи.
Сколько солнечных панелей мне нужно для индивидуальных электрических нагрузок?
| Продукт | Среднегодовая потребность в киловатт-часах | Приблизительное количество необходимых солнечных панелей |
|---|---|---|
| Холодильник | 600 | 2 |
| 996 996 | 1,000 | 3 |
| Электромобиль | 3,000 | 10 |
| Бассейн с подогревом | 2,500 | 8 |
| 908 909 908 908 909 908 909 908 908 908 909 908 908 908 |
При поиске лучших солнечных панелей на рынке необходимо учитывать множество факторов.Хотя одни панели будут иметь более высокий рейтинг эффективности, чем другие, инвестирование в самое современное солнечное оборудование не всегда приводит к более высокой экономии на ваших счетах за коммунальные услуги. Единственный способ найти «золотую середину» для вашей собственности — это оценить расценки с различным оборудованием и предложениями финансирования.
Часто задаваемые вопросы о том, сколько солнечных панелей питает дом
У вас еще есть счет за электроэнергию с солнечными батареями?После установки солнечных батарей вы все равно будете получать ежемесячный счет за электричество .Однако он должен быть ниже / близок к нулю или даже отрицательным! Если после установки солнечных панелей вы по-прежнему сталкиваетесь с высокими счетами за коммунальные услуги, возможно, вам придется пересмотреть размер вашей системы. Особенно, если вы добавили электрическую нагрузку после вашей солнечной установки (например, электромобиль или некоторые новые модные приборы), ваш текущий размер системы может больше не сокращать его.
Есть ли недостатки в питании дома солнечными батареями?Двумя основными недостатками солнечной энергии являются высокие первоначальные затраты и непостоянство, что означает, что солнечная энергия недоступна круглосуточно и без выходных из-за того простого факта, что солнце не светит ночью.К счастью, эту проблему можно частично решить с помощью накопления солнечной энергии. Прочтите нашу статью о преимуществах и недостатках возобновляемых источников энергии, чтобы узнать больше.
Стоят ли солнечные батареи? В зависимости от ваших цен на электроэнергию, ваших потребностей в энергии, вашего желания быть экологически чистым и географического положения вашего дома, солнечные батареи определенно стоит установить. Хотя первоначальные вложения в солнечные панели высоки, со временем они окупаются за счет сокращения ваших счетов за электроэнергию.В среднем покупатели солнечной энергии EnergySage «окупают» свои инвестиции в солнечную энергию примерно через восемь лет.
Для любого домовладельца, который находится на начальном этапе покупки солнечной энергии и который хотел бы просто приблизиться к оценке установки, попробуйте наш солнечный калькулятор, который предлагает предварительную стоимость и оценку долгосрочной экономии в зависимости от вашего местоположения и типа крыши. Для тех, кто хочет получить расценки от местных подрядчиков сегодня, посетите нашу платформу сравнения расценок.
содержание солнечной энергии в ядре
Рассчитайте, сколько солнечной энергии мне нужно?
Во-первых, вам нужно знать, сколько энергии потребляет недвижимость.Вы можете найти это, используя счета за электроэнергию за 12 месяцев. Добавьте ежемесячные киловатт-часы (кВтч) для годовой суммы. Если у вас нет счетов за электроэнергию, есть другие способы составить смету. Закажите услугу солнечного дизайна, и мы поможем. Как только вы определите желаемое количество кВтч, воспользуйтесь калькулятором, чтобы определить количество киловатт (кВт) солнечной энергии, которое вам понадобится для выработки кВтч.
Калькулятор солнечной энергии
NEXT STEP , теперь, когда у вас есть оценка желаемой кВт, ПОСМОТРЕТЬ РАЗМЕРЫ СОЛНЕЧНОГО КОМПЛЕКТА для сравнения цен, брендов и опций.
Помните, вы решаете, сколько солнечной энергии получить, исходя из потребностей, доступного места и бюджета. Нет правила, согласно которому вы должны компенсировать 100% текущего потребления энергии. Коммунальные предприятия обычно позволяют подключенным к сети системам потреблять до 120% от потребления за предыдущие 12 месяцев. Они также позволят увеличить потребление от электромобиля, расширения дома или других потребностей.
СОЛНЕЧНЫХ ЧАСОВ В ДЕНЬ
В следующей таблице представлен поиск солнечных часов в день в крупнейших городах каждого штата США.Используйте солнечные часы в день в калькуляторе выше. Если вы знаете, сколько киловатт-часов потребляется в доме в год, разделите его на количество киловатт-часов на 1кВт, чтобы определить размер солнечной батареи, необходимый для проекта.
| ГОСУДАРСТВЕННЫЙ | ГОРОД | СОЛНЕЧНЫЕ ЧАСЫ | кВтч на 1 кВт | ГОРОД | ГОРОД | СОЛНЕЧНЫЕ ЧАСЫ | кВтч на 1 кВт | |
|---|---|---|---|---|---|---|---|---|
| Алабама | Бирмингем | 5.26 | 1,422 | Мэриленд | Балтимор | 4,83 | 1,437 | |
| Алабама | Хантсвилл | 5,08 | 1,418 | Массачусетс | Бостон | 4,72 | 1,339 | |
| Алабама | мобильный | 5,49 | 1,540 | Массачусетс | Спрингфилд | 4.88 | 1,391 | |
| Алабама | Монтгомери | 5,43 | 1,513 | Мичиган | Детройт | 4,60 | 1,325 | |
| Аляска | Анкоридж | 3,40 | 1,053 | Мичиган | Гранд-Рапидс | 4,48 | 1,280 | |
| Аризона | Флагшток | 6.21 | 1,695 | Миннесота | Дулут | 4,37 | 1,278 | |
| Аризона | Феникс | 6,52 | 1,753 | Миннесота | Mpls / St Paul | 4,62 | 1,320 | |
| Аризона | Тусон | 6,54 | 1 807 | Миссисипи | Джексон | 4.47 | 1,277 | |
| Арканзас | Литл-Рок | 5,18 | 1,401 | Миссури | Канзас-Сити | 5,04 | 1,414 | |
| Аризона | Флагшток | 6,21 | 1,695 | Миссури | Спрингфилд | 5,16 | 1,412 | |
| Аризона | Феникс | 6.52 | 1,753 | Миссури | Сент-Луис | 4,99 | 1,387 | |
| Аризона | Тусон | 6,54 | 1 807 | Небраска | Линкольн | 5,02 | 1,436 | |
| Арканзас | Литл-Рок | 3,40 | 1,401 | Небраска | Омаха | 5.02 | 1,425 | |
| Калифорния | Бейкерсфилд | 6,16 | 1,714 | Невада | Лас-Вегас | 6,37 | 1,764 | |
| Калифорния | Фресно | 5,96 | 1,636 | Невада | Рино | 5,99 | 1,697 | |
| Калифорния | Лос-Анджелес | 6.13 | 1 708 | Нью-Джерси | Ньюарк | 4,74 | 1,313 | |
| Калифорния | Модесто | 5,96 | 1,652 | Нью-Мексико | Альбукерке | 6,41 | 1 805 | |
| Калифорния | Окленд | 5,62 | 1,598 | Нью-Йорк | Баффало | 4.34 | 1,221 | |
| Калифорния | Окснард | 6,04 | 1 702 | Нью-Йорк | Нью-Йорк | 4,58 | 1,310 | |
| Калифорния | Риверсайд | 6,28 | 1,790 | Нью-Йорк | Сиракузы | 4.21 | 1,159 | |
| Калифорния | Сакраменто | 5,83 | 1,620 | Северная Каролина | Шарлотта | 5,18 | 1,419 | |
| Калифорния | Салинас | 5,61 | 1,598 | Северная Каролина | Уилмингтон | 5.29 | 1,493 | |
| Калифорния | Сан-Бернардино | 6,20 | 1,714 | Северная Дакота | Бисмарк | 4,72 | 1,364 | |
| Калифорния | Сан-Диего | 5,70 | 1,627 | Огайо | Цинциннати | 4.68 | 1,301 | |
| Калифорния | Сан-Франциско | 5,56 | 1 593 | Огайо | Кливленд | 4,68 | 1,290 | |
| Калифорния | Сан-Хосе | 5,86 | 1,667 | Огайо | Колумбус | 4,57 | 1,296 | |
| Колорадо | Колорадо-Спрингс | 5.72 | 1,614 | Огайо | Дейтон | 4,70 | 1,330 | |
| Колорадо | Денвер | 5,69 | 1,59 | Огайо | Толедо | 4,62 | 1,326 | |
| Колорадо | Форт-Коллинз | 5,19 | 1,455 | Оклахома | Оклахома-Сити | 5.54 | 1 579 | |
| Коннектикут | Бриджпорт | 4,63 | 1 307 | Орегон | Портленд | 4,09 | 1,118 | |
| Коннектикут | Хартфорд | 4,68 | 1,273 | Пенсильвания | Филадельфия | 4.78 | 1,334 | |
| постоянного тока | Вашингтон | 4,87 | 1,391 | Пенсильвания | Питтсбург | 4,46 | 1,210 | |
| Флорида | Форт-Лодердейл | 5,74 | 1,662 | Род-Айленд | Провиденс | 4.74 | 1,334 | |
| Флорида | Джексонвилл | 5,52 | 1,478 | Южная Каролина | Чарльстон | 5,38 | 1,489 | |
| Флорида | Майами | 5,77 | 1,623 | Южная Дакота | Су-Фолс | 4.88 | 1,441 | |
| Флорида | Орландо | 5,64 | 1,570 | Теннесси | Кларксвилл | 4,48 | 1,394 | |
| Флорида | Таллахасси | 5,41 | 1,446 | Теннесси | Ноксвилл | 5,00 | 1,397 | |
| Флорида | Тампа | 5.76 | 1,610 | Теннесси | Мемфис | 5,18 | 1,470 | |
| Грузия | Атланта | 5,26 | 1,470 | Теннесси | Мерфрисборо | 4,97 | 1 404 | |
| Грузия | Саванна | 5,34 | 1,459 | Теннесси | Нашвилл | 4.91 | 1,390 | |
| Гавайи | Гонолулу | 5,87 | 1,683 | Техас | Амарилло | 6,08 | 1,735 | |
| Айдахо | Бойсе | 5,17 | 1,439 | Техас | Даллас | 5,50 | 1,552 | |
| Иллинойс | Чикаго | 4.55 | 1 307 | Техас | Хьюстон | 5,33 | 1.476 | |
| Иллинойс | Спрингфилд | 4,62 | 1,331 | Техас | Сан-Антонио | 5,54 | 1,545 | |
| Индиана | Форт Уэйн | 4,61 | 1,317 | Юта | Солт-Лейк-Сити | 5.32 | 1,554 | |
| Индиана | Индианаполис | 4,72 | 1,342 | Вирджиния | Ричмонд | 5,06 | 1,360 | |
| Айова | Де-Мойн | 4,79 | 1,362 | Вашингтон | Сиэтл | 3,97 | 1,157 | |
| Канзас | Канзас-Сити | 5.04 | 1,464 | Вашингтон | Спокан | 4,38 | 1,228 | |
| Канзас | Уичито | 5,38 | 1,553 | Висконсин | Милуоки | 4,62 | 1,339 | |
| Кентукки | Луисвилл | 4,81 | 1,389 | |||||
| Луизиана | Новый Орлеан | 5.41 | 1,524 | |||||
| Луизиана | Шривпорт | 5,38 | 1,454 |
В таблице солнечных часов в день используются расчеты PV ватт для каждого местоположения с использованием следующих стандартов ввода:
- Тип модуля — Премиум
- Тип массива — фиксированный (крепление на крышу)
- Системные потери — 12% стандартных или 15% снежных округов
- Наклон — 20 шт.
- Азимут — 180 градусов
- КПД инвертора — 98
Фактические результаты будут отличаться для каждого проекта.
Карта солнечной энергии США
Найдите солнечных часов в день , используя цветовую кодировку на этой карте. Введите значение вашего местоположения в солнечный калькулятор.
Солнечная карта использует инсоляцию, меру энергии солнечного излучения, полученной на данной площади поверхности в данное время. Обычно это измеряется в киловатт-часах на квадратный метр в день (кВтч / м2 / день). Карта показывает среднесуточную общую солнечную радиацию на всей территории Соединенных Штатов.Его разработала Национальная лаборатория возобновляемых источников энергии (NREL) Министерства энергетики США.
Сколько солнечных панелей мне нужно?
Последнее обновление: 9 ноября 2021 г. в 16:16
Время чтения: 5 минут
Когда вы думаете о добавлении солнечных панелей для вашего дома, первый вопрос, который вы можете задать себе: сколько солнечных панелей мне понадобится для питания моего дома? Проще говоря, это зависит от обстоятельств.Солнечные панели не являются универсальным решением, и количество необходимых панелей зависит от множества обстоятельств.
Чтобы помочь вам оценить, сколько панелей вам может понадобиться, чтобы потенциально сэкономить деньги на ежемесячных счетах за электроэнергию, примите во внимание следующие факторы.
На что следует обратить внимание при выборе необходимого количества солнечных панелей
Ваш домашний размер
Чтобы оценить, сколько солнечных панелей вам может понадобиться, важно учитывать размер вашего дома.В таблице ниже представлен общий диапазон количества солнечных панелей, которые могут вам понадобиться для потенциальной экономии денег в зависимости от размера дома.
| Размер Дом | Среднее потребление энергии в месяц (в кВтч) | * Необходимое количество панели |
| 1500 кв. Футов | 633 кВтч | 14-17 |
| 2000 кв. Футов | 967 кВтч | 19-25 |
| 2500 кв.ноги | 1023 кВтч | 24-30 |
| 3000 кв. Футов | 1,185 кВтч | 27-38 |
* Числа, приведенные в таблице выше, являются просто оценками, основанными на данных обследования потребления энергии в жилищном секторе , проведенного Управлением энергетической информации США. Эта таблица предназначена только для приблизительных целей. Точность не гарантируется и не подразумевается.
Обратите внимание, что солнечные панели различаются по мощности, которую они производят.В POWERHOME SOLAR мы устанавливаем монокристаллические солнечные панели 1-го уровня с высочайшей энергоэффективностью, чтобы помочь вам максимально увеличить выходную мощность вашей крыши.
Воздействие солнца на вашу крышу
Количество солнечного света, которое получает ваша крыша, может повлиять на количество солнечных панелей, которые вам могут понадобиться. Такие факторы, как древесный покров и направление вашей крыши, определяют, сколько солнца может достигать ваших солнечных батарей в течение дня. Здесь также играет роль ваше географическое положение.
Ваше текущее потребление энергии
Многим потребителям солнечной энергии нужна система, вырабатывающая количество энергии, равное или близкое к тому, которое они потребляют каждый месяц.Чтобы получить представление о вашем текущем потреблении энергии, посмотрите на потребление ватт за последние 12 месяцев. В зависимости от вашей ситуации вам может потребоваться больше или меньше солнечных панелей, чтобы потенциально снизить ваш счет.
Ваша цель счет за электроэнергию
Это помогает иметь в виду целевой счет за электроэнергию, чтобы лучше определить, сколько солнечной энергии вам может потребоваться, чтобы получить ее. В общем, чем больше солнечных панелей у вас на крыше, тем больше солнечной энергии вы потенциально можете генерировать. Если вы будете иметь в виду целевой счет за электроэнергию, это поможет определить, сколько солнечной энергии вам потребуется каждый месяц.
Ваша бытовая техника
Чтобы понять, сколько энергии вы потребляете, нужно больше, чем просто посмотреть на мощность, указанную в вашем счете за электроэнергию, — это помогает узнать , где используются эти ватт. Вы можете начать с того, что посмотрите на бытовую технику, с которой вы работаете ежедневно. Как часто вы стираете одежду? Вы поддерживаете в доме прохладную температуру круглый год? Может быть, у вас есть игровая система, в которую ваша семья играет на выходных? Вот некоторые приборы, которые потребляют больше всего электроэнергии:
- Система отопления
- Система охлаждения
- Водонагреватель
- Осушитель
- Холодильник
Как и большинство домовладельцев, вы, вероятно, ежедневно используете как минимум 4 из 5 перечисленных выше приборов.Реальность такова, что современная жизнь предоставляет больше возможностей для потребления электроэнергии, чем, возможно, когда-либо прежде. Хорошая новость заключается в том, что солнечная энергия потенциально может снизить затраты, связанные с образом жизни в 21 веке, и она более доступна, чем вы думаете.
Формула расчета солнечной панели
Теперь, когда мы заложили эту основу, мы подумали, что вам будет полезно вычислить несколько чисел, чтобы потенциально определить, сколько солнечных панелей вам может понадобиться для вашего дома.Имейте в виду, что даже если следовать этой формуле, это все равно не так хорошо, как то, что представитель POWERHOME SOLAR может предоставить вам, когда он / она посещает ваш дом. Их предложения отражают все уникальные обстоятельства вашего дома. Но используя следующую формулу, вы можете рассчитать свой дом, получив 100% компенсацию вашего текущего счета за электроэнергию.
кВтч в месяц / (среднее дневное количество солнечного света в вашем штате x 30) = кВт солнечной системы, которая вам нужна
1. Рассчитайте количество киловатт-часов в месяц.
Первый шаг формулы — найти ваше ежемесячное потребление киловатт-часов. Вы можете найти эту информацию в своем последнем счете за электроэнергию.
Для наших целей мы будем использовать среднемесячное потребление киловатт-часов по стране, которое составляет 914 кВтч .
2. Определите среднесуточное количество солнечного света в вашем штате.
Как мы уже упоминали, количество солнечных лучей, падающих на вашу крышу, может определить, сколько панелей вам может понадобиться. Чтобы приблизиться к этой цифре, найдите средние дневные часы пик солнечного света в вашем штате.В качестве примера мы использовали Северную Каролину, штаб-квартиру POWERHOME SOLAR.
Северная Каролина получает в среднем 4,71 часов дневного пика солнечного света .
3. Подставьте обе цифры выше в формулу.
Давайте посмотрим на цифры.
Мы взяли среднее значение по стране для ежемесячного потребления киловатт / час (914) и разделили на произведение среднего количества пикового солнечного света в Северной Каролине (4,71) и 30 (141,3), частное из которого привело нас примерно к следующему .
914 / (4,71 x 30) = Солнечная система 6,5 кВт
4. Преобразуйте ваши кВт из приведенного выше уравнения в общее количество ватт.
Мы почти у цели! Поскольку 1 кВт равен 1000 Вт, наш следующий шаг — умножить полученное число в киловаттах на 1000.
6,5 кВт x 1000 = 6500 Вт
5. Разделите общую мощность в ваттах на мощность одной солнечной панели.
Наконец, мы должны разделить количество ватт системы на количество ватт, генерируемых одной солнечной панелью.В POWERHOME SOLAR используются панели премиум-класса на 320 Вт, поэтому мы и будем их использовать.
6,500 / 320 = 20,3 Панели солнечных батарей
Резюме : Если вы потребляете 914 кВтч в месяц в Северной Каролине, вам может понадобиться солнечная система мощностью 6,5 кВт, чтобы потенциально компенсировать 100% вашего текущего счета за электроэнергию, который равен примерно 20,3 солнечным панелям.
Спросите у эксперта по солнечной энергии
В конечном счете, количество солнечных панелей, которые вам могут понадобиться, чтобы увидеть потенциальную экономию, уникально для вас.Эксперты POWERHOME SOLAR могут помочь вам решить, что важно для определения идеального количества панелей для вашего дома, от размера вашей собственности до вашей целевой экономии энергии.
Запросите бесплатное предложение сегодня, чтобы определить, сколько панелей вам может понадобиться, чтобы увидеть потенциальную экономию или узнать больше о том, как солнечные панели работают в вашем доме.
Глоссарий по солнечной энергии | Министерство энергетики
S
жертвенный анод — кусок металла, закопанный рядом с конструкцией, которая должна быть защищена от коррозии.Металл расходуемого анода предназначен для коррозии и уменьшения коррозии защищаемой конструкции.
спутниковая система энергоснабжения (SPS) — Концепция обеспечения большого количества электроэнергии для использования на Земле от одного или нескольких спутников на геостационарной околоземной орбите. Очень большой массив солнечных элементов на каждом спутнике будет обеспечивать электричество, которое будет преобразовано в микроволновую энергию и направлено на приемную антенну на земле. Там она будет преобразована в электроэнергию и распределена так же, как и любая другая энергия, вырабатываемая централизованно, через сеть.
планирование — Общая практика обеспечения того, чтобы генератор был зафиксирован и доступен, когда это необходимо. Это также может относиться к составлению графиков импорта или экспорта энергии в зону балансирования или из нее.
Барьер Шоттки — Барьер ячейки, установленный как граница раздела между полупроводником, например кремнием, и листом металла.
scribing — Нарезка сеточного рисунка канавок в полупроводниковом материале, как правило, для создания межсоединений.
герметичная батарея — батарея с невыполненным электролитом и закрывающейся вентиляционной крышкой, также называемая аккумуляторной батареей с регулируемым клапаном. Электролит добавлять нельзя.
сезонная глубина разряда — поправочный коэффициент, используемый в некоторых процедурах определения размеров системы, который «позволяет» батарее постепенно разряжаться в течение 30-90-дневного периода плохой солнечной инсоляции. Этот фактор приводит к немного меньшей фотоэлектрической матрице.
вторичный аккумулятор — аккумулятор, который можно перезаряжать.
саморазряд — Скорость, с которой батарея без нагрузки теряет свой заряд.
полупроводник — Любой материал, который имеет ограниченную способность проводить электрический ток. Некоторые полупроводники, включая кремний, арсенид галлия, диселенид меди, индия и теллурид кадмия, уникально подходят для процесса фотоэлектрического преобразования.
полукристаллический — См. мультикристаллический.
Соединение серии — Способ соединения фотоэлементов путем соединения положительных выводов с отрицательными выводами; такая конфигурация увеличивает напряжение.
Контроллер серии — Контроллер заряда, который прерывает зарядный ток путем размыкания цепи фотоэлектрической (PV) матрицы. Элемент управления включен последовательно с фотоэлектрической панелью и батареей.
Регулятор серии — Тип регулятора заряда аккумулятора, в котором ток заряда регулируется переключателем, подключенным последовательно с фотоэлектрическим модулем или массивом.
Сопротивление серии — Паразитное сопротивление току в элементе из-за таких механизмов, как сопротивление основной части полупроводникового материала, металлических контактов и межсоединений.
Аккумулятор мелкого цикла — Аккумулятор с небольшими пластинами, который не выдерживает большого количества разрядов до низкого уровня заряда.
срок годности батарей — Продолжительность времени, при определенных условиях, в течение которого аккумулятор может храниться таким образом, чтобы он сохранял свою гарантированную емкость.
ток короткого замыкания (Isc) — ток, свободно протекающий через внешнюю цепь без нагрузки или сопротивления; максимально возможный ток.
Контроллер шунта — Контроллер заряда, который перенаправляет или шунтирует зарядный ток от батареи.Контроллеру требуется большой радиатор для отвода тока от короткозамкнутой фотоэлектрической батареи. Большинство контроллеров шунта предназначены для небольших систем мощностью 30 ампер или меньше.
Шунтирующий регулятор — Тип регулятора заряда аккумуляторной батареи, в котором зарядный ток регулируется переключателем, включенным параллельно с фотоэлектрическим (PV) генератором. Замыкание фотоэлектрического генератора предотвращает перезарядку аккумулятора.
Процесс Siemens — коммерческий метод получения очищенного кремния.
кремний (Si) — полуметаллический химический элемент, который является отличным полупроводниковым материалом для фотоэлектрических устройств. Он кристаллизуется в гранецентрированной кубической решетке, как алмаз. Обычно он содержится в песке и кварце (в виде оксида).
синусоида — форма волны, соответствующая одночастотному периодическому колебанию, которое может быть математически представлено как функция амплитуды в зависимости от угла, при котором значение кривой в любой точке равно синусу этого угла.
синусоидальный инвертор — инвертор, вырабатывающий синусоидальные формы мощности коммунального качества.
монокристаллический материал — материал, состоящий из монокристалла или нескольких крупных кристаллов.
Кремний монокристаллический — Материал с монокристаллическим образованием. Многие фотоэлементы изготовлены из монокристаллического кремния.
Одноступенчатый контроллер — Контроллер заряда, который перенаправляет весь зарядный ток, когда батарея приближается к полному состоянию заряда.
smart grid — Интеллектуальная электроэнергетическая система, которая регулирует двусторонний поток электроэнергии и информации между электростанциями и потребителями для управления работой сети.
программные затраты — Неаппаратурные затраты, связанные с фотоэлектрическими системами, такие как финансирование, получение разрешений, установка, подключение и проверка.
солнечный элемент — См. Фотоэлектрический элемент .
солнечная постоянная — Среднее количество солнечного излучения, которое достигает верхних слоев атмосферы Земли на поверхности, перпендикулярной солнечным лучам; равно 1353 Вт на квадратный метр или 492 британских тепловых единицы на квадратный фут.
солнечное охлаждение — Использование солнечной тепловой энергии или солнечного электричества для питания охлаждающего устройства. Фотоэлектрические системы могут питать испарительные охладители («болотные» охладители), тепловые насосы и кондиционеры.
солнечная энергия — Электромагнитная энергия, передаваемая солнцем (солнечное излучение). Сумма, которая достигает Земли, равна одной миллиардной общей произведенной солнечной энергии, или примерно 420 триллионов киловатт-часов.
Кремний солнечного качества — Кремний промежуточного качества, используемый в производстве солнечных элементов.Дешевле, чем кремний электронного качества.
солнечная инсоляция — См. Инсоляция .
солнечное излучение — См. освещенность.
солнечный полдень — Время суток в определенном месте, когда солнце достигает своей самой высокой видимой точки на небе.
солнечная панель — См. Фотоэлектрическую (PV) панель .
солнечный ресурс — количество солнечной инсоляции, получаемой площадкой, обычно измеряется в кВтч / м2 / день, что эквивалентно количеству солнечных часов в пиковое время.
солнечный спектр — Общее распределение электромагнитного излучения, исходящего от Солнца. Различные области солнечного спектра описываются диапазоном длин волн. Видимая область простирается от 390 до 780 нанометров (нанометр составляет одну миллиардную часть одного метра). Около 99 процентов солнечного излучения содержится в диапазоне длин волн от 300 нм (ультрафиолет) до 3000 нм (ближний инфракрасный). Комбинированное излучение в диапазоне длин волн от 280 до 4000 нм называется широкополосным или полным солнечным излучением.
солнечные тепловые электрические системы — Технологии преобразования солнечной энергии, которые преобразуют солнечную энергию в электричество путем нагрева рабочей жидкости для питания турбины, приводящей в действие генератор. Примеры этих систем включают системы центрального приемника, параболическую тарелку и солнечный желоб.
пространственный заряд — См. Барьер ячейки .
удельный вес — Отношение веса раствора к весу равного объема воды при заданной температуре.Используется как индикатор уровня заряда аккумулятора.
резерв вращения — Электростанция или энергосистема подключены и работают на малой мощности, превышающей фактическую нагрузку.
Ячейка с разделенным спектром — Составное фотоэлектрическое устройство, в котором солнечный свет сначала разделяется на спектральные области с помощью оптических средств. Затем каждая область направляется в отдельный фотоэлектрический элемент, оптимизированный для преобразования этой части спектра в электричество. Такое устройство обеспечивает значительно большее общее преобразование падающего солнечного света в электричество. См. Также многопереходное устройство .
распыление — Процесс, используемый для нанесения фотоэлектрического полупроводникового материала на подложку с помощью процесса физического осаждения из паровой фазы, при котором высокоэнергетические ионы используются для бомбардировки элементарных источников полупроводникового материала, которые выбрасывают пары атомов, которые затем осаждаются тонкими слоями на субстрат.
прямоугольная волна — форма волны, имеющая только два состояния (т. Е. Положительное или отрицательное). Прямоугольная волна содержит большое количество гармоник.
Преобразователь прямоугольной формы — Тип инвертора, который выдает выходной сигнал прямоугольной формы. Он состоит из источника постоянного тока, четырех переключателей и нагрузки. Переключатели представляют собой силовые полупроводники, которые могут пропускать большой ток и выдерживать высокое номинальное напряжение. Переключатели включаются и выключаются в правильной последовательности, с определенной частотой.
Эффект Стэблера-Вронски — Тенденция эффективности преобразования солнечного света в электричество фотоэлектрических устройств на аморфном кремнии ухудшаться (снижаться) при первоначальном воздействии света.
автономная система — Автономная или гибридная фотоэлектрическая система, не подключенная к сети. Может иметь или не иметь хранилища, но для большинства автономных систем требуются батареи или какой-либо другой вид хранилища.
стандартные условия отчетности (SRC) — Фиксированный набор условий (включая метеорологические), в которые данные электрических характеристик фотоэлектрического модуля переводятся из набора фактических условий испытаний.
стандартные условия тестирования (STC) — Условия, при которых модуль обычно испытывается в лаборатории.
ток в режиме ожидания — это величина тока (мощности), используемая инвертором при отсутствии активной нагрузки (потеря мощности). КПД инвертора самый низкий при низкой нагрузке.
монтаж на стойке — Методика монтажа фотоэлектрической батареи на наклонной крыше, которая включает установку модулей на небольшом расстоянии над скатной крышей и их наклон под оптимальным углом.
Ячейка с недостатком электролита — Батарея, содержащая мало свободного жидкого электролита или не содержащая его совсем.
Состояние заряда (SOC) — Доступная оставшаяся емкость аккумулятора, выраженная в процентах от номинальной емкости.
аккумуляторная батарея — Устройство, способное преобразовывать энергию из электрической в химическую форму и наоборот. Реакции почти полностью обратимы. Во время разряда химическая энергия преобразуется в электрическую и потребляется во внешней цепи или устройстве.
расслоение — Состояние, возникающее при изменении концентрации кислоты в электролите батареи сверху вниз.Периодическая контролируемая зарядка при напряжениях, вызывающих выделение газов, приведет к перемешиванию электролита. См. Также выравнивание .
строка — ряд фотоэлектрических модулей или панелей, соединенных между собой последовательно для создания рабочего напряжения, необходимого для нагрузки.
Субчасовые рынки энергии — Рынки электроэнергии, работающие с шагом в 5 минут. Приблизительно 60% всей электроэнергии в Соединенных Штатах в настоящее время продается на субчасовых рынках, работающих с 5-минутными интервалами, так что максимальная гибкость может быть получена от парка генераторов.
подложка — Физический материал, на который наносится фотоэлектрический элемент.
подсистема — Любой из нескольких компонентов фотоэлектрической системы (например, массив, контроллер, батареи, инвертор, нагрузка).
сульфатирование — Состояние, поражающее неиспользуемые и разряженные батареи; Вместо обычных крошечных кристаллов на пластине растут крупные кристаллы сульфата свинца, что делает зарядку батареи чрезвычайно сложной.
сверхпроводящий магнитный накопитель энергии (SMES) — технология SMES использует сверхпроводящие характеристики низкотемпературных материалов для создания интенсивных магнитных полей для хранения энергии.Он был предложен в качестве варианта хранения для поддержки крупномасштабного использования фотоэлектрической энергии как средства сглаживания колебаний в выработке электроэнергии.
сверхпроводимость — Резкое и сильное увеличение электропроводности некоторых металлов при приближении температуры к абсолютному нулю.
