Армопояс для газобетона

Армопояс для газобетона

Армопояс — это железобетонная конструкция предназначенная для укрепления стен дома от различных нагрузок, которые возникают в результате деформации под воздействием, как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, плавающий грунт, дом установленный на наклонной местности или на холме и конечно же сейсмическая активность земли. К внутренним факторам относятся, установка в стену шпилек и других бытовых строительных приспособлений нужных при внутренней отделке дома.  В результате этих явлений стены из газобетона могут не выдержать нагрузок и просто напросто разъехаться или треснуть. Для того, чтобы не случилось подобных неприятностей профессиональные строители делают армопояс, для увеличения прочности дома.

Армопояс устанавливают по всей площади дома если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой крыши, это делается для того, чтобы стены не разъехались под воздействием нагрузки на стены массы крыши. Таким образом крыша не оторвется от дома при правильной установке армопояса.

Содержание статьи:

Установка армопояса своими руками

Армопояс можно установить с помощью деревянной обалубки, так и с помощью доборных блоков (около 10 см) толщиной. Давайте сначала разберем этап установки армопояса с помощью второго варианта. Итак: покупаем доборные блоки в нашем случае делаем с наружней стороны (со стороны улицы) блок 10см и приклеиваем его на клей, затем из минеральной ваты делаем тепловой контур,  из-нутри дома делаем 5см блок и тоже укладываем на клей.

1. 10 сантиметровый блок уложенный на клей. 2.Слой минеральной ваты или утеплителя. 3. 5 см блок

1. 10 сантиметровый блок уложенный на клей. 2.Слой минеральной ваты или утеплителя. 3. 5 см блок

[stextbox id=»info» caption=»Кстати»]Можно за место третьего 5 см блока использовать опалубку, это делается для того чтобы увеличить площадь бетона, но это зависит от конструкции стены.

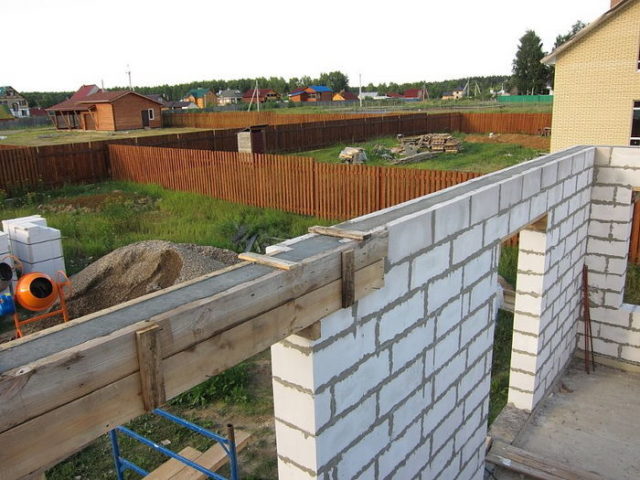

Установка деревянной опалубки для армопояса

Деревянная опалубка для армопояса устанавливается очень просто.  Сначала устанавливается опалубка из деревянных досок, высоты опалубки порядка 30 см буде вполне достаточно, затем присверливаем доски к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не разъехалась под воздействием массы залитого бетона.

Деревянная опалубка для армопояса

Деревянная опалубка для армопояса

Затем внутрь укладываем арматуру от 8 до 12 диаметра. Самым оптимальным является 12 диаметр, но это если ваш дом подвержен влиянию внешних факторов. Далее перевязываем  арматуру и укладываем ее на специальные звездочки, таким образом делаем активный нижний слой. После этого бетон хорошенько разравниваем, уплотняем и получаем готовый армопояс.

Арматура укладывается на специальные звездочки

Арматура укладывается на специальные звездочки

Следующим этапом будет установка шпилек, для крепления перекрытия. Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны для того, чтобы закрепить перекрытие и соответственно крышу, чтобы она держалась ровно.

Шпильки лучше всего обернуть салафоном для того, чтобы не испортить их в процессе заливки бетона

Шпильки лучше всего обернуть салафоном для того, чтобы не испортить их в процессе заливки бетона

Соответственно после заливки бетона сверлится брус и устанавливается на шпильки. Кстати шпильки можно взять любой длинны, мы брали 1,5 метровые шпильки резали пополам и вставляли в армопояс.

Заливка бетона в опалубку

Вы наверняка видели, когда бетон заливается из специального рукава, с помощью бетононасоса. Но в некоторых случаях заливка бетона из бетоно-насоса невозможна из-за того, что бетон будет падать с большой высоты под давлением в результате чего опалубка может просто-напросто не выдержать и сломаться, поэтому нужно либо хорошо крепить опалубку либо заливать бетон с помощью ручного труда. Лучше всего использовать бетон марки м200 или выше, кстати как выбрать марку для бетона мы описывали здесь. Сделать бетон можно и самостоятельно, для этого нуобходимо смешать цемент, песок и щемень в пропорции 1:3:5 и тщательно перемешать добавляя воду.

[stextbox id=»info» caption=»Кстати»]Заливку бетона необходимо выполнять за 1 раз иначе, может нарушиться целостность конструкции!

Но если же заливку бетона не удалось выполнить за 1 раз, тогда отчаиваться не стоит. Необходимо при заливке установить газоблок — деревянную опалубки, которая должна стать перекрытием и при следующей заливке бетона смочить край водой и продолжить заливать бетон.

Через 3-5 дней армопояс для газобетона готов остается лишь установить снять опалубки и продолжить возведение крыши.

Видео — заливка армопояса дома из газоблоков



Source: StroyVopros.net

Армопояс сколько сохнет — Сайт о даче

Армопояс, он же армировочный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс — это цельная железобетонная конструкция вокруг дома, повторяющая контур его стен.

В ее состав входит каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Такая смесь называется железобетоном.

Армирование ленточного фундамента.

Армирование ленточного фундамента.

Армопояс — это тот же фундамент, но расположен он между этажами строения. Правильно залитый пояс служит для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

Армопояс рекомендуется заливать в следующих случаях:

  • при мелкозаглубленном фундаменте;
  • при строительстве здания на склоне горы или холма;
  • если рядом находятся реки или овраги;
  • если грунт под постройкой просадочный;
  • в зоне сейсмической активности.

Схема армирования угла.

Схема армирования угла.

Чаще всего армопояс заливают, когда на стене уложен последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает сопротивляемость строения силе ветра, процессу усадки дома, сезонным колебаниям температур.

Если для стен из шлакоблока армопояс сооружать не обязательно, то строение из пеноблоков и газоблоков обязательно должно иметь армопояс. К стене из газосиликатного камня невозможно прикрепить брус, на котором будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется заливать 2 подобных пояса. Первый армопояс заливается после окончания кладки стен 1 этажа. На него позже будут уложены плиты потолочного перекрытия. После завершения кладки 2 этажа выполняется следующий армопояс. На него будут крепиться опоры для стропильной конструкции.

Содержание статьи:

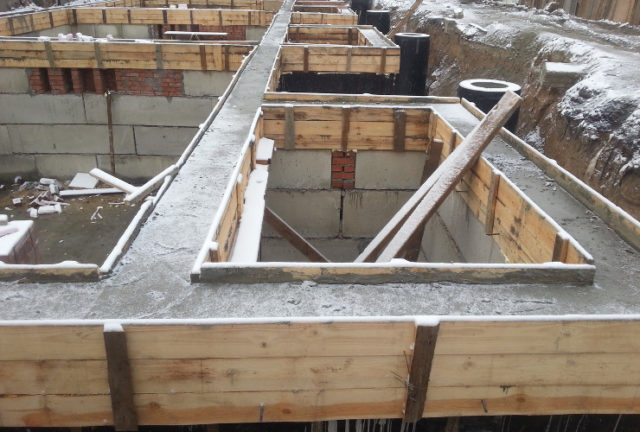

Опалубка для армопояса

Высота армированного пояса обычно составляет 30 см. Иногда она может быть чуть меньше или больше. Ширина его равна толщине стены. Для сооружения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится на внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. Должно получиться своеобразное корыто в 30 см высотой. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Можно сделать скрепляющие перемычки через каждый м. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться к оглавлению

Создание арматурного каркаса

Армирование ленточного фундамента.

Армирование ленточного фундамента.

Каркас собирается из уложенных горизонтально прутьев арматуры диаметром 8-12 мм. Они обязательно должны быть ребристыми. К таким стержням крепче цепляется бетонная масса. Выкладываются они в 2 нитки. Сверху на продольные стержни накладываются поперечные перекладины в виде лесенки с шагом 70 см. Каркас сваривается или связывается вязальной проволокой. В углах здания арматура может дополнительно укрепляться приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают обломки кирпича, чтобы приподнять ее. Если нагрузка предполагается довольно высокая, для армирования используется не лесенка, а объемная конструкция из 4 продольных арматурных стержней, которые соединены в виде параллелепипеда. На концах и в середине они соединяются сваркой. Остальные точки соединения правильно связывать проволокой, так как сварка ослабляет структуру металла.

Вернуться к оглавлению

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса заложить в опалубку куски проволоки через 80-100 см. Ею в дальнейшем будут крепиться к поясу деревянные брусья, на которых устанавливаются стропильные ноги. Для заливки используют обыкновенный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется залить за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры, чтобы выпустить воздух.

В жаркое время дня нужно обильно поливать конструкцию и укрывать ее полиэтиленовой пленкой. Делается это для того, чтобы бетон не потрескался в процессе интенсивного высыхания, а влага слишком быстро не испарялась. Так бетон быстро наберет прочность. Дня через 4-5 можно аккуратно размонтировать опалубку. Но для полного созревания бетона пройдет 2-3 недели. Рекомендуется для лучшей связки бетона со стеной сделать из забитых в блоки гвоздей или кусков проволоки своеобразного ежа.

Вернуться к оглавлению

Несколько советов

Опытные строители рекомендуют делать несколько армированных поясов. Самый нижний пояс — это ростверк, фундамент. Глубина его залегания зависит от уровня залегания грунтовых вод, глубины промерзания почвы, состава грунта на участке строительства. Если траншея копается экскаватором, то подчищать ее придется вручную лопатой. После этого делается песчаная подушка. Толщина ее обычно делается 5-10 см. Песок смачивается и трамбуется. Для этого можно просто походить по ней.

Арматура может состоять из 4-5 жил диаметром 8-12 мм. Она должна немного возвышаться над песчаной подушкой. Для этого под нее подкладывают половинки кирпича. Сетку лучше не сваривать, а вязать. Для связывания используют вязальную проволоку. Бетон для заливки используют марки М100 или выше.

Следующий пояс делается в цоколе. Для него достаточно проложить 2 нитки арматуры и залить их бетоном марки М100 или М200. Опалубка может выполняться из кирпича. Внутрь укладывают арматурную сетку из 2-3 жил.

При толщине стен 510-610 мм, опалубку для следующего пояса делают из кирпича. Бетона при этом уйдет намного меньше, поэтому не стоит на нем экономить, использовать лучше М200 или М300.

Армопояс, залитый по всем правилам, является залогом прочности и долговечности здания. Не стоит экономить на материалах. Такая экономия может обернуться неизмеримо большими затратами в будущем.



Source: moifundament.ru

Читайте также

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

  1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
  2. Армопояс может выровнять стены по горизонтали.
  3. Придание жесткости всему зданию из газобетона.
  4. Локальные нагрузки распределяются равномерно на несущие стены.
  5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

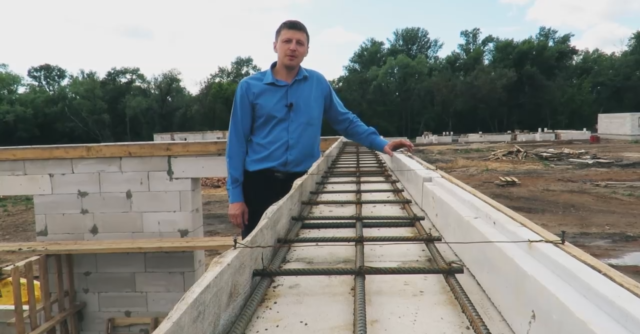

Каркас армопояса, краткая инструкция

  1. Каркас арматуры пояса должен быть непрерывным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры минимум 800 мм.
  4. Каркас делается из двух рядов арматуры по два прута.
  5. Минимальная толщина продольной арматуры – 10 мм.
  6. Желательно использовать длинные (6-8 метров) прутки арматуры.
  7. Диаметр поперечной арматуры – 6-8 мм.
  8. Шаг поперечной арматуры – 200-400 мм.
  9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
  10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
  11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
  12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

Схема армирования углов и примыканий армопояса



Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

когда нужен и как заливать

В связи с внедрением прогрессивных технологий и использованием новых стройматериалов, возросли требования к устойчивости строений и их долговечности. Для укрепления конструкции здания и повышения прочности несущих внешних стен в верхней части коробки выполняется силовой пояс в виде бетонного контура, усиленного арматурой. Армопояс равномерно распределяет давление крыши и через стены передает нагрузку на фундамент. На прочностные свойства влияет высота и толщина армопояса, а также конструктивные особенности арматурного каркаса и марка бетона.

Конструкция армопояса

Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.

Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:

  • продумать конструктивные особенности железобетонного контура усиления;
  • подобрать оптимальный размер арматуры и определиться с высотой армопояса;
  • приобрести необходимые для постройки армопояса строительные материалы.

Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.

Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс

Из чего изготавливается армопояс?

Конструкция армированного пояса регламентирована строительными нормами. Это силовой контур, предотвращающий деформацию коробки здания.

Для изготовления армированного пояса применяются следующие стройматериалы:

  • бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка. Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
  • стальные прутки с размером поперечного сечения 0,8-1 см. Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

  • для разборной опалубки применяются щиты из древесины;
  • стационарная конструкция изготовляется из полистирола.

Важно обеспечить жесткость и герметичность опалубочной конструкции.

Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Высота и толщина армопояса

Размеры армированного пояса регламентированы проектной документацией:

  • высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
  • толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.

Размеры силового контура определяются на стадии разработки проекта здания.

Когда необходимо усиление строительных конструкций армированным поясом?

Армированный пояс – ответственный элемент жилых зданий, который формируется на различной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:

  •  формирования ровного основания для монтажа межэтажных панелей;
  •  сглаживания различных видов нагрузок, создаваемых балками кровли;
  •  предотвращения растрескивания несущих стен в результате деформации коробки;
  •  пропорционального распределения нагрузок, действующих на торцевую плоскость стен;
  •  снижения вероятности деформации стен под действием повышенных усилий;
  •  уменьшения влияния нагрузок, вызванных порывами ветра;
  •  обеспечения устойчивости зданий, построенных в условиях наклонного рельефа;
  • сохранения целостности коробок зданий, построенных в сейсмически активных районах;
  • повышения запаса прочности строительных конструкций, на которые действует реакция морозного пучения грунта.

Отсутствие армированного пояса, возведенного на верхнем уровне несущих стен, снижает устойчивость здания.

Армопояс представляет собой бетонный слой, проложенный вдоль наружных стен строящегося дома по всему периметру

Сооружать армопояс необходимо в следующих ситуациях:

  • при использовании для возведения стен ячеистых блоков;
  • при строительстве домов в сейсмоактивных зонах;
  • при сооружении зданий на проблемных почвах.

Возможны ситуации, когда можно обойтись без железобетонного пояса – это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня замерзания грунта. В остальных случаях армированный пояс – обязательный элемент здания.

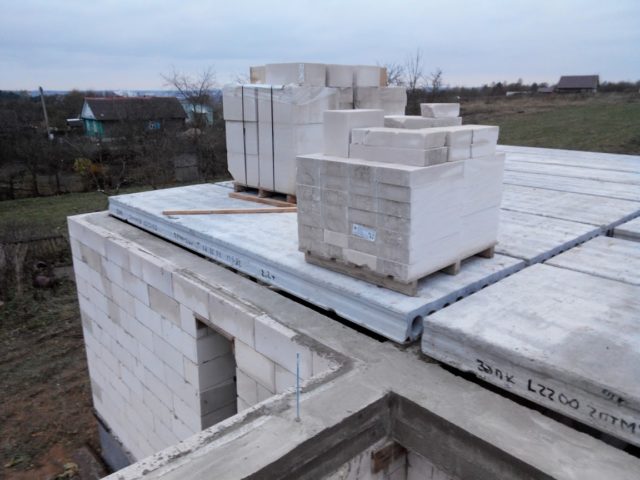

Армопояс под сборными и монолитными железобетонными перекрытиями

Нет необходимости сомневаться, нужен ли армопояс под плиты перекрытия. Армопояс, сооруженный под панели перекрытия выполняет ряд серьезных задач:

  • повышает нагрузочную способность стен из ячеистых блоков. Ведь пористый бетон склонен к деформации при повышенной нагрузке;
  • пропорционально распределяет нагрузки от межэтажного перекрытия и кровли на стены. Локальные усилия способны вызвать образование трещин;
  • предохраняет коробку строения от растрескивания. Пояс сглаживает температурные колебания и повышает долговечность строения.

Армированная окантовка, выполненная из железобетона, связывает в общий силовой контур коробку здания и плиты перекрытия.

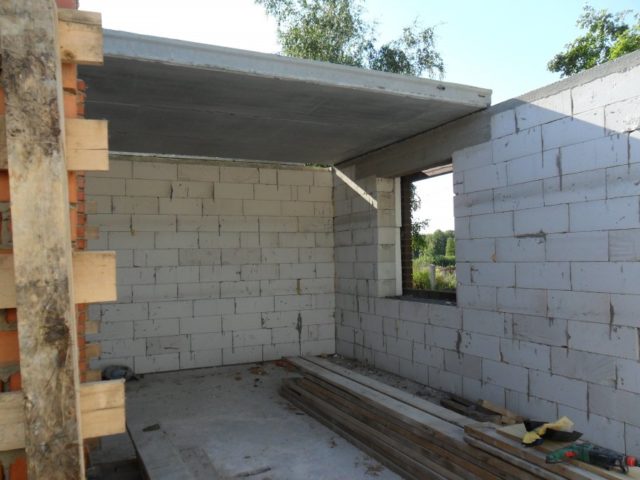

Армопояс под плиты перекрытия имеет замкнутый вид

Готовимся сделать армированный пояс под плиты – стройматериалы и инструменты

Планируя самостоятельное изготовление армопояса, предназначенного для установки панелей перекрытия, подготовьте необходимые стройматериалы:

  • фанеру, строганные доски или листовой полистирол для сборки опалубки;
  • портландцемент, гравий и мелкий песок для изготовления бетонной смеси;
  • стальную арматуру и вязальную проволоку для сборки силового каркаса;
  • полиэтиленовую пленку для герметизации опалубочной конструкции;
  • крепежные изделия (саморезы, шурупы, гвозди) для сборки опалубки.

Количество материалов определяется на основании проектной документации.

Для выполнения работ также потребуется специальное оборудование и инструменты:

  • бетономешалка, облегчающая подготовку большого объема бетонной смеси;
  • болгарка с кругом по металлу, используемые для резки стальной арматуры;
  • ручной крючок для вязки арматуры или полуавтоматическое приспособление;
  • строительный уровень и отвес, необходимые при выполнении замеров.

При использовании арматурных прутков, имеющих увеличенный диаметр, потребуется также приспособление для гибки.

Чтобы слои бетона равномерно высыхали, заливать армопояс необходимо в один этап

Технология сооружения армированного пояса – главные этапы

Технологический процесс изготовления армопояса предусматривает следующую очередность действий:

  1. Подготовку заготовок для сборки опалубочного каркаса.
  2. Сборку опалубки из фанерных листов, деревянных щитов или листового полистирола.
  3. Нарезку арматурных прутков на заготовки соответствующих размеров.
  4. Сборку силового каркаса путем соединения стержней с помощью отожженной проволоки.
  5. Смешивание компонентов, предназначенных для подготовки бетонного раствора.
  6. Непрерывное заполнение опалубочной конструкции раствором.
  7. Удаление воздушных включений с помощью глубинного или поверхностного вибратора.
  8. Поддержание влажности бетонного массива путем периодического увлажнения.
  9. Демонтаж опалубки после твердения бетонного раствора.

Тщательно изучив технологию строительства армопояса, несложно своими руками выполнить все операции.

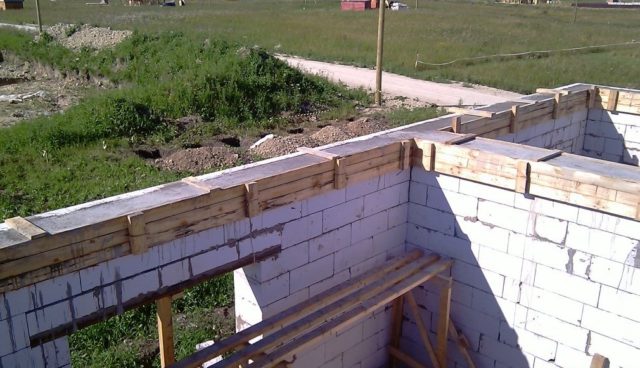

Какие материалы для опалубки можно использовать?

Традиционно для изготовления опалубки используют строганную древесину, из которой изготавливают щитовую конструкцию. Высота деревянной окантовки обычно составляет 0,3 м, а ширина соответствует толщине стен. Крепление досок осуществляется с саморезами. Боковая окантовка доски опалубки фиксируется с помощью резьбовых шпилек или планок. Следует контролировать горизонтальность верхней плоскости опалубки с помощью уровня. Важно надежно закрепить доски и герметизировать все щели.

Для опалубки используют строганную древесину

Кроме досок для изготовления опалубки применяют следующие материалы:

  • влагостойкую фанеру. До заливки бетона она пропитывается отработанным маслом для облегчения демонтажа;
  • экструдированный полистирол. Полистирольные листы являются составным элементом теплоизолированной опалубки.

Выбор материала для изготовления опалубочной конструкции производится индивидуально в зависимости от требований проектной документации.

Монтаж арматуры

Последовательность действий по монтажу арматурного каркаса:

  1. Нарезка металлических стержней.
  2. Укладка прутков вдоль опалубки на подкладки.
  3. Связывание проволокой элементов нижнего яруса.
  4. Установка поперечных прутьев.
  5. Крепление к вертикальным стержням элементов верхнего уровня.

После сборки арматурной решетки установите резьбовые шпильки или стальную проволоку для крепления элементов перекрытия.

Как необходимо залить бетон?

Приготовление и заливка бетонного раствора осуществляется в указанной последовательности:

  1. Приготовьте бетонную смесь в необходимом объеме.
  2. Производите непрерывное бетонирование.
  3. Утрамбуйте бетон с помощью арматуры или вибратора.
  4. Спланируйте поверхность бетонного массива.
  5. Постелите на бетон полиэтиленовую пленку.
  6. Производите периодическое увлажнение бетонной поверхности.

После набора бетоном эксплуатационной твердости разберите опалубку. Толщина армопояса под плиты перекрытия обеспечивается размерами опалубочной конструкции.

Заключение

Армопояс под панели перекрытия – обязательный элемент строения, повышающий прочностные свойства конструкции. Правильно подобранная толщина армопояса гарантирует необходимый запас прочности. Армопояс увеличивает срок эксплуатации зданий и положительно влияет на их устойчивость. Следует соблюдать технологические рекомендации, а также использовать качественные стройматериалы. С работой несложно справиться своими силами, тщательно изучив технологию.

Заливка армопояса бетоном: советы и рекомендации

Дата: 23 сентября 2018

Просмотров: 5845

Коментариев: 0

Армопояс – специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Для создания каркаса под армопояс необходимо приготовить деревянные доски для опалубки

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

  • недостаточно заглубленный фундамент;
  • расположены в непосредственной близости овраги и водоемы;
  • здание построено в условиях горного рельефа;
  • возможна усадка грунта под постройкой;
  • объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

  • Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
  • Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

  • сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
  • выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Направляющие также необходимо будет прикрепить к несущей стене для жесткости конструкции

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 829 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4956 ( 45.56 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4611 ( 42.39 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 481 ( 4.42 % )

Назад

Сооружая каркас, обращайте внимание на его непрерывность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: лежни или стойки коньков, опирающиеся на другие стены здания, которые не являются капитальными. На них в данной ситуации также должен сооружаться каркас усиления. Контроль горизонтальности верхнего края проверяйте с помощью водяного уровня.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы работ по монтажу включают:

  • Подготовку к установке. Как сделать опалубку прочной? Какие необходимы материалы? Для обустройства каркаса используйте обычные деревянные доски, имеющие толщину не менее 40 миллиметров. Ширина досок должна быть порядка 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрепить опалубку для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для армопояса. Выступающие части гвоздей аккуратно загните. Для надежности конструкции следует зафиксировать направляющие к капитальным элементам здания. Такой элемент помогает равномерно распределить нагрузки от находящихся над ним тяжелых конструкций

    Армирующий пояс (сейсмопояс) – увеличивает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов, выполненных из брусьев или досок, должны соответствовать толщине стены. Фиксация формы осуществляется к доскам с помощью гвоздей. Опалубка для армопояса должна обладать жесткостью, не расходиться при заливке бетонного раствора.
  • Герметизацию стыков. Закупорку торцевых щелей производим густым раствором, который не должен стекать наружу, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для уплотнения щелей.

Используя эти рекомендации, вы получите качественную опалубку для пояса, которая будет обладать необходимыми характеристиками.

Специфика армирования

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней. Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления

Заливка бетоном. В целом этот этап не вызывает сложностей

Подготовка бетона

Возможно использование раствора, применяемого при кладке кирпича, базирующегося на основе песчано-гравийной смеси. Для этого применяется речной песок, крупные фракции гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешиваем с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируем по предварительно натянутой строительной нити.

Заливка бетонным раствором

Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

  • опалубка для армопояса по технологии бетонируется в один прием;
  • работы выполняйте непрерывно;
  • раствор желательно подавать бетононасосом непосредственно в деревянную форму;
  • заливайте бетон, пока он не покроет арматуру на глубину 5 см;
  • предпочтительно использовать бетон с маркой не менее М 200;
  • недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
  • использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
  • на протяжении 3-х недель бетонная масса должна выстояться;
  • в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армопояс под мауэрлат: назначение, размеры и характеристики

  • Назначение и функции
  • Размеры и характеристики
  • Технология сооружения армпояса
  • Как залить армопояс под мауэрлат
  • Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие
  • Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

    Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

    установка армпояса под мауэрлат

    Назначение и функции ↑

    Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

    На строение воздействуют различные усилия:

    • вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
    • при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

    Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

    На заметку

    В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

    Действительно,

    • в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
    • каким должен быть армпояс под мауэрлатраспорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
    • если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

    Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

    Армированный пояс на практике выполняет следующие функции:

    • Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
    • Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
    • Придает дополнительную жесткость.
    • Равномерно распределяют любую возникшую нагрузку несущих стен.
    • Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

    утановка армированного пояса

    Размеры и характеристики ↑

    Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

    • высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
    • ширина – максимально приближена к ширине стены;
    • длина – к соответствующим стенам;
    • минимальное сечение – 250 на 250 мм.

    При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

    Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

    Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

    Технология сооружения армпояса ↑

    армированный пояс под мауэрлат

    Монтирование опалубки ↑

    Опалубку можно делать различными способами, используя:

    • деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
    • боковые упоры;
    • резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:
    •  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
    • долина и ширина армопояса должны быть равны.

    Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

    • открутить гайки,
    • разобрать опалубку,
    • выбить шпильки;
    • способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
    • с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

    Внимание!

    Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

    Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

    установка армирующей конструкции

    Установка арматурного каркаса ↑

    Сетка из арматуры представляет собой:

    • рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
    • промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

    Внимание!

    Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

    • вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

    В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

    Рекомендуем

    Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

    Как залить армопояс под мауэрлат ↑

    как заливают армпояс

    Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

    свойства бетона M200

    Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

    • цемент М400 – 1 ч.;
    • мытый песок – 3 ч.;
    • щебень – 3 ч.

    Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

    На что нужно обратить внимание при заливке бетона? ↑

    • Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
    • Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

    монтаж закладных шпилек

    Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑

    Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

    шпильки для крепления армпояса
    • в самом опорном брусе просверливают отверстия;
    • мауэрлат насаживают на шпильки или анкера;
    • монтаж выполняют через слой рубероида;
    • крепеж производят посредством большой шайбы и гайки;
    • после затяжки желательно подстраховать соединения контргайками;
    • остатки торчащих элементов срезают болгаркой.

    установка мауэрлатакак крепить мауэрлат на армпояс

    Монтаж закладных шпилек ↑

    К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

    Совет

    Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

    Как заливают армпояс под мауэрлат на практике, подробнее на видео:

    © 2020 stylekrov.ru

    : Строительство дома :: BlogStroiki Default Default :: BlogStroiki

         Вопрос: Подскажите (дом из газобетона)сколько нужно времени выждать после заливки армопояса, перед тем, как начать укладывать плиты перекрытия. И какой ширины должен быть армопояс. Благодарю за ответ.      Ответ:   Для стен из газобетона армопояс является обязательным конструктивом. Сами газобетонные блоки очень плохо переносят точечную нагрузку а крепеж стропильной системы именно таким и является-анкера,шпильки. Под их воздействием блоки могут треснуть. Висячие стропила кровельной конструкции создают нагрузку на стены , расталкивая их в противоположные стороны .Вот здесь и вступает в работу армопояс-он придает жесткость стенам и распределяет нагрузку кровли равномерно на весь каркас дома. По другому его еще называют разгрузочным поясом.
    Обычная высота разгрузочного пояса для газобетона принимается не более
    30см в высоту, толщина принимается равной ширине стены, либо уже, с устройством утепления пояса.
    Для перекрытия вы будете использовать пустотки, поэтому для армопояса надо связать каркас как минимум из четырех прутьев арматуры А12, этого будет достаточно. Я бы советовал вам выполнить армопояс сразу с утеплением. Если у вас ширина стены получилась 400 мм,то ширина армопояса будет 200 мм: устанавливаете наружный блок шириной 150 мм, далее укладываем экструдированный пенополистирол толщиной 50 мм-это будет служить и опалубкой с внешней стороны стены(см. фото).     Вяжем каркас из четырех прутков и укладываем на стену. На внутренних несущих стенах армопояс выполняем шириной на всю толщину стены-400мм. Высоту армопояса достаточно принять равной высоте газобетонного блока-200 мм. Такой утепленный армопояс будет лучшим вариантом для вас, так как плита перекрытия полностью опирается на железобетонный пояс, а не на армопояс и газобетонный блок .
    Арматура в армопоясе должна располагаться от всех краев конструкции не менее чем на 5 см. Вязать каркас необходимо прямо в опалубке, так как приподнять его с земли и установить будет проблематично да и перемычки опалубки будут вам мешать. Каркас выставляйте в опалубке без перекосов строго по уровню. Заливка каркаса. Заливать армопояс надо очень аккуратно, перепады в высотах должны быть минимальными, постоянно проверяйте их с помощью уровня. Это очень поможет вам при укладке плит перекрытия, минимизирует перепад высот по стыкам плит и сведет к минимуму количество материала для выравнивания швов между плитами.
    В качестве материала для заливки пояса лучше конечно использовать покупной паспортизированный бетон марки М200. Можно и самим изготовить, но только с помощью бетономешалки-гастарбайтерам не доверяйте! Заливка пояса должна производиться в один раз, без перерыва. Если все таки это не получается , делаем временную вертикальную отсечку из досок или куска газобетона. Когда бетон готов перемычка снимается а ее место обильно поливается водой, после этого можно продолжить заливать пояс. Укладывать плиты перекрытия на такой армопояс можно уже на 5 день, если все прошедшие дни были теплыми, максимум через14 дней. Не забывайте все эти дни обильно поливать пояс водой! Удачи.

    Добавлено: 28.05.2013 13:52

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
