Скорость циркуляционного насоса в системе отопления: На какой скорости должен работать циркуляционный насос: tvin270584 — LiveJournal

подбор по напору и расходу, формулы, примеры

Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.

Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

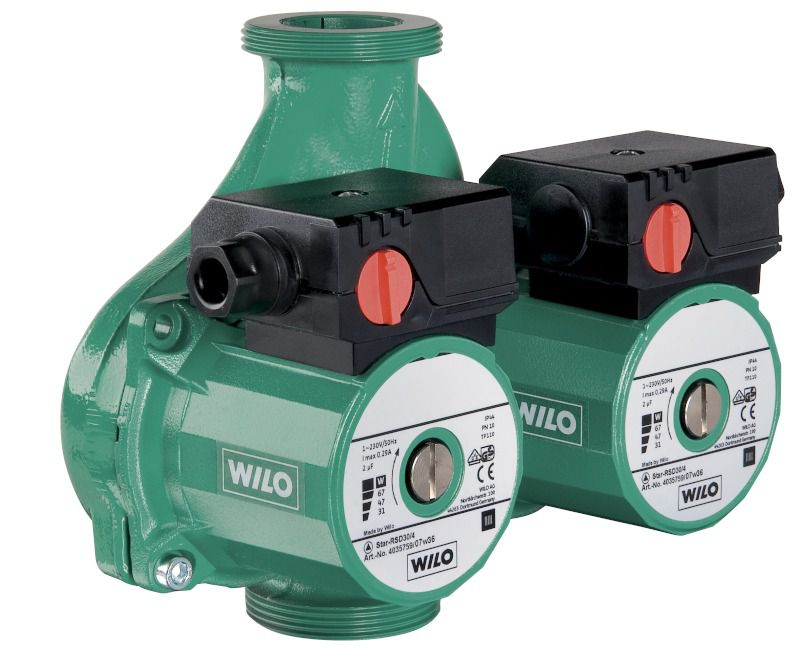

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

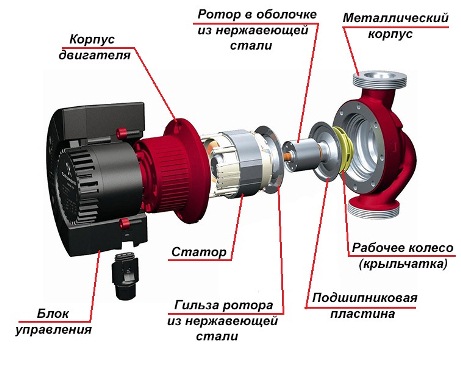

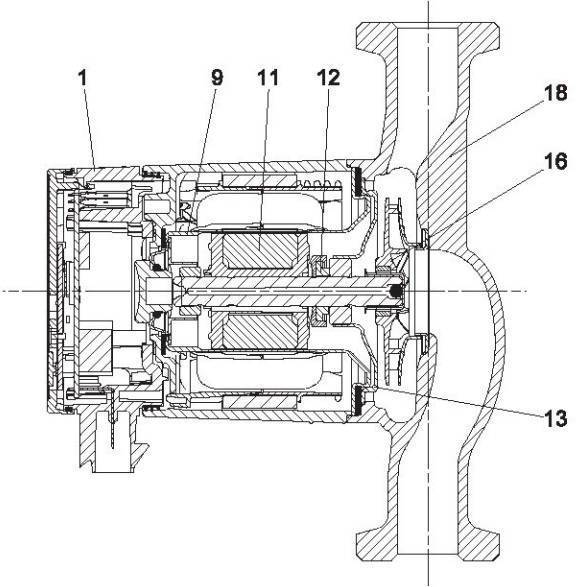

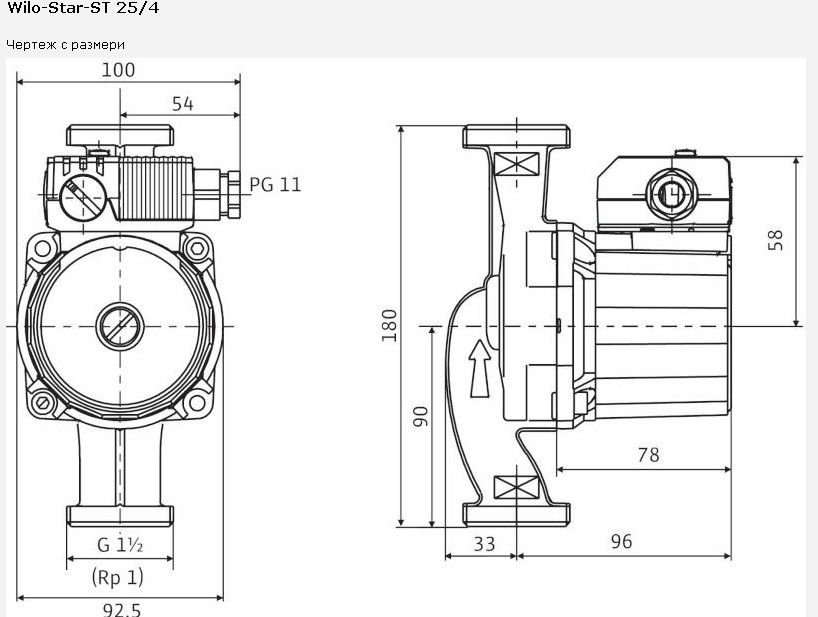

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Для чего необходимо выполнять расчет

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.

При выполнении такого расчета учитывают два основных параметра:

общую потребность здания в тепловой энергии;
суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

Таблица 1. Тепловая мощность для различных помещений

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Как правильно рассчитать производительность насоса

Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:

Q = 0,86R/TF–TR.

Параметры, которые используются в данной формуле, указаны в таблице.

Таблица 2. Параметры теплоносителя для расчета производительности насоса

Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:

частные дома небольшой и средней площади – 100 кВт на 1 м²;
многоквартирные дома – 70 кВт на 1 м² площади их помещения.

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м².

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

отопительный котел – 1000–2000 Па;
сантехнический смеситель – 2000–4000 Па;
термоклапан – 5000–10000 Па;
прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

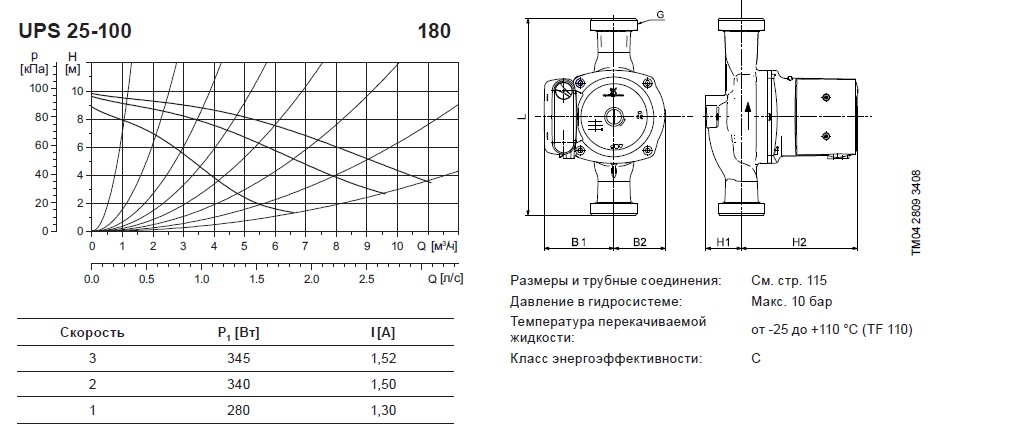

Как выбрать циркуляционный насос по количеству скоростей

Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.

Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.

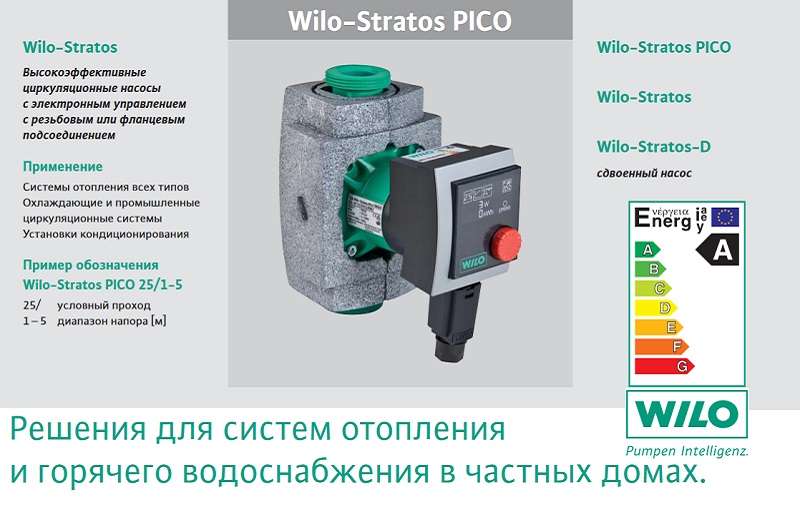

Насос Wilo-Stratos с автоматической регулировкой мощности

Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.

Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.

В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.

На какой скорости должен работать насос в системе отопления частного дома

В современные котлы, известных европейских брендов, уже установлен циркуляционный модуль. Для модификации старых систем отопления и подключения к энергонезависимому отопительному оборудованию, понадобится циркуляционный насос для отопления частного дома.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

Производительности.
Шумоизоляции.
Надежности.
Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе. Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание. Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии. Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Современные насосы для отопления ALPHA, какие режимы использовать

Циркуляционные насосы для отопления предыдущего поколения могли работать только с фиксированной скоростью вращения ротора. Наличие трех скоростей делало насосы более гибкими в отношении подстройки под разные системы отопления. Асинхронный двигатель был довольно устойчивым к перегрузкам, и «тянул» заданную скорость.

Современные циркуляционные насосы от известных производителей оснащаются электронным управлением. Они способны работать в нескольких режимах работы, включая и обычный режим «фиксированная скорость».

Снабжены синхронным двигателем, которым управляет процессор. Блок управления регистрирует силу тока, частоту вращения, температуру и др., и может делать «выводы» о том, как лучше подстроится под конкретную гидравлическую сеть, и работать с минимальным энергопотреблением.

Наличие множества режимов в современных циркуляционных насосах позволяет более гибко подстраиваться по гидравлическую сеть. И работать в наиболее экономичном режиме. Это призвано обеспечить лучшее энергосбережение, по сравнению с насосами старых линеек.

Какие режимы работы имеются, и как они сочетаются с различными типами отопительных систем? Выберем наиболее подходящие режимы….

Режимы работы

Сначала рассмотрим насосы предыдущего поколения с фиксированными скоростями вращения ротора. Приведены кривые рабочей характеристики Grundfos UPS 25-40

У этого насоса имеется только один режим работы — «Режим фиксированной скорости вращения ротора «. На выбор, для подстройки под имеющуюся сеть, – три скорости вращения.

На тыльной стороне агрегата в центре имеется заглушка для выпуска воздуха. Также через нее можно провернуть ротор двигателя, если он забился отложениями при длительной остановке (летом).

Далее приведены характеристики режимов работы насоса GRUNDFOS ALPHA2 L 25-40 с электронным управлением режимами работы.

К обычному скоростному режиму (3 скорости) здесь добавилось следующее.

Режим пропорционального уменьшения давления. При росте напора в сети (при закрытии контуров…) будет уменьшаться расход, но одновременно уменьшится и напор. Возможны работа в соответствии с двумя кривыми характеристики. Графики в виде диагональных прямых линий (синий цвет).
Режим постоянного давления. Насос будет поддерживать одно и тоже давление в сети при изменении ее сопротивления и расхода. Графики в виде горизонтальных прямых линий (красный цвет)

Также улучшены пусковые характеристики. Эта серия насосов не снабжается заглушкой для удаления воздуха. Здесь воздух удаляется из корпуса при кратковременном включении на третьей скорости.

Отсутствует возможность вручную провернуть ротор при его закисании во время летней стоянки. Для этого имеется пусковой режим с большим моментом силы, который позволяет расшевелить ротор, заросший отложениями.

Что дают новые режимы работы

Новые режимы позволяют насосу работать в более экономичной точке при изменении характеристик сети. Рассмотрим режим пропорционального давления.

Распространенная ситуация в обычной системе отопления частного дома: закрываются термостатические клапаны на отдельных отопительных приборах (отключаются отдельные контуры и т.п.), в результате расход в сети падает, а напор растет.

Рабочая точка насоса меняется: — для нерегулируемого – напор повышается при нужном расходе; — для регулируемого – напор уменьшается при нужном расходе.

На графиках указано – напор регулируемого насоса будет меньше на величину Н2, при одинаковых расходах. Сеть будет обеспечена в любом случае необходимым количеством теплоносителя, но с регулируемым напор будет меньше, энергопотребление меньше.

Дополнительные функции современных насосов

Также выпускаются насосы ALPHA 2 (не путать с ALPHA 2L) и ALPHA3, у которых имеются дополнительные функции.

Летний режим — насос летом будет включаться каждый день на 2 минуты чтобы сгонять отложения на фильтр и не дать застояться.
Ночной режим – уменьшение напорных характеристики при снижении температуры или задается вручную.
Защита от сухого хода – агрегат отключится при отсутствии жидкости.
Дисплей с отображением текущей мощности – потребителям нравится наблюдать за минимальными энергорасходом, и осознавать тот факт, что для движения теплоносителя по дому 200 м кв. потребляется 8 Вт.

Главное отличие ALPHA 2 и ALPHA3 – наличие режима AUTOADAPT. Режим самонастройки, позволяет выбирать наиболее экономичную рабочую точку для данной сети. Рабочая точка может находиться только в заштрихованной области. Представлены характеристики ALPHA 2 25-40.

Также ALPHA3 имеет возможность управляться дистанционно от гаджетов типа смартфон. Или по сигналам от других систем управления. На гаджет устанавливается специальная программа под андроид. Теперь можно, прохаживаясь вдоль системы отопления, менять режимы работы насоса.

Но реальный практический смысл этого способа настройки, по отзывам отечественных специалистов, до сих пор обнаружен не был…. Вероятно, «для супер-экономии» необходимо обеспечивать обратную связь между элементами системы и самим насосом, что у нас пока реализовано не было…

Какие режимы насосов, когда использовать

Режим AUTOADAPT.
Позволяет наиболее минимизировать энергопотребление и работать с минимальным напором для данной сети. Подходит для большинства «обычных» домашних радиаторных сетей. В основном не подходит для системы «теплый пол», так как там нужно поддерживать одинаковый большой напор.
Пропорциональное давление.
Подходит для домашних сетей с терморегулирующими клапанам (балансировочными вентилями), где допускается уменьшение напора насоса при уменьшении расхода. Подходит для обычных радиаторных сетей, с низким сопротивлением, не закрытых клапанами ответвлений.
Постоянное давление.
Для сетей с относительно небольшой потерей давления. Это однотрубные системы отопления, первичные контура (первичное кольцо, контур котла, контур бойлера…), двухтрубные системы с небольшим сопротивлением. Системы теплого пола с не длинными контурами, в том числи и при регулировке термоклапанами обратного потока.
Фиксированные скорости.
Фиксированная скорость подходит, когда необходима наибольшая мощность, наибольший расход, например, для загрузки бойлера. Или при кондиционировании комнаты. Также фиксированная скорость неплохо подходит для системы теплых полов, которые обычно требуют больше энергии на движение теплоносителя, стабильный высокий напор, особенно при длинных обогревающих петлях.

Какой насос выбрать для отопления в доме

Обычный вопрос – какой насос выбирать для системы отопления в доме. Приведены рекомендации от производителя по расходу и площади отопления: — для радиаторной сети; — для теплых полов. Насосы второго типа регулируемые, с измененной гидравликой, в целом используются большего типоразмера.

Как выбрать насос для системы отопления

Подбор насоса для отопительной системы, начинают с анализа параметров помещения и установленного водогрейного оборудования. Дополнительно определяют, какие функции, помимо увеличения скорости теплоносителя, должен выполнять установленный модуль.

Существует несколько типов циркуляционных насосов, предлагаемых различными производителями. При выборе следует ориентироваться на качество и надежность продукции, а также на параметры производительности.

При выборе циркуляционного насоса для отопления частного дома, учитывают следующие моменты:

Мощность.
Компания, выпускающая оборудование.
Функциональные возможности.

Как рассчитать мощность циркуляционного насоса

Точный подбор по площади дома, делают только после проведения теплотехнического аудита помещения и системы отопления. Зачастую, процедура стоит дорого, ее проводят для промышленных объектов и многоквартирных домов. Для бытовых зданий, относительно небольшой площади, существует методика расчета насоса без формул.

Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:

По производительности котла. Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.
Расчет напора циркуляционного насоса системы отопления. В технической документации указывается параметр напора в метрах водяного столба. По данному параметру можно определить длину водяного контура и подсчитать необходимое количество насосов в системе. Считается, что для 10 п.м. трубопровода, необходимо 0,6 м напора водяного столба. Оптимальный выбор насоса для 1 этажного дома – это стандартные модели с 6 м. в. ст. Станции подойдут для помещений с трубопроводом до 100 п.м. Если напора недостаточно, устанавливают второй насос или подбирают более мощную модель. Этот же принцип расчетов используют при выборе насоса для 2-х этажного дома.

Какой фирмы циркуляционный насос выбрать

Стоимость циркуляционного насоса, производительность, время эксплуатации, напрямую зависят от завода – изготовителя техники. Ориентироваться только на цену неправильно. Выбирая модель, не лишним будет узнать об отзывах потребителей, относительно качества, технических и промышленных характеристиках.

Судя по количеству продаж, лучшие циркуляционные насосы предлагают следующие компании:

Grundfos – крупнейший мировой производитель насосного оборудования. По недавним подсчетам около 50% всей продаваемой продукции принадлежит этому бренду. Модели Grundfos отличает высокая надежность и производительность. Компания разработала и внедрила несколько энергосберегающих технологий. Немецкие насосы гарантированно проработают не менее 10 лет.
Wilo – еще один лидер в производстве циркуляционного оборудования. Немецкая компания, на данный момент имеет заводы, расположенные в нескольких странах, что, впрочем, не отражается на качестве продукции. В ассортименте Wilo предлагаются бытовые и промышленные станции, а также модели с электронным управлением.
DAB – итальянская компания, имеющая многолетний опыт работы в сфере производства циркуляционного оборудования. Начиная с 2002г, на базе заводов компании был усовершенствован принцип работы насосов DAB, что привело к увеличению надежности и производительности оборудования, а также уменьшен шум.
UNIPUMP – российский конкурент известных зарубежных брендов. Оборудование изготавливается . В ассортименте продукции представлены погружные и поверхностные насосы. Главным достоинством UNIPUMP, считается небольшая стоимость оборудования и полная адаптация к условиям отечественной эксплуатации.
Oasis – модель, которую часто предлагают как российский продукт, на самом деле родом из Китая. Имеет заводскую сборку и качество. Стоимость, даже по сравнению с российскими аналогами, приблизительно на 30% дешевле, что и объясняет высокую популярность бренда. Модели Oasis гарантировано проработают весь срок эксплуатации. Оборудование уступает по производительности и теплотехническим характеристикам предыдущим производителям.
Wester – еще один бренд, который пропагандируют как английский, на самом деле принадлежит группе . Достаточно надежные модели для систем отопления и ГВС. Насосы Wester подходят для бытового и промышленного применения, единственным минусом является ограниченный ассортимент выпускаемой продукции.

Дополнительные возможности частотного насоса

Насосы с частотным преобразованием имеют специальный дисплей, на котором отображается информация об объёме перекачиваемого теплоносителя — в час. Также насосы данного типа имеют органы управления в виде кнопок, с помощью которых можно задавать вручную режимы работы насоса. Частотный насос, с помощью кнопок управления, можно настроить на обычный режим, что позволит использовать это устройство, как обычный нерегулируемый насос. Это делается по желанию пользователя, а также при необходимости установки частотного насоса в системах отопления, где не используется термостатические вентили. Режимы работы частотного насоса также отображаются на светодиодном дисплее.

Как правильно поставить насос на отопление

Подробная схема установки насоса прилагается в инструкции по эксплуатации. Грамотный монтаж начинается с тщательного изучения рекомендаций производителя.

Подключение насоса в систему отопления своими руками возможно, только при наличии специального оборудования и технических навыков. Любые нарушения приводят к отказу в гарантийном обслуживании, снижению производительности и уменьшению сроков эксплуатации.

Производители рекомендуют придерживаться следующих правил установки насоса в систему:

Монтаж закрытой системы отопления дома с использованием циркуляционных насосов осуществляется с обязательным подключением резервного электропитания. Минимальное время автономного электроснабжения не менее 4-6 часов.
Одно- и двухтрубная система отопления с циркуляционным насосом требует установки байпаса. При отключении электричества, принудительное движение жидкости в системе заменяется естественным. Системы с комбинированной циркуляцией теплоносителя, это хорошее решение при частых отключениях электроснабжения здания.
Включать прибор на холостом ходу, в системе, незаполненной теплоносителем, запрещается. Чтобы проверить работоспособность электронасоса в системе отопления, водяной контур предварительно заполняют жидкостью. После включают насос. Если станция подобрана правильно, поверхность радиаторов будет нагреваться равномерно, независимо от их отдаленности от нагревательного прибора.
Оптимальный диаметр труб указан в технической документации. Сужение сечения водяного контура уменьшает производительность насоса.
Подключение к электросети выполняется посредством специальных клеммных соединений. Необходимость в подключении стабилизатора отсутствует. Одновременно монтируют автономное электроснабжение циркуляционного насоса. Читайте рекомендации, относительно выбора ИБП.

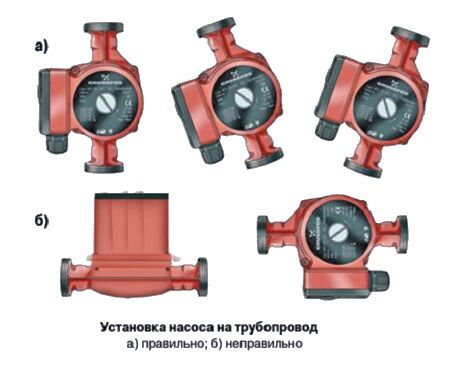

Модели с мокрым ротором монтируются исключительно в вертикальном положении.
Перед насосом устанавливают фильтр грубой очистки.
Для проведения ремонтных работ, место установки насоса в систему делают доступным.

Где поставить насос на отопление

Место установки насоса в системе отопления определяется индивидуально, в каждом отдельном случае. На расположение влияет:

Тип системы отопления.
Количество контуров.

На двух и однотрубные системы отопления, насосы устанавливают сразу после расширительного бака. Суть заключается в том, чтобы станция не качала воду в емкость. Двух- и однотрубные системы с циркуляционным насосом обязательно оснащаются байпасом. Конструкцию монтируют непосредственно перед котлом, на обратном трубопроводе.

Отопительная система с нижней разводкой имеет огромное преимущество – возможность поэтапного добавления радиаторов и установки дополнительного циркуляционного оборудования. Решение об установке системы с нижней подачей теплоносителя, часто принимают при монтаже водяного контура в многоэтажном здании.

Система отопления с верхней разводкой обычно не обязательно оснащается циркуляционным оборудованием. Конструкция предназначена для естественного движения теплоносителя. Схема собирается так, чтобы подающая труба находилась как можно выше над радиаторами, а обратка ниже их. К трубопроводу с верхней разводкой насос подключают в любом месте контура, сразу после расширительного бачка.

Монтаж автономного отопления с циркуляционным насосом в одно- или двухэтажном доме, с одновременным подключением теплых полов, осуществляется посредством установки нагнетающего оборудования на каждую систему отопления отдельно (исключение составляют модели с двумя электродвигателями). Станция на теплые полы ставится в специальный смесительный узел. Монтаж выполняется по стрелкам, выгравированным на корпусе насоса и рамке.

Какую скорость циркуляционного насоса выбрать

При условии правильного расчета производительности, грамотного соединения радиаторов и монтажа системы отопления, в большинстве случаев можно установить минимальную скорость насоса. В таком режиме потребляется меньше электроэнергии, механические части подвергаются меньшему износу.

Насос должен работать в режиме, максимально соответствующему параметрам системы отопления и производительности котла. Проверить настройки можно следующим образом:

Каждый насос имеет шумоизоляцию. Во время работы, сам модуль издает небольшой шум, сравнимый с тихим гудением. Но, при переключении на большую скорость, завихрения водяных потоков, при прохождении через водяной контур, создают неприятные звуки. Рекомендуемая скорость 1-2 положение переключателя. Третий скоростной режим используется кратковременно, чтобы продавить воздушные пробки при заполнении теплоносителем системы отопления.
Равномерный обогрев. Добавить скорость требуется в тех случаях, когда перепад температуры нагрева радиаторов, установленных в начале и конце водяного контура больше 1-2°С.

После установки циркуляционного насоса в систему отопления индивидуального дома, экономическая эффективность увеличивается на 30-40%. Такие показатели делают установку оборудования не только рекомендуемой, но скорее обязательной мерой.

Собственно, по сабжу вопрос. При какой скорости ЦН расход газа будет минимальным, а отдача тепла в радиаторы – максимальной? Котел АОГВ 23 кВт, радиаторы – чугун М140, 7 штук по 10-12 ребер, система – ленинградка, регуляторов на радиаторах нет. Потребляемая мощность котла – по газ.счетчику где-то киловатт 6-8 (постоянное малое пламя). Дымоход не очень горячий, рука держит.

alexposter написал : а отдача тепла в радиаторы – максимальной?

при максимальной скорости

300 литров в час.

Но при максимальной скорости и расход газа и электроэнергии будут максимальными. А во Львове температура как правило не опускается ниже -5 градусов. Так что для экономии газа нужно отладить автоматику на котле.

Янн:- Я так понимаю. Чем выше скорость движения теплоносителя в системе ,тем равномернее распределение температуры в системе,а значит и равномернее теплоотдача. А как скорость насоса будет влиять на экономию газа ? Так у меня вообще ни какого насоса нет . Чудес не бывает. Надо затратить 1 м3 газа на получение 10 кВт тепла.так Вы его и затратите. Надо на Вашу площадь затратить 8 кВт тепла Вы её и затратите.А что бы газа меньше шло ,надо снизить теплопотери Вашего дома. А что бы снизить теплопотери Вашего дома ,надо его утеплить.Или прибегнуть к альтернативным источникам тепла.

viktor48 написал : Но при максимальной скорости и расход газа и электроэнергии будут максимальными. А во Львове температура как правило не опускается ниже -5 градусов. Так что для экономии газа нужно отладить автоматику на котле.

у нас ограничение – максимум 90 км /ч , думаю во Львове ( кстати , как там ваш автобусный завод? что выпускает?) те же правила

Янн написал : Чем выше скорость движения теплоносителя в системе ,тем равномернее распределение температуры в системе,а значит и равномернее теплоотдача. А как скорость насоса будет влиять на экономию газа ? Так у меня вообще ни какого насоса нет . Чудес не бывает

так как при малои естественнои скорочсти теплоносителя обогрев отопительнои системы будет слабыи ,соответственно не равномернои ,будет прохладнеи для заключительных точек,для равномерного пргрева и увеличения темпиратуры в отоптельнои системе в общем ,нужна хорошая циркуляция за счёт постоянного нагрева теплоносителя ,а так насос выравнивает необходимую темпиратуру в системе и прорехи в гидравлике,принудительная циркуляция не требует больших диаметров труб по отношению к естественнои циркуляции отсюда и соотношение теплоносителя в системе

orinbasar написал : а так насос выравнивает необходимую темпиратуру в системе и прорехи в гидравлике

Янн:-Правильно,если в системе с естественной циркуляцией были ошибки то она просто не будет работать,с насосом всё проще.

orinbasar написал : ,принудительная циркуляция не требует больших диаметров труб по отношению к естественнои циркуляции

Но надо электричество.

orinbasar написал : отсюда и соотношение теплоносителя в системе

Чем больше теплоносителя ,тем больше тепловая инерция системы, а это скорее плюс ,чем минус.

Янн написал : Чем больше теплоносителя ,тем больше тепловая инерция системы, а это скорее плюс ,чем минус.

на расходе газа, вопрос при каких условиях расход газа будет минимальным

В чём разница между частотным насосом и классическим

Обычный циркуляционный насос в условиях повышенной нагрузки продолжает работать в стандартном режиме, тем самым создавая избыточное давление на выходе, что влечет за собой повышенный расход электроэнергии. Частотный насос, в условиях снижения пропускной способности отопительного контура, снижает обороты при помощи частотного преобразователя, тем самым препятствуя созданию избыточного давления на выходе насоса, что существенно экономит электроэнергию.

При использовании обычных циркуляционных насосов в системах отопления, наряду с термостатическими вентилями, возникают посторонние шумы, связанные с перепадом давления в системе отопления. Эти посторонние шумы наиболее отчетливо слышны в ночное время, и оказывают раздражающее действие во время отдыха. Закрытие вентилей создаёт паразитные гидравлические сопротивления, которые увеличивают нагрузку на циркуляционный насос обычного типа, что не лучшим образом сказывается на его долговечности.

Циркуляционный насос для отопления какую скорость ставить

Все современные системы отопления оснащены циркуляционным насосом. С помощью которого, в трубах происходит беспрерывный оборот горячей воды, в результате чего и нагревается помещение.

Они выпускаются в разных комплектациях и могут иметь 3 скорости: минимальную, среднюю и высокую.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про разные виды циркуляционных насосов и их характеристики.

Перепад температуры на улице — повод включить другую скорость

Наличие нескольких режимов в насосе отопления позволит корректировать уровень обогрева в том или ином помещении. Эта функция важна при резком перепаде температуры на улице. В таком случае прибор можно вручную перевести на необходимую мощность или же включить автопилот, и система сама подстроится под нужную температуру.

С подбором циркуляционного насоса иногда возникают лишние вопросы. Владельцы отопительных систем не подозревают, что сделать правильный выбор очень просто. Далее рассмотрим, какой насос подобрать для отопления в большинстве случаев, которые встречаются в частных домах.

Насколько важно выбрать насос правильно

Чтобы отопление работало, по трубам должен перемещаться определенный объем жидкости. Она переносит тепловую энергию от котла к радиаторам. Если объем перекачки будет маленький (слабый насос), то котел перегреется, а радиаторы останутся холодными.

Но обратное положение не лучше. Если насос будет слишком мощным, он будет потреблять лишнюю электроэнергию, которой за годы набежит на изрядную сумму, при этом скорость движения воды будет излишне большой и возникнет шум в радиаторах, мешающий жильцам.

Поэтому при выборе циркуляционного насоса для отопления важно попасть в какую-то середину, — от котла должна забираться вся энергия и расходоваться на радиаторах, но слишком большой скорости воды не должно быть, так как это весьма не выгодно.

Что происходит в системе отопления

Циркуляционный насос перекачивает по трубам теплоноситель, — чаще обычную воду. Своим рабочим колесом создает небольшое давление H (напор, измеряемый в метрах водяного столба) и задает определенную скорость движения жидкости. В результате получается расход жидкости через насос Q (м куб/час) – объем, который перекачивается за единицу времени.

Каждая система труб имеет свое гидравлическое сопротивление, которое препятствует движению жидкости. Если бы такого сопротивления не было, то любой агрегат перекачивал бы неограниченные объемы на нескончаемое расстояние…. Но, чтобы протолкнуть воду по трубам, насос создает напор и расходует электричество. Трубы движению воды сопротивляются, в результате получается какое-то определенное количество литров в минуту (кубометров в час).

Что главное при выборе насоса

Весь фокус выбора насоса для дома в том, что, если пользователь не хочет разбираться в графиках характеристик, он может этого не делать. А просто прочитать как выбрать циркуляционный для дома ниже…

Для тех, кто хочет разобраться в проблеме, можно сообщить следующее. Главными характеристиками этого агрегата являются создаваемый им напор Н, м, при каком-то расходе Q, м куб./час.

У каждого циркулятора есть график рабочих характеристик. Причем они разные для каждой скорости его работы.

У отопительной сети дома, также есть зависимость расхода от напора. Если этот график наложить на характеристики, то они где то пересекутся, — получится рабочая точка насоса. Именно столько он будет гнать теплоносителя, создавая такой-то напор.

Рабочие характеристики

Рассмотрим пример. В отопительной сети перекрыли несколько радиаторов. Расход через сеть был Q1, после закрытия радиаторов уменьшился до Q2. А сопротивление сети при этом, и напор насоса, у которого отсутствует электронное управление, соответственно повысилось на значение h2.

Мощность отдаваемая насосом даже не уменьшилась, а наоборот увеличилась. Увеличилось и потребление электроэнергии.

Как устанавливается насос в систему отопления

Насос в отоплении всегда устанавливается так, чтобы ротор был горизонтальным. В противном случае агрегат выйдет со строя.
Подключение снабжается байпасом с шаровым краном и двумя отключающими кранами.
Очистной фильтр, как правило ставится в схеме перед насосом, при этом отстойник располагается вниз или в сторону.

С твердотопливными котлами насос в системе отопления устанавливается как правило на обратке, как в месте, где меньше всего вероятно образование пара вместо жидкости, что приведет к прекращению циркуляции…

Электрическое подключение резервируется безперебойником, а также управляется тепловым реле, которое отключает агрегат, после того как в котле прекратилось горение и температура понизилась ниже заданной….

Что преподносят современные насосы

Всем, кто хочет выбрать насос, нужно знать отличие современных робототизированных образцов, от привычных всем, старых вариантов. Об этом можно узнать далее…. Но непосредственно теперь, для интересующихся процессом рассмотрим графики.

Известно, что GRUNDFOS является законодателем моды в этом вопросе. Последние образцы этой компании серии ALPHA2 и ALPHA3 имеют компьютерное управление и они способны работать не только с фиксированными скоростями, но и подбирать скорости и расходуемую мощность оптимально, — с наилучшей экономией электроэнергии, т.е. подстраиваться под сеть при каждом ее изменении.

В предыдущем примере на обычном насосе при закрытии радиаторов увеличился напор и увеличилась соответственно мощность. Но с автоматизированным вариантом – наоборот, при закрытии части радиаторов (контуров) уменьшаются и расход и и напор насоса, и соответственно — мощность – см. график, — насос меняет скорость и переходит на точку на другом графике. Напор в отличие от первого примера не подрос, а уменьшился на величину h3.

Подбор по напору

Некоторые владельцы сетей отопления захотят вычислить требуемый расход теплоносителя, гидравлическое сопротивление при разных расходах, чтобы построить график…, чтобы подобрать насос на научной основе… Но большинство понимают, что это лишнее, и ничего путного из этой затеи не получится, и читают далее…

Действительно, все уже вычислено давно, и оказывается, что в продаже неподходящих циркуляционных насосов просто нет.

Каждый такой агрегат относится к какому-то типоразмеру. Это следующие значения — 25/40, 25/50, 25/60, 25/80… Первая цифра означает просто диаметр резьбы подключения, чаще это 25мм – «дюймовое», реже 32 или 20 мм. Вторая же цифра характеризует насос полностью – это создаваемый напор в килопаскалях – для первого примера это 40 кПа, что примерно рано 4 м водяного столба.

Расход же теплоносителя при таком напоре насоса в обычных отопительных сетях будет в норме – передача энергии будет обеспечена, если насос конечно будет подобран под свою отапливаемую площадь.
Под которую, собственно, он и проектировался.

Рассмотрим внимательно графики устаревшего уже насоса Grundfos UPS 25-40, у которого лишь 3 фиксированные скорости. При 2,5 метрах напора, он даст более 1,0 м куб/час расхода — как раз то что нужно для небольшого дома.

Как правильно обойтись с насосами старых конструкций

Насосы, у которых 3 фиксированные скорости дешевы и весьма распространены. Эти старые образцы, проверенные временем, хоть и потребляют лишнюю электроэнергию, но не в космических масштабах, так как их собственная мощность не велика в пределах 10 – 100 Вт.
И опустошить карман владельцу дома напрочь они не способны при любом своем использовании.

Тем не менее желательно выбирать скорости вращения ротора насоса, в соответствии с текущей мощностью отопления. Для межсезонья потребуется минимум переноса энергии. А в холода нужно установить (вероятно) наибольшую скорость насоса, чтобы он забирал достаточно теплоносителя от котла, работающего на полную мощность….

Если выбран новейший насос

Если применен новейший насос с электронным управлением, типа ALPHA2 от GRUNDFOS, то электронное управление решит все за нас и выберет скорость такую, чтобы расход электроэнергии был бы минимален.

GRUNDFOS, по сути, для работы на радиаторную сесть предлагает пользователю включить режим AUTOADAPT и больше ни о чем не беспокоится.

На графиках точка работы на отопительную сеть попадет где-то в заштрихованную область. Теперь при автоматическом закрытии термоголовок на радиаторах, насос уменьшит свою энергию и будет давать адекватно меньший напор и меньший расход теплоносителя. Вся система окажется сбалансированной по расходу и напору.

Также возможны, режимы работы «одного напора», «пропорционального давления», и др. с чем чуть подробней можно ознакомится – как установить оптимальный режим на отопительных насосах с электронным управлением

Как подобрать насос под систему отопления

Возвращаемся к главному вопросу – выбор циркуляционного насоса для частного дома, — что делать, если нужно купить циркулятор, но непонятно какой подойдет…

Выше замечалось, что в продаже можно обнаружить в основном три типоразмера циркуляционных насосов – на 40 кПа, 60 кПа и 80кПа напора (например 25/40 – на 4 м вод ст.) Оказывается, что каждый типоразмер подходит по мощности (по напору и расходу теплоносителя) под определенную отапливаемую площадь. Так насос 25/40 вполне применим до площади дома 120 м кв. в нашем климате. А в теплосберегающих домах, может справится и с 160 м кв. А 25/60 не стоит применять при площади менее 160 м кв., но он справится с доставкой теплоносителя и на площадь 240 м кв.
Но лучше обратится все же к рекомендациям от производителя. Вот что рекомендует GRUNDFOS для своих изделий (первый вариант — изделие с фиксированными скоростями, обычные насосы)

В чем чаще ошибаются при выборе

При выборе насоса, часто пользователи исходят из принципа «кашу маслом не испортишь». Проконсультировавшись с продавцом в магазине, который рад продать все что не нужно и что дороже, не редко решают взять насос помощнее, на всякий случай…

В результате в обычном доме в 120 метров квадратных, на 7 радиаторов, оказывается установленным дорогой мощный насос 25\80, а то и все 32-120. Который, к ужасу подпольных грызунов, начинает с жутким шумом гнать воду по куцей системе отопления. А также расходовать электроэнергию на преодоление значительного гидравлического сопротивления (диаметр труб в малых системах не велик) в двойном – тройном размере от требуемого.

Рекомендуется выбирать циркуляционный насос нужно типоразмера. Желательно от известного производителя.

Дом в Испании

Недалеко от Барселоны можно увидеть стильный дом, в который интегрированы современные технологии для снижения потребления энергии

Лазерный дальномер Maka

Лазерные измерительные приборы все более популярны и востребованы при производстве строительно-ремонтных работ. Во-первых, значительно возрастает точность.

Система контроля протечек

Утечка воды в квартире – довольно неприятное событие. Причем не только для Вашего помещения, но и для соседей снизу. Хотя случается и наоборот.

Трубы для водяного теплого пола

Водяные системы “Теплый пол” очень популярны у владельцев частных домов и коттеджей. Это обусловлено тем, что такое тепло обходиться.

New PVC profile KBE

As has been repeatedly pointed out, modern PVC windows are a complex and reliable design. And what would this «reliability» You did.

Кровля ICOPAL 3D

Все течет и все меняется.… Эта фраза вполне применима и для кровельных материалов. На сегодняшний день кровля на любой вкус, цвет и.

Пластиковые окна VEKA

Решили купить пластиковые окна? Идея отличная и теперь остается определиться с выбором. И как показывает практика, покупатель в первую очередь выбирает.

Дом из клееного бруса

Клееный брус – популярный строительный материал, который отличается экологичностью и высокими технологическими показателями. Дома возведенные.

Строительство коттеджей

Построить свой дом – мечта многих наших граждан. Но, строительство коттеджа или загородного дома сопряжено не только с большими материальными расходами.

Деревянный дом под ключ

Строительство деревянных домов “под ключ” с каждым годом становится все популярнее. И тому есть объективные причины. Самая.

Блок-хаус

Блок-хаус – это популярный отделочный материал, довольно привлекательный внешне, практичный и универсальный. Поверхность, облицованная блок-хаусом.

Русский дом из бруса

Загородные дома из бруса в традиционно русском стиле – отличная альтернатива современным коттеджам из блоков и кирпича. А если внутренние удобства.

Легкие фундаментные блоки

Легкие фундаментные блоки – отличный вариант основания при строительстве таких объектов, как каркасно-щитовые дома, дома из бруса.

Финские деревянные дома

Деревянные дома из бруса предлагает компания POLAR LIFE HAUS. Она имеет 100-летний опыт в деревообработке и в настоящее время занимается строительством.

Фиброцементный сайдинг CEDRAL

Большинство из нас понятие сайдинг отождествляет с винилом. Однако с развитием строительных технологий, появляются новые отделочные.

Champion replacement windows

It’s time to think about replacing them with modern windows. Champion replacement windows – just those windows that give a number of advantages over.

Полотенцесушитель MARGAROLI

MARGAROLI – качество и элегантность Полотенцесушитель в ванной выполняет две функции: во-первых, сушит полотенца и одежду, а во-вторых, он играет.

Мягкая черепица IKO

Мягкая черепица IKO Гибкая черепица IKO отождествляется с гарантией качества, проверенного временем и практикой. Давно стало аксиомой &ndash.

Мягкая кровля GAF

Мягкая кровля GAF Битумная черепица американской корпорации GAF Materials Corporation является флагманом кровельной продукции.

Гибкая черепица SHINGLAS

Гибкая черепица SHINGLAS – гармония цены и функциональности Гибкая черепица SHINGLAS — это как раз тот кровельный материал.

Статьи » Отопление и ГВС

Трехскоростной циркуляционный насос

Трехскоростные циркуляционные насосы.

Как правило, почти все современные циркуляционные насосы имеют три скорости (три режима) работы. Самая медленная – первая скорость, затем вторая и наибольшая – третья. Трехскоростные циркуляционные насосы в системах отопления с твердотопливным котлом могут выполнять очень важную роль.

В таких отопительных системах теплоноситель способен нагреваться до температуры 90 – 100 градусов, что может привести к его закипанию. Это в свою очередь вызывает различные негативные последствия: деформация труб, разрыв соединений, образование солевых отложений в котле и др. Что бы избежать подобных неприятностей, насос должен перемещать теплоноситель от котла к радиаторам быстрее, что можно осуществить, включив третью скорость.

Трехскоростной циркуляционный насос позволяет реально экономить как топливо, так и электроэнергию. Например, если дом некоторое время не отапливался, то включив циркуляционный насос на самую высокую третью скорость можно быстрее подать нагретую воду от котла к радиаторам. По мере их нагревания, насос переключить на вторую (среднюю скорость), тем самым мы будем экономить электроэнергию, которую потребляет насос. Когда система окончательно прогреется, насос устанавливается на самую медленную первую скорость вращения, поддерживая тепло в доме, при этом потребляя минимум электроэнергии и топлива.

Кроме этого, трехскоростные циркуляционные насосы вполне могут сгладить ошибки, допущенные при выборе самого насоса. Например, если Вы приобрели циркуляционный насос несколько меньшей мощности, чем требуется для данного жилья. Кроме того может возникнуть ситуация, когда у Вас в доме появилась дополнительная пристройка или жилая площадь, требующая отопления. Наличие в насосе повышенной скорости позволит использовать систему отопления в новых условиях.

Новые модели циркуляционных насосов имеют автоматическое переключение режимов работы (скоростей). Хотя достаточно комфортны и уместны насосы с ручной установкой.

На какой скорости должен работать циркуляционный насос

Автор На чтение 15 мин. Опубликовано 12.12.2019

Они выпускаются в разных комплектациях и могут иметь 3 скорости: минимальную, среднюю и высокую.

Какую ставить скорость на насосе отопления при малой мощности котла

Для чего нужно проверять настройки

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Как должны работать циркуляционные насосы с электронным управлением

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про разные виды циркуляционных насосов и их характеристики.

Перепад температуры на улице — повод включить другую скорость

Дом в Испании

Лазерный дальномер Maka

Система контроля протечек

Трубы для водяного теплого пола

New PVC profile KBE

As has been repeatedly pointed out, modern PVC windows are a complex and reliable design. And what would this «reliability» You did.

Кровля ICOPAL 3D

Пластиковые окна VEKA

Дом из клееного бруса

Строительство коттеджей

Деревянный дом под ключ

Блок-хаус

Русский дом из бруса

Легкие фундаментные блоки

Финские деревянные дома

Фиброцементный сайдинг CEDRAL

Champion replacement windows

It’s time to think about replacing them with modern windows. Champion replacement windows – just those windows that give a number of advantages over.

Полотенцесушитель MARGAROLI

Мягкая черепица IKO

Мягкая кровля GAF

Гибкая черепица SHINGLAS

Статьи » Отопление и ГВС

Трехскоростной циркуляционный насос

Трехскоростные циркуляционные насосы.

Для чего нужен насос в системе отопления

Производительности.
Шумоизоляции.
Надежности.
Длительного срока эксплуатации.

Принцип действия циркуляционного насоса

По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.
Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.
Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.
Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Как выбрать насос для системы отопления

При выборе циркуляционного насоса для отопления частного дома, учитывают следующие моменты:

Мощность.
Компания, выпускающая оборудование.
Функциональные возможности.

Как рассчитать мощность циркуляционного насоса

Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:

По производительности котла. Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.
Расчет напора циркуляционного насоса системы отопления. В технической документации указывается параметр напора в метрах водяного столба. По данному параметру можно определить длину водяного контура и подсчитать необходимое количество насосов в системе.
Считается, что для 10 п.м. трубопровода, необходимо 0,6 м напора водяного столба. Оптимальный выбор насоса для 1 этажного дома – это стандартные модели с 6 м. в. ст. Станции подойдут для помещений с трубопроводом до 100 п.м.
Если напора недостаточно, устанавливают второй насос или подбирают более мощную модель. Этот же принцип расчетов используют при выборе насоса для 2-х этажного дома.

Какой фирмы циркуляционный насос выбрать

Судя по количеству продаж, лучшие циркуляционные насосы предлагают следующие компании:

Grundfos – крупнейший мировой производитель насосного оборудования. По недавним подсчетам около 50% всей продаваемой продукции принадлежит этому бренду. Модели Grundfos отличает высокая надежность и производительность. Компания разработала и внедрила несколько энергосберегающих технологий. Немецкие насосы гарантированно проработают не менее 10 лет.
Wilo – еще один лидер в производстве циркуляционного оборудования. Немецкая компания, на данный момент имеет заводы, расположенные в нескольких странах, что, впрочем, не отражается на качестве продукции. В ассортименте Wilo предлагаются бытовые и промышленные станции, а также модели с электронным управлением.
DAB – итальянская компания, имеющая многолетний опыт работы в сфере производства циркуляционного оборудования. Начиная с 2002г, на базе заводов компании был усовершенствован принцип работы насосов DAB, что привело к увеличению надежности и производительности оборудования, а также уменьшен шум.
UNIPUMP – российский конкурент известных зарубежных брендов. Оборудование изготавливается компанией «Саблайн Сервис». В ассортименте продукции представлены погружные и поверхностные насосы. Главным достоинством UNIPUMP, считается небольшая стоимость оборудования и полная адаптация к условиям отечественной эксплуатации.
Oasis – модель, которую часто предлагают как российский продукт, на самом деле родом из Китая. Имеет заводскую сборку и качество. Стоимость, даже по сравнению с российскими аналогами, приблизительно на 30% дешевле, что и объясняет высокую популярность бренда. Модели Oasis гарантировано проработают весь срок эксплуатации. Оборудование уступает по производительности и теплотехническим характеристикам предыдущим производителям.
Wester – еще один бренд, который пропагандируют как английский, на самом деле принадлежит группе компаний «Импульс». Достаточно надежные модели для систем отопления и ГВС. Насосы Wester подходят для бытового и промышленного применения, единственным минусом является ограниченный ассортимент выпускаемой продукции.

На какие функциональные возможности стоит обращать внимание

Как правильно поставить насос на отопление

Производители рекомендуют придерживаться следующих правил установки насоса в систему:

Монтаж закрытой системы отопления дома с использованием циркуляционных насосов осуществляется с обязательным подключением резервного электропитания. Минимальное время автономного электроснабжения не менее 4-6 часов.
Одно- и двухтрубная система отопления с циркуляционным насосом требует установки байпаса. При отключении электричества, принудительное движение жидкости в системе заменяется естественным. Системы с комбинированной циркуляцией теплоносителя, это хорошее решение при частых отключениях электроснабжения здания.
Включать прибор на холостом ходу, в системе, незаполненной теплоносителем, запрещается. Чтобы проверить работоспособность электронасоса в системе отопления, водяной контур предварительно заполняют жидкостью. После включают насос. Если станция подобрана правильно, поверхность радиаторов будет нагреваться равномерно, независимо от их отдаленности от нагревательного прибора.
Оптимальный диаметр труб указан в технической документации. Сужение сечения водяного контура уменьшает производительность насоса.
Подключение к электросети выполняется посредством специальных клеммных соединений. Необходимость в подключении стабилизатора отсутствует. Одновременно монтируют автономное электроснабжение циркуляционного насоса. Читайте рекомендации, относительно выбора ИБП.
Модели с мокрым ротором монтируются исключительно в вертикальном положении.
Перед насосом устанавливают фильтр грубой очистки.
Для проведения ремонтных работ, место установки насоса в систему делают доступным.

Где поставить насос на отопление

Тип системы отопления.
Количество контуров.

Какую скорость циркуляционного насоса выбрать

Каждый насос имеет шумоизоляцию. Во время работы, сам модуль издает небольшой шум, сравнимый с тихим гудением. Но, при переключении на большую скорость, завихрения водяных потоков, при прохождении через водяной контур, создают неприятные звуки. Рекомендуемая скорость 1-2 положение переключателя.
Третий скоростной режим используется кратковременно, чтобы продавить воздушные пробки при заполнении теплоносителем системы отопления.
Равномерный обогрев. Добавить скорость требуется в тех случаях, когда перепад температуры нагрева радиаторов, установленных в начале и конце водяного контура больше 1-2°С.

Циркуляционный насос в конструкции газового котла

Вступление

Во многие конструкции газовых одноконтурных и двухконтурных газовых котлов входит циркуляционный насос. Назначение циркуляционного насоса в самой конструкции котла, аналогично назначению насоса, если его ставить обособленно. Насос обеспечивает циркуляцию теплоносителя в системе отопления, и как следствие, повышает производительность котла, снижая расход топлива (газа).

Циркуляционный насос в газовом котле

Циркуляционный насос в конструкции газового котла разгоняет теплоноситель по системе отопления, благодаря чему, теплоноситель охлаждается в системе медленнее и возвращается в котел в «подогретом» виде. Так как нагрев в котле происходит до определенной температуры, то следующий цикл нагрева теплоносителя будет короче. Отсюда меньший расход газа и быстрые циклы прогрева воды (выше КПД).

Считается, что для гидравлических систем отопления не требуется установка циркуляционных насосов, однако, он совсем не помешает в старых отопительных системах с трубами большого диаметра.

Покупая газовый котел с циркуляционным насосом в конструкции, уже не нужно ставить отдельный циркуляционный насос в систему отопления.

Одноступенчатые и двухступенчатые насосы

Обычно в конструкцию газового котла включают двухступенчатые насосы. Ступени насоса это скорости вращения лопастей насоса. Обычно это 2500 и 2800 оборотов в минуту. На заводе устанавливают вторую ступень (большую скорость).

Место установки насоса в газовом настенном котле

Циркуляционный насос ставится рядом с гидравлическим блоком котла.

Подключение насоса к электричеству

Циркуляционный насос в конструкции газового котла уже подключен к распределительному щитку котла и включается при подключении электричества к котлу отопления. Напряжение питания 230±Вольт.

Подготовка насоса к запуску котла

Перед запуском котла система должна быть обезвоздушена. Для это сначала воздух выводится из насоса, на нем есть пробка, а вверху насоса, есть продувной вентиль. Сначала откручивается вентиль системы отопления. Из системы выпускается воздух. Потом, обезвоздушивается сам насос.

Дополнительные функции насоса газового котла

У насосов газового котла, кроме режимов запуска и работы, есть режим добега. Насос продолжает работать после отключения котла и выводит тепло из камеры сгорания при отключении котла. Это позволяет избежать температурных пиков и продлевает службу теплообменника.

Общая схема устройства газового котла

Выводы

Циркуляционный насос в конструкции газового котла улучшает работу систем отопления, как одноконтурных, так и двухконтурных котлов отопления.
Особенно актуален циркуляционный насос в конструкции настенного котла.

©Obotoplenii.ru

Другие статьи раздела: Газовый котел

что ставить при малой мощности котла, для чего нужно включать

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

Сечение труб, к которым будет подключаться циркуляционный насос.
Габариты места, отведённого для установки перекачивающего агрегата.
Максимальную температуру теплоносителя.
Мощность и пропускную способность теплогенератора.
Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Какую ставить скорость на насосе отопления при малой мощности котла

Для чего нужно проверять настройки

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности:

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

на обогрев здания требуется более одного котла;
схема обвязки наделена буферной емкостью;
отопительная система разветвляется на несколько линий;
используются гидроразделители;
протяженность тепломагистрали превышает 80 метров;
нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Как правильно подключить к электросети

Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.

С дифференциальным автоматом

Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:

Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.
Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.

Подсоединение к терморегулятору

Термостат устанавливается в разрыв фазного провода:

Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал:

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Какая модель лучше для отопления теплиц

Многие владельцы теплиц обустраивают системы отопления с естественной циркуляцией. Это самый простой и дешевый вариант. Зачастую циркуляционный насос – непозволительная роскошь, если обогрев необходим лишь несколько недель в году. Если же теплица или оранжерея должны обогреваться в течение всего отопительного сезона, без насоса не обойтись. В этом случае его выбирают по тем же критериям, что и для дома. Лучше всего подойдет модель с автоматической регулировкой скоростей. Это позволит поддерживать нужный температурный режим в теплице без участия человека, и при резком похолодании растения не перемерзнут.

При подборе циркуляционного насоса обращайте внимание на производителя. Популярные марки – Grundfos, Wita, Speroni, Wilo, Wester. Претензии к их качеству бывают крайне редко. Приборы работают долго и безотказно, стоимость – приемлемая. От приобретения «китайцев» лучше отказаться. Разница в цене с «авторитетными» брендами не так уж велика, зато в качестве очень заметна. Китайские модели часто не отвечают заявленным характеристикам, шумят при работе, быстро выходят из строя. Экономия на насосе обернется дополнительными расходами – проверено.

Циркуляционный насос для отопления. Расчет

Казалось бы, в чем проблема выбрать циркуляционный насос для отопления? Но на практике это оказывается действительно проблема. Приходишь в магазин просишь помочь в подборе циркуляционного насоса. А в ответ слышишь либо рекламу фирмы производителя, либо ряд технических вопросов про объем системы отопления, гидравлический расчет и т.д. В результате либо так и не удается выбрать циркуляционный насос, либо приобретается заведомо более мощный и дорогой чем требуется.

Мощный циркуляционный насос для отопления, безусловно, хорошо, да и переплата не очень уж и значительная. Но такой подход как минимум просто не рационален, а как максимум вызовет различные проблемы при эксплуатации. К примеру, повышенная скорость теплоносителя вызывает значительный шум системы отопления, что для жилого помещения очень не хорошо.

И так попробуем разобраться, как же правильно подбирать циркуляционный насос для отопления, что бы избежать пусть и не критичных, но достаточно не приятных последствий неправильного выбора.

Вначале разберемся в назначении циркуляционного насоса и его основных характеристиках. Задача циркуляционного насоса для отопления состоит в том, что бы осуществлять прокачку теплоносителя через всю систему отопления. При этом у насоса есть две основные характеристики: подача и напор.

Расчет подачи и напора циркуляционного насоса.

Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.

Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.

Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:

V=(S_опп×Q_уд)/(1,16×?T)

V — подача циркуляционного насоса, м³/ч.
S_опп — полезная площадь отапливаемого помещения, м².

Q_уд — удельная теплопотребность зданий, Вт/м². Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Q_уд для одиночных зданий 100Вт/м².
?T — разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет 15…20 °С.

Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.

Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей. Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.

Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.

Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.

Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,3…0,5 м/с, для полимерных 0,5…0,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять 100…150 Па/м, в зависимости от диаметра труб, чем труба толще, тем потери меньше.

Потери давления на местных сопротивлениях определяются по формуле:

Z=∑ζ×V²×ρ/2

ζ — коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V — скорость движения теплоносителя, м/с.
ρ — плотность теплоносителя.

Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.

Выбор циркуляционного насоса.

Циркуляционные насосы бывают двух видов со ступенчатым регулирования мощности и сплавным регулированием. Циркуляционные насосы с плавным регулированием обычно применяются с системой автоматики. Насосы со ступенчатым регулированием нашли наиболее широкое применение в частном строительстве. Рассмотрим, как же выбрать циркуляционный насос со ступенчатым регулированием скорости вращения ротора.

Для этого ранее мы определили подачу и напор. Задача выбора циркуляционного насоса сводится к тому, что бы он полностью обеспечивал расчетные параметры нашей системы отопления на средней скорости вращения, что бы обеспечить запас мощности насоса. Тем самым насос не будет перегружен и прослужит значительно дольше, а система отопления будет работать бесперебойно и эффективно.

Какую скорость установить для насоса центрального отопления (Руководство для экспертов)

Итак, вы купили насос центрального отопления. Вы его установили. И теперь вам нужно заставить его работать.

Но если вы впервые настраиваете насос центрального отопления, вы, несомненно, будете сбиты с толку разнообразием доступных настроек скорости.

«Почему центральные насосы имеют настройки переменной скорости?», «Есть ли специальные настройки скорости для моего дома?» и «Стоит ли мне просто ударить его посередине и покончить с этим?»

Вот почему мы разработали это руководство по настройке скорости насоса центрального отопления.Это руководство поможет вам шаг за шагом настроить насос центрального отопления для достижения максимальной эффективности.

Почему у насоса центрального отопления больше одной скорости?

Каждая система центрального отопления индивидуальна. В одном доме 20 радиаторов, в другом 24. В одном доме 30 метров трубопроводов, а в другом 130 метров. Это еще до того, как вы обдумаете планировку дома и тип установленного вами котла.

Каждый из этих элементов влияет на то, насколько быстро и легко вода может циркулировать в вашем доме.В одной системе это может занять одну минуту, а в другой может потребоваться 5 минут для полной циркуляции воды.

По этой причине никогда не будет идеального насоса для каждого дома.

Итак, чтобы избавиться от ГИГАНТНОЙ задачи по разработке миллионов насосов для разных домов, умные маленькие производители насосов для центрального отопления разработали шкалу с регулируемой скоростью, которая позволяет вам легко увеличивать и уменьшать скорость циркуляции воды в вашем доме в зависимости от ваших потребностей. .

Простой.

Что произойдет, если насос центрального отопления работает с неправильной скоростью?

Во-первых, установка неправильной скорости насоса центрального отопления — это еще не конец света. Это не серьезная проблема, и ее легко исправить. Однако, возможно, именно поэтому многие сантехники не очень серьезно относятся к настройке скорости.

Обычная позиция — «включи средний и надейся на лучшее, ребята».

К сожалению, такое отношение может доставить домовладельцам множество проблем.

Например, если установлена слишком высокая скорость:

Вы будете тратить много электроэнергии и увеличивать счета (насосы центрального отопления могут составлять от 10 до 15% вашего потребления электроэнергии)
Насос издает много ненужного шума
Вода возвращается в котел слишком теплой. В тяжелых случаях это может привести к повреждению компонентов котла — Насос с большей вероятностью сломается из-за возрастающих требований к производительности

Тогда мы должны установить насос на минимальную скорость?

Ну нет, это может вызвать еще один набор проблем.К ним относятся:

Насос заменяется, так как вода остывает, не доходя до радиаторов
В некоторых случаях котел может перегреться и отключиться

ТАК ЧЕМ МЫ ДЕЛАЕМ?!?

Как найти оптимальную настройку скорости для вашего насоса центрального отопления

Насос центрального отопления можно настроить двумя способами. Первый довольно простой и требует просто установить насос на самую низкую скорость, а затем медленно увеличивать скорость с течением времени. Однако этот метод, на наш взгляд, занимает слишком много времени и, честно говоря, далеко не точен.

Кроме того, второй метод намного быстрее, хотя и немного сложнее.

1) Откройте все клапаны радиатора

Для этого метода убедитесь, что все клапаны радиатора полностью открыты. Готово? ОК, шаг 2.

2) Установите термостат на максимум

Очевидно, вы хотите протестировать насос при максимальной температуре.

3) Установите максимальную скорость

Теперь установите насос на максимальную скорость. Это может показаться нелогичным, но это даст вам точное представление о том, насколько горячими должны быть радиаторы при максимальной температуре.

4) Подождите 10 минут

Подождите, пока радиаторы нагреются. На максимальной скорости это должно занять менее 10 минут.

5) Установите минимальную скорость

Хорошо, теперь установите минимальную скорость насоса. На этом этапе мы начинаем проверять потребности вашей системы в кровообращении.

6) Подождите 20 минут

Теперь подождите 20 минут. Что делать за эти 20 минут? Сделайте варево. Наблюдайте за Корри.Что угодно, только не поиграйте с насосом центрального отопления.

7) Радиаторы еще горячие?

Хорошо, прошло 20 минут. Положите настой. Радиаторы еще горячие?

8) Если да, оставьте настройку. Если нет, установите насос на средний уровень.

Если радиаторы еще горячие, то бинго можно оставить помпу на текущих настройках. Однако, если вам кажется, что радиаторы остыли, установите среднюю скорость насоса.

9) Подождите 15-20 минут

Теперь подождите еще 20 минут.Снова сделайте варево. Наблюдайте за Корри. Что угодно, только не играйте с насосом центрального отопления.

10) Если радиаторы еще холодные, установите насос на максимальную скорость

Нагрелись ли радиаторы? Или они остались крутыми? Если температура практически не изменилась, установите насос на максимальную скорость.

Стрела. Сделанный.

Бесплатная консультация

Если вы не можете получить совет, позвоните нашим специализированным специалистам по насосам, чтобы получить бесплатную консультацию по телефону 0800 112 3134 или 0333 577 3134.

Мы открыты с понедельника по пятницу с 07:00 до 17:30 и в субботу с 08:30 до 12:30.

Руководство по настройке скорости насоса центрального отопления

После установки теплового насоса в вашем доме убедитесь, что насос центрального отопления настроен на правильную скорость, если вы хотите подогреть воду до нужной температуры, а также убедиться, что эта энергия используется эффективно.

Выбор подходящей скорости насоса для вашей собственности зависит от множества факторов. Хотя может быть сложно найти лучшие настройки для системы, установленной в вашем доме, эта статья предоставит полезные советы, которые помогут вам определить наиболее подходящие настройки насоса центрального отопления.

Каковы функции насоса центрального отопления в системе отопления?

Насос центрального отопления — это компонент, который предназначен для перекачивания горячей воды, поступающей от котлов системы отопления, к радиаторам, установленным по всему дому. После того, как вода в радиаторах остынет, насос центрального отопления также возвращает холодную воду в бойлеры для повторного нагрева.

Почему у насоса центрального отопления есть несколько настроек скорости?

Большинство насосов имеют разные настройки скорости.Основная причина этого в том, что производители проектируют разные типы тепловых насосов с разными характеристиками.

Чтобы насос центрального отопления мог эффективно распределять воду в доме, он должен преодолевать трение между водой и системой отопления. Каждый насос центрального отопления обычно имеет разное количество, и это влияет на количество радиаторов, которые он может поддерживать. Кроме того, в каждой системе отопления обычно используются трубы разного диаметра и длины. Бойлеры, которые подают воду к насосу центрального отопления, также бывают разных размеров.

Указанные выше факторы влияют на трение в перекачиваемой воде и установленной системе. Чтобы преодолеть трение между водой и системой отопления, насосы центрального отопления должны работать с разными скоростями и мощностью.

Поэтому производители производят эти насосы с различными настройками скорости, чтобы домовладельцы могли откалибровать свои насосы на скорость, которая позволяет эффективно перекачивать воду.

Каковы последствия работы насоса центрального отопления с неправильной скоростью?

Во время установки системы отопления на участке большинство монтажников, как правило, принимают во внимание все важные факторы, прежде чем настраивать насос на оптимальную скорость.

Однако, если установщики не откалибровали правильные настройки скорости или вы испортили настройки скорости, насос центрального отопления не будет работать правильно.

Если скорость насоса центрального отопления слишком высокая:

Насос и трубы будут создавать шумный грохот.
Значительное количество потерь электроэнергии.
Воздух может легко просочиться в систему, поэтому необходимо удалить воздух из радиатора.
Насос будет подвергаться более быстрому износу.
Котел может работать слишком быстро, потому что вода, поступающая в радиаторы, перерабатывается слишком быстро и недостаточно охлаждается.

f насос центрального отопления работает на слишком медленной скорости:

Поскольку вода, поступающая в радиаторы, проходит много времени, прежде чем вернуться в котлы, радиаторы не нагреются достаточно.
Котел может перегреться и отключиться автоматически.
Вода, возвращаемая в котлы, будет иметь слишком низкую температуру.

Сколько электроэнергии потребляет насос центрального отопления для работы?

Количество электроэнергии, используемой тепловым насосом, обычно варьируется в зависимости от размера насоса, используемого в собственности.

Модель используемого насоса также влияет на количество потребляемой электроэнергии.

Настройки скорости насосов также влияют на количество потребляемой электроэнергии. Для большинства насосов центрального отопления более высокая скорость обычно приводит к более высокому уровню потребления электроэнергии.Низкая скорость обычно означает меньшее энергопотребление.

Для людей, стремящихся значительно сэкономить на расходах на электроэнергию, обычно рекомендуется использовать низкоскоростной насос центрального отопления.

Типы настроек скорости, доступные для насосов центрального отопления

В большинстве тепловых насосов обычно есть четыре настройки скорости. Это:

Настройка одной скорости

Из-за технологических достижений очень трудно найти насос, работающий на одной скорости.Однако на рынке все еще можно найти насосы с этой настройкой.

Множественные настройки фиксированной скорости

Большинство насосов предлагают пользователям выбор между тремя отдельными и индивидуальными предустановленными настройками скорости. Тем не менее, вы все еще можете найти некоторые насосы с более предварительно установленными настройками скорости.

Настройки переменной скорости

Есть некоторые насосы, скорость которых можно настраивать в соответствии с переменной настройкой. Пользователи этих насосов обычно устанавливают скорость, чтобы варьироваться в зависимости от отопительных потребностей собственности и других факторов.

Комбинированные настройки скорости

Некоторые производители, которые разрабатывают и производят такие марки насосов, как Wilo, имеют как предварительно установленные настройки фиксированной скорости, так и настройки переменной скорости.

Как установить скорость насоса центрального отопления?

Процесс установки скорости насоса центрального отопления зависит от типа насоса в собственности, марки и модели теплового насоса.

Однако у большинства насосов есть хорошо обозначенный и хорошо видимый элемент управления, который пользователи могут использовать для установки скорости насоса центрального отопления.

Некоторые из наиболее распространенных элементов управления для регулировки скорости, которые вы можете увидеть в большинстве насосов, — это кнопка со световыми индикаторами, указывающими желаемую скорость, или откалиброванный поворотный переключатель.

Как определить оптимальные настройки скорости для насоса центрального отопления?

Основной метод

Как указывалось ранее, если вы хотите снизить потребление электроэнергии, вам следует убедиться, что насос центрального отопления работает на минимальной скорости. Чтобы найти самые низкие оптимальные настройки скорости, вы можете попробовать изменить скорость насоса от высокой до средней и низкой, проверяя, нагреваются ли радиаторы до вашего удовлетворения.Вы также должны проверить, отключен ли котел или перегревается, когда вы меняете настройки скорости. Варьируя настройки, вы можете определить наиболее подходящую скорость для вашей помпы.

Расширенный метод

Теоретически оптимальные настройки скорости в насосе центрального отопления должны обеспечивать отклонение от 11 до 12 градусов температуры воды, выходящей из котла, и воды, возвращаемой из радиаторов. . Однако реализовать это на практике может быть непросто.Эта теория основана на том факте, что скорость насоса обычно влияет на температуру воды, возвращаемой в котел.

Если в вашей системе отопления используется конденсационный котел, вы должны следить за тем, чтобы температура воды, возвращаемой в котел, не превышала 55 градусов. Вода выше 55 градусов может снизить КПД и эффективность котла.

Чтобы использовать расширенный метод калибровки настроек скорости насоса центрального отопления, вам необходимо использовать термометр.

Даже после измерения соответствующих теоретических температур и настройки скорости насоса, вы должны также обратить внимание на другие факторы, которые могут указывать на неоптимальную скорость, такие как сильный шум во время работы, отсутствие надлежащего нагрева в радиаторах и забавные шумы. исходящий из котла.

Чтобы уменьшить количество электроэнергии, потребляемой насосом, используйте самые низкие оптимальные настройки скорости.

Основные признаки того, что вам необходимо отрегулировать настройки скорости насоса центрального отопления.

Если вы были вынуждены удалить воздух из радиаторов, но они все еще не нагреваются, это обычно указывает на то, что скорость может быть слишком низкой.Чтобы исправить это, скорость можно увеличивать медленно. Однако, если котел начинает перегреваться или из радиаторов требуется более частый выпуск воздуха, возможно, вы слишком сильно увеличили скорость.

Если насосы и трубы начинают слишком шумно, а радиаторы требуют регулярного удаления воздуха, это может указывать на слишком высокую скорость. Чтобы избавиться от этих проблем, можно снизить скорость.

Как выбрать правильный регулятор скорости для систем отопления

Время односкоростных или трехскоростных насосов прошло.Здесь находятся высокоэффективные насосы. Помимо более высокого КПД двигателя, все современные насосы содержат программное обеспечение для регулирования скорости, что еще больше снижает их энергопотребление. Но какой контроль скорости лучше всего подходит для какой системы? Здесь вы найдете краткий обзор фиксированной скорости, пропорционального регулирования давления и регулирования постоянного давления — где они применимы, что необходимо соблюдать и что произойдет, если насос настроен неправильно. Некоторые теоретические основы в сочетании с практическими советами для установщика, все сосредоточено на радиаторных системах
, напольном отоплении и других распространенных системах отопления.

Почему регулируется скорость высокоэффективных насосов?

Насосы старого образца приводились в движение асинхронными двигателями. Магнитное поле статора этих насосов всегда работало с частотой сети, в то время как ротор работал медленнее из-за скольжения. Насосы с высоким КПД приводятся в движение синхронными двигателями с переменной частотой. Кроме того, высокий КПД этих двигателей позволяет определять фактическую рабочую точку насоса с разумной точностью. Добавьте к этому тот факт, что 32-битный микропроцессор, встроенный в эти насосы, имеет много свободного времени, и вы поймете, почему в этих насосах можно реализовать все виды сценариев регулирования скорости.

Регулятор фиксированной скорости

Настройка насоса на одну характеристику насоса — единственный вариант в системах с постоянной гидравликой. Возьмем зарядный контур для резервуара для горячей воды для бытового потребления. Сопротивление теплообменной катушки постоянно, и единственный сигнал исходит от термостата, который сообщает, что горячая вода в баке становится чуть теплой. Котел запускается и срабатывает насос в контуре. Здесь следует помнить о двух важных вещах. Во-первых, этот насос будет работать только час в день или два, если в доме есть дочери-подростки.Во-вторых, мы не можем рассматривать насос по отдельности, но мы всегда должны учитывать общую эффективность системы.

По этой причине насос должен быть установлен на достаточно высокий уровень, чтобы предотвратить запуск котла до того, как термостат подаст сигнал о полностью нагретом баке. Циклический котел намного хуже с точки зрения эффективности системы, чем насосный агрегат, который на несколько ватт выше. Добавьте к этому тот факт, что многие котлы отдают приоритет циклу подзарядки и что ваш дом может не получать тепла в это время, и у вас есть еще одна причина для осторожности, т.е.е., на высокой стороне.

Другой пример постоянной гидравлики — солнечная система; здесь скрывается потенциальная проблема: если вы замените старый циркуляционный насос на высокоэффективный (HE), помните, что многие старые солнечные контроллеры управляют регулированием скорости путем включения и выключения питания несколько раз в секунду. Это не подойдет для насоса HE. На самом деле он довольно быстро его уничтожит. Измените настройку контроллера на «постоянную скорость», а затем установите скорость насоса так, чтобы избежать перегрева солнечных панелей до тех пор, пока вы не получите совместимый контроллер.

Контур радиатора отопления

Это самая распространенная система водяного отопления. Бойлер обеспечивает тепло, комплект распределительных труб проходит через весь дом, а радиаторы отходят от подающей трубы и возвращают более холодную воду в обратную трубу. Чтобы система была эффективной, радиаторы оснащены термостатическими клапанами. Эти клапаны являются причиной большой изменчивости гидравлического сопротивления в такой системе. Проще говоря, в хороший мартовский полдень, когда царит весна, только в некоторых комнатах на северной стороне дома могут быть открытые термостатические клапаны, в то время как подавляющее большинство дома достаточно тепло.Сопротивление системы будет очень высоким, а требуемый расход воды низким. Однако холодным декабрьским утром все происходит наоборот: все комнаты требуют тепла, клапаны открыты, сопротивление системы чрезвычайно низкое, а необходим большой поток.

Для наилучшего обслуживания таких систем в отрасли разработана схема управления, называемая пропорциональным регулированием давления. Он начинается с предположения, что примерно половина вашей потери давления в системе будет в распределительной трубе, а другая половина потеряна в радиаторах.Следовательно, насос управляется таким образом, что он будет реагировать на уменьшение расхода уменьшением своего напора и что при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину давления напора, которое он имеет при максимальном расходе.

Так как настроить такую помпу? Насос должен быть достаточно мощным, чтобы обеспечивать теплом весь дом, поэтому вы должны настроить его на максимальный напор, когда все клапаны открыты. Если вам известен максимальный расчетный расход, вы можете выбрать эту точку на диаграмме насоса.Если нет, вы полностью открываете все термостаты в доме (при условии, что гидравлическая балансировка была выполнена), а затем медленно увеличиваете настройку мощности, пока не увидите, что напор больше не увеличивается.

Что произойдет, если ваша настройка выключена? При низком уровне может наблюдаться циклическое переключение котла и недостаточный нагрев. На высокой стороне могут появиться «свистящие» термостатические клапаны. Свист, безусловно, неудобен, но езда на велосипеде означает меньшую эффективность, поэтому, если вы ошибаетесь, делайте это по максимуму.

Пределы пропорционального регулирования давления

Поскольку насос Delta-Pv реагирует только на изменение гидравлики, бывают случаи, когда он имеет свои ограничения. Самый очевидный — во время ночных неудач. Ваш котел снижает температуру подачи в соответствии с настройкой таймера, чтобы дать птичнику остыть ночью. Все термостатические клапаны немедленно реагируют и полностью открываются, поскольку чувствуют, что в помещении слишком холодно. И насос набирает максимальную скорость, несмотря на то, что на самом деле нет необходимости во всем этом потоке.

Некоторые производители добавили обнаружение понижения температуры в ночное время, отслеживая температуру воды, протекающей через насос. Они позволяют насосу работать на минимальной скорости всякий раз, когда температура воды в системе отопления быстро падает, а насос возвращается в нормальное состояние при быстром повышении температуры воды. Проблема в том, что насос не знает наружную температуру, и хотя минимальная производительность насоса может быть достаточной большую часть времени, могут быть очень холодные ночи, когда самый дальний от котла радиатор может не получить достаточного потока и может замерзнуть.По этой причине функцию понижения температуры в ночное время можно отключить.

Контроль постоянного давления

Регулятор постоянного давления идеален для систем, в которых нет распределительной трубы или она очень короткая. Ярким примером являются полы с подогревом. Распределительная труба в большинстве случаев состоит из очень короткого участка трубы и коллектора. В таких случаях сопротивление системы незначительно. Следовательно, насос должен подавать в отдельные контуры системы теплого пола одинаковое напорное давление независимо от того, сколько комнат отапливается.

Настроить такой насос сравнительно просто. Производитель теплого пола указывает правильный перепад давления для отдельных контуров, и насос просто нужно настроить на это значение. При необходимости можно внести коррективы для устранения шума или недостаточного нагрева.

Эффективность системы в сравнении с эффективностью насоса

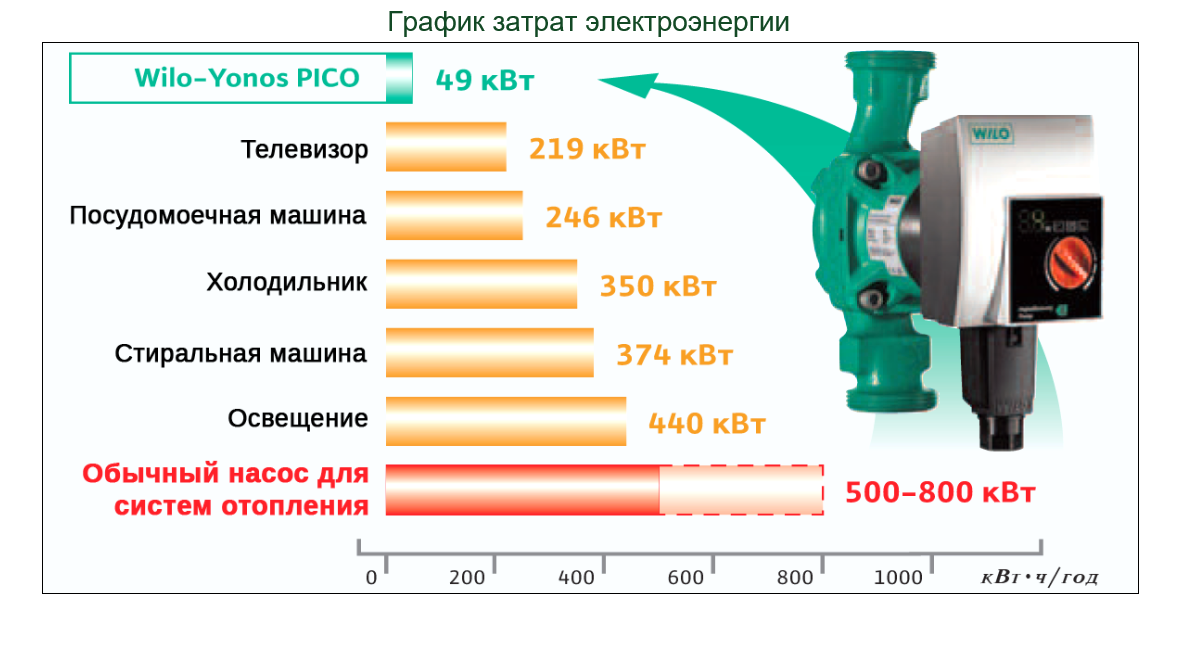

Высокоэффективный насос в частном доме потребляет от 50 до 100 кВтч энергии в год.Для обогрева дома обычно требуется в 100 раз больше энергии. Даже если мы примем во внимание тот факт, что электрическая энергия дороже тепла, должно быть ясно, что первоочередной задачей всегда должно быть максимальное повышение эффективности всей системы. Если вы можете немного снизить максимальную температуру подачи, уменьшив дельта-t в контуре с помощью более высокой настройки насоса, сэкономленная энергия нагрева в большинстве случаев значительно превысит потребление дополнительного насоса.

Предупреждение: хотя домовладельцы обычно раз в год жалуются на счет за газ, современные насосы с красивыми дисплеями и кнопками создают для них соблазн начать экономить не в том месте.Если вы правильно настроили их систему отопления, может быть хорошей идеей наклеить на насос наклейку с указанием правильных настроек.

Outlook

Наконец, вы должны рассмотреть пределы автономного управления насосом. В наши нынешние насосы встроен интеллект, но им серьезно не хватает сенсорной информации. Они могут определять сопротивление системы и, если у них есть встроенный датчик температуры, они могут определять температуру системы. Период. С другой стороны, ваш источник тепла имеет сравнительно множество входных данных, начиная от информации о температуре наружного воздуха и заканчивая той маленькой кнопкой на регуляторе отопления вашего дома, которая сообщает ему, что у вас вечеринка и, следовательно, вы не хотите, чтобы дом остыл. в 10 р.м. Дополнительная информация значительно упрощает управление котлом или тепловым насосом для оптимизации общей эффективности системы. В то время, когда даже наши холодильники подключаются к Интернету, можно ожидать, что в скором времени даже автономные насосы будут иметь беспроводное соединение со своими котлами и будут выполнять более высокие заказы.

Основы циркуляционного насоса

— Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите stateupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco. Просто нажмите здесь, чтобы узнать больше.

State Supply — это ваш источник компонентов паровых и гидравлических систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие).Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Просмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https://www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно выглядят примерно так.Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде. В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушка рабочего колеса

Это все еще насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускной патрубок следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. Внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Теперь мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды на электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. В насосах такого типа обычно есть конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от источников питания, таких как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, требуется вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 ^и.

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает поддельную вторую фазу

Электричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор — это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электричества меняет направление, конденсатор высвобождает электроны

Таким образом, у нас есть электроны, протекающие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Скорость и кинетическая энергия воды увеличивается по мере того, как она достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в спиральную камеру, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Кожух насоса ударов воды. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует больше воды; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется.

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставлять воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com

Как проверить и настроить скорость насоса

как нам измерить и рассчитать необходимый нам расход в системе?

Эта статья является дополнением к окончательному руководству по балансировке, также ознакомьтесь с ней!

Многие современные конденсационные котлы делают это в определенной степени, но, возможно, не оптимально. Существует очень практичный и простой инструмент для точного измерения расхода в системах отопления, который не требует установки расходомеров или каких-либо ненужных фитингов.Дельта Т.

Delta T (или DT) просто означает разницу температур. Если мы измеряем разницу температур по обе стороны от излучателя или источника тепла, мы можем рассчитать скорость потока через него в литрах в секунду, при условии, что нам известны подводимая или тепловая мощность этого компонента. В целях этой статьи я не собираюсь вдаваться в математику, но скоро появится статья о массовом расходе. Или посмотрите наше видео на Youtube по массовому расходу и статью, которая скоро появится.

Чтобы не усложнять задачу, более высокая скорость потока даст меньшее DT на вашем источнике тепла или излучателе, а более низкая скорость потока даст более широкое DT.Если у вас правильная скорость на вашем насосе, у вас будет правильное DT на источнике тепла и, что важно, наоборот.

Поскольку расход и DT полностью связаны таким образом, мы можем просто нацелить DT на наши излучатели и источник тепла, а не рассчитывать какие-либо конкретные значения расхода. В целом, говоря о тепловых насосах, мы стремимся к DT 5-7 ° C, а для газовых котлов — DT 20 ° C, включите насос, если DT слишком широкий, и опустите, если слишком узкий.

Многие модулирующие котлы автоматически регулируют скорость насоса до заданного значения dT20, это можно быстро проверить, и многие из них имеют настройки для уточнения.Конечно, все котлы, работающие только на отопление, требуют ручной настройки насоса.

У вас могут быть отдельные радиаторы в системе, которые имеют слишком большую разницу температур, а некоторые — слишком маленькую, но если ваш общий расход правильный, у вас все равно будет правильный DT на источнике тепла, так как температуры обратки сравняются, когда они тройник вместе. Вот почему балансировка радиаторов оказывает минимальное влияние на увеличение конденсации.

И, наконец, как это реализовать на практике?

Сначала разожгите ваш источник тепла до его «расчетной рабочей температуры». * Важно, не включайте максимальную мощность, т.е. режим трубочиста . Расчетная рабочая температура — это температура, на которую система рассчитана при максимальной нагрузке. Таким образом, температура подачи требуется при наихудшем сценарии -2 на улице. В большинстве случаев это будет около 70 ° C, радиаторы большего размера потребуют более низкой температуры подачи, а радиаторы меньшего размера — более высокой температуры подачи. Вашу расчетную рабочую температуру также можно определить с помощью метода 2 нашего метода оценки диапазона, но если у вас есть опыт, предположение — это нормально.Вы можете сделать это, повернув термостат вверх и отрегулировав максимальную температуру подачи. Убедитесь, что температура в ваших комнатах не превышает 20/21 ° C, открывая окна, если и когда это необходимо. Это гарантирует, что мы балансируем на случай худшего спроса.
Установите датчики температуры на подающую и обратную трубы у источника тепла.
Включите систему и при необходимости отрегулируйте целевую температуру подачи. При необходимости откройте несколько окон, поскольку на самом деле вы не хотите, чтобы температура в комнате превышала целевую, например, около 20 ° C.
Отрегулируйте параметры или настройки насоса, если необходимо, пока не получите приблизительное значение DT 20 ° C (или значение, рассчитанное ниже). Увеличьте скорость, чтобы уменьшить дельту T, уменьшите скорость, чтобы увеличить дельту T.

Также помните, что это не обязательно быть на 100% точным !!. Подробнее читайте на сайте Действительно ли нам нужен DT20?

Taco 00 Series 3-скоростные циркуляторы картриджей

Заявки:

Трехскоростной насос 0015 специально разработан для широкого диапазона требований к расходу и напору современных систем водяного отопления.Возможность 3-скоростного переключения обеспечивает управление точной настройкой для соответствия широкому диапазону диаметров трубок и длины участков. Трехскоростной ИБП 0015 является прямой заменой трехскоростного ИБП Grundfos 15-58. Модель 0015 обеспечивает самый высокий пусковой крутящий момент в своем классе и включает в себя съемную интегральную проверку потока (IFC®), которая предотвращает поток под действием силы тяжести, снижает затраты на установку и улучшает характеристики насоса. Нержавеющая сталь 0015 следует использовать в открытых системах с пресной водой и заменяет Grundfos UPS 15-35FC и 15-55FC.

Трехскоростной насос 0013 специально разработан для широкого диапазона требований к высокому расходу / высокому напору современных систем водяного отопления. Возможность трехскоростного переключения обеспечивает возможность точной настройки в соответствии с конструктивными условиями системы. Трехскоростной ИБП 0013 является прямой заменой трехскоростного ИБП Grundfos 26-99. Модель 0013 обеспечивает самый высокий пусковой крутящий момент в своем классе и включает в себя съемную интегральную проверку потока (IFC®), которая предотвращает поток под действием силы тяжести, снижает затраты на установку и улучшает характеристики насоса.Нержавеющая сталь 0013 следует использовать для открытых систем с питьевой водой.

Трехскоростной насос 0012 является прямой заменой трехскоростного насоса Grundfos UPS43-44. Разработан для приложений с высоким расходом / низким напором. Он идеально подходит для больших котлов с БТЕ, контуров первичного котла и больших рециркуляционных систем. Нержавеющая сталь 0012 должна использоваться в открытых системах питьевой воды.

Трехскоростной сервисный насос 0010 разработан в качестве идеального заменяющего циркуляционного насоса для подрядчиков по обслуживанию, которые могут использовать его при любом аварийном вызове «без нагрева».0010 3-Speed заменяет наиболее часто используемые циркуляционные насосы. Просто установите его и установите скорость, соответствующую исходной производительности насоса. Удобный новый фланец с четырьмя болтами подходит для любого насоса, независимо от стиля, типа или возраста.

Циркуляционные насосы Grundfos

для жилых помещений

Часто задаваемые вопросы

Q. «Система рециркуляции горячей воды потребляет много энергии?»
A. Оба варианта используют энергию.Но не так много, как думает большинство людей. В системе рециркуляции мы настоятельно рекомендуем изолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии. Электрический водонагреватель без резервуара не использует энергию , когда вы не набираете горячую воду.

Q. «Регулируется ли термостат?»
A. Термостатический регулятор автоматически выключает циркуляционный насос, когда температура превышает примерно 105 ° F, и снова включает, когда температура падает ниже примерно 85 ° F.Термостат не регулируется. Вы можете щелкнуть здесь, чтобы узнать больше о термостате.

Q. «Ваш таймер кажется дорогим. Это необходимо?»
A. Большинство настенных таймеров с тремя контактами должны работать, но Grundfos делает фантастический таймер для своей самой популярной модели (# UP15-18SU). Его можно установить с шагом 15 минут, он устанавливается прямо на насос, и это лучший таймер, который мы когда-либо видели. Вы можете нажать здесь, чтобы узнать больше о таймере.

Q. «О своих чугунных насосах вы говорите, что они предназначены только для закрытой системы.Что такое «закрытая система»? »
A. Замкнутая система — это контур рециркуляции воды (или другой жидкости), где после того, как он установлен и работает, новая жидкость не попадает в систему. Если новая жидкость попадает в систему, она увлекает с собой воздух, и со временем это приведет к коррозии чугунного насоса.

Q. «Почему вы не рекомендуете заказывать термостаты с насосами с сетевым шнуром?»
A. Из-за того, что эти насосы были предварительно смонтированы, для использования термостатов потребуется их повторное подключение, поэтому мы рекомендуем вам приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

Q. «Зачем мне нужны фланцы / штуцеры?»
A. Резьба на насосах предназначена для присоединения только к фланцам или штуцерам. Есть много разных размеров и типов труб. Использование фланцев / штуцеров означает, что им не нужно делать разные насосы для разных размеров и типов труб.

Q. «Я покупаю насос Grundfos на замену. Рядом с насосом написано:« Требуется один комплект ». Должен ли я (должен ли я) заказывать фланцы / штуцеры вместе с насосом, или я могу просто заказать насос? »
А.Если это идентичный заменяющий насос Grundfos, вам, безусловно, не нужно снова покупать фланцы / штуцеры. Те, которые у вас сейчас есть, «должны» подойти.

Q. «Каково качество насоса марки Grundfos?»
A. Мы не знаем ни одного насоса более тонкой конструкции. При этом мы хотим, чтобы вы понимали, что каждый насос выполняет определенную функцию. Это означает, например, что циркуляционный чугунный насос обычно не предназначен для бытовой питьевой воды. У каждого насоса также есть определенный расход и т. Д.поэтому не думайте, что вы можете просто заказать насос Grundfos по самой низкой цене и что он подойдет для вашей ситуации. Grundfos отличается высочайшим качеством, но понимает, что велосипед за 20 000 долларов может не ехать так быстро, как автомобиль за 15 000 долларов.

Q. «Что означает« ISO »на фланцах / штуцерах?»
A. В ISO (изоляционные) фланцы встроена запорная отвертка, поэтому насос можно удалить из системы, не отключая подачу воды.

Q. «Какой насос вы бы порекомендовали для большинства бытовых систем рециркуляции?»
А.Самым популярным нашим устройством является #UP 15-29SU (ранее # UP15-18SU). Это очень тихий прибор и потребляет меньше электроэнергии, чем большинство лампочек (65 Вт!). Для еще большей экономии вы также можете установить таймер и / или термостат.

Q. «Вы предлагаете / показываете такой отличный выбор, и, поскольку мне нужен насос сразу, я беспокоюсь, что он не будет доставлен сразу после того, как я его закажу. Как ваш инвентарь?»
A. Более 95% насосов всегда есть в наличии и отправляются в течение 24 часов с момента получения нами вашего заказа (пн-пт).

Q. «В чем преимущество установки дополнительного таймера или термостата?»
A. Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время. Поэтому, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос отключается.Когда таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата. То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.

Q. «Что еще мне нужно для установки системы рециркуляции горячей воды?»
A. Вам, конечно, понадобится насос и фланцы / штуцеры; поворотный обратный клапан, а также трубы и фитинги для возврата обратной линии к насосу.Таймер и / или термостат не являются обязательными. (щелкните здесь, чтобы получить инструкции и дополнительную информацию по ним).

Q. «Подходят ли насосы Grundfos из нержавеющей стали для питьевой горячей воды?»
А. Совершенно верно. Это отличный выбор для питьевой воды.

Q. «Я хочу установить контур циркуляции горячей воды, чтобы я мог быстро набрать горячую воду в свои краны. Моя проблема в том, что мне нужно накачать ее примерно на 20 футов, а у меня только 40 фунтов на квадратный дюйм. Будет ли 1 / 2 «обратная линия работает нормально?»
А.Вы даже можете использовать 3/8 «на обратной линии (после последнего приспособления). Лучше всего использовать 1/2», но нет причин использовать 3/4 «трубу. Когда ваша система полностью находится под давлением, в то время как Насос Grundfos «толкает» вверх, вода также «капает» вниз. Просто убедитесь, что вы удалили ВСЕ воздух из возвратной линии и спроектируйте систему таким образом, чтобы воздух не попадал в вашу линию.

Типовая система горячего водоснабжения перед циркуляционным насосом.

Установка обыкновенного рециркуляционного насоса.

Крупный план насосной установки.

Указания по установке:

Теперь, когда в ваших трубах постоянно будет горячая вода, мы настоятельно рекомендуем изолировать трубы с горячей водой, а также обратную линию, чтобы избежать потерь тепла в режиме ожидания.

Между линиями горячей и холодной воды должно быть расстояние 2 дюйма.

Отводы от основного горячего водоснабжения должны быть как можно короче.

Местные нормы и правила могут требовать установки расширительного бака горячей воды для вторичного сброса давления на линиях подачи холодной воды с обратными клапанами.

Насос следует устанавливать так, чтобы вал двигателя находился в горизонтальном положении.

Очень важно , чтобы в трубе или насосе не было захваченного воздуха . Если вы не слишком увеличили размер насоса (что расходует много энергии), захваченный воздух в обратной линии может повредить рециркуляционный насос. В этих рециркуляционных насосах Grundfos удаление воздуха из насоса может осуществляться путем выпуска воздуха из хромированной заглушки с прорезью, расположенной на передней части насоса. ВАЖНО: Эта хромированная заглушка НЕ должна сниматься . Эта хромированная заглушка с прорезями предназначена для выпуска воздуха только из насоса, а не из всей системы циркуляционных трубопроводов. После заполнения системы водой убедитесь, что питание насоса отключено. Поставьте ведро под насос, потому что вода начнет вытекать из пробки при выпуске воздуха. Медленно открутите хромированную пробку с прорезью против часовой стрелки, пока не появятся маленькие пузырьки воздуха и воды. Как только появятся крошечные пузырьки или вода, прекратите откручивать хромированную пробку.Позвольте всему воздуху выйти. Когда из насоса будет медленно течь только вода, вы поймете, что воздух был удален. Затяните хромированную заглушку с прорезью по часовой стрелке. Чтобы воздух не скапливался в обратной линии, наклоните все трубы так, чтобы воздух поступал в верхнюю точку обратной линии, а затем поставьте там вентиляционное отверстие, чтобы вы могли периодически выпускать воздух.

Обратный трубопровод можно установить как под полом, так и под потолком.

«	Январь 2020
Пн.	Вт.	Ср.	Чт.	Пт.	Сб.	Вс.
1	2	3	4	5
6	7	8	9	10	11	12
13	14	15	16	17	18	19
20	21	22	23	24	25	26
27	28	29	30	31

«	Ноябрь 2019
Пн.	Вт.	Ср.	Чт.	Пт.	Сб.	Вс.
1	2	3
4	5	6	7	8	9	10
11	12	13	14	15	16	17
18	19	20	21	22	23	24
25	26	27	28	29	30
