По каким причинам происходит слипание стеклопакетов
З.А.Н.

Здравствуйте! Я не являюсь специалистом по стеклопакетам, поэтому ответ на ваш вопрос вынуждена искать в сети Интернет. И вот какую информацию мне удалось найти по следующей ссылке: http://forum.prookna.ua/viewtopic.php?t=164

«Склеивание стеклопакета (эффект колец Ньютона) при больших площадях остекления происходит когда не соблюдены:

- Допустимая площадь стеклопакета. Размер стеклопакета имеет большое значение. Если нужны оконные стеклопакеты больших размеров ≥ 3,2×3, то при использовании в нем узкой дистанционной рамки, стекла могут подвергнуться деформации поскольку в холодное время года воздух в камере будет сжиматься, притягивая друг к другу стекла и возникнет так называемое слипание стекол. Это не только эстетически некрасиво, но и может привести к разгерметизации стеклопакета и даже его разрушению. Избежать этого можно увеличив дистанцию между стеклами и используя более толстое стекло. Оконные стеклопакеты с маленькими размерами так же подвержены опасности в зимний период. Тут опасность связанна как раз с невозможностью прогнуться стеклу, при сжимании воздуха в камере, что тоже может привести к разрушению стекла;

- Толщина стекла. При толщине менее 10 мм – стекла в стеклопакете слипаются;

-ширина дистанционной рамки

-производство и транспортировка в горизонтальном положении.

Зачастую слипание стекол происходит при установке двухкамерного стеклопакета с толщиной 24 мм (4-6-4-6-4) при большой площади остекления.

Также слипание (развод) стекол можно наблюдать когда в стеклопакете два листа разделены пространством, заполненным сухим воздухом или газом. Уплотнитель, обеспечивающий герметичность стеклопакета, устанавливается на заводе при существующих там, давлении и температуре.

В связи с колебаниями давления и температуры объем воздуха или газа внутри стеклопакета будет соответственно:

· расширяться (атмосферное давление падает, температура растет)

· или сокращаться (атмосферное давление растет, а температура понижается).

Листы стекла будут деформироваться в зависимости от расширения (выпуклый объем) или сокращения (вогнутый объем).

В данном случае происходят также оптические искажения.

Инструкцию по проектированию, монтажу и эксплуатации стеклопакетов СН 481-75 ищите по следующей ссылке http://www.stroylist.ru/doc/

Дополнительную информацию о стеклопакетах с формулами, таблицами, смотрите по следующей ссылке: http://www.okno.com.ua/double_glazing.php

Источники: http://www.izolux.ru/product/paket

Полезный совет?

Расскажите друзьям


«Линза» на пакете. Как избежать прогибов стекла.

Внешний вид окна играет важную роль, как при покупке, так и в процессе эксплуатации, поэтому основным критерием его качества для покупателя является отсутствие видимых недостатков. Среди подобных дефектов наиболее распространены прогибы стекла в пакете и образование так называемых «линз». Как правило, они проявляются уже после покупки – при первых морозах или перепадах атмосферного давления.

Объясняется это явление просто. Стеклопакет, соответствующий ГОСТ, является герметичной конструкцией, и объём газа внутри него изолирован от внешней среды. При любом изменении внешнего атмосферного давления, понижении или повышении температуры, объём газа внутри пакета изменяется, стёкла при этом прогибаются – стеклопакет начинает «дышать».

Строго говоря, идеально ровным стеклопакет может быть только после выхода с хорошей сборочной линии. Или при полном соответствии температуры и атмосферного давления тем значениям, которые были на момент его сборки. Во всех остальных условиях прогибы стёкол всегда присутствуют в той или иной степени, и это нормальное явление.

Причина чрезмерных прогибов – тех самых, которые приводят к образованию «линз», слипанию стёкол, разгерметизации и разрушению стеклопакетов, – в использовании стекла недостаточной толщины. Как правило, это следствие ошибки в расчётах, которую допустил продавец в попытке удержать покупателя любой ценой и заключить сделку «здесь и сейчас». В результате, в стеклопакет «чуть больше стандартного» установили стекло толщиной 4 мм. Считается, что прогибам более подвержены внешние стёкла в стеклопакете, что конечно же неверно – просто прогибы внутренних стекол пакета гораздо менее заметны снаружи. Особенно красочно выглядят «линзы» на внешних стеклах с повышенной зеркальностью (с коэффициентом отражения видимого света 25…30% и выше).

Наиболее склонны к чрезмерным прогибам большие стеклопакеты квадратной формы (со стороной от 1 метра) с толщиной стекла 4 мм, которое в таких размерах легко гнётся.

Последствия недостаточной толщины внешнего стекла.

Потенциальные последствия, к которым приводит недостаточная толщина внешнего стекла:

  • некрасивая «линза» на стеклопакете, «кривое» отражение
  • слипание стёкол в одной или в обеих камерах стеклопакета
  • разгерметизация стеклопакета
  • разрушение стеклопакета

Разрушение стеклопакета от климатической нагрузки.

В стеклопакетах вытянутой формы (с соотношением сторон 2:1 и более) стекла менее гибкие, нежели в стеклопакетах квадратной формы, и они меньше склонны к образованию «линзы». Однако они так же подвергаются нагрузке при изменениях атмосферного давления и температуры. При неблагоприятном сочетании этих факторов нагрузка на стёкла вырастает до такой степени, что стёкла лопаются, оставляя рисунок характерной формы. Именно поэтому в пункте 4.6 ГОСТ не рекомендуется изготовление стеклопакетов с соотношением сторон более 3:1 без проведения прочностных расчетов.

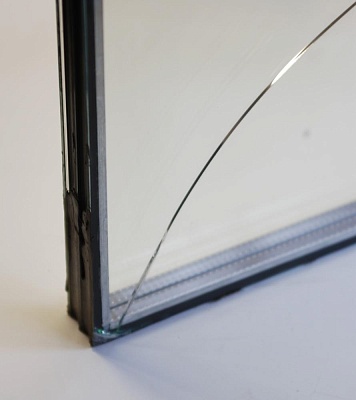

Фото стеклопакетов, лопнувших от климатической нагрузки:

Рекомендации ГОСТ по прогибу стекол в пакете

ГОСТ 24866-2014 «Стеклопакеты клееные. Технические условия» приводит следующие рекомендации: «… При наиболее неблагоприятном сочетании воздействующих на стеклопакеты факторов прогиб листовых стекол не должен превышать 1/250 наименьшей стороны или ½ ширины дистанционной рамки. Допускается по согласованию изготовителя с потребителем применять другие требования к прогибу…» (п. 9.4) «… требования к отклонениям от плоскостности листов стекла в стеклопакете действительны при температуре воздуха (газа) внутри стеклопакета (20±4)°С и атмосферном давлении воздуха 745-760 мм рт.ст. При необходимости расширения этого диапазона температур и давлений, это должно быть учтено при расчете необходимой толщины стекол в стеклопакете…». Важно отметить, что в этом пункте допускается по согласованию изготовителя с потребителем применять другие требования к прогибу. Это обусловлено тем, что зачастую стекла выдерживают нагрузку и прогибаются в одном направлении при сильных порывах ветра, что не вызывает ни слипаний, ни разрушений.

Иными словами, ГОСТ рекомендует проводить расчёты толщины стекла в пакете, позволяющие удостовериться, что при любых погодных условиях (температура, атмосферное давление) прогибы стекла при в пакете не приведут к ненормальным прогибам и его разрушению. Как это сделать?

Рекомендации по толщине стекол.

Для стандартных стеклопакетов площадью до 1.5 м2 рекомендуется применять стандартные формулы (однокамерный пакет: 4–16–4, двухкамерный пакет: 4–10–4–10–4. Если стеклопакет имеет площадь менее 0,6 м2, то не рекомендуется применять дистанционные рамки толщиной более 12 мм. В противном случае высок риск разрушения стеклопакета в зимний период. Для стеклопакетов площадь которых превышает 1,1 м2 рекомендуется применение наружного стекла толщиной 6 мм для уменьшения эффекта линзы. Для низкозеркальных стекол и покрытий (коэффициент отражения

В случае применения панорамного остекления, когда высота монтажа стеклопакета ниже 1100 мм, считая от уровня пола, настоятельно рекомендуется применять стекло триплекс, состоящее из двух стекол толщиной по 4 мм и ПВБ-пленки между ними. Подобное решение позволит стеклу в случае разрушения остаться в раме и обезопасить человека от выпадения наружу и получения травм большими осколками.

Для расчёта рекомендуемой толщины стёкол существуют профессиональные программы, которые позволяют оценить величину прогиба всех стёкол в пакете при сочетании неблагоприятных факторов (перепады атмосферного давления, ветровые нагрузки, низкие или высокие температуры). При использовании данного инструмента специалисты компании Pilkington в своих рекомендациях учитывают предельные нормативы и рекомендации, установленные ГОСТ 24866-2014 «Стеклопакеты клееные. Технические условия».

Вы можете обратиться к нашим специалистам с вопросом о возможности применения своего стеклопакета в той или иной ситуации. Для расчёта необходимо предоставить следующие данные:

  • состав стеклопакета (толщина стекол и ширина рамок)
  • размеры стеклопакета
  • ветровой регион (или населённый пункт, где предполагается установить стеклопакет)
  • высота установки стеклопакета
  • тип закрепления стеклопакета (например – по четырем сторонам)
  • плотность застройки в районе установки окна (лес, город, открытая местность или побережье)
  • чертежи фасада здания с отметками уровня чистого пола

Для улучшения внешнего вида стеклопакета и уменьшения прогиба внешнего стекла рекомендуется применять стёкла разной толщины. Снаружи ставится более толстое стекло, внутри – более тонкое.


Выявление брака стеклопакетов при тепловизионном обследовании окон

В этой статье я хочу рассказать об одном типе дефектов окон, оценка которого вызывает определенные трудности у термографистов во всем мире. Надеюсь, это поможет вашей работе и расширению познаний в области строительного тепловидения.

Тепловизионный контроль окон является, пожалуй, самым эффективным способом контроля качества светопрозрачных конструкций в натурных условиях. Сертификаты на продукцию производитель получает по итогам выборочного испытания отдельных изделий в лабораторных условиях. На качество каждого отдельного окна, установленного на объекте, сказывается множество факторов: от заводского брака до брака при установке.

Тепловизионное обследование окон практически всегда входит в регламент обследования строительных объектов. При тепловизионном обследовании окон многие проблемы становятся очевидными и зафиксированными на термограммах.

При проведении обследования окон нужно, чтобы оператор не только соблюдал необходимые условия тепловизионного контроля (перепад температур, разница давлений, отсутствие солнечной засветки и т.д.), но и имел достаточный опыт и подготовку для грамотной оценки результатов тепловизионной съемки. Как я сказал выше, иногда возникают трудности с интерпретацией термограмм, давайте перейдем к примерам.

Тепловизионное обследование окон

Приведенные выше термограммы иногда трактуются как утечка аргона или разгерметизация стеклопакета. Следует заметить, что указанные причины не могут сказываться только в центральной части стеклопакета, где мы наблюдаем повышенные теплопотери (пятно с пониженной температурой при внутреннем обследовании). Причина образования такой температурной аномалии в другом.

Нарушение плоскопараллельности стекол (линзование, иногда слипание стекол) приводит к уменьшению зазора между стеклами в центральной части стеклопакета. Из-за уменьшения толщины снижается теплозащита. Это создает характерную тепловую картину как на внутренней, так и на наружной поверхностях. Что интересно, такое нарушение наблюдается преимущественно на квадратных стеклопакетах.

Тепловизионный контроль окон

В профессиональной среде используются термины «схлопывание стекла» и «линзование стекол в стеклопакете». Появление линзы в стеклопакете зависит от многих факторов. Например, чем выше влажность в момент изготовления стеклопакета, тем больше влаги после герметизации заберет осушитель (молекулярное сито) из межстекольного пространства. Это создает более разреженное состояние в стеклопакете по сравнению с воздухом вне стеклопакета и приводит к вогнутости стекол, т. е к эффекту линзования. Также важно, как стеклопакет собирался (вертикально или горизонтально). Линзование может появляться из-за ветровой нагрузки в период эксплуатации. Причиной линзования становятся повышение/понижение температуры и атмосферного давления по сравнению с температурой и/или давлением в момент изготовления стеклопакета.

При эксплуатации стеклопакетов могут визуально наблюдаться интерференционные полосы (полосы Брюстера), они возникают вследствие высокого качества стекла и параллельности стекол в стеклопакете. Вместе с тем, не допускается соприкосновение или почти соприкосновение стекол в стеклопакете, сопровождающееся возникновением цветных концентрических окружностей (колец Ньютона) с центром в точке соприкосновения.

Несомненно, нарушение геометрии можно проверить и другими способами визуального контроля. Вы можете применить их для подтверждения проблем, выявленных при тепловизионном обследовании окон.

Как дополнительно проверить стеклопакет? Можно положить линейку на стекло и посмотреть на зазор. Приложить палец к стеклу и сравнить расстояние между отражениями в центре и по краям. Кроме того, легко обнаружить вогнутые стекла с внешней стороны по крайне искаженному отражению. Понаблюдайте за остекленными фасадами с улицы и предложите собственнику незамедлительно провести тепловизионный контроль 🙂

Использованы материалы: ТТМ, ITC, Теплонадзор

Расчет линзования стекол в стеклопакете   Блог проектировщика

Появление линзы в стеклопакете неизбежно. И зависит от многих факторов, таких как: какой осушитель (молекулярное сито) применен в стеклопакете – необходимо учитывать влажность воздуха и абсорбцию влаги осушителем (т.е поглощение паров воды молекулярным ситом), ведь чем выше влажность в момент изготовления стеклопакета, тем больше влаги, после герметизации заберет осушитель из межстекольного пространства, тем самым создаться более разреженное состояние в стеклопакете по сравнению с воздухом вне стеклопакета, что приведет к избыточной внешней нагрузке  на стекла и как результат, — к вогнутости стекол, т. е к эффекту линзования. Далее немаловажно, как  собирался стеклопакет, — вертикально или же горизонтально, наличие ветровой нагрузки в период эксплуатации, повышение/понижение температуры, а также повышение/понижение атмосферного давления по сравнению с температурой и/или давлением  в момент изготовления стеклопакета.



Соответственно, мы можем всего лишь минимизировать эффект линзы. Эффект линзы, невооруженным взглядом начинает проявляться при прогибе стекла 1/350. Расчет линзы, я считаю, носит вероятностный характер, — как правило, мы не знаем температуру в цеху, при которой собирается стеклопакет, не знаем атмосферное давление в момент сборки стеклопакета, не знаем влажность воздуха в день сборки.

В целом, расчет необходимо проводить как минимум для двух ситуаций:

  1. Расчет экстремального режима (до ввода в эксплуатацию): замороженный долгострой, — минусовая температура на улице и в помещении одинакова.
  2. Расчет нормального режима эксплуатации: температура внутри помещения + 20 0С.

Ветровая нагрузка для двух вариантов принимается одинаковая.



Произведу расчет. В качестве примера, возьму условия максимально приближенные к повседневным.

  • город: Санкт-Петербург.;
  • габариты стеклопакета: ВхШ, мм,  2500 х 1800 мм.;
  • формула стеклопакета:
  • наружное стекло: 6 мм.
  • ширина дистанционной рамки: 16мм.
  • внутреннее стекло: 6мм.;
  • Температура в момент сборки стеклопакета: +180С.
  • Влажность в момент сборки стеклопакета: 70%
  • Атмосферное давление в момент сборки стеклопакета: 749 мм.р.ст.
  • Атмосферное давление в период эксплуатации стеклопакета: 775 мм.р.ст. (эти среднестатистические данные для г.Санкт-Петербурга, взяты из СН 481-75)
  • Атмосферное давление в период  экстремального режима эксплуатации стеклопакета: 793 мм.р.ст. (взял из недельной метеосводки на вторник, 7-е февраля 2012г.)
  • Температура в помещении, в период эксплуатации стеклопакета: +200С.
  • Тип местности: В
  • Высота установки стеклопакета: 5м.
  • Габариты здания: ВхШ, м.,  20 х 35 м.;
  • Аэродинамический коэффициент: с=0,8



Методика расчета: прогиб стекол в стеклопакете следует считать раздельно.

За основу расчета, взял формулы из зарубежных Нормативных документов, таких как DIN 1249, DIN 1055. И “Технические правила…” от 2005г. (Technische Regeln fur Verwendung von linienformig gelagerten Verglasungen (TRLV)).  Если у кого-нибудь из читающих этот блог, есть данные нормы в полном объеме (…эх-х, если еще и на русском языке), прошу прислать их мне, т.к, мне они не помешают.

Итак, возвращаюсь к алгоритму расчетов:

- один расчет на,     -  температурную нагрузку и атмосферное давление ;

- второй расчет на,  -  ветровую нагрузку.

Далее все результаты суммируются и переносятся на стекла в стеклопакете.



Согласно СНиП 23-01-99 «Строительная климатология» , выбираем  для зимнего периода:

t1 = -36°С (табл. 1 графа 7: «Абсолютно минимальная температура воздуха, оС»).



Расчет номер 1 : Нагрузка от воздействия температуры и атмосферного давления на стеклопакет.

 1. Определяем  объем стеклопакета в момент сборки:

2. Выполняем расчет объема стеклопакета при экстремальном режиме:

3. Выполняем расчет объема стеклопакета при эксплуатационной температуре:

4. Находим среднюю температуру воздушной прослойки в стеклопакете:

5. Определяем силу действующую на  стеклопакет при экстремальном режиме:



6. Определяем силу действующую на  стеклопакет при эксплуатационной температуре:



7. Определяем цилиндрическую жесткость стекла:

8. Определяем характеристическую длину стеклопакета:

9. Определяем методом линейной интерполяции, безразмерный коэфф-т (Av)

Есть много способов линейной интерполяции, предлагаю один из них:



10. Определяем коэффициент жесткости стеклопакета:

11. При учете коэффициента жесткости стеклопакета, расчетная нагрузка составит:

1. Для экстремального режима:

2. В режиме эксплуатации:



12. Определяем методом линейной интерполяции, безразмерный коэфф-т  ”Пси” (ψ):

13. Вычисляем прогиб стекол в стеклопакете, для экстремального и эксплуатационного режимов:







Расчет номер 2 : Нагрузка от ветрового давления на стеклопакет.





Итог:

Прогиб стекол в стеклопакете, для экстремального режима эксплуатации, составляет:

14,438+14,438 = слипание стеклопакета. Вообщем здесь лекарство только одно,  - “поиграть” толщиной стекла. К примеру просчитать с наружным стеклом, толщиной от 8мм., и более.

Для нормального режима эксплуатации, прогиб составляет:

Наружное стекло: 7,324 мм. (атм. нагрузка)  + 6 мм. (ветровая нагрузка) = 13,324мм.

Внутреннее стекло: 7,324 мм. (атм. нагрузка) + … ->  вот здесь начинается самое интересное, — по логике,  наружное стекло забирает 55% ветровой нагрузки и давит на упругую воздушную подушку в межстекольном пространстве, а та в свою очередь с силой, равной 45% от ветровой нагрузки воздействует на внутреннее стекло (Распределение ветровой нагрузки взято из СН 481-75 п.3.7). Соответственно внутреннее стекло выгибается в сторону помещения на 3,6мм.!

Т.е., зазор между стеклами составит: 16мм – (7,324мм. + 6мм. + 7,324мм. -3,6мм.) = — 1,04мм. М-да, результат необнадеживающий– при данной ширине дистанционной рамке, стекла соприкоснуться.

Вообщем и здесь формула стеклопакета не прокатила.  А это значит что надо снова подбирать толщ. стекла.

Что еще могу заметить, — в немецких нормах ветровая нагрузка равная 100% воздействует также и на внутренние стекло (а не как у нас, равная 45%) . Также  они считают что внутреннее стекло вследствие ветровой нагрузки выгибается не в сторону помещения,  а в сторону улицы (может разработчики предполагали возможность возникновения сквозняка ?) .

Окончательный вывод, такой что у меня остался осадок, что работа выполнена только наполовину, т.к, прогибы стекла я посчитал, однако величины сопротивления стекла на изгиб (из этой методики расчета) так и  не узнал.



Распространенные проблемы с пластиковыми окнами

14:08:2013


Качественные пластиковые окна не замерзают

При условии грамотного монтажа и использования качественных комплектующих срок службы пластикового окна достигает примерно 50-60 лет. Но бывают ситуации, когда даже при соблюдении всех правил эксплуатации оконной конструкции может потребоваться ремонт или даже замена.

Когда «плачущие» окна – это не нормально

Как мы уже неоднократно писали, конденсат на пластиковых окнах чаще всего возникает из-за повышенной влажности и недостаточного проветривания. Но бывают случаи, когда появление конденсата свидетельствует о неисправностях конструкции:

  • Конденсат появляется между стеклами. Это говорит о браке при производстве стеклопакета: в норме он должен быть полностью герметичен. Выходом из такой ситуации может стать только замена стеклопакета, которую, впрочем, большинство фирм производят по гарантии.
  • Происходит запотевание откосов, на них появляется плесень, а в зимнее время – лед. Причина – нарушение технологии монтажа. Согласно существующим нормам, монтажный шов должен состоять из трех слоев: внутреннего паронепроницаемого, тепло- и звукоизолирующего среднего, защищающего от осадков внешнего. Если это правило не соблюдено, летом будет появляться конденсат, а зимой начнется промерзание. Решить проблему поможет только перемонтаж в соответствии с ГОСТами.

Если из окон дует

Ощущение сквозняка после установки пластиковых окон в норме появляться не должно. Проблема может быть вызвана несколькими причинами:

  • Не отрегулирована фурнитура. В этом случае створки неплотно прилегают к раме, и холодный воздух может ощущаться по всему периметру. Устраняется это довольно просто: петли подтягиваются с помощью отвертки или специального ролика, которым оснащается фурнитура некоторых производителей. Способ регулировки описывается в инструкции, которая выдается вместе с паспортом на готовое изделие. Если вы по каким-либо причинам не можете отрегулировать окно самостоятельно, обратитесь в фирму, которая занималась установкой пластиковых окон у вас дома.
  • Повреждение монтажного шва. Это – еще одно свидетельство того, что монтаж был произведен неправильно. Проблему можно решить, обратившись к специалистам, или же самостоятельно. Для этого нужно разобрать откосы и заполнить швы и зону под подоконником монтажной пеной.
  • Потеря эластичности уплотнителя. Контур уплотнения выполняется из резины, которая перестает быть эластичной примерно через 10 лет эксплуатации. Также повреждение уплотнителя возможно, если его протерли растворителем, бензином или другими агрессивными препаратами. Избавиться от сквозняка на время поможет смазка уплотнителя силиконом, но наилучший выход – обратиться в оконную компанию для его замены.

Многие люди склонны путать ощущение холода со сквозняком. Если поднести руку к окну в мороз, может показаться, что от него идет ветерок, но это ощущение чаще бывает вызвано особенностями циркуляции воздуха в помещении в холодное время года.

Повреждения стеклопакета

Вопреки распространенному мнению, стеклопакеты пластиковых окон могут разбиться не только вследствие механических повреждений. Бывает, что трещины образуются из-за браков в производственном процессе или неаккуратного обращения с готовым окном при транспортировке. К сожалению, велика вероятность, что заметите вы этот дефект только спустя некоторое время после того, как окно будет установлено: легкий удар или тряска (например, подпрыгнул ребенок или соседи включили перфоратор) – и внезапно по всему стеклу расходятся трещины.

Слишком сильный нагрев воздуха в слишком узком стеклопакете приводит к возникновению избыточного давления, которое также может стать причиной разрушения стекол. По той же причине запрещается эксплуатация пластиковых окон в неотапливаемых помещениях в зимнее время: стеклопакет сильно сжимается в мороз, что тоже провоцирует повышение давления воздуха или другого газа, которым заполнены камеры окна.

Перепады давления вызывают еще одно повреждение пластиковых окон, слипание стекол, когда они выгибаются и соприкасаются друг с другом. Эта проблема характерна для неверно рассчитанного панорамного остекления.

При подобных повреждениях, какими бы серьезными они не казались, все же удастся обойтись без серьезных затрат. Не обязательно менять всю оконную конструкцию, достаточно просто заменить стеклопакет, что будет и дешевле, и быстрее.


Если стекло разбилось, достаточно заменить стеклопакет

Когда окно придется менять полностью

Большинство дефектов устранимы без таких радикальных действий. Но есть исключение. Если вы заказали окно в одной из фирм-однодневок – компаний, которые открываются на весенне-летний сезон и потом исчезают с рынка, скорее всего, неприятности дадут о себе знать уже через пару месяцев.

Недобросовестные производители используют некачественные профили и фурнитуру, экономят на монтаже вплоть до экономии на крепежных элементах – иными словами, предлагают такие окна, которые вряд ли прослужат дольше полугода без явных дефектов. Перекосы рамы, неплотное закрытие или прогиб створок, сквозняки и протечки – эти недостатки исправить уже невозможно, поэтому окно придется менять. Чтобы избежать этого, обращайтесь только в проверенные фирмы и не покупайтесь на слишком низкие цены.

Замена стекла в стеклопакете своими руками

Замена стекла в стеклопакете своими руками

Работа по замене стекла в стеклопакете своими руками гораздо более трудозатрата по времени, чем замена на новый стеклопакет. Если есть возможность заказать изготовление нового стеклопакета, то это гораздо надежней, чем вклеивать новое стекло в разбитый стеклопакет.

Если доставка нового стеклопакета обходится очень дорого, например, из другого города, то в этом случае можно и повозится с заменой стекла в стеклопакете.
Надо понимать, что в металлических дистанционных рамках засыпаны гранулы силикагеля, которые высушивают воздух в стеклопакете, чтобы влага из воздуха не осаждалась на стекле. Если разбитый стеклопакет простоит в этом состоянии несколько дней при влажной погоде, то силикагель потеряет свои свойства и будет бесполезен, когда вы отремонтируете стеклопакет, приклеив новое стекло. Поэтому если у Вас возникло желание заменить стекло в разбитом стеклопакете своими руками, то затягивать этот процесс не стоит.

Чтобы заменить разбитое стекло необходимо замерить точные размеры стеклопакета. Для этого необходимо снять штапики. Чтобы не повредить штапики ,удерживающие стеклопакет, необходимо использовать широкую стамеску или шпатель, но не в коем случае отвертку. Сняв стеклопакет, помимо размеров стекла, обратите внимание на его толщину. Стекло для стеклопакета можно купить на строительном рынке или стекольной мастерской.
Отрезаем аккуратно разбитое стекло от дистанционной рамки с помощью ножа со сменными лезвиями. Делать это необходимо не спеша, чтобы не разрезать алюминиевую дистанционную рамку. Далее, очищаем дистанционную рамку от неровностей герметика. Если внутрь вскрытого стеклопакета попал мусор, то осторожно не испачкав стекло убираем его. Срезаем часть полисульфидного герметика на торце стеклопакета. Стеклопакет для сборки кладется горизонтально и на дистанционную рамку наносится тонким слоем нейтральный прозрачный силикон. Осторожно, лучше с помощью присоски, сверху кладется новое стекло и прижимается к ремонтируемому стеклопакету. Торец необходимо загерметизировать нейтральным силиконом и ни в коем случае не использовать кислотный универсальный силикон.
Стеклопакет с нанесенным силиконом, необходимо продержать до полного высыхания около суток, но если нет временю, то пару тройку часов. Если силикон не достаточно высох, то перед установкой в окно торец стеклопакета можно обклеить скотчем.

Отремонтируемый таким образом стеклопакет, может прослужить несколько лет, а может и разгерметизироватся и через месяц, поэтому мастера сервисного центра «Паликпроф» не меняют стекла в стеклопакете а производят замену нового стеклопакета.

Комментарии:


Что находится между стеклами окон?

Из статьи Вы узнаете:

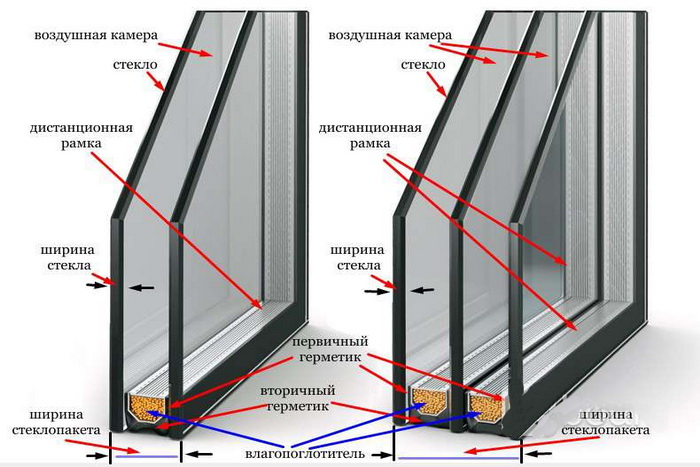

Известно, что современное окно включает в себя стеклопакет и множество более мелких составляющих. Необходимо понимать, что стеклопакет — это не все окно, а только прозрачное стекольное заполнение. Состоит он из 2 или 3 листов стекла, соединенных между собой заводским способом с использованием высокопрочных герметиков.

Чтобы между стеклами образовалась воздушная камера, которая в дальнейшем будет выполнять роль теплоизолятора и обеспечивать защиту от холода, используют алюминиевую дистанционную рамку.

Что содержится между стеклами оконных рам?

Внутри камер окна находится высушенный воздух или инертный газ, благодаря чему при смене температур на стеклах не образовывается конденсат.

Важную роль в сохранении тепла в доме играет то, чем заполнено межстекольное пространство. Теоретически, чем «разреженнее» будет газ в пространстве между стеклами рамы, тем более эффективно будет работать сам стеклопакет.

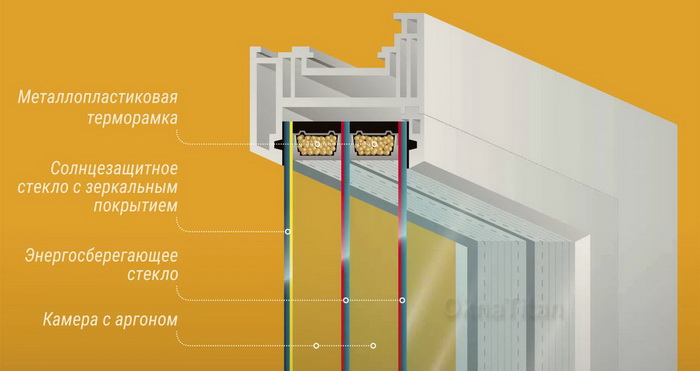

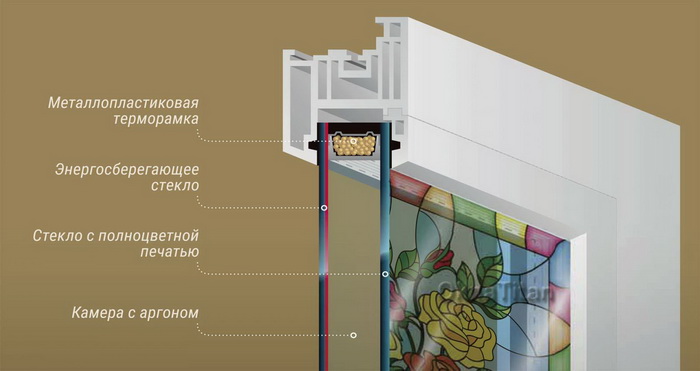

Для усовершенствования термостойкости окон стеклопакеты заполняют инертными газами:

  • аргон;
  • криптон;
  • ксенон.

Что содержится между стекол оконных рам?

Благодаря свойствам газов, межстекольное пространство, заполненное инертной субстанцией, приобретает новые характеристики. Теплопроводность остекления существенно сокращается. С точки зрения доступности для покупателя более широкое распространение получили стеклопакеты, заполненные аргоном.

Но здесь неопытного покупателя также может поджидать разочарование – и вместо обещанного благородного газа между стёкол оконных рам будет обычный воздух. Убедиться потребителю в том, что внутри оконного стеклопакета действительно аргон, на первый взгляд, довольно сложно, так как стеклопакет нельзя разобрать, а газ невозможно пощупать или попробовать на вкус. Достоверно факт наличия аргона в стеклопакете смогут показать только специальные приборы — тепловизоры, не очень доступные обычному человеку из-за их цены и ненадобности в повседневной жизни. Однако, не всё так безнадёжно.

Визуально стеклопакет с аргоном можно отличить по наличию клапана, через который и закачивается инертный газ. Следует знать, что аргон не будет в состоянии выполнять свои функции, если в стеклопакете внешнее стекло не является энергосберегающим. Что касается вопроса цены, то разница между обычным стеклопакетом и аналогом, заполненным аргоном, не столь существенна. Газ ксенон практически не применяется, так как его стоимость в несколько раз выше аргона, что, в конечном счете, делает оконные изделия существенно дороже.

Разница между газами, находящимися в современном окне

Что содержится между стекол оконных рам?Осушенный воздух внутри стеклопакета - по умолчанию. Осушенным он получается под действием специальных осушающих гранул, которыми заполнены дистанционные рамки. Воздух - хороший теплоизолятор, который ничего не стоит. Тогда зачем в стеклопакет закачивают инертный газ?

Инертный газ: аргон (Ar) или Криптон (Kr) - имеет плотность и массу, большую, чем воздух. Это свойство инертных газов позволяет им выступать лучшим изолятором.

Газ

Плотность кг/м3

Воздух

1,2

Аргон

1,8

Криптон

3,7

Передача тепла в плотной газовой среде замедляется, а значит и окно, в котором установлен стеклопакет с инертным газом, лучше защищает от перепадов температуры снаружи.

[tip]Безопасность инертных газов определяется тем фактом, что и аргон, и криптон - используемые для заполнения камер вместо воздуха - содержатся в атмосфере и окружающем нас воздухе.[/tip]

Аргон

Обладает двумя уникальными качествами:

  • уменьшение теплопотерь, за счет того, что имеет более низкое значение теплопроводности, чем воздух;
  • отсутствие движения внутри стеклопакета, так как этот газ тяжелее атмосферы и, следовательно, практически не перемещается внутри оконного блока.

Поскольку это более доступный по бюджету газ, большинство производителей ПВХ окон предлагает его в качестве стандартного наполнителя. Экономия тепла при использовании аргона увеличивается до 60% по сравнению с обычным стеклопакетом.

Аргон

Криптон

Применение криптона в качестве заполнителя дает более высокие параметры энергоэффективности и допускает наименьшее расстояние между стеклами. Узкая панель стеклопакета требует небольшое количество этого газа, что позволяет создавать более плотные системы.

Блиц-опрос: При выборе пластикового окна на что важно обращать внимание?Poll Options are limited because JavaScript is disabled in your browser.

Для максимальной эффективности и экономии пространства при производстве пластиковых окон криптон используют в трех- и четырехкамерных стеклопакетах, а аргон – в продукции с двойными и тройными. Не смотря на большую плотность - Криптон в 3 раза тяжелее воздуха - улучшение теплоизолирующих свойств (на 5%) не адекватно увеличению стоимости (в 7 раз дороже аргона), поэтому Криптон в производстве энергосберегающих стеклопакетов применяется реже.

[tip]Подробнее о том, какие преимущества открывает применение газа в межстекольном пространстве, читайте в статье: «Заполнение стеклопакета инертным газом. Возможности и преимущества».[/tip]

Как узнать, содержит ли стеклопакет газ?

Самостоятельная проверка наличия аргона в стеклопакете – довольно сложное дело. Для обследования будет необходим тепловизор: следует сравнить теплопроводность окна с аргоном и без него и сопоставить результаты. Лучше обращаться к непосредственному специалисту для проведения тепловизионной съемки. Невооруженным взглядом определить, присутствует ли в окне аргон, невозможно.

Как выбрать хороший стеклопакет

Ответ на вопрос, какой стеклопакет выбрать, зависит от того, какие требования выдвигаются к окну. Это может быть:

  • энергосбережение
  • защита от уличного шума
  • препятствие образованию конденсата и сырости
  • небольшой вес

Задачу сохранения тепла лучше всего решает двухкамерный стеклопакет, однокамерный с і-стеклом, а в регионах с суровыми зимами — теплопакет. Показатели энергосбережения для 2-х камерных конструкций и 1-камерных с і-стеклом почти одинаковы. Последние имеют меньший вес за счет использования двух, а не трех стекол, однако проигрывают первым в звукоизоляции.

Если важно сохранить тепло и защитить жилище от внешних звуков — остановите выбор на двухкамерных пакетах. При больших оконных проемах двухкамерный пакет может оказывать большую нагрузку на несущие конструкции и фурнитуру, тем самым, уменьшая срок их службы. В этом случае целесообразно выбрать однокамерный вариант с энергосберегающим стеклом. Для улучшения звукоизоляции можно использовать более толстое стекло.

Подбор лучшего стеклопакета в квартиру или частный дом

Какой стеклопакет из однокамерных ни возьми, он не защитит от шума так, как двухкамерный. Более того, шумоизоляция зависит не столько от количества воздушных прослоек, сколько от различного расстояния между стеклами в каждой из камер. Если проблема защиты от шума стоит особенно остро, выбирайте вариант с разной шириной дистанционной рамки.

состав пластикового стеклопакета окна

Сравнение конструкции однокамерного стеклопакета и двухкамерного

Что касается применения инертного газа, специалисты до сих пор не пришли к единому мнению. Газ повышает теплосбережение на 10-15%. Однако после 15 лет эксплуатации он полностью улетучивается, замещаясь обычных воздухом. Чтобы закачать газ снова, пластиковые окна необходимо демонтировать, доставить на производство, наполнить газом при помощи специальной установки и вернуть обратно. Это требует дополнительных затрат времени и средств.

Не в последнюю очередь выбор пакета зависит от того, какой профиль используется. Ширина профиля может варьироваться от 24 до 41 мм. Ширина стеклопакета должна обязательно совпадать с данной характеристикой в паспорте профиля, иначе пакет в профиль попросту не влезет. Узнать ширину стеклопакета тоже можно по формуле. Достаточно сложить все числовые значения. Например, пакет, характеризующийся формулой 6М1-8Ar-4М1-10Ar-4И, имеет ширину 32 мм (6+8+4+10+4=32). Ar – означает наличие аргона в стеклопакете.

Установка окон ПВХ — важное и затратное мероприятие. Качественные окна, которые помогают до 70% снизить счета на оплату отопления и создают комфортный микроклимат в доме, не могут стоить дешево. И все же, зная как правильно выбрать стеклопакет, можно подобрать оптимальный вариант, учесть нюансы, не упустить важные моменты и не потратить лишнего.

Заключение

По своим эксплуатационным характеристикам стеклопакеты с аргоном значительно отличаются от обычных стеклопакетов, заполненных сухим воздухом. Они характеризуются повышенными изолирующими свойствами, защищают помещение от ультрафиолетового излучения и имеют улучшенные оптические характеристики.

Теплопроводность аргона значительно меньше, чем воздуха, поэтому стеклопакеты с аргоном обладают повышенными теплоизолирующими характеристиками. Экономия тепла при установке стеклопакета с аргоном достигает 60%, по сравнению с обычными стеклопакетами, заполненными воздухом. Теплоизоляция таких оконных конструкций позволяет не только сохранять тепло в помещении, но и поддерживать в нем комфортную температуру в жаркое время. Таким образом, при установке стеклопакетов с аргоном достигается экономия средств не только на отоплении, но и на кондиционировании помещения.

пластиковое окно в разрезе

Стеклопакет с мультифункциональным и энергосберегающим стеклом

По теплоизоляции однокамерный стеклопакет с аргоном соизмерим с двухкамерным, заполненным воздухом. Поэтому установка стеклопакетов данной конструкции значительно облегчает оконные створки, что снижает нагрузку на фурнитуру. Такие окна служат дольше и реже выходят из строя.

Аргон в стеклопакетах повышает не только теплоизоляцию окна, но и его шумоизолирующие характеристики. Это обусловлено плотностью инертного газа. По сравнению с воздушной средой, в аргоне скорость распространения звуковых волн меньше примерно на 20%. Это позволяет использовать стеклопакеты с аргоном для шумоизоляции помещений.

Срез ПВХ окна

Стеклопакет с солнцезащитным и энергосберегающим стеклом

Аргон, помещенный в стеклопакет, отражает значительную часть ультрафиолетового излучения. Это особенно актуально в летний период, когда из-за сильного солнечного излучения страдает внешний вид предметов мебели, обоев и других покрытий в помещении.

Благодаря наполнению аргоном стеклопакет значительно меньше искажает изображение. Если в стеклопакетах с воздухом иногда возникает эффект линзы, из-за которого изображение за окном может быть неодинаковым при разных температурах, то при установке стеклопакетов с аргоном этого не происходит.

Пластиковое окно с рисунком

Стеклопакет с энергосберегающим стеклом и цветной печатью на нем

Аргон не горит и не взрывоопасен, не радиоактивен и не вступает в химические реакции. Поэтому он и называется инертным газом. Он не ядовит и на здоровье человека никак не влияет. Что же касается утечки аргона из стеклопакета, то двухступенчатая герметизация обеспечивает его утечку менее 1-2% в год. Это значит, что срок их службы составит более 50 лет, как и гарантирует производитель.

Многих интересует, как узнать, что заказанные стеклопакеты действительно заполнены аргоном. На глаз это определить нельзя. Аргон невидим и бесцветен. Чтобы определить наполнение стеклопакетов, необходимо применить специальный прибор – тепловизор. Для этого лучше воспользоваться услугами специализированных фирм, которые предоставят специалистов для проведения соответствующего анализа.

Стеклопакеты с аргоном стоят не намного дороже обычных, однако они очень эффективны. А чтобы получить окна с усиленным энергосбережением, рекомендуют применять в таких конструкциях энергосберегающие стекла. При этом даже тонкий стеклопакет эффективно сохраняет тепло и обеспечивает комфортную температуру в помещении.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
