Снип высота установки радиаторов отопления – Нормативные требования к установке отопительных приборов. Правильная установка радиаторов отопления – советы экспертов

Содержание

СНиП 3.05.01-85 «Внутренние санитарно-технические системы»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

высота установки радиаторов отопления | Спецсантехника



Мы работаем официально. Предоставляем документы для ДЕЗ, ЖЭК, ТСЖ и управляющих компаний.

Установка отопления загородных домов

Организация отопления необходима в любом загородном доме, и каждый этап этой работы должен быть выполнен с соблюдением всех технических требований. Поэтому и правильная установка радиаторов отопления очень важна, невыполнение принципиальных требований приведет к нарушению технологии и снизит эффективность работы системы.

При установке радиаторов отопления в Москве и других регионах нужно помнить не только о правильном методе соединения приборов, но и о верном подборе типа отопительного оборудования.

Схемы установки батарей отопления

Перед тем как приступать к установке, нужно определиться со схемой подключения. Существуют следующие варианты установки радиаторов отопления:

  1. Боковое подключение – сегодня наиболее востребованное, так как с его помощью можно достигнуть наибольшей теплоотдачи. В этом случае подводящая линия подключается к верхнему патрубку, а отводящая труба – к нижнему. При несоблюдении этого правила установки батарей отопления мощность, а вместе с ней и эффективность, системы снизится.
  2. Диагональное подключение отлично подходит для длинных радиаторов, так как позволит равномерно прогреть батарею. В этом случае с одной стороны подводящая труба подключается к верхнему патрубку, а с другой стороны отводящая – к нижнему. При подаче теплоносителя через нижний патрубок мощность уменьшается на 10%.
  3. Нижняя схема подключения используется в том случае, если система отопления проходит под полом. Если сравнивать с боковым подключением, то такой метод уменьшает теплоотдачу на 5-15%.

Установка батарей отопления:  инструкция

После выбора типа подключения можно приступать к монтажу батарей, с учетом рекомендаций СНИП. Кроме того, при установке радиаторов отопления инструкция, прилагаемая заводом-изготовителем также должна приниматься во внимание, так как при несоблюдении правил установки радиаторов отопления право на гарантийное обслуживание будет потеряно, и решать проблемы неисправностей придется самостоятельно.

По нормам установки радиаторов отопления возможен монтаж, не снимая защитной пленки, так вы убережете приборы от грязи и пыли, а также от царапин при монтаже. Установка радиаторов отопления СНиП предполагает соблюдение следующих отступов.

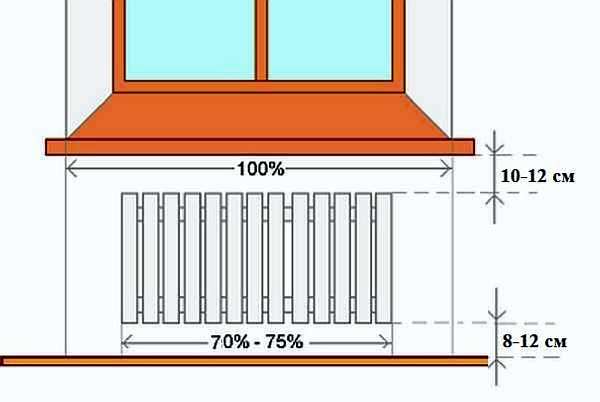

  1. По нормам установки батареи от нижней части ниши или подоконника требуется отступить 100 мм, если расстояние будет меньше ¾ глубины батареи, то тепловой поток будет меньше и затруднится доступ нагретого воздуха в комнату.
  2. Высота установки радиаторов отопления должна составлять 120 мм от пола  до низа батареи, если отступ будет меньше 100 мм, то теплообмен будет затруднен, и уборка пола в этом участке также будет вызывать трудности. В том случае, если отступ превысит 150 мм, то перепад температур по высоте будет сильно увеличен, особенно это будет заметно в верхней части комнаты.
  3. Правильная установка батарей отопления предполагает наличие отступа от плоскости стены не меньше 20 мм. При установке батареи вплотную к стене или с зазором меньше 20 мм, теплоотдача будет ухудшаться, а на верхней части радиатора будет возникать пылевой след.

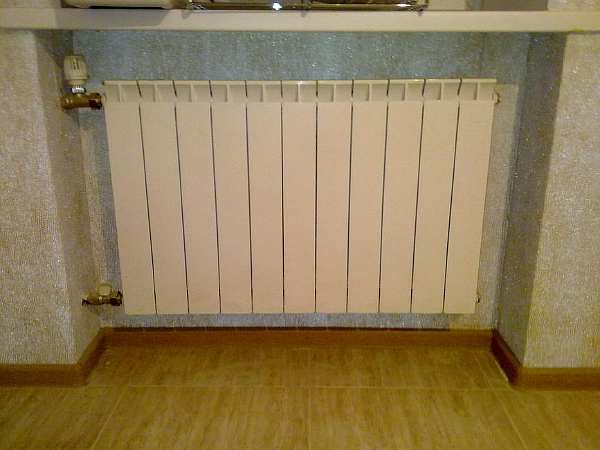

Установка радиаторов отопления фото, видео поможет вам не ошибиться в процессе монтажа и организовать в своем доме надежную и эффективную систему отопления.

СНиП также регламентирует порядок монтажа отопительных приборов.

  1. Сначала производится разметка место под кронштейны (не менее 3).
  2. Далее происходит укрепление кронштейнов при помощи цементного раствора или дюбелей.
  3. Установка крана Маевского, заглушек, переходников и т.д.
  4. Потом приступают к установке радиаторов.
  5. Далее соединяют батареи с трубами отопительной системы.
  6. После этого производится установка воздухоотводчика, по СНиП он должен быть автоматическим.
  7. В последнюю очередь радиаторы освобождают от защитной пленки.

Если придерживаться этих правил, радиаторы обеспечат тепло в помещении в холодное время года и прослужат долго.



 Наши работы


Замена радиаторов (батарей) отопления на газосварке.

Наши специалисты устанавливают радиаторы (батареи) отопления на газосварке или резьбовом соединении. Оба способа разрешены СНиП и являются надежными и долговечными. Выбор зависит от желания заказчика и рекомендаций управляющей компании, которая обслуживает Ваш дом. Мы применяем ремонто-сберегающие технологии, по-этому не стоит опасаться, что при проведении работ пострадают обои или паркет.

Наши заказчики выбирают

4,500.00 р.

4,050.00 р.

Купить за 1 клик

Мы обслуживаем

Районы Москвы:

Бескудниковский,Бибирево,Бирюлёво Восточное,Бирюлёво Западное,Богородское,Братеево,

Бутово

Северное,БутовоЮжное,Бутырский,Вешняки,Внуково,Войковский,Восточный,Выхино-Жулебино,Гагаринский,Головинский,Гольяново,Даниловский,Дегунино

Восточное,Дегунино Западное,Дмитровский,Донской,Дорогомилово,Замоскворечье,Зюзино,Зябликово,Ивановское,

Измайлово Восточное,Измайлово,Измайлово

Северное,Капотня,Коньково,Коптево,Косино-Ухтомский,Котловка,Красносельский,Крылатское,Крюково,Кузьминки,Кунцево,Куркино.

Левобережный,Лефортово,Лианозово,Ломоносовский,Лосиноостровский,Люблино,Марфино,

Марьина роща,Марьино,Матушкино,Медведково Северное,Медведково Южное,Метрогородок,

Мещанский,Митино,Можайский,Молжаниновский,Москворечье-Сабурово,Нагатино-Садовники,

Нагатинский затон,Нагорный,Некрасовка,Нижегородский,Ново-Переделкино,Новогиреево,

Новокосино,Обручевский,Орехово-Борисово Северное,Орехово-Борисово Южное,Останкинский,

Отрадное,Очаково-Матвеевское,Перово,Печатники,Покровское-Стрешнево,Преображенское,

Пресненский,Проспект Вернадского,Раменки,Ростокино,Рязанский,Савёлки,Савёловский,

Свиблово,Северный,Силино,Сокол,Соколиная гора,Сокольники,Солнцево,Старое Крюково,

Строгино,Таганский,Тверской,Текстильщики,Тёплый Стан,Тимирязевский,Тропарёво-Никулино,

Тушино Северное,Тушино Южное,Филёвский парк,Фили-Давыдково,Хамовники,Ховрино,

Хорошёво-Мневники,Хорошёвский,Царицыно,Черёмушки,Чертаново

Северное,Чертаново Центральное,Чертаново Южное,Щукино,Южнопортовый,Якиманка,Ярославский,Ясенево.

Требования снип для систем отопления. Правила установки радиаторов отопления, снип, монтаж и размещение

Правила установки радиаторов отопления

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

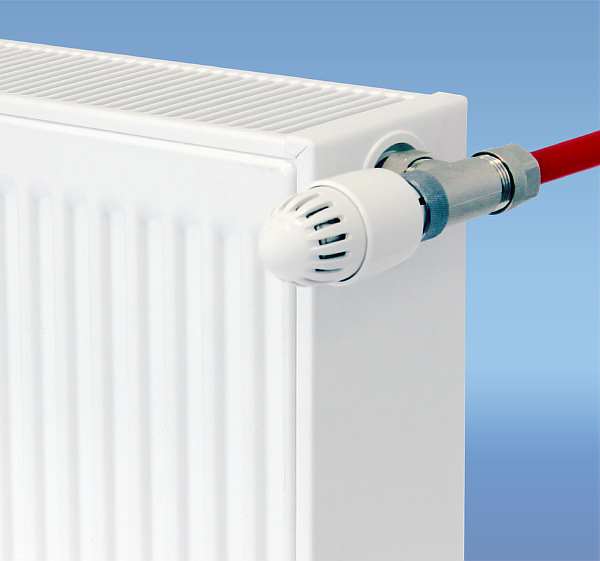

Установка радиатора управления

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.


Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

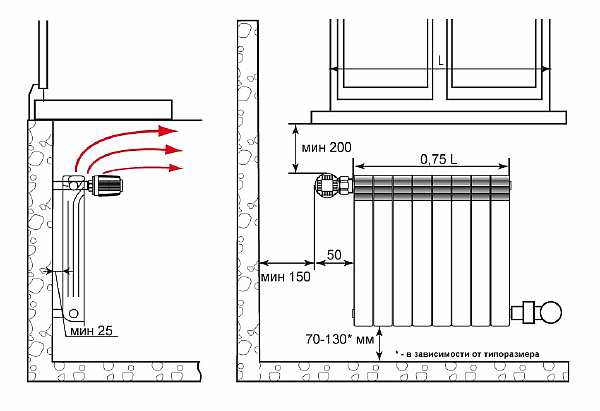

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

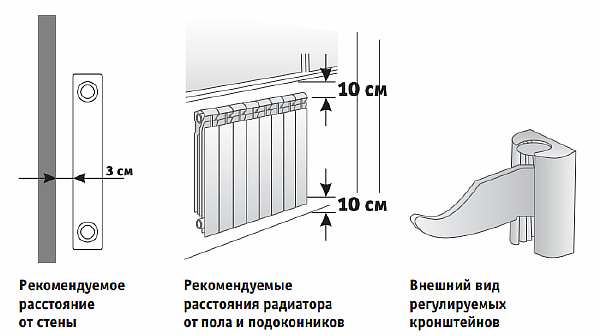

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

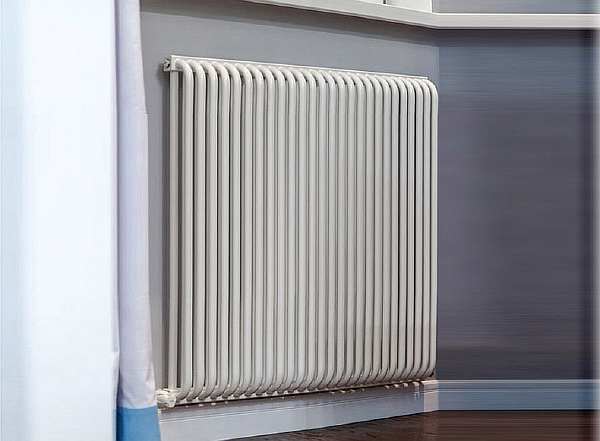

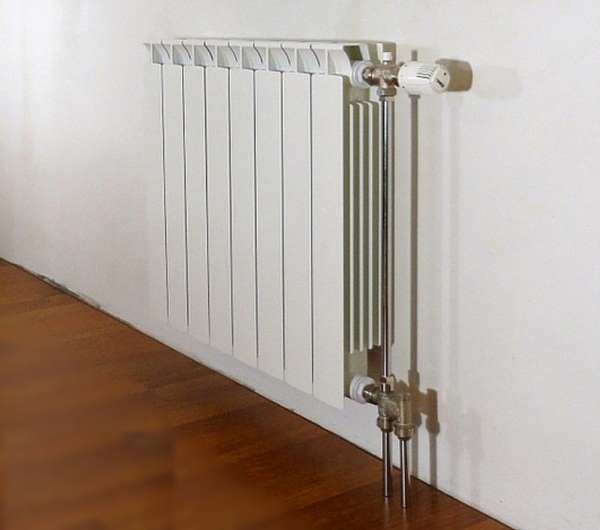

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

http://otoplenie-doma.org

Рейтинг: 1 011

При использовании систем отопления, кондиционирования по

Монтаж отопительных приборов. Нормативные требования и рекомендации — СанТехМаркет

Содержание

Источник норматива

Рекомендуется применять двухтрубные системы отопления. В поэтажных трубных разводках рекомендуется применять:»лучевую» схему с центрально расположенными подающим и обратным коллекторами;попутную двухтрубную схему с разводкой по периметру дома.

п. 7.2.2 СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов»

Температура открытой поверхности радиатора водяного отопления, если не приняты меры по предотвращению случайного касания ее человеком, не должна превышать 70 °С.

п. 7.2.4 СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов»

Отопительные приборы в помещениях категорий А, Б, В следует размещать на расстоянии (в свету) не менее чем 100 мм от поверхности стен. Не допускается размещать отопительные приборы в нишах.

п. 3.45. СНиП 2.04.05-91* «Отопление вентиляция кондиционирование»

П. 6.5.2 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
При расчете отопительных приборов следует учитывать 90% теплового потока, поступающего в помещение от трубопроводов отопления.

п. 3.46. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

Номинальный тепловой поток отопительного прибора не следует принимать меньше чем на 5% или на 60 Вт требуемого по расчету.

п. 3.47. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

Отопительные приборы следует размещать, как правило, под световыми проемами в местах, доступных для осмотра, ремонта и очистки.Длина отопительного прибора должна быть, как правило, не менее 75% длины светового проема в больницах, детских дошкольных учреждениях, школах, домах для престарелых и инвалидов, и 50% -в жилых и общественных зданиях.

п. 3.48. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

П.6.5.5. СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
Соединение отопительных приборов «на сцепке» допускается предусматривать в пределах одного помещения. Отопительные приборы гардеробных, коридоров, уборных, умывальных, кладовых допускается присоединять «на сцепке» к приборам соседних помещений.

п. 3.52. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

Разностороннее присоединение трубопроводов следует предусматривать к радиаторам с числом секций более 20 (более 15 в системах с естественной циркуляцией), а также к радиаторам, соединенным «на сцепке», при числе их более двух.

п. 3.54. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

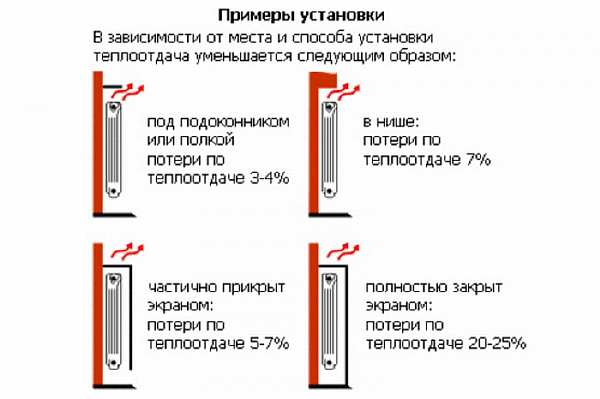

Декоративные экраны (решетки) допускается предусматривать у отопительных приборов (кроме конвекторов с кожухами) в общественных зданиях с учетом доступа к отопительным приборам для их очистки. Номинальный тепловой поток отопительного прибора при применении экрана (решетки) не должен превышать более чем на 10% номинального теплового потока открыто установленного отопительного прибора.

п. 3.58. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

У отопительных приборов следует устанавливать регулирующую арматуру, за исключением приборов в помещениях гардеробных, душевых, санитарных узлов, кладовых, а также в помещениях, где имеется опасность замерзания теплоносителя (на лестничных клетках, в тамбурах и т.п.).В жилых и общественных зданиях у отопительных приборов следует устанавливать, как правило, автоматические терморегуляторы.

п. 3.59*. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

п. 6.5.13 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
Регулирующую арматуру для отопительных приборов однотрубных систем отопления следует принимать с минимальным гидравлическим сопротивлением, а для приборов двухтрубных систем — с повышенным сопротивлением.

п. 3.60. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

П. 7.2.8.2 СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов»
Запорную арматуру следует предусматривать:для отключения и спуска воды от отдельных колец, ветвей и стояков систем отопления;для конденсатоотводчиков и автоматически или дистанционно управляемых клапанов. Для другого оборудования запорную арматуру следует предусматривать при технико-экономическом обосновании; для отключения части или всех отопительных приборов в помещениях, в которых отопление используется периодически или частично. Запорную арматуру допускается не предусматривать на стояках в зданиях с числом этажей три и менее.

п. 3.61. СНиП 2.04.05-91*«Отопление вентиляция кондиционирование»

Уклоны подводок к отопительным приборам следует выполнять от 5 до 10 мм на длину подводки в сторону движения теплоносителя. При длине подводки до 500 мм уклон труб выполнять не следует.

п. 3.18 СНиП 3.05.01-85 Внутренние санитарно-технические системы

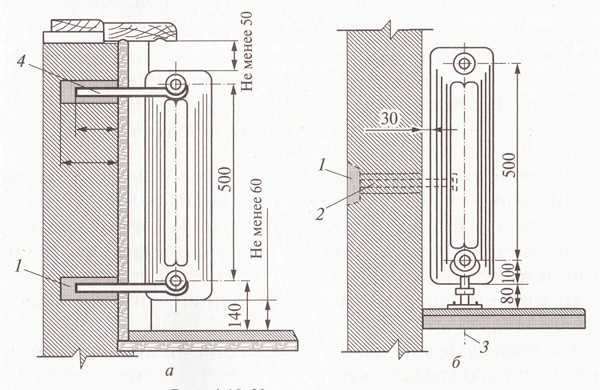

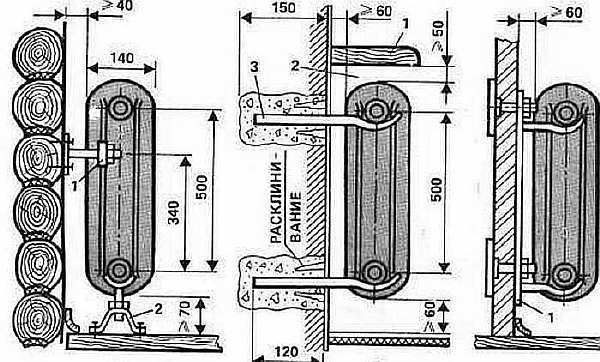

Радиаторы всех типов следует устанавливать на расстояниях, мм, не менее: 60 — от пола, 50 — от нижней поверхности подоконных досок и 25 — от поверхности штукатурки стен. В помещениях лечебно-профилактических и детских учреждений радиаторы следует устанавливать на расстоянии не менее 100 мм от пола и 60 мм от поверхности стены.При отсутствии подоконной доски расстояние 50 мм следует принимать от верха прибора до низа оконного проема. При открытой прокладке трубопроводов расстояние от поверхности ниши до отопительных приборов должно обеспечивать возможность прокладки подводок к отопительным приборам по прямой линии.

п. 3.20. СНиП 3.05.01-85 Внутренние санитарно-технические системы

Для присоединения медных труб с нагревательным прибором из алюминия и его сплавов следует применять резьбовые переходные детали из нержавеющей стали или бронзы

п.3.2.1 СП 40-108-2004 Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из  медных труб

При установке отопительного прибора под окном его край со стороны стояка, как правило, не должен выходить за пределы оконного проема. При этом совмещение вертикальных осей симметрии отопительных приборов и оконных проемов не обязательно.

п. 3.23. СНиП 3.05.01-85 Внутренние санитарно-технические системы

При выпуске воздуха из алюминиевых радиаторов не допускается подносить к воздуховыпускному крану открытое пламя

п.6.4. ГОСТ 31311-2005 Приборы отопительные. Общие технические условия.

Отопительные приборы должны быть постоянно заполнены водой, как в отопительные, так и в межотопительные периоды. Опорожнение системы отопления допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 суток в течение года

п.10.2. ГОСТ 31311-2005 Приборы отопительные. Общие технические условия.

Отопительные приборы необходимо очищать от пыли перед началом отопительного сезона и через каждые 3 — 4 месяца работы

п.10.4. ГОСТ 31311-2005 Приборы отопительные. Общие технические условия.

В однотрубной системе отопления с односторонним присоединением отопительных приборов открыто прокладываемый стояк должен быть расположен на расстоянии 150±50 мм от кромки оконного проема, а длина подводок к отопительным приборам должна быть не более 400 мм.

п. 3.24. СНиП 3.05.01-85 Внутренние санитарно-технические системы

Расстояние от радиатора до стены снип. Правила установки радиаторов отопления

ы отопления в квартире — это правильный и недорогой способ вернуть тепло в свою квартиру. К тому же, это нельзя назвать сложным процессом, важно лишь соблюдать все нюансы монтажа и правила установки.

Примеры подсоединения батареи.

Подготовительные работы

Перед началом работ нужно учитывать некоторые нюансы:

Подключение батареи можно доверить квалифицированному специалисту, который выполнит всю работу быстро и качественно.

  1. Самостоятельно заменять батарею не стоит, а лучше доверить это дело специалисту, на которого и ложится вся ответственность за дальнейшие неисправности в работе радиатора. К тому же, при замене своими руками есть риски оставить без воды всех жильцов дома, чьи квартиры расположены по стояку. Воду перед работами в квартире должны перекрывать только сотрудники ЖЭКа, имеющие соответствующую квалификацию.
  2. Если при установке и замене используется метод изгиба труб и работа газосваркой, то работа должна производиться также рабочими с определенной квалификацией на проведение работ с повышенной безопасностью.

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:

  • места проживания;
  • разводки отопительной системы;
  • от того, каким способом нужно будет установить отопительные радиаторы;
  • температурного режима в отопительной системе;
  • учета, какой материал был использован при производстве труб;
  • необходимости регулирующих элементов и арматуры;
  • расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

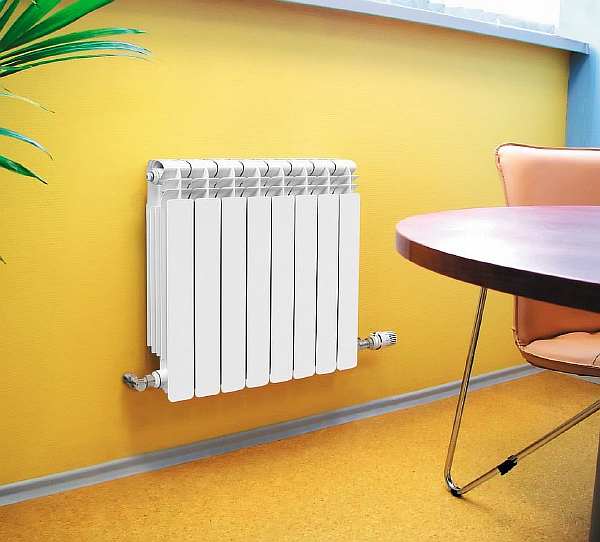

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

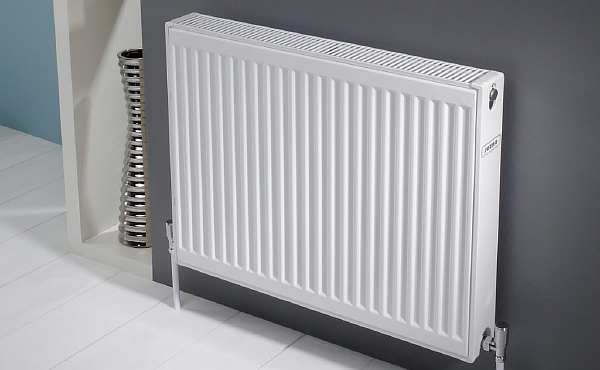

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

Правила установки радиатора

Перед заменой нужно согласовать со специалистами схему установки, что позволит правильно выполнить монтажные работы и эффективно обогревать помещение. Необходимо соблюдать последовательность действий:

  1. Перекрыть воду в квартире и у конкретного участка.
  2. Слить воду из участка, подлежащего замене.
  3. Продуть трубы и извлечь оставшуюся воду.
  4. Установить новую батарею исходя из инструкции по установке и рекомендаций производителя.
  5. После монтажа протестировать систему на предмет течи и работы секций радиатора.

Внимание! Выбирая радиатор, учитывайте температурную мощность обогрева, площадь для нормального обогрева с определенным количеством секций, рабочее давление теплоносителя.

Правила установки радиатора согласно СНиП

Монтаж радиаторов в помещении должен производиться в соответствии со СНиП 3.05.01-85.

От радиатора до стены должно быть не менее 2-х см.

  1. Норма установки радиаторов правильно предполагает монтаж батареи относительно центра окна: центр окна и батареи должны совпадать, погрешность при этом допускается не более 2 см.
  2. Ширина батареи должна быть равна 50-70% ширины подоконника.
  3. Высота батареи над полом не должна быть более 12 см от чистового пола, расстояние от верхнего края батареи до подоконника не должна быть больше 5 см.
  4. Расстояние от радиатора до стены — 2-5 см. В качестве исключения может послужить специальная обработка стены теплоотражающим материалом.

Внимание! Нельзя устанавливать радиатор слишком близко к полу и стене, так как это влияет на показатели теплоотдачи. В однотрубных системах отопления использовать большее количество секций, чем было до этого, исключено. В системах с искусственной циркуляцией воды, если количество секций более 24, при установке необходимо применять разносторонний метод подключения приборов обогрева.

Правила установки алюминиевых радиаторов

  1. Правильно соб

от батареи отопления, какое должно быть по нормам СНиП

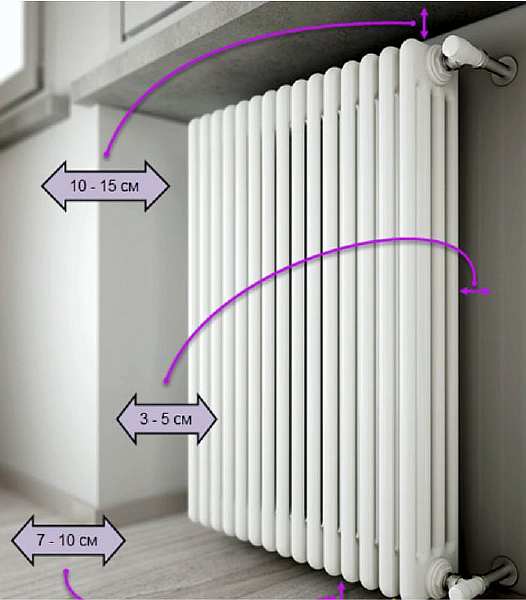

Расстояние от радиатора до стены – норматив СНиП (строительные нормы и правила), которого необходимо придерживаться, чтобы обеспечить работоспособность отопительной системы. Какие радиаторы отопления лучше, что важно учитывать при их установке и какое допустимое расстояние между стеной является нормой, следует рассмотреть более детально.

Расстояние от радиатора до стены

На кухне

Краткая характеристика

На сегодняшний день на рынке отопительных систем покупателям представлен огромный выбор батарей. Разнятся они по вариантам исполнения, а также по материалам изготовления. Следует отметить, что радиаторы бывают:

  1. Напольные. Устанавливаются они непосредственно на пол, так как оборудованы небольшими ножками, которые изготовлены уже с учетом норм зазора между полом, подоконником и радиатором.
  2. Навесные. Их секции крепятся с помощью специальных металлических подвесов на внутренние стены дома возле оконных проемов.
На даче

Подключение

Разновидности радиаторов

Современные системы отопления изготавливаются из разнообразных материалов, соответственно, выбор достаточно большой. Существуют следующие виды секций:

Чугунные

Благодаря физическим свойствам чугунные изделия хорошо нагреваются и удерживают тепло достаточно долго, так как у них улучшенный теплообмен. На сегодня чугунные секционные батареи имеют более презентабельный вид, чем производимые в советское время.

Нынешние чугунные радиаторы – это плоские панели, имеющие ровные гладкие углы.

Нормы и правила

Схемы установки

Срок эксплуатации таких секций составляет 25–50 лет. Изъянами отмеченного вида является значительный вес, поэтому его нельзя устанавливать на стены, выполненные из ГКЛ и древесины.

Из алюминия

Внешний вид представленных батарей для отопления по внешнему виду практически не имеет различий с чугунными, но одним из преимуществ считается легкий вес секции (всего 1 кг). Благодаря малому весу алюминиевые радиаторы допускается устанавливать на любую гладкую поверхность. Что касается недостатков, то это чувствительность к минеральному составу проточной воды, а также к возможным скачкам давления непосредственно в трубопроводе.

В доме

В гостиной

Биметаллические

Такой тип батарей является хорошим вариантом для отопительной системы помещения. Это обусловлено тем, что подобный материал не подвергается воздействию состава воды, также он устойчив к перепадам давления в системе. Нагреваются биметаллические батареи достаточно быстро и при верной установке прекрасно греют воздух в квартире.

Стальные

Большая часть обозначенных радиаторов отопления имеет рельефную поверхность, так как делается точечная сварка непосредственно между каналами. Сегодня многие производители изготавливают стальные батареи с гладкой лицевой панелью. Преимуществом считается отличная теплоотдача, а также простота подключения.

На даче

В квартире

Вакуумные

Инновационные отопительные системы, представленные вакуумными радиаторами, не совсем востребованы, поскольку имеют много недостатков. Среди них можно отметить такие:

  1. Нагреваются достаточно быстро, но обогревают помещение значительно дольше. Это связано с тем, что находящийся внутри секций литиево-бромный раствор закипает при температуре 35 °С.
  2. Быстро остывают, если сравнивать с радиатором отопления из чугуна.
  3. Достаточно хрупкие, так как изготовлены из полуторамиллиметровой углеродистой стали.
  4. При повреждении секции возможна утечка находящегося внутри специального раствора.
Схема крепления

Схема монтажа

Общим недостатком всех отопительных радиаторов считается то, что при несоблюдении расстояния, то есть при близком расположении к стене, снижается возможность нормальной циркуляции теплого воздуха. Кроме этого, подобная установка затруднит уборку скопившейся пыли за батареей. Поэтому рекомендуется соблюдать главное правило расположения секций для отопления согласно общеустановленным нормам, что отмечено в СНиП.

На даче

Нижнее подключение

Правила установки отопительных радиаторов согласно СНиП

СНиП 3.05.01-85 – это документ, согласно которому производится монтаж секций для отопления любого помещения. В нем зафиксированы следующие положения:

  1. Батареи должны размещаться так, чтобы центр окна и отопительного радиатора полностью совпадал. Допускаемая погрешность составляет не более 20 мм.
  2. Ширина непосредственно отопительной батареи по правилам не должна превышать 50 % ширины оконного проема, где располагается подоконник в жилых помещениях. Батареи в школах, в домах для престарелых и инвалидов, больницах и в детском саду должны занимать 75 % светового проема. Регламентировано такое положение п. 3.48 СНиП 2.04.05-91 и п. 6.5.5 СНиП 41-01-2003.
  3. При осуществлении монтажа необходимо учитывать, что расстояние от поверхности пола до нижней точки секции не должно быть больше 12 см. Зазор между верхним краем батареи и имеющимся подоконником по нормам составляет не менее 5 см.
  4. Что касается расстояния, которое предусматривается от стены до радиатора, то оно должно быть в пределах 10–12 см. Хотя допускается изменение указанных параметров, но тогда потребуется между стеной и радиатором прикреплять специальный теплозащитный материал (зеркальный утеплитель или экранирующий лист, выполненный из алюминиевой фольги).
Нормы и правила

Схема установки радиатора согласно нормам СНиП

В своде правил (СП 31.13330.2012) и норм засвидетельствовано, что в П-образных системах отопления нельзя устанавливать больше секций, чем использовалось раньше. Если предусматривается метод принудительной циркуляции воды непосредственно в системе отопления, то при количестве 24 и более секций необходимо использовать разносторонний способ подключения.

Смотрите ниже полезное видео на эту тему.

Как влияют зазоры между радиатором отопления и стеной

Обозначенный свод правил по СНиП 2.04.05-91 – это не просто утвержденные параметры монтажа батареи отопления. Фиксированные цифры позволяют снизить непредвиденные затраты на отопление, например в многоквартирном доме.

Обоснованием соблюдения норм считается то, что наружные стены жилых зданий находятся в неизменном контакте с окружающей средой.

В зависимости от внешней температуры воздуха здание может существенно охлаждаться. К примеру, большинство многоэтажек построены из бетона, который по своим физическим характеристикам не позволяет сохранять тепло внутри помещения.

На дачном участке

Крепление и монтаж

Из этого следует, что если отопительную батарею прикрепить непосредственно к внутренней стенке несущей конструкции, то большая часть тепла будет направляться именно на нее, а не на нагревание воздуха. Делая небольшое расстояние от стены до радиатора отопления, создается своего рода воздушная изоляция, тем самым снижая необоснованные затраты. По данному принципу необходимо монтировать все приборы в помещении.

Какое расстояние от стены до батареи или радиатора предусматривается, если подоконник значительно выступает по отношению к стене, указано в нормативах. Дистанция между радиатором и оконным проемом не должна превышать 3/4, поскольку прогрев воздуха в квартире существенно снизится.

На участке

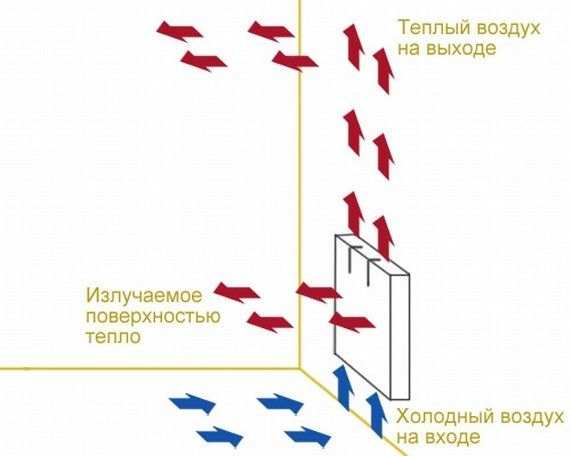

Схема движения воздуха в помещении

Что следует учесть при установке, кроме расстояния

Учитывая обозначенные нормы и правила монтажа отопительной системы, необходимо сконцентрировать внимание на таких рекомендациях. Во избежание необоснованных затрат, а также для того, чтобы в частном доме или квартире сохранялось тепло, следует подобрать отопительные приборы, руководствуясь такими критериями:

  • местом проживания, а именно климатическими условиями региона;
  • существующей разводкой отопительной системы;
  • способом крепления отопительных секций;
  • температурными показателями в самой системе отопления;
  • нужно учесть, из какого материала произведены входящие трубы и трубопровод, подведенный в квартиру;
  • расположение жилого помещения в самом здании;
  • выбором регулирующих элементов.
Около двери

Под окном

После анализа всех вариантов можно приступать непосредственно к выбору батарей, которые будут монтироваться, к примеру, в частном доме, многоквартирных домах и других помещениях.

Схемы подключения по СНиП

Перед началом монтажа, не обращая внимания на то, где выполняется установка: на кухне, в жилых комнатах, подключение батарей на площадке между этажами или утепляется прихожая – следует выбрать необходимую схему подключения. Для рассмотрения представлены несколько вариантов.

СНиП и СанПиН

Нормы и правила

Боковое подключение

В большинстве случаев осуществляется боковое подключение, способствующее достижению максимальной теплоотдачи отопительных батарей. При этом требуются минимальные траты на прогрев помещения. Принцип установки представленного варианта заключается в том, что подводящая труба подсоединяется к верхнему патрубку секции, а отводящая – соответственно к нижнему патрубку. При подключении таким образом трубы будут находиться на одной стороне отопительного радиатора.

Диагональное подключение

Обозначенный метод подключения предусмотрен для крепления батарей, имеющих большую длину. В данном случае подсоединяется подводящая труба к верхнему патрубку, а отводящая – к нижнему патрубку, который располагается на противоположной стороне радиатора. В результате осуществляется максимальное нагревание радиатора по всей его длине.

На дачном участке

Дистанция от пола

Нижнее подключение

Используется такой метод подключения для нагревающих систем, располагающихся под полом. Единственным недостатком представленного варианта является снижение КПД приблизительно на 5–15 %, если сравнивать с боковым подключением радиаторов.

Подводя итог, следует сказать, что каждый производитель к своей продукции прикладывает инструкцию, благодаря которой осуществляется пошаговый монтаж приобретенного прибора отопления и кронштейнов.

В дачном доме

В спальне

Все нормативы зафиксированы в СНиП. Необходимо придерживаться обозначенных правил и рекомендаций, соблюдая требуемое расстояние между радиатором и стеной. При монтаже батарей даже без привлечения специалистов не должно появиться никаких проблем, но все же такую работу лучше доверить профессионалам.

Высота установки радиатора от пола: на каком вешать расстоянии

Высота радиатора Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов.

Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Как подбирать батареи для помещения

батареи для помещенияОбъема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

 от полаКак правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

под окномЕсли радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

  • нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
  • высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
  • от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
  • расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.

Выполнение монтажных работ

Монтаж батареиПеред тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

варианты подключения

навес радиатораРадиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

трубы подводкаБайпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

окно батареяПодводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
