Снип высота установки унитаза: СП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85 – нормы, минимальное сбоку, установка от центра и края по СНиП

нормы, минимальное сбоку, установка от центра и края по СНиП


Минимальное расстояние от унитаза до стены – параметр, определенный нормами СНиП 2.08.01-89 «Жилые здания». СНиП – это строительные нормы и правила, разработанные еще в советское время. Но расстояние от стены до унитаза – это не просто удаленность, которую диктует СНиП или ГОСТ, потому что есть какие-то стандарты в выпуске строительных деталей и сантехнического оборудования. Это документально закрепленные оптимальные параметры, полученные достоверным путем.

Расстояние от стены до унитаза

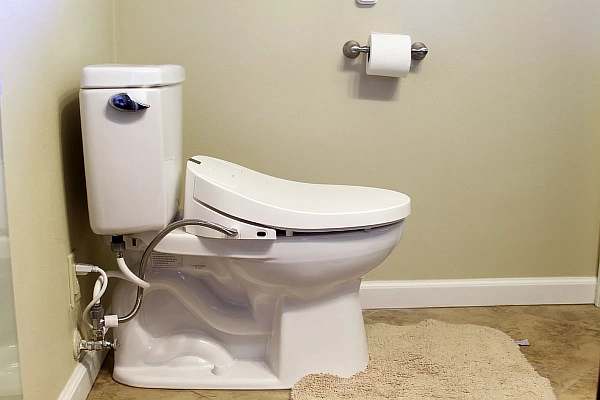

Унитаз в туалете

Нормы СНиП 2.08.01-89

До недавнего времени в Российской Федерации в основном использовались нормативы советского государства, уделявшего огромное внимание строительной, производственной, эпидемиологической и производственной безопасности своих граждан.

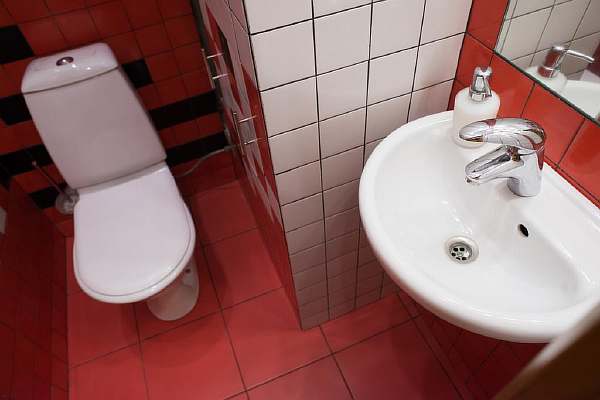

В туалете

Рядом со стеной

Признавая целесообразность приведенных в этих документах данных, полученных не просто опытным путем, но и на основании научных исследований, нормы и правила все же использовались на уровне рекомендаций.

Со временем обнаружилась необходимость существования таких норм, имеющих законодательный характер.

Суд принимал их во внимание при разрешении споров, но мог и проигнорировать.

Создание государственного реестра нормативных рекомендаций, норм и правил, а также методических указаний привело к тому, что разработанные нормы и правила в области строительства, производства и народного хозяйства обрели статус официальных и законодательно закрепленных. Основное условие принятия состояло в соответствии нормам российского закона.

На участке

Достаточное расстояние

Санитарно-гигиенические нормы (СанПиН) не только не устарели, а стали еще более актуальными из-за ухудшившейся эпидемиологической и экологической обстановки. Ни один из принятых сводов правил, согласно законам РФ и постановлениям Министерства здравоохранения, не должен вступать в противоречие с нормами санитарии и гигиены.

Нормы расстояний

Расстояние унитаза от стены сбоку – норма, продиктованная СанПиН для нормального осуществления обработки дезинфицирующими или обеззараживающими средствами места потенциальной опасности загрязнения патогенными агентами.

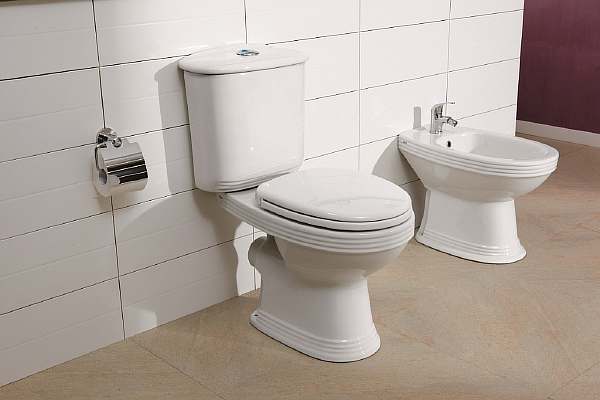

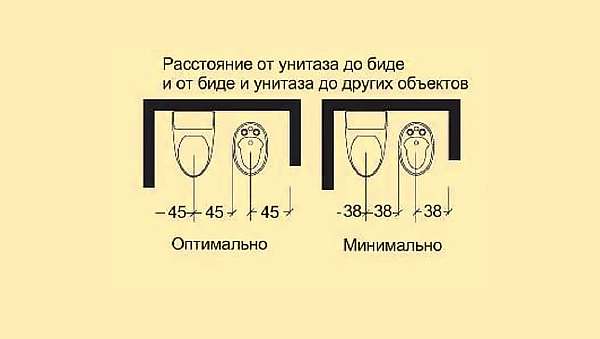

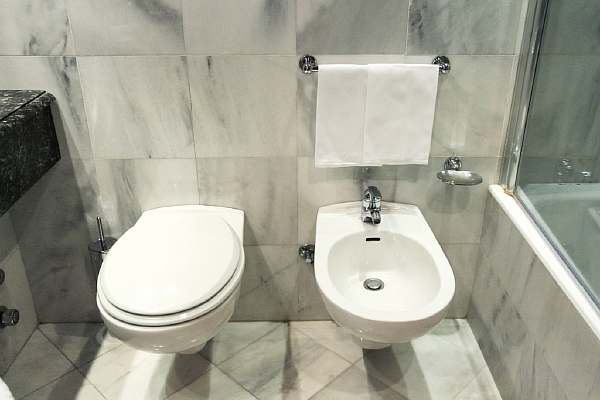

Унитаз и биде

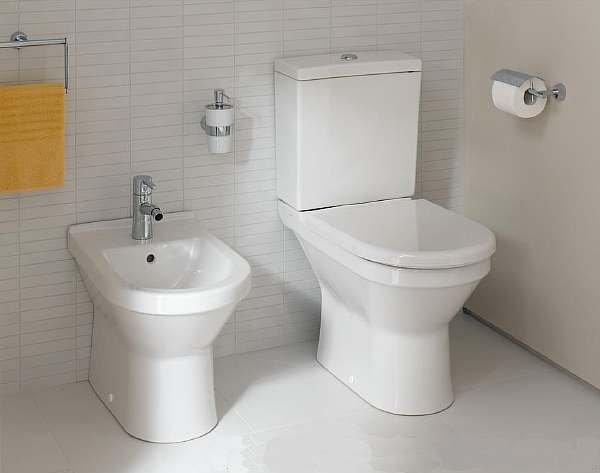

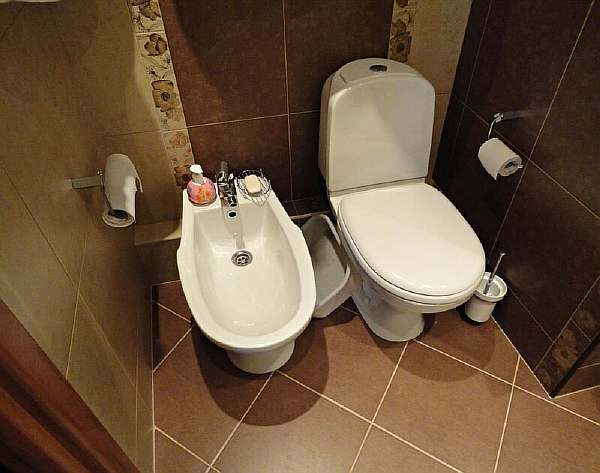

Унитаз рядом с биде

Данный предмет сантехники должен находиться в идеальной чистоте, особенно тщательным образом дезинфицируют край унитаза. Это тем более актуально, если в семье есть маленькие дети. Также обрабатывается стена, близко расположенная к унитазу, и пол в помещении. Но если не соблюден минимальный указанный параметр, провести необходимые процедуры будет проблематично.

Госстандарт диктует нормы установки, потому что они уже определены и проверены как оптимальные и удобные размеры, расстояния и дистанции. Если придерживаться нормативов, можно избежать возможных негативных последствий.

Нормы СНиП

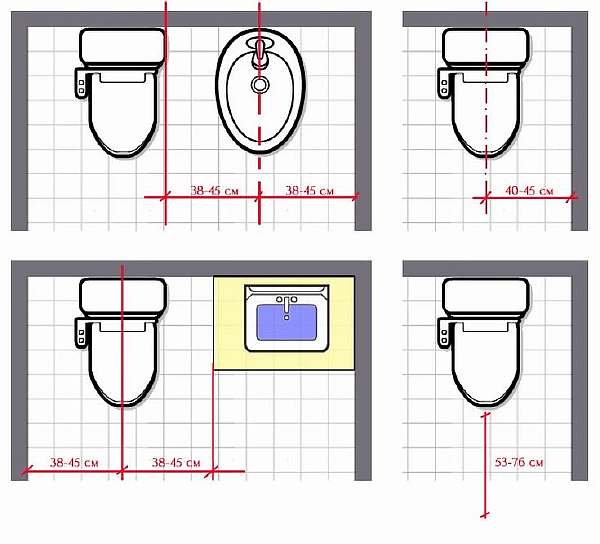

Минимальное и оптимальное удаление от стены согласно нормам СНиП

Расстояние от стены при установке унитаза, а также параметры самого унитаза направлены на удобство человека, создание оптимальных условий для комфортного, гигиеничного и безопасного отправления естественных надобностей.

СНиП «Жилые здания» о нормах расстояния

Правила, содержащиеся в нормативном документе, обязательны при строительстве любого типа зданий – производственных, общественных, лечебных, образовательных и жилых. Однако существует негласное мнение, что владельцы помещений в жилых домах и частных постройках могут отступать от продиктованных норм, если они сами совершают их обслуживание и эксплуатацию.

Нормы удаленности

Дистанция от стены сбоку и спереди согласно нормам

В основном такое отступление делают владельцы помещений с санузлами, совмещенными или откровенно небольшими. Если туалет достаточно просторный, лучше придерживаться установленных правил, чтобы пользоваться специальными помещениями с удобством и безопасностью:

  • до передней (фронтальной) стенки или стены с дверью, если речь идет о небольшом туалете, минимальное расстояние составляет 53 см. Этого достаточно, чтобы не чувствовать стеснения в области коленного сустава;
  • максимальная необходимая удаленность от фронтальной плоскости, расположенной перед сидящим – 76 см;
  • максимальное удаление спереди не особенно нуждается в нормировании, и если есть возможность, функциональная зона для человека может составлять и более метра;
  • от средней оси унитаза до стены сбоку установленный минимум равен 40 см. В некоторых источниках его определяют в 38 см;
  • оптимальная дистанция от центральной оси унитаза – 45 см. Этого достаточно для комфортной эксплуатации сантехнического приспособления. Но никто не запрещает устанавливать и на большей дистанции, если это позволяют параметры отведенного помещения;
  • в отдельном туалете расстояние между унитазом и стеной слева в зданиях типовой постройки обычно равняется дистанции до стены сбоку справа;
  • расположение унитаза в туалетной комнате – обычно центр помещения, потому что сюда подводится канализационная труба. Это же определяет положение остальных унитазов на стояке на этажах сверху и снизу;
  • второй вариант размещения сантехнического оборудования – ближе к задней стене. Это не дает возможности оборудовать подобие полочек или стеллажа, но характерно для минимальных габаритов туалета в квартирах типовой застройки, где санузел раздельный;
  • кабинка туалета в домах советской эпохи строилась по размерам, когда центральное размещение давало необходимые расстояния до боковой стенки и фронтальной поверхности с расположенной в ней входной дверью.
Стандарт приборов

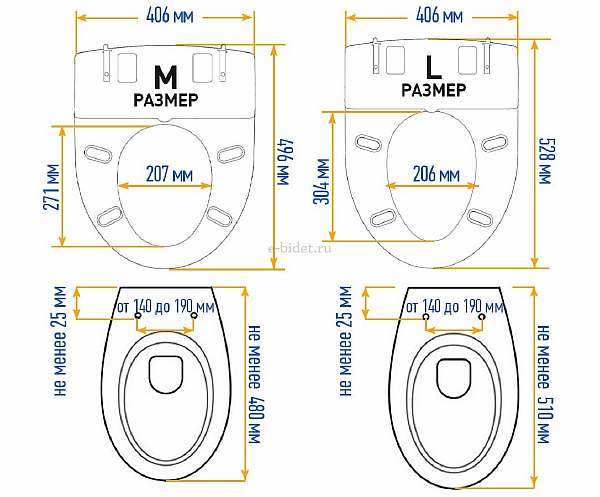

Стандартные размеры

При обустройстве совместного санузла есть определенные условия, которые необходимо соблюдать. Это нормы удаленности унитаза от других предметов интерьера, которых следует придерживаться, пусть даже минимально.

Если расстояние между необходимыми деталями обстановки не соответствует принятым нормативам, можно применить зонирование или перегородки.

Но это неподходящий вариант, если габариты кого-то из членов семейства не соответствуют тем усредненным цифрам, на которые рассчитаны нормативы строительных правил и норм.

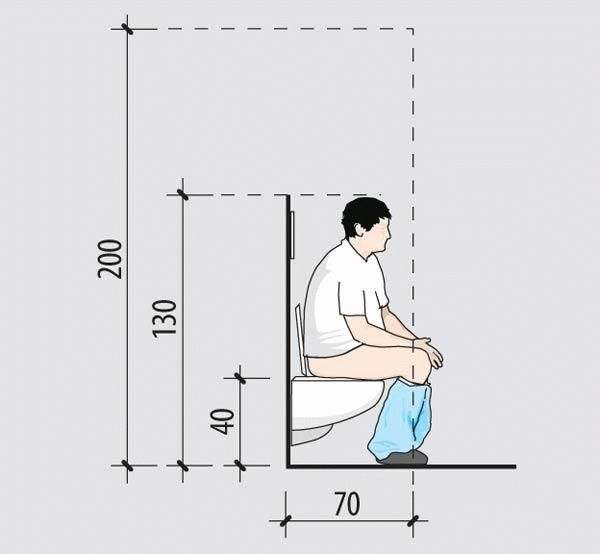

Высота монтажа

Высота установки по нормативам

Усредненные социальные нормативы

Нормы установки унитаза от стены – результаты проведенных измерений, исследований, социальных и статистических опросов, которые позволяют вырабатывать нормативы для поточного производства. Некоторые из них вошли в ГОСТы и СанПиН, стали типовыми стандартами в реализации промышленной продукции на строительных рынках и супермаркетах строительных материалов.

Нормы и правила

Оптимальный и минимальный отступ от стены сбоку согласно нормам СНиП

Детский унитаз разрабатывался по нормам, полученным в педиатрии, где есть стандартные нормативы для каждого возраста – вес, рост. Детям, которые не соответствуют возрастным стандартам, приходится приспосабливаться в любом ДОУ – будь то детский сад или школа.

В домашних условиях далеко не у всех есть лишние квадратные метры и средства, чтобы осуществлять монтаж специального приспособления. Гораздо рациональнее использовать специальную подставку для унитаза. Социальные нормативы касаются стандартизированного оборудования и размера помещений.

Нормативное расстояние

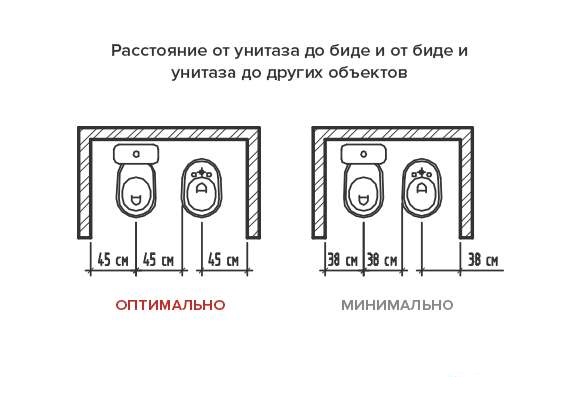

Расстояние между приборами

Если есть люди, не соответствующие этим параметрам, они испытывают неудобства или (при наличии значительных средств) создают туалетные комнаты и покупают унитазы нестандартного типа. Усредненные нормы габаритов выглядят следующим образом:

  1. Самый распространенный размер унитаза: высота чаши – 40 см, бачок – 81,5 см, сливной патрубок возвышается на 185 см. Сам компакт в длину чаще всего 65 см, а в ширину – 35 см. Отсюда выходит, что от центральной оси устройства до его края может быть минимум – 17,5 см, если это взрослый, а не детский вариант. Тогда понятно, из каких соображений на строительном форуме на вопрос, сколько сантиметров должно составлять минимальное расстояние, пишут, что оно может быть 38 см, а расстояние от унитаза до стены сбоку в минимуме равно 20 см. В сумме 17,5 см (почти 18 см) от центральной (продольной) оси чаши и 20 см, рекомендованные до стенки, и дают те 38 см (минимальных). А если следовать нормативам СНиП и сделать 45 см от оси до стены, то это и будет оптимальный усредненный параметр, удобный для большинства людей.
  2. Для туалетной комнаты в строительных нормативах достаточным для комфортного пребывания и отправления естественных надобностей считается 80 см ширины и 1 м 20 см длины. При переоборудовании старого вторичного жилья нередко делают и меньше длину и ширину. Иногда таким образом выигрывают метры в прихожей или кухне. При этом обычно сближают ванную и туалет или расширяют пространство за счет изменения схемы ванной и установки душевой кабинки. Но в домах массовой типовой застройки с отдельно расположенным туалетом часто встречается габарит, определенный ГОСТом и СНиП, соответствующий нормам СанПиН и обеспечивающий максимальное удобство людям, проживающим в квартире.

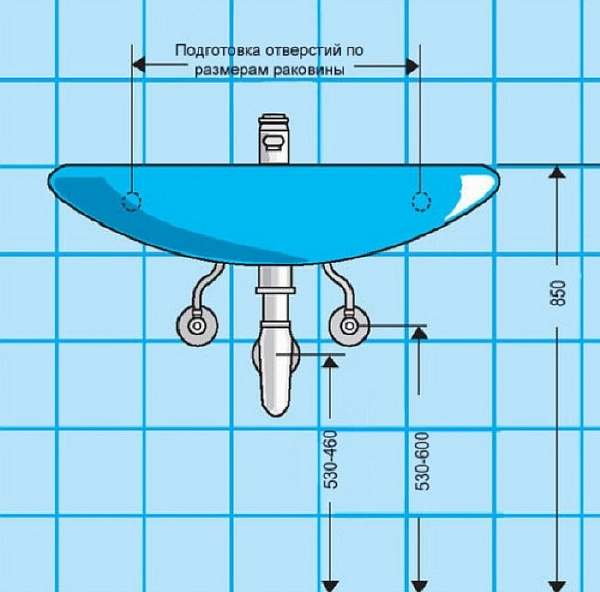

Высота раковины от пола

Высота установки раковины

Нюансы установки унитаза

Минимальное расстояние от унитаза во фронтальной части не может быть меньше 53 см, иначе отправление естественных надобностей станет проблемным и нанесет вред здоровью. Оптимально функциональное пространство во фронтальной части – 75 см. В сторону увеличения его не ограничивают, но если в совмещенном санузле такой возможности нет, то применяют унитаз с бачком в стене или подвесной.

На даче

В частном доме

Оборудование совмещенного санузла согласно имеющимся потребностям представляет особые сложности в малогабаритной квартире. В этом случае прибегают к установке душа вместо ванны и составляют схему, при которой ни одно из приспособлений не будет закрывать доступ во время эксплуатации к другому или, по крайней мере, причинять незначительные неудобства.

Для таких случаев есть нормы расстояний одного предмета обстановки от другого – 20 см между туалетом и стенкой, умывальником, ванной, душем, стеной, и 30 см – до биде; рекомендованное функциональное пространство – 80х60х80 см.

Расстояние от унитаза до стены

Унитаз сбоку от стены

Эти нормативы легко выполнимы при использовании стандартных конструкций и типов раковины, биде, унитаза, умывальника. Но если приобретается необычное, экзотической формы или непривычных габаритов, нужно провести тщательные измерения, чтобы не испытывать сложностей при установке или не остаться с новым оборудованием, монтаж которого в существующих условиях будет невозможен.

Высота подвесного унитаза от пола: стандарты и практика

В отличие от традиционной сантехники напольного типа установки высота подвесного унитаза может регулироваться в пределах минимум 20 см. Основным критерием для правильного определения этого размера является привычность и удобство использования. В стандартах ГОСТ, строительных нормативах СП и СНиП регламентируется высота установки раковин, поддонов душевых кабинок, биде и прочей сантехники за исключением унитазов.

Высота навесного унитаза

Содержание статьи

Высота установки

Высота подвесного унитаза от пола зависит в от нескольких объективных факторов:

  • расстояние до крестовины стояка канализации;
  • тип и производитель инсталляции
  • высота патрубка крестовины канализации на этаже;
  • привычка пользователей к высоте напольных унитазов;
  • анатомические особенности человеческого тела.

Внутренняя канализация в РФ самотечная, то есть горизонтальные линии имеют уклон в сторону крестовины системы водоотведения этажа. Чем дальше находится сантехническое изделие от стояка, тем выше успевает подняться труба горизонтальной линии канализации. Именно поэтому стояк в квартире расположен в туалете или унитаз сдвинут к нему внутри совмещенного санузла.

Уклон внутренней канализацииУклон внутренней канализации автоматически поднимает унитаз по мере его удаления от стояка.

Большинство стандартных моделей инсталляций имеет 4 отверстия для шпилек, на которые крепится сантехника. То есть, допускается возможность регулировки по ширине, а не по высоте. Однако лапки этих инсталляций могут выдвигаться примерно на 20 см, что и обеспечивает корректировку шпилек по вертикали.

Инсталляция

Существуют инсталляции с 2 – 4 рядами отверстий для вкручивания шпилек на разной высоте, что увеличивает регулировку по вертикали до 25 – 30 см.

Инсталляция Eco Plus ViegaИнсталляция Eco Plus от производителя Viega с 4 рядами отверстий по высоте для шпилек.

Основной проблемой в квартирах многоэтажных домов является слишком высокое расположение патрубков канализационных крестовин. Строители перестраховываются или не могут вычислить уровень чистового пола, например, если здание сдается без отделки. Исправить ошибку можно, только переборкой всего стояка канализации.

Слишком высокая установка крестовины канализации

Опыт эксплуатации напольных унитазов гораздо больше, чем подвесной сантехники, появившейся относительно недавно. Пользователи старше 15 лет в силу обстоятельств уже имеют привычку на подсознательном уровне к высоте напольного унитаза. Причем, пользуются этой сантехникой люди и дома, и на работе, и в общественных местах, административных, спортивных зданиях.

Классическая напольная сантехника

Поэтому стандартом габаритного размера высоты бортика чаши подвесного унитаза от плоскости пола является 40 – 44 см. Это подходит для людей разного возраста, физических возможностей, комплекции и роста. Уровень 45 см – еще комфортно, но уже на самом пределе, 46 см и больше – ноги не достают до напольного покрытия, человек испытывает дискомфорт.

Если установка унитаза возле стояка невозможна, по каким-либо причинам или отверстие крестовины находится слишком высоко, патрубок для подключения унитаза в систему водоотведения может быть расположен, гораздо выше 23 см, считающихся оптимальным размером для монтажа инсталляции.

Высота патрубка для подключения унитаза в системе инсталляции

В этом случае проблема решается изготовлением подиума:

  • ступени привычны для среднестатистического пользователя;
  • человеку гораздо удобнее подняться на подиум, и доставать ногами до пола, чем подойти к унитазу по ровной поверхности, но не чувствовать опоры в дальнейшем.

Для нормальной эксплуатации унитаза, крепящегося шпильками к рамной инсталляции, сооружается точно такая же конструкция.

Высота патрубка для подключения унитаза в системе инсталляции



Тем не менее ступени в ванных комнатах это нежелательные конструкции, по соображениям безопасности. Поэтому если есть возможность перебрать стояк, то сделайте это.

Типовая сантехника с креплением к полу устанавливается после финишной отделки санузла. С навесными унитазами все немного иначе:

На время ремонта, отделки помещений в патрубок инсталляции обычно подключается временный унитаз для рабочих, который демонтируется перед сдачей объекта под ключ.

При установке инсталляции учитывайте высоту чистового пола. Для облегчения установки на раме каждой инсталляции есть отметка, ее необходимо выставить на 1 метр от будущего чистового пола (1 метр + толщина стяжки, клеевого слоя, плитки), при этом высота унитаза как правило получается 42 см от чистового пола. Соответственно если хотите поднять унитаз выше чем 42 см, нужно поднять эту метку выше.

Метка 1 м на раме инсталляции

Габаритные размеры сантехники

В 2012 году большая часть строительных норм/правил СНиП была переименована в СП. Внутренние сантехнические системы рассматриваются в СП 73.13330 (бывший СНиП 3.05.01). В этом своде правил есть нормы по высоте душевых поддонов (40 см), писсуаров (65 см), ванн (60 см), раковин (85 см) и умывальников (80 см), но не упоминаются унитазы.

Причина кроется в том, что стандартом является напольная сантехника, у которой регулировка высоты невозможна в принципе. В стандарте ГОСТ 30493 указана высота напольного унитаза 37 – 40 см (33, 5 см у детских моделей). Производители навесной сантехники подстраиваются под этот размер, но с единственным нюансом:

  • основным назначением навесного унитаза является облегчение влажной уборки пола в помещении;
  • поэтому габаритный размер – высота, здесь на 4 – 8 см меньше чем у напольных модификаций.
Габариты навесного унитазаГабариты навесного унитаза.

Независимо от бренда, подвесной унитаз имеет габаритную высоту 32 – 36 см, что позволяет приподнять его над полом, как раз на высоту спичечного коробка, чтобы под его днищем проходил веник, тряпка швабры.

Габариты навесного унитазаПросвет между напольным покрытием и днищем навесной сантехники не очень большой

Два оставшихся габаритных параметра – ширина, длина унитаза, на вертикальный уровень ободка сантехники до напольного покрытия никак не влияют.

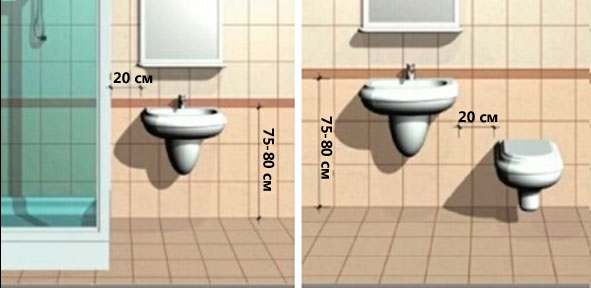

Расстояние от сантехники и стен сбоку

В нормативах СП и оставшихся действующими СНиП нет жестких требований по взаимному расположению сантехнических приборов внутри санузла жилой квартиры. С другой стороны, существуют рекомендации по правильной установке унитаза:

  • минимальное расстояние сбоку от него до раковин, душевых кабин, ванн составляет 30 см;
  • от стен/перегородок сантехника должна отстоять на 20 и более сантиметров;
  • перед навесным унитазом должно быть менее 60 см свободного пространства или 50 см минимум от ванны или душа.

Расстояние между унитазом и стенами, другой сантехникой

Инсталляция позволяет уменьшить габаритный размер – глубину, за счет тонкого смывного бака, спрятанного внутри фальш-панели. Что позволяет повесить сантехнику ближе к стене, как, и рекомендовано специалистами.

Установочные размеры инсталляций разных производителей

Рамные конструкции для установки подвесной сантехники, имеют одинаковую конструкцию. Однако разные производители применяют оригинальные технические решения, придавая инсталляциям уникальность:

Для обеспечения максимального эксплуатационного ресурса и возможности подключения в высоко расположенные трубы внутренней канализации специалисты рекомендуют использовать тройники с косыми верхними патрубками.

Подключение унитаза в тройник с косым патрубком

Таким образом, высота установки навесного унитаза 40 – 44 см совпадает с аналогичным размером напольных моделей сантехники. Это привычно для пользователя любого возраста, комплекции, пола. Если этот уровень бортика чаши от напольного покрытия невозможно обеспечить физически, необходимо изготовить подиум нужной высоты для размещения ног посетителей санузла.





Высота установки сантехники и нормативные требования.

Высота установки сантехники и
нормативные требования.


1. Правила по установке сантехники.

Установку санитарно-керамических изделий следует производить в соответствии с требованиями СНиП 2.04.01-85,технических условий и инструкций заводов-изготовителей оборудования.

Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии с СНиП 3.05.01-85*.

Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями СНиП 3.05.01-85, СН 478-80, а также СНиП 3.01.01-85, СНиП III-4-80 и СНиП III-3-81.

ВНИМАНИЕ!

До начала монтажа внутренних санитарно-технических приборов должны быть выполнены следующие работы:

  • прокладка трубопроводов и воздуховодов;

  • установка в соответствии с рабочей документацией закладных деталей в строительных конструкциях для крепления оборудования;

  • обеспечение возможности включения электроинструментов, а также электросварочных аппаратов на расстоянии не более 50 м один от другого;

  • остекление оконных проемов в наружных ограждениях, утепление входов и отверстий.

Общестроительные, санитарно-технические и другие специальные работы в санитарных узлах следует выполнять в следующей очередности:

При монтаже санитарно-технических систем и проведении смежных общестроительных работ не должно быть повреждений ранее выполненных работ.

Фаянсовые приборы устанавливают после монтажа трубопроводов перед последней окраской помещений.

При установке раковин и моек следует применять сифоны-ревизии, при установке умывальников и ванн - соответственно бутылочные и напольные сифоны.

Приборы размещают горизонтально или по отвесу. Корпус ванны и стальные трубы водопровода для выравнивания электрических потенциалов необходимо соединять специальным металлическим проводником.

В системах водоснабжения должна устанавливаться запорная арматура вентильного типа. Вентили и обратные клапаны необходимо размещать таким образом, чтобы вода или пар поступали под вентили (клапаны).

Обратные клапаны на трубах горячего водоснабжения (отопления) располагают строго горизонтально или строго вертикально - в зависимости от их конструкции.

Счетчики воды размещают на высоте от 300 до 1000 мм от уровня чистого пола. Ось водомерного узла должна находиться в горизонтальном положении.

Водоразборные краны и смесители устанавливают выше бортов раковин на 250 мм, моек и умывальников - на 200 мм, считая от бортов до горизонтальных осей кранов или смесителей.

Смесители, общие для ванн и умывальников, должны быть установлены на высоте 1100 мм, смесители для душевых поддонов - 800 мм от уровня пола до горизонтальной оси смесителя.

В соответствии с рекомендациями СНиП 3.05.01 п.3.11 и п.3.15 санитарно-технические приборы устанавливают на высоте по таблице № 1.

Таблица 1.

Высота установки
санитарно-технических приборов -

п/пНаименование приборов и запорной арматурыВысота установкип/пНаименование приборов и запорной арматурыВысота установки, мм
123123
1Кран или смеситель раковины250 мм
- от борта раковины
10Умывальник800 мм
- от чистого пола до верха борта
2Кран или смеситель мойки200 мм
- от борта мойки
11Умывальник в школах700 мм
- от чистого пола до верха борта
3Кран или смеситель умывальника200 мм
- от борта умывальника
12Умывальник в детских дошкольных учреждениях500 мм
- от чистого пола до верха борта
4Смеситель ванны800 мм
- от чистого пола (т.е. облицованного пола)
13Раковина и мойка850 мм
- от чистого пола до верха борта
5Водоразборный кран в сауне или бане800 мм
- от чистого пола
14Раковина и мойка в школах800 мм
- от чистого пола до верха борта
6Общий смеситель для ванны и умывальника1000 мм
- от чистого пола
15Раковина и мойка в детских дошкольных учреждениях500 мм
- от чистого пола до верха борта
7Кран для мытья полов, водоразборный кран600 мм
- от чистого пола
16Ванна600 мм
- от чистого пола до верха борта
8Смеситель для душа1200 мм
- от чистого пола
17Писсуар650 мм
- от чистого пола до верха борта
9Сетка душевая2150 мм
- от чистого пола
18

Примечания:

1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать (+,-)20 мм, а при групповой установке однотипных приборов (+,-)5 мм.

2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.

3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.

4. Расстояние между осями умывальников при групповой установке следует принимать не менее 650 мм, писсуаров - не менее 700 мм.

5. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены200 мм. помещения не менее

До испытаний систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов - стаканчики.

При установке сантехнических приборов, чтобы не повредить их декоративное покрытие, применяют инструменты без зубцов. При использовании в работе инструментов с зубцами под губки инструмента надо подложить картонные или латунные полоски-прокладки.

При устройстве внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов. Для этого при установке на строительные конструкции в креплениях трубопроводов используют резиновые или другие шумопоглощающие и виброзащитные подкладки из резинового листа.


2. Нормативные требования
по установке сантехнических приборов
и запорной арматуры.
Нормативные требования по установке трубопроводной арматуры согласно СНиП 2.04.01 п.10.5 приведены в таблице № 2.
Таблица 2.
Нормативные требования
по установке трубопроводной арматуры
для водопровода холодной и горячей воды

  1. п/п
  1. Наименование арматуры
  1. Наименование приборов
  1. Примечание
  1. 1
  1. 2
  1. 3
  1. 4
  1. 1.1
  1. 1. Водозапорная арматура
  1. В основании стояков
  1. СНиП 2.04.01 п.10.5
  1. 1.2
  1. При закольцованных по вертикали стояках - в верхней их части
  1. 1.3
  1. При закольцованной системе - для отключения каждого полукольца
  1. 1.4
  1. На ответвлениях от магистрали
  1. 1.5
  1. На вводе в квартиру (номер)
  1. 1.6
  1. На ответвлениях, питающих 5 или более точек водоразбора
  1. 1.7
  1. Перед наружным поливочным краном
  1. 1.8
  1. Перед смывным бачком унитаза
  1. 1.9
  1. Перед водонагревателем
  1. 1.10
  1. Перед стиральной машиной-автоматом
  1. Паспорт машины
  1. 1.11
  1. Перед посудомоечной машиной
  1. "
  1. 1.12
  1. Перед гидромассажной ванной
  1. Паспорт ванны
  1. 1.13
  1. Перед гидромассажным душем
  1. Паспорт душа
  1. 1.14
  1. Перед фильтром питьевой воды со сменными фильтрующими элементами
  1. Паспорт фильтра
  1. 2.1
  1. 2. Водоспускная арматура
  1. В нижних точках системы
  1. СНиП 2.04.01 п.9.15
  1. 2.2
  1. У основания стояков перед запорной арматурой стояка
  1. СНиП 2.04.01 п.10.4
  1. 2.3
  1. После водосчётчика (по ходу воды) перед запорной арматурой
  1. СНиП 2.04.01 п.11.6
  1. 3.1
  1. 3. Кран со штуцером и шлангом длиной 15 м
  1. На вводе в квартиру (в качестве первичного средства пожаротушения)
  1. СНиП 2.08.01 п.3.1в
  1. 4.1
  1. 4. Регулятор давления
  1. На вводе водопровода, если давление наружной сети превышает величину (4,5 бар + потери до нижней водоразборной точки).
    На каждом ярусе системы для зданий высотой более 40 м
  1. СНиП 2.04.01 п.10.9
  1. 5.1
  1. 5. Обратный клапан
  1. На участках системы, подающих горячую воду к групповым смесителям
  1. СНиП 2.04.01 п.10.16
  1. 5.2
  1. На циркуляционном трубопроводе ГВС перед присоединением его к водонагревателю
  1. 5.3
  1. На байпасе обратного трубопровода ГВС к терморегулятору (трёхходовому смесителю)
  1. 5.4
  1. На циркуляционном трубопроводе ГВС перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей
  1. 5.5
  1. После водосчетчика на циркуляционном водопроводе ГВС
  1. 6.1
  1. 6. Водосчетчик
  1. На вводе в здание
  1. СНиП 2.04.01 п.11.1
  1. 6.2
  1. На вводе в квартиру
  1. 6.3
  1. На вводе ответвлений к отдельной группе потребителей (магазин, офис, склад и т.п.)
  1. 6.4
  1. На подающем и обратном трубопроводе ГВС


При покупке сантехнических приборов наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке, деревянным молотком весом около 250 г.
Изделие, имеющее трещины, при простукивании издает дребезжащий звук.
Наличие посечек и царапин определяют визуально при протирке, поверхности изделий тканью, смоченной в 0,1%-ном растворе метиленового синего раствора.
При наличии посечек и царапин они заполняются синим раствором и обнаруживаются визуально без применения увеличительных приборов.

Высота установки санитарно технических приборов

Высота установки санитарных приборов

При проектировании раздела Водоснабжение и канализация в общих данных желательно указать высоту установки санитарных приборов.

Актуальный на сегодняшний день документ СП 73.13330.2016 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий» (Приказ Минстроя России от 30 сентября 2016 г. № 689/пр).

6.2 Системы холодного и горячего водоснабжения

6.2.1 Высота установки водоразборной арматуры (расстояние от горизонтальной оси арматуры до санитарных приборов):
- для водоразборных кранов и смесителей - 250 мм от бортов раковин и 200 мм от бортов моек;
- для туалетных кранов и смесителей - 200 мм от бортов умывальников.
Высота установки кранов от уровня чистого пола:
- для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн - 800 мм;
- для смесителей видуаров с косым выпуском - 800 мм;
- для смесителей видуаров с прямым выпуском - 1000 мм;
- для смесителей и моек клеенок в лечебных учреждениях, смесителей, общих для ванн и умывальников, локтевых смесителей для хирургических умывальников - 1100 мм;
- для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий, - 600 мм;
- для смесителей душа - 1200 мм.
Душевые сетки следует устанавливать на высоте:
- от 2100 до 2250 мм, отмеренной от низа сетки до уровня чистого пола;
- от 1700 до 1850 мм в кабинах для инвалидов;
- 1500 мм, отмеренной от днища поддона, в детских дошкольных учреждениях.
Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.
Примечание - Для раковин со спинками, имеющими отверстия для кранов, а также для моек и умывальников с настольной арматурой высота установки кранов определяется конструкцией прибора.
6.2.2 В душевых кабинах инвалидов и в дошкольных образовательных организациях следует применять душевые сетки с гибким шлангом, регулируемым по высоте.
В помещениях для инвалидов краны холодной и горячей воды, а также смесители должны быть рычажного или нажимного действия.
Смесители умывальников, раковин, а также краны смывных бачков, устанавливаемых в помещениях, предназначенных для инвалидов с дефектами верхних конечностей, должны иметь ножное или локтевое управление.

Но не стоит забывать о СНИП 3.05.01-85 п.3.15 (Не действителен):

3.15. Высота установки санитарных приборов от уровня чистого пола должна соответствовать размерам, указанным в табл. 3.
Санитарные приборыВысота установки от уровня чистого пола, мм
В жилых, общественных и производственных зданияхВ школах и детских лечебных учрежденияхВ дошкольных учреждениях и в помещениях для инвалидов, передвигающихся с помощью различных приспособлений
Умывальники (до верха борта)800700500
Раковины и мойки (до верха борта)850850500
Ванны (до верха борта)600500500
Писсуары настенные и лотковые (до верха борта)650500400
Душевые поддоны (до верха борта)400400300
Питьевые фонтанчики подвесного типа (до верха борта)900750-

Примечания: 1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать ±20 мм, а при групповой установке однотипных приборов 45 мм.
2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.
4. Высота установки санитарных приборов в лечебных учреждениях должна приниматься следующей, мм:
мойка инвентарная чугунная (до верха бортов) - 650;
мойка для клеенок - 700;
видуар (до верха) - 400;
бачок для дезинфицирующего раствора (до низа бачка) - 1230.
5. Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров - не менее 700 мм.
6. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.

Выберите необходимые данные о высоте установке санитарных приборах и укажите их общих данных.

Высота подвесного унитаза от пола и другие неприятности его

Как практична подвесная сантехника? Какой должна быть высота установки подвесного унитаза и как его верно монтировать? В статье мы попытаемся ответить на эти вопросы, а заодно развеять пара мифов, окружающих данный вид сантехнических устройств.

На полу либо над полом

В рекламных проспектах, говорящих о преимуществах подвесных унитазов, приводится следующие главные тезисы:

  • Подвесная сантехника не мешает уборке, оставляя всю площадь пола доступной.
  • Она делает компактный туалет просторным, разрешая сэкономить место за счет бачка.
  • Она разрешает всецело скрыть коммуникации, тем самым улучшая внешний вид санузла.

Давайте попытаемся узнать, сколько в утверждениях маркетологов правды.

Вольный пол

Утверждение истинно без всяких оговорок. Инсталляция - рама, к которой крепится унитаз, прячется за фальшстеной, оставляя всю площадь пола доступной.

Это указывает, что в вашем санузле больше не будет чёрных и сырых мест под бачком, что уборке вправду не помешает основание унитаза, а для смены кафеля не потребуется его демонтаж. Кроме того: освободившийся пол даст больше простора вашей фантазии при выборе рисунка напольного покрытия.

Компактность

Консольная сантехника вправду сделает помещение более просторным, но лишь только визуально. Габариты подвесного унитаза с бачком скрытого монтажа и инсталляцией как минимум не меньше напольной конструкции: за счет толщины фальшстены они скорее окажутся больше.

Увидьте: задняя стена туалетной помещения сместится вперед приблизительно на 20 сантиметров, тем самым лишив вас возможности применять пространство за унитазом для полочек либо маленького шкафа.

Визуальный простор будет связан с изюминками восприятия человеком размеров помещения. Они бессознательно оцениваются по площади двух плоскостей - пола и потолка. Потому, что пол в нашем случае не загроможден, туалет, не обращая внимания на фактическое уменьшение площади пола, начнёт казаться пара менее тесным.

К слову: антресоли также визуально уменьшают помещение. В случае если хочется применять часть пространства маленького санузла для хранения редко применяемых вещей, лучше соорудить плоский шкаф во всю стенке и снабдить его зеркальными дверками.

Скрытые коммуникации

Да, они вправду будут всецело скрыты. На виду, кроме чаши унитаза, останется только кнопка слива. Да, это будет красиво, но вызывающе непрактично.

Видите ли, глубокоуважаемый читатель, создатель данной статьи за десятилетие работы сантехником убедился, что каждая конструкция непременно испытывает недостаток в ремонте, будь то водопровод, канализация, сливной бачок либо вентиль. Делать коммуникации труднодоступными - значит гарантированно создать себе трудности в будущем. Пускай кроме то

Высота подвесного унитаза

Высота подвесного унитазаВысота подвесного унитазаСанузел в квартире или доме – это не только место для проведения гигиенических процедур, но и гордость хозяев, если конечно отделка выполнена качественно. Ремонт здесь всегда требует наибольшего вливания финансовых и трудовых ресурсов, что впрочем, окупается длительной эксплуатацией. Большие размеры этого помещения доступны лишь незначительной категории граждан, ну а остальным приходится довольствоваться типовыми квадратными метрами, однако, современные конструкторские и дизайнерские решения позволяют даже в таком случае найти выход.

Одним из таких является установка подвесного унитаза. Еще не так давно, эта модель была недоступной большинству покупателей, а потому и мало распространена, но, когда за производство взялись отечественные производители, цены сразу же стали более лояльными. Многие до сих пор относятся с недоверием к такого рода сантехнике, кого-то смущает высота подвесного унитаза или вызывают недоверие его прочностные свойства, поэтому, перед покупкой такой модели, необходимо взвесить все достоинства и недостатки.

Преимущества и недостатки подвесных унитазов

Преимущества и недостатки подвесных унитазовПреимущества и недостатки подвесных унитазов

Несмотря на множество телепрограмм, где показывают уже результаты проведенного ремонта и позиционируют подвесной унитаз, как новое и революционное решение, чересчур больших преимуществ перед напольными моделями он не имеет. Основной упор делается на визуальный эффект, поскольку создается впечатление, что действительно экономится место. На самом деле это не так, просто все подводящиеся трубы и спускная арматура прячутся за специально создаваемой гипсокартонной перегородкой, облицовываемой декоративным материалом. Глубина перегородки не менее 20 см, но зато сама чаша примыкает вплотную к стене, то есть, на самом деле пространство уменьшается.

Достоинствами подвесных моделей считаются: отсутствие шума в сливном бачке, так как он скрыт, эргономичный и современный дизайн, возможность легкой уборки – пол быстро протирается шваброй, без необходимости ручной чистки.

Недостатков здесь всего два и оба касаются финансов. Первый – инсталляционный комплект, а это крепеж и сливная арматура, стоит не меньше самого унитаза. Второй – несмотря на подробные инструкции по монтажу такой сантехники, выполнить его сможет только квалифицированный мастер. Стоимость работ, начиная от установки инсталляции и заканчивая подключением самого унитаза также достаточно высока. Установка потребует и значительно большего времени, что связано с монтажом перегородки и ее облицовкой. Вся работа разбивается на три этапа: монтаж инсталляции, одновременно с этим подгоняется и высота подвесного унитаза, монтаж перегородки и ее облицовка с подгонкой размеров, подключение сантехники.

Мифы о подвесном унитазе

Мифы о подвесном унитазеМифы о подвесном унитазе

Об этой сантехнике до сих пор ходит немало мифов, которые основаны исключительно на домыслах зрителей, посмотревших телепередачу о ремонте. Помимо якобы увеличения пространства, еще одним наиболее распространяемым слухом является невозможность выдерживать большой вес, и соответственно невозможность использования унитаза тучными людьми. Унитаз крепится не напрямую к стене, а к тяжелой сварной раме, в свою очередь прикрепляемой к капитальной основе, поэтому способен выдержать до 400 кг.

Многие обыватели также считают, что ввиду закрытости сливного механизма, невозможно выполнить его ремонт в случае поломки или провести ревизию. Это мнение также ошибочно, устанавливаемая на стене кнопка слива, которая кстати, стоит почти как вся инсталляция, легко снимается а через отверстие можно провести осмотр и регулировку. Третий миф – это невозможность приобрести комплектующие, что тоже неверно, поскольку несмотря на обилие производителей, все они выпускают шаблонные детали. Несмотря на все кажущиеся трудности и большие затраты, можно уверенно сказать что эта сантехника достаточно надежна, поскольку ее очень часто предпочитают использовать в общественных заведениях, именно из-за легкости уборки.

Геометрические размеры подвесных унитазов

Геометрические размеры подвесных унитазовГеометрические размеры подвесных унитазов

Несмотря на все сложности установки, тем не менее, надо признать, что для малогабаритных квартир, подвесной унитаз будет довольно практичным решением, тем более что производители выпускают модели не только с различным дизайном, но и размерами. Исходя из выбранных габаритов, а также размеров самой туалетной комнаты зависит и высота подвесного унитаза от пола.

По размерам в плане унитазы делятся на:

  • Малые – длина в плане не превышает 54 см, это наиболее приемлемый вариант для небольших санузлов;
  • Средние – длина в плане колеблется от 54 до 60 см;
  • Увеличенные – длина достигает до 70 см, такие модели будут оптимальными для использования тучными людьми и людьми с ограниченными возможностями.

Установка может производиться, как и в случае с напольными моделями, на прямую стену или в угол, достаточно приобрести инсталляционный комплект соответствующего образца.

Высота установки подвесного унитаза

Высота установки подвесного унитазаВысота установки подвесного унитаза

На какой высоте установить подвесной унитаз? Безусловно этот вопрос очень интересует владельцев, так как если с напольной конструкцией все более-менее ясно, то каким образом подобрать этот размер в подвесной модели? Если в семье есть дети младшего возраста, то при подборе высоты данный факт обязательно учитывается.

Максимальная высота от чаши до пола, она же и стандартная – от 40 до 43 см. Данный параметр рекомендуется СНиП, как оптимальный для взрослого человека и наиболее комфортный, в том числе и для семей с детьми. Уменьшение, либо увеличение высоты целесообразно лишь в том случае, когда большинство членов семьи имеют рост ниже либо выше среднего. В таком случае, во время установки инсталляции можно подобрать необходимый уровень, но следует помнить, что изменить его будет возможно только лишь разобрав всю конструкцию, то есть, заново затеяв ремонт.

Монтаж подвесного унитаза

Монтаж подвесного унитазаМонтаж подвесного унитаза

Особое внимание на подготовительном этапе следует уделить монтажу инсталляции, так как от качества крепежа этого элемента зависит надежность крепления самого унитаза. Несущая рама может устанавливаться либо в специально сделанную нишу, либо просто крепиться к несущей стене, но в таком случае, придется дополнительно устанавливать гипсокартонную перегородку.

Параметры ниши: ширина — 60 см; высота от уровня пола – 1 м; глубина – 15-20 см. Если установка производится в нише, то необходимо высчитать остаток толщины стены и при необходимости компенсировать утончение слоем утеплителя. Для просверливания отверстий применяется перфоратор, а так как фиксация осуществляется не только к стене, но и к полу, то необходимо сделать четыре отверстия, крепление производится с помощью шпилек.

Прямолинейность рамы необходимо проверить с помощью уровня во всех плоскостях и при необходимости сделать подгонку, чтобы высота инсталляции для подвесного унитаза позволяла подвести канализационную трубу точно в соответствии с расположением унитаза. Как только это место соединения окончательно согласовано, рама жестко фиксируется болтами. Внутрь рамы устанавливается плоский сливной бачок с предустановленной арматурой.

От того, какая выбрана высота установки подвесного унитаза зависит и схема подвода канализационной трубы, обязательно должной иметь небольшой уклон в сторону стояка. Длину последнего патрубка, перед подключением к унитазу, следует вымерять очень точно, излишек приведет к неплотному прилеганию унитаза к стене, а недостаток спровоцирует течь, причем должна учитываться и толщина декоративной перегородки. К системе водоснабжения подключение следует выполнять исключительно жесткими ПВХ трубами, так как гибкие шланги, даже выполненные из нержавейки, со временем могут дать течь. В самую последнюю очередь выполняется монтаж кожуха под кнопочный модуль, после чего делается обшивка стены вместе с инсталляцией.

По окончании отделочных работ унитаз монтируется на шпильки расположенные внутри на горизонтальной верхней перемычке и проходящие сквозь перегородку. Поскольку в комплекте с унитазом не идет никакой прокладки для смягчения напряжений между керамикой и стеной рекомендуется вырезать такую из любого мягкого полимерного материала. Завинчивание болтов не следует выполнять до упора, это может привести к растрескиванию фарфора. В последнюю очередь устанавливаются кнопки слива, они соединяются с бачком при помощи полиэтиленовой трубки и фиксируются в кожухе.

Стандарты по размещению сантех.оборудования и приборов

Стандарты по размещению сантех.оборудования и приборов
Есть предложение добавлять в эту тему ТОЛЬКО ПАРАМЕТРЫ и РАЗМЕРЫ для монтажа сантех.оборудования,высоту выводов воды,канализации для различных приборов а так же расстояния,размеры и тех.карты для выводов водорозеток и канальи к различным приборам.

Статья по теме "Первые шаги к будущему комфорту"

Ванна и душ. Для того чтобы пользование сантехникой не доставляло неудобств, необходимо обеспечить свободный доступ ко всему оборудованию, предусмотрев около каждого предмета определенное свободное пространство. Такое пространство перед ванной или душевой кабиной должно составлять не менее 70 см (чтобы после водных процедур было удобно выйти и воспользоваться полотенцем). Ванну обычно располагают одной стороной вплотную к стене, хотя, если позволяет площадь и существует вариант подводки необходимых коммуникаций, она может находиться даже в центре помещения. Для экономии места рекомендуется использовать угловую душевую кабину. Смесители для душа монтируют на высоте 1,2 м, а душевые сетки - 2,1-2,25 м (от низа сетки до дна поддона). Вешалки для полотенец лучше установить так, чтобы до них легко было дотянуться из ванны или душа. Если в комнате имеется окно, то ванну следует расположить не менее чем на 1,3 м ниже уровня подоконника, а сам подоконник желательно облицевать плиткой и обеспечить отвод конденсата. Зеркало в таком случае помещают справа от окна или же под ним.

Унитаз и биде. СНиП 2.08.01-89* "Жилые здания" определяет минимальные габариты санузла - не менее 0,8 м в ширину и 1,2 м в длину. Перед унитазом и биде должно быть, как минимум, 60 см свободного пространства, а по обе стороны от средней линии унитаза не менее 40 см. Если же данные сантехнические приборы расположены рядом, то расстояние между ними можно несколько уменьшить (так как они вряд ли будут использоваться одновременно). Средний размер унитаза по длине - 60-65 см. Смывные бачки в "английских" моделях унитазов принято монтировать на высоте 1,8 м (до низа бачка).

Умывальник
. Пространство перед умывальником должно составлять 70 см в ширину и 110 см в длину (чтобы перед ним могли свободно встать рядом два человека). Если в ванной имеется два умывальника, то расстояние между ними (по оси смесителя) должно быть не менее 90 см. При этом следует знать, что двойные модели шириной более 1,2 м неудобны при одновременном использовании. Лучше установить два раздельных умывальника - с держателем полотенец между ними и боковым столиком или же со столиком между умывальниками и кронштейнами для полотенец по бокам. Оптимальная высота монтажа водоразборной чаши от уровня пола - 80 см (для раковин с индивидуальным смесителем) и 85 см (при наличии общего смесителя с длинным изливом для умывальника и ванны).

Для удобства зеркало, полочку или шкафчик над раковиной крепят на высоте 135 см от пола. В таком случае наиболее подходящая высота самого зеркала - 45 см. Однако эти цифры усредненные, место установки шкафчиков, зеркала и других аксессуаров должно выбираться с учетом роста всех членов семьи, пользующихся ванной комнатой.

Зарубежные стандарты. Нормативы по расположению санитарно-технического оборудования во всех европейских странах достаточно похожи. Например, немецкий стандарт DIN 18017 рекомендует устанавливать умывальник на высоте 80-82 см от уровня чистого пола. Наш СНиП 3.05.01-85 "Внутренние санитарно-технические системы" определяет высоту умывальника в жилых зданиях аналогичным образом. Американские стандарты, разработанные Национальной ассоциацией кухонь и ванных комнат (NKBA), несколько отличаются от принятых в Европе в сторону увеличения и измеряются в дюймах (1″ равен 25,4 мм). Так, умывальники в США предписано монтировать на высоте 30-32″, зеркало - максимально на высоте 40″ (от пола до нижнего края). Ширина санузла от центральной оси унитаза до стены должна составлять 18″, минимальное пространство перед ванной - не менее 30″, а перед душем - 36″. Высота крепления смесителя для душа - 38-48″.

Стандарты установки сантехнического оборудования в азиатских странах, в свою очередь, оперируют гораздо меньшими цифрами, что вполне соответствует антропометрическим параметрам населения.

Источник журнал ИВД http://www.ivd.ru/document.xgi?id=4983#

Для душевой кабины с поддоном и для ванны уровень вывода 50мм трубы канализации из стены должен быть 60мм (от уровня напольной плитки до оси этой трубы) выше этого значения,всё что выше этого,значит начинаеться высота подиума

Для умывальника = 530-550мм

Для унитаза приставного=180-190мм(в зависимости от модели)

Для унитаза подвесного=220-240мм

Для кухонной мойки без измельчителя= 300-450мм

Для кухонной мойки с измельчителем=300-400мм

Для стиралки и П/М машины =600-700мм

Это распространённые стандартные значения,но при нынешнем разнообразии и фирм производителей и моделей требуется перед прокладкой магистралей требовать тех.карту с установочными размерами у продавца, а только затем приступать к прокладке трасс и водоснабжения и канализации.Если же только ничего необычного не предвидиться,тогда следуйте приведённым размерам.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
