соединение бруса в углах

Типы угловых соединений бруса при строительстве дома

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных технологий. Так порой хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных домов худо-бедно известна каждому. При желании таковой можно смастерить и своими руками.

Главное не напортачить с углами. Ведь соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так давайте же присмотримся к ним повнимательнее.

Содержание

Требование к угловым соединением

Перед тем как браться за какую-либо работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило касается и угловых соединений.

А требований тут на самом деле всего два:

  • Надежность
  • И не продуваемость

С первым просто. Если брусья не будут между собой держаться в углах, домик имеет все шансы развалиться, ведь на стены в обязательном порядке действуют не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не лишены логики, вот только реализовать их пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких заморочек. Но если хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете по душе. Начнем с тех, которыми пользовались еще на Руси.

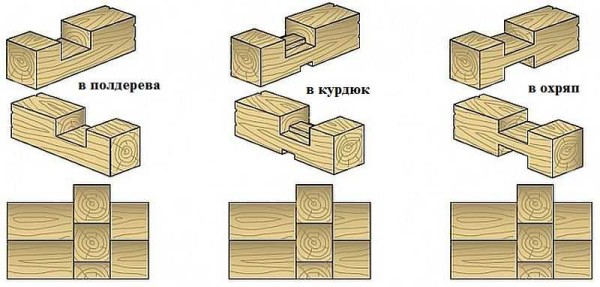

Угловые соединения с остатком

Самыми древними и одновременно самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды знали, как нужно строить.

Помимо того, что соединения с остатком по праву считается самим надежным, так оно еще и лучше всего защищено от промерзания. Не абы какой плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом деле, достаточно надежное соединение, между тем не заслужено пользуется сомнительной репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению одного вектора, забывая при этом, что уже следующий венец будет удерживать конструкцию в строго перпендикулярной плоскости.


Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза. В этом варианте, на каждом брусе делалось по две зарубки в четверть дерева, а потому каждый венец фиксировался в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать два паза в четверть толщины бруса, чем один в его половину. А это в свою очередь положительным образом влияет на скорость всего строительства.


Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы ограничивают варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить хоть бы и керамогранитом. Никто и не догадается что под ним ель.

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под его боковую грань, а чтобы стены не расползались, узел дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот только таким образом мастерить можно разве что сарай. Как угловые щели тут не конопать, как ни герметизируй, а промерзать они будут обязательно.


Встык с фаской

Более современным и добротным считается соединение встык с фаской. В этом случае в обоих элементах узла прорезается по одному пазу, под фаску.

А поскольку брус в доме укладывается в разбежку, то и фаска с каждым рядом будет менять свой вектор.

Тут можно уже обойтись и без скоб, но теплее от этого соединение, увы, не становится. Да и хлопот со всеми этими вставками немало.

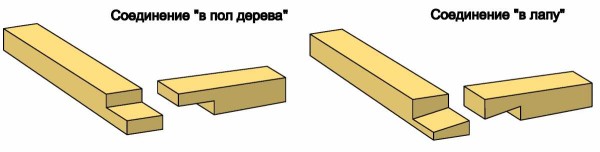

В полдерева

А вот узел в полдерева уже можно отнести к наиболее распространённым современным видам угловых соединений.


Сбитое при таком запиле нагелями дерево хорошо держится кучи, в нем меньше появляется щелей, как результат и сквозняков практически нет. Конечно, и этот вариант требует постоянного ухода и ежегодного ремонта, но в меньшей степени, чем два предыдущие.

Некоторые умельцы, правда, пытались, улучшить этот узел, добавив в него фаску, но на деле овчина получилась гораздо дешевле вычинки.

Довольно интересным выглядит и соединение в лапу. Оно немного похоже на то, что мы только что рассматривали, но продуманные косые запилы делают узел абсолютно статичным. Выполненным по данной технологии углам не чего боятся даже небольшой сейсмической активности.


Ласточкин хвост

А вот среди строителей беседок, заслуженной популярностью пользуется доставшийся нам по наследству от предков «ласточкин хвост». По прочности он не уступает даже сверх надежным соединениям с остатком. Но в отличие от последних, позволяет обустраивать вокруг себя вентилируемый фасад.


Теплый угол

Но все же что ласточкин хвост, что соединение в лапу, довольно сложны в исполнении и требуют от строителей не дюжего плотничьего мастерства, которым, если сказать по правде, сегодня обладают единицы. А потому в большинстве случаев при постройке современных деревянных домов вы увидите угловое соединение шип-паз, которое в народе еще называют теплый угол.


Как видите, вырезать такой узел довольно просто, тем более он не требует точной подгонки. Все щели заделываются уплотнителем и никаких сквозняков. Ну, а для особо привередливых, мастера немного усовершенствовали соединение, добавив туда элементы ласточкиного хвоста и сделав его неразрывным.

Коренной шип

Но если все выше описанные системы вам не подходят и вы хотите использовать в своем тереме чего посложнее, да понадежнее ваш выбор непременно остановится на соединении «Коренной шип». Описывать его словами бесполезно, тут проще один раз показать.


Впечатляет? А между тем наши деды и прадеды довольно часто использовали его в работе. Можно только позавидовать их упорству.

Конечно, на этом перечень угловых узлов вовсе не заканчивается, а при желании вы можете к уже существующим придумать и парочку, от себя. Но чтобы понять саму идею таких соединений достаточно будет и вышеизложенного материала.

Дерзайте. Учитесь. Осваивайте основы плотничьего мастерства вместе с нами.

А сейчас до свидания и до скорых встреч на страницах сайта про дачу.

Соединение бруса в теплый угол: плюсы и минусы, разновидности и особенности их реализации

История деревянного домостроения исчисляется тысячелетиями. Теплая, дышащая и легкая древесина всегда ценилась за свои качества. Несмотря на появление новых материалов и технологий, она традиционно считается лучшей для строительства жилых домов. Сруб выкладывают из горизонтальных венцов, соединенных между собой вырубленными или выпиленными замками. Главная задача при строительстве — обеспечить плотное прилегание всех элементов. Холодные углы — не такая уж редкая проблема деревянных зданий. Неутепленные зазоры служат прямым каналом для теплопотерь. Узел соединения угловых брусьев должен обеспечивать изоляцию помещений от окружающей среды. Такой вид конструкции получил название «теплый угол». Его выполняют несколькими способами. Монтаж узла проводят с помощью замков разнообразной формы, с малым количеством дополнительных скрепляющих деталей.

Соединение теплый угол

Брус в строительстве

Сруб возводят из профилированного или клееного бруса. Первый вид изготавливают из цельной древесины без разрушения структуры и использования клеев. Внешнюю сторону обрабатывают в виде ровной или выпуклой поверхности, с фаской или без нее. Внутренняя — обычно плоская, под отделку. Опорные грани имеют систему шип-паз, благодаря которой элементы прочно стыкуются. Профилированный материал удобен в работе, сечение имеет стандартные размеры. При строительстве деревянные балки не нужно подгонять.

Цельный профилированный брус

Клееный брус, в отличие от цельного профилированного, состоит из склеенных тонких ламелей. Для выполнения стыков в заводских условиях выбирают пазы и просверливают отверстия. На строительной площадке остается только собрать готовые звенья, как конструктор.

Дома, сложенные из деревянных профилей, обладают преимуществами перед кирпичными или бетонными:

  1. Быстро возводятся, не требуют «мокрых» работ по замешиванию раствора или бетона.
  2. Легкие, не нуждаются в мощных заглубленных фундаментах, достаточно железобетонного ленточного основания мелкого заложения или «плавающей» плиты.
  3. Теплые, коэффициент теплопроводности древесины 0,09 вт/м°с, что сравнимо с характеристиками базальтовой ваты.
  4. Красиво сложенные деревянные здания гармонично выглядят на фоне зелени, природы, не требуют дополнительной отделки сайдингом, декоративными панелями, штукатуркой.
  5. Благоприятный микроклимат в помещении обеспечивается высокой паропроницаемостью древесины, в таком доме поддерживается оптимальная влажность воздуха.
  6. Качественный сруб прочен, устойчив и долговечен, срок службы не уступает сооружениям из камня.

Теплый угол — участок наиболее технологически сложных узлов. Из-за особенностей древесины усыхать, разбухать и коробиться стыки в местах пересечения элементов подвержены разнонаправленным напряжениям, образованию зазоров. Правильное выполнение сопряжения — залог того, что с течением времени не появятся сквозные щели, откуда будет задувать ветер и проникать сырость. Классификацию, типы конструкций и рекомендации по расчету размеров угловых соединений дает ГОСТ 30974-2002.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Виды соединений

Знать, что такое теплый угол, при строительстве дома из бруса должен каждый строитель. Проектная документация содержит необходимую информацию о конструкциях и размерах угловых соединений. Они выполняются в виде пазов и выступов различной формы. Два, три или четыре элемента связываются между собой и образуют прочную основу для укладки следующего венца.

Конструктивное решение узла может быть в виде:

  • соединения без остатка, когда элементы не пересекают границы стыка;
  • с остатком — брус, проходя через узел, выходит наружу;
  • встык — элементы примыкают и крепятся скобами, нагелями, накладками;
  • Т-образные — сопряжение стены и простенка.

Пазы в деревянных профилях выбирают с помощью бензопилы, лобзика, ручного чашкорезного станка.

К соединению звеньев предъявляют требования:

  1. Легкость исполнения.
  2. Прочность.
  3. Минимальные теплопотери.

В строительстве деревянных домов применяют типы угловых соединений:

  • в «чашку»;
  • в «лапу»;
  • на прямоугольных шпонках;
  • на шпонках «ласточкин хвост»;
  • с коренным шипом;
  • в «обло» — с одно-, двух- или четырехсторонним замочным пазом;
  • открытым или закрытым «сковороднем» — трапециевидным симметричным шипом;
  • открытым или глухим «полусковороднем — прямоугольным шипом.

Способы соединения бруса

Необходимая теплоизоляция соединения достигается не только конструктивным решением стыка, но и применением утеплителей:

  • эластомерных и полимерных ленточных материалов;
  • пакли;
  • мха;
  • джута;
  • льноволокна;
  • пенных или силиконовых герметиков.

Их помещают в выемки профилированных брусьев, пазы замков, швы между венцами.

Древесина для строительства дома должна быть хорошо просушена, иметь влажность не более 20%. Это основное условие для прочности и надежности конструкции. После заготовки элементов их обрабатывают антисептиком, чтобы все пропилы получили защитное покрытие.

Соединение встык

Самая простая конструкция узла. Соединение встык осуществляется с помощью металлических шипованных пластин, уголков. Их закрепляют скобами или гвоздями. Торец профиля тщательно выравнивают, чтобы обеспечить плотное прилегание.

Снаружи соединение утепляют, чтобы ветер и холод напрямую не проникали в зазор. Для этого по торцу примыкающего бруса прокладывают теплоизолятор.

Такое сопряжение звеньев применяют, если предполагается утепление наружных стен и обшивка.

Сначала обязательно конопатят щели, так как профильная древесина склонна к высыханию. Утепление проводят по поверхности стены, сверху укладывают гидроветрозащитную мембрану, монтируют наружную отделку.

Соединение встык быстро выполнить, но для качественного теплого угла в доме из бруса оно не подходит. Слишком много дополнительных операций нужно проделать, чтобы обеспечить его теплоизоляцию. Такой способ используют для возведения хозпостроек и других неответственных сооружений.

Встык со шпонкой

Это усиленное соединение встык двух элементов, в торце и в боковой части которых выбирают отверстия по форме шпонки, глубиной 0,2-0,3 от толщины бруса. Крепеж изготавливают из древесины твердых пород — ясеня, дуба, осины.

Встык со шпонкой

Шпонка может иметь прямоугольное сечение или форму ласточкиного хвоста с расширениями к краям.

При креплении прямоугольным элементом достигается прочность конструкции в одном направлении. «Хвост ласточки» лучше фиксирует брусья, но требует точности при выборке пазов и подготовки шпонки.

С коренным шипом

Соединение получило название «теплый угол», брус в таком узловом креплении меньше подвержен смещениям. Нарушение структуры дерева здесь минимально, а защитой от проникновения холодного воздуха служит шип на внутренней поверхности сопряжения.

Пиломатериал предварительно подготавливают:

  1. На одном торце выпиливают выступ длиной, равной 0,2 толщины бруса, прямоугольный или с расширением к краю («полуласточка»).
  2. На второй детали выбирают паз с небольшим зазором для свободного вхождения коренного шипа.
  3. В паз помещают тонкий слой утеплителя, например, льноджутовое полотно.

Вставляют шип в выемку, длинным нагелем скрепляют узел с нижерасположенным венцом.

С коренным шипом («ласточкин хвост»)

Разновидность узла с коренным шипом — соединение «ласточкин хвост», или «сковородень». Чаще всего применяют для Т-образных сочленений стен и перегородок. Шип и паз имеют трапециевидную форму. Выступ вырезают в средней части торца бруса. Для разметки используют специальные шаблоны подходящего размера.

Сруб с укладкой венцов в «теплый угол» равномерно усаживается, брусья при колебаниях влажности в стыках не расходятся.

Это может быть интересно! В статье по следующей ссылке читайте про краску для имитации бруса снаружи и внутри помещения.

Соединение «в лапу»

Крепление применяют для сращивания угловых звеньев и выполнения Т-образных сопряжений стен. На торцах выпиливают горизонтальные выступы в форме сложной трапециевидной призмы — «лапу». Стыки в узле расположены в 4 наклонных плоскостях.

Соединение «в лапу»

Такой вид сопряжения надежно скрепляет угловые звенья, препятствует их расхождению как внутрь, так и наружу. Теплозащиту стыка выполняют прокладкой изоляторов.

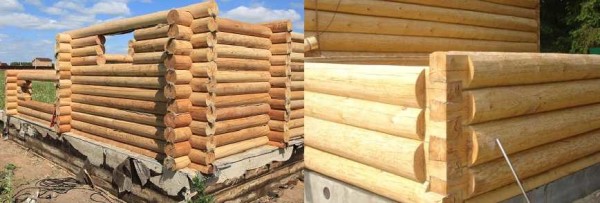

Соединения с остатком

Колоритный вид сруба, сложенного с выпусками бруса по углам, компенсирует издержки от перерасхода материала. Соединения с остатком выполняются различными способами:

  • В нижнем венце выбирают паз для укладки верхнего в форме половины сечения пиломатериала. Это односторонний узел в «обло» или в «полдерева».
  • Двухсторонний замок предполагает пропил выемки снизу и сверху. В каждой детали уже есть гнездо для установки следующего венца.
  • Четырехстороннее соединение в «обло» отличается от остальных выборкой пазов на всех поверхностях бруса. Такая форма придает устойчивость конструкции даже без применения нагелей.

Сборка бруса в «обло»

Венцы, уложенные способом в «обло», смещены в углах на половину высоты.

Соединение бруса в теплый угол — преимущества и недостатки

Основное преимущество такого способа рубки дома — отсутствие продуваемых и промерзаемых щелей. Не нужны дополнительное утепление фасада и дальнейшая наружная отделка стен.

При сборке дома шипы и пазы соединительных узлов выполняют вручную. Это, пожалуй, единственный недостаток такого вида строительства.

Готовые комплекты из клееного бруса лишены этого минуса. Все элементы заранее обработаны под удобный монтаж и сборку узлов. Венцы промаркированы согласно рабочих чертежей. На строительной площадке дом возводят за несколько дней, пользуясь инструкцией с разработанной схемой.

Дом из бруса с соединением углов с остатком Это может быть интересно! В статье по следующей ссылке читайте про профилированный брус.

Укладка бруса в «теплый угол» требует значительных усилий, высокой квалификации мастеров и материальных затрат. Но это быстро окупается экономией на отоплении жилья.

Какие бывают виды соединений бруса

Соединение бруса в полдерева или другим способом в процессе строительства требует ответственного отношения. Для дерева могут применяться совершенно разные типы креплений, долговечность которых обусловлена высокой прочностью используемого материала. Деревянные постройки отличаются экологичностью, повышенной прочностью, а также привлекательным внешним видом.

Методы и характеристики соединений

Один из наиболее важных этапов возведения домов из дерева — это строительство сруба. Корректная стыковка бруса позволяет надежно укладывать древесный материал, соединяя заготовки между собой. Срок эксплуатации деревянного сруба зависит от надежности укладки изделий. Это влияет на шумоизоляционные характеристики и способность деревянных стен задерживать тепло.

На выбор метода сращивания бруса оказывают влияние особенности сооружения и вид применяемого материала. При этом могут быть использованы разные виды соединения бруса. Нарушение технологии в процессе возведения сруба зачастую приводит к плачевному результату.

Перед выполнением соединения своими руками необходимо продумать, как правильно стыковать брус. Если сделать это неверно, то в постройке начнут появляться щели, а само здание станет накреняться. Найти выход из такой ситуации несложно, так как соединить брус можно несколькими способами:

  1. Встык.
  2. На шпонках.
  3. В полдерева.
  4. Ласточкин хвост.
  5. На коренных шипах.

Необходимо знать все основные приемы, применяемые при возведении сооружений из дерева. Не все методы являются накладными, они существенно отличаются друг от друга, потому эти технологии требуют специального подхода.

Метод углового соединения

Современное строительство деревянных сооружений связано с применением двух типов угловых соединений:

  1. Без остатка («в зуб», «в лапу»).
  2. С остатком («в чашу», «в обло»).

Соединение бруса в углах с остатком предполагает, что концы сруба готовой постройки будут выступать за границы стенки примерно на 0,5 м. Этот метод строительства более накладный, но он имеет ряд достоинств:

  • уменьшается теплоотдача;
  • возрастает надежность строения.

Применение приема соединения с остатком «в чашу» предполагает выпиливание замочных пазов. Способы соединения бруса в углах с остатком бывают следующими:

  1. Односторонний.
  2. Двусторонний.
  3. Четырехсторонний.

Этот вид соединения предполагает создание надпила, то есть перпендикулярного паза на верхней стороне бруса. Угловое соединение бруса этого вида не требует значительных усилий и большого количества времени.

Создание четырехстороннего замкового паза, требующее большого мастерства и опыта плотников, обеспечивает достаточно прочное крепление. Паз выпиливается с каждой стороны изделия. Венцы укладываются как конструктор. Эта техника обеспечивает большую прочность сруба.

Техника соединения встык

Соединение бруса способом встык предполагает создание соединительного шва путем крепления одного бруса к другому торцами. Каждый элемент сверху перекрывается следующим изделием. Для создания надежного соединения торцы изделий следует отпилить с соблюдением угла 90°.

Даже если соединение «встык» является достаточно плотным, это не дает гарантии отсутствия теплопотерь, которые будут слишком большими. Это невыгодно, особенно при возведении бани из бруса. Способ соединения «встык» можно заменить более надежным методом в «коренной шип», который еще называется «теплый угол».

Стыкуемый брус закрепляется шипованными стальными пластинами. Их можно забивать скобами либо гвоздями. Чтобы поверхность изделия была идеально ровной, плотник должен уметь подгонять торцы стыкуемых брусьев. Из-за малой герметичности угла могут возникать периодические нагрузки.

Опытные строители не рекомендуют использовать способ «встык», который считается одним из самых скорых методов. Иначе теплопотери будут очень большими. Это не позволит сэкономить время и силы для сложных видов соединений. Способ соединения бруса без остатка «встык» подходит не для всех типов строений.

Соединение методом «на шпонках»

Укладка бруса, сращенного с использованием нагелей, позволяет получить надежную и прочную постройку из дерева. Чтобы срастить брус на углах, требуются клинья, то есть шпонки (нагеля), изготовленные из древесины твердой породы. Для бруса идеально использовать деревянную шпонку, к примеру, из осины. Шпонка, которая попадает в выпиленный паз, очень плотно соединяет изделия.

Клинья позволяют достигать высокой прочности сруба и снижения его теплопроводности. Элементы крепятся на шпонки, вколоченные в соединение, которое предварительно выпилено. Шпонка может иметь различную форму: призматическую, прямоугольную, «ласточкин хвост», прямую или с зазубринами.

При сращивании брусьев, которые работают на растяжение, применяют врубки, сохраняющие их от продольного смещения. Такой тип сращивания называется замком. В некоторых случаях врубки приходится укреплять при помощи болтов или нагелей, таким способом их удается соединить.

Соединяемые с помощью шпонок изделия должны иметь пазы, которые являются идентичными пазам других элементов. Шпонки — это клинья, которые соединяют два деревянных элемента, нагели бывают поперечными, продольными и косыми. Применение последнего типа шпонок доступно только профессионалам.

Сборка сруба по методу в полдерева

Усовершенствованный способ сборки в полдерева предполагает применение шпонки. Это позволяет увеличить прочность угловой стыковки. Соединение бруса по длине возможно и методом укладки в полдерева. Укрепление всей конструкции осуществляется с использованием нагелей.

Элемент, соединяемый в полдерева, пропиливается по ширине наполовину. Отсюда и название самой конструкции, так как размер вырубки равен половине сечения. Предварительно в изделии высверливаются отверстия под нагели. Шпонки должны вставляться около угловых соединений. Длина нагеля рассчитывается таким образом, чтобы ее хватало сразу на несколько изделий.

Угловое соединение создается путем прирубки сверху и снизу. Так обрабатывается 2 звена. Чтобы обеспечить наибольшую прочность соединения, пользуются деревянными втулками, которые монтируются в торцах вырубки. Вариант косой вырубки тоже является приемлемым для создания надежного сруба методом в полдерева.

Этот вид углового крепления широко используется при строительстве жилых домов. К примеру, в процессе возведения срубов из профилированного бруса. Все стыки при этом тщательно утепляются. Для уменьшения продуваемости конструкции вырубка производится с небольшим уклоном, а не под прямым углом.

Способ соединения в «коренной шип»

Метод угловой сборки в «коренной шип» представляет собой наиболее простой тип замкового соединения. Способ применяется для получения из сращиваемых элементов надежного крепления. Коренной шип представляет собой конструкцию, в состав которой входят шип и паз прямоугольной формы. Их размеры по высоте и ширине составляют 4 см при сечении бруса 150 мм. Выпилить шип и паз достаточно легко по схеме.

Метод «коренной шип» является наиболее распространенным. В одном из состыкуемых изделий делается на торце специальный паз. Конец другого соединяется с первым брусом с помощью вертикального шипа. Все работы должны проводиться только опытным плотником.

Укладка каждого последующего венца производится с использованием деревянного нагеля, который имеет круглое сечение. При укладке элементов в «коренной шип» необходимо применение льноджутового полотна для повышения плотности сборки и улучшения теплоизоляции сруба.

Если бревна одномерные, то разметка может быть упрощена путем изготовления соответствующих шаблонов. Можно осуществить более тщательное уплотнение вырубки. Для этого можно воспользоваться способом сборки в «лапу с коренным шипом».

Соединение способом «ласточкин хвост»

Строение конструкции сборки способом «ласточкин хвост» напоминает «коренной шип». Способ крепления применяется для угловых соединений, т-образных и в длину. При выпиливании шипа и паза на конце изделия необходимо соблюдение идентичности. Герметичный узел соединения обеспечивается благодаря трапециевидной форме шипа.

Т-образная конструкция сборки широко применяется при строительстве домов из бруса. Дополнительные напуски с внутренних поверхностей стен постройки оставлять не требуется. Техника «ласточкин хвост» позволяет применять элементы меньшего сечения.

Утепление угловых элементов в процессе монтажа производится с помощью джутового волокна. Вместе с тем система не является проницаемой. Перед укладкой по методу «ласточкин хвост» угловые крепления можно вырубить способом, который похож на технику в «полдерева». Вырубка при этом должна иметь трапециевидную форму. Каждое изделие укладывается одно на другое. Разновидностью горизонтального крепления углов способом «ласточкин хвост» является соединение бруса «в лапу». Изделие пропиливается по горизонтали, что предполагает создание трапециевидных выемок, подходящих друг к другу.

Крепление через продольное соединение

Чтобы увеличить недостаточную длину бруса, плотники рекомендуют использовать соответствующую технику. Подобрать способ продольного соединения несложно, так как стыковать брус позволяют следующие методы:

  1. В полдерева.
  2. Шип со шпонкой.
  3. Коренной шип.

Торцы каждого изделия необходимо пропилить, сделав пазы для стыковки брусьев. Надежность сборки обеспечивается за счет применения шипов со шпонками. Сращивание бруса по длине является высококачественным и надежным, оно осуществляется по аналогии с угловым способом, позволяющим срастить брус.

Удлинение бруса методом продольного коренного шипа связано с вырубкой на торце одного изделия паза, а другого — шипа. Наибольшая прочность крепления достигается путем придания шипу и пазу трапециевидных форм.

Любой из представленных и обрисованных методов возведения построек из дерева обладает своими особенностями. Но есть общие советы, которые подходят при использовании любой техники сборки. Брус нужно скруглять с наружной стороны, чтобы предупредить застаивание дождевой или талой воды в пазах. Места соприкосновения элементов должны быть идеально выровнены и отшлифованы. Обеспечить дополнительную плотность конструкции позволяет промазывание соединения смесью смолы с песком.

немного информации о видах и способах соединений

Все большее количество людей, решившихся на строительство собственного дома, отдают предпочтение натуральным материалам – в частности, строительству домов и прочих надворных построек из лесоматериалов.

Наиболее популярен в современном строительстве обычный или профилированный брус — он гораздо удобнее в работе, имеет стандартное сечение и не требует специальной подгонки. Дома, построенные из деревянного профилированного бруса, ничем не отличаются от срубленных домов из круглых бревен – углы из бруса крепятся по тому же принципу.

Главным условием прочности и долговечности таких построек все так же является правильное угловое соединение бруса при поднятии стен постройки.

Виды углов в срубе

Существует два основных вида углов сруба из деревянного бруса:

  1. «без остатка»
  2. «с остатком».

Они различаются по способам соединения, прочности и экономичности.

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Главные требования к угловым соединениям в деревянном срубе

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

  1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
  2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Виды соединения в углы без остатка

Основное преимущество этого способа поднятия углов – его экономичность. На возведение сруба с углами без остатка требуется значительно меньшее количество материала, поскольку концы деревянных деталей не выступают за границы углов сруба.

Существует много способов выведения углов без остатка. Можно выделить четыре основных:

  1. «В стык»;
  2. Соединение «вполдерева»;
  3. С коренным шипом;
  4. Крепление с использованием шпонок.

Способ укладки углов без остатка называют еще креплением «в лапу».

В стык

Самым простым из видов крепления «в лапу» является соединение деревянных частей «в стык».

Этот вид крепления не требует дополнительной обработки пиломатериалов. Бревна укладываются торцами друг к другу и скрепляются между собой вспомогательным крепежом. В качестве крепежа используются шипованные пластины, гвозди, уголки или скобы.

Т-образные углы укрепляются металлическими уголками – так значительно сокращается время на строительство. Однако нужную герметичность углов в этом случае можно достичь лишь при идеально ровном брусе без геометрических изъянов.

Важно: металлический уголок не рекомендуется применять для крепления угловых соединений профилированного или клееного бруса – в данном случае он будет виден, и стены потребуют дополнительной отделки.

Крепление «в стык» не обладает необходимой надежностью для капитальных построек. Оно не обеспечивает максимальную прочность строения и его герметичность. Поэтому не стоит применять его при возведении жилого дома – этот вид скрепления деревянных угловых деталей больше подойдет для хозяйственных построек.

C коренным шипом

Соединение с коренным шипом, или «теплый угол», позволяет предотвратить смещение стен и проникновение в помещение сквозняков.

При этом способе лес загодя подготавливается особым способом:

  1. На одном из соединяемых брусьев обрезается край таким образом, чтобы образовался шип, равный по длине 1/3 его толщины. Шип должен иметь прямоугольную форму с небольшим расширением к наружному краю.
  2. На поперечном брусе вырезается соответствующий паз с небольшими зазорами для свободного вхождения шипа одного бревна в паз другого. Щели между пазом и шипом герметизируют утеплительными материалами.
  3. После того как шип вставлен в паз, деревянные части следует укрепить между собой нагелями.

На шпонках

Углы сруба на шпонках – усовершенствованная разновидность крепления «в стык».

При этом на торце одного сопрягаемого бруса и на соответствующей поверхности другого вырезается выемка; при их соединении в угол образуется общий паз, в который вставляется шпонка. Этот способ может придать прочность и герметичность конструкции только в одном направлении.

Чтобы обеспечить максимальную прочность соединения и герметичность в обоих направлениях, шпонку изготавливают в форме ласточкина хвоста, где ее середина более узкая, чем расширяющиеся краевые грани. Таким же образом вырезаются и пазы в брусьях. Довольно сложный способ, требующий скрупулезности и точности при подготовке пазов и изготовлении шпонки.

“Вполдерева”

Крепление «вполдерева» также требует дополнительной обработки сопрягаемых частей дерева.

Торцы обоих сопрягаемых деталей спиливаются до половины толщины, обеспечивая необходимую плотность стыковки. Дополнительно между собой бревна закрепляются с помощью нагелей. При этом обязательно следует утеплить образовавшиеся пазы паклей или другим строительным уплотнителем.

Углы «с остатком»

Основным недостатком крепления «с остатком» в деревянном срубе является повышенный расход дерева.

К преимуществам таких углов можно отнести:

  1. Высокая герметичность соединений, не дающая возможность проникновению внутрь строения воздуха извне.
  2. Строения, срубленные из дерева в углы «с остатком», отличаются высокой прочностью соединения и выдерживают даже землетрясения средней силы.

Крепление при укладке в угол «с остатком»

Самым распространенным способом при укладке углов «с остатком» является угловое соединение брусьев «в чашу».

Для этого на концах брусьев вырезаются выемки, позволяющие укладывать поперечные бревна друг на друга достаточно плотно, венец за венцом, образуя замок. Эта технология проста в выполнении и надежна в эксплуатации. Благодаря простоте соединения, его широко применяют и для крепления профилированного бруса.

А – простая чаша в полдерева Б – в «курдюк» В – в «охряп»



Замочные пазы для такого типа крепления могут быть выполнены в трех видах:

  1. Однострочные
  2. Двусторонние
  3. Четырехсторонние

Однострочные пазы

В верхней части каждого из угловых брусьев делается перпендикулярная выемка (обло), по ширине равная сечению перпендикулярного бревна. При этом деревянные детали укладываются в угол поочередно, чашей кверху. Таким способом происходит их укладка в своеобразный замок.

Двусторонний пазовый замок

В данном случае пропилы делаются в верхней и нижней плоскостях брусьев на глубину около ¼ части их высоты. Это очень качественный замок, но его подготовка требует скрупулезности в работе плотника, чтоб избежать трещин и сколов дерева при его подготовке или укладке.

Четырехсторонний пазовый замок

Для четырехстороннего пазового замка пропилы бруса делаются со всех четырех сторон. Это намного увеличивает надежность крепления и плотность укладки венцов между собой. Однако подготовка строительного деревянного материала таким способом требует точности и аккуратности.

Итак, мы ознакомились с основными видами угловых соединений бруса в деревянных срубах. Учитывая особенности, преимущества и недостатки каждого вида, можно без ошибки выбрать именно тот вариант крепления, который приемлем именно для вашего строения – будь то баня, жилой дом или хозяйственная постройка. Имея необходимый багаж знаний и немного опыта, можно без опаски приступать к возведению своей будущей постройки. Удачи вам!

Способы соединения профилированного бруса в углах

Угловые соединения бруса с остатком

Односторонний замковый паз

Данный метод соединения вытекает из наименования. На бревне выпиливается углубление вполдерева (на половину его толщины). Причем, длина паза должно быть равной ширине и это логично, ведь ему нужно будет вместить 1\2 часть бруса, который разместится перпендикулярно.

Благодаря этому каждое бревно надежно фиксируется. Плюс дополнительно они закрепляются нагелями, угол выходит достаточно прочным. Подобное соединение идеально для стройматериала квадратного сечения, а также профилированного бруса.

Другой вариант данного соединения – вырез внизу бревна. Такой подход несколько сложнее, однако от попадания воды защищает замки куда лучше.



 Двусторонний замковый паз

Его отличие от первого варианта в том, что производится 2 выреза в бревне, а именно – сверху и снизу, они осуществляются на 1/4 высоты каждый. Такое соединение из двух пазов выходит симметричным, куда более прочным, надежным. А все потому, что каждая пара бревен достаточно жестко фиксируется между собой, причем сразу в 2-х направлениях. В итоге какие-либо сдвиги угловых соединений в случае колебаний температуры, перепадов влажности представляются почти невозможными.



 Четырёхсторонний замковый паз

Данный вариант представляет собой неоднозначное решение. Кажется, что четырехсторонний паз обязан многократно надежнее зафиксировать соединение, оно должно стать совершенно непродуваемым. Но на практике отсутствуют разительные преимущества по сравнению с двухсторонним пазом, а вот процесс обработки бревна в разы сложнее.

Особенности создания: кроме вырезов на бревне снизу/сверху нужно сделать еще два, а именно – по бокам. Такое соединение в разы надежнее благодаря гармоничному распределению нагрузок.







Соединения бруса в углах дома без остатка

Встык

Это простейший вариант укладки бревен подходящего размера по длине (например, 150х150) в отсутствии дополнительной обработки. Причем, материал укладывают в так называемом шахматном порядке, тщательно страхуют нагелями. Также помогают зафиксировать брусья накладные оцинкованные пластины и стальные скобы.

Собирать при помощи этого способа уголок из сырых бревен неразумно, ибо абсолютно точно проявится деформация при высыхании дерева. Да и обеспечить маломальскую защиту от сквозняков нельзя: любое уплотнение в условиях разной влажности несет за собой появление зазоров.

Из плюсов – требуется минимум времени и может быть выполнено даже без наличия плотницких навыков.

 На шпонках

В данном варианте бревна укладывают встык, причем один брус должен упираться вбок другому. Четко в месте их стыка делают прямоугольный вырез, куда вставляют шпонку. В простейшем варианте она работает «на срез». Но лучше, когда вырез делается клиновидной формы, еще его называют «ласточкин хвост», туда вставляется шпонка аналогичной формы. Почему это предпочтительнее? Просто соединение будет работать как говорится «на сдвиг» и одновременно «на разрыв». Важно обратить внимание, чтобы стыки рядом расположенных венцов пребывали в различных плоскостях, разумеется, смежные венцы должны дополнительно закрепляться нагелями.

 Вполдерева

На лобовой поверхности бревен, которые планируется соединить, делаются ровные прямоугольные вырезы полностью по ширине и на 1/2 высоты. Причем, по длине данный вырез одолжен быть равен ширине бруса. Соединение вполдерева фиксируют вертикальным нагелем либо шпонками. Затем в замки вставляют по 2 шпонки, которые находятся вдоль ближних стен. Благодаря этому каждая шпонка воспринимает нагрузки лишь своего направления. Важно следить, чтобы бревна одного венца пребывали на одинаковом уровне.



Тёплый угол

Прекрасно страхует стены дома от любого рода смещений, а также великолепно защищает жителей здания от ветра.

Производится соединение так: грань одного бревна обрезается (шип по своим параметрам должен соответствовать 1/3 сечения бруса). Причем, этот шип бывает двух видов: прямоугольным или расширяющийся к окончанию. Затем на следующем бревне выбирается примерно подходящий паз. Нет нужды подгонять габариты с идеальной точностью, ведь в паз должен вместиться также уплотнитель, в качестве которого применяют войлок, джут, паклю и др. Шип устанавливается сверху в паз, не забываем про фиксацию венца нагелями.

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Содержание статьи

  • 1 Соединение бревен в углах с остатком
    • 1.1 Сруб в чашу
    • 1.2 Соединение в охряп
  • 2 Рубка бревна с углами без остатка
    • 2.1 Угол «в лапу»
  • 3 Стыковка бруса с остатком
  • 4 Соединение бруса в углу без остатка
  • 5 Как соединить бус в длину
Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более про

Соединение бруса в углах при строительстве сруба

При выборе способа соединения бруса в углах (замка), необходимо учитывать не только влияние на внешний вид дома, но и расход материалов, величину теплопотерь и трудозатраты. Из статьи вы узнаете о различных способах угловых соединений бруса при строительстве дома, а также их преимуществах и недостатках.

 Виды угловых соединений

Угловые соединения делят на 2 вида:

  1. С остатком;
  2. Без остатка.

Соединение «с остатком»  используют для строительства традиционного бревенчатого сруба. При этом соединении длина остатка равна ширине бруса. У этого способа только два преимущества – внешний вид дома «под старину» и простота изготовления. Минусы такого соединения – перерасход материала, высокие потери тепла, что приходится компенсировать более тщательным утеплением и сложности с установкой утеплителя на углах дома. Поэтому угловое соединение с остатком почти не используют для несущих стен домов из бруса. Тем не менее, подобный тип соединений используют для стыков внутренних стен.

Соединения с остатком

Соединение с остатком выполняют в 3 вариантах:

  • с односторонним пазом;
  • с двухсторонним пазом;
  • с четырёхсторонним пазом.

Соединение с односторонним пазом выполняют следующим образом. На углу венца выпиливают паз, длина и ширина которого равны ширине перпендикулярного бруса, а толщина половине толщины перпендикулярного бруса. При таком соединении брус одной стороны угла находится выше или ниже бруса другой стороны угла. Такое соединение обеспечивает жёсткую фиксацию угла. Если необходимо обеспечить одинаковую высоту всего венца, то такой же паз делают на перпендикулярном брусе.

Для соединения с двухсторонним пазом делают следующее. Сверху и снизу продольного и поперечного бруса делают пазы.  Длина и ширина пазов равны ширине бруса, глубина паза равна четверти толщины бруса. Такое соединение подходит только для тех углов, где продольный и поперечный брус разнесены по высоте. По сравнению с односторонним пазом такое соединение отличается меньшим уровнем теплопотерь.

Для соединения с четырёхсторонним пазом брус обрабатывают следующим образом. Со всех 4 сторон бруса вырезают паз, длина и ширина которого равны ширине бруса, а глубина равна четверти толщины бруса. Такой же паз делают и на перпендикулярном брусе. Это соединение применяют только для углов, где продольный и поперечный брус разнесены по высоте. Из всех видов соединений с остатком, четырёхсторонний паз обеспечивает минимальный уровень потерь тепла.

Соединения без остатка

Соединение без остатка выполняют в следующих вариантах:

  • встык;
  • вполдерева;
  • в лапу;
  • в паз-шип;
  • в тёплый угол.

Соединение встык применяют только в том случае, если нужно поднять стены максимально быстро, но нет возможности использовать готовый домокомплект и брус приходится подгонять вручную. При таком соединении брус обрезают под углом 90º и приставляют к перпендикулярному брусу. На стыке между брусьями укладывают утеплитель (джут, войлок, паклю), после чего оба бруса соединяют с помощью металлического уголка. Такой способ соединения бруса отличается максимальными теплопотерями и невысокой прочностью.

Соединение вполдерева применяют, если нет возможности использовать готовый домокомплект. Для этого в месте соединения делают пропил, расстояние от края бруса до которого равно ширине перпендикулярного бруса, а глубина половине толщины. После чего верхнюю часть бруса осторожно скалывают до пропила. Так же обрабатывают и перпендикулярный брус. Такое соединение отличается меньшим уровнем потерь тепла, чем описанное выше. Благодаря применению для фиксации угла деревянных нагелей, соединение получается более прочным.

Соединение в лапу является модификацией соединения в полдерева. Для него скол делают не параллельно поверхности бруса, а под углом (ласточкин хвост). Это обеспечивает небольшое снижение теплопотерь и увеличение прочности и жёсткости конструкции дома.

Соединение в паз-шип применяют при сборке дома из готового комплекта. Паз представляет собой прорезь в брусе, толщина которой равна трети толщины бруса. Шип изготавливают также в треть толщины бруса. Такое соединение обеспечивает высокую прочность и жёсткость конструкции, а также небольшие трудозатраты в процессе сборки дома. Фиксацию соединений производят с помощью деревянных нагелей.

Соединение в тёплый угол

Если необходимо обеспечить минимальный уровень теплопотерь, то применяют соединение «в тёплый угол». Соединение имеет сложную форму, поэтому чаще всего брус под него подготавливают во время изготовления домокомплекта. Наиболее популярны соединения «в коренной шип» и «в ласточкин хвост». В отношении соединений «тёплый угол» действует правило – чем сложней форма замка, тем меньше тепла будет уходить через стены.

Инструменты для создания замков угловых соединений

Изготовление домокомплекта в заводских условиях подразумевает нарезку соответствующих замков на углах. Для этого используют станки с электронным управлением. Это позволяет нарезать замки с точностью до десятых долей миллиметра. Если же дом строят не из домокомплекта, а из бруса, то для нарезки замков потребуются следующие инструменты:

  • рулетка;
  • угольник;
  • карандаш;
  • ножовка;
  • электролобзик;
  • электрическая или бензиновая пила;
  • стамески;
  • топор;
  • молоток.

Фиксация и утепление угловых соединений

При сборке стен брус укладывают в шахматном порядке (чтобы шип нижнего ряда находился под пазом верхнего ряда). Это обеспечивает максимальную фиксацию углов. Любой тип угловых соединений обязательно фиксируют с помощью деревянных нагелей. Для изготовления нагелей нередко используют древесину берёзы.  Диаметр нагеля 20-40 мм. Для установки нагеля с помощью электрической дрели просверливают отверстие глубиной в 3-4 hяда. Для бруса толщиной 10 см отверстие сверлят на глубину 30-40 см. Для бруса толщиной 20 см отверстие сверлят на глубину 60-80 см. Диаметр отверстия должен быть равен диаметру нагеля. Если применяют квадратные нагели, то диаметр отверстия рассчитывают по формуле – ширина или толщина нагеля плюс 1-2 мм. Переднюю часть нагеля заостряют, после чего его забивают в просверленное отверстие.

Для утепления угловых соединений бруса применяют тот же утеплитель, который прокладывают между венцами. Чаще всего это войлок, джут или льняная пакля. При соединении встык утеплитель складывают в 2-3 раза и плотно прижимают брусом. В стыки с остатком, а также замки типа вполдерева и в лапу утеплитель укладывают так, чтобы верхний брус мог занять своё место только при очень сильном усилии. Это позволит компенсировать усушку бруса и избежать необходимости конопатить стык через 1-3 года. В замки типа шип-паз и тёплый угол утеплитель укладывают таким образом, чтобы замок собирался только с серьёзным усилием. В противном случае через 1-3 года брус усохнет и стык начнёт пропускать холодный воздух.

Помимо использования утеплителя для снижения теплопотерь в стыки иногда устанавливают шпонки. Благодаря их применению удаётся снизить теплопотери в том случае, если по каким-то причинам в замок не был вставлен утеплитель. Чаще всего шпонки применяют для строительства недорогих домов из профилированного бруса. Применение шпонок для строительства домов из клееного бруса не даёт никакого эффекта. Ведь брус соединяют в тёплый угол, а эта технология предусматривает обязательное использование утеплителя.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
