Соединение кабеля СИП-3 в шлейфах и пролетах

Руководствуясь нормативной документации, соединять защищенные провода СИП-3 можно как в шлейфах, так и в пролетах. Для соединения кабеля в шлейфах, необходимо использовать специальные герметичные прокалывающие зажимы, такие же, как используются на ВЛИ-0,4кв. Но не забывайте, для того чтобы увеличить нагрузочную способность зажимов и обеспечить хорошие контакты необходимо выбрать сдвоенные проколы.

Сейчас на рынке кабельной продукции представлен очень широкий спектр прокалывающих зажимов. Одними из лучших можно назвать зажимы фирмы Niled. К ним относятся герметичные ответвительные зажимы RP150, 240,  которые предназначены для соединения ВЛЗ магистрали с проводами ответвления в воздушных кабельных сетях с напряжением 6-20 кВ.

Данные зажимы обладают преимуществом по сравнению с подобными моделями других производителей:

  • контроль над усилием затяжки болтов осуществляется взрывной шестигранной головкой в 13 мм;
  • у болта предусмотрена специальная срывная головка из алюминиевого сплава;
  • сам корпус герметичного ответвительного зажима поставляется в открытом виде и это значительно упростит вам его монтаж;
  • возможен демонтаж данного зажима, но запрещен его повторный монтаж;
  • головку болта необходимо затягивать специальным изолированным накидным гаечным ключом.

Для того чтобы провести соединение защищенных проводов СИП-3 с голыми проводами марок АС необходимо использовать соединительные и ответвительные зажимы иной конструкции. В этих зажимах зубья, которые прокалывают оболочку кабеля, располагаются только с одной стороны. С другой же стороны находится просто гладкая поверхность, как у обычной плашки.

Для соединения таких проводов подойдет ответвительный герметичный зажим фирмы Niled RPN150.  Он применяется для ответвления защищенными проводами от воздушных линий, выполненной неизолированными проводами в воздушных сетях напряжением 6-20 кВ.

К преимуществам данной модели относится то, что:

  • можно осуществлять контроль над усилием затяжки болтов срывной шестигранной головкой в 13 мм;
  • болты зажима имеют специальную взрывную головку изготовленную из алюминиевого сплава;
  • корпус ответвительного герметичного зажима Niled RPN150 поставляется в открытом виде, что облегчает процесс его монтажа;
  • демонтаж зажима предусмотрен, но запрещено повторное его использование;
  • головка болта должна затягиваться специальным накидным гаечным ключом.

Напоминаем, что перед тем как вы собираетесь установить зажим, не забудьте обязательно зачистить щеткой голый неизолированный провод.

Для того чтобы соединить кабель СИП-3 в пролетах, можно использовать несколько видов специальных гильз.

Хорошо зарекомендовали себя на рынке кабельной продукции обжимные соединители от фирмы Niled — MJRP.

На изолированных кабельных линиях у которых низкое напряжение ВЛИ-0,4 кВ применяются аналогичные соединительные гильзы  MJPT или ГСИ-Н.

Для того чтобы осуществить монтаж обжимного соединения Вам необходимо иметь специальный механический или гидравлический пресс со специальными матрицами Е173 и Е215. Для обеспечения надежной герметизации соединений обжимаются крайние пояски гильзы с металлическими кольцами с обоих краев.

При отсутствии специального пресса изолированный кабель в пролете можно соединить еще одним способом. Чаще всего, к этому способу прибегают при оперативном устранении аварии, возникшей в результате обрыва СИП-3. В этом случае, используют специальный соединительный зажим цангового типа — MHV. Для его использования не требуется пресс.

Для того чтобы соединить кабель с зажимом цангового типа необходимо зачистить концы оборванного провода. Длина зачистки должна быть немного меньше половины длины самого зажима. Кабель вставляют до упора в цанговый зажим и при помощи стандартных рожковых гаечных ключей, затягиваются соответствующие гайки-колпачки. Затягивать необходимо до момента, пока не оторвется цанг. Момент отрыва сопровождается характерным щелчком.

Для того чтобы провести монтаж на защищённом проводе ВЛЗ-6-10кВ используя цанговые зажимы, в комплекте к ним должны идти специальные надвижные или термоусаживаемые чехлы. Такое подключение осуществляется с использованием специальных высоковольтных толстостенных термотрубок.

Монтаж провода СИП 3 на ВЛЗ 6-10кв

защита от птиц на опоре ВЛЗ-10квПротяженность ВЛ-6-10-20кв выполненных проводами СИП-3 с каждым годом растет. Называются такие линии сокращенно ВЛЗ — что означает воздушные линии с защищенными проводами. Не путайте с ВЛИ-0,4кв — воздушными линиями с изолированными проводами, где на низкое напряжение 220В-380В применяются СИП-1, СИП-2, СИП-4.

Именно на средний класс напряжения 6-10кв приходится основная доля аварийных отключений. Старые ЛЭП-6-10кв выполненные голыми проводами, в первую очередь подвержены влиянию таких погодных факторов, как ветер и гололед. А применение самонесущих проводов с защитной изоляцией позволяет существенным образом улучшить характеристики их безопасности и надежности.защищенные провода СИП-3 в снегу и гололеде

При использовании СИП-3 уменьшается сразу несколько параметров:

  • межфазное расстояниерасстояние между изоляторами на траверсе опор ВЛЗ-10кв с СИП-3
  • ширина вырубаемой лесной просекиуменьшенное межфазное расстояние в просеке
  • пространство при компоновке распределительных узлов на подстанции

Все это очень выгодно с экономической точки зрения.

Технические характеристики провода СИП-3

Технические параметры и характеристики (сечение, номинальный ток, ток КЗ, диаметр, масса) высоковольтного провода СИП-3:

tehn_sip3

Еще данные - ток, активное, индуктивное сопротивление, падение напряжения

Качество ВЛЗ безусловно зависит от качества применяемых проводов, но оно в равной степени также зависит и от применяемой арматуры. При использовании проверенных материалов можно построить не требующую обслуживание ВЛ сроком эксплуатации более 40 лет.

Монтаж опор для ВЛЗ-10кв

Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.111_35

И реконструкцию и новое строительство обязательно выполняют по проекту.

проект монтажа опор ВЛЗ-10кв СИП-3Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.закрепление траверсы на ж/б опоре 6-10кв

Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.

Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.заземление траверсы опоры через плашку и заземляющий выпуск

На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.

На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.соединение заземляющего прута и траверс на анкерной опоре СИП-3

Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.

111_80

Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.установка монтаж опоры ВЛЗ-6-10кв бурокрановой машиной

Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.

Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.схема установки и монтажа заглубления анкерной ж/б опоры с проводом СИП-3

Установка изоляторов на ВЛЗ

Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.штыревые изоляторы ШФ-20 и IF27 для провода СИП

IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.

процесс монтажа изоляторов IF27 на провода СИПОднако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.использование стеклянных изоляторов ПС-70 для анкерных опор с проводом СИП-3

Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:

После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.раскатка провода СИП-3 по желобам изоляторов IF27

Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.монтажный ролик для СИП с ремнем для анкерных опор

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.установка барабана с проводом СИП-3 перед опорой при раскате



Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.синтетический трос лидер что внутри

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

  • высокая механическая разрывная нагрузка хараткеристики троса или каната лидера для раскатки проводов СИП
  • низкая подверженность растяжению
  • стойкость к ультрафиолету и влаге

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.соединительные скобы для синтетического троса лидера для проводов СИП

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.портативная мотолебедка ST204 для раскатки и натяжения проводов СИП

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Раскатывать СИП-3 непосредственно по изоляторам на промежуточных опорах можно, если угол поворота трассы не превышает 15 градусов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.соединение монтажного чулка на провод СИП-3

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.натяжка и раскатка проводов СИП мотолебедкой

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Натяжение провода СИП

Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.процесс установки анкерного зажима на СИП-3

Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:

Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.прокалывающий зажим на провод еще не установлен

Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).натяжение по монтажным таблицам для проводов СИП

Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.111-36

Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.

Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.ручная лебедка для натяжения СИП-3

Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.

Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.при монтаже СИП лебедку можно зацепить за бампер машины

Превышение усилия тяжения провода должно быть не более чем на 5% от того значения, что указано в монтажной таблице.

показания электронного динамометра при натяжении СИП-3

Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.

После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.анкерное крепление провода СИП-3 на опоре

После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.установка прокалывающего зажима на провод после установки анкерного зажима

После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.

Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.раскатка проводов по опорам

Установка спиральных вязок

Теперь необходимо закрепить провода на промежуточных опорах. Для этого пластиковая втулка на изоляторе проворачивается так, чтобы прорезь сдвинулась и СИП-3 оказался глухо закрыт со всех сторон.

Крепеж происходит спиральными вязками.монтаж спиральных вязок на высоковольтной ВЛЗ-10кв

Они монтируются по 2 штуки на каждый изолятор, в одну и другую сторону от траверсы.спиральные вязки установленные на изоляторы IF27

Чтобы правильно выбрать спиральную вязку учитывайте следующие два параметра:

  • диаметр шейки изолятора
  • сечение провода
Размеры вязок соответствующих определенному сечению провода, у большинства производителей можно определить по цветовой маркировке.

Технические данные спиральных вязок от Ensto, Niled, Sicam, КВТ:

Обычные жилы алюминиевых проводов таких марок как А-50, А-70 здесь использовать запрещено! Спиральные вязки имеют специальное полимерное покрытие, предназначенное для защиты изоляции СИП от механических повреждений.

На этом непосредственный монтаж проводов СИП-3 можно считать оконченным. Остается разместить на опорах средства грозозащиты, коммутационное и другое оборудование с последующей подачей напряжения от источника питания.

Технологическая карта на монтаж проводов СИП-3 - скачать

Статьи по теме

Зажимы ответвительные для СИП-3

ОТВЕТВИТЕЛЬНЫЙ ПРОКАЛЫВАЮЩИЙ ЗАЖИМ ОАЗ-1

Возможно применение с проводами ПЗВ и ПЗВГ что требует предварительной консультации со специалистами ЗАО «МЗВА».

Аналог для ОАЗ-1 - SL 25.2.

НАЗНАЧЕНИЕ:

Предназначен для электрического соединения проводов СИП-3 при ответвлениях от магистрали, а также в шлейфах анкерных опор. Имеет обе контактные группы прокалывающего типа. Корпус выполнен из коррозийностойкого алюминиевого сплава. Зажим предварительно наполнен смазкой. Может комплектоваться защитным кожухом КЗ-02.

ОТВЕТВИТЕЛЬНЫЙ ПРОКАЛЫВАЮЩИЙ ЗАЖИМ ОАЗ-2

Возможно применение с проводами ПЗВ и ПЗВГ что требует предварительной консультации со специалистами ЗАО «МЗВА».

Аналог для ОАЗ-2 - SE 20

НАЗНАЧЕНИЕ:

Предназначен для электрического соединения проводов СИП-3 и не изолированных проводов АС. Для наложения на провода СИП-3 зажим имеет контактную группу прокалывающего типа. Для проводов АС предназначена контактная группа плашечного типа. Корпус выполнен из коррозионностойкого алюминиевого сплава. Зажим предварительно наполнен смазкой. Может комплектоваться защитным кожухом КЗ-02.



ОТВЕТВИТЕЛЬНЫЙ ПЛАШЕЧНЫЙ ЗАЖИМ РС 150



НАЗНАЧЕНИЕ:



Зажим предназначен для соединения неизолированных алюминиевых или стальных проводников, а именно: заземляющих проводников ВЛИ 0,4 кВ между собой, а также с верхним заземляющим спуском Ж/Б опоры; нулевой неизолированной жилы жгута СИП-1 ВЛИ 0,4 кВ с заземляющим проводником; нулевой неизолированной жилы жгута СИП-1 магистральной ВЛИ 0,4 кВ с нулевой неизолированной жилой жгута СИП-1 ответвления; неизолированных проводов АС ответвления с неизолированными проводами АС магистральной линии ВЛ 0,4-35 кВ. неизолированных проводов АС магистрали при соединении проводов в шлейфе анкерных опор ВЛ 6-35 кВ;

Зажим также может применяться на ВЛЗ 6-35 для соединения проводов магистрали СИП-3 (защищенных изоляцией) при их соединении в шлейфе анкерных опор. В этом случае требуется снятие изоляции с провода в месте наложения зажима, а также рекомендуется применение защитных кожухов типа КЗ-02 или SP 15.

Применение СИП-3: характеристики и способы монтажа | Полезные статьи

Самонесущий провод СИП-3 состоит из 1 токопроводящей жилы круглой формы, которая выполнена из алюминиевого сплава. СИП-3 относится к группе защищенных проводов изолированных сшитым светостабилизированным ПЭ (черного цвета) с номинальной толщиной изоляционного слоя 2,3 мм (на напряжение 10-20 кВ) и 3,5 мм – на проводе рассчитанном на пиковое напряжение 35. Срок службы при соблюдении условий монтажа и эксплуатации – не менее 25 лет.

Характеристики СИП-3 регламентируются ГОСТ Р 52373-2005. СИП-3 применяются для организации линий воздушных передач, в климатических условиях УХЛ и ХЛ при воздействиях температур в диапазоне -60 / + 50*С. Возможен монтаж в промышленных районах, на морских или озерных (соленых) побережьях, в регионах засоленных песков. Но при этом важно проводить монтаж линий при t* не менее -20*С для отсутствия деформаций при натяжении. Провод СИП-3 способен выдерживать короткое замыкание в течение 1 сек без деформационных изменений. Применение СИП-3 возможно для магистралей на номинальное напряжение от 6 до 20 кВт и 35 кВт.

Испытания СИП-3 проводятся переменным напряжением 24 кВт (при частоте 50 Гц) на протяжении 5 мин, выдерживают проход переменного напряжения 6 кВт (частота 50 Гц). После 10 минут выдержки в водной среде при t*С +20*С (+/- 10*) СИП-3 выдерживают испытания при подаче переменного напряжения 4 кВт (50 Гц) на протяжении 5 минут. Провода хорошо выдерживают монтажные изгибы – не меньше 10 наружных диаметров, практически невосприимчивы к воздействию UF излучения. СИП-3 обладают стойкостью к изгибу при t*С – 40. Провод СИП-3 способен выдерживать нагрев до + 90*С в рабочем режиме и кратковременный (при коротком замыкании) до + 250°С.

Число проволок прямо пропорционально сечению жилы. Для жил сечением 50, 70, 95 мм2 – 7 проволок, для жил сечением 120 и 150 мм2 – 19. Расчетный наружный диаметр СИП-3 при номинальном сечении токопроводящей жилы 25 мм2–10,2 мм; 35 мм2 – 11,3 мм, 50 мм2 – 12,3 мм, 70 мм2 – 13,9 мм, 95 мм2 –15,8 мм, 120 мм2 – 17,2 мм.



Особенности монтажа СИП-3

  • Монтаж провода СИП-3 проводится при натяжении, не превышающем 35 Н/ 1 мм*2 сечения жилы. Обязательное условие – сохранение целостности изоляции.
  • Допустимый уровень нагрева СИП-3 при монтаже – +90°C.
  • Допустимо совместное расположение СИП-3 с изолированными телефонными линиями (дистанция – не менее 0,5м).

Арматура для монтажа СИП-3 специальная линейная, которая позволяет осуществлять крепеж к траверсам и др. металлическим конструкциям. Крепеж СИП-3 без изоляторов из керамики, полимеров или стекла с помощью спиральных связок запрещен! Тип применяемых изоляторов – штыревые, подвесные.

К анкерным кронштейнам, обеспечивающим дистанционные промежутки между проводами и опорами, крепление может осуществляться на анкерные или прокалывающие зажимы. Регулируемая конструкция анкерных зажимов позволяет крепить СИП-3 любого диаметра. Ответвления удобно монтировать с помощью ответвительных прокалывающих зажимов (без необходимости зачистки изоляции). Способ затягивания зажима «под болт» обеспечивает очень надежное крепление, устойчивое к воздействию длительных перенапряжений. Общий комплект арматуры для монтажа СИП-3 аналогичен комплектации проводов СИП других типов.

технические характеристики самонесущего изолированного провода

В осветительных и силовых сетях используются марки СИП, что расшифровывается, как самонесущий изолированный провод. Их подключают к опорам воздушных линий, передающих электроэнергию от трансформаторных подстанций и распределяющих по потребителям. Есть несколько модификаций данных проводников под разное номинальное напряжение.

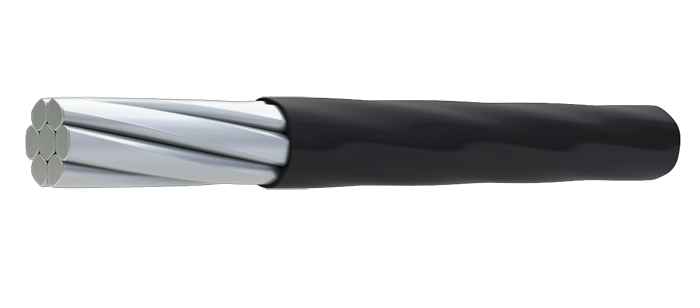

Проводник СИП 3

Проводник СИП 3

Применение и преимущества

Провода СИП 3 применяют в ВЛ номинальным напряжением от 6 до 20 кВ и при 35 кВ. В холодном и умеренном климате данным кабелем делают отводки от опор к домам и хозяйственным постройкам. Востребованность проводников обусловлена рядом преимуществ:

  • исключается риск схлестывания проводов;
  • не возникает К.З. при прохождении кабеля в ветвях деревьев, что позволяет монтировать линию среди зеленых насаждений;
  • в случае обрыва опасность поражения током минимальна;
  • степень оледенения сведена к минимуму;
  • СИПы стойки к монтажным изгибам;
  • снижаются расходы на эксплуатацию до 80%, по сравнению с проводами голыми;
  • компактность проводника требует меньшей площади отчуждения территории под ЛЭП;
  • предотвращается незаконное подключение к линии.

Кабели СИП 3 можно назвать универсальными. Их часто используют в регионах с сильным промышленным загрязнением воздуха, а также в регионах с повышенной соленой влажностью (морских и озерных районах). СИПы рассчитаны на непрерывную работу сроком не менее 40 лет. Гарантийное время эксплуатации – 5 лет.

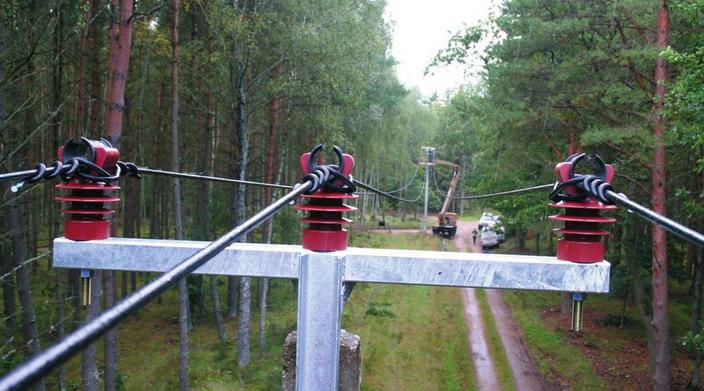

ВЛ с использованием СИП-3

ВЛ с использованием СИП-3

Конструктивные особенности

Внутри кабеля проходит 1 жила, проводящая ток. Состоит она из нескольких круглых проволок из сплава, в составе которого присутствуют алюминий, магний и кремний.

Проволоки диагонально навиты вокруг стального сердечника. Их число находится в прямой пропорциональности сечению жилы. Используется всего 2 набора: для кабеля от 25 до 95 кв.мм берут 7 проволок, для большего сечения – 19 шт.

Проводник округлой формы изолирован черным светостабилизированным сшитым выпрессованным полиэтиленом. Изоляционный слой для СИП 3, работающих под напряжением до 20 кВ, имеет толщину 2,3 мм. У проводов, рассчитанных на пиковое напряжение в 35 кВ, 3,5 мм толщины изоляционного слоя.

Обратите внимание! ГОСТами допускается незначительное отклонение изоляции в меньшую сторону на 0,1 мм.

Особенности изолированного провода позволяют экономить на использовании опорных сооружений и изоляторов. Устойчивость полиэтиленовой оплетки к воздействию ультрафиолета делает проводник максимально надежным в эксплуатации.

Характеристики

Способность данных проводников работать в сложных условиях обеспечивается характеристиками сип 3. Основные из них приведены в таблице ниже.

Характеристики кабелей СИП 3

ПараметрыЕд.изм.Значения
Напряжение пробивное изоляции (при частоте 50 Гц)кВ24
Сопротивление изоляции объемное удельноеОм*см1*1012
Максимально допустимый нагрев жил токопроводящих: в нормальном режиме/при К.З.°C90/250
Допустимая к эксплуатации температура окружающей среды°C-60 - +50
Способность выдерживать к.з. без деформациисек1

В технические характеристики входят еще нагрузки токовые допустимые. Их рассчитывают, исходя из сечения жил, при работе в таких условиях:

  • температура среды – плюс 25 градусов;
  • интенсивность радиации солнца – 1000 Вт/кв.м.;
  • скорость ветра – 0,6 м/с.

Масса проводника напрямую зависит от его диаметра и колеблется в пределах 128-889 кг. Номинальных параметров на строительную длину нет – она согласовывается с заказчиком.

Особенности монтажа

Самонесущие проводники можно монтировать при температуре воздуха не ниже минус 20°C. Более низкие параметры холода приведут к деформации кабеля при его растяжении.

Важно! Перед тем, как монтировать провод, уточняют его маркировку – она указана на самой изоляции, с промежутками в полметра по всей длине.

Основные особенности монтажа СИПов 3:

  • чтобы изолирующая оболочка оставалась целостной, монтаж проводят при натяжении не выше 35 H/1 кв.мм сечения жилы;
  • при выполнении монтажных работ допустимая температура нагрева кабеля – плюс 90°C;
  • у монтируемых и устанавливаемых на опоре проводах радиус изгиба должен быть не менее 10-ти наружных диаметров кабеля;
  • допускается совместный монтаж СИПов с телефонными изолированными линиями при условии, что расстояние между ними будет не менее полуметра;
  • при подключении ВЛ к дому нельзя самонесущие проводники вводить внутрь; для этого на фасаде устанавливается специальная арматура;
  • расстояние от линии до фасада должно быть не более 25 м, в противном случае придется устанавливать дополнительную опору.

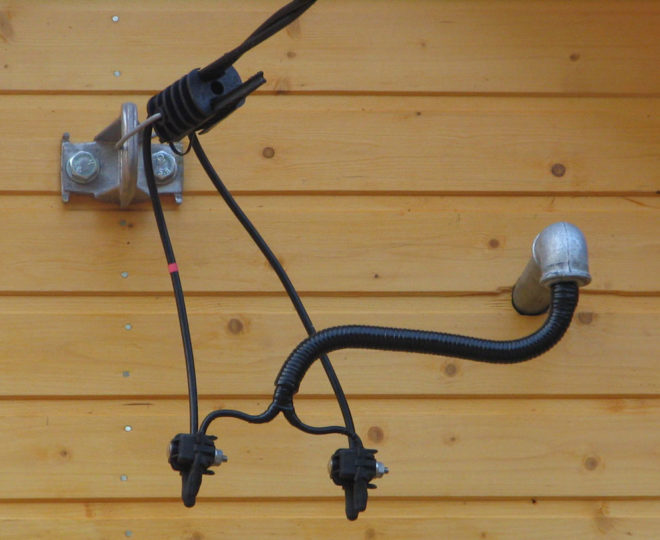

Подключение кабеля СИП к дому

Подключение кабеля СИП к дому

СИП-3 крепят к траверсам и иным конструкциям из металла. Для монтажа используется специальная линейная арматура. Крепление проводников к опоре без изоляторов не допускается. Для этой цели используются изделия подвесные и штыревые, изготовленные из стекла, полимеров или керамики.

Чтобы обеспечить дистанционное расстояние между опорами и проводами, применяются прокалывающие зажимы, крепящиеся к анкерным кронштейнам. С их помощью также осуществляется ответвление линий эл.передач. Для обеспечения надежности и устойчивости к перенапряжениям зажимы затягиваются способом «под болт».

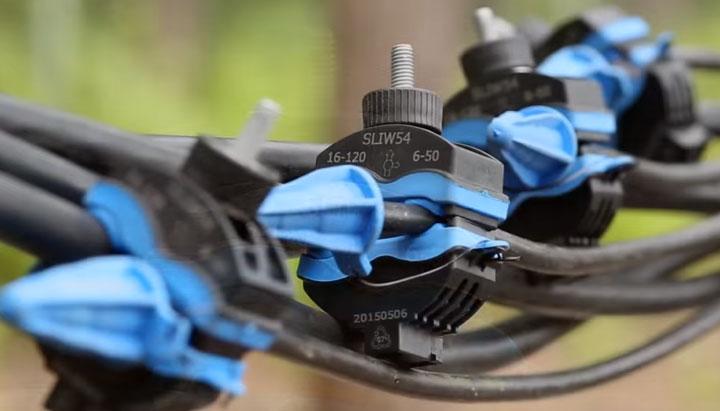

Зажимы прокалывающие для СИП

Зажимы прокалывающие для СИП

Самонесущие проводники легко монтируются, поэтому при прокладке воздушных линий или подключении к строениям можно использовать персонал любой квалификации, что позволяет снизить затраты на выполняемые работы.

Эксплуатация

Нельзя начинать эксплуатацию линии без предварительного испытания. Такое же мероприятие следует провести через год после запуска ВЛ с СИПами, а также после ремонтов. В остальных случаях смотрят по ситуации и учитывают особенности климата.

Если во время эксплуатации ВЛ на ней обнаружено неравномерное (несимметричное) распределение нагрузки, проводят измерения по самой загруженной фазе. Делается это единожды в год с занесением показателей в паспорт линии.

Обратите внимание! В случае, когда произошло повреждение изолированного провода, дефектную жилу демонтируют. Для этого используют специальные клинья и не снимают напряжения с линии.

То же самое касается и ответвления к жилому дому, если повреждение составляет не более 20%. В противном случае напряжение придется отключить. Сам же дом в любой ситуации обесточивается.

После демонтажа на поврежденную жилу наносят 2 слоя специального клея. После его высыхания жилу монтируют на свое место. Такой способ ремонта выгоден и в плане экономии средств, и в краткости ремонтных работ, которые СИПы позволяют проводить без отключения линии.

Видео

Монтаж СИП-3 на ЛЭП 6-10 кВ

Количество и протяженность ЛЭП на основе проводов СИП-3 увеличиваются с каждым годом. Такие ЛЭП называются ВЛЗ (воздушные линии с защищенными проводами).

Немалая часть ВЛЗ выполнена из старых неизолированных проводов, которые в сильный снег или ветер не выдерживают нагрузку и выходят из строя. Современные СИП-3 гораздо надежнее, поэтому ЛЭП с их использованием выходят из строя намного реже.

Дополнительные преимущества использования СИП-3 для линий на 6-10 кВ:
  • меньше расстояние между проводами;
  • меньше ширина лесной просеки, а значит и расходы на вырубку и очистку просеки от деревьев и кустов.

Кроме проводов на надежность работы ЛЭП влияет и крепежная арматура. При условии использования надежной и качественной арматуры, помимо самих СИП-3, срок эксплуатации такой ЛЭП может достигать 40 лет и более.

Для прокладки такой ЛЭП можно использовать как старые опорные столбы, так и новые. Первый вариант, разумеется, проще и дешевле. Но в любом случае первым шагом при реконструкции или строительстве новой ЛЭП является разработка проекта.


Сама же прокладка линии начинается с монтажа анкерных опор. Предварительно на опору крепят нужное количество траверс. При этом для защиты от коррозии желательно использовать траверсы из оцинкованной стали. Они прослужат дольше.

Установленные траверсы необходимо заземлить. Обычно для соединения траверс с заземляющей конструкцией используется стальная арматура сечением от 80 мм.кв.

Далее устанавливаются опорные столбы. Опорный столб должен быть врыт в землю на глубину не менее 2,5 метра. После установки опорного столба ставят один или два (в зависимости от ситуации) подкоса.

Монтаж изоляторов

Изоляторы на траверсы лучше ставить уже после подъема опорного столба, чтобы исключить риск их повреждения при монтаже опоры.

Можно использовать как обычные изоляторы из фарфора марки ШФ-20, так и более современные IF27 модели. IF27 надежнее и проще в монтаже

Установка изоляторов на СИП-3

Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20 или стеклянные ПС-70Е, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.

IF27 более удобен в монтаже, в частности, позволяет проводить раскатку провода без монтажных роликов, но он и дороже. После установки изоляторов проводят раскатку проводов (при работе с ШФ-20 необходимы будут раскаточные ролики).

Раскатка проводов

На первом опорном столбе крепится раскаточный ролик (с помощью петли или бандажной ленты). Перед опорой на домкрате ставится кабельный барабан с СИП-3.

После конечной опоры ставят лебедку с мотором. Для того, чтобы провод не касался земли и опорных стоек применяется направляющий трос (канат-лидер).

Он должен быть прочным (устойчивым к нагрузкам на разрыв), не бояться солнца и влаги, изготовлен из диэлектрического материала.

Направляющий трос сначала тянут через конечную опору, а потом последовательно – к начальной опоре. Далее конец троса с помощью монтажного чулка соединяют с проводом. Сверху накладывается бандаж из изоленты, для дополнительной прочности.

Затем включают мотолебедку, и осторожно тянут трос с прикрепленным к нему проводом. При малейших проблемах, например, застревании троса, лебедку тут же останавливают. Лебедка должна тянуть с одинаковым усилием, без резких рывков, со скоростью не ниже 5-7 км/ч.

Натяжка провода СИП-3

После того, как СИП-3 пройдет последний опорный столб, лебедку останавливают.

Монтажник разбирает соединение провода с тросом, крепит конец провода к анкерному зажиму, например марки DN RPI. Далее нужно отрегулировать усилие натяжения провода. Это лучше делать не «на глазок», а с помощью динамометра. Само же натяжение производится с помощью ручной лебедки. Для этого на провод устанавливается монтажный захват (т.н. «лягушка»), к которому крепится динамометр, а уже к динамометру присоединяется крюк с ручной лебедки.

Второй крюк лебедки соединяется с неподвижной опорой на земле. Например, трактором или грузовым авто.

После того, как провод будет натянут с нужным и равномерным усилием, монтажник крепит его конец к опоре с помощью анкерного клинового зажима. Далее тут же монтируется ответвительный зажим, чтобы вывести электрический потенциал провода на корпус зажима. Это помогает снизить уровень шумов, генерируемых проводом при эксплуатации.

И конечный этап – обрезается конец провода (с учетом запаса на дальнейшее подключение).

Для крепления проводов на промежуточных опорных конструкциях используются спиральные вязки. Они ставятся по одной с каждой стороны изолятора. Размеры вязок подбираются в зависимости от сечения провода и диаметра шейки изолятора.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
