Соединения резьбовые трубопроводов. Трубные резьбовые соединения

ГОСТ 15763-2005 «Соединения трубопроводов резьбовые и фланцевые на PN (Ру) до 63 МПа (до = 630 кгс/см2). Общие технические условия»

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION(ISC)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ	ГОСТ15763- 2005

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ И ФЛАНЦЕВЫЕ НА PN (Ру) до 63 МПа(до ≈ 630 кгс/см2)

Общие технические условия

Москва Стандартинформ 2008

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.

0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1. РАЗРАБОТАН Некоммерческим партнерством «Сертификационный центр НАСТХОЛ» (НП «СЦ НАСТХОЛ»), Техническим Комитетом ТК 155 «Соединения трубопроводов общемашиностроительного применения»

2. ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 21 от 21 сентября 2005 г.)

За принятие проголосовали:

Краткое наименование страны поМК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Министерство торговли и экономического развития Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Национальный институт стандартов и метрологии Кыргызской Республики
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулированию и метрологии
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Агентство «Узстандарт»

4. Стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 19879 «Соединения трубопроводов общего применения для гидравлических и пневматических систем — Методы испытаний соединений для гидравлических и пневматических систем» (пункты 4.1 — 4.4, разделы 5 — 10 в части методов стендовых испытаний соединений)

5. Приказом Федерального агентства по техническому регулированию и метрологии от 19 июня 2008 г. № 122-ст межгосударственный стандарт ГОСТ 15763-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2009 г.

6. ВЗАМЕН ГОСТ 15763-91

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ И ФЛАНЦЕВЫЕ НА PN (Ру) до 63 МПа (до « 630 кгс/см2) Общие технические условия Threaded and flange pipe connections for PN to 63 MPa (to 630 kgf/cm2). General specifications

Дата введения — 2009-01-01

Настоящий стандарт распространяется на металлические резьбовые и фланцевые с приварным ниппелем соединения трубопроводов общемашиностроительного применения для гидравлических и пневматических систем и детали данных соединений трубопроводов, работающие в условиях неагрессивных сред при температуре окружающей и рабочей среды от минус 50°С до плюс 120°С и номинальном (условном) давлении до 63 МПа (до ≈ 630 кгс/см2).

Стандарт не распространяется на фланцевые соединения по ГОСТ 9399, ГОСТ 12815-ГОСТ 12822, ГОСТ 22512.

Обязательные требования к качеству соединений, обеспечивающие их взаимозаменяемость, техническую совместимость и безопасность для жизни, здоровья и имущества населения, охраны окружающей среды, изложены в 4.1, 5.2.1, 5.2.5 —

files.stroyinf.ru

ГОСТ 22525-77 Соединения трубопроводов резьбовые. Концы корпусных деталей…

ГОСТ 22525-77

Группа Г18

ОКСТУ 4193

Дата введения 1979-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам РАЗРАБОТЧИКИ

Б.В.Максимовский; Г.В.Поляков, канд. техн. наук; Ю.А.Шамшурин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.05.77 N 1180Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 8 от 12. 10.95)За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ (август 2005 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1982 г., мае 1988 г., августе 1996 г. (ИУС 11-82, 9-88, 11-96)

1. Настоящий стандарт распространяется на концы корпусных деталей с углом конуса 24° соединений трубопроводов, арматуры и гидро-пневмооборудования и на концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74° под накидные гайки.Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп.2, 3, 6 и 7 настоящего стандарта.(Измененная редакция, Изм. N 3).

2. Конструкция и основные размеры концов корпусных деталей с углом конуса 24° должны соответствовать указанным на черт. 1 и в табл.1, концов корпусных деталей для соединений с врезающимся кольцом при радиальном монтаже — указанным на черт.2 и в табл.1, концов корпусных деталей для соединений с развальцовкой трубы — указанным на черт.3 и в табл.2.

Черт.1. Концы корпусных деталей с углом конуса 24°

Концы корпусных деталей с углом конуса 24°

	Исполнение 1	Исполнение 2(остальное — по исполнению 1)

Черт.1

Черт.2. Концы корпусных деталей соединений с врезающимся кольцом при радиальном монтаже

Концы корпусных деталей соединений с врезающимся кольцом при радиальном монтаже

	Исполнение 1	Исполнение 2(остальное — по исполнению 1)

Черт. 2

Таблица 1

Размеры, мм

Группа	Номи-нальный размер(условный проход)	Наружный диаметр трубы			(пред. откл. +0,1)
			Номин.	Пред. откл., мкм			Пред. откл. +0,3
1	2,5	4	4	+215+140	5,0	M8x1	4,0	8,0	6
	3,0	5	5		6,5	М10х1	5,5
	4,0	6	6		7,5
	6,0	8	8	+240 +150	9,5	M12x1,5		9,5	7
2	4,0	6	6	+215 +140	8,1	М12х1,5	7,0
	6,0	8	8	+240+150	10,1	М14х1,5
	8,0	10	10		12,3	М16х1,5		10,5	8
	10,0	12	12	+260+150	14,3	М18х1,5
	12,0	15	15		17,3	М22х1,5		11,5	9
		(16)	16		18,3	М24х1,5	7,5
	15,0	18	18		20,3	М26х1,5 (М27х2)		12,0
	20,0	22	22	+290+160	24,3	М30х2		13,0	10
	25,0	28	28		30,3	М36х2
	32,0	(34)	34	+330+170	37,0	M45х2	10,5	15,0	12
		35	35		38,0
	40,0	42	42	+340+200	45,0	М52х2	11,0
3	3,0	6	6	+215+140	8,1	М14х1,5	7,0	11,5	9
	4,0	8	8	+240+150	10,1	М16х1,5
	5,0	10	10		12,3	М18х1,5	7,5
	6,0	12	12	+260+150	14,3	М20х1,5
	8,0	(14)	14		16,3	М22х1,5	8,0	13,5	11
	10,0	16	16		18,3	М24х1,5	8,5
	12,0	20	20	+290+160	22,9	М30х2	10,5	15,0	12
	15,0	25	25		27,9	М36х2	12,0	17,0	14
	20,0	30	30		33,0	М42х2	13,5	19,0	16
	25,0	38	38	+330+170	41,0	М52х2	16,0	21,0	18
	32,0	45	45	+340+180	49,6	М60х2	18,0	24,0	—
	40,0	57	57	+380+190	61,6	М72х2	19,0	26,0	—
	50,0	76	76	+390+200	81,6	М90х2	20,0	28,0	—

________________* Размер , концов переборочных штуцеров настоящим стандартом не устанавливается. Примечание. Значения, приведенные в скобках, непредпочтительны.

Черт.3. Концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74°

Концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74°

Черт.3

Таблица 2

Размеры, мм

Группа	Условный проход	Наружный диаметр трубы
			Пред. откл.			Пред. откл.
			-0,2	h33		±0,3	+0,3
2	4	6	4,9	9,7	M12x1,5	14	4,5
	6	8	6,6	11,7	М14х1,5	15
	8	10	8,8	13,7	М16х1,5	17	5,0
	10	12	10,8	15,7	М18х1,5
	12	14	12,8	19,7	М22х1,5	19	6,0
	15	18	15,3	24,0	М26х1,5 (М27х2)	22	7,0
	20	22	19,5	27,0	М30х2	23	8,5
	25	28	25,5	33,0	М36х2	24	9,5
	32	(34)	31,5	42,0	М45х2	27
	32	35	31,5	42,0	М45х2
	40	42	38,0	49,0	М52х2

Примечание. Значения, приведенные в скобках, непредпочтительны. (Измененная редакция, Изм. N 3).

3. Проточки — типа 1 узкие по ГОСТ 10549.

4. Рекомендуемые значения номинальных (условных) давлений для каждой группы в зависимости от вида соединений приведены в ГОСТ 15763, приложение 3.

5. Примеры соединений концов корпусных деталей с накидными гайками даны в приложении 2.4, 5. (Измененная редакция, Изм. N 3).

6. Торцевое биение поверхности конца корпусной детали для радиального монтажа относительно оси среднего диаметра резьбы по степени точности ГОСТ 24643.

7. Технические требования — по ГОСТ 15763.ПРИЛОЖЕНИЕ 1. (Исключено, Изм. N 1).

ПРИЛОЖЕНИЕ 2 (справочное). ПРИМЕРЫ СОЕДИНЕНИЙ КОНЦОВ КОРПУСНЫХ ДЕТАЛЕЙ С НАКИДНЫМИ ГАЙКАМИ

ПРИЛОЖЕНИЕ 2 Справочное

Черт.1. Соединения с врезающимся кольцом

1. Соединения с врезающимся кольцом

Осевой монтаж

Радиальный монтаж

1 — конец корпусной детали; 2 — врезающееся кольцо по ГОСТ 23354; 3 — накидная гайка по ГОСТ 23353; 4 — труба; 5 — прокладка по ГОСТ 23357; 6 — нажимное кольцо по ГОСТ 23356

Черт. 1

Черт.2. Соединения с шаровым ниппелем

2. Соединения с шаровым ниппелем

Ниппель на сварке

Ниппель на пайке

1 — конец корпусной детали; 2 — ниппель по ГОСТ 23355; 3 — накидная гайка по ГОСТ 23353; 4 — труба

Черт.2

Черт.3. Соединение с развальцовкой трубы с углом конуса 74°

3. Соединение с развальцовкой трубы с углом конуса 74°

1 — конец корпусной детали; 2 — ниппель по ГОСТ 28941.27; 3 — труба; 4 — гайка по ГОСТ 28941.26

Черт.3

1-3. (Измененная редакция, Изм. N 2, 3).

Черт.4. Соединение с коническим ниппелем

4. Соединение с коническим ниппелем

1 — конец корпусной детали; 2 — конический ниппель по ГОСТ 28016; 3 — резиновое кольцо по ГОСТ 9833; 4 — накидная гайка по ГОСТ 23353

Черт.4

Черт.5. Соединение с зажимным и упорным кольцами

5. Соединение с зажимным и упорным кольцами

1 — труба;

2 — конец корпусной детали; 3 — накидная гайка по ГОСТ 23353;4 — кольцо зажимное по ГОСТ 28918; 5 — кольцо упорное по ГОСТ 28918

Черт. 5

4, 5. (Введены дополнительно, Изм. N 3).Текст документа сверен по:официальное изданиеМ.: Стандартинформ, 2005

docs.cntd.ru

Соединения трубопроводов

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

КАФЕДРА «Инженерная графика»

Учебно-методическое пособие

по дисциплине «Инженерная графика»

для студентов специальностей

«Промышленное гражданское строительство» и

«Водоснабжение и водоотведение»

2008

Введение

В данном методическом указании рассмотрено изучение конструктивных особенностей соединения трубопроводов.

Целью данной работы является изучение правил изображения соединений трубопроводов;

В методическом указании приведены варианты заданий для КГР «Соединения трубопроводов», в приложении даны некоторые справочные материалы, необходимые для выполнения данной работы, а также последовательность вычерчивания данного соединения и пример выполнения задания.

1 Соединения трубопроводов

Соединения труб широко применяют в трубопроводах для подачи воды, газа, воздуха, разного рода жидкости и т.п. Трубопроводы могут быть разъемными, например резьбовыми, фланцевыми и неразъемными, выполненными сваркой или пайкой.

Для водогазопроводных трубных соединений применяют стальные трубы, изготавливаемые по ГОСТ 3262-75, имеющие на концах трубную дюймовую цилиндрическую резьбу по ГОСТ 6367 -72.

Труба задается величиной условного прохода DN, приблизительно равного внутреннему диаметру трубы.

Проходы условные на соединения трубопроводов и арматуру установлены. Условный проход (номинальный диаметр) приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.

Условный проход указывают обозначением DN и числовым значением, выбранным из стандартного ряда. Например, условный проход 20 обозначают DN 20.

В арматуре и соединениях трубопроводов, производство которых освоено до 1 января 1991г., допускается применять обозначение условного прохода (номинального размера) Dy.

При условном давлении PN = 1,6 МПа (~ 16 кгс/см) условный проход не более DN =40 мм; при PN = 1 МПа (~ 10 кгс/см) условный проход DN=50…100 мм.

В трубных соединениях должна быть обеспечена герметичность, исключающая возможность просачивания через резьбу жидкости или газа, поступающих по трубам. С этой целью резьбу уплотняют с помощью пеньки. Пеньку пропитывают суриком, после чего соединительная часть навинчивается на трубу с помощью водопроводного ключа. Более плотные соединения труб достигаются применением трубной конической резьбы.

1.1 Соединительные элементы труб

Резьбовые соединения труб широко применяются в системах отопления, водопровода, газопровода т. п. При этом используются стальные водогазопроводные трубы, изготавливаемые по ГОСТ 3262-75. Для соединения труб между собой используются стандартные соединительные детали, называемые фитингами (муфты, кресты, тройники, угольники) (рис. 1).

Трубное соединение выполняют как конструктивный чертеж, без упрощений, т.е. вычерчивают все элементы деталей – буртики, фаски, ребра, пользуясь размерами, указанными в соответствующих ГОСТах, например, размеры угольников прямых – по ГОСТ 8946-75, тройников прямых – по ГОСТ 8948-75, прямых муфт: коротких — по ГОСТ 8954-75, длинных – по ГОСТ 8955-81. Размеры переходных муфт по ГОСТ 8957-75.

Размеры труб и фитингов определяются условным проходом соединяемых труб, величина которого практически равна внутреннему диаметру трубы DN.

Число ребер на муфтах зависит от величины условного прохода трубы.

В соединении муфтами должны применяться контргайки (ГОСТ 8961 – 75). Они необходимы для предотвращения самораскручивания соединительных элементов трубопровода. При этом со стороны контргайки ввинчивается короткая стальная труба, называемая сгоном (ГОСТ 8969-75). Сгоны изготавливаются из труб по ГОСТ 3262-75. Сгон – это участок трубы с двух сторон нарезанной резьбой. На одном конце сгона длина резьбы равна короткой длине резьбы на трубе. На другом конце длина резьбы приблизительно в пять раз больше. Этим концом сгон ввинчивается в фитинг со стороны контргайки.

Конструкцию соединения показывают в разрезе, выполненном плоскостью, проходящей через ось трубы и фитинга, и дополняют разрезом, полученным секущей плоскостью, перпендикулярной оси соединения.

Рисунок 1 — Изображения соединений трубопроводов

studfiles.net

Трубные резьбовые соединения — КиберПедия



По эксплуатационному назначению различают резьбы общего назначения.

К ним, как уже было сказано в главе 4, относятся в первую очередь крепежные резьбы. Из многообразия крепежных резьб в отдельную подгруппу можно вынести резьбы трубные (цилиндрическая и коническая, метрическая коническая), применяемые для трубопроводов; главное требование к ним – обеспечить герметичность соединения.

Резьбовые трубные соединения имеют различный характер, зависящий от условий работы. В обычных трубопроводах с нормальным давлением чаще имеет место соединение «цилиндр на цилиндр».

В трубах с повышенным давлением для обеспечения большей герметичности используется соединение «конус на конус» или «цилиндр на конус».

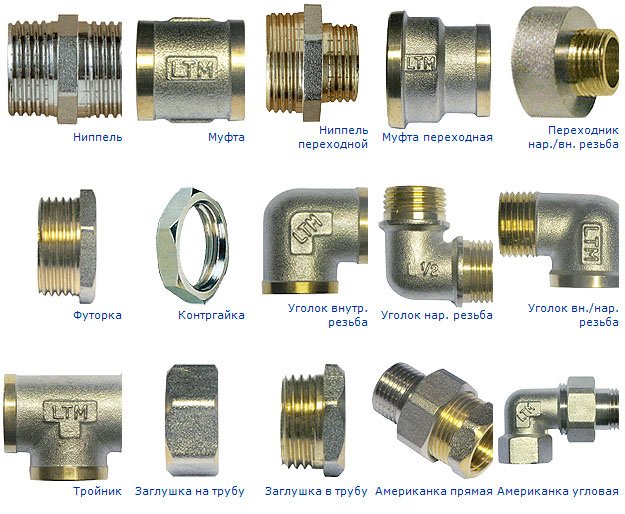

К деталям трубопровода относят отдельные трубы, отводы, переходы, заглушки, фитинги, прокладки, болты, гайки и т.д.

Для соединения труб на резьбе их концы снаружи нарезают трубной цилиндрической или конической резьбой. В отличие от нормальной крепежной резьбы трубная резьба имеет значительно меньший шаг и меньшую глубину. Это необходимо, чтобы предупредить ослабление стенок трубы.

Обозначение трубной резьбы обладает той особенностью, что размер резьбы задается не по тому диаметру, на котором нарезана резьба, а по внутреннему диаметру Dy трубы. Он называется диаметром трубы «в свету» и определяется как условный проходной размер трубы. Размер наружного диаметра трубной резьбы всегда больше диаметра «в свету» на две толщины стенки трубы. Так, например, трубная резьба 1″ имеет наружный диаметр 33,25 мм (а не 25,4 мм). Конструктивный расчет резьбовых соединений трубопровода ведется по условным проходам арматуры и соединительных частей (фитингов) по ГОСТ 355-52 (таблица 6.10). Под условным проходом труб, фитингов подразумевается номинальный внутренний диаметр, взятый с округлением.

Условный проход обозначается буквой Dy с добавлением радиуса условного прохода изделия в мм.

Таблица 6.10

Условные проходы трубопроводов, арматуры и фитингов(ГОСТ 355-52)

Условный проход Dy	Соответствующая резьба в дюймах
	¼”
	3/8”
	½”
	¾”
	1”
	1 ¼”
	1 ½”
	2”

Фитинги изготавливаются из ковкого чугуна для условных проходов от 8 до 100 мм и из стали для условных проходов от 8 до150 мм. Для придания фитингам из ковкого чугуна необходимой жесткости их снабжают по краям буртиками, а муфты – для обеспечения лучшего захвата газовым ключом – несколькими ребрами, расположенными на боковой поверхности по образующей. При помощи муфт, угольников, тройников и крестов соединяют трубы с одинаковыми и разными условными проходами, имеющие наружную резьбу; при помощи ниппелей – трубы с внутренней резьбой. На рис. 6.16, 6.17, 6.18, 6.19 приведены примеры резьбового соединения «цилиндр на цилиндр» труб фитингами.

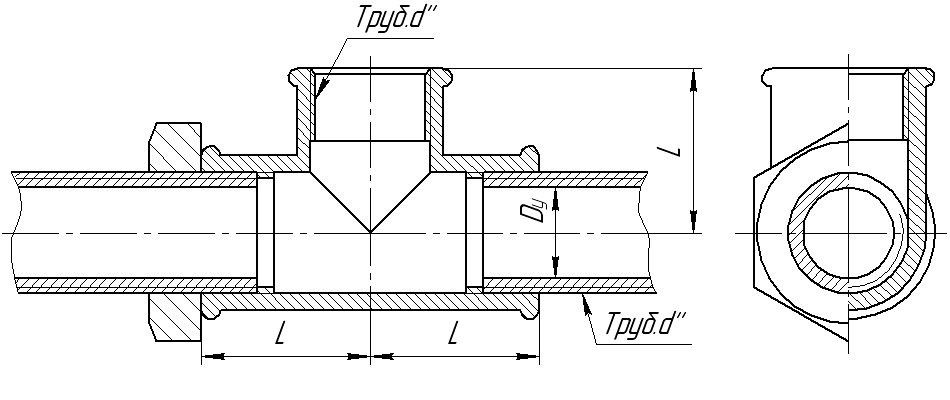

Рис. 6.16 Соединение труб тройником ГОСТ 8948-75*







Рис. 6.17 Соединение труб муфтой ГОСТ 8954-75*





Рис. 6.18 Соединение труб муфтой переходной ГОСТ 8954-75*



Рис. 6.19 Соединение труб угольником ГОСТ 8946-75*



Штуцерно-ниппельные соединения применяются при сборке стальных и латунных труб диаметром не более 32 мм. Эти соединения состоят из пяти деталей: штуцера 1; накидной гайки 2; прокладки 3; ниппеля 4; трубы 5 (рис. 6.20, 6.21)





Рис. 6.20 Штуцерно-ниппельные соединения







Рис. 6.21 Штуцерно-ниппельное соединение



7. Методы контроля точности резьбовых соединений.

Средства измерения резьбы



Точность резьбы контролируют дифференцированным (поэлементным) или комплексным методом.

Дифференцированный метод контроля применяют в том случае, когда допуски даны отдельно на каждый параметр резьбы. При этом отдельно проверяют собственно средний диаметр d2, шаг P и половину угла профиля. Этот метод сложен, трудоёмок, а потому его используют, главным образом, для контроля точной резьбы (калибрпробок, резьбообразующего инструмента и т.д.). Наиболее универсальным прибором для измерения параметров резьбы является инструментальный микроскоп различных модификаций.

Комплексный метод контроля применяют для резьбовых деталей, допуск среднего диаметра которых является суммарным. Этот метод основан на одновременном контроле среднего диаметра, шага, половины угла профиля, а также внутреннего и наружного диаметров резьбы путем сравнения действительного контура резьбовой детали с предельными. Контроль калибрами применяют как в массовом и серийном, так и в мелкосерийном и единичном производствах (за исключением резьбы с мелким шагом).



Предельные контуры резьбы

При изготовлении резьбовых деталей неизбежны погрешности профиля резьбы и ее размеров, возможны неконцентричность диаметральных сечений и другие отклонения, которые могут нарушить свинчиваемость и ухудшить качество соединений. Для обеспечения свинчивания и качества соединений действительные контуры свинчиваемых деталей, определяемые действительными значениями диаметров, угла профиля и шага резьбы, не должны выходить за предельные контуры по всей длине свинчивания.

Отклонение шага резьбы (ΔP) – это разность между действительным и номинальным расстояниями в осевом направлении между двумя средними точка-ми любых одноименных боковых сторон профиля в пределах длины свинчивания или заданной длины. Складывается отклонение шага из прогрессивных погрешностей шага, периодических и местных (не зависящих от числа витков резьбы на длине свинчивания). Соотношения этих составляющих отклонений шага зависят от технологии изготовления резьбы, точности оборудования и резьбообразующего инструмента и других факторов.

При анализе погрешностей угла профиля резьбы обычно измеряют не угол профиля α , а половину этого угла α/2 .Измеряя α/2, можно установить не только значение α, но и перекос резьбы.

Отклонением половины угла профиля резьбы (Δα/2), называют разность между действительными и номинальными значениями α/2. Эта погрешность может быть вызвана погрешностью полного угла профиля, перекосом профиля относительно оси деталей и сочетанием обоих факторов. Погрешность половины угла профиля может стать следствием ошибок профиля резьбообразующего инструмента и неточности установки его, перекоса оси детали.

Свинчивание резьбовых деталей, имеющих погрешность Δα/2, как и деталей, имеющих погрешность шага, оценивают величиной диаметральной компенсации ƒα этой погрешности.

Свинчиваемость будет обеспечена, если разность средних диаметров резьбы болта и гайки будет не меньше сумм диаметральных компенсаций шага и половины угла профиля обеих деталей. Для упрощения контроля резьбы и расчета допусков введено понятие “приведенный средний диаметр резьбы”.

Приведенным средним диаметром называют значение среднего диаметра резьбы, увеличенное для наружной резьбы и уменьшенное для внутренней на суммарную диаметральную компенсацию отклонений шага и угла наклона боковой стороны профиля.

Посадкой резьбы называют характер резьбового соединения деталей, определяемый разностью средних диаметров наружной и внутренней резьбы до сборки. В посадке с зазором поле допуска среднего диаметра внутренней резьбы расположено над полем допуска среднего диаметра наружной резьбы.

Наиболее распространенной является резьба с небольшим зазором 6Η/6g.

В стандарте СТ СЭВ 144 – 75 установлены следующие степени точности, на которые даны ряды допусков, приведенные в таблице 7.1.

Таблица 7.1

Ряды допусков для резьбовых соединений



Диаметр болта	Степень точности	Диаметр гайки	Степень точности
Наружный d	4; 6; 8;	Внутренний D1	4; 5; 6; 7; 8; 10*
Средний d2	3; 4; 5; 6; 7; 8; 9;	Средний D2	4; 5; 6; 7; 8; 9*

* – Для пластмасс

Для выбора степени точности и свинчиваемости резьбы и требований к точности соединений установлены три группы длин свинчивания: S – короткие, N – нормальные, L – длинные.



cyberpedia.su

ГОСТ 21973-76 Соединения трубопроводов резьбовые. Присоединительные резьбы. Ряды

Текст ГОСТ 21973-76 Соединения трубопроводов резьбовые. Присоединительные резьбы. Ряды

>

УДК 621.643.4:006.354

ГОСУДАРСТВЕННЫЙ стандарт СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ Присоединительные резьбы. Ряды Threaded piping joints.

Joining threads. Series

ОКП 41 9300

Постановлением Государственного комитета стандартов Совета Министров СССР от 25 июня 1976 г. № 1568 срок введения установлен

с 01.01.77 Проверен в 1985 г.

• 1. Настоящий стандарт распространяется на резьбовые соединения трубопроводов общемашиностроительного применения с условным проходом (номинальным размером) до 65 и наружным диаметром труб до 76 мм.

Требования настоящего стандарта являются обязательными.

М12Х1.5; М14Х1.5; М16Х1.5; М18Х1.5; М20Х1.5; М22Х1.5; М24Х1.5; М26Х1.5: М27Х2; М30Х2; МЗЗХ2; М36Х2; М42Х2; М45Х2; М48Х2; М52х2; М56Х2; М60Х2; М68Х2; М72Х2; М80Х2; М90Х2;

резьба метрическая коническая — по ГОСТ 25229—82: МК8Х1: МК10Х1; МК12Х1. 5; МК14Х1.5; МК16Х1.5; МК18Х1.5; МК22Х1.5;

резьба трубная цилиндрическая — по ГОСТ 6357—81: ^х1ъ»’,

’Л»; ³/₈«; Ча»-, 1″; 1’Л»; 1V₂«.

Примечание. Трубную цилиндрическую резьбу в новых конструкциях применять не допускается

1, 2. (Измененная редакция, Изм. № 3).

Изменение № 1 ГОСТ 21973—76 Соединения трубопроводов резьбовые. Присоединительные резьбы

Постановлением Государственного комитета СССР по стандартам от 26.07.82 № 2849 срок введения установлен

с 01.01.83

На обложке и первой странице под обозначением стандарта указать обозначение: (СТ СЭВ 2815-80).

Пункт 1. Второй абзац изложить в новой редакции:

«Стандарт полностью соответствует СТ СЭВ 2815—80».

Пункт 2. Заменить ссылку: ГОСТ 9150—59 на ГОСТ 24705—81.

(ИУС № 11 1982 г.)

Изменение № 2 ГОСТ 21973—76 Соединения трубопроводов резьбовые. Присоединительные резьбы

Постановлением Государственного комитета СССР по стандартам от 25. 11.85 № 3691 срок введения установлен

с 01.01.87

Наименование стандарта дополнить словом: «Ряды»; «Series».

Под наименованием стандарта проставить код: ОКП 41 9300.

(Продолжение см. с. 108)

(Продолжение изменения к ГОСТ 21973—76)

Пункт 1. Первый абзац дополнить словами: <и устанавливает ряды присоединительных резьб».

Пункт 2. Заменить ссылки: ГОСТ 6357—73 на ГОСТ 6357—81, СТ СЭВ

241—75 на ГОСТ 26350—84;

дополнить абзацем; «Резьба метрическая коническая — по ГОСТ 25229—82: МК8К1; МК10Х1; MK12XL5; МК14Х1Д MK16XU5; МК18X1.5; МК22Х1.5»,

(ИУС № 2 1986 г.)

ГОСТ 22525-77 Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ ПОД НАКИДНЫЕ ГАЙКИ

КОНСТРУКЦИЯ

ГОСТ 22525-77

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

СОДЕРЖАНИЕ

Концы корпусных деталей с углом конуса 24° Концы корпусных деталей соединений с врезающимся кольцом при радиальном монтаже Концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74° ПРИЛОЖЕНИЕ 2 Справочное ПРИМЕРЫ СОЕДИНЕНИЙ КОНЦОВ КОРПУСНЫХ ДЕТАЛЕЙ С НАКИДНЫМИ ГАЙКАМИ ИНФОРМАЦИОННЫЕ ДАННЫЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ. КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ ПОД НАКИДНЫЕ ГАЙКИ Конструкция Threaded pipeline connections. Pipe nipple ends for union nuts. Construction

ГОСТ 22525-77

Дата введения 01.01.79

1. Настоящий стандарт распространяется на концы корпусных деталей с углом конуса 24^е соединений трубопроводов, арматуры и гидро-пневмооборудования и на концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74° под накидные гайки.

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 3, 6 и 7 настоящего стандарта.

(Измененная редакция, Изм. № 3) .

2. Конструкция и основные размеры концов корпусных деталей с углом конуса 24° должны соответствовать указанным на черт. 1 и в табл. 1, концов корпусных деталей для соединений с врезающимся кольцом при радиальном монтаже — указанным на черт. 2 и в табл. 1, концов корпусных деталей для соединений с развальцовкой трубы — указанным на черт. 3 и в табл. 2.

Черт. 1

Черт. 2

Таблица 1

Размеры , мм

Группа.	Номиналь- ный размер (условный проход) DN ( D y )	Наружный диаметр трубы D н	d		d 1 (пред, откл. +0,1)	d 2	l	l1			l 2
			Номин.	Пред, откл., мкм			Пред. откл. + 0,3
1	2,5	4	4	+ 215 + 140	5,0	М 8 × 1	4,0		8,0	6
	3,0	5	5		6,5	М10 × 1	5,5
	4,0	6	6		7,5
	6,0	8	8	+ 240 + 150	9,5	М12 × 1,5			9,5	7
2	4,0	6	6	+ 215 + 140	8,1	М12 × 1,5	7,0
	6,0	8	8	+ 240 + 150	10,1	М14 × 1,5
	8,0	10	10		12,3	М16 × 1,5			10,5	8
	10,0	12	12	+ 260 +150	14,3	М18 × 1,5
	12,0	15	15		17,3	М22 × 1,5			11,5	9
		(16)	16		18,3	М24 × 1,5	7,5
	15,0	18	18		20,3	М26 × 1,5 (М27 × 2)			12,0
	20,0	22	22	+290 +160	24,3	М30 × 2			13,0	10
	25,0	28	28		30,3	М36 × 2
	32,0	(34)	34	+330 +170	37,0	М45 × 2	10,5		15,0	12
		35	35		38,0
	40,0	42	42	+340 +200	45,0	М52 × 2	11,0
3	3,0	6	6	4-215 4-140	8,1	М14 × 1,5	7,0		11,5	9
	4,0	8	8	4-240 + 150	10,1	М16 × 1,5
	5,0	10	10		12,3	М18 × 1,5	7,5
	6,0	12	12	+260 + 150	14,3	М20 × 1,5
	8,0	(14)	14		16,3	М22 × 1,5	8,0		13,5	11
	10,0	16	16		18,3	М24 × 1,5	8,5
	12,0	20	20	+290 + 160	22,9	М30 × 2	10,5		15,0	12
	15,0	25	25		27,9	М36 × 2	12,0		17,0	14
	20,0	30	30		33,0	М42 × 2	13,5		19,0	16
	25,0	38	38	+330 + 170	41,0	М52 × 2	16,0		21,0	18
	32,0	45	45	+340 + 180	49,6	М60 × 2	18,0		24,0	—
	40,0	57	57	+380 + 190	61,6	М72 × 2	19,0		26,0	—
	50,0	76	76	+390 +200	81,6	М90 × 2	20,0		28,0	—

*Размер l₁ концов переборочных штуцеров настоящим стандартом не устанавливается.

Примечание. Значения, приведенные в скобках, непредпочтительны.

Таблица 2

Размеры , мм

Группа	Условный проход	Наружный диаметр трубы	d	d 1	d 2	l	l1
			Пред. откл.			Пред. откл.
			-0,2	h23		± 0,3	+ 0,3
2	4	6	4,9	9,7	М12 × 1,5	14	4,5
	6	8	6,6	11,7	М14 × 1,5	15
	8	10	8,8	13,7	М16 × 1,5	17	5,0
	10	12	10,8	15,7	М18 × 1,5
	12	14	12,8	19,7	М22 × 1,5	19	6,0
	15	18	15,3	24,0	М26 × 1,5 (М27 × 2)	22	7,0
	20	22	19,5	27,0	М30 × 2	23	8,5
	25	28	25,5	33,0	М36 × 2	24	9,5
	32	(34)	31,5	42,0	М45 × 2	27
	32	35	31,5	42,0	М45 × 2
	40	42	38,0	49,0	М52 × 2

Примечание. Значения, приведенные в скобках, непредпочтительны.

(Измененная редакция, Изм. № 3).

Черт. 3

3. Проточки - типа 1 узкие по ГОСТ 10549 .

4. Рекомендуемые значения номинальных (условных) давлений для каждой группы в зависимости от вида соединений приведены в ГОСТ 15763, приложение 3.

5. Примеры соединений концов корпусных деталей с накидными гайками даны в приложении 2.

4, 5. (Измененная редакция, Изм. № 3).

6. Торцевое биение поверхности А конца корпусной детали для радиального монтажа относительно оси среднего диаметра резьбы по Х степени точности ГОСТ 24643 .

7. Технические требования — по ГОСТ 15763 .

ПРИЛОЖЕНИЕ 1. (Исключено, Изм. № 1).

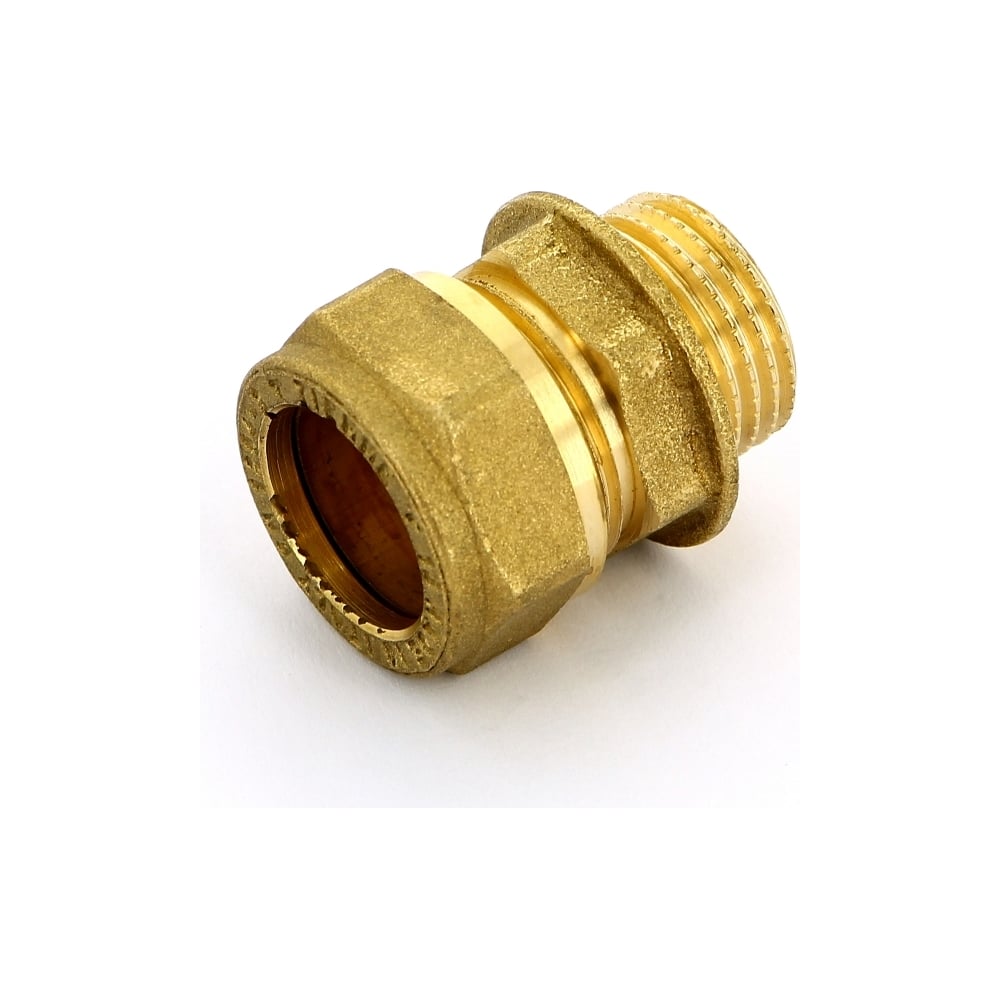

1. Соединения с врезающимся кольцом

1 — конец корпусной детали; 2- врезающееся кольцо по ГОСТ 23354 ; 3 — накидная
гайка по ГОСТ 23353 ; 4- труба; 5-прокладка по ГОСТ 23357 ; 6-нажимное кольцо по ГОСТ 23356

Черт. 1

2. Соединения с шаровым ниппелем

1 -конец корпусной детали; 2- ниппель по ГОСТ 23355 ; 3-накидная гайка по ГОСТ 23353 ; 4-труба

Черт. 2

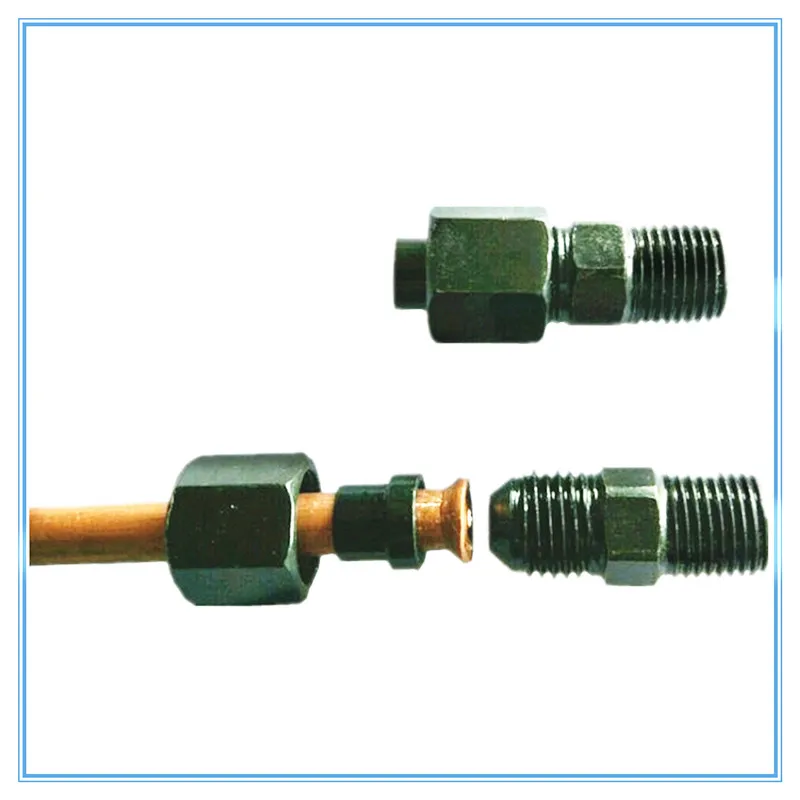

3. Соединение с развальцовкой трубы с углом конуса 74°

1 — конец корпусной детали; 2 — ниппель по ГОСТ 28941.27 ; 3 — труба; 4- гайка по ГОСТ 28941.26

Черт. 3

1-3. (Измененная редакция, Изм. № 2, 3).

4. Соединение с коническим ниппелем

1 — конец корпусной детали; 2- конический ниппель по ГОСТ 28016 ; 3 — резиновое кольцо по ГОСТ 9833 ;
4 — накидная гайка по ГОСТ 23353

Черт. 4

5. Соединение с зажимным и упорным кольцами

7 — труба; 2 — конец корпусной детали; 3 - накидная гайка по ГОСТ 23353 ; 4- кольцо зажимное по ГОСТ 28918;
5- кольцо упорное по ГОСТ 28918

Черт. 5

4, 5. (Введены дополнительно, Изм. № 3).

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.05.77 № 1180

Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9833-73	Приложение 2
ГОСТ 10549-80	3
ГОСТ 15763-91	7
ГОСТ 23353-78	Приложение 2
ГОСТ 23354-78	То же
ГОСТ 23355-78	»
ГОСТ 23356-78	»
ГОСТ 23357-78	»
ГОСТ 24643-81	6
ГОСТ 28016-89	Приложение 2
ГОСТ 28941. 26-91	Тоже
ГОСТ 28941.27-91	»

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ (ноябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1982 г., мае 1988 г., августе 1996 г. (ИУС 11-82, 9-88, 11-96)

Герметизация технологических трубопроводов

Технологический трубопровод предназначен для транспортировки различных веществ в рамках одного предприятия. Если представить себе устройство, например, химического завода, то основой, скелетом, сутью этого завода будет трубопровод. Он соединяет цеха, в цехах — машины, в машинах — рабочие элементы. Стоит ли говорить о важности качественной герметизации трубопровода. От того, какой уплотнитель для соединений выберут, зависит, если не все, то многое — полноценная работа трубопровода в целом и конкретного участка, функционирование предприятия, безопасность производства.

Классификация технологических трубопроводов

Для начала уточним, что проектирование трубопровода, подбор и покупка материалов (труб, арматуры, крепежных элементов, герметиков и т.д.), прокладка сети, а также первоначальная проверка — все это «забирает» более 50% общего бюджета выделенного на строительство промышленного объекта. Трубопровод делает возможной существование предприятия в принципе, а потому на этой статье расходов не принято экономить.

К технологическим трубопроводам предъявляют строгие требования, разработанные Ростехнадзором — Федеральной службы по экологическому, технологическому и атомному надзору. Соответствие этим требованиям обязательно. В противном случае, коммуникации не получат разрешения к запуску.

Расположение трубопровода на предприятии должно гарантировать:
• Безопасную эксплуатацию с точки зрения пожарных, экологических норм и т.д.
• Возможность наблюдения за состоянием трубопровода
• Своевременное техническое обслуживание сети
• Периодическую повторную изоляцию труб, защиту от коррозии
• Защиту трубопровода от провисания, образования наледи снаружи и изнутри, застоя в местах соединения

По расположению технологический трубопровод бывает:
— Внутрицеховой
— Межцеховой

Внутрицеховой трубопровод прокладывают на территории отдельно взятого цеха, где он соединяет между собой различные установки: оборудование, контрольно-измерительные аппараты, резервуары для хранения продукта и т.д.

Межцеховой — соединяет машины в разных цехах, делает возможной слаженную работу двух разных подразделений.

По температуре транспортируемого вещества трубопровод делится на:
— Холодный — рабочая температура до +50 °C
— Горячий — рабочая температура выше 50 °С, а предельное значение фиксируется на 450-500 °С и более

В зависимости от давления транспортируемой среды:
— Низкого давления (или вакуумные) — работают при 1 атм. и ниже
— Среднего давления — в диапазоне от 15 до 100 атм.
— Высокого давления (или избыточного) — от 100 до 1000 атм.

Как и крупные магистральные трубопроводы, технологические подразделяются на высокоагрессивные, средне- и малоагрессивные. Этим характеристикам соответствуют значения А, Б, В. Группа А — это сети, по котором доставляют высокоопасные вещества. Например, бензол, метилхлорид. Устанавливаются на объектах повышенной сложности. Группа Б — транспортируют умеренно опасные среды: аммиак, метанол и др. Группа В, хоть и последняя в списке, тем не менее маркирует сети с такими веществами как сжиженные газы, горючие и взрывоопасные смеси.

К нейтральной категории трубопроводов относят технологический водопровод, паропровод и другие негорючие среды.

Выбор материалов трубопровода, герметиков, виды соединений

Технологический трубопровод, обслуживающий большие промышленные объекты, представляет собой сложное по конструкции сооружение. Состав трубопровода может меняться в зависимости от сферы и зоны эксплуатации, но традиционно выглядит так:
• Трубы (их называют также линии)
• Соединительные детали — переходы, фланцы, тройники, различные отводы
• Опорные и подвесные детали
• Крепеж (гайки, шайбы, болты)
• Запорная и регулирующая арматура
• Контрольные и измерительные приборы

Что касается основной части трубопровода — непосредственно труб — то их выбирают в первую очередь, а уже затем, на основе их материала и прочих характеристик, приобретают другие расходные элементы. Выбор труб для технологических сетей, как мы говорили выше, регулируется Ростехнадзором.

К системе трубопровода относят также изоляционные покрытие, которые наносят изнутри и снаружи труб, и герметики для соединений.

Соединения технологических трубопроводов делят на две большие группы — неразъемные и разъемные. Неразъемные (сварные) считаются наиболее эффективными и применяются в высокоагрессивных средах с давлением выше 100 атм. Разъемные соединения актуальны в тех случаях, когда трубопровод и отдельные его части планируется периодически разбирать, проводить профилактические и ремонтные работы, при этом после демонтажа устанавливать обратно.

Разъемные — это соединения фланцевые и резьбовые. Соединения на фланце считаются универсальными и подходят для всех типов технологического трубопровода. Резьбовые используют на трубах малого диаметра.

Для фланцевых соединений, с целью обеспечения высокой герметичности и долгой эксплуатации системы, необходим уплотнитель. Этот материал устанавливают между двумя частями фланца, которые затем фиксируют крепежом. Герметик выбирают исходя из:
• Материала труб
• Давления, температуры и агрессивности транспортируемой среду
• Особенности окружающей среды (температура, влажность, открытый или закрытый объект)
• Условий эксплуатации

В качестве герметизирующего материала соединений технологических трубопроводов традиционно применят прокладки. По форме и размерам их подбирают в соответствии с характеристиками фланца, а по свойствам — ориентируясь на характеристики доставляемого продукта.

Прокладки изготавливают из металлических и неметаллических материалов.

Металлические прокладки имеют свойство плотно прилегать к поверхности фланца и тем самым обеспечивать герметичность соединения. Алюминиевые и стальные прокладки выбирают для трубопроводов высокого давления и температуры, т.к. они максимально устойчивы к разного рода воздействиям, включая сильные вибрации и гидравлические удары. Кроме того, металлические прокладки долговечны и при ремонте трубопровода могут быть использованы повторно. Однако есть у этих прокладок и недостатки. Они не обладают упругостью, а при сборке соединения необходимо приложить большие усилия с применением специальной фиксирующей техники.

Неметаллические прокладки разнообразны по своей природе. К ним относят:

Резину. Актуальна для разъемных соединений трубопроводов, работающих до +50 °С. Резиновые прокладки подбирают индивидуально под агрессивность транспортируемой среды. Известна даже пищевая резина, используемая в трубопроводах на пищевых промышленных производствах.

Целлюлозу (целлюлозный прокладочный картон). Применяется ограничено, в основном в системах паропроводов.

Асбест. Характеризуется высокой температурной стойкостью, выдерживает нагрев до 500-600 °С. Асбестовым картоном уплотняют арматурные соединения, различные отводы, но не саму линию трубопровода. Для улучшения герметичных свойств асбестовый картон пропитывают натуральной олифой.

Паронит. Один из самых распространенных материалов для производства прокладок. В его составе — смесь асбеста, серы, минеральных веществ, каучука. Универсален, подходит для газопровода, паропровода и агрессивных сред, таких как аммиак, нефтепродукты и др.

Различные пластмассы, включая ФУМ-ленту. Показывают эффективность при невысоких температурах и давлении. Высокий температурный показатель доступен только для ФУМ-а, выпускаемого для технологических трубопроводов в виде шнура разного сечения — выдерживает до +200 °С.

Анаэробные гели-герметики. Это отдельный класс герметиков с широкой сферой применения. Доказали свою эффективность как в быту, так и в ответственных системах. Успешно используются для уплотнения фланцевых и резьбовых соединений магистральных, технологических, коммунально-сетевых трубопроводов. Принципиально отличаются от традиционных прокладок — имеют вязкую гелевую текстуру, наносятся непосредственное на поверхность фланца, не требуют «подгона» под диаметр, форму, дефекты детали. Покрывают уплотняемую площадь полностью, заполняют трещины, впадины, сколы.

Примером анаэробного геля-герметика для фланцевых соединений служит СтопМастерГель Красный. Легко наносится на поверхность, равномерно распределяется сподручным средством или кистью (идет в комплекте), значительно сокращает время сборки каждого соединения и всего трубопровода. Не требует усилий при монтаже.

СтопМастерГель Красный:
• Работает при температуре от -60 до +150°C. В определенных случаях возможен нагрев до +200°C
• Подходит для трубопроводов среднего и высокого давления
• Не боится агрессивных сред и может применяться для транспортировки бензина, щелочи, растворов кислот, антифризов
• Допущен для систем нефти, нефтепродуктов, химии и нефтехимии, газа, пара, воды

Соединения на СтопМастерГеле Красном получают заводскую гарантию от протечек и коррозии в течение 20 лет. Доступны для демонтажа вне зависимости от срока сборки.

Для резьбовых соединений технологических трубопроводов предназначены гели-герметики СантехМастерГель Синий и Зеленый. Выбор герметика в данном случае будет зависеть от условий эксплуатации трубопровода и требований к монтажу. Время полимеризации «Зеленого» геля — 20-30 минут при облегченным демонтаже. Время полимеризации «Синего» геля — 10-15 минут при демонтаже с усилием. Оба эти герметика эффективны в агрессивных средах, диапазон рабочих температур — -60 до +150°C.

Крепежные элементы фланцевого соединения тоже попадают под определенный рейтинг. По мнению специалистов, для герметичного и долговечного фланцевого соединения лучше использовать шпильки, а не болты (в тех случаях, когда это допустимо). Доказано, что при сборке соединения и затяжке шпилек напряжение распределяется равномерно, чего нельзя сказать о болтах, которые концентрируют это напряжение на себе. В следствие чего возможна разгерметизация «фланцевого бутерброда».

Какой бы авторитетной ни была гарантия на герметики, необходима периодическая проверка качества и испытания трубопровода на возможные протечки. При работе системы без нареканий, сбоев и аварий испытания проводят раз в 4 или 8 лет в зависимости от температуры и давления транспортируемой среды. Чем выше эти показатели, тем чаще проводят тестирование.

Купить современные уплотнители Вы можете прямо сейчас, сделав заказ на нашем сайте.

§ 35. Соединение стальных труб на резьбе

Соединительные части изготовляют с цилиндрической резьбой.

Для соединения стальных труб на резьбе используют соединительные части (фитинги) из ковкого чугуна и стали. Соединительные части из ковкого чугуна применяют для трубопроводов, по которым проходит вода или пар температурой не выше 175° С и давлением до 1,6 МПа при диаметрах условного прохода не более 40 мм и до 1 МПа при диаметрах от 50 до 100 мм. Соединительные части из стали используют для трубопроводов всех диаметров при давлении до 1,6 МПа. Фитинги из ковкого чугуна на концах имеют утолщения — буртики, необходимые для большей   прочности.

Рис. 64. Соединительные   части из ковкого  чугуна для  соединения труб по прямой:

в — прямая   муфта,   б — переходная   муфта,   в —футорка,   г.— соединительная гайка,  д — контргайка,  е — пробка

У фитингов из стали на концах нет буртиков.

Фитингами из ковкого чугуна с цилиндрической резьбой для соединения труб по прямой (рис. 64) и для заглушки концов являются муфты прямые и переходные, соединительные  гайки,  футорки,    контргайки,   пробки.

Для соединения труб под углом и устройства ответвлений применяют следующие фитинги из ковкого чугуна (рис. 65): угольники прямые и переходные, тройники прямые и переходные.

Рис. 65. Соединительные части  из   ковкого  чугуна для соединения труб под углом и устройства ответвлений: а — прямой угольник, б—переходный угольник, в — прямой тройник, г — переходный тройник, д — тройник с двумя переходами, е — прямая крестовина, ж — переходная крестовина, з — крестовина с двумя переходами

Торцы фитингов должны быть ровными и перпендикулярными к оси соединительной части. Внутренняя и наружная резьбы должны быть чистыми, без заусенцев и рванин и нарезанными точно по осевым линиям фитингов. Допускаются участки с сорванной   резьбой, если их длина в сумме не превышает 10% длины резьбы.

При резьбовых соединениях, чтобы обеспечить непроницаемость стыка, применяют уплотнительный материал— лен, асбест, натуральную олифу, белила, суриковую и графитную замазку. При цилиндрических резьбовых соединениях труб, по которым транспортируется холодная и горячая вода (температурой до 100° С), уплотнительный материалом служит льняная прядь, пропитанная суриком или белилами, замешанными на натуральной олифе.

Для трубопроводов с теплоносителем температурой более 100° С в качестве уплотнительного материала применяют асбестовый шнур вместе с льняной прядью, которые пропитывают графитом, замешанным на натуральной олифе. Резьбу вначале промазывают суриком или белилами. На короткую резьбу льняную прядь наматывают со второй нитки от торца трубы по ходу резьбы тонким ровным слоем «врасстилку», без обрыва. Прядь, которая должна быть сухой, необходимо предварительно тщательно рассучить, чтобы волокна хорошо отделялись. Намотанную прядь сверху по ходу резьбы промазывают разведенным суриком. Прядь не должна свисать с конца трубы или входить внутрь трубы, так как это может вызвать засорение трубопровода.

Соединительные части нужно навертывать на трубы до отказа, т. е. так, чтобы они заклинились на последних двух конусных нитках (сбеге) резьбы, чем обеспечивается герметичное соединение.

Кроме короткой резьбы трубы соединяют и на длинной резьбе, применяя сгоны. Стандартные сгоны длиной ПО мм изготовляют для труб диаметром 15 и 20 мм, 130 мм — для труб диаметром 25 и 32 мм и 150 мм — для труб диаметром 38—50 мм. Сгон длиной 300 мм устанавливают на стояках отопления. Компенсирующий сгон длиной 130 мм изготовляют для труб диаметром 15 и 20 мм и 140 мм — для труб диаметром 25 и 32 мм и устанавливают у нагревательных приборов.

Соединяют сгон следующим образом. На длинную резьбу насухо навертывают контргайку и муфту. Свинчивая муфту с длинной резьбы, ее навинчивают до конца короткой резьбы, применяя уплотнительный материал. Затем наматывают у торца муфты по ходу резьбы свитый в жгутик уплотнительный материал, и контргайку плотно подгоняют к муфте. Жгутик помещается в фаске муфты и препятствует просачиванию воды или пара по резьбе. Если в муфте отсутствует фаска, жгутик уплотнительного материала выдавливается контргайкой и соединение не будет достаточно плотным. Места соединения труб очищают от выступающего уплотнительного материала ножовочным полотном.

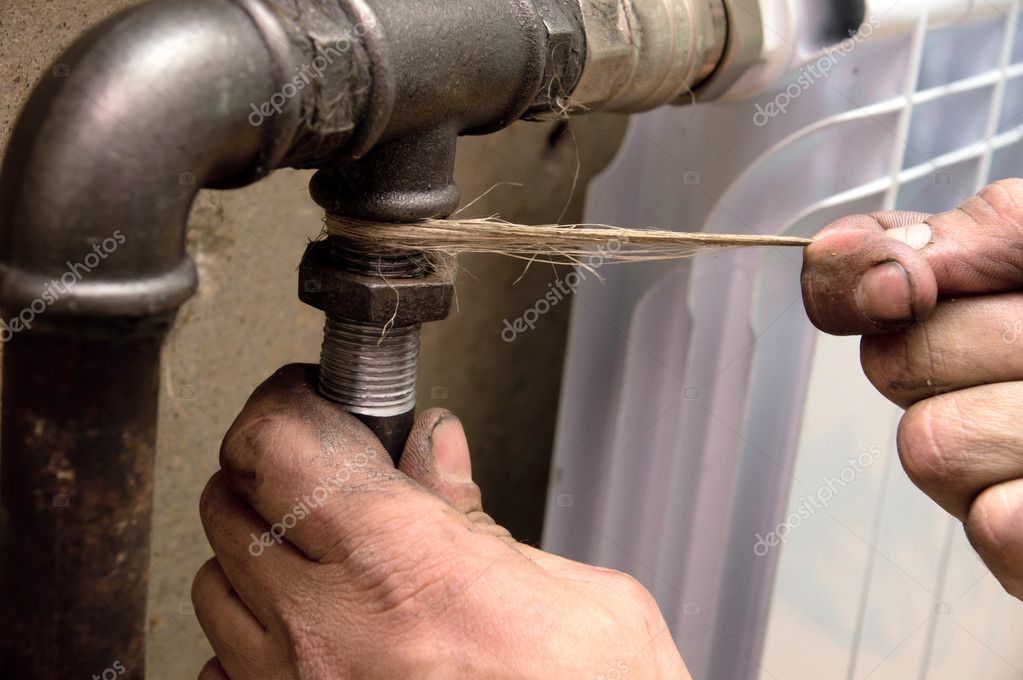

Асбестовый шнур со льном наматывают от сбега к началу резьбы, что позволяет более плотно уложить его на резьбе и не сбить при навинчивании фасонной части.

Вместо льна, сурика и олифы для уплотнения резьбовых соединений применяют уплотнительную ленту на основе фторопластов — ленту ФУМ. Эта лента состоит из фторлона 4Д (80—84%) и вазелинового масла для смазки (20—16%). Фторлон 4Д стоек ко всем минеральным кислотам, щелочам и другим коррозионным средам. Для уплотнения резьбовых соединений используют ленту шириной 10—15 мм и толщиной 0,08—0,12 мм. Поверхность ленты должна быть ровной, без разрывов и вздутий. По внешнему виду лента белого цвета; допускается наличие небольших оттенков и пятен. Ленту ФУМ применяют при монтаже систем водоснабжения, отопления и газопроводов, а также при монтаже технологических трубопроводов, транспортирующих среду температурой от —50 до 200° С.

Рис.    66.   Уплотнение    резьбовых соединений лентой  ФУМ

При использовании ленты ФУМ резьбу предварительно очищают от загрязнения, протирая ее ветошью; затем на резьбу наматывают ленту по направлению резьбы, как показано на рис. 66, после чего навертывают фитинг или арматуру. На трубы диаметром 15—20 мм ленту наматывают в три слоя, а на трубы диаметром 25—32 мм — в четыре слоя. При выполнении разъемных соединений (стонах) между муфтой и контргайкой наматывают жгут из трех слоев той же ленты. Если резьбовое соединение не обеспечивает герметичности и появляется необходимость замены уплотняющего материала, резьбу нужно хорошо очистить от ленты и заново произвести соединение с соблюдением всех указанных выше операций.

Сваривать трубу следует до уплотнения резьбового соединения лентой ФУМ. Если необходимо выполнить сварной стык после уплотнения резьбового соединения, последнее должно быть расположено не ближе чем на 400 мм от места сварки.

Трубы соединяют также с помощью гаек. Для этого на обоих концах соединяемых труб нарезают короткие резьбы и навинчивают на уплотнительный материал штуцера соединительных гаек. Затем, поставив между соприкасающимися плоскостями штуцеров прокладку из тряпочного картона, проваренную в олифе, или паронитовую прокладку (для пара)г штуцера стягивают накидной гайкой.

При соединении труб с муфтовой арматурой трубы нарезают с уменьшенной короткой резьбой, соответствующей длине резьбы на арматуре.

Водогазопроводные трубы на резьбе соединяют с помощью трубных ключей разных конструкций — рычажных, раздвижных и накидных.

Рис. 67. Трубные ключи: а — рычажный,  б — раздвижной,  в —накидной;  1 — неподвижный  рычаг,  2— подвижный рычаг, 3—гайка, 4 — обойма, 5—подвижная губка, 6 —пружина, 7 — накидная губка

Трубный рычажный ключ (рис. 67,а) состоит из неподвижного рычага 1, соединенного с подвижным рычагом 2 обоймой 4. Степень раскрытия губок регулируют гайкой 3. Ключи изготовляют пяти размеров: № 1 для труб диаметром от 15 до 25 мм, № 2 — диаметром от 15 до 38 мм, №3 — от 15 до 50 мм, №4— от 20 до 75 мм и №5 — от 25 до 100 мм.

Раздвижной ключ (рис. 67,6) состоит из рычага I, подвижной губки 5, соединенной с рычагом обоймой 4,

Ключ регулируют по диаметру трубы гайкой 3. Пружина 6 служит для отжатия вверх подвижной губки.

Трубный накидной ключ (рис. 67,в) состоит из рычага 1, головки с гайкой 3, с помощью которой он соединен с рычагом. Такие ключи применяют для свинчивания труб диаметром от 15 до 75 мм.

Трубные ключи требуют тщательного ухода, систематической очистки, смазывания винтов и шарнирных соединений машинным маслом. Не разрешается работать неисправными ключами, в том числе ключами со сработанными губками. Такие ключи при работе соскакивают с труб и могут причинить ушибы и ранения.

Не следует работать ключами, номера которых не соответствуют диаметру свинчиваемых труб, так как труд при этом малопроизводителен, а ключи быстро становятся непригодными.

Запрещается надевать обрезки труб на рычаги ключей для увеличения силы, прилагаемой к ключам, так как от этого рычаги гнутся и ключи становятся непригодными для работы.

При свинчивании труб для получения надежного заклинивания фасонной части или арматуры на сбеге резьбы не разрешается подавать назад навинченную фасонную часть, чтобы избежать нарушения плотности соединения. Если фасонная часть или арматура не заняла требуемого положения и ее нельзя повернуть по ходу резьбы, то положение можно исправить, разъединив сгоны по обеим сторонам фасонной части или арматуры и придав им требуемое положение; затем сгоны вновь надо соединить. Если это не представляется возможным, нужно разобрать соединение и вновь его собрать, применив новые уплотнительные материалы.

Трубы свинчивают в прижимах или на месте монтажа.

Фитинги для труб — виды, особенности и назначение

Фитинг – это узкопрофильное инженерное изделие, служащее для соединения, разветвления, поворотов трубопровода и переходов на другой диаметр, а также подключения к трубам запорной, регулирующей арматуры и отопительных приборов. Фитинги нашли широкое применение на всех видах трубопроводов и классифицируются по способу монтажа.

Собранный с помощью фитингов трубопровод в дальнейшем очень легко разбирается, что облегчает процесс ремонта и промывки в случае необходимости. Также систему можно легко модернизировать, просто заменив элемент запорной арматуры или регулятор.

В данной статье мы рассмотрим виды и особенности фитингов от производителя MPF, а также продукцию, которая может потребоваться при монтаже.

Резьбовые соединения MPF выполнены из латуни марки CW617N (ЛС 59-3) методом горячей объемной штамповки. Химический состав латуни CW617N позволяет получать изделия с оптимальным соотношением прочности и пластичности. Увеличение количества свинца в сплаве ведет к снижению прочности, твердости. При увеличении содержания олова снижается пластичность, изделие получается хрупким.

Состав латуни CW617N:

• Cu (Медь) 57-59%
• Sn (Олово) 0,3%
• Fe (Железо) 0.3%
• Al (Алюминий) 0.05%
• Pb (Свинец) 1.6-2.6%
• Ni (Никель) 0.3%
• Zn (Цинк) – остальное.

Все фитинги MPF имеют дополнительное никелированное покрытие толщиной не менее 7 мкм по всей поверхности изделия, что придает дополнительную защиту латуни от вымывания отдельных элементов, а также обеспечивает приятный внешний вид изделия.

Никелирование производится на новейшем оборудовании, благодаря чему фитинг приобретает блестящую, иногда зеркальную поверхность похожую на хром.

Сферы применения

Соединительные резьбовые детали выполняют в трубопроводной системе различные задачи: соединяют две трубы, заканчивающиеся резьбой или трубы с запорной арматурой, перенаправляют и разделяют поток рабочей среды, служат переходниками между деталями и разными диаметром или материалом, а также могут замыкать систему.

Применяются фитинги везде, где существует водопровод: в промышленности, жилых домах, сельском хозяйстве, транспорте, городской инфраструктуре, а также в любых системах холодного и горячего водоснабжения, отопления и газоснабжения.

Все соединители с наружной резьбой под брендом MPF имеют насечки на нитках резьбы, предотвращающие при монтаже сползание уплотнительного материала.

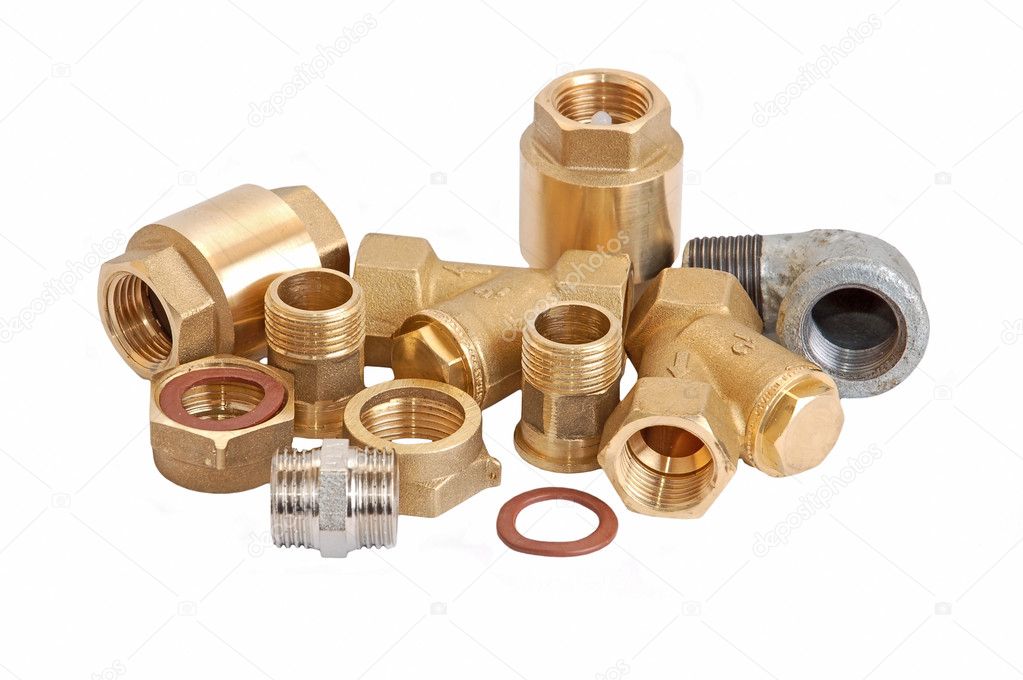

Виды фитингов

Промышленность выпускает огромное количество соединителей различной конструкции и спецификации. Мы рассмотрим самые ходовые фитинги собственного производства их виды и назначения.

Ниппель (бочонок) — имеет две наружные резьбы одинакового размера. Предназначен для соединения деталей с внутренними резьбами, одинаковыми по размеру.

Ниппель (бочонок) переходной — имеет две наружные резьбы разного размера. Предназначен, для соединения деталей с внутренними резьбами, разными по размеру.

Муфта — имеет две внутренние резьбы. Предназначена для соединения двух деталей с наружными резьбами, одинакового размера.

Муфта шестигранная — имеет две внутренние резьбы. Предназначена для соединения двух деталей с наружными резьбами, одинакового размера. Муфта с шестигранным корпусом позволяет монтировать при помощи обычного рожкового ключа. Является уникальным изделием разработанным и производимым только компанией МастерПроф.

Муфта переходная — имеет две внутренние резьбы разного размера. Предназначена для соединения двух деталей с наружными резьбами, разного размера. Так же имеет на корпусе шестигранник для захвата рожковым ключом.

Футорка — это переходник, имеющий внутреннюю и наружную резьбу, у которого диаметр наружной резьбы всегда больше внутреннего. Например, футорка 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 1/2 дюйма, а наружной резьбы 3/4.

Переходник — это та же футорка, только диаметр внутренней резьбы всегда больше наружного. Например, переходник 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 3/4 дюйма, а наружной резьбы 1/2.

Угольник в/в — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две внутренние резьбы одинакового размера.

Угольник переходной в/в — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две внутренние резьбы разного размера.

Угольник с ограничителем в/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет одну внутреннюю и одну наружную резьбу одинакового размера. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Угольник переходной в/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет одну внутреннюю и одну наружную резьбу разного размера. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Угольник н/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две наружные резьбы одинакового размера.

Угольник переходной н/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две наружные резьбы разного размера.

Угольник в/в с креплением (Водорозетка) — угольник с возможностью крепления к стене. Угольник имеет две внутренние или одну внутреннюю и одну наружную резьбы, одинакового размера. Обычно применяется для монтажа смесителя или водозапорной арматуры (краны для стац. приборов).

Тройник в/в/в — Соединительная деталь трубопровода с тремя внутренними отверстиями, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление.

Тройник н/н/н — соединительная деталь трубопровода с тремя наружными резьбами, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление.

Тройник в/н/н— служит для разветвления потоков под углом 90°C в трубопроводах 1/2″ с внутренней и наружной резьбой из латуни и стали, а также в комбинированных трубопроводах где присутствует резьбовое соединение.

Тройник н/в/н — Соединительная деталь трубопровода с двумя наружными резьбами и ответвлением внутренней резьбой, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление с внутренней резьбой.

Тройник в/н/в — Соединительная деталь трубопровода с двумя внутренними отверстиями и ответвлением с наружной резьбой, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление с внутренней резьбой.

Тройник переходной в/в/в — пример 1х1/2х1 позволяет подключить трубопровод меньшего диаметра к большему, не прибегая к монтажу дополнительных переходников.

Крестовина — функционал по аналогии как у тройника, только ответвлений два. Соединительная деталь трубопровода с четырьмя внутренними отверстиями, одинакового размера резьбы, позволяющая подключать к основной трубе два дополнительных ответвлений.

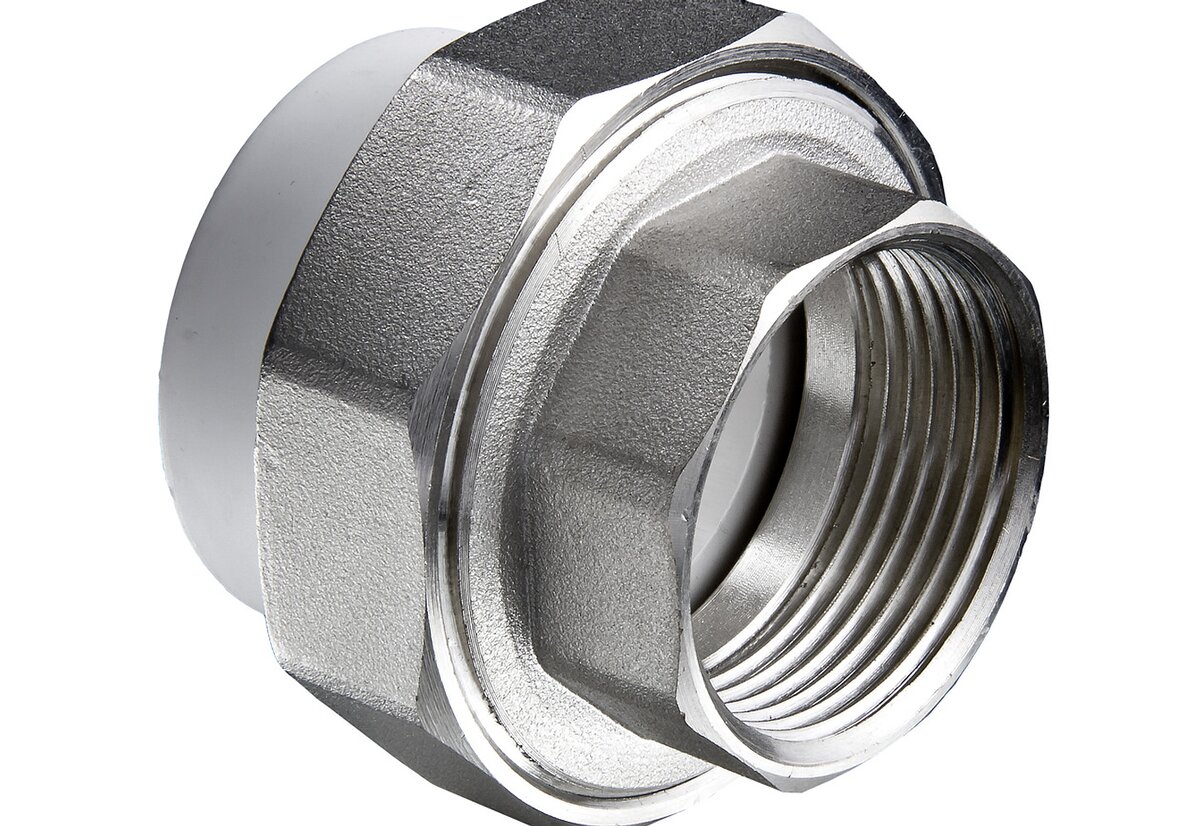

Сгон «Американка» — соединительный элемент, который позволяет с помощью всего лишь одного ключа открутить накидную гайку и разобрать или собрать две неподвижные части трубопровода.

Сгон «Американка» в/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопровод из различных материалов, имеющих внутреннюю или наружную резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Сгон «Американка» угловая в/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопроводы под углом 90* из различных материалов, имеющих внутреннюю или наружную резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Сгон «Американка» н/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопроводы из различных материалов, имеющих внутреннюю резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Заглушка с внутренней резьбой — предназначена для герметизации открытого участка трубопровода с наружной резьбой. Используется с уплотнительными материалами или с прокладкой.

Заглушка с наружной резьбой (Пробка) — предназначена для герметизации открытого участка трубопровода с внутренней резьбой. Используется с уплотнительными материалами.

Контргайка — используется совместно со сгоном для поджатия муфты.

Контргайка с ребордой — применяется вместе со сгоном для поджатия муфты. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Удлинитель — соединительный элемент трубопроводов из хромированной латуни, представляющий из себя цилиндр с внутренней и наружной резьбой одинакового диаметра. Благодаря хромовому покрытию хорошо сочетается с хромированными сантехническими изделиями (полотенцесушители, смесители и т.д.). Выпускаются удлинители шестигранные никелированные. Удлинители бывают разной длины от 10 — 100 мм. диаметр резьбы 1/2″, ¾”, 1”. Чаще всего удлинители применяют при монтаже смесителей и полотенцесушителей. При помощи удлинителей, компенсируют толщину штукатурки или уложенной на стену плитки.

Сгон – отрезок трубы с резьбой, нарезанной с двух сторон. Применяется для соединения двух неподвижных участков трубопровода. С одной стороны, длина резьбы больше чем с другой стороны, это сделано для из-за особенности монтажа сгона на трубопровод.

Как осуществить монтаж сгона

Для соединения двух участков неподвижного трубопровода, выбирается сгон нужной длинны (равен длине разрыва трубопровода). На длинную резьбу накручиваем контргайку, потом муфту. Короткую резьбу вкручиваем в одну из неподвижных частей трубопровода, муфту скручиваем с длинной резьбы и накручиваем на соединяемый трубопровод (разрыв между трубопроводом и сгоном находится на середине муфты), контргайкой подтягиваем муфту. Соединение готово. Обязательно использовать уплотнительные материалы!

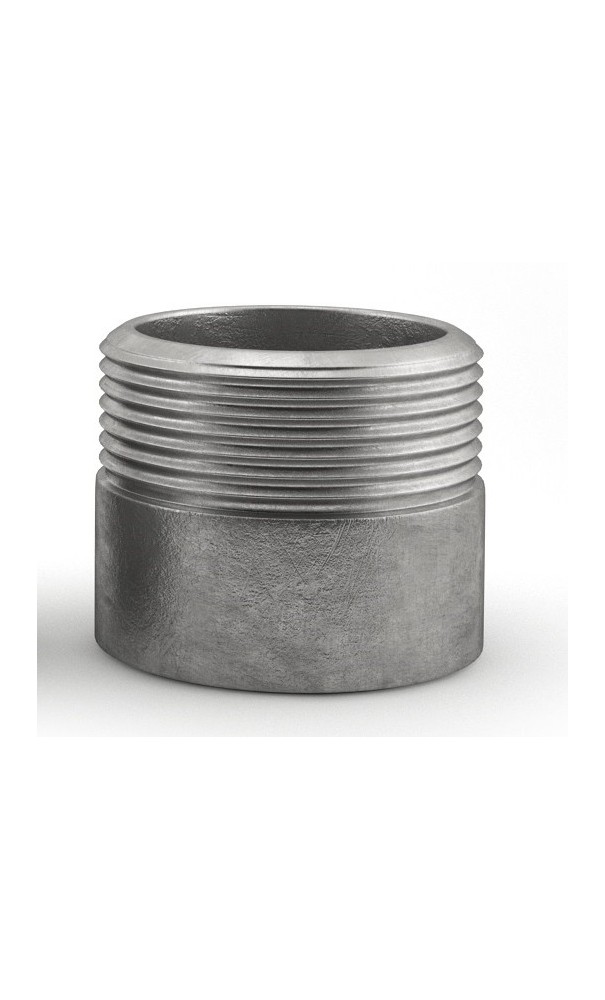

Удлинительный бочонок — специальный тип фитинга, который необходим для увеличения длины отдельных элементов трубопроводной системы.

Водоотвод. (Ремонтная врезка, латунная обойма (водоотвод, седелка)) применяется в случае возникновения необходимости присоединить трубу или арматуру к существующему трубопроводу из стали. Выбрав данный фитинг, Вам не потребуются сварочные или резьбонарезные работы. Уплотнительная манжета изготовлена из качественного синтетического каучука EPDM, а резьба патрубка выполнена в соответствии с ГОСТ 6357. Обойма рассчитана на использование при температуре от –20 до +90 °C, рабочем давлении до 10 (испытательное – 15) бар.

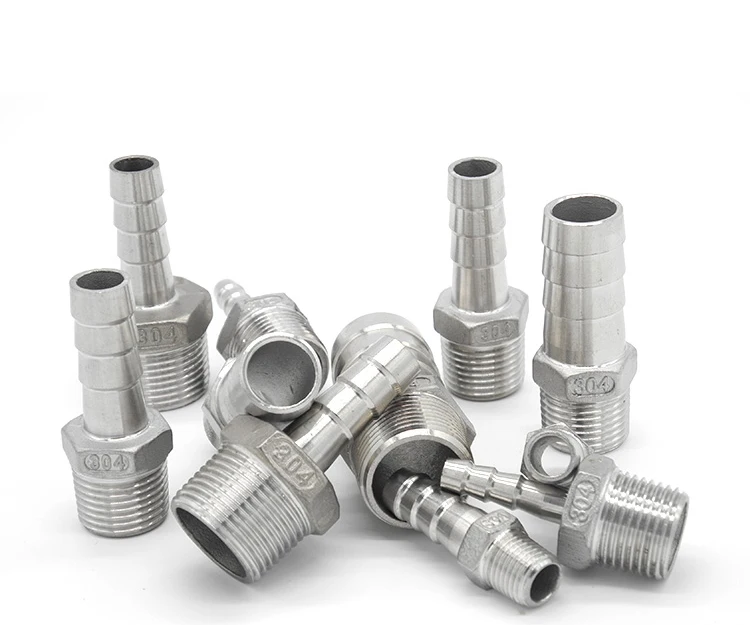

Штуцер — применяется для соединения резьбового соединения с гибким шлангом в бытовой сантехнике, саду и т.п.  Штуцер имеет наружную или внутреннюю резьбу. Размерный ряд по резьбе от 3/8″ до 2″ и более. В нашем ассортименте 1/2″, 3/4″, 1″. Штуцеры могут быть никелированными или без покрытия (желтыми). Наиболее распространенный вариант – штуцер для сливного шланга стиральной машины и штуцер для поливочного шланга.

Переходник под евроконус — используется для присоединения металлополимерных труб непосредственно к запорно-регулирующей арматуре или коллекторам

Штуцер (врезка) в бак (емкость) с прокладкой (латунь). Данный вид фитингов используется для соединения бака или бочки к сети водоснабжения. Конструкция представляет собой штуцер, две прокладки и прижимную гайку. Пользуется особой популярностью у дачников и садоводов для организации полива растений от бочки.

Как осуществить монтаж врезки в бак

Первоначально перед монтажом необходимо проделать в баке отверстие определенного размера с учетом резьбовой части. Далее потребуется установить основную часть врезки с прокладкой с внутренней стороны бака, вторая прокладка герметизирует систему снаружи. Следующим шагом будет закрепление гайки и присоединение крана, штуцера и других элементов.

Врезка дает возможность подключить к емкости (баку) любое резьбовое соединение (штуцер для шланга, водозапорную арматуру и пр ). У врезок в бак MPF есть преимущество пред другими производителями – у штуцера помимо наружной резьбы есть еще и внутренняя, что позволяет использовать соединение с наружной резьбой. К примеру, у врезки 3/4″ имеется внутренняя резьба 1/2″, у врезки 1″ внутренняя резьба 3/4″.

Преимущества

Преимущества использования фитингов MPF для монтажа:

1. Высококачественная латунь CW617N обеспечивает высокую надежность фитинга;
2. Пониженное содержание свинца позволяет использовать фитинги для питьевой воды;
3. Никелирование по всей поверхности изделия предотвращает вымывание отдельных элементов сплава;
4. Отличный внешний вид изделия благодаря высокотехнологичному нанесению;
5. Устойчивость к коррозии;
6. Уникальные конструктивные особенности в большинстве изделий.

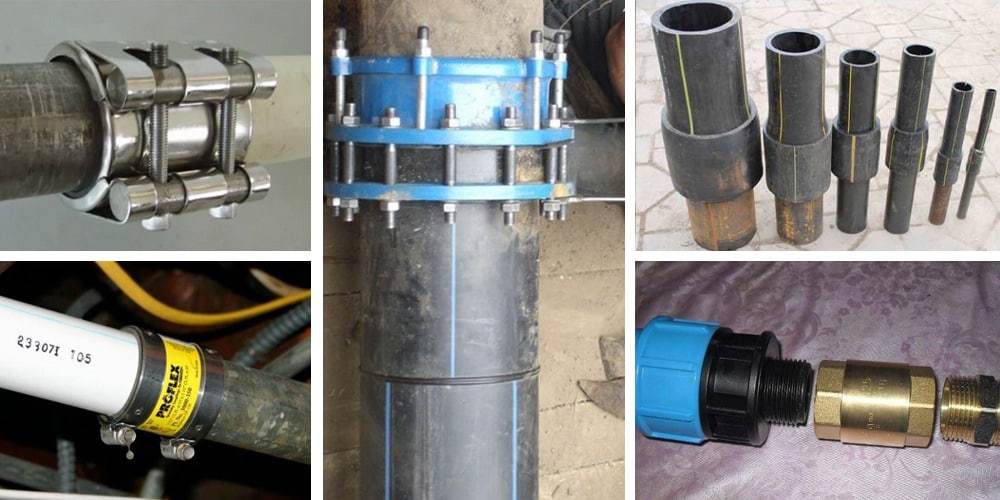

Виды по способу монтажа

Существует множество видов фитингов, которые отличаются друг от друга способом соединения. Их можно классифицировать на фланцевые, резьбовые, сварные, компрессионные и пресс-фитинги.

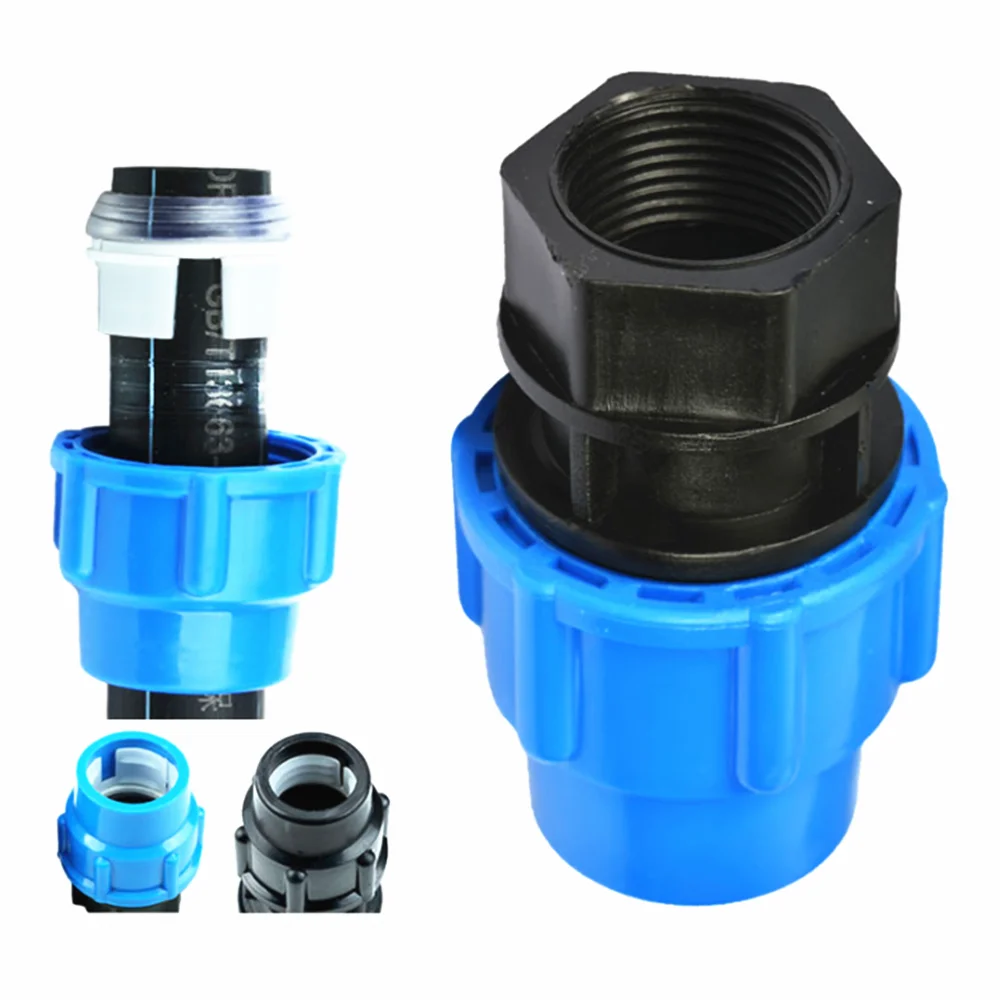

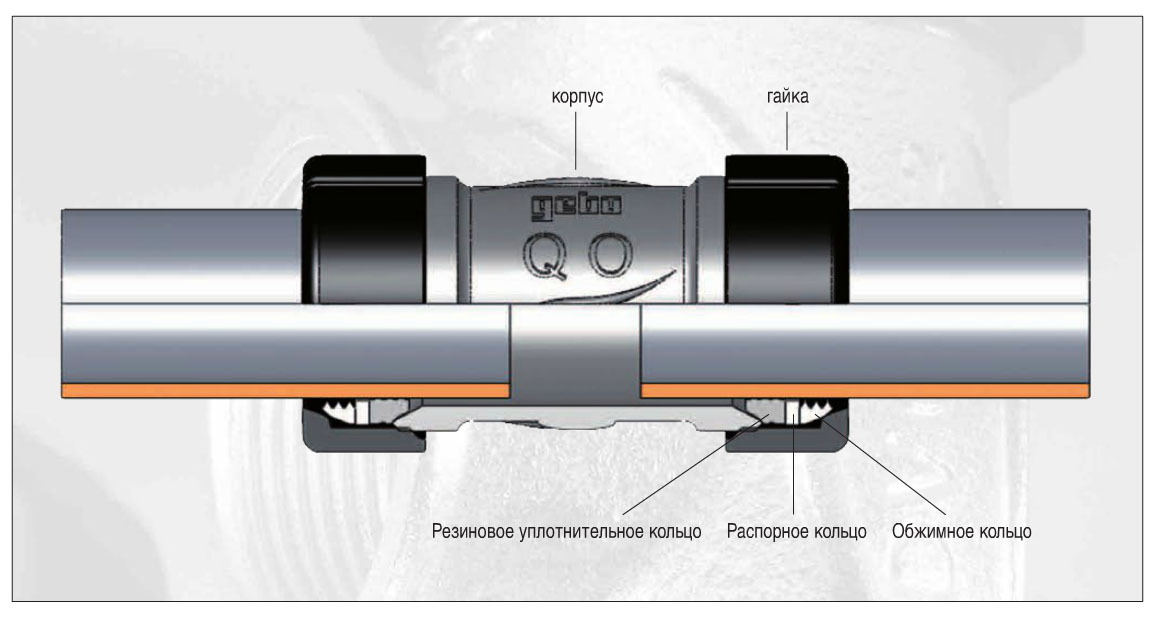

Компрессионные фитинги. Является простым видом соединения, который чаще всего применяется при монтаже прямых участков. Герметичность таких соединений достигается путем использования уплотнителей. По прочности компрессионные фитинги уступают сварному или резьбовому соединению и не применяется в системах горячего водоснабжения.

Резьбовые. Такие фитинги выдерживают большие нагрузки и являются разборным соединением, которое легко демонтируется.

Фланцевые. Представляют собой диски, которые закрепляются сваркой, либо резьбой. Между дисками устанавливается прокладка, после чего они стягиваются болтами.

Сварные конструкции. Неразборное, герметичное и прочное соединение, которое чаще всего используют при монтаже трубопровода с повышенными требованиями.

Пресс-фитинги. Данный вид фитингов отличается прочностью и является разборным соединением, которое можно легко монтировать и демонтировать без применения дополнительных инструментов и сварочного аппарата. Принцип соединения заключается в установке двух гильз и нескольких прокладок, которые фиксируются с помощью пресс-клещей.

Выбор и установка фитингов

От качества выбранных фитингов напрямую зависит долговечность и надежность трубопроводной обвязки, поэтому важно выбрать качественную продукцию. Также выбирая изделия, стоит обратить внимание на следующие факторы:

• Размер сечения фитинга должен совпадать с размером сечения трубы;
• При сравнении двух аналогичных фитингов выбирайте тот, что тяжелее;
• Отдавайте предпочтение фитингу с покрытием, нежели латунному фитингу без покрытия. Никелированное покрытие обеспечивает дополнительную защиту фитингу;
• Выбирайте фитинг с насечками на внешней резьбе, чтобы проще было нанести уплотнительный материал;
• Способ соединения следует выбирать исходя из возможных нагрузок, которым будет подвергаться деталь;
• Надежные производители фитингов – залог долговечной и надежной работы;
• Обратите внимание на поверхность. Она не должна иметь шероховатостей, наплывов и плохо обработанных швов.

Поставщик фитингов

Компания «МастерПроф» является производителем латунных фитингов высокого качества из латуни CW617N c пониженным содержанием свинца. Нашим приоритетом является не погоня за низкой ценой, а продажа качественной и безопасной продукции на инженерном рынке России. Именно поэтому, в компании большое значение уделяется анализу рынка инженерной сантехники. Мы предоставляем детальный прайс-лист на всю нашу продукцию по вашему запросу, имеем широкие возможности для оплаты и доставки, а также предоставляем консультацию по любому вопросу.

Компания «МастерПроф» начала свою деятельность в 2012 году и на сегодняшний день имеет собственное производство, складские помещения и налаженную логистику. Мы являемся надежным производителем латунных фитингов высокого качество с пониженным содержанием свинца. Приоритетом компании является не погоня за низкой ценой, а поставки качественной и безопасной продукции в сантехнические магазины и сетевые строительные гипермаркеты. Мы предоставляем детальный прайс-лист на всю нашу продукцию по запросу, а также имеем широкие возможности для оплаты и доставки.

За годы работы нами были установлены партнерские отношения с множеством магазинов и поставщиков. Примеры наших работ.

Наши специалисты помогут организовать собственный бизнес и подобрать необходимую продукцию.

Остались вопросы? Позвоните или напишите – мы ответим.
Телефон: +7 812 309-53-81
E-mail: info@masterprof.spb.ru
Адрес: Санкт-Петербург, ул. Заставская, 5/1.

ГОСТ 21862-78 — Соединения трубопроводов резьбовые. Тройники проходные. Конструкция

ГОСТ 21862-78
Группа Г18

ТРОЙНИКИ ПРОХОДНЫЕ

Конструкция

Threaded pipeline connections.
Union passage tees.
Construction*

ОКП 41 9300**
____________________
* Наименование стандарта. Измененная редакция, Изм. N 1.

** Введен дополнительно, Изм. N 1.

Срок действия с 01.01.80
до 01.01.90*
________________
* Ограничение срока действия снято по протоколу N 7-95
Межгосударственного Совета по стандартизации,
метрологии и сертификации.
(ИУС N 11, 1995 год.).
Примечание.

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по стандартам от 20 декабря 1978 г. N 3379

ВЗАМЕН ГОСТ 15788-70; ГОСТ 21862-76

ПЕРЕИЗДАНИЕ. Ноябрь 1985 г.

ВНЕСЕНЫ: Изменение N 1, утвержденное и введенное в действие постановлением Государственного комитета по стандартам от 21.11.88 N 3741 c 01.07.89 и опубликованное в ИУС N 2, 1989 г., Изменение N 2, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 04.10.96 N 10) и опубликованное в ИУС N 8, 1998 год. Государство-разработчик Россия. Постановлением Госстандарта России от 13.05.98 N 191 введено в действие на территории РФ с 01.09.98

Изменения N 1, 2 внесены юридическим бюро «Кодекс» по тексту ИУС N 2, 1989 г., ИУС N 8, 1998 г.

1. Настоящий стандарт распространяется на проходные тройники для резьбовых соединений трубопроводов с углом конуса 24°.

Обязательные требования к качеству продукции, обеспечивающие ее взаимозаменяемость, безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп.2 и 4.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763-91.

(Измененная редакция, Изм. N 1, 2).

2. Конструкция и основные размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.

Чертеж

Примечание. Шероховатость поверхностей А, Б, Г, Д не нормируется.

Чертеж. (Измененная редакция, Изм. N 1).

Размеры в мм
Группа	Номинальный размер (условный проход)	Наружный диаметр трубы				(пред. откл. ±0,3)			Масса 1000 шт., кг
	2,5	4	3,0	6,5	M8X1		4	9	14
	3,0	5	3,5			15	6	9	15
1	4,0	6	4,5	8,0	M10X1				15
	6,0	8	6,0	10,0	M12X1,5	17	8	12	22
	4,0	6	4,0	10,0	M12X1,5	19	8	12	27
	6,0	8	6,0	11,0	М14X1,5	21			38
	8,0	10	8,0	13,0	M16X1,5	22		14	47
	10,0	12	10,0	15,0	M18X1,5	24		17	65
	12,0	15	12,0	19,0	М22Х1,5	28		19	100
2		(16)	12,0	20,0	M24X1,5		10	24	130
	15,0	18	15,0	22,0	М26Х1,5 (М27Х2)	31			160
	20,0	22	19,0	26,0	М30Х2	35		27	190
	25,0	28	24,0	33,0	М36Х2	38		36	330
	32,0	(34)	30,0	40,0	М45Х2	45	15	41	420
		35							420
	40,0	42	36,0	46,0	М52Х2	51	18	50	740
	3,0	6	4,0	11,0	M14X1,5	23		12	47
	4,0	8	5,0	13,0	М16Х1,5	24	8	14	57
	5,0	10	7,0	15,0	М18Х1,5	25		17	80
	6,0	12	8,0	17,0	М20Х1,5	29			100
3	8,0	(14)	10,0	19,0	М22Х1,5	30	10	19	130
	10,0	16	12,0	21,0	M24X1,5	33		24	160
	12,0	20	16,0	26,0	М30Х2	37		27	250
	15,0	25	20,0	33,0	М36Х2	42	15	36	460
	20,0	30	25,0	39,0	М42Х2	49		41	660
	25,0	38	32,0	46,0	М52Х2	57	18	50	1090

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса и размеры и указаны для справок.

(Измененная редакция,Изм. N 1, 2).

Пример условного обозначения тройника группы 1 для соединения с = 8 мм:

Тройник 1-8 ГОСТ 21862-78

То же, группы 2:

Тройник 2-8 ГОСТ 21862-78

То же, группы 3:

Тройник 3-8 ГОСТ 21862-78

3. Рекомендуемые значения номинальных (условных) давлений для каждой группы проходных тройников в зависимости от вида соединений — по ГОСТ 15763-91, приложение 3; примеры сборки — по ГОСТ 22525-77, приложение 2.

4. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу различных видов соединений — по ГОСТ 15763-91.

3, 4. (Измененная редакция, Изм. N 2).

Резьбовые фитинги для труб — резьбовые фитинги

Фитинги с резьбой

доступны в размерах до 4 дюймов NPS (номинальный размер трубы), но обычно не используются для размеров более 2 дюймов. Система трубопроводов требует резьбовых фитингов для труб, чтобы изменять направление и подключаться ко всему оборудованию и устройствам, необходимым для их работы. Эти фитинги изготавливаются стандартных размеров.

На видео ниже представлен обзор фитингов с резьбой.

Стенограмма видео

Здравствуйте. Сегодня речь идет о резьбовых фитингах для труб; они называются напорной арматурой. Фитинги под давлением бывают двух типов: фитинги для сварки раструбом и резьбовые фитинги. Это набор резьбовых соединений из нержавеющей стали с крестообразной резьбой. Вся эта арматура весит 3000 фунтов, и я покажу вам, что она довольно толстая.

Это резьбовая переходная муфта.Это заглушка для трубы с резьбой, отсюда нарезанная и закрытая на другом конце. Это полумуфта с резьбой, это полная муфта с резьбой, это крестообразная резьба, это колено с резьбой 90 °, это резьбовое соединение, а это уличное колено с резьбой.

Для сравнения, позвольте мне показать вам, это фитинг под сварку муфтой, и вы можете увидеть, как он выглядит по сравнению с резьбовым. Если вы посмотрите сюда, то при сварке муфтой труба входит сюда, а в резьбовом фитинге вы продеваете трубу.

Резьбовые фитинги доступны из кованой углеродистой стали, нормализованные A105, A105; они доступны из нержавеющей стали 304, 316; и они также доступны из никелевых сплавов, а также из дуплексной нержавеющей стали. Резьбовые фитинги чаще всего используются при номинальном давлении 3000 фунтов и 6000 фунтов. Они также доступны в 2000 фунтах.

Если вкратце рассказать о каждом из компонентов, то это уличный отвод с резьбой 90 °, вот как он выглядит. Здесь женский конец, здесь мужская резьба, так что обычно, если вы видите что-то подобное, это уличный локоть.

Это штуцер, штуцер с резьбой. Это образец трубы, который у нас есть. В этом видео мы используем трубу из углеродистой стали, хотя это фитинг из нержавеющей стали. Чтобы продемонстрировать вам, как вы это делаете. Вы навинчиваете его, и именно так вы подсоединяете резьбовой фитинг.

Это крестовина с резьбой, со всех четырех сторон можно продеть трубу и выполнить соединение. Это отвод на 90 ° с резьбой. Разница между коленом с резьбой и коленом под сварку встык состоит в том, что вы заметите, что это намного более плотный поворот, это зависит от вашего применения.Резьбовые фитинги обычно доступны от 1/2 до 4 дюймов. Они чаще встречаются размером около 1 дюйма, 1 с половиной, 2 дюйма. Обычно вы не увидите много людей, использующих 3–4 дюйма. Наиболее распространенная классификация давления — 3000 фунтов. Это колено с резьбой на 90 °, и вы можете видеть, что это намного более крутой поворот, чем фитинг под сварку встык с коротким радиусом. Локоть 90, поворот намного круче.

Угольник с резьбой 45. Опять же, вы продеваете трубу прямо здесь, и именно так вы выполняете соединение.Это тройник с резьбой, вы также можете получить такой, это обычный тройник, но вы также можете получить тройник с переходником, где ответвление меньше основного участка.

Это колпачок с резьбой. То же самое, для 1-дюймовой трубы, вы навинчиваете ее и закрываете конец трубы, ниппеля, сопла или чего-то еще.

Это разные резьбовые муфты, и мы часто задаем этот вопрос, в чем разница между полной муфтой и полумуфтой? Это полная муфта, и основное отличие состоит в том, что полная муфта имеет резьбу на обоих концах, поэтому вы можете нарезать резьбу здесь, вы можете нарезать другую трубу прямо здесь и сделать полную муфту.Это полная муфта с резьбой на 3000 фунтов. То же самое в полумуте, только резьба с одного конца. Некоторые люди говорят, что полумуфта составляет половину длины, что во многих случаях составляет половину длины, но причина, по которой они называются полумуфтой, заключается в том, что вы можете соединить только половину трубы. Если вы заправляете его прямо здесь, на другом конце нечего заправлять. Вот почему это называется полумуфтой. Они примерно на половину длины.

Это переходная муфта, размер этой муфты составляет от 1 дюйма до 3/4 дюйма, поэтому, если у вас труба с резьбой, 1 дюйм с одной стороны и 3/4 с другой стороны, вы можете использовать переходную муфту с резьбой. и поставьте соединение меньшего размера с другой стороны.

Таким образом, резьбовой трубный фитинг является частью напорного фитинга. Резьбовые фитинги доступны для номинального давления 2000 фунтов, 3000 фунтов, 6000 фунтов. Грубо говоря, 2000 фунтов — это не очень распространенное явление, но оно относится к графику 80, а 3000 фунтов — примерно к графику 160. Фитинг с резьбой 3000 фунтов имеет максимальное номинальное давление 3000 фунтов. Это немного сложнее, это не очень просто, номинальное давление зависит от температуры, поэтому, когда температура повышается, номинальное давление снижается.Они доступны из кованой углеродистой стали A105, A105 N; они доступны из нержавеющей стали; они доступны из никелевых сплавов.

В другом видео мы покажем вам разницу от фитинга из ковкого чугуна. Многие задают этот вопрос, в чем разница между фитингом с кованой резьбой и фитингом из ковкого чугуна? Вкратце, фитинги из ковкого чугуна используются в легкой промышленности, в сантехнике. Эти резьбовые соединения рассчитаны на высокое давление, они изготовлены из кованой стали.Одно большое отличие состоит в том, что фитинги из ковкого чугуна не очень хороши для сварки, тогда как резьбовые соединения можно сваривать. Опять же, это резьбовой фитинг, но в зависимости от области применения, если есть необходимость в сварке, лучше использовать кованую углеродистую сталь. Кроме того, фитинги из ковкого чугуна имеют рейтинг 150 фунтов, 300 фунтов, которые вы можете сравнить, намного ниже, тогда как резьбовые фитинги имеют номинальное давление 3000 и 6000 фунтов. Вот и все. Спасибо.

Сантехника

— Что делать дальше, когда стыки труб протекают как резьбовым герметиком, так и тефлоновой лентой?

сантехника — Что делать дальше при протечке стыков труб как с резьбовым герметиком, так и с тефлоновой лентой? — Обмен стеками товаров для дома

Сеть обмена стеками

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 2 года, 3 месяца назад

Просмотрено 12к раз

Я устанавливаю сантехнику пару светильников (водонагреватель и душ) с помощью pex и несколько резьбовых соединений (только на водонагревателе и душевой кабине).Сначала использовал тефлоновую ленту (3-5 витков в направлении резьбы), но все резьбовые соединения протекали. Поэтому я удалил всю ленту и заменил ее герметиком для резьбы Т2, который у меня был. Опять же, все стыки протекли, а некоторые хуже, чем раньше.

Еще я играл с разными уровнями тайтов, но безуспешно. Я пропустил важный шаг в моих присоединениях?

Какие еще существуют решения для герметизации резьбовых соединений железных труб или латунных соединений?

задан 20 мая ’19 в 23: 082019-05-20 23:08

Джо Би Джо Би

14311 золотой знак11 серебряный знак88 бронзовых знаков

7

Никогда не наносите смазку для труб на резьбу фитинга с внутренней резьбой.Это позволит не растворимой в воде смазке для труб забивать аэраторы и попадать в воду загрязняющие вещества. Если резьба на фитингах с наружной и внутренней резьбой нарезана правильно и с острыми плашками, резьба должна вручную подходить до 2-1 / 2 резьбы. Можно использовать смазку для труб и ленту в избытке. Достаточно 4 обмоток ленты на наружную резьбу качественной тефлоновой лентой, намотанной на себя по часовой стрелке, если смотреть с узкого конца резьбы. Или паста для труб должна быть нанесена на первые 4-5 витков наружной резьбы, а не наматываться.Никакая смазка для труб, будь то лента или паста, не должна попадать внутрь трубы. Ничего хорошего. Затягивайте соединение до плотного прилегания, но не до тех пор, пока его нельзя будет затянуть дальше. Это чувство или прикосновение, которое вы приобретете с практикой. Включите давление жидкости или газа и проверьте герметичность. Если есть утечка, и вы не затянули соединение настолько сильно, что поранились, вы можете подтянуть его еще немного, чтобы остановить утечку. Если вы затянули его так сильно, что затяжки больше не будет, вы должны полностью ослабить соединение и начать все сначала.PITA. Делали это 48 лет и никогда не подводили, если нитки — нити хорошего качества. Проблема сегодня 50% потоков — лажа. Помните подгонку. Если ослабить или затянуть — избавьтесь от плохой посадки.

Создан 31 окт.

Попробуйте нанести смазку на трубы в впадинах резьбы с помощью 3-5 слоев ПТФЭ и постепенно затягивайте в течение 30+ минут.

Соответствующая предыстория:

Я только что установил новый смягчитель воды, и мне пришлось использовать соединение с внутренней резьбой 1 дюйм NPT и зазубриной 3/4 дюйма между домашним водопроводом и соединением хомута бака для смолы. Сначала я попробовал ленту PTFE, и она протекла, поэтому я попробовал трубную смазку, и она просочилась еще хуже. Я очистил все это и снова попробовал PTFE (хотя там были остатки смазки для труб, которые могли бы помочь). Я сделал поворот мимо руки, и она протекла, поэтому я затянул ее. Я повторил это 5 или 6 раз, пока не затянул ровно настолько, чтобы остановить утечку.Не затягивайте слишком сильно, потому что по моему опыту, если вы затянете слишком сильно, вы можете протечь. Кажется, есть золотая середина. Через три дня все еще не протекает.

Создан 16 ноя.

данебданеб

10144 бронзовых знака

1

Резьбовой герметик часто имеет срок годности всего несколько лет.Купить новый резьбовой герметик.

Оберните несколько рядов тефлоновой ленты на наружную резьбу, затем нанесите герметик для трубной резьбы поверх тефлона, затем нанесите немного герметика для трубной резьбы на внутреннюю резьбу и вытрите излишки, затем установите и затяните фитинги.

Это был единственный способ получить фитинги NPT 1 «, чтобы остановить утечку на установке для смягчения воды. Только тефлон или герметик для трубной резьбы не работали.

Создан 20 мая ’19 в 21: 182019-05-20 21:18

Dotes

4,48388 серебряных знаков1616 бронзовых знаков

1

Используете ли вы вставки в конец трубы PEX перед тем, как надеть компрессионные фитинги? Я полагаю, это то, что вы имеете в виду под «резьбовым» — у них есть оливковое масло между двумя частями?

Создан 20 мая ’19 в 23: 2

-05-20 23:29

Оуайн

2,755 33 серебряных знака1010 бронзовых знаков

1 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Завод Инжиниринг | Рекомендации по выбору герметика для трубной резьбы

Стивен Дж.Ваккаро 1 марта 1998 г.

Если заглянуть в ящик для инструментов любого специалиста по техническому обслуживанию или в кладовку завода, скорее всего, обнаружится какой-то герметик для трубной резьбы. Но поиск герметизирующего материала ближайшего трубного стыка может привести к серьезным проблемам, включая утечки, повреждение трубопроводной системы, загрязнение и простой оборудования.

Как следует из названия, герметики для труб, также известные как составы для стыков труб, герметизируют резьбовые фитинги труб и блокируют путь утечки по резьбе.

Виды герметиков

В настоящее время используются три основных типа герметиков для труб: тефлоновая лента, смазка для труб и анаэробные соединения на основе смол. Опыт специалиста и доступность продукта определяют, какой из них использовать. У каждого типа есть свойства, по которым можно рекомендовать его использование.

Лента тефлоновая

Назначение этой белой, не прилипающей ленты — служить смазкой при сборке резьбовых частей трубопроводной системы. Присущая материалу скользкость облегчает сборку.

Строго говоря, тефлоновая лента не является герметиком для резьбы (рис. 1). Лента может закупоривать путь резьбы, но на самом деле она не прилипает к поверхностям, как это должен делать настоящий герметик. При установке ленту нужно аккуратно наматывать по направлению нитей, иначе она распутается и порвется.

Преимущества . Тефлоновую ленту можно нанести быстро и без проблем. Он обеспечивает достаточную смазку, чтобы компоненты трубопроводной системы можно было легко собрать без повреждения резьбы.Продукт удобен в переноске и хранении, имеет неограниченный срок годности.

Недостатки . Тефлоновая лента не прилипает к боковым сторонам резьбы и не обеспечивает надежного уплотнения. Поскольку лента тонкая и хрупкая, она склонна к разрыву при сборке и затяжке труб. Кусочки оторванной ленты могут попасть в жидкостную систему, засоряя клапаны, сетки и фильтры. Тефлоновая лента может сместиться во время регулировки трубы, что приведет к образованию путей утечки.

Рекомендуемое использование .Этот материал, широко используемый в сантехнике, подходит для сборки стандартных водопроводных труб и фитингов. Тефлоновая лента не обладает устойчивостью к вибрации, и ее следует избегать в системах высокого давления.

Трубный допинг

Смазка для труб используется в промышленности на протяжении десятилетий. Материал опирается на растворитель-носитель и затвердевает при испарении растворителя. Образовавшееся уплотнение плотно прилегает ко всем пластиковым и металлическим трубам и эффективно блокирует пути утечки.

Так как смазка для труб содержит растворители, она имеет тенденцию к усадке со временем по мере растворения растворителя.Это условие создает возможность для смазки отрываться от стенок резьбы или растрескиваться, что приводит к возникновению утечек. Трубная смазка обычно наносится на детали с резьбой с помощью кисти или шпателя.

Преимущества . Трубные смазки недороги и относительно просты в использовании. Их химический состав совместим со всеми материалами труб, включая пластик. Смазка для труб быстро затвердевает и обеспечивает уплотнение от умеренного до сильного.

Недостатки . Смазки для труб на основе растворителей могут потерять свою эффективность в результате теплового старения.Когда уплотнение сжимается и трескается, могут возникнуть утечки. Эта возможность особенно актуальна для систем, которые подвергаются значительной вибрации. Смазки для труб могут не обладать достаточной стойкостью к растворителям.

Рекомендуемое использование. Смазки для труб на основе растворителей обеспечивают надлежащее уплотнение в приложениях, где не ожидается высоких температур и давлений. Трубные присадки обладают минимальной устойчивостью к вибрации. Они приемлемы, когда установка системы трубопроводов не требует регулировки компонентов более чем через несколько минут после сборки.

Анаэробные смоляные соединения

Анаэробные смоляные смеси используют другой химический состав отверждения, чем смеси для труб на основе растворителей, и не содержат растворителей. Отверждение начинается, когда герметик оказывается в пределах резьбы металлического трубного соединения, и воздух исключается.

Без содержания растворителя отвержденный материал не дает усадки и трещин, а также сохраняет свои герметизирующие свойства даже после теплового старения. Благодаря своему химическому составу, соединения анаэробных смол обладают отличной стойкостью к температурам и растворителям.

Преимущества . Анаэробные соединения заполняют пустоты между резьбой труб, создавая уплотнение (рис. 2). Компаунды затвердевают медленно, что дает дополнительное время для корректировки компонентов трубопроводной системы без повреждения уплотнения. После отверждения составы образуют прочное уплотнение, устойчивое к воздействию температуры, давления, растворителей и вибрации.

Хотя некоторые герметики создают соединения, затрудняющие разборку, стыки, запечатанные анаэробными смолами, можно разобрать с помощью стандартных ручных инструментов.Многие анаэробные герметики для резьбовых соединений содержат тефлон или аналогичные смазочные материалы, которые облегчают сборку и снижают вероятность повреждения компонентов трубопроводной системы.

Недостатки. Из-за их химического состава перед использованием необходимо проверить совместимость анаэробных смол с пластиковыми трубами и фитингами. Хотя эти составы затвердевают в достаточной степени для многих немедленных применений, следует соблюдать 24-часовой период, прежде чем активировать системы высокого давления или допустить значительные удары или вибрацию.Анаэробные смолы трудно удалить с одежды или перчаток.

Рекомендуемое использование. Герметики этого класса обеспечивают самое прочное и долговечное уплотнение из имеющихся на сегодняшний день. Они рекомендуются для температур до 300 F, давления до 10 000 фунтов на квадратный дюйм и там, где будет встречаться вибрация. Эти герметики — лучший выбор, когда установщикам необходимо внести незначительные изменения в систему трубопроводов.

— Отредактировал Джозеф Л. Фощ, старший редактор, 847-390-2699, j.foszcz@cahners.com

Подробнее

Автор готов ответить на вопросы о герметизации трубной резьбы и применении анаэробных составов. С ним можно связаться по телефону 860-571-5414.

Ключевые концепции

Приложение определяет герметик.

Лента не герметизирует по-настоящему; он смазывает.

Лекарство может затвердеть и стать хрупким.

Анаэробика должна быть совместима с материалом трубопровода.

Факторы выбора герметика для труб

Материал трубы

Температура

Давление жидкости в трубе

Внешние воздействия, такие как вибрация

Что такое трубная резьба — унифицированные сплавы

Трубная резьба — удивительно сложная тема, но при этом важная.

Во многих случаях резьба на трубе или компоненте трубопроводной системы является важной частью безопасной работы и эффективного уплотнения.

Что еще хуже, выбор неправильного типа или размера трубной резьбы может привести к непоправимому повреждению используемых компонентов, что потребует дополнительного времени и денег для исправления ситуации.

В этом руководстве рассматриваются научные основы трубной резьбы, а также различные стандарты и типы трубной резьбы, распространенные во всем мире.

Мы также предоставим советы и рекомендации по определению правильного типа трубной резьбы и передовые методы безопасного использования труб с резьбой в ваших операциях.

Как работает трубная резьба

Резьба может принимать различные формы и размеры, обеспечивая герметичное уплотнение практически для любого материала трубопроводов, включая воздух, газ, жидкости, гидравлические жидкости, шламы и т. Д.

Когда-то зарезервированные для латуни и стали, сегодня вы можете найти трубы с резьбой из самых разных материалов, включая бронзу, чугун, нейлон, ПТФЭ и ПВХ.

В сочетании с зеркальной версией самих себя эти резьбы используют механическое усилие для создания надежного уплотнения или соединения между обеими трубами и компонентами трубопроводов.

В зависимости от типа резьбы соединение может потребовать дополнительной обработки, такой как использование лент, покрытий или герметиков, для смазки или усиления уплотнения.

Например:

Стандарты трубной резьбы

Стандарты трубной резьбы определяют шаг резьбы, угол резьбы и размеры резьбы, что позволяет повысить согласованность между производителями и производственными линиями.

Общие стандарты включают:

• Трубная резьба национального стандарта или трубная резьба национального стандарта США (NPT)
• Труба британского стандарта (BSP)
• Коническая трубная резьба по промышленному стандарту Японии (JIS) (PT)
• SAE (Международный стандарт SAE) Прямая резьба
• Метрическая коническая / Параллельная резьба (M)

Как вы, вероятно, можете догадаться, ваше географическое положение (или место изготовления рассматриваемой трубы или компонента) часто влияет на используемый стандарт.

Чтобы еще больше усложнить ситуацию, хотя различные стандарты часто несовместимы, каждый из этих стандартов также может иметь разные типы резьбы, которые несовместимы даже в рамках одного и того же стандарта резьбы.

Хотя в некоторых случаях может показаться, что они сплетаются вместе, в большинстве случаев надлежащего уплотнения не добиться.

Вы можете даже непоправимо повредить трубу, резьбу или соединяемые компоненты. Очень важно точно понимать, с каким типом и размером резьбы вы имеете дело.

В этом руководстве мы рассмотрим национальный стандарт трубной резьбы — наиболее широко используемый стандарт в США и Канаде в соответствии с ASME B1.20.1.

Дополнительные типы резьбы в стандарте NPT включают:

• NPT: National Pipe Tapered
• NPS: National Pipe Straight
• NPSC: National Pipe Straight-Coupling
• NPSF: National Pipe Straight-Fuel
• NPSH: National Pipe Straight-Hose
• NPSI: National Pipe Straight-Intermediate
• NPSL: прямая контргайка National Pipe
• NPSM: прямая механическая гайка National Pipe
• NPTF: конусообразная гайка National Pipe
• NPTR: конусообразная направляющая National Pipe
• PTF-SAE SHORT: конус трубы для топлива, SAE, короткий

Определение типа трубной резьбы

Если вы хотите обеспечить эффективную посадку и уплотнение, очень важно знать точный тип резьбы, с которой вы работаете.

Во многих случаях фитинги, концы труб, порты или другие концевые точки будут иметь штамп с описанием стандартов и размеров.

Однако, если вы не видите никакой информации, вы можете использовать несколько стандартных инструментов, чтобы собрать дополнительную информацию и ограничить параметры цепочки несколькими вариантами.

• Штангенциркуль: Штангенциркули обычно доступны по цене и обеспечивают большую точность и простоту использования. Однако стальная прямая линейка также может работать.
• Измерители шага: Уложив их в резьбу, вы легко найдете точный размер резьбы на дюйм вашей трубы, фитинга или других компонентов.

С помощью этих инструментов и некоторых основных наблюдений вы можете собрать информацию о рассматриваемом компоненте и определить тип резьбы.

Что следует учитывать, включает:

Резьба наружная или внутренняя?

Наружная резьба находится снаружи детали, а внутренняя резьба — на внутренней.

Обозначение мало повлияет на производительность, но является важной частью обеспечения возможности и безопасности соединений.

Есть ли у вас правильный график трубы?

В соответствии с таблицами ANSI ASME B36.19 толщины стенок 5S и 10S не позволяют нарезать резьбу в соответствии со стандартом ASME B1.20.1.

Коническая или параллельная резьба?

Коническая резьба слегка уменьшается в диаметре по мере выхода из конца трубы или компонента.

Коническая форма позволяет трубе обеспечивать эффективное уплотнение за счет заклинивания и сжатия металла по металлу.

Стандарты

NPT обычно требуют уменьшения диаметра на 3/4 дюйма на расстоянии 1 фута.

Если вы не можете обнаружить конус при визуальном осмотре, использование штангенциркуля для измерения первой, средней и конечной резьбы должно выявить конусность.

Параллельная резьба (также известная как прямая резьба) все равны и обычно требуют использования уплотнительного кольца, прокладки, шайбы, резьбовой ленты или другой обработки для создания эффективного уплотнения.

Каков размер шага резьбы?

Способ определения этого измерения может незначительно отличаться в зависимости от используемого стандарта.

Для большинства типов резьбы размер шага — это количество витков резьбы в дюйме трубы или компонента с резьбой.

Однако по метрическим стандартам размер шага описывает расстояние между резьбами.

Обе детали легко найти с помощью измерителей шага или визуального наблюдения и измерений штангенциркулем.

Диаметр резьбы

Наконец, вам нужно использовать штангенциркуль, чтобы получить внешний диаметр на наружной резьбе и внутренний диаметр на внутренней резьбе.

Диаметр трубы является отличной отправной точкой для определения номинального диаметра трубы для вашей резьбы.

Вы можете обнаружить, что ваши измерения не соответствуют стандартам большинства номинальных размеров.

Эти незначительные отклонения типичны для номинального размера.

Однако в большинстве случаев вы найдете очевидный ответ, который коррелирует с вашими выводами.

Собираем все вместе

После сбора собранной информации вы можете сравнить полученные результаты с таблицами размеров для каждого стандарта.

В большинстве случаев хорошей отправной точкой является наиболее распространенный стандарт в регионе, в котором производится труба или компонент.

Однако, если вы не найдете совпадения, проверьте стандарты, ожидаемые в регионах, в которых труба или компонент были разработаны для использования.

Ниже приведен пример типичной диаграммы основных размеров NPT.

Однако большинство стандартов предлагают таблицы, которые можно легко найти с помощью быстрого поиска в предпочитаемой поисковой системе.

---

Таблица трубной резьбы

ASME B1.20.1 (NPT / API)

ОСНОВНЫЕ РАЗМЕРЫ КОНУСНОЙ РЕЗЬБЫ АМЕРИКАНСКОГО НАЦИОНАЛЬНОГО СТАНДАРТА, NPT (ASME B1.20.1)

NPS	Число ниток на дюйм	Шаг резьбы		Глубина резьбы		Усечение, макс.		Диаметр шага в плоскости ручная фиксация		Длина от конца трубы до плоскости затяжки вручную помолвка		Длина полезной резьбы		Длина отводной (размывающей) нити
		п.		H		L		E		L1		L2		L2
		дюйм	мм	в	мм	в	мм	в	мм	в	Нитки	в	Нитки	в	Нитки
1/8 дюйма	27	0.03704	0,941	0,02963	0,753	0,00360	0,091	0,37360	9,489	0,162	4,36	0,2639	7,12	0,1285	3,47
1/4 дюйма	18	0,05556	1,411	0,04444	1,129	0,00490	0,124	0,49163	12,487	0.228	4,10	0,4018	7,23	0,1928	3,47
3/8 дюйма	18	0,05556	1,411	0,04444	1,129	0,00490	0,124	0,62701	15.926	0,240	4,32	0,4078	7,34	0,1928	3,47
1/2 ”	14	0.07143	1,814	0,05714	1.451	0,00560	0,142	0,77843	19,772	0,320	4,48	0,5337	7,47	0,2478	3,47
3/4 дюйма	14	0,07143	1,814	0,05714	1.451	0,00560	0,142	0,98887	25,117	0.339	4,75	0,5457	7,64	0,2478	3,47
1 дюйм	11,5	0,08696	2.209	0,06957	1,767	0,00630	0,160	1,23863	31,461	0,400	4,60	0,6828	7,85	0,3017	3,47
1-1 / 4 ”	11,5	0.08696	2.209	0,06957	1,767	0,00630	0,160	1,58338	40,218	0,420	4,83	0,7068	8,13	0,3017	3,47
1-1 / 2 ”	11,5	0,08696	2.209	0,06957	1,767	0,00630	0,160	1,82234	46,287	0.402	4,83	0,7235	8,32	0,3017	3,47
2 дюйма	11,5	0,08696	2.209	0,06957	1,767	0,00630	0,160	2,29627	58,325	0,436	5,01	0,7565	8,70	0,3017	3,47
2-1 / 2 ”	8	0.12500	3,175	0,10000	2,540	0,00780	0,198	2,76215	70,159	0,682	5,46	1,1375	9,10	0,4337	3,47
3 дюйма	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	3,38850	86.068	0.766	6,13	1,2000	9,60	0,4337	3,47
3-1 / 2 ”	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	3.88881	98,776	0,821	6,57	1,2500	10,00	0,4337	3,47
4 дюйма	8	0.12500	3,175	0,10000	2,540	0,00780	0,198	4,38712	111.433	0,844	6,75	1,3000	10,40	0,4337	3,47
5 дюймов	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	5,44929	138.412	0.937	7,50	1.4063	11,25	0,4337	3,47
6 дюймов	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	6.50597	165,252	0,958	7,66	1,5125	12,10	0,4337	3,47
8 дюймов	8	0.12500	3,175	0,10000	2,540	0,00780	0,198	8,50003	215.901	1,630	8,50	1,7125	13,70	0,4337	3,47
10 ”	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	10,62094	296,772	1.210	9,58	1,9250	15,40	0,4337	3,47
12 дюймов	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	12,61781	320,493	1,360	10,88	2,1250	17,00	0,4337	3,47
14 дюймов	8	0.12500	3,175	0,10000	2,540	0,00780	0,198	13.87262	352,365	1,562	12,50	2.2500	18,00	0,4337	3,47
16 ”	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	15.87575	403.244	1.812	14,50	2.4500	19,60	0,4337	3,47
18 дюймов	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	17,87500	454.025	2,000	16,00	2,6500	21,20	0,4337	3,47
20 дюймов	8	0.12500	3,175	0,10000	2,540	0,00780	0,198	19.87031	504,706	2,125	17,00	2,8500	22,80	0,4337	3,47
24 дюйма	8	0,12500	3,175	0,10000	2,540	0,00780	0,198	23,68094	606.066	2.375	19,00	3,2500	26,00	0,4337	3,47

---

Итак, что вы можете сделать, если потоки не совсем совпадают или вам нужно соединить несколько каналов или компонентов?

Адаптация трубной резьбы через фитинги

Фитинги с резьбой, вероятно, ваш ответ.

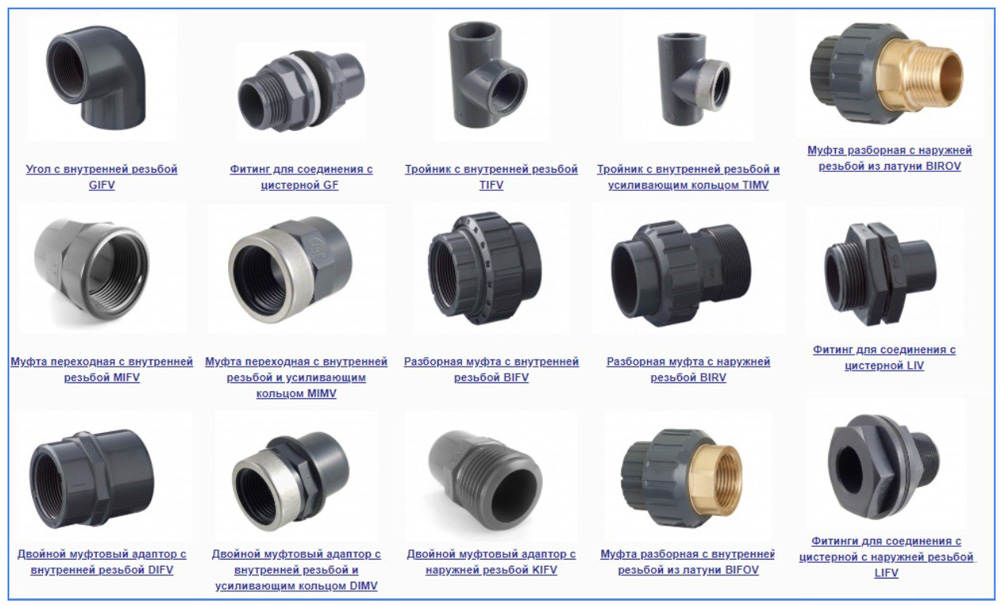

Как и труба с резьбой, резьбовые фитинги доступны из различных материалов в зависимости от ваших потребностей и бюджета.

Часто используемые резьбовые фитинги для труб включают:

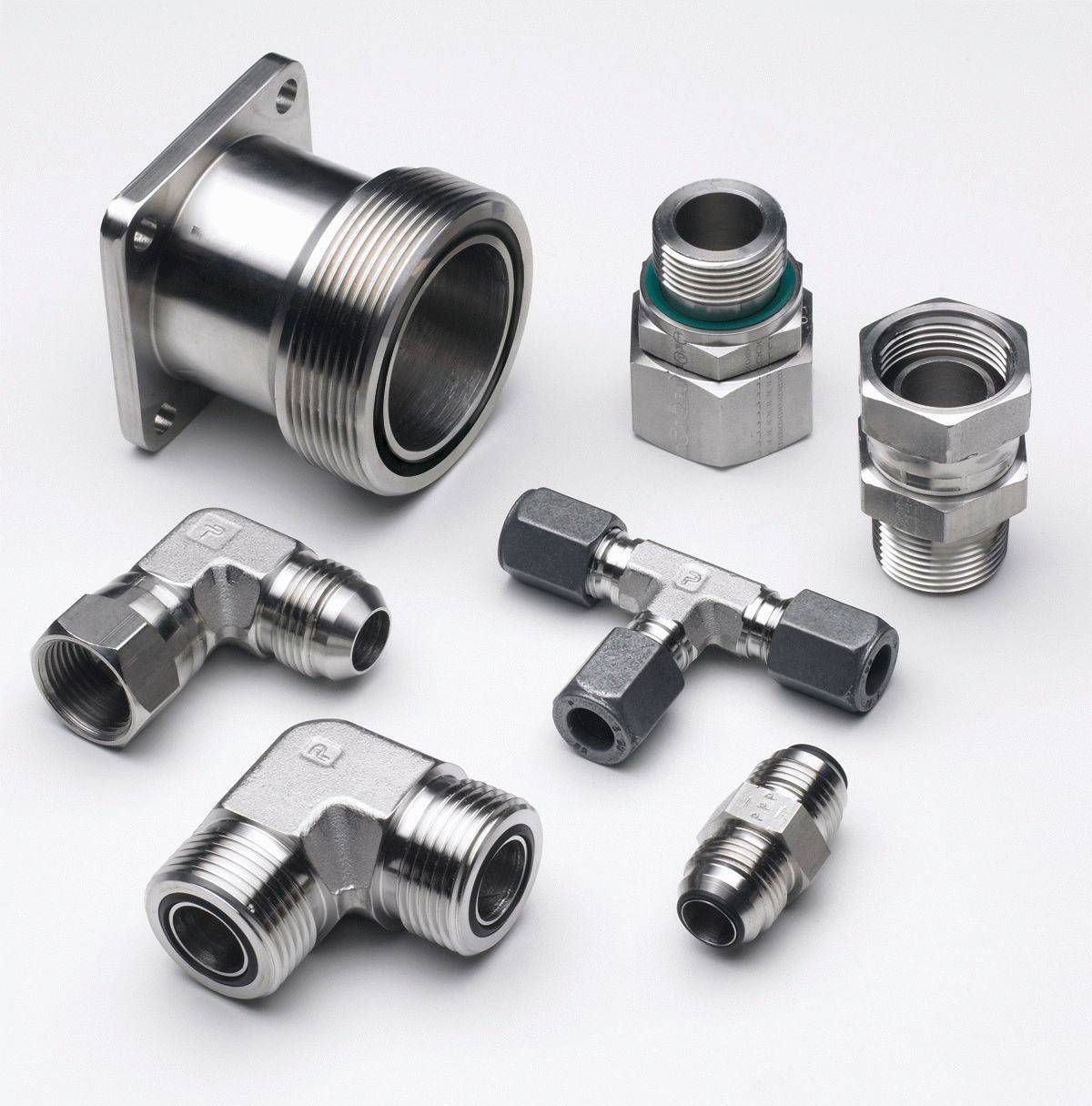

Фитинги и переходники с резьбой: проектирование и эксплуатация

Фитинги с резьбой NPT и BSPT

Внешний вид

Наружная и внутренняя резьбы имеют сужающуюся боковую поверхность и контролируемое усечение на гребне и впадине, чтобы обеспечить контакт металла с металлом на вершине и корне, так же, как контактируют боковые стороны наружной и внутренней резьбы. При дальнейшем затягивании гребни резьбы выравниваются и позволяют боковым сторонам полностью соприкасаться.Этот полный контакт профиля резьбы теоретически обеспечивает самоуплотняющуюся способность конической резьбы. Однако различия в состоянии сопрягаемых резьб, материалов фитингов и портов, процедур сборки и условий эксплуатации делают самоуплотнение маловероятным без помощи пасты, ленты или предварительно нанесенных герметиков для резьбы.

Предлагаемые области применения конических трубных фитингов

Конические трубные фитинги склонны к утечкам, поскольку они чувствительны к крутящему моменту. Чрезмерная затяжка может слишком сильно исказить резьбу и создать путь утечки.Кроме того, коническая трубная резьба подвержена ослаблению при воздействии сильной вибрации и значительных колебаний температуры. Повторная сборка и разборка только усугубляют проблему утечки, еще больше искажая резьбу. Коническая трубная резьба не должна использоваться для механического соединения компонентов в системе, в которой нагрузка будет размещаться перпендикулярно водопроводной линии. Этот вес еще больше ослабит герметизирующий шов. С учетом механизма уплотнения, ограничений сборки и конструктивных ограничений резьбовые соединения труб оптимальны только при соблюдении следующих условий:

1.Минимальные гидравлические удары или вибрация
2. Фитинг ограничен одним или двумя использованиями
3. В системе используется низкое давление; или несколько рабочих циклов (статическое состояние) для работы с более высоким давлением
4. Присутствуют квалифицированные рабочие, обученные достоинствам и недостаткам сборки трубопроводной арматуры

По этим причинам конические резьбовые соединения труб не рекомендуются для систем динамического давления.

Конические трубные фитинги

по-прежнему широко используются в промышленности из-за их относительно низкой стоимости, широкого распространения среди пользователей, отсутствия альтернативных конструкций портов, предлагаемых многими производителями компонентов, и / или при воздействии большего количества едких сред, требующих коррозии. стойкость только металлических уплотнений.

Фитинги SAE и BSPP с прямой резьбой

Внешний вид

Адаптеры с прямой резьбой (также известные как фитинги с выступом под уплотнительное кольцо и фитинги BSPP) устанавливают уплотнительное кольцо на заплечике охватываемой половины разъема напротив металлической уплотнительной поверхности на внутреннем порте. Уплотнение достигается и поддерживается за счет сжатия уплотнительного кольца в результате зажимного усилия, создаваемого действием затяжки. Прямая резьба не герметизирует; они обеспечивают сопротивление (удерживающую способность) рабочему давлению.

Адаптеры с прямой резьбой делятся на две основные группы: регулируемые и нерегулируемые. Регулируемые фитинги, такие как колена и тройники, позволяют пользователю ориентировать форму в желаемом направлении перед затягиванием для сборки. Нерегулируемый фитинг, такой как штекер или разъем, просто ввинчивается в порт, и регулировка не требуется.

Предлагаемые области применения переходников с прямой резьбой

Фитинги, в которых используются уплотнительные кольца для герметичных соединений, продолжают набирать популярность в новых конструкциях гидравлических систем.Резина-металл не деформирует никакие металлические детали и дает ощутимое «ощущение», когда соединение плотное. Этот метод уплотнения также позволяет выполнять практически неограниченное количество разборок и повторных сборок, хотя уплотнительное кольцо всегда следует заменять в качестве меры предосторожности. При использовании уплотнительных колец убедитесь, что используемый состав совместим с системой и окружающей средой.

Почему цемент на основе растворителей лучше справляется с нагрузкой, чем резьбовые соединения

Промышленные применения представляют собой сложные условия для любой трубопроводной системы, создавая нагрузку на материалы и соединения.Материалы трубопроводов и их соединения должны выдерживать такие нагрузки, как постоянная вибрация и гидравлический удар, экстремальные температуры, изменение давления и воздействие высококоррозионных химикатов.

Термопласты, такие как CPVC, представляют собой высокоэффективный вариант для большинства промышленных трубопроводов и обычно соединяются с помощью цемента на основе растворителя в качестве быстрого, простого и высоконадежного процесса, в результате чего соединения прочнее, чем трубы или фитинги в отдельности. Нарезание резьбы — еще одна альтернатива соединения трубопроводов с фланцевыми или механическими соединениями — в зависимости от диаметра системы и сложности эксплуатации.

Окончательным испытанием для любого метода соединения труб является то, будет ли он удерживать вместе и облегчать перемещение материалов в течение длительного времени. Трубопровод и метод соединения должны обеспечивать эффективную работу предприятия, защищая рабочих от воздействия потенциально опасных веществ.

Соединения с цементным растворителем и резьбовые соединения

Проблемы, возникающие с системами трубопроводов, часто связаны с соединениями, которые обычно являются самой слабой частью системы и с наибольшей вероятностью выйдут из строя.Цемент на основе растворителя используется для постоянных трубопроводов с обычными фитингами и химически сплавляет трубу с фитингом для получения высоконадежного соединения, которое может выдерживать агрессивные химические вещества, высокие температуры, давление и удары.

Видеозапись, которая следует ниже, демонстрирует прочность сварного шва на основе растворителя Corzan® CPVC при испытании на разрыв, проведенном в соответствии с требованиями ASTM D1599. Сварное соединение на основе цемента на основе растворителя работает при интенсивном внутреннем давлении, в соответствии с ASTM F441, требующим, чтобы труба из ХПВХ толщиной 80 дюймов выдерживала давление в 2020 фунтов на квадратный дюйм до разрушения.Труба Corzan из ХПВХ не вышла из строя при давлении 2900 фунтов на квадратный дюйм, предельном уровне разрыва.

Следует отметить, что, хотя использование цементных швов на растворителе — это простой процесс, это все же процесс. Понимание правильного выбора цемента на основе растворителя, аппликатора и метода имеет решающее значение для получения результатов, как показано на видео. Любой, кто желает сформировать высококачественные соединения, должен использовать клеящие средства, соответствующие требованиям ASME B31.3.

Нарезка резьбы также долгое время использовалась в качестве приемлемого метода для перехода систем трубопроводов или соединения с индикаторами расхода, температуры или давления.Нарезание резьбы обычно используется с трубопроводами низкого давления, по которым транспортируются жидкости с низким уровнем риска. Владельцы пластмасс всегда должны знать, что в полевых условиях используются два типа нитей. Неметаллические изделия часто используют фитинги из цемента на растворителе, которые имеют формованную резьбу. Те, кто знаком с металлами, хорошо знакомы с резьбой самой трубы. Для большей толщины стенок следует использовать резьбу для стыков; Lubrizol Advanced Materials рекомендует использовать резьбу только с трубопроводами Corzan CPVC Schedule 80 для размеров до 4 дюймов включительно, работающих при 130 ° F (54.4 ° C) или меньше. Резьба должна соответствовать ANSI B1.20.1 Коническая трубная резьба.

Однако труба из ХПВХ с резьбой

рассчитана на 50% номинального давления трубы по Графику 80 при рабочей температуре. Трубы Schedule 80 размером более четырех дюймов или системы трубопроводов, которые будут работать при температурах, превышающих 130 ° F, должны быть цементированы растворителем, фланцевыми или механически соединенными, а не резьбовыми. Труба сортамент 40 с более тонкими стенками никогда не должна иметь резьбу.

Хотя нарезание резьбы из ХПВХ часто считается менее дорогостоящей альтернативой для создания соединений, пластмассовая резьба похожа на резьбу из нержавеющей стали в том смысле, что она может восприниматься как мягкая.Важно избегать чрезмерного затягивания резьбовых пластиковых соединений, которое ослабит соединение.

Стандарты

ASTM на пластиковые трубы полезны при определении, тестировании и оценке требований к конструкции и установке пластиковых труб и фитингов. Стандарты ASTM F441, F439, F438 и F1970 гарантируют, что материалы труб и фитинги спроектированы и изготовлены в точном соответствии со стандартами с допусками на внутренний диаметр трубы (ID), внешний диаметр (OD) и стенку, чтобы подтвердить, что материалы будут правильно соответствовать друг другу при соединении.

Все материалы трубопроводов и фитинги должны быть совместимы с химикатами и другими материалами, которые они будут перевозить. Таблица химической стойкости Corzan сравнивает совместимость Corzan CPVC с более чем 400 химическими веществами.

Понимание процесса соединения цемента на основе растворителя

Цемент на основе растворителей включает смолу ХПВХ, стабилизаторы и наполнители в различных растворителях. Растворители растворяют смолу ХПВХ и подготавливают поверхность трубы и фитингов за счет размягчения верхних слоев материала, что ослабляет молекулярную структуру.Конус в муфте фитинга создает посадку с натягом, которая обеспечивает контакт между трубой и фитингом, что позволяет материалу плавиться при соединении двух частей.

Клей на растворителе должен затвердеть, пока молекулы затвердеют и растворитель испарится. Стык полностью затвердеет только тогда, когда растворитель полностью испарится. Время схватывания и отверждения цемента на основе растворителя будет зависеть от размера трубы, температуры, относительной влажности и плотности соединения.

Трубопроводные системы с такими функциями, как расширительные петли, также должны быть соединены с помощью цемента на основе растворителя, который позволит трубе изгибаться и двигаться без нарушения или ослабления уплотнения стыка.Цемент на основе растворителя из ХПВХ всегда следует использовать с трубами и фитингами из ХПВХ, хотя для различных применений и размеров труб потребуется разная вязкость цемента на основе растворителя.

Определение наиболее подходящих соединений труб из ХПВХ

Нарезка резьбы уже давно используется в качестве приемлемого метода перехода к системам трубопроводов низкого давления, по которым транспортируются жидкости с низким уровнем риска. Однако цемент на основе растворителя, как правило, является предпочтительным методом соединения термопластов, таких как ХПВХ, поскольку он обеспечивает соединение, которое прочнее, чем материал трубопровода или одного фитинга, и может выдерживать нагрузки, характерные для сложных промышленных условий.

Corzan Industrial piping systems имеет 60-летнюю историю успеха, предлагая продукцию для широкого спектра промышленных применений по всему миру. Свяжитесь с техническим экспертом Corzan или с одним из наших партнеров-производителей, чтобы получить инструкции по проектированию, чтобы сделать безопасный и надежный переход системы или запланировать бесплатную проверку пригодности процесса и техническую оценку.

Подробная информация для этого блога частично взята из следующих источников:

https: //www.corzan.com / blog / cpvc-pipe-joining-methods-impact-efficiency-performance

.

https://www.corzan.com/blog/the-dos-and-donts-of-cpvc-piping-solvent-cement-welding

https://www.corzan.com/en-us/piping-systems/installation/threading

Типы торцевых соединений клапана

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Торцевое соединение: Латунь с никелевым покрытием (смачиваемый)
Поршень: Chem.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: нержавеющая сталь или бронза
Уплотнения: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 2 дюймов
Tri-Clamp: от 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: нержавеющая сталь или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или витон
Седла: PTFE

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 4»

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с втулкой: от 1/2 «до 4»

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с втулкой: от 1/2 «до 4»

XP3 серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с втулкой: от 1/2 «до 4»

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

XLB серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: ПТФЭ, TFM или 50/50
Седла: ПТФЭ, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / витон

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Кузов: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: от 1/2 «до 2»
Клейкое гнездо: от 1/2 «до 2»

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Сиденья: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 до 12 дюймов
С проушиной: От 2 1/2 до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушиной: от 3 до 48 дюймов
ANSI класс 150, 300, 600

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушиной: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 24 дюймов

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием PFA
Сиденья: Витон

Подключения

Межфланцевый: от 2 до 24 дюймов
С выступом: от 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: Нержавеющая сталь или углеродистая сталь
Уплотнения: PTFE, RPTFE, PFA или специальный

Подключения

150 #: от 1/2 до 12 дюймов
300 #: от 1/2 до 12 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка: SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, нержавеющая сталь или PEEK

Подключения

NPT: от 1/2 «до 2»
Стыковая сварка: от 1/2 «до 2»

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 3»

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма на 2 дюйма

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 3»

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка с втулкой: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 дюймов до 16 дюймов
300 #: от 2 дюймов до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с втулкой: от 1/2 «до 4»

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка с втулкой: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.

O Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
Двойного действия: до 25 600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
Двойного действия: до 25 600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O Серия

Материалы

Корпус: Алюминиевый сплав, литье под давлением

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Сепаратор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения
