Резьбовые соединения: виды фитингов, уплотнений, резьб

Разборные резьбовые соединения стальных труб – удобный вариант создания герметичного трубопровода с минимальным набором инструментов. При необходимости такие соединения разбираются с помощью гаечных ключей или гайковертов.

Типы фитингов для создания резьбовых соединений труб

Резьбовыми фитингами называют соединительные элементы, обеспечивающие возможность многократной разборки и соединения труб, благодаря наличию резьбы. Устанавливаются такие фитинги в местах стыковки участков, перехода трубопровода от одного диаметра к другому, поворота или разветвления. Особо актуально применение резьб в местах, в которых предполагается проведение сервисных работ. Материалы, используемые в производстве резьбовых фитингов для металлических трубопроводов – медь, латунь, сталь, чугун.

Виды фитингов

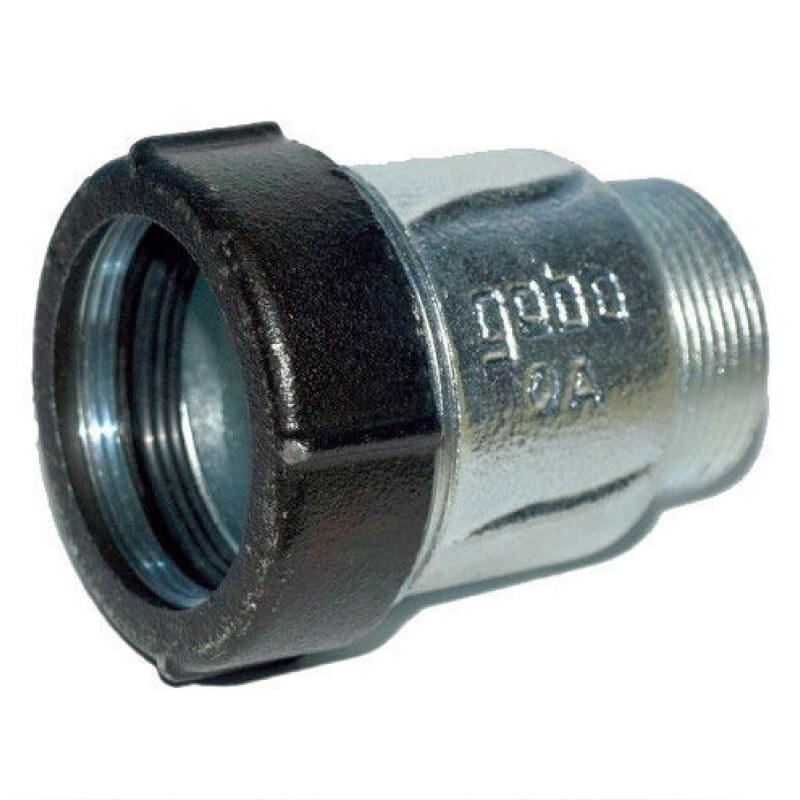

  • Муфты – применяются для резьбовых соединений труб одинакового диаметра. В самом простом варианте этот элемент представляет собой отрезок трубы с внутренней резьбой.
    Муфта навинчивается на одну трубу с наружной резьбой, а с другой стороны в нее ввинчивается другой отрезок трубы. Размеры наружных резьб обоих отрезков совпадают. Существует другой вариант применения муфты – с помощью сгона. В этом случае на одной трубе изготавливается длинный участок резьбы, на втором – короткий. На длинную резьбу до конца навинчивают контргайку, а затем муфту. На вторую трубу с короткой резьбой муфту накручивают, частично сгоняя ее с длинной резьбы. Поэтому такой способ соединения называют «сгоном». Затяжка резьбовых соединений при гладкой муфте осуществляется с помощью разводного ключа, при наличии выступов – с использованием гаечного.
  • Переходная муфта служит для резьбового соединения труб разных диаметров.
  • Угловые фитинги помогают изменить направление потока.
  • Тройники и крестовины служат для разветвления потока. Для организации независимого отключения ветви после фитинга устанавливают вентиль.
  • Штуцер применяется для стыковки металлической трубы с гибким рукавом.
  • Пробки или заглушки на резьбе служат для временной или постоянной герметизации края трубопровода.

Уплотнение резьбовых соединений труб

Важный момент монтажа резьбовых соединений – обеспечение их полной герметизации, что можно достигнуть несколькими способами.

  • Применение фторопластовых, резиновых, нейлоновых уплотнителей.
  • Использование подмотки – пеньковой веревки или ленты ФУМ. Второй вариант предпочтительнее, поскольку лента ФУМ способна заполнить все просветы резьбы, что не может обеспечить пеньковая подмотка. Для трубопроводных систем холодного и горячего водоснабжения, а также пара низкого давления совместно с льняными шнурами или волокнами применяются пасты для резьбовых соединений. Такие места стыковки остаются герметичными при температурах до +140°C (данные для паст марки «UNIPAK»).
  • Надежный фиксатор резьбовых соединений – анаэробный клей. Это специальное вещество, которое при попадании в узкие пространства металла вступает в реакцию с воздухом и затвердевает. В состав клея входят акриловые полимеры, стабилизаторы, красители, загустители и прочие вещества. Все компоненты этого герметика безвредны для человека, поэтому клей допускается к применению в трубопроводах, предназначенных для питьевой воды. Особенность такого соединения – возможность демонтажа только с помощью нагрева или специального инструмента.

Виды трубных резьб

Таблица видов трубных резьбовых соединений

Вид резьбы

Угол и форма профиля

Обозначение на чертежах

ГОСТ

Возможный диаметр труб

Трубная цилиндрическая

55°с плоскосрезанными или закругленными впадинами и вершинами

G с указанием внутреннего диаметра в дюймах

6357-81

1/16″-6″

Трубная коническая

55°с закругленными впадинами и вершинами

R с указанием внутреннего диаметра трубы в дюймах

6211-81

1/16″-6″ с конусностью1:16

Коническая дюймовая

(устаревший вариант)

60°с плоскосрезанным впадинами и вершинами

K с указанием внутреннего диаметра в дюймах

6111-52

От 1/16″



Основное отличие конических резьб – их нарезание происходит с деформацией витков, что позволяет создавать максимально герметичные соединения при использовании уплотнительных материалов.

Фитинги для металлических труб резьбовые, каталог и описание

Для того чтобы обеспечить разъемное соединение труб или направить общую магистраль при прокладке, для замены некоторых компонентов трубопроводов используют фитинги для металлических труб (с резьбой). Сегодня в продаже существует множество конусообразных и прямых соединений. Выполняются они из различных материалов с никелевым, хромовым или цинковым покрытием.

Как правило, соединения с резьбой используются на трубах, которые имеют сечение до 50 миллиметров. Для труб большим диаметром применяются фланцевые крепления. По функциональным возможностям и формам они ничем не отличаются, разве что разнятся параметры. Для производства применяется высококачественный чугун или сталь.

Если учесть место монтажа, установки фитингов, то изделия с резьбой для металлических труб классифицируются по следующим конструктивным параметрам:

  • тройники – для соединения труб разных или одного диаметров;
  • угольники – для изменения направления трубопровода;
  • муфты – позволяют соединять неподвижные конструкции;
  • отводы – используются для отклонения в вертикальном или горизонтальном положении магистрали под углом от 30 до 180 градусов;
  • заглушки – герметизируют магистраль;
  • ниппель – меняет давление в системе;
  • штуцер – упрощает очистку, обслуживание магистрали.

Изготавливают вышеперечисленные изделия из таких материалов, как чугун, латунь, сталь, медь, нержавейка, бронза.

Резьбовые крепления

Существует метрическая и трубная резьба. Разница заключается только в шаге резьбы. Если прокладывается водопроводная или отопительная магистраль, то используется трубная или дюймовая резьба. Для того чтобы соединить патрубки обогревателей, водонагревательных систем, фильтры, счетчики применяется также трубная резьба. Кроме того, данный вид резьбы используется при цилиндрических резьбовых соединениях. Толщина стенок труб определяется на основании давления, под которым будет эксплуатироваться система.

Для редукторов или манометров используется метрическая резьба. Бывает внешняя и внутренняя резьба. Внутренняя резьба обычно встречается на гайках, а внешняя – на штуцерах.

Также будет полезным видео: Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

В фитинг или армирующий элемент вкручивается сгон, а с другой стороны устанавливается гайка, муфта. На конец трубы наматывают лен, покрывается уплотнителем. Муфту накручивают на конец трубы, подсоединяют к сгону. Между гайкой и муфтой закладывают лен, прижимая к муфте гайкой.

Трубные отводы

Отводы применяются для того, чтобы скорректировать направление трубопровода в горизонтальном или вертикальном направлении под углом 30, 45, 60, 90 или 180 градусов. Отводы имеют гладкий внутренний шар, который предотвращает появление на трубах налета.

Также ознакомьтесь с фитингами для врезки в трубопроводы Раветти.

По конструктивным особенностям трубные отводы бывают гнутыми и крутоизогнутыми, шовными и бесшовными. Популярностью пользуются отводы с углом 90 градусов. Чтобы выполнить гнутый отвод, используется труба с диаметром, который определяет способ производства конструкций:

  • холодногнутых – от 15 м;
  • горячо гнутых – с радиусом от 1,5 до 15 м.

Крутоизогнутые фитинги имеют небольшой угол сгиба, что упрощает компоновку всей магистрали. Однако из-за небольших параметров они не обеспечивают компенсацию теплового расширения труб, например, в системе отопления. Чтобы создать отвод, применяется водо или газопроводная труба, а также бесшовные конструкции из стали с сечением 15-50 миллиметров. Если изготавливаются крутоизогнутые трубы методом горячей протяжки или штамповки, то производитель ориентируется на температуру эксплуатации фитинга до 450 градусов.

Резьбовые тройники

Чтобы объединить трубы в сложную конструкцию, используют тройники. Они предназначены для фиксации бокового отвода к главной магистрали. Так удается обеспечить смену направления трубопровода под углом 90 градусов. Выпускаются тройники переходные и ровные. Ровные переходники имеют одинаковое сечение на всех ответвлениях. Переходной тройник может иметь разные сечения отверстий. Штампованные или бесшовные тройники могут использоваться под давлением до 16 МПа, а также при температуре до 450 градусов.

Резьбовые муфты

С помощью муфт можно соединять трубы без сварочного аппарата. При установке труб можно выполнять подключение с разными диаметрами труб, из разных материалов. Муфты классифицируются по таким параметрам:

  • по местонахождению резьбы – снаружи или внутри. Первый вариант применяется при креплении элементов, которые имеют разную жесткость. Второй вариант применяется при соединении элементов одинаковой жесткости;
  • по способу соединения – равнопроходный, который соединяет трубы одинакового сечения и переходной – для соединения труб, имеющих разные диаметры;
  • разъемные или цельные муфты. Так, разъемные муфты упрощают монтаж, за счет чего можно отдельно фиксировать элементы муфты на трубах, а потом – выполняется соединение закрепленного к частям муфты трубопровода.

Заглушки на трубы

Заглушки применяются там, где невозможно постоянно перекрывать поток в одном или нескольких концах магистрали. Заглушки работают по тому же принципу, что и фланцевые соединения. Круглые стальные диски с отверстиями для продевания болтов или шпилек, с помощью которых выполняется фиксация. Температура рабочей среды при заглушке может достигать 500 градусов. Фланцевые заглушки используют соответственно с фланцами. Конструкция – практически такая же, как и у фланца, только центрального отверстия нет. Изготавливают конструкции с помощью метода горячей штамповки. Поворотные заглушки – это своего рода задвижки, которые герметизируют концы труб при наладочных, а также при проверочных работах. Используются заглушки при укладке основных ответвлений или трубопроводов. Давление в системе может быть от 0,35 до 38 МПа. Выпускаются заглушки диаметром от 23 до 1420 миллиметров.

Резьбовые штуцеры

Штуцеры и гайки для труб служат для крепления амортизирующих компонентов. Несколько аппаратов обеспечивают эффективное использование при достаточной герметичности арматуры. Если есть течь, значит давление в системе падает. Чтобы защитить армирующие элементы, а также достичь максимального уровня гигиеничности оборудования, используются уплотнительные элементы, которые устанавливаются у головок гаек.

Также штуцерами называют патрубки для выпуска из магистрали жидкости или газа. Трубные резьбовые переходники имеют с двух сторон наружную резьбу, которая соответствует размерам муфты. Если выполняется постоянное соединение трубопровода, то ниппель служит параллельно механической (силовой фиксацией). Так, радиаторный ниппель помогает соединять секции батарей, а подбор нужно делать с левой или правой резьбой.

Также смотрите видео: Уплотнительные материалы. Лен, нить , клей герметик

Какие бывают ниппели

Встречаются ниппели в форме бочонка. Есть ниппели в виде шестигранника (между резьбой находится шестигранник, который упрощает монтаж).
Для пользователей мы предлагаем каталог фитингов с ценами. Выбирая то или иное изделие, нужно учесть отрицательные стороны разъемного соединения. Прежде всего, будет соединяться множество деталей, а это – расходы на обеспечение герметичности магистрали. Кроме того, нужно постоянно затягивать фитинги, если система ослабляется.

Резьбовые соединения

Резьбовые соединения относятся к разъемным соединениям, т. е. таким, которые можно разобрать, не повреждая их. Резьбовые соединения можно разделить на следующие группы: болтовые, шпилечные, винтовые и комбинированные. Большинство резьбовых соединений на чертежах изображается с применением разреза; при этом в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (фигура 466).


На фигуре 467 показаны различные виды резьбовых соединений: шпилечное (467, а); болтовое (467, б); винтовое (467, в); соединение труб (467, г); соединение винта с гайкой (467, д).

Размеры L и а, указанные на (467, а и б), приведены в таблице №19.

Кроме указанных примеров, шестигранные гайки и головки болтов рекомендуется изображать на сборочных чертежах и общих видах упрощенно, как показано на (468, а). Допускается не показывать зазор между стержнем болта и отверстием, если для этого нет надобности (468, б).


На сборочных чертежах шлицы рекомендуется изображать одной сплошной утолщенной линией, как показано на фигура 469.

Соединительные части с резьбой для трубопроводов. Для изменения направления или диаметров труб, а также для соединения их применяются фасонные части, называемые фитингами (угольники, тройники, кресты и др.). Фитинги имеют трубную цилиндрическую резьбу и изготовляются из ковкого чугуна.

Основные размеры труб и соединительных частей (фитингов) приведены в таблице №20, таблице №25 и на фигурах 470, 471, 472, 473, 474, 475.

Таблица №20
Стальные водопроводные и газопроводные трубы (фигура №470)
(Выдержка из ГОСТ 3262-62)



Пример условного обозначения: Труба Ц20Х 4000 ГОСТ 3262 — 62 труба черная, условный проход 20 мм, длина 4 м с цилиндрической резьбой.

Смотри таблицу №22 Показаны общие конструктивные размеры

Размеры тройников переходных
(Выдержка из ГОСТ 8949-59) (фиг. 472)

Пример условного обозначения: Тройник 40 X 15ГОСТ 8949-59 —тройник переходной   неоцинкованный с Dy = 40 X 15

Размеры прямых угольников (ГОСТ 8946-59), тройников (ГОСТ 8948-59) и крестов (ГОСТ 8951-59).  (фигура 473)

Примеры условных обозначений: Угольник 25 ГОСТ 8946 — 59 — угольник прямой неоцинкованный с DY = 25.
Тройник 32 ГОСТ 8948 — 59 — тройник прямой неоцинкованный с DY = 32.
Крест 25 ГОСТ 8951 — 59 — крест прямой неоцинкованный с DY = 25.





Таблица 24
Размеры муфт прямых коротких.
(Выдержка из ГОСТ 8954 — 59) (для фигуры 474)

Пример условного обозначения:
Муфта короткая 32 ГОСТ 8954 — 59 муфта прямая короткая неоцинкованная с DY= 32

Таблица №25 Размеры контргаек.
(Выдержка из ГОСТ 8961-59) (фигура 475)

Пример  условного обозначения: Контргайка 32 ГОСТ 8961-59 контргайка не-оцинкованная с DY = 32.


Условным проходом DY соединительных частей арматуры и трубопроводов называется номинальный внутренний диаметр трубопровода (ГОСТ 355-52).

На чертеже №476 приведены примеры соединения деталей при помощи резьбы.

Соединения шпоночные…..





Резьбовые соединения труб. Безрезьбовые соединения — Оборудование

Автор Admin На чтение 2 мин. Просмотров 9 Опубликовано

При разводке трубопроводов смазки, гидравлики по машинам часто применяют резьбовое соединение труб при помощи различных тройников, угольников, муфт, соединительных гаек (рис. 17). Широкому распространению резьбовых соединений труб в системах смазки, гидравлики и пневматики способствовала легкость разборки любого участка трубопровода. Резьбовые соединения трубопроводов, как правило, применяют для труб диаметром с внутренним диаметром до 50 мм. Резьба для трубопроводов жидкой смазки и пневматики может выполняться как цилиндрической, так и конической. Для трубопроводов гидравлики и густой смазки резьба выполняется только конической. К преимуществам конической резьбы следует отнести то, что она обеспечивает плотное соединение и не требует дополнительных уплотнений в виде сурика и пакли: достаточно смазать витки резьбы бакелитовым лаком или любой маслостойкой краской.

Рис. 17. Фитинги для резьбового соединения трубопроводов

О – соединительная гайка

Со сферическим уплотнением; и соединительная гайка с прокладкой; о – муфта

Безрезьбовые соединения

Рис. 18. Безрезьбовое соединение труб

А – с уплотнением из пластичного материала; б – с врезным кольцом

В станкостроении, в подъемно-транспортном оборудовании, а также в системах смазки, гидравлики и пневматики некоторого оборудования металлургических заводов применяют так называемое безрезьбовое соединение труб (рис.

 18). Безрезьбовое соединение трубопроводов позволяет значительно сократить трудозатраты на изготовление и монтаж трубопроводов, уменьшить их вес. Безрезьбовые соединения трубопроводов можно разделить на соединение с развальцовкой конца трубы, соединение с применением врезного кольца, соединение с применением в качестве уплотнительного материала пластических металлов.

Соединения первого типа собирают в такой последовательности: на ровно отрезанный конец трубы надевают ниппель и накидную гайку, затем трубу развальцовывают до образования конической поверхности с углом при вершине 74°. Далее при помощи ниппеля и накидной гайки коническая поверхность трубы плотно обжимается на конической поверхности штуцера.

Еще проще сборка соединения с врезным кольцом и соединения с уплотнителем из пластичного металла. На ровно отрезанный конец трубы надевают накидную гайку, врезное кольцо или грундбуксу, причем врезное; кольцо надевают на трубу внутренней проточкой от (накидной гайки, а грундбуксу – пологим конусом к накидной гайке. При дальнейшей сборке происходит обжатие на трубе врезного кольца или грундбуксы, 1 чем и обеспечивается герметичность соединения.

К недостаткам резьбового и безрезьбового соединений трубопроводов относится сложность изготовления деталей соединения.

Конструкция резьбовых соединений труб


Конструкция и принцип действия резьбовых соединений с режущим кольцом

Уже на протяжении нескольких лет резьбовые соединения с режущим кольцом успешно применяются на практике. Отвечая требованиям норм DIN EN ISO 8434-1 или, соответственно, DIN 2353, эти детали соединительной техники для гидросистем благодаря своей геометрической форме обеспечивают простое, надежное и безопасное уплотнение гидравлических труб и резьбовых соединений.

При монтаже, выполняемом как в резьбовом патрубке, так и в специальных приспособлениях, путем затяжки накидной гайки происходит перемещение режущего кольца с кромками в аксиальном направлении.

Данное перемещение, точно заданное по монтажной длине, обеспечивает внедрение режущих кромок в поверхность гидравлической трубы.

При этом имеющаяся стопорная кромка предотвращает избыточное проникновение, набежавший перед кромками материал затвердевает в холодном состоянии.

Наружные поверхности режущего кольца равномерно передают возникающие усилия на весь уплотнительный конус резьбового соединения; внутренний контур устроен так, что режущее кольцо в качестве пружинящей детали крепится между накидной гайкой и резьбовым патрубком.

Благодаря данному пружинению обеспечивается демпфирование колебаний и увеличивается надежность резьбового соединения при возникновении переменной нагрузки при изгибе и гидравлических ударов.

При соблюдении указаний по монтажу обеспечивается надежное и безопасное проведение повторного монтажа.

Новые режущие кольца с уплотнением из эластомера действуют по тому же принципу, однако они снабжены дополнительными уплотнениями из эластомера, что позволяет значительно увеличить их эксплуатационную надежность.


Конструкция и принцип действия резьбовых соединений отбортовкой

Резьбовые соединения отбортовкой использовались первоначально в области высокого давления, а теперь все чаще находят применение в тех случаях, когда возникают сильные колебания.

Их, конечно, можно монтировать со стандартными резьбовыми патрубками, однако перед монтажом на конце трубы должен быть установлен отвечающий требованиям соответствующих норм отбортованный конус 37°.

Резьбовое соединение включает в себя резьбовой патрубок, уплотненное кольцом круглого сечения прокладочное кольцо, нажимное кольцо и накидную гайку. Уплотнение обеспечивается со стороны свинчивания за счет кольца круглого сечения прокладочного кольца, тогда как в стандартном исполнении уплотнение со стороны трубы осуществляется за счет металлических поверхностей отбортованного конуса и прокладочного кольца.


Конструкция и принцип действия резьбовых соединений со сварным конусом

Резьбовые соединения со сварным конусом HANSA-FLEX дают еще одну возможность соединения отвечающих требованиям соответствующих норм гидравлических труб и резьбовых патрубков.

Уплотнительный конус с кольцом круглого сечения выполнен так, что он точно подходит по форме к сопряженной детали резьбового патрубка.

Однако перед сваркой кольцо круглого сечения необходимо удалить; кроме того, из канавки для кольца круглого сечения или, соответственно, из арматурного отверстия должен быть удален образовавшийся при сварке грат.
