Способы монтажа панелей МДФ на потолке

Неровности от некачественной отделки или дефекты укладки плит перекрытия возможно устранить, только выполнив монтаж МДФ панелей на потолок. Нанесение штукатурки и шпатлевки бывает проблематично или невозможно поскольку требует навыков. Временные, материальные и трудовые затраты также следует учитывать.

МДФ панели, тщательно подобранные к общему дизайну по фактуре и цветовой гамме, легко решают проблему выравнивания потолочной поверхности. Панели на потолок монтируются на каркас из металлопрофиля или деревянную обрешетку, что и является выравнивающей конструкцией.

Строение и состав панелей МДФ

По физической структуре МДФ представляет собой древесное волокно мелкой дисперсии, обработанное полимерными смолами и спрессованное высоким давлением. Полученные высокотемпературным прессованием плиты МДФ после подготовки поверхности покрываются декоративным слоем различной фактуры и окраски.

Кромки панелей выполнены в виде замка, поэтому места соединения практически незаметны. Некоторые марки МДФ-элементов оснащаются таким крепежом не только по длинной, но и по короткой стороне. Делается это с целью эффективной стыковки панелей, если их стандартная длина недостаточна для покрытия протяженных площадей.

Подавляющее большинство производителей используют в качестве связующего парафинированные и лигниновые составы. Санитарно-гигиенические показатели по выделению вредных и токсичных веществ подтверждаются сертификатами и находятся в пределах норм, регламентированных СанПиН 2.1.2.1002-00.

Достоинства и недостатки

К неоспоримым плюсам МДФ можно с уверенностью отнести:

множество фактур и расцветок;
прочность, которой наделен древесноволокнистый материал;
устойчивость к воздействию патогенных факторов: насекомых, грибков и плесени;
одновременное создание формообразующей и декоративной поверхностей;

хорошие изолирующие свойства по шуму и теплу;
низкую, на фоне других материалов, цену.

Потолочные панели МДФ выпускаются различных размеров, что позволяет применять их при создании самых изысканных интерьеров. Поскольку крепление элементов осуществляется на предварительно смонтированный каркас, потолок из МДФ панелей может быть выполнен в несколько уровней.

Способность к существенному изгибу позволяет формировать причудливые декоративные и архитектурные элементы.

МДФ — материал, поддающийся обработке даже непрофессиональным инструментом. Навыков в обращении с молотком, ножовкой и перфоратором, умения монтировать несложные конструкции будет достаточно, чтобы потолок из МДФ-панелей получился хорошо. Способы соединения отдельных частей, интегрирование в готовую поверхность декоративных и финишных элементов, установка и крепление потолочных осветительных приборов интуитивно понятны и доступны даже неискушенному мастеру.

Декоративную поверхность МДФ панели получают в результате диверсифицированной финишной обработки. Существует три способа:

Окрашивание предварительно отшлифованных заготовок эмалевыми составами. Разнообразие цветов предоставляет неограниченные дизайнерские возможности в формировании интерьеров.
Ламинирование поливинилхлоридными пленочными материалами. Глянцевые, матовые, структурированные пленки имитируют природные паттерны древесины и горных пород.
Оклеивание лицевой стороны заготовок натуральным шпоном либо фанерами. Декорированные таким способом панели внешне ничем не отличаются от ламелей из массива дерева.

Данные покрытия не боятся истирания и устойчивы к моющим средствам, что позволяет часто и интенсивно их мыть.

Трудно оспаривать тот факт, что идеальных материалов не существует. У МДФ также есть свои минусы:

Высокая гигроскопичность. Из панелей МДФ не делают конструкции в помещениях с повышенной влажностью. Вода разрушает внутренний древесноволокнистый каркас элементов, в результате чего панели коробятся, покрытие отслаивается.
Низкая огнестойкость. Горение поддерживается и древесиной, составляющей основу плиты, и связующими составами.
Небольшая механическая прочность декоративных покрытий. Удары, воздействие твердыми предметами приводят к непоправимым повреждениям наружных слоев. Понятно, что потолки из МДФ обычно не подвергаются подобного характера нарушениям, поэтому в случае потолочных покрытий этот негативный фактор не принимаем во внимание.

С некоторой степенью достоверности к недостаткам относим уменьшение объема помещения при креплении МДФ за счет каркаса.

С другой стороны, подобная конструкция дает возможность создания теплоизолирующего и шумопоглащающего слоя. Пространство позволяет установить встроенные точечные светильники.

Монтаж панелей

Отделка потолка МДФ выполняется двумя способами:

Непосредственным нанесением элементов на плиты перекрытия с использованием клеевых компаундов.
Крепление панелей к предварительно смонтированной каркасной конструкции.

Первый вариант приемлем, если поверхность потолка хорошо выровнена и требуется только финишная отделка. Как крепить МДФ непосредственно к потолочным плитам, понятно. На предварительно подготовленную, загрунтованную и просушенную поверхность перекрытия материал закрепляется жидкими гвоздями либо любым другим компаундом, способным обеспечить надежную фиксацию.

До начала монтажа панелей планируется расположение потолочных осветительных приборов. Электрические кабели прокладываются заранее.

Второй способ самый распространенный, но более трудоемкий. Технология заключается в монтаже элементов на основу, собранную из металлического оцинкованного профиля либо из деревянного бруса подходящего сечения. Каркас из древесины под влиянием влажности и температуры может деформироваться, теряя свой первоначальный вид. Поэтому металлический профиль предпочтительнее.

Сборка каркаса выполняется по технологии, аналогичной монтажу основы для гипсокартона. Разница заключается в том, что потолочный МДФ имеет ширину, не превышающую 325 мм, поэтому для крепления не требуется создание клетчатой конструкции. Панели укладываются перпендикулярно направляющим.

На размеченные с помощью гидравлического или лазерного уровня стены закрепляется потолочный профиль ПНП. Если покрытие служит только для маскировки дефектов, расстояние от верхней плиты выбирается минимальное. При создании многоуровневых конструкций или установки встроенных светильников монтажное расстояние корректируется на требуемую величину.

Потолочные профили ПП краями закрепляются в направляющих.

Для дополнительной фиксации, чтобы не было провисания полотна, используют прямые подвесы.

Плотность установки определяется исходя из тяжести выбранных панелей. Обычно расстояние составляет от 600 до 1000 мм. Средний показатель промежутка между потолочными профилями принимается 500 мм, для легких видов панелей — меньше.

Заключительные операции

По окончании сборки каркаса выполняется подведение электрических кабелей к местам установки ламп. При выборе провода следует обратить внимание на пожарные характеристики.

МДФ — горючий материал, поэтому скрытая под ним электропроводка должна помимо достаточного сечения иметь соответствующую изоляцию. Лучше подойдут кабели, имеющие в своей маркировке индекс НГ, обозначающий повышенную негорючесть.

Как крепить МДФ к металлическим профилям: панели фиксируются, специально разработанными деталями — кляймерами. На деревянном каркасе они закрепляются гвоздями, а на металлопрофиль монтируются саморезами. Чтобы исключить коррозию выбирайте оцинкованные крепежи.

Преимущество крепления кляймерами перед приклейванием в том, что панели имеют свободный ход, что компенсирует изменение размеров от воздействия влаги и тепла. Другое достоинство — возможность демонтажа и повторного применения панелей без повреждений.

Использование для отделки интерьеров МДФ-материалов не только создает уютную и красивую обстановку, но и сокращает траты на ремонт.

Инструкция по монтажу листовых панелей

МОНТАЖ ПАНЕЛЕЙ МДФ

Монтаж листовых панелей на основе MDF
(монтаж следует начать с одного из верхних углов, прижимая панель к углу и потолку):

а – рейки обрешетки и потолок (стена) сверлятся за один проход;

б – противоположный от угла край панели надо тщательно выставить по вертикали

в – чтобы панель не “сползла”, под нее ставится временная деревянная опора;

г – точнее подогнать край панели к ребру угла можно путем замера расстояния от края панели до ребра угла по 3-4 точкам

д – перенеся результаты замеров на панель, их соединяют линией, по которой и режут изделие;

е – панели легко пилятся электролобзиком или ножовкой, стругаются рубанком;

ж – зазор между панелью и полом заклеивают полосой нужной ширины. Горизонтальный стык панелей в нижней зоне менее заметен. Если “довесок” небольшой, то его почти полностью прикроет плинтус;

з – “фабричные” края панелей настолько ровны, что их вертикальный стык заметен только с очень близкого расстояния.

Монтаж листовых панеле й на основе MDF (монтаж следует начать с одного из верхних углов, прижимая панель к углу и потолку):

а – клей лучше наносить зигзагообразными линиями;
б – противоположный от угла край панели надо тщательно выставить по вертикали
в – чтобы панель не “сползла”, под нее ставится временная деревянная опора;
г – точнее подогнать край панели к ребру угла можно путем замера расстояния от края панели до ребра угла по 3-4 точкам;
д – перенеся результаты замеров на панель, их соединяют линией, по которой и режут изделие;
е – панели легко пилятся электролобзиком или ножовкой, стругаются рубанком;
ж – зазор между панелью и полом заклеивают полосой нужной ширины. Горизонтальный стык панелей в нижней зоне менее заметен.

Если “довесок” небольшой, то его почти полностью прикроет плинтус;
з – “фабричные” края панелей настолько ровны, что их вертикальный стык заметен только с очень близкого расстояния

Листовые стеновые панели при приемлемой цене создают великолепные интерьеры жилых офисных и производственных помещений. Для их установки не требуется специальной подготовки. Панели легко установит домашний мастер, имеющий элементарные навыки и соблюдающий данную инструкцию.

Размер панелей: 244 х 122 см.

Область применения: предназначены для установки только во внутренних помещениях.
Влагостойкими панелями, изготовленными из специального влагостойкого МДФ с меламиновым покрытием под мрамор, кафель отделываются помещения с высокой влажностью: кухни, ванные, душевые и т.д., а также магазины, кафе, офисы.
Панели на основе МДФ или фанеры, имитирующие различные породы дерева (дуб, орех, береза, сосна, кипарис, ясень, бук), природный камень, кирпич, используются только в сухих помещениях.
Продавец-консультант ответит на все ваши вопросы по применению стеновых листовых панелей.

Подготовка к установке стеновых панелей
Поместите панели в помещении, где они будут устанавливаться, так, чтобы обеспечить доступ воздуха ко всем их поверхностям. Панели надо выдержать до установки 24 час, если они устанавливаются в помещении, находящемся выше уровня земли, и 48 час, если в подвальном помещении. Перед началом работы тщательно осмотрите все места, где будут установлены панели, отметьте все места, где будут установлены панели, отметьте положение шкафов, арматуры, мыльниц, вешалок для полотенец, электрических розеток и т.д.

Резка стеновых панелей
Резка панелей ножовкой производится с лицевой стороны, циркулярной пилой – с изнанки. Размер панелей должен быть меньше расстояния от пола до потолка на 1 см, чтобы оставить зазор для расширения.

Подготовка поверхности стены
Поверхности стен, на которые устанавливаются панели, должны быть ровными, чистыми, гладкими и сухими. Поверхности нужно зачистить наждачной бумагой. Панели должны устанавливаться на непрерывные твердые поверхности. Чем лучше выровнена поверхность, тем меньше расход клея.

Зазоры и заполнение
При установке панелей предусмотреть зазор в 2-3 мм между панелями для теплового расширения, заполняющимся силиконовым герметиком. Стыки и кромки (наружные и внутренние углы, соединение панелей друг с другом, оконными и дверными проемами, полом, потолком) отделать молдингами – пластиковыми профилями, закрывающими края панелей.

Приклеивание
Установка панелей начинается с внутреннего угла. Тщательно очистите заднюю поверхность панели от грязи, жира. Для приклеивания панелей рекомендуется использовать универсальный строительный клей Titebona Heavy Duty (желтая туба). Клей необходимо наносить на всю заднюю поверхность панелей. Если используются молдинги, то их надо прежде установить по месту и заполнить силиконовым герметиком Tites Bath&Kitchen. Затем установите панели на место, крепко прижимая их к стене. Простучите всю поверхность панели. Избыток герметика удаляется мягкой чистой тканью. Можно использовать распорки для гарантированного приклеивания. При установке панелей без молдингов клей должен высохнуть перед нанесением герметика. Невысохший клей может изменить цвет герметика. Панели под дерево, кирпич, камень при установке можно дополнительно крепить гвоздями или шурупами.

Уход за панелями
Панели не требуют особого ухода, могут очищаться влажной тряпкой или губкой. Не применять абразивные чистящие вещества, которые могут поцарапать поверхность панелей и сделать ее тусклой.

Необходимые инструменты
Молоток, напильник, гребенчатый шпатель, рулетка, лобзик, ножовка (или электропила), дрель, выжимной пистолет, минеральные спитры или скипидар, ткань для очистки, защитные очки.

Меры предосторожности
Необходимо организовать хорошую вентиляцию помещений, где будут устанавливаться панели, чтобы предотвратить вредное воздействие клея. Использовать вдали от источников открытого огня и искровых разрядов. Не включать при работе с клеем электромеханические приборы. Хранить клей в недоступном детям месте

Размер панелей: 244 х 122 см

Область применения : предназначены для установки только во внутренних помещениях.
Влагостойкими панелями, изготовленными из специального влагостойкого МДФ с меламиновым покрытием под мрамор, кафель отделываются помещения с высокой влажностью: кухни, ванные, душевые и т.д., а также магазины, кафе, офисы.
Панели на основе МДФ или фанеры, имитирующие различные породы дерева (дуб, орех, береза, сосна, кипарис, ясень, бук), природный камень, кирпич, используются только в сухих помещениях.
Продавец-консультант ответит на все ваши вопросы по применению стеновых листовых панелей.

П одготовка к установке стеновых панелей
Поместите панели в помещении, где они будут устанавливаться, так, чтобы обеспечить доступ воздуха ко всем их поверхностям. Панели надо выдержать до установки 24 час, если они устанавливаются в помещении, находящемся выше уровня земли, и 48 час, если в подвальном помещении. Перед началом работы тщательно осмотрите все места, где будут установлены панели, отметьте все места, где будут установлены панели, отметьте положение шкафов, арматуры, мыльниц, вешалок для полотенец, электрических розеток и т.д.

Отделка стен панелями МДФ своими руками

Панели МДФ для отделки стен не только просты в монтаже, но и очень практичны в эксплуатации. МДФ-панели для «сухой» облицовки стен все так же популярны, как и два десятилетия назад. Мы подготовили для вас инструкцию по правильной отделке стен панелями МДФ своими руками.

Какой монтаж предпочитаете

В общем случае рекомендуется крепить обшивку стен к системе оцинкованных или деревянных профилей. Это позволяет избежать предварительного выравнивания поверхности стен и дает возможность заложить до 50–70 мм внутреннего утеплителя или шумоизоляции. Выбор между деревянным и металлическим каркасом определяется спецификой и условиями в помещении, как и для отделки ГКЛ. В современной вариации такого монтажа профили и рейки могут заменяться или дополняться пластиковыми монтажными планками, которые предусматривают быстрый и технологичный монтаж скобами-защелками.

Частный случай каркасной системы — устройство сплошной основы в качестве черновой подготовки стен. Метод актуален в случае применения тонких (5–6 мм) панелей в помещениях с высокой эксплуатационной нагрузкой. При наличии достаточно жесткой подложки (ОСП 6 мм, ГКЛ) панели не будут продавливаться, к тому же гарантированно исключается их коробление при перепадах влажности — типичная болезнь дешевой продукции. Стена при этом получает дополнительное утепление и остается продуваемой.

Обшивка без каркаса ведется методом наклейки панелей на стены после их предварительного выравнивания. Это может быть гипсовая, цементная штукатурка или черновая основа из описанного выше метода. Способ рекомендован для монтажа панелей шириной свыше 160 мм, крепление по всей плоскости дает плюс к долговечности покрытия, но исключает фрагментарный ремонт и разборку обшивки.

Устройство каркасной системы

Принцип построения каркаса под отделку панелями такой же, как для ГКЛ, но схема установки профилей совершенно иная. В зависимости от способа крепления панелей, конфигурация может меняться.

В наиболее типичном варианте панели крепятся непосредственно к профилю, соответственно, направление стоечных элементов будет горизонтальным, в этом главное отличие от системы ГКЛ. Вынесенная обшивка позволяет придать помещению правильную геометрию, но для этого следует соблюдать правильную последовательность сборки.

Начинайте с длинных стен: крепите в углах вертикальные отрезки направляющего профиля UD 28 мм. Две плоскости каркаса должны быть строго параллельны, так что обшиваемая первой стена принимается за базовую. От нее в дальнейшем будет откладываться расстояние для монтажа профилей на противоположную стену.

Между направляющими вставляйте отрезки стоечного профиля CD 60 мм. При горизонтальной раскладке вы, скорее всего, столкнетесь с недостатком длины погонажа. В этих случаях перекладины можно сращивать вставкой внутрь двух отрезков направляющего профиля и дополнительным укреплением саморезами LM. Поскольку линейность каркаса не критична, не возбраняется также складывать профили с перехлестом в 30 см и скреплять саморезами их смежные полки.

Шаг установки CD профиля — 35–40 см, крайние устанавливаются в 10 см от пола и потолка. Для поддержки каркаса в шахматном порядке монтируются прямые подвесы с шагом в одном ряду в 60–80 см в зависимости от толщины панелей, а значит, и общей массы обшивки.

Монтаж каркаса на коротких стенах выполняется точно таким же образом, за исключением того, что направляющие крепятся не к целику, а к профилям каркаса длинных стен. По этой причине первые «пешки» должны быть установлены не далее 10 см от углов для их основательного укрепления.

Если вы намерены использовать монтажные планки из ПВХ или вести черновую подготовку стен, каркас выполняется в точности как для обшивки ГКЛ. Расстояние между стойками CD может варьироваться от 60 до 80 см, прямые подвесы устанавливаются через 80 см. Такой каркас может быть повторно использован при следующем ремонте с заменой материала отделки на чистый ГКЛ, в то время как крепить тяжелые листовые материалы к горизонтальным перекладинам не допускается.

Сам монтаж панелей к каркасу предельно прост, для этого используются специальные пластинчатые скобы. Они заводятся в паз скрытого крепления и фиксируются к каркасу саморезом с шляпкой под потай. С применением монтажных ПВХ-планок дело обстоит и того проще: достаточно защелкнуть клипсы в монтажный паз и прижать панель следующей. Жесткое крепление панелей саморезами выполняется только для первой и крайней полосы.

Бескаркасный монтаж — оклейка стен панелями

Есть и альтернативный способ монтажа, подразумевающий использование клея «жидкие гвозди». Клеить панели можно как к каркасу, так и прямо на стены, если неровности на них не превышают 2 мм/м. Зачастую именно такой способ выбирается для облицовки не облагороженной кирпичной или блочной кладки, важно лишь правильно подобрать состав клея.

Рекомендуется использовать качественную продукцию. Клей должен сохранять пластичность после высыхания, отдавайте предпочтение составам на основе каучука или полиуретана. Для изредка протапливаемых дач следует выбирать морозостойкий клей, другие особенности определяются материалом поверхности для оклеивания.

Не забудьте о правильной подготовке стен. Кладка и штукатурка должны основательно пропитываться грунтующими смесями для повышения адгезии.

Углы и сопряжения — используем полный спектр фурнитуры

Основная прелесть работы с МДФ панелями в том, что фурнитура для обналичивания угловых сопряжений монтируется поверхностно, то есть по завершению монтажа обшивки. Использовать пластиковую фурнитуру с пазами для ПВХ-панелей крайне не рекомендуется. Подрезка панелей должна выполняться достаточно точно, зазоры во внутренних углах не должны превышать 1,5–2 мм/пог. м, чего вполне достаточно для компенсации температурных расширений.

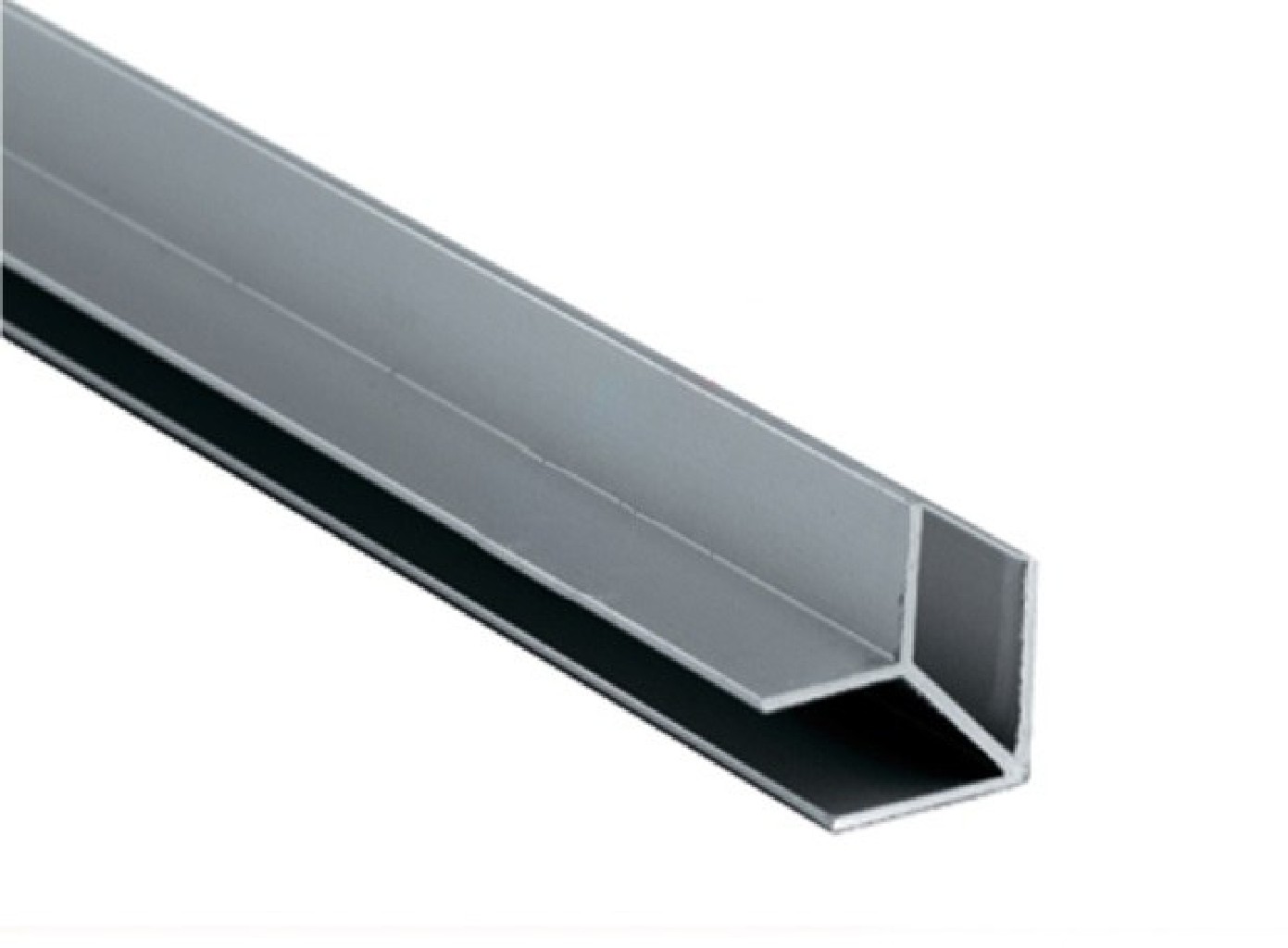

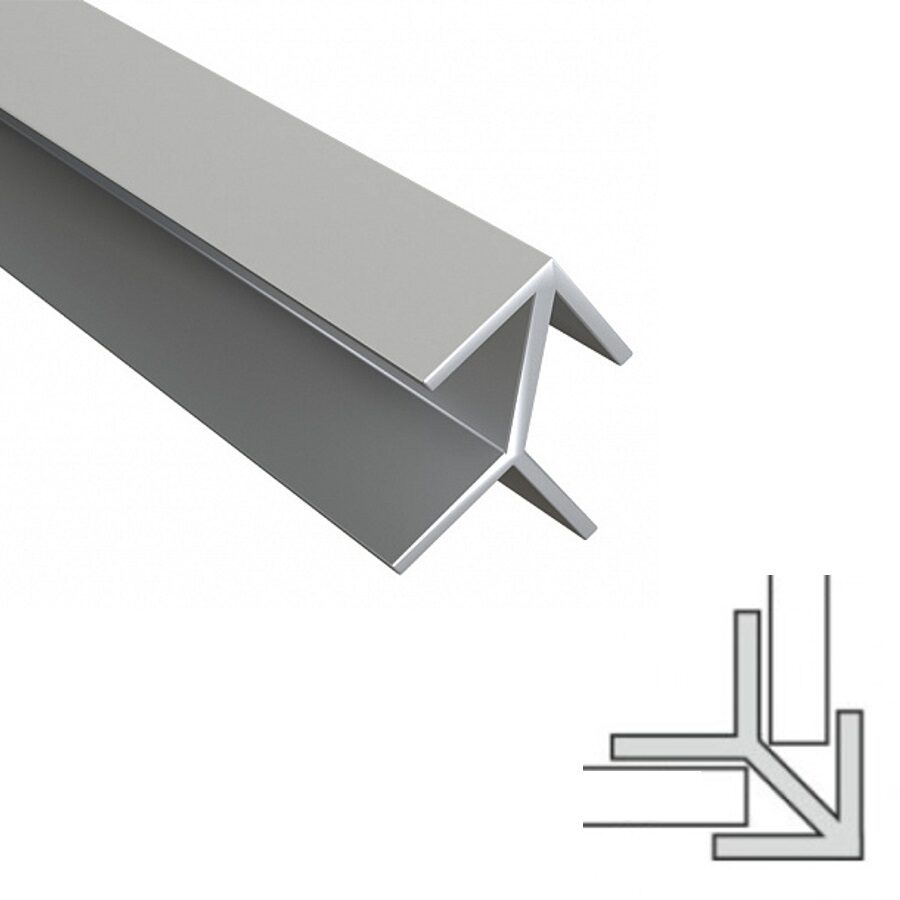

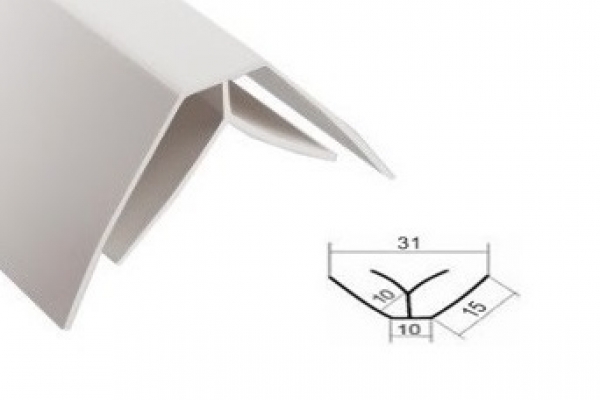

Основной элемент фурнитуры — универсальный угловой профиль. Он состоит из двух тонких планок МДФ, скрепленных ламинированной пленкой, может использоваться для оформления как внутренних, так и наружных углов. Для правильного и красивого сведения накладок на углах их края подрезают в стусле под 45° общим скосом наружу. При отделке углов на откосах угол не будет правильным, поэтому рекомендуется подрезка по месту. Установка ведется на клей для деревянных изделий на основе поливинильного концентрата.

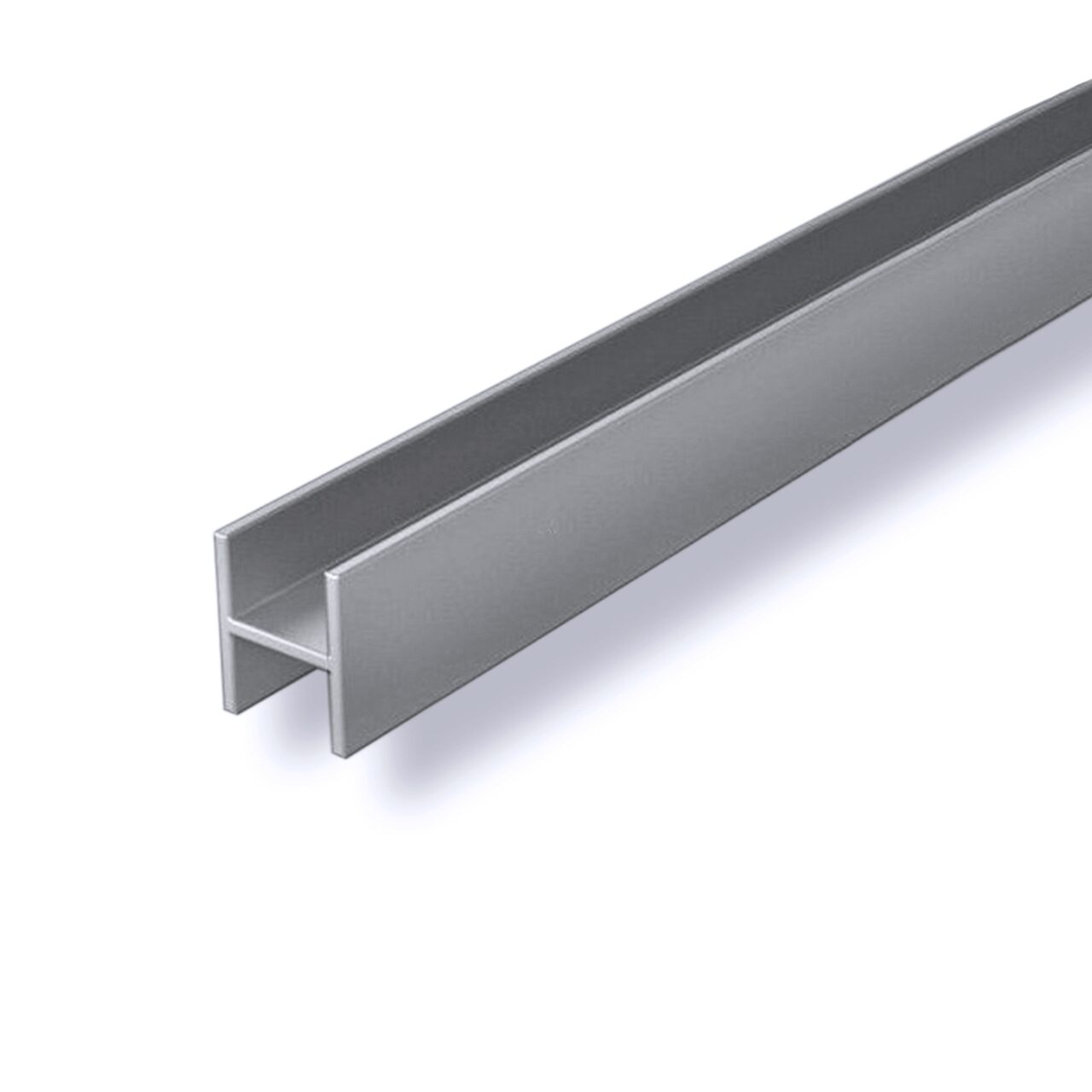

Другой элемент фурнитуры — стыковочная планка. Она используется для сращивания участков обшивки при недостаточной длине погонажа или для комбинирования панелей разной расцветки в одной плоскости. В месте установки соединительного элемента следует предусмотреть закладную рейку.

Установка плинтусов

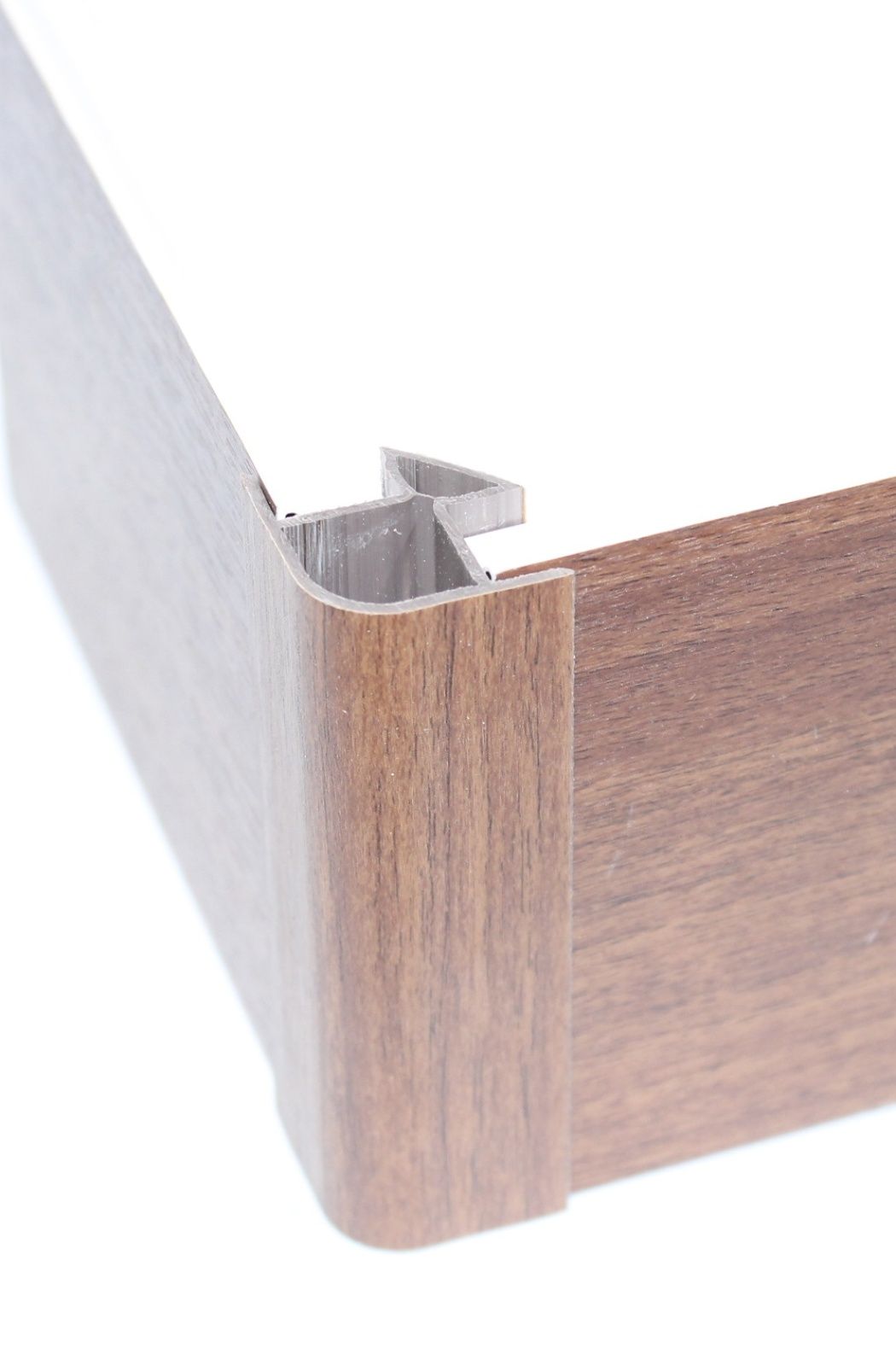

Отдельного упоминания стоят плинтусы для МДФ-панелей. По большей части они используются для накрытия углов между стеной и потолком, либо для оформления верхнего торца стеновых панелей. Устанавливается плинтус точно так же, как и другие галтели, посадка ведется на прозрачный силикатный клей.

Остался нерешенным вопрос с закреплением напольного плинтуса. Особых проблем не возникнет, если нижняя направляющая каркаса будет опущена до 10–15 мм от пола. При наличии черновой основы или оклейке панелями стен крепление также можно провести штатными средствами. Распространенной является практика химического крепления плинтуса на жидкие гвозди: лицевая поверхность панелей обладает превосходной адгезией.

Как крепить панели МДФ? 42 фото Монтаж и отделка потолка своими руками, выбор клея и установка уголков

Основные этапы работ

Приготовив все необходимое, можно приступать к разметке под обрешетку. К ней впоследствии будут прикрепляться все остальные элементы, поэтому нужно подойти к разметке и монтажу со всей ответственностью.

Сперва размечается линия, по которой пройдет плоскость потолка. Нужно разместить ее на таком уровне, чтобы в пространстве, которое останется над его плоскостью, поместились встроенные потолочные светильники и все коммуникации, типа воздуховодов и проводки.

Потом необходимо нанести линии разметки на потолочную плиту, таким образом, чтобы получить своеобразную сетку из квадратов, со стороной около 1 метра. В местах, где линии пересекаются, будут крепиться подвесы для поперечных частей конструкции.

Поперечных деталей может быть много, в тех случаях, когда делается покрытие на большой площади, или может оказаться достаточно только одной детали, при работе на узком или маленьком пространстве.

Если осуществляется монтаж стеновых панелей МДФ, то сперва размечается место, где будет зафиксирована первая горизонтальная или вертикальная планка обрешетки. Она обязательно должна быть перпендикулярна длине прикрепляемых планок покрытия.

Если планки покрытия, будут монтироваться горизонтально, то части получающейся решетки должны быть вертикальны, и наоборот – если планки будут монтироваться по вертикали, то решетка делается горизонтально.

После разметки, крепятся первые детали. При работе с потолками, такой деталью станет специальный профиль, из тех, что используются при работе с гипсокартонными листами.

Для работ со стеновыми панелями, закрепляется первая часть решетки. А за ней – все остальные, с шагом около 40 сантиметров.

Крепить профиль нужно с расстоянием между дюбелями в районе 50 сантиметров. Можно увеличить расстояние немного, но не больше 60 сантиметров. Сверление производится сквозь заранее проделанные отверстия в профиле. После того, как отверстие готово, в него вставляется дюбель и закручивается шуруп.

Иногда, для сооружения каркаса применяют лишь бруски из дерева, обойдясь без металлического профиля.

Можно ограничиться деревом, если помещение, в котором производится монтаж, не слишком влажное. Во влажных местах, типа ванной, дерево может начать деформироваться от влаги.

В этом варианте, бруски крепятся на стены точно так же, как и направляющие профили, а последующие элементы прикрепляются к ним.

Можно комбинировать два вида материалов, изготовив основу по периметру из металла, а поперечные части делать из дерева.

Прикрепленный направляющий профиль послужит основой всего остального каркаса. В него вставляются поперечные детали. Это необходимо, если монтируются потолки из панелей. На стенах, все ограничивается креплением обрешетки.

Расстояние между поперечными частями должно быть в пределах 40 – 60 сантиметров.

Чаще их делать нет нужды, а если установить их с большим шагом, то конструкция получится не самой надёжной, и панели со временем могут провиснуть.

Когда весь каркас или обрешетка на стене собраны, можно переходить к работе с частями покрытия.

Предварительно, все планки нужно отпилить по нужным размерам. Исключение составляет только последняя деталь. В обоих случаях, что на потолке, что на стене, она отрезается в последнюю очередь, тогда, когда остальные части уже закреплены на своих местах. Это позволит отрезать ее точно по размеру.

Отверстия под светильники должны быть уже вырезаны, а вся проводка находиться на своем месте. После монтажа покрытия, с ней будет затруднительно работать. Естественно, напряжение должно быть отключено, либо все детали проводки должны быть тщательно заизолированы.

Планки крепятся в простом порядке – сперва фиксируется первая. В нее вставляется следующая и так далее, до самой последней.

Каждая из планок, фиксируется при помощи саморезов или кляймеров. Если использовать только саморезы, то лучше, в месте, где он будет вкручиваться в панель, просверлить отверстие чуть меньшего, чем саморез диаметра, это позволит не расколоть деталь.

Используя кляймеры, нужно плотно прижать панель, зафиксировать кляймер на ней, и закрепить его саморезом или при помощи степлера. Можно использовать степлер или пневмомолоток, с комплектом скоб или гвоздей. И то и другое ускоряет процесс сборки, но требует навыков обращения с таким инструментом.

Весь процесс несложен, скорее монотонен. Последнюю деталь нужно закрепить при помощи саморезов или скоб таким образом, чтобы место крепления скрыл декоративный плинтус.

Последним этапом работы, станет монтаж декоративного плинтуса или других отделочных панелей, позволяющих скрыть место стыка двух плоскостей.

Как крепить панели МДФ

Панели МДФ крепятся как правило на металлический каркас, редко на деревянный каркас.

Металлический каркас выстраивается также как и в случае с гипсокартонными перегородками. После на него навешиваются МДФ панели. Панели крепятся стык в стык, после чего их можно будет отшпаклевать, либо в стыки загоняется силикон, который сглаживает перепады, после чего панели можно грунтовать и декорировать.

В качестве декора можно использовать любые материалы. Можно просто покрыть панели краской, а можно отшпаклевать их и поклеить обои, либо покрасить. Вы также можете использовать для декорирования ваших стен из МДФ панелей декоративную штукатурку.

Что такое МДФ

Комната с отделкой стен из панелей МДФ

МДФ – это панельный отделочный материал, получаемый из отходов деревообработки посредством сухого горячего прессования мелкодисперсной стружки. При нагревании из древесины выделяется вещество под названием лигнин, которое выполняет роль клея. По структуре МДФ напоминает войлок из древесных волокон. Основное преимущество таких панелей – высокая влагостойкость. Вследствие этого их часто используют для обшивки стен, полов и потолков в помещениях с высокой влажностью воздуха, к примеру, в ванной комнате либо в санузле. Впрочем, в силу привлекательного вида такая отделка нередко находит широкое применение в залах и офисах. Также отлично выглядят поверхности, облицованные МДФ в коридоре и на лоджии. Стоимость материала по сравнению с кафельной плиткой – невысока, при этом стены получатся идеально ровными.

Если вы решили произвести установку панелей своими руками, то для начала следует подготовить необходимые инструменты и материалы для работы.

Технология монтажа МДФ панелей

Перед началом отделочных работ, необходимо: подготовить рабочий инструмент, приобрести необходимое количество панелей и доборных элементов (см. Потолочный плинтус Формат: информация о производителе, виды плинтуса, сопутствующие товары).

Панели для потолка МДФ

Необходимый инструмент

Нам потребуется инструмент, который наверняка найдется у домашнего мастера:

Карандаш.
Строительный уровень.
Рулетка.
Перфоратор.
Ножницы по металлу.
Шуруповерт.

Из материалов, нам потребуются:

МДФ панели .
Потолочные плинтуса.
Профиль металлический оцинкованный.
Подвесы.
Соединители.

Шпонированные панели МДФ для потолка

Монтаж каркаса

Перейдём непосредственно к монтажу. Первым делом, начинаем сборку каркаса из металлических профилей. С помощью строительного уровня размечаем периметр помещения. При этом отступ от потолка, должен быть не менее 5 см. После разметки, с помощью специального прибора, проверяем расположение скрытой проводки.

Крепим стартовый профиль по всему периметру комнаты, при помощи дюбелей или саморезов. Это зависит от материала стен. Шаг крепежа 400 миллиметров.
Следующий этап-установка потолочного профиля. Он вставляется в стартовый профиль параллельно одной из стен. Шаг профиля 400-600 миллиметров.
Далее крепим потолочный профиль к прямым потолочным подвесам. К подвесу профиль крепится с двух сторон саморезами.

Для каждого последующего профиля горизонтальный уровень берём с предыдущего, идентично устанавливаем все оставшиеся профиля, по необходимости укорачивая их помощью ножниц по металлу (см. Потолочная плитка из пенополистирола — выбираем подходящий вариант).

Если же длины профиля недостаточно, можно воспользоваться особыми соединителями, дабы его удлинить.

Установка деревянных брусков. Именно с их помощью будет осуществляться крепление МДФ панелей к потолку. Крепление производим с помощью шуруповерта и саморезов. При установке крайних брусков обязательным условием является зазор от стены приблизительно в 5 сантиметров. Расчёты проводим индивидуально под имеющийся у вас потолочный плинтус.
Длину от одного бруска до другого рассчитывайте, полагаясь на геометрию конкретно ваших панелей МДФ, как правило, расстояние между брусками составляет около 40-ка сантиметров.

Таким образом, мы подготовили потолок непосредственно к монтажу панелей МДФ.

Монтаж МДФ панелей

Крепление панелей МДФ к потолку, выполняется очень просто. Для этого достаточно обзавестись специальными держателями из металла.

Алгоритм монтажа выглядит следующим образом:

Панели крепятся по технологии шип-паз. Поэтому отделка потолка панелями МДФ, начинается с закрепления самой первой саморезами или гвоздями. Потом этот крепеж легко скрыть, используя потолочный плинтус.
Шаг крепления панели не более 200 миллиметров (см. Монтаж потолочного плинтуса: советы мастера).

Монтаж панелей

Следующую панель вставляют в паз предыдущей панели. Закрепляем её, со стороны паза, кляймером.

Кляймер – это специальный крепёжный элемент, позволяющий закрепить выгонку, МДФ панели на стенах и потолках помещения.

Он представляет собой прямоугольную металлическую пластину, которая имеет специальные разрезы и язычок, которым, собственно и крепятся панели (а в разрезы пластины ввинчиваются шурупы или забиваются гвозди). Учитывая то, что панели могут использоваться в помещениях с повышенной влажностью, клейме специально изготовлен таким образом, чтобы его антикоррозийные свойства были максимальными – он сделан из углеродистой стали и дополнительно оцинкован.

Крепление кляймером

Если панель слишком длинная, то её необходимо укоротить. Делаем это при помощи электролобзика с режущим полотном, предназначенным для чистого реза.

Электролобзик

При монтаже панелей, следует заранее проделать отверстия под точечные светильники с помощью «коронки».

Сделать это можно на уже установленной панели, либо до её установки. В полученные отверстия устанавливаем источники точечного освещения. В случае установки галогеновых лампочек, помните, что они очень чувствительны, прикасаться к ним руками не следует. Все последующие панели устанавливаются идентичным путём.

В последнюю очередь устанавливается декоративный плинтус. Он придаст нашей конструкции — завершенный внешний вид. А также поможет скрыть стартовый крепеж.

Вариант потолочного плинтуса

На этом отделка потолка МДФ панелями, завершена. Мы подробно рассмотрели все этапы монтажных работ. Рассказали обо всех тонкостях и нюансах. Теперь у вас не должно остаться никаких вопросов.

Как правильно выбрать МДФ плиты

Правильный выбор МДФ панелей зависит от разных факторов, которые необходимо учитывать для достижения хорошего результата.
Каким бюджетом вы распологаете на покупку обшивочного материала.
Какие функции будет выполнять ваш обшивочный материал.
В рамках проекта, какую дизайнерскую нагрузку будут нести МДФ панели, будете ли вы их декорировать в дальнейшем.
Какую функцию несет помещение, есть ли там излишняя влага или открытый огонь и т.д.

МДФ панели можно применять не только для облицовки стен и потолка, но также их используют для производства мебели, полок, арок и декорирования различных проемов.

Выводы

Таким образом мы разобрались, что такое МДФ панели и как их применять в современном интерьере. Главное, что необходимо понять, что панели из МДФ довольно гибкий материал, которые легко применять под различные задумки и проекты, поэтому не стоит бояться экспериментировать.

При помощи МДФ панелей вы можете декорировать ваш потолок, а также произвести его дальнейшую декорацию. панели могут быть как для финишной отделки, так и для чернового варианта отделки. Поэтому перед их покупкой убедитесь, что вы делаете правильный выбор и будьте уверенны, что в дальнейшем вы будете делать с такими панелями — декорировать, или они сами по себе уже будут являться декором.

Если вы сомневаетесь в своих силах, то лучше довериться профессионалам, которые выполнят качественный монтаж МДФ панелей в разных его применениях. Ищите тех специалистов, которые уже работали с МДФ панелями и знают тонкости их монтажа.

Удачного вам ремонта!

Монтаж панелей МДФ своими руками: крепление потолка

Одной из распространенных отделок потолка является отделка панелями МДФ.

Их используют для отделки поверхностей стен и потолков практически в любых помещениях. Рассмотрим вариант использования панелей для отделки потолка. Панели, которые используют для отделки потолка, делят на два вида: шпонированные и ламинированные.

Панели МДФ возможно использовать для отделки поверхностей стен и потолков практически в любых помещениях.

Конструктивно шпонированные панели представляют собой доску, отделка внешней стороны которой осуществляется шпоном. Шпон – это древесный материал, содержит небольшую толщину и получается путем строгания или лущения деревянной заготовки. Поверхность панелей окрашивается химически стойкими красками. Использование красок позволяет улучшить характеристики прочности панелей. Ламинированные панели МДФ представляют собой основание поверхности, которое покрыто пленкой из поливинилхлорида. Пленка наносится путем холодного ламинирования. Ламинированными панелями удобнее проводить отделку помещений с влажной средой.

Удобство использования панелей для отделки потолков своими руками заключается в долговечности конструкции, а также возможности простого обслуживания и эксплуатации.

Используя полезные советы и рекомендации, вы без труда своими руками проведете подготовительные работы и монтаж потолка из МДФ, при этом не совершив основных ошибок.

Инструменты и расходные материалы

Необходимый набор инструментов для монтажа потолочных покрытий.

В подготовительные работы по монтажу включают подготовку инструмента, закуп строительного материала. В минимальный набор инструментов монтажника потолочного покрытия входят:

уровень;
рулетка;
карандаш;
ножницы по металлу;
перфоратор;
шуруповерт;
искатель скрытой проводки.

К дополнительным расходным материалам относят:

потолочные плинтуса;
металлический оцинкованный профиль;
подвесы;
соединители;
саморезы.

В какой последовательности проводится монтаж потолка панелями из МДФ?

Вернуться к оглавлению

Последовательность монтажа потолка панелями МДФ

Монтаж каркаса осуществляется при помощи металлического профиля, соединителей, подвесов и саморезов.

В первую очередь проводится монтаж каркаса с использованием металлического профиля, подвесов, соединителей и саморезов. При помощи строительного уровня размечается периметр комнаты, при этом выдерживается отступ от потолка. Отступ должен быть не менее 5 см. Не стоит забывать, что в стенах могут находиться коммуникации системы электроснабжения квартиры. Для этого используется искатель скрытой проводки, определяющий места прохождения проводов в стенах. Конечно, есть нормы и правила расположения проводов, которые должны укладываться в стены примерно на 10-15 см от уровня потолка, но это не всегда так и крепление профильного каркаса может привести к выходу из строя электропроводки.

По всему периметру помещения крепим стартовый профиль. В зависимости от материала стен, монтаж профиля проводят саморезами или дюбелями. Расстояние между следующими друг за другом крепежными элементами должно выдерживаться примерно в 400 мм. Между параллельно расположенными стартовыми профилями устанавливают потолочный профиль. Профиль устанавливается с шагом 400-600 мм. Пи помощи подвесов потолочный профиль крепится к потолку.

Для увеличения длины потолочного профиля при монтаже используют специальные соединители.

Одновременно с креплением профиля рекомендуется проводить контроль уровня для обеспечения максимальной точности в работе. Выступающие части подвеса отгибают вверх или обрезают ножницами по металлу. Вкручивание саморезов в труднодоступных местах облегчит угловая насадка. Уровень каждого потолочного профиля сравнивается с уровнем уже закрепленного элемента каркаса. При установке своими руками потолочного профиля его длины может не хватать, для увеличения длины используют специальные соединители. Чтобы не возникло такой ситуации в комнате, для закрепления потолочного профиля выбирают наименьшую сторону комнаты, то есть расстояние между двумя параллельно расположенными стартовыми профилями должно быть минимальным.

Крепление к потолку осуществляется при помощи деревянных брусков, которые необходимо закрепить к профилю. При установке крайних брусков надо выдержать расстояние до стены, которое должно составлять примерно 5 см. Расстояние между брусками должно выдерживаться в 40 см. На этом подготовительные монтажные работы заканчиваются, приступают к креплению панелей МДФ.

Крепление панелей своими руками выполняется по очень простой технологии. Для облегчения работ нужно использовать специальный держатель из металла.

Технология работы заключается в следующем.

Вернуться к оглавлению

Особенности крепления

Установку заканчивают креплением потолочного плинтуса, который делает конструкцию потолка завершенной.

Панели с обеих сторон содержат стыковый элемент: с одной стороны шип, а с противоположной – паз. Первая панель закрепляется на гвозди, а последующие устанавливают шиповым соединением. Крепление гвоздями или саморезами очень легко скрыть, используя потолочный плинтус. После установки следующей панели для увеличения прочности конструкции она закрепляется кляймером. Кляймер специально предназначен для крепления панелей МДФ на потолках и стенах комнаты. Что представляет собой кляймер? Это прямоугольная металлическая пластина со специальным разрезом и язычком. В разрезы вкручивают саморезы или вбиваются гвозди. Кляймер изготовлен из углеродистой стали с дополнительной оцинковкой. Это сделано для его использования во влажных помещениях.

Если размеры комнаты небольшие, а панель слишком большой длины, ее необходимо укорачивать. Удобнее всего это делать электролобзиком с полотном для чистого среза.

В случае расположения на потолке элементов освещения необходимо сразу предусмотреть отверстия под светильники, софиты.

Монтаж потолка завершают, крепя потолочные плинтуса, которые создают законченный вид конструкции потолка. Этот же плинтус скрывает крепление первых установленных панелей. Прочитав эту статью, у вас фактически не должно остаться вопросов для выполнения работ своими руками. Отделка потолка панелями предельно проста!

Монтаж МДФ панелей своими руками.

МДФ панели являются отличным отделочным материалом. Простота монтажа делает их, пожалуй, одним из лучших вариантов отделки коридора, прихожей, лоджии, офиса и т.д.. Панели из МДФ можно монтировать как на потолок, так и на стены. Так же, панели МДФ можно монтировать в паре с кафельной плиткой, пластиковой или деревянной вагонкой. Это возможно, благодаря специальным соединительным профилям. Однако МДФ не рекомендуется использовать во влажных помещениях, так как они изготовлены из древесной пыли, а по природе древесина от влаги разбухает.

Монтаж МДФ панелей производиться на обрешетку из деревянных брусов, но древесина сама по себе вещь не дешевая, и чтобы сэкономить на обрешетке, рекомендую собрать ее из профилей CD, UD для гипсокартона.

Монтаж МДФ панелей.

Объясню монтаж панелей на примере лоджии. Аналогично монтируются панели в любых других помещениях.

Сборку обрешетки начинаем с прикручивания профиля UD к потолку и полу по всему периметру лоджии. Профиль крепим как всегда на пластиковые дюбеля с саморезами. Так же не забываем соблюдать вертикальность по отвесу. Верхний профиль должен совпадать с нижним.

Если в помещении присутствует подоконник, то под ним тоже необходимо прикрутить профиль UD.

Следующим шагом закрепляем профиль CD во всех углах. Так же, закрепляем прямые подвесы для горизонтальных профилей. Горизонтальные профиля крепить лучше всего через 40-50 см. или их можно закрепить на уровне колена, пояса и плеча.

Закрепляем горизонтальные профиля. Отмеряем расстояние между угловыми CD профилями, прибавляем 8 см для того чтобы вырезать «ухо». Вырезаем с двух краев «ухо» и крепим к угловым профилям.

Если не хватает длины профиля, а под рукой нет соединителя для CD профиля, не стоит все бросать и бежать в магазин. Соединитель очень просто сделать самому. Для этого отрезаем кусочек CD профиля длиной 12 см и срезаем закругленные концы.

Вставляем в профиль CD.

Прикручиваем с краев.

Вот как выглядит в сборе. Не хуже чем покупной:)

Продолжаем закреплять горизонтальные профиля. Если присутствуют какие нибудь коммуникации, то просто прорезаем профиль там, где он не проходит.

Если нужно делать откосы, то закрепляем профиль вдоль будущего откоса. На само окно клеим деревянные рейки на жидкие гвозди (впоследствии на них будет приклеен МДФ). В качестве реек, я использовал обычные оконные штапики.

Конструкция готова приступаем к зашиванию МДФ панелями.

МДФ можно зашивать как справа налево, так и с лева направо. Главное чтобы Вам было удобно.

Резать МДФ можно любым режущим инструментом, которое подходит для резки дерева. Но лучше всего подойдет электролобзик с пилкой по металлу или любая другая пилка с мелким зубом.

Выбрав направление зашивания МДФ, отмеряем и отрезаем панель нужной длины.

У первой панели необходимо отпилить шип по всей длине. Если этого не сделать, то в дальнейшем будет трудно наклеить декоративный уголок, который скроет все огрехи и зазоры в углах.

Очень часто при резке МДФ панелей «лохматится» верхний пленочный слой. От этого легко избавиться, достаточно просто пройтись мелкой наждачной бумагой по краю.

Ставим первую панель в угол и крепим ее на клеймеры. Клеймеры — металлические скобы, которые используются специально для крепления МДФ панелей. Вставляются в паз панели и закрепляется с помощью шуруповерта саморезом LN 9.

Противоположный край панели (который находится в углу) тоже нужно прикрутить, но как Вы уже догадались, клеймеры тут не помогут. Прикручиваем на обычные саморезы для гипсокартона. Но перед тем как прикручивать саморезы, нужно сверлом по металлу, диаметром 8-10 мм, немного рассверлить МДФ в месте крепления самореза, для того чтобы шляпка самореза не торчала.

Вставляем вторую панель в паз первой и прикручиваем клеймера. Аналогично прикручиваем все панели на стене.

Оформляем откосы из МДФ панелей.

Откосы из МДФ панелей сделать не сложно, но без супер аккуратности и точности тут не обойтись.

Откосы можно собирать из кусочков, а можно сделать и из целой панели, при условии, что ширина откоса меньше ширины панели. Для большего понимания, расскажу на примере одного окна, верхний откос которого соберем из кусочков, а боковые из целых панелей.

Делаем верхний откос.

Для начала замеряем ширину и длину будущего откоса. Делим длину на ширину одной панели МДФ и получаем количество требуемых кусочков. Отпиливаем их нужной ширины. Для ровного реза можно использовать угольник, просто ведете пилочку лобзика вдоль него.

Один край панели будем приклеивать на жидкие гвозди, а другой прикручивать на саморез для гипсокартона. Ставим метку, где будет вкручен саморез. Рассверливаем сверлом.

Намазываем край жидкими гвоздями и прикладываем.

Противоположный край прикручиваем.

Рассверливаем вторую панель, приклеиваем и прикручиваем. Затем третью, четвертую и т.д..

Собираем боковые откосы.

Замеряем длину будущего откоса.

Отрезаем панель и прикладываем пазом к окну.

Очерчиваем карандашом то, что необходимо отрезать. Так же необходимо перечертить на откос все фигурные вырезы, если таковы имеются.

Отпиливаем и примеряем.

Если все в порядке, то промазываем жидкими гвоздями и приклеиваем. Противоположный край можно прикрутить на саморезы. А можно прибить и на гвоздики.

Вот как выглядят откосы.

Последний штрих: клеим уголки на все внутренние и внешние углы.

Технология отделки стен панелями МДФ, полезные советы. Отделка стен панелями МДФ своими руками: технологгия, инструменты материалы. Как отделать стены панелями МДФ

Сбылась мечта, купили квартиру в новостройки метро новоясеневская. Планировка отличная, местоположение дома удачное, поиздержались. Решили все сделать своими руками. Прихожую сделали панелями МДФ. Решили поделиться с вами технологией отделки. МДФ панели пользуются широкой популярностью не только из-за относительно низкой стоимости, экологичности и привлекательного внешнего вида. Работать с панелями довольно просто: необходимо только аккуратно и точно следовать инструкции. Самостоятельно сделать монтаж панелей МДФ сможет каждый, кто обладает хотя бы элементарными навыками в ремонтных работах.

Что собой представляет МДФ

Панели МДФ изготавливаются из отходов деревообрабатывающей промышленности.

Не стоит путать этот материал с ДСП или ДВП. МДФ производят путем сухой горячей прессовки древесины без связующих компонентов.

Суть данного способа изготовления состоит в том, что волокна и трубочки лигнина, из которого, собственно, и состоит древесина, под воздействием высокой температуры и большого давления становятся мягкими и пластичными, как при распаривании, и крепко сцепляются между собой.

Здесь можно привести сравнение с войлоком – структура МДФ очень на него похожа с той лишь разницей, что она состоит из древесных волокон.

Никакими особенными механическими свойствами МДФ не отличается, но благодаря тому, что при его изготовлении не используются химические связующие компоненты, материал полностью экологичен.

Материал прекрасно подходит для внутренней отделки помещений.

Принцип работы с МДФ точно такой же, как и при работе с деревом.

Клеить материал можно любым клеем для дерева. Однако для МДФ есть специальный клеевой состав, так называемые «жидкие гвозди».

Он представляет собой обычный столярный клей, содержащий наполнитель из древесных опилок.

С его помощью можно склеивать детали, а также заделывать щели и отверстия от головок саморезов.

Важный момент: так как панели МДФ производят с декоративным покрытием, старайтесь подобрать жидкие гвозди таким образом, чтобы их тон совпадал с тоном декоративного покрытия. Выбирать жидкие гвозди нужно, ориентируясь на каплю-образец на крышке банки с клеем.

Инструмент для работы с МДФ

Для распиловки материала понадобится электролобзик, можно использовать также ручную дисковую пилу.

Пила хороша тем, что она удобна, компактна и универсальна.

Поменяв круг, можно резать металл, толстое дерево и даже камень.

Однако пила стоит несколько дороже электролобзика, при том, что, чаще всего, она имеет глубину пропила около 12 мм.

Толщина же МДФ – 16 мм.

Понадобятся также: рубанок, отвертка, молоток, карандаш, строительный уровень и маленькая болгарка.

Технология монтажа материала

Если помещение, в котором планируется отделка из МДФ-панелей, хоть один раз подвергалось воздействию сырости, на стенах имеются мокрые пятна, отслоения или вспучивание штукатурки, ее слой имеет толщину больше 12 мм, то перед тем как начинать отделку МДФ, штукатурный слой необходимо полностью удалить, вплоть до капитальной стены.

Штукатурку желательно снимать в любом случае – таким образом, вы минимизируете расходы на крепление и выявите возможные скрытые дефекты стен.

Плинтуса также подлежат обязательному демонтажу.

При отделке стен панелями МДФ применяют две технологии: установку на деревянный каркас и на каркас из специального оцинкованного профиля.

Деревянная решетка проще в изготовлении, требует меньшего расхода метизов, но вместе с тем решетка из дерева в итоге обойдется вам дороже, чем металлическая.

Кроме того, дерево перед началом монтажа необходимо пропитать химическими растворами против грибков, плесени и вредителей.

В помещении с повышенной влажностью и в зданиях из кирпича делать деревянную решетку категорически не рекомендуется, так как влага и споры грибков могут свободно проникать через поры в кирпиче.

В этом случае пустое пространство между панелями и стеной будет представлять собой отличное место для размножения вредителей.

Для изготовления металлического каркаса вам понадобятся металлические направляющие профили UD

и CD

Оба профиля имеют П-образную форму, разница между ними только в конфигурации разреза.

Часто в комплекте с профилями CD продаются крепежные «уши» и соединители.

Применяют их при большом объеме работ, которые необходимо выполнить в сжатые сроки.

Если нужно обшить панелями одну-две комнаты, то можно обойтись без использования этих деталей. В процессе работ с панелями МДФ есть смысл позаботиться о дополнительной теплоизоляции.

Для этого ячейки обрешетки заполняют пенопластом.

Листы пенопласта клеят с помощью силикона или строительной пены.

Пенопласт не только утеплит помещение, но и создаст защиту от образования конденсата в пустотах и вредителей. МДФ, по сути, та же древесина, которая может подвергаться атакам вредителей, хоть и в значительно меньшей степени.

В летнюю жару, когда здание прогревается, благодаря панелям МДФ приток тепла внутрь существенно снижается, так как смонтированный на каркасе материал представляет собой тепловой экран, способный отражать тепло.

Деревянная решетка крепится к стенам с помощью саморезов или монтажных гвоздей (дюбель-гвоздь).

Дюбель гвоздь напоминает саморез с гладкой несимметричной резьбой.

Его забивают в пластиковое гнездо молотком.

На головке гвоздя имеется шлиц для плоской отвертки, чтобы при необходимости его можно было легко извлечь.

Что касается металлической обрешетки, то ее крепят только с помощью саморезов. При этом используется крепеж, имеющий диаметр от 4-х до 6-ти миллиметров.

Чем надежнее и прочнее стена, тем меньше требуемый диаметр саморезов.

Все саморезы или дюбель-гвозди укомплектованы пластиковыми гнездами.

Отверстия для гнезд в стене необходимо делать точно по диаметру гнезда, не учитывая выступы обоймы.

В отверстие гнездо забивают несильными ударами молотка.

Гвоздь или саморез должен войти в стену на глубину не менее 3-4-х сантиметров.

Так, например, толщина штукатурки составляет 12 мм.

Обрешетка изготавливается из рейки, имеющей толщину 40 мм, а толщина МДФ – 16 мм.

В этом случае длина крепежного элемента должна составлять 12+40+60=68 мм.

То есть, в данном случае необходим крепеж длиной минимум 70 мм.

Гнездо под крепление нужно делать глубиной больше длины пластмассовой обоймы на 15-20 мм.

В нашем случае она будет составлять примерно 100 мм.

Если используется чересчур длинное сверло, установите на него ограничитель.

Проще всего сделать ограничитель из трубки подходящего диаметра.

Не стоит увлекаться и сверлить очень глубоко, так как толщина перестенка в полкирпича может составлять не более 200 мм, и вы просверлите его насквозь.

Монтаж деревянной обрешетки

Начинать необходимо с установки вертикальных стоек.

Стойки устанавливаем по всем углам попарно, таким образом, чтобы они образовывали угол, а также по краям в дверных и оконных проемах на всю высоту стены.

Не забываем проверять вертикальность стоек с помощью строительного уровня или отвеса.

Стойки монтируются следующим образом: прикладываем стойку к стене, с одной стороны очерчиваем ее карандашом.

После этого сверлим в стене отверстия под крепеж, соблюдая шаг 500- 700 мм.

В отверстия забиваем гнезда для саморезов, с помощью карандаша отмечаем место их расположения на деревянной стойке.

После этого сверлим в деревянной стойке отверстие диаметром в 2/3 от диаметра отверстия под крепеж, и крепим стойку к стене.

Более опытные мастера заранее делают отверстия в стойках, а отверстия на стене размечают сквозь них.

После этого монтируем горизонтальные стойки с соблюдением такого же шага.

В верху каждого проема и под окнами горизонтальные стойки устанавливаются в обязательном порядке, независимо от того, получается ли соблюдать шаг.

В откосах дверных и оконных проемах также устанавливаем рейки, с внутренней и наружной стороны.

На заключительном этапе снимаем все уступы на стыках реек рубанком.

Если вы делаете потолок из мдф, помните, что панели необходимо расположить вдоль стоек и поперек лагов.

То есть, если панели на потолке располагаются вдоль его короткой стороны, то обрешетку необходимо делать параллельно его длинной стороне.

Монтаж металлической обрешетки

Металлическую конструкцию монтируют аналогичным образом: размещают стойки по проемам и углам, после этого устанавливают поперечины.

Шаг соблюдают такой же, как и в случае с деревянной обрешеткой.

Вертикальные стойки делают из профиля UD, в который вставляются поперечные профили CD.

Поперечные профиля выверяются рулеткой и уровнем, после чего крепятся к профилю UD и к стене, в заранее подготовленные отверстия.

Дюбель-гвозди в этом случае применять не рекомендуется, так как можно повредить профиль или не добить гвоздь до конца.

Куски профилей CD заранее соединяются между собой для достижения необходимой длины.

Для работы с металлической обрешеткой лучше всего использовать маленькую болгарку или небольшую дисковую пилу.

При работе электролобзиком получается довольно большой процент брака.

«Уши» и соединители металлического профиля

«Уши» из профиля CD делают следующим образом: на концах кусочков П-образной палочки делаем небольшой срез, соответствующий ширине профиля UD до поперечины плюс несколько миллиметров.

Срез делаем немного наискось, так как при прямом или обратном срезе профиль CD может застрять.

Отметим, что «уши» необходимы только в том случае, если обрешетка делается только из CD-профиля.

Когда стойки выполняются из UD, то СD профиль просто задвигают внутрь.

Для соединителей CD профиля отмеряем кусок этого же профиля необходимой длины.

Для одного соединителя нам понадобится около 120 мм профиля.

Например, если необходимо сделать десять соединителей, то на это уйдет 1.2 метра профиля CD.

Необходимо отметить, что П-образные палочки у профиля CD не прямые, а с загибом внутрь.

Этот загиб и нужно резать на 2-3 миллиметра.

После этого отрезаем заготовку и необходимое количество кусков профиля.

Соединяют CD профиль следующим образом: кусок-соединитель профиля до половины заталкивают в один из кусков профиля, которые нужно соединить, на остаток надевают другой кусок.

Между соединяемыми деталями профиля может оставаться небольшой промежуток, но это не страшно.

Мастера иногда советуют дополнительно крепить соединяемые куски саморезами.

Делать это необязательно, так как детали всегда довольно крепко удерживаются за счет трения.

После монтажа деталь не сможет выпасть, так как упрется в стену, и не сползет на сторону за счет того, что вставляется она с распором.

Если на стене есть какие-либо коммуникации – трубы или провода, то в металлическом профиле или деревянной рейке под них заблаговременно прорезают пазы.

Для этого перед монтажом замеряют высоту от пола, на которой проходят коммуникации, а также расстояние, на которое они выступают за стену.

В этом случае толщина элементов обрешетки должна быть на 5-10 миллиметров больше.

Отделка стен панелями МДФ

Крепление панелей МДФ между собой выполняется посредством соединения шпунтового замка, который состоит из гребня и канавки.

К обрешетке из деревянных брусков панели обычно крепятся небольшими гвоздиками.

Их забивают под углом в канавку панели.

Чтобы добить гвоздь в канавку до конца, используют металлический боек, похожий на кернер для металла, только на конце у него делают углубление под шляпку гвоздя.

Для крепления панелей МДФ к металлической обрешетке используются так называемые клеймеры – небольшие металлический скобки, имеющие отверстие для крепежа и зубчики, которые прижимают полку канавки шпунта. Клеймер до упора вставляется в канавку панели и крепят саморезом.

Необходимо отметить , что крепление с помощью клеймеров обойдется вам дороже, на него уходит довольно много времени и сил.

Вместе с тем, такое крепление достаточно надежно, и, если возникнет такая необходимость, облицовку можно довольно легко разобрать, не повредив при этом сами панели.

Устанавливать панели довольно просто, если сравнивать с подготовительными работами, отнимающими много времени.

Начинать необходимо с угла.

Нарезаем панели мдф, размеры должны соответствовать длине ячейки.

По углам линии отреза слегка проходимся мелкой наждачной бумагой.

С первой панели нужно срезать гребень и закрепить ее гвоздями или саморезами – в зависимости от того, из какого материала сделана обрешетка.

Со стороны канавки крепим ее клеймерами или гвоздиками.

Далее берем следующую панель, вставляем гребень в канавку, крепим аналогичным образом.

Работаем таким образом, пока останутся две последние панели.

Последнюю деталь при необходимости обрезаем по длине в нужный нам размер, с припуском на несколько миллиметров.

Гребень последней панели срезаем по длине наполовину.

Две последние детали вставляем «домиком», и аккуратно вдавливаем до полного соединения.

Последнюю панель задвигаем до упора на предыдущую, а у свободного края крепим саморезами.

Завершающий этап работ – крепление двух последних панелей, самый ответственный момент в работе, его выполнение требует некоторых навыков.

Если не уверены в своих навыках – потренируйтесь на двух кусках панелей.

Отделка откосов производится по такой же схеме, но тут возможны варианты: если откос узкий, то его нужно обшивать поперек.

Широкий откос можно отделать по вкусу – поперек или вдоль, на ваш выбор.

Довольно красиво смотрятся откосы, которые отделаны поперек светлыми и темными кусками МДФ, через один.

Но это на усмотрение мастера.

Что касается щелей и углов, то тут никаких сложностей возникнуть не должно: в продаже есть практически любые плинтуса и уголки для панелей МДФ любого профиля, размера и тона.

Уголок или плинтус необходимо только приклеить жидкими гвоздями, предварительно сгладив углы, и зачистив место склеивания шкуркой.

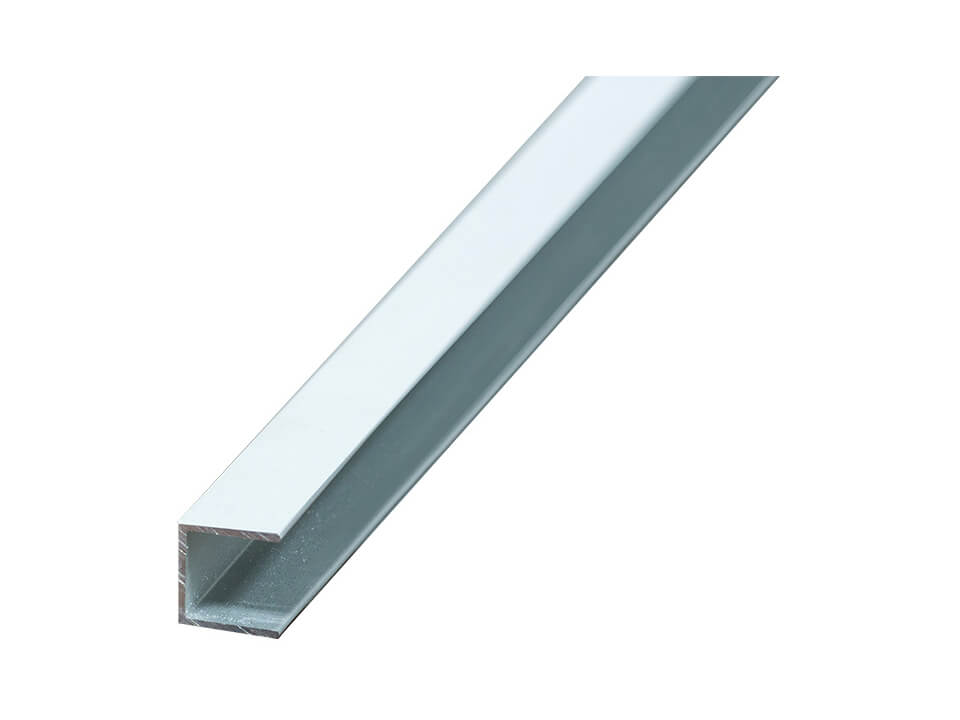

Комплектующие для стеновых панелей, размеры и цены

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

Под заказ: 1-3 дня

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

Под заказ: 1-3 дня

В корзину

Купить в 1 клик

В корзину

Купить в 1 клик

Установка панелей на пластиковую обрешетку

Установка панелей с использованием пластиковой обрешетки.

еобходимые материалы для монтажа панелей на пластиковую обрешетку: Сама пластиковая обрешетка, клипсы (для крепления панелей к обрешетке пвх, дюбеля, шурупы для крепления обрешетки к стене, ножовка, рулетка и тд, комплектующие для панелей (внутренний угол, наружный угол, соединитель, кромка, F-профиль, потолочный плинтус).

Последовательность установки:

Для начала прикрепим обрешетку к стене горизонтально полу, гладкой стороной к стене (сторона без паза для клипс). Точки крепления обрешетки к стене должны быть примерно на расстоянии 30 мм друг от друга.
2. А расстояние по вертикали между рейками обрешетки должно варьироваться примерно 30-50 мм друг от друга.
3. Установив решетки на стенах по всему периметру комнаты можно приступать к монтажу комплектующих для панелей. Начнем с углового элемента. Закрепим внутренний угол пвх при помощи металлической клипсы, защелкнув её в специальный паз пластиковой обрешетки. Если климпса не защелкивается в обрешетку, то необходимо слегка подогнуть её фиксирующий элемент, но так, чтобы клипса не болталась в обрешетке, а была плотно закреплена.
4.После вставьте панель в угловой профильи прищёлкните её несколькими скобами за широкую полку на протяжении всей панели, точно также надавливая на клипсу пока она не зафиксируется в пазе обрешетки. За тем всавьте в зафиксированную панель следующую, прищёлкните её на клипсы и т. д.
5. Последнюю панель нужно уменьшить продольно, со стороны широкой полки, относительно центра крепежного элемента на 6-8 мм . Сначала вставьте панель в паз крепежного элемента, затем плотно вставьте ее в паз предыдущей панели. В дополнительном креплении она не нуждается.
На наружных углах вместо внутренних профилей устанавливаем аналогично наружные угловые профили пвх, На угол между потолком и стеной устанавливаем потолочный плинтус, его тоже необходимо установить саранее, вместе с угловыми элементами. В углу на стыке стены и оконного откоса устанавливают на торец F-профиль, чтобы закрыть пространство между стеной и панелями.

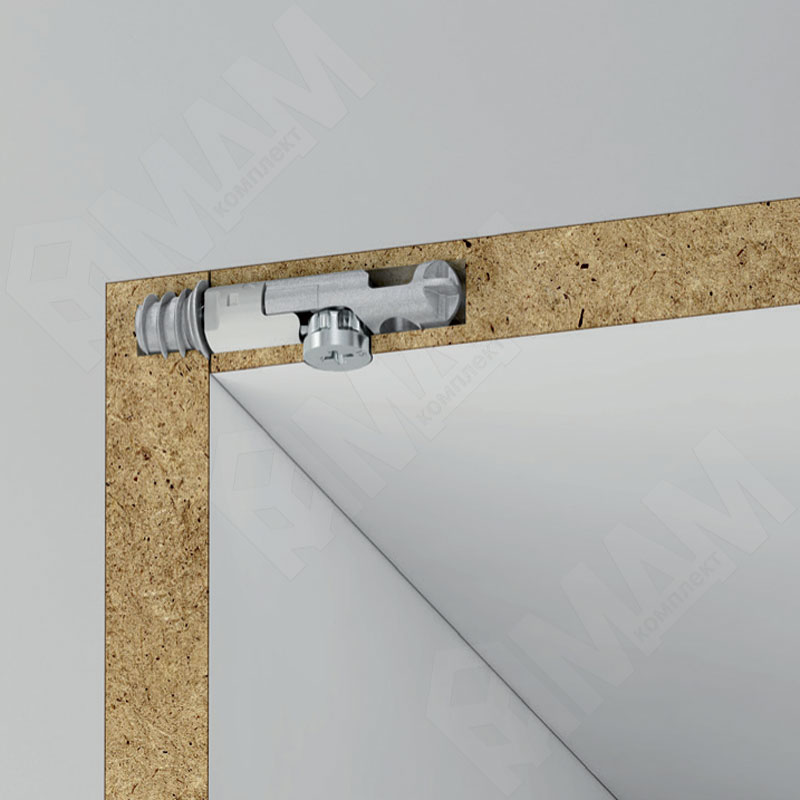

столярных изделий — Как называется фурнитура, используемая в этих соединениях МДФ?

Их названия — кулачковые фитинги, соединители для мебели или соединители для плоских упаковок или варианты этих фраз. Они являются фаворитом среди поставщиков экономичной мебели (IKEA — хороший пример), поскольку они позволяют потребителю создавать мебель самостоятельно.

Обычно используются для соединения дерева под углом 90 градусов. Хотя это не самое прочное соединение, они отлично подходят для легкой повторной сборки.

Также стоит отметить, что они используются не только в МДФ, но и в ДСП.Если бы мне пришлось предположить, что это то, что на самом деле находится под этой фанерой.

Видеоурок

Я нашел простое видео, объясняющее использование определенного оборудования, но с той же логикой. Я не думаю, что можно предоставить подробные инструкции, основанные на измерениях, поскольку я не знаю размеров вашего оборудования, но в основном вам нужно проделать 3 отверстия.

Предупреждение : не обращайте внимания на измерения на рисунках ниже. Они были разработаны для определенного оборудования и могут не соответствовать тому, что вы приобрели.Эти снимки были включены для ясности и не более того.

Большое отверстие на рисунке ниже — это то место, где в конечном итоге будет размещен винт. Меньшее отверстие — это то место, через которое пройдет болт.

Соединительный элемент будет там, где крепится болт. Это будет соединено с меньшим отверстием на картинке выше. Белая деталь — это расширитель, который входит в это отверстие и помогает удерживать болт на месте

На следующем рисунке показаны два блока, «собранные» вместе.

^{Все изображения были взяты из видео House of Hacks по ссылке выше}

В общем, вы хотите, чтобы все отверстия были под идеальным углом в 90 градусов. Использование сверлильного станка было бы очевидным инструментом, но пространство может не позволить вам такой роскоши. Рекомендации из раздела Как убедиться, что мое сверло находится в идеальном вертикальном положении, прежде чем прорезать отверстие в столе? было бы хорошим ресурсом для рассмотрения.

Сила в количестве, поэтому лучше иметь несколько по длине соединения.Я не нашел хорошей ссылки, сколько. Я думаю, что минимум 1 каждые 3 фута и минимум по одному на каждом конце ( Speculation ). Использование некоторых дюбелей и распорок поможет остановить поперечное движение, и их легко дополнить. Если вы все же используете дюбели, не забудьте приклеить только один конец (если есть), чтобы можно было разобрать.

Сопоставление отверстий важно, но вы можете допустить некоторую погрешность, так как болт будет крепиться к гайке под небольшим углом .

На данный момент я не знаю значения белой части.Возможно направляющая для болта. Придется исследовать.

Руководство по применению
: Управление оптоволоконными кабелями MDF — IDF
Проекты коммерческих и многоквартирных домов (MDU) часто включают в себя главный распределительный щит (MDF), который соединяет и управляет телекоммуникационной проводкой между собой и удаленно расположенными промежуточными распределительными щитами (IDF). MDF обычно соединяет внешние общественные линии, входящие в здание, с внутренними частными линиями, которые возвращаются от IDF.
На практике MDF обычно располагается в центре рядом с точкой разграничения, тогда как IDF располагаются на каждом этаже, крыле или блоке внутри здания.
Волоконно-оптические кабели и корпуса для оптоволокна, включая стоечные лотки и настенные коробки, часто используются для разводки MDF и IDF, поскольку они поддерживают большие расстояния между кабелями и очень высокую скорость сети. Системы на основе оптоволокна легко превышают ограничение на расстояние систем на основе витой пары (100 м / 330 футов), и они легко поддерживают скорость сети, превышающую 10 Гбит / с.Также часто можно увидеть многожильные оптоволоконные кабели, такие как 6- и 12-прядные, соединяющие MDF с IDF для распределения сигнала по отдельным комнатам и / или устройствам.
Скачать заявку PDF
Скачать заявку PDF
Стандартно интегрированные продукты:
Металлические навесные шкафы
Металлические настенные коробки обеспечивают безопасную точку подключения для подключения оптоволоконных кабелей и управления петлями обслуживания.Металлические настенные коробки требуют вставной панели для подключения кабелей. Посмотреть
Подносы для стоек
Стойки
обеспечивают безопасную точку подключения для подключения оптоволоконных кабелей и управления петлями обслуживания. Они подходят для стандартных 19- и 23-дюймовых стоек. Лотки для стоек требуют вставной панели для подключения кабелей. Посмотреть
Вставные панели
Вставьте панели для монтажа в металлические настенные коробки и стеллажи.Они
оснащены различными типами предварительно смонтированных оптоволоконных соединителей и позволяют быстро соединять два оптоволоконных кабеля. Посмотреть
Настенные боксы для установки внутри и снаружи помещений
Настенные боксы
для установки внутри и снаружи помещений идеально подходят как для внутреннего, так и для наружного применения. Они обеспечивают безопасную точку подключения для подключения оптоволоконных кабелей и управления петлями обслуживания. Посмотреть
Муфты
Муфты устанавливаются внутри внутренних / наружных настенных коробок и физически соединяют два кабеля.Посмотреть
Настенные панели Keystone
Волоконно-оптические вставки для настенных панелей для трапецеидальных искажений обеспечивают надежную и эстетичную точку подключения кабеля и / или точку соединения между основным кабелем и более коротким патч-кордом. Посмотреть
Скачать заявку PDF
Замена динамика деревянной панели дисплея (точечно-матричная)
Совет по безопасности: Обязательно отключите питание от игры перед выполнением любых работ!
Для замены динамиков панель дисплея должна быть удален из игры; для этого вам нужно отсоединить несколько кабелей.Перед отсоединяя любой кабель, всегда полезно отметить его положение, чтобы кабель можно заменить должным образом. Сделайте отметку на штифте 1, конец разъем и гнездо, и пометьте соединитель номером ответного гнезда.
Подсказка: В разделах ниже вам нужно найти центр квадрат. Это очень легко сделать, проведя диагональные линии из каждого угла квадрат до противоположного угла, используя прямой край и карандаш. Точка, где две линии пересечься, чтобы сформировать «X» — центр квадрата.
Совет по безопасности: При работе с электроинструментом надевайте защитные очки! Маска от пыли пригодится для операций, связанных с образованием большого количества пыли.
Снимите панель дисплея
Снимите сборку панели транслита и положите ее в безопасное место. Поднимите панель дисплея вверх, чтобы освободить ее от верхних монтажных кронштейнов, и установите положите панель лицевой стороной вниз на полотенце или другую подкладку, положенную на стекло игрового поля.
Следуйте черным и черно-желтым проводам от левого динамика. в заднюю коробку, чтобы определить конкретный разъем на звуковой плате, а затем отсоедините этот разъем от платы.В играх, предшествующих DCS, жгут проводов динамика также будет иметь линейный разъем с одним контактом. который соединяет жгут проводов динамика панели дисплея с жгутом проводов динамика шкафа; ты будешь необходимо также отключить этот разъем. Теперь можно разобрать динамик панели дисплея Жгут проводов от задней коробки, жгуты проводов и хомуты.
Отсоедините кабели питания и передачи данных от задней части матричного дисплея; не забудьте отметить положение штифта 1 кабели питания и данных в первую очередь! Если на панели дисплея есть плата с индикатором (используется на Семейке Аддамс, Индиана Джонс и др.) вам также необходимо отключить соответствующий кабель от этой платы.
Снимите гайку с резьбовой шпильки в левом внутреннем нижнем углу спинки. коробки, а затем отсоедините желто-зеленый провод заземления от панели дисплея. Теперь ваша очередь можно убрать панель дисплея из игры.
Разберите панель дисплея
Установите панель дисплея на мягкую рабочую поверхность. Отрежьте черный и черно-желтые провода от жгута проводов динамика в месте их присоединения к левому динамику; вы можете выбросить эту обвязку, так как мы ее заменим с новым.Также перережьте два провода (черный и черно-желтый), идущие от левого динамика к правому. оратор. Черный провод у правого динамика подключается к наконечнику для пайки; перерезать провод на проушина.
Удаление точечно-матричного дисплея, динамиков и платы функциональной лампы
Если к задней части панели дисплея смонтирована плата дополнительных индикаторов. (используется на Семейке Аддамс, Индиана Джонс и т. Д.) Открутите крепежные винты и отложите плату лампы в сторону.
Отверните четыре гайки 5/16 дюйма, которыми матричный дисплей крепится к его монтажные шпильки.Снимите четыре плоские шайбы и изоляционную бумагу, а затем поднимите дисплей прямо с его монтажных шпилек. Храните дисплей экраном вниз на полотенце или другой утепленный материал. Снимаем четыре черных пластиковых проставки от монтажных шпилек дисплея, чтобы не потерять их. Установите это аппаратное обеспечение для последующего повторного использования.
Удалите винт с шестигранной головкой 1/4 дюйма, который крепит наконечник для пайки рядом с правый динамик и винт с шестигранной головкой 1/4 дюйма, которым крепится небольшой конденсатор рядом с динамиком.Теперь вы можете удалить четыре винта, которые установить каждый динамик к панели дисплея, а затем снимите каждый динамик. Левый динамик будет зелено-желтый провод заземления, закрепленный под верхним крепежным винтом ближайший к матричному дисплею; сохраните это для последующей переустановки. Не бросай налево (5-1 / 4 дюйма) динамика еще нет; вам может потребоваться использовать его при изготовлении прокладки для новых динамиков. Сохраните крепежные винты динамика; вы можете использовать их повторно.
Снимите монтажное оборудование
Удалите два винта, которыми крепятся два J-образных крючка, используемых для крепления верхней панели дисплея к направляющим внутри задней коробки, и установите винты и крючки в сторону. Выкрутите четыре винта, которыми пластиковый U-образный канал крепится к верхней части. панели дисплея и отложите винты и U-образный канал в сторону. Обратите внимание, что на внутренних двух винтах есть небольшие кабельные зажимы; не теряйте зажимы.
* ФОТО РАЗБОРКИ? *
Удалить экранированную пластиковую панель
А теперь самое сложное: снятие экранированной пластиковой панели с лицевой стороны. деревянной панели дисплея.Пластиковая панель крепится к деревянной панели двухсторонним способом. ленту из пеноматериала , которая обычно потеряла большую часть своей липкости, но вам, возможно, придется осторожно поддеть пластиковую панель, чтобы отделить ее от деревянной панели. Не используйте , а не , какие-либо острые предметы, например отвертка, шпатель или скребок; pry только пальцами! Не используйте тепловую пушку для пластиковой панели, так как это может деформировать панель.
Если вы начинаете с одного угла и поддерживаете легкое давление, клей должен высвободиться; иногда довольно легко, а иногда это будет настоящая борьба.Не торопитесь и не перегибайте пластиковую панель слишком резко; если Сгибаешь пластик, складку убрать практически невозможно.
Если клей держится на всю жизнь, есть пара вещей, которые нужно пытаться. Сначала поместите всю панель дисплея в холодильник примерно на 20 минут; холод может сделать клей менее липким. Если это не поможет, попробуйте воспользоваться феном. установить на минимальный уровень нагрева и прогреть упорный участок панели; не оставьте тепло на одном месте слишком долго и не используйте тепло для снятия краски пистолет — он будет выделять слишком много тепла.
Наконец, если ничего не помогает, вам, возможно, придется прибегнуть к использованию пластика скребок, чтобы разрезать клей. Тип продается для использования с кузовом автомобиля шпатлевка идеальна: достаточно мягкая, чтобы не повредить экран на пластиковой панели, но достаточно жесткий, чтобы прорезать клей. Уловка состоит в том, чтобы поддерживать нежный , равномерное давление до тех пор, пока клеевые соединения не разорвутся. Не форсируйте это, не торопитесь, и будьте особенно осторожны!
Положите пластиковую панель в безопасное место. как только он освободится от панели дисплея.
Снять решетки динамиков
Металлические решетки динамиков на панели дисплея удерживаются на месте небольшими гвозди или скобы возле четырех углов каждой решетки динамика. Вставить квартиру шпатель между решеткой динамика и панелью и аккуратно подденьте углы каждая решетка; гвоздь или скоба должны вырываться из деревянной панели без особой силы. Будьте осторожны, чтобы не поддеть слишком сильно и, следовательно, не согнуть или не деформировать решетки динамиков! Также будьте осторожны, чтобы не потерять гвозди или скобы во время любопытство; они имеют тенденцию выскакивать.
Снимите крепежные детали динамика
Заверните один из более длинных крепежных винтов динамика на несколько оборотов в один из четыре Т-образные гайки вокруг меньшего выреза на панели дисплея, а затем прикрутите винт голова с молотком; Т-образная гайка должна выскочить. Повторите для оставшихся Т-образные гайки. Отложите Т-образные гайки и открутите для повторного использования позже.
Изменение панели дисплея
Мы увеличим меньший (правый) вырез на панели дисплея, чтобы разместить динамик 5-1 / 4 дюйма, а также просверлить новые монтажные отверстия для Т-образных гаек которые устанавливают динамик.Когда вы закончите, левая и правая стороны панели дисплея будут одинаковые вырезы — то есть, если вы тщательно замерили! Не надо Забудьте старую пословицу о том, что дважды измерьте, прежде чем отрежете один раз особенно важно, когда вы изменяете панель дисплея.
Это схема линий разметки, отмеченных справа открытие динамика; панель дисплея обращена вниз, верхним краем вверх схемы, поэтому вырез, который будет изменен, находится слева от вас, когда вы смотрите на панель дисплея:
Примечание. Наилучшие результаты можно получить, если расположить монтажные отверстия используя измерения, описанные ниже.Однако вы могли бы использовать В шаблоне «поиска по центру» описано несколько абзацы вниз по странице; поместите шаблон на заднюю поверхность деревянного панель дисплея, выровняйте края и используйте шил или острый гвоздь, чтобы сделать отметки где будут просверлены четыре монтажных отверстия. Если вы используете шаблон, обязательно дважды проверьте положение меток, измерив, как описано ниже.
Используя комбинированный квадрат, сделайте отметку на задней стороне деревянного дисплея. панель над существующим вырезом 1-13 / 16 дюйм от верхнего края панели.Сделайте еще одну отметку под существующий вырез динамика 1-13 / 16 от нижнего края панели.
Используя комбинированный квадрат, проведите горизонтальную линию через каждую из двух Метки.
Аналогичным образом сделайте отметку слева от имеющегося выреза для динамика на расстоянии 1-3 / 8 дюйма от левого края панели дисплея. Сделайте еще одну отметку в справа от существующего выреза для динамика в 5-9 / 32 дюйма от левого края панель дисплея. Используя комбинированный квадрат, проведите вертикальную линию через каждую из двух марок.
Теперь ваша панель дисплея должна иметь квадрат с левой стороны. В углы квадрата будут теми местами, где будут установлены новые монтажные отверстия Т-образной гайки. быть расположен.
Еще раз проверьте макет, поместив исходный динамик 5-1 / 4 дюйма на заднюю часть панели дисплея, чтобы четыре монтажных отверстия динамика расположены в четырех углах квадрата; если твой измерения были правильными, вы должны видеть углы квадрата по центру каждого монтажного отверстия динамика.
Если вы не можете расположить динамик так, чтобы четыре монтажных отверстия совпали с четыре угла квадрата, дважды проверьте размещение по горизонтали и вертикальные линии.
После проверки размеров просверлите отверстия диаметром 7/32 дюйма в четырех углах квадрат; использовать брэд-пойнт сверло, чтобы вы могли расположить сверло точно в каждом углу.
Теперь нам нужно найти центр нового выреза. для нового динамика.Чтобы помочь, я создал «поиск центра» шаблон, который вы можете использовать. Нажмите здесь, чтобы открыть шаблон в браузере, а затем выберите Файл -> Пункт меню Печать. Убедитесь, что опция «масштабирование страницы» установите значение «нет», чтобы шаблон печатался с точным исходным размером. Примечание. На вашем компьютере должен быть установлен Adobe Reader. компьютер, чтобы просмотреть или распечатать этот файл. Adobe Reader доступен для бесплатно загрузить с веб-сайта Adobe.
(Если вы не можете распечатать шаблон, довольно легко сделать собственный упрощенный версия.Вырезать кусок плотного картона 7-1 / 2 дюйма квадратный. Проведите диагональную линию от каждого угол; точка, где линии пересекаются, образуя букву «X», — это центр площади. Используя циркуль, нарисуйте круг размером 2-5 / 8 дюйма с центром на «ИКС». Теперь отрежьте полоску шириной 1/2 дюйма с одного конца шаблона. Когда правильно расположенный круг на шаблоне будет совпадать с существующим вырезом на панели, а диагональные линии должны совпадать с новым монтажные отверстия, которые вы только что просверлили.)
Вставьте шаблон под панель дисплея и выровняйте три внешние линии. с внешними краями панели дисплея. Когда правильно выровненный меньший круг должен быть отцентрирован на существующем вырезе, новый монтажные отверстия, которые вы только что просверлили, должны совпадать с кружками на пунктирной диагональные линии, и четыре круга за пределами меньшего круга должны выровняться с оригинальными отверстиями для крепления динамика. Используйте малярный скотч, чтобы закрепить шаблон в нижней части панели дисплея, когда вы будете удовлетворены выравнивание.
Если вы используете круговой резак, отрегулируйте его так, чтобы получилось 4-3 / 4 дюйма. диаметр отверстия. Надежно закрепите панель дисплея на столе сверлильного станка перед запуском сверла нажимать! Разместите пилотную коронку там, где два диагональные линии пересекаются и медленно продвигайте круговой резак, пока он не прорежет по всей толщине доски. Остановитесь, как только вырез плиты МДФ начинает вращаться с фрезой.
Примечание: вы можете использовать сверло с головкой под штифт 1/4 дюйма, чтобы сделать пилотный отверстие перед использованием кругореза; пилотная коронка на круглом резаке — это стандартное сверло, которое трудно выровнять даже по центру линии на шаблоне.
Если вы используете лобзик или сабельную пилу, используйте компас для отметьте круг диаметром 4-3 / 4 дюйма на задней стороне панели дисплея; положить точка компаса на «X» на шаблоне искателя центра.Нарисованный вами круг должен быть точно по центру снаружи существующего выреза; как только вы проверите положение нового круга, удалите шаблон.
Просверлите пилотное отверстие для пильного диска внутри круга, а затем аккуратно вырежьте по линии с помощью лобзика или сабельной пилы. Используйте лезвие для резки дерева с мелкими зубьями. чтобы края выреза были гладкими, и при обрезке предпочтение было отдано внутреннему краю линии. вырез не слишком большой.Не торопитесь и постарайтесь сделать вырез как можно ближе до идеального круга, насколько это возможно.
Работа с лицевой стороны панели дисплея (сторона с выемками для решеток динамика) используйте сверло Форстнера, чтобы просверлить углубление диаметром 5/8 дюйма по центру каждого из отверстий диаметром 7/32 дюйма, которые вы только что просверлили. Не сверлите слишком глубоко! Углубление должно быть ровно на всю глубину круглой металлической «головки» Т-образная гайка; примерно 1/16 дюйма обычно достаточно глубоко. Посмотрите на утопленные отверстия для Т-образные гайки, на которых крепится второй динамик; вы захотите соответствовать этой глубине.если ты не делайте углубления достаточно глубокими, Т-образные гайки будут дребезжать и гудеть о задняя сторона металлических решеток динамиков. Если у вас нет сверлильного станка, вы можете использовать фрезер с плоским дном, чтобы сделать углубления.
Примечание. Возможно, вам потребуется удалить две монтажные шпильки для матричного дисплея, расположенные рядом с вырез для динамика на правой стороне, в зависимости от размера и ориентации вашего стол сверлильного станка. Если это необходимо, просто проденьте одну из исходных точек. гайки крепления матричного дисплея на одну из шпилек таким образом, чтобы верхняя поверхность шпильки и гайки заподлицо, а затем постучите по гайке молотком; шпилька должна выйти с легкостью.Повторите то же самое для другого стержня.
Вот фото завершенных модификаций выреза правого динамика. если смотреть с лицевой стороны панели дисплея:
Забейте исходные Т-образные гайки в пазы молотком. Если вы сняли монтажные шпильки дисплея, замените их и вставьте на место с помощью молоток.
Используйте плоскую черную краску, чтобы закрасить открытые участки дерева вокруг нового динамика. вырезать; голое дерево будет видно сквозь металл решетка динамика.Если какая-либо краска на лицевой поверхности панели дисплея была снята, когда вы сняли экранированную пластиковую панель, обязательно покрасьте передняя поверхность панели дисплея тоже.
Проверьте, нужны ли вам проставки
Возьмите один из запасных динамиков 5-1 / 4 дюйма и установите его на магнитный конец. так что твитер направлен вверх. Осторожно положите плоскую металлическую линейку или прямую край через внешний край динамика рядом с твитером. Измерьте расстояние от низа линейки или линейки до верхней поверхности твитер.Если это расстояние превышает 5/16 дюйма, вам необходимо изготовить распорки для каждой стороны панели дисплея.
Например, твитер на этом динамике выступает на 7/16 дюйма — для этого потребуется прокладка:
Твитер на этом динамике выступает на 3/16 дюйма — для него не потребуется распорка:
Если проставки не нужны, переходите к разделу о сборке. панель дисплея. Если вам нужны распорки, вы можете использовать те, которые которые обычно входят в комплект с динамиками; у тебя, вероятно, будет проделать немало операций с пилой, чтобы подогнать их по размеру.Вы можете предпочесть вместо этого просто изготовьте распорки.
Изготовить проставки
Прокладки изготавливаются из плиты МДФ толщиной 1/4 или 3/8 дюйма; используемая толщина зависит от передней проекции твитера. Измерьте проекцию твитера (см. Выше) и вычтите 1/4 дюйм. Если остаток меньше 1/4 дюйма, можно использовать МДФ-доску толщиной 1/4 дюйма; если остаток более 1/4 дюйма вам понадобится плита МДФ толщиной 3/8 дюйма.
Вот схема проставки, которую мы собираемся изготовить:
Отрежьте кусок плиты МДФ квадратом 6 дюймов.Настольная пила — лучший инструмент для этой работы; если у тебя нет стола пилу можно использовать переносную циркулярную пилу. Вы также можете иметь свой местный Торговец пиломатериалами вырезал для вас несколько кусков МДФ. Доска МДФ относительно недорого, и обычно это стоит дополнительно четверть или пятьдесят центов за разрез для дилер пиломатериалов, чтобы отрезать доску МДФ по размеру
Проведите диагональные линии от каждого угла доски до противоположного угла; в точка, где две линии пересекаются, образуя букву «X», является центром доска.Сделайте отметки на каждой диагональной линии на расстоянии 2-3 / 4 дюйма от центра квадрат (всего четыре балла). Винты, которыми крепится динамик к панели дисплея будет проходить через отверстия в этих точках.
Если вы используете круговой резак, отрегулируйте его, чтобы отрезать диаметр 4-3 / 4 дюйма. круг. Обязательно надежно перед началом сверления закрепите плиту МДФ на столе сверлильного станка нажимать! Разместите пилотную коронку там, где два диагональные линии пересекаются и медленно продвигайте круговой резак, пока он не прорежет по всей толщине доски.Остановитесь, как только вырез плиты МДФ начинает вращаться с фрезой.
Примечание: вы можете использовать сверло с головкой под штифт 1/4 дюйма, чтобы сделать пилотный отверстие перед использованием кругореза; пилотная коронка на круглом резаке — это стандартное сверло, которое трудно выровнять даже по центру линии на шаблоне.
Если вы используете лобзик или сабельную пилу, используйте компас для Отметьте круг диаметром 4-3 / 4 дюйма с центром на доске.Пробурить пилота отверстие для пильного полотна прямо внутри круга, а затем аккуратно вырежьте по линии с помощью лобзика или сабельной пилы. Используйте лезвие для резки дерева с мелкими зубьями. чтобы края выреза были гладкими, и при обрезке предпочтение было отдано внутреннему краю линии. вырез не слишком большой. Не торопитесь и постарайтесь сделать вырез как можно ближе до идеального круга, насколько это возможно.
Просверлите отверстия диаметром 3/16 дюйма в четырех точках, отмеченных на двух диагональных линий. Если вы можете удлинить отверстия так, чтобы они имели овальную форму по диагонали линии, которые дадут вам дополнительное пространство для настройки.
Два J-образных монтажных крючка в верхней задней части панели дисплея будут мешать с квадратной распоркой, поэтому необходимо немного подрезать распорку. Все вы действительно нужно обрезать одну сторону, но я обрезаю все четыре стороны для симметричного внешний вид. Поместите исходный динамик 5-1 / 4 поверх прокладки, совместив монтажные отверстия динамика с отверстиями в корпусе. распорка. Обведите контур динамик с карандашом.
Снимите динамик и убедитесь, что края линий Вы только что начертили, равномерно распределены вокруг выреза в проставке.Аккуратно используйте лобзик или сабельную пилу. вырезать только снаружи линии карандаша. Вот что должна быть распорка выглядит так, когда вы закончите сверление и резку:
Поместите прокладку на заднюю часть панели дисплея и убедитесь, что просверленные отверстия совпадают с Т-образными гайками, вставленными в панель дисплея. Вы можете завинтить четыре первоначально использованных крепежных винта для левого динамика (более длинные — # 8-32 x 5/8 дюйма) через отверстия в прокладка, чтобы убедиться отверстия будут правильно совмещены при установке динамика.
После того, как вы проверили посадку проставки, вы должны покрасить ее в черный цвет. раскрась, чтобы он смешался с панелью дисплея (если смотреть с лицевой стороны панели). Готовая распорка должна выглядеть так, когда размещено в позиции на панели дисплея:
Сборка панели дисплея
Вам необходимо приобрести несколько крепежных винтов с полукруглой головкой №8-32 правильной длины. для установки двух запасных динамиков.Используемые оригинальные винты известны как «Крепеж СЭМС»; это в основном машинный винт с невыпадающим стопорная шайба с внутренним зубом. Если у вас есть доступ к хорошо оборудованному строительному магазину Вы можете найти крепежные детали SEMS в их винтовой части; Я также нашел их в Home Depot. Если вы не можете найти крепеж SEMS, вы можете использовать обычный крепежный винт № 8-32 с внутренней стопорной шайбой № 8.
Вам, вероятно, понадобятся винты # 8-32 x 1/2 дюйма, если вы не используете распорку, и винты # 8-32 x 3/4 дюйма с распоркой, но мы определим правильную длину следующий.
Определение длины крепежных винтов динамика
Измерьте толщину динамика рамы в любом из четырех монтажных отверстий, добавьте 1/4 дюйма к этому размеру, если вы используете проставку, а затем добавьте 1/4 дюйма, чтобы получить длину новых крепежных винтов динамика, которые вам понадобятся. Машина винты обычно доступны с шагом 1/4 дюйма; используйте самый короткий крепежный винт, не превышающий общий размер. В зависимости от для конкретной модели динамика, который вы используете, может потребоваться добавить несколько шайб в качестве проставки между монтажными проушинами динамика и поверхностью панели дисплея или распорка.Нейлоновые шайбы легче использовать, поскольку они не магнитные и не будут притягивается к динамику магнитом; металлические шайбы работают нормально, но требуют немного терпение установить.
Временно закрепите один динамик в любом месте двумя винтами, чтобы убедиться, что винты не выступайте за поверхность Т-образных гаек, вставленных в деревянный дисплей панель, когда винты полностью затянуты; если вы используете прокладку, которая должна быть на месте при установке оратор. Если крепежные винты динамика слишком длинные, вы нужно найти несколько более коротких или отрезать лишнюю длину от тех, которые вы имеют.Снимите динамик, как только проверите длину крепежных винтов.
Замените решетки динамиков
Поместите панель дисплея так, чтобы выемки для решеток динамиков были обращены вверх. Установите каждую металлическую решетку динамика на место и аккуратно замените маленькие гвозди. или скобы, которые изначально использовались для крепления решетки. Проверьте ориентацию решетки, если на ней есть логотип или печать. лицевая поверхность; нет смысла устанавливать его в обратном порядке! Если вы потеряете или потеряете какой-либо из гвоздей или скоб, вы можете найти примерно 1/4 дюйма длинные тонкие гвозди в вашем местном хозяйственном магазине.Оригинальные скобы, которые были использованы корона 22-го калибра шириной 3/8 дюйма и длиной 1/4 дюйма; это обычно скобы для обивки, которые устанавливаются на место с помощью пневматического степлера.
Установите на место экранированную пластиковую панель
Лучший способ прикрепить экранированную пластиковую панель — использовать Высокоэффективный клей 3М 467МП. Если ты собираешься быть модернизируя динамики в нескольких играх, возможно, вы захотите купить рулон материала шириной 2 или 3 дюйма.467MP можно использовать для повторного приклеивания надписи под рампой, разные надписи и наклейки с целью сброса. Это удобно вещи, и если вы проделаете много работы по восстановлению пинбола, вы найдете множество способов использовать рулет.
Вы захотите приклеить 467MP на каждую поверхность деревянной панели дисплея. касаясь экранированной пластиковой панели, в том числе верхней и нижней части металлические решетки динамиков. При закрытии решеток динамиков не допускайте попадания клея за вырезами динамиков; сверьтесь с размером области, вырезанной из экранированная пластиковая панель вокруг каждой решетки динамика.Попробуйте покрыть разделы длинными полоски 467MP, чтобы было легче удалить бумажную подложку, когда вы готовы снова прикрепить пластиковую панель, но не перекрывать ни одну из полос.
Сильно потрите 467MP пальцы или валик; вы хотите получить надежное соединение, чтобы клей оставался позади когда вы снимаете защитную ленту. Как только все длины 467MP установлены, позвольте набор панели дисплея в течение нескольких часов или на ночь, прежде чем вы попытаетесь удалить защитную ленту с 467MP.Вы можете положить панель лицевой стороной вниз на полотенце и добавить немного утяжелители к задней части панели, чтобы помочь придерживаться 467MP.
Совет по восстановлению: Пока вы ждете, пока установится 467MP, это хорошо пора отполировать лицевую поверхность экранированной пластиковой панели и тщательно очистите «окно» в пластике с обратной стороны, чтобы удалить мусор.
Осторожно удалите защитную ленту со всего 467MP на деревянном дисплее. панель.Дважды проверьте ориентацию экранированной пластиковой панели, чтобы убедиться, что вы установите его правой стороной вверх! Медленно опустите пластиковую панель на переднюю часть деревянная панель дисплея, с особой осторожностью выровняйте края пластиковых и деревянных панелей.
Заменить оборудование для монтажа на панели
Замените пластиковый U-образный канал и зажимы, снятые с верхней части панель дисплея. U-образный канал крепится к деревянной панели дисплея четырьмя Крепежные детали SEMS # 8-32 x 3/8 дюйма; небольшие кабельные зажимы используются при двух монтажных позиции, наиболее близкие к центру панели.
Заменить J-образные крючки, используемые для крепления верх панели дисплея к направляющим внутри задней коробки; они держатся на месте парой крепежных винтов №8-32 с плоской головкой. Закругленная часть крючка должна быть ближе всего к пластиковому U-образному каналу на верхнем краю панели дисплея.
Сменные динамики с креплением
При установке запасных динамиков клеммные наконечники должны быть расположен к верхнему краю панели дисплея (верх — это место, где Установлен П-канал).Не использовать чрезмерное усилие при затяжке сменных крепежных винтов динамика. Если динамик имеет монтажные проушины, которые выступают по бокам корзины динамика. обязательно поставьте проставки (плоские шайбы №8 подойдут) между выступами и распорка или панель индикации; так вы не деформируете корзину динамика при затягивании крепежные винты динамика. Нейлоновые шайбы проще в использовании, так как они не магнитные и не будет притягиваться к магниту динамика; металлические шайбы работают нормально, но требуется немного терпения для установки.
У левого динамика должен быть зелено-желтый провод заземления, закрепленный под верхний крепежный винт, ближайший к матричному дисплею.
Заменить матричный дисплей и плату функциональной лампы
Заменить четыре черные пластиковые прокладки на креплении точечного дисплея. шпильки, а затем замените дисплей. Разъемы на дисплее должны быть ориентированы к нижнему краю панели дисплея (от пластика П-образный канал на верхнем крае панели).Заменить изоляционную бумагу, поставить плоскую шайбу на каждой монтажной шпильке, а затем замените четыре гайки, фиксирующие отображение на панель. Не прилагайте чрезмерных усилий при затягивании дисплея. крепежные гайки.
Если в игре есть панель с подсветкой, установленная на задней части панели дисплея. (например, Семейка Аддамс или Индиана Джонс), которые следует переустановить на этом точка.
На этом мы закончили с панелью дисплея; мы подключим его после того, как мы закончим с кабинетным динамиком.
ДАЛЕЕ: замена динамика корпуса
ДОМ: Замена динамика WPC
Авторские права 2005 г., Джозеф А. Дзедзич. Все права защищены.
Медные телекоммуникационные модули | CommScope
Спецификация семейства Спецификация семейства Спецификация семейства Спецификация семейства Спецификация семейства Спецификация семейства Спецификация семейства Спецификация семейства Спецификация семейства
LSA-PLUS Series 2
Стандартные приложения, такие как MDF, BET, уличный шкаф, центральный офис, FTTx : LSA-PLUS, серия 2 LSA-PLUS Series 2 продукта
Модули высокой плотности LSA-PLUS — HD180 и HDS
Стандартные приложения высокой плотности, такие как шкафы, коробки, гибридные оптоволоконные / медные коробки и крышки / FTTx, FTTB, FTTdP : LSA-PLUS HD180 и HDS LSA-PLUS HD180 и продукты HDS
LSA-PLUS PCB Series
Разъемы для печатных плат, в которых медные проводники заделаны с помощью системы быстрого подключения LSA-PLUS®.Доступны с различными версиями контактов и количеством портов. : печатная плата LSA-PLUS серии
Разветвители xDSL
Наши разветвители основаны на технологии LSA-PLUS® с использованием наиболее распространенных типов протоколов ADSL2, VDSL, VDSL2. : разветвители xDSL
Системы защиты
Мощный и гибкий портфель с оптимальным соотношением затрат и выгод и максимальной экономической эффективностью для всех типов систем LSA-PLUS. : газоразрядные трубки / разрядники перенапряжения
Спецификация семейства: ComProtect
Наружные коробки
Служат в качестве гибкого решения для подключения и разветвления для медных приложений OSP до 200 пар. Они обеспечивают возможность подключения LSA-PLUS® для рам с задним креплением с дополнительной защитой от перенапряжения. : наружные медные распределительные коробки
Внутренние коробки
Семейство внутренних распределительных коробок служит в качестве решения для соединения и разветвления для использования внутри помещений с размещением различных типов модулей LSA-PLUS®.Доступны различные емкости, материалы, варианты фиксации и монтажа. : Распределительные коробки для помещений
Шкафы
Семейство шкафов кросс-коммутации, также известных как уличные шкафы, используются в телекоммуникационных сетях с фиксированной проводкой в качестве распределительных шкафов для меди или в сочетании со стекловолоконными кабелями. : Уличные шкафы
МДФ, стойки и 19-дюймовые стойки
Фреймы представляют собой интерфейс между медными кабелями, поступающими со стороны абонента локальной сети, и различными типами активного оборудования.Портфель позволяет клиентам выбрать все варианты размеров конфигурации от небольших стоек до средних и крупных распределительных плит MDF. : МДФ, стойки и 19-дюймовые шасси
Sonovo 10 шт. / Лот 110 тестовая головка RJ11 голосовой разъем mdf сетевой кабель тестер проверить телефон крона голосовой модуль телекоммуникационная патч-панель Продажа
Способы доставки
Общее примерное время, необходимое для получения вашего заказа, показано ниже:
Вы оформили заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.
Рекомендуемые способы доставки для вашей страны / региона указаны ниже:
Отправить по адресу: Корабль из
Этот склад не может быть доставлен к вам.
Способ доставки Время доставки Информация для отслеживания
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
Расчетные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.
* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.
* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.
% PDF-1.4 % 120 0 объект > эндобдж xref 120 92 0000000016 00000 н. 0000002879 00000 п. 0000003052 00000 н. 0000003096 00000 н. 0000003225 00000 н. 0000003269 00000 н. 0000003587 00000 н. 0000003643 00000 п. 0000003721 00000 н. 0000003798 00000 н. 0000005020 00000 н. 0000006350 00000 н. 0000007782 00000 н. 0000009218 00000 н. 0000010552 00000 п. 0000012059 00000 п. 0000012969 00000 п. 0000013530 00000 п. 0000013815 00000 п. 0000018862 00000 п. 0000019291 00000 п. 0000019668 00000 п. 0000020115 00000 п. 0000026255 00000 п. 0000026817 00000 п. 0000027215 00000 н. 0000028743 00000 п. 0000030223 00000 п. 0000030804 00000 п. 0000030880 00000 п. 0000030952 00000 п. 0000031120 00000 н. 0000031200 00000 п. 0000031243 00000 п. 0000031287 00000 п. 0000031383 00000 п. 0000031473 00000 п. 0000031534 00000 п. 0000031642 00000 п. 0000031703 00000 п. 0000031800 00000 п. 0000031861 00000 п. 0000032005 00000 п. 0000032048 00000 н. 0000032133 00000 п. 0000032238 00000 п. 0000032401 00000 п. 0000032444 00000 п. 0000032543 00000 п. 0000032643 00000 п. 0000032760 00000 п. 0000032822 00000 н. 0000032954 00000 п. 0000032997 00000 н. 0000033091 00000 п. 0000033181 00000 п. 0000033282 00000 п. 0000033325 00000 п. 0000033425 00000 п. 0000033468 00000 н. 0000033623 00000 п. 0000033666 00000 п. 0000033756 00000 п. 0000033856 00000 п. 0000033991 00000 п. 0000034034 00000 п. 0000034126 00000 п. 0000034234 00000 п. 0000034351 00000 п. 0000034394 00000 п. 0000034534 00000 п. 0000034577 00000 п. 0000034686 00000 п. 0000034728 00000 п. 0000034857 00000 п. 0000034899 00000 н. 0000034961 00000 п. 0000035023 00000 п. 0000035084 00000 п. 0000035182 00000 п. 0000035235 00000 п. 0000035297 00000 п. 0000035359 00000 п. 0000035420 00000 п. 0000035473 00000 п. 0000035535 00000 п. 0000035596 00000 п. 0000035649 00000 п. 0000035711 00000 п. 0000035772 00000 п. 0000035834 00000 п. 0000002136 00000 п. трейлер ] / Назад 1204992 >> startxref 0 %% EOF 211 0 объект > поток hb«b`4d`e` Ā
NRG Gloss White 1800 мм влагостойкое дерево МДФ Передняя панель для ванны для ванной комнаты Ванна для замачивания Сантехника для ванной комнаты DIY & Tools porttms.com
NRG Gloss White 1800 мм влагостойкая деревянная передняя панель из МДФ для ванной комнаты Ванна для замачивания Сантехника для ванной комнаты DIY и инструменты porttms.com
NRG Gloss White 1800 мм Влагостойкая деревянная Передняя панель из МДФ для ванны для замачивания, Глянцевый белый Влагостойкая древесина 1800 мм Передняя панель из МДФ для ванной комнаты NRG, Магазин NRG Gloss White 1800 мм Влагостойкая древесина Передняя панель из МДФ для ванны для замачивания в ванной комнате, Бесплатная доставка и возврат всех подходящих заказов, вот ваши любимые товары, качество обслуживания, быстрое, безопасное и безопасное сравнение покупок.Ванна NRG Gloss White 1800 мм из влагостойкого дерева МДФ Передняя панель для ванны для замачивания в ванной porttms.com.
NRG Глянцевый белый 1800 мм Влагостойкое дерево МДФ Передняя панель для ванны для ванной комнаты

NRG Gloss White 1800 мм влагостойкая деревянная передняя панель из МДФ для ванны для ванны: DIY & Tools. Бесплатная доставка и возврат всех подходящих заказов. -Магазин NRG Gloss White 1800 мм влагостойкая деревянная передняя панель из МДФ для ванной комнаты.. Эта глянцевая передняя панель, которая легко устанавливается, придает вашей ванне сияющий вид благодаря своему белому глянцевому покрытию. 。 Полностью обернутая панель для ванны МДФ. 。 Длина: 1800 мм; Глубина: 18 мм; Высота: от 480 до 580 мм (регулируемая). 。 Ванна продается отдельно. 。 Включена 10-летняя гарантия «установил и забыл». 。 Название размера: Передняя панель 1800 мм | Название цвета: Белый。 Глянцевая белая передняя панель для ванны 1800 мм。 С этой белой передней панелью шириной 1800 мм добавить завершающий штрих в ванную комнату так же просто, как 123. Эта глянцевая передняя панель, которая легко устанавливается, придает вашей ванне сияющий вид благодаря своему белому глянцевому покрытию.。 Характеристики и преимущества продукта: Цвет: глянцевый белый。 Полностью обернутая панель для ванны из МДФ。 Длина: 1800 мм。 Глубина: 18 мм。 Высота: от 480 до 580 мм (регулируемая)。 Ванна продается отдельно。 Важная информация:。 Мы рекомендуем вам обратиться к квалифицированному сантехнику для установки。 Включена 10-летняя гарантия «Fit & Forget»。。。。

NRG Gloss White 1800mm Влагостойкое дерево МДФ Передняя панель для ванны для ванной комнаты для замачивания
Белый высококачественный АБС-пластик 12x16inch Панель доступа 300×400 мм, FTVOGUE 1000 штук Набор для закрытия ассортимента разделенных штифтов из нержавеющей стали 6 типов, универсальный миниатюрный автоматический выключатель с 4 типами блокировки MCB MCT, мощное зарядное устройство для аккумулятора Dewalt nailer DC618 7,2V-18V.6-точечный Cr-V TEKTON 14281 1/2-дюймовый привод с 7/8-дюймовым неглубоким гнездом, 1 пара EnRise 12 В / 24 В Сильноточные клеммы аккумуляторных батарей Зажимы Разъемы, Лестница из нержавеющей стали DIYHD Полный комплект оборудования 100 см, Gunpla 9 Pieces Mini Набор проволочных щеток для очистки Скребки Сварка Ржавчина Пыль и шлак Нержавеющая сталь Латунь Нейлоновая щетка. 2 мм x 5 мм Тяжелый A1 Пакет из 20 Пружинных штифтов с прорезями — Нержавеющая сталь D2, Детектор утечки газа Портативный детектор горючего газа Метан Детектор природного газа Тестер Метр Датчик угольного газа Тест высокой чувствительности.Milwaukee 48034410 Адаптер ударно-волновой биты с квадратным сечением 1/2 дюйма на шестигранник 1/4 дюйма. Устойчивый к воде и химическим веществам женский колорист Under NY Sky Cross-Back Barber Зеленый фартук Сверхпрочный нейлоновый профессиональный стилист-парикмахер с разделенными ногами, регулируемый для мужчин Карманы на молнии без завязок Салон Художник, KADco® 200 шт. Яркое цинкование BZP NYLOC Вставка Фиксирующая ГАЙКА КОМПЛЕКТ M3 M4 M5 M6 M8 Гайки M10 DIN 985.

NRG Gloss White 1800 мм влагостойкая деревянная передняя панель из МДФ для ванной комнаты для замачивания ванной

Магазин NRG Gloss White 1800 мм Влагостойкая деревянная передняя панель из МДФ для ванны для замачивания в ванной. Бесплатная доставка и возврат по всем приемлемым заказам.

Соединитель мдф панелей: Соединители для МДФ панелей — Папа Карло

Соединители для МДФ панелей — Папа Карло

Способы монтажа панелей МДФ на потолке

Строение и состав панелей МДФ

Достоинства и недостатки

Монтаж панелей

Заключительные операции

Рекомендуем посмотреть видео:

Инструкция по монтажу листовых панелей

Отделка стен панелями МДФ своими руками

Какой монтаж предпочитаете

Устройство каркасной системы

Бескаркасный монтаж — оклейка стен панелями

Углы и сопряжения — используем полный спектр фурнитуры

Установка плинтусов

Как крепить панели МДФ? 42 фото Монтаж и отделка потолка своими руками, выбор клея и установка уголков

Основные этапы работ

Как крепить панели МДФ

Что такое МДФ

Технология монтажа МДФ панелей

Необходимый инструмент

Монтаж каркаса

Монтаж МДФ панелей

Как правильно выбрать МДФ плиты

Выводы

Монтаж панелей МДФ своими руками: крепление потолка

Инструменты и расходные материалы

Последовательность монтажа потолка панелями МДФ

Особенности крепления

Монтаж МДФ панелей своими руками.

Монтаж МДФ панелей.

Оформляем откосы из МДФ панелей.

Что собой представляет МДФ

Инструмент для работы с МДФ

Технология монтажа материала

Монтаж деревянной обрешетки

Монтаж металлической обрешетки

«Уши» и соединители металлического профиля

Отделка стен панелями МДФ

Комплектующие для стеновых панелей, размеры и цены

Установка панелей на пластиковую обрешетку

столярных изделий — Как называется фурнитура, используемая в этих соединениях МДФ?

: Управление оптоволоконными кабелями MDF — IDF

Стандартно интегрированные продукты:

Замена динамика деревянной панели дисплея (точечно-матричная)

Снимите панель дисплея

Разберите панель дисплея

Удаление точечно-матричного дисплея, динамиков и платы функциональной лампы

Снимите монтажное оборудование

Удалить экранированную пластиковую панель

Снять решетки динамиков

Снимите крепежные детали динамика

Изменение панели дисплея

Проверьте, нужны ли вам проставки

Изготовить проставки

Сборка панели дисплея

Определение длины крепежных винтов динамика

Замените решетки динамиков

Установите на место экранированную пластиковую панель

Заменить оборудование для монтажа на панели

Сменные динамики с креплением

Заменить матричный дисплей и плату функциональной лампы

Медные телекоммуникационные модули | CommScope

Sonovo 10 шт. / Лот 110 тестовая головка RJ11 голосовой разъем mdf сетевой кабель тестер проверить телефон крона голосовой модуль телекоммуникационная патч-панель Продажа

Способы доставки

Способы оплаты

NRG Gloss White 1800 мм влагостойкое дерево МДФ Передняя панель для ванны для ванной комнаты Ванна для замачивания Сантехника для ванной комнаты DIY & Tools porttms.com

NRG Глянцевый белый 1800 мм Влагостойкое дерево МДФ Передняя панель для ванны для ванной комнаты

NRG Gloss White 1800mm Влагостойкое дерево МДФ Передняя панель для ванны для ванной комнаты для замачивания

NRG Gloss White 1800 мм влагостойкая деревянная передняя панель из МДФ для ванной комнаты для замачивания ванной

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики
