Пример комплекта АР (АРХИТЕКТУРНЫЕ РЕШЕНИЯ )

Комплект АР (АРХИТЕКТУРНЫЕ РЕШЕНИЯ) является итогом всего процесса проектирования – это техническая документация, необходимая для организации строительного процесса, которая дает исчерпывающую информацию о здании.

Любое здание – это  инженерная структура и, чем больше требований предъявляется заказчиком к:

• эстетическому виду;
• характеру внутреннего пространства;
• показателям энергоэффективности дома;
• сложности инженерных систем (грунтовые теплообменники, вентиляция с рекуперацией тепла и т. д.),

тем сложность этой инженерной структуры многократно возрастает и требует не только архитектурного замысла, а и сотню сопровождающих концепцию чертежей.

В 2017 г. мы создали проект дома, который включает в себя все перечисленное и получили невероятную архитектуру:



Для того, чтобы реализовать проект, необходимы детальные чертежи конструкций фундаментов, кладки,  элементов перекрытий, конструкций крыши, деталей и узлов.

Перечень листов комплекта АР:

• Общие данные;
• Технические указания по ведению кладки стен;
• Генеральный план и схема выноса осей на местность;
• Расчетная схема инсоляции;
• Кладочные планы этажей и чердаков;
• Маркировочные планы этажей;
• План кровли;
• Фасады;
• Разрезы;
• Детали стен;
• Вентиляционные и дымовые каналы – развертки, сечения;
• Схемы ограждений;
• Схемы и экспликации окон и дверей;
• Конструкции полов



Комплект АР полностью взаимосвязан с комплектом КР (Конструктивные решения). Это чертежи, необходимые для строительства дома и закупки материалов.

Названия комплектов говорящие: АР описывает архитектуру дома, КР — его конструкции.

Задавайте вопросы и уточняйте нюансы с архитектором

Ниже расположен весь комплект, Вы можете ознакомиться с его качеством и объемом работы (легкое размытие графики предусмотрено только для демонстрации на сайте). Заказав проект, Вы получите идеальные чертежи и по графике, и по содержанию.



Вид южный

Вид сверху.



В статье с описанием этого проекта, размещены фотографии строительного процесса. По этим фотографиям мы осуществляем авторский надзор.



л.01- Общие данные

л.01- Общие данные (продолжение)

л.02- Генеральный план

л.03- Расчет инсоляции

л.04- Фасад 1-5

л.05- Фасад 5-1

л.06- Фасад А-Д

л.07- Фасад Д-А

л.08- Разрез 1-1

л.09- Разрез 2-2

л.10- Разрез 3-3

л.11- Кладочный план1 этажа



л.12- Маркировочный план1 этажа



л.13- Кладочный план 2 этажа



л.14- Маркировочный план 2 этажа



л.15- Кладочный план чердака



л.16- План кровли



л.17- Развертка канала Р-1



л.18- Развертка канала Р-2



л.19- Развертка канала Р-3



л.20- Развертка канала Р-4



л.21- Детали стен Сечения 4-4, 5-5, 6-6



л 22, 23- Детали стен. Сечения 7-7 8-8 9-9



л.24- Схемы оконных блоков, балконных дверей



л. 26- Узел А (устройство четверти). Узел Ф1, Ф5-Ф7 (декоративные элементы)



л. 27- Схема декора дома. Узел Ф2, Ф3



л. 28- Схема ограждения ОГ1

л. 29- Схема ограждения ОГ2. Спецификация ограждения ОГ2

л. 30- Схема ограждения ОГ3. Спецификация ограждения



л. 31- Схема ограждения ОГ4. Спецификация ограждения ОГ4



л. 32- Схема ограждения ОГ5. Спецификация ограждения ОГ5



л. 34- Экспликация полов

Мы не тратим Ваше время на общение с менеджерами, обсуждение начинается сразу с архитектором.

Также приглашаем ознакомиться с некоторыми проектами, выполненными нами:



Все проекты — на страничке Проекты. Статьи содержат фотографии реализации домов.

Спасибо за доверие

С уважением, Катерина







DREAMLINE.house – Проекты одноэтажных домов и коттеджей



Пример проекта

---



Полный проект частного загородного дома представляет собой альбом чертежей с рабочей документацией, в которой четко указаны все архитектурно-строительные параметры здания. Наши готовые проекты коттеджей и домов имеют в своем составе все основные и необходимые архитектурные и строительные чертежи. Средне статический проект от нашего Архитектурного Бюро состоит из альбома формата А3, в котором от 70 до 150 листов. Количество листов в альбоме зависит от конкретного проекта, от сложности архитектурных, конструктивных и инженерных решений.



Наша рабочая проектная документация разрабатывается квалифицированными архитекторами, конструкторами и инженерами. Рабочий проект одноэтажного коттеджа или дома с мансардой предусматривает проработанные и детализированные чертежи как архитектурных планов и фасадов вместе с разрезами по зданию, с указанием «пирогов» всех конструкций, так и конструктивные решения от фундамента до перекрытий и кровли.



Рабочий проект на дом необходим на этапе составления детализированной сметы, в процессе строительно-монтажных работ и ведения авторского и технического надзора,  для регулярного контроля качества строительства и проверки  всех несущих конструкций здания на соответствие строительным нормам и правилам.



Полный состав проектной документации на строительство

---



Наш полный рабочий проект включает в себя 2 (два) альбома чертежей:



1. Альбом «Паспорт Проекта» (ПП).

Альбом «Паспорт Проекта» предназначен для получения разрешения на строительство дома, подачи Уведомления о строительстве, сдачи дома в эксплуатацию гос.органам. Данный альбом включает в себя основные архитектурные чертежи.

Продажа «Паспорта Проекта» без приобретения Альбома «Рабочего Проекта» не осуществляется.



2. Альбом «Рабочий Проект» (РП).

   Альбом включает в себя полный детализированный и проработанный комплект рабочих архитектурно-строительных чертежей, а так же конструктивные чертежи и инженерную часть проекта, на основании которых, считается детализированная смета перед строительством и далее ведутся строительно-монтажные работы по возведению загородного дома, ведется авторский и технический надзор за строительством. В состав данного альбома входит три раздела: Архитектурные Решения (раздел АР), Конструктивные Решения (раздел КР), Инженерное Оборудование (раздел ИО):



• Архитектурные Решения (Раздел АР)

В альбом рабочих чертежей раздела Архитектурные Решения входят все основные листы проекта, касающиеся архитектуры здания:

• Пояснительная записка с основными данными и технико-экономическими показателями.
• Архитектурные планы, кладочные планы несущих стен и перегородок.
• Четыре фасада здания  с указанием фасадной отделки, деталями и элементами фасадов, с высотными отметками и размерами.
• Чертеж плана кровли здания с водостоками.
• Несколько разрезов с флажками и «пирогами» конструкций.
• Экспликация полов с сечениями по этажам.
• Спецификации окон и входных дверей с узлами монтажа по ГОСТу.
• В архитектурных чертежах четко обозначены все размеры и высотные отметки, даны привязки всех оконных и дверных проемов, шахт с коммуникациями, высоты и отметки этажей, толщина и конструкция стен; детально расчерчены основные архитектурные и конструктивные узлы.





• Конструктивные Решения (Раздел КР)

Данный раздел рабочего проекта дома разрабатывается на основании сбора и анализа всех нормативных нагрузок на все конструкции здания и с учетом физико-механических свойств грунтов, на которые передаются нагрузки от здания. Рабочие чертежи раздела КР в наших проектах включают в себя как и общие Конструктивные Решения, так и разделы КЖ (Конструкции Железобетонные, так как в наших проектах большинство фундаментов и перекрытий выполнено из монолитного железобетона), раздел КД (Конструкции Деревянные, так как в большинстве проектов конструкции выполнены из деревянных стропил) и раздел КМ (Конструкции Металлические, так как в некоторых проектах мы применяем в том числе металлические балки). В Раздел КР включено:

• Пояснительная записка по конструкциям дома и общие данные.
• Детализированные чертежи всех конструкций здания (фундаменты, перекрытия, колонны и пилоны, перемычки, конструкции кровли, конструкции крылец и лестниц), с размерами и отметками, с узлами, сечениями, ведомостями деталей и объемами материалов.



• Инженерное Оборудование (Раздел ИО)

Раздел Инженерное Оборудование в наших проектах включает в себя разделы проекта по Отоплению + Водоснабжению + Вентиляции + Канализации (сокращенно это ОВиВК). Проект отопления разрабатывается на основании выполненных теплорасчетов. Инженерный проект предусматривает полную рабочую документацию по всем основным внутренним инженерным системам. В проекте обозначены конкретные модели радиаторов, трассы к ним, подводки горячего и холодного водоснабжения, отвод канализации, схемы теплых полов с гребенками, принципиальная схема котельной с оборудованием, ведомостями и спецификациями.

Проект электрообеспечения не входит в типовой проект коттеджа. Так как электротехнический проект мы выполняем только после разработки

дизайн-проекта интерьеров, когда точно известна расстановка мебели, привязки розеток и выключателей, подобраны и размещены все люстры и светильники, бра, торшеры, подсветки для картин, решена подсветка дома и участка. Проект электрики без дизайн-проекта интерьеров не имеет смысла.



Просим обратить внимание, что для любого готового проекта дома может потребоваться корректировка конструкций фундамента и ограждающих конструкций с учетом геологических особенностей Вашего участка (песок, глина, уровень грунтовых вод и т.п.) и климатического пояса.



Возможно внесение любых изменений, корректировок и дополнений (перепланировка, добавление цоколя и/или мансарды, пристройка гаража, бассейна, изменение фасадов и т.п.) в любые наши проекты за дополнительную плату.



Дополнительно Вы можете заказать:



Важное во всех наших проектах:

• Во всех проектах применены только экологически чистые материалы и строительные технологии, проверенные десятилетиями.
• Все проекты – авторские.
• Все проекты выполнены на высоком современном технологичном уровне.
• Рабочая документация проработана до мелочей.
• Все проекты имеют возможность свободной внутренней планировки.

Все проекты, представленные в данном каталоге www.DREAMLINE.house , являются предметом авторского права. Тиражирование, публикация, использование в строительстве, коммерческое и любое другое использование возможно только с письменного согласия ООО «ДИЗАЙНУС». Наше авторское право защищено Законом РФ об Авторском Праве.



Архитектурный проект загородного дома • Индивидуальное проектирование



Архитектурно-строительное проектирование частного дома в стиле Райта. Тверская область



Вид на дом со стороны главного фасада. 3D визуализация из архитектурного проекта



Архитектурное решение бокового фасада дома



Визуализация архитектурного решения террасы со стороны заднего фасада дома

Индивидуальное проектирование

Наша архитектурная проектная мастерская специализируется на проектировании объектов загородного сектора недвижимости. Разработаем для Вас индивидуальный архитектурный проект дома, а также все другие важные и необходимые разделы проектной документации для комфортного строительства дома с разумной минимизацией затрат.

На данной странице сайта Вы можете как ознакомиться с составом архитектурного проекта (АР — архитектурные решения) загородного жилого дома — узнать что он в себя включает; уровень его проработки, состав чертежей; степень детализации общего вида (3D визуализации), так и заказать индивидуальное проектирование. Для наглядности показан пример архитектурного проекта загородного дома общей площадью 205,3 кв.м. в Тверской области.

Навигация

Для чего нужен архитектурный проект

2 этап работы над Вашим домом начинается с разработки архитектурного проекта. Не пройдя первый этап эскизного проектирования, на втором делать нечего, так как в архитектурном разделе подробно прорабатываются решения дома, утвержденные в эскизном проекте.

Архитектурный проект (раздел АР) нужен для того, чтобы дать детальные и подробные решения элементов дома — состав стен, перегородок, кладочные планы и фасады, узлы и фрагменты, чертежи дверей, окон, их количество, подсчитать ведомость материалов — строительных и отделочных, дизайн фасадов дома — проработка наружной отделки и др.




Что входит в состав архитектурного проекта

Ниже приводим список, что включает в себя архитектурный проект дома. Необходимый состав архитектурного проекта обсуждается с заказчиком и фиксируется в техзадании.

• титульный лист (обложка)
• содержание (ведомость чертежей проекта)
• пояснительная записка
• основные строительные показатели
• схема генерального плана М1:500
• ведомость отделки фасадов
• фасады
• цветовое решение фасадов
• компьютерная 3D визуализация (с дизайном фасадов)
• поэтажные кладочные планы
• отделочные планы
• экспликация полов
• ведомость отделки помещений
• план кровли
• основные разрезы по дому
• спецификации заполнения оконных и дверных проемов
• архитектурные решения лестниц, входных групп
• детали, узлы, фрагменты
• чертежи авторских элементов

Пример архитектурного проекта загородного жилого дома

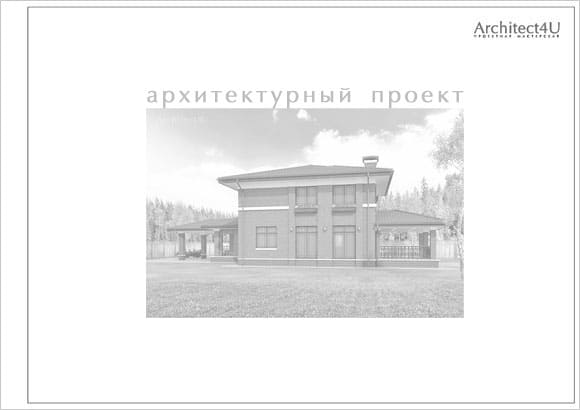

Обложка проекта АР



Титульный лист проекта



Содержание проекта АР



Содержание проекта АР



Пояснительная записка



Пояснительная записка

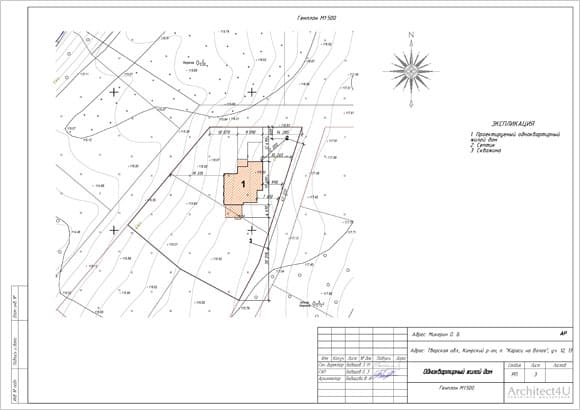

Схема генерального плана (ГПЗУ)

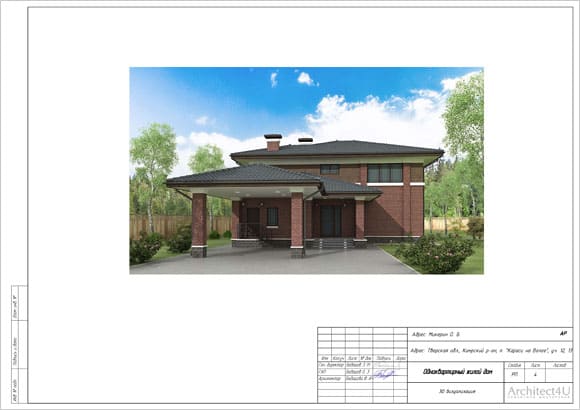

3D визуализация главного фасада дома — 1

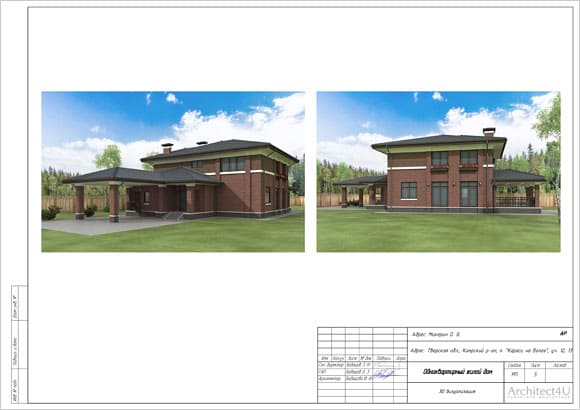

3D визуализация — 2



3D визуализация — 3

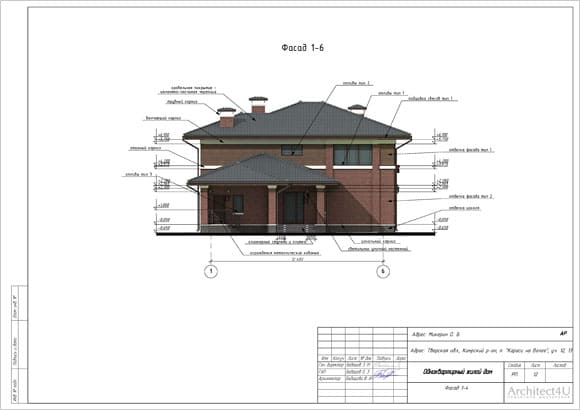

Кладочный фасад — 1 (Главный фасад)

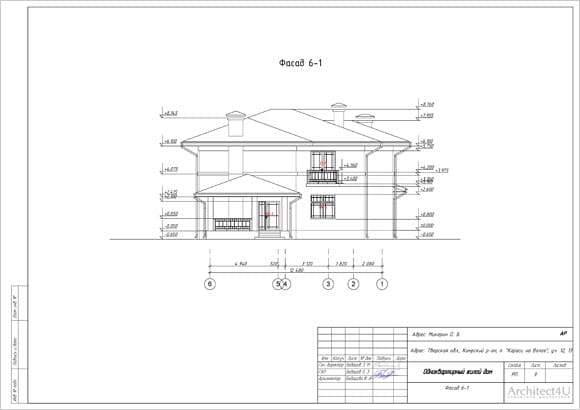

Кладочный фасад — 2 (Задний фасад)



Кладочный фасад — 3 (Правый фасад)



Кладочный фасад — 4 (Левый фасад)



Цветовое решение. Главный фасад дома



Цветовое решение. Задний фасад дома



Цветовое решение. Правый фасад дома



Цветовое решение. Левый фасад дома



Кладочный план первого этажа



Кладочный план второго этажа



Разрез продольный



Разрез продольный



Архитектурный разрез по наружной стене



Архитектурный разрез по наружной стене

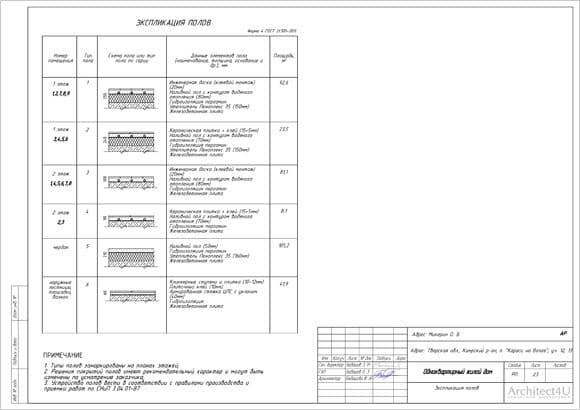

Экспликация полов. Сечения



Ведомость отделки помещений



Спецификация оконных и дверных проемов



Спецификация оконных и дверных проемов



Ведомость отделки фасадов



Ведомость отделки фасадов



Ведомость отделки фасадов

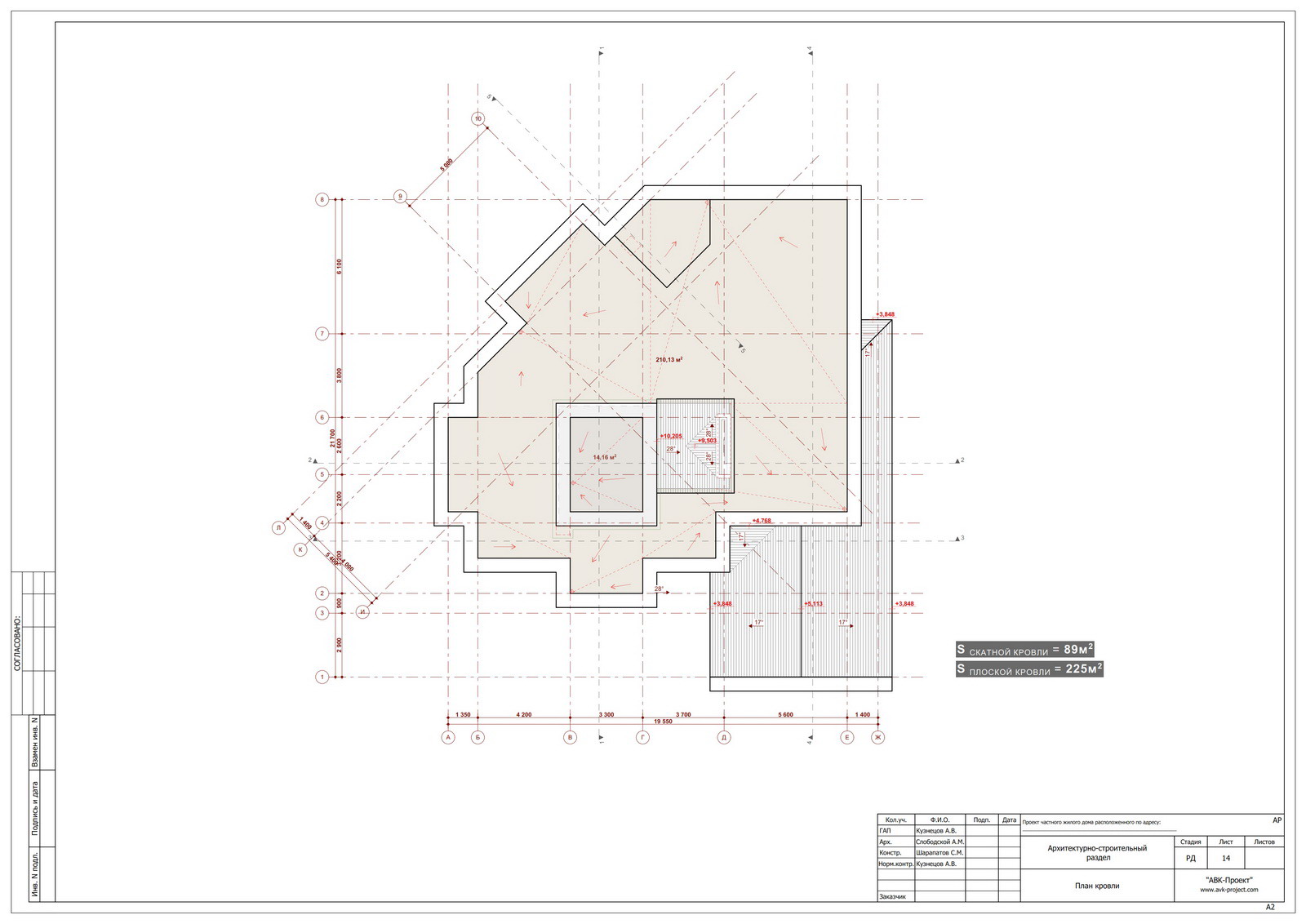

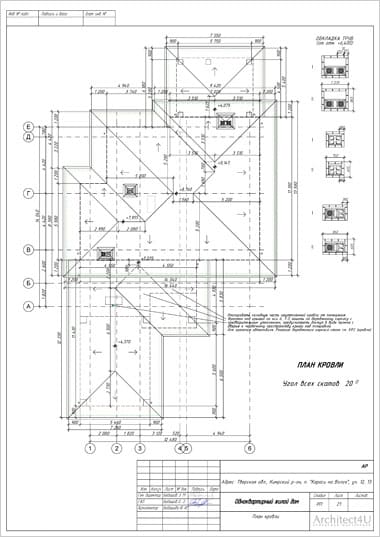

План кровли



Как заказать архитектурный проект дома

Если Вам понравились наши проекты домов и ответственный подход к проектированию, и при этом есть необходимость заказать изготовление индивидуального архитектурного проекта жилого дома, направляйте заполненное техзадание на электронную почту info@architect4u.ru, либо посредством мессенджеров — Whatsapp, Viber, Telegram. В течение суток заявку рассмотрит главный архитектор, обсудит и выяснит в ходе диалога необходимые детали, и в результате будет сформировано коммерческое предложение, включающее стоимость, сроки выполнения и состав проектных работ. В случае согласования КП (коммерческого предложения) переходим к оформлению и подписанию договора. Мы придерживаемся авансовой системы расчетов. Первоначальный платеж составялет 50%.

Архитектурное проектирование согласно ГОСТ

При осуществлении проектной деятельности, включая разработку архитектурных проектов на территории РФ рекомендуется к исполнению ГОСТ 21.501-2011 ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ АРХИТЕКТУРНЫХ И КОНСТРУКТИВНЫХ РЕШЕНИЙ. Настоящий стандарт устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Авторское право и архитектурный проект

Если рассматривать понятие авторского права и архитектурного проекта, необходимо отметить следующее:

• как архитектурный проект полностью, так и его отдельные чертежи и другие данные, определяющие и объясняющие авторский замысел архитектора являются объектом авторского права и защищаются законом РФ
• если рассмотреть все разделы проектной документации, то выражение авторского замысла архитектурного объекта содержится исключительно в разделе архитектурных решений (АР)
• ввиду творческой специфики архитектурной деятельности, права на результат работы (проекты, макеты, изображения, чертежи, описания, построенные объекты (реализация проектов)) не подлежат регистрации
• подтверждение авторских прав архитектора на объекты его творчества происходит согласно положений Гражданского Кодекса РФ
• в случае успешного подтверждения авторских прав на архитектурный проект, либо другие объекты архитектурной деятельности, начинает действовать режим охраны данных прав до конца дней жизни автора — архитектора и в течение 70 лет после

Загородный жилой дом. Проектирование и строительство

Сравнительный анализ материальных затрат

Как правило, стоимость качественно выполненного рабочего проекта в полной комплектации в процентном соотношении составляет порядка 5% от стоимости строительства «коробки» дома. Эскизный проект — 0,8%, архитектурный проект — 0,9%, проект конструктивных решений — 1,4%, проекты инженерных решений — 1,9%.

Стоимость разработки полного рабочего проекта (АР, КР + Инженерия) для строительства индивидуального дома можно узнать на странице онлайн расчета

Вы ознакомились с составом архитектурного проекта

Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР)

• Главная
• /
• Статьи
• /
• Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР)

Пример Эскизного проекта
Пример рабочего проекта. Конструктивный раздел.

Ниже приведен пример основного комплекта рабочей документации Архитектурного раздела, выполненного в нашем архитектурном бюро. Мы выполняем полноценное 3Д моделирование здания в процессе проектирования (технология  BIM), что позволяет избежать ошибок в документации, а так же очень точно рассчитать необходимое количество всех строительных материалов.

Общие данные



Технико-экономические показатели



Генплан участка



План осей



План 1 этажа



План 2 этажа



План 3 этажа



План кровли



Разрез 1



Разрез 2



Разрез 3



Разрез 4



Разрез 5



Конструктивная схема 1



Конструктивная схема 2



Конструктивная схема 3



Конструктивная схема 4



Узел цоколя



Узел свеса кровли

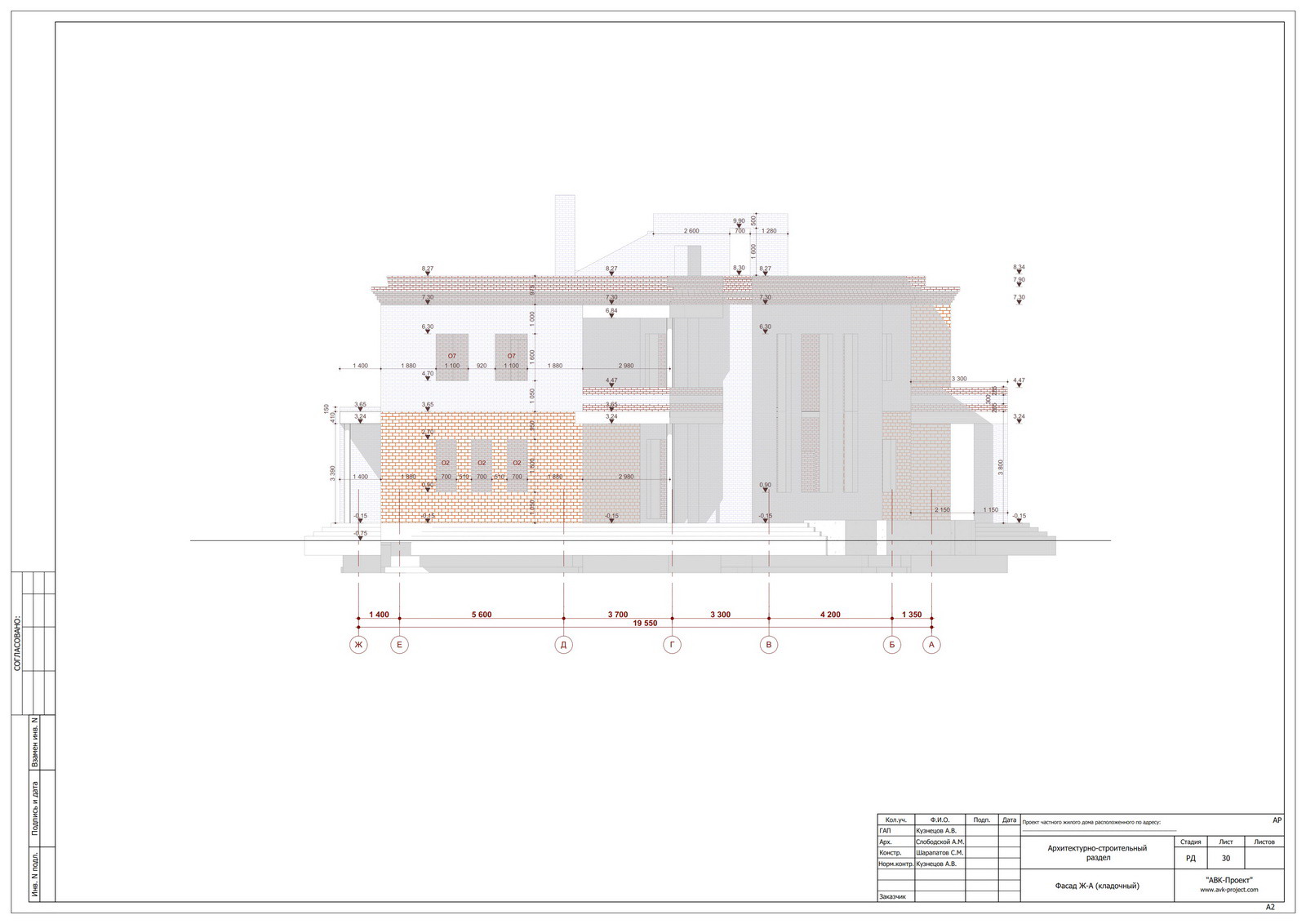

Фасад кладочный 1



Фасад кладочный 2



Фасад кладочный 3



Фасад кладочный 4



Фасад кладочный 5

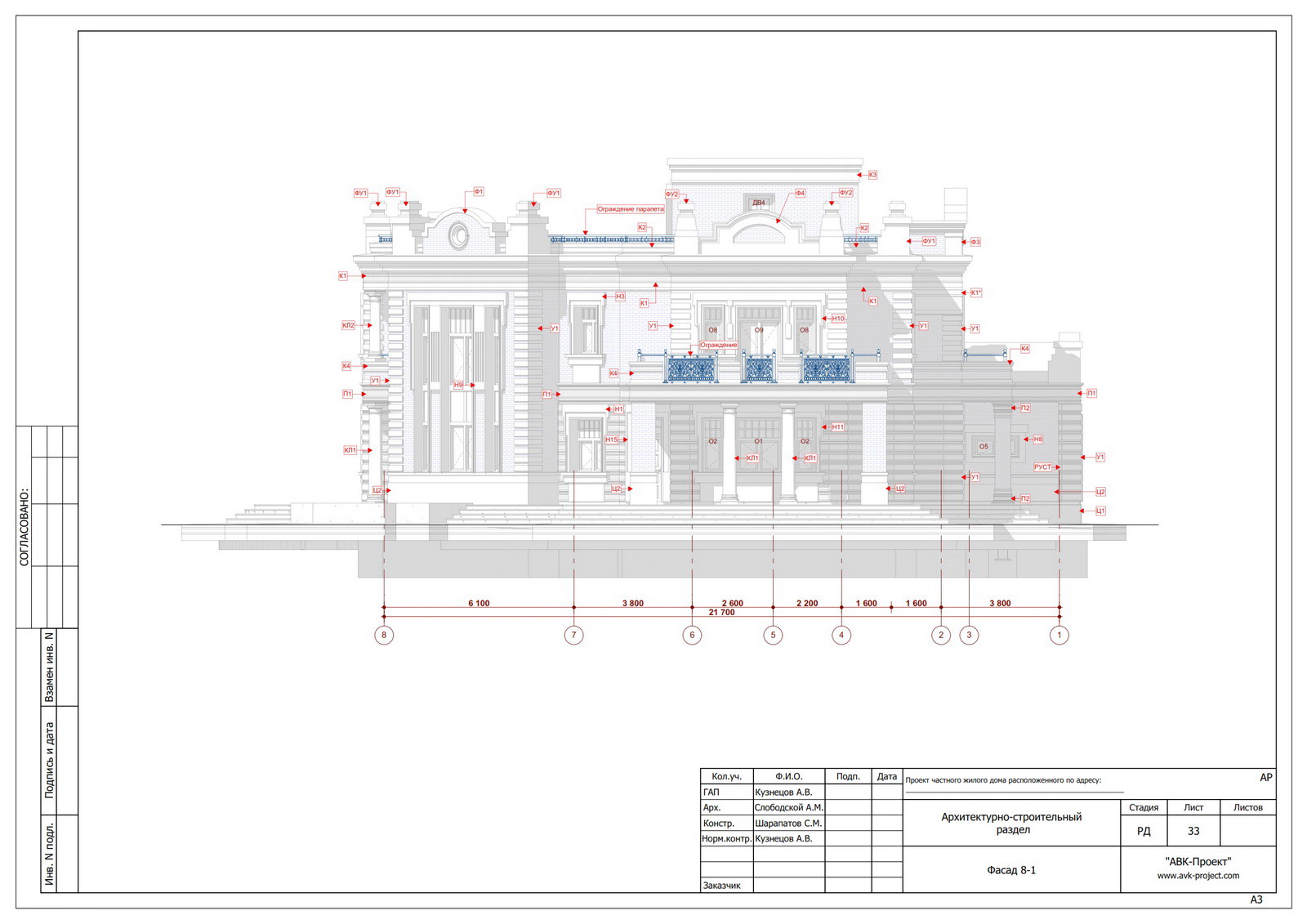

Фасад 1



Фасад 2



Фасад 3



Фасад 4



Фасад 5

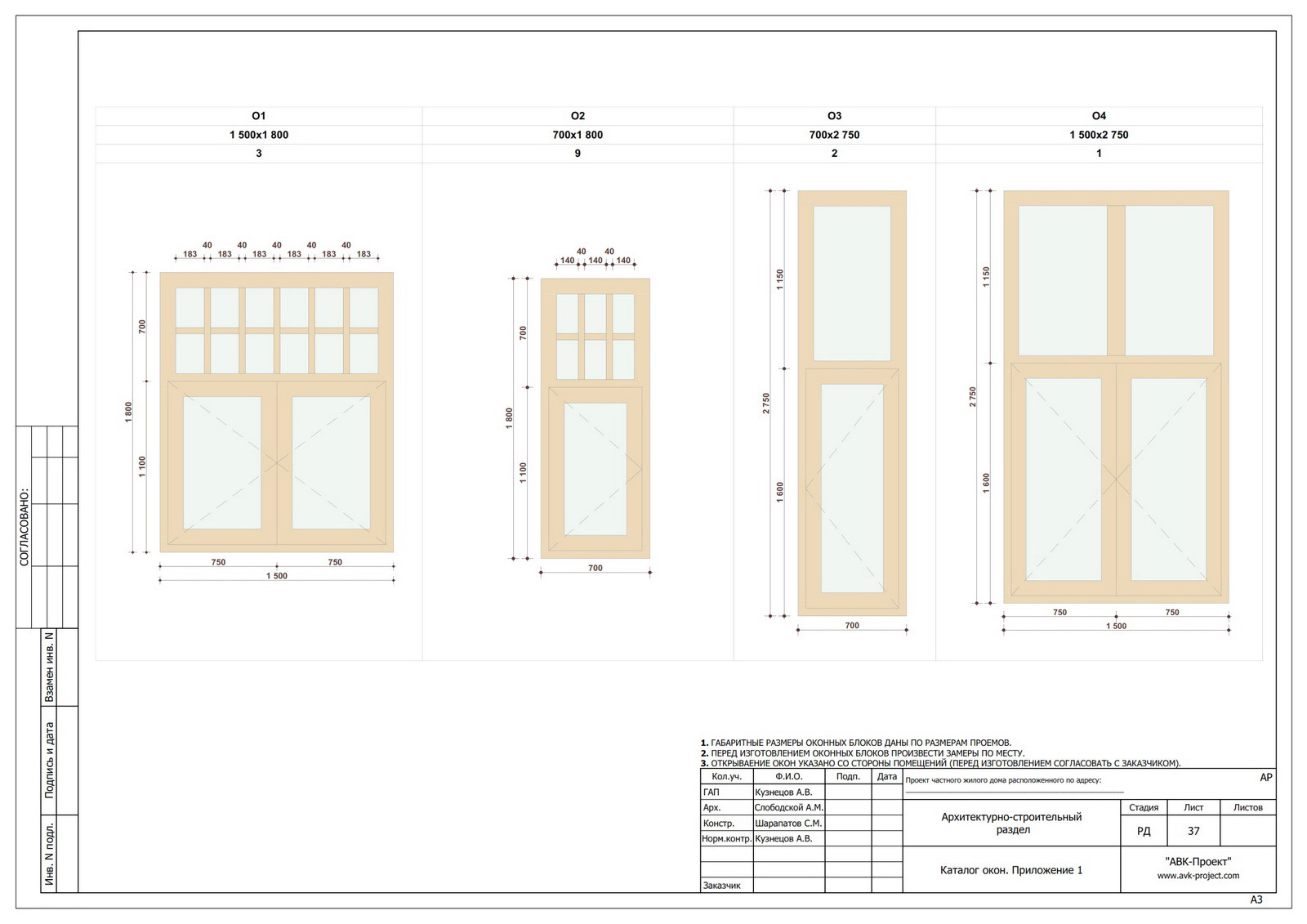

Окна 1



Окна 2



Окна 3



Окна 4



Ворота



Двери 1



Двери 2



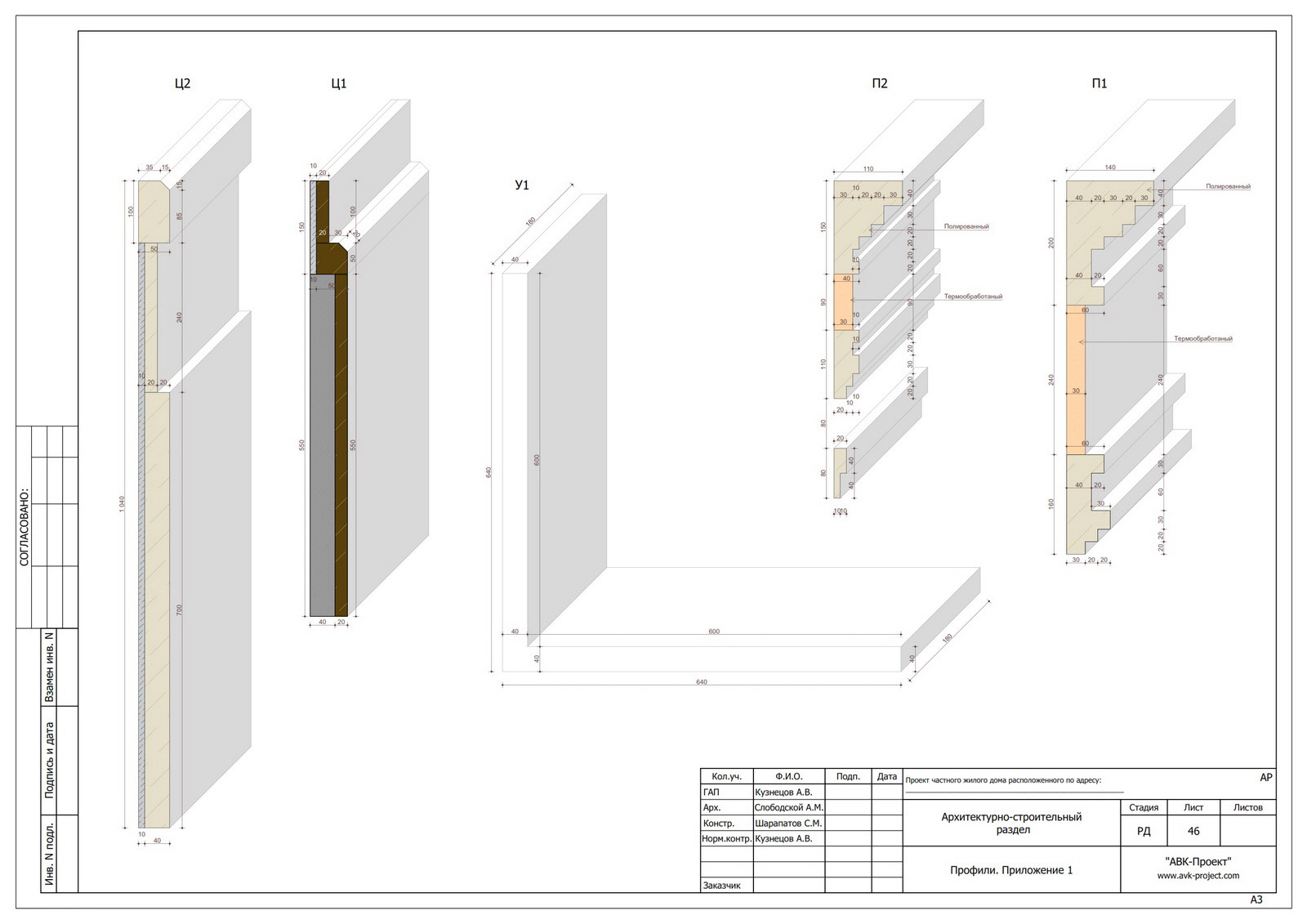

Спецификация декоративных эл-ов 1



Спецификация декоративных эл-ов 2



Спецификация декоративных эл-ов 3



Спецификация декоративных эл-ов 4



Спецификация декоративных эл-ов 5



Спецификация декоративных эл-ов 6



Спецификация декоративных эл-ов 7



Спецификация декоративных эл-ов 8



Спецификация декоративных эл-ов 9





Спецификация декоративных эл-ов 10



Спецификация декоративных эл-ов 11



Спецификация декоративных эл-ов 12



Спецификация декоративных эл-ов 13



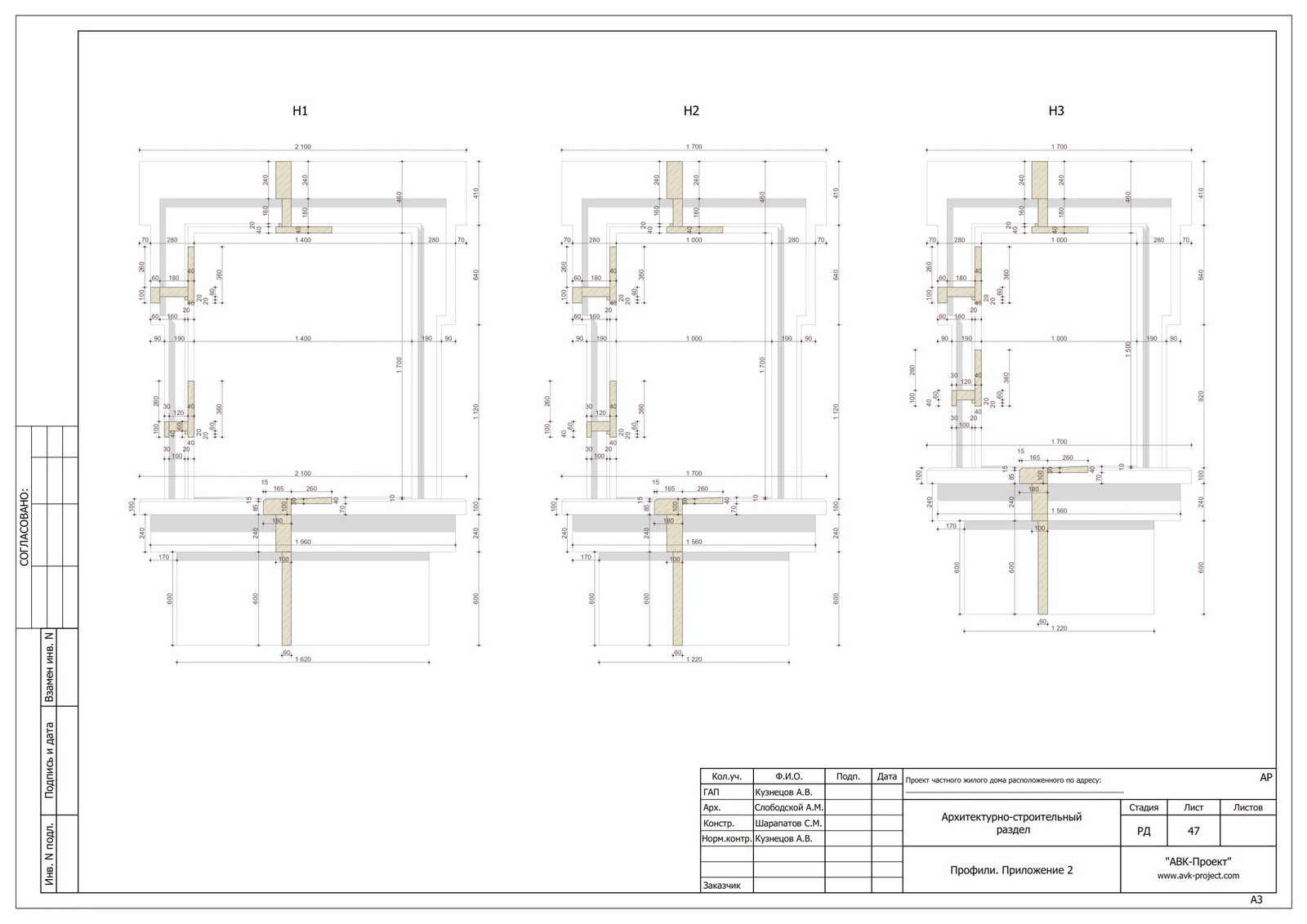

Узлы и детали 1



Узлы и детали 2



Узлы и детали 3



Узлы и детали 4



Узлы и детали 4







АР, КР, КМ, КЖ, Проект усиления конструкций, ВК, ЭО, ТХ, ОВ, — последовательность разработки и согласования рабочего проекта

Рабочий проект, раздел: АР, КР, КМ, КЖ, Проект усиления конструкций, ВК, ЭО, ТХ, ОВ, — последовательность разработки и согласования рабочего проекта

АР проект раздела «Архитектурные решения»

АР. Архитектурными решениями называется раздел проектной документации, в котором излагаются авторское видение архитектурного объекта: указывается его внешний и внутренний облик, пространственная, функциональная и планировочная организация. Эти данные фиксируются и реализуются в построенном здании.
Архитектурное проектирование АР, соответственно — это работа по созданию прототипа будущего объекта. Среди главных элементов архитектурного решения — архитектурно-художественный (решения по проектным материалам, от которых зависит внешний вид и интерьер объекта), архитектурно-планировочный (поэтажный план здания), конструктивный.
Раздел «Архитектурные решения» является неотъемлемой частью проектной документации для всех типов нежилых и производственных помещений. Это обязательный и самый начальный этап проектирования объекта. Он дает основу для разработки других разделов проектной документации.
При разработке раздела архитектурных решений, учитывается функциональное предназначение здания и соответствующие требования государственных стандартов и нормативной документации. Это способствует определению наиболее верного варианта технического решения.
Готовый раздел «Архитектурные решения» представляет собой альбом разработанной документации и набор чертежей, в которых обозначаются элементы архитектурного облика объекта.
Правильно разработанные архитектурные решения обеспечат грамотную организацию строительных работ, оптимизируют рабочие процессы. Итогом строительства станет не только визуально привлекательный, но и безопасный, надежный и функциональный объект.
В частности, именно этот раздел определяет схему расположения здания на участке строительства, схемы фундаментов, поэтажные планы объекта, план кровли, спецификацию дверных и оконных проемов, варианты внутренней отделки и т.п.
Разрабатывают раздел архитектурных решений специализированные проектные организации, имеющие лицензию на подобный вид деятельности. Стоимость разработки меняется в зависимости от площади объекта, его специализации и расположения. Играют роль и личные предпочтения заказчика — если они не выходят за рамки определенных правил и норм. Кроме того, серьезно влияет на сроки и стоимость разработки проектной документации наличие у заказчика всех необходимых документов. В случае их отсутствия сроки выполнения раздела могут затянуться.

Работы по проектированию

Состав проекта определяется типом помещения. Здания, офисы, складские помещения — все эти сооружения требуют проведения проектных работ различного вида. Функциональное назначение будущего строения также играет важную роль в проектировании. Например, основным требованием для жилого дома является продуманная проектировка комфортабельности, а для склада — всевозможных технических зон.

Архитектурные мастерские и бюро

Архитектурные бюро или мастерские — это предприятия, занимающиеся соответствующим проектированием сооружений, таких как дома или коттеджи. Кроме того, в их обязанности может входить разработка проектной документации для работ по перепланировке и ремонту зданий, по строительству инженерных сооружений. Согласование проекта также может выполняться такими предприятиями.

Проектные организации и бюро

Проектные организации оказываются незаменимыми помощниками при составлении планов для предстоящих ремонтно-строительных работ. На основании изложенных заказчиком идей, пожеланий и предоставленных в проектное бюро эскизов, производится согласование решений и разработка рабочих чертежей. Очень часто, для экономии сил и времени заказчика, проектные бюро берут на себя также функции согласования проектов.

Архитектурное проектирование

Процедура формирования проектной документации, описывающей архитектурные решения и внешний вид будущего здания, называется архитектурным проектированием. В результате этого процесса определяются и будущий облик сооружения, и особенности его постройки и последующего использования. Надежность и долговечность здания во многом зависит от того, насколько грамотно было проведено архитектурное проектирование.

Проектирование зданий и домов

Пожалуй, это наиболее трудоемкий и сложный процесс для архитектора. Для успешного выполнения проектирования домов требуются знания из области специальных дисциплин. Теоретическое и практическое понимание свойств, способов и условий использования различных материалов определяет качество конечного продукта — здания. Учёт архитектором всех тонкостей проектирования сооружения позволяет создать под ним прочный, но не видимый глазу фундамент, на который будут опираться не только строители, но и будущее здание. Название этого «фундамента» — проект.



КР проект раздела «Конструктивные решения»

Проектирование КР. Конструктивными решениями называют раздел в составе проектной документации, который отражает архитектурные решения в виде конкретных расчетных данных. Конструктивные решения, а также входящие в их состав объемно-планировочные решения соответственно выполняют на основе конкретных разработанных ранее архитектурных заданий.
Главная задача проектирования раздела конструктивных, а также объемно-планировочных решений — определение полного объема предстоящих строительных работ, выбор оптимальных стройматериалов и несущих конструкций под каждый конкретный вид работ, с целью обеспечения максимальной устойчивости постройки.
В этом разделе проектировщики описывают и обосновывают технические решения для достижения необходимой прочности, устойчивости, пространственной однородности объектов строительства. Имеется в виду не только объект в целом, но также его отдельные конструктивные элементы, детали, узлы.
Основание для конструктивных решений — сочетание взаимосвязанных несущих конструкций объекта. Независимо от используемых строительных материалов и способов постройки здания, конструктивные решения должны обеспечить устойчивость, жесткость и прочность. При этом важным фактором является оптимизация несущих способностей конструкций объекта. То есть, закладывание характеристик материалов, максимально подходящих по параметрам к каждой конкретной задаче.
Соответственно, объемно-планировочные решения представляют собой компоновку элементов объекта. Цель их — удовлетворение определенных эксплуатационных, экономических, конструктивных и эстетических требований.
В основе конструктивных решений — инженерные расчеты. Они выполняются с использованием специализированных компьютерных программ, что способствует избеганию ошибок и прочего влияния «человеческого фактора».
Конструктивные решения являются неотъемлемой частью общего проекта здания — это требование прописано в строительных нормах и федеральном законодательстве.
Реализуются конструктивные решения в виде отдельных частей, в зависимости от типа конструкций: металлических, железобетонных, деревянных или металлодеревянных. Проект решений состоит из текстовой и графической части.
Проектированием конструктивных решений должны заниматься исключительно специализированные проектные организации.

КЖ проект раздела «Конструкции железобетонные»

КЖ. Раздел проектирования конструкций является обязательным элементом проекта любых строительных работ, связанных с возведением или изменением опорных элементов объекта, от которых зависит надежность и жесткость постройки.
Конструкции проектируются как при новых постройках объектов, так и перепланировках, перевооружении и реконструкции зданий.
Проектирование конструкций является довольно емким понятием, включающим в себя проектирование основных конструкций здания, а также конструкций навесов, лестниц, козырьков и т.п. Если речь идет о необходимости прокладки наружных инженерных систем, возведении подпорных стен и т.п. — в этом случае также необходимо проектирование конструкций.
Одним из подразделов в проектировании конструкций является разработка проектов железобетонных конструкций. Они классифицируются по способу выполнения, виду применяемого бетона, виду напряженности.
Проектирование железобетонных конструкций выполняют для устройства фундаментов, обустройства плит перекрытий, возведения колонн, ригелей и диафрагм жесткости (если речь идет о каркасных зданиях), устройства лестниц и консолей.
Проектная документация по разделу железобетонных конструкций состоит из общих данных, пояснительной записки, плана фундаментов и разрезов (с отметками высот), плана монолитного пояса, чертежей отдельных элементов конструкций, спецификации элементов перекрытий.
Конструкции из железобетона требуют максимально точных расчетов. Особенно это касается расчетов защитных слоев бетона и армирования.
Для выполнения проекта раздела «Конструкции железобетонные» привлекаются специализированные проектные организации. Так как железобетонные элементы являются основными и наиболее сложными элементами строительства и являются самой дорогой частью в процессе возведения объекта, важно проводить профессиональное проектирование.
Практика показывает, что в процессе эксплуатации здания полностью окупаются расходы на проведение проектирования железобетонных конструкций. Это происходит за счет использования материалов с оптимальными характеристиками и эксплуатационными свойствами.
В проекте рассматриваются следующие возможные железобетонные элементы: фундаменты, перекрытия и стены, объемные элементы, ступени, площадки и лестничные марши, сваи и стеновые панели.

Проект усиления конструкций

Проектирование усиления конструкций является одним из сложнейших этапов проектных работ. При разработке проекта усиления учитываются требования тысяч нормативных документов, учитывая технологические и проектные варианты. Однако нормативов, непосредственно касающихся проекта усиления нет — есть только общие рекомендации к разработке.
В состав проекта усиления могут входить конструктивные решения и технологии по повышению или восстановлению несущей способности конструкций или объектов в целом. По большей степени этот проект предполагает проведение ремонтных и восстановительных работ на существующих конструкциях. В таком случае он должен разрабатываться только на основе результатов обследования конструкций и проектирование км или кж.
Принципы восстановления, соответственно, в каждом случае индивидуальны — они исходит из видов повреждений, возможностей их устранения и сроков. Например, при разработке проекта усиления во время аварийно-восстановительных работ приоритетной задачей является скорейшее восстановление объекта для запуска в эксплуатацию с учетом имеющихся ресурсов и возможностей. А вот при плановом проектировании усиления конструкций основой проекта становится экономико-техническое сравнение вариантов усиления. При этом учитывается максимально возможное использование имеющихся конструкций.
Проект усиления, при условии разработки его специализированной проектной организацией, обеспечит эффективное восстановление несущих способностей конструкций зданий и сооружений. При этом гарантируется безопасная и надежная эксплуатация объектов на протяжении 40 и даже 50 лет. Как уже говорилось ранее, существуют тысячи вариантов проектов усиления, которые касаются как зданий целиком, так и всех возможных элементов объектов: фундаментов, перекрытий подкрановых путей и т.п.
Наличие проекта поможет сэкономить на восстановительных работах, существенно продлить эксплуатацию объекта после капитального ремонта. Выполнение подобных работ без проекта нежелательно, так как усиление конструкций без глубокого изучения причин и разрушения не приведет к эффективному результату. Наоборот — здание может стать аварийным и, соответственно, не пригодным к эксплуатации.
Стоимость проекта усиления (проектирование км или кж) варьируется в зависимости от типа исследуемого объекта, его технических параметров, общего состояния конструктивных элементов.

КМ проект раздела «Конструкции металлические»

Проектирование КМ. При строительстве нежилых объектов довольно часто применяются металлоконструкции. Их применение основывается на данных раздела проектной документации под названием «Конструкции металлические». В целом, рабочую документацию по конструкциям можно разделить на две группы. Первая — это непосредственно документация по конструкциям металлическим. Она составляется на основе материалов техническогопроекта для последующего создания деталировочных чертежей. Вторая часть — деталировка металлических конструкций. В этом случае прорабатываются все элементы конструкций по отдельности. Эти чертежи могут быть основой для изготовления металлоконструкций на предприятиях (в случае необходимости).
В состав проекта металлических конструкций входят планы и разрезы конструкций объекта, конструктивные решения элементов, варианты их сопряжения, спецификации металла. На этой стадии проводится увязка конструкций с другими частями проекта. Расчет конструкций оформляется в формате расчетно-пояснительной записки.
Детализированные проекты металлоконструкций состоят из чертежей отдельных элементов всех металлических конструкций, монтажных схем.

Проектирование КМ


При проектировании раздела металлических конструкций учитывается ряд основных требований. В первую очередь, условия эксплуатации — они определяют конструктивную форму конструкций и наиболее подходящий вид материала.
Второе требование — экономия металла. Это легко объяснимо, так как металл является дорогим строительным материалом. Поэтому используют его чаще всего в случаях, когда применение других материалов (например, железобетона) не является рациональным.
Следующий фактор — технологичность. Проекты составляются с учетом технологических требований по монтажу металлоконструкций, с упором на современные способы монтажа. Это влияет на снижение трудоемкости процесса.
Кроме того, при разработке проекта учитывается эстетичность готовых металлоконструкций, гармоничность их форм. Особенно это важно, когда застройка ведется в черте города, с учетом требований городской власти к архитектурным формам объектов.
Проект раздела «Конструкции металлические» выполняют специализированные проектные организации. При проектировании достигаются три показателя, от которых зависит стоимость металлоконструкций и работ по их сборке. Это экономия стали, повышение производительности труда, снижение трудоемкости и сроков монтажа.

Последовательность разработки и согласования рабочего проекта

Можно и поделиться опытом по поводу согласования рабочего проекта в городских службах. Все заказчики почему-то бояться заниматься данным вопросом самостоятельно и платят людям за эту услугу сумму, которая на 50% превышает стоимость разработки рабочего проекта.

На самом деле в согласовании рабочего проекта нет ничего сложного. Необходимо иметь только время и желание. После того как было принято решение о проектировании, необходимо получить решение местных органов власти по реконструкции или проектировании какого-то здания (супермаркет, магазин, аптека и т.д.). После получения данного документа необходимо обратиться в лицензированную проектную организацию для разработки рабочего проекта. Следующий этап — это заказ технических условий в городских службах (Водоканал, Энергоснабжающая организация, Городские тепловые сети).

Для заказа технических условий в проектной организации предоставляются инженерные нагрузки (электричество, вода, тепло и т.д.). И с этими нагрузками, паспортом БТИ (если есть существующее здание и происходит реконструкция), необходимо обратиться в соответствующие инстанции. После того, как технические условия получены, их нужно передать в работу инженерам — проектировщикам.

Вместе с этим они разрабатывают паспорт наружной отделки и генеральный план. Как только один из разделов готов, необходимо взять 2 экземпляра соответствующего раздела, технические условия, оригинал генерального плана и отправиться в инстанцию для согласования раздела, т.е. если раздел ВК (водопровод и канализация) то в Водоканал и т.д.

Когда все разделы будут согласованы, а именно: ВК, ОВ (отопление и вентиляция), ЭМО (электроснабжение и электроосвещение), и проставлены печати этих инстанций на оригинале генерального плана, можно полный рабочий проект (ГП, АС, ТХ, ВК, ОВ, ЭМО) и пояснительную записку отнести в Роспотребнадзор и такой же проект в Городское управление по чрезвычайным ситуациям (в городскую службу — к пожарным). В этих инстанциях необходимо получить заключения на рабочий проект. Параллельно с согласование разделов можно согласовать и паспорт наружной отделки. Следующий этап после получения заключений — это комплектация рабочего проекта на согласование к городскому инженеру, для получения квадратной печати на генеральном плане.

Комплектуем полный рабочий проект (ГП, АС, ТХ, ВК, ОВ, ЭМО и ПЗ), а также заключение Роспотребнадзор и ГУМЧС. После получения квадратной печати на генеральном плане готовим рабочий проект в ГАСН (Государственный архитектурно — строительного надзор) для получения протокола на согласование рабочей документации.

Главное правило при согласовании — следить за движением оригиналов разделов, генерального плана.

Услуги компании в области инженерного и архитектурного проектирования включают:

предпроектные разработки, в том числе: архитектурные и объемно — планировочные решения, а также технико-экономические обоснования;

создание разделов проектов таких как: АР, КР, ВК, ЭО, ТХ, КМ, ОВ, КЖ; и их согласование в соответствующих инстанциях;

подготовку рабочих проектов;

работы по планировке и капитальному ремонту фасада, состоящие из формирования и согласования соответствующей документации по модификации внешнего вида;

исполнение функций генпроектировщика;

другие виды профильных работ.

Накопленный годами опыт работы на объектах, позволяет осуществлять согласование необходимой проектной документации. Выбирайте  нас, Вы будете уверены в том, что требований к проектной документации, будут учтены.

Мы с полной уверенностью можем говорить о том, что компания является надежным и профессиональным партнером в строительном бизнесе. И многолетний опыт работы в этой сфере служит лишним тому подтверждением. Индивидуальный, творческий подход к работе, продуманность, чёткость и своевременность исполнения заказов обеспечиваются высоким уровнем компетенции специалистов, являющихся настоящими профессионалами своего дела. Деловому предназначению строения и обращенности его к человеку способствуют масштабные остекления фасадов, лаконичность форм и открытое перед зданием пространство. Особое отношение к труду определяется внутренними эргономичными объемами и интерьерами. Ощущение умиротворённости вызывают простые, и вместе с тем, весьма изысканные очертания сооружения. На обеспечение здоровья, заботу о нём и отсутствие бытовых проблем нацелены базовые инфраструктурные элементы. Эстетическая привлекательность, надёжность и практичность, и в то же время — достоинство. Чёткое следование проверенным архитектурным тенденциям позволяет возводить здания, достойно вписывающиеся в любую обстановку. Грамотные, продуманные решения проектировщиков придают законченной конструкции элементы лёгкости и приподнятости. Таким образом, архитектура демонстрирует общественное значение здания. Сохраняя исторический стиль города, крупное здание гармонично вписывается в его среду. Новая функция сооружения привела к соответствующей адаптации инфраструктурного окружения. Символами открытости и дружелюбия являются остекленные фасады, так популярные в наши дни. Для более эффективного и эстетичного использования существующего пространства была применена оригинальная планировка ступенчатой формы и органично подобрана высота строений. Предусмотрена основа для формирования инфраструктуры, определяющая во многом качество жизни.

Объединение профессионалов: дизайнеров, конструкторов и архитекторов, умеющих найти решение для самых трудновыполнимых задач, составляет ядро архитектурного бюро.

Быстрота, грамотность, профессионализм — характерные черты нашей компании. Поэтому, Вы можете доверять нам!

Раздел АР

Согласно Постановлению Правительства Российской федерации от 16 февраля 2008 г. №87 в состав разделов проектной документации входит обязательный раздел «Архитектурные решения».

Этот раздел подразумевает под собой часть проекта, направленного на выполнение строительных работ.

Архитектурные решения – документация, обычно выполняющаяся в три стадии: эскизный проект, проектная документация, рабочая документация.

1. Эскизный проект (архитектурный проект) – документация, представляемая заказчику на начальном этапе проектирования для утверждения основных показателей по объекту и дающая возможность увидеть будущее здание в формате 3D.

2. Разработка Раздела АР на стадии «Проектная документация», с дальнейшим прохождением данного проекта в органах государственной или негосударственной экспертизы.

3. Разработка Раздела АР на стадии «Рабочая документация «, где проводится детальная проработка архитектурных решений здания для строительных компаний, которые будут реализовывать объект.

Архитектурный проект, учитывающий требования градостроительного законодательства, государственных стандартов в области проектирования и строительства, строительных норм и правил, является документом, обязательным для всех участников реализации архитектурного проекта со дня получения на его основе разрешения на строительство. Один экземпляр архитектурного проекта и исполнительная документация сдаются на хранение в соответствующий орган архитектуры и градостроительства с последующей передачей указанных документов в государственный архив в порядке, установленном законодательством Российской Федерации. Контроль за реализацией архитектурного проекта осуществляется в соответствии с законодательством Российской Федерации.

Архитектурное решение является обязательным и самым начальным элементом отражающим проектирование в строительстве. В нем закладывается основы для всех смежных разделов проектной документации.

Рекомендуем также ознакомиться:

Дизайн от GraphiCo

Раздел ОВиК

Раздел ВК

Раздел ЭОМ

Раздел СКС




Архитектурные решения: зданий, предприятий, фасадов, объектов

Архитектурные решения отражают концепцию строительного объекта и содержат данные о визуальных и функциональных характеристиках, планировочной и пространственной организации здания. Раздел «АР» является первоочередным этапом и обязательной составляющей проекта любого строительного объекта. Разработка архитектурных решений – это сложный многоступенчатый процесс, определяющий соответствие параметров здания существующим государственным законодательным актам и социально-экономическим, санитарно-гигиеническим, экологическим, пожарным нормам.

Принятие обоснованных архитектурно-планировочных решений – это залог успешной и качественной разработки проекта. Специалисты компании «PNProject» находят оптимальное соотношение конструктивных, функциональных и эстетических параметров здания с учетом экономических аспектов. Архитектурное решение объекта — это «фундамент» проекта, основа для разработки других разделов проектной документации. От качества и профессионализма выполнения раздела «АР» зависит надежность, долговечность и прочие важнейшие характеристики строительного объекта.

Содержание раздела «АР»

Текстовая часть. В пояснительной записке приводится описание внешнего вида и интерьера здания, обосновывается выбор отраженных в графической части решений по планировке, функциональной организации и пространственной композиции здания. При необходимости принятые решения подтверждаются  расчетами. Также в текстовой части приводится обоснование соответствия архитектуры действующим нормам охраны труда, окружающей среды, пожарной безопасности. Подробно описываются композиционные приемы, которые были применены при разработке интерьера и экстерьера здания.

При проектировании объектов непроизводственного назначения (торгово-развлекательных комплексов, гостиниц, бизнес-центров) особое внимание уделяется декоративно-художественным аспектам. Отдельно рассматриваются помещения следующих категорий: основные, вспомогательные, технические, для обслуживающего персонала. Разрабатываются схемы оптимального естественного освещения в местах постоянного пребывания людей. Пояснительная записка раздела «АР» содержит данные о мероприятиях, направленных на защиту помещений от вибрации, шума и других негативных воздействий.

Графическая часть. Архитектурные решения зданий отображаются не только в текстовом виде, но и в форме графических документов. Состав чертежей раздела «АР» определяется в индивидуальном порядке в соответствии с требованиями технического задания и спецификой строительного объекта.  Неотъемлемая составляющая графической части – поэтажные планы здания и экспликация помещений. Также в раздел «АР» входят чертежи, в которых отображены архитектурные особенности и цветовое решение фасадов. Максимально возможный объем информации подается в виде аксонометрических схем и 3D-моделей.

Этапы разработки архитектурных решений



Эскизный проект. На данном этапе разрабатывается общая концепция здания без подробной проработки деталей. Концептуальное предложение согласовывается и утверждается заказчиком и инвестором. На основании принятых решений определяются предварительные технико-экономические показатели, по которым можно с минимальной погрешностью спрогнозировать рентабельность коммерческого объекта капитального строительства. Специалисты компании «PNProject» создают концепцию с применением компьютерных программ 3D-визуализации. Наглядное схематическое представление фасадов, планов этажей, общего вида и других особенностей архитектуры здания позволяет на начальном этапе выявить все недочеты и устранить их. Принятые концептуальные решения сопровождаются краткой пояснительной запиской. После согласования деталей эскизного проекта мы приступаем к разработке проектной документации.

Стадия «Проект» — утверждаемая часть проекта. Графическая часть раздела «АР» на стадии «Проект» включает чертежи общего вида и фасадов здания, подробные планы этажей, разрезы, схематичные планы перекрытий, спецификации, пояснительную записку. На данном этапе решаются принципиальные вопросы – уточняются технико-экономические показатели, обеспечивается соответствие архитектурных особенностей здания экологическим, санитарно-гигиеническим, противопожарным требованиям.

Решения принимаются на основании пожеланий заказчика и объема бюджета, выделенного на строительство. Также в расчет берутся данные предпроеткных инженерных изысканий. Архитектурные решения на стадии «Проект» направляются на экспертизу в соответствующие инстанции. Со своей стороны мы гарантируем быстрое и беспрепятственное прохождение экспертизы, поскольку берем полную ответственность за качество проектных решений.

Рабочая документация – комплекты чертежей для выполнения строительно-монтажных работ. Для того чтобы строительная организация могла в полном объеме выполнить работы по реализации архитектурной части проекта, формируется комплект рабочей документации. Рабочие чертежи выполняются в соответствии с требованиями ГОСТ 21.101 «Основные требования к проектной и рабочей документации», ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных рабочих чертежей», Постановление Правительства РФ от 16.02.2008 N 87 «О составе разделов проектной документации и требованиях к их содержанию».

В чертежах отражается информация, которая уже прошла все этапы согласования в экспертных организациях. Примерный состав рабочей документации: чертежи фасадов, подробные платы этажей, разрезы, планы полов и кровли, схемы расположения перегородок, перемычек, дверных и оконных проемов, выносные элементы, ведомость отделки помещений, экспликация помещений. В рабочих чертежах указывается класс ответственности, степень огнестойкости и категория пожарной безопасности здания.



Профессиональный подход специалистов компании «PNProject» к разработке раздела «АР» позволяет оптимизировать трудоемкость и стоимость строительно-монтажных работ в рамках бюджета, минимизировать непредвиденные затраты, исключить риски возникновения ошибок проектирования. В основу своей работы мы закладываем подробное изучение специфики объекта и глубокие технические знания в области архитектурного проектирования. Каждое действие проектировщика четко согласовывается с законодательными актами, государственными стандартами и строительными нормами. Мы следим за развитием мировой архитектурной отрасли, следуем инновационным тенденциям, закладываем внедрение новейших технологий. Специалисты нашей компании в равной мере уделяют внимание надежности и эстетическим характеристикам строения, проектируя качественные, функциональные и просто красивые здания.

Мы принимаем заказы на разработку архитектурных решений объектов различного назначения любой степени сложности. Для связи с нашим специалистом заполните форму обратной связи или позвоните нам самостоятельно. Мы открыты для конструктивного диалога с заказчиком, поэтому результат нашей работы всегда соответствует исходным требованиям.
