Состав строительный раствор – ГОСТ 28013-98 Растворы строительные. Общие технические условия (с Изменением N 1), ГОСТ от 29 ноября 1998 года №28013-98,

Цементный раствор: пропорции, приготовление, состав, характеристики

Цемент – один из основных строительных материалов. Представляет собой сухое порошкообразное вещество неорганического происхождения. Этот вяжущий материал при взаимодействии с водой образует пластичную смесь, которая при затвердевании превращается в камневидное тело.

Наиболее распространенная разновидность цемента – портландцемент, в состав которого входят оксиды кальция, железа, магния, диоксид кремния, глинозем. Цемент, затворенный водой, дает сильную усадку при твердении, что приводит к появлению трещин в отвердевшем продукте. Поэтому вяжущее используется в сочетании с заполнителями и наполнителями, предотвращающими растрескивание цементного камня. Наиболее популярным мелким заполнителем является песок.

Назначение строительных цементных растворов

Цементно-песчаные (и другие) строительные растворы регламентируются ГОСТом 28013-98. По назначению их разделяют на следующие виды:

  • Кладочные, в том числе для монтажных работ. Используются при ведении кирпичной или каменной кладки, для заполнения швов между бетонными и железобетонными панелями, выравнивания полов, заливки площадок, не предназначенных для восприятия серьезных нагрузок. Кладочный состав обеспечивает повышение тепло- и звукоизоляционных характеристик строения.

  • Штукатурные. Применяются для выравнивания основания и защиты стенового материала от воздействия атмосферных явлений.
  • Облицовочные. Служат для облицовки вертикальных и горизонтальных строительных конструкций керамической и керамогранитной плиткой.

В зависимости от назначения цементного раствора в его составе может быть песок различных фракций.

Назначение раствора Крупность зерен песка, мм
Для кладки, кроме бутового камня 2,5
Для бутовой кладки 5,0
Для штукатурки, кроме накрывочного слоя 2,5
Для накрывочного штукатурного слоя 1,25
Для облицовочного слоя 1,25

В соответствии с ГОСТом 28013-98 цементные растворы различаются по маркам прочности на сжатие.

Таблица областей применения в зависимости от марки прочности цементного раствора

Марки по прочности на сжатие Области применения
М50 Заделка щелей внутри помещений
М75 Внутренние кладочные работы
М100 Наружная кладка кирпича и блоков, устройство стяжки пола
М150 Заполнение швов в конструкциях из тяжелых бетонов, изготовления стяжки, при оборудовании гидротехнических объектов
М200 Благодаря высокой водостойкости, продукт используют в качестве гидроизоляционного слоя; при изготовлении материала для конструкций, которые в процессе эксплуатации будут контактировать с агрессивными средами, используется сульфатостойкий цемент

Компоненты строительных цементных растворов

Для получения качественного строительного материала каждый компонент должен соответствовать требованиям нормативов:

  • Цемент. В общих случаях используется портландцемент марок 400 и 500 без минеральных добавок или с минеральными добавками в количестве до 20%. Для особых эксплуатационных условий применяют сульфатостойкое, гидротехническое, пластифицированное цементное вяжущее.
  • Песок. Должен соответствовать ГОСТу 8736-2014 «Песок для строительных работ». Для изготовления растворов используют речной и карьерный песок, очищенный от илистых и глинистых включений, снижающих качество готового продукта.
  • Вода. Из питьевого трубопровода или проверенная на качество в лабораторных условиях. Температура +15…+20°C.

Цемент, песок и вода – основные компоненты строительного цементного раствора, но также в рецепт включаются добавки, придающие пластичной смеси или конечному продукту определенные свойства:

  • Эластификаторы. Улучшают эластичность раствора и его адгезию к основанию, повышают устойчивость затвердевшего продукта к появлению трещин и влагостойкость. Функции эластификатора может выполнять ПВА.
  • Пластификаторы и их более мощный вариант – суперпластификаторы. Увеличивают подвижность пластичной смеси, сокращают расход материала, уменьшают его склонность к расслоению. Наиболее простой вариант – применение моющих растворов. Их добавляют не в сухую смесь, а в воду.
  • Гидроизоляторы. Такие добавки ускоряют схватывание и твердение раствора, повышают водонепроницаемость готового слоя.
  • Латексные добавки. Сообщают готовому продукту широкий спектр полезных свойств – водостойкость, устойчивость к воздействию нефти и нефтепродуктов, других агрессивных химических веществ.
  • Противоморозные. Применяются при ведении работ в холодный период года.
  • Сажа, графит и другие красящие вещества. Не влияют на физические характеристики материала, применяются только для изменения цвета готового продукта.

Удельный вес цементно-песчаного раствора зависит от вида и пропорций составляющих, в среднем он равен 1800 кг/м3.

Этапы приготовления

Пропорции компонентов зависят от области применения цементного раствора, а следовательно, от марки прочности на сжатие.

Таблица пропорций компонентов раствора – цемента и песка по массе

Марка раствора Марка цемента Пропорции компонентов
Цемент Песок
М50 М400 1 7,4
М75 М400 1 5,4
  М100 М400 1 4,3
М500 1 4,3
  М150
М400 1 3,25
М500 1 3,9
  М200 М400 1 2,5
М500 1 3

При небольших объемах работ приготовление цементно-песчаного раствора возможно вручную.

Последовательность:

  • Смешивают вяжущее и песок в сухом состоянии в металлической емкости или на стальном листе. Делать это на грунте не рекомендуется, поскольку состав загрязняется.
  • После того как смесь приобретет однородный сероватый цвет ее сгребают в гряду или кучку, на вершине которой делают небольшое углубление. В него небольшими порциями добавляют воду.
  • Полученный состав вымешивают.



Готовый продукт должен напоминать по густоте сметану, след от лопаты должен быть четким, не расплывчатым.

Приготовление материала в бетономешалке обеспечивает высокую скорость процесса и хорошее качество готовой пластичной смеси, благодаря тщательному перемешиванию и получению полностью однородного продукта.

Как сделать цементный раствор в бетономешалке:

  • В барабан заливают примерно половину положенного объема воды. Примерное количество воды – половина от объема цемента.
  • Перед тем как развести цемент, в воду вводят добавки, например моющее средство, которое должно полностью раствориться с образованием равномерной пены. Время перемешивания – 3-5 минут.
  • В барабан добавляют цемент и половину песка. Время перемешивания – 1-3 минуты.
  • Вводят остаток песка, перемешивают, регулируют плотность цементного раствора путем введения нужного количества воды.
  • Последний замес – 3-5 минут.

В результате получается однородный продукт, без комков, воздушных пузырей и расслоений. Приготовленный пластичный материал не должен растекаться и рассыпаться. Для проверки его готовности комок выкладывают на ровную поверхность. Требования – из комка не должна вытекать вода, со временем он немного оседает без потери первоначальной формы.

Строительные растворы. Подбор состава, приготовление и транспортирование растворов — ТехЛиб СПБ УВТ

Строительным раствором называют искусственный камен­ный материал, получаемый в результате твердения правильно подобранной смеси, состоящей из вяжущего, мелкого заполни­теля, воды и добавок. До начала затвердевания ее называют рас­творной смесью.

Строительные растворы классифицируют по плотности, виду вяжущего, составу и назначению.

По средней плотности различают растворы тяжелые плотностью более 1500 кг/м и легкие плотностью менее 1500 кг/м.

По виду вяжущего растворы бывают известковые, гипсо­вые, цементные и на основе смешанных вяжущих. В зависимо­сти от свойств вяжущего растворы подразделяют на воздушные, твердеющие в воздушно-сухих условиях (например, известко­вые, гипсовые), и гидравлические, начинающие твердеть на воз­духе и продолжающие твердеть в воде или во влажных условиях.

По степени готовности растворы делят на: сухие смеси и растворные смеси, готовые к применению.

По составу растворы делят на простые и сложные (смешан­ные). Растворы, приготовленные на одном вяжущем, заполните­ле и воде, называют простыми. Составы простых растворов обозначают двумя числами. Например, известковый раствор со­става 1 : 4 означает, что в растворе на одну часть извести прихо­дится четыре части заполнителя (песка). Растворы, приготовленные на нескольких вяжущих, заполнителе и воде, называют сложными или смешанными. Составы сложных растворов обо­значают тремя числами. Например, состав известково-цементного раствора 1:1:9 обозначает, что на одну часть извести в растворе приходится одна часть цемента и девять частей за­полнителя.

По назначению строительные растворы различают:



 кладоч­ные — для каменной кладки фундаментов, стен, столбов, сводов и др.,

Рис.1.Кирпичная кладка



отделочные — для оштукатуривания стен, потолков,

Рис.2. Штукатурка стен и потолка



 за­щитно-декоративные — для отделки наружных поверхностей зданий и сооружений,

Рис.3. Фасадная штукатурка



декоративные — для отделки внутри по­мещений;



Рис.4. Фактурная штукатурка





 монтажные — для заполнения и заделки швов между крупными элементами при монтаже зданий и сооружений из го­товых сборных конструкций и деталей;

специальные — водоне­проницаемые, кислотостойкие, жаростойкие, акустические, теплоизоляционные, инъекционные, рентгенозащитные и перекачи­ваемые по трубопроводам.



В составе растворов нет крупного заполнителя, поэтому в сущности они представляют собой мелкозернистые бетоны. Общие закономерности, характеризующие свойства бетона в принципе применимы и к растворам. Однако при использовании растворов надо учитывать две особенности. Во-первых, их укла­дывают тонкими слоями (1…2 см), не применяя механического уплотнения. Во-вторых, растворы часто наносят на пористые основания (кирпич, бетон, легкие камни и блоки из пористых горных пород), способные сильно отсасывать воду. В результате этого изменяются свойства раствора, что необходимо учитывать при определении его состава.

Подбор состава, приготовление и транспортирование растворов

Составы растворных смесей выбирают или подбирают в за­висимости от назначения раствора, требуемой марки и подвиж­ности и условий производства работ. Подобранный состав рас­творных смесей должен иметь необходимую подвижность (без расслоения и водоотделения при укладке) при минимальном расходе вяжущего вещества и обеспечить получение требуемой прочности в затвердевшем состоянии.

Составы строительных растворов подбирают по таблицам и расчетным путем, в обоих случаях они уточняются эксперимен­тально применительно к конкретным материалам.

Расчетно-экспериментальный метод подбора состава раство­ра основан на выполнении предварительного расчета расхода составляющих (вяжущего, заполнителей, воды и добавок) на основе научно обоснованных и экспериментально проверенных зависимостей, приведенных ниже. Он применяется для подбора состава тяжелых кладочных и монтажных растворов.

Состав растворов марок 25…200 подбирают следующим об­разом.  Для получения заданной марки раствора в случае применения вяжущих, отличающихся маркой Мвф от приведенных в 5.8 (таблица 4) СП 82-101-98 Приготовление и применение растворов строительных, расход вяжущего на 1 м3 песка определяется по формуле


где Qв — расход вяжущего с активностью по таблице 4 на 1 м3 песка, кг;

Qвф — расход вяжущего с иной активностью;

RвQв — принимается по таблице 4 для данной марки раствора.

Количество неорганических пластификаторов (известкового или глиняного теста) Vд на 1 м3 песка определяется по формуле

Vд = 0,17(1 — 0,002Qв),

где Vд — неорганическая добавка на 1 м3 песка, м.

Расчету состава раствора должно предшествовать определе­ние активности (марки) и средней насыпной плотности цемента, зернового состава и модуля крупности песка, средней плотности неорганического пластификатора (извести или глины).

Приготовление растворов. Растворы выпускаются в виде готовых к применению или сухих смесей, затворяемых перед использованием водой.

Процесс приготовления растворной смеси состоит из дозиро­вания исходных материалов, загрузки их в барабан растворосмесителя и перемешивания до получения однородной массы в растворосмесителях периодического действия с принудительным перемешиванием. По конструкции различают растворосмесители с горизонтальным или вертикальным ло­пастным валом. Последние называются турбулентными смеси­телями.

Растворосмесители с горизонтальным лопастным валом вы­пускают вместимостью по готовому замесу 30; 65; 80; 250 и 900 л. Все эти смесители, за исключением последнего, — пере­движные. Вместимость по готовому замесу турбулентных сме­сителей, рабочим органом которых служат быстровращающиеся роторы — 65; 500 и 800 л.

Чтобы раствор обладал требуемыми свойствами, необходимо добиться однородности его состава. Для этого ограничивают минимальное время перемешивания. Средняя продолжитель­ность цикла перемешивания для тяжелых растворов должна быть не менее 3 мин. Легкие растворы перемешивают дольше. Для облегчения данного процесса известь и глину вводят в рас­твор в виде известкового или глиняного молока. Известковое тесто и комовую глину для смешанных растворов использовать нельзя, так как в этом случае практически невозможно добиться однородности растворной смеси.

Для приготовления цементных растворов с неорганическими пластификаторами в растворосмеситель заливают известковое (глиняное) молоко такой консистенции, чтобы не нужно было дополнительно заливать воду, а затем засыпают заполнитель и цемент. Органические пластификаторы сначала перемешивают в растворосмесителе с водой в течение 30…45 с, а затем загружа­ют остальные компоненты. Растворы, как правило, приготовляют на централизованных бетонорастворных заводах или растворных узлах, что обеспечи­вает получение продукции высокого качества. Зимой для получения растворов с положительной температу­рой составляющие раствора — песок и воду — подогревают до температуры не более 60 °С. Вяжущее подогревать нельзя.

Транспортирование. Растворные смеси с заводов перевозят автосамосвалами или специально оборудованным транспортом, исключающим потери цементного молока, загрязнение окру­жающей среды, увлажнение атмосферными осадками, снижение температуры. Дальность перевозки зависит от вида раствора, состояния дороги и температуры воздуха. Чтобы предохранить раствор от переохлаждения и замерзания зимой, кузова автома­шин утепляют или обогревают отработанными газами дви­гателя.

На стройках растворную смесь подают к месту использова­ния по трубам с помощью растворонасосов.

Сроки хранения растворных смесей зависят от вида вяжуще­го и ограничиваются сроками его схватывания. Известковые растворы сохраняют свои свойства долго (пока из них не испа­рится вода), а в высохший известковый раствор можно добавить воду и вторично его перемешать. Цементные растворы необхо­димо использовать в течение 2…4 ч; разбавление водой и по­вторное перемешивание схватившихся цементных растворов не допускается, так как это приводит к резкому снижению его ка­чества, т. е. падению марки раствора.



Растворы для кладки фундаментов и цоколей ниже гидроизоляционного слоя

Марка цементаТип грунта
МаловлажныйВлажныйНасыщенный водой
Цементно-известковый раствор М10 (цемент: известковое тесто: песок)Цементно-глиняный раствор М25 (цемент: глиняное тесто: песок)Цементно-известковый и цементно-глиняный раствор М25 (цемент: известь или глина: песок)Цементный раствор М50 (цемент: песок)
501:0,1:2,51:0,1:2,5
1001:0,5:51:0,5:51:0,1:2
1501:1,2:91:1,71:03:3,5
2001:1,7:121:1:81:0,5:51:2,5
2501:1,7:121:1:91:0,7:51:3
3001:2,1:151:1:111:0,7:81:6

Примечание: Составы растворов даны в объемных соотношениях. Песок принят средней крупности влажностью 2% и более. При употреблении сухого песка его дозировка уменьшается на 10%.

Цементный раствор готовится таким образом: сначала готовят сухую смесь, которую затем затворяют водой, и перемешивают. Сухие цементные растворы затворяют водой, перемешивают и используют в течение 1-1,5 часов. Воду тоже тщательно дозируют. От избытка воды получится более жидкий раствор, после высыхания он становится менее прочным, чем густой раствор такого же состава.

Цементно-известковый раствор готовят в пропорциях. Это так называемые сложные растворы, рассчитанные на работу в нормальных условиях. Поэтому для каменной кладки, располагающейся ниже уровня грунтовых вод, такие растворы применять не следует. Цементно-известковые растворы чаще всего применяют для внутренней кладки или для штукатурки подвальных помещений. Готовят его в такой последовательности.

Известковое тесто разводят до густоты молока и процеживают на чистом сите. Из цемента и песка готовят сухую смесь, затворяют ее известковым молоком и тщательно перемешивают до получения однородной массы. Добавление известкового молока повышает пластичность раствора и делает его более «теплым» (табл. 2, 3).

Состав раствора для надземной кладки с влажностью помещений менее 60%

Марка цементаМарка раствора
100755025
Цементно-известковые растворы
6001:0,4:4,51:0,7:6
5001:0,3:41:0,5:51:1:8
4001:0,2:31:0,3:4 1:1,7:1,2
3001:0,2:31:0,4:4,51:1,2:9
Цементно-глиняные растворы
6001:0,4:4,51:0,7:6
5001:0,4:4,51:0,7:61:1:3
4001:0,2:31:0,3:41:0,7:61:1:11
3001:0,2:31:0,4:4,51:1:9

Таблица 3. Состав раствора для надземной кладки с влажностью помещений более 60%

Марка цементаМарка раствора
100755025
Цементно-известковые растворы
6001:0,4:4,51:0,7:6
5001:0,3:41:0,5:51:0,7:8
4001:0,2:31:0.3:41:0,7:6
3001:0,2:31:0,4:4,51:0,7:9
Цементно-глиняные растворы
6001:0.4:4,51:0,7:6
5001:0,3:41:0,5:51:0,7:61:0,7:8,5
4001:0,2:31:0,3:41:0,7:61:0,7:8,5
3001:0,2:31:0,4:5
Цементные растворы
6001:4,51:6
5001:41:5
4001:31:41:6
3001:31:4,5

 Известковый раствор получают затворением известковым молоком чистого песка без включения цемента. Обычно это растворы низких марок и большей частью используются для внутренней штукатурки жилых помещений. Такие растворы отличаются удобоукладываемостью, хорошим сцеплением с кладочным материалом. Известковые растворы твердеют медленно и для ускорения этого процесса в раствор часто добавляют гипс. Особенно возрастает необходимость введения гипса при штукатурке потолков и откосов, где к скорости твердения раствора предъявляются повышенные требования.

Для получения глиняно-известкового раствора глину и известь смешивают, а затем заливают водой. Полученной смесью затворяют песок в необходимой пропорции. Такие растворы применяют в летних условиях для надземной кладки преимущественно в сухом климате при нормальной влажности воздуха помещений.

Составы цементноизвестковых, цементноглиняных и цементных растворов
Марка
раствора

Составы в объемной дозировке растворов при марке вяжущего

500

400

300

200

150

Составы цементноизвестковых и цементноглиняных растворов для надземных конструкций при относительной влажности воздуха помещений до 60% и для фундаментов в маловлажных грунтах
300

1 : 0,15 : 2,1

1 : 0,07 : 1,8

200

1 : 0,2 : 3

1 : 0,1 : 2,5

150

1 : 0,3 : 4

1 : 0,2 : 3

1 : 0,1 : 2,5

100

1 : 0,5 : 5,5

1 : 0,4 : 4,5

1 : 0,2 : 3,5

75

1 : 0,8 : 7

1 : 0,5 : 5,5

1 : 0,3 : 4

1 : 0,1 : 2,5

50

1 : 0,9 : 8

1 : 0,6 : 6

1 : 0,3 : 4

25

1 : 1,4 : 10,5

1 : 0,8 : 7

1 : 0,3 : 4

10

1 : 1,2 : 9,5

Составы цементноизвестковых и цементноглиняных растворов для надземных конструкций при относительной влажности воздуха помещений свыше 60% и для фундаментов во влажных грунтах
300

1 : 0,15 : 2,1

1 : 0,07 : 1,8

200

1 : 0,2 : 3

1 : 0,1 : 2,5

150

1 : 0,3 : 4

1 : 0,2 : 3

1 : 0,1 : 2,5

100

1 : 0,5 : 5,5

1 : 0,4 : 4,5

1 : 0,2 : 3,5

75

1 : 0,8 : 7

1 : 0,5 : 5,5

1 : 0,3 : 4

1 : 0,1 : 2,5

50

1 : 0,9 : 8

1 : 0,6 : 6

1 : 0,3 : 4

25

1 : 1 : 10,5 / 1 : 1 : 9*

1 : 0,8 : 7

1 : 0,3 : 4

10

1 : 1 : 9 / 1 : 0,8 : 7*

Составы цементных растворов для фундаментов и других конструкций, расположенных в насыщенных водой грунтах и ниже уровня грунтовых вод
300

1 : 0 : 2,1

1 : 0 : 1,8

200

1 : 0 : 3

1 : 0 : 2,5

150

1 : 0 : 4

1 : 0 : 3

1 : 0 : 2,5

100

1 : 0 : 5,5

1 : 0 : 4,5

1 : 0 : 3,0

75

1 : 0 : 6

1 : 0 : 5,5

1 : 0 : 4

1 : 0 : 2,5

50

1 : 0 : 6

1 : 0 : 4

* Над чертой — составы цементноизвестковых растворов, под чертой — цементноглиняных.
Цемент : Известь (Глина) : Песок.     Песок принят по ГОСТ 8736 с естественной влажностью 3–7%
Выбор вяжущих при приготовлении растворов для каменных кладок
Условия эксплуатации конструкций

Вид вяжущего

1 Для надземных конструкций при относительной влажности воздуха помещений до 60% и для фундаментов, возводимых в маловлажных грунтах

Портландцемент, пластифицированный и гидрофобный портландцементы, шлакопортландцемент, пуццолановый портландцемент, цемент для растворов, известковошлаковое вяжущее

2 Для надземных конструкций при относительной влажности воздуха помещений свыше 60% и для фундаментов, возводимых во влажных грунтах

Пуццолановый портландцемент, пластифицированный и гидрофобный портландцементы, шлакопортландцемент, портландцемент, цемент для растворов, известковошлаковые вяжущее

3 Для фундаментов при агрессивных сульфатных водах

Сульфатостойкие портландцементы, пуццолановый портландцемент

Ориентировочные расходы вяжущего на 1 м³ песка или на 1 м³ раствора
Вяжущие

Марка раствора Mр

Марка вяжущего Мв

Расход вяжущего, кг

на 1 м³ песка

на 1 м³ раствора

ГОСТ 10178
ГОСТ 25328
ГОСТ 22266

300

500

460

510

400

575

600

200

500

360

410

400

450

490

150

500

280

330

400

350

400

300

470

510

100

500

205

250

400

255

300

300

340

390

75

500

160

195

400

200

240

300

270

310

200

405

445

50

400

140

175

300

185

225

200

280

325

25

300

105

135

200

155

190

10

150

93

110

100

140

165

50

280

320

4

50

120

145

25

240

270

Расход вяжущих указан для смешанных цементно известковых и цементноглиняных растворов и песка в рыхлонасыпанном состоянии при естественной влажности 3–7%.

Растворы штукатурные и для крепления облицовочных плиток

Вид и состав раствора для подготовительных слоев наружных и внутренних штукатурок (обрызг и грунт)
Вид оштукатуриваемой поверхности

Вид и состав раствора

цементного

цементно-известкового

известкового

известково-гипсового

Наружная штукатурка стен, цоколей, карнизов и т.п., подвергающихся систематическому увлажнению, а также внутренняя штукатурка в помещениях с относительной влажностью воздуха свыше 60%
Для обрызга
Каменные и бетонные

от 1 : 2,5
до 1 : 4

от 1 : 0,3 : 3
до 1 : 0,5 : 5

Для грунта
Каменные и бетонные

от 1 : 2
до 1 : 3

от 1 : 0,7 : 2,5
до 1 : 1,2 : 4>

Наружная штукатурка стен, не подверженных систематическому увлажнению, и внутренняя штукатурка в помещениях с относительной влажностью воздуха до 60%
Для обрызга
Каменные и бетонные. Деревянные и гипсовые

от 1 : 0,5 : 4
до 1 : 0,7 : 6

от 1 : 2,5
до 1 : 4

от 1 : 0,3 : 2
до 1 : 1 : 3

Для грунта
Каменные и бетонные. Деревянные и гипсовые

от 1 : 0,7 : 3
до 1 : 1 : 5

от 1 : 2
до 1 : 3

от 1 : 0,5 : 1,5
до 1 : 1,5 : 2

Вид и состав раствора для отделочного слоя (накрывки) наружных и внутренних штукатурок
Вид грунта оштукатуриваемых поверхностей

Вид и состав раствора

цементного

цементно-известкового

известкового

известково-гипсового

Наружная штукатурка стен, цоколей, карнизов и т.п., подвергающихся систематическому увлажнению, а также внутренняя штукатурка в помещениях с относительной влажностью воздуха свыше 60%
Цементный и цементно-известковый

от 1 : 1
до 1 : 1.5

от 1 : 1 : 1,5
до 1 : 1,5 : 2

Наружная штукатурка стен, не подверженных систематическому увлажнению, и внутренняя штукатурка в помещениях с относительной влажностью воздуха до 60 %
Цементный и цементно-известковый

от 1 : 1 : 2
до 1 : 1,5 : 3

Известковый и известково-гипсовый

от 1 : 1
до 1 : 2

от 1 : 1 : 0
до 1 : 1,5 : 0

Вяжущее1 : Вяжущее2 : Песок.     Песок принят по ГОСТ 8736 с естественной влажностью 3–7%





Читать по теме:
К разделу

Строительные материалы

состав, характеристики, пропорции и марки расторов для кладки

Кладочный строительный раствор – смесь, составленная из компонентов, взятых в определенном процентном соотношении. Компоненты перемешивают до однородного состояния.

В состав смеси входят – вяжущее (цемент, гипс, известь, глина), песок (или другой заполнитель), вода, добавки, улучшающие определенные свойства пластичного раствора или уже отвердевшего продукта. Крупность песка, соответствующего требованиям ГОСТа 8736-2014 и других нормативов, не должна превышать 2,5 мм.

Функциональное назначение

Кладочные растворы (в том числе для проведения монтажных работ) предназначены для кладки конструкций из кирпича, камня, бетонных блоков, плит.

Особенности приготовления продукции и ее свойства регламентируют ГОСТ 28013-98 и СП 82101-98. При использовании кладочных смесей для строительства объектов с особыми природными и/или эксплуатационными условиями (сейсмоопасные регионы, вечная мерзлота, влажные производственные помещения) руководствуются специально разработанными нормативами.

Виды вяжущего в кладочном растворе и их характеристики

Виды вяжущего выбирают в соответствии с характеристиками строящегося объекта и эксплуатационными условиями. Если применяется один вид вяжущего, такой раствор называется простым, если несколько – сложным.

Цемент

Это наиболее распространенный вариант. Растворам на цементом вяжущем характерны – хорошая водостойкость, прочность, отсутствие токсичных выделений, возможность применения внутри помещений и снаружи. Цементно-песчаные растворы, благодаря высокой прочности на сжатие, могут использоваться при возведении тяжело нагружаемых конструкций, опор, арок. В общем случае для приготовления растворов используется портландцемент марок М400 и М500 с минеральными добавками до 20%, а также другие виды цемента, выбираемые в зависимости от условий эксплуатации конструкции.

Таблица выбора цемента в соответствии с эксплуатационными условиями

Вид цемента

Тип конструкций и условия эксплуатации

Надземные при относительной влажности воздуха внутри объекта до 60%

Портландцемент – классического состава, пластифицированный, гидрофобный, пуццолановый, шлакопортландцемент

Фундаменты в маловлажном грунте

Надземные при повышенной относительной влажности внутри объекта

Фундаменты, расположенные во влажных грунтах



Фундаменты, сооружаемые в грунтах с водами, содержащими повышенное количество сульфатов

Портландцемент – сульфатостойкий и пуццолановый.

Гипс

В таких растворах обычно используют смесь строительного гипса и цемента. Продукт отличается высокой схватываемостью, ускоренным твердением, прочностью. Чаще всего изготавливаются в сочетании с замедлителями схватывания. Продукция на базе гипсового вяжущего может использоваться при строительстве несущих стен. Для возведения цокольных этажей и других конструкций, подверженных сильному увлажнению, не применяется.

Известь

Известь может использоваться самостоятельно или в сочетании с цементом. Известково-цементные кладочные растворы используются для возведения стен из кирпича, крупных камней, бетонных блоков. Такая продукция отличается прочностью, повышенной пластичностью, долговечностью. Наличие извести повышает устойчивость поверхности к появлению грибка и плесени, предотвращает повреждение грызунами, повышает огнестойкость. Известковые растворы без добавок цемента используются только в малоэтажном строительстве, в основном для сооружения тонкостенных объектов хозназначения, из-за невысокой устойчивости к усилиям на сжатие.

Цемент+глина

Комплексное вяжущее, применяемое для кладки наземных конструкций при относительной влажности воздуха внутри объекта до 60% и фундаментов в маловлажных грунтах, содержит 1,5 объемных частей глиняного теста и 1 часть насыпного объема цемента (портландцемента). Для сооружения наземных конструкций при относительной влажности помещения более 60% и фундаментов во влажных грунтах соотношение вяжущих составляет 1:1.

Кладочные растворы со специальными свойствами

Для специфических областей применения применяют специальные кладочные растворы. Рассмотрим характеристики жаростойких и теплоизоляционных продуктов.

Жаростойкие

К такой продукции относятся цементно-шамотные, шамотно-бокситовые, шамотно-глиноземистые смеси.

  • Цементно-шамотные. Используются для кладки печей бытового и производственного назначения. Могут выдерживать температуры до +1200°C. Вяжущее – непластифицированный и пластифицированный портландцемент. Запрещены к использованию – пуццолановый, сульфатостойкий и шлакопортландцемент. Заполнитель – шамотный порошок, в производстве которого используется бой, брак, лом шамотных изделий. Пластификаторы – огнеупорная или бетонитовая глина, сульфитно-дрожжевая бражка.
  • Шамотно-бокситовые и шамотно-глиноземистые. Первый тип востребован для монтажа промышленных нагревательных печей, второй – доменных агрегатов.

Теплоизоляционные

Такие смеси применяют при кладке блоков и плит с высокими теплоизоляционными характеристиками из пено- или газобетона, газосиликата. Заполнитель – керамзитовый песок, перлит, пемза, древесная зола, вяжущее – цемент. Как правило, теплоизоляционную продукцию используют для заполнения швов внутри помещений. Для наружной кладки из-за невысокой прочности она практически не применяется.

применение в строительстве, состав, свойства и марки цементных и известковых растворов

Растворы в строительстве – необходимый материал для возведения любых построек: и габаритных, и легких. Эти смеси подразделяют на несколько видов: строительные растворы приготавливают на цементной, известковой или гипсовой основе, также эти вещества могут быть скомбинированы.

Существует градация по качественным показателям, по пропорциям вяжущего компонента и заполнителя, а также другим характеристикам.

Виды строительных растворов и их состав

Строительный раствор (ГОСТ 5802-78) представляет собой смесь вяжущего вещества и заполнителя (песка) с водой. Такая смесь имеет главное свойство затвердевать после укладки. С помощью раствора происходит связывание воедино отдельных кирпичей, блоков, камней и т. п.



Прочность такой связки зависит от качества применяемого раствора. Применение строительных растворов в строительстве зависит от используемого материала постройки: для каждого материала необходимо использовать определенный вид раствора.

При возведении душа и туалета применяют различные растворы. В зависимости от входящего в состав строительного раствора вяжущего вещества их можно разделить на несколько групп. Основные виды растворов в строительстве – это цементные, гипсовые, известковые и комбинированные.



Цементные растворы готовят на основе цемента или портландцемента. Основным компонентом гипсовых растворов является гипс. В состав известковых растворов входит воздушная или гидравлическая известь.



Комбинированные растворы могут быть приготовлены на основе гипса и извести, цемента и глины, цемента и извести и т. п.

Известь обладает более выраженными вяжущими свойствами, поэтому все другие компоненты приравнивают к ее объему.

Для применения растворов в строительстве и приготовить качественный материал, руководствуясь только количественным соотношением вяжущих веществ и заполнителя, не всегда возможно, так как кроме подобного соотношения необходимо учитывать еще и основные свойства компонентов, т. е. жирность, марку, количество примесей и т. д.

Простые и сложные растворы для строительства и их пропорции

От качества приготовленного раствора во многом зависит долговечность конструкции летнего душа и туалета и их отделки. Различают простые и сложные растворы для строительства: простой состоит из одного вяжущего компонента и заполнителя (известкового, глиняного, цементного), а сложный — из двух вяжущих компонентов и заполнителя (цементно-известкового).



Для простых растворов используются обозначения, где на первом месте указана массовая часть вяжущего компонента, а на втором — массовая часть заполнителя (1 : 5 и т. п.).



В сложных растворах массовые части указываются в следующей последовательности: вяжущий компонент, известковое тесто, заполнитель. Оптимальные пропорции сложных растворов для строительства составляют 1:1:6. Введение нескольких вяжущих компонентов оказывает влияние на структуру и свойства раствора. Добавление глины придает большую пластичность цементному раствору, то есть она выступает в роли пластификатора.

В сложных растворах объем главного вяжущего компонента условно принимают за единицу. Остальные вещества обозначаются числами, которые указывают, сколько объемных частей необходимо на одну часть основного вяжущего компонента. Главный вяжущий компонент обладает более выраженными вяжущими свойствами по сравнению с остальными веществами, входящими в данный раствор. Поэтому название растворов дается согласно наименованию основного вяжущего вещества. Так, например, в составе известково-глиняного-раствора присутствуют два вяжущих вещества — известь и глина.

Жирные и тощие строительные растворы

Существуют жирные, тощие и нормальные растворы для строительства: каждый из них обладает свойствами, которые делают их пригодными или непригодными для строительных работ. Жирные растворы более пластичные, но склонны к образованию трещин.



Тощие растворы слишком жесткие, поэтому не обладают достаточной прочностью. При возведении летнего душа и туалета рекомендуется использовать нормальные растворы, так как они обладают достаточной пластичностью и не дают трещин при высыхании, а их усадка минимальна. Для определения жирности раствора достаточно посмотреть на весло, которым его перемешивают. Если раствор только испачкал весло, то раствор тощий. Слегка прилипший раствор является нормальным, а сильно прилипший раствор свидетельствует о его жирности.



Растворы можно разделить на тяжелые, плотность которых в сухом состоянии составляет более 1500 кг/м3, и легкие, плотность которых не превышает 1500 кг/м3.



По назначению растворы делятся на кладочные (предназначенные непосредственно для кладки кирпича, камня и печных блоков), отделочные (для отделки печей) и специальные.

Марки строительных растворов по прочности и подвижности

Как кирпич, цемент и другие стройматериалы, применяемые в строительстве, растворы различаются маркой. Она определяется в зависимости от способности раствора выдерживать нагрузку на сжатие. Существуют следующие марки строительных растворов для кладки: 0, 2, 10, 25, 50, 75, 100, 150, 200. Для возведения летнего душа и туалета подходят растворы только марок 150 и 200. Показатель марки строительных растворов по прочности устанавливается опытным путем при испытании кубика из него размером 70 X 70 мм на 25-й день при температуре около 20°С. Для этого пробы необходимо брать на разных этапах замеса (в начале, середине и конце).



Для равномерного заполнения вертикальных и горизонтальных швов кладочным раствором необходимо, чтобы он был достаточно подвижным и мог удерживать влагу. Понятно, что эти свойства зависят от характеристик и соотношения составляющих. Для различных работ применяют различные марки строительных растворов по подвижности: ее можно измерить глубиной погружения в раствор конуса-эталона, обладающего определенными параметрами. Чем глубже погружение конуса, тем более подвижным считается раствор. Кладочный раствор обладает подвижностью 9-13 см для обыкновенного глиняного кирпича, 7-8 см — для пустотелого кирпича, 13-15 см — для бутовой кладки и 5-7 см — для оштукатуривания.

Состав известкового раствора для строительства

Такой раствор готовят из известкового теста (1 часть), полученного из извести и воды, и речного песка (2-4 части). В известковое тесто при постоянном помешивании всыпать песок. Все хорошо перемешать до получения массы однородной консистенции. В том случае, если раствор липнет к лопатке, то это означает, что он слишком жирный.



Снизить степень жирности можно, введя добавочное количество песка. Если же полученный раствор невозможно удержать на лопатке при зачерпывании, то добавляют известь. Известковый раствор используют для строительства душа и туалета и внутренних штукатурных работ, поскольку это раствор низкой марки. В работе он не создает проблем, поскольку характеризуется удобством в укладывании и хорошей адгезией.

Цементный раствор: состав, свойства и приготовление

Цементные растворы благодаря своему составу и свойствам являются наиболее прочными, они способны затвердевать как на воздухе, так и при повышенной влажности и даже в воде. Начало схватывания цементных растворов начинается примерно через 30-40 минут, а окончательное затвердевание происходит через 10-12 часов. Благодаря высоким прочностным свойствам цементных растворов и их влагостойкости эти материалы используются для строительства капитальных стен, кладки фундамента, возведения элементов уличных построек, чаще всего располагающихся в условиях повышенной влажности или в зоне ее сильных перепадов.



При кладке фундамента на влажном грунте и возведении стен летнего душа рекомендуется применять смешанные цементные растворы. Они чаще всего состоят из двух вяжущих элементов и заполнителя. Примером такого раствора может быть смесь цемента, известкового теста и песка. При застывании подобный раствор обладает высокой прочностью и влагостойкостью. Для его приготовления понадобится 1 часть цемента, 2 части известкового теста и от 6 до 12 частей песка.

Для приготовления стандартного цементного раствора необходимо взять цемент (1 часть), речной песок (2-5 частей) и воду. Ингредиенты необходимо соединить, а затем тщательно перемешать. Полученный таким образом раствор следует использовать по назначению в течение часа. Если необходимо получить особенно пластичную массу, то рекомендуется уменьшить количество песка до 2-3 частей.



Цементный раствор используют для кладки стен в зимних условиях методом замораживания, возведения стен, толщина которых не превышает 25 см, и фундаментов. Кроме того, цементный раствор рекомендуется применять для возведения стен при облегченной кирпичной кладке и стен в помещениях с высоким уровнем влажности.

Для получения цементного раствора цемент и песок необходимо смешать в сухом виде, после чего затворить водой.

Цементно-известковый и глиняный растворы: состав, применение и как приготовить



В состав цементно-известкового раствора входит цемент (1 часть), речной песок (6-8 частей) и известковое тесто (2 части). Для его приготовления сначала необходимо соединить и перемешать песок и цемент, затем в полученную смесь добавить известковое тесто и снова все тщательно перемешать до получения вязкой массы однородной консистенции. Применение сложного цементно-известкового раствора рекомендовано использовать при строительных работах в нормальных условиях, в основном он подходит для оштукатуривания дворового туалета.



В состав известково-глиняного раствора входит глиняное тесто (1 часть) и известковое тесто (0,4 части), а также речной песок (4-5 частей). Известковое тесто необходимо смешать с глиняным, а затем в полученную смесь при постоянном помешивании добавить сухой песок. После этого следует все перемешать и использовать раствор по назначению.



По сравнению с цементно-известковым цементно-глиняный раствор считается более прочным и быстро схватывающимся. Кроме того, его легко транспортировать, так как он не расслаивается при тряске.

Цементно-глиняный раствор можно применять при работе в зимних условиях, так как глина удерживает влагу, которая при размораживании повышает прочность раствора. Глина должна иметь тонкомолотую структуру. Добавлять ее следует в равном соотношении с цементом.



Как приготовить глиняный расвор для строительства легких сооружений? Для приготовления известково-гипсо-глиняного раствора понадобятся гипс (1 часть), глиноизвестковый состав (3-4 части) и вода. Большую и глубокую посуду следует наполнить водой, затем всыпать туда гипс и быстро перемешать, затем добавить глино-гипсовую смесь. После этого все следует тщательно перемешать до получения однородной массы без комков.



Известково-гипсовый раствор обладает более высокими прочностными характеристиками, чем известковый.

В зависимости от вида работ потребуется разное количество раствора.

Раствор для кладки – виды, характеристики, составы » Построим Инфо

Вяжущими веществами могут быть глина, известь, цемент, гипс; заполнителями — песок, мелкие шлаки, мелкая пемза, опилки и др. Кроме того, в кладочный раствор для придания ему определенных свойств могут добавляться различные добавки. Это, например, пластифицирующие, морозостойкие добавки или красящие пигменты.

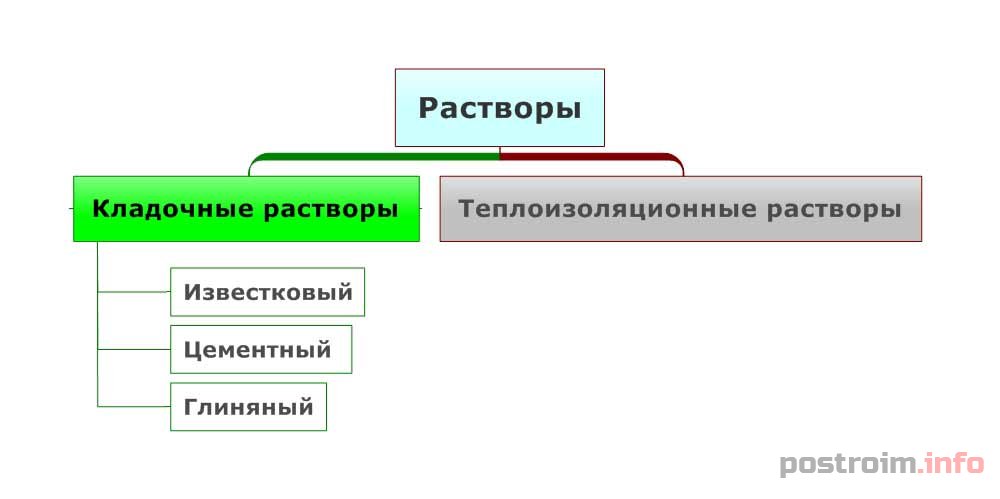

Условно, виды кладочных растворов можно представить следующим образом:
Данная классификация применена по принципу основного вяжущего вещества.

Основные свойства раствора

Прочность раствора. Определяется его маркой, т. е. способностью выдерживать определенную нагрузку на сжатие, измеряемую в килограммах на квадратный сантиметр. Этот параметр, если требуется, то можно замерить по пределу прочности при сжатии после 28 суток отвердевания раствора при температуре 5-25 градусов. Основные марки прочности растворов 4, 10, 15, 50, 75, 100, 150, 200, 300.

Морозостойкость раствора. Морозостойкость определяется числом циклов попеременного перехода через ноль от минусовой до плюсовой температуры и обратно. Устанавливается путем вычисления 15%-й потери первоначальной прочности или 5% массы. Марки морозостойкости: Мрз: 10-300

Жирность раствора. Делятся на тощие, нормальные и жирные растворы. В тощем много заполнителя, он неудобен в работе и не отличается хорошей прочностью. Нормальный раствор содержит в достатке вяжущее вещество и заполнитель. В жирном растворе наблюдается избыток вяжущего. Поэтому при отвердевании он, как правило, трескается.
Жирность определяют в основном в глиняных и известковых растворах. Производится это с помощью весла, применяемого для перемешивания раствора. Если раствор не прилипает к веслу, а только пачкает его, — он тощий; если же прилипает отдельными сгустками — нормальный; когда раствор сильно обволакивает весло — он жирный

Пластичность раствора. Под пластичностью раствора понимают его способность хорошо укладываться на связываемые поверхности. Пластичный раствор хорошо расстилается на основании, в то время, как жесткий образует при этом разрывы или трещины. Пластичность растворной смеси зависит от вида и количества добавки к вяжущему, а также от водоудерживающей способности смеси.

Однородность раствора. Качественный раствор не содержит отдельных включений из вяжущего или заполнителя. Смесь должна быть перемешана таким образом, чтобы ингредиенты в общей массе нельзя было различить.

Приготовление раствора

Из глины или известкового теста раствор готовят сразу, а из цемента сначала готовят сухую смесь, а затем раствор. Глиняный раствор приготовляют следующим образом: Глину кладут в ящик, заливают водой, добавляют необходимое количество песка и перемешивают.
Любой раствор надо приготовлять тщательно. Плохо перемешанный раствор неоднороден, и там, где он слабее, может начаться разрушение конструкций. Точное дозирование материалов обязательно.

Составы растворов


При приготовлении простого кладочного раствора его параметры отображаются, как, например, 1:3, 1:6 и т.д. Эта пропорция показывает объемное содержание материалов, связующего и заполнителя.  Иногда встречаются обозначения 1:4:1, подразумевающие применение в составе смеси какого-либо дополнительного ингредиента. Как правило, в рецептуре этот ингредиент оговаривается.

Составы растворов для каменной кладки (в частях по объему)

Марка цемента
Марка раствора
100
75
50
25
10
4
25
-
-
-
-
-
1:0,2:3
50
-
-
-
-
1:0,1:2,5
1:0,7:6
100
-
-
-
1:0,1:2
1:0,5:5
1:0,9:7
150
-
-
-
1:0,3:3,5
1:1:9
1:1:9
200
-
-
1:0,1:2,5
1:0,5:5
1:1:9
-
250
-
-
1:0,2:3
1:0,7:6
-
-
300
-
1:0,2:3
1:0,4:4,5
1:1:9
-
-
400
1:0,2:3
1:0,3:4
1:0,7:8
1:1:11
-
-
500
1:0,3:4
1:0,5:5
1:1:8
-
-
-
600
1:0,4:4,5
1:0,7:6
-
-
-
-

Из приведенной таблицы следует, какова объемная составляющая каждого ингредиента в растворе. На первом месте указан цемент, на втором - глина, на третьем - песок.

Цементно-известковые растворы для кладки в условиях повышенной влажности (60-75%)

Марка цемента
Марка раствора
100
75
50
25
10
4
100
-
-
-
1:0,1:2
1:0,5:5
1:0,7:7
150
-
-
-
1:0,3:3,5
1:0,7:9
-
200
-
-
1:0,1:2,5
1:0,5:5
1:0,7:9
-
250
-
-
1:0,2:3
1:0,7:6
-
-
300
-
1:0,3:3
1:0,4:5
1:0,7:9
-
-
400
1:0,2:3
1:0,3:4
1:0,7:6
-
1:0,7:11
-
500
1:0,3:4
1:0,5:5
1:0,7:8
-
-
-
600
1:0,4:4,5
1:0,7:6
-
-
-
-

В таблице указано объемная составляющая цемента, извести и песка.

Простой цементно-песчаный раствор

Состав подобных растворов прост:
  • 1 часть цемента;
  • от 2-5 частей песка;
  • вода;
Просейте песок и цемент, затем отмеренный песок насыпьте грядой, а сверху насыпьте отмеренную порцию цемента. лучше насыпать все двумя-тремя слоями. Полученную смесь тщательно перемешайте до получения однородной сухой массы. Затем добавьте в сухую смесь воду, доведя раствор до нужной густоты. Тщательно перемешайте. Рас вор используют в течение 1 часа. Более позднее применение снижает прочность, так как раствор начинает схватываться.

Цементный раствор состава 1:4 и 1:5 прочен, но малопластичен, он с трудом наносится на поверхности, так как плохо прилипает к ней. Если у Вас нет особых навыков работы с цементным раствором, то лучше всего применять раствор состава 1:2 или 1:3.

Добавки в цементно-песчаный раствор

  • Известь. Придает антисептические свойства. Добавка актуальна при кладке материалов с органическими заполнителями.
  • Жидкое стекло. Немного повышает прочность, снижает пластичность. Заставляет раствор быстрее схватываться.
  • Противоморозные добавки: Поташ (углекислый калий). Формиат натрия. Хлористый натрий. Нитрит натрия (азотистый натрий). Хлористый калий. Позволяют проводить кладку при минусовых температурах. Применение поташа также позволяет предотвратить появление высолов на затвердевшем растворе.
  • Моющие средства (Стиральные порошки, средства для мытья посуды, мыло). Являются, своего рода, пластификаторами и воздухововлекающими добавками. Плюсы:Внешний вид раствора получается лучше, раствор не расслаивается, хорошо «садится» Минусы: При добавке средства, смесь может стать похожей на ту, что сделана на растворе со специальной добавкой, но это лишь визуальный эффект. Бесконтрольное воздухововлечение может привести к падению прочности раствора, и снижению качества кладки. Поэтому лучше использовать специализированные добавки для пластификации.

«Теплые» кладочные растворы

Теплый кладочный раствор — это строительная смесь для ячеистобетонных изделий: пенобетона, газобетона, арболита и поризованной керамики. В качестве вяжущего выступает цемент, в качестве добавки к ингредиентам выступают пористые заполнители: перлит; пемза; вермикулит, древесные опилки. При кладке на такой раствор исчезают или становятся меньше мостики холода. Но все это имеет и «обратную сторону медали» – прочность раствора ниже, а работа с ним сложнее.

«Теплый» раствор готовится в таких пропорциях: 1 часть цемента и 5 частей наполнителя (керамзитового или перлитового песка). Сухая смесь перемешивается, а затем добавляется 1 часть воды на 4 части сухой смеси. Готовый раствор должен «отдохнуть» 5 минут, за которые произойдут определенные процессы минерализации, после чего его можно использовать по назначению.

виды, особенности применения в стороительстве

Строительные растворы используются при возведении всех без исключения зданий и сооружений. Без них не обходятся ни каменная, ни кирпичная кладка, они необходимы для скрепления крупных элементов и облицовки стен, заливки полов и обработки различных поверхностей. Поскольку область применения строительных растворов весьма широка, велико и их типовое разнообразие: состав продукции подбирается в зависимости от целей применения.

Состав строительных растворов

Существует две категории строительных смесей:

  • Воздушные — входящие в них компоненты отвердевают и сохраняют прочность исключительно на воздухе. К таким веществам относятся гипс, известь и глина. Составы этой категории применяются для возведения конструкций, не подверженных воздействию влаги.
  • Гидравлические (к ним относятся все цементы, а также гидравлическая известь) способны отвердевать как в воздушной, так и в водной среде, увеличивая свою прочность с течением времени. Они применяются в наводных, подводных, а также наземных и подземных постройках.

Гипсовое вяжущее

Главная особенность этого компонента — быстрая схватываемость. В стоительные составы с гипсом нередко подмешивают ингибиторы — известковое молочко, столярный клей. Для обеспечения водостойкости в раствор добавляют синтетические смолы.

Строительная индустрия предлагает 12 марок этого материала, где наименования от Г2 до Г16 классифицируют как строительный гипс, а марки Г16–Г25 — как высокопрочный.

Известка

Строительные растворы с известью могут быть как воздушными, так и гидравлическими — в зависимости от типа вяжущего вещества. Воздушная известка бывает гашенной (для этого используется вода) и негашенной. Гидравлическую известку производят из воздушной путем добавления молотых гидравлических добавок и небольшого количества воды.

Глина

Глина состоит из минералов — каолинита, монтмориллонита, гидрослюды с примесями кварца, опала, слюды и других веществ. В строительстве ее делят на три типа — тощую, среднюю и жирную — и вместе с ней подмешивают в раствор кварцевый песок.

Цемент

Свойства растворов на основе цемента во многом зависят от его марки. Так, портландцемент, широко применяющийся в частном строительстве, относится к маркам 300–600 и отвердевает медленнее обычного цемента. Пуццолановый цемент весьма устойчив к агрессивным средам и хорошо затвердевает только во влажной среде. Глиноземистые цементы, для которых характерны марки 400–600, быстро отвердевают и отличаются высокой прочностью.

Для увеличения прочности цементного раствора на 20% в его состав достаточно добавить до 5% сульфоферритов. Это также позволяет повысить жаростойкость и скорость затвердевания.

Песок

Используемый в строительных растворах песок имеет фракцию 0,15–5 мм и может быть кварцевым, известковым, полевошпатовым и другого типа. Первый считается лучшим наполнителем. Пемзовый, туфовый и шлаковый песок применяются для изготовления более легких смесей.

Применение строительных растворов

  • Цементные растворы нередко используются в каменной и кирпичной кладке в случаях, когда конструкция расположена ниже уровня подпочвенных вод, а также для оштукатуривания цоколей, наружных стен, карнизов, заливания стяжек пола. Для помещений с влажностью выше 60% это оптимальный тип строительного раствора.
  • Глиняные смеси обычно используют как кладочные — для труб, очагов и печей, а также для наземной части строений, не подверженной воздействию влаги. Пластичность материала обуславливает малую степень усадки, однако и твердеет такой состав относительно медленно.
  • Сложные растворы — в состав которых входит несколько типов вяжущих веществ — наиболее популярны благодаря тому, что они обладают достоинствами смесей на основе различных компонентов. Они также обладают более высокой прочностью по сравнению с простыми растворами и широко используются для кладочных и штукатурных работ. Наиболее часто в данной категории находят применение цементно-известковые смеси.

Специальные строительные растворы

  • Для заполнения швов в сборных железобетонных конструкциях используют составы на основе цемента и кварцевого песка без применения добавок, провоцирующих развитие коррозии (СНиП 2.03.11-85), подвижность их составляет 7–8 см. Маркировка применяемого раствора должна соответствовать маркировке бетона, из которого изготовлены соединяемые элементы.
  • Инъекционные растворы содержат в своем составе цемент и песок и применяются для заполнения каналов предварительно напряженной конструкции. Их прочность соответствует маркам М300 и выше. Также материал отличается водоудерживающей способностью и морозостойкостью. Для уменьшения вязкости строительной смеси данного типа могут использоваться мылонафт или присадки СДБ.
  • В состав гидроизоляционных растворов входят цемент марок М400 и выше и кварцевый или искусственный тяжелый песок. Если изготовленные из такого материала конструкции будут подвержены воздействию агрессивной среды, в них также добавляют сульфатостойкий портландцемент — обычный или пуццолановый. Для обеспечения водонепроницаемости швов и стыков раствор замешивают на воднепроницаемом расширяющемся цементе.
  • Тампонажные растворы необходимы для тампонирования скважин. Все типы данной категории составов быстро схватываются и обладают высокой водоотдачей. Заполняя пустоты и трещины в горной породе, они способны противостоять напору подземных вод и проявлять устойчивость к воздействию агрессивной среды. В зависимости от условий, в которых будет использоваться раствор, он может быть изготовлен на основе пуццоланового, сульфатостойкого портландцемента или шлакопортландцемента — для агрессивных сред — или на основе тампонажного портландцемента — если воды напорные.
  • Акустические растворы обладают звукопоглощающими свойствами и используются для оштукатуривания стен. В качестве вяжущих в них добавляют гипс, портландцемент, известь или их смесь, а также каустический магнезит. В роли наполнителя выступает легкий песок фракцией 3–5 мм из шлака, пемзы, керамзита и других веществ.
  • Рентгенозащитные растворы также применяются для штукатурных работ — в рентген-кабинетах. Вяжущие в них — цемент и портландцемент, а наполнители — измельченный барит и другие тяжелые горные породы. Также в состав материала включают литий, водород и кадмий.

Характеристики строительных растворов: на что обратить внимание

Состав

Для обозначения состава указывают соотношение компонентов раствора друг к другу, при этом количество вяжущего всегда принимают за единицу. Так, в простых строительных смесях состав указывается с использованием двух цифр. Например, в обозначении «1:3» отражено, что «1» — это одна часть вяжущего вещества, а «3» — три части наполнителя. Сложные смеси имеют, разумеется, больше цифр в обозначениях в следующем порядке: основное вяжущее, дополнительное, наполнитель.

Прочность

Данная величина характеризуется маркой. Определяют ее по ГОСТ 5802-86 методом сжатия кубиков с длиной сторон 7,7 спустя 28 дней отвердевания в обычном режиме. Для классификации строительных растворов используются марки: М4, М10, М25, М75, М100, М150, М200, М300. Чем выше значение, тем выше прочность. Устойчивость материала к нагрузкам на растяжение в 5–10 раз меньше, чем на сжатие.

Плотность

По ней определяется, к какой группе принадлежит строительный раствор — к легким или тяжелым составам. К тяжелым относятся растворы с показателем 1500 кг/м3 и выше. Вместе с ним пропорционально растут водонепроницаемость и морозостойкость.

Водонепроницаемость

Абсолютно водонепроницаемых растворов нет. Для усиления этого качества в растворах применяются жидкое стекло, полимеры и церезит. Чем большее значение имеет данная характеристика, тем меньше морозостойкость состава.

Морозостойкость

Она отражается в марках в следующей классификации (от меньшего значения к большему): F10, F15, F25, F35, F50, F100, F150, F200, F300. Параметр рассчитывается с помощью циклов поочередной заморозки и оттаивания раствора, насыщенного влагой, с учетом, что прочность материала при этом не должна снижаться более чем на 25%.

Приготовление строительных растворов

  • При выборе емкости для приготовления раствора желательно отдавать предпочтение формам с более округлыми формами, т.к. в них компоненты смешиваются более равномерно.
  • Приготовление известковых и глиняных растворов согласно ГОСТ не требует предварительных процедур, а для получения цементных и сложных составов сначала готовят сухую смесь и только потом ее заливают водой и снова перемешивают.
  • Срок использования цементных растворов — 2–3 часа с момента приготовления, после чего они застывают и становятся непригодными к использованию.
  • Вне зависимости от необходимого объема смеси рекомендуется использовать смесители и насосы, т.к. изготовление раствора вручную не только требует больших трудозатрат, но и дает в результате худшее качество материала.
  • Продолжительность смешивания строительных растворах в устройствах непрерывного и периодического действия зависит от состава: для обычных растворов это 1,5–2 мин., для легких — 2–3 мин., а для смесей с присадками — около 4–5 мин.

Если же вы желаете получить качественный строительный раствор с необходимыми характеристиками, но у вас нет времени на освоение технологии его приготовления и собственно приготовление, вы можете заказать его в компании «ТехноТорг-Бетон».

Уточнить стоимость строительных растворов вы можете в нашей компании. Воспользуйтесь информацией на соответствующей странице сайта или свяжитесь с нашими специалистами для получения консультации.

К началу страницы ▲

Понравилась статья? Поделитесь:

Кладочный раствор: состав, виды, пропорции приготовления



Кладочные растворы служат основным соединительным материалом при возведении стен дома. Швы являются самым уязвимым местом кладки, так как разрушение и появление трещин происходит обычно именно по швам. Чтобы продлить срок службы здания, необходимо подбирать качественный кладочный раствор, который соответствует всем требованиям ГОСТ.

СодержаниеСвернуть

кладочный раствор для кирпича

Состав

Кладочный раствор – искусственный каменный материал, получаемый после твердения растворной смеси, в состав которой входит вяжущее вещество, песок, вода и различные добавки. Кладочные растворы используются для бутовой, каменной и кирпичной кладки.

Песок для кладочного раствора должен быть не крупнее 2,5 мм.

В качестве добавок могут применяться органические вещества (лигносульфонаты технические – ЛСТ, сульфитно-дрожжевая бражка – СДБ и мылонафт) и неорганические (вулканические пеплы, золы, молотый шлак и др.). В зимних растворах есть противоморозные, а также воздухововлекающие добавки.

Кладочный раствор для кирпича должен быть пластичным. Для кирпичной кладки лучше всего подойдет цементно-извесковый состав или теплый раствор из извести.

Как сделать кладочный раствор

Для начала необходимо подобрать состав кладочного раствора.

Приготовление цементно-песчаного раствора

Таблица 1. Пропорции цементного кладочного раствора:

Марка раствора, кгс/см2Рекомендованная марка цементаСоотношение цемент/песок в смеси
М25ЦЕМ 22,5 (М300)1:9,5
М50ЦЕМ 22,5 (М300)1:5,8
ЦЕМ 32,5 (М400)1:7,4
М75ЦЕМ 22,5 (М300)1:4,2
ЦЕМ 32,5 (М400)1:5,4
ЦЕМ 42,5 (М500)1:6,7
М100ЦЕМ 22,5 (М300)1:3,4
ЦЕМ 32,5 (М400)1:4,3
ЦЕМ 42,5 (М500)1:5,3
М150ЦЕМ 22,5 (М300)1:2,6
ЦЕМ 32,5 (М400)1:3,25
ЦЕМ 42,5 (М500)1:3,9

В первую очередь смешивают сухие компоненты, а затем в них добавляют чистую питьевую воду при температуре 15-20 ℃ и тщательно все перемешивают. На выходе должна получиться однородная масса без комочков.

Смесь, в которой содержатся только песок, цемент, вода и щебень, имеет один существенный недостаток – она получается жесткой и малоподвижной. Поэтому рекомендуется добавлять в нее специальные пластифицирующие и другие добавки.

Приготовление цементно-известкового раствора

Таблица 2. Пропорции цементно-известкового кладочного раствора:

Пропорции (Цемент/Известь/Песок)

Марка цементаРаствор марки М50Раствор марки М75Раствор марки М100Раствор марки М150Раствор марки М200
ЦЕМ 22,51:0.6:8.01:0.3:4.01:0.2:3.51:0.1:2.5
ЦЕМ 32,51:0.9:8.01:0.5:5.51:0.4:4.51:0.2:3.01:0.1:2.5
ЦЕМ 42,51:0.8:7.01:0.5:5.51:0.3:4.01:0.2:3.0

Разводят до густого состояния гашеную известь (пушонку) и процеживают ее. Смешивают песок и цемент. Добавляют в сухие ингредиенты разведенную известь и тщательно все перемешивают.

Виды

Классификация по условиям эксплуатации

  • Смесь для воздушно-сухих условий эксплуатации. Чаще всего в этом случае используют растворы на известковом вяжущем, они обладают высокой пластичностью и хорошо сцепляются с кирпичом. Известковые смеси долго твердеют, в процессе выделяя воду, что создает некоторые неудобства при строительных работах.
  • Для влажных эксплуатационных условий. Вяжущим служит шлакопортландцемент или протландцемент. Они не пропускают влагу, поэтому их применяют в подземных частях сооружений. Можно смешивать цементные растворы с известковыми, тогда они будут обладать высокой прочностью и пластичностью, морозостойкостью и удобоукладываемостью, подойдут для возведения надземных и подземных частей здания.

Классификация по типу вяжущего вещества, входящего в состав

  • Гипсовый кладочный раствор. Быстро схватывается и твердеет, это экологически чистый состав. Имеет низкую прочность и влагостойкость. Применяется в основном для отделочных работ и в процессе создания декоративных элементов.
  • Известковый кладочный раствор. Используется для кладки кирпичей, блоков и природного камня. Смесь легко укладывается, она прочная, долговечная, пластичная. В процессе эксплуатации строительный раствор не растрескивается.
  • Цементный раствор. Его чаще остальных растворов применяют в процессе кладочных работ, также его можно использовать в качестве стяжки пола и при оштукатуривании помещений. В отличие от бетона, в цементном кладочном растворе содержится щебень меньших фракций.
  • Смешанный кладочный раствор. Содержит в составе комбинации из вышеперечисленных материалов.

Классификация по области применения

  • Универсальный раствор. Применяется в кирпичной, каменно кладке, а также кладке строительных блоков.
  • Специальный. Служат для строительства печей, дымоходов, каких-либо резервуаров.
  • Цветной. Выступает не только в роли соединительного, но и отделочного материала.

Технические характеристики кладочных растворов

Свойства, которыми должен обладать раствор, определяются исходя из целей его использования. Важнейшими техническими характеристиками раствора являются: влажность, подвижность, значение водонепроницаемости, текучесть, плотность и температурный интервал. Эти требования к кладочному раствору прописаны в ГОСТ 28013-98.

Кладочные растворы и их виды

Качества, которыми должен обладать раствор:

  • Хорошее сцепление с самой кладкой, способность сопротивляться сдвигу и разрыву. Называется это свойство агдезией.
  • Морозостойкость кладочного раствора. Показывает, сколько циклов попеременного замораживания и оттаивания способен выдержать материал. Обозначается F или Мрз.
  • Водонепроницаемость. Это способность не пропускать воду под давлением, она нужна, чтобы кладка не разрушалась под действием атмосферных осадков.
  • Пластичность. Чтобы увеличить пластичность смеси, в нее следует добавить пластификаторы. Пластификатором для кладочного раствора служат жидкие и порошковые лигносульфонаты технические. С добавлением ЛСТ становится более пластичной, то есть можно корректировать ее положение и положение кладочных строительных материалов в процессе работ.
  • Водоудерживающая способность. Это способность раствора удерживать воду, не разлагаясь. При транспортировке этот показатель может падать, что отрицательно сказывается на качестве растворной смеси.
  • Подвижность. Это способность раствора под воздействием силы тяжести расплываться по поверхности материала.
  • Прочность. Это главный показатель растворной смеси. Чем он больше, тем большие нагрузки материал способен выдерживать и тем больше будет срок службы конструкции. Прочность указывается в марке смеси (М100, М200 и т.д.).
  • Расслаиваемость раствора. Ее определяет состав кладочного раствора, пр добавлении извести и глины, она сокращается.

Марки кладочных растворов

  • Кладочный раствор М 25. Применяется для покрытия штукатуркой стен, потолков, перегородок, колонн, создания цементной стяжки пола. Обладает высокой подвижностью и пластичностью. Можно добавлять в него декоративные пигменты и использовать при декоративных работах. Не содержит искусственных добавок, но при этом смесь обладает хорошими прочностными характеристиками.
  • Раствор кладочный М 50. Это универсальная смесь, стойкая к внешним воздействиям, практичная. Ее можно использовать для кладки кирпичных и каменных стен в малоэтажном строительстве. В составе содержатся пластифицирующие добавки и замедлители схватывания. Также раствор используется в ремонтных и монтажных работах для заделки в конструкциях щелей и трещин, его можно применять в качестве армопояса.
  • Раствор кладочный М 75. Чаще всего применяют для кладки бетонных блоков, в железобетонных конструкциях, при устройстве внутренних стен зданий и сооружений и при бетонной стяжке пола.
  • Раствор кладочный М 100. Является наиболее распространенным. Применяется в гражданском строительстве: при строительстве монолитных многоэтажных зданий, частных домов.
  • Кладочный раствор М 150. В составе ограничено содержание гипса и извести. Применяют для фундаментов в грунтах с пониженной прочностью.

Цвет кладочного раствора

Чтобы раствор приобрел какой-либо цвет, в него добавляют необходимые пигменты. Пигменты для кладочных растворов могут быть следующих видов: известковые, цементные и цементно-известковые.

Кладочные растворы и их виды

Они должны составлять около 8 % от общей массы смеси.

  • Цветной кладочный раствор. Применяется в кирпичной кладке при облицовочных работах. Дополнительно в состав такой смеси входят цветные наполнители. В качестве добавки к кладочному раствору используются обычно щелочестойкие красители. Добавление охры в раствор позволяет получить желто-оранжевый цвет, сурика – коричнево-бородовый или красный, ультрамарина – синий и фиолетовый, оксида хрома – зеленый.
  • Белый кладочный раствор. Роль пигмента в белом кладочном растворе играет избыток гашеной извести, окись цинка или титана.
  • Черный кладочный раствор. Чтобы получить черный цвет смеси, в нее добавляют строительную сажу.
  • Серый кладочный раствор. Цвет кладочного раствора зависит от добавок, если их нет, то раствор будет цвета бетона, то есть обыкновенного серого цвета.

Готовые кладочные растворы

Кладочный раствор Основит Брикформ

Кладочные растворы и их виды

С его помощью осуществляется кладка стен из всех видов кирпичей: силикатного, керамического и клинкерного. Хорошо подходит для строительства лестниц и заборов. Может использоваться как для внутренних, так и для наружных работ. В продаже есть белые и цветные растворы, всего представлено 19 цветов смесей. После приготовления получается гладкий и однородный раствор.

Кладочный раствор PERFEKTA Линкер

Кладочные растворы и их виды

Поможет создать прочную, надежную и долговечную кладку стен. Выпускается белая и цветная смесь. Швы обладают паропроницаемостью, высокой водостойкостью и морозостойкостью. Смесь предназначена для внутренних и наружных работ, для кладки полнотелых и пустотелых кирпичей с водопоглощением 5-15 %

Кладочный раствор Quick Mix

Кладочные растворы и их виды

При помощи раствора выполняется кирпичная кладка лицевого кирпича с водопоглощением от 3 до 8 %, одновременно с этим происходит декоративная отделка швов. Смесь также может быть белой и цветной. Раствор quick mix устойчив к дождю и другим атмосферным воздействиям, способен хорошо противостоять низким температурам, обладает хорошим сцеплением с кирпичом.

Заключение

Кладочный раствор можно замешивать самостоятельно, а можно заказать уже готовый на заводе. В любом случае нужно придерживаться методики приготовления смеси и технологии ведения кладочных работ. Современные кладочные растворы бывают цветными, что позволяет не только сделать кладку надежной, но и придает ей эстетичный внешний вид.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
