ГОСТ Р 56711-2015 Соединения нагельного типа для деревянных конструкций. Технические условия, ГОСТ Р от 13 ноября 2015 года №56711-2015


ГОСТ Р 56711-2015



ОКС 91.080.20
ОКПО 53 6660

Дата введения 2016-05-01

1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им.В.А.Кучеренко (ЦНИИСК им.В.А.Кучеренко), отделением ОАО "НИЦ "Строительство"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1795-ст

4 ВВЕДЕН ВПЕРВЫЕ


Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)



1 Область применения

1.1 Настоящий стандарт устанавливает технические требования к соединениям нагельного типа (далее - соединения), используемым для крепления элементов деревянных конструкций, а также устанавливает правила по методам испытаний, приемки готовых соединений и дает рекомендации по их применению.

1.2 Стандарт распространяется на соединения с использованием цилиндрических нагелей из металла, дерева и пластмасс (болты, шпильки, нагели, гвозди, шурупы, глухари, винты и т.п.), работающих преимущественно на сдвиг.

1.3 В настоящем стандарте установлены критерии по оценке соответствия нагельных соединений действующим требованиям, а также оценке их несущей способности и деформативности при действии эксплуатационных нагрузок.

1.4 Данный стандарт не распространяется на соединения, в которых в качестве механических связей используют шпонки, шайбы шпоночного типа, металлические зубчатые пластины (МЗП) и др.

2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки металлические измерительные. Технические условия

ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ Р ИСО 3951-1-2007 Статистические методы. Процедуры выборочного контроля по количественному признаку. Часть 1. Требования к одноступенчатым планам на основе предела приемлемового качества для контроля последовательных партий по единственной характеристике и единственному AQL

ГОСТ 4028-63 Гвозди строительные. Конструкция и размеры

ГОСТ 6449.4-82 Изделия из древесины и древесных материалов. Допуски расположения осей отверстий для крепежных деталей

ГОСТ 16588-91 (ИСО 4470-80) Пилопродукция и деревянные детали. Методы определения влажности


ГОСТ 24454-80 Пиломатериалы хвойных пород. Размеры

ГОСТ 33080-2014 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определения

ГОСТ 33081-2014 Конструкции деревянные клееные несущие. Классы прочности элементов конструкций и методы их определения

ГОСТ 33082-2014 Конструкции деревянные. Методы определения несущей способности узловых соединений

СП 64.13330.2011 СНиП II-25-80 Деревянные конструкции

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 нагельное соединение: Соединение элементов конструкций, выполненное с использованием цилиндрических или пластинчатых нагелей из различных материалов, плотно установленных в предварительно подготовленные отверстия или прорези и работающих на сдвиг, сопровождающийся изгибом нагеля и смятием древесины.

3.2 несущая способность соединения: Предельные величины усилия (нагрузки) и деформаций, при которых не происходят разрушение или недопустимые деформации соединения.

3.3 деформативность соединения: Зависимость взаимного смещения соединяемых элементов соединения от величины нагрузки.

3.4 нагель: Механическая связь цилиндрической или пластинчатой формы для восприятия сдвигающих усилий.

3.5 цилиндрический нагель: Нагель цилиндрической формы, изготовленный из металла, пластмасс или древесины, - нагель, болт, шпилька, винт, гвоздь.

3.6 пластинчатый нагель: Нагель в виде пластинки, изготовленный из металла, пластмасс или древесины.

3.7 винт: Крепежная деталь, представляющая собой стержень с головкой и спиральной нарезкой, служащий для соединения деталей путем ввинчивания.

3.8 шуруп: Винт со стержнем конической формы и прорезью в головке для завинчивания его в деревянные элементы.

3.9 глухарь: Шуруп большого диаметра с квадратной или шестигранной головкой.

3.10 саморез: Винт, ввинчиваемый непосредственно в деревянный элемент без предварительного сверления.

3.11 гвоздь: Крепежная деталь, представляющая собой стержень, заостренный на одном конце, устанавливаемый в соединяемые элементы путем забивания.

3.12 болт: Крепежная деталь, представляющая собой стержень, имеющий на одном конце головку, а на другом конце - резьбу, на которую навинчивается гайка.

3.13 шпилька: Крепежная деталь, представляющая собой стержень, имеющий на обоих концах резьбу, на которую навинчиваются гайки.

4 Сокращения


В настоящем стандарте приняты сокращения, приведенные в таблице 1.


Таблица 1 - Сокращения

Обозначение по настоящему стандарту

Определение

S

шаг расстановки нагелей вдоль волокон древесины

S

шаг расстановки рядов нагелей поперек волокон древесины

S

расстояние оси нагеля от кромки соединяемого элемента

d

диаметр нагеля

с

толщина среднего соединяемого элемента

а

толщина крайнего соединяемого элемента

L

свободная длина образца

Р

нагрузка при испытании соединения

5 Общие положения

5.1 Нагельные соединения являются наиболее распространенным видом соединений элементов деревянных конструкций и относятся к соединениям на механических связях.

Они предусматривают использование нагелей в качестве связей сдвига при их работе преимущественно на изгиб, а сами соединения являются безраспорными.

5.2 Для работы нагельных соединений характерна их вязкая податливость, связанная с работой древесины на смятие, что за счет выравнивания напряжений (усилий) в элементах соединений исключает преждевременное их хрупкое разрушение от разрыва или скалывания древесины.

5.3 Основными условиями надежности используемых соединений должны быть контроль качества нагелей и соединяемых элементов, а также применяемые методы их расчета и методы испытаний соединений, подтверждающие результаты расчетов.

5.4 Основными конструктивными размерами соединений, которые должны учитываться при их изготовлении и расчете, являются расчетные размеры нагелей, размеры посадочных отверстий, а также регламентированные схемы их расстановки.

5.5 На практике использования нагельных соединений применяют следующий диапазон размеров нагелей:

- диаметр гладких цилиндрических нагелей и болтов: от 8 до 24 мм;

- диаметр гвоздей: от 2 до 6 мм;

- диаметр винтов, шурупов или саморезов: от 6 до 16 мм;

- диаметр глухарей: от 12 до 20 мм;

- толщина и высота пластинчатых нагелей: соответственно, 12 и 50 мм.

5.6 Посадочные отверстия для гвоздей, а также винтов, шурупов или саморезов диаметром до 6 мм, как правило, не устраивают.

Для гладких цилиндрических нагелей и болтов сверлят отверстия такого же диаметра, как у нагелей, а в отдельных случаях, для увеличения плотности их посадки, диаметр отверстия выбирают на 0,2-0,5 мм меньше диаметра нагеля.

5.7 Основные размеры расстановки нагелей: шаг, расстояние между рядами и минимальное расстояние оси нагеля до края соединяемого элемента, как правило, обосновываются экспериментально-теоретическими методами и регламентируются нормами с целью предотвращения преждевременного разрушения соединений при их работе от скалывания или разрыва древесины.

5.8 Конструктивные требования к расстановке нагелей изложены в СП 64.13330.2011 (раздел 7).

5.9 Качество соединений должно быть обеспечено современным уровнем технологии их изготовления и системой приемочного контроля в процессе их производства.

6 Виды нагельных соединений

6.1 В качестве основного вида нагелей в соединениях используют цилиндрические нагели*.
________________

* В нагельных соединениях также могут быть использованы пластинчатые нагели. Однако, ввиду их не технологичности и редкого использования в современных условиях, в настоящем стандарте они не рассматриваются.

6.2 Наиболее распространенными соединениями с применением цилиндрических нагелей являются соединения на:

- гладких цилиндрических нагелях - стержнях, болтах, шпильках;

- гвоздях;

- винтах;

- шурупах, саморезах, глухарях.

6.3 Нагели применяют преимущественно для устройства различных видов узловых соединений элементов из цельной древесины хвойных пород, клееной древесины, LVL или перекрестно клееной древесины типа CLT и др. для сплачивания в поперечном направлении элементов конструкций, сращивания элементов в продольном направлении, а также для крепления к таким элементам деталей из металла, фанеры, пластика и других материалов.

6.4 По характеру действующих усилий и количеству швов сдвига (срезов) между сопрягаемыми элементами различают следующие схемы работы соединений (рисунок 1):

- симметричные - двухсрезные и многосрезные;

- несимметричные - односрезные, двухсрезные и многосрезные.

6.5 Для крепления накладок из различных материалов используют болты, шпильки, винты различных типов и гвозди (рисунок 2), для крепления прокладок - нагели, болты и шпильки (рисунок 3).

Рисунок 1 - Виды соединений по конструктивному сочетанию нагелей и соединяемых деревянных элементов


а) симметричные; б) несимметричные

Рисунок 1 - Виды соединений по конструктивному сочетанию нагелей и соединяемых деревянных элементов

Рисунок 2 - Нагельные соединения с накладками


а - на болтах и шпильках; б - на глухих цилиндрических нагелях; в - на глухих цилиндрических нагелях, установленных в торец клееного элемента

Рисунок 2 - Нагельные соединения с накладками

Рисунок 3 - Нагельные соединения с прокладками


а - на нагелях; б - на нагелях и шпильках

Рисунок 3 - Нагельные соединения с прокладками

7 Технические требования к соединениям

7.1 Требования к нагелям и соединяемым элементам

7.1.1 В качестве цилиндрических нагелей используют гладкие стержни из стали, стеклопластика, алюминия, твердых пород древесины и др., а также готовые изделия (болты, гвозди, винты, шурупы, шпильки и др.).

Прочностные показатели, размеры и качество стержней и готовых изделий должны соответствовать требованиям действующих стандартов.

7.1.2 Гвозди изготавливают из холоднотянутой проволоки в соответствии с ГОСТ 4028. Также могут быть использованы гвозди с кольцевой и винтовой накаткой.

7.1.3 Винты подразделяются на шурупы, самонарезающие винты (саморезы) и винты, завинчиваемые в предварительно просверленные отверстия. Винты со стержнем конической формы называются шурупами, а шурупы большого диаметра с квадратной или шестигранной головкой - глухарями.

7.1.4 Для изготовления соединений в качестве деревянных элементов следует использовать цельную и многослойную клееную древесину, а также другие массивные изделия (LVL, CLT) и древесные плитные материалы (фанера, ДСП, ДВП, OSB, ЦСП), выпускаемые в соответствии с действующими стандартами.

7.1.5 Качество цельной и многослойной клееной древесины должно соответствовать требованиям ГОСТ 33080 и ГОСТ 33081.

7.2 Требования к несущей способности и деформациям соединений

7.2.1 Для обеспечения несущей способности соединений исходной является расчетная несущая способность нагеля на один шов сплачивания (условного среза), подтвержденная результатами испытаний соединений в соответствии с требованиями настоящего стандарта, регламентированные величины которой установлены действующими нормами проектирования деревянных конструкций.

7.2.2 Несущая способность соединения должна быть определена с учетом напряженного состояния его конструкционных частей (нагелей и соединяемых элементов) при восприятии расчетных нагрузок: изгиба нагеля и смятия элементов, а также физико-механических свойств этих частей: расчетных сопротивлений и предельных деформаций, в зависимости от их вида и материала.

7.2.3 Величина деформаций нагельных соединений при полном использовании их несущей способности не должна превышать 2 мм, а при неполном - пропорциональна действующему на соединение усилию.

7.2.4 При установлении несущей способности и деформативности соединений с использованием методов испытаний по настоящему стандарту должен учитываться фактор длительности действия расчетных нагрузок согласно требованиям ГОСТ 33082.

7.3 Требования к изготовлению соединений

7.3.1 Соединения должны быть изготовлены при строгом соблюдении требований рабочих чертежей.

7.3.2 Основные требования по изготовлению соединений должны обеспечить точность расстановки и плотность посадки нагелей, для чего большинство соединений необходимо изготавливать с применением шаблонов и стяжных болтов.

7.3.3 Влажность древесины соединяемых элементов и используемых деревянных нагелей и пластинок должна соответствовать ожидаемой эксплуатационной равновесной влажности с целью исключения высыхания древесины и ослабления соединений.

8 Методы испытаний соединений

8.1 Испытания проводят в целях:

- определения или уточнения расчетной несущей способности соединения при использовании новых типов нагелей;

- определения или уточнения расчетной несущей способности соединения при использовании новых видов соединяемых элементов;

- проведения контрольных испытаний соединений.

8.2 Испытания соединений также следует проводить при освоении производства, изготовлении соединений новых конструктивных решений, проведении сертификационных испытаний или при периодическом независимом экспертном контроле.

8.3 Испытания соединений должны быть проведены на растяжение, сжатие вдоль и под углом к волокнам древесины по схемам и с соблюдением требований ГОСТ 33082.

8.4 Виды и размеры образцов для испытаний приведены на рисунках 4-6. Размеры S, S, S по расстановке нагелей должны соответствовать требованиям СП 64.13330.2011 (раздел 7).

Испытания образцов позволяют определить расчетную несущую способность соединений по предельным значениям смятия в крайних и центральном соединяемых элементах или изгибе нагеля для симметричных соединений при одно- или двухсрезной работе нагеля.

8.5 Подготовка образцов, режимы их нагружения и обработка результатов испытаний должны соответствовать требованиям ГОСТ 33082.

Рисунок 4 - Образец для испытания соединений при сжатии (растяжении) вдоль волокон древесины


а - односрезных нагелей; б - двухсрезных нагелей

1 - направление волокон древесины; 2 - базовые точки для определения сдвига; 3 - нагели

Рисунок 4 - Образец для испытания соединений при сжатии (растяжении) вдоль волокон древесины

Рисунок 5 - Образец для испытания односрезных соединений при смятии поперек волокон древесины

а - крайних элементов; б - среднего элемента

1 - направление волокон древесины; 2 - базовые точки для определения сдвига; 3 - нагели

Рисунок 5 - Образец для испытания односрезных соединений при смятии поперек волокон древесины

Рисунок 6 - Образец для испытания двухсрезных соединений при смятии поперек волокон древесины

а - крайних элементов; б - среднего элемента

1 - направление волокон древесины; 2 - базовые точки для определения сдвига; 3 - нагели

Рисунок 6 - Образец для испытания двухсрезных соединений при смятии поперек волокон древесины

9 Методы контроля

9.1 Предприятие-изготовитель обеспечивает и подтверждает качество соединений:

- входным контролем используемых элементов соединений;

- пооперационным контролем параметров элементов на основных технологических операциях;

- приемочным контролем изготовленных соединений.

9.2 Порядок и планы входного контроля элементов и приемочного контроля изготовленных соединений устанавливают в технической документации, а пооперационного контроля - в технологической документации предприятия-изготовителя, утвержденных в установленном порядке.

9.3 Размеры элементов измеряют металлическими линейками по ГОСТ 427, штангенциркулями по ГОСТ 166 с учетом требуемой точности измерений.

9.4 Геометрические размеры деревянных элементов соединений определяют по ГОСТ 24454, влажность - по ГОСТ 16588, пороки древесины - по ГОСТ 2140.

9.5 Точность расстановки нагелей контролируют согласно ГОСТ 6449.4.

9.6 Результаты измерений, оценок, испытаний должны быть оформлены соответствующими документами (протоколами, актами).

10 Правила приемки

10.1 Изготовленные соединения должны быть приняты службой технического контроля предприятия партиями. Партией считается любое количество соединений, оформленное одним документом о качестве.

10.2 Приемку используемых для изготовления соединений деревянных элементов, а также нагелей осуществляют при входном контроле по показателям согласно требованиям стандартов, по которым они изготовлены.

10.3 Приемку соединений осуществляют:

- на соответствие требованиям рабочих чертежей;

- по результатам текущих контрольных испытаний до разрушения выборочного числа образцов соединений, предусмотренных инструкцией системы заводского контроля качества.

Выборочные контрольные испытания соединений следует осуществлять согласно требованиям ГОСТ Р ИСО 3951-1.

11 Указания по применению

11.1 Болтовые соединения применяют со стяжными, растянутыми или изгибаемыми болтами.

Соединения со стяжными болтами служат для плотного соединения отдельных элементов в основном при их поперечном сплачивании. При этом возникают незначительные усилия, расчет болтов не требуется, а их размеры назначаются конструктивно, но диаметром не менее 1/20 общей толщины соединяемых элементов.

Соединения с растянутыми болтами применяют при анкерном креплении конструкций к опорам, при подвеске к конструкциям перекрытий и оборудования в узловых соединениях. При этом болт рассчитывается на растяжение от действующего усилия.

Соединения с изгибаемыми болтами широко применяют в стыках и узлах конструкций для сопротивления взаимным сдвигам соединяемых элементов.

11.2 Гвоздевые соединения являются простыми и доступными и наиболее широко применяются в построечных условиях изготовления деревянных конструкций.

Применяют соединения с так называемыми конструктивными гвоздями для крепления дощатых обшивок и настилов, где действуют минимальные усилия и расчет гвоздей не требуется, а также соединения с выдергиваемыми и изгибаемыми гвоздями с особенностями работы, аналогичными болтовым соединениям.

11.3 Соединения на винтах и шурупах применяют в основном для крепления стальных накладок, обшивок и деталей из различных материалов к основным деревянным элементам. Работать в соединении винты и шурупы могут аналогично рассмотренным выше болтам или гвоздям.

12 Гарантии изготовителя

12.1 Предприятие-изготовитель должно гарантировать соответствие соединений требованиям настоящего стандарта и условиям договора на их поставку.

12.2 Гарантийный срок службы соединений устанавливают в проектной документации на конструкции.

12.3 Условия гарантии качества соединений и гарантийный срок их службы следует вносить в паспорт на конструкции.

УДК 624.011.1:006.354

ОКС 91.080.20

ОКПО 53 6660


Ключевые слова: нагельные соединения, механические связи, изгиб нагеля, смятие нагельного гнезда, несущая способность нагельного соединения, схема расстановки нагелей




Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2016

назначение шурупа, классификация, как пользоваться крепежным элементом

Нагель по бетонуБетон, будучи материалом высокой плотности, идеально подходит для строительства стен и перекрытий. Однако в него проблематично вмонтировать крепеж, фиксирующий полку, люстру или навесную деталь интерьера. В ситуации, когда необходимо прикрепить какую-либо конструкцию к бетонному основанию, не обойтись без специального крепежного изделия — так называемого нагеля по бетону.

Устройство и назначение

По большому счету, нагель по бетону — это тот же самый саморез, представляющий собой стержень с переменной резьбой и острым наконечником. Крепежное изделие, изготовленное из закаленной стали и покрытое защитным цинковым или медным слоем, как правило, имеет потайную головку, на которую нанесены внутренние насечки. Для монтажных работ, где используются нагели, применяют шестигранную биту.

Шуруп по бетону нагельНа фоне других шурупов по бетону нагель выделяется своим специфическим строением, а именно — неравномерным шагом резьбы. Такое конструкционное решение обусловлено повышенной прочностью бетона, в котором стандартный шуруп надежно закрепить попросту невозможно. У некоторых видов нагелей есть специальные насечки для улучшения сцепления с бетонным основанием, поэтому саморез надежно фиксируется даже в пористом материале.

Что касается сфер применения, то крепежный элемент используют в самых разных технологических операциях, предусматривающих соединение бетонных структур с различными деталями (оконные рамы, электротехнические приборы, полки, картины). Области применения такого крепежа по бетону ограничиваются лишь размером самого шурупа.

Классификация нагелей

Предприятиями выпускается несколько разных видов нагелей, отличающихся друг от друга формой головки, типом покрытия, параметрами резьбы и длиной рабочей части. В зависимости от формы шляпки выделяют следующие категории шурупов по бетону:

  1. С прямоугольной головкой. Есть конический или крестообразный шлиц — такой шуруп-нагель идеально подходит для работы с электроинструментом, поэтому пользуется наибольшим спросом.
  2. С шестигранной головкой. Имеется шлиц или внутренняя резьба. Для монтажа таких шурупов подходят рожковые и накидные ключи.
  3. С потайной головкой. Характеризуется округлой или петлеобразной формой. Внутренняя сторона головки оснащена раззенковкой, обеспечивающей более плотное прилегание к фиксируемой детали.

Специальное напыление защищает углеродистую сталь от коррозийного разрушения и других внешних факторов. В зависимости от цветовой гаммы покрытия нагели делят на три вида:

  1. Саморез по бетону нагельЧерные. На стержень нанесено оксидированное покрытие. Такие шурупы очень боятся влаги, поэтому их крайне не рекомендуется использовать на улице или в подвальном помещении.
  2. Серебристые. Сверху нанесен защитный слой цинка. Подходят как для внутренних, так и для наружных работ. Не подвергаются деформации и разрушению даже в самых неблагоприятных условиях.

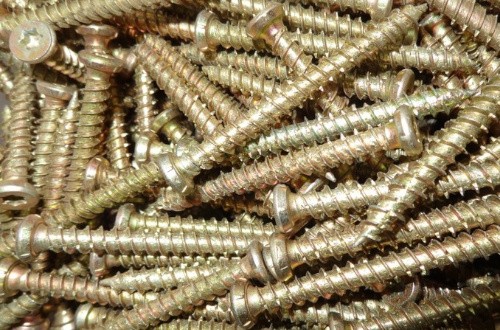

  3. Желтые. Шурупы с медным покрытием очень чувствительны к внешнему воздействию, поэтому их не стоит использовать на улице.

Несмотря на то что рабочая часть нагеля имеет меняющуюся резьбу (главное отличие от остальных крепежных элементов подобного типа) и одинаковый диаметр 7,5 мм, длина изделий может быть разной. Минимальный размер рабочей (вкручиваемой) части составляет 70 мм, максимальный — 200 мм.

Особенности выбора крепежного изделия

Основной критерий выбора нагеля по бетону — способность фиксирующего элемента выдерживать предполагаемую нагрузку. По расчетам специалистов, для малогабаритной и легкой конструкции, например книжной полки, подойдет шуруп длиной 70 мм. Чтобы закрепить в проеме оконную раму или дверь, понадобятся более длинные нагели. Так, конструкция, весящая в общей сложности около 100 кг, требует применения шурупов, длина которых не менее 150 мм.

Шуруп нагель

Немаловажными моментом при выборе крепежного изделия является шаг, с которым монтируют элемент в общей монтажной системе одного объекта. Расстояние между шурупами должно составлять порядка 70−100 мм. Эту дистанцию сокращают или увеличивают — в зависимости от конструкционной особенности предмета, соединяемого с бетонным основанием.

Выбирая крепеж по бетону, обязательно учитывают эксплуатационные условия. Одно дело — использовать нагель в помещении с повышенным уровнем влажности (ванная комната, санитарный узел), а другое — в комнате с сухим воздухом, поэтому особое внимание уделяют защитному покрытию крепежа.

Техника монтажа

Тот, кто ни разу не занимался ремонтом, может не знать, как пользоваться нагелем по бетону. На самом деле в этом нет ничего сложного. Чтобы закрепить нагель в стене или потолке, необходимо выполнить следующие действия:

  1. Конструкционные особенности нагелей по бетонуПеред началом работы нужно тщательно зачистить поверхность, куда предстоит вкручивать шурупы.
  2. Затем следует провести разметку отверстий. От краев отступают минимум 50−60 мм, а расстояние между точками не должно превышать 600 мм.
  3. Когда разметка будет нанесена, приступают к сверлению. Глубина посадочного отверстия должна соответствовать крепежу. Как уже было сказано ранее, монтаж некоторых нагелей можно проводить без предварительного рассверливания и установки дюбеля.
  4. Во время работы сверло подвергается сильному нагреву, поэтому его время от времени нужно опускать в воду или масло.
  5. Если вдруг понадобится увеличить глубину отверстия, используют металлический штырь, который несколько раз проворачивают внутри отверстия, добиваясь оптимальной длины.
  6. Переменная резьба нагеля позволяет ему прочно закрепиться даже в пористом основании. Материал, из которого сделан шуруп, довольно хрупкий, поэтому стержень легко ломается, если применить чрезмерную затяжку. Именно по этой причине мастера предпочитают использовать обычную отвертку, а не электрошуруповерт, работающий на больших оборотах и сильно нагревающий нагель.
  7. Если крепежное изделие с трудом входит в бетонную стену, то разрешается использовать молоток. Но делают это только при незначительной нагрузке на шуруп.

Кому-то может показаться, что вкрутить нагель в бетонную стену — задача трудновыполнимая. Тем не менее, зная технологию крепления и имея представление о видах и технических характеристиках этого крепежного изделия, монтаж шурупа по бетону не составит большого труда.

Шуруп нагель по бетону: разновидности и когда используются

Шуруп по бетону нагель: разновидности и особенности монтажа

Бетон имеет очень большую плотность, что отвечает требованиям к материалам для возведения стен и перекрытий. На такую стену бывает проблематично повесить полку или другую тяжелую конструкцию. Однако существуют специальные шурупы для бетонных стен и перегородок. Они подходят для разных типов конструкций и просты в использовании.



Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Преимущества использования

Вкручивание нагеля в бетонГлавное достоинство, по сравнению с другими шурупами по бетону, заключается в том, что его используют без дюбеля. Перед прикручиванием чего-либо к бетонной стене, балке или перегородке необходимо просверлить отверстие диаметром 6 мм, затем в него вкручивается нагель. Плотность бетона не имеет значения. Шуруп можно использовать для плотного или ячеистого бетона. В стены из некоторых видов ячеистого — можно вкручивать саморезы без предварительного рассверливания.

Разновидности нагелей по бетону

Форма головки

  • Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
  • Прямоугольные. Имеют форму крюка. Может быть округлого типа.
  • Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.
  • Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

  • Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.
  • Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
  • Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Основные размеры шурупов, которые можно купить в магазинах

Виды нагелейДиаметр нагеля всегда остается одинаковый — 75 мм. Длина рабочей части бывает различной — от 52 до 202 мм с шагом 20 мм, кроме 30 мм промежутка между 150 и 180 мм. Нагели продаются в коробках по 20, 100 и 200 штук. На некоторых строительных сайтах можно заказать от 1000 штук. Между шурупами с разным покрытием разницы в цене нет. Стоимость зависит только от длины рабочей части.

Сверло под нагель по бетону: нужно ли

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо  специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Как закрутить нагель в бетон

  • Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
  • Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.
  • Отверстие для нагеляГлубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины. При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.
  • При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
  • При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.

Можно ли крепить тяжелые конструкции

Нагель по бетону используют при работе с конструкциями из разных материалов. Его применяют для металлических, пластиковых или деревянных изделий. Также с его помощью крепят алюминиевые и пластиковые окна к бетонным стенам и балкам. Выполненные насечки на рабочей поверхности самореза исключает произвольное выкручивание.

Нагелями крепят алюминиевые профили, дверные коробки, кровли, лестницы, навесы, ограждения, пожарозащитные двери. При выборе длины рабочей части следует учитывать, что шуруп размером 7,5х72 мм выдерживает конструкцию в 10 килограмм. Чтобы закрепить конструкцию весом более 100 килограмм, необходимо использовать нагель не меньше 152 мм. Несущая способность самореза зависит от длины рабочей части. Материал, из которого он изготовлен, позволяет применять его в квартирном ремонте, строительстве и промышленности.

Для бетона нагель является самым надежным креплением. Его невысокая цена и простота в использовании станет отличным помощником в строительстве и ремонте. Минимум инструментов для монтажа и различные типы шурупов упростят ремонт и сделают крепление надежным и крепким.

Популярное


Нагели деревянные или металлические | СК Выбор

Заказывая сруб из натурального дерева, покупатели в первую очередь обращают внимание на лес, из которого возводится здание, форму и сорт бруса, планировку. При этом упускают такую деталь как соединительные материалы, тогда как именно этот фактор влияет на дальнейшие эксплуатационные характеристики строения.  В качестве элементов крепежа для деревянного дома используются деревянные и металлические нагели. Какой из этих вариантов предпочтителен с точки зрения обеспечения оптимальных качеств объекта?

Технология крепления бруса в деревянном доме

Во избежание смещения бревен относительно друг друга, кроме крепления «в чашу» и усадочный паз, используют нагели. Их применение позволяет обеспечить необходимую вертикальность стен. Деталь представляет собой деревянный или металлический стержень, удерживающий от сдвига соседствующие бревна. Элемент устанавливается в шахматном порядке, с шагом примерно 2м, в заранее высверленные отверстия. Длина детали должна быть на 2-3 см меньше посадочного места, толщина – такой, чтобы обеспечивать небольшой натяг.

Сборка бруса с использованием нагелей осуществляется в следующем порядке:

  • в уложенном брусе высверливаются отверстия заданного диаметра;
  • в подготовленные отверстия забиваются нагели на глубину не менее 2 см;
  • добавляется следующее бревно с соответствующими схеме расположения нагелей в предыдущем ряду отверстиями.

Металлические нагели: за и против

Изделия представляют собой отрезки арматуры заданной длины и диаметра.  Они могут быть гладкими и рифлеными. В ряде случаев в качестве нагелей используют металлические грозди. К преимуществам этого типа изделий относятся:

  • простота и быстрота монтажа и, как следствие, удешевление строительства;
  • прочность и долговечность;
  • невысокая цена.

Причинами, по которым следует отказаться от применения металлического крепежа, служат:

  • Разнородность структур. Дерево со временем будет усыхать, деформироваться, металл – нет. При жестком закреплении образующие стену брусья могут «зависнуть» на арматуре, или наоборот, начать болтаться.
  • Подверженность коррозии. Перепады температур, изменения уровня влажности приводит к ржавлению элемента и порче материала вокруг него. В дальнейшем на поверхности сруба могут образоваться коричневые пятна.

Деревянные нагели: проверенно временем

Традиционно при строительстве срубов использовались деревянные шканты. Деталь изготовлялась из древесины с высокой прочностью – дуба, березы, бука. Отдать предпочтение этому варианту крепежа рекомендуется по таким причинам:

  • предотвращение деформации бруса при дальнейшей эксплуатации;
  • равномерная усадка стен дома;
  • устойчивость к короблению, перепадам температур.

При покупке детали следует обратить внимание на ее качество. Древесина нагеля должна быть хорошо просушенной, не иметь следов плесени. Забивать изделие в отверстия следует киянкой.

Какой вариант выбрать

Металлические нагели оптимально подойдут в ситуациях, когда особое внимание уделяется именно надежности стяжки бруса. Для минимизации негативного влияния детали на конструкцию в целом рекомендовано использовать шканты, изготовленные из коррозионо стойких сталей.  Компенсировать неспособность изделия справляться с нагрузкой «на изгиб» поможет покупка нагелей типа «пружинный узел» - крепежного элемента, состоящего из болта с пружиной.

Во всех иных случаях отдают предпочтение деревянному соединению. Оно обеспечит равномерную усадку всего дома, хорошую теплоизоляцию строения.

Главная страница

Новые модели смартфонов самсунг Строительство Новые модели смартфонов самсунг

Почти каждый пятый телефон, продаваемый в мире, произведен южнокорейской корпорацией Samsung. А поскольку количество предлагаемых моделей просто огромно, сделать правильный...

Новые каналы на приставке Строительство Новые каналы на приставке

Цифровое ТВ реально подключить даже к кинескопным моделям. Для этого потребуется задействовать дополнительные приборы. И конечно современные модели телевизоров способны...

Новые модели холодильников самсунг Строительство Новые модели холодильников самсунг

Бренд Samsung занимает лидирующие позиции среди компаний, которые производят бытовую технику. Особенность его — непрерывное усовершенствование продукции, внедрение технических новшеств....

Новые межкомнатные двери фото Строительство Новые межкомнатные двери фото

Межкомнатные двери обязательно должны быть не только практичными, но и эстетичными. Современная модель двери является важной участницей создания интерьера помещения,...

Новые коттеджные поселки 2018 Строительство Новые коттеджные поселки 2018

Территория Подмосковья создает прекрасные перспективы для застройщиков и девелоперов. Благодаря постоянно высокому спросу, здесь отмечаюатся высокие темпы развития рынка загородной...

Новые изобретения своими руками Строительство Новые изобретения своими руками

При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек. Так, например, возникает необходимость переводить...

Нагель что это такое и какой он бывает, фото, видео,

Любое сооружение нуждается в крепежных элементах. Для крепления к бетонной основе оконных и дверных рам, для многих других работ по бетону и дереву используются нагеля. Что такое шуруп по бетону нагель, как он применяется?

Фома и разновидности нагеля

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов. Деревянные гвозди иногда используются и сейчас, но у них есть серьезные минусы: недостаточная прочность, подверженность гниению.

Кроме того, деревянные крепежные элементы подходят только для соединения деревянных деталей. Железный нагель для бетона универсален: им можно крепить металл, дерево, пластик к бетону, кирпичу, камню, пеноблокам и т.д.

Сегодня в строительстве широко распространен турбошуруп металлический. Это оцинкованный стальной саморез с неравномерно нанесенной резьбой (неравномерная резьба лучше сопротивляется выталкиванию при усадке конструкции). С изнанки у шляпки конический скос и есть насечки для раззенковки. Сверху шляпка чаще всего плоская, шлиц – крест или звездочка.



Шурупы металлические

Другие формы:

  • коническая головка с крестообразным шлицем;
  • шестигранная полая с внутренней резьбой и крестообразным шлицем;
  • головка с прямоугольным или округлым профилем;
  • саморез по бетону в форме шпильки с резьбовым сгоном под гайку и др.

Стандартный диаметр нагеля – 7,5 миллиметров. Наиболее востребованы шурупы длиной от 5,2 до 20,2 см. Могут применяться с дюбелями и без них.

Дюбель-гвоздь

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагеля бывают:

  • оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т.д.;
  • омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеля под сверло 6 мм:

  • наружное сечение – 7,35-7,65 мм;
  • диаметр с резьбой – 6,3-6,7;
  • шаг резьбы – 2,55-2,75;
  • внутреннее сечение без резьбы – 5,15-5,45;
  • высота головки – 2,8-3,2;
  • диаметр шляпки – 10,82-11,82;
  • глубина шлица Torx 30 – 2,3-2,7;
  • длина стержня – 50-184.



Формы нагелей

Выбор метизов и расчет необходимого количества

Применение шурупов-нагелей:

  • крепление ПВХ-окон;
  • деревянных окон;
  • дверных рам;
  • металлопрофилей для гипсокартона;
  • навешивание полок, зеркал, картин;
  • крепление к фасадной стене обрешетки для вентилируемого фасада и т.д.

Нагель по бетону выбирают исходя из ожидаемой нагрузки на него. Для нагрузки 100 кг подходящая длина шурупа – 15 см. Для 10 кг достаточно 7 см.

Обычно шаг между шурупами от 7 до 10 см. При монтаже ПВХ-окон максимальный шаг – 6 см. Расстояние от края/угла зависит от вида работы. Например, окна крепят в 5-6 см от края рамы или дальше.

Зная шаг, несложно подсчитать необходимое количество крепежных элементов: разделить периметр конструкции на расстояние между соседними шурупами.

Особенности монтажа

Как пользоваться нагелями:

  1. Приложить к поверхности конструкцию, которую требуется зафиксировать, выровнять по уровню и разметить сквозь крепежные отверстия точки крепежа на поверхности.
  2. Просверлить отверстия. Диаметр сверла должен быть примерно на 15 % меньше, чем сечение шурупа, чтобы тот закрепился прочно.
  3. Вычистить пыль из пробуренных отверстий.
  4. Приложить конструкцию снова и завинтить шуруп нагель. Размеры и форма насадки шуруповерта/отвертки должны соответствовать размерам и форме шлица.



Крепление металлопрофильных листов

Заключение

Нагель для бетона – это надежное, прочное, долговечное крепление. Он недорого стоит, им несложно пользоваться. Единственное, что требуется – аккуратность. При завинчивании не следует прикладывать избыточное усилие, чтобы не повредить метиз. Нужно также избегать слишком быстрого вращения: головка может перегреться и сломаться.

Нагель деревянный, фото, размеры

Нагель (шкант) в строительном деле обозначает крепеж в виде штыря, и служит он для предотвращения смещения элементов строительной конструкции, так как при изменении температуры и влажности древесина также меняет свои характеристики – разбухает, усыхает, деформируется. Конструктивно нагель деревянный изготавливается круглым или прямоугольным, длина метиза – 120-150 мм. Также в домах из дерева может применяться не только деревянный нагель, но и железный или пластиковый. Для панельных строительных объектов производятся нагели по бетону.Нагеля по бетону, по металлу и по дереву

Разновидности и характеристики нагелей

Теперь, когда мы знаем, что такое нагеля, можно рассмотреть их параметры и классификацию. При применении деревянных нагелей в соединении бруса, балок, бревен или других элементов конструкции штыри удерживают от непропорционального изменения размеров соединяемые детали при усушке дерева. Вбитый в древесину нагель для бруса при приложении изгибающих, сдвигающих или прямых нагрузок проворачивается из-за смятия древесины, и изгибается, увеличивая площадь соприкосновения и сопротивление нагрузке.

Если древесина набирает влажность, то ее объем увеличивается, и в месте нахождения нагеля для бруса начинается обратный сдвиг, то есть, нагрузка на метиз уменьшается, и нагель вновь занимает первоначальную позицию. Поэтому именно для деревянных конструкций, более подверженных изменениям геометрии и физических характеристик, деревянные нагеля предпочтительнее других типов метизов.

Преимущества, которыми обладают деревянные нагели:

  1. Шканты из дерева гораздо эффективнее выдерживают любые нагрузки, так как дерево – материал гибкий;
  2. Так как и нагели для бруса, и сам брус сделаны из древесины, их параметры схожи, и при усушке, переувлажнении или механических нагрузках объем и размеры изменяются одинаково и одновременно, что помогает сохранить целостность конструкции;
  3. При переувлажнении деревянный нагель расширяется, уплотняя и герметизируя соединение.

Недостатки: деревянный шкант служит намного меньше, чем металлический нагель, больших нагрузок выдержать не способен, поэтому использование таких метизов ограничено особенностями зданий и сооружений.Схема соединения деталей нагелями



Металлические нагели сделаны из железного прута, но их увеличенная долговечность и прочность не являются основанием для более частого применения в строительстве деревянных домов. Нагель металлический образует слишком прочное и неподвижное соединение, которое удерживает деревянные детали от необходимых минимальных сдвигов пир усадке, усушке или увлажнении.

Достоинства металлических нагелей в строительстве:

  1. Фиксированный размер – это надежность удержания нагеля в заданном положении без выдавливания или проваливания;
  2. При забивании железных метизов верхних слой древесины не способен деформироваться или коробиться;
  3. На металлические нагеля проще крепить теплоизоляцию, использовать пружинную стяжку.

Недостатки: из-за высокого коэффициента теплопроводности железа в местах креплений часто появляются «мостики холода». При этом жесткое крепление помогает появлению и накоплению конденсата вокруг метизов, а резьбовая поверхность, разрушая при вкручивании древесину, облегчает впитывание влаги в деревянные элементы конструкции брусового сооружения.Металлический нагель для соединения деревянных деталей

Классификация нагелей

Деталь нагель что это такое? Конструктивно и как деталь, имеющая определенные формы и размеры, эти метизы подразделяются на несколько подгрупп.

По функциональной принадлежности:

  1. Гладкий цилиндрический нагель – это круглый симметричный или асимметричный стержень из перечисленных выше материалов. В свою очередь, такие метизы подразделяются на:
    1. Гладкие цилиндрические изделия, которые вбиваются в заранее просверленные отверстия и соединяют элементы конструкции по длине. Для более плотного соединения диаметр нагеля и отверстия делается одинаковым. Кто хоть раз сверлил отверстия под шканты – знает, как важно соблюдать это условие. Из-за точности соблюдения диаметров лучше использовать дрель для сверления бруса под нагели со сверлом по дереву, а не по металлу – так внутренние края отверстия меньше разбиваются;
    2. Стяжной болт с гайкой тоже считается нагелем, и применяется для увеличения сил трения между элементами, что увеличивает несущую способность узла;
    3. Если диаметр отверстий при расчетах соединений оказывается ≤ 6 мм, то используют винтовые нагели. При вкручивании винт разрушает волокна древесины, поэтому такой способ соединения применяют в особых случаях;
    4. Металлические гвозди Ø ≤ 6 мм. Их не вкручивают, а забивают, что намного быстрее. При этом гвоздь раздвигает волокна, не разрушая их. При этом дерево вокруг образующегося отверстия уплотняется и может расколоться;
    5. Пластинчатыми нагелями соединяют сразу несколько бревен или балок по высоте. Длина пластины зависит от нагрузки.
Применение пластинчатых нагелей



По форме:

Основные геометрические формы нагелей: круглые и сложные (фигурные). Цилиндрические метизы на практике применяются чаще, особенно в деревянных объектах.

  1. Круглый стержень обеспечивает надежное соединение;
  2. Квадратный нагель имеет меньшую площадь контакта с элементом, поэтому деталь будет закреплена не жестко;
  3. Шестиугольные нагели объединяют преимущества первых двух вариантов;
  4. Метизы сложной конфигурации специального назначения.
Нагели сложной формы

Свойства и материалы нагелей

Деревянный шкант должен изготавливаться из более прочной древесины, чем соединяемые детали. Например, при соединении элементов из хвойных пород дерева нагели должны изготавливаться из дуба, березы, бука, ясеня, лиственницы, и т.д.

  1. Согласно нормативам СНиП, при изготовлении деревянных нагелей можно пользоваться древесиной высшего или первого сорта, без сколов, трещин, сучков и отверстий от них, свилеватости и т.д. влажность такой древесины не должна быль более 12%;
  2. Все метизы необходимо пропитывать антисептическими и антипиреновыми составами;
  3. Геометрические размеры шкантов не устанавливаются точно – требования ГОСТ 30974-2002 определяют диаметр или сечение нагеля не более 1/6 от диаметра или сечения соединяемого изделия – бруса, балки, бревна. Например, при соединении бревен Ø ≤ 140 мм используют метизы Ø 20-25 мм, при Ø ≥ 140 мм – нагели Ø ≥ 30 мм;
  4. По длине шканты могут быть произвольными, но строительная практика показала, что длина в среднем нагелей берется в диапазоне 120-150 мм для скрепления двух элементов. При соединении трех и более деталей длина метиза увеличивается соответственно.
Соединение нагелями трех и более бревен



Как крепить нагеля

Деревянные шканты в строительстве применяются редко – в основном для соединения деталей деревянного дома из бревен или бруса, поэтому схема и технология соединения зависит только от технологии укладки бревен или бруса. Как правильно монтировать нагель:

  1. При соединении двух бревен отверстие под шкант в верхнем бревне делают сквозным, в нижнем – на половину диаметра;
  2. Отверстие под нагель сверлят вертикально с таким расчетом, чтобы бревно или брус передвигались при насаживании на шкант. Располагаться отверстие должно строго точно по центру соединяемой Детали
  3. Если шкант вставляется на углу, то от угла пир сверлении отверстия следует отступить на 30-40 см. Следующие по длине отверстия сверлятся через 150-200 см, располагать их необходимо в шахматном порядке;
  4. По глубине отверстие должно быть больше длины метиза на 20-30 мм, чтобы при усадке бревен они не зависли на шкантах;
  5. Нагель в отверстие забивают деревянной киянкой, поэтому диаметр отверстий и диаметр нагелей должен совпадать.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
