Стандарт ступеней лестничного марша – ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные. Технические условия, ГОСТ от 28 апреля 1978 года №23120-78

Содержание

вычисление размеров марша (фото и видео)

Практически все в современной жизни загоняется в определенные рамки, чтобы было легче ориентироваться при тех или иных обстоятельствах. Существует и стандарт ступеней лестницы, благодаря которому обеспечивается комфортное перемещение с одного этажа на другой.

Эти размеры весьма условны и могут варьироваться в зависимости от ситуации, но необходимо знать меру.

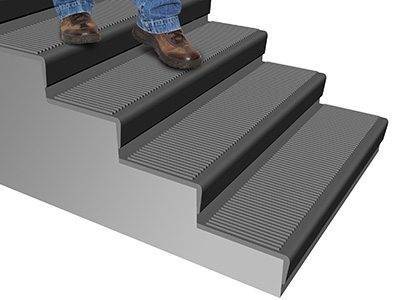

Представлены комфортные габариты для подъема и спуска.Представлены комфортные габариты для подъема и спуска.

Общие положения

Изначально межэтажные конструкции лестницы считаются зонами повышенного риска, поэтому они в первую очередь должны быть безопасными. Если при сооружении не учитывалось общее конструктивное и эстетическое решение, то создать по-настоящему функциональные и красивые системы вряд ли получится.

Отступление от привычных показателей, как правило, приводит к неудобной эксплуатации.

  • В зданиях с несколькими этажами организуется один общий пролет, который связывается непосредственно с чердачным помещением.
  • Исходя из документации СНиП, при проектировании допускается только одинаковая ширина маршей по всей длине.
  • В каждой плоскости может быть 3-18 ступеней, при этом рекомендуется делать нечетное количество.
  • Пожарная безопасность достигается путем использования базовых компонентов из огнеупорных материалов.
  • Между двумя маршами лестницы в обязательном порядке оставляется расстояние не менее 50 мм.

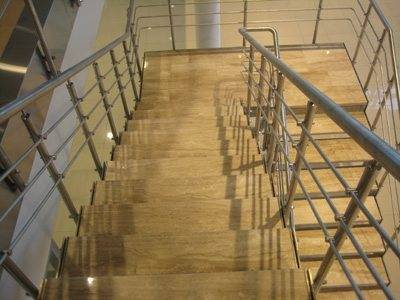

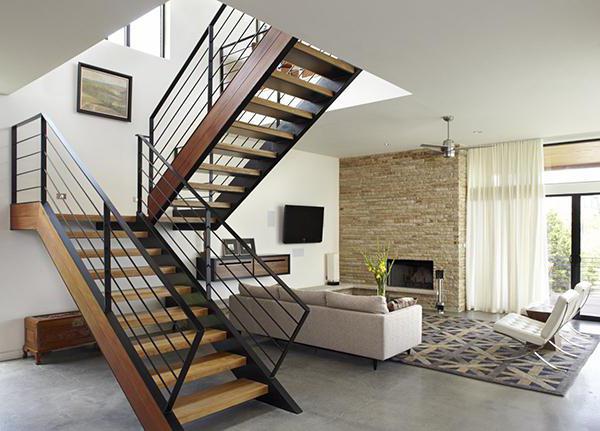

Стандартная система с двумя маршами.Стандартная система с двумя маршами.

Дополнение!
Данная конструкция в современном жилище является структурообразующим архитектурным элементом, который выступает в качестве стилевой доминанты всего интерьера.

Основные параметры

Первым делом необходимо рассмотреть важные стандарты ступеней лестницы, чтобы добиться комфортного передвижения с одного уровня жилого пространства на другой после установки. Базовым показателем при вычислениях является крутизна, зависящая в большей степени от высоты и ширины приступков.

Шаг подъема

На практике безопасная и удобная конструкция получается в том случае, если горизонтальное и вертикальное расстояние одного подъема при умножении на два дает средний шаг человека (60-64 см).

Отталкиваясь от этих данных, можно вывести специальную формулу: 2(a+b)=620 мм.

  • Ширина каждого приступка должна позволять опираться полной стопой, а это достигается при расстоянии 200-320 мм.
  • При значительном увеличении вышеуказанного отрезка человек в любом случае собьется с шага, а при существенном уменьшении возникнут трудности со спуском.
  • Оптимальная крутизна лежит в диапазоне 23-37 градусов. Однако многое зависит от наличия свободного места в помещении.
  • Нависание над опорной планкой не должно превышать 50 мм. Оно необходимо, если не получается увеличить расстояние иными способами.
  • Для визуального представления при проектировании будущее сооружение отражается на миллиметровой бумаге.

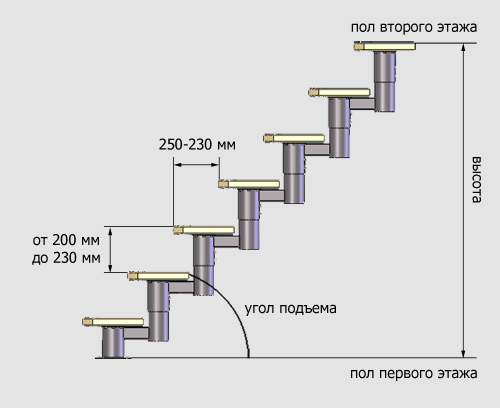

Наглядная схема для определения базовых величин.Наглядная схема для определения базовых величин.

Примечание!
Число порогов определяется углом наклона и расстоянием от пола до перекрытия.
Таким образом, зная высоту этажа и расположение конструкции, можно по формулам безопасную ширину.

Ширина марша

На данный параметр влияют размеры помещения, в которое нужно установить межэтажную систему, но чаще всего расстояние стараются сделать максимальным. Однако при этом учитывается стандарт лестничного марша, позволяющий в случае необходимости проносить крупные предметы.

Реальной величиной является отрезок от поручня до боковой плоскости.

  • Занимаясь вычислениями по этому поводу, желательно учесть, какое количество людей будет передвигаться одновременно.
  • Размер выхода на саму площадку играет важную роль, в связи с этим нельзя допускать, чтобы ширина была меньше, чем это расстояние.
  • Максимально удобной конструкцией считается та, марш которой находится в диапазоне 125-150 см.
  • Для винтовых аналогов расстояние от несущей стойки до наружного края должна составлять не менее 110 см.
  • Протяженность марша, как правило, зависит от выбранного метода инсталляции относительно площадки.

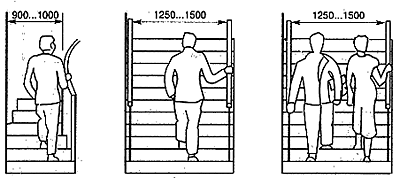

Схематичное изображение для определения ширины.Схематичное изображение для определения ширины.

Внимание!
На строительном рынке встречаются нестандартные лестницы для частных домов, поэтому при неправильных расчетах можно заказать готовое изделие для существующего проема.

Допустимые показатели

Основные типы

Минимальное значение в метрах

В строениях с одним и двумя этажами

0,9

В трехэтажных зданиях и выше

1-1,1

В комфортабельных домах

1,25-1,5

Аварийные, мансардные и подвальные

0,7-0,8

Высота прохода

Существенная характеристика, имеющая значение в процессе проектирования всех видов лестниц. Ее измерение осуществляется в критической точке вроде балки перекрытия, края проема и так далее. Нормальное расстояние – 2000 мм, в противном случае будет происходить интуитивное пригибание головы.

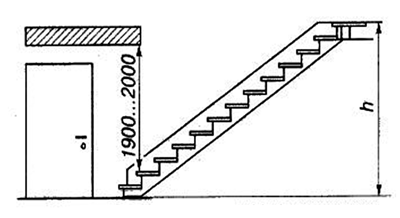

Достаточное расстояние для прохода человека.Достаточное расстояние для прохода человека.

Подробнее о линии хода

Создавая математическую трехмерную модель перемещения человека по наклонной конструкции, художники-аниматоры продемонстрировали серьезные отличия от ходьбы по плоскости. Медики советуют ориентироваться на верхний предел подъема 1500 мм.

Однако в криминалистике есть несколько важных особенностей, которые помогут определить стандартные размеры лестниц.

  • У правшей длина шага той же ноги несколько больше, чем у левшей. У женщин это расстояние разнится всего лишь на 3 мм, а у мужчин – на 20 мм.
  • Линия передвижения спокойным шагом представляет собой вид ломаной линии, что приводит к укорачиванию отрезка, но в то же время добавляет устойчивости.
  • Мужской шаг, как правило, составляет 65-90 см, а женский – 500 мм, при этом под длиной понимается линия между задними краями пятки.
  • Направление ходьбы обычно не совпадает с осью стопы. В итоге получается угол примерно 30 градусов.
  • Длина следа ноги в привычной обуви лежит в пределах 219-299 мм.

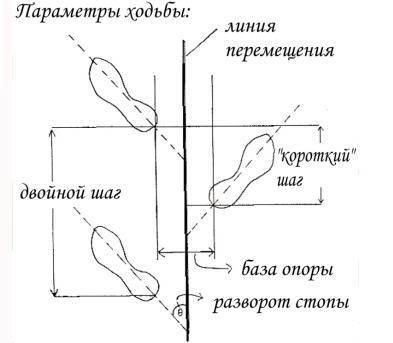

Базовые варианты передвижения человека.Базовые варианты передвижения человека.

На заметку!
Опираясь на вышеизложенные факты, формируются стандарты лестничных ступеней.
Однако для установки встраиваемых конструкций в готовый проем пользуются более широким интервалом значений.

Установочные работы

Все перечисленные данные имеют смысл, если предполагается производить все действия своими руками. В качестве примера приводится инструкция по монтажу обычной деревянной лестницы, состоящей из двух несущих элементов, поручней, ступеней и балясин.

Хотя установка лестницы считается делом довольно сложным, при желании и должном подходе можно создать надежную конструкцию самостоятельно.

  1. Основная балка для косоуров обрезается таким образом, чтобы получилась нужная длина. Также снизу снимается толщина 5 см для проступи.
  2. В несущем элементе делаются проемы для будущих ступеней. При помощи угольника отмечается необходимая высота и ширина подъемов.
  3. Лишняя часть отпиливается с использованием пилы или электрического лобзика, а полученное изделие ставится на место, при этом нижний край должен плотно лежать на полу, а верхний – упираться в перекрытие.
  4. С нижней и верхней стороны опорные балки соединяются дополнительными планками. Если есть возможность фиксации к боковым плоскостям, то следует сделать и это.
  5. После закрепления косоуров выставляются ступени. Подходящая доска разделяется на некоторое число приступков определенной длины, каждый из которых фиксируется с лицевой стороны саморезами. Крепежные детали после работ необходимо спрятать при помощи шпаклевки.
  6. Установив вертикальные части, можно переходить к инсталляции горизонтальных элементов. Также раскраивается балка на отдельные компоненты, которые укладываются сверху и фиксируются саморезами.
  1. Расставляются балясины и крепятся 100-миллиметровыми шпильками. Сверху накладываются перила.

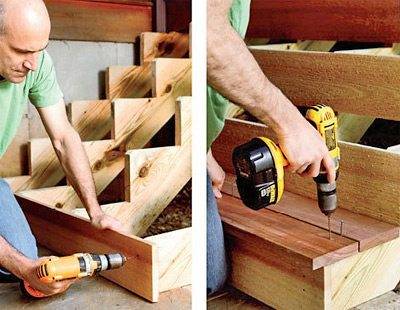

Демонстрация процесса на фото.Демонстрация процесса на фото.

Важно!
При проектировании следует брать в расчет общие стандарты лестницы, чтобы достичь максимального комфорта при передвижении.
Также рекомендуется полная обработка деревянной конструкции защитным составом.

Общие рекомендации

  • Не следует откладывать проектирование проемов для лестниц на последние этапы строительства, иначе конечная цена конструкции может значительно повыситься.
  • Не нужно производить возведение с отклонением от общепринятых размеров, в противном случае технические показатели будут плохи.
  • Желательно отказаться от использования громоздких строительных материалов при создании балясин, ступеней и перил, так как лишний вес сооружения может привести к негативным последствиям.

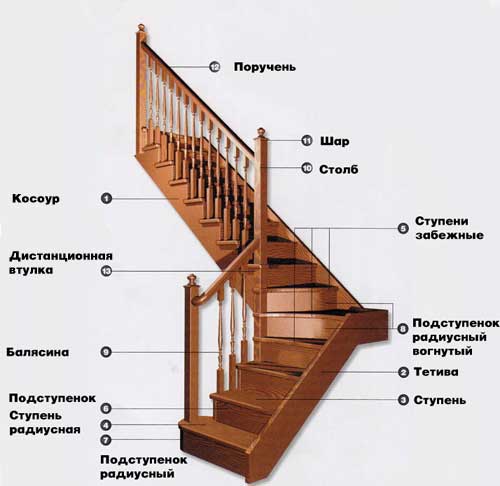

Устройство лестничной конструкции с указанием элементов.Устройство лестничной конструкции с указанием элементов.

В заключение

Приобретая или устраивая стандартные лестницы, можно сэкономить денежные средства, ведь достать особые детали или замысловатые элементы гораздо сложнее. Представленное видео в этой статье поможет подойти к строительству осмысленно.

Устройство лестничной конструкции с указанием элементов.

Подписка на дзен канал

ГОСТ. Расчет размера ступеней и уклона лестничного марша

Лестничная конструкция, ее внешний вид, удобство и безопасность имеют важнейшее значение для любого дома. Удачный дизайн лестницы повышает общий уровень комфорта людей, которые будут ею пользоваться в будущем, а также влияет на уровень эргономичности помещения. Учитывая важность и значимость конструкции, регулированию на законодательном уровне подвергаются практически все ее элементы: ширина и протяженность пролета, размер ограждений, количество и высота ступеней лестниц (ГОСТ и СНиП).

лестницы гост

Значение своевременного расчета параметров

Базовые размеры лестничной конструкции рассчитывают еще на этапе разработки проекта дома. Ширина и высота ступеней лестницы позволяет строителям вычислить важнейшие параметры будущего здания.

Зачастую при разработке проекта лестниц руководствуются действующими нормами и пожеланиями владельца здания. Соответствие административным документам, регулирующим строительно-ремонтные работы, обязательно. Ведь чертеж красивой, поражающей воображение лестницы, — это полдела. Конструкция должна быть функциональной, надежной, удобной и безопасной.

Особенно пристального внимания требуют лестницы в зданиях общественного назначения или в учебных заведениях.

Как именно регулируется строительство лестниц

Документы, которые содержат стандарты, нормы и правила, в согласии с которыми должны быть возведены все лестницы, – ГОСТ и СНиП.

Для лестниц из бетона и железобетона существуют ГОСТ 8717.1-84 и 8717.0-84. Последний документ распространяется и на лестницы, выполненные из металлоконструкций.

Отдельные их пункты описывают то, какой высоты должны быть марши, сколько ступеней в них следует разместить и какой высоты их нужно делать. Также оговаривается угол, под которым размещают лестничный пролет, ширина площадки и тип ограждений.

Некоторые размеры приведены с указанием конкретных значений, другие представляют собой диапазон, в пределах которого мастера-строители могут выбирать подходящие для них цифры.

Что значит «оптимальный наклон лестницы»?

Угол, под которым будет расположена лестничная конструкция в частном доме, многоэтажной квартире или здании общественного назначения – это рекомендуемые значения. Минимальный угол составляет 20 градусов, максимальный – 50 градусов.

Меньший угол указывает на то, что лестница располагается низко, то есть она пологая. Конечно, по таким ступеням довольно легко подниматься и снижается риск падения, но подобная конструкция получается в разы длиннее и занимает гораздо больше места. Зачастую дизайнеры призывают владельцев к экономии жилого пространства путем сокращения длины лестницы. ГОСТ устанавливает максимально допустимый угол наклона на уровне 50 градусов, так как более крутые ступени небезопасны для поднимающегося человека.

Правда, существуют исключения, такие как монтаж лестниц на чердаки и в подвалы. Здесь могут быть разрешены крутые лестницы из-за их нечастого использования и ограниченности пространства.

лестничный пролет

Оптимальным (для частного дома) считается лестничный пролет, наклоненный под углом 30-35 градусов. Этот диапазон показателей соответствует естественным ритмам движения человека.

Какие данные принимают в расчет в процессе разработки проекта

Наиболее важными параметрами, влияющими на лестничную конструкцию, являются:

  1. Высота каждого этажа.
  2. Общие площади внутренних помещений.
  3. План расположения окон, дверей и открытых проемов.
  4. Форма и особенности стен комнат (ниши, выступы).

Эти данные, которые определяют по строительным чертежам, влияют на то, какой будет высота ступеней лестниц, ГОСТ также обязательно учитывается. Кроме того, полученные цифры позволяют увидеть, какой будет общая высота лестницы, длина маршей, количество и размер поворотных площадок.

Существование установленных параметров вовсе не означает, что лестничную конструкцию не нужно рассчитывать. Индивидуальные проекты необходимы, так как на конечные размеры влияют многие факторы (материал изготовления лестницы и ограждения, тип их отделки, материалы, использованные при оформлении интерьера).

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты определяют административные документы — ГОСТ и СНиП. Высота ступеней лестницы может быть от 12 см до 22 см. На выбор конкретного размера влияет место размещения конструкции и ее назначение. Для тех лестниц, которыми интенсивно и часто пользуются, рекомендуют выбирать значение около 14,5-17,5 см.

высота ступеней лестниц гост

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), следует указать ее оптимальный показатель: разрешенный диапазон составляет от 25 см до 40 см. Однако самыми удобными признаны ступени, ширина которых 30-37 см.

Обоснованием этих значений становится размер стопы среднего человека, а также ширина его шага. Если по каким-либо причинам не могут быть применены оптимальные параметры или запланированный уклон лестницы препятствует размещению ступеней таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом они предусматривают выступ, увеличивающий глубину на два или три сантиметра (свес ступени).

Что такое подступенок и какой должна быть его высота

Высота степеней любой лестницы напрямую зависит от размера подступенка и толщины самой ступени. Подступенком называется вертикальный элемент, расположенный между двумя проступями.

ширина и высота ступеней лестницы

Как уже было отмечено, стандартная высота ступени лестницы составляет 14,5-17,5 см. При этом процесс расчета параметров предусматривает обязательную проверку на удобство и безопасность. Для этого складывают ширину проступи и высоту подступенка (по чертежу). Если сумма находится в диапазоне от 44 см до 48 см, то лестница может считаться безопасной.

Количество ступеней

Стандартный лестничный марш в среднем содержит 12-15 ступеней. Это количество позволяет большинству людей спокойно подняться от начала до конца конструкции или до лестничной площадки.

Чтобы определить, сколько ступеней будет иметь возводимая лестница, мастера используют следующий метод:

  1. Вычисляют или измеряют общую длину лестницы (расстояние от первой ступени до пола второго этажа).
  2. Делят полученную длину на примерную высоту подступенка.
  3. Округляют полученный размер до целого числа и выполняют пересчет с учетом новых данных.

Этот алгоритм довольно упрощен, так как в процессе реальных расчетов принимаются во внимание многие другие факторы (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Особенности лестниц из бетона

Сегодня выбор лестничной конструкции для многих владельцев домов облегчен существованием готовых модулей из высококачественного бетона (марка не ниже В15).

Их изготовлением занимаются сертифицированные производители, поэтому соблюдены все требования ГОСТ и СНиП (высота ступеней лестницы, их глубина и ширина, а также угол наклона).

снип высота ступеней лестницы

Использование таких конструкций значительно облегчает, ускоряет и удешевляет возведение лестниц. ЖБ-лестницы очень прочны и поддаются декорированию различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Отдельные аспекты проектирования лестниц

Высота ступеней лестниц (ГОСТ это предусматривает) должна быть одинаковой для всех элементов лестницы. Это обязательное требование, которое призвано обеспечить равновесие человека, перемещающегося между этажами.

высота между ступенями лестницы

Кроме того, специалисты утверждают, что людям более комфортно завершать подъем или спуск той ногой, которой они начали движение по лестнице. Поэтому многие конструкции содержат нечетное количество степеней.

Если площадка между маршами состоит из нескольких уровней, разница в их высоте должна быть равна высоте ступени.

Винтовые лестницы и их ступени

При проектировании винтовых или спиральных лестниц дизайнерам приходится иметь дело с забежными ступенями. Требования, касающиеся их высоты, остаются такими же, как и для прямых, поворотных или комбинированных конструкций.

Однако, в силу специфичной формы ступеней, строгому регулированию подвергается глубина проступи и ширина самой лестницы.

Это связано с тем, что передвигаться по винтовым конструкциям не настолько удобно и безопасно, как по традиционным. По этой причине дизайнеры не советуют возводить такую лестницу в качестве основной.

стандартная высота ступени лестницы

Зачастую винтовые лестницы служат для подъема на чердак или как вспомогательное средство передвижения. Правда, многие современные конструкции винтового типа имеют очень красивый дизайн и становятся главным украшением комнаты. Для повышения комфорта будущих жильцов их ширина и высота между ступенями лестницы должны быть максимально приближенными к оптимальным параметрам.

Винтовые лестницы совершенно не подходят для установки в общественных зданиях и учебных учреждениях. Также их следует избегать, если в доме будет жить человек с ограниченной подвижностью. Правда, если владелец все же очень хочет видеть в своем доме именно такую лестничную конструкцию, ему следует разместить все значимые объекты и помещения (спальню, кухню, гостиную) на первом этаже.

Размеры лестничных ступеней по ГОСТу

Конструкция лестницы состоит из каркаса, на который опираются ступени и перила.
Мы занимаемся изготовлением лестничных каркасов из металла, это практично и надежно.
Множество критиков убеждены, что деревянный каркас не хуже металлического, где у нас в Калуге есть хороший лес, из которого можно сделать каркас, опоры, тетиву ?
Если кто знает пишите на почту.
Иногда клиенты просят помочь обшить каркас, уложить ступени, площадку прикрутить.
Поехали на рынок за дровами, купили ступени из сосны, площадку.
Ступени толщиной 40мм изготовлены из клееных щитов, площадки аналогичные.
Ступень размером 1000х300х40 обошлась 350р, щит 1000х1000х40 что-то в районе 1200р.
У нас каркас изготовлен под ступени шириной 270мм, длина 900мм, а площадка 1000мм х 900мм.
Чтобы на объект не тянуть дисковую пилу, решили под размер в гараже упилить ступени и площадку. На ступенях из 16шт обнаружили плохо склеенные части на 4ст, они просто во время пила выпадали. Качество площадки вообще было ужасное, возможно на производстве закончился клей и намазали чем то другим.
Вот вам и хваленые клееные щиты. О каком ГОСТе может быть речь!? В древесине все очень сложно, сухой материал очень трудно найти.
Ладно, эта статья о другом.
Хочу сделать обзор о размерах ступеней по ГОСТу.

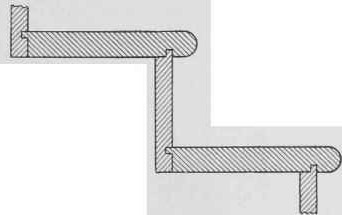

Ступени – это конструктивные элементы, от которых зависит, насколько подниматься по лестнице будет безопасно.
Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.
Удобство и безопасность ступеней лестниц зависят именно от соотношения между размером их горизонтальной части, иначе шириной проступи и вертикальной частью между двумя ступенями или подступенка.
Нормы и правила, прописанные в ГОСТе, определяют следующие размерные границы: ширина проступи должны быть около 28 см, но не меньше, а высота элемента – около 15-20 см. Конечно, составляя проект лестницы собственного дома, правил ГОСТа можно не придерживаться, но в регламентирующих документах прописаны именно те размеры, которые могут гарантировать максимальную безопасность марша. Если вы собираетесь делать лестницу у себя дома, то вполне можете высчитать размеры ступеней по специальной формуле самостоятельно.
Формула Блонделя позволяет найти удобные величины, зная один параметр: ширину проступи или высоту подступенка.
Размеры ступеней лестниц:
Формула опирается на среднюю величину шага, то есть расстояние, которое человек преодолевает, сделав один шаг. Средняя величина равна 60-64 см. Формула Блонделя выглядит так: b+2a=64 см. В данном случае b – ширина проступи, а высота ступени обозначается как a. Таким образом, выбрав один из подходящих размеров ступени, можно вычислить другой.
Если придерживаться правилам ГОСТа, то минимальная ширина проступи должна быть 25 см. Применяя формулу Блонделя, высота проступи получится равной 19,5 см. В таком случае найденные параметры соответствуют установленным нормам ГОСТа, которые обеспечат вашей лестнице и удобство подъема, и его безопасность.
Также можно ориентироваться на «золотой шаг», который характеризуется наиболее комфортными размерами ступеней лестницы. В данном случае величина шага составляет 63-64 см, а выбранный угол наклона должен быть равен 30 градусам. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см.
Угол наклона:
Данный параметр также является очень важным, так как влияет на удобство и безопасность эксплуатации подъемного строения. Он влияет и на выбор параметров ступеней.
Как правило, в регламентирующих документах рекомендованный угол лестниц для использования в быту и для эксплуатации в общественных зданиях составляет 30-45 градусов. Но есть и иные варианты.
Пологие лестницы имеют угол наклона менее 30 градусов. Для лестниц приставного типа выбирается наклон в 45-75 градусов. Эвакуационные строения имеют самый крутой угол наклона, равный 75 градусам.
Естественно, при выборе данного параметра следует учитывать и площадь помещения, в котором будет находиться лестница. Слишком пологие конструкции потребуют большой площади под сооружение, в то время как крутые конструкции занимают достаточно небольшое пространство.
При создании проекта можно опираться не только на формулы, но и на специальные таблицы, в которых просчитаны размеры ступеней в соответствии с углом наклона.
Например, если угол составляет 33 градуса, ширина ступени определяется как 26 см, а ее высота – 17 см. Если наклон 37 градусов, ширину уменьшают до 34 см, а высоту, наоборот, увеличивают до 18 см. При наклоне лестницы в 45 градусов и ширина, и высота соотносятся 1:1, то есть 20 см на 20 см.
Количество ступеней.
Размеры ступеней лестниц:
Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.
Если вы желаете найти точное количество ступеней, то следует знать высоту подступенка и высоту конструкции. Последний параметр ищется простым сложением расстояния от пола до потолка с учетом перекрытия. Например, если высота лестницы получилась 300 см, а высота подступенка равна 17 см, то первый размер нужно разделить на второй и округлить. Количество ступеней получится около 17-18.
Основные рекомендации ГОСТ.
Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа:
Стандартная ширина марша составляет для бытовых лестниц 80 см, для зданий с двумя этажами – 90 см, если этажей более двух – 105 см. В зданиях общественного пользования ширина марша начинается от 135 см. Максимальный параметр для зданий жилого типа равен 140 см;
  • Если у лестницы более одного марша, то необходимого придерживаться единой ширины во всех его местах;
  • Если марши направлены во встречных друг другу направлениях, между ними нужно организовывать зазор, равный 5 см;
  • Длина площадки не может быть менее 130 см, а если она расположена у входной двери – около метра;
  • ГОСТ рекомендует выбирать максимальный угол наклона в 50 градусов, а минимальный – в 20 градусов;
  • Выбирая высоту подступенка, не следует выходить за пределы 12-19 см и делать его больше 21 см, если речь идет о чердачных конструкциях;
  • Для жилых загородных домов, где постоянно эксплуатируется лестница ширину ступени лучше делать в пределах 26-30 см, и более 20-21 см для чердачных сооружений;
  • Высота ступеней может различаться, но незначительно – не более 0,5 см;

Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
При создании забежных ступеней внутренний размер ступени должен составлять 10 см, а на средней линии марша – 26 см;

Создание забежных – поворотных ступеней работа не из легких, нужно учесть много факторов, которые важны для безопасности и удобства эксплуатации лестницы.

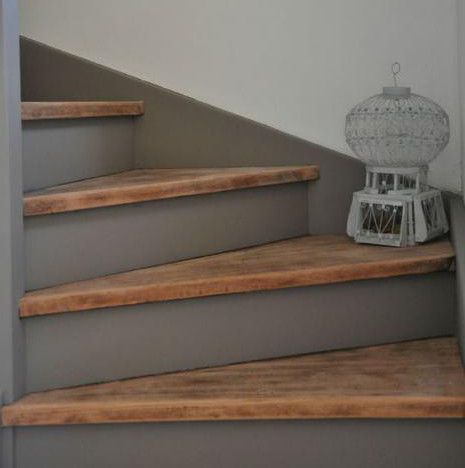

Есть одна полезная статья у меня на сайте, которая поможет вам в разметке и расчете забежных ступеней: Свободный габарит лестниц и зона хода.
Если возникнут вопросы по проектированию лестничных маршей, пишите на почту указанною ниже или звоните, буду рад помочь.

Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см.

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

  • По высоте перила не должны быть менее 90 см, что составляет половину среднего рост человека;
  • Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;

При организации крыльца, перила могут быть 80см – 90см;

  • Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
  • Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
  • Расстояние между балясинами ограждения может быть 12-15 см.

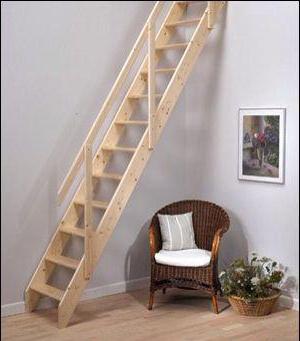

Параметры чердачных лестниц.

Размеры ступеней лестниц:
Практически в каждом жилом доме существует чердак, подъем на который также производится с помощью чердачных лестниц. По своей конструкции и параметрам они отличаются от обычных конструкций, которые соединяют два этажа. В основе такой лестницы – компактность. Естественно, это отражается на размерах всех ее элементах. В строительной документации также есть рекомендации по применению оптимально удобных и безопасных размеров ступеней.

Количество подъемных ступеней должно быть в пределах 12-15 штук. Важно учитывать, что если длина чердачной лестницы будет более 3.5 метров, следует обеспечить хорошую жесткость конструкции . Ширина марша может быть всего 60 – 70 см. Толщина ступени может быть 4 – 5см если это дерево. Иногда делаю ступени из рифленого металла 4мм.
Для жесткости одну сторону подгибаю по всей длине ступени на 2см.
Ориентация на рекомендации ГОСТa помогает создать действительно удобную и безопасную конструкцию. Однако единого документа, который прописывает все нормы, не существует. Поэтому при желании ознакомиться с правилами устройства лестничных конструкций, нужно опираться на соответствующие нормы, прописанные в разных документах. Существует ГОСТ на металлические конструкции, деревянные, железобетонные. Отдельным документом прописывают правила для устройства пожарных лестниц и стремянок, а также для создания ограждения.
За годы практики по изготовлению металлических каркасов лестниц, редко встречал дом, где при строительстве учитывалась будущая лестница.
Сначала построят дом, потом думают а как же и где будет теперь лестница на второй этаж ? Или оставят место под лестницу, а вокруг по четырем сторонам дверные проемы, при монтаже косоур перекрывает половину двери.
О правильной геометрии лестничной клетки вообще все сложно, ладно там 2см – 3см разность от площадки до плиты перекрытия куда приходят косоуры, но бывает же на 2 метара ширины и 10см- 15см, это уже на в какие рамки.
Что делаем в таких случаях, устанавливаем свою независимую балку и без проблем крепим элементы каркаса.
Можно отдельно статью написать о всех косяках.
Заказать металлический каркас лестницы вы можете  по телефону или написать нам на почту указанную ниже.
Работаем по г. Калуге и Калужской обл.

Номер телефона мастера тут !

Можете позвонить по телефону +7 953 327 34 79 Олег.
Пишите на почту: [email protected] задавайте вопросы, буду рад вам помочь.

Другие полезные статьи по лестницам:
Лестницы.
Лестница на металлическом каркасе.
Лестница на второй этаж.
Так же здесь вы можете ознакомится с моим прайс-листом

лестницы в общественных зданиях, на производствах по ГОСТ

В дизайне помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, предъявляются достаточно серьезные требования при разработке проекта. Ввиду того, что в таких местах на лестничную конструкцию оказывается колоссальная нагрузка (торговые павильоны, выставочные залы, жилые здания, здания корпусов высших учебных заведений, больницы, рестораны и т.д.), требования к лестницам и площадкам должны быть рассчитаны с учетом предполагаемых максимальных нагрузок. Их устройство, материалы, которые используются для своей среды (снаружи или внутри общественных зданий), различные другие параметры к каждому типу зданий и лестниц нужно уметь различать.

Причудливо сделанная винтовая лестница

Причудливо сделанная винтовая лестница

Стандартные требования к возведению лестниц в общественных зданиях

Лестницы в зданиях всегда являются зоной риска ввиду самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если лестницей будут пользоваться дети. Здесь следует продумывать и лестничные проемы, и степень освещенности от естественных и искусственных источников. Задача проектировщика – выявить максимально приближенные к комфорту и задумке заказчика форму, уклон, размер ступеней с учетом материала, из которого планируется изготовить лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживаться СНиП и ГОСТов для выбранного типа.

Если в возведении зданий по личным проектам для частных домов небольшие отклонения от норм допускаются в силу сравнительно небольшой нагрузки, то для проектирования и возведения лестниц в общественных зданиях соблюдение нормативов, ГОСТов и СНиП обязательны, иначе такое сооружение просто недопустимо к использованию.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее  ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

Обычная лестница вокруг лифтовой шахты

Обычная лестница вокруг лифтовой шахты

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

Правильно сделанная аварийная лестница

Правильно сделанная аварийная лестница

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами.
Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям.
Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Красивая лестница с удобными перилами

Красивая лестница с удобными перилами

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение.
Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.
Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов.
Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

  • Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
  • Ступени лестничного марша строго одинакового размера,
  • Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
  • Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Широкий пандус с перилами

Широкий пандус с перилами

Требования к лестницам разного типа

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.
По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Надо отметить, что следование ГОСТам является неукоснительным требованием для конструкций общественных зданий, а СНиП – лишь рекомендации, которых следует придерживаться.

Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей.

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Красивая лестница с широким лестничным маршем

Красивая лестница с широким лестничным маршем

Лестничные перила

Ограждения представляют собой перила, а максимальная боковая нагрузка на них составляет не менее 100 кг. Боковые перила должны выдерживать такой вес, а стойки (балясины) должны быть расположены на расстоянии 12-15 см (причем сокращать их нельзя). Как их заполнять, тоже оговаривается в стандартах ГОСТ. Можно сделать расстояние между стойками заполненными металлическим, стеклянным, пластиковым экраном в общественных местах (зданиях общего назначения). Для зданий же, где находятся дети (школы, детсады) использовать можно только вертикальные элементы, то есть не устанавливая экран. Техника безопасности в этом случае заключается в хорошей просматриваемости такого варианта.

Лестница оборудуется перилами с обеих сторон, высота каждого поручня составляет 0,85 м. Если речь идет о спортивных трибунах, высота перил увеличивается до 1 м. Можно расположить лестницу так, чтобы она с одной стороны прилегала к стене, но и в этом случае поручень потребуется, он устанавливается вдоль стены. На лестницах в детсадах, театрах, зданиях начальной школы устанавливаются дополнительные поручни, с узкими перилами на высоте 0,6-0,65 м. Если лестничный марш широкий (если его ширина свыше 2,5 м), по центру устанавливаются центральные перила.

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

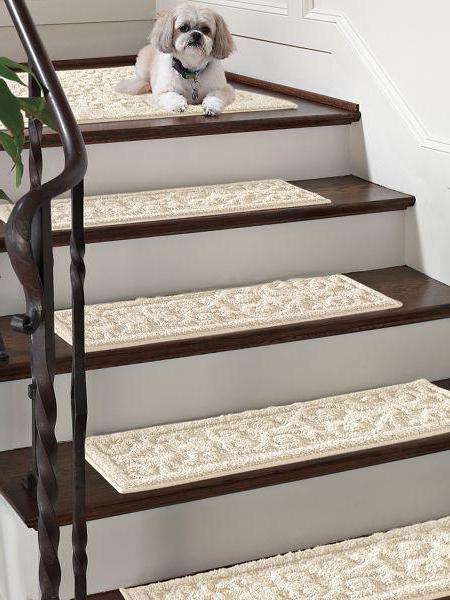

Защитное покрытие ступенек повышает безопасность

Защитное покрытие ступенек повышает безопасность

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.
Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.
Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Интересно сделанная подсветка ступеней лестницы

Интересно сделанная подсветка ступеней лестницы

Виды лестничных маршей, допускаемые СНиП

СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:

  • П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
  • П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т.е. с использованием забежных ступеней для сглаживания и скругления угла),
  • Г-образные марши, соединенные квадратной межэтажной площадкой,
  • прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.

Размеры лестничных маршей согласно СНиП

СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.

Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.
Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.

Пожарная лестница жилого дома

Пожарная лестница жилого дома

Требования к оборудованию аварийных лестниц

Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.
В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.
Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки. Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно.

Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.

Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.

В заключение

Следует помнить, что лестничные марши, установленные в общественных зданиях, не должны включать элементы винтовых лестниц, забежные ступени, декоративные элементы в форме ковки или других выпирающих частей, если использовать эту лестницу планируется и в качестве эвакуационной.

Выполнив все требования СНиП и ГОСТы по обеспечению безопасности в помещении или вне его, можно уверенно начинать возведение здания с проектированными лестницами без опасений, что здание не пройдет ввод в эксплуатацию или когда-либо послужит причиной бедствий.

Имея уверенность в том, что ваша лестница не нарушает требований, уделите внимание дизайнерской части, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурным компонентом снаружи — и хотя бы те же алюминиевые перила существенно улучшат внешний вид.

Каковы варианты обустройства лестницей дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.

Пожарная лестница жилого дома Загрузка…

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
