Строительный вагончик чертежи: Конструкция бытовки, как сделать ее своими руками – Бытовка своими руками — 3 варианта + инструкции!

фото, размеры и вес конструкции, проектирование и изготовление вагончиков-бытовок своими руками

Вагон бытовка на колесах может служить не только хорошим дачным домиком, но и стать частью Вашего бизнеса. Например, он отлично поработает в роли киоска для торговли или приёма вторичного сырья.

Вариантов материала для изготовления может быть всего два – дерево и металл. Оба они стоят относительно недорого, но второй вариант всё же прослужит намного дольше. Металлические вагончики модульного типа состоят из прочного каркаса, который в дальнейшем обшивается, например, профнастилом. Такой вариант будет мобильным и с лёгкостью перевезётся на новое место, для последующей установки.

Строительные и жилые вагоны-бытовки: деревянные и металлические, модульные и на колесах

Одной из положительных сторон мобильных конструкций служит то, что металлические строительные вагончики бытовки при возведении не нуждаются в фундаменте. Это позволяет избежать не только затрат на его обустройство, но сэкономить время. Кроме того, с их помощью Вы сможете расположить своих работников в непосредственной близости от строящегося объекта. При этом не теряется комфортабельность условий проживания. В классическом варианте они проектируются как спальня и место для приёма пищи, эти комнаты могут быть как отдельными, так и совмещёнными. Дополнительные варианты использования: пост охраны, торговое или складское помещение, передвижной мобильный офис.

Деревянные вагончики бытовки на стройке используются редко. Чаще всего их покупают дачники, хотя и для отдыхающих у моря они могут стать прекрасным приобретением. Обычно после установки их комплектуют системой водоснабжения, что позволяет сделать даже комфортную кухню в отдельной комнате. При установке на колёса может транспортироваться как прицеп к автомобилю.

Показатели, положительно характеризующие жилые вагончики бытовки:

  • монтаж в течение одних суток;
  • хорошее качество и надёжность используемых в производстве бытовки материалов;
  • высокая функциональность, достигается благодаря отменной звуко- и тепло- изоляции;
  • комфортные условия проживания в бытовке с водоснабжением, электричеством и санузлом;
  • компактность, бытовка отлично выручит, если на строительном участке ограничено место;
  • низкая стоимость конечного изделия.

Вагончик-бытовка своими руками: проект и чертеж, вес и размеры, строительство и установка

Не подлежит сомнению, что вагон бытовку для дачи дешевле построить своими руками, чем приобрести у организации, которая ними занимается. Первым делом следует заняться проектом и чертежом будущего сооружения. Его либо можно заказать у профессионалов, либо выполнить самолично. Рекомендуем склониться к первому варианту, поскольку стоимость выполнения будет не высокой, а вот надёжность увеличится в разы. Главное правильно сформулировать задачу, какая площадь запланирована, сколько будет комнат и какое у них предназначение.

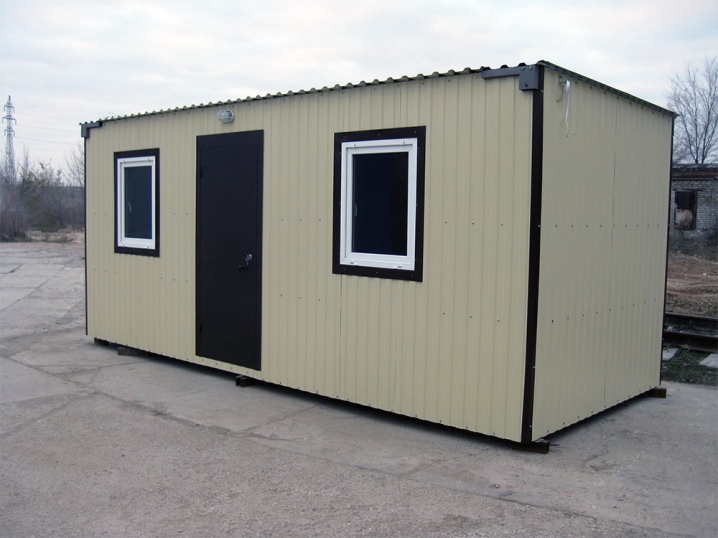

Вагончики бытовки металлические следует устанавливать на основание, в виде двух полозьев из прямоугольных бетонных столбов или крепкой породы дерева, например дуба. Следующим этапом станет каркас. Он может быть металлическим сварным или деревянным. По окончании его возведения можно смело переходить к обшивке, сначала наружной, а потом и внутренней. Лучше всего использовать профнастил сверху конструкции и вагонку в середине. Теперь делаем пол, можно положить на него прочные доски.

Если запланирован вагон бытовка своими руками, то главное не забыть о его теплоизоляции. Она кладётся в стеновое пространство. А вот для пола и крыши этого будет мало, придётся продумать так же влагостойкость. Для утепления прекрасно подойдёт слой минеральной ваты толщиной пятьдесят миллиметров. По окончании просто выполните внутреннюю отделку и можете отмечать новоселье.

Строительные вагончики бытовки, размеры которых превышают стандартные, должны устанавливаться на большее количество полозьев, для дополнительной надёжности и устойчивости.

Еще немного о строительстве и обустройстве

Как правильно установить строительный вагончик?

Вагон-бытовка прослужит гораздо дольше, если его правильно установить. Необходимо расчистить площадку, разметить периметр, с помощью колышек и веревки.

Для небольших сооружений подходит незаглубленный фундамент, а проще говоря, столбики под вагончиком. В углах площадки и посередине, но не более чем через каждые 2 м, необходимо вырыть ямы, глубиной 500 мм, для скалистых грунтов можно сныть верхний плодородный слой.

Дно засыпается щебнем и песком, трамбуется, можно проложить рубероид в 2 слоя, сверху устанавливаются блоки из ячеистого бетона или готовые монолитнобетонные, можно выложить из кирпича или бутового камня. Столбы должны возвышаться над уровнем грунта на 100 и более мм. Сверху опять кладется рубероид, и можно устанавливать домик.

Если вагон строительный ставится на долгий срок, планируется утепление под дачный домик, то можно залить и ленточный фундамент, это убережет от сквозняков снизу. Установка вагончика на столбчатый фундамент

Чем лучше утеплить строительный вагончик?

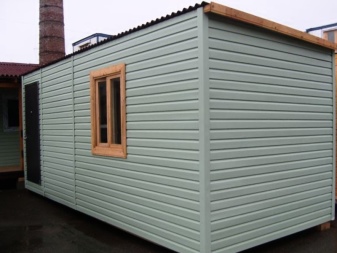

Строительные вагончики-бытовки делают из сендвич панелей, внутри которых уже проложен утеплитель. А если конструкция из профлиста, то она утепляется минеральной ватой. Но такие меры не достаточны для комфортного пребывания в зимний период.

Вагончик можно утеплить как снаружи, так и изнутри: минеральной ватой, пенопластом, пенополистиролом или напылить ППУ без швов, но стоимость такого утепления высока.

В зависимости от климатических условий региона, важно правильно рассчитать толщину теплоизоляционного слоя. Для теплых регионов это 50-100 мм, для средней полосы 100-200 мм.

В зимний период даже утепленный вагончик следует отапливать электрической или газовой пушкой, инфракрасными и масляными грелками. Буржуйку следует устанавливать на специально подготовленный подиум, так же придется сделать выход для трубы. Вагончик из профлиста

Как сделать жилой вагончик?

Вагончики для жилья приспосабливают из обычных бытовок, а также их можно изготовить самостоятельно: деревянные, из бруса, каркасные с обшивкой.

Строительную бытовку можно просто дополнительно утеплить и поставить обогревательный прибор. Вагончики для жилья сооружают и из металлических контейнеров, иногда двухэтажные. Для них требуется толстый слой теплоизоляции приблизительно в 200 мм, затем изнутри его закрывают пароизоляционной мембраной, лучше фольгированной, блестящим слоем в помещение. А затем этот пирог обшивают фанерой, вагонкой, блокхаусом, ОСБ. ДСП лучше не использовать, этот материал при нагревании выделяет фенол.

Чтобы подвести электричество необходимы разрешительные документы. Если же жилой вагончик требуется время от времени, то можно установить генератор. Жилой вагончик с верандой

Какие размеры у готовых бытовок?

Размеры бытовок строительных зависят от конструкции сооружения, высотой и шириной они почти все одинаковы: 2,3 на 2,5 м, а длина разная:

  • Пустышка бытовка, с одним окном, в ней нет коридорчика, 3,1 м.
  • Вагон строительный с тамбуром, в нем стоит перегородка, которая делит помещение на маленькую прихожую и жилое пространство. 4,6-5,2 м.
  • Бытовка распашного типа, с 2 окнами. Дверь в ней расположена посередине, через нее попадаешь в небольшой тамбур, а справа и слева помещения для отдыха, 5,8 м.

Размеры бытовки стандартны и продиктованы мобильностью сооружения, чтобы его можно было легко перевезти на новое место. Габариты же самодельных конструкций могут отличаться. Строительство двухэтажного вагончика

Где найти чертеж вагончика?

Чертеж вагончика бытовки можно скачать в интернете, или сделать своими руками. Для этого следует отталкиваться, что максимальные габариты сооружения не должны превышать в ширину 2, 5 м, в длину 6 м, средняя высота 2,3 м. Вагончик с большими размерами транспортировать будет проблематично.

При составлении проекта следует учесть, что внутренняя отделка с утеплением заберет по 100-150 мм с каждой стороны, подшивка потолка 200-300 мм. Дверной проем высотой 2 м, шириной 700-800 мм. Окно можно сделать маленькое, например, 400*600 мм. Остекление обязательно двойное, иначе сохранить тепло в бытовке не удастся.

Обязательно продумайте разводку электропроводки и подвод воды и канализации, если требуется. Внутренняя планировка и дизайн делается в зависимости от функционала вагончика, помещения в 6 м можно поделить на кухню, прихожую и комнату. Планы различных вариантов вагончиков

Что выгоднее: купить или сделать своими руками?

Изготовление вагончиков-бытовок сводится к постройке каркаса: деревянного или металлического. Затем конструкция обшивается, утепляется и «облагораживается» внутри. Строительство своими руками обходится ненамного дешевле, если же у вас нет навыков работы с инструментами или времени, то лучше купить вагончик, цена на них приемлемая, от 500 долларов и выше, в зависимости от комплектации, материалов и размеров.

Постройка своими руками выйдет на 20-30 процентов дешевле, но если взять временные затраты и трудоемкость процесса, то по стоимости получится практически одинаково. Но в самодельном вагончике вы уже сможете сделать так, как вам нравится, а бытовку придется переделывать. Вагончик-бытовка из сэндвич-панелей

Как сделать вагончик для дачи своими руками?

Вагончик для дачи можно построить за 2-3 дня. Чертится схема, где указываются внешние габариты бытовки. Подготавливается фундамент. На нем выстраивается деревянный каркас, согласно размерам, или варится металлический из швеллера или уголка. Обязательно делается обвязка бруском или прокатом по периметру оконного и дверного проемов.

Конструкция обшивается снаружи: металлическими листами, деревом, сендвич панелями. Укладывается слой теплоизоляции, делается обрешетка из металлических оцинкованных направляющих или деревянного бруска. Прокладывается электропроводка в защитном гофрошланге, и вагончик обшивается внутри. Лучшим материалом для предчистовой отделки считается влагостойкая фанера. Каркас вагончика бытовки

чертежи и материалы, пошаговая инструкция постройки. Смета проекта и планировка внутри

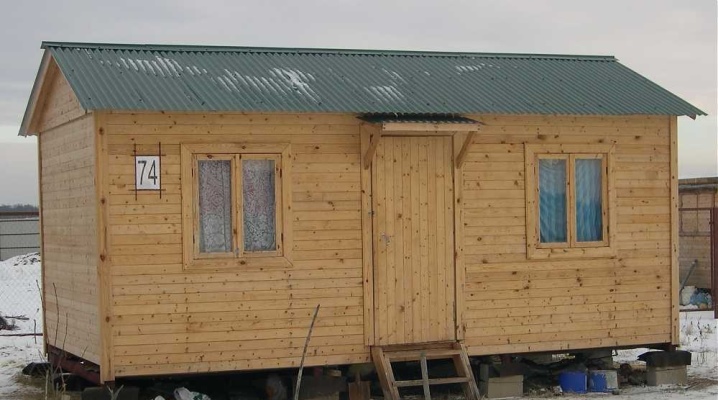

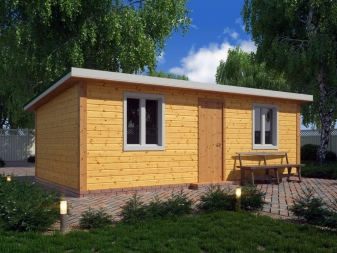

Бытовка 3 на 6 считается многофункциональным строением, которое может как подходить для временного проживания в период строительства жилого дома, так и служить мастерской, местом для хранения различных вещей и хозяйственного инвентаря. В летний же период бытовку таких размеров можно использовать для обустройства бани или душа. Чтобы соорудить подобную конструкцию, нужно иметь под рукой чертежи, необходимые стройматериалы и определенный опыт, поскольку строительство должно осуществляться с соблюдением всех технологий.

Выбираем конструкцию

Во время строительства коттеджа или большого дома никак нельзя обойтись без временного жилища, где бы строители могли отдыхать. Его установка должна выполняться быстро и иметь бюджетную стоимость.

Отличным вариантом для решения этой проблемы является монтаж своими руками каркасной бытовки 3х6 м. В дальнейшем она сможет послужить также вместительным местом для хранения старых вещей, хозяйственного инвентаря и велосипеда.

Чтобы собрать бытовку размером 18 м2, необходимо прежде всего определиться с выбором ее конструкции.

Для этого можно сделать следующее.

  • Купить готовый контейнер. Его понадобится только установить на посыпку из гравия. Этот вид бытовок считается самым доступным и простым. Единственное, что могут возникнуть сложности во время транспортировки.

Кроме этого, в готовых контейнерах сложно делать проемы. За счет большого объема металла подобные конструкции стоят дорого.

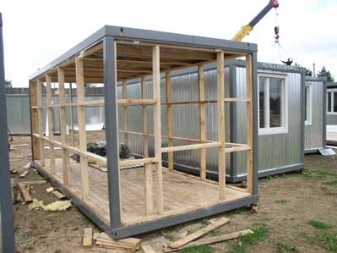

  • Изготовить каркасную конструкцию. Это самое оптимальное решение, так как строительство не потребует больших финансовых затрат. Каркас можно изготовить из дерева или металла. Деревянные конструкции легко укрепляются на фундаменте, быстро разбираются и привлекательно выглядят в ландшафтном дизайне участка. У металлических конструкций каркас сварной, они характеризуются прочностью и долговечностью.

Единственное, что металлические бытовки стоят дорого и имеют большой вес, что усложняет транспортировку.

  • Применить сборно-щитовой способ. Это самый простой вариант изготовления бытовки, для монтажа которой вначале собирается щит из рам и досок. Рамы собираются на земле, после чего выполняется их обшивка досками, в итоге получается короб. Завершается изготовление бытовки настилкой полов и обшивкой таких поверхностей, как потолок и стены, для чего обычно используют листы ДСП или фанеры. Кроме этого, устанавливаются двери.

Минус таких видов заключается в том, что их можно эксплуатировать только один сезон, из-за отсутствия несущих элементов они не выдерживают сильных нагрузок и морозов.

Как только тип конструкции выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей бытовки и смета. Постройка 3х6 м считается универсальной, поскольку может служить, как местом для отдыха, бани, так и мастерской или кладовой. Обычно при создании проектов выбирается типовая схема с жилым помещением и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять складское помещение, кухню и санузел от жилой комнаты. В чертежах обязательно обозначаются оконные проемы и внутренние двери.

Что же касается сметы, то чтобы правильно рассчитать всю стоимость сооружения бытовки, нужно учитывать не только расходы по закупке стройматериала, но и стоимость их доставки, монтаж.

Чтобы сэкономить на строительстве, многие владельцы дач и строительных площадок предпочитают установку выполнять своими руками, это позволяет значительно экономить на найме мастеров.

Необходимые материалы

Перед тем как начать работы по строительству бытовки 3 на 6 своими руками, важно правильно подобрать соответствующий стройматериал и рассчитать его количество. Для строений этого вида обычно выбирают установку свайного или столбчатого фундамента. Поэтому в зависимости от типа фундамента понадобится приобрести сваи (столбы) или изготовить обрешетку, которая зальется бетоном. Для изготовления каркаса может понадобиться металл или дерево. Внешнюю отделку обычно выполняют вагонкой, сайдингом, профильными листами или блок-хаусом, отделочный материал выбирают согласно дизайн-проекту бытовки.

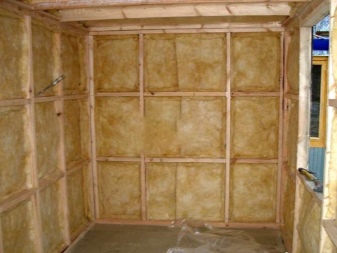

Огромное внимание необходимо уделять и выбору материала для утепления. Бюджетным вариантом может стать стекловата или пенопласт, швы же можно заделать строительной пеной. Чтобы можно было пользоваться бытовкой зимой, следует также предусмотреть и утепление полов, прокладывая гидро- и теплоизоляционный материал. Для оформления бытовки внутри можно применять как влагоустойчивые панели из ПВХ, МДФ, так и вагонку. На дверные проемы, как правило, устанавливают пластиковые, железные или деревянные двери. То же самое касается и оформления оконных проемов, их можно декорировать пластиковыми или деревянными рамами.

Немаловажным считается и монтаж кровли, которая может иметь одно- или двускатную конструкцию. Чтобы на ее поверхности не скапливалась дождевая вода и снежные массы, нужно соблюдать угол уклона не более 20 градусов. Покрывают кровлю шифером или профилированным листом.

Где расположить?

На этапе создания проекта бытовки необходимо также определиться с местом ее размещения. Для этого следует знать, будет ли это стационарное строение или же конструкция с возможностью разборки и перемещения. Если на даче планируется установить временную бытовку для использования на несколько лет, то она должна быть раскладной, чтобы потом ее можно было легко перевезти на другой дачный участок или же продать.

Кроме того, место размещения во многом зависит от ее предназначения. Если конструкция будет применяться еще и для хозяйственных целей, то ее рекомендуется устанавливать рядом с жилым домом. Благодаря этому обеспечивается быстрый доступ к постройке с любого уголка участка.

Некоторые дачники часто эксплуатируют строение в качестве удобной душевой, санузла или кухни – в таком случае ее следует располагать подальше от основного жилья, как требуют нормы противопожарной безопасности.

Пошаговая инструкция строительства

Бытовка 3 на 6 строится своими руками очень просто, самое главное – предварительно составить чертежи, правильно определить размеры и сделать расчет расхода стройматериала. При этом специалисты рекомендуют изначально планировать проект бытовки таким образом, чтобы она в будущем смогла стать частью других сооружений. Чтобы самостоятельно построить бытовку 6х3 с нуля, следует выполнить по порядку следующие действия.

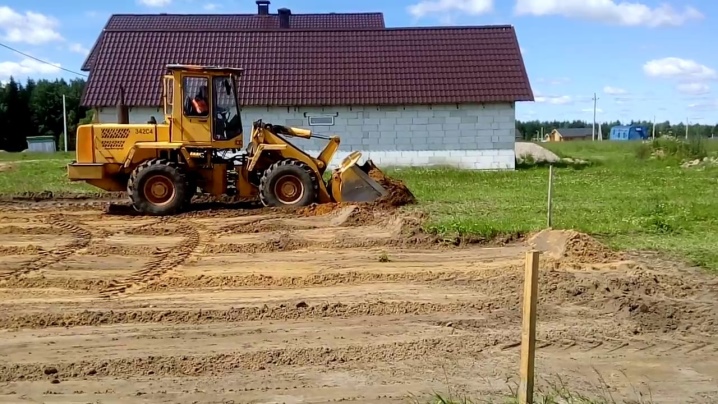

  • Подготовить строительную площадку. Для этого нужно подобрать участок с ровной поверхностью и твердой почвой. В противном случае придется выполнить дополнительные земляные работы, а это потребует как временных, так и денежных затрат. Место, где планируется строить бытовку, тщательно очищают от мусора и насаждений. В случае надобности выравнивают слоем щебня.
  • Установить фундамент. Для этого следует снять слой земли на 30 см по всей площади бытовки, выступая за периметр на 0,5 м. Грунт следует заменить на слой песка и все хорошо утрамбовать. Дополнительно рекомендуется уложить геотекстиль – это повысит долговечность будущего строения. Основание может быть установлено как из литого бетона, шлакоблочных, кирпичных столбцов, так и из монолитных блоков. Столбы зарываются на глубину от 300 мм и выше, их укладывают строго по шнурам, предварительно выставленным по горизонтали, придерживаясь чертежа. Для бытовки площадью 18 м2 понадобится 15 столбцов, из которых 5 нужно уложить в длину и 3 – в ширину. Между столбцами важно соблюдать расстояние в 1,5 м.

После этого свежеуложенный фундамент оставляют высыхать на одну неделю, приостанавливая все строительные работы.

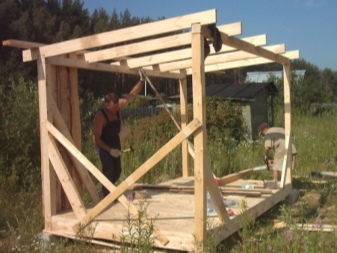

  • Изготовить каркас. Предварительно, согласно чертежам, выполняется распилка древесины, которую потом обрабатывают гидрофобными средствами и антисептиком. Во время обработки дерева нужно строго соблюдать противопожарную безопасность, не допуская на участке появление огня от окурков и искр. До того как уложить венец, нужно столбцы обмотать гидроизоляцией в виде двухслойного рубероида.
  • Основу собирают из двух поперечных и трех продольных брусков (размером не более 15х10 см). Брус необходимо выложить по чертежу широкой стороной вниз, закрепляя к столбцам металлической вязкой. Далее приступают к оформлению нижней обвязки, закрепляя по периметру всей конструкции бруски, размер которых должен составлять 10х10 см. После изготовления обвязки внутри основы по краям должно образоваться выступление толщиной 50 мм.

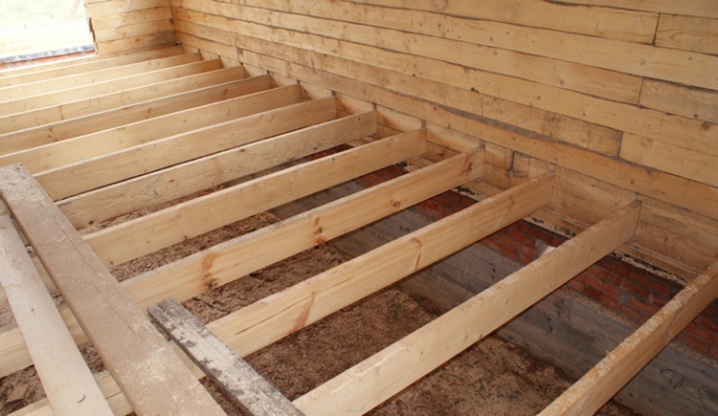

  • Установить на пол лаги. Для этого понадобится брус сечением 5х10 см, его укладывают ребром вниз на три продольных балки, размещенных на венце. Крепление осуществляется путем вставления бруса в прорези нижней обвязки. При этом следует соблюдать интервал в 60 см. Промежутки, образованные по периметру между столбцами, нужно перекрыть тяжелым материалом, а расстояние между песком и лагами засыпать керамзитом. Затем осуществляется монтаж угловых стоек из брусьев 10х10 см.

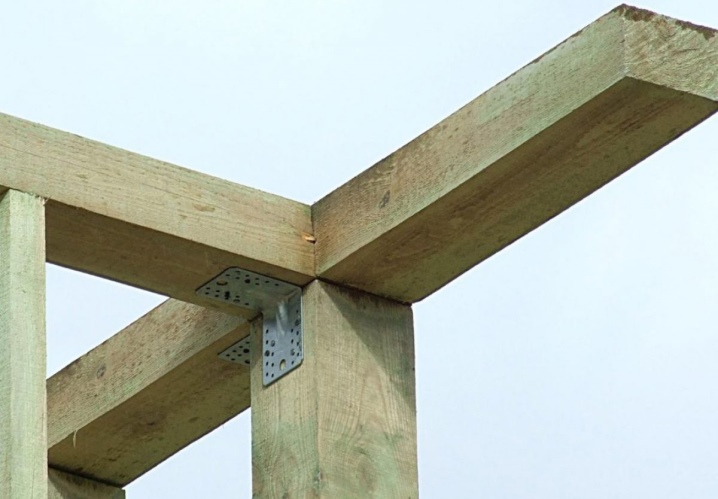

  • Сделать верхнюю обвязку. Ее выполняют при помощи бруса 10х10 см. Задняя и торцевая балка должна фиксироваться так, чтобы соответствовать уровню задних стоек. Что же касается фронтальной балки, то ее располагают немного выше, соблюдая границу с передними стойками.
  • Осуществить монтаж крыши. Чтобы перекрыть конструкцию, нужно в самом начале установить и надежно закрепить деревянные стропила. Затем выполнить монтаж стоек и обшивку кровли.

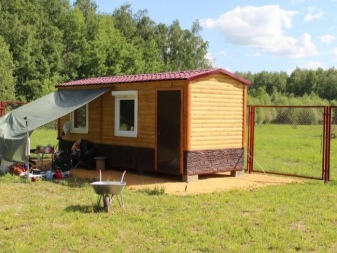

Завершается строительство монтажом двери, окон и декором бытовки как снаружи, так и внутри.

Подведя итоги, можно сказать, что сделать самому бытовку совсем несложно, просто необходимо иметь немного знаний, опыта и запастись терпением.

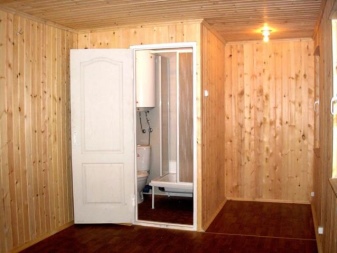

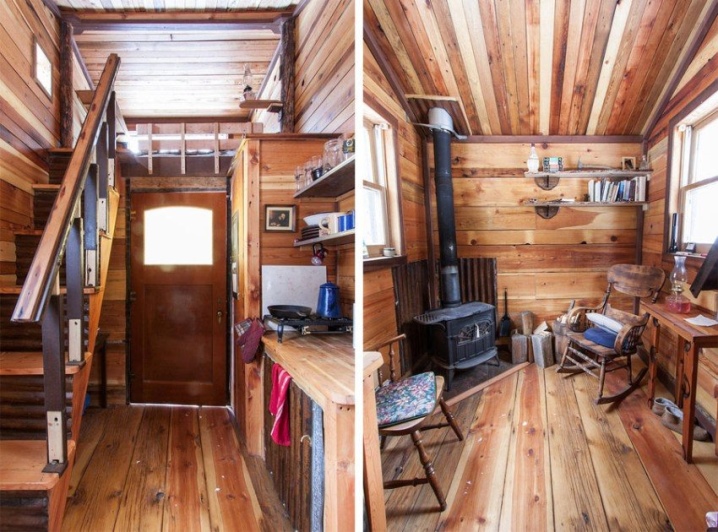

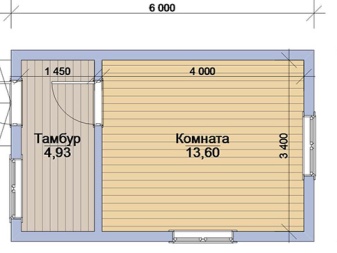

Планировка внутри

Бытовка размером 3 на 6 может не содержать в своей планировке каких-либо перегородок или же быть двух-трехкомнатной. Встречаются также проекты, в которых к бытовке дополнительно пристраивают туалет, душ или баню. Внутренние перегородки внутри помещения помогают также отделить жилую комнату от кухни.

Среди множества проектов строительства бытовки 3 на 6, огромной популярностью пользуются те, в которых предусмотрено наличие 3-х комнат. Основному помещению выделяется площадь размером 3х4,5 м, его оборудуют всеми удобствами, системой отопления и декорируют. Второй комнатой будет выступать коридор, его размер составит 1,5х1,5 м. Коридор защитит жилое помещение от холода. Третьей же комнатой станет туалет или кладовка размером 1,5х1,5 м.

Рекомендации

Строительство бытовки 3х6 м считается кропотливым трудом, но с ним можно легко справиться самостоятельно, не прибегая к помощи специалистов. Это поможет значительно сэкономить затраты на установку строения. Если бытовка изготавливается своими руками впервые, нелишним будет учесть следующие советы:

  • перед внутренним оформлением стен и потолка следует определить место расположения электроприборов, поскольку проводка должна проводиться в пластиковых или же металлических рукавах;
  • до того как прикрепить к стенам слишком тяжелые предметы, следует установить дополнительно поперечину;
  • обустраивать душ или санузел можно только влагоустойчивыми материалами, также неплохим вариантом станет установка биотуалета;
  • чтобы бытовку можно было использовать зимой, понадобится установить систему обогрева, а также при строительстве уложить на стены, крышу и пол теплоизоляционные материалы.

О том, как сделать бытовку 6х3 своими руками, смотрите в следующем видео.

Как построить бытовку 6х3 своими руками

Как построить бытовку 6х3 своими руками — чертежи и материалы

Небольшой домик в виде бытовки на 18 «квадратов» может иметь множество предназначений. Он идеально подходит для обустройства домашней мастерской (мини-гаража, крольчатника), хранения садового инвентаря и прочих вещей, мешающих в жилых помещениях. Бытовка подобного размера незаменима в качестве временного жилья на период строительства дома, она подходит для душа или бани. И это далеко не полный перечень использования маленькой отдельностоящей конструкции. Рассмотрим по этапам собственноручное возведение строения подсобного предназначения.

Содержание

1

Выбор конструкции бытовки – способы ее возведения

Если с габаритными размерами все ясно, то осталось определиться с конструктивными особенностями. Какой способ использовать при возведении бытовки, что выбрать:

1.Воспользоваться готовым контейнером

На первый взгляд установка на посыпку из гравия металлического контейнера представляется самым простым вариантом. Кажущийся минимум работ обманчив. Необходимо озаботиться доставкой конструкции, в которой достаточно трудно сделать проемы.

Да, и цена контейнера не из дешевых, за счет большого объема железа.

2.Сделать каркасную вариацию

Считается оптимальным решением. Проще строить и размер финансовых трат на минимальном уровне.

Каркасные конструкции могут быть:

  • Деревянными. Это лучший выбор для тех, кто самостоятельно занимается строительством жилья. После его завершения бытовка легко разбирается либо оставляется на том же месте для использования в качестве хозяйственного помещения. Подобный домик легко укрепляется на фундаменте и облагораживается декором (внутренним и наружным). Зато частые перевозки в собранном состоянии нежелательны для такой конструкции, это чревато утратой свойств.

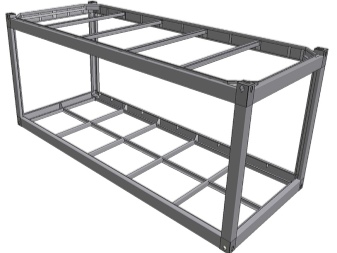

  • Металлическими. Представляют собой сварной вид каркаса с применением швеллеров из стали и стоек из металла. Строение приобретает долговечность и прочность, что позволяет осуществлять многократные перевозки собранной конструкции. Основные отличительные особенности заключаются в высокой себестоимости и большом весе бытовки.

Однако есть и плюсы: фундамент можно заменить бетонными блоками, подложенными под углы. Если надобность в бытовке отпадает, ее продажа обернется получением прибыли. В общем-то для людей, обладающих слесарными навыками и умеющих пользоваться сварочным аппаратом, данный вариант каркасной сборки не покажется особо трудным.



3.Прибегнуть к сборно-щитовому способу

Многие пользуются этим методом как самым простейшим. Щитовая вариация состоит из рам, в основе которых доски. Сборка рам осуществляется на земле. Затем производится их сбивка в короб. После настилки пола выполняется обшивка стен. Для этой цели подходит любой имеющийся материал – листы ДСП или ОSB, фанера и так далее. Затем следует установка дверей. Существенный минус: конструкция прослужит не более одного сезона. В ней отсутствуют несущие элементы, поэтому строение быстро перекосится за счет нагрузки еще до морозов. Это неплохой вариант для сезонной времянки.

На заметку. Быстровозводимое, надежное и долговечное строение получается из панелей СИП. Безусловно, стоимость подобной бытовки выше каркасной. Однако, приобретенный опыт вполне может пригодиться при возведении круглогодичной дачи из структурно-изолированных панелей (СИП). Технология в обоих случаях одинакова. Ее описание можно с легкостью найти в Интернете.

2

Выбор места – основные нюансы
  • Бытовку с коротким сроком использования на одном участке лучше расположить недалеко от выезда. Так легче осуществить план по дальнейшей перевозке строения в иное место.
  • Очень важно понимать для чего предназначается бытовка. Если для сохранности инструмента, то подходной путь к подсобке должен быть беспрепятственным (с любой стороны).
  • Если после завершения строительства дома бытовка переоборудуется в баню, рекомендуется сразу возводить ее в месте планируемой бани.

3

О чертеже бытовки

Размер 6х3 для временного (подсобного) помещения относится к универсальному варианту. В зависимости от планируемого использования выполняется его чертеж. Это обязательный подготовительный этап перед непосредственным строительством. В качестве образца обычно используется типовая схема с тамбуром и комнатой (4,5 и 13,5 «квадратов»). Можно добавить перегородки, отделяющие санузел, кухонное и складское помещения, если в таковых есть необходимость. Затем необходимо обозначить входную и внутреннюю двери, оконные проемы. То есть, указать на бумаге месторасположения окон и дверей.

4

О схеме бытовки

Остановимся подробней на возведении деревянной каркасной вариации. По сути, это самое распространенное строение при самостоятельном исполнении домика под названием «бытовка».

В основе каркаса, брус из дерева. Если схематично, то двум прямоугольникам (длиной 6 метров и шириной 3 метра) с сечением бруса 0,1х0,1 см.

И более предстоит соединение посредством вертикальных стоек:

  • Стойки ставятся с учетом расположения проемов.
  • Для нижнего бруса (венца) рекомендуется сечение 0,1х0,15 см.
  • Передние стойки должны быть выше, нежели задние на 50 см.

5

Строительство бытовки

После выполнения означенных выше этапов (определения способа строительства и места для расположения домика, составления схемы), можно приступать к закупке материалов. Чего и сколько потребуется легко понять и высчитать, руководствуясь конкретным чертежом и схемой, а также из нижеприведенных пунктов:

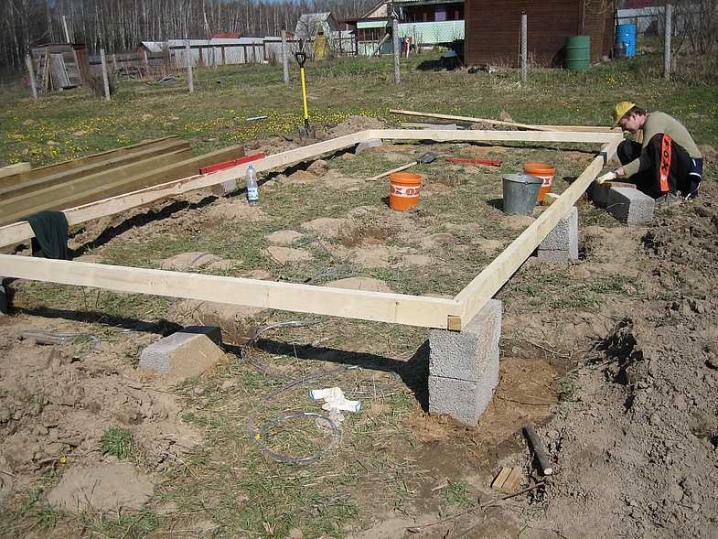

1.Фундамент

Для любого типа фундамента поверхность выравнивается. Здесь придется поработать лопатой, чтобы избавиться от верхнего земляного слоя. Достаточно углубиться на штык лопаты. Площадь котлована обычно равна площади строения плюс 0,5 м по периметру в качестве захвата. Далее следует утрамбовка и настил гидроизолирующего материала.

Процесс фундаментной укладки столбчатого незаглубленного типа:

  • Подготовленное для каркасной конструкции место засыпается песком с последующей утрамбовкой.
  • Затем наступает черед шлакоблоков. Столбики из них (0,4 х 0,4 х 0,4 м) располагаются с определенным промежутком – не более полутора метров (примерно 3 ряда по 3-4 штуки в каждом). Выступ контура фундамента за на границу бытовки (ее контура) не более 20 см.
  • Предварительно выполняется «сухая» кладка для выравнивания горизонта по уровню с помощью песочной подсыпки. Также важно учитывать диагональные показатели.
  • Выверенные столбы укладываются на раствор.
  • Для предотвращения разрушения столбы оборачиваются рубероидом.
  • Песчаная подушка засыпается до уровня грунта для противодействия морозам.

2.Сборка венца, утепление подпола

Как правильно это сделать:

  1. На фундамент укладываются венцы. Как отмечено выше, размер этих брусьев в сечении 0,1 х 0,15 см. Они скрепляются анкерами.
  2. На венец накладывается нижняя обвязка из бруса 0,1 х 0,1 см.
  3. Прибиваются лаги из бруса 0,1 х 0,05 см или досок 0,1 х 0,04 см. При этом установочный шаг не превышает 0,7 см.
  4. Утепляется подпол путем заполнения пустоты между фундаментными столбами. Для этой цели обычно пользуются битым кирпичом, керамзитом и так далее. Здесь важно не забыть о процессе вентиляции, иначе под полом будет собираться конденсат. Поэтому при финальной задувке пеной или заполнении раствором необходимо предусматривать организацию зазоров или продух.

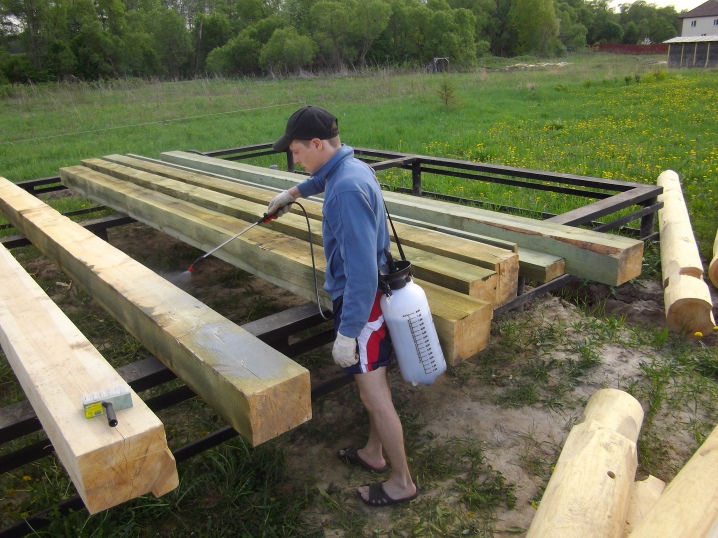

Внимание. Деревянным элементам бытовки необходима предварительная антисептическая и водоотталкивающая пропитка. Для венца, лаг и досок пола желательна обработка составом на основе битума. Пропитке подвергаются подготовленные к монтажу элементы. То есть, детали нужного размера с наличием выемок и пазов.

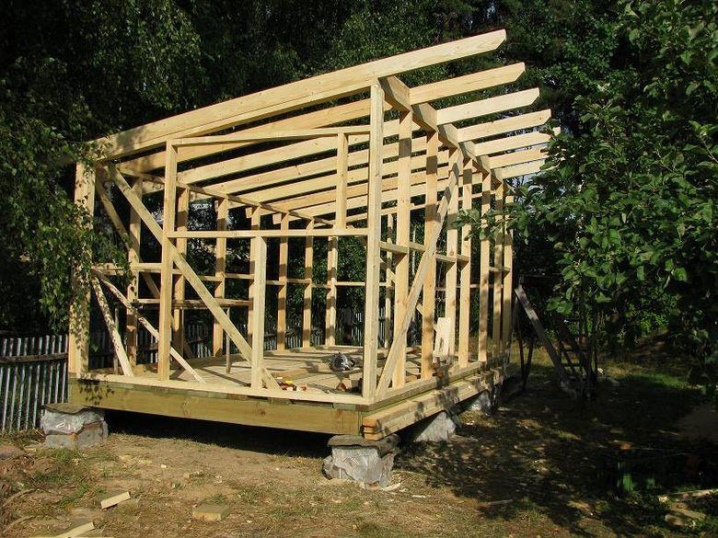

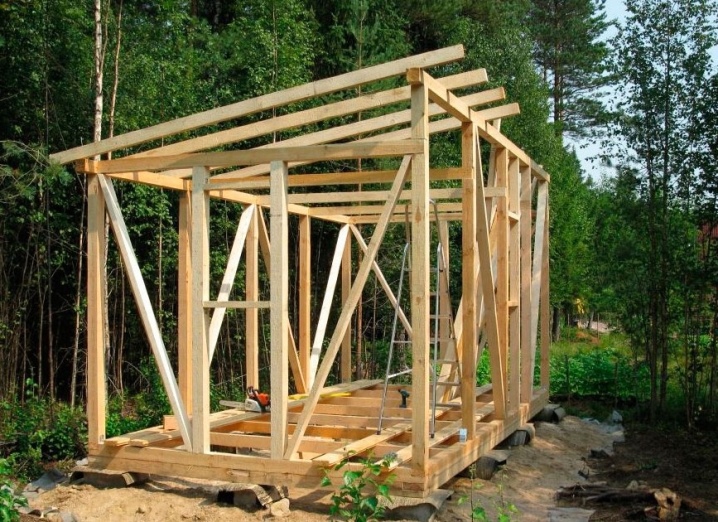

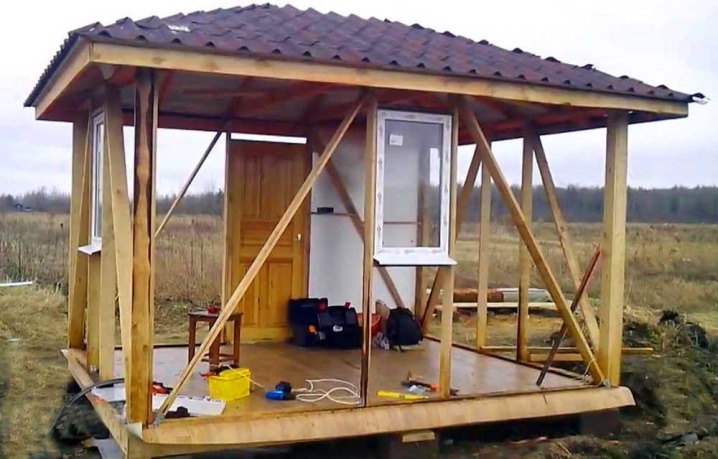

3.Сборка каркаса

  • Установка угловых стоек. Используется брус сечением 0,1 х 0,1 м. В качестве крепежных элементов стальные уголки и саморезы. Стойки подкрепляют при помощи временных подкосов. Уместно напомнить об их высоте: если задние 2,2-2,4 м, то передние выше на 0,5 м. Таким образом, предусматривается наклон будущей крыши. К слову, оптимальным показателем наклона является диапазон от семи до девяти градусов.
  • Накладка продольных верхних боковых балок. В цельном виде сделать верхнюю обвязку не получится. Поэтому выполняется их крепление уголками снизу и врезка в поперечные балочные элементы.
  • Установка промежуточных стоек (сечение 0,1 х 0,1 м) и соответствующих верхних поперечин.

Есть несколько правил, способствующих сохранению прочности конструкции:

  1. Должна быть одинаковая ширина пролетов, прилежащих к углам.
  2. Подкрепление выполняется в виде укосин из аналогичной доски для пролетов, которые являются угловыми или прилежащими к проемам (дверным, оконным).
  3. При размере углового (прилежащего) пролета менее 0,3 м рекомендуется расположить дверь или окно на более удаленном расстоянии от угла.

Работы по строительству каркаса завершаются заменой временных укосин. Их место занимают постоянные укосы из досок размером 0,1 х 0,04 м. Последний аккорд – монтаж откосов для дверей и окон.

К сведению. Соединение нижнего пояса с венцом делается посредством гвоздей длиной 0,15 м. При этом величина максимального шага до 0,25 м.



4.Строительство крыши

  • Устанавливаются стропила с шагом 0,50 м с применением дополнительных подвесок. Величина стропильного свеса до 0,26-0,36 м. Аналогичный размер приемлем для бокового свеса обрешетки.
  • Монтируется обрешетка под шифер. Данный материал рекомендуется как более дешевый и надежный. Хотя будут некие сложности – таскание тяжелых и хрупких листов. Впрочем, шифер всегда можно заменить мягким ондулином.
  • Закрепляется кровельный материал.

5.Обустройство пола

На данном этапе не следует торопиться, сначала выполняется черновой пол:

  1. Набивка черепного бруса по межлаговому контуру.
  2. Набивка шпунтованной доски вдоль проемов, образованных лагами.

Затем делается многослойное утепление из пергамина, минеральной ваты, полиэтилена. Теперь можно заниматься укладкой чистообрезных досок 0,15х0,04 м (можно со шпунтом). Они крепятся перпендикулярно лагам (поперек досок для чернового пола). К слову, вариация плавающего пола здесь неприемлема, так как пол добавляет строению прочности. В досках настила, соприкасающихся с каркасными стойками, делаются выемки размером 0,005 х 0,01 м, паз для «контакта» с угловой стойкой соответствует показателю 0,01 х 0,01 м.

6.Обшивочный этап и установка перегородок

Прочностные характеристики строения зависят и от внешней обшивки. Поэтому лучше выбирать доски. Потом они закрываются сайдингом или иным наружным декором. Хотя облицовка необязательна. Главное, исключить попадание стекающей воды внутрь строения. Например, обшивать внахлест. Перед началом работы каркас «укутывают» пергамином (степлер помогает закрепить материал).

Внутри бытовка облагораживается любым имеющимся материалом (фанерой, ламинатом и так далее). Именно перед внутренними работами проводится прокладка электросетей (кабелей в гофре), а также выполняется утепление по аналогии с полом.

Если предусмотрены перегородки, то схема их сборки идентична боковинам каркаса за одним исключением, используются рейки 0,04 х 0,04 м. Перегородочные рамы прибиваются к стене гвоздями с последующей обшивкой.

На заметку. С мечтами завершить строительство за 2-3 дня лучше распрощаться сразу. Реальные сроки находятся в пределах двух либо трех недель, если речь идет о качественном всесезонном помещении (стационарном либо переносном).

Видео сюжет расскажет о возведении бытовки своими руками

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

Строительство бытовки своими руками, пошаговая инструкция, видео

строительство бытовки своими рукамиПосле приобретения земельного участка за городом, возникает вопрос в необходимости сохранения материалов, инвентаря, инструментов, ночевки и отдыха в период строительных работ по возведению дома. Строительство бытовки своими руками в данном случае – отличный выход из положения.

Бытовку можно купить, но при этом придется довольствоваться предлагаемыми размерами, хотя Вам, возможно, хотелось бы другие габариты сооружения. Как правило, готовые модели стоят дороже, а деревянная бытовка своими руками, получится дешевле и прослужит дольше. Ее можно сконструировать по своим желаниям и требованиям, выбрать места расположения окон, дверей. Бытовку можно сделать одним помещением, а можно сделать несколько комнат или с туалетом, душем.

Читайте также: скворечник своими руками!

С чего начать строительство

конструкция бытовки с размерами

Предлагаем рассмотреть пошаговую инструкцию с фото строительства бытовки своими руками. В самом начале необходимо решить:

  1. В последующие годы появится ли необходимость к перевозке данной конструкции на другие объекты. Если такой вариант возможен, то возведением бытовки лучше заниматься рядом с въездом на участок.
  2. В будущем бытовка будет использоваться в качестве места хранения вещей (велосипедов, инвентаря), в качестве бани или летнего дачного садового домика. В зависимости от этого, решается вопрос о том, нужно будет дополнительно утеплять помещение или нет.
  3. Какую бытовку строить деревянную или металлическую.
  4. Спланировать и составить чертежи вагончика бытовки, определиться с материалами, составить смету.

Читайте также: укладка ламината на бетонный пол своими руками пошаговая инструкция

Закладка основания

основание для бытовки

Деревянная бытовка достаточно легкая. Если она возводится на время, то фундамент делают простой столбчатый из шлакоблоков или кирпича, на предварительно очищенной от дерна и выровненной поверхности земли:

  • для каждого столба делают углубление;
  • создают подушку до 30 см из песка или щебня, проливают водой, утрамбовывают;
  • укладывают блоки.

Если конструкция бытовки строительной сооружается для постоянного использования, то фундамент лучше сделать из труб, заполненных бетоном. При этом важно, чтобы нижняя часть трубы находилась в земле ниже уровня вымерзания грунта.

Старайтесь соблюдать промежутки по периметру между опорами (1,5 – 2,5 м) Желательно их положить под низ перегородок, на которые будет опираться брус.

Строительство бытовки своими руками – каркас деревянный

каркас бытовки

Несущий каркас бытовки из дерева должен сооружаться из сухого материала, предварительно обработанного антисептиками. Производятся пошагово следующие работы:

  1. Выполняют нижнюю обвязку из бруса 100 х 150 мм. Венец второй укладывают из доски 100 х 100 мм. Благодаря такой укладке, далее можно будет соорудить утепленный пол. На образовавшиеся полки между нижним и вторым венцом выкладывают лаги из доски 100 х 40 мм.
  2. Все стойки: угловые, несущие и дверные формируют с помощью доски 100 х 40 мм, а оконные и промежуточные делают из бруса меньших размеров 50 х 50 мм.
  3. Стойки монтажными уголками прикрепляют ко второму венцу. Обязательно применять строительный уровень — конструкция должна быть идеально ровной!
  4. Обвязку верхнюю производят доской, ее размеры совпадают с размерами угловых стоек. Так же, после проведения замеров и стыковок, каркас фиксируют уголками.
  5. Следующий этап — сборка кровли, она может быть одно и двухскатная. Первый вариант проще. На разных уровнях выставляется обвязка, для регулировки длины стоек.
  6. Закрепляют стойки промежуточные уголками вверху и внизу, после верхней обвязки. Расстояние между стойками зависит от выбранного покрытия для отделки и теплоизоляции. Параметры окон и дверей должны соответствовать размерам чертежа.

Крыша и потолок

крыша бытовки

Стропильную систему к верхней обвязке лучше крепить прочными скобами из металла. Кровельный пирог собирают пошагово:

  • рулонная гидроизоляция прикрепляется к стропилам;
  • выкладывается обрешетка;
  • производится теплоизоляция, защита от влаги, протекания;
  • производится монтаж кровельного материала.

укладка кровельного материала

Необходимый шаг, после кровельных работ это утепление потолка. Рекомендованы следующие работы:

  • гидроизоляция и минеральная вата;
  • деревоплита или ОСБ.

Одним из самых экономных вариантов являются бытовки из ОСБ. Для таких сооружений прекрасно подходит двухскатная крыша. Плитами ОСБ быстро и удобно обшивается крыша и стены. Можно из ОСБ сделать даже дверь. После обшивки на крыше производится монтаж кровли. Стены или окрашивают, предварительно обработав антисептиком, или облицовывают сайдингом, вагонкой по своему желанию.

Пол и стены бытовки

утепление пола

Очень важно ответственно подойти к утеплению бытовки своими руками. Работы по утеплению пола следующие:

  • между первым и вторым венцом укладывают черновой пол из досок;
  • прокладывают гидроизоляционный материал;
  • производят теплоизоляцию минеральной ватой;
  • выкладывают чистовой пол в бытовке, а из чего он будет это дело вкуса — можно положить фанеру, линолеум, или ламинат.укладка чистого пола

Чтобы стены бытовки получились теплыми лучше прибегнуть к распространенному способу утепления – сэндвич. Он состоит из нескольких слоев: обшивки внутренней и пароизоляции, влаго- и теплоизоляции, и наружной, защитной, декоративной обшивки.

Пошаговая инструкция возведения каркасной бытовки своими руками не сложная, а данная постройка будет надежной, крепкой, прослужит долгие годы.утепление стен

Заключительным этапом строительства является подводка электричества, монтаж дверей и окон.

Конструкция из металла

бытовка из металла

Альтернатива деревянной конструкции – бытовка из профильной трубы. Данный вариант намного долговечнее, но и соответственно дороже:

  1. Каркас собирают из профильных труб размером 6 х 4 см, которые нарезают согласно размерам чертежа строения. Трубы сваривают в окантовку. Пол окантовки формируют из таких же профильных труб, а под них приваривают пол из оцинкованного металла.
  2. Приваривают стойки, первые по углам и поперечины. Работы производят с постоянными замерами, все углы должны быть ровными. Далее приваривают промежуточные стойки, с учетом проемов окон, дверей.
  3. Далее выполняют каркас крыши из труб 4 х 2 см, сваренных в виде треугольников, покрывают профлистом. Металлические элементы покрывают грунтовкой, с последующей покраской.
  4. Внутренне обустройство такое же, как в деревянной бытовке. Модульные бытовки, сооружаемые своими руками, всегда можно перепланировать под свои требования и желания.

Строительный вагончик

строительный вагончикЕсли нет времени на строительство бытовки, то можно приобрести вагончик и переделать его под бытовку. У них есть большое преимущество – не нужно готовить фундамент. Достаточно расчистить ровную поверхность земли для установки сооружения. Конструкцию рекомендуется обязательно утеплить, а все остальные, дополнительные обустройства, отделка вагончика внутри — по желанию.

Самый востребованный чертеж строительной бытовки 6 х 3 включает в себя: три комнаты, отопление, коридор (размеры 1,5 х 1,5 м), который выполняет функцию барьера от холода, кладовку, туалет (размеры 1,5 х 1,5 м).

Следуя определенному порядку выполнения строительных работ, вы легко сможете справиться с возведением конструкции у себя на участке. Составление чертежа, приобретение материалов по смете, помогут избежать ошибок.

евробытовкаЛюбая пошаговая инструкция как построить своими руками бытовку 6х3, или 4,5 х 9, или 4,5 х 6 м идентичны между собой, они имеют одинаковый порядок выполнения работ. Итогом проделанной работы будет качественное и полезное сооружение, которое прослужит вам много лет.

Комфортная бытовка своими руками — видео

Бытовка 6х3 своими руками. Чертеж и проект бытовки

Бытовка – это подсобное помещение в виде домика, которое можно сделать своими руками. Оно может использоваться для хранения садовых инструментов и других мелочей, которые мешаются в доме. Это может быть одежда или обувь для огорода, шезлонги, раскладушка, детские игрушки, удочка или газонокосилка.

Для чего нужна хозпостройка

На садовом участке хозпостройка – это незаменимая вещь. Как было сказано выше, в ней можно хранить дачные принадлежности. Кто-то использует данную постройку, как мини-гараж, а кто-то в зимний период разводит в ней перепелов или кроликов, оставляют зимовать ульи. Чертеж можно сделать для любых нужд.

Некоторые используют бытовку как временное жилище во время строительства. А кто-то устраивает в хозпостройке душ или баню. У каждого хозяина свои идеи по эксплуатации бытовки, следовательно, и проект будет разным.

Преимущества и недостатки каркасной бытовки

Как и любая вещь, бытовка имеет свои преимущества и недостатки.
Преимущества:

  • Цена – каркасная конструкция обойдется в несколько раз дешевле, чем из других материалов;
  • Вес – конструкция из каркаса получается очень легкой;
  • Универсальность – собирая бытовку, можно расположить все так, как нужно владельцу;
  • Легко монтируется – собрать конструкцию может один человек, без посторонней помощи, имея нужные инструменты;
  • Простота разборки – демонтаж бытовки производится гораздо быстрее и легче, чем монтаж;
  • Легкость перевозки – демонтированную конструкцию перевозить достаточно легко, главное – аккуратность. А вот собранную бытовку перевезти сложнее, так как конструкция очень хрупкая.

Недостатки:

У данного строения недостаток один, но очень существенный – это недолговечность.

Особенно, если конструкцию часто перевозить с места на место. Материалы, из которых сделана хозпостройка, теряют свои свойства.

derevjannaja-bytovka-1

Какими бывают каркасные бытовки

Каркасная бытовка может быть трех основных видов. Владельцы выбирают ту, которая подходит для их нужд.

  1. Конструкция с деревянным каркасомЭтот вариант больше всего подойдет для владельцев, которые собираются строить дом своими руками. После того, как строительство будет завершено, бытовку можно  разобрать и перевезти или оставить на прежнем месте и использовать ее как хозпостройку.Также деревянную бытовку можно обустроить как внутри, так и снаружи, например, декоративной обшивкой и укрепить ее с помощью фундамента.Если бытовку с деревянным каркасом часто перевозить в собранном виде, то она очень быстро потеряет свои свойства.Такая постройка имеет множество достоинств: экологичные материалы, хорошая теплоизоляция, минимальная стоимость.
  2. Каркасная постройка из металлаЕсли владелец не может себе позволить построить дом в короткие сроки, то оптимальным вариантом будет построить сначала бытовку с каркасом из металла. Эта такая же постройка с деревянным каркасом, только встраивается она внутрь сварного каркаса, сделанного из стальных швеллеров и металлических стоек. Каркас, сделанный из стали способен защитить дерево от деформаций. Конструкция получается прочнее и долговечнее. Также ее можно перевозить в собранном виде, не переживая за ее разрушение во время поездки.Этот вариант редко используется теми, кто самостоятельно собирается вести строительство, так как конструкция имеет высокую себестоимость и большой вес.
  3. Переносные бытовкиДля строительной бригады, которая переезжает от одной стройки к другой со своим инструментом, подойдет переносная постройка, без которой практически невозможно обойтись. Каркас такой бытовки может быть как деревянный, так и металлический. Конструкция из стали при правильной сборке и должном уходе может прослужить более 15 лет, что не скажешь о деревянной конструкции. Переносная конструкцич имеет высокую цену и очень большой вес. Также нужно постоянно подкрашивать переносимую конструкцию своими руками и следить за состоянием обшивки.

Как выбрать место для строительства бытовки

Прежде, чем начать строительство бытовку, следует принять во внимание несколько важных моментов.

  • Если бытовка 6х3 будет использоваться короткий срок на одном участке, а затем планируется ее перевоз на другое место, то лучше ее построить ближе к выезду.
  • Следует обдумать, как будет эксплуатироваться постройка. Если конструкция предназначается для хранения инструментов, то ее нужно разместить так, чтобы к ней можно было беспрепятственно подойти из любого угла.
  • Если после того, как построится дом, бытовка из бруса 6х3 будет использоваться как баня, то ее лучше разместить там, где она будет стоять в будущем.

Чертеж бытовки 6х3

Чаще всего владельцы дачных участков предпочитают строить бытовки 6х3 своими руками, так как этот размер является более универсальным. Разные владельцы по-разному используют помещение, поэтому каждому нужен свой чертеж, что сделать вполне реально. За основу можно взять типовую схему каркаса бытовки. А дальше уже добавить нужные проемы и перегородки.

Внутренние перегородки нужны только в том случае, если конструкция будет служить как временное жилье. Перегородками следует отделить туалетную комнату, кухню и складское помещение. В других случаях перегородки не потребуются.

derevjannaja-bytovka

Схема бытовки

Основа бытовки каркаса состоит из бруса. Берется два прямоугольника 100*100 мм или больше. Прямоугольники соединяются вертикальными стойками. Размер бытовки – 6 м в длину и 3 м в ширину. Снизу лучше использовать брус 100*150 мм или больше. Высота передних стоек должна быть на 0,5 м больше, чем задних.
Стойки необходимо ставить исходя из расположения дверей и окон.

Бытовка своими руками

Для начала нужно приобрести все необходимые материалы для строительства и подготовить инструменты. Если владелец участка определился с местом и подготовлена смета, можно начинать делать чертеж будущей бытовки. Помещение может быть как простым, так и более сложным, все зависит от потребностей владельца.  Если все материалы подготовлены, чертеж на руках, можно начинать строительство бытовки.

  • Первое, что нужно сделать, это подготовить площадку для строительства. Верхний слой почвы снимается с помощью лопаты и утрамбовывается. Затем следует постелить гидроизолирующий материал – без этого не обойдется ни один проект.
  • Укладка фундамента. Место, где будет расположена каркасная конструкция, следует засыпать песком и снова утрамбовать. Чтобы конструкцию можно было перевозить, вместо фундамента лучше использовать шлакоблоки. Уложить их нужно на расстоянии 1,5-2 метра друг от друга. А чтобы предотвратить разрушение блоков, их следует обернуть рубероидом.Если конструкция не будет никуда перевозиться, то можно выкопать траншею и залить ее бетонным раствором.
  • Как собрать каркас?К уложенным шлакоблокам анкерными болтами крепятся брусья. К нижней части бытовки, собранной своими руками, по углам конструкции монтируются опорные стойки. Вся конструкция фиксируется с помощью металлических уголков и саморезов. Важно, чтобы брусья были прочно закреплены между собой, а основа была крепкой  и не сгнившей. Только в этом случае проект окажется полезным, а конструкция простоит долгое время.Вертикальные стойки, расположенные с передней и задней стороны должны быть разной высоты в том случае, если крыша будет односкатной. Нужно это для того, чтобы с кровли стекали осадки.

derevjannaja-bytovka-2

  • Монтаж крышиПостроить крышу не сложно, главное, использовать чертеж. Сначала нужно прикрепить к каркасу стропила с обрешеткой. После чего можно монтировать кровлю своими руками. Можно использовать любой понравившийся материал для крыши: шифер, ондулин или профилированный лист. Под кровлю следует уложить утеплитель и пароизоляционный материал.
  • Окна и двериДачные бытовки могут быть без окон, но дверь там должна быть обязательно. Поэтому нужно разметить, где будет находиться дверь и поставить дополнительные стойки, которые усилят проем двери. Если в проект все же будут входить окно, то под них так же следует поставить дополнительные стойки.
  • Как обшить пол и стеныКаркасная конструкция может быть обшита как в один, так и в два слоя. Если слоя будет два, то между ними следует уложить утеплитель. Снаружи каркас может быть обшит своими руками любым облицовочным материалом.

По желанию, можно произвести отделочные работы, провести водоснабжение или построить крыльцо.

Если каркасная бытовка будет использоваться как перепелятник или крольчатник, в ней можно провести отопление на зиму.

Как видно из статьи, дачные бытовки могут быть очень разнообразными. Но если у хозяина дачи есть способности, необходимый материал и инструмент, конструкцию легко сделать самостоятельно.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
