Устройство стропильной системы

Устройство стропильной системы.

Люди отдают предпочтение металлочерепице, поскольку она является долговечным, практичным и надежным материалом для кровли.

Но не все понимают то, что черепица имеет большую массу — это требует усиления конструкции стропил. При этом правильно класть металлочерепицу могут далеко не все кровельщики, а прочность кладки напрямую зависит от прочности стропильной системы. Чтобы правильно покрыть дом, следует тщательно рассчитать стропила под металлочерепицу. Ниже будут приведены расчеты того, какой должен быть шаг стропил.

Как его рассчитать

Шаг стропил — это расстояние от одной ноги стропильной системы к другой ноге, по-другому он называется шаг стропильных ног. Его подбирают в зависимости от типа покрытия крыши. В среднем для всех материалов этот размер находиться в пределах 0,6 — 1,2 метра. Однако для конкретного (выбранного) материала необходимо произвести точные вычисления этого параметра.

Пример расчета шага стропил под металлочерепичное покрытие

Пример расчета шага стропил под металлочерепичное покрытие.

Для того, чтобы произвести расчет (шаг стропил под металлочерепицу и нужного количества материалов для ног стропильной системы), а также для подбора бруса для стропильных ног, следует воспользоваться следующей методикой подсчета:

  1. Первым делом следует произвести измерение длины ската. Ее замеряют по карнизу кровли.
  2. Далее, выбирается произвольно шаг стропил. Пределы шага для металлочерепицы находятся в пределах 0,6 — 1 метра. Например, изначально принимается шаг равный 0,8 метра.
  3. Длину ската, измеренную ранее (пункт 1) следует разделить на выбранный шаг. Например, измеренная длина ската составляет 12 метров, соответственно 12/0,8 = 15.
  4. Далее, к полученному частному следует прибавить единицу. Если число получилось не целое, то его следует округлить до большего целого (не по правилам округления, а всегда в большую сторону). Таким образом: 15+1 = 16. Это и будет необходимое количество стропильных ног.
  5. Затем измеренную длину (пункт 1) делят на количество стропил, частное этой дроби и будет тем расстоянием между стропилами (ногами). Так, для выбранных в качестве примера значений, итоговая длина будет равна: 12/16 = 0,75 метра.

Этот расчет является общим практически для любого типа кровли, однако следует учесть некоторые моменты именно для металлической черепицы.

Для определения шага рекомендуется обратиться к профессиональным кровельщикам или архитектурному ателье, потому что при проведении самостоятельных расчетов можно допустить ряд ошибок. Впоследствии это может привести к обрушению крыши и другим негативным последствиям.

Вернуться к оглавлению

Конструктивные элементы для металлочерепицы

Пример зависимости шага обрешетки от марки профнастила

Пример зависимости шага обрешетки от марки профнастила.

Поскольку в последнее время именно этот кровельный материал стал одним из популярных, то следует привести некоторые правила и советы при работе с ним. Визуально этот материал похож на обычную керамическую черепицу, однако в отличие от нее он обладает рядом достоинств. Так монтаж подобного материала более простой и занимает меньше времени, чем монтаж обычной керамической черепицы. Другой его плюс — гораздо меньшая масса (разница примерно в 12 раз!).

Меньшая масса позволяет существенно упростить конструкцию стропильной системы, а также сэкономить на брусе — потребуются брусья гораздо меньшего сечения. Также по сравнению с керамикой, металлическая черепица позволяет увеличить интервал между ногами, уменьшить сечения бруса для ног и сечения используемых материалов для обрешетки.

Если такой тип покрытия монтируется на деревянный дом, то необходимо обязательно уложить мауэрлат, который должен быть прочным. При этом следует произвести тщательный и подробный расчет при выборе мауэрлата и стропильной системы. Это связано с тем, что после строительства невозможно усилить конструкцию (при необходимости).

После определения шага стропил, следует определить сечение бруса для них. Так, стропильная система под металлочерепицу определяется по таблице в зависимости от длины стропил и расстояния между ними. По этим показателям и подбирают сечение бруса. Для выбранных параметров это значение будет составлять 90х100 мм. Приведем другой пример: длина ската 25 метров, выбранный шаг стропильной системы — 0,8 метра. Предварительное количество ног в этом случае будет равно: 25/0,8 = 31,25.

Округляем полученное значение в большую сторону: 31,25 = 32. К полученному значению прибавляем 1: 32+1 = 33. Вычисляем точное расстояние между ногами: 25/33 = 0,757 = 0,76 метра. Полученный результат в 0,76 метра и является шагом для ног стропильной системы под металлическую черепицу.

Так, оптимальным для ног стропильной системы под металлочерепицу считается брус 50х150, при шаге от 0,65 до 1 метра. Далее, исходя из опыта работ с таким покрытием, оптимальная толщина утепляющего материала равна 0,15 метрам, что полностью обеспечит изоляцию кровли. Если есть желание повысить изоляционные свойства, то толщину увеличивают до 0,2 метров, чего более чем достаточно. При этом, на столько же следует увеличить и сечение бруса для ног — до 70х150. В самих стропилах следует предусмотреть (просверлить) отверстия под вентиляцию (диаметром около 8-10 мм).

Но самым важным отличием стропильной системы под металлочерепицу является установка опор. Если для обычного материала опора крепится не сбоку конькового бруса, а над ним. При этом на стыке бруса и коньковой балки образуется свободное пространство, где свободно циркулирует воздух. Это предотвращает появление конденсата и скапливания влаги. Это очень необходимо для металлического покрытия, поскольку предотвращает коррозию и порчу металла.

Вернуться к оглавлению

Чем укрепить стропильную систему

Первым и наиболее важным элементом крепления стропильной системы является затяжка стропил. Ее применяют в случаях, когда при строительстве применяются висячие стропила. В качестве элементов для затяжки применяют брус или бревна, которые крепят к основаниям ног. Такая технология снижает силы, которые распирают ноги в горизонтальной плоскости.

На некоторой высоте от основания ног следует сделать вторую затяжку. Она делается более массивной, поскольку призвана предотвращать изгиб ног у основания. Это существенно повышает прочность и долговечность кровли. Еще одним способом укрепить стропильную систему является монтаж кобылки. Фактически это доски, которые прибиваются к ногам (у основания) стропил для его продолжения. Сечение досок должно быть в 2 раза меньше, чем сечение бруса ног, однако на каждую ногу следует набить 2 доски. Длина одной кобылки должна быть около 1,1 метра. При этом 50% от длины крепится к ноге, а оставшаяся половина свешивается с нее.

Чтобы укрепить конструкцию крыши, мастера-кровельщики рекомендуют воспользоваться специальными уголками. Они позволяют тщательно зафиксировать все элементы конструкции, повышая при этом надежность крепления. Этим обеспечивается высокая несущая способность стропил. В качестве элементов крепления следует использовать длинные саморезы.

Вернуться к оглавлению

Чем обработать деревянные конструкции

Одним Из наиболее важных этапов строительства является обеспечение защиты деревянных несущих конструкций от различных негативных факторов. Первым их них является гниение (появление грибка) и насекомые. Для этого дерево вначале обрабатывается растворами, предотвращающими накапливания влаги в дереве («Аквастоп»), после чего дереву дают высохнуть. Далее обработка проводится специальными антисептическими растворами. При этом обработку следует производить в несколько слоев. Антисептики предотвратят появление короедов и других жучков, вредящих дереву.

Еще одним важным этапом является защита от возгорания. Для этого существуют специальные пропитки которые повышают сопротивляемость дерева огню. Так же, как и в предыдущем случае, рекомендуется обработать брусья и доски двойным слоем. Важно знать, что обрабатывать дерево следует до начала строительства крыши, чтобы дерево успело пропитаться и подсохнуть.

видео-инструкция по монтажу своими руками, возведение ендовых, цена, фото

Система стропил является важным элементом кровельной конструкции, от правильности расчета которой зависит надежность будущей кровли. В данной статье рассказано о том, как рассчитать и изготовить стропильную систему под металлочерепицу, особое внимание уделено тому, каким должен быть шаг стропил под металлочерепицу.

Стропильная система под металлочерепицурассчитывается еще на этапе проектирования крыши, при этом следует учитывать конструктивные особенности каркаса, форму будущей крыши и ветровые и снеговые нагрузки данного региона. Шаг стропил и их тип выбирается именно в зависимости от расчетных нагрузок на кровлю.

Стропильная системаСтропильная система

Краткая инструкция по монтажу стропильной системы и расчету шага стропил приведена ниже.

В средней полосе России суммарная нагрузка на покрытие кровли со стороны снега и ветра принимается обычно равной 200 кг/м2. В северных регионах данное значение может быть в два с половиной раза выше ввиду большого количество выпадающих осадков в виде снега.

Следует правильно выполнять расчет нагрузок, поскольку от этого напрямую зависит срок службы и надежность как самой системы стропил, так и совокупности элементов, из которых она состоит, т.е. ендова + стропила+ обрешетка и т.д.

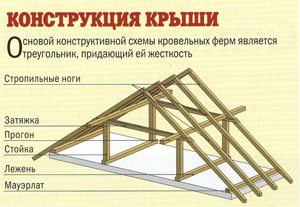

Схема стропильной системы
Схема стропильной системы

В случае, если расчетная нагрузка составляет 200 кг/м2, шаг между стропилами должен составлять 600-900 миллиметров. Рекомендуемые размеры деревянных стропил при этом составляют 150х50 или 100х50 мм.

В случае, если расчетная нагрузка на стропильную систему имеет более высокое значение, шаг стропил следует уменьшить до 500-600 мм.

При этом также рекомендуется изготовить поперечную дополнительную обрешетку, используя доски, толщина которых составляет 15-20 мм. Благодаря этому и сама система стропил,и ее элементы будут обладать требуемой жесткостью, а нагрузка на конструкцию будет распределяться более равномерно.

Важно: устанавливая стропила под металлочерепицу, необходимо выполнить их обработку специальными противопожарными и антисептическими препаратами для защиты от плесени, гниения и повреждения насекомыми.

Система стропил и ее гидроизоляция

Кровельный "пирог"
Кровельный «пирог»
  1. Пароизоляция
  2. Слой утеплителя
  3. Стропила
  4. Промежуточная обрешетка
  5. Контробрешетка
  6. Слой гидроизоляции
  7. Металлочерепица
  8. Обрешетка
  9. Потолок

Выполняя возведение стропил, следует учитывать, что наиболее оптимальный их шаг (3) составляет 600-900 миллиметров. Следует учитывать, что больший шаг стропил требует использования для выполнения обрешетки досок большего сечения.

Для стропил используются бруски, сечение которых должно составлять как минимум 150х50 миллиметров. Все доступное пространство между стропилами закрывают материалом утеплителя, при этом между утеплителем и гидроизоляцией следует оставлять зазор, обеспечивающий вентилирование утеплителя для его защиты от влаги.

Для этого к стропилам прибивают промежуточную обрешетку, высота которой составляет 50 мм.

Раскатывание гидроизоляции производится параллельно карнизу в горизонтальной плоскости. Нахлест следующего слоя составляет как минимум 150-200 мм в случае уклона кровли, превышающем 30º и 250 мм для угла наклона, составляющего от 12 до 30 градусов.

Важно: для хребтов вальмовых кровель данных нахлест следует увеличить дополнительно на 50 миллиметров.

Стыки гидроизоляционного материала располагаются под контробрешеткой, их нахлест должен составлять как минимум 100 мм, при этом можно обойтись без использования соединительной ленты.

Важно: нельзя производить крепление гидроизоляции «в натяг».
Следует обеспечить провисание как минимум 10-15 мм, которое должно быть равномерным по всей ширине слоя материала.
Расстояние между пленкой и утеплителем должно составлять как минимум 30 мм, не допускается касание друг друга данными слоями.

Существенным недостатком данного метода является выветривание тепла вместе с паром потоками воздуха. Поэтому более эффективной является гидроизоляция, обладающая высокой паропропускной способностью, при этом выдерживающая серьезное давление воды.

Такой тип гидроизоляции служит также ветроизоляцией, а при его укладке не нужно соблюдать расстояние от слоя утеплителя. Кроме того, отсутствует необходимость монтажа промежуточной обрешетки.

Обрешетка под металлочерепицу

Пример обрешеткиПример обрешетки

Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.

Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:

  • Собственный вес кровли;
  • Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
  • Нагрузки снега и ветра и т.д.

Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м2 натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.

На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т.д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.

Стропильная система – ендоваСтропильная система – ендова

Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов.

Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:

  1. Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
  2. Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
  3. Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
  4. Далее выполняют укладку пленки гидроизоляции.
    Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:
    • Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
    • Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
    • Герметизация стыков полос осуществляется при помощи специальной ленты.
    • Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
    • Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.

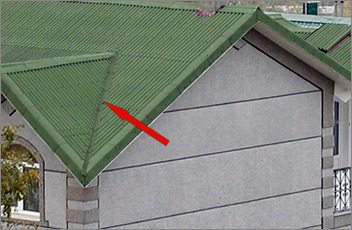

Ендова - стропильная системаЕндова — стропильная система

Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.

Монтаж обрешетки осуществляется в несколько этапов:

  • В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
  • Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
  • Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
  • Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
  • В области конька укладывают подряд две доски обрешетки;
  • В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.

Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.

Двускатная крыша стропильная система под металлочерепицу

Как сделать двускатную крышу из металлочерепицы

Двускатная крыша из металлочерепицы является популярным вариантом в малоэтажном строительстве. Простая форма скатов упрощает монтаж и подгонку листов, а большой объем подкровельного пространства позволяет сделать полноценный чердак или утепленную мансарду.


depositphotos

Стропильная система

Возведение крыши начинается с монтажа стропильной системы, которая бывает двух видов: наслонная и висячая.

У наслонных систем стропила опираются на мауэрлат или верхнюю обвязку деревянного дома. А вверху они попарно сходятся и крепятся друг к другу или на коньковый прогон, стоящий на бабках с опорой на лежне (брусе обвязки на внутренней несущей стене). Первый вариант верхнего крепления называется распорным, второй — безраспорным.

У висячих систем каждую пару стропил собирают в треугольную ферму, в основании которой лежит брус нижней затяжки. Фермы опираются на мауэрлат или брус (бревно) обвязки.

Сечение стропильных ног должно быть не менее 150х50 мм. При длине более 6 м минимальная ширина увеличивается до 200 мм.
Оптимальный шаг стропил — 600 мм. Конкретная величина зависит от совокупных постоянных и временных нагрузок, угла уклона и особенностей здания.

На время монтажа собственная влажность древесины не должна быть выше 18%. Для увеличения срока службы все деревянные элементы стропильной системы и обрешетки обрабатывают антисептиками и антипиренами (или универсальными огнебиозащитными средствами). Обработку проводят два раза по чистой и сухой поверхности.

Для мауэрлата, стропильных ног и кобылок недопустим прямой контакт с кирпичом или бетоном — между ними должен быть слой гидроизоляции.

Гидроизоляция под металлочерепицу

После установки стропильной системы и перед началом кровельных работ за пределы кровли выводят все проходы дымоходов и вентиляционных каналов.

Укладку гидроизоляционного слоя под металлочерепицу проводят независимо от наличия утеплителя в кровельном пироге. Он защищает несущую стропильную систему и чердачное помещение от конденсата.

В качестве гидроизоляции используют многослойные полимерные пленки или паропроницаемые мембраны. Первые дешевле, вторые проще монтировать. Что лучше выбрать читайте в обзоре.

Пленку укладывают на стропила снизу вверх с перехлестом по горизонтальным швам на 150 мм. При наращивании в длину нахлест делают не менее 100 мм. По торцам скатов и вдоль карнизов материал должен выходить не менее чем на 20 см за пределы стен.

Первоначальное крепление мембраны к стропилам осуществляют степлером, окончательно фиксируют брусом контробрешетки, который задает зазор для вентиляции подкровельного пространства.

На утепленных крышах при использовании гидроизоляционной пленки применяется схема с двойным вентиляционным зазором.

Крепление гидроизоляции у конька зависит от характера эксплуатации чердака:

  • Для полностью утепленной или комбинированной кровли, с размещением утеплителя до конька, мембрану стелют непрерывным слоем. В том числе при прохождении конькового узла.
  • Для неутепленной кровли укладку мембраны на скате заканчивают не доходя до конька. «Разрыв» гидроизоляции обеспечивает вентиляцию холодного чердака. В комбинированной кровле, с размещением утеплителя до верхней обвязки (ригеля), разрыв устраивают, если уровень потолка мансарды ниже конька на 1.5 м и более.

Обрешетка

Обрешетку под металлочерепицу делают из обрезной доски размером не менее 100х25 мм (для шага стропил 600 мм), 100х32 мм (для шага стропил 900 мм и более).

Первую доску прибивают по карнизному свесу. Толщина этой доски должна быть приблизительно на 10 мм больше остальных. Эта разница компенсирует несовпадение на поверхности ската уровней точек крепления к карнизу первого ряда металлочерепицы и опирания на них второго ряда.

Расстояние от края первой доски до осевой линии второй доски на 50 мм меньше, чем расстояния между осевыми линиями всех остальных досок обрешетки. Конкретные размеры зависят от модели металлочерепицы.

Если последние по скатам доски обрешетки не «попадают» на коньковый узел, для крепления коньковой планки устанавливают дополнительные доски.

Торцевые доски скатов по фронтону крепят с возвышением над уровнем обрешетки. Размер превышения равен высоте волны профиля.


depositphotos

Монтаж кровли

При неорганизованном водостоке монтаж кровли начинают с крепления карнизной планки. Если предусмотрена установка водосточных желобов, то монтаж начинают с крепления кронштейнов для них. Расположение кронштейнов должно обеспечивать необходимый угол уклона к водосточной трубе, и их устанавливают с таким расчетом, чтобы карнизная планка заходила в желоб.

После монтажа карнизной планки, к ней с помощью самоклеющейся ленты крепят нижний край гидроизоляции.

Укладку металлочерепицы ведут с торца ската, который определен изготовителем для этой модели как начало монтажа. Схема укладки, порядок крепления листов к обрешетке и между собой, наращивание по длине оговаривается в инструкции изготовителя.

По окончанию укладки кровельного покрытия, монтируют торцевые и коньковые планки.

Теплоизоляция крыши

В холодном чердаке утепляют только перекрытие. При обустройстве мансарды есть два варианта утепления кровли:

  • Если весь объем чердака двускатной крыши отводят под жилое помещение, то утепляют оба ската от карниза до конька.
  • У комбинированной кровли утепляют только ограждающие поверхности мансарды — стены и часть крыши (теплый контур).

Пароизоляцию для защиты утеплителя монтируют по стропилам и обрешетке стен со стороны помещения.

Двускатная крыша стропильная система под металлочерепицу

Здравствуйте, тема сегодняшней статьи — «Двускатная крыша стропильная система под металлочерепицу». На просторах интернета часто пишут о том, что деревянные стропильные системы являются наиболее популярными, так как такая конструкция по цене выходит дешевле.

Но не всегда такая система является надежной. Как показывает практический опыт, рекомендуется делать комбинированные стропильные системы с несущими стальными балками, на которые накладывается деревянный каркас.

Металл является универсальной конструкции и не стоит лишний раз напоминать о таком свойстве как прочность и долговечность.

Двускатная крыша стропильная система под металлочерепицу

При монтаже берется один цельный металлический брус длиной до 10 м. Цельные брусья необходимы для максимальной прочности конструкции. На сайтах пишут, что стальные элементы применяются только для офисных или нежилых помещений. Практика показывает, что стальные конструкции в комбинации с деревянными стропилами применяются под металлочерепицу для жилых домов и коттеджей.

Материалом для строительства каркаса могут служить элементы, сделанные из пихты, ели или сосны. С такой древесиной легче всего работать, но альтернативным вариантом может служить и материал с лиственных пород.

Самый лучший вариант для стропильной системы для двухскатной кровли — это древесина сосны, благодаря ее прочности, твердости, легкости обработки, и хорошего соотношения цены и качества.

После монтажа, деревянные конструкции тоже не мешает обрабатывать специальными антисептическими средствами, начиная от простого технического масла (олифы) до средств, против насекомых и т.д.

Монтаж стропильной системы последовательность действий

На что следует обратить при выборе балок и брусьев для стропил? Обязательно древесина должна быть сухой, так как при высыхании материалы могут изгибаться и рассыхаться.

Чтобы выполнить обрешетку, следует:
  • выбрать брус и доску;
  • подготовить утеплитель, и гидроизоляционную пленку;
  • обработать всю древесину антисептическими средствами;
  • подготовить набор инструментов (рулетку, ножовку по дереву, стальные гвозди, шурупы, шуруповерт, молоток, болгарку (УШМ), карандаш).
  • Для себя страховочные ремни, лестницу и другие приспособления, гарантирующие безопасность работы на высоте.

Расчёт шага стропил

Шаг стропил под металлочерепицу для двухскатной кровли должен составлять от 60 до 90 см между балками. Брус для монтажа выбирается с параметрами 15Х5 см или 20Х5 см. Толщина выбирается в зависимости от толщины утеплителя, который будет прокладываться между контр обрешёткой и балками.

Стропильная система под металлочерепицу крепится следующим образом. Установка происходит на коньковый прогон. Если система монтируется сбоку, то на коньковый брус. В свободном пространстве должен циркулировать воздух во избежание образования конденсата.

Обрешетка рассчитывается, так чтобы соблюдалось расстояние в 35 см между брусьями.

Для монтажа обрешетки используют брус с параметрами 5Х5 см. Толщина бруса может зависеть от расстояния стропил и веса металочерепицы. Чем тяжелее лист жести, тем толще делается основа.

Расстояние шага при монтаже начинается от нижней доски. Шаг равен 35 см. Такие параметры необходимы для правильной укладки металлочерепицы, и позволяют вычислить с точностью длину ската. Недопустимо использование обрезного или полуобрезного бруса, так как система должна выдерживать вес людей, которые проводят монтаж системы.

Чтобы рассчитать необходимое количество материалов при монтаже сплошной обрешетки, сначала вычисляют площадь крыши:

(Длина ската*высота ската)+ аналогичные параметры всех скатов + 5% брака. При установке мансардных окон, труб и других компонентов.

Дальше на стропилы накладывают гидроизоляционную пленку, и на нее контр обрешетка. В качестве такой используются брусья с сечением 2,5-3 см. Расстояние брусьев контр обрешетки аналогично шагу стропил.

Таким образом, слои настила располагаются в следующем порядке:
  • стропила;
  • утеплитель
  • контр обрешётка.
  • пароизоляционная пленка
  • обрешетка
  • настил металлочерепицы.

Если чердак будущего дома не жилой, то контр обрешетка не нужна. Все же рекомендуется этот слой накладывать, с возможностью сделать чердак (мансарду) жилым помещением. Кроме того, обрешетка позволяет исправить огрехи, допущенные при монтаже стропил и выровнять расстояние и уровень перед укладкой слоя обрешетки.

Монтаж обрешетки под металлочерепицу

Гидроизоляционная пленка накладывается крепиться на брусья при помощи степлера и скоб, реже при помощи мелких гвоздей и молотка. Все же, на высоте удобнее работать степлером. Накладывается рулон пленки так, чтобы он немного провисал между стропилами. Настил одного полотна пленки на другой равняется примерно 15-18 см.

Последовательность действий
  1. Монтаж обрешетки делается снизу крыши вверх, толщина первой планки превышает 2 см.
  2. Первая планка крепится горизонтально, не выступая за границы. От ее установки будет зависеть правильность крепления других планок.
  3. Расстояние между первой планкой и последующими измеряется при помощи рулетки с расстоянием в 35 см.
  4. Каждый брус обрешетки вбивается гвоздем к брусу контр обрешётки.
  5. Для измерения шагового расстояния между брусьями можно использовать заранее измеренный брусок.
  6. Верхние доски должны располагаться на 4-5 см ниже края будущей черепицы.
Укладка металлочерепицы шаг за шагом

Листы металлочерепицы тоже накладываются снизу вверх. При этом лист должен выступать на 3-5 см ниже нижней планки. Конек же крепиться на дополнительные которые набиваются вверху крыши. С каждой стороны набивается коньковая планка с расстоянием в 5 см друг от друга. Все листы замеряются и крепятся к обрешетке на саморезы с шагом на 35 см. Если расстояние было больше или меньше между брусьями, то это приведет к деформации. Поэтому так важны точные расчеты между данными элементами. Надеемся статья «Здравствуйте, тема сегодняшней статьи — «Двускатная крыша стропильная система под металлочерепицу». На просторах интернета часто пишут о том» вам понравилась!

Ну и напоследок:

Монтаж стропильной системы двухскатной крыши видео

Крыша двухскатная из металлочерепицы своими руками

Как крыть крышу металлочерепицей – порядок и особенности укладки своими руками

Металлочерепица представляет собой один из современных материалов для обустройства кровли, совмещающий эффектный внешний вид и доступную стоимость с рядом важных технологических преимуществ. Процесс монтажа её не является слишком сложным делом: ознакомившись с тем, как обустроить настил кровли из металлочерепицы, можно выполнить такую работу собственными руками.

Конечно, всегда возможен и другой вариант: избавить себя от хлопот, доверив всю работу профессионалам. Однако такой выбор обойдётся значительно дороже, вследствие чего далеко не всякому понравится подобная альтернатива.

Итак, если, взвесив все за и против, мы приняли решение, что собственноручно кроем крышу металлочерепицей, тогда прежде всего следует ознакомиться с технологией и особенностями данного процесса.

Характеристики металлочерепицы

Металлочерепичный материал представляет собой разновидность металлопрофильных изделий, имеющий характерную для черепицы волнистую поверхность. Листы его производятся из оцинкованной стали, а затем на них наносится покрытие из полимерных составов, придающее изделиям эффектный вид и устойчивость к неблагоприятным внешним факторам.

Металлочерепичное покрытие для кровли обладает рядом важных преимуществ, в числе которых следующие:

  • Высокая прочность, устойчивость к механическим и ветровым нагрузкам.
  • Лёгкий вес изделий и простота в монтаже. Крыть крышу металлочерепицей несложно, это не требует чересчур больших физических усилий либо освоения слишком сложных навыков.
  • Эстетичный внешний вид.
  • Высокая устойчивость к коррозионным процессам.
  • Длительный срок службы, составляющий несколько десятков лет.
  • Доступная цена.

Тщательно изучив технологию и порядок покрытия крыши металлочерепицей, можно осуществить эту работу самому, заметно сэкономив при этом. Нелишним будет отметить, что стоимость монтажных работ составляет более трети от общих расходов на обустройство кровли.

Состав и устройство металлочерепичного кровельного покрытия

Укладка металлочерепицы на кровлю представляет собой процесс монтажа многослойной конструкции, состоящей из следующих частей:

  • Пароизоляционный слой, представленный пленкой, пропускающей пар, но блокирующей конденсат и воду, чтобы не дать намокнуть утеплителю. Укладка пароизоляционной пленки производится на нижнюю поверхность стропил, после чего осуществляется ее закрепление посредством строительного степлера.
  • Стропила, от количества и прочности которых во многом зависит надёжность кровельного покрытия в целом. Следует точно просчитать места крепления стропил и расстояние между ними, а затем аккуратно произвести их установку.
  • Слой утеплительного материала, который крепится между стропильными ногами конструкции. По этой причине ширина утеплителя должна учитываться при обустройстве стропильного каркаса.
  • Гидроизоляционный слой, материал которого укладывается поверх стропил и защищает деревянные каркасные конструкции от воздействия влаги или конденсата.
  • Обрешетка, служащая для последующей укладки металлочерепицы. Её функция состоит в равномерном распределении веса кровельного покрытия.
  • Металлочерепица, укладываемая поверх обрешеточной конструкции, с последующей фиксацией посредством самонарезающих шурупов.

Следует отметить, что металлочерепичное кровельное покрытие может быть двух типов: холодным и тёплым. В составе холодной крыши отсутствуют пароизоляционный и термоизоляционный слои. Естественно, что такая кровля обойдётся значительно дешевле, однако при этом варианте обогрев мансарды и верхнего этажа будет представлять значительные сложности. Поэтому, если стоит вопрос, как покрыть мансардную крышу металлочерепицей, лучше воспользоваться тёплым вариантом кровельного покрытия.

Этапы и порядок монтажа кровли из металлочерепицы своими руками

Чтобы обеспечить надежность и долгий срок службы металлочерепичной кровли, необходимо вначале подробно изучить особенности и правила монтажных работ, а затем придерживаться их в процессе установки.

Если разобрать подробно вопрос, как правильно крыть крышу металлочерепицей – пошаговая инструкция по данной работе заключается в следующем:

  1. Обустройство стропильных сооружений. Стропильный каркас может быть металлическим, но чаще изготавливается из древесины хвойных деревьев, которую пропитывают антисептиком и антипиреном. Вначале устанавливается опорный брус мауэрлата, который фиксируют посредством анкерных болтов либо металлических шпилек, вмонтированных в бетон. Далее производится монтаж затяжек из бруса, закрепляющих мауэрлат, на расстоянии в 1-1,2 метра друг от друга. После этого монтируются вертикальные стойки посередине каждой из затяжек, с промежутками в 1-1,2 метра, используя для них временные подпорки. Затем сверху на стойки укладывается коньковый брус, на который далее крепятся стропильные ноги. Расстояние между стропилами может быть различным, обычно от 60 до 120 сантиметров, и зависит от тяжести крыши, толщины самих стропил и ширины утеплителя.
  2. Покрытие стропил слоем гидроизоляционного материала, который укладывается горизонтально, с некоторым провисанием и без натяжки, во избежание прорыва под тяжестью воды. Крепление гидроизоляционного материала осуществляется непосредственно к стропилам, посредством скоб или нержавеющих гвоздей с широкой шляпкой.
  3. Монтаж обрешетки, для сооружения которой используются деревянные рейки толщиной примерно в 3 сантиметра, либо листы влагостойкой фанеры. Промежутки между обрешеточными элементами также могут разниться в зависимости от веса и крутизны кровли – для более пологих крыш это расстояние должно быть меньше, а сама обрешетка прочнее.
  4. Установка карнизной планки, для закрепления которой в районе карниза кровли к торцам стропил монтируется лобовая доска. Карнизная планка укладывается сверху на лобовую доску и фиксируется посредством оцинкованных гвоздей.
  5. Монтаж пароизоляционного слоя, который затем покрывается слоем термоизоляции. Пароизоляционный материал укладывается на нижнюю поверхность стропильных ног, а последующая укладка утеплителя осуществляется между элементами стропил. В качестве термоизоляционного материала могут быть использованы минеральная вата, стекловата, пенополиуретан, пенопласт и т. д.
  6. Установка доборных элементов ендов, крепление которых производится к конструкции обрешётки.
  7. Настил самого металлочерепичного покрытия. Данный процесс также включает несколько этапов. Во-первых, если это необходимо, осуществляется разрезка листов металлочерепицы для соответствия покрываемой поверхности. Затем производится выкладка нижнего ряда листов, нахлестом в 10-20 сантиметров. Далее укладываются последующие ряды. Стыковые участки между листами желательно обработать герметиком, для предотвращения протеканий воды. Все листы металлочерепицы закрепляются посредством оцинкованных самонарезающих шурупов с прессшайбой.
  8. После завершения работ по укладке основной части кровельной конструкции производится установка коньковых, торцевых и прочих доборных элементов, а также монтаж водосточной системы крыши.

Как крыть кровлю на различные типах крыши

Хотя в целом работы по монтажу металлочерепичного покрытия имеют много общего независимо от конструкции крыши, тем не менее, для тех или иных разновидностей крыш этот процесс может иметь определённые отличия и нюансы. Например, для того, кто собирается обустроить кровлю четырехскатной крыши металлочерепицей, либо задумался о том, как покрыть ломаную крышу металлочерепицей, важно изучить некоторые дополнительные особенности в данном деле, прежде чем браться за работу. Иначе в процессе монтажа и дальнейшей эксплуатации можно столкнуться с довольно значительными проблемами и непредвиденными ситуациями.

Классическими и наиболее простыми вариантами устройства крыши являются односкатные и двухскатные конструкции. При поиске решения, как покрыть двухскатную крышу металлочерепицей своими руками, достаточно просто придерживаться общего плана работ, изложенного выше. Ещё более прост ответ на вопрос, как покрыть односкатную крышу металлочерепицей. В этом случае нет необходимости обустраивать конек и ендовы, и всё, что требуется – это непосредственно работы по монтажу самой кровли. Нужно лишь помнить, что односкатные крыши могут быть с чердаком или без, и подобно другим кровлям, их можно обустроить либо в утеплённом, либо в холодном варианте.

Несколько большую сложность представляет обустройство многоскатных кровель, а также крыш со сложной конструкцией. Сюда можно отнести, например, покрытие кровли ломаной крыши металлочерепицей. Ломаные крыши могут иметь различное количество продолжающих друг друга скатов, увеличивая внутреннее пространство и комфортность жилого помещения в целом. Процесс обустройства ломаной крыши из металлочерепицы своими руками в целом такой же, как и обычных крыш, однако дополнительно требуется закрыть стыковые участки, которые могут пропускать воду во время осадков. Гидроизоляция в этом случае укладывается вдоль скатов, и таким же образом можно установить утеплительный материал и обрешетку.

В случае обустройства сложных кровель с четырьмя или более скатами рекомендуется применение специальных стальных элементов, поддерживающих стропила и сохраняющих их расположение в неизменном состоянии. Использование прочных стальных опор желательно также для наиболее нагруженных коньковых балок. Следует учесть, что четырёхскатные крыши отличаются от двухскатных отсутствием фронтонов, вместо которых монтируются дополнительные треугольные скаты на торцевых участках. Подобного рода конструкции сложнее для монтажа, однако характеризуются большей надёжностью и прочностью.

Наконец, следует учесть, что возведение крыши своими руками может обусловить применение строителями нестандартных решений и замыслов, практический выбор которых всегда зависит от той или иной конкретной ситуации.

Монтаж стропильной системы под металлочерепицу

Стропильная система под металлочерепицу стала самым распространенным и экономически выгодным вариантом для устройства кровли.

Крыша является одним из важнейших элементов в доме, защищая его от погодных воздействий, поэтому необходимо позаботиться о надежности и прочности каркаса.

Чтобы правильно спроектировать и смонтировать крышу, кровельным материалом которой является металлочерепица, необходимо ознакомиться с информацией, которая поможет правильно выполнить все этапы процесса возведения стропильной системы.

Что нужно знать о металлочерепице?

Металлочерепица – это легкий и прочный материал для кровли из стали с защитными цветными полимерными слоями, выполняющими украшающую и защитную функции.

Для ее производства применяется современное оборудование, позволяющее создавать на листе стали профиль, имитирующий ряды натуральной керамической черепицы.

В отличие от натурального прародителя, металлическая черепица отличается прочностью, легкостью и устойчивостью к механическим воздействиям.

Укладка таких листов производится гораздо быстрее, нежели единичные аналоги. Такой материал не требует мощной основы.

  • доступность. Материал можно найти практически в любом специализированном строительном магазине, и его стоимость будет относительно небольшой;
  • долговечность. Металлочерепица высокого качества при грамотном монтаже способна прослужить не менее 30 лет;
  • малый вес материала. Покрытие площадью в один квадратный метр весит около 5 килограммов, благодаря чему не нужно задумываться о дополнительном усилении каркаса и привлечении к монтажу спецтехники;
  • легкость установки. За счет легкости материала и больших готовых листов крышу дома можно оформить за минимальное время;
  • приятный внешний вид. Разнообразие расцветок и фактур поможет сделать крышу красивой и эффектной.

Помимо положительных сторон, справедливым будет отметить и минусы такого материала:

  • тонкие листы быстро нагреваются под солнцем и быстро отдают тепло при понижении температуры;
  • практически нулевая тепло- и звукоизоляция. Тепло и звуковые волны спокойно проходят через стальные листы внутрь и наружу;
  • металлическая черепица легко скапливает под своей поверхностью конденсат, особенно в местах соприкосновения с каркасом.

С недостатками можно бороться, если учесть при монтаже несколько моментов, в основном касающихся правильной установки стропильной системы.

При ее монтаже нужно учесть слои паро-, гидро-, тепло- и звукоизоляции, а между изоляцией и кровельным покрытием обязательно учесть зазоры для циркуляции воздуха.

Также важно учесть, что все элементы стропильной системы должны находиться строго в одной плоскости.

Особенности стропильной системы двускатной крыши

Двускатные крыши со стропильными системами под металлочерепицу, которые рассматриваются в статье, имеют свои преимущества. Прямые формы скатов отлично подходят для укладки больших листов материала.

Форма и угол кровли зависят от формы и размера дома, но важно заметить, что оптимальный угол крыши под металлическую черепицу составляет около 20 градусов.

Если угол будет острее, то для монтажа обрешетки и кровли понадобится больше расходного материала, чтобы стропило смогло удержать их на себе.

Для более пологой крыши потребуется больше гидроизоляции, так как на ней будут задерживаться выпавшие осадки.

Каркас двускатной крыши состоит из:

  • мауэрлата – это брус, уложенный на несущие стены для опоры стропил снизу;
  • стропила – деревянного бруса, призванного в совокупности с такими же брусьями поддерживать крышу и уберегать от внешних воздействий;
  • стойки, либо ригеля (в зависимости от выбранного типа стропильной системы) – нужны для дополнительной поддержки каркаса;
  • обрешетки – досок, устилаемых на стропильные брусья по всей поверхности крыши для крепления к ним кровельного покрытия.

Теперь стоит разобраться с разнообразием каркасов крыш.

Стропильные системы двускатных конструкций бывают двух типов:

  • наслонная система.
  • висячая система.

Наслонная система применяется в домах, у которых, помимо стен по периметру, есть внутренняя несущая перегородка. Внутренняя стена нужна для установки на ней лежня, на котором будут закреплены стойки.

Стойки используются, чтобы подпирать коньковый прогон в месте стыковки его и верхних частей стропильных брусьев.

Висячая система используется в домах, где всего две несущие стены. Такой вариант каркаса применяется именно тогда, когда между несущими стенами соблюдается расстояние не более 7 метров, иначе без дополнительной опоры на большем расстоянии каркас может стать потенциальной угрозой жизни.

В такой системе применяются затяжки и ригели для разгрузки стропил и стен.

Помимо висячей и наслонной систем, применяются варианты, в которых комбинируются некоторые элементы обоих типов каркаса – все они отлично подходят для устройства крыши под металлочерепицу.

Расчеты и монтаж каркаса двускатной крыши

После определения варианта стропильной системы нужно произвести предварительный расчет материала.

Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно выполнить монтаж каркаса.

Расчет стропильной системы

Расчет потребности материала и нагрузки на него – необходимый этап для грамотного монтажа.

Нагрузка на каркас бывает трех видов:

  • статические нагрузки – включают вес кровельного покрытия, обрешетки, дополнительных элементов, расходных и изоляционных материалов. В случае с металлочерепицей вес на 1 кв. м не более 5 кг;
  • динамические нагрузки, к которым относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия». Стоит отметить, что при наклоне ската свыше 60 градусов снеговая нагрузка не учитывается, так как осадки достаточно быстро сходят с крыши;
  • особые нагрузки. Расчет этого вида нагрузок актуален для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.

Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самым оптимальным будет шаг в 1 метр.

Расчет сечения стропил производится с учетом нескольких параметров:

  • возможные нагрузки;
  • вид используемого материала;
  • длина стропила;
  • вид древесины;
  • шаг между стропилами.

Например, для укладки металлочерепицы на каркас из стропил, шаг которых составляет 0,9 м, а длина стропила равна 4 м, идеальное сечение будет 50х200 мм.

Предосторожности и советы

Перед монтажом древесные элементы каркаса обрабатываются антисептическим, влагозащитным и огнеупорным растворами для обеспечения длительного и безопасного срока службы.

Такие растворы позволят в дальнейшем избежать появления в дереве жуков, плесени и грибков.

При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10 %.

Этот запас способен в дальнейшем скорректировать возможные неточности и улучшить качество стропильной системы.

Максимальная длина бруса для стропил и мауэрлата – 6 метров. При ее недостатке можно прибегнуть к увеличению длины с помощью наращивания, стыковки или соединения.

Для выполнения каркаса нужно выбирать древесину с влажностью не более 25 %. Возможны используемые элементы из бревен, брусьев и досок.

Чтобы исключить попадание воды на стены, предусматривается свес. Для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски-«кобылки».

Этапы монтажа

После выполнения расчета необходимых параметров и закупки материалов приступают к монтажу.

К верху несущих стен крепится мауэрлат. Его установка выполняется на анкера, вмурованные в верхний ряд кладки. Их длина должна на 2-3 сантиметра превышать высоту мауэрлата для фиксации гайки.

Под брус укладываются 2 слоя гидроизоляции из рубероида. При наличии внутренней несущей стены укладывается лежень. Между стенами устанавливается затяжка для взятия продольных нагрузок.

Готовятся стропила необходимой длины с запилами под мауэрлат и коньковый брус. Первые стропила ставятся на фронтонах.

Крепление их к мауэрлату производится с помощью уголков или скоб. Начальные стропила кладутся точно по уровню, между ними закрепляется леска, по которой будут устанавливаться остальные брусья.

Для придания прочности к каждой стропильной паре крепятся ригель и коньковый брус при помощи болтов.

При наличии внутренней несущей стены до монтажа конькового прогона к лежню под прямым углом крепятся вертикальные стойки.

После установки стропил делается обрешетка. Укладывается она снизу ската вверх при помощи гвоздей, толщина первой доски должна быть не менее 2 см.

Расстояние между последующими планками для металлочерепицы составляет 35 см. Верхние планки ставятся на 5-6 см ниже, чем будущая кровля. При необходимости в теплой крыше укладываются все слои изоляции.

Листы кровельного покрытия устанавливаются снизу вверх с помощью саморезов. Последними устанавливаются водостоки и декоративные элементы для стыков металлочерепицы.

Теперь, вооружившись всей необходимой информацией о материалах, расчетах и процессе монтажа, можно быть точно уверенным, что дом будет надежным.

При этом важно не забывать о правилах безопасности. Монтаж стропильной системы можно выполнить своими руками, но для большей надежности рекомендуется доверить этот процесс профессионалам.

монтаж стропильной системы своими руками

Чем тщательнее будут сделаны предварительные расчеты, и в частности, чем правильнее будет определен шаг стропил под металлочерепицу, тем, наверняка, надежнее будет каркас будущей крыши.

Если при расчетах определить нагрузку на стропильную конструкцию неверно, недооценить параметры стропил, в будущем такие ошибки могут стать причиной нарушения кровельного покрытия или изменения формы стропильных ног, а также привести к обрушению основания из стропил.

шаг стропил под металлочерепицу

Шаг стропил под металлочерепицу

При расчете конструкции крыши необходимо делать и расчет расстояния, которое будет между стропилами. Определение данных параметров не представляет особой трудности, если правильно воспользоваться общими методиками расчетов такого расстояния, принятыми среди специалистов.

Расчет шага между стропилами

Промежуток между стропильными ногами принято называть шагом стропил или шагом стропильных ног.

Обычно в конструкции крыши это расстояние не должно быть больше одного метра, допустимый минимум – 60 сантиметров.

Чтобы для заданной длины крыши произвести расчет необходимого количества стропил, соответственно, определить шаг стропил, действовать надо следующим образом:

  1. По карнизу крыши измеряется длина ската.
  2. Полученное значение делится на единицу измерения, в данном случае на выбранный шаг стропил. Например, при шаге стропил в 1 метр длина делится на 1, если шаг – 80 см, то на 0,8 и т.д.
  3. На следующем этапе расчетов к полученному результату добавляется единица, затем это значение округляют в большую сторону. Так выясняется нужное количество стропил, которые предполагается установить на один скат крыши.
  4. Общую длину ската потребуется разделить на полученное количество стропил – в результате получаем значение межосевого промежутка между стропилами, которое и называют шагом стропил.
стропильная система под металлочерепицу

Таблица расчета длины стропил, шага между ними и сечения бруса

Например, при длине кровельного ската 27,5 м и стропильного шага длиной 1 м вычисление будет таким:

27,5м / 1м = 1 + 27,5  = 28,5

Далее полученный итог округляют до ближайшего целого числа в большую сторону:

28,5=29

Соответственно, 29 стропил понадобится для ската кровли.

27,5/29 =0,95

Итак, 95 см – это и есть промежуток между осями стропил, устанавливаемых на скате крыши.

Однако в общей методике расчетов не учитываются особенности определенных материалов для кровли.

Наиболее часто встречающиеся виды покрытий можно рассмотреть подробно – как, согласно рекомендациям профессионалов, следует подбирать шаг стропил при сооружении стропильной системы в зависимости от выбранной разновидности  кровельного материала.

Шаг стропил под покрытие из металлочерепицы

При постройке загородных домов наиболее частым материалом для кровли становится металлочерепица.

Кровля из металлочерепицы внешне выглядит как настил из глиняной черепицы, но в сравнении с глиняным покрытием обладает множественными преимуществами.

  • что касается выполнения монтажа, листовая металлическая черепица намного более технологична, и время, затрачиваемое на сооружение кровли, при этом значительно сокращается.
  • такой кровельный материал по весу намного легче, чем черепица из натуральной глины: различие в массе 1 кв.м. составит около 35 кг – в зависимости от толщины натуральной черепицы.

При таком снижении веса настила кровли возможно существенно снизить требования ко многим параметрам, когда рассчитывается стропильная система под металлочерепицу. Например, можно увеличить шаг установки стропил, уменьшить их толщину, снизить показатель сечения брусков обрешетки под металлочерепицу.

стропила под металлочерепицу

Оптимальный шаг и сечение стропил под металлочерепицу

Для покрытия крыши металлочерепицей промежуток между стропильными ногами определяют в районе 60-95 см при сечении конструктивного элемента 150 на 50 мм.

По утверждениям специалистов, для размещаемого между стропилами утеплителя будет вполне достаточно толщины в 15 см, и этой толщины  хватит для хорошей теплоизоляции кровли. Но для надежности лучше выбрать утеплитель толщиной 20 см. При этом показателе и сечение стропильной ноги также увеличивается до 20 см.

Совет!

Для улучшения вентиляции пространства, которое предназначено для заполнения утеплителем, при выполнении монтажа стропил, в них (стропилах) просверливают ряд отверстий диаметром 10 мм около верхней кромки.

В общих же чертах стропильная конструкция для металлочерепицы принципиально ничем не отличается от любой другой. Единственная, пожалуй, особенность ее в том, что верхняя опора стропил устраивается не на коньковый брус, то есть сбоку, а на коньковый прогон – сверху.

Между состыкованными деревянными частями наверху получается свободная зона, благодаря которой обеспечивается циркуляция воздуха, что позволяет снизить риск образования конденсата под кровельным настилом – это немаловажно для металлической поверхности материала.

При монтаже кровли деревянного дома, при котором предусматривается замена мауэрлата верхним бревенчатым венцом, неверно произведенный расчет шага стропил сделает практически невозможными какие-либо изменения, поскольку в венце обычно выполняются врубки с целью увеличения надежности крепления.

Элементы укрепления системы стропил

монтаж стропильной системы под металлочерепицу

Расположение затяжки в стропильной системе

Такой элемент крепления, как затяжка стропил, используют, когда кровля возводится с применением висячих стропильных элементов.

Для затяжки стропил используется горизонтальный брус или бревно, прикрепляемое к основанию стропильных ног – это позволяет существенно сократить горизонтальные распирающие силы, которые действуют на стены постройки.

Выше основания стропил также может быть устроена затяжка, но при таком способе она устраивается несколько более мощной, что благотворно сказывается впоследствии на долговечности кровли.

Кобылка – это продолжение стропильной ноги, которое прикрепляется к ноге обычными гвоздями. Кобылка стропила изготавливается из доски высотой и толщиной вполовину меньшей, чем стропильная нога. При этом длина ее примерно 1-1,2 метра, из которых одна половина образовывает свес, вторая – обеспечивает крепление к стропилу.

Когда выполняется  монтаж стропильной системы под металлочерепицу, да и под любой другой кровельный материал, для фиксации ее элементов применяют специальные уголки для крепления стропил. Преимущества такого элемента – обеспечение высокой несущей способности, а также возможность осуществлять крепление без применения специальных инструментов. Деревянные конструкции стропильной системы и уголки соединяются при помощи шурупов или гвоздей.

Обработка стропил

Существуют две основные проблемы, для решения которых стропилам необходима пропитка:

  1. Защита от грибка и насекомых. Если обработка стропил антисептиками своевременно не была осуществлена, велик риск появления в древесине жуков-точильщиков, которые постепенно изгрызут деревянные части кровли.
    Грибок и плесень представляют не меньшую опасность для стропил. Неправильный монтаж кровельных материалов может привести к такому нежелательному результату, как заплесневелости и колонии грибков, а эти факторы разрушают стропила даже быстрей, чем насекомые.
  1. Огнезащита стропил осуществляется с помощью специальных пропиток. Благодаря такой обработке сопротивляемость пожарам у дерева существенно повысится.
    Обрабатывать стропила огнезащитными средствами не обязательно, но крайне желательно. Устанавливая стропила под металлочерепицу, можно обработать их практически любой из пропиток, которые в большом количестве предлагаются на рынке. средство для защиты стропил от возгораний

    Средство для защиты стропил от возгораний

Правильно рассчитав все необходимые параметры будущей стропильной системы, можно браться за ее возведение, сохраняя уверенность в ее будущей надежности и долговечности.

Стропильная система под металлочерепицу - Всё о металлочерепице

Обрешетка кровли под металлочерепицу

Металлочерепица является довольно популярным кровельным покрытием, которая не только обладает эстетическим внешним видов, но и имеет достаточно высокие эксплуатационные характеристики.

При возведении кровли из данного материала к обрешетке предъявляются достаточно жесткие требования. Правильно устроенный настил является залогом надежности и долговечности кровельного покрытия.

Особенности обрешетки

Особенности настила под металлочерепицу является тот факт, что шаг привязан к самой черепице. Он прямо пропорционально зависит от длины волны, а длина будет зависеть от конкретного выбранного профиля.
Для различных профилей кровельного материала применяется обрешетка разного сечения, и толщины.

Если толщина профиля не превышает 0,5 миллиметра, а кровля имеет один, или два прямолинейных ската, то в качестве обрешетки можно использовать доску сечением 25*150 миллиметров.

При применении черепицы, имеющей большую толщину, при сложных формах крыши, а также при большом угле наклона кровельных скатов, рекомендуется применять доску по толщине не менее 40 миллиметра.

Виды обрешетки

Существует две различные технологии обрешётки кровли под черепицу:

  1. Сплошной настил. Данный способ применяется в случае, если кровля имеет небольшой угол наклона, а также при больших нагрузках на стропильную систему. Эта нагрузка может возникнуть из-за большой массы кровельного покрытия, либо, в зависимости от региона, в результате снежного покрова, и обильных дождей. В процессе монтажа сначала устраивают решетчатый настил из доски толщиной 25 миллиметров, а уже по ней настилается сплошное основание. В качестве такого основания можно использовать пиломатериал, прикручивая его без зазоров, влагостойкую фанеру, плиту ОСП
  2. Разрежённая. Данный вид настила выполняется из обрезного материала. Доски настилаются с небольшим расстоянием друг от друга. Выбор данного расстояние зависит от вида волны кровельного материала.

Устройство

Обрешётка для металлочерепицы устроена следующим образом:

При возведении крыши здания устанавливают стропильные ноги. Данные конструкции обычно представляют собой обрезную доску сечением 50*150 миллиметров. На стропила настилается специальная мембрана. Поверх этой мембраны на данные стропила сверху накручиваются бруски толщиной 3-5 сантиметров. Такие элементы называются контробрешетка.

Она необходима для проветривания утеплителя находящегося в кровле. После этого на бруски контрбрешётки в перпендикулярном к ним направлении прибиваются доски обрешетки с расстоянием примерно равным ширине доски.

Подготовительные работы

Перед установкой настила необходимо выполнить следующие мероприятия:

  • Произвести монтаж стропильных балок. При этом монтаже необходимо правильно рассчитать шаг стропил. Данный шаг будет зависеть от выбора типа и материала обрешетки. Древесина для стропильных балок должна выбираться с влажностью не более 20%
  • Закладка утеплителя. Эту процедуру при строительстве скатной крыши удобнее всего проводить сверху. При этом каркас, который удерживает утеплитель с внутренней стороны стропил, должен быть уже смонтирован. Сверху на утеплитель настилается мембрана.
  • После выполнения работ по утеплению на стропила прибиваются рейки контробрешетки.
  • Расчёт сплошной обрешетки двускатной крыши. При одинаковых скатах, вычисляем площадь одного из них и умножаем данную величину на количество скатов. В результате получим общую площадь, которую необходимо будет закрыть кровлей. В данном случае площадь скатов будет равна площади сплошного настила, но есть небольшой нюанс. Сплошной настил будет прикручиваться на элементы контробрешётки. При его устройстве концы листового материала не должны находиться в подвешенном состоянии, то есть лист, с двух боковых сторон, ложится на бруски. В зависимости от выбранного материала для сплошного настила, могут возникнуть обрезки, поэтому площадь основного настила может быть больше площади скатов до 30 %.
  • Расчёт разряженного настила. В данном случае измеряем длину ската. И делим её на выбранный шаг обрешетки. В результате получаем количество досок на отдельном скате. После аналогичного подсчета остальных наклонов кровли, складываем все величины и получаем общее количество досок. Измеряем ширину ската. В результате будем иметь общее количество досок нужной дины. Следует помнить, что пиломатериал выпускается длиной 6 метров. Это нужно учитывать, если ширина крыши больше данного размера.

Выбор материала

Материалом для настила чаще всего является древесина. Выбирать необходимо бруски, или доски хвойных пород дерева. Идеальным вариантом будет сосна. Она обладает нужными эксплуатационными характеристиками.

Выбранный пиломатериал должен иметь влажность не более 6%, в противном случае его необходимо обработать антисептирующими составами.

В качестве обрешетки чаще всего используется доска 25*150 миллиметров. Такого сечения вполне достаточно, при использовании стандартного шага стропильных балок от 600 до 900 миллиметров. При большем шаге, необходимо увеличивать толщину досок настила.

Монтаж и крепление обрешетки

Пошаговая инструкция

  1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 миллиметров больше последующих.
  2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
  3. К системе стропил брусья крепят посредством саморезов. Использование гвоздей может привести к разрушению структуры древесины, и снижению срока эксплуатации всей конструкции. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждой стропильной балке настил следует крепить минимум двумя гвоздями.
  4. К брускам крепят обрезную доску с определенным, в зависимости от длины волны кровельного материала. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
  5. В местах расположения ендов, воздуховодов и окон выполняют цельный настил. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
  6. При изготовлении настила над теплоизоляцией недопустимо выполнение сплошного каркаса, в результате такого монтажа вентиляция будет не эффективна, и в подкровельном пространстве будет образовываться влага.
  7. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Советы от строителей

Строили баню. В качестве сплошного настила применил плиту ОСП толщиной 12 миллиметров. Получилось отлично, всем рекомендую.

Александр 26 дет.

При выборе в качестве кровельного покрытия металлочерепицы. относитесь очень серьёзно к устройству обрешётки.

Будьте аккуратны при погрузке, и работе с черепицей, данный материал, в сравнение с профилированным листом, требует более бережного отношения при монтаже.

Станислав 54 года.

При монтаже металлочерепицы обрешетка имеет очень важное значение. От правильности её укладки будет зависеть весь остальной монтаж.

Шаг стропил под металлочерепицу: как правильно рассчитать

Система стропил является важным элементом кровельной конструкции, от правильности расчета которой зависит надежность будущей кровли. В данной статье рассказано о том, как рассчитать и изготовить стропильную систему под металлочерепицу, особое внимание уделено тому, каким должен быть шаг стропил под металлочерепицу.

Стропильная система под металлочерепицурассчитывается еще на этапе проектирования крыши, при этом следует учитывать конструктивные особенности каркаса, форму будущей крыши и ветровые и снеговые нагрузки данного региона. Шаг стропил и их тип выбирается именно в зависимости от расчетных нагрузок на кровлю.

Краткая инструкция по монтажу стропильной системы и расчету шага стропил приведена ниже.

В средней полосе России суммарная нагрузка на покрытие кровли со стороны снега и ветра принимается обычно равной 200 кг/м 2. В северных регионах данное значение может быть в два с половиной раза выше ввиду большого количество выпадающих осадков в виде снега.

Следует правильно выполнять расчет нагрузок, поскольку от этого напрямую зависит срок службы и надежность как самой системы стропил. так и совокупности элементов, из которых она состоит, т.е. ендова + стропила+ обрешетка и т.д.

Схема стропильной системы

В случае, если расчетная нагрузка составляет 200 кг/м 2. шаг между стропилами должен составлять 600-900 миллиметров. Рекомендуемые размеры деревянных стропил при этом составляют 150х50 или 100х50 мм.

В случае, если расчетная нагрузка на стропильную систему имеет более высокое значение, шаг стропил следует уменьшить до 500-600 мм.

При этом также рекомендуется изготовить поперечную дополнительную обрешетку, используя доски, толщина которых составляет 15-20 мм. Благодаря этому и сама система стропил,и ее элементы будут обладать требуемой жесткостью, а нагрузка на конструкцию будет распределяться более равномерно.

Важно: устанавливая стропила под металлочерепицу, необходимо выполнить их обработку специальными противопожарными и антисептическими препаратами для защиты от плесени, гниения и повреждения насекомыми.

Система стропил и ее гидроизоляция

  1. Пароизоляция
  2. Слой утеплителя
  3. Стропила
  4. Промежуточная обрешетка
  5. Контробрешетка
  6. Слой гидроизоляции
  7. Металлочерепица
  8. Обрешетка
  9. Потолок

Выполняя возведение стропил, следует учитывать, что наиболее оптимальный их шаг (3) составляет 600-900 миллиметров. Следует учитывать, что больший шаг стропил требует использования для выполнения обрешетки досок большего сечения.

Для стропил используются бруски, сечение которых должно составлять как минимум 150х50 миллиметров. Все доступное пространство между стропилами закрывают материалом утеплителя, при этом между утеплителем и гидроизоляцией следует оставлять зазор, обеспечивающий вентилирование утеплителя для его защиты от влаги.

Для этого к стропилам прибивают промежуточную обрешетку, высота которой составляет 50 мм.

Раскатывание гидроизоляции производится параллельно карнизу в горизонтальной плоскости. Нахлест следующего слоя составляет как минимум 150-200 мм в случае уклона кровли, превышающем 30º и 250 мм для угла наклона, составляющего от 12 до 30 градусов.

Важно: для хребтов вальмовых кровель данных нахлест следует увеличить дополнительно на 50 миллиметров.

Стыки гидроизоляционного материала располагаются под контробрешеткой, их нахлест должен составлять как минимум 100 мм, при этом можно обойтись без использования соединительной ленты.

Важно: нельзя производить крепление гидроизоляции «в натяг».
Следует обеспечить провисание как минимум 10-15 мм, которое должно быть равномерным по всей ширине слоя материала.
Расстояние между пленкой и утеплителем должно составлять как минимум 30 мм, не допускается касание друг друга данными слоями.

Существенным недостатком данного метода является выветривание тепла вместе с паром потоками воздуха. Поэтому более эффективной является гидроизоляция, обладающая высокой паропропускной способностью, при этом выдерживающая серьезное давление воды.

Такой тип гидроизоляции служит также ветроизоляцией, а при его укладке не нужно соблюдать расстояние от слоя утеплителя. Кроме того, отсутствует необходимость монтажа промежуточной обрешетки.

Обрешетка под металлочерепицу

Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.

Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:

  • Собственный вес кровли;
  • Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
  • Нагрузки снега и ветра и т.д.

Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м 2 натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.

На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т.д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.

Стропильная система – ендова

Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов .

Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:

  1. Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
  2. Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
  3. Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
  4. Далее выполняют укладку пленки гидроизоляции.
    Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:
  • Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
  • Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
  • Герметизация стыков полос осуществляется при помощи специальной ленты.
  • Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
  • Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.

Ендова — стропильная система

Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.

Монтаж обрешетки осуществляется в несколько этапов:

  • В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
  • Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
  • Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
  • Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
  • В области конька укладывают подряд две доски обрешетки;
  • В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.

Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.

Монтаж стропильной системы под металлочерепицу

Стропильная система под металлочерепицу стала самым распространенным и экономически выгодным вариантом для устройства кровли.

Крыша является одним из важнейших элементов в доме, защищая его от погодных воздействий, поэтому необходимо позаботиться о надежности и прочности каркаса.

Чтобы правильно спроектировать и смонтировать крышу, кровельным материалом которой является металлочерепица, необходимо ознакомиться с информацией, которая поможет правильно выполнить все этапы процесса возведения стропильной системы.

Что нужно знать о металлочерепице?

Металлочерепица – это легкий и прочный материал для кровли из стали с защитными цветными полимерными слоями, выполняющими украшающую и защитную функции.

Для ее производства применяется современное оборудование, позволяющее создавать на листе стали профиль, имитирующий ряды натуральной керамической черепицы.

В отличие от натурального прародителя, металлическая черепица отличается прочностью, легкостью и устойчивостью к механическим воздействиям.

Укладка таких листов производится гораздо быстрее, нежели единичные аналоги. Такой материал не требует мощной основы.

  • доступность. Материал можно найти практически РІ любом специализированном строительном магазине, Рё его стоимость будет относительно небольшой;
  • долговечность. Металлочерепица высокого качества РїСЂРё грамотном монтаже СЃРїРѕСЃРѕР±РЅР° прослужить РЅРµ менее 30 лет;
  • малый вес материала. Покрытие площадью РІ РѕРґРёРЅ квадратный метр весит около 5 килограммов, благодаря чему РЅРµ нужно задумываться Рѕ дополнительном усилении каркаса Рё привлечении Рє монтажу спецтехники;
  • легкость установки. Р—Р° счет легкости материала Рё больших готовых листов крышу РґРѕРјР° можно оформить Р·Р° минимальное время;
  • приятный внешний РІРёРґ. Разнообразие расцветок Рё фактур поможет сделать крышу красивой Рё эффектной.

Помимо положительных сторон, справедливым будет отметить и минусы такого материала:

  • тонкие листы быстро нагреваются РїРѕРґ солнцем Рё быстро отдают тепло РїСЂРё понижении температуры;
  • практически нулевая тепло- Рё звукоизоляция. Тепло Рё звуковые волны СЃРїРѕРєРѕР№РЅРѕ РїСЂРѕС…РѕРґСЏС‚ через стальные листы внутрь Рё наружу;
  • металлическая черепица легко скапливает РїРѕРґ своей поверхностью конденсат, особенно РІ местах соприкосновения СЃ каркасом.

С недостатками можно бороться, если учесть при монтаже несколько моментов, в основном касающихся правильной установки стропильной системы.

При ее монтаже нужно учесть слои паро-, гидро-, тепло- и звукоизоляции, а между изоляцией и кровельным покрытием обязательно учесть зазоры для циркуляции воздуха.

Также важно учесть, что все элементы стропильной системы должны находиться строго в одной плоскости.

Особенности стропильной системы двускатной крыши

Двускатные крыши со стропильными системами под металлочерепицу, которые рассматриваются в статье, имеют свои преимущества. Прямые формы скатов отлично подходят для укладки больших листов материала.

Форма и угол кровли зависят от формы и размера дома, но важно заметить, что оптимальный угол крыши под металлическую черепицу составляет около 20 градусов.

Если угол будет острее, то для монтажа обрешетки и кровли понадобится больше расходного материала, чтобы стропило смогло удержать их на себе.

Для более пологой крыши потребуется больше гидроизоляции, так как на ней будут задерживаться выпавшие осадки.

Каркас двускатной крыши состоит из:

  • мауэрлата – это Р±СЂСѓСЃ, уложенный РЅР° несущие стены для РѕРїРѕСЂС‹ стропил СЃРЅРёР·Сѓ;
  • стропила – деревянного Р±СЂСѓСЃР°, призванного РІ совокупности СЃ такими же Р±СЂСѓСЃСЊСЏРјРё поддерживать крышу Рё уберегать РѕС‚ внешних воздействий;
  • стойки, либо ригеля (РІ зависимости РѕС‚ выбранного типа стропильной системы) – нужны для дополнительной поддержки каркаса;
  • обрешетки – РґРѕСЃРѕРє, устилаемых РЅР° стропильные Р±СЂСѓСЃСЊСЏ РїРѕ всей поверхности крыши для крепления Рє РЅРёРј кровельного покрытия.

Теперь стоит разобраться с разнообразием каркасов крыш.

Стропильные системы двускатных конструкций бывают двух типов:

  • наслонная система.
  • висячая система.

Наслонная система применяется в домах, у которых, помимо стен по периметру, есть внутренняя несущая перегородка. Внутренняя стена нужна для установки на ней лежня, на котором будут закреплены стойки.

Стойки используются, чтобы подпирать коньковый прогон в месте стыковки его и верхних частей стропильных брусьев.

Висячая система используется в домах, где всего две несущие стены. Такой вариант каркаса применяется именно тогда, когда между несущими стенами соблюдается расстояние не более 7 метров, иначе без дополнительной опоры на большем расстоянии каркас может стать потенциальной угрозой жизни.

В такой системе применяются затяжки и ригели для разгрузки стропил и стен.

Помимо висячей и наслонной систем, применяются варианты, в которых комбинируются некоторые элементы обоих типов каркаса – все они отлично подходят для устройства крыши под металлочерепицу.

Расчеты и монтаж каркаса двускатной крыши

После определения варианта стропильной системы нужно произвести предварительный расчет материала.

Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно выполнить монтаж каркаса.

Расчет стропильной системы

Расчет потребности материала и нагрузки на него – необходимый этап для грамотного монтажа.

Нагрузка на каркас бывает трех видов:

  • статические нагрузки – включают вес кровельного покрытия, обрешетки, дополнительных элементов, расходных Рё изоляционных материалов. Р’ случае СЃ металлочерепицей вес РЅР° 1 РєРІ.В Рј РЅРµ более 5 РєРі;
  • динамические нагрузки, Рє которым относят ветровую, снеговую нагрузку Рё интенсивность осадков. Расчет показателей производится РІ зависимости РѕС‚ региона постройки. Более РїРѕРґСЂРѕР±РЅРѕ Рѕ РЅРёС… можно узнать РІ РЎРќРёРџРµ «Нагрузки Рё воздействия». Стоит отметить, что РїСЂРё наклоне ската свыше 60 градусов снеговая нагрузка РЅРµ учитывается, так как осадки достаточно быстро СЃС…РѕРґСЏС‚ СЃ крыши;
  • особые нагрузки. Расчет этого РІРёРґР° нагрузок актуален для регионов СЃ наличием землетрясений, торнадо Рё штормовыми воздействиями.

Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самым оптимальным будет шаг в 1 метр.

Расчет сечения стропил производится с учетом нескольких параметров:

  • возможные нагрузки;
  • РІРёРґ используемого материала;
  • длина стропила;
  • РІРёРґ древесины;
  • шаг между стропилами.

Например, для укладки металлочерепицы на каркас из стропил, шаг которых составляет 0,9 м, а длина стропила равна 4 м, идеальное сечение будет 50х200 мм.

Предосторожности и советы

Перед монтажом древесные элементы каркаса обрабатываются антисептическим, влагозащитным и огнеупорным растворами для обеспечения длительного и безопасного срока службы.

Такие растворы позволят в дальнейшем избежать появления в дереве жуков, плесени и грибков.

При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10 %.

Этот запас способен в дальнейшем скорректировать возможные неточности и улучшить качество стропильной системы.

Максимальная длина бруса для стропил и мауэрлата – 6 метров. При ее недостатке можно прибегнуть к увеличению длины с помощью наращивания, стыковки или соединения.

Для выполнения каркаса нужно выбирать древесину с влажностью не более 25 %. Возможны используемые элементы из бревен, брусьев и досок.

Чтобы исключить попадание воды на стены, предусматривается свес. Для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски-«кобылки».

Этапы монтажа

После выполнения расчета необходимых параметров и закупки материалов приступают к монтажу.

К верху несущих стен крепится мауэрлат. Его установка выполняется на анкера, вмурованные в верхний ряд кладки. Их длина должна на 2-3 сантиметра превышать высоту мауэрлата для фиксации гайки.

Под брус укладываются 2 слоя гидроизоляции из рубероида. При наличии внутренней несущей стены укладывается лежень. Между стенами устанавливается затяжка для взятия продольных нагрузок.

Готовятся стропила необходимой длины с запилами под мауэрлат и коньковый брус. Первые стропила ставятся на фронтонах.

Крепление их к мауэрлату производится с помощью уголков или скоб. Начальные стропила кладутся точно по уровню, между ними закрепляется леска, по которой будут устанавливаться остальные брусья.

Для придания прочности к каждой стропильной паре крепятся ригель и коньковый брус при помощи болтов.

При наличии внутренней несущей стены до монтажа конькового прогона к лежню под прямым углом крепятся вертикальные стойки.

После установки стропил делается обрешетка. Укладывается она снизу ската вверх при помощи гвоздей, толщина первой доски должна быть не менее 2 см.

Расстояние между последующими планками для металлочерепицы составляет 35 см. Верхние планки ставятся на 5-6 см ниже, чем будущая кровля. При необходимости в теплой крыше укладываются все слои изоляции.

Листы кровельного покрытия устанавливаются снизу вверх с помощью саморезов. Последними устанавливаются водостоки и декоративные элементы для стыков металлочерепицы.

Теперь, вооружившись всей необходимой информацией о материалах, расчетах и процессе монтажа, можно быть точно уверенным, что дом будет надежным.

При этом важно не забывать о правилах безопасности. Монтаж стропильной системы можно выполнить своими руками, но для большей надежности рекомендуется доверить этот процесс профессионалам.

  • Hosting РїСЂРѕ Рекомендации РїРѕ ремонту крыши гаража :
    А вот в ходе капитального ремонта крыши гаража зачастую полностью меняют гидроизоляционный …
    Читать полностью
  • Елена РїСЂРѕ Монтаж наплавляемой кровли :
    Здравствуйте. Очень полезная и интересная статья! Спасибо Вам за эту информацию.
    Читать полностью
  • виталий РїСЂРѕ Как правильно утеплить крышу РІ частном РґРѕРјРµ.
    подскажите цену работ по утеплению 1квм кровли из нутри по тверской области желательно тол …
    Читать полностью

    Источники: http://okarkase.ru/konsturkciya-doma/krovlya/obreshetka-krovli-pod-metallocherepicu.html, http://krovlyakryshi.ru/stropilnaya-sistema/shag-stropil-pod-metallocherepicu-464, http://kroemsami.ru/stropilnaya-sistema-pod-metallocherepicu.html

  • Стропильная система под металлочерепицу: шаг стропил

    Стропильная система под металлочерепицу является одной из самых экономичных конструкций современных крыш. Это обусловлено небольшим весом стальных профильных листов покрытия, отсутствием сплошных оснований типа ОСП или фанеры. Процессу правильного монтажа элементов кровли посвящено множество литературы и инструкций, видеороликов. Процесс выбора стропильной системы индивидуальному застройщику менее понятен. В этой статье предпринята попытка проинформировать обычного читателя как правильно выбрать стропила под металлочерепицу.

    Виды стропильных систем

    Конструктивное решение стропильной системы зависит от формы крыши, формы и размеров здания. Существуют две основные конструктивные схемы стропильных систем: Наслонные стропила — простая и надежная нераспорная система стропил, в которой стропильные балки опираются (наслоняются) вверху и внизу на стены или балочные элементы. Эта система стропил наиболее популярна в индивидуальном строительстве. Наслонная система состоит из стропильных ног, опирающихся внизу на мауэрлат, а вверху на прогон, стоек, опирающихся на лежни и подкладки, а также подкосов, распорок и шпренгелей. Висячие стропила — более сложная система, применяется при отсутствии внутренних стен, как правило, при больших расстояниях между опорами. Эта конструкция является распорной, в которой распорное усилие гасится затяжками. Конструктивными элементами системы являются различного вида стропильные фермы. Преимущество этой системы в том, что все элементы можно изготовить и собрать как на месте, так и в заводских условиях. В последнем случае остается выполнить лишь укрупнительную сборку и монтаж. Применение такой системы оправдано для объектов со сжатыми сроками строительства. Другое преимущество в том, что готовые элементы, как правило, подвергаются огнебиозащитной пропитке в заводских условиях. Кроме того, у предприятий есть большой выбор готовых проектных решений для разных типов крыш.

    Размеры и сечения элементов стропильной системы

    В идеале, все элементы дома, включая крышу, подробно разрабатываются проектной организацией. Если проекта нет или речь идет о реконструкции, тогда пригодится следующая информация.
    Для изготовления несущих конструкций крыши должна применяться древесина с влажностью не более 25%. Составные элементы могут быть из бревна, бруса и обрезной доски.
    Общая массивность элементов стропильной крыши зависит от расстояния между несущими стенами здания, климатического района строительства и уклона крыши. Чем больше пролет, количество снега и тяжелее конструкция кровли, тем массивнее несущий каркас крыши.

    Геометрия наслонных стропил

    Хотя сечение практически всех элементов стропильной системы является расчетной величиной, в строительной литературе определено минимальное сечение стропильных ног как 50×100 мм, мауэрлата 150×100 мм, а минимальная высота лежней и прокладок – 150 мм. Следует отметить, что сечение стропил 50×100 мм смотрится на крыше как каминные спички, и зачастую его увеличивают для визуального комфорта. Наслонные стропила работают как изгибаемые элементы и рассчитываются в зависимости от пролета здания и действующей нагрузки. Итак, среди известных величин есть длина крыши, пролет здания (расстояние между опорами C), высота подъема крыши, и, как минимум, общее представление о снеговой нагрузке. Среди неизвестных есть шаг стропил (B), сечение стропил (a×b). Избавляясь от неизвестных, назначим шаг стропил под металлочерепицу. Рациональное расстояние варьируется в диапазоне между 0,6 и 1,2 м. Если крыша со стропилами из бревен, то шаг стропил можно увеличить до 1,8 м. В ситуации с металлочерепицей это не нужно, так как придется выполнять утолщенную обрешетку. Шаг стропил от 0,6 до 0,9 м используется в основном при крышах с холодным чердаком и одинарных стропилах. Следует отметить, что минимальный шаг применяется редко, а установку ведут с шагом не менее 0,7 м. Если мансардного этажа не предвидится, для холодного чердака можно принимать любой шаг стропил. Сечения стропильных ног для простых кровель при нормальных условиях в климатической зоне средней полосы России можно предварительно определить по следующей таблице.

    Уклон крыши, град

    Шаг стропильных ног, м

    Сечение доски

    Расстояние между опорами, м

    20 - 303,03,54,04,5
    0,750×12050×15050×17550×175
    0,950×15050×17550×17550×200
    1,250×17550×2002×50×1502×50×200
    Сечение обрешётки при шаге стропил до 0,7 м рекомендуется принимать 25×50 мм, при межстропильном расстоянии от 0,7 до 0,9 м размер брусков 35×50 мм, а шаг стропил от 0,9 м до 1,2 м требует сечения обрешётки 50×80 мм.

    Мансардная крыша

    С мансардной крышей дело обстоит иначе. Со времен всесоюзной унификации и типизации (строители со стажем поймут), модульные размеры плит утеплителя остались прежними: лист 600×1200 мм (Технониколь дополнительно выпускает плиты утеплителя размером 500×1000 мм). Если в пространстве чердака планируется разместить жилое помещение, выполнив мансардную крышу, зачастую используется вариант с максимальным шагом стропил. Тем более что при толщине утеплителя от 150 мм и необходимости сделать воздушную прослойку 50 мм для вентиляции подкровельного пространства, требуется высота сечения стропильной доски 200 мм. А при более массивом слое утепления (от 200 мм), что в нашей стране не редкость, приходится набивать еще дополнительные рейки. Таким образом, при наличии утеплителя между стропилами, шаг 1200 мм принимается из условия удобства установки утеплителя без дополнительной обрезки, возможности установки различных видов мансардных окон и технологичностью устройства вентиляции подкровельного пространства. При расстоянии между стропилами 1,2 м и снеговой нагрузке для 4 снегового района и выше (все, что севернее Сергиева Посада, Санкт-Петербурга, все Поволжье до Сызрани, и далее через Уральский хребет), требуется устройство спаренных стропильных ног. Сечения элементов можно предварительно определить по таблице ниже.

    Таблица 2

    Уклон крыши, град

    Шаг стропильных ног, м

    Сечение стропильной ноги

    Расстояние между опорами, м

    3,03,54,04,55,0
    20 - 251,22×50×1502×50×1752×50×1752×50×2002×50×200
    Соединять две доски нужно через прокладки с шагом не более 1 метр. Стропильная система, выполненная из парных досок более надёжна чем одинарная система. А чтобы спать под новой крышей совершенно спокойно, нужно обратиться к проектировщикам за расчётом элементов крыши. Рекомендую к просмотру следующее видео:

    Шаг стропил под металлочерепицу двускатной крыши: устройство, монтаж

    Металлочерепица – это надежный и прочный кровельный материал, который отличается малым удельным весом, высокой стойкостью к агрессивным условиям среды и стильным видом. Именно такие качества делают металлическое покрытие незаменимым изделием в современном малоэтажном строительстве. Однако, прежде чем приступать к самостоятельному монтажу финишного настила из металла, стоит подробно ознакомиться с таким вопросом, как устройство стропильной системы под металлочерепицу. Ведь именно стропила являются основной частью крыши и на них передается вся нагрузка с финишного покрытия. Кроме того, от прочности стропильной системы зависит долговечность как самой кровли, так и дома в целом. В связи с этим рекомендуется ответственно подойти к проектированию и установки стропил, чтобы последующий монтаж металлочерепицы проходил легко и без затруднений. Также стоит подробно рассмотреть и главные свойства черепицы из металла, чтобы понимать из чего необходимо исходить при расчете несущих элементов крыши.стропильная система под металлочерепицу

    Особенности металлочерепицы

    Кровельное покрытие из металла, идентичное по форме с натуральной черепицей, пользуется большой популярностью у потребителей благодаря своим высоким эксплуатационным качествам. Кроме того, такое изделие выгодно отличается по цене от своей прародительницы. Главные преимущественные характеристики металлочерепицы заключаются в следующем:

    • высокая прочность;
    • стойкость к негативным факторам среды;
    • придание эстетичного внешнего вида крыше и экстерьеру строения;
    • доступная стоимость;
    • простой монтаж;
    • малый удельный вес готового покрытия;
    • длительный период службы.

    Разумеется, не стоит забывать и о недостатках металлочерепицы. Речь идет о том, что металл довольно шумный материал, и если не позаботиться о дополнительной звукоизоляции кровли, то многие погодные явления, такие как дождь, град или ветер отчетливо будут слышны в помещениях. Также стоит сказать, что при монтаже черепицы из металла на кровли сложной конфигурации возможно образование большого количества отходов, что в результате может не просто исключить экономию бюджета, но и даже значительно его превысить по сравнению с монтажом других видов покрытий. Конечно, если грамотно подойти к установке металлочерепицы, то перечисленных минусов вполне можно избежать. Что еще следует знать о выборе листовой кровельной черепицы?фотография листов металлочерепицы

    Прежде всего, внимание стоит обратить на толщину изделия. Так как от этой характеристики будут зависеть не только прочностные качества, но и вес материала. В частности, чем больше вес изделия, тем прочнее должна быть стропильная система под металлочерепицу. Оптимально работать с продуктом, в котором слой металла имеет толщину 0,4-0,5 мм. Более тонкая продукция не показывает необходимой надежности и долговечности, а изделия с большей толщиной требуют усиленного каркаса для установки, читайте подробнее: виды металлочерепицы для крыши. Также внимания заслуживает и верхнее декоративно-защитное покрытие. Наибольшей популярностью пользуются 5 типов полимеров:

    • пурал;
    • акрил;
    • пластизоль;
    • полиэстер;
    • поливинилдифторид.

    Каждая разновидность полимерного покрытия наносится на основание металлочерепицы слоем различной толщины. Например, полиэстер и акрил имеют толщину до 35 мкм, соответственно и вес изделия в этом случае будет составлять 3-3,5 кг на 1 м2. Пурал наносится слоем в 50 мкм и его вес составляет до 5 кг на 1 м2. Наиболее толстым слоем наносится покрытие на основе пластизоля – до 200 мкм. При этом можно приобрести металлочерепицу, на которой имеется декоративный слой, как снизу, так и сверху, толщина слоя каждой из сторон в этом случае составляет 100 мкм. Вес такого изделия варьируется от 5,5 до 6 кг на 1 м2, читайте подробнее: вес металлочерепицы.состав слоев листа металлочерепицы

    Покупка конкретного вида черепицы зависит от личных предпочтений, финансовых возможностей и климатических особенностей региона, читайте рекомендацию: как выбрать металлочерепицу для крыши. На этапе планирования дома в целом либо отдельно кровельной системы стоит уже решить, какой материал будет применяться, чтобы установить стропильную систему и обрешетку подходящих характеристик. Еще один важный вопрос, с которым необходимо определиться заранее – это шаг стропил под металлочерепицу, читайте также: расстояние между стропилами. Рассмотрим от чего зависит данное значение.

    Стропильная система под металлочерепицу

    Конкретный вид стропильной системы в основном зависит от типа кровли. Наиболее распространенными считаются двускатные крыши. Такие кровельные системы отлично подходят для укладки металлочерепицы. Ведь на прямые поверхности довольно легко монтировать листы большого размера и при этом не остается огромное количество обрезков. Конечно, двускатные кровли не могут обеспечить владельцам высокую индивидуальность жилья, поэтому при желании получить презентабельный и роскошный вид крыши, следует выбирать более сложные формы и конфигурации стропильной системы. Также необходимо принимать во внимание, что рекомендуемый угол наклона, на который рассчитана металлочерепица – это 15-30 градусов. В случае выбора более пологой крыши рекомендуется позаботиться о хорошей гидроизоляции кровли для металлочерепицы, а также делать больший размер нахлестов для листов. В том же случае, если угол наклона более 45 градусов, то потребуется фиксировать листы максимально надежно, чтобы даже при сильном ветре или большом слое снега на их поверхности, они прочно удерживались на обрешетке.стропильная система двухскатной крыши под металлочерепицу

    При самостоятельном строительстве частного дома, следует знать, что стропильная система двухскатной крыши под металлочерепицу состоит из следующих элементов:

    • мауэрлат – основание всей кровли, это брус, как правило, с сечением 10х15 см, который укладывается на стены из кирпича либо является верхним бревном на стенах в деревянном строительстве;
    • стропильные ноги – это диагонально установленные деревянные брусья, которые формируют скаты, опорой для них служит мауэрлат, а в верхней части они упираются друг в друга;
    • лежень – горизонтальный брус, необходим для поддержки стоек и подкосов, монтируется на опоры, установленные на параллельных стенах;
    • стойки, ригеля, подкосы – поддерживающие элементы;
    • обрешетка – каркас из реек либо фанеры, фиксируется в пролетах между стропилами и на него в дальнейшем укладывается финишное покрытие,

    Это далеко не все элементы, но именно эти детали кровли являются основными, читайте также: стропильная система двухскатной крыши. Также следует знать, что стропила под металлочерепицу могут иметь различные варианты установки. В частности, стропильная система двускатной кровли может быть наслонной либо висячей. Первый вид стропил используется для строений, в которых имеется дополнительная несущая перегородка во внутренней части дома. Висячие стропила используются в том случае, если в постройке предусмотрены только несущие стены, расположенные по периметру на ширине не более 7 м. Определившись с конкретным вариантом кровли, следует также правильно рассчитать расстояние между стропилами под металлочерепицу.устройство стропильной системы двухскатной крыши под металлочерепицу

    Монтаж и расчет стропильной системы

    Чтобы произвести верные расчеты для стропил и кровельной системы в целом, прежде всего, необходимо составить проект и нанести на план точные параметры крыши. В расчет берется нагрузка, оказываемая на стропильную систему. Данная цифра будет состоять из 3 параметров.

    1. Динамические нагрузки – к этому типу нагрузок принято относить давление снежных масс на кровельную систему, интенсивность осадков и ветровые нагрузки, характерные для определенного региона. Рассчитать значение можно по действующим СНиПам, найти которые легко через интернет. В том же случае, если наклон крыши из металлочерепицы более 60 градусов, то в расчет можно не включать снеговые нагрузки, так как в этом варианте исполнения кровли снежные массы легко будут удаляться с металлочерепицы и не задерживаться на ее поверхности даже при обильном снегопаде.углы наклона стропильной системы под металлочерепицу
    2. Статические нагрузки – к этому параметру принято относить вес покрытия на основе металлочерепицы, который составляет в зависимости от ее вида и способа монтажа 3-6 кг на 1 м2. Также сюда относят массу обрешетки под металлочерепицу, тепло- и гидроизоляции и прочих расходных и дополнительных элементов, которые присутствуют на крыше постоянно и не изменяют своих свойств.
    3. Особые нагрузки – такая характеристика актуальна для районов с частыми землетрясениями и штормовыми погодными условиями.

    Когда произведен расчет нагрузки, можно вычислить шаг стропил под металлочерепицу. Рекомендованный шаг для двускатной кровли составляет 0,6-1 м. Чем больше угол наклона скатов, тем с большим шагом может быть установлена стропильная система. Также расстояние между стропильными ногами зависит и от длины стропил, чем они длиннее, тем меньше стоит делать шаг между ними. Для того, чтобы рассчитать, сколько потребуется стропильных ног для каждого ската, следует длину ската разделить на запланированный размер шага установки стропильной системы, а затем прибавить 1 и округлить в большую сторону.шаг стропил и монтаж металлочерепицы

    Видео по теме:

    Подводя итог, можно сказать, что монтаж стропильной системы под металлочерепицу – это задача, которая вполне осуществима собственными силами. Однако, прежде чем приступить к ее реализации, требуется произвести точные вычисления, включающие в обязательном порядке расчет нагрузки. Чем более ответственно и тщательно выполняются инженерно-математические операции, тем более надежной будет крыша строения, а значит и сам дом станет максимально безопасным и долговечным.

    Посмотрите еще статьи:

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
