Стропильные системы – Типы стропильной системы двухскатной крыши. Ломаные стропильные системы. Разновидности стропильных систем.

Виды и схемы стропильных систем: устройство стропильной системы

Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Функции и обязанности стропильной системы скатной крышиФункции и обязанности стропильной системы скатной крыши

Факторы выбора «костяка» крыши

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

  • задает конфигурацию и крутизну;
  • удерживает финишное покрытие и компоненты кровельного пирога;
  • создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

  • Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.
  • Сила и направление со скоростью ветров, преобладающих в регионе.
  • Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.
  • Тип финишного кровельного покрытия.
  • Финансовые возможности собственника.

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

Виды крыш и стропильных систем с чердаками и без нихВиды крыш и стропильных систем с чердаками и без них

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Как выбрать вид крыши и стропильной системы в зависимости от силы ветраКак выбрать вид крыши и стропильной системы в зависимости от силы ветра

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Выбор вида покрытия в зависимости от крутизны стропильной системы крыши
Выбор вида покрытия в зависимости от крутизны стропильной системы крыши

Базовые варианты стропильных систем

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

  • Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
  • Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
  • Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт. Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
  • Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.
  • Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

Как выбрать вид крыши и стропильной системы для частного дома
Как выбрать вид крыши и стропильной системы для частного дома

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Правила планирования и устройства стропильных систем многоскатного вида крышПравила планирования и устройства стропильных систем многоскатного вида крыш

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

Вид #1 – односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

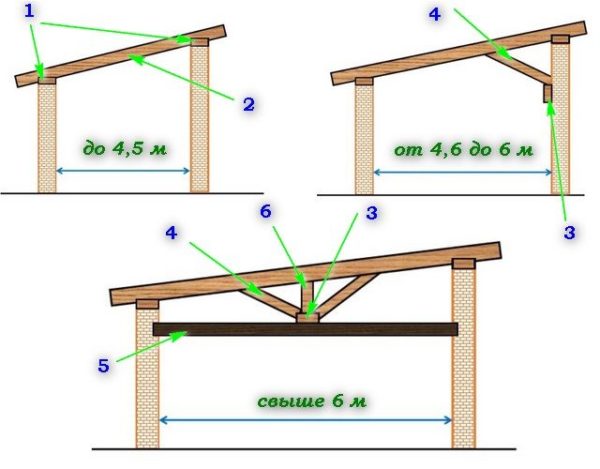

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

  • Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
  • Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос – подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
  • Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями. На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

Устройство и правила планирования стропильной ситстемы с одним скатомУстройство и правила планирования стропильной ситстемы с одним скатом

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

Схема сооружения стропильной системы крыши с одним скатомСхема сооружения стропильной системы крыши с одним скатом

Вид #2 – стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

  • Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.
  • Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

Принципы устройства стропильной системы двускатного вида крышиПринципы устройства стропильной системы двускатного вида крыши Нюансы сооружения стропильных систем висячего типаНюансы сооружения стропильных систем висячего типа

Вид #3 – вальмовая и полувальмовая система

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами – вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

В строительстве стропильных каркасов для вальмовых крыш используются:

  • Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
  • Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
  • Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

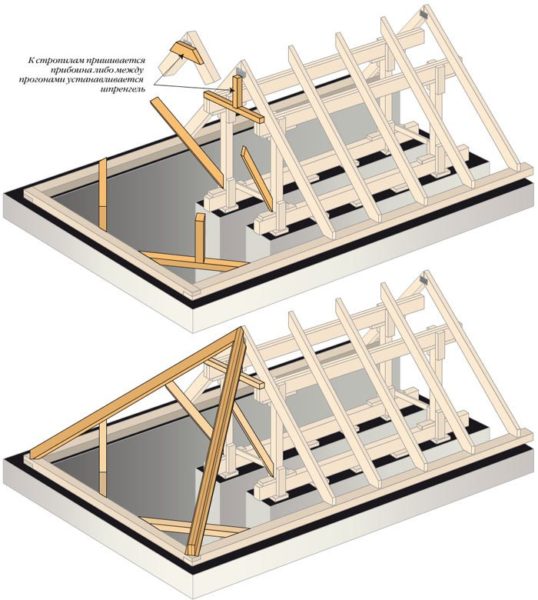

Устройство стропильной системы четырехскатной крышиУстройство стропильной системы четырехскатной крыши Схема и устройство вальмовой стропильной системыСхема и устройство вальмовой стропильной системы

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

Схема и устройство стропильной системы крыши полувальмовой формыСхема и устройство стропильной системы крыши полувальмовой формы

Вид #4 – шатровая крыша

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

  • Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
  • Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Схема сооружения стропильной системы для крыши шатрового видаСхема сооружения стропильной системы для крыши шатрового вида

Вид #5 – ломаная стропильная система

Стропильные каркасы для ломаных, т.е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

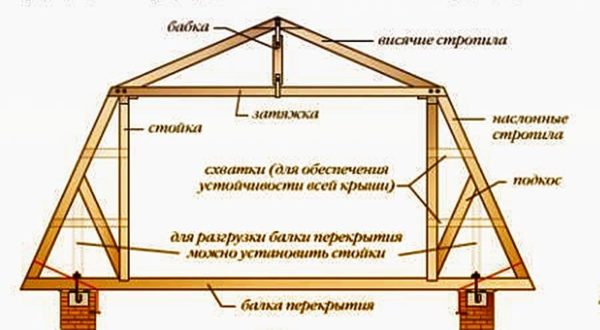

Схема распространенной стропильной системы для крыши мансардного видаСхема распространенной стропильной системы для крыши мансардного вида

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

  • Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
  • Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Схема сооружения арочного стропильного каркаса для ломаной крышиСхема сооружения арочного стропильного каркаса для ломаной крыши

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.

Стропильная система крыши — конструкция, устройства и виды (фото, видео)

Кровельные конструкции – один из сложнейших в проектировании, монтаже узлов жилого сооружения. Кровля первой принимает на себя «удар», защищая дом от осадков, ветра и холода, поэтому от ее герметичности, долговечности, качества зависит комфорт всех домочадцев. Основа надежной крыши – стропильная система, которая придает конструкции форму, задает оптимальный уклон, а также служит для крепления гидроизоляционного материала. Состав и взаимное расположение элементов каркаса зависят от конфигурации кровли. В этой статье мы расскажем, какие виды стропильных систем бывают, а также чем они отличаются друг от друга.

Содержание статьи

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

  1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
  2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
  3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
  4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Функции стропильных систем

Функции стропильных систем

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды. При выборе вида стропильного каркаса принимают во внимание следующие критерии:

  • Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
  • Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
  • Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
  • Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
  • Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Опытные мастера считают, что бороться с природой бесполезно, вы все равно останетесь в проигрыше, поэтому во главу угла при выборе типа стропильного каркаса ставят климатические условия в местности, где ведется стройка. Если регион ветреный, то угол наклона скатов делают пологим, а если снежный – более крутым.

Зависимость высоты мансарды от уклона

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние климатических факторов

Влияние кровельного материала

Влияние кровельного материала

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги. Наиболее подходящими вариантами считают:

  1. Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
  2. Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Обратите внимание! Дерево считается наиболее подходящим материалом для изготовления стропильного каркаса крыши жилых построек, так как оно обладает 3 важными качествами: легким весом, прочностью, воздухопроницаемостью. Чтобы увеличить устойчивость древесины к воздействию влаги, нужно провести обработку элементов стропильной системы глубоко проникающим антисептиком.

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства. Обычно каркас состоит из:

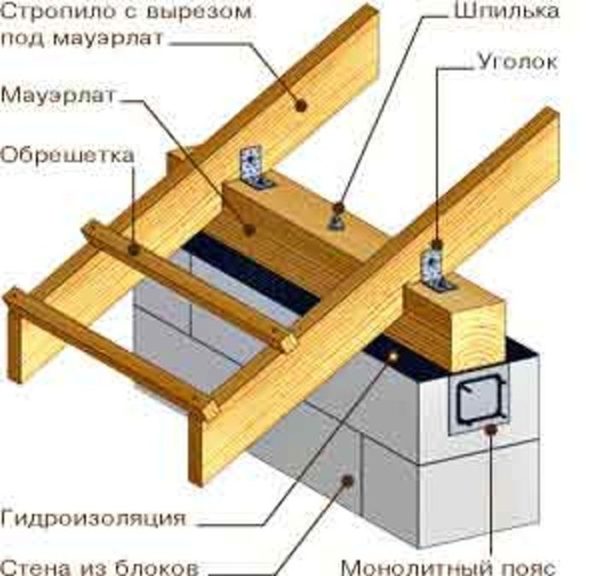

  • Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
  • Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
  • Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
  • Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
  • Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
  • Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Важно! Самая простая стропильная система состоит только из мауэрлата, стропил и конькового прогона. С увеличением сложности кровли повышается количество дополнительных элементов, упрочивающих конструкцию, а также компенсирующих нагрузки на прогиб и распирание.

Устройство каркаса

Устройство каркаса

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

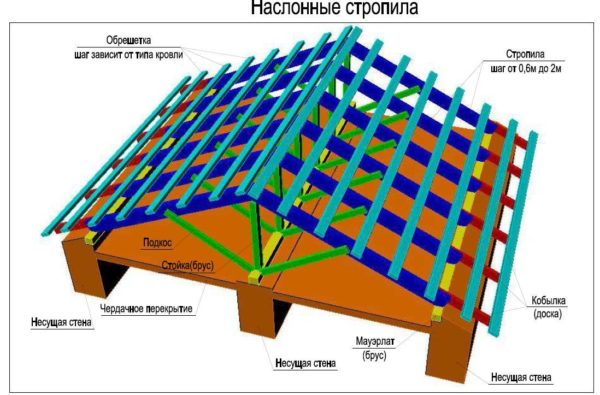

  1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости. Наслонные стропила

    Наслонные стропила

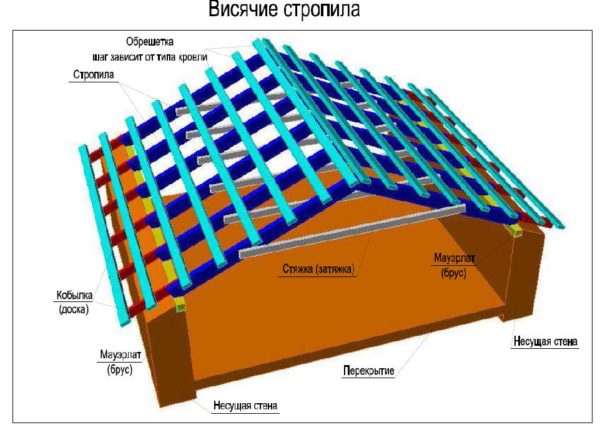

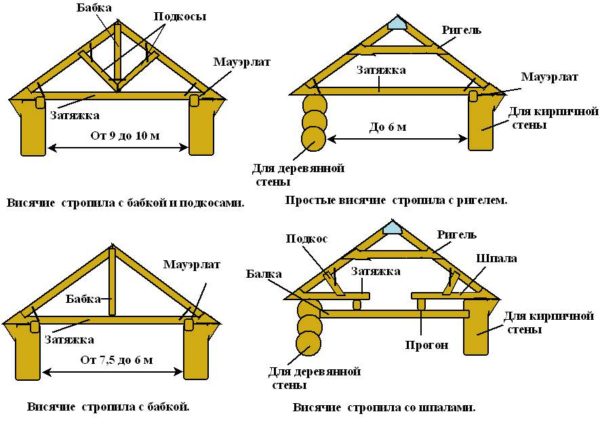

  2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах. Висячие стропила

    Висячие стропила

Учтите, что финальный вид стропильного каркаса из деревянных или металлических элементов зависит от количества скатов и разновидности крыши. Наиболее простыми вариантами считают односкатную и двухскатную кровлю, а сложными – вальмовую, полувальмовую, шатровую.

Виды крыш

Виды крыш

Зависимость устройства каркаса от уклона

Зависимость устройства каркаса от уклона

Видео-инструкция

4 элемента конструкции, виды, инструкция, видео и фото

На фото - стропильная конструкция — это основа, «скелет» кровли.На фото — стропильная конструкция — это основа, «скелет» кровли.

Чтобы крыша дома была надежной и крепкой, ей необходима качественная и прочная стропильная система. Кровля защищает здание от атмосферных воздействий – сильного ветра, дождя, снегопадов, града. Она должна многие годы выдерживать эти нагрузки благодаря системе стропил. Я расскажу вам об устройстве этой конструкции, какие ее типы существуют и о том, как правильно ее построить.

Элементы системы стропил

Основные элементы стропильной системы крыши:

ИзображениеОсновные элементы крыши
table_pic_att14922071131Мауэрлат

Этот опорный брус является основанием конструкции. Он позволяет нагрузкам равномерно распределяться по несущим стенам.

table_pic_att14922071142Кровельный конек

Он расположен в верхней части конструкции, в которой соединяются два ската. По обе стороны конька (вдоль него) настилается сплошная обрешетка, которая его усиливает.

table_pic_att14922071153Стропильные ноги (стропила).

Этот элемент задает угол наклона скатов и определяет внешний вид крыши, жестко фиксируя ее отдельные детали.

table_pic_att14922071154Затяжки

Они снизу соединяют стропила и не дают им расходиться.

table_pic_att14922071165Подкосы и стойки

Сообщают стропильным ногам дополнительный уровень устойчивости.

table_pic_att14922071186Лежень

Этот элемент укладывается снизу параллельно кровельному коньку. Он служит опорой стойкам и подкосам.

Стропильная система — 4 важных элемента ее конструкции, виды и рекомендации по сооружениюПрогоны

Они фиксируют стропильные ноги. Коньковый прогон расположен наверху, а боковые – по бокам.

table_pic_att14922071197Кобылки

Они используются для наращивания стропил, если их длина недостаточна для создания кровельных свесов.

table_pic_att14922071208Обрешетка

Она устанавливается из обрезных досок либо бруса перпендикулярно стропилам. Служит каркасом кровельному покрытию и передает нагрузку от него на стропила.

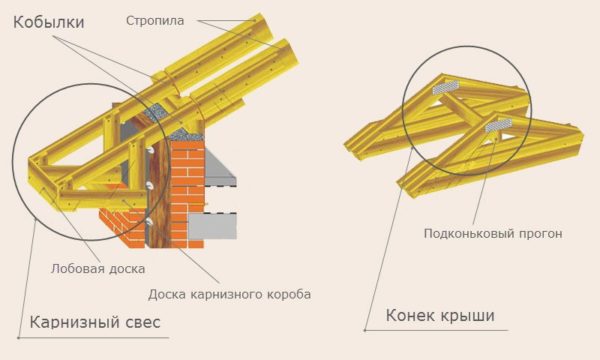

table_pic_att14922071219Кровельные свесы

Этот элемент заходит на 30-100 см за плоскость наружных стен и защищает их от осадков.

table_pic_att149220712210Стропильные рамы (фермы).

У этого узла плоская треугольная форма. В него входит стропильная пара, растяжки, раскосы и стойки. Фермы размещаются таким образом, чтобы внутри здания не создавалось нагрузок на стены.

Опорами рам служат несущие стены, при этом они испытывают вертикальные нагрузки.

Когда у пролетов значительная длина, то фермы должны состоять из нескольких элементов. Для чердака нижняя часть рам служит потолком. Расстояние ферм друг от друга следует определять при помощи расчетов.

Параметр 1. Каркас кровли

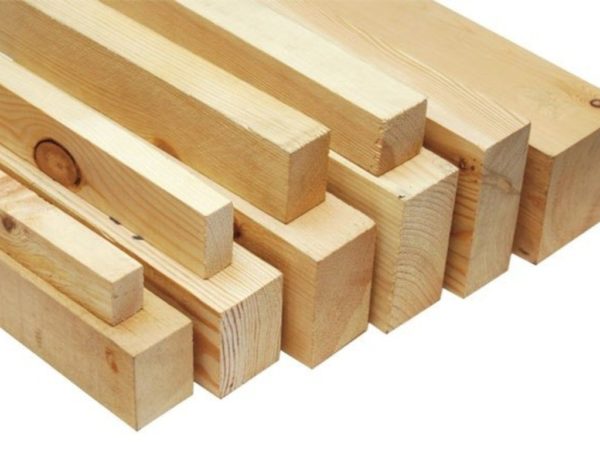

Надежная конструкция может получиться только из качественной строганной и сухой древесины.Надежная конструкция может получиться только из качественной строганной и сухой древесины.
  1. Высокое качество стройматериалов. Для стропил можно использовать древесину 1, 2 и 3 сорта. У материала должно быть минимальное количество сучков и трещин. На 1 м допустимы три сучка длиной не больше 3 см. Трещины не должны идти на всю глубину бруса или доски:
  • Для несущих элементов конструкции надо использовать древесину толщиной от 5 см и более. У хвойного бруса, досок максимальная длина может быть 6,5 м, у лиственного материала — 4,5 м. Для мауэрлата, подушек и прогонов следует использовать твердые лиственные сорта древесины.

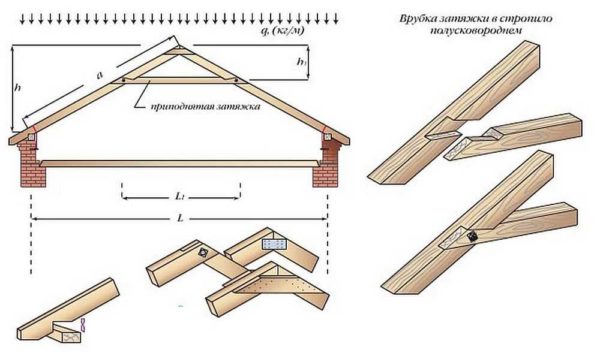

  • Все деревянные элементы системы обязательно надо обработать антисептиком для защиты от вредных микроорганизмов и антипиреном для защиты от возгорания.

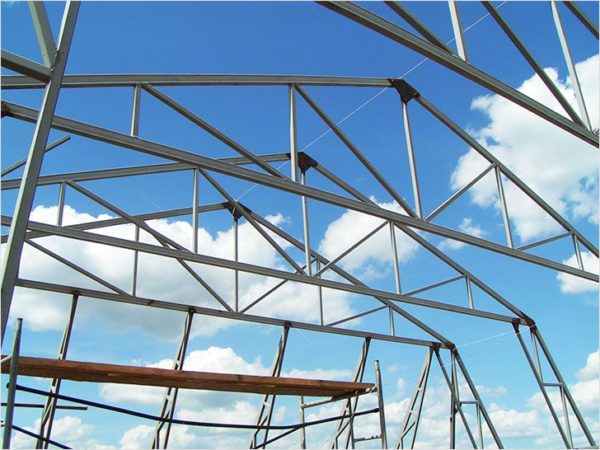

Металлические стропила — удовольствие дорогое и в бытовом строительстве используются очень редко.Металлические стропила — удовольствие дорогое и в бытовом строительстве используются очень редко.
  1. Масса каркаса крыши и кровельного материала не должна быть чрезмерной. Исходя из этого, стропильная конструкция в подавляющем числе случаев монтируется из древесины. Когда масса крыши получается большой, то ее основу следует делать металлической.
  2. Конструкция крыши должна быть жесткой. Все элементы ее каркаса и точки их соединений следует надежно зафиксировать. Они не должны деформироваться при сдвигающих и распирающих воздействиях.
Не жестко закрепленные элементы системы стропил грозят обрушением крыши.Не жестко закрепленные элементы системы стропил грозят обрушением крыши.

Все виды стропильной системы располагают основой треугольником. Такая форма у ферм, устанавливаемых между собой параллельно. Их жесткое закрепление дает кровле достаточную устойчивость.

Когда рамы получаются подвижными, это создает большие проблемы. Такой некачественный монтаж стропильной конструкции может привести к разрушению кровли и стен дома.

Виды стропильных конструкций

Устройство стропильной системы крыши может быть разным. Выбирайте ее вид, исходя из конструкции здания и его габаритов.

Стропила кровли могут быть наслонные или висячие.

Параметр 2. Наслонная система

Наслонная система оптимальна для крыши с пролетом 10-16 метров.Наслонная система оптимальна для крыши с пролетом 10-16 метров.

Наслонные стропила оптимальны для крыш, у которых длина пролета равна 10-16 м. Наклон у скатов можно делать любым. В здании должны быть колонны либо несущие стены. Снизу стропила опираются на мауэрлат, а сверху на прогон.

Коньковый прогон в свою очередь поддерживается стойками или лежнем (внутренним простенком). Нагрузки в такой конструкции возникают только вертикальные, поэтому в затяжках надобности нет.

Если длина пролета значительна, коньковый прогон лучше поменять на две боковые балки. Они должны опираться о стойки. Чтоб стропила не сгибались, они усиливаются ригелями и подкосами. Если вы строите своими руками мансарду, стропила можно сделать ломаными либо опереть их о стенку высотой 1-1,5 м.

Что учесть при сооружении наслонной системы стропил:

  1. У всех узлов конструкции должна быть гладкая струганная поверхность. Это уменьшит вероятность их гниения и заражения грибком.
  2. Подошву мауэрлата следует располагать точно по горизонтали относительно внешних стен. Строго горизонтальной должна быть и стыковка мауэрлата со стропилами. В противном случае опора может опрокинуться.
  3. Подкосы и стойки надо монтировать с максимальной симметрией.
Примыкания стропил к стенам необходимо влагоизолировать.Примыкания стропил к стенам необходимо влагоизолировать.
  1. Чтобы не возникало необходимости делать ремонт стропильной системы, ее элементы не должны мокнуть и гнить. Поэтому в подкровельном пространстве нужна эффективная вентиляция. Для этого в чердачной крыше оставляются продухи, а в мансардной — щели.
  2. Те точки, в которых стропильная система соприкасается с каменными, бетонными, кирпичными стенами, надо гидроизолировать. В противном случае из-за конденсата древесина начнет гнить.
  3. Стропила без подкосов или опор не должны иметь длину больше 4,5 м.

Параметр 3. Висячие стропильные ноги

Система висячих стропил выбирается при пролете до 6 м.Система висячих стропил выбирается при пролете до 6 м.

Каркасная система двухскатной крыши чаще всего бывает висячей. При этом пролет ее не должен превышать 6 м, а у дома не должно быть внутренних стен.

Наверху стропила опираются друг о друга, внизу – на мауэрлат. Нагрузку конструкции на стены здания понижают затяжки. Балочные стяжки укладываются внизу стропил и дополнительно служат перекрытием. Есть еще ригели – это затяжки, которые ставятся повыше.

Инструкция рекомендует при пролете между внешними стенами больше 6 м использовать опорные раскосы и стойки. Они будут поддерживать стропила. Длина низа ног после подпорки не должна тут быть больше 4,5 м.

Правильное оформление карнизного свеса.Правильное оформление карнизного свеса.

Что учесть при сооружении висячей системы стропил:

  1. Не надо опирать кровельные свесы на низ стропильных ног, выходящих за плоскость стен. Для опоры такой конструкции лучше всего подходят кобылки. При их использовании стропила смогут всей своей плоскостью опираться о мауэрлат.
  2. На скатах от опорной балки до конька следует набить ветровую планку (лобовая доска).
  3. Уклон необходимо начинать от чердака. Так кровля получится жесткой, она не будет раскачиваться, и разрушаться от ветра.

Когда влажность древесины больше 18%, стропильная система двухскатной крыши после усадки может разболтаться. Поэтому влажный стройматериал скрепляйте не гвоздями, а винтами или болтами — их можно будет подкрутить.

Каркас крыш с разными формами

У односкатной крыши очень простая система стропил.У односкатной крыши очень простая система стропил.

Стропильные системы крыш разных видов могут отличаться:

  1. Односкатная кровля. У ее каркаса самое простое устройство. Единственный скат тут наклоняется под углом 14-26°. Когда здание небольшое и пролет между стенами не более 5 м, оптимальный выбор — наслонные стропила.
    Опираются они на внешние стены разной высоты и внутренний простенок, когда он есть. Если длина пролета больше 5 м, необходимо сооружать стропильные фермы.
Варианты стропильной конструкции двускатной кровли.Варианты стропильной конструкции двускатной кровли.
  1. Крыша с двумя скатами. Такая конструкция несложная, под ней размещается чердак либо жилая мансарда. Наклон ее скатов может составлять 14-60°.
    Если пролет между внешними стенами не больше 6 м, используется висячая каркасная система двухскатной кровли. Если пролет больше 6 м и внутри дома есть стены, применяются наслонные стропила.
Особенности системы с четырьмя скатами.Особенности системы с четырьмя скатами.
  1. Четырехскатная кровля. Наклон ее скатов может составлять 20-60°, пролет — до 12 м. Внутри дома должны быть опоры для кровельного каркаса. Фронтонных стен при такой конструкции нет, это экономит стройматериалы.
    Сооружать четырехскатную крышу сложнее, чем двухскатную. Для нее используются наслонные стропила или фермы.
Схема каркаса мансардной крыши.Схема каркаса мансардной крыши.
  1. Мансардная кровля. У ломаной крыши внизу наклон может составлять до 60°, наверху она более пологая. Благодаря этому площадь чердака расширяется и в нем можно обустраивать жилую мансарду.

Пролет между стенами дома тут не должен быть более 10 м. Система стропил может быть наслонной или рамной.

Параметр 4. Крепежные элементы

Крепление элементов конструкции врубками очень неэкономно.Крепление элементов конструкции врубками очень неэкономно.

Чтобы стропильная система двускатной кровли была надежной, ее узлы нужно крепить правильно. Перед этим надо учесть силу и направление динамических и статических нагрузок. Важно не забыть и про усушку древесины.

Раньше все виды стропильной конструкции скреплялись врубками. Они надежны, однако не экономны. В этом случае надо, чтобы у деревянных элементов было большое сечение, позволяющее делать врубки безопасными.

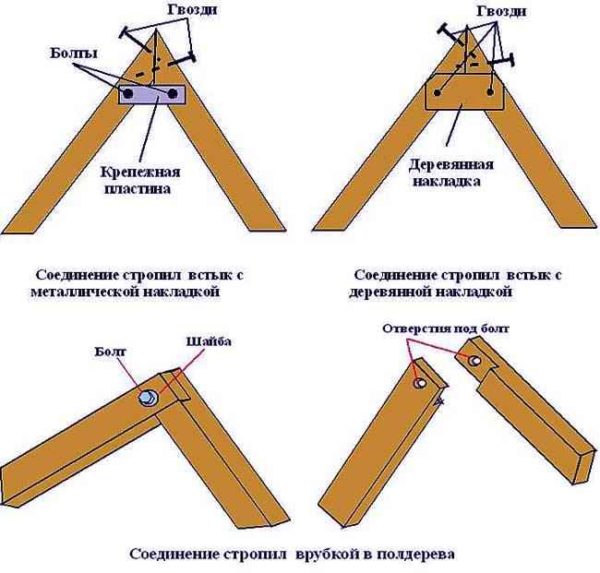

Современные варианты крепления стропил.Современные варианты крепления стропил.

Поэтому сейчас крепления стропильных узлов делаются не врубками, а болтами или нагелями. Популярны и перфорированные накладки из стали-нержавейки. Цена их достаточно высока, зато они удобны и убыстряют строительство.

Накладки фиксируются гвоздями либо зубчатыми пластинками, утопленными в древесину. Они понижают затраты стройматериала на 20%, так как при их использовании нужен брус, доски с меньшим сечением, чем при врубках.

Вывод

Стропильная система — это несущий каркас кровли. Она должна полностью соответствовать форме и конструкции крыши, быть надежной, прочной и долговечной. В этом случае и сама кровля будет служить многие годы. Видео в этой статье раскроет тему наглядно. Задавайте свои вопросы в комментариях, если они появились.

виды стропил, конструктивные элементы, детали крыши, что входит, части

Содержание:

Кровельная конструкция считается самым сложным узлом жилого здания в плане проектирования и монтажа. На крышу обрушиваются ветер, осадки и холод, следовательно, она должна быть герметичной и долговечной для создания комфортных условий проживания. Основной частью крыши является стропильная система, с помощью которой создается форма конструкции, задается оптимальный угол наклона и крепится гидроизоляционный материал. Количество элементов стропильной системы, а также их расположение определяется конфигурацией кровли.

виды стропил

Назначение стропильной системы

Стропильная система представляет собой определенное количество опорных элементов, которые создают геометрию крыши и каркаса, придающего жесткость кровельной конструкции и нужный уклон. Основные параметры составляющих частей стропильной системы и их расположение определяются с учетом постоянных и временных нагрузок.

В целом стропильной системе отводятся следующие задачи:

  • Создание формы и угла наклона. Расположение стропильных ног определяет форму крыши, следовательно, количество щипцов и скатов. Кроме того с помощью этих элементов формируют угол наклона скатов для быстрого схода снега, талой и дождевой воды.
  • Равномерное распределение нагрузки крыши на несущие стены дома. Стропила системы взаимосвязаны между собой и распределены в конструкции так, что вес кровельного покрытия и снежной массы равномерно передается на коробку здания, при этом не происходит перекос или деформация строения.
  • Создание условий для нормальной вентиляции и защита от влаги. Каркас крыши собирается таким образом, чтобы в подкровельном пространстве свободно циркулировал воздух, а сам материал был надежно защищен от скопления конденсата.

система стропил

Кроме того система стропил служит основой, на которую крепится гидроизоляционный материал и обрешетка под финишное покрытие.

При правильном составлении схемы стропильной системы крыша будет надежной и прочной и  прослужит долгое время.  По мнению специалистов качественно возведенный каркас имеет большее значение, следовательно, экономить на этом этапе не нужно. Поэтому лучше всего, составление проекта крыши и ее монтаж доверить профессиональным мастерам.

Особенности выбора

Стропильная система здания состоит из определенного набора дополнительных элементов и имеет свой уровень сложности монтажа. Количество вспомогательных деталей определяется с учетом нагрузок от кровельного материала и некоторых факторов внешней среды.

виды стропильной системы

Выбирая тип стропильной системы, следует обратить внимание на следующие факторы:

  • Особенности климата местности, где предполагается строительство. Защитить кровлю от разрушения в период снегопадов или обильных осадков можно лишь в том случае, если правильно рассчитать среднегодовое количество выпадающих осадков. Оптимальным вариантом крыши в снежных регионах является крутой скат.
  • Нагрузка от ветра. Оптимальный вариант конструкции выбирается на основании розы ветров в месте строительства и средней скорости воздушных порывов. В ветреных регионах скаты делают более пологими.
  • Использование чердачного пространства. Создание жилого помещения под кровлей имеет большое значение при выборе формы стропильной системы.
  • Используемое финишное покрытие. Чтобы кровельное покрытие максимально выполняло свои функции, нужно правильно выбрать угол наклона ската с учетом формы и способа крепления материала.
  • Финансовые возможности. Монтаж кровельной конструкции требует больших финансовых вложений, следовательно, выбирать тип крыши нужно в соответствии с бюджетом строительства.

Виды конструкции стропил

Ни одна крыша не обходится без стропильной системы. Качество кровельной конструкции во многом зависит от того, что входит в стропильную систему крыши. Вертикальные опоры, горизонтальные затяжки и стропильные ноги служат надежным основанием и поддержкой для кровельного покрытия. Для изготовления каркаса необходимо использовать легкие материалы, не нагружающие коробку дома. Они должны быть прочными, с высокой несущей способностью и хорошей устойчивостью к негативным явлениям природы.

виды стропильных систем и их конструктивные элементы

Чаще всего встречаются следующие варианты:

  • Деревянный каркас. Такая стропильная система имеет незначительный вес и хорошую прочность, а природное происхождение материала обеспечивает безопасность жильцам и окружающей среде. Каркас собирают из брусков сечением 10*10 см или 15*15 см или досок 5*15 см. Среди недостатков древесины можно отметить плохую сопротивляемость влаге. Кроме того большая длина изделий способствует их изгибу под собственным весом.
  • Металлическая стропильная система отличается высокой стоимостью, но при монтаже большой площади скатов и использовании тяжелых кровельных материалов она становится незаменимой. Металлический профиль обладает высокой несущей способностью, что позволяет увеличивать расстояние между элементами конструкции без снижения прочностных характеристик. Единственным недостатком металла является плохая устойчивость к коррозии. Для решения проблемы в этом случае используют металлы, устойчивые к этому явлению.

Конструктивные элементы и детали

Все элементы стропильной системы взаимосвязаны между собой. Благодаря этому конструкция обладает жесткостью и необходимой прочностью, а вес от кровельного покрытия равномерно распределяется на несущие стены и перегородки. Присутствие определенных элементов конструкции, их сечение и расположение зависит от выбранного кровельного материала, угла наклона скатов и назначения чердачного помещения.

детали стропильной системы

Основными деталями стропильной системы является следующее:

  • Мауэрлат. Этот элемент представляет собой подстропильный брус, располагающийся на верхнем ряду или венце несущих стен дома. Для его изготовления используется древесина хвойных пород, которая отличается твердостью и прочностью. Крепление мауэрлата выполняется металлическими шпильками или анкерными болтами.
  • Лежень. Этот элемент, выполненный из бруса, располагается на внутренних несущих перегородках. Лежень служит опорой для стоек, которые необходимы для поддержания конька.
  • Стойки - это опоры, располагающиеся вертикально по всей длине лежня и поддерживающие конек или центральную часть стропильной фермы.
  • Стропила располагаются под определенным углом к основанию крыши. Опорой для стропильных ног служит мауэрлат и коньковый брус.
  • Ригель и затяжка - необходимые горизонтальные элементы для парного соединения стропильных ног. Ригель стягивает стропилины непосредственно под коньковым прогоном, затяжки - немного ниже.
  • Подкосы. Эти элементы кровли располагают под углом к стропильной ноге для предотвращения прогиба. Верхний край подкоса упирается в стропилину, нижний - в стойку или затяжку.

что входит в стропильную систему крыши

Для сооружения простой конструкции стропильной системы достаточно использовать мауэрлат, коньковый брус и стропила. Повышение уровня сложности приводит к использованию дополнительных элементов, которые делают конструкцию более прочной и устойчивой к прогибам.

Виды стропильной системы

Архитектурные особенности строения оказывают большое влияние на конфигурацию кровли, так как нагрузка от кровельной конструкции должна равномерно распределяться между всеми несущими стенами и перегородками.

части стропильной системы

В связи с этим различают такие виды стропильной системы:

  • Наслонная стропильная система. В такой конструкции каркас крыши упирается непосредственно на несущие стены снаружи строения и внутри. Опоры на внутренние несущие перегородки необходимы для поддержки конькового прогона. Наслонные стропилины позволяют перекрывать большую площадь  с сохранением прочностных характеристик.
  • Висячая стропильная система предполагает опору стропильных ног только на мауэрлат. В верхней части стропилины упираются друг в друга без конька. Такие виды стропил используются при перекрывании сооружений, не имеющих внутренних несущих перегородок. Стропильная ферма в этом случае имеет форму равностороннего треугольника, следовательно, стабилизирующие элементы не требуются.

Результатом выбора видов стропильной системы и их конструктивных элементов может стать простая крыша с одним или двумя скатами, или более сложная - вальмовая и шатровая.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
