Лестница гусиный шаг своими руками пошаговая инструкция

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости  установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

Гусиный шаг

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами.  Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Схема перемещения

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

  • Они очень компактны и занимают мало пространства.
  • Благодаря своей конструкции не загромождают помещение.
  • Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

  • Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
  • Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
  • Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Прямая конструкция

поворотная

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов  формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной.  Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

Варианты конструкции

Модульная

Размеры

Чертеж

Параметры ступенек

Размеры ступеней

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

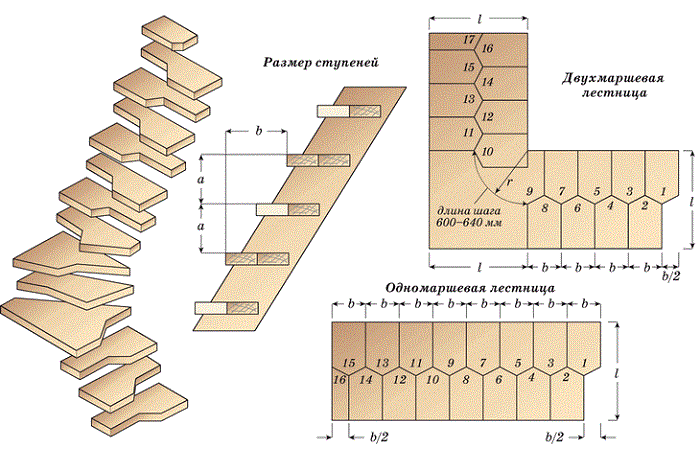

Чертеж лестницы

подготовка ступеней

подготовка тетивы

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

Сборка тетивы со ступенями

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

пример

Скрепление тетивы

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать  здесь.

Ограждение



Лестница гусиный шаг расчет - Всё о лестницах

Расчет основных показателей лестницы гусиный шаг

Рассчитать проектные данные лестницы «гусиный шаг» необходимо для того, чтобы определить основные показатели, от которых зависит не только внешний вид конструкции, но и степень её безопасности. Существуют значительные отличия такого изделия в сравнении с более привычными видами лестниц. И дело здесь не только во внешнем виде, но и в других моментах, которые и предстоит выяснить в процессе проведения расчетов.

Особенности конструкции

Лестница «гусиный шаг» значительно отличается от других видов оформления подъема на этаж. Благодаря этим отличиям её часто устанавливают в тех местах, где существуют строгие ограничения по площади. На недостаточном отрезке места установить безопасную и удобную лестницу очень проблематично. Здесь и приходит на выручку проект конструкции «гусиный шаг».

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

Свое название такая лестница получила благодаря особенностям оформления ступеней. Если конструировать привычный вариант в условиях ограниченного пространства, придется делать большой уклон и высокие ступени. Нормально ходить по такой лестнице практически невозможно, ведь стопа не будет полностью прилегать к поверхности, а видимость будет очень ограничена. Даже поручни не способны значительно облегчить ситуацию.

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Вырезы на ступенях позволяют идущему отчетливо видеть направление своего следующего шага, что значительно повышает уровень безопасности подобных конструкций.

Лестница гусиный шаг, согласно расчетам, имеет больший градус уклона. Ступени проектируются таким образом, чтобы одна их сторона была большей, а другая – минимальной. Направление проступи чередуется. В итоге получается не только удобная и безопасная конструкция, но и довольно оригинальное изделие по своему внешнему виду.

Преимущества лестницы «гусиный шаг»:

  • возможность использования на ограниченном пространстве;
  • оригинальный дизайн;
  • удобство использования;
  • безопасность;
  • экономия материалов.

Угол наклона

В первую очередь необходимо определить подходящий угол наклона конструкции. В отличие от традиционных лестниц, такая вариация возводится с большим уклоном. Оптимальную величину можно определить, ориентируясь на расстояние от пола первого этажа до пола второго, а также учитывая максимально допустимую границу размещения крайней ступени.

Благодаря необычной форме ступеней угол наклона может быть значительно больше, чем у традиционной лестницы

Значение угла наклона конструкции может варьироваться в пределах 45-65 градусов. Чем он больше, тем труднее будет подниматься по такой лестнице, поэтому особо усердствовать не стоит. Если приходиться работать с максимальным показателем, особое внимание нужно уделить ступеням.

Расположение и размер ступеней

Проектирование ступеней – не менее важный этап, чем определение уклона. Чтобы определить начальную позицию ступени необходимо обратиться к исходному проекту. Для прямых конструкций особого значения этот параметр не имеет, а вот для винтовых он играет определяющую роль. Чтобы было удобно передвигаться вверх и вниз желательно делать широкой часть ступени со стороны ведущей ноги. То есть в большинстве случаев максимальная проступь устанавливается справа.

Количество ступенек по стандарту должно быть нечетным. Если же это не получается при начальном расчете, разбейте остаток на меньшее нечетное количество поровну. Таким образом, вы будете начинать и заканчивать движение с одной ноги.

Схема ступеней лестницы гусиный шаг

Что касается ширины проступи, она неодинакова по всей длине элемента. Обычно её делают максимальной, на половину или 2/3 ступени. Срез может быт скошенным, под прямым углом или закругленным.

Длина шага

Расчет лестницы «гусиный шаг» осуществляется в двух плоскостях: по горизонтали и по вертикали. В первую очередь нужно определить ширину в горизонтальной плоскости. Обычно этот параметр высчитывается из среднего значения стандартного шага человека. В большинстве случаев принято брать за основу отрезок в 60-65 см. В особых случаях можно снизить этот показатель до 45-50 см, если пространство сильно ограничено, а для лестницы не предусматривается слишком частое её использование.

Для расчета вертикального шага по лестнице лучше всего воспользоваться специальной формулой:

Она основана на соотношении высоты и ширины ступени и горизонтального шага (в сантиметрах). Для произведения расчетов нужно суммировать двойную величину высоты ступени и её ширину. Одна из цифр в любом случае будет известна, а потому приравняв сумму к показателю горизонтального шага в установленных пределах можно определить неизвестный показатель.

Соотношение подступенка и проступи

Еще одним важным показателем является определение соотношения подступенка и самой ступени, а точнее, её проступи. Это позволяет максимизировать комфорт и безопасность спуска и подъема по лестнице такого типа, устанавливая оптимальный угол движения.

Конкретное соотношение для лестниц по типу «гусиный шаг» зависит от назначения постройки. Для общественных зданий, жилых домов, подвалов и открытых пространств оно просчитывается индивидуально.

Для жилых зданий соотношение подступенка и проступи обычно устанавливается на уровне 17:29 – 20:23. Такая пропорция действительна для межэтажных конструкций. Для хозяйственных и малоиспользуемых помещений можно изменить соотношение до 19:25 – 21:21.

При разработке схемы не забывайте оставить дополнительно место для установки перил и ограждений. Для произведения более точных расчетов можно воспользоваться специальными проектными программами или обратиться за помощью к специалисту.

Расчет лестницы с гусиным шагом

  • Особенности лестниц с гусиным шагом
  • Необходимые формулы
  • Необходимые соотношения

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы “гусиный шаг”: 1 – тетивы; 2 – ступени; 3 – шипы для крепления ступеней; 4 – дополнительные металлические стяжки; 5 – балясина; 6 – перила.

Главная их особенность – форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема – 50-70°.

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, – взяться за поручни, а второе – поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Вернуться к оглавлению

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

  • sz – ширина ступени, [см];
  • m – высота ступени, [см].

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте.

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы .

Вернуться к оглавлению

Необходимые соотношения

Самодельная лестница гусиный шаг: расчет и сборка

В каждом доме, в котором есть несколько этажей, необходимо устанавливать лестницу. Лестница гусиный шаг является удобным вариантом, который способен значительно сэкономить место. Ее невозможно спутать с другими конструкциями, она узнается по ступеням. У них особая форма, способная обеспечить комфортный подъем на второй этаж при значительной крутизне конструкции.

Схема установки ступеней на лестнице «гусиный шаг».

Существуют варианты конструкций данных лестниц. Форма ступенек одних бывает симметричной, половинчатой. Другой вариант — у ступеней форма, напоминающая крылья бабочки. Однако более часто применяют ступени, которые напоминают форму гусиных лап. Если подниматься по такой лестнице, то невозможно будет запутаться в очередности шагов, пропускать их.

Во время монтажа требуется делать ступени так, чтобы они не скользили. В этих целях можно применять специальный лак либо воспользоваться противоскользящими накладками. И не нужно игнорировать установку перил. Все это будет обеспечивать безопасный подъем.

Плюсы и минусы лестницы гусиный шаг

Размеры лестницы «гусиный шаг».

Если уменьшать размер данного элемента посередине, то это будет освобождать место для ступни. Человеку не нужно будет становиться на вышестоящую ступеньку носочком, чтобы затем с легкостью поднять ногу на следующую и не зацепиться ногой.

Благодаря такой форме ступени обеспечивается не столько комфорт, сколько безопасность перемещения. Так уменьшаются шансы скатиться вниз.

Это были плюсы данной конструкции. Теперь немного о минусах, на которые иногда можно закрыть глаза на фоне всех достоинств.

Первое — это некомфортный подъем. Нужно подниматься по очень крутой лестнице, да еще и не совсем естественным шагом. Из-за этого она и называется гусиный шаг.

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Конструкция лестницы

Модульная лестница имеет следующую конструкцию:

  1. Несущий элемент. На него возлагается вся нагрузка. Это могут быть тетивы, или косоуры. Устройства на тетивах — это более воздушная модель. Хороши тем, что они не отнимают пространство в доме.
  2. Ступени лестницы.
  3. Стяжки — их применяют только в конструкциях, которые сделаны на деревянных косоурах. Они стягивают 2 несущих элемента и не позволяют им раздвигаться в стороны.
  4. Балясины.
  5. Перила.

Расчет лестницы

Если правильно сделать расчет лестницы гусиный шаг, то все минусы данной конструкции станут менее значительными.

Обозначения в расчетах:

Схема устройства лестницы “гусиный шаг”.

  • Н- промежуток между двумя ярусами;
  • j — высота подступенка;
  • e1 — глубина проступи в широкой стороне;
  • e2 — глубина проступи в узкой стороне;
  • k — общее количество ступенек;
  • E — конструкция в проекции;
  • E1 — длина лестничного проема.

Сделаем расчет по примеру. Самая главная формула расчета: 2j+e1 = 60-65 см.

Формула для комфорта применения: e1-j = 12 см. Расчет безопасности: e1+j = 46-50 см. E1 должно быть в промежутке 25-40 см, j — 12-22 см.

Расчет требуется начинать с неизменных показателей, в этом случае с промежутка между ярусами. Если промежуток между ярусами составляет 3 м, высота подступенка 17 см, тогда количество ступенек вычисляется следующим образом: k = H. j. Выходит значение 18. Глубину проступи e1 взять 29 см, поэтому e2 станет составлять 14,5 см. E нужно рассчитать следующим образом: E = k * e2 = 2,46 м.

Судя по этому расчету, длина помещения должна составлять 2,5 м. Для стандартной лестницы потребовалась бы длина в несколько раз больше.

Теперь расчет лестничного проема. Здесь нужно брать в учет безопасность. Чтобы не биться головой о перекрытие при подъеме, промежуток между перекрытием и ступенькой должен составлять от 2 м. В данном случае, если взять толщину перекрытия 20 см, то расстояние до пола будет составлять 2,8 м.

Схема устройство деревянной лестницы.

Во время подъема по лестнице нужно понимать, что каждый марш уменьшается на 17 см (значение высоты подступенка). На 4-й по счету ступени промежуток между данной ступенькой и перекрытием будет составлять: 2,8-0,17*4 = 2,12 м.

5-я ступенька уже не допускается, поскольку 4 ступени — это 58 см. Затем нужно сделать расчет лестничного проема: E1 = 2,46 — 0,58 = 1,88 м.

Ширина проема. Отступы с каждой стороны не должны составлять меньше 10 см. Когда ширина конструкции равна 80 см, тогда общая ширина для проема равняется 1 м.

Толщина ступенек. В этой ситуации толщина составляет 4 см. Взято это из стандартного значения 1/20 от ширины конструкции. У этой конструкции ширина 80 см, 17 ступенек, глубина 29 см на одной стороне, 14,5 см — на другой стороне, толщина ступенек составляет 4 см. Проем лестницы 1,88 * 1 (м2).

Сборка лестницы

Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:

  • электролобзик;
  • механический фрезер.

Схема размеров лестницы.

Для них нужно взять доску, толщина которой от 5 см, ширина — от 30 см. Наносится разметка и делаются вручную пазы для монтажа ступеней. Заранее нужно обработать и подрезать торцы досок.

Далее лобзиком и фрезером нужно сделать ступени. Важно, чтобы они были аналогичными.

Теперь можно начинать сборку своими руками. Вначале марши нужно вклеить в 1 косоур, на другую сторону надеть другой косоур. В работе нужно использовать клей. Чтобы достичь максимальной жесткости, после каждого метра под ступеньками устанавливают стяжки. Вид у них должен быть привлекательным, потому как они будут на виду.

Затем начинается монтаж своими руками. Нужно поставить лестницу туда, где она будет стоять, и фиксировать верх и низ надежными методами. Можно использовать кронштейны в форме буквы П.

В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.

Видео про устройство и изготовление лестницы»утиный шаг» (второе название «гусиный шаг»).

Теперь вам стало известно подробнее о данной конструкции. Укрепилось убеждение, что она способна значительно сэкономить пространство в доме. Однако не забывайте о безопасности. Учитывайте все вышеописанные советы и инструкции. Это позволит вам использовать сделанную своими руками конструкцию безопасно. Расчеты помогут вам сделать все правильно. Надеемся, что мы помогли вам с обеспечением подъема в вашем доме на второй этаж. Желаем вам успехов в выполнении работ!

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnicy-gusinyj-shag.html, http://1polestnicam.ru/raschet/lestnicy-gusinyi-shag.html, http://stupenimaster.ru/lestnitsyi/lestnica-gusinyj-shag.html

мини-вариант «утиные» ступеньки, расчет марша на второй этаж и пошаговая инструкция сборки своими руками, примеры конструкций из металла и деревянных «лапок»

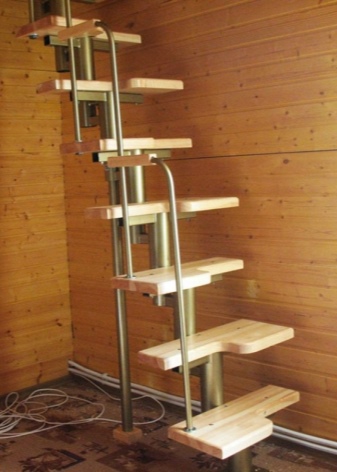

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

В коттеджах и дачах, где есть два-три этажа, существует дефицит полезной площади. По этой причине присутствует востребованность в небольших компактных лестницах. Лестницы, которые называются «вразбежку», встречаются во многих домовладениях, и они пользуются широкой популярностью.

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Что это такое?

Забежная ступень – это ступень, в которой края расположены не параллельно. Внутренняя сторона такой ступени заметно превышает наружную сторону. При составлении проекта важно учитывать, что минимальный размер должен строго соблюдаться на внутренней стороне.

Подобные изделия встречаются двух типов:

  • ступени лестниц с разворотом на 180 градусов;
  • ступени лестниц, которые поворачиваются на 90 градусов.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

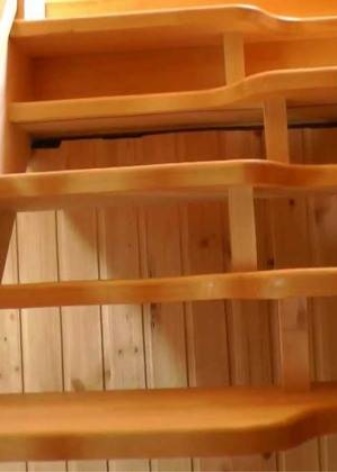

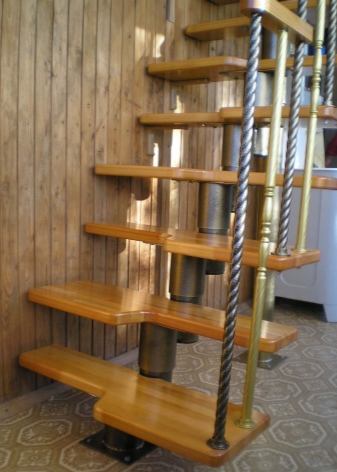

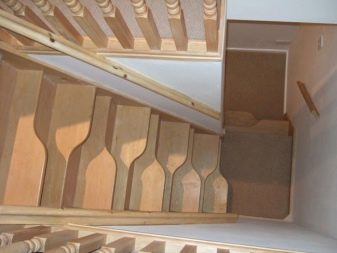

Отличие подобных конструкций – это «срезанные» ступеньки – при подъеме ступать можно только на одну половину.

Лестница вразбежку: «гусиный шаг» и другие типы похожих конструкций дают возможность экономить до 65% полезной площади – это является безусловным плюсом при наличии ограниченного пространства. Отрицательной стороной является то обстоятельство, что подниматься на второй этаж не совсем удобно. Подобные конструкции нередко применяются в качестве запасных подъемных средств на промышленных и административных объектах.

Лестницы бывают:

  • прямыми;

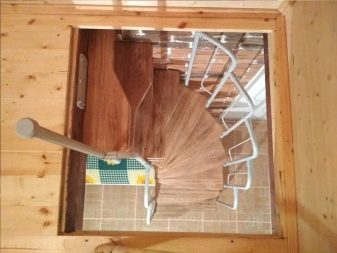

  • поворотными на косоурах.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

При задействовании опоры на косоурах сооружение держится на особых уступах в выпиленных балках, которые являются несущими. Перила при этом «привязываются» к ступенькам и устанавливаются на них. Структура лестницы «гусиный шаг» непростая: здесь необходим точный расчет и четко прописанный чертеж.

Ступени выполняются из плотных пород деревьев, которые способны выдерживать значительные нагрузки:

  • дуба;
  • ясеня;
  • бука.

Толщина при этом допускается порядка 35 мм, а ширина – около 30 см. Ширина части, которая поуже, выбирается относительно того, какой наклон лестницы присутствует. Делается это таким образом, чтобы она не закрывала находящуюся внизу ступеньку, но при этом имела бы хорошую прочность – тогда ее можно монтировать на опорах.

Достоинства и недостатки

Преимущества забежных конструкций:

  • конструкции являются очень компактными по сравнению с маршевыми лестницами;
  • не скрадывают пространство помещения, делая его более объемным;
  • обладают эстетичной привлекательностью.

У таких лестниц есть свои изъяны:

  • слишком большой угол подъема, поэтому подниматься не всегда удобно;
  • спуск тоже не совсем комфортный – есть риск поскользнуться;
  • лестница узкая, поэтому на ней затруднительно расходиться.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

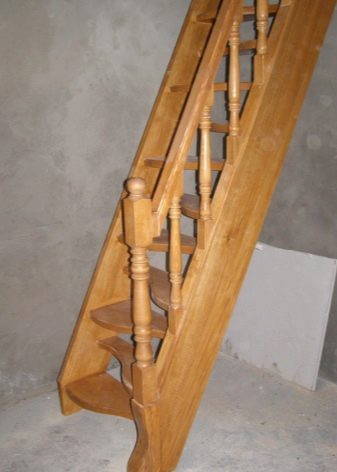

Лестница «гусиный шаг» имеет следующую структуру:

  • Несущий блок. На него ложится вся нагрузка. Тетивы и косоуры – это те узлы, которые принимают «удар». Поэтому они должны быть максимально прочными.
  • Ступени. Должны быть хорошо закреплены, ширина доски – не менее 25 сантиметров, толщина – от 3 см. Нередко изнутри углы досок подшиваются металлическими пластинами для создания большей прочности.
  • Стяжки. Важные элементы, но используются только в тех случаях, когда они компонуются на деревянных косоурах. Их функция заключается в том, что они соединяют два главных узла, не давая им раздвигаться в разные стороны.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

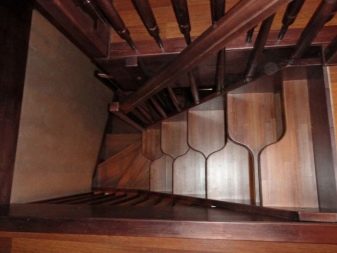

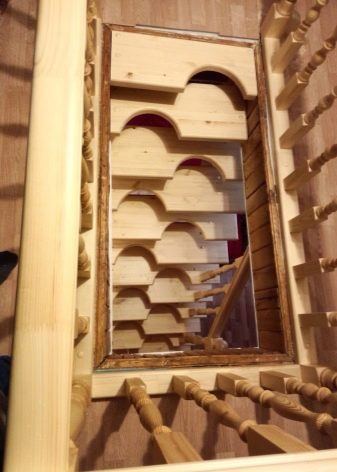

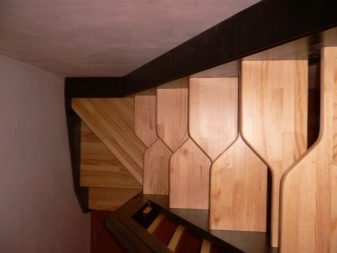

Варианты и особенности

Чаще всего встречаются:

  • половинчатые формы;
  • «крылья бабочки»;
  • «гусиные лапки».

Если обить внешние края резиновыми прокладками, то они будут надежно страховать от соскальзывания вниз и падения. Ширина прохода не может быть меньше 80 см – это минимальный промежуток.

В этом случае можно беспрепятственно перемещаться, но только одному человеку. Особенность таких лестниц заключается еще и в том, что слишком широкими ступени быть не могут.

Технология изготовления лестницы зависит, в первую очередь, от правильно выполненных расчетов, при которых используются следующие параметры:

  • ширина ступеней;
  • угол наклона;
  • число ступеней;
  • размеры пролета.

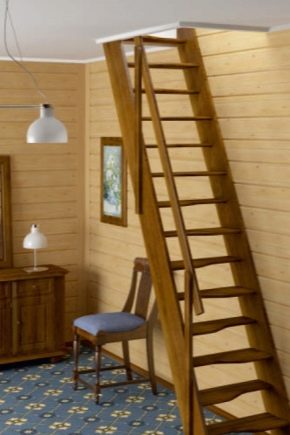

Модульная конструкция таких лестниц заставляет подниматься по ним особенным способом, который прозвали «утиным шагом».

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Проектирование

Очень важно сделать правильный расчет – это заметно уменьшит риск возникновения дефектов или изъянов, которые встречаются у таких лестниц. Прежде чем делать чертеж, следует снять базовые размеры, правильно их посчитать.

Цель планирования заключается в том, чтобы организовать ходовую полосу лестницы непрерывной, а проступи сделать одного размера. Зная расстояние между этажами, можно посчитать количество ступеней с учетом их толщины и правильно их распределить.

Например, расстояние между полом первого этажа и нижней точкой несущей балки второго – 3,2 метра. Планируем количество ступеней 18 штук. Тогда получается:

3,2 м (высота): 18 штук ступеней = 0,17777 м

Эта величина соответствует расстоянию между ступенями с учетом ширины доски, которая обычно составляет 3 см.

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Выбор материала

Существует три вида таких лестниц:

  • деревянные;
  • металлические;
  • стеклянные.

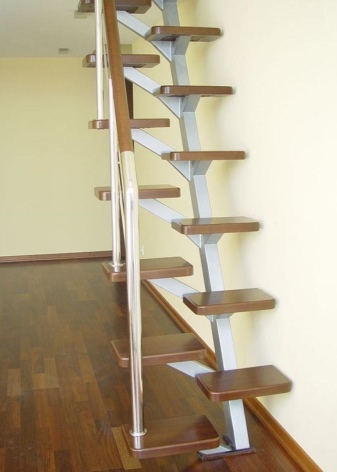

Нередко имеет место комбинирование разных материалов: металла, дерева и стекла – все зависит от фантазии домовладельца и правильного расчета. Лестницу «гусиный шаг» нередко делают полностью из металла. Здесь обязательно следует скомпоновать правильно каркас из уголков и арматуры.

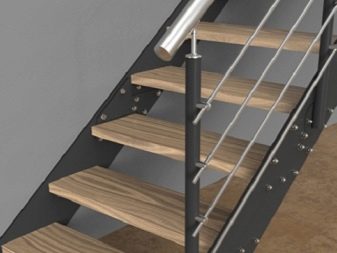

Принцип монтажа металлической лестницы такой же, как и деревянной, только вместо саморезов и столярного клея необходимо применять сварочный аппарат. Металлическая лестница может выдерживать большие нагрузки больше, чем деревянная, также коэффициент жесткости такого сооружения заметно выше.

Недостаток такой лестницы заключается в том, что она выглядит более громоздкой. Нередко металлический каркас обшивают деревянной вагонкой.

Как собрать?

Собрать лестницу своими руками не представляет большого труда даже человеку неквалифицированному – для этого необязательно хорошо разбираться в строительных вопросах. В первую очередь, создаются несущие узлы.

Для этого потребуются следующие инструменты:

  • механический фрезер;
  • электродрель;
  • молоток;
  • саморезы;
  • гвозди;
  • болты с гайками;
  • ножовка по дереву.

Пошаговая инструкция по изготовлению лестницы:

  • Чтобы сделать основу, следует использовать доску толщиной 6 см, обработанную специальной грунтовкой.
  • Нижний конец косоура прикрепляется к брусу в основании, а верхний закрепляется на балке перекрытия. При этом используются анкерные болты.
  • Затем настает черед балясин и перил, которые должны быть довольно прочными. Одновременно они являются и дополнительным креплением, стягивая всю конструкцию и не позволяя возникать сторонним вибрациям.
  • Опоры инсталлируются в гнезда, которые предварительно подготавливают. Их проклеивают и закрепляют на специальные шпильки.
  • Если лестница базируется на косоуры, то балясины прикрепляют к ступеням, а опорные столбы – к первым и последним ступеням. Возможно также крепление к полу.
  • Следует сделать таким образом, чтобы ступени не были скользкими. Угол наклона таких конструкций большой. Чаще всего ступеньки покрываются красками и лаками, по краям устанавливаются резиновые прокладки.
  • Дерево предварительно тщательно зачищается наждачной бумагой, обрабатывается праймером – антисептиком. Затем деревянные детали должны высохнуть. Только не рекомендуется их класть на солнцепеке – от прямых солнечных лучей материал может пострадать.
  • Тетивы делаются из доски, которая хорошо высушена и обработана праймером. Толщина ее начинается от 6 см, а ширина должна быть 30-40 см.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Угол выставляется не меньше 45 градусов. Выемки для ступенек вырезаются на фрезерном станке. Чтобы разметки были одинаковыми, лучше всего применить заготовленный шаблон, который можно сделать из плотного картона. В нем можно разместить пазы, которые помогут зафиксировать лекало по заранее заданному углу наклона. Доска режется по ширине с использованием шаблона, все углы и плоскости зачищаются шлифмашиной.

Предварительно перед монтажом лестницу раскладывают на плоской поверхности, проверяют места соединения различных узлов. При этом тетива помещается гнездами вверх, в нее устанавливаются ступени, затем накладывают еще одну тетиву, компонуя ее с гнездами.

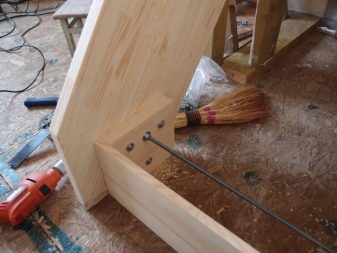

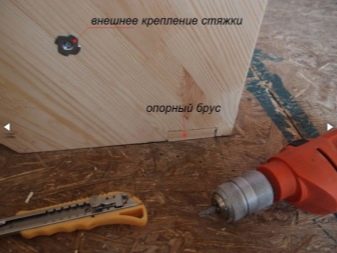

Во время нагрузок ступеньки немного деформируются, возникают усилия, которые разводят тетивы по разным направлениям. Чтобы подобного не происходило, под ступенями по краям устанавливаются специальные крепления в виде брусков.

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Ступени лестниц помещаются в выемки (имеют глубину до 3 см), которые выполняются в деревянных боковинах – тетивах. Создаются они по заранее подготовленному лекалу, при этом ширина ступеней повторяется поочередно. Чтобы увеличить надежность лестницы, ее закрепляют с помощью металлических тяжей, которые располагают под ступенями. Перила на таких лестницах держатся на тетивах.

Особое внимание следует уделить креплению ступеней на больцах. Больцы – это те же кронштейны, которые надежно соединяют ступени со стеной с одной стороны и вертикальной несущей конструкции – с другой. Чтобы сделать самостоятельно подобные узлы соединения, необходимо иметь определенную квалификацию. Задача эта не самая простая.

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Красивые примеры

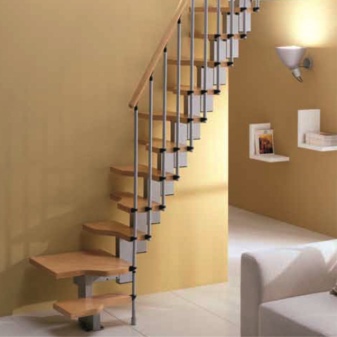

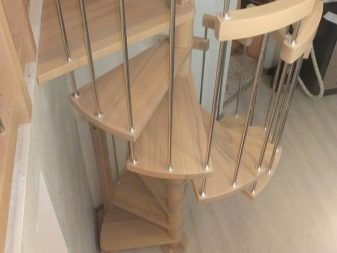

  • Интересна конструкция с малым проемом и небольшим поворотом. Преимущества ее очевидны: занимает минимум пространства в помещении на первом этаже, выглядит легкой и воздушной.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Деревянная лестница с надежными поперечными креплениями, которые не дают конструкции вибрировать при чрезмерных нагрузках. Несмотря на свою внешнюю «хрупкость», она является очень устойчивым подъемным средством.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Стильная лестница, выполненная из кедра. Подобная конструкция очень прочная и может выдержать значительные нагрузки.

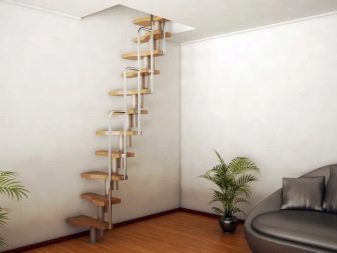

  • Лестница, которую называют часто «парящей», выполняется из металлических узлов, которые надежно закрепляются в монолитной стене. Ступени могут быть созданы из самых разных материалов.

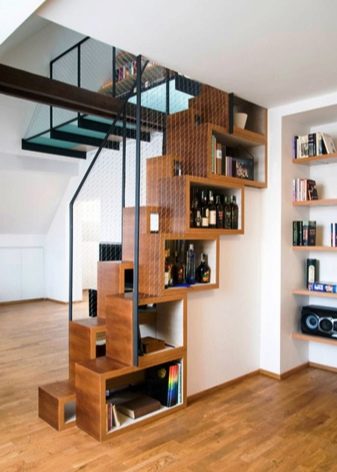

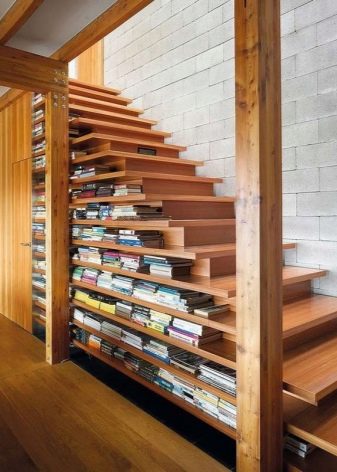

  • Практичные ступени. Ступени лестницы могут выполнять функцию полок: образуются ниши, где можно хранить разные хозяйственные принадлежности и книги. Отличается такая лестница оригинальным современным дизайном.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

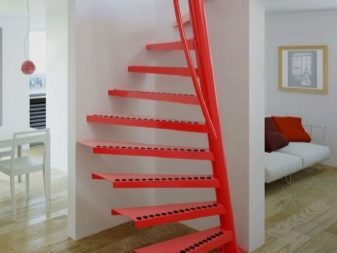

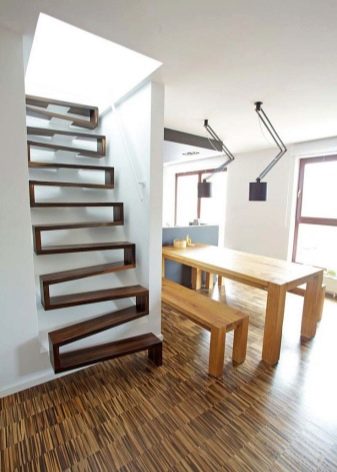

  • Лестница, которая называется «измененный гусиный шаг». Отличается практичностью и минимальным количеством занимаемой полезной площади. Для создания такой конструкции требуется хорошая сталь.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Лестница в природе – хорошее оригинальное решение для подъема и спуска. Для создания подобной конструкции уместно использовать самые разные материалы: от самых дорогих до среднего ценового сегмента.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

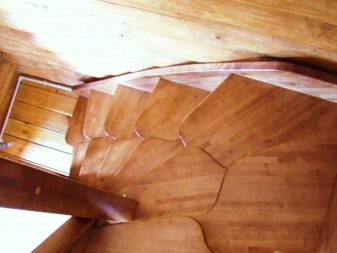

  • Косые ступени. Лестница хорошо вписывается в интерьер комнаты, где необходимы неширокие проемы. За счет скошенных ступеней экономится пространство.

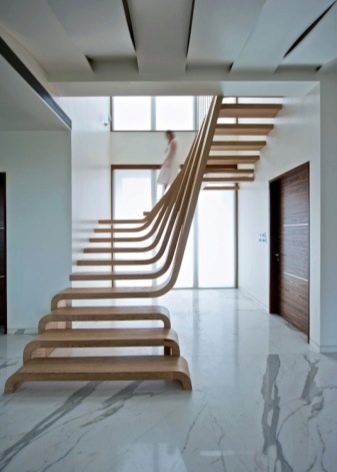

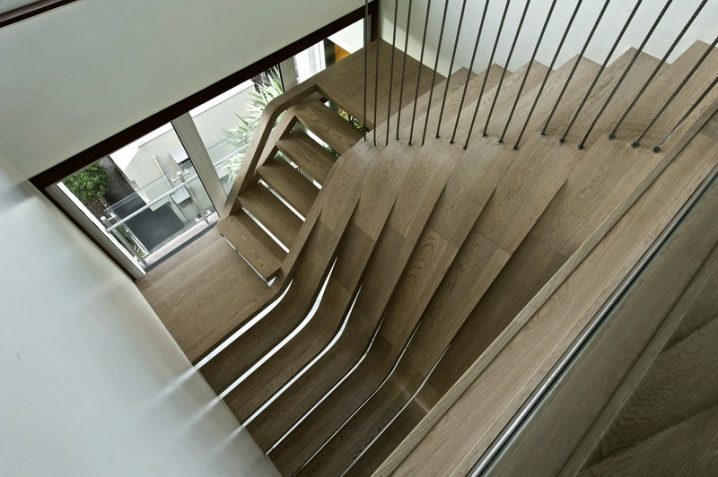

  • Гнутые ступени. Конструкция отличается эстетической привлекательностью и одновременно совершенно непрактичная. При отсутствии ограждений она не очень функциональна, особенно если есть в доме дети. Возможно применение такого подъемного средства в качестве «черного хода».
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Экстравагантные ограждения. Плетеные сооружения заставляют задуматься о чем-то прекрасном. Для их изготовления потребуется мастерство специалиста, умеющего работать с деревом.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Волновая конструкция. Такой дизайн отличается своей практичностью. Выполняется этот вариант из «нержавейки», обработанной лазером или плазмой.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

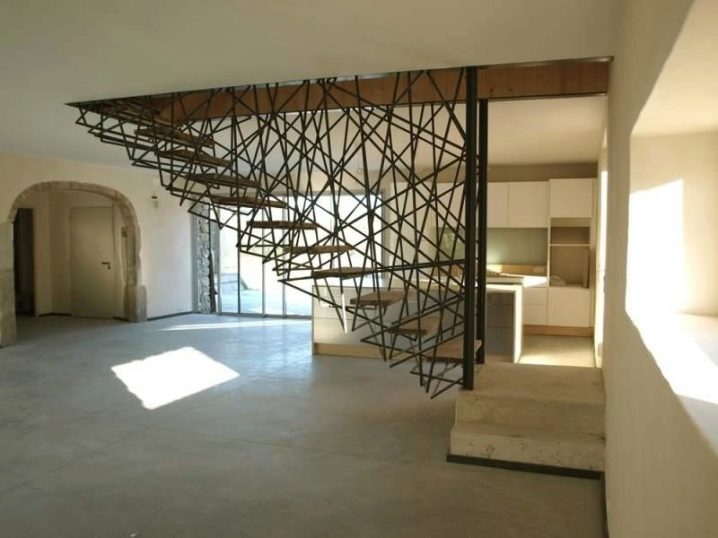

  • Лестница, по структуре напоминающая скелет. Отличается необычным дизайном и всегда обращает на себя внимание.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Ограждение в виде сетки. Необычная конструкция, которая подходит для многих лестниц. Чтобы создать такое ограждение, можно использовать фрагменты старых изделий. Здесь применяется арматура различного диаметра.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Ограждение из растений. В качестве заграждений применяются настоящие клумбы.

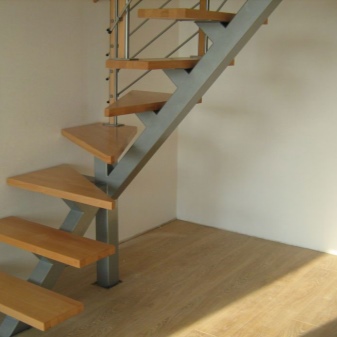

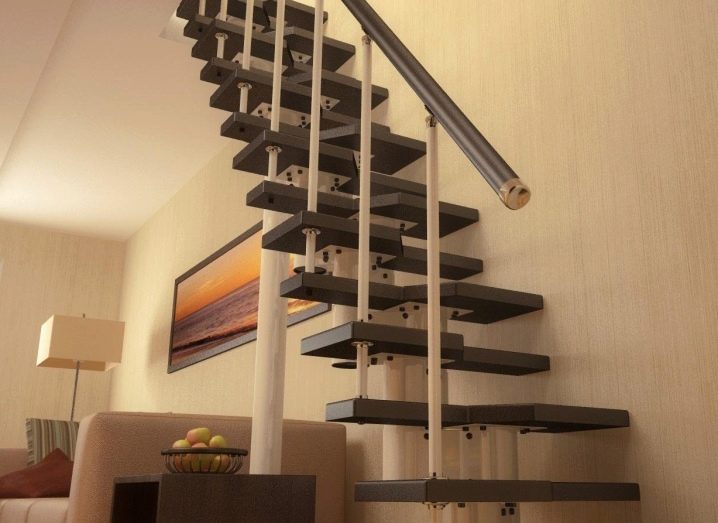

  • Интересные решения в создании силовых элементов. Конструкция эффективно поддерживает ступени и дает возможность безопасно спускаться и подниматься при помощи вырезанных отверстий.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

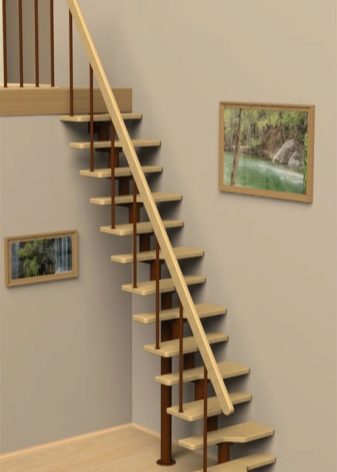

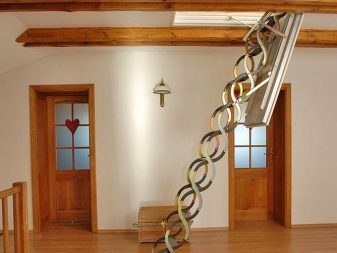

  • Подъемное приспособление, крепящееся на несущем столбе. Чтобы сделать подобное необычное сооружение, потребуются металлические прутья, которые компонуются по диаметру внутреннего радиуса.

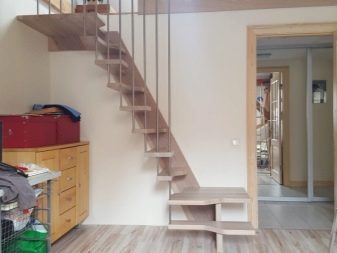

  • Подъемное средство, которое крепится на растяжках. Вместо традиционных тетив, используются растяжки-тросы.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций
  • Мозаика. Кладется на ступени, можно создавать любые рисунки. Оформление может быть очень красочным.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

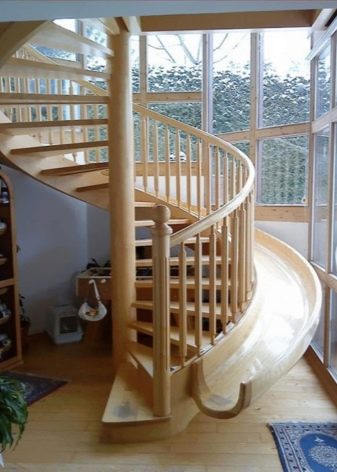

  • Лестница для самых маленьких. Есть горка, с которой можно весело скатываться.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

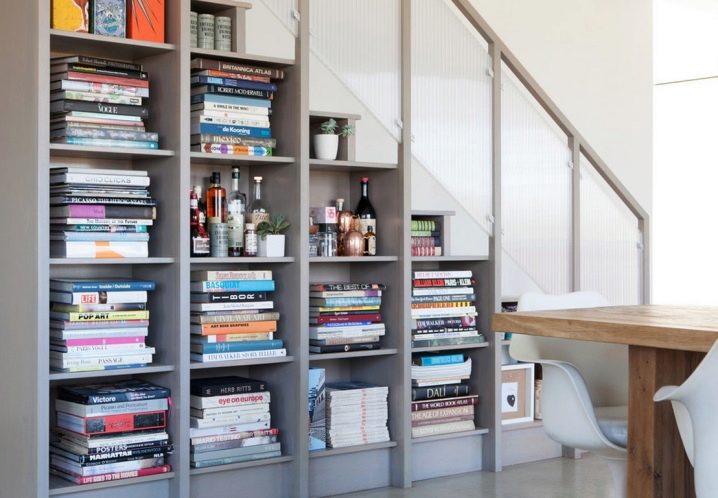

  • Вопрос рациональной организации свободного пространства в малоформатных жилищах решить можно при помощи «лестницы-библиотеки». Ниши можно использовать также для других полезных вещей.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

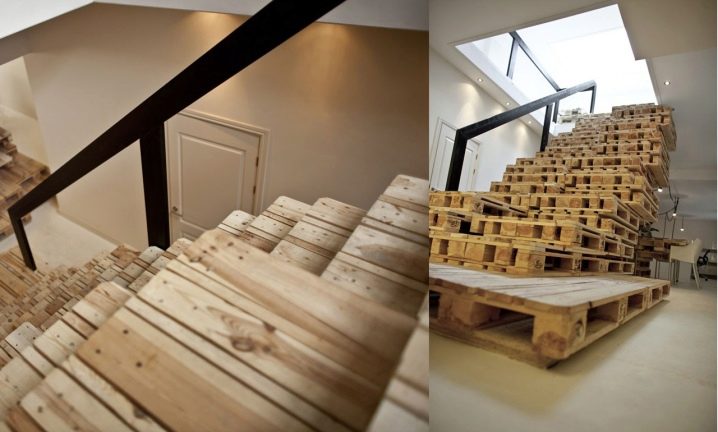

  • Экономичную лестницу можно сделать из старых деревянных поддонов. Достаточно обработать деревянные элементы, покрасить праймером и краской и соединить надежным креплением.
Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

Существует множество вариантов превращения простой лестницы в оригинальный концепт – здесь потребуется креативная фантазия и немного материальных средств.

Советы по изготовлению лестницы "гусиный шаг" своими руками смотрите в следующем видео.

фото, расчет, плюсы и минусы, пошаговая инструкция как сделать своими руками

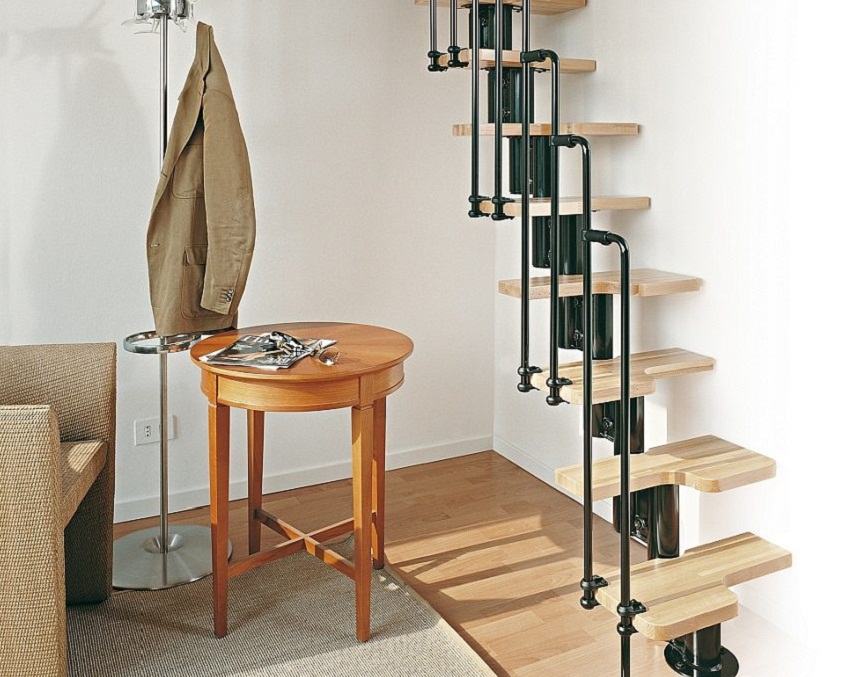

Лестница на второй этаж

Двухэтажные малогабаритные дома не позволяют создавать полноценную лестницу из-за дефицита квадратных метров. Своеобразным решением подобной проблемы станет компактная конструкция, под названием «Гусиный шаг». Лестница имеет увеличенный наклон и односторонне срезанные ступени, как видно на фото. Учитывая срезанную форму, передвижение по лестнице возможно только при соблюдении определенной схемы.

Использование подобной конструкции позволяет сэкономить не менее 30% полезного помещения первого этажа. Лестница наиболее востребована в домах, предназначенных для временного проживания, в жилых строениях ее используют как дополнительную.

Особенности конструкции

К основной особенности следует отнести вид ступенек, которые кардинально отличаются от привычного варианта. Ширина проступи изменяется по всей ее длине, постепенно расширяясь и сужаясь. Это значительно уменьшает размеры марша, сохраняя удобство перемещения. Благодаря специфике конструкции и своеобразному способу передвижения ее назвали «гусиной лестницей».

Внимание! Хотя в изготовлении конструкции используется преимущественно древесина, применение других материалов не исключается.

Изделие содержит следующие детали:

  • несущие элементы;
  • ступеньки;
  • дополнительные стяжки;
  • перила;
  • крепления;
  • балясины.

Исполнение из древесины значительно облегчает обработку элементов и сборку конструкции. Такие лестницы могут быть как поворотными, так и прямыми, на больцах, тетивах или косоурах. Использование последнего варианта предусматривает установку ступеней на выступы, специально пропиленные в несущей балке. При этом перила фиксируются непосредственно на ступенях. Учитывая, что косоуры обладают достаточно сложной конфигурацией, для их изготовления необходимо подготовить лекалу.

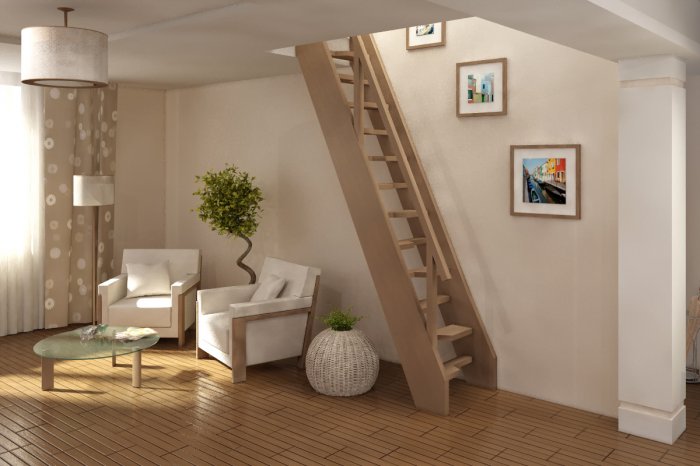

Подобную лестницу без особых усилий может сделать самостоятельно даже новичок

Подобную лестницу без особых усилий может сделать самостоятельно даже новичок

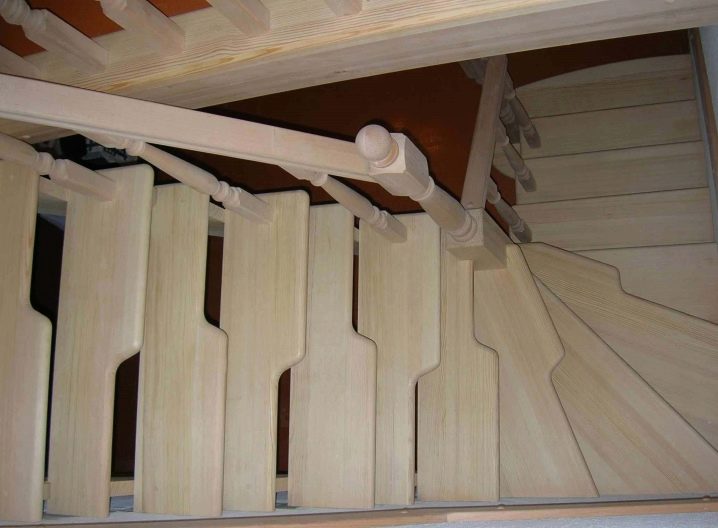

Вариант с тетивами предусматривает монтаж ступеней в специальные пазы, прорезанные на боковых балках. Глубина их должна быть не менее 20, но не более 30 мм. Выполняя разметку пазов по шаблону, следует помнить о необходимости чередования широких и узких сторон ступеней. Для увеличения прочности, конструкцию стягивают деревянными либо металлическими тяжелями, которые располагаются под ступеньками. Крепление перил осуществляется на тетивах, попутно примеряя и подрезая балясины.

Больцами называются самонесущие элементы, которые стягивают ступеньки, принимая на себя нагрузку. Это довольно сложная конструкция, и спроектировать ее самостоятельно практически невозможно.

При изготовлении ступенек используется древесная доска, толщина которой должна превышать 35 мм, а ширина – 30 см. Учитывая особую конструкцию лестницы, ее общая ширина не должна превышать 80 см.

Преимущества и недостатки

Чтобы осмыслить достоинства подобного сооружения, необходимо ознакомиться с его преимуществами:

  • компактность – благодаря увеличенному углу наклона занимает значительно меньше места;
  • безопасность – несмотря на необычную конфигурацию и миниатюрные размеры, обладает достаточной безопасностью при грамотном конструировании;
  • удобство – великолепный обзор ступеней обеспечивает комфортное перемещение;
  • простота изготовления – подобную лестницу без особых усилий может сделать самостоятельно даже новичок;
  • необычный вид – способна стать основным украшением помещения, придав ему особенный стиль.

Среди недостатков следует выделить необходимость соблюдения последовательности шага и неудобство перемещения габаритных грузов.

Хотя в изготовлении конструкции используется преимущественно древесина, применение других материалов не исключается.

Хотя в изготовлении конструкции используется преимущественно древесина, применение других материалов не исключается.

Нюансы конструкции

В загородных многоуровневых особняках, для перемещения между этажами, можно вместо большой стандартной лестницы соорудить «Гусиный шаг». Она позволит сэкономить не только площадь дома, но и средства его владельцев. Используя подходящие инструменты, каждый мужчина сумеет самостоятельно сделать подобную лестницу. Начиная работу, необходимо учитывать следующие нюансы:

  • изучив характеристики лестницы, нужно определиться с помещением, в котором она будет целесообразна;
  • отдавая предпочтение винтовой конструкции, потребуется надежная центральная опора;
  • наилучшим местом расположения лестницы является средина комнаты.

Внимание! Следует понимать, что функциональность не является единственным преимуществом лестницы «Гусиный шаг». Конструкция должна вызывать восхищение, привлекая внимание. Подобные модели становятся украшением интерьера.

Учитывая, что лестница занимает немного места, она станет отличным вариантом для небольших домов. Конструкция изделия может иметь различные виды:

  • симметричные ступени – расположены относительно друг друга так, что конец одной ступени, становится началом следующей;
  • мотыльковые ступени – выполнены в виде бабочки;

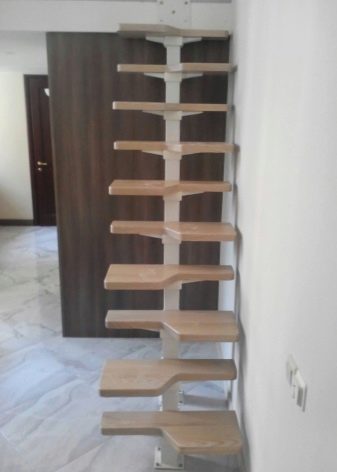

  • утиные лапки – наиболее востребованная разновидность.

Выбрав конкретную модель, следует провести грамотные подготовительные расчеты, составив необходимые чертежи. Это поможет просчитать расход материала и спрогнозировать возможные недочеты.

Установка перил и балясин на лестнице «Гусиный шаг» является необходимой мерой предосторожности

Установка перил и балясин на лестнице «Гусиный шаг» является необходимой мерой предосторожности

Составляем чертеж

Учитывая, что конструкция лестницы удобством не отличается, придется позаботиться о дополнительной безопасности. Это могут быть специальные покрытия или материалы, предотвращающие скольжение. Изделие можно сконструировать по готовому чертежу или разработать индивидуальный проект самостоятельно. При наличии определенных навыков, можно создать совершенно уникальную лестницу.

Для проведения расчетов потребуются следующие параметры:

  • высота до потолка от пола;
  • глубина ступеней, с учетом разницы в ширине;
  • высота ступеней;
  • длина пролета лестницы;
  • количество ступеней.

Формулы, которые могут потребоваться при расчетах, можно отыскать в ГОСТе. Установка перил и балясин на лестнице «Гусиный шаг» является необходимой мерой предосторожности, так как передвижение по ней крайне небезопасно.

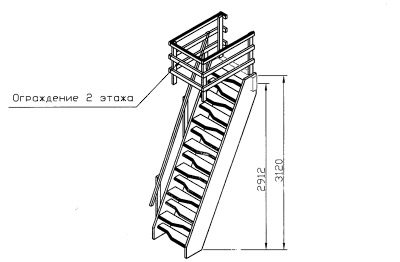

Чертеж лестницы гусиный шаг

Чертеж лестницы гусиный шаг

Внимание! Учитывая, что ступени могут иметь различную конфигурацию, при расчетах параметров следует учитывать все внешние факторы. Стяжку элементов необходимо проводить только для моделей на косоурах, надежно закрепляя конструкцию.

Технология изготовления

Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.

Установка опор

Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.

Монтаж ступеней

Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.

Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.

Самодельная лестница гусиный шаг: видео

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
